1 WayQuest ismertető 1. rész 1 Tartalom A WayQuest rendszer bemutatása 2-3 A WayQuest program fő funkciói 3-4 A WayQuest program indítása 5 A WayQuest program felhasználói felülete 6-8 Törzsadatok felvitele, kezelése 9 Pillanatnyi helyzet megjelenítése Helyzetjelző ikon Részletes információk a járműről Nyomvonal Térképi alapfunkciók Útvonalak megjelenítése Elemzések Terület alapú feldolgozás Elemzések beállításai 26-27

2 WayQuest ismertető 1. rész 2 A WayQuest rendszer bemutatása Az ITineris Informatikai Kft. által létrehozott WayQuest rendszer segítségével a járműparkkal rendelkező cégek nyomon követhetik gépjárműveik útvonalát, valamint az általuk elvégzett munkafolyamatokat, ezáltal tevékenységüket követhetővé, szervezettebbé és gazdaságosabbá tehetik. A WayQuest program működésének egyik fontos területe a külső rendszerekhez kapcsolódás, melynek során adatok átadása és átvétele történik a WayQuest program, illetve az ügyfeleink által használt mezőgazdasági, készletnyilvántartó, vállalatirányítási vagy egyéb rendszerek között. Külön említést érdemel a Magyarországon általánosan elterjedt AgroORG és AgroVIR szoftverek felé történő adatszolgáltatási lehetőség. A külső rendszerekhez történő kapcsolódás elsősorban az egyes parcellákon végzett munkák adatait érinti, de a program lehetőséget biztosít más, egyedi megbeszélés alapján kialakított adatszolgáltatásra is. Hardver elemek A WayQuest rendszerhez több hardver és szoftver elem tartozik, melyek együttesen lehetővé teszik, hogy a gépjárművek használata során bevitt, ill. mért adatok a feldolgozást követően végül megjelenjenek a felhasználó számítógépén térképek, grafikonok és listák formájában. A hardver egységek fő alkotó elemei a járműmodulok (fedélzeti alapkészülékek), melyekhez különböző perifériák, valamint a járműben rendelkezésre álló mérőeszközök és jeladók csatlakoztathatók. A járműmodul tartalmazza a GPS vevőt is, ami a helyzetmeghatározást végzi a gépkocsira helyezett GPS antenna segítségével. A járműmodulok továbbítják a munkavégzés során mért adatokat a központi szerverre, ahonnan internetkapcsolaton keresztül kerülnek a felhasználói számítógépekre. Szoftverek A WayQuest rendszert alkotó programcsalád tagjai biztosítják az adatok biztonságos tárolását, gyors elérését, a rendszer karbantartását, valamint az adatok kezelését, kiértékelését: WayQuest Adatkezelő és kiértékelő program WQService Adatletöltő és feldolgozó szolgáltatás (csak helyi adatbázis szerveres üzemmódban) Ügyfeleink a WayQuest adatkezelő és kiértékelő programmal dolgoznak, jelen leírás elsősorban e program használatát ismerteti. A WQService egy háttérben futó szolgáltatás, önálló felhasználói felülettel nem rendelkezik. Feladata a központi adatgyűjtő szerverről a nyers mérések letöltése és feldolgozása az adatbázisban történő tároláshoz. A WayQuest program üzemmódjai A WayQuest program telepítéstől függően kétféle üzemmódban használható: Helyi adatbázis szerveres üzemmód Távoli adatbázis szerveres ("felhős") üzemmód Távoli adatbázis szerveres üzemmódnál az adatbázis szervert az ITineris Kft. üzemelteti, gondoskodik annak karbantartásáról, archiválásáról. Ügyfeleink különböző telephelyei és irodán kívüli számítógépei egyetlen, közös adatbázison dolgoznak, így a módosítások minden gépen azonnal, egységesen megjelennek. Helyi adatbázis szerveres üzemmód esetén a WayQuest kliens program mellett ügyfeleinknél kerül telepítésre az adatbázis szerver is. Egy telephelyen belül lehetőség van hálózatos kialakításra, amikor közös adatbázison dolgoznak a különböző számítógépeken futó kliens programok. Az egyes telephelyek között az adatbázis

3 WayQuest ismertető 1. rész 3 egységesítéséhez szükséges az adatbázis-mentések hordozása. A WayQuest rendszer működése Az alábbi ábra a WayQuest rendszer működését szemlélteti: GPS műholdak SMS GPRS Perifériák (azonosítók) Atlas járműmodul Központi adatgyűjtő szerver Internet Perifériák (szintmérő, hőmérő, stb.) WayQuest program A rendszer működése során minden adat (pozíció, mért jellemzők, vezető által bevitt) a járművekben keletkezik. Ezeket az adatokat a járművekbe beszerelt járműmodulok folyamatosan gyűjtik, majd továbbítják a központi adatgyűjtő szerverre. Onnan letöltődnek a felhasználóhoz tartozó szerverre mely helyi adatbázis szerveres üzemmódban ügyfeleinknél, míg felhős üzemmódban az ITineris Kft.-nél található, ahol megtörténik az adatok értelmezése, feldolgozása és adatbázisban való eltárolása. Ezt követően a feldolgozott adatok megjelennek ügyfeleinknél a WayQuest program felületén. A WayQuest program funkciói többek között lehetővé teszik az így beérkezett adatok megjelenítését térképen, a járművek által megtett útvonalak és az elvégzett munkák részletes vizsgálatát, kimutatások, listák, diagramok készítését különböző lekérdezések segítségével. A program funkcióinak áttekintése A WayQuest program fő funkciói címszó alatt található. A WayQuest program fő funkciói Az alábbi felsorolás a WayQuest program fő funkcióit tartalmazza: Járművek aktuális állapotának megtekintése Kimutatások, összesítő adatok kinyerése a rendszerből Megtörtént események, mérések vizsgálata Azonnali riasztások küldése a kivételes eseményekről Járművek aktuális állapotának megtekintése A program egyik alapvető funkciója a járműpark aktuális helyzetének nyomon követése és megjelenítése. A rendszer GPS alapú technológia felhasználásával folyamatosan nyomon követi a gépjárművek mozgását. A beérkező

4 WayQuest ismertető 1. rész 4 adatok alapján a WayQuest program megjeleníti a rendszerbe felvett valamennyi járművet lista formájában, valamint aktuális pozíciójukat térképes nézeten. Így a járművek számos jellemzője és aktuális adata leolvasható, mint például a jármű mozgásállapota, mozgásának iránya, pillanatnyi sebessége, a járművezető neve, az aktuálisan végzett munkafolyamat, a munkavégzés helyszíne. Bár ez a funkció elsősorban a járművek pillanatnyi pozíciójának ábrázolására szolgál, lehetőség van a járművek mozgásának, útvonalának megjelenítésére is egy megadott időszakra visszamenőleg. A funkció részletes ismertetése a Pillanatnyi helyzet megjelenítése címszó alatt található. Kimutatások, összesítő adatok kinyerése a rendszerből A járműmodulokról beérkezett és feldolgozott adatokból különböző kimutatások, összesítések összefoglaló néven: elemzések készíthetők, melyek lehetővé teszik az elvégzett munka áttekintését többféle szempont szerint, valamint biztosítják az adatok megosztását a cégen belül alkalmazott egyéb (pl. ügyviteli) rendszerekkel. Az elemzések lekérésekor különböző szűrési feltételek (pl. időszak, jármű, járművezető, helyszínek) adhatók meg, melyek alapján a program kiválasztja a kimutatásban látni kívánt adatokat a beérkezett mérésekből. A szűrési feltételek sablonokként elmenthetők, ezáltal könnyen megismételhetők a gyakran használt lekérdezések. A program funkcióinak segítségével az elemzések tartalma különböző szempontok szerint rendezhető és csoportosítható, fájlba menthető és kinyomtatható. A kimutatásokban szereplő helyszínek és bizonyos időszakokhoz tartozó mérések térképen és grafikonon megjeleníthetők. A kimutatások részletes ismertetése az Elemzések címszó alatt található. Megtörtént események, mérések vizsgálata A járművek útvonalára és tevékenységére vonatkozó adatok visszakereshetők és megjeleníthetők térképen és grafikonon. Gyakran az elemzésekben megjelenő adatok vetnek fel kérdéseket, máskor bizonyos események kívánják meg a részletesebb vizsgálatot. Ilyen esetekben hasznos a Mérések megtekintése funkció, ahol különböző szempontok (pl. időszak, jármű, járművezető, helyszínek) szerint kiválasztott mérések adatai jelennek meg térképen és grafikonokon. A térkép tartalmazza a járművek útvonalát, a várakozási helyeket, a tanksapka nyitások helyét. A grafikonokon a különböző csatornákról (pl. üzemanyag, sebesség, gyújtás) származó mérési eredmények láthatók. A funkció részletes ismertetése az Útvonalak megjelenítése címszó alatt található. Azonnali riasztások küldése a kivételes eseményekről Amikor a WayQuest rendszer kivételes eseményt, azaz nem megengedett tevékenységet, illetéktelen felhasználást vagy a rendszerhez tartozó eszközök meghibásodását észleli, a beállításoknak megfelelően azonnal riasztást küld a megadott felhasználóknak, mivel ezek az esetek általában gyors beavatkozást igényelnek. A kivételes események az üzemanyagszinttel, a tanksapka levételével, a digitális bemenetekre bekötött eszközök, segédberendezések nem megengedett működésével, az eszközök meghibásodásával vagy bizonyos területekre történő belépéssel, ill. azok elhagyásával kapcsolatosak lehetnek. A riasztás történhet SMS-ben és/vagy en keresztül. Számos beállítási lehetőség (pl. megfigyelési időszak beállítása, engedélyezés, elévülési idő) segíti a riasztások hatékony működtetését.

5 WayQuest ismertető 1. rész 5 A WayQuest program indítása Hogyan indítható a WayQuest program? A telepítést követően a WayQuest program indítása az asztalon található ikonról, vagy a Start menüből történik (Start menü / Minden program / ITineris WayQuest). A program ikonjának színezése a telepítéskor meghatározott üzemmódtól függően különböző: Helyi adatbázis szerveres üzemmódhoz tartozó ikon Távoli adatbázis szerveres ("felhős") üzemmódhoz tartozó ikon A WayQuest programból érhetők el a fő felhasználói funkciók: pl. a járműpark aktuális helyzetének vagy a megtett útvonalaknak a megjelenítése, ill. az elemzések lekérése, valamint a rendszer karbantartását szolgáló egyéb lehetőségek: pl. az adatbázis mentése és visszatöltése, a mérések részleges vagy teljes újratöltésére. Mire való a TeamViewer? A TeamViewer segédprogram lehetővé teszi a távoli segítségnyújtást. Indítása történhet a Start menüből vagy a WayQuest programból (WayQuest / Súgó / Online technikai segítség). A kapcsolat felépítéséhez ügyfelünk telefonon keresztül bediktálja a TeamViewer indításakor megjelenő képernyőn látható azonosítót és az aktuális jelszót. Ezt követően segítségnyújtó kollégánk a saját számítógépén szintén betekintési és vezérlési lehetőséget kap az ügyfélnél futó WayQuest programhoz. Így a probléma reprodukálásánál munkatársunk pontosan nyomon tudja követni a szükséges lépéseket. Hol található a WayQuest súgó? A WayQuest rendszerhez rendelkezésre áll egy felhasználói kézikönyv, mely a WayQuest programból (WayQuest / Súgó / A rendszer használata) vagy a Start menüből (Start menü / Minden program / ITineris WayQuest) érhető el. A felhasználói kézikönyv a rendszer részletes ismertetését, kezelési útmutatóját tartalmazza.

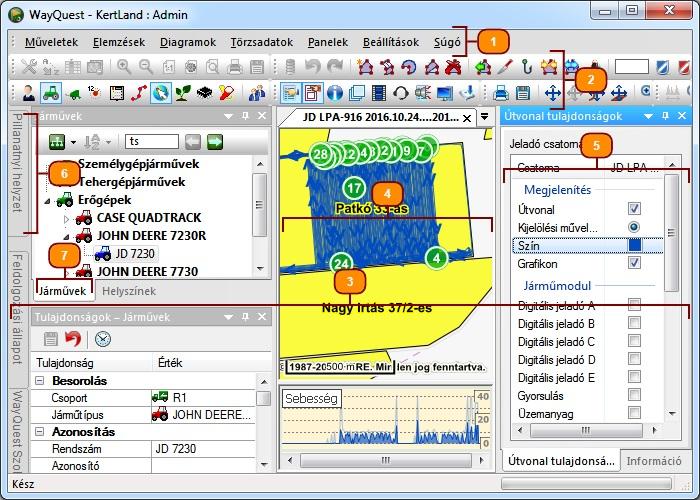

6 WayQuest ismertető 1. rész 6 A WayQuest program felhasználói felülete Programablak A program indításakor megjelenik a WayQuest program felhasználói felülete, azaz a programablak. A továbbiakban ezen a felületen keresztül érhető el valamennyi funkció. 1 Menüsor 2 Eszközsor 3 Munkaterület 4 Nézet 5 Panel 6 Automatikusan elrejtett panel 7 Lapfül Menüsor A menüsor tartalmazza a program funkcióit kategóriák szerint csoportosítva, legördülő menük formájában. A menüsor mozgatható (a bal oldalon látható pontozott sáv vonszolásával): áthelyezhető a programablakon kívülre (lebegő üzemmódban) vagy az eszközsor alá.

7 WayQuest ismertető 1. rész 7 Eszközsor Az eszközsoron található gyorsgombok lehetővé teszik a program egyes funkcióinak közvetlen és gyors végrehajtását. A gyorsgombok kategóriák szerint csoportosítva több eszköztárba kerültek besorolásra, melyek a képernyőn alapállapotban kétsoros elrendezésben láthatók. Az egyes eszköztárak külön-külön mozgathatók. Így megváltoztatható az eszköztárak sorrendje, illetve áthelyezhetők az egyes eszköztárak (akár külön ablakba, lebegő üzemmódban is). Előfordulhat, hogy az eszközsoron nem látható egy gyorsgomb. Ennek két oka lehet: a keresett gyorsgombot tartalmazó eszköztár megjelenítése ki van kapcsolva, vagy az adott eszköztárnak csupán egy része látható, mivel az összes eszköztár megjelenítése meghaladja a képernyő (vagy a programablak) aktuális méretét. Ez utóbbi esetben a kérdéses eszköztár áthelyezéssel tehető teljes egészében láthatóvá, vagy más eszköztárak kikapcsolásával (ld. Ajánlott elrendezés). Munkaterület A munkaterület a program működési területe, ahol különböző ablaktáblákon (nézeteken és paneleken) megjelennek az egyes funkciókhoz tartozó adatok listák, grafikonok, térképek formájában. A nézetek tartalmazzák a térképeket, grafikonokat, diagramokat és elemzéseket, míg a panelek különböző adatok listáit (a Pillanatnyi helyzethez tartozó járműlistát, a törzsadatok listáit, stb.). Nézet A nézetek számára rendelkezésre álló ablakrészben az egyes nézetek lapfülekre tagoltan jelennek meg. A nézetek nézetblokkokba csoportosíthatók. Az egyes nézetek is lehetnek osztottak, tartalmazhatnak eltérő jellegű információkat (pl. Mérések ellenőrzése esetén térkép, grafikonok, és Ellenőrző lap). Az ablakrészek aránya az osztásnál változtatható. A nézetek teljes ablaktáblája nem mozgatható. A nézetek elrendezésének megfelelő kialakítása a nézetek mozgatásával történik (nézet vonszolása a lapfül segítségével). Így módosítható a nézetek sorrendje egy blokkon belül, egy nézet áthelyezhető másik blokkba és létrehozható új nézetblokk is. Panel A programban a térképeken, grafikonokon, diagramokon és elemzéseken kívül minden adat paneleken jelenik meg (pl. törzsadatok, útvonal tulajdonságok, feldolgozási állapot). Az alábbi négyféle megjelenítési mód állítható be: rögzített, egyetlen panel egyetlen panel foglal el egy ablaktáblát rögzített, több panel az ablaktáblán több panel osztozik lapfülekre tagoltan lebegő a panel a programablaktól elkülönült, önálló ablakban található automatikusan elrejtett a panel alapvetően elrejtett módban van, de bármikor megjeleníthető Automatikusan elrejtett panel Az automatikus elrejtés előnye, hogy az adott panel nem foglal el helyet a munkaterületből például egy elemzés lekérésekor, viszont bármikor könnyen megjeleníthető. Lapfül Az azonos ablaktáblán osztozó nézetek, ill. panelek lapfülekre tagoltan jelennek meg. Így például több törzsadatkezelő panel megnyitása esetén azok csupán egyetlen ablaktáblát foglalnak el a munkaterületen, miközben bármelyik egyszerűen megjeleníthető a lapfülek segítségével. A paneleken a lapfülek beállítástól függően alul

8 WayQuest ismertető 1. rész 8 vagy felül is elhelyezkedhetnek. Ajánlott elrendezés A programablak megfelelő elrendezése jelentősen hozzájárulhat a program hatékony és kényelmes kezeléséhez. Érdemes egyszer kellő alapossággal kialakítani a munkakörnyezetet, hiszen a program megjegyzi az ablakrészek állapotát és elrendezését. (Kivételt képez ez alól a Pillanatnyi helyzet, melynek megjelenítése az Általános beállításokban szabályozható.) Jelenleg csak a program verziójának frissítése esetén szükséges újra elvégezni ezeket a beállításokat. A felhasználói felület megfelelő kialakítása az eszközsort és a munkaterületet érinti, hiszen ezek tartalmaznak olyan egységeket (eszköztárakat, paneleket és nézeteket), melyek elhelyezkedése rugalmasan változtatható. A fenti programablak minta egy javasolt elrendezési módot tükröz. Az alábbiakban a felhasználói felület kialakítására vonatkozó, általunk javasolt szabályok felsorolása következik: A tapasztalatok azt mutatják, hogy célszerű a térképes nézetet vagy az elemzéseket (nézetek) a programablak közepére pozicionálni, míg a paneleket a szélekre. Érdemes továbbá a megnyitott törzsadatkezelő paneleket a munkaterület bal oldalán, lapfülekre tagolva, a Tulajdonságok panelt pedig a törzsadatkezelő panelek alá elhelyezni. Mérések, útvonalak betöltése esetén célszerű megnyitni az Útvonal tulajdonságok és az Információ panelt. Ezeket a munkaterület jobb oldalán, lapfülekre tagolva vagy egymás alá javasoljuk tenni. Néhány panelt érdemes automatikusan elrejtett módban megjeleníteni: Pillanatnyi helyzet, WayQuest Szolgáltatás események, Feldolgozási állapot Az összes eszköztár megjelenítése általában meghaladja a képernyő (vagy a programablak) méretét. Ezért célszerű néhány kevésbé használt eszköztárat kikapcsolni (Beállítások/Eszközsorok). Ilyen lehet például az Alakzat szerkesztő eszköztár.

9 WayQuest ismertető 1. rész 9 Törzsadatok felvitele, kezelése Mik azok a törzsadatok? A WayQuest rendszer működésének feltétele az alapvető adatok, az ún. törzsadatok bevitele az adatbázisba, valóságnak megfelelő paraméterekkel történő ellátása, ezek megfelelő kezelése, karbantartása. Ilyen adatok pl. a járművek, járművezetők, járműmodulok, munkafolyamatok, helyszínek. Ezek segítségével válik képessé a rendszer a járműmodulokon előállt mérési eredmények egyértelmű azonosítására és megnevezésére a megjelenítés során. Hogyan történik a törzsadatok felvitele, kezelése? A WayQuest programban minden törzsadattípushoz tartozik törzsadatkezelő panel és tulajdonságok panel, melyek az adatok kezelését biztosítják. A törzsadatkezelő panel elsősorban az adatok bevitelére, törlésére, csoportokba rendezett megjelenítésére szolgál, míg a tulajdonságok panelen történik az adatok paramétereinek, jellemzőinek beállítása. A törzsadatok egy részét munkatársaink viszik fel a rendszer telepítése során (pl. járműmodulok), más részét a felhasználók adják meg és tartják karban (pl. járművezetők). Egyes törzsadatoknál a program funkciói lehetővé teszik már meglévő, nagy mennyiségű adat automatizált bevitelét (pl. helyszínek, munkafolyamatok), míg néhány más törzsadatnál igény esetén munkatársaink nyújtanak ehhez segítséget (pl. járművezetők felvitele dolgozói nyilvántartásból). Mit jelent a társítás? A törzsadatok között az ún. társítás művelet segítségével különböző összerendelések hozhatók létre, melyek az egyes törzsadatok közötti időbeli kapcsolatokat írják le (pl. melyik járművezető melyik járművet vezette egy adott időszakban). Ezen kívül egyes esetekben a törzsadat tulajdonságok is leírhatnak hasonló kapcsolatokat (pl. a munkafolyamat törzsadatnak van munkagép tulajdonsága, a helyszín törzsadatnak pedig növény tulajdonsága). A mérésekben így elegendő az összerendelésben részt vevő törzsadatok egyikének azonosítása, az összerendelés másik tagját már a program automatikusan behelyettesíti. Így kerül például az elemzésekbe a jármű rendszáma, melyet a rendszer a mérésben szereplő járműmodul azonosító és a megfelelő járműmodul-jármű társítás alapján határoz meg. A társítások részletes ismertetése a "WayQuest ismertető 2. rész"-ben található. Mire valók a részlegek? Ügyfeleink gyakorta képviselnek olyan cégcsoportokat, ahol több, egymástól jól elkülöníthető részegység működik (pl. kisebb cégek vagy telephelyek). Ilyen esetekben hasznos lehet az egyes részegységek adatainak különválasztása a WayQuest programon belül is. Ezt a célt szolgálják a részlegek és a hozzájuk kapcsolódó felhasználói jogosultságok. Maguk a részlegek olyan speciális törzsadat csoportok, melyekbe több törzsadat típus adatai tartoznak, ezen kívül felhasználói jogosultság is rendelhető hozzájuk. Ügyfeleink tehát létrehozhatnak például minden telephelyük számára egy-egy részleget, melybe az adott telephelyhez tartozó törzsadatokat (járművek, járművezetők, stb.) sorolják. Majd beállíthatják a felhasználók számára a telephelyeknek megfelelő jogosultságokat. Így tehát amikor egy felhasználó bejelentkezik a rendszerbe, kizárólag azokat az adatokat látja, melyekhez részleg-jogosultsága alapján hozzáféréssel rendelkezik. Az adatok bevitelével, kezelésével kapcsolatos részletes információk néhány törzsadat típusra vonatkozóan a "WayQuest ismertető 2. rész"-ben találhatók.

10 WayQuest ismertető 1. rész 10 Pillanatnyi helyzet megjelenítése A WayQuest program egyik alapvető szolgáltatása a járműpark aktuális helyzetének nyomon követése és megjelenítése, azaz a Pillanatnyi helyzet funkció. A beérkező adatok alapján a program megjeleníti a rendszerbe felvett valamennyi járművet lista formájában ( Pillanatnyi helyzet Járműlista panel), valamint aktuális pozíciójukat térképes nézeten (Pillanatnyi helyzet Térképes nézet). A két ablakrész szorosan összetartozik, be- és kikapcsolásuk is együttesen történik. Az alábbi leírás összefoglalja a legfontosabb tudnivalókat a Pillanatnyi helyzetet funkció használatáról, valamint a járműlista panelen és a térképes nézeten látható jelölésekről. Hogyan jeleníthető meg a Pillanatnyi helyzet? A Pillanatnyi helyzet a Műveletek menü alól nyitható meg. A program indításakor általában érdemes automatikusan megjeleníteni, függetlenül attól, hogy a programból történő előző kilépéskor bekapcsolt állapotban volt-e (Beállítások / Általános beállítások / Pillanatnyi helyzet jelenjen meg a program indulásakor kapcsoló). Mit jelent a pillanatnyi helyzet? A pillanatnyi helyzet funkció a járművek helyzetét és adatait mutatja a járműlista panelen és a térképes nézeten a legutoljára beérkezett mérési adatoknak megfelelően. Több tényezőtől függ, hogy mennyire friss vagy esetleg régi az utolsó beérkezett adat. Egyrészt a pillanatnyi helyzet funkció folyamatos frissüléséhez futnia kell a WQService szolgáltatásnak. Másrészt szükséges, hogy a rendszer valamennyi alkotóeleme hibamentesen működjön, és a köztük lévő kommunikáció akadálytalanul folyjon. Ezek teljesülése esetén a pillanatnyi helyzet funkció által megjelenített adatok frissességéről elmondható, hogy: mozgó jármű esetén 1-5 percnél, álló jármű esetén percnél nem régebbiek. Ha a rendszerben valamilyen rendellenesség adódik meghibásodás, vagy az adott jármű feszültségmentesítve van, vagy kommunikációs probléma merül fel, pl. nincs internet, vagy a gépen nem fut az adatokat letöltő WQService szolgáltatás, a pillanatnyi helyzet funkció által megjelenített adatok akár jóval régebbi állapotot is tükrözhetnek. A program ezért a helyzetjelző ikon színezésével különbözteti meg a friss és kevésbé friss adatokat (ld. Az adat frissessége vagy a jármű állásideje). Mit tartalmaz a járműlista panel? A járműlista panel a következő adatokat és információkat tartalmazza: járművek listája (rendszám) helyzetjelző ikon jármű láthatósága a térképen járműlista címke (részletes adatok a járműről) Mely járművek szerepelnek a listában? A járműlista panelen a rendszerbe felvett valamennyi jármű látható (a törzsadatokban megadott rendszámmal jelezve), egészen pontosan azok, melyekhez járműmodul is társítva van. Ha egy jármű rendszáma mellett a helyzetjelző ikon helyett egy kis traktor ikon található, akkor az adott járműről még egyáltalán nem érkezett mérés a rendszerbe.

11 WayQuest ismertető 1. rész 11 A járműlista panel megjelenítési módjánál mindhárom típusú nézet (egyszintű, csoportosított, típusok szerinti) beállítható a panel eszközsorán. Az egyszintű lista kétféle szempont szerint rendezhető: betűrendben vagy a mérési adatok beérkezésének időrendjében. A keresés és szűrés műveletek megkönnyítik a járművek gyors megtalálását. Mit tartalmaz a térképes nézet? A térképes nézet a következő a Pillanatnyi helyzet funkcióhoz kapcsolódó adatokat és információkat tartalmazza: járművek aktuális pozíciója és a haladás iránya (helyzetjelző ikon) jármű címke nyomvonal (utolsó útvonal) táblagépeken: a felhasználó tartózkodási helye, saját pozíciója A fentiek mellett a térképes nézeten láthatók még az alábbi a programban minden térképen megtalálható objektumok és információk: felhasználói helyszínek (helyszínek törzsadatokhoz felvett elemek) alaptérkép (települések, utak, benzinkutak, folyók, stb.) objektum címke (objektum fölé navigálva megjelennek az adott objektum jellemzői) Mely járművek szerepelnek a térképen? A térképes nézet azokat a járműveket tartalmazza, amelyek szerepelnek a járműlista panelen, és mellettük be van kattintva a láthatóság jelölőnégyzete. Többféle térképi művelet segíti a nézet ráigazítását a kívánt járművekre. Milyen műveletek végezhetők a térképen? A program használatát számos térképi művelet segíti. Így például lehetőség van a térkép nagyítására/kicsinyítésére, különböző mérések végzésére, a felhasználó szempontjából lényeges térképi részek megjelenítésére (pl. Járművekre igazít) vagy a helyszínek szerkesztésére. Funkciójuk alapján ezen műveletek két nagy csoportba sorolhatók: térképi alapfunkciók helyszínek szerkesztése (ld. WayQuest ismertető 2. rész) Hogyan állítható be a térkép forrása? A programban minden térképes nézetnél így a Pillanatnyi helyzethez tartozónál is többféle térképi forrás állítható be. A Térkép navigáció eszköztár / Térkép forrása gyorsgomb vagy a Ctrl+Shift+Q billentyűkombináció segítségével lenyíló menüből az alábbi lehetőségek választhatók: Alaptérkép: A HERE térképi adatbázis szolgáltató által biztosított térkép. Használata nem igényel internet kapcsolatot. Műholdas nézet: Internet kapcsolatot igényel. OpenStreetMap: Fejlesztése egyelőre teszt fázisban van. Üres háttér: Alaptérképhez tartozó objektumok (települések, utak, stb.) nem, csak a helyszínek, járművek és útvonalak láthatók a térképen. Hogyan állítható be a jármű láthatósága a térképen? A járműlista panelen a rendszám és a helyzetjelző ikon mellett található egy jelölőnégyzet, melynek bekattintása

12 WayQuest ismertető 1. rész 12 esetén a program megjeleníti az adott járművet a térképes nézeten. Ha a jelölőnégyzet nincs bekattintva, a jármű nem látható a térképen. Hogyan kereshető meg egy jármű a térképen? A program az alábbi műveletek végrehajtásakor megmutatja a járműlista panelen kiválasztott jármű aktuális pozícióját a térképen (a jármű láthatóságának bekapcsolt állapota esetén): dupla kattintás a járműre a járműlista panelen jobb gomb (helyi menü a járműlista panelen) Megmutat Hol találhatók részletes adatok a járműről? A programban több helyen is lehetőség van a járművel kapcsolatos aktuális, részletes adatok megtekintésére: járműlista címke (járműlista panel) jármű címke (térképes nézet) objektum címke (térképes nézet) Információ panel (Panelek / Információ) A jármű címkén és az Információ panelen látható adatok közül azok, amelyek valamilyen törzsadatot jelölnek, hiperhivatkozást (linket) tartalmaznak. A hivatkozásra kattintva megjelenik a megfelelő törzsadatkezelő panel, ahol kiválasztásra kerül az adott törzsadat elem, és megjelenik a hozzá tartozó tulajdonságok panel is. A hivatkozások aktívvá válásához az egérkurzort az adat fölé kell navigálni, ill. a jármű címkén ezen kívül még a Ctrl billentyű lenyomása is szükséges. Helyzetjelző ikon Mit mutat a járműhöz tartozó helyzetjelző ikon? Mind a járműlista panelen, mind pedig a térképes nézeten látható a helyzetjelző ikon, mely a következő fontos információkat jeleníti meg az adott járműről: mozgásállapot (a jármű halad vagy áll) járműlista panelen és térképes nézeten az adat frissessége vagy a jármű állásideje (az eszközsoron beállított színezés szerint) járműlista panelen és térképes nézeten nincs adat a járműről járműlista panelen a járműmodul szüneteltetése járműlista panelen a járműmodul belső akkumulátorról üzemel járműlista panelen és térképes nézeten követés járműlista panelen aktuális pozíció és haladás iránya térképes nézeten Mozgásállapot (ikon alakja) A jármű aktuális a legutoljára beérkezett mérési adatoknak megfelelő mozgásállapotát a helyzetjelző ikon alakja mutatja: nyíl alakú ikon jelentése (színtől függetlenül): a jármű mozgásban van kör alakú ikon jelentése (színtől függetlenül): a jármű áll, várakozik

13 WayQuest ismertető 1. rész 13 Az adat frissessége vagy a jármű állásideje (ikon színe) A címke adattartalma beállítható a járműlista panel eszközsorán az Címkék beállításai menüben, a Címkék tartalma almenüben. gyorsgombbal legördülő A helyzetjelző ikon színéből beállítástól függően az adatok frissességére vagy az állásidő nagyságára lehet következtetni. A helyzetjelző ikon színezésének beállítása a járműlista panel eszközsorán az Címkék beállításai gyorsgombbal legördülő menüben, a Helyzetjelző ikon színezése almenüben történik. Az egyes színek jelentése a következő: Színezés legfrissebb adat szerint Színezés állásidő szerint Kék ikon az adat 30 percnél nem régebbi a jármű halad vagy 30 percnél nem régebben áll Sárga ikon az adat 30 percnél régebbi, de 3 óránál frissebb a jármű legalább 30 perce, de legfeljebb 3 órája áll Piros ikon az adat 3 óránál régebbi a jármű legalább 3 órája áll Szürke ikon az adott járműről rendelkezésre álló adat 30 percnél régebbi (ezért az állásidő nem meghatározható) Nincs adat a járműről A WayQuest program a járműlista panelen a helyzetjelző ikon speciális formájával, egy kis traktorral jelöli azokat a járműveket, amelyeknél a társított járműmodulról a társítás időszakában nem áll rendelkezésre mérési adat. A járműmodul szüneteltetése A gyakorlatban előfordulhatnak olyan esetek, amikor egy járműmodult átmenetileg használaton kívül helyeznek. Ekkor érdemes munkatársaink segítségével szüneteltetést beállítani a szóban forgó járműmodulhoz. A szüneteltetést a járműlista panelen az adott járműmodulhoz társított jármű mellett látható speciális helyzetjelző ikonnal, két szürke vonallal jelzi a program. A járműmodul belső akkumulátorról üzemel Amikor a jármű leállítását (gyújtás levételét) követően megszűnik a járműmodul tápellátása, egy rövid ideig továbbra is képes még adatokat küldeni a rendszerbe a saját belső akkumulátoráról üzemelve. Ezt az üzemmódot jelöli a helyzetjelző ikon belül üres formája: vagy. Követés (célkereszt jel) A követés funkció azt a célt szolgálja, hogy a kiválasztott jármű (vagy járművek) mozgása folyamatosan nyomon követhető legyen a térképen. A program az adatok beérkezésekor a térképes nézetet mindig úgy igazítja, hogy valamennyi követésre kijelölt jármű látható legyen. Ilyenkor tapasztalható elmozdulás, léptékváltozás a térképen, ahogy a program időről időre követi a jármű(vek) pozíciójában bekövetkezett változást. Ez a változás kisebb, ugrásszerű elmozdulásokban jelentkezik a képernyőn (nem folyamatos mozgásként). A követés beállítását a

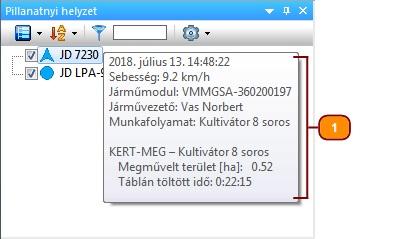

14 WayQuest ismertető 1. rész 14 program megőrzi újraindítás esetén is. A követés egy vagy több kijelölt járműre is bekapcsolható egyidejűleg a járműlista panel helyi menüjéből a Követés parancs segítségével. A program a helyzetjelző ikonon megjelenő célkereszttel (pl. ) jelzi a követésre kiválasztott járműve(ke)t a járműlista panelen. A követések kikapcsolása kijelölés alapján vagy egyszerre történik helyi menüből a Követés, ill. a Követések beszüntetése parancsokkal. Térképen: aktuális pozíció és a haladás iránya (nyíl iránya) A térképes nézeten a járművek pozícióját a helyzetjelző ikon jelöli, melynek alakja és színezése megegyezik a járműlista panelen látható párjával. A térképes nézeten további jelentést hordoz haladó járművek esetén a nyíl alakú ikon iránya, ami megmutatja a jármű aktuális haladási irányát. Részletes információk a járműről Részletes információk adattartalma A járművekkel kapcsolatos részletes információk a következő adatokból tevődnek össze az adatok rendelkezésre állásának és a beállításoknak megfelelően: rendszám, járműtípus, járműmodul, járművezető, munkafolyamat, munkagép, időpont (legfrissebb adat beérkezésének időpontja), sebesség, várakozási idő (időtartam), helyszín, helyszín blokkok. Míg a járműlista címke, az objektum címke és az Információ panel adattartalmát az adatok rendelkezésre állása határozza meg, addig a jármű címke tartalma e mellett beállításfüggő is. Járműlista címke A járműlista címke a járműlista panelen jelenik meg, amikor az egérrel a járművek felett navigálunk. A címke tartalmát a mérésből aktuálisan rendelkezésre álló adatok határozzák meg. 1 Járműlista címke Jármű címke

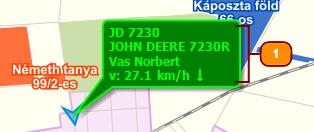

15 WayQuest ismertető 1. rész 15 A térképes nézeten a járművek pozícióját jelölő helyzetjelző ikon mellett található a jármű címke. A címke adattartalma beállítható a járműlista panel eszközsorán az Címkék beállításai gyorsgombbal legördülő menüben, a Címkék tartalma almenüben. (Amikor egyetlen adat sincs kiválasztva vagy nem áll rendelkezésre adat, a címke sem látható.) 1 Jármű címke A címke színezése (betű- és keretszín, háttérszín) szintén információt hordoz: a járműről vagy az aktuális munkafolyamatról. A színezés típusa a járműlista panel eszközsorán az Címkék beállításai gyorsgombbal legördülő menüben, a Címkék színezése almenüben választható ki. A megfelelő beállítás lehetővé teszi pl. a különböző munkafolyamatokat végző járművek, vagy a különböző típusba sorolt járművek gyors áttekintését a térképen. A színek beállítása a jármű törzsadatoknál (Szöveg szín és Szöveg háttérszín), ill. a munkafolyamat és munkafolyamat profil törzsadatoknál (Útvonal színe) történik. Az alábbi táblázat összefoglalja a címke színezésével kapcsolatos tudnivalókat: Betű- és keretszín Színezés jármű szerint Szöveg szín (jármű törzsadat tulajdonságok) Színezés munkafolyamat szerint fehér vagy fekete (láthatóságtól függően) ha van munkafolyamat adat Háttérszín Szöveg háttérszín (jármű törzsadat tulajdonságok) fekete ha nincs munkafolyamat adat Útvonal színe (munkafolyamat vagy munkafolyamat profil törzsadat tulajdonságok) ha van munkafolyamat adat fehér ha nincs munkafolyamat adat Objektum címke A pillanatnyi helyzethez tartozó térképes nézeten az objektum címke szintén információkkal szolgál a járművekről. A térképen különböző típusú objektumok találhatók (pl. települések, utak, felhasználói helyszínek, járművek), melyekhez az adott típusra jellemző információk tartoznak (pl. utca neve, út száma, helyszín területe, a jármű rendszáma és típusa). Bármely objektum járműveknél a helyzetjelző ikon fölé mozgatva az egeret, a program megjeleníti ezeket az adatokat egy objektum címkében. A címke tartalmát járművek esetén a mérésből aktuálisan rendelkezésre álló adatok határozzák meg.

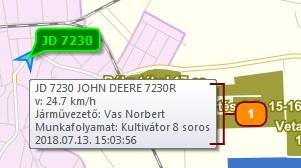

16 WayQuest ismertető 1. rész 16 1 Objektum címke Információ panel Az Információ panel a Pillanatnyi helyzet funkciótól függetlenül megnyitható panel, mely a Panelek / Információ menüpontban kapcsolható be és ki. A panel tartalmát a mérésből aktuálisan rendelkezésre álló adatok határozzák meg. Információ panel Nyomvonal Bár a Pillanatnyi helyzet térképes nézete elsősorban a járművek pillanatnyi pozíciójának ábrázolására szolgál, mégis lehetőség van a járművek mozgásának, útvonalának nyomon követésére is az ún. nyomvonal megjelenítésével. A nyomvonal mindig az utolsó útvonalat rajzolja ki a térképre, a jelen pillanathoz képest visszamenőleg, a beállításokban megadott időtartam szerint. Nyomvonal bekapcsolása Alap esetben a program nem jeleníti meg a járművek nyomvonalát. A megjelenítés bekapcsolása a járművek törzsadatoknál a Nyomvonal hossza tulajdonság (mely valójában egy időintervallum) értékének beállításával történik, járművenként vagy típuscsoportonként. A program ezt követően kis késleltetéssel kirajzolja a jármű által a jelen pillanathoz képest az itt megadott értéknek megfelelő időre visszamenőleg bejárt útvonalat. (Például 5 perces érték beállítása esetén mindig az utolsó 5

17 WayQuest ismertető 1. rész 17 percben megtett útvonal látható a térképen.) A késleltetés abból adódik, hogy a program csak a nyomvonal tulajdonság értékének megadásakor kezdi el gyűjteni a jármű pozíciójára vonatkozó adatokat. Ezért eleinte a kívánt időnél rövidebb nyomvonal látható. Nyomvonal színezése A nyomvonal megjelenítése a megtett útvonal színezésével történik. Alap esetben a nyomvonal színe a munkafolyamat színével egyezik meg. Amikor viszont a munkafolyamat színe fehér vagy nincs munkafolyamatmérés, a nyomvonal színezése jármű szerint történik, a Szöveg szín tulajdonság alapján. A kirajzolt nyomvonal színárnyalata a jelen pillanattól az időben visszafelé haladva fokozatosan halványodik. Térképi alapfunkciók Az alábbiakban ismertetésre kerülő térképi alapfunkciók többsége a program valamennyi térképes nézetén végrehajtható. Csupán a járművekre és az útvonalra igazítás műveletei azok, melyek kizárólag a pillanatnyi helyzethez, ill. az útvonalak megjelenítéséhez tartoznak. Műveletek végrehajtása A térképi alapfunkciók közül kettő (Térképi kivágás mozgatása, Nagyítás / kicsinyítés) egér használatával hajtható végre, míg a többi művelet az alábbi három módon kezdeményezhető: térképes nézet helyi menüjéből (jobb egérgomb) gyorsgombokkal (Térkép navigáció eszköztár) billentyűkombinációkkal Az így kiválasztott funkció aktív marad kikapcsolásig (ismételt kattintás az adott funkcióra vagy Esc billentyű megnyomása) vagy újabb funkció választásáig, valamint másik nézetre vagy panelre történő átlépés esetén. Ez alól kivételt képeznek a nézet beállítására szolgáló műveletek (Teljes, Járművekre igazít, stb.). Az aktuálisan bekapcsolt, aktív funkciót a hozzá tartozó gyorsgomb körül megjelenő kék négyzet jelzi mind az eszközsoron, mind pedig a helyi menüben. Műveletek ismertetése Az alábbi felsorolás a térképi alapműveleteket tartalmazza funkciójuk szerint csoportosítva: Térképi nézet mozgatása, nagyítás, kicsinyítés Ebbe a csoportba az alábbi műveletek tartoznak: Térképi kivágás mozgatása A térkép vonszolásával mozgatható a térképi kivágás. Nagyítás / kicsinyítés Az egér görgőjének előre-hátra tekerésével nagyítás vagy kicsinyítés érhető el. A nagyítás/kicsinyítés folyamata felgyorsítható a görgő tekerése közben a Ctrl billentyű nyomva tartásával. Nagyítás be/ki A térképes nézet nagyítása vagy kicsinyítése. Bal egérgomb kattintás: nagyítás; Shift + bal egérgomb kattintás: kicsinyítés. Nagyítás területre Kijelölt területre történő nagyítás vagy kicsinyítés. Bal egérgomb kattintás: nagyítás; Shift + bal egérgomb kattintás: kicsinyítés. (Ugyanez a funkció elérhető a Ctrl billentyű nyomva tartása

18 WayQuest ismertető 1. rész 18 mellett a bal egérgomb kattintására is, mely főként érintőképernyős alkalmazásnál lehet hasznos.) Térképi nézet igazítása Az alábbi műveletek segítségével a térképi nézet egyszerűen ráigazítható a választott szempont alapján a tényleges felhasználási területre, a megjelenített járművekre vagy a felhasználó helyszínekre: Teljes A tényleges felhasználási területről készült teljes térképrész megjelenítése. Erről a területről (tipikusan egy vagy két országról) részletes, utcaneves térkép áll rendelkezésre a programban. Járművekre igazít Az összes aktuálisan látható járművet tartalmazó térképrészlet megjelenítése. Minden olyan járművet megmutat, melynél a láthatóság beállítására szolgáló jelölőnégyzet be van kattintva. Ez a funkció csak a pillanatnyi helyzet térképes nézetén aktív. Alakzatokra igazít Az összes, törzsadatokban megadott felhasználói helyszínt tartalmazó térképrészlet megjelenítése. Útvonalra igazít A jármű által az adott időszakban megtett teljes útvonalat tartalmazó térképrészlet megjelenítése. Ez a funkció csak útvonalak megjelenítésekor aktív. Igazítás a kijelölt útvonalra A jármű által a kijelölt (markerezett) időszakban megtett útvonalat tartalmazó térképrészlet megjelenítése. Ez a funkció csak útvonalak megjelenítésekor aktív. Mérések a térképen A térképen az alábbi mérések végezhetők: Távolság- és területmérés A térképen kijelölt távolság, ill. terület mérése, valamint a mérési eredmény megjelenítése kijelzőn. A kijelölés a bal egérgomb ismételt kattintásával történik. A művelet során működik a ráhúzó funkció, valamint az egér görgőjével végzett nagyítás és kicsinyítés. Szögmérés A térképen kijelölt szögtartomány mérése, valamint a mért szögtartomány megjelenítése egy kijelzőn. A szögtartomány kijelölése a bal egérgomb három kattintásával történik. A művelet során működik a ráhúzó funkció, valamint az egér görgőjével végzett nagyítás és kicsinyítés. Egyéb funkciók Keresés a térképen Település vagy felhasználói helyszín keresése és megjelenítése a térképen. A keresést legördülő lista segíti, mely tartalmazza az összes települést vagy helyszínt. Koordináták átszámítása A térképi pozíciót leíró koordináták átszámítása különböző koordináta- és vetületi rendszerek között.

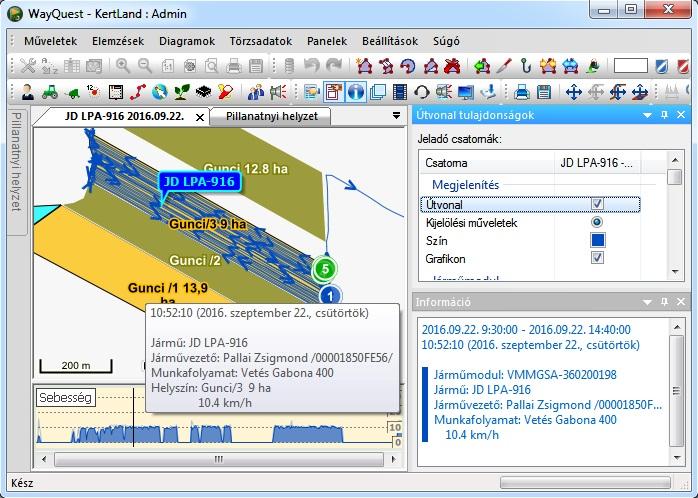

19 WayQuest ismertető 1. rész 19 Útvonalak megjelenítése Hogyan jeleníthető meg a járművek által bejárt útvonal? A járművek által bejárt útvonal megjelenítésére szolgál a Mérések megtekintése funkció. A járművek útvonalát nyomon követő térképes nézet mellett a különböző csatornákról származó mérési eredményeket ábrázoló grafikonok, valamint részletes információkat tartalmazó kiegészítő címkék és panelek (Útvonal tulajdonságok, Információ panel) állnak rendelkezésre az útvonal és az adatok értelmezéséhez, kiértékeléséhez. Hogyan adhatók meg a keresési feltételek a mérések kiválasztásához? Az útvonalak megjelenítéséhez első lépésben a Méréskiválasztó dialóguson meg kell adni azokat a keresési feltételeket, melyek alapján a program kiválasztja a járműmodulokról beérkezett mérésekből a megfelelő adatokat. A keresési időszak beállítása mindenképpen szükséges. Ehhez a program több, előre meghatározott időszakot is felkínál (pl. mai nap, ez a hét), de természetesen lehetőség van tetszőleges időintervallum beállítására is. A keresési feltételek között különböző törzsadatok (pl. jármű, járművezető, munkafolyamat) is szerepelnek, valamint egyéb, kiegészítő beállítások adhatók meg (pl. várakozás minimális hossza). A paraméterek között ÉS kapcsolat van, tehát a program azokat a méréseket veszi figyelembe az útvonal megjelenítésénél, melyekre minden megadott feltétel teljesül. Milyen információkat jelenít meg a program a bejárt útvonalról?

20 WayQuest ismertető 1. rész 20 A jármű által bejárt útvonalhoz kapcsolódó információk a térképen, a grafikonokon és az Információ panelen találhatók. A térképen kirajzolódik az útvonal (a haladás irányának megjelölésével), megjeleníthetők a várakozási és tanksapka nyitási helyek, a különböző térképi címkék pedig az adott objektumhoz vagy útvonalhoz tartozó adatokat tartalmazzák. A grafikonok a különböző csatornák (pl. sebesség, üzemanyag) mérési értékeit ábrázolják, a grafikon címkén pedig kiegészítő adatok láthatók. A markerezett időszakok adatai az Információ panelen jelennek meg. Hol adhatók meg az útvonalra és a grafikonokra vonatkozó beállítások? Az útvonalra és a grafikonokra vonatkozó beállítások az eszközsoron található gyorsgombok és az Útvonal tulajdonságok panel segítségével adhatók meg. A várakozási helyek, a tanksapka nyitások és a munkaszélesség megjelenítése, valamint a térkép forrásának beállítása gyorsgombokkal történik. Az Útvonal tulajdonságok panelen a következő beállítások végezhetők: útvonal láthatósága, útvonal színezése, a grafikonok és az egyes csatornák láthatósága, valamint a marker műveletekhez tartozó jármű kijelölése. Milyen műveletek végezhetők a grafikonokon? Az egeret mozgatva a grafikon felett egyrészt a térképen követhetővé válik a jármű mozgása, másrészt a grafikon címkén leolvashatók az adott időponthoz tartozó adatok: a grafikon pontos értéke és egyéb, a mérésben rendelkezésre álló jellemzők (jármű, járművezető, munkafolyamat, stb.). Az adatok láthatósága érdekében a grafikon címke helyzete módosítható, négy különböző pozíció közül lehet választani. Az adatok részletes vizsgálatához szükség lehet a grafikon felbontásának változtatására, ami az egér görgőjének segítségével, valamint helyi menüből történik. A nagyítás és kicsinyítés mellett lehetőség van a grafikon teljes nézetének (a teljes mérési időszak látható) visszaállítására is. A grafikonon különböző kijelölési (marker) műveletek végezhetők. A kijelölés lehetővé teszi a kijelölt időszak adatinak összesítését, elemzését. A marker műveletek helyi menüből kezdeményezhetők, ahol több, előre megadott kijelölési feltétel áll rendelkezésre (pl. A haladások kijelölése). A kijelölésekkel kapcsolatos adatokat az Információ panel tartalmazza, ahol különböző jelölések mutatják az egyes járművekhez és kijelölésekhez tartozó értékeket. Hogyan történik a területmérés bejárt útvonal alapján? Mezőgazdasági munkák esetén fontos a megművelt terület pontos meghatározása. A program megfelelő beállítások (munkafolyamat-mérés, munkaszélesség) mellett kellő pontossággal méri ezt a területet, és az elemzésekben megjeleníti (Megművelt terület oszlop). Abban az esetben, amikor a program nem szolgáltatja ezt az adatot (pl. nincs munkafolyamat-mérés vagy a munkavégzés nem ismert felhasználói helyszínen történt), lehetőség van a bejárt útvonal alapján meghatározni a megművelt területet a Távolság- és területmérés funkció segítségével. A mérés során a térképen végigkövetve az érintett terület határvonalait, a program kiszámítja és egy címkén megjeleníti a terület nagyságát. Hogyan változik az útvonalak megjelenítése több jármű esetén? Több jármű útvonalának betöltésekor a következő változásokra érdemes figyelni az útvonal és a hozzá tartozó adatok megjelenítésében: Útvonal tulajdonságok panel minden jármű megjelenik külön-külön oszlopban; a járműveknél egyenként beállíthatók a paraméterek; érdemes eltérő színeket beállítani az útvonal színéhez annak érdekében, hogy a térképen és a grafikonon könnyen megkülönböztethetők legyenek a járművek Információ panel az egyes járművek adatai külön blokkokban láthatók; a blokkokat az útvonallal megegyező színű oldalsáv jelzi

21 WayQuest ismertető 1. rész 21 Grafikonok a grafikonok típustól függően különböző formában jelenítik meg több jármű adatait: egymás fölötti görbékkel, egy diagram területen osztozó több sávval vagy külön grafikon területekkel Kijelölés műveletek (markerezés) több jármű esetén a kijelölés (markerezés) mindig csak egyetlen járműre vonatkozik: amelyiknél a Kijelölési műveletek választógomb be van kapcsolva; a térképen is ennek megfelelően történik a markerezett útvonal és a várakozási helyek jelölése Milyen színezések állíthatók be pillanatnyi helyzetnél és útvonalak megjelenítésénél? A pillanatnyi helyzet és az útvonalak megjelenítése során többféle színbeállítási lehetőség áll rendelkezésre, melyek jelentősen megkönnyítik az egyes járművek, illetve munkafolyamatok megkülönböztetését a térképes nézeten és a grafikonokon. A Pillanatnyi helyzet funkciónál a jármű címke színezéséből beállítástól függően a járműre (jármű típusra) vagy a munkafolyamatra lehet következtetni. Az utóbbi esetben ez a szín megegyezik a grafikonokon használt munkafolyamat-színezéssel. A jármű nyomvonalának színezése alap esetben a munkafolyamatra utal. Ha azonban nincs munkafolyamat-mérés vagy a munkafolyamathoz beállított szín fehér, a nyomvonal színezése jármű szerint történik. Az útvonalak színezésénél többféle lehetőség is rendelkezésre áll. A színezés alapja lehet a jármű tulajdonságainál beállított Szöveg szín vagy Szöveg háttérszín, lehet a munkafolyamat vagy a különböző csatornákon mért érték, de választható egyedi színezés is. Több jármű mérésének együttes vizsgálata esetén érdemes eltérő színeket választani a különböző járművekhez, így az útvonalak és grafikon értékek jól elkülöníthetők lesznek. A színezés beállítása az Útvonal tulajdonságok panelen történik. A várakozási helyek megjelenítésekor a színezés beállításával ( Általános beállítások / Felhasználói helyszínek azonosítása) választható meg, hogy az ismert vagy az ismeretlen várakozási helyek jelölése váljon hangsúlyossá egy kiemelt szín segítségével (zöld vagy lila). Mindkét esetben a kevésbé hangsúlyos helyszínek színezése megegyezik az útvonal színezésével. Milyen paraméterek befolyásolják a mérések megjelenítését? A mérések megjelenítésekor néha előfordulhatnak olyan zavaró jelenségek, melyek a paraméterek nem megfelelő használatából származhatnak. Fontos paraméter a Járműmodulok törzsadatoknál a Sablonok tulajdonság, melynek hibás beállítása esetén a mérések megjelenítésekor túl sok bolyongás tapasztalható (pl. egy erőgéphez Teherautó sablon van beállítva), vagy esetleg nem látható egy teherautó valós haladása (a teherautóhoz Erőgép sablon van beállítva). A bolyongások kiszűréséhez érdemes ellenőrizni a Haladás csak gyújtásjel esetén kapcsolót, melynek bekapcsolt állapota biztosítja a gyújtás jel nélküli, látszólagos mozgások figyelmen kívül hagyását. A jármű motorüzemének (mikor volt gyújtáson) megállapítása szempontjából lényeges lehet a Motorüzem csatorna járó állapotban paraméter helyes beállítása (főként régebbi típusú készülékeknél). Ezeket a paramétereket munkatársaink üzembe helyezéskor beállítják a beszerelésnek megfelelően.

22 WayQuest ismertető 1. rész 22 Elemzések A járműmodulokról beérkezett mérések alapján különböző kimutatások, elemzések készíthetők, melyek lehetővé teszik az elvégzett munka áttekintését többféle szempont szerint, valamint lehetőséget biztosítanak az adatok megosztására a cégen belül alkalmazott egyéb (pl. ügyviteli) rendszerekkel. Az elemzések nem csak a képernyőn jeleníthetők meg, de kinyomtathatók és többféle fájltípusban elmenthetők. Számos beállítási lehetőség biztosítja az elemzések rugalmas testreszabását. Az elemzések döntő többsége része az alapszolgáltatásoknak, így minden ügyfelünk számára azonos módon érhető el. Néhány elemzés (pl. Napi munkalap) azonban többletszolgáltatásként, külön rendelhető. Ennek feltételeiről forgalmazóink nyújtanak részletes felvilágosítást. Az elemzések egy része összesítő jellegű, míg mások egyszerű elemzések. Az egyszerű elemzések általában részletesebb adatokkal szolgálnak, míg az összesítők átfogóbb képet nyújtanak a vizsgált területről, ezért a cégek gyakran ezekből dolgoznak például a munkabér-elszámolás során. Az egyszerű elemzések főként olyan esetekben hasznosak, amikor részletes információra van szükség, például egy gépjármű pontos útvonaláról és tevékenységéről. Egy másik felosztás szerint az elemzések haladáshoz (pl. Menetnapló) vagy területhez, helyszínhez (pl. Terület alapú munka) kapcsolódnak. Ez utóbbihoz szükséges a terület alapú feldolgozás bekapcsolása, amikor a program helyszínekre lebontva gyűjti az információkat a munkavégzésről. Hogyan kérhetők le az elemzések? Az elemzések az Elemzések főmenü alatt találhatók, funkciók szerint rendezett almenükben (pl. Mozgás, Terület, Üzemanyag). A lekérdezni kívánt elemzés kiválasztásakor megjelenik a Méréskiválasztó dialógus, ahol különböző szűrési feltételek (időszak, törzsadatok, stb.) megadásával válogatni lehet a rendszerben rendelkezésre álló mérési adatok közül. Ezt követően a program az aktuális beállítások figyelembe vételével elkészíti az elemzést, mely a képernyőn táblázatos formában látható és/vagy fájlba menthető. Hogyan épülnek fel az elemzések? Az alapszolgáltatások részét képező elemzések a WayQuest rendszerben kialakított táblázatos formában készülnek. Ezeket az elemzéseket egyetlen összefüggő táblázat vagy több, kisebb csoportokra osztott táblázat alkotja. A program egy csoportba sorolja azokat az adatsorokat, melyeknél a csoportosítás szempontjainál bekattintott oszlopokhoz tartozó értékek azonosak. Például ha járművek szerint történik a csoportosítás, akkor a program járművenként külön-külön csoportokat képez az adatsorokból. A csoportokhoz csoport fejléc tartozik, mely a csoportra nézve megegyező adatokat tartalmazza. A csoportok végén csoport összesítő sor található, melyben a csoportra kiszámított összesítő értékek szerepelnek (pl. a csoportra vonatkozó összes menetidő). A többletszolgáltatásként rendelhető elemzések formailag ettől eltérőek lehetnek. Hogyan rendezhetők és csoportosíthatók az elemzések? Az elemzések rendezése és csoportosítása a Rendezés, csoportosítás gyorsgomb segítségével állítható be. A végrehajtott módosítások azonnal frissülnek a képernyőn. A program a Rendezés, csoportosítás ablakban minden elemzés típushoz felsorolja azokat az oszlopokat, melyek szerint az adott elemzés rendezhető és csoportosítható. A jelölőnégyzetek bekattintása a csoportosítást, az oszlopok sorrendje pedig a rendezési sorrendet határozza meg. Milyen adatokat tartalmaznak az elemzések?

23 WayQuest ismertető 1. rész 23 Az elemzések az adott elemzés típusra jellemző, lényeges adatokat tartalmazzák táblázatos formában. Ezek az adatok mért (pl. Indulási idő) vagy számított (pl. Megművelt terület) értékek lehetnek. A program színkiemeléssel jelzi azokat az értékeket, melyek nem megbízható mérésből származnak vagy valamilyen rendellenességre, nem üzemszerű használatra vagy hibára utalhatnak. A helyszíneket és időpontokat tartalmazó oszlopokban sok esetben hiperhivatkozások találhatók, melyekre kattintva megjelenik az adott időszakhoz tartozó mérés térképes nézete és grafikonjai. Az oszlopok egy része kötelezően megjelenik (rendezési és csoportosítási szempontok oszlopai), más része pedig választhatóan. A választható oszlopok be- és kikapcsolhatók (Oszlopok megjelenítése gyorsgomb). A kikapcsolt oszlopok rejtett oszlopként kerülnek be a mentett, táblázatkezelő típusú fájlokba, biztosítva ezáltal a későbbi megjelenítés lehetőségét, valamint a hozzájuk kapcsolódó számítások elvégzését. A mentett fájlok beállítástól függően tartalmazhatnak néhány kiegészítő oszlopot: a törzsadatoknál tárolt külső azonosítókat és a helyszínek koordinátáit is. Hogyan kerülnek be az elemzésekbe a jármű vezérlőegységeitől érkező adatok? Napjainkban a járművek nagyszámú elektronikus vezérlőegységgel rendelkeznek (pl. a vezérműben, a sebességváltóban, a blokkolásgátló rendszerben, stb.), melyek sokoldalú együttműködése hozzájárul a jármű biztonságos és kényelmes használatához, valamint támogatja a fedélzeti információs rendszerek működését. A vezérlőegységek funkcióinak bonyolultsága megköveteli közöttük az adatcserét, melyet a hagyományos összekötések helyett egy soros buszrendszert megvalósító hálózat, a CAN busz tesz lehetővé. A CAN busz kimenetére csatlakoztatott, cégünk által gyártott illesztő berendezés (FMS-CAN buszos vagy ISO-CAN buszos illesztő) alkalmazásával a jármű vezérlőegységeitől érkező adatok üzemóra-számláló értéke, üzemanyagszint, kilométeróra állása rögzítésre kerülnek a WayQuest rendszerben. Ezek az adatok aztán a feldolgozást követően megjelennek az elemzésekben. Hogyan méri a program a munkaidő- és gépkihasználtságot? Sok elemzés tartalmaz a járművek mozgásállapotával (sebesség) és motorüzemével (gyújtás) kapcsolatos "nettó" és "bruttó" időtartam adatokat, melyek a munkával töltött időt, ill. a gépek használatát jellemzik, valamint alapját képezik a munkaidő- és gépkihasználtság kiszámításának. A "nettó" motorüzem megegyezik a ténylegesen gyújtáson töltött időtartammal, míg a "nettó" mozgás meghatározásakor a jármű mozgásban töltött idejéhez a program hozzáadja a gyújtáson töltött, rövid ideig tartó megállásokat is. Az alábbi ábra ezen adatok pontos jelentését és egymáshoz való viszonyát szemlélteti egy méréshez tartozó grafikon segítségével:

24 WayQuest ismertető 1. rész 24 Első mozgás = A Munkaidő kihasználtság = C / (B - A) Munkaidő (bruttó mozgás) = B A Utolsó mozgás = B Összes menetidő (nettó mozgás) = C Sebesség Mozgásállapot (sebesség) Gyújtás Motorüzem (gyújtás) Gyújtáson töltött idő (nettó gyújtás) = F Üzemidő (bruttó gyújtás) = E - D Első gyújtás = D Gép kihasználtság = F / (E D) Utolsó gyújtás = E Állásidő = F C (Amíg gyújtáson volt, de nem mozgott) Melyek a leggyakrabban használt elemzések? Az alábbiakban a leggyakrabban használt elemzések felhasználási területéről adunk áttekintést. Menetnapló Elsősorban útelszámolásnál használják főként szállítmányozó cégek, ill. a mezőgazdaságban a szállítási tevékenységet ellátó járműveknél. Lehetővé teszi a kiszállítások ellenőrzését, a futásteljesítmény követését, a munkaidő alatti "pihenők" felderítését, valamint a gépekkel végzett illegális munka visszaszorítását. Munkafolyamat jelentés és összesítő Főként erőgépek esetén alkalmazott elemzések. Lehetővé teszik az elvégzett munkák egyszerű és gyors megjelenítését tetszőleges időtartamra. Adatok nyerhetők akár a teljes évre vonatkozóan: például mikor történt az első vetés, permetezés, stb. Ezen kívül nagy segítséget jelent a munkafolyamatok önköltségi árából kiindulva a megtérüléssel kapcsolatos számításoknál. Az egyes járművek által végzett munkafolyamatok vizsgálata feltárhatja az esetleges aránytalanságokat a tényleges munkavégzés és a járulékos járműmozgás között. Napi összesítők Nagy segítséget nyújtanak a munkaidő elszámoláshoz, felhasználhatók a munkabér kiszámítására, valamint a bérmunkák pontos elszámolására a megbízók felé. Terület alapú munka és összesítő Ezek az elemzések az egyes földterületeken végzett munkák nyomon követésére és ellenőrzésére szolgálnak. Elvégezhető egy tábla vagy növénykultúra művelési költségeinek elemzése: kiszámítható a tényleges előállítási költség, ez alapján eldönthető, hogy kifizetődő-e a termesztés. Megállapítható az egyes művelési tevékenységek fajlagos költsége is. Ellenőrizhető az optimális műveleti

25 WayQuest ismertető 1. rész 25 sebesség betartása a fogyasztás és a munka minősége szempontjából. Tankolási lista és összesítő Alkalmasak a betankolások ellenőrzésére, az üzemanyag-felhasználás állandó felügyeletére, valamint az üzemanyag-eltávolítások felderítésére. Tankolási összehasonlítás Lehetővé teszi a külső forrásból (üzemanyagkútról) származó tankolási adatok összehasonlítását a rendszer által észlelt betankolásokkal. Segítségével ellenőrizhető, hogy a tulajdonos által kifizetett üzemanyag valóban teljes egészében a megfelelő járműbe került-e. Digitális lista Alkalmas a jármű egyes figyelmeztető visszajelzéseinek figyelésére (pl. egy hűtőkocsi ajtaját mikor nyitották ki), valamint a segédberendezések működtetésének pontos nyomon követésére (pl. egy emelőkosaras daru hol és mennyi ideig használta az emelő funkciót), így akár az ezzel kapcsolatos számlák kiállításában is segítséget nyújthat. Mire jó a Napi munkalap elemzés? A Napi munkalap elemzés a többletszolgáltatások körébe tartozik. Segítségével olyan kimutatás készíthető, melyet ügyfeleink a munkabér-elszámolásnál használhatnak. Formailag az alapszolgáltatásoknál leírtaktól eltérően bizonylat jellegű, tartalmaz minden ilyen típusú kiegészítő mezőt vagy információt (pl. sorszám, dátum, aláírás, cégnév), és az elemzésből mentett fájl A4-es oldalalakra nyomtatható egységekre tagolódik. Tartalmilag pedig támogatja az elvégzett munka szerinti bérezést: járművezetőnként és naponként kilistázza és összesíti az elvégzett munkafolyamatokat a megfelelő költség értékekkel együtt. Használatához elengedhetetlen az adatok (pl. munkaszélesség, költség besorolás, elszámolás alapja, munkabér besorolás) valóságnak megfelelő, pontos bevitele az adatbázisba, hiszen a program ezeket figyelembe veszi a költségek kiszámításánál. Terület alapú feldolgozás A WayQuest rendszer egyik fontos sajátossága, hogy képes információkat gyűjteni a munkavégzésről helyszínekre lebontva, így később különböző lekérdezések kezdeményezhetők kifejezetten területre vonatkozóan. Ezekből az elemzésekből kiolvasható, hogy az adott helyszínen melyik járművezető, mikor, milyen munkafolyamatot végzett, mekkora területet művelt meg, valamint kérhetők parcellára vonatkoztatva különböző géphasználattal összefüggő költségkimutatások is. Alap esetben a mérések feldolgozásakor a rendszer a járművek mozgása alapján tárolja az adatokat az adatbázisban. A terület alapú feldolgozás bekapcsolása esetén azonban egy további adattárolás is történik, kifejezetten az adott helyszínekre lebontva. A terület alapú feldolgozás funkció a helyszín törzsadatoknál, csoport szinten kapcsolható be. A rendszer felesleges terhelésének elkerülése érdekében érdemes figyelni arra, hogy csak azoknál a helyszíncsoportoknál legyen beállítva, ahol valóban szükség van rá (azokon a földterületeken, melyek aktuálisan művelés alatt állnak). Az elemzésekben a megművelt terület nagyságára vonatkozóan két típusú adat is rendelkezésre áll: a Megművelt terület, illetve a Becsült terület. Míg a Becsült terület egy durvább becslés eredménye (az útvonalhossz és a munkaszélesség szorzata), addig a Megművelt terület a lehető legpontosabban kiszámolt, ténylegesen megművelt területnek, egészen pontosan az újonnan megművelt területnek felel meg. A Megművelt terület számítása azon alapszik, hogy a jármű által megtett útvonalon végighaladva a program "befesti" a területet egy olyan szélességű ecsettel, ami a munkaszélesség paraméterben elő van írva, majd az így "befestett" területből képezi a program a Megművelt terület értékét, miután egy jól meghatározott algoritmus szerint automatikusan korrigálja a kisebb elcsúszásokat és átfedéseket, valamint a korábban ugyanazzal a munkafolyamattal már megművelt területeket. Az esetleges dupla megművelés itt csak egyszer kerül számolásra,

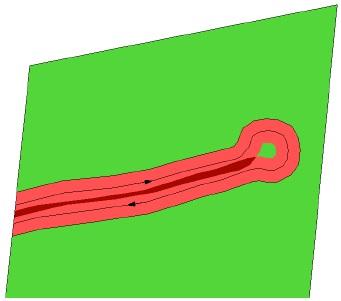

26 WayQuest ismertető 1. rész 26 és a táblahatáron kívüli fordulókat sem veszi figyelembe a program. A Megművelt területet kiszámításának alapfeltétele a megfelelő helyszíneken a terület alapú feldolgozás bekapcsolása. Az alábbi ábra a Megművelt terület és a Becsült terület közti különbséget szemlélteti. A bordó sáv olyan területet jelöl, ami dupla megművelés alá esett. A Megművelt terület kiszámításakor a program ezt a sávot csak egyszer veszi figyelembe a korrigáló algoritmusnak köszönhetően, míg a Becsült terület meghatározásánál ilyen korrekció nem történik, így a bordó sáv kétszer kerül beszámításra. Elemzések beállításai A Jelentések, listák beállításai menüpont alatt számos beállítási lehetőség áll rendelkezésre, melyek az elemzések adattartalmát, ill. a megjelenített és mentett adatok formátumát határozzák meg. A gyakorlatban ezen beállítások jelentős részét elegendő egyszer a telepítés során az ügyfél igényei szerint megadni. Ebben munkatársaink nyújtanak segítséget. A program az elemzéseket mindig a lekérés pillanatában érvényes beállítások szerint tölti be. A beállítások módosítása a már lekért elemzésekre nincs hatással. Az alábbiakban két, egymással összefüggő beállításra hívjuk fel a figyelmet: Napi bontás alapja A Napi bontás alapja beállításnál kiválasztható, hogy a program mi alapján sorolja az adatbázisban tárolt adatokat egyik vagy másik naphoz: naptári nap (0-tól 24 óráig) vagy műszak szerint. Általában a felhasználók egyben kívánják látni és elszámolni az éjfelet átlépő műszakokat. Ehhez a műszak szerinti bontás a megfelelő beállítás. A program ilyenkor egészen addig a műszak megkezdésének napjához sorolja a munkavégzést, amíg a járművezető bejelentkezése és az azt megelőző kijelentkezés között eltelt idő nem haladja meg a 4 órát. Így az összesítésekben előfordulhat, hogy az egy nap alatt elvégzett munka meghaladhatja a 24 órát. Egyes cégeknél az alkalmazott külső elszámolási rendszerek a naptári napok szigorú követését kívánják meg. Ilyen esetben a naptári nap szerinti bontás beállítása javasolt. Ekkor az éjfelet átlépő munkavégzést két részre bontja a program, és az éjfél utáni időszak adatait a következő naphoz sorolja. Haladások, munkafolyamatok bontása éjfélkor
