DEUTSCH ENGLISH. Használati utasítás. München RD 104

Átírás

1 Használati utasítás München RD 104 1

2 Tartalom jegyzék Rövid leírás... 4 Fontos figyelmeztetés!... 7 Amit feltétlenül tudnia kell... 7 Közlekedésbiztonság... 7 Beszerelés/Üzembe helyezés... 7 A lopásgátló fényjelzése... 7 Kulcskártya... 7 Rádió üzemeltetés RDS-el... 8 AF - alternatív frekvencia választás... 8 REG - Helyi adó... 8 Hullámhossz-kiválasztás... 9 Állomáskeresœ... 9 Állomásbeállítás manuálisan... 9 Állomáskeresœ érzékenységének beállítása... 9 Sztereo - mono átkapcsolás (URH)... 9 Tárolási szint megváltoztatása (URH).. 10 Adóállomás tárolása Legerœsebben fogható adók automatikus tárolása Travelstore-val Letárolt adók lehívása Letárolt adók bejátszása a Preset Scan-el (program pásztázás) Adóállomások bejátszása a Radio- Scan-el (pásztázás) PTY PTY és keresés PTY és pásztázás Közlekedési információk vétele RDS-EON-el Közlekedési információ-elsœbbség be-/kikapcsolása Figyelmeztetœ hangjelzés Figyelmeztetœ hangjelzés kikapcsolása 12 Automatikus keresés indítása Közlekedési információ és a figyelmeztetœ hangjelzés hangerejének beállítása Adóállomás nevek (ST NAME) CD-üzemmód A CD-lemez behelyezése A CD-lemez kivétele Zeneszám kiválasztása Zeneszámok tárolása TPM-el CD-lejátszás TPM-el TPM-tárolás törlése TPM-tárolás törlése DSC-vel Automatikus bejátszás - CD SCAN Mix - keverés CD-nevek megadása/elœhívása Programozás DSC-vel Áttekintés a gyári alapbeállításról a DSC-vel Függelék Mæszaki adatok

3

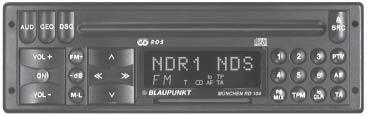

4 Rövid leírás 1 és 2 Erœsítœk Bekapcsolás: Nyomja meg az ONgombot. Kikapcsolás: Az ON-gombot kb. 1 másodpercig tartsa benyomva. A hangerœ beállítása a VOL +/VOL - gombbal történik. 3 FM T-URH, Travelstore kapcsoló az URH I, II és T (Travelstore- utazásra tárolt) programszintek között. A programszintek közötti átkapcsolás: annyiszor nyomja meg a gombot könnyedén, amíg a kívánt programszint megjelenik a kijelzœn. A hat legerœsebben fogható állomás automatikus letárolása atravelstore szintre: Betárolás: FM T gombot addig nyomni, amíg a kijelzœn elindul a gyorskeresœ. Lehívás: FM T gombot annyiszor megnyomni, amíg a kijelzœn megjelenik a T felirat. Utána rövid ideig nyomja meg az 1,2,3,4,5,6-os állomáskijelzœ gomb valamelyikét. 4 M L Középhullám és hosszúhullám közötti átkapcsolás. 5 -db A -db gomb megnyomásával lehetœsége van az azonnali halkra kapcsolásra. A Mute-funkció feloldására elég, ha rövid ideig megnyomja a-db-gombot vagy a VOL+gombot. A -db-érték megváltoztatása: Állítsa be a VOL+/VOL gomb segítségével a kívánt hangerœt. Ez a-dbgomb kb. 2 másodpercig tartó nyomva tartásával letárolásra kerül. 6 Billenœ kapcsoló Állomáskeresœ felfelé lefelé fokozatosan lefelé fokozatosan felfelé Kiegészítœ funkciók: Sáv / felfelé/lefelé CD keresés hátra/elœre DSC-mód Funkció kiválasztás és programozás. AF-mód A gombbal az állomások között választhat, pl: NDR 1...NDR 4 4

5 7 Display (Kijelzœ) Hullámsáv Állomásnév Tárolási szint Programozási mód PTY-módban A DSC-módban megnevezhet egy CD-lemezt, pl.: (VIVALDI) CD-TIME A lejátszott idœ 8 KeyCard (kulcskártya) A kártyát (az érintkezési felülettel felfelé mutatóan) helyezze a villogó kulcskártya-nyelv fölötti kártyanyílásba. (ld. a DSC-Programozás c. részt) 9 PS/MIX Funkció rádió használat esetén: A < gombot 2 másodpercig nyomva tartani: a készülék rövid ideig elindítja az állomáskijelzœ gombokkal letárolt állomások lejátszását. A > gombot 2 másodpercig nyomva tartani: az összes fogható ultrarövidhullámú adót (URH) bejátsza rövid idœre. Funkciók CD használat esetén: A < gombot 2 másodpercig benyomva tartani: MIX-funkció. A CD-lemezen található zeneszámokat véletlenszeræ sorrendben játsza le. A > gombot 2 másodpercig benyomva tartani: CD- SCAN (pásztázás). A CD-lemezen található zeneszámok elejét játsza be. A CD-SCAN-funkció megszakításához nyomja meg ismét a PS/MIX gombot. : TPM (Zeneszám-program-memória) A CD-lemezeken található zeneszámok visszajátszási sorrendjének kiválasztására és letárolására szolgál. Egyidejæleg 30 CD-lemez kezelése lehetséges. Olvassa el a TPM programozás c. fejezetet. ; lo CLR Funkciók rádió használat esetén: A< gomb 2 másodpercig tartó benyomásával a keresési érzékenységet lehet átkapcsolni. A > gomb 2 másodpercig tartó benyomásával mono-lejátszásra lehet kapcsolni. Funkciók CD-lejátszás esetén: A TPM-tárolóból a letárolt CDszámokat lehet letörölni. < TA Közlekedési hírek elsœbbsége) Ha a T jelzés a kijelzœn megjelenik, bekapcsol a közlekedési hírközlœ adó. TA ki-/bekapcsolása: nyomja meg a TA-gombot. 5

6 = AF (módosított frekvencia) gomb üzemmódban: ha az AF felirat a kijelzœn megjelenik, az RDS funkcióval rendelkezœ rádió esetén a vétel automatikusan ugyanannak a programnak egy jobban fogható frekvenciájára áll be. AF ki-/bekapcsolás: az AF-gomb rövid ideig tartó megnyomásával történik. Az AF-gomb kb. 2 másodpercig tartó megnyomása után a kijelzœn a RE-ON vagy REG-OFF kiírás jelenik meg, ez helyi (területi) adót jelez. > PTY-gomb A PTY-mód-állomásgombok mæködésbe hozatalával a PTYüzemmódban különféle mæsorfajták választhatók ki, mint pl. SPORT. Ebben az esetben csak sportadók keresése történik.? SRC CD - EJECT SRC (Mæsorforrás). Behelyezett CDlemez esetén ezzel a gombbal tud átkapcsolni a rádió és a CD-lejátszó között. Tartsa a > gombot 1 másodpercig benyomva, a készülék ekkor kidobja a 1,2,3,4,5,6 - Állomáskijelzœ gombok Tárolási szintenként (I, II és T ) 6 állomás tárolása lehetséges az ultrarövidhullámon (UKW). Mind a középhullámon, mind a hosszúhullámon 8 állomás programozása lehetséges. Állomás beprogramozása: Rádióvétel módban az állomásjelzœ gombot mindaddig nyomva tartani, amíg az adás ismét hallhatóvá válik. Adólehívás: Állítsa be a megfelelœ hullámhosszt. Ultrarövidhullámú (UKW) adás esetén válassza ki a megfelelœ programszintet és nyomja meg a megfelelœ állomás gombot. A A CD-lemez behelyezése A CD-lemezt a feliratozott oldalával felfelé kell behelyezni. Ezzel a lemez automatikusan az üzemeltetési pozicióba kerül. A készülék a rádióüzemmódról CD-üzemmódra vált. B DSC (Direct Software Control) A DSC-gomb segítségével programozható alapbeállítások alkalmazhatók. További információt ad a Programozás a DSC segítségével. C GEO Fader elöl Fader hátul Balansz balra Balansz jobbra 6

7 D AUD Magas + Magas Mély Mély + AUD > A hangerœszabályozás mæködtetéséhez vagy kikapcsolásához nyomja meg a gombot 2 másodpercig. Fontos figyelmeztetés! Amit feltétlenül tudnia kell: Mielœtt az autórádiót használatba veszi, kérjük olvassa el figyelmesen a közlekedés biztonságáról szóló tudnivalókat. Közlekedésbiztonság A közlekedésbiztonság a legfontosabb szempont. Kérjük ezért, hogy autórádióját mindig az aktuális forgalmi helyzetnek megfelelœen használja. Gondoljon rá, hogy 50 km/h sebességnél az autó 1 másodperc alatt 14 métert tesz meg. Azt tanácsoljuk Önnek, hogy kritikus helyzetekben ne használja a készüléket. Nagyon fontos, hogy a vezetœ a figyelmeztetœ jelzéseket (pl. a rendœrségét, tæzoltóságét) a kellœ idœben és biztonsággal észlelje. Ajánlatos ezért utazás közben a készüléket mérsékelt hangerœvel hallgatni. Beszerelés/Üzembe helyezés Amennyiben a készüléket saját maga kívánja beépíteni vagy bœvíteni, kérjük elœtte feltétlenül olvassa el a beszerelésre ill. üzembe helyezésre vonatkozó tudnivalókat. A lopásgátló fényjelzése Leállított jármænél lehetséges a kulcskártya-nyelv villogóra állítása lopásgátlóként. A DSC segítségével két változat állítható be: LED ON vagy LED OFF. Olvassa el ehhez a Programozás a DSC-CODE-LED segítségével c. fejezetet. Kulcskártya Az autórádió csak kulcskártya segítségével mæködtethetœ. A kulcskártya kódja a készülékben van letárolva. Kapcsolja be a készüléket és a kártyát tolja be egészen a nyílásba. A készülék mæködésre kész. Ha rossz kártyát tesznek a készülékbe, a kijelzœn a ---- jelenik meg. Ca. 10 másodperc múlva a kijelzœn a CARD ERR (hibás kártya) felirat jelenik meg. Ebben az esetben csak akkor próbálja meg a készüléket ismét mæködésbe hozni, ha a megfelelœ kártya rendelkezésére áll. Soha ne húzza ki a kulcskártyát! Elœször nyomja meg a kulcskártyát (ezzel a kártya kivehetœ állapotba kerül), majd vegye ki. Ha a kulcskártyája elveszik vagy megsérül, forduljon a megbízott szervíz-állomáshoz, ahol az autórádió hivatalos vásárlási papírjának bemutatásával segítenek Önnek. Ezek a szervíz-állomások az 7

8 autórádió-szervíz névmutatóban jelölve vannak ( ). Kétség esetén az Ön hazájában lévœ központi vevœszolgálat meg tudja nevezni a legközelebb esœ kulcskártya szervíz-állomást. A kulcskártyával (1 és 2) az alábbi funkciók állíthatók be egyedileg: Mély, Magas, Balansz és Fader beállítások, állomáskijelzœk programozása, hangerœ, mæsorfajta kiválasztása (PTY), TA (hírközlési hangerœ). Ezenkívül az utoljára beállított adatok, úgy mint hullámhossz, állomás beállítás, TAközlekedési információk, keresésérzékenység letárolva maradnak. Így kulcskártyája betolása után ismét az Ön által választott alapbeállítás jelentkezik. Rádió üzemeltetés RDS-el (Radio Data System) Az automatikus adókeresœ-funkció (RDS) több kényelmet nyújt a rádióhallgatáshoz az URH-adón. Egyre több rádiótársaság sugároz a mæsorhoz kiegészítœ RDSinformációkat. Amint az adó beazonosítása megtörtént, a kijelzœn megjelenik az állomás rövid jele, adott esetben a regionális jelzés, pl. NDR1, NDR2 (Alsó-Szászország). Az állomáskijelzœ gombok az RDS segítségével programgombokká válnak. Ön most pontosan tudja, hogy melyik mæsort fogja, így a kívánt mæsort ennek megfelelœen is kiválaszthatja. Az RDS-funkció még további elœnyöket biztosít Önnek: AF - alternatív frekvencia választás Az AF-funkció (alternatív frekvencia) gondoskodik arról,hogy a kiválasztott mæsornál automatikusan mindig a legtisztábban fogható frekvenciára álljon be a készülék. Ez a funkció akkor van bekapcsolva, ha a kijelzœn az AF felirat világít. AF-gomb ki-/bekapcsolása: Nyomja meg rövid ideig az AF-gombot. A rádióadás a legtisztábban fogható mæsor keresése közben rövid idœre elhallgat. Ha a készülék bekapcsolásakor vagy egy beprogramozott adó elœhívásánál a SEARCH felirat jelenik meg a kijelzœn, ez azt jelenti, hogy a készülék automatikusan egy jobb vételi frekvenciát keres. A SEARCH jelzés akkor alszik el, ha a készülék tisztább vételi lehetœséget talált, vagy ha végigpásztázta a frekvenciasávot. Ha ez a mæsor továbbra sem fogható élvezhetœ minœségben, úgy válasszon egy másik mæsort. REG - Helyi adó A rádiótársaságok bizonyos mæsorai meghatározott idœpontokban helyi adásokra vannak felosztva. Például az NDR egyes programja az északi szövetségi tartományok számára (Schleswig-Holstein, Hamburg és Alsó- Szászország) idœnként különbözœ tartalmú helyi adásokat sugároz. Ha helyi adást fog és azt tovább akarja hallgatni, úgy nyomja meg az AF-gombot kb. 2 másodpercig. A kijelzœn megjelenik a REG ON felirat. Ha kiér a helyi adás vételi körzetébœl vagy a teljes RDS szolgáltatást igényli, akkor kapcsoljon a REG OFF állásra: nyomja meg az AF-gombot kb. 2 8

9 másodpercig, amíg a REG OFF felirat megjelenik. Ha a készülék a REG ON módban van, minden bekapcsolás után megjelenik a REG ON felirat a kijelzœn. Hullámhossz-kiválasztás A következœ hullámhosszok között választhat: UKW (FM) - Ultrarövidhullám 87,5-108 MHz, MW - Középhullám khz és LW - Hosszúhullám khz. Kapcsolja be a kívánt hullámhosszt az FM T vagy M L (közép-hosszú) gombok segítségével. Átkapcsolás a középhullám és a hosszúhullám között az M L gomb megnyomásával történik. Állomáskeresœ / Ha megnyomja a / gombokat, az autórádió automatikusan a következœ adót keresi. Ha a billenœ kapcsolót / fent vagy lent benyomva tartja, a gyorskeresés elœre vagy hátrafelé folytatódik. felfelé lefelé fokozatosan lefelé fokozatosan felfelé Állomásbeállítás manuálisan << >> Csak az AF-gomb kikapcsolása után lehetséges! << >> gomb megnyomásával a frekvencia váltás lefelé vagy felfelé fokozatosan történik. Ha a billenœ kapcsoló << >> jobb vagy bal oldalát nyomja meg, gyors frekvencia pásztázás történik. Állomáskeresœ érzékenységének beállítása Megváltoztathatja az automatikus állomáskeresés érzékenységét. Ha az IO felirat jelenik meg, akkor csak jó vételi lehetœséggel rendelkezœ adót keres a készülék (alacsony érzékenység). Ha az IO ki van kapcsolva, akkor gyengébben fogható adókat is keres a készülék (magasabb érzékenység). Az érzékenységi szint a fokozaton belül megváltoztatható (olvassa el ehhez a Programozás DSC -vel c. fejezetet). Sztereo - mono átkapcsolás (URH) Rossz vételi viszonyok esetén a készülék mono-vételre kapcsolható: Az IO gombot tartsa kb. 2 másodpercig benyomva. Mono-vétel esetén kialszik a sztereo-jelzés a kijelzœn. A készülék bekapcsolásakor automatikusan sztereo-vételre áll. Rossz vétel esetén a készülék automatikusan mono-üzemmódra kapcsol. 9

10 Tárolási szint megváltoztatása (URH) Az adók tárolásához és a beprogramozott adók lehívásához az I, II és T szintek között választhat. A kijelzœ megmutatja a választott tárolási szintet. Nyomja meg az FM T gombot annyiszor, amíg a kívánt tárolási szint a kijelzœn megjelenik. Adóállomás tárolása Az 1, 2, 3, 4, 5, 6 állomásjelzœ gombokkal UKW (URH) tartományban hat különbözœ adót tud beprogramozni. Az MW/LW (középhullám ill. hosszúhullám) tartományban hat-hat adót tud beprogramozni. Válassza ki a kívánt hullámhosszt az FM T vagy M T gombok segítségével Állítsa be az adót a billenœ kapcsoló segítségével (automatikus / vagy kézi beállítás). A kívánt állomásjelzœt addig tartsa benyomva, amíg rövid elhallgatás után a mæsor ismét hallhatóvá válik (kb. 2 másodperc). Ezzel az adó beprogramozása megtörtént. A kijelzœ megmutatja, hogy melyik gomb lett megnyomva. Figyelmeztetés: Ha egy már beprogramozott adót állít be újra, ennek az állomáskijelzœje és a tárolási szint rövid idœre felvillan a kijelzœn Legerœsebben fogható adók automatikus tárolása Travelstore-val Erre a tárolási szintre az Ön vételi körzetében térerœsség szerint legjobban fogható 6 UKW (URH) adót tudja automatikusan letárolni. Ez a funkció különösen utazás közben nagyon hasznos. FM T-gombot tartsa legalább 2 másodpercig megnyomva. A készülék megkeresi a következœ legjobb vételi lehetœségæ URH-adót és letárolja a T (Travelstore - utazási) tárolási szintre. Ha a folyamat véget ért, visszaáll az elsœ adóra. Szükség esetén a Travelstore (utazási) szint adói manuálisan is letárolhatók (ld. a Mæsorprogramozás c. fejezetet). Letárolt adók lehívása Szükég esetén a letárolt adók gombnyomással ismét lehívhatók. Válassza ki a megfelelœ hullámhosszt az FM//T vagy az M L gombok segítségével, az UKW (URH) sáv esetén pedig a tárolási szintet. Ehhez nyomja meg az FM T-gombot annyiszor, amíg a kijelzœn a kívánt szint jelenik meg. Nyomja meg ezek után a megfelelœ állomásjelzœ gombot. Letárolt adók bejátszása a Preset Scan-el (program pásztázás) Egy hullámtartomány letárolt adóit a Preset Scan segítségével rövid ideig bejátszhatja. Nyomja meg a PS-gombot, a készülék egymás után megszólaltatja rövid idœre az adott hullámtartományban letárolt összes adót. Az UKW (URH) esetén, bekapcsolási pozició szerint, az I - II tárolási szint vagy a T Travelstore (utazási) szint adói hangzanak fel. Ha egy állomásjelzœ gombra nincs adó programozva, a készülék azt a pásztázásnál átugorja. A Preset Scan funkció megszüntetése: 10

11 Nyomja meg ismét a PS-gombot. Folytatódik az éppen bejátszott adó vétele. Adóállomások bejátszása a Radio-Scan-el (pásztázás) A következœ adókat tudja bejátszatni. A Scan-üzemmód bekapcsolása: Tartsa nyomva PS-gombot kb. 2 másodpercig. A kijelzœn villogni kezd a bejátszott frekvencia vagy az adóállomás rövid jele. Keresés közben a SCAN felirat jelenik meg. A bejátszott adó kiválasztása/scan kikapcsolása: Nyomja meg a PS-gombot Ha egy adót sem választ ki, a Scan automatikusan kikapcsolódik az adott frekvencia végigpásztázása után és Ön az elœzöleg beállított adót hallja (olvassa el ehhez a DSC-programozás SCANTIME c. fejezetet). PTY A PTY-jelzés egy mæsorfajta ismertetœjele, amelyet a rádiótársaságok által sugárzott RDS-adattelegramm tartalmaz. A mæsorfajták hírekre, politikára, speciális információkra, sportra, stb. vannak felosztva. Ezzel lehetœsége nyílik arra, hogy az egyéni ígényének megfelelœ programfajtát válassza ki. A PTY-al Ön felkészült az RDS jövœjére. Nyomja meg a PTY-gombot. Most az állomásjelzœ gombok segítségével lehetœsége van 6 különbözœ mæsorfajta kiválasztására. Az állomásjelzœ gombok ebben az üzemmódban elvesztik eredeti funkciójukat (ld. a DSC-programozás c. fejezet PTY SET pontját). PTY és keresés Ha bekapcsolta a PTY üzemmódot és például a 4. állomásjelzœ gombhoz sportot választ, akkor a keresœgomb / megnyomása után a készülék csak ezzel a PTY-kóddal ellátott állomásokat veszi. Ha nem talál adóállomást, a készülék a kiindulási módba kapcsol vissza és a kijelzœn kb. 3 másodpercig villog a SPORT felirat. PTY és pásztázás Ha a PTY-üzemmódot bekapcsolja és például a 4. állomáskijelzœ gombhoz a sport mæsorfajtát rendeli, a Scan (pásztázás) gomb megnyomása után a készülék csak ezzel a PTY-kóddal ellátott adóállomásokat játsza be. 11

12 Közlekedési információk vétele RDS-EON-el Sok URH mæsor közöl a saját vételi körzetében rendszeresen aktuális közlekedési jelentéseket. Azok a mæsorok, amelyek közlekedési jelentéseket közölnek, ennek a felismeréséhez egy jelet sugároznak, amelyet az Ön autórádiója kiértékel. Ha egy ilyen jelet ismer fel a készülék, megjelenik a kijelzœn a TP (Traffic Program - Közlekedési Mæsor) felirat. Emellett vannak olyan adások is, amelyek ugyan nem sugároznak közlekedési információkat, de az RDS- EON funkció segítségével lehetœvé válik egy közlekedési rádióprogram közlekedési híreinek ugyanabba a vételi láncba való bekapcsolása. Ilyen adóállomás vételénél (pl. NDR3) szintén világít a TP felirat a kijelzœn. Ha a közlekedési információk adáselsœbbséget kapnak, a kijelzœn a TA felirat világít. Közlekedési jelentés esetében a készülék automatikusan a közlekedési adóra kapcsol (itt NDR2), ezt követi a közlekedési közlemény, majd annak befejezése után a készülék automatikusan visszakapcsol az elœtte hallgatott programra (NDR3). Közlekedési információ-elsœbbség be-/ kikapcsolása Ha a kijelzœn a TA felirat világít, az elsœbbségi funkció a közlekedési rádióadások számára bekapcsolt állapotban van. Az elsœbbség be-/kikapcsolása: Nyomja meg a TA-gombot. Ha a TA-gombot egy éppen sugárzott közlekedési jelentés alatt nyomja meg, úgy az elsœbbség csak a sugárzott jelentés idejére szakad meg. A készülék visszakapcsol az elœzœ állapotra és az elsœbbség a további közlekedési közlemények számára megmarad. Figyelmeztetœ hangjelzés A beállított közlekedési információs adó vételi körzetének elhagyására egy kb. 30 másodpercig tartó hangjelzés figyelmezteti. Ugyancsak egy figyelmeztetœ jelzést hall, ha egy olyan állomáskijelzœ gombot nyom meg, amelgeu TA nélküli adó került letárolásra. Figyelmeztetœ hangjelzés kikapcsolása a) Állítson be egy másik adót, ahol van közlekedési információ adás: Nyomja meg a billenœ kapcsolót 6 vagy nyomjon meg egy olyan állomáskijelzœ gombot, ahol a letárolt adó közlekedési információkat is sugároz vagy b) Kapcsolja ki a közlekedési jelentésközlés elsœbbségét: nyomja meg a TA-gombot. A kijelzœn elalszik a TA felirat. Automatikus keresés indítása (CD-üzemmódban) Ha CD-lemez hallgatása közben elhagyja a beállított közlekedési információs adó vételi körzetét, az autórádió automatikusan elkezd egy új közlekedési információs adót keresni. Amennyiben kb. 30 másodpercen belül nem talál ilyen adót, megszakítja a CD-lemez lejátszását és bekapcsol a figyelmeztetœ hangjelzés. A figyelmeztetœ hangjelzés kikapcsolása az elœbbiekben leírtak szerint történik. 12

13 Közlekedési információ és a figyelmeztetœ hangjelzés hangerejének beállítása A hangerœsség beállítása gyárilag megtörtént. Van azonban mód a DSC segítségével változtatásra (ld. Programozás DSC-vel, TA-LEVEL c. fejezet). Adóállomás nevek (ST NAME) Ha rááll egy adóra, a kijelzœn megjelenik a vételi frekvenciája és RDS-adóknál utána az adó rövid névjele is, pl NDR2. Az RDS-ismertetœjel nélkül letárolt adóknál lehetœsége van a frekvenciajelzés helyett egy 8 jelbœl álló nevet adni. A bevitel elindítása: az adóállomásokat az I-II tárolási szinten kell tárolni. Emellett a következœkre kell figyelni: Nyomja meg a DSC-gombot. A / gombot annyiszor nyomja meg finoman, amíg a kijelzœn megjelenik az ST NAM felirat. A gomb segítségével válassza ki a beviteli módot A / gomb segítségével állítsa be a számokat. A kijelzœn sorban megjelennek a nagybetæk (A-tól Z-ig), a különleges jelzések és a számok 0-9-ig. A bevitel befejezése: -db-gombot nyomja meg kb. 2 másodpercig. A DSC-gomb megnyomásával ki tud a DSC-módból szállni. Ettœl kezdve ha ezt az adót választja, a kijelzœn ez a bevitt név jelenik meg. Az RDS - mutató elœnyt élvez. Ha tehát Ön egy RDS-állomásnak ad nevet, úgy az Ön által adott név a megfelelœ állomásjelzœ gomb megnyomása után megjelenik kb. 3 másodpercre, utána átkapcsol az RDSnévre. Az állomáskijelzœ gomb új névvel való ellátása esetén törlœdik egyidejæleg a régi név. CD-üzemmód A CD-lemez behelyezése Kapcsolja be a készüléket Helyezze be a CD-lemezt (feliratozással felfelé) a nyílásba. Vigyázzon, ne erœvel nyomja! A CD-lemezt a készülék automatikusan a lejátszási pozicióba juttatja és elkezdœdik a CD lejátszása. A CD-lemez kivétele A CD-Eject? gombot tartsa egy másodpercnél hosszabb ideig nyomva. A készülék kiemeli a CD-t. A szerkezet védelme érdekében az automatikus CD behúzást ill. kidobást sem akadályozni, sem elœsegíteni nem szabad. Zeneszám kiválasztása A CD-lemez behelyezése után a kijelzœn megjelennek a bekapcsolt CD-funkciók. Ha a TPM felirat nem világít, úgy a CD-n levœ összes zeneszám lejátszásra kerül. Ha a TPM felirat világít, akkor csak a TPM-el letárolt zeneszámok kerülnek lejátszásra. Hogy ezt a sorrendet hogy kell beállítani, azt a Zeneszámok letárolása a TPM segítségével c. fejezetben találja meg. A billenœ kapcsolóval ill. tudja a kívánt zeneszámot kiválasztani. 13

14 Nyomja meg a billenœ kapcsolót = a készülék kihagy zeneszámokat. Nyomja meg a billenœ kapcsolót = megismétli a zeneszámokat. Ha a billenœ kapcsolót csak egyszer nyomja meg, úgy elkezdœdik az éppen hallott zenedarab megismétlése elölrœl, feltéve, hogy abból már több mint 5 másodpercnyi elhangzott. A billenœ kapcsoló sorozatkapcsolóként mæködik, úgy hogy a gomb többszöri megnyomásával egyszerre több zenedarabot is át lehet ugrani. A T (Track -sáv) felirat alatt az éppen kiválasztott zeneszámhoz megjelenik az ahhoz tartozó szám. Zeneszámok tárolása TPM-el Helyezze be a CD-lemezt Válassza ki a kívánt zenedarabot (Track) a billenœ kapcsoló / segítségével. Megjelenik a zenedarab száma. Tartsa a TPM-gombot mindaddig megnyomva, amíg egy Beep (csipogó) hang felhangzik vagy a némára kapcsolás ismét megszænik. A zenedarab letárolása megtörtént. A következœ zeneszámot ismét a billenœ kapcsolóval / válassza ki és tárolja a TPM segítségével a fent leírt módon. A CD-lejátszás közben bármikor lehetœsége van zeneszámok tárolására. Ennek az a feltétele, hogy a TPM kikapcsolt állapotban legyen. Ugyan így le tud további CD-lemezeket tárolni. CD-lejátszás TPM-el Helyezze be a CD-lemezt. A TPM-funkció legyen bekapcsolt állapotban (a TPM be-/kikapcsolása a TPM gomb megnyomásával történik). A TPM alatt letárolt zeneszámok visszajátszása növekvœ sorrendben történik. A betárolásra nem került összes zeneszámot átugorja a készülék. TPM-tárolás törlése A CLR (Clear=törölni) gomb segítségével tudja az egyes zeneszámokat, vagy egy lemezen lévœ összes zeneszámot vagy a teljes TPM-tárolót törölni. A TPM-tárolások törléséhez a TPM -t be kell kapcsolni. A kijelzœn feltænik a visszajelzés. Ha a teljes TPM-tároló üres, úgy a kijelzœn a NO TPM felirat jelenik meg. a) Egy TPM-zeneszám törlése: Helyezze be a megfelelœ CDlemezt. Kapcsolja be a TPM-funkciót. Válassza ki a zeneszámot (Track) a / gomb segítségével. Tartsa nyomva a CLR-gombot kb. 2 másodpercig, amíg a kijelzœn megjelenik a CLEAR felirat. A TPM-bœl megtörtént ennek a zeneszámnak a törlése. b) Egy CD-lemezTPM-jének a törlése: Helyezze be a CD-lemezt. Kapcsolja be a TPM-funkciót. Tartsa a CLR-gombot kb. 8 másodpercig nyomva, amíg a kijelzœn a CLR CD felirat megjelenik. Ennél a CD-lemeznél letörölte atpm-et. c) Az össes CD-lemez TPM-jének törlése: Helyezze be a CD-lemezt. Kapcsolja be a TPM-funkciót. Tartsa a CLR-gombot kb. 14 másodpercig benyomva, míg a kijelzœn megjelenik a CLR TPM felirat. Az összes CD-lemez TPM-jét letörölte. 14

15 TPM-tárolás törlése DSC-vel A DSC segítségével egy vagy több CDlemez teljes anyagát törölheti. Az Update-funkció (legfrissebb állapotba hozás, felfrissítés) segítségével az összes CD-lemez, amelynek a TPM-tárolását meg akarja tartani, jóváhagyható. Nyomja meg a DSC-gombot. A / gombot nyomja meg annyiszor, amíg a CD UPD (Update) felirat a kijelzœn megjelenik. Nyomja meg a gombot és megjelenik a LOAD CD a kijelzœn. Helyezze be azt a CD-lemezt, amelynek a TPM-tárolóját meg akarja œrizni. READ (olvasás) feliratot lát megjelenni a kijelzœn. Megjelenik a NEXT CD (következœ CD) felirat a kijelzœn. Nyomja meg az EJECT-gombot és helyezze be a következœ CD-lemezt. Ismételje meg e fent leírt folyamatot minden CD-lemezzel, amelynek TPMtárolását meg akarja œrizni. Végezetül nyomja be aztán a TPMgombot 2 másodpercnél kicsit hosszabb ideig. Kapcsolja ki a DSC-funkciót. Mind annál a CD-lemeznél, amelyet behelyezett, a TPM-tárolás megmaradt, a többinél a TPM-tárolások törlésre kerültek. Automatikus bejátszás - CD SCAN Ez a funkció a CD-lemezen található összes zeneszámba való belehallgatást tesz lehetœvé, mégpedig egymás utáni sorrendben. A Scan aktiválása a következœ módon történik: Nyomja be a PS-gombot kb. 2 másodpercig. A kijelzœn megjelenik a CD SCAN felirat. A készülék elkezdi a soron következœ zeneszámok egymás utáni bejátszását. Ha a TPM bekapcsolt állapotban van, úgy csak a TPM-el tárolt zeneszámok bejátszását kezdi el. Ha Önnek tetszik a rövid ideig bejátszott zeneszám, akkor nyomja meg újból a PS-gombot. Kikapcsolta a Scan-funkciót és innen folytatódik a bejátszott zeneszám megszakítás nélküli lejátszása. Olvassa el ehhez a DSC-MODE-SCAN- TIME c. fejezetet is. Mix - keverés A mix-funkció bekapcsolása után a CDzeneszámok lejátszása elœre meg nem határozott sorrendben történik. A kijelzœn világít a Mix felirat. Ha a TPM aktiválva van, akkor csak a TPM-el tárolt zeneszámok visszaadása történik. Ha az éppen játszott zeneszám nem tetszik Önnek, akkor a billenœ kapcsoló megnyomásával átugorhatja a számot. A Mix -funkció be-/kikapcsolása a Mixgombbal történik. CD-nevek megadása/elœhívása Összesen 30 különbözœ CD-lemeznek tud nevet adni. Ettœl kezdve, ha a CD-lemezt behelyezi, a kijelzœn megjelenik a neve (pl. VIVALDI). A bevitel indítása: Nyomja meg a DSC-gombot. Állítsa be a CD DSP-t NAME-állásba. Nyomja meg a billenœ kapcsolót / annyiszor, amíg a CD NAME megjelenik. Végül megjelenik a kjelzœn a LOAD CD felirat, ha készülékben nincs CD-lemez. Helyezze be a CD-lemezt. Az elsœ aláhúzás villog. 15

16 Most a billenœ kapcsolóval / válasszon ki egy jelzést. Egymás után megjelennek a nagybetæk (Atól Z-ig), a különleges jelzések és a számok 0-9-ig. A billenœ kapcsolóval váltson át a következœ feliratra és válasszon ki egy jelet. Összesen 8 jelet választhat ki. A programozás befejezése: Nyomja meg a-db-gombot, ezzel megtörtént a letárolás. Ezután vagy nyomja meg a DSC-gombot, ha a programozásból ki akar szállni, vagy az Eject-gombot, ha a következœ CDlemeznek akar nevet adni. Az újabb név tárolásával az elœzœ név törlésre kerül (átírja az elœzœ nevet). Programozás DSC-vel Önnek ezzel a készülékkel lehetœsége van arra, hogy a DSC segítségével az Önnek legkényelmesebb beállításokat és funkciókat beállítsa és letárolja. A készüléknek van egy gyári alapbeállítása. A gyári alapbeállítások leírását a függelékben találja, így Ön bármikor utána tud nézni ennek az alapbeállításnak. Ha valamelyik programozást meg akarja változtatni, nyomja meg a DSC-t. A billenœ kapcsoló segítségével válassza ki és állítsa be a következœkben leírt funkciókat. A kijelzœ mindig az éppen beállított állapotot mutatja. Funkció kiválasztás Funkció kiválasztás Érték megadás Érték megadás CD NAME ANGLE BEEP Ezzel a funkcióval tetszœleges nevet adhat a kiválasztott CD-lemeznek. A -1,0 + 1 érték megadásával az egyéni látószöget állíthaja be. Hangvisszajelzés azoknál a funkcióknál, amelyeknél a gombot több mint 2 másodpercig kell benyomva tartani. A hangerœ 0-9-ig állítható (0= kikapcsolva). BRIGHT A kijelzœ fényerejét 1 és 15 között lehet szabályozni.tetszés szerint beállíthat mindig egy nappali és egy éjszakai fényerœt. Az éjszakai fényerœ bevitele: Kapcsolja be a normál menetvilágítást és programozza be a fényerœ értékét. Elœfeltétele, hogy a világításcsatlakozás a gépjármære legyen kötve. 16

17 COLOUR CD DISP LED ON COLOUR 0 = zöld COLOUR 15 = piros A NAME (név) vagy TIME (idœ) felirat jeleníthetœ meg a segítségével. A LED ON (bekapcsolva) vagy a LED OFF (kikapcsolva) pozició között választhat. A LED ON állásban a kulcskártya-nyelv kiegészítœ biztosításként villog, ha a készülék ki van kapcsolva és nincs benne a kulcskártya. LOUDNESS A halk, mély hangok hangerejének beállítása. LOUD 1 - minimális emelés LOUD 6 - maximális emelés PTY LANG A mæsorfelismerés nyelveként a NÉMETET vagy az ANGOLT választhatja. PTY SET SCANTIME S-DX 1 S-LO 1 Az állomáskijelzœ gombok gyári kiosztását változtathatja meg a PTY SET segítségével. A megváltoztatni kívánt gombot nyomja meg. A billenœ kapcsolóval állítsa be a kívánt mæsorfajtát és nyomja meg mégegyszer az állomáskijelzœ gombot. Ezzel a funkcióval a pásztázási idœt (úgy a CD, mint a rádió esetén) határozhatja meg. A tartomány 5 és 30 másodperc között van. A távoli vételek keresési érzékenységét állíthatja be. DX 1 -magas érzékenység DX 3 -nem érzékeny A közeli vételek keresési érzékenységét állíthatja be vele. LO1 -magas érzékenység LO3 -nem érzékeny SPEECH ST NAME TA LEVEL CD UPD VOL FIX A különbözœ rádiótársaságok a jövœben különbséget tesznek zenei és prózai adások között. A SPEECH segítségével külön beállítható a prózai adások hangzása. A rádióállomásoknak saját nevet adhat. A közlekedési információk hangerejét lehet 1-9 között beállítani. A közlekedési információkat ezen a hangerœn sugározza a készülék. TPM-UPDATE, követi a LOAD CD, a CD-lemez behelyezése után megjelenik a READY felirat és végül a felszólítás NEXT CD. A bekapcsoláskori hangerœt állíthatja be vele. 17

18 Függelék A DSC-programozás befejezése/ Beállított adatok letárolása: Nyomja meg a DSC-t. Áttekintés a gyári alapbeállításról a DSC-vel ANGLE 0 BEEP 4 BRIGHT 15 COLOUR 7 CD DISP TIME LED ON LOUDNESS 3 PTY LANG ANGOL SCANTIME 10s S - DX 2 S - LO 2 SPEECH 0 TA LEVEL 5 VOL FIX 20 Mæszaki adatok Erœsítœk: Kimenœteljesítmény: 4 x 20 W szinusz DIN szerint 4 x 25 W, zene DIN szerint FM-érzékenység: 0,9 mv 26dB-nél Jel/zaj viszony Frekvencia átvitel: Hz (-3dB) CD frekvencia átvitel: Hz (-1dB) A változtatások jogát fenntartjuk! 18

19 Blaupunkt-Werke GmbH Bosch Gruppe 11/94 K7/VKD 3 D PM (H) 19
