Dell Latitude Service Manual. Regulatory Model: P100G Regulatory Type: P100G001

Átírás

1 Dell Latitude 7400 Service Manual Regulatory Model: P100G Regulatory Type: P100G001

2 Megjegyzések, figyelmeztetések és Vigyázat jelzések MEGJEGYZÉS: A MEGJEGYZÉSEK fontos tudnivalókat tartalmaznak, amelyek a termék hatékonyabb használatát segítik. FIGYELMEZTETÉS: A FIGYELMEZTETÉS hardverhiba vagy adatvesztés lehetőségére hívja fel a figyelmet, egyben közli a probléma elkerülésének módját. VIGYÁZAT: A VIGYÁZAT jelzés az esetleges tárgyi vagy személyi sérülés, illetve életveszély lehetőségére hívja fel a figyelmet Dell Inc. vagy leányvállalatai. Minden jog fenntartva. A Dell, az EMC és egyéb védjegyek a Dell Inc. vagy leányvállalatainak védjegyei. Minden egyéb névjegy a vonatkozó vállalatok védjegye lehet Rev. A00

3 Contents 1 Munka a számítógépen...6 Safety instructions... 6 Mielőtt elkezdene dolgozni a számítógép belsejében... 6 Biztonsági óvintézkedések... 7 Elektrosztatikus kisüléssel (ESD) szembeni védelem... 7 Antisztatikus javítókészlet...8 Érzékeny alkatrészek szállítása...9 Miután befejezte a munkát a számítógép belsejében Technológia és összetevők USB-funkciók USB 3.0/USB 3.1 Gen 1 (SuperSpeed USB)...10 Sebesség Alkalmazások...11 Kompatibilitás USB Type-C...12 Alternatív mód...12 USB-tápellátás USB Type-C és USB Thunderbolt over USB Type-C...13 Thunderbolt 3 over USB Type-C A Thunderbolt 3 over USB Type-C főbb jellemzői...13 Thunderbolt ikonok...14 HDMI 1.4a...14 A HDMI 1.4a jellemzői A HDMI előnyei Alkatrészek eltávolítása és beszerelése...16 Alapburkolat...16 Az alapburkolat eltávolítása Az alapburkolat felszerelése Akkumulátor...21 Lítium-ion akkumulátorra vonatkozó figyelmeztetések...21 Az akkumulátor eltávolítása Az akkumulátor beszerelése Gombelem...23 A gombelem eltávolítása...23 A gombelem behelyezése Memória A memória eltávolítása...27 A memória beszerelése...28 SSD...29 Az SSD-meghajtó eltávolítása Contents 3

4 4 Contents Az SSD-meghajtó beszerelése...31 WLAN-kártya...33 A WLAN-kártya eltávolítása...33 A WLAN-kártya beszerelése...34 WWAN-kártya A WWAN-kártya eltávolítása A WWAN-kártya beszerelése Hűtőborda A hűtőborda-ventilátor szerkezet eltávolítása A hűtőborda-szerkezet beszerelése Tápadapter port...39 A tápadapterport eltávolítása A tápadapterport beszerelése Hangszórók...41 A hangszórók eltávolítása A hangszórók beszerelése...43 LED áramköri lap A LED-bővítőkártya eltávolítása...45 A LED-bővítőkártya beszerelése...46 Érintőpanel gombjának panele...47 Az érintőpanel gombjaihoz tartozó panel eltávolítása...47 Az érintőpanel gombjaihoz tartozó panel beszerelése...48 Smart kártya olvasó...49 Az intelligenskártya-olvasó eltávolítása Az intelligenskártya-olvasó beszerelése...50 Kijelzőszerkezet...51 A kijelzőegység eltávolítása...51 A kijelzőszerkezet beszerelése Csuklópántfedelek A csuklópántfedél eltávolítása A csuklópántfedél felszerelése Kijelző csuklópántok...57 A csuklópántok eltávolítása...57 A csuklópántok beszerelése...59 Kijelzőelőlap A kijelzőelőlap eltávolítása...61 A kijelzőelőlap felszerelése Kijelzőpanel A kijelzőpanel eltávolítása...63 A kijelzőpanel beszerelése...65 Kamera- és mikrofonmodul A kamera- és mikrofonmodul eltávolítása...67 A kamera- és mikrofonmodul beszerelése Kijelzőkábel A kijelzőkábel eltávolítása A kijelzőkábel beszerelése...69 Alaplap... 70

5 Az alaplap eltávolítása...70 Az alaplap beszerelése...76 Bekapcsológomb panel...82 A bekapcsológomb panel eltávolítása...82 A bekapcsológomb-panel beszerelése Billentyűzet A billentyűzet eltávolítása...86 A billentyűzet beszerelése...88 Csuklótámasz Troubleshooting Bővített rendszerindítás előtti rendszerfelmérés (epsa) diagnosztika Az epsa-diagnosztika futtatása Rendszer-diagnosztikai jelzőfények...92 A BIOS frissítése (USB-s pendrive segítségével) A BIOS frissítése Biztonsági mentési adathordozó és helyreállítási lehetőségek A Wi-Fi ki- és bekapcsolása...94 A maradékáram elvezetése Hogyan kérhet segítséget...96 A Dell elérhetőségei Contents 5

6 Munka a számítógépen 1 Safety instructions Use the following safety guidelines to protect your computer from potential damage and to ensure your personal safety. Unless otherwise noted, each procedure included in this document assumes that the following conditions exist: You have read the safety information that shipped with your computer. A component can be replaced or, if purchased separately, installed by performing the removal procedure in reverse order. VIGYÁZAT: Mielőtt felnyitná a számítógép burkolatát vagy a paneleket, csatlakoztasson le minden tápellátást. Miután befejezte a számítógép belsejében a munkát, helyezzen vissza minden fedelet, panelt és csavart még azelőtt, hogy áramforráshoz csatlakoztatná a gépet. VIGYÁZAT: Before working inside your computer, read the safety information that shipped with your computer. For additional safety best practices information, see the Regulatory Compliance Homepage FIGYELMEZTETÉS: Many repairs may only be done by a certified service technician. You should only perform troubleshooting and simple repairs as authorized in your product documentation, or as directed by the online or telephone service and support team. Damage due to servicing that is not authorized by Dell is not covered by your warranty. Read and follow the safety instructions that came with the product. FIGYELMEZTETÉS: To avoid electrostatic discharge, ground yourself by using a wrist grounding strap or by periodically touching an unpainted metal surface at the same time as touching a connector on the back of the computer. FIGYELMEZTETÉS: Handle components and cards with care. Do not touch the components or contacts on a card. Hold a card by its edges or by its metal mounting bracket. Hold a component such as a processor by its edges, not by its pins. FIGYELMEZTETÉS: When you disconnect a cable, pull on its connector or on its pull-tab, not on the cable itself. Some cables have connectors with locking tabs; if you are disconnecting this type of cable, press in on the locking tabs before you disconnect the cable. As you pull connectors apart, keep them evenly aligned to avoid bending any connector pins. Also, before you connect a cable, ensure that both connectors are correctly oriented and aligned. MEGJEGYZÉS: The color of your computer and certain components may appear differently than shown in this document. Mielőtt elkezdene dolgozni a számítógép belsejében A számítógép károsodásának elkerülése érdekében végezze el az alábbi műveleteket, mielőtt a számítógép belsejébe nyúl. 1 Kövesse a Biztonsági utasításokat. 2 Gondoskodjon róla, hogy a munkafelület kellően tiszta és sima legyen, hogy megelőzze a számítógép fedelének karcolódását. 3 Kapcsolja ki a számítógépet. 4 Húzzon ki minden hálózati kábelt a számítógépből. FIGYELMEZTETÉS: A hálózati kábel kihúzásakor először a számítógépből húzza ki a kábelt, majd a hálózati eszközből. 5 Áramtalanítsa a számítógépet és minden csatolt eszközt. 6 Az alaplap földelése érdekében nyomja meg, és tartsa nyomva a bekapcsológombot az áramtalanítás alatt. MEGJEGYZÉS: Az elektrosztatikus kisülés elkerülése érdekében, földelje magát csuklóra erősíthető földelőkábellel vagy úgy, hogy közben rendszeresen megérint egy festetlen fémfelületet, például a számítógép hátulján található csatlakozókat. 6 Munka a számítógépen

7 Biztonsági óvintézkedések Ez a fejezet azokat a fő biztonsági óvintézkedéseket tartalmazza, amelyeket a szétszerelési utasítások bármelyikének végrehajtása előtt el kell végezni. Tartsa be az alábbi biztonsági utasításokat, mielőtt bármit beszerel, javít vagy szétszerel: Kapcsolja ki a rendszert és minden csatlakoztatott perifériát. Áramtalanítsa a rendszert és minden csatlakoztatott perifériát Válasszon le minden hálózati kábelt, telefonkábelt és telekommunikációs kábelt a rendszerről. Bármilyen notebook belsejében végzett munka esetén használjon elektrosztatikusan védő helyszíni javítókészletet az elektrosztatikus kisülés okozta károk megelőzése érdekében. Bármilyen rendszerösszetevő kivétele után óvatosan helyezze a kivett összetevőt antisztatikus alátétlapra. Viseljen nem vezető gumitalpú cipőt, mivel ezzel csökkentheti az áramütés kockázatát. Készenléti áram A készenléti áramellátással bíró Dell termékeket ki kell húzni, mielőtt felnyitja a házat. A készenléti áramellátást magukban foglaló rendszerek lényegében kikapcsolva is áram alatt vannak. A belső áramellátás lehetővé teszi, hogy a rendszert távolról bekapcsolják (wake on LAN), illetve alvó üzemmódba állítsák, továbbá fejlett energiagazdálkodási funkciókat tesz lehetővé. Ha kihúzta a csatlakozót, nyomja le, majd tartsa 15 másodpercen át lenyomva a bekapcsológombot. Ezzel elvezeti az alaplapban esetlegesen jelen lévő maradékáramot. notebookokból. Potenciálkiegyenlítés A potenciálkiegyenlítés egy módszer, amelynek során két vagy több földelő vezetőt ugyanarra az elektromos potenciálra csatlakoztatnak. Ez elvégezhető egy helyszíni antisztatikus javítókészlet használatával. A potenciálkiegyenlítő vezeték csatlakoztatásakor ügyeljen arra, hogy szabad fémfelülethez csatlakoztassa, soha ne festett vagy nem fémes felületre. A csuklópántnak szorosnak kell lennie, hogy teljes felületén érintkezzen a bőrrel, ezzel egyidőben minden ékszert, órát, karkötőt és gyűrűt el kell távolítania, mielőtt magát és a berendezést összeköti. Elektrosztatikus kisüléssel (ESD) szembeni védelem Az elektrosztatikus kisülések sok gondot okozhatnak az elektronikai alkatrészek kezelése során, különösen olyan érzékeny összetevők esetén, mint például a bővítőkártyák, processzorok, DIMM memóriamodulok és alaplapok. Már igen csekély töltés is kárt tehet az áramkörökben oly módon, amely nem nyilvánvaló, vagyis csak időnként okoz problémákat, vagy lerövidíti a termék élettartamát. Mivel az iparág egyre kisebb energiafogyasztás és egyre nagyobb sűrűség elérésére törekszik, ezért az elektrosztatikus kisülésekkel szembeni védelem egyre inkább előtérbe kerül. A ma kapható Dell termékek a bennük használt félvezetők nagy sűrűsége miatt érzékenyebbek az elektrosztatikus kisülésekre, mint a korábbi Dell termékek. Emiatt néhány korábban még jóváhagyott alkatrészkezelési módszer ma már nem alkalmazható. Az ESD-károk két elismert típusa a katasztrofális és az eseti meghibásodás. Katasztrofális A katasztrofális meghibásodások az ESD-vel kapcsolatos meghibásodások körülbelül 20%-át teszik ki. Az okozott kár azonnali, és az eszköz teljes funkcióvesztésével jár. Katasztrofális meghibásodásra példa egy olyan DIMM memóriamodul, amelyet áramütés ért. A számítógép ilyenkor semmit nem jelenít meg (No POST/No Video), csak egy sípoló hangot hallat, amely a hiányzó vagy nem működő memóriára utal. Eseti Eseti meghibásodás az ESD-vel kapcsolatos meghibásodások körülbelül 80%-a. Az eseti meghibásodások nagy aránya azt jelzi, hogy az esemény bekövetkezésekor a kár nem ismerhető fel azonnal. A DIMM modult áramütés éri, de a vezetékezés csak meggyengül, így nem produkál azonnali tüneteket, amelyek utalnának a kárra. A meggyengült vezetékezés csak hetek vagy hónapok alatt olvad meg, és eközben rongálja a memória épségét, időnként váratlan memóriahibákat okoz stb. Az eseti (más néven látens) meghibásodás megállapítása és elhárítása nehezebb. Munka a számítógépen 7

8 Az elektrosztatikus kisülés okozta károk megelőzése érdekében tegye a következőket: Használjon vezetékes antisztatikus csuklópántot, amely megfelelően van földelve. A vezeték nélküli antisztatikus pántok használata már nem megengedett, mert nem nyújtanak kielégítő védelmet. Az elektrosztatikus kisülésre igen érzékeny alkatrészeknek nem nyújt elegendő védelmet az, ha megérinti a számítógépházat Az elektrosztatikusságra érzékeny alkatrészeket csak elektrosztatikusságtól mentes helyen kezelje. Ha lehetséges, használjon antisztatikus alátétet és munkalapot. Miután az elektrosztatikusságra érzékeny alkatrészeket kivette a dobozból, ne vegye le róluk az antisztatikus csomagolást addig, amíg nem áll készen az alkatrész beszerelésére. Mielőtt levenné az antisztatikus csomagolást, vezesse el magáról a statikus elektromosságot. Ha érzékeny alkatrészt szállít, először tegye azt antisztatikus tárolóba vagy csomagolóanyagba. Antisztatikus javítókészlet A felügyelet nélkül használható elektrosztatikusan védő javítási készlet a leggyakrabban használt javítókészlet. Minden javítókészlet három fő részből áll: egy antisztatikus alátétlapból, egy csuklópántból és egy földelővezetékből. Az antisztatikus javítókészlet összetevői Az antisztatikus javítókészlet részei: Antisztatikus alátétlap Az antisztatikus alátétlap disszipatív, így az alkatrészek szerelés közben ráhelyezhetők. Antisztatikus alátétlap használata esetén a csuklópántot szorosan a csuklóján kell tartania, és a földelővezetéket az alátétlaphoz vagy a rendszer bármely szabadon álló fémfelületéhez kell csatlakoztatnia. A megfelelő elrendezés után a cserealkatrészek kivehetők az elektrosztatikusan védő tasakból, és közvetlenül az alátétlapra helyezhetők. Az elektrosztatikusan érzékeny alkatrészeket biztonsággal kézbe veheti, az alátétlapon hagyhatja, a rendszerbe vagy a tasakba helyezheti. Csuklópánt és földelővezeték A csuklópánt és a földelővezeték közvetlenül a csuklójához és a hardver szabad fémfelületéhez is csatlakoztatható, ha az alátétlapra nincs szükség, vagy ha az antisztatikus alátétlaphoz csatlakoztatja, akkor ideiglenesen védheti az alátétlapra helyezett hardvert. A csuklópánt, a földelővezeték és a bőr, valamint az antisztatikus alátétlap és hardver közötti kapcsolat neve földelés. A helyszíni javítókészleteket mindig csuklópánttal, alátétlappal és földelővezetékkel használja. Soha ne használjon vezeték nélküli csuklópántot. Mindig ügyeljen arra, hogy a csuklópánt belső vezetékei a normál használat során elhasználódhatnak, ezért ezeket rendszeresen ellenőrizni kell egy csuklópánt-tesztelővel, hogy elkerülje a hardverek véletlen elektrosztatikus károsodását. Javasolt, hogy a csuklópántot és a földelővezetéket legalább hetente tesztelje. Antisztatikus csuklópánt-tesztelő Az antisztatikus csuklópánton belüli vezetékek egy idő után elhasználódhatnak. Nem felügyelt készlet használata esetén érdemes rendszeresen, minden szervizhívás előtt, illetve legalább hetente egyszer tesztelni a csuklópántot. Ehhez a legjobb módszer a csuklópánt-tesztelő használata. Ha nincs saját csuklópánt-tesztelője, akkor forduljon regionális irodájához, és érdeklődjön náluk, hogy van-e. A teszteléshez dugja a csuklópánt földelővezetékét a teszterbe, miközben a pánt a csuklóján van, és a gomb megnyomásával hajtsa végre a tesztet. Sikeres teszt esetén a zöld LED gyullad ki, sikertelen teszt esetén pedig a piros LED, valamint egy riasztási hangjelzés is hallható. Szigetelő elemek Kritikus fontosságú, hogy az elektrosztatikusan érzékeny eszközöket, például a műanyag hűtőbordaházakat távol tartsa a szigetelő belső részektől, amelyek gyakran erősen feltöltöttek. Munkakörnyezet Mielőtt használatba venné az antisztatikus javítókészletet, mérje fel a helyzetet az ügyfélnél a helyszínen. Például kiszolgálókörnyezetben másképp kell használni a készletet, mint asztali vagy hordozható számítógépek esetében. A kiszolgálók jellemzően állványba vannak szerelve egy adatközponton belül, míg az asztali gépek és hordozható számítógépek általában íróasztalon vagy irodai munkahelyen belül vannak elhelyezve. Mindig keressen egy nagy, nyílt és vízszintes munkaterületet, ahol semmi nem akadályozza, és elég nagy ahhoz, hogy kiterítse az antisztatikus javítókészletet, és még marad elég hely a javítandó rendszer számára is. A munkaterület legyen mentes szigetelőktől, amelyek elektrosztatikus jelenségeket okozhatnak. A munkaterületen a szigetelőket, például a polisztirolhabból és egyéb műanyagból készült tárgyakat legalább 30 cm-re távolítsa el az érzékeny alkatrészektől, mielőtt bármilyen hardverösszetevővel dolgozni kezdene. Antisztatikus csomagolás Minden elektrosztatikusan érzékeny eszközt antisztatikus csomagolásban kell megkapnia és szállítania. Előnyben részesítendők a fémből készült, elektrosztatikusan árnyékolt tasakok. A sérült alkatrészeket mindig ugyanabban az antisztatikus tasakban és csomagolásban juttassa vissza, amelyben az új alkatrész érkezett. Az antisztatikus tasak tetejét vissza kell hajtani és le kell ragasztani, továbbá a tasakot ugyanazzal a habosított csomagolóanyaggal kell behelyezni az eredeti dobozba, amelyben az új alkatrész érkezett. Az elektrosztatikusan érzékeny eszközöket csak elektrosztatikus kisüléstől védett munkaterületen szabad kivenni a tasakból, és az alkatrészeket soha nem szabad az antisztatikus tasakra helyezni, mert csak a tasak belseje árnyékolt elektrosztatikusan. Az alkatrészek mindig a saját kezében, az antisztatikus alátétlapon, a rendszerben vagy az antisztatikus tasakon belül legyenek. Érzékeny összetevők szállítása Elektrosztatikusan érzékeny összetevők, például cserealkatrészek vagy a Dellnek visszajuttatandó alkatrészek szállítása esetén rendkívül fontos, hogy ezeket antisztatikus tasakokba helyezze a biztonságos szállítás érdekében. 8 Munka a számítógépen

9 Elektrosztatikus védelem összefoglalás Minden szerviztechnikusnak javasoljuk, hogy a Dell termékeinek javítása során mindig használja a hagyományos, vezetékes, elektrosztatikusan védő földelő csuklópántot és az antisztatikusan védő alátétlapot. Kritikus fontosságú továbbá, hogy a technikusok minden szigetelő alkatrésztől elkülönítve tárolják az érzékeny alkatrészeket, miközben a javítást végzik, és az érzékeny összetevők szállításához antisztatikus tasakokat használjanak. Érzékeny alkatrészek szállítása Elektrosztatikusan érzékeny összetevők, például cserealkatrészek vagy a Dellnek visszajuttatandó alkatrészek szállítása esetén rendkívül fontos, hogy ezeket antisztatikus tasakokba helyezze a biztonságos szállítás érdekében. Berendezések emelése Nehéz berendezések emelésekor tartsa be az alábbi irányelveket: FIGYELMEZTETÉS: Ne emeljen 25 kg-nál többet. Mindig kérjen segítséget, vagy használjon mechanikus emelőberendezést. 1 Álljon kiegyensúlyozott helyzetben. Álljon enyhe terpeszállásban, a lábfejei nézzenek előre. 2 Feszítse meg a hasizmait. A hasi izmok megtámasztják a gerincet emeléskor, ezáltal eltérítik a terhelés hatásvonalát. 3 A lábaival emeljen, ne a hátával. 4 Tartsa magához közel a terhet. Minél közelebb van a gerincéhez, annál kisebb erőt fejt ki a hátára. 5 Tartsa a hátát függőlegesen és egyenesen akkor is, amikor felveszi, és akkor is, amikor leteszi a terhet. Ne nehezítse saját testsúlyával a terhet. Ne hajlítsa be a testét vagy a hátát. 6 Ugyanezeket a módszereket alkalmazza, amikor leteszi a terhet. Miután befejezte a munkát a számítógép belsejében Miután befejezte a visszahelyezési eljárásokat, győződjön meg róla, hogy csatlakoztatta-e a külső eszközöket, kártyákat, kábeleket stb., mielőtt a számítógépet bekapcsolná. 1 Csatlakoztassa az esetleges telefon vagy hálózati kábeleket a számítógépére. FIGYELMEZTETÉS: Hálózati kábel csatlakoztatásakor először dugja a kábelt a hálózati eszközbe, majd a számítógépbe. 2 Csatlakoztassa a számítógépét és minden hozzá csatolt eszközt elektromos aljzataikra. 3 Kapcsolja be a számítógépet. 4 Ha szükséges, az epsa diagnosztikai eszköz futtatásával győződjön meg róla, hogy a számítógép megfelelően működik-e. Munka a számítógépen 9

10 2 Technológia és összetevők Eza fejezet a rendszerben alkalmazott technológiákat és az alkatrészeket ismerteti. Témák: USB-funkciók USB Type-C HDMI 1.4a USB-funkciók Az USB (Universal Serial Bus) technológia 1996-ban jelent meg a piacon. Ez a megoldás jelentősen leegyszerűsítette a periférikus eszközök például az egerek, billentyűzetek, külső meghajtók és nyomtatók számítógépekhez való csatlakoztatását. Vessünk egy gyors pillantást az USB evolúciójára az alábbi táblázat segítségével. 1. táblázat: Az USB evolúciója Típus Adatátviteli sebesség Kategória Bevezetés éve USB Mbps Nagy sebesség 2000 USB 3.0/USB 3.1 Gen 1 5 Gbps Szuper sebesség 2010 USB 3.1 Gen 2 10 Gbps Szuper sebesség 2013 USB 3.0/USB 3.1 Gen 1 (SuperSpeed USB) Az USB 2.0 az évek során megkerülhetetlen de facto adatátviteli szabvánnyá vált a számítógépes iparágban, miután világszerte körülbelül 6 milliárd eladott eszközbe került be. Az egyre gyorsabb és egyre nagyobb sávszélességet igénylő hardverek azonban már nagyobb adatátviteli sebességet igényelnek. Az USB 3.0/USB 3.1 Gen 1 az elődjénél elméletileg 10-szer gyorsabb adatátvitelt tesz lehetővé, ezáltal végre megfelel a fogyasztói igényeknek. Az USB 3.1 Gen 1 jellemzői dióhéjban a következők: Magasabb adatátviteli sebesség (akár 5 Gbit/s) Fokozott maximális buszteljesítmény és nagyobb eszköz-áramfelvétel, amely jobban megfelel az egyre több energiát igénylő eszközöknek Új energiakezelési funkciók Teljes kétirányú adatátvitel és támogatás az új átviteli típusok számára Visszafelé kompatibilis az USB 2.0-val Új csatlakozók és kábel Az alábbi témakörök az USB 3.0/USB 3.1 Gen 1 típushoz kapcsolódó leggyakrabban feltett kérdéseket fedik le. 10 Technológia és összetevők

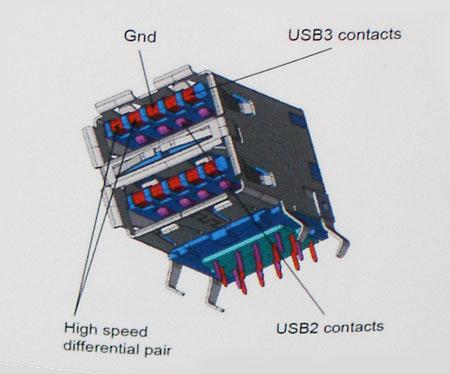

11 Sebesség A legújabb USB 3.0/USB 3.1 Gen 1 specifikáció pillanatnyilag három sebességmódot határoz meg. Super-Speed, Hi-Speed és Full-Speed. Az új SuperSpeed mód adatátviteli sebessége 4,8 Gbit/s. A specifikációban megmaradt a Hi-Speed és a Full-Speed USB-mód (közismert nevén USB 2.0 és 1.1), amelyek továbbra is 480 Mbit/s-os, illetve 12 Mbit/s-os adatátvitelt tesznek lehetővé, megőrizve ezzel a korábbi eszközökkel való kompatibilitást. Az USB 3.0/USB 3.1 Gen 1 a következő műszaki módosítások révén nyújt jóval nagyobb teljesítményt. A meglévő USB 2.0 busszal párhuzamosan egy további fizikai buszt is hozzáadtak (tekintse meg az alábbi képet). Az USB 2.0 korábban négy vezetékkel rendelkezett (táp, földelés és egy pár differenciális adatvezeték). Az USB 3.0/USB 3.1 Gen 1 négy további vezetékkel bővül, amelyek a két további differenciális jel (fogadás és továbbítás) vezetékpárjait alkotják, így a csatlakozókban és a kábelekben nyolc vezeték található. Az USB 3.0/USB 3.1 Gen 1 kétirányú adatátviteli csatolófelületet használ, tehát nem az USB 2.0 fél-duplex elrendezését. Ez a módosítás elméletileg 10-szeres sávszélesség-növekedést eredményez. A HD videotartalom, a terabájtos kapacitású adattárolók, a sok megapixel felbontású digitális fényképezőgépek stb. elterjedésével folyamatosan nő az egyre nagyobb adatátviteli sebesség iránti igény, amellyel az USB 2.0 szabvány nem tud lépést tartani. Ráadásul az USB 2.0-s kapcsolatok soha még csak meg sem közelíthetik a 480 Mbit/s-os elméleti maximális adatátviteli sebességet, a valóban elérhető maximális sebesség körülbelül 320 Mbit/s (40 MB/s) körül alakul. Az USB 3.0/USB 3.1 Gen 1 típusú kapcsolatok ugyanígy nem érik el soha a 4,8 Gbit/s sebességet. A valós, veszteségekkel együtt mért maximális adatátviteli sebesség 400 MB/s lesz. Ezzel a sebességgel az USB 3.0/USB 3.1 Gen 1 tízszeres javulást jelent az USB 2.0-hoz képest. Alkalmazások Az USB 3.0/USB 3.1 Gen 1 új sávokat nyit meg, és nagyobb teret enged az eszközöknek ahhoz, hogy jobb minőségű szolgáltatást nyújtsanak. Az USB-n keresztül videojelküldés korábban alig használható lehetőség volt (mind a maximális felbontást, mind a késleltetést és a videojel-tömörítést tekintve), de könnyen elképzelhető, hogy az 5 10-szeres elérhető sávszélességgel az USB-s videomegoldások is sokkal jobban fognak működni. Az egykapcsolatos DVI majdnem 2 Gbit/s-os adatátviteli sebességet igényel. Amíg a 480 Mbit/s korlátozó tényező volt, addig az 5 Gbit/s már több mint ígéretes. Az ígért 4,8 Gbit/s-os sebességgel a szabvány olyan termékekbe, például külső RAID tárolórendszerekbe is bekerülhet, amelyekben korábban nem volt elterjedt. Az alábbiakban néhány SuperSpeed USB 3.0/USB 3.1 Gen 1 szabványt használó terméket sorolunk fel: Külső asztali USB 3.0/USB 3.1 Gen 1 merevlemezek Hordozható USB 3.0/USB 3.1 Gen 1 merevlemezek USB 3.0/USB 3.1 Gen 1 merevlemez-dokkolók és adapterek Technológia és összetevők 11

12 USB 3.0/USB 3.1 Gen 1 flash-meghajtók és olvasók USB 3.0/USB 3.1 Gen 1 SSD meghajtók USB 3.0/USB 3.1 Gen 1 RAID-ek Optikai meghajtók Multimédiás eszközök Hálózatépítés USB 3.0/USB 3.1 Gen 1 adapterkártyák és elosztók Kompatibilitás Jó hír, hogy az USB 3.0/USB 3.1 Gen 1 terméket az alapoktól fogva úgy tervezték, hogy békésen megférjen az USB 2.0 mellett. Az első és legfontosabb, hogy bár az USB 3.0/USB 3.1 Gen 1 új fizikai kapcsolatokat határoz meg, és az új kábeleken keresztül kihasználhatja az új protokoll nagyobb adatátviteli sebességét, a csatlakozó szögletes alakja nem változott, és az USB 2.0 négy érintkezője is ugyanazon a helyen maradt benne. Az USB 3.0/USB 3.1 Gen 1 típusú kábelek öt új kapcsolatot létesítenek az adatok továbbítására és fogadására, de ezeket csak akkor használja az eszköz, ha megfelelő SuperSpeed USB-csatlakozóval érintkezik. A Windows 8/10 natívan támogatja az USB 3.1 Gen 1 vezérlőket. Ezzel ellentétben a korábbi Windows-verziókon külön illesztőprogramok szükségesek az USB 3.0/USB 3.1 Gen 1 vezérlőkhöz. A Microsoft bejelentette, hogy a Windows 7 is támogatni fogja az USB 3.1 Gen 1 típust, ha nem is az azonnali kiadásban, de egy későbbi szervizcsomaggal vagy frissítéssel. Nem lehet kizárni, hogy ha a Windows 7-ben sikerül bevezetni az USB 3.0/USB 3.1 Gen 1 támogatását, akkor a SuperSpeed támogatás esetleg a Vistában is meg fog jelenni. A Microsoft ezt meg is erősítette, mivel a cég úgy nyilatkozott, hogy partnerei legtöbbje is úgy véli, hogy a Vistának is támogatnia kellene az USB 3.0/USB 3.1 Gen 1 típust. USB Type-C Az USB Type-C egy új, kis méretű fizikai csatlakozó. Ez a csatlakozó számos hasznos új USB-szabványt támogat, ilyenek például az USB 3.1 vagy az USB PD (USB-tápellátás). Alternatív mód Az USB Type-C egy új, rendkívül kis méretű csatlakozószabvány. Mérete a régi USB Type-A csatlakozóénak körülbelül a harmada. Ez egy önálló csatlakozószabvány, amely bármilyen eszközön elérhető. Az USB Type-C portok különféle alternatív módokat használó protokollok támogatására alkalmasak, ennek köszönhetően olyan adaptereket is használhat, amelyek HDMI, VGA, DisplayPort vagy egyéb típusú csatlakozókon képesek jel kibocsátására erről az USB-portról. USB-tápellátás Az USB PD és az USB Type-C műszaki adatai jórészt megegyeznek. Manapság az okostelefonokat, a táblagépeket és más mobileszközöket is gyakran töltünk USB-kábelen keresztül. Az USB 2.0 csatlakozó legfeljebb 2,5 watt teljesítmény leadására képes ez legfeljebb a telefonok töltésére elegendő. A laptopok töltése például 60 wattot igényel. Az USB PD specifikáció azonban akár 100 watt leadását is lehetővé teszi. Ez kétirányú folyamat, vagyis a csatlakozó eszközök töltésére vagy a csatlakozón keresztüli visszatöltésre is használható. És ez még nem minden: a tápellátás akár adattovábbítás közben is működik. Végre eljött az az idő, amikor laptopjainkat nemcsak a laptophoz kapott töltő segítségével, hanem egy standard USB-kábelen keresztül is tölthetjük. Ez azt jelenti, hogy a laptopot egy olyan hordozható akkumulátorról is feltöltheti, amelyet manapság még csak az okostelefonok és más hordozható eszközök töltésére használnak. Bedughatja laptopját egy tápkábellel csatlakoztatott külső kijelzőbe, amely használat közben is képes tölteni a gépet a kis méretű USB Type-C csatlakozón keresztül. A technológia csak akkor használható, ha az eszköz és a kábel is támogatja az USB-tápellátás funkciót. Attól, hogy az eszközén USB Type-C csatlakozó van, még nem biztos, hogy ez a funkció is támogatást élvez. 12 Technológia és összetevők

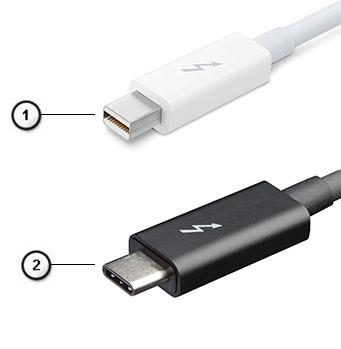

13 USB Type-C és USB 3.1 Az USB 3.1 egy új USB-szabvány. Az USB 3 névleges sávszélessége 5 Gb/s, míg az USB 3.1 esetében ez 10 Gb/s. Ez dupla sávszélességet jelent, azaz eléri az első generációs Thunderbolt-csatlakozó sebességét. Az USB Type-C nem azonos az USB 3.1 csatlakozóval. Az USB Type-C csak egy csatlakozóforma, amely mögött az USB 2 és az USB 3.0 technológia egyaránt állhat. A Nokia N1 Android táblagépe például szintén USB Type-C csatlakozót használ, azonban az csak az USB 2.0 szabványt támogatja még csak nem is az USB 3.0-t. Ezek a technológiák azonban közel állnak egymáshoz. Thunderbolt over USB Type-C A Thunderbolt egy hardveres illesztőfelület, amely adatokat, videókat, hangot és hálózati adatokat képes egyetlen kapcsolaton keresztül továbbítani. A Thunderbolt egy soros jelben egyesíti a PCI Express (PCIe) és a DisplayPort (DP) előnyeit, és ezenfelül DC-tápellátást is biztosít mindezt egyetlen kábelen. A Thunderbolt 1 és a Thunderbolt 2 ugyanolyan típusú csatlakozóval kapcsolódik a perifériákhoz, mint a minidp (DisplayPort), míg a Thunderbolt 3 USB Type-C csatlakozót használ. 1. ábra. Thunderbolt 1 és Thunderbolt 3 1 Thunderbolt 1 és Thunderbolt 2 (minidp csatlakozó) 2 Thunderbolt 3 (USB Type-C csatlakozó) Thunderbolt 3 over USB Type-C A Thunderbolt 3 a USB Type-C segítségével akár 40 Gb/s adatátviteli sebesség elérésére is képes, így olyan kompakt portot kínál, amely szinte bármire képes: a lehető leggyorsabb, legrugalmasabb csatlakoztatást kínálja a dokkokhoz, kijelzőkhöz és adattárolási eszközökhöz (például merevlemezekhez). A támogatott perifériás eszközökhöz való csatlakozáshoz a Thunderbolt 3 USB Type-C csatlakozót/portot használ. 1 A Thunderbolt 3 USB Type-C csatlakozót és kábeleket használ, amely kompakt és megfordítható 2 A Thunderbolt 3 támogatásával akár 40 Gb/s sebesség is elérhető 3 DisplayPort 1.2 kompatibilis a meglévő DisplayPort monitorokkal, eszközökkel és kábelekkel 4 USB-s áramellátás Akár 130 W a támogatott számítógépeken A Thunderbolt 3 over USB Type-C főbb jellemzői 1 Thunderbolt, USB, DisplayPort és tápellátás egy USB Type-C csatlakozón és egyetlen kábelen keresztül (nem minden funkció érhető el minden terméken) 2 Kompakt és megfordítható USB Type-C csatlakozó és kábelek 3 A Thunderbolt hálózatkezelési funkcióinak támogatása (*nem minden terméken) Technológia és összetevők 13

14 4 Akár 4K kijelzők támogatása 5 Max. 40 Gb/s MEGJEGYZÉS: Az adatátvitel sebessége a különböző termékeknél eltérő lehet. Thunderbolt ikonok 2. ábra. A Thunderbolt különböző ikonjai HDMI 1.4a Ez a témakör a HDMI 1.4a technológiát, annak jellemzőit, valamint előnyeit ismerteti. A HDMI (High-Definition Multimedia Interface) egy széles iparági támogatást élvező, tömörítetlen, tisztán digitális hang- és videojel-átvitelt biztosító csatolófelület. A HDMI csatolófelületen keresztül bármilyen kompatibilis digitális hang- és videojelforrás (például DVD-lejátszó, A/V vevő) összeköthető kompatibilis digitális hang- és/vagy videojelvevőkkel, például digitális TV-vel. A szabvány eredetileg HDMI TV-khez és DVD-lejátszókhoz készült. A egyik fő előnye, hogy csökkenti a kábeligényt, és lehetővé teszi a digitális tartalom védelmét. A HDMI lehetővé teszi normál, javított és HD minőségű videojel, valamint többcsatornás digitális hang átvitelét egyetlen kábelen keresztül. A HDMI 1.4a jellemzői HDMI Ethernet-csatorna Nagy sebességű hálózati adattovábbítást kölcsönöz a HDMI-kapcsolatnak, így a felhasználók teljes mértékben kihasználhatják IP-kompatibilis eszközeiket anélkül, hogy külön Ethernet-kábelre lenne szükségük. Audio Return Channel (ARC) Lehetővé teszi, hogy egy HDMI-vel csatlakoztatott, beépített tunerrel rendelkező TV továbbküldje az adatokat egy surround hangrendszernek, így nincs szükség külön audiokábelre. 3D Meghatározza az input/output protokollokat a főbb 3D videoformátumokhoz, így készítve elő az utat a valódi 3D-s játékok és a 3D-s házimozi alkalmazásokhoz. Tartalomtípus A tartalomtípusok valós idejű jelzése a kijelző és a forráseszközök között, lehetővé téve a tévé számára a képbeállítások optimalizálását az adott tartalomtípusnak megfelelően. Kiegészítő színterek Támogatást biztosít a kiegészítő színmodellekhez, amelyek a digitális fényképészetben és számítógépes grafikában használatosak. 4K támogatás Messze az 1080p-t meghaladó felbontást tesz lehetővé, támogatva a következő generációs kijelzőket; ezek vetekedni fognak a Digital Cinema rendszerekkel, amelyeket számos kereskedelmi moziban használnak. HDMI-mikrocsatlakozó Új, kisebb csatlakozó a telefonok és egyéb hordozható eszközök számára, amely maximálisan 1080p videofelbontást támogat. Autóipari csatlakozórendszer Új kábelek és csatlakozók az autóipari videórendszerekhez, amelyeket olyan módon terveztek meg, hogy megfeleljenek az autós környezet sajátos igényeinek, HD-minőséget biztosítva. A HDMI előnyei A minőségi HDMI tömörítetlen digitális audio és videóátvitelt biztosít a legmagasabb, legélesebb képminőséggel Az alacsony költségű HDMI a digitális interfészek minőségét és funkcióit nyújtja, miközben egyszerű, költséghatékony módon támogatja a tömörítés nélküli videóformátumokat is Az audio HDMI több audioformátumot támogat a normál sztereó formátumtól a többcsatornás térhatású hangig A HDMI a videót és a többcsatornás hangot egyetlen kábelben egyesíti, így kiküszöbölve a költségeket, bonyolultságot és a sok kábel által okozott zűrzavart, amely a jelenleg használt A/V-rendszerekre jellemző 14 Technológia és összetevők

15 A HDMI támogatja a videóforrás (pl. egy DVD-lejátszó és a DTV közötti kommunikációt, így új funkciókat tesz lehetővé) Technológia és összetevők 15

16 Alkatrészek eltávolítása és beszerelése Alapburkolat Az alapburkolat eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 1 Lazítsa meg az alapburkolatot a számítógéphez rögzítő nyolc elveszíthetetlen csavart. 3 2 Fejtse ki az alapburkolatot [1] a csuklópántok közelében lévő bevágásoknál, és a perem mentén válassza szét az alapburkolatot és a számítógépet [2]. 16 Alkatrészek eltávolítása és beszerelése

17 3 Emelje, majd vegye ki az alapburkolatot a számítógépből. Alkatrészek eltávolítása és beszerelése 17

18 Az alapburkolat felszerelése 1 Illessze a csuklótámasz csavarfurataihoz az alapburkolatot, majd helyezze a számítógépre. 18 Alkatrészek eltávolítása és beszerelése

19 2 Nyomja le az alapburkolat széleit, amíg a burkolat a csuklótámaszba nem kattan. Alkatrészek eltávolítása és beszerelése 19

20 3 Húzza meg az alapburkolatot a számítógéphez rögzítő nyolc elveszíthetetlen csavart. 20 Alkatrészek eltávolítása és beszerelése

21 1 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Akkumulátor Lítium-ion akkumulátorra vonatkozó figyelmeztetések FIGYELMEZTETÉS: Legyen óvatos a lítium-ion akkumulátorok kezelése során. A lehető legjobban merítse le az akkumulátort, mielőtt eltávolítaná a rendszerből. Ehhez például húzza ki a tápadaptert a rendszerből, és hagyja, hogy a rendszer folyamatosan merítse az akkumulátort. Ne nyomja össze, ejtse le, vágja meg vagy szúrja át az akkumulátort idegen eszközzel. Ne tegye ki az akkumulátort magas hőmérsékletnek vagy szerelje szét az akkumulátortelepeket vagy -cellákat. Ne fejtsen ki nyomást az akkumulátort felületére. Ne hajlítsa meg az akkumulátort. Ne próbálja meg felfejteni az akkumulátort szerszámokkal. Ha az akkumulátor megduzzad és a készülékbe szorul, akkor ne próbálja meg kiszabadítani, mert a lítium-ion akkumulátor átszúrása, meghajlítása vagy összenyomása veszélyes lehet. Ebben az esetben a rendszer egészét ki kell cserélni. Segítségért és további utasításokért lépjen a oldalra. Minden esetben eredeti akkumulátort vásároljon a webhelyről vagy hivatalos Dell-partnerektől és - viszonteladóktól. Alkatrészek eltávolítása és beszerelése 21

22 Az akkumulátor eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el az alapburkolatot. 1 A fület meghúzva csatlakoztassa le az akkumulátor kábelét az alaplapi csatlakozóról [1]. 2 MEGJEGYZÉS: Ez a művelet a 4 cellás akkumulátorra vonatkozik. A 3 cellás akkumulátor csak egy elveszíthetetlen csavarral rendelkezik, amely a csuklótámaszhoz rögzíti az akkumulátort. Lazítsa meg az akkumulátort a számítógéphez rögzítő két elveszíthetetlen csavart [2]. 3 Emelje fel, majd távolítsa el az akkumulátort a számítógépből [3]. Az akkumulátor beszerelése 1 Helyezze az akkumulátort a számítógépbe [1]. 2 Húzza meg az akkumulátort (4 cellás) a csuklótámaszhoz rögzítő két elveszíthetetlen csavart [2]. MEGJEGYZÉS: A 3 cellás akkumulátorokat egy elveszíthetetlen csavar rögzíti a csuklótámaszhoz. 3 Csatlakoztassa az akkumulátor kábelét az alaplapi csatlakozóhoz [3]. 22 Alkatrészek eltávolítása és beszerelése

23 1 Szerelje be az alapburkolatot. 2 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Gombelem A gombelem eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 1 Csatlakoztassa le a LED-bővítőkártya kábelét az alaplapi csatlakozóról [1]. 2 Fejtse ki a LED-bővítőkártya kábelét a gombelem felett lévő kábelvezető csatornából [2]. Alkatrészek eltávolítása és beszerelése 23

24 3 Csatlakoztassa le a gombelem kábelét az alaplapi csatlakozóról [1]. 4 Vegye ki a gombelemet a számítógépből [2]. 24 Alkatrészek eltávolítása és beszerelése

25 A gombelem behelyezése 1 Csatlakoztassa a gombelem kábelét annak alaplapi csatlakozójához [1], majd ragassza fel a gombelemet a csuklótámaszhoz [2]. Alkatrészek eltávolítása és beszerelése 25

26 2 Csatlakoztassa a LED-panel kábelét az alaplapra [1] majd vezesse a szalagkábelt a gumi kábelvezető csatornában a gombelem felett [2]. 26 Alkatrészek eltávolítása és beszerelése

27 1 Szerelje be az akkumulátort. 2 Szerelje be az alapburkolatot. 3 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Memória A memória eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 1 Fejtse le a memóriamodult rögzítő kapcsokat, amíg a memóriamodul ki nem ugrik a helyéről [1]. 2 Emelje el a memóriamodult a csatlakozótól [2]. Alkatrészek eltávolítása és beszerelése 27

28 A memória beszerelése Nyomja be addig a memóriamodult a memóriafoglalatba, amíg a kapcsok megfelelően nem rögzítik a modult. 28 Alkatrészek eltávolítása és beszerelése

29 1 Szerelje be az akkumulátort. 2 Szerelje be az alapburkolatot. 3 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. SSD Az SSD-meghajtó eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 1 Lazítsa meg az SSD-keretet a csuklótámaszhoz rögzítő három elveszíthetetlen csavart [1]. 2 Válassza szét az SSD-keretet és az SSD-t [2]. Alkatrészek eltávolítása és beszerelése 29

30 3 Kissé emelje meg és távolítsa el az SSD-t az alaplapon lévő kártyafoglalatából. 30 Alkatrészek eltávolítása és beszerelése

31 Az SSD-meghajtó beszerelése 1 Helyezze a foglalatra az SSD-t, majd csúsztassa be az alaplapon található csatlakozójába. Alkatrészek eltávolítása és beszerelése 31

32 2 Helyezze az SSD-keretet az SSD-re [1]. 3 Húzza meg az SSD-keretet a csuklótámaszhoz rögzítő három elveszíthetetlen csavart [2]. 32 Alkatrészek eltávolítása és beszerelése

33 1 Szerelje be az akkumulátort. 2 Szerelje be az alapburkolatot. 3 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. WLAN-kártya A WLAN-kártya eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 1 Távolítsa el a fémkeretet a WLAN-kártyához rögzítő (M2x3) csavart [1]. 2 Távolítsa el a fémkeretet a WLAN-kártyáról [2]. 3 Húzza ki a WLAN-antenna kábeleit a WLAN-kártyán lévő csatlakozókból [3]. 4 Emelje ki a WLAN-kártyát az alaplapból [4]. Alkatrészek eltávolítása és beszerelése 33

34 A WLAN-kártya beszerelése 1 Helyezze be a WLAN-kártyát a csatlakozójába az alaplapon [1]. 2 Csatlakoztassa az antennakábeleket a WLAN-kártyán lévő csatlakozókhoz [2]. 3 Helyezze a fémkeretet az antennacsatlakozók fölé [3]. 4 Hajtsa be a fémkeretet a WLAN-kártyához rögzítő csavart (M2x3) [4]. 34 Alkatrészek eltávolítása és beszerelése

35 1 Szerelje be az akkumulátort. 2 Szerelje be az alapburkolatot. 3 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. WWAN-kártya A WWAN-kártya eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 1 Távolítsa el a fémkeretet a WWAN-kártyához rögzítő M2x3 csavart [1]. 2 Távolítsa el a fémkeretet [2], és válassza le az antennakábeleket a WWAN-kártyán lévő csatlakozókról [3]. 3 Távolítsa el a WWAN-kártyát az alaplapon lévő csatlakozójából [4]. Alkatrészek eltávolítása és beszerelése 35

36 A WWAN-kártya beszerelése 1 Helyezze be a WWAN-kártyát az alaplapon lévő csatlakozójába [1]. 2 Csatlakoztassa az antennakábeleket a WWAN-kártyán lévő csatlakozókhoz [2]. 3 Helyezze a fémkeretet az antennacsatlakozók fölé [3]. 4 Hajtsa be a WLAN-tartókeretet a WWAN-kártyához rögzítő csavart (M2X3) [4]. 36 Alkatrészek eltávolítása és beszerelése

37 1 Szerelje be az akkumulátort. 2 Szerelje be az alapburkolatot. 3 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Hűtőborda A hűtőborda-ventilátor szerkezet eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 4 Távolítsa el a WWAN-kártyát. 1 MEGJEGYZÉS: A hűtőborda külön rendelhető alkatrész, amely a ventilátor eltávolítása nélkül eltávolítható. Válassza le a ventilátorkábelt az alaplapi csatlakozóról [1]. 2 Távolítsa el a két (M2x3) csavart adott sorrendben (2 > 1) a ventilátorházról, majd a négy (M2x3) csavart adott sorrendben (4 > 3 > 2 > 1) a hűtőborda-szerkezetről [3]. 3 Emelje ki a hűtőborda- és ventilátorszerkezetet a számítógépből. Alkatrészek eltávolítása és beszerelése 37

38 A hűtőborda-szerkezet beszerelése 1 MEGJEGYZÉS: A hűtőborda és a ventilátor külön rendelhető alkatrészek, a hűtőbordát el lehet távolítani a ventilátor eltávolítása nélkül is. Helyezze a hűtőborda-ventilátor szerkezetet a számítógépbe [1]. 2 Hajtsa be a két (M2x3) csavart adott sorrendben (2 > 1) a ventilátorházra, majd a négy (M2x3) csavart adott sorrendben (4 > 3 > 2 > 1) a hűtőborda-szerkezetre [1]. 3 Csatlakoztassa a ventilátor alaplapi kábelét [2]. 38 Alkatrészek eltávolítása és beszerelése

39 1 Szerelje be a WWAN-kártyát. 2 Szerelje be az akkumulátort. 3 Szerelje be az alapburkolatot. 4 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Tápadapter port A tápadapterport eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 1 Távolítsa el az (M2x3) csavart a tápadapterporton lévő fémkeretből [1]. 2 Távolítsa el a tápadapterportot rögzítő fémkeretet [2]. Alkatrészek eltávolítása és beszerelése 39

40 3 Válassza le a tápadapterport kábelét az alaplapról [1]. 4 Emelje ki és távolítsa el a tápadapterportot az alaplapi foglalatából [2]. A tápadapterport beszerelése 1 Csatlakoztassa a tápadapterport kábelét az alaplaphoz [1]. 2 Helyezze a tápadapterportot a csuklótámaszon lévő foglalatába [2]. 40 Alkatrészek eltávolítása és beszerelése

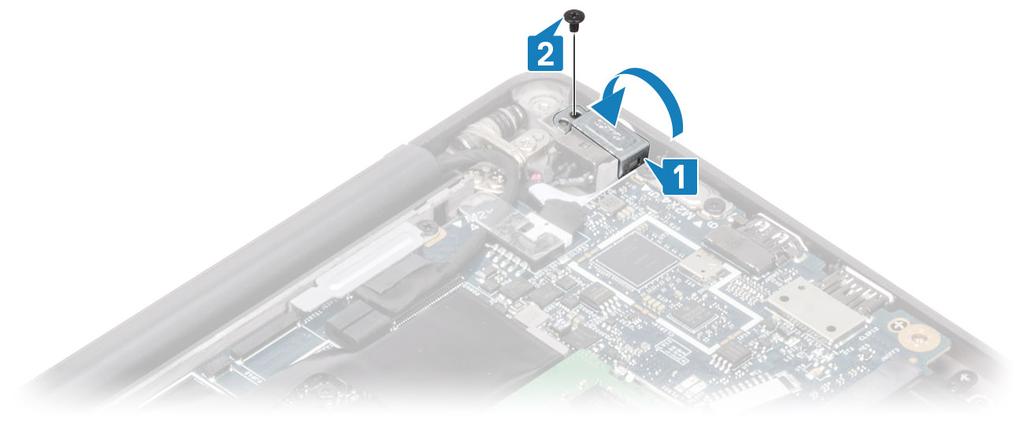

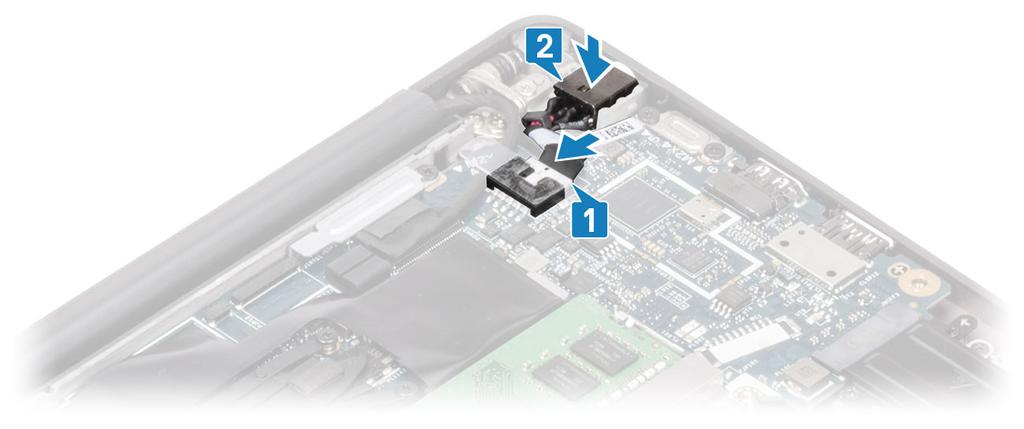

41 3 Helyezze vissza a fémkeretet tápadapterport fölé [1]. 4 Hajtsa be a tápadapterportot a csuklótámasz-szerkezethez rögzítő (M2x3) csavart [2]. 1 Szerelje be az akkumulátort. 2 Szerelje be az alapburkolatot. 3 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Hangszórók A hangszórók eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 1 Csatlakoztassa le a hangszóró kábelét az alaplapi csatlakozókról [1]. 2 Fejtse ki a hangszórókábelt a gombelemen lévő gumi kábelvezető csatornából [2]. 3 Fejtse le a hangszóró kábelét az érintőpanel gombjaihoz tartozó panelhez rögzítő ragasztószalagot [3]. Alkatrészek eltávolítása és beszerelése 41

42 4 Távolítsa el a hangszórókat a csuklótámasz-szerkezethez rögzítő négy (M2x3) csavart [1]. 5 Emelje meg és távolítsa el a hangszórókat a csuklótámasz-szerkezetről [2]. 42 Alkatrészek eltávolítása és beszerelése

43 A hangszórók beszerelése 1 Helyezze a hangszórókat a csuklótámasz-szerkezetre [1]. 2 Hajtsa be az akkumulátort a csuklótámasz- és billentyűzetszerkezethez rögzítő négy csavart (M2x3) [2]. Alkatrészek eltávolítása és beszerelése 43

44 3 Ragassza fel a ragasztószalagot, amely a hangszóró kábelét az érintőpanel gombjaihoz tartozó panelhez rögzíti [1]. 4 Vezesse át a hangszóró kábelét [2], és csatlakoztassa a hangszórókábelt az alaplap csatlakozójához [3]. 44 Alkatrészek eltávolítása és beszerelése

45 1 Szerelje be az akkumulátort. 2 Szerelje be az alapburkolatot. 3 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. LED áramköri lap A LED-bővítőkártya eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 1 Csatlakoztassa le a LED-panel szalagkábelét az alaplapi csatlakozóról [1]. 2 Távolítsa el az (M2x3) csavart [2], és emelje ki a LED-bővítőkártyát a csuklótámasz-szerkezetből [3]. Alkatrészek eltávolítása és beszerelése 45

46 A LED-bővítőkártya beszerelése 1 Helyezze a LED-bővítőkártyát a csuklótámasz-szerkezetre [1]. 2 Hajtsa be a LED-bővítőkártyát a csuklótámasz-szerkezethez rögzítő (M2x3) csavart [2]. 3 Csatlakoztassa a LED-bővítőkártya szalagkábelét az alaplapra [3]. 46 Alkatrészek eltávolítása és beszerelése

47 1 Csatlakoztassa a hangszórókábelt. 2 Szerelje be az akkumulátort. 3 Szerelje be az alapburkolatot. 4 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Érintőpanel gombjának panele Az érintőpanel gombjaihoz tartozó panel eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 4 Távolítsa el a hangszórót. 1 Húzza ki az érintőpanel gombjaihoz tartozó panel kábelét az érintőpanel-modulból [1]. 2 Távolítsa el a két (M2x2,5) csavart, amely az érintőpanel-modult a csuklótámasz-szerkezethez rögzíti [2]. 3 Távolítsa el az érintőpanel gombjainak paneljét a csuklótámasz-szerkezetből [3]. Alkatrészek eltávolítása és beszerelése 47

48 Az érintőpanel gombjaihoz tartozó panel beszerelése 1 Helyezze el az érintőpanel gombjainak paneljét a csuklótámasz-szerkezetre [1]. 2 Hajtsa be a panelt a csuklótámasz-szerkezethez rögzítő két (M2x2,5) csavart [2]. 3 Csatlakoztassa az érintőpanel gombjaihoz tartozó panel kábelét az érintőpanel-modulhoz [3]. 48 Alkatrészek eltávolítása és beszerelése

49 1 Szerelje be a hangszórót. 2 Szerelje be az akkumulátort. 3 Szerelje be az alapburkolatot. 4 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Smart kártya olvasó Az intelligenskártya-olvasó eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 4 Távolítsa el az SSD-t. 5 Távolítsa el a hangszórót. 1 Csatlakoztassa az intelligenskártya-olvasó kábelét az USH-kártyáról [1]. 2 Távolítsa el az intelligenskártya-olvasót a csuklótámasz-szerkezethez rögzítő négy (M2x2,5) csavart [3]. 3 Távolítsa el az intelligenskártya-olvasót a számítógépből [4]. Alkatrészek eltávolítása és beszerelése 49

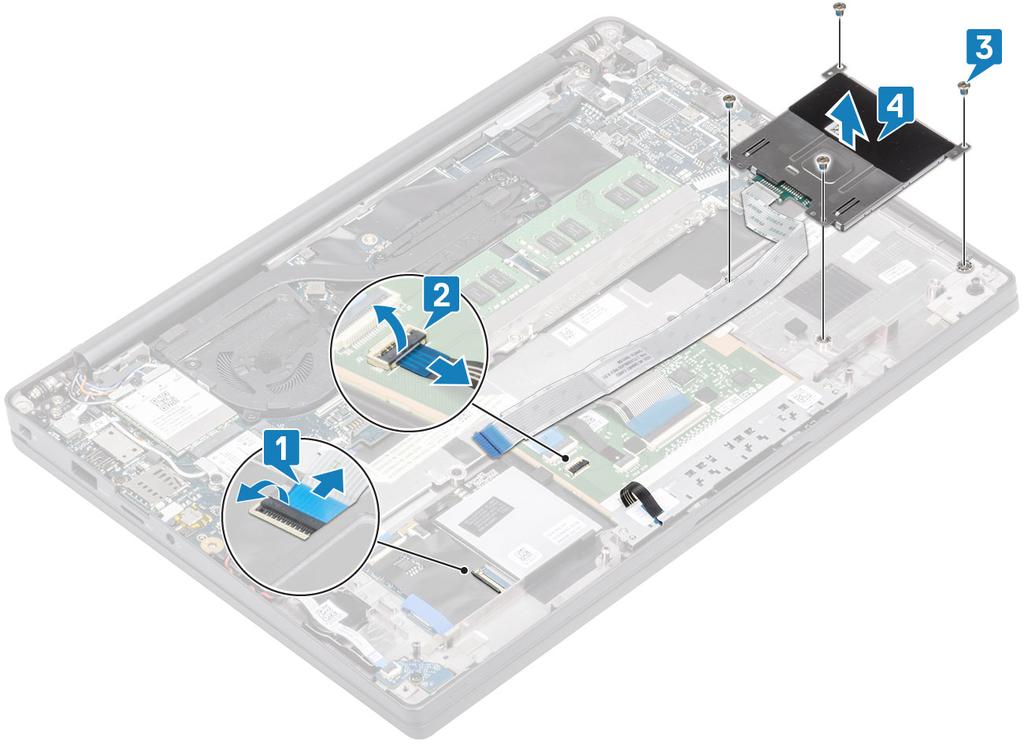

50 Az intelligenskártya-olvasó beszerelése 1 Helyezze az intelligenskártya-olvasót a csuklótámasz-szerkezeten lévő foglalatba [1]. 2 Hajtsa be a négy (M2x2,5) csavart [2], amelyek a csuklótámasz-szerkezethez rögzítik. 3 Csatlakoztassa az intelligenskártya-olvasó kábelét az USH-kártyához [3]. 50 Alkatrészek eltávolítása és beszerelése

51 1 Szerelje be a hangszórókat. 2 Szerelje be az SSD-meghajtót. 3 Szerelje be az akkumulátort. 4 Szerelje be az alapburkolatot. 5 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Kijelzőszerkezet A kijelzőegység eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort os szögben nyissa fel a kijelzőfedelet. Alkatrészek eltávolítása és beszerelése 51

52 2 Távolítsa el a hat (M2,5x4) csavart [1], majd távolítsa el a kijelzőszerkezetet a csuklótámasz-szerkezetről [2]. 52 Alkatrészek eltávolítása és beszerelése

53 A kijelzőszerkezet beszerelése 1 A kijelzőszerkezet cseréjéhez illessze a sarokpántok csavarfuratait a csuklótámasz-szerkezet csavarfurataihoz [1]. 2 Hajtsa be a kijelzőszerkezetet a számítógéphez [2] rögzítő hat (M2,5x3,5) csavart [2]. Alkatrészek eltávolítása és beszerelése 53

54 3 Csukja le az LCD-fedelet. 54 Alkatrészek eltávolítása és beszerelése

55 1 Szerelje be az akkumulátort. 2 Szerelje be az alapburkolatot. 3 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Csuklópántfedelek A csuklópántfedél eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 4 Távolítsa el a kijelzőszerkezetet. 1 Nyissa fel 90 fokban a csuklópántokat a kijelzőszerkezet felé [1]. 2 Csúsztassa a csuklópántfedelet a jobb oldali csuklópánt felé, majd emelje el a kijelzőszerkezettől [2]. Alkatrészek eltávolítása és beszerelése 55

56 A csuklópántfedél felszerelése 1 Csúsztassa a csuklópántfedelet a bal oldali csuklópánt felé, amíg be nem pattan a kijelzőszerkezetbe [1]. 2 Zárja csuklópántokat 180 fokra a kijelzőszerkezethez [2]. 56 Alkatrészek eltávolítása és beszerelése

57 1 Szerelje be a kijelzőszerkezetet. 2 Szerelje be az akkumulátort. 3 Szerelje be az alapburkolatot. 4 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Kijelző csuklópántok A csuklópántok eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 4 Távolítsa el a kijelzőszerkezetet. 5 Távolítsa el a csuklópántfedelet. 1 Fejtse ki az antenna- és kijelzőkábelt a csuklópántok mellől. Alkatrészek eltávolítása és beszerelése 57

58 2 Távolítsa el a csuklópántokat a kijelzőszerkezethez rögzítő négy (M2,5x5) csavart [1]. 3 Emelje meg és távolítsa el a csuklópántokat a kijelzőszerkezet hátsó burkolatáról [2]. 58 Alkatrészek eltávolítása és beszerelése

59 A csuklópántok beszerelése 1 Igazítsa a helyére, majd helyezze el a csuklópántokat a kijelzőszerkezeten [1]. 2 Hajtsa be a csuklópántokat a kijelző hátsó burkolatához rögzítő négy (M2,5x5) csavart [2]. Alkatrészek eltávolítása és beszerelése 59

60 3 Vezesse az antenna- és kijelzőkábelt a csuklópántok mellett. 60 Alkatrészek eltávolítása és beszerelése

61 1 Szerelje be a csuklópántburkolatot. 2 Szerelje be a kijelzőszerkezetet. 3 Szerelje be az akkumulátort. 4 Szerelje be az alapburkolatot. 5 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Kijelzőelőlap A kijelzőelőlap eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 4 Távolítsa el a kijelzőszerkezetet. 5 Távolítsa el a csuklópántfedelet. 6 Távolítsa el a csuklópántokat. 1 Egy műanyag pálcával feszítse szét a csuklópántok mellett a kijelzőszerkezet alján lévő bemélyedéseknél [1]. 2 A kijelző keretének külső szélei mentén végezze a lefejtést a keret eltávolításához a kijelzőszerkezetről [2]. Alkatrészek eltávolítása és beszerelése 61

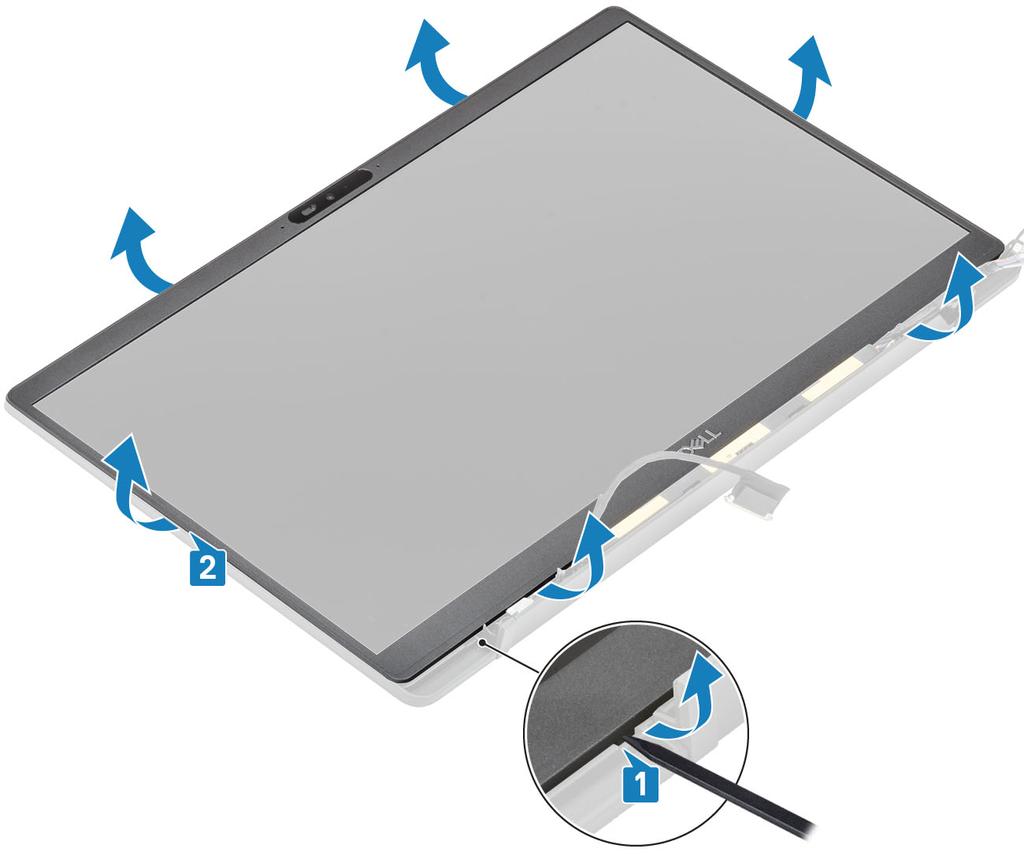

62 A kijelzőelőlap felszerelése Helyezze fel a kijelző előlapját a kijelzőszerkezetre, és a széleknél megnyomva pattintsa be a kijelző hátsó burkolatába. 62 Alkatrészek eltávolítása és beszerelése

63 1 Szerelje fel a csuklópántokat. 2 Szerelje be a csuklópántburkolatot. 3 Szerelje be a kijelzőszerkezetet. 4 Szerelje be az akkumulátort. 5 Szerelje be az alapburkolatot. 6 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Kijelzőpanel A kijelzőpanel eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 4 Távolítsa el a kijelzőszerkezetet. 5 Távolítsa el a csuklópántfedelet. 6 Távolítsa el a csuklópántokat. 7 Távolítsa el a kijelzőelőlapot. 1 Fordítsa át a kijelzőpanelt, és válassza le az LCD-panelt a hátlapról. Alkatrészek eltávolítása és beszerelése 63

64 2 MEGJEGYZÉS: Ne húzza ki az SR-szalagokat a kijelzőpanelből, és ne engedje el azokat. Nincs szükség a kereteknek a kijelzőpaneltől való szétválasztására. Húzza le a ragasztószalagot [1], és emelje fel a reteszt [2] az EDP-kábel lecsatlakoztatásához a kijelzőpanelről [3]. 64 Alkatrészek eltávolítása és beszerelése

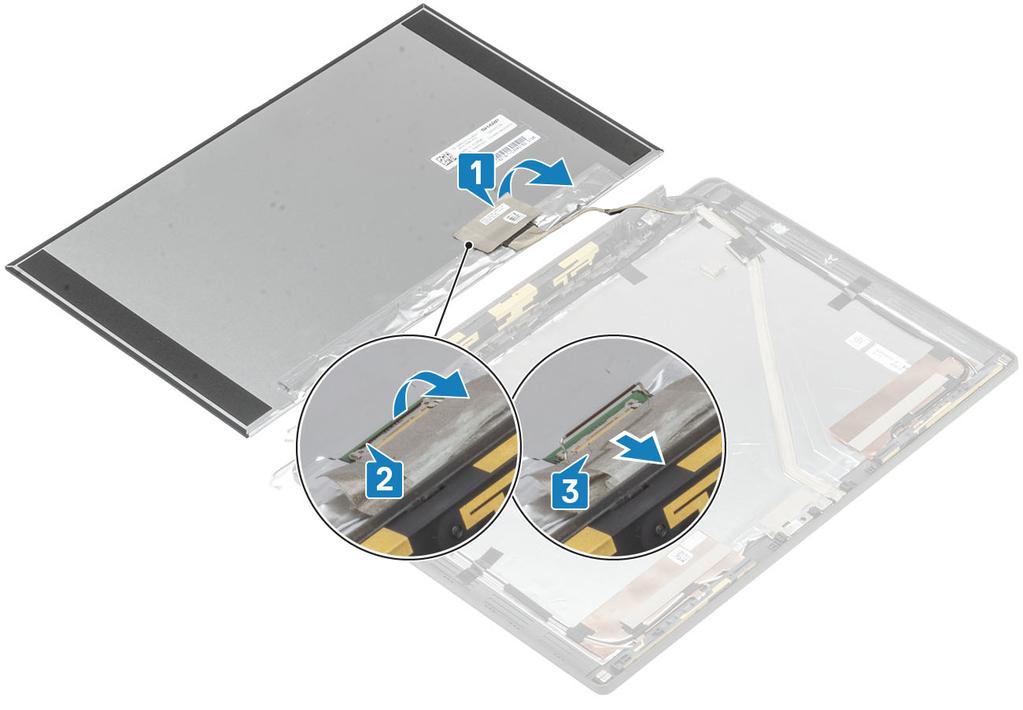

65 A kijelzőpanel beszerelése 1 Csatlakoztassa az EDP-kábelt a kijelzőpanel csatlakozójához [1], majd zárja le a működtetőelemet a csatlakozó rögzítéséhez [2]. 2 Ragasztószalaggal ragassza az EDP-csatlakozót a kijelzőpanelre [3], majd fordítsa meg a kijelzőpanelt a hátlapon [4]. Alkatrészek eltávolítása és beszerelése 65

66 66 Alkatrészek eltávolítása és beszerelése

67 1 Szerelje be a kijelzőelőlapot. 2 Szerelje fel a csuklópántokat. 3 Szerelje be a csuklópántburkolatot. 4 Szerelje be a kijelzőszerkezetet. 5 Szerelje be az akkumulátort. 6 Szerelje be az alapburkolatot. 7 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Kamera- és mikrofonmodul A kamera- és mikrofonmodul eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 4 Távolítsa el a kijelzőszerkezetet. 5 Távolítsa el a csuklópántfedelet. 6 Távolítsa el a csuklópántokat. 7 Távolítsa el a kijelzőelőlapot. 8 Távolítsa el a kijelzőpanelt. 1 Fejtse le a ragasztószalagot [1] a kamera- és mikrofonmodulról. 2 Válassza le a kijelzőkábelt a kamera- és mikrofonmodulról [2]. 3 Egy műanyag pálcával óvatosan fejtse le a kamera- és mikrofonmodult a kijelző hátsó burkolatáról [3]. Alkatrészek eltávolítása és beszerelése 67

68 A kamera- és mikrofonmodul beszerelése 1 Igazítsa és helyezze a kamera- és mikrofonmodult a kijelző hátlapszerkezetére [1]. 2 Ragasztószalaggal ragassza a kamera- és mikrofonmodult a kijelző hátsó burkolatához [2]. 3 Csatlakoztassa a kijelzőkábelt a kamera- és mikrofonmodulhoz [3]. 1 Szerelje be a kijelzőpanelt. 2 Szerelje fel a csuklópántokat. 3 Szerelje be a kijelzőelőlapot. 4 Szerelje be a csuklópántburkolatot. 5 Szerelje be a kijelzőszerkezetet. 6 Szerelje be az akkumulátort. 7 Szerelje be az alapburkolatot. 8 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Kijelzőkábel A kijelzőkábel eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 68 Alkatrészek eltávolítása és beszerelése

69 4 Távolítsa el a kijelzőszerkezetet. 5 Távolítsa el a csuklópántfedelet. 6 Távolítsa el a kijelzőelőlapot. 7 Távolítsa el a csuklópántokat. 8 Távolítsa el a kijelzőpanelt. Válassza le a kijelzőkábelt a kamera- és mikrofonmodulról [1], majd óvatosan fejtse le a kijelzőkábelt a kijelző hátlapján lévő kábelvezetőről. A kijelzőkábel beszerelése Csatlakoztassa a kamera- és mikrofonmodul kijelzőkábelét [1], ragassza a kijelzőkábelt a kijelző hátlapszerkezetének kábelvezető csatornáiba, majd rögzítse ragasztószalaggal a bal oldali csuklópánthoz. Alkatrészek eltávolítása és beszerelése 69

70 1 Szerelje be a kijelzőpanelt. 2 Szerelje fel a csuklópántokat. 3 Szerelje be a kijelzőelőlapot. 4 Szerelje be a csuklópántburkolatot. 5 Szerelje be a kijelzőszerkezetet. 6 Szerelje be az akkumulátort. 7 Szerelje be az alapburkolatot. 8 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Alaplap Az alaplap eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 4 Távolítsa el a memóriát. 5 Távolítsa el az SSD-t. 6 Távolítsa el a WLAN-kártyát. 7 Távolítsa el a hűtőborda-ventilátor szerkezetet. 8 Távolítsa el a tápadapterportot. 9 Távolítsa el a kijelzőszerkezetet. 70 Alkatrészek eltávolítása és beszerelése

71 MEGJEGYZÉS: Az alaplap eltávolítható beszerelt hűtőborda-szerkezettel, ami egyszerűsíti az eljárást a bekapcsológomb-, csuklótámasz- és billentyűzetszerkezet cseréje esetén. 1 Távolítsa el az alaplapi kijelzőkábel-csatlakozó felett lévő fémkeret (M2x4) csavarját [1]. 2 Emelje ki a fémkeretet [2] az alaplapról [3] a kijelzőkábel lecsatlakoztatásához. 3 Csatlakoztassa le a kijelzőkábelt [1], majd emelje ki az alaplapon lévő fémkeretből [2]. 4 Távolítsa el az M2x4 csavart [1], majd távolítsa el a WWAN Darwin-antenna kábele felett lévő fémkeretet [2]. Alkatrészek eltávolítása és beszerelése 71

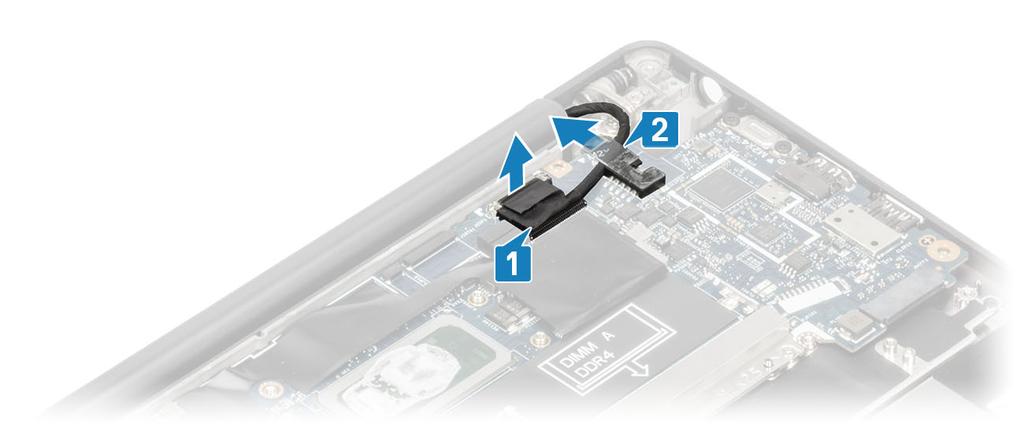

72 5 Válassza le az antennakábeleket [1] és a WWAN Darwin-antenna kábelét [2] az alaplapról. 6 Távolítsa el a két M2x4 csavart [1], majd emelje ki az USB Type-C keretet az alaplapból [2]. 7 Csatlakoztassa le a gombelemet [1], a hangszórókábelt [2] és a LED-bővítőkártya kábelét [3] az alaplapról. 72 Alkatrészek eltávolítása és beszerelése

73 8 Csatlakoztassa le az USH-bővítőkártyát [1] és az érintőpanel kábeleit [2] az alaplapról. Alkatrészek eltávolítása és beszerelése 73

74 9 Távolítsa el a két (M2x2,5) csavart a DDR ESD-keretről [1], majd emelje fel és távolítsa el az alaplapról [2]. 74 Alkatrészek eltávolítása és beszerelése

75 10 Távolítsa el a két (M2x4) csavart [1], és emelje ki az alaplapot a csuklótámasz-szerkezetből [2]. MEGJEGYZÉS: Az ujjlenyomat-olvasóval vagy WWAN-antennával felszerelt típusoknál három (M2x3) csavar rögzíti az alaplapot a számítógéphez. Alkatrészek eltávolítása és beszerelése 75

76 Az alaplap beszerelése 1 Igazítsa rá a alaplapot a csuklótámasz-szerkezetre [1] 2 Hajtsa be a két (M2x4) csavart az alaplapra a csuklótámasz-szerkezetre való rögzítéshez [2]. 76 Alkatrészek eltávolítása és beszerelése

77 MEGJEGYZÉS: Az ujjlenyomat-olvasóval vagy WWAN-antennával felszerelt típusoknál három (M2x4) csavar rögzíti az alaplapot a számítógéphez. 3 Helyezze az USB Type-C tartókeretet [1] az alaplapra, és rögzítse két (M2x5) csavarral [2]. 4 Szerelje fel a DDR ESD-keretet [1] az alaplapra, és rögzítse két (M2x2,5) csavarral [2]. Alkatrészek eltávolítása és beszerelése 77

78 5 Nyissa ki a reteszt, és csatlakoztassa az USH-kártya kábelét [1] és az érintőpanel kábelét [2] az alaplaphoz. 78 Alkatrészek eltávolítása és beszerelése

79 6 Csatlakoztassa a gombelemet [1], a hangszórókábelt [2] és a LED-bővítőkártya szalagkábelét [3] az alaplaphoz. Alkatrészek eltávolítása és beszerelése 79

80 7 Csatlakoztassa a Darwin- [1] és WWAN-antenna kábeleket [2] az alaplaphoz. 8 Szerelje fel a fémkeretet a Darwin-csatlakozóra [1], majd rögzítse csuklótámaszhoz egy (M2x4) csavarral [2] az alaplapon. 80 Alkatrészek eltávolítása és beszerelése

81 9 Vezesse át a kijelzőkábelt a fémkereten [1], majd csatlakoztassa az alaplaphoz [2]. 10 Szerelje fel a kijelzőkábel tartókeretét [1] az alaplapon lévő EDP-csatlakozóra,majd rögzítse azt egy (M2x3) csavarral [2]. 1 Szerelje be a kijelzőszerkezetet. 2 Szerelje be a tápadapterportot. Alkatrészek eltávolítása és beszerelése 81

82 3 Szerelje be a hűtőborda-ventilátor szerkezetet. 4 Szerelje be a WLAN-kártyát. 5 Szerelje be az SSD-meghajtót. 6 Szerelje be a memóriát. 7 Szerelje be az akkumulátort. 8 Szerelje be az alapburkolatot. 9 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Bekapcsológomb panel A bekapcsológomb panel eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 4 Távolítsa el a memóriát. 5 Távolítsa el az SSD-t. 6 Távolítsa el a WLAN-kártyát. 7 Távolítsa el a hűtőborda-ventilátor szerkezetet. 8 Távolítsa el a tápadapterportot. 9 Távolítsa el a hangszórót. 10 Távolítsa el a kijelzőszerkezetet. 11 Távolítsa el az alaplapot. 1 Távolítsa el a bekapcsológomb-panelt a csuklótámasz-szerkezethez rögzítő két (M2x2,5) csavart [1]. 2 Távolítsa el az érintőpanel gombjainak paneljét a foglalatából a csuklótámasz-szerkezetből [2]. MEGJEGYZÉS: Az ujjlenyomat-olvasóval ellátott bekapcsológomb-panel saját kábelével csatlakozik az alaplaphoz. 82 Alkatrészek eltávolítása és beszerelése

83 3. ábra. Ujjlenyomat-olvasó nélküli bekapcsológomb-panel Alkatrészek eltávolítása és beszerelése 83

84 4. ábra. Az ujjlenyomat-olvasóval ellátott bekapcsológomb-panel eltávolítása A bekapcsológomb-panel beszerelése 1 Igazítsa és helyezze a bekapcsológomb-panelt a csuklótámasz-szerkezeten lévő foglalatába [1]. 2 Hajtsa be a bekapcsológomb-panelt a csuklótámasz-szerkezethez rögzítő két (M2x2,5) csavart [2]. MEGJEGYZÉS: Az ujjlenyomat-olvasóval ellátott bekapcsológomb-panel saját kábelével csatlakozik az alaplaphoz. 84 Alkatrészek eltávolítása és beszerelése

85 5. ábra. Ujjlenyomat-olvasó nélküli bekapcsológomb-panel Alkatrészek eltávolítása és beszerelése 85

86 6. ábra. Az ujjlenyomat-olvasóval ellátott bekapcsológomb-panel beszerelése 1 Szerelje be az alaplapot. 2 Szerelje be az érintőpanel gombjait. 3 Szerelje be a kijelzőszerkezetet. 4 Szerelje be a tápadapterportot. 5 Szerelje be a hűtőborda-ventilátor szerkezetet. 6 Szerelje be a WLAN-kártyát. 7 Szerelje be az SSD-meghajtót. 8 Szerelje be a memóriát. 9 Szerelje be az akkumulátort. 10 Szerelje be az alapburkolatot. 11 Kövesse a Miután befejezte a munkát a számítógép belsejében című fejezet utasításait. Billentyűzet A billentyűzet eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép belsejében című fejezet utasításait. 2 Távolítsa el az alapburkolatot. 3 Távolítsa el az akkumulátort. 4 Távolítsa el a memóriát. 5 Távolítsa el az SSD-t. 86 Alkatrészek eltávolítása és beszerelése

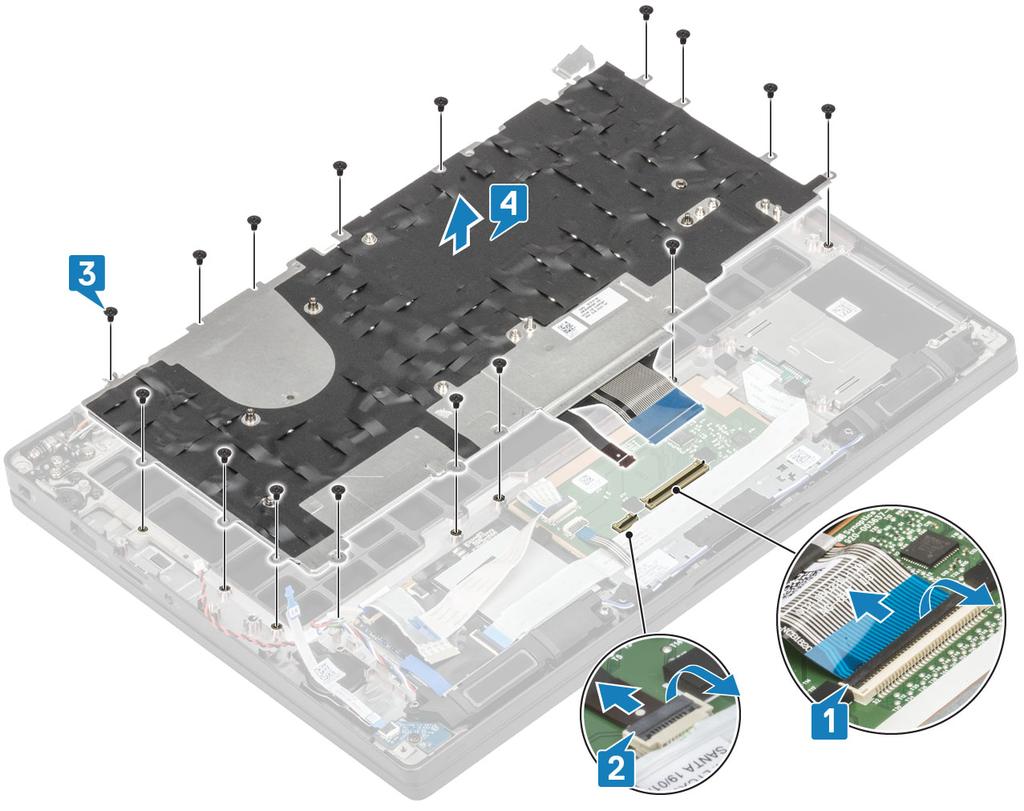

87 6 Távolítsa el a WLAN-kártyát. 7 Távolítsa el a hűtőborda-ventilátor szerkezetet. 8 Távolítsa el a tápadapterportot. 9 Távolítsa el a kijelzőszerkezetet. 10 Távolítsa el az alaplapot. 11 Távolítsa el a gombelemet. 12 Távolítsa el a bekapcsológomb-panelt. 1 Emelje fel a reteszt, és válassza le a billentyűzet kábelét [1] és a háttérvilágítás kábelét [2] az érintőpanel-modulról. 2 MEGJEGYZÉS: Ez a kép egy szénszálas változat szétszerelését mutatja; a típus alumínium változatánál 21 db M1,6x2 csavar rögzíti a billentyűzetszerkezetet a csuklótámaszhoz. Távolítsa el a 19 db (M1,6x2) csavart [3], majd válassza le a billentyűzetszerkezetet a csuklótámaszról [4]. 3 Távolítsa el az öt (M2x2) csavart [1] a billentyűzetnek a tálcáról való eltávolításához Alkatrészek eltávolítása és beszerelése 87

88 A billentyűzet beszerelése 1 Igazítsa a billentyűzetet a billentyűzet tartólemezéhez [1], és hajtsa be a két (M2x2) csavart [2]. 2 Helyezze a billentyűzetszerkezetet a csuklótámaszba [1], és rögzítse a 17 (M1,6x2) csavarral [2]. MEGJEGYZÉS: Ez a kép a szénszálas változat szétszerelését mutatja; a típus alumínium változatánál 21 db M1,6x2 csavar rögzíti a billentyűzetszerkezetet a csuklótámasz- szerkezethez. 3 Csatlakoztassa a billentyűzet kábelét [3] és a háttérvilágítás kábelét [4] az érintőpanel-modulhoz. 88 Alkatrészek eltávolítása és beszerelése
