2 Sűrített levegő 1. Kompresszor 2. Ciklon leválasztó 3. Légtartály 4. Szárítógép 5. Automata kondenzvíz leeresztő 6. Szűrők 7. Activált szén 8. Leválasztó (víz-olaj) A sűrített levegő a 3. leggyakrabban használt energia az iparágakban a villamos energia és a földgáz után. Európában a villamos energia fogyasztás 10%-át sűrített levegő előállítására használják, összesen 80TWh. A sűrített levegő az energia legköltségesebb formája, 80% kompresszor használat, 5-10% levegő kezelés, és csak 10-15% sűrített levegőből származó energia.

3 A sűrített levegő szennyeződései Olaj(folyékony olaj és aeroszol, olaj pára) Víz (folyékony víz és víz aeroszol, vízgőz) Micro organizmus (például staphylococcus aureus) Részecskék (méret:0,001 up to 50 mm között) Méret mm Részecske mennyiség 1 m3-ben , ,1 0,

4 KingAir Technológia KingAir 2017 óta egy Európában megjelenő új koncepció és egyedülálló technológia, amely jelentősen megváltoztatja a pneumatikus rendszerek minőségét számos iparágban és számos berendezés élettartamát hosszabbítja meg. A szabadalmaztatott formatervezésnek köszönhetően az all-in-one, 4 az 1-ben kialakítás megfelel az összes vonatkozó ISO szabványnak. A KingAir biztosítja a hatékony víz, olaj és baktérium szűrését > % -ban és más részecskék szűrését 0,2 mikronig 90%- ban. Nincs hatékonyságcsökkenés a nyomás függvényében. Nincs szükség villamos áramra. Nincs szükség szűrőbetétek cseréjére. Költségmentes működtetés.

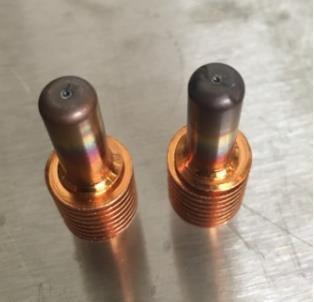

5 Miért fontos a tisztítás Sűrített levegős rendszer károsodása megnövekedett nyomás esés megnövekedett működési költségek a szivárgás miatt Megnövekedett levegős rendszer karbantartási költségek Eszközök károsodása a megbízhatóság csökkenése az élettartam csökkenés a hatékonyság csökkenése A termelési technológiák károsodása a végtermék minőségromlása a termelésben használt nyersanyagok szennyezettsége leállás vagy a gyártási mennyiség csökkenése

6 Különböző technológiák tisztítási hatékonyságának összehasonlítása Különböző technológiák tisztítási hatékonyságának összehasonlítása Folyékony víz + víz aeroszol Vízgőz Légkörben előforduló por Szennyeződés fajták Csővezeték por Mikroorganizmu s Folyékony olaj és olaj aeroszol Olajgőz 1 KingAir % 40% 1µm 99% 1µm 99% % >91 + % 27% 2 Víz leválasztó Hatékonyság? 3 Coalescing szűrő Hatékonyság? Hatékonyság? Hatékonyság? Hatékonyság? 4 Adszorpciós szűrő 5 Adszorpciós szárító 6 Hűtő szárító 7 Porelszívó szűrő Hatékonyság? Hatékonyság? Hatékonyság? 8 Steril szűrő

7 Termék választék

8 Termék választék STANDARD felhasználási hely Több ágú elosztó vonalakra is használható, ajánlott távolság a berendezéstől kb. 10 méter. TITAN - nagy térfogatáramú berendezések. Olyan helyeken használható, ahol nincs levegőszárító. Hosszabb, 12 m- nél hosszabb telepítés esetén a végleválasztókkal való kombináció ajánlott. Extrém hőmérséklet - 40⁰C kültéri üzemeltetés,ha a szűrő berendezések a fűtött helyiségeken kívül helyezkednek el. A belső fűtéssel ellátva, 12V DC hálózatról működtetve. Mikroszűrők olaj, víz, részecske és baktérium szűrésére kiválóan alkalmas. Olyan berendezésekhez ajánljuk, ahol követelmény a magas tisztaságú sűrített levegő használata. Mint pl.: festő és lakkozó műhelyek, élelmiszer és gyógyszer ipar. 8

9 STANDARD Víz eltávolítása: 99,9999% Maximális üzemi nyomás: 16 bar Anyag: alumínium Leválasztás: víz, szennyeződés, olaj, baktériumok Kondenzátum eltávolítása : kézi vagy automatikus KA300AF KA jelentése - KING AIR 300 névleges áramlási sebesség L/min A - anyag alumínium (rozsdamentes acél) F - lapos portok IN / OUT 180 9

10 STANDARD Víz eltávolítása: 99,9999% Maximális üzemi nyomás: 16 bar Anyag: rozsdamentes acél AISI 304, 316 Leválasztás: víz, szennyeződés, olaj, baktériumok Kondenzátum eltávolítása : kézi vagy automatikus KA300SF316 KA jelentése - KING AIR névleges áramlási sebesség L / perc S - anyag rozsdamentes acél F - lapos portok IN / OUT adott esetben 10

11 NAGY NYOMÁS Víz eltávolítása: 99,9999% Maximális üzemi nyomás: 70 bar Anyag: rozsdamentes acél fej és alumínium test Leválasztás: víz, szennyeződés, olaj, baktériumok Kondenzátum eltávolítása : kézi úton KA300HP KA jelentése - KING AIR méret - nem a névleges áramlási sebességet jelenti HP High Pressure : nagy nyomás 11

12 ALACSONY HŐMÉRSÉKLET Víz eltávolítása: 99,9999% Maximális üzemi nyomás: 16 bar Környezeti hőmérséklet: -40 C-ig Anyag: rozsdamentes acél és alumínium Leválasztás: víz, szennyeződés, olaj, baktériumok Kondenzátum eltávolítása : beépített automatikus Tápellátás: 12 vagy 24 VDC KA300FZ KA jelentése - KING AIR névleges áramlási sebesség L / perc FZ Freeze : alacsony hőmérséklet belső fűtéssel ellátva 12

13 MŰANYAG Víz eltávolítása: 99,9999% Maximális üzemi nyomás: 16 bar Névleges áramlási sebesség: 300 l / perc Anyag: műanyag Leválasztás: víz, szennyeződés, olaj, baktériumok Kondenzátum eltávolítása : beépített automatikus KA300PA KA = KING AIR névleges áramlási sebesség L / perc PA = műanyag 13

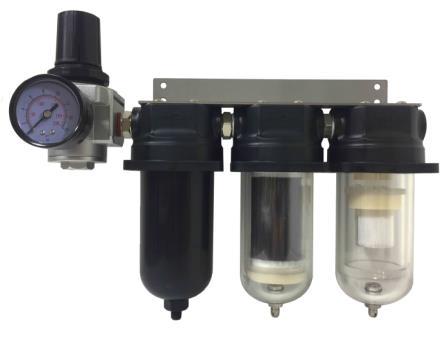

14 MIKROSZŰRŐK Víz eltávolítása: 99,9999% Maximális üzemi nyomás: 16 bar Névleges áramlási sebesség: 300 l / perc Anyag: műanyag Leválasztás: víz,szennyeződés,olaj baktériumok Kondenzátum eltávolítás: beépített automatikus KAKIT3 KAKIT mikroszűrés 0,01 mikronig 2 - szénszűrő 3 - szénszűrő + mikroszűrő 4 - baktérium + mikroszűrő KA300PA KAP300C KAP300D KAP300M 14

15 Automata kondenzátum leeresztő Maximális üzemi nyomás: 16 bar Anyag: alumínium vagy rozsdamentes acél (304, 316) KAAD alumínium / cinkötvözet 90 ½ " nemesacél ½ " alumínium ½ " alumínium be / ki 180, ½ " alumínium be / ki 180, ¾ alumínium be / ki 180, 1 " 15

16 TITAN Víz eltávolítása: 99,9999% Maximális üzemi nyomás: 16 bar Anyag: alumínium vagy rozsdamentes acél AISI 316 Leválasztás: víz, szennyeződés, olaj, baktériumok Kondenzátum eltávolítás : automatikus KA8000T (T8) (R) KA4000-ből felépülő rendszer KA = KingAir névleges áramlási sebesség L / perc T - TITAN a nagy áramlási sebességű automatikus vagy manuális kondenzátum eltávolítás T8 = hordozható egység, nyomásmérő órával ellátva R = beépített nyomásszabályzóval 16

17 A LEVÁLASZTÓ MŰKÖDÉSI ELVE A vízzel szennyezett levegő belép a bemeneti nyílásba, és az elsődleges kamrán halad keresztül ahol az áramlás irányváltása ciklonikus forgást okoz. A levegő ezután átmegy a kis gyűrűn, ami gyors terjeszkedést eredményez. Ebben a szakaszban eltávolítjuk a folyékony víz 98% -át. A folyékony víz a szűrőegység aljára folyik, ahol összegyűjti és leüríti. (manuálisan vagy automatikusan). A levegő ezután egy pontosan megtervezett többlépcsős elválasztó kamrán halad át, ahol a részecskék összegyűjtése és a közegtől való elválasztás történik. Ezután a sűrített levegő ebben a fázisban megtisztított és a maradék aeroszol részecskék leválasztódtak. A tiszta és száraz sűrített levegő ekkor már felhasználható és alkalmazható.

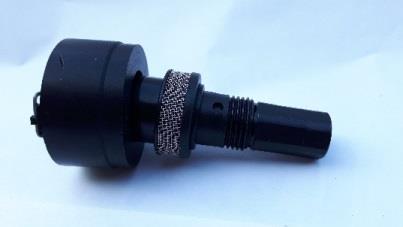

18 Automata leeresztő felépítése A fejnél lévő bemenet ½ " Szilárd részecskeszűrő a durva szennyeződések eltávolításához. Az anyaga ABS, ¾ -os menettel ellátva. Az alsó műanyag rész, egy úszó szisztéma. A menetes szakasz két pozícióval van felszerelve automatikus és nyomásmentes pozíciók. Rendelhetõ pótalkatrészként. 18

19 SZŰRŐ KIVÁLASZTÁSA Fő feladat,az alapvető paraméterek meghatározása. Nyomás( bar) Meghatározható nyomásmérővel,levegőfogyasztás szerint,vagy a berendezés követelményeinek megfelelően. A nyomás szintén fontos a korrekciós tényező kiszámításához, ami a második fontos mutató a szűrő méretének meghatározásához. Fontos tisztában lenni a levegős hálózat rendszerében lévő nyomással. Ha a készülék nem rendelkezik nyomás szabályozó szeleppel, a túlzott nyomás károsíthatja az eszközöket és a berendezéseket. Ha nem ismerjük a nyomást az elosztórendszerben, akkor más berendezések befolyásolhatják azt,ami nem megfelelő működést okozhat. Áramlás - a végkészülék határozza meg, de fontos figyelembe venni a sebességet is, amelyet a csőátmérő mérete is befolyásol. A megfelelő szűrő kiválasztásához az áramlási sebesség értékére extra 20% -ot rá kell számolni. 19

20 Korrekciós tényező Korrekciós tényező Vezetékben lévő nyomás (psig) 14, , , , , , ,5 203,1 217,6 Vezetékben lévő nyomás (bar) Korrekciós tényező 0,53 0,63 0,73 0,79 0,89 0,94 1 1,09 1,17 1,25 1,33 1,4 1,48 1,56 1,64 7 bar a vizsgált eszköz névleges értéke. A leggyakrabban használt nyomás. Példa: Adott fogyasztás 3.16 m3/min,5.5 bar esetén = 3160 L/min 5.5 bar esetében. KA4000AF, 7 bar = 4000 L/min (névleges áramlás 7 bar esetében). KA4000AF, 5.5 bar (4000*0.92) csak 3680 L/min bír el. KA4000AF (3160/3680) = 14% tartalék Ajánljuk: KA8000T, ha nagy áramlási / nyomásváltozás várható.(3160/(8000*0.92)) = 57% tartalék 20

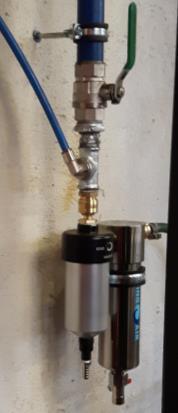

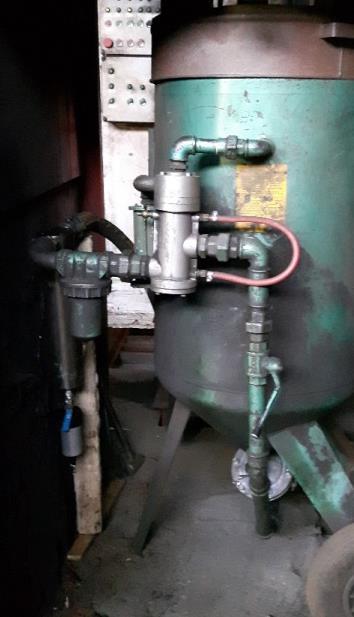

21 Alapvető szabályok a telepítéshez Gyors csatlakoztatás Mobilis A bemeneti és a kimeneti csatlakozás nyíllal van jelölve a leválasztók tetején. 21

22 Alapvető szabályok a telepítéshez A szűrőket mindig 90 -ban kell felszerelni és karbantartani Fix csatlakozás esetén - a leválasztó előtt és után használjon golyóscsapot. Megfelelő mérési pontok: Helytelen!! Helytelenül választott telepítés = alacsony hatékonyság 22

23 Termék címke A készülék 50 C-os levegő hőmérsékletig használható. 1 bar-tól 16 bar-ig működik. Bemenet és kimenet "BSPT. Leeresztő kimenet "BSPT. A készülék nem alkalmas sűrített levegőn kívüli anyagok kezelése és tisztítása - STANDARD. Nitrogén, argon és oxigén - NAGY NYOMÁS. Az eszközt nem alkalmas víz-, szennyvíz- és szennyezőanyagtisztításra. 23

24 Javaslatok Minden szűrő esetében javasoljuk az automatikus kondenzvíz leeresztő használatát a mechanikus helyett. A tisztítást 1-2 hónapon belül javasoljuk. A működés időtartamától függően. A golyóscsap után történő telepítésnek köszönhetően a tisztítás és a kezelés biztonságosan működtethető. Sűrített levegő mérés: A telepítéshez azt ajánljuk az ügyfélnek, hogy hozzanak létre mérési pontokat a tisztított levegő minőségének méréséhez. Így lehetőség van meghatározni az általános levegőminőséget, a veszteséget / szivárgást, valamint kiküszöbölni a megnövekedett termelési és működtetési költségeket. ISO auditoknak megfelelő dokumentáció és EU által elfogadott sűrített levegő tisztasági dokumentációk. 24

25 Előnyök Nincs szükség cserélhető szűrőbetétekre. Alacsony nyomásveszteség(0.38 bar). Teljes funkcionálás 1-16 bar között. Vízleválasztás 99,9999% -ban bármekkora nyomás alatt. Szilárd részecskeeltávolítás 0.2 μm 90%-ban. Megszünteti a szagokat és eltávolítja a baktériumokat. Steril környezetben lévő élelmiszerek és gyógyszerek esetében AISI 316. Egyszerű telepítés, termelés kiesés nélkül. A belső mechanikai működése miatt,nem igényel karbantartást. 100%-os funkcionálása során, nincsenek többletköltségek. Olyan modern rendszer, amely nem felel meg a konzervatív piaci mentalitásnak. 25

26 Tanúsítványok IUTA Institut für Energie- und Umwelttechnik e. V. in Germany SGS Taiwan Limited EIBIKEN Hygiene & Microbilogy Research Center Tokyo in Japan ExVeritas Limited in United Kingdom ISO (oil aerosol): 99,996% ISO (particles): 99% down to 0,2 micron ISO (water): 99,9999% in full pressure range 1-16 bar Staphylococcus aureus test: 99,9998% Extended oil filter life time test: min 5 times more ATEX II 2G II C T6 Gb KingAir products are classified under Pressure Vessel Directive (PED), category SEP and therefore can be not marked with CE.

27 Corelation ISO

28 ISO (levegő minőség) KingAir STANDARD részecskék 1 mikron 99% PDP + 4⁰C víz 99,9999% olajos aeroszol 0,01 mg / m3 Mikroszűrés részecskék 0,01 mikron PDP-22 C víz 99,9999% olaj 0,01 mg / m3 28

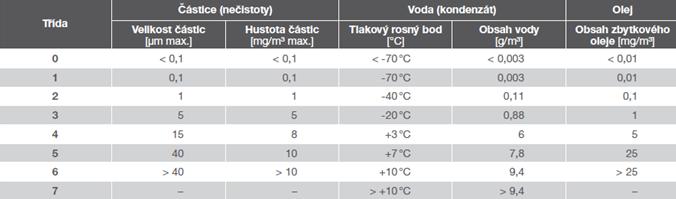

29 ISO 8573 / ISO 8573 szabvány - meghatározza a levegőminőséget minden egyes iparág számára. A megadott értékek szerint, a táblázatban 0-6 minőséget különböztet meg. ISO szabvány meghatározza a minőséget (% hatékonyság) mindegyik berendezésnél. Arról szól, hogy felmérjük az eszköz funkcionalitását. Hogyan működik egy szűrő / leválasztó egy új / eltömődött cserélhető béléssel vagy hogyan dolgozik olyan szennyeződéssel,amelyet nem lehet lecsapolni, és ezért hatékonysága több százalékkal csökken. Például - szénszűrő: hatékonysága csökken a vízfelvételnél, akár fél élettartamig is A KingAir-t az ISO szabvány szerint vizsgáljuk 4 (víz), 3 (szilárd), 1 (olaj) Forrás: 29
