7 Biztonság 1 1 Fejezet 1 Biztonság Bevezetés Olvassa és és kövesse a biztonsággal kapcsolatos alábbi útmutatásokat. A feladatokkal és berendezésekkel kapcsolatos figyelmeztetések, óvintések és útmutatások a berendezések dokumentációjának vonatkozó helyén találhatók. Gondoskodjon róla, hogy a berendezések teljes dokumentációjához, így ehhez is, mindaz hozzáférhessen, aki a berendezéseket üzemelteti vagy szervizeli. Szakképzett egyének Rendeltetésszerű használat A készülék üzemeltetői maguk felelnek azért, hogy a Nordson készülékeket szakképzett egyének építsék be, kezeljék és tartsák karban. Szakképzett egyének azok a munkatársak vagy megbízottak, akiket betanítottak a reájuk bízott feladatok biztonságos végrehajtására. Ismerik az összes vonatkozó munkavédelmi és baleset-megelőzési előírást, továbbá fizikailag képesek elvégezni a reájuk bízott feladatokat. Ha a Nordson berendezéseket a hozzátartozó dokumentációban közöltektől eltérő módon használják, ennek személyi sérülés és anyagi kár lehet az eredménye. Íme néhány példa a berendezés nem rendeltetésnek megfelelő használatára össze nem férő anyagok használata jogosulatlan módosítások végzése biztonsági védelmek vagy reteszelések eltávolítása vagy áthidalása össze nem férő ill. megrongálódott alkatrészek használata jóvá nem hagyott segédberendezések használata berendezések névleges maximális jellemzőket meghaladó üzemeltetése

8 1 2 Biztonság Előírások és jóváhagyások Állapítsa meg, hogy az összes berendezés arra a környezetre van-e méretezve és jóváhagyva, amelyben használni fogják. A Nordson berendezések jóváhagyása semmissé válik, ha nem követik a beépítéshez, üzemeltetéshez és szervizeléshez adott útmutatásokat. A berendezés beépítésének minden szakaszában eleget kell tenni az összes szövetségi, állami és helyi szabályzatnak. Személybiztonság Kövesse az alábbi útmutatásokat, nehogy sérülések történjenek. Ne működtessen vagy szervizeljen berendezéseket, ha nincs meg hozzá a szakképesítése. Ne működtessen olyan berendezéseket, amelyeknek biztonsági védelmei, ajtói vagy fedelei sérültek és automatikus reteszelései nem megfelelően működnek. Ne hidaljon át vagy hatástalanítson biztonsági készülékeket. Ne álljon a mozgó berendezések mozgásterébe. Mozgó berendezések beszabályozása vagy szervizelése előtt kapcsolja le az áramellátást és várja meg, amíg a berendezés teljesen megáll. Zárja ki az áram bekapcsolásának lehetőségét és biztosítsa a berendezést váratlan mozgások ellen. Nyomás alatt lévő rendszerek vagy elemek beszabályozása vagy szervizelése előtt mentesítse (engedje le) a hidraulikus és pneumatikus nyomást. Elektromos berendezések szervizelése előtt kösse le, zárja ki és címkézze fel a kapcsolókat. Kérje el és olvassa végig a használt anyagok biztonsági adatlapjait (MSDS). Kövesse a gyártó által az anyagok biztonságos kezeléséhez és használatához adott útmutatásokat és használja az ajánlott személyvédő készülékeket. Sérülések megelőzése érdekében figyeljen a munkahelyen a kevésbé nyilvánvaló veszélyekre, amelyeket gyakran nem lehet teljesen kiküszöbölni, például a forró felületek, éles szélek, feszültség alatt álló elektromos áramkörök és mozgó részek, amelyeket gyakorlati okokból nem lehet elzárni vagy egyéb módon védeni. Tűzbiztonság Tűz vagy robbanás megelőzéséhez kövesse az alábbi útmutatásokat. Ne dohányozzon, hegesszen, köszörüljön vagy használjon nyílt lángot, ahol gyúlékony anyagokat használnak vagy tárolnak. Gondoskodjon megfelelő szellőzésről, nehogy az illékony anyagokból vagy gőzökből veszélyes koncentrációk képződjenek. Útmutatásért forduljon a helyi szabályzatokhoz vagy a használt anyag biztonsági adatlapjaihoz (MSDS). Feszültség alatt álló áramköröket addig ne kössön le, amíg gyúlékony anyagokkal dolgozik. A szikrázás megelőzéséhez először az egyik kikapcsoló áramát kapcsolja le.

9 Biztonság 1 3 Tudja meg, hogy hol vannak elhelyezve a vész-leállító gombok, elzáró szelepek és tűzoltó készülékek. Ha valamelyik szórófülkében tűz keletkezik, azonnal állítsa le a szórórendszert és elszívó ventilátorokat. A berendezést a berendezés dokumentációjában olvasható útmutatások szerint tisztítsa, tartsa karban, vizsgálja le és javítsa. Csak olyan csere alkatrészeket használjon, amelyeket az eredeti berendezéssel történő használatra terveztek. Az alkatrészekkel kapcsolatban a Nordsontól kérhető információ és tanács. Földelés FIGYELEM: Hibás elektrosztatikus berendezés működtetése veszélyes és áramütést, tüzet vagy robbanást okozhat. Időszakos karbantartási programjába illessze bele az ellenállások ellenőrzését is. Ha akárcsak gyenge áramütést szenved vagy sztatikus szikrázást vagy átütést észlel, azonnal állítson le minden elektromos vagy elektrosztatikus berendezést. Addig ne indítsa el újból a berendezést, amíg be nem határolta és ki nem javította a problémát. A fülke belsejében és a fülkenyílások környezetében létesített földelésnek teljesítenie kell az NFPA 2-es osztály, 1-es vagy 2-es csoport besorolású veszélyes helyekre vonatkozó előírásait. Lásd az NFPA 33, NFPA 70 (NEC cikkely 500, 502 és 516), és NFPA 77 legfrissebb feltételeit. A szórási területek minden villamosan vezető tárgyát elektromosan olyan földre kell csatlakoztatni, amelynek ellenállása legfeljebb 1 Megohm olyan műszerrel mérve, amely minimum 500 V nagyságű feszültséget ad rá a vizsgált áramkörre. A földelendő berendezés a következőket foglalja magában, noha egyéb részek is lehetnek benne: szórási terület padlója, kezelődobogók, adagoló garatok, fényszem tartók és lefúvó csövek. A szórási területen dolgozó személyzetet földelni kell. A sztatikusan feltöltődött emberi test gyújtóforrásként szerepelhet. Festett felületen, mint például munkadobogón álló egyének, vagy azok, akik nem áramvezető cipőt viselnek, nincsenek leföldelve. A személyzetnek áramvezető talppal ellátott cipőt kell viselnie vagy földelőszalagot kell használnia, amely földkapcsolatot biztosít az elektrosztatikus berendezéssel vagy ilyen berendezés környezetében munkát végző egyéneknek. A kezelők keze és a pisztoly fogantyúja között érintkezést kell biztosítani, nehogy áramütést szenvedjenek az elektrosztatikus szórópisztoly kézben tartásakor. Ha kesztyűt kell viselnie, vágja le a tenyér- vagy ujj részét, viseljen áramvezető kesztyűt vagy hordjon földelőszalagot, amely a pisztoly fogantyúját valódi földre csatlakoztatja. Mielőtt beszabályozná vagy tisztítaná a porszóró pisztolyokat, állítsa le az elektrosztatikus áramellátást és földelje le a pisztoly elektródáit. A berendezés szervizelése után kösse vissza az összes berendezést, földkábelt és huzalt.

10 1 4 Biztonság Tennivalók hibás működés esetén Ha valamelyik rendszer vagy a rendszerek valamelyik berendezése hibásan működik, állítsa le azonnal a berendezést és végezze el az alábbi lépéseket: Kösse le és zárja ki az elektromos áramot. Zárja el a pneumatikus elzáró szelepeket és szüntesse meg a nyomásukat. A berendezés újraindítása előtt határolja be a helyét és javítsa ki a hibás működés okát. Ártalmatlanítás Az üzemelés során és a karbantartások végzésekor alkalmazott készülékeket és anyagokat az érvényes rendelkezések szerint kell ártalmatlanítani. Kiegészítő ajánlások Ez a kézikönyv a munkavállalók biztonságával kapcsolatos konkrét óvintézkedésre utaló mondatokat tartalmaz a megfelelő szakaszokban. A veszélyes helyzetek előállását elkerülendő, a következőket tanácsoljuk: Az utószűrő a legkorszerűbb szabványokkal és az elismert biztonsági szabályokkal összhangban készült. Mindazonáltal, ha nem bánnak vele óvatosan, akkor veszélybe sodorhat emberéleteket, és kárt is okozhat. Az utószűrőt csak műszakilag tökéletes állapotban, a rendeltetésének megfelelően, és az üzemeltetési kézikönyvben szereplő utasítások követésével szabad használni. Minden működési rendellenességet, de különösen a biztonságot érintő problémákat lehetőség szerint azonnal orvosolni kell. Beindítás előtt győződjék meg róla, hogy a kezelők megfelelő képzésben részesültek. Az utószűrő kizárólag a szállítmányhoz tartozó dokumentációval, a rajz(ok)kal és a műleírással összhangban használható. Az utószűrő nem használható olyan, éghető anyagokkal (pl. szöszpelyhekkel, papírral, faporral, alumíniummal és magnéziummal) dolgozó alkalmazásokban, amelyek a por robbanás veszélyét rejtik magukban. Ne tegyen bele égő cigarettát vagy más égő tárgyat a porgyűjtő rendszer burkolatába vagy csatornájába. A rendszeres karbantartás fontos az utószűrő jó teljesítményéhez. A porgyűjtő berendezések helyének és működtetésének meghatározásakor a berendezés körültekintő felhasználójának lehetőség szerint tanulmányoznia kell a vonatkozó összes tűzvédelmi szabályzatot és/vagy az egyéb megfelelő szabályzatokat, és eleget is kell tennie a bennük szerepelteknek. Az EN szabvánnyal összhangban minden egyes belépő áramellátásnál a táplálás kézi leválasztására alkalmas eszköz használata szükséges. A balesetek megelőzése érdekében az üzemelő ventilátor járókerekéhez

11 Biztonság 1 5 való hozzáférést nem szabad megengedni. Lásd az EN 294-et. A szervizelés előtt kösse ki az elektromos áramot. Minden elektromos munkát szakképzett villanyszerelőnek kell végeznie a helyi szabályzatoknak megfelelően. Az elektromos berendezések és az utószűrő minden szabadon futó, áramvezető részét lehetőség szerint csatlakoztatni kell a védővezeték bekötő áramköréhez (lásd az EN szabványt). Mielőtt bármilyen szervizelési munkát végezne, győződjék meg róla, hogy a sűrített levegő le van választva, és a nyomás meg van szüntetve. (Az ATEX 94/9 / EC irányelvének megfelelően) az utószűrő nem használható robbanásveszélyes környezetben, kivéve, ha ebben a tekintetben a kollektor adattábláján és a szállítmány dokumentációjában más nem szerepel. A folyamat során összegyűjtött por helyi előírások szerint végzendő ártalmatlanításáért az utószűrő felhasználója felel. Ne emelje fel a kollektort, ha már teljesen össze van szerelve.

12 1 6 Biztonság

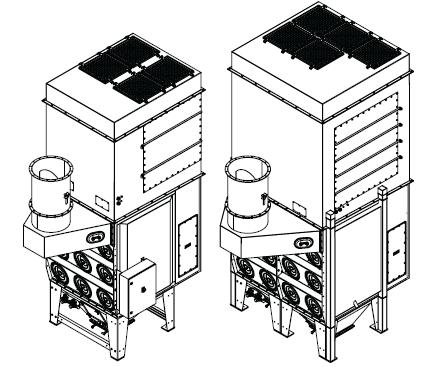

13 Elnevezés 2 1 Fejezet 2 Elnevezés Terméktájékoztató 2. ábra Jellegzetes 5. generációs utószűrő Az utószűrő a levegőben levő por és részecskék összegyűjtésére szolgál. Akár a levegőszennyezés problémájára adott válaszként, akár a gyártási folyamat részeként használjuk, az utószűrő rendkívül hatékony, folyamatos, on-line porgyűjtést biztosít. Az utószűrő lelke a szűrőpatron. Ezek a szűrőpatronok biztosítják, hogy az üzem környezetébe csak megtisztított levegő jusson vissza. Ha kérdései merülnek fel, az Ön területileg illetékes Nordson képviselője műszaki és helyszíni támogatás formájában a rendelkezésére áll.

14 2 2 Elnevezés Ábra 2 1 Utószűrő 1. Megtisztított levegő kiömlő nyílás 2. Szennyezett levegő beömlő nyílás 3. Szűrőpatron takaró fedelek db pneumatikus szelep (szállító szivattyú + fluid ágy vezérlés) 5. Garatok 6. Tiszta levegő kamra takaró fedél 7. Membránszelepek 8. Csőelágazók 9. Elővezérlő szelep dobozok 10. Sűrített levegő csatlakozások 11. Mágnesszelep 12. Szálfátyol szűrő Rendeltetés Az üzemelés során a szennyezett levegő a piszkos levegő beömlő nyíláson keresztül jut be az utószűrőbe, ahol áthalad a szűrőpatronokon. A por a szűrőpatronok külső felületén gyűlik össze. A szűrt levegő, amely a szűrőpatronok közepén áthaladva a tiszta levegős kamrába áramlik, majd onnan a megtisztított levegő kiömlő nyíláson át távozik, visszaforgatható a környezetbe. Az utószűrő optimális teljesítményének elérése szükségessé teszi a szűrőpatronok egymás után történő, automatikusan végzendő megtisztítását. A szűrőtisztító folyamat során az időzítő feszültség alá helyez egy mágnesszelepet, aminek hatására a megfelelő membránszelep (belülről kifelé) sűrített levegő löketet juttat át a szűrőpatronokon, eltávolítva ezzel a szűrőpatronok külső felületein összegyűlt port. A por a garaton keresztül a fluid ágyas rendszerbe hullik, majd onnan egy hulladéktartályba jut.

15 Elnevezés 2 3 Szűrési művelet Tisztítási művelet Ábra 2 2 Működési elv

16 2 4 Elnevezés

17 Beépítés 3 1 Fejezet 3 Beépítés FIGYELEM: Valamennyi következő műveletet csak szakképzett személy hajthatja végre. Kövesse a gépkönyvben és a kapcsolódó többi anyagban a biztonsági utasításokat. Elő-beépítés Hely Az utószűrő beépítési helyét lehetőség szerint az alábbiak megfontolásával kell kiválasztani: A beömlő és kiömlő csatornák vezetése a lehető legrövidebb legyen. A csőkönyököknél a hajlási sugár a lehető legnagyobb legyen. A villamos és a sűrített levegő csatlakozásokhoz könnyen hozzá lehessen férni. A karbantartás kényelmesen legyen végezhető. Az alapok vagy a tartószerkezet számításakor a következő tényezőkre kell figyelemmel lenni: Az utószűrő tömege. MEGJEGYZÉS: Az utószűrő tömegét és méreteit a műszaki adatlapok és rajzok áttanulmányozásával lehet meghatározni. Az összegyűjtendő anyag. A segédberendezések. Élő terhelések. Hó- és szélterhelések a külső berendezéseken. Szükséges szerszámok és felszerelések Villás emelőtargonca Fúró Tömítőanyag Hevederek/kengyelcsapszegek és megfelelő emelőberendezés Szokványos szerszámok (pl. csavarhúzók, csavarkulcsok stb.) 2018Nordson Corporation

18 3 2 Beépítés Szállítás és ellenőrzés MEGJEGYZÉS: Az utószűrőt általában részekre bontva szállítják tehergépkocsival, amelyek nincsenek teljesen összeszerelve. Beérkezésük után lehetőség szerint ellenőrizni kell, hogy a szállítás során nem következtek-e be esetleges károk. Hasonlítsa össze az átvett tételeket a csomagolási listával. Ha vannak rongálódások, vagy hiányoznak alkatrészek, erről értesítse a szállítóvállalatot és a területileg illetékes Nordson képviselőt. GEN5 2-8, 3-12, 3-16 és 3-18-as kollektorok: Kombinált garat/támasz és szűrő szakasz Ventilátor szakasz Beömlő szakasz GEN és 4-32-as kollektorok: Garat/támasz szakasz Szűrő szakasz Ventilátor szakasz Beömlő szakasz A szállítmányban külön csomagolt részek (a megrendeléstől függően): Átmenő darabok Pótalkatrészek Horgonycsavarok Szerelékáru/tömítőanyag (3-24-es és 4-32-es) vezérlő Fojtás csomag Beépítés Kirakodás és helyszínre szállítás MEGJEGYZÉS: Kirakodás előtt távolítsa el a csomagolást, pántozást és a be- és kiömlő nyílások fedőlemezét. FIGYELEM: Az utószűrő kirakodásához, szállításához és beépítéséhez ajánlatos targoncát használni. Beépítés és összeszerelés FIGYELEM: Horgonyozza le az utószűrőt az alapokon. 2018Nordson Corporation

19 Beépítés 3 3 Helyszíni csatlakozás beszerelése MEGJEGYZÉS: Lásd a 3. ábrát. Az utószűrő helyszíni csatlakozást igényel. Az utószűrő helyszíni csatlakozását tartalmazó részeletes rajzot az utószűrővel együtt átadtuk. A csatlakozáshoz szükséges szerelékáru nagy része a kollektor belsejében található. A karimáknak a kollektor felső részén történő feszerelésénél hasznos lehet egy létra. A csatlakozás során mind a piszkos levegő-, mind a tiszta levegő kamrákhoz hozzá kell tudni férni. Targonca használata szükséges. Olvassa el az összeszerelési utasításokat. Az utószűrő beépítésekor tegye meg a szükséges biztonsági óvintézkedéseket. DFO 2-8, DFO 3-12, DFO 3-16 és DFO 3-18-as szerelvény FIGYELEM: Ne emelje fel a kollektort, ha már teljesen össze van szerelve. MEGJEGYZÉS: Lásd a 3. ábrát. 1. A modulokról távolítsa el a szállítási védőfedelet. 2. Targoncával emelje be a kombinált garatot/támaszt és szűrő szakaszt a kívánt helyre. Ehhez a beömlő nyílás belsejében használjon emelőkonzolokat. 3. Horgonyozza le az alapokon. 4. A furatmintázat minden oldalán vigyen fel tömítőanyagot a szűrőszakasz felső karimájára. 5. Távolítsa el a fedőlemezeket az emelőnyílásokról, és targonca segítségével emelje a ventilátor szakaszt a csatlakozáshoz szükséges helyzetbe. Bedugható tüskékkel igazítsa helyükre a karimák csavarfuratait. Csavarozza össze a csatlakozó részeket csavarok, alátétek és anyák segítségével. Helyezze vissza az emelőnyílások fedőlemezeit. 6. Vigyen fel tömítőanyagot a bemeneti rögzítőfelületre a furatmintázat belsejében. 7. Helyezze be a beömlő szakaszt, és igazítsa helyükre a furatokat. Rögzítse csavarok és lapos alátétek használatával. 8. Gumi védőkesztyűben távolítsa el a felesleges tömítőanyagot. Ártalmatlanítsa megfelel módon a felesleges tömítőanyagot. 2018Nordson Corporation

20 3 4 Beépítés Ábrat 3-1 Helyszíni csatlakozás beszerelése 1 Ventilátor szakasz 2 Nyílások az emelővillák részére 3 Beömlő szakasz 4 Szűrő szakasz 5 Garat/támasz szakasz 2018Nordson Corporation

21 Beépítés 3 5 GEN és 4-32-es szerelvény FIGYELEM: Ne emelje fel a kollektort, ha már teljesen össze van szerelve. MEGJEGYZÉS: Lásd a 3. ábrát. 1. A modulokról távolítsa el a szállítási védőfedelet. 2. Targonca segítségével emelje be a garat/támasz szakaszt a kívánt helyre. 3. Horgonyozza le az alapokon. 4. Távolítsa el az emelőkonzolokat, és a garat/támasz szakasz felső karimájára vigyen fel tömítőanyagot a furatmintázat minden oldalán. 5. Targoncával emelje be a szűrő szakaszt a csatlakozáshoz szükséges helyzetbe. Ehhez a beömlő nyílás belsejében használjon emelőkonzolokat. Bedugható tüskékkel igazítsa helyükre a karimák csavarfuratait. Csavarozza össze a csatlakozó részeket csavarok, alátétek és anyák segítségével. 6. A furatmintázat minden oldalán vigyen fel tömítőanyagot a szűrőszakasz felső karimájára. 7. Távolítsa el a fedőlemezeket az emelőnyílásokról, és targonca segítségével emelje a ventilátor szakaszt a csatlakozáshoz szükséges helyzetbe. Bedugható tüskékkel igazítsa helyükre a karimák csavarfuratait. Csavarozza össze a csatlakozó részeket csavarok, alátétek és anyák segítségével. Helyezze vissza az emelőnyílások fedőlemezeit. 8. Vigyen fel tömítőanyagot a bemeneti rögzítőfelületre a furatmintázat belsejében. 9. Helyezze be a beömlő szakaszt, és igazítsa helyükre a furatokat. Rögzítse csavarok és lapos alátétek használatával. 10. Gumi védőkesztyűben távolítsa el a felesleges tömítőanyagot. Ártalmatlanítsa megfelel módon a felesleges tömítőanyagot. Vezérlő 2-8, 3-12, 3-16 és 3-18-as kollektoroknál a vezérlőt teljes mértékben a szűrőszakaszhoz erősített állapotban szállítjuk. A 3-24 és 4-32-es kollektoroknál a vezérlőt külön szállítjuk. MEGJEGYZÉS: A vezérlő csatlakoztatását és beállítását lásd az utószűrőhöz külön átadott kézikönyvben. Elektromos csatlakozás MEGJEGYZÉS: Kérjük, hogy ellenőrizze a rendszerhez adott elektromos rajzokat. Az áram és a feszültségadatok a ventilátormotor adattábláján találhatók. Csatlakoztassa a ventilátor motorját a vezérlőhöz a bekötési rajz szerint. Csatlakoztassa a fő tápegységet a vezérlőhöz a vezérlőben elhelyezett bekötési rajz szerint. 2018Nordson Corporation

22 3 6 Beépítés MEGJEGYZÉS: Ellenőrizze a ventilátor járókerékének forgását (lásd a ventilátor házán elhelyezett nyíl irányát). Ha a ventilátor rossz irányban forog, a névleges légtérfogatnak csupán mintegy 40 %-át fogja szállítani. A ventilátor forgásirányának megfordításához válassza le az összes elektromos bemenetet és (csak 3 fázisnál) cseréljen fel két vezetéket a motorindító kimeneti oldalán. Sűrített levegő csatlakozás A sűrített levegő nyomásának 6 és 7 bar között kell lennie. Győződjék meg róla, hogy a sűrített levegő rendszer minden része megfelelően van méretezve ahhoz, hogy 7 bar tápnyomásnál (tervezési nyomásnál) teljesíteni tudja a rendszer által impulzusonként maximálisan megkövetelt 45 N/liter-es értéket. Követelmény, hogy megfelelő elővigyázatossági óvintézkedesek meghozatalával elkerüljék ennek a nyomásértéknek átlépését. Ha a csatlakoztatott levegőforrás átlépheti ezt a nyomást, szükség lesz nyomáscsökkentő/biztonsági szelepre. Minden egyes csőelágazón címke van rögzítve, amely jelzi a csőelágazó tervezési részleteit. A sűrített levegőnek lehetőség szerint mentesnek kell lennie olajtól és nedvességtől. A csővezetéket lehetőség szerint úgy kell beszerelni, hogy a légáram irányában esése legyen, ezzel is elősegítve az összegyűlt nedvesség kiürítését. A legalsó beszerelési ponton lehetőség szerint vízleválasztóról kell gondoskodni. Mielőtt a sűrített levegőcsatornához csatlakoztatná, öblítse át a sűrített levegő tápvezetékeit, hogy eltávolítsa belőlük a törmeléket. Csatlakoztassa a sűrített levegő tápvezetéket a sűrített levegő csőelágazó alján lévő csatlakozásához. Csatlakoztassa a sűrített levegő tápvezetéket a fluid ágyas rendszer levegő csatlakozásaihoz. Minden sűrített levegő csatlakozáson használjon menettömítő szalagot vagy csőtömítő anyagot. A sűrített levegő tápvezetékbe egy sűrített levegő-elzáró szelepet, automata kondenzvíz elvezetővel ellátott szűrőt/vízleválasztót, és nyomásmérővel ellátott nyomásszabályozót kell beszerelni. Saját kényelme érdekében ezeket az alkatrészeket a szűrő közvetlen közelében helyezze el. Mágnesszelepek Minden utószűrő 24 V=/20 W-os mágnesszelepekkel rendelkezik, amelyek a membránszelepeket vezérlik. A mágnesszelepek 4-es, 6-os, 8-as vagy 9-es csoportokban vannak beszerelve egy házba (elővezérlő szelep dobozba), amelyet teljesen összeszerelt, és az utánszűrő hátsó részén elhelyezett csőelágazó közelében felszerelt állapotban adunk át. Minden házban a közös vezeték előre be a kötve. Az egyes mágnesszelepek és a közös vezeték többi sorkapcsát elektromosan a vezérlőhöz kell csatlakoztatni. A kollektorhoz kapcsolási rajzot adunk. Ajánlatos több erű, erenként min. 0,5 mm²-es és max. 1,5 mm²-es kábelt használni. 2018Nordson Corporation

23 Beépítés 3 7 MEGJEGYZÉS: A nem megfelelő csatlakozás hatással lesz a szűrőpatron élettartamára és a tisztítás hatékonyságára A fluid ágy és a szállító szivattyú a csőelágazó felől kapja a sűrített levegőt. Mindegyik szűrőhöz 24 V= feszültségű mágnesszelep tartozik, amely a csőelágazó alsó kiömlő nyílására csatlakozik, és amely a szűrő üzemelésének idejére kinyit. Ha a vezérlő rá van szerelve az utánszűrőre, ez a mágnesszelep előre be van kötve. A fluid ágy és a szállító szivattyú számára előállított nyomás két szabályozóval állítható be. Szállító szivattyú. Beindításkor végzendő ellenőrzések MEGJEGYZÉS: Az első beindítás előtt, vagy ha az utószűrőt hosszú ideig nem használták, menjen végig az összes lépésen. A napi használathoz kövesse az 1-es, 2-es, 3-as, 5-ös, 6-os és 8-as lépést. 1. Elindítás előtt ellenőrizze, hogy a ventilátor kimenetén látható-e törmelék. 2. Győződjék meg arról, hogy a por eltávolító rendszer megfelelő módon van a garat alá szerelve. 3. (Ha szükséges), kapcsolja be a tartályürítő rendszert. A rendszernek mindig működnie kell, amikor az utószűrő üzemel. 4. Ellenőrizze, hogy a fojtás 50 %-ig zárva van-e. 5. Ellenőrizze, hogy a takaró fedelek zárva vannak-e. 6. Kapcsolja be a fő áramellátást. 7. A légcsatornában ellenőrizze a légáramlást Pitot csővel és mikro-manométerrel, és szabályozza be a fojtást a kívánt légáramra. MEGJEGYZÉS: Túl nagy légáram elektromos meghibásodást okozhat a ventilátormotorban, vagy jelentősen leröviditheti a szűrőpatronok élettartamát. 8. Kapcsolja be a sűrített levegő ellátást. A sűrített levegő-szabályozóval szabályozza be a nyomást 6,5 bar-ra. FIGYELEM: 7 bar fölé ne menjen a sűrített levegő nyomásával. A tisztítási ciklus csak akkor indul el, amikor arra szükség van. A beállítások testreszabását lásd a vezérlő kézikönyvében. 2018Nordson Corporation

24 3 8 Beépítés 2018Nordson Corporation

25 Üzemeltetés 4 1 Fejezet 4 Üzemeltetés FIGYELEM: Valamennyi következő műveletet csak szakképzett személy hajthatja végre. Kövesse a gépkönyvben és a kapcsolódó többi anyagban a biztonsági utasításokat. Működési ütemterv Az utószűrő optimális teljesítményének fenntartása érdekében kövesse az 1. táblázat szerinti ütemezést. Ellenőrizendő pont Vezérlő Hulladékpor tároló konténer Ventilátor szerelvény Légkamra megtisztítása Vezérelő beállítások Szűrő/ szabályozó Mágnesszelepek Membránszelepek 1. táblázat - működési ütemterv Vezérléstípus Ajánlott művelet Nap Leolvasással ellenőrizze a nyomáskülönbséget Ellenőrizze a hulladéktároló konténer tartalmának szintjét Ellenőrizze, hallható-e túl erős zaj Ellenőrizze a port a tiszta levegő kamrában Ellenőrizze mindkét potenciométer beállításait (100 ms-os impulzusidő, 10 mp-es időköz) a vezérlőn (lásd a külön átadott kézikönyvet) Ellenőrizze, hogy van-e olaj és/vagy víz a tárolóban Ellenőrizze, van-e levegőszivárgás Ellenőrizze, van-e levegőszivárgás Lásd a vezérlő kézikönyvében olvasható hibakeresési útmutatót. Ha szükséges, ürítse ki a hulladéktároló konténert a helyi ártalmatlanítási előírásoknak megfelelően Lásd az (5. szakasz) hibakeresési útmutatóját. Lásd az (5. szakasz) hibakeresési útmutatóját. Állítsa az időközt 10 mpre. Állítsa az impulzusidőt 100 ms-ra. Szervizelés előtt kapcsolja ki és légtelenítse a sűrített levegőt. Tisztítsa meg az olaj-/vízleválasztót. Ellenőrizze a kompresszort Lásd az (8. szakasz) hibakeresési útmutatóját. Lásd az (8. szakasz) hibakeresési útmutatóját. X X X Hét X X X X X

26 4 2 Üzemeltetés Ajtók Fluid ágy rendszer Csatlakozócsatornák Utószűrő és támasz Szűrőpatronok Vegye szemügyre a tömítőidomokat. Tiszta, fehér ruha segítségével ellenőrizze, hogy van-e víz, olaj vagy egyéb szennyezés a betáplált levegőben Ellenőrizze, van-e levegőszivárgás Ellenőrizze az épséget, szilárdságot és korróziót A szűrőpatronok megelőző karbantartása Ha szükséges, cserélje le a tömítőidomokat Ha a levegő szennyezett, ürítse ki az adagoló garatot, és cserélje le a fluid ágyat Ha szükséges, javítsa ki Szükség szerint javítsa ki vagy cserélje le Amennyiben a szállítmány dokumentációja másként nem rendelkezik, 2 évente cserélje le a szűrőpatronokat X X X X Pneumatikus követelmények 2. táblázat utánszűrő levegőnyomás levegőellátás levegőfogyasztás időköz impulzus adagoló garat 1 bar 12 mm 10 m3/ó - - átadó szivattyú patron pulzálás 2bar 10mm 10m3/ó - - 7bar 1 17m3/ó 10s 100ms 3. táblázat utánszűrő levegőnyomás levegőellátás levegőfogyasztás időköz impulzus adagoló garat 1bar 12mm 20m3/ó - - átadó szivattyú patron pulzálás 2bar 10mm 20m3/ó - - 7bar 1 17m3/ó 10s 100ms

27 Karbantartás 5 1 Fejezet 5 Karbantartás FIGYELEM: A szervizelés előtt kösse ki az elektromos áramot. Mielőtt bármilyen sűrített levegős alkotóelemet szervizelne, zárja el és légtelenítse a sűrített levegőt. Belső térben a hegesztést nem szabad tűzvédelem nélkül elvégezni. A szervizelés vagy karbantartás során kerülje az érintkezést a porral, és ne tegye ki magát a por hatásának. A szűrőpatronok lecserélése Megjegyzés: Valamennyi szűrőpatron lehetőleg egyszerre kell cserélni. Lásd az 5. ábrát. FIGYELEM: A porral telt patronok nehezek, és nehezen kezelhetők. A biztonságos lecserélésük érdekében lehetőség szerint könnyű hozzáférést kell biztosítani a szűrőpatronokhoz. Megjegyzés: Szűrőpatronokat nem lehet kimosni és újrahasználni. Szűrőpatronokat ne ejtsen el. Csak valódi, eredeti szűrőpatronokra cserélje le őket. 1. Távolítsa el a takarófedelet a gyors-kioldó fogantyú kioldásával, a szemescsavarnak a kengyel végi kampóból történő kiakasztásával. 2. Forgassa el a szűrőpatront, hogy megszakítsa a szűrőpatronok és a tömítőfelület közt létező tömítést. Ez a művelet egyúttal a szűrőpatronok tetején összegyűlt port is eltávolítja. 3. A felfüggesztő kengyel mentén csúsztassa ki a szűrőpatronokat a behelyező nyílásból. 4. Nedves kendővel tisztítsa meg a tömítőfelületeket. 5. Csúsztassa rá az új szűrőpatront a felfüggesztő kengyelre úgy, hogy a tömítőidom felőli vége befelé, a tiszta levegő kamra felé nézzen. 6. Helyezze vissza a takarófedelet. Ehhez akassza be a szemescsavart a kengyel végén lévő kampóba, és rögzítse szorosan a fedélen lévő gyors-kioldó kart. A szivárgás megelőzése érdekében győződjék meg róla, hogy a fogantyú biztonságosan van reteszelve. Megjegyzés: Ellenőrizze, hogy a takarófedelek a helyükön ülnek és megfelelően tömítenek. A légzáró tömítés biztosítása érdekében a tömítéseket össze kell nyomni. Megjegyzés: Ha a tömítőidom megrongálódott, a fedelet cserélni kell.

28 5 2 Karbantartás Ábrat 5-1 A szűrőpatronok lecserélése 1. Szűrőpatronok 2. Takarófedél 3. Gyors-kioldó kar 4. Kengyel 5. Patron-tömítő felület AD típusú (áramimpulzus vezérlésű) membránszelep Szelep szerelés Megjegyzés: Szerelje szét a szokott módon. Szenteljen különös figyelmet az 5-1. ábrának. 1. Csavarhúzó vagy Torx T30 használatával csavarja ki a 3 csavart, hogy levehesse a kupakot a szelepről. 2. Csavarhúzó segítségével távolítsa el a dugattyú szerelvényt. 3. Ha szükséges, csavarja le a szorítóbilincseket. 4. Ha szükséges, alkalmas eszközzel távolítsa el a csöveket és a csövek O-gyűrűit a szeleptestről. 5. Ekkor tisztítás vagy lecserélés céljából már hozzá lehet férni az alkatrészekhez.

29 Karbantartás 5 3 Szelep összeszerelés Megjegyzés: Szerelje össze a szétszerelés fordított sorrendjében, különös figyelmet szentelve az 5-1. ábrának. Kenje meg az összes tömítőidomot/o-gyűrűt kiváló minőségű szilikonzsírral. 1. Ha eltávolították a szelepet, cserélje le a cső O-gyűrűit, helyezze vissza a szelepet a csőre és helyezze vissza a szorítóbilincseket. Húzza meg a szorítócsavarokat. Megjegyzés: 3/4 -es (átmérőjű) csőnél a nyomaték 10 Nm ( +-2). 1 -es (átmérőjű) csőnél a nyomaték 16 Nm ( +-2). 2. Helyezze vissza a dugattyú szerelvényt. 3. Helyezze vissza a kupakot, és csavarhúzóval vagy Torx T30-al húzza meg a csavarokat. Megjegyzés: Nyomaték 7 Nm (+-1). 4. Karbantartás után működtesse néhányszor a szelepet, hogy meggyőződjék a megfelelő működéséről Ábrat 5-2 AD típusú (áramimpulzus vezérlésű) membránszelep 1. Kupakcsavar 4. Szorítóbilincs 2. Kupak 5. Dugattyú részegység 3. Szorítócsavar 6. Szeleptest 7. O-gyűrű

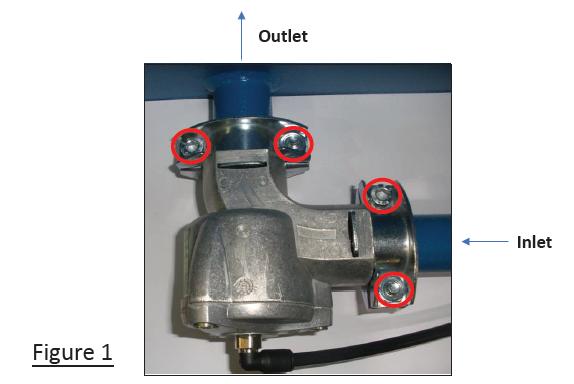

30 5 4 Karbantartás Szelep összeszerelés FIGYELEM: Mielőtt belefogna a munkába, kösse le az áramellátást és sűrített levegőt. 1. Lazítsa meg a 4 darab, alábbi ábrán pirossal bekarikázott hatlapfejű zárócsavart a szorítóbilincseken. Lásd az 1. ábrát. 2. Nyomja rá a szelepet a beömlő nyílásra és a kiömlő csövekre, meggyőződve róla, hogy helyes irányban állnak. Lásd az 2. ábrát. 3. Miközben helyén tartja/helyre nyomja a szelepet, a kiömlő csőnél kezdve szorítsa meg a csavarokat. 4. Majd ugyanilyen módon szorítsa meg a beömlő csövet rögzítő csavarokat Megjegyzés: Nagyon fontos, hogy a csövek helyes irányban csatlakozzanak a szelepbe. Lásd a 2. ábrát Jó tömítés csak a helyes irányban csatlakoztatott csövekkel, és a csöveken tömítő módon elhelyezett O-gyűrűvel érhető el (1 = 33,2-34,2 mm)

31 Hibakeresés Megjegyzés: Ha szükséges, lapozza fel a vezérlő kézikönyvét. Karbantartás 5 5 FIGYELEM: Mielőtt belefogna a munkába, kösse le az áramellátást és sűrített levegőt. 2. táblázat - Hibakeresés Tünet Lehetséges ok Beavatkozás 1 Ventilátor nem indul el. 1.1 Nincs jól bekötve. 1.2 Motorhuzal mérete helytelen. 2 Ventilátor ugyan elindul, de nem jár tovább. 3 Túl nagy ventilátorzaj/-rezgés 2.1 Helytelen túlterhelés elleni védelem beépítve. 2.2 Takarófedelek nyitva vannak, vagy nem zárnak tömören. 2.3 Garat ürítő nyílás nyitva. 2.4 Fojtószelep helytelenül beszabályozva. 2.5 Áramköri biztosítékok. 3.1 Porlerakódás a járókeréken. 3.2 Kopott járókerék. Hozza helyre azonnal! 4 Por kibocsátás. 4.1 Szűrőpatron helytelenül behelyezve. 4.2 Szűrőpatron rongálódás, horpadások a redőzött szűrőközeg zárósapkáiban vagy furataiban 4.3 Takarófedelek nem légzáróak. 1.1 Ellenőrizze és helyesbítse a motor tápfeszültség-bekötő vezetékeit (lásd a bekötési rajzot). 1.2 Helyes méretű huzallal kösse vissza a nemzeti és helyi szabályzatoknak megfelelően. 2.1 Ellenőrizze a motor megfelelő túlterhelés elleni védelmét. Szükség szerint cserélje le helyes értékre. 2.2 Zárja le és húzza meg a takarófedeleket. 2.3 Szereljen be poreltávolító rendszert a garat alá, és zárja le biztonságos módon. 2.4 Ellenőrizze a légáramlást a csatornákban. Szabályozza be úgy a fojtószelepet, hogy elérje a helyes légáramlást. Ne próbálja járatni a berendezést, ha nincs csatlakoztatva a beömlőcsatorna. 2.5 Ellenőrizze, hogy az áramellátó kör teljesítménye elegendő-e az összes berendezés járatásához. 3.1 Tisztítsa meg a járókereket. 3.2 Cserélje le a járókereket. 4.1 Ellenőrizze, hogy a szűrőpatronok tömítőidomai szorosan nekinyomódnak-e a tömítőfelületnek (a takarófedél gyors kioldó fogantyúját lehetőség szerint biztonságos módon kell reteszelni). 4.2 Szükség szerint cserélje le a szűrőpatronokat (lásd a membránszeleppel foglalkozó fejezetet). 4.3 Húzza meg szorosan a takarófedeleket, és ellenőrizze a tömítést.

32 5 6 Karbantartás 5 Elégtelen levegőáramlás. 5.1 Ventilátor rossz irányban forog. 2.2 Takarófedelek nyitva vannak, vagy nem zárnak tömören. 5.3 Megtisztított levegő-kilépő nyílás beszűkült. 5.4 Szűrőpatronok eldugultak: a sűrített levegő hiány b impulzus-vezérelt tisztítás nincs feszültség alatt. c garat tele van porral. d szűrőpatronok cserét igényelnek. 5.5 Mágnesszelepek/ membránszelepek nem működnek: a Mágnesszelepek/ membránszelepek szivárognak. b A vezérlő NYÁK meghibásodott, vagy nincs beszabályozva. 6 a por nem kerül tovább a garatból a hulladéktartályba. 7 Túl erős zaj a membránszelep felől. 6.1 Az átadó tömlő elzáródott. 6.2 A fluid ágy nem folyósítja a port 6.3 Az átadó szivattyú levegőt ereszt. 6.4 Az átadó szivattyú elzáródott. 6.5 A hulladéktároló konténer megtelt. 5.1 Ellenőrizze a ventilátor forgását (lásd a ventilátorházon elhelyezett forgásjelző nyilat). 5.2 Ellenőrizze, hogy a takarófedelek zárnak-e, és szorosan meg vannak-e húzva. 5.3 Ellenőrizze, hogy a kilépési területen nincsenek-e akadályok. Távolítsa el a kimenetet elzáró anyagot vagy törmeléket. 5.4 a ellenőrizze, hogy megvan-e a sűrített levegő minimum 6 bar-os nyomása. Növelje meg a nyomást maximum 7 bar-ra. b lásd a vezérlő kézikönyvében olvasható hibakeresést. c lásd a Hibakeresés alatti 6-os tünetet. d szükség szerint cserélje le a szűrőpatronokat (lásd a membránszeleppel foglalkozó fejezetet). 5.5 a ellenőrizze, hogy a törmelék nem képez-e akadályt, nem kopott-e a szelep, vagy nem hibásodott-e meg a membrán. Cserélje le a megrongálódott mágnesszelepeket/ membránszelepeket vagy alkatrészeket. b lásd a vezérlő kézikönyvét. 6.1 Ellenőrizze a tömlőt, és távolítson el minden akadályt. 6.2 Ellenőrizze a fluid ágy teknő levegőcsatlakozásait. Ellenőrizze, hogy a betáplált levegő tiszta, száraz és olajmentes-e. 6.3 Ellenőrizze, hogy az átadó szivattyú O-gyűrűje nem sérült-e, és szükség esetén cserélje le. Ellenőrizze, hogy a szivattyú levegő ellátása biztonságosan van-e felszerelve. 6.4 Ellenőrizze, hogy vannak-e akadályok a szivattyú belsejében. 6.5 Ürítse ki a hulladéktároló konténert a helyi ártalmatlanítási előírásoknak megfelelően. 7.1 Membránszelep meghibásodás. 7.1 Ellenőrizze, hogy van-e törmelék, akadály, és nem kopott-e a szelep, vagy nem hibásodott-e meg a membrán. Cserélje le a megrongálódott szelepet vagy alkatrészeket.

33 Alkatrészek 6 1 Fejezet 6 Alkatrészek Bevezetés Alkatrészek megrendeléséhez hívja a Nordson Vevőszolgálati Központját (Nordson Customer Service Center) vagy a Nordson területileg illetékes képviseletét. Az öt oszlopos alkatrész lista és a listát kísérő ábrák használatával nevezze meg pontosan és adja meg az alkatrészek pontos helyét. Az illusztrált pótalkatrészek alkalmazása A Item (Tétel) nevű oszlop számai azoknak a számoknak felelnek meg, amelyek az egyes alkatrész listákhoz adott ábrákon azonosítják az alkatrészeket. Az NS (Not Shown = Nincs ábrázolva) jelölés azt jelzi, hogy a lista alkatrésze nem látható az ábrákon. Kötőjelet ( ) akkor használunk, amikor az alkatrész szám az ábrán szereplő minden alkatrészre vonatkozik. Az Part (P/N) nevű oszlop száma a Nordson Corporation által használt alkatrész szám. Az oszlopban előforduló több kötőjel ( ) azt jelenti, hogy az illető alkatrészt nem lehet megrendelni önmagában. A Description (Elnevezés) nevű oszlop az alkatrész nevét, valamint a méreteit és (amennyiben helyénvaló), egyéb jellemzőit adja meg. A sor behúzások a szerelvények, alszerelvények és alkatrészek között fennálló viszonyt mutatják. A szerelvény megrendelése esetén a szállítmány az 1-es és 2-es tételeket is tartalmazni fogja. Az 1-es tétel megrendelése esetén a 2-es tétel is benne lesz a szállítmányban. A 2-es tétel megrendelése esetén csak a 2-es tételt fogja megkapni. A Quantity (Darabszám) nevű oszlop száma az egy egységben, szerelvényben vagy alszerelvényben kívánt darabszámmal egyezik. Az AR (As Required = Szükség szerint) jelölést akkor használjuk, ha az alkatrész szám (P/N) nagyobb mennyiségben rendelt tömegcikk, vagy ha az egy szerelvényben található darabszám a termék változatától vagy modelljétől függ. A Note (Megjegyzés) nevű oszlop betűi az egyes alkatrész listák végén található megjegyzésekre utalnak. Az útmutatások fontos tudnivalót tartalmaznak a használattal és megrendeléssel kapcsolatban. A megjegyzéseknek célszerű különleges figyelmet szentelni. Tétel P/N Elnevezés Darabszám Megjegyzés Szerelvény Alszerelvény 2 A P/N 1

34 6 2 Alkatrészek Tétel P/N Elnevezés Darabszám Megjegyzés FILTER CARTRIDGE, GEN5 A/F, OVAL AR A NS FILTER CARTRIDGE,W/O MESH,GEN5 A/F,OVAL AR A (NOTE: PLEASE CONTACT YOUR NORDSON REPRESENTATIVE WHEN SELECTING A CARTRDIGE) FILTER, OVAL COVER,GEN5_AF,W/GASKETS2014 AR C GASKET, INSIDE ACCESS COVER, GEN5 A/F AR A GASKET, OUTSIDE ACCESS COVER, GEN5 A/F AR A VENTURI, CARTRIDGE CLEANING, GEN5 A/F AR ENCLOSURE,9_SOL.VALVE,24VDC,IP65 AR KIT, SOLENOID COIL, GEN5 A/F AR COIL, PILOT VALVE, GEN5 A/F AR VALVE, 1 POWERPULSE, GEN5 A/F AR KIT, SERVICE, 1 POWERPULSE VALVE, GEN5 A/F AR A NS FILTER, GEN5 A/F,MONITORING PROTECTION AR NS FINAL FILTER - 610*610*292-4off per 20,000m3 unit AR A NS FINAL FILTER - 305*610*292 - used on 24,000m3 unit AR A NS FILTER MEDIA,GEN5_AF,592 X 592 (FLEECE) AR A,B NS FILTER MEDIA,GEN5_AF,592 X 287 (FLEECE) AR A,B NS FILTER MOUNT, YOKE,GEN5_AF,2014 AR MEGJEGYZÉS: A: 2 éves működéshez elegendő pótalkatrész ajánlás B: Szálfátyolos végszűrő szerelőkeret nélkül (egységek 2007-es évtől kezdve). Ha a szálfátyol szerelő keretszerelvényére is igényt tart, rendelje meg a megfelelő méretű készletet: SZŰRŐRÁCS SZER. KÉSZLET,GEN5_AF,592 x 592 vagy SZŰRŐRÁCS SZER. KÉSZLET,GEN5_AF,592 x 287 C: Erősíttesse meg a típust és alkatrészszámot a Nordson területileg illetékes képviselőjével. A 2014 előtti modelleknek más a fedelük Ha alkatrészszámmal nem bíró alkatrészre van szüksége, forduljon a Nordson területileg illetékes képviselőjéhez Ábrat 7-1 Pótalkatrész azonosító
