Érje el a maximális termelékenységet Automatizálja tömegmérési megoldásait

Átírás

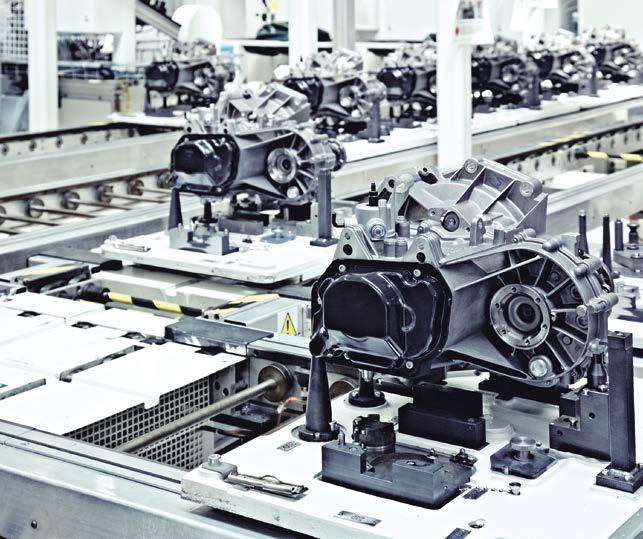

1 Gyártás Ipari tömegmérés és adagolás 18 News Érje el a maximális termelékenységet Automatizálja tömegmérési megoldásait Az automatizált termelésnek számos előnye van, a rövidebb átfutási időtől a jobb termékminőségig. Az automatizálási projektet a tömegmérő eszközök is támogathatják de vajon melyik megoldás illik legjobban az Ön alkalmazásához? Az automatizálás egy gyártási megatrend. Gazdasági előnyei különösen az alkatrészek és részegységek gyártásánál vonzóak. Az ilyen jellegű gyártás erőteljesen szabványosodik, emellett a gyártási menynyiségek, a minőségi követelmények és a munkaerőköltségek egyaránt nőnek. Megfelel vajon az automatizálás? Az automatizálás nem minden termelési rendszernél válik be. Meg kell vizsgálni, hogy a kérdéses eljárás rendelkezik-e olyan költséges csapdákkal, mint a magas álló költségek vagy a termelőberendezésekben lekötött jelentős tőke. Emellett, mint a legtöbb ipari tömegmérési alkalmazásnál, a vállalatoknak fel kell mérniük, hogy miért van értelme az automatizálásnak. Munkaerőköltséget lehet vele megtakarítani, csökkenti az átfutási vagy a reagálási időt, növeli minőséget és a biztonságot, esetleg megszünteti az eljárás eltéréseit? A tömegmérés terén ez úgy nézhet ki, hogy a vállalat a minőség-ellenőrzési műveletek átbocsátási képességének növelésére törekszik, vagy automatizálja a szállítódobozok feltöltését. Megfontoló szempontok Különösen alkatrészek és részegységek esetében figyelembe kell venni az alkatrész jellegét is. A tapasztalat azt mutatja, hogy a gyártási folyamat automatizálása akkor a legsikeresebb, ha az alábbiakkal kapcsolatos: hasonló alkatrészcsaládok, nagy mennyiségek vagy nagy átbocsátás szabvány alkatrészeknél,

2 Útmutató a tömegmérés automatizálásához azonos gyártási technológiával készült alkatrészek, megismételhető műveletek. Az automatizált tömegmérési megoldások könnyen integrálhatóak ilyen jellegű műveletekbe. Közvetlen kapcsolatot kínálnak PLC rendszerekhez Ethernet/IP, PROFI- NET RT vagy PROFIBUS protokollal. Minőség- vagy teljesség-ellenőrzés esetén bármilyen termelési sebességet kezelnek, mert sem a vizsgáló tétel nagysága, sem az alakja, sem a méretei nem számítanak. Ha az alkatrész már a szállítószalagon van, a mérlegplatformot egyszerűen alatta kell elhelyezni, így a minőség-ellenőrzés bevezetése nem az átfutási idő kárára történik. Ha viszont nagy átbocsátási képességre van szükség, itt vannak a lenyűgöző, 600 Hz-es sebességű, gyors mérőmodulok vagy tömegmérő jeladók. Hozzáadott értéket biztosító ellenőrzések vagy kis termelési mennyiségek esetén a kézi tömegmérő állomás lehet a legjobb választás. Ha rugalmas kíván maradni a gyártásban, ugyanakkor megtakarítást szeretne elérni a munkaerőköltségekben, jól jöhet egy félig automatizált megoldás. Röviden: a tömegmérés automatizálásánál a termelési eljárásnak megfelelőnek kell lennie, csakúgy mint a kezelendő alkatrészek vagy részegységek jellegének. Az alábbi táblázat ennek a két dimenziónak a viszonyát mutatja be, hogy segítsen eldönteni a vállalatoknak, érdemes-e automatizálniuk a tömegmérést. Kiadó/gyártó Mettler-Toledo GmbH Industrial Division Heuwinkelstrasse CH-8606 Nänikon Svájc A műszaki változtatások jogát fenntartjuk. 09/2017 Mettler-Toledo GmbH Új ipari tömegmérési katalógus Találja meg a kívánt megoldást teljes termékkínálatunkban 2

3 Teljesen automatizált eljárások Félig automatizált eljárások Kézi munkahelyek Átbocsátási képesség Szabványosítás Egységköltségek Rugalmasság Telepítés költsége Kezelő képességei Emberi hibák Működésbeli megfelelés Alkatrészek megfelelősége Termékek megfelelősége Magas fokú szabványosítás és nagy mennyiségek lehetségesek nulla vagy nagyon kevés emberi beavatkozással Nincs kézi hozzáadott érték Nagymértékben szabványosított, kis értékű, tömeggyártású alkatrészeket igényel Mérőmodulok és tömegmérő jeladók Kevesebb kezelői beavatkozás és kézi tehermozgatás Kevesebb emberi hiba, munkaerőköltségmegtakarítás Rugalmas gyártás A tömegmérés után kézi műveleteket kell elvégezni (címkézés, csomagolás) Szabványosított, alacsony és közepes értékű termékek, közepes és nagy sarzsméret, kicsi kézi hozzáadott érték Mérlegplatformok, tömegmérő terminálok, kiegészítők, például jelzőfények, hangjelző berendezések, nyomtatók Nagy rugalmasság viszonylag alacsony átbocsátási képesség mellett Alkalmas bonyolult termékek/szerelvények szúrópróbaszerű ellenőrzésére vagy minőség-ellenőrzésére Kézi csomagolási és címkézési eljárások Szabványos és egyedi, alacsony és magas értékű alkatrészek, kicsi és közepes sarzsméret, kézi munkát igényel Asztali és kompakt mérlegek További információ

4 Készletcsomagolás Jobb minőségű készleteket és csomagokat szeretne? Javítsa fel őket gyártósori ellenőrzéssel A hiányzó alkatrészek, a csomagok és készletek nem megfelelő feltöltése elkerülhető, a megoldás pedig egyszerű: gyártósori minőség-ellenőrzés tömeg alapján, így csökkenthető a csomagolási hiba, legyenek bár a csomagban kicsi, nagy alkatrészek vagy vegyes méretűek. Az alkatrész- és részegységgyártók gyakran készletben szállítják termékeiket. A csomagokban a javításhoz vagy szereléshez szükséges tartozékok és alkatrészek találhatók. A csomagok az elégtelen minőség-ellenőrzés miatt sajnos gyakran hiányosan vagy túltöltve kerülnek ki a fogyasztóhoz. Sok esetben apró hiányzó alkatrészek okozzák a hiányos összeszerelést és a gyártási késéseket, amelyek kellemetlen perceket okoznak az ügyfélnek. A gyártónak ekkor bosszantó és költséges visszahívásokkal, garanciális problémákkal és üzleti veszteségekkel kell szembenéznie. A gyártó felteheti a kérdést: Hogyan biztosíthatom a gyártás lassítása nélkül a csomagok hiánytalanságát? Egyszerű teljesség-ellenőrzések Annak érdekében, hogy a csomag elegendő terméket tartalmazzon, helyezzen el egy mérleget a szállítódoboz vagy a szállítószalag hevedere alá, és mérje le minden egyes beletett tétel tömegét. Határozza meg a megfelelően feltöltött csomag teljes tömegét, és mentse az értéket a mérleg termináljának adatbázisába. Így gyorsan és megbízhatóan ellenőrizhető a tömegmérő állomáson áthaladó minden egyes készlet teljessége, ami 100%-os minőség-ellenőrzést jelent. Minden csomag- és sarzsméret Ez a megoldás javítja az elektromos, fém vagy műanyag részegységeket vagy tartozékokat tartalmazó egységek csomagolását, különösen ha azok nagyon könnyű (1 grammnál könnyebb) termékeket tartalmaznak, vagy könnyű és nehezebb termékeket egyaránt tartalmaznak. A készlet alakja, mérete vagy átlátszósága nem számít. A tömegmérés rugalmas: lehetőséget biztosít a készletek teljességének ellenőrzésére egészen kevés és több ezer tétel esetén is. Értesítés hiányzó alkatrészről Hiányzó alkatrészek észlelése esetén a mérleg eltávolíthatja a hibás csomagot a termékáramlásból. Ha egy csomag nem felel meg az előre megadott paramétereknek, azt colorweight -kijelző vagy jelzőlámpa is jelezheti, így a kezelő leveheti azt a szalagról a helyesbítéséhez. A nyomonkövethetőség javítása A rendszert vonalkódolvasóval kiegészítve 4

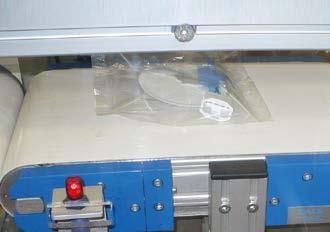

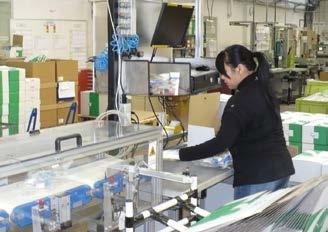

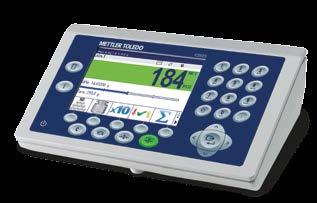

5 A készletek a szállítószalagon a tömegmérő állomás felé haladnak A tömegmérő rendszer be van építve a szállítószalag-rendszerbe 100%-ban ellenőrzött készletek csomagolása könnyebb azonosítani a nem teljes készletet vagy csomagot, így javul az operatív nyomonkövethetőség. A vonalkódolvasó jóvoltából követhetők a létesítményt elhagyó termékek, az összegyűlt adatok pedig felhasználhatók belső minőségelemzésre. Együttesen alkalmazva ezek a megoldások jelentősen csökkenthetik a hiányos készlettel kapcsolatos panaszokat, és így növelhetik az ügyfelek elégedettségét. PBK9 mérlegplatformok A készletek és a csomagok ellenőrző tömegméréséhez ideális nagy felbontású PBK9 mérlegplatformokkal a legkisebb eltérés is észrevehető

6 Nagy sebességű tömegmérő jeladó Nagy sebességű tömegmérő jeladó Felgyorsítja az eljárásokat A teljes PLC-kapcsolódásra alkalmas, új, kompakt tömegmérő jeladó nagy pontosságot nyújt az automatizált eljárásokban. Küzdje le a termelés szűk keresztmetszetét, gyorsítsa fel az automatikus tömegmérést a lenyűgöző 600 Hz-es sebességre. 600 tömegérték másodpercenként Az ACT szűrt tömegértéket szolgáltat másodpercenként, a nagy sebességű tömegmérési eljárásokat 6000 osztásértékkel mérve az OIML és az NTEP szabvány szerint. Sokkal gyorsabb és pontosabb töltés érhető el vele, mint a gyakoribb, 100 Hz-es jeladókkal. Telepítés alig 10 perc alatt A telepítést konfigurációs szoftver és szervizinterfész támogatja, melynek jóvoltából a beállítások menthetők, visszaállíthatók és klónozhatók. Az ACT350 telepítése kevesebb mint 10 percet vesz igénybe, így mérnöki költségeket takarít meg. Egyszerű diagnosztika A tömegértéket beépített kijelző jeleníti meg. Ugyanerről a kijelzőről a kis billentyűzet jóvoltából szoftvereszköz vagy távoli kijelző nélkül is lekérhetőek az állapotadatok. Digitális I/O (opcionális) A jelzőfények közvetlen vezérlését digitális kimenet teszi lehetővé. 6

7 Közvetlen PLC-csatlakoztathatóság Az ACT350 kifejezetten automatizálásra készült. Beépített Fieldbus-csatlakozás Ethernet/IP, PROFINET IO RT vagy PROFIBUS DP rendszeren keresztül, egyetlen kompakt eszközben. Az ACT350 teljes mértékben támogatja az integrációt olyan eszközleíró fájllal, amelyek jóvoltából a telepítése egyszerű, és más jeladókra is átvihető. A jeladó által továbbított tömegértéket a PLC program azonnal használhatja. Helytakarékos DIN-sínes rögzítés Nincs szükség terminálra. A jeladó kis mérete jóvoltából kevés helyet foglal a vezérlőszekrényben. A technológiai eljárás több mérőeszközének ellenőrzéséhez egymás mellé több jeladó is elhelyezhető. Gyorsabb kalibrálás Akkor is pontos maradhat, ha tesztsúlyok használata nem lehetséges. Az ACT350 CalFree funkciója jóvoltából tesztsúlyok nélküli belső kalibrálás végezhető. 7

8 Kockázatalapú gondolkodás a minőség-ellenőrzésben Gondolja át a kockázat mértékét Illessze hozzá minőség-ellenőrzési rendszerét Az alkatrészek és részegységek előállítása során az olyan gyártási kockázatok, mint például a géphiba vagy a folyamat rendellenességei, szabványon kívüli termékeket eredményezhetnek, melyek a használat során meghibásodnak. A tömegmérést a megfelelő módon végezve jobban kontrollálhatja ezeket a folyamatokat, és elnyerheti az ISO 9001:2015 minősítést. A gyártási eljárás megismerése Az igények felmérése Mérje fel minőségbiztosítási igényeit. Legyen bár a feladat alkatrészek vagy részegységek teljességének vagy integritásának szúrópróbaszerű vagy 100%- os ellenőrzése, a tömegmérés a megfelelő választás. A megfelelő berendezés kiválasztása Az igényeknek való megfelelés Válassza ki a megfelelő berendezést a tömegmérési igények és a gyártási környezet elemzése alapján. A GWP javaslat tudományos alapon végzett berendezés-minősítéssel összegzi a követelményeket. Az új ISO 9001:2015 keretrendszer arra bátorítja a vállalatokat, hogy aktívan foglalkozzanak a minőséget érintő kockázatokkal. A gyártók használhatják a lehetséges hibamód és hatáselemzés (FMEA) módszerét, ahol a probléma súlyossága és előfordulási valószínűsége határozza meg a szenzorok használatának szükségességét a kockázat érzékeléséhez. Ez a szenzor tömegmérő eszköz is lehet. A tömegmérés bevált módszer hiányzó anyag vagy egységességi problémák észlelésére, helytelen darabszám vagy csomagsúly azonosítására. A METTLER TOLEDO alább ismertetett Good Weighing PracticeTM (GWP ) eljárásának lépéseit követve a vállalatok mérsékelhetik a termelési kockázatokat, és megvalósíthatják az ISO 9001:2015 szabványnak megfelelő, kockázatalapú minőség-ellenőrzési gondolkodást. A berendezések szakszerű telepítése Pontos tömegmérés rögtön a kezdetektől A tömegmérő rendszer szakszerű telepítése és minősítése, valamint a kezelők részletekbe menő képzése hibamentes tömegmérést biztosít. A mérleg üzemkész állapota segít csökkenteni a kezelői hibákat és a termelésben fellépő kockázatokat. 8

9 Kalibráljon átfogóan Végezzen értelmes teszteket Javítsa a nyomonkövethetőséget Csökkentse a tömegmérési kockázatokat A kalibrálás feltárja a problémákat, és jelzi, ha az optimális teljesítményhez beállítások szükségesek. Spóroljon kockázatalapú teszteléssel A GWP -ellenőrzés dokumentálja a rutintesztelési módszereket, a tesztelési gyakoriságot, a tesztsúlyokat és a megfelelőségi határokat. Gyűjtse össze a megfelelő gyártási adatokat A tömegmérő eszközök pontos gyártási adatokkal látják el közvetlenül a gyártási rendszereit. Az egyszerű adatkezelés és a különféle csatolófelületeken nyújtott adatlekérés pontos címkézést és hatékony nyomonkövethetőséget biztosít. 9

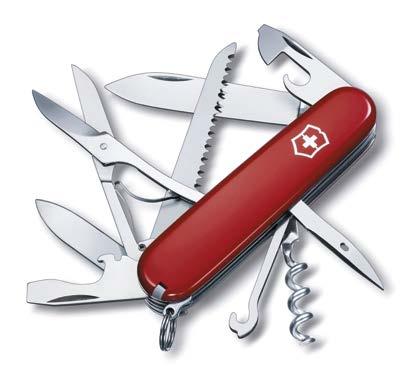

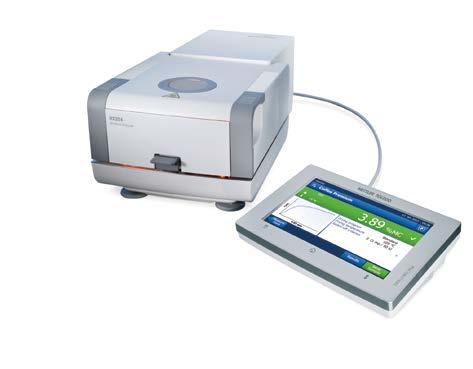

10 Műanyag alkatrészek minőségbiztosítása Pontos nedvességmérés A svájci legenda minőségének biztosítása A svájci székhelyű Victorinox vállalatnak minden egyes általa előállított eredeti svájci katonai zsebkés esetében öregbítenie kell hírnevét. A METTLER TOLEDO nedvességmérői fontos szerepet játszanak annak biztosításában, hogy a beérkező áruk, például a műanyag granulátum, a megfelelő mennyiségű nedvességet tartalmazzák. A Karl Eisener által 1884-ben alapított Victorinox 1891 óta gyárt zsebkéseket a Svájci Hadseregnek. 130 éves történelme során a vállalat végig hű maradt a svájci értékekhez a gyártási pontosság és a termékminőség tekintetében is, évente több mint svájci zsebkést, multiszerszámot és konyhai/háztartási kést készítve. Kritikus nedvességtartalom A Victorinox gondosan bevizsgál minden tétel beérkező műanyag granulátumot, hogy biztos legyen a nedvességtartalma pontosságában. A nyersanyagok raktárkészlete meghaladja a 15 tonnát, és akár napi 1000 kg granulátum kiszárítására is sor kerülhet. Ez az első minőség-ellenőrzés színbeli és termikus tulajdonságokat is vizsgál. Ha egy adag beérkező granulátum nem felel meg a minőség-ellenőrző vizsgálatokon, akkor kikerül a termelésből. A második vizsgálat akkor zajlik le, amikor beérkezik egy vevői megrendelés. A megrendelés pillanatában mintát vesznek a szárítóban található granulátumból, és azt újra ellenőrzik. Ha a műanyag túl sok nedvességet tartalmaz a kívánt sűrűség és keménység eléréséhez, a granulátum visszakerül a szárítóba. Ha a nedvességtartalomra vonatkozó és más minőségi előírások is teljesülnek, a granulátum automatikusan bekerül a fröccsöntőgépekbe, amelyek a Victorinox kések markolatát állítják elő a jellegzetes kereszt és pajzs logóval. Egyszerűen használható berendezések A Victorinox hat különböző műanyag- HX2 halogén nedvesség-meghatározó Ha a nedvességtartalom fontos, a METTLER TOLEDO professzionális nedvességmérők kiemelkedő eredményeket szolgáltatnak. A készülékek az alábbiakat biztosítják: Innovatív fűtési és eredmény-előrejelzési technológia Akár 0,1 mg pontosság Gyors működés és elemzés Egyszerű tisztíthatóság 10
