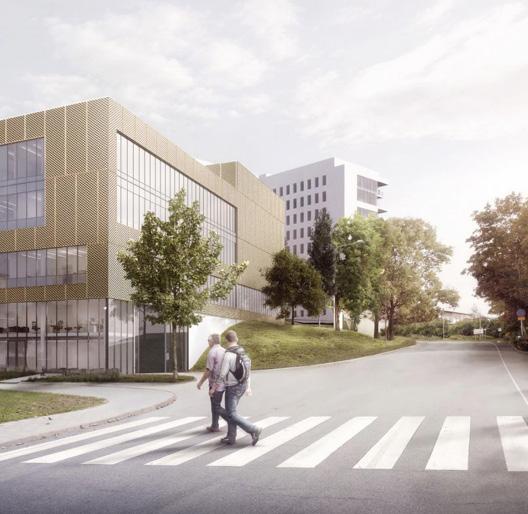

1 LINK arkitektur Kórháztervezés OPEN BIM alkalmazásával HOGYAN segíti a BIM a tervezési folyamat megértését és követését; Main image place könnyíti meg egy BIM elemekkel összekapcsolt információs adatbázis a követelményekre és specifikációra vonatkozó munkafolyamatokat; segít a beruházónak pénzt és időt megtakarítani az OPEN BIM-en alapuló integrált tervezés. A stockholmi Södersjukhuset Projekt: Södersjukhuset Helyszín: Stockholm, Svédország Típus: Egészségügyi ellátás Költség: 3,4 milliárd svéd korona Projekt kezdete: 2013 Befejezés (tervezett): 2019 Felhasznált szoftverek: ARCHICAD, BIMeye, Solibri, Velux Daylight Visualizer, Revit, BIMcollab, Bentley, MagiCAD, Vico Office

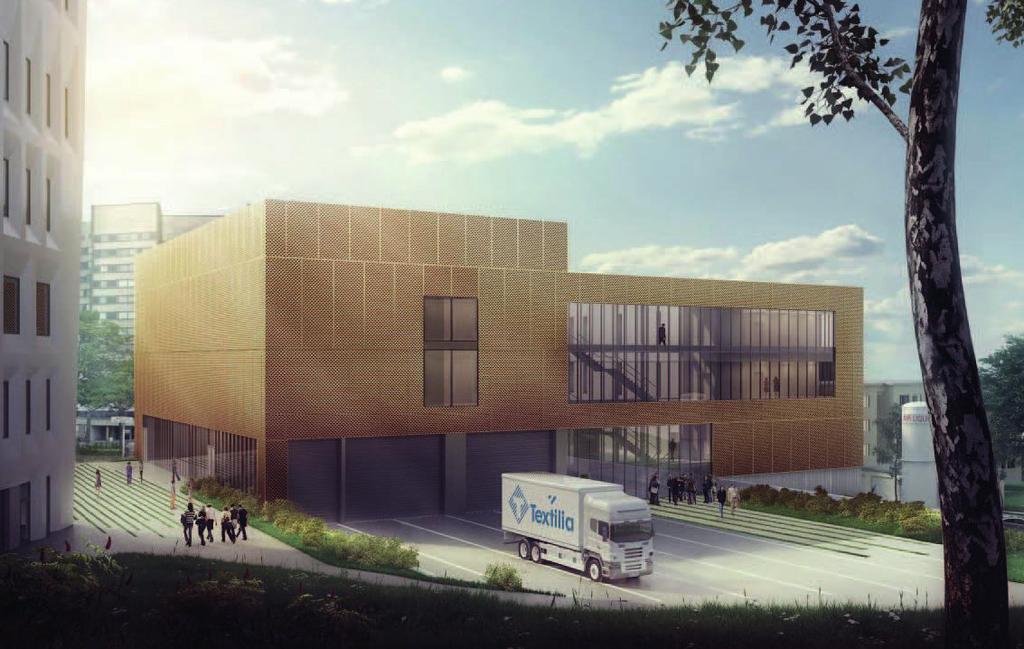

2 A BIMeye-t számos kórházi projektben használják Södersjukhuset, Stockholm Tervező: LINK Arkitektur A kórházak a használat, a különleges igények és a belső berendezések szempontjából a legkomplexebb épületek közé tartoznak. Azért, hogy az elkészülő épület mindenben megfeleljen a majdani használók szükségleteinek, amikor a LINK arkitektur megbízást kapott a stockholmi Déli Kórház (svédül SÖS, Södersjukhuset) átalakítására és kibővítésére, a megrendelői igénylista már eleve sok BIM szempontot tartalmazott. Következetes és betegközpontú építészeti megoldásai elismeréseként az épület terve Miljöbyggnad Silver tanúsítványt kapott. A LINK arkitektur Skandinávia egyik vezető építész cége ben a 43. helyen állt a World Architecture 100 listán. Sokféle épülettípussal dolgoztak már, így egészségügyi, kereskedelmi célú és lakóépületekkel is. OPEN BIM-ben dolgozva is rengeteg tapasztalatot gyűjtöttek össze, fő modellező eszközként az ARCHICAD-et használva. Természetesen minden új projektnek megvannak a maga sajátos kihívásai, különösen akkor, ha a feladat nem csak nagy, de igen összetett is.

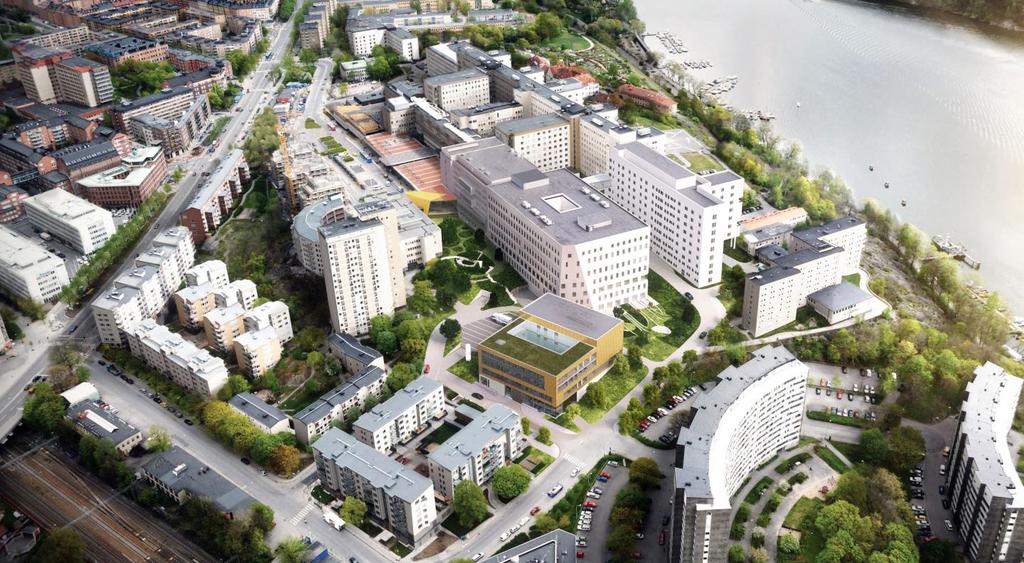

3 Södersjukhuset, Stockholm Tervező: LINK Arkitektur Az SÖS Skandinávia egyik legnagyobb sürgősségi kórháza. A megbízó, a Stockholmi Megyei Tanács (SLL) tulajdonában álló Locum AB Svédország egyik legnagyobb ingatlankezelője, amely nagyjából kétmillió négyzetméteres ingatlanállományt kezel Stockholm megyében. A projekt keretében meglévő épületeket újítottak fel és bővítettek ki, néhány régi épületet elbontottak, és újakat is építettek. Összességében a projekt m2 területre terjedt ki 13 épületben, 3000 helyiséggel. A BIM megoldás alkalmazása egy ilyen projektben segít a megbízóknak és az ott dolgozóknak megismerni a leendő épületet és megkönnyíti számukra, hogy részt vegyenek a tervezésben, hozzátéve egészségügyi szolgáltatói szempontjaikat. A megbízók és a felhasználók véleményéből és ötleteiből a tervező is sokat meríthet, a BIM pedig, kiváló vizuális eszközei segítségével megkönnyíti az épület, a helyiségek és elrendezés specifikációiról folyó kommunikációt. A megbízó mindenképpen azt akarta, hogy az átalakított kórház jó munkakörnyezetet nyújtson, miközben biztosítja a rugalmasságot, és biztonságos a betegek számára. Ezért tűzték ki célul, hogy az épület megszerezze a Svéd Zöld Épületek Tanácsának Miljöbyggnad tanúsítványát. Ez a tanúsítvány tizenhat különböző, az energiafogyasztás, a levegő és a hangszigetelés minőségével és a környezetterheléssel kapcsolatos mutatót vesz figyelembe. Tudták, hogy a tanúsítvány megszerzéséhez meg kell ismerni a tervezési folyamatot és szorosan követni azt. Ehhez pedig a BIM a

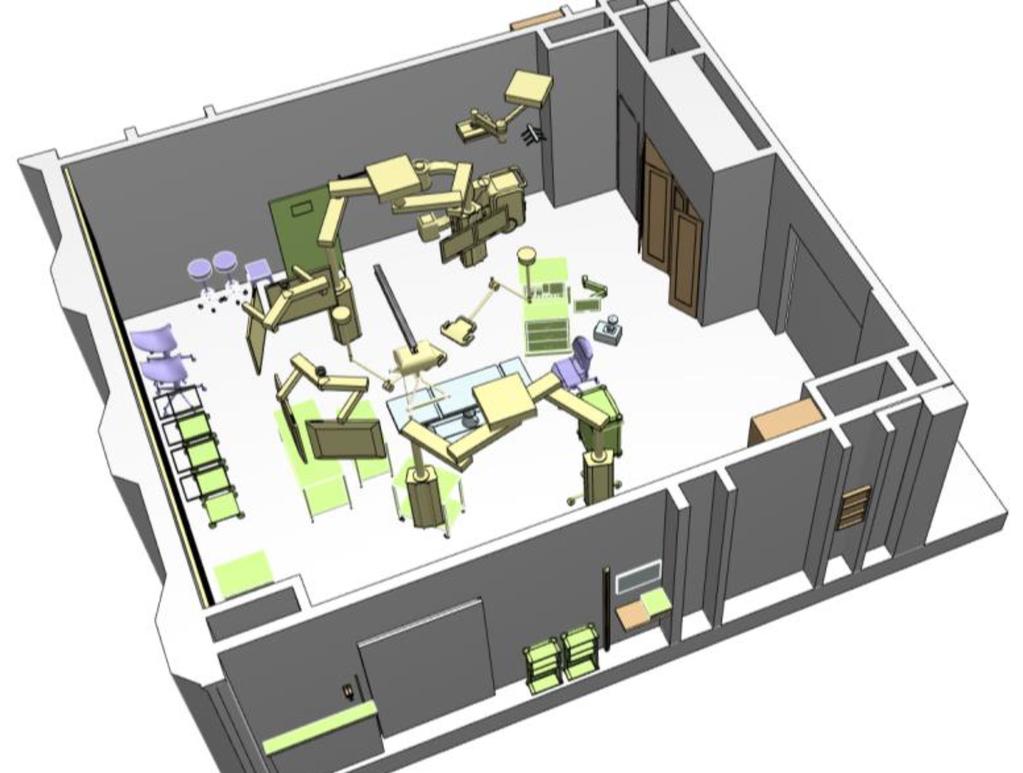

4 legjobb eszköz. A tervezési és tanúsítási folyamat támogatása végett több, a BIM-mel kapcsolatos igénnyel keresték meg a tervezőt: a terveket tesztelő többféle szimuláció - napsütés, benapozottság, akadálymentesség, energia -, modell-alapú egyeztetés a tanácsadókkal, ütközésvizsgálat, költség-és időszámítások, végül az IFC-alapú modell átadása az üzemeltetéshez. A BIM modell nagyszerű vizuális segédeszközt jelentett, amikor a tervezők az egészségügyi szakembereknek mutatták be a terveket. Az orvosok és az ápolók nem feltétlenül járatosak a bonyolult kétdimenziós tervek értelmezésében. Az egyeztetési folyamat során az adott helyiségre, például a műtőre koncentráló háromdimenziós képeket rendszeresen alkalmazták a különféle helyiségek elrendezésének és felszereltségének a jobb szemléltetésére. Ilyenkor a BIMx egyszerű és könnyen használható felhasználói felülete is hasznosnak bizonyult; a kórházi dolgozók nagyra értékelték, hogy ezáltal előre megismerhették leendő munkahelyük kialakítását. A megbeszélések során a tervezők és a tanácsadók precízen összegyűjtötték a helyiségekre és a bennük elhelyezendő különleges berendezésekre vonatkozó valamennyi követelményt. Ezeknek az adatoknak és információknak a BIM környezetben való kezeléséhez a BIM modellkészítő eszközhöz kapcsolódó strukturált adatbázis-megoldás létrehozására volt szükség. Információáramlás

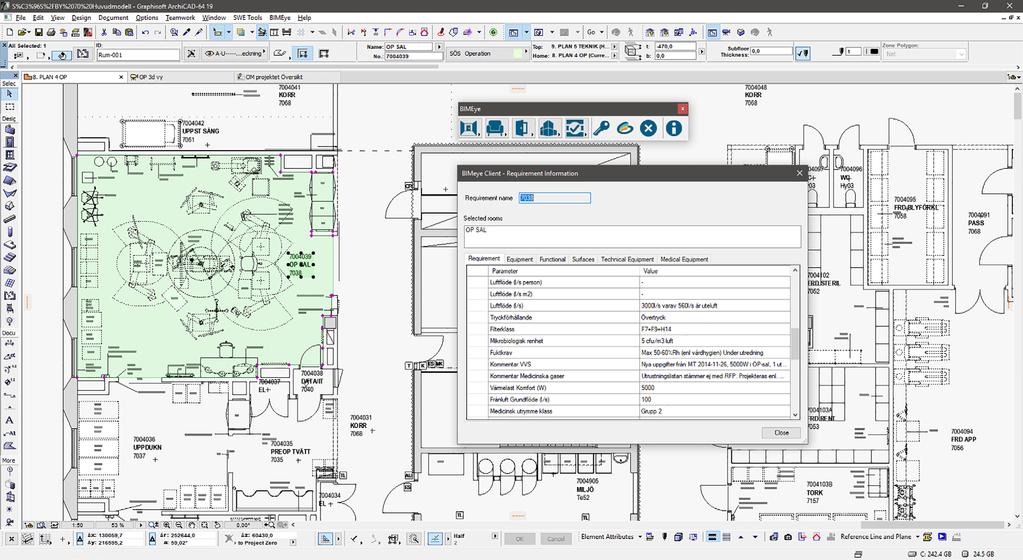

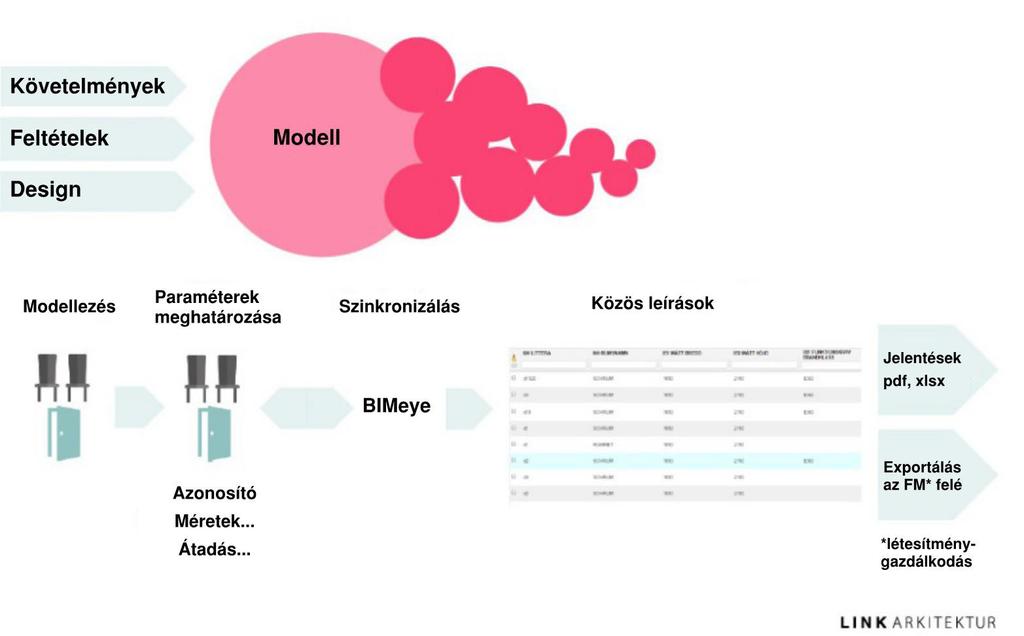

5 Az ARCHICAD bővítmény lehetővé teszi az ARCHICAD és a BIMeye összekapcsolását, így az információ mindkét irányban szinkronizálható. Pål Janson BIMeye fejlesztő A BIM lehetővé teszi, hogy adatbázisba rendezzük az információkat az épület elemeiről, a berendezésekről és a bútorokról és hogy ezt az adatbázist az épületmodellhez kapcsoljuk. E munkafolyamattal a tervezők jobban átlátják az egyes helyiségek sajátos egészségügyi követelményeit, majd egyeztetik a követelményeket az egészségügyi szakemberekkel és a tanácsadókkal. A LINK a BIMeye webes alkalmazásait választotta adatkezeléshez. Tulajdonképpen a LINK és a BIMeye közötti együttműködés vezetett el az ARCHICAD bővítmény kifejlesztéséhez, amely ma már mások számára is rendelkezésre áll. A BIMeye adatbázis a korai fázisú programozástól kezdve az eszközbeszerzési specifikáción keresztül egészen a létesítménygazdálkodásig megoldást nyújt az információk kezelésére. Ebben a projektben a rendszert helyiség-adatlapokhoz, ajtókhoz, belsőépítészethez és vagyonkezeléshez használták. A LINK hamar megállapította, hogy a BIMeye és az ARCHICAD nyújtotta munkafolyamat hatékonnyá teszi a projekt információkezelési folyamatait. A követelményekből, feltételekből és designból származó információkat tartalmazó BIM modellt meghatározott IFC paraméterekre bontják, amelyeket szinkronizált információkként osztanak meg a BIMeye-jal. A BIMeye segítségével, a webes alapú felhasználói felületen keresztül az ARCHICAD-et nem használó Az ARCHICAD BIMeye bővítménye

6 tanácsadók is be tudják állítani a különböző elemekhez, például ablakokhoz vagy a helyiségek belső kialakításához kapcsolódó követelményeket; ezeket szinkronizálják az ARCHICAD-del, ahol a tervezők meghatározzák az elemeket, a specifikációt pedig visszaszinkronizálják a BIMeye adatbázisba. Még az elemek előnézeti képei is szinkronizálhatók. Ezt követően jelentések készíthetők a kidolgozott, a BIMeye-ba már beépült adatokból. Ez a projekt bebizonyította, hogy az ARCHICAD és a BIMeye kompatibilisek, és nagyon hasznosak a nagy projektek kezelésében. A BIM segítségével hatékonyan kezelhetők a terv változásai, és megkönnyíti az építészek és más szakágak munkájának összehangolását, ami felgyorsítja és hatékonyabbá teszi a projekt munkafolyamatait. Az ütközések felderítése vagy az ellentmondások korai kiszűrése időt és pénzt takarít meg, ami előnyös a megbízónak és a tervezőnek egyaránt. Mindenekelőtt azonban élvezetesebb és könnyebb három dimenzióban épületet tervezni, mint kétdimenziós CAD programokkal, különösen egy ennyire komplikált tervezési feladat esetében. A meglévő épületek szerkezete és az összetett tervezési feladat - felújítás, bontás, új épületek - azt mutatják, hogy ez nem könnyű feladat, akármilyen szoftvert is használunk hozzá. A LINK az ARCHICAD Teamwork-öt választotta ehhez a kihíváshoz. A BIM csapat tervet és okosan felépített projektszervezetet hozott létre: minden épületnek saját Teamwork projektje van: egy központi modell és egy külön tervlap könyv. Ahol az épületek egymáshoz kapcsolódnak, a 3D modelleket és a belőlük generált 2D terveket

7 Folyamatok összekötő kereszthivatkozásokat a Hotlink és az ARCHICAD rajzolási funkciói segítségével hozták létre. Emellett a modelleket a rendezési tervbe is bekapcsolták, hogy a tervek tágabb kontextusban is megjelenjenek. A belső folyamatok sablonja azt is meghatározta, hogy melyik Teamwork projektek szolgáltatják az IFC- és a referencia rajzfájlokat, valamint a DWG-ben és PDFben elkészített dokumentációt. A bonyolult projektkörnyezet ellenőrzés alatt tartására szigorú elnevezési szabályokat vezettek be, amelyeket a BIM kézikönyvekben is dokumentáltak. Egy ilyen összetett, számos építész tervezőt, tanácsadót és mérnököt foglalkoztató projektben rendkívül fontos a modellek és a tervrajzok minőségellenőrzése. A LINK-nek erre külön belső folyamata van: minden épület saját modellmenedzsert kapott, akik felelősek voltak a modell pontosságáért. Az ő dolguk volt a modell ARCHICAD-es auditálása, exportálás a különféle formátumokba, és további ellenőrzések végzése Solibri-ben. A projektben kiemelt jogosultságokkal rendelkeztek, például az attribútumok és rétegek kezelésére. A mérnöki és építész modellek egyesítésére és Solibri-ben illetve Navisworks-ben végzett ellenőrzésére külön külső tanácsadó céget bíztak meg. A feltárt problémákról PDF jelentéseket készítettek, és havi rendszerességgel BIM koordinációt szerveztek. A különböző modellek koordinálása révén rengeteg problémát sikerült kiszűrni még a kivitelezés megkezdése előtt, ami komoly megtakarításokat hozott a megbízónak. A Södersjukhuset kórház tervezésének sikeres befejezését követően a LINK már a következő kórházi projekten dolgozik Helsingborgban.

8 LINK arkitektur linkarkitektur.com A forgalmat, az alkalmazottak- és az évente befejezett projektek számát tekintve a LINK arkitektur Skandinávia egyik vezető építész cége. A LINK üzleti modellje és filozófiája részeként lehetővé teszi, hogy a Norvégiában, Svédországban és Dániában található 15 irodájában dolgozó mintegy 450 alkalmazott maga alakíthassa ki vállalati kultúráját és specializált szakterületeit. Képek: Linn Areno / Archivisuals / Brick Visual BIMeye Projekt Szolgáltatások egységünk működteti felhőalapú BIM Adatkezelő szolgáltatásunkat, a BIMeye-t. A PS az Addnode Design Management része; ez az egyik legnagyobb az Észak-európai mérnöki- és kivitelező cégek számára (Svédországban, Norvégiában, Dániában, Finnországban és az Egyesült Királyságban) üzletkritikus támogatórendszereket szolgáltató vállalat. A Design Management az ügyfelek folyamatainak alapos ismeretében olyan informatikai megoldásokat nyújt, amelyekkel csökkenthetik a költségeiket, lerövidíthetik a szállítási időt és kialakíthatják legfontosabb folyamataikat. GRAPHISOFT A GRAPHISOFT az építészeknek fejlesztett BIM-szoftverek között piacvezető ARCHICAD révén 1984 óta az épületinformációs modellezés (BIM) úttörője. A GRAPHISOFT a mai napig az iparág vezető innovációs fejlesztője, olyan forradalmi megoldásokkal, mint a GRAPHISOFT BIMcloud, a világ első valós-idejű BIM csapatmunka környezete vagy a BIMx, a laikusok által is könnyen haszálható BIM vizualizációs mobilalkalmazás. A GRAPHISOFT a Nemetschek Csoport tagja. A GRAPHISOFT és az ARCHICAD a GRAPHISOFT SE bejegyzett védjegyei. Az egyéb elnevezések azok jogos tulajdonosainak védjegyei.
