1 Vezérlő csomag (BDbt szürke, BDbt 80-27, BDt és BDt 82-27) Bisztrókocsi (büfékocsi) csomag (BRy 85-17) Szükséges ZZemoki alkatrészek (kapható csomagban is): 2 db Bhv alaplap 1 2,5 szett (összesen 10 db) zöld dupla szék 3 2 szett (összesen 8 db) zöld szimpla szék 4 3 db belső fal ablakos db belső fal teleajtós 6 Szükséges ZZemoki alkatrészek (már kapható csomagban is): 2 db By alaplap 2 1,5 szett (összesen 6 db) bordó dupla szék 3 1 szett (összesen 4 db) bordó szimpla szék 4 2 db belső fal ablakos 5 Étkezőkocsi csomag (WRy 08-17) 10 Szükséges ZZemoki alkatrészek (már kapható csomagban is): 2 db By alaplap 2 2 szett (összesen 8 db) bordó dupla szék 3 1 szett (összesen 4 db) bordó szimpla szék 4 2 db belső fal ablakos 5 1. osztály ülések (p/pv 10-27) (karfás: p 19-05) Szükséges ZZemoki alkatrészek: 2 db By alaplap 2 2 db belső fal ablakos 5 Valamint a lenti 1. osztály csomag

2 Poggyász csomag (BDh 81-27, BDbh és BDt ex. vez.) Szükséges ZZemoki alkatrészek: 2 db Bhv alaplap 1 2,5 szett (összesen 10 db) zöld dupla szék 3 2 szett (összesen 8 db) zöld szimpla szék 4 4 db belső fal ablakos 5 2 db egyforma belső teleajtós fal (egy teleajtót imitál) 6 (kapható külön csomag, amely ezeket tartalmazza) 2. osztály csomag (By , By 20-17, Bhv 20-07, Bhv és BDbhv 82-28) 1. osztály csomag (p/pv 10-27) Szükséges ZZemoki alkatrészek: By csomag, melynek tartalma: 2 db By alaplap 2, 4 szett (összesen 16 db) zöld dupla szék 3, 2 szett (összesen 8 db) zöld szimpla szék 4, 3 db belső fal ablakos 5 Bhv csomag, melynek tartalma: 2 db Bhv alaplap 1, 4 szett (összesen 16 db) zöld dupla szék 3, 2 szett (összesen 8 db) zöld szimpla szék 4, 4 db belső fal ablakos 5 BDbhv: 2 db Bhv alaplap 1, 2 szett (összesen 8 db) zöld dupla szék 3, 1 szett (összesen 4 db) zöld szimpla szék 4, 4 db belső fal ablakos 5 Szükséges ZZemoki alkatrészek: 2 db By alaplap 2 3 db belső fal ablakos 5 o 4 szett (összesen 16 db) piros dupla szék 3 o 2 szett (összesen 8 db) piros szimpla szék 4 vagy o a fenti 1. osztály ülések készlet

3 Vezérlő és poggyász * csomag csomag tartalma:. Kapcsolószekrény imitáció B. WC fal csészével C. Mosdó D. Vezérlő belső fala * E. 3 db szék * F. Fékezőszelep * G. Vezérlőpult * * poggyászkocsi összeállításakor figyelmen kívül kell hagyni. z összeállítást a ZZemoki alkatrészeivel érdemes kezdeni, a székekket, majd a falakat kell beépíteni a számozásnak megfelelően. Ezt követően a fentiek szerint betűvel megjelölt 3D nyomtatott elemeket kell beragasztani. 6 5 kocsivég eltér, ott egy ablakos és egy teli fal van B C E E D G E F

4 Bisztrókocsi (büfékocsi) csomag csomag tartalma:. Konyha és környékének fala B. Pultok fal mellé (2 db) C. Pult középre D. Kapcsolószekrény imitáció E. WC fal csészével F. Mosdó z összeállítást a ZZemoki alkatrészeivel érdemes kezdeni, a konyha alatti részről az összeset, a másik laplapról is a kocsi közepe felé eső 4 db pöcköt késsel eltávolítani. Ezután a székekket, majd a falakat kell beépíteni a számozásnak megfelelően. Ezt követően a fentiek szerint betűvel megjelölt 3D nyomtatott elemeket kell beragasztani. 2 B F E C B D

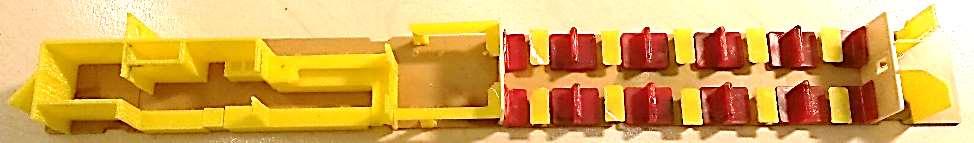

5 Étkezőkocsi csomag csomag tartalma:. Konyha és környékének fala B. Pultok fal mellé (2 db) C. Étkezőasztalok a székekhez (10 db) D. Kapcsolószekrény imitáció E. WC fal csészével F. Mosdó z összeállítást a ZZemoki alkatrészeivel érdemes kezdeni. konyha alatti alapról az összes pöcköt késsel el kell távolítani, majd a székek fejtámláit le kell vágni (opcionális). Ezután a székekket, majd a falakat kell beépíteni a számozásnak megfelelően. Ezt követően a fentiek szerint betűvel megjelölt 3D nyomtatott elemeket kell beragasztani \ B 4 C 3 3 C 3 3 C 3 3 C 3 3 C 4 F E B 4 C 3 3 C 3 3 C 3 3 C 3 3 C 4 D

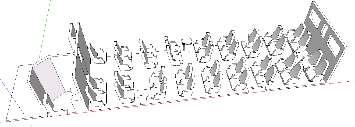

6 2. osztály, 1. osztály csomag, valamint 1. osztály ülések 2. osztály és az 1. osztály csomagok tartalma:. Kapcsolószekrény imitáció, B. WC fal csészével (2 db, 2. osztály esetében egyforma, 1. osztály esetében eltérő), C. Mosdó (2 db) z 1. osztályú ülések tartalma: D. Szimpla ülés (4 db, dupla furattal), E. Dupla ülés egymás melletti (4 db, dupla furattal), F. Dupla ülés egymásnak háttal, teljes (6 db), G. Dupla ülés egymásnak háttal, kimetszett (2 db eltérő), H. Négyes ülés teljes (6 db), I. Négyes ülés kimetszett (2 db eltérő) z összeállítást a ZZemoki alkatrészeivel érdemes kezdeni a leírásának megfelelően. Ezt követően a fentiek szerint betűvel megjelölt 3D nyomtatott elemeket kell beragasztani. z üléseknél figyelni kell a kimetszett elemeket tartalmazó darabokra, melyek a modell tartófüle miatt hiányosak, helyület az alaplap egyértelműen mutatja. z ülések egy része két furatsorral rendelkezik, ezek jobbos és balos állásban is elhelyezhetők, a többi ülés furata aszimetrikus, ezek helytelen irányban felrakva lelógnak az alaplapról, és így nem állítható össze a kocsi, mert a kocsiszekrényben a belső berendezés nem fér el. p(v): D F F F F G G F F D D F F G G F F F F D B C E H H H H I I H H E E H H I I H H H H E C B BDbhv: Bhv: By: C B C B C B B C B C B C

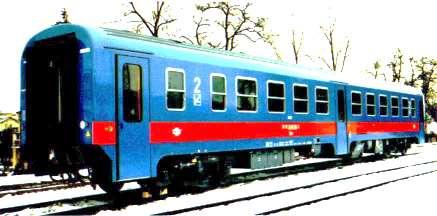

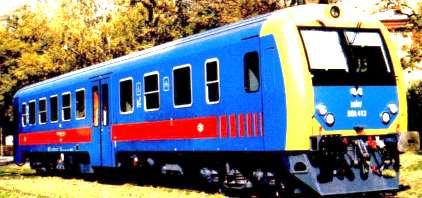

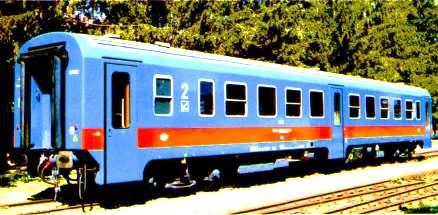

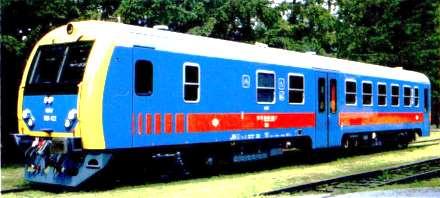

7 belső berendezések önállóan használhatók, két darabból állnak, ezeket csak a megfelelő helyre kell illeszteni, nem szükséges az alvázhoz ragasztani. Posta Vezérlő (BDt ) Posta Bhv (Bhv )

8 belső berendezések önállóan használhatók, két darabból állnak, ezeket csak a megfelelő helyre kell illeszteni, nem szükséges az alvázhoz ragasztani. 1. osztály (CF pmz ) 2. osztály (CF Bpmz ) Poggyász (CF Dms )
