1 MIG 130AC PORBELES HEGESZTŐGÉP HASZNÁLATI ÚTMUTATÓ Professional in welding ALFAWELD Kft. Cím: 1103 Budapest, Vaspálya u. 54. Tel: 06-20/ ; 06-20/ Web: KÖSZÖNJÜK, HOGY TERMÉKÜNKET VÁLASZTOTTA!

2 BIZTONSÁGI ELŐÍRÁSOK Ha a gépet nem az előírásoknak megfelelően működteti, azzal veszélyezteti saját és a körülötte lévők épségét. Ezért kérjük, tartsa be az összes biztonsági előírást! Olvassa el figyelmesen a használati útmutatót! Csak jó minőségű eszközökkel hegesszen! Csak hozzáértő szakember működtetheti a gépet. Az elektromos áramütés halált okozhat! Csatlakoztassa a földkábelt a szabvány szerint. Kerüljön minden közvetlen érintkezést az áramkörrel, Ne érintse meg az elektródákat és a kábeleket puszta kézzel. Viseljen mindig száraz hegesztőkesztyűt! Ne érintkezzen a munkaanyaggal hegesztés közben! A gép belsejébe ne kerüljön víz (ha mégis ez történne, áramtalanítsa a gépet és várja meg, amíg kiszárad). Ne dolgozzon erős páratartalmú környezetben Vigyázzon egészségére! Ne lélegezze be a hegesztés közben keletkező gázokat és a füstöt! Csak jól szellőző, szellőztető berendezéssel felszerelt helyiségben hegesszen. Viseljen fülvédőt, a hegesztés halláskárosodást okozhat. Ne nézzen soha a hegesztőívbe! Viseljen védőpajzsot és védőruhát! Foganatosítsanak óvintézkedéseket a munkaterület közelében tartózkodók védelmére. A pacemakert használó személy ne menjen a gép közelébe. Tűzveszély A hegesztési fröcskölés tüzet okozhat, ezért távolítson el minden gyúlékony anyagot a munkaterületről. Ne dolgozzon gyúlékony gázok közelében. Mindig legyen a közelben tűzoltó készülék és hozzáértő személy. A gép min. 30 cm-es körzetében ne legyen semmi, hogy ne akadályozza a gép ventillációját. Ha a gép túlmelegedik, szüneteltesse a munkát, de ne áramtalanítsa a gépet, mert a ventillátor működik. Előfordulhat, hogy működés közben hirtelen leáll a gép, ennek oka is lehet a túlmelegedés. Ne hegesszen a szabadban, ha erős a napsütés, esik vagy havazik, mert balesetveszélyes. Karbantartás Az oldallemezek leszerelhetők, így sűrített levegővel (max. 3 bar) eltávolíthatja a lerakódott port és szennyeződéseket. Rendszeresen ellenőrizze a kábelek épségét, a rozsdásodást csiszolópapírral távolítsa el. Száraz, fénytől védett helyen tárolja a gépet. A gép tisztítása előtt áramtalanítsa a gépet. A gép belsejében nincsenek tisztításon túlmenő karbantartást igénylő részek.

3 A gép meghibásodása esetén forduljon a használati útmutatóhoz vagy a szervizhez. ÁLTALÁNOS LEÍRÁS A MIG 130AC porbeles huzalelektródás, ívhegesztőgépet önvédő porbéléses hegesztésre tervezték. Kizárólag a megfelelő porbeles huzallal használható. A munkához nincs szükség védőgázra. A gépet kizárólag a rendeltetésnek megfelelő célra használja! Bármilyen más, ettől eltérő használat esetén keletkező károkért illetve sérülésekért kizárólag a felhasználó vonható felelősségre, a forgalmazót nem terheli semmilyen felelősség. Jellemzők: Stabil a hegesztés, a beolvadási mélység nagy, szép a varrat. Az ív gyújtásakor lassan adagolja a huzalt, könnyű az ívgyújtás. 0,8mm-nél vastagabb munkaanyag hegesztéséhez alkalmas. Kicsi és könnyű, praktikus, gazdaságos, egyszerű a működtetés. PARAMÉTEREK Modell Bemeneti feszültség Hegesztőáram Bemeneti áramerősség Üresjárati feszültség Bekapcsolási idő 20%-on Huzaltoló típusa Huzaldob átmérő Huzaldob kapacitása Huzal átmérője Szigeteltségi osztály Hőosztály Méret Súly MIG 130AC 230V ± 10%; 50/60 Hz A 15 A lomha 36 V 125 A Beágyazott 100 mm max. 0,7 kg 0,9mm IP21S H 180x340x340 mm 15,5 kg

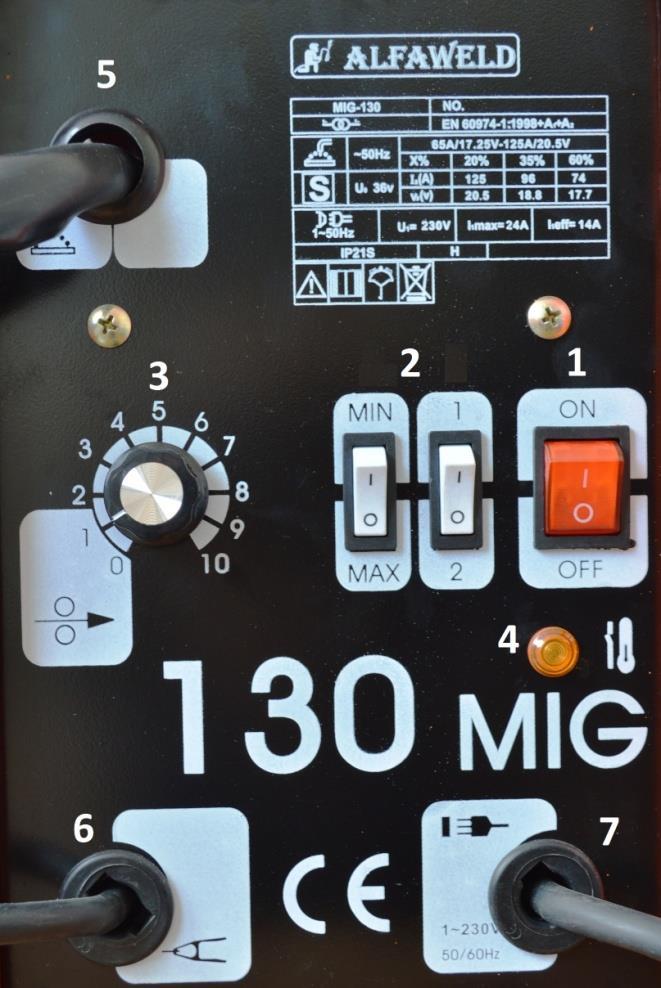

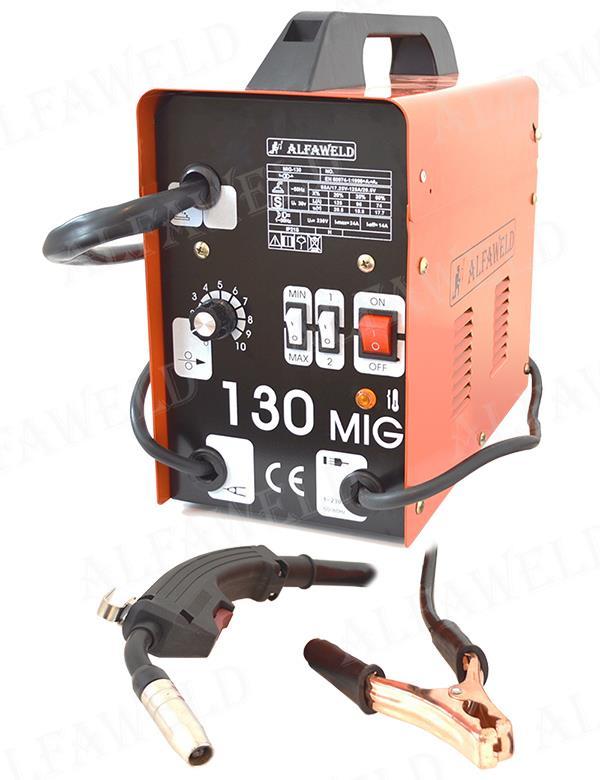

4 PANELFUNKCIÓK 1. Főkapcsoló 2. Áramerősség 4 fokozatának kiválasztása a két kapcsoló segítségével az áramerősség 4 fokozatát állíthatja be MIN A MIN A MAX A MAX A 3. Huzalelőtolás sebességét szabályozó potméter 4. Túlmelegedést jelző led 5. Munkakábel csatlakozása 6. Testkábel csatlakozása Primer kábel csatlakozás

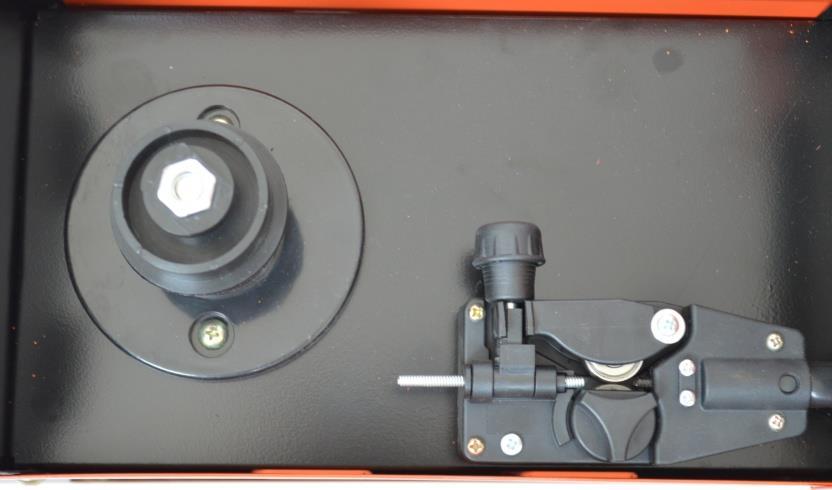

5 BEÁLLÍTÁSOK 1. Megfelelő huzal kiválasztása A 0,9mm átmérőjű porbeles huzal tökéletesen alkalmas a munkához. A megfelelő előtoló görgőt és a kontaktcsövet a gépbe gyárilag beszerelve találja. Csak a görgő nutjának és a szálvezetőnek megfelelő átmérőjű huzallal dolgozzon! 2. A huzal befűzése Max. 0,7kg-os tekercset használjon! - Rögzítse a huzaldobot a dobtartó tengelyhez, győződjön meg róla, hogy a dobtartó csapja illeszkedik a huzaldobon lévő lyukkal. Ekkor rögzítse a huzaldobot a dobtartó tengelyéhez a műanyag csavarral. A tekercs óramutató járásával ellenkező irányba kell forogjon. - Amikor új tekercset kezd meg, vágja le a huzal behajlított végét. - Nyissa ki a huzaltoló felső szorítókarját, hogy átnyomhassa a huzalt a huzalvezető görgőn a huzal átmérőjének megfelelő nutba. - Szabályozza a szorítókart, győződjön meg róla, hogy a huzal nem csúszik a görgőn. A túl erős szorítás a huzal eldeformálódásához vezethet. - A pisztoly kapcsolójának megnyomásával vezesse át a huzalt a munkakábelen. - Válassza ki a huzal átmérőjének megfelelő áramvezetőt. A kiálló huzalvégen keresztülfűzve erősítse rá a pisztoly végére, majd csavarja fel a gázterelőt.

6 MŰKÖDTETÉS 1. Bemeneti kábel csatlakoztatása Csatlakoztassa a primer kábelt az elektromos hálózathoz. A készüléket csak előírásszerűen földelt és biztosított hálózati csatlakozóhoz lehet csatlakoztatni. 2. Testcsipesz csatlakoztatása: A testkábel végén található csipeszt lehetőség szerint csíptesse a hegesztés helyének közvetlen közelébe. Ügyeljen rá, hogy a blankolt területek soha ne érjenek az érintkezési helyekhez! 3. Hegesztőáram beállítása 4 fokozatban állítható be a hegesztőáram a panelen látható 1-2 és MIN-MAX kapcsoló segítségével (2). MIN-re és 1-esre állított kapcsolók 40A MIN-re és 2-esre állított kapcsolók 70A MAX-ra és 1-esre állított kapcsolók 100A MAX-ra és 2-esre állított kapcsolók 130A A megfelelő hegesztési áramot az anyagvastagság, a kívánt beégetési mélység és a huzal átmérőjének figyelembe vételével válassza ki. 4. Huzaltoló sebességének beállítása (3) A huzaltoló sebessége automatikusan igazodik a kiválasztott áramerősséghez. A sebesség finombeállítását a panelen 3-assal jelzett potméterrel fokozatmentesen végezheti. A szükséges sebesség függ az anyagvastagságtól, a beégetési mélységtől, a huzal átmérőjétől illetve az munkadarabon lévő összehegesztendő távolság nagyságától. Ha a huzal sebessége alacsony, akkor a hegesztés nem lesz folyamatos, ha pedig túl magas, akkor fröcsköléshez, instabil hegesztéshez és huzaltöréshez vezethet. Akkor helyes a huzal sebessége, ha a hegesztés folyamatos és a szikrázás alacsony szintű. A kilógó huzalvég kb. a huzal átmérőjének 10-szerese legyen. Javaslat: A potmétert középre (5-ös fokozat) beállítva kezdje a munkát, szükség esetén állítsa utána a sebességet. Az optimális áramerősség és huzaltolási sebesség kiválasztásához végezzen próbahegesztést. 5. Hegesztés Győződjön meg róla, hogy a hegesztendő felületet kellően megtisztította a festéktől, rozsdától és egyéb szennyeződésektől. Válassza ki a megfelelő áramerősséget és a huzalelőtolás sebességét. Kezdheti a munkát! Ha látszik az ív, akkor a készülék továbbítja a huzalt a hegesztőfürdőbe. Ha az összehegesztett rész már elég nagy, haladjon tovább és vezesse végig óvatosan a pisztolyt a megmunkálandó vonal mentén. Ha szükséges, a pisztolyt ide-oda mozgatva meg tudja nagyobbítani a hegesztőfürdőt.

7 Optimális esetben egyenletes hegesztési hangot hall. A beégetési mélység legyen mély, a hegesztőfürdő azonban ne csorduljon túl a munkadarabon. 6. Túlmelegedés A transzformátor túlmelegedésének elkerülése érdekében a készüléket túlmelegedésvédelemmel látták el. Ha a panelen 4-essel jelölt led kigyúl, hagyja abba a munkát és várja meg, amíg a led kialszik. A konnektorból ne húzza ki a primer kábelt, hogy a ventilátor működhessen. Utána folytathatja a hegesztést.

8 HIBAELHÁRÍTÁS Meghibásodás Lehetséges okok Hiba elhárítása A huzaltoló görgője forog, de nem tolja a huzalt. Az előtoló görgő nem forog. A hegesztési áramerősség instabil. A pisztoly kapcsolóját lenyomva nem indul be az ív. 1, Nem megfelelő a görgőnyomás. 2, Szennyeződött/sérült előtoló görgő. 3, Szálvezető mérete nem megfelelő/kopott/elszennyeződ ött. 4, A huzal rászilárdult a gázfúvókára/szálvezetőre. 1, Nincs hálózati feszültség. 2, A huzalelőtoló szabályozója 0-án áll. 3, Hibás az elektronika (nyomtatott áramkör). 1, Ellenőrizze a huzaltoló helyes beállítását. 2, Ellenőrizze, hogy a pisztolyban az áramátadó kopott-e. 3, A pisztoly kábele meg van csavarodva. 1, A pisztoly kapcsolója hibás. 2, Meghibásodott a PCB vezérlő. 1, Ellenőrizze a görgő beállítását. 2, Tisztítsa vagy cserélje ki. 3, Tisztítsa vagy cserélje ki. 4, Oldja le. 1, Ellenőrizze a csatlakozást és a hálózatot. 2, Ellenőrizze a görgő beállítását. 3, Forduljon a szervizhez. 1,Módosítsa a huzaltoló beállítását. 2, Cserélje ki az áramátadót. 3, Ellenőrizze a pisztoly kábelét. 1, Cserélje ki a kapcsolót. 2, Forduljon a szervizhez.

9 Meghibásodás Lehetséges okok Hiba elhárítása Erős fröcskölés, rossz minőségű varrat. A túlmelegedést jelző lámpa ég. A huzaltoló a pisztoly nyomva tartása mellett tolja a huzalt, de nincs kimeneti áram. A pisztoly nyomva tartása mellett van kimeneti áram, de a huzaltoló nem tolja a huzalt. 1, A huzal előtolási sebesség túl gyors. 2, Túl magas az áramerősség / feszültség. 3, A munkakábelből kijövő huzalvég túl hosszú. 1, Ellenőrizze, hogy a ventilátor működik-e. Ha nem működik, a ventilátor hibás. 2, Ha megy a ventilátor, és a gép lehűléséhez bőven elegendő idő múlva is ég a led, vezérlési vagy egyéb hibáról van szó. 1, Ellenőrizze, hogy a testkábel megfelelően csatlakozik a munkaanyaghoz. 2, A PCB vezérlő meghibásodott 1, Ellenőrizze, hogy a huzaltoló károsodott-e vagy akadályozzae valami. 2, A huzaltoló túl szoros vagy laza. 3, A huzaltoló csövében lerakódott szennyeződés akadályozza a huzal mozgását. 4, A dobtartó fékje túl szoros. 5, A huzal rozsdás. 1, Szabályozza a huzal előtolási sebességet. 2, Állítsa be a megfelelő áramerősséget / feszültséget. 3, Rövidebb huzalt engedjen ki a munkakábelből. 1, Várjon, amíg lehűti a gépet. Forduljon a szervizhez. 2, Forduljon a szervizhez. 1, Csatlakoztassa újra. 2, Forduljon a szervizhez. 1, Cserélje ki a huzaltolót vagy szüntesse meg az akadályt. 2, Használjon a huzal átmérőjének megfelelő nuttal rendelkező görgőt. 3, Cserélje ki a huzaltoló csövét. 4, Lazítsa meg a dobtartó fékjét. 5, Használjon jó minőségű huzalt.
