1 Felkészülési teendők az extrém csapadékok és csatornahálózat üzemeltetés vonatkozásában dr.nagy Zsuzsanna

2 Következtetések az időszakra (OMSZ): 1. A meleg extrém események növekedése a 70-es évek közepétől 2. Az éves csapadékmennyiség összességében csökken. 3. A nagycsapadékok aránya az éves csapadékon belül nő Klímaváltozás Rövid időtartamú csapadékok jellemzői: T <= 3 óra Kumulatív felhőképződésből Kis területi kiterjedés (általában < 10 km2) Az intenzitás területi változékonysága nagy Valószínűsíthetően regionális eltérések az előfordulási gyakoriságban

3 1980 és 2005 között a nagycsapadékok által okozott helyi vízkárok száma, hegy és dombvidéken. Váradi, 2010

4 % földrengés 100 viharok Martin Beniston Department of Geosciences University of Fribourg, Switzerland események száma árvíz egyéb áldozatok (thousands) MunichRe billiondollar hazards, Gazdasági veszteség (millió US$) biztosított veszteség (millió US$) Introduction Definitions Examples Future climate Conclusions

5 Idősorok trendek/ Kockázat, Katasztrófa Management

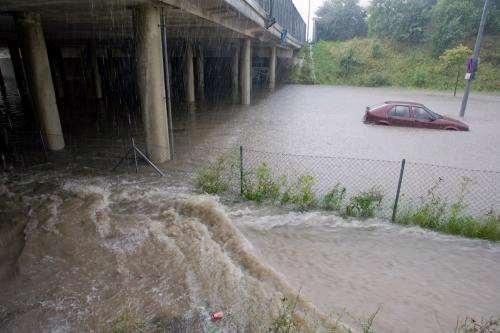

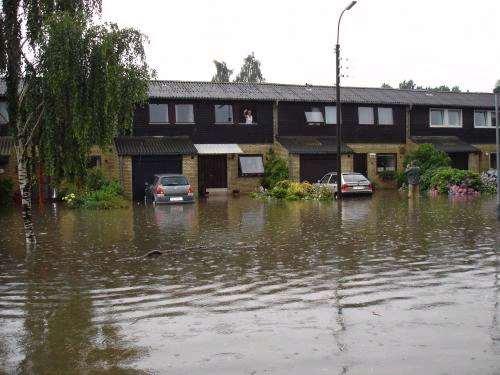

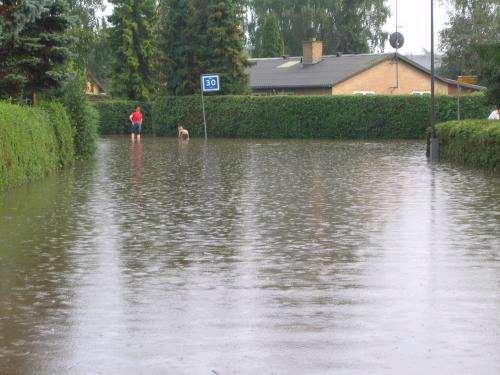

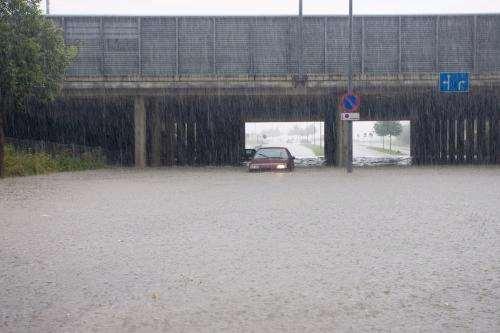

6 ... és várunk az újabb elöntésekre? S o m m e r e n h a r S o m m e r e n h a r S o m m e r e n h a r 2007.nyara Dánia osi területeket érintő kár értéke: 100 mill. Euro

7 3C for sustainable cities - Techniques and methods for climate change adaptation for cities HU1-LEO Támogató: TKA

8 PROJEKT PARTNEREK BME VKKT (Budapest University of Technology and Economics ), Budapest EDV Zrt. DHI a.s. TUCEB [University of Bucharest), Románia Apa Nova, Bukarest Apa Nova, EDV klímaváltozás Gyűjtőhálózati rendszerek (Csapadék és szennyvíz r.) DHI a.s. BME VKKT, TUCEB

9 Képzők képzése 1. Budapest,

10 ... Melyet számos többi budapesti és prágai oktatás és konzultáció követett...

11 Útmutatók

12 PROJEKTRŐL RÖVIDEN MEGLÉVŐ OKTATÁSI CENTRUMOK -tudástranszfer (Hungary, Romania) Oktatási anyag román és magyar szakembereknek, képzési anyag is Cooperation with the different level of professional bodies Képzés adatfeldolgozás, extrém csapadékok- modellezés MIKE Urban (Prágában) esettanulmámyok Vízművek részvételével APA NOVA & ÉDV Development of Hungarian training materials and additional professioanl materials, 2014 Personal carrier-path Road-show type of trainings in local language for municipal infrastructure operators and owners (HU and RO) Study tour 2015 (VODKA)

13 Képzők képzése 1. PRÁGA,

14 Magyarországi és csehországi Pl márc.12, Tatabánya Oktatás az ÉDV dolgozói részére oktatások

15 Képzések Prágában Esettanulmány- workshop, gyűjtőhálózati rendszer (Bukarest- APA NOVA)

16 Néhány tervezett program (2014,2015) Szakmai nap útban a városok klímaadaptációja felé... Előadások Hidrológai extrém események hatása a városi területekre, különösen a vizi infrastruktúra elemekre Impact of hydrological extremes on urban areas and infrastructure- seminar Location: at Ro-HU border area Date: 2015.Febr Presentations from DHI registration Urban drainage systems under heavy rainfall Drainage master plans and simulation Hungarian case study and Romanian case study Advance technology for urban flooding - MIKE Urban Flood break Complex solution of urban drainage and flood protection, case study from Bratislava suburb Raca Determination of climate changes impact on water supply and sewerage in a big city with new information technologies use Lunch break City infrastructure to get prepared / Hungarian case study - EDV Detailed flooding studies for critical infrastructure and industry Flooding disaster on rapidly developed urban area MAVIZ rendezvényeken (2014, 2015) Pécsett (nemzetközi konferencia fenntartható városok, 2014 ősz) MHT rendezvényeken (2014, 2015)

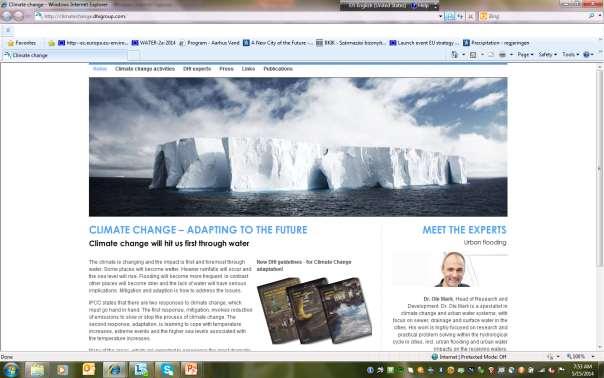

17 projekt weboldal

18 Néhány tervezett output Városüzemeltetés csapadékgazdálkodás és klímaadaptáció Kézikönyv önkormányzatoknak Módszertani útmutató üzemeltetőknek is Monitoring, adatgyűjtés és - feldolgozás Csapadék, mint adat Modellezés, mint eszköz

19 esettanulmány TATA - Magyarország

20 BME VKKT, DHI és ÉDV együttműködés Pilot projekt célja az infiltrációs források feltárása Monitoring adatanalízis átemelők tó x csatornahálózat modellépítés Projekt a végrehajtás közepén tart (Projekt száma: HU1-LEO )

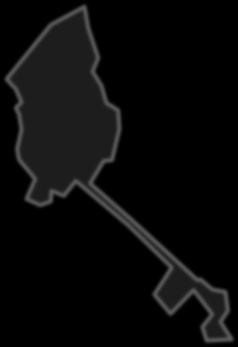

21 Tata vízgyűjtő Problémák meghatározása Csapadékvíz megjelenése a szennyvízhálózatban Felszíni elöntések Átemelők kapacitása visszaduzzasztás Csatornahálózatba megjelenő idegenvíz források tó hatása magas vízállás esetén Alkalmazott eljárás Infiltrációs analízis Források és az infiltrációval érintett szakaszok megtalálása és a teendők sorrendjének meghatározása

22 DHI

23

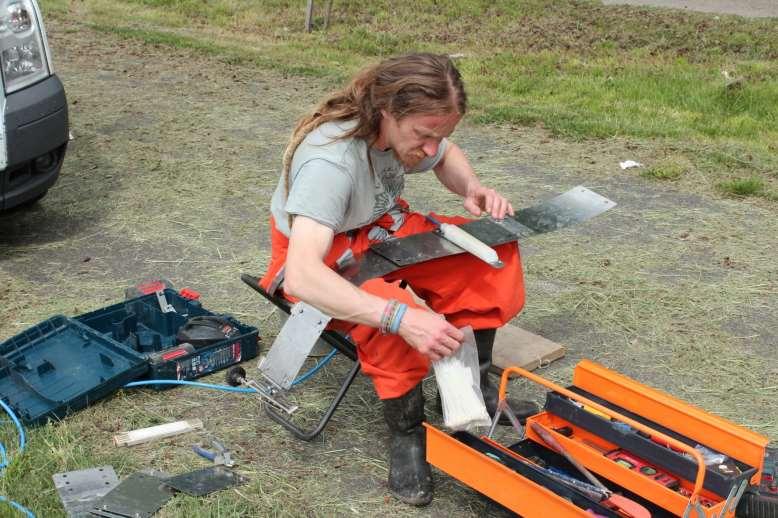

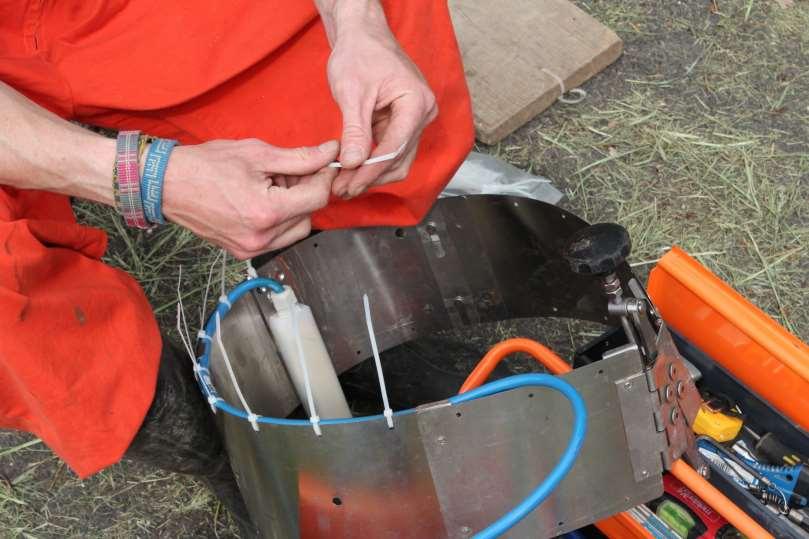

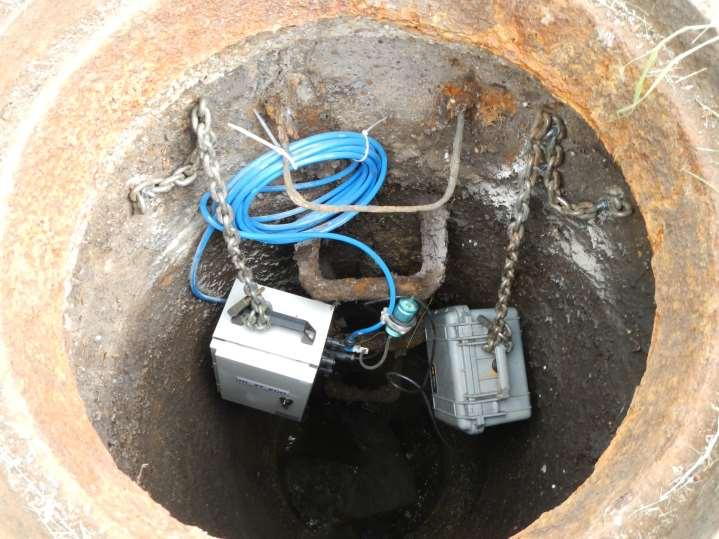

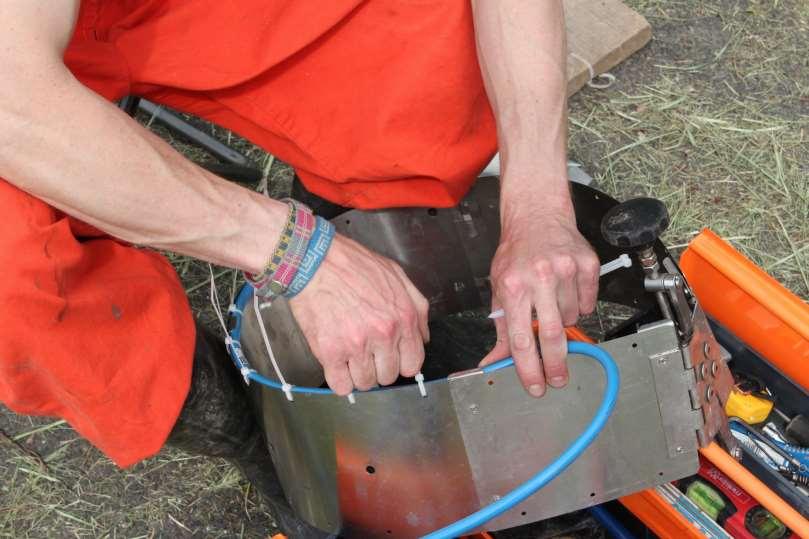

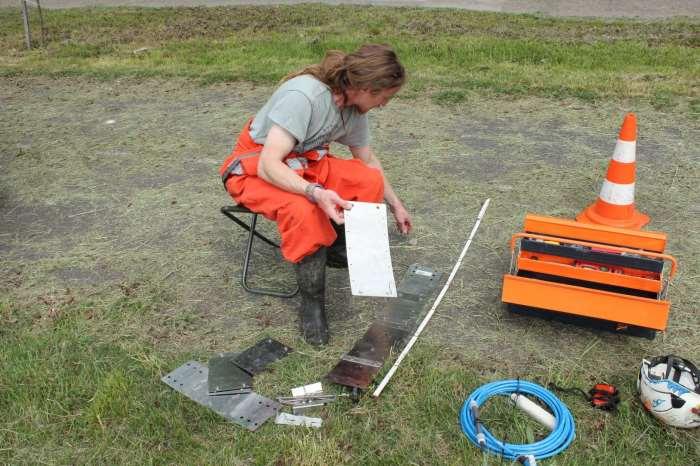

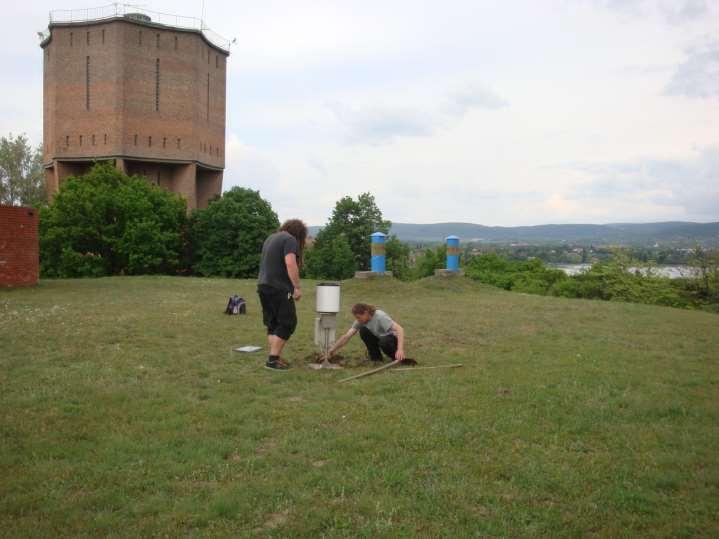

24

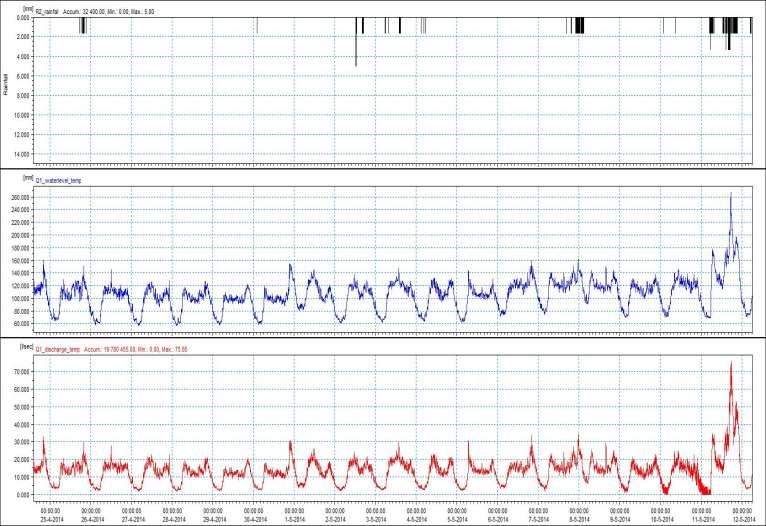

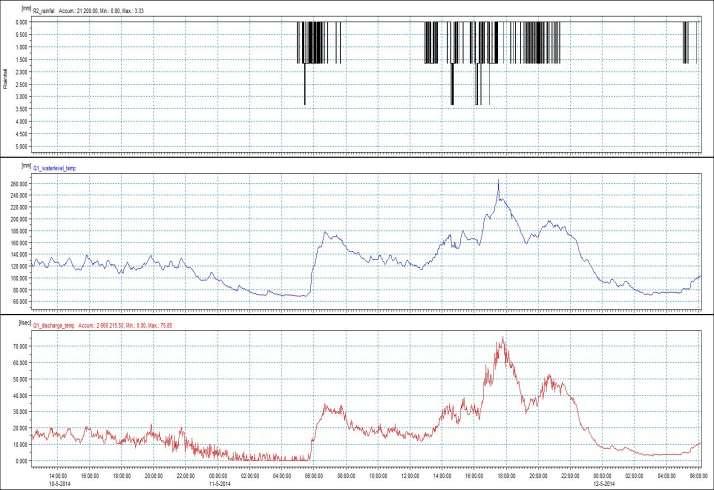

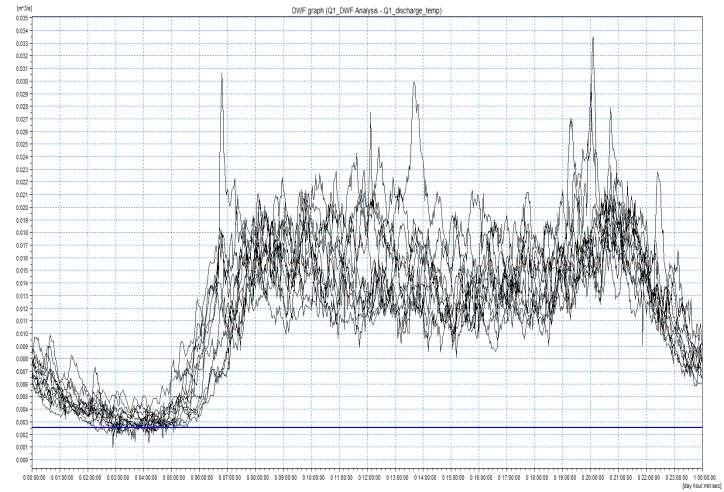

25 adatsorok kiértékelése- GANDALF szoftverrel 2,5 l/s

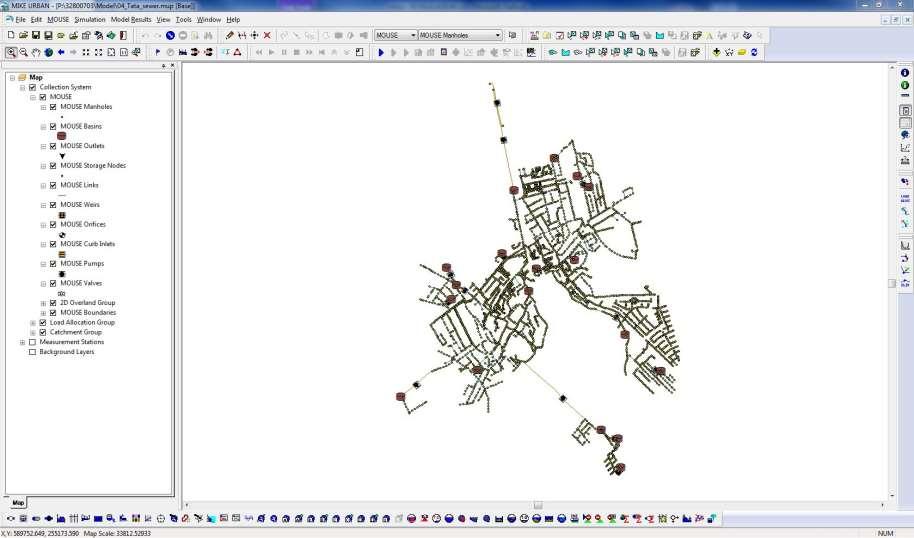

26 Modell építés MIKE URBAN modellező sz

27 Összefoglalás Nincs univerzális módszer Elérhető adatok szintjén az adott helyszínre vonatkozóan kell meghatározni az eljárást. előnyök: Üzemeltetési költség csökken, Beruházási költség csökken, Környezeti terhelés csökken. DHI eljárási módszertana Modellezés x monitoring x adatelemzés x felmérés együttműködés

28 Román esettanulmányapa NOVA The main point of Transfer technology project RO group Members (responsibilities): Veolia Bucharest (A), Technical University Bucharest (B), DHI (C) Prepare, evaluate solution for problems which we find during evaluation of current state (on calibrated model) Climate Changes Find real location where exist problem included monitoring on network (A) done Collect historical data from monitoring equipment (A) (C, A) If not exist monitoring is possible move monitoring equipment? (A) N/A Send example of InfoWorks data and monitoring data (A) Look into data form InfoWorks and monitoring equipment if they are acceptable for pilot area (C) Send data from pilot area (B) (A) Transfer data from pilot project to MIKE URBAN (C) Prepare variants of CC (B, C) Check result of transferring data in Mike Urban (A) Calibration of pilot area (C, B) Prepare variants of model evaluation (B) D overland flow (B)- this option to be discussed Prepare, evaluate solution for problems which we find during evaluation of current state (on calibrated model) (C, A) Made screening of Climate Change guidelines in Romania (B) Prepare variants of CC (B, C) D overland flow??? (B)- this option to be discussed (out of project scope) Prepare seminar/conference for monitoring and show the result difference between calibrated and non-calibrated model, invite more cities (municipality and APA company) (A, B) Prepare final report of Transfer technology project (B, A) Made screening of Climate Change guidelines in Romania Prepare seminar/conference for monitoring and show the result difference between calibrated and non-calibrated model, invite more cities (municipality and APA company) (A, B)

29 Mike Urban Extenzív zöld területek? & Mike Flood csapadék Vízzáró rétegekről való lefolyás Talajvíz kölcsönhatás? csőáramlás infiltráció? csatornahálózat+felszíni befogadók

30 state of the art Vegyes városi területekre komplexebb elemzésekhez ÖSSZEKAPCSOLT 1D-2D modell, de teljes hidrológiával MIKE Urban MIKE 11 MIKE 21 MIKE SHE Mike Urban Flood Rain Runoff Infiltration Evaporation Drainflow Leakage Pipe flow Infiltration

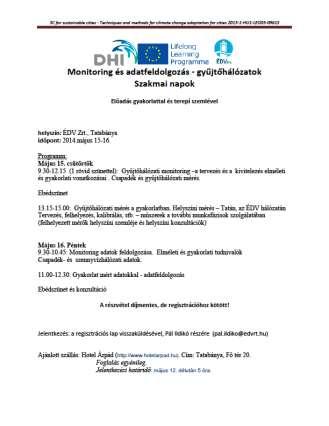

31 Szakmai nap. Máj THURSDAY Theory/monitoring Equipments Data collection / theory Gandalf in few slides Tata pilot case Planning of monitoring steps in case of Tata Map reviewes few slides od option Control check of maps with field inspections Decision of equipment to be used / why that kind of equipment and why to that locations Installation + setting of data collection/transfer (printscreen of online data collection, possibility of data check on mobile?) Online control of measurements Lunch Go to Tata to see the monitoring sites Friday Structuring data into database / example from EDV dataset (Milan informed that measurement datainfo at WWTP has solved) Online data collection (collecting monitoring data / datalogger and online solutions) Gandalf /short practical training/ showing abilities and 1 example

32 És ami közös bennünk... Hogy olyan megoldásokat támogassanak, ill. alapot adjanak olyan megvalósíthatósági tanulmányokhoz, amivel...

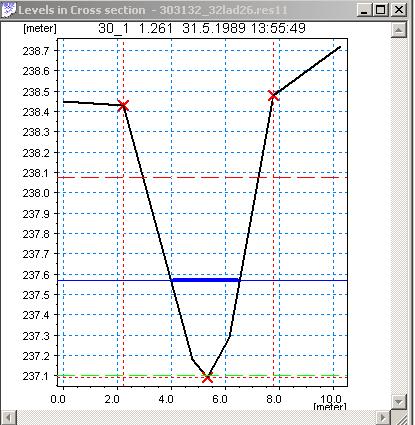

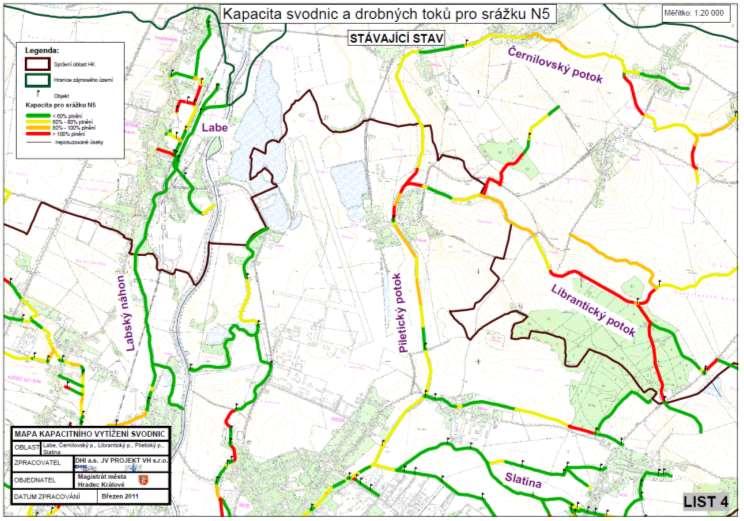

33 Hradec Kralove befogadók kapacitáselemzése kapacitáselemzéstematikus térképek

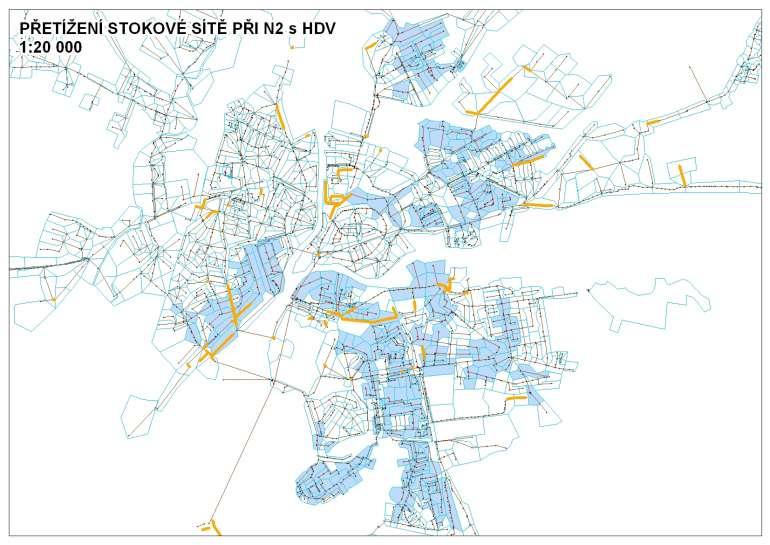

34 DAS HK szennyvízhálózati rendszer kapacitásának elemzése Példa eredményre: Túlterhelt hálózati szakaszok áttekintő tematikus térképe

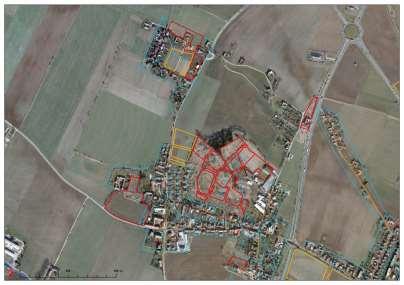

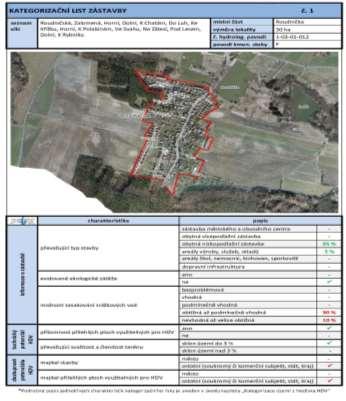

35 Példa eredményre: Fejlesztési területekre minta adatlapok szabályozási tervek felülvizsgálata, városfejlesztési tervek optimalizálása

36 Befogadóra gyakorolt hatások elemzése kumulatív eredmény Amonia 21% 5% Total WWTP production 74% 29% BOD Total CSO production 3% 68% Total inflow to the city Phosphorus 37% 3% 60% Impact parameter BSK5 [t/year] CHSK [t/year] NL [t/year] N tot [t/year] N-NH4+ [t/year] P tot [t/year] Total inflow to the city Total impact from CSOs Total impact from WWTP

37 Záporkiömlők viselkedése- Long term CSO behaviour From To Q max No Max T [hour] OK_56K OK_57K OK_70K OK_70KO RN V_RN OK_71K OK_72K OK_73K B OK_75K OK_75KO OK_77K OK_78K OK_79K B OK_80K OK_80KO OK_81K OK_81KO OK_83K OK_83KO From To Tot T [hour] Suma max. Suma Tot. OK_56K OK_57K OK_70K OK_70KO RN V_RN OK_71K OK_72K OK_73K B OK_75K OK_75KO OK_77K OK_78K OK_79K B OK_80K OK_80KO OK_81K OK_81KO OK_83K OK_83KO

38 Kapacitásvizsgálatok Sewer system servicebility

39 Technical adaptation measures - sewer B tervezés támogatás Přepojení CS1 Úslavského sběrače 724_3 SLOVANSKÝ SBERAČ (IIC) 738_11 DN DN DN DN DN DN DN DN DN _3S 895_2S 773_7 773_4 773_1 738_3 894_1S Přepojení do Úslavského sběrače 791_11 ÚHLAVSKÝ SBĚRAČ (F) 898_3S Nová OK VS271 2KTV_14 2KTV_12 2KTV_17 2KTV_9 2KTV_18 2KTV_5 2KTV_1 2KTV_21 2KTV_23 DN DN DN DN DN DN DN DN DN _4S 978_7S 978_6S 978_4S 980_7S 978_1S 980_5S 980_2S 9551_6S 9463_8S 9463_7S DN délka 2200 m

40 Klímaváltozás hatásai? Increse of 100-year rainfall event +50 % to 2085 (extremscenario). (todays 100-year rainevent 2085 gets a return period of 30 year) 10 év 100 év jövőbeli DHI Sweden

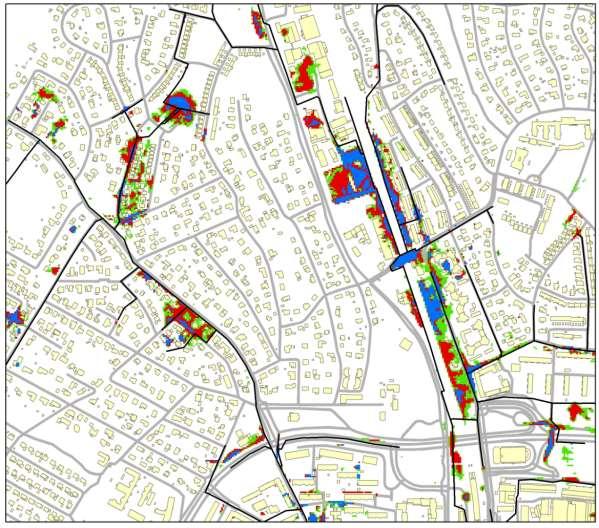

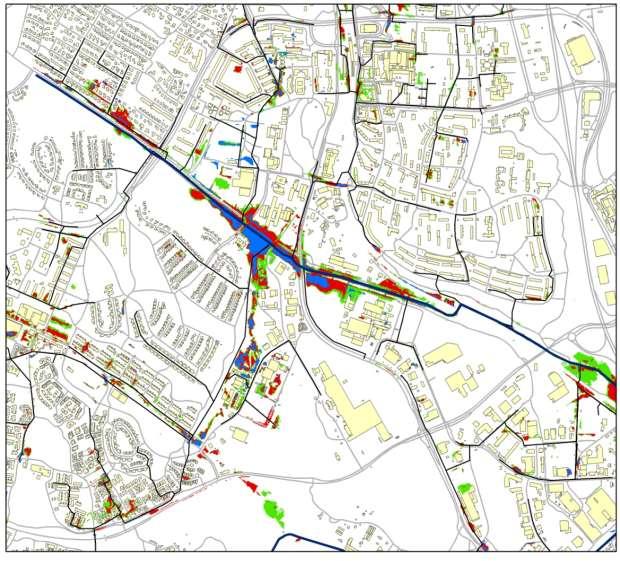

41 elöntés Bällstaån folyó (Svédo.) 10 év 100 év jövőbeli DHI Sweden

42 19th International Water Management Exhibition WATER SUPPLIES SEWERAGE kérdőív VODKA 2015 viziközmű kiállítás és vásár Helyszín: Prága időpont:
