ONGA / Történelmi emlékpark kertépítészeti kiviteli terve

Átírás

1 - 0 -

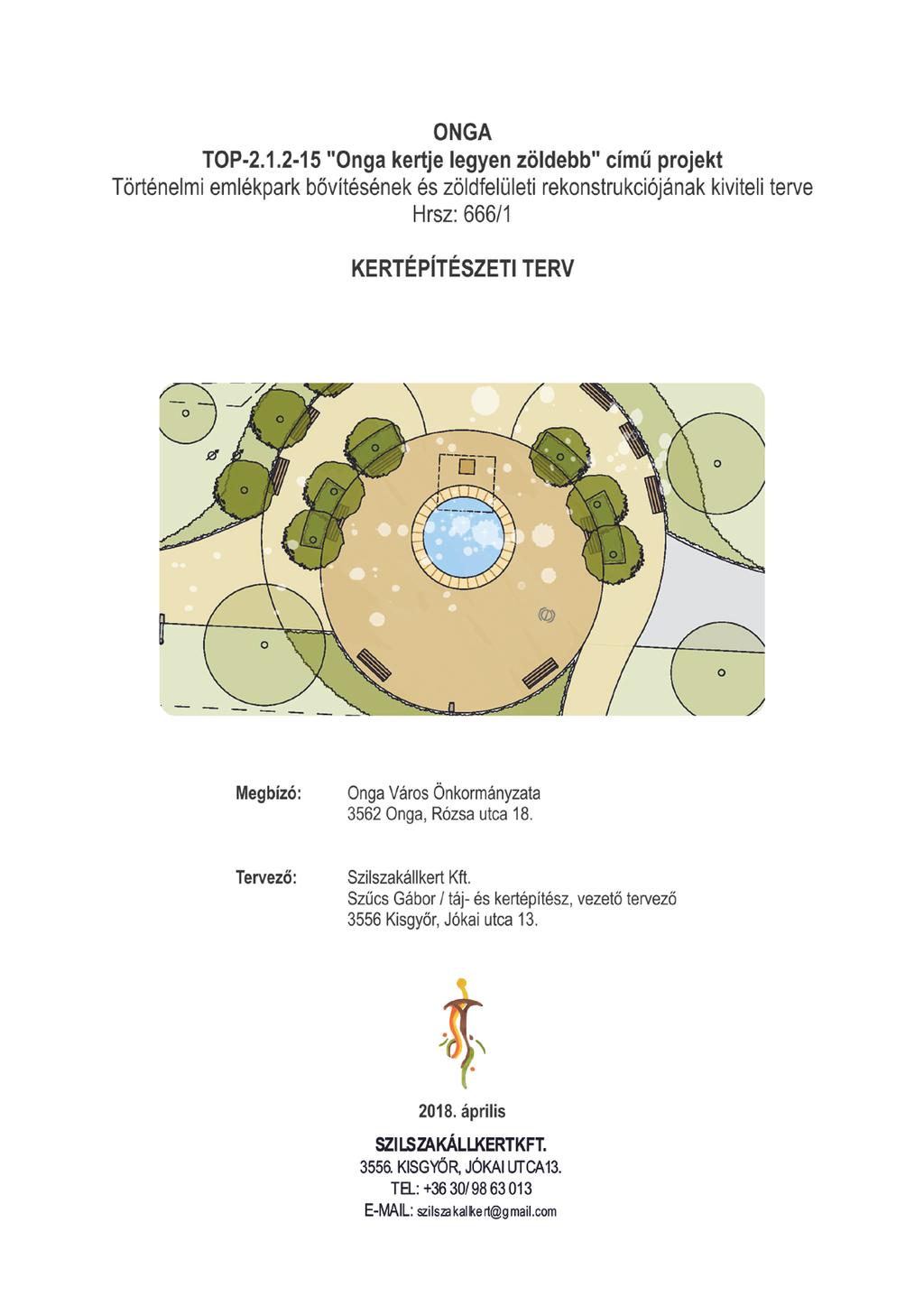

2 TARTALOMJEGYZÉK ONGA TOP "Onga kertje legyen zöldebb" című projekt Történelmi emlékpark bővítésének és zöldfelületi rekonstrukciójának kiviteli terve Hrsz: 666/1 KERTÉPÍTÉSZETI TERV TERVJEGYZÉK ALÁÍRÓLAP TERVEZŐI NYILATKOZAT MŰSZAKI LEÍRÁS Alapadottságok Jelenlegi állapot Megbízói igények Tervezési koncepció Műszaki berendezések Alkalmazott burkolatok Berendezések Fafelmérés Bontás Alkalmazott növények Növényültetés és a növények ültetésénél betartandó elvek STATIKAI MUNKARÉSZ PALLÓUTAK KORLÁTTAL ÉPÍTÉSI KIVITELI TERVÉHEZ TERVEZŐI NYILATKOZAT SZERKEZETI MŰSZAKI LEÍRÁS STATIKAI SZÁMÍTÁSI MELLÉKLET MUNKAVÉDELMI LEÍRÁS A bontási és építési munkák általános követelményei Általános alapelvek: A munkaterületen biztosítandó minimális követelmények: A kivitelező munkáltató feladatai: A kivitelező köteles továbbá:

3 TERVJEGYZÉK ONGA TOP "Onga kertje legyen zöldebb" című projekt Történelmi emlékpark bővítésének és zöldfelületi rekonstrukciójának kiviteli terve Hrsz: 666/1 KERTÉPÍTÉSZETI TERV K.0. FAFELMÉRÉSI, FAKIVÁGÁSI, ÁTÜLTETÉSI ÉS BONTÁSI TERV M 1: 250 K.1. KERTÉPÍTÉSZETI TERV M 1: 250 K.2 NÖVÉNYKIÜLTETÉSI TERV M 1: 250 K2.1 NÖVÉNYKIÜLTETÉSI RÉSZLETTERV M 1:150 K2.2 NÖVÉNYKIÜLTETÉSI RÉSZLETTERV M 1:150 K2.3 NÖVÉNYKIÜLTETÉSI RÉSZLETTERV M 1:150 K2.4 NÖVÉNYKIÜLTETÉSI RÉSZLETTERV M 1:150 K2.5 NÖVÉNYKIÜLTETÉSI RÉSZLETTERV M 1:150 K2.6 NÖVÉNYKIÜLTETÉSI RÉSZLETTERV M 1:150 K2.7 NÖVÉNYKIÜLTETÉSI RÉSZLETTERV M 1:150 K2.8 NÖVÉNYKIÜLTETÉSI RÉSZLETTERV M 1:150 R1. BURKOLAT RÉTEGREND M 1:20 R2. SZOBORTALAPZAT TERVE M 1:25 R3.1. SZÖKŐKÚT TERVE I. M 1:200; 1:25 R3.2. SZÖKŐKÚT TERVE II. M 1:20; 1:15, 1:10 R4. PALLÓÚT KORLÁTTAL I. M 1:30; 1:10 R5. PALLÓÚT KORLÁTTAL II. M 1:30; 1:10 R6. PALLÓÚT SÁVALAP VASALÁSA M 1:20 R7. SZÖKŐKÚT ÉS SZÖKŐKÚT AKNA STATIKAI TERVEI M 1:25 SZÖKŐKÚT ELEKTROMOS TERVEI SZÖKŐKÚT GÉPÉSZ TERVEI SZÖKŐKÚT VÍZBEKÖTÉS TERVEI MŰLEÍRÁS KÖLTSÉGVETÉS KÖLTSÉGKIÍRÁS - 2 -

4 ALÁÍRÓLAP ONGA TOP "Onga kertje legyen zöldebb" című projekt Történelmi emlékpark bővítésének és zöldfelületi rekonstrukciójának kiviteli terve Hrsz: 666/1 KERTÉPÍTÉSZETI TERV Tájépítész tervező: SZŰCS GÁBOR okl. táj- és kertépítész K A tervező a terveket Megbízóval ismertette és azt mind formavilágában, mind anyaghasználatában a Megbízóval történt megállapodásoknak megfelelően alakította ki. Megbízó/építtető: Onga Város Önkormányzata 3562, Onga, Rózsa utca 18. képviseli: Dr. Madzin Tibor polgármester - 3 -

5 TERVEZŐI NYILATKOZAT A tervezési munka tárgya: Onga, Történelmi emlékpark bővítésének és zöldfelületi rekonstrukciójának kiviteli terve, Hrsz: 666/1 Felelős tervező: Szűcs Gábor K A munka leírása: Onga, Történelmi emlékpark bővítésének és zöldfelületi rekonstrukciójának kiviteli terve, Hrsz: 666/1 A 191/2009. (IX. 15.) kormányrendelet 9. (10). pontja alapján Szűcs Gábor okleveles táj-és kertépítészmérnök tervező K kijelentem, hogy a Onga, Történelmi emlékpark bővítésének és zöldfelületi rekonstrukciójának kiviteli terve, Hrsz: 666/1 készítése során megfeleltem a vonatkozó, érvényben lévő valamennyi kötelező szabványnak, szabályzatnak, műszaki előírásnak, általános és eseti, illetve helyi hatósági előírásnak, valamint kielégítettem a környezetvédelmi, statikai, életvédelmi és égéstermék-elvezetőkre vonatkozó előírásokat, az egészséges és biztonságos állapotot előíró általános és szakmai biztonságtechnikai szabványokat, követelményeket, valamint a tűzvédelmi előírásokat, - a tervezett építészeti-műszaki megoldás megfelel a vonatkozó jogszabályoknak és hatósági előírásoknak, - a tervezett építmények nem sértik a szomszédos ingatlanokhoz fűződő jogokat, - Kor. r. 22. (6) pontjával összhangban nyilatkozom, hogy a kiviteli terv nem tér el az engedélyezési tervtől. - a tervdokumentáció a 191/2009. (XI. 15.) kormányrendeletben foglaltaknak és a település szabályozási tervének megfelelően készült, - az általános érvényű és eseti hatósági előírásokat, az épített környezet alakításáról és védelméről szóló évi LXXVIII. törvényben, a területre érvényes rendezési tervben valamint a 253/1997. évi (XII.20.) az országos településrendezési és építési követelményekről szóló kormányrendeletben foglaltakat betartottam. - a tervezési munkát a 266/2013 (VII.11.) kormányrendeletben meghatározott tevékenységi körömön belül végeztem - a tervezésre a vonatkozó jogszabályi feltételeknek megfelelő szintű tervezési jogosultsággal és a szükséges kamarai tagsággal rendelkezem. Kisgyőr, április Szűcs Gábor okl. táj- és kertépítész vezető tervező K

6 MŰSZAKI LEÍRÁS ONGA TOP "Onga kertje legyen zöldebb" című projekt Történelmi emlékpark bővítésének és zöldfelületi rekonstrukciójának kiviteli terve Hrsz: 666/1 Alapadottságok KERTÉPÍTÉSZETI TERV A tervezési terület Onga központi részén fekszik, a Berzsenyi Dániel utca két párhozamosan futó ága közt. A terület jól megközelíthető, központi szerepet tölt be a település zöldfelületi rendszerében. A bolt, a buszmegálló és a települést feltáró út közelsége miatt használt és kedvelt eleme Ongának. Az viszont, hogy közvetlenül az út mellett, sőt, attól mélyebben helyezkedik el, sajátos helyzetet hoz létre. Túlságosan belátható és hangulatában nem elég intim egy közparkhoz képest. Jelenlegi állapot A park faállománya és összképe nagyon vegyes képet mutat. Látszik a zöldítési szándék és az egységes szoborsétány koncepcióra való törekvés, azonban egy nagy lélegzetvételű beavatkozással egységes minőséget lenne jó létrehozni. A fák egy része fiatal, új ültetés, viszont túl sűrűn vannak, egy része viszont idős, beteg vagy már kiszáradt. A park több fókuszú, domináns eleme az új, '56-os emlékmű és az országzászló környezete. A parkból szinte teljesen hiányzik a cserje, évelő szint. Megbízói igények A megbízó részéről az alábbi szempontok fogalmazódtak meg. - A település szellemiségéhez igazodóan kell kialakítani a parkot. - A tájkarakter megőrzése fontos szempont. A növényhasználat legyen egyszerű, természeti elemekből építkezzen, klímatűrő, biológiai aktivitást növelő növényfajokkal gazdagodjon. - A meglévő faállományt a kertépítészeti tervhez és tervezett funkciókhoz illesztve, lehetőség szerint meg kell őrizni, de egy egészséges frissítést is el kell végezni, szakmai szempontok mentén mérlegelve. - Alakuljon ki több kis tér a parkban, melyek egy tengelyen, a sétány vonalában találhatók. - Helyezzünk el padokat, hulladéktárolókat a sétány mentén. - Gazdagítsuk a park cserje és évelő szintjét, mely jelenleg hiányos. - Készítsük elő további szobrok elhelyezésének lehetőségét. - Kerüljön be a tér közepére egy vízarchitektúra elem

7 Tervezési koncepció A park az új, végig vezető sétánnyal új lendületet kap. A sétányra vannak felfűzve azok az elemek, melyek az itt tartózkodás sokszínűségét és a település arculatát is gazdagítják. Ilyen újítás a park keleti végén található bolt előterének átalakítása. A díszes, burkolt előtérrel városi hangulatot kap a park ezen vége. Innen indul az egész parkot átszelő sétány, melyet először egy korláttal ellátott pallóút keresztez, majd következnek sorra a híres emberek szobraihoz tartozó kis, kör alakú terek. A terek mintegy arany láncon felfűzött gyöngyszemek helyezkednek el, ahol a magyarság jeles alakjai, mint gyöngyök állnak. Ezért sárgás színű a burkolat színe, amelyen nemesebb anyagú süttői mészkő - posztamensen helyezkednek majd el a szobrok. A terek után kiszélesedve elérkezünk az országzászlóhoz, mely egy szökőkúttal gazdagított, fasorral védett térbe torkollik. Ez a szökőkutas tér a park központja, és a legnagyobb újdonsága. Célja, hogy lelassítsa, megállásra késztesse az embereket, mintegy közösségi teret képez. A tér után egy, a jövőben elkészülő emlékű helye következik, majd a már megépült, '56-os emlékmű környezete. Innen a park végéig egy kanyargós út vezeti a látogatót, kerülve a meglévő, és idős fákat és nézelődésre késztetve a sétálót. Az utakat cserje- és évelőágyak kísérik. A meglévő faállományt a lehető legteljesebb mértékben megőriztük, csak a beteg, veszélyes fákat ítéltük kivágásra, illetve a fiatal, sűrűn ültetett, vagy a parkba nem illő egyedeket átültetésre. Műszaki berendezések Pallóút korláttal A park keleti végén kialakított árkon két pallóút vezeti át a látogatókat. Mindkét pallóút anyaga tölgyfa, és korláttal készülnek. Részletes szerkezeti és statikai leírásuk a műleírás végén, a Statikai munkarészben található, illetve az R4-5. tervlapon. PALLÓÚT 1. Az 5,5 x 3,2 m-es pallóút a fősétányon található. Alap szerkezetét IPE 200 és az ezekre merőleges IPE 140-es gerendák adják, ezeken fekszik a párnafaként működő az 5/10-es és a 8/10-es gerenda, melyre csavarozva van az 5/20-as palló járófelület. A járókelőket egy korlát védi a leeséstől. A korlátot 4 db 10/10-es, faragott fejezetű oszlop tarja (egymástól 1,5 m tengelytávolságra), amire a vízszintes, 4/10-es korlát rögzül 1,1 m magasan a járófelülethez képest. Az alsó korlát 22 cm magasan van, azonos anyagból. Végeik faragottak, a felső korlát a pallóút széléig tart, az alsó 22,5 cm-rel beljebb véget ér. PALLÓÚT 2. 2,75 x 1,70 m-es pallóút a fősétányon található. Alap szerkezetét IPE 140 és az ezekre merőleges IPE 120-as gerendák adják, ezeken fekszik a párnafaként működő az 5/10-es és a - 6 -

8 8/10-es gerenda, melyre csavarozva van az 5/20-as palló járófelület. A járókelőket egy korlát védi a leeséstől. A korlátot 2 db 10/10-es, faragott fejezetű oszlop tarja (egymástól 1,5 m tengelytávolságra), amire a vízszintes, 4/10-es korlát rögzül 1,1 m magasan a járófelülethez képest. Az alsó korlát 22 cm magasan van, azonos anyagból. Végeik faragottak, a felső korlát a pallóút széléig tart, az alsó 22,5 cm-rel beljebb véget ér. A pallóutakhoz szükséges anyagok összesen: alapozás 3,6 m3 C30/37-XC4-XF1-32 F2 betonvas 48,94 kg IPE120 6 fm 64,26 kg IPE140 20,25 fm 268,92 kg 16,5 fm 380,65 kg tölgyfa anyag 0,841 m3 Szökőkút A park új fókusza a dísztéren álló kör alakú szökőkút, melynek fő anyaga a süttői mészkő, tömbök formájában. A szökőkút 4,9 m külső, és 4,0 m belső átmérőjű. Vasbeton szerkezetből, süttői mészkő tömbökből, fedlapból, függőleges burkoló lapokból és drapp színű, fagyálló kültéri kerámia burkolatból áll. A burkolat szintje alatt 9,5 cm, fölötte 41 cm található a szerkezetből. A szökőkút külső mintája a vizet, mint Onga jellemző tájelemét, valamint a népi kultúrából hátra maradt díszítő elemek, mint csillag és hold díszítik. A medencében egy központi forgó fúvóka és körben 12 kis fúvóka adja az érdekes vízképet. A szökőkúthoz tartozó gépészeti, elektromos leírás a műleírás végén, külön fejezetben található. A méreteket a beton alaptest elkészülte után ellenőrizni kell, és a mészkő lapok, tömbök méretét hozzá igazítani, ha szükséges! vasbeton 6,1 m3 C30/37-XD2-16-F3 beton vas 554,3 kg Statikai terv szerint süttői mészkő tömbök 0,9 m3 22x44-48x40 cm-es tömb 30 db 2. konszignáció szerint faragott felület 0,81 m2 tömbök külső oldalán egy szalagmintaként mészkő burkolat 3,9 m2 20x40x2 cm lapok a belső oldalon mészkő fedlap 0,44 m3 10x40x40 cm-es fedkő 30 db 1. konszignáció szerint Szellőző tömb 2 db 3. konszignáció szerint greslap burkolat 7,5 m2 fagyálló kültéri kerámia burkolat, drapp színű - 7 -

9 Szobortalapzat A sétány keleti, egyenes részén a két, meglévő szobor mellé kerül 7 db új szobor talapzat, és a meglévők köré két kiemelt lábazat készül. A későbbiekben készülő szobrok egy süttői mészkőlappal burkolt, 46x46 cm keresztmetszetű oszlopon állnak, melynek tetejét egy 51x51x6 cm-es mészkő fedlap, alját pedig egy mészkő profil szegély zárja le. A szobor talapzat legfelső pontja 207 cm-en, a mag alakú emelvény 17 cm-en van. Az emelvény és az oszlop magja is egy vasbeton test, minősége: C30/37-XD2-16-F3, alatta 20 cm 0/32-es FZKA alépítmény található, a talajtükör try-re van tömörítve. Az oszlop részben Φ8 és 12-es vasak szolgálják a merevséget, az emelvényben egy Φ6-os háló adja a beton test stabilitását. A vasaknak 3 cm betontakarást kell biztosítani. A beton testre kültéri fagyálló ragasztóval rögzítik a 3 cm vastag, különböző méretű süttői lapokat. Az építmény részletei az R2. tervlapon láthatók. A talapzat a következő összetevőkből áll: KÉSZÜL 7 db 1 db-ra Vasbeton 10,78 m3 1,54 m3 beton vas 429,94 kg 61,42 kg zúzottkő 10,85 m2 1,55 m2 süttői kő 51x51x3 cm lap 54,25 m2 7,75 m2 184x51x3 cm lap 26,25 m2 3,75 m2 51x51x6 cm fedlap 7 db 6x6 cm keresztmetszetű profil szegély 12,6 fm 1,8 fm 17x15-20x3 cm lap 14,35 m2 2,05 m2 Alkalmazott burkolatok Térkő A parkot feltáró sétány térkőből készül, két különböző színnel. Alkalmaztunk Semmelrock castello antico homoksárga követ 1237 m2-en, és Semmelrock castello antico lazac színűt 301,5 m2-en. A burkolat szegélye is két típusú lesz, a lazac színű, illetve kiemelt fotnosságú részeken semmelrock castello antico szegélykő, 8 cm fekete színű szegély kerül beépítésre (143,1 fm-en), míg máshol az egyszerű beton kerti szegély, antracit színben (691,4 fm-en), íves utaknál darabolva. A burkolat ágyazati rétegrendje alulról felfelé: 1 réteg 200 g/m2 geotextil, 20 cm 0-32-es FZKA ágyazat, 10cm CKT réteg, 3cm homok ágyazat, 5 cm vastag térkő burkolat. Összesen 1538,5 m 2 térkő burkolat készül, és 834,4 fm szegély. A burkolat beton szegélyének minősége: C30/37-XF3-32-F

10 Berendezések Pad A Városszépítő Kft. termékei közül a Urban (T12KN) típusú pad kerül elhelyezésre a sétány mentén, szám szerint 31 db. Színe: Remmers, rusztikus tölgy lazúr. A padok 4 db 40x40x60-as beton pontalapra rögzülnek, melynek minősége: C25/30-XC2-32-F2. A pontalapok felső síkja 5 cm-rel a talajsík alatt helyezkedjen el. Hulladéktároló A Városszépítő Kft. termékei közül a Urban típusú köztéri hulladéktároló fabetéttel, tetővel kerül elhelyezésre a sétány mentén, szám szerint 12 db. Színe: Remmers, rusztikus tölgy lazúr. A hulladéktárolók 1 db 40x40x60-as beton pontalapra rögzülnek, melynek minősége: C25/30-XC2-32-F2. A pontalapok felső síkja 5 cm-rel a talajsík alatt helyezkedjen el. Poller A Városszépítő Kft. termékei közül a Urban fix típusú térelválasztó oszlop/poller kerül elhelyezésre a bolt előtti forgalom szabályozására, szám szerint 2 db. A pollerek 1 db 40x40x60-as beton pontalapra rögzülnek, melynek minősége: C25/30-XC2-32-F2. A pontalapok felső síkja 5 cm-rel a talajsík alatt helyezkedjen el. Kerékpártároló A Városszépítő Kft. termékei közül a Barcsi acéloszlopos, 4 férőhelyes kerékpártároló kerül elhelyezésre a bolt előtti forgalom szabályozására, szám szerint 1 db. A kerékpártároló 2 db 40x40x60-as beton pontalapra rögzülnek, melynek minősége: C25/30-XC2-32-F2. A pontalapok felső síkja 5 cm-rel a talajsík alatt helyezkedjen el. Fafelmérés A park jelenlegi és jövőbeli képét is jelentősen meghatározzák a benne álló fák, melyek állapota vegyes képet mutat. Az alábbi táblázatban láthatók a fafelmérési adatok, melyek alapján 46 db fa kerül kivágásra, ebből 26 db 0-10 cm, 7 db cm, 9 db cm, 2 db cm, 2 db 40 cm-nél nagyobb törzsátmérőjű. 50 db átültetendő a településen belül

11 SORSZ. LATIN NÉV MAGYAR NÉV TÖRZS ÁLLAPOT MEGJEGYZÉS TEENDŐ 001 Sorbus torminalis barkóca berkenye 10 5 ép, kicsit dől MEGŐRZENDŐ bangitalavelű 002 Physocarpus opulifolius hólyagvessző 5 ép, útban van ÁTÜLTETENDŐ 003 Sorbus torminalis barkóca berkenye 10 5 ép, útban van KIVÁGANDÓ 004 Corylus colurna törökmogyoró ép, szép MEGŐRZENDŐ 005 Aesculus hyppocastanum vadgesztenye 30 4 ép KIVÁGANDÓ Prunus fruticosa csepleszmeggy 10 4 háromtörzsű MEGŐRZENDŐ 007 Hibiscus syriacus mályvacserje 3 ép ÁTÜLTETENDŐ 008 Aesculus hyppocastanum vadgesztenye 35 5 ép KIVÁGANDÓ 009 Hibiscus syriacus mályvacserje 4 ép ÁTÜLTETENDŐ 010 Prunus fruticosa csepleszmeggy metszést igényel MEGŐRZENDŐ 011 Hibiscus syriacus mályvacserje 4 ép ÁTÜLTETENDŐ SORSZ. LATIN NÉV MAGYAR NÉV TÖRZS ÁLLAPOT MEGJEGYZÉS TEENDŐ 012 Platanus acerifolia közönséges platán 20 5 ép MEGŐRZENDŐ 013 Tilia cordata kislevelű hárs 5 5 ép MEGŐRZENDŐ 014 Aruncus dioicus tündérfürt 4 ép ÁTÜLTETENDŐ 015 Prunus fruticosa csepleszmeggy 5 3 metszést igényel MEGŐRZENDŐ 016 Prunus fruticosa csepleszmeggy 3 2 száraz ágak KIVÁGANDÓ 017 Prunus fruticosa csepleszmeggy 10 2 száraz ágak KIVÁGANDÓ 018 Acer platanoides korai juhar 3 5 ép ÁTÜLTETENDŐ 019 Platanus acerifolia közönséges platán 35 5 ép MEGŐRZENDŐ 020 Tilia cordata kislevelű hárs száraz ágak KIVÁGANDÓ ágcsonkok 021 Platanus acerifolia közönséges platán 40 4 kezelése javasolt MEGŐRZENDŐ 022 Prunus caesius cseresznye 2 2 száraz ágak KIVÁGANDÓ 023 Prunus caesius cseresznye 2 2 száraz ágak KIVÁGANDÓ 024 Platanus acerifolia közönséges platán 10 4 ép MEGŐRZENDŐ 025 Platanus acerifolia közönséges platán 35 5 ép MEGŐRZENDŐ ágcsonkok, útban 026 Platanus acerifolia közönséges platán 25 3 van MEGŐRZENDŐ 027 Prunus fruticosa csepleszmeggy 15 3 sérült törzs KIVÁGANDÓ lombkorona nagy 028 Acer pseudoplatanus hegyi juhar 25 2 része elszáradt KIVÁGANDÓ 029 Acer pseudoplatanus hegyi juhar 2 1 elszáradt KIVÁGANDÓ 030 Prunus sp. cseresznye 2 1 elszáradt KIVÁGANDÓ 031 Prunus sp. cseresznye 2 2 száraz ágak KIVÁGANDÓ lombkorona nagy 032 Acer pseudoplatanus hegyi juhar 25 2 része elszáradt KIVÁGANDÓ 033 Platanus acerifolia közönséges platán 25 1 elszáradt KIVÁGANDÓ 034 Acer pseudoplatanus hegyi juhar 25 2 lombkorona nagy része elszáradt KIVÁGANDÓ 035 Acer pseudoplatanus hegyi juhar 50 2 a vezérág elszáradt KIVÁGANDÓ 036 Prunus fruticosa csepleszmeggy 10 4 ép KIVÁGANDÓ

12 037 Acer platanoides korai juhar 1 5 ép ÁTÜLTETENDŐ 038 Sorbus torminalis barkóca berkenye 3 5 ép ÁTÜLTETENDŐ 039 Acer saccharinum ezüst juhar 60 4 ép, néhány száraz ág metszése javasolt MEGŐRZENDŐ 040 Acer saccharinum ezüst juhar 60 4 ép, néhány száraz ág metszése javasolt MEGŐRZENDŐ 041 Acer saccharinum ezüst juhar 60 3 száraz ágak, odvas törzs KIVÁGANDÓ 042 Acer saccharinum ezüst juhar 80 4 ép, fagyöngy a lombkoronában MEGŐRZENDŐ 043 Sorbus torminalis barkóca berkenye 15 4 ép, kicsit dől MEGŐRZENDŐ 044 Prunus fruticosa csepleszmeggy 5 4 ép MEGŐRZENDŐ 045 Prunus fruticosa csepleszmeggy 5 4 ép MEGŐRZENDŐ 046 Prunus fruticosa csepleszmeggy 3 4 ép, kicsit dől MEGŐRZENDŐ SORSZ. LATIN NÉV MAGYAR NÉV TÖRZS ÁLLAPOT MEGJEGYZÉS TEENDŐ 047 Prunus sp. cseresznye 2 2 száraz ágak KIVÁGANDÓ 048 Prunus sp. cseresznye 2 2 száraz ágak KIVÁGANDÓ 049 Acer platanoides korai juhar 1 4 ép MEGŐRZENDŐ 050 Sorbus torminalis barkóca berkenye 5 4 féloldalas korona ÁTÜLTETENDŐ 051 Prunus fruticosa csepleszmeggy 5 3 sérült törzs ÁTÜLTETENDŐ 052 Prunus fruticosa csepleszmeggy 3 4 ép ÁTÜLTETENDŐ 053 Prunus fruticosa csepleszmeggy 2 3 sérült törzs ÁTÜLTETENDŐ 054 Sorbus torminalis barkóca berkenye 5 3 sérült törzs MEGŐRZENDŐ 055 Sorbus torminalis barkóca berkenye 5 5 ép MEGŐRZENDŐ 056 Sorbus torminalis barkóca berkenye 5 5 ép MEGŐRZENDŐ 057 Sorbus torminalis barkóca berkenye 5 5 ép MEGŐRZENDŐ 058 Sorbus torminalis barkóca berkenye 10 5 ép MEGŐRZENDŐ 059 Sorbus torminalis barkóca berkenye 5 2 sérült törzs KIVÁGANDÓ 060 Sorbus torminalis barkóca berkenye 10 5 ép MEGŐRZENDŐ 061 Acer platanoides korai juhar 5 5 ép MEGŐRZENDŐ 062 Acer platanoides korai juhar 5 5 ép MEGŐRZENDŐ 063 Acer platanoides korai juhar 5 5 ép MEGŐRZENDŐ ágcsonkok 064 Acer platanoides korai juhar 5 4 kezelése javasolt MEGŐRZENDŐ 065 Acer platanoides korai juhar 5 5 ép ÁTÜLTETENDŐ 066 Acer platanoides korai juhar 5 5 ép ÁTÜLTETENDŐ 067 Prunus fruticosa csepleszmeggy 5 5 ép MEGŐRZENDŐ 068 Prunus fruticosa csepleszmeggy 5 5 ép MEGŐRZENDŐ 069 Prunus fruticosa csepleszmeggy 5 5 ép MEGŐRZENDŐ 070 Prunus fruticosa csepleszmeggy 5 5 ép MEGŐRZENDŐ 071 Acer platanoides korai juhar 2 1 elszáradt KIVÁGANDÓ 072 Acer platanoides korai juhar 5 4 ép KIVÁGANDÓ 073 Prunus fruticosa csepleszmeggy 10 2 sérült törzs KIVÁGANDÓ

13 074 Prunus fruticosa csepleszmeggy 5 4 nagyon dől KIVÁGANDÓ 075 Prunus fruticosa csepleszmeggy 10 1 elszáradt KIVÁGANDÓ kicsit dől, 076 Prunus fruticosa csepleszmeggy 15 3 metszést igényel ÁTÜLTETENDŐ 077 Prunus fruticosa csepleszmeggy 20 3 metszést igényel MEGŐRZENDŐ 078 Prunus fruticosa csepleszmeggy 10 4 ép, kicsit dől MEGŐRZENDŐ 079 Prunus fruticosa csepleszmeggy 10 4 ép, kicsit dől MEGŐRZENDŐ 080 Prunus fruticosa csepleszmeggy 10 5 ép MEGŐRZENDŐ 081 Prunus fruticosa csepleszmeggy 5 4 ép, metszést igényel ÁTÜLTETENDŐ 082 Prunus fruticosa csepleszmeggy 5 2 gombás fertőzés a törzsön KIVÁGANDÓ 083 Prunus fruticosa csepleszmeggy 10 3 metszést igényel KIVÁGANDÓ SORSZ. LATIN NÉV MAGYAR NÉV TÖRZS ÁLLAPOT MEGJEGYZÉS TEENDŐ 084 Prunus fruticosa csepleszmeggy 10 2 száraz ágak KIVÁGANDÓ 085 Platanus acerifolia közönséges platán 25 4 metszést igényel MEGŐRZENDŐ ágcsonkok 086 Platanus acerifolia közönséges platán 25 3 kezelése javasolt MEGŐRZENDŐ 087 Platanus acerifolia közönséges platán 25 5 ép MEGŐRZENDŐ gömb ÁTÜLTETENDŐ 088 Prunus fruticosa'globosa' csepleszmeggy 5 5 ép 089 Prunus fruticosa'globosa' gömb csepleszmeggy 5 5 ép ÁTÜLTETENDŐ 090 Acer saccharinum ezüst juhar 65 4 ép, fagyöngy MEGŐRZENDŐ 091 Acer platanoides korai juhar 2 5 ép ÁTÜLTETENDŐ 092 Acer pseudoplatanus hegyi juhar 2 4 ép ÁTÜLTETENDŐ 093 Acer negundo zöld juhar 10 5 ép ÁTÜLTETENDŐ 094 Acer negundo zöld juhar 5 5 ép ÁTÜLTETENDŐ 095 Platanus acerifolia közönséges platán 15 5 ép ÁTÜLTETENDŐ 096 Acer saccharinum ezüst juhar 70 4 ép, fagyöngy a lombkoronában MEGŐRZENDŐ 097 Prunus fruticosa 'Globosa' gömb csepleszmeggy 5 5 ép MEGŐRZENDŐ 098 Prunus fruticosa 'Globosa' gömb csepleszmeggy 5 5 ép MEGŐRZENDŐ 099 Acer platanoides korai juhar 1 5 ép ÁTÜLTETENDŐ 100 Acer platanoides 'Globosum' gömb juhar 5 3 ágcsonkok, hasadás a törzsön KIVÁGANDÓ 101 Acer platanoides korai juhar 5 2 elszáradt, zöld juhar oltással KIVÁGANDÓ 102 Acer pseudoplatanus hegyi juhar 3 4 ép ÁTÜLTETENDŐ 103 Acer pseudoplatanus hegyi juhar 2 4 ép ÁTÜLTETENDŐ Acer platanoides 104 'Globosum' gömb juhar 3 1 elszáradt KIVÁGANDÓ 105 Acer platanoides korai juhar 1 1 elszáradt KIVÁGANDÓ

14 106 Acer platanoides korai juhar 40 1 elszáradt KIVÁGANDÓ 107 Acer pseudoplatanus hegyi juhar 20 2 száraz ágak KIVÁGANDÓ 108 Acer platanoides korai juhar 2 1 elszáradt KIVÁGANDÓ száraz ágak, 109 Acer platanoides korai juhar 40 2 odvas törzs KIVÁGANDÓ 110 Acer pseudoplatanus hegyi juhar 2 5 ép MEGŐRZENDŐ 111 Acer pseudoplatanus hegyi juhar 35 3 metszést igényel MEGŐRZENDŐ 112 Acer platanoides korai juhar 40 3 a vezérág elszáradt KIVÁGANDÓ 113 Acer pseudoplatanus hegyi juhar 25 2 száraz ágak, odvas törzs KIVÁGANDÓ 114 Acer platanoides korai juhar 5 5 ép MEGŐRZENDŐ 115 Acer pseudoplatanus hegyi juhar 20 2 bekorhadt törzs KIVÁGANDÓ 116 Acer pseudoplatanus hegyi juhar 40 3 száraz ágak MEGŐRZENDŐ 117 Acer platanoides korai juhar 5 4 Y -törzs, ép ÁTÜLTETENDŐ SORSZ. LATIN NÉV MAGYAR NÉV TÖRZS ÁLLAPOT MEGJEGYZÉS TEENDŐ 118 Acer platanoides korai juhar 2 5 ép ÁTÜLTETENDŐ 119 Acer pseudoplatanus hegyi juhar 25 1 elszáradt KIVÁGANDÓ 120 Platanus acerifolia közönséges platán 8 5 (szobor helyén van) ÁTÜLTETENDŐ 121 Prunus fruticosa'globosa' gömb csepleszmeggy 3 5 ép MEGŐRZENDŐ 122 Acer platanoides korai juhar 5 5 ép MEGŐRZENDŐ kicsi, 123 Tilia cordata kislevelű hárs sarj 1 2 szabálytalan sarj KIVÁGANDÓ 124 Acer platanoides korai juhar 5 5 ép ÁTÜLTETENDŐ 125 Acer platanoides 'Globosum' gömb juhar 5 5 ép ÁTÜLTETENDŐ 126 Acer platanoides 'Globosum' gömb juhar 5 5 ép ÁTÜLTETENDŐ 127 Tilia cordata kislevelű hárs 7 4 Y -törzs, ép ÁTÜLTETENDŐ gömb 128 Prunus fruticosa'globosa' csepleszmeggy 5 5 ép ÁTÜLTETENDŐ 129 Acer platanoides korai juhar 5 5 ép ÁTÜLTETENDŐ kicsi, 130 Tilia cordata kislevelű hárs 3 3 szabálytalan sarj KIVÁGANDÓ 131 Prunus fruticosa csepleszmeggy 5 4 ép, kicsit dől ÁTÜLTETENDŐ 132 Acer platanoides korai juhar 1 5 ép ÁTÜLTETENDŐ ágcsonkok 133 Platanus acerifolia közönséges platán 35 4 kezelése javasolt MEGŐRZENDŐ 134 Platanus acerifolia közönséges platán 35 5 ép MEGŐRZENDŐ 135 Platanus acerifolia közönséges platán 25 4 ágcsonkok kezelése javasolt MEGŐRZENDŐ 136 Platanus acerifolia közönséges platán 25 4 ágcsonkok kezelése javasolt MEGŐRZENDŐ 137 Platanus acerifolia közönséges platán 25 4 ágcsonkok kezelése javasolt MEGŐRZENDŐ 138 Platanus acerifolia közönséges platán 25 3 ágcsonkok, odvas MEGŐRZENDŐ ágcsonkok 139 Platanus acerifolia közönséges platán 40 3 kezelése javasolt MEGŐRZENDŐ

15 140 Platanus acerifolia közönséges platán 20 5 ép MEGŐRZENDŐ 141 Platanus acerifolia közönséges platán 30 5 ép MEGŐRZENDŐ 142 Platanus acerifolia közönséges platán 30 5 ép MEGŐRZENDŐ 143 Platanus acerifolia közönséges platán Platanus acerifolia közönséges platán Tilia cordata kislevelű hárs 60 3 rajzszögek a törzsön, ágcsonkok letört ág kezelése szükséges ép, száraz ág metszése javasolt MEGŐRZENDŐ MEGŐRZENDŐ MEGŐRZENDŐ 146 Koelreuteria paniculata csörgőfa 15 5 ép MEGŐRZENDŐ 147 Koelreuteria paniculata csörgőfa 10 5 ép MEGŐRZENDŐ 148 Koelreuteria paniculata csörgőfa 15 4 metszést igényel KIVÁGANDÓ 149 Koelreuteria paniculata csörgőfa 15 5 ép KIVÁGANDÓ SORSZ. LATIN NÉV MAGYAR NÉV TÖRZS ÁLLAPOT MEGJEGYZÉS TEENDŐ 150 Koelreuteria paniculata csörgőfa 15 5 ép KIVÁGANDÓ 151 Platanus acerifolia közönséges platán 30 4 ép, kicsit dől MEGŐRZENDŐ 152 Platanus acerifolia közönséges platán 30 3 ágcsonkok kezelése javasolt MEGŐRZENDŐ 153 Platanus acerifolia közönséges platán 30 3 ágcsonkok kezelése javasolt MEGŐRZENDŐ 154 Acer platanoides korai juhar 1 1 elszáradt KIVÁGANDÓ 155 Acer platanoides korai juhar 3 5 ép ÁTÜLTETENDŐ 156 Acer pseudoplatanus hegyi juhar 30 3 metszést igényel, odvasodik MEGŐRZENDŐ 157 Fraxinus excelsior magas kőris 3 4 ép, metszés helye a törzsön ÁTÜLTETENDŐ 158 Fraxinus excelsior magas kőris 10 5 ép MEGŐRZENDŐ nagy része 159 Acer pseudoplatanus hegyi juhar 30 2 elszáradt KIVÁGANDÓ 160 Acer platanoides korai juhar 25 5 ép MEGŐRZENDŐ 161 Syringa vulgaris közönséges orgona 4 ép ÁTÜLTETENDŐ 162 Prunus fruticosa csepleszmeggy 10 5 ép ÁTÜLTETENDŐ a sűrű ültetés 163 Acer platanoides korai juhar 5 4 miatt fejletlen ÁTÜLTETENDŐ 164 Syringa vulgaris közönséges orgona 4 ép ÁTÜLTETENDŐ 165 Syringa vulgaris közönséges orgona 4 ép ÁTÜLTETENDŐ 166 Acer pseudoplatanus hegyi juhar 20 3 ép, néhány száraz ág metszése javasolt MEGŐRZENDŐ 167 Acer pseudoplatanus hegyi juhar 10 5 ép ÁTÜLTETENDŐ 168 Juglans regia közönséges dió 45 3 metszést igényel MEGŐRZENDŐ 169 Acer platanoides korai juhar 2 2 bekorhadt törzs KIVÁGANDÓ 170 Tilia cordata kislevelű hárs 60 4 metszést igényel MEGŐRZENDŐ 171 Koelreuteria paniculata csörgőfa 5 5 ép ÁTÜLTETENDŐ 172 Koelreuteria paniculata csörgőfa 10 5 ép MEGŐRZENDŐ 173 Robinia pseudoacacia fehér akác 50 3 bekorhadt törzs MEGŐRZENDŐ

16 174 Koelreuteria paniculata csörgőfa 10 5 ép MEGŐRZENDŐ 175 Koelreuteria paniculata csörgőfa 10 5 ép MEGŐRZENDŐ 176 Koelreuteria paniculata csörgőfa 15 5 ép MEGŐRZENDŐ 177 Koelreuteria paniculata csörgőfa 10 5 ép, kicsit dől MEGŐRZENDŐ 178 Koelreuteria paniculata csörgőfa 10 5 ép, kicsit dől MEGŐRZENDŐ 179 Koelreuteria paniculata csörgőfa ép, Y-törzs MEGŐRZENDŐ 180 Koelreuteria paniculata csörgőfa 15 5 ép MEGŐRZENDŐ 181 Acer platanoides korai juhar 2 5 ép ÁTÜLTETENDŐ 182 Koelreuteria paniculata csörgőfa 5 3 sérült kéreg ÁTÜLTETENDŐ 183 Koelreuteria paniculata csörgőfa 15 3 sérült kéreg MEGŐRZENDŐ 184 Platanus acerifolia közönséges platán 25 4 ágcsonkok kezelése javasolt MEGŐRZENDŐ 185 Fraxinus angustifolia subsp. Pannonica magyar kőris 10 4 ágcsonk kezelése javasolt MEGŐRZENDŐ SORSZ. LATIN NÉV MAGYAR NÉV TÖRZS ÁLLAPOT MEGJEGYZÉS TEENDŐ Fraxinus angustifolia 186 subsp. Pannonica magyar kőris 20 5 ép MEGŐRZENDŐ 187 Fraxinus angustifolia subsp. Pannonica magyar kőris 10 5 ép MEGŐRZENDŐ 188 Acer platanoides korai juhar 1 4 ép, Y-törzs MEGŐRZENDŐ 189 Fraxinus excelsior magas kőris 10 5 ép MEGŐRZENDŐ 190 Juglans regia közönséges dió 20 3 korhadó törzs KIVÁGANDÓ 191 Juglans regia közönséges dió 25 2 bekorhadt törzs KIVÁGANDÓ ágcsonkok 192 Juglans regia közönséges dió 30 4 kezelése javasolt MEGŐRZENDŐ 193 Fraxinus excelsior magas kőris 5 3 sérült törzs KIVÁGANDÓ 194 Platanus acerifolia közönséges platán 10 5 ép MEGŐRZENDŐ 195 Fraxinus excelsior magas kőris 10 5 ép MEGŐRZENDŐ ágcsonkok, 196 Robinia pseudoacacia fehér akác 45 3 bekorhadt törzs MEGŐRZENDŐ 197 Acer platanoides korai juhar 1 1 elszáradt KIVÁGANDÓ 198 Platanus acerifolia közönséges platán 15 5 ép MEGŐRZENDŐ 199 Platanus acerifolia közönséges platán 5 4 ép, a sűrű ültetés miatt fejletlen MEGŐRZENDŐ 200 Quercus petraea kocsánytalan tölgy 60 5 ép, szép, száraz ágak metszése javasolt MEGŐRZENDŐ 201 Prunus fruticosa csepleszmeggy 10 4 nagyon dől MEGŐRZENDŐ 202 Fraxinus excelsior magas kőris 10 4 ép, kicsit dől MEGŐRZENDŐ 203 Fraxinus excelsior magas kőris 8 5 ép MEGŐRZENDŐ 204 Platanus acerifolia közönséges platán 25 5 ép MEGŐRZENDŐ 205 Fraxinus excelsior magas kőris 15 5 ép MEGŐRZENDŐ 206 Fraxinus excelsior magas kőris 15 5 ép MEGŐRZENDŐ 207 Platanus acerifolia közönséges platán 25 5 ép MEGŐRZENDŐ

17 Bontás A park területén jelenleg megtalálható burkolatokból az átalakítás miatt a következő mennyiségeket szükséges elbontani, elhelyezkedésük a K0-ás tervlapon látható: TÉRKŐ JÁRDA ASZFALT ÚT BETON JÁRDA SZÓRT ÚT 239,2 m2 241,2 m2 152 m2 89,5 m2 Az elbontott térkő járdák a település más részein felhasználásra kerülnek. Alkalmazott növények Általánosan érvényes elv volt a tervezésnél, hogy a hazai flóra fajait, azok fajtáit és kis fenntartási igényű cserjéket és évelőket alkalmazzunk, tekintettel a terület jellegére. A meglévő fák metszése, ifjítása vagy alakítása javasolt a fafelmérési táblázat alapján. Az utak és csomópontok környezetének gazdagításában van szerepe növényfoltok kialakításának, illetve fókuszpontok létrehozásának. A sétányokat szakaszosan követő zöldsáv változatos fajokat, kis gondozási igényű, mégis díszes évelőket tartalmaz. KÓD LATIN NÉV MAGYAR NÉV DB FÁK F2 Acer ginnala tűzvörös juhar 6 db F17 Betula pendula fehér nyír 3 db F20 Carpinus betulus 'Fastigiata' oszlopos gyertyán 5 db F25 Cercis canadensis 'Forest Pansy' júdásfa 2 db F29 Crataegus laevigata 'Paul's Scarlet' pirosvirágú galagonya 3 db F56 Malus 'Red Sentinel' díszalma 2 db F62 Parrotia persica 'Tűzmadár' perzsa varázsfa 2 db F70 Platanus acerifolia juharlevelű platán 3 db F90 Quercus robur kocsányos tölgy 2 db F101 Sorbus torminalis barkóca berkenye 3 db F116 Tilia tomentosa 'Szeleste' Ezüst hárs 4 db 35 db

18 KÓD LATIN NÉV MAGYAR NÉV M2 DB CSERJÉK CS7 Berberis thunbergii 'Atropurpurea Nana' törpeborbolya 11 m2 55 db CS21 Caryopteris x clandonensis 'Heavenly Blue' kékszakáll 20,67 m2 62 db CS44 Cotoneaster dammeri 'Corel Beauty' szőnyeg madárbirs 8 m2 32 db CS46 Cotoneaster salicifolius 'Herbstfeuer' fűzlevelű madárbirs 5,5 m2 11 db CS52 Deutzia 'Mont Rose' gyöngyvirágcserje 5 m2 10 db CS62 Euonymus fortunei 'Emerald Gaiety' kúszó kecskerágó 22,6 m2 113 db CS63 Euonymus fortunei 'Emerald 'n Gold' kúszó kecskerágó 20,8 m2 104 db CS71 Hedera helix borostyán 2 m2 10 db CS76 Hibiscus syriacus 'Blue satin' török mályva 18,67 m2 56 db CS81 Hydrangea macrophylla hortenzia 2 m2 6 db CS90 Lavandula angustifolia 'Grappenhall' közönséges levendula 22,71 m2 159 db CS102 Lonicera nitida 'Elegant' mirtuszlonc 24 m2 120 db CS103 Lonicera nitida 'Maigrün' mirtuszlonc 38,25 m2 153 db CS106 Mahonia aquifolium mahónia 31,67 m2 95 db CS122 Physocarpus opulifolius 'Diabolo' hólyagvessző 11,5 m2 23 db CS125 Pinus mugo 'Mops' törpefenyő 7,67 m2 23 db CS131 Potentilla fruticosa 'Goldfinger' cserjés pimpó 18,2 m2 91 db CS148 Rosa 'The Fairy' szőnyegrózsa 36,75 m2 147 db CS155 Spiraea cinerea 'Grefsheim' hamvas gyöngyvessző 11,5 m2 23 db CS157 Spiraea japonica 'Golden Princess' japán gyöngyvessző 4,75 m2 19 db CS159 Spiraea japonica 'Shirobana' japán gyöngyvessző 26 m2 104 db CS161 Spiraea x vanhouttei kerti gyöngyvessző 2 m2 4 db 351,24 m db KÓD LATIN NÉV MAGYAR NÉV M2 DB ÉVELŐK É23 Bergenia cordifolia bőrlevél 9,43 m2 66 db É32 Cerastium tomentosum madárhúr 8,55 m2 77 db É43 Digitalis purpurea piros gyűszűvirág 2,78 m2 25 db É60 Geranium sanguineum 'Max Frei' piros gólyaorr 5,56 m2 89 db É68 Hemerocallis 'Stella D'oro' sásliliom 6,14 m2 43 db É79 Impatiens waleriana (fehér) törpe nebáncsvirág 9,53 m2 343 db É80 Impatiens waleriana (piros) törpe nebáncsvirág 9,44 m2 340 db É81 Imperiata cylindrica 'Red Barron' alangfű 9,42 m2 113 db É108 Pachysandra terminalis 'Green Carpet' japán kövérke 11,67 m2 140 db É113 Persicaria affinis 'Darjeeling Red' öröközöld keserűfű 2,78 m2 25 db

19 É134 Salvia officinalis 'Berggarten' orvosi zsálya 1,71 m2 12 db É154 Veronica spicata ssp. incana macskafarkú veronika 4,67 m2 56 db É156 Waldsteinia geoides waldstein pimpó 4,25 m2 51 db 86,05 m db Növényültetés és a növények ültetésénél betartandó elvek A fák ültetésénél az ültető gödör mérete 1x1x1m 50%-os talajcserével, talajjavításként gödrönként 20 kg érett marhatrágya kerül a gödör aljára. Legkedvezőbb ültetési időszak: márc. 15-máj. 30, vagy szept. 15-nov. 30-ig tartó időszak. A gödröket ültetés előtt alaposan be kell locsolni, ültetés után is beiszapolás szükséges. A cserjék ültető gödör mérete 40x40x40 cm-es. Talajjavítás 50%-os talajcserével történjen. Legkedvezőbb ültetési időszak: márc. 15-máj. 30, vagy szept. 15-nov. 30-ig tartó időszak. Ültetés előtt és után is alapos belocsolás szükséges. Ültetés előtt a cserjék fajtájától függően azok visszametszése javasolt. A virágágyak kialakítása teljes felületen 30 cm mélységben 100%-os talajcserével történjen. Legkedvezőbb ültetési időszak: márc. 15-máj. 30, vagy szept. 15-nov. 30-ig tartó időszak. Ültetés előtt és után is alapos belocsolás szükséges. Az ültetés történhet eltérő időszakba is, azonban nagyobb odafigyelést követel az ültetés és az azt követő fenntartás. Fontos, hogy az ültetés után a növények rendszeresen öntözve legyenek. Az utóbbi években ez még jelentősebbé vált, mivel a faiskolai növények termesztési módja átalakulóban van, és egyre inkább teret nyer a tőzeges, tápanyagozott közegben nevelése a növényeknek. Ha ezek a növények a kiültetést követően nem kapják meg a megfelelő vízmennyiséget, akkor könnyen kiszáradhatnak. Az öntözés jelentősége csak azután kezd csökkenni, ha a gyökérzet kinőve a tőzegből, szerteágazóan, mélyen átszőtte a természetes talajt

20 STATIKAI MUNKARÉSZ PALLÓUTAK KORLÁTTAL ÉPÍTÉSI KIVITELI TERVÉHEZ Megbízó adatai: ONGA BERZSENYI PARK HRSZ.: 666/1 KERTÉPÍTÉSZETI TERVÉNEK RÉSZEKÉNT Név: Szilszakállkert Kft. Cím: 3556 Kisgyőr, Jókai utca 13. Tervezett építmény helye: ONGA TOP "Onga kertje legyen zöldebb" című projekt Cím: Onga,Történelmi emlékpark kiviteli terv Hrsz.: 666/1 TERVEZŐI NYILATKOZAT PALLÓUTAK KORLÁTTAL ÉPÍTÉSI KIVITELI TERVÉHEZ ONGA BERZSENYI PARK HRSZ.: 666/1 KERTÉPÍTÉSZETI TERVÉNEK RÉSZEKÉNT Alulírott Kalydy Zoltán és szerkezettervező lakcím: Miskolc, Arany János u kijelentem, hogy a tárgyi munka tervezése során a vonatkozó tervezési előírásokat és tartószerkezeti szabványokat betartottam, és a tervezést a vonatkozó rendeletek szerinti tevékenységi körömön belül végeztem. A statikai számítás készítésénél, a terhek és a teherbírás meghatározásánál azonos szabványt MSZ EN-t alkalmaztam. Miskolc, április. Kalydy Zoltán TT Tartószerkezeti tervez

21 SZERKEZETI MŰSZAKI LEÍRÁS PALLÓÚTAK KORLÁTTAL ÉPÍTÉSI KIVITELI TERVÉHEZ ONGA BERZSENYI PARK HRSZ.: 666/1 KERTÉPÍTÉSZETI TERVÉNEK RÉSZEKÉNT Tervezési feladat A fent említett Park területén csapadék elvezető árkokat létesítenek, melyeken az átkelést biztosító palló utakat terveznek építeni. Két helyen készül az átkelést biztosító pallóút, egy helyen 5,50 méteres támaszközzel 1 helyen pedig ~2,75 méteres támaszközzel. A pallóút teherhordó szerkezetét 3 darab kéttámaszú -as illetve IPE 160-as acél gerenda biztosítja. Az acél gerendákat tengelyben kisebb IPE 140-es és/vagy IPE120-as fiókgerendák kapcsolják össze helyszíni hegesztett kapcsolattal. A szélső teherhordó gerendák oldalán kerül rögzítésre a 10/10 cm-es keresztmetszeti méretű fa oszlop. A burkolatot az acél gerendák tetején rögzített 5/10-es fa palló fogadja. Az oldal és pálya burkolat 5/20-as tölgyfa palló. P 1 A pallóút adatai: A hídtengely és az úttengely keresztezési szöge: 0 0 A híd szélessége a korlátok belső síkja között: A híd szélessége a korlátok külső síkja között : A híd szélessége a teherhordó acél gerenda szélei között: A teherhordó acél gerendák közötti tengelytáv: A híd hossza a faburkolatú pályalemezen: A hídfők közötti távolság a híd tengelyben: A vég kereszttartók távolsága a híd tengelyben: 3,00 m 3,20 m 3,22 m 1,50 m 5,50 m 5,50 m 5,50 m

22 P 2 A pallóút adatai: A hídtengely és az úttengely keresztezési szöge: 0 0 A híd szélessége a korlátok belső síkja között: A híd szélessége a korlátok külső síkja között : A híd szélessége a teherhordó acél gerenda szélei között: A teherhordó acél gerendák közötti tengelytáv: A híd hossza a faburkolatú pályalemezen: A hídfők közötti távolság a híd tengelyben: A vég kereszttartók távolsága a híd tengelyben: 1,50 m 1,70 m 2,30 m 0,90 m 2,75 m 2,75 m 2,50 m Pallóút 1(3,00x5,50) és Pallóút 2 (1,50x2,75) Az gyalogos pallóút szerkezeti leírása: Fejgerenda: A fejgerendák monolit vasbetonból készülnek. Feladatuk az pontalapok összefogása, és a pontalapok és a hídfők közötti kapcsolat biztosítása. Az egyes fejgerendákat egy ütemben kell kibetonozni, munkahézag képzése nélkül. Hídfő és háttöltés: A hídfő vasbetonból készül. Mindkét oldala függőleges, szélessége 0,40 m. A vasbeton fejgerenda és a hídfő együtt dolgozását vasalás biztosítja. A hídfő földdel érintkező felületeit két réteg forró bitumenmázas kenéssel kell ellátni. Háttöltés homokos kavics, melyet 40 cm-es rétegenként tömöríteni kell. Felszerkezet P1: A tervezett gyalogos pallóút vízszintes tartószerkezete három darab melegen hengerelt kéttámaszú I acélgerenda további kisebb I keresztgerendákkal átkötve. A kereszt irányú fa pallós burkolatot a három darab acélgerenda támasztja alá. Az acél gerendákat IPE 200-as tartóból terveztem. Az IPE 200-es tartókat 1,75 méterenként melegen hengerelt IPE 140-es acélgerendák fogják össze. A párnafák 5/10-as és 8/10-es szelvényűek, melyek az acél gerendák tetején kerülnek elhelyezésre. Felszerkezet P2: A tervezett gyalogos pallóút vízszintes tartószerkezete három darab melegen hengerelt kéttámaszú I acélgerenda további kisebb I keresztgerendákkal átkötve. A kereszt irányú fa pallós burkolatot a három darab acélgerenda támasztja alá. Az acél gerendákat IPE 140-es tartóból terveztem. Az IPE 140-es tartókat ~1,75 méterenként melegen hengerelt IPE 120-as acélgerendák fogják össze. A párnafák 5/10-es és 6/10-es szelvényűek, melyek az acél gerendák tetején kerülnek elhelyezésre

23 Továbbiak mindkét szerkezetre érvényesek! A burkolatot mindkét esetben D40-es minőségű 5/20-as tölgypallók adják. A melegen hengerelt fiókgerendák és mestergerendák közötti kapcsolatot hegesztett kötések adják. A pályaszerkezet két szélső acél gerendája a külső oldalon fa burkolatot kap. A palló utak esetében a pályaburkolat tölgy pallókból készül. Az IPE mestergerendák feltámaszkodását/kapcsolatát a vasbeton fejgerendák tetejére kétféle módon lehet kialakítani. Az egyik megoldás, hogy az acél gerendák egyik végét bebetonozott tőcsavarral és szerelvénnyel rögzítjük, a másik véget pedig görgős alátámasztásként kell kialakítani. A másik megoldás, hogy minden egyes alátámasztás alá acéllemez betétes műgumi sarut helyezünk. Ekkor az acéltartó alsó övét a saru acéllemez felső lemezére lehet hegeszteni melyet bebetonozott szerelvénnyel rögzítettünk a vasbeton alap felső részéhez.. A részletek a tartószerkezeti kiviteli tervben kerülnek pontosításra. Csapadékvíz elvezetés: A pallóút felszerkezetén csapadékvizek nem kerülnek összegyűjtésre, a csapadékvíz a fa hézagain keresztül a tóba hullik. Ezért a tervezett faburkolatot és ezzel együtt a pallóutat nem terveztem egyik irányba sem lejtésben. Korlát: A korlát oszlopokat a szélső gerendákhoz hegesztett acél pengék fogadják csavarozott kötéssel rögzítve. A keresztgerendákat a fa oszlopok tengelyében kell elhelyezni! Az acél szerelvényeket tisztítását szemcseszórással kell kivitelezni. Korrózió védelem:a fakorlát elemei fedőmázolással készüljenek, valamint gomba rovar és lángállóságot biztosító szerrel is kell kezelni. A közvetlen korrózióhatásnak kitett vasbeton felületeket (közvetlen sózás, felverés, csöpögés, lefolyás, egyéb agresszív hatásoknak) védőbevonattal kell ellátni. Az alépítmény földdel érintkező felülete 2 réteg bitumenmázas kent szigetelést kapjon. Tűzvédelmi műszaki leírás: A tervezett pallóút nem tűzveszélyes "E" osztályba sorolható, létesítésének tűzvédelmi vonatkozásai nincsenek. Az alkalmazott műszaki megoldások eleget tesznek a tűzvédelmi követelmények kielégítésére vonatkozó rendelkezéseknek. Közműegyeztetések A tervezett pallóút közelében nyilvántartott közművek nincsenek

24 Alapozás A talajmechanikai szakvélemény az KIVITELI terv fázisában még nem készült el. Egy becsült talaj teherbírási értéket felvéve (σa = 180 kn/m2) egy 40 cm széles és 3,00 m hosszú alaptestet kell készíteni. Az alapozási síkot a terepszinthez viszonyítva 1,00 méter mélyen kell felvenni teherbíró talajrétegben. A hidakhoz tartószerkezeti kiviteli terv készül. Terhek A pallóutak pályaszerkezetén a burkolati terheken kívül a hasznos teher 500 kg/m 2. A teherkombinációkban a gyalogos hidakra vonatkozó szabvány szerint féloldalas terhet és 1,50 kn/m korlát terhet működtettem. Az állandó terhek biztonsági tényezője γ =1,35, míg az esetleges terhek biztonsági tényezője γq =1,50. Anyagminőségek Alapozáshoz használt beton: Talpgerendák: Betonacél: Szerkezeti acél: C25/30-XC2-32 F2 C30/37-XC4-XF1-32 F2 B500C S275 Szerkezeti faanyag: Pallóút 1;2 esetében Tölgy D40-es. szilárdsági osztályú P1_P2 pályaburkolatánál használt fa pallók tölgyfa anyagúak D40-es szilárdsági osztállyal. Megjegyzések: A kivitelezést csak jogerős építési engedély birtokában, a vonatkozó kiviteli tervek szerint, felelős műszaki vezető irányításával, és a munkavédelmi előírásokat betartva szabad végezni! Miskolc, április. Kalydy Zoltán TT Tartószerkezeti tervező. Molnár Krisztián Statikus tervező

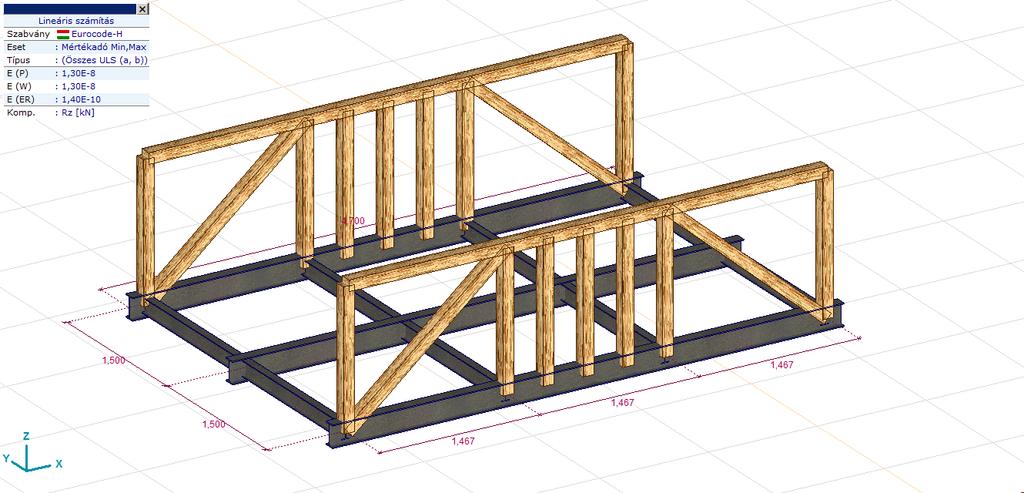

25 STATIKAI SZÁMÍTÁSI MELLÉKLET PALLÓÚTAK KORLÁTTAL ÉPÍTÉSI KIVITELI TERVÉHEZ P1 pallóút gépi számítási eredményei: ONGA BERZSENYI PARK HRSZ.: 666/1 KERTÉPÍTÉSZETI TERVÉNEK RÉSZEKÉNT Axonometria Lineáris számítás Szabvány Eurocode-H Eset : Mértékadó Min,Max Típus : (Összes ULS (a, b)) E (P) : 1,34E-13 E (W) : 1,34E-13 E (ER) : 2,24E-13 Komp. : Vz [kn] 12,18 14,28 1,01 12,73 43,63 41,06 41,09 Y Z X 14,28 14,24 1,50 1,14-12,73 41,09 2,27 41,06-43,63 2,24 14,28-12,37 1,17-0,69 12,18 14,24-1,01-12,73 1,44-0,93 11,96-22,52-11,96 0,16-12,18-0,69 0,69-0,16 11,96 22,52 0,93-0,34-11,96-1,44 0,69-12,18 12,37 2,24 2,27-1,30-1,50 1,01 12,73 14,28 T nyíróerő ULS kombináció Vz (kn)

26 Lineáris számítás Szabvány Eurocode-H Eset : Mértékadó Min,Max Típus : (Összes ULS (a, b)) E (P) : 1,34E-13 E (W) : 1,34E-13 E (ER) : 2,24E-13 Komp. : My [knm] Z Y X -2,14-0,17-2,15 IPE140-0,06-6,16-2,13-0,06 0,04 IPE140-2,14-0,17-2,15 IPE140-1,48-20,63-0,65-20,63-20,61-18,07 IPE140 0,04-2,41-45,34 0,04 IPE140-0,65-18,07-1,48-20,63-20,63 IPE140-20,61-0,04 IPE140-0,06-2,13-0,05-0,06 IPE140-0,04 Nyomaték ULS kombináció My (knm) Lineáris számítás Szabvány Eurocode-H Eset : Mértékadó Min,Max Típus : (Összes ULS (a, b)) E (P) : 1,34E-13 E (W) : 1,34E-13 E (ER) : 2,24E-13 Komp. : Sminmax [kn/cm 2 ] Y Z -1,10 1,10-1,11 1,11 X 3,17 3,16-3,17-2,762,76-0,05 0,05 1,11 1,10-1,10-1,11 10,61 10,61-10,61-23,36-10,61 23,36 10,61-10,61 0,05-23,33-0,05 0,05 23,33-0,05-23,36 23,36-10,61 10,61-10,61 10,61 10,61-10,61-0,05 0,05 0,05-0,05-2,76 2,76 0,05-0,05 ULS Feszültség Sminmax(kN/cm2)

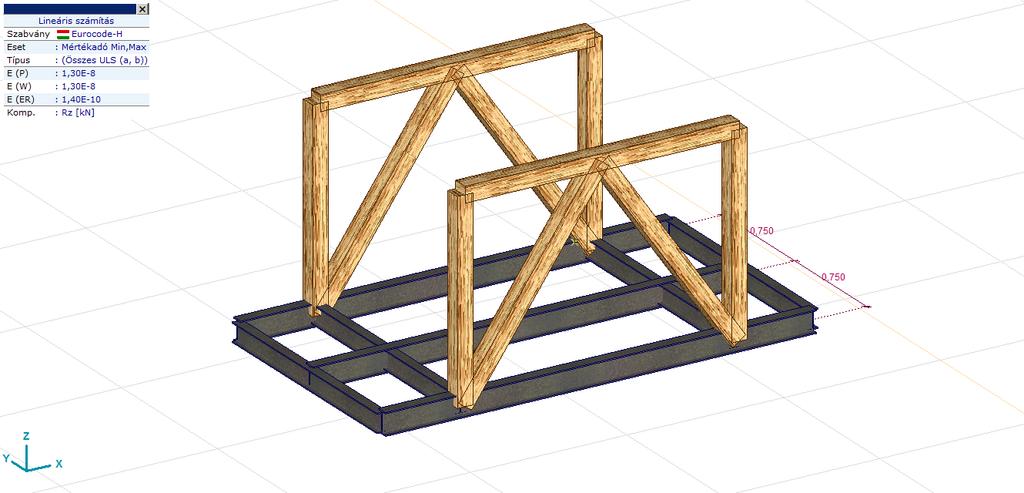

27 Lineáris számítás Szabvány Eurocode-H Eset : Mértékadó Min Típus : (SLS Karakterisztikus) E (P) : 1,34E-13 E (W) : 1,34E-13 E (ER) : 2,24E-13 Komp. : ez [mm] Z Y X -0,637 IPE140-1,402 IPE140-0,637-6,201-6,385 IPE140 IPE140-11,955-13,505-6,201 IPE140 IPE140-11,955-6,385-0,637 IPE140-1,402 IPE140-0,637 Függőleges elmozdulás SLS kombináció ez(mm) P2 pallóút gépi számítási eredményei: Axonometria

28 Lineáris számítás Szabvány Eurocode-H Eset : Mértékadó Min,Max Típus : (Összes ULS (a, b)) E (P) : 1,34E-13 E (W) : 1,34E-13 E (ER) : 2,24E-13 Komp. : Vz [kn] 6,79 4,47 0,24 0,43 8,37-0,05-0,03 6,27 0,750-0,43-8,33-0,05 6,27-0,24-4,47-6,79 0,38 0,06-0,06-0,10-3,04 8,36 0,32 6,20-0,15 3,04 0,10 4,48 6,79-0,10-3,04 0,15 0,32 6,20 3,04 0,10-6,79-4,48-0,24 0,06 0,38-8,36 0,03 0,05-0,43 0,750 Z 0,05 0,43 0,24 Y X T nyíróerő ULS kombináció Vz (kn) Lineáris számítás Szabvány Eurocode-H Eset : Mértékadó Min,Max Típus : (Összes ULS (a, b)) E (P) : 1,34E-13 E (W) : 1,34E-13 E (ER) : 2,24E-13 Komp. : My [knm] 0,750-0, ,13 2,27-3,14-3,19-0,32-6,19 2,27-0,23 0, ,750 Z ,17 Y X Nyomaték ULS kombináció My (knm)

29 Lineáris számítás Szabvány Eurocode-H Eset : Mértékadó Min,Max Típus : (Összes ULS (a, b)) E (P) : 1,34E-13 E (W) : 1,34E-13 E (ER) : 2,24E-13 Komp. : Sminmax [kn/cm 2 ] 8,01 4,13-4, ,02 0,02 0,750 0,750 Y Z X , ,29-4, ,05-4,06 4,06 4,05-8, ,13-7,98 7,98-4, ULS Feszültség Sminmax(kN/cm2) Lineáris számítás Szabvány Eurocode-H Eset : Mértékadó Min Típus : (SLS Karakterisztikus) E (P) : 1,34E-13 E (W) : 1,34E-13 E (ER) : 2,24E-13 Komp. : ez [mm] -1,213 0,750-1,365-2,237-1,213 0,750-0,786-0,786 Z -1,200-1,200-2,220 Y X Függőleges elmozdulás SLS kombináció ez(mm)

30 MUNKAVÉDELMI LEÍRÁS A bontási és építési munkák általános követelményei A figyelembe vett munkavédelmi előírások: - A munkavédelemről szóló módosított évi XCIII. sz. törvény (Mvt.) - Az építési munkahelyeken és az építési munkafolyamatok során megvalósítandó minimális munkavédelmi követelményekről szóló módosított 4/2002.(II.28) SzCsM- EüM együttes rendelet - MSZ :1997 szabvány az építési állványok általános előírásairól - MSZ :1985 szabvány a munkaállványok műszaki és munkavédelmi követelményeiről - MSZ :1983 szabvány a készelemes könnyűállványokról, - MSZ 2364-es szabványsorozat az épületek villamos berendezéseinek létesítéséről, - MSZ 6292 szabvány a Gázpalackok kezeléséről, tárolásáról és szállításáról, - Hegesztési Biztonsági Szabályzat (HBSZ), - Emelőgép Biztonsági Szabályzat (EBSZ), - a 2012.évi CLVII törvénnyel módosított évi LXXVIII. törvényben, - a 312/2012.( XI.8) Kormány rendelet az építésügyi és építésfelügyeleti hatósági eljárásokról és ellenőrzésekről, valamint az építésügyi hatósági szolgáltatásról - A módosított 51/2000 (VIII. 9.) FVM-GM-KöViM együttes rendelet az építőipari kivitelezési, valamint a felelős műszaki vezetői tevékenységről, - A 244/2006. (II.13.) Korm. rendelet az építési műszaki ellenőri, valamint a felelős műszaki - vezetői szakma gyakorlásról, részletes szabályairól, - A 290/2007. (X.31.) Korm. rendelet az építőipari kivitelezési tevékenységről, az építési naplóról és a kivitelezési dokumentáció tartamáról, - 191/2009. (IX. 15.) Korm. rendelet az építőipari kivitelezési tevékenységről - 244/2006. (XII. 5.) Korm. rendelet az építési műszaki ellenőri, valamint a felelős műszaki - vezetői szakmagyakorlási jogosultság részletes szabályairól - A 28/2011. (IX. 6.) BM rendelet az Országos Tűzvédelmi Szabályzat kiadásáról. - A 12/2006.(III.23.) EüM rendelet az azbeszttel kapcsolatos kockázatoknak kitett - munkavállalók védelméről. 12/2006. (III.23.) EüM rendelet az azbeszttel kapcsolatos kockázatoknak kitett munkavállalók védelméről

31 Általános alapelvek: A bontási munkák során a munkavédelmi követelmények érvényre juttatása a létesítésben közreműködők feladata, amelynek teljesítésében együtt kell működni. A bontási tervdokumentáció készítésénél az építőipari kivitelezési tevékenység előkészítésénél és végzésénél a közreműködő tervezőnek, építtetőnek figyelembe kell vennie a munkavédelemre vonatkozó szabályokban meghatározott előírásokat. A bontási munkák során a munkavédelmi követelmények érvényre juttatása a bontásban közreműködők feladata, amelynek teljesítésében együtt kell működni. A munka megkezdése előtt minden esetben meg kell győződni arról, hogy biztosítottak-e a balesetmentes munka feltételei, illetve a munkahely megfelel-e a vonatkozó előírásoknak. A munkahelyek, munkaeszközök kialakítása, telepítése, továbbá a munka megszervezése során az ergonómiai követelményeket is figyelembe kell venni. Kisgépeket, berendezéseket csak erre kioktatott, vizsgázott dolgozók használhatnak, illetve kezelhetnek. A szerszámokat, gépeket a napi munka befejezésével gondosan meg kell tisztítani. A kivitelezési munkák irányítására az Étv. 40. (2) bekezdése szerinti felelős műszaki vezetőt kell kijelölni! A felelős műszaki vezető tartós akadályoztatása esetén a kivitelezőnek gondoskodnia kell a helyettesítésről! A fővállalkozó felelős műszaki vezetője felel a kivitelezés szakszerűségéért, az alvállalkozók tevékenységének összehangolásáért. A bontás során munkavédelmi koordinátort kell bevonni, illetve alkalmazni. A munkavédelemről szóló évi XCIII. törvény alapján amennyiben a tervező, kivitelező rendelkezik munkabiztonsági szaktevékenység ellátásához előírt képesítéssel, nincs szükség külön koordinátor megbízására, vagy alkalmazására, de írásbeli nyilatkozatban ki kell térni arra, hogy a koordinátori feladatokat ki látja el. A felelős műszaki vezető a munkavédelmi koordinátorral együtt kell, hogy működjön. A biztonsági és egészségvédelmi tervfejezetet aktualizálni kell minden munkaterületre, munkafázisra a koordinátornak, azaz mindig az adott helyzethez kapcsolódó veszélyek elhárítási módját kell megadni. Az aktualizálás a koordinátor feladata, de a Mvt előírása alapján minden munkáltató köteles minden munkaterületére vonatkozóan kockázat értékelést végezni. Minden rendkívüli körülmény esetén a tervezőt értesíteni kell. A munkaterületen biztosítandó minimális követelmények: - bontási, építési munkát csak az erre a feladatra megbízott személy felügyelet alatt lehet végezni - a munkaterületen rendet és tisztaságot kell tartani; - a bontási, építési munkához bontási és munkatervet kell készíteni
