1 SZÁRAZÉPÍTÉSZETI MEGOLDÁSOK PADLÓN, FALON, MENNYEZETEN ÚJ ÉS FELÚJÍTANDÓ ÉPÜLETEKHEZ Bavaria Magyarország HANG ÉS TŰZ KFT. HANGGÁTLÁS PADLÓFŰTÉS SZÁRAZESZTRICH szárazesztrich

2 Wolf cégfilozófia Richard Wolf Közgazdász Életerő, nyugalom, melegség természetes kombinációjában elérhető egy rendszer egyszerűségével. Michael Wolf Közgazdász A lehetetlent csak akkor érhetjük el, ha hiszünk benne. (Lewis Caroll) Bőczi Ervin Közgazdász Személyiségeket nem a szép beszéd formál, hanem a munka és az egyéni teljesítmény. Célunk az építési rendszereink folyamatos optimalizálása és a további innovatív fejlesztések. A fenntarthatóság elvét követve nagy fi gyelmet fordítunk a rendszereink természetközeli kialakítására, lehetőleg a hozzánk legközelebbi beszerzési forrásokból. ütermészetbarát üfenntartható üinnovatív A Wolf Bavaria Csoport 2004 óta sikeres, folyamatosan fejlődő, innovatív vállalkozás, amely üzleti folyamataiba a Hang és Tűz Kft ben kapcsolódott be és ma már önálló gazdasági társaságként működik. A nemzetközi cégcsoport fő tevékenységi köre a szárazépítészeti hangszigetelő megoldások fejlesztése. Mint a téma szakértői, világszerte adunk tanácsokat a legkülönbözőbb hangszigetelési megoldásokban érdeklődőinknek. Hanggáltó rendszereink fő irányelve az egyszerűség és hatékonyság. Ezen az elven alapulnak mind a hanggátló, mind a padló- és falfűtési rendszereink. Termékeink alkalmazhatóak bármely épületkategóriában, többek között az újépítésű, vagy régi, felújítandó épületekben, az iparban, gépek hangszigetelésére is. 2

3 Kitüntetések, elismerések Kiemelkedő, innovatív teljesítményért (Német Szövetségi Díj 2007) Tri 15 mm kitüntetés 2011 Egy lépéssel előre gondolkodunk, a jövőre fejlesztünk Construma díj, Budapest 2018 Cégünk első rangú célja és víziója a szárazépítésű hanggátló rendszerek fejlesztése természetes anyagokból. Ennek érdekében fejlesztünk évről évre különböző termékeket, amelyek hosszú távon szolgálják vásárlóink kényelmét és nyugalmát. A Wolf Bavaria GmbH heilsbronni telephelyén felépített egy 4000 m2-es termelő csarnokot, amelyben helyet kapott többek között kutatási, fejlesztési részleg, valamint képzőközpont. A Wolf Bavaria Magyarország Hang és Tűz Kft ban megnyitotta irodáját Budapesten, amelyben kialakításra került a kivitelezés szervezettségét elősegítő raktárhelyiség és egy bemutatóterem is, valamint a folyamatos képzések is helyet kaptak. hanggátló termékek Struktúra mm H x Sz mm m 2 / lap kg / m 2 TRI háromszoros hullámszerkezet x x 625 0,96 0,78 18,00 18,00 * TWIN kétszeres hullámszerkezet x x 625 0,96 0,78 12,00 12,00 * ST TRI ST TWIN PLUS TRI háromszoros hullámszerkezet kétszeres hullámszerkezet háromszoros hullámszerkezet 12, x x x 625 0,96 0,96 0,78 17,50 11,50 29,00 * * * *További technikai adatok az ETA-ban (Európai Technikai Engedélyek). ETA-13/0411, ETAG és 4. rész. önállő építőlap beltéri falakhoz. Általános építőipari engedély DiBt Z , felhasználás: lépéshangszigetelő anyag. Floor 3

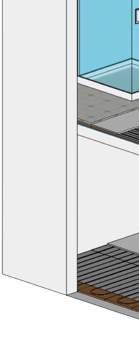

4 Moduláris építési rendszer Wolf Bavaria száraz rendszer megoldási lehetőségei + Szárazesztrich (/Wolf Hugo) + Padlófűtés (PowerFloor) + Hanggátlás () + Átfogó rendszerelemek Minden egy helyről Igénynek megfelelően Előnyök: + gyors, egyszerű, tiszta beépítés + természetbarát, gazdaságos + nedvességmentes rendszer + természetes, károsanyag mentes anyagok Átgondolt felépítés Wolf HUGO NF (nútféderes) vagy rendszerzáró elem 4 mm súlyelosztás egyenletes fűtőfelület Wolf PowerFloor szárazépítésű padlófűtő rendszer alumínium hővezető réteg hanggátló lapok hanggátlás szárazesztrich teherelosztás Wolf Protect rendszerelválasztás fagyapot egyéb anyagok Aljzatkiegyenlítés szerelőbeton hanggátló lapok, padlófűtés, rendszerelemek 4 ühanggátló lapok üpadlófűtés ürendszerelemek

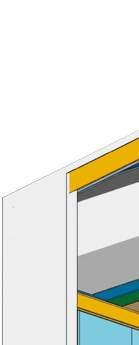

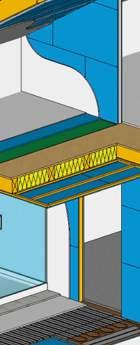

5 Moduláris rendszermegoldások Előnyök, amelyek a javunkat szolgálják: Szárazesztrich rendszerek a nedves rendszerekkel szemben Wolf Bavaria szárazesztrich rendszerek KEZELHETŐSÉG egyszerű és gyors beépítés moduláris elemrendszerek minden egy helyen ÉPÍTÉSI IDŐ gyors beépítés, mivel nincs száradási idő nincs nedvességbevitel gyors járófelület előkészítés HANGGÁTLÁS lépéshanggátlás javulás a "Csendlap" által FELÉPÍTÉSI MAGASSÁG/SÚLY vékony rendszer súlycsökkentés KÖLTSÉGEK rendszerszállítás egy helyről előny különböző helyekről történő beszerzésekkel szemben Nedves rendszer Floor KEZELHETŐSÉG rendkívüli idő- és munkaigény Használható padlón, falon, mennyezeten. üúj építésű házak üfelújítások ütégla- és betonépületek üfaházak ÉPÍTÉSI IDŐ száradási idő szükséges HANGGÁTLÁS megkerülő hangok kockázata FELÉPÍTÉSI MAGASSÁG/SÚLY/VÍZ belmagasság csökkenés a vastagabb építési rendszer miatt nagyobb padlóterhelés és vízbevitel KÖLTSÉGEK lehetséges többletköltségek az utólagos felületkezelések miatt 5

6 Alvás közbeni érzékeléseink: hallás (auditív érzékelés) látás (vizuális érzékelés) szaglás tapintás ízlelés A fül soha nem alszik... Az evolúció úgy alkotta meg az embert, hogy a fül olyan, állandóan fi gyelő szerv legyen, amely alvás közben is érzékeli a környezetét. Egyéb módon nem hallhatnánk az ébresztőórát, a gyermek felsírását, stb. Növekvő mértékben foglalkoznak környezetvédők és állami intézmé- nyek az uralkodó zajproblémákkal. A túl hangos környezet nagy mértékben árt egészségünknek a napi tevékenységeink során az iskolában, otthon, a munkahelyen, az utcán. Ez alvászavarokhoz vezethet, szív-, érrendszeri betegségek alakulhatnak ki és idegrendszeri megbetegedéseket is okoz, amely a munkaképesség csökkenéséhez vezethet, viselkedészavarokat okozhat bármilyen környezetben. (WHO 2017.) A "Csendlap" rendkívüli megoldást nyújt zajártalmak ellen. Így működik a "Csendlap": Hangenergia ütömeg ürugalmasság ütöbbrétegűség Hangenergia mikroszkópikus mozgások "Csendlap" 3 az 1-ben tömeg rugalmasság többrétegűség által a hangenergia a "Csendlap"-ban nagymértékben elnyelődik. 6 A "Csendlap" több rétegben is használható, amellyel magasabb zajcsillapítási érték érhető el.

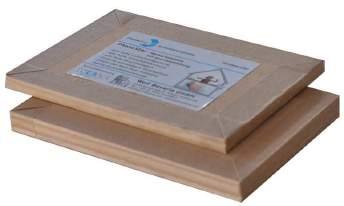

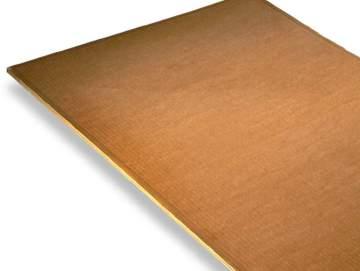

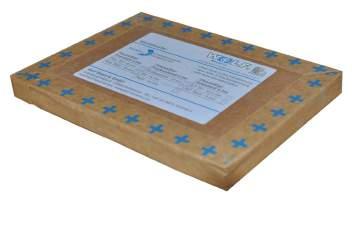

7 Zajcsökkentési megoldásaink: "Csendlap" + lég-, és lépészaj csillapítás + a legősibb és legtermészetesebb anyagokból (homok, fa) készül + szárazesztrichként alkalmazható homok cellulóz ükörnyezetbarát ühatékony 1200 mm / 1250 mm 800 mm / 625 mm Plus Tri 15 mm - 29 kg/m2 Twin 10 mm - 12 kg/m 2 Tri 15 mm - 18 kg/m2 ST Twin 9 mm - 11,5 kg/m 2 ST Tri 12,5 mm - 17,5 kg/m2 Hanggátlás mértéke (db) Meggyőző mérési eredmények 80 Minden "Csendlap" mérési görbe nagyon Zene Beszéd nagy mértékű léghang csillapítást mutat, még a mé- 60 lyebb frekvenciákon is. 40 Az emberi hallástartományban akár db zajcsillapítást is mértünk. 20 A "Csendlap" mérési görbéin egyértelműen észrevehető, hogy az emberi 0 hallástartományban a görbe nem törik be, mint egyéb homogén hanggátló építő anyagoknál. Frekvencia (Hz) Fájdalomküszöb 120 db Plus Tri Rw= 42 db Prüfbericht-Nr.: E140124/1a_rev00 Tri Rw= 38 db Prüfbericht-Nr.: E170606/1a_rev00 ST Tri Rw= 3 Prüfbericht-Nr.: E170606/2a_rev00 Tipikus frekvenciabetörés homogén építőanyagoknál Hallástartomány 7

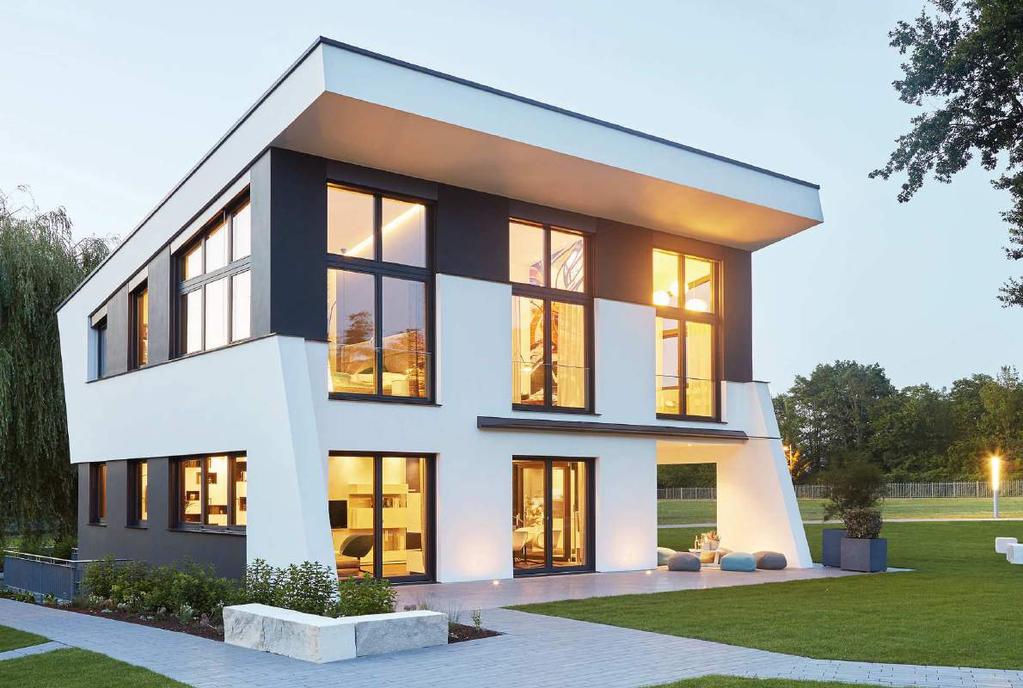

8 és PowerFloor referenciák Komplett szárazépítésű és PowerFloor rendszerek a Weber Haus jubileumi épületében. Főbb referenciáink: AGO Motors Kawasaki szerelőműhely hangszigetelése Puskás Stadion TV stúdió hangszigetelése Magyar Állami Operaház - próbatermek hangszigetelése Marcali Zeneiskola - próbatermek hangszigetelése Vörösmarty Színház Székesfehérvár színpadtér feletti stúdió hangszigetelése Berecz András Kossuth-díjas mesemondó - hangstúdió hangszigetelése Molnár Piroska Kossuth díjas színművész nyugalomszoba építése Kisvárda Plébánia csendszoba kialakítása Papírgyár Dunaújváros kontrollkabin padló, falak és mennyezet hangszigetelése TV-stúdió Hódmezővásárhely stúdió hangszigetelése Iklad házimozi hangszigetelése GE Biatorbágy irodák hangszigetelése termelőegységtől MTD présüzemben lévő termelésirányítási iroda hangszigetelése ERSTE Bank - Konferenciaterem hangszigetelése Budapesti irodaház 1500 m2 felület hangszigetelése Samsung, Lidl - ügyvezetői iroda hangszigetelése Richter Gedeon Zrt. kísérleti terem hangszigetelése Audi győri autógyár - kísérleti terem hangszigetelése Győr Rómer Ház hangszigetelése Dürer Stúdió - próbatermek padlóburkolata SONY-AXN - TV stúdió padlóburkolata BOSCH kísérleti terem padló hangszigetelése Nokia edzőterem padló hangszigetelése Strabag Zrt. - gép hangszigetelése Bridgestone gumiabroncs gyár - présgépek hangszigetelése TESCO Szekszárd - ipari klíma-kompresszorok hangszigetelése Gázipari Kft. Berekfürdő - gépzaj zajcsillapítás SAPA fűrészgép zajszigetelése TESCO Budapest hűtőkompresszor és ventilátorainak zajcsillapítása Éttermi komplexum Budapest galéria feletti gépészeti tér mennyezetének hangszigetelése 8

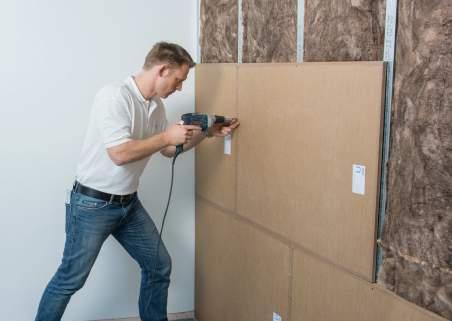

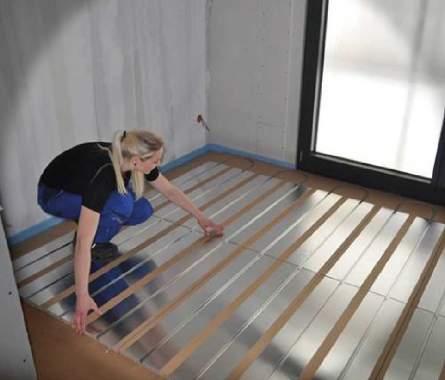

9 Egyszerű beépítés VÁGÁS: snitzer. LERAGASZTÁS: Wolf ragasztószalag FEKTETÉS: Az éleket egymáshoz ragasztva úsztatott formában vagy padlóhoz, egymáshoz (több rétegnél) ragasztva Aktuális beépítési útmutató elérhető a honlapunkon. üúj építésű házak üfelújítások ütégla-, és betonépületek üfaházak További információk: PADLÓ BURKOLÁSA Megfelelő előkészítést követően bármely hideg vagy melegburkolat fektethető a "Csendlap" hanggátló lapok felületére. FELÜLETBURKOLÁS FALON ÉS MENNYEZETEN Általában gipszkarton vagy bármilyen, vevői ízlésnek megfelelő burkolat használható. 9

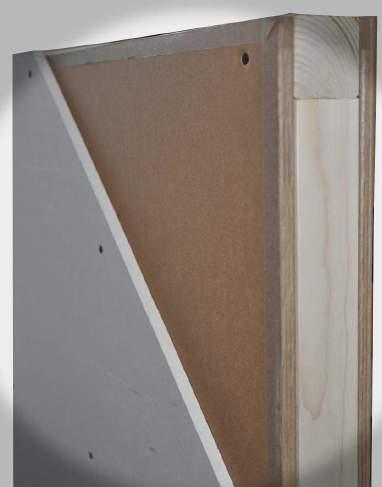

10 Hanggátlás és tűzvédelem 64 db-es önálló falak A németországi IBB GmbH meghatározta, hogy a "Csendlap" hanggátló lapokkal épített acél vagy fa szerkezetű önálló falak a normától csak minimálisan térnek el. Olyan térelválasztó önálló falakat vizsgáltak, amelyek egyik vagy mindkét oldalán lapokat alkalmaztak és tűzgátló gipszkartonnal burkoltak. A szakértői véleményben a következőket állapították meg: - egyoldalon égésnek kitett falakon a tűzgátló gipszkarton a lapokat megvédi az elégéstől - a tűzgátló gipszkarton átégése és széthullása közben a homok kihullik a szerkezetből - mint zárófelület, késlelteti a mögötte lévő anyagok hőmérséklet emelkedését - a rétegek hozzájárulnak a falak tűzálló képességének növeléséhez Tűzgátlási szempontból a "Csendlap" a következő értékekkel bír: - nem teherhordó falak, acélszerkezetű térelválasztó falak (F-30 AB, F60-AB, F90-AB, F120-AB) - nem teherhordó falak, faszerkezetű térelválasztó falak (F-30 B, F60-B, F90-B) - önálló teherhordó faszerkezetű falak, mint egyrétegű kültéri fal tűzállósági osztály (F30-B, F60-B) - önálló teherhordó faszerkezetű falak, mint kétrétegű kültéri fal (dupla fal) tűzállósági osztály (F30-B, F60-B) Tégla és fa épületekben kozkázatmentesen felhasználhatják a anyagokat. További információk: Összességében megállapíthatjuk, hogy előtétfalként a termékkel 60 mm helyen R w = 50 db csillapításjavulást lehet megvalósítani, míg egy 150 mm-es fal egyszerű rétegrenddel is teljesíti a lakáselválasztó falak léghanggátlási követelményét. Ezért a technológia kiválóan alkalmazható olyan problémák megoldására, ahol kevés helyen kell hatékony hanggátlást létrehozni, vagy a megfelelően kialakított rétegrendekkel fokozott hanggátlási követelményeket kell teljesíteni nem szokványos környezetben, különleges zajforrások esetén, speciális akusztikai körülmények között. Feltétel, hogy az egyes rétegek a tartószerkezethez legyenek rögzítve. 10

11 - Technikai adatok Könnyűszerkezetes falak hanggátlása tűzgátlása Fa szerkezetű önálló fal: Rw,R = kb. 43 db Fa szerkezetű önálló fal:: Rw,R = ca. 58 db 1 3 tűzgátló gipszkarton 12,5 mm tűzgátló gipszkarton két réteg 12,5 mm 2 fa tartószekezet és legalább 40 mm ásványgyapot (30 kg/m 3 ) fa tartószekezet és legalább 40 mm ásványgyapot (30 kg/m 3 ) tűzállósági osztály F 30-B tűzállósági osztály F 30-B Hanggátlás alkalmazásával Tűzgátló karton ral Beépítés (mm) Számított hanggátlási érték (Rw,R) Rendszermegnevezés Tűzállósági osztály Éghetelen szálasanyag mm / kg/m 3 Kétoldalon gipszkarton borítás Egy oldalon Twin - 10 Tri - 15 Tri ST - 12,5 50 db 53 db 53 db WSH 1.1 WSH 1.2 WSH 1.3 F 30-B F 60-B 40 / / 40 2x 12,5 mm 2x 2 x 12,5 mm Két oldalon Twin - 10 Tri - 15 Tri ST - 12,5 54 db 58 db 58 db WSH 2.1 WSH 2.2 WSH 2.3 F 90-B 80 / 100 Tűzgátlás DIN : szerint táblázat 10.3 és szakértői állásfoglalás IBB Nr. 6A-2017/113-Mey 2 x 12,5 mm Acélszerkezet: Rw,R = ca. 45 db Tűzgátló gipszkarton 12,5 mm DIN Szálasanyag -minimum 40 mm / 30 kg/m 3 Mintafal Acélszerkezet ral, gipszkarton burkolattal: Rw,R = ca. 60 db Tűzgátló gipszkarton 12,5 mm DIN Szálasanyag -minimum 40 mm / 30 kg/m Tűzgátlási osztály F 30-B Tűzgátlási osztály F 30-B Hangszigetelés -ral Tűzvédelem gipszkartonnal hanggátló rétegekre Beépítés fajtája (mm) Számított léghanggátlási érték (Rw,R) Rendszermegnevezés Tűzgátlási osztály Ásványgyapot mm / kg/m 3 Kétoldali gipszkarton Egy oldalon Két oldalon Twin - 10 Tri - 15 Tri ST - 12,5 Twin - 10 Tri - 15 Tri ST - 12,5 52 db 55 db 55 db 5 60 db 60 db WSM 1.1 WSM 1.2 WSM 1.3 WSM 2.1 WSM 2.2 WSM 2.3 Figyelem: Az acélszerkezet vastagsága minimum 5 cm legyen, a fal glettelve értendő. F 30-AB F 60-AB F 90-AB 40 / / / ,5 mm oldalanként 2 x 12,5 mm vagy 1 x 25 mm oldalanként 2 x 12,5 mm oldalanként Tűzvédelem a DIN : szerint. Táblázat: 10.2 és szakértői vélemény IBB Nr. 6A-2017/113-oldalanként 11

12 "Csendlap" falrendszerek Mintapélda Alaphelyzet az összehasonlításhoz (fa önálló fal) Fa: (Rw,R) = 43 db Vastagság: 70 mm Alaphelyzet az összehasonlításhoz (acél önálló fal) Acél: (Rw,R) = 45 db Vastagság: 75 mm Gipszkarton 12,5 mm - Fa szerkezet 45 mm (kitöltve ásványgyapottal) Gipszkarton 12,5 mm - TWIN 10 mm Gipszkarton 12,5 mm - eredeti fal minőségnövelés Alaphelyzet fal Ábra Felépítés fajtája vastagság Rendszermegnevezés Szerkezetvastagság Léghanggátlás (R w,r) Léghanggátlás javulás ( R w) Fa (Rw,R) = 43 db WSHB 1.1 WSHB 1.2 WSHB 1.3 Egy oldalon 92,5 mm 97,5 mm 95,0 mm 52 db 55 db 55 db 9 db 12 db 12 db 70 mm WSHB 2.1 WSHB 2.2 WSHB 2.3 Két oldalon 115 mm 125 mm 120 mm 58 db 62 db 62 db 19 db 19 db Acél (Rw,R) = 45 db WSMB 1.1 WSMB 1.2 WSMB 1.3 Egy oldalon 97,5 mm 102,5 mm 100 mm 54dB 57 db 57 db 9 db 12 db 12 db 75 mm WSMB 2.1 WSMB 2.2 WSMB 2.3 Két oldalon 120 mm 130 mm 125 mm 60 db 64 db 64 db 19 db 19 db A megadott értékek iránymutatóak, ezért az építési helyzethez viszonyítva változhatnak. szerelés tégla-, betonfalon és acélszerkezeten Fa vagy acél szerkezetre a lapokat csavarral rögzítjük.. Tégla és betonfalra dűbelekkel kell rögzíteni. 12 További információk:

13 - Technikai adatok "Csendlap" falrendszerek tégla és tömör fa szerkezetű falakon Gipszkarton 12,5 mm - DIN szerint TRI 15 mm (Wolf hanggátló dűbellel rögzítve a falhoz) Téglafal 120 mm Mintapélda téglafalon Rugós sínre, fa lécekre vagy direkt a falhoz rögzítve Ábra Beépítés fajta megnevezése vastagság Rendszermegnevezés Rendszervastagság Számított hanggátlási érték (R w,r) Léghanggátlás javulás ( R w) TÉGLA 12 cm téglafal WMZ D 1.2 WMZ D 1.3 WMZ L 1.1 WMZ L 1.2 WMZ L 1.3 direkt dűbellel* fa lécezés 27,5 mm 25,0 mm 52,5 mm 57,5 mm 55 mm 48 db 48 db 50 db 53 db 53 db 8 db 11 db 11 db WMZ W 1.1 WMZ W 1.2 WMZ W 1.3 fagyapot 42,5 mm 47,5 mm 45,0 mm 51 db 54 db 54 db 9 db 12 db 12 db WMZ H 1.1 WMZ H 1.2 WMZ H 1.3 rugós acélsín 49,5 mm 54,5 mm 52,0 mm 55 db 57 db 57 db 13 db 42 db WMZ V 1.1 WMZ V 1.2 WMZ V 1.3 előtétfal 77,5 mm 82,5 mm 80,0 mm 60 db 62 db 62 db 18 db 20 db 20 db FA TÖMÖR FAL 10 cm téglafal WMH D 1.2 WMH D 1.3 WMH L 1.1 WMZ L 1.2 WMZ L 1.3 direkt dűbellel* fa lécezés 27,5 mm 25 mm 52,5 mm 57,5 mm 55,0 mm 42 db 42 db 47 db 50 db 50 db 9 db 9 db 14 db 17 db 17 db WMH W 1.1 WMH W 1.2 WMH W 1.3 fagyapot 42,5 mm 47,5 mm 45,0 mm 48 db 51 db 51 db 18 db 18 db WMH H 1.1 WMH H 1.2 WMH H 1.3 rugós acélsín 49,5 mm 54,5 mm 52 mm 53 db db 23 db 23 db 33 db WMH V 1.1 WMH V 1.2 WMH V 1.3 előtétfal 77,5 mm 82,5 mm 80 mm 57 db 60 db 60 db 24 db 27 db 27 db * csak gipszkartonborítással A megadott értékek iránymutatóak, ezért az építési helyzethez viszonyítva változhatnak. 13

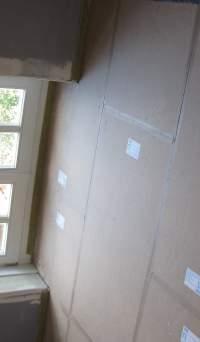

14 padlórendszerek (fa) 18 cm födémvastagság Ábra Felépítés vastagság Hanggátló rendszer mm Léghanggátlás Érték: Javulás: Rw,R Rw Rendszermegnevezés Lépéshanggátlás Érték: Ln,w,R Javulás: Lw,R Zárt gerendás födém BHG 1.1 BHG mm 15 mm 51 db 52 db 5 db 69 db 67 db 8 db BHG 1.3 BHG Fagyapot- (FGY) 29 mm 34 mm 52 db 53 db 7 db 6 64 db 9 db 11 db BHG 1.5 BHG 1.6 2x + FGY 39 mm 49 mm 54 db 55 db 8 db 9 db 63 db 60 db 12 db Rw,R = 4; Ln,w.R = 75 db BHG 1.7 BHG 1.8 BHG 1.9 BHG FGY + feltöltés 2x + FGY + feltöltés 59 mm 64 mm 69 mm 79 mm 59 db 60 db 61 db 62 db 13 db 14 db 1 55 db 53 db 51 db 49 db 20 db 22 db 24 db 2 Látszó gerendás födém BHS 1.1 BHS 1.2 BHS 1.3 BHS Fagyapot- (FGY) 10 mm 15 mm 29 mm 34 mm 39 db 42 db 41 db 44 db 13 db 1 18 db 7 74 db 73 db 71 db 8 db 9 db 11 db BHS 1.5 BHS 1.6 2x + FGY 39 mm 49 mm 47 db 49 db 21 db 23 db 69 db 6 13 db 1 Rw,R = 2; Ln,w,R = 82 db BHS 1.7 BHS 1.8 BHS 1.9 BHS FGY + feltöltés 2x + FGY + feltöltés 59 mm 64 mm 69 mm 79 mm 51 db 54 db 57 db 59 db 25 db 28 db 31 db 33 db 58 db 5 54 db 51 db 24 db 2 28 db 31 db A megadott értékek iránymutatóak, ezért az építési helyzethez viszonyítva változhatnak.. Padló hangszigetelése: egy vagy több réteg élek ragasztása úsztatott vagy ragasztott Előnyök: azonnal járható, azonnal burkolható, nagy nyomószilárdság 14

15 - Technikai adatok padlórendszerek (fa) Vastagság: 18 cm Ábra Felépítés vastagság Hanggátló rendszer mm Léghanggátlás Érték: Javulás: Rw,R Rw Rendszermegnevezés Lépéshanggátlás Érték: Ln,w,R Javulás: Lw,R Kötegelt pallófödém BHB 1.1 BHB mm 15 mm 47 db 49 db 5 db 7 db 70 db 68 db 8 db BHB 1.3 BHB Fagyapot- (FGY) 29 mm 34 mm 48 db 50 db 8 db 67 db 65 db 9 db 11 db BHB 1.5 BHB 1.6 2x + FGY 39 mm 49 mm 53 db 54 db 11 db 12 db 64 db 61 db 12 db Rw,R = 42 db; Ln,w,R = 7 BHB 1.7 BHB 1.8 BHB 1.9 BHB FGY + feltöltés 2x + FGY + feltöltés 59 mm 64 mm 69 mm 79 mm 55 db 57 db 58 db 61 db 13 db 1 19 db 5 54 db 53 db 50 db 20 db 22 db 23 db 2 Hagyományos fafödém (alulról zárt) BHA 1.1 BHA 1.2 BHA 1.3 BHA Fagyapot- (FGY) 10 mm 15 mm 29 mm 34 mm 54 db 55 db 55 db 5 5 db 7 db 60 db 58 db 55 db 53 db 8 db 11 db 13 db BHA 1.5 BHA 1.6 2x + FGY 39 mm 49 mm 57 db 58 db 8 db 9 db 52 db 51 db 14 db Rw,R = 49 db; Ln,w,R = 6 BHA 1.7 BHA 1.8 BHA 1.9 BHA FGY + feltöltés 2x + FGY + feltöltés 59 mm 64 mm 69 mm 79 mm A megadott értékek iránymutatóak, ezért az építési helyzethez viszonyítva változhatnak.. 61 db 62 db 63 db 64 db 12 db 13 db 14 db 47 db 4 45 db 44 db 19 db 20 db 21 db 22 db További információk:

16 padlórendszerek (vasbeton) 18 cm födémvastagság Rendszermegnevezés Ábra Felépítés vastagság Hanggátló rendszer mm Lépéshanggátlás Érték Javulás Ln,w,R Lw,R Vasbeton födém BM 1.1 BM mm 15 mm 54 db 51 db 19 db 22 db BM 1.3 BM Fagyapot- (FGY) 29 mm 34 mm 50 db 48 db 23 db 25 db BM 1.5 BM 1.6 2x + FGY 39 mm 49 mm 47 db 44 db 2 29 db Rw,R = 53 db; Ln,w,R = 73 db BM 1.7 BM FGY + feltöltés 59 mm 64 mm 47 db db BM 1.9 BM x + FGY + feltöltés 69 mm 79 mm 45 db 42 db 28 db 31 db A megadott értékek iránymutatóak, ezért az építési helyzethez viszonyítva változhatnak. Referenciák DJ Studio Hamburgban - komplett Családi ház Bajorországban - két rétegben Családi ház - fapadlón 16 További referenciák:

17 - Technikai adatok födémrendszerek Födémvastagság: 180 mm Rendszer: Ábra Felépítés fajtája vastagság Léghanggátlás Érték: Javulás: Szerkezetvastagság Lépéshanggátlás Érték: Javulás: Rw,R Rw Ln,w,R Lw,R Vasbeton DM L 1.1 DM L 1.3 Lécezés 52,5 mm 55 mm 5 57 db 3 db 4 db 69 db 68 db 4 db 5 db Rw,R = 53 db Ln,w.R = 73 db DM H 1.1 DM H 1.3 Acélsín 49,5 mm 52 mm 63 db 64 db 10 db 11 db 65 db 64 db 8 db 9 db Zárt fafödém DHG L 1.1 DHG L 1.3 Lécezés 52,5 mm 55 mm 52 db 53 db 7 db 69 db 68 db 7 db Rw,R = 4; Ln,w,R = 75 db DHG H 1.1 DHG H 1.3 Acélsín 49,5 mm 52 mm 58 db 59 db 12 db 13 db 60 db 58 db 17 db Látható (pórfödém) DHS L 1.1 DHS L 1.3 Lécezés 52,5 mm 55 mm 3 39 db 10 db 13 db 68 db 6 14 db 1 Rw,R = 2; Ln,w,R = 82 db DHS H 1.1 DHS H 1.3 Acélsín 49,5 mm 52 mm 47 db 49 db 21 db 23 db 59 db 57 db 23 db 25 db Kötegelt pallófödém DHB L 1.1 DHB L 1.3 Lécezés 52,5 mm 55 mm 48 db 49 db 7 db 70 db 69 db 7 db Rw,R = 42 db; Ln,w,R = 7 DHB H 1.1 DHB H 1.3 Acélsín 49,5 mm 52 mm 55 db 57 db 13 db 61 db 59 db 17 db Vakgerendás borított födém DHA L 1.1 DHA L 1.3 Lécezés 52,5 mm 55 mm 54 db 55 db 5 db 60 db 59 db 7 db Rw,R = 49 db; Ln,w,R = 6 DHA H 1.1 DHA H 1.3 Acélsín 49,5 mm 52 mm 61 db 62 db 12 db 13 db 53 db 52 db 13 db 14 db A megadott értékek iránymutatóak, ezért az építési helyzethez viszonyítva változhatnak. További információk:

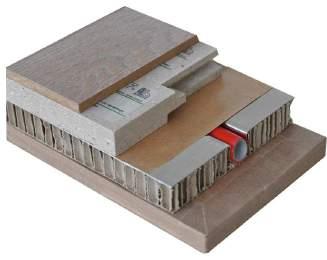

18 FUSSBODENHEIZUNG PowerFloor - egy meggyőző rendszertermék Floor Előnyök 5 lelkesítő előny! + gyors beépítés + száraz technológia + teljesfelületű hőelosztás + alacsony hőmérsékletű fűtés (30-35 C) + használható napelemrendszerről, hőszivattyúval PowerFloor összehasonlítás hagyományos padlófűtési rendszerrel C lehetséges energiamegtakarítás akár 30% az igények fi gyelembevételével A PowerFloor gyorsan alkalmazkodik a fűtési igényhez, mivel rendkívül gyorsan fűthető fel az aluminium hővezető rétegnek köszönhetően. Forrás: Arge Stiba IDŐ hagyományos padlófűtés energiamegtakarítás PowerFloor kívánt hőmérséklet 18

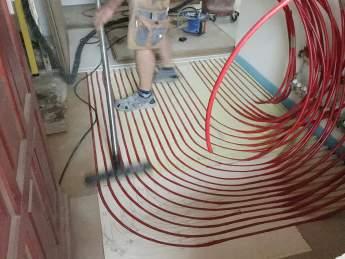

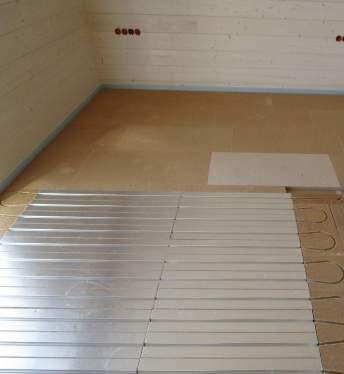

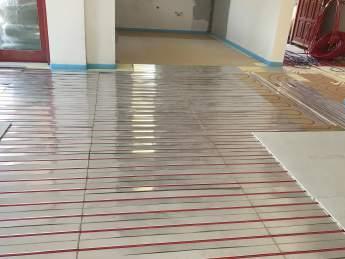

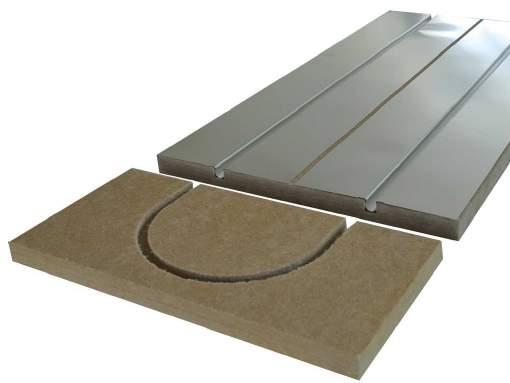

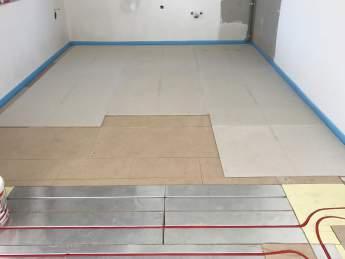

19 PowerFloor Floor ü ultrakönnyű ü szupervékony ü egyszerű beépítés FA ALUMINIUM - Gyors felfűtés és pontos fűtési igény beállítható - Sokoldalú felhasználhatóság a csekély súly és a vékony szerkezetnek köszönhetően (20-30 mm) - Bármilyen burkolattal megépíthető - Felületreszabott tervezés meg- gyorsítja a beépítést - 16 mm-es csővezetékkel alkalmazható A PowerFloor ideális az alacsony fűtéshőmérsékletű (30-35 C) fűtővíz alkalmazásával. Meglévő fűtési rendszerekhez is alkalmazható. PowerFloor az egyedi igények fűtési rendszere + gyors beépítés, azonnal járható + fektetést követően azonnal, bármilyen burkolat alkalmazható + vízbevitel nincs, így nincs száradási idő + rendszervastagság 2-3 cm + fűtési igény gyors alkalmazása és pontosan beállítható + nagyon energiahatékony, ezért költségcsökkentő kg/m 2 PowerFloor aluminium felülettel csőtávolság 250 mm aluminium nélkül csőtávolság 250 mm i Homogén hővezetés - az aluminium hővezetése biztosítja a teljes, fűteni kívánt meleg felületet (hideg felületek elkerülhetőek) csőtávolság 125 mm 19

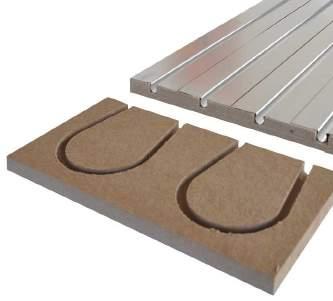

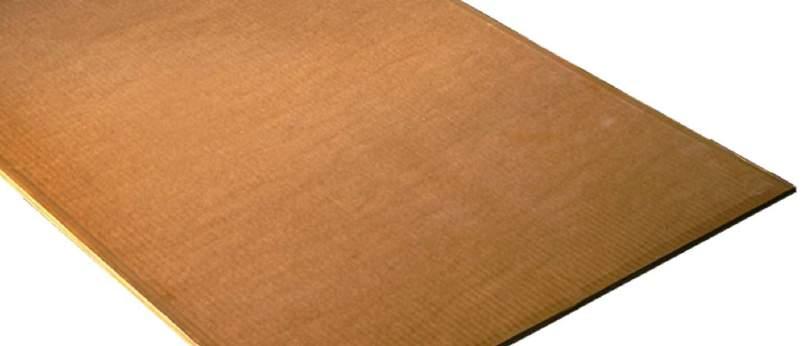

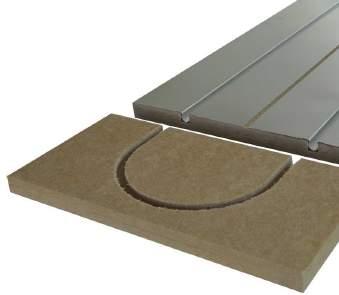

20 Floor termékek Light Öko-Plus Öko PowerFloor light Egyenes elem: 1000 x 500 x 20 mm, Visszafordító: 250 x 500 x 20 mm Anyag: hullámkarton aluelemekkel Vastagság aluminium: 0,4 mm Nyomószilárdság: 500 kpa Súly: kb. 3,3 kg/m 2 PowerFloor Öko PLUS Egyenes elem: 1000 x 500 x 24 mm Visszafordító: 250 x 500 x 24 mm Anyag: fagyapot aluelemekkel Vastagság aluminium: 0,4 mm Nyomószilárdság: 200 kpa Súly: kb. 5-6 kg/m 2 PowerFloor Öko Egyenes elem: 1000 x 500 x 24 mm Visszafordító: 250 x 500 x 24 mm Anyag: fagyapot Nyomószilárdság: 200 kpa Súly: kb. 5-6 kg/m 2 Természetbarát megoldásunk: - aluelemek nélkül - ideális passzívházak fűtésére Csőtávolság: 250 mm Csőtávolság: 250 mm Csőtávolság:125 mm Csőtávolság: 125 mm Csőtávolság: 125 mm ügyors ühatékony üexkluzív További információ: 20

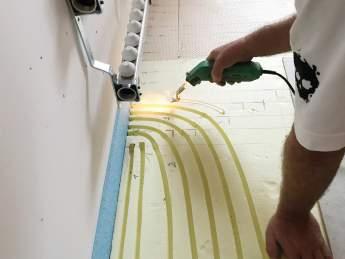

21 PowerFloor Floor Termékcsomag PowerFloor light RA 250 mm és RA 125 mm PowerFloor Öko RA 250 mm és RA 125 mm PowerFloor Öko RA 125 mm A beépítési csomag tartalma: - padlófűtési elemek - diletációs csík - peremkitöltő elem - 5 rétegű fűtéscső - tervezés i További információk: Beépítési terv PowerFloor tervezés és beépítés előterv A fűtőelemeket a Wolf Bavaria tervei szerint kell megépíteni. Az 5 rétegű csövet a megadott nútokba kell belehelyezni, és rákötni az elosztókra. A PowerFloor rendszer alkalmazható mind alacsony, mind magasabb hőmérsékletű fűtéseknél. beépítési terv 21

22 Floor megrendelési folyamat ÉRDEKLŐDÉS/ FELMÉRÉS/ AJÁNLAT MEGRENDELÉS TERVEZÉS» kiindulási helyzet» igényfelmérés» tanácsadás» tervek meghatározása» ajánlat» ajánlat értékelése» kötelezett megrendelés» fűteni kívánt felületek és elosztó helyének meghatározása» tervek PDF vagy DWG, DXF formátumban ügyfél részére jóváhagyásra TERVEK VISSZAIGAZOLÁSA ANYAGOK ÖSSZE- ÁLLÍTÁSA KISZÁLLÍTÁS/ BEÉPÍTÉS» ellenőrzés» kötelezett visszaigazolás» anyagok összeállítása» kiszállítás» beépítés szakképzett csapattal» beépítési útmutatókat be kell tartani. Egyszerű és gyors: Fűtés PowerFloor-ral 22

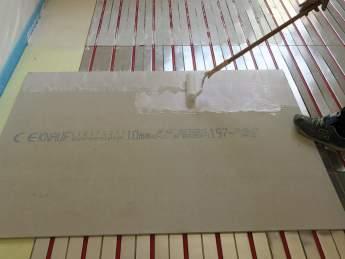

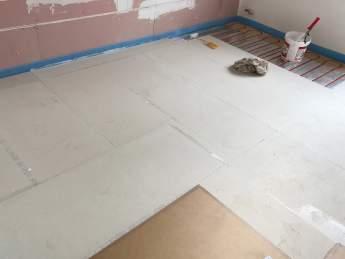

23 PowerFloor Padlófűtés További információk: 23

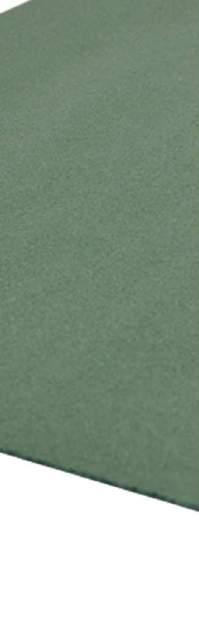

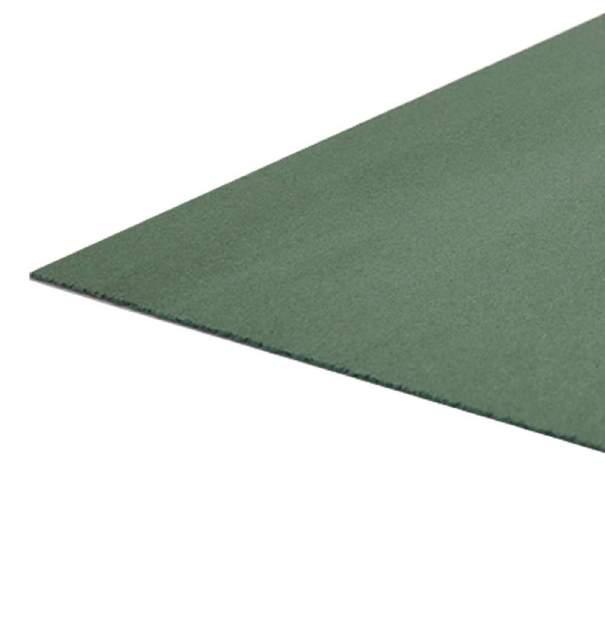

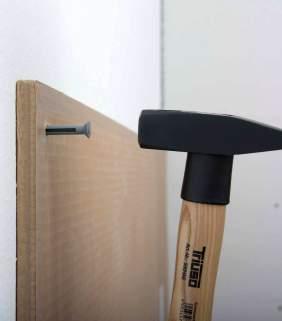

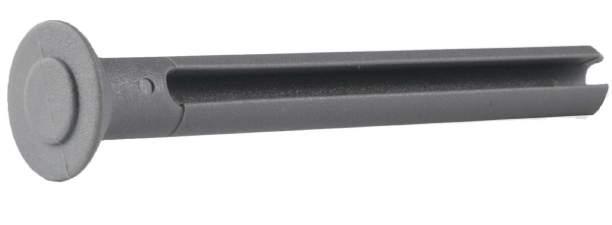

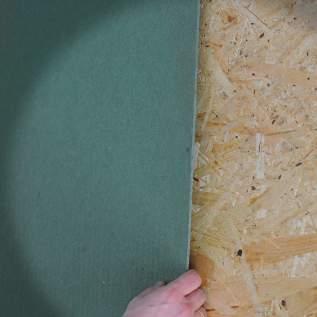

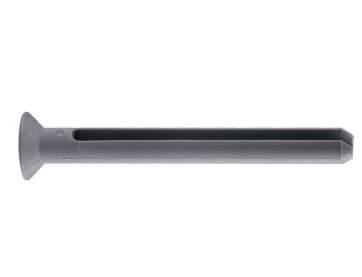

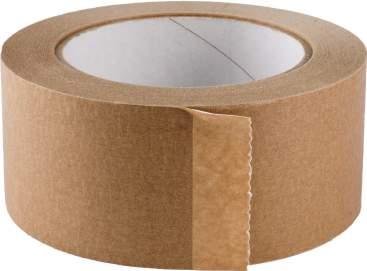

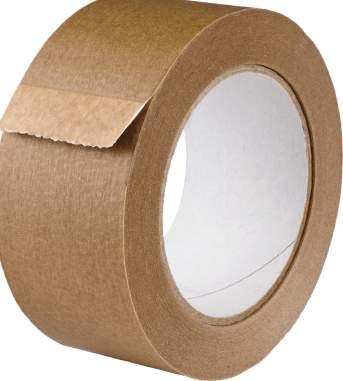

24 Gyors beépítés a megfelelő rendszerelemekkel Wolf Protect - Fagyapot a hanggátló és padlófűtő rendszerünk alá Wolf rendszerdübel direktrögzítésnél Wolf ragasztószalag - a vágott élek leragasztásához 24

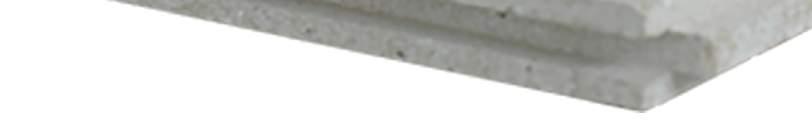

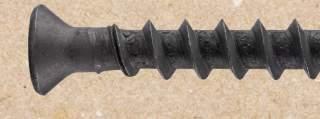

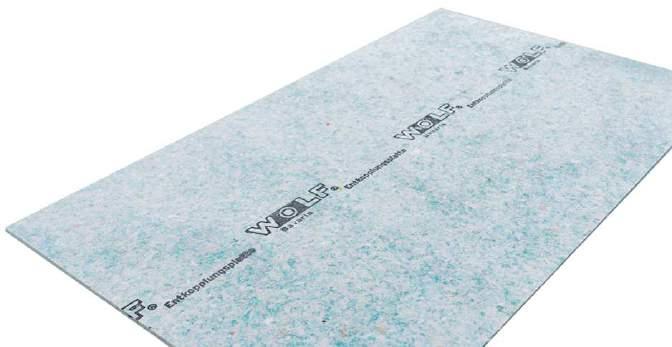

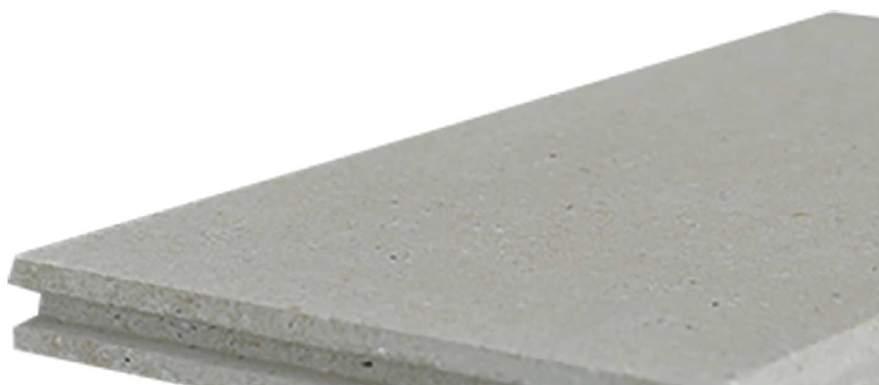

25 Speciális termékek, rendszerlemek Wolf HUGO - nútféderes Gipszrostlap ragasztva Wolf HUGO - Gipszrostlap 10 mm-től, ragasztható. ragasztó - csatlakozási pontok tömítése a hanggátló lapok éleinél Wolf W záróelem 4mm hideg-, melegburkolatok alá üszáraz a ügyors ühatékony Csavarok Karton-kartoncsavar - használható abban az esetben, ha hoz csavarozunk gipszkartont. Finommenetű csavar acélszerkezethez való rögzítéskor Ritkamenetű csavar acélszerkezethez és fához 25

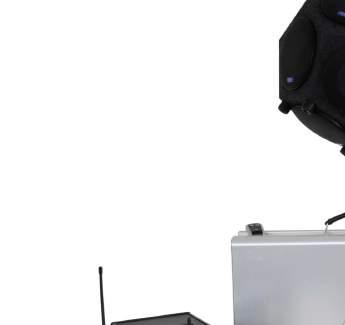

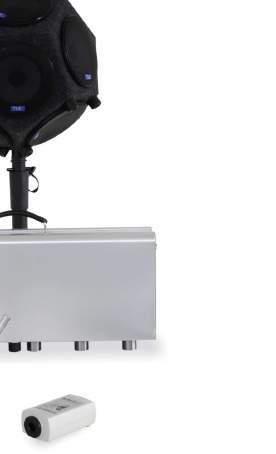

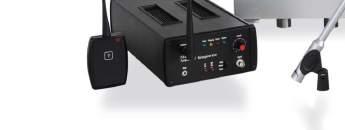

26 Három lépésben az optimális eredmény érdekében A kívánt hanggátló eredmény érdekében: + Rendelhető léghang és lépéshang mérés A léghangmérés úgy történik, hogy egy szabványos 100 db hangnyomás értékkel megvizsgáljuk a fal minőségét. A hanggátló rétegek megépítése után végezhető egy következő mérés, a két mérés közötti különbség az elért hanggátló eredmény. rétegek elhelyezése előtt és után történik egy mérés. + A mérések kiértékelését akusztikus szakemberek végzik. A kiinduló érték megállapítása (első mérés) az alapja annak, hogy meghatározzuk a szükséges rétegrendet a szükséges zajcsillapítás érdekében. + Az ellenőrző mérés igazolja a hanggátló réteg minőségét. Padlón vagy a mennyezeti födémen kopogó hang mérése is lehetséges. Az eljárás hasonló, a hanggátló üpontos üprogresszív üszabványos Mérési technika Kiindulóhelyzet (fal, padló minőségének mérése) Szaktanácsadás 1 2 Ellenőrző 3 (rétegrend meghatározás) mérés EREDMÉNY 26

27 Számítási igazolás Kopogóhang mérési alternatíva K 1 : Megkerülő hang a födémen keresztül kopogó hang Wolf hanggátló padlórendszerek padló megkerülő hang - K1-es út födém-fal (FF) fal K 2 : Megkerülő hang korrekciós értéke kopogó hang Wolf hanggátló padlórendszerek padló megkerülő hang - K2-es út fal-födém-fal (FFF) fal A kopogóhang a következőképpen határozható meg: jelölések: L n,w kopogóhang a fafödémen (db); Ln,w kopogóhang a fafödémen (db) megkerülő hangok nélkül; K1 K1 megkerülőhang korrekciós értéke fi gyelembe véve az 1-es táblázatot K2 BK K2 megkerülőhang korrekciós értéke fi gyelembe véve a 2-es táblázatot; biztonsági korrekció = 3 db L n,w = Ln,w + K1 + K2 + biztonsági korrekció (BK) A födémmel szemben támasztott követelmény. L'n,w kisebb egyenlő 50dB A födémmel szemben támasztott emeltszintű követelmény. L'n,w kisebb egyenlő 46dB i Figyelem: Vegye figyelembe a táblásított pallófödém számított értékét a Wolf rendszermegoldásokkal Megkerülő hang A megkerülő hangok nagymértékben befolyásolhatják a hanggátló rétegek minőségét, viszont ezeknek közük sincs a padlón vagy falon hanggátló rétegekhez. Ez úgy értendő, hogy a hanggátló rétegek bármely felületen kifejtik hatásukat, viszont az épület gyenge pontjain a megkerülő hangok a falnál vagy födémnél átmehetnek. Ezek csökkentésére is használható a úgy, hogy a megkerülő hangok útjába beépítésre kerülnek. Ez történhet úgy, hogy akár építendő falak alá "Csendlap"-ot helyezünk. Kérje szaktanácsunkat! Hangenergia Mozgásenergia 27

28 Minden egy helyről Rendszermegoldások régi és új épületeknél és faházaknál Wolf Bavaria Szakkereskedés Bavaria Magyarország HANG ÉS TŰZ KFT. Wolf Bavaria Magyarország Hang és Tűz Kft Budapest, Fiumei út A nyomdai hibákért a Wolf Bavaria nem vállal felelősséget. Ez a legfrissebb kiadás, a régebbi verziók érvényüket veszítették. Copyright Wolf Bavaria GmbH, A
