1 Prince Color Multitherm Külsõ hõszigetelõ rendszerek

2

3 MultiTherm külsõ hõszigetelõ rendszer Prince Color MultiTherm hõszigetelési rendszer, amely a konstrukció külsõ oldaláról kerül kialakításra és rendeltetése a homlokzatok utólagos hõszigetelése a meglévõ és az újonnan épülõ objektumoknál. Prince Color MultiTherm I. KHR MW ásványgyapot szigetelõanyaggal. Prince Color MultiTherm II. KHR EPS szigetelõanyaggal (polisztirolhab szigetelõ lemezzel). Mindkét rendszernek a rendeltetése a meglévõ és az új objektumok hõszigetelése. Minden kivitelezés elõtt az Prince Color MultiTherm KHR-t kompletten szükséges minõsíteni statikai, építészeti, valamint hõtechnikai, és az objektum tûzvédelmi szempontjából. A B C D E F G H elõkészített falfelület ragasztóhabarcs Prince Color Z 301 Super (Prince Color Z 301 duo, Prince Color Z 301 PS) hõszigetelõ anyag tányéros dübelek ágyazóhabarcs (Prince Color Z 301 Super vagy Prince Color Z 301 duo) üvegszövet háló mélyalapozó festés (Prince Color Multigrund PG-A, Prince Color Multigrund PG-S) felsõ felületkezelés kapart vagy gördülõszemcsés vakolat (lehetséges festéssel és anélkül is). ásványi vakolat+homlokzatfesték Az alábbi alapfelületekre lehetséges a hõszigetelõ lemez felrakása: A panelházak falainak betonfelületére, beleértve a mosott kavicsból készült felületeket. Egyenes, kezelt felülettel (pl. Ytong) rendelkezõ pórusos betonanyagokra. Megfelelõ szilárdságú kezelt felületû téglafalra (meszes-cementes vakolat, stb.). Szálas cementlapok, fa-, keményszálas-, forgács- és rétegelt lapok felületeire. Alapvakolattal kezelt alapfelületekre (pl. Prince Color K 01, Prince Color HK 01 stb.). A HÕSZIGETELÕ RENDSZER ELÕNYEI A lakás magas szintû kényelme Kiküszöböli a penész elõfordulását A fûtésre fordított pénzügyi ráfordítások jelentõs megtakarítása (40 60%) Zajvédelem Hõszigetelõ lemez megválasztása A hõátbocsátási együttható-u MultiTherm I ásványgyapot szigetelõanyaggal (merõleges szál) Eredeti szerkezet Hôátbocsátási együttható az elvégzett szigetelésnél 4 cm 5 cm 6 cm 7 cm 8 cm 9 cm 10 cm 11 cm 12 cm 13 cm 14 cm Önálló rendszer 0,0 0,00 0,94 0,78 0,67 0,58 0,51 0,46 0,42 0,38 0,35 0,33 0,31 Könnyített beton 25,0 1,79 0,69 0,60 0,53 0,47 0,43 0,39 0,36 0,33 0,31 0,29 0,27 Tömör téglák 30,0 2,00 0,72 0,62 0,55 0,49 0,44 0,40 0,37 0,34 0,32 0,30 0,28 45,0 1,49 0,64 0,56 0,50 0,45 0,41 0,37 0,35 0,32 0,30 0,28 0,27 60,0 1,19 0,58 0,51 0,46 0,42 0,38 0,35 0,33 0,31 0,29 0,27 0,25 Hõszigetelt téglák 24,0 1,33 0,61 0,54 0,48 0,43 0,40 0,36 0,34 0,31 0,29 0,28 0,26 36,5 0,94 0,51 0,46 0,42 0,38 0,35 0,33 0,31 0,29 0,27 0,25 0,24 Gázszilikát 30,0 1,11 0,56 0,5 0,45 0,41 0,37 0,35 0,32 0,30 0, 28 0,26 0,25 (Gyártás 1989-ig) 40,0 1,87 0,49 0,44 0,4 0,37 0,34 0,32 0,30 0,28 0,26 0,25 0,24 Salakidom 30,0 1,3 0,6 0,53 0,48 0,43 0,39 0,36 0,33 0,31 0,29 0,27 0,26 40,0 1,03 0,54 0,48 0,44 0,40 0,36 0,34 0,31 0,29 0,28 0,26 0,25 Téglablokkok 24,5 1,12 0,56 0,48 0,45 0,41 0,37 0,35 0,32 0,30 0,28 0,27 0,25 Alacsony hôszigetelt tégla 36,5 0,79 0,46 0,42 0,38 0,35 0,33 0,31 0,29 0,27 0,25 0,24 0,23 MultiTherm II. polisztirol szigetelõanyaggal (EPS 80 stabilizált homlokzati polisztirol) Eredeti szerkezet Falvastagság (cm) Falvastagság (cm) Hõát. együtthatója W/m 2 K Hõát. együtthatója W/m 2 K Hôátbocsátási együttható az elvégzett szigetelésnél 4 cm 5 cm 6 cm 7 cm 8 cm 9 cm 10 cm 11 cm 12 cm 13 cm 14 cm Önálló rendszer 0,0 0,00 0,93 0,76 0,65 0,57 0,50 0,45 0,41 0,37 0,35 0,32 0,30 Könnyített beton 25,0 1,79 0,68 0,59 0,52 0,47 0,42 0,38 0,35 0,33 0,30 0,28 0,27 Tömör téglák 30,0 2,00 0,71 0,61 0,54 0,48 0,43 0,39 0,36 0,33 0,31 0,29 0,27 45,0 1,49 0,63 0,55 0,49 0, 44 0,40 0,37 0,34 0,32 0,29 0,28 0,26 60,0 1,19 0,57 0,51 0,45 0,41 0,38 0,35 0,32 0,30 0,28 0,26 0,25 Hõszigetelt téglák 24,0 1,33 0,60 0,53 0,47 0,43 0,39 0,36 0,33 0,31 0,29 0,27 0,25 36,5 0,94 0,51 0,45 0,41 0,38 0,35 0,32 0,30 0,28 0,26 0,25 0,24 Gázszilikát 30,0 1,11 0,55 0,49 0,44 0,40 0,37 0,34 0,32 0,29 0,28 0,26 0,25 MultiTherm külsõ hõszigetelõ rendszer Hõszigetelés nélküli falazat A hideg áthatol a falazatba, a harmatpont eltolódhat a fal belsõ felületéhez. A hõenergia vesztesége nagymértékû és a hõellenállás minimális A fûtésnek alacsony a hatékonysága Fennáll a falazat fagy által okozott meghibásodásának a veszélye Valószínûsíthetõ a penészesedés megjelenése a belsõ térben Minimális a hõ által biztosított kényelem Hõszigetelt falazat A harmatpont a falazaton kívül esik. A falazat átmelegszik és tárolja a meleget, a késõbbiek folyamán visszasugározza a hõt a beltérbe és ezzel növeli a lakás kényelmét. Jó hõszigetelés A fûtési költségek tetemes megtakarítása Nem áll fenn a falazat sérülésének veszélye a fagy következtében (Gyártás 1989-ig) 40,0 1,87 0,49 0,44 0,40 0,37 0,34 0,31 0,29 0,27 0,26 0,24 0,23 Salakidom 30,0 1,30 0,60 0,52 0,47 0,42 0,39 0,35 0,33 0,31 0,29 0,27 0,25 40,0 1,03 0,53 0,47 0,43 0,39 0,36 0,33 0,31 0,29 0,27 0,25 0,24 Téglablokkok 24,5 1,12 0,56 0,49 0,44 0,40 0,37 0,34 0,32 0,30 0,28 0,26 0,25 Alacsony hôszigetelt tégla 36,5 0,79 0,46 0,42 0,38 0,35 0,32 0,30 0,28 0,27 0,25 0,24 0,22 Megjegyzés: A táblázatban szereplõ összes adat csak tájékoztató jellegû U U N, ajánlott = 0,25 W/m 2 K U U N, elõírt U >U N, elõírt = 0,38 W/m 2 K = 0,38 W/m 2 K nem felel meg 3

4 MultiTherm külsõ hõszigetelõ rendszer MultiTherm külsõ hõszigetelõ rendszer ELõKÉSZÍTÉS FELHORDÁSI KÖRÜLMÉNYEK A levegõ, az alap és az anyagok hõmérséklete nem lehet +5 C-nál alacsonyabb és +25 C-nál magasabb. Nem szabad esõben, erõs szélben vagy közvetlen napsugárzásban dolgozni. A meg nem kötött anyagokat óvni szükséges a kedvezõtlen idõjárási hatásoktól, fõképpen az erõs esõtõl vagy napsugárzástól (ponyvák, hálók stb. használata). Az idõjárás hatásaival szembeni megfelelõ védelmet szükséges biztosítani a technológiai mûveletek kivitelezése valamint az egyes alkalmazott anyagrétegek érésének idõtartama folyamán. Az alapréteget, mélyalapozó festést, vakolatot és esetleg a vakolat festését óvni szükséges a közvetlen napsugárzástól és a gyors kiszáradástól. AZ ALAP ELõKÉSZÍTÉSE A megfelelõ alap legyen: Tartós és teherbíró hólyagoktól, leváló részektõl és aktív repedésektõl mentesnek kell lennie a felületnek. Az alap egységes, átlagos tartósságának minimális értéke legyen legalább 0,08 Mpa értékû. Javasolható az alap átlagos tartósságára a 0,2 Mpa. Tiszta mentes a portól, szennyezõdéstõl, olajoktól, zsíroktól, festékmaradványoktól, biotikus fertõzésektõl stb. Egyenes követelmények az alap egyenességével szemben a KHR és az alap illeszkedésének függvényében Követelmények az egyenességtõl való eltérés maximális értékével szemben: A KHR és az alap kapcsolódási módja Csak ragasztóanyaggal (dübelek nélkül) Ragasztóanyag és dübelek segítségével Az egyenességtõl való eltérés maximális értéke 10 mm/m 20 mm/m vakolat anyaghiányos helyekkel a kilazult anyag leverése, pótlása Prince Color K 01 esetleg Prince Color HK 01 anyaggal. mûgyantás vakolat megtisztítani porló festés eltávolítani leváló festés eltávolítani, vízsugárral mosni, biztosítani a kiszáradást nedvszívó megtisztítani és mélyalapozó alkalmazása Prince Color PGM egyenetlenségek (±1 cm) kiegyenlítése Prince Color K 01 esetleg Prince Color HK 01 meszes-cementes malterrel (kikeményedési idõ min. 14 nap). MûSZAKI ESZKÖZÖK ÉS HÁTTÉR Állványok és munkafelületek, esetleg felvonó, az elektromos energia csatlakozása + telephelyi elosztó, vízellátás, zárható raktár, mely megfelel az anyagtárolás feltételeinek. SZERSZÁMOK ÉS SEGÉDESZKÖZÖK a MultiTherm RENDSZER SZERELÉSÉHEZ anyagok összekeverése és elõkészítése Elektromos keverõ vagy fúró, csigás keverõfej, keverésre szolgáló edény. szigetelõanyag behelyezése, felrakása Ceruza, jelölõ zsinór, tömlõs vagy lézeres vízmérték, esetleg nivelláló készülék, ütve fúró, fúrógépek ütve fúráshoz megfelelõ átmérõkben és hosszúságokban, kalapács, fémfûrész (a behelyezendõ idom kiigazításához a sarokban), fûrész vagy kés, mely használható a szigetelõanyag vágásához, csiszolóeszköz (simító csiszolópapírral), simító a szigetelõanyag lenyomtatásához, vízmérték, kétméteres léc. ragasztó és üvegszövet háló anyag felhordása, üvegszövet háló alkalmazása, felületkezelési eljárások. Rozsdamentes acél kõmûves kanál, saroksimítók, sima simítók, fogazott glettvas, nagyfelületû simító lapátok. Mûanyag simító (strukturáló), univerzális kés, hengerek, ecsetek, pisztolyok a PUR-habhoz, pisztolyok tömítõanyag kinyomására, takarószalagok, takarófóliák. A SZERELÉS TECHNOLÓGIAI FOLYAMATA A MultiTherm KHR gyártója által javasolt max. egyenetlenség 10 mm/m. Nagyobb egyenetlenségeknél szükséges az alap kiegyenlítése megfelelõ alapvakolattal vagy kiegyenlítõ simítással. Száraz a szerkezet nem mutathat kifejezetten megemelkedett állandósult nedvességet és nem is lehet tartósan nedves. A megemelkedett nedvességtartalom esetén szükséges megfelelõ helyreállítási intézkedéseket tenni úgy, hogy a nedvesség oka megszûnjön vagy kellõ mértékûre korlátozódjon. Az alapnak természetes állandósult nedvességtartalommal kell rendelkeznie. Alap elõkészítése megoldások, kezelések átnedvesedett elõbb az ok elhárítása, a megfelelõ állandósult kiegyensúlyozott nedvességtartalom biztosítása nem szabad hõszigetelni poros, piszkos leseperni, lekefélni, vízsugárral lemosni, kiszáradás biztosítása szétmálló, sóvirágzásos leseprés, lekefélés, vízsugárral lemosni, kiszáradás biztosítása moha, penész, gombák tisztítás Algosan gombaölõszerrel a malter éles, kiálló részei leverni nyálkás bevonat mechanikailag eltávolítani zsíros, különbözõ vegyszerek maradványai vízsugárral lemosni fertõtlenítõk hozzáadásával, biztosítani a kiszáradást sima alap - érdesíteni morzsolódós vakolat mechanikusan eltávolítani és Prince Color PGM-mel kezelni (a sérülés típusától és mértékétõl függõen) esetleg Prince Color HK 01 vakolattal pótolni. ÁLTALÁNOS ELõKÉSZÍTõ MUNKÁK A munkálatok elkezdése elõtt tekintettel a hõszigetelõ rendszer vastagságára szükséges eltávolítani az alábbi építészeti és segédelemeket: az attikaszerkezetek lemezelését, a parapet lemezeket, szegélyeket, balkonokat, villámhárítókat, vízlevezetõket, légtelenítõ berendezéseket, szellõzõ rácsokat, postai levélszekrényeket, házszámokat, név- és utcanév táblákat, antennákat, fogantyúkat, korlátokat, világítótesteket, jelzõberendezéseket stb. A vakolat alatt elhelyezkedõ összes vezetékes hálózatot ajánlatos jelöléssel ellátni úgy, hogy ne forduljon elõ a sérülésük a rendszer rögzítésénél. Az elõkészületek keretében történik a balkonok, teraszok állapotának (nevezetesen a vízszigetelés) ellenõrzése és a további közelben lévõ szerkezeteké. A szerkezetet mûködési állapotba kell helyezni úgy, hogy ne veszélyeztesse és ne csökkentse a hõszigetelés funkcióját. Megtörténik az összes már befejezett elem rendes lefedése beleértve a padozatot, parapet lemezeket, ablakokat, ajtókat stb. is, hogy ne forduljon elõ a sérülésük a rendszer alkalmazásánál, nevezetesen a mélyalapozás, a vakolások és festések kivitelezésénél. RENDSZER BEHELYEZÉSE A rendszer elhelyezését leggyakrabban a könnyû, rozsdamentes indítósín segítségével végzik. Mérjük fel a hõszigetelés terv szerinti alsó vonalát az épülethomlokzatra és annak megfelelõen rögzítsük az indítósínt. 4

5 MultiTherm külsõ hõszigetelõ rendszer helytelen sima oldalával és ezután a fogas oldalával le kell húzni (használjon min mm fogú simítót). helyes A vonal elõkészítése vízmértékkel vagy nivelláló készülékkel történik. Az indító profilnak abszolút vízszintesen kell rögzítve lennie. Az indító profil rögzítése három dübelcsavarral történik 1 fm-en belül. A beállító profiloknál a homlokrészek egyenes síkjának a biztosítása elsõsorban egyenetlen alapoknál távtartó alátétek segítségével érhetõ el. Sarokrészeknél és szögleteknél történõ beállításnál az idomokat 45 szögbe kell beállítani (esetleg más szögbe, az épülettõl formájától függõen). Az idomokat a szögletekben és a sarkoknál párhuzamosan kell megoldani. A beállító profilok kölcsönös felerõsítése a felületen min. 2 mm hézaggal történik és az átkötés mûanyag kapcsok segítségével érhetõ el. SZIGETELõ LEMEZEK RAGASZTÁSA A szigetelõ lemezeket kötésben, min. 20 cm-es átfedéssel ragasztják, mindig a behelyezendõ lemez irányától felfelé (kivételt képez a beállító profil alatti terület). MultiTherm I. (MW) A ragasztás módját meghatározza az ásványi alapú szigetelõanyag fajtája és az alap egyenessége. Az ásványi eredetû lamellákat mindig egész felületükön szükséges ragasztani. Az ásványi eredetû lemezeket hasonlóképpen az alap egyenességétõl függõen. A ragasztóréteg felhordásánál az ásványgyapotra ajánlatos elõbb a vékonyan ragasztandó anyagot, lemezt vagy lamellát átkenni és utána frissen felhordani a szükséges ragasztó mennyiséget. Keretes és pontszerû ragasztás: A max 20 mm/m egyenetlenségû alapoknál kerül alkalmazásra (lásd az alap síkját), a ragasztóanyagot kõmûves lapáttal fel kell kenni úgy, hogy a lemez felületén a széleknél keret képzõdjön, kiegészítve 2-6 ponttal (tárcsával). A pontokat (tárcsákat) megfelelõen úgy szükséges elhelyezni, hogy számolni kell a jövõbeni rögzítéssel. Ha a szigetelõanyag csak ragasztott (nem ragasztott és rögzített), szükséges, hogy a szigetelõ EPS lemez felületének 40 % ragasztóanyaggal legyen az alaphoz hozzáragasztva. RAGASZTÁSNÁL AZ ALÁBBI ELVEK BETARTÁSA SZÜKSÉGES!!! 1) Az elsõ sor lemezt, amelyek behelyezésre kerülnek az indítóprofilba (mely megfelel a lemez vastagságának) szorosan hozzá kell nyomni a profil mellsõ oldalához és nem nyúlhat túl rajta, valamint nem is szabad benyomni. 2) A ragasztó lemezekre történõ felhordásánál és a lemezek felhelyezésénél a ragasztóanyag nem kerülhet a lemezek oldalsó szélére. 3) A lemezeket szorosan ütköztetve kell egymáshoz illeszteni. Az esetlegesen keletkezett hézagokat (> 2 mm) a szigetelõanyag csíkjaival esetleg a szigetelõanyag ékjeivel szükséges kitölteni, esetleg EPS esetében poliuretán habbal lehet habosítani. 4) Az egyes lemezek közötti hézagokba nem szabad ragasztó vagy üvegszövet háló anyagnak bekerülnie, a felesleges anyagot el kell távolítani. 5) A lemezeket mindig kötésben szükséges ragasztani a felületre és az objektum sarkainál is. 6) A lemezek közötti illesztések nem követhetik az alap repedéseit, két eltérõ fajtájú szerkezet illeszkedését vagy a szerkezet vastagságától eltérõ helyet. MultiTherm külsõ hõszigetelõ rendszer A megfelelõ ragasztóhabarcsok: Prince Color Z 301 Super (Prince Color Z 301 DUO, Prince Color Z 301 PS) Lamellák teljes felületû ragasztása: A megfelelõ Prince Color ragasztó és habarcsanyagot fel kell kenni az alapra és a lamellára és aztán a fogazott oldallal le kell húzni (min.10x10 mm fogakkal ellátott simítót használjon). A kialakított hornyos felületnek az alapon és a lamellának keresztezniük kellene egymást. Lemezek teljes felületû ragasztása: Sík alapoknál használják, a ragasztó habarcsanyagot fel kell kenni a lemez teljes felületére a fogazott simító sima felével és ezután le kell húzni a fogazott oldalával (használja a min.10x10 mm foggal rendelkezõ simítót). A lemezek keretes és pontszerû ragasztása: A max. 20 mm/m-ig terjedõ egyenetlenséggel bíró alapoknál (lásd az alap egyenességét) a ragasztó és habarcsanyagot kõmûves lapáttal úgy kell felhordani, hogy a lemez felületének a szélein keret jöjjön létre, kiegészítve 2-6 ponttal (tárcsával). A pontokat (tárcsákat) megfelelõen kell elhelyezni tekintettel a jövõbeni rögzítésre. 7) A nyílások kitöltött helyén (ajtók, ablakok) a hõszigetelõ lemezeket úgy kell elhelyezni, hogy a hézagjaik keresztezése legalább 10 cm-re legyen ezeknek a nyílásoknak a sarkaitól. A lemezek közötti vízszintes vagy függõleges hézagok nem illeszthetõk össze az ablakok és ajtók félfáival. HELYTELEN HELYES MultiTherm II. EPS A ragasztási módot az alapfelület minõsége határozza meg. A megfelelõ ragasztóhabarcsok: Prince Color Z 301 Super (Prince Color Z 301 DUO, Prince Color Z 301 PS) Teljes felületû ragasztás: Sík alapoknál alkalmazzák, a ragasztóanyagot a lemez egész felületére fel kell kenni a fogazott simító 8) Az ajtó szemöldök, ajtófélfa és a parapet helyén a lemezeket a homlokzat felületén átfedéssel szükséges ragasztani. Az ajtófélfánál, az ajtó szemöldöknél és a parapetnél lévõ lemezt hozzá kell igazítani. 5

6 MultiTherm külsõ hõszigetelõ rendszer MultiTherm külsõ hõszigetelõ rendszer A felragasztott szigetelõlemezek felületkezelése A ragasztóanyag kikeményedése után következik (azaz kb óra elteltével az alap nedvszívó képességétõl és a kiszáradás feltételeitõl függõen. A polisztirol lemezek és az ásványgyapot lamellák felületi egyenetlenségeit csiszolópapírral történõ csiszolással lehet kijavítani, amelyet a fából készült simítóhoz erõsítünk, melynek méretei mm. A csiszolás befejezése után mindig el kell távolítani a port. Rögzítési rendszer A MultiTherm KHR rögzítéséhez mûanyag vagy fémtüskével ellátott tányéros dübelek kerülnek alkalmazásra. A dübelek fajtája, darabszámuk, a helyzetük a kitöltõanyaghoz képest és elhelyezkedésük a hõszigetelõ felületén az építési dokumentációban kerül meghatározásra (statikai jelentés). A tányéros dübelek minimális rögzítési mélysége: a tányéros dübelek minimális rögzítési mélységét az alap hordozó szerkezetében a dübelek gyártója határozza meg. A dübelek gyártója, például az EJOT elõírja az alábbi minimális mélységeket a tartószerkezetbe történõ beszerelésükhöz: Tömör anyagokba (beton, tömör tégla) min. 35 mm Üreges anyagokba (lyukacsos építészeti formázott anyagok) min. 55 mm A dübelek teljes hosszának általános kiszámítása: A rögzítés mélysége a hordozó szerkezetben + az esetleges régi vakolat + ragasztási réteg + szigetelõlemez vastagsága = dübel hossza Az ajánlott rögzítés a felületen és a szélek mentén: Az épület alaprajz szerinti formája és az objektum szélessége határozzák meg a szélek melletti sáv nagyságát. A szél melletti sáv 1-2 m szélességû terület az objektum sarokrészeinél, ahol nõ a dübelek száma 1 m 2 belül. Az épület magassága 8 m-ig 8 db/4 db Az épület oldala terület A lemezek rögzítésének specifikumai Az ásványgyapotból készült lemezeket (az alappal párhuzamosan irányuló szálakkal) mindig szükséges rögzíteni. Axiális irányban kicsi a szilárdságuk (szétbomlanak). Az ásványgyapot lamellák (az alapra merõlegesen álló szálakkal) az épület H= 8 m magasságáig Az épület magassága 8-20 m-ig 10 db/6 db Az épület oldala terület Az épület magassága > 20 m 14 db/8 db Az épület oldala terület csak teljes felületükben ragaszthatók. A lamellák tányéros dübelek segítségével vannak rögzítve és alátét tárcsákkal vannak kombinálva (Æ mm ). Esetleg lehetséges a rögzítésük csak tányéros dübelek segítségével az alapon (kitöltõrétegen) keresztül. Tûzvédelmi szempontból (vészkijáratok szemöldökrésze, tûzvédelmi sávok stb.) a lemezeket és az ásványgyapot lamellákat fémtüskés tányéros dübelek segítségével szükséges rögzíteni. Tekintettel a rendszer nagyobb felülettömegére ásványgyapot esetében mindenkor szükséges a rögzítés tányéros dübelek segítségével. A dübelek ebben az esetben nemcsak a húzással vannak megterhelve (a szél szívásának a hatására), hanem meghajlással is (a rendszer nagyobb súlya következtében). A rögzítés általános alapelvei A szigetelõanyag rögzítését 1-3 napos idõtartamban a szigetelõ lemezek felragasztását követõen szükséges elvégezni. Az idõtartam függ a ragasztóanyag megszilárdulásától és kikeményedésétõl az idõjárási viszonyoktól függõen. A dübeleket általában az erõsítõ üvegszövet háló behelyezése elõtt szükséges elhelyezni, amennyiben az építési dokumentáció nem rendelkezik másként. (Az ásványgyapot lamellák rögzítésének esetei az üvegszövet hálón keresztül vagy az olyan rendszer rögzítésekor, amelynek a felsõ részét burkolat képezi.). Épület szélessége (m) Szél melletti sáv szélessége (m) 8 1, , , ,75 14 felett 2,00 Táblázat a dübelek mennyiségének meghatározására a felületen és a szél melletti sávban figyelembe véve az épület magasságát (H). H 8 m 8 m < H < 20 m 20 m< H < 100 m szélsõ szélsõ szélsõ felület felület felület sáv sáv sáv A dübelek elhelyezkedésének legkisebb távolsága (amin) a falak széleitõl, alulnézetbõl, dilatációtól stb. 100 mm, amennyiben az építési dokumentáció nem határoz másként. A rögzítés technológiai folyamata A fúró átmérõjének meg kell felelnie a felhasznált dübelek átmérõjének. A furatot az alapra merõlegesen kell kifúrni és a mélységének 10 mm-rel hosszabbnak kell lennie mint a gyártó által elõírt dübel rögzítési mélysége. Az ásványgyapot lemezek rögzítésénél fúrás elõtt mindig szükséges a lemezt fúróval átütni, hogy ne forduljon elõ a lemez sérülése a szálak kiszakításával. Az üreges anyagok (Porotherm) és a nagymértékben porózusos anyagok (Ytong) sima fúróval fúrhatók (nem ütve fúróval). A furatot ki kell tisztítani a fúrt anyag maradványaitól, hogy könnyen behelyezhetõ legyen a dübel. A tüske beütésénél úgy szükséges eljárni, hogy ne forduljon elõ a tüske vagy a dübel sérülése. A behelyezett dübel tányérjának a szigetelõ lemezek felületével egy síkban kell lennie. A rosszul behelyezett (nem mûködõ) esetleg deformált dübel nem sértheti meg a felületet. A mûködõ dübel közelében szükséges a pótlása. ÁGYAZÓRÉTEG Az ágyazóréteg kialakításához üvegszövet háló kerül alkalmazásra, beágyazva a Prince Color Z301 Super (vagy Prince Color Z301 DUO) ragasztó és beágyazó habarcsba. 6

7 MultiTherm külsõ hõszigetelõ rendszer Erõsítõ réteg a kritikus helyeken A felületek megerõsítése elõtt elõ kell készíteni az érzékeny helyek és a részletek megerõsítését: Élek, sarkok és ajtó-, ablakfelek megerõsítése mûanyag vagy rozsdamentes fémbõl készült profilokra felkasírozott üvegháló szövettel esetleg üvegtextíliával. Az ablakok és az ajtók sarkainak a területeit mindenkor el kell látni diagonális üvegszövet háló csíkokkal min mm méretekben. Az éleket a dilatációs helyeken speciális felkasírozott üvegszövettel és dilatációs mandzsettával ellátott dilatációs profillal szükséges megerõsíteni. A profilokat alulról felfelé szükséges felrakni 20 mm minimális átfedéssel (a víz lefolyása érdekében). (Óvja a mandzsettát a szennyezõdéstõl polisztirol csíkkal a szerelésnél). Az üvegszövet háló A üvegszövet háló réteg úgy készül, hogy az üvegszövetet be kell nyomni a beágyazó habarcsba, amelyet fogazott simítóval szükséges felhordani (a fogak nagysága min mm). A üvegszövet hálóból kilépõ habarcsot el kell simítani. A üvegszövet háló beágyazása általában felülrõl lefelé történik függõleges sávokban min. 100 mm átfedéssel. A min. 100 mm átfedés érvényes az illesztésekre is az érzékeny helyek és egyéb megerõsítést igénylõ helyeknél egyaránt. Az üvegszövetes ágyazóhabarcs réteg vastagságának 3-6 mm közöttinek kell lennie. Amennyiben nem érjük el a min. 3 mm vastagságot egy lépésben, ajánlatos órán belül (tekintettel az idõjárási viszonyokra) felhordani a következõ habarcsréteget minimum 1 mm vastagságban, de most már üvegszövet háló nélkül. Az üvegszövet háló helyes beágyazása Az üvegszövet hálót gyûrõdésmentesen szükséges beágyazni és mindkét oldalról habarcsanyaggal kell befedni (semmi esetre sem szabad közvetlenül a hõszigetelõ lemezekre elhelyezni). Az ideális beágyazás az ágyazó réteg felsõ harmadában történik úgy, hogy az üvegszövet háló szerkezete ne rajzolódjon át a vakolat felületére. Az alapréteg egyenességével szembeni követelmény a vonatkozó szabvány szerint ajánlott. Javasolható, hogy az egyenes síktól való eltérés értéke 1 méteren belül ne haladja meg a 0,5 mm-re növelt vakolatszemcse nagyságának megfelelõ értéket. Példa: Prince Color Multiputz ZA 2,0 max. eltérés 1 folyóméteren léccel mérve 2,5 mm. Amennyiben dekoratív elemek kerülnek elhelyezésre, a ragasztás általában csak a befejezett és megérett alaprétegre történik. Az elemek kerületében található hézagokat általában rugalmas hézagtömítõvel kell tömíteni. ténybõl következik a sokkoló terhelések veszélye pl. nyári hónapokban az esõ általi hirtelen lehûléskor. Nem lehetséges az alacsony HBW indexszel (a fénysugárzás kismértékû visszatükrözõdése) rendelkezõ színárnyalatok alkalmazása, fennáll a rendszer meghibásodásának lehetõsége. Gyakorlati megjegyzések Mindig rozsdamentes szerszámokat használjon. Nem szabad dolgozni esõben, + 5 C alatti és + 25 C feletti hõmérsékleteknél, továbbá erõs szélben vagy közvetlen napsütésben. Vakolásnál mindig csak azt a mennyiséget hordja fel, amely feldolgozható, tekintettel a felület szerkezetére és illeszkedésére a nedves a nedvesre módszerrel. Nagy felületeknél, valamint ha nem áll rendelkezésre elég munkaerõ, a felületeket elõbb egyes szakaszokra kell bontani és ezeket azután felhúzni a nedveset a nedvesre megszakítás nélkül egy munkamenetben. A friss vakolatokat min. 24 órán keresztül óvni kell a kedvezõtlen idõjárási viszonyok hatásaitól. A strukturált felületû vakolatokat alapvetõen a szemcse vastagságában kell felhordani, egyébként nem lehetséges a jó minõségben történõ kialakítása. A színes vakolatoknál egy felületen azonos gyártási adagból származó vödrös anyagot használjon fel. Ugyanannak a színnek az árnyalata, amennyiben más gyártási sarzsból származik, kis mértékben eltérõ lehet. Amennyiben szükséges a vakolatok hígítása, az összes azonos színárnyalatú kannát azonos mennyiséggel kell hígítani. A szilikátos kenhetõ vakolatokat nem szabad vízzel hígítani, csakis a Silat Grund nevû anyaggal. A RENDSZEREK KOMPONENSEINEK TÁROLÁSA A KHR termékei eredeti csomagolásban kerülnek szállításra és tárolásra. Tárolásnál szükséges a tárolási utasítások és a tárolási idõtartam betartása. A hulladékok kezelését és ártalmatlanítását a különleges elõírásokkal összhangban kell végezni. Általános követelmények a tárolás módjára vonatkozóan A száraz porkeverékek tárolása palettákon vagy a nedvességtõl védett magasabban lévõ helyen történjen. A folyékony anyagokat nem szabad kitenni a fagy, a közvetlen napsütés vagy túlzott hõmérsékletek hatásának. A polisztirolhabból készült lapokat vízszintesen kell elhelyezni és száraz, fedett jól szellõztethetõ raktárakban, esetleg fedett színekben tárolandók. Nem lehet õket közvetlen napsugárzásnak kitenni. Anyagmozgatásnál a lapokat óvni kell a mechanikai sérülésektõl, nevezetesen a sarkaikat és az éleiket. Az ásványgyapot lapokat fektetve kell tárolni a gyártó által meghatározott magasságig. Egyébként ugyanazok a szabályok vannak érvényben, mint a polisztirol lemezek esetében. A dübeleket óvni kell a fagytól és az UV sugárzástól. A üvegszövet háló tárolása felállított rolnikban történik, UV sugárzástól védett helyen. Sohasem szabad fekve tárolni, egymást keresztezve. Ezzel a szövetháló tartós deformációját idézhetjük elõ. A segédeszközök: rögzítési, erõsítési, dilatációs, záró és egyéb profilok egyenes területen tárolandók a deformációjuk kizárásával. A poliuretán habok, tömítõ szalagok, fedõszalagok stb. esetében a gyártó utasításait szükséges figyelembe venni. EGYÉB INFORMÁCIÓK MultiTherm külsõ hõszigetelõ rendszer VÉGSõ FELÜLETKEZELÉS Az építési dokumentáció határozza meg a összetételét, fajtáját, szerkezetét, színárnyalatát. A MultiTherm hõszigetelõ rendszerek ét képezhetik az ásványalapú vakolatok homlokzatfestéssel, színezett akril vagy szilikon, kapart avagy gördülõszemcsés vakolatok festés nélkül és festéssel, lábazati vakolatok esetleg burkolóanyagok. Ami a rendszer terhelését illeti az elnyelt hõ által, nem szabad olyan árnyalatokat használni, amelyeknek a HBW indexe (világossági vonatkoztatási értéke) 30-nál alacsonyabb. A vakolat felsõ rétege beszívja a napsugárzást és bekövetkezik a felmelegedése. A rendszer hõszigetelése leválasztja a felsõ vékony réteget az alsó masszívabb szerkezetrõl, és ezzel lehetetlenné teszi a lehûlésüket. Az említett A Prince Color MultiTherm kész hõszigetelõ rendszer külsõ megjelenésének egységesnek kell lennie, a lemezek közötti hézagoknak nem szabad látszaniuk, nem rajzolódhatnak át a dübelek sem, nem lehetnek hibák a vakolat szerkezetében és a vakolások egymáshoz kapcsolódásában stb. A rendszer lezárásának a részleteit a külsõ falon és a többi konstrukcióval történõ érintkezések helyein megfelelõen és jó minõségben szükséges elvégezni. 7

8 Multitherm külsõ hõszigetelõ rendszer Rajzdokumentáció Multitherm külsõ hõszigetelõ rendszer hõszigetelõ rendszer kialakítása lábazati lemezzel hõszigetelés nélküli szuterén FAL METSZETE A LÁBAZATI RÉSZBEN - - ágyazóhabarcs: Prince Color Z 301 SUPER, esetleg Z 301 DUO - - ragasztóhabarcs: Prince Color Z 301 Super vagy Prince Color Z 301 DUO, behelyezett (lábazati) lemez vízlepergetõvel - expanziós tömítõszalag - extrudált polisztirol speciális betonréteggel - mosott folyami kavics - elõregyártott peremrész 8

9 Multitherm külsõ hõszigetelõ rendszer Rajzdokumentáció objektumok sarokvédelme villámhárító csatlakoztatása FAL ALAPRAJZA -OBJEKTUM SAROKRÉSZE - - beágyazott üvegszövet hálóval - - ragasztóhabarcs: Prince Color Z 301 Super vagy Prince Color Z 301 DUO, - - saroklemez az üvegszövet hálóval Multitherm külsõ hõszigetelõ rendszer VILLÁMHÁRÍTÓ CSATLAKOZTATÁSA - - beágyazott üvegszövet hálóval - - ragasztóhabarcs: Prince Color Z 301 Super vagy Prince Color Z 301 DUO, alaprajz meglévõ rögzítés rögzítés meghosszabbítása - - a villámhárító földelésének meglévõ rögzítése metszet villámhárító földelése a hõszigetelõ vastagsága szerint 9

10 Multitherm külsõ hõszigetelõ rendszer Rajzdokumentáció Multitherm külsõ hõszigetelõ rendszer hõszigetelõrendszer kialakítása balkonok és teraszok I. és II. BALKONOK-TERASZOK I. METSZET ragasztóhabarcs: Prince Color Z 301 SUPER vagy Prince Color Z 301 DUO, lábazati alaplemez vízlepergetõvel tömítõszalag extrudált polisztirol speciális betonréteggel balkon szerkezete balkon vízszigetelése1 BALKONOK-TERASZOK II. METSZET ragasztóhabarcs: Prince Color Z 301 SUPER vagy Prince Color Z 301 DUO, minimum 30 cm védelem esõvíz ellen vízszigetelés IZOL B szilikonos tömítõanyag FM-S hajlaterõsítõ gumiszalag IZOL BAND fugázott kerámia járólapok rugalmas fugázó anyag FM-FX rugalmas ragasztó Z 301 FX vízszigetelés IZOL B speciális beton EBF balkon vízszigetelése 10

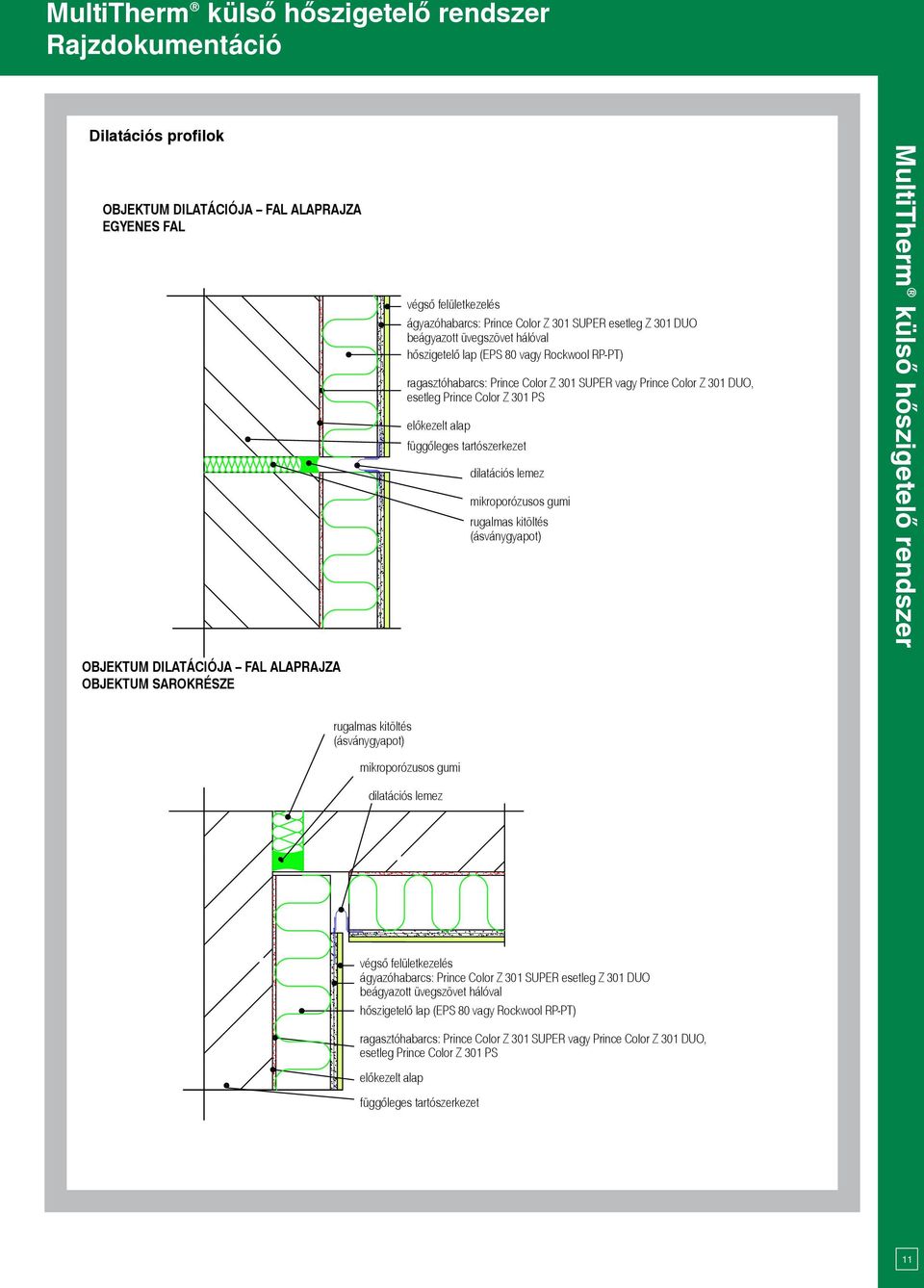

11 Multitherm külsõ hõszigetelõ rendszer Rajzdokumentáció dilatációs profilok OBJEKTUM DILATÁCIÓJA FAL ALAPRAJZA EGYENES FAL ragasztóhabarcs: Prince Color Z 301 SUPER vagy Prince Color Z 301 DUO, dilatációs lemez mikroporózusos gumi rugalmas kitöltés (ásványgyapot) Multitherm külsõ hõszigetelõ rendszer OBJEKTUM DILATÁCIÓJA FAL ALAPRAJZA OBJEKTUM SAROKRÉSZE rugalmas kitöltés (ásványgyapot) mikroporózusos gumi dilatációs lemez ragasztóhabarcs: Prince Color Z 301 SUPER vagy Prince Color Z 301 DUO, 11

12 Multitherm külsõ hõszigetelõ rendszer Rajzdokumentáció Multitherm külsõ hõszigetelõ rendszer ajtó-, ablakfél részlete I, II. ABLAK ALAPRAJZA ABLAKTOK RÉSZLETE I. saroklemez üvegszövet hálóval APU lemez az ablak fedõfóliájának rögzítéséhez ablakprofil ragasztóhabarcs: Prince Color Z 301 SUPER vagy Prince Color Z 301 DUO, ABLAK ALAPRAJZA ABLAKTOK RÉSZLETE II. parapet lemezburkolása ragasztóhabarcs: Prince Color Z 301 SUPER vagy Prince Color Z 301 DUO, saroklemez üvegszövet hálóval APU lemez az ablak takarófóliájának rögzítéséhez ablakprofil 12

13 Multitherm külsõ hõszigetelõ rendszer Rajzdokumentáció a parapetek és ajtószemöldökök részletei Ablak metszete APU lemez az ablak takarófóliájának rögzítésére ragasztóhabarcs: Prince Color Z 301 SUPER vagy Prince Color Z 301 DUO, sarokprofil vízlefolyással üvegszövet hálóval Multitherm külsõ hõszigetelõ rendszer hõszigetelés tömítõszalag min. 30 mm parapet ágyazóhabarcs: Prince Color Z 301 SUPER, esetleg Z 301 DUO beágyazott üvegszövet hálóval ragasztóhabarcs: Prince Color Z 301 SUPER vagy Prince Color Z 301 DUO, 13

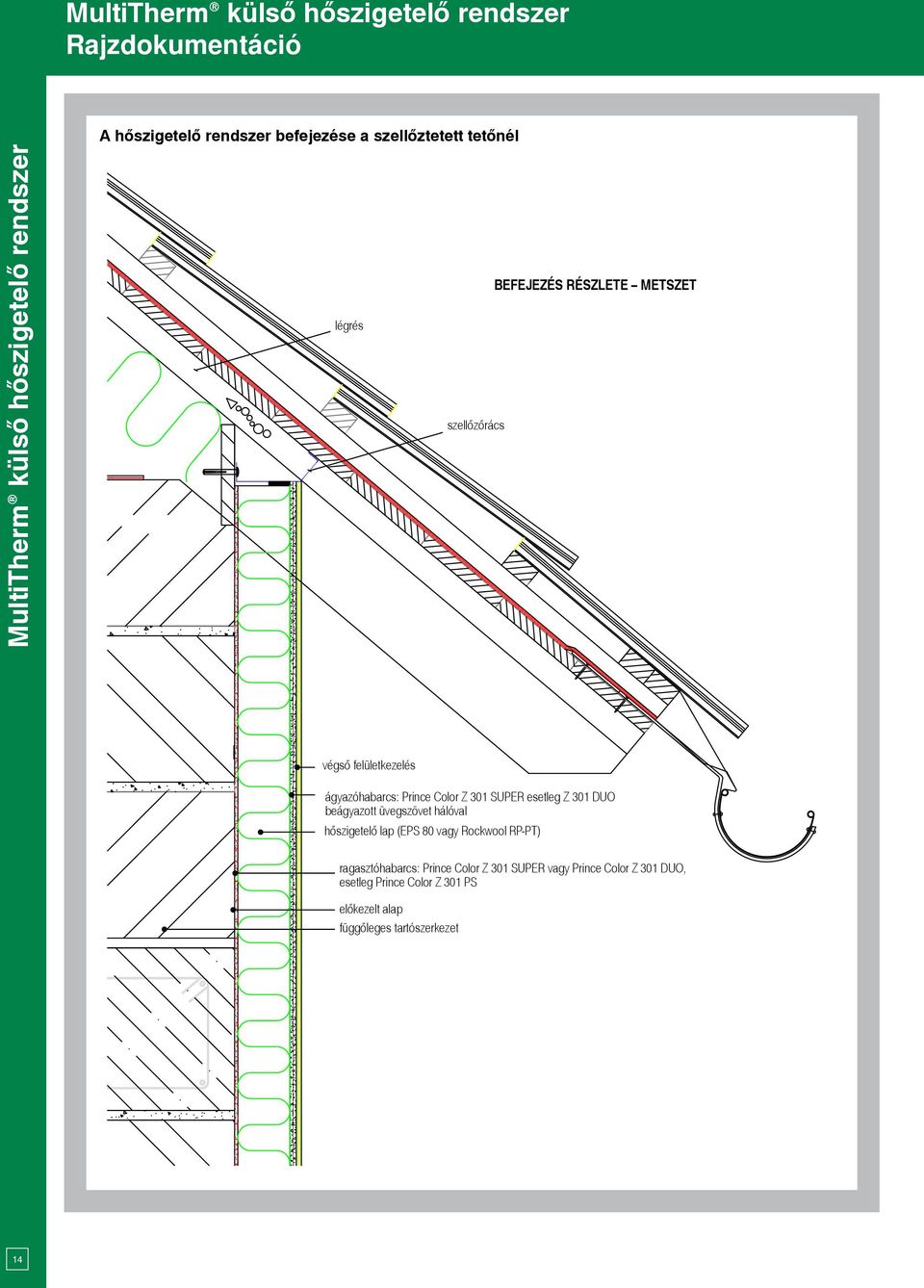

14 Multitherm külsõ hõszigetelõ rendszer Rajzdokumentáció Multitherm külsõ hõszigetelõ rendszer a hõszigetelõ rendszer befejezése a szellõztetett tetõnél BEFEJEZÉS RÉSZLETE METSZET légrés szellõzõrács ragasztóhabarcs: Prince Color Z 301 SUPER vagy Prince Color Z 301 DUO, 14

15 Multitherm külsõ hõszigetelõ rendszer Rajzdokumentáció a hõszigetelõ rendszer befejezése az alábélelt tetõnél A BEFEJEZÉS RÉSZLETE AZ ALÁBÉLELÉSNÉL METSZET Multitherm külsõ hõszigetelõ rendszer ragasztóhabarcs: Prince Color Z 301 SUPER vagy Prince Color Z 301 DUO, 15

16 Multitherm külsõ hõszigetelõ rendszer Rajzdokumentáció Multitherm külsõ hõszigetelõ rendszer A hõszigetelõ rendszer befejezése az attikánál Oldalsó befejezés a tetõ csúcsánál ATTIKA RÉSZLETE METSZET lemezkapocs extrudált polisztirol speciális betonnal ILLESZTÉS A CSÚCSNÁL METSZET tömítõszalag ragasztóhabarcs: Prince Color Z 301 SUPER vagy Prince Color Z 301 DUO, ragasztóhabarcs: Prince Color Z 301 SUPER vagy Prince Color Z 301 DUO, beillesztett lábazati lemez vízpergetõvel expanziós tömítõszalag 16
