1 TK-STAR GPS NYOMKÖVETŐ FELHASZNÁLÓI ÚTMUTATÓ ELÖLNÉZET Köszönjük, hogy TKSTAR GPS nyomkövetőt vásárolt. Az útmutató részletesen bemutatja, miként kell helyesen használni a nyomkövetőt. Kérjük, olvassa el figyelmesen az útmutatót, mielőtt használni kezdené az eszközt. Kérjük, vegye figyelembe, hogy az útmutató bármely okból történő megváltoztatása előzetes egyeztetés nélkül történik. Bármikor, amikor a dokumentum egy újabb változata kerül elfogadásra, az a legújabb gyártási egységekben kerül forgalomba. A gyártó nem vállal semmilyen jogi felelősséget az útmutatóban lévő esetleges hibákért vagy hiányosságokért.

2 1. Összesítés Ez az eszköz az elérhető GSM/GPRS hálózat és GPS műholdak segítségével határozza meg a helyzetét. Ez a termék képes meghatározni és követni bármilyen mozgó tárgy helyzetét és információt küldeni SMS-ben vagy akár követhetjük az alkalmazásban vagy webes felületen. Ez a nyomkövető a legújabb fejlett GPS és AGPS kettős helyzetmeghatározó technológiát használja. Paraméter Dimenziók SZ x M x H Súly Hálózat Frekvencia GPS érzékenység GPS pontosság Töltő áram Akkumulátor Bekapcsolást követő helyzetfelismerés Tárolási hőmérséklet Tulajdonság 3.7V 150mAh Li-ion Akkumulátor Alvó állapotban: 45s Aktív állapotban: 35s Üzem közben: 1s -40 C-tól +85 C-ig Működtetési hőmérséklet Páratartalom -20 C-tól +55 C-ig 5%-95% nem kondenzáló

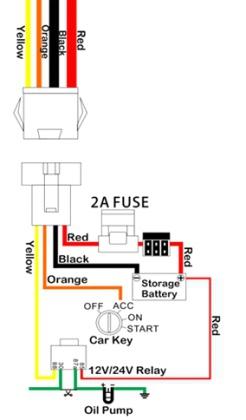

3 2. Eszköz bemutatása Bekötési diagramm Áram, ACC, Olaj/Elektromos vezérlés csatlakoztatás (4 csatorna).ez az eszköz 10-80V DC áramellátást igényel.kérjük, az eredeti gyári bekötést alkalmazza.vörös a pozitív, fekete a negatív. Amikor csatlakoztatja a negatív töltés, válasszon külön földet vagy fémet, ne kösse össze másik földdel.(nem egyértelmű tartalom) ACC vezetéket(narancs) csatlakoztassa a jármű ACC vezérléséhez, visszajelzést küld ha a jármű gyújtás alá kerül és indul.olaj/elektromosság elzáró vezeték(sárga), csatlakoztassa a vékony sárga vezetéket a reléhez.(a relé használata nem kötelező) Jelzőfény állapota Sárga fény folyamatosan világít Sárga fény villog Kék fény folyamatosan világít Kék fény villog Relé (opcionális) Jelentés Nincs GPRS jel GPRS kapcsolat aktív Nincs GPS jel GPS kapcsolat aktív megjegyzés: GSM SIM kártya beüzemelési útmutató: Kizárólag Micro SIM kártyával működik ez a berendezés.

4 3.Az eszköz bekapcsolása Nyissa fel a gumi fedelet, majd helyezze be a SIM kártyát (chippel felfelé) a SIM nyílásba. A visszajelző lámpa világít miután behelyezte a SIM kártyát. Bekapcsolás után a GPS-t kösse rá az autó áramkörére a bekötési rajz alapján. Az eszköz meghatározza a GPS pozíciót, ha van GPS jel, ha nincs LBS pozícionálással határozza meg a helyzetét. ( GSM szolgáltatók tornyaival háromszögeli be magát az eszköz) A berendezés automatikusan kikapcsol ha a SIM kártyát eltávolítja. 4.SMS nyomkövetés megjegyzés: A sárga kocka az üres hely (space) az SMS parancsban. 4.1 Hívja fel a SIM kártya telefonszámát a nyomkövetőben, egy Google Maps linket fog kapni üzenetben az eszköz aktuális pozíciójával. Vagy küldjön üzenetet(sms) az alábbi szöveggel: G123456# a SIM kártya telefonszámára. például: 4.2 Admin szám beállítása (miután beállította az admin számot az eszközön, további SMS parancsokat csak erről a számról fogad a GPS) Parancs: admin telefonszám (Ez a telefonszám az Ön mobil száma(pl.: ) és nem a nyomkövetőben lévő SIM kártya száma!) Válasz: admin ok pl.: admin

5 Ha az egység riasztást küld (over-speed-gyorshajtás, Shake-rázkódás, low battery-alacsony töltöttség) kizárólag erre az admin telefonszámra fogja küldeni az SMS-t. ( ). Adminszám visszavonása: Parancs: noadmin Válasz: noadmin ok 4.3 Over-speed (gyorshajtás) riasztás beállítása Parancs:speed (megengedett sebesség 70km/h) Válasz: speed ok Ha az egység sebessége átlépi a 70 km/h-t akkor üzenetet küld speed alarm! szöveggel, az admin telefonszámra minden 5 percben. Over-speed (gyorshajtás) riasztás kikapcsolása: Parancs:nospeed Válasz:nospeed ok 4.4 Shake Alarm (rázkódás védelem) beállítása Parancs: shock Válasz:shock ok

6 Megjegyzés: Kérjük helyezze a nyomkövetőt nyugalomba 5 percre, ezt követően a funkció működésbe lép. A nyomkövető SMS üzenetet küld, sensor alarm! tartalommal, ha az eszköz, rázkódást érzékel. Shake Alarm (rázkódás védelem) kikapcsolása: Parancs: noshock Válasz: noshock ok 4.5. Eszköz eltávolítás riasztás(gyári beállitás: bekapcsolva) Parancs: remove Válasz: remove ok Megjegyzés: Miután a vörös és fekete vezetékek csatlakoznak a jármű akkumulátorához, a vezetékek elvágásakor, eltávolításakor a GPS üzenetet küld "remove alarm!" tartalommal az applikációban és SMS-ben. Eltávolítás riasztás kikapcsolása: Parancs: noremove Válasz: noremove ok 4.6. ACC riasztás beállítása Parancs: acc Válasz: acc set ok Megjegyzés: Miután csatlakoztatta a narancs vezetéket a jármű ACC vezetékéhez, az eszköz ACC riasztás érzékel, akkor üzenetet küld "ACC on!" tartalommal az applikációban és SMS-ben. ACC riasztás kikapcsolása: Parancs: noacc Válasz: acc set ok

7 4.7. Olajpumpa és áram lekapcsolása Parancs: stop Válasz: stop ok A parancs elküldésével azonnal lekapcsolja a jármű áramát, amíg az újra aktiváló SMS parancsot meg nem kapja az eszköz. Olajpumpa és áram visszaállítása: Parancs: resume Válasz: resume ok Megjegyzés: Amikor felhelyezi a relét, akkor ez a funkció éles lesz, lekapcsolja az olajpumpát és az áramot. 4.8 Terminál (helyi) idő beállítása (gyári beállítás GMT 0) Parancs: timezone helyi időzóna Válasz: time ok Például: timezone timezone timezone A hardver újraindítása Parancs: begin Válasz: begin ok

8 1.Kép: A válaszként kapott valós idejű követési információk a GPS műholdak jele alapján. lat: lon: Szélességi és hosszúsági koordináták Spd:002 Az eszköz haladási sebessége km/h-ban. T:24/09/15 16:00 a valós idejű követés lekérdezéskori időpontja, az alapértelmezett Londoni időzóna szerinti. A nyelv és az időzóna beállítható a mobilapplikációban. bat:100% Az akkumulátor töltöttségi szintje, amelynek értéke 10% és 100% között lehet. Amennyiben a töltöttségi szint 30% alá esik, riasztást kapunk. ID: Eszköz azonosítószáma a mobilapplikációba és a platformra való bejelentkezéshez. Google Maps Link A Google Maps link segítségével az eszköz pozícióját láthatjuk a Google térképen.

9 2.Kép: A válaszként kapott LBS (location-based service hely alapú szolgáltatások) követési információk a GPS műholdak jele nélkül. Lac 27a Valósidejű LBS pozícióadatok T:24/09/15 15:17 Valósidejű LBS pozícióadatok bat:100% Az akkumulátor töltöttségi szintje, amelynek értéke 10% és 100% között lehet. Amennyiben a töltöttségi szint 30% alá esik, riasztást kapunk. ID: Eszköz azonosítószáma a mobilapplikációba és a platformra való bejelentkezéshez. Last:T:25/09/15 03:04 Az időpont, amikor a nyomkövető az utolsó GPS jelet kapta. Google Maps Link A Google Maps link segítségével az eszköz utolsó GPS pozícióját láthatjuk a Google térképen. 6. Online követés beállítása Jelszó: Kérjük aktiválja a GPRS szolgáltatást a következő parancs elküldésével: gprs Ha a GPRS szolgáltatás aktiválva van, be kell állítani az APN (hozzáférési pont) adatait. Minden SIM kártya szolgáltatónak saját APN beállításai vannak. Két módszer van a beállítások megtekintésére: Keresse meg a szolgáltató APN adatait az interneten, vagy tegye be a SIM kártyát egy mobiltelefonba, és nézze meg a szolgáltató APN adatait. Az APN beállításának lépései: 1.Kapcsolja be a GPRS funkciót a gprs parancs elküldésével. 2.Állítsa be az APN adatokat az apn apn neve, apnuser felhasználónév, apnpasswd jelszó parancsok elküldésével. Kérjük vegye figyelembe, hogy a szolgáltatói adatoknál (apn neve, apn felhasználói név, apn jelszó) az után egy szóköz karakter található. 6.1 Követés a weboldalon keresztül Platform: IMEI/ID: a burkolat belső oldalán található

10 6.2 Android és ios applikáció Keresse a TKSTAR GPS kifejezést az App Storeban vagy a Google Playen, vagy scannelje be a következő QR kódot az app telepítéséhez. Válassza ki a Log in by IMEI/ID a képernyő alján. Server: IMEI/ID: a burkolat belső oldalán található Jelszó: Kapcsolja be a GPRS funkciót a gprs parancs elküldésével a nyomkövetőnek, és állítsa be az APN adatokat. Ezt követően használhatja az online követést az applikáción keresztül. Amennyiben a fentieket már beállította a 6.0 pontban, akkor nem szükséges még egyszer megtennie. Parancsok leírása az APN beállításához Utasítás Kapcsold be a GPRS-t Állítsd be az APN nevét (A korábbi beállítások felülíródnak az újakkal) Parancs Válasz apn apn neve gprs ok APN ok Állítsd be az APN felhasználónevet apnuser apn felh. apnuser ok Állítsd be az APN jelszót apnpasswd jelszó apnpasswd ok

11 Példa: Az Egyesült Királyságban a Tesco Mobile SIM kártyához tartozó APN adatok: APN név: prepay.tesco-mobile.com APN felhasználónév: tescowap APN jelszó: password A példa alapján az SMS-eket a következőképp kell elküldeni 1.gprs apn prepay.tesco-mobile.com 3. apnuser tescowap(ha nincs megadva a szolgáltatónál, nem kell beállítani) 4. apnpasswd password(ha nincs megadva a szolgáltatónál, nem kell beállítani) 7.Megjegyzések 1.A GPS nyomkövetés kültéren a szabadban működik megfelelően. 2.Kérjük bizonyosodjon meg róla, hogy a GSM SIM kártya támogatja a hívásindítást, az üzenetküldést, GPRS hálózatot. 3.Kérjük bizonyosodjon meg róla, hogy a GSM SIM kártya egyenlege fel van töltve a megfelelő összeggel. 4.Kérjük bizonyosodjon meg róla, hogy a GSM kártyán be van állítva a hívószámkijelzés és ki van kapcsolva a hívásátirányítás. 5.Kérjük a GSM kártyát a megfelelő orientációval behelyezni. 6.Kérjük ne szerelje szét és rakja össze az eszközt a nem megfelelő módokon.

12 8.Gyakori kérdések GyIK Instrukciók/Megoldások Nem lehet bekapcsolni az eszközt. Nincs GSM térerő. Nincs GPS jel. Nem jön válasz az SMS parancsokra. Nincs válasz a hívásra és nem jön SMS riasztás. A platformon látott pozíció nem egyezik meg az aktuális pozícióval. Kérjük ellenőrizze, hogy az akkumulátor fel van töltve. Kérjük ellenőrizze, hogy a SIM kártya megfelelően van behelyezve az eszközbe. Kérjük ellenőrizze, hogy a SIM kártya GSM hálózaton van (és nem máson). Kapcsolja ki a PIN kód kérését. Ne legyen bekapcsolva a hívásátirányítás. Vigye az eszközt szabad ég alá, így megbizonyosodhat, hogy az eszköz tudja fogadni a GPS jeleket. A parancs és/vagy a formátum nem megfelelő. Nincs beállítva vagy nem megfelelő a hitelesített/ admin telefonszám. Nincs feltöltve a pozíció idő (változó) vagy nincs GPS jel: hívja fel az eszköz telefonszámát és megkapja az üzenetet a pozícióról. Ha az üzenet a 2. képen látható üzenethez hasonlít (LBS), akkor nincs GPS jel. Az üzenetben szereplő pozíció az utolsó GPS pozíció. Ha az üzenet az 1. képen láthatóhoz hasonlít, akkor az eszköz nem éri el a feltöltött időt.
