1 NCT FEW4 Kezelési és működési leírás Kezelési útmutató

2 Tartalomjegyzék: 1. Bevezető Bekapcsolás - kikapcsolás Főablak Maró főablak Alsó gombmező A főmenü Eszterga főablak Alsó gombmező A főmenü Dialógusablakok A fájlkezelő dialógusablak Szerkesztőablak A "FEW" ablak Megnyitás az NC vezérlő programtárából a szerkesztőablakba (F1) Mentés a szerkesztőablakból az NC programtárába (F2) Másolás a vezérlő programtárából lemezre (floppy, merevlemez, hálózat) (F3) Másolás lemezről (floppy, merevlemez, hálózat) a vezérlő programtárába (F4) Kijelölés DNC végrehajtásra (F5): PC fájl(ok) kijelölése (F6) PC könyvtár (mappa) kijelölése (F7) Listában töröl (F8) Mindent kijelöl (F9) Listába rendez (F10) Mérés Kilépés (<<) NC oldali fájl kijelölése (Fájl név (NC) ablak) A "FEW" ablak hibaüzenetei Eszterga G120-as makrók dialógusablakai A szerszám dialógusablak Saját G-kód definiálása Főablak: Új G-kód létrehozása: Törlés: A leírásban hivatkozott különleges billentyűk Információ rendszergazdáknak A Windows XP újratelepítése NCT billentyűzet és egér telepítése NCT billentyűzet és egér illesztőprogramjának frissítése Makrók Változó mélységű mélyfúrás kialakítása (G83.2) Változó mélységű nagysebességű mélyfúrás kialakítása (G83.3) Maró Makrók Furatminták: Fúrás megadott pontokra (G400) Fúrási pontok adott egyenes (vonal) mentén azonos osztóközzel (G401) Fúrási pontok adott egyenes (vonal) mentén különböző osztóközzel (G402) Fúrás egy hálón kijelölt pontokra (G403) Fúrás egy téglalapon kijelölt pontokra (G404) Fúrási pontok adott kör mentén (G405) Fúrás egy köríven kijelölt pontokra azonos osztószöggel (G406) Fúrás egy köríven kijelölt pontokra különböző osztószöggel (G407) Homlokfelület kialakítása Téglalap forma (G410) Kör forma (G411) Lépcső kialakítása Téglalap forma (G420) Kör forma (G421) Pálya forma (G422) Egy forma (G423)

3 Lépcső nagyolás technológia (G424) Lépcső fenék simítás technológia (G425) Lépcső oldal simítás technológia (G426) Lépcső letörés technológia (G427) Zseb kialakítása Téglalap forma (G430) Kör forma (G431) Pálya forma (G432) Horony forma (G433) Zseb előfúró technológia (G434) Zseb nagyolás technológia (G435) Zseb fenék simítás technológia (G436) Zseb oldal simítás technológia (G437) Zseb letörés technológia (G438) Eszterga makrók Horony kialakítása (G120) Trapéz alakú horony kialakítása (G121) Csavarmenet kialakítása (G130) Fúrás kialakítása (G140) Hosszesztergáló makró kialakítása (G77.1) Oldalazó makró kialakítása (G79.1) C-tengelyes zsebmarás makrók Gyártó és fejlesztő: NCT Ipari Elektronikai kft. H1148 Budapest Fogarasi út 7 Levélcím: H1631 Bp. pf.: 26 Telefon: (+36 1) Telefax:(+36 1) Villanyposta: nct@nct.hu Honlap: 3

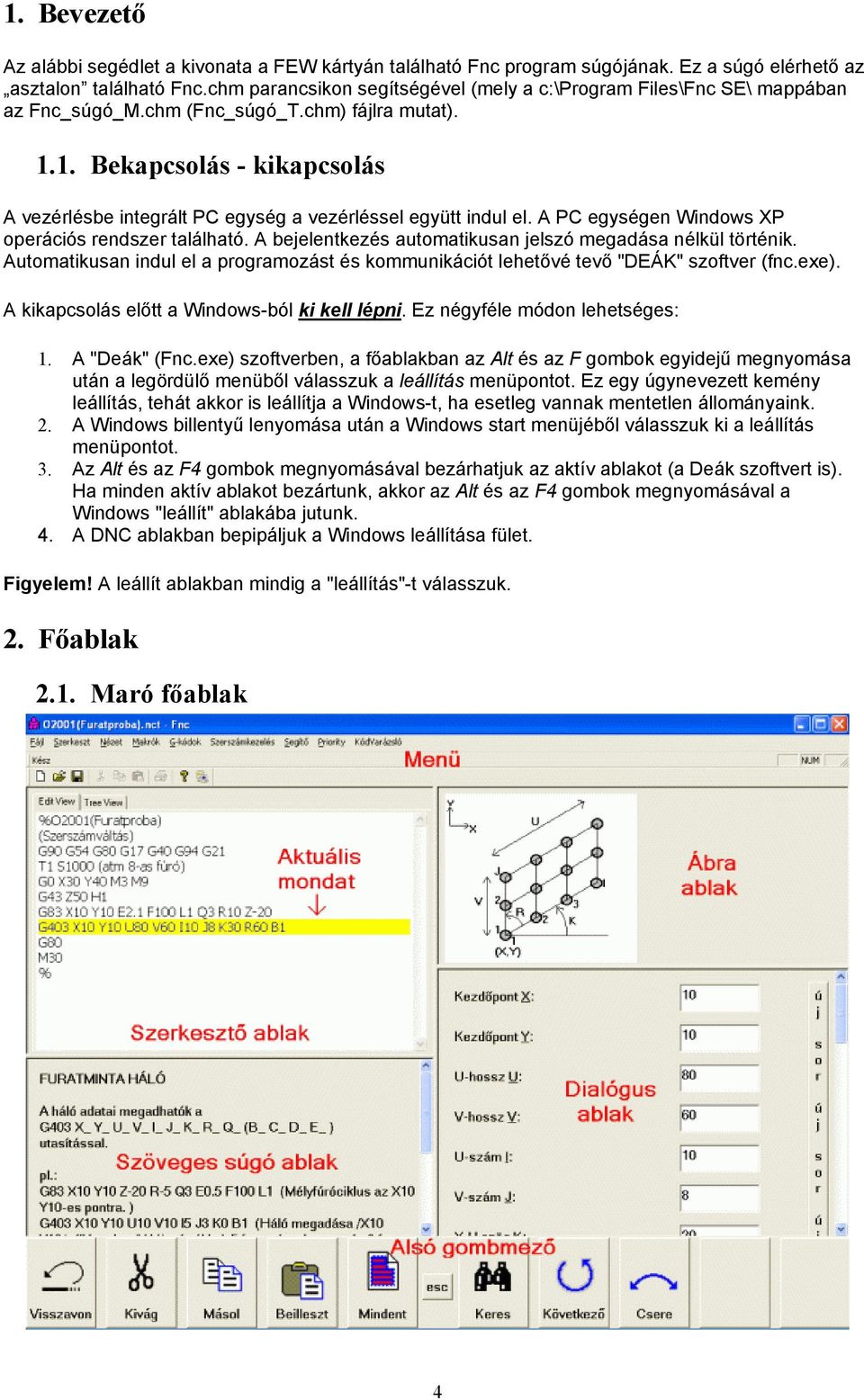

4 1. Bevezető Az alábbi segédlet a kivonata a FEW kártyán található Fnc program súgójának. Ez a súgó elérhető az asztalon található Fnc.chm parancsikon segítségével (mely a c:\program Files\Fnc SE\ mappában az Fnc_súgó_M.chm (Fnc_súgó_T.chm) fájlra mutat) Bekapcsolás - kikapcsolás A vezérlésbe integrált PC egység a vezérléssel együtt indul el. A PC egységen Windows XP operációs rendszer található. A bejelentkezés automatikusan jelszó megadása nélkül történik. Automatikusan indul el a programozást és kommunikációt lehetővé tevő "DEÁK" szoftver (fnc.exe). A kikapcsolás előtt a Windows-ból ki kell lépni. Ez négyféle módon lehetséges: 1. A "Deák" (Fnc.exe) szoftverben, a főablakban az Alt és az F gombok egyidejű megnyomása után a legördülő menüből válasszuk a leállítás menüpontot. Ez egy úgynevezett kemény leállítás, tehát akkor is leállítja a Windows-t, ha esetleg vannak mentetlen állományaink. 2. A Windows billentyű lenyomása után a Windows start menüjéből válasszuk ki a leállítás menüpontot. 3. Az Alt és az F4 gombok megnyomásával bezárhatjuk az aktív ablakot (a Deák szoftvert is). Ha minden aktív ablakot bezártunk, akkor az Alt és az F4 gombok megnyomásával a Windows "leállít" ablakába jutunk. 4. A DNC ablakban bepipáljuk a Windows leállítása fület. Figyelem! A leállít ablakban mindig a "leállítás"-t válasszuk. 2. Főablak 2.1. Maró főablak 4

5 Alsó gombmező Az alsó gombmező célja, hogy lehetővé tegye a szoftver kezelését egér nélkül, az NCT vezérlőkön megszokott módon. Az alsó gombmező gombjait a képernyő alatt található F1, F2,... F10 funkcióbillentyűk segítségével érhetjük el. A gomboknak két állapota van: engedélyezett és nem engedélyezett. Ha egy gomb nem engedélyezett, akkor az ábra rajta halványszürke, és a gomb megnyomása hatástalan. A nem engedélyezett állapot ismertetése az egyes gombok leírásában található. A szerkesztő ablakban az aktuális mondat mindig egy sárga színű háttérrel jelenik meg. Amennyiben ez a mondat egy olyan G-kóddal kezdődik, ami az alsó gombmezőben megtalálható és más G-kód nincs ebben a mondatban, úgy a dialógus ablakban megjelenik a hozzá tartozó paraméter lista editbox-ai. Ha nem jelenik meg hozzá editbox, úgy annak a G-kódnak nincs paramétere. Az editboxok mellett megjelenik a hozzá tartozó kép az ábra ablakban (amennyiben létezik hozzá kép), ill. a szöveges súgó ablakban egy rövid leírás az aktuális G-kódról és paramétereiről. A dialógus ablakban történt változtatás automatikusan megjelenik a szerkesztő ablakban is és fordítva, ha a szerkesztő ablakban változtatunk egy paraméter értéket, az automatikusan átkerül a dialógus ablakba is. Lehetőségünk van azonban ez az oda-vissza írást korlátozni is, csak az egyik irányra, vagy ki is kapcsolni a "Kódvarázsló" menü "Szerkesztő -> rubrika" ill. "Rubrika -> szerkesztő" almenüjéből. A szerkesztő ablak két részre osztott. Az első rész a hagyományos szerkesztő ablak ("Edit View"), míg a második rész ("Tree View") fülön a főbb G-kódok ikonjai találhatók a hozzá tartozó megnevezésekkel. Így az ikonok segítségével jobban átláthatóbbá válik az adott program A főmenü A főmenüben az F9 gomb megnyomására az imitátor nézetre vált a dialógus ablak, ami újbóli megnyomásra vált vissza. Az imitátor nézetről az imitátor nézet leírásában található dokumentum. A többi gomb megnyomására az F1, F2,... F8 billentyűkkel az alsó gombsor almenüibe jutunk. Az F10 gomb megnyomására egy szerszámváltás dialógus ablak jelenik meg. Az egyes almenüből az escape gomb megnyomásával jutunk vissza a főmenübe. A fájl almenü (F1) Az új (F1) gomb hatására a szerkesztőablak tartalma törlődik, és egy új program kerete jelenik meg. Ha a szerkesztőablak tartalma korábban módosítva volt, akkor rendszer az ablak törlése előtt mentési lehetőséget biztosít. A programszám és a zárójelek közt a program neve módosítható. A megnyit, ment, másként gombok funkciója megegyezik a megszokott Windowsos szerkesztőprogramok "megnyit", "ment" és "ment másként..." funkcióival. Az ilyenkor megnyíló fájlkezelő dialógusablakról a dialógusablakok fejezetben található ismertető. A megnyit (F2) gomb hatására a szerkesztőablakba új fájl nyitható floppy lemezről, merevlemezről, vagy hálózatról. 5

6 A ment (F3) és másként (F4) gombokkal a szerkesztőablak tartalmát menthetjük el floppyra, merevlemezre, vagy a hálózat más gépeire. A FEW (F5) gomb a FEW ("Floppy -Ethernet - Winchester") ablak nyílik meg, mellyel a dialógusablakok fejezet foglalkozik. A fájl almenüből az escape gomb megnyomásával a főmenübe juthatunk. A szerkeszt almenü (F2) A szerkeszt almenü gombjai, a megszokott Windowsos szövegszerkesztő funkciókat kínálják. A visszavon gomb akkor engedélyezett, ha van visszavonható szövegszerkesztő parancs. A kivág, és a másol gomb akkor engedélyezett, ha a szerkesztőablakban van kijelölt szöveg. A beilleszt gomb akkor engedélyezett, ha van a vágólapon szöveg. A mindent gomb a szerkesztőablakban a teljes szöveget kijelöltté teszi. A kivág gomb a szerkesztőablakban kijelölt szöveget felmásolja a vágólapra, és az eredetit törli. A másol ugyanezt teszi, de az eredeti kijelölés törlése nélkül. A beilleszt gomb, a vágólapon található szöveget beszúrja a kurzor helyére. Szöveg kijelöléséről a szerkesztőablak fejezetben olvashatunk. A szerkeszt almenüből az escape gomb megnyomásával a főmenübe juthatunk. A G400-as makrók almenüi Ezek a következők: Technológia almenü (F3): Az almenü gombjainak hatására a néhány technológiai makróprogram menüi jelennek meg. A technológia almenüből az escape gomb megnyomásával a főmenübe juthatunk. Homlokfelületek almenü (F1): Az almenü gombjainak hatására a homlokmarás G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A homlokmarás makrók leírása a homlokfelület fejezetben szerepel. A homlokfelületek almenüből az escape gomb megnyomásával a technológia almenübe juthatunk. Furat mintázat almenü (F2): 6

7 Az almenü gombjainak hatására néhány furatminta G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A furatminta makrók leírása a furatmintázat fejezetben szerepel. A furat mintázat almenüből az escape gomb megnyomásával a technológia almenübe juthatunk. Lépcsők almenü (F3): Az F1... F4 gombok hatására további almenük jelennek meg. A lépcső almenüből az escape gomb megnyomásával a technológia almenübe juthatunk. A Téglalap almenü (F1): Az almenü gombjainak hatására a téglalap alakú lépcső maráshoz szükséges G-kódok kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A makrók leírása a lépcső fejezetben szerepel. A Téglalap almenüből az escape gomb megnyomásával a lépcső almenübe juthatunk. A Kör almenü (F2): Az almenü gombjainak hatására a kör alakú lépcső maráshoz szükséges G-kódok kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A makrók leírása a lépcső fejezetben szerepel. A Kör almenüből az escape gomb megnyomásával a lépcső almenübe juthatunk. A Pálya almenü (F3): 7

8 Az almenü gombjainak hatására a pálya alakú lépcső maráshoz szükséges G-kódok kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A makrók leírása a lépcső fejezetben szerepel. A Pálya almenüből az escape gomb megnyomásával a lépcső almenübe juthatunk. Az Egy almenü (F4): Az almenü gombjainak hatására a téglalap alakú lépcső maráshoz szükséges G-kódok kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A makrók leírása a lépcső fejezetben szerepel. Az Egy almenüből az escape gomb megnyomásával a lépcső almenübe juthatunk. A zseb almenü (F4): Az F1... F4 gombok hatására további almenük jelennek meg. A zseb almenüből az escape gomb megnyomásával a technológia almenübe juthatunk. A Téglalap almenü (F1): Az almenü gombjainak hatására a téglalap alakú zseb maráshoz szükséges G-kódok kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A makrók leírása a zsebmarás fejezetben szerepel. A Téglalap almenüből az escape gomb megnyomásával a zseb almenübe juthatunk. A Kör almenü (F2): Az almenü gombjainak hatására a kör alakú zseb maráshoz szükséges G-kódok kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A makrók leírása a zsebmarás fejezetben szerepel. A Kör almenüből az escape gomb megnyomásával a zseb almenübe juthatunk. 8

9 A Pálya almenü (F3): Az almenü gombjainak hatására a pálya alakú zseb maráshoz szükséges G-kódok kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A makrók leírása a zsebmarás fejezetben szerepel. A Pálya almenüből az escape gomb megnyomásával a zseb almenübe juthatunk. A Horony almenü (F4): Az almenü gombjainak hatására a horony maráshoz szükséges G-kódok kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A makrók leírása a zsebmarás fejezetben szerepel. A Horony almenüből az escape gomb megnyomásával a zseb almenübe juthatunk. Fúróciklusok és egyéb G-funkciók almenüi: Ezek a következők: Fúróciklusok almenü (F4): Az F1, F4, F5 és F7 gombok hatására további almenük jelennek meg. A többi gombok megnyomására a megfelelő fúróciklus G-kódok kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A fúróciklusok leírása az NCT vezérlők programozási leírásában szerepel. A fúróciklusok almenüből az escape gomb megnyomásával a főmenübe juthatunk. A fúróciklusok egyéb almenüje (F1): Ide a fúróciklusok almenüből kerülhetünk. Az almenü gombjainak hatására a fúróciklusokhoz szükséges egyéb G-kódok kódjai szúródnak be a szerkesztő ablakba. (Ciklusállapot kikapcsolása, visszatérési pont és síkválasztás G kódjai). A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. 9

10 A fúróciklusok egyéb almenüjéből az escape gomb megnyomásával a fúróciklusok almenübe juthatunk. A G83/ G83.3 almenü (F4): Ide a főorsó almenüből kerülhetünk. Az almenü gombjainak hatására a G83 - G83.3 fúróciklus G- kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A fúróciklusok leírása az NCT vezérlők programozási leírásában szerepel. A G83/G83.3 almenüből az escape gomb megnyomásával a fúróciklusok almenübe juthatunk. A G84/ G84.3 almenü (F5): Ide a főorsó almenüből kerülhetünk. Az almenü gombjainak hatására a G84 - G84.3 menetfúróciklus G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A fúróciklusok leírása az NCT vezérlők programozási leírásában szerepel. A G84/G84.3 almenüből az escape gomb megnyomásával a fúróciklusok almenübe juthatunk. A G86/ G76 almenü (F7): Ide a főorsó almenüből kerülhetünk. Az almenü gombjainak hatására a G86 ill. G76 fúróciklus G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A fúróciklusok leírása az NCT vezérlők programozási leírásában szerepel. A G86/G76 almenüből az escape gomb megnyomásával a fúróciklusok almenübe juthatunk. Az egyéb almenü (F5): Az F1, F2, F3 és F4 gombok hatására további almenük jelennek meg. Az F6,... F9 gombok lenyomására a programozáshoz szükséges néhány segítség érhető el. A kontúrvarázsló jelenleg hatástalan. A G68/ G69 almenü (F1): 10

11 Ide a főorsó almenüből kerülhetünk. Az almenü gombjainak hatására a G68 ill. G69 koordináta rendszer elforgatás G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. A G68/G69 almenüből az escape gomb megnyomásával az egyéb almenübe juthatunk. A G50/ G51 almenü (F2): Ide a főorsó almenüből kerülhetünk. Az almenü gombjainak hatására a G51 ill. G50 léptékezés G- kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A G- kódok leírása az NCT vezérlők programozási leírásában szerepel. A G50/G51 almenüből az escape gomb megnyomásával az egyéb almenübe juthatunk. A G50.1/ G51.1 almenü (F3): Ide a főorsó almenüből kerülhetünk. Az almenü gombjainak hatására a G51.1 ill. G50.1 tükrözés G- kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A G- kódok leírása az NCT vezérlők programozási leírásában szerepel. A G50.1/G51.1 almenüből az escape gomb megnyomásával az egyéb almenübe juthatunk. A G22/ G23 almenü (F4): Ide a főorsó almenüből kerülhetünk. Az almenü gombjainak hatására a G22 ill. G23 munkatér behatárolás G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. A G22/G23 almenüből az escape gomb megnyomásával az egyéb almenübe juthatunk. A főorsó almenü (F6): 11

12 Az F1, F3, F5 és F6 gombok hatására további almenük jelennek meg. A többi gombok megnyomására a megfelelő G-kódok kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. A főorsók almenüből az escape gomb megnyomásával a főmenübe juthatunk. A G96/ G97 almenü (F1): Ide a főorsó almenüből kerülhetünk. Az almenü gombjainak hatására a G96 ill. G97 konstans vágósebesség számítás G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. A G96/G97 almenüből az escape gomb megnyomásával a főorsó almenübe juthatunk. A G25/ G26 almenü (F3): Ide a főorsó almenüből kerülhetünk. Az almenü gombjainak hatására a G25 ill. G26 főorsó fordulatszám ingadozás figyelés G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. A G25/G26 almenüből az escape gomb megnyomásával a főorsó almenübe juthatunk. A G43/ G43 almenü (F5): Ide a főorsó almenüből kerülhetünk. Az almenü gombjainak hatására a G43 - ill. G49 szerszámhossz korrekció G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. Az F3 gomb lenyomására nem jelenik meg dialógus ablak, hanem a szerkesztőablakban a kurzor helyére a szerszámhossz korrekció kikapcsolása kerül beszúrásra. A G43/G44 almenüből az escape gomb megnyomásával a főorsó almenübe juthatunk. A G41/ G42 almenü (F6): 12

13 Ide a főorsó almenüből kerülhetünk. Az F1, F2, F3 gomb lenyomására nem jelenik meg dialógus ablak, hanem a szerkesztőablakban a kurzor helyére a F1 esetében sugárkorrekció kikapcsolása, F2 esetében a baloldali sugárkorrekció bekapcsolása, illetve F3 esetében a jobboldali sugárkorrekció bekapcsolása kerül beszúrásra. A G41/G42 almenüből az escape gomb megnyomásával a főorsó almenübe juthatunk. A Mérőciklusok almenü (F7): Az almenü gombjainak hatására a mérőciklusok kalibrálási és mérési makróprogram almenüi jelennek meg. A mérőciklusok almenüből az escape gomb megnyomásával a főmenübe juthatunk. A Kalibrálás almenü (F1): Ide a mérőciklusok almenüből kerülhetünk. Az F1- F3 gomb lenyomására a megfelelő kalibrálási mérőciklus G-kódok kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A G-kódok leírása az NCT vezérlők programozási leírás kiegészítésben (Mérőciklusok digitalizálás) szerepel. A Kalibrálás almenüből az escape gomb megnyomásával a mérőciklusok almenübe juthatunk. A Mérés almenü (F2): Ide a mérőciklusok almenüből kerülhetünk. Az F1- F10 gomb lenyomására a megfelelő mérési mérőciklus G-kódok kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A G-kódok leírása az NCT vezérlők programozási leírás kiegészítésben (Mérőciklusok digitalizálás) szerepel. A Mérés almenüből az escape gomb megnyomásával a mérőciklusok almenübe juthatunk. Az Általános almenü (F8): 13

14 Az almenü gombjainak hatására a mozgásokhoz ill. a nullpont és az alprogramhívás almenüi jelennek meg. Az Általános almenüből az escape gomb megnyomásával a főmenübe juthatunk. A Mozgások almenü (F1): Ide az általános almenüből kerülhetünk. Az almenü gombjainak lenyomására mozgásparancsok és egyéb mozgásokhoz szükséges parancsok G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. A Mozgások almenüből az escape gomb megnyomásával az általános almenübe juthatunk. A Nullpontok almenü (F3): Ide az általános almenüből kerülhetünk. Az almenü gombjainak lenyomására a koordinátarendszer kiválasztásához szükséges parancsok G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. A Nullpontok almenüből az escape gomb megnyomásával az általános almenübe juthatunk. A Vegyes I. almenü (F4): Ide az általános almenüből kerülhetünk. Az almenü gombjainak lenyomására az előtolásvezérlő funkciókhoz szükséges parancsok G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. A Vegyes I. almenüből az escape gomb megnyomásával az általános almenübe juthatunk. A Vegyes II. almenü (F5): 14

15 Ide az általános almenüből kerülhetünk. Az almenü gombjainak lenyomására a referenciaponthoz és a mérőciklusokhoz szükséges parancsok G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. A Vegyes II. almenüből az escape gomb megnyomásával az általános almenübe juthatunk. A G12.1/G13.1 almenü (F7): Ide az általános almenüből kerülhetünk. Az almenü gombjainak lenyomására a polárkoordináta interpoláció be-kikapcsolásához szükséges G-kódok szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. A G12.1/G13.1 almenüből az escape gomb megnyomásával az általános almenübe juthatunk. A G15/G16 almenü (F9): Ide az általános almenüből kerülhetünk. Az almenü gombjainak lenyomására a polárkoordinátás adatmegadás kiválasztásához szükséges parancsok G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. A G15/G16 almenüből az escape gomb megnyomásával az általános almenübe juthatunk. A Saját G-kód almenü (F10): Az almenü gombjainak hatására a felhasználó által definiált G-kódok kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. G-kódok felhasználó általi definiálása a saját G-kódok létrehozása fejezetben található. A Saját G-kód almenüből az escape gomb megnyomásával az általános almenübe juthatunk. 15

16 2.2. Eszterga főablak Alsó gombmező Az alsó gombmező célja, hogy lehetővé tegye a szoftver kezelését egér nélkül, az NCT vezérlőkön megszokott módon. Az alsó gombmező gombjait a képernyő alatt található F1, F2,... F10 funkcióbillentyűk segítségével érhetjük el. A gomboknak két állapota van: engedélyezett és nem engedélyezett. Ha egy gomb nem engedélyezett, akkor az ábra rajta halványszürke, és a gomb megnyomása hatástalan. A nem engedélyezett állapot ismertetése az egyes gombok leírásában található. A szerkesztő ablakban az aktuális mondat mindig egy sárga színű háttérrel jelenik meg. Amennyiben ez a mondat egy olyan G-kóddal kezdődik, ami az alsó gombmezőben megtalálható és más G-kód nincs ebben a mondatban, úgy a dialógus ablakban megjelenik a hozzá tartozó paraméter lista editbox-ai. Ha nem jelenik meg hozzá editbox, úgy annak a G-kódnak nincs paramétere. Az editboxok mellett megjelenik a hozzá tartozó kép az ábra ablakban (amennyiben létezik hozzá kép), ill. a szöveges súgó ablakban egy rövid leírás az aktuális G-kódról és paramétereiről. A dialógus ablakban történt változtatás automatikusan megjelenik a szerkesztő ablakban is és fordítva, ha a szerkesztő ablakban változtatunk egy paraméter értéket, az automatikusan átkerül a dialógus ablakba is. Lehetőségünk van azonban ez az oda-vissza írást korlátozni is, csak az egyik irányra, vagy ki is kapcsolni a "Kódvarázsló" menü "Szerkesztő -> rubrika" ill. "Rubrika -> szerkesztő" almenüjéből. A szerkesztő ablak két részre osztott. Az első rész a hagyományos szerkesztő ablak ("Edit View"), míg a második rész ("Tree View") fülön a főbb G-kódok ikonjai találhatók a hozzá tartozó megnevezésekkel. Így az ikonok segítségével jobban átláthatóbbá válik az adott program. 16

17 A főmenü A főmenüben az F10 gomb megnyomására a szerszám dialógusablak nyílik meg, míg az F1, F2,... F9 billentyűkkel az alsó gombsor almenüibe jutunk. Az egyes almenükből az escape gomb megnyomásával jutunk vissza a főmenübe. A fájl almenü (F1) Az új (F1) gomb hatására a szerkesztőablak tartalma törlődik, és egy új program kerete jelenik meg. Ha a szerkesztőablak tartalma korábban módosítva volt, akkor rendszer az ablak törlése előtt mentési lehetőséget biztosít. A programszám és a zárójelek közt a program neve módosítható. A megnyit, ment, másként gombok funkciója megegyezik a megszokott Windowsos szerkesztőprogramok "megnyit", "ment" és "ment másként..." funkcióival. Az ilyenkor megnyíló fájlkezelő dialógusablakról a dialógusablakok fejezetben található ismertető. A megnyit (F2) gomb hatására a szerkesztőablakba új fájl nyitható floppy lemezről, merevlemezről, vagy hálózatról. A ment (F3) és másként (F4) gombokkal a szerkesztőablak tartalmát menthetjük el floppyra, merevlemezre, vagy a hálózat más gépeire. A FEW (F5) gomb a FEW ("Floppy -Ethernet - Winchester") ablak nyílik meg, mellyel a dialógusablakok fejezet foglalkozik. A fájl almenüből az escape gomb megnyomásával a főmenübe juthatunk. A szerkeszt almenü (F2) A szerkeszt almenü gombjai, a megszokott Windowsos szövegszerkesztő funkciókat kínálják. A visszavon gomb akkor engedélyezett, ha van visszavonható szövegszerkesztő parancs. A kivág, és a másol gomb akkor engedélyezett, ha a szerkesztőablakban van kijelölt szöveg. A beilleszt gomb akkor engedélyezett, ha van a vágólapon szöveg. A mindent gomb a szerkesztőablakban a teljes szöveget kijelöltté teszi. A kivág gomb, a szerkesztőablakban kijelölt szöveget felmásolja a vágólapra, és az eredetit törli. A másol ugyanezt teszi, de az eredeti kijelölés törlése nélkül. A beilleszt gomb, a vágólapon található szöveget beszúrja a kurzor helyére. Szöveg kijelöléséről a szerkesztőablak fejezetben olvashatunk. A szerkeszt almenüből az escape gomb megnyomásával a főmenübe juthatunk. 17

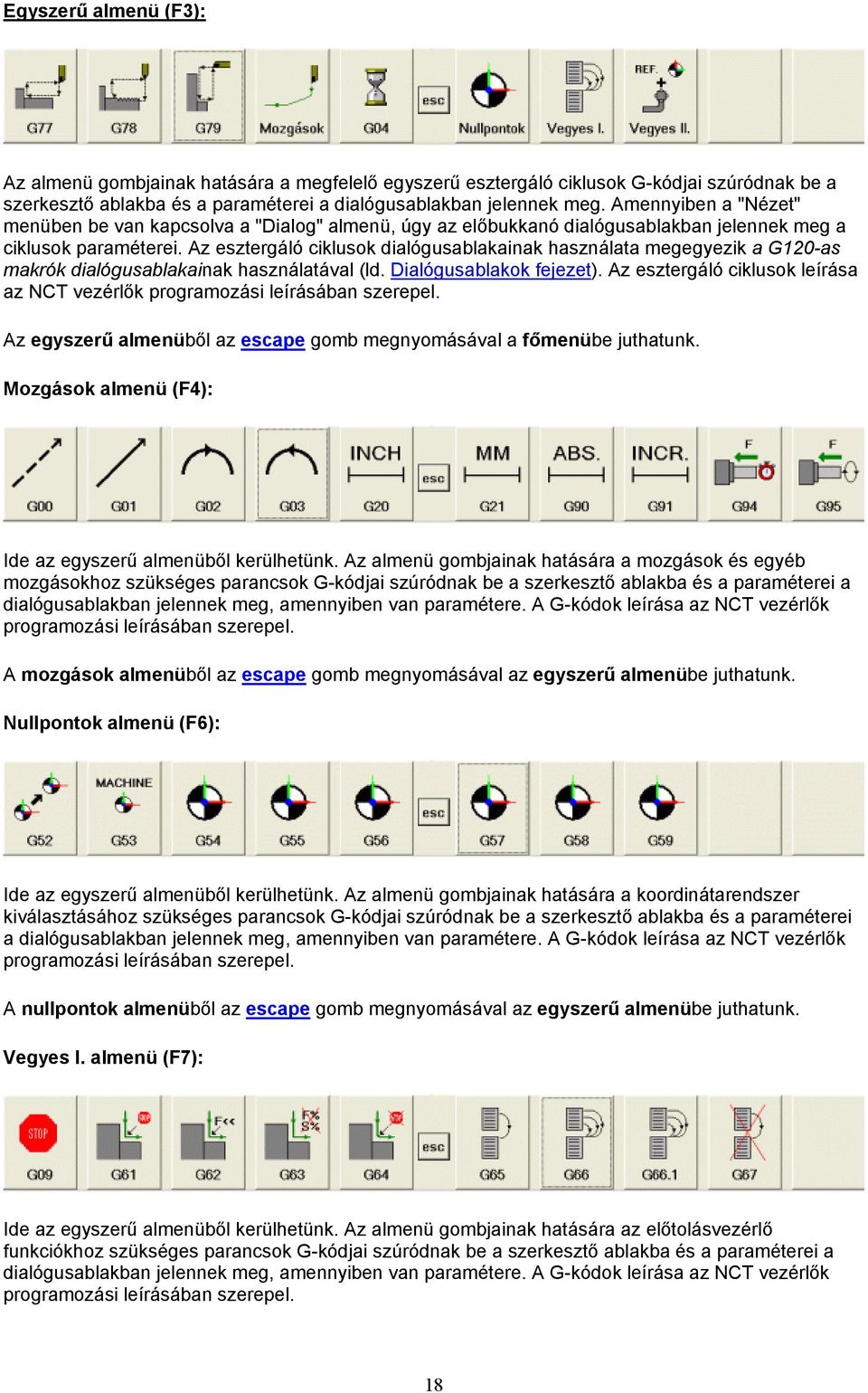

18 Egyszerű almenü (F3): Az almenü gombjainak hatására a megfelelő egyszerű esztergáló ciklusok G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. Amennyiben a "Nézet" menüben be van kapcsolva a "Dialog" almenü, úgy az előbukkanó dialógusablakban jelennek meg a ciklusok paraméterei. Az esztergáló ciklusok dialógusablakainak használata megegyezik a G120-as makrók dialógusablakainak használatával (ld. Dialógusablakok fejezet). Az esztergáló ciklusok leírása az NCT vezérlők programozási leírásában szerepel. Az egyszerű almenüből az escape gomb megnyomásával a főmenübe juthatunk. Mozgások almenü (F4): Ide az egyszerű almenüből kerülhetünk. Az almenü gombjainak hatására a mozgások és egyéb mozgásokhoz szükséges parancsok G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg, amennyiben van paramétere. A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. A mozgások almenüből az escape gomb megnyomásával az egyszerű almenübe juthatunk. Nullpontok almenü (F6): Ide az egyszerű almenüből kerülhetünk. Az almenü gombjainak hatására a koordinátarendszer kiválasztásához szükséges parancsok G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg, amennyiben van paramétere. A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. A nullpontok almenüből az escape gomb megnyomásával az egyszerű almenübe juthatunk. Vegyes I. almenü (F7): Ide az egyszerű almenüből kerülhetünk. Az almenü gombjainak hatására az előtolásvezérlő funkciókhoz szükséges parancsok G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg, amennyiben van paramétere. A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. 18

19 A vegyes I. almenüből az escape gomb megnyomásával az egyszerű almenübe juthatunk. Vegyes II. almenü (F8): Ide az egyszerű almenüből kerülhetünk. Az almenü gombjainak hatására a referenciaponthoz és a merőciklusokhoz szükséges parancsok G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg, amennyiben van paramétere. A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. A vegyes II. almenüből az escape gomb megnyomásával az egyszerű almenübe juthatunk. Összetett almenü (F4): Az almenü gombjainak hatására a megfelelő összetett esztergáló ciklusok dialógusablakai jelennek meg. Az F1 gomb kivételével a többi gomb megnyomására mindig egy előbukkanó dialógusablak jelenik meg, függetlenül a "Nézet" menü "Dialog" almenü állapotától. Az esztergáló ciklusok dialógusablakainak használata megegyezik a G120-as makrók dialógusablakainak használatával (ld. Dialógusablakok fejezet). Az esztergáló ciklusok leírása az NCT vezérlők programozási leírásában szerepel. Az összetett almenüből az escape gomb megnyomásával a főmenübe juthatunk. Menetvágó almenü (F5): Az almenü gombjainak hatására a megfelelő menetvágó ciklusok G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. Az F1 gomb megnyomására mindig egy előbukkanó dialógusablak jelenik meg, függetlenül a "Nézet" menü "Dialog" almenü állapotától. A menetvágó ciklusok dialógusablakainak használata megegyezik a G120-as makrók dialógusablakainak használatával (ld. Dialógusablakok fejezet). A menetvágó ciklusok leírása az NCT vezérlők programozási leírásában szerepel. A menetvágó almenüből az escape gomb megnyomásával a főmenübe juthatunk. A makró almenü (F6): 19

20 Ezek a gombok a megfelelő G100-as makró dialógusablakát nyitják meg. A gombok megnyomására mindig egy előbukkanó dialógusablak jelenik meg, függetlenül a "Nézet" menü "Dialog" almenü állapotától. Az ablakok kezelése a dialógusablakok fejezetben található. A G100-as makrók almenüiből az escape gomb megnyomásával a főmenübe juthatunk. Zsebmarás almenü (F5): Az F1-F4 gombok hatására további almenük jelennek meg. A zsebmarás almenüből az escape gomb megnyomásával a makro almenübe juthatunk. Téglalap almenü (F1): Az almenü gombjainak hatására egy téglalap alakú C-tengelyes zseb maráshoz szükséges G-kódok kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A téglalap almenüből az escape gomb megnyomásával a zsebmarás almenübe juthatunk. Kör almenü (F2): Az almenü gombjainak hatására egy kör alakú C-tengelyes zseb maráshoz szükséges G-kódok kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A kör almenüből az escape gomb megnyomásával a zsebmarás almenübe juthatunk. Pálya almenü (F3): Az almenü gombjainak hatására egy pálya alakú C-tengelyes zseb maráshoz szükséges G-kódok kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A pálya almenüből az escape gomb megnyomásával a zsebmarás almenübe juthatunk. Horony almenü (F4): 20

21 Az almenü gombjainak hatására egy horony alakú C-tengelyes zseb maráshoz szükséges G-kódok kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. A horony almenüből az escape gomb megnyomásával a zsebmarás almenübe juthatunk. Fúróciklusok almenü (F7): Az F1, F4, F5 és F7 gombok hatására további almenük jelennek meg. A többi gombok megnyomására a megfelelő fúróciklus G-kódok kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. Amennyiben a "Nézet" menüben be van kapcsolva a "Dialog" almenü, úgy az előbukkanó dialógusablakban jelennek meg a ciklusok paraméterei. A fúróciklusok dialógusablakainak használata megegyezik a G120-as makrók dialógusablakainak használatával (ld. Dialógusablakok fejezet). A fúróciklusok leírása az NCT vezérlők programozási leírásában szerepel. A fúróciklusok almenüből az escape gomb megnyomásával a főmenübe juthatunk. A fúróciklusok egyéb almenüje (F1): Ide a fúróciklusok almenüből kerülhetünk. Az almenü gombjainak hatására a fúróciklusokhoz szükséges egyéb G-kódok kódjai szúródnak be a szerkesztő ablakba. (Ciklusállapot kikapcsolása, visszatérési pont és síkválasztás G kódjai). A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. A fúróciklusok egyéb almenüjéből az escape gomb megnyomásával a fúróciklusok almenübe juthatunk. A G83-G83.3 almenü (F4): Ide a fúróciklusok almenüből kerülhetünk. Az almenü gombjainak hatására a G83 - G83.3 fúróciklus G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. Amennyiben a "Nézet" menüben be van kapcsolva a "Dialog" almenü, úgy az előbukkanó dialógusablakban jelennek meg a ciklusok paraméterei. A fúróciklusok leírása az NCT vezérlők programozási leírásában szerepel. A G83-G83.3 almenüből az escape gomb megnyomásával a fúróciklusok almenübe juthatunk. 21

22 A G84-G84.3 almenü (F5): Ide a fúróciklusok almenüből kerülhetünk. Az almenü gombjainak hatására a G84 - G84.3 menetfúróciklus G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. Amennyiben a "Nézet" menüben be van kapcsolva a "Dialog" almenü, úgy az előbukkanó dialógusablakban jelennek meg a ciklusok paraméterei. A fúróciklusok leírása az NCT vezérlők programozási leírásában szerepel. A G84-G84.3 almenüből az escape gomb megnyomásával a fúróciklusok almenübe juthatunk. A G86-G86.1 almenü (F7): Ide a fúróciklusok almenüből kerülhetünk. Az almenü gombjainak hatására a G86 ill. G86.1 fúróciklus G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. Amennyiben a "Nézet" menüben be van kapcsolva a "Dialog" almenü, úgy az előbukkanó dialógusablakban jelennek meg a ciklusok paraméterei. A fúróciklusok leírása az NCT vezérlők programozási leírásában szerepel. A G86-G86.1 almenüből az escape gomb megnyomásával a fúróciklusok almenübe juthatunk. Az egyéb almenü (F8): Az F1, F2, F3, F4 és F10 gombok hatására további almenük jelennek meg. Az F6,... F9 gombok lenyomására a programozáshoz szükséges néhány segítség érhető el. A kontúrvarázsló jelenleg hatástalan. Az egyéb almenüből az escape gomb megnyomásával a főmenübe juthatunk. A G68/ G69 almenü (F1): Ide az egyéb almenüből kerülhetünk. Az almenü gombjainak hatására a G68 ill. G69 kettős szerszámtartóra való tükrözés G-kódjai szúródnak be a szerkesztő ablakba. A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. A G68/G69 almenüből az escape gomb megnyomásával az egyéb almenübe juthatunk. 22

23 A G51/ G50 almenü (F2): Ide az egyéb almenüből kerülhetünk. Az almenü gombjainak hatására a G51 ill. G50 léptékezés G- kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. Amennyiben a "Nézet" menüben be van kapcsolva a "Dialog" almenü, úgy az előbukkanó dialógusablakban jelennek meg a ciklusok paraméterei. A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. A G51/G50 almenüből az escape gomb megnyomásával az egyéb almenübe juthatunk. A G51.1/ G50.1 almenü (F3): Ide az egyéb almenüből kerülhetünk. Az almenü gombjainak hatására a G51.1 ill. G50.1 tükrözés G- kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. Amennyiben a "Nézet" menüben be van kapcsolva a "Dialog" almenü, úgy az előbukkanó dialógusablakban jelennek meg a ciklusok paraméterei. A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. A G51.1/G50.1 almenüből az escape gomb megnyomásával az egyéb almenübe juthatunk. A G22/ G23 almenü (F4): Ide az egyéb almenüből kerülhetünk. Az almenü gombjainak hatására a G22 ill. G23 programozható munkatér behatárolás G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. Amennyiben a "Nézet" menüben be van kapcsolva a "Dialog" almenü, úgy az előbukkanó dialógusablakban jelennek meg a ciklusok paraméterei. A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. A G22/G23 almenüből az escape gomb megnyomásával az egyéb almenübe juthatunk. A Saját G-kód almenü (F10): Ide az egyéb almenüből kerülhetünk. Az almenü gombjainak hatására a felhasználó által definiált G- kódok kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. G-kódok felhasználó általi definiálása a saját G-kódok létrehozása fejezetben található. 23

24 A saját G-kód almenüből az escape gomb megnyomásával az egyéb almenübe juthatunk. A főorsó almenü (F9): Az F1, F3, F8 és F10 gombok hatására további almenük jelennek meg. A többi gombok megnyomására a megfelelő G-kódok kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. Amennyiben a "Nézet" menüben be van kapcsolva a "Dialog" almenü, úgy az előbukkanó dialógusablakban jelennek meg a ciklusok paraméterei. A G-kódok dialógusablakainak használata megegyezik a G120-as makrók dialógusablakainak használatával (ld. Dialógusablakok fejezet). A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. Az F5, F6, F7 gomb lenyomására nem jelenik meg ablak, hanem a szerkesztőablakban a kurzor helyére a F5 esetében sugárkorrekció kikapcsolása, F6 esetében a baloldali sugárkorrekció bekapcsolása, illetve F7 esetében a jobboldali sugárkorrekció bekapcsolása kerül beszúrásra. A főorsók almenüből az escape gomb megnyomásával a főmenübe juthatunk. A G96/ G97 almenü (F1): Ide a főorsó almenüből kerülhetünk. Az almenü gombjainak hatására a G96 ill. G97 konstans vágósebesség számítás G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. Amennyiben a "Nézet" menüben be van kapcsolva a "Dialog" almenü, úgy az előbukkanó dialógusablakban jelennek meg a ciklusok paraméterei. A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. A G96/G97 almenüből az escape gomb megnyomásával a főorsó almenübe juthatunk. A G25/ G26 almenü (F3): Ide a főorsó almenüből kerülhetünk. Az almenü gombjainak hatására a G25 ill. G26 főorsó fordulatszám ingadozás figyelés G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. Amennyiben a "Nézet" menüben be van kapcsolva a "Dialog" almenü, úgy az előbukkanó dialógusablakban jelennek meg a ciklusok paraméterei. A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. A G25/G26 almenüből az escape gomb megnyomásával a főorsó almenübe juthatunk. A G12.1/ G13.1 almenü (F8): 24

25 Ide a főorsó almenüből kerülhetünk. Az almenü gombjainak hatására a G12.1 ill. G13.1 polárkoordináta interpoláció G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. Amennyiben a "Nézet" menüben be van kapcsolva a "Dialog" almenü, úgy az előbukkanó dialógusablakban jelennek meg a ciklusok paraméterei. A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. A G12.1/G13.1 almenüből az escape gomb megnyomásával a főorsó almenübe juthatunk. A G51.2/ G50.2 almenü (F10): Ide a főorsó almenüből kerülhetünk. Az almenü gombjainak hatására a G51.2 ill. G50.2 sokszögesztergálás G-kódjai szúródnak be a szerkesztő ablakba és a paraméterei a dialógusablakban jelennek meg. Amennyiben a "Nézet" menüben be van kapcsolva a "Dialog" almenü, úgy az előbukkanó dialógusablakban jelennek meg a ciklusok paraméterei. A G-kódok leírása az NCT vezérlők programozási leírásában szerepel. A G51.2/G50.2 almenüből az escape gomb megnyomásával a főorsó almenübe juthatunk. 3. Dialógusablakok 3.1. A fájlkezelő dialógusablak Szerkesztő ablakban fájl megnyitás illetve mentés, valamint a FEW ablakban PC fájl kijelölés esetén használjuk. A box fel és box le gombokkal navigálhatunk benne, illetve a jobbra, balra, le, föl nyilakkal. A hely rubrikában választhatunk könyvtárat a nyilak segítségével. Az alatta lévő nagy dobozban látjuk az adott könyvtár fájljait. Ha nincs fájl kijelölve, akkor menü gombot megnyomva, az ekkor megjelenő legördülő menüből az "új"-at, majd a mappát kiválasztva új könyvtárat hozhatunk létre. Fájl kijelölése: nyilakkal ráállunk, majd SPACE (szóköz) billentyű. Ha van kiválasztott fájl, és ekkor nyomjuk meg a szóköz billentyűt, akkor a legördülő menüben lévő parancsok segítségével fájlokat másolhatunk, törölhetünk, illetve helyezhetünk át más mappába. Több fájl kijelölése (PC-ről NC-re másoláskor): Tartsuk nyomva a Shift gombot, és közben mozogjunk a nyilakkal. Az összes fájl kijelölése Ctrl és A billentyűk lenyomásával. Másolásra, törlésre a Ctrl+C, Ctrl+V, Ctrl+X billentyűkombinációk, ill. Del billentyű is hatékonyan használható (ld. szerkesztőablak). 25

26 3.2. Szerkesztőablak Szöveg kijelölése: a Shift és a nyilak használatával. Ha a szövegben megnyomjuk a menü gombot, akkor a szerkesztés menü parancsai jelennek a legördülő menüben. Hasznos billentyűkombinációk: Alt + F Alt + S Alt + N Ctrl + S Ctrl + C Ctrl + X Ctrl + V Del Belépés a fájl menübe Belépés a szerkeszt menübe Belépés a nézet menübe Mentés Kijelölt objektum (fájl vagy szöveg) másolása vágólapra Kijelölt objektum kivágása (törlés + másolás a vágólapra) Beillesztés vágólapról Kijelölt objektum törlése 3.3. A "FEW" ablak Itt a következő funkciók érhetők el (ha az Fnc-Dnc ablak aktív Alt-Tab gombokkal, vagy a WinFEW ablakra klikkelléssel tehetjük a WinFEW ablakot aktívvá): Megnyitás az NC vezérlő programtárából a szerkesztőablakba (F1) A művelet engedélyezett, ha egy NC oldali fájl ki van jelölve (és nem több mint egy) Mentés a szerkesztőablakból az NC programtárába (F2) Mindig engedélyezett. Ha az NC oldalon a Program/Könyvtár "képernyőn" vagyunk, akkor az automatikusan nem frissül. Ilyenkor a fájl átvitele után kapcsoljunk valamely más "képernyőre" (pl. pozíció, grafika, Beállítások...stb.), majd vissza a Program/Könyvtár - ra. 26

27 Másolás a vezérlő programtárából lemezre (floppy, merevlemez, hálózat) (F3) A művelet engedélyezett, ha ki van jelölve egy vagy több NC oldali fájl és egy PC könyvtár. A program neve a programszám lesz, kiterjesztése ".nct" Másolás lemezről (floppy, merevlemez, hálózat) a vezérlő programtárába (F4) A művelet engedélyezett, ha ki van jelölve egy vagy több NC oldali fájl Kijelölés DNC végrehajtásra (F5): 1. Válasszunk ki egy (és nem több) PC fájlt! 2. Nyomjuk meg ezt a gombot! 3. Nyomjuk meg a PC/NC gombot 4. A vezérlőben, a főmenüben Program gombot nyomjuk meg 5. Kapcsoljuk a műveleti menüt (piros gomb a funkciógomboktól jobbra) 6. Futtatás gomb 7. DNC FEW gomb bekapcsolása 8. A gépi kezelő panelen >>start<< Vagy: 1. Válasszunk ki egy vagy több fájlt a PC fájl F6 gomb segítségével! 2. A Rend (F10) gomb segítségével adjuk őket a DNC listához a végrehajtás kívánt sorrendjében 3. Nyomjuk meg a DNC (F5) gombot 4. Nyomjuk meg a PC/NC gombot 5. A vezérlőben, a főmenüben Program gombot nyomjuk meg 6. Kapcsoljuk a műveleti menüt (piros gomb a funkciógomboktól jobbra) 7. Futtatás gomb 8. DNC FEW gomb bekapcsolása 9. A gépi kezelő panelen >>start<< 10. Ha program lefutott, a >>start<< gomb hatására a DNC listában következőnek kijelölt program indul el. 11. Az előző lépést akárhányszor ismételhetjük, ha a DNC lista végére érünk, >>start<< hatására a lista elején lévő program indul el. 12. A RESET gomb kétszeri megnyomása után >>start<<-ot nyomva a lista elején lévő program indul el. A DNC lista tartalmáról, az éppen DNC-zés alatt levő fájl nevéről, és arról, hogy hány százaléknál tart körülbelül az adott fájl végrehajtása, külön ablak tájékoztat (Fnc -Dnc). 27

28 Itt lehetőségünk van beállítani, hogy miután a DNC befejeződött a Windows-t automatikusan állítsa le. Ilyenkor minden futó alkalmazást bezár (Figyelem!!! Mentés nélkül!!!) és leállítja a Windows-t PC fájl(ok) kijelölése (F6) Ez egy fájlkezelő dialógusablak (ld. korábbi fejezet) a kijelölt fájlokat a FEW ablak PC oldalára teszi (Fájl név (PC) ablak). A fájl név (PC) ablak pusztán a megjelenítést szolgálja, ha a box fel - le billentyűkkel rámozgunk, akkor a fel-le nyilakkal illetve a PgUp-PgDn billentyűkkel mozoghatunk benne. A fájl név (PC) ablakban a további kijelölésnek (SPACE (szóköz) - billentyűvel lehet) semmi szerepe PC könyvtár (mappa) kijelölése (F7) A nyilakkal és billentyűvel mozoghatunk benne. Az Enterrel vagy Escape-pel lehet kilépni Listában töröl (F8) A DNC Lista ablakból törli a kijelölt fájlt Mindent kijelöl (F9) A Fájl név (NC) ablakban kijelöli az összes fájlt Listába rendez (F10) A Fájl név (PC) ablakban kijelölt fájlt hozzáadja a DNC listához Mérés POPEN, DPRINT stb. parancsokkal generált mérési eredményeket menthetünk a következőképpen. 1. Nyomjuk meg a Mérés gombot a WinFEW ablakban. 2. A megjelenő dialógusablakban válasszuk ki a létrehozandó fájl helyét, adjuk meg nevét. 3. Az NC oldalon indítsuk el programunkat, mely a POPEN, DPRINT, PCLOSE parancsokat tartalmazza, és járjunk el úgy, mintha soros portra küldenénk az adatokat. 4. A PCLOS parancs NC programból történő kiadása után a WinFEW ablak bezáródik Kilépés (<<) Ha még nem indítottunk el valamilyen kommunikációs műveletet, akkor egyszerűen visszalép a főablakba, egyébként a vezérlővel éppen folyó kommunikációt szakítja meg. Ha csak egyszer nyomjuk meg, tájékoztatja a vezérlőt a kommunikáció azonnali megszakításáról, és ha ez sikeresen megtörtént, megszakítja a kommunikációt. A kommunikáció esetleges lefagyása esetén is használhatjuk, ezt a funkciót. Ha a vezérlő olyan állapotban van, hogy nem képes fogadni a fenti üzenet, akkor a lefagyás hosszabb idő után sem szűnik meg, ilyenkor klikkeljünk másodszor is erre a menüpontra. Ennek hatására a program a kommunikációs protokollt figyelmen kívül hagyva megszakítja a vezérlővel a kommunikációt, tehát az esetleges lefagyás mindenképpen megszűnik, viszont a vezérlő lefagyását okozhatja. Ezért ennek használatát csak "végszükség esetén" javasoljuk. 28

29 NC oldali fájl kijelölése (Fájl név (NC) ablak) Működése hasonló a Fájl név (PC) ablakéhoz. SPACE (szóköz) billentyűvel lehet egy (vagy több) fájlt kijelölni, illetve fájl kijelölését megszüntetni. Ha egérrel akarunk egyszerre több fájlt kijelölni, akkor a legelső elemre kattintva, majd a jobb egérgombot nyomva tartva az egeret lefele mozgatjuk míg el nem érjük az utolsó elemet is. Ekkor felengedve az egér jobb gombját az eddigi fájlok kijelölve lesznek. Csoportos kijelölés visszavonása ugyanúgy történik, csak az egeret felfelé mozgatjuk miközben a jobb egérgombot nyomva tartjuk A "FEW" ablak hibaüzenetei 1. Szintakszis hiba Programnak a következő feltételeknek kell megfelelnie: az első karakter a "%", a második karakter az "O", ezt négy szám (program szám követi), a hetedik karakter a "(", ezután a program neve (üresen is hagyható), ezután ")" a fenti karakterláncban nem lehet szóköz (space), kivéve a program nevében a fenti karakterláncban nem lehet újsor (kocsivissza / soremelés), vagy egyéb más karakter, a programot "%" karakter zárja 29

30 Helyes: %O1234(Elso programom)... % vagy %O1234()... % Helytelen: % O1234(Elso programom)... % vagy %O1234 (Elso programom)... % vagy %1234()... % 1. DNC-zés közben nem lehet fájlt küldeni A PC/NC gombbal váltsunk át a vezérlés képernyőjére, a STOP gombbal állítsuk meg a DNCzett programot, futását a RESET gomb kétszeri megnyomásával szüntessük meg. Ezt követően ismét indítsuk el a másolást. 2. Fájl felülírás Az adott néven már létezik fájl. "Mégsem" gombbal megszakíthatjuk az adott fájl átvitelét, "Felülír" gombbal folytathatjuk, a "Mindent" gomb hatására pedig a többi fájl esetében nem teszi fel a fenti kérdést (csak több fájl együttes átvitele esetén volna jelentősége) 3. Fájl szerkesztés vagy futás alatt A PC/NC gombbal váltsunk át a vezérlés képernyőjére. Az első esetben lépjünk ki a vezérlésen a Program / Szerkeszt képernyőből, a második esetben pedig a STOP gombbal illetve a RESET-tel szakítsuk meg a program futását. 4. Megtelt a programtár A PC/NC gombbal váltsunk át a vezérlés képernyőjére, válasszuk a Program/könyvtár képernyőt és töröljük e felesleges fájlokat. Egy adott fájl átvitele a Megszakítás gomb megnyomásával szakítható meg! 30

31 3.4. Eszterga G120-as makrók dialógusablakai A "rubrikák" (hivatalos nevén "Editbox"-ok) között a box fel és a box le gombokkal lehet mozogni. Másik lehetőség, hogy az elérni kívánt rubrika nevében megnézzük, hogy melyik betű van aláhúzva, és ezt az Alt gombbal együtt alkalmazzuk. Pl. a fenti ábrán az Alt és a Z egyidejű lenyomásával a "Kiindulási pont Z irányban Z0" rubrikára ugorhatunk. Ha egy rubrikára kerülünk, általában pirossal jelzi a szoftver az ábrán a megadandó méretet, vagy egy új ábra jelenik meg, amely szemlélteti az adott méret vagy paraméter használatát. A "rubrikákon" belül a jobbra nyíllal és a balra nyíllal, az ablakok két füle között pedig a fülváltás gombbal lehet mozogni. Az Enter gomb lenyomására az ablak bezáródik, legenerálódik a megfelelő NC mondat, felkerül a vágólapra (a vágólap tartalma törlődik), és az új mondat automatikusan beszúrásra kerül a szerkesztőablakban. Ha pl. G121-es ablak megnyitása előtt kijelölök egy G121-et tartalmazó mondatot, akkor az abban szereplő értékeket beolvassa a dialógusablak megfelelő "rubrikáiba". Ilyenkor módosítani lehet a megfelelő értékeket, majd Enter gomblenyomására az eredeti programsor helyére a módosított kerül. Fontos: Módosításkor mindig nézzük meg az összes fület, és az utolsó ablakon nyomjunk Enter-t A szerszám dialógusablak Beváltja a megfelelő szerszámot és korrekciós csoportot. Külön beállíthatjuk a főbb G-kódokat és fordulatszámértékeket. 31

32 Esztergánál: Marónál: 4. Saját G-kód definiálása Indítsuk el a szerkesztő programot a c:\program Files\Fnc SE\editoreditor.exe futtatásával. 32

33 4.1. Főablak: Az "Open" gomb mellett található combobox-ból választhatjuk ki a módosítani kívánt makró állományt. Miután kiválasztottuk az 'usermacro'-t az "Open" gomb megnyomására beolvastatjuk a tartalmát. A G- kódok a 'Makrók' alatti textboxban, a paraméterek a 'Param' alatti textboxban jelennek meg. Az ablak bal alsó sarkában az aktuális kép, a jobb felső sarokban a G-kód vagy a paraméter szöveges súgó ablaka található Új G-kód létrehozása: A létrehozott képek és fájlok a " C:\Program Files\NCT\descr\" könyvtárban fognak megjelenni. Miután megnyitottuk a módosítani kívánt állományt, az "Insert Mac" gomb megnyomására az előbukkanó dialógusablakban adhatjuk meg a létrehozni kívánt G-kód számát a 'G' betű beírása után (pl. G123). Ezután a 'Makrók' alatti textboxban rákattintunk az egérrel a most létrehozott G-kódra, majd az "Edit Param" gombra kattintva az előbukkanó dialógusablakban tudjuk megadni az alapkép elérési útját (a könyvtárakat "\\"-el jelölhetjük, pl. G123\\G123_alap.bmp). Amennyiben a kép neve megegyezik az aktuális G-kód nevével, lehetőségünk van ezt automatikusan megadni a jobb oldalon található 'A' gomb megnyomásával. Az "Ok" gomb megnyomására a változtatás megjelenik a képernyő közepén is. A G-kódhoz tartozó szöveges súgófájlt az "Default Help" gomb megnyomása utáni ablakban kell beírni. Ha a G-kódhoz paraméter címláncot akarunk létrehozni, azt az "Inser Param" gomb megnyomására tehetjük meg. Miután létrejött a kívánt paraméter, az "Edit Param" gomb megnyomásával módosíthatjuk a hozzá tartozó kép elérési útját (ha nincs megadva semmi a 'Bitmap' elérési útján, akkor az alap G-kódhoz tartozó kép fog a programban megjeleni). Az 'Editbox text'-nál adhatjuk meg a paraméter szöveges címét, ill. ha comboboxot akarunk használni az "Insert Before" és "Insert After" gomb megnyomásával tudunk értékeket létrehozni, amit a "Mod" gomb megnyomására lehet módosítani, valamint a "Del" gombra törölni. 33
