A konformitás deklarációja

Átírás

1

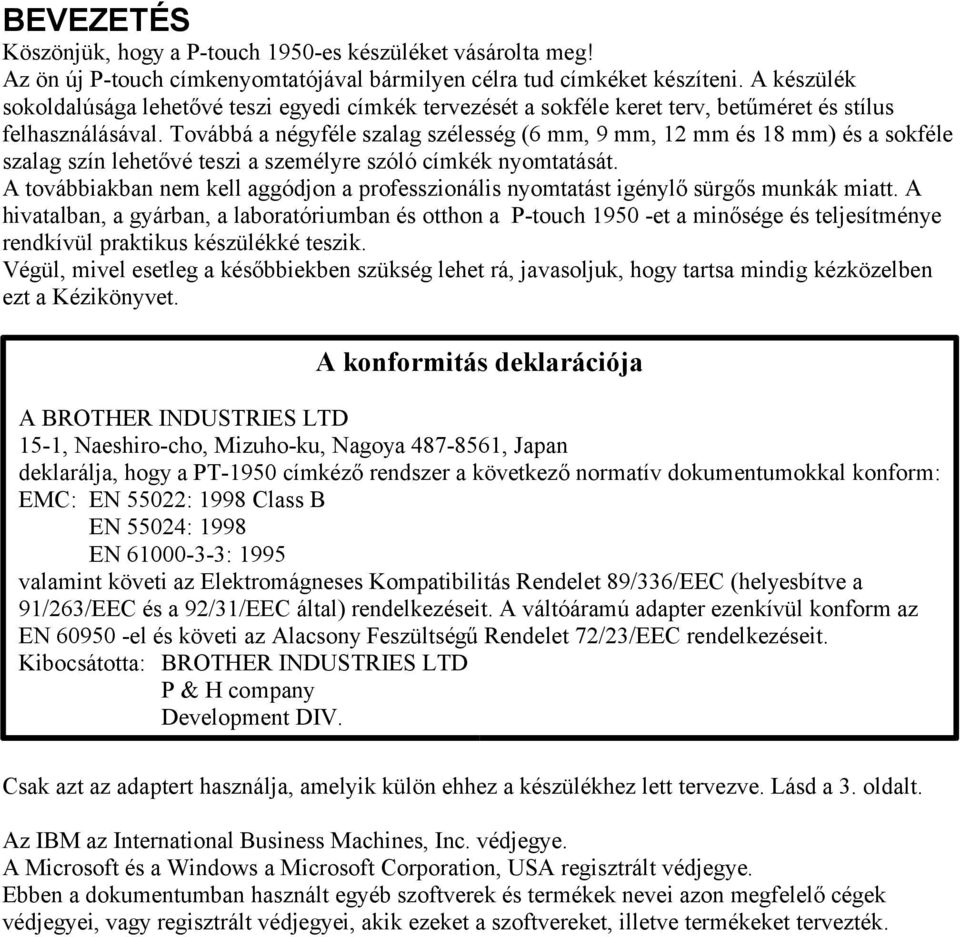

2 BEVEZETÉS Köszönjük, hogy a P-touch 1950-es készüléket vásárolta meg! Az ön új P-touch címkenyomtatójával bármilyen célra tud címkéket készíteni. A készülék sokoldalúsága lehetővé teszi egyedi címkék tervezését a sokféle keret terv, betűméret és stílus felhasználásával. Továbbá a négyféle szalag szélesség (6 mm, 9 mm, 12 mm és 18 mm) és a sokféle szalag szín lehetővé teszi a személyre szóló címkék nyomtatását. A továbbiakban nem kell aggódjon a professzionális nyomtatást igénylő sürgős munkák miatt. A hivatalban, a gyárban, a laboratóriumban és otthon a P-touch et a minősége és teljesítménye rendkívül praktikus készülékké teszik. Végül, mivel esetleg a későbbiekben szükség lehet rá, javasoljuk, hogy tartsa mindig kézközelben ezt a Kézikönyvet. A konformitás deklarációja A BROTHER INDUSTRIES LTD 15-1, Naeshiro-cho, Mizuho-ku, Nagoya , Japan deklarálja, hogy a PT-1950 címkéző rendszer a következő normatív dokumentumokkal konform: EMC: EN 55022: 1998 Class B EN 55024: 1998 EN : 1995 valamint követi az Elektromágneses Kompatibilitás Rendelet 89/336/EEC (helyesbítve a 91/263/EEC és a 92/31/EEC által) rendelkezéseit. A váltóáramú adapter ezenkívül konform az EN el és követi az Alacsony Feszültségű Rendelet 72/23/EEC rendelkezéseit. Kibocsátotta: BROTHER INDUSTRIES LTD P & H company Development DIV. Csak azt az adaptert használja, amelyik külön ehhez a készülékhez lett tervezve. Lásd a 3. oldalt. Az IBM az International Business Machines, Inc. védjegye. A Microsoft és a Windows a Microsoft Corporation, USA regisztrált védjegye. Ebben a dokumentumban használt egyéb szoftverek és termékek nevei azon megfelelő cégek védjegyei, vagy regisztrált védjegyei, akik ezeket a szoftvereket, illetve termékeket tervezték.

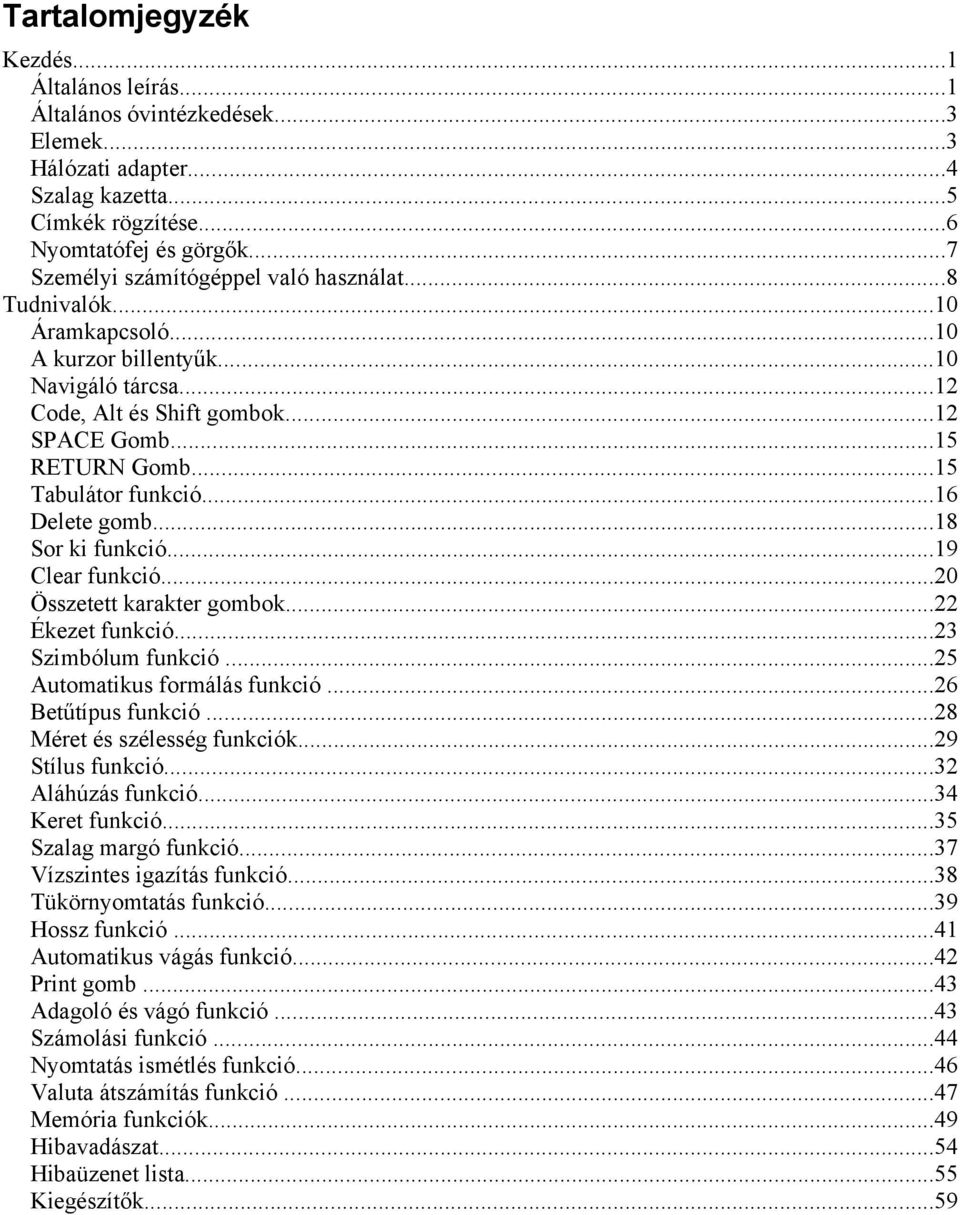

3 Tartalomjegyzék Kezdés...1 Általános leírás...1 Általános óvintézkedések...3 Elemek...3 Hálózati adapter...4 Szalag kazetta...5 Címkék rögzítése...6 Nyomtatófej és görgők...7 Személyi számítógéppel való használat...8 Tudnivalók...10 Áramkapcsoló...10 A kurzor billentyűk...10 Navigáló tárcsa...12 Code, Alt és Shift gombok...12 SPACE Gomb...15 RETURN Gomb...15 Tabulátor funkció...16 Delete gomb...18 Sor ki funkció...19 Clear funkció...20 Összetett karakter gombok...22 Ékezet funkció...23 Szimbólum funkció...25 Automatikus formálás funkció...26 Betűtípus funkció...28 Méret és szélesség funkciók...29 Stílus funkció...32 Aláhúzás funkció...34 Keret funkció...35 Szalag margó funkció...37 Vízszintes igazítás funkció...38 Tükörnyomtatás funkció...39 Hossz funkció...41 Automatikus vágás funkció...42 Print gomb...43 Adagoló és vágó funkció...43 Számolási funkció...44 Nyomtatás ismétlés funkció...46 Valuta átszámítás funkció...47 Memória funkciók...49 Hibavadászat...54 Hibaüzenet lista...55 Kiegészítők...59

4

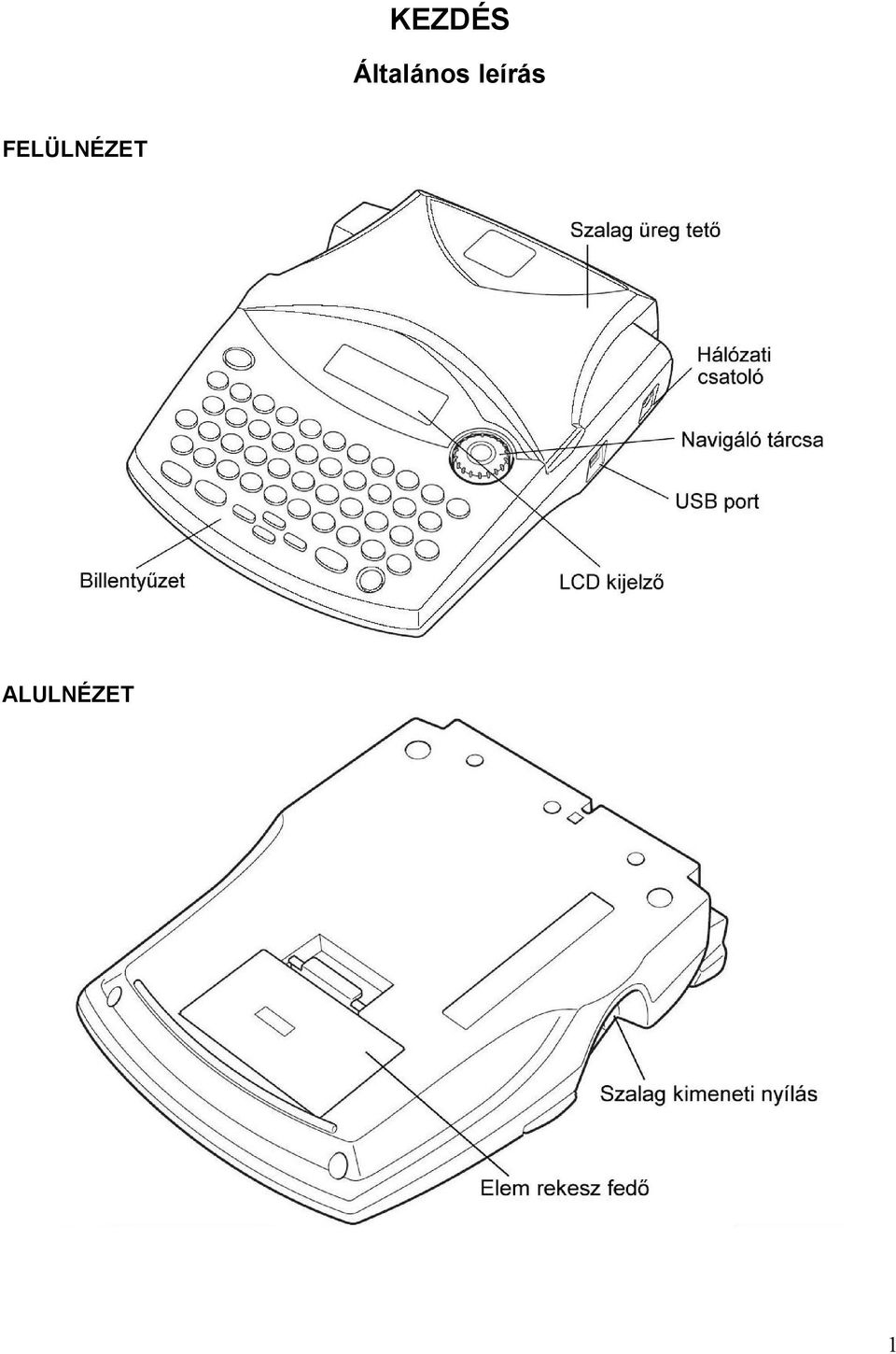

5 KEZDÉS Általános leírás FELÜLNÉZET ALULNÉZET 1

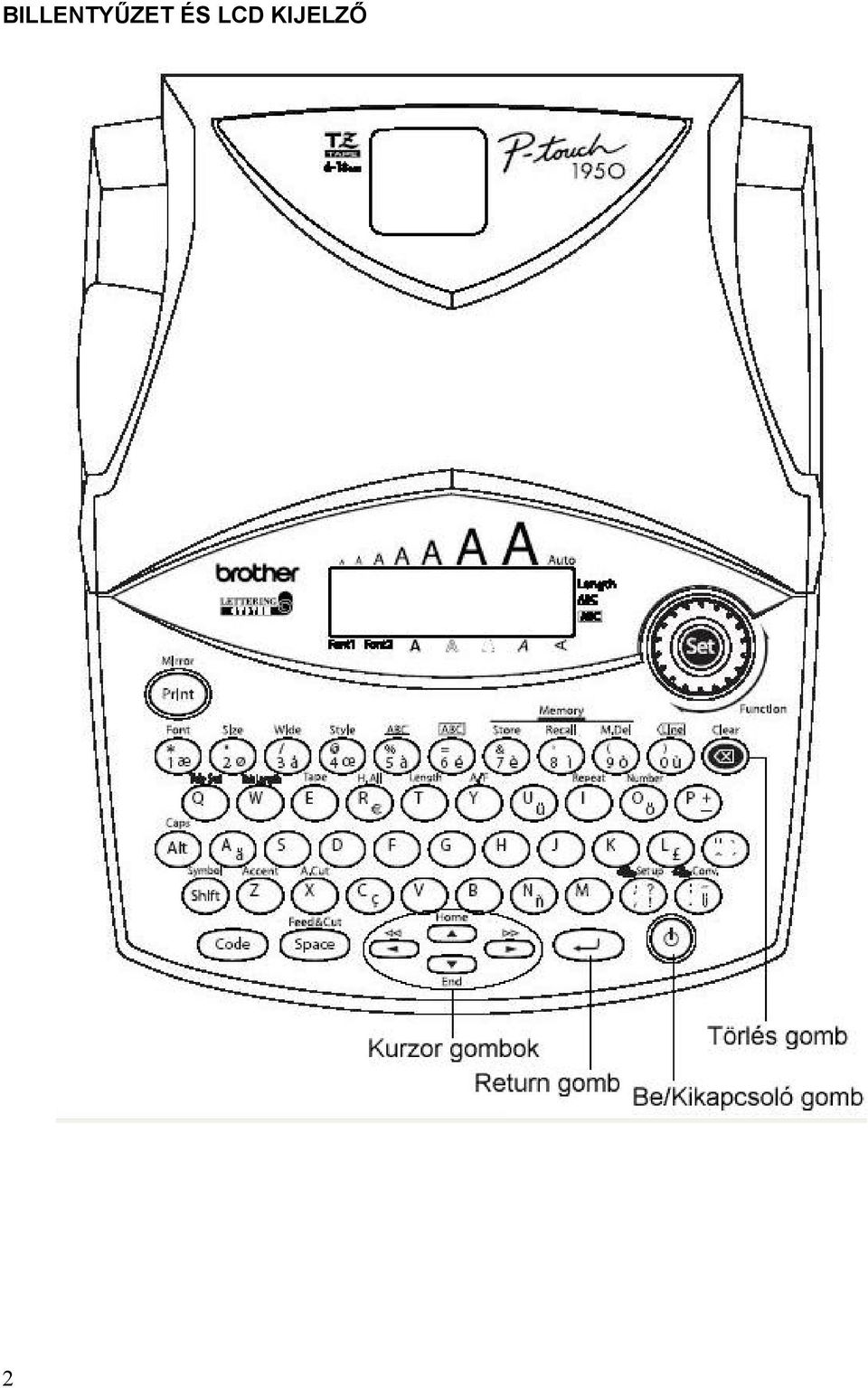

6 BILLENTYŰZET ÉS LCD KIJELZŐ 2

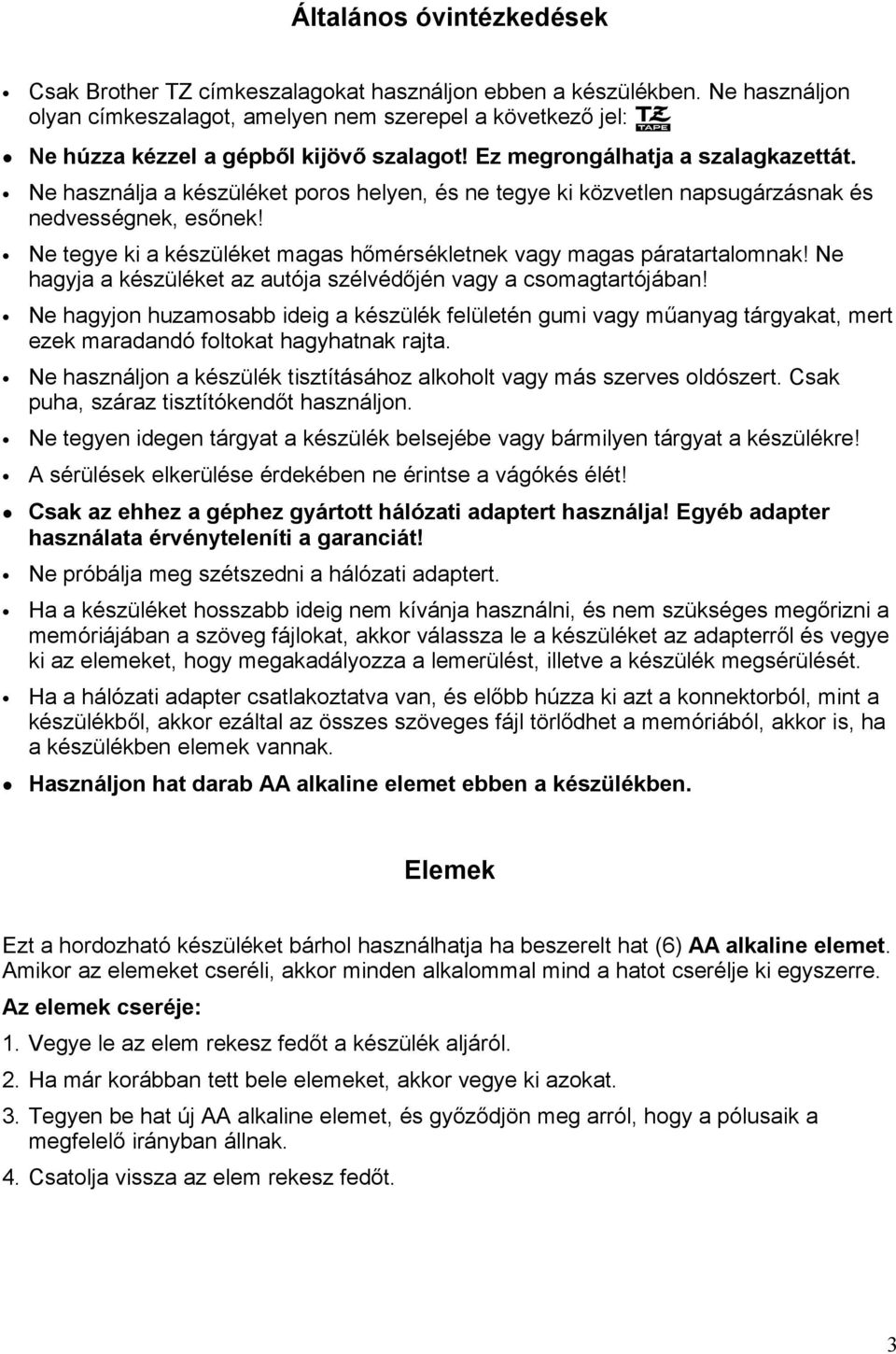

7 Általános óvintézkedések Csak Brother TZ címkeszalagokat használjon ebben a készülékben. Ne használjon olyan címkeszalagot, amelyen nem szerepel a következő jel: Ne húzza kézzel a gépből kijövő szalagot! Ez megrongálhatja a szalagkazettát. Ne használja a készüléket poros helyen, és ne tegye ki közvetlen napsugárzásnak és nedvességnek, esőnek! Ne tegye ki a készüléket magas hőmérsékletnek vagy magas páratartalomnak! Ne hagyja a készüléket az autója szélvédőjén vagy a csomagtartójában! Ne hagyjon huzamosabb ideig a készülék felületén gumi vagy műanyag tárgyakat, mert ezek maradandó foltokat hagyhatnak rajta. Ne használjon a készülék tisztításához alkoholt vagy más szerves oldószert. Csak puha, száraz tisztítókendőt használjon. Ne tegyen idegen tárgyat a készülék belsejébe vagy bármilyen tárgyat a készülékre! A sérülések elkerülése érdekében ne érintse a vágókés élét! Csak az ehhez a géphez gyártott hálózati adaptert használja! Egyéb adapter használata érvényteleníti a garanciát! Ne próbálja meg szétszedni a hálózati adaptert. Ha a készüléket hosszabb ideig nem kívánja használni, és nem szükséges megőrizni a memóriájában a szöveg fájlokat, akkor válassza le a készüléket az adapterről és vegye ki az elemeket, hogy megakadályozza a lemerülést, illetve a készülék megsérülését. Ha a hálózati adapter csatlakoztatva van, és előbb húzza ki azt a konnektorból, mint a készülékből, akkor ezáltal az összes szöveges fájl törlődhet a memóriából, akkor is, ha a készülékben elemek vannak. Használjon hat darab AA alkaline elemet ebben a készülékben. Elemek Ezt a hordozható készüléket bárhol használhatja ha beszerelt hat (6) AA alkaline elemet. Amikor az elemeket cseréli, akkor minden alkalommal mind a hatot cserélje ki egyszerre. Az elemek cseréje: 1. Vegye le az elem rekesz fedőt a készülék aljáról. 2. Ha már korábban tett bele elemeket, akkor vegye ki azokat. 3. Tegyen be hat új AA alkaline elemet, és győződjön meg arról, hogy a pólusaik a megfelelő irányban állnak. 4. Csatolja vissza az elem rekesz fedőt. 3

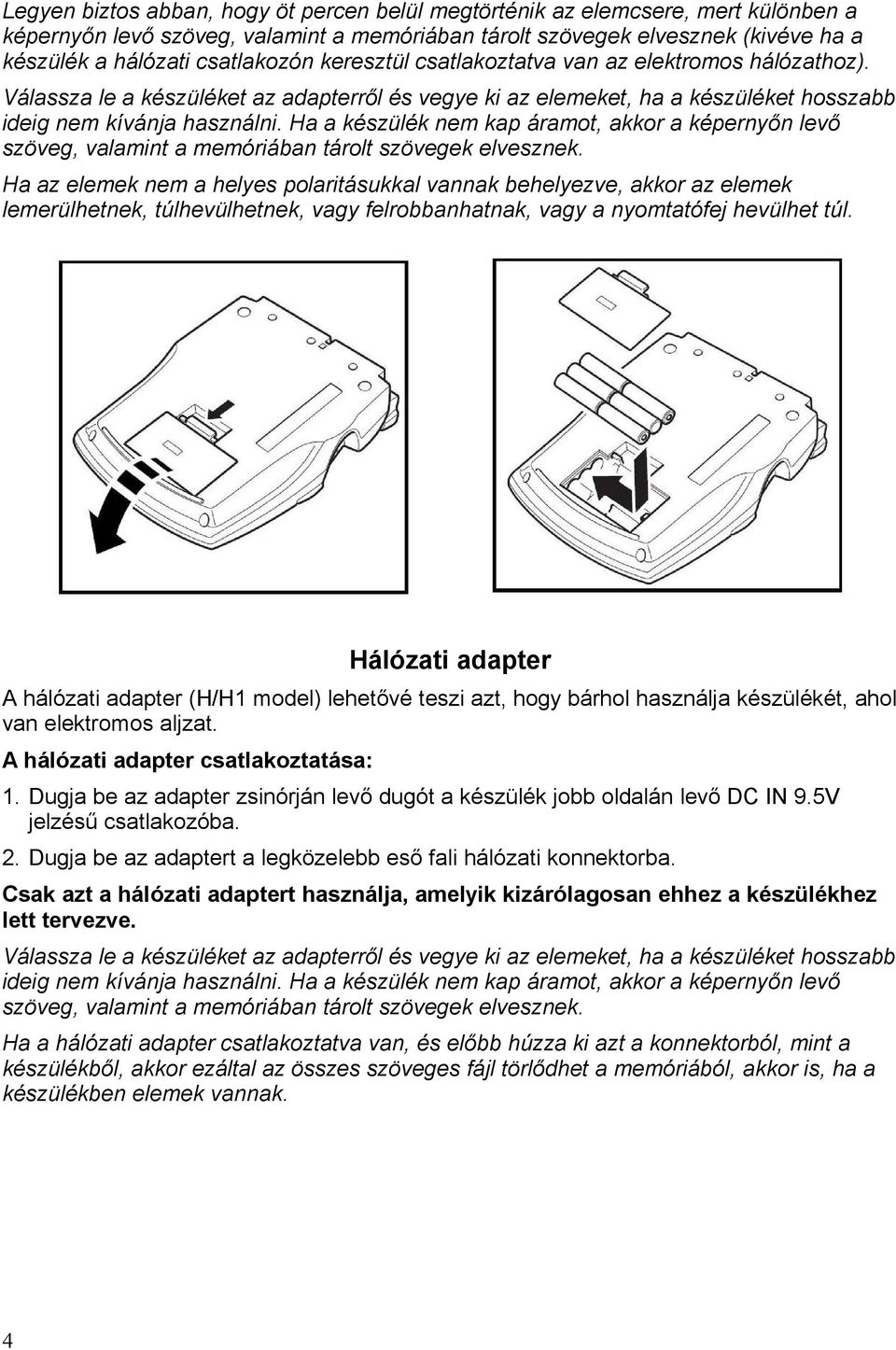

8 Legyen biztos abban, hogy öt percen belül megtörténik az elemcsere, mert különben a képernyőn levő szöveg, valamint a memóriában tárolt szövegek elvesznek (kivéve ha a készülék a hálózati csatlakozón keresztül csatlakoztatva van az elektromos hálózathoz). Válassza le a készüléket az adapterről és vegye ki az elemeket, ha a készüléket hosszabb ideig nem kívánja használni. Ha a készülék nem kap áramot, akkor a képernyőn levő szöveg, valamint a memóriában tárolt szövegek elvesznek. Ha az elemek nem a helyes polaritásukkal vannak behelyezve, akkor az elemek lemerülhetnek, túlhevülhetnek, vagy felrobbanhatnak, vagy a nyomtatófej hevülhet túl. Hálózati adapter A hálózati adapter (H/H1 model) lehetővé teszi azt, hogy bárhol használja készülékét, ahol van elektromos aljzat. A hálózati adapter csatlakoztatása: 1. Dugja be az adapter zsinórján levő dugót a készülék jobb oldalán levő DC IN 9.5V jelzésű csatlakozóba. 2. Dugja be az adaptert a legközelebb eső fali hálózati konnektorba. Csak azt a hálózati adaptert használja, amelyik kizárólagosan ehhez a készülékhez lett tervezve. Válassza le a készüléket az adapterről és vegye ki az elemeket, ha a készüléket hosszabb ideig nem kívánja használni. Ha a készülék nem kap áramot, akkor a képernyőn levő szöveg, valamint a memóriában tárolt szövegek elvesznek. Ha a hálózati adapter csatlakoztatva van, és előbb húzza ki azt a konnektorból, mint a készülékből, akkor ezáltal az összes szöveges fájl törlődhet a memóriából, akkor is, ha a készülékben elemek vannak. 4

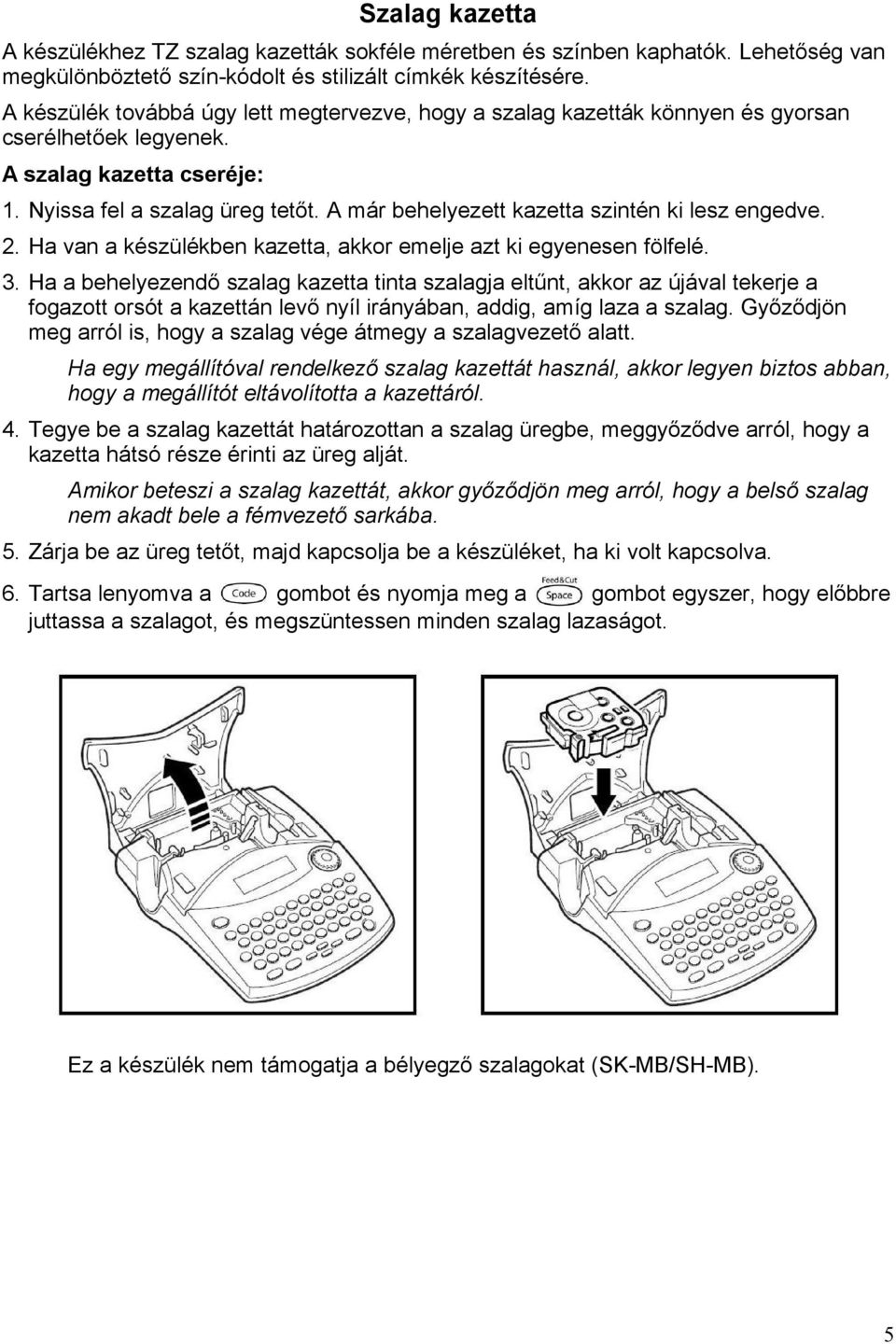

9 Szalag kazetta A készülékhez TZ szalag kazetták sokféle méretben és színben kaphatók. Lehetőség van megkülönböztető szín-kódolt és stilizált címkék készítésére. A készülék továbbá úgy lett megtervezve, hogy a szalag kazetták könnyen és gyorsan cserélhetőek legyenek. A szalag kazetta cseréje: 1. Nyissa fel a szalag üreg tetőt. A már behelyezett kazetta szintén ki lesz engedve. 2. Ha van a készülékben kazetta, akkor emelje azt ki egyenesen fölfelé. 3. Ha a behelyezendő szalag kazetta tinta szalagja eltűnt, akkor az újával tekerje a fogazott orsót a kazettán levő nyíl irányában, addig, amíg laza a szalag. Győződjön meg arról is, hogy a szalag vége átmegy a szalagvezető alatt. Ha egy megállítóval rendelkező szalag kazettát használ, akkor legyen biztos abban, hogy a megállítót eltávolította a kazettáról. 4. Tegye be a szalag kazettát határozottan a szalag üregbe, meggyőződve arról, hogy a kazetta hátsó része érinti az üreg alját. Amikor beteszi a szalag kazettát, akkor győződjön meg arról, hogy a belső szalag nem akadt bele a fémvezető sarkába. 5. Zárja be az üreg tetőt, majd kapcsolja be a készüléket, ha ki volt kapcsolva. 6. Tartsa lenyomva a gombot és nyomja meg a gombot egyszer, hogy előbbre juttassa a szalagot, és megszüntessen minden szalag lazaságot. Ez a készülék nem támogatja a bélyegző szalagokat (SK-MB/SH-MB). 5

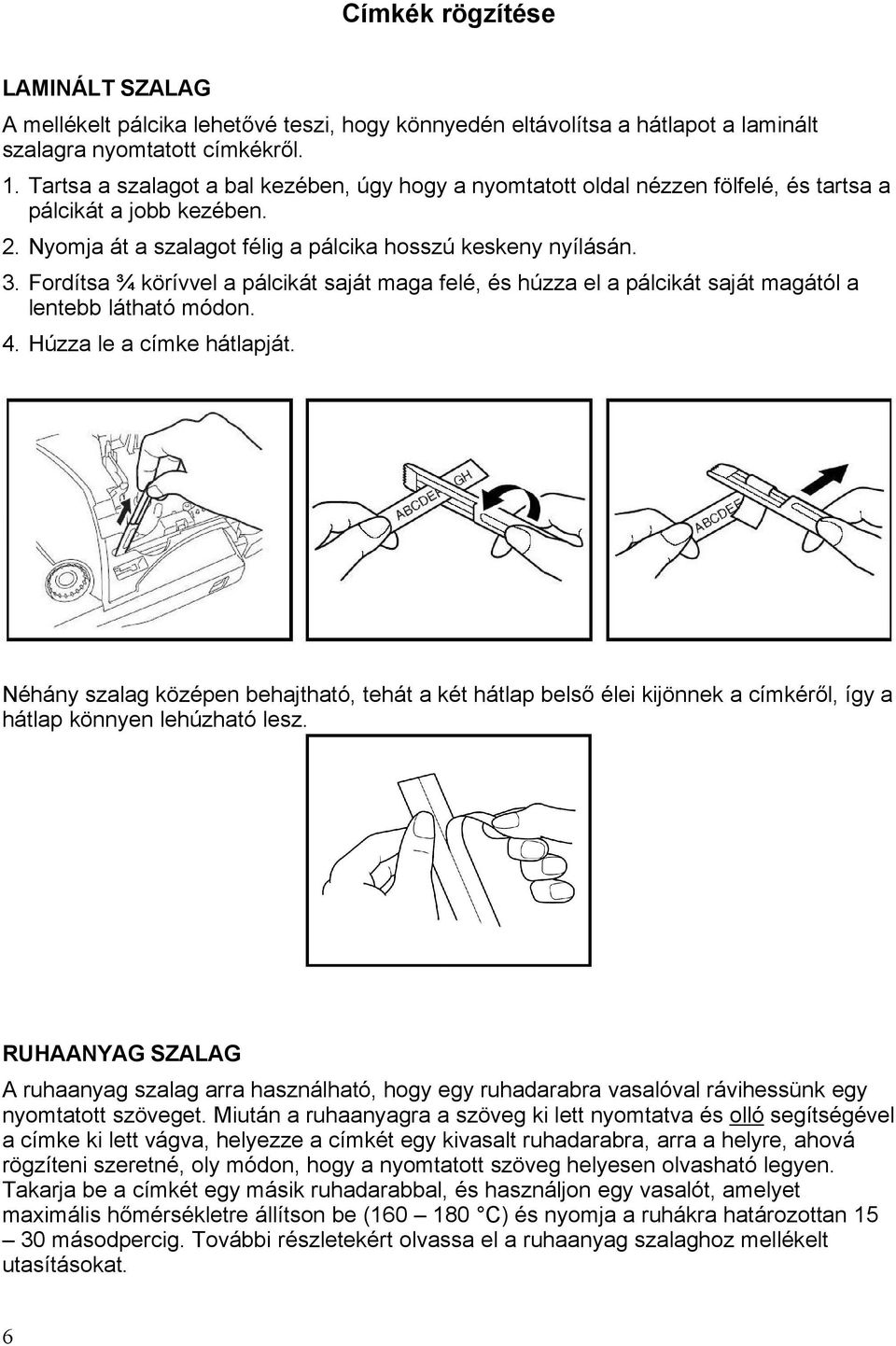

10 Címkék rögzítése LAMINÁLT SZALAG A mellékelt pálcika lehetővé teszi, hogy könnyedén eltávolítsa a hátlapot a laminált szalagra nyomtatott címkékről. 1. Tartsa a szalagot a bal kezében, úgy hogy a nyomtatott oldal nézzen fölfelé, és tartsa a pálcikát a jobb kezében. 2. Nyomja át a szalagot félig a pálcika hosszú keskeny nyílásán. 3. Fordítsa ¾ körívvel a pálcikát saját maga felé, és húzza el a pálcikát saját magától a lentebb látható módon. 4. Húzza le a címke hátlapját. Néhány szalag középen behajtható, tehát a két hátlap belső élei kijönnek a címkéről, így a hátlap könnyen lehúzható lesz. RUHAANYAG SZALAG A ruhaanyag szalag arra használható, hogy egy ruhadarabra vasalóval rávihessünk egy nyomtatott szöveget. Miután a ruhaanyagra a szöveg ki lett nyomtatva és olló segítségével a címke ki lett vágva, helyezze a címkét egy kivasalt ruhadarabra, arra a helyre, ahová rögzíteni szeretné, oly módon, hogy a nyomtatott szöveg helyesen olvasható legyen. Takarja be a címkét egy másik ruhadarabbal, és használjon egy vasalót, amelyet maximális hőmérsékletre állítson be ( C) és nyomja a ruhákra határozottan másodpercig. További részletekért olvassa el a ruhaanyag szalaghoz mellékelt utasításokat. 6

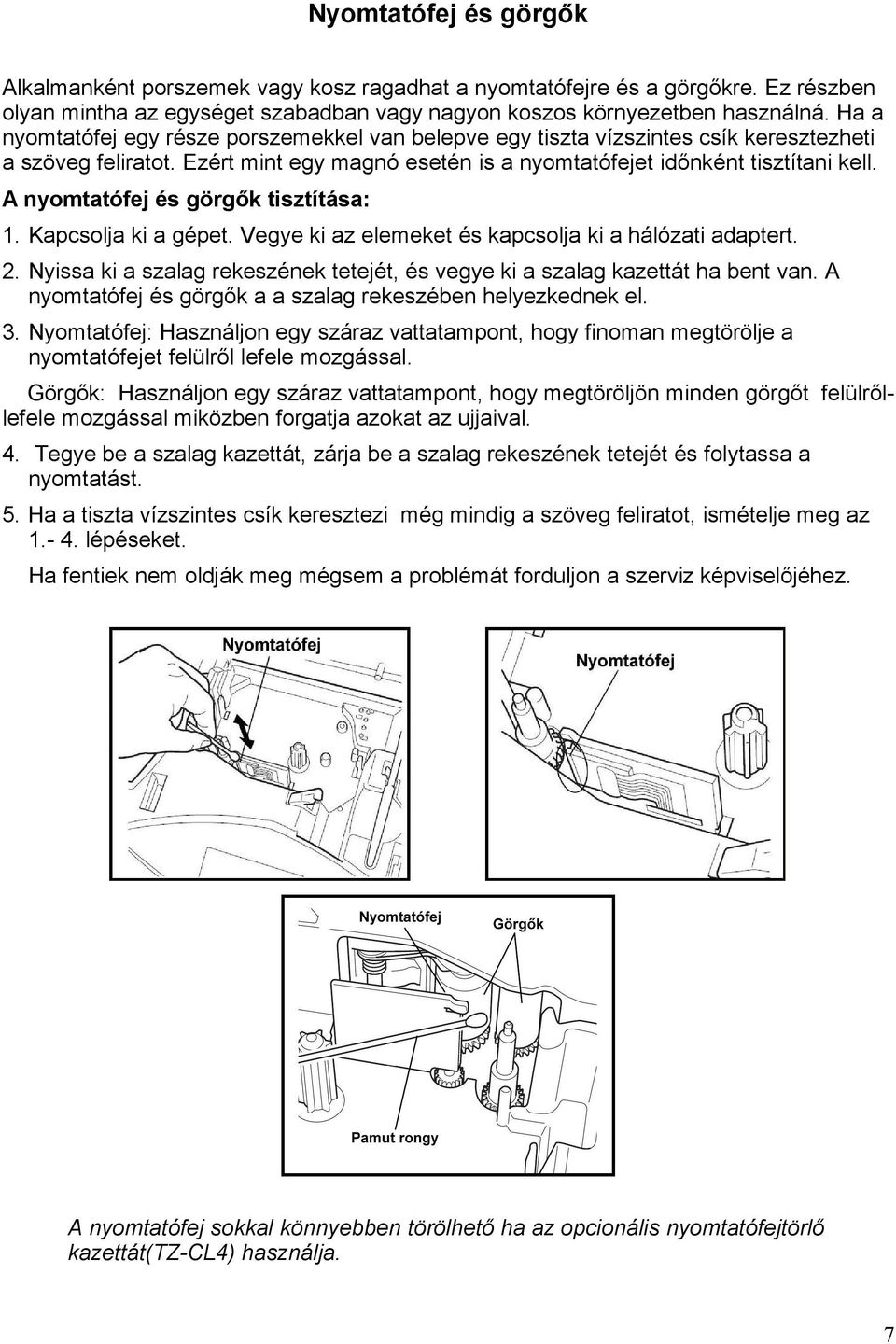

11 Nyomtatófej és görgők Alkalmanként porszemek vagy kosz ragadhat a nyomtatófejre és a görgőkre. Ez részben olyan mintha az egységet szabadban vagy nagyon koszos környezetben használná. Ha a nyomtatófej egy része porszemekkel van belepve egy tiszta vízszintes csík keresztezheti a szöveg feliratot. Ezért mint egy magnó esetén is a nyomtatófejet időnként tisztítani kell. A nyomtatófej és görgők tisztítása: 1. Kapcsolja ki a gépet. Vegye ki az elemeket és kapcsolja ki a hálózati adaptert. 2. Nyissa ki a szalag rekeszének tetejét, és vegye ki a szalag kazettát ha bent van. A nyomtatófej és görgők a a szalag rekeszében helyezkednek el. 3. Nyomtatófej: Használjon egy száraz vattatampont, hogy finoman megtörölje a nyomtatófejet felülről lefele mozgással. Görgők: Használjon egy száraz vattatampont, hogy megtöröljön minden görgőt felülrőllefele mozgással miközben forgatja azokat az ujjaival. 4. Tegye be a szalag kazettát, zárja be a szalag rekeszének tetejét és folytassa a nyomtatást. 5. Ha a tiszta vízszintes csík keresztezi még mindig a szöveg feliratot, ismételje meg az lépéseket. Ha fentiek nem oldják meg mégsem a problémát forduljon a szerviz képviselőjéhez. A nyomtatófej sokkal könnyebben törölhető ha az opcionális nyomtatófejtörlő kazettát(tz-cl4) használja. 7

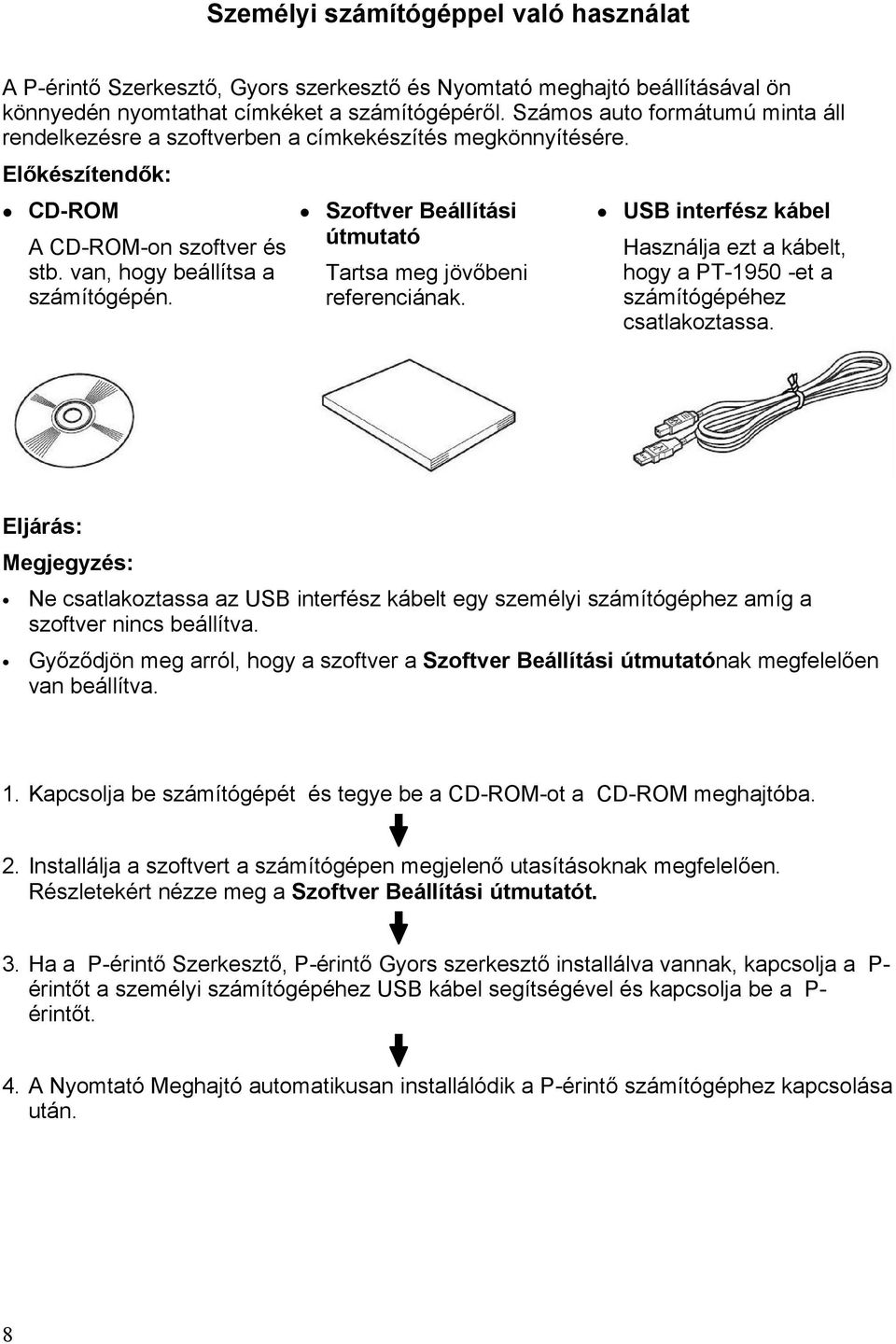

12 Személyi számítógéppel való használat A P-érintő Szerkesztő, Gyors szerkesztő és Nyomtató meghajtó beállításával ön könnyedén nyomtathat címkéket a számítógépéről. Számos auto formátumú minta áll rendelkezésre a szoftverben a címkekészítés megkönnyítésére. Előkészítendők: CD-ROM A CD-ROM-on szoftver és stb. van, hogy beállítsa a számítógépén. Szoftver Beállítási útmutató Tartsa meg jövőbeni referenciának. USB interfész kábel Használja ezt a kábelt, hogy a PT et a számítógépéhez csatlakoztassa. Eljárás: Megjegyzés: Ne csatlakoztassa az USB interfész kábelt egy személyi számítógéphez amíg a szoftver nincs beállítva. Győződjön meg arról, hogy a szoftver a Szoftver Beállítási útmutatónak megfelelően van beállítva. 1. Kapcsolja be számítógépét és tegye be a CD-ROM-ot a CD-ROM meghajtóba. 2. Installálja a szoftvert a számítógépen megjelenő utasításoknak megfelelően. Részletekért nézze meg a Szoftver Beállítási útmutatót. 3. Ha a P-érintő Szerkesztő, P-érintő Gyors szerkesztő installálva vannak, kapcsolja a P- érintőt a személyi számítógépéhez USB kábel segítségével és kapcsolja be a P- érintőt. 4. A Nyomtató Meghajtó automatikusan installálódik a P-érintő számítógéphez kapcsolása után. 8

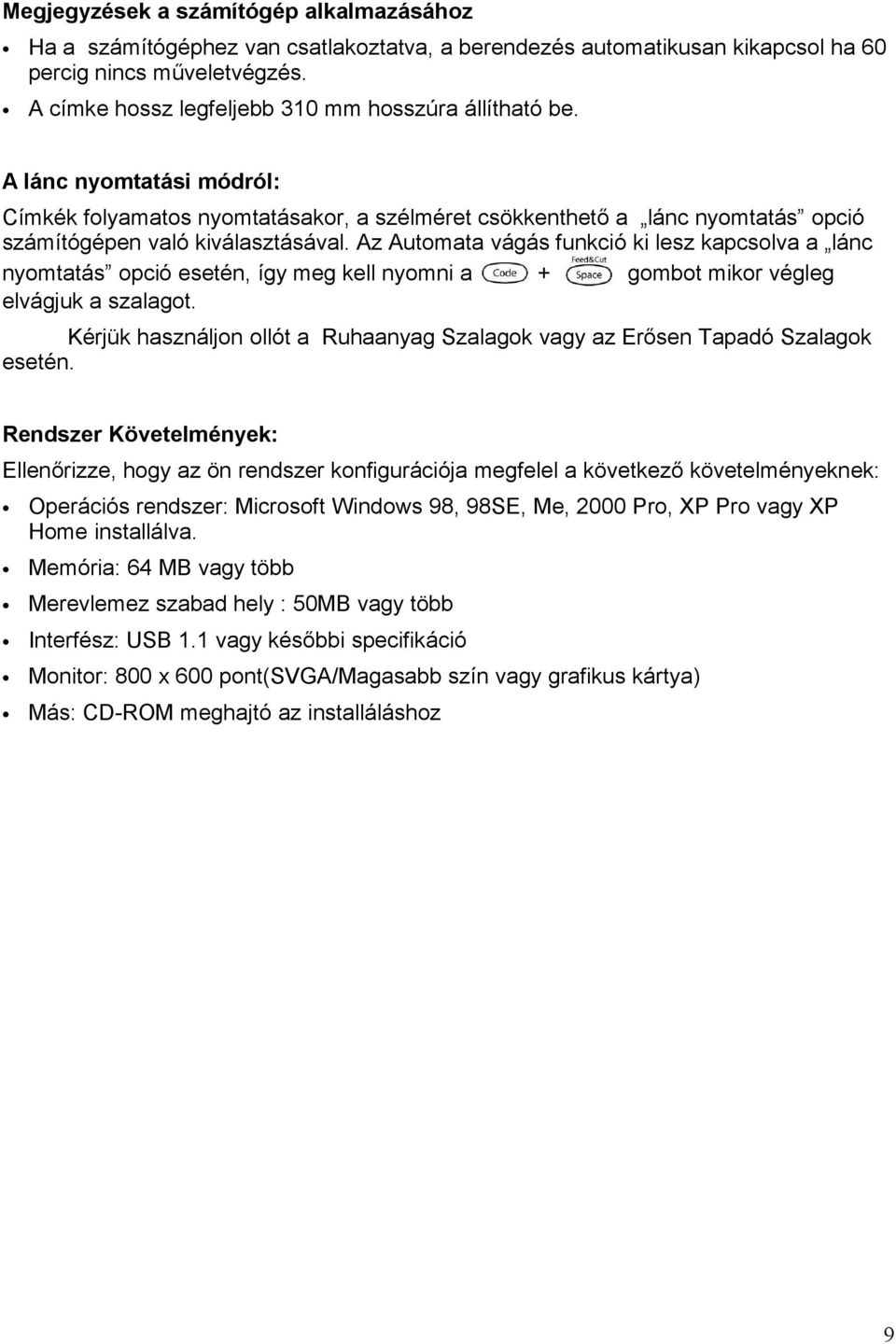

13 Megjegyzések a számítógép alkalmazásához Ha a számítógéphez van csatlakoztatva, a berendezés automatikusan kikapcsol ha 60 percig nincs műveletvégzés. A címke hossz legfeljebb 310 mm hosszúra állítható be. A lánc nyomtatási módról: Címkék folyamatos nyomtatásakor, a szélméret csökkenthető a lánc nyomtatás opció számítógépen való kiválasztásával. Az Automata vágás funkció ki lesz kapcsolva a lánc nyomtatás opció esetén, így meg kell nyomni a + gombot mikor végleg elvágjuk a szalagot. Kérjük használjon ollót a Ruhaanyag Szalagok vagy az Erősen Tapadó Szalagok esetén. Rendszer Követelmények: Ellenőrizze, hogy az ön rendszer konfigurációja megfelel a következő követelményeknek: Operációs rendszer: Microsoft Windows 98, 98SE, Me, 2000 Pro, XP Pro vagy XP Home installálva. Memória: 64 MB vagy több Merevlemez szabad hely : 50MB vagy több Interfész: USB 1.1 vagy későbbi specifikáció Monitor: 800 x 600 pont(svga/magasabb szín vagy grafikus kártya) Más: CD-ROM meghajtó az installáláshoz 9

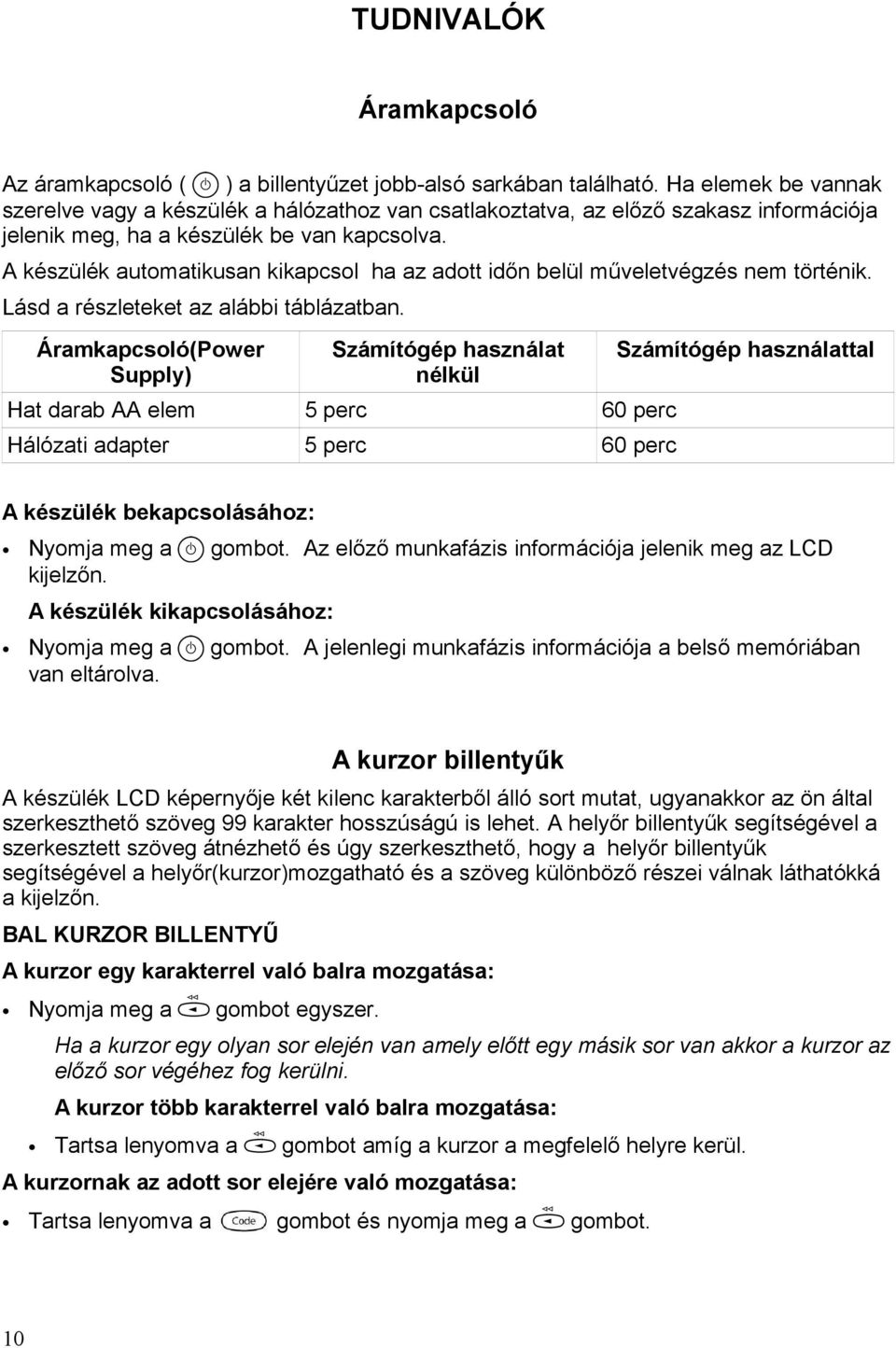

14 TUDNIVALÓK Áramkapcsoló Az áramkapcsoló ( ) a billentyűzet jobb-alsó sarkában található. Ha elemek be vannak szerelve vagy a készülék a hálózathoz van csatlakoztatva, az előző szakasz információja jelenik meg, ha a készülék be van kapcsolva. A készülék automatikusan kikapcsol ha az adott időn belül műveletvégzés nem történik. Lásd a részleteket az alábbi táblázatban. Áramkapcsoló(Power Supply) Számítógép használat nélkül Hat darab AA elem 5 perc 60 perc Hálózati adapter 5 perc 60 perc Számítógép használattal A készülék bekapcsolásához: Nyomja meg a gombot. Az előző munkafázis információja jelenik meg az LCD kijelzőn. A készülék kikapcsolásához: Nyomja meg a gombot. A jelenlegi munkafázis információja a belső memóriában van eltárolva. A kurzor billentyűk A készülék LCD képernyője két kilenc karakterből álló sort mutat, ugyanakkor az ön által szerkeszthető szöveg 99 karakter hosszúságú is lehet. A helyőr billentyűk segítségével a szerkesztett szöveg átnézhető és úgy szerkeszthető, hogy a helyőr billentyűk segítségével a helyőr(kurzor)mozgatható és a szöveg különböző részei válnak láthatókká a kijelzőn. BAL KURZOR BILLENTYŰ A kurzor egy karakterrel való balra mozgatása: Nyomja meg a gombot egyszer. Ha a kurzor egy olyan sor elején van amely előtt egy másik sor van akkor a kurzor az előző sor végéhez fog kerülni. A kurzor több karakterrel való balra mozgatása: Tartsa lenyomva a gombot amíg a kurzor a megfelelő helyre kerül. A kurzornak az adott sor elejére való mozgatása: Tartsa lenyomva a gombot és nyomja meg a gombot. 10

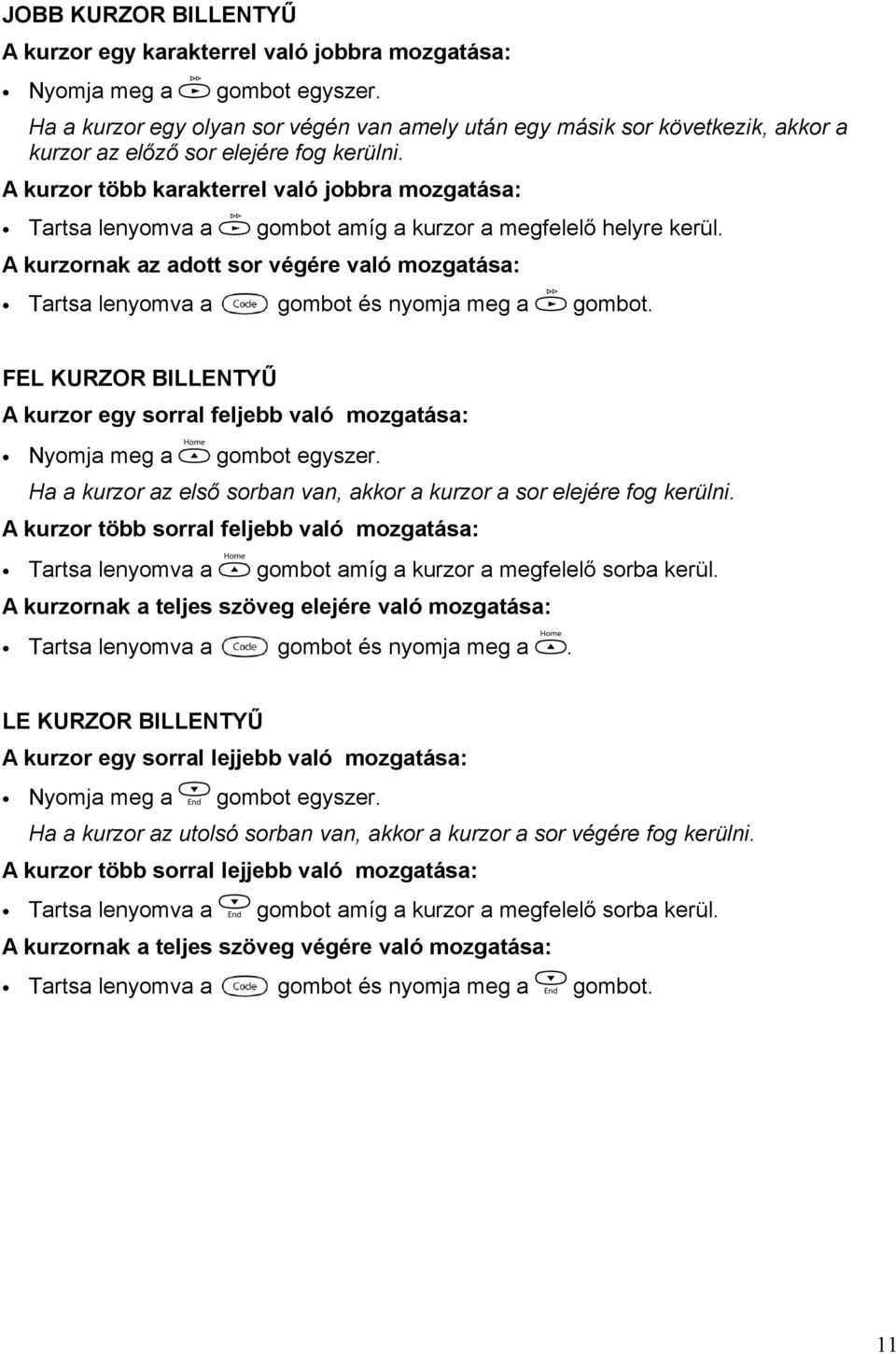

15 JOBB KURZOR BILLENTYŰ A kurzor egy karakterrel való jobbra mozgatása: Nyomja meg a gombot egyszer. Ha a kurzor egy olyan sor végén van amely után egy másik sor következik, akkor a kurzor az előző sor elejére fog kerülni. A kurzor több karakterrel való jobbra mozgatása: Tartsa lenyomva a gombot amíg a kurzor a megfelelő helyre kerül. A kurzornak az adott sor végére való mozgatása: Tartsa lenyomva a gombot és nyomja meg a gombot. FEL KURZOR BILLENTYŰ A kurzor egy sorral feljebb való mozgatása: Nyomja meg a gombot egyszer. Ha a kurzor az első sorban van, akkor a kurzor a sor elejére fog kerülni. A kurzor több sorral feljebb való mozgatása: Tartsa lenyomva a gombot amíg a kurzor a megfelelő sorba kerül. A kurzornak a teljes szöveg elejére való mozgatása: Tartsa lenyomva a gombot és nyomja meg a. LE KURZOR BILLENTYŰ A kurzor egy sorral lejjebb való mozgatása: Nyomja meg a gombot egyszer. Ha a kurzor az utolsó sorban van, akkor a kurzor a sor végére fog kerülni. A kurzor több sorral lejjebb való mozgatása: Tartsa lenyomva a gombot amíg a kurzor a megfelelő sorba kerül. A kurzornak a teljes szöveg végére való mozgatása: Tartsa lenyomva a gombot és nyomja meg a gombot. 11

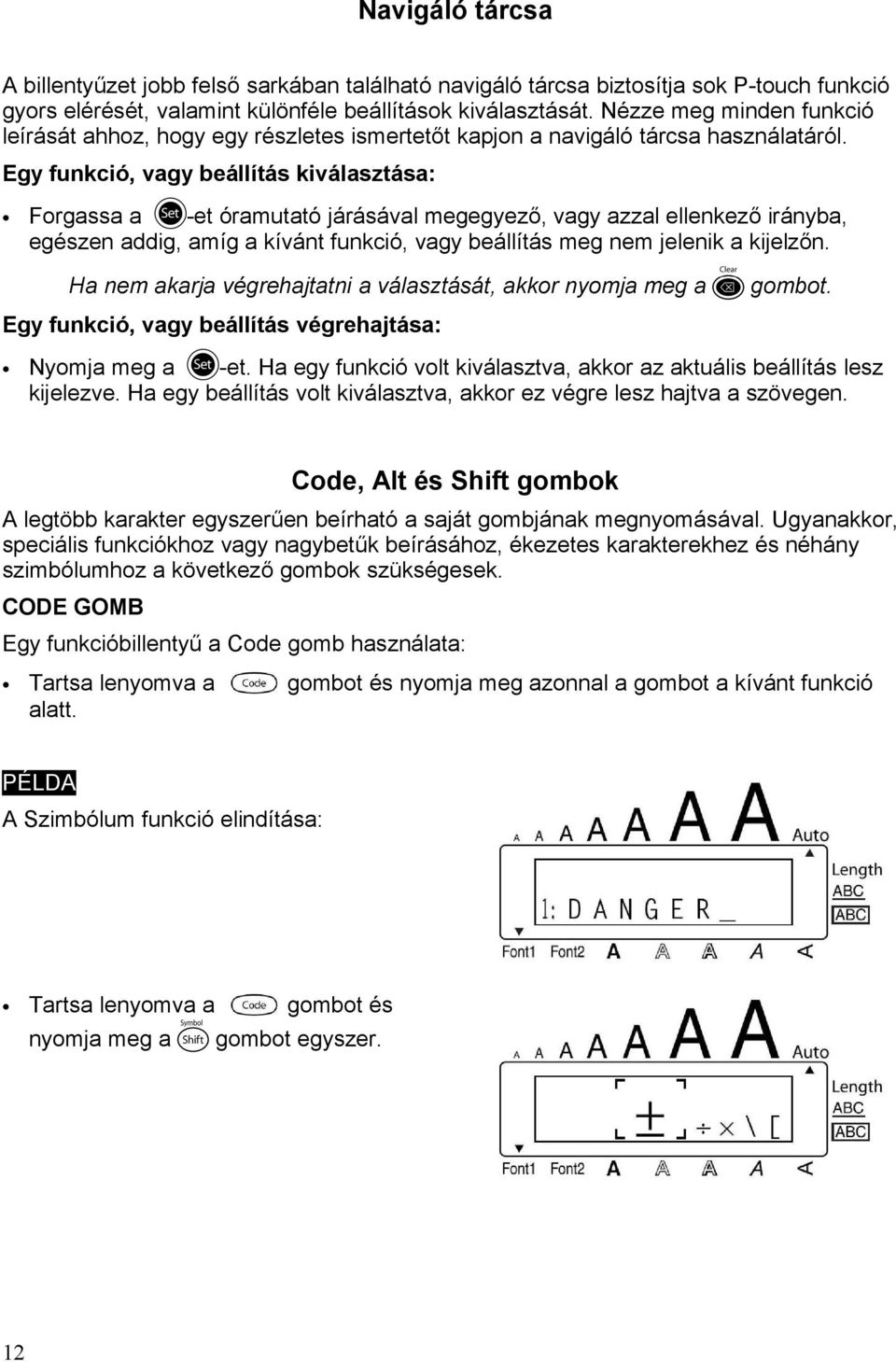

16 Navigáló tárcsa A billentyűzet jobb felső sarkában található navigáló tárcsa biztosítja sok P-touch funkció gyors elérését, valamint különféle beállítások kiválasztását. Nézze meg minden funkció leírását ahhoz, hogy egy részletes ismertetőt kapjon a navigáló tárcsa használatáról. Egy funkció, vagy beállítás kiválasztása: Forgassa a -et óramutató járásával megegyező, vagy azzal ellenkező irányba, egészen addig, amíg a kívánt funkció, vagy beállítás meg nem jelenik a kijelzőn. Ha nem akarja végrehajtatni a választását, akkor nyomja meg a Egy funkció, vagy beállítás végrehajtása: gombot. Nyomja meg a -et. Ha egy funkció volt kiválasztva, akkor az aktuális beállítás lesz kijelezve. Ha egy beállítás volt kiválasztva, akkor ez végre lesz hajtva a szövegen. Code, Alt és Shift gombok A legtöbb karakter egyszerűen beírható a saját gombjának megnyomásával. Ugyanakkor, speciális funkciókhoz vagy nagybetűk beírásához, ékezetes karakterekhez és néhány szimbólumhoz a következő gombok szükségesek. CODE GOMB Egy funkcióbillentyű a Code gomb használata: Tartsa lenyomva a gombot és nyomja meg azonnal a gombot a kívánt funkció alatt. PÉLDA A Szimbólum funkció elindítása: Tartsa lenyomva a gombot és nyomja meg a gombot egyszer. 12

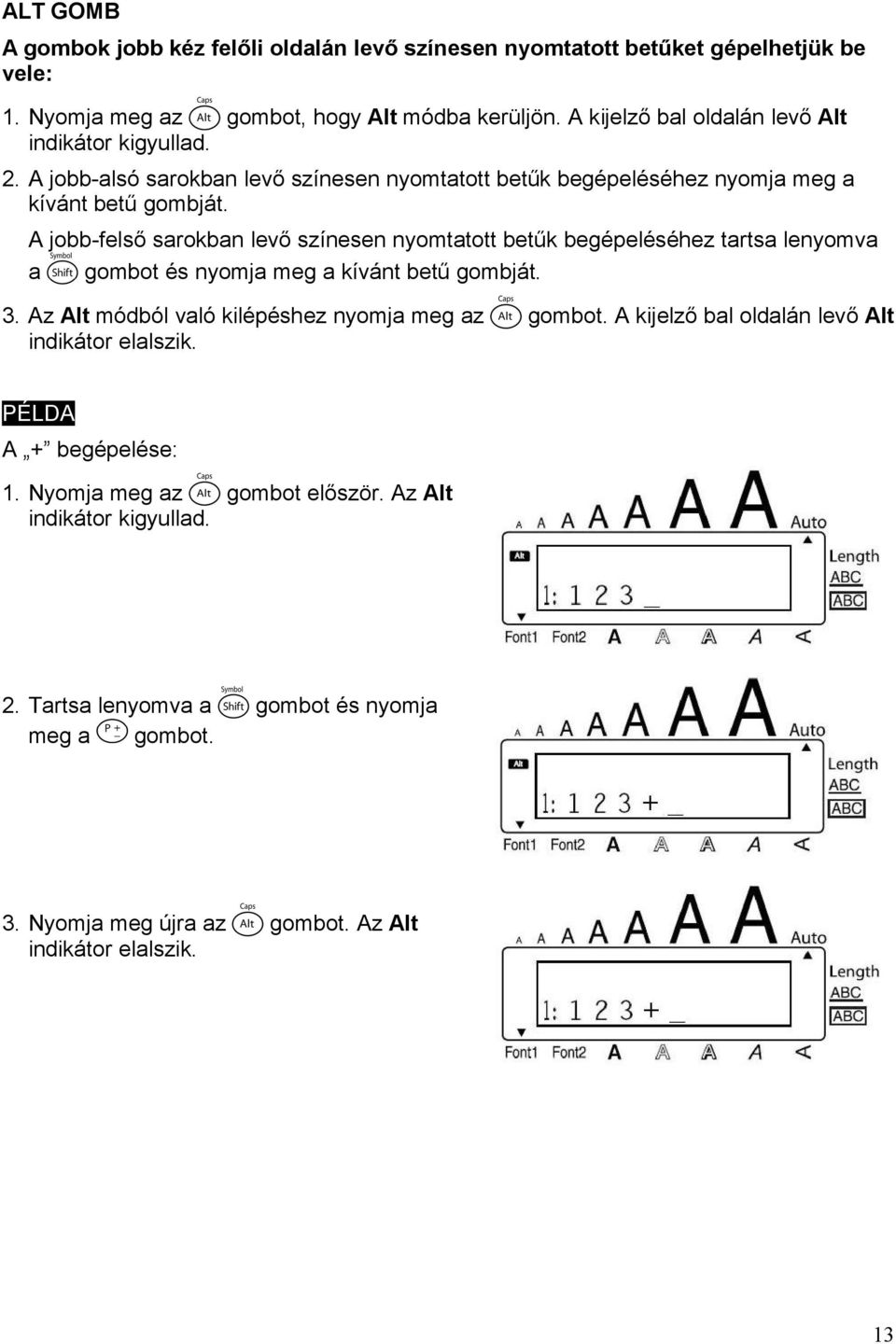

17 ALT GOMB A gombok jobb kéz felőli oldalán levő színesen nyomtatott betűket gépelhetjük be vele: 1. Nyomja meg az gombot, hogy Alt módba kerüljön. A kijelző bal oldalán levő Alt indikátor kigyullad. 2. A jobb-alsó sarokban levő színesen nyomtatott betűk begépeléséhez nyomja meg a kívánt betű gombját. A jobb-felső sarokban levő színesen nyomtatott betűk begépeléséhez tartsa lenyomva a gombot és nyomja meg a kívánt betű gombját. 3. Az Alt módból való kilépéshez nyomja meg az gombot. A kijelző bal oldalán levő Alt indikátor elalszik. PÉLDA A + begépelése: 1. Nyomja meg az gombot először. Az Alt indikátor kigyullad. 2. Tartsa lenyomva a gombot és nyomja meg a gombot. 3. Nyomja meg újra az gombot. Az Alt indikátor elalszik. 13

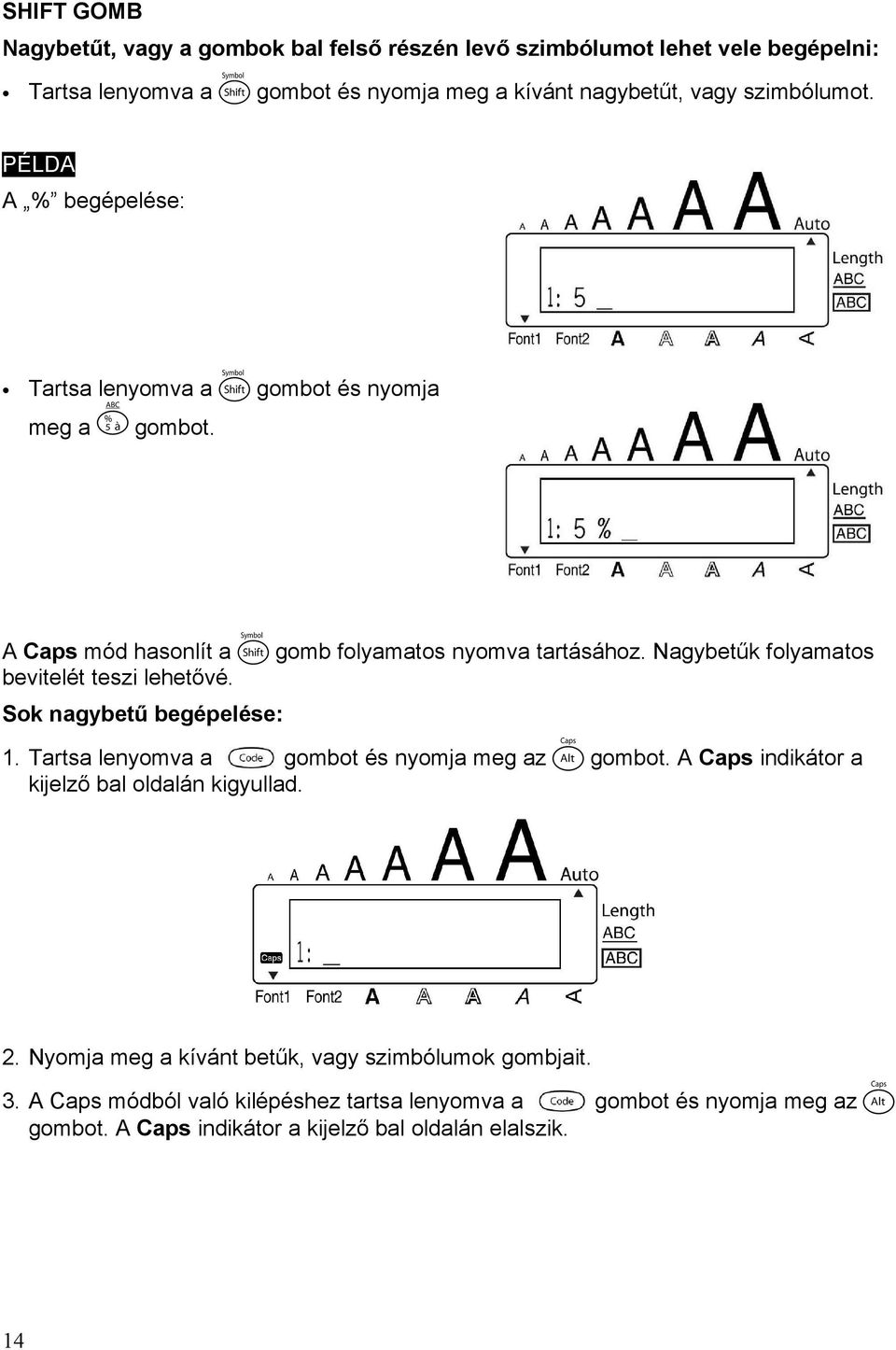

18 SHIFT GOMB Nagybetűt, vagy a gombok bal felső részén levő szimbólumot lehet vele begépelni: Tartsa lenyomva a gombot és nyomja meg a kívánt nagybetűt, vagy szimbólumot. PÉLDA A % begépelése: Tartsa lenyomva a gombot és nyomja meg a gombot. A Caps mód hasonlít a gomb folyamatos nyomva tartásához. Nagybetűk folyamatos bevitelét teszi lehetővé. Sok nagybetű begépelése: 1. Tartsa lenyomva a gombot és nyomja meg az gombot. A Caps indikátor a kijelző bal oldalán kigyullad. 2. Nyomja meg a kívánt betűk, vagy szimbólumok gombjait. 3. A Caps módból való kilépéshez tartsa lenyomva a gombot és nyomja meg az gombot. A Caps indikátor a kijelző bal oldalán elalszik. 14

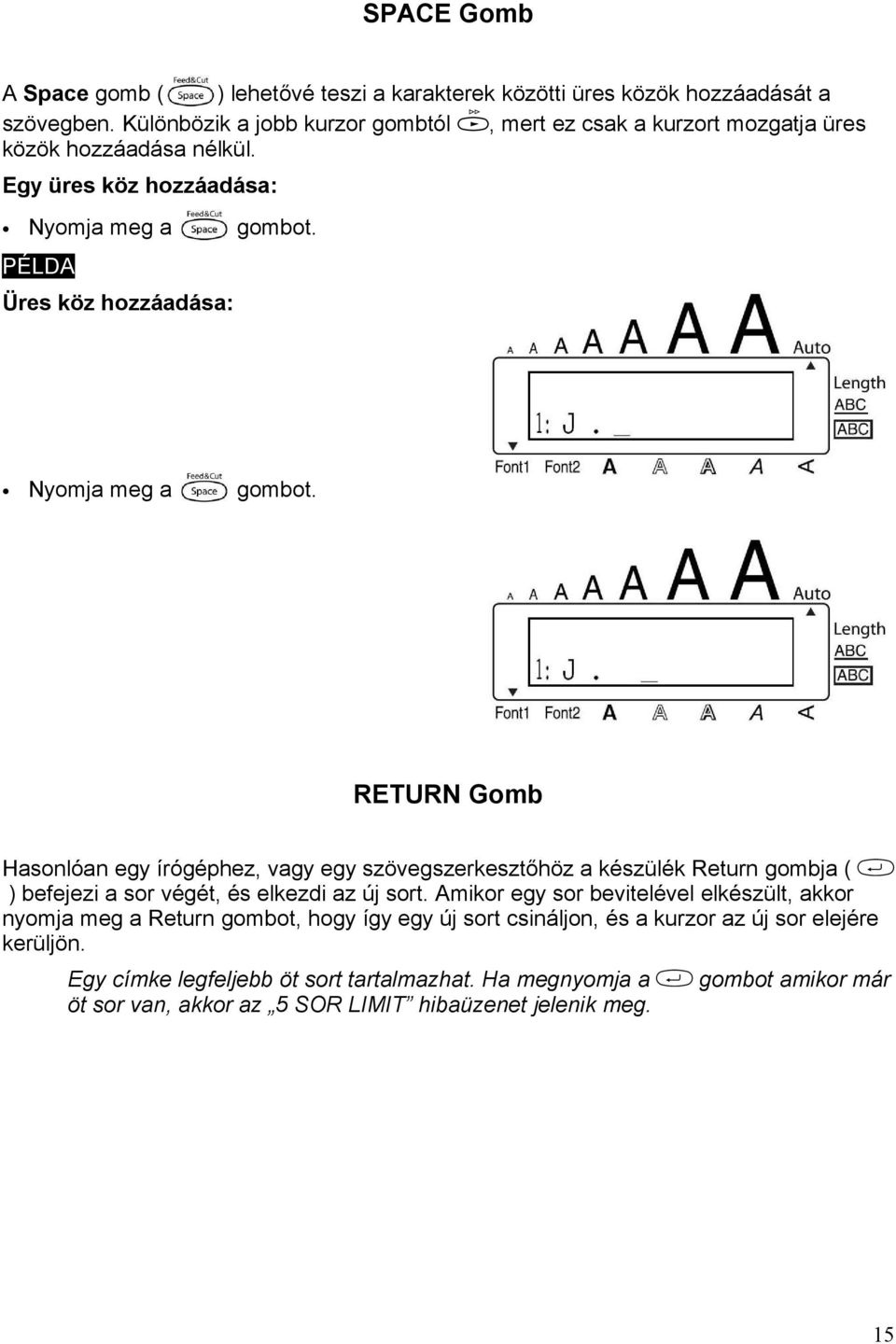

19 SPACE Gomb A Space gomb ( ) lehetővé teszi a karakterek közötti üres közök hozzáadását a szövegben. Különbözik a jobb kurzor gombtól, mert ez csak a kurzort mozgatja üres közök hozzáadása nélkül. Egy üres köz hozzáadása: Nyomja meg a gombot. PÉLDA Üres köz hozzáadása: Nyomja meg a gombot. RETURN Gomb Hasonlóan egy írógéphez, vagy egy szövegszerkesztőhöz a készülék Return gombja ( ) befejezi a sor végét, és elkezdi az új sort. Amikor egy sor bevitelével elkészült, akkor nyomja meg a Return gombot, hogy így egy új sort csináljon, és a kurzor az új sor elejére kerüljön. Egy címke legfeljebb öt sort tartalmazhat. Ha megnyomja a gombot amikor már öt sor van, akkor az 5 SOR LIMIT hibaüzenet jelenik meg. 15

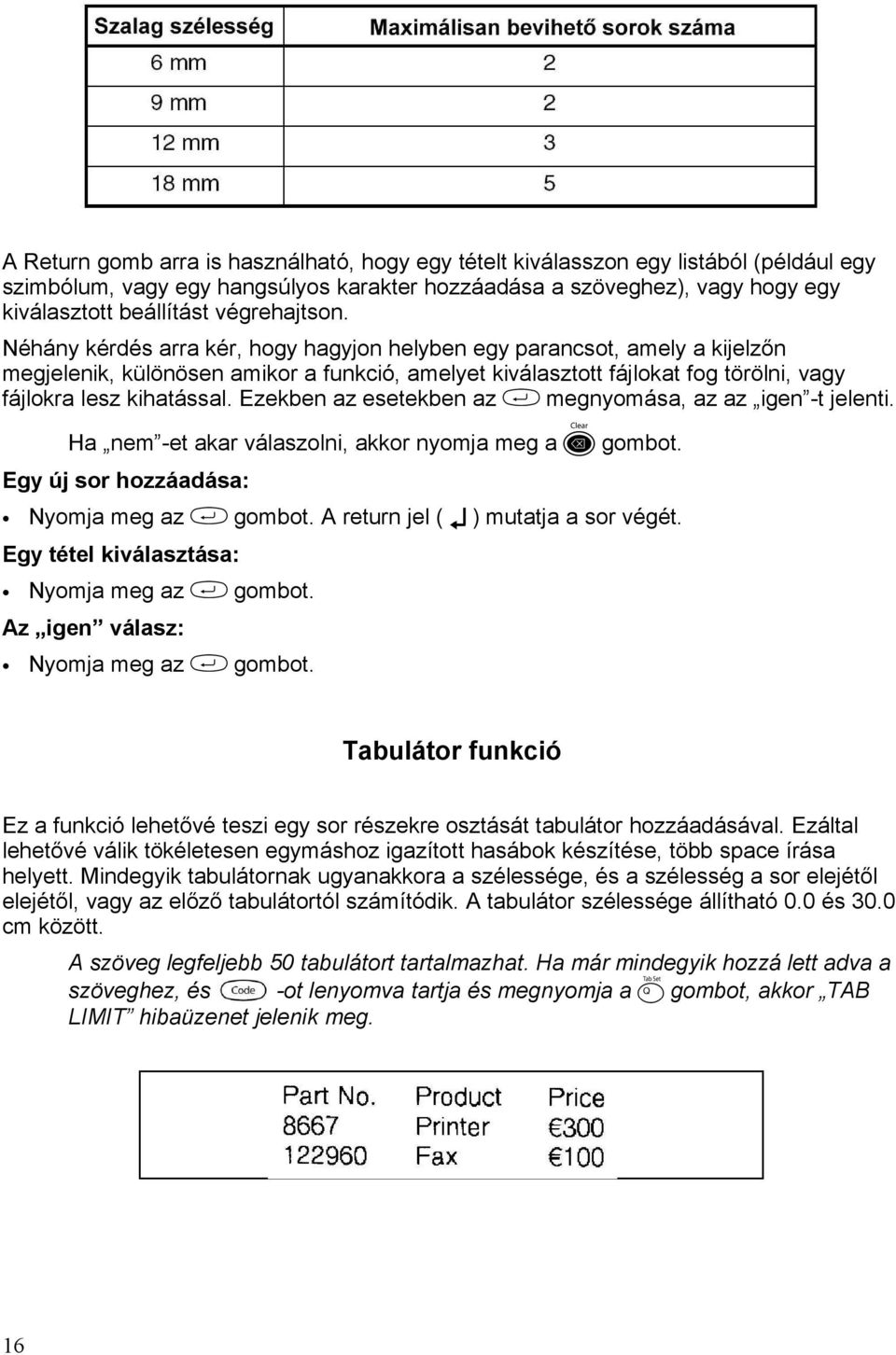

20 A Return gomb arra is használható, hogy egy tételt kiválasszon egy listából (például egy szimbólum, vagy egy hangsúlyos karakter hozzáadása a szöveghez), vagy hogy egy kiválasztott beállítást végrehajtson. Néhány kérdés arra kér, hogy hagyjon helyben egy parancsot, amely a kijelzőn megjelenik, különösen amikor a funkció, amelyet kiválasztott fájlokat fog törölni, vagy fájlokra lesz kihatással. Ezekben az esetekben az megnyomása, az az igen -t jelenti. Ha nem -et akar válaszolni, akkor nyomja meg a gombot. Egy új sor hozzáadása: Nyomja meg az gombot. A return jel ( ) mutatja a sor végét. Egy tétel kiválasztása: Nyomja meg az gombot. Az igen válasz: Nyomja meg az gombot. Tabulátor funkció Ez a funkció lehetővé teszi egy sor részekre osztását tabulátor hozzáadásával. Ezáltal lehetővé válik tökéletesen egymáshoz igazított hasábok készítése, több space írása helyett. Mindegyik tabulátornak ugyanakkora a szélessége, és a szélesség a sor elejétől elejétől, vagy az előző tabulátortól számítódik. A tabulátor szélessége állítható 0.0 és 30.0 cm között. A szöveg legfeljebb 50 tabulátort tartalmazhat. Ha már mindegyik hozzá lett adva a szöveghez, és -ot lenyomva tartja és megnyomja a gombot, akkor TAB LIMIT hibaüzenet jelenik meg. 16

21 A tabulátor hosszának beállítása: 1. Forgassa a -et addig, amíg a 08/19 TAB LENGTH -et mutatja a kijelző, és aztán nyomja meg a -et (VAGY tartsa lenyomva a -ot és nyomja meg a -et egyszer). A kijelző mutatja az aktuális tab hosszúságot. 2. Forgassa a -et (VAGY nyomja a vagy gombokat) addig, amíg a kívánt hosszt nem mutatja a kijelző, vagy használja a szám billentyűket a hossz bevitelére. 3. Nyomja meg a -et (VAGY nyomja meg az gombot). Tabulátor szöveghez adása Tartsa lenyomva a -ot és nyomja meg a -et egyszer. A tabulátor jelző ( ) megjelenik a szövegben, hogy jelezze a tabulátor pozícióját. Ha a tabulátor előtti szöveg olyan hosszú, hogy túlnyúlik azon a ponton, ahol a következő szövegrésznek kellene kezdődnie, akkor a következő szövegrész csak az ez utáni tabulátor pozíciónál fog kezdődni. Például ha a tabulátor hossz 3.0 cm-re van állítva és az alábbi szöveg lett begépelve: az alábbi címke lesz kinyomtatva: PÉLDA A tabulátor hosszának beállítása 2.0 cm-re: 1. Forgassa a -et addig, amíg a 08/19 TAB LENGTH -et mutatja a kijelző, és aztán nyomja meg a -et (VAGY tartsa lenyomva a -ot és nyomja meg a -et egyszer). 17

22 2. Forgassa a -et (VAGY nyomja a vagy gombokat) addig, amíg a kívánt hosszt nem mutatja a kijelző, vagy használja a szám billentyűket a hossz bevitelére. 3. Nyomja meg a -et (VAGY nyomja meg az gombot). Tabulátor szöveghez adása Tartsa lenyomva a -ot és nyomja meg a -et egyszer. Delete gomb A delete gombbal ( ) a kurzor jelenlegi pozíciójától balra levő karaktereket lehet törölni. Különbözik a bal kurzor gombtól ( ), amely csak a kurzort mozgatja, anélkül, hogy bármely karaktert kitörölne. A delete gomb arra is használható, hogy a legtöbb funkcióból kilépjünk, és visszatérjünk az előző képernyőre a szöveg megváltoztatása nélkül. Néhány kérdés arra kér, hogy hagyjon helyben egy parancsot, amely a kijelzőn megjelenik, különösen amikor a funkció, amelyet kiválasztott fájlokat fog törölni, vagy fájlokra lesz kihatással. Ezekben az esetekben a megnyomása, a nem -et jelenti. Az megnyomása, az igen -t jelenti. Lásd 15. oldal. Egy karakter törlése: 1. Nyomja meg a,, vagy gombokat hogy pozicionálja a kurzort közvetlenül a törlendő karaktertől jobbra. 2. Nyomja meg a gombot egyszer. 18

23 Egy karaktersorozat törlése: 1. Nyomja meg a,, vagy gombokat hogy pozicionálja a kurzort közvetlenül az utolsó törlendő karaktertől jobbra. 2. Tartsa lenyomja a gombot addig, amíg az összes karakter amit le akar törölni törölve nem lesz. Kilépés egy függvényből a szövege megváltoztatása nélkül: Nyomja meg a gombot, hogy visszatérjen a szövegéhez. A nem válasz: Nyomja meg a gombot. Sor ki funkció A sor ki funkcióval könnyen letörölhet egy teljes sor szöveget. Egy teljes sor törlése: 1. Nyomja meg a,, vagy gombokat hogy pozicionálja a kurzort azon a soron belülre, amelyet szeretne kitörölni. 2. Tartsa lenyomva a -ot és nyomja meg a -et egyszer. Minden esetben amikor a gomb lenyomásra kerül mialatt a le van nyomva egy sor szöveg kitörlődik. PÉLDA A sor törlése: Tartsa lenyomva a -ot és nyomja meg a -et egyszer. 19

24 Clear funkció A képernyő törlésekor mielőtt új szöveget írnánk be, a Clear funkció használható arra, hogy kiválassza a teljes szöveg törlését és az összes formátum funkció (Betű, Méret, Szélesség, Stílus, Aláhúzás, Keret, Szalagszél, Bekezdés, Tabulátor hossz, Tükörnyomtatás és Hossz) visszaállítását az alapértelmezettre, vagy hogy kiválassza a szöveg törlését csupán. Az összes szöveg törlése és az összes formátum alapértelmezettre való visszaállítása: 1. Tartsa lenyomva a -ot és nyomja meg a -t. 2. Forgassa a -et (vagy nyomja meg a gombokat) addig, amíg a TXT&FORMAT ki nem lesz választva(villog). A szöveghez való visszatéréshez anélkül, hogy bármi is törlődne nyomja meg: 1. Nyomjon -et (VAGY nyomja meg az -t). PÉLDA A szöveg és a formátumok törlése: 1. Tartsa lenyomva a -ot és nyomja meg a -t. 2. Forgassa a -et (vagy nyomja meg a -ot) addig, amíg a TXT&FORMAT nem villog. 2. Nyomjon -et (VAGY nyomja meg az -t). 20

25 Csak a szöveg törlése: 1. Tartsa lenyomva a -ot és nyomja meg a -t. 2. Forgassa a -et (vagy nyomja meg a gombokat) addig, amíg a TEXT ONLY ki nem lesz választva(villog). A szöveghez való visszatéréshez anélkül, hogy bármi is törlődne nyomja meg: 3. Nyomjon -et (VAGY nyomja meg az -t). PÉLDA Csak a szöveg törlése: 1. Tartsa lenyomva a -ot és nyomja meg a -t. 2. Forgassa a -et (vagy nyomja meg a -ot) addig, amíg a TEXT ONLY nem villog. 3. Nyomjon -et (VAGY nyomja meg az -t). 21

26 Összetett karakter gombok A készülék képes az összetett karakterek megjelenítésére és nyomtatására. Az összetett karakterek egy betűből és egy mellékjelből állnak. Az elérhető mellékjelek: ^,,, `, és ~. Néhány összetett karakter megtalálható a billentyűk tetején. Például az ü, c, n elérhető a gomb használatával. Mielőtt bevinne egy összetett karaktert az alábbiakban részletezett módon, ellenőrizze, hogy elérhető -e valamelyik billentyű tetején. Az alábbi mellékjelek és betű kombinációk érhetők el: Egy összetett karakter begépelése: 1. A gombokon színessel jelzett mellékjel begépeléséhez nyomja meg az gombot először. Az Alt indikátor kigyullad. A gomb felső közepénél levő mellékjel begépeléséhez tartsa lenyomva a -et. 2. Nyomja meg a kívánt mellékjel gombját ( vagy ). A mellékjel hozzáadódik a szöveghez. 3. Nyomja meg annak a betűnek a gombját, amivel a a mellékjelet akarja kombinálni. A betű összekombinálódik a mellékjellel és hozzáadódik a szöveghez. Ha a megnyomott gomb betűje nem kombinálható össze a mellékjellel (lásd a fenti táblázatot), akkor csak a betű adódik hozzá a szöveghez. PÉLDA Az ë összetett karakter szöveghez adása: 1. Tartsa lenyomva a -et és nyomja meg egyszer. Legyen biztos abban, hogy az Alt indikátor ki van kapcsolva. 22

27 2. Nyomja meg az -t. Ékezet funkció Az Ékezet funkciót arra is lehet használni, hogy ékezetes karaktereket adjon a szövegéhez. Sok ilyen karakter megtalálható a billentyűkön, és bevihető az gomb használatával, vagy pedig az összetett karakter gombok segítségével (lásd 22. oldal). Az ékezetes karakterek a megfelelő nagy illetve kisbetű szerint csoportosítva vannak. A következő ékezetes karakterek állnak rendelkezésre: Ékezetes karakter begépelése: 1. Forgassa a -et amíg a 18/19 ACCENT jelenik meg, majd nyomja meg a -et (VAGY tartsa lenyomva a -ot és nyomja meg a -t. Az ACCENT a-y/a-u? üzenet jelenik meg a kijelzőn). 2. Forgassa a -et (Vagy nyomja meg a kívánt ékezetes karakter betű gombját, és nyomja meg a vagy ) amíg a kívánt ékezetes karakter nagyítva megjelenik a kijelző közepén egy keretben. 23

28 Nagybetű beviteléhez, tartsa lenyomva a (VAGY tartsa lenyomva a és nyomja meg a gombot Caps módba való visszatéréshez) mielőtt megnyomná a betű gombot. 3. Nyomja meg a -et(vagy nyomja le a gombot). Az ékezetes karakter hozzá lett kapcsolva a szöveghez. Ékezetes karakterek sorozatos beviteléhez, tartsa lenyomva a -ot mielőtt lenyomja a -et (VAGY nyomja le a gombot). Ezután folytassa az ékezetes karakterek kiválasztását a 2.-es lépésben leírtak szerint és tartsa lenyomva a -ot amíg a gombot nyomja(vagy ). Nyomja le csak a -et(vagy ) miután kiválasztotta az utolsó karaktert a sorozatokban. PÉLDA Az ékezetes É hozzáadása : 1. Forgassa a -et amíg a 18/19 ACCENT jelenik meg, majd nyomja meg a -et (VAGY tartsa lenyomva a -ot és nyomja meg a -t. 2. Forgassa a -et (VAGY tartsa lenyomva a -ot és nyomja meg a E -t, és nyomja le a gombot, amíg az É megjelenik a keretben. 3. Nyomja le a -et(vagy nyomja le a -t). 24

29 Szimbólum funkció A betűkön, számokon és a szimbólumokon(a gombok felső részén) kívül még 56 kiegészítő jel áll rendelkezésre a Symbol funkcióval. A következő szimbólumok állnak rendelkezésre: A CE jelek használata szigorúan meg van határozva egy vagy több Európai Tanács direktívával. Biztos, hogy bármely e márka használatával létrehozott címke megfelel a tárgyhoz tartozó direktíváknak. Egy szimbólum bevitele: 1. Forgassa a -et amíg a 17/19 SYMBOL jelenik meg, majd nyomja meg a -et (VAGY tartsa lenyomva a -ot és nyomja meg a -et. Egy sor szimbólum jelenik meg a kijelzőn. 2. Forgassa a -et (VAGY nyomja le a vagy gombot, hogy kiválassza a kívánt szimbólumok sorát és nyomjon vagy -t a különböző szimbólumok kiválasztásához) amíg a kiválasztott szimbólum kinagyítva megjelenik a képernyő közepén a keretben. 3. Nyomja le a -et(vagy nyomja le a -t). A szimbólum hozzáadódott a szöveghez. Szimbólum sorozat beviteléhez tartsa lenyomva a mielőtt megnyomja a gombot(vagy nyomja le a -t). Ezután folytassa a szimbólumok kiválasztását a 2.-es lépésben leírtak szerint és tartsa lenyomva a -ot amíg a gombot nyomja(vagy ). Nyomja le csak a -et (VAGY ) miután kiválasztotta az utolsó szimbólumot a sorozatokban. PÉLDA A " " szimbólum hozzáadása: 1. Forgassa a -et amíg a 17/19 SYMBOL jelenik meg, majd nyomja meg a -et (VAGY tartsa lenyomva a -ot és nyomja meg a -et. 25

30 2. Forgassa a -et (VAGY nyomja le a vagy gombot amíg a " " jelet tartalmazó sor megjelenik majd nyomja meg a vagy ) amíg a " "? megjelenik a keretben. 3. Nyomja le a -et(vagy nyomja le a -t). Automatikus formálás funkció Az automatikus formálás funkcióval sokféle előre beállított formátum választható ki lehetővé téve, hogy gyorsabban és könnyebben alkossa meg a címkét, mely speciális igényének megfelel. Egy előre beállított elrendezés egyszerű kiválasztásával a címke hossz, a szalag szél és vízszintes igazítás automatikusan beállítódik, szöveg vagy bármely más formai változtatás nélkül. A következő előre beállított formátumok állnak rendelkezésre: 26

31 Egy előre beállított elrendezés kiválasztása: 1. Forgassa a -et amíg a 12/19 A.FORMAT jelenik meg, majd nyomja meg a -et (VAGY tartsa lenyomva a -ot és nyomja meg a?? -et. 2. Forgassa a -et (VAGY nyomja le a vagy gombot, hogy kiválassza a kívánt formátumot. Az alapértelmezett beállítás (DEFAULT) a lenyomásával választható ki. 3. Nyomja le a -et (VAGY nyomja le a -t). A hossz mutató előjön ha nem az alapértelmezettet választottuk ki. PÉLDA 1. Forgassa a -et amíg a 12/19 A.FORMAT jelenik meg, majd nyomja meg a -et (VAGY tartsa lenyomva a -ot és nyomja meg a?? -et. 2. Forgassa a -et (VAGY nyomja le a vagy gombot, amíg a FILE SHORT formátum jelenik meg. 27

32 3. Nyomja le a -et (VAGY nyomjon -t). Betűtípus funkció A Betűtípus funkcióval két betűtípusból választhat ki egyet. A következő betű beállítások állnak rendelkezésre: Az alapértelmezett betűbeállítás a FONT1. A kijelző bal alsó sarkában látható az jelenlegi beállított betűtípus. Betűtípus beállítás megváltoztatása: 1. Forgassa a -et amíg a 01/19 FONT jelenik meg, majd nyomja meg a -et, hogy a kijelzőn megjelenjen a jelenlegi kiválasztott betűtípus. 2. Forgassa a -et amíg a kívánt betűtípus jelenik meg, majd nyomja meg a -et, hogy alkalmazza azt a szövegre. VAGY 1. Amíg lenyomva tartja a gombot, nyomja le egyszer a, és tartsa lenyomva a gombot, hogy a kijelzőn megjelenjen a jelenlegi kiválasztott betűtípus. 2. Amíg még lenyomva tartja a gombot, folytassa a gomb lenyomását míg a kívánt betűtípus megjelenik a kijelzőn. 3. Hagyja abba a gomb lenyomását, hogy a kívánt betűtípus legyen beállítva. A kijelző bal alsó sarkában látható a jelenleg beállított betűtípus. 28

33 PÉLDA A FONT2 betűtípus kiválasztása: 1. Amíg lenyomva tartja a gombot, nyomja le egyszer a, és tartsa lenyomva a gombot, hogy a kijelzőn megjelenjen a jelenleg kiválasztott betűtípus. 2. Amíg még lenyomva tartja a gombot, folytassa a gomb lenyomását míg a FONT2 betűtípus megjelenik a kijelzőn. 3. Hagyja abba a gomb lenyomását. Méret és szélesség funkciók A karakterméret a méret és szélesség funkciók segítségével állítható. Mivel az alkalmazható karakterméret függ a szalag szélességétől, a következő táblázat megmutatja az adott szalag szélességhez választható karakterméreteket. Az alapértelmezett méret beállítás az AUTO és az alapértelmezett szélesség beállítás az OFF. A jelenlegi kiválasztott méret beállítás mindig látható a kijelző fölötti indikátorokon. Az AUTO méret beállítással, a készülék összehasonlítja az ön szövegét az installált szalag szélességével és automatikusan beigazítja a karaktereket a lehető legszélesebb méretre. Bár, hét másik pontméret szintén rendelkezésre áll, és mindegyik kinyomtatható valamelyikkel a két szélesség közül. 29

34 Ha az AUTO beállítás van kiválasztva és 12 mm vagy 18 mm széles a szalagbeállítás, egy soros és nagybetűs szöveg esetén (ékezetes karakter nélküli szöveg) kissé szélesebben lesz kinyomtatva mint a hasonló méretű csak kisbetűket tartalmazó szöveg (pl. 29 pont a 12 mm-széles szalag esetén és 52 pont a 18 mm-széles szalag esetén). A méret beállítás megváltoztatása 1. Forgassa a -et amíg a 02/19 SIZE jelenik meg, majd nyomja meg a -et, hogy a kijelzőn megjelenjen a jelenlegi kiválasztott méret. 2. Forgassa a -et amíg a kívánt méret jelenik meg, majd nyomja meg a -et, hogy alkalmazza azt a szövegre. VAGY 1. Amíg lenyomva tartja a gombot, nyomja le egyszer a, és tartsa lenyomva a gombot, hogy a kijelzőn megjelenjen a jelenleg kiválasztott betűtípus. 2. Amíg még lenyomva tartja a gombot, folytassa a gomb lenyomását míg a kiválasztott méret megjelenik a kijelzőn. 3. Hagyja abba a gomb lenyomását, hogy az alkalmazott szövegméret a kiválasztott legyen. 30

35 A jelenlegi méret beállítás a kijelző felső részén látható. Ha a kiválasztott karakter méret túl nagy az éppen használt szalag kazettához, akkor a "CHR SIZE AUTO" üzenet jelenik meg amikor a meg lett nyomva. A megnyomása (vagy az -é) megváltoztatja a karakter méretét az éppen használt szalag kazetta lehetősége szerinti legnagyobbra, és folytatja a nyomtatást. Ha nem akarja megváltoztatni a karakter méretének megváltoztatását és egyben le akarja állítani a nyomtatást, akkor nyomja meg a gombot. PÉLDA 24 pontos méret beállítása 1. Amíg lenyomva tartja a gombot, nyomja le egyszer a, és tartsa lenyomva a gombot. 2. Amíg még lenyomva tartja a gombot, folytassa a gomb lenyomását míg a 24 megjelenik a kijelzőn. 1. Hagyja abba a gomb lenyomását. A szélesség beállítás megváltoztatása: 1. Forgassa a -et amíg a 03/19 WIDE jelenik meg, majd nyomja meg a -et, hogy a kijelzőn megjelenjen a jelenlegi kiválasztott beállítás. 2. Forgassa a -et amíg a kívánt szélesség beállítás meg nem jelenik, majd nyomja meg a -et, hogy alkalmazza azt a szövegre. VAGY 1. Amíg lenyomva tartja a gombot, nyomja le egyszer a, és tartsa lenyomva a gombot, hogy a kijelzőn megjelenjen a jelenlegi szélesség beállítás. 2. Amíg még lenyomva tartja a gombot, folytassa a gomb lenyomását míg a kívánt szélesség beállítás megjelenik a kijelzőn. 3. Hagyja abba a gomb lenyomását, hogy a kiválasztott szélesség beállítás megjelenjen a szövegen. 31

36 PÉLDA Szélesség beállítás bekapcsolása (ON) 1. Amíg lenyomva tartja a gombot, nyomja le egyszer a, és tartsa lenyomva a gombot. 2. Amíg még lenyomva tartja a gombot, folytassa a gomb lenyomását míg az ON meg nem jelenik a kijelzőn. 3. Hagyja abba a gomb lenyomását. Stílus funkció Kilenc különböző karakter stílus közül választhatja ki azt, amellyel a szövegét állíthatja. Lehetséges, hogy a kisebb méretű karakterterek nehezebben olvashatóak egyes beállításokat alkalmazunk (például I+SHAD). Az alábbi stílus beállítások közül választhat: NORMAL, BOLD, OUTLINE, SHADOW, ITALIC, I+BOLD (italic és bold), I+OUTL (italic és outline), I+SHAD (italic és shadow), VERT (vertical) Az alapértelmezett stílus beállítás a NORMAL. A stílus indikátor a kijelző jobb alsó részénél kijelzi stílus nevét, ha az nem a NORMAL. Lásd a rész végén a Referenciát, amely példákat tartalmaz az elérhető beállításokról. A stílus beállítások megváltoztatása: 1. Forgassa a -et amíg a 04/19 STYLE jelenik meg, majd nyomja meg a -et, hogy a kijelzőn megjelenjen a jelenlegi kiválasztott beállítás. 2. Forgassa a -et amíg a kívánt stílus beállítás meg nem jelenik, majd nyomja meg a -et, hogy alkalmazza azt a szövegre. VAGY 1. Amíg lenyomva tartja a gombot, nyomja le egyszer a, és tartsa lenyomva a gombot, hogy a kijelzőn megjelenjen a jelenlegi stílus beállítás. 32

37 2. Amíg még lenyomva tartja a gombot, folytassa a gomb lenyomását míg a kívánt stílus beállítás megjelenik a kijelzőn. 3. Hagyja abba a gomb lenyomását, hogy a kiválasztott stílus beállítás megjelenjen a szövegen. PÉLDA Az I+SHAD stílus beállítás kiválasztása: 1. Amíg lenyomva tartja a gombot, nyomja le egyszer a, és tartsa lenyomva a gombot. 2. Amíg még lenyomva tartja a gombot, folytassa a gomb lenyomását míg az I+SHAD meg nem jelenik a kijelzőn. 3. Hagyja abba a gomb lenyomását. REFERENCIA 33

38 Aláhúzás funkció Aláhúzással kiemelheti a szövegét. Az alapértelmezett aláhúzás beállítás az OFF. Amikor az aláhúzás funkció ON -ra van kapcsolva, akkor a kijelző jobb oldalán levő aláhúzás indikátor (ABC) kigyullad. Az aláhúzás beállítás megváltoztatása: 1. Forgassa a -et amíg a 05/19 UNDERLINE jelenik meg, majd nyomja meg a -et, hogy a kijelzőn megjelenjen a jelenlegi beállítás. 2. Forgassa a -et amíg a kívánt aláhúzás beállítás meg nem jelenik, majd nyomja meg a -et, hogy alkalmazza azt a szövegre. VAGY 1. Amíg lenyomva tartja a gombot, nyomja le egyszer a, és tartsa lenyomva a gombot, hogy a kijelzőn megjelenjen a jelenlegi aláhúzás beállítás. 2. Amíg még lenyomva tartja a gombot, folytassa a gomb lenyomását míg a kívánt aláhúzás beállítás megjelenik a kijelzőn. 3. Hagyja abba a gomb lenyomását, hogy a kiválasztott aláhúzás beállítás megjelenjen a szövegen. Az aláhúzás indikátor (ABC) csak akkor gyullad ki, ha az ON (BE) lett kiválasztva. 34

39 PÉLDA Az ON aláhúzás beállítás kiválasztása: 1. Amíg lenyomva tartja a gombot, nyomja le egyszer a, és tartsa lenyomva a gombot. 2. Amíg még lenyomva tartja a gombot, folytassa a gomb lenyomását míg az ON meg nem jelenik a kijelzőn. 3. Hagyja abba a gomb lenyomását. Keret funkció A Keret funkcióval különféle keretek és kiemelések közül választhat, hogy így egy dekoratívabb és hangsúlyosabb címkét tervezhessen. Az alapértelmezett beállítás az OFF, annak ellenére, hogy 5 keret beállítás létezik. Lásd a referenciát a rész végén, amelyben példák vannak az elérhető beállításokról. Amikor az OFF -tól különböző beállítás van kiválasztva, akkor a kijelző jobb oldalán lévő ABC indikátor kigyullad. A keret beállítás megváltoztatása: 1. Forgassa a -et amíg a 06/19 FRAME jelenik meg, majd nyomja meg a -et, hogy a kijelzőn megjelenjen a jelenlegi beállítás. 2. Forgassa a -et amíg a kívánt keret beállítás meg nem jelenik, majd nyomja meg a -et, hogy alkalmazza azt a szövegre. VAGY 1. Amíg lenyomva tartja a gombot, nyomja le egyszer a, és tartsa lenyomva a gombot, hogy a kijelzőn megjelenjen a jelenlegi keret beállítás. 35

40 2. Amíg még lenyomva tartja a gombot, folytassa a gomb lenyomását míg a kívánt keret beállítás megjelenik a kijelzőn. 3. Hagyja abba a gomb lenyomását, hogy a kiválasztott keret beállítás megjelenjen a szövegen. A keret indikátor csak akkor gyullad ki, ha nem az OFF (KI) lett kiválasztva. PÉLDA A lekerekített keret beállítás kiválasztása: 1. Amíg lenyomva tartja a gombot, nyomja le egyszer a, és tartsa lenyomva a gombot. 2. Amíg még lenyomva tartja a gombot, folytassa a gomb lenyomását míg a rounded frame meg nem jelenik a kijelzőn. 3. Hagyja abba a gomb lenyomását. REFERENCIA 36

41 Szalag margó funkció A szalag margó funkció lehetővé teszi a szövegtől jobb és bal oldalra levő margó méretének beszabályozását. Az alapértelmezett szalag margó beállítás a FULL, ugyanakkor három másik beállítás is lehetséges. A NARROW és a HALF szalag beállításoknál, nyomtatás után, használjon ollót, hogy szétvágja a vágójel (:) segítségével a szalagot középen. A margó beállítás megváltoztatása: 1. Forgassa a -et amíg a 09/19 TAPE jelenik meg, majd nyomja meg a -et, hogy a kijelzőn megjelenjen a jelenlegi beállítás. 2. Forgassa a -et amíg a kívánt szalag margó beállítás meg nem jelenik, majd nyomja meg a -et, hogy alkalmazza azt a szövegre. VAGY 1. Amíg lenyomva tartja a gombot, nyomja le egyszer az E-t, és tartsa lenyomva a gombot, hogy a kijelzőn megjelenjen a jelenlegi szalag margó beállítás. 2. Amíg még lenyomva tartja a gombot, folytassa a E gomb lenyomását míg a kívánt szalag margó beállítás megjelenik a kijelzőn. 3. Hagyja abba a gomb lenyomását, hogy a kiválasztott szalag margó beállítás megjelenjen a szövegen. 37

42 PÉLDA A HALF szalag margó beállítás kiválasztása: 1. Amíg lenyomva tartja a gombot, nyomja le egyszer a E, és tartsa lenyomva a gombot. 2. Amíg még lenyomva tartja a gombot, folytassa a E gomb lenyomását míg a HALF meg nem jelenik a kijelzőn. 3. Hagyja abba a gomb lenyomását. Vízszintes igazítás funkció Három lehetőségből egyet választhat a szöveg igazítására. Továbbá ha a hosszúság függvény használva volt a címke hosszúságának beállítására, akkor a szöveg a címkén belül igazítódik a kiválasztott vízszintes igazítás beállításnak függvényében. Az alapértelmezett vízszintes igazítás beállítás a LEFT, ugyanakkor két másik beállítás is lehetséges. A vízszintes igazítás beállítás megváltoztatása: 1. Forgassa a -et amíg a 10/19 ALIGNMENT jelenik meg, majd nyomja meg a -et, hogy a kijelzőn megjelenjen a jelenlegi beállítás. 38

43 2. Forgassa a -et amíg a kívánt vízszintes igazítás beállítás meg nem jelenik, majd nyomja meg a -et, hogy alkalmazza azt a szövegre. VAGY 1. Amíg lenyomva tartja a gombot, nyomja le egyszer az R-et, és tartsa lenyomva a gombot, hogy a kijelzőn megjelenjen a jelenlegi vízszintes igazítás beállítás. 2. Amíg még lenyomva tartja a gombot, folytassa a R gomb lenyomását míg a kívánt vízszintes igazítás beállítás megjelenik a kijelzőn. 3. Hagyja abba a gomb lenyomását, hogy a kiválasztott vízszintes igazítás beállítás megjelenjen a szövegen. PÉLDA A RIGHT vízszintes igazítás beállítás kiválasztása: 1. Amíg lenyomva tartja a gombot, nyomja le egyszer a R, és tartsa lenyomva a gombot. 2. Amíg még lenyomva tartja a gombot, folytassa a R gomb lenyomását míg a RIGHT meg nem jelenik a kijelzőn. 3. Hagyja abba a gomb lenyomását. Tükörnyomtatás funkció Ezzel a funkcióval a szöveg tükörképét lehet kinyomtatni, és így a szalag ragasztós oldaláról lehet a szöveget elolvasni. Ha a tükör-nyomtatott címkék üvegre, vagy más átlátszó anyagra lesznek ragasztva, akkor a másik oldalról lehet őket helyesen olvasni. Ha a tükörnyomtatás funkciót használja, akkor a szöveget átlátszó szalagra kell nyomtatni. 39

44 Az alapértelmezett tükörnyomtatás beállítás az OFF. A tükörnyomtatás beállítás ki- bekapcsolása: 1. Forgassa a -et amíg a 15/19 MIRROR jelenik meg, majd nyomja meg a -et, hogy a kijelzőn megjelenjen a jelenlegi beállítás. 2. Forgassa a -et amíg a kívánt tükörnyomtatás beállítás meg nem jelenik, majd nyomja meg a -et, hogy alkalmazza azt az egész szövegre. VAGY 1. Amíg lenyomva tartja a gombot, nyomja le egyszer az -et, és tartsa lenyomva a gombot, hogy a kijelzőn megjelenjen a jelenlegi tükörnyomtatás beállítás. 2. Amíg még lenyomva tartja a gombot, folytassa a gomb lenyomását míg a kívánt tükörnyomtatás beállítás megjelenik a kijelzőn. 3. Hagyja abba a gomb lenyomását, hogy a kiválasztott tükörnyomtatás s beállítás megjelenjen a szövegen. PÉLDA Az ON tükörnyomtatás beállítás kiválasztása: 1. Amíg lenyomva tartja a gombot, nyomja le egyszer a, és tartsa lenyomva a gombot. 2. Amíg még lenyomva tartja a gombot, folytassa a gomb lenyomását míg az ON meg nem jelenik a kijelzőn. 3. Hagyja abba a gomb lenyomását. 40

45 Hossz funkció Habár a nyomtatott címke hossza automatikusan alkalmazkodik a bevitt szöveg hosszának beillesztéséhez, előfordulhat, hogy ön egyedi hosszúságú címkét szeretne létrehozni. A hossz funkció lehetővé teszi a címkehossz beállítását 4.0 cm és 30.0 cm közötti méretre. Az alapértelmezett hossz beállítás az OFF. Ha a hossz funkció ON-ra van beállítva a hosszmutató a kijelző jobb oldalán megjelenik. A hossz beállítás megváltoztatása: 1. Forgassa a -et amíg a 11/19 LENGTH jelenik meg, majd nyomja meg a -et (VAGY amíg lenyomva tartja a gombot, nyomja le egyszer az T-t, és tartsa lenyomva a gombot), hogy a kijelzőn megjelenjen a címke jelenlegi hossz beállítása(a szöveg és mindkét szél)röviden, akkor megjelenik a jelenlegi címke hossz beállítás(on vagy OFF). 2. Forgassa a -et(vagy míg még lenyomva tartja a gombot, folytassa a T gomb lenyomását míg a kívánt címkehossz beállítás megjelenik a kijelzőn. A hossz mutató megjelenik ha ON van kiválasztva. 3. Nyomja le a gombot (VAGY hagyja abba a gomb lenyomását. Ha ON volt kiválasztva a jelenlegi címkehossz beállítás megjelenik. 4. Forgassa a -et (VAGY nyomja le a vagy gombot, hogy kiválassza a kívánt címkehosszt, vagy használja a szám billentyűket a hosszbevitelhez. A hossz 1.0 cm-lépésenkénti változtatásához, tartsa lenyomva egyikét a vagy gomboknak és utána engedje el a gombot ha a kívánt beállítás megjelenik. 5. Nyomja le a -et (VAGY nyomja le a -t). PÉLDA 12cm hossz beállítása: 1. Tartsa a gombot lenyomva, nyomja le egyszer az T-t, és tartsa lenyomva a gombot. 41

46 2. Míg még lenyomva tartja a gombot, folytassa a T gomb lenyomását míg az ON megjelenik a kijelzőn. 3. Hagyja abba a gomb lenyomását. 4. Nyomja le a gombot, amíg a 12.0 cm meg nem jelenik. 5. Nyomja le a -t. Automatikus vágás funkció Az automatikus vágás funkció lehetővé teszi a címkék a készülék által való automatikus vágásának beállítását. Kapcsolja be az Automatikus vágás funkciót mielőtt elindítaná a címkék nyomtatását, így nyomtatás után a címkék automatikusan le lesznek vágva. Ha az Automatikus vágás funkció OFF-ra van állítva, akkor egy címke kinyomtatása után tartsa lenyomva a gombot és nyomja meg a gombot egyszer a szalag adagoláshoz, majd vágja le. Kérjük, használjon ollót a Ruhaanyag szalagok vagy az Erős ragasztó szalagok esetén. Az automatikus vágás funkció be- illetve kikapcsolása: 1. Amíg lenyomva tartja a gombot, nyomja le egyszer az X-et, és tartsa lenyomva a gombot, hogy a kijelzőn megjelenjen a jelenlegi automatikus vágás beállítás. 2. Amíg még lenyomva tartja a gombot, folytassa a X gomb lenyomását míg a kívánt automatikus vágás beállítás megjelenik a kijelzőn. 3. Hagyja abba a gomb lenyomását, hogy a kiválasztott automatikus vágás beállítás érvényessé váljon. 42

47 Print gomb Miután a kívánt szöveget sikerült bevinni illetve a formai beállítások is ki vannak választva, a címke kész a nyomtatásra. Címke nyomtatása: Nyomja meg a gombot egyszer. A "COPIES" felírat az éppen kinyomtatott címke számával megjelenik a kijelzőn. PÉLDA Egy címke nyomtatása: Nyomja meg a gombot egyszer. Adagoló és vágó funkció Az adagoló és vágó funkció 24 mm szalag adagolását és automatikus vágását végzi. Például, ha az automatikus vágás funkció OFF-ra van állítva és így nyomtatunk vagy a nyomtatás megszakadt akkor az adagoló és vágó funkció alkalmazható. 24 mm szalag adagolása és vágása: Tartsa lenyomva a gombot és nyomja meg a gombot egyszer. 24 mm szalag adagolva és levágva. Kérjük, használjon ollót a Ruhaanyag szalagok vagy az Erős ragasztó szalagok esetén. 43

48 Számolási funkció Ez a funkció alkalmazandó abban az esetben, ha több címke másolatot nyomtatunk azonos szövegezéssel, amíg egy bizonyos számot növelünk minden címke kinyomtatása után. Ez a típusú automatikus számlálás nagyon hasznos a sorozatszám címkék nyomtatásakor, termelés vezérlő címkék vagy más címkék, melyek növekvő számokat igényelnek. Számolási funkció alkalmazása: 1. Nyomja meg a,, vagy gombokat amíg a kurzort sikerül a kívánt szám alá pozicionálni. 2. Forgassa a -et amíg a 14/19 NUMBER jelenik meg, majd nyomja meg a -et (VAGY tartsa lenyomva a gombot és közben nyomja le egyszer az -t). A "NUMBER UNTIL" szöveg és a kiválasztott szám megjelenik a kijelzőn. A számolási funkció bármikor megszakítható, a gomb lenyomva tartásával és közben a gomb megnyomásával(vagy csak a CLEAR gomb lenyomásával). 3. Forgassa a -et (VAGY nyomja le a vagy gombot), amíg az utolsó nyomtatandó szám villogni kezd, vagy használja a szám billentyűket a szám beviteléhez. 4. Nyomja le a -et (VAGY nyomja le a PRINT gombot vagy a gombot, hogy elkezdje a címkék nyomtatását. Az adott másolat száma nyomtatás közben kiíródik. 44

49 PÉLDA Három címke nyomtatása 1,2 és 3 számokkal: 1. Forgassa a -et amíg a 14/19 NUMBER jelenik meg, majd nyomja meg a -et (VAGY tartsa lenyomva a gombot és közben nyomja le egyszer az -t). 2. Forgassa a -et (VAGY nyomja le a gombot) amíg a 3 kiíródik. 3. Nyomja le a -et (VAGY nyomja le a PRINT gombot vagy a gombot). 45

50 Nyomtatás ismétlés funkció Ez a funkció lehetővé teszi, hogy ugyanazzal a szöveggel 9 másolatot készítsen. A nyomtatás ismétlés funkció: 1. Forgassa a -et amíg a 13/19 REPEAT jelenik meg, majd nyomja meg a -et (VAGY tartsa lenyomva a gombot és nyomja le egyszer az -t). A "COPIES" üzenet megjelenik a kijelzőn. A nyomtatás ismétlés funkció bármikor megszakítható, a gomb lenyomva tartásával és közben a gomb megnyomásával(vagy csak a CLEAR gomb lenyomásával). 2. Forgassa a -et (VAGY nyomja le a vagy gombot), amíg a kiválasztott másolatszám megjelenik a kijelzőn, vagy használja a szám billentyűket a szám beviteléhez. 3. Nyomja le a -et (VAGY nyomja le a PRINT gombot vagy a gombot), hogy elkezdje a címkék nyomtatását. Az adott másolat száma nyomtatás közben kiíródik. PÉLDA Címke három példányban való kinyomtatása: 1. Forgassa a -et amíg a 13/19 REPEAT jelenik meg, majd nyomja meg a -et (VAGY tartsa lenyomva a gombot és nyomja le egyszer az -t). 2. Forgassa a -et (VAGY nyomja le a gombot), amíg 3 megjelenik a kijelzőn. 46

51 3. Nyomja le a -et (VAGY nyomja le a PRINT gombot vagy a gombot), hogy elkezdje a címkék nyomtatását. Az adott másolat száma nyomtatás közben kiíródik. Valuta átszámítás funkció A könnyen alkalmazható valuta átszámítási funkcióval, az euró automatikusan átszámítható bármilyen kiválasztott valutára és vissza, és a két érték hozzáadódik az adott szöveghez. A funkció könnyen beállítható az átszámítandó valuta típus és a megjelenítendő valuta típus kiválasztásával, és a címkék mindkét árral gyorsan létrehozhatóak. Valuta átszámítási funkció beállítása: 1. Forgassa a -et amíg a 19/19 CONV SETUP jelenik meg, majd nyomja meg a -et (VAGY tartsa lenyomva a gombot és nyomja le egyszer az??-t). A "CURRENCY" üzenet jelenik meg a kijelzőn a jelenleg kiválasztott beállítással. A valuta átszámítási funkció beállításának megváltoztatása nélküli szöveghez való visszatérés a gomb lenyomva tartásával és közben a?? gomb megnyomásával (vagy csak a CLEAR gomb lenyomásával) történik. 2. Forgassa a -et (VAGY nyomja le a vagy gombot), amíg a kiválasztott valuta típus megjelenik a kijelzőn. 47
