1 A SecureFilter tűzfal rendszer

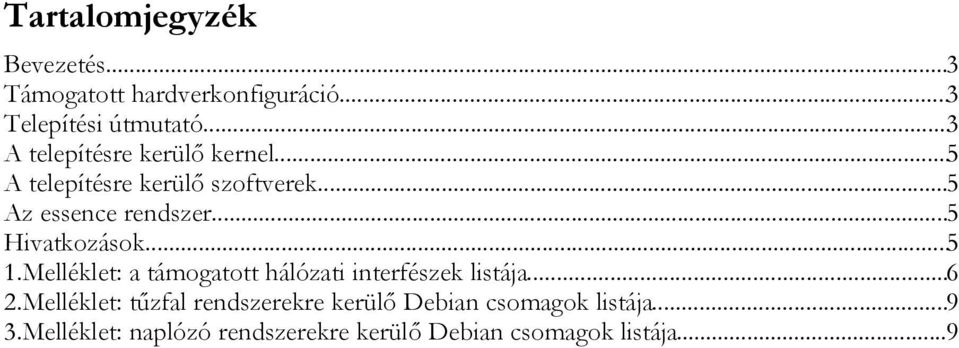

2 Tartalomjegyzék Bevezetés...3 Támogatott hardverkonfiguráció...3 Telepítési útmutató...3 A telepítésre kerülő kernel...5 A telepítésre kerülő szoftverek...5 Az essence rendszer...5 Hivatkozások Melléklet: a támogatott hálózati interfészek listája Melléklet: tűzfal rendszerekre kerülő Debian csomagok listája Melléklet: naplózó rendszerekre kerülő Debian csomagok listája...9

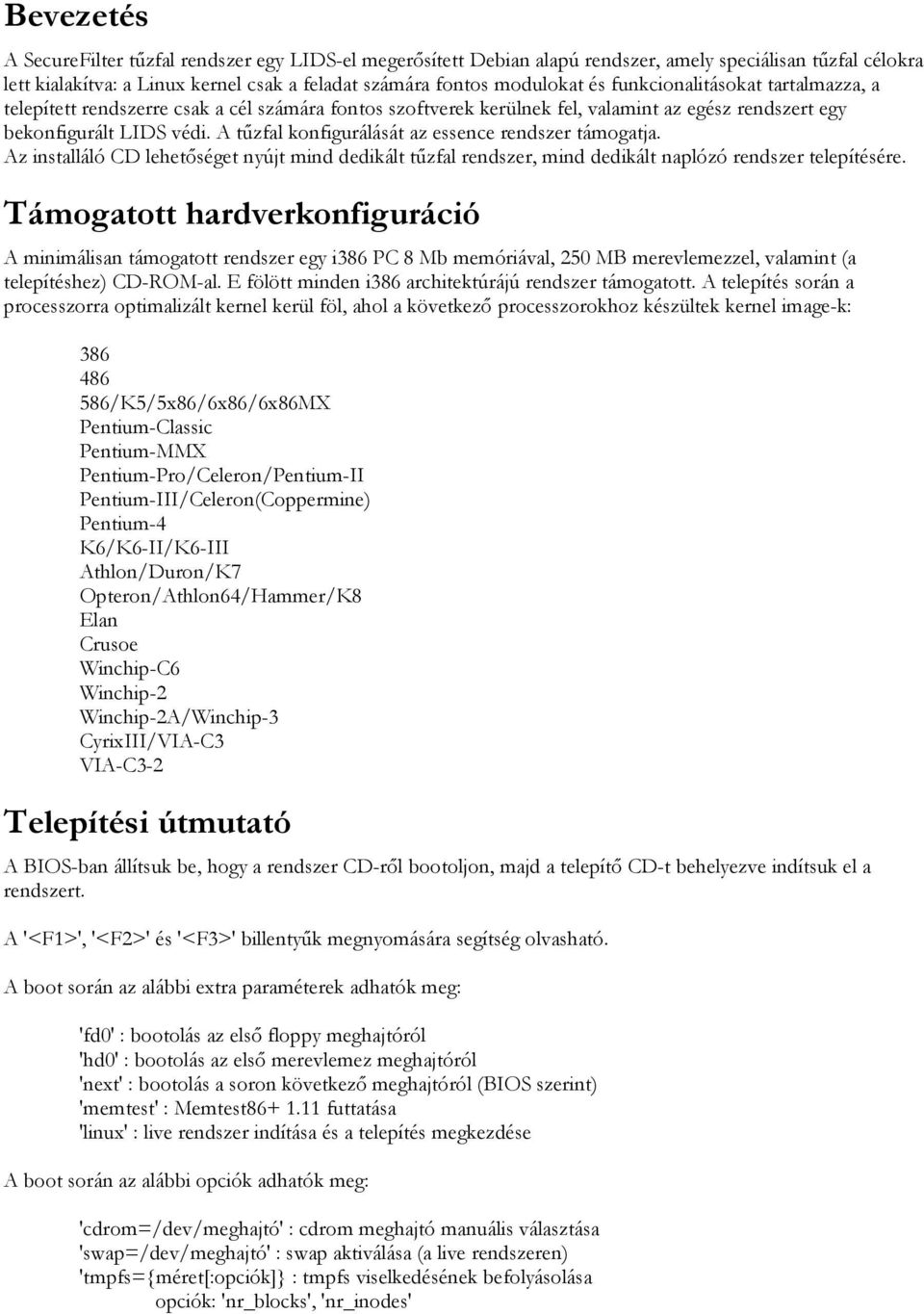

3 Bevezetés A SecureFilter tűzfal rendszer egy LIDS-el megerősített Debian alapú rendszer, amely speciálisan tűzfal célokra lett kialakítva: a Linux kernel csak a feladat számára fontos modulokat és funkcionalitásokat tartalmazza, a telepített rendszerre csak a cél számára fontos szoftverek kerülnek fel, valamint az egész rendszert egy bekonfigurált LIDS védi. A tűzfal konfigurálását az essence rendszer támogatja. Az installáló CD lehetőséget nyújt mind dedikált tűzfal rendszer, mind dedikált naplózó rendszer telepítésére. Támogatott hardverkonfiguráció A minimálisan támogatott rendszer egy i386 PC 8 Mb memóriával, 250 MB merevlemezzel, valamint (a telepítéshez) CD-ROM-al. E fölött minden i386 architektúrájú rendszer támogatott. A telepítés során a processzorra optimalizált kernel kerül föl, ahol a következő processzorokhoz készültek kernel image-k: /K5/5x86/6x86/6x86MX Pentium-Classic Pentium-MMX Pentium-Pro/Celeron/Pentium-II Pentium-III/Celeron(Coppermine) Pentium-4 K6/K6-II/K6-III Athlon/Duron/K7 Opteron/Athlon64/Hammer/K8 Elan Crusoe Winchip-C6 Winchip-2 Winchip-2A/Winchip-3 CyrixIII/VIA-C3 VIA-C3-2 Telepítési útmutató A BIOS-ban állítsuk be, hogy a rendszer CD-ről bootoljon, majd a telepítő CD-t behelyezve indítsuk el a rendszert. A '<F1>', '<F2>' és '<F3>' billentyűk megnyomására segítség olvasható. A boot során az alábbi extra paraméterek adhatók meg: 'fd0' : bootolás az első floppy meghajtóról 'hd0' : bootolás az első merevlemez meghajtóról 'next' : bootolás a soron következő meghajtóról (BIOS szerint) 'memtest' : Memtest futtatása 'linux' : live rendszer indítása és a telepítés megkezdése A boot során az alábbi opciók adhatók meg: 'cdrom=/dev/meghajtó' : cdrom meghajtó manuális választása 'swap=/dev/meghajtó' : swap aktiválása (a live rendszeren) 'tmpfs={méret[:opciók]} : tmpfs viselkedésének befolyásolása opciók: 'nr_blocks', 'nr_inodes'

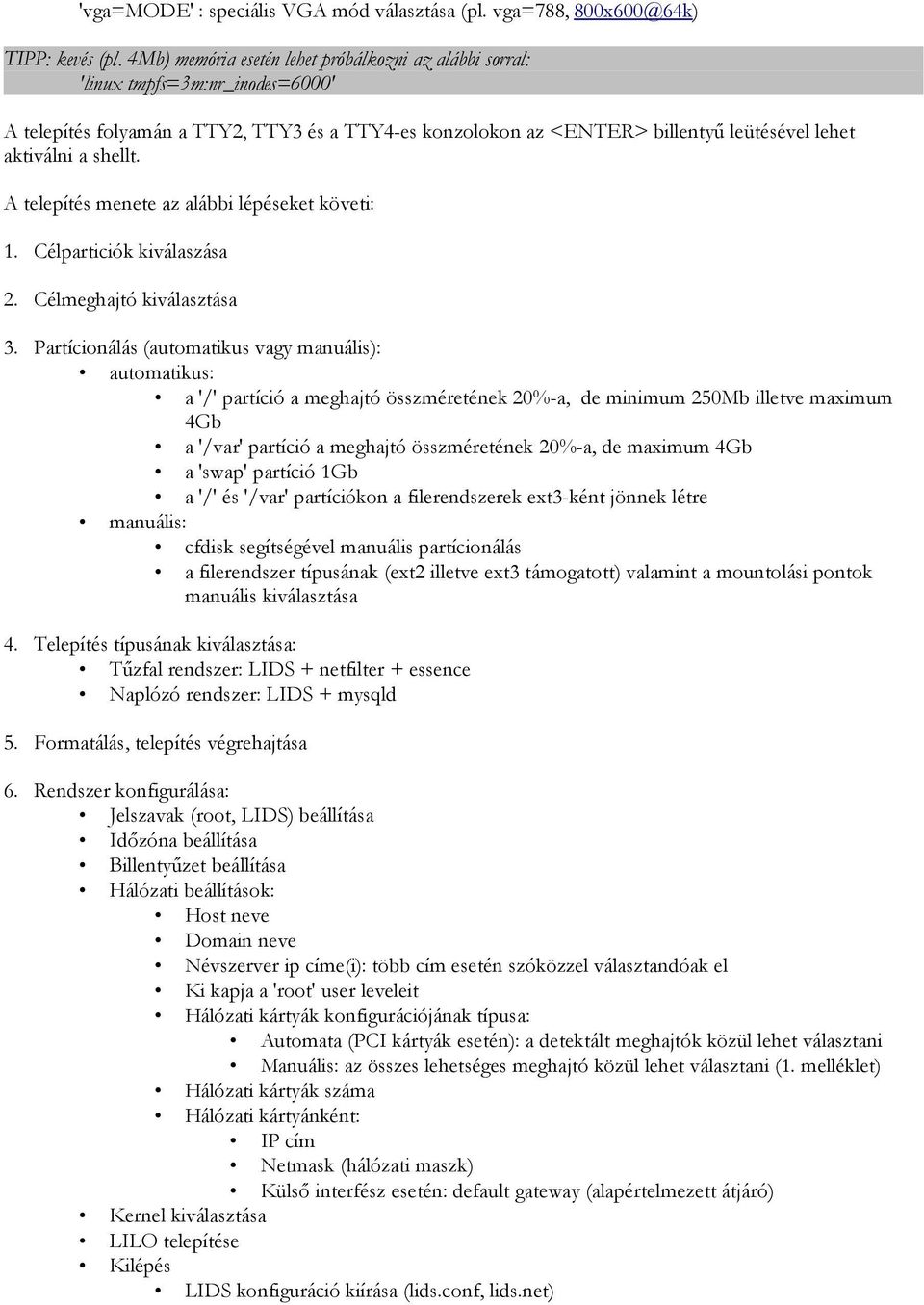

4 'vga=mode' : speciális VGA mód választása (pl. vga=788, 800x600@64k) TIPP: kevés (pl. 4Mb) memória esetén lehet próbálkozni az alábbi sorral: 'linux tmpfs=3m:nr_inodes=6000' A telepítés folyamán a TTY2, TTY3 és a TTY4-es konzolokon az <ENTER> billentyű leütésével lehet aktiválni a shellt. A telepítés menete az alábbi lépéseket követi: 1. Célparticiók kiválaszása 2. Célmeghajtó kiválasztása 3. Partícionálás (automatikus vagy manuális): automatikus: a '/' partíció a meghajtó összméretének 20%-a, de minimum 250Mb illetve maximum 4Gb a '/var' partíció a meghajtó összméretének 20%-a, de maximum 4Gb a 'swap' partíció 1Gb a '/' és '/var' partíciókon a filerendszerek ext3-ként jönnek létre manuális: cfdisk segítségével manuális partícionálás a filerendszer típusának (ext2 illetve ext3 támogatott) valamint a mountolási pontok manuális kiválasztása 4. Telepítés típusának kiválasztása: Tűzfal rendszer: LIDS + netfilter + essence Naplózó rendszer: LIDS + mysqld 5. Formatálás, telepítés végrehajtása 6. Rendszer konfigurálása: Jelszavak (root, LIDS) beállítása Időzóna beállítása Billentyűzet beállítása Hálózati beállítások: Host neve Domain neve Névszerver ip címe(i): több cím esetén szóközzel választandóak el Ki kapja a 'root' user leveleit Hálózati kártyák konfigurációjának típusa: Automata (PCI kártyák esetén): a detektált meghajtók közül lehet választani Manuális: az összes lehetséges meghajtó közül lehet választani (1. melléklet) Hálózati kártyák száma Hálózati kártyánként: IP cím Netmask (hálózati maszk) Külső interfész esetén: default gateway (alapértelmezett átjáró) Kernel kiválasztása LILO telepítése Kilépés LIDS konfiguráció kiírása (lids.conf, lids.net)

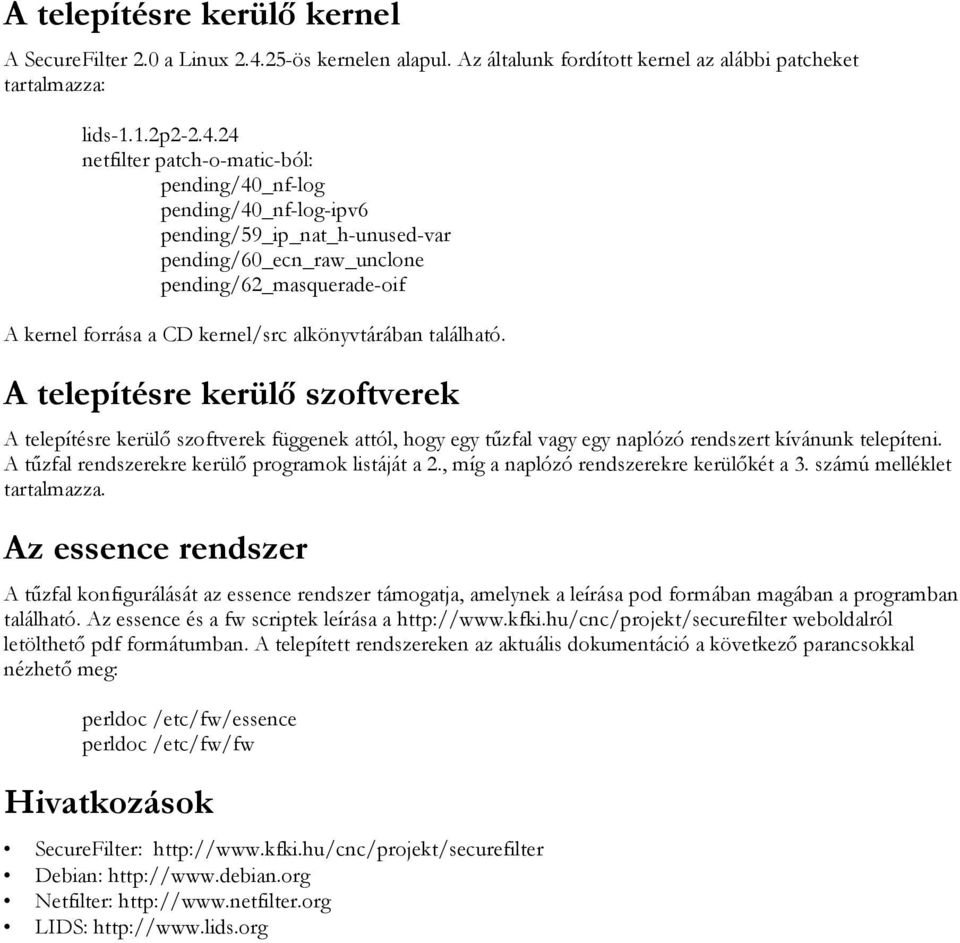

5 A telepítésre kerülő kernel A SecureFilter 2.0 a Linux ös kernelen alapul. Az általunk fordított kernel az alábbi patcheket tartalmazza: lids-1.1.2p netfilter patch-o-matic-ból: pending/40_nf-log pending/40_nf-log-ipv6 pending/59_ip_nat_h-unused-var pending/60_ecn_raw_unclone pending/62_masquerade-oif A kernel forrása a CD kernel/src alkönyvtárában található. A telepítésre kerülő szoftverek A telepítésre kerülő szoftverek függenek attól, hogy egy tűzfal vagy egy naplózó rendszert kívánunk telepíteni. A tűzfal rendszerekre kerülő programok listáját a 2., míg a naplózó rendszerekre kerülőkét a 3. számú melléklet tartalmazza. Az essence rendszer A tűzfal konfigurálását az essence rendszer támogatja, amelynek a leírása pod formában magában a programban található. Az essence és a fw scriptek leírása a weboldalról letölthető pdf formátumban. A telepített rendszereken az aktuális dokumentáció a következő parancsokkal nézhető meg: perldoc /etc/fw/essence perldoc /etc/fw/fw Hivatkozások SecureFilter: Debian: Netfilter: LIDS:

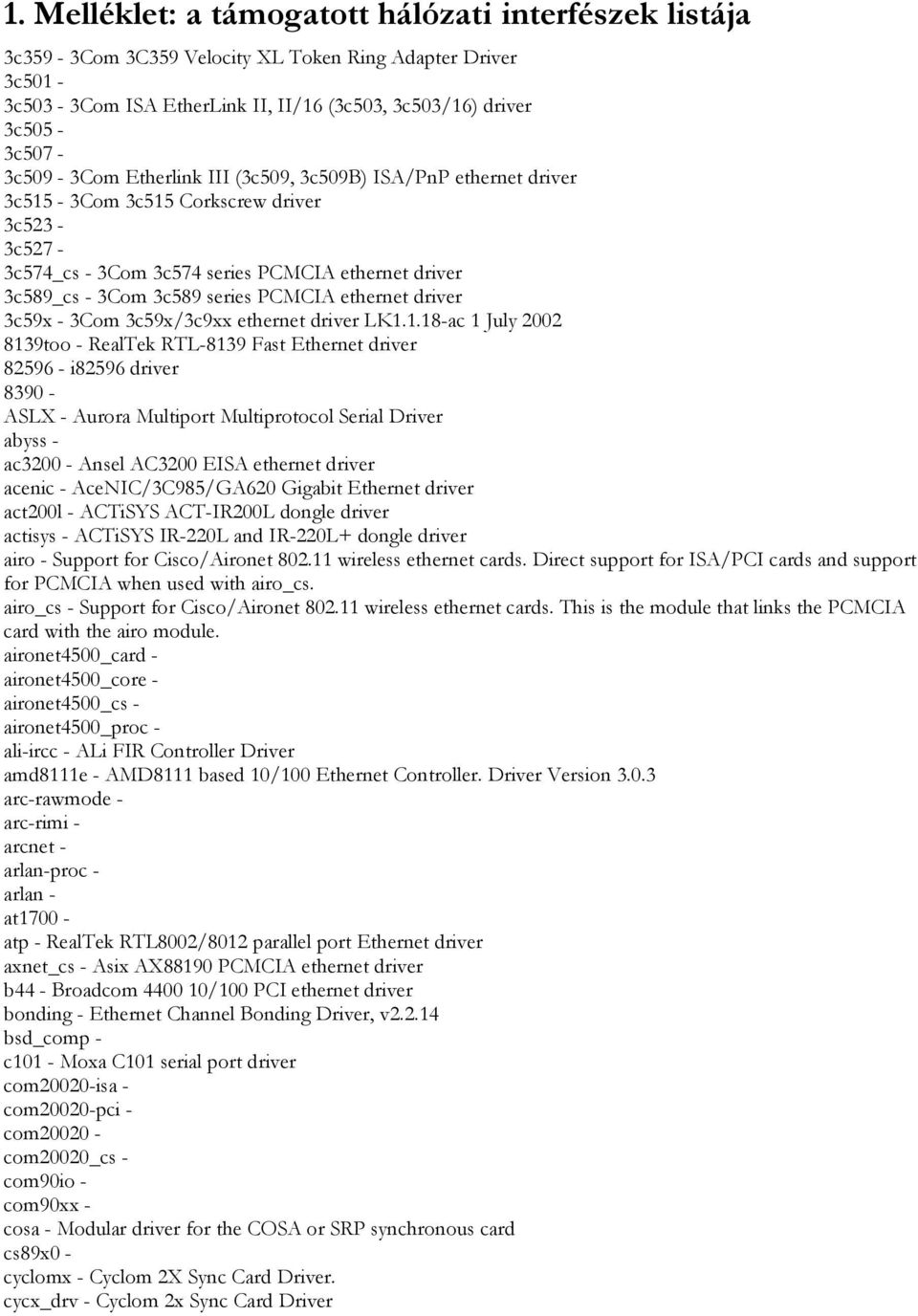

6 1. Melléklet: a támogatott hálózati interfészek listája 3c359-3Com 3C359 Velocity XL Token Ring Adapter Driver 3c501-3c503-3Com ISA EtherLink II, II/16 (3c503, 3c503/16) driver 3c505-3c507-3c509-3Com Etherlink III (3c509, 3c509B) ISA/PnP ethernet driver 3c515-3Com 3c515 Corkscrew driver 3c523-3c527-3c574_cs - 3Com 3c574 series PCMCIA ethernet driver 3c589_cs - 3Com 3c589 series PCMCIA ethernet driver 3c59x - 3Com 3c59x/3c9xx ethernet driver LK ac 1 July too - RealTek RTL-8139 Fast Ethernet driver i82596 driver ASLX - Aurora Multiport Multiprotocol Serial Driver abyss - ac Ansel AC3200 EISA ethernet driver acenic - AceNIC/3C985/GA620 Gigabit Ethernet driver act200l - ACTiSYS ACT-IR200L dongle driver actisys - ACTiSYS IR-220L and IR-220L+ dongle driver airo - Support for Cisco/Aironet wireless ethernet cards. Direct support for ISA/PCI cards and support for PCMCIA when used with airo_cs. airo_cs - Support for Cisco/Aironet wireless ethernet cards. This is the module that links the PCMCIA card with the airo module. aironet4500_card - aironet4500_core - aironet4500_cs - aironet4500_proc - ali-ircc - ALi FIR Controller Driver amd8111e - AMD8111 based 10/100 Ethernet Controller. Driver Version arc-rawmode - arc-rimi - arcnet - arlan-proc - arlan - at atp - RealTek RTL8002/8012 parallel port Ethernet driver axnet_cs - Asix AX88190 PCMCIA ethernet driver b44 - Broadcom /100 PCI ethernet driver bonding - Ethernet Channel Bonding Driver, v bsd_comp - c101 - Moxa C101 serial port driver com20020-isa - com20020-pci - com com20020_cs - com90io - com90xx - cosa - Modular driver for the COSA or SRP synchronous card cs89x0 - cyclomx - Cyclom 2X Sync Card Driver. cycx_drv - Cyclom 2x Sync Card Driver

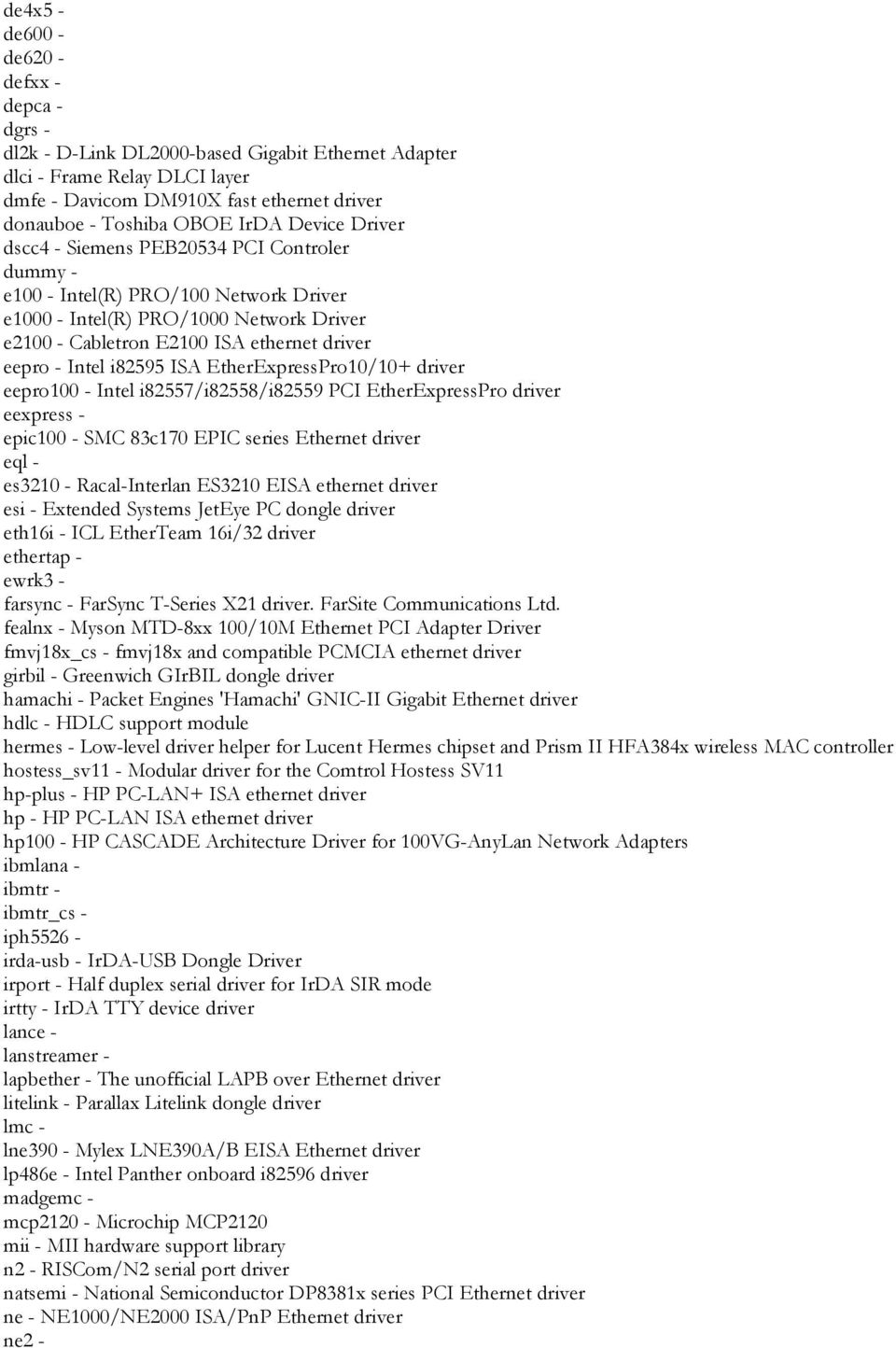

7 de4x5 - de600 - de620 - defxx - depca - dgrs - dl2k - D-Link DL2000-based Gigabit Ethernet Adapter dlci - Frame Relay DLCI layer dmfe - Davicom DM910X fast ethernet driver donauboe - Toshiba OBOE IrDA Device Driver dscc4 - Siemens PEB20534 PCI Controler dummy - e100 - Intel(R) PRO/100 Network Driver e Intel(R) PRO/1000 Network Driver e Cabletron E2100 ISA ethernet driver eepro - Intel i82595 ISA EtherExpressPro10/10+ driver eepro100 - Intel i82557/i82558/i82559 PCI EtherExpressPro driver eexpress - epic100 - SMC 83c170 EPIC series Ethernet driver eql - es Racal-Interlan ES3210 EISA ethernet driver esi - Extended Systems JetEye PC dongle driver eth16i - ICL EtherTeam 16i/32 driver ethertap - ewrk3 - farsync - FarSync T-Series X21 driver. FarSite Communications Ltd. fealnx - Myson MTD-8xx 100/10M Ethernet PCI Adapter Driver fmvj18x_cs - fmvj18x and compatible PCMCIA ethernet driver girbil - Greenwich GIrBIL dongle driver hamachi - Packet Engines 'Hamachi' GNIC-II Gigabit Ethernet driver hdlc - HDLC support module hermes - Low-level driver helper for Lucent Hermes chipset and Prism II HFA384x wireless MAC controller hostess_sv11 - Modular driver for the Comtrol Hostess SV11 hp-plus - HP PC-LAN+ ISA ethernet driver hp - HP PC-LAN ISA ethernet driver hp100 - HP CASCADE Architecture Driver for 100VG-AnyLan Network Adapters ibmlana - ibmtr - ibmtr_cs - iph irda-usb - IrDA-USB Dongle Driver irport - Half duplex serial driver for IrDA SIR mode irtty - IrDA TTY device driver lance - lanstreamer - lapbether - The unofficial LAPB over Ethernet driver litelink - Parallax Litelink dongle driver lmc - lne390 - Mylex LNE390A/B EISA Ethernet driver lp486e - Intel Panther onboard i82596 driver madgemc - mcp Microchip MCP2120 mii - MII hardware support library n2 - RISCom/N2 serial port driver natsemi - National Semiconductor DP8381x series PCI Ethernet driver ne - NE1000/NE2000 ISA/PnP Ethernet driver ne2 -

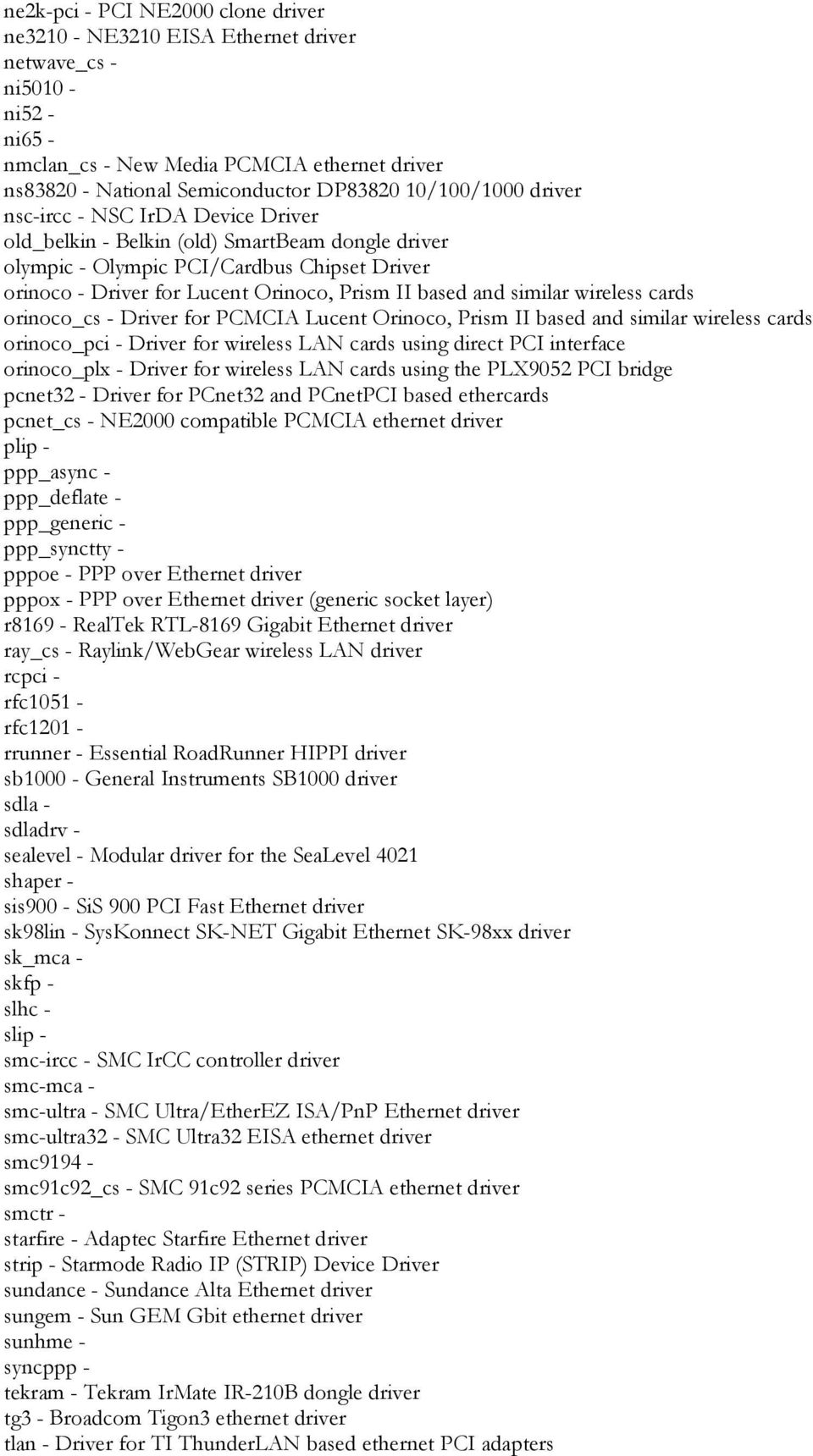

8 ne2k-pci - PCI NE2000 clone driver ne NE3210 EISA Ethernet driver netwave_cs - ni ni52 - ni65 - nmclan_cs - New Media PCMCIA ethernet driver ns National Semiconductor DP /100/1000 driver nsc-ircc - NSC IrDA Device Driver old_belkin - Belkin (old) SmartBeam dongle driver olympic - Olympic PCI/Cardbus Chipset Driver orinoco - Driver for Lucent Orinoco, Prism II based and similar wireless cards orinoco_cs - Driver for PCMCIA Lucent Orinoco, Prism II based and similar wireless cards orinoco_pci - Driver for wireless LAN cards using direct PCI interface orinoco_plx - Driver for wireless LAN cards using the PLX9052 PCI bridge pcnet32 - Driver for PCnet32 and PCnetPCI based ethercards pcnet_cs - NE2000 compatible PCMCIA ethernet driver plip - ppp_async - ppp_deflate - ppp_generic - ppp_synctty - pppoe - PPP over Ethernet driver pppox - PPP over Ethernet driver (generic socket layer) r RealTek RTL-8169 Gigabit Ethernet driver ray_cs - Raylink/WebGear wireless LAN driver rcpci - rfc rfc rrunner - Essential RoadRunner HIPPI driver sb General Instruments SB1000 driver sdla - sdladrv - sealevel - Modular driver for the SeaLevel 4021 shaper - sis900 - SiS 900 PCI Fast Ethernet driver sk98lin - SysKonnect SK-NET Gigabit Ethernet SK-98xx driver sk_mca - skfp - slhc - slip - smc-ircc - SMC IrCC controller driver smc-mca - smc-ultra - SMC Ultra/EtherEZ ISA/PnP Ethernet driver smc-ultra32 - SMC Ultra32 EISA ethernet driver smc smc91c92_cs - SMC 91c92 series PCMCIA ethernet driver smctr - starfire - Adaptec Starfire Ethernet driver strip - Starmode Radio IP (STRIP) Device Driver sundance - Sundance Alta Ethernet driver sungem - Sun GEM Gbit ethernet driver sunhme - syncppp - tekram - Tekram IrMate IR-210B dongle driver tg3 - Broadcom Tigon3 ethernet driver tlan - Driver for TI ThunderLAN based ethernet PCI adapters

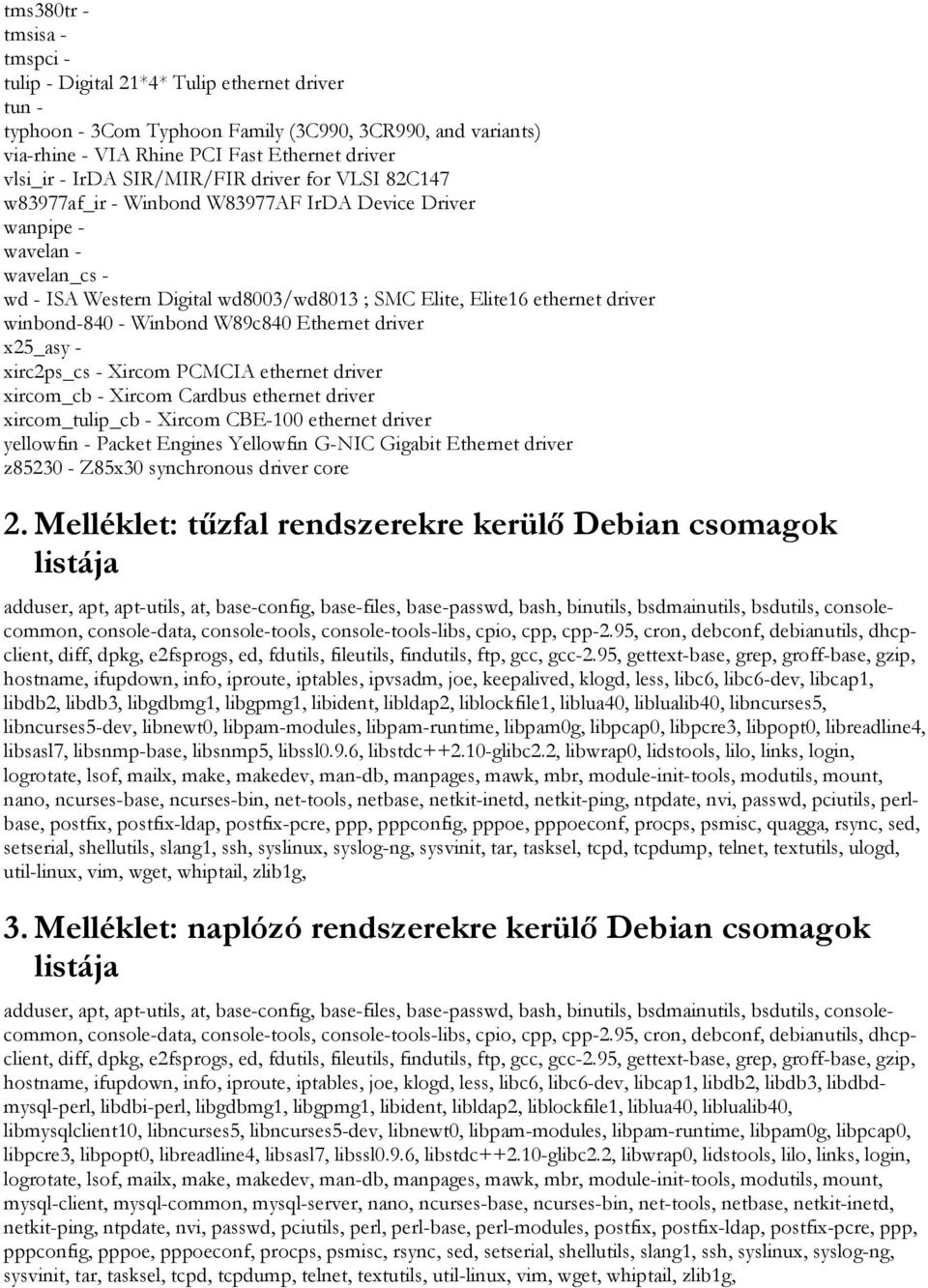

9 tms380tr - tmsisa - tmspci - tulip - Digital 21*4* Tulip ethernet driver tun - typhoon - 3Com Typhoon Family (3C990, 3CR990, and variants) via-rhine - VIA Rhine PCI Fast Ethernet driver vlsi_ir - IrDA SIR/MIR/FIR driver for VLSI 82C147 w83977af_ir - Winbond W83977AF IrDA Device Driver wanpipe - wavelan - wavelan_cs - wd - ISA Western Digital wd8003/wd8013 ; SMC Elite, Elite16 ethernet driver winbond Winbond W89c840 Ethernet driver x25_asy - xirc2ps_cs - Xircom PCMCIA ethernet driver xircom_cb - Xircom Cardbus ethernet driver xircom_tulip_cb - Xircom CBE-100 ethernet driver yellowfin - Packet Engines Yellowfin G-NIC Gigabit Ethernet driver z Z85x30 synchronous driver core 2. Melléklet: tűzfal rendszerekre kerülő Debian csomagok listája adduser, apt, apt-utils, at, base-config, base-files, base-passwd, bash, binutils, bsdmainutils, bsdutils, consolecommon, console-data, console-tools, console-tools-libs, cpio, cpp, cpp-2.95, cron, debconf, debianutils, dhcpclient, diff, dpkg, e2fsprogs, ed, fdutils, fileutils, findutils, ftp, gcc, gcc-2.95, gettext-base, grep, groff-base, gzip, hostname, ifupdown, info, iproute, iptables, ipvsadm, joe, keepalived, klogd, less, libc6, libc6-dev, libcap1, libdb2, libdb3, libgdbmg1, libgpmg1, libident, libldap2, liblockfile1, liblua40, liblualib40, libncurses5, libncurses5-dev, libnewt0, libpam-modules, libpam-runtime, libpam0g, libpcap0, libpcre3, libpopt0, libreadline4, libsasl7, libsnmp-base, libsnmp5, libssl0.9.6, libstdc glibc2.2, libwrap0, lidstools, lilo, links, login, logrotate, lsof, mailx, make, makedev, man-db, manpages, mawk, mbr, module-init-tools, modutils, mount, nano, ncurses-base, ncurses-bin, net-tools, netbase, netkit-inetd, netkit-ping, ntpdate, nvi, passwd, pciutils, perlbase, postfix, postfix-ldap, postfix-pcre, ppp, pppconfig, pppoe, pppoeconf, procps, psmisc, quagga, rsync, sed, setserial, shellutils, slang1, ssh, syslinux, syslog-ng, sysvinit, tar, tasksel, tcpd, tcpdump, telnet, textutils, ulogd, util-linux, vim, wget, whiptail, zlib1g, 3. Melléklet: naplózó rendszerekre kerülő Debian csomagok listája adduser, apt, apt-utils, at, base-config, base-files, base-passwd, bash, binutils, bsdmainutils, bsdutils, consolecommon, console-data, console-tools, console-tools-libs, cpio, cpp, cpp-2.95, cron, debconf, debianutils, dhcpclient, diff, dpkg, e2fsprogs, ed, fdutils, fileutils, findutils, ftp, gcc, gcc-2.95, gettext-base, grep, groff-base, gzip, hostname, ifupdown, info, iproute, iptables, joe, klogd, less, libc6, libc6-dev, libcap1, libdb2, libdb3, libdbdmysql-perl, libdbi-perl, libgdbmg1, libgpmg1, libident, libldap2, liblockfile1, liblua40, liblualib40, libmysqlclient10, libncurses5, libncurses5-dev, libnewt0, libpam-modules, libpam-runtime, libpam0g, libpcap0, libpcre3, libpopt0, libreadline4, libsasl7, libssl0.9.6, libstdc glibc2.2, libwrap0, lidstools, lilo, links, login, logrotate, lsof, mailx, make, makedev, man-db, manpages, mawk, mbr, module-init-tools, modutils, mount, mysql-client, mysql-common, mysql-server, nano, ncurses-base, ncurses-bin, net-tools, netbase, netkit-inetd, netkit-ping, ntpdate, nvi, passwd, pciutils, perl, perl-base, perl-modules, postfix, postfix-ldap, postfix-pcre, ppp, pppconfig, pppoe, pppoeconf, procps, psmisc, rsync, sed, setserial, shellutils, slang1, ssh, syslinux, syslog-ng, sysvinit, tar, tasksel, tcpd, tcpdump, telnet, textutils, util-linux, vim, wget, whiptail, zlib1g,
