1 TCE 5335 hu Gumiabroncsszerelı-készülék Használati útmutató

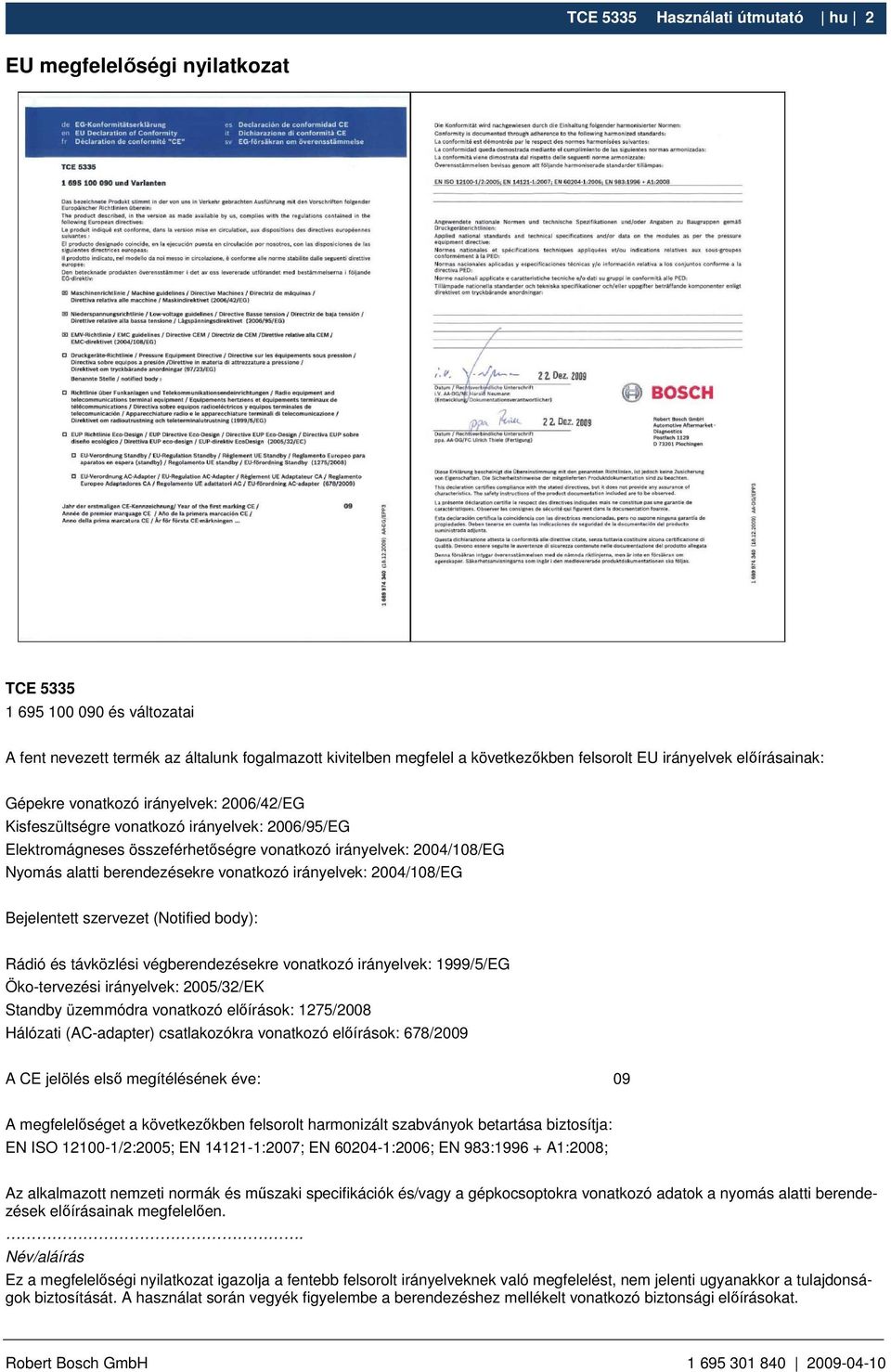

2 TCE 5335 Használati útmutató hu 2 EU megfelelıségi nyilatkozat TCE és változatai A fent nevezett termék az általunk fogalmazott kivitelben megfelel a következıkben felsorolt EU irányelvek elıírásainak: Gépekre vonatkozó irányelvek: 2006/42/EG Kisfeszültségre vonatkozó irányelvek: 2006/95/EG Elektromágneses összeférhetıségre vonatkozó irányelvek: 2004/108/EG Nyomás alatti berendezésekre vonatkozó irányelvek: 2004/108/EG Bejelentett szervezet (Notified body): Rádió és távközlési végberendezésekre vonatkozó irányelvek: 1999/5/EG Öko-tervezési irányelvek: 2005/32/EK Standby üzemmódra vonatkozó elıírások: 1275/2008 Hálózati (AC-adapter) csatlakozókra vonatkozó elıírások: 678/2009 A CE jelölés elsı megítélésének éve: 09 A megfelelıséget a következıkben felsorolt harmonizált szabványok betartása biztosítja: EN ISO /2:2005; EN :2007; EN :2006; EN 983: A1:2008; Az alkalmazott nemzeti normák és mőszaki specifikációk és/vagy a gépkocsoptokra vonatkozó adatok a nyomás alatti berendezések elıírásainak megfelelıen.. Név/aláírás Ez a megfelelıségi nyilatkozat igazolja a fentebb felsorolt irányelveknek való megfelelést, nem jelenti ugyanakkor a tulajdonságok biztosítását. A használat során vegyék figyelembe a berendezéshez mellékelt vonatkozó biztonsági elıírásokat.

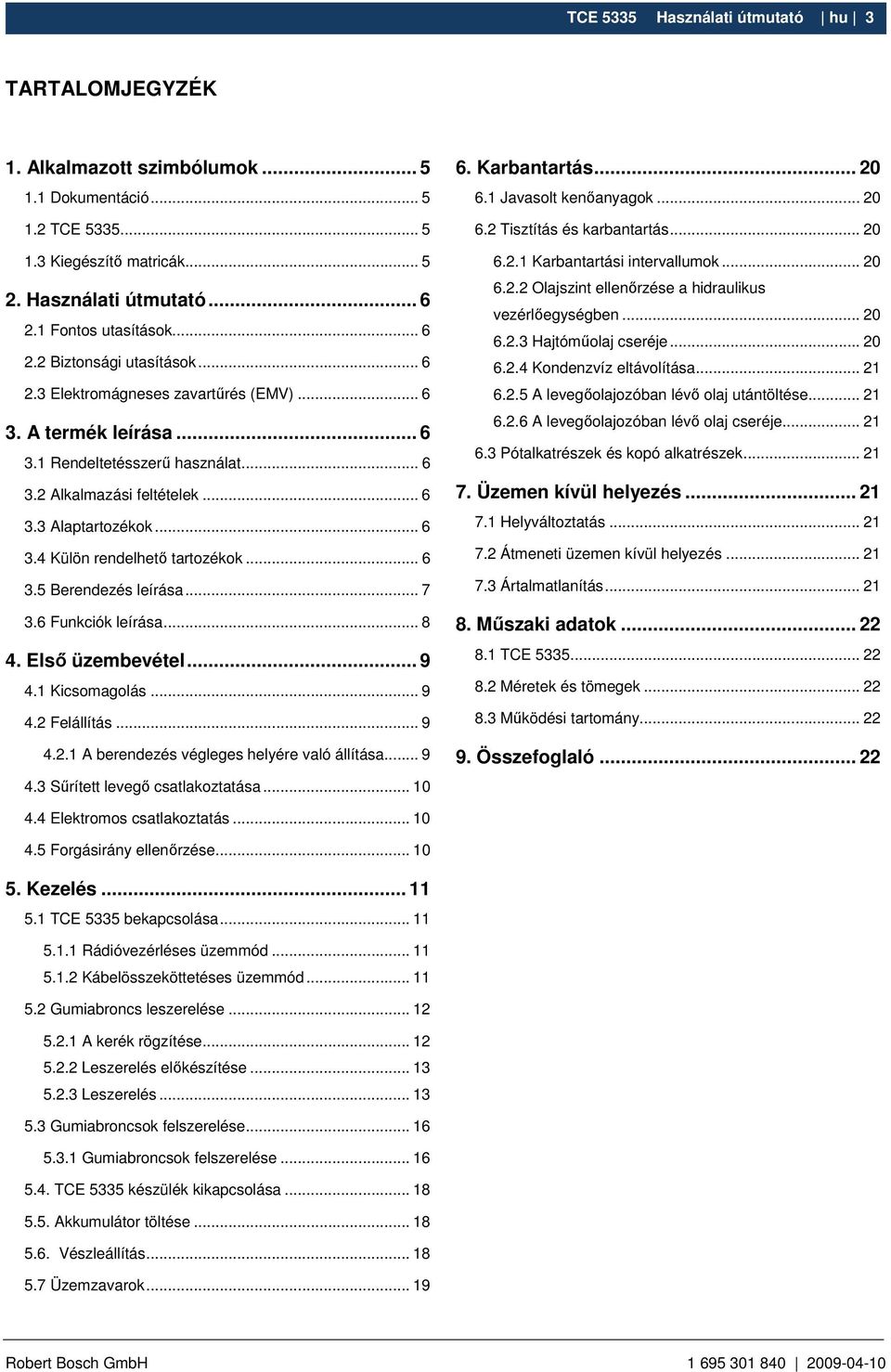

3 TCE 5335 Használati útmutató hu 3 TARTALOMJEGYZÉK 1. Alkalmazott szimbólumok Dokumentáció TCE Kiegészítı matricák Használati útmutató Fontos utasítások Biztonsági utasítások Elektromágneses zavartőrés (EMV) A termék leírása Rendeltetésszerő használat Alkalmazási feltételek Alaptartozékok Külön rendelhetı tartozékok Berendezés leírása Funkciók leírása Elsı üzembevétel Kicsomagolás Felállítás A berendezés végleges helyére való állítása Sőrített levegı csatlakoztatása Karbantartás Javasolt kenıanyagok Tisztítás és karbantartás Karbantartási intervallumok Olajszint ellenırzése a hidraulikus vezérlıegységben Hajtómőolaj cseréje Kondenzvíz eltávolítása A levegıolajozóban lévı olaj utántöltése A levegıolajozóban lévı olaj cseréje Pótalkatrészek és kopó alkatrészek Üzemen kívül helyezés Helyváltoztatás Átmeneti üzemen kívül helyezés Ártalmatlanítás Mőszaki adatok TCE Méretek és tömegek Mőködési tartomány Összefoglaló Elektromos csatlakoztatás Forgásirány ellenırzése Kezelés TCE 5335 bekapcsolása Rádióvezérléses üzemmód Kábelösszeköttetéses üzemmód Gumiabroncs leszerelése A kerék rögzítése Leszerelés elıkészítése Leszerelés Gumiabroncsok felszerelése Gumiabroncsok felszerelése TCE 5335 készülék kikapcsolása Akkumulátor töltése Vészleállítás Üzemzavarok... 19

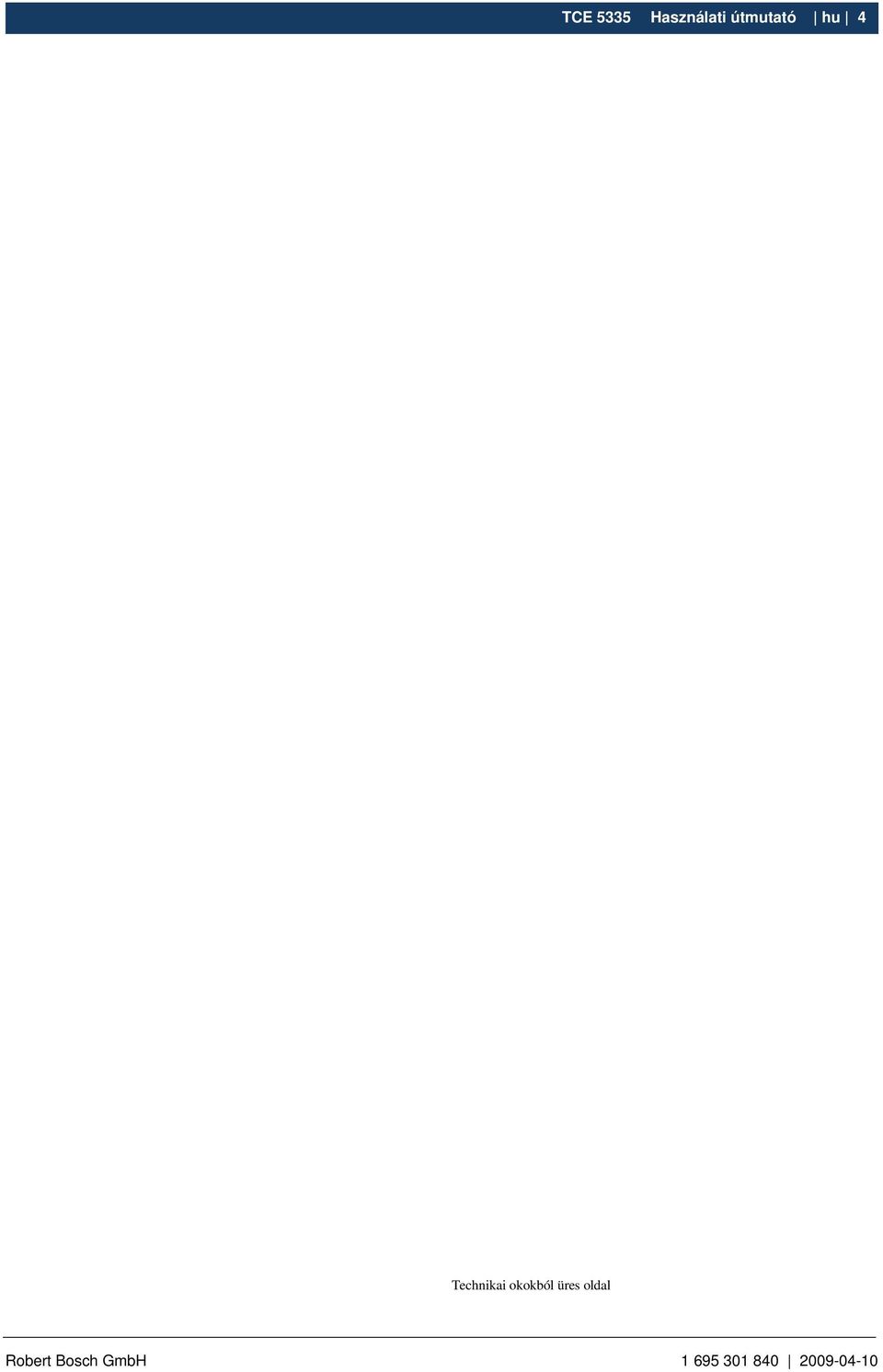

4 TCE 5335 Használati útmutató hu 4 Technikai okokból üres oldal

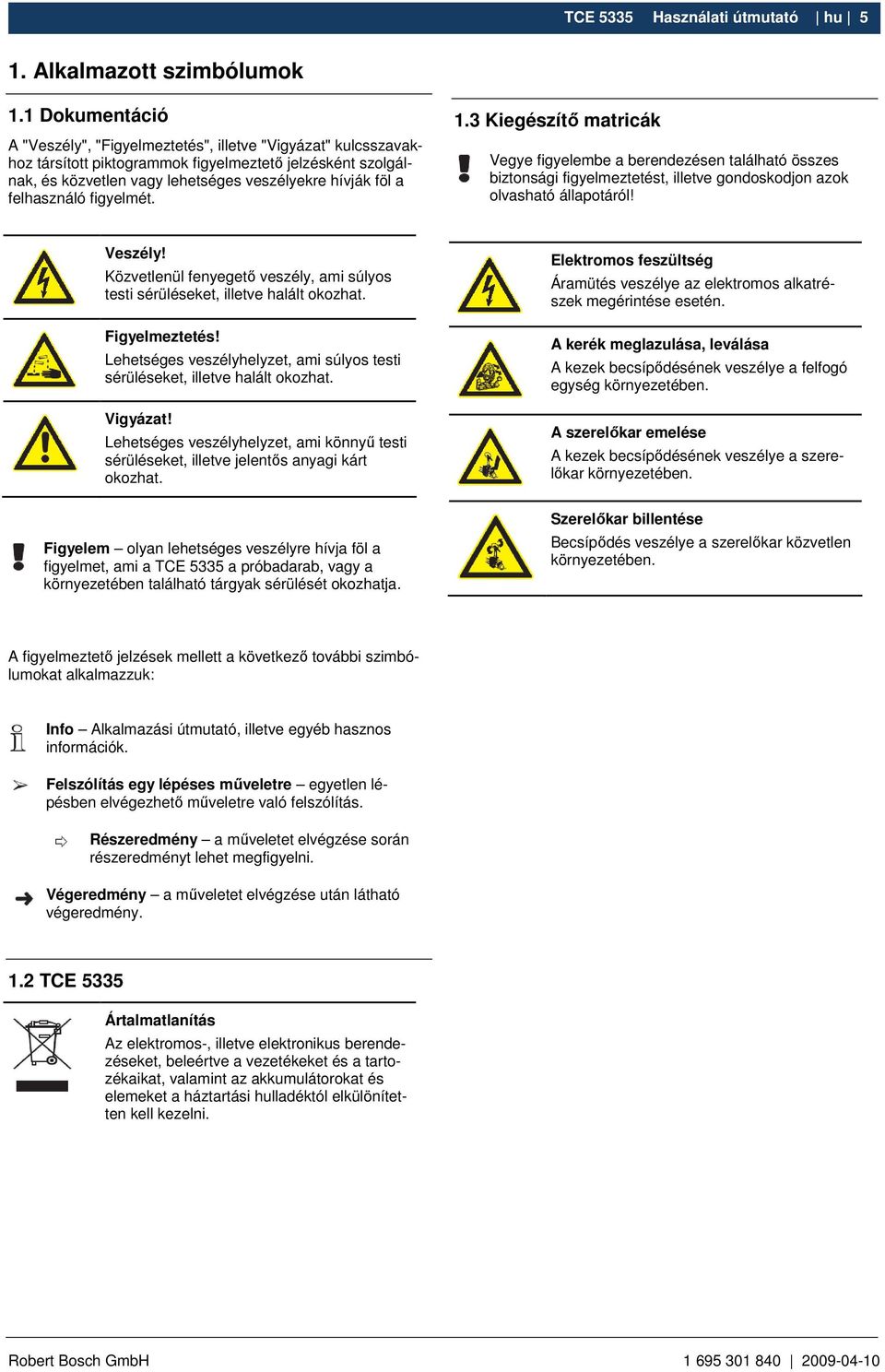

5 TCE 5335 Használati útmutató hu 5 1. Alkalmazott szimbólumok 1.1 Dokumentáció A "Veszély", "Figyelmeztetés", illetve "Vigyázat" kulcsszavakhoz társított piktogrammok figyelmeztetı jelzésként szolgálnak, és közvetlen vagy lehetséges veszélyekre hívják föl a felhasználó figyelmét. 1.3 Kiegészítı matricák Vegye figyelembe a berendezésen található összes biztonsági figyelmeztetést, illetve gondoskodjon azok olvasható állapotáról! Veszély! Közvetlenül fenyegetı veszély, ami súlyos testi sérüléseket, illetve halált okozhat. Figyelmeztetés! Lehetséges veszélyhelyzet, ami súlyos testi sérüléseket, illetve halált okozhat. Vigyázat! Lehetséges veszélyhelyzet, ami könnyő testi sérüléseket, illetve jelentıs anyagi kárt okozhat. Figyelem olyan lehetséges veszélyre hívja föl a figyelmet, ami a TCE 5335 a próbadarab, vagy a környezetében található tárgyak sérülését okozhatja. Elektromos feszültség Áramütés veszélye az elektromos alkatrészek megérintése esetén. A kerék meglazulása, leválása A kezek becsípıdésének veszélye a felfogó egység környezetében. A szerelıkar emelése A kezek becsípıdésének veszélye a szerelıkar környezetében. Szerelıkar billentése Becsípıdés veszélye a szerelıkar közvetlen környezetében. A figyelmeztetı jelzések mellett a következı további szimbólumokat alkalmazzuk: Info Alkalmazási útmutató, illetve egyéb hasznos információk. Felszólítás egy lépéses mőveletre egyetlen lépésben elvégezhetı mőveletre való felszólítás. Részeredmény a mőveletet elvégzése során részeredményt lehet megfigyelni. Végeredmény a mőveletet elvégzése után látható végeredmény. 1.2 TCE 5335 Ártalmatlanítás Az elektromos-, illetve elektronikus berendezéseket, beleértve a vezetékeket és a tartozékaikat, valamint az akkumulátorokat és elemeket a háztartási hulladéktól elkülönítetten kell kezelni.

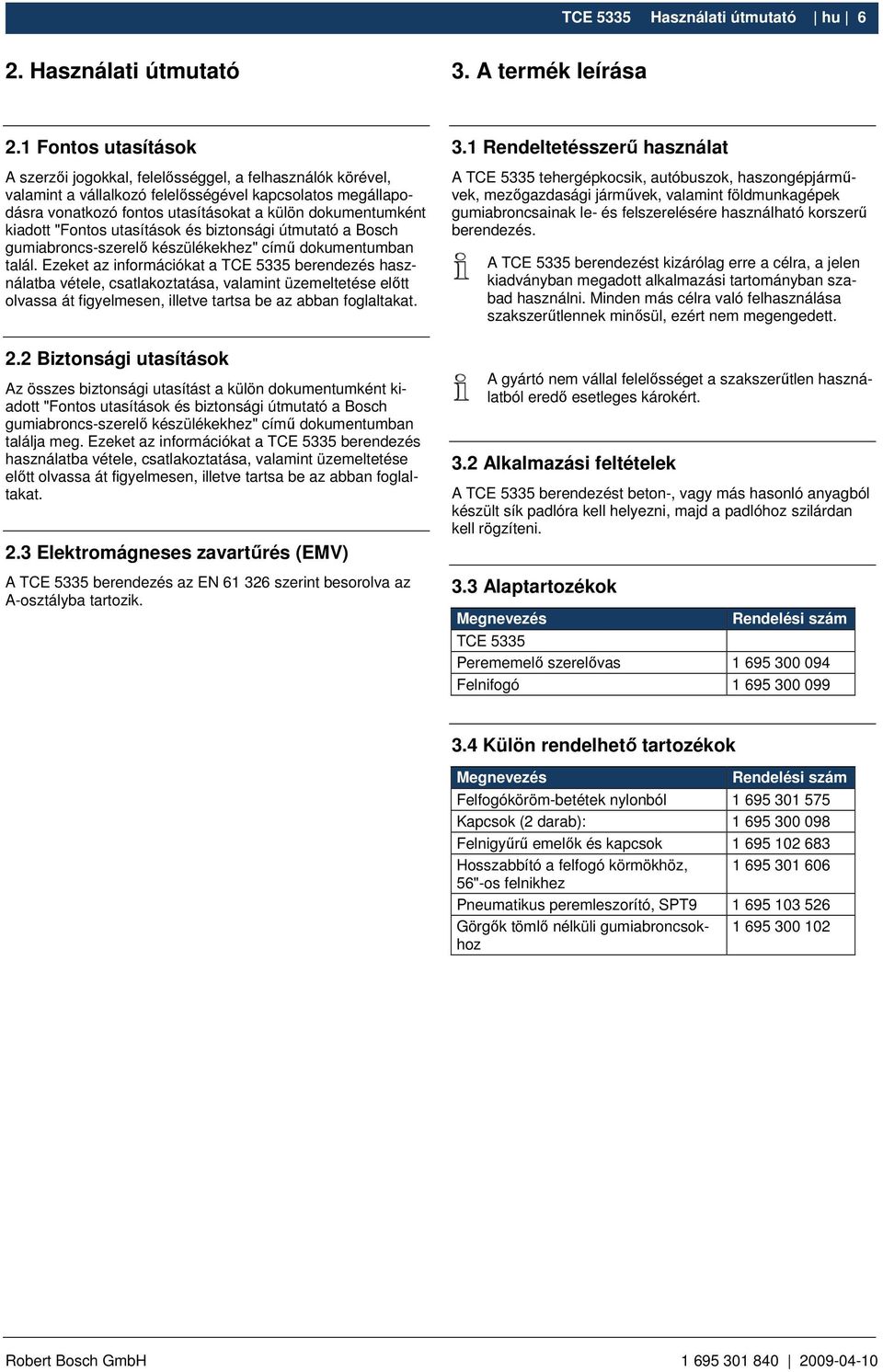

6 TCE 5335 Használati útmutató hu 6 2. Használati útmutató 3. A termék leírása 2.1 Fontos utasítások A szerzıi jogokkal, felelısséggel, a felhasználók körével, valamint a vállalkozó felelısségével kapcsolatos megállapodásra vonatkozó fontos utasításokat a külön dokumentumként kiadott "Fontos utasítások és biztonsági útmutató a Bosch gumiabroncs-szerelı készülékekhez" címő dokumentumban talál. Ezeket az információkat a TCE 5335 berendezés használatba vétele, csatlakoztatása, valamint üzemeltetése elıtt olvassa át figyelmesen, illetve tartsa be az abban foglaltakat. 3.1 Rendeltetésszerő használat A TCE 5335 tehergépkocsik, autóbuszok, haszongépjármővek, mezıgazdasági jármővek, valamint földmunkagépek gumiabroncsainak le- és felszerelésére használható korszerő berendezés. A TCE 5335 berendezést kizárólag erre a célra, a jelen kiadványban megadott alkalmazási tartományban szabad használni. Minden más célra való felhasználása szakszerőtlennek minısül, ezért nem megengedett. 2.2 Biztonsági utasítások Az összes biztonsági utasítást a külön dokumentumként kiadott "Fontos utasítások és biztonsági útmutató a Bosch gumiabroncs-szerelı készülékekhez" címő dokumentumban találja meg. Ezeket az információkat a TCE 5335 berendezés használatba vétele, csatlakoztatása, valamint üzemeltetése elıtt olvassa át figyelmesen, illetve tartsa be az abban foglaltakat. 2.3 Elektromágneses zavartőrés (EMV) A TCE 5335 berendezés az EN szerint besorolva az A-osztályba tartozik. A gyártó nem vállal felelısséget a szakszerőtlen használatból eredı esetleges károkért. 3.2 Alkalmazási feltételek A TCE 5335 berendezést beton-, vagy más hasonló anyagból készült sík padlóra kell helyezni, majd a padlóhoz szilárdan kell rögzíteni. 3.3 Alaptartozékok Megnevezés Rendelési szám TCE 5335 Perememelı szerelıvas Felnifogó Külön rendelhetı tartozékok Megnevezés Rendelési szám Felfogóköröm-betétek nylonból Kapcsok (2 darab): Felnigyőrő emelık és kapcsok Hosszabbító a felfogó körmökhöz, "-os felnikhez Pneumatikus peremleszorító, SPT Görgık tömlı nélküli gumiabroncsokhoz

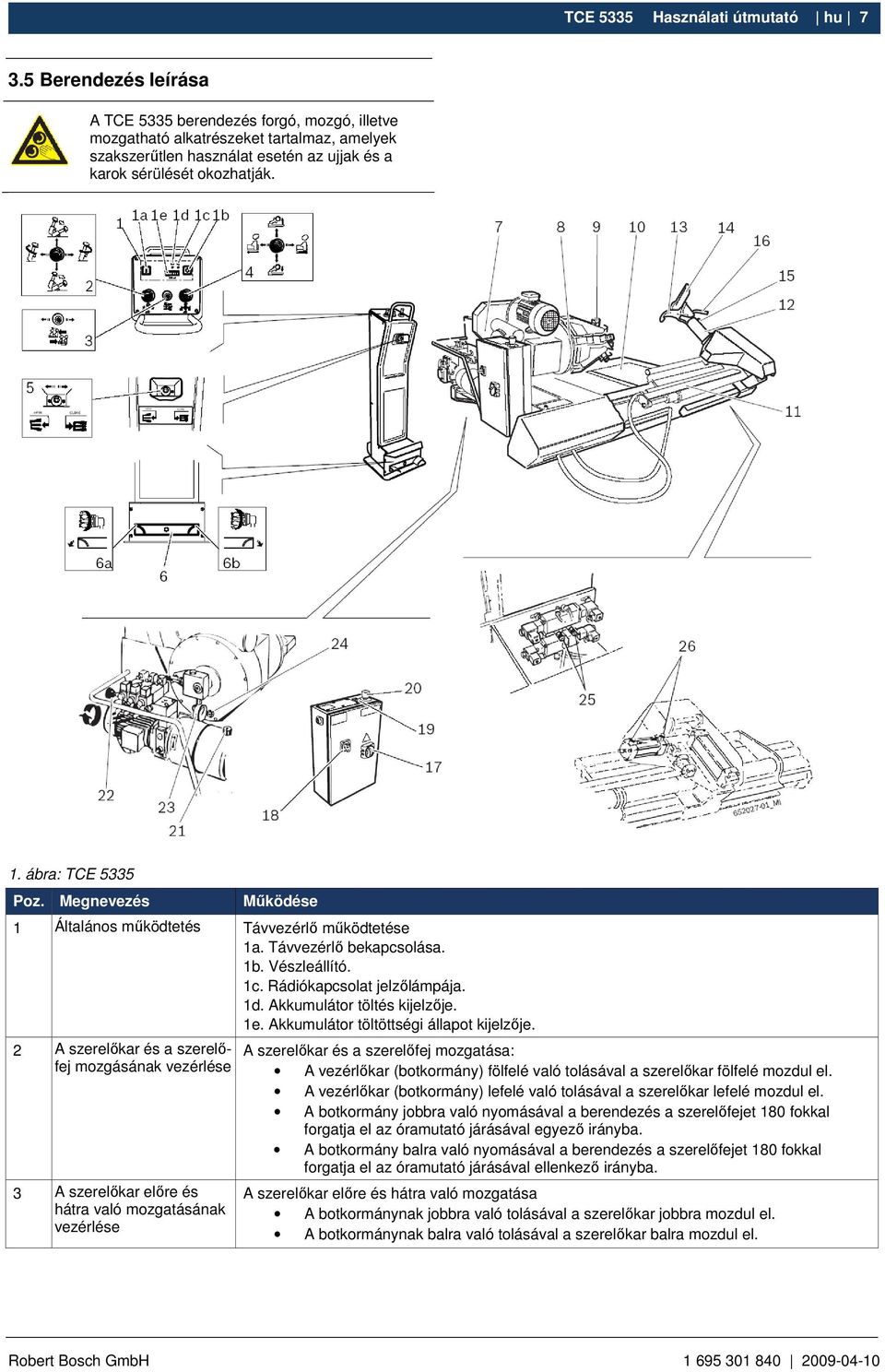

7 TCE 5335 Használati útmutató hu Berendezés leírása A TCE 5335 berendezés forgó, mozgó, illetve mozgatható alkatrészeket tartalmaz, amelyek szakszerőtlen használat esetén az ujjak és a karok sérülését okozhatják. 1. ábra: TCE 5335 Poz. Megnevezés Mőködése 1 Általános mőködtetés Távvezérlı mőködtetése 1a. Távvezérlı bekapcsolása. 1b. Vészleállító. 1c. Rádiókapcsolat jelzılámpája. 1d. Akkumulátor töltés kijelzıje. 1e. Akkumulátor töltöttségi állapot kijelzıje. 2 A szerelıkar és a szerelıfej mozgásának vezérlése 3 A szerelıkar elıre és hátra való mozgatásának vezérlése A szerelıkar és a szerelıfej mozgatása: A vezérlıkar (botkormány) fölfelé való tolásával a szerelıkar fölfelé mozdul el. A vezérlıkar (botkormány) lefelé való tolásával a szerelıkar lefelé mozdul el. A botkormány jobbra való nyomásával a berendezés a szerelıfejet 180 fokkal forgatja el az óramutató járásával egyezı irányba. A botkormány balra való nyomásával a berendezés a szerelıfejet 180 fokkal forgatja el az óramutató járásával ellenkezı irányba. A szerelıkar elıre és hátra való mozgatása A botkormánynak jobbra való tolásával a szerelıkar jobbra mozdul el. A botkormánynak balra való tolásával a szerelıkar balra mozdul el.

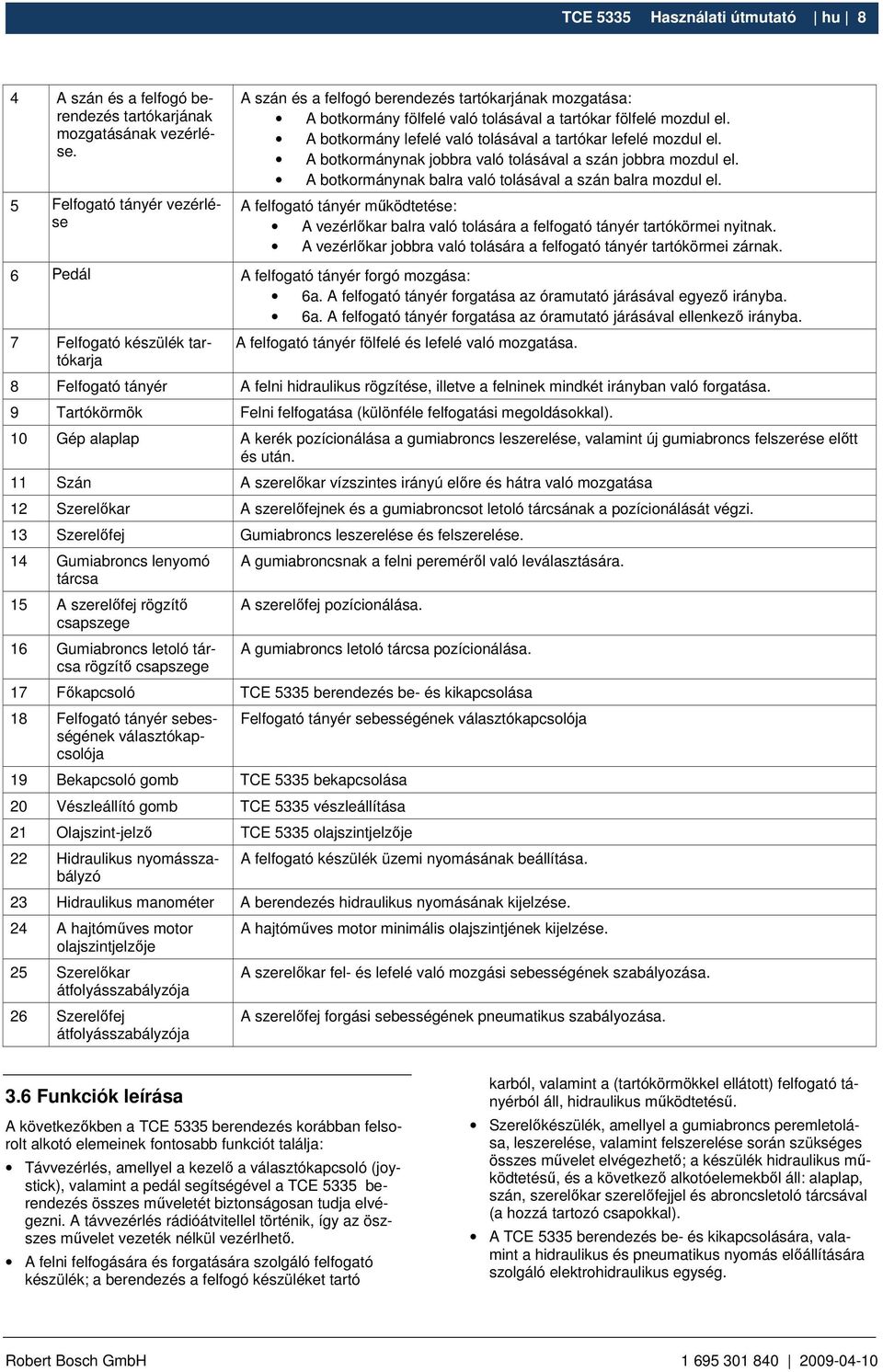

8 TCE 5335 Használati útmutató hu 8 4 A szán és a felfogó berendezés tartókarjának mozgatásának vezérlése. 5 Felfogató tányér vezérlése A szán és a felfogó berendezés tartókarjának mozgatása: A botkormány fölfelé való tolásával a tartókar fölfelé mozdul el. A botkormány lefelé való tolásával a tartókar lefelé mozdul el. A botkormánynak jobbra való tolásával a szán jobbra mozdul el. A botkormánynak balra való tolásával a szán balra mozdul el. A felfogató tányér mőködtetése: A vezérlıkar balra való tolására a felfogató tányér tartókörmei nyitnak. A vezérlıkar jobbra való tolására a felfogató tányér tartókörmei zárnak. 6 Pedál A felfogató tányér forgó mozgása: 6a. A felfogató tányér forgatása az óramutató járásával egyezı irányba. 6a. A felfogató tányér forgatása az óramutató járásával ellenkezı irányba. 7 Felfogató készülék tartókarja A felfogató tányér fölfelé és lefelé való mozgatása. 8 Felfogató tányér A felni hidraulikus rögzítése, illetve a felninek mindkét irányban való forgatása. 9 Tartókörmök Felni felfogatása (különféle felfogatási megoldásokkal). 10 Gép alaplap A kerék pozícionálása a gumiabroncs leszerelése, valamint új gumiabroncs felszerése elıtt és után. 11 Szán A szerelıkar vízszintes irányú elıre és hátra való mozgatása 12 Szerelıkar A szerelıfejnek és a gumiabroncsot letoló tárcsának a pozícionálását végzi. 13 Szerelıfej Gumiabroncs leszerelése és felszerelése. 14 Gumiabroncs lenyomó tárcsa 15 A szerelıfej rögzítı csapszege 16 Gumiabroncs letoló tárcsa rögzítı csapszege A gumiabroncsnak a felni peremérıl való leválasztására. A szerelıfej pozícionálása. A gumiabroncs letoló tárcsa pozícionálása. 17 Fıkapcsoló TCE 5335 berendezés be- és kikapcsolása 18 Felfogató tányér sebességének választókapcsolója 19 Bekapcsoló gomb TCE 5335 bekapcsolása 20 Vészleállító gomb TCE 5335 vészleállítása 21 Olajszint-jelzı TCE 5335 olajszintjelzıje 22 Hidraulikus nyomásszabályzó Felfogató tányér sebességének választókapcsolója A felfogató készülék üzemi nyomásának beállítása. 23 Hidraulikus manométer A berendezés hidraulikus nyomásának kijelzése. 24 A hajtómőves motor olajszintjelzıje 25 Szerelıkar átfolyásszabályzója 26 Szerelıfej átfolyásszabályzója A hajtómőves motor minimális olajszintjének kijelzése. A szerelıkar fel- és lefelé való mozgási sebességének szabályozása. A szerelıfej forgási sebességének pneumatikus szabályozása. 3.6 Funkciók leírása A következıkben a TCE 5335 berendezés korábban felsorolt alkotó elemeinek fontosabb funkciót találja: Távvezérlés, amellyel a kezelı a választókapcsoló (joystick), valamint a pedál segítségével a TCE 5335 berendezés összes mőveletét biztonságosan tudja elvégezni. A távvezérlés rádióátvitellel történik, így az öszszes mővelet vezeték nélkül vezérlhetı. A felni felfogására és forgatására szolgáló felfogató készülék; a berendezés a felfogó készüléket tartó karból, valamint a (tartókörmökkel ellátott) felfogató tányérból áll, hidraulikus mőködtetéső. Szerelıkészülék, amellyel a gumiabroncs peremletolása, leszerelése, valamint felszerelése során szükséges összes mővelet elvégezhetı; a készülék hidraulikus mőködtetéső, és a következı alkotóelemekbıl áll: alaplap, szán, szerelıkar szerelıfejjel és abroncsletoló tárcsával (a hozzá tartozó csapokkal). A TCE 5335 berendezés be- és kikapcsolására, valamint a hidraulikus és pneumatikus nyomás elıállítására szolgáló elektrohidraulikus egység.

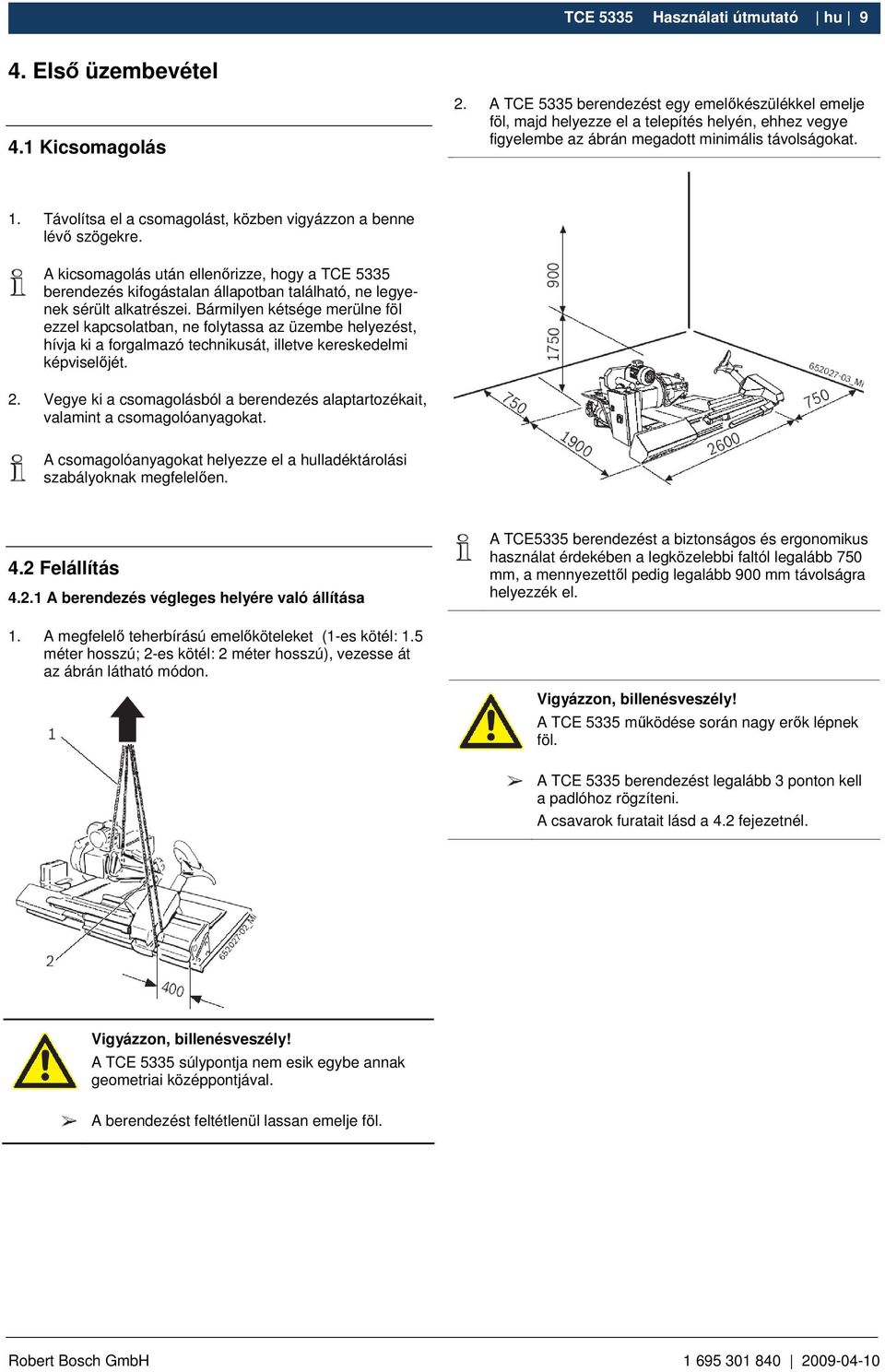

9 TCE 5335 Használati útmutató hu 9 4. Elsı üzembevétel 4.1 Kicsomagolás 2. A TCE 5335 berendezést egy emelıkészülékkel emelje föl, majd helyezze el a telepítés helyén, ehhez vegye figyelembe az ábrán megadott minimális távolságokat. 1. Távolítsa el a csomagolást, közben vigyázzon a benne lévı szögekre. A kicsomagolás után ellenırizze, hogy a TCE 5335 berendezés kifogástalan állapotban található, ne legyenek sérült alkatrészei. Bármilyen kétsége merülne föl ezzel kapcsolatban, ne folytassa az üzembe helyezést, hívja ki a forgalmazó technikusát, illetve kereskedelmi képviselıjét. 2. Vegye ki a csomagolásból a berendezés alaptartozékait, valamint a csomagolóanyagokat. A csomagolóanyagokat helyezze el a hulladéktárolási szabályoknak megfelelıen. 4.2 Felállítás A berendezés végleges helyére való állítása A TCE5335 berendezést a biztonságos és ergonomikus használat érdekében a legközelebbi faltól legalább 750 mm, a mennyezettıl pedig legalább 900 mm távolságra helyezzék el. 1. A megfelelı teherbírású emelıköteleket (1-es kötél: 1.5 méter hosszú; 2-es kötél: 2 méter hosszú), vezesse át az ábrán látható módon. Vigyázzon, billenésveszély! A TCE 5335 mőködése során nagy erık lépnek föl. A TCE 5335 berendezést legalább 3 ponton kell a padlóhoz rögzíteni. A csavarok furatait lásd a 4.2 fejezetnél. Vigyázzon, billenésveszély! A TCE 5335 súlypontja nem esik egybe annak geometriai középpontjával. A berendezést feltétlenül lassan emelje föl.

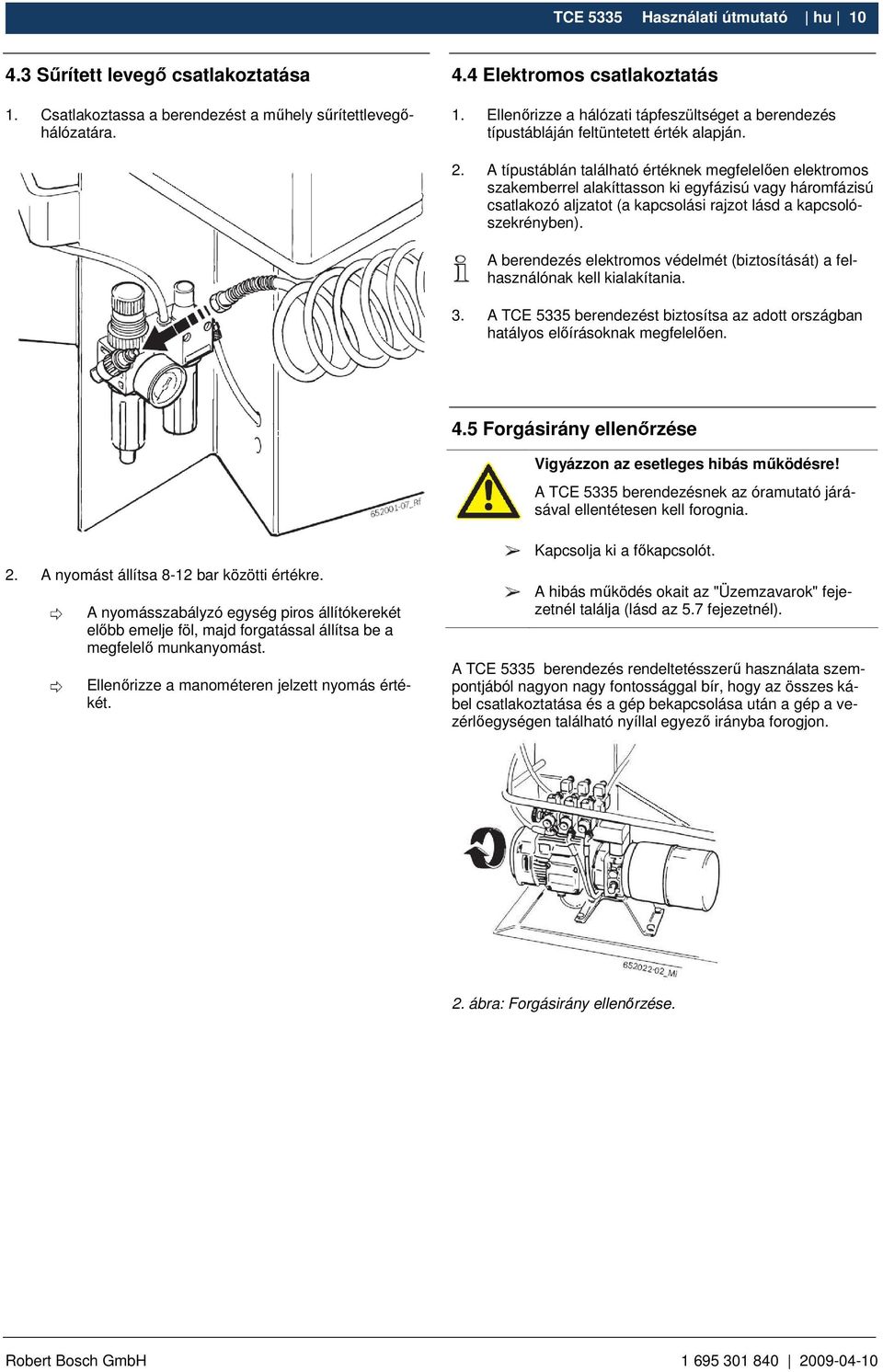

10 TCE 5335 Használati útmutató hu Sőrített levegı csatlakoztatása 1. Csatlakoztassa a berendezést a mőhely sőrítettlevegıhálózatára. 4.4 Elektromos csatlakoztatás 1. Ellenırizze a hálózati tápfeszültséget a berendezés típustábláján feltüntetett érték alapján. 2. A típustáblán található értéknek megfelelıen elektromos szakemberrel alakíttasson ki egyfázisú vagy háromfázisú csatlakozó aljzatot (a kapcsolási rajzot lásd a kapcsolószekrényben). A berendezés elektromos védelmét (biztosítását) a felhasználónak kell kialakítania. 3. A TCE 5335 berendezést biztosítsa az adott országban hatályos elıírásoknak megfelelıen. 4.5 Forgásirány ellenırzése Vigyázzon az esetleges hibás mőködésre! A TCE 5335 berendezésnek az óramutató járásával ellentétesen kell forognia. 2. A nyomást állítsa 8-12 bar közötti értékre. A nyomásszabályzó egység piros állítókerekét elıbb emelje föl, majd forgatással állítsa be a megfelelı munkanyomást. Ellenırizze a manométeren jelzett nyomás értékét. Kapcsolja ki a fıkapcsolót. A hibás mőködés okait az "Üzemzavarok" fejezetnél találja (lásd az 5.7 fejezetnél). A TCE 5335 berendezés rendeltetésszerő használata szempontjából nagyon nagy fontossággal bír, hogy az összes kábel csatlakoztatása és a gép bekapcsolása után a gép a vezérlıegységen található nyíllal egyezı irányba forogjon. 2. ábra: Forgásirány ellenırzése.

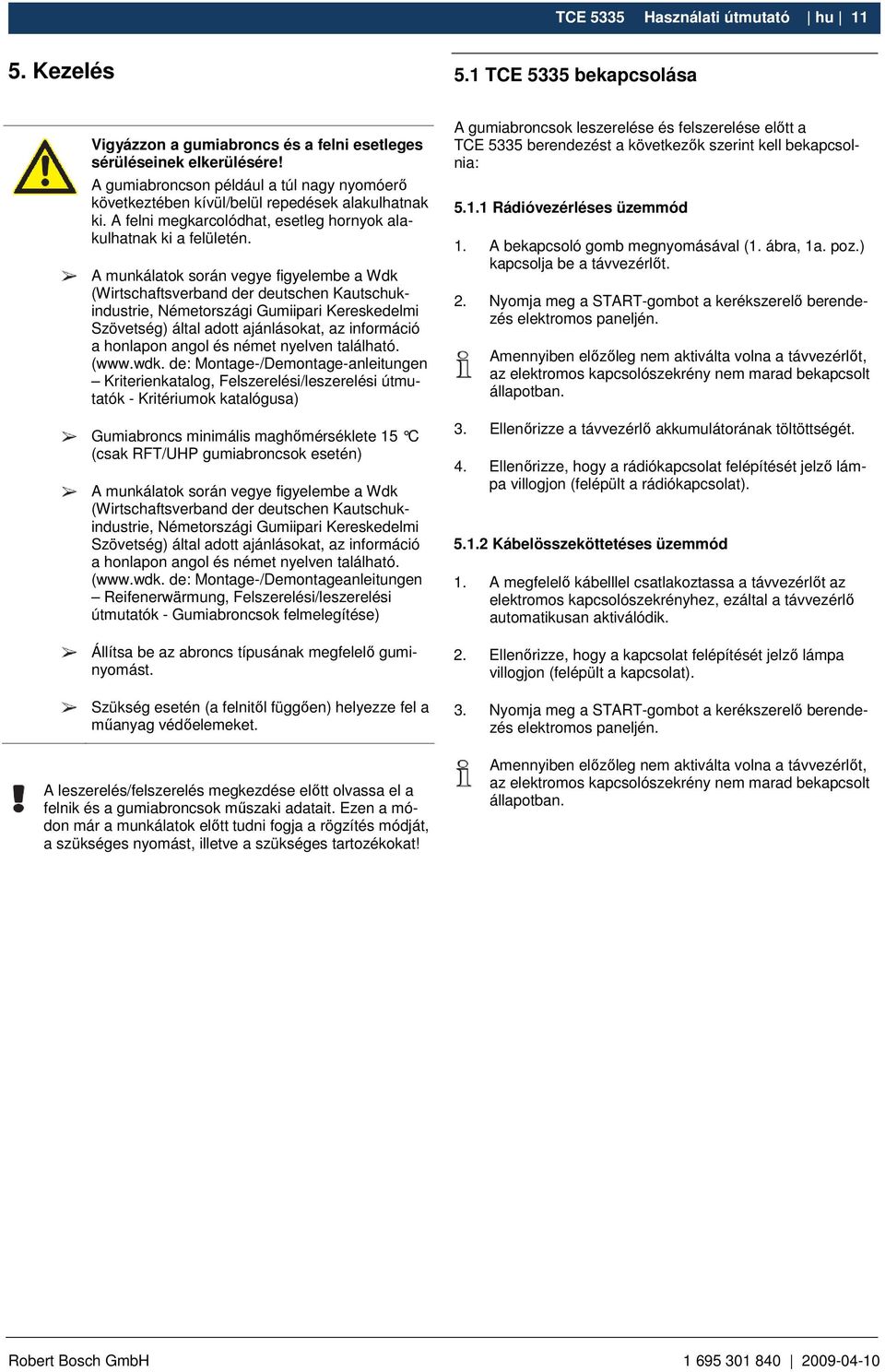

11 TCE 5335 Használati útmutató hu Kezelés 5.1 TCE 5335 bekapcsolása Vigyázzon a gumiabroncs és a felni esetleges sérüléseinek elkerülésére! A gumiabroncson például a túl nagy nyomóerı következtében kívül/belül repedések alakulhatnak ki. A felni megkarcolódhat, esetleg hornyok alakulhatnak ki a felületén. A munkálatok során vegye figyelembe a Wdk (Wirtschaftsverband der deutschen Kautschukindustrie, Németországi Gumiipari Kereskedelmi Szövetség) által adott ajánlásokat, az információ a honlapon angol és német nyelven található. ( de: Montage-/Demontage-anleitungen Kriterienkatalog, Felszerelési/leszerelési útmutatók - Kritériumok katalógusa) Gumiabroncs minimális maghımérséklete 15 C (csak RFT/UHP gumiabroncsok esetén) A munkálatok során vegye figyelembe a Wdk (Wirtschaftsverband der deutschen Kautschukindustrie, Németországi Gumiipari Kereskedelmi Szövetség) által adott ajánlásokat, az információ a honlapon angol és német nyelven található. ( de: Montage-/Demontageanleitungen Reifenerwärmung, Felszerelési/leszerelési útmutatók - Gumiabroncsok felmelegítése) Állítsa be az abroncs típusának megfelelı guminyomást. Szükség esetén (a felnitıl függıen) helyezze fel a mőanyag védıelemeket. A leszerelés/felszerelés megkezdése elıtt olvassa el a felnik és a gumiabroncsok mőszaki adatait. Ezen a módon már a munkálatok elıtt tudni fogja a rögzítés módját, a szükséges nyomást, illetve a szükséges tartozékokat! A gumiabroncsok leszerelése és felszerelése elıtt a TCE 5335 berendezést a következık szerint kell bekapcsolnia: Rádióvezérléses üzemmód 1. A bekapcsoló gomb megnyomásával (1. ábra, 1a. poz.) kapcsolja be a távvezérlıt. 2. Nyomja meg a START-gombot a kerékszerelı berendezés elektromos paneljén. Amennyiben elızıleg nem aktiválta volna a távvezérlıt, az elektromos kapcsolószekrény nem marad bekapcsolt állapotban. 3. Ellenırizze a távvezérlı akkumulátorának töltöttségét. 4. Ellenırizze, hogy a rádiókapcsolat felépítését jelzı lámpa villogjon (felépült a rádiókapcsolat) Kábelösszeköttetéses üzemmód 1. A megfelelı kábelllel csatlakoztassa a távvezérlıt az elektromos kapcsolószekrényhez, ezáltal a távvezérlı automatikusan aktiválódik. 2. Ellenırizze, hogy a kapcsolat felépítését jelzı lámpa villogjon (felépült a kapcsolat). 3. Nyomja meg a START-gombot a kerékszerelı berendezés elektromos paneljén. Amennyiben elızıleg nem aktiválta volna a távvezérlıt, az elektromos kapcsolószekrény nem marad bekapcsolt állapotban.

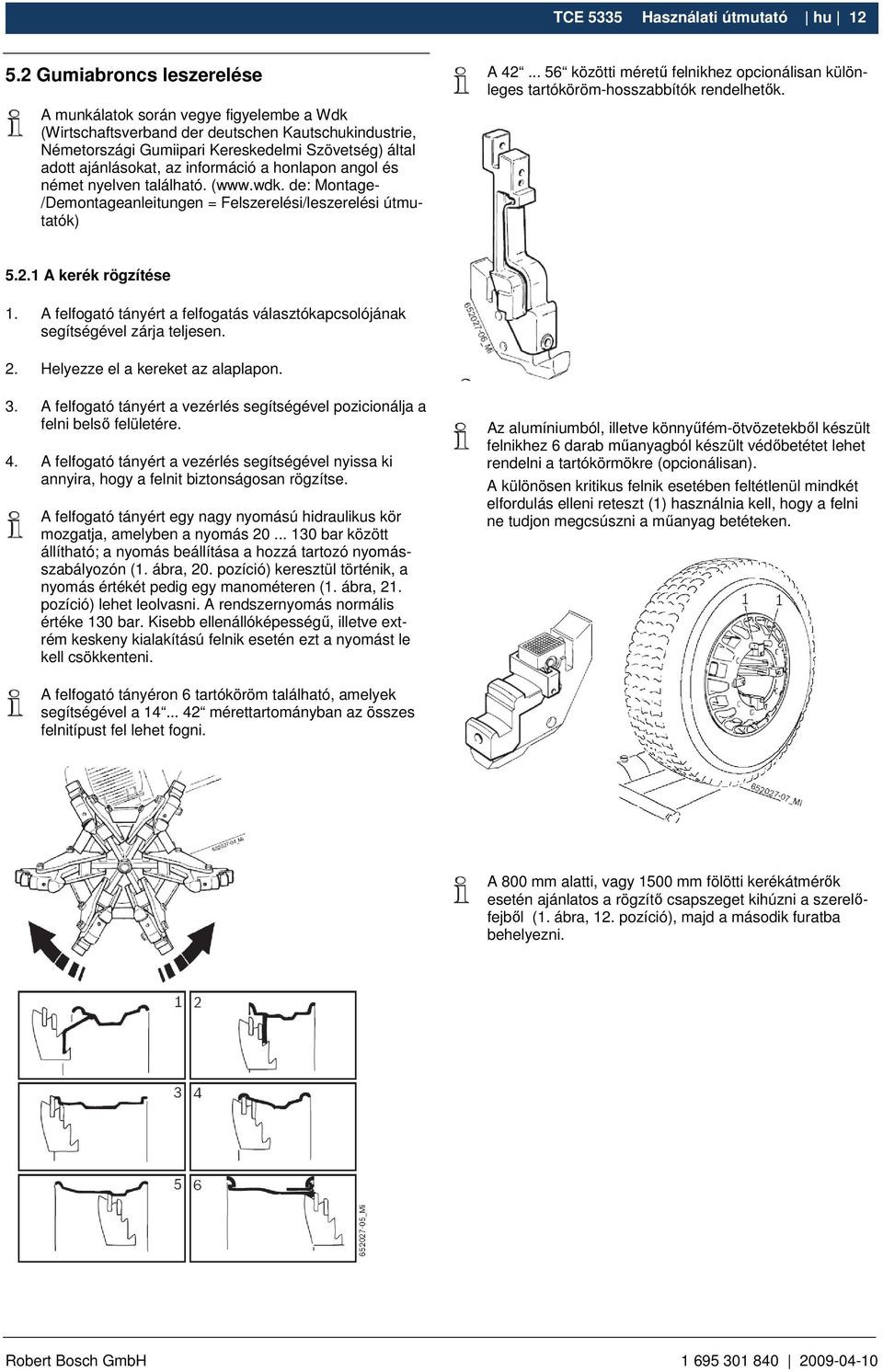

12 TCE 5335 Használati útmutató hu Gumiabroncs leszerelése A munkálatok során vegye figyelembe a Wdk (Wirtschaftsverband der deutschen Kautschukindustrie, Németországi Gumiipari Kereskedelmi Szövetség) által adott ajánlásokat, az információ a honlapon angol és német nyelven található. ( de: Montage- /Demontageanleitungen = Felszerelési/leszerelési útmutatók) A közötti mérető felnikhez opcionálisan különleges tartóköröm-hosszabbítók rendelhetık A kerék rögzítése 1. A felfogató tányért a felfogatás választókapcsolójának segítségével zárja teljesen. 2. Helyezze el a kereket az alaplapon. 3. A felfogató tányért a vezérlés segítségével pozicionálja a felni belsı felületére. 4. A felfogató tányért a vezérlés segítségével nyissa ki annyira, hogy a felnit biztonságosan rögzítse. A felfogató tányért egy nagy nyomású hidraulikus kör mozgatja, amelyben a nyomás bar között állítható; a nyomás beállítása a hozzá tartozó nyomásszabályozón (1. ábra, 20. pozíció) keresztül történik, a nyomás értékét pedig egy manométeren (1. ábra, 21. pozíció) lehet leolvasni. A rendszernyomás normális értéke 130 bar. Kisebb ellenállóképességő, illetve extrém keskeny kialakítású felnik esetén ezt a nyomást le kell csökkenteni. Az alumíniumból, illetve könnyőfém-ötvözetekbıl készült felnikhez 6 darab mőanyagból készült védıbetétet lehet rendelni a tartókörmökre (opcionálisan). A különösen kritikus felnik esetében feltétlenül mindkét elfordulás elleni reteszt (1) használnia kell, hogy a felni ne tudjon megcsúszni a mőanyag betéteken. A felfogató tányéron 6 tartóköröm található, amelyek segítségével a mérettartományban az összes felnitípust fel lehet fogni. A 800 mm alatti, vagy 1500 mm fölötti kerékátmérık esetén ajánlatos a rögzítı csapszeget kihúzni a szerelıfejbıl (1. ábra, 12. pozíció), majd a második furatba behelyezni.

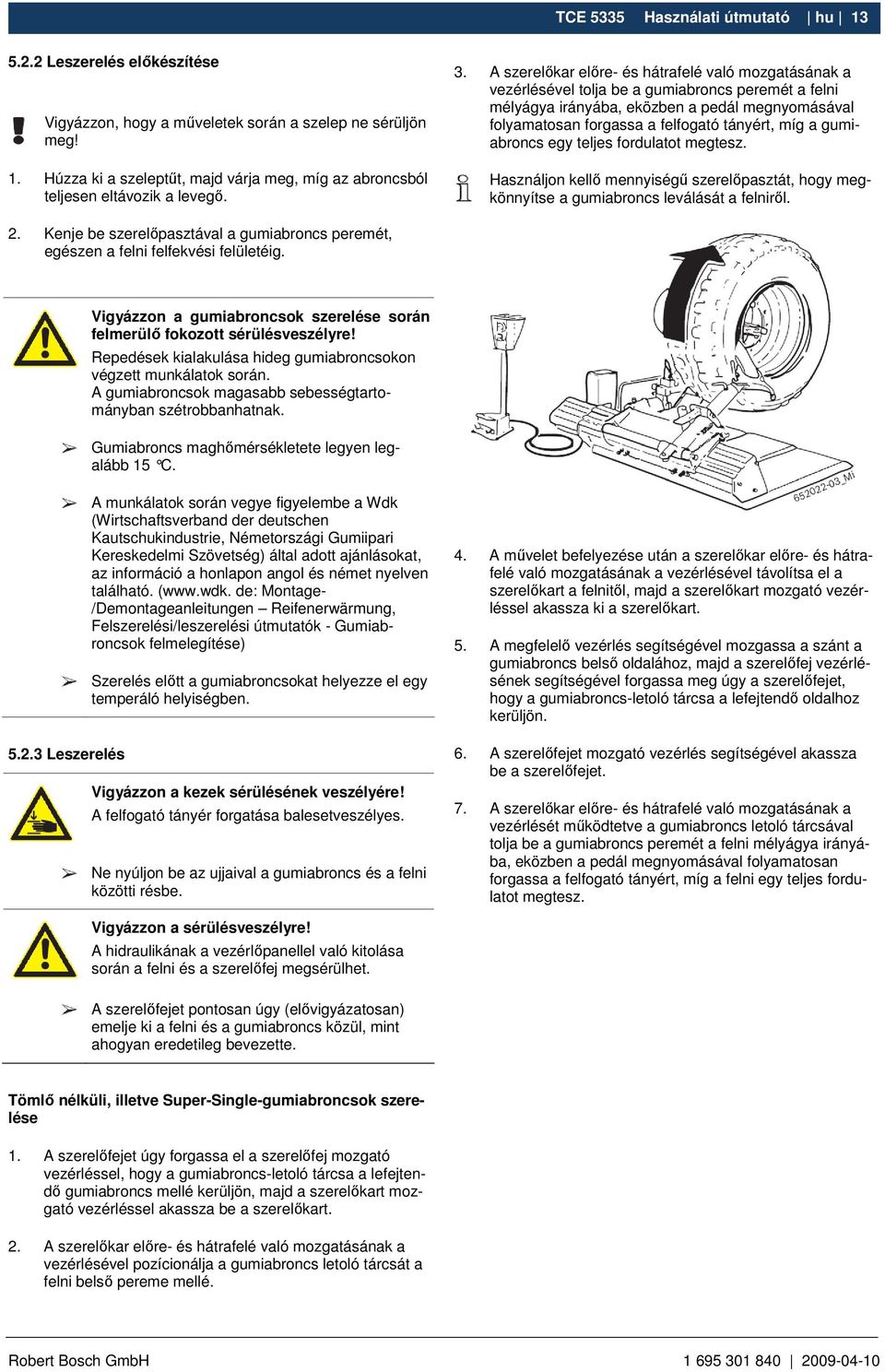

13 TCE 5335 Használati útmutató hu Leszerelés elıkészítése Vigyázzon, hogy a mőveletek során a szelep ne sérüljön meg! 1. Húzza ki a szeleptőt, majd várja meg, míg az abroncsból teljesen eltávozik a levegı. 3. A szerelıkar elıre- és hátrafelé való mozgatásának a vezérlésével tolja be a gumiabroncs peremét a felni mélyágya irányába, eközben a pedál megnyomásával folyamatosan forgassa a felfogató tányért, míg a gumiabroncs egy teljes fordulatot megtesz. Használjon kellı mennyiségő szerelıpasztát, hogy megkönnyítse a gumiabroncs leválását a felnirıl. 2. Kenje be szerelıpasztával a gumiabroncs peremét, egészen a felni felfekvési felületéig. Vigyázzon a gumiabroncsok szerelése során felmerülı fokozott sérülésveszélyre! Repedések kialakulása hideg gumiabroncsokon végzett munkálatok során. A gumiabroncsok magasabb sebességtartományban szétrobbanhatnak. Gumiabroncs maghımérsékletete legyen legalább 15 C Leszerelés A munkálatok során vegye figyelembe a Wdk (Wirtschaftsverband der deutschen Kautschukindustrie, Németországi Gumiipari Kereskedelmi Szövetség) által adott ajánlásokat, az információ a honlapon angol és német nyelven található. ( de: Montage- /Demontageanleitungen Reifenerwärmung, Felszerelési/leszerelési útmutatók - Gumiabroncsok felmelegítése) Szerelés elıtt a gumiabroncsokat helyezze el egy temperáló helyiségben. Vigyázzon a kezek sérülésének veszélyére! A felfogató tányér forgatása balesetveszélyes. Ne nyúljon be az ujjaival a gumiabroncs és a felni közötti résbe. 4. A mővelet befelyezése után a szerelıkar elıre- és hátrafelé való mozgatásának a vezérlésével távolítsa el a szerelıkart a felnitıl, majd a szerelıkart mozgató vezérléssel akassza ki a szerelıkart. 5. A megfelelı vezérlés segítségével mozgassa a szánt a gumiabroncs belsı oldalához, majd a szerelıfej vezérlésének segítségével forgassa meg úgy a szerelıfejet, hogy a gumiabroncs-letoló tárcsa a lefejtendı oldalhoz kerüljön. 6. A szerelıfejet mozgató vezérlés segítségével akassza be a szerelıfejet. 7. A szerelıkar elıre- és hátrafelé való mozgatásának a vezérlését mőködtetve a gumiabroncs letoló tárcsával tolja be a gumiabroncs peremét a felni mélyágya irányába, eközben a pedál megnyomásával folyamatosan forgassa a felfogató tányért, míg a felni egy teljes fordulatot megtesz. Vigyázzon a sérülésveszélyre! A hidraulikának a vezérlıpanellel való kitolása során a felni és a szerelıfej megsérülhet. A szerelıfejet pontosan úgy (elıvigyázatosan) emelje ki a felni és a gumiabroncs közül, mint ahogyan eredetileg bevezette. Tömlı nélküli, illetve Super-Single-gumiabroncsok szerelése 1. A szerelıfejet úgy forgassa el a szerelıfej mozgató vezérléssel, hogy a gumiabroncs-letoló tárcsa a lefejtendı gumiabroncs mellé kerüljön, majd a szerelıkart mozgató vezérléssel akassza be a szerelıkart. 2. A szerelıkar elıre- és hátrafelé való mozgatásának a vezérlésével pozícionálja a gumiabroncs letoló tárcsát a felni belsı pereme mellé.

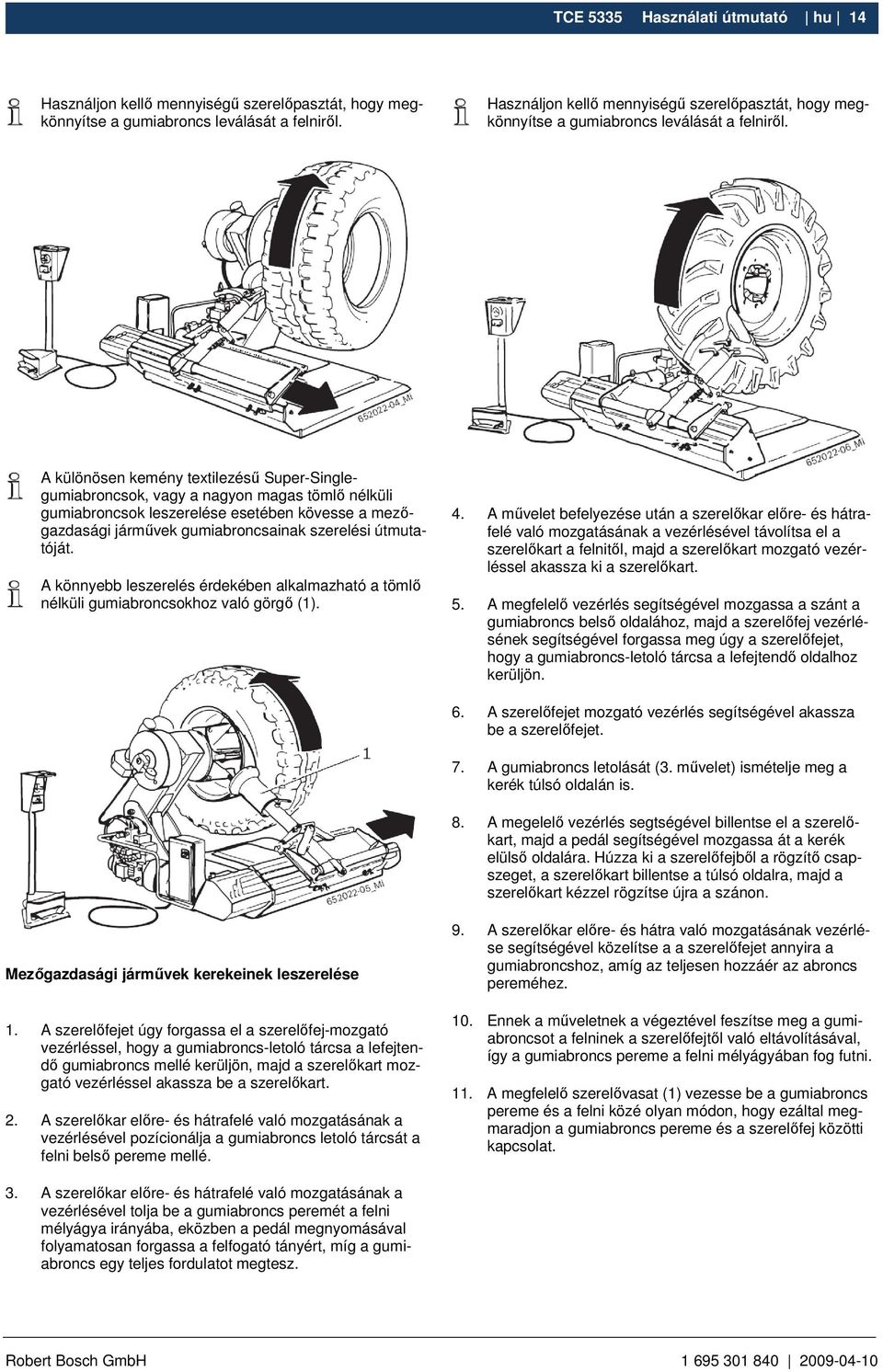

14 TCE 5335 Használati útmutató hu 14 Használjon kellı mennyiségő szerelıpasztát, hogy megkönnyítse a gumiabroncs leválását a felnirıl. Használjon kellı mennyiségő szerelıpasztát, hogy megkönnyítse a gumiabroncs leválását a felnirıl. A különösen kemény textilezéső Super-Singlegumiabroncsok, vagy a nagyon magas tömlı nélküli gumiabroncsok leszerelése esetében kövesse a mezıgazdasági jármővek gumiabroncsainak szerelési útmutatóját. A könnyebb leszerelés érdekében alkalmazható a tömlı nélküli gumiabroncsokhoz való görgı (1). 4. A mővelet befelyezése után a szerelıkar elıre- és hátrafelé való mozgatásának a vezérlésével távolítsa el a szerelıkart a felnitıl, majd a szerelıkart mozgató vezérléssel akassza ki a szerelıkart. 5. A megfelelı vezérlés segítségével mozgassa a szánt a gumiabroncs belsı oldalához, majd a szerelıfej vezérlésének segítségével forgassa meg úgy a szerelıfejet, hogy a gumiabroncs-letoló tárcsa a lefejtendı oldalhoz kerüljön. 6. A szerelıfejet mozgató vezérlés segítségével akassza be a szerelıfejet. 7. A gumiabroncs letolását (3. mővelet) ismételje meg a kerék túlsó oldalán is. 8. A megelelı vezérlés segtségével billentse el a szerelıkart, majd a pedál segítségével mozgassa át a kerék elülsı oldalára. Húzza ki a szerelıfejbıl a rögzítı csapszeget, a szerelıkart billentse a túlsó oldalra, majd a szerelıkart kézzel rögzítse újra a szánon. Mezıgazdasági jármővek kerekeinek leszerelése 1. A szerelıfejet úgy forgassa el a szerelıfej-mozgató vezérléssel, hogy a gumiabroncs-letoló tárcsa a lefejtendı gumiabroncs mellé kerüljön, majd a szerelıkart mozgató vezérléssel akassza be a szerelıkart. 2. A szerelıkar elıre- és hátrafelé való mozgatásának a vezérlésével pozícionálja a gumiabroncs letoló tárcsát a felni belsı pereme mellé. 9. A szerelıkar elıre- és hátra való mozgatásának vezérlése segítségével közelítse a a szerelıfejet annyira a gumiabroncshoz, amíg az teljesen hozzáér az abroncs pereméhez. 10. Ennek a mőveletnek a végeztével feszítse meg a gumiabroncsot a felninek a szerelıfejtıl való eltávolításával, így a gumiabroncs pereme a felni mélyágyában fog futni. 11. A megfelelı szerelıvasat (1) vezesse be a gumiabroncs pereme és a felni közé olyan módon, hogy ezáltal megmaradjon a gumiabroncs pereme és a szerelıfej közötti kapcsolat. 3. A szerelıkar elıre- és hátrafelé való mozgatásának a vezérlésével tolja be a gumiabroncs peremét a felni mélyágya irányába, eközben a pedál megnyomásával folyamatosan forgassa a felfogató tányért, míg a gumiabroncs egy teljes fordulatot megtesz.

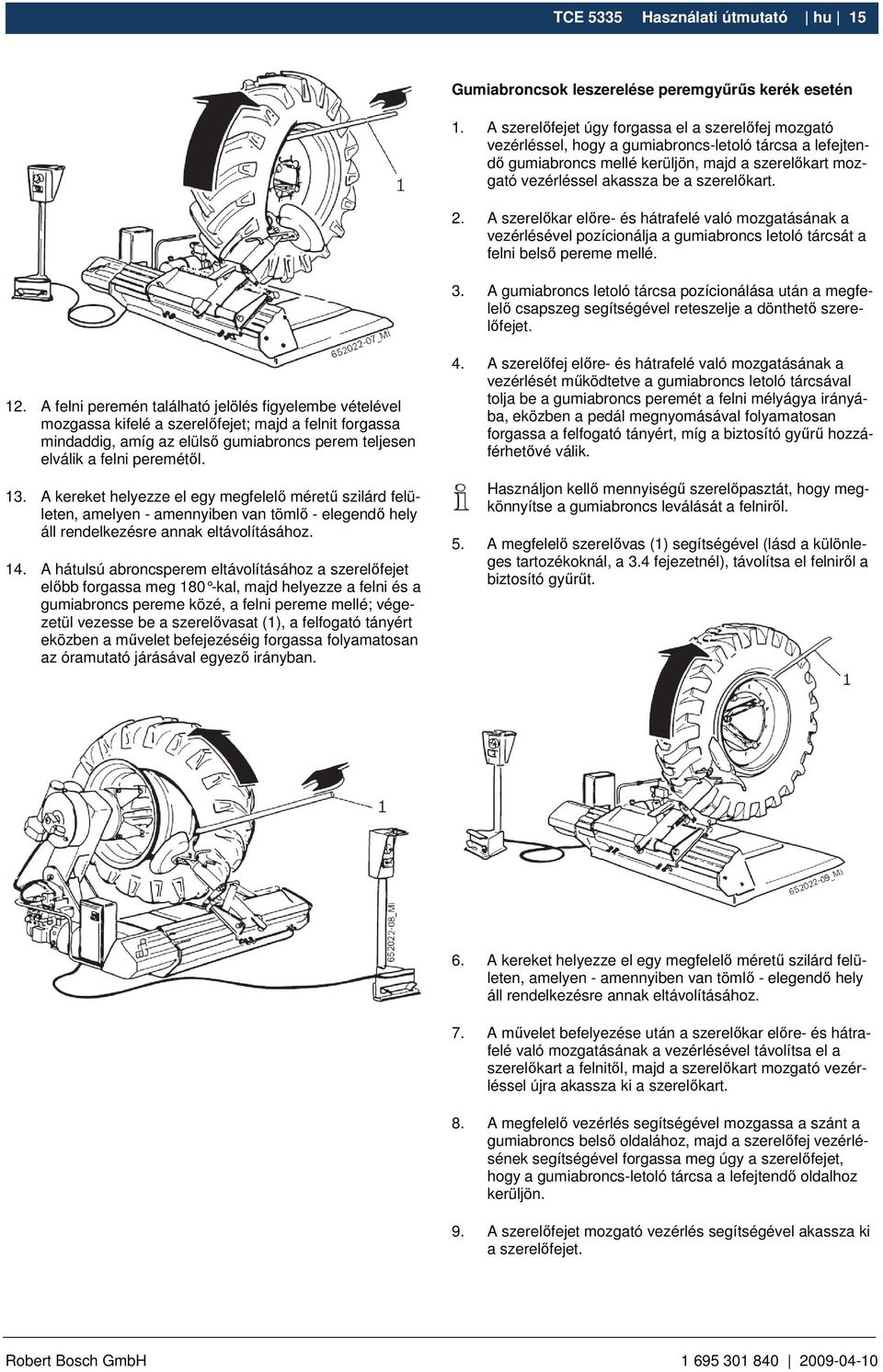

15 TCE 5335 Használati útmutató hu 15 Gumiabroncsok leszerelése peremgyőrős kerék esetén 1. A szerelıfejet úgy forgassa el a szerelıfej mozgató vezérléssel, hogy a gumiabroncs-letoló tárcsa a lefejtendı gumiabroncs mellé kerüljön, majd a szerelıkart mozgató vezérléssel akassza be a szerelıkart. 2. A szerelıkar elıre- és hátrafelé való mozgatásának a vezérlésével pozícionálja a gumiabroncs letoló tárcsát a felni belsı pereme mellé. 3. A gumiabroncs letoló tárcsa pozícionálása után a megfelelı csapszeg segítségével reteszelje a dönthetı szerelıfejet. 12. A felni peremén található jelölés figyelembe vételével mozgassa kifelé a szerelıfejet; majd a felnit forgassa mindaddig, amíg az elülsı gumiabroncs perem teljesen elválik a felni peremétıl. 13. A kereket helyezze el egy megfelelı mérető szilárd felületen, amelyen - amennyiben van tömlı - elegendı hely áll rendelkezésre annak eltávolításához. 14. A hátulsú abroncsperem eltávolításához a szerelıfejet elıbb forgassa meg 180 -kal, majd helyezze a felni és a gumiabroncs pereme közé, a felni pereme mellé; végezetül vezesse be a szerelıvasat (1), a felfogató tányért eközben a mővelet befejezéséig forgassa folyamatosan az óramutató járásával egyezı irányban. 4. A szerelıfej elıre- és hátrafelé való mozgatásának a vezérlését mőködtetve a gumiabroncs letoló tárcsával tolja be a gumiabroncs peremét a felni mélyágya irányába, eközben a pedál megnyomásával folyamatosan forgassa a felfogató tányért, míg a biztosító győrő hozzáférhetıvé válik. Használjon kellı mennyiségő szerelıpasztát, hogy megkönnyítse a gumiabroncs leválását a felnirıl. 5. A megfelelı szerelıvas (1) segítségével (lásd a különleges tartozékoknál, a 3.4 fejezetnél), távolítsa el felnirıl a biztosító győrőt. 6. A kereket helyezze el egy megfelelı mérető szilárd felületen, amelyen - amennyiben van tömlı - elegendı hely áll rendelkezésre annak eltávolításához. 7. A mővelet befelyezése után a szerelıkar elıre- és hátrafelé való mozgatásának a vezérlésével távolítsa el a szerelıkart a felnitıl, majd a szerelıkart mozgató vezérléssel újra akassza ki a szerelıkart. 8. A megfelelı vezérlés segítségével mozgassa a szánt a gumiabroncs belsı oldalához, majd a szerelıfej vezérlésének segítségével forgassa meg úgy a szerelıfejet, hogy a gumiabroncs-letoló tárcsa a lefejtendı oldalhoz kerüljön. 9. A szerelıfejet mozgató vezérlés segítségével akassza ki a szerelıfejet.

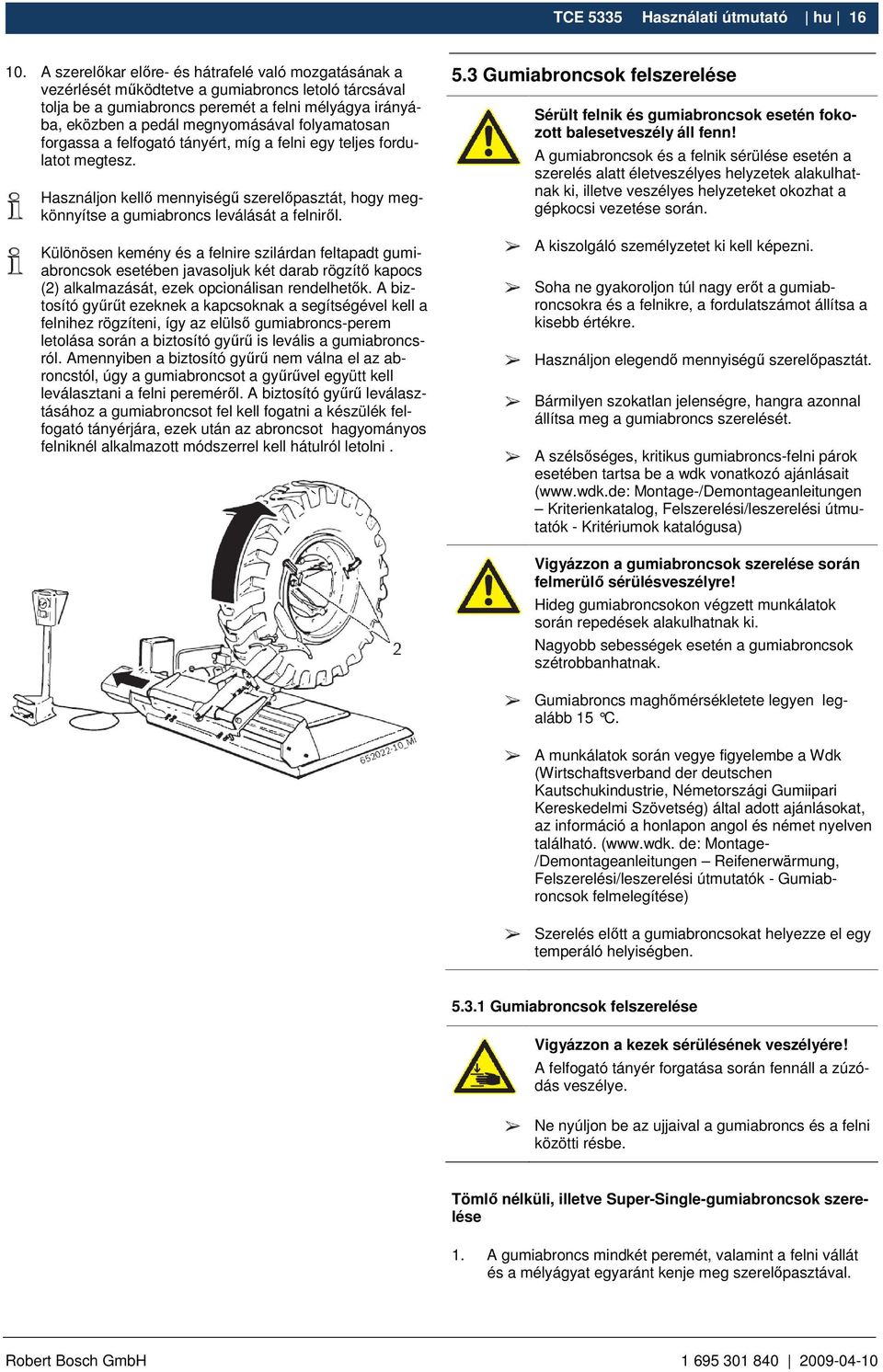

16 TCE 5335 Használati útmutató hu A szerelıkar elıre- és hátrafelé való mozgatásának a vezérlését mőködtetve a gumiabroncs letoló tárcsával tolja be a gumiabroncs peremét a felni mélyágya irányába, eközben a pedál megnyomásával folyamatosan forgassa a felfogató tányért, míg a felni egy teljes fordulatot megtesz. Használjon kellı mennyiségő szerelıpasztát, hogy megkönnyítse a gumiabroncs leválását a felnirıl. Különösen kemény és a felnire szilárdan feltapadt gumiabroncsok esetében javasoljuk két darab rögzítı kapocs (2) alkalmazását, ezek opcionálisan rendelhetık. A biztosító győrőt ezeknek a kapcsoknak a segítségével kell a felnihez rögzíteni, így az elülsı gumiabroncs-perem letolása során a biztosító győrő is levális a gumiabroncsról. Amennyiben a biztosító győrő nem válna el az abroncstól, úgy a gumiabroncsot a győrővel együtt kell leválasztani a felni peremérıl. A biztosító győrő leválasztásához a gumiabroncsot fel kell fogatni a készülék felfogató tányérjára, ezek után az abroncsot hagyományos felniknél alkalmazott módszerrel kell hátulról letolni. 5.3 Gumiabroncsok felszerelése Sérült felnik és gumiabroncsok esetén fokozott balesetveszély áll fenn! A gumiabroncsok és a felnik sérülése esetén a szerelés alatt életveszélyes helyzetek alakulhatnak ki, illetve veszélyes helyzeteket okozhat a gépkocsi vezetése során. A kiszolgáló személyzetet ki kell képezni. Soha ne gyakoroljon túl nagy erıt a gumiabroncsokra és a felnikre, a fordulatszámot állítsa a kisebb értékre. Használjon elegendı mennyiségő szerelıpasztát. Bármilyen szokatlan jelenségre, hangra azonnal állítsa meg a gumiabroncs szerelését. A szélsıséges, kritikus gumiabroncs-felni párok esetében tartsa be a wdk vonatkozó ajánlásait ( Montage-/Demontageanleitungen Kriterienkatalog, Felszerelési/leszerelési útmutatók - Kritériumok katalógusa) Vigyázzon a gumiabroncsok szerelése során felmerülı sérülésveszélyre! Hideg gumiabroncsokon végzett munkálatok során repedések alakulhatnak ki. Nagyobb sebességek esetén a gumiabroncsok szétrobbanhatnak. Gumiabroncs maghımérsékletete legyen legalább 15 C. A munkálatok során vegye figyelembe a Wdk (Wirtschaftsverband der deutschen Kautschukindustrie, Németországi Gumiipari Kereskedelmi Szövetség) által adott ajánlásokat, az információ a honlapon angol és német nyelven található. ( de: Montage- /Demontageanleitungen Reifenerwärmung, Felszerelési/leszerelési útmutatók - Gumiabroncsok felmelegítése) Szerelés elıtt a gumiabroncsokat helyezze el egy temperáló helyiségben Gumiabroncsok felszerelése Vigyázzon a kezek sérülésének veszélyére! A felfogató tányér forgatása során fennáll a zúzódás veszélye. Ne nyúljon be az ujjaival a gumiabroncs és a felni közötti résbe. Tömlı nélküli, illetve Super-Single-gumiabroncsok szerelése 1. A gumiabroncs mindkét peremét, valamint a felni vállát és a mélyágyat egyaránt kenje meg szerelıpasztával.

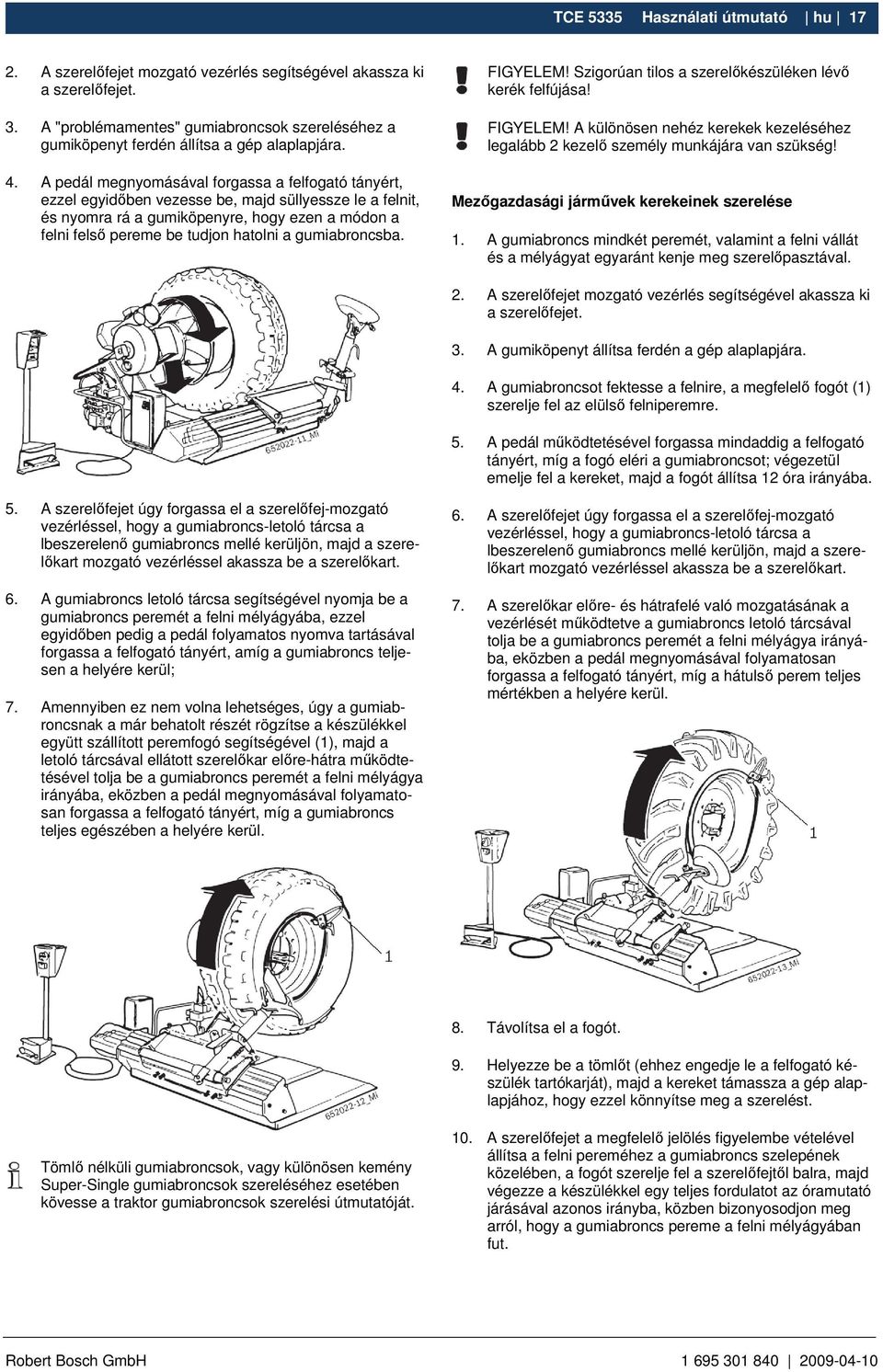

17 TCE 5335 Használati útmutató hu A szerelıfejet mozgató vezérlés segítségével akassza ki a szerelıfejet. 3. A "problémamentes" gumiabroncsok szereléséhez a gumiköpenyt ferdén állítsa a gép alaplapjára. 4. A pedál megnyomásával forgassa a felfogató tányért, ezzel egyidıben vezesse be, majd süllyessze le a felnit, és nyomra rá a gumiköpenyre, hogy ezen a módon a felni felsı pereme be tudjon hatolni a gumiabroncsba. FIGYELEM! Szigorúan tilos a szerelıkészüléken lévı kerék felfújása! FIGYELEM! A különösen nehéz kerekek kezeléséhez legalább 2 kezelı személy munkájára van szükség! Mezıgazdasági jármővek kerekeinek szerelése 1. A gumiabroncs mindkét peremét, valamint a felni vállát és a mélyágyat egyaránt kenje meg szerelıpasztával. 2. A szerelıfejet mozgató vezérlés segítségével akassza ki a szerelıfejet. 3. A gumiköpenyt állítsa ferdén a gép alaplapjára. 4. A gumiabroncsot fektesse a felnire, a megfelelı fogót (1) szerelje fel az elülsı felniperemre. 5. A pedál mőködtetésével forgassa mindaddig a felfogató tányért, míg a fogó eléri a gumiabroncsot; végezetül emelje fel a kereket, majd a fogót állítsa 12 óra irányába. 5. A szerelıfejet úgy forgassa el a szerelıfej-mozgató vezérléssel, hogy a gumiabroncs-letoló tárcsa a lbeszerelenı gumiabroncs mellé kerüljön, majd a szerelıkart mozgató vezérléssel akassza be a szerelıkart. 6. A gumiabroncs letoló tárcsa segítségével nyomja be a gumiabroncs peremét a felni mélyágyába, ezzel egyidıben pedig a pedál folyamatos nyomva tartásával forgassa a felfogató tányért, amíg a gumiabroncs teljesen a helyére kerül; 7. Amennyiben ez nem volna lehetséges, úgy a gumiabroncsnak a már behatolt részét rögzítse a készülékkel együtt szállított peremfogó segítségével (1), majd a letoló tárcsával ellátott szerelıkar elıre-hátra mőködtetésével tolja be a gumiabroncs peremét a felni mélyágya irányába, eközben a pedál megnyomásával folyamatosan forgassa a felfogató tányért, míg a gumiabroncs teljes egészében a helyére kerül. 6. A szerelıfejet úgy forgassa el a szerelıfej-mozgató vezérléssel, hogy a gumiabroncs-letoló tárcsa a lbeszerelenı gumiabroncs mellé kerüljön, majd a szerelıkart mozgató vezérléssel akassza be a szerelıkart. 7. A szerelıkar elıre- és hátrafelé való mozgatásának a vezérlését mőködtetve a gumiabroncs letoló tárcsával tolja be a gumiabroncs peremét a felni mélyágya irányába, eközben a pedál megnyomásával folyamatosan forgassa a felfogató tányért, míg a hátulsı perem teljes mértékben a helyére kerül. 8. Távolítsa el a fogót. 9. Helyezze be a tömlıt (ehhez engedje le a felfogató készülék tartókarját), majd a kereket támassza a gép alaplapjához, hogy ezzel könnyítse meg a szerelést. Tömlı nélküli gumiabroncsok, vagy különösen kemény Super-Single gumiabroncsok szereléséhez esetében kövesse a traktor gumiabroncsok szerelési útmutatóját. 10. A szerelıfejet a megfelelı jelölés figyelembe vételével állítsa a felni pereméhez a gumiabroncs szelepének közelében, a fogót szerelje fel a szerelıfejtıl balra, majd végezze a készülékkel egy teljes fordulatot az óramutató járásával azonos irányba, közben bizonyosodjon meg arról, hogy a gumiabroncs pereme a felni mélyágyában fut.

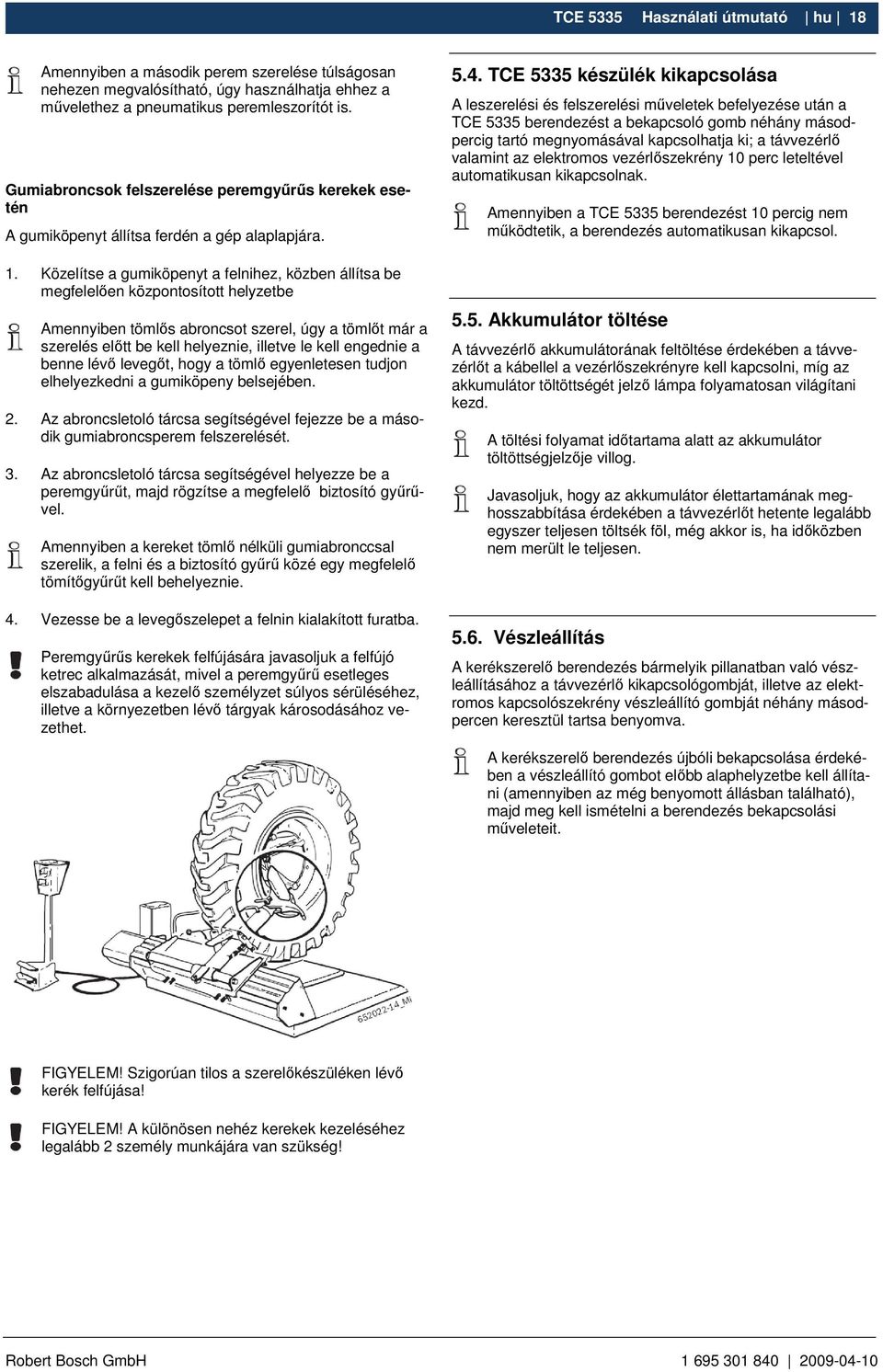

18 TCE 5335 Használati útmutató hu 18 Amennyiben a második perem szerelése túlságosan nehezen megvalósítható, úgy használhatja ehhez a mővelethez a pneumatikus peremleszorítót is. Gumiabroncsok felszerelése peremgyőrős kerekek esetén A gumiköpenyt állítsa ferdén a gép alaplapjára. 1. Közelítse a gumiköpenyt a felnihez, közben állítsa be megfelelıen központosított helyzetbe Amennyiben tömlıs abroncsot szerel, úgy a tömlıt már a szerelés elıtt be kell helyeznie, illetve le kell engednie a benne lévı levegıt, hogy a tömlı egyenletesen tudjon elhelyezkedni a gumiköpeny belsejében. 2. Az abroncsletoló tárcsa segítségével fejezze be a második gumiabroncsperem felszerelését. 3. Az abroncsletoló tárcsa segítségével helyezze be a peremgyőrőt, majd rögzítse a megfelelı biztosító győrővel. Amennyiben a kereket tömlı nélküli gumiabronccsal szerelik, a felni és a biztosító győrő közé egy megfelelı tömítıgyőrőt kell behelyeznie. 4. Vezesse be a levegıszelepet a felnin kialakított furatba. Peremgyőrős kerekek felfújására javasoljuk a felfújó ketrec alkalmazását, mivel a peremgyőrő esetleges elszabadulása a kezelı személyzet súlyos sérüléséhez, illetve a környezetben lévı tárgyak károsodásához vezethet TCE 5335 készülék kikapcsolása A leszerelési és felszerelési mőveletek befelyezése után a TCE 5335 berendezést a bekapcsoló gomb néhány másodpercig tartó megnyomásával kapcsolhatja ki; a távvezérlı valamint az elektromos vezérlıszekrény 10 perc leteltével automatikusan kikapcsolnak. Amennyiben a TCE 5335 berendezést 10 percig nem mőködtetik, a berendezés automatikusan kikapcsol Akkumulátor töltése A távvezérlı akkumulátorának feltöltése érdekében a távvezérlıt a kábellel a vezérlıszekrényre kell kapcsolni, míg az akkumulátor töltöttségét jelzı lámpa folyamatosan világítani kezd. A töltési folyamat idıtartama alatt az akkumulátor töltöttségjelzıje villog. Javasoljuk, hogy az akkumulátor élettartamának meghosszabbítása érdekében a távvezérlıt hetente legalább egyszer teljesen töltsék föl, még akkor is, ha idıközben nem merült le teljesen Vészleállítás A kerékszerelı berendezés bármelyik pillanatban való vészleállításához a távvezérlı kikapcsológombját, illetve az elektromos kapcsolószekrény vészleállító gombját néhány másodpercen keresztül tartsa benyomva. A kerékszerelı berendezés újbóli bekapcsolása érdekében a vészleállító gombot elıbb alaphelyzetbe kell állítani (amennyiben az még benyomott állásban található), majd meg kell ismételni a berendezés bekapcsolási mőveleteit. FIGYELEM! Szigorúan tilos a szerelıkészüléken lévı kerék felfújása! FIGYELEM! A különösen nehéz kerekek kezeléséhez legalább 2 személy munkájára van szükség!

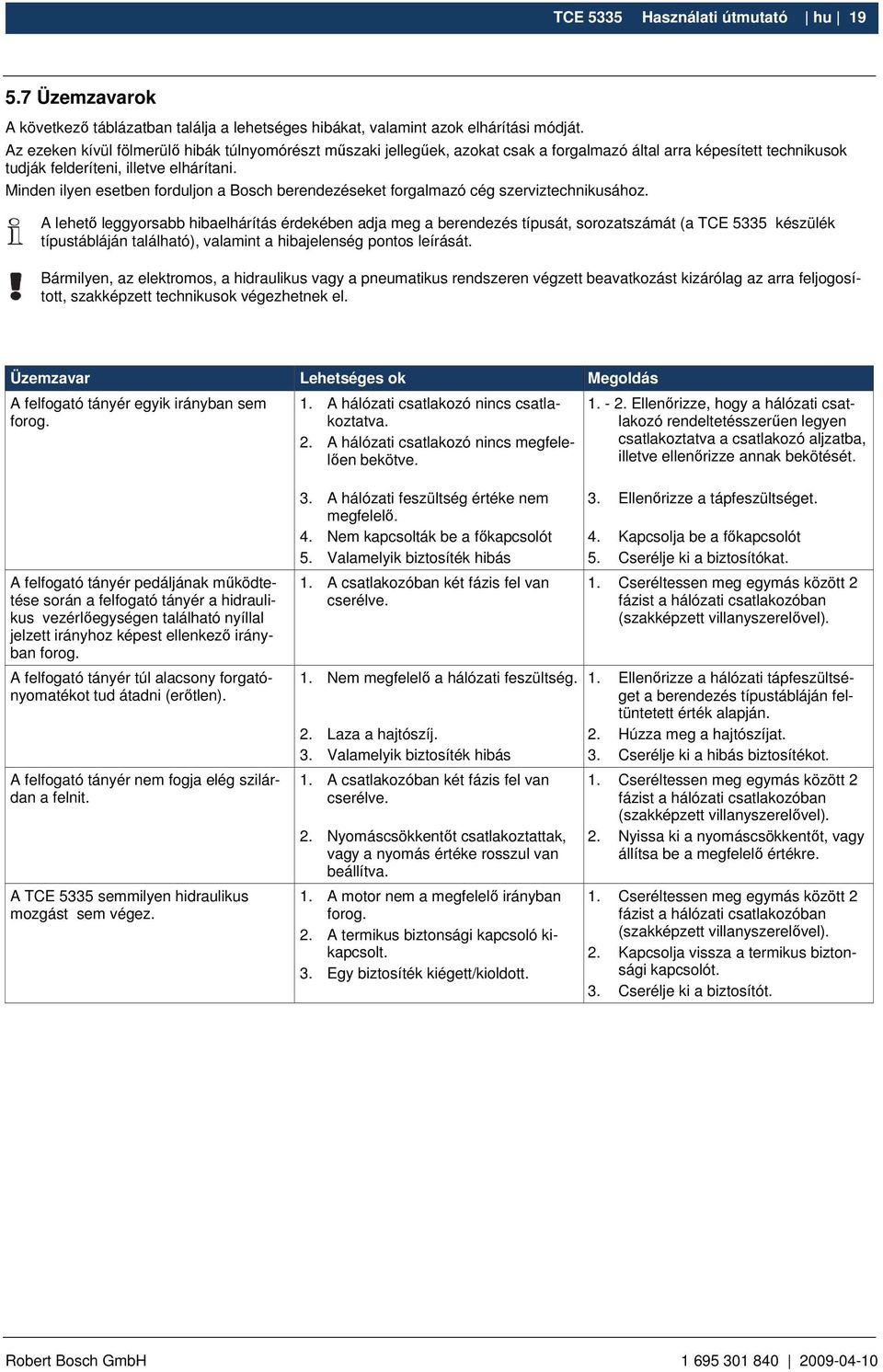

19 TCE 5335 Használati útmutató hu Üzemzavarok A következı táblázatban találja a lehetséges hibákat, valamint azok elhárítási módját. Az ezeken kívül fölmerülı hibák túlnyomórészt mőszaki jellegőek, azokat csak a forgalmazó által arra képesített technikusok tudják felderíteni, illetve elhárítani. Minden ilyen esetben forduljon a Bosch berendezéseket forgalmazó cég szerviztechnikusához. A lehetı leggyorsabb hibaelhárítás érdekében adja meg a berendezés típusát, sorozatszámát (a TCE 5335 készülék típustábláján található), valamint a hibajelenség pontos leírását. Bármilyen, az elektromos, a hidraulikus vagy a pneumatikus rendszeren végzett beavatkozást kizárólag az arra feljogosított, szakképzett technikusok végezhetnek el. Üzemzavar Lehetséges ok Megoldás A felfogató tányér egyik irányban sem forog. 1. A hálózati csatlakozó nincs csatlakoztatva. 2. A hálózati csatlakozó nincs megfelelıen bekötve Ellenırizze, hogy a hálózati csatlakozó rendeltetésszerően legyen csatlakoztatva a csatlakozó aljzatba, illetve ellenırizze annak bekötését. A felfogató tányér pedáljának mőködtetése során a felfogató tányér a hidraulikus vezérlıegységen található nyíllal jelzett irányhoz képest ellenkezı irányban forog. A felfogató tányér túl alacsony forgatónyomatékot tud átadni (erıtlen). A felfogató tányér nem fogja elég szilárdan a felnit. A TCE 5335 semmilyen hidraulikus mozgást sem végez. 3. A hálózati feszültség értéke nem megfelelı. 4. Nem kapcsolták be a fıkapcsolót 5. Valamelyik biztosíték hibás 1. A csatlakozóban két fázis fel van cserélve. 1. Nem megfelelı a hálózati feszültség. 2. Laza a hajtószíj. 3. Valamelyik biztosíték hibás 1. A csatlakozóban két fázis fel van cserélve. 2. Nyomáscsökkentıt csatlakoztattak, vagy a nyomás értéke rosszul van beállítva. 1. A motor nem a megfelelı irányban forog. 2. A termikus biztonsági kapcsoló kikapcsolt. 3. Egy biztosíték kiégett/kioldott. 3. Ellenırizze a tápfeszültséget. 4. Kapcsolja be a fıkapcsolót 5. Cserélje ki a biztosítókat. 1. Cseréltessen meg egymás között 2 fázist a hálózati csatlakozóban (szakképzett villanyszerelıvel). 1. Ellenırizze a hálózati tápfeszültséget a berendezés típustábláján feltüntetett érték alapján. 2. Húzza meg a hajtószíjat. 3. Cserélje ki a hibás biztosítékot. 1. Cseréltessen meg egymás között 2 fázist a hálózati csatlakozóban (szakképzett villanyszerelıvel). 2. Nyissa ki a nyomáscsökkentıt, vagy állítsa be a megfelelı értékre. 1. Cseréltessen meg egymás között 2 fázist a hálózati csatlakozóban (szakképzett villanyszerelıvel). 2. Kapcsolja vissza a termikus biztonsági kapcsolót. 3. Cserélje ki a biztosítót.

20 TCE 5335 Használati útmutató hu Karbantartás 6.1 Javasolt kenıanyagok Részegység Kenıanyag Szabvány Fordulatszámcsökkentı hajtómő Hidraulikaszivattyú Légkezelı egység ESSO SPARTAN EP460 ISO 460 ESSO NUTO H 46 ISO 46 DIN CLP ISO CC DIN HLP DIN PART.2-HLP ISO HM ESSO FEBIS K 32 ISO VG táblázat: Kenıanyagok táblázata A gyártó semmilyen felelısséget nem vállal a nem megfelelı minıségő olajjal való mőködtetésbıl eredı károkért Karbantartási intervallumok Karbantartás Végezze el a távvezérlı teljes feltöltését. A mozgásban lévı mechanikus alkatrészek tisztítása petróleummal vagy hasonló oldószerrel, majd a részegységek bekenése motorolajjal, illetve erre a célra alkalmas kenızsírral. Kondenzvíz eltávolítása. A levegıolajozó készülék olajszintjének ellenırzése. A hajtószíj feszességének ellenırzése, az esetleges csúszások elkerülése érdekében. Olajszint ellenırzése a hajtómőben, az olajszintnek mindig a minimális és a maximális jelzés között kell lennie. Olajszint ellenırzése a felfogató egységben és a szerelıkarban, az olajszintnek mindig a minimális és a maximális jelzés között kell lennie. A szán csúszófelületeinek megkenése megfelelı kenıanyaggal. A levegıolajozó készülékben lévı olaj ellenırzése. Olaj cseréje a hidraulikus vezérlıegységben. Olaj ellenırzése a hajtómőben. heti havi éves x x x x x x x x x x x 6.2 Tisztítás és karbantartás A TCE 5335 berendezést minden tisztítási és karbatartási mővelet elıtt a fıkapcsolóval kapcsolja ki, majd húzza ki a hálózati csatlakozó aljzatból. A TCE 5335 berendezés teljesítményének szavatolása, valamint a kifogástalan mőködés érdekében a berendezést rendszeresen tisztítani kell, illetve el kell végezni annak karbantartását. A berendezés karbantartását a következıkben felsorolt gyártói elıírások alapján a felhasználónak kell elvégeznie Olajszint ellenırzése a hidraulikus vezérlıegységben 1. Válassza le a készüléket az elektromos hálózatról. 2. Csavarja ki a hidraulikus vezérlıegység (milliméterbeosztású) szintjelzıpálcával ellátott fedelét. 3. Ellenırizze, hogy az olajszint a minimális és a maximális szint között legyen Hajtómőolaj cseréje 1. Helyezzen egy edényt a hajtómő alá. 2. Eressze le teljesen a felfogató tányér tartókarját. 3. Távolítsa el az olajleeresztı csavart. 4. Ürítse le az olajat, majd ártalmatlanítsa a hulladékot (lásd a 7.3 fejezetnél). 5. Emelje föl teljesen a felfogató tányér tartókarját. 6. Töltse fel új hajtómőolajjal (lásd a kenıanyagok táblázatát). 7. Csavarja vissza az olajleeresztı csavart.

21 TCE 5335 Használati útmutató hu Kondenzvíz eltávolítása 1. A vízleválasztó alatti piros gombot fordítsa el balra. 2. Távolítsa el a felgyőlt kondenzvizet. csoló (egyfázisú) Motor (egyfázisú) Távkapcsoló (háromfázisú) Motor (egyfázisú) A vízleválasztó alatti piros gombot fordítsa újra vissza A levegıolajozóban lévı olaj utántöltése 1. Távolítsa el a sőrített levegı csatlakozóját. 2. Csavarozza fel az olajozóra a tartályt. 3. Töltse fel olajjal (lásd a kenıanyagok táblázatát). 7. Üzemen kívül helyezés 7.1 Helyváltoztatás Elvégzendı mőveletek: 1. Válassza le a berendezést az elektromos hálózatról. 2. Vegye figyelembe az elsı üzembevételre vonatkozó útmutatót (lásd a 4.2 fejezetnél). A TCE 5335 berendezés vásárlása vagy eladása során a tartozékként vele szállított teljes dokumentációt is a berendezéssel együtt tovább kell adni A levegıolajozóban lévı olaj cseréje 1. Távolítsa el a sőrített levegı csatlakozóját. 2. Csavarozza le az olajozón található tartályt. 3. Ürítse ki az olajat, majd ártalmatlanítsa a hulladékot (lásd a 7.3 fejezetnél). 4. Töltse fel friss olajjal (lásd a kenıanyagok táblázatát). 6.3 Pótalkatrészek és kopó alkatrészek Megnevezés Rendelési szám Forgatható kollektor Védıgyőrő (Antiextrusionsring) BR OR Teljes 24V DC mágnesszelep (új típusú) A33 szíj Botkormány-kezelıegység (4 pozíciós) Kapcsoló (2 pozíciós) Biztosíték, E16 30A Mőanyag vezeték Biztosíték, 2A 5x Pneumatikus szelepblokk Felfogató tányér tartókarjának blokkoló munkahengere Távkapcsoló (egyfázisú) Túlterhelés ellen védı termikus kap Átmeneti üzemen kívül helyezés Amennyiben a TCE 5335 berendezést csak korlátozott idıre szeretné használaton kívül helyezni, vagy valamilyen egyéb okból kifolyólag nincs üzemben, minden esetben húzza ki a csatlakozóját a hálózati aljzatból. A TCE 5335 berendezést, mint minden szerszámot vagy tartozékot alaposan meg kell tisztítani, majd a raktározás elıtt védelemmel kell ellátni (például egy vékony olajfilm felvitelével). 7.3 Ártalmatlanítás Válassza le a TCE 5335 berendezést az elektromos hálózatról, majd távolítsa el róla a csatlakozó kábelt. Az olajok a vizeket szennyezı folyadékok, ezért azokat a hatályos jogszabályoknak megfelelıen kell ártalmatlania. Szedje szét a TCE 5335 berendezést, válassza szét az alapanyagoknak megfelelı csoportokra, majd a hatályos rendelkezéseknek megfelelıen semmisítse meg azokat. A TCE 5335 berendezés kielégíti a 2002/96/EG (WEEE) európai direktívákat. Az elektromos-, illetve elektronikus berendezéseket, beleértve a vezetékeket és a tartozékaikat, valamint az akkumulátorokat és elemeket a háztartási hulladéktól elkülönítetten kell kezelni. A megsemmisítésre használja a rendelkezésre álló begyőjtı rendszereket. A TCE 5335 berendezés elıírásszerő ártalmatlanításával elkerüli a környezet károsítását, valamint a személyes egészségét sem veszélyezteti.

22 TCE 5335 Használati útmutató hu Mőszaki adatok 9. Összefoglaló 8.1 TCE 5335 Megnevezés Zajszint max. Hidraulikus nyomás Tápfeszültség Mőszaki jellemzık 75 db bar a megrendelt változatnak megfelelıen (lásd a típustáblán) Felnik felépítése és jelölések 8.2 Méretek és tömegek Megnevezés TCE 5335 (Ma x Sz x Mé) Nettó tömeg Bruttó tömeg 8.3 Mőködési tartomány Mőszaki jellemzık 1750 x 2600 x 1900 mm 984 kg 1150 kg 3. ábra: Felni (keréktárcsa) 1 Felni pereme 2 Felni vállrésze 3 Kiemelkedés (Hump) 4 Mélyágy D Felniátmérı Megnevezés min / max Abroncsszélesség 14" 42" (opcionálisan 56"-ig bıvíthetı) Abroncsátmérı maximálisan 2300 mm Abroncsszélesség 1300 mm RFT Run Flat Tyre, vészfutási tulajdonságokkal bíró gumiabroncs, normál- és pótkerék egyben. TCE Tyre Change Equipment, a gumiabroncsszerelı berendezés rövidítése. UHP UltraHighPerformance abroncs, a rendkívül nagy sebességeknél használható gumiabroncs márkajelzése. wdk Wirtschaftsverband der deutschen Kautschukindustrie e. V. = Németországi Gumiipari Kereskedelmi Szövetség = Németországi Gumiipari Kereskedelmi Szövetség
