BackPack szelepvezérlő

Átírás

1 Kezelési kézikönyv Az EFD kézikönyvek elektronikus PDF fájlban is megtalálhatók a oldalon.

2 Az EFD fogadalma Köszönöm! Szeretném, ha tudná, hogy a Nordson EFD-nél mi mindannyian értékeljük a vállalkozását, és minden rendelkezésünkre álló eszközzel arra törekszünk, hogy Ön elégedett vevő legyen. Ha bármikor felmerül, hogy nem teljes mértékben elégedett a berendezéssel vagy az EFD termékalkalmazási szakértő által nyújtott támogatással, kérjük, személyesen velem vegye fel a kapcsolatot a (USA), (USA-n kívül) telefonszámon, illetve a Srini. Subramanian@nordsonefd.com címen. Garantálom, hogy bármilyen problémát az Ön szíves megelégedésére fogunk megoldani. Még egyszer köszönjük, hogy a Nordson EFD-t választotta. Srini Subramanian Srini Subramanian, Ügyvezető Igazgató Tartalom Tartalom... 2 Bevezetés... 3 Műszaki adatok... 3 üzembehelyezése... 4 Végső üzembe helyezési ellenőrzőlista... 5 Szelep szétszerelése és összeszerelése... 5 BackPack eltávolítása a szelepről... 5 Golyós szelep kicserélése... 5 Hibakeresési útmutató... 6 Cserealkatrészek hungary@nordsonefd.com A Nordson EFD LLC adagolórendszerek értékesítése és szervize világszerte elérhető.

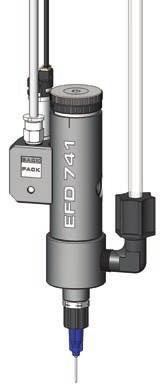

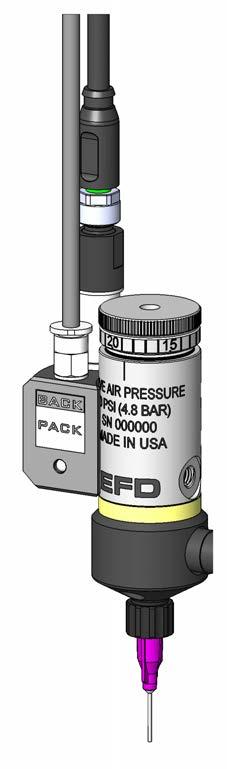

3 Bevezetés A használata egyszerű, és karbantartás nélkül többmillió cikluson keresztül működik. Az 5 6 ms vezérlősebességű fejlett miniatűr mágnestechnológia alkalmazásával 80 Hz-t meghaladó ciklussebesség érhető el. A gyors szelepvezérlő sebesség különösen kis mennyiségek adagolásának képességét eredményezi. A lapot közvetlenül a vezérlő léghengerre felszerelve javítható a folyamatbeli ingadozás a következetesen pontos, ponntól pontig történő adagolás érdekében. A BackPack alacsony profilja, kompakt tervezése elegendő szabad teret ad az optimális középpontos felszereléshez. Az egyszerű felszerelés érdekében pehelykönnyű anyagokból készült minden 752V és 741V sorozatú szelepre utólag is felszerelhető. A eltávolítása és karbantartása egyszerű. Mindegyik lap csatlakozókábel szerelvénnyel együtt kerül szállításra. Műszaki adatok Elektromos bemenet: Belépő levegő: Min. vezérlőidő: Max. vezérlőidő: Ciklusfekvencia: *BackPack anyaga: Borítás: Szerelőcsavar: Tömítőgyűrűk: *BackPack mérete: 24 VDC, 4 W 4,8 6,2 bar (70 90 psi) 5 ms Folyamatosan BE Hz Eloxált alumínium 303SS Buna-N 22,20 mm X 26,7 mm x 24,10 mm (0,874" mély X 1,05" magas x 0,95" széles) Súly: Csak BackPack: 52,635 g (1,85 oz) *MEGJEGYZÉS: A szelep teljes műszaki adatait lásd a 741V és 752V üzembe helyezési útmutatójában. hungary@nordsonefd.com A Nordson EFD LLC adagolórendszerek értékesítése és szervize világszerte elérhető. 3

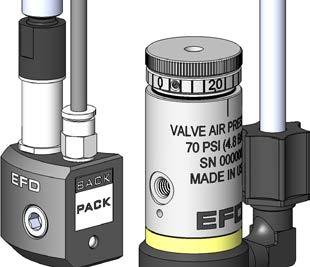

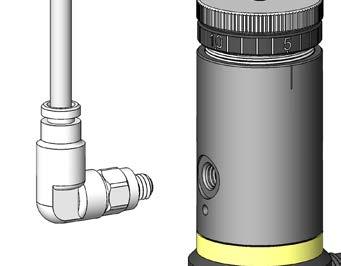

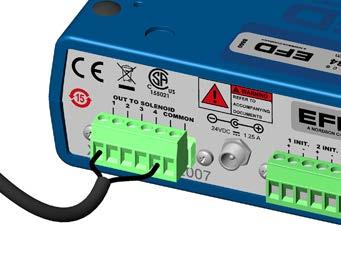

4 üzembehelyezése 1. lépés: Szerelje le a léghengerről a vezérlő légszerelvényt és légtömlőt. 2. lépés: Rögzítse a BackPack vezérlőlapot a léghenger bemeneti nyílásához. 3. lépés: Csatlakoztassa a levegő bemeneti tömlőt, 4,8 6,2 bar (70 90 psi) a 4 mm-es benyomható szerelvénybe. 4. lépés: Csatlakoztassa BackPack ValveMate 8000 vezérlőt a mellékelt kábelt használva. Riasztás Elektromos Folyadék Állando levegő Levegő a tankhoz Teljes rendszer 4 hungary@nordsonefd.com A Nordson EFD LLC adagolórendszerek értékesítése és szervize világszerte elérhető.

5 Végső üzembe helyezési ellenőrzőlista 1. A BackPack-hez a légnyomás 4,8 6,2 bar-re van beállítva (70 90 psi). 2. A BackPack és bemenet/kimenet megfelelő módon van kábelezve. 3. A szelepek és a folyadéktartály megfelelően van csatlakoztatva. 4. A szelepek és az adagolócsúcsok az adagolószelep üzembe helyezési útmutatójának megfelelően vannak felszerelve. 5. Kapcsolja BE a ValveMate 8000-et. Ellenőrizze, hogy a jelzőfények és a LED kijelző világít-e. MEGJEGYZÉS: A ValveMate 8000 nincs felszerelve BE / KI kapcsológombbal, és BEKAPCSOLVA marad mindaddig, amíg a készülék tápfeszültséget kap. Szelep szétszerelése és összeszerelése BackPack eltávolítása a szelepről 1. Lazítsa ki a szerelőcsavart, hogy le tudja venni a BackPacket a szelep léghengeréről. Vigyázat: Ne vegye le teljesen a szerelőcsavart a BackPack burkolatáról. Ügyeljen rá, hogy ne veszítse el a szerelőcsavarral szembeni tömítőgyűrűt. Golyós szelep kicserélése 2. Távolítsa el a BackPack kábel és a légtömlő körül lévő kábelkötegelő spirált (ha használ ilyet) 3. Húzza ki a levegő-vezetéket a BackPackből. 4. Válassza le a szolenoid kábeleket a ValveMate 8000-ről vagy más vezérlőberendezésről. 5. Egy villáskulcs segítségével az óramutató járásával ellenkező irányba csavarja ki és távolítsa el a golyós szelepet. Amikor már laza, húzza ki a golyós szelepet. 6. Cserélje ki a golyós szelepet úgy, hogy addig csavarja az óramutató járásával megegyező irányba, amíg az teljesen szorosan nem illeszkedik. 7. Csatlakoztassa vissza a kábeleket és a levegő-vezetéket a BackPackre. hungary@nordsonefd.com A Nordson EFD LLC adagolórendszerek értékesítése és szervize világszerte elérhető. 5

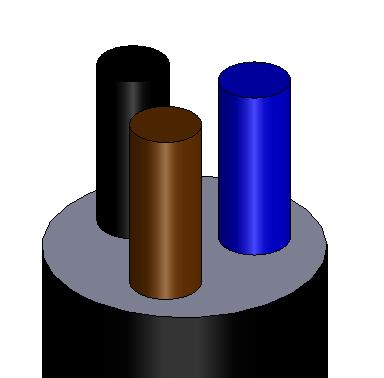

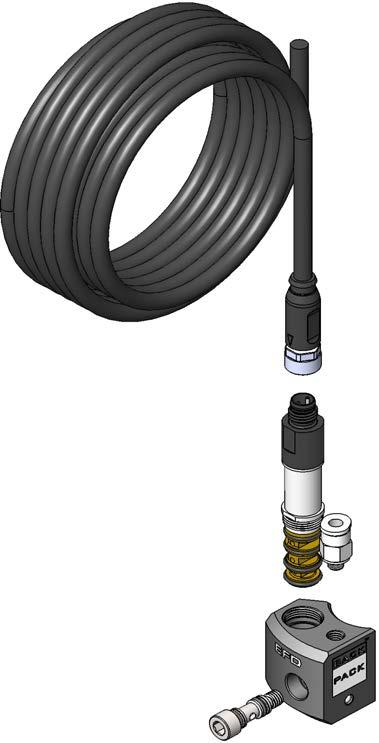

6 Hibakeresési útmutató Hiba BackPack szelepvezérlő nem forog Légszivárgás a BackPack burkolatból A kábelek eltörtek a szolenoid golyós szelepénél Megoldás Ellenőrizze, hogy a fő levegőellátás BE van kapcsolva. Ellenőrizze a kábeleket, laza csatlakozást vagy károsodást keresve. Cserélje ki a golyós szelepet. Ellenőrizze, hogy a burkolat nem laza-e. Szorítsa meg újra. Ellenőrizze a szerelőcsavaron, nem károsodtak-e a tömítőgyűrűk. Cserélje ki. Ellenőrizze, nem károsodtak a tömítőgyűrűk a golyós szelepen. Cserélje ki a golyós szelepet. Ha nem sikerül kiküszöbölnie a hibát, vagy további segítségre van szüksége, kérjük, forduljon hozzánk. Cserealkatrészek Kerek szolenoid kábel, 3-pólusú, M Kerek szolenoid 24V, 4 W, 3 pólusú O-gyűrű készlet MEGJEGYZÉS: Használja a kerek szolenoid kék és barna vezetékét a BackPack szelep mozgatására. A vezetékek polaritása nincsen megkülönböztetve Levegő bemeneti szerelvény Burkolat / Szerelőcsavar tömítőgyűrűkkel 6 hungary@nordsonefd.com A Nordson EFD LLC adagolórendszerek értékesítése és szervize világszerte elérhető.

7 A Nordson EFD EGYÉVES KORLÁTOZOTT GARANCIÁJA A vásárlástól számított egy évig garantáljuk, hogy az Nordson EFD adagolószelepek minden alkatrésze anyag- és megmunkálási hibáktól mentes lesz, kivéve a nem rendeltetésszerű használat, kopás, korrózió, hanyagság, baleset, hibás üzembehelyezés, vagy a berendezéssel inkompatibilis anyagok adagolása miatt bekövetkezett hibákat, amennyiben a berendezést a gyári ajánlásoknak és utasításoknak megfelelően helyezték üzembe. A garanciális idő alatt az EFD térítés nélkül megjavítja vagy kicserélni a hibásnak bizonyult alkatrészt, amennyiben az alkatrészt meghatalmazás után térítésmentesen visszajuttatják a gyárunkba. A jelen garancia alapján az EFD felelőssége vagy kötelezettsége semmilyen körülmények között sem haladhatja meg a berendezés vételárát. A jelen garancia csak olajmentes, tiszta, száraz és szűrt levegő használata esetén érvényes. Az EFD nem vállal értékesítési vagy egy adott célra való alkalmassági garanciát. Az EFD semmilyen körülmények között sem felelős a mellékes vagy következményes károkért. A több mint 40 országban megtalálható Nordson EFD értékesítők címéért látogasson el a Web oldalra. Hungary Halköz Üzletház, I. em Simonffy u Debrecen Hungary ; hungary@nordsonefd.com Global ; info@nordsonefd.com A Wave Design a Nordson vállalat védjegye Nordson Corporation v052016
