1 Tempofor MOBIL KERÍTÉSEK

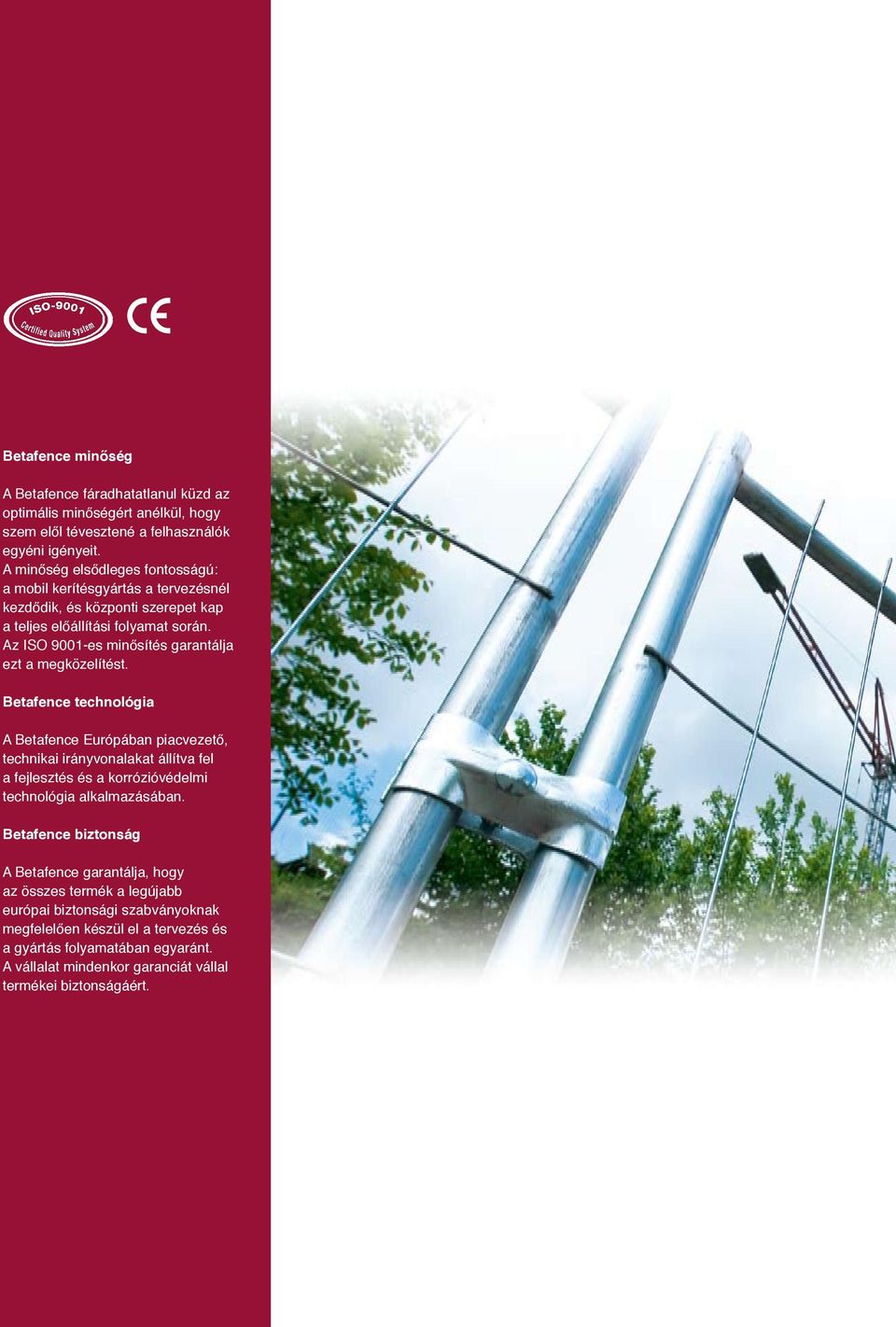

2 Betafence minőség A Betafence fáradhatatlanul küzd az optimális minőségért anélkül, hogy szem elől tévesztené a felhasználók egyéni igényeit. A minőség elsődleges fontosságú: a mobil kerítésgyártás a tervezésnél kezdődik, és központi szerepet kap a teljes előállítási folyamat során. Az ISO 9001-es minősítés garantálja ezt a megközelítést. Betafence technológia A Betafence Európában piacvezető, technikai irányvonalakat állítva fel a fejlesztés és a korrózióvédelmi technológia alkalmazásában. Betafence biztonság A Betafence garantálja, hogy az összes termék a legújabb európai biztonsági szabványoknak megfelelően készül el a tervezés és a gyártás folyamatában egyaránt. A vállalat mindenkor garanciát vállal termékei biztonságáért. 2

3 Betafence Tempofor Hatékony megoldások ideiglenes biztonságért TARTALOM OLDAL Ha ideiglenes kerítésre van szüksége Építési területek, közúti munkálatok, nagyobb nyilvános események, katasztrófák számos esemény igényel ideiglenes kerítést. Ideiglenest, de nem olyat, ami nélkülözi a minőséget vagy egy-egy nélkülözhetetlen speciális tulajdonságot. Ez az oka annak, hogy a Betafence kifejlesztett egy sor mobil kerítést, amelyet könnyű felállítani, de mégis megfelel a legszigorúbb biztonsági előírásoknak. A kiegészítők széles választékának köszönhetően ezek a kerítések a legváltozatosabb területeken alkalmazhatók eladás illetve kölcsönzés esetében is. 1 Tempofor F 2 Tempofor B Tempofor C&T 10 4 Tempofor 3D 12 Ha magas fokú funkcionalitás mellett döntene A Betafence Tempofort választva azonban többet kap, mint csupán magas fokú funkcionalitást. A jól ismert Betafence minőség számottevően javítja az építkezési terület vagy egyéb esemény optikai összhatását, ami nagyban meghatározza az utcán az Ön vállalkozásáról vagy rendezvényéről alkotott képet. Ezek a tulajdonságok teszik a Betafence-t európai piacvezetővé a mobil kerítésgyártás terén. A vállalat két különböző gyárteleppel rendelkezik. Kiterjedt európai disztribútorhálózatunk gondoskodik a legjobb szolgáltatás nyújtásáról ideiglenes kerítések vásárlása vagy kölcsönzése esetén. 5 Tempofor kiegészítők 13 M O B I L K E R Í T É S E K 3

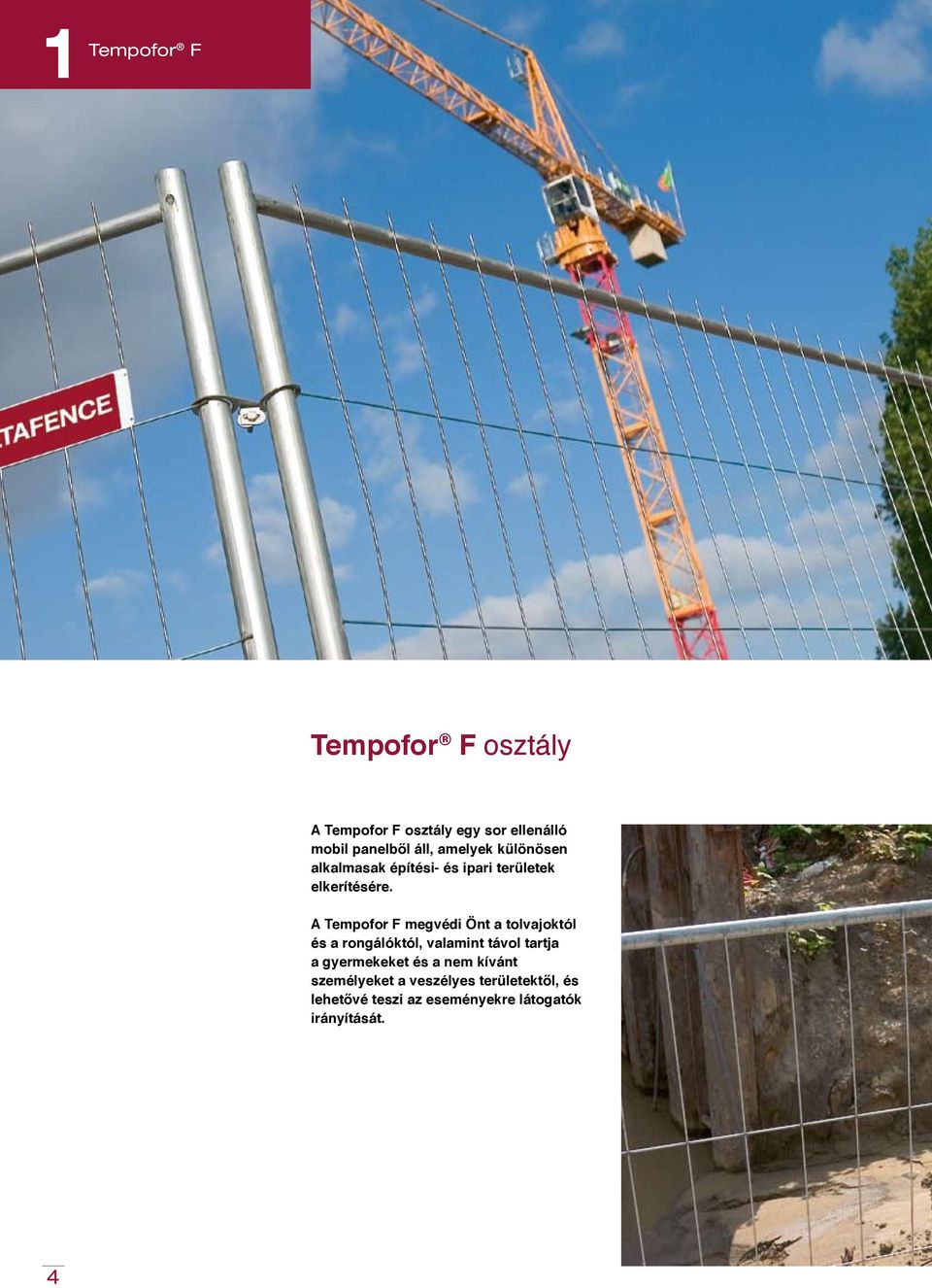

4 1 Tempofor F Tempofor F osztály A Tempofor F osztály egy sor ellenálló mobil panelből áll, amelyek különösen alkalmasak építési- és ipari területek elkerítésére. A Tempofor F megvédi Önt a tolvajoktól és a rongálóktól, valamint távol tartja a gyermekeket és a nem kívánt személyeket a veszélyes területektől, és lehetővé teszi az eseményekre látogatók irányítását.

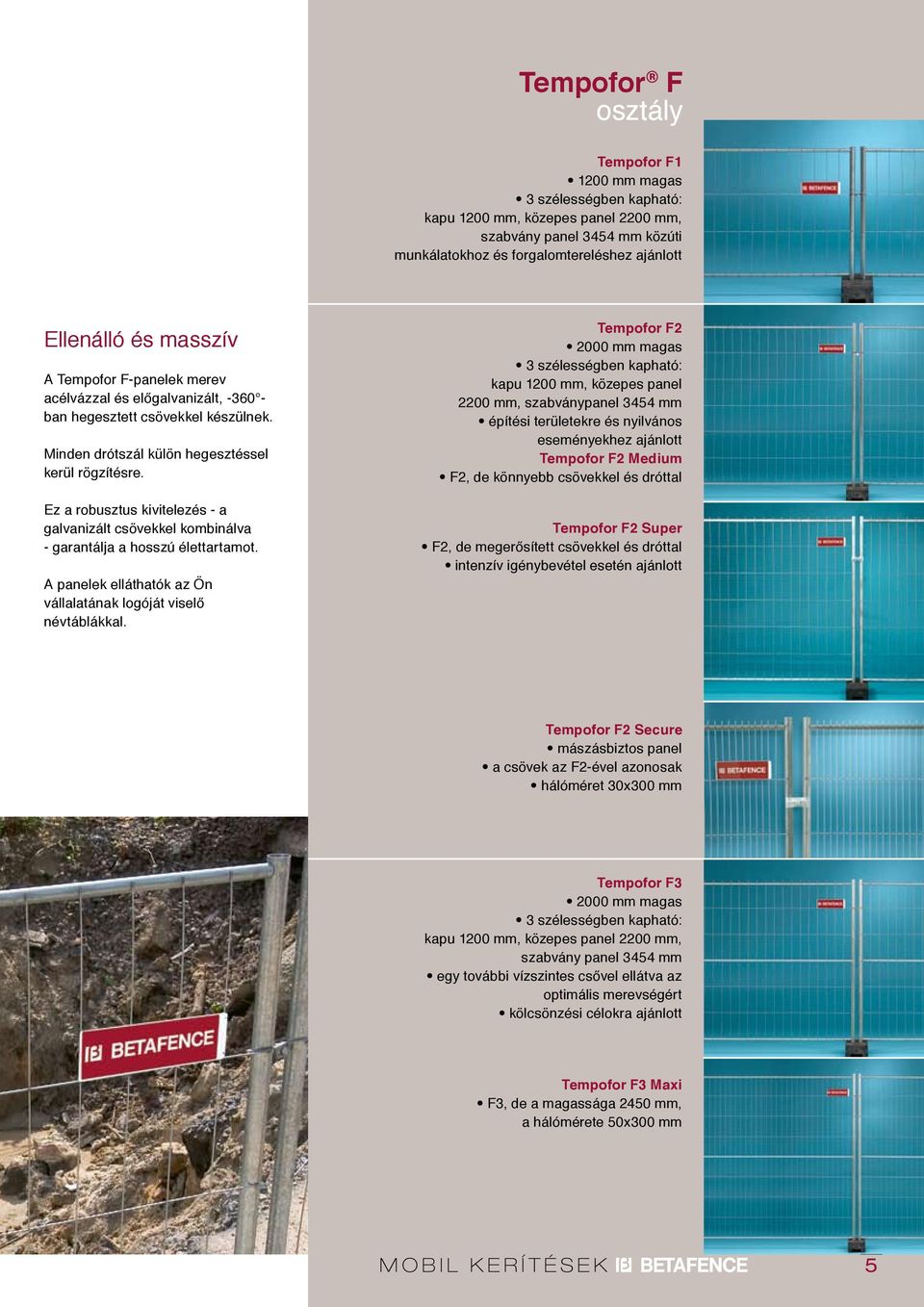

5 Tempofor F osztály Tempofor F mm magas 3 szélességben kapható: kapu 1200 mm, közepes panel 2200 mm, szabvány panel 3454 mm közúti munkálatokhoz és forgalomtereléshez ajánlott Ellenálló és masszív A Tempofor F-panelek merev acélvázzal és előgalvanizált, -360 ban hegesztett csövekkel készülnek. Minden drótszál külön hegesztéssel kerül rögzítésre. Ez a robusztus kivitelezés - a galvanizált csövekkel kombinálva - garantálja a hosszú élettartamot. A panelek elláthatók az Ön vállalatának logóját viselő névtáblákkal. Tempofor F mm magas 3 szélességben kapható: kapu 1200 mm, közepes panel 2200 mm, szabványpanel 3454 mm építési területekre és nyilvános eseményekhez ajánlott Tempofor F2 Medium F2, de könnyebb csövekkel és dróttal Tempofor F2 Super F2, de megerősített csövekkel és dróttal intenzív igénybevétel esetén ajánlott Tempofor F2 Secure mászásbiztos panel a csövek az F2-ével azonosak hálóméret 30x300 mm Tempofor F mm magas 3 szélességben kapható: kapu 1200 mm, közepes panel 2200 mm, szabvány panel 3454 mm egy további vízszintes csővel ellátva az optimális merevségért kölcsönzési célokra ajánlott Tempofor F3 Maxi F3, de a magassága 2450 mm, a hálómérete 50x300 mm M O B I L K E R Í T É S E K

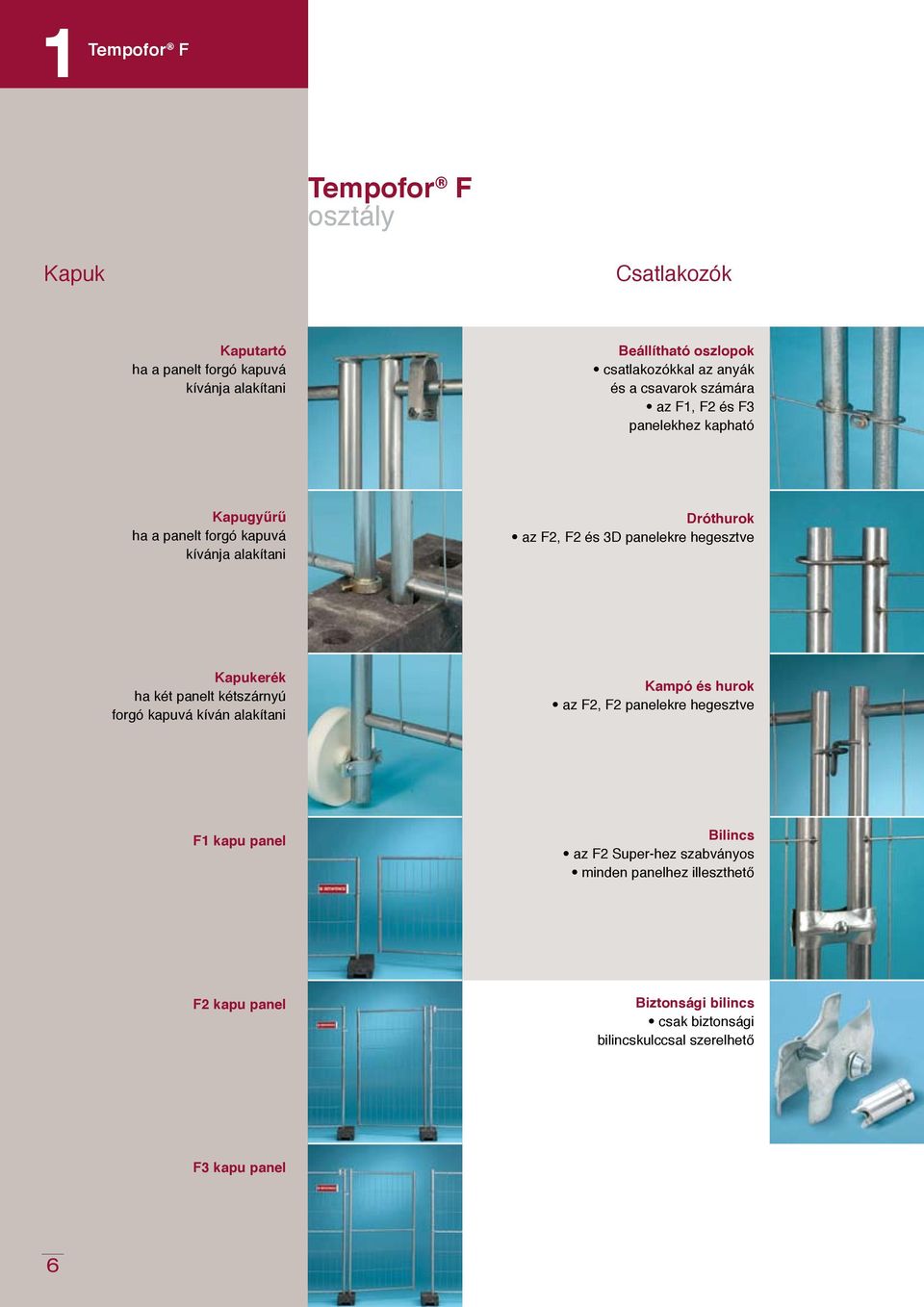

6 1 Tempofor F Tempofor F osztály Kapuk Csatlakozók Kaputartó ha a panelt forgó kapuvá kívánja alakítani Beállítható oszlopok csatlakozókkal az anyák és a csavarok számára az F1, F2 és F3 panelekhez kapható Kapugyűrű ha a panelt forgó kapuvá kívánja alakítani Dróthurok az F2, F2 és 3D panelekre hegesztve Kapukerék ha két panelt kétszárnyú forgó kapuvá kíván alakítani Kampó és hurok az F2, F2 panelekre hegesztve F1 kapu panel Bilincs az F2 Super-hez szabványos minden panelhez illeszthető F2 kapu panel Biztonsági bilincs csak biztonsági bilincskulccsal szerelhető F3 kapu panel

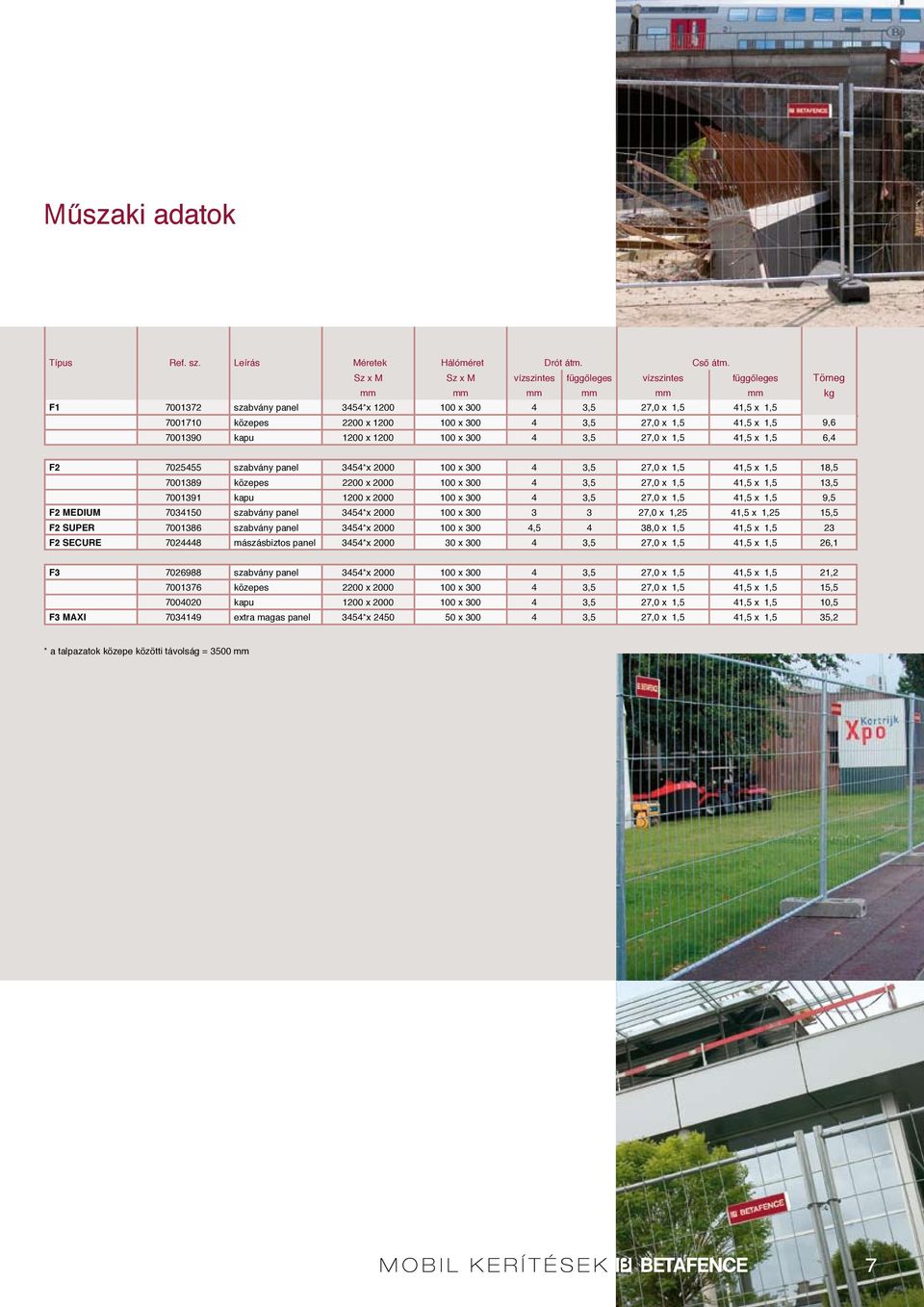

7 Műszaki adatok Típus Ref. sz. Leírás Méretek Hálóméret Drót átm. Cső átm. Sz x M Sz x M vízszintes függőleges vízszintes függőleges Tömeg mm mm mm mm mm mm kg F szabvány panel 3454*x x ,5 27,0 x 1,5 41,5 x 1, közepes 2200 x x ,5 27,0 x 1,5 41,5 x 1,5 9, kapu 1200 x x ,5 27,0 x 1,5 41,5 x 1,5 6,4 F szabvány panel 3454*x x ,5 27,0 x 1,5 41,5 x 1,5 18, közepes 2200 x x ,5 27,0 x 1,5 41,5 x 1,5 13, kapu 1200 x x ,5 27,0 x 1,5 41,5 x 1,5 9,5 F2 MEDIUM szabvány panel 3454*x x ,0 x 1,25 41,5 x 1,25 15,5 F2 SUPER szabvány panel 3454*x x 300 4,5 4 38,0 x 1,5 41,5 x 1,5 23 F2 SECURE mászásbiztos panel 3454*x x ,5 27,0 x 1,5 41,5 x 1,5 26,1 F szabvány panel 3454*x x ,5 27,0 x 1,5 41,5 x 1,5 21, közepes 2200 x x ,5 27,0 x 1,5 41,5 x 1,5 15, kapu 1200 x x ,5 27,0 x 1,5 41,5 x 1,5 10,5 F3 MAXI extra magas panel 3454*x x ,5 27,0 x 1,5 41,5 x 1,5 35,2 * a talpazatok közepe közötti távolság = 3500 mm M O B I L K E R Í T É S E K

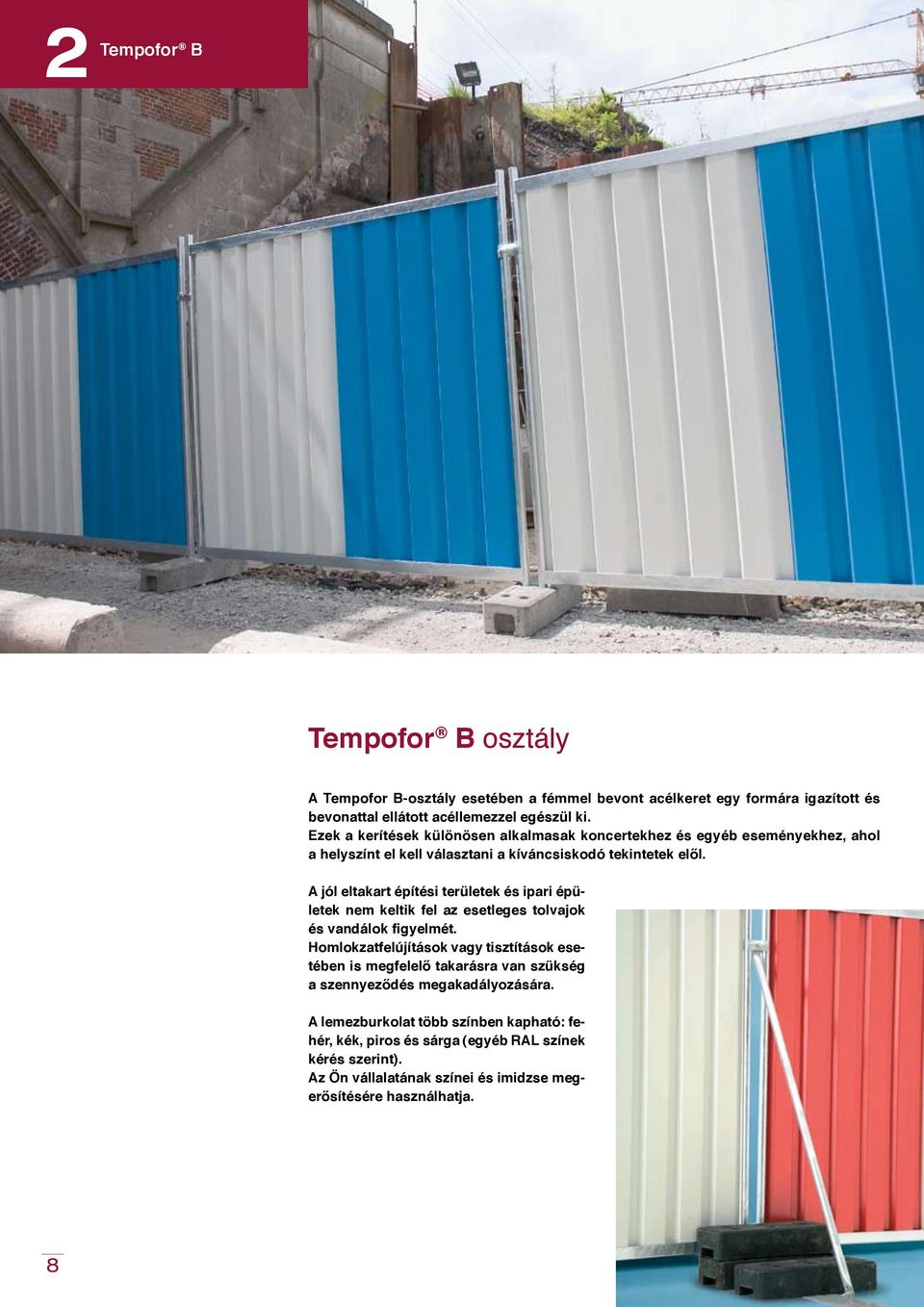

8 2 Tempofor B Tempofor B osztály A Tempofor B-osztály esetében a fémmel bevont acélkeret egy formára igazított és bevonattal ellátott acéllemezzel egészül ki. Ezek a kerítések különösen alkalmasak koncertekhez és egyéb eseményekhez, ahol a helyszínt el kell választani a kíváncsiskodó tekintetek elől. A jól eltakart építési területek és ipari épületek nem keltik fel az esetleges tolvajok és vandálok figyelmét. Homlokzatfelújítások vagy tisztítások esetében is megfelelő takarásra van szükség a szennyeződés megakadályozására. A lemezburkolat több színben kapható: fehér, kék, piros és sárga (egyéb RAL színek kérés szerint). Az Ön vállalatának színei és imidzse megerősítésére használhatja.

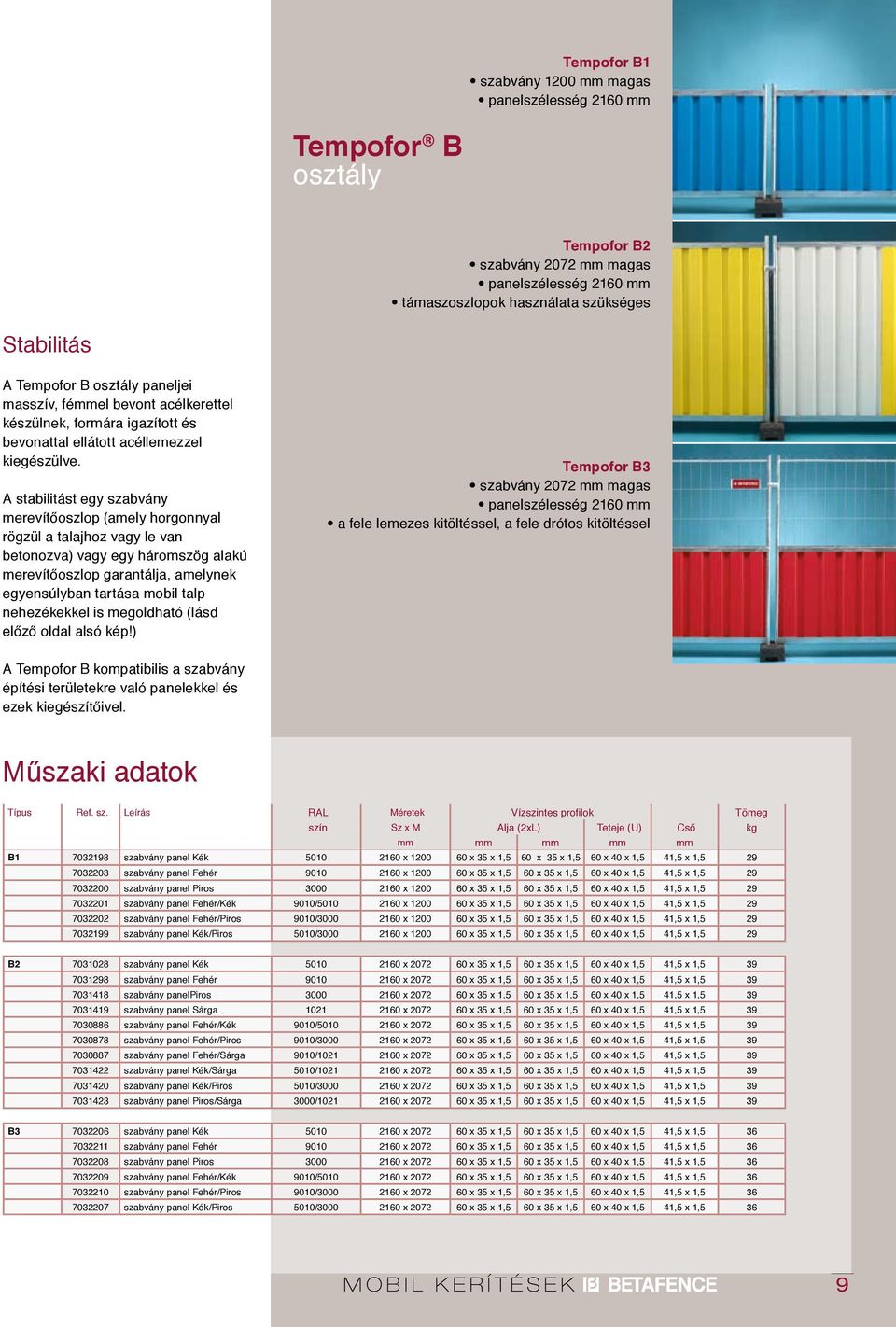

9 Tempofor B1 szabvány 1200 mm magas panelszélesség 2160 mm Tempofor B osztály Tempofor B2 szabvány 2072 mm magas panelszélesség 2160 mm támaszoszlopok használata szükséges Stabilitás A Tempofor B osztály paneljei masszív, fémmel bevont acélkerettel készülnek, formára igazított és bevonattal ellátott acéllemezzel kiegészülve. A stabilitást egy szabvány merevítőoszlop (amely horgonnyal rögzül a talajhoz vagy le van betonozva) vagy egy háromszög alakú merevítőoszlop garantálja, amelynek egyensúlyban tartása mobil talp nehezékekkel is megoldható (lásd előző oldal alsó kép!) Tempofor B3 szabvány 2072 mm magas panelszélesség 2160 mm a fele lemezes kitöltéssel, a fele drótos kitöltéssel A Tempofor B kompatibilis a szabvány építési területekre való panelekkel és ezek kiegészítőivel. Műszaki adatok Típus Ref. sz. Leírás RAL Méretek Vízszintes profi lok Tömeg szín Sz x M Alja (2xL) Teteje (U) Cső kg mm mm mm mm mm B szabvány panel Kék x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, szabvány panel Fehér x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, szabvány panel Piros x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, szabvány panel Fehér/Kék 9010/ x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, szabvány panel Fehér/Piros 9010/ x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, szabvány panel Kék/Piros 5010/ x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1,5 29 B szabvány panel Kék x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, szabvány panel Fehér x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, szabvány panelpiros x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, szabvány panel Sárga x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, szabvány panel Fehér/Kék 9010/ x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, szabvány panel Fehér/Piros 9010/ x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, szabvány panel Fehér/Sárga 9010/ x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, szabvány panel Kék/Sárga 5010/ x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, szabvány panel Kék/Piros 5010/ x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, szabvány panel Piros/Sárga 3000/ x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1,5 39 B szabvány panel Kék x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, szabvány panel Fehér x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, szabvány panel Piros x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, szabvány panel Fehér/Kék 9010/ x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, szabvány panel Fehér/Piros 9010/ x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, szabvány panel Kék/Piros 5010/ x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1,5 36 M O B I L K E R Í T É S E K 9

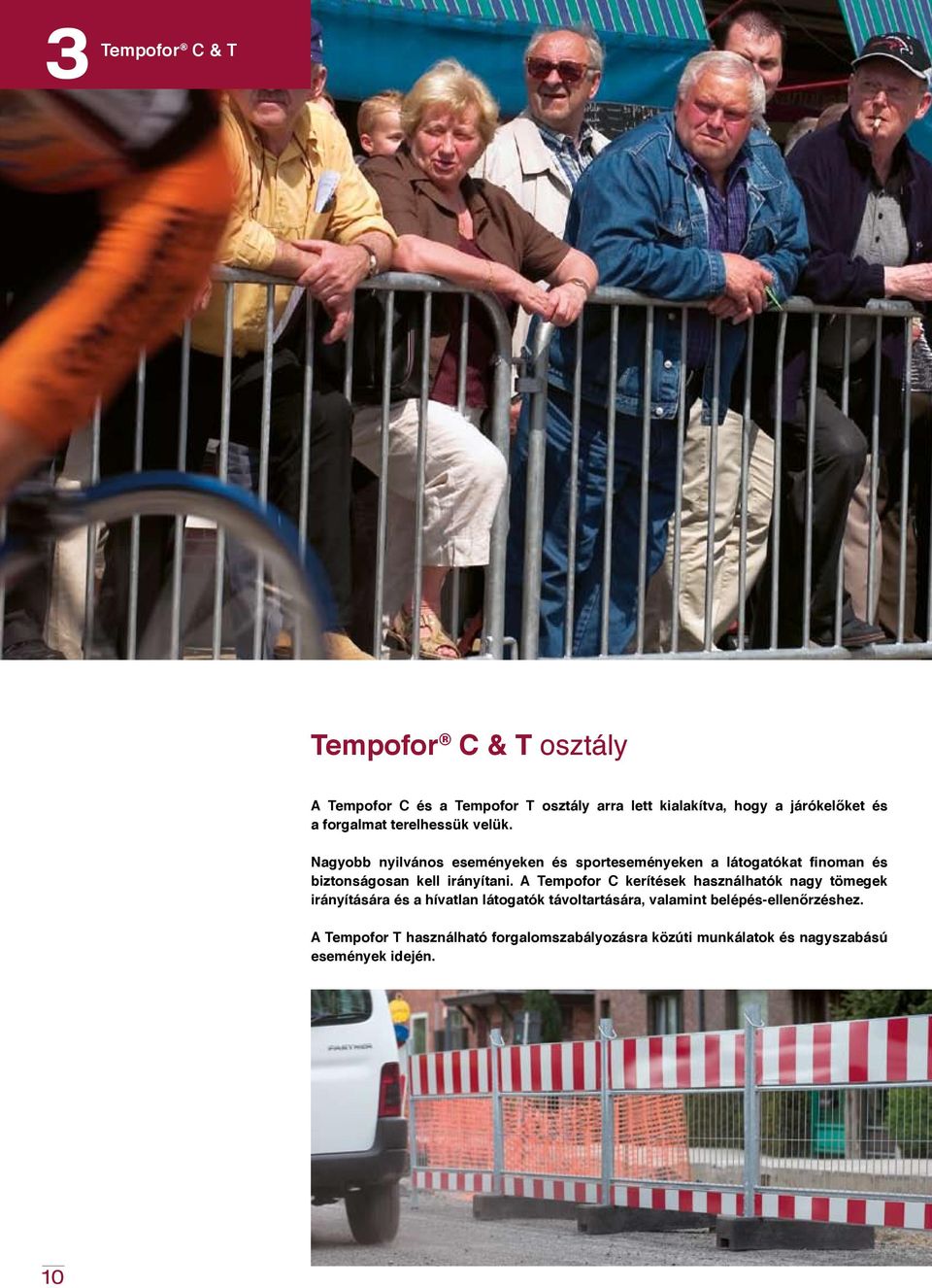

10 3 Tempofor C & T Tempofor C & T osztály A Tempofor C és a Tempofor T osztály arra lett kialakítva, hogy a járókelőket és a forgalmat terelhessük velük. Nagyobb nyilvános eseményeken és sporteseményeken a látogatókat finoman és biztonságosan kell irányítani. A Tempofor C kerítések használhatók nagy tömegek irányítására és a hívatlan látogatók távoltartására, valamint belépés-ellenőrzéshez. A Tempofor T használható forgalomszabályozásra közúti munkálatok és nagyszabású események idején. 10

11 Tempofor C1 alap panel, drót kitöltéssel irányító és kitámasztó sín a tetején Tempofor C & T osztály Tempofor C2 tömeghatároló erős keret függőleges rudazatos kitöltéssel (19 rúd) felemelésvédelmi csatlakozórendszer Tempofor C2 Medium C2, könnyebb csövekkel Vezetés és irányítás A Tempofor C osztály ideális a nagyközönség irányítására. A fémbevonatú kerítések strapabíróak és stabilak, így garantálják a tökéletes biztonságot. Könnyen és gyorsan összeszerelhetők. A Tempofor T kimondottan forgalomirányításra lett kifejlesztve. Tempofor C3 nagy biztonságú tömeghatároló, rendőrségi kordon extrém stabilitás az acél platformnak köszönhetően csuklós csatlakozórendszer a könnyű szállíthatóságért és tárolásért gyors és egyszerű felállítás erős keret függőleges rudazatos kitöltéssel Tempofor C3 Medium C3, könnyebb csövekkel Tempofor C4 nehézüzemű színpadi kordon tömeghatárolásra a színpadok elejénél lehajtható Tempofor Mobil tömegirányító rendszer az eseményekre való belépés hatékony ellenőrzésére Tempofor T2 forgalomszabályozó kerítés 2 fényvisszaverő csíkkal ellátva erős drótos kitöltés Műszaki adatok Típus Ref. sz. Leírás Méretek Hálóméret Drót átm. Cső átm. Tömeg Sz x M Sz x M vízszintes függőleges vízszintes függőleges kg mm mm mm mm mm mm C irányító panel 3454*x x ,5 41,5 x 1,5 41,5 x 1,5 17,1 C tömeghatároló kordon 2460 x tube 16 38,5 x 1,5 38,5 x 1,5 27,0 C2 MEDIUM könnyű tömeghatároló kordon 2460 x tube 13 25,0 x 1,8 25,0 x 1,8 14,8 C rendőrségi kordon 2088 x tube 20 33,7 x 2,6 33,7 x 2,6 45,0 C3 MEDIUM könnyű rendőrségi kordon 2110 x ,7 x 2,6 33,7 x 2,6 36,5 C színpadi kordon 1090 x ,0 T forgalomterelő kordon 2096 x ,5 x 250 4,3 4,3 25,0 x 1,5 42,4 x 1,5 25,5 * a talpazatok közepe közötti távolság = 3500 mm M O B I L K E R Í T É S E K 11

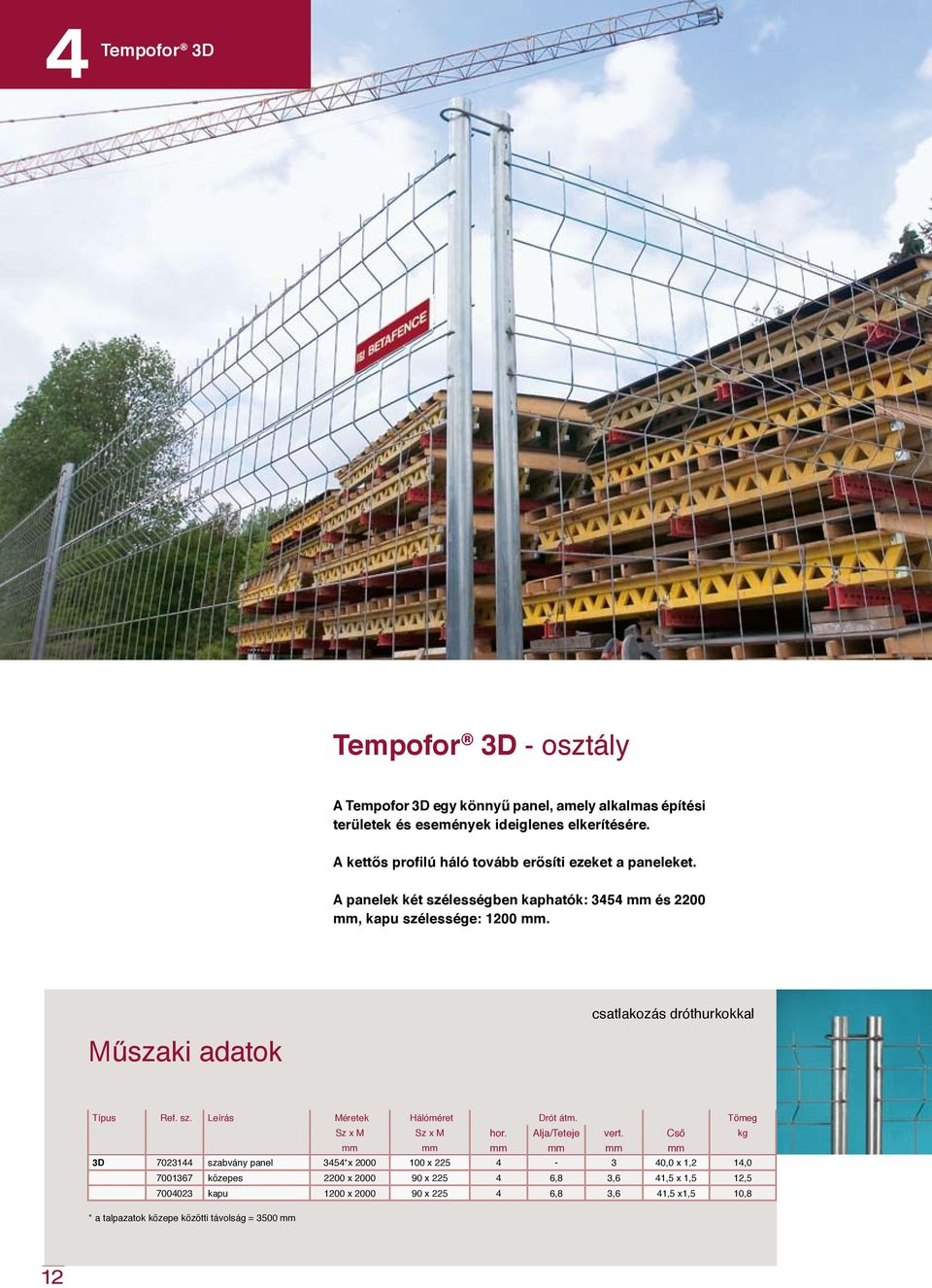

12 4 Tempofor 3D Tempofor 3D - osztály A Tempofor 3D egy könnyű panel, amely alkalmas építési területek és események ideiglenes elkerítésére. A kettős profilú háló tovább erősíti ezeket a paneleket. A panelek két szélességben kaphatók: 3454 mm és 2200 mm, kapu szélessége: 1200 mm. csatlakozás dróthurkokkal Műszaki adatok Típus Ref. sz. Leírás Méretek Hálóméret Drót átm. Tömeg Sz x M Sz x M hor. Alja/Teteje vert. Cső kg mm mm mm mm mm mm 3D szabvány panel 3454*x x ,0 x 1,2 14, közepes 2200 x x ,8 3,6 41,5 x 1,5 12, kapu 1200 x x ,8 3,6 41,5 x1,5 10,8 * a talpazatok közepe közötti távolság = 3500 mm 12

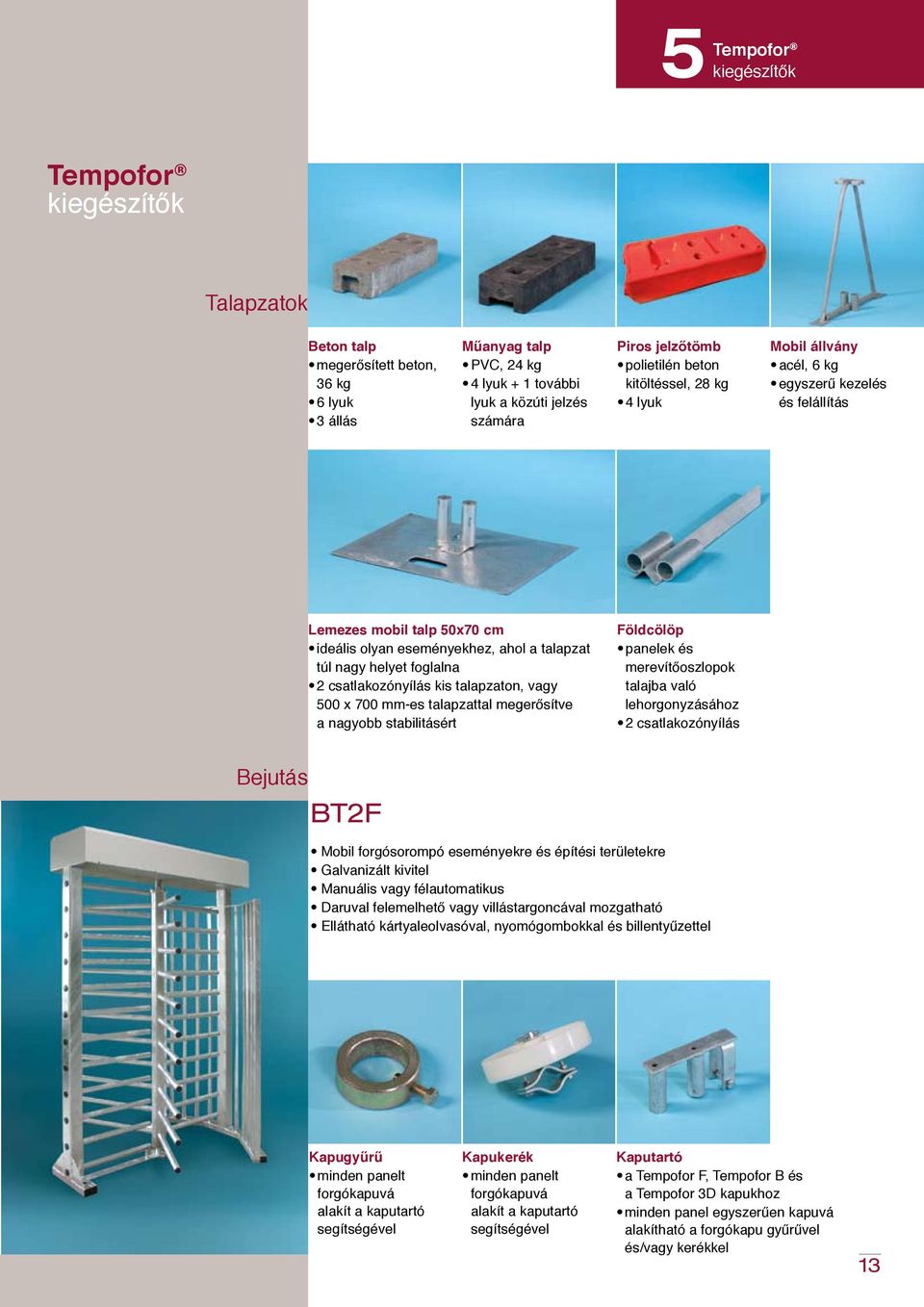

13 5 Tempofor kiegészítők Tempofor kiegészítők Talapzatok Beton talp megerősített beton, 36 kg 6 lyuk 3 állás Műanyag talp PVC, 24 kg 4 lyuk + 1 további lyuk a közúti jelzés számára Piros jelzőtömb polietilén beton kitöltéssel, 28 kg 4 lyuk Mobil állvány acél, 6 kg egyszerű kezelés és felállítás Lemezes mobil talp 50x70 cm ideális olyan eseményekhez, ahol a talapzat túl nagy helyet foglalna 2 csatlakozónyílás kis talapzaton, vagy 500 x 700 mm-es talapzattal megerősítve a nagyobb stabilitásért Földcölöp panelek és merevítőoszlopok talajba való lehorgonyzásához 2 csatlakozónyílás Bejutás BT2F Mobil forgósorompó eseményekre és építési területekre Galvanizált kivitel Manuális vagy félautomatikus Daruval felemelhető vagy villástargoncával mozgatható Ellátható kártyaleolvasóval, nyomógombokkal és billentyűzettel Kapugyűrű minden panelt forgókapuvá alakít a kaputartó segítségével Kapukerék minden panelt forgókapuvá alakít a kaputartó segítségével M O B I L K E R Í T É S E K Kaputartó a Tempofor F, Tempofor B és a Tempofor 3D kapukhoz minden panel egyszerűen kapuvá alakítható a forgókapu gyűrűvel és/vagy kerékkel 13

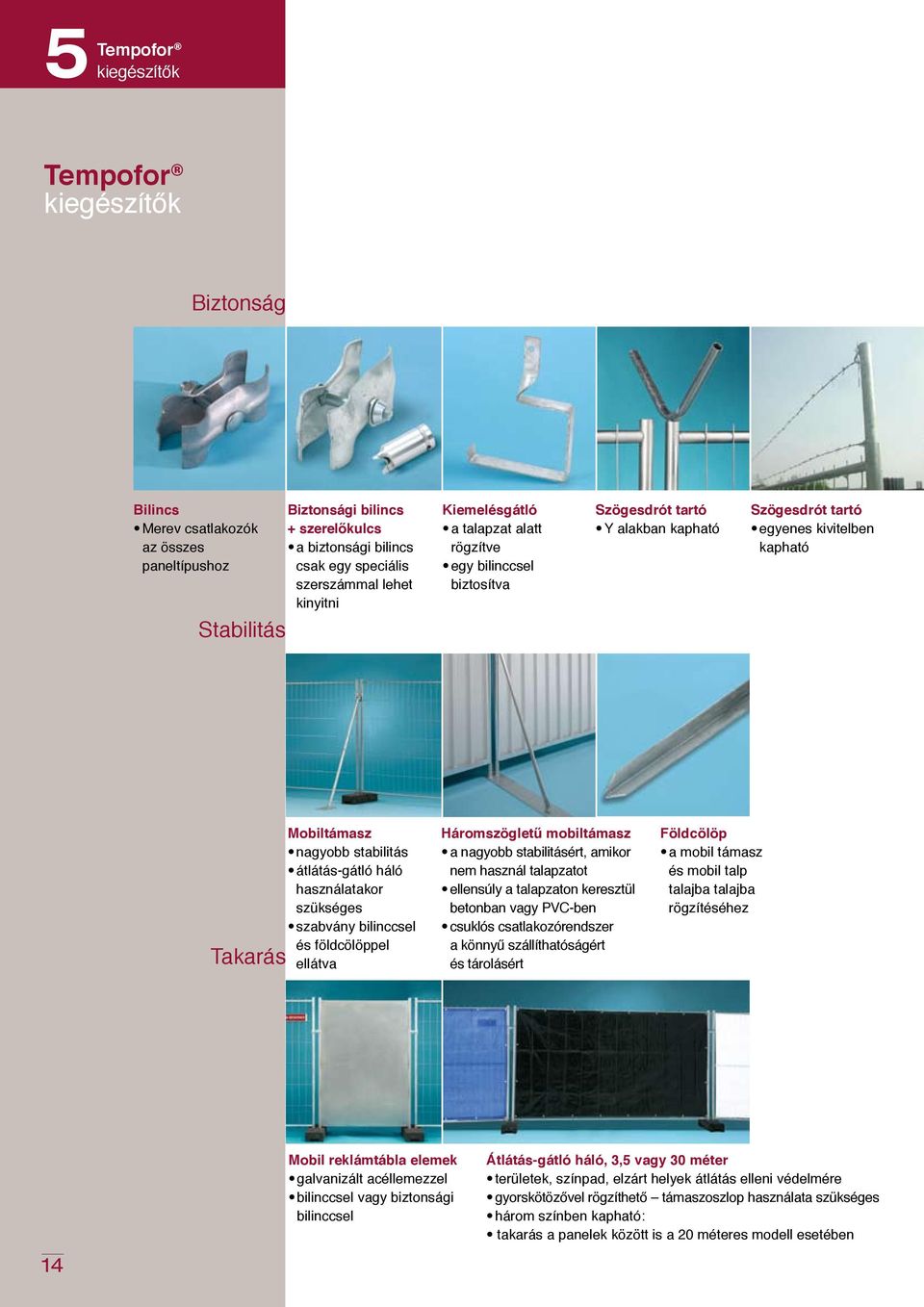

14 5 Tempofor kiegészítők Tempofor kiegészítők Biztonság Bilincs Merev csatlakozók az összes paneltípushoz Stabilitás Biztonsági bilincs + szerelőkulcs a biztonsági bilincs csak egy speciális szerszámmal lehet kinyitni Kiemelésgátló a talapzat alatt rögzítve egy bilinccsel biztosítva Szögesdrót tartó Y alakban kapható Szögesdrót tartó egyenes kivitelben kapható Takarás Mobiltámasz nagyobb stabilitás átlátás-gátló háló használatakor szükséges szabvány bilinccsel és földcölöppel ellátva Háromszögletű mobiltámasz a nagyobb stabilitásért, amikor nem használ talapzatot ellensúly a talapzaton keresztül betonban vagy PVC-ben csuklós csatlakozórendszer a könnyű szállíthatóságért és tárolásért Földcölöp a mobil támasz és mobil talp talajba talajba rögzítéséhez 14 Mobil reklámtábla elemek galvanizált acéllemezzel bilinccsel vagy biztonsági bilinccsel Átlátás-gátló háló, 3,5 vagy 30 méter területek, színpad, elzárt helyek átlátás elleni védelmére gyorskötözővel rögzíthető támaszoszlop használata szükséges három színben kapható: takarás a panelek között is a 20 méteres modell esetében

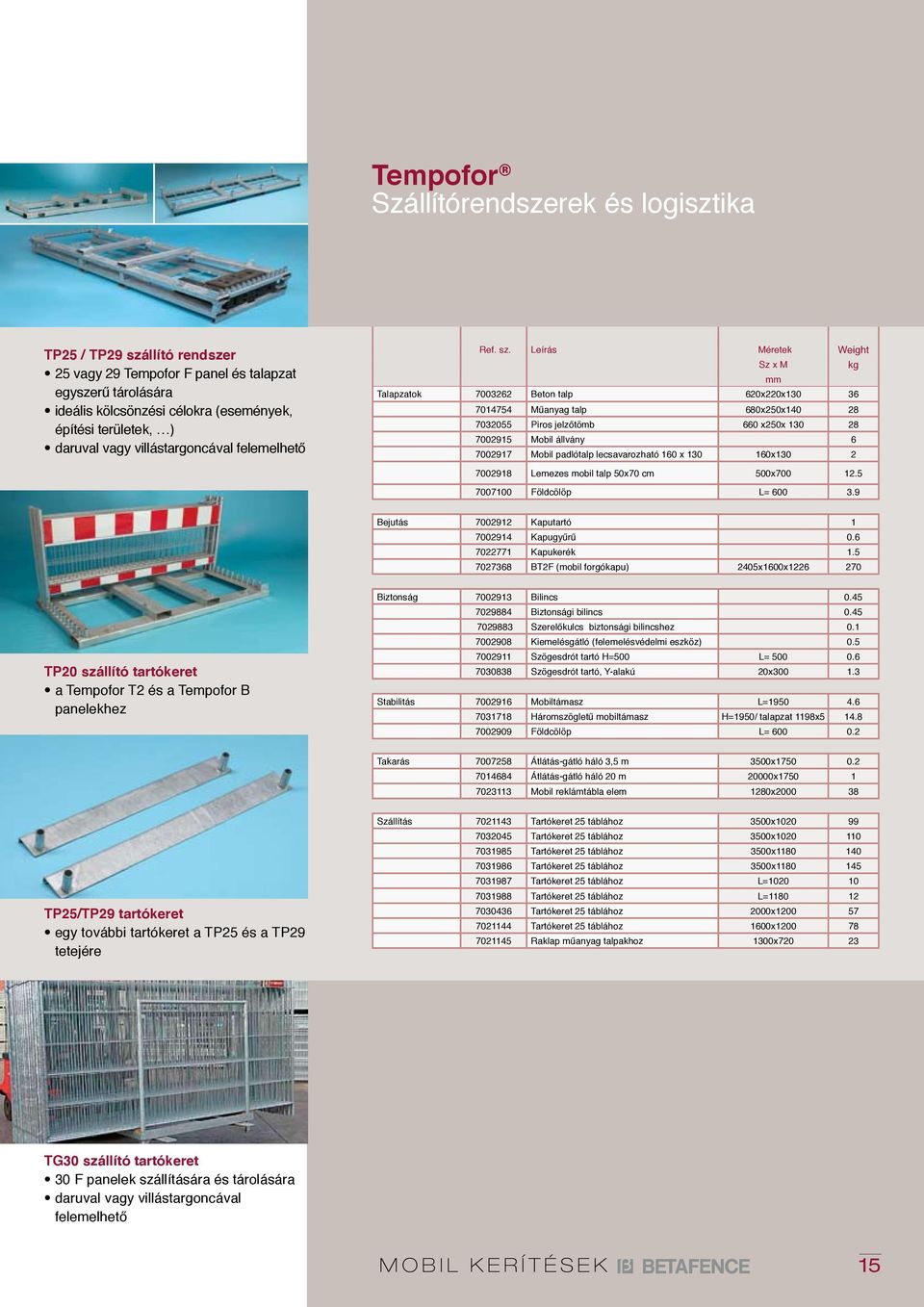

15 Tempofor Szállítórendszerek és logisztika TP25 / TP29 szállító rendszer 25 vagy 29 Tempofor F panel és talapzat egyszerű tárolására ideális kölcsönzési célokra (események, építési területek, ) daruval vagy villástargoncával felemelhető Ref. sz. Leírás Méretek Weight Sz x M kg mm Talapzatok Beton talp 620x220x Műanyag talp 680x250x Piros jelzőtömb 660 x250x Mobil állvány Mobil padlótalp lecsavarozható 160 x x Lemezes mobil talp 50x70 cm 500x Földcölöp L= Bejutás Kaputartó Kapugyűrű Kapukerék BT2F (mobil forgókapu) 2405x1600x TP20 szállító tartókeret a Tempofor T2 és a Tempofor B panelekhez Biztonság Bilincs Biztonsági bilincs Szerelőkulcs biztonsági bilincshez Kiemelésgátló (felemelésvédelmi eszköz) Szögesdrót tartó H=500 L= Szögesdrót tartó, Y-alakú 20x Stabilitás Mobiltámasz L= Háromszögletű mobiltámasz H=1950/ talapzat 1198x Földcölöp L= Takarás Átlátás-gátló háló 3,5 m 3500x Átlátás-gátló háló 20 m 20000x Mobil reklámtábla elem 1280x TP25/TP29 tartókeret egy további tartókeret a TP25 és a TP29 tetejére Szállítás Tartókeret 25 táblához 3500x Tartókeret 25 táblához 3500x Tartókeret 25 táblához 3500x Tartókeret 25 táblához 3500x Tartókeret 25 táblához L= Tartókeret 25 táblához L= Tartókeret 25 táblához 2000x Tartókeret 25 táblához 1600x Raklap műanyag talpakhoz 1300x TG30 szállító tartókeret 30 F panelek szállítására és tárolására daruval vagy villástargoncával felemelhető M O B I L K E R Í T É S E K 15
