1 A szilárd testek szerkezete Reális kristályok, kristályhib lyhibák Kérdések Milyen rend szerint épülnek fel a kristályok? Milyen hatással van a kristályszerkezet az anyag makroszkopikus tulajdonságaira? Melyek a fontosabb szerkezetfüggő tulajdonságok? Mi a kristályhibák szerepe? chemistry-iv/solid- state/solid solid-stateindex.phpstateindex.php 1

2 Rácsot összetartó erők természete A rácspontokban levő atomok, ionok, molekulák között rugalmas erők Ideális rugó: harmonikus oszcillátor F ~ r, E pot ~ r 2 Reális kristályok Aszimmetrikus erők, Anharmonikus rezgés, Kvantummechanikai rendszer Kvantált rezgési állapotok U o nem a potenciálgödör alján Rácsenergia: 0 - U o Olvadáspont arányos a potenciálgödör mélységével 2

3 Következmények Hőtágulás: a potenciálgödör aszimetriájának fv.-e Mély pot.g. ~ nagy op. ~ kis hőtágulás Rugalmasság: függ az F(r) görbe r o körüli meredekségétől ~ pot.gödör mélységével ~ olvadásponttal Különböző anyagtípusok olvadáspontja és hőtágulása közötti kapcsolat Fémek rugalmassági modulusa és olvadáspontja közötti öszefüggés 3

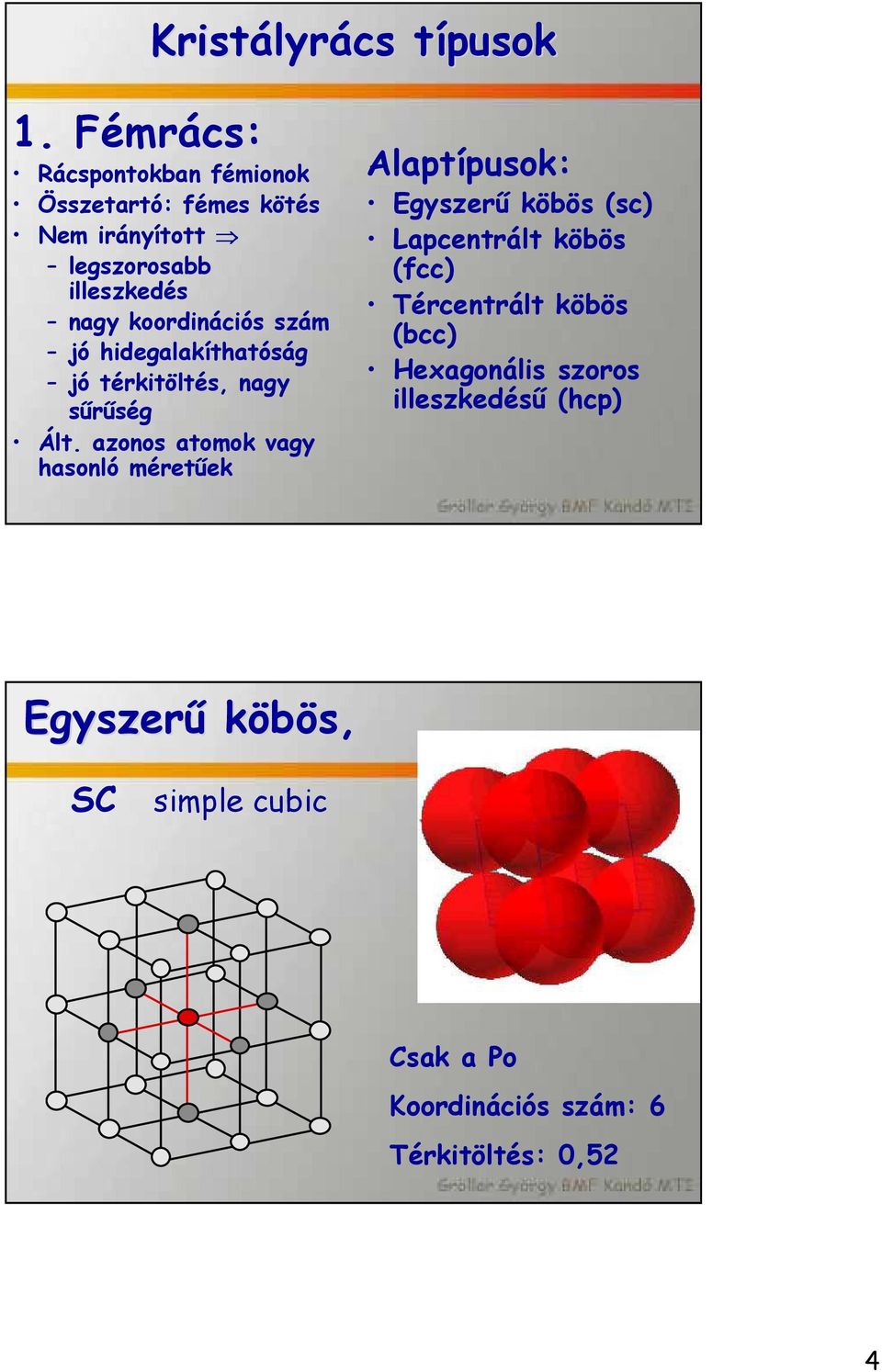

4 Kristályr lyrács típusokt 1. Fémrács: Rácspontokban fémionok Összetartó: fémes kötés Nem irányított legszorosabb illeszkedés nagy koordinációs szám jó hidegalakíthatóság jó térkitöltés, nagy sűrűség Ált. azonos atomok vagy hasonló méretűek Alaptípusok: Egyszerű köbös (sc) Lapcentrált köbös (fcc) Tércentrált köbös (bcc) Hexagonális szoros illeszkedésű (hcp) Egyszerű köbös, SC simple cubic Csak a Po Koordinációs szám: 6 Térkitöltés: 0,52 4

5 Térkitöltés atomok térfogata az elemi cellában elemi cella térfogata (atom szilárd gömbként) Lapcentrált köbös k s FCC face-centered cubic (mind azonos atomok, a különböző szín csak a kiemelés miatt) Pl.: Al Cu, Ag, Au, Ni Koordinációs szám: 12 Térkitöltés: 0,74 5

6 Tércentrált köbös BCC body-centered cubic Pl.: Fe(α), Cr, Mo, W Koordinációs szám: 8 Térkihasználás: 0,68 Hexagonális,legszorosabb illeszkedésű, HCP hexagonal close-packed Pl.: Cd, Ti(α), Zn Koordináció: 12 Térkitöltés: 0,74 6

7 2. Ionrács Rácspontoban + és - töltésű ionok Anion/kation arány a töltésarány szerint Koordinációs szám a méretarány és a töltésarány szerint Általában r kation < r anion NaCl kristály 7

8 3. Atomrács Az egész kristályban kovalens kötések térhálója Kötött vegyértékszög Kis koordinációs szám Rossz térkihasználás, kis sűrűség Pl: gyémánt, SiO 2, ZnS Ha különböző az EN, a kötés és a rácstípus átmeneti (pl: Al 2 O 3 ionos, FeS fémes, CdI 2, csillám molekula /rétegrács) Grafén szerkezet Kétdimenziós szén atomrács, szabályos hatszögek: grafén behajtva cső, labda forma Szén nanocső (CNT): d ~ nm, l ~ µm, mm Young modulus ~ 1 TPa Szakítószilárdság > 60 GPa Félvezető vagy fémes vezető tulajdonság 8

9 Az MTA Műszaki Fizikai és Anyagtudományi Kutatóintézet Nanoszerkezetek Osztályán folyó grafénkutatás eredményeiből választottak a szerkesztők illusztrációt a Nature Nanotechnolgy (IF: 14.9) júliusi címlapjára. Tapasztó Levente és munkatársai eredményeinek az ad különleges jelentőséget a Nature Nanotechnology szerkesztői szerint, hogy megoldást jelenthet a nanoelektronika két komoly kihívására is: az egyetlen atom vastag grafitból készülő nanométeres áramköri elemek előre megtervezett, precíz kialakítására és összekapcsolására is. A Nature Nanotechnology címlapján egy nano-könyök látható, két egymáshoz 30 fokos szögben csatlakozó, mindössze 8 nanométer széles grafén szalag (a vastag piros vonalakkal közrezárt terület). A Biró László Péter vezetésével dolgozó kutatócsoportban több területen is elsőként ért el fontos eredményeket a grafénkutatásban: megmutatták, hogy grafitból kontrollált oxidációvak kilakítható a grafén (Osváth Z. és munkatársai), krisztallográfiailag meghatározott irányban vágták ki a világ legkeskenyebb grafén szalagját (Tapasztó L. és munkatársai), megmagyarázták, mi a különbségek forrása a grafén rétegek atomi erőmikroszkóppal mért vastagságában (Nemes-Incze P. és munkatársai). 9

10 Iodine doped carbon nanotube cables exceeding specific electrical conductivity of metals Yao Zhao, Jinquan Wei, Robert Vajtai, Pulickel M. Ajayan & Enrique V. Barrera Published 06 September 2011 (a) SEM image of two cables twisted in a parallel configuration. (b) The image of the twisted cable. (c) Schematics of the circuit (d) The cable as a segment of conductive media connected with the household power supply and loaded with a light bulb (9 watts, 0.15 A, 120 V). (e) SEM images shows that cable 1 and 2 can be knotted and joined. Inset is a higher magnification SEM image of the tie. ep00083/full/srep00083.html Rácspontokban molekulák Kristályt összetartó erő: másodlagos kötés Nem irányított erő, az elrendezést a geometriai viszonyok szabják meg Pl.: víz, CO 2, NH 3, szerves vegyületek, polimerek, O 2, nemesgázok 4. Molekularács 10

11 Rácstípusok áttekintése Hőtág. Rácstípus Atom Ion Fém Kötés Ionos Fémes Másod -lagos Példa NaCl, CaF 2 Na, Cu, Ti, Ag H 2, CH 4 Kötési en. (ev) ,01 0,5 Op. nagy nagy nagy közep kicsi Villtul. kicsi kicsi kicsi közep nagy Rug. nagy nagy nagy közep kicsi Molekula Gyémánt Kovalens Szig Szig Vez Szig Kristályszerkezet geometriai leírása Elemi cella, élhossz Periodicitás, irányok, síkok Atomátmérő Koordinációs szám Elemi cellát alkotó atomok száma Térkitöltési tényező Elemi cellába illeszthető legnagyobb gömb Legsűrűbb illeszkedésű sík és irány vörösréz 11

12 Kristályszerkezet geometriai leírása Elemi cella: A kristályrács legkisebb egysége, amit 3 transzlációs vektor határoz meg, és tartalmazza a kristály minden (szerkezeti) jellemzőjét Bravais rács: 7 kristályosztály, 14 elemi cella Miller index: Kristálysíkok jellemzésére Brillouin zónák: Un. reciprok rács, segítségével jól leírhatók a rácsban terjedő elektromágneses és elektronhullámok Bravais cellák 12

13 Kristályhibák Nagy eltérés a számított és a mért mechanikai tulajdonságok között (húzó-, szakítószilárdság, alakíthatóság, folyáshatár) Ok: a műszaki anyagok nem tökéletes egykristályok, hanem: Krisztallit szerkezetűek Kristályhibákat tartalmaznak Mechanikai mellett villamos, optikai és kémiai tulajdonságokat is módosítja 13

14 Kristályhibák felosztása kiterjedés szerint: Pontszerű hibák 0 dimenziós Pontszerű hibák: Vonalszerű hibák diszlokációk Felületszerű hibák Térfogati hibák zárványok n = N e W RT n: hibahelyek száma, N: össz. rácspont száma W: hibahely létrejöttéhez szüks. energia, R: gázállandó, T: hőmérséklet Schottky hiba: Egy rácspont üresen marad (vakancia) Frenkel hiba: egy vakancia és egy intersticiális atom vagy ion Néhány atom és szűk környezete Vándorolnak Létük termodinamikailag szükségszerű Az egyensúlyi hibahelykoncentráció: Callister 14

15 Vakancia keletkezése Szennyező atom mozgása H. Föll Ponthibák összefoglalása a) Szennyező atom intersticiális helyen, b) éldiszlokáció, c) saját atom intersticiális helyen, d) vacancia, e) idegen atomok zárványa, f) vacancia típusú diszlokációs ív, g) intersticiális típusú diszlokációs ív, h) szennyező atom helyettesítéses pozícióban (H. Föll) 15

16 Pt felület STM felvétele Diszlokációk Keletkezés: mechanikai hatás, képlékeny alakítás Megszüntetés: hőkezeléssel (lehet teljesen diszlokációmentes kristály) Alaptípusok: Éldiszlokáció Csavardiszlokáció Éldiszlokáció 16

17 Diszlokáció kialakulása nyíróerő hatására Burgers-vektor: minden irányba azonos lépés, ha nem zárt hurok keletkezik, diszlokációt járt körbe. A kezdő- és végpontot összekötő vektor: b A csavardiszlokáció és Burgers-vektora A diszlokáció segítségével könnyebb egy atomréteget (szőnyeget) elmozdítani, kisebb erő kell a fémek képlékeny alakításához. 17

18 Diszlokációszám: Lágyított fémben : / mm 2 Hidegen alakított fém: /mm 2 A Képlékeny alakítás növeli a diszlokációk számát, ezáltal keményedést és a szívósság csökkenését (ridegedést) okoz Plasztikus deformáció hatására kialakult diszlokációk TiAl ötvözetben. Kiválások, ponthibák tartják rögzítve a diszlokációkat. Néhány pontnál, pl. 1, 2 a diszlokáció akadályba ütközik és ezért tesz kerülőt D. Appel GaAs-ben kialakult diszlokációk plasztikus deformáció hatására 18

19 KBr kristályra gőzölt Ag atomok rendeződése a csavardiszlokáció mentén Gőzfázisból növesztett SiC kristály csiszolata Felületszer letszerű hibák Alaptípusok: Szemcsehatár: Különböző orientációjú kristályszemcsék összenövése Ikersík: a határfelületen ugyanazon kristályforma tükörképi változatai találkoznak A kristály felülete 19

20 Krisztallit szerkezet Sok összenőtt apró kristály Szabálytalan orientáció (kristálytani tengelyek iránya) Mérete: µm cm Következmények: Izotrópia (!) Szemcsehatáron gyengébb erők, elmozdulás, szakadás, korrózió itt kezdődik 10 cm Nemkristályos szilárd anyagok Rendezetlenség mértéke: Teljes: amorf anyagok Néhány atomnyi távolságon túl rendezetlen: pl.: üvegek, polimerek Síkbeli vetület 20

21 Szerkezetvizsgálat Optikai mikroszkóp: Nagyítás: ~ 1000X Felbontás: ~ 1µm Alkalmas: szemcseszerkezet, kristályfázisok, diszlokációk vizsgálatára Felületkezelés: csiszolás, polírozás, kémiai marás Lágyítással újrakristályosított bronz RTGdiffrakció, elektron diffrakció Kristályrács ~ 3 dimenziós optikai rács Rácsállandó (d) RTG, (elektron) hullámhossz Interferencia, útkülönbség: BC + CD = 2 d sinθ Bragg feltétel: n λ = 2 d sinθ erősítés 21

22 Atomi méretek vizsgálata Az AFM alapelve Reichardt András Atomi Erő Mikroszkóp AFM (Atomic Force M.) Nagyon könnyű és hegyes tű (r nm) Alatta a minta mozog A minta atomi méretű domborzata mozgatja z irányban a tűt Optikai elektronikus erősítés képfeldolgozás Pásztázó Alagúthat thatású Mikroszkóp STM (Scanning( Tunneling M.) Elrendezés hasonló az AFM-hez A minta felszíne és a tű közötti alagútáramot méri, ez arányos az atomi méretű domborzattal Sokféle további változat Az eszköz alkalmas atomok mozgatására, adatok írására, olvasására Az STM tű elvi rajza és egy valódi tű képe 22

23 Szilícium (1,1,1)rácssik STM felvétele Grafit STM képe Szénmonoxid molekulák Pt felületen STM 23
