1 1 A szemszűrő vizsgálatok eszközeinek használati útmutatója A dobozok elhelyezése a gépkocsiban Az eszközöket tartalmazó ládákat, táskákat, műszerasztalt a képen látható módon kell elhelyezni az autóban. A ládák le vannak lakatolva. A ládákra és a lakatokra sorszám van írva, amely alapján könnyen beazonosítható, hogy melyik lakat hova tartozik. A kulcsokat a jármű kesztyűtartójában kell tartani.

2 2 Réslámpa Az 1-2 lakat számú ládában található a réslámpa. A doboz aljában a réslámpa talpazatának megfelelő ágy van kialakítva a stabil szállításhoz. A műszer mellett két doboz található. Az egyikben a réslámpához tartozó álltartót találjátok. A másik dobozban a csatlakozók, tartalék izzó és a szerkezet műszerasztalra történő rögzítéséhez szükséges csavarok, csavarhúzók vannak egy tasakban. (A felszerelés helyes menetét egy másik képen mutatjuk meg)

A műszer mellett két doboz található. Az egyikben a réslámpához tartozó álltartót találjátok.

3 3 Vetítő, szemtükör és lencsemérő csomagolása A 3-4 lakat számú ládában több műszer található. Felül a kis dobozokban vannak a következők: -1-es doboz projector, távirányító és a csatlakozó kábel -2-es doboz szemtükör -3-as doboz olyan fejre szerelhető eszközt tartalmaz,amelyet eddig még nem használtak az orvosok,mert az már valóban csak nagyon speciális esetben szükséges. A kisebb dobozok alatt található a lencsemérő eszköz egy nagy dobozban. Eredeti gyári hungarocell ágyban, ez biztonságos tárolást biztosít.

doboz olyan fejre szerelhető eszközt tartalmaz,amelyet eddig még nem használtak az orvosok,mert az már valóban csak nagyon

4 4 Autorefracto-keratometer A refraktométer az 5-6 lakat számú ládában van. Az eszköz látható módon hevederrel van rögzítve a biztonság érdekében. Ebben a ládában más eszköz, kiegészítő nincs. A műszer a később leírtak szerint a műszerasztalra kerül felhelyezésre.

5 5 Szemnyomás mérő táska A szemnyomás mérő egy szürke nagyméretű táskában van szakszerűen elhelyezve. Üzembe helyezési módját másik képen mutatjuk.

6 6 Próbakeret, próbalencse Póba keret, próbalencse sor ebben a fém táskában található. A táska számzáras, a nyitási kód 119.

7 7 Réslámpa szerelése A réslámpát a képen látható módon helyezzük fel a műszerasztalra. Az asztalon találtok két csavarhelyet. A műszert a segédeszközöket tartalmazó tasakban található két facsavarral kell ezekben megakasztani. Nem szükséges a csavarokat nagyon mélyen betekerni. A rögzítés után következik az álltartó felszerelése. (folytatás a következő oldalon)

A műszert a segédeszközöket tartalmazó tasakban található két facsavarral kell ezekben

8 8 Réslámpaszerelés folytatása Az álltartót a műszerállvány alján található négy lyukba a tasakban található csavarokkal, imbusz kulccsal rögzítjük. Ezt követően a műszert csatlakoztatjuk - a képen látható módon - az asztal alján található transzformátorhoz.

9 9 Műszerasztal felszerelve A műszerasztalra a réslámpa mellé felhelyezzük a refractometert. Ez utóbbi készülék külön rögzítést nem igényel, azt csak csatlakoztatni kell az áramhoz. A képeken a végleges állapot látható. A műszerasztal a vizsgáló felöli oldalán található gombbal hidraulikusan emelhető. (Itt láthatjátok a tasakot, mely a csavarok tárolására szolgál.)

10 10 Projector A betűk és számok kivetítésére a projector áll rendelkezésre. Az áramra történő csatlakoztatás, és bekapcsolás után távirányítóval kezelhető. A távirányító felső sorában található sárga aut gombbal indítjuk a vetítést. Az egyes vetítési módok kiválasztása a távirányítón már a szakszemélyzet feladata.

A távirányító felső sorában található sárga aut gombbal indítjuk a vetítést.

11 11 Szemnyomás mérő Szemnyomás mérő összeszerelve. A műszert használata előtt 6 ÓRÁN át TÖLTENI KELL!

12 12 Szemtükör A szemtükör szerelést nem igényel, csak áramhoz kell csatlakoztatni.

13 13 Kiegészítők A berendezések áramellátásához két hosszabbító áll rendelkezésre. Részét képezi a felszerelésnek egy molinó, amelyen a Lions ingyenes szemszűrés felirat olvasható. Ugyancsak az kiegészítők része egy másik nagyméretű (2x1,5 m-es) molinó, amelyen a felirat Lions Clubok Magyarországi Szövetsége.

Részét képezi a felszerelésnek egy molinó, amelyen a Lions ingyenes

14 14 Roll up-ok A felszerelés részét képezi a képeken látható két roll-up, amit célszerű a vizsgálatok helyszínén a klub saját zászlója/molinója mellé kihelyezni.

15 15 Szabályzat A szabályzat a honlapunkról letölthető, ezt kell kinyomtatni. A busz átadása, átvétele csakis a szabályzat mellékleteinek értelemszerű kitöltésével és aláírásával történhet meg.

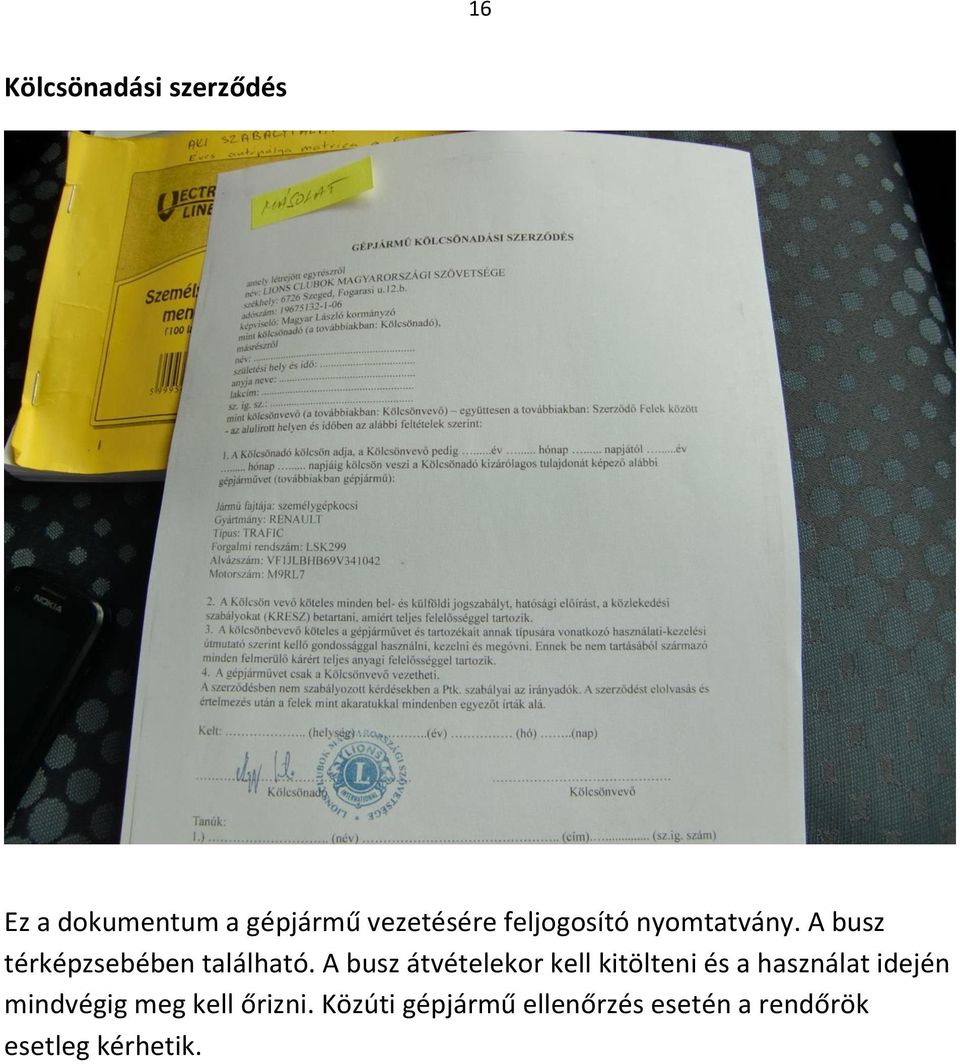

16 16 Kölcsönadási szerződés Ez a dokumentum a gépjármű vezetésére feljogosító nyomtatvány. A busz térképzsebében található. A busz átvételekor kell kitölteni és a használat idején mindvégig meg kell őrizni. Közúti gépjármű ellenőrzés esetén a rendőrök esetleg kérhetik.

A busz átvételekor kell kitölteni és a használat idején mindvégig

17 17 Menetlevél A menetlevél a gépjármű kesztyűtartójában található a forgalmi engedély mellett. A menetlevelet kötelező vezetni, értelemszerűen kell kitölteni és aláírni. A jobb oldali rovatban a felhasználás célját meg kell jelölni. A jármű éves autópálya matricával rendelkezik. Az átadás és átvétel minden esetben teli tankkal és tiszta állapotban történik. Kedves Barátaim! Igyekeztem az előbbiekben részletezett útmutatással egyértelművé tenni az eszközök szerelését és tárolását illetve a használatbavétel követendő lépéseit. Ennek ellenére alkalmanként előfordulhatnak kérdések, problémák, ilyen esetben keressetek bátran az ismert elérhetőségeimen! nemethistvanlc@gmail.com Németh István PDG projektfelelős

Az átadás és átvétel minden esetben teli tankkal és tiszta állapotban történik. Kedves Barátaim!
