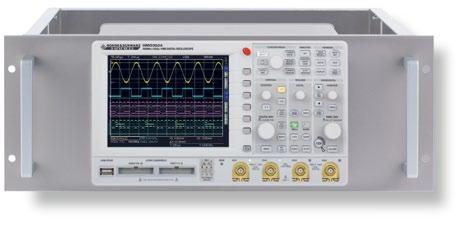

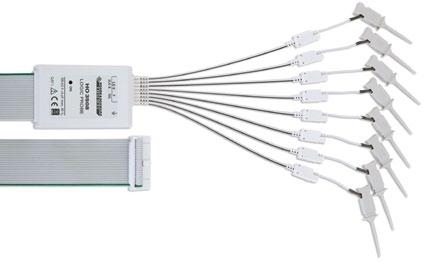

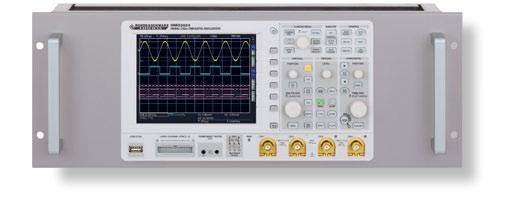

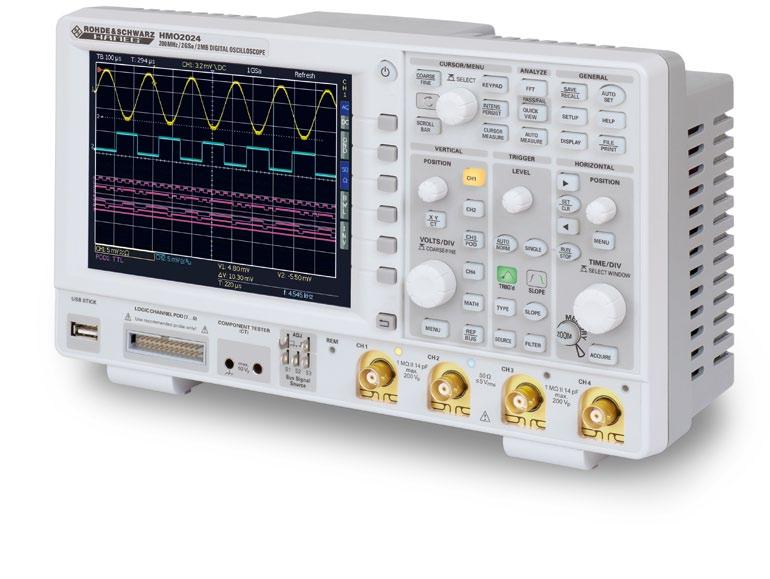

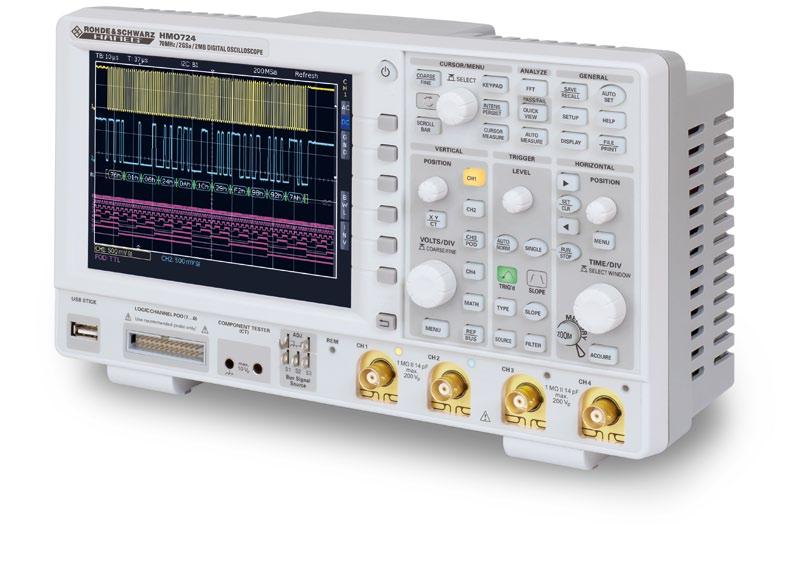

1 Great Value 350 MHz-es 2 [4] csatornás digitális oszcilloszkóp HMO 3522 [HMO 3524] 250 MHz-es 4 csatornás digitális oszcilloszkóp HMO ,- -tól 3.300,- -tól R 4 GSa/s valósidejű mintavételi frekvencia, 50 GSa/s többszörös mintavételezéssel, kiszajú flash A/D átalakító (referenciaminőség) R Négymillió pontos memória, nagyítás a memóriában akár :1 arányban R Vegyes jelű (HO3508 [HO3516] MSO opció) 8 [16] digitális csatornával R Soros buszokra való szinkronizálás (triggerelés) és hardveresen R Felhasználó által beállított események automatikus keresése R Amplitúdómaszk-vizsgálaton alapuló megfelelőségi tesztek R Függőleges érzékenység 1 mv/div., eltolás ±0,2 és ±20 V között R 12 div. vízszintes, 20 div. függőleges skála (Virtuális Képernyő) R Rendkívül halk ventilátor R 2,5 GSa/s valósidejű mintavételi frekvencia, 25 GSa/s többszörös mintavételezéssel, kiszajú flash A/D átalakító (referenciaminőség) R Négymillió pontos memória, nagyítás a memóriában akár :1 arányban R Vegyes jelű (HO3508 [HO3516] MSO opció), 8 [16] digitális csatornával R Soros buszokra való szinkronizálás (triggerelés) és hardveresen R Felhasználó által beállított események automatikus keresése R Amplitúdómaszk-vizsgálaton alapuló megfelelőségi tesztek R Függőleges érzékenység 1 mv/div., eltolás ±0,2 és ±20 V között R 12 div. vízszintes, 20 div. függőleges skála (Virtuális Képernyő) R Rendkívül halk ventilátor 150/200 MHz-es 2 csatornás digitális oszcilloszkóp HMO1522/HMO /200 MHz-es 4 csatornás digitális oszcilloszkóp HMO1524/HMO2024 R 2 GSa/s valósidejű mintavételi frekvencia, kiszajú flash A/D átalakító (referenciaminőség) R Kétmillió pontos memória, nagyítás a memóriában akár :1 arányban R Vegyes jelű (HO3508 MSO opció) 8 digitális csatornával R Soros buszokra való szinkronizálás (triggerelés) és hardveresen R Felhasználó által beállított események automatikus keresése R A mplitúdómaszk-vizsgálaton alapuló megfelelőségi tesztek R Függőleges érzékenység 1 mv/ div., eltolás ±0,2 és ±20 V között R 12 div. vízszintes, 20 div. függőleges skála (Virtuális Képernyő) R Szinkronizációs (trigger) üzemmód: élvezérelt, videójel, illetve impulzusszélesség-alapú, logikai, késleltetett, eseményvezérelt 1.548,- -tól R Alkatrészteszter, 6 helyiértékes számláló, Automatikus mérés: legfeljebb 6 paraméter, statisztikai értékeléssel, képletszerkesztővel és aránykurzorral együtt; FFT: pontos 70/100 MHz-es 2 csatornás digitális oszcilloszkóp HMO722/HMO /100 MHz-es 4 csatornás digitális oszcilloszkóp HMO724/HMO1024 R 2 GSa/s valósidejű mintavételi frekvencia, kiszajú flash A/D átalakító (referenciaminőség) R Kétmillió pontos memória, nagyítás a memóriában akár :1 arányban R Vegyes jelű (HO3508 MSO opció) 8 digitális csatornával R Soros buszokra való szinkronizálás (triggerelés) és hardveresen R Felhasználó által beállított események automatikus keresése R A mplitúdómaszk-vizsgálaton alapuló megfelelőségi tesztek R A mplitúdó-érzékenység (Y tengely): 1 mv/div. R 12 div. vízszintes, 20 div. függőleges skála (Virtuális Képernyő) R Szinkronizációs (trigger) üzemmód: élvezérelt, videójel, illetve impulzusszélesség-alapú, logikai, késleltetett, eseményvezérelt 1.148,- -tól R Alkatrészteszter, 6 helyiértékes számláló, automatikus mérés, képletszerkesztő, aránykurzor, spektrumanalízis FFT-vel R Jól áttekinthető 16,5 cm-es (6,5") TFT VGA képernyő, DVI-kimenet * Soros busz HOO10: I2C/SPI/UART/RS-232 analóg és digitális csatornákon Soros busz HOO11: I2C/SPI/UART/RS-232 analóg csatornákon Soros busz HOO12: CAN/LIN analóg és digitális csatornákon

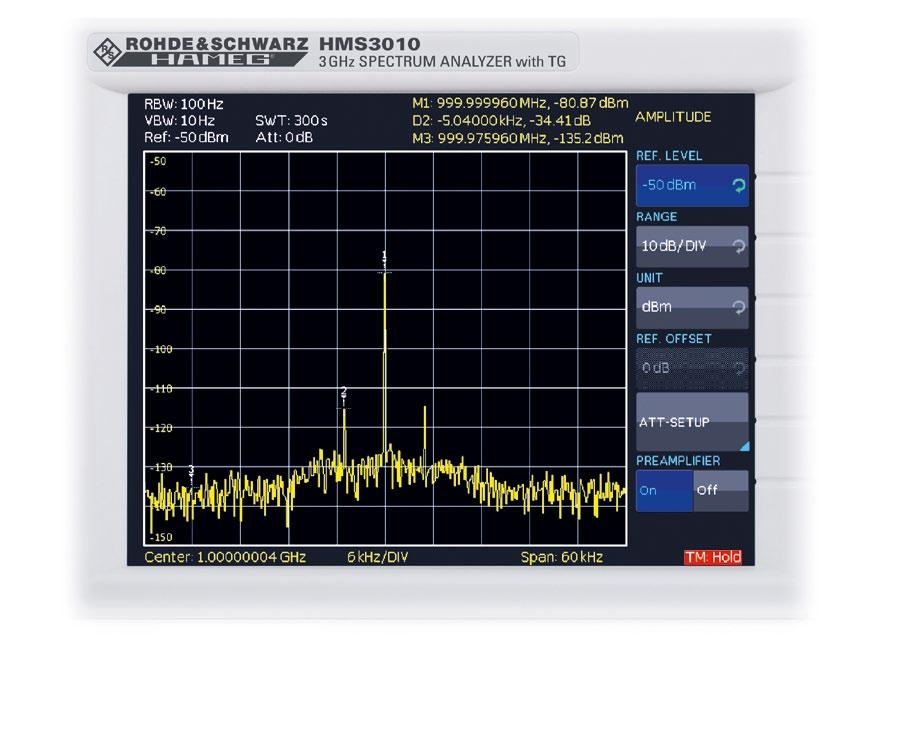

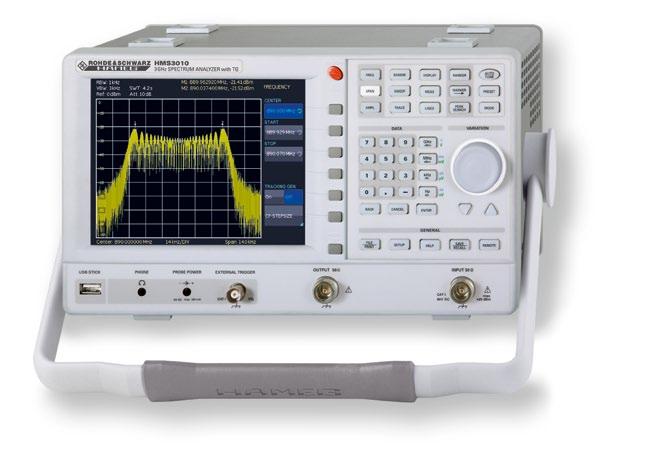

2 HOO10/HOO11/HOO12 Soros busz szinkronizálási és dekódolási opciók minden HMO sorozatú oszcilloszkóphoz R HOO10 I 2 C, SPI, UART/RS-232 busz szinkronizálása és dekódolása, analóg és logikai csatornákon; HOO11 I 2 C, SPI, UART/RS-232 busz szinkronizálása és dekódolása, analóg csatornákon, R HOO12 CAN, LIN busz szinkronizálása és dekódolása, analóg és logikai csatornákon 190,- -tól R Valósidejű, hardveresen gyorsított dekódolás R Színkódos információtartalom-megjelenítés az intuitív elemzés és könnyű áttekinthetőség érdekében R A dekódolt értékek további részletei fedhetők fel a nagyítási tényező fokozásával R Buszok állapotainak ábrázolása és a megfelelő adattartalom szinkronizált megjelenítése az órajellel együtt (ha van) 1 GHz [3 GHz]-es spektrumanalizátor HMS1000 [HMS3000] 1 GHz-es spektrumanalizátor HMS1000E 2.500,- -tól 1.950,- R Frekvenciatartomány: 100 khz-től 1 GHz [3 GHz]-ig R HMS1010 [HMS3010] típusú követőgenerátor -20-tól 0 dbm-ig terjedő teljesítménnyel R Bemeneti jelszint: -114-től +20 dbm-ig DANL: -135 dbm a HO3011 jelű előerősítő-opcióval R Letapogatási idő: 20 ms-tól 1000 s-ig R KF-sávszélesség 100 Hz-től 1 MHz-ig 1 3 lépésekben; 200 khz (-3 db); továbbá 200 Hz, 9 khz, 120 khz, 1 MHz (-6 db) R Spektrális tisztaság: <-100 dbc/hz (100 khz-en) R Videó-sávszélesség 10 Hz-től 1 MHz-ig 1 3 lépésekben R Beépített AM és FM demodulátor (fejhallgató-csatlakozó, beépített hangszóró) R Frekvenciatartomány: 100 khz-től 1 GHz-ig R Bemeneti jelszint: -104-től +20 dbm-ig R Letapogatási idő: 20 ms-tól 1000 s-ig R KF-sávszélesség 100 Hz-től 1 MHz-ig 1 3 lépésekben; 200 khz (-3 db) R Spektrális tisztaság: <-100 dbc/hz (100 khz-en) R Videó-sávszélesség 1 khz-től 1 MHz-ig 1 3 lépésekben R Beépített AM és FM demodulátor (fejhallgató-csatlakozó, beépített hangszóró) R Detektortípusok: Auto-, Min-, Max-csúcs, Mintavételes, RMS, Kvázi-csúcs R 8 jelölő (marker) különbségképzővel, egyéb csúcsértékfunkciók R Jól áttekinthető, 16,5 cm-es (6,5") TFT VGA képernyő, DVI-kimenet HO3011 Előerősítő minden HMS sorozatú 290,- R Előerősítő opció a HMS1000, HMS1010, HMS3000 és HMS3010 típusú berendezéshez (licenckulcs) R DANL: jellemzően -135 dbm (100 Hz sávszélesség mellett) HZ540 / HZ550 [HZ530] Közeltéri EMC mérőfej-készle 3GHz [1GHz]-ig 760,- -tól 1GHz-ig: HZ530 A HZ540 és HZ550 jelű eszközkészlet ideális rádiófrekvenciás elektromágneses terek vizsgálatához. Nélkülözhetetlenek EMC előminősítő tesztelésekhez, termékfejlesztés és külső vizsgálatok során egyaránt. A készletek 3 vagy 5 darab kézi mérőfejet tartalmaznak, amelyek belső, 1 MHz alatti frekvenciáktól közelítőleg 3000 MHz-ig működő előerősítővel is rendelkeznek. A HZ540 jelű alapkészlet egy darab mágneses térre érzékeny, egy darab elektromos térre érzékeny és egy darab nagyimpedanciás mérőfejből áll. A HZ550 mindezek mellett egy opcionális μ-mágneses térmérő-szondát és egy passzív sugárzó mérőfejet is tartalmaz. Valamennyi mérőfej kimenete illesztett a spektrum analizátorok vagy mérővevők 50 Ω-os bemenetéhez. A HZ530 típusú mérőfej-készlet három szélessávú aktív mérőfejet tartalmaz, elektromágneses zavarás diagnosztikai célokra. A mérőfejeket 50 Ω-os bemeneti impedanciájú HAMEG spektrumanalizátorokhoz tervezték, tápellátásukat maga az analizátor vagy elemek biztosítják. Praktikus kialakításuknak köszönhe tően még kedvezőtlen feltételek mellett is könnyen elérhetőek velük a vizsgálandó egységek.

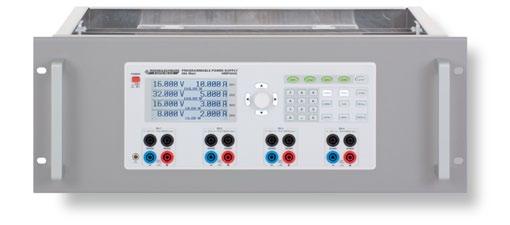

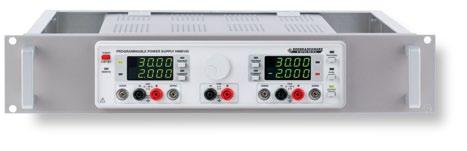

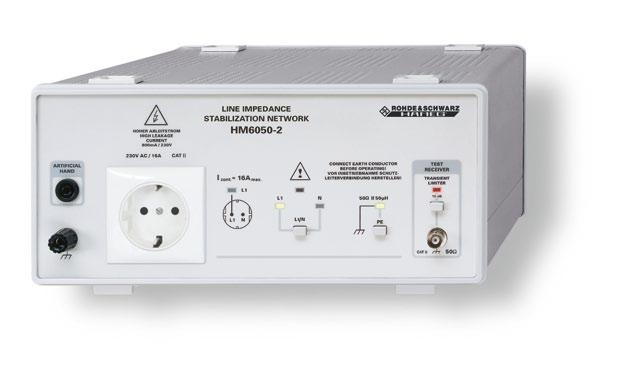

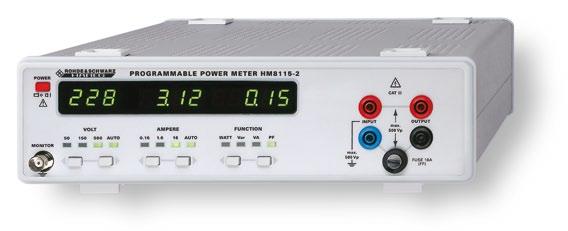

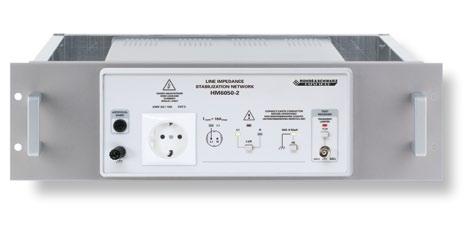

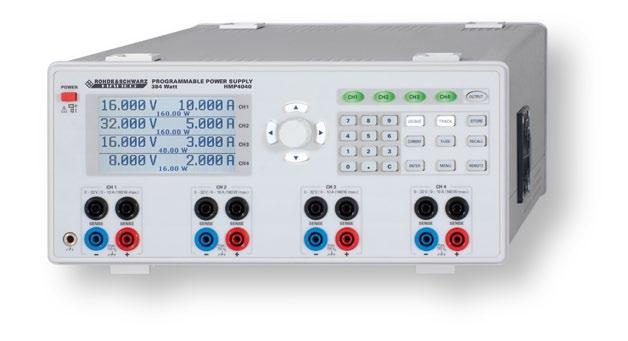

3 HM Vonalimpedancia-stabilizáló hálózat HM kW-os teljesítménymérő opt. HZ ,- R 115 V-os és 230 V-os változatok állnak rendelkezésre R Széles mérési tartomány: 1 mw-tól 8 kw-ig R Bemeneti feszültség: 100 mv-tól 500 V-ig; bemeneti áram: 1 ma-től 16 A-ig R Bemeneti frekvencia: DC-től 1 khz-ig R Egyidejű feszültség-, áram- és teljesítménykijelzés 540,- R Vezetett zavarás mérése a 9 khz-től 30 MHz-ig terjedő sávban (CISPR 16) R Kapcsolható tranzienshatároló R Kézmodell-csatlakozó R Látszólagos-, hatásos- és meddő teljesítmény megjelenítése R Teljesítménytényező kijelzése R Automatikus méréshatár-váltás, egyszerű kezelhetőség HMP4030 [HMP4040] Progr., 3[4] csatornás, felsőkategóriás tápegység HMP2020 [HMP2030] Progr. 2[3] csatornás, felsőkategóriás tápegység 1.359,- -tól R 3 x 0 32 V/0 10 A max. 384 W [4 x 0 32 V/0 10 A max. 384 W] R 384 W-os kimeneti teljesítmény, intelligens teljesítményszabályzás révén R Kismértékű hullámosság: <150 µv rms, lineáris utószabályzóknak köszönhetően R Finom beállítási és megjelenítési felbontás, 1 mv-os és akár 0,2 ma-es lépésekben R Billentyűzet a paraméterek közvetlen bevitelére R Galvanikusan leválasztott, földfüggetlen és rövidzárvédett kimeneti csatornák R Feszültség/áramfigyeléssel megvalósított, magas szintű párhuzamos vagy soros üzem R EasyArb funkció szabadon beállítható feszültség-áram karakterisztikák megvalósításához R FuseLink : elektronikus biztosítók egyedi kombinálása a csatornákhoz R Szabadon beállítható túlfeszültség-védelem minden kimenetre R Valamennyi paraméter jól leolvasható megjelenítése, visszajelzése, LCD és világító gombok segítségével 998,- -tól R 1 x 0 32 V/0 10 A 1 x 0 32 V/0 5 A max. 188 W [3 x 0 32 V/0 5 A max. 188 W] R 188 W-os kimeneti teljesítmény, intelligens teljesítményszabályzás révén R Kismértékű hullámosság: <150 µv rms, lineáris utószabályzóknak köszönhetően R Finom beállítási és megjelenítési felbontás, 1 mv-os és akár 0,1 ma-es lépésekben R Galvanikusan leválasztott, földfüggetlen és rövidzárvédett kimeneti csatornák R Feszültség/áramfigyeléssel megvalósított, magas szintű párhuzamos vagy soros üzem R EasyArb funkció szabadon beállítható feszültség-áram karakterisztikák megvalósításához R FuseLink : elektronikus biztosítók egyedi kombinálása a csatornákhoz R Szabadon beállítható túlfeszültség-védelem minden kimenetre R Valamennyi paraméter jól leolvasható megjelenítése, visszajelzése, LCD és világító gombok segítségével HM8143 Hullámforma-generátoros tápegység HM Háromblokkos tápegység 1.012,- R 2 x 0 30 V/0 2 A 1 x 5 V/0 2 A R Kijelző felbontása 10 mv/1 ma R A csatornák párhuzamosan kapcsolva 6 A-ig, sorosan 65 V-ig használhatóak R Elektronikus műterhelés csatornánként akár 60 W-ig (max. 2 A) R Tetszőleges hullámformát előállító tápegység (4096 pont, 12 bites felbontás): egyedi jelalakok létrehozása R Szoftver távvezérléshez és tetszőleges hullámformák létrehozásához R Elektronikus biztosító és követő üzemmód a 30 V-os kimenetekhez R A kimeneti feszültségek külső modulálása; bemeneti feszültségtartomány: 0-tόl 10 V-ig, sávszélesség: 50 khz R Érzékelő ( Sense ) vonalak a kábeleken bekövetkező feszültségesés kompenzálására R Multiméter üzemmód minden állítható kimeneten 575,- R 2 x 0 32 V/0 2 A 1 x 0 5,5 V/0 5 A R Kiváló jellemzőkkel rendelkező, kedvező árú laboratóriumi tápegység R Lebegő, túlterheléssel és rövidzárral szemben védett kimenetek R Minden kimeneten külön feszültség- és árammérés, az 1. és 3. csatornán négy helyiértékes, a 2. csatornán 3 helyiértékes felbontással R A megjelenítés felbontása: 10 mv/1 ma az 1. és a 3. csatornán; 10 mv/10 ma a 2. csatornán R Érzékeny terhelések védelme áramhatárolással vagy elektronikus biztosítóval R Valamennyi kimenetet kapcsoló nyomógomb R Kismértékű hullámosság, nagy kimeneti teljesítmény, kiváló szabályzási jellemzők R Párhuzamos (9 A-ig) és soros (69,5 V-ig) üzem R Hőmérséklet-vezérelt ventilátor

4 Great Value HMF2525 [HMF2550] 25MHz [50MHz]-es tetszőleges hullámforma-generátor HM kHz-es RLC-híd incl. HZ ,- -tól 1.480,- -tól R Kimeneti frekvencia: 10 µhz-től 25 [50] MHz-ig R Kimeneti amplitúdó: 5 mvpp-től 10 Vpp-ig (50 Ω-on), DC-eltolási feszültség ±5 mv-tól 5 V-ig R Tetszőleges hullámforma-generátor: 250 MSa/s, 14 bit, pont R Szinusz, négyszög, impulzus, háromszög, fűrészjel, tetszőleges hullám forma többféle általános hullámalakkal (fehérzaj, EKG-görbe, stb.) R Teljes harmonikus torzítás (THD): 0,04 % (f <100 khz) R Jelcsomagok (burst-ok), frekvencia-futtatás, kapuzás, külső szinkronizálás (trigger) R Felfutás idő: <8 ns; impulzusüzemben 8-tól 500 ns-ig változtatható R Impulzusüzem: frekvencia 100 µhz-től 12,5 [25] MHz-ig, impulzusszélesség 15 ns-tól 999 s-ig, 5 ns-os felbontás R Moduláció: AM, FM, PM, PWM, FSK (belső/külső) R 10 MHz-es időalap: ±1 ppm TCXO, időalap be/kimenet a hátlapon (BNC) R Alappontosság: 0,05 % R Mért mennyiségek: L, C, R, Z, X, Y, G, B, D, Q, Θ, Δ, M, N R Mérési frekvencia: 20 Hz-től 200 khz-ig R Másodpercenként akár 12 mérés R Párhuzamos és soros helyettesítőképek R Opcionális HO118 típusú alkatrészosztályozás-vezérlőillesztő, automatizált alkatrészválogatáshoz R Programozható feszültség- és áramgenerátoros előfeszítés R Transzformátorparaméterek mérése R Kondenzátor előfeszítése akár 40 V-ig R Kelvin-csipeszes kábel és négyvezetékes SMD-alkatrész tesztelő foglalat mellékelve R Galvanikusan leválasztott USB/RS-232 illesztő, opcionális IEEE-488 (GPIB) HM [HM8112-3S] 6½ helyiértékes nagypontosságú multiméter HM ,5 MHz-es tetszőleges hullámforma-generátor 980,- 779,- R 6½ helyiértékes megjelenítés, számábrázolási forma: R Pontosság: 100 nv, 100 pa, 100 μω, 0,01 C/F R DC alappontosság: 0,003 % R Két- és négyvezetékes mérés R Mérési időköz: 0,1-től 60 másodpercig R Másodpercenként akár 100 mérési eredmény átvitele számítógépre R Valódi hatásos érték (RMS) mérés, AC és DC+AC jelre egyaránt R Matematikai funkciók: határérték-, minimum/maximumérték v izsgálat, átlagolás, eltolás R Hőmérsékletmérés platina (PT100/PT1 000) és nikkel (K és J típusú) szondával R Beépített adattár akár mérési eredmény tárolására R Eltolás-korrekció R Kimeneti frekvencia: 10 mhz-től 12,5 MHz-ig R Kimeneti amplitúdó: 10 mvpp-től 10 Vpp-ig (50 Ω-on) R Jelalakok: szinusz, négyszög, háromszögjel, impulzus, fűrészjel, tetszőleges hullámforma R Le- és felfutási idő: <10 ns R Impulzusszélesség: 100 ns-tól 80 s-ig R Tetszőleges hullámforma-generátor (40 MSa/s) R Jelcsomagok (burst-ok), kapuzás, külső szinkronizálás (trigger), frekvencia-futtatás R Szoftver távvezérléshez és tetszőleges hullámforma beviteléhez R Külső amplitúdómodulációs bemenet (20 khz-es sávszélesség) R Intuitív kezelés, a funkciók egyetlen gombnyomással elérhetők, jelalakok közötti gyors váltás HM GHz-es univerzális számláló HM [HM8135] 1.2 GHz [3 GHz]-es RF szintézer 959,- R Bemeneti frekvencia: DC-től 3 GHz-ig R Két mérőbemenet DC-től 200 MHz-ig (A és B), egy mérőbemenet 100 MHz-től 3 GHz-ig R Bemeneti impedancia ( A és B bemenet): átkapcsolható 1 MΩ és 50 Ω között, 25 mvrms érzékenység R Bemeneti impedancia ( C bemenet): 50 Ω, 30 mvrms érzékenység R 400 MHz-es, 0,5 ppm pontosságú időalap R Tízszámjegyes felbontás 10 másodperces kapuidő esetén R Kilencféle mérés, külső kapuzás és mérésindítás R Külső időalap-bemenet (10 MHz) R Alapkiépítés: TCXO (hőmérséklet-stabilitás: ±0,5 x 10-6) Opció: OCXO (hőmérséklet-stabilitás: ±1 x 10-8) R Intuitív egygombos vezérlés, minden funkció közvetlenül elérhető az előlapi gombokról 2.998,- -tól R Széles kimeneti frekvenciatartomány: 1 Hz-től 1,2 [3] GHz-ig R Kimenő teljesítmény: -127-től +13 dbm-ig [-135-től +13 dbm-ig] R Frekvenciafelbontás: 1 Hz (0,5 ppm pontosság) R Külső időalap-bemenet (10 MHz) R Moduláció: AM, FM, impulzus, Φ, FSK, PSK R Gyors impulzusmoduláció: jellemzően 200 ns R Beépített modulátor (szinusz, négyszög, háromszög és fűrészjel): 10 Hz-től 150 khz-ig R Nagy spektrális tisztaság R Memória 10 eszközbeállítás tárolására, indulási beállításokkal együtt R Alapkiépítés: TCXO (hőmérséklet-stabilitás: ±0,5 x 10-6) Opció: OCXO (hőmérséklet-stabilitás: ±1 x 10-8)

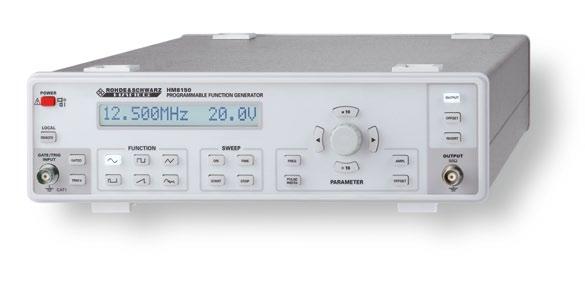

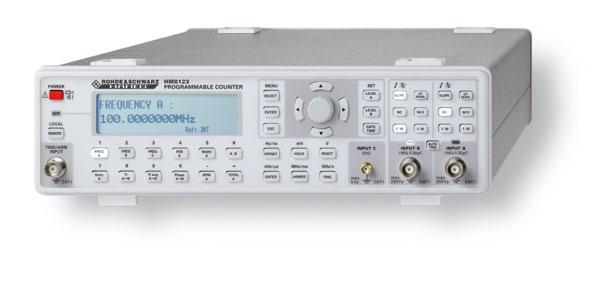

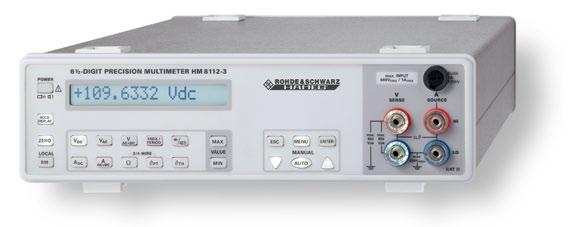

5 ++++ Hameg 8000-es sorozatú modulműszerek ++++ Hameg 8000-es sorozatú modulműszerek ++++ Hameg 8000-es sorozatú modulműszerek ++++ HM8012 4¾ helyiértékes, programozható multiméter HM khz LCR-mérő HM ,6 GHz-es univerzális számláló HM MHz-es függvénygenerátor HM Három csatornás tápegység HM800 Üres modul A HAMEG Moduláris Rendszer 8000-es sorozata sok éve bizonyítja értékét a gyakorlati alkalmazásokban az ügyfeleink számára. A Moduláris Rendszer előnyeit jól mutatja a több százezer eladott modul. A kiváló ár-teljesítmény arány és a plug-in rendszer nagy flexibilitása segít gyorsan és költséghatékonyan adaptálni a mérőrendszert a változó körülményekhez. Az alapkeret (mainframe/bázismodul) két modul egyidejű használatát teszi lehetővé. HM Befoglaló egység HZ547 Állóhullámarány-mérő (VSWR) híd Ez a készülék 50 Ω-os eszközök feszültségállóhullám-arányának (VSWR) és reflekciós tényezőjének mérésére szolgál. Ilyen tipikus vizsgálandó eszközök a csillapítók, lezárások, erősítők, kábelek és keverők. Frekvenciatartomány: 100 khz-től 3 GHz-ig Impedancia: 50 Ω Irányhatás: >28 db (100-tól 300 khz-ig), >35 db (300 khz-től 1 GHz-ig) >30 db (1-től 3 GHz-ig) Reflexiós veszteség a mérőkapun: >20 db Beiktatási csillapítás: be t kimenet irányban: 20 db (100-tól 300 khz-ig) ki t bemenet irányban: 18 db (300 khz-től 3 GHz-ig) bemenet t mérőkapu irányban: 1,7 db mérőkapu t bemenet irányban: 16 db Max. teljesítménydisszipáció: +26 dbm Csatlakozók: N (aljzat) Méretek: 150 x 68 x 29,5 mm (szélesség x magasság x mélység) (csatlakozók nélkül) Tömeg: közelítőleg 650 g Hőmérséklettartomány: +10-től +45 C-ig Mellékelt kiegészítők: HZ525 (50 Ω-os, 1 W-os lezárás), N dugasz N dugasz (2 db), Hordtáska (265 x 225 x 50 mm, szélesség x magasság x mélység) HO730 Kettős Ethernet/USB illesztő 220,- R Ethernet 10/100 MBit/s R Járulékosan beépített Web-kiszolgáló R Képernyőfelvételek készítése a Web-kiszolgáló segítségével R USB 2.0 kompatibilis, B-típusú USB-csatlakozó R A HM1008, HM1508, HM1008-2, HM1500-2, HM1508-2, HM és HM2008 típusú oszcilloszkópokba, továbbá a HMF, HMO, HMP és HMS sorozatú műszerekbe történő beépítéshez HO740 IEEE-488 (GBIP) illesztő 268,- R 24 pólusú, IEEE-488 (GPIB) szabvány szerinti csatlakozó (aljzat) R A mérőberendezés és az illesztő galvanikusan elválasztott R A HM1008, HM1508, HM1008-2, HM1500-2, HM1508-2, HM és HM2008 típusú oszcilloszkópokba, továbbá a HMF, HMO, HMP és HMS sorozatú műszerekbe történő beépítéshez HZ10 Szilikonos mérővezetékek Szilikonbevonatú mérőkábel összetoldható banándugókkal. Hossz: 1,0 m Kiszerelés: 5 darabos készlet HZ10R színe: piros HZ10B színe: kék HZ10S színe: fekete HZO90/HZ99 Hordtáska A HZ99 jelű hordtáska (HMO2524, HMO352x) oszcilloszkópok illetve (HMS sorozatú) spektrumanalizátorok, a HZO99 jelű hordtáska (HMO72x HMO202x) védelméhez és szállításához ajánlott. A műszerek kényelmesen és biztonságosan hordozhatók benne. HZ24 50 Ω-os csillapítók 50 Ω-os csillapító-készlet, 3/6/10/20 db-es csillapítókkal (1 GHz, 1 W), és 1 db HZ22-es egység. Kiszerelés: 1 darab minden egységből HZ815 Teljesítménymérő-adapter a HM típusú műszerekhez Hálózatról üzemelő (háromvezetékes földelt vagy európai földeletlen csatlakozóval rendelkező) fogyasztók teljesítményfelvételének, vonali feszültségének és áramfelvételének egyszerű, HM típusú teljesítménymérővel történő méréséhez. HZ181 HZ186 Négyvezetékes mérőbefogó összekötő lemezzel Négyvezetékes mérőbefogó összekötő lemezzel (a HM8118 típusú műszerhez), lábkivezetéses alkatrészek tesztelésére. Négyvezetékes transzformátor-tesztelő kábel Transzformátor-tesztelő kábel (a HM8118 típusú műszerhez), transzformátorok mérésére. 128,- HO3508 [HO3516] Logikai mérőfej minden HMO sorozatú oszcilloszkóphoz R HO3508 jelű logikai mérőfej oszcilloszkópok vegyes jelű kiegészítéséhez; kettős kiszerelésben is kapható HO3516 jelzéssel (2 x HO3508) R A HO3508 jelű logikai mérőfejjel 8 logikai csatorna (LCH 0 7 vagy LCH 8 15) 290,- -tól vizsgálható vegyes jelű üzemmódban R Az oszcilloszkópon a megjelenítés történhet csatornánkénti bontásban vagy busz szinten R Dekódolás ASCII, bináris, hexadecimális vagy decimális formátumban R Küszöbszintek csoportos beállítása mind a nyolc logikai csatornára vonatkozóan, az oszcilloszkópon keresztül

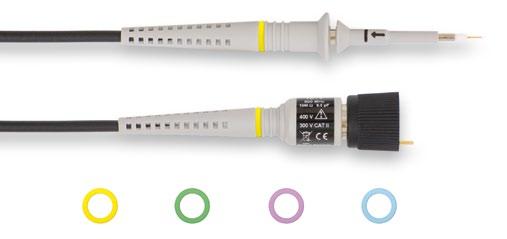

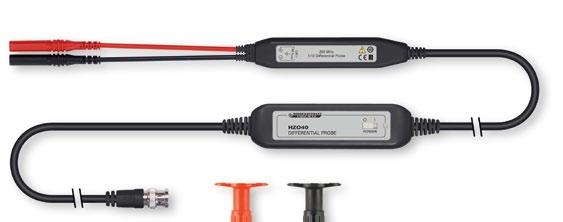

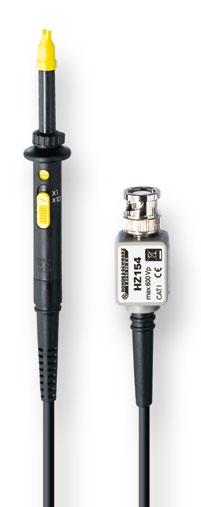

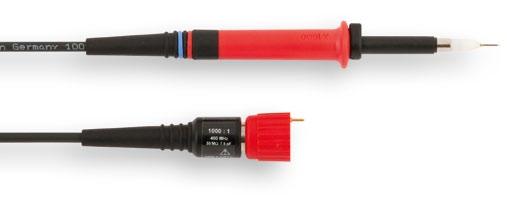

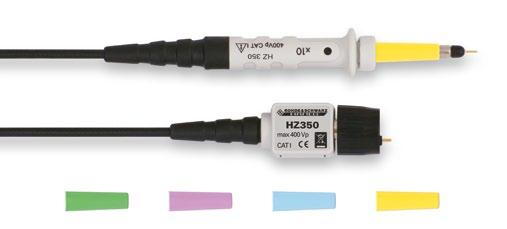

6 HZ154 1:1/10:1 osztásarányú mérőfej Csillapítási arány: 1:1 Átkapcsolva: 10:1 Sávszélesség: 10/100 MHz Felfutási idő: <35/3,5 ns Bemeneti impedancia: 1/10 MΩ II 82/12 pf HZO10 10:1 osztásarányú, 250MHz-es mérőfej Sávszélesség: 250 MHz Felfutási idő: <1,4 ns Bemeneti impedancia: 10 MΩ II 15 pf Max. feszültség: 400 V (DC-szint + AC-csúcsérték) HZ350 10:1 osztásarányú mérőfej Sávszélesség: 350 MHz Felfutási idő: <1,0 ns Bemeneti impedancia: 10 MΩ II 12 pf Max. feszültség: 400 V (DC-szint + AC-csúcsérték) HZ355 10:1 osztásarányú mérőfej Sávszélesség: 500 MHz Felfutási idő: <700 ps Bemeneti impedancia: 10 MΩ II 9,5 pf Max. feszültség: 400 V (DC-szint + AC-csúcsérték) HZO20 HZO :1 osztásarányú mérőfej 10:1 osztásarányú mérőfej Csillapítási arány: 1000:1 Sávszélesség: 400 MHz Felfutási idő: <900 ps Bemeneti impedancia: 50 MΩ II 7,5 pf Max. feszültség: 1000 V rms Osztásarány érzékelése: csatlakoztatás után automatikus Sávszélesség: 1 GHz Felfutási idő: 600 ps Bemeneti impedancia: 1 MΩ II 0,9 pf Max. bemeneti feszültség: 20 V Bemeneti dinamikatartomány: ±8 V HZO40/HZO41 Differenciális mérőfej 10:1 HZO40 HZO41 Sávszélesség: 200 MHz 800 MHz 10:1 Felfutási idő (10 90 %) 1,75 ns 437 ps Erősítés pontosság: ±1 % ±2 % Bemenetenkénti max. feszültség: ±60 V ±40 V Max. differenciális (DC+ AC csúcs): (DC+ AC csúcs): bemeneti feszültség ±20 V ±15 V Max. közös módusú bemeneti feszültség: ±60 V ±30 V Bemeneti impedancia Bemenetek között: 1 MΩ II 3,5 pf 200 kω II 1 pf Földhöz képest bemenetenként: 500 kω II 7 pf 100 kω II 2 pf Kimeneti feszültség (50 Ω-nál): ±2 V ±1,5 V Offset (tipikusan): ±2mV ±5 mv CMRR (tipikusan): -80 db 60 Hz-en -60 db 60Hz-en -50 db 10 MHz-en -15 db 500 MHz-en Telepes működés: 9 V telep 6LR61 9 V telep 6LR61 HZ :1/1000:1 osztásarányú, szimmetrikus mérőfej Max. bem. feszültség bemenetenként: ±1400 V Csillapítási arány: 100:1 Átkapcsolva: 1000:1 Sávszélesség: 20/30 MHz Felfutási idő: 17/12 ns Bemeneti szimm. feszültség Bemeneti impedancia: 60 MΩ II 1,5 pf Kimeneti impedancia: 50 Ω (AC rms ): 1000 V Max. kimeneti feszültség: (DC-szint + AC-csúcsérték), ±1,5 V, 1 MΩ-on max.: ±1400 V Max. háttérzaj: 2 mv Rohde & Schwarz Budapesti Iroda Tel. (+36) rs-hungary@rohde-schwarz.com HZO50/HZO51-es AC/DC lakatfogó HZO50 Mérési tartomány: ±20 A rms /30 A p ±100 A rms /1000 A p Pontosság: a mért érték ±1 %-a ±2 ma a mért érték ±1 %-a ±0,1 A /±0,5 A Sávszélesség: DC-100 khz (0,5 db) DC 20 khz Felbontás: ±1 ma ±100 ma / ±500 ma Kimeneti feszültség: 100 mv / A 10 mv / A / 1mV / A Terhelőimpedancia: >100 kω II 100 pf >100 kω II 100 pf Maximális feszültség: 300 V rms (AC vagy DC) 300 V rms (AC vagy DC) HZO91, HZ42, HZ43, HZ45, HZ46 Beépítő készletek a HAMEG műszerek számára 19" műszerszekrény beépítő készlet HZ42 2 RU: 88 mm (8100 sorozatú, HM8143, HM7042-5, HM8001-2, HMP2020, HMP2030 and HMF sorozatú) Készülékház magassága 75 mm HZ43 3 RU: mm (HM2005, HM303-6, HM504-2, HM507, HM5510, HM5014-2, HM5530, HM6050-2, HM7044, HMP4030, HMP4040) Készülékház magassága 125 mm HZ45 4 RU: (HM400, HM1000, HM1000-2, HM1008, HM1008-2, HM1500, HM1500-2, HM1508, HM1508-2, HM2005-2, HM2008) Készülékház magassága 125 mm HZ46 4 RU: Méretek (szélesség x mélység): 440 x 170 mm plusz a műszer túlnyúlása (HMO352X, HMO2524 and HMS sorozatú) Készülékház magassága 175 mm HZO91 4 RU: Méretek (szélesség x mélység): 440 x 110 mm plusz a műszer túlnyúlása (HMO72X, HMO102X, HMO152X, HMO202X) Készülékház magassága 175 mm HZP91 4 RU: (HMP4030, HMP4040) Készülékház magassága 125 mm HZO51 4A-D / / C&E Subject to change without notice HAMEG Instruments GmbH DQS-certified in accordance with DIN EN ISO 9001:2008, Reg.-No.: QM08
