1 Termékismertető

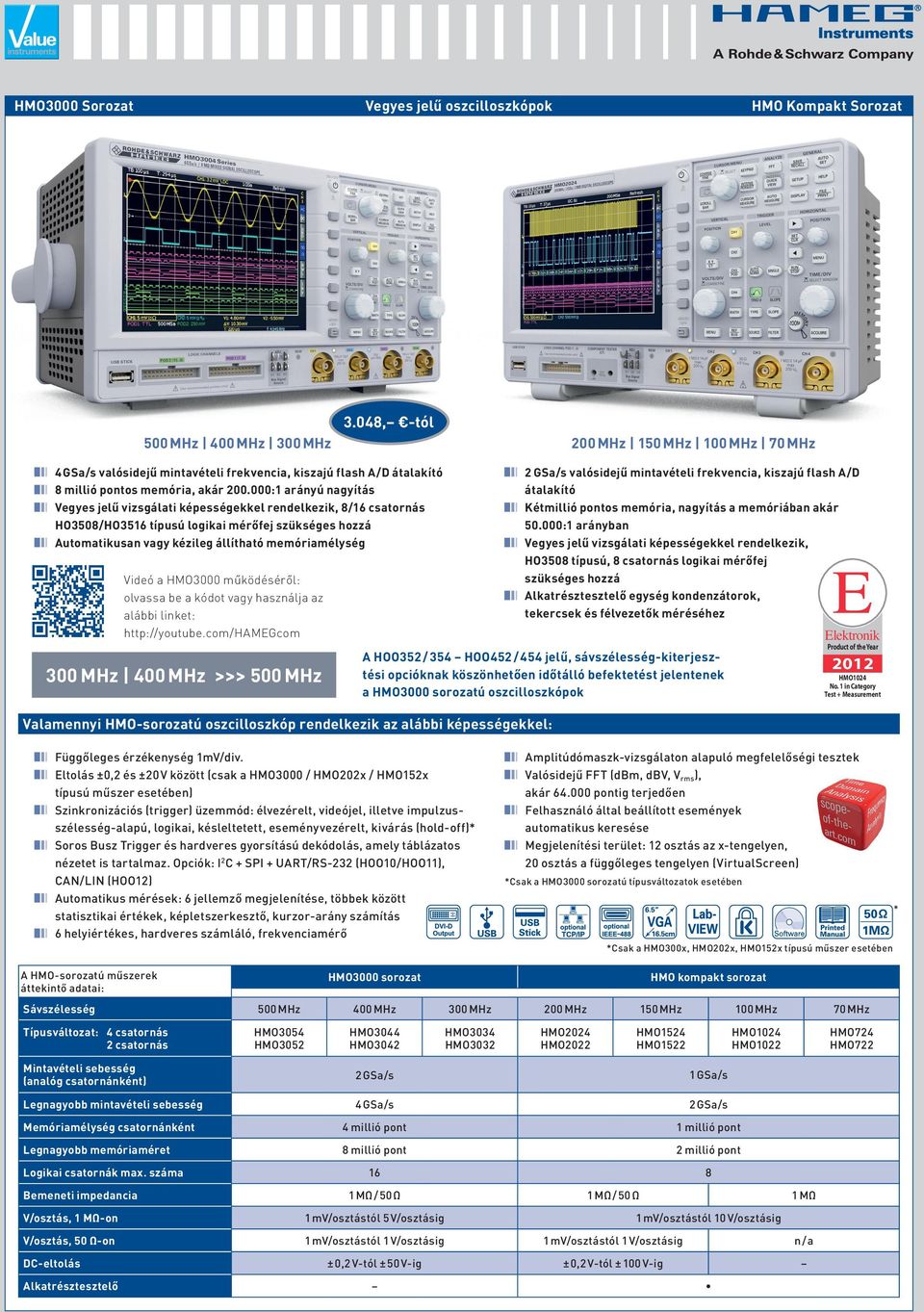

2 HMO3000 Sorozat Vegyes jelű oszcilloszkópok HMO Kompakt Sorozat 3.048, -tól 500 MHz 400 MHz 300 MHz 200 MHz 150 MHz 100 MHz 70 MHz 4 GSa /s valósidejű mintavételi frekvencia, kiszajú flash A/D átalakító 8 millió pontos memória, akár :1 arányú nagyítás Vegyes jelű vizsgálati képességekkel rendelkezik, 8/16 csatornás HO3508/HO3516 típusú logikai mérőfej szükséges hozzá Automatikusan vagy kézileg állítható memóriamélység 2 GSa/s valósidejű mintavételi frekvencia, kiszajú flash A/D átalakító Kétmillió pontos memória, nagyítás a memóriában akár :1 arányban Vegyes jelű vizsgálati képességekkel rendelkezik, HO3508 típusú, 8 csatornás logikai mérőfej szükséges hozzá Alkatrésztesztelő egység kondenzátorok, tekercsek és félvezetők méréséhez E Videó a HMO3000 működéséről: olvassa be a kódot vagy használja az alábbi linket: MHz 400 MHz >>> 500 MHz Elektronik Product of the Year A HOO352 / 354 HOO452 / 454 jelű, sávszélesség-kiterjesztési opcióknak köszönhetően időtálló befektetést jelentenek a HMO3000 sorozatú oszcilloszkópok 2012 HMO1024 No. 1 in Category Test + Measurement Valamennyi HMO-sorozatú oszcilloszkóp rendelkezik az alábbi képességekkel: Függőleges érzékenység 1mV/div. Eltolás ±0,2 és ±20 V között (csak a HMO3000 / HMO202x / HMO152x típusú műszer esetében) Szinkronizációs (trigger) üzemmód: élvezérelt, videójel, illetve impulzusszélesség-alapú, logikai, késleltetett, eseményvezérelt, kivárás (hold-off)* Soros Busz Trigger és hardveres gyorsítású dekódolás, amely táblázatos nézetet is tartalmaz. Opciók: I2C + SPI + UART/RS-232 (HOO10/HOO11), CAN/LIN (HOO12) Automatikus mérések: 6 jellemző megjelenítése, többek között statisztikai értékek, képletszerkesztő, kurzor-arány számítás 6 helyiértékes, hardveres számláló, frekvenciamérő A HMO-sorozatú műszerek áttekintő adatai: Sávszélesség Típusváltozat: 4 csatornás 2 csatornás Amplitúdómaszk-vizsgálaton alapuló megfelelőségi tesztek Valósidejű FFT (dbm, dbv, Vrms), akár pontig terjedően Felhasználó által beállított események automatikus keresése Megjelenítési terület: 12 osztás az x-tengelyen, 20 osztás a függőleges tengelyen (VirtualScreen) *Csak a HMO3000 sorozatú típusváltozatok esetében * *Csak a HMO300x, HMO202x, HMO152x típusú műszer esetében HMO3000 sorozat HMO kompakt sorozat 500 MHz 400 MHz 300 MHz 200 MHz 150 MHz 100 MHz 70 MHz HMO3054 HMO3052 HMO3044 HMO3042 HMO3034 HMO3032 HMO2024 HMO2022 HMO1524 HMO1522 HMO1024 HMO1022 HMO724 HMO722 Mintavételi sebesség (analóg csatornánként) 2 GSa/s 1 GSa/s Legnagyobb mintavételi sebesség 4 GSa/s 2 GSa/s Memóriamélység csatornánként 4 millió pont 1 millió pont Legnagyobb memóriaméret 8 millió pont 2 millió pont Logikai csatornák max. száma Bemeneti impedancia 16 1 MΩ / 50 Ω 8 1 MΩ / 50 Ω V/osztás, 1 MΩ-on 1 mv/osztástól 5 V/osztásig V/osztás, 50 Ω-on 1 mv/osztástól 1 V/osztásig 1 mv/osztástól 1 V/osztásig ± 0,2 V-tól ± 50 V-ig ± 0,2 V-tól ± 100 V-ig DC-eltolás Alkatrésztesztelő 1 MΩ 1 mv/osztástól 10 V/osztásig n / a

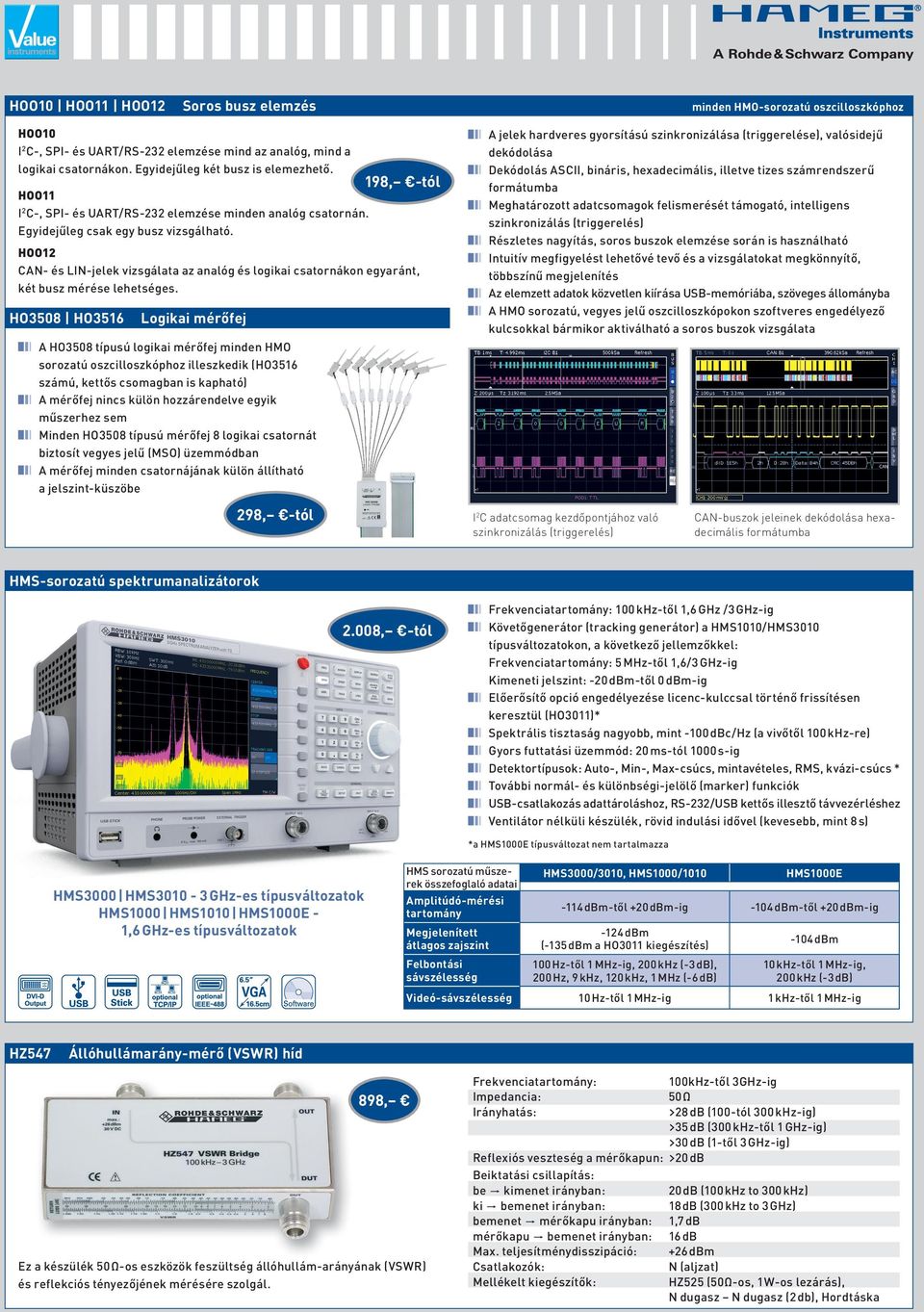

3 HOO10 HOO11 HOO12 Soros busz elemzés minden HMO-sorozatú oszcilloszkóphoz HOO10 I2C-, SPI- és UART/RS-232 elemzése mind az analóg, mind a logikai csatornákon. Egyidejűleg két busz is elemezhető. A jelek hardveres gyorsítású szinkronizálása (triggerelése), valósidejű dekódolása Dekódolás ASCII, bináris, hexadecimális, illetve tizes számrendszerű formátumba Meghatározott adatcsomagok felismerését támogató, intelligens szinkronizálás (triggerelés) Részletes nagyítás, soros buszok elemzése során is használható Intuitív megfigyelést lehetővé tevő és a vizsgálatokat megkönnyítő, többszínű megjelenítés Az elemzett adatok közvetlen kiírása USB-memóriába, szöveges állományba A HMO sorozatú, vegyes jelű oszcilloszkópokon szoftveres engedélyező kulcsokkal bármikor aktiválható a soros buszok vizsgálata 198, -tól HOO11 I2C-, SPI- és UART/RS-232 elemzése minden analóg csatornán. Egyidejűleg csak egy busz vizsgálható. HOO12 CAN- és LIN-jelek vizsgálata az analóg és logikai csatornákon egyaránt, két busz mérése lehetséges. HO3508 HO3516 Logikai mérőfej A HO3508 típusú logikai mérőfej minden HMO sorozatú oszcilloszkóphoz illeszkedik (HO3516 számú, kettős csomagban is kapható) A mérőfej nincs külön hozzárendelve egyik műszerhez sem Minden HO3508 típusú mérőfej 8 logikai csatornát biztosít vegyes jelű (MSO) üzemmódban A mérőfej minden csatornájának külön állítható a jelszint-küszöbe 298, -tól I2C adatcsomag kezdőpontjához való szinkronizálás (triggerelés) CAN-buszok jeleinek dekódolása hexadecimális formátumba HMS-sorozatú spektrumanalizátorok Frekvenciatartomány: 100 khz-től 1,6 GHz /3 GHz-ig Követőgenerátor (tracking generátor) a HMS1010/HMS3010 típusváltozatokon, a következő jellemzőkkel: Frekvenciatartomány: 5 MHz-től 1,6/3 GHz-ig Kimeneti jelszint: -20 dbm-től 0 dbm-ig Előerősítő opció engedélyezése licenc-kulccsal történő frissítésen keresztül (HO3011)* Spektrális tisztaság nagyobb, mint -100 dbc/hz (a vivőtől 100 khz-re) Gyors futtatási üzemmód: 20 ms-tól 1000 s-ig Detektortípusok: Auto-, Min-, Max-csúcs, mintavételes, RMS, kvázi-csúcs * További normál- és különbségi-jelölő (marker) funkciók USB-csatlakozás adattároláshoz, RS-232/USB kettős illesztő távvezérléshez Ventilátor nélküli készülék, rövid indulási idővel (kevesebb, mint 8 s) 2.008, -tól *a HMS1000E típusváltozat nem tartalmazza HMS3000 HMS GHz-es típusváltozatok HMS1000 HMS1010 HMS1000E - 1,6 GHz-es típusváltozatok HMS sorozatú műszerek összefoglaló adatai Amplitúdó-mérési tartomány Megjelenített átlagos zajszint Felbontási sávszélesség Videó-sávszélesség HMS3000/3010, HMS1000/1010 HMS1000E -114 dbm-től +20 dbm-ig -104 dbm-től +20 dbm-ig -124 dbm (-135 dbm a HO3011 kiegészítés) -104 dbm 100 Hz-től 1 MHz-ig, 200 khz (-3 db), 200 Hz, 9 khz, 120 khz, 1 MHz (-6 db) 10 khz-től 1 MHz-ig, 200 khz (-3 db) 10 Hz-től 1 MHz-ig 1 khz-től 1 MHz-ig HZ547 Állóhullámarány-mérő (VSWR) híd 898, Ez a készülék 50 Ω-os eszközök feszültség állóhullám-arányának (VSWR) és reflekciós tényezőjének mérésére szolgál. Frekvenciatartomány: 100kHz-től 3GHz-ig Impedancia: 50 Ω Irányhatás: >28 db (100-tól 300 khz-ig) >35 db (300 khz-től 1 GHz-ig) >30 db (1-től 3 GHz-ig) Reflexiós veszteség a mérőkapun: >20 db Beiktatási csillapítás: be t kimenet irányban: 20 db (100 khz to 300 khz) ki t bemenet irányban: 18 db (300 khz to 3 GHz) bemenet t mérőkapu irányban: 1,7 db mérőkapu t bemenet irányban: 16 db Max. teljesítménydisszipáció: +26 dbm Csatlakozók: N (aljzat) Mellékelt kiegészítők: HZ525 (50 Ω -os, 1 W-os lezárás), N dugasz N dugasz (2 db), Hordtáska

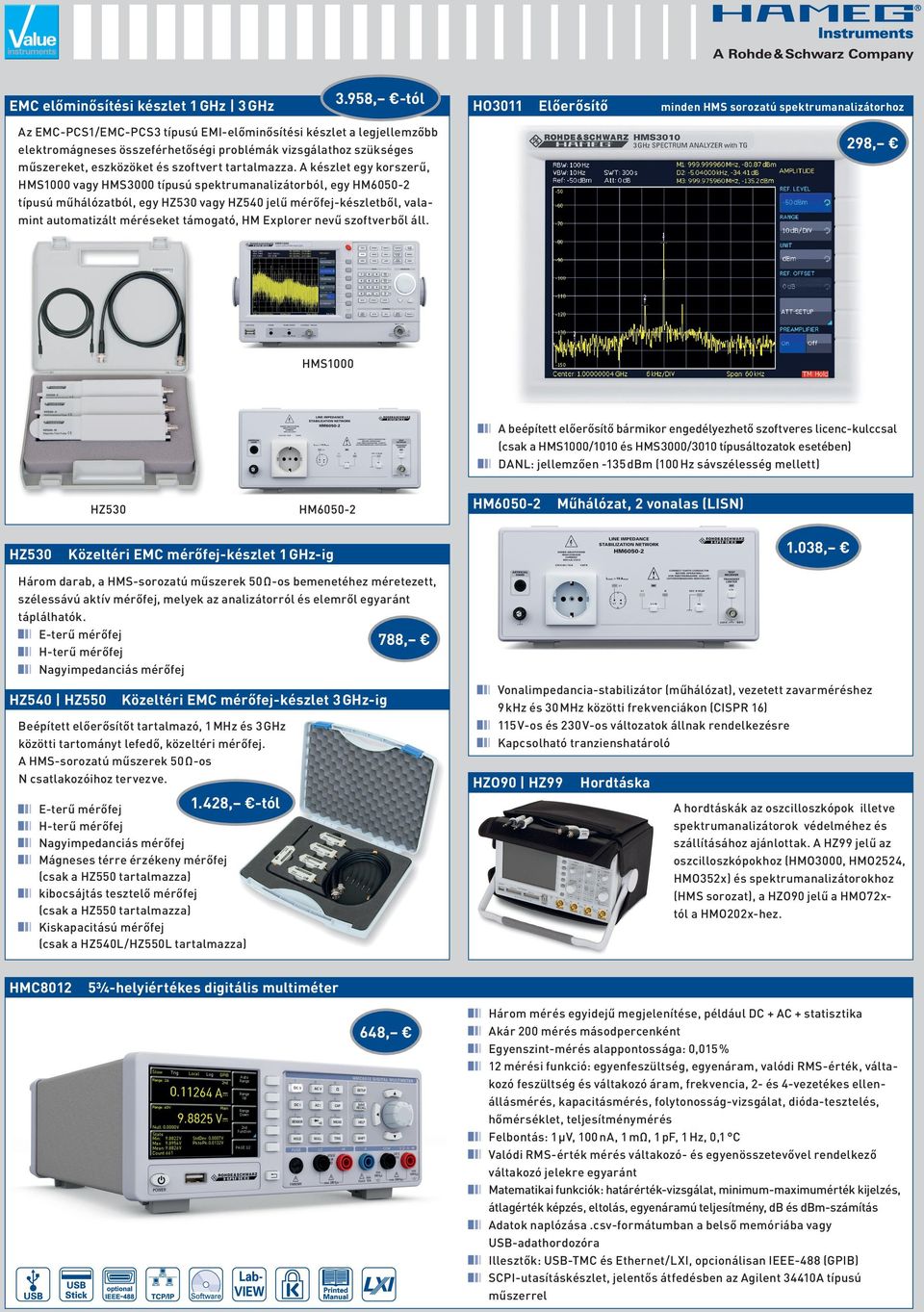

4 3.958, -tól EMC előminősítési készlet 1 GHz 3 GHz HO3011 Előerősítő minden HMS sorozatú spektrumanalizátorhoz Az EMC-PCS1/EMC-PCS3 típusú EMI-előminősítési készlet a legjellemzőbb elektromágneses összeférhetőségi problémák vizsgálathoz szükséges műszereket, eszközöket és szoftvert tartalmazza. A készlet egy korszerű, HMS1000 vagy HMS3000 típusú spektrumanalizátorból, egy HM típusú műhálózatból, egy HZ530 vagy HZ540 jelű mérőfej-készletből, valamint automatizált méréseket támogató, HM Explorer nevű szoftverből áll. 298, HMS1000 A beépített előerősítő bármikor engedélyezhető szoftveres licenc-kulccsal (csak a HMS1000/1010 és HMS3000/3010 típusáltozatok esetében) DANL: jellemzően -135 dbm (100 Hz sávszélesség mellett) HZ530 HM Műhálózat, 2 vonalas (LISN) HM , HZ530 Közeltéri EMC mérőfej-készlet 1 GHz-ig Három darab, a HMS-sorozatú műszerek 50 Ω-os bemenetéhez méretezett, szélessávú aktív mérőfej, melyek az analizátorról és elemről egyaránt táplálhatók. E-terű mérőfej 788, H-terű mérőfej Nagyimpedanciás mérőfej HZ540 HZ550 Közeltéri EMC mérőfej-készlet 3 GHz-ig Beépített előerősítőt tartalmazó, 1 MHz és 3 GHz közötti tartományt lefedő, közeltéri mérőfej. A HMS-sorozatú műszerek 50 Ω-os N csatlakozóihoz tervezve. Vonalimpedancia-stabilizátor (műhálózat), vezetett zavarméréshez 9 khz és 30 MHz közötti frekvenciákon (CISPR 16) 115 V-os és 230 V-os változatok állnak rendelkezésre Kapcsolható tranzienshatároló HZO90 HZ99 Hordtáska 1.428, -tól A hordtáskák az oszcilloszkópok illetve spektrumanalizátorok védelméhez és szállításához ajánlottak. A HZ99 jelű az oszcilloszkópokhoz (HMO3000, HMO2524, HMO352x) és spektrumanalizátorokhoz (HMS sorozat), a HZO90 jelű a HMO72xtól a HMO202x-hez. E-terű mérőfej H-terű mérőfej Nagyimpedanciás mérőfej Mágneses térre érzékeny mérőfej (csak a HZ550 tartalmazza) kibocsájtás tesztelő mérőfej (csak a HZ550 tartalmazza) Kiskapacitású mérőfej (csak a HZ540L/HZ550L tartalmazza) HMC /4-helyiértékes digitális multiméter 648, Három mérés egyidejű megjelenítése, például DC + AC + statisztika Akár 200 mérés másodpercenként Egyenszint-mérés alappontossága: 0,015 % 12 mérési funkció: egyenfeszültség, egyenáram, valódi RMS-érték, váltakozó feszültség és váltakozó áram, frekvencia, 2- és 4-vezetékes ellenállásmérés, kapacitásmérés, folytonosság-vizsgálat, dióda-tesztelés, hőmérséklet, teljesítménymérés Felbontás: 1 µv, 100 na, 1 mω, 1 pf, 1 Hz, 0,1 C Valódi RMS-érték mérés váltakozó- és egyenösszetevővel rendelkező váltakozó jelekre egyaránt Matematikai funkciók: határérték-vizsgálat, minimum-maximumérték kijelzés, átlagérték képzés, eltolás, egyenáramú teljesítmény, db és dbm-számítás Adatok naplózása.csv-formátumban a belső memóriába vagy USB-adathordozóra Illesztők: USB-TMC és Ethernet/LXI, opcionálisan IEEE-488 (GPIB) SCPI-utasításkészlet, jelentős átfedésben az Agilent 34410A típusú műszerrel

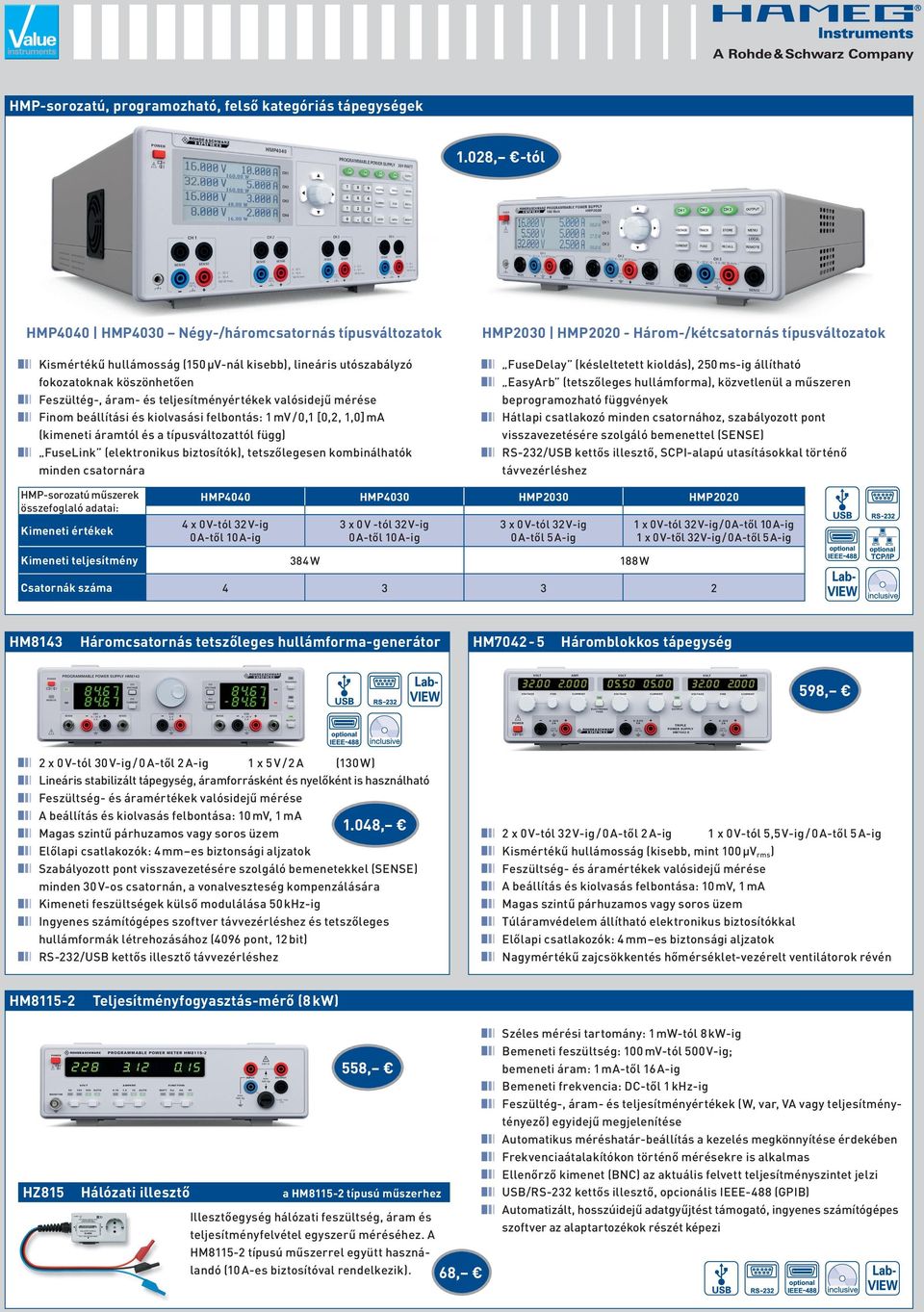

5 HMP-sorozatú, programozható, felső kategóriás tápegységek 1.028, -tól HMP4040 HMP4030 Négy-/háromcsatornás típusváltozatok HMP2030 HMP Három-/kétcsatornás típusváltozatok Kismértékű hullámosság (150 µv-nál kisebb), lineáris utószabályzó fokozatoknak köszönhetően Feszültég-, áram- és teljesítményértékek valósidejű mérése Finom beállítási és kiolvasási felbontás: 1 mv / 0,1 [0,2, 1,0] ma (kimeneti áramtól és a típusváltozattól függ) FuseLink (elektronikus biztosítók), tetszőlegesen kombinálhatók minden csatornára HMP-sorozatú műszerek összefoglaló adatai: Kimeneti értékek FuseDelay (késleltetett kioldás), 250 ms-ig állítható EasyArb (tetszőleges hullámforma), közvetlenül a műszeren beprogramozható függvények Hátlapi csatlakozó minden csatornához, szabályozott pont visszavezetésére szolgáló bemenettel (SENSE) RS-232/USB kettős illesztő, SCPI-alapú utasításokkal történő távvezérléshez HMP4040 HMP4030 HMP2030 HMP x 0 V-tól 32 V-ig 0 A-től 10 A-ig 3 x 0 V -tól 32 V-ig 0 A-től 10 A-ig 3 x 0 V-tól 32 V-ig 0 A-től 5 A-ig 1 x 0 V-tól 32 V-ig / 0 A-től 10 A-ig 1 x 0 V-től 32 V-ig / 0 A-től 5 A-ig Kimeneti teljesítmény 384 W Csatornák száma W 3 3 HM8143 Háromcsatornás tetszőleges hullámforma-generátor HM Háromblokkos tápegység 598, 2 x 0 V-tól 30 V-ig / 0 A-től 2 A-ig 1 x 5 V / 2 A (130 W) Lineáris stabilizált tápegység, áramforrásként és nyelőként is használható Feszültség- és áramértékek valósidejű mérése A beállítás és kiolvasás felbontása: 10 mv, 1 ma 1.048, Magas szintű párhuzamos vagy soros üzem Előlapi csatlakozók: 4 mm es biztonsági aljzatok Szabályozott pont visszavezetésére szolgáló bemenetekkel (SENSE) minden 30 V-os csatornán, a vonalveszteség kompenzálására Kimeneti feszültségek külső modulálása 50 khz-ig Ingyenes számítógépes szoftver távvezérléshez és tetszőleges hullámformák létrehozásához (4096 pont, 12 bit) RS-232/USB kettős illesztő távvezérléshez HM x 0 V-tól 32 V-ig / 0 A-től 2 A-ig 1 x 0 V-tól 5,5 V-ig / 0 A-től 5 A-ig Kismértékű hullámosság (kisebb, mint 100 µvrms) Feszültség- és áramértékek valósidejű mérése A beállítás és kiolvasás felbontása: 10 mv, 1 ma Magas szintű párhuzamos vagy soros üzem Túláramvédelem állítható elektronikus biztosítókkal Előlapi csatlakozók: 4 mm es biztonsági aljzatok Nagymértékű zajcsökkentés hőmérséklet-vezérelt ventilátorok révén Teljesítményfogyasztás-mérő (8 kw) 558, HZ815 Hálózati illesztő a HM típusú műszerhez Illesztőegység hálózati feszültség, áram és teljesítményfelvétel egyszerű méréséhez. A HM típusú műszerrel együtt használandó (10 A-es biztosítóval rendelkezik). 68, Széles mérési tartomány: 1 mw-tól 8 kw-ig Bemeneti feszültség: 100 mv-tól 500 V-ig; bemeneti áram: 1 ma-től 16 A-ig Bemeneti frekvencia: DC-től 1 khz-ig Feszültég-, áram- és teljesítményértékek (W, var, VA vagy teljesítménytényező) egyidejű megjelenítése Automatikus méréshatár-beállítás a kezelés megkönnyítése érdekében Frekvenciaátalakítókon történő mérésekre is alkalmas Ellenőrző kimenet (BNC) az aktuális felvett teljesítményszintet jelzi Automatizált, hosszúidejű adatgyűjtést támogató, ingyenes számítógépes szoftver az alaptartozékok részét képezi

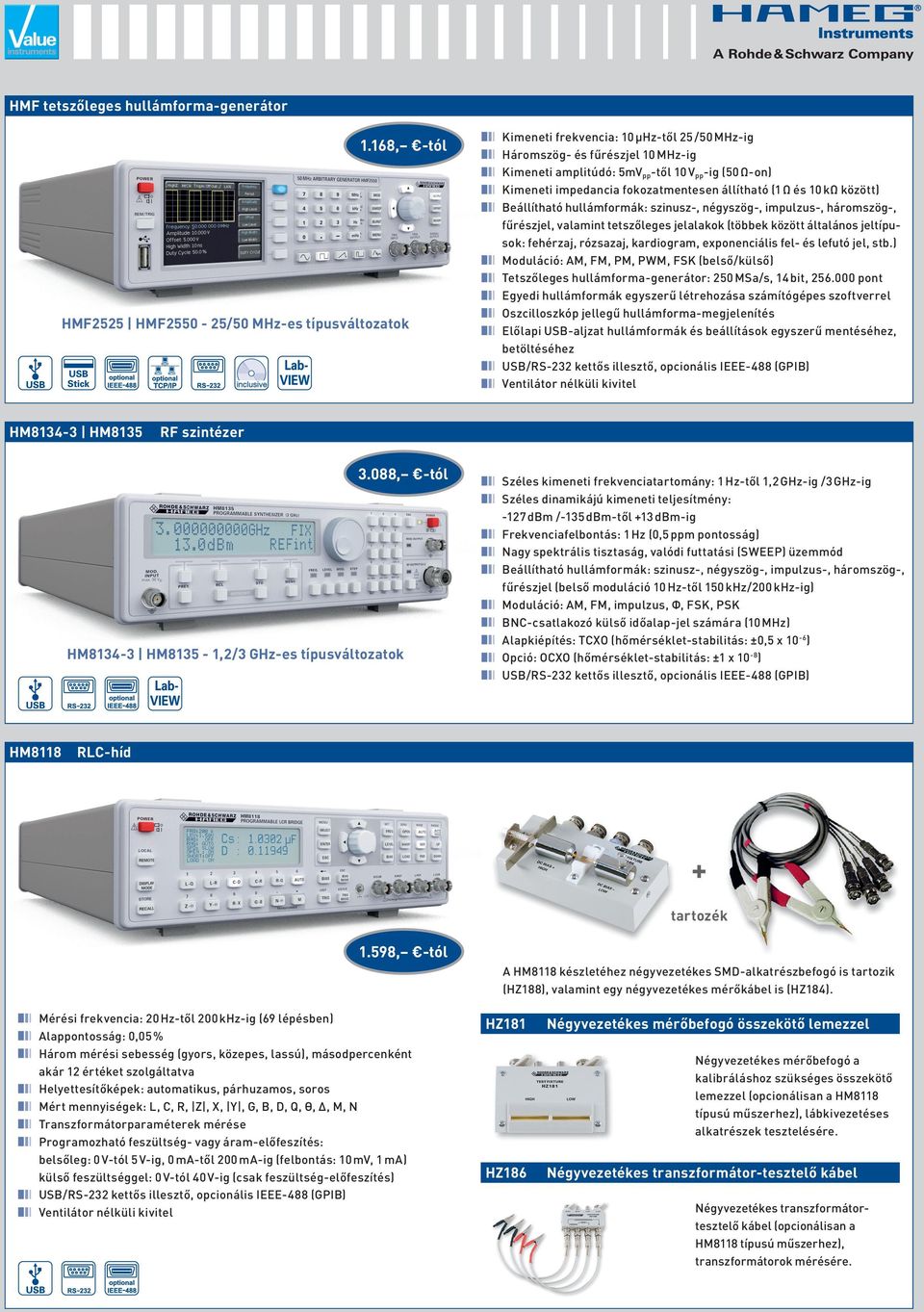

6 HMF tetszőleges hullámforma-generátor 1.168, -tól HMf2525 HMf /50 MHz-es típusváltozatok Kimeneti frekvencia: 10 µhz-től 25 /50 MHz-ig Háromszög- és fűrészjel 10 MHz-ig Kimeneti amplitúdó: 5mV pp -től 10 V pp -ig (50 Ω-on) Kimeneti impedancia fokozatmentesen állítható (1 Ω és 10 kω között) Beállítható hullámformák: szinusz-, négyszög-, impulzus-, háromszög-, fűrészjel, valamint tetszőleges jelalakok (többek között általános jeltípusok: fehérzaj, rózsazaj, kardiogram, exponenciális fel- és lefutó jel, stb.) Moduláció: AM, FM, PM, PWM, FSK (belső/külső) Tetszőleges hullámforma-generátor: 250 MSa/s, 14 bit, pont Egyedi hullámformák egyszerű létrehozása számítógépes szoftverrel Oszcilloszkóp jellegű hullámforma-megjelenítés Előlapi USB-aljzat hullámformák és beállítások egyszerű mentéséhez, betöltéséhez Ventilátor nélküli kivitel HM HM8135 RF szintézer 3.088, -tól HM HM8135-1,2/3 GHz-es típusváltozatok Széles kimeneti frekvenciatartomány: 1 Hz-től 1,2 GHz-ig /3 GHz-ig Széles dinamikájú kimeneti teljesítmény: -127 dbm /-135 dbm-től +13 dbm-ig Frekvenciafelbontás: 1 Hz (0,5 ppm pontosság) Nagy spektrális tisztaság, valódi futtatási (SWEEP) üzemmód Beállítható hullámformák: szinusz-, négyszög-, impulzus-, háromszög-, fűrészjel (belső moduláció 10 Hz-től 150 khz/200 khz-ig) Moduláció: AM, FM, impulzus, Φ, FSK, PSK BNC-csatlakozó külső időalap-jel számára (10 MHz) Alapkiépítés: TCXO (hőmérséklet-stabilitás: ±0,5 x 10-6 ) Opció: OCXO (hőmérséklet-stabilitás: ±1 x 10-8 ) HM8118 RLC-híd + tartozék 1.598, -tól A HM8118 készletéhez négyvezetékes SMD-alkatrészbefogó is tartozik (HZ188), valamint egy négyvezetékes mérőkábel is (HZ184). Mérési frekvencia: 20 Hz-től 200 khz-ig (69 lépésben) Alappontosság: 0,05 % Három mérési sebesség (gyors, közepes, lassú), másodpercenként akár 12 értéket szolgáltatva Helyettesítőképek: automatikus, párhuzamos, soros Mért mennyiségek: L, C, R, Z, X, Y, G, B, D, Q, Θ,, M, N Transzformátorparaméterek mérése Programozható feszültség- vagy áram-előfeszítés: belsőleg: 0 V-tól 5 V-ig, 0 ma-től 200 ma-ig (felbontás: 10 mv, 1 ma) külső feszültséggel: 0 V-tól 40 V-ig (csak feszültség-előfeszítés) Ventilátor nélküli kivitel HZ181 HZ186 Négyvezetékes mérőbefogó összekötő lemezzel Négyvezetékes mérőbefogó a kalibráláshoz szükséges összekötő lemezzel (opcionálisan a HM8118 típusú műszerhez), lábkivezetéses alkatrészek tesztelésére. Négyvezetékes transzformátor-tesztelő kábel Négyvezetékes transzformátortesztelő kábel (opcionálisan a HM8118 típusú műszerhez), transzformátorok mérésére.

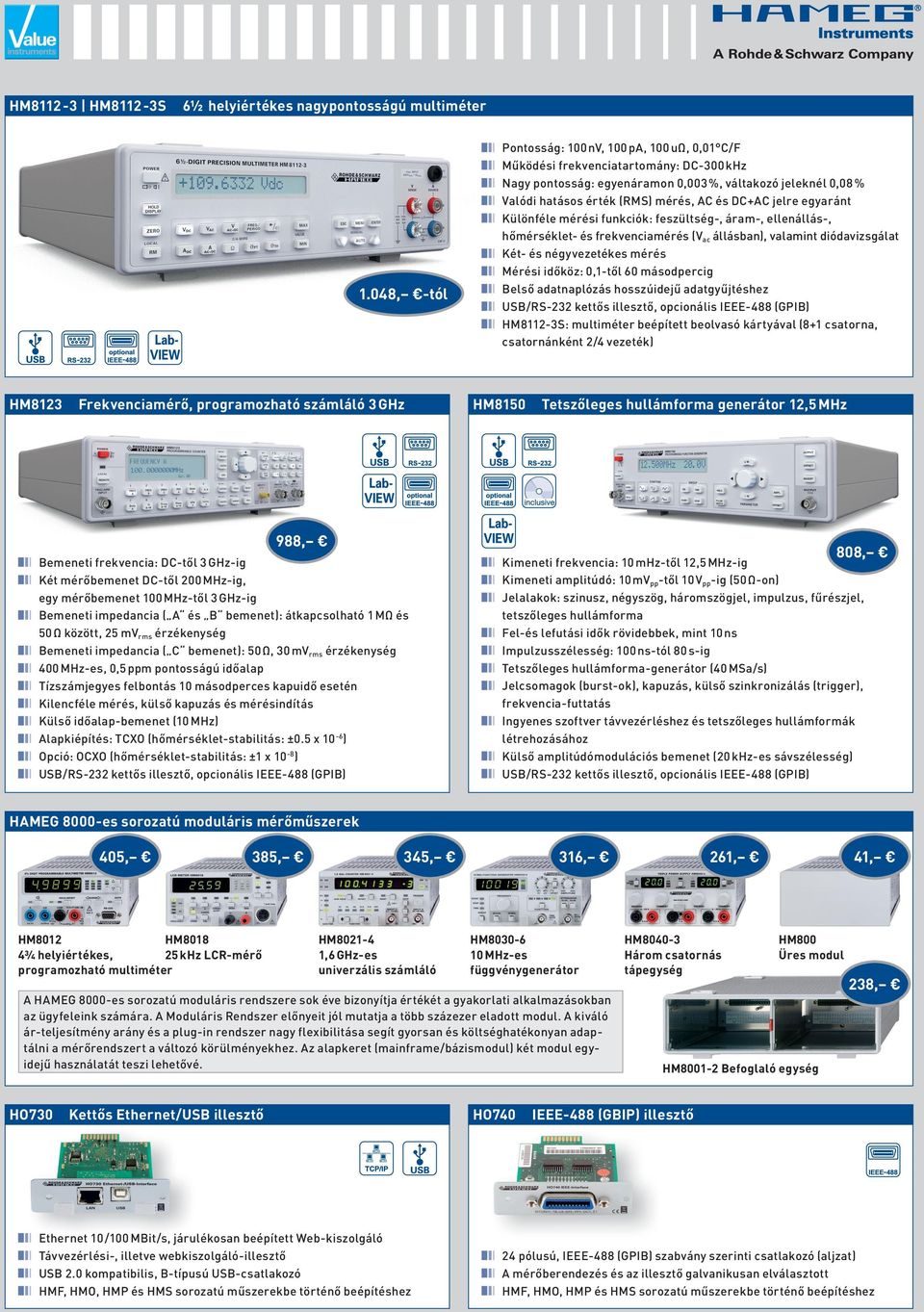

7 HM HM8112-3S 6½ helyiértékes nagypontosságú multiméter 1.048, -tól HM8123 Frekvenciamérő, programozható számláló 3 GHz Pontosság: 100 nv, 100 pa, 100 uω, 0,01 C/F Működési frekvenciatartomány: DC-300 khz Nagy pontosság: egyenáramon 0,003 %, váltakozó jeleknél 0,08 % Valódi hatásos érték (RMS) mérés, AC és DC+AC jelre egyaránt Különféle mérési funkciók: feszültség-, áram-, ellenállás-, hőmérséklet- és frekvenciamérés (Vac állásban), valamint diódavizsgálat Két- és négyvezetékes mérés Mérési időköz: 0,1-től 60 másodpercig Belső adatnaplózás hosszúidejű adatgyűjtéshez HM8112-3S: multiméter beépített beolvasó kártyával (8+1 csatorna, csatornánként 2/4 vezeték) HM8150 Tetszőleges hullámforma generátor 12,5 MHz 988, Bemeneti frekvencia: DC-től 3 GHz-ig Két mérőbemenet DC-től 200 MHz-ig, egy mérőbemenet 100 MHz-től 3 GHz-ig Bemeneti impedancia ( A és B bemenet): átkapcsolható 1 MΩ és 50 Ω között, 25 mvrms érzékenység Bemeneti impedancia ( C bemenet): 50 Ω, 30 mvrms érzékenység 400 MHz-es, 0,5 ppm pontosságú időalap Tízszámjegyes felbontás 10 másodperces kapuidő esetén Kilencféle mérés, külső kapuzás és mérésindítás Külső időalap-bemenet (10 MHz) Alapkiépítés: TCXO (hőmérséklet-stabilitás: ±0.5 x 10-6) Opció: OCXO (hőmérséklet-stabilitás: ±1 x 10-8) 808, Kimeneti frekvencia: 10 mhz-től 12,5 MHz-ig Kimeneti amplitúdó: 10 mvpp-től 10 Vpp-ig (50 Ω-on) Jelalakok: szinusz, négyszög, háromszögjel, impulzus, fűrészjel, tetszőleges hullámforma Fel-és lefutási idők rövidebbek, mint 10 ns Impulzusszélesség: 100 ns-tól 80 s-ig Tetszőleges hullámforma-generátor (40 MSa/s) Jelcsomagok (burst-ok), kapuzás, külső szinkronizálás (trigger), frekvencia-futtatás Ingyenes szoftver távvezérléshez és tetszőleges hullámformák létrehozásához Külső amplitúdómodulációs bemenet (20 khz-es sávszélesség) HAMEG 8000-es sorozatú moduláris mérőműszerek 405, 385, HM8012 HM8018 4¾ helyiértékes, 25 khz LCR-mérő programozható multiméter 345, HM ,6 GHz-es univerzális számláló 316, HM MHz-es függvénygenerátor A HAMEG 8000-es sorozatú moduláris rendszere sok éve bizonyítja értékét a gyakorlati alkalmazásokban az ügyfeleink számára. A Moduláris Rendszer előnyeit jól mutatja a több százezer eladott modul. A kiváló ár-teljesítmény arány és a plug-in rendszer nagy flexibilitása segít gyorsan és költséghatékonyan adaptálni a mérőrendszert a változó körülményekhez. Az alapkeret (mainframe/bázismodul) két modul egyidejű használatát teszi lehetővé. HO730 Kettős Ethernet/USB illesztő Ethernet 10 /100 MBit/s, járulékosan beépített Web-kiszolgáló Távvezérlési-, illetve webkiszolgáló-illesztő USB 2.0 kompatibilis, B-típusú USB-csatlakozó HMF, HMO, HMP és HMS sorozatú műszerekbe történő beépítéshez 261, HM Három csatornás tápegység 41, HM800 Üres modul 238, HM Befoglaló egység HO740 IEEE-488 (GBIP) illesztő 24 pólusú, IEEE-488 (GPIB) szabvány szerinti csatlakozó (aljzat) A mérőberendezés és az illesztő galvanikusan elválasztott HMF, HMO, HMP és HMS sorozatú műszerekbe történő beépítéshez

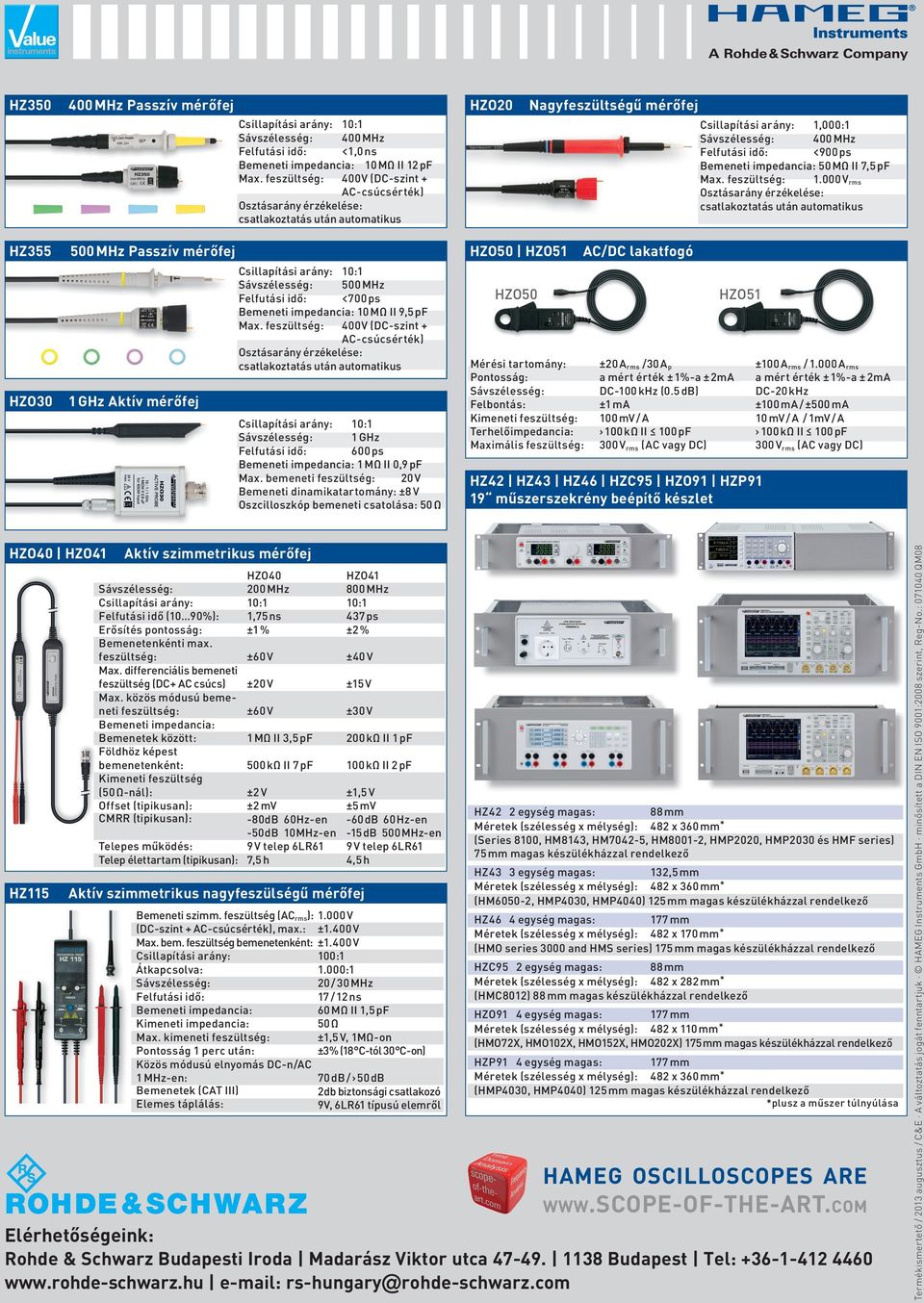

8 HZ MHz Passzív mérőfej Csillapítási arány: 10:1 Sávszélesség: 400 MHz Felfutási idő: <1,0 ns Bemeneti impedancia: 10 MΩ II 12 pf Max. feszültség: 400V (DC-szint + AC-csúcsérték) Osztásarány érzékelése: csatlakoztatás után automatikus HZO20 Nagyfeszültségű mérőfej Csillapítási arány: 1,000:1 Sávszélesség: 400 MHz Felfutási idő: <900 ps Bemeneti impedancia: 50 MΩ II 7,5 pf Max. feszültség: V rms Osztásarány érzékelése: csatlakoztatás után automatikus HZ355 HZO MHz Passzív mérőfej Csillapítási arány: 10:1 Sávszélesség: 500 MHz Felfutási idő: <700 ps Bemeneti impedancia: 10 MΩ II 9,5 pf Max. feszültség: 400V (DC-szint + AC-csúcsérték) Osztásarány érzékelése: csatlakoztatás után automatikus 1 GHz Aktív mérőfej Csillapítási arány: 10:1 Sávszélesség: 1 GHz Felfutási idő: 600 ps Bemeneti impedancia: 1 MΩ II 0,9 pf Max. bemeneti feszültség: 20 V Bemeneti dinamikatartomány: ±8 V Oszcilloszkóp bemeneti csatolása: 50 Ω HZO50 HZO51 HZO50 AC/DC lakatfogó HZO51 Mérési tartomány: ±20 A rms /30 A p ±100 A rms / A rms Pontosság: a mért érték ± 1%-a ± 2mA a mért érték ± 1%-a ± 2mA Sávszélesség: DC-100 khz (0.5 db) DC-20 khz Felbontás: ±1 ma ±100 ma / ±500 ma Kimeneti feszültség: 100 mv / A 10 mv / A / 1mV / A Terhelőimpedancia: 100 kω II 100 pf 100 kω II 100 pf Maximális feszültség: 300 V rms (AC vagy DC) 300 V rms (AC vagy DC) HZ42 HZ43 HZ46 HZC95 HZO91 HZP91 19 műszerszekrény beépítő készlet HZO40 HZO41 HZ115 Aktív szimmetrikus mérőfej HZO40 HZO41 Sávszélesség: 200 MHz 800 MHz Csillapítási arány: 10:1 10:1 Felfutási idő (10 90%): 1,75 ns 437 ps Erősítés pontosság: ±1 % ±2 % Bemenetenkénti max. feszültség: ±60 V ±40 V Max. differenciális bemeneti feszültség (DC+ AC csúcs) ±20 V ±15 V Max. közös módusú bemeneti feszültség: ±60 V ±30 V Bemeneti impedancia: Bemenetek között: 1 MΩ II 3,5 pf 200 kω II 1 pf Földhöz képest bemenetenként: 500 kω II 7 pf 100 kω II 2 pf Kimeneti feszültség (50 Ω-nál): ±2 V ±1,5 V Offset (tipikusan): ±2 mv ±5 mv CMRR (tipikusan): -80dB 60Hz-en -50dB 10MHz-en -60 db 60 Hz-en -15 db 500 MHz-en Telepes működés: 9 V telep 6LR61 9 V telep 6LR61 Telep élettartam (tipikusan): 7,5 h 4,5 h Aktív szimmetrikus nagyfeszülségű mérőfej Bemeneti szimm. feszültség (AC rms ): V (DC-szint + AC-csúcsérték), max.: ±1.400 V Max. bem. feszültség bemenetenként: ±1.400 V Csillapítási arány: 100:1 Átkapcsolva: 1.000:1 Sávszélesség: 20 / 30 MHz Felfutási idő: 17 / 12 ns Bemeneti impedancia: 60 MΩ II 1,5 pf Kimeneti impedancia: 50 Ω Max. kimeneti feszültség: ±1,5 V, 1MΩ-on Pontosság 1 perc után: ±3 % (18 C-tól 30 C-on) Közös módusú elnyomás DC-n/AC 1 MHz-en: 70 db / 50 db Bemenetek (CAT III) 2 db biztonsági csatlakozó Elemes táplálás: 9V, 6LR61 típusú elemről HZ42 2 egység magas: 88 mm Méretek (szélesség x mélység): 482 x 360 mm * (Series 8100, HM8143, HM7042-5, HM8001-2, HMP2020, HMP2030 és HMF series) 75 mm magas készülékházzal rendelkező HZ43 3 egység magas: 132,5 mm Méretek (szélesség x mélység): 482 x 360 mm * (HM6050-2, HMP4030, HMP4040) 125 mm magas készülékházzal rendelkező HZ46 4 egység magas: 177 mm Méretek (szélesség x mélység): 482 x 170 mm * (HMO series 3000 and HMS series) 175 mm magas készülékházzal rendelkező HZC95 2 egység magas: 88 mm Méretek (szélesség x mélység): 482 x 282 mm * (HMC8012) 88 mm magas készülékházzal rendelkező HZO91 4 egység magas: 177 mm Méretek (szélesség x mélység): 482 x 110 mm * (HMO72X, HMO102X, HMO152X, HMO202X) 175 mm magas készülékházzal rendelkező HZP91 4 egység magas: 177 mm Méretek (szélesség x mélység): 482 x 360 mm * (HMP4030, HMP4040) 125 mm magas készülékházzal rendelkező *plusz a műszer túlnyúlása HAMEG OSCIlloscopes are Elérhetőségeink: Rohde & Schwarz Budapesti Iroda Madarász Viktor utca Budapest Tel: rs-hungary@rohde-schwarz.com Termékismertető / 2013 augusztus / C&E A változtatás jogát fenntartjuk HAMEG Instruments GmbH minősített a DIN EN ISO 9001:2008 szerint, Reg-No.: QM08
