1 AZ ÚJ MIG/MAG GENERÁCIÓ REHM A modern hegesztés és vágás mércéje REHM online:

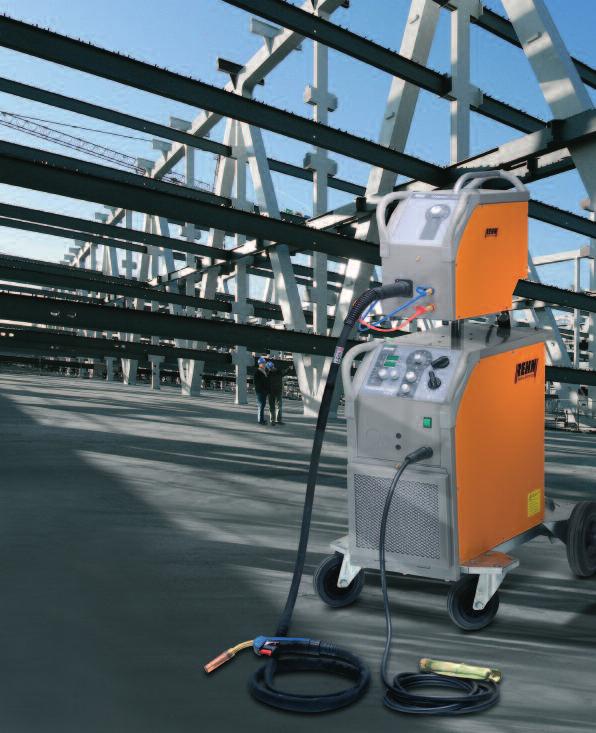

2 2 Akcióban az innováció > A szakmai világ felvillanyozódott! Az A8-as autópálya felett több mint tonna acél szerkezet ível át. A stuttgarti repülőtér mellett épült új vásári parkolóház mérnöki mestermunka amelyet a modern MIG/MAG védőgázas hegesztéstechnika új mércéjével teljesítettek. akcióban az innováció

3 Végtelen erő és bámulatos pontosság a lehető legegyszerűbb kezelhetőség 3 > Smart Machine Control: Ön kiadja az utasítást, az új SMC végrehajtja. Az SMC teljesen újszerű, intelligens, mindent átfogó gépvezérlés. > TELJESÍTMÉNY szinte határok nélkül Óriási bekapcsolási idő: A SYNERGIC.PRO 2 ott lendül csak bele igazán, ahol mások megtorpannak. > A legjobb ár-teljesítmény arány minden MIG/MAG kategóriában Egy új, hatalmas ugrást sikerült véghezvinnünk a MIG/MAG technikában. Az eredmény: SYNERGIC.PRO 2 Végtelen erővel, óriási bekapcsolási idővel, valamint abszolút robusztus futóművel A forradalmi Smart Machine Control vezérléssel A már jól bevált SDI technológiával Kibővített típusválasztékkal Többféle előtolókoffer változattal ÖN EGYSZERŰEN CSAK HEGESSZEN A TÖBBIT BÍZZA AZ SMC TECHNOLÓGIÁRA! Ne érje be kevesebbel! A REHM ÚJ SMC TECHNOLÓGIÁJA SMC (Smart Machine Control) Teljesen újszerű, intelligens, mindent átfogó gépvezérlés. Az SMC kiváló hegesztési eredményeket biztosít és nemcsak egyszerűsíti, hanem bámulatosan pontossá is teszi a kezelést. SDI (Stepless Dynamic Induction) Fokozatmentes, elektronikus fojtás ultragyors szabályozással a kiváló ívgyújtásért és a nagy ívstabilitásért. RSC (Realtime Speed Control) A valósidejű felügyelet, valamint a huzalelőtolási sebesség digitális jeladóval történő pontos szabályozása biztosítja a huzalelőtolás állandóságát. CCM (Characteristic Curve Memory) A szakmai tapasztalatok legjavát összegyűjtő beépített hegesztési paraméter-adatbázis. RMI (REHM Machine Interface) A hegesztési paraméterek gyors és pontos beállítása a legegyszerűbb kezelhetőség mellett.

4 Hatalmas ugrás a MIG/MAG hegesztéstechnológiában Fokozatmentes fojtás A huzalelőtolási sebesség digitális szabályozása Beépített hegesztési paraméter-adatbázis A hegesztési paraméterek anyagvastagságnak megfelelő automatikus beállítása REHM SMC (Smart Machine Control) A REHM által kifejlesztett egyedülálló szabályozórendszer egy fokozatkapcsolós berendezésben. Az ívhosszúság-szabályozást nemcsak az ívfeszültség és a hegesztőáram mérésével, hanem a huzal-előtolási sebesség digitális érzékelésével is biztosítjuk. A cseppátmenet az ívgyújtás és a hegesztési folyamat teljes ideje alatt folyamatosan felügyelet alatt van és digitálisan szabályozott akárcsak a legkorszerűbb impulzusáramforrásoknál. A beépített hegesztési paraméter-adatbázisnak és a kényelmes kezelhetőségnek köszönhetően a helyes hegesztési paraméterek beállítása egyszerű és pontos. A beépített mikroprocesszor villámgyorsan és rendkívül hatékonyan korrigálja a változásokat, és az ívhosszat állandó értéken tartja. REHM SDI (Stepless Dynamic Induction) Az SDI növeli a gazdaságosságot: Az eredeti, fokozatkapcsolós MIG/MAG-berendezésekkel ellentétben a hőbevitel sokkal inkább kézbentartható és vegyes cseppátmenet esetén a fröcskölés jelentősen csökken, így sokkal kevesebb utómunkálat szükséges. A hegesztés tulajdonságai az SDI által optimálisabban illeszthetők a hegesztési feltételekhez, pl. olyan kényszerhelyzetekben, mint függőlegesen felfelé vagy fej fölött hegesztve, vagy nehezen hozzáférhető helyeken hosszú huzalkinyúlással történő hegesztéskor. A SYNERGIC.PRO 2 a REHM SDI fokozatmentesen beállítható, elektronikus fojtású technológiájának köszönhetően kiváló gyújtási tulajdonságokkal és nagy ívstabilitással rendelkezik. A fojtás értékeit a beépített processzorvezérlés optimalizálja. Ennek segítségével minimálisra csökkenthető a fröcskölés.

5 SMC Smart Machine Control 5 REHM RSC (Realtime Speed Control) Az ívhosszváltozásokat az RSC gyorsabban és hatékonyabban korrigálja. Az ívfeszültség mérése mellett az előtolási sebességet is mérjük közvetlenül az előtolómotornál inkrementális jeladón keresztül. Az RSC-vel az ívhossz változásait időben felismerjük és korrigáljuk. Az RSC garantálja az állandó huzalelőtolási sebességet az előtolómotor hőmérsékletétől vagy a tömlőköteg szennyezettségétől függetlenül. REHM CCM (Characteristic Curve Memory) A hegesztési paraméterek automatikus beállítása az anyagvastagságnak megfelelően. A rendszer automatikusan kiválasztja az összes megfelelő hegesztési paramétert, mégpedig az optimális értékek közül. Az átfogó, beépített hegesztési paraméter-adatbázist (CCM) gyakorlott szakértők tudásával töltöttük meg. Az anyagminőség, huzalátmérő és feszültségfokozat kombinációja alapján az adatbázisból előre beállításra kerülnek a sikeres hegesztéshez szükséges szinergikus paraméterek. A hegesztés folyamán ezekkel az előbeállításokkal folyamatosan összehasonlítja a tényadatokat, és szükség esetén villámgyorsan korrigálja is ezeket. A gép a CCM segítségével az adott követelményeknek megfelelő minden szükséges paramétert (több mint 900) kiválaszt a tökéletes hegesztés érdekében. REHM RMI (REHM Machine Interface) Játszi könnyedséggel kezelhető és nincs többé hiba a kezelés során: Az RMI lehetővé teszi a helyes hegesztési paraméterek gyors és biztos beállítását a legegyszerűbb kezelhetőség mellett anyagminőséget beállítani, anyagvastagságot beállítani hegeszteni.

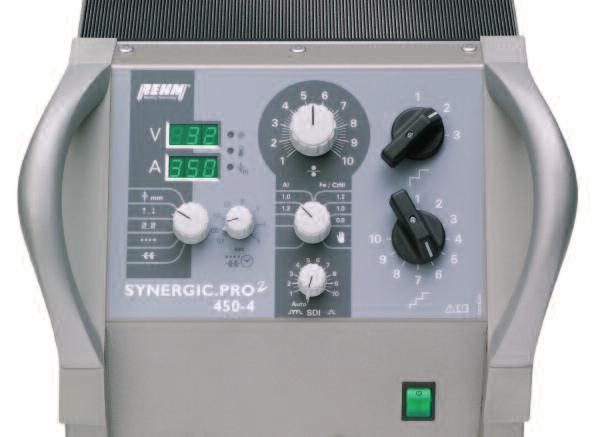

6 Kezelhetőség: a lehető legegyszerűbb és rendkívül pontos REHM RMI (REHM Machine Interface) A hegesztési paraméterek gyors, ugyanakkor pontos beállítása. 1. Digitális kijelző hegesztési feszültség kijelzésére memóriafunkcióval. 5. Forgatógomb a huzalsebesség és az ívhossz korrigálásához. 6. Szinergikus programok kiválasztása: anyagminőséghuzalátmérő kombinációja vagy kézi üzemmód. A programválasztó kapcsoló segítségével kiválasztásra kerül az adott anyagminőség és huzalátmérő kombinációjának szinergikus jelleggörbéje. 2. Digitális kijelző hegesztőáram kijelzésére memóriafunkcióval és anyagvastagság-kijelző. 3. Üzemmódok: Anyagvastagság-kijelzés, 2 ütemű, 4 ütemű, ívpont-, intervallum-hegesztés. A helyes feszültség beállításának megkönnyítése érdekében a feszültség az anyagvastagság beállításaival meghatározható. A további paramétereket a SYNERGIC.PRO 2 automatikusan kiválasztja. 4. Az ívpont- és intervallum idő beállítása 7. Az ívkeménység fokozatmentes szabályozása (SDI technológia). Az SDI-szabályozó által biztosított extra, fokozatmentes fojtáskiegyenlítés által a fojtás hatása az ívkarakterisztika figyelembe vételével kézzel tovább optimalizálható. Ezáltal a hegesztési tulajdonságok még optimálisabban illeszthetőek a hegesztési feltételekhez. 8. Durvafokozat-kapcsoló 9. Finomfokozat-kapcsoló

7 Ipari felhasználásra tervezve > Ipari felhasználásra tervezve Igen hosszú bekapcsolási idő, abszolút robusztus futómű és teljesítményelemek garantálják a legjobb megbízhatóságot. Maga a megbízhatóság Sziklaszilárdan meg vagyunk győződve a megbízhatóságáról és minőségről. A SYNERGIC.PRO2 gépcsalád minden alkatrésze, a legkisebb csavarig, tartós teszteken ment keresztül, hogy kiállja a legkeményebb igénybevételt is. A 3 éves gyártóművi garancia ezért nálunk magától értetődik. Egyenletes huzalelőtolás Erőteljes, elektronikusan szabályozott, precíz huzalelőtoló biztosítja még 5 méteres hegesztőpisztoly esetén is a maximális teljesítményt. Könnyen mozgatható Robusztus, könnyedén futó kerekeinek köszönhetően a gép problémamentesen mozgatható és szállítható akár műhelyben, akár terepen. A gépek (a típustól) targoncával, illetve daruval is szállíthatók. Biztos ívgyújtás A REHM-huzalhozzávezetési automatika az ívgyújtásig vezérli a huzalelőtolási sebességet. Ezenkívül az elektronikus szabályozású fojtó optimalizált beállítása lényegesen jobb ívgyújtást is eredményez. A huzal-hozzávezetési sebesség igény szerint módosítható. Egyszerűen kezelhető huzalelőtoló koffer A huzalelőtoló koffer biztosan helyezkedik el az áramforráson. Ezáltal egyszerűen és akár 360 -os szögben is elforgatható. A huzalelőtoló koffer természetesen mindenféle szerszám nélkül, egyetlen kézmozdulattal levehető, és akár a rászerelt kocsival (opcionális) együtt is felhelyezhető. Nyugodt ív A folyamatos hálózatfigyelés és a hálózati ingadozások kompenzálása gondoskodik az egyenletes, nyugodt ívről, és mindezek által az optimális hegesztési eredményről. A huzalvég nem ragad le Az ellenőrzött huzalelőtolás-vezérlés garantálja az állandó huzalkinyúlást és a huzal-visszaégési idő automatikus beállítását. Ez megakadályozza a huzalvégnek az alapanyagba vagy az áramátadóba történő beolvadását. A huzalvisszaégési idő igény szerint módosítható. Gáz-utóáramlás A program által megadott gáz-utóáramlási idő igény szerint módosítható. Alacsony zajszint Az optimális házfelépítés, valamint a ventilátor és a vízpumpa készenléti kapcsolása gondoskodnak a zajszegény, kellemes használatról.

8 8 Sokoldalú alkalmazhatóság Teljesen mindegy, hogy acélt, nemesacélt vagy alumíniumot hegeszt, vékony vagy vastag anyagot dolgoz fel, horganyzott vagy alumínium bevonatú lemezt MIG-forraszt, gépeink igényes teljesítményelemeinek precíz összehangolása megnyerő hegesztési tulajdonságokat és egyúttal magas leolvadási teljesítményt biztosít. NAGY TELJESÍTMÉNYŰ VÍZHŰTŐ KÖR A SYNERGIC.PRO W + WS és W + WS egy erős vízhűtő körrel és hőcserélő rendszerrel rendelkezik. OPCIÓKÉNT FÉMSZERKEZETI VAGY HAJÓGYÁRI ELŐTOLÓKOFFER A SYNERGIC.PRO S, 350-4S, 350-4WS, 450-4S és 450-4WS modellekhez fémszerkezeti vagy hajógyári előtolókoffer kapható. 230 V / 400 V A SYNERGIC.PRO V-ról 400 V-ra átkapcsolható hálózati csatlakozása lehetővé teszi széles körű alkalmazását akár a műhelyben, akár terepen.

9 230-2AM QUATTRO-MIG Új, speciális géptípusok vékonylemez-szerkezetekhez 9 > SYNERGIC.PRO QUATTRO-MIG Az univerzális tehetség alumíniumjelleggörbével > SYNERGIC.PRO AM Horganyzott és alumínium bevonatú karosszéria-lemezek MIG-forrasztása SYNERGIC.PRO QUATTRO MIG ÉS AM HEGESZTÉS AKÁR SZENZÁCIÓSAN ALACSONY 15 A-REL A SYNERGIC.PRO Quattro-MIG és AM szenzációsan alacsony,15 A-es hegesztőárammal is képesek dolgozni, így különösen alkalmasak a vékonylemezszerkezeteken végzett munkákra. A horganyzott és alumínium bevonatú karosszérialemezek MIG/MAG hegesztéséhez és MIG-forrasztásához kifejlesztett szinergikus programok ideálisak autójavító műhelyekben történő felhasználásra. SYNERGIC.PRO QUATTRO-MIG AZ UNIVERZÁLIS TEHETSÉG ALUMÍNIUM- JELLEGGÖRBÉVEL A Quattro MIG erős, 4 görgős előtolással és alumínium hegesztéséhez szükséges szinergikus jelleggörbéivel egy univerzális mindenes. Aki kénytelen vékony huzallal hegeszteni, annak ez a 4 görgős előtolás az ideális választás. Így a vékony lemezeken végrehajtott finomhegesztési munkálatok még biztosabban kivitelezhetők.

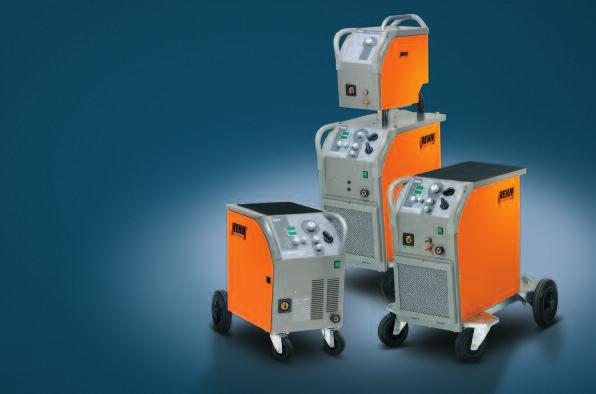

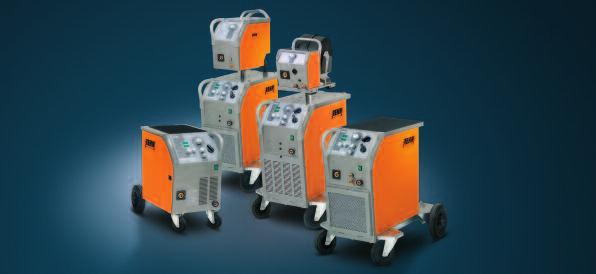

10 WS A A gázhűtésű és a A vízhűtésű berendezések - a hiánytalan terméksorozat SYNERGIC.PRO kompakt gázhűtésű berendezések 2 görgős huzalelőtolással SYNERGIC.PRO , und kompakt gázhűtésű berendezések 4 görgős huzalelőtolással SYNERGIC.PRO kompakt gázhűtésű ipari berendezések 4 görgős huzalelőtolással SYNERGIC.PRO S S gázhűtésű ipari berendezések különálló huzalelőtoló kofferrel és 4 görgős huzalelőtolással SYNERGIC.PRO W W kompakt vízhűtésű ipari berendezések 4 görgős huzalelőtolással SYNERGIC.PRO WS WS vízhűtésű ipari berendezések különálló huzalelőtoló kofferrel és 4 görgős huzalelőtolással A SYNERGIC.PRO MŰSZAKI ADATAI Típus AM QUATTRO MIG Szabályozhatóság [A] Bekapcsolási* [%] Hegesztőáram** [A] Üresjárási feszültség [V] Fokozatok száma Huzalelőtoló 2 görgő 2 görgő 2 görgő 4 görgő 2 görgő 4 görgő 4 görgőn Hálózati csatlakozás [V] 1x230 1x230 2x400 3x400 3x400 3x400 3x400 3x400 Biztosíték (lomha) [A] Pisztolyhűtés Gáz Gáz Gáz Gáz Gáz Gáz Gáz Védelmi fokozat IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 Tömeg [kg] Méretek HxSzxM [mm] 800 x 330 x 620 Rendelési szám Prémium-szett javaslat MM 15/25 MM 15/25 MM 15/25 MM 15/25 MM 25/35 MM 25/35 MM 25/35 Rendelési szám A műszaki változtatás jogát fenntartjuk. Berendezéseink CE- és S-jelzéssel rendelkeznek és megfelelnek az EN szabványnak. * idő Imax esetén 40 C ** 100 % Bi esetén 40 C mellett

11 WS Abszolút megbízható, még a legnehezebb körülmények között is 11 KÜLÖN RENDELHETŐ TARTOZÉKOK Tartozékaink termékpalettája minden igényt kielégít. Levegőszűrő Szerszámkészlet Tömlőköteg-tartó Emelőszemek Kocsi a huzalelőtoló koffer számára Push-pull hegesztőpisztoly Fémszerkezeti vagy hajógyári előtoló koffer és sok más PRÉMIUM-CSOMAGJAINK Komplett tartozékcsomagok, amelyek prémiumkészletként opcionálisan megvásárolhatók. Ezek az igényes tartozékkészletek mindegyike olyan minőségi termékeket tartalmaz, mint hegesztőpisztoly, 4 m, argon/co 2 -nyomáscsökkentő (32 l/perc, 200 bar), 4 méteres testkábel igényes testcsatlakozóval. Rendkívül kedvező készletáraink csak a nekik megfelelő hegesztőgép vásárlása esetén érvényesek. A SYNERGIC.PRO WS MŰSZAKI ADATAI Típus W W S S WS S WS Szabályozhatóság [A] Bekapcsolási* [%] Hegesztőáram** [A] Üresjárási feszültség [V] Fokozatok száma Huzalelőtoló 4 görgő 4 görgő 4 görgő 4 görgő 4 görgő 4 görgő Hálózati csatlakozás [V] 3x400 3x400 3x400 3x400 3x400 3x400 Biztosíték (lomha) [A] Pisztolyhűtés Gáz Gáz Gáz Víz Gáz Víz Védelmi fokozat IP 23 IP 23 IP 23 IP 23 IP 23 IP 23 Tömeg (kofferrel) [kg] (134) 123 (147) 127 (151) 136 (160) 140(164) Méret HxSzxM (kofferrel) [mm] 1040 x 560 x 850 (1040 x 560 x 1400) Rendelési szám kompakt huzalelőtoló kofferrel Prémium-szett javaslat MM 25/35 MM 25/35 MM 26/50 MM 401/50 MM 36/70 MM 401/70 Rendelési szám S = különálló huzalelőtoló kofferrel, W = vízhűtésű A műszaki változtatás jogát fenntartjuk. A készülékekhez további tartozékok felár ellenében rendelhetők. Berendezéseink CE- és S-jelzéssel rendelkeznek és megfelelnek az EN szabványnak. * idő Imax esetén 40 C ** 100 % Bi esetén 40 C mellett

12 REHM hegesztéstechnika néhány szó magunkról! REHM SZOLGÁLTATÁS- ÉS GYÁRTMÁNYPALETTA REHM fogyóelektródás (MIG/MAG) védőgázas hegesztőgépek SYNERGIC.PRO 2 gázhűtésű hegesztőgép, 450 A-ig SYNERGIC.PRO 2 vízhűtésű hegesztőgépek, 450 A-ig MEGA.ARC fokozatmentesen szabályozható hegesztőgépek 450 A-ig RP REHM Professzionál hegesztőgépek 560 A-ig MEGAPULS impulzus hegesztőgépek 500 A-ig REHM AVI (TIG) védőgázas hegesztőgépek TIGER, hordozható 100 khz-es inverterek TRANSTIG/INVERTIG vízhűtésű AVI hegesztőgépek REHM inverter technológia TIGER és BOOSTER 100 khz-es elektródainverterek REHM plazmavágó berendezések Hegesztési felszerelések és hozaganyagok Hegesztési füstelszívás Forgatókészülékek Hegesztéstechnikai szaktanácsadás Hegesztőpisztoly-javítás Szerviz Fejlesztés, tervezés és gyártás minden egy fedél alatt uhingeni üzemünkben. Ennek a központosított szervezésnek, és a jövő iránti elkötelezettségünknek köszönhetően az új ismereteket gyorsan tudjuk alkalmazni a gyártásban. Vevőink kívánságai és igényei képezik az intenzív termékfejlesztéseink alapját. Számos szabadalom és kitüntetés tanúskodik termékeink magas minőségéről. Vevőinkkel fenntartott közeli kapcsolat és szakértelem ezen alapelvek állnak első helyen a tanácsadásban, az oktatásban és szerviztevékenységünkben. A REHM szerviz ügyfélszolgálata Magyarországon: (53) (53) REHM online: REHM Uhingen Az Ön márkakereskedője: REHM GmbH u. Co KG Schweißtechnik Ottostraße 2 Š D Uhingen Telefon: +49 (0) Telefax: +49 (0) rehm@rehm-online.de Internet: MetaCom 02/07 Wa Auflage?
