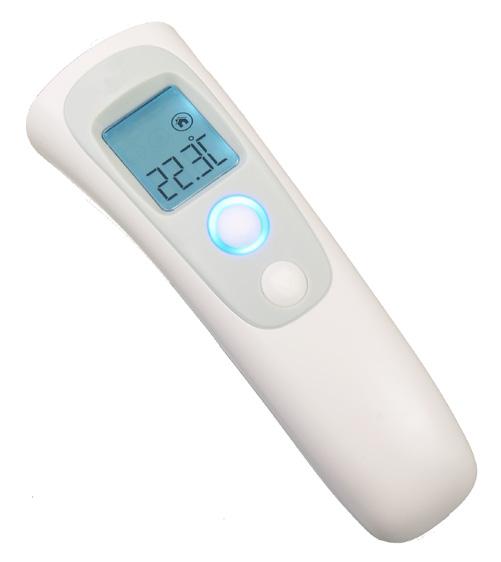

1 NÉMETORSZÁGBAN GYÁRTVA Használati útmutató ÉRINTÉSMENTES LÁZMÉRŐ myhansecontrol.com myhansecontrol.com Felhasználóbarát útmutató ID: #05002

2 QR kódokkal gyorsan és egyszerűen célba érni Függetlenül attól, hogy termékinformációkra, cserealkatrészekre vagy tartozékokra van szüksége, vagy a gyártói garanciát vagy a szervizhelyszínek listáját szeretné megtekinteni vagy csak egy videó útmutatót nézne meg QR kódunkkal mindezt könnyen megteheti. Mi az a QR kód? A QR (Quick Response Gyors) kódok olyan grafikus kódok, amelyek egy okostelefon kamerával beolvashatók és amelyek pl. egy internet oldalra irányítják vagy elérhetőség adatokat tartalmaznak. Előnyei: Nem kell begépelni az internet oldal URL webcímét vagy az elérhetőség adatokat! Hogyan működik? A QR kódok használatához olyan okostelefon szükséges, amely rendelkezik QR kód olvasóval és internetkapcsolattal is. A QR kód olvasót rendszerint ingyen letöltheti okostelefonja alkalmazásboltjából. Próbálja ki most Olvassa be okostelefonjával a következő QR kódot és tudjon meg többet a megvásárolt ALDI termékről. A ALDI-szerviz oldala Minden itt megadott információ elérhető a ALDI-szerviz oldaláról is; amelyet a következő weboldalról érhet el: A QR kód olvasó használata során az internetkapcsolatért a szolgáltatójával fennálló szerződés szerint fizetnie kell.

3 Tartalom Áttekintés...4 Használata...5 A csomag tartalma/a készülék részei...6 Általános tudnivalók...7 Olvassa el és őrizze meg a használati útmutatót... 7 Jelmagyarázat... 7 Alkalmazás és működés...9 Biztonság...9 Rendeltetésszerű használat...9 Biztonsági utasítások Ellenjavallatok Első használatba vétel A hőmérő és a szállítási tartalom ellenőrzése...17 A testhőmérséklethez kapcsolódó információk...17 Üzembe vétel Alapfunkciók...20 A testhőmérséklet kijelzése Automatikus lekapcsolás Celsius/ Fahrenheit beállítása Készenléti üzemmód...22 Memória üzemmód...22 Használat...23 Homlokon történő hőmérsékletmérés...23 Tárgyak hőmérsékletének mérése...25 Tisztítás és ápolás...26 Kalibrálás...28 Hibakeresés...29 Elektromágneses zavarvédelem...32 Elemcsere Műszaki adatok Leselejtezés...47 A csomagolás leselejtezése...47 A hőmérő leselejtezése...47 Megfelelőségi nyilatkozat...49 Dok./Rev.-Nr _

4 4 A

5 5 B C 6

6 6 A csomag tartalma/a készülék részei 1 Távolságmérő 2 Infravörös érzékelő 3 LCD kijelző 4 Lázmérés gomb ( ) (háttérvilágítással) 5 Memória gomb (M) 6 Elemtartó fedele 7 Memória kijelző ( ) (memória (tároló) módban) 8 Elem kijelző ( ) 9 Szoba hőmérséklet kijelző ( ) 10 Tárgyhőmérséklet kijelző ( ) 11 Mért érték szegmenses kijelzője 12 Jelzés ( ) a homlok hőmérsékletének méréséhez A csomagban két darab AAA típusú elem található.

7 Általános tudnivalók Olvassa el és őrizze meg a használati útmutatót Általános tudnivalók A használati útmutató az érintésmentes lázmérőhöz tartozik (a továbbiakban mint hőmérő ). Fontos tudnivalókat tartalmaz az üzembe helyezéssel és a kezeléssel kapcsolatban. A hőmérő használata előtt alaposan olvassa el a használati útmutatót, különösen a biztonsági utasításokat. A pontos mérési eredményekhez megfelelő mérési technika szükséges. A használati útmutató figyelmen kívül hagyása súlyos sérülésekhez vagy a hőmérő károsodásához vezethet. A használati útmutató az Európai Unióban érvényes szabványok és szabályozások alapján készült. Kövesse az adott országban érvényes irányelveket és törvényeket is. Őrizze meg a használati útmutatót további használatra. Ha a hőmérőt továbbadja, feltétlenül mellékelje a használati útmutatót is. Jelmagyarázat A használati útmutatóban, a hőmérőn és a csomagoláson a következő jeleket és jelzőszókat használtuk. FIGYELMEZTETÉS! A jelölés/jelzőszó közepes kockázatú veszélyt jelöl, amelyet ha nem kerülnek el, súlyos, akár halálos sérüléshez vezethet. 7

8 Általános tudnivalók ÉRTESÍTÉS! Ez a jelzőszó a lehetséges anyagi károkra figyelmeztet. Ez a jel a használatról nyújt hasznos kiegészítő információkat. Szárazon használja ás tárolja Tételazonosító: V5017KFT Sorozatszám: (folyamatos sorszám) Áramütés elleni védelem a BF (Body Float) típusnak megfelelően. A testen bekövetkező áramütés ellen fokozott védelemmel rendelkező BF típusú készülék, közvetlenül a szíven bekövetkező ellen azonban nem. Gyártó: Handelshaus Dittmann GmbH, Kissinger Straße 68, Fuchsstadt/Germany. Gyártási idő: (év, hónap) A hőmérő igazoltan megfelel a 93/42/EGK orvostechnikai eszközökre vonatkozó EU irányelvnek. 8

9 Alkalmazás és működés Alkalmazás és működés A hőmérő infravörös hőmérséklet mérő eszköz, amellyel könnyen, egyszerűen és pontosan mérhető testünk hőmérséklete a homlokon, ill. a folyadékok, ill. felületek hőmérséklete. A hőmérsékletmérés végét hangjel jelzi; a mért hőmérséklet az LCD kijelzőről olvasható le. A készülék az utolsó 9 homlokon végzett hőmérsékletmérés értékét tárolja és kijelzi. A zöld, ill. a piros jelzőlámpa jelzi, hogy a mért testhőmérséklet a normál tartományban van-e (zöld) vagy túl magas (piros). Biztonság Rendeltetésszerű használat A hőmérő kizárólag az emberi test hőmérsékletének homlokon történő mérésére, valamint folyadékok (mint például tej, víz), és felületek hőmérsékletének mérésére szolgál. Kizárólag személyes használatra készült, ipari használatra nem alkalmas. A felhasználó a hőmérő rendeltetésszerű kezelője. A hőmérőt kizárólag a használati útmutatónak megfelelően használja. Bármely más használat rendeltetésellenes használatnak minősül, anyagi kárt és/ vagy személyi sérülést okozhat. A hőmérő nem játékszer. A gyártó és a forgalmazó a rendeltetésellenes vagy hibás használatból eredő károkért nem vállal felelősséget. 9

10 Biztonság Biztonsági utasítások FIGYELMEZTETÉS! Veszélyes a gyermekekre és a korlátozott fizikai, érzékszervi vagy mentális képességű személyekre (például idősebb emberekre és azokra, akik nincsenek fizikai vagy szellemi képességeik teljes birtokában) vagy azon személyekre, akik nem rendelkeznek megfelelő tapasztalattal és tudással (például nagyobb gyerekek). A hőmérő nem alkalmas arra, hogy korlátozott fizikai, érzékszervi vagy szellemi képességekkel rendelkező személyek (a gyermekeket is beleértve), valamint a kellő tapasztalattal és/ vagy ismeretekkel nem rendelkezők használhassák azt, kivéve a biztonságukért felelős személy felügyelete mellett, vagy ha a hőmérő használatát elmagyarázták nekik. A hőmérőt 18 évnél fiatalabb gyermekek és fiatalok számára nem hozzáférhető helyen tárolja. 10

11 Biztonság Felügyelje a gyermekeket, hogy ne játszhassanak a hőmérővel. Ne engedje, hogy a hőmérő gyermek kezébe kerüljön. A gyermekek lenyelhetik az apró alkatrészeket és az elemeket, ami fulladáshoz vezethet. A gyermekek megsérülhetnek a hőmérő használata során. FIGYELMEZTETÉS! Sérülésveszély! A hőmérő szakszerűtlen kezelésével sérüléseket okozhat. Meghibásodás esetén nem szabad használni a hőmérőt. Ne kísérelje meg a hőmérő módosítását (megváltoztatását), szétszedését, megjavítását vagy alkatrészeinek cseréjét. Ha a hőmérő használata során rendellenességet észlel, azonnal hagyja abba a használatát, és keresse fel az orvosát. Ne végezzen más tevékenységet a mérési folyamat során. Amennyiben kételye támad a hőmérő használatát illetően, kérjen előzetes tanácsot orvosától. 11

12 Biztonság 12 A termék élettartama során őrizze meg a használati útmutatót, és ha továbbadja valakinek a hőmérőt, mellékelje hozzá az útmutatót is. Bocsássa rendelkezésre a használati útmutatót a harmadik fél számára is. A használati útmutató a hőmérő elválaszthatatlan részét képezi. Kerülje a nem megengedett és nem előírásszerű használatot. Tartsa tisztán és szárazon az infravörös érzékelőt és óvja a sérülésektől. Csak így kaphat pontos mérési eredményeket. A hőmérő nem helyettesíti az orvosi tanácsadást vagy kezelést! A mérési eredmények csak összehasonlítási célokat szolgálnak. Egészségügyi problémák esetén feltétlenül kérje ki orvosa tanácsát. Ne érjen az infravörös érzékelőhöz, és ne is fújjon rá. Az infravörös érzékelőn található szennyeződések miatt pontatlan mérési eredményeket kaphat. Ne használja a hőmérőt, ha az sérült. A sérült készülék használata személyi sérülésekkel, komoly veszélyekkel és pontatlan mérési eredményekkel járhat.

13 Biztonság Várjon a méréssel, ha a hőmérő tárolási helyének és a mérés helyének hőmérséklete nagyon eltérő. Mind a hőmérő, mind az adott személy, akinek a testhőmérsékletét mérik, ugyanabban a helyiségben tartózkodjon legalább 30 percig. A homlok zsíros bőre miatt pontatlan mérési eredmények adódhatnak. Ezért mérés előtt tisztítsa meg a homlokot. Majd várjon kb percet, mielőtt elvégzi a hőmérséklet mérését. Ismételje meg a méréseket kb. 15 percenként, ha a mérési eredmények szokatlanul alacsonyak vagy nem állnak összhangban a közérzetével. Ilyen esetben lehetőség szerint végezzen összehasonlító mérést orálisan vagy rektálisan is, szokványos hőmérővel. Kétség esetén kérje ki orvosa véleményét. A testhőmérséklet mérését lehetőleg mindig ugyanazon a helyen végezze. 13

14 Biztonság 14 ÉRTESÍTÉS! Meghibásodás veszélye! A hőmérő szakszerűtlen kezelésével kárt okozhat. Ne használja más készülékek tartozékait. Ne ejtse le, ne rázza és ne tegye ki lökés, ütés hatásának a hőmérőt. Tartsa tisztán, szárazon a hőmérőn az infravörös érzékelőt és óvja a sérülésektől. Csak így kaphat pontos mérési eredményeket. Ne tegye ki a hőmérőt közvetlen napsugárzás, illetve túlzottan magas vagy alacsony hőmérséklet hatásának. A hőmérőt csak száraz és szennyeződésektől mentes helyen használja és tárolja. Ne nyissa fel a hőmérőt és ne próbálja meg zavarok és károk esetén saját kezűleg megjavítani. Mindez a jótállási igény elvesztésével jár. A hőmérőt kizárólag engedéllyel rendelkező szakember javíthatja. Ne tárolja a hőmérőt túlzottan magas vagy alacsony környezeti hőmérsékleten ( 20 C alatt vagy 55 C fölött),

15 Biztonság valamint túlzottan száraz vagy nedves környezetben, mivel ezek pontatlan mérési eredményekhez vezethetnek. Ne használja a hőmérőt nyirkos helyen. A használat során ne legyen a közelben semmilyen folyadék, és főként a hőmérőt soha ne merítse folyadékba. Ne használja a hőmérőt könnyen gyulladó anyagok és gázok, illetve robbanóanyag közelében. A hőmérő a használat során zavarhatja a többi elektromos készüléket, illetve az elektromos készülékek is zavarhatják a hőmérőt. Ezért ne használja más elektromos készülék közelében. Ne használjon mobiltelefont a hőmérő közelében, amikor a hőmérséklet mérését végzi. Kérjük, vegye figyelembe, hogy a hordozható és mobil HF (nagyfrekvenciájú) kommunikációs eszközök (pl. mobiltelefon) befolyásolhatják az elektromos orvosi készülékek működését. Ne használja a hőmérőt rövidhullámú vagy mikrohullámú készülékektől, illetve nagyfrekvenciájú sebészeti készülékektől számított 1,5 méteres távolságon belül. 15

16 Biztonság Ne használja a hőmérőt méteres tengerszint feletti magasság felett. Az elektromos orvosi készülékekre különleges óvintézkedési szabályok vonatkoznak az EMC (elektromágneses összeférhetőség) miatt. Ezért kérjük, kövesse az EMC-utasításokat a hőmérő összeszerelése és üzembe vétele során. Bizonyos körülmények befolyásolhatják a testhőmérsékletet, például életkor, ruházat, külső hőmérsékletet, testi tevékenység, egyéni anyagcsere, napszak. Kérjük, vegye figyelembe, hogy a homlokon mért testhőmérsékletet több tényező is befolyásolhatja, pl. a homlok ruhával való eltakarása, ill. a homlok fürdés vagy úszás után kiemelten magas vagy alacsony hőmérsékletű lehet. Ha hosszabb ideig tartja kézben a hőtől felmelegedett készülék meghamisíthatja a mérési eredményt. Ellenjavallatok A hőmérő használatának nincsenek ismert mellékhatásai. 16

17 Első használatba vétel Első használatba vétel A hőmérő és a szállítási tartalom ellenőrzése ÉRTESÍTÉS! Meghibásodás veszélye! Ha a csomagolást figyelmetlenül, éles késsel vagy más hegyes tárggyal nyitja ki, kárt tehet a hőmérőben. A csomagolás kinyitásakor elővigyázatosan járjon el. 1. Vegye ki a hőmérőt a csomagolásból. 2. Ellenőrizze, hogy a csomag hiánytalan-e (lásd A ábra). 3. Ellenőrizze, hogy láthatók-e sérülések a hőmérőn vagy valamely alkatrészén. Amennyiben igen, ne használja a hőmérőt. Ez esetben keresse fel a vásárlás helyszínét vagy amennyiben az megfelelőbb, forduljon a gyártóhoz a jótállási adatlapon megadott szervizcímen. A testhőmérséklethez kapcsolódó információk Testhőmérséklet alatt a test belső hőmérsékletét értjük (középponti hőmérséklet). Ez a nap során ingadozik: kora reggel a legalacsonyabb, késő délután a legmagasabb. 17

18 A testhőmérséklethez kapcsolódó információk A testhőmérséklet normál értéke így nem egy állandó érték, sokkal inkább egy tartomány. Életkor Normál testhőmérséklet ( C) Normál testhőmérséklet ( F) 0 2 év 36,4 38,0 C 97,5 100,4 F 3 10 év 36,1 37,8 C 97,0 100 F év 35,9 37,6 C 96,6 99,7 F 65 év felett 35,8 37,5 C 96,4 99,5 F A normál testhőmérséklet tartománya minden embernél más és más, mert számos tényező befolyásolja: életkor, nem, napszak, a hőmérsékletmérés helyszíne és módja, aktivitási szint, érzelmi állapot, gyógyszerek hatása stb. Így például a gyermekek testhőmérséklete kb. 0,5 C-kal magasabb mint a felnőtteké. A legtöbb embernek alváskor alacsony a testhőmérséklete, majd a nap folyamán emelkedik. Az emberi test különböző pontjain végzett mérések eltérő eredményekre vezetnek: A rektálisan mért testhőmérséklet átlagosan kb. 0,3 C-kal magasabb, mint a szájban mért, és ez utóbbi ugyancsak 0,3 C-kal magasabb, mint a hónaljnál mért testhőmérséklet. A testhőmérséklet megállapításához javasolt egészséges állapotban három-négy egymást követő napon különböző napszakokban testhőmérsékletmérést végezni. Így meg tudja állapítani és le tudja jegyezni a normál testhőmérsékletet, hogy szükség esetén össze tudja vetni a mért hőmérsékletet az Ön által megállapított normál értékekkel. 18

19 Üzembe vétel Üzembe vétel Mindkét elem be van már helyezve a hőmérőbe, de szigetelőszalaggal vannak biztosítva. 1. Nyissa fel az első használat előtt a hőmérő hátulján található elemtartó fedelét Húzza ki a szigetelőszalagot és zárja vissza az elemtartó fedelét. Ekkor a hőmérő 4 rövid hangjelzéssel bekapcsolódik, és az LCD kijelzőn 3 megjelenik egy rövid időre az összes jel (lásd B ábra). Majd a kijelzőn megjelenik a szoba aktuális hőmérséklete. Ezen mellett kb. 15 másodpercig világít az LCD kijelző és kb. 10másodpercig a lázmérő gomb ( ) 4 háttérvilágítása. 19

20 Alapfunkciók Ha a hőmérő ki van kapcsolva, nyomjon meg egy tetszőleges gombot. A lázmérő gomb háttérvilágítása erre kb. 15 másodpercig világítani fog. Ha a hőmérő ki van kapcsolva, egy tetszőleges gombot megnyomva bekapcsolhatja. A hőmérő azután készenléti üzemmódba vált. Ebben az üzemmódban a kijelzőn a szoba hőmérséklete lesz látható. Ha lázmérés után 1 percig nem nyomnak meg semmilyen gombot, akkor a hőmérő automatikusan készenléti üzemmódba vált. Ha további egy percig nem történik semmi, a hőmérő kikapcsol. Ha egy mérés után a Lo vagy a Hi üzenet jelenik meg az LCD kijelzőn, akkor az érték nem érte el vagy meghaladta a megengedett mérési tartományt. Alapfunkciók A testhőmérséklet kijelzése A lázmérő gomb ( ) háttérvilágítással rendelkezik, mely a testhőmérséklet mérését követően azonnal kijelzi különböző színekkel, hogy a testhőmérséklet melyik tartományba esik. 20

21 Zöld háttérvilágítás: Alapfunkciók A mért testhőmérséklet 37,9 C (100,3 F) alatt van. Piros háttérvilágítás: A mért testhőmérséklet a hőemelkedés tartományába esik, 38 C (100,4 F) és 42,9 C (109,3 F) közé. Ha a hőmérő ki van kapcsolva, nyomjon meg egy tetszőleges gombot. A lázmérő gomb háttérvilágítása erre kb. 15 másodpercig kék fénnyel világítani fog. Automatikus lekapcsolás A hőmérő gyárilag úgy van beállítva, hogy kb másodperccel az utolsó gombnyomást követően kikapcsolódik. Celsius/ Fahrenheit beállítása 1. Tetszőleges gomb megnyomására készenléti módba vált. 2. Nyomja le és tartsa lenyomva kb. 2 másodpercig a Memória gombot (M) 5, amíg a hőmérő/ kijelzés C-ról (Celsius fok) F-re (Fahrenheit fok) nem vált. A C-ról F-re váltást rövid jelzőhang kíséri. 3. Ugyanígy történik a F-ról (Fahrenheit fok) C-ra (Celsius fok) váltás is. A F-ről C-ra váltást két rövid jelzőhang kíséri. 21

22 Alapfunkciók Készenléti üzemmód Készenléti üzemmódban a szoba hőmérséklet kijelzője ( ) 9 lesz jelenik meg az LCD kijelzőn 3. Memória üzemmód A hőmérő a legutóbbi 9 lázmérés eredményét eltárolja. Az aktuális mérés lesz az utolsó eredmény a memóriában. Ha mind a 9 tárhely megtelik, a rendszer mindig törli a legrégebbi mérést a memóriából. 1. Nyomja meg készenléti üzemmódban a Memória gombot (M) 5. Ekkor az LCD kijelzőn 3 röviden megjelenik a memória kijelző ( ) 7 és az utoljára elmentett mérés sorszáma (pl. 6). Végül megjelenik az utoljára mért testhőmérséklet a homlok hőmérséklet jelzéssel ( ) A Memória gomb (M) minden egyes megnyomására csökkenő sorrendben rövid időre megjelenik a következő tárhely sorszáma, majd a tárolt adat.

23 Használat Ha a mentett mérési adatok kijelzése közben kb. 2 másodpercig lenyomva tartja a Memória (M) gombot, akkor az adott tárolt érték átszámítódik C (Celsius fokról) F (Fahrenheit fokra) vagy fordítva. A C-ról F-re váltást egy, a F-ről C-ra váltást két rövid jelzőhang kíséri. Használat Homlokon történő hőmérsékletmérés A pontos mérések érdekében lehetőleg mindig azonos módon végezze a lázmérést. 1. A mérés előtt ellenőrizze, hogy az infravörös érzékelő 2 tiszta legyen. 2. Hüvelykujját a lázmérés gombon ( ) 4 tartva fogja a hőmérőt és egy nyomással kapcsolja be a hőmérőt. 3. Tartsa a hőmérőt a homlok közepéhez. 23

24 Használat 4. Tartsa egy helyben a hőmérőt, majd nyomja meg a lázmérés gombot ( ). Ekkor a távolságmérő 1 leméri a hőmérő és a homlok közötti távolságot. Az ideális távolság 0 5 cm. Ha a távolság túl nagy, folyamatos jelzőhang hallatszik. Ha a távolság jó, akkor két jelzőhang hallatszik, majd megtörténik a lázmérés. Az LCD kijelzőn 3 megjelenik a homlok hőmérséklet jelzés ( ) 12 és a mért hőmérséklet. Ezzel egyidejűleg világítani kezd a lázmérés gomb ( ) háttérvilágítása, amely megadja a mért testhőmérsékletre a tartományt (lásd A testhőmérséklet kijelzése cimű fejezet). Ha rögtön vissza szeretne lépni készenléti üzemmódba, akkor nyomja meg röviden a Memória gombot (M). A hőmérő akkor is visszavált készenléti üzemmódba, ha 1 percig nem nyomnak meg rajta semmilyen gombot. 24

25 Használat Tárgyak hőmérsékletének mérése Vegye figyelembe: Ez a mérési mód testhőmérséklet mérésére nem alkalmas. 1. Tárgyhőmérséklet mérés (folyadék/felszín) előtt ellenőrizze, hogy az infravörös érzékelő 2 tiszta legyen. 2. Hüvelykujját a lázmérés gombon ( ) 4 tartva fogja a hőmérőt és egy nyomással kapcsolja be a hőmérőt. 3. Ezzel egyidejűleg nyomja meg a lázmérés ( ) és a Memória gombot (M) 5. A tárgyhőmérséklet ( ) 10 és a Food (élelmiszer) kijelzés egyszerre jelenik meg az LCD kijelzőn Tartsa a hőmérőt az infravörös érzékelővel úgy, hogy 0 5 cm közötti távolságú tárgy hőmérsékletét mérni tudja. 25

26 Tisztítás és ápolás 5. Ekkor nyomja le a lázmérés gombot ( ). A mérés kezdetét jelzőhang kíséri. 6. Tartsa a hőmérőt ugyanazon a helyen, amíg a mérési eredmény stabilizálódik. A hőmérsékletmérés végén a tárgyhőmérséklet megjelenik az LCD kijelzőn. Ekkor elengedheti a lázmérés gombot ( ). Ha rögtön vissza szeretne lépni készenléti üzemmódba, akkor nyomja meg röviden a Memória gombot (M). A hőmérő akkor is visszavált készenléti üzemmódba, ha 1 percig nem nyomnak meg rajta semmilyen gombot. Tisztítás és ápolás ÉRTESÍTÉS! Rövidzárlat veszélye! A készülékházba beszivárgó víz vagy más folyadék rövidzárlatot okozhat. Soha ne merítse a hőmérőt vízbe vagy más folyadékba. Ügyeljen rá, hogy ne kerüljön víz, illetve más folyadék a készülékházba. 26

27 Tisztítás és ápolás ÉRTESÍTÉS! Meghibásodás veszélye! A szakszerűtlen használattal kárt tehet a hőmérőben. Ne használjon agresszív tisztítószert, fém- vagy műanyag sörtéjű kefét, éles vagy fém tisztítóeszközt, például kést, fémszivacsot és más hasonló tárgyat. Ezek ugyanis károsíthatják a felületet. Soha ne próbálja a hőmérőt súrolószerrel, benzinnel vagy oldószert tartalmazó tisztítószerrel tisztítani. A pontos mérési eredmények érdekében nagyon fontos, hogy a hőmérő infravörös érzékelője tiszta és karcolásmentes legyen. 1. Minden mérés előtt ellenőrizze az infravörös érzékelőt 2 és szükség esetén óvatosan tisztítsa meg némi orvosi alkohollal átitatott fültisztító pálcikával, majd rögtön utána egy száraz, tiszta fültisztító pálcikával. 27

28 Kalibrálás 2. A készülékház tisztításához száraz, puha törlőkendőt használjon. 3. A hőmérőt a tisztítást követően szobahőmérsékleten, tiszta, száraz helyen tárolja. Kalibrálás A hőmérőt a gyártást követően gyárilag kalibrálták. Ha a hőmérőt a használati útmutató utasításainak és tanácsainak megfelelően csak magáncélokra, nem pedig kereskedelmi célokra használják, nem szükséges bizonyos időközönként kalibrálást végezni rajta. Amennyiben mégis kétsége támad a mérési értékek pontosságát illetően, haladéktalanul forduljon a forgalmazóhoz. Soha ne próbálja meg szétszedni vagy módosítani a hőmérőt, mivel az veszélyhelyzetet eredményezhet, illetve ez esetben minden szavatossági igény hatályát veszti. 28

29 Hibakeresés Hiba Ok Megoldás Az elemek a helyükön vannak, de az LCD kijelzőn 3 nem látható semmi. Lehetséges, hogy idegen test van az elemtartóban. Az elemek lemerültek, vagy nem a helyes polaritással lettek behelyezve. Nem illeszkednek megfelelően az elemek érintkezői. Hibás az elektronika. A mért hőmérséklet kevesebb, mint 32,0 C/89,6 F vagy több, mint 42,9 C/109,3 F. Hibakeresés Távolítsa el az idegen testet az elemtartóból. Cserélje ki az elemeket teljesen feltöltött elemekre. Ügyeljen a megfelelő polaritásra! Ellenőrizze az elemek érintkezőit. Vegye ki az elemeket, és kb. 3 másodperccel később tegye vissza őket. Kövesse a használati útmutató utasításait. 29

30 Hibakeresés Hiba Ok Megoldás A hőmérő hibás (hardverhiba). Vegye fel a kapcsolatot a gyártóval/ forgalmazóval. A hőmérsékletmérés pontatlan vagy kétséges a mért eredmény. Az üzemi hőmérséklet az érvényes tartományon kívülre esik. Ellenőrizze, hogy nincs-e szennyeződés az infravörös érzékelőn 2. Ellenőrizze, hogy a hőmérőt szabályosan használják-e. Tartsa be az üzemi feltételeket. Tisztítsa meg az infravörös érzékelőt (lásd a Tisztítás és ápolás című fejezetet). Kövesse a hőmérő kezeléséhez és a helyes mérési eredményekhez kapcsolódó utasításokat. 30

31 Hiba Ok Megoldás A hőmérsékletmérés pontatlan vagy kétséges a mért eredmény. Ellenőrizze, hogy a készülék és a páciens a mérés előtt legalább 30 percig ugyanabban a helyiségben tartózkodott-e. A hőmérőt a szabadban használják. A hőmérőt hosszabb ideig tartotta a kezében. Hibakeresés Győződjön meg róla, hogy a készülék és a páciens a mérés előtt legalább 30 percig ugyanabban a helyiségben volt-e. A hőmérőt csak beltéren használja. Tegye le a hőmérőt például egy asztalra, hogy az akklimatizálódjon a szobahőmérséklethez. 31

32 Elektromágneses zavarvédelem Elektromágneses zavarvédelem 1. táblázat Bevezetés és gyártói adatok elektromágneses kibocsátás valamennyi BERENDEZÉS- HEZ és RENDSZERHEZ (lásd ). Bevezetés és gyártói adatok elektromágneses kibocsátás A (BERENDEZÉS vagy RENDSZER) az alábbiakban ismertetett elektromágneses környezetben történő használatra alkalmas. A (BERENDEZÉS vagy RENDSZER) vásárlója vagy felhasználója hivatott biztosítani, hogy ilyen környezetben használják. Kibocsátás vizsgálata HF (nagyfrekvenciás) kibocsátás CISPR Megegyezés Elektromágneses környezet Bevezetés 1. osztály A (BERENDEZÉS vagy RENDSZER) kizárólag belső működtetéshez használ HF (nagyfrekvenciás) energiát. Ezért a HF (nagyfrekvenciás) kibocsátás nagyon alacsony, mely valószínűleg semmilyen zavart nem okoz a közelében található elektromos berendezésekben. Irányelvek és gyártói nyilatkozat Elektromágneses kibocsátás A KFT509 modellt az alább megadott környezetben történő használatra tervezték. A KFT509 modell vásárlója vagy felhasználója győződjön meg róla, hogy azt ténylegesen megfelelő környezetben működtetik.

33 Zavarsugárzási mérések HF (nagyfrekvenciás) kibocsátás a CISPR 11 alapján HF (nagyfrekvenciás) kibocsátás a CISPR 11 alapján Felharmonikus kibocsátás az IEC alapján Nem alkalmazható Feszültségingadozási/ villódzó kibocsátás az IEC alapján Elektromágneses zavarvédelem Megegyezés Elektromágneses környezet Irányelvek 1. osztály A KFT509 modell kizárólag belső működéséhez használ nagyfrekvenciás energiát. B osztály Nem alkalmazható Ezért a HF (nagyfrekvenciás) kibocsátás nagyon alacsony, mely valószínűleg semmilyen zavart nem okoz a közelében található elektromos berendezésekben. A KFT509 modell minden olyan intézményben (beleértve a lakóhelyiségeket is) használható, mely közvetlenül azon közszolgáltatási ellátórendszerre van csatlakoztatva, amely a lakócélokra használt épületet is ellátja energiával. 33

34 Elektromágneses zavarvédelem Irányelvek és gyártói nyilatkozat Elektromágneses zavarvédelem A KFT509 modellt az alább megadott elektromágneses környezetben történő használatra tervezték. A KFT509 modell vásárlója vagy felhasználója győződjön meg róla, hogy azt ténylegesen megfelelő környezetben használják. Zavarvédelmi vizsgálatok Statikus elektromossági kisülés (ESD) az IEC alapján Gyors, átmeneti elektromos zavaró tényezők/ zavaró impulzusok az IEC alapján IEC Vizsgált szint ± 6 kv kontaktkisülés ± 8 kv légkisülés Nem alkalmazható Megfelelőségi szint Nem alkalmazható ± 8 kv légkisülés Nem alkalmazható Elektromágneses környezet Irányelvek A padló fából vagy betonból álljon, vagy kerámia csempével legyen ellátva. Ha a padló szintetikus anyaggal van ellátva, a relatív páratartalom legalább 30 % legyen. A tápfeszültség minősége a normál üzleti vagy kórházi körülményeknek feleljen meg. 34

35 Elektromágneses zavarvédelem Zavarvédelmi vizsgálatok Lökőfeszültség (túlfeszültség) az IEC alapján Feszültségcsökkenés, a tápfeszültség rövid idejű megszakadása vagy ingadozása az IEC alapján IEC Vizsgált szint Nem alkalmazható Nem alkalmazható Megfelelőségi szint Nem alkalmazható Nem alkalmazható Elektromágneses környezet Irányelvek A tápfeszültség minősége a normál üzleti vagy kórházi körülményeknek feleljen meg. A tápfeszültség minősége a normál üzleti vagy kórházi körülményeknek feleljen meg. Ha a KFT509 modell felhasználójának folytonos működésre van szüksége az energiaellátás megszakadása esetén is, a KFT509 modellt szünetmentes tápegységről vagy elemről javasolt működtetni. 35

36 Elektromágneses zavarvédelem Zavarvédelmi vizsgálatok Mágneses tér a tápfrekvencia (50/60 Hz) esetében az IEC alapján IEC Vizsgált szint Megfelelőségi szint Elektromágneses környezet Irányelvek 3 A/m 3 A/m A hálózati frekvencia esetében a mágneses tér az üzleti és kórházi környezetben fellelhető, normál értékeknek feleljen meg. MEGJEGYZÉS: Az U T a vizsgált szint alkalmazása előtti hálózati feszültség. Irányelvek és gyártói nyilatkozat Elektromágneses zavarvédelem A KFT509 modellt az alább megadott elektromágneses környezetben történő használatra tervezték. A modell vásárlója vagy felhasználója győződjön meg róla, hogy azt ténylegesen megfelelő környezetben használják. 36

37 Irányított HF (nagyfrekvenciás) zavaró tényezők az IEC alapján IEC Vizsgált szint 3 Vrms 150 khz 80 MHz Elektromágneses zavarvédelem Zavarvédelmi vizsgálatok Megfelelőségi szint Elektromágneses környezet Irányelvek A hordozható és mobil adó-vevő készülékeket ne használják kisebb távolságra a [készüléktől vagy rendszertől] a vezetékeket is beleértve, mint az előírt biztonsági távolság, melyet a sugárzott frekvenciához megfelelő egyenlet alapján számítanak ki. Előírt biztonsági távolság: 3 Vrms d = 1,2 P 37

38 Elektromágneses zavarvédelem Sugárzott HF (nagyfrekvenciás) zavaró tényezők az IEC alapján IEC Vizsgált szint 3 V/m 80 MHz 2,5 GHz Zavarvédelmi vizsgálatok Megfelelőségi szint Elektromágneses környezet Irányelvek 3 V/m d = 1,2 P 80 MHz 800 MHz d = 2,3 P 800 MHz 2,5 GHz P, mint az adó névleges teljesítménye wattban (W) az adó gyártói adatainak megfelelően és mint előírt biztonsági távolság méterben (m). A helyhez kötött rádióállomások térerőssége mindegyik frekvencia esetében egy vizsgálatnak megfelelően a helyszínen a kisebb, mint a megfelelőségi szint b. Azon készülékek környezetében, melyeken az alábbi szimbólum látható, zavar léphet fel. 38

39 Elektromágneses zavarvédelem 1. MEGJEGYZÉS 80 MHz és 800 MHz esetén a magasabb érték érvényes. 2. MEGJEGYZÉS Ezen irányelvek nem minden esetben érvényesek. Az elektromágneses hullámok terjedését az épületek, tárgyak és személyek általi elnyelés vagy tükröződés is befolyásolja. a. A helyhez kötött rádióállomások (például rádiótelefonok vagy mobil rádiószolgáltatók, amatőr állomások, AM- és FM-rádióadók, illetve a televíziós adóállomások bázisállomása) térerőssége nem állapítható meg pontosan előre, elméleti szinten. A helyhez kötött HF (nagyfrekvenciájú) adók alapján az elektromágneses környezet meghatározásához a használati hely vizsgálata javasolt. Ha a KFT509 modell használati helyén a megállapított térerősség meghaladja a fent megadott megfelelőségi szintet, a KFT509 modellt a normál használatára való tekintettel minden használati helyen meg kell figyelni. Ha szokatlan teljesítménybeli jellemzőket állapítanak meg, kiegészítő intézkedések elvégzése is szükséges lehet, például a KFT509 modell áthelyezése vagy más irányba állítása. b. Nem alkalmazható a 150 khz 80 MHz frekvenciatartomány felett. Előírt biztonsági távolság a hordozható, mobil HF (nagyfrekvenciájú) telekommunikációs készülékek és a [KÉSZÜLÉK vagy RENDSZER] között. 39

40 Elektromágneses zavarvédelem A KFT509 modell alkalmas olyan elektromágneses környezetben történő használatra, ahol ellenőrzik a nagyfrekvenciás zavaró tényezőket. A KFT509 modellt megvásárló vagy használó személy elősegítheti az elektromágneses zavarok elkerülését azzal, hogy betartja a hordozható, mobil HF (nagyfrekvenciájú) telekommunikációs készülékek (adók) és a KFT509 modell közötti előírt biztonsági távolságot az alább megadott információk alapján, a kommunikációs készülék kimeneti teljesítményétől függően. Az adó névleges teljesítménye (W) Biztonsági távolság a sugárzott frekvenciától függően (m) 150 khz 80 MHz d=1,2 P 80 MHz 800 MHz d=1,2 P 0,01 0,12 0,12 0,23 0,1 0,38 0,38 0,73 1 1,2 1,2 2,3 10 3,8 3,8 7, MHz 2,5 GHz d=2,3 P Azon adók esetében, melyek névleges teljesítménye nincs megadva a fenti táblázatban, a távolság megállapítható az adott oszlophoz tartozó egyenlet használatával, ahol P az adó névleges teljesítménye wattban (W) az adó gyártói adatainak megfelelően. 40

41 Elemcsere 1. MEGJEGYZÉS A 80 MHz 2,5 GHz frekvenciatartományba eső adók előírt biztonsági távolságának kiszámításához egy 10/3 kiegészítő tényezőt használnak, hogy csökkentsék annak esélyét, hogy a véletlenül a páciens környékére vitt mobil/hordozható kommunikációs készülék zavart okozzon. 2. MEGJEGYZÉS Ezen irányelvek nem minden esetben érvényesek. Az elektromágneses hullámok terjedését az épületek, tárgyak és személyek általi elnyelés vagy tükröződés is befolyásolja. Elemcsere FIGYELMEZTETÉS! Robbanásveszély! Az elemek szakszerűtlen kezelésével robbanást okozhat. Elemcsere esetén mindig ugyanolyan vagy egyenértékű típust használjon. Ne tegye ki az elemeket túlzott hőségnek, például napfénynek, tűznek. Óvja az elemeket a mechanikus károsodásoktól. Tilos feltölteni, más eszközökkel újraaktiválni, szétszerelni, tűzbe dobni vagy rövidre zárni a mellékelt elemeket. 41

42 Elemcsere 42 FIGYELMEZTETÉS! Sérülésveszély! Az akkumulátorok rendeltetésellenes használata sérülésekhez, balesethez vezethet. Az elemeket gyerekek által hozzá nem férhető helyen tárolja. Az elemek lenyelése életveszélyes lehet. Ezért az elemeket kisgyermekek számára nem elérhető helyen tárolja. Elem lenyelése esetén azonnal orvosi segítséget kell igénybe venni. Ha kifolyt egy elem, a sav ne érintkezzen bőrrel és a nyálkahártyával, valamint óvja tőle a szemét. Ha mégis érintkezik a savval, azonnal öblítse le az érintett területet bő, tiszta vízzel, és haladéktalanul forduljon orvoshoz. ÉRTESÍTÉS! Meghibásodás veszélye! Az elemek szakszerűtlen kezelésével kárt okozhat. Az elemek behelyezésekor ügyeljen a megfelelő polaritásra.

43 Elemcsere Csak azonos típusú elemeket tegyen bele, különböző típusú vagy használt és új elemet vegyesen ne használjon. A termékhez kizárólag AAA típusú alkáli elemeket használjon. Ne használjon újratölthető elemeket. Vegye ki a régi elemeket az elemtartóból, ha lemerültek, vagy ha hosszabb ideig nem használja a hőmérőt. Ha az LCD kijelzőn 3 az elemjel ( ) látható vagy ha a hőmérő egyáltalán nem működik, azonnal le kell cserélni az elemeket újakra. Lemerült elemek, valamint gyenge elemek cseréje esetén az összes beállítás és tárolt bejegyzés törlődik. 1. Az elemtartó rekesz fedelének 6 felnyitásához nyomja a hőmérő hátulját a zárkapocs irányába, és vegye le az elemtartó fedelet (lásd C ábra). 2. Vegye ki az elhasznált elemeket. 3. Helyezzen be két darab (AAA típusú) elemet. A behelyezéskor ügyeljen a helyes polaritására (lásd a jelölést/domborzatot az elemtartóban). 4. Helyezze vissza az elemtartó fedelét és nyomja rá azt a hőmérő készülékházára, míg az kellően nem rögzül a helyére. 43

44 Műszaki adatok Műszaki adatok Modell/típus: Méretek (HO SZ MA): Súly: Anyag: Áramellátás: Védelem típusa: Mérési módszer: A mérés időtartama: Mérési távolság: KFT509 kb. 130, ,3 mm kb. 72 g (elem nélkül) műanyag, fémek 3,0 V DC, 2 db AAA elem (V = volt, DC = egyenáram) IP22 Védett a 12,5 mm-nél nagyobb átmérőjű szilárd testek behatolása ellen. Védett ujjal hozzáférés ellen. A készülékház függőlegesen csöpögő víz ellen védett, ha az 15º-ban meg van döntve. érintésmentes infravörös mérés kb. 2 másodperc kb. 0 5 cm Kijelző: LCD kijelző, megjelenítés C (Celsius fokban) vagy F (Fahrenheit fokban), felbontás: 0,1 C/ F Tároló funkció (memória): Az utolsó 9 testhőmérséklet-mérés tárolása 44

45 Műszaki adatok Energiatakarékos funkció: Az elem üzemideje: A hőmérő kb. 60 másodperc után automatikusan kikapcsol, az adott üzemmódtól függően. Új elemmel napi 5 mérésnél kb. 6 hónap Testhőmérséklet: Méréstartomány: 32,0 C 42,9 C (89,6 F 109,3 F) Mérési pontosság: 35,5 C 42,0 C (95,9 F 107,6 F): +/ 0,2 C (+/ 0,4 F) Tárgyhőmérséklet: Egyéb tartományokban: +/ 0,3 C (+/ 0,5 F) Méréstartomány: 22,0 C 80,0 C ( 7,6 F 176,0 F) Mérési pontosság: Szobahőmérséklet: +/ 2,0 C (+/ 4,0 F) Méréstartomány: 5,0 C 59,9 C (41,0 F 139,8 F) Mérési pontosság: +/ 1,0 C (+/ 2,0 F) 45

46 Műszaki adatok Üzemi feltételek: Légköri nyomás: 700 hpa 1060 hpa Homlok- és tárgymérés: 15,0 C 40,0 C (59,0 F 104,0 F) % relatív páratartalom esetén Tárolási, szállítási feltételek: -20 C 20% 700 hpa 55 C 90% Tárolási/szállítási hőmérséklet: 20 C 55 C között % relatív páratartalom esetén 1060 hpa Légköri nyomás: 700 hpa 1060 hpa A készülék típustáblája KFT 509, Thermometer 3V DC, 2 x 1,5 V AAA 36 IP V5017KFT /2017 Handelshaus Dittmann GmbH Kissinger Straße 68 D Fuchsstadt/Germany Keep dry

47 Leselejtezés A csomagolás leselejtezése Leselejtezés A csomagolást szétválogatva tegye a hulladékba. A kartont és papírt a papír, a fóliát a műanyag szelektív hulladékgyűjtőbe tegye. A hőmérő leselejtezése (Az Európai Unión belül alkalmazandó, illetve azokban az országokban, amelyekben szelektív hulladékgyűjtést alkalmaznak) Az üzemen kívül helyezett készülék nem kerülhet a háztartási hulladékba! Amennyiben a hőmérő használhatatlanná válik, a törvény előírásai szerint minden felhasználó köteles azt a háztartási hulladéktól elkülöníteni, és le kell adnia a legközelebbi gyűjtőállomáson. Így biztosítható a kidobott készülékek szakszerű újrahasznosítása és megelőzhető a környezet károsítása. Ezért vannak ellátva az elektromos készülékek az itt látható jelöléssel. 47

48 Leselejtezés Az elemek és akkumulátorok nem kerülhetnek a háztartási hulladékba! A fogyasztó törvényi kötelezettsége, hogy a használt elemeket és akkumulátorokat leadja a lakókörnyezetében felállított gyűjtőpontokon vagy az üzletekben, függetlenül attól, hogy tartalmaznak-e káros anyagot* vagy sem. Így érhető el, hogy az elemek és akkumulátorok bekerüljenek a környezetkímélő hulladékkezelési rendszerbe. * a következő jellel van ellátva: Cd = kadmium, Hg = higany, Pb = ólom 48

49 Megfelelőségi nyilatkozat Megfelelőségi nyilatkozat EG-Konformitätserklärung EU-Declaration of conformity Hiermit erklären wir, dass die Bauart des nachfolgenden bezeichneten Gerätes/Artikel den unten genannten einschlägigen EG-Richtlienien entspricht und die Serie entsprechend gefertigt wird. We herewith confirm that the appliance as detailed below do comply with ther governing EU-regulations as mentioned in this form and bulk produktion will be effected accordingly. Artikelbezeichnung Kontaktloses Thermometer article description Non-Kontakt Thermometer Artikelnummer KFT 509 article number KFT 509 Technische Daten LCD-Display, 3.0 V DC - 2 x AAA Batterie technical datas LCD-display, 3.0 V DC - 2 x AAA battery Der Artikel entspricht nach folgender EU-Richline, zur Erlangung des CE-Zeichens: The article do comply with the EU-regulation as below mentioned which is basic condition to obtain CE-symbol: Richtlinie 93/42 EWG, Anhang VI Directive 93/42 EEC, Appendix VI Medizinprodukt der Klasse IIa, Anhang IX, Regel 10 Medica devices class IIa, Appendix IX, rule 10 UMDNS- Code: Benannte Stelle/Notified Body: TÜV SÜD Produkt Service GmbH, Ridlerstraße 65, München, Notified Body: Diese Konformitätserklärung wird verantwortlich abgegeben durch: This declaration is submitted by Ort- und Ausstellungsdatum Place and Date of issue Fuchsstadt, den Hersteller/Inverkehrbringer (Name,Vorname,Firmenstempel) Manufacturer/Importer (name, surname, stamp) Handelshaus Dittmann GmbH, Kissinger Strasse 68 D Fuchsstadt Gültigkeit Stellung im Betrieb validitty postion Geschäftsführer Unterschrift signature Horst Dittmann 49

50 HU Származási hely: Kína Gyártó: HANDELSHAUS DITTMANN GMBH KISSINGER STR FUCHSSTADT GERMANY ÜGYFÉLSZOLGÁLAT HU A FOGYASZTÁSI CIKK TÍPUSA: KFT /2017 3ÉV JÓTÁLLÁS
