1 DEBRECENI USZODA Debreceni Uszoda tetőszerkezete Roof structure of the Debrecen Swimming-pool Dezső Zsigmond, Kocsis Attila HYDRASTAT Kft. XI. Nemzetközi Építéstudományi Konferencia 11th International Conference of Civil Engineering and Architecture ÉPKO június 2. Csíksomlyó

2 A DEBRECENI USZODA közel 1900 férőhelyes fedett, nemzetközi versenyek befogadására is alkalmas városi uszodaközpont, 10 pályás és tanmedencével, gyerekmedencével, versenymedencével, edzőmerülőmedencével, illetve jakuzzival és szabadtéri termálvizes lazítómedencével. TERVEZŐK: Építészet: Keletterv Kft. Kiss Gy. Imre Statika: Hydrastat Kft. Dezső Zsigmond Kocsis Attila Losonczi Péter KIVITELEZŐ: Keviép Kft.

3 Építészeti kialakítás A tervezett uszoda épület pince + fszt. + II. emeletes fejépületre és alápincézett medencetérre tagozódik. A fejépület fogadja magába a kiszolgáló - kiegészítő funkciókat, a medencecsarnokban a medencék és a nézőtér kapott helyet. Az előcsarnokban a közönség - fogadás funkciói kerültek, a büfé - a jobb kilátási viszonyok miatt az emeletre került. A váltókabinos rendszerű öltözők a lelátó alatt vannak, mellette 4 csapatöltöző helyezkedik el. A versenyrendezés helyiségei az edzőmedence felőli oldalra eső célvonal mellett kaptak helyet, az eredményjelző tábla a végfalra van telepítve. A II. emeletre az irodák, a kondi terem (VIP vendéglátás tere), a fitness terem (sajtó munkaszoba) vannak szervezve, a VIP és sajtó lelátó, ill. munkahely a lelátó legfelső sorába került. A pinceszinten a gépészet helyiségei, illetve a nagyterű szertár-raktár kapott helyet. A medencecsarnok megjelenését a nagytér lefedést biztosító attraktív acélszerkezetű főtartó kialakítás határozza meg, mely a végfalakon is üvegezett sávként kirajzolódik. Alapvető szempont volt a kialakításnál a környezettel főleg a kiváló tájolású pihenőkerttel való Nettó alapterület megközelítőleg m2 intenzív vizuális kapcsolat, melyet a Befoglaló mérete: 85,00 60,00 m medenceteret kísérő üvegfal biztosít.

4

5 Alkalmazott anyagok és s szerkezetek A létesítmény alapvetően monolit pillérvázas síkfödémes kialakítású, a nagytér lefedése feszített acélrácsos íves szerkezet. A pincepadlót a mértékadó talajvíz fölé emeltük, ezért talajvíznyomás elleni szigetelés nem volt szükséges. A pincefal vasbetonból készült. A kitöltő falak POROTHERM blokktéglából falazottak, a válaszfalak falazott vakolt jellegűek, a felületképzés általában vakolt, a közönségforgalmi terekben nemes vakolat. A szükséges helyeken a falak kerámiaburkolatúak, a padlókon csúszásmentes kerámia készült, a közönségforgalmi terekben a pillérek kerámia díszburkolatot kaptak. Az irodák parketta burkolattal készültek. A nagyterű lefedéseknél belül trapézlemez héjazat, átszellőztetett hőszigetelés, külső felületére MR24 korcolt lemezfedés került. Az épület belső felületképzései az akusztikai, épületszerkezeti és esztétikai szempontokat egyaránt érvényesítő megoldásokkal készültek. A fejépület teljes területén álmennyezettel. Az uszodatérben a főtartók között 3,0- m-es sávokban készült akusztikai burkolat, mely halványabb kék színével oldja a tető sötétebb kék bordázott struktúráját, ellenpólust mutatva a sötétkék háttérből kiemelkedő fehér főtartók kontrasztjának. Az acélszerkezetek horganyzott, illetve rozsdamentes kivitelűek.

6 Tartószerkezeti leírás Az épület felszerkezete egy dilatációs egységből áll. A tervezett épület alapja síkalapozással, monolit vasbeton sáv- és tömbalapokkal készült, a finom homok rétegben felvett -4,20 m-es alapozási síkkal, mely a gépészeti tereknél a nagyobb belmagasság biztosítására -4,80 m. A határoló pincefal az épület pinceszerkezetével összefüggő, az épület terheinek viselésében is részt vesz, végső állapotában a földnyomás felvételét is szolgálja. A pince fala 40 cm vastagságú monolit vasbeton szerkezetű. A betervezett úszó- és egyéb medencék monolit vasbeton szerkezetűek, a vízzárási követelményeknek megfelelően kialakítva. Talplemezük és falaik általában 30 cm vastagsággal, C20-24/KK Vz2 jelű vízzáró betonból készültek, a vízzáráshoz szükséges repedéstágassági korlátozásra méretezve. A szerkezeti elemek közötti, illetve a falazat függőlegesen kialakított munkahézagaiba vízzáró szalagok és extrudált duzzadó gumi profilok kerültek beépítésre. Az épület felszerkezetének merevítését a szélső, homlokzati falak és a lépcsőházak, továbbá a szellőző aknák monolit vasbeton szerkezetei biztosítják.

7 Az épület magja monolit vasbeton pillérvázas szerkezetű, ahol a teherhordási mezők és pillérek egységes, ortogonálisan parallel elrendezésében, 6,00 6,00 m-es raszter, illetve fesztávolságokkal kialakított egy, illetve két irányban teherviselő alul-felül sík, monolit vasbeton szerkezetű födémek készültek, a pillérsávokban és pillérek fölött erősítő pótvasalással. A födémek szerkezeti vastagsága 25 cm, a beton szilárdsági jele itt: C 25-24/KK. Az átszúródás elkerülésére nyírási vasalás készült, melyeket 45 -os hagyományosan kialakított nyíró vasalással, illetve nyíró kosarakkal terveztünk.

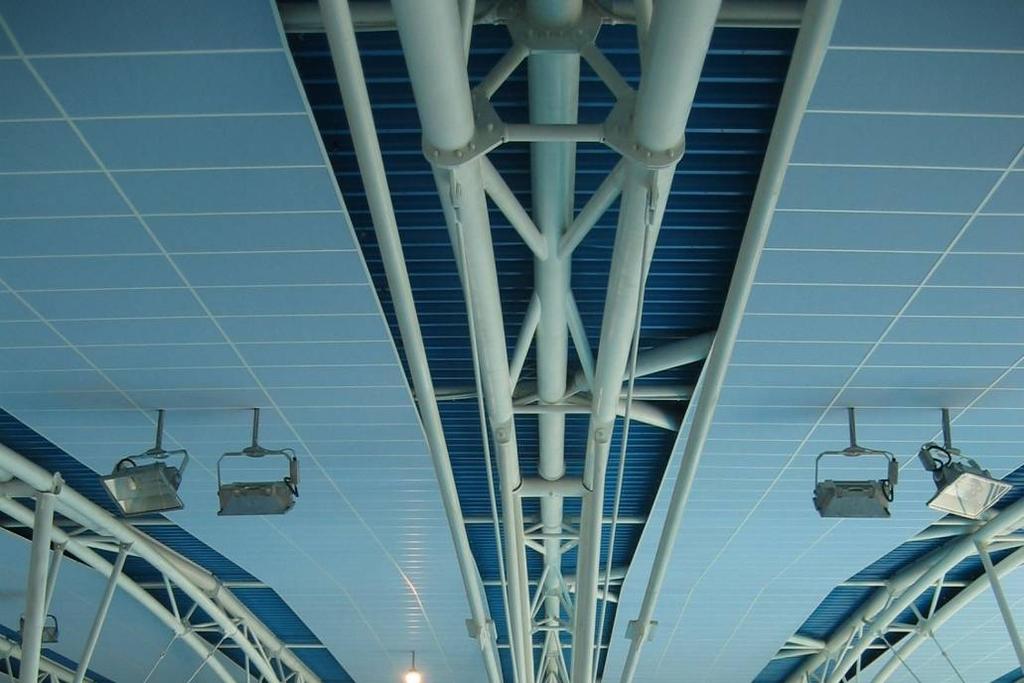

8 A medencetér fedése 45,0 m fesztávolságú tartószerkezet, háromcsuklós, háromövű, feszített acél kettőzött nyomott íves, acélcső ívekkel készült. A főtartók keretállásainak tengelytávolsága: 6,00 m. Az 1,20 m-re széthúzott nyomott ív párok egy, a felső a tetővonalát S alakban követő csőszelvénnyel háromövű tartót képeznek. A három övet 6,0 m-ként, háromszög alakban beépített acél rácsoszlopok és a közéjük kerülő ferde rácsrudak tartják össze. A szerkezetet a hosszirányban végigfutó rudak és tetősíkú rácsrudak merevítik, a megtervezett merevítő mezőkben. Az acél tartószerkezeteknél alkalmazott anyagok szilárdsági jele: S355JR. A főtartókra acéltrapéz hullámlemez fedés került, mely a héjazati rétegrendet hordja. A hullámlemezek fogadására a főtartók csőszelvényű felső övére hidegen hajlított U szelvény épült. A főtartók a fogadószerkezetekhez és a csatlakozó vasbeton szerkezetekhez acél szerelvényekkel csatlakoznak. A horizontális reakcióerők felvételére a tartókat vonórudakkal láttuk el.

9 A tervezés metodikájáról és a választott technológiáról Az épület tervezése augusztusában kezdődött a tanulmánytervek elkészítésével. A tervezés kezdetétől fogva a megrendelő (Debrecen város és polgármestere), a kivitelező a KEVIÉP Kft. és a tervezők folyamatos szoros együttműködésével történt. Az épület közel végleges funkcionális elrendezése és külső formája hamar kialakult. A tervezés során mindvégig kiemelt szempont volt a gyors, gazdaságos megépíthetőség és kiemelkedő esztétikai megjelenés. Ennek megfelelően a hullámzó véghomlokzatokhoz és tetőidomhoz igazodva kellett megtalálni a térlefedés tartószerkezetét. A teherhordó szerkezet tervezése során több változatot is megvizsgálva, folyamatosan jutottunk el a végleges kialakításhoz. A változatok során a fogadószerkezetek gazdaságos kialakítására is törekedni kellett. A főtartók első szerkezeti modellje a tető S alakját követő, párhuzamos övű rácsostartókból állt. A második variációban megvizsgáltuk ugyanezt, változó magasságú rácsostartós kialakítással is. S alak párhuzamos övű rácsostartóval és változó magasságú rácsostartóval

10 Az épület formájához igazodó további alakokat, illetve szerkezeti kialakításokat kerestünk minél kisebb acélfelhasználás mellett. Így megvizsgáltuk a tetőforma követését keresztező ívpárokkal, attraktívabb belső megjelenítéssel, a nyomott ívek gazdaságos kialakításával. +13,20 +11,95 +8,40 +8,05 +4,20 +3,85 0,00-0,40-2,20-3,70 K J I H G F E D C B A Rácsostartó keresztező ívpárokkal a homlokzat követi a tartószerkezet vonalát Ez már jobban igazodott az épület elképzelt formájához és esztétikai megjelenéséhez. Hátránya azonban, a fogadó szerkezetek jelentős vízszintes irányú merevítési szükséglete volt. További alternatívákat megvizsgálva jutottunk el a gazdaságosabb kialakítású vonórudakkal feszített háromcsuklós rácsostartóhoz, melyet háromövű, kettőzött nyomott íves, acélcső ívekkel terveztünk. Az öveket háromszög alakban beépített rácsoszlopok és a közéjük kerülő ferde rácsrudak tartják össze. A háromövű gondolat szabadkézi rajza - a végleges tartó axonometrikus képe

11 A megvalósult tetőszerkezet, a korábbi variációkkal együtt Az épület végleges keresztmetszete

12

13

14 A tetőszerkezet kivitelezése A szerkezetek kivitelezését az építkezés folyamán végig nyomon követtük és a közben fellépő problémákat folyamatosan orvosoltuk. A munkálatok folyamán a kivitelező cég kérésére a szerkezeti csomópontokat felülvizsgáltuk és a lehetőségek szerint az ő kialakult rendszerükbe integráltuk. tetőszerkezet Elkészült főtartó Egy főtartó tartószerkezeti terve

15 Az elkészült csomópontok és csomóponti tervek

19 Mivel a tetőszerkezetben több helyen is kettő, vagy több cső metszi egymást, így az áthatások legyártásának elősegítése érdekében minden egyes csőről 1:1-es kiterített rajzot készítettünk. A kivitelező a kiterített sabonrajzokat 1 mm-es lemezből kivágta és a csövekre hajlítva az elemeket kialakította. Amikor egy komplett főtartó elemei összeálltak, az előre összeállított 1:1es modell kialakításához szükséges állvány rendszeren a főtartót az üzemben előre összeállították. egyes elemeinek A főtartó összehegesztett elemméretét a horganykád méreteihez igazítottuk, kétszeri merítés figyelembevételével. A kád körüli daruzási problémák miatt a tartók méretét később csökkenteni kellett.

20 A főtartók helyszíni szerelését a beépítési körülményekhez igazodó szerelő bakokon végezték. A főtartók beemelése kettőzött alsó övük miatt egyenként történhetett, mivel alsó szerelvényükön önmagukban is stabilan álltak. A magasabban fekvő támasznál a csavaros szerelvényt rögzítő sablonokkal kivitelezték, így a tartó csapos kapcsolatát gyorsan és pontosan lehetett szerelni. Az alsó csomópont talplemeze sarura fekszik, ezért az épület méretpontatlanságai nem befolyásolták a főtartók elhelyezését. A főtartók beemelésüket követően javító és tisztító festést kaptak.

21 A főtartók helyszíni szerelését a beépítési körülményekhez igazodó szerelő bakokon végezték. A főtartók beemelése kettőzött alsó övük miatt egyenként történhetett, mivel alsó szerelvényükön önmagukban is stabilan álltak. A magasabban fekvő támasznál a csavaros szerelvényt rögzítő sablonokkal kivitelezték, így a tartó csapos kapcsolatát gyorsan és pontosan lehetett szerelni. Az alsó csomópont talplemeze sarura fekszik, ezért az épület méretpontatlanságai nem befolyásolták a főtartók elhelyezését. A főtartók beemelésüket követően javító és tisztító festést kaptak.

22

23

24

25

26

27 Megállapítások Az épület a megrendelő által megfogalmazott célokat maradéktalanul teljesíti. A belső tér kialakítása az emeleti szinten galériákkal megoldott körbejárhatósággal a nézők és látogatók számára is kényelmes használatot biztosít. Az épület tetőszerkezete a 40 kg/m2 alatti acélfelhasználásával gazdaságos, helyszíni csavaros kapcsolataival viszonylagosan gyors megépíthetőséget biztosított. Formai kialakítása igazodik az épület építészeti elgondolásaihoz, a csomópontok és részletek igényességével a belső tér attraktív és látványos elemévé vált. A tervezés és kivitelezés során a tetőszerkezet maximális előregyárthatóságára törekedtünk. A tetőszerkezet gyártása és szerelése az előre meghatározott ütemterv szerint készült, a főtartók helyszínen történt összeszerelésével és beemelésével. Az épület kiemelkedő minőségét a megnyitó alkalmával átadásra került Építőipari Mesterdíj és a térlefedés újszerű, látványos kialakítását a tetőszerkezet megvalósításáért odaítélt évi Tierney Clark díj bizonyítja.
