Intellio videomegfigyelő rendszer

Átírás

1

2 Intellio kliensek, monitorfalak Intellio videomegfigyelő rendszer Intellio hálózati rögzítőszerverek és háttértárak Intellio okoskamerák, ONVIFkompatibilis termékek Többsite-os domain architektúra globális felhasználómenedzsment Többszerveres site architektúra terhelésmegoszlás és automatikus kameraátvétel funkciókkal Intellio menedzsmentszoftver 3D-térkép Smart Playback - utólagos okos eseménykeresés 1000 Mbps LAN 32 Kbps - 8 Mbps H.264 PTZ kamerák ONVIF kompatibilis mozgatható kamerák Intellio monitorozó munkaállomás 30 kamera megjelenítése monitoronként Visszajátszás és előnézet egyszerre Monitorfal távvezérléssel Mobilkliens 2 2-es elrendezés Lapozás a kamerák között Internet VPN Intellio hálózati rögzítő szerver Akár 80 kamera rögzítése rögzítőnként RAID adatbiztonság Bővíthető tárkapacitás Hibatűrő, redundáns működés ANPR Fehér- és feketelista Sorompóvezérlés VisiScanner TM Statisztika készítése Látogatók számának, korának és nemének meghatározása LAN WAN 3 Mbps - 6 Mbps Intellio Video Codec H MJPEG 3 Mbps - 6 Mbps Intellio Video Codec H MJPEG 3 Mbps - 6 Mbps Intellio Video Codec H MJPEG 32 Kbps - 8 Mbps H.264 Intellio csőkamerák Inframegvilágítással ellátott okoskamerák Intellio mini vandálbiztos dómkamerák Opcionális inframegvilágítással ellátott okoskamerák Intellio hálózati kamerák Cserélhető objektívekkel ellátott okoskamerák Videoenkóder Egy vagy több csatornás ONVIF kompatibilis enkóder 2

3 Tartalomjegyzék Bemutatkozás...4 Az Intellio technológia előnyei...5 Hasznos tudnivalók...6 Okoskamerák...8 Az Intellio ILD okoskamera-család rövid áttekintése... 8 Hálózati kamerák... 9 ILD-810S... 9 ILD-510S ILD-420E/ILD-420S ILD-420N ILD-315E ILD-300E/ILD-310E Dóm kamerák ILD-410S-VD-IRW/ILD-420S-VD-IRW ILD-410S-VD-W/ILD-420S-VD-W ILD-315E-MVD ILD-315E-MVD-IR ILD-300E-MVD/ILD-310E-MVD IR sugárzós csőkamerák...20 ILD-410E-BL-IRW/ILD-410E-BL-IRT...20 ILD-420E-BL-IRW/ILD-420E-BL-IRT ILD-330N-BL-IRT...22 ILD-420N-BL-IRT...23 ILD-315E-BL-IR Intellio Video System 2 menedzsmentszoftver...26 Intellio Video System 2 előnyei...28 Intellio Video System 2 licenszpolitika Intellio Video System 2 licenszelési példa...34 Intellio modulok...35 Intellio rendszámfelismerő megoldás...36 Mozgó járművekre kifejlesztett megfigyelő rendszer RED STOP modul...38 VisiScanner...39 Szerverek, kliensek IVR-40/40-DSKT IVR-40/40-RACK IVR-80-RACK...43 IVR-40/40-DSKT-INT...44 IVR-40/40-RACK-INT...45 IVR-80-RACK-INT...46 IVR-NAS-1U IVC-40-DSKT...48 IVC-40-RACK...49 Hasznos tudnivalók Kiegészítők...51 Mini Protect...25 Ikonmagyarázat 1.3 megapixeles felbontás 3 megapixeles felbontás 5 megapixeles felbontás 4K felbontás H.264 Hierarchical P videotömörítés Infravörös LED megvilágítás streaming Intellio Streaming technológia Intellio Video Codec PoE PoE támogatás Kameraoldali képelemzés HD felbontás-támogatás Mobilkliens ios operációs rendszerre Szerveroldali képelemzés ONVIF kompatibilitás kamera megjelenítése Mobilkliens Android operációs rendszerre Fedélzeti tárolás SD kártyára Fedélzeti tárolás USB háttértárra kamera képrögzítése kamera képrögzítése Fedélzeti lejátszás Kiterjesztett dinamikatartomány Intelligens objektumkeresés Intelligens mozgáskeresés 24/7 Nagy megbízhatóságú, 24/7 szerver Vandálbiztos kivitel itracking technológia ishot technológia Az elérhető termékek listája az aktuális árlistában található. Tartalomjegyzék 3

4 Bemutatkozás Az Intellio okoskamerákat és komplett videomegfigyelő rendszereket fejlesztő biztonságtechnikai vállalat. Megoldásainkat iparágtól függetlenül, a területi és alkalmazási sajátosságokat figyelembe véve, széles körben forgalmazzuk. A megbízható, testreszabott rendszer egyszerű telepítést, stabil és gazdaságos üzemeltetést, valamint fejlett, XXI. századi képfeldolgozást eredményez. Az Intellio termékeit a vállalat saját mérnökei fejlesztik, minimalizálva a környezetterhelést és előtérbe helyezve az energiatakarékos megoldásokat. A saját fejlesztésű kamerák, menedzsmentszoftver és rögzítők tökéletes összhangban működnek és kiemelkedő megbízhatósággal rendelkező videomegfigyelő rendszer kiépítését teszik lehetővé. A megbízhatóság mellett fontos fejlesztési szempont a korszerű és felhasználóbarát technológia megvalósítása és tökéletesítése, amelyen az Intellio mérnökei folyamatosan dolgoznak. Szabványok, minősítések Az új termékek bevezetését mindig komoly kutatásfejlesztési, tesztelési program előzi meg. Azonban minden lépésnél szem előtt tartjuk a nemzetközi előírások betartását, hogy termékeink megfeleljenek a legszigorúbb minőségi követelményeknek. Az Intellio termékportfóliója megfelel az európai országok többségében elfogadott szabványoknak. Akik bíznak bennünk A 2005-ben, biztonságtechnikai termékfejlesztésben tapasztalt IT és biztonságtechnikai szakemberekből alakult Intellio mára jelentős piaci szereplővé nőtte ki magát és nevét nemzetközi viszonylatban is jegyzik. Az innovatív technológiai megoldások úttörő jellege hozta magával, hogy 2008-ban az amerikai székhelyű Primus Capital Partners, majd 2011-ben Közép-Európa egyik legnagyobb bankja, az OTP Bank Nyrt. befektetési csoportja, a PortfoLion Kockázati Tőkealap-kezelő Zrt. is a cég mögé állt. Traffic Control System of the Hungarian Motorways Budapest Waterworks Hungarian Ministry of Interior 4 Bemutatkozás

5 Az Intellio technológia előnyei Intellio Streaming olcsóbb hardver, olcsóbb működés kompromisszumok nélkül Az Intellio okoskamerák beépített, intelligens videotartalomelemzéssel rendelkeznek, amely lehetővé teszi, hogy a kamera magasabb vagy alacsonyabb képsebességgel küldje tovább a képeket annak megfelelően, hogy a megfigyelt helyszínen történik-e a biztonság szempontjából érdekes esemény vagy sem. Az Intellio által fejlesztett egyedülálló megoldás így mindig a legoptimálisabb módon továbbítja a képeket úgy, hogy az ne okozzon képminőség romlást. A költséghatékony tárterületgazdálkodás és szerver-tehermentesítés hatással van a rendszer teljes működtetésére, a rögzítők, merevlemezek és hálózati eszközök mennyiségére és kedvezően befolyásolja az áramfelvételt, így az Intellio rendszer olcsóbb és energiatakarékosabb üzemben tartást tesz lehetővé. A hatékony erőforrás-gazdálkodásnak köszönhető, hogy egy Intellio munkaállomás egyszerre akár 60, több megapixeles kamera képét is képes megjeleníteni. H.264 rögzítés IVC rögzítés nincs mozgás - Intellio Video Codec Az 1,3 megapixeles Intellio ORIO kamerák egy videostreamen kommunikálnak a szerverrel. Az IVC eljárás különösen hatékonyan használja ki, hogy a folyamatosan egy irányba néző biztonsági kamera képkockái között nagyfokú hasonlóság van, ezáltal radikálisan képes csökkenteni a tárkapacitás-igényt és a szükséges sávszélességet. Mivel az IVC a változást szinte veszteség nélkül tömöríti, így a lényeges, mozgó objektumokról jobb minőségű, felismerésre alkalmasabb képet eredményez, mint a többi megoldás. Az IVC felépítése lehetővé teszi, hogy az Intellio Server a videofolyam újratömörítése nélkül dobjon el képkockákat, ezzel csökkentve a rögzített videofelvétel képsebességet. Ezáltal egyetlen videofolyammal biztosítható a monitorozás számára szükséges magas, illetve a rögzítés számára az alacsonyabb képfrissítési sebesség. - H.264 Hierarchical P encoding A több megapixeles felbontású Intellio VISUS kamerák a H.264 tömörítési eljárás egyik speciális változatát használják, melynek segítségével ugyanolyan hatékonyan lehet csökkenteni a rögzített videofelvételek képsebességét, mint a kisebb felbontású kamerákban alkalmazott Intellio Video Codec esetén. Az új eljárás a több (akár 12) megapixeles kameraképekre lett kifejlesztve. Automatikus dual stream üzemmód nem folyamatos mozgás Egy VISUS kamera már két videostreamen kommunikál a szerverrel, de mindezt kicsit okosabban teszi, mint a hagyományos eljárások. A szerver a kamera képét mindig teljes felbontáson rögzíti, ám a megjelenítés csak akkor történik nagy felbontáson, ha a kép spot-monitorozásra kerül. Amint visszakerül egy kisméretű ablakba, a stream felbontása visszaugrik egy alacsonyabb felbontásra (tipikusan 640x480-ra). Az eljárás lényege az automatikus működés, előnye pedig, hogy így számottevően csökken a videokliens leterheltsége, ami növeli a stabil, folyamatos megjelenítést. A szolgáltatás ONVIF és RTSP kommunikáció esetén is működik. Az Intellio technológia előnyei 5

6 Az Intellio kamerák igazi erőssége: intelligens fedélzeti detektorok Egy Intellio kamera képéből a flexibilis kijelölésnek köszönhetően bármilyen objektumot, tárgyat, zónát vagy részletet könnyedén kiragadhatunk, így a kamera fedélzeti detektorait messzemenőkig szelektívvé tehetjük és minimalizálhatjuk a téves riasztásokat. Az Intellio fedélzeti detektorok segítségével riasztás generálható ha egy kiállítási tárgyat elmozdítanak a helyéről, ha egy ismeretlen táska vagy csomag bukkan fel, ha egy jármű nem a megfelelő irányba vagy megfelelő útvonalon mozog, így egy Intellio rendszer alkalmazása esetén a gyanús események detektálásának hatékonysága nem függ az emberi tényezőtől. Kamerakalibráció Tárgyeltávolítás-/lopás-detektor Vonalátlépés-érzékelés Elhagyott tárgy detektor 6 Hasznos tudnivalók

7 Full HD és több megapixeles felbontás Az Intellio kameraportfóliója 1,3, 3, 5 és 12 megapixeles felbontású kamerákat kínál. Ahhoz, hogy hasonló részletességet kapjunk egy megfigyelt helyszínről, 4-szer több 4CIF felbontású analóg kamerára lenne szükség csupán egyetlen 1,3 megapixeles kamera kiváltására. Behatolásérzékelés Hasznos tudnivalók EPTZ üzemmód: drága zoom optika és mechanika nélkül Ha a több megapixeles felbontású CMOS érzékelővel ellátott Intellio kamerák kisebb (pl.: 1,3 megapixeles) felbontású videofolyamot szolgáltatnak, a kép részleteit ki lehet nagyítani a szenzor eredeti, több megapixeles felbontását kihasználva, így a kamera virtuális speed-domeként működtethető a látómezőben. A képnagyítás hardveres úton történik, tehát a rendszer nem interpolálja fel a képet aminek köszönhetően valóban többszörösére nő a kép részletessége. Irányérzékelés PoE (Power over Ethernet) A PoE egy gyors és költséghatékony megoldás arra, hogy külön táphálózat kiépítése nélkül, egy PoE táplálásra alkalmas switch segítségével UTP kábelen keresztül lássuk el tápfeszültséggel az Intellio kamerákat. Hasznos tudnivalók 7

8 Az Intellio ILD okoskamera-család rövid áttekintése Az Intellio megapixeles érzékelővel ellátott okoskamerái egyedülállóan intelligens fedélzeti képelemzési és eseménydetektálási funkciókkal rendelkeznek. Az előzetes beállítások után a detektorok segítségével elérhető, hogy csak a beállításoknak megfelelő képtartalom-változás esetén küldjön riasztást a kamera. Ugyancsak beállítható, hogy a megfigyelt terület eseményei függvényében változzon a képküldési sebesség és kerüljenek rögzítésre a képek. A kamerák képbeállítását, érzékelő detektorait, hálózati beállításait a kamera webfelületén keresztül is módosíthatjuk. Széria Videotömörítés Képérzékelő (CMOS) Max. felbontás IR LED Éjjel/nappali mód EPTZ Fényérzékenység (nappal/éjjel/ir) WDR Fedélzeti tárolás PoE tépellátás (IEEE 802.3af) DC fogyasztás Környezeti védettségi szint Vandálbiztos Képfrissítési sebesség a legmagasabb felbontásnál ILD-810S 14MP 1/2,3" 4096x3072 Nem (ICR) Igen 0.65/0.01 lux Szoftveres SD kártya Class V 7.5W 8 ILD-510S 5MP 1/2,5" 2560x1920 Nem ILD-420S 3MP 1/3" WDR 2048x1532 Nem (ICR) (ICR) Igen 0.65/0.01 lux Szoftveres SD kártya Class 3 Igen 0.45/0.01 lux SD kártya Class V 7.5W 9-14V 7.5W - Nem ILD-410S 3MP 1/3" WDR 2048x1532 Nem (ICR) Igen 0.45/0.01 lux Szoftveres SD kártya Class V 7.5W 30 ILD-420S-VD- IRW ILD-410S-VD- IRW ILD-420S-VD-W ILD-410S-VD-W H.264 SVC 3MP 1/3" WDR 3MP 1/3" WDR 3MP 1/3" WDR 3MP 1/3" WDR 2048x x x x1532 Igen Igen Nem Nem (ICR) (ICR) (ICR) (ICR) Igen 0.65/0.01 lux SD kártya Class 3 Igen 0.65/0.01 lux Szoftveres SD kártya Class 3 Igen 0.45/0.01 lux SD kártya Class 3 Igen 0.45/0.01 lux Szoftveres SD kártya Class V 13W 24-50V 13W 24-50V 13W 24-50V 13W IP65 Igen ILD-420X-BL-IRX 3MP 1/3" WDR 2048x1532 Igen (ICR) Igen 0.45/0.01/0 lux Nem támogatott V 13W 30 ILD-410E-BL-IRX 3MP 1/3" WDR 2048x1532 Igen (ICR) Igen 0.45/0.01/0 lux Szoftveres Nem támogatott V 13W 30 ILD-300E 5MP 1/2,5" Nem Szoftveres Igen 0.65/0.25 lux Nem támogatott Class V 4W Nem 20 ILD-310E 5MP 1/2,5" Nem (ICR) Igen 0.65/0.01 lux Nem támogatott Class V 4W - 20 ILD-315E 1,3MP 1/3" WDR Nem (ICR) Nem 0.45/0.01 lux Nem támogatott Class V 4W 20 ILD-300E-MVD 5MP 1/2,5" Nem Szoftveres IVC, H.264, 1280x960 ILD-310E-MVD 5MP 1/2,5" Nem Motion (ICR) JPEG 1,3MP 1/3 ILD-315E-MVD Nem WDR (ICR) ILD-315E-MVD- IR 1,3MP 1/3" WDR Igen (ICR) Igen 1/0.4 lux Nem támogatott Class 1 Igen 1/0.01 lux Nincs Nem támogatott Class 0 Nem 0.7/0.01 lux Nem támogatott Class 0 Nem 0.7/0.01/0 lux Nem támogatott Class V 4W 22-50V 8W 22-50V 8W 22-50V 11W IP66 Igen ILD-315S-MVD- IR 1,3MP 1/3" WDR Igen (ICR) Nem 0.7/0.01/0 lux SD kártya Class V 11W 13 ILD-310E-BL 1,3MP 1/3" WDR Igen (ICR) Nem 0.5/0.01/0 lux Nem támogatott V 14W Nem 22 8 Okoskamerák

9 ILD-810S 12 megapixeles felbontású hálózati okoskamera Fedélzeti videotartalom-elemzés 14 megapixeles szenzor Max. felbontás: H.264 SVC (Hierarhical P kódolás) Kameraoldali sávszélesség-menedzsment Opcionális kiegészítők DV4x12.5SR4A-SA1L M123VD4510IR Kamera látószög Objektív típusa Méretek PoE Horizontális streaming SL940 ILA-PS-12-H-EU Vertikális M123VD4510IR DV4x12.5SR4A-SA1L SL940A ILD-810S Kamera Képérzékelő Aptina 14MP 1/2.3 CMOS progresszív letapogatás Fényérzékenység Nappal/Éjjel: 0.65 lux / 0.01 lux Zársebesség 1/6s - 1/20,000s Éjjeli/nappali üzemmód WDR mód Szoftveres Objektív (opcionális) 1/2.5 formátum, C/CS foglalat, DC írisz, megapixeles felbontás Tömörítés Videotömörítés H.264 SVC (Hierarhical P kódolás) Bitráta 500Kbps - 18Mbps Videofolyam Intellio Video Streaming, Dual streaming RTSP-en keresztül Kép Felbontás 4:3: , , , , 2560x1920, 1920x1440, , :9: , , , , 2560x1440, 1920x1080, 1280x720, 640x360 Képfrissítési sebesség H.264 4:3: 8fps ( ), 14fps (2560x1920), 22fps (1920x1440), 40fps (1280x960) H :9: 10fps ( ), 16fps (2560x1440), 30fps (1920x1080), 45fps (1280x720) Képi beállítások Fényerő, kontraszt, gamma, szaturáció, élesség, zajszűrés, fehéregyensúly (5 érték), működési mód (erősítés/expozíció preferencia), expozícióállítás, erősítésállítás, villódzásmentesítés (50Hz/60Hz), BLC (állítható zónák), szoftveres WDR mód, éjjeli/nappali üzemmód (automatikus/éjjeli/nappali), preferált éjjeli/nappali üzemmód, képtükrözés Enkóder beállítások I-frame távolság, felbontás, képfrissítési limit, sávszélesség limit, pre- és post-alarm, csökkentett képfrissítés-vezérlés Hálózat Protokollok NTP, TCP/IPv4, DHCP, DNS Biztonság Kameraoldali felhasználónév és jelszó Csatolófelület Ethernet 10BaseT/100BaseTX, RJ-45 IO Portok 6 tűs IO csatakozás (1 kimenet (2 tű), 1 bemenet (2 tű), GND, AUX feszültség) Reset gomb Gyári beállítás visszaállítása (IP-cím-visszaállítás) Szerverfüggetlen SD kártyára, Windows megosztott mappába rögzítés Általános Működési 0 C - 45 C hőmérséklet Tápcsatlakozó Csavarral rögzíthető kapocstest Kiegészítő: tápcsatlakozó (DC jack 5,5 mm/ 2,1 mm) Tápellátás 12VDC (+2V, -3V), 625mA / PoE támogatás (IEEE 802.3af - PoE Class 3) Fogyasztás Max. 7,5W Tömeg 385g (objektív nélkül) Megfelelőségek CE: EN 55022, EN 55024, RoHS-megfelelés, FCC Kameraszoftver Mozgásérzékelés Intelligens videó Detektorok Nyomkövető 64 sokszög maszkonként, 8 maszk, minden maszkon állítható az érzékenység és a mozgásszázalék paraméter, külön mozgásérzékelés monitorozáshoz és rögzítéshez Mozgásérzékelő Szabotázsvédelem Nyomkövetés alapú érzékelés: intelligens mozgásérzékelés, vonalátlépésérzékelés, behatolásérzékelés, irányérzékelés Objektum alapú érzékelés: tárgy eltávolítás-/lopásdetektor IO port bemeneti detektor 64 sokszög maszkoláshoz, objektumviselkedés beállítása, éjjeli / nappali érzékenység, környezeti beállítások Okoskamerák 9

10 ILD-510S 5 megapixeles felbontású hálózati okoskamera Fedélzeti videotartalom-elemzés 5 megapixeles szenzor Max. felbontás: , eptz H.264 Hierarchical P kódolás Kameraoldali sávszélesség-menedzsment Opcionális kiegészítők SCVHM4012ASIR SL940 M123VD4510IR ILA-PS-12-H-EU Kamera látószög Horizontális Vertikális Objektív típusa Méretek PoE streaming SCVHM4012ASIR SL940A M123VD4510IR ILD-510S Kamera Képérzékelő Aptina 5MP 1/2,5 CMOS progresszív letapogatás Fényérzékenység Nappal/Éjjel: 0,65 lux / 0,01 lux Zársebesség 1/6s - 1/20,000s Éjjeli/nappali üzemmód WDR mód Szoftveres Objektív (opcionális) 1/2,5 formátum, C/CS foglalat, DC írisz, megapixeles felbontás, IR korrigált Tömörítés Videotömörítés H.264 Hierarchical P kódolás Bitráta 500Kbps - 18Mbps Videofolyam Intellio Video Streaming, Dual streaming RTSP-en keresztül Kép Felbontás 4:3: 2560x1920, 1920x1440, ; :9: 2560x1440, 1920x1080, 1280x720, 640x360 Képfrissítési sebesség H.264 4:3: 14fps (2560x1920), 22fps (1920x1440), 40fps (1280x960) H :9: 16fps (2560x1440), 30fps (1920x1080), 45fps (1280x720) Képi beállítások Fényerő, kontraszt, gamma, szaturáció, élesség, zajszűrés, fehéregyensúly (5 érték), működési mód (erősítés/expozíció preferencia), expozícióállítás, erősítésállítás, villódzásmentesítés (50Hz/60Hz), BLC (állítható zónák), szoftveres WDR mód, éjjeli/nappali üzemmód (automatikus/éjjeli/nappali), preferált éjjeli/nappali üzemmód, képtükrözés Enkóder beállítások I-frame távolság, felbontás, képfrissítési limit, sávszélesség limit, pre- és post-alarm, csökkentett képfrissítés-vezérlés Hálózat Protokollok NTP, TCP/IPv4, DHCP, DNS Biztonság Kameraoldali felhasználónév és jelszó Csatolófelület Ethernet 10BaseT/100BaseTX, RJ-45 IO Portok 6 tűs IO csatakozás (1 kimenet (2 tű), 1 bemenet (2 tű), GND, AUX feszültség) Reset gomb Gyári beállítás visszaállítása (IP-cím-visszaállítás) Szerverfüggetlen SD kártyára, Windows megosztott mappába rögzítés Általános Működési 0 C - 45 C hőmérséklet Tápcsatlakozó Csavarral rögzíthető kapocstest Kiegészítő: tápcsatlakozó (DC jack 5,5 mm/ 2,1 mm) Tápellátás 12VDC (+2V, -3V), 625mA / PoE támogatás (IEEE 802.3af - PoE Class 3) Fogyasztás Max. 7,5W Tömeg 385g (objektív nélkül) Megfelelőségek CE: EN 55022, EN 55024, RoHS-megfelelés, FCC Kameraszoftver Mozgásérzékelés Intelligens videó Detektorok Nyomkövető 64 sokszög maszkonként, 8 maszk, minden maszkon állítható az érzékenység és a mozgásszázalék paraméter, külön mozgásérzékelés monitorozáshoz és rögzítéshez Mozgásérzékelő Szabotázsvédelem: kitakarásérzékelés, kiforgatásérzékelés Nyomkövetés alapú érzékelés: intelligens mozgásérzékelés, vonalátlépésérzékelés, behatolásérzékelés, irányérzékelés Objektum alapú érzékelés: tárgy eltávolítás-/lopásdetektor IO port bemeneti detektor 64 sokszög maszkoláshoz, objektumviselkedés beállítása, éjjeli / nappali érzékenység, környezeti beállítások 10 Okoskamerák

11 ILD-410S és ILD-420S 3 megapixeles felbontású hálózati okoskamerák Fedélzeti videotartalom-elemzés WDR mód 3 megapixeles szenzor Max. felbontás: , eptz H.264 Hierarchical P kódolás Kameraoldali sávszélesség-menedzsment Kamerariasztási állapot kiváltása Rögzítés SD kártyára Opcionális kiegészítők M125VD922IRCS M125VD3410IRCS YV2.8x2.8SR4A-SA2 ILA-PS-12-H-EU Kamera látószög Horizontális Vertikális Objektív típusa Méretek PoE streaming M125VD3410IRCS M125VD922IRCS YV2.8x2.8SR4A-SA ILD-410S ILD-420S Kamera Képérzékelő Aptina 3MP 1/3 CMOS progresszív letapogatás Fényérzékenység Nappal/Éjjel: 0,4 lux / 0,01 lux Zársebesség 1/6s - 1/20,000s Éjjeli/nappali üzemmód WDR mód Szoftveres Intellio WDR mód: 100dB Objektív (opcionális) 1/3 formátum, C/CS foglalat, DC írisz, megapixeles felbontás, IR korrigált Tömörítés Videotömörítés H.264 Hierarchical P kódolás Bitráta 500Kbps - 18Mbps Videofolyam Intellio Video Streaming, Dual streaming RTSP-en keresztül Kép Felbontás 4:3: , , ; :9: , , 1280x720, 640x360 Képfrissítési sebesség Normal Mode: H.264 4:3: 25fps ( ), 30fps ( ), 40fps ( ) H :9: 35fps ( ), 40fps ( ), 45fps ( ) Eco Mode: H.264 4:3: 15fps ( ), 18fps ( ), 25fps ( ) H :9: 20fps ( ), 24fps ( ), 32fps ( ) Képi beállítások Fényerő, kontraszt, gamma, szaturáció, élesség, zajszűrés, fehéregyensúly (5 érték), működési mód (erősítés/expozíció preferencia), expozícióállítás, erősítésállítás, villódzásmentesítés (50Hz/60Hz), BLC (állítható zónák), szoftveres WDR mód, éjjeli/nappali üzemmód (automatikus/éjjeli/nappali), preferált éjjeli/nappali üzemmód, képtükrözés Enkóder beállítások I-frame távolság, felbontás, képfrissítési limit, sávszélesség limit, pre- és post-alarm, csökkentett képfrissítés-vezérlés Hálózat Protokollok NTP, TCP/IPv4, DHCP, DNS Biztonság Kameraoldali felhasználónév és jelszó Csatolófelület Ethernet 10BaseT/100BaseTX, RJ-45 IO Portok 6 tűs IO csatakozás (1 kimenet (2 tű), 1 bemenet (2 tű), GND, AUX feszültség) Reset gomb Gyári beállítás visszaállítása (IP-cím-visszaállítás) Szerverfüggetlen rögzítés SD kártyára, Windows megosztott mappába Általános Működési hőmérséklet Normál mód: 0 C - 45 C ECO mód: 0 C - 50 C Tápcsatlakozó Csavarral rögzíthető kapocstest Kiegészítő: tápcsatlakozó (DC jack 5,5 mm/ 2,1 mm) Tápellátás 12VDC (+2V, -3V), 625mA / PoE támogatás (IEEE 802.3af - PoE Class 3) Fogyasztás Max. 7,5W Tömeg 385g (objektív nélkül) Megfelelőségek CE: EN 55022, EN 55024, RoHS-megfelelés, FCC Kameraszoftver Mozgásérzékelés Intelligens videó Detektorok Nyomkövető 64 sokszög maszkonként, 8 maszk, minden maszkon állítható az érzékenység és a mozgásszázalék paraméter, külön mozgásérzékelés monitorozáshoz és rögzítéshez Mozgásérzékelő Szabotázsvédelem: kitakarásérzékelés, kiforgatásérzékelés Nyomkövetés alapú érzékelés: intelligens mozgásérzékelés, vonalátlépésérzékelés, behatolásérzékelés, irányérzékelés Objektum alapú érzékelés: tárgy eltávolítás-/lopásdetektor IO port bemeneti detektor 64 sokszög maszkoláshoz, objektumviselkedés beállítása, éjjeli / nappali érzékenység, környezeti beállítások Okoskamerák 11

12 ILD-420N 3 megapixeles felbontású hálózati rendszámolvasó okoskamera Beépített rendszámolvasó analitika WDR mód 3 megapixeles szenzor Max. felbontás: , eptz H.264 Hierarchical P kódolás Kameraoldali sávszélesség-menedzsment Kamerariasztási állapot kiváltása Rögzítés SD kártyára Opcionális kiegészítők M125VD922IRCS Kamera látószög Objektív típusa PoE Horizontális streaming ILA-PS-12-H-EU Vertikális M125VD922IRCS ILD-420N Kamera Képérzékelő Aptina 3MP 1/3 CMOS progresszív letapogatás Fényérzékenység Nappal/Éjjel: 0,4 lux / 0,01 lux Zársebesség 1/6s - 1/20,000s Éjjeli/nappali üzemmód WDR mód Intellio WDR mód: 100dB Objektív (opcionális) 1/3 formátum, C/CS foglalat, DC írisz, megapixeles felbontás, IR korrigált Tömörítés Videotömörítés H.264 Hierarchical P kódolás Bitráta 500Kbps - 18Mbps Videofolyam Intellio Video Streaming, Dual streaming RTSP-en keresztül Kép Felbontás 4:3: , , ; :9: , , 1280x720, 640x360 Képfrissítési sebesség Normal Mode: H.264 4:3: 25fps ( ), 30fps ( ), 40fps ( ) H :9: 35fps ( ), 40fps ( ), 45fps ( ) Eco Mode: H.264 4:3: 15fps ( ), 18fps ( ), 25fps ( ) H :9: 20fps ( ), 24fps ( ), 32fps ( ) Képi beállítások Fényerő, kontraszt, gamma, szaturáció, élesség, zajszűrés, fehéregyensúly (5 érték), működési mód (erősítés/expozíció preferencia), expozícióállítás, erősítésállítás, villódzásmentesítés (50Hz/60Hz), BLC (állítható zónák), szoftveres WDR mód, éjjeli/nappali üzemmód (automatikus/éjjeli/nappali), preferált éjjeli/nappali üzemmód, képtükrözés Enkóder beállítások I-frame távolság, felbontás, képfrissítési limit, sávszélesség limit, pre- és post-alarm, csökkentett képfrissítés-vezérlés Hálózat Protokollok NTP, TCP/IPv4, DHCP, DNS Biztonság Kameraoldali felhasználónév és jelszó Csatolófelület Ethernet 10BaseT/100BaseTX, RJ-45 IO Portok 6 tűs IO csatakozás (1 kimenet (2 tű), 1 bemenet (2 tű), GND, AUX feszültség) Reset gomb Gyári beállítás visszaállítása (IP-cím-visszaállítás) Szerverfüggetlen SD kártyára, Windows megosztott mappába rögzítés Általános Működési Normál mód: 0 C - 45 C hőmérséklet ECO mód: 0 C - 50 C Tápcsatlakozó Csavarral rögzíthető kapocstest Kiegészítő: tápcsatlakozó (DC jack 5,5 mm/ 2,1 mm) Tápellátás 12VDC (+2V, -3V), 625mA / PoE támogatás (IEEE 802.3af - PoE Class 3) Fogyasztás Max. 7,5W Tömeg 385g (objektív nélkül) Megfelelőségek CE: EN 55022, EN 55024, RoHS-megfelelés, FCC Kameraszoftver Mozgásérzékelés 64 sokszög maszkonként, 8 maszk, minden maszkon állítható az érzékenység és a mozgásszázalék paraméter, külön mozgásérzékelés monitorozáshoz és rögzítéshez Intelligens videó Detektorok Nyomkövető Mozgásérzékelő 64 sokszög maszkoláshoz, objektumviselkedés beállítása, éjjeli / nappali érzékenység, környezeti beállítások Méretek Minimális betűméret Minimális felismerési idő Támogatott országok Támogatott rendszám formátum 16 pixel magasság (a jármű távoli pozíciójában) 450 ms magyar, horvát, román, osztrák, szlovák, szlovén Egy soros rendszámok Olvasási pontosság nappal: 95% éjszaka: 85% Maximális járműsebesség Tipikus installáció 100 km/h 1 sáv ha a kamera az út melletti oszlopon van elhelyezve 2 sáv ha a kamera az út fölött van elhelyezve 12 Okoskamerák

13 ILD-315E okoskamera 1,3 megapixeles felbontású hálózati kamera Fedélzeti videotartalom-elemzés felbontás: Intellio Video Codec / H.264 / MJPEG Kameraoldali sávszélesség-menedzsment Opcionális kiegészítők RV02812D.IR ILA-PS-12-L-EU Kamera látószög Objektív típusa Horizontális PoE M12VD1040IR ILA-PS-12-H-EU streaming Vertikális RV02812D.IR M12VD1040IR ILD-315E Kamera Képérzékelő Aptina 1.3MP 1/3 CMOS progresszív letapogatás Fényérzékenység Nappal/Éjjel: 0,45 lux / 0,01 lux Zársebesség 1/6s - 1/20,000s Éjjeli/nappali üzemmód Objektív (opcionális) 1/3 formátum, C/CS foglalat, DC írisz, megapixeles felbontás Tömörítés Videotömörítés Intellio Video Codec (IVC), H.264, Motion JPEG Bitráta 32Kbps - 12Mbps Videofolyam Intellio Video Streaming, Dual streaming RTSP-en keresztül Kép Felbontás ; Képfrissítési sebesség 20fps (IVC ), 25fps (IVC ) 12fps (MJPEG ), 18fps (MJPEG ) 8fps (H ), 14fps (H ) Képi beállítások Fényerő, expozícióállítás, erősítésállítás, villódzásmentesítés (50Hz/60Hz), szaturáció, kontraszt, gamma, éjjeli/nappali üzemmód (automatikus/ éjjeli/nappali), preferált éjjeli/nappali üzemmód, képélesség, zajszűrés, képtükrözés Enkóder beállítások Tömörítés kiválasztása (kodek), képtömörítés minősége, I-frame távolság, blokkérzékenység, felbontás, képfrissítési limit, sávszélesség limit, pre- és post-alarm, csökkentett képfrissítés-vezérlés Hálózat Protokollok NTP, TCP/IPv4, DHCP, DNS Biztonság Kameraoldali felhasználónév és jelszó Csatolófelület Ethernet 10BaseT/100BaseTX, RJ-45 IO Portok 6 tűs IO csatakozás (1 kimenet (2 tű), 1 bemenet (2 tű), GND, AUX feszültség) Reset gomb Gyári beállítás visszaállítása (IP-cím-visszaállítás) Általános Működési 0 C - 50 C hőmérséklet Tápcsatlakozó Csavarral rögzíthető kapocstest Kiegészítő: tápcsatlakozó (DC jack 5,5 mm/ 2,1 mm) Tápellátás 12V DC (+2V, -3V), 400mA / PoE támogatás (IEEE 802.3af - PoE Class 1) Fogyasztás Max. 4W Tömeg 380g (objektív nélkül) Megfelelőségek CE: EN 55022, EN 55024, RoHS megfelelés Kameraszoftver Mozgásérzékelés Intelligens videó Detektorok Nyomkövető 64 sokszög maszkonként, 8 maszk, minden maszkon állítható az érzékenység és a mozgásszázalék paraméter, külön mozgásérzékelés monitorozáshoz és rögzítéshez Mozgásérzékelő Szabotázsvédelem: kitakarásérzékelés, kiforgatásérzékelés Nyomkövetés alapú érzékelés: intelligens mozgásérzékelés, vonalátlépésérzékelés, behatolásérzékelés, irányérzékelés Objektum alapú érzékelés: tárgy eltávolítás-/lopásdetektor IO port bemeneti detektor 64 sokszög maszkoláshoz, objektumviselkedés beállítása, éjjeli / nappali érzékenység, környezeti beállítások Méretek Okoskamerák 13

14 ILD-300E és ILD-310E 1,3 megapixeles felbontású hálózati okoskamerák Fedélzeti videotartalom-elemzés 5 megapixeles szenzor - EPTZ felbontás: Intellio Video Codec / H.264 / MJPEG Kameraoldali sávszélesség-menedzsment Opcionális kiegészítők SCVHM4012ASIR ILA-PS-12-L-EU Kamera látószög Objektív típusa Méretek Horizontális PoE M12VD1040IR ILA-PS-12-H-EU streaming Vertikális SCVHM4012ASIR M12VD1040IR ILD-300E ILD-310E Kamera Képérzékelő Aptina 5MP 1/2,5 CMOS progresszív letapogatás Fényérzékenység Nappal/Éjjel: 0,65 lux / 0,25 lux Nappal/Éjjel: 0,65 lux / 0,01 lux Zársebesség 1/6s - 1/20,000s Éjjeli/nappali üzemmód Szoftveres Objektív (opcionális) 1/2,5 formátum, C/CS foglalat, DC írisz, megapixeles felbontás Tömörítés Videotömörítés Intellio Video Codec (IVC), H.264, Motion JPEG Bitráta 32Kbps - 12Mbps Videofolyam Intellio Video Streaming, Dual streaming RTSP-en keresztül Kép Felbontás ; EPTZ pixeles ablak az érzékelő 5 megapixeles képéből Képfrissítési sebesség 20fps (IVC ), 25fps (IVC ) 12fps (MJPEG ), 18fps (MJPEG ) 8fps (H ), 14fps (H ) Képi beállítások Fényerő, expozícióállítás, erősítésállítás, villódzásmentesítés (50Hz/60Hz), szaturáció, kontraszt, gamma, éjjeli/nappali üzemmód (automatikus/ éjjeli/nappali), preferált éjjeli/nappali üzemmód, képélesség, zajszűrés, képtükrözés Enkóder beállítások Tömörítés kiválasztása (kodek), képtömörítés minősége, I-frame távolság, blokkérzékenység, felbontás, képfrissítési limit, sávszélesség limit, pre- és post-alarm, csökkentett képfrissítés-vezérlés Hálózat Protokollok NTP, TCP/IPv4, DHCP, DNS Biztonság Kameraoldali felhasználónév és jelszó Csatolófelület Ethernet 10BaseT/100BaseTX, RJ-45 IO Portok 6 tűs IO csatakozás (1 kimenet (2 tű), 1 bemenet (2 tű), GND, AUX feszültség) Reset gomb Gyári beállítás visszaállítása (IP-cím-visszaállítás) Általános Működési hőmérséklet 0 C - 50 C Tápcsatlakozó Csavarral rögzíthető kapocstest Kiegészítő: tápcsatlakozó (DC jack 5,5 mm/ 2,1 mm) Tápellátás 12V DC (+2V, -3V), 400mA / PoE támogatás (IEEE 802.3af - PoE Class 1) Fogyasztás Max. 4W Tömeg 380g (objektív nélkül) Megfelelőségek CE: EN 55022, EN 55024, RoHS megfelelés Kameraszoftver Mozgásérzékelés Intelligens videó Detektorok Nyomkövető 64 sokszög maszkonként, 8 maszk, minden maszkon állítható az érzékenység és a mozgásszázalék paraméter, külön mozgásérzékelés monitorozáshoz és rögzítéshez Mozgásérzékelő Szabotázsvédelem: kitakarásérzékelés, kiforgatásérzékelés Nyomkövetés alapú érzékelés: intelligens mozgásérzékelés, vonalátlépésérzékelés, behatolásérzékelés, irányérzékelés Objektum alapú érzékelés: tárgy eltávolítás-/lopásdetektor IO port bemeneti detektor 64 sokszög maszkoláshoz, objektumviselkedés beállítása, éjjeli / nappali érzékenység, környezeti beállítások 14 Okoskamerák

15 ILD-410S-VD-IRW és ILD-420S-VD-IRW 3 megapixeles felbontású hálózati dómkamerák Távvezérelhető zoom és fókusz, P-írisz Oldalfalra is szerelhető (3 tengelyen mozgatható nézet) Fedélzeti videotartalom-elemzés WDR mód (csak ILD-420S-VD-IRW-n) 3 megapixeles szenzor Max. felbontás: H.264 Hierarchical P kódolás Kameraoldali sávszélesség-menedzsment Rögzítés SD kártyára Kamera látószög Horizontális Méretek PoE Vertikális streaming ILD-410S-VD-IRW ILD-420S-VD-IRW Kamera Képérzékelő Aptina 3MP 1/3, WDR Fényérzékenység Nappal/Éjjel/LED: 0,65 lux / 0,01 lux / 0 lux Expozíció 1/6s - 1/20.000s Éjjeli / Nappali mód WDR mód Szoftveres (100dB) Objektív mm, motoros fókusz/zoom Infravörös megvilágítás IR LED 35 darab IR LED IR megvilágítási távolság max. 35m Megvilágítási szög 50 Tömörítés Videotömörítés H.264 (Hierarchical P kódolás) Bitráta 500Kbps - 18Mbps Videofolyam Intellio Video Streaming, Dual streaming RTSP-en keresztül Kép Felbontás 4:3: , , ; :9: , , 1280x720, 640x360 Képfrissítési sebesség Normál mód: H.264 4:3: 25fps ( ), 30fps ( ), 40fps ( ) H :9: 35fps ( ), 40fps ( ), 45fps ( ) Eco mód: H.264 4:3: 15fps ( ), 18fps ( ), 25fps ( ) H :9: 20fps ( ), 24fps ( ), 32fps ( ) Képi beállítások Fényerő, kontraszt, gamma, szaturáció, élesség, zajszűrés, fehéregyensúly (5 érték), működési mód (erősítés/expozíció preferencia), expozícióállítás, erősítésállítás, villódzásmentesítés (50Hz/60Hz), BLC (állítható zónák), szoftveres/valós WDR mód, éjjeli/nappali üzemmód (automatikus/éjjeli/ nappali), preferált éjjeli/nappali üzemmód, képtükrözés, IR fényerő állítás Enkóder beállítások I-frame távolság, felbontás, képfrissítési limit, sávszélesség limit, pre- és post-alarm, csökkentett képfrissítés-vezérlés Hálózat Protokollok NTP, TCP/IPv4, DHCP, DNS Biztonság Kameraoldali felhasználónév és jelszó Csatolófelület Ethernet 10BaseT/100BaseTX, RJ-45 Reset gomb Gyári beállítás visszaállítása (IP-cím visszaállítása) Szerverfüggetlen rögzítés SD kártyára, Windows megosztott mappába Általános Környezeti védettség (por- és vízállóság) IP65 Működési hőmérséklet -30 C C Tápellátás POE: 802.3af, Class0 DC: 24-50V Fogyasztás Max. 13W Tömeg 900g Megfelelőségek CE: EN 55022, EN 55024, RoHS megfelelés, FCC megfelelés (folyamatban) Kameraszoftver Mozgásérzékelés Intelligens videó Detektorok Nyomkövető 64 sokszög maszkonként, 8 maszk, minden maszkon állítható az érzékenység és a mozgásszázalék paraméter, külön mozgásérzékelés monitorozáshoz és rögzítéshez Mozgásérzékelő Szabotázsvédelem: kitakarásérzékelés, kiforgatásérzékelés Nyomkövetés alapú érzékelés: intelligens mozgásérzékelés, vonalátlépésérzékelés, behatolásérzékelés, irányérzékelés Objektum alapú érzékelés: tárgy eltávolítás-/lopásdetektor IO port bemeneti detektor 64 sokszög maszkoláshoz, objektumviselkedés beállítása, éjjeli / nappali érzékenység, környezeti beállítások Okoskamerák 15

16 ILD-410S-VD-W és ILD-420S-VD-W 3 megapixeles felbontású hálózati dómkamerák Távvezérelhető zoom és fókusz, P-írisz Oldalfalra is szerelhető (3 tengelyen mozgatható nézet) Fedélzeti videotartalom-elemzés WDR mód (csak ILD-420S-VD-W-n) 3 megapixeles szenzor Max. felbontás: H.264 Hierarchical P kódolás Kameraoldali sávszélesség-menedzsment Rögzítés SD kártyára Kamera látószög Horizontális Méretek PoE Vertikális streaming ILD-410S-VD-W ILD-420S-VD-W Kamera Képérzékelő Aptina 3MP 1/3, WDR Fényérzékenység Éjjel/Nappal: 0.65 lux / 0.01 lux Expozíció 1/6s - 1/20.000s Éjjeli / Nappali mód WDR mód Szoftveres (100dB) Objektív mm, motoros fókusz/zoom Tömörítés Videotömörítés H.264 (Hierarchical P kódolás) Bitráta 500Kbps - 18Mbps Videofolyam Intellio Video Streaming, Dual streaming RTSP-en keresztül Kép Felbontás 4:3: , , ; :9: , , 1280x720, 640x360 Képfrissítési sebesség Normál mód: H.264 4:3: 25fps ( ), 30fps ( ), 40fps ( ) H :9: 35fps ( ), 40fps ( ), 45fps ( ) Eco mód: H.264 4:3: 15fps ( ), 18fps ( ), 25fps ( ) H :9: 20fps ( ), 24fps ( ), 32fps ( ) Képi beállítások Fényerő, kontraszt, gamma, szaturáció, élesség, zajszűrés, fehéregyensúly (5 érték), működési mód (erősítés/expozíció preferencia), expozícióállítás, erősítésállítás, villódzásmentesítés (50Hz/60Hz), BLC (állítható zónák), szoftveres/valós WDR mód, éjjeli/nappali üzemmód (automatikus/éjjeli/ nappali), preferált éjjeli/nappali üzemmód, képtükrözés Enkóder beállítások I-frame távolság, felbontás, képfrissítési limit, sávszélesség limit, pre- és post-alarm, csökkentett képfrissítés-vezérlés Hálózat Protokollok NTP, TCP/IPv4, DHCP, DNS Biztonság Kameraoldali felhasználónév és jelszó Csatolófelület Ethernet 10BaseT/100BaseTX, RJ-45 Reset gomb Gyári beállítás visszaállítása (IP-cím visszaállítása) Szerverfüggetlen rögzítés SD kártyára, Windows megosztott mappába Általános Környezeti védettség (por- és vízállóság) IP65 Működési hőmérséklet -30 C C Tápellátás POE: 802.3af, Class0 DC: 24-50V Fogyasztás Max. 13W Tömeg 900g Megfelelőségek CE: EN 55022, EN 55024, RoHS megfelelés, FCC megfelelés (folyamatban) Kameraszoftver Mozgásérzékelés Intelligens videó Detektorok Nyomkövető 64 sokszög maszkonként, 8 maszk, minden maszkon állítható az érzékenység és a mozgásszázalék paraméter, külön mozgásérzékelés monitorozáshoz és rögzítéshez Mozgásérzékelő Szabotázsvédelem: kitakarásérzékelés, kiforgatásérzékelés Nyomkövetés alapú érzékelés: intelligens mozgásérzékelés, vonalátlépésérzékelés, behatolásérzékelés, irányérzékelés Objektum alapú érzékelés: tárgy eltávolítás-/lopásdetektor IO port bemeneti detektor 64 sokszög maszkoláshoz, objektumviselkedés beállítása, éjjeli / nappali érzékenység, környezeti beállítások 16 Okoskamerák

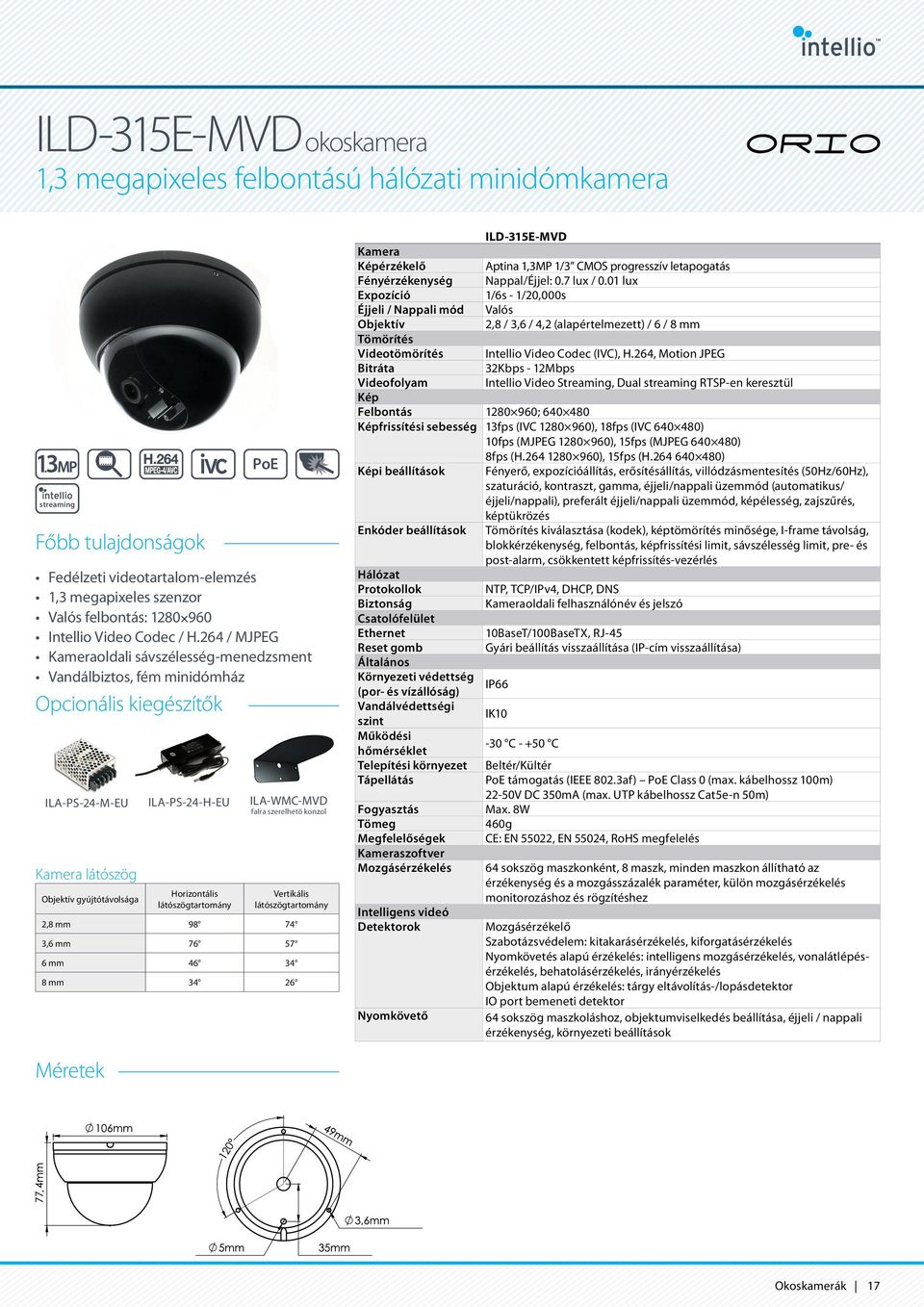

17 ILD-315E-MVD okoskamera 1,3 megapixeles felbontású hálózati minidómkamera streaming Fedélzeti videotartalom-elemzés 1,3 megapixeles szenzor felbontás: Intellio Video Codec / H.264 / MJPEG Kameraoldali sávszélesség-menedzsment Vandálbiztos, fém minidómház Opcionális kiegészítők ILA-PS-24-M-EU Kamera látószög Objektív gyújtótávolsága ILA-PS-24-H-EU Horizontális PoE ILA-WMC-MVD falra szerelhető konzol Vertikális 2,8 mm ,6 mm mm mm ILD-315E-MVD Kamera Képérzékelő Aptina 1,3MP 1/3 CMOS progresszív letapogatás Fényérzékenység Nappal/Éjjel: 0.7 lux / 0.01 lux Expozíció 1/6s - 1/20,000s Éjjeli / Nappali mód Objektív 2,8 / 3,6 / 4,2 (alapértelmezett) / 6 / 8 mm Tömörítés Videotömörítés Intellio Video Codec (IVC), H.264, Motion JPEG Bitráta 32Kbps - 12Mbps Videofolyam Intellio Video Streaming, Dual streaming RTSP-en keresztül Kép Felbontás ; Képfrissítési sebesség 13fps (IVC ), 18fps (IVC ) 10fps (MJPEG ), 15fps (MJPEG ) 8fps (H ), 15fps (H ) Képi beállítások Fényerő, expozícióállítás, erősítésállítás, villódzásmentesítés (50Hz/60Hz), szaturáció, kontraszt, gamma, éjjeli/nappali üzemmód (automatikus/ éjjeli/nappali), preferált éjjeli/nappali üzemmód, képélesség, zajszűrés, képtükrözés Enkóder beállítások Tömörítés kiválasztása (kodek), képtömörítés minősége, I-frame távolság, blokkérzékenység, felbontás, képfrissítési limit, sávszélesség limit, pre- és post-alarm, csökkentett képfrissítés-vezérlés Hálózat Protokollok NTP, TCP/IPv4, DHCP, DNS Biztonság Kameraoldali felhasználónév és jelszó Csatolófelület Ethernet 10BaseT/100BaseTX, RJ-45 Reset gomb Gyári beállítás visszaállítása (IP-cím visszaállítása) Általános Környezeti védettség IP66 (por- és vízállóság) Vandálvédettségi IK10 szint Működési -30 C C hőmérséklet Telepítési környezet Beltér/Kültér Tápellátás PoE támogatás (IEEE 802.3af) PoE Class 0 (max. kábelhossz 100m) 22-50V DC 350mA (max. UTP kábelhossz Cat5e-n 50m) Fogyasztás Max. 8W Tömeg 460g Megfelelőségek CE: EN 55022, EN 55024, RoHS megfelelés Kameraszoftver Mozgásérzékelés Intelligens videó Detektorok Nyomkövető 64 sokszög maszkonként, 8 maszk, minden maszkon állítható az érzékenység és a mozgásszázalék paraméter, külön mozgásérzékelés monitorozáshoz és rögzítéshez Mozgásérzékelő Szabotázsvédelem: kitakarásérzékelés, kiforgatásérzékelés Nyomkövetés alapú érzékelés: intelligens mozgásérzékelés, vonalátlépésérzékelés, behatolásérzékelés, irányérzékelés Objektum alapú érzékelés: tárgy eltávolítás-/lopásdetektor IO port bemeneti detektor 64 sokszög maszkoláshoz, objektumviselkedés beállítása, éjjeli / nappali érzékenység, környezeti beállítások Méretek Okoskamerák 17

18 ILD-315E-MVD-IR okoskamera 1,3 megapixeles felbontású IR LED-ekkel szerelt minidómkamera Fedélzeti videotartalom-elemzés 1,3 megapixeles szenzor felbontás: Intellio Video Codec / H.264 / MJPEG Kameraoldali sávszélesség-menedzsment Vandálbiztos, fém minidómház 10 méterig hatékony inframegvilágítás Méretek streaming Opcionális kiegészítők ILA-PS-24-M-EU Kamera látószög Objektív gyújtótávolsága ILA-PS-24-H-EU Horizontális PoE ILA-WMC-MVD falra szerelhető konzol Vertikális 2,8 mm ,6 mm mm mm ILD-315E-MVD-IR Kamera Képérzékelő Aptina 1.3MP 1/3 CMOS progresszív letapogatás Fényérzékenység Nappal/Éjjel/LED: 0.7lux / 0.01lux / 0lux Expozíció 1/6s - 1/20,000s Éjjeli / Nappali mód Objektív 3,6 / 6 / 8 mm Infravörös megvilágítás IR LED 13 darab IR LED, 850 nm IR megvilágítási 10 m távolság Megvilágítási szög 70 Tömörítés Videotömörítés Intellio Video Codec (IVC), H.264, Motion JPEG Bitráta 32Kbps - 12Mbps Videofolyam Intellio Video Streaming, Dual streaming RTSP-en keresztül Kép Felbontás ; EPTZ 1280x960 pixeles ablak az érzékelő 5 megapixeles képéből Képfrissítési sebesség 13fps (IVC ), 18fps (IVC ) 10fps (MJPEG ), 15fps (MJPEG ) 8fps (H ), 15fps (H ) Képi beállítások Fényerő, expozícióállítás, erősítésállítás, villódzásmentesítés (50Hz/60Hz), szaturáció, kontraszt, gamma, éjjeli/nappali üzemmód (automatikus/ éjjeli/nappali), preferált éjjeli/nappali üzemmód, képélesség, zajszűrés, képtükrözés Enkóder beállítások Tömörítés kiválasztása (kodek), képtömörítés minősége, I-frame távolság, blokkérzékenység, felbontás, képfrissítési limit, sávszélesség limit, pre- és post-alarm, csökkentett képfrissítés-vezérlés Hálózat Protokollok NTP, TCP/IPv4, DHCP, DNS Biztonság Kameraoldali felhasználónév és jelszó Csatolófelület Ethernet 10BaseT/100BaseTX, RJ-45 Reset gomb Gyári beállítás visszaállítása (IP-cím visszaállítása) Általános Környezeti védettség IP66 (por- és vízállóság) Vandálvédettségi IK10 szint Működési -30 C C hőmérséklet Telepítési környezet Beltér/Kültér Tápellátás PoE támogatás (IEEE 802.3af) PoE Class 0 (max. 100 m) V DC (Cat5e-n max. 50 m) Fogyasztás 24V DC táplálással: Max 11 W, PoE táplálással: Max 9 W Tömeg 460g Megfelelőségek CE: EN 55022, EN 55024, RoHS megfelelés Kameraszoftver Mozgásérzékelés Intelligens videó Detektorok Nyomkövető 64 sokszög maszkonként, 8 maszk, minden maszkon állítható az érzékenység és a mozgásszázalék paraméter, külön mozgásérzékelés monitorozáshoz és rögzítéshez Mozgásérzékelő Szabotázsvédelem: kitakarásérzékelés, kiforgatásérzékelés Nyomkövetés alapú érzékelés: intelligens mozgásérzékelés, vonalátlépésérzékelés, behatolásérzékelés, irányérzékelés Objektum alapú érzékelés: tárgy eltávolítás-/lopás-detektor IO port bemeneti detektor 64 sokszög maszkoláshoz, objektumviselkedés beállítása, éjjeli / nappali érzékenység, környezeti beállítások 18 Okoskamerák

19 ILD-300E-MVD és ILD-310E-MVD 1,3 megapixeles felbontású hálózati minidómkamerák streaming Fedélzeti videotartalom-elemzés 5 megapixeles szenzor EPTZ felbontás: Intellio Video Codec / H.264 / MJPEG Kameraoldali sávszélesség-menedzsment Vandálbiztos, fém minidómház Opcionális kiegészítők ILA-PS-24-H-EU ILA-WMC-MVD falra szerelhető konzol Kamera látószög Horizontális Objektív gyújtótávolsága Méretek PoE ILA-PS-24-L-EU (csak ILD-300E-MVD-hez) ILA-PS-24-M-EU Vertikális 2,8 mm ,6 mm ,2 mm mm mm ILD-300E-MVD ILD-310E-MVD Kamera Képérzékelő Aptina 5MP 1/2,5 CMOS progresszív letapogatás Fényérzékenység Nappal/Éjjel: 1 lux / 0,4 lux Nappal/Éjjel: 1 lux / 0,01 lux Expozíció 1/6s - 1/20,000s Éjjeli / Nappali mód Szoftveres Objektív 2,8 / 3,6 (alapértelmezett) / 6 / 8 mm Tömörítés Videotömörítés Intellio Video Codec (IVC), H.264, Motion JPEG Bitráta 32Kbps - 12Mbps Videofolyam Intellio Video Streaming, Dual streaming RTSP-en keresztül Kép Felbontás ; EPTZ pixeles ablak az érzékelő 5 megapixeles képéből Képfrissítési sebesség 13fps (IVC ), 18fps (IVC ) 10fps (MJPEG ), 15fps (MJPEG ) 8fps (H ), 15fps (H ) Képi beállítások Fényerő, expozícióállítás, erősítésállítás, villódzásmentesítés (50Hz/60Hz), szaturáció, kontraszt, gamma, éjjeli/nappali üzemmód (automatikus/ éjjeli/nappali), preferált éjjeli/nappali üzemmód, képélesség, zajszűrés, képtükrözés Enkóder beállítások Tömörítés kiválasztása (kodek), képtömörítés minősége, I-frame távolság, blokkérzékenység, felbontás, képfrissítési limit, sávszélesség limit, pre- és post-alarm, csökkentett képfrissítés-vezérlés Hálózat Protokollok NTP, TCP/IPv4, DHCP, DNS Biztonság Kameraoldali felhasználónév és jelszó Csatolófelület Ethernet 10BaseT/100BaseTX, RJ-45 Reset gomb Gyári beállítás visszaállítása (IP-cím visszaállítása) Általános Környezeti védettség (por- és vízállóság) IP66 Vandálvédettségi szint IK10 Működési hőmérséklet 0 C - 50 C -30 C C Telepítési környezet Beltér Beltér/Kültér Tápellátás PoE támogatás (IEEE 802.3af) - PoE Class 1 (max. kábelhossz 100m) 22-50VD C 200mA (max. UTP kábelhossz Cat5e-n 80m) PoE támogatás (IEEE 802.3af) PoE Class 0 (max. kábelhossz 100m) 22-50V DC 350mA (max. UTP kábelhossz Cat5e-n 50m) Fogyasztás Max. 4W Max. 8W Tömeg 460g Megfelelőségek CE: EN 55022, EN 55024, RoHS megfelelés Kameraszoftver Mozgásérzékelés Intelligens videó Detektorok Nyomkövető 64 sokszög maszkonként, 8 maszk, minden maszkon állítható az érzékenység és a mozgásszázalék paraméter, külön mozgásérzékelés monitorozáshoz és rögzítéshez Mozgásérzékelő Szabotázsvédelem: kitakarásérzékelés, kiforgatásérzékelés Nyomkövetés alapú érzékelés: intelligens mozgásérzékelés, vonalátlépésérzékelés, behatolásérzékelés, irányérzékelés Objektum alapú érzékelés: tárgy eltávolítás-/lopásdetektor IO port bemeneti detektor 64 sokszög maszkoláshoz, objektumviselkedés beállítása, éjjeli / nappali érzékenység, környezeti beállítások Okoskamerák 19

20 ILD-410E-BL-IRW és ILD-410E-BL-IRT 3 megapixeles felbontású hálózati csőkamerák Távvezérelhető zoom és fókusz, P-írisz 3 tengelyen mozgatható nézet Fedélzeti videotartalom-elemzés 3 megapixeles szenzor Max. felbontás: H.264 Hierarchical P kódolás Kameraoldali sávszélesség-menedzsment Kamera látószög Típus Méretek Horizontális streaming Vertikális ILD-4x0-BL-IRW ILD-4x0-BL-IRT ILD-410E-BL-IRW ILD-410E-BL-IRT Kamera Képérzékelő Aptina 3MP 1/3, WDR Fényérzékenység Nappal/Éjjel/LED: 0,65 lux / 0,01 lux / 0 lux Zársebesség 1/6s - 1/20,000s Éjjeli/nappali üzemmód WDR mód Szoftveres Objektív mm 7-22mm Infravörös megvilágítás IR LED 3db IR LED IR megvilágítási távolság 20m 60m Megvilágítási szög Tömörítés Videotömörítés H.264 Hierarchical P kódolás Bitráta 500Kbps - 18Mbps Videofolyam Intellio Video Streaming, Dual streaming RTSP-en keresztül Kép Felbontás 4:3: , , ; :9: , , 1280x720, 640x360 Képfrissítési sebesség Normál mód: H.264 4:3: 25fps ( ), 30fps ( ), 40fps ( ) H :9: 35fps ( ), 40fps ( ), 45fps ( ) Eco mód: H.264 4:3: 15fps ( ), 18fps ( ), 25fps ( ) H :9: 20fps ( ), 24fps ( ), 32fps ( ) Képi beállítások Fényerő, kontraszt, gamma, szaturáció, élesség, zajszűrés, fehéregyensúly (5 érték), működési mód (erősítés/expozíció preferencia), expozícióállítás, erősítésállítás, villódzásmentesítés (50Hz/60Hz), BLC (állítható zónák), szoftveres WDR mód, éjjeli/ nappali üzemmód (automatikus/éjjeli/nappali), preferált éjjeli/nappali üzemmód, képtükrözés, IR fényerő állítás Enkóder beállítások I-frame távolság, felbontás, képfrissítési limit, sávszélesség limit, pre- és post-alarm, csökkentett képfrissítés-vezérlés Hálózat Protokollok NTP, TCP/IPv4, DHCP, DNS Biztonság Kameraoldali felhasználónév és jelszó Csatolófelület Ethernet 10BaseT/100BaseTX, RJ-45 Reset gomb Gyári beállítás visszaállítása (IP-cím-visszaállítás) Általános Környezeti védettség (por- és vízállóság) IP65 Működési hőmérséklet -45 C C Tápellátás DC: 10-26V Fogyasztás max. 20W Tömeg 760g Megfelelőségek CE: EN 55022, EN 55024, RoHS, FCC megfelelés (folyamatban) Kameraszoftver Mozgásérzékelés Intelligens videó Detektorok Nyomkövető 64 sokszög maszkonként, 8 maszk, minden maszkon állítható az érzékenység és a mozgásszázalék paraméter, külön mozgásérzékelés monitorozáshoz és rögzítéshez Mozgásérzékelő Szabotázsvédelem: kitakarásérzékelés, kiforgatásérzékelés Nyomkövetés alapú érzékelés: intelligens mozgásérzékelés, vonalátlépés-érzékelés, behatolásérzékelés, irányérzékelés Objektum alapú érzékelés: tárgy eltávolítás-/lopásdetektor 64 sokszög maszkoláshoz, objektumviselkedés beállítása, éjjeli / nappali érzékenység, környezeti beállítások 20 Okoskamerák

21 ILD-420E-BL-IRW és ILD-420E-BL-IRT 3 megapixeles felbontású hálózati csőkamerák Távvezérelhető zoom és fókusz, P-írisz 3 tengelyen mozgatható nézet Fedélzeti videotartalom-elemzés WDR mód 3 megapixeles szenzor Max. felbontás: H.264 Hierarchical P kódolás Kameraoldali sávszélesség-menedzsment Kamera látószög Típus Méretek Horizontális streaming Vertikális ILD-4x0-BL-IRW ILD-4x0-BL-IRT ILD-420E-BL-IRW ILD-420E-BL-IRT Kamera Képérzékelő Aptina 3MP 1/3, WDR Fényérzékenység Nappal/Éjjel/LED: 0,65 lux / 0,01 lux / 0 lux Zársebesség 1/6s - 1/20,000s Éjjeli/nappali üzemmód WDR mód Intellio WDR mód: 100dB Objektív mm 7-22mm Infravörös megvilágítás IR LED 3db IR LED IR megvilágítási távolság 20m 60m Megvilágítási szög Tömörítés Videotömörítés H.264 Hierarchical P kódolás Bitráta 500Kbps - 18Mbps Videofolyam Intellio Video Streaming, Dual streaming RTSP-en keresztül Kép Felbontás 4:3: , , ; :9: , , 1280x720, 640x360 Képfrissítési sebesség Normál mód: H.264 4:3: 25fps ( ), 30fps ( ), 40fps ( ) H :9: 35fps ( ), 40fps ( ), 45fps ( ) Eco mód: H.264 4:3: 15fps ( ), 18fps ( ), 25fps ( ) H :9: 20fps ( ), 24fps ( ), 32fps ( ) Képi beállítások Fényerő, kontraszt, gamma, szaturáció, élesség, zajszűrés, fehéregyensúly (5 érték), működési mód (erősítés/expozíció preferencia), expozícióállítás, erősítésállítás, villódzásmentesítés (50Hz/60Hz), BLC (állítható zónák), szoftveres/valós WDR mód, éjjeli/ nappali üzemmód (automatikus/éjjeli/nappali), preferált éjjeli/nappali üzemmód, képtükrözés, IR fényerő állítás Enkóder beállítások I-frame távolság, felbontás, képfrissítési limit, sávszélesség limit, pre- és post-alarm, csökkentett képfrissítés-vezérlés Hálózat Protokollok NTP, TCP/IPv4, DHCP, DNS Biztonság Kameraoldali felhasználónév és jelszó Csatolófelület Ethernet 10BaseT/100BaseTX, RJ-45 Reset gomb Gyári beállítás visszaállítása (IP-cím-visszaállítás) Általános Környezeti védettség (por- és vízállóság) IP65 Működési hőmérséklet -45 C C Tápellátás DC: 10-26V Fogyasztás max. 20W Tömeg 760g Megfelelőségek CE: EN 55022, EN 55024, RoHS, FCC megfelelés (folyamatban) Kameraszoftver Mozgásérzékelés Intelligens videó Detektorok Nyomkövető 64 sokszög maszkonként, 8 maszk, minden maszkon állítható az érzékenység és a mozgásszázalék paraméter, külön mozgásérzékelés monitorozáshoz és rögzítéshez Mozgásérzékelő Szabotázsvédelem: kitakarásérzékelés, kiforgatásérzékelés Nyomkövetés alapú érzékelés: intelligens mozgásérzékelés, vonalátlépés-érzékelés, behatolásérzékelés, irányérzékelés Objektum alapú érzékelés: tárgy eltávolítás-/lopásdetektor 64 sokszög maszkoláshoz, objektumviselkedés beállítása, éjjeli / nappali érzékenység, környezeti beállítások Okoskamerák 21

22 ILD-330N-BL-IRT 1.3 megapixeles felbontású hálózati rendszámolvasó csőkamera Beépített rendszámolvasó analitika 3 tengelyen mozgatható nézet Önálló, szerverfüggetlen működés Távvezérelhető zoom és fókusz, P-írisz Fedélzeti videotartalom-elemzés 1.3 megapixeles szenzor Max. felbontás: H.264 Hierarchical P kódolás Kameraoldali sávszélesség-menedzsment Kamera látószög Típus Méretek streaming Horizontális Vertikális ILD-330N-BL-IR Minimális betűméret Minimális felismerési idő Támogatott országok Támogatott rendszám formátum 16 pixel magasság (a jármű távoli pozíciójában) 450 ms magyar, horvát, román, osztrák, szlovák, szlovén Egy soros rendszámok Olvasási pontosság 2195% Maximális járműsebesség Tipikus installáció 150 km/h 1 sáv ha a kamera az út melletti oszlopon van elhelyezve 2 sáv ha a kamera az út fölött van elhelyezve ILD-330N-BL-IRT Kamera Képérzékelő Aptina 1.3MP 1/3, Global Shutter Fényérzékenység Nappal/Éjjel/LED: 0,65 lux / 0,01 lux / 0 lux Zársebesség 1/6s - 1/20,000s Éjjeli/nappali üzemmód WDR mód Szoftveres Objektív 7-22mm Infravörös megvilágítás IR LED 5db IR LED (60W impulzusteljesítmény) IR megvilágítási távolság 60m Megvilágítási szög 20 Tömörítés Videotömörítés H.264 Hierarchical P kódolás Bitráta 500Kbps - 18Mbps Videofolyam Intellio Video Streaming, Dual streaming RTSP-en keresztül Kép Felbontás 4:3: ; :9: 1280x720, 640x360 Képfrissítési sebesség Normál mód: H.264 4:3: 40fps ( ) H :9: 45fps ( ) Eco mód: H.264 4:3: 25fps ( ) H :9: 32fps ( ) Képi beállítások Fényerő, kontraszt, gamma, szaturáció, élesség, zajszűrés, fehéregyensúly (5 érték), működési mód (erősítés/expozíció preferencia), expozícióállítás, erősítésállítás, villódzásmentesítés (50Hz/60Hz), BLC (állítható zónák), szoftveres WDR mód, éjjeli/ nappali üzemmód (automatikus/éjjeli/nappali), preferált éjjeli/nappali üzemmód, képtükrözés, IR fényerő állítás Enkóder beállítások I-frame távolság, felbontás, képfrissítési limit, sávszélesség limit, pre- és post-alarm, csökkentett képfrissítés-vezérlés Hálózat Protokollok NTP, TCP/IPv4, DHCP, DNS Biztonság Kameraoldali felhasználónév és jelszó Csatolófelület Ethernet 10BaseT/100BaseTX, RJ-45 Reset gomb Gyári beállítás visszaállítása (IP-cím-visszaállítás) Általános Környezeti védettség IP67 (por- és vízállóság) Működési hőmérséklet -30 C C Tápellátás DC: 2-26V Fogyasztás max. 14W Tömeg 760g Megfelelőségek CE: EN 55022, EN 55024, RoHS, FCC megfelelés Kameraszoftver Mozgásérzékelés Intelligens videó Detektorok 64 sokszög maszkonként, 8 maszk, minden maszkon állítható az érzékenység és a mozgásszázalék paraméter, külön mozgásérzékelés monitorozáshoz és rögzítéshez Mozgásérzékelő 22 Okoskamerák

23 ILD-420N-BL-IRT 3 megapixeles felbontású hálózati rendszámolvasó csőkamera Beépített rendszámolvasó analitika 3 tengelyen mozgatható nézet Önálló, szerverfüggetlen működés Távvezérelhető zoom és fókusz, P-írisz Fedélzeti videotartalom-elemzés 3 megapixeles szenzor Max. felbontás: H.264 Hierarchical P kódolás Kameraoldali sávszélesség-menedzsment Kamera látószög Típus Méretek Horizontális streaming Vertikális ILD-420N-BL-IR Minimális betűméret Minimális felismerési idő Támogatott országok Támogatott rendszám formátum 16 pixel magasság (a jármű távoli pozíciójában) 450 ms magyar, horvát, román, osztrák, szlovák, szlovén Egy soros rendszámok Olvasási pontosság nappal: 95% éjszaka: 85% Maximális járműsebesség Tipikus installáció 100 km/h 1 sáv ha a kamera az út melletti oszlopon van elhelyezve 2 sáv ha a kamera az út fölött van elhelyezve ILD-420N-BL-IRT Kamera Képérzékelő Aptina 3MP 1/3, WDR Fényérzékenység Nappal/Éjjel/LED: 0,65 lux / 0,01 lux / 0 lux Zársebesség 1/6s - 1/20,000s Éjjeli/nappali üzemmód WDR mód Intellio WDR mód: 100dB Objektív 7-22mm Infravörös megvilágítás IR LED 3db IR LED IR megvilágítási távolság 60m Megvilágítási szög 20 Tömörítés Videotömörítés H.264 Hierarchical P kódolás Bitráta 500Kbps - 18Mbps Videofolyam Intellio Video Streaming, Dual streaming RTSP-en keresztül Kép Felbontás 4:3: , , ; :9: , , 1280x720, 640x360 Képfrissítési sebesség Normál mód: H.264 4:3: 25fps ( ), 30fps ( ), 40fps ( ) H :9: 35fps ( ), 40fps ( ), 45fps ( ) Eco mód: H.264 4:3: 15fps ( ), 18fps ( ), 25fps ( ) H :9: 20fps ( ), 24fps ( ), 32fps ( ) Képi beállítások Fényerő, kontraszt, gamma, szaturáció, élesség, zajszűrés, fehéregyensúly (5 érték), működési mód (erősítés/expozíció preferencia), expozícióállítás, erősítésállítás, villódzásmentesítés (50Hz/60Hz), BLC (állítható zónák), szoftveres WDR mód, éjjeli/ nappali üzemmód (automatikus/éjjeli/nappali), preferált éjjeli/nappali üzemmód, képtükrözés, IR fényerő állítás Enkóder beállítások I-frame távolság, felbontás, képfrissítési limit, sávszélesség limit, pre- és post-alarm, csökkentett képfrissítés-vezérlés Hálózat Protokollok NTP, TCP/IPv4, DHCP, DNS Biztonság Kameraoldali felhasználónév és jelszó Csatolófelület Ethernet 10BaseT/100BaseTX, RJ-45 Reset gomb Gyári beállítás visszaállítása (IP-cím-visszaállítás) Általános Környezeti védettség IP67 (por- és vízállóság) Működési hőmérséklet -45 C C Tápellátás DC: 10-26V Fogyasztás max. 20W Tömeg 760g Megfelelőségek CE: EN 55022, EN 55024, RoHS, FCC megfelelés Kameraszoftver Mozgásérzékelés Intelligens videó Detektorok 64 sokszög maszkonként, 8 maszk, minden maszkon állítható az érzékenység és a mozgásszázalék paraméter, külön mozgásérzékelés monitorozáshoz és rögzítéshez Mozgásérzékelő Okoskamerák 23

24 ILD-315E-BL-IRx okoskamera-sorozat 1,3 megapixeles felbontású hálózati csőkamerák Fedélzeti videotartalom-elemzés 1,3 megapixeles WDR-szenzor felbontás: Intellio Video Codec / H.264 / MJPEG Kameraoldali sávszélesség-menedzsment Masszív fémház IR-megvilágítás 60 méterig Infravörösfényerő-szabályzás Opcionális kiegészítők Méretek ILA-PS-12-H-EU ILA-PMA-BL Kamera látószög Objektív Horizontális ILA-PS-24-H-EU ILA-PS-24-M-EU streaming Vertikális Nagylátószögű Tele ILD-315E-BL-IRW ILD-315E-BL-IRT Kamera Képérzékelő 1,3 MP 1/3 CMOS progresszív letapogatás Fényérzékenység Nappal/Éjjel/LED: 0.5 lux / 0.01 lux / 0 lux Objektív 4-9 mm 1/3 1:1.4 IR korrigált aszférikus 8-20 mm 1/3 1:1.4 IR korrigált aszférikus Horizontális látószög Zársebesség 1/6 s - 1/20,000 s Éjjeli/nappali üzemmód Infravörös megvilágítás IR LED 42 darab IR LED IR megvilágítási távolság 20m 60m Megvilágítási szög Tömörítés Videotömörítés Intellio Video Codec (IVC), H.264, Motion JPEG Bitráta 32 Kbps 12 Mbps Videofolyam Intellio Video Streaming, Dual streaming RTSP-en keresztül Kép Felbontás ; Képfrissítési sebesség 22fps (IVC ), 25fps (IVC ) 12fps (MJPEG ), 18fps (MJPEG ) 8fps (H ), 14fps (H ) Képi beállítások Fényerő, expozícióállítás, erősítésállítás, villódzásmentesítés (50Hz/60Hz), szaturáció, kontraszt, gamma, éjjeli/nappali üzemmód (automatikus/ éjjeli/nappali), preferált éjjeli/nappali üzemmód, képélesség, zajszűrés, képtükrözés Enkóder beállítások Tömörítés kiválasztása (kodek), képtömörítés minősége, I-frame távolság, blokkérzékenység, felbontás, képfrissítési limit, sávszélesség-limit, pre- és post-alarm, csökkentett képfrissítés-vezérlés, IR fényerő Hálózat Protokollok NTP, TCP/IPv4, DHCP, DNS Biztonság Kameraoldali felhasználónév és jelszó Csatolófelület Ethernet 10BaseT/100BaseTX, RJ45 Reset gomb Gyári beállítás visszaállítása (IP-cím-visszaállítás) Általános Kivitel IP66 fémház Működési hőmérséklet IR LED bekapcsolva: -40 C C, IR LED kikapcsolva: -30 C C Telepítési környezet Beltér/K-Iültér Tápcsatlakozó DC jack 5,5 mm / 2,1 mm Tápellátás 10-26V DC, maximum 12V, maximum 24V Fogyasztás Max. 14 W Tömeg 1300 g Megfelelőségek Kameraszoftver Mozgásérzékelés Intelligens videó Detektorok Nyomkövető CE: EN55022 Class A, EN55024, ROHS megfelelés 64 sokszög maszkonként, 8 maszk, minden maszkon állítható az érzékenység és a mozgásszázalék paraméter, külön mozgásérzékelés monitorozáshoz és rögzítéshez Mozgásérzékelő Szabotázsvédelem: kitakarásérzékelés, kiforgatásérzékelés Nyomkövetés alapú érzékelés: intelligens mozgásérzékelés, vonalátlépésérzékelés, behatolásérzékelés, irányérzékelés Objektum alapú érzékelés: tárgy eltávolítás-/lopásdetektor IO port bemeneti detektor 64 sokszög maszkoláshoz, objektumviselkedés beállítása, éjjeli / nappali érzékenység, környezeti beállítások 24 Okoskamerák

25 1,3 megapixeles felbontású, szerverfüggetlen minidómkamera Önálló, szerverfüggetlen működés Webfelületről történő monitorozás és visszajátszás Továbbfejlesztett mozgásérzékelő IP66 vandálbiztos fém ház 10 méterig hatékony inframegvilágítás Opcionális kiegészítők ILA-PS-24-M-EU Kamera látószög Objektív Méretek streaming PoE ILA-PS-24-H-EU Horizontális ILA-WMC-MVD falra szerelhető konzol Vertikális 3,6 mm mm mm ILD-315S-MVD-IR Kamera Képérzékelő Aptina 1.3MP 1/3 CMOS progresszív letapogatás Fényérzékenység Nappal/Éjjel/LED: 1 lux / 0,01 lux / 0 lux Zársebesség 1/6 s - 1/20,000 s Éjjeli/Nappali mód Választható objektívek 3,6 (alapértelmezett) / 6 / 8 mm Infravörös megvilágítás IR LED 13 darab IR LED, 850 nm IR megvilágítási távolság 10 m Megvilágítási szög 70 Tömörítés Videotömörítés Intellio Video Codec (IVC), H.264, Motion JPEG Bitráta 32Kbps - 12Mbps Videofolyam Intellio Video Streaming, Dual streaming RTSP-en keresztül Kép Felbontás ; Képfrissítési sebesség 13fps (IVC ), 18fps (IVC ) 10fps (MJPEG ), 15fps (MJPEG ) 8fps (H ), 15fps (H ) Képi beállítások Fényerő, expozícióállítás, erősítésállítás, villódzásmentesítés (50Hz/60Hz), szaturáció, kontraszt, gamma, éjjeli/nappali üzemmód (automatikus/ éjjeli/nappali), preferált éjjeli/nappali üzemmód, képélesség, zajszűrés, képtükrözés Enkóder beállítások Tömörítés kiválasztása (kodek), képtömörítés minősége, I-frame távolság, blokkérzékenység, felbontás, képfrissítési limit, sávszélesség-limit, pre- és post-alarm, csökkentett képfrissítés-vezérlés Hálózat Protokollok NTP, TCP/IPv4, DHCP, DNS Biztonság Kameraoldali felhasználónév és jelszó Csatolófelület Ethernet 10BaseT/100BaseTX, RJ45 Reset gomb Gyári beállítás visszaállítása (IP-cím-visszaállítás) Szerverfüggetlen rögzítés SD kártyára, Windows megosztott mappába Általános Környezeti védettség (por- és vízállóság) IP66 Vandálvédettségi szint IK10 Működési hőmérséklet -30 C C Telepítési környezet Beltér/Kültér Tápellátás PoE támogatás (IEEE 802.3af) PoE Class 0 (max. 100 m) 22-50V DC (Cat5e-n max. 50 m) Fogyasztás 24V DC táplálással: Max 11 W, PoE táplálással: Max 9 W Tömeg 460 g Megfelelőségek Kameraszoftver Mozgásérzékelés Nyomkövető Felvételek visszajátszása Szoftverfrissítés CE: EN 55022, EN 55024, RoHS megfelelés 64 sokszög maszkonként, 8 maszk, minden maszkon állítható az érzékenység és a mozgásszázalék paraméter, külön mozgásérzékelés monitorozáshoz és rögzítéshez 64 sokszög maszkoláshoz, objektumviselkedés beállítása, éjjeli / nappali érzékenység, környezeti beállítások Közvetlenül a kamera webfelületén (JAVA JRE szükséges) Intellio Video System 2 menedzsmentszoftveren vagy webfelületen keresztül Okoskamerák 25

26 Intellio Video System 3 menedzsmentszoftver Magas szintű rendszerbiztonság Korszerű és felhasználóbarát kliensfelület Fejlett keresőfunkciók Nyitott rendszer: ONVIF Profile S

27 Intellio Video System 3 Videomenedzsment-szoftver streaming Intellio okoskamerákhoz fejlesztve Multi-megapixeles hálózati képrögzítés (NVR) Hangszintvezérelt audiorögzítés Munkaállomásonként 2 30 kamera monitorozása Szerverek közötti redundancia - hálózati terhelésmegosztás és kameraátvétel Intelligens és gyors kereső funkciók Interaktív 3D-térképes megjelenítés Interaktív panoráma mód Interaktív, intelligens esemény böngésző Közlekedésbiztonság: Red Stop, rendszámfelismerő és mozgó járművekre fejlesztett modulok Látogató- és vásárlóelemzés Távmonitorozás mobil eszközökről: ios, Android ONVIF Profile S tanúsítvány NAS támogatás, vészhelyzeti pufferrel RTSP- és SDK-támogatás Rögzítés Intellio kamerák száma Maximum 80 kamera / rögzítő (Az IVS3-BASE 1 Intellio kameralicenszet tartalmaz) ONVIF kamerák és enkóderek száma Maximum 60 kamera / rögzítő (Az IVS3-BASE 1 Onvif kameralicenszet tartalmaz) Videotömörítés Intellio Video Codec, MPEG4, H.264, MJPEG Audiotömörítés G.711, G.726, AAC Maximális felvételi sebesség 1200 fps / szerver Eseménytárolási időtartam 360 nap Tárolási szabályok Korlátlan számú tárolási csoport, tárolandó napok száma, maximálisan megengedett tárolt napok száma, maximális felvételi sebesség (kameránként), Pre- és post-alarm, tárolási képsebesség beállítása (ha nincs mozgás), heti ütemezés, kivételek (ünnepnapok és egyéni időszakok kezelése), opcionális tárolási módok riasztás esetén Exportálás Exportálási lehetőségek Pillanatkép, videoexportálás, adatexportálás Támogatott videoformátumok Intellio Video Codec, MPEG-4, H.264 (AVI) Támogatott képformátumok BMP, JPEG, PNG Támogatott adatformátumok *.CSV (Excel), *.TXT (Text), MySQL (SQL) Kliensfelhasználói felület Élőképes megjelenítés 60 kamera egyidőben (2 monitoron) Osztott képes nézetek 11 darab 4:3 nézet (max. 5 6 kamera), 10 darab 16:9 nézet (max. 5 4 kamera) Monitorfelbontás Min.: , Max.: Monitorok száma 2 monitor kliensenként Visszajátszás Maximálisan 16 kameráról egyidőben, előre vagy hátra, gyorsított (maximum 30x) vagy lassított sebességgel (minimum 0,2x) Intelligens eseményböngésző Detektoresemények interaktív megjelenítése, gyorsnézettel Intelligens mozgáskeresés (IVS-SPB) Metaadat alapú gyors visszakeresés virtuális detektorok használatával Intelligens objektumkeresés (IVS-SPB) A kijelölt területen megjelenő és eltűnő objektumok keresése Monitorfal-támogatás (IVS-MTW) Monitorfalat alkotó monitorok távoli vezérlése, nézetek kiválasztása, kamerák kiválasztása Nézetek Korlátlan számú mentett nézet, nézet sorozatok léptetése PTZ-vezérlés Vektor alapú PTZ-vezérlés, középpontos PTZ-vezérlés, intelligens 3D-térkép alapú PTZ-vezérlés Diavetítéses keresés Képsorozat alapú esemény keresés, egyidejűleg maximum 4 kameráról 3D-térkép (IVS-MAP) Korlátlan számú 3D-térkép importálása Panoráma nézet Korlátlan számú megapixeles kamera képének összefűzése akár több sorban, gigapixeles felbontásban is Rendszerarchitektúra Többszerveres Site-támogatás Egy Site maximálisan 4 szervert foghat össze (IVS-SITE) Terhelésmegosztás A terhelésmegosztás egyenlően osztja el a hálózati terhelést a szerverek között. A funkció engedélyezésével a szerverek adattárolása kiegyensúlyozottabb lesz, miközben a rendszer általános megbízhatósága nő, a reakcióidő lecsökken. Kameraátvétel Ez a funkció biztosítja, hogy szervermeghibásodás esetén a felvétel ne szakadjon meg. A Site többi szervere automatikusan átveszi a meghibásodott szerver kameráit és az adatrögzítést. Domaintámogatás (IVS-DOMAIN) Földrajzilag különböző helyszíneken található, különálló Site-okat köt össze nagy kiterjedésű hálózaton keresztül, lehetővé téve minden Site minden kamerájának megfigyelését egyetlen kezelőfelületen keresztül. Kapcsolódó kliensek maximális Maximum 5 egy időben (licensszel tovább bővíthető) száma Korlátlan kliens támogatás (IVS-CLS-U) Korlátlan Kapcsolódó mobilkliensek száma (IVS-MBL) Korlátlan Felhasználói profilok száma Maximum 2 (licensszel tovább bővíthető) Korlátlan felhasználói profil támogatás (IVS-USR-U) Korlátlan felhasználó Riasztásmenedzsment I/O események Kamera I/O-vezérlés, szerverekhez csatlakozó eszközök I/O-portjainak vezérlése Partíciók Detektorok vezérlése, műveletek csoportosítása Műveletek küldése, PTZ pozícióra ugrása, automatikus eseménymentés adatbázisba, programindítási művelet, kamerariasztási állapot kiváltása, IO műveletek, partícióélesítés Integráció ONVIF Élőkép, PTZ-vezérlés (presetek), felvétel visszajátszása, tárolt események lekérdezése, monitorfal, PTZ-vezérlés, riasztások, más rendszerek értesítése technikai eseményekről, webes felületen keresztül élőkép megjelenítése Intellio Video SDK Élőkép, élő események feldolgozása, felvétel visszajátszása, tárolt események lekérdezése, PTZvezérlés, webes felületen keresztül élőkép megjelenítése (IVS-SDK) Szerveroldali VCA Rendszámfelismerés Szerverenként maximum 4 kamerára (IVS-ANPR) VisiScanner látogatói nem- és korstatisztika Szerverenként maximum 4 kamerára (IVS-VSCR-1) * Szürkével az IVS3-BASE alapcsomagban nem szereplő, plusz licensz vagy modul által elérhető funkciókat jelöltük. Intellio Video System 27

28 Intellio Video System 3 működés közben Az Intellio Video System 3 Windows-kompatibilis, korszerű kliensfelülettel rendelkezik, amelyen minden eddiginél nagyobb felület jut a kameraképeknek. Ennek érdekében a felületek szabadon méretezhetőek, az aktuálisan nem használt ikonok elrejthetőek. Az ikonok elhelyezésénél elsődleges szempont az egyszerű használhatóság volt, a felhasználóbarát kliensprogrammal gyerekjáték az egyes funkciók gyors elérése és a megfigyelő rendszer vezérlése. Intelligens objektumkeresés Bármilyen kamerával működő funkció tárgyak eltűnésének, megjelenésének vagy elmozdításának az időpontját keresi ki a felvételben másodpercek alatt. IntelliZoom Kliensoldali automatikus mozgáskövető és ráközelítő funkció. A megfigyelő személyzet beavatkozása nélkül is kinagyítja a mozgás területét. A funkció a tárolást nem érinti. 3D-térképes felület A rendszerben lévő kamerák megjeleníthetőek 3D-térképen, mintegy makettként láthatóvá téve a komplexum teljes videomegfigyelő rendszerét. 28 Intellio Video System

29 Monitoronként 30 db Full HD-s kamerakép Az IVS2.5-ös verziótól érhető el ez a funkció. Egy időben, két monitoron, összesen 60 kamerakép jeleníthető meg. Dinamikus visszajátszás A visszajátszás sebességének dinamikus vezérlésére szolgáló, kényelmes kezelést lehetővé tevő funckiógomb. Dia alapú eseményvisszakeresés Az Intellio kliensen lehetőség van az egyes események közötti időintervallum fokozatos szűkítésével megkeresni egy konkrét biztonsági eseményt. Intelligens mozgáskeresés A mozgás típusának megfelelő virtuális vonalátlépés-, behatolás-, irány-, intelligens mozgásérzékelés detektor beállítása után lehet eseményeket keresni a felvételekben. Mobilkliens Az Intellio Mobil Client alkalmazással a kamerák mobil eszközzel is monitorozhatóak és a felvételek visszajátszhatóak. Elérhető ios és Android operációs rendszerű eszközökre is. Intellio Video System 29

30 - a videomegfigyelés új mérföldköve Egy intelligens videomegfigyelő rendszer egyik legfontosabb eleme a videotracker. Ezen áll vagy bukik a rendszer hatékonysága, használhatósága. Ha a tracker megfelelően működik, megbízható és elengedhetetlen segítsége lehet a biztonsági személyzetnek. Az Intellio által kifejlesztett itracking egy soha nem látott megbízhatóságú, teljesen új alapokra helyezett videoanalitika, melynek köszönhetően az Intellio rendszere olyan feladatokra is képes megoldást nyújtani, amire egy hagyományos rendszer nem képes. A beépített automatikus képvezérlésnek köszönhetően a hirtelen fényváltozások sem okoznak téves jelzést. Ha egy objektum megáll (pl. egy jármű egy sorompó előtt), majd újra megindul, az itracking nem veszíti el, hanem a két mozgás nyomvonalát összekötve végig folyamatosan figyelemmel tartja azt. Ugyanígy nem jelent problémát ha a mozgást egy időre kitakarja egy tárgy, vagy egy másik objektum. Ennek köszönhetően nagy tömegek mozgásanalizálására is alkalmas. Audio rögzítés Az Intellio Video Sytem 3 támogatja hangsávok rögzítését is, így a megfigyelni kívánt területről komplett audiovizuális felvételt képes rögzíteni. A rendszerben lévő hangsávok szabadon hozzárendelhetőek bármelyik kamerához vagy kameracsoporthoz, sőt egy kamerához egyszerre több hangsávot is hozzá lehet keverni - mind élő monitorozáskor, mind a rögzített anyag visszajátszásakor. A hangsávok rögzítését paraméterezni is lehet: ha a hangerő nem ér el egy - a felhasználó által beállítható - küszöbértéket, nem történik rögzítés. Forradalmian új visszajátszás: Interaktív eseményböngészés Az Intellio rendszere lehetőséget kínál arra, hogy ne a rögzített anyag függvényében játszuk vissza felvételeinket. Az Intelligens Eseményböngésző felület időrendben, naptárszerűen jeleníti meg a riasztási eseményekhez tartozó videófelvételek diáit, melyeket azonnal le is játszik kijelölés esetén. A hasznos információkat nem tartalmazó felvételek kiszűrésének, a gyors interaktív működésnek és a téves riasztások minimális számának köszönhetően az Intellio ingelligens eseményböngészője eddig sosem látott kényelmet és gyorsaságot garantál az eseményfelderítés területén. Rendszermenedzsment-értesítés A videomenedzsment-szoftver a rendszernaplóban megjelenő hibákról egy külső szerveren keresztül küld üzenetet a beállított címekre. Erre akkor kerül sor, ha egy adott kamera huzamosabb ideje elérhetetlen, egy szerverrel megszakadt a kapcsolat vagy nem lehet írni az egyik merevlemezre vagy videobufferbe, a NAS írási sebessége túl lassú, stb. A funkciónak köszönhetően biztosak lehetünk abban, hogy a rendszer tökéletesen működik, illetve ha bármilyen hiba lépne fel, akkor arról azonnal értesítést kapunk. 30 Intellio Video System

31 Panoráma mód Több kamera képének együttes, összefűzött megjelenítésére lett kifejlesztve a panoráma nézet, melynek segítségével lehetőség nyílik megfigyeli egy fokozott biztonsági kockázattal bíró területet vagy épületrészt kivételesen nagy felbontásban, akár egy, összefüggő, gigapixeles felbontású élőképen. Az akár több mint 100 kameraképet is tartalamzó nézet precíz összefűzését a szoftver automatikus megoldásai hivatottak megkönnyíteni, melyek segítségével a beüzemelés kevesebb időt vesz igénybe. A megoldás kiválóan alkalmazható lelátók, sportkomplexumok vagy egyéb tömegtartózkodásra alkalmas létesítmények megfigyelésére. dinamikus képdinamika Intellio kamera használata eseten nem fenyegethet az a veszély, hogy a mozgó objektumokról, emberekről túl világos vagy túl sötét kép készül. Az Intellio által kifejlesztett ishot eljárás garantálja, hogy a kép azon területe, ahol mozgás történik, mindig a legoptimálisabb képbeállításokkal kerüljön megjelenítésre és rögzítésre, így a tettesekről minden körülménytől függetlenül értékelhető képanyag készül. A speciális eljárásnak köszönhetően drasztikusan nő a képdinamika plusz hardvereszközök és plusz költségek nélkül. Hibadetektálás A rendszer riaszt a tápellátásban vagy a kommunikációban bekövetkezett hiba esetén vagy ha programhiba lép fel. A programhibát a rendszer automatikus újraindítással próbálja helyreállítani. Szabotázsvédelem A rendszer azonnali riasztással jelzi, ha egy kamerát külső behatás, támadás ér, letakarják, működését megzavarják, megszakad a kapcsolata a szerverrel vagy elmozdítják. Továbbfejlesztett tárolási rendszer: vészhelyzeti buffer és SD kártya / USB mód A hatékonyságot és a magasabb fokú hibatűrést szolgálja a vészhelyzeti buffer, amely biztosítja, hogy a rögzítés akkor is folyamatos legyen, amikor a normál bufferek meghibásodás vagy hálózati hiba miatt nem érhetőek el. A helyi rögzítésre is képes (S-szériás) kamerák emellett hálózati hiba esetén automatikusan át tudnak kapcsolni helyi rögzítésre (SD kártya vagy USB), majd amikor a hálózat újra üzemképes lesz, a tárolt felvételeket át tudják küldeni a szervernek. Így hosszabb ideig fennálló hálózati zavar esetén sem történik adatvesztés. Intellio Video System 31

32 Felvételek biztonságos tárolása az Intellio redundáns rendszere Az Intellio megfigyelőrendszer kimagasló megbízhatósággal rendelkezik, a redundáns megoldásoknak köszönhetően a keresett képek sem áramkimaradás, sem a szerver meghibásodása esetén sem vesznek el. Az Intellio rendszer úgy biztosít hibatűrő működést, hogy nincs szükség plusz hardvereszköz beiktatására. Terhelésmegosztás Terhelésmegosztás nélkül Az Intellio menedzsmentszoftver terhelésmegosztás funkciója azt a célt szolgálja, hogy az Intellio Site szerverei közötti hálózati terhelés elosztása mindig optimálisan történjen. Amikor a Master szerver észleli, hogy valamelyik szerver bejövő hálózati forgalma megemelkedett, pl. megváltoztak a kamerabeállítások vagy növekedett a mozgásintenzitás, a leterhelt szerver kameráit automatikusan átirányítja a kevésbé leterhelt szerverekhez. Terhelésmegosztással A terhelésmegosztás funkció nem csak azt teszi lehetővé, hogy az Intellio szerverek hálózati terhelése egyenletes legyen, de ezáltal a tárkapacitás-kihasználtság is optimális lesz, tehát nem fordulhat elő, hogy azonos tárkapacitás esetén az egyik szerver kevesebb ideig tudja rögzíteni a kamerák képét, mint a másik. Automatikus kameraátvétel-kezelés Ha hálózati hiba vagy a szerver meghibásodása következtében a Site egyik szervere elérhetetlenné válik, a kameraátvétel funkciónak köszönhetően a szerverek automatikusan átveszik a kiesett szerver kameráit, így a rögzítés kiesés nélkül tovább folytatódik. Ahhoz, hogy a fennmaradó szerverek át tudják venni a meghibásodott szerver kameráit, arra van szükség, hogy a szerverek elegendő szabad kapacitással (szabad bemeneti csatornával) rendelkezzenek a meghibásodott videorögzítő összes kamerájának átvételéhez. Automatikus kameraátvétel-kezelés Biztonságos felhasználói jogosultságkezelés A rendszerben korlátlan számú felhasználó definiálható, akik egyedi felhasználónévvel és jelszóval rendelkeznek. A felhasználó rendszerben történő tevékenységéről eseménynapló készül, amely alapján visszakereshető, hogy melyik felhasználó milyen műveleteket végzett a bejelentkezéstől a kijelentkezésig (felvétel exportálása, rendszerbeállítások). A titkosítási, felhasználóazonosítási, illetve rendszernaplózási tulajdonságoknak köszönhetően megelőzhető a rendszer szabotálása, vagy a rendszerben történő illegális műveletek elkövetői könnyen azonosíthatók. 32 Intellio Video System

33 Intellio Video System 3 modulok, licenszek Termékkód Típus Megnevezés Leírás Licenszvásárlás módja IVS3-BASE modul Intellio Video System 3 alapmodul Intellio Video System 3 alapmodul tartalmaz: Hálózati videomegfigyelő, rögzítő és eseménykezelő program 1 Intellio kameraliszensz (IVS-INT-1) 1 ONVIF eszközlicensszel (IVS-OCS-1) 2 előre definiált felhasználó (rendszergazda és operátor) 5 kliens egyidejű csatlakozási lehetőség 2 éves ingyenes termékkövetés a IVS-INT-1 licensz Intellio kameralicensz Intellio kameralicensz egy kamerához b IVS-OCS-1 licensz ONVIF kamera- vagy enkóderlicensz ONVIF licensz egy video+audio csatornához b IVS-OCS-10 licensz ONVIF kamera- vagy enkóderlicensz ONVIF licensz 10 video+audio csatornához b IVS-OCS-25 licensz ONVIF kamera- vagy enkóderlicensz ONVIF licensz 25 video+audio csatornához b IVS-VSCR-1 licensz VisiScanner arcfelismerés alapú elemző kameralicensz VisiScanner szerveroldali arcelemzés alapú nem- és kormeghatározáslicensz b IVS-IRLD-1 licensz RED STOP-modul Piros lámpán történő áthajtás detektálására. A RED STOP rendszer előzetes felmérést, specifikálást, beállítást és üzembe helyezést igényel! b IVS-OBST-1 licensz Mozgó járművekre kifejlesztett megoldás Az Intellio kamerákban tárolt felvételek szinkronizálása b IVS-CLS-U modul Korlátlan klienskapcsolat-támogatás Korlátlan klienskapcsolat-támogatás 1 szerverre a IVS-USR-U modul Korlátlan felhasználói profil támogatása Korlátlan felhasználóprofil-támogatás 1 szerverre a IVS-SITE modul Site-támogatás IVS-DOMAIN modul Domain-támogatás IVS-MAP modul 3D-térképes megjelenítés IVS-MBL modul Mobilkliens-támogatás IVS-SPB modul Smart Playback-támogatás IVS-ANPR modul ANPR-támogatás IVS-ANPR-8 modul ANPR-támogatás IVS-ANPR-12 modul ANPR-támogatás IVS-MTW modul Monitorfal-támogatás Egy hálózaton lévő Intellio szerverek egy Site-ba történő összefűzéséhez szükséges Különböző hálózatokon lévő Intellio szerverek, Site-ok egy Domainbe történő összefűzéséhez szükséges A kamerák, a kameraképek és a riasztások az épületek 3 dimenziós, interaktív modelljén jeleníthetők meg Korlátlan mobilkliens-szervertámogatás Android és Apple ios (iphone & ipad) mobil operációs rendszerekhez 1 szerverre Rögzített felvételből történő gyors esemény-visszakeresés. Az utólag definiált detektorok a képekkel együtt rögzített metaadatok alapján találják meg a keresett eseményt. (Intelligens mozgáskeresés, Intelligens objektumkeresés) Szerveroldali rendszámtábla-felismerés, beléptetésmenedzsment maximum 4 kamerára Szerveroldali rendszámtábla-felismerés, beléptetésmenedzsment maximum 8 kamerára Szerveroldali rendszámtábla-felismerés, beléptetésmenedzsment maximum 12 kamerára Monitorfal üzemmódban működő Intellio szerverek, kliensek távvezérléséhez a a a a a c c c a IVS-SDK modul SDK-támogatás SDK-támogatás 1 szerverre a IVS-UPGRADE Programfrissítés Intellio Video System 3-ra A licenszvásárlás módja lehet: a, Minden szerverre meg kell venni b, Kameránként szükséges egy licensz c, Az adott szerverre kell megvenni Intellio Video System 33

34 Fontos tudnivalók az Intellio Video System 3 menedzsmentszoftverrel kapcsolatos licenszpolitikáról: Az IVS-BASE alapmodul tartalmaz egy IVS-INT-1 Intellio kameralicenszt és egy IVS-OCS-1 ONVIF kamera- vagy enkóderlicenszt. A kamerákhoz kameralicensz szükséges, az Intellio kamerákhoz IVS-INT-1 Intellio kameralicensz, egyéb kamerákhoz IVS-OCS-1 ONVIF kameralicensz szükséges. Egy többcsatornás enkóder összes bemenetére szükséges a licensz megvásárlása, a ténylegesen csatlakoztatott analóg kamerák számától függetlenül. Pl. egy 8 csatornás enkóder csatlakoztatásához 8 enkóderlicensz szükséges. A kameralicenszek egy Site-on belül érvényesek, az Intellio szerverek között szabadon áthelyezhetőek. Viszont a Site-ok között nincs lehetőség a kameralicensz áthelyezésére. Kamerák és a videoenkóderek OCS licensze az audiobemeneteket is magába foglalja. Intellio Video System 3 licenszelési példa Minden Intellio szerverhez szükséges egy IVS- BASE alapmodul. Az azonos hálózaton lévő Intellio szerverek Site-ba rendezéséhez mindegyik szervernek rendelkeznie kell az IVS-SITE modullal. Egy Site maximum 4 szervert tartalmazhat. Egy Site összes szerverének ugyanazokkal a modulokkal kell rendelkeznie. Ez alól csak a rendszámfelismerés (IVS-ANPR) a kivétel. Egy Site-on belül az egyes szerverekhez vásárolt kameránkénti licenszek a Site-on belül összeadódnak, így a Site-on belüli elosztásuknak nincsen gyakorlati jelentősége. Különböző hálózaton lévő Site-okat vagy önálló Intellio szervereket az IVS-DOMAIN modul segítségével lehet domainbe rendezni. Az IVS-BASE alapmodul szoftverkulcsos regisztrációra nyújt lehetőséget. Audioenkóderhez - amin nincsen videobemenet, - a hangbemenetek számának megfelelő mennyiségű OCS licensz szükséges. Intellio Video Rendszer 3 Site-tal, Smart Playbackkel, mobilklienssel, ANPR-rel és 6 munkaállomással: DOMAIN SITE 1 SITE 2 SITE 2 1 kamera 1 kamera 1 kamera 5x Intellio Server kamera Intellio Server Intellio Server 1 Intellio Server 2 Switch Video enkóder Mikrofon Audio enkóder Switch 18 kamera Intellio Server 2 Switch 64 kamera Intellio Server 3 Intellio kliens Intellio kliens Kamera által vezérelt mikrofon Intellio kliens Internet LAN Szükséges licenszek, modulok: Site 1: 3 db IVS-BASE alapmodul 109 db IVS-INT-1 Intellio kameralicensz 3 db IVS-SITE Site modul 3 db IVS-DOMAIN Domain modul 3 db IVS-SPB Smart Playback 3 db IVS-MBL Mobilkliens modul 3 db IVS-CLS-U Korlátlan kliens modul 2 db IVS-ANPR Rendszámfelismerés modul 4 db IVS-OCS-1 ONVIF licensz Intellio kliens Intellio kliens Intellio kliens Site 2: 1 db IVS-BASE alapmodul 17 db IVS-INT-1 Intellio kameralicensz 1 db IVS-DOMAIN Domain modul 1 db IVS-SPB Smart Playback 1 db IVS-MBL Mobilkliens modul 1 db IVS-CLS-U Korlátlan kliens modul 1 db IVS-OCS-1 ONVIF licensz Site 3: 2 db IVS-BASE alapmodul 62 db IVS-INT-1 Intellio kameralicensz 2 db IVS-SITE Site modul 2 db IVS-DOMAIN Domain modul 2 db IVS-SPB Smart Playback 2 db IVS-MBL Mobilkliens modul 2 db IVS-CLS-U Korlátlan kliens modul 1 db IVS-OCS-1 ONVIF licensz 34 Intellio Video System

35 Intellio modulok Rendszámfelismerő modul Mozgó járművekre tervezett megoldás RED STOP: Piros lámpán történő áthajtás-detektor, kiskereskedelmi vásárlóelemző megoldás

36 Intellio rendszámfelismerő megoldás ARH CARMEN FreeFlow ANPR szoftverrel A CARMEN ANPR egy olyan innovatív technológia, amely tökéletes megoldás az útdíj ellenőrzése, a forgalomfelügyelet, a forgalomirányítás és minden olyan projekt esetén, ahol a pontosság, gyorsaság és az automatizáltság elengedhetetlen követelmény. A CARMEN technológia tervezése és kifejlesztése során a fő szempontok között szerepelt, hogy felhasználásakor könnyedén integrálható legyen összetett intelligens közlekedési rendszerekhez. Egyedi technológiájának, kiemelkedő pontosságának, a képfeldolgozás sebességének és alkalmazkodóképességének köszönhetően a CARMEN FreeFlow kategóriájának legjobbjai között szerepel. A szoftver folyamatos rendszámfelismerésre képes akár 250km/h sebességgel haladó jármű esetén is. Ez a képesség különösen fontos a sebességtúllépők ellenőrzésekor vagy az automatizált útdíjellenőrző projekteknél. Tipikus alkalmazási környezetek: Autópálya díjbeszedés Sebességtúllépők ellenőrzése Gépjárműlopás megelőzése / detektálása Forgalomellenőrzés Forgalmi adatbázis kiépítése Repülőtéri és kikötői logisztika automatizálása Benzinkutakon, járműbehajtós éttermeknél történő nemfizetés megelőzése Támogatott operációs rendszerek Karakter típusa Rendszám típusa és színe Képbemenet I/O Feldolgozás kritériumai Kiexportálható adatok Hardver elvárások Windows 7, Vista, Server 2003, Server 2008 A karakterfelismerés ország- és betűtípus független: minden latin, arab, kínai, koreai és cirill karakter felismerhető EU: minden tagállam (UK szintén) beleértve a rendszámtípust és színfelismerést Ázsia: Minden partnerország, beleértve a rendszámtípust és színfelismerést Ausztrália: színfelismerés nélkül Az USA 15 államában működik, beleértve a rendszámtípust és színfelismerést Motion JPEG / Intellio Video Codec Max. 8 bemenet / kimenet Képminőség (bonyolultság, képzaj), felbontás: minimum VGA, feldolgozási kapacitás (processzor sebességtől függ), paraméterbeállítás Akár 365 napos rendszám-adatbázis, rendszám karakterei *.CSV (Excel), *.txt (Text), SQL (MySQL) formátumban, legalább egy VGA felbontású kép a rendszámról, dátum és idő, forrás (kamera), rendszám pozíciója, színazonosító, országazonosító, egyszerre több rendszám felismerése egy képen Maximum 4 kameráig IVR-40/40-RACK-DSKT, 2 db USB 2.0 port 36 Rendszámfelismerő megoldás

37 Mozgó járművekre kifejlesztett megfigyelő rendszer A kifejezetten mozgó járművekre tervezett videomegfigyelő rendszer a tömegközlekedési eszközök kiváló biztonsági eszköze lehet, de minden mozgó gépjárműre feltelepíthető. A technológia kivitelezése kevés eszközt igényel, a működtetése egyszerű és automatikus. A járművekre csak minimális számú, mozgóalkatrészmentes eszköz kerül telepítésre. Az Intellio diszkrét és esztétikus megjelenésű vandálbiztos minidómkamerái az utastérben kerülnek elhelyezésre, amelyek nagy fényérzékenységüknek köszönhetően nappali és éjszakai fényviszonyok között is jó minőségű felvételt biztosítanak. A felvételek a kamerákban tárolódnak, a jármű végállomásra érkezésekor pedig automatikusan letöltődnek az Intellio videomenedzsment (IVS2) rendszerébe. A képek így bármikor előkereshetőek, az időbeli határokat a tárolókapacitás szabja meg. A felvétel visszajátszása egyszerűen, a jármű kiválasztásával és az időpont megadásával történik. A rendszer felépítése és működése: Beépített memória-tárterülettel rendelkező Intellio vandálbiztos minidóm okoskamerák, melyek önálló működésre képesek (folyamatos szerverkapcsolat nem szükséges). A kamerák körkörös üzemmódban (a korábbi felvételek automatikusan törlődnek), mozgásalapon tárolják el a felvételeket a beépített SD memóriakártyákra. Kültéri körsugárzó antennával szerelt Access Point biztosítja a kapcsolatot az utastérben telepített okoskamerák és a végállomáson lévő központi rendszer között. A tápellátást, valamint a kamerák és az Access Point közötti hálózatot egy ipari POE switch biztosítja. Fontos, hogy a POE Switch a gépjármű akkumulátorára legyen köthető. A végállomáson kerül feltelepítésre a megfigyelő rendszer egészét vezérlő Intellio Video System 2 menedzsmentszoftver. A jármű végállomásra történő beérkezésekor a kamerák vezeték nélküli (WiFi) hálózaton keresztül, automatikusan kapcsolódnak a központi Intellio videomenedzsment-rendszerhez. A menedzsmentszoftver megkeresi a buszon telepített okoskamerákat és automatikusan áttölti a tárterületükön lévő videofelvételeket. A menedzsmentszoftverben minden jármű egy egységként (és egy tárolási csoportként) szerepel, így gyerekjáték a rögzített felvételek előkeresése akár több jármű üzemeltetése esetén is. Mozgó járművekre kifejlesztett megfigyelő VisiScanner rendszer 37

38 RED STOP modul Piros lámpán történő áthajtás-detektor Ahhoz, hogy a piros lámpán áthaladó gépjármű tetten érhető legyen, bizonyíték erejű felvételre van szükség. Az Intellio új fejlesztése teljes körű megoldást kínál a szabálysértők kiszűrésére, a képek továbbítására és tárolására. Az Intellio RED STOP egyedülálló fejlesztés, mert nincs szükség a forgalomirányítási rendszerrel (a gépjárműveket érzékelő hurokdetektorral és a jelzőlámpa-vezérlővel) történő integrációra, hanem egyetlen kültéri IP kamera kihelyezésével működtethető a rendszer és figyelhető a forgalom. Egyszerű kivitelezés (nincs integráció) Nincs szükség külső szenzorokra (nem kell felbontani az aszfaltot) A rendszer megtalálja a kameraképen a közlekedési lámpát és felismeri a jelzés színét Egy robosztus mintafelismerő és -követő algoritmus segítségével képes a gépjárművek megtalálására és követésére Automatikus riasztás generálása piros lámpán történő áthajtás esetén Nappali, szürkületi és éjszakai fényviszonyok között is működik (megfelelő minőségű kamera alkalmazása esetén) Egyedi azonosítóval ellátott, hiteles felvételek, manipuláció lehetősége kizárva Több helyszín egyidejű figyelése Más közlekedésfelügyeleti rendszerhez integrálható rendszer Piros lámpán történő áthajtás detektálása a körmendi helyszínen Támogatott operációs rendszerek Intellio Video System Kamera Képminőség feltételei Várható pontosság Kiexportálható adatok Hardver elvárások Licensz Windows 8, 7, Vista, Server 2003, Server 2008 IVS2.4.2 verziótól Minimum 1,3 Mpx felbontás, progresszív letapogatás, WDR, min. 10fps, állítható záridő, IVS2 kompatibilitás A kamera képén láthatónak kell lennie a megfigyelt forgalmi sávok a kereszteződést határoló stopvonaltól számított 4 méteres megelőző és az azt követő 8 méteres területe. Jól láthatónak kell lennie a közlekedési lámpa állapotának. A rendszámok szélessége legalább 60, maximum 110 pixel szélességű, a rendszám alsó/felső oldalának a vízszintessel bezárt szöge maximum 5 fok lehet. Megfelelő beállítások, a kamera elhelyezése, valamint jó látási viszonyok mellett a terméktől magas működési pontosság várható, az összes elhaladó jármű legalább 90%-át érzékeli és megfelelően követi a rendszer. Akár 365 napos adatbázis, események exportálása *.CSV (Excel), SQL (MySQL,MSSQL) formátumban, legalább egy 1.3Mpx felbontású kép a rendszámról, dátum és idő, kamera, detektor neve, esemény típusa. Maximum 4 kameráig 1db IVR-40/40-RACK-DSKT, 1 db szabad USB 2.0 port IVS-BASE IVS-IRLD licensszel kiegészítve kameránként 38 RED STOP modul VisiScanner

39 VisiScanner látogatóelemző megoldás Látogatók nemének meghatározása (szerveroldali detektor) Látogatók életkorának meghatározása (szerveroldali detektor) A VisiScanner kamerakép alapján működő nem- és életkor meghatározó megoldása felismeri a kamera előtt elhaladók nemét és megbecsüli életkorukat. A rendszer megszámolja a látogatókat, követi mozgásuk. A megoldás bárhol hasznos lehet, ahol a demográfiai adatok ismerete alapvetően befolyásolja az üzleti eredményességet. A nyilvános helyeken alkalmazott VisiScanner segít a pontos vevő- vagy látogatóstatisztikák készítésében, hatékonyan támogatja a piackutatási tevékenységet. Az egyszerűen feldolgozható adatok segítségével értékes információ nyerhető a vásárlók összetételéről és számáról. A VisiScanner segítségével kimutathatóak a forgalmas és kevésbé forgalmas időszakok, ezek összehasonlításával világosan láthatóvá válnak az üzletre jellemző tendenciák. Ily módon mérhető, hogy mennyire volt sikeres egy promóció vagy kihelyezett reklám az adott időszakban és földrajzi elosztásban az üzletlánc egységei között. Statisztika A VisiScanner nem- és kormeghatározó megoldása statisztikát készít az üzletbe betérő vásárlókról. Az adatok egyszerűen, bármely ismert webböngészőn keresztül letölthetőek, akár mobil eszközről is. A program számos szempont alapján képes statisztikát készíteni adott időszakra lebontva, vizsgálva a látogatók számát és összetételét életkoruk és nemük alapján. Több időszak forgalmi adata is összevethető, lehetőség van áruházláncok egyes üzleteinek eredményeiből, látogatottságából összehasonlító elemzéseket készíteni. Szerveroldali VisiScanner funkciók 4 kamera / Intellio szerver Arcelemzés alapú detektorok Nem meghatározása Korcsoport Várható pontosság % % % % % Korcsoport Kormeghatározás Várható pontosság % % % % % Statiszika IVS-DATA SQL szerver TÜV által bevizsgált termék. Az Intellio és a VisiScanner az Intellio Technologies Zrt. védjegyei. VisiScanner 39

40 Szerverek, kliensek Akár 60 kamera megjelenítése egyszerre Akár 80 kamera képrögzítése Szerveroldali képelemzés Asztali vagy rackbe szerelhető kivitel

41 IVR-40/40-DSKT Intellio standard szerver PC kamera megjelenítése 60 kamera rögzítése 2 darab, Full HD monitorkimenet 2 darab 1 Gbps Ethernet port Video gateway a kamerák és a klienshálózat között Szerveroldali videoelemzés Asztali kivitel Csatlakozók 2 Mini DisplayPort HDMI DVI Teljesítmény Maximálisan megjeleníthető csatornák száma Monitorkimenet Maximálisan rögzíthető csatornák száma A szerver által maximálisan elemezhető csatornák száma (ANPR vagy VisiScanner) Szabad HDD foglalat Alkatrészek CPU Alaplap Memória VGA Hálózati adapter Rendszer HDD Raidvezérlő Méretek SZ H M Telepített szoftverek Operációs rendszer Antivírus IVS2 Kiegészítők Egér Billentyűzet Optikai meghajtó Általános Formatényező Tömeg Hűtő ventilátorok Tápegység IVR-40/40-DSKT 60 2 db, maximális felbontással ,5 SATA Intel Core i5 Intel B75 Chipset, LGA1155, 4 DDR3 DIMM, Dual channel, 1 PCI Express 16 slot, 2 PCI Express 1 slots, 6 SATA, 4 USB 3.0, 8 USB GB DDR3 1333MHz RAM HD7770 VGA 1GB GDDR5 Alaplapi és PCI 1 Gbps Ethernet Port 1 TB Server Edition RAID 0 és RAID 1-támogatás 2 SATA porthoz (mm) Windows 7 Professional 64 bit Microsoft Security Essential IVS2 Server és Client előre telepítve (licensz nélkül) Logitech Logitech DVD-RW SATA Desktop 15 kg 12 cm 400 W Kiegészítők (opcionális) Raid vezérlő IVR-HDD-2TB IVR-MON-22 IVR-MIO-8 Szerverek, kliensek 41

42 IVR-40/40-RACK Intellio standard szerver PC kamera megjelenítése 60 kamera rögzítése 2 darab Full HD monitorkimenet 2 darab, egyenként 1 Gbps sebességű Ethernet port Video gateway a kamerák és a klienshálózat között Szerveroldali videoelemzés Rackbe építhető kivitel, 4U magas Csatlakozók 2 Mini DisplayPort HDMI DVI Teljesítmény Maximálisan megjeleníthető csatornák száma Monitorkimenet Maximálisan rögzíthető csatornák száma A szerver által maximálisan elemezhető csatornák száma (ANPR vagy VisiScanner) Szabad HDD foglalat Alkatrészek CPU Alaplap a Memória VGA Hálózati adapter Rendszer HDD Raidvezérlő Méretek SZ H M Telepített szoftverek Operációs rendszer Antivírus IVS2 Kiegészítők Egér Billentyűzet Optikai meghajtó Általános Formatényező Tömeg Hűtő ventilátorok Tápegység IVR-40/40-RACK 60 2 db, maximális felbontással ,5 SATA Intel Core i5 Intel B75 Chipset, LGA1155, 4 DDR3 DIMM, Dual channel, 1 PCI Express 16 slot, 2 PCI Express 1 slots, 6 SATA, 4 USB 3.0, 8 USB GB DDR3 1333MHz RAM HD7770 VGA 1GB GDDR5 Alaplapi és PCI 1 Gbps Ethernet Port 1 TB Server Edition RAID 0 és RAID 1-támogatás 2 SATA porthoz ,6 177 (mm) Windows 7 Professional 64 bit Microsoft Security Essential IVS2 Server és Client előre telepítve (licensz nélkül) Logitech Logitech DVD-RW SATA Rack-kivitelű - 4U 17 kg 2 8 cm 400 W Kiegészítők (opcionális) Raid vezérlő IVR-HDD-2TB IVR-MON-22 IVR-MIO-8 42 Szerverek, kliensek

43 IVR-80-RACK Intellio standard szerver PC Teljesítmény Maximálisan megjeleníthető csatornák száma Maximálisan rögzíthető csatornák száma A szerver által maximálisan elemezhető csatornák száma (ANPR vagy VisiScanner) IVR-80-RACK kamera rögzítése 2 darab, egyenként 1 Gbps sebességű Ethernet port Video gateway a kamerák és a klienshálózat között Szerveroldali videoelemzés Rackbe építhető kivitel, 4 U magas Csatlakozók PS2, USB 2.0 Szabad HDD foglalat 4 3,5 SATA Alkatrészek CPU Intel Core i5 Alaplap Intel B75 Chipset, LGA1155, 4 DDR3 DIMM, Dual channel, 1 PCI Express 16 slot, 2 PCI Express 1 slots, 6 SATA, 4 USB 3.0, 8 USB 2.0 Memória 4 GB DDR3 1600MHz RAM VGA Intel HD Graphics 2500 Hálózati adapter Alaplapi és PCI 1 Gbps Ethernet Port Rendszer HDD 1 TB Server Edition Raidvezérlő RAID 0 és RAID 1-támogatás 2 SATA porthoz Méretek SZ H M (mm) Telepített szoftverek Operációs rendszer Windows 7 Professional 64 bit Antivírus Microsoft Security Essential IVS2 IVS2 Server és Client előre telepítve (licensz nélkül) Kiegészítők Egér Logitech Billentyűzet Logitech Optikai meghajtó DVD-RW SATA Általános Formatényező Rack-kivitelű - 4U Tömeg 17 kg Hűtő ventilátorok 4 8cm Tápegység 400 W VGA DVI USB 3.0 USB 2.0, RJ45 AUDIO Kiegészítők (opcionális) Raid vezérlő IVR-HDD-2TB IVR-MON-22 IVR-MIO-8 Szerverek, kliensek 43

44 IVR-40/40-DSKT-INT Intellio nagy megbízhatóságú, 24/7 szerver PC Teljesítmény Maximálisan megjeleníthető csatornák száma Monitorkimenet Maximálisan rögzíthető csatornák száma A szerver által maximálisan elemezhető csatornák száma (ANPR vagy VisiScanner) IVR-40/40-DSKT-INT 60 2 db, maximális felbontással kamera megjelenítése 60 kamera rögzítése Nagy megbízhatóságú Intel szerveralkatrészek 2 darab Full HD monitorkimenet 2 darab, egyenként 1 Gbps sebességű Ethernet port Video gateway a kamerák és a klienshálózat között Szerveroldali videoelemzés Asztali kivitel Csatlakozók 24/7 Szabad HDD foglalat 3 3,5 SATA Alkatrészek CPU Intel Xeon E3 Alaplap Intel S1200BTS Memória 4 GB 1600MHz, ECC CL9 szervermemória VGA PCI Express 16 ATI HD MB DDR3 Hálózati adapter Dual alaplapi 1 Gbps Ethernet Port Rendszer HDD 500 GB szerver HDD RaidEdition4 Raidvezérlő Alaplapi RAID 0, 1, 10, 5 Méretek SZ H M (mm) Telepített szoftverek Operációs rendszer Windows Server 2012 Standard R2 64 bit Antivírus Microsoft Security Essential IVS2 IVS2 Server és Client előre telepítve (licensz nélkül) Kiegészítők Egér Silverline Billentyűzet Silverline Optikai meghajtó DVD-RW SATA Általános Formatényező Desktop Tömeg 21 kg Hűtő ventilátorok 9 cm Tápegység 365 W 1. VGA 2. HDMI 3. DVI Kiegészítők (opcionális) IVR-HDD-1TB IVR-HDD-2TB IVR-MON-22 IVR-MIO-8 44 Szerverek, kliensek

45 IVR-40/40-RACK-INT Nagy megbízhatóságú, 24/7 szerver PC Teljesítmény Maximálisan megjeleníthető csatornák száma Monitorkimenet Maximálisan rögzíthető csatornák száma A szerver által maximálisan elemezhető csatornák száma (ANPR vagy VisiScanner) IVR-40/40-RACK-INT 60 2 db, maximális felbontással kamera megjelenítése 60 kamera rögzítése Nagy megbízhatóságú Intel szerveralkatrészek 2 darab Full HD monitorkimenet 2 darab, egyenként 1 Gbps sebességű Ethernet port Video gateway a kamerák és a klienshálózat között Szerveroldali videoelemzés Rackbe építhető kivitel, 1 U magas Csatlakozók 24/7 Szabad HDD foglalat 3 3,5 SATA Alkatrészek CPU Intel Xeon E3 Alaplap Intel S1200BTS Memória 4GB 1600MHz, ECC CL9 szervermemória VGA PCI Express 16 ATI HD MB DDR3 Hálózati adapter Dual alaplapi 1 Gbps Ethernet Port Rendszer HDD 500 GB szerver HDD RaidEdition4 Raidvezérlő Alaplapi RAID 0, 1, 10, 5 Méretek SZ H M (mm) Telepített szoftverek Operációs rendszer Windows Server 2012 Standard R2 64 bit Antivírus Microsoft Security Essential IVS2 IVS2 Server és Client előre telepítve (licensz nélkül) Kiegészítők Egér Silverline Billentyűzet Silverline Optikai meghajtó DVD-RW SATA Általános Formatényező Rack-kivitelű - 1U Tömeg 21 kg Hűtő ventilátorok 3 4 cm Tápegység 350 W 1. VGA 2. HDMI 3. DVI Kiegészítők (opcionális) A B C D E F G H Táp csatlakozó Soros port A Videokimenet Ethernet port 1 (10/100/1000 Mbps) Ethernet port 2 (10/100/1000 Mbps) PCI Express slot USB aljzat USB aljzat IVR-HDD-1TB IVR-HDD-2TB IVR-MON-22 IVR-MIO-8 Szerverek, kliensek 45

46 IVR-80-RACK-INT Intellio nagy megbízhatóságú, 24/7 szerver PC kamera rögzítése Nagy megbízhatóságú Intel szerveralkatrészek 2 darab, egyenként 1 Gbps sebességű Ethernet port Video gateway a kamerák és a klienshálózat között Szerveroldali videoelemzés Rackbe építhető kivitel, 2 U magas Csatlakozók 24/7 IVR-80-RACK-INT Teljesítmény Maximálisan megjeleníthető - csatornák száma Maximálisan rögzíthető 80 csatornák száma A szerver által maximálisan 4 elemezhető csatornák száma (ANPR vagy VisiScanner) Szabad HDD foglalat 11 Hotswap 3,5 SATA Alkatrészek CPU Intel Quad-Core Xeon Alaplap Intel S2600GL4 Memória 4GB 1600MHz, ECC CL9 szervermemória VGA Onboard Server Engine LLC Pilot II 64 MB DDR2 Hálózati adapter Dual alaplapi 1 Gbps Ethernet Port Rendszer HDD 500 GB szerver HDD RaidEdition4 Raidvezérlő Intel Manta Ray RAID 0, 1, 5, 6, 10, 50, 60 Méretek SZ H M (mm) Telepített szoftverek Operációs rendszer Windows Server 2012 Standard R2 64 bit Antivírus Microsoft Security Essential IVS2 IVS2 Server és Client előre telepítve (licensz nélkül) Kiegészítők Egér Silverline Billentyűzet Silverline Optikai meghajtó DVD-RW SATA Általános Formatényező Rack kivitelű - 2U Tömeg 25 kg Hűtő ventilátorok 4 8 cm Tápegység 750 W A Alacsony profilú PCI kártyahely B Teljes magasságú PCI kártyahely C Hátsó vezérlő panel D Vékony optikai meghajtó (opcionális) E Tápegység modul 1. F Tápegység modul 2. G Intel I/O bővítő modul (opcionális) H Intel távoli menedzsment modul (opcionális) I Ethernet aljzat 2. J Ethernet aljzat 1. K USB aljzat L Videokimenet M RJ-45 soros aljzat Kiegészítők (opcionális) IVR-HDD-1TB IVR-HDD-2TB IVR-MON-22 IVR-MIO-8 46 Szerverek, kliensek

47 IVR-NAS-1U NVR tárhelybővítés 4db hot swap foglalat iscsi Duál Gigabit LAN csatlakozás RAID menedzsment (0, 1, 5, 6, 5 + hot spare) Biztonsági mentés Tápmenedzsment Csatlakozók A USB 2.0 B Egy gombos másolás gomb C LED kijelzők D Power gomb E 3 USB 2.0 F 2 1 Gigabit RJ-45 Ethernet port G 2 esata port H Jelszó és Hálózati reset gomb I Tápcsatlakozó IVR-NAS-1U Hardverspecifikációk Processzor 1200MHz Memória 256MB DDRII RAM, 16MB flash HDD kapacitás 4 3,5 SATA I/II HDD SATA HDD (a termék önmagában nem tartalmazza a merevlemezeket) HDD foglalat 4 hot-swap LAN port 2 1 Gigabit RJ-45 Ethernet port LED-ek USB, Státusz, HDD 1, HDD 2, HDD 3, HDD 4, LAN USB 4 USB 2.0 (elől: 1, hátul: 3) Támogat USB nyomtatót, USB-diszket, pen drive-ot, USB hub-ot és USB UPS-t esata 2 esata port Kezelőgombok Rendszer: Bekapcsoló gomb, reset gomb, másolat készítése gomb Riasztási hangjelzés Rendszerhiba-figyelmeztetés Szoftverspecifikációk Operációs rendszer Linux beágyazott rendszer Hálózat TCP/IP (IPv4 & IPv6: Dual Stack) Protokollok: CIFS/SMB, AFP (3.1), NFS, FTP, HTTP, HTTPS, Telnet, SSH, iscsi és SNMP. Multi-IP Setting, Port Trunking/ NIC Teaming (Módok: Balance-rr, Active Backup, Balance XOR, Broadcast, IEEE 802.3ad/ Link Aggregation.) Fájlrendszer Belső HDD: EXT3, EXT4 Külső HDD: EXT3, EXT4, NTFS, FAT32, HFS+ Diszkmenedzsment Egyedülálló diszk, RAID 0 (Diszkcsíkozás), RAID 1 (Diszktükrözés), RAID 5, RAID 5 hot spare, RAID 6 és JBOD, Online RAID kapacitásbővítés & Online RAID szintváltás, Bad Block Scan & HDD S.M.A.R.T., RAID újraépítés Felhasználómenedzsment Windows AD, Felhasználói fiókmenedzsment (max. 4,096 felhasználó), Felhasználó csoportmenedzsment (max. 512 csoport), Hálózati megosztásmenedzsment (max. 512 megosztás) Eseménynapló Komplett rendszer logok: események és kapcsolatok Bejelentkezett felhasználok listája valós időben Syslog kliens Biztonsági mentés Adatok biztonsági mentése külső meghajtókra Egy gombnyomásos biztonsági mentés készítése előlapi, USB-n csatlakoztatott eszközre Biztonság IP szűrés és alkalmazás függő automatikus IP címblokkolás Hálózatelérés-védelem automatikus blokkolással Titkosított kapcsolat: HTTPS, FTP with SSL/TLS (Explicit), SSH/ SFTP (csak adminisztrátor), Encrypted Remote Replication (Rysnc SSH-n keresztül) CIFS megosztott könyvtárak elérésmenedzsmentje Importálható SSL tanúsítvány, , SMS értesítés Webböngészős kezelőfelület IE 7 & 8, Safari 3 & 4, Firefox 3, Google Chrome Fogyasztás Idle: 15 W, működés közben 29 W (4x500 GB HDD) Tápegység Bemenet VAC, 50/60 Hz, 250W kimenő teljesítmény Hűtő ventilátorok 3 4 cm Fizikai paraméterek Formatényező Rack keret (1U) SZ x H xm mm Tömeg 6.7 kg Környezeti tényezők Hőmérséklet: 0-40 C / F Páratartalom 0-95% Kiegészítők (opcionális) IVR-HDD-1TB IVR-HDD-2TB Szerverek, kliensek 47

48 IVC-40-DSKT Intellio asztali kliens PC kamera megjelenítése 2 darab, Full HD monitorkimenet 1 Gbps Ethernet port Asztali kivitel Csatlakozók Teljesítmény Maximálisan megjeleníthető csatornák száma Monitorkimenet Alkatrészek CPU Alaplap Memória VGA Hálózati adapter Rendszer HDD Raidvezérlő - Méretek SZ H M Telepített szoftverek Operációs rendszer Antivírus IVS2 Kiegészítők Egér Billentyűzet Optikai meghajtó Általános Formatényező Tömeg Hűtő ventilátorok Tápegység IVC-40-DSKT 60 2 db, maximális felbontással Intel Core i5 Intel H61 Express Chipset, LGA1155, 2 DDR3 DIMM, Dual channel, 1 PCI Express 16 slot, 3 PCI Express 1 slots, 6 SATA, 2 USB 3.0, 4 USB GB DDR3 1333MHz RAM HD7770 VGA 1GB GDDR5 Alaplapi Ethernet Port 1 TB Server Edition (mm) Windows 7 Professional 64 bit Microsoft Security Essential IVS2 Client előre telepítve Logitech Logitech DVD-RW SATA Desktop 15 kg 12 cm 400 W 2 Mini DisplayPort HDMI DVI Kiegészítők (opcionális) IVR-MON Szerverek, kliensek

49 IVC-40-RACK Intellio rack kivitelű kliens PC kamera megjelenítése 2 darab, Full HD monitorkimenet 1 Gbps Ethernet port Rackbe építhető kivitel, 4 U magas Csatlakozók IVC-40-RACK Teljesítmény Maximálisan 60 megjeleníthető csatornák száma Monitorkimenet 2 db, maximális felbontással Alkatrészek CPU Intel Core i5 Alaplap Intel H61 Express Chipset, LGA1155, 2 DDR3 DIMM, Dual channel, 1 PCI Express 16 slot, 3 PCI Express 1 slots, 6 SATA, 2 USB 3.0, 4 USB 2.0 Memória 4 GB DDR3 1333MHz RAM VGA HD7770 VGA 1GB GDDR5 Hálózati adapter Alaplapi Ethernet Port Rendszer HDD 1 TB Server Edition Raidvezérlő - Méretek SZ H M ,6 177 (mm) Telepített szoftverek Operációs rendszer Windows 7 Professional 64 bit Antivírus Microsoft Security Essential IVS2 IVS2 Client előre telepítve Kiegészítők Egér Logitech Billentyűzet Logitech Optikai meghajtó DVD-RW SATA Általános Formatényező Rack-kivitelű - 4U Tömeg 17 kg Hűtő ventilátorok 2 8cm Tápegység 400 W 2 Mini DisplayPort HDMI DVI Kiegészítők (opcionális) IVR-MON-22 Szerverek, kliensek 49

50 Hasznos tudnivalók Az objektív formátumának hatása az effektív látószögre: 1/2 formátumú látószög 1/2,5 CMOS 1/2 CMOS 1/2,5 formátumú látószög Ha pl. 1/2 colos formátumú objektívet használunk 1/2,5 colos formátumú kamerán, akkor a kisebb érzékelő csak az objektív által vetített képnek arányosan kisebb részét látja, ezért az objektív effektív látószöge az 1/2 colos esetben megadott érték kb. 80 %-a (2/2,5) lesz. Infravörös korrigált objektív: IR korrekció nélküli objektív Fókuszsík (infravörös fény) IR korrigált objektív Infravörös fény Fókuszsík (látható fény) Infravörös fény Fókuszsík Látható fény Látható fény Fókuszsík-eltolódás Mivel a legtöbb anyag törésmutatója változik a fény hullámhosszának függvényében, ezért egy normál objektív fókusztávolsága eltolódik az IR tartományban a látható fénytartományhoz képest. Ez azt jelenti, hogy éjszaka, amikor a valódi éjjeli/nappali kamera elveszi az IR szűrőt az érzékelő elől, a kép életlenné válik. Ezért fontos, hogy valódi éjjeli/nappali kamera esetében mindig IR korrigált objektívet használjon. Kiegészítő termékek Tápegység ILA-PS-12-L-EU Tápegység az ILD/HKV kamerákhoz, 230V AC/12V DC 600mA, EU csatlakozóval ILA-PS-12-H-EU Tápegység az ILD-510E és S, ILD-420 E és S, ILD310E-BL-XX csőkamerákhoz, 230V AC/12V DC 2000mA, EU csatlakozóval 10m-ig ILA-PS-24-L-EU Tápegység az ILD-300E-MVD kamerákhoz, 230V AC/24V DC 300mA, EU csatlakozóval 100m-ig ILA-PS-24-H-EU ILA-PS-24-M-EU Tápegység az ILD-310E-MVD-IR minidóm- és az ILD-310E-BL-XX csőkamerákhoz, 230V AC/24V DC 2500mA, EU csatlakozóval 80m-ig Szerelhető tápegység modul az ILD minidóm- és csőkamerákhoz, V AC/24V DC 625mA, méret: mm. (BL esetén 25m-ig, UTP-n keresztül történő tápfeladásnál.) 50 Hasznos tudnivalók

51 Objektív SCVHM4012ASIR Samyang 4-12mm, F1.4, 1/2", CS, DC írisz, aszférikus, megapixel, IR-korrigált M12VD1040IR Evetar 10-40mm, F1.8, 1/2", CS, DC írisz, aszférikus, megapixel, IR-korrigált RV02812D.IR Ricom, 2,8-12mm, F1.4, 1/3", CS, DC írisz, aszférikus, megapixel, IR-korrigált M123VD4510IR Evetar 4,5-10mm F1.8, 1/2.3", CS, DC írisz, megapixel, IR-korrigált M125VD922IRCS Evetar 9-22mm F1.8 1/2.5", CS, DC írisz, megapixel, IR-korrigált M125VD3410IRCS Evetar 3,4-10mm F1.8 1/2.5", CS, DC írisz, megapixel, IR-korrigált YV2.8x2.8SR4A-SA2 Fujinon 2,8-8mm F1.3 1/3", CS, DC írisz, megapixel, IR-korrigált DV4x12.5SR4A-SA1L Fujinon mm F1.6 1/2", CS, DC írisz, megapixel, IR-korrigált SL940A Theia 9-40mm F1.5 1/2.5, CS, DC írisz, megapixel, IR-korrigált IVR-JOY PTZ kameravezérlő botkormány Intellio kliensekhez USB csatlakozással IVR-HDD-2TB IVR-HDD-3TB 2 TB HDD Intellio szerverekhez 3 TB HDD Intellio szerverekhez IVR-MIO-8 8 db I/O port kezelésére alkalmas eszköz A portok választhatóan ki- vagy bemenetek, RS232 csatlakozással IVR-MON-22 LED monitor, 21,5 (16:9) képernyőméret, 250 cd/m² fényerő, 1000:1, felbontás, D-Sub és DVI Kiegészítők termékek 51

52 Intellio Technologies Zrt Budapest, Bartók Béla út Telefon: Fax: [email protected] Magyarországon tervezett és gyártott termékek
