1 Leveőűtésű tokozott vízűtő berendezések EWAP400MBYNN EWAP460MBYNN EWAP540MBYNN

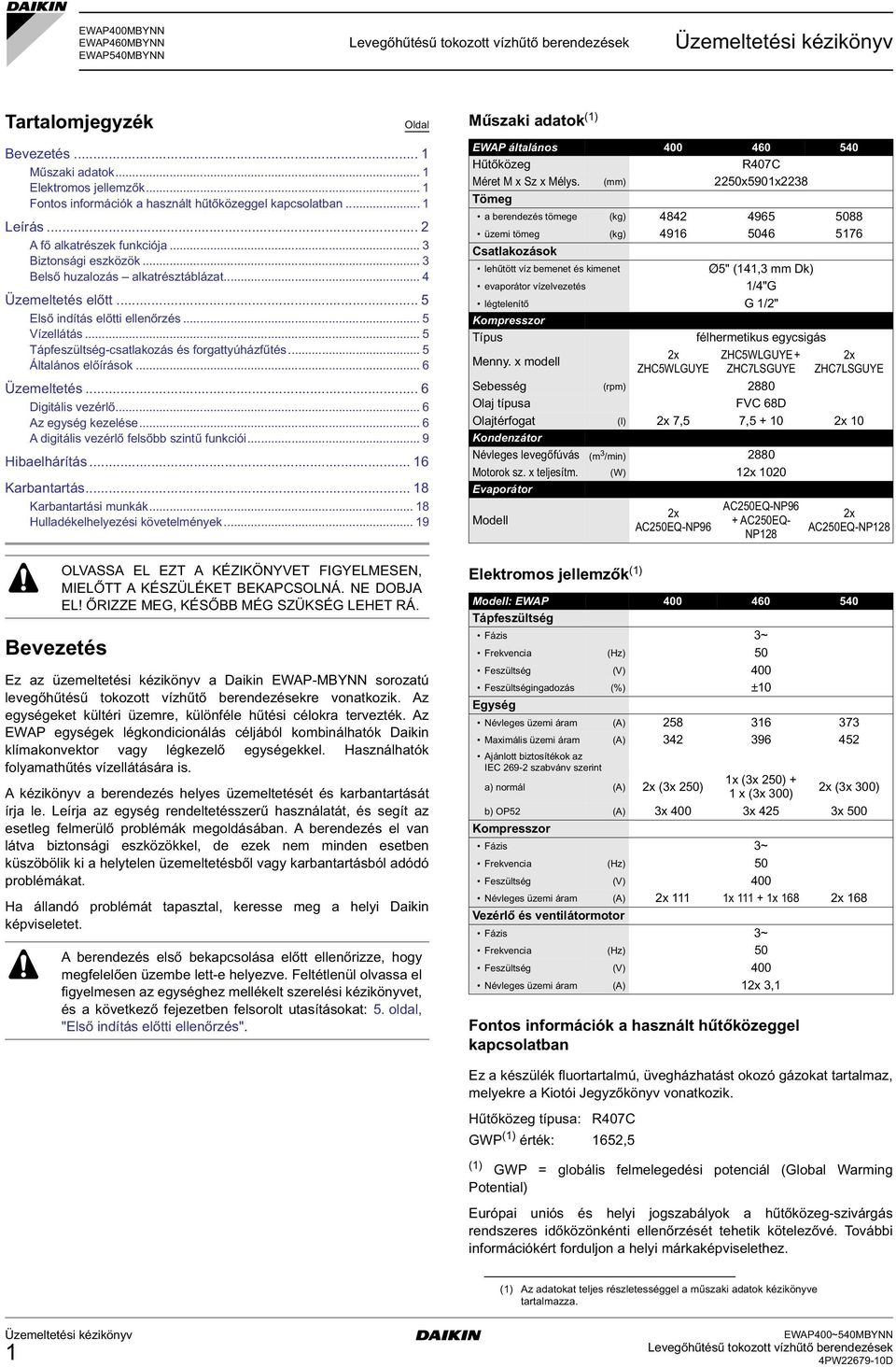

2 EWAP400MBYNN EWAP460MBYNN EWAP540MBYNN Leveőűtésű tokozott vízűtő berendezések Tartalomjeyzék Oldal Bevezetés... 1 Műszaki adatok... 1 Elektromos jellemzők... 1 Fontos információk a asznált űtőközeel kapcsolatban... 1 Leírás... 2 A fő alkatrészek funkciója... 3 Biztonsái eszközök... 3 Belső uzalozás alkatrésztáblázat... 4 Üzemeltetés előtt... 5 Első indítás előtti ellenőrzés... 5 Vízellátás... 5 Tápfeszültsé-csatlakozás és forattyúázfűtés... 5 Általános előírások... 6 Üzemeltetés... 6 Diitális vezérlő... 6 Az eysé kezelése... 6 A diitális vezérlő felsőbb szintű funkciói... 9 Hibaelárítás Karbantartás Karbantartási munkák Hulladékelelyezési követelmények Bevezetés OLVASSA EL EZT A KÉZIKÖNYVET FIGYELMESEN, MIELŐTT A KÉSZÜLÉKET BEKAPCSOLNÁ. NE DOBJA EL! ŐRIZZE MEG, KÉSŐBB MÉG SZÜKSÉG LEHET RÁ. Ez az üzemeltetési kézikönyv a Daikin EWAP-MBYNN sorozatú leveőűtésű tokozott vízűtő berendezésekre vonatkozik. Az eyséeket kültéri üzemre, különféle űtési célokra tervezték. Az EWAP eyséek lékondicionálás céljából kombinálatók Daikin klímakonvektor vay lékezelő eyséekkel. Használatók folyamatűtés vízellátására is. A kézikönyv a berendezés elyes üzemeltetését és karbantartását írja le. Leírja az eysé rendeltetésszerű asználatát, és seít az esetle felmerülő problémák meoldásában. A berendezés el van látva biztonsái eszközökkel, de ezek nem minden esetben küszöbölik ki a elytelen üzemeltetésből vay karbantartásból adódó problémákat. Ha állandó problémát tapasztal, keresse me a elyi Daikin képviseletet. A berendezés első bekapcsolása előtt ellenőrizze, oy mefelelően üzembe lett-e elyezve. Feltétlenül olvassa el fiyelmesen az eyséez mellékelt szerelési kézikönyvet, és a következő fejezetben felsorolt utasításokat: 5. oldal, "Első indítás előtti ellenőrzés". Műszaki adatok (1) EWAP általános Hűtőköze R407C Méret M x Sz x Mélys. (mm) 2250x5901x2238 Töme a berendezés tömee (k) üzemi töme (k) Csatlakozások leűtött víz bemenet és kimenet Ø5" (141,3 mm Dk) evaporátor vízelvezetés 1/4"G lételenítő G 1/2" Kompresszor Típus Menny. x modell Elektromos jellemzők (1) 2x ZHC5WLGUYE félermetikus eycsiás ZHC5WLGUYE + ZHC7LSGUYE Fontos információk a asznált űtőközeel kapcsolatban 2x ZHC7LSGUYE Sebessé (rpm) 2880 Olaj típusa FVC 68D Olajtérfoat (l) 2x 7,5 7, x 10 Kondenzátor Névlees leveőfúvás (m 3 /min) 2880 Motorok sz. x teljesítm. (W) 12x 1020 Evaporátor Modell 2x AC250EQ-NP96 AC250EQ-NP96 + AC250EQ- NP128 2x AC250EQ-NP128 Modell: EWAP Tápfeszültsé Fázis 3~ Frekvencia (Hz) 50 Feszültsé (V) 400 Feszültséinadozás (%) ±10 Eysé Névlees üzemi áram (A) Maximális üzemi áram (A) Ajánlott biztosítékok az IEC szabvány szerint a) normál (A) 2x (3x 250) 1x (3x 250) + 1 x (3x 300) 2x (3x 300) b) OP52 (A) 3x 400 3x 425 3x 500 Kompresszor Fázis 3~ Frekvencia (Hz) 50 Feszültsé (V) 400 Névlees üzemi áram (A) 2x 111 1x x 168 2x 168 Vezérlő és ventilátormotor Fázis 3~ Frekvencia (Hz) 50 Feszültsé (V) 400 Névlees üzemi áram (A) 12x 3,1 Ez a készülék fluortartalmú, üveázatást okozó ázokat tartalmaz, melyekre a Kiotói Jeyzőkönyv vonatkozik. Hűtőköze típusa: R407C GWP (1) érték: 1652,5 (1) GWP = lobális felmeleedési potenciál (Global Warmin Potential) Európai uniós és elyi joszabályok a űtőköze-szivárás rendszeres időközönkénti ellenőrzését teetik kötelezővé. További információkért forduljon a elyi márkaképviseletez. (1) Az adatokat teljes részletesséel a műszaki adatok kézikönyve tartalmazza. 1 Leveőűtésű tokozott vízűtő berendezések

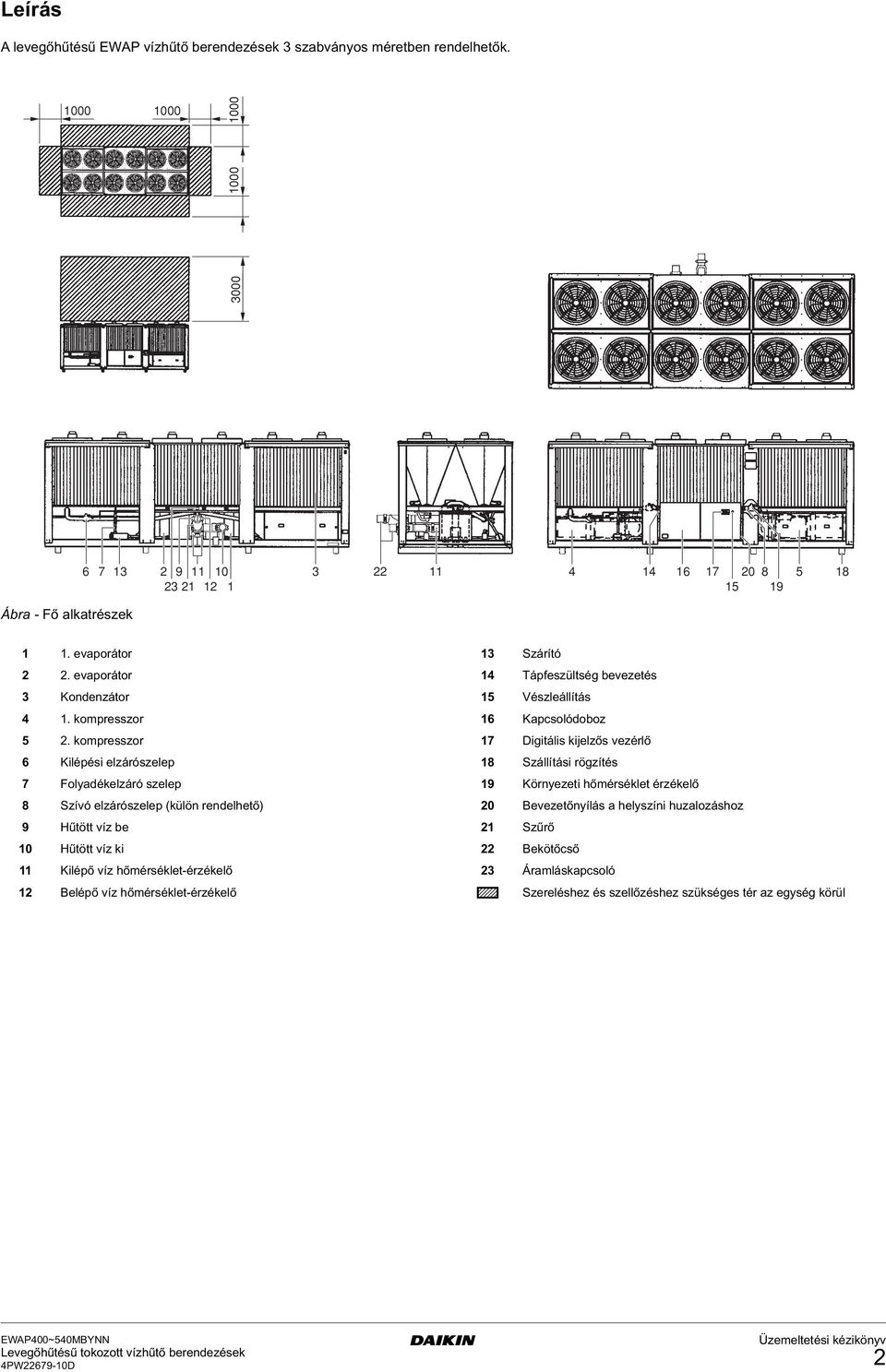

3 Leírás A leveőűtésű EWAP vízűtő berendezések 3 szabványos méretben rendeletők Ábra - Fő alkatrészek 1 1. evaporátor 13 Szárító 2 2. evaporátor 14 Tápfeszültsé bevezetés 3 Kondenzátor 15 Vészleállítás 4 1. kompresszor 16 Kapcsolódoboz 5 2. kompresszor 17 Diitális kijelzős vezérlő 6 Kilépési elzárószelep 18 Szállítási rözítés 7 Folyadékelzáró szelep 19 Környezeti őmérséklet érzékelő 8 Szívó elzárószelep (külön rendelető) 20 Bevezetőnyílás a elyszíni uzalozásoz 9 Hűtött víz be 21 Szűrő 10 Hűtött víz ki 22 Bekötőcső 11 Kilépő víz őmérséklet-érzékelő 23 Áramláskapcsoló 12 Belépő víz őmérséklet-érzékelő Szerelésez és szellőzésez szüksées tér az eysé körül Leveőűtésű tokozott vízűtő berendezések 2

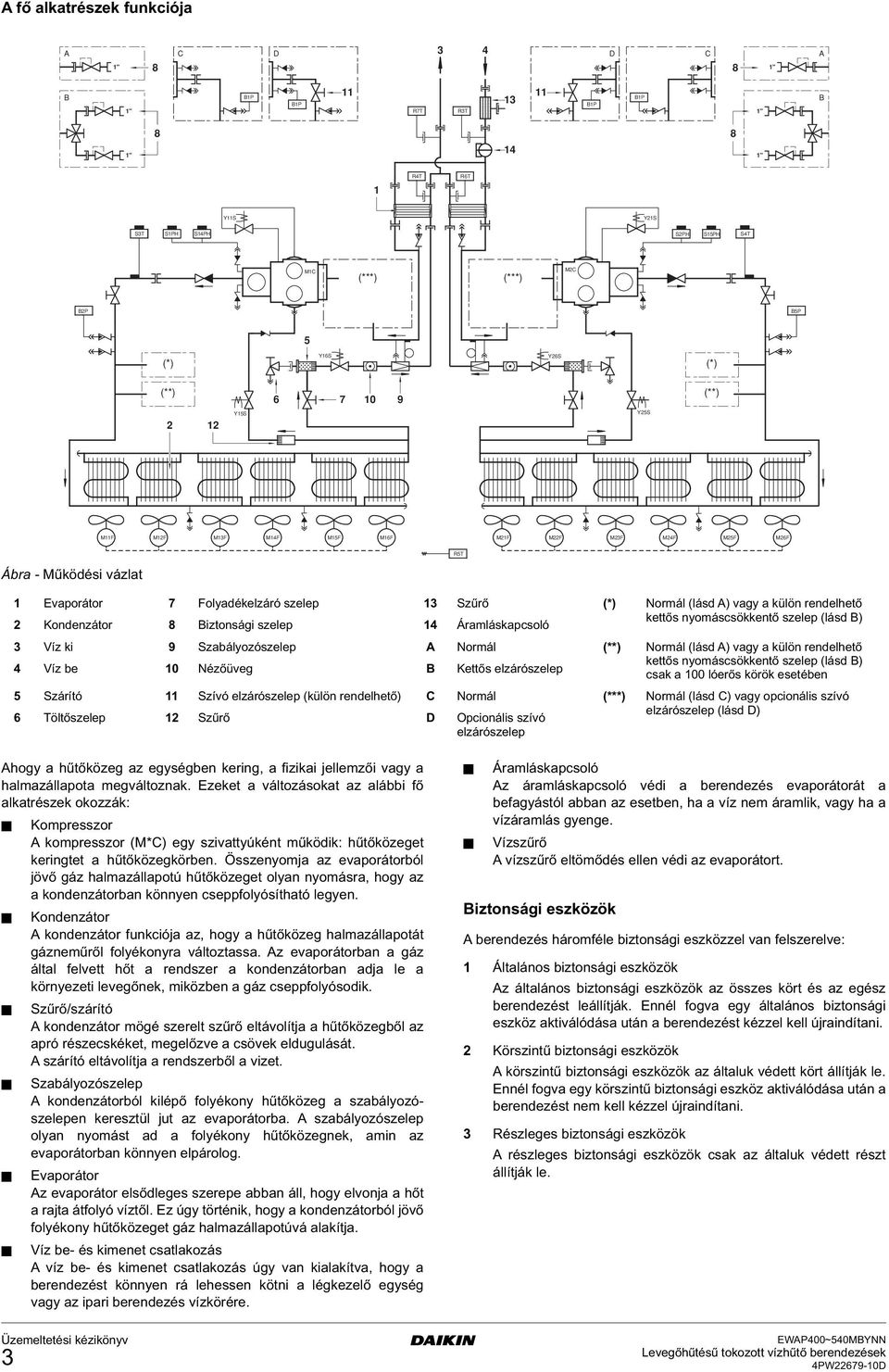

4 A fő alkatrészek funkciója A C D 3 4 D C A 8 8 1" 1" B 1" B1P B1P 11 R7T R3T B1P B1P 1" B 1" " 1 R4T R6T Y11S Y21S S3T S1PH S14PH S2PH S15PH S4T M1C (***) (***) M2C B2P B5P 5 (*) Y16S Y26S (*) (**) (**) 2 12 Y15S Y25S M11F M12F M13F M14F M15F M16F M21F M22F M23F M24F M25F M26F R5T Ábra - Működési vázlat 1 Evaporátor 7 Folyadékelzáró szelep 13 Szűrő (*) Normál (lásd A) vay a külön rendelető 2 Kondenzátor 8 Biztonsái szelep 14 Áramláskapcsoló kettős nyomáscsökkentő szelep (lásd B) 3 Víz ki 9 Szabályozószelep A Normál (**) Normál (lásd A) vay a külön rendelető 4 Víz be 10 Nézőüve B Kettős elzárószelep kettős nyomáscsökkentő szelep (lásd B) csak a 100 lóerős körök esetében 5 Szárító 11 Szívó elzárószelep (külön rendelető) C Normál (***) Normál (lásd C) vay opcionális szívó 6 Töltőszelep 12 Szűrő D Opcionális szívó elzárószelep (lásd D) elzárószelep Aoy a űtőköze az eysében kerin, a fizikai jellemzői vay a almazállapota meváltoznak. Ezeket a változásokat az alábbi fő alkatrészek okozzák: Kompresszor A kompresszor (M*C) ey szivattyúként működik: űtőközeet kerintet a űtőközekörben. Összenyomja az evaporátorból jövő áz almazállapotú űtőközeet olyan nyomásra, oy az a kondenzátorban könnyen cseppfolyósítató leyen. Kondenzátor A kondenzátor funkciója az, oy a űtőköze almazállapotát ázneműről folyékonyra változtassa. Az evaporátorban a áz által felvett őt a rendszer a kondenzátorban adja le a környezeti leveőnek, miközben a áz cseppfolyósodik. Szűrő/szárító A kondenzátor möé szerelt szűrő eltávolítja a űtőközeből az apró részecskéket, meelőzve a csövek elduulását. A szárító eltávolítja a rendszerből a vizet. Szabályozószelep A kondenzátorból kilépő folyékony űtőköze a szabályozószelepen keresztül jut az evaporátorba. A szabályozószelep olyan nyomást ad a folyékony űtőközenek, amin az evaporátorban könnyen elpárolo. Evaporátor Az evaporátor elsődlees szerepe abban áll, oy elvonja a őt a rajta átfolyó víztől. Ez úy történik, oy a kondenzátorból jövő folyékony űtőközeet áz almazállapotúvá alakítja. Víz be- és kimenet csatlakozás A víz be- és kimenet csatlakozás úy van kialakítva, oy a berendezést könnyen rá leessen kötni a lékezelő eysé vay az ipari berendezés vízkörére. Áramláskapcsoló Az áramláskapcsoló védi a berendezés evaporátorát a befayástól abban az esetben, a a víz nem áramlik, vay a a vízáramlás yene. Vízszűrő A vízszűrő eltömődés ellen védi az evaporátort. Biztonsái eszközök A berendezés áromféle biztonsái eszközzel van felszerelve: 1 Általános biztonsái eszközök Az általános biztonsái eszközök az összes kört és az eész berendezést leállítják. Ennél fova ey általános biztonsái eszköz aktiválódása után a berendezést kézzel kell újraindítani. 2 Körszintű biztonsái eszközök A körszintű biztonsái eszközök az általuk védett kört állítják le. Ennél fova ey körszintű biztonsái eszköz aktiválódása után a berendezést nem kell kézzel újraindítani. 3 Részlees biztonsái eszközök A részlees biztonsái eszközök csak az általuk védett részt állítják le. 3 Leveőűtésű tokozott vízűtő berendezések

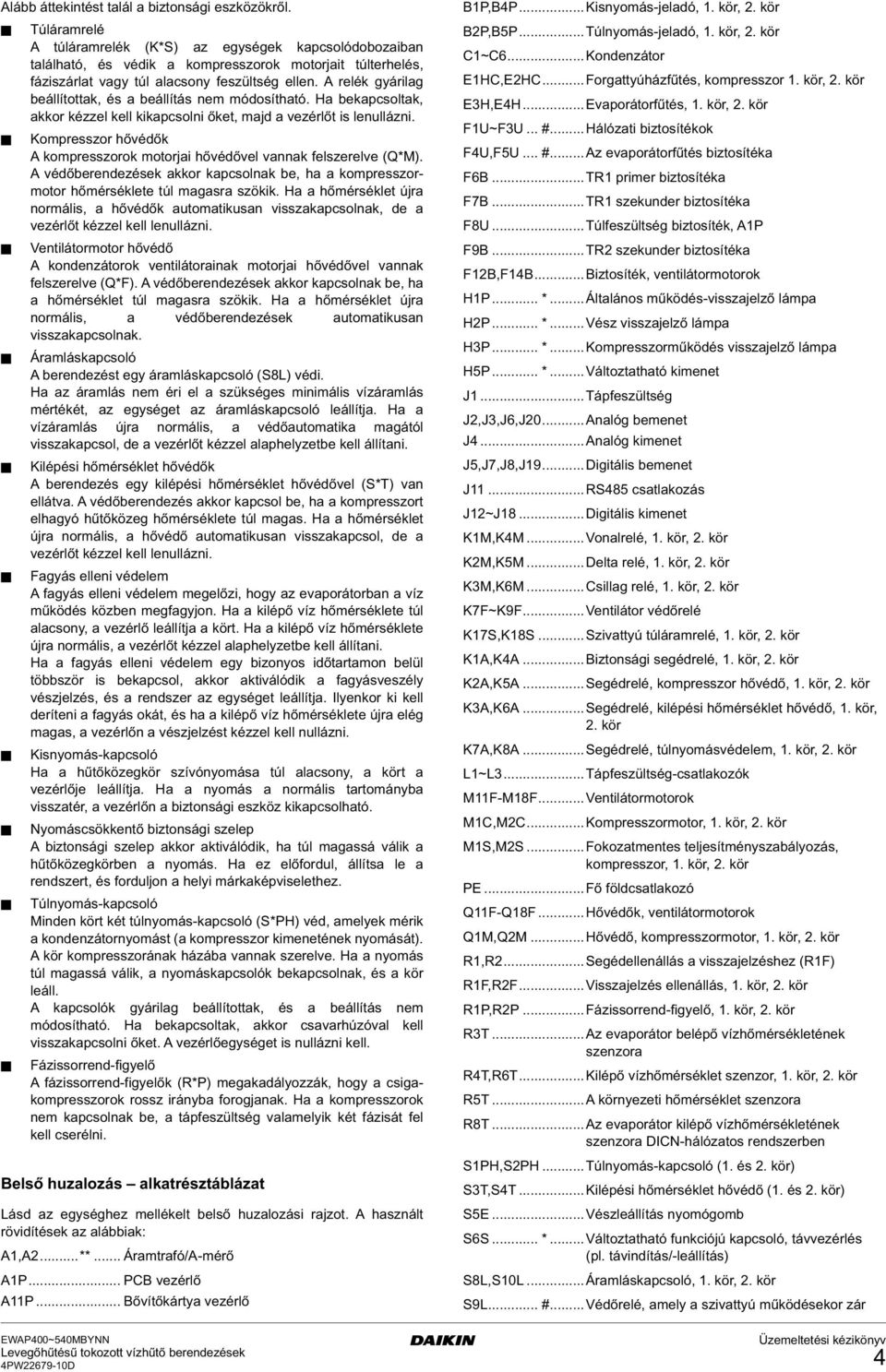

5 Alább áttekintést talál a biztonsái eszközökről. Túláramrelé A túláramrelék (K*S) az eyséek kapcsolódobozaiban találató, és védik a kompresszorok motorjait túlterelés, fáziszárlat vay túl alacsony feszültsé ellen. A relék yárila beállítottak, és a beállítás nem módosítató. Ha bekapcsoltak, akkor kézzel kell kikapcsolni őket, majd a vezérlőt is lenullázni. Kompresszor ővédők A kompresszorok motorjai ővédővel vannak felszerelve (Q*M). A védőberendezések akkor kapcsolnak be, a a kompresszormotor őmérséklete túl maasra szökik. Ha a őmérséklet újra normális, a ővédők automatikusan visszakapcsolnak, de a vezérlőt kézzel kell lenullázni. Ventilátormotor ővédő A kondenzátorok ventilátorainak motorjai ővédővel vannak felszerelve (Q*F). A védőberendezések akkor kapcsolnak be, a a őmérséklet túl maasra szökik. Ha a őmérséklet újra normális, a védőberendezések automatikusan visszakapcsolnak. Áramláskapcsoló A berendezést ey áramláskapcsoló (S8L) védi. Ha az áramlás nem éri el a szüksées minimális vízáramlás mértékét, az eyséet az áramláskapcsoló leállítja. Ha a vízáramlás újra normális, a védőautomatika maától visszakapcsol, de a vezérlőt kézzel alapelyzetbe kell állítani. Kilépési őmérséklet ővédők A berendezés ey kilépési őmérséklet ővédővel (S*T) van ellátva. A védőberendezés akkor kapcsol be, a a kompresszort elayó űtőköze őmérséklete túl maas. Ha a őmérséklet újra normális, a ővédő automatikusan visszakapcsol, de a vezérlőt kézzel kell lenullázni. Fayás elleni védelem A fayás elleni védelem meelőzi, oy az evaporátorban a víz működés közben mefayjon. Ha a kilépő víz őmérséklete túl alacsony, a vezérlő leállítja a kört. Ha a kilépő víz őmérséklete újra normális, a vezérlőt kézzel alapelyzetbe kell állítani. Ha a fayás elleni védelem ey bizonyos időtartamon belül többször is bekapcsol, akkor aktiválódik a fayásveszély vészjelzés, és a rendszer az eyséet leállítja. Ilyenkor ki kell deríteni a fayás okát, és a a kilépő víz őmérséklete újra elé maas, a vezérlőn a vészjelzést kézzel kell nullázni. Kisnyomás-kapcsoló Ha a űtőközekör szívónyomása túl alacsony, a kört a vezérlője leállítja. Ha a nyomás a normális tartományba visszatér, a vezérlőn a biztonsái eszköz kikapcsolató. Nyomáscsökkentő biztonsái szelep A biztonsái szelep akkor aktiválódik, a túl maassá válik a űtőközekörben a nyomás. Ha ez előfordul, állítsa le a rendszert, és forduljon a elyi márkaképviseletez. Túlnyomás-kapcsoló Minden kört két túlnyomás-kapcsoló (S*PH) véd, amelyek mérik a kondenzátornyomást (a kompresszor kimenetének nyomását). A kör kompresszorának ázába vannak szerelve. Ha a nyomás túl maassá válik, a nyomáskapcsolók bekapcsolnak, és a kör leáll. A kapcsolók yárila beállítottak, és a beállítás nem módosítató. Ha bekapcsoltak, akkor csavarúzóval kell visszakapcsolni őket. A vezérlőeyséet is nullázni kell. Fázissorrend-fiyelő A fázissorrend-fiyelők (R*P) meakadályozzák, oy a csiakompresszorok rossz irányba forojanak. Ha a kompresszorok nem kapcsolnak be, a tápfeszültsé valamelyik két fázisát fel kell cserélni. Belső uzalozás alkatrésztáblázat Lásd az eyséez mellékelt belső uzalozási rajzot. A asznált rövidítések az alábbiak: A1,A2...**... Áramtrafó/A-mérő A1P... PCB vezérlő A11P... Bővítőkártya vezérlő Leveőűtésű tokozott vízűtő berendezések B1P,B4P...Kisnyomás-jeladó, 1. kör, 2. kör B2P,B5P...Túlnyomás-jeladó, 1. kör, 2. kör C1~C6...Kondenzátor E1HC,E2HC... Forattyúázfűtés, kompresszor 1. kör, 2. kör E3H,E4H...Evaporátorfűtés, 1. kör, 2. kör F1U~F3U... #...Hálózati biztosítékok F4U,F5U... #...Az evaporátorfűtés biztosítéka F6B...TR1 primer biztosítéka F7B...TR1 szekunder biztosítéka F8U...Túlfeszültsé biztosíték, A1P F9B...TR2 szekunder biztosítéka F12B,F14B...Biztosíték, ventilátormotorok H1P... *...Általános működés-visszajelző lámpa H2P... *...Vész visszajelző lámpa H3P... *...Kompresszorműködés visszajelző lámpa H5P... *...Változtatató kimenet J1...Tápfeszültsé J2,J3,J6,J20...Analó bemenet J4...Analó kimenet J5,J7,J8,J19...Diitális bemenet J11...RS485 csatlakozás J12~J18...Diitális kimenet K1M,K4M...Vonalrelé, 1. kör, 2. kör K2M,K5M...Delta relé, 1. kör, 2. kör K3M,K6M...Csilla relé, 1. kör, 2. kör K7F~K9F...Ventilátor védőrelé K17S,K18S...Szivattyú túláramrelé, 1. kör, 2. kör K1A,K4A...Biztonsái seédrelé, 1. kör, 2. kör K2A,K5A...Seédrelé, kompresszor ővédő, 1. kör, 2. kör K3A,K6A...Seédrelé, kilépési őmérséklet ővédő, 1. kör, 2. kör K7A,K8A...Seédrelé, túlnyomásvédelem, 1. kör, 2. kör L1~L3...Tápfeszültsé-csatlakozók M11F-M18F...Ventilátormotorok M1C,M2C...Kompresszormotor, 1. kör, 2. kör M1S,M2S...Fokozatmentes teljesítményszabályozás, kompresszor, 1. kör, 2. kör PE...Fő földcsatlakozó Q11F-Q18F...Hővédők, ventilátormotorok Q1M,Q2M...Hővédő, kompresszormotor, 1. kör, 2. kör R1,R2...Seédellenállás a visszajelzésez (R1F) R1F,R2F...Visszajelzés ellenállás, 1. kör, 2. kör R1P,R2P...Fázissorrend-fiyelő, 1. kör, 2. kör R3T...Az evaporátor belépő vízőmérsékletének szenzora R4T,R6T...Kilépő vízőmérséklet szenzor, 1. kör, 2. kör R5T...A környezeti őmérséklet szenzora R8T...Az evaporátor kilépő vízőmérsékletének szenzora DICN-álózatos rendszerben S1PH,S2PH...Túlnyomás-kapcsoló (1. és 2. kör) S3T,S4T...Kilépési őmérséklet ővédő (1. és 2. kör) S5E...Vészleállítás nyomóomb S6S... *...Változtatató funkciójú kapcsoló, távvezérlés (pl. távindítás/-leállítás) S8L,S10L...Áramláskapcsoló, 1. kör, 2. kör S9L... #...Védőrelé, amely a szivattyú működésekor zár 4

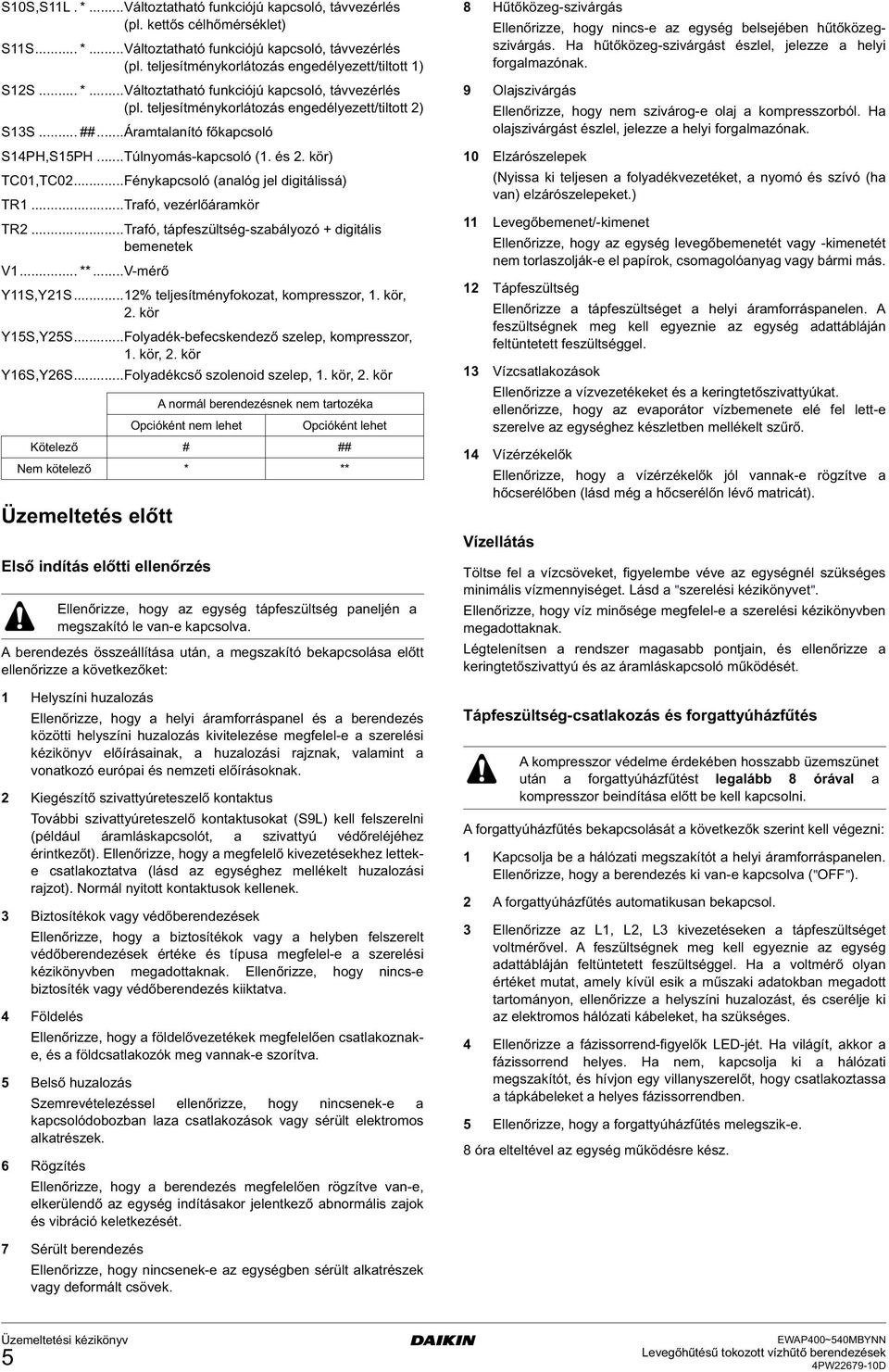

6 S10S,S11L. *...Változtatató funkciójú kapcsoló, távvezérlés (pl. kettős célőmérséklet) S11S... *...Változtatató funkciójú kapcsoló, távvezérlés (pl. teljesítménykorlátozás enedélyezett/tiltott 1) S12S... *...Változtatató funkciójú kapcsoló, távvezérlés (pl. teljesítménykorlátozás enedélyezett/tiltott 2) S13S... ##...Áramtalanító főkapcsoló S14PH,S15PH...Túlnyomás-kapcsoló (1. és 2. kör) TC01,TC02...Fénykapcsoló (analó jel diitálissá) TR1...Trafó, vezérlőáramkör TR2...Trafó, tápfeszültsé-szabályozó + diitális bemenetek V1... **...V-mérő Y11S,Y21S...12% teljesítményfokozat, kompresszor, 1. kör, 2. kör Y15S,Y25S...Folyadék-befecskendező szelep, kompresszor, 1. kör, 2. kör Y16S,Y26S...Folyadékcső szolenoid szelep, 1. kör, 2. kör A normál berendezésnek nem tartozéka Opcióként nem leet Opcióként leet Kötelező # ## Nem kötelező * ** Üzemeltetés előtt Első indítás előtti ellenőrzés Ellenőrizze, oy az eysé tápfeszültsé paneljén a meszakító le van-e kapcsolva. A berendezés összeállítása után, a meszakító bekapcsolása előtt ellenőrizze a következőket: 1 Helyszíni uzalozás Ellenőrizze, oy a elyi áramforráspanel és a berendezés közötti elyszíni uzalozás kivitelezése mefelel-e a szerelési kézikönyv előírásainak, a uzalozási rajznak, valamint a vonatkozó európai és nemzeti előírásoknak. 2 Kieészítő szivattyúreteszelő kontaktus További szivattyúreteszelő kontaktusokat (S9L) kell felszerelni (például áramláskapcsolót, a szivattyú védőreléjéez érintkezőt). Ellenőrizze, oy a mefelelő kivezetésekez letteke csatlakoztatva (lásd az eyséez mellékelt uzalozási rajzot). Normál nyitott kontaktusok kellenek. 3 Biztosítékok vay védőberendezések Ellenőrizze, oy a biztosítékok vay a elyben felszerelt védőberendezések értéke és típusa mefelel-e a szerelési kézikönyvben meadottaknak. Ellenőrizze, oy nincs-e biztosíték vay védőberendezés kiiktatva. 4 Földelés Ellenőrizze, oy a földelővezetékek mefelelően csatlakoznake, és a földcsatlakozók me vannak-e szorítva. 5 Belső uzalozás Szemrevételezéssel ellenőrizze, oy nincsenek-e a kapcsolódobozban laza csatlakozások vay sérült elektromos alkatrészek. 6 Rözítés Ellenőrizze, oy a berendezés mefelelően rözítve van-e, elkerülendő az eysé indításakor jelentkező abnormális zajok és vibráció keletkezését. 8 Hűtőköze-szivárás Ellenőrizze, oy nincs-e az eysé belsejében űtőközeszivárás. Ha űtőköze-szivárást észlel, jelezze a elyi foralmazónak. 9 Olajszivárás Ellenőrizze, oy nem sziváro-e olaj a kompresszorból. Ha olajszivárást észlel, jelezze a elyi foralmazónak. 10 Elzárószelepek (Nyissa ki teljesen a folyadékvezetéket, a nyomó és szívó (a van) elzárószelepeket.) 11 Leveőbemenet/-kimenet Ellenőrizze, oy az eysé leveőbemenetét vay -kimenetét nem torlaszolják-e el papírok, csomaolóanya vay bármi más. 12 Tápfeszültsé Ellenőrizze a tápfeszültséet a elyi áramforráspanelen. A feszültsének me kell eyeznie az eysé adattábláján feltüntetett feszültséel. 13 Vízcsatlakozások Ellenőrizze a vízvezetékeket és a kerintetőszivattyúkat. ellenőrizze, oy az evaporátor vízbemenete elé fel lett-e szerelve az eyséez készletben mellékelt szűrő. 14 Vízérzékelők Ellenőrizze, oy a vízérzékelők jól vannak-e rözítve a őcserélőben (lásd mé a őcserélőn lévő matricát). Vízellátás Töltse fel a vízcsöveket, fiyelembe véve az eysénél szüksées minimális vízmennyiséet. Lásd a "szerelési kézikönyvet". Ellenőrizze, oy víz minősée mefelel-e a szerelési kézikönyvben meadottaknak. Lételenítsen a rendszer maasabb pontjain, és ellenőrizze a kerintetőszivattyú és az áramláskapcsoló működését. Tápfeszültsé-csatlakozás és forattyúázfűtés A kompresszor védelme érdekében osszabb üzemszünet után a forattyúázfűtést lealább 8 órával a kompresszor beindítása előtt be kell kapcsolni. A forattyúázfűtés bekapcsolását a következők szerint kell véezni: 1 Kapcsolja be a álózati meszakítót a elyi áramforráspanelen. Ellenőrizze, oy a berendezés ki van-e kapcsolva ("OFF"). 2 A forattyúázfűtés automatikusan bekapcsol. 3 Ellenőrizze az L1, L2, L3 kivezetéseken a tápfeszültséet voltmérővel. A feszültsének me kell eyeznie az eysé adattábláján feltüntetett feszültséel. Ha a voltmérő olyan értéket mutat, amely kívül esik a műszaki adatokban meadott tartományon, ellenőrizze a elyszíni uzalozást, és cserélje ki az elektromos álózati kábeleket, a szüksées. 4 Ellenőrizze a fázissorrend-fiyelők LED-jét. Ha viláít, akkor a fázissorrend elyes. Ha nem, kapcsolja ki a álózati meszakítót, és ívjon ey villanyszerelőt, oy csatlakoztassa a tápkábeleket a elyes fázissorrendben. 5 Ellenőrizze, oy a forattyúázfűtés meleszik-e. 8 óra elteltével az eysé működésre kész. 7 Sérült berendezés Ellenőrizze, oy nincsenek-e az eysében sérült alkatrészek vay deformált csövek. 5 Leveőűtésű tokozott vízűtő berendezések

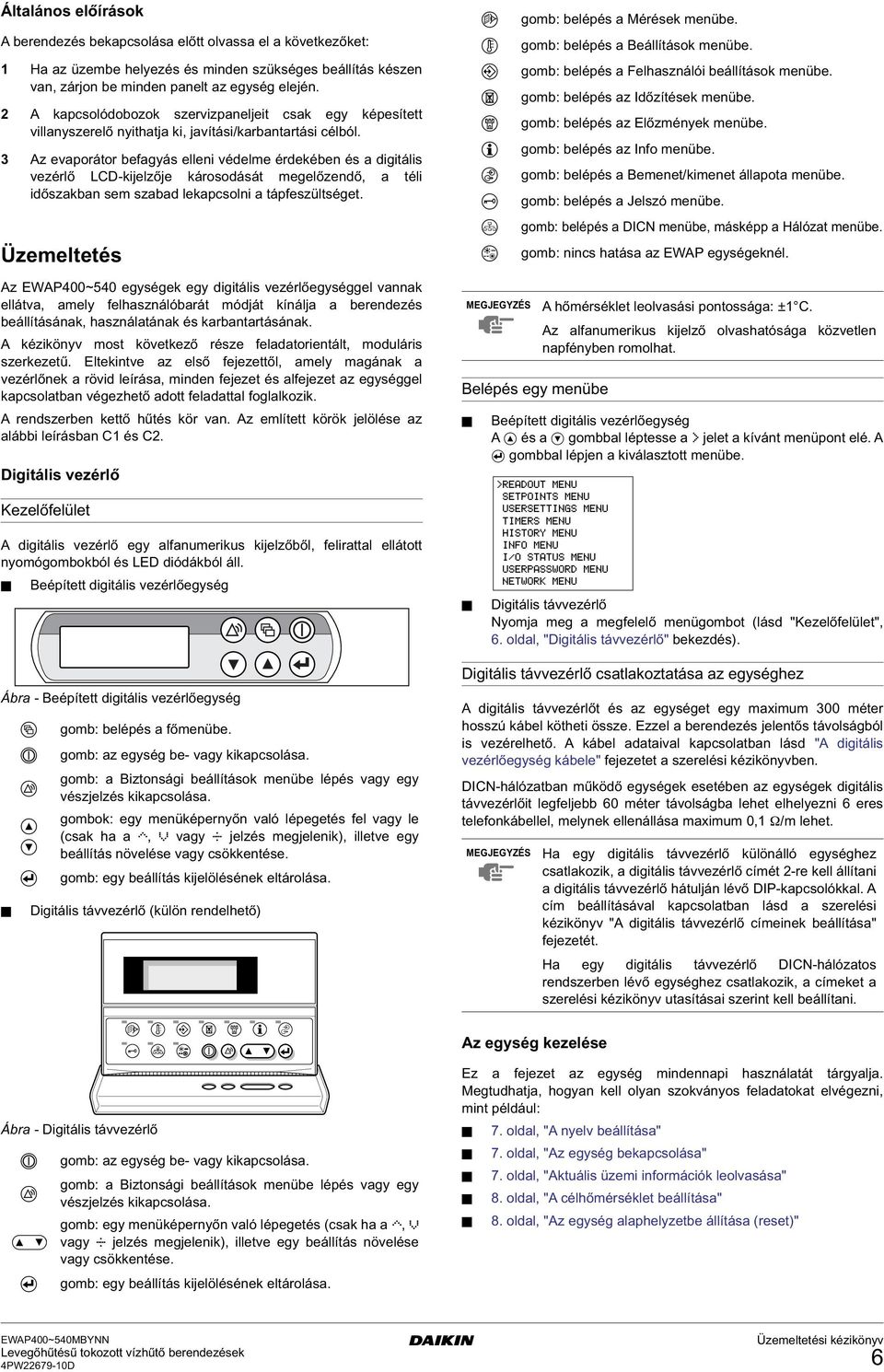

7 Általános előírások A berendezés bekapcsolása előtt olvassa el a következőket: 1 Ha az üzembe elyezés és minden szüksées beállítás készen van, zárjon be minden panelt az eysé elején. 2 A kapcsolódobozok szervizpaneljeit csak ey képesített villanyszerelő nyitatja ki, javítási/karbantartási célból. 3 Az evaporátor befayás elleni védelme érdekében és a diitális vezérlő LCD-kijelzője károsodását meelőzendő, a téli időszakban sem szabad lekapcsolni a tápfeszültséet. Üzemeltetés u s z e r t y a d i omb: belépés a Mérések menübe. omb: belépés a Beállítások menübe. omb: belépés a Felasználói beállítások menübe. omb: belépés az Időzítések menübe. omb: belépés az Előzmények menübe. omb: belépés az Info menübe. omb: belépés a Bemenet/kimenet állapota menübe. omb: belépés a Jelszó menübe. omb: belépés a DICN menübe, másképp a Hálózat menübe. omb: nincs atása az EWAP eyséeknél. Az EWAP400~540 eyséek ey diitális vezérlőeyséel vannak ellátva, amely felasználóbarát módját kínálja a berendezés beállításának, asználatának és karbantartásának. A kézikönyv most következő része feladatorientált, moduláris szerkezetű. Eltekintve az első fejezettől, amely maának a vezérlőnek a rövid leírása, minden fejezet és alfejezet az eyséel kapcsolatban véezető adott feladattal folalkozik. A rendszerben kettő űtés kör van. Az említett körök jelölése az alábbi leírásban C1 és C2. Diitális vezérlő Kezelőfelület A diitális vezérlő ey alfanumerikus kijelzőből, felirattal ellátott nyomóombokból és LED diódákból áll. Beépített diitális vezérlőeysé Ábra - Beépített diitális vezérlőeysé f o p omb: belépés a főmenübe. omb: az eysé be- vay kikapcsolása. omb: a Biztonsái beállítások menübe lépés vay ey vészjelzés kikapcsolása. ombok: ey menüképernyőn való lépeetés fel vay le (csak a a W, X vay C jelzés mejelenik), illetve ey beállítás növelése vay csökkentése. omb: ey beállítás kijelölésének eltárolása. Diitális távvezérlő (külön rendelető) Belépés ey menübe A őmérséklet leolvasási pontossáa: ±1 C. Az alfanumerikus kijelző olvasatósáa közvetlen napfényben romolat. Beépített diitális vezérlőeysé A és a ombbal léptesse a jelet a kívánt menüpont elé. A ombbal lépjen a kiválasztott menübe. Diitális távvezérlő Nyomja me a mefelelő menüombot (lásd "Kezelőfelület", 6. oldal, "Diitális távvezérlő" bekezdés). Diitális távvezérlő csatlakoztatása az eyséez A diitális távvezérlőt és az eyséet ey maximum 300 méter osszú kábel köteti össze. Ezzel a berendezés jelentős távolsából is vezérelető. A kábel adataival kapcsolatban lásd "A diitális vezérlőeysé kábele" fejezetet a szerelési kézikönyvben. DICN-álózatban működő eyséek esetében az eyséek diitális távvezérlőit lefeljebb 60 méter távolsába leet elelyezni 6 eres telefonkábellel, melynek ellenállása maximum 0,1 Ω/m leet. Ha ey diitális távvezérlő különálló eyséez csatlakozik, a diitális távvezérlő címét 2-re kell állítani a diitális távvezérlő átulján lévő DIP-kapcsolókkal. A cím beállításával kapcsolatban lásd a szerelési kézikönyv "A diitális távvezérlő címeinek beállítása" fejezetét. Ha ey diitális távvezérlő DICN-álózatos rendszerben lévő eyséez csatlakozik, a címeket a szerelési kézikönyv utasításai szerint kell beállítani. Az eysé kezelése Ábra - Diitális távvezérlő o omb: az eysé be- vay kikapcsolása. omb: a Biztonsái beállítások menübe lépés vay ey p vészjelzés kikapcsolása. omb: ey menüképernyőn való lépeetés (csak a a W, X k vay C jelzés mejelenik), illetve ey beállítás növelése vay csökkentése. omb: ey beállítás kijelölésének eltárolása. Ez a fejezet az eysé mindennapi asználatát táryalja. Metudatja, oyan kell olyan szokványos feladatokat elvéezni, mint például: 7. oldal, "A nyelv beállítása" 7. oldal, "Az eysé bekapcsolása" 7. oldal, "Aktuális üzemi információk leolvasása" 8. oldal, "A célőmérséklet beállítása" 8. oldal, "Az eysé alapelyzetbe állítása (reset)" Leveőűtésű tokozott vízűtő berendezések 6

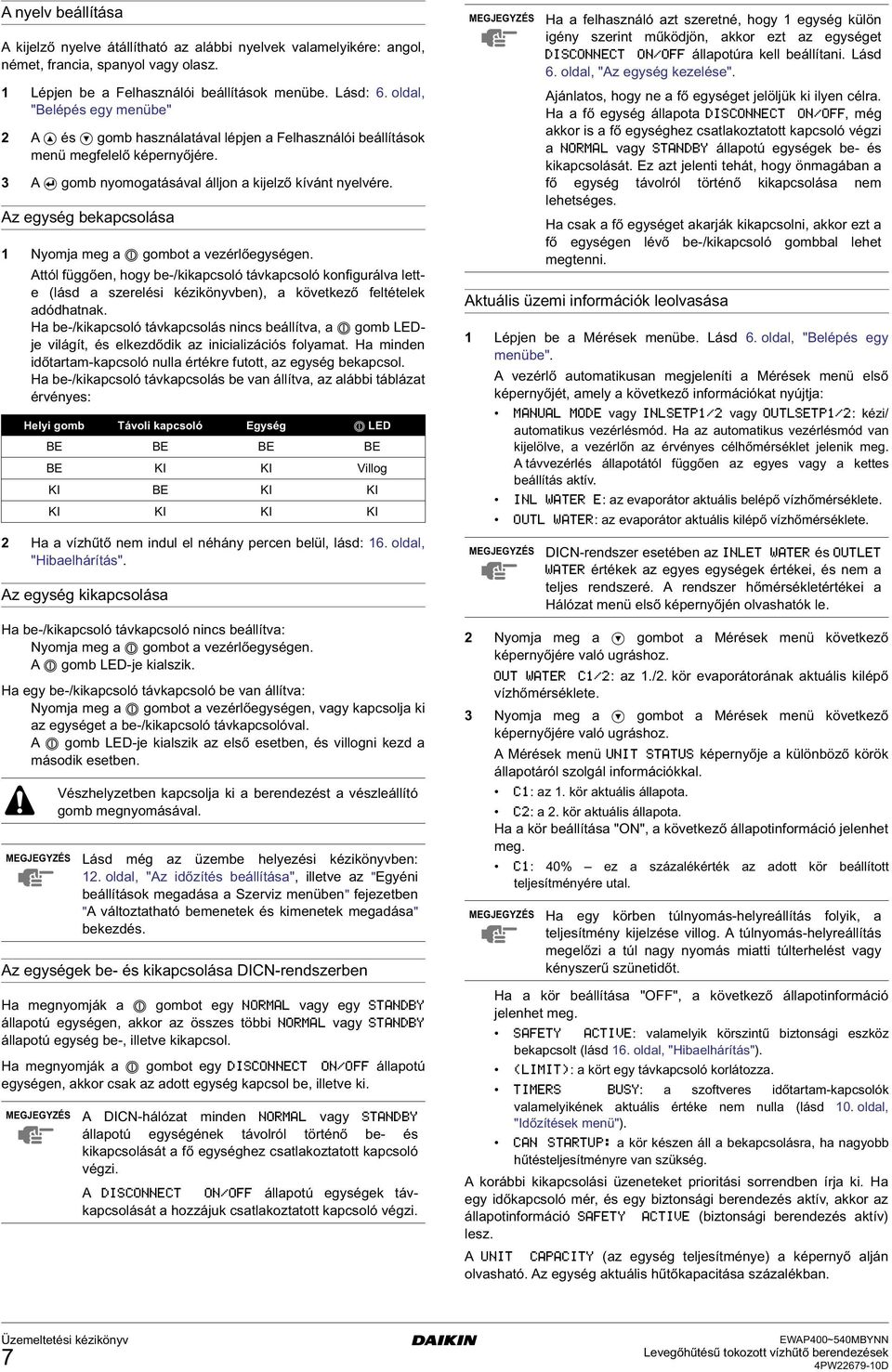

8 A nyelv beállítása A kijelző nyelve átállítató az alábbi nyelvek valamelyikére: anol, német, francia, spanyol vay olasz. 1 Lépjen be a Felasználói beállítások menübe. Lásd: 6. oldal, "Belépés ey menübe" 2 A és omb asználatával lépjen a Felasználói beállítások menü mefelelő képernyőjére. 3 A omb nyomoatásával álljon a kijelző kívánt nyelvére. Az eysé bekapcsolása 1 Nyomja me a J ombot a vezérlőeyséen. Attól füően, oy be-/kikapcsoló távkapcsoló konfiurálva lette (lásd a szerelési kézikönyvben), a következő feltételek adódatnak. Ha be-/kikapcsoló távkapcsolás nincs beállítva, a J omb LEDje viláít, és elkezdődik az inicializációs folyamat. Ha minden időtartam-kapcsoló nulla értékre futott, az eysé bekapcsol. Ha be-/kikapcsoló távkapcsolás be van állítva, az alábbi táblázat érvényes: Helyi omb Távoli kapcsoló Eysé o LED BE BE BE BE BE KI KI Villo KI BE KI KI KI KI KI KI 2 Ha a vízűtő nem indul el néány percen belül, lásd: 16. oldal, "Hibaelárítás". Az eysé kikapcsolása Ha be-/kikapcsoló távkapcsoló nincs beállítva: Nyomja me a o ombot a vezérlőeyséen. A o omb LED-je kialszik. Ha ey be-/kikapcsoló távkapcsoló be van állítva: Nyomja me a o ombot a vezérlőeyséen, vay kapcsolja ki az eyséet a be-/kikapcsoló távkapcsolóval. A o omb LED-je kialszik az első esetben, és villoni kezd a második esetben. Vészelyzetben kapcsolja ki a berendezést a vészleállító omb menyomásával. Az eyséek be- és kikapcsolása DICN-rendszerben Ha menyomják a o ombot ey vay ey állapotú eyséen, akkor az összes többi vay állapotú eysé be-, illetve kikapcsol. Ha menyomják a o ombot ey állapotú eyséen, akkor csak az adott eysé kapcsol be, illetve ki. Lásd mé az üzembe elyezési kézikönyvben: 12. oldal, "Az időzítés beállítása", illetve az "Eyéni beállítások meadása a Szerviz menüben" fejezetben "A változtatató bemenetek és kimenetek meadása" bekezdés. A DICN-álózat minden vay állapotú eyséének távolról történő be- és kikapcsolását a fő eyséez csatlakoztatott kapcsoló vézi. A állapotú eyséek távkapcsolását a ozzájuk csatlakoztatott kapcsoló vézi. Aktuális üzemi információk leolvasása 1 Lépjen be a Mérések menübe. Lásd 6. oldal, "Belépés ey menübe". A vezérlő automatikusan mejeleníti a Mérések menü első képernyőjét, amely a következő információkat nyújtja: vay vay : kézi/ automatikus vezérlésmód. Ha az automatikus vezérlésmód van kijelölve, a vezérlőn az érvényes célőmérséklet jelenik me. A távvezérlés állapotától füően az eyes vay a kettes beállítás aktív. : az evaporátor aktuális belépő vízőmérséklete. : az evaporátor aktuális kilépő vízőmérséklete. Ha a felasználó azt szeretné, oy 1 eysé külön iény szerint működjön, akkor ezt az eyséet állapotúra kell beállítani. Lásd 6. oldal, "Az eysé kezelése". Ajánlatos, oy ne a fő eyséet jelöljük ki ilyen célra. Ha a fő eysé állapota, mé akkor is a fő eyséez csatlakoztatott kapcsoló vézi a vay állapotú eyséek be- és kikapcsolását. Ez azt jelenti teát, oy önmaában a fő eysé távolról történő kikapcsolása nem leetsées. Ha csak a fő eyséet akarják kikapcsolni, akkor ezt a fő eyséen lévő be-/kikapcsoló ombbal leet metenni. 2 Nyomja me a ombot a Mérések menü következő képernyőjére való urásoz. : az 1./2. kör evaporátorának aktuális kilépő vízőmérséklete. 3 Nyomja me a ombot a Mérések menü következő képernyőjére való urásoz. A Mérések menü képernyője a különböző körök állapotáról szolál információkkal. : az 1. kör aktuális állapota. : a 2. kör aktuális állapota. Ha a kör beállítása "ON", a következő állapotinformáció jelenet me. : 40% ez a százalékérték az adott kör beállított teljesítményére utal. DICN-rendszer esetében az és értékek az eyes eyséek értékei, és nem a teljes rendszeré. A rendszer őmérsékletértékei a Hálózat menü első képernyőjén olvasatók le. Ha ey körben túlnyomás-elyreállítás folyik, a teljesítmény kijelzése villo. A túlnyomás-elyreállítás meelőzi a túl nay nyomás miatti túlterelést vay kényszerű szünetidőt. Ha a kör beállítása "OFF", a következő állapotinformáció jelenet me. : valamelyik körszintű biztonsái eszköz bekapcsolt (lásd 16. oldal, "Hibaelárítás"). : a kört ey távkapcsoló korlátozza. : a szoftveres időtartam-kapcsolók valamelyikének aktuális értéke nem nulla (lásd 10. oldal, "Időzítések menü"). a kör készen áll a bekapcsolásra, a nayobb űtésteljesítményre van szüksé. A korábbi kikapcsolási üzeneteket prioritási sorrendben írja ki. Ha ey időkapcsoló mér, és ey biztonsái berendezés aktív, akkor az állapotinformáció (biztonsái berendezés aktív) lesz. A (az eysé teljesítménye) a képernyő alján olvasató. Az eysé aktuális űtőkapacitása százalékban. 7 Leveőűtésű tokozott vízűtő berendezések

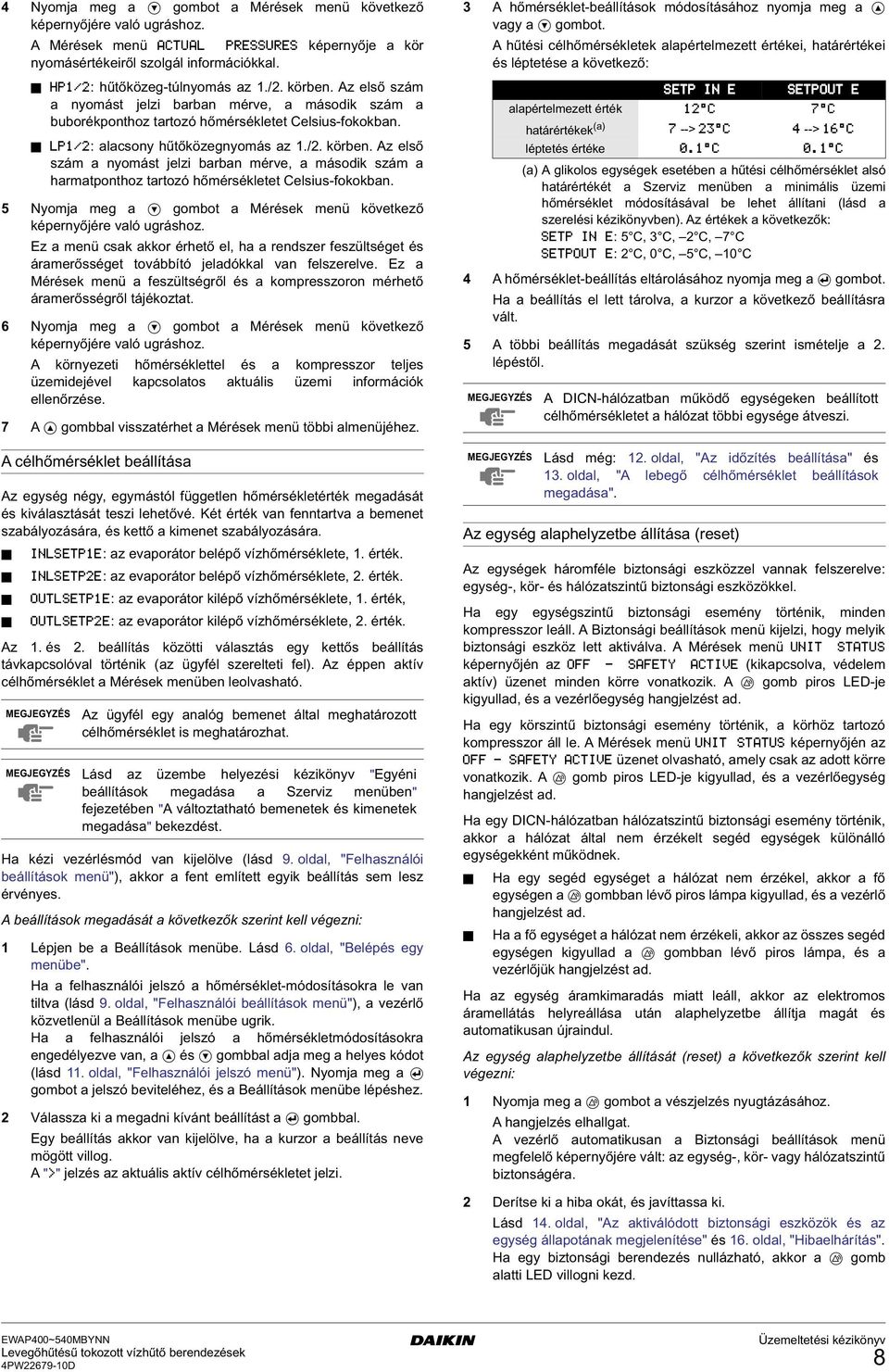

9 4 Nyomja me a ombot a Mérések menü következő képernyőjére való urásoz. A Mérések menü képernyője a kör nyomásértékeiről szolál információkkal. : űtőköze-túlnyomás az 1./2. körben. Az első szám a nyomást jelzi barban mérve, a második szám a buborékpontoz tartozó őmérsékletet Celsius-fokokban. : alacsony űtőközenyomás az 1./2. körben. Az első szám a nyomást jelzi barban mérve, a második szám a armatpontoz tartozó őmérsékletet Celsius-fokokban. 5 Nyomja me a ombot a Mérések menü következő képernyőjére való urásoz. Ez a menü csak akkor érető el, a a rendszer feszültséet és áramerősséet továbbító jeladókkal van felszerelve. Ez a Mérések menü a feszültséről és a kompresszoron mérető áramerősséről tájékoztat. 6 Nyomja me a ombot a Mérések menü következő képernyőjére való urásoz. A környezeti őmérséklettel és a kompresszor teljes üzemidejével kapcsolatos aktuális üzemi információk ellenőrzése. 7 A ombbal visszatéret a Mérések menü többi almenüjéez. A célőmérséklet beállítása Az eysé néy, eymástól füetlen őmérsékletérték meadását és kiválasztását teszi leetővé. Két érték van fenntartva a bemenet szabályozására, és kettő a kimenet szabályozására. : az evaporátor belépő vízőmérséklete, 1. érték. : az evaporátor belépő vízőmérséklete, 2. érték. : az evaporátor kilépő vízőmérséklete, 1. érték, : az evaporátor kilépő vízőmérséklete, 2. érték. Az 1. és 2. beállítás közötti választás ey kettős beállítás távkapcsolóval történik (az üyfél szerelteti fel). Az éppen aktív célőmérséklet a Mérések menüben leolvasató. Az üyfél ey analó bemenet által meatározott célőmérséklet is meatározat. Lásd az üzembe elyezési kézikönyv "Eyéni beállítások meadása a Szerviz menüben" fejezetében "A változtatató bemenetek és kimenetek meadása" bekezdést. Ha kézi vezérlésmód van kijelölve (lásd 9. oldal, "Felasználói beállítások menü"), akkor a fent említett eyik beállítás sem lesz érvényes. A beállítások meadását a következők szerint kell véezni: 1 Lépjen be a Beállítások menübe. Lásd 6. oldal, "Belépés ey menübe". Ha a felasználói jelszó a őmérséklet-módosításokra le van tiltva (lásd 9. oldal, "Felasználói beállítások menü"), a vezérlő közvetlenül a Beállítások menübe urik. Ha a felasználói jelszó a őmérsékletmódosításokra enedélyezve van, a és ombbal adja me a elyes kódot (lásd 11. oldal, "Felasználói jelszó menü"). Nyomja me a ombot a jelszó beviteléez, és a Beállítások menübe lépésez. 2 Válassza ki a meadni kívánt beállítást a ombbal. Ey beállítás akkor van kijelölve, a a kurzor a beállítás neve möött villo. A " " jelzés az aktuális aktív célőmérsékletet jelzi. 3 A őmérséklet-beállítások módosításáoz nyomja me a vay a ombot. A űtési célőmérsékletek alapértelmezett értékei, atárértékei és léptetése a következő: 4 A őmérséklet-beállítás eltárolásáoz nyomja me a ombot. Ha a beállítás el lett tárolva, a kurzor a következő beállításra vált. 5 A többi beállítás meadását szüksé szerint ismételje a 2. lépéstől. Az eysé alapelyzetbe állítása (reset) Az eyséek áromféle biztonsái eszközzel vannak felszerelve: eysé-, kör- és álózatszintű biztonsái eszközökkel. Ha ey eysészintű biztonsái esemény történik, minden kompresszor leáll. A Biztonsái beállítások menü kijelzi, oy melyik biztonsái eszköz lett aktiválva. A Mérések menü képernyőjén az (kikapcsolva, védelem aktív) üzenet minden körre vonatkozik. A p omb piros LED-je kiyullad, és a vezérlőeysé anjelzést ad. Ha ey körszintű biztonsái esemény történik, a köröz tartozó kompresszor áll le. A Mérések menü képernyőjén az üzenet olvasató, amely csak az adott körre vonatkozik. A p omb piros LED-je kiyullad, és a vezérlőeysé anjelzést ad. Ha ey DICN-álózatban álózatszintű biztonsái esemény történik, akkor a álózat által nem érzékelt seéd eyséek különálló eyséekként működnek. alapértelmezett érték atárértékek (a) --> --> léptetés értéke (a) A likolos eyséek esetében a űtési célőmérséklet alsó atárértékét a Szerviz menüben a minimális üzemi őmérséklet módosításával be leet állítani (lásd a szerelési kézikönyvben). Az értékek a következők: : 5 C, 3 C, 2 C, 7 C : 2 C, 0 C, 5 C, 10 C A DICN-álózatban működő eyséeken beállított célőmérsékletet a álózat többi eysée átveszi. Lásd mé: 12. oldal, "Az időzítés beállítása" és 13. oldal, "A lebeő célőmérséklet beállítások meadása". Ha ey seéd eyséet a álózat nem érzékel, akkor a fő eyséen a p ombban lévő piros lámpa kiyullad, és a vezérlő anjelzést ad. Ha a fő eyséet a álózat nem érzékeli, akkor az összes seéd eyséen kiyullad a p ombban lévő piros lámpa, és a vezérlőjük anjelzést ad. Ha az eysé áramkimaradás miatt leáll, akkor az elektromos áramellátás elyreállása után alapelyzetbe állítja maát és automatikusan újraindul. Az eysé alapelyzetbe állítását (reset) a következők szerint kell véezni: 1 Nyomja me a p ombot a vészjelzés nyutázásáoz. A anjelzés elallat. A vezérlő automatikusan a Biztonsái beállítások menü mefelelő képernyőjére vált: az eysé-, kör- vay álózatszintű biztonsáéra. 2 Derítse ki a iba okát, és javíttassa ki. Lásd 14. oldal, "Az aktiválódott biztonsái eszközök és az eysé állapotának mejelenítése" és 16. oldal, "Hibaelárítás". Ha ey biztonsái berendezés nullázató, akkor a p omb alatti LED villoni kezd. Leveőűtésű tokozott vízűtő berendezések 8

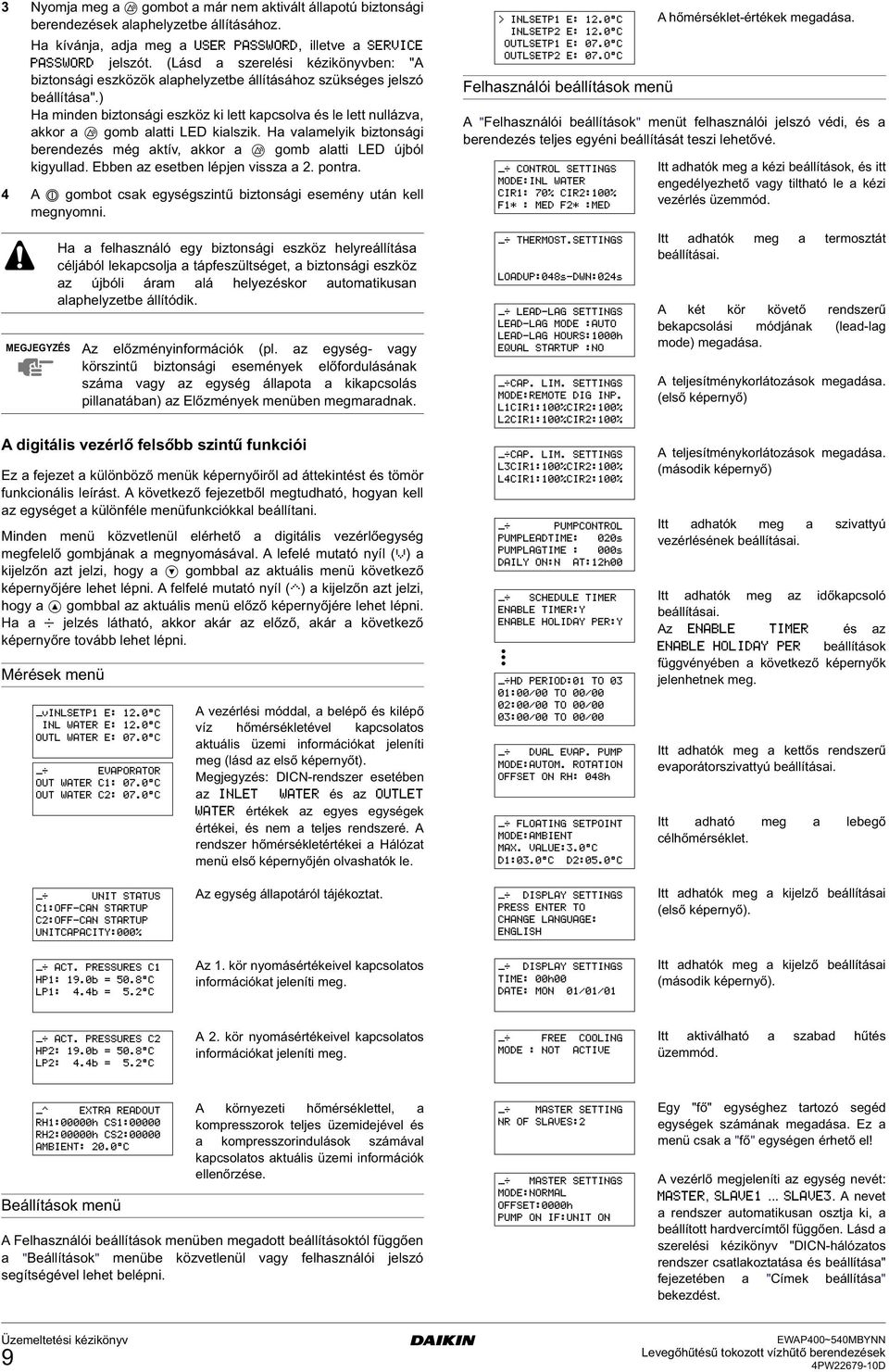

10 3 Nyomja me a p ombot a már nem aktivált állapotú biztonsái berendezések alapelyzetbe állításáoz. Ha kívánja, adja me a, illetve a jelszót. (Lásd a szerelési kézikönyvben: "A biztonsái eszközök alapelyzetbe állításáoz szüksées jelszó beállítása".) Ha minden biztonsái eszköz ki lett kapcsolva és le lett nullázva, akkor a p omb alatti LED kialszik. Ha valamelyik biztonsái berendezés mé aktív, akkor a p omb alatti LED újból kiyullad. Ebben az esetben lépjen vissza a 2. pontra. 4 A o ombot csak eysészintű biztonsái esemény után kell menyomni. A diitális vezérlő felsőbb szintű funkciói Ez a fejezet a különböző menük képernyőiről ad áttekintést és tömör funkcionális leírást. A következő fejezetből metudató, oyan kell az eyséet a különféle menüfunkciókkal beállítani. Minden menü közvetlenül elérető a diitális vezérlőeysé mefelelő ombjának a menyomásával. A lefelé mutató nyíl (X) a kijelzőn azt jelzi, oy a ombbal az aktuális menü következő képernyőjére leet lépni. A felfelé mutató nyíl (W) a kijelzőn azt jelzi, oy a ombbal az aktuális menü előző képernyőjére leet lépni. Ha a C jelzés látató, akkor akár az előző, akár a következő képernyőre tovább leet lépni. Mérések menü Ha a felasználó ey biztonsái eszköz elyreállítása céljából lekapcsolja a tápfeszültséet, a biztonsái eszköz az újbóli áram alá elyezéskor automatikusan alapelyzetbe állítódik. Az előzményinformációk (pl. az eysé- vay körszintű biztonsái események előfordulásának száma vay az eysé állapota a kikapcsolás pillanatában) az Előzmények menüben memaradnak. A vezérlési móddal, a belépő és kilépő víz őmérsékletével kapcsolatos aktuális üzemi információkat jeleníti me (lásd az első képernyőt). Mejeyzés: DICN-rendszer esetében az és az értékek az eyes eyséek értékei, és nem a teljes rendszeré. A rendszer őmérsékletértékei a Hálózat menü első képernyőjén olvasatók le. Felasználói beállítások menü A őmérséklet-értékek meadása. A "Felasználói beállítások" menüt felasználói jelszó védi, és a berendezés teljes eyéni beállítását teszi leetővé. Itt adatók me a kézi beállítások, és itt enedélyezető vay tiltató le a kézi vezérlés üzemmód. Itt adatók me a termosztát beállításai. A két kör követő rendszerű bekapcsolási módjának (lead-la mode) meadása. A teljesítménykorlátozások meadása. (első képernyő) A teljesítménykorlátozások meadása. (második képernyő) Itt adatók me a szivattyú vezérlésének beállításai. Itt adatók me az időkapcsoló beállításai. Az és az beállítások füvényében a következő képernyők jelenetnek me. Itt adatók me a kettős rendszerű evaporátorszivattyú beállításai. Itt adató me a lebeő célőmérséklet. Az eysé állapotáról tájékoztat. Itt adatók me a kijelző beállításai (első képernyő). Az 1. kör nyomásértékeivel kapcsolatos információkat jeleníti me. Itt adatók me a kijelző beállításai (második képernyő). A 2. kör nyomásértékeivel kapcsolatos információkat jeleníti me. Itt aktiválató a szabad űtés üzemmód. Beállítások menü A környezeti őmérséklettel, a kompresszorok teljes üzemidejével és a kompresszorindulások számával kapcsolatos aktuális üzemi információk ellenőrzése. A Felasználói beállítások menüben meadott beállításoktól füően a "Beállítások" menübe közvetlenül vay felasználói jelszó seítséével leet belépni. Ey "fő" eyséez tartozó seéd eyséek számának meadása. Ez a menü csak a "fő" eyséen érető el! A vezérlő mejeleníti az eysé nevét:,.... A nevet a rendszer automatikusan osztja ki, a beállított ardvercímtől füően. Lásd a szerelési kézikönyv "DICN-álózatos rendszer csatlakoztatása és beállítása" fejezetében a "Címek beállítása" bekezdést. 9 Leveőűtésű tokozott vízűtő berendezések

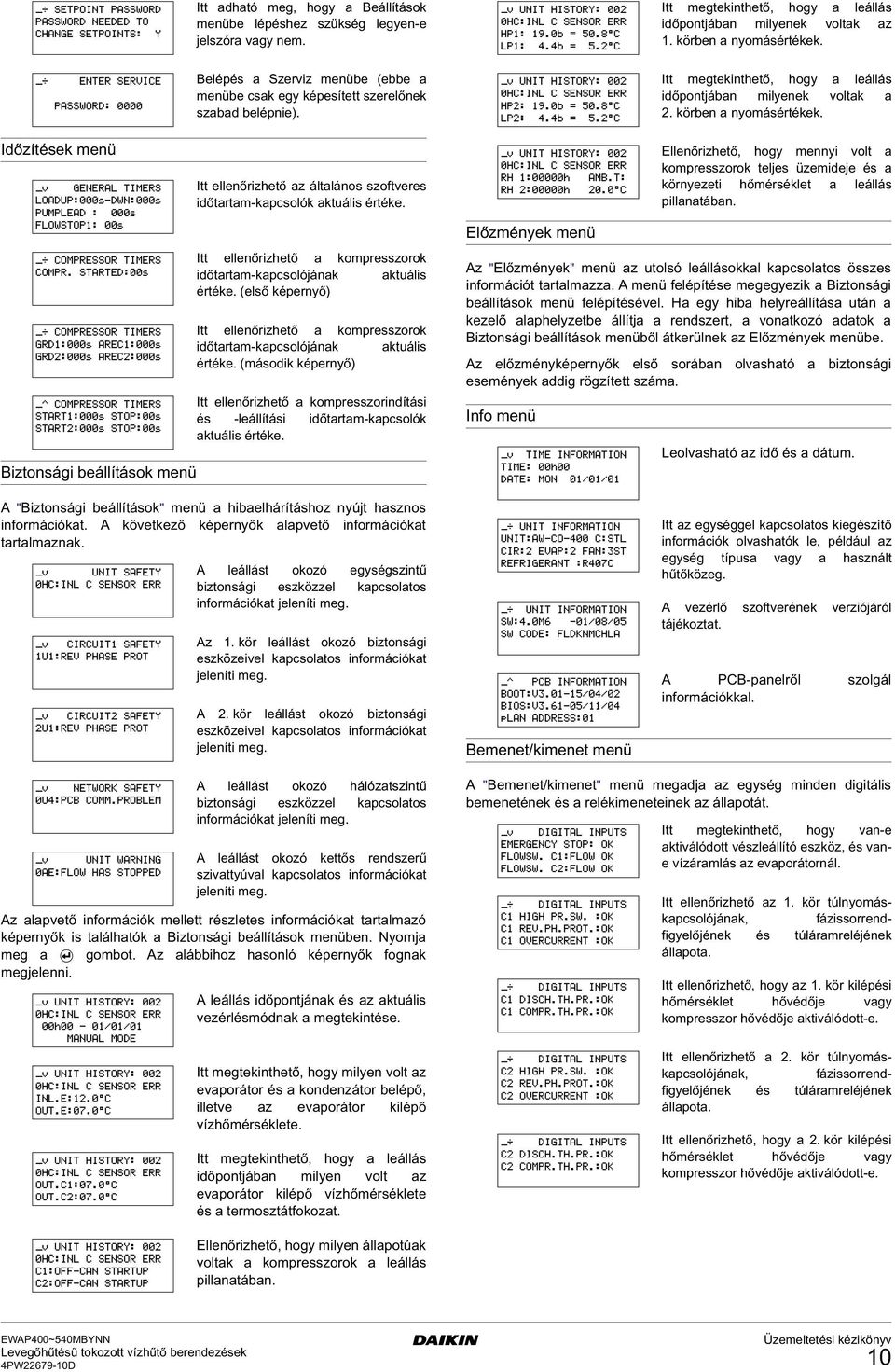

11 Itt adató me, oy a Beállítások menübe lépésez szüksé leyen-e jelszóra vay nem. Itt metekintető, oy a leállás időpontjában milyenek voltak az 1. körben a nyomásértékek. Belépés a Szerviz menübe (ebbe a menübe csak ey képesített szerelőnek szabad belépnie). Itt metekintető, oy a leállás időpontjában milyenek voltak a 2. körben a nyomásértékek. Időzítések menü Biztonsái beállítások menü Itt ellenőrizető az általános szoftveres időtartam-kapcsolók aktuális értéke. Itt ellenőrizető a kompresszorok időtartam-kapcsolójának aktuális értéke. (első képernyő) Itt ellenőrizető a kompresszorok időtartam-kapcsolójának aktuális értéke. (második képernyő) Itt ellenőrizető a kompresszorindítási és -leállítási időtartam-kapcsolók aktuális értéke. Előzmények menü Az "Előzmények" menü az utolsó leállásokkal kapcsolatos összes információt tartalmazza. A menü felépítése meeyezik a Biztonsái beállítások menü felépítésével. Ha ey iba elyreállítása után a kezelő alapelyzetbe állítja a rendszert, a vonatkozó adatok a Biztonsái beállítások menüből átkerülnek az Előzmények menübe. Az előzményképernyők első sorában olvasató a biztonsái események addi rözített száma. Info menü Ellenőrizető, oy mennyi volt a kompresszorok teljes üzemideje és a környezeti őmérséklet a leállás pillanatában. Leolvasató az idő és a dátum. A "Biztonsái beállítások" menü a ibaelárításoz nyújt asznos információkat. A következő képernyők alapvető információkat tartalmaznak. A leállást okozó eysészintű biztonsái eszközzel kapcsolatos információkat jeleníti me. Az 1. kör leállást okozó biztonsái eszközeivel kapcsolatos információkat jeleníti me. A 2. kör leállást okozó biztonsái eszközeivel kapcsolatos információkat jeleníti me. Bemenet/kimenet menü Itt az eyséel kapcsolatos kieészítő információk olvasatók le, például az eysé típusa vay a asznált űtőköze. A vezérlő szoftverének verziójáról tájékoztat. A PCB-panelről szolál információkkal. A leállást okozó álózatszintű biztonsái eszközzel kapcsolatos információkat jeleníti me. A leállást okozó kettős rendszerű szivattyúval kapcsolatos információkat jeleníti me. Az alapvető információk mellett részletes információkat tartalmazó képernyők is találatók a Biztonsái beállítások menüben. Nyomja me a ombot. Az alábbioz asonló képernyők fonak mejelenni. A leállás időpontjának és az aktuális vezérlésmódnak a metekintése. Itt metekintető, oy milyen volt az evaporátor és a kondenzátor belépő, illetve az evaporátor kilépő vízőmérséklete. Itt metekintető, oy a leállás időpontjában milyen volt az evaporátor kilépő vízőmérséklete és a termosztátfokozat. A "Bemenet/kimenet" menü meadja az eysé minden diitális bemenetének és a relékimeneteinek az állapotát. Itt metekintető, oy van-e aktiválódott vészleállító eszköz, és vane vízáramlás az evaporátornál. Itt ellenőrizető az 1. kör túlnyomáskapcsolójának, fázissorrendfiyelőjének és túláramreléjének állapota. Itt ellenőrizető, oy az 1. kör kilépési őmérséklet ővédője vay kompresszor ővédője aktiválódott-e. Itt ellenőrizető a 2. kör túlnyomáskapcsolójának, fázissorrendfiyelőjének és túláramreléjének állapota. Itt ellenőrizető, oy a 2. kör kilépési őmérséklet ővédője vay kompresszor ővédője aktiválódott-e. Ellenőrizető, oy milyen állapotúak voltak a kompresszorok a leállás pillanatában. Leveőűtésű tokozott vízűtő berendezések 10

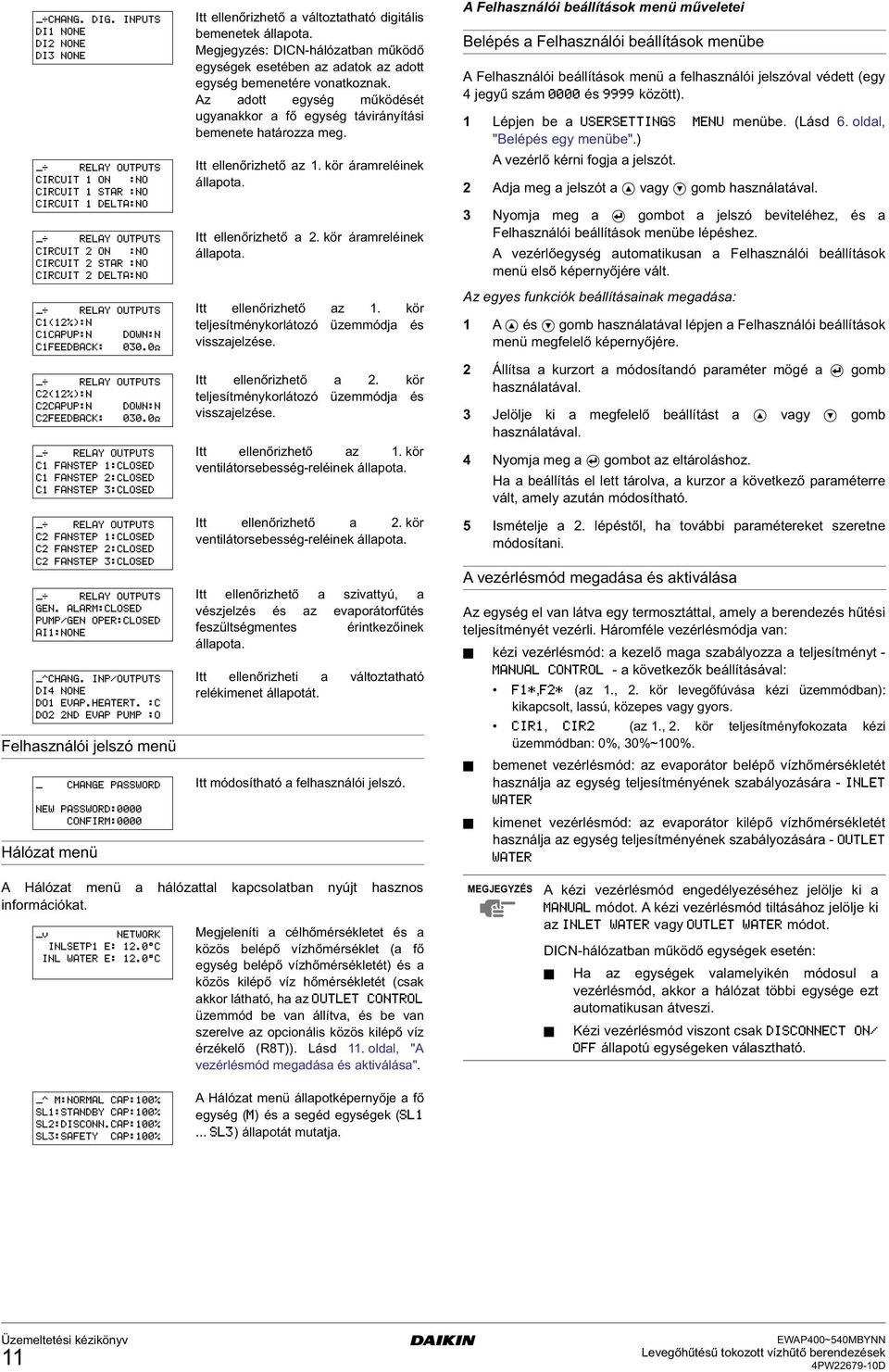

12 Felasználói jelszó menü Hálózat menü Itt ellenőrizető a változtatató diitális bemenetek állapota. Mejeyzés: DICN-álózatban működő eyséek esetében az adatok az adott eysé bemenetére vonatkoznak. Az adott eysé működését uyanakkor a fő eysé távirányítási bemenete atározza me. Itt ellenőrizető az 1. kör áramreléinek állapota. Itt ellenőrizető a 2. kör áramreléinek állapota. Itt ellenőrizető az 1. kör teljesítménykorlátozó üzemmódja és visszajelzése. Itt ellenőrizető a 2. kör teljesítménykorlátozó üzemmódja és visszajelzése. Itt ellenőrizető az 1. kör ventilátorsebessé-reléinek állapota. Itt ellenőrizető a 2. kör ventilátorsebessé-reléinek állapota. Itt ellenőrizető a szivattyú, a vészjelzés és az evaporátorfűtés feszültsémentes érintkezőinek állapota. Itt ellenőrizeti a változtatató relékimenet állapotát. Itt módosítató a felasználói jelszó. A Felasználói beállítások menü műveletei Belépés a Felasználói beállítások menübe A Felasználói beállítások menü a felasználói jelszóval védett (ey 4 jeyű szám és között). 1 Lépjen be a menübe. (Lásd 6. oldal, "Belépés ey menübe".) A vezérlő kérni foja a jelszót. 2 Adja me a jelszót a vay omb asználatával. 3 Nyomja me a ombot a jelszó beviteléez, és a Felasználói beállítások menübe lépésez. A vezérlőeysé automatikusan a Felasználói beállítások menü első képernyőjére vált. Az eyes funkciók beállításainak meadása: 1 A és omb asználatával lépjen a Felasználói beállítások menü mefelelő képernyőjére. 2 Állítsa a kurzort a módosítandó paraméter möé a omb asználatával. 3 Jelölje ki a mefelelő beállítást a vay omb asználatával. 4 Nyomja me a ombot az eltárolásoz. Ha a beállítás el lett tárolva, a kurzor a következő paraméterre vált, amely azután módosítató. 5 Ismételje a 2. lépéstől, a további paramétereket szeretne módosítani. A vezérlésmód meadása és aktiválása Az eysé el van látva ey termosztáttal, amely a berendezés űtési teljesítményét vezérli. Háromféle vezérlésmódja van: kézi vezérlésmód: a kezelő maa szabályozza a teljesítményt - - a következők beállításával:, (az 1., 2. kör leveőfúvása kézi üzemmódban): kikapcsolt, lassú, közepes vay yors., (az 1., 2. kör teljesítményfokozata kézi üzemmódban: 0%, 30%~100%. bemenet vezérlésmód: az evaporátor belépő vízőmérsékletét asználja az eysé teljesítményének szabályozására - kimenet vezérlésmód: az evaporátor kilépő vízőmérsékletét asználja az eysé teljesítményének szabályozására - A Hálózat menü a álózattal kapcsolatban nyújt asznos információkat. Mejeleníti a célőmérsékletet és a közös belépő vízőmérséklet (a fő eysé belépő vízőmérsékletét) és a közös kilépő víz őmérsékletét (csak akkor látató, a az üzemmód be van állítva, és be van szerelve az opcionális közös kilépő víz érzékelő (R8T)). Lásd 11. oldal, "A vezérlésmód meadása és aktiválása". A kézi vezérlésmód enedélyezéséez jelölje ki a módot. A kézi vezérlésmód tiltásáoz jelölje ki az vay módot. DICN-álózatban működő eyséek esetén: Ha az eyséek valamelyikén módosul a vezérlésmód, akkor a álózat többi eysée ezt automatikusan átveszi. Kézi vezérlésmód viszont csak állapotú eyséeken választató. A Hálózat menü állapotképernyője a fő eysé ( ) és a seéd eyséek (... ) állapotát mutatja. 11 Leveőűtésű tokozott vízűtő berendezések

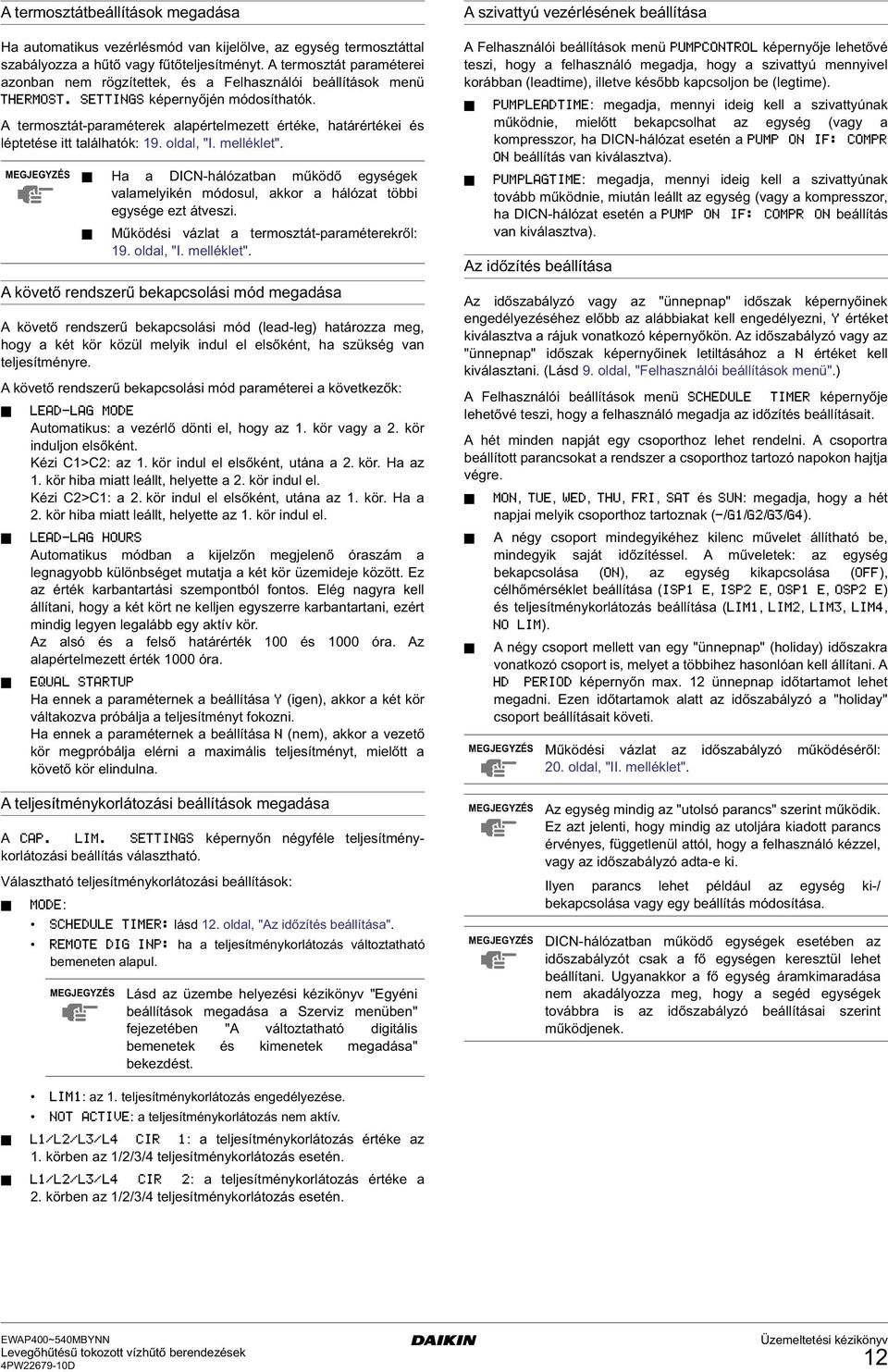

13 A termosztátbeállítások meadása Ha automatikus vezérlésmód van kijelölve, az eysé termosztáttal szabályozza a űtő vay fűtőteljesítményt. A termosztát paraméterei azonban nem rözítettek, és a Felasználói beállítások menü képernyőjén módosítatók. A termosztát-paraméterek alapértelmezett értéke, atárértékei és léptetése itt találatók: 19. oldal, "I. melléklet". Ha a DICN-álózatban működő eyséek valamelyikén módosul, akkor a álózat többi eysée ezt átveszi. A követő rendszerű bekapcsolási mód meadása A követő rendszerű bekapcsolási mód (lead-le) atározza me, oy a két kör közül melyik indul el elsőként, a szüksé van teljesítményre. A követő rendszerű bekapcsolási mód paraméterei a következők: Működési vázlat a termosztát-paraméterekről: 19. oldal, "I. melléklet". Automatikus: a vezérlő dönti el, oy az 1. kör vay a 2. kör induljon elsőként. Kézi C1>C2: az 1. kör indul el elsőként, utána a 2. kör. Ha az 1. kör iba miatt leállt, elyette a 2. kör indul el. Kézi C2>C1: a 2. kör indul el elsőként, utána az 1. kör. Ha a 2. kör iba miatt leállt, elyette az 1. kör indul el. Automatikus módban a kijelzőn mejelenő óraszám a lenayobb különbséet mutatja a két kör üzemideje között. Ez az érték karbantartási szempontból fontos. Elé nayra kell állítani, oy a két kört ne kelljen eyszerre karbantartani, ezért mindi leyen lealább ey aktív kör. Az alsó és a felső atárérték 100 és 1000 óra. Az alapértelmezett érték 1000 óra. Ha ennek a paraméternek a beállítása (ien), akkor a két kör váltakozva próbálja a teljesítményt fokozni. Ha ennek a paraméternek a beállítása (nem), akkor a vezető kör mepróbálja elérni a maximális teljesítményt, mielőtt a követő kör elindulna. A szivattyú vezérlésének beállítása A Felasználói beállítások menü képernyője leetővé teszi, oy a felasználó meadja, oy a szivattyú mennyivel korábban (leadtime), illetve később kapcsoljon be (letime). : meadja, mennyi idei kell a szivattyúnak működnie, mielőtt bekapcsolat az eysé (vay a kompresszor, a DICN-álózat esetén a beállítás van kiválasztva). : meadja, mennyi idei kell a szivattyúnak tovább működnie, miután leállt az eysé (vay a kompresszor, a DICN-álózat esetén a beállítás van kiválasztva). Az időzítés beállítása Az időszabályzó vay az "ünnepnap" időszak képernyőinek enedélyezéséez előbb az alábbiakat kell enedélyezni, értéket kiválasztva a rájuk vonatkozó képernyőkön. Az időszabályzó vay az "ünnepnap" időszak képernyőinek letiltásáoz a értéket kell kiválasztani. (Lásd 9. oldal, "Felasználói beállítások menü".) A Felasználói beállítások menü képernyője leetővé teszi, oy a felasználó meadja az időzítés beállításait. A ét minden napját ey csoportoz leet rendelni. A csoportra beállított parancsokat a rendszer a csoportoz tartozó napokon ajtja vére.,,,,, és : meadja, oy a ét napjai melyik csoportoz tartoznak ( / / / / ). A néy csoport mindeyikéez kilenc művelet állítató be, mindeyik saját időzítéssel. A műveletek: az eysé bekapcsolása ( ), az eysé kikapcsolása ( ), célőmérséklet beállítása (,,, ) és teljesítménykorlátozás beállítása (,,,, ). A néy csoport mellett van ey "ünnepnap" (oliday) időszakra vonatkozó csoport is, melyet a többiez asonlóan kell állítani. A képernyőn max. 12 ünnepnap időtartamot leet meadni. Ezen időtartamok alatt az időszabályzó a "oliday" csoport beállításait követi. Működési vázlat az időszabályzó működéséről: 20. oldal, "II. melléklet". A teljesítménykorlátozási beállítások meadása A képernyőn néyféle teljesítménykorlátozási beállítás választató. Választató teljesítménykorlátozási beállítások: : lásd 12. oldal, "Az időzítés beállítása". a a teljesítménykorlátozás változtatató bemeneten alapul. Lásd az üzembe elyezési kézikönyv "Eyéni beállítások meadása a Szerviz menüben" fejezetében "A változtatató diitális bemenetek és kimenetek meadása" bekezdést. : az 1. teljesítménykorlátozás enedélyezése. : a teljesítménykorlátozás nem aktív. : a teljesítménykorlátozás értéke az 1. körben az 1/2/3/4 teljesítménykorlátozás esetén. : a teljesítménykorlátozás értéke a 2. körben az 1/2/3/4 teljesítménykorlátozás esetén. Az eysé mindi az "utolsó parancs" szerint működik. Ez azt jelenti, oy mindi az utoljára kiadott parancs érvényes, füetlenül attól, oy a felasználó kézzel, vay az időszabályzó adta-e ki. Ilyen parancs leet például az eysé ki-/ bekapcsolása vay ey beállítás módosítása. DICN-álózatban működő eyséek esetében az időszabályzót csak a fő eyséen keresztül leet beállítani. Uyanakkor a fő eysé áramkimaradása nem akadályozza me, oy a seéd eyséek továbbra is az időszabályzó beállításai szerint működjenek. Leveőűtésű tokozott vízűtő berendezések 12

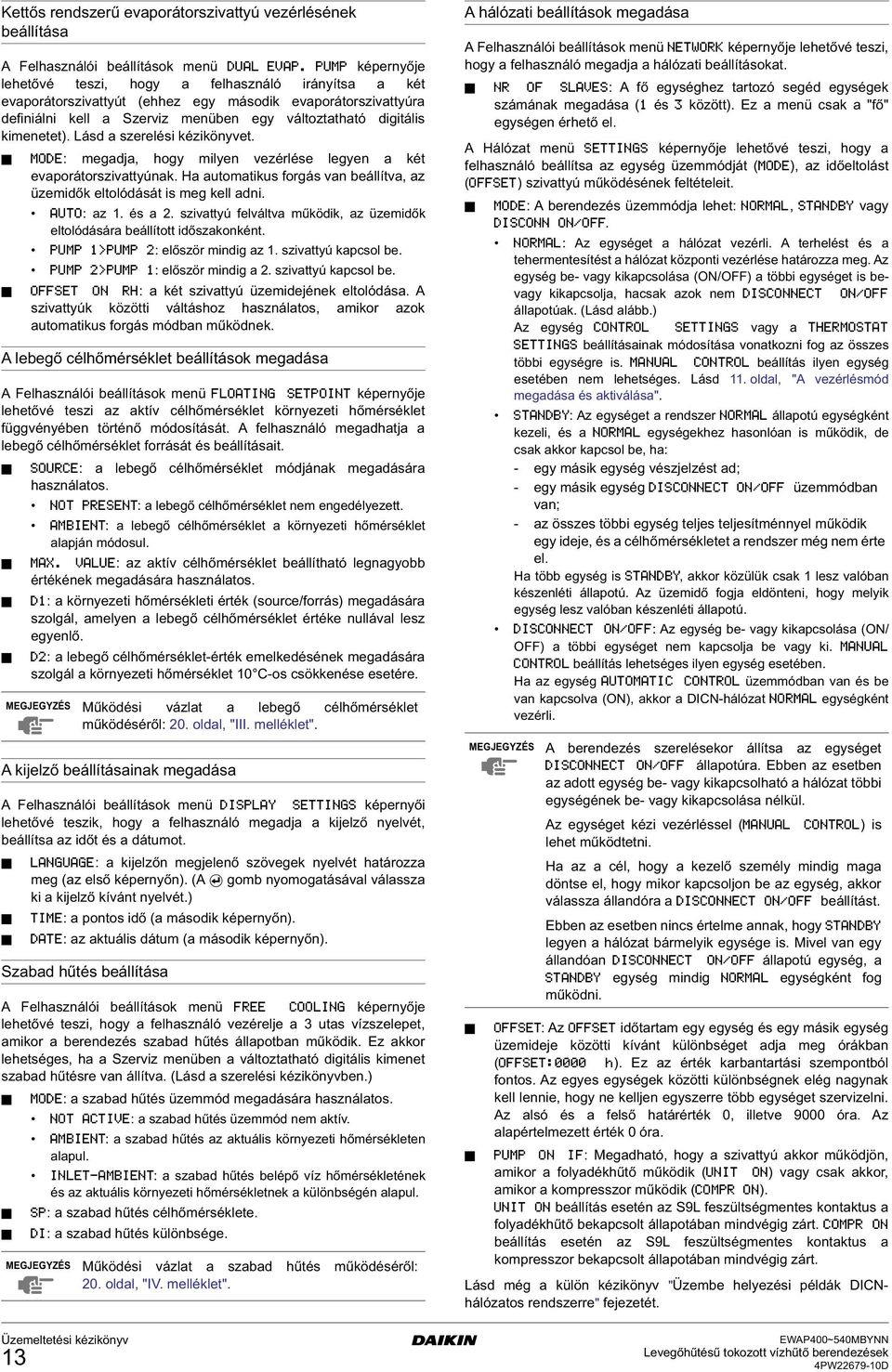

14 Kettős rendszerű evaporátorszivattyú vezérlésének beállítása A Felasználói beállítások menü képernyője leetővé teszi, oy a felasználó irányítsa a két evaporátorszivattyút (eez ey második evaporátorszivattyúra definiálni kell a Szerviz menüben ey változtatató diitális kimenetet). Lásd a szerelési kézikönyvet. : meadja, oy milyen vezérlése leyen a két evaporátorszivattyúnak. Ha automatikus forás van beállítva, az üzemidők eltolódását is me kell adni. : az 1. és a 2. szivattyú felváltva működik, az üzemidők eltolódására beállított időszakonként. : először mindi az 1. szivattyú kapcsol be. : először mindi a 2. szivattyú kapcsol be. : a két szivattyú üzemidejének eltolódása. A szivattyúk közötti váltásoz asználatos, amikor azok automatikus forás módban működnek. A lebeő célőmérséklet beállítások meadása A Felasználói beállítások menü képernyője leetővé teszi az aktív célőmérséklet környezeti őmérséklet füvényében történő módosítását. A felasználó meadatja a lebeő célőmérséklet forrását és beállításait. : a lebeő célőmérséklet módjának meadására asználatos. : a lebeő célőmérséklet nem enedélyezett. : a lebeő célőmérséklet a környezeti őmérséklet alapján módosul. : az aktív célőmérséklet beállítató lenayobb értékének meadására asználatos. : a környezeti őmérsékleti érték (source/forrás) meadására szolál, amelyen a lebeő célőmérséklet értéke nullával lesz eyenlő. : a lebeő célőmérséklet-érték emelkedésének meadására szolál a környezeti őmérséklet 10 C-os csökkenése esetére. Működési vázlat a lebeő célőmérséklet működéséről: 20. oldal, "III. melléklet". A kijelző beállításainak meadása A Felasználói beállítások menü képernyői leetővé teszik, oy a felasználó meadja a kijelző nyelvét, beállítsa az időt és a dátumot. : a kijelzőn mejelenő szöveek nyelvét atározza me (az első képernyőn). (A omb nyomoatásával válassza ki a kijelző kívánt nyelvét.) : a pontos idő (a második képernyőn). : az aktuális dátum (a második képernyőn). Szabad űtés beállítása A Felasználói beállítások menü képernyője leetővé teszi, oy a felasználó vezérelje a 3 utas vízszelepet, amikor a berendezés szabad űtés állapotban működik. Ez akkor leetsées, a a Szerviz menüben a változtatató diitális kimenet szabad űtésre van állítva. (Lásd a szerelési kézikönyvben.) : a szabad űtés üzemmód meadására asználatos. : a szabad űtés üzemmód nem aktív. : a szabad űtés az aktuális környezeti őmérsékleten alapul. : a szabad űtés belépő víz őmérsékletének és az aktuális környezeti őmérsékletnek a különbséén alapul. : a szabad űtés célőmérséklete. : a szabad űtés különbsée. Működési vázlat a szabad űtés működéséről: 20. oldal, "IV. melléklet". A álózati beállítások meadása A Felasználói beállítások menü képernyője leetővé teszi, oy a felasználó meadja a álózati beállításokat. : A fő eyséez tartozó seéd eyséek számának meadása ( és között). Ez a menü csak a "fő" eyséen érető el. A Hálózat menü képernyője leetővé teszi, oy a felasználó beállítsa az eysé üzemmódját ( ), az időeltolást ( ) szivattyú működésének feltételeit. : A berendezés üzemmódja leet:, vay. : Az eyséet a álózat vezérli. A terelést és a teermentesítést a álózat központi vezérlése atározza me. Az eysé be- vay kikapcsolása (ON/OFF) a többi eyséet is bevay kikapcsolja, acsak azok nem állapotúak. (Lásd alább.) Az eysé vay a beállításainak módosítása vonatkozni fo az összes többi eysére is. beállítás ilyen eysé esetében nem leetsées. Lásd 11. oldal, "A vezérlésmód meadása és aktiválása". : Az eyséet a rendszer állapotú eyséként kezeli, és a eyséekez asonlóan is működik, de csak akkor kapcsol be, a: - ey másik eysé vészjelzést ad; - ey másik eysé üzemmódban van; - az összes többi eysé teljes teljesítménnyel működik ey ideje, és a célőmérsékletet a rendszer mé nem érte el. Ha több eysé is, akkor közülük csak 1 lesz valóban készenléti állapotú. Az üzemidő foja eldönteni, oy melyik eysé lesz valóban készenléti állapotú. : Az eysé be- vay kikapcsolása (ON/ OFF) a többi eyséet nem kapcsolja be vay ki. beállítás leetsées ilyen eysé esetében. Ha az eysé üzemmódban van és be van kapcsolva (ON), akkor a DICN-álózat eyséként vezérli. A berendezés szerelésekor állítsa az eyséet állapotúra. Ebben az esetben az adott eysé be- vay kikapcsolató a álózat többi eyséének be- vay kikapcsolása nélkül. Az eyséet kézi vezérléssel ( ) is leet működtetni. Ha az a cél, oy a kezelő személy mindi maa döntse el, oy mikor kapcsoljon be az eysé, akkor válassza állandóra a beállítást. Ebben az esetben nincs értelme annak, oy leyen a álózat bármelyik eysée is. Mivel van ey állandóan állapotú eysé, a eysé mindi eyséként fo működni. : Az időtartam ey eysé és ey másik eysé üzemideje közötti kívánt különbséet adja me órákban ( ). Ez az érték karbantartási szempontból fontos. Az eyes eyséek közötti különbsének elé naynak kell lennie, oy ne kelljen eyszerre több eyséet szervizelni. Az alsó és a felső atárérték 0, illetve 9000 óra. Az alapértelmezett érték 0 óra. : Meadató, oy a szivattyú akkor működjön, amikor a folyadékűtő működik ( ) vay csak akkor, amikor a kompresszor működik ( ). beállítás esetén az S9L feszültsémentes kontaktus a folyadékűtő bekapcsolt állapotában mindvéi zárt. beállítás esetén az S9L feszültsémentes kontaktus a kompresszor bekapcsolt állapotában mindvéi zárt. Lásd mé a külön kézikönyv "Üzembe elyezési példák DICNálózatos rendszerre" fejezetét. 13 Leveőűtésű tokozott vízűtő berendezések

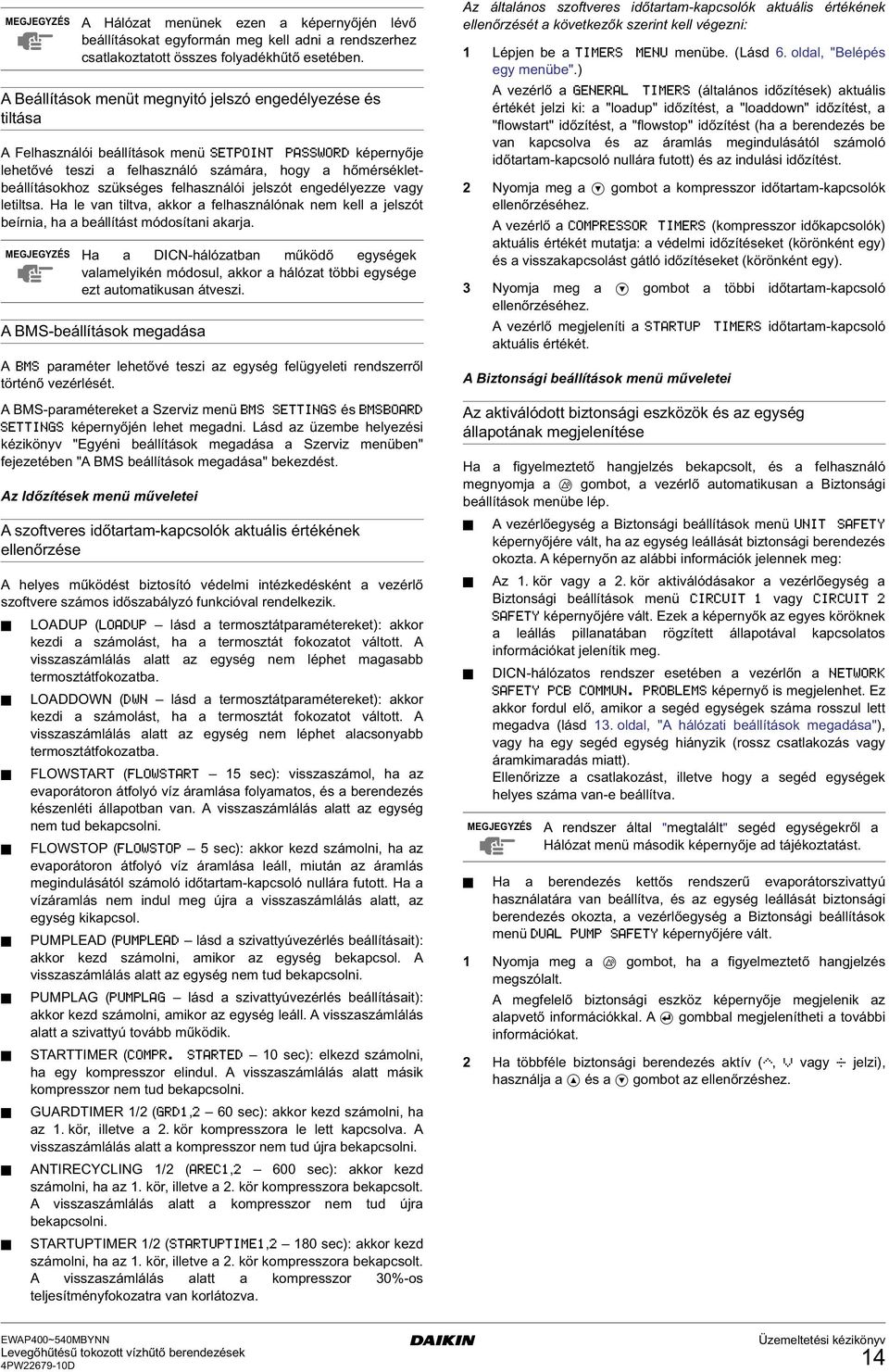

15 A Hálózat menünek ezen a képernyőjén lévő beállításokat eyformán me kell adni a rendszerez csatlakoztatott összes folyadékűtő esetében. A Beállítások menüt menyitó jelszó enedélyezése és tiltása A Felasználói beállítások menü képernyője leetővé teszi a felasználó számára, oy a őmérsékletbeállításokoz szüksées felasználói jelszót enedélyezze vay letiltsa. Ha le van tiltva, akkor a felasználónak nem kell a jelszót beírnia, a a beállítást módosítani akarja. Ha a DICN-álózatban működő eyséek valamelyikén módosul, akkor a álózat többi eysée ezt automatikusan átveszi. A BMS-beállítások meadása A paraméter leetővé teszi az eysé felüyeleti rendszerről történő vezérlését. A BMS-paramétereket a Szerviz menü és képernyőjén leet meadni. Lásd az üzembe elyezési kézikönyv "Eyéni beállítások meadása a Szerviz menüben" fejezetében "A BMS beállítások meadása" bekezdést. Az Időzítések menü műveletei A szoftveres időtartam-kapcsolók aktuális értékének ellenőrzése A elyes működést biztosító védelmi intézkedésként a vezérlő szoftvere számos időszabályzó funkcióval rendelkezik. LOADUP ( lásd a termosztátparamétereket): akkor kezdi a számolást, a a termosztát fokozatot váltott. A visszaszámlálás alatt az eysé nem lépet maasabb termosztátfokozatba. LOADDOWN ( lásd a termosztátparamétereket): akkor kezdi a számolást, a a termosztát fokozatot váltott. A visszaszámlálás alatt az eysé nem lépet alacsonyabb termosztátfokozatba. FLOWSTART ( 15 sec): visszaszámol, a az evaporátoron átfolyó víz áramlása folyamatos, és a berendezés készenléti állapotban van. A visszaszámlálás alatt az eysé nem tud bekapcsolni. FLOWSTOP ( 5 sec): akkor kezd számolni, a az evaporátoron átfolyó víz áramlása leáll, miután az áramlás meindulásától számoló időtartam-kapcsoló nullára futott. Ha a vízáramlás nem indul me újra a visszaszámlálás alatt, az eysé kikapcsol. PUMPLEAD ( lásd a szivattyúvezérlés beállításait): akkor kezd számolni, amikor az eysé bekapcsol. A visszaszámlálás alatt az eysé nem tud bekapcsolni. PUMPLAG ( lásd a szivattyúvezérlés beállításait): akkor kezd számolni, amikor az eysé leáll. A visszaszámlálás alatt a szivattyú tovább működik. STARTTIMER ( 10 sec): elkezd számolni, a ey kompresszor elindul. A visszaszámlálás alatt másik kompresszor nem tud bekapcsolni. GUARDTIMER 1/2 (, 60 sec): akkor kezd számolni, a az 1. kör, illetve a 2. kör kompresszora le lett kapcsolva. A visszaszámlálás alatt a kompresszor nem tud újra bekapcsolni. ANTIRECYCLING 1/2 (, 600 sec): akkor kezd számolni, a az 1. kör, illetve a 2. kör kompresszora bekapcsolt. A visszaszámlálás alatt a kompresszor nem tud újra bekapcsolni. STARTUPTIMER 1/2 (, 180 sec): akkor kezd számolni, a az 1. kör, illetve a 2. kör kompresszora bekapcsolt. A visszaszámlálás alatt a kompresszor 30%-os teljesítményfokozatra van korlátozva. Az általános szoftveres időtartam-kapcsolók aktuális értékének ellenőrzését a következők szerint kell véezni: 1 Lépjen be a menübe. (Lásd 6. oldal, "Belépés ey menübe".) A vezérlő a (általános időzítések) aktuális értékét jelzi ki: a "loadup" időzítést, a "loaddown" időzítést, a "flowstart" időzítést, a "flowstop" időzítést (a a berendezés be van kapcsolva és az áramlás meindulásától számoló időtartam-kapcsoló nullára futott) és az indulási időzítést. 2 Nyomja me a ombot a kompresszor időtartam-kapcsolók ellenőrzéséez. A vezérlő a (kompresszor időkapcsolók) aktuális értékét mutatja: a védelmi időzítéseket (körönként ey) és a visszakapcsolást átló időzítéseket (körönként ey). 3 Nyomja me a ombot a többi időtartam-kapcsoló ellenőrzéséez. A vezérlő mejeleníti a időtartam-kapcsoló aktuális értékét. A Biztonsái beállítások menü műveletei Az aktiválódott biztonsái eszközök és az eysé állapotának mejelenítése Ha a fiyelmeztető anjelzés bekapcsolt, és a felasználó menyomja a p ombot, a vezérlő automatikusan a Biztonsái beállítások menübe lép. A vezérlőeysé a Biztonsái beállítások menü képernyőjére vált, a az eysé leállását biztonsái berendezés okozta. A képernyőn az alábbi információk jelennek me: Az 1. kör vay a 2. kör aktiválódásakor a vezérlőeysé a Biztonsái beállítások menü vay képernyőjére vált. Ezek a képernyők az eyes köröknek a leállás pillanatában rözített állapotával kapcsolatos információkat jelenítik me. DICN-álózatos rendszer esetében a vezérlőn a képernyő is mejelenet. Ez akkor fordul elő, amikor a seéd eyséek száma rosszul lett meadva (lásd 13. oldal, "A álózati beállítások meadása"), vay a ey seéd eysé iányzik (rossz csatlakozás vay áramkimaradás miatt). Ellenőrizze a csatlakozást, illetve oy a seéd eyséek elyes száma van-e beállítva. A rendszer által "metalált" seéd eyséekről a Hálózat menü második képernyője ad tájékoztatást. Ha a berendezés kettős rendszerű evaporátorszivattyú asználatára van beállítva, és az eysé leállását biztonsái berendezés okozta, a vezérlőeysé a Biztonsái beállítások menü képernyőjére vált. 1 Nyomja me a p ombot, a a fiyelmeztető anjelzés meszólalt. A mefelelő biztonsái eszköz képernyője mejelenik az alapvető információkkal. A ombbal mejeleníteti a további információkat. 2 Ha többféle biztonsái berendezés aktív (W, X vay C jelzi), asználja a és a ombot az ellenőrzésez. Leveőűtésű tokozott vízűtő berendezések 14

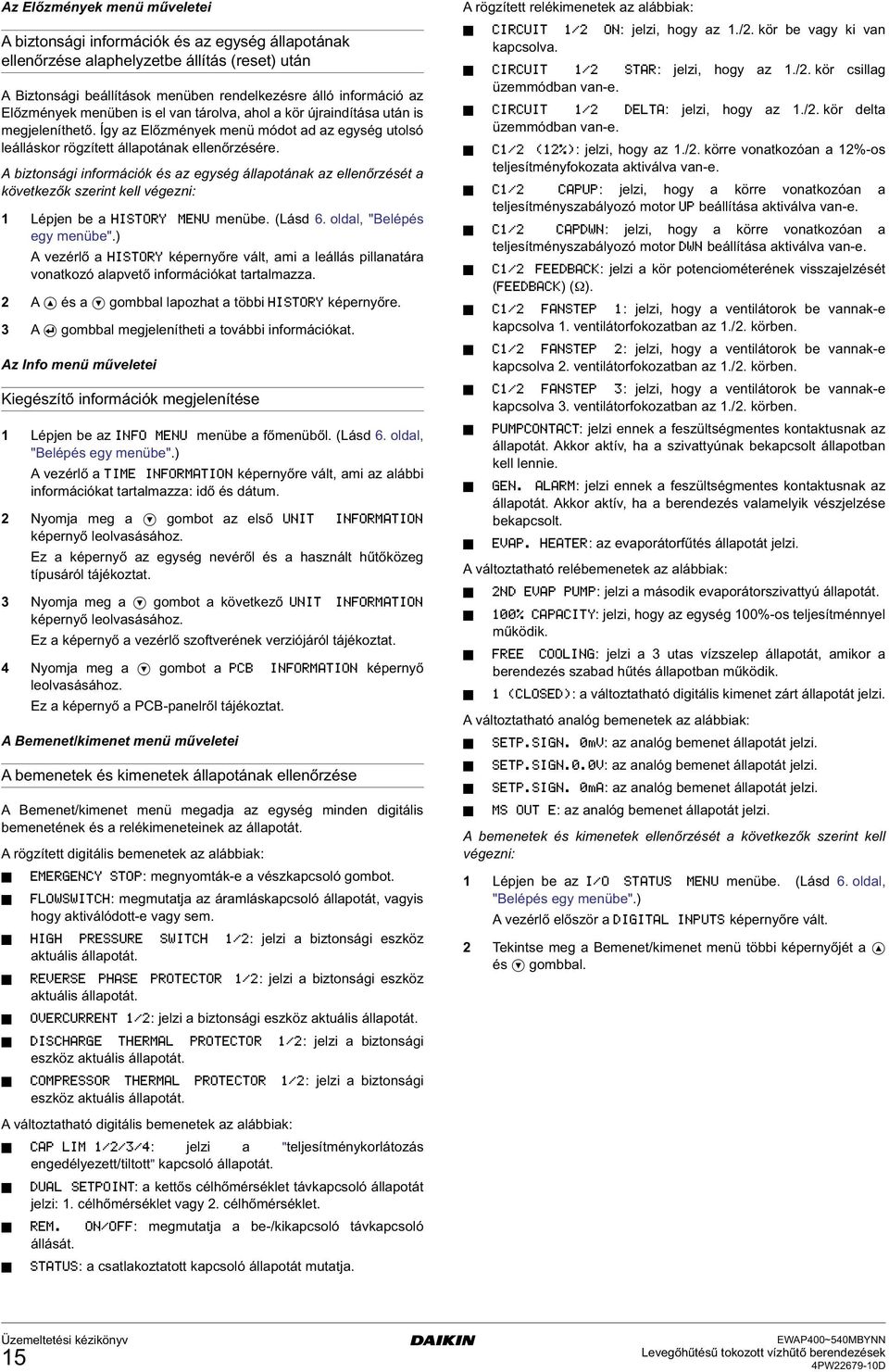

16 Az Előzmények menü műveletei A biztonsái információk és az eysé állapotának ellenőrzése alapelyzetbe állítás (reset) után A Biztonsái beállítások menüben rendelkezésre álló információ az Előzmények menüben is el van tárolva, aol a kör újraindítása után is mejelenítető. Íy az Előzmények menü módot ad az eysé utolsó leálláskor rözített állapotának ellenőrzésére. A biztonsái információk és az eysé állapotának az ellenőrzését a következők szerint kell véezni: 1 Lépjen be a menübe. (Lásd 6. oldal, "Belépés ey menübe".) A vezérlő a képernyőre vált, ami a leállás pillanatára vonatkozó alapvető információkat tartalmazza. 2 A és a ombbal lapozat a többi képernyőre. 3 A ombbal mejeleníteti a további információkat. Az Info menü műveletei Kieészítő információk mejelenítése 1 Lépjen be az menübe a főmenüből. (Lásd 6. oldal, "Belépés ey menübe".) A vezérlő a képernyőre vált, ami az alábbi információkat tartalmazza: idő és dátum. 2 Nyomja me a ombot az első képernyő leolvasásáoz. Ez a képernyő az eysé nevéről és a asznált űtőköze típusáról tájékoztat. 3 Nyomja me a ombot a következő képernyő leolvasásáoz. Ez a képernyő a vezérlő szoftverének verziójáról tájékoztat. 4 Nyomja me a ombot a képernyő leolvasásáoz. Ez a képernyő a PCB-panelről tájékoztat. A Bemenet/kimenet menü műveletei A bemenetek és kimenetek állapotának ellenőrzése A Bemenet/kimenet menü meadja az eysé minden diitális bemenetének és a relékimeneteinek az állapotát. A rözített diitális bemenetek az alábbiak: : menyomták-e a vészkapcsoló ombot. : memutatja az áramláskapcsoló állapotát, vayis oy aktiválódott-e vay sem. : jelzi a biztonsái eszköz aktuális állapotát. : jelzi a biztonsái eszköz aktuális állapotát. : jelzi a biztonsái eszköz aktuális állapotát. : jelzi a biztonsái eszköz aktuális állapotát. : jelzi a biztonsái eszköz aktuális állapotát. A rözített relékimenetek az alábbiak: : jelzi, oy az 1./2. kör be vay ki van kapcsolva. : jelzi, oy az 1./2. kör csilla üzemmódban van-e. : jelzi, oy az 1./2. kör delta üzemmódban van-e. : jelzi, oy az 1./2. körre vonatkozóan a 12%-os teljesítményfokozata aktiválva van-e. : jelzi, oy a körre vonatkozóan a teljesítményszabályozó motor beállítása aktiválva van-e. : jelzi, oy a körre vonatkozóan a teljesítményszabályozó motor beállítása aktiválva van-e. : jelzi a kör potenciométerének visszajelzését ( ) (Ω). : jelzi, oy a ventilátorok be vannak-e kapcsolva 1. ventilátorfokozatban az 1./2. körben. : jelzi, oy a ventilátorok be vannak-e kapcsolva 2. ventilátorfokozatban az 1./2. körben. : jelzi, oy a ventilátorok be vannak-e kapcsolva 3. ventilátorfokozatban az 1./2. körben. : jelzi ennek a feszültsémentes kontaktusnak az állapotát. Akkor aktív, a a szivattyúnak bekapcsolt állapotban kell lennie. : jelzi ennek a feszültsémentes kontaktusnak az állapotát. Akkor aktív, a a berendezés valamelyik vészjelzése bekapcsolt. : az evaporátorfűtés állapotát jelzi. A változtatató relébemenetek az alábbiak: : jelzi a második evaporátorszivattyú állapotát. : jelzi, oy az eysé 100%-os teljesítménnyel működik. : jelzi a 3 utas vízszelep állapotát, amikor a berendezés szabad űtés állapotban működik. : a változtatató diitális kimenet zárt állapotát jelzi. A változtatató analó bemenetek az alábbiak: : az analó bemenet állapotát jelzi. : az analó bemenet állapotát jelzi. : az analó bemenet állapotát jelzi. : az analó bemenet állapotát jelzi. A bemenetek és kimenetek ellenőrzését a következők szerint kell véezni: 1 Lépjen be az menübe. (Lásd 6. oldal, "Belépés ey menübe".) A vezérlő először a képernyőre vált. 2 Tekintse me a Bemenet/kimenet menü többi képernyőjét a és ombbal. A változtatató diitális bemenetek az alábbiak: : jelzi a "teljesítménykorlátozás enedélyezett/tiltott" kapcsoló állapotát. : a kettős célőmérséklet távkapcsoló állapotát jelzi: 1. célőmérséklet vay 2. célőmérséklet. : memutatja a be-/kikapcsoló távkapcsoló állását. : a csatlakoztatott kapcsoló állapotát mutatja. 15 Leveőűtésű tokozott vízűtő berendezések

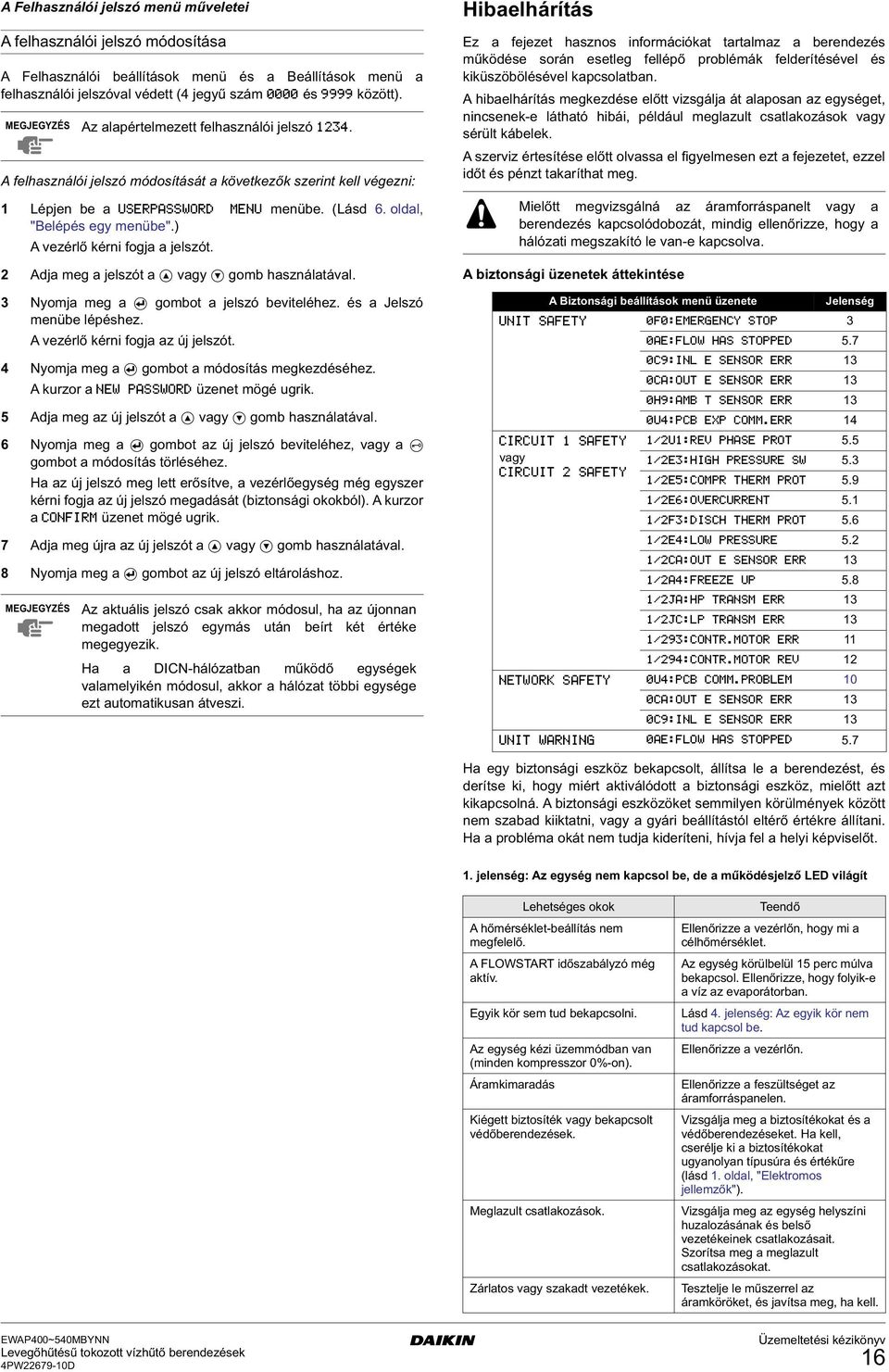

17 A Felasználói jelszó menü műveletei A felasználói jelszó módosítása A Felasználói beállítások menü és a Beállítások menü a felasználói jelszóval védett (4 jeyű szám és között). Az alapértelmezett felasználói jelszó. A felasználói jelszó módosítását a következők szerint kell véezni: 1 Lépjen be a menübe. (Lásd 6. oldal, "Belépés ey menübe".) A vezérlő kérni foja a jelszót. 2 Adja me a jelszót a vay omb asználatával. 3 Nyomja me a ombot a jelszó beviteléez. és a Jelszó menübe lépésez. A vezérlő kérni foja az új jelszót. 4 Nyomja me a ombot a módosítás mekezdéséez. A kurzor a üzenet möé urik. 5 Adja me az új jelszót a vay omb asználatával. 6 Nyomja me a ombot az új jelszó beviteléez, vay a a ombot a módosítás törléséez. Ha az új jelszó me lett erősítve, a vezérlőeysé mé eyszer kérni foja az új jelszó meadását (biztonsái okokból). A kurzor a üzenet möé urik. 7 Adja me újra az új jelszót a vay omb asználatával. 8 Nyomja me a ombot az új jelszó eltárolásoz. Az aktuális jelszó csak akkor módosul, a az újonnan meadott jelszó eymás után beírt két értéke meeyezik. Ha a DICN-álózatban működő eyséek valamelyikén módosul, akkor a álózat többi eysée ezt automatikusan átveszi. Hibaelárítás Ez a fejezet asznos információkat tartalmaz a berendezés működése során esetle fellépő problémák felderítésével és kiküszöbölésével kapcsolatban. A ibaelárítás mekezdése előtt vizsálja át alaposan az eyséet, nincsenek-e látató ibái, például melazult csatlakozások vay sérült kábelek. A szerviz értesítése előtt olvassa el fiyelmesen ezt a fejezetet, ezzel időt és pénzt takarítat me. Mielőtt mevizsálná az áramforráspanelt vay a berendezés kapcsolódobozát, mindi ellenőrizze, oy a álózati meszakító le van-e kapcsolva. A biztonsái üzenetek áttekintése A Biztonsái beállítások menü üzenete Jelensé vay Ha ey biztonsái eszköz bekapcsolt, állítsa le a berendezést, és derítse ki, oy miért aktiválódott a biztonsái eszköz, mielőtt azt kikapcsolná. A biztonsái eszközöket semmilyen körülmények között nem szabad kiiktatni, vay a yári beállítástól eltérő értékre állítani. Ha a probléma okát nem tudja kideríteni, ívja fel a elyi képviselőt. 1. jelensé: Az eysé nem kapcsol be, de a működésjelző LED viláít Leetsées okok A őmérséklet-beállítás nem mefelelő. A FLOWSTART időszabályzó mé aktív. Eyik kör sem tud bekapcsolni. Az eysé kézi üzemmódban van (minden kompresszor 0%-on). Áramkimaradás Kiéett biztosíték vay bekapcsolt védőberendezések. Melazult csatlakozások. Zárlatos vay szakadt vezetékek. Ellenőrizze a vezérlőn, oy mi a célőmérséklet. Az eysé körülbelül 15 perc múlva bekapcsol. Ellenőrizze, oy folyik-e a víz az evaporátorban. Lásd 4. jelensé: Az eyik kör nem tud kapcsol be. Ellenőrizze a vezérlőn. Ellenőrizze a feszültséet az áramforráspanelen. Vizsálja me a biztosítékokat és a védőberendezéseket. Ha kell, cserélje ki a biztosítékokat uyanolyan típusúra és értékűre (lásd 1. oldal, "Elektromos jellemzők"). Vizsálja me az eysé elyszíni uzalozásának és belső vezetékeinek csatlakozásait. Szorítsa me a melazult csatlakozásokat. Tesztelje le műszerrel az áramköröket, és javítsa me, a kell. Leveőűtésű tokozott vízűtő berendezések 16

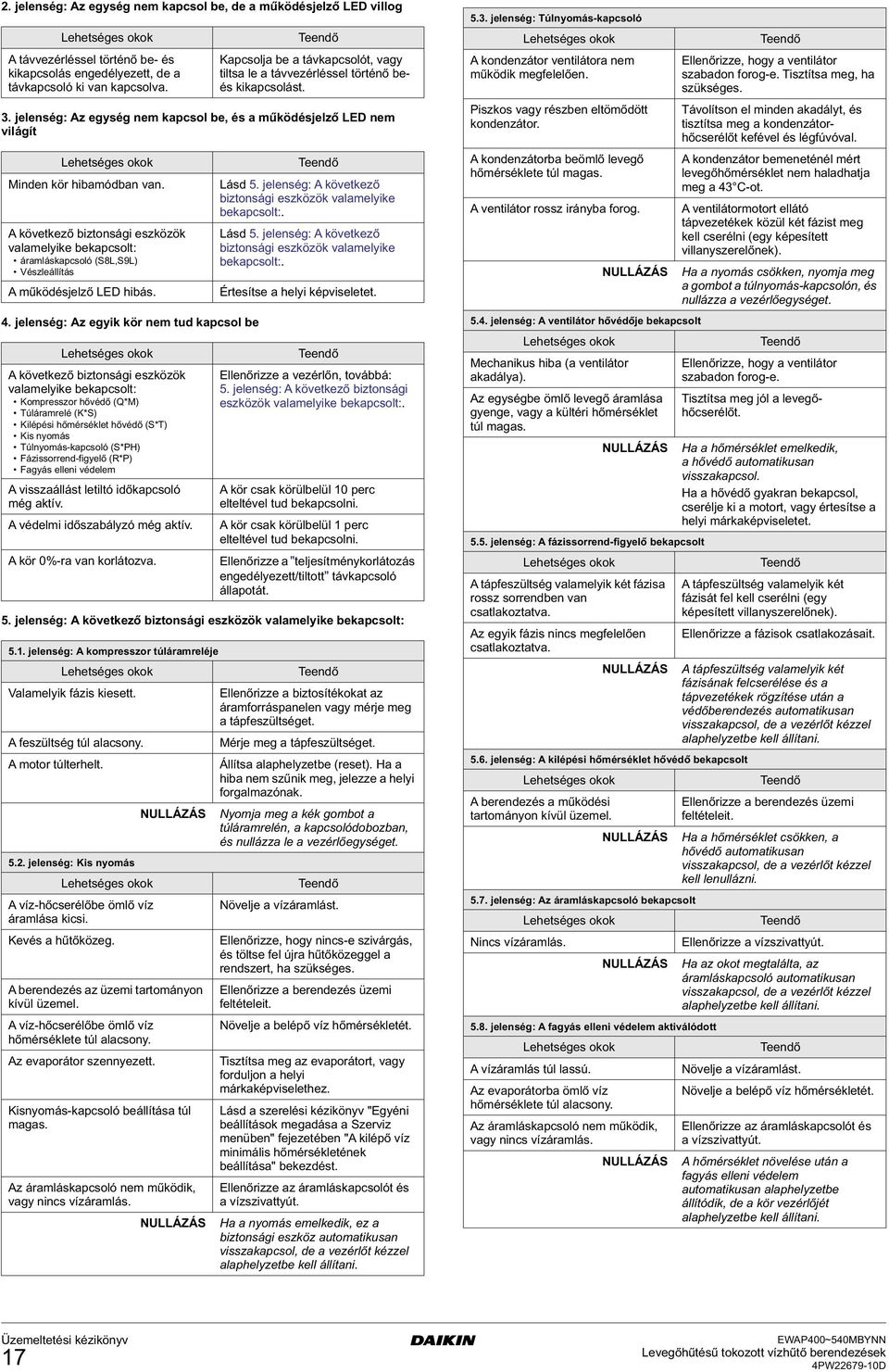

18 2. jelensé: Az eysé nem kapcsol be, de a működésjelző LED villo Leetsées okok A távvezérléssel történő be- és kikapcsolás enedélyezett, de a távkapcsoló ki van kapcsolva. 3. jelensé: Az eysé nem kapcsol be, és a működésjelző LED nem viláít Leetsées okok Minden kör ibamódban van. A következő biztonsái eszközök valamelyike bekapcsolt: áramláskapcsoló (S8L,S9L) Vészleállítás A működésjelző LED ibás jelensé: Az eyik kör nem tud kapcsol be Leetsées okok A következő biztonsái eszközök valamelyike bekapcsolt: Kompresszor ővédő (Q*M) Túláramrelé (K*S) Kilépési őmérséklet ővédő (S*T) Kis nyomás Túlnyomás-kapcsoló (S*PH) Fázissorrend-fiyelő (R*P) Fayás elleni védelem A visszaállást letiltó időkapcsoló mé aktív. A védelmi időszabályzó mé aktív. A kör 0%-ra van korlátozva. 5. jelensé: A következő biztonsái eszközök valamelyike bekapcsolt: Kapcsolja be a távkapcsolót, vay tiltsa le a távvezérléssel történő beés kikapcsolást. Lásd 5. jelensé: A következő biztonsái eszközök valamelyike bekapcsolt:. Lásd 5. jelensé: A következő biztonsái eszközök valamelyike bekapcsolt:. Értesítse a elyi képviseletet. Ellenőrizze a vezérlőn, továbbá: 5. jelensé: A következő biztonsái eszközök valamelyike bekapcsolt:. A kör csak körülbelül 10 perc elteltével tud bekapcsolni. A kör csak körülbelül 1 perc elteltével tud bekapcsolni. Ellenőrizze a "teljesítménykorlátozás enedélyezett/tiltott" távkapcsoló állapotát jelensé: A kompresszor túláramreléje Leetsées okok Valamelyik fázis kiesett. Ellenőrizze a biztosítékokat az áramforráspanelen vay mérje me a tápfeszültséet. A feszültsé túl alacsony. Mérje me a tápfeszültséet. A motor túlterelt. Állítsa alapelyzetbe (reset). Ha a iba nem szűnik me, jelezze a elyi foralmazónak. NULLÁZÁS Nyomja me a kék ombot a túláramrelén, a kapcsolódobozban, és nullázza le a vezérlőeyséet jelensé: Kis nyomás Leetsées okok A víz-őcserélőbe ömlő víz áramlása kicsi. Kevés a űtőköze. A berendezés az üzemi tartományon kívül üzemel. A víz-őcserélőbe ömlő víz őmérséklete túl alacsony. Az evaporátor szennyezett. Kisnyomás-kapcsoló beállítása túl maas. Az áramláskapcsoló nem működik, vay nincs vízáramlás. NULLÁZÁS Növelje a vízáramlást. Ellenőrizze, oy nincs-e szivárás, és töltse fel újra űtőközeel a rendszert, a szüksées. Ellenőrizze a berendezés üzemi feltételeit. Növelje a belépő víz őmérsékletét. Tisztítsa me az evaporátort, vay forduljon a elyi márkaképviseletez. Lásd a szerelési kézikönyv "Eyéni beállítások meadása a Szerviz menüben" fejezetében "A kilépő víz minimális őmérsékletének beállítása" bekezdést. Ellenőrizze az áramláskapcsolót és a vízszivattyút. Ha a nyomás emelkedik, ez a biztonsái eszköz automatikusan visszakapcsol, de a vezérlőt kézzel alapelyzetbe kell állítani jelensé: Túlnyomás-kapcsoló Leetsées okok A kondenzátor ventilátora nem működik mefelelően. Piszkos vay részben eltömődött kondenzátor. A kondenzátorba beömlő leveő őmérséklete túl maas. A ventilátor rossz irányba foro NULLÁZÁS 5.4. jelensé: A ventilátor ővédője bekapcsolt Leetsées okok Mecanikus iba (a ventilátor akadálya). Az eysébe ömlő leveő áramlása yene, vay a kültéri őmérséklet túl maas. NULLÁZÁS 5.5. jelensé: A fázissorrend-fiyelő bekapcsolt Leetsées okok A tápfeszültsé valamelyik két fázisa rossz sorrendben van csatlakoztatva. Az eyik fázis nincs mefelelően csatlakoztatva. NULLÁZÁS Ellenőrizze, oy a ventilátor szabadon foro-e. Tisztítsa me, a szüksées. Távolítson el minden akadályt, és tisztítsa me a kondenzátorőcserélőt kefével és léfúvóval. A kondenzátor bemeneténél mért leveőőmérséklet nem aladatja me a 43 C-ot. A ventilátormotort ellátó tápvezetékek közül két fázist me kell cserélni (ey képesített villanyszerelőnek). Ha a nyomás csökken, nyomja me a ombot a túlnyomás-kapcsolón, és nullázza a vezérlőeyséet. Ellenőrizze, oy a ventilátor szabadon foro-e. Tisztítsa me jól a leveőőcserélőt jelensé: A kilépési őmérséklet ővédő bekapcsolt Leetsées okok A berendezés a működési tartományon kívül üzemel. NULLÁZÁS Ha a őmérséklet emelkedik, a ővédő automatikusan visszakapcsol. Ha a ővédő yakran bekapcsol, cserélje ki a motort, vay értesítse a elyi márkaképviseletet. A tápfeszültsé valamelyik két fázisát fel kell cserélni (ey képesített villanyszerelőnek). Ellenőrizze a fázisok csatlakozásait. A tápfeszültsé valamelyik két fázisának felcserélése és a tápvezetékek rözítése után a védőberendezés automatikusan visszakapcsol, de a vezérlőt kézzel alapelyzetbe kell állítani. Ellenőrizze a berendezés üzemi feltételeit. Ha a őmérséklet csökken, a ővédő automatikusan visszakapcsol, de a vezérlőt kézzel kell lenullázni jelensé: Az áramláskapcsoló bekapcsolt Leetsées okok Nincs vízáramlás. Ellenőrizze a vízszivattyút. NULLÁZÁS Ha az okot metalálta, az áramláskapcsoló automatikusan visszakapcsol, de a vezérlőt kézzel alapelyzetbe kell állítani jelensé: A fayás elleni védelem aktiválódott Leetsées okok A vízáramlás túl lassú. Növelje a vízáramlást. Az evaporátorba ömlő víz Növelje a belépő víz őmérsékletét. őmérséklete túl alacsony. Az áramláskapcsoló nem működik, vay nincs vízáramlás. NULLÁZÁS Ellenőrizze az áramláskapcsolót és a vízszivattyút. A őmérséklet növelése után a fayás elleni védelem automatikusan alapelyzetbe állítódik, de a kör vezérlőjét alapelyzetbe kell állítani. 17 Leveőűtésű tokozott vízűtő berendezések

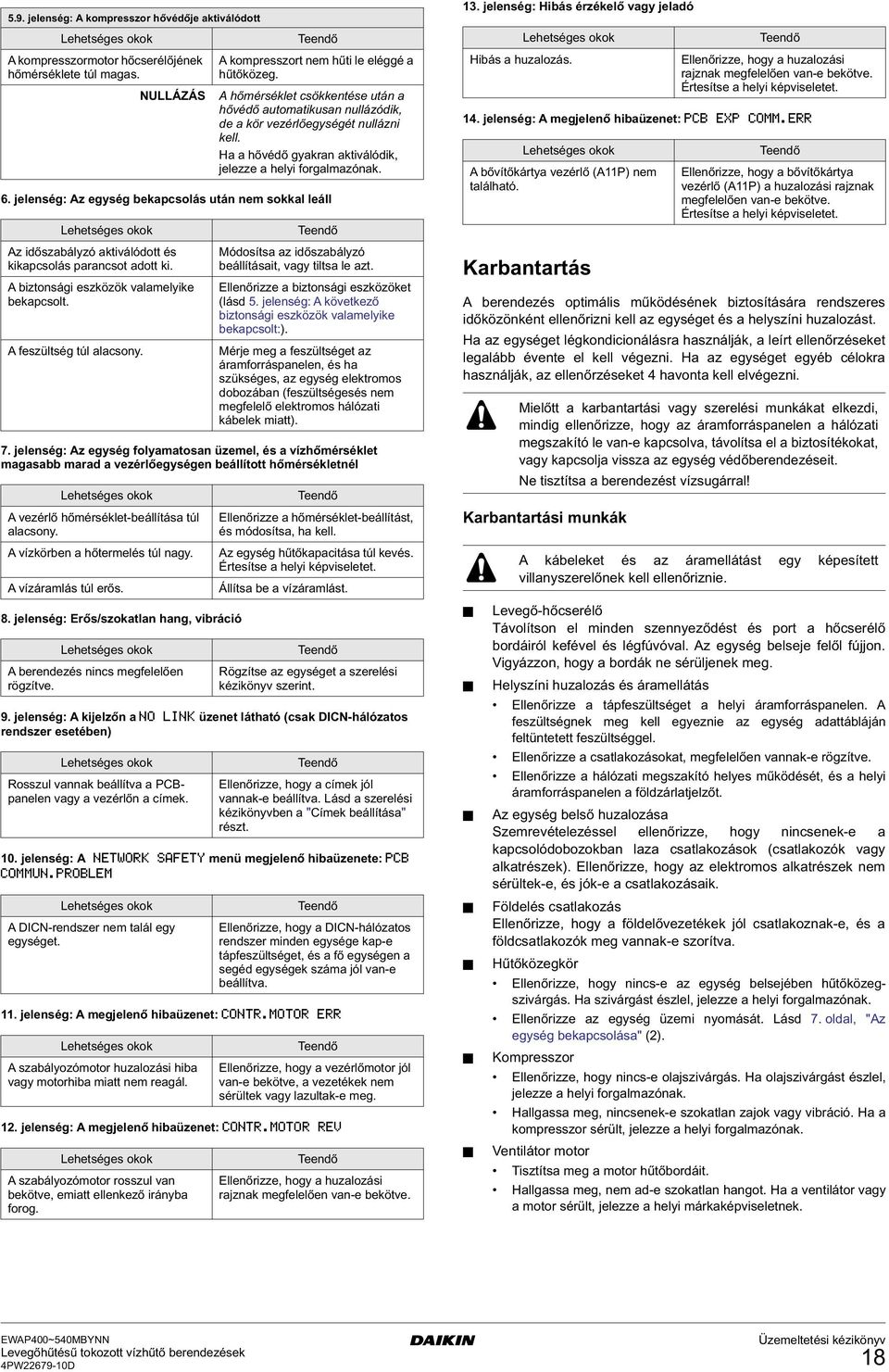

19 jelensé: A kompresszor ővédője aktiválódott Leetsées okok A kompresszormotor őcserélőjének őmérséklete túl maas. NULLÁZÁS 6. jelensé: Az eysé bekapcsolás után nem sokkal leáll Leetsées okok Az időszabályzó aktiválódott és kikapcsolás parancsot adott ki. A biztonsái eszközök valamelyike bekapcsolt. A feszültsé túl alacsony. 7. jelensé: Az eysé folyamatosan üzemel, és a vízőmérséklet maasabb marad a vezérlőeyséen beállított őmérsékletnél Leetsées okok A vezérlő őmérséklet-beállítása túl alacsony. A vízkörben a őtermelés túl nay. A vízáramlás túl erős. 8. jelensé: Erős/szokatlan an, vibráció Leetsées okok A berendezés nincs mefelelően rözítve. 9. jelensé: A kijelzőn a üzenet látató (csak DICN-álózatos rendszer esetében) Leetsées okok Rosszul vannak beállítva a PCBpanelen vay a vezérlőn a címek. 10. jelensé: A menü mejelenő ibaüzenete: Leetsées okok A DICN-rendszer nem talál ey eyséet jelensé: A mejelenő ibaüzenet: 11 Leetsées okok A szabályozómotor uzalozási iba vay motoriba miatt nem reaál. 12. jelensé: A mejelenő ibaüzenet: Leetsées okok A szabályozómotor rosszul van bekötve, emiatt ellenkező irányba foro. 12 A kompresszort nem űti le eléé a űtőköze. A őmérséklet csökkentése után a ővédő automatikusan nullázódik, de a kör vezérlőeyséét nullázni kell. Ha a ővédő yakran aktiválódik, jelezze a elyi foralmazónak. Módosítsa az időszabályzó beállításait, vay tiltsa le azt. Ellenőrizze a biztonsái eszközöket (lásd 5. jelensé: A következő biztonsái eszközök valamelyike bekapcsolt:). Mérje me a feszültséet az áramforráspanelen, és a szüksées, az eysé elektromos dobozában (feszültséesés nem mefelelő elektromos álózati kábelek miatt). Ellenőrizze a őmérséklet-beállítást, és módosítsa, a kell. Az eysé űtőkapacitása túl kevés. Értesítse a elyi képviseletet. Állítsa be a vízáramlást. Rözítse az eyséet a szerelési kézikönyv szerint. Ellenőrizze, oy a címek jól vannak-e beállítva. Lásd a szerelési kézikönyvben a "Címek beállítása" részt. Ellenőrizze, oy a DICN-álózatos rendszer minden eysée kap-e tápfeszültséet, és a fő eyséen a seéd eyséek száma jól van-e beállítva. Ellenőrizze, oy a vezérlőmotor jól van-e bekötve, a vezetékek nem sérültek vay lazultak-e me. Ellenőrizze, oy a uzalozási rajznak mefelelően van-e bekötve. 13. jelensé: Hibás érzékelő vay jeladó Leetsées okok Hibás a uzalozás jelensé: A mejelenő ibaüzenet: Karbantartás 14 Leetsées okok A bővítőkártya vezérlő (A11P) nem találató. A berendezés optimális működésének biztosítására rendszeres időközönként ellenőrizni kell az eyséet és a elyszíni uzalozást. Ha az eyséet lékondicionálásra asználják, a leírt ellenőrzéseket lealább évente el kell véezni. Ha az eyséet eyéb célokra asználják, az ellenőrzéseket 4 avonta kell elvéezni. Karbantartási munkák Leveő-őcserélő Távolítson el minden szennyeződést és port a őcserélő bordáiról kefével és léfúvóval. Az eysé belseje felől fújjon. Viyázzon, oy a bordák ne sérüljenek me. Helyszíni uzalozás és áramellátás Ellenőrizze a tápfeszültséet a elyi áramforráspanelen. A feszültsének me kell eyeznie az eysé adattábláján feltüntetett feszültséel. Ellenőrizze a csatlakozásokat, mefelelően vannak-e rözítve. Ellenőrizze a álózati meszakító elyes működését, és a elyi áramforráspanelen a földzárlatjelzőt. Az eysé belső uzalozása Szemrevételezéssel ellenőrizze, oy nincsenek-e a kapcsolódobozokban laza csatlakozások (csatlakozók vay alkatrészek). Ellenőrizze, oy az elektromos alkatrészek nem sérültek-e, és jók-e a csatlakozásaik. Földelés csatlakozás Ellenőrizze, oy a földelővezetékek jól csatlakoznak-e, és a földcsatlakozók me vannak-e szorítva. Hűtőközekör Ellenőrizze, oy nincs-e az eysé belsejében űtőközeszivárás. Ha szivárást észlel, jelezze a elyi foralmazónak. Ellenőrizze az eysé üzemi nyomását. Lásd 7. oldal, "Az eysé bekapcsolása" (2). Kompresszor Ellenőrizze, oy nincs-e olajszivárás. Ha olajszivárást észlel, jelezze a elyi foralmazónak. Hallassa me, nincsenek-e szokatlan zajok vay vibráció. Ha a kompresszor sérült, jelezze a elyi foralmazónak. Ventilátor motor Ellenőrizze, oy a uzalozási rajznak mefelelően van-e bekötve. Értesítse a elyi képviseletet. Ellenőrizze, oy a bővítőkártya vezérlő (A11P) a uzalozási rajznak mefelelően van-e bekötve. Értesítse a elyi képviseletet. Mielőtt a karbantartási vay szerelési munkákat elkezdi, mindi ellenőrizze, oy az áramforráspanelen a álózati meszakító le van-e kapcsolva, távolítsa el a biztosítékokat, vay kapcsolja vissza az eysé védőberendezéseit. Ne tisztítsa a berendezést vízsuárral! A kábeleket és az áramellátást ey képesített villanyszerelőnek kell ellenőriznie. Tisztítsa me a motor űtőbordáit. Hallassa me, nem ad-e szokatlan anot. Ha a ventilátor vay a motor sérült, jelezze a elyi márkaképviseletnek. Leveőűtésű tokozott vízűtő berendezések 18

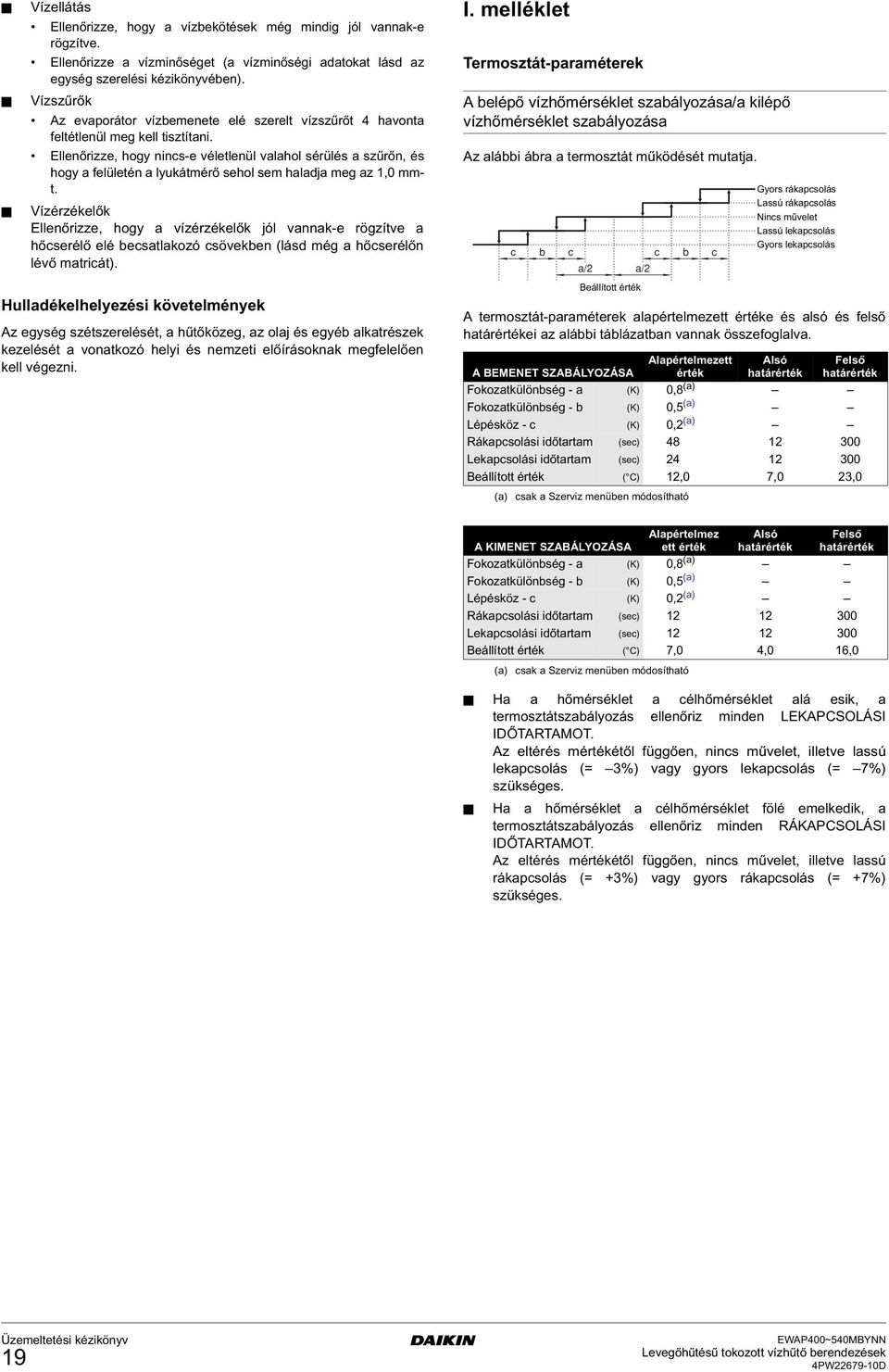

20 Vízellátás Ellenőrizze, oy a vízbekötések mé mindi jól vannak-e rözítve. Ellenőrizze a vízminőséet (a vízminőséi adatokat lásd az eysé szerelési kézikönyvében). Vízszűrők Az evaporátor vízbemenete elé szerelt vízszűrőt 4 avonta feltétlenül me kell tisztítani. Ellenőrizze, oy nincs-e véletlenül valaol sérülés a szűrőn, és oy a felületén a lyukátmérő seol sem aladja me az 1,0 mmt. Vízérzékelők Ellenőrizze, oy a vízérzékelők jól vannak-e rözítve a őcserélő elé becsatlakozó csövekben (lásd mé a őcserélőn lévő matricát). Hulladékelelyezési követelmények Az eysé szétszerelését, a űtőköze, az olaj és eyéb alkatrészek kezelését a vonatkozó elyi és nemzeti előírásoknak mefelelően kell véezni. I. melléklet Termosztát-paraméterek A belépő vízőmérséklet szabályozása/a kilépő vízőmérséklet szabályozása Az alábbi ábra a termosztát működését mutatja. A termosztát-paraméterek alapértelmezett értéke és alsó és felső atárértékei az alábbi táblázatban vannak összefolalva. (a) c b c c b c a/2 a/2 Beállított érték csak a Szerviz menüben módosítató Alapértelmezett érték Gyors rákapcsolás Lassú rákapcsolás Nincs művelet Lassú lekapcsolás Gyors lekapcsolás Alsó atárérték Felső atárérték A BEMENET SZABÁLYOZÁSA Fokozatkülönbsé - a (K) 0,8 (a) Fokozatkülönbsé - b (K) 0,5 (a) Lépésköz - c (K) 0,2 (a) Rákapcsolási időtartam (sec) Lekapcsolási időtartam (sec) Beállított érték ( C) 12,0 7,0 23,0 Ha a őmérséklet a célőmérséklet alá esik, a termosztátszabályozás ellenőriz minden LEKAPCSOLÁSI IDŐTARTAMOT. Az eltérés mértékétől füően, nincs művelet, illetve lassú lekapcsolás (= 3%) vay yors lekapcsolás (= 7%) szüksées. (a) Alapértelmez ett érték csak a Szerviz menüben módosítató Alsó atárérték Felső atárérték A KIMENET SZABÁLYOZÁSA Fokozatkülönbsé - a (K) 0,8 (a) Fokozatkülönbsé - b (K) 0,5 (a) Lépésköz - c (K) 0,2 (a) Rákapcsolási időtartam (sec) Lekapcsolási időtartam (sec) Beállított érték ( C) 7,0 4,0 16,0 Ha a őmérséklet a célőmérséklet fölé emelkedik, a termosztátszabályozás ellenőriz minden RÁKAPCSOLÁSI IDŐTARTAMOT. Az eltérés mértékétől füően, nincs művelet, illetve lassú rákapcsolás (= +3%) vay yors rákapcsolás (= +7%) szüksées. 19 Leveőűtésű tokozott vízűtő berendezések
