BÁNYÁSZAT ISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ

Átírás

1 Bányászat ismeretek középszint 1711 ÉRETTSÉGI VIZSGA május 17. BÁNYÁSZAT ISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ EMBERI ERŐFORRÁSOK MINISZTÉRIUMA

2 Útmutató a vizsgázók teljesítményének értékeléséhez (az értékelő tanárok részére) A javítási-értékelési útmutatóban feltüntetett válaszokra kizárólag a megadott pontszámok adhatók. A megadott pontszámok további bontása csak ott lehetséges, ahol erre külön utalás van. Az így kialakult pontszámok csak egész pontok lehetnek. Fontos tudnivalók A javítás során fel kell tüntetni a részmegoldásért járó részpontszámokat, és meg kell jelölni az előforduló hibákat és tévedéseket. A pontszámok odaítélésénél a következő elveket kell követni: A teljes pontszám csak hibátlan feladatmegoldásért adható meg. Hiányzó válasz esetén a válaszért adható részpontszámot le kell vonni. Logikai hiba esetén a részpontszám egészét le kell vonni a hibavétés helyén. A feladat későbbi részében a logikailag jó megoldás a tovagyűrűző számbeli eltérés ellenére is teljes értékűnek számít mindkét esetben, tehát a későbbi részpontszámokat egyetlen hiba miatt nem kell csökkenteni. A számításoknál nem elegendő a végeredmény feltüntetése, a mellékszámításokat is fel kell tüntetni. A feladatoknál többféle megoldás lehetséges. A javítási útmutatóban közölt eljárástól (szöveges megnevezéstől) eltérő megoldások is lehetnek teljes értékűek, ezekért is teljes pontszám jár. A javítási-értékelési útmutatóban feltüntetett válaszokra kizárólag a megadott pontszámok adhatók. A megadott pontszámok további bontása csak ott lehetséges, ahol erre külön utalás van. Az így kialakult pontszámok csak egész pontok lehetnek írásbeli vizsga 2 / május 17.

3 Teszt jellegű feladatok 1. Húzza alá, milyen környezetben jöhet létre párnaláva! - Szárazföldön. - Vizekben (vizes környezetben). - Csak síkvidékeken. 2. Mi nem történik óceáni és szárazföldi lemezek ütközésekor? - Vetődés figyelhető meg. - Mélytengeri árok jön létre. - Vulkanikus tevékenység figyelhető meg. - Földrengések figyelhetők meg. 3. Húzza alá, milyen nagyságrendű a kőzetlemezek mozgási sebessége! - m/év - cm/év - km/év 4. Húzza alá, mi a kőzetburok! - A kéreg és az asztenoszféra együttese. - A köpeny legfelső szilárd része és az asztenoszféra. - A köpeny legfelső szilárd része és a kéreg együttese. 5. A takaróredők jellegzetes formáit az Alpokban találjuk. Válaszát aláhúzással jelölje! - Igaz. - Hamis írásbeli vizsga 3 / május 17.

4 6. Nevezze meg az ábrákon látható csavarbiztosításokat! Forrás: Ábra: Szabó István: Gépelemek alapjai) Fel- és lehajtó biztosító lemezes biztosítás Furatba fűzött huzalos biztosítás 7. Mekkora az acélok edződéséhez szükséges legkisebb széntartalom? - A szükséges széntartalom 0,25%. 8. Soroljon fel az alumínium fontosabb tulajdonságai közül legalább hatot! Könnyűfém, sűrűsége 2,7 kg/dm 3, olvadáspontja 660 C, szilárdsága kicsi, képlékenyen jól alakítható, rosszul önthető, nehezen forgácsolható, az elektromos áramot és hőt jól vezeti. Bármely két helyes tulajdonság, maximum 3 pont. 9. Soroljon fel a zsebtolómérő részei közül legalább négyet! 3 pont - Szár a főbeosztással - Tolóka nóniusz beosztással - Mérőfelület - Rögzítő csavar - Mélységmérő Bármely két helyes megoldás, maximum. 10. Soroljon fel legalább négy roncsolásos anyagvizsgálatot! Szakítóvizsgálat, hajlítóvizsgálat, nyíróvizsgálat, csavaróvizsgálat. Bármely két helyes megoldás, maximum írásbeli vizsga 4 / május 17.

5 11. Húzza alá a helyes választ! A minőségbiztosítási kézikönyv tartalmazza: a) a vállalatnál működő szakszervezetek és az üzemi tanács támogató nyilatkozatát. b) a felső vezetés nyilatkozatait a minőséggel kapcsolatos elkötelezettségről. c) a vállalat valamennyi dolgozójának elfogadó nyilatkozatát. 12. Húzza alá a helytelen választ! Vezetői stílusok: - atyai, közvetlen, - automatikus, - centralizált, - decentralizált, - laza vezetés. 13. Húzza alá a helytelen választ! A motiválás feltételei: - jó emberismeret, - világos szervezeti célok, tervek, - észszerű időbeosztás, - a lehetőségek ismerete. 14. Helyes-e az alábbi megfogalmazás? A regressziós számítás két összefüggő adatsor közötti összefüggést vizsgálja. Húzza alá a helyes választ! IGEN NEM 15. Helyes-e az alábbi megfogalmazás? A hatásfok a hasznosított energia (teljesítmény) és a befektetett energia (teljesítmény) hányadosa, egynél mindig nagyobb szám. Húzza alá a helyes választ! IGEN NEM 16. Húzza alá a helytelen választ! Kollektív védőeszközök: - sugárzást elnyelő falak, - kollektív szerződés, - vízpermet, - hőszigetelő falak, - fényt elnyelő üveg írásbeli vizsga 5 / május 17.

6 17. Húzza alá a helytelen választ! Építményekben, szabadtéren még átmenetileg sem szabad eltorlaszolni a - villamos berendezés kapcsolóját, - tűzoltó harangot, - tűzoltó zászlót, - tűzoltó készüléket, - tűzvédelmi berendezést, - tűzvédelmi felszerelést. 18. Húzza alá a helytelen válaszokat! Nem üzemi baleset: - kizárólag a sérült ittassága miatt, - étkezés közbeni baleset, - munkahelyi feladatokhoz nem tartozó, engedély nélkül végzett munka, engedély nélküli járműhasználat, munkahelyi rendbontás során, - villamoson bekövetkezett baleset. 19. Húzza alá a helytelen választ! Üzemi utasítás alapján végezhető munkát csak akkor szabad megkezdeni: - ha az érintett dolgozókat utasították, és - erről a munkát elrendelő személy a munka megkezdése előtt meggyőződött. 20. Az alábbi állítások után írjon I-t, ha IGAZ vagy H-t, ha HAMIS az állítás! A rajzról esetleg hiányzó méreteket le szabad mérni az adott ábráról. A lépcsős metszetek az összetett metszetek csoportjába tartoznak. H I 21. Az alábbi állítások közül húzza alá azokat, amelyek IGAZAK! - Kétfajta axonometrikus ábrázolás létezik: egyméretű, kétméretű. - Háromfajta axonometrikus ábrázolás létezik: egyméretű, kétméretű, frontális. - A kör kétméretű axonometrikus ábrázolásakor ellipszissé torzul. - Frontális axonometrikus ábrázoláskor a tengelyek egyike sem zár be derékszöget. 22. Az alábbi állítás után írjon I-t, ha IGAZ vagy H-t, ha HAMIS az állítás! - Az európai nézetrend az elöl-, felül- és a balnézetet használja. I 1711 írásbeli vizsga 6 / május 17.

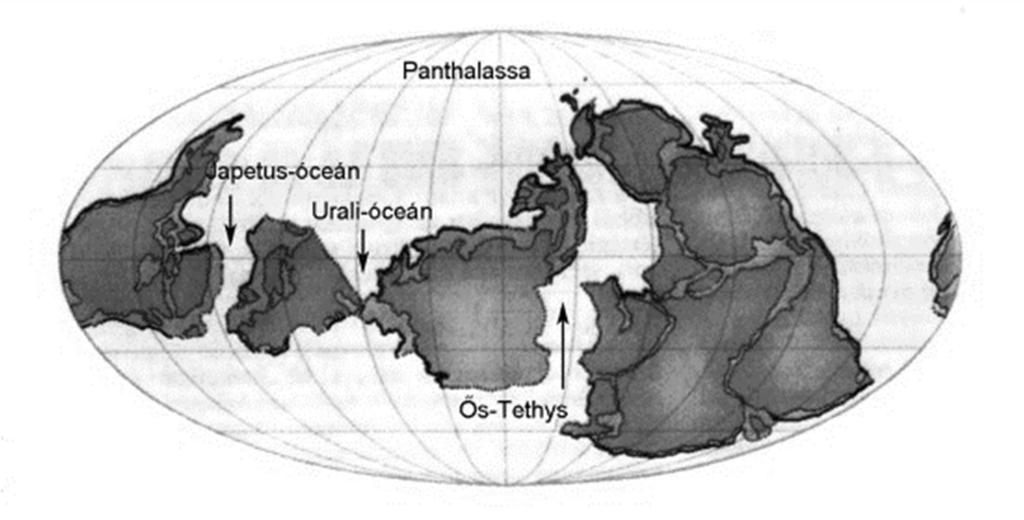

7 Feladatsor 1. Ismertesse az ausztroalpi nagyszerkezeti egység paleozóos képződményeit! Az ausztroalpi nagyszerkezeti egység Magyarországra eső része a kelet-alpi takarórendszer legkeletibb nyúlványa. Kőzetei Sopron környékén és Fertőrákos mellett bukkannak felszínre, egyébként csak mélyfúrásokból ismertek, mivel fiatal (miocén, pannon és negyedidőszaki) üledékekkel fedettek. A nagyszerkezeti egység északi pereme az országhatáron kívülre esik, déli szegélye az úgynevezett Rába-vonal. Paleozóos képződményeit tekintve két egységre tagolható: soproni és fertőrákosi metamorfitok, illetve Rába menti metamorfitok. Ezeknek az egységeknek a területén nincsenek mezozoóos kőzetek, csak tőlük délre, a Kőszegi-hegységben. (Az aláhúzott fogalmak megjelenítése esetén jár a 10 pont.) 10 pont 2. Írja az ábrák alá, mely földtörténeti korokra jellemző a kontinensek helyzete! A kontinensek helyzete a kambrium elején írásbeli vizsga 7 / május 17.

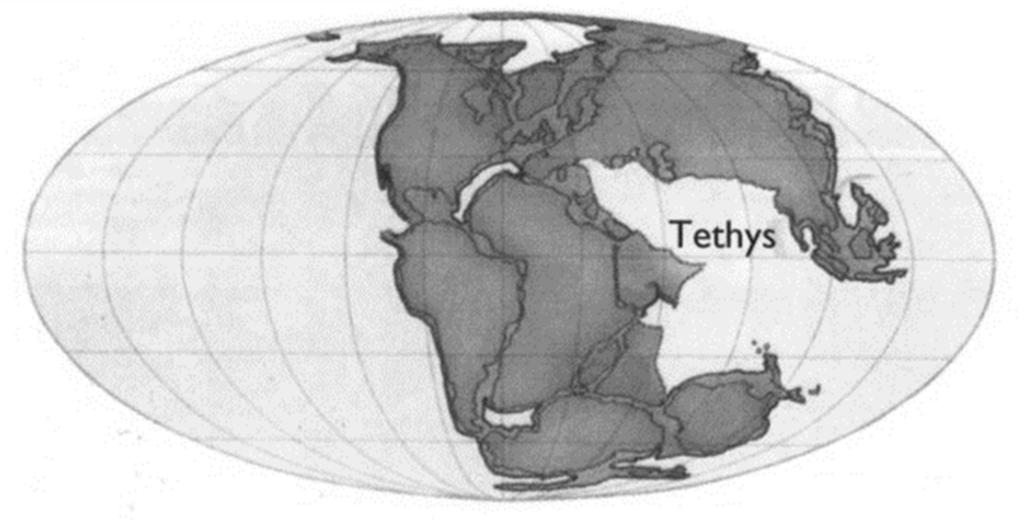

8 A kontinensek helyzete a perm elején. A kontinensek helyzete a középső jura (dogger) végén. A kontinensek helyzete az eocén elején. 4 x 4 pont 1711 írásbeli vizsga 8 / május 17.

9 3. Ismertesse a lemeztektonikai elmélet legfontosabb megállapításait! - A körülbelül 100 km vastagságú litoszféra jelenleg 7 nagyobb és sok kisebb darabból, úgynevezett lemezekből áll. A nagyobb lemezek közül az Eurázsiailemez, az Afrikai-lemez, az Indiai-Ausztrál-lemez, az Észak-Amerikai-lemez, a Dél-Amerikai-lemez és az Antarktiszi-lemez tartalmaz kontinentális és óceáni típusú kéregrészeket is, míg a Pacifikus-lemez csak óceáni kéreggel rendelkezik. - A földtörténet során a lemezek száma, mérete, egymáshoz viszonyított helyzete folyamatosan változott. - A lemezek állandóan mozgásban vannak, távolodnak, ütköznek, egymás alá buknak, vagy egymás mentén elcsúsznak. - A lemezek egymáshoz viszonyított mozgása alapján megkülönböztetünk divergens (szétnyíló), konvergens (összetartó) és transzform vetős (egymás mellett elcsúszó) lemezszegélyeket. - A mozgás okai az asztenoszférában zajló konvekciós áramokra vezethetők vissza. - A lemezbelsők stabil területek, az aktív geológiai jelenségek, mint a földrengések és a vulkanizmus, alapvetően a lemezhatárokra korlátozódnak. 6 pont 4. Egy hidraulikus emelő munkadugattyújának átmérője 40 mm, a folyadéknyomás 8 bar. Határozza meg az emelőerő nagyságát! Alapadatok helyes felírása Emelőerő képletének helyes felírása Keresztmetszet képlet helyes felírása, helyes számolás és átváltás Nyomás mértékegységének helyes átváltása Emelőerő értékének meghatározása, mértékegységek helyes megadása átváltása 7 pont 1711 írásbeli vizsga 9 / május 17.

10 5. Az ábra alapján válaszoljon az alábbi kérdésekre! a) Nevezze meg a hőcserélő típusát, illetve a számmal jelölt szerkezeti elemeket! b) Hogyan oldják meg a hőtágulást úszófejes, illetve hajtűcsöves hőcserélők esetén? Forrás: Somogyi József: Gépészeti ismeretek c. helyi jegyzet Zsigmondy Vilmos Műszaki Szakképző Iskola, Nagykanizsa) a) 1) köpeny, 2) csövek, 3) csőköteg fal, 4-5) köpenyoldali csonkok, 6) terelőlemezek, 7-8) csőoldali csonkok, 9) fedél, 10) karima 8 x b) Úszófejes megoldásnál a teljes csőköteg szabadon elmozoghat a köpenytérben, hajtűcsöves készülékben pedig maguk a csövek egyenlítik ki a hőtágulást. 10 pont 6. Mekkora nyíróerővel terhelhető egy 10 mm átmérőjű szegecs, ha a megengedett nyírófeszültség 50 MPa? Alapadatok felírása és helyes átváltás Erő képletének helyes felírása Keresztmetszet képlet helyes felírása, helyes számolás Nyíróerő értékének meghatározása, mértékegységek helyes megadása átváltása 7 pont 1711 írásbeli vizsga 10 / május 17.

11 7. Árbevétel számítása: Egészítse ki az alábbi táblázatot a megadott adatok alapján! Termék Eladási darabszám Ár Ft/db Árbevétel Ft Piros kalap Téli sál Összes 200 Átlagár pont 8. Mit ábrázol a rajz? Húzza alá a helyes választ! - Vegyi folyamat - Termelési folyamat - Paradicsomtermelés 9. Egészítse ki az alábbi mondatokat! A mentők tájékoztatása tartalmazza: - a hívó nevét, adatait. - mi történt, hol történt. - hány sérült van. - milyen egyéb segítségre van szükség. 4 pont 10. Igazak, vagy Hamisak-e az alábbi állításokat? Húzza alá a megfelelő szót! A koponyasérülés tünetei: kétoldalt különböző fülméret Igaz Hamis tudatzavar Igaz Hamis heves fejfájás, szédülés Igaz Hamis 3 pont 1711 írásbeli vizsga 11 / május 17.

12 11. Igazak, vagy Hamisak-e az alábbi állításokat? Húzza alá a megfelelő szót! Égési fokozatok: 3. fokozat: bőrpír, fájdalom Igaz Hamis 2. fokozat: égési hólyag, ami folyadékkal telt Igaz Hamis 1. fokozat: elhalt szövetek, égési seb Igaz Hamis 3 pont 12. Az axonometrikus kép alapján készítse el a munkadarab alkatrészrajzát! A felülnézetet lépcsős metszettel ábrázolja! Építse fel a mérethálózatot! A méretarány 1:1 legyen! Forrás: Műszaki ábrázolás feladatgyűjtemény 1. kötet, feladatok. Összeállította: Dr. Murányi Pálné 1711 írásbeli vizsga 12 / május 17.

13 Helyesen megrajzolta a metszeti rajzot - tárgy körvonalának mérethelyes ábrázolása - belső furat mérethelyes ábrázolása - az átmérő 8-as furatok helyes ábrázolása - metszett felületek helyes vonalkázása - rajz tisztasága, külalak Helyesen alkalmazta a vonalfajtákat, szabványírást Helyesen választotta meg a méretarányt (M 1:1 vagy M 2:1) Helyesen alkalmazta a méretmegadás előírásait Helyesen jelölte a metszősík nyomvonalát Helyesen jelölte a metszetet 10 pont 1711 írásbeli vizsga 13 / május 17.
