ENERGIA ELOSZTÁSI BERENDEZÉSEK ÉS RENDSZEREK

Átírás

1 ENERGIA ELOSZTÁSI BERENDEZÉSEK ÉS RENDSZEREK (kisfeszültségű teljesítménykapcsoló és teljesítményvezérlő berendezések) tervezése az IEC / MSZ EN ,-2 tükrében Bottka László okl. villamosmérnök

2 Előszó MSZT honlapja alapján 2

3 Tartalom I. Bevezetés, áttekintés, EU és hazai jogszabályok és szabványok II. Áttekintés, újdonságok és változások a szabványban, az MSZ EN fejezet III. Az MSZ EN :2012 és -2:2012 szabvány fejezete IV. Konstrukció igazoló ellenőrzés és Darabvizsgálat, egyszerű melegedésszámítás V. Melegedésigazoló ellenőrzés szoftveres alkalmazásai, gyakorlati példák VI. Konzultáció 3

4 I. Bevezetés, áttekintés, jogszabályok és szabványok Európai és nemzeti jogszabályok Nemzetközi EU nemzeti szabványok 4

5 Európai jogszabályok Európai Parlament és a Tanács jogi aktusai (dokumentumai), EUR-LEX (EK, EU) Rendelet (Regulation) általánosan kötelező, amely az EU egész területén teljes egészében alkalmazandó Irányelv (Directive) kötelezően elérendő célt tűzi ki, nem általánosan, hanem a nemzeti kormányok számára kötelező, mivel határidőre be kell építeniük a nemzeti jogrendbe Határozat (Decision) - csak címzettjeit (szervezet, tagállamokat) kötelezi Ajánlás (Recommendation) nem kötelező Vélemény (Opinion) - nem kötelező Állásfoglalás (Resolution) - nem kötelező Nyilatkozat (Declaration) - nem kötelező 5

6 Európai jogszabályok termékek forgalmazásával kapcsolatos célok Biztosítani kell, hogy a Közösségen belül az áruk szabad mozgásának előnyeit élvező termékek megfeleljenek az olyan közérdek magas szintű védelme követelményének, mint az egészség és a biztonság általában, a munkahelyi egészség és biztonság, a fogyasztóvédelem és a környezetvédelem, valamint a biztonság, annak biztosítása mellett, hogy a termékek szabad mozgása ne korlátozódjék nagyobb mértékben, mint amelyet a közösségi harmonizációs jogszabályok vagy más vonatkozó közösségi szabályok lehetővé tesznek. (765/2008/EK-rendelet 1) 6

7 Európai jogszabályok Új megközelítésű jogszabályok (New Legislative Framework ) és a hozzájuk harmonizált szabványok célja: szabályokat határoz meg megfelelőség-értékelő szervezetek akkreditálására, megteremti a termékek piacfelügyeletének és a harmadik országokból származó termékek ellenőrzésének keretét, valamint rögzíti a CE-jelölésre vonatkozó általános elveket. httphttps://ec.europa.eu/growth/singlemarket/goods/new-legislative-framework_hu 7

8 8 Európai jogszabályok EU rendeletek, irányelvek, és határozatok, melyek érintik a kisfeszültségű elektromos készülékek és berendezések biztonságát, kialakítását, forgalombahozatalát és a CE jelölést (nem teljeskörű áttekintés) 765/2008/EK rendelet a piacfelügyeletről 768/2008/EK határozat a termékek forgalomba hozatalának közös keretrendszeréről megfelelőségértékelési eljárások, -nyilatkozat, CE jelölés 2001/95/EK irányelv az általános termékbiztonságról 2014/35/EU irányelv elektromos berendezések forgalmazására vonatkozó tagállami jogszabályok harmonizációjáról (LVD)(CE) 2004/108/EK irányelv az elektromágneses összeférhetőség (EMC) feltételeiről 2011/65/EU irányelv az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról (RoHS2) 98/34/EK irányelv a szabványosításról

9 Magyar, nemzeti jogszabályok Magyarországi törvények és rendeletek, melyek érintik a kisfeszültségű (KIF/LV) elektromos berendezések biztonságát, kialakítását, forgalombahozatalát és a CE jelölését (nem teljeskörű áttekintés) évi CXXXIII. törvény a megfelelőségértékelő szervezetek tevékenységéről évi LXXXVIII. törvény a termékek piacfelügyeletéről 6/2013. (I. 18.) Korm. rendelet a piacfelügyeletről 23/2016. (VII. 7.) NGM rendelet villamossági termékek forgalmazásáról, biztonsági követelményeiről és az azoknak való megfelelőség értékeléséről (KIF)(CE) 62/2006. (VIII. 30.) GKM rendelet az elektromágneses összeférhetőségről (EMC) 374/2012. (XII. 18.) Korm. rendelet veszélyes anyagok elektromos berendezésekben való korlátozásáról (RoHS2) évi XXVII. törvény a nemzeti szabványosításról 9

10 Magyar, nemzeti jogszabályok Magyarországi törvények és rendeletek, melyek érintik a kisfeszültségű (KIF/LV) elektromos berendezések biztonságát, kialakítását, forgalombahozatalát és a CE jelölését, további jogszabályok (nem teljeskörű áttekintés) évi LXXXVI. törvény a villamos energiáról évi CLV. törvény a fogyasztóvédelemről évi LXXVIII. törvény az épített környezet alakításáról és védelméről 54/2014. (XII.5.) BM rendelet az Országos Tűzvédelmi Szabályzatról - OTSZ /2017. (XII. 4. ) NGM rendelet az összekötő és felhasználói berendezésekről, valamint a potenciálisan robbanásveszélyes közegben működő villamos berendezésekről és védelmi rendszerekről Villamos Műszaki Biztonsági Szabályzat VBSZ től hatályos!l (8/1981. (XII.27.) IpM rendelet, KLÉSZ ezzel hatályát vesztette) 10

11 Szabványok: nemzetközi-eu-nemzeti 98/34/EK M1 6. szabvány : elismert szervezet által alkotott, vagy jóváhagyott, közmegegyezéssel elfogadott olyan dokumentum, amely tevékenységekre (vagy azok eredményére: a termékekre) vonatkozik, és olyan általános és ismételten alkalmazható szabályokat, útmutatókat, vagy jellemzőket tartalmaz, amelyek alkalmazásával a rendező hatás az adott feltételek között a legkedvezőbb, amelynek betartása nem kötelező, és amely a következő kategóriák valamelyikébe tartozik: nemzeti szabvány: egy nemzeti szabványügyi testület által elfogadott, a nyilvánosság számára is hozzáférhető szabvány; európai szabvány: egy európai szabványügyi szervezet által elfogadott, a nyilvánosság számára is hozzáférhető szabvány, nemzetközi szabvány: egy nemzetközi szabványügyi szervezet által elfogadott, a nyilvánosság számára is hozzáférhető szabvány, 11

12 12 Szabványok: Célok - Alapelvek - Előnyök alkalmasság (rendeltetés) biztonság (élet-, egészség-, munka-) fenntarthatóság (környezetvédelem) gazdaságosság (hatékonyság) érdekvédelem (fogyasztói) kereskedelem (nemzetközi) kommunikáció (megértés a gazdaság szereplői között) közmegegyezés önkéntesség nyilvánosság, nyitottság tárgyszerűség ellentmondásmentesség, összefüggőség tudomány eredményeihez és a műszaki gyakorlathoz való alkalmazkodás alkalmasság (rendeltetés) kompatibilitás csereszabatosság termékvédelem azonosíthatóság fenntarthatóság (környezetvédelem) vizsgálatok választék-rendszerezés biztonság (élet-, egészség-, munka-)

13 Szabványok: harmonizáció 315/2009. (XII. 28.) Korm. Rendelet 1. a) harmonizált szabvány: a 765/2008/EK európai parlamenti és tanácsi rendelet (a továbbiakban: 765/2008/EK rendelet) 2. cikk 9. pontjában meghatározott szabvány, amelynek hivatkozását az Európai Unió Hivatalos Lapjában közzéteszik, b) honosított harmonizált szabvány: a nemzeti szabványként közzétett harmonizált szabvány. A KIF/LVD kisfeszültségű irányelv hatálya alá tartozó harmonizált szabványok aktuális listája ezeknek megfelelő gyártmány biztosan megfelel az irányelvnek biztonságosság szempontjából forgalmazható az EU-ban. 13

14 Szabványok: kötelező alkalmazni!? A szabvány közmegegyezéssel elfogadott műszaki dokumentum, amelynek révén általánosan elismert megoldás érhető el. A szabvány alkalmazása a törvény alapján önkéntes. Önként vállalt alkalmazás (nyilatkozat, megállapodás stb.) esetén betartása változtatás nélkül és maradéktalanul kötelező! Műszaki tartalmú jogszabály szabványhivatkozása esetén a szabvány alkalmazása teljesíti a jogszabály követelményeit. Műszaki jellegű EU jogszabályhoz harmonizált szabvány alkalmazása teljesíti az EU és annak megfelelő magyar jogszabály követelményeit. A szabvány be nem tartása esetén szükséges az abban megkövetelt biztonsági szint teljesítésének igazolása. 14

15 Szabványok: testületek CEN Európai Szabványügyi Bizottság IEC Nemzetközi Elektrotechnikai Bizottság CENELEC Európai Elektrotechnikai Szabványügyi Bizottság 2002 MSZT Magyar Szabványügyi Testület 1947 ISO Nemzetközi Szabványügyi Szervezet ETSI Európai Távközlési Szabványügyi Intézet IQNet Nemzetközi Tanúsító Hálózat MSZT honlapja alapján 15

16 Szabványok: saját és idegen forrás, honosítás ISO ETS IEC EN IEC EN MSZ EN IEC MSZ IEC MSZ EN MSZ 16

17 I. rész VÉGE SZÜNET 17

18 II. Áttekintés, újdonságok és változások a szabványban, az MSZ EN fejezet Új berendezés szabvány Változás az alapvető fogalmakban Az MSZ EN szabványsorozat felépítése érvényessége Fekete doboz modell illesztések (interfész) Szerepek, kapcsolatok, felelősségek Egy MSZ EN és -2 szerinti PSC berendezés létesítési folyamata Az MSZ EN :2012 és -2:2012 szabvány fejezete Alkalmazási terület (1.) Rendelkező hivatkozások (2., ZA melléklet) Szakkifejezések és fogalommeghatározások (3.) Jelképek és rövidítések (4.) 18

19 Miért volt szükség az új berendezés szabványra? Újszerű szabvány-struktúra általános és speciális, termék tagolással Nem ismétel, egyéb, szükséges szabványokra hivatkozik (50 db!) Világos, felhasználást segítő termék osztályozás Igazolás egyértelműbb kritériumok alapján Alapelv a kapcsolóberendezés fekete doboz -szerű kezelése, méretezése az illesztéseihez A méretezési értékek igazolása a berendezés környezeti feltételei és a betartandó védelmi célok alapján (együttesen!) Szigorúbb és pontosabban meghatározott igazolások 19

20 Változás az alapvető fogalmakban Típusvizsgált X berendezés TTA TSK Részlegesen X típusvizsgált berendezés PTTA PTSK Igazolt teljesítmény-kapcsoló- és vezérlőberendezés Verified Power Swichgear and Controlgear (PSC) Bauartgeprüfe Schaltgerätekombination (SK) A felhasználónak az a fontos, hogy berendezése igazoltan megfelel a szabványosságnak és a specifikációnak, további osztályozás fölösleges. 20

21 Az MSZ EN szabványsorozat felépítése - érvényessége IEC/TR : : Guide to the specification of switchgear and controlgear assemblies ANGOL MSZ EN :2012 Kisfeszültségű kapcsoló- és vezérlőberendezések 1. rész: Általános szabályok (IEC :2011) MSZ EN :2012: Teljesítménykapcsolóberendezések és teljesítményvezérlőberendezések (IEC :2011) MSZ EN :2013: Szakképzettség nélküli személyek által kezelhető elosztótáblák (DBO) MSZ EN :2013: Felvonulási területek berendezéseinek követelményei (ACS) MSZ EN :2015: Közcélú hálózat energiaelosztó berendezései MSZ EN :2013: Burkolt síncsatornás rendszerek (síncsatornák) MSZ EN (terv) Assemblies for specific applications, rooms and installations ANGOL etz 21

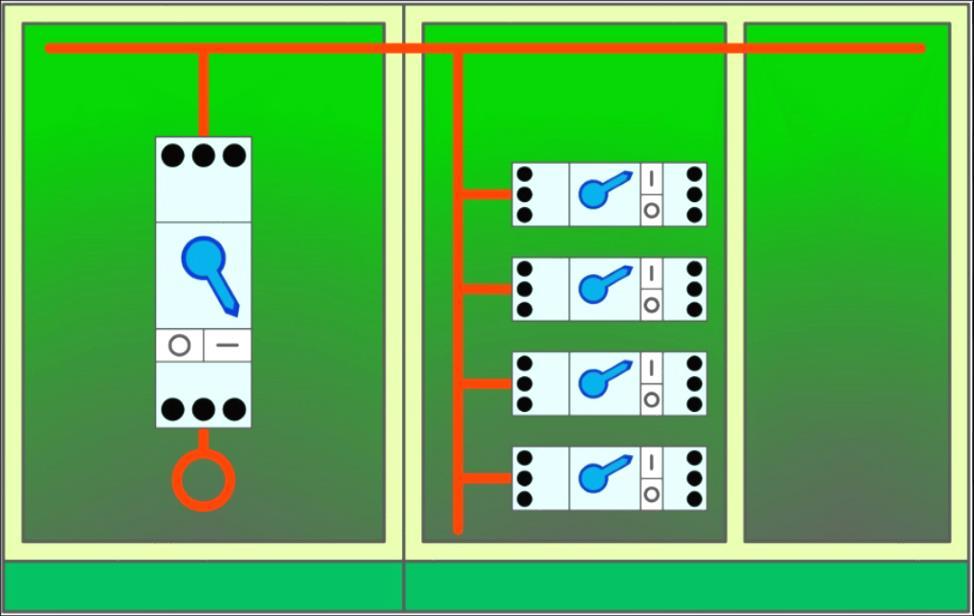

22 Fekete doboz modell illesztések (interfész) üzemi és környezeti feltételek pl.: környezeti levegő hőmérséklet, légnedvesség, UVsugárzás mérés, jelzés, vezérlés, szabályozás kezelés és karbantartás pl: MSZ HD áramütés elleni védelem hálózati betáplálás pl.: I cp független zárlati áram leágazások pl.: I na berendezés névleges árama, RDF névleges egyidejűségi tényezője 22

23 Szerepek és kapcsolatok Tanúsító (független vizsgáló állomás) Megrendelő Felhasználó Specifikáló Tervező Berendezésgyártó Eredeti gyártó Üzemeltető 23

24 Felelősségek Felhasználó Tervező MSZ EN és -2 követelmény kiírása Illesztési adatok megadása, pl: I cp Hálózati csatlakozás független árama Elvi tervek Fogyasztói lista Környezeti feltételek Berendezésgyártó A berendezés méretezése a kiírás adatinak megfelelően A szabványosság igazolása a felhasználó felé Eredeti gyártó előírásainak betartása Berendezés jelölése és dokumentálása A darabvizsgálat lefolytatása és dokumentálása Eredeti gyártó A berendezésrendszer/funkcionális egységek/modulok igazoló ellenőrzése Vizsgálattal Összehason-lítással Értékeléssel (számítással) Bizonylatolás Gyártói előírások, katalógusok 24

25 Eredeti gyártó Berendezésgyártó Eredeti gyártó Tervező Egy MSZ EN és -2 szerinti PSC berendezés létesítési folyamata Kisfeszültségű kapcsolóberendezés rendszertervezése, fejlesztése Konstrukció igazoló ellenőrzés Igazoló ellenőrzés vizsgálattal Igazoló ellenőrzés összehasonlítással Igazoló ellenőrzés értékeléssel (PSC) berendezés, berendezésrendszer Kisfeszültségű kapcsolóberendezés összeszerelése Darabvizsgálat CE megfelelőség igazolása 25

26 Kisfeszültségű kapcsoló- és vezérlőberendezések 1. rész: Általános szabályok (MSZ EN :2012) 2. rész: Teljesítmény-kapcsolóberendezések és teljesítmény-vezérlőberendezések (MSZ EN :2012) 26

27 27 Az MSZ EN :2012 és -2:2012 szabvány differenciált megismerése Tartalom Fejezet 1.Alkalmazási terület 2.Rendelkező hivatkozások 3.Szakkifejezések és fogalommeghatározások 4.Jelképek és rövidítések 5.Illesztési (interfész) jellemzők 6.Tájékoztatás 7.Üzemi feltételek 8.Konstrukciós követelmények 9.Működési követelmények 10.Konstrukció-igazolás 11.Darabvizsgálat A, B, F, G, J, K, N, P, ZA melléklet (előírás) C, D, H, L, M, O, ZZ melléklet (tájékoztatás) Ábrák Táblázatok

28 Alkalmazási terület (1.) Max V AC, vagy max V DC (felülről a KIF direktíva) Burkolattal ellátott, burkolat nélküli, helyhez kötött vagy áthelyezhető Villamos energia termelésével, átvitelével, elosztásával és átalakításával kapcsolatos Különleges üzemi feltételek esetén az egyedi, kiegészítő követelmények szerint Minden berendezésre vonatkozik, de az egyedi készülékekre pl. motorvédő-kapcsolókra nem, azokra termékszabványaikat kell alkalmazni A szabványnak ez az 1. része önmagában nem használható, a vonatkozó rész valamelyikének előírásaival együtt kell alkalmazni! (ZZ melléklet) részre való hivatkozás automatikusan meghívja az 1.részt! 28

29 29 Rendelkező hivatkozások (2. ZA melléklet) IEC :2007, Környezetállósági vizsgálatok rész: Vizsgálatok. B vizsgálat: Száraz meleg IEC :2005, Környezetállósági vizsgálatok rész: Vizsgálatok. Db vizsgálat és irányelvek: Ciklikus nedves meleg ( órás ciklus) IEC 60073:2002, Az ember-gép kapcsolat, a megjelölés és az azonosítás alapvető és biztonsági elvei. Jelzőkészülékek és működtetetőelemek kódolási elvei IEC :2005, Kisfeszültségű villamos berendezések rész: Biztonság: Áramütés elleni védelem IEC :2007, Kisfeszültségű villamos berendezések rész: Biztonság. Feszültségzavarok és elektromágneses zavarok elleni védelem.. (összesen 50 db!)

30 Szakkifejezések és fogalommeghatározások (3.) kisfeszültségű kapcsoló- és vezérlőberendezés (berendezés) (lowvoltage switchgear and controlgear asssembly (ASSEMBLY)) egy vagy több kisfeszültségű kapcsolókészülék kombinációja a hozzá tartozó vezérlő-, mérő-, jelző-, védő- és szabályozókészülékekkel stb. együttesen, az összes belső villamos és mechanikai összekötéssel és szerkezeti résszel berendezésrendszer (ASSEMBLY system) mechanikai és villamos alkatrészek (burkolatok, gyűjtősínek, funkcionális egységek stb.) eredeti gyártó által meghatározott teljes tartománya, amely az eredeti gyártó útmutatásai szerint építhető össze különféle berendezések létrehozása céljából. 30

31 Szakkifejezések és fogalommeghatározások (3.) MSZ EN teljesítmény-kapcsoló- és vezérlőberendezés, PSC-berendezés (Power Switchgear and Controlgear asssembly, PSC- ASSEMBLY) olyan kisfeszültségű kapcsoló- és vezérlőberendezés, amelyet minden fajta terhelés esetén energia elosztására és vezérlésére használnak és amely ipari, kereskedelmi és hasonló alkalmazásokra szolgál, ahol a szakképzetlen személyek általi működtetést nem tervezik. Új! 31

32 Szakkifejezések és fogalommeghatározások (3.) MSZ EN szakképzettség nélküli személyek által kezelhető elosztótábla, (Distribution Board intended te be operated Ordynary persons, DBO) olyan, a háztartásban és más helyeken, a villamos energia elosztására használt berendezés, melyek működtetését szakképzetlen személyek végzik. Új! 32

33 Szakkifejezések és fogalommeghatározások (3.) MSZ EN kisfeszültségű kapcsoló- és vezérlőberendezések felvonulási területek számára (Assembly for Construction Sites, ACS) egy vagy több áramátalakító vagy kisfeszültségű kapcsoló készülék kombinációjából készült (berendezés) vezérléssel, méréssel, jelzéssel, védelmi és szabályozó készülékekkel kompletten összeszerelve, villamos és mechanikus kapcsolatokkal és tartószerkezettel, amelyet mindenféle felvonulási területeken - beltéri és szabadtéri használatra terveznek és készítenek Új! 33

34 Szakkifejezések és fogalommeghatározások (3.) MSZ EN közcélú villamos elosztóhálózati berendezés (Public Electricity Network Distribution, PENDA) általában közcélú villamos hálózatokban használt berendezés, amely üzemszerűen egy vagy több betáplálással rendelkezik és amelyen keresztül ezt az energiát egy vagy több kábelen osztják szét más berendezések számára Új! 34

35 Szakkifejezések és fogalommeghatározások (3.) MSZ EN tokozott síncsatorna rendszer (Busbar Trunking System BTS busway) tokozott berendezés mindenfajta villamos energia szétosztására, ipari, kommunális és hasonló felhasználásra sínes rendszer formájában, amelyet villamos szigetelőanyaggal rögzítenek egy csatornában, vagy hasonló tokozásban Új! 35

36 36 Szakkifejezések és fogalommeghatározások (3.) rögzített csatlakozás (fixed connection) olyan csatlakozás, amely szerszámmal csatlakoztatható és bonható alapvédelem (basic protection) áramütés elleni védelem hibamentes állapot mellett. [IEC :1998, ] független zárlati áram (prospective short-circuit current) I sp annak az áramnak az effektív értéke, amely akkor folyna, ha az áramkörhöz vezető hálózati vezetőket a berendezés hálózati csatlakozókapcsaihoz gyakorlatilag a legközelebb elhelyezett elhanyagolható impedanciájú vezetővel rövidre zárnák (lásd a szakaszt).

37 Szakkifejezések és fogalommeghatározások (3.) konstrukció-igazoló ellenőrzés (design verification) A berendezés egy mintadarabján vagy a berendezések részein végzett igazoló ellenőrzés annak kimutatására, hogy a konstrukció a vonatkozó berendezésszabvány szerinti követelményeknek megfelel. MEGJEGYZÉS: A konstrukció-igazoló ellenőrzés magában foglalhat egy vagy több egyenértékű igazoló ellenőrzést igazoló ellenőrzés vizsgálattal (verification test) igazoló ellenőrzés összehasonlítással (verification comparison) igazoló ellenőrzés értékeléssel (verification assessment) darabvizsgálat (routine verification) A gyártás közben vagy után minden egyes berendezés igazoló ellenőrzése annak igazolására, hogy az a vonatkozó berendezésszabvány szerinti követelményeknek megfelel Új! 37

38 Szakkifejezések és fogalommeghatározások (3.) eredeti gyártó (original manufacturer) Az a szervezet, amely a berendezés eredeti konstrukcióját kivitelezte és a hozzá kapcsolódó igazoló ellenőrzést elvégezte a vonatkozó berendezésszabvány szerint berendezésgyártó (ASSEMBLY manufacturer) Az a szervezet, amely a felelősséget vállalja a kész berendezésre. MEGJEGYZÉS: A berendezésgyártó az eredeti gyártótól különböző szervezet lehet felhasználó (user) Az a fél aki meghatározza, megvásárolja, használja és/vagy működteti a berendezést, vagy aki annak nevében cselekszik Új! 38

39 39 Jelképek és rövidítések (4.) Jelképek rövidítések Szakkifejezés Szakasz CTI kúszóáram-szilárdság ELV törpefeszültség EMC elektromágneses összeférhetőség f n névleges frekvencia I c zárlati áram I cc névleges feltételes zárlati áram I cp független zárlati áram I cw névleges rövididejű határáram I na a berendezés névleges árama I nc egy áramkör névleges árama I pk névleges határáramcsúcs N nullavezető PE védővezető PEN PEN-vezető RDF névleges egyidejűségi tényező SCPD zárlatvédelmi eszköz SPD túlfeszültség-levezető, túlfeszültség-védelmi eszköz U e Energiaelosztó névleges üzemi tervezése feszültségaz IEC / MSZ EN szerint

40 II. rész VÉGE SZÜNET 40

41 III. Az MSZ EN :2012 és -2:2012 szabvány fejezete Illesztési (interfész) jellemzők (5.) Tájékoztatás (6.) Üzemi feltételek (7.) Szerkezeti követelmények (8.) Működési követelmények (9.) 41

42 Illesztési (interfész) jellemzők (5.) Névleges feszültségek (5.2.) (A berendezés) névleges feszültség(e) (U n ) A névleges feszültség legalább a villamos rendszer hivatkozási Új! feszültségével legyen egyenlő (A berendezés egy áramkörének) névleges üzemi feszültség(e) (U e ) Bármely áramkör névleges üzemi feszültsége ne legyen kisebb, mint annak a villamos rendszernek a hivatkozási feszültsége, amelyhez az csatlakoztatható. Ha az a berendezés névleges feszültségétől különbözik, az áramkör vonatkozó névleges üzemi feszültségét meg kell adni. 42

43 Illesztési (interfész) jellemzők (5.) Névleges feszültségek (5.2.) (A berendezés egy áramkörének) névleges szigetelési feszültség(e) (U i ) A berendezés egy áramkörének névleges szigetelési feszültsége az a feszültségérték, amelyre a dielektromos vizsgálófeszültségeket és a kúszóáramutakat vonatkoztatják. Egy áramkör névleges szigetelési feszültsége egyenlő legyen vagy nagyobb azoknál az értékeknél, amelyek U n -re és U e -re vannak megadva ugyanarra az áramkörre vonatkozóan A (berendezés) lökőfeszültség-állóság(ának) névleges értéke (U imp ) A lökőfeszültségállóság névleges értéke legyen egyenlő vagy nagyobb azoknál az értékeknél, amelyek azokra/arra a villamos rendszerekben/rendszerben fellépő tranziens túlfeszültségekre meg vannak adva, amelyekhez azt az áramkört csatlakoztatni tervezik. (G-melléklet). 43

44 Illesztési (interfész) jellemzők (5.) Névleges áramok (5.3) A berendezés névleges árama (I na ) A berendezés névleges árama a következő értékek közül a kisebb érték: - a berendezésen belül párhuzamosan működő leágazó áramkörök névleges áramainak összege ill. - az a teljes áram, amelyet a fő gyűjtősín elosztani képes a konkrét berendezési elrendezésben. Ezt az áramot vezetni kell anélkül, hogy az egyes részek melegedése meghaladná a 9.2. szakaszban megadott határokat. Új! 44

45 Illesztési (interfész) jellemzők (5.) Névleges áramok (5.3) Egy áramkör névleges árama (I nc ) Egy áramkör névleges árama az az áramérték, amelyet ez az áramkör vezetni tud rendes üzemi körülmények között. Ezt az áramot vezetni kell anélkül, hogy az egyes részek melegedése meghaladná a 9.2. szakaszban megadott határokat Névleges határáramcsúcs (I pk ) A névleges határáramcsúcs egyenlő vagy nagyobb legyen, mint azon hálózati rendszer(ek) független zárlati áramának csúcsértékére meghatározott érték, amelyekhez az(oka)t az áramkör(öke)t csatlakoztatni tervezik (lásd a szakaszt is). 45

46 Illesztési (interfész) jellemzők (5.) Névleges áramok (5.3) (A berendezés egy áramkörének) névleges rövididejű határárama (I cw ) A névleges rövididejű határáram egyenlő vagy nagyobb legyen, mint a zárlati áram (I cp ) független effektív értéke a hálózathoz való csatlakozás minden egyes pontján (lásd a szakaszt is). Egy berendezésre különböző időtartamokra (pl. 0,2 s; 1 s; 3 s) különböző I cw értékek adhatók meg. Váltakozó áram esetén az áram értéke a váltakozó áramú összetevő effektív értéke. 46

47 Illesztési (interfész) jellemzők (5.) Névleges áramok (5.3) A berendezés névleges feltételes zárlati árama (I cc ) A névleges feltételes zárlati áram egyenlő vagy nagyobb legyen, mint a zárlati áram (I cp ) független effektív értéke olyan időtartamra, amelyet a berendezést védő zárlatvédelmi eszköznek a működése korlátoz. Az előírt zárlatvédelmi eszköz megszakítóképességét és áramkorlátozási jellemzőit (I 2 t, I pk ) a berendezésgyártónak meg kell határoznia, tekintetbe véve a készülékgyártó által megadott adatokat. (Névleges biztosítós záralti áram (I cf ) elmarad!) 47

48 Illesztési (interfész) jellemzők (5.) Névleges egyidejűségi tényező (RDF) (5.4.) 5.4 A névleges egyidejűségi tényező (Rated Diversity Factor) a berendezésgyártó által a névleges áram értékére vonatkozóan megadott viszonyszám, amely szerint a berendezés leágazó áramkörei - a kölcsönös termikus hatásokat figyelembe véve - folyamatosan és egyidejűleg terhelhetők. A névleges egyidejűségi tényező meghatározható az áramkörök csoportjára; az egész berendezésre. Az áramkörök névleges áramának a névleges egyidejűségi tényezővel szorzott értéke egyenlő legyen vagy nagyobb a leágazó áramkörök feltételezett terhelésénél. A leágazó áramkörök feltételezett terhelését a vonatkozó berendezés-szabványnak (jelen esetben MSZ EN ) kell tárgyalnia. További részletekre vonatkozóan lásd az E mellékletet. 48

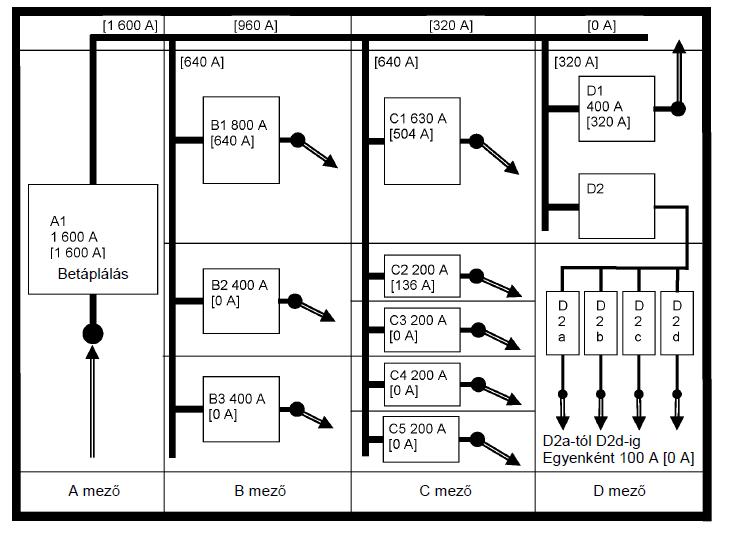

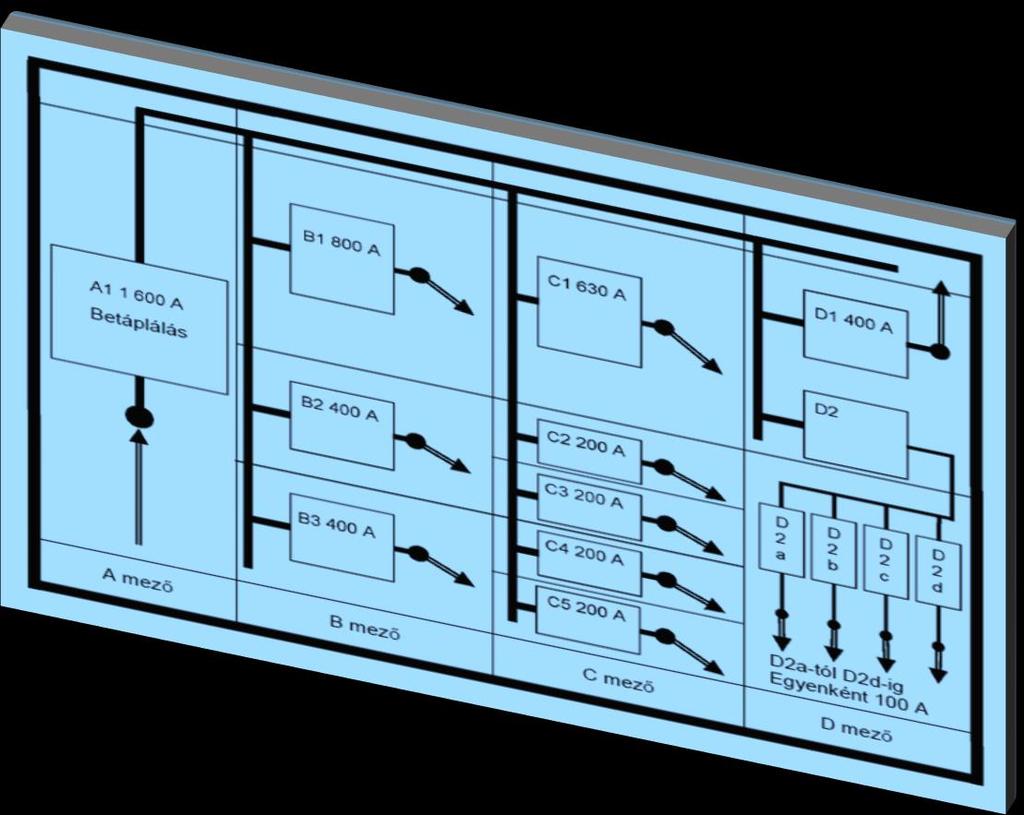

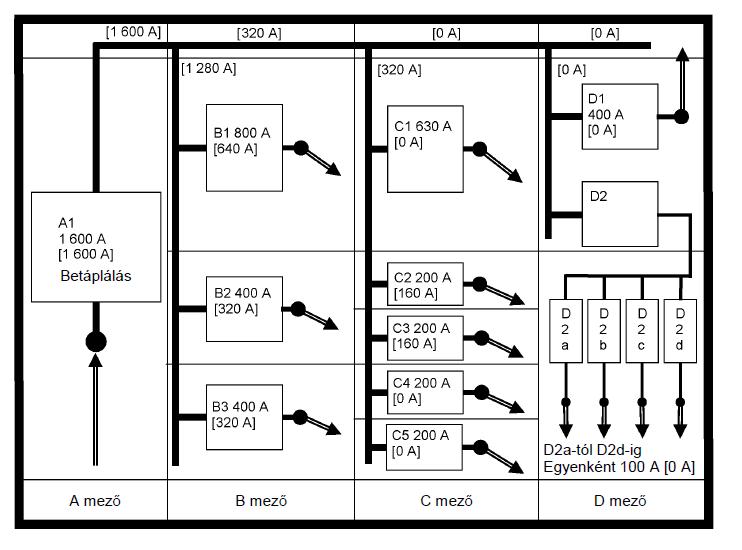

49 Illesztési (interfész) jellemzők (5.) Névleges egyidejűségi tényező (RDF) (E) Példa Példa E1 E1 táblázat. táblázat. Berendezés Berendezés Energiaelosztó 0,8 0,8 névleges névleges egyidejűségi egyidejűségi tervezése tényezőjű tényezőjű az IEC / funkcionális MSZ funkcionális EN egységének egységének szerintterhelésére terhelésére

50 Illesztési (interfész) jellemzők (5.) Névleges egyidejűségi tényező (RDF) (5.4.) MSZ EN PSC/Névleges egyidejűségi tényező (RDF) tábla feltételezett terhelési tényező (Assumed Loading Factor) A terhelés típusa Feltételezett terhelési tényező Új! Elosztás 2 és 3 áramkör 0,9 Elosztás 4 és 5 áramkör 0,8 Elosztás 6 és 9 áramkör 0,7 Elosztás >=10 áramkör 0,6 Villamos vezérlő 0,2 Motorok 100 kw 0,8 Motorok > 100 kw 1,0 50

51 Illesztési (interfész) jellemzők (5.) Névleges egyidejűségi tényező (RDF) (5.4.) MSZ EN DBO/Névleges egyidejűségi tényező (RDF) 101. tábla feltételezett terhelési tényező (Assumed Loading Factor) A terhelés típusa Feltételezett terhelési tényező Új! Elosztás 2 és 3 áramkör 0,8 Elosztás 4 és 5 áramkör 0,7 Elosztás 6 és 9 áramkör 0,6 Elosztás >=10 áramkör 0,5 51

52 Illesztési (interfész) jellemzők (5.) 5.5 Névleges frekvencia 5.6 Egyéb jellemzők (szelektivitás, szennyezettségi fokozat, földelési rendszer, belsőtéri vagy szabadtéri kivitel, helyhez kötött vagy áthelyezhető, védettségi fokozat, EMC, a zárlatvédelmi eszköz(ök) fajtája, stb.). 52

53 53 Illesztések Megegyezés a gyártó és felhasználó között (BB) 58-jelllemző Jellemzők Fejezet vagy szakasz hivatkozás Villamos jellemzők Földelési rendszer 5.6., , , , Névleges hivatkozási (nominális) feszültség (V) 10.5., , , Tranziens túlfeszültségek , , 9.1., G melléklet Alapértelmezés szerinti elrendezés Gyártói szabvány- kivitel, választás a helyi követelmények szerint A helyi létesítési feltételek szerint A villamos rendszer által meghatározott Időleges túlfeszültségek 9.1 A rendszer nominális feszültsége V Névleges frekvencia fn (Hz) , 5.5., A helyi létesítési feltételek , , szerint Kiegészítő helyszíni vizsgálati követelmények, vezetékezés, üzemi működés és funkció Gyártói szabvány- kivitel, az alkalmazás szerint A szabványban felsorolt lehetőségek TT / TN-C / TN-C-S / IT, TN-S max V vált. vagy 1000 V egyenfeszültség Túlfeszültségkategória I / II / III / IV Nincs egyenáram / 50 Hz / 60 Hz Nincs Új! Felhasználói követelmény TN-C-S 400/230V IV - 50 Hz -

54 Új! Tájékoztatás (6.) A berendezés felirati megjelölése (6.1.) A tartós kivitelű, látható és olvasható adattábla kötelező tartalma: a) berendezésgyártó neve vagy jele (lásd a szakaszt); b) típusjelölés vagy azonosítási szám vagy más azonosító jelzési mód, amely lehetővé teszi a vonatkozó tájékoztatás megszerzését a berendezésgyártótól c) a gyártás idejének azonosítására szolgáló jelzés; Új! d) IEC X (az X egyedi részt azonosítani kell). MSZ EN A PSCberendezés felirati megjelölése d) IEC

55 Tájékoztatás (6.) Dokumentáció (6.2.) A berendezésre vonatkozó tájékoztatás az 5. fejezet összes interfész jellemzőit is tartalmazza! A kezelésre, létesítésre, üzemeltetésre és karbantartásra vonatkozó útmutatások 55

56 Tájékoztatás (6.) A készülékek azonosítása (6.3.) A berendezésen belül legyen lehetséges az egyes áramkörök és védelmi eszközeik azonosítása. Az azonosítási címkék olvashatók, tartósak és a fizikai környezet számára megfelelőek legyenek. Minden alkalmazott megjelölés feleljen meg az IEC nek és az IEC őnek és legyen azonos a kapcsolási rajzokon szereplő jelölésekkel, amelyeknek összhangban kell lenniük az IEC gyel. MSZ EN és -2:2010 Ipari rendszerek, berendezések és ipari termékek. Felépítési alapelvek és referenciajelölések MSZ EN :2015 Elektrotechnikában használt dokumentumok készítése Ez 13 db további ISO, IEC, és EN szabványt hív meg! 56

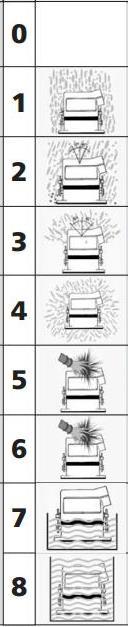

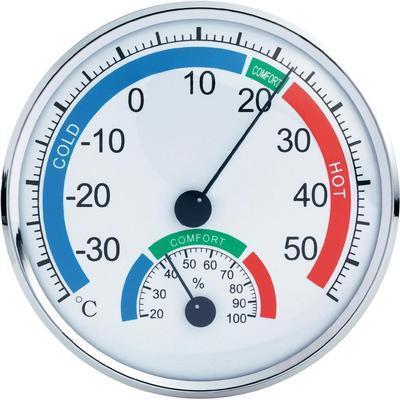

57 Üzemi feltételek (7.) 7.1 Rendeltetésszerű üzemi feltételek környezeti levegő-hőmérséklet, normál beltéri: min -5 C, max +40 C, 24 órás átlag max +35 C légnedvességi feltételek: max 50% +40 C szennyezettségi fokozat (1-4 fokozat) tengerszint feletti magasság max m 7.2 Különleges üzemi feltételek külön megállapodás! 7.3 Szállítási, raktározási és létesítési feltételek 57 Energiaelosztó tervezése az IEC / MSZ EN szerint

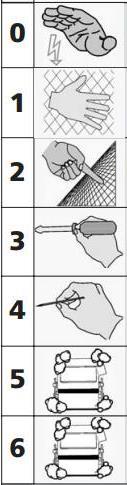

58 58 Szerkezeti követelmények (8.) 8.1 Az anyagok és a szerkezeti részek szilárdsága (korrózió, hőstabilitás, tűzállóság, sugárzásállóság, mechanikai szilárdság) 8.2 A berendezés burkolata által nyújtott védettségi fokozat (IP védettség az IEC szerint) 8.3 Légközök és kúszóáramutak (F melléklet, IEC alapján) 8.4 Áramütés elleni védelem (IEC és IEC szerint) Alapvédelem - alapszigetelés Hibavédelem (K melléklet - elválasztás, IEC szerint) Védelem teljes elszigeteléssel (II. év.o. szerkezet) Állandósult állapotú érintési áram és töltés korlátozása (pl. kondenzátorok) IP X X

59 59 Szerkezeti követelmények (8.) 8.5 Kapcsolókészülékek és alkatelemek beépítése kiválasztás (IEC-szabványos!), beépítés és hozzáférhetőség DBO leágazásainak védelmi készülékei, melyeket szakképzetlen személyek kezelnek, feleljenek meg az IEC , IEC 61008, IEC 61009, IEC és IEC szabványoknak, ha nem, zárható szekrény szükséges! 8.6 Belső villamos áramkörök és összekötések gyűjtősínek, fő- és segédáramkörök, vezetők (A melléklet), védővezetők (B melléklet), azonosítás (IEC szerint) 8.7 Hűtés természetes és aktív hűtés alkalmazható 8.8 Külső vezetők csatlakozókapcsai (5. táblázat és az IEC szerint)

60 60 Szerkezeti követelmények (8.) MSZ EN Kihúzható egységekkel rendelkező PSC-berendezések MSZ EN Kihúzható részek MSZ EN Eltávolítható és kihúzható részek reteszelése és lakatolása MSZ EN A funkcionális egységek villamos csatlakoztatási típusainak leírása első/második/harmadik betű rendre: betáp-/leágazó-/segédáramkör típusának jele, értéke lehet: F: fix; D: bontható; W: kihúzható példa: FDD: rögzített csatlakozású betáp, bontható leágazás és bontható segédáramkör MSZ EN PSC-berendezések belső elválasztása 7-féle formai kialakítás 1 4b (104. táblázat, AA melléklet)

61 Működési követelmények (9.) 9.1 Dielektromos tulajdonságok Üzemi frekvenciájú feszültségállóság (8. és 9. táblázat) Lökőfeszültség-állóság fő/segédáramkörök (10. táblázat, G melléklet) Túlfeszültség-védelmi eszköz védelme (gyártó alapján) 9.2 Melegedési határok (6. táblázat, MSZ EN 60947) 9.3 Zárlatvédelem és zárlati szilárdság Zárlati igénybevételek (I cw, I pk, I cc ) Áramcsúcs (7. táblázat) Védelmi eszközök koordinációja (megállapodás szerint), összehangolt (szelektív) zárlatvédelmi eszköz helyettesítése nem lehetséges, csak külön vizsgálattal! 9.4 Elektromágneses összeférhetőség (EMC) (J és ZZ melléklet, IEC szerint) 61

62 III. rész VÉGE SZÜNET 62

63 IV. Konstrukció igazoló ellenőrzés és Darabvizsgálat, egyszerű melegedésszámítás Konstrukció igazoló ellenőrzés (10.) A melegedés igazoló ellenőrzés módszerei (10.10.) Zárlati szilárdság vizsgálata ( P melléklet) Darabvizsgálat (11.) Melegedés egyszerűsített számításai I na 630 A névleges áramú berendezések számítása ( ) I na 630 A berendezések számítása táblázattal, kalkulátorral I na 630 A berendezések számítása számolótáblával 63

64 Konstrukció igazoló ellenőrzés (10.) Cél: a szabványmegfelelés igazolása Az előírásszerűen kiválasztott és beépített készülékeket nem kell igazolni, (de ezek megfelelősége nem igazolja a berendezést!) Igazolások fajtái: 7 szerkezeti / 14 jellemző 5 működési / 6 jellemző Igazolási módszerek: Vizsgálat (laboratóriumi mérés) Összehasonlítás igazolt referenciakonstrukcióval (származtatás) Értékelés számítások alapján (megfelelő tűrésekkel) Ha ugyanarra az igazolásra több módszer is rendelkezésre áll, azok egyenértékűeknek tekinthetők és megfelelő módszer kiválasztása az eredeti gyártó felelőssége 64

65 65 Konstrukció-igazoló ellenőrzés (14+6 jell.) Ellenőrző lista tájékoztatás (D mell.) s z e r k e z e t m ű k ö d é s 10. Konstrukció igazolás - mód választható 11. Darabvizsgálat Igazolandó jellemző Fejezetek, Összehasonlítás Szükséges? szakaszok Vizsgálat Értékelés Fejezetek 1. Az anyagok és a részek szilárdsága 10.2 Korrózióállóság IGEN NEM NEM NEM NEM A szigetelőanyagok tulajdonságai Termikus stabilitás IGEN NEM NEM NEM NEM A villamos hatásoknak tulajdonítható rendellenes Sor sz. Szükséges? Vizsgálati mód IGEN NEM IGEN NEM NEM hővel és tűzzel szembeni ellenállás Az ultraviola (UV) sugárzással szembeni ellenállás IGEN NEM IGEN NEM NEM Felemelés IGEN NEM NEM NEM NEM Mechanikai ütések IGEN NEM NEM NEM NEM Jelölés IGEN NEM NEM szemrevételezés 2. A burkolatok védettségi fokozata 10.3 IGEN NEM IGEN 11.2 szemrevételezés 3. Légközök, kúszóáramutak 10.4 IGEN NEM NEM 11.3 szemrevételezés és vizsgálat 4. Áramütés elleni védelem és a védőá.körök épsége 10.5 A berendezés megérinthető vezető részei és a IGEN NEM NEM szemrevételezés védőáramkör közötti hatásos összekötés 11.4 és szúrópróba A védőáramkör zárlati szilárdsága IGEN IGEN NEM 5. A kapcsolókészülékek és az alkatelemek beépítése 10.6 NEM NEM IGEN 11.5 gyártói utasítás 6. Belső villamos áramkörök és összekötések 10.7 NEM NEM IGEN 11.6 szúrópróba és gyártói utasítás 7. Külső vezetők csatlakozókapcsai 10.8 NEM NEM IGEN 11.7 gyártói utasítás 8. Dielektromos tulajdonságok 10.9 Üzemi frekvenciájú feszültségállóság IGEN NEM NEM 11.9 vizsgálat Lökőfeszültség-állóság IGEN NEM IGEN NEM NEM 9. Melegedési határok IGEN IGEN IGEN NEM NEM 10. Zárlati szilárdság IGEN IGEN NEM NEM NEM 11. Elektromágneses összeférhetőség (EMC) IGEN NEM IGEN NEM NEM 12. Mechanikai működés IGEN NEM NEM Vezetékezés, üzemi Az működés alkalmazott és funkció adatokat, vizsgálatok részleteit, NEM számításokat NEM jegyzőkönyvben NEM kell rögzíteni! szemrevételezés és funkcióvizsgálat szemrevételezés működési próbák

66 A melegedés igazoló ellenőrzése (10.10.) Az igazoló ellenőrzés módszerének kiválasztása az eredeti gyártó felelőssége Vizsgálat ( ) (a legkedvezőtlenebb elrendezésben) Teljes berendezésen (1-es egyidejűséggel!) Funkcionális egységeken + teljes berendezésen Funkcionális egységeken + főgyűjtősínek + teljes berendezésen Összehasonlítás ( ) igazolt referenciakonstrukcióval (származtatás) azonos csoport, szerkezet, méret, hűtés, veszteség Al-sín -> Cu sín készülékhelyettesítés teljesítményveszteség és csatlakozókapcsok melegedése alapján 66 Értékelés ( ) számítások alapján (melegedés számítás) egyrekeszes, legfeljebb 630 A csökkentő tényező 80%; keresztmetszetek 1,25x, tokozat vizsgálat fűtőellenállással ( ) legfeljebb 1600 A mint előző + melegedés számítás IEC szerint ( )

67 A melegedés igazoló ellenőrzési módszerei ( O melléklet) I A konstrukció egy létező konstrukció körébe tartozik? N N Értékelés, számítással? I Egyrekeszes, <=630A? N I összes feltétele fennáll? N I Igazoló ellenőrző értékelés számítással szerint Többrekeszes, <=1600A? N I összes feltétele fennáll? N I Igazoló ellenőrző értékelés számítással (IEC60890) szerint Igazoló ellenőrzés származtatással szerint Igazoló ellenőrzés vizsgálattal szerint 67

68 68 Zárlati szilárdság vizsgálata ( P melléklet) Igazolás: - referenciakonstrukcióval való összehasonlítással (ellenőrzési lista vagy számítás) ill. vizsgálattal (fő-/védőáramkör/n) TS/NTS gyűjtősín: P melléklet, IEC szerint I cw < 10 kaeff vagy I CC < 10 kaeff További igazoló ellenőrzés nem szükséges I N I Áramkorlátozással a megengedett rövididejű zárlati határáram I pk <17 ka N Igazoló ellenőrzés összehasonlítással vagy vizsgálattal A berendezés működőképességét az igazoló ellenőrzési vizsgálatok (pl. zárlati vizsgálat) befolyásol- hatják. Emiatt ezeket a vizsgálatokat nem kell olyan berendezésen elvégezni, amelyet aztán üzembe szándékoznak helyezni. (10.1) (Számítással: IEC 865-1:1993 / MSZ EN :1997)

69 Áramkorlátozás feltételeinek ( b) ellenőrzése eredeti gyártói programmal 49,3 ka 16,7 ka 22,5 ka Az FA3 betáplálási megszakító biztosítja az FA4, FA5, FA6 leágazási megszakítók fedővédelmét, míg a zárlati áram nem haladja meg a 30kA-t (ez a követelmény jelenleg teljesül, Ik3p'<17kA NOD1-ben). By EATON - XSpider SIEMENS SIMARIS Ecodial Adv. Calc. SCHNEIDER E. Low Voltage Electrical Design LV Calcs EEP 69

70 Darabvizsgálat (11.) Célja: anyag ill. gyártási hibák felderítése, funkcionális ellenőrzés, azt az egész berendezésen, a gyártás közben és/vagy után kell elvégezni. Szerkezeti kialakítás (7 téma) Működés (3 téma) 11.9 Dielektromos tulajdonságok üzemi frekvenciájú szilárdsági vizsgálat 1s-ig! - nem kell elvégezni max. 16A zárlatvédelem esetén - sikeres funkcionális vizsgálat esetén - I n <250 A-nél alternatíva: igazoló ellenőrzés szigetelési ellenállás méréssel min. 500V DC készülékkel, kritérium: 1000 Ω/V 70

71 71 Darabvizsgálat (11.) Ellenőrző lista tájékoztatás (7+3 jellemző) s z e r k e z e t m ű k ö d é s 10. Konstrukció igazolás - mód választható 11. Darabvizsgálat Igazolandó jellemző Fejezetek, Összehasonlítás Szükséges? szakaszok Vizsgálat Értékelés Fejezetek 1. Az anyagok és a részek szilárdsága 10.2 Korrózióállóság IGEN NEM NEM NEM NEM A szigetelőanyagok tulajdonságai Termikus stabilitás IGEN NEM NEM NEM NEM A villamos hatásoknak tulajdonítható rendellenes Sor sz. Szükséges? Vizsgálati mód IGEN NEM IGEN NEM NEM hővel és tűzzel szembeni ellenállás Az ultraviola (UV) sugárzással szembeni ellenállás IGEN NEM IGEN NEM NEM Felemelés IGEN NEM NEM NEM NEM Mechanikai ütések IGEN NEM NEM NEM NEM Jelölés IGEN NEM NEM szemrevételezés 2. A burkolatok védettségi fokozata 10.3 IGEN NEM IGEN 11.2 szemrevételezés 3. Légközök, kúszóáramutak 10.4 IGEN NEM NEM 11.3 szemrevételezés és vizsgálat 4. Áramütés elleni védelem és a védőá.körök épsége 10.5 A berendezés megérinthető vezető részei és a IGEN NEM NEM szemrevételezés védőáramkör közötti hatásos összekötés 11.4 és szúrópróba A védőáramkör zárlati szilárdsága IGEN IGEN NEM 5. A kapcsolókészülékek és az alkatelemek beépítése 10.6 NEM NEM IGEN 11.5 gyártói utasítás 6. Belső villamos áramkörök és összekötések 10.7 NEM NEM IGEN 11.6 szúrópróba és gyártói utasítás 7. Külső vezetők csatlakozókapcsai 10.8 NEM NEM IGEN 11.7 gyártói utasítás 8. Dielektromos tulajdonságok 10.9 Üzemi frekvenciájú feszültségállóság IGEN NEM NEM 11.9 vizsgálat Lökőfeszültség-állóság IGEN NEM IGEN NEM NEM 9. Melegedési határok IGEN IGEN IGEN NEM NEM 10. Zárlati szilárdság IGEN IGEN NEM NEM NEM 11. Elektromágneses összeférhetőség (EMC) IGEN NEM IGEN NEM NEM Az alkalmazott adatokat, vizsgálatok részleteit, 12. Mechanikai működés számításokat IGEN jegyzőkönyvben NEM kell rögzíteni! NEM Vezetékezés, üzemi működés és funkció NEM NEM NEM szemrevételezés és funkcióvizsgálat szemrevételezés működési próbák

72 A melegedés igazoló ellenőrzés módszerei (10.10.) származtatás értékelés O melléklet (tájékoztatás): Útmutató a melegedés igazoláshoz vizsgálat 72

73 I na 630 A névleges áramú berendezések számítása ( , O4.2) Feltételek: a) az összes beépített komponens veszteségi teljesítménye ismert b) a hőveszteség eloszlása közel egyenletes c) (I nc 0,8 I th vagy 0,8 I n ) +25% túlméretezés! (Egyezményes, nyitott szerelési (szabad levegőjű) termikus áram, I th ) d) a belső levegő áramlás nem korlátozott e) 200 A áramerősséget meghaladó vezetékek elrendezése olyan, hogy az örvényáramok és hiszterézis veszteségek minimálisak f) a vezetőanyagokat a megengedett áramerősség 125 %-ára kell méretezni (IEC , vezetékek: H mell., sínek: N mell.) g) a tokozás hőleadó képessége ismert Elérendő eredmény: A Berendezés igazolva van, ha a számított összes teljesítményveszteség-ből meghatározott levegőhőmérséklet nem haladja meg a készülékgyártó által megadott megengedhető üzemi levegőhőmérsékletet. 73

74 I na 630 A berendezések igazolása hőteljesítmények összehasonlításával Alapelv: A tokozás hőleadó képességének és a beépített összes hőveszteségnek az összehasonlítása Bemenő adatok: Tokozat hőleadó képessége (gyártói adat) P max [W] (adott beépítési mód, 35 ºC környezeti hőmérséklet és adott Δt hőmérsékletemelkedés mellett). Beépített készülékek vesztesége (gyártói adat) P v1 [W] (névleges veszteségek átszámítása négyzetesen!) Vezetőanyagok (sínek, vezetők, kapcsok, saruk) vesztesége (gyártói adat ill. H1, N1 táblázatok) P v2 [W] Egyidejűségi tényező 1 A berendezés igazolt, ha ΣP v egyidejű < P max (t körny =35 ºC; Δt=20 ºC) 74

75 I na 630 A berendezések számítása veszteségek összesítése táblázattal 75 RITTAL Die neue Norm DIN EN 61439

76 I na 630 A berendezések számítása veszteségek összesítése számolótáblával Ssz Áramkör Pólus szám Áramkör Védelem Kapcsolókészülék Vezeték Veszteségi teljesítmény Inc RDF Inc*RDF In PV/pól In PV/pól PV-tekercs Vezető Fektetési Hossz Kereszt- PV-vezető PV-készülék [A] [A] [A] [W] [A] [W] [W] szám [m] metszet [W] [W] forma [mm 2 ] 5 Szállítócsavar 3 6,6 0,8 5, , ,2 1,5 2,62 3,02 5,64 PV-á.k. [W]..\60890 szabvány\rittal melegedés kalkulációs lap.xlsx P V-vezeték = Vezetőszám*Hossz* P V-vez-ért/fekt *(I nc *RDF/I n ) 2 P V-készülék = Pól.szám*Σ(PV vk/pól.sz *(I nc *RDF/I n ) 2 ) +P Vtekercs 76

77 Egyszerűsített melegedésszámítás táblázattal, kalkulátorral Beépített összes veszteségi teljesítmény P v-össz [W] Burkolat hasznos hőátadó felülete A e [m2] Környezeti max. hőmérséklet t kmax =35 ºC (7.1.1) Burkolat hőátadási tényezője k [W/m2K] (táblázat) Burkolat számított max. belső hőmérséklete: t bmax =P v-össz /(k* A e )+t kmax ºC Melegedés: Δt= t bmax -t kmax K Ventilátor légszállítás igénye kényszerszellőzés esetén: V szell =f*(p v-össz /(t bmax -t kmax )*k*a e m3/h Festett acél burkolat k= 5,5 W/m 2 K Műanyag burkolat k= 3,5 W/m 2 K Rozsdamentes acél burkolat k= 3,7 W/m 2 K m f=3,1 m 3 K/Wh m f=3,2 m 3 K/Wh m f=3,3 m 3 K/Wh m f=3,4 m 3 K/Wh m f=3,5 m 3 K/Wh 77 HIMEL-SCHNEIDER E Heat calculation

78 IV. rész VÉGE SZÜNET 78

79 V. Melegedésigazoló ellenőrzés szoftveres alkalmazásai, gyakorlati példák Elosztóberendezés melegedés ellenőrzése eredeti gyártói szoftverrel I na 630 A berendezések számítása konfigurációs szoftverrel I na 1600 A berendezések számítása IEC TR alapján ( ) És végül mi a helyzet a kis lakáselosztókkal? 79

80 Legegyszerűbb melegedésszámítás közelítő módszere zárt szekrényre Example: 48 x 36 x 16 in. painted steel enclosure with 300 W of heat dissipated within it Surface Area = 2[(48 x 36) + (48 x 16) + (36 x 16)] 144 = 42 ft. Input Power = = 7.1 W/ft.2 Temperature Rise = approximately 30 F (16.7 C) 30 Thermal Management Heat Dissipation in Electrical Enclosures by PENTAIR Hoffmann 80

81 Elosztóberendezés melegedés ellenőrzése gyártói szoftverrel március 19Ẹnergiaelosztó berendezés tervezése az IEC / MSZ EN szerint 81

82 Elosztóberendezés melegedés ellenőrzése gyártói szoftverrel március 19Ẹnergiaelosztó berendezés tervezése az IEC / MSZ EN szerint 82

83 Elosztóberendezés melegedés ellenőrzése gyártói szoftverrel március 19Ẹnergiaelosztó berendezés tervezése az IEC / MSZ EN szerint 83

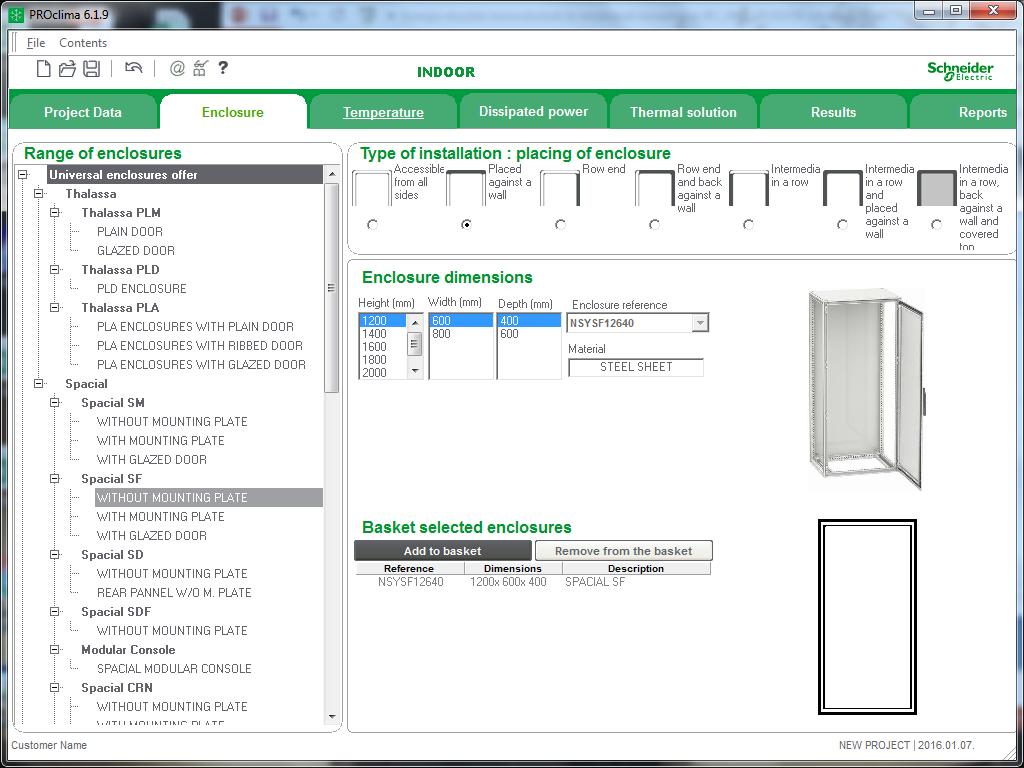

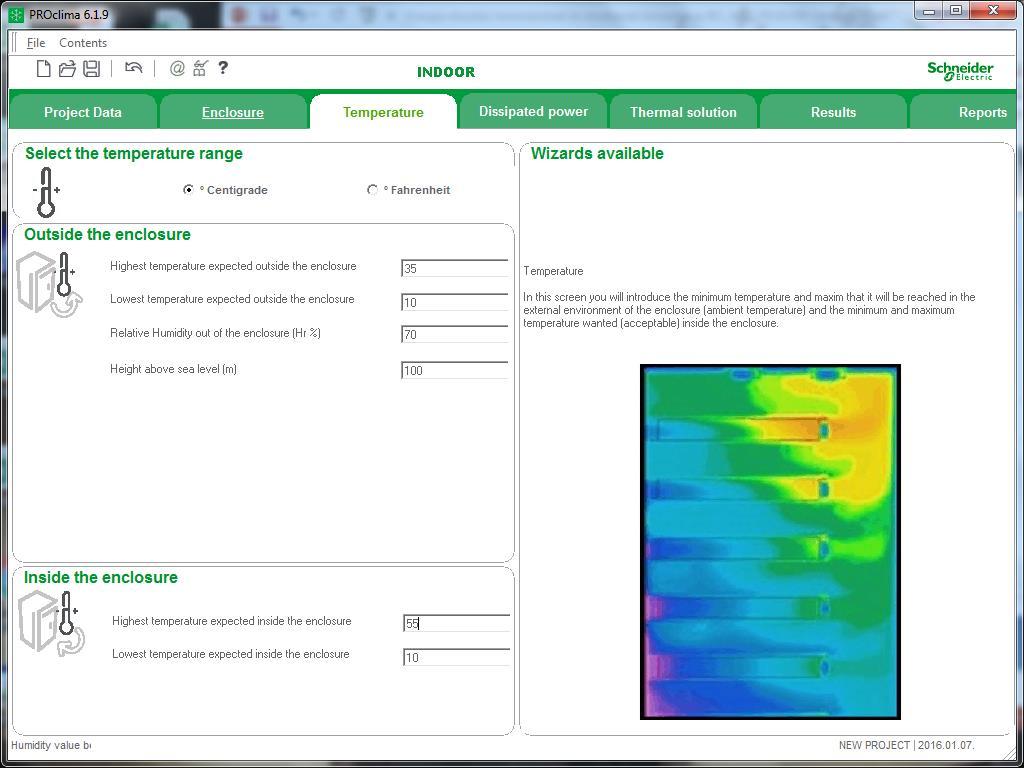

84 Elosztóberendezés melegedés ellenőrzése gyártói szoftverrel március 19Ẹnergiaelosztó berendezés tervezése az IEC / MSZ EN szerint 84

85 Elosztóberendezés melegedés ellenőrzése eredeti gyártói szoftverrel március 19. Energiaelosztó berendezés berendezés tervezése az tervezése IEC / MSZ EN az IEC szerint / MSZ EN szerint85 85

86 Elosztóberendezés melegedés ellenőrzése eredeti gyártói szoftverrel március 19. Energiaelosztó berendezés berendezés tervezése az tervezése IEC / MSZ EN az IEC szerint / MSZ EN szerint86 86

87 Elosztóberendezés melegedés ellenőrzése eredeti gyártói szoftverrel március 19. Energiaelosztó berendezés berendezés tervezése az tervezése IEC / MSZ EN az IEC szerint / MSZ EN szerint87 87

88 Elosztóberendezés melegedés ellenőrzése eredeti gyártói szoftverrel március 19. Energiaelosztó berendezés berendezés tervezése az tervezése IEC / MSZ EN az IEC szerint / MSZ EN szerint88 88

89 Elosztóberendezés melegedés ellenőrzése eredeti gyártói szoftverrel március 19. Energiaelosztó berendezés berendezés tervezése az tervezése IEC / MSZ EN az IEC szerint / MSZ EN szerint89 89

90 Elosztóberendezés melegedés ellenőrzése eredeti gyártói szoftverrel 90

91 I na 630 A berendezések számítása konfigurációs szoftverrel ( ) 91 Energiaelosztó berendezés tervezése az IEC / MSZ EN szerint

92 I na 630 A berendezések számítása konfigurációs szoftverrel ( ) 92 Energiaelosztó berendezés tervezése az IEC / MSZ EN szerint

93 I na 630 A berendezések számítása konfigurációs szoftverrel ( ) 93 Energiaelosztó berendezés tervezése az IEC / MSZ EN szerint

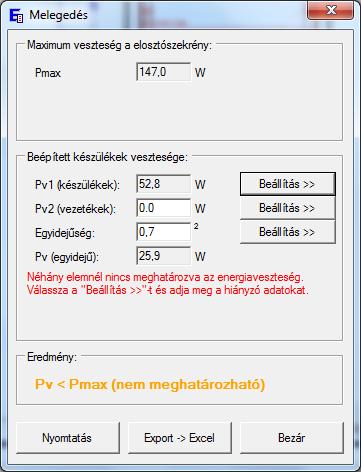

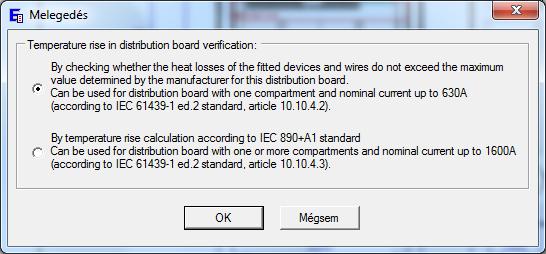

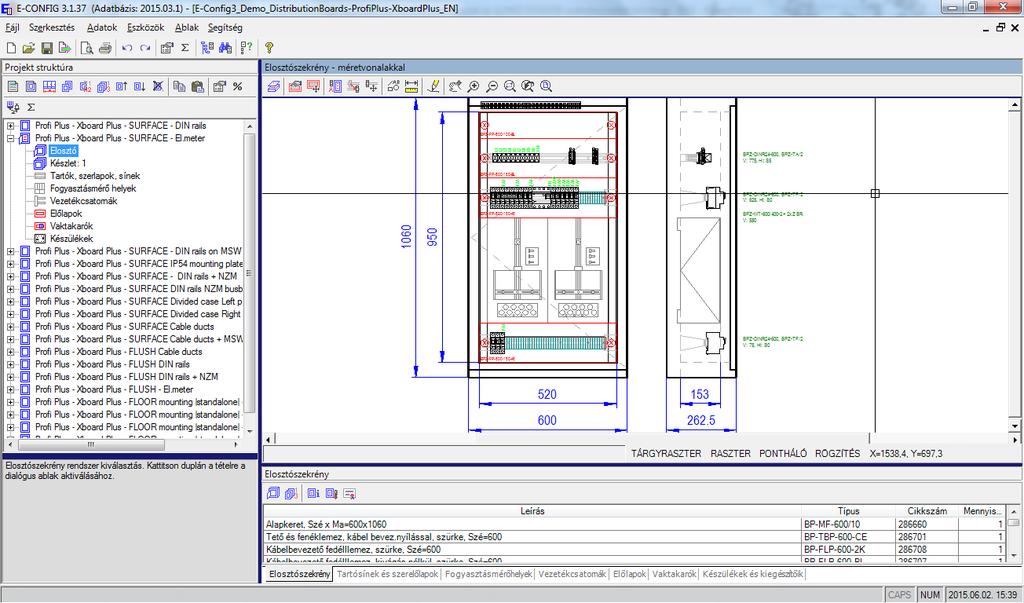

94 I na 630 A berendezések számítása konfigurációs szoftverrel ( ) 94 Energiaelosztó berendezés tervezése az IEC / MSZ EN szerint

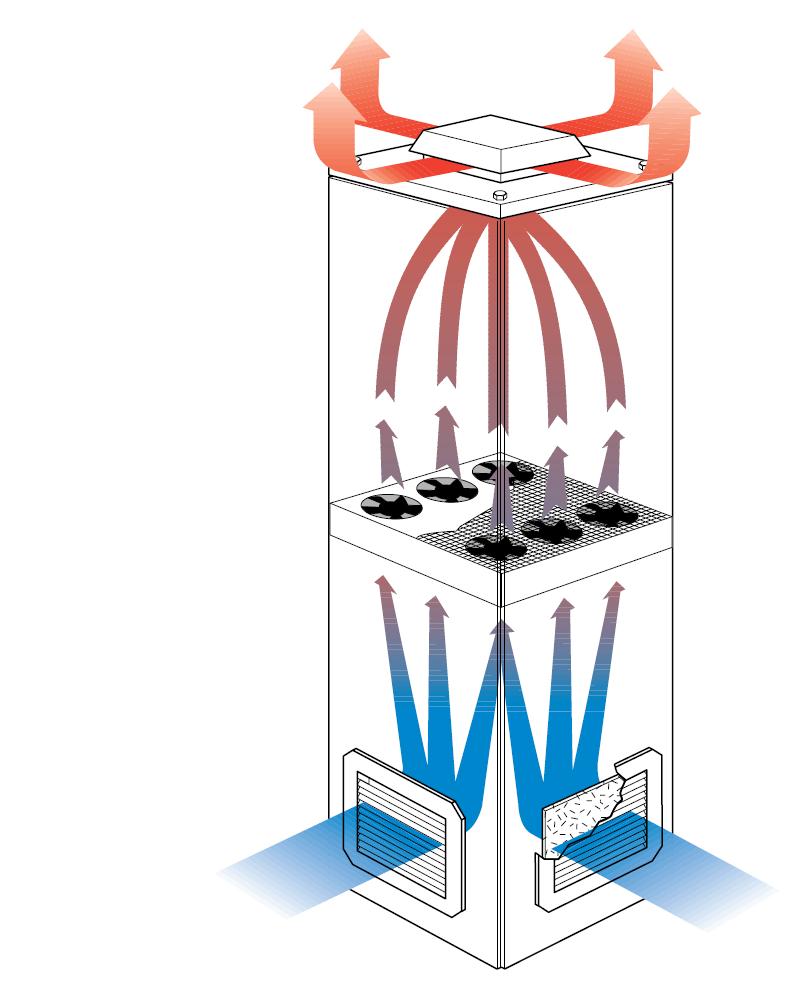

95 I na 1600 A névleges áramú berendezések számítása ( , O4.3) Feltételek: a) f) mint , b) átszellőzött berendezések levegő kilépő nyílása legalább 1,1-szerese a belépőénekc) e) vízszintes rekeszelés száma max % túlméretezés! g) kényszer-szellőztetett vízszintes rekeszek szellőzőnyílás-felülete min. 50%-a a tokozat vízszintes keresztmetszetének Elérendő eredmény: A Berendezés igazolva van, ha a számított összes teljesítményveszteség-ből meghatározott levegőhőmérséklet nem haladja meg a készülékgyártó által megadott megengedhető üzemi levegőhőmérsékletet. 95

96 I na 1600 A berendezések számítása IEC TR alapján ( ) Hasznos hőátadó felület A e m 2 számítása (1) 2. Melegedés a berendezés fele magasságában: Δt 0,5 K Δt 0,5 = k d P x (2) -P W: beépített veszteségi teljesítmény -d: rekeszelési tényező -k: tokozat (burkolat) együttható -x: kitevő 3. Melegedés a tokozat teljes magasságában: Δt 1,0 K Δt 1,0 = c Δt 0,5 (3) -c: hőmérséklet eloszlási tényező A kisebb áramerősségű szekrényekre is alkalmazható!

97 I na 1600 A berendezések számítása IEC TR alapján Hasznos hőátadó felület A e m 2 -d: rekeszelési tényező -k: tokozat (burkolat) együttható -x: kitevő -c: hőmérséklet eloszlási tényező -P W: beépített veszteségi teljesítmény Melegedés a berendezés fele magasságában: Δt 0,5 K Melegedés a tokozat teljes magasságában: Δt 1,0 K 97

98 I na 1600 A berendezések számítása IEC TR alapján 98

99 I na 1600 A berendezések számítása konfigurációs szoftverrel ( > IEC TR 60890) március 19Ẹnergiaelosztó berendezés tervezése az IEC / MSZ EN szerint 99

100 I na 1600 A berendezések számítása konfigurációs szoftverrel ( > IEC TR 60890) március 19Ẹnergiaelosztó berendezés tervezése az IEC / MSZ EN szerint 100

101 I na 1600 A berendezések számítása konfigurációs szoftverrel ( > IEC TR 60890) március 19Ẹnergiaelosztó berendezés tervezése az IEC / MSZ EN szerint 101

102 I na 1600 A berendezések számítása konfigurációs szoftverrel ( > IEC TR 60890) március 19Ẹnergiaelosztó berendezés tervezése az IEC / MSZ EN szerint 102

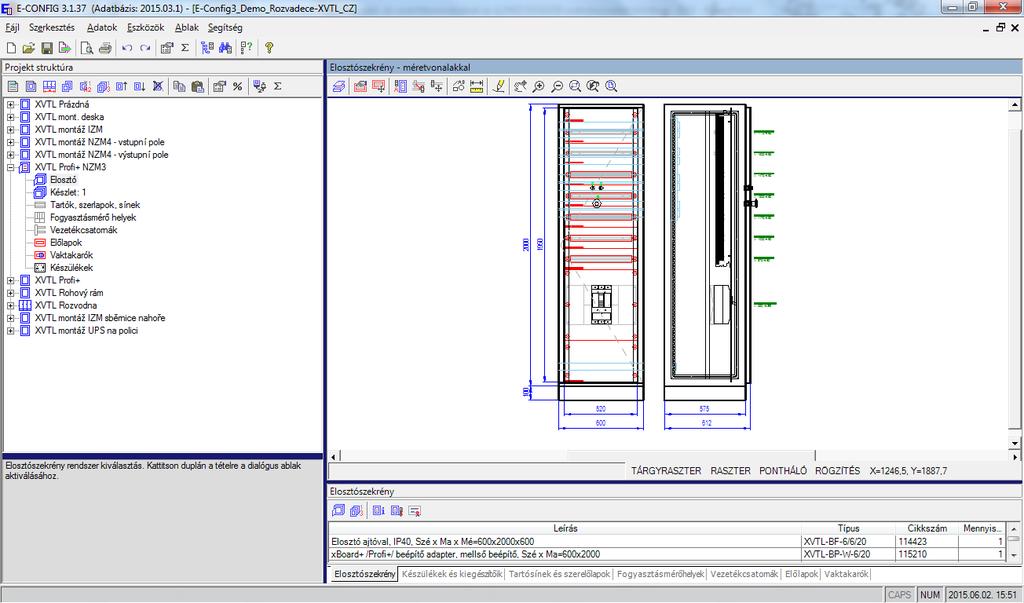

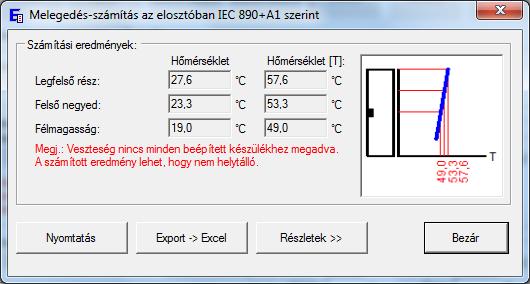

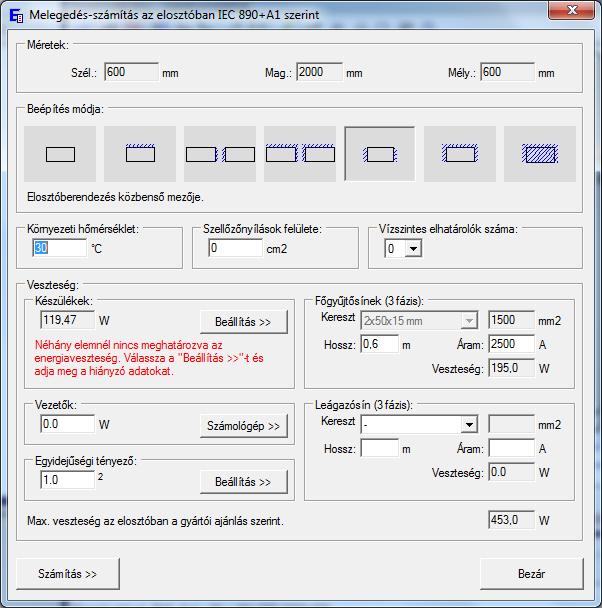

103 I na 1600 A berendezések számítása konfigurációs szoftverrel ( > IEC TR 60890) március 19Ẹnergiaelosztó berendezés tervezése az IEC / MSZ EN szerint 103

104 Hatásos hűtési felület I na 1600 A berendezések számítása IEC TR alapján számolótáblával IEC TR 60890:2014 IEC 2014 Burkolat belső hőmérséklet emelkedésének számítása Vevő/projekt: Tokozat típus: Meghatározó méretek a hőmérséklet elekedéshez Minta PRÓBA magasság 2000 mm Szerelési mód: szélesség 800 mm Szellőző nyílások: mélység 500 mm Vízszíntes elválasztás: 2-Önálló szekrény, háttal falra szerelve NEM 0 Méretek A0 b felületi tényező a 3. tábla szerint A0 x b (3. oszlop x 4. oszlop) m x m m 2 m tető 0,8 x 0,5 0,400 1,4 0,560 előlap 0,8 x 2,0 1,600 0,9 1,440 hátlap 0,8 x 2,0 1,600 0,5 0,800 bal oldal 0,5 x 2,0 1,000 0,9 0,900 jobb oldal 0,5 x 2,0 1,000 0,9 0,900 Ae = Σ(Ao b) = Total 4,

105 I na 1600 A berendezések számítása IEC TR alapján számolótáblával f= ha az Ae hatásos hűtési felület nagyobb, mint 1,25 m 2 nem nagyobb, mint 1,25 m 2 h 1,35 (5.2.4 szerint) g= Ab h 1,35 w (5.2.4 szerint) = 2,0 1,35 0,8 x 0,5 = 6,37 = Levegő-belépőnyílás felülete cm 2 0 Tokozat együttható k (3. diagram) 0,168 Vízszintes rekeszelési tényező d 1,00 Hatásos veszteségi teljesítmény P W 300 P x = P 0,804 W 98,09 Δt 0,5 = k x d x Px K 16,5 Hőmérséklet eloszlási tényező c (4. diagram) 1,434 (3. számú görbe) Δt 1,0 = c x Δt 0,5 K 23,6..\60890 szabvány\rittal melegedés kalkulációs lap.xlsx 25,0 20,0 belső hőmérséklet emelkedés Δt K a relatív szekrénymagasság függvényében 23,6 16,5 15, \60890 szabvány\hőmérsékletemelkedés számítás szerint.xlsx 10,0 5,0 0,0 0,5 1

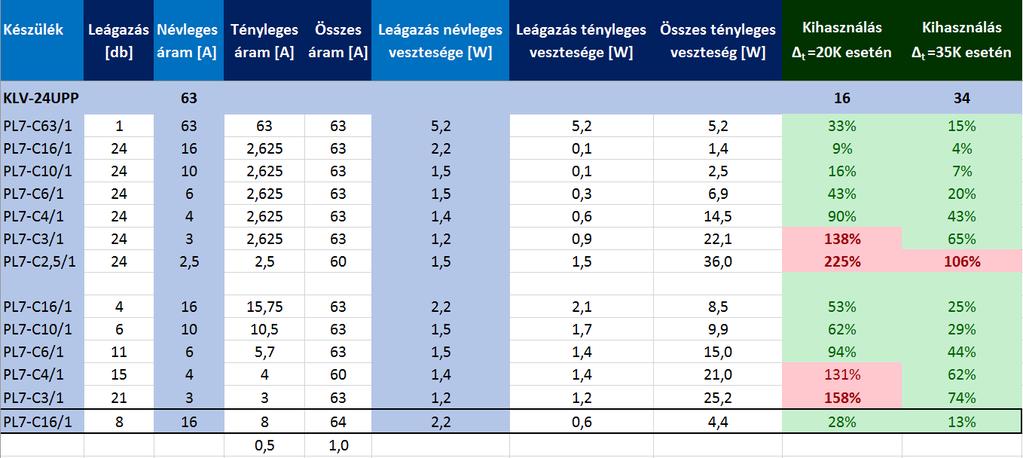

106 És végül mi a helyzet a kis lakáselosztókkal? Az MSZ EN szabvány ugyanúgy vonatkozik rájuk, mint a nagyobbakra! A gyártók adatszolgáltatásban megadják a névleges terhelhetőség [A] adatot, melyet a fenti szabvány szerinti méretezés eredménye, továbbá a gyártói igazoláskor mért (számított) max. beépíthető veszteségi teljesítményt [W] adott feltételek mellett. Lássunk egy példát: 106 KLV-24UPP-SF süllyesztett 2x12 helyes lakáselosztó Építsünk bele kismegszakítókat! Kiselosztók ellenőrzése

107 107 És végül mi a helyzet a kis lakáselosztókkal?

108 V. rész VÉGE SZÜNET Szünet után: 108 VI.Konzultáció
