1 ÉMI TÜV SÜD Kft. MSZ EN ISO :2017 Új megközelítés a szabványban, alkalmazási tapasztalatok MAHEG MIR Ankét Budapest, Görbe Zoltán, szakértő gorbe.zoltan@emi-tuv.hu ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 1

2 MSZ EN ISO :2017 Fémek hegesztési utasítása és hegesztéstechnológiájának minősítése A hegesztéstechnológia vizsgálata 1. rész: Acélok ív- és lánghegesztése, valamint nikkel és ötvözetei ívhegesztése ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 2

3 Mi a cél? A hegesztéstechnológia minősítésének elsődleges célja annak bizonyítása, hogy a szerkezet számára tervezett kötési technológia alkalmas a rendeltetésszerű alkalmazáshoz előírt mechanikai tulajdonságokkal bíró kötés előállítására. (1. Alkalmazási terület) Ki tanúsít? A próbadarabok hegesztését és vizsgálatát a minősítő személynek vagy a tanúsító szervezetnek kell ellenőriznie és igazolnia. (6.3. A próbadarabok hegesztése) Harmadik fél tanúsít Notifikált szervezet Akkreditált szervezet Kijelölt szervezet - nemzeti hatóság ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 3

4 Kire érvényes? A hegesztéstechnológiának a gyártó által e dokumentum szerint elvégzett vizsgálata azokban a műhelyekben vagy azokon a helyszíneken végzett hegesztésekre érvényes, ahol a hegesztéstechnológia vizsgálatát elvégző gyártó felelős a hegesztéstechnológia szerint végzett minden hegesztésért. (8.2. A gyártóra vonatkozó érvényesség) ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 4

5 Bevezetés E dokumentum kiadásának időpontjától kezdve minden új hegesztéstechnológiát e dokumentum szerint kell minősíteni.! Ez a dokumentum nem érvényteleníti a már meglévő, a korábbi nemzeti szabványok és szabályzatok vagy e dokumentum korábbi kiadásai szerinti technológiavizsgálatokat. A hegesztéstechnológiai vizsgálatokra két szintet tartalmaz azzal a céllal, hogy lehetővé tegye az alkalmazását a hegesztett gyártmányok széles körére. Ezek jelölése 1. szint és 2. szint. Az 1. szint az ASME Section IX követelményein, míg a 2. szint e dokumentum korábbi kiadásain alapul. Valószínűsítjük, hogy a két előírás között lévő, nagymértékű különbségek miatt döntöttek az alkotók a két szint bevezetéséről. ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 5

6 A 2. szintnek megfelelően elvégzett technológiai vizsgálat minősítést ad az 1. szintre, viszont fordítva ez nem igaz. Ha szerződés vagy alkalmazási szabvány nem tartalmaz a szintre vonatkozó előírást, akkor a 2. szintre vonatkozó minden követelmény érvényes. A 2. szinten a vizsgálatok terjedelmei nagyobbak, az érvényességi tartományok szűkebbek, mint az 1. szinten. Kizárólag a 2. szint teljesíti a 2014/68/EU (PED2014) alapvető biztonsági követelményeit. Az előadásban kizárólag a 2. szinttel kívánunk foglalkozni. ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 6

7 Változások a vizsgálatok területén ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 7

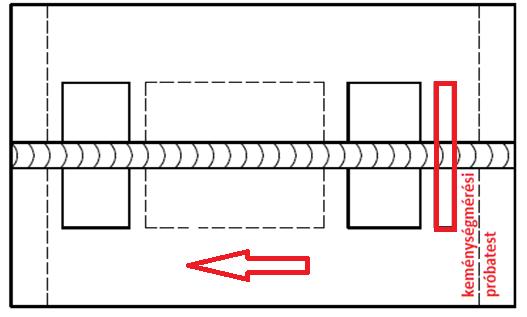

8 Próbatestek helyzete és kimunkálása Lemezek tompakötése A varrat eleje (főleg a hegesztési művelet kezdetekor) gyorsabban hűlhet, mint a próbadarab vége, így ugyanazon darabot, ugyanazon paraméterekkel hegesztve az új szabvány előírása szerint esetlegesen nagyobb keménységre számíthatunk. ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 8

9 Csövek tompakötése Keménységmérési próbatestek a varratkezdés helyéről kivéve ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 9

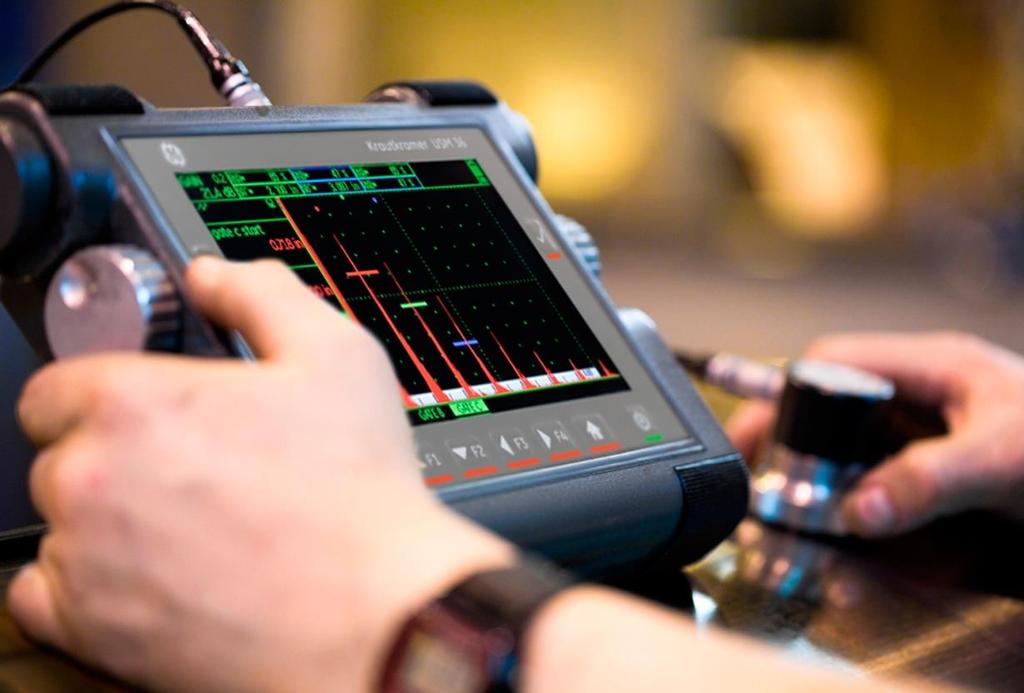

10 Roncsolásmentes vizsgálatok UT alkalmazható 1.1-es anyagminőségnél, t 8mm Roncsolásos vizsgálatok Ütővizsgálat ISO szerinti 2 mm-es lekerekítési sugarú ütőél szükséges Ha több hegesztési eljárást vagy bevonat/fedőportípust minősítenek egy próbadarabon, a varratból és a HAZ-ból további ütővizsgálati próbatesteket kell kivenni, hogy mindegyik hegesztési eljárás, valamint bevonat- és fedőportípus képviselve legyen. Keménységmérés Több hegesztési eljárás esetén mindegyik hegesztési eljárást vizsgálni kell legalább egy lenyomatsorral. ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 10

11 Megengedett legnagyobb keménységértékek! Hegesztés utáni hőkezelt állapotban a 4-es és az 5-ös anyagcsoportok esetében max. 350 HV 10 (korábban max. 320 HV 10) 4-es anyagcsoport 5-ös anyagcsoport alacsony vanádium-tartalmú, Cr-Mo-(Ni) ötvözésűek 15MnCrMoNiV5-3 (4.1) 15MnCrMo3-2 (4.2) vanádium nélküli Cr-Mo acélok 13CrMo4-5 (5.1) 10CrMo9-10 (5.2) 12CrMo19-5 (5.3) X11CrMo9-1 (5.4) Felhívjuk a figyelmet arra a lábjegyzetre, mely szerint egyes, a 4-es és az 5-ös anyagcsoportba tartozó anyagoknál elfogadhatók magasabb értékek is, amennyiben a vizsgálat előtt ezek rögzítve lettek. ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 11

12 Eltérések átvételi szintjei új táblázatban kerültek összefoglalásra folyamatos szélkiolvadás! nem folyamatos szélkiolvadás! ISO / 5011 ISO / 5012 ISO 5817-C ISO 5817-C nem megfelelő varratátmenet! 505 / ISO ISO 5817-C ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 12

13 Vizsgálatok ismétlése! Amennyiben a próbadarab nem felel meg valamely roncsolásmentes vizsgálaton, elemzést lehet végezni a hiba fő okának megállapítására. Ha ez a fő ok nem a technológiában rejlik, hanem a hegesztő elégtelen felkészültségének következménye, akkor nem kell új próbadarabot készíteni, de az eljárásvizsgálat jegyzőkönyvét ki kell egészíteni a bizonyítékokat bemutató elemző jelentéssel. A makroszerkezet-vizsgálati próbatest kivételével valamely roncsolásos vizsgálati próbatest nem megfelelő eredménye esetén mindegyik, nem megfelelő próbatest helyett két további próbatestet lehet kivenni (természetesen ha maradt még elegendő anyag). ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 13

14 Változások az érvényességi tartományban ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 14

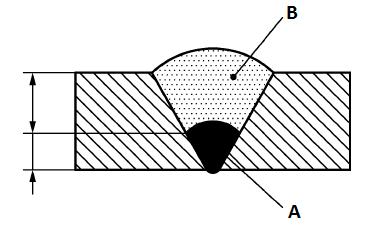

15 Alapanyagok! Az anyagcsoportok és alcsoportok érvényességi tartománya két, kitűnően átlátható és használható táblázatba került. Méretek, szögek BW, alapanyagvastagság a próbadarabra vonatkozó vastagságtartomány 4-ről 7 sorra bővült t 3mm, sl és ml! érvényes: 0,5 t-től 2 t-ig korábban 0,7 t-től 1,3 t-ig (sl) korábban 0,7 t-től 2 t-ig (ml) BW, varratfém vastagságának eljárásonkénti érvényességi tartománya! ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 15

16 FW, alapanyag-vastagság! 3 mm < t < 30 mm érvényes: 3 mm-től 2 t-ig 0,5 t-től (min. 3mm) 2 t-ig (2012) 0,5 t-től (min. 3mm) 1,2 t-ig (2004) FW, varratvastagság! t 30 mm, sl érvényes: 0,75 a-tól 1,5 a-ig a korábbi erős korlát megszűnt ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 16

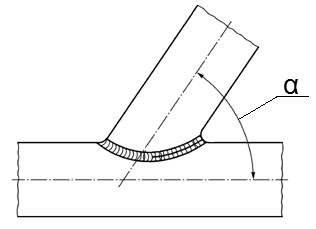

17 cső és csőelágazás külső átmérője! D érvényes: 0,5 D a csőelágazás szöge α < 60 o külön próbadarab érvényes: α és 90 o között α: 60 o és 90 o között érvényes: 60 o α < 90 o cső tompavarrat érvényes: α 60 o ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 17

18 Kötéstípus, varrattípus! Amikor ütőmunkára vagy keménységre vonatkozó követelmények érvényesek, egy adott hegesztési eljárás esetén nem megengedett többsoros varratot egysorosra változtatni, továbbá fordítva sem.! A gyökkimunkálás nélküli vagy gyökkimunkálásos kétoldali varratok minősítést adnak az egyoldali, megtámasztással készített varratokra. A gyökkimunkálás nélküli, kétoldali varratok minősítik a gyökkimunkálásos (kivéve a termikus gyökkimunkálást) kétoldali varratokat. A széníves faragás, lánggyalulás, plazmaíves faragás, hőbevitellel jár, így befolyásolja a kötés mechanikai tulajdonságait ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 18

19 Hozaganyagok gyártói/kereskedelmi név, jelölés! 111-es, 114-es, 12-es, 136-os és 132-es (korábban 137-es) eljárásoknál akkor van korlátozva az érvényességi tartomány a hozaganyag gyártói, kereskedelmi nevére, amennyiben az alkalmazási szabvány szerint az ütővizsgálat előírt hőmérséklete -20 o C alatti (korábban minden olyan esetre érvényes volt ez a megkötés, amikor ütővizsgálat volt szükséges, hőmérséklettől teljesen függetlenül) méret! A hozaganyag átmérője megváltoztatható, feltéve, hogy a hőbevitelre vagy az ívenergiára vonatkozó követelmények teljesülnek. Amennyiben sem az ütővizsgálat sem a keménységmérés nem követelmény, a hozaganyag méretére nincs korlátozás. ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 19

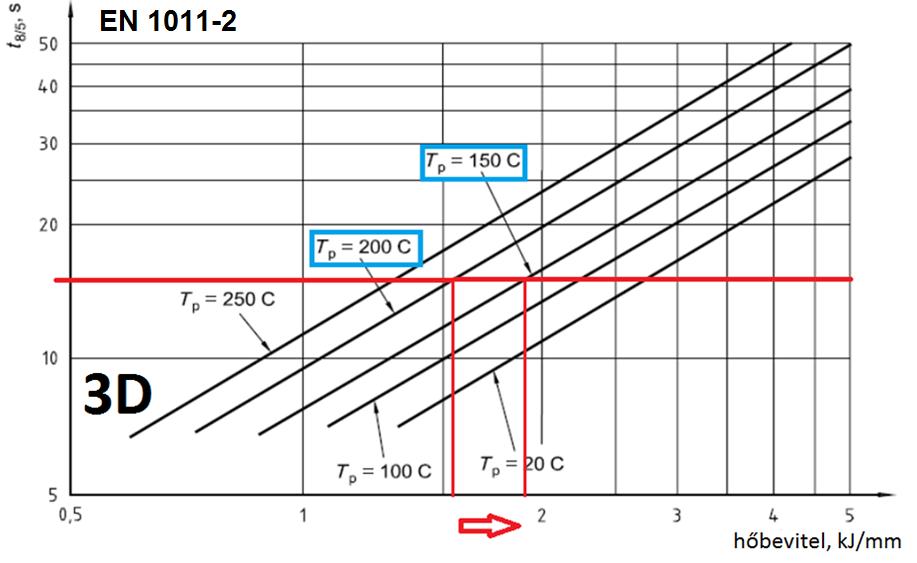

20 Hőbevitel (helyettesíthető az ívenergiával) Hőbevitel számítása: ISO/TR szerint ( k tényező) Hőbevitel paramétereinek mérése: ISO/TR Ívenergia számítása: ISO/TR A vagy B vagy C módszer Ívenergia paramétereinek mérése: ISO/TR Ha az áramforrást impulzusos vagy teljesítménymodulált üzemmódban használjuk, a hőbevitel értéke az EN vagy az ISO/TR szerint nem számítható ki. ISO TC 44 /SC10 N1531, hőbevitel érvényességi tartomány szavazás alatt ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 20

21 Előmelegítés hőmérséklet A jóváhagyott előmelegítési hőmérséklet 50 o C-nál nagyobb csökkentése esetén új minősítés szükséges. Ugyanakkor a előmelegítési hőmérséklet csökkentése csak abban az esetben megengedett, ha az előmelegítésre vonatkozó követelmények teljesülnek (ISO/TR ). ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 21

22 ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 22

23 Sorközi hőmérséklet A jóváhagyott legnagyobb sorközi hőmérséklet 50 o C-nál nagyobb növelése esetén új minősítés szükséges. Hőkezelés Az alsó és a felső átalakulási hőmérsékleteket figyelembe véve új technológiaminősítések válhatnak szükségessé. Gyökvédőgáz gyökoldali gázvédelem nélküli vizsgálat minősíti az I, N1, N2, N3 csoportba tartozó gyökvédőgázos technológát, de fordítva nem a 7-es és 10-es anyagcsoport esetén a gyökvédő gázcsoport minden változásakor új minősítés kell ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 23

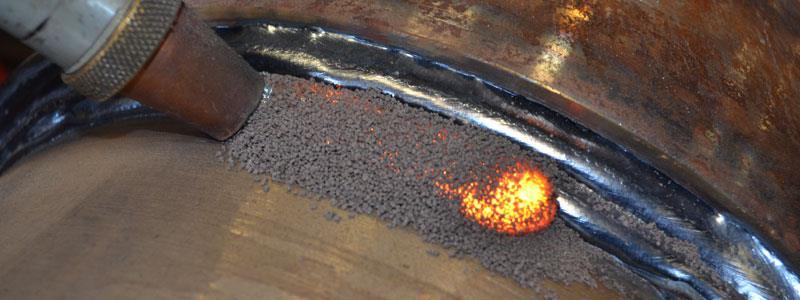

24 12-es eljárásokra (fedett ívű hegesztés) jellemző feltételek Új minősítés szükséges: elektródák számának változása huzal (hideg vagy meleg) hozzáadása vagy elhagyása járulékos hozaganyagoknak a huzalelektródához viszonyított arányának ±10%-nál nagyobb eltérése ha újraőrölt salakból származó fedőport használnak, minden adag vagy keverék számára (USA) A minősítés továbbra is csak a vizsgálat során alkalmazott gyártmányú, kereskedelmi nevű és megnevezésű fedőporra érvényes! ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 24

25 13-as eljárásokra (huzalelektródás, védőgázos ívheg.) jellemző feltételek Teljesítménymodulációval végzett hegesztésnél a moduláció módjának vagy az áramforrás gyártójának megváltoztatása új vizsgálatot eredményez. Az áramforrás gyártóját és a teljesítménymoduláció módját minden idetartozó egyéb információval együtt rögzíteni kell. Amennyiben a hegesztőberendezést (konvencionális) impulzusos üzemmódban, teljesítménymoduláció nélkül használják, az áramforrás gyártójának megváltoztatása nem jelent új minősítést. Az áramforrás gyártóját minden idetartozó egyéb adattal (tehát az impulzusparaméterekkel) együtt rögzíteni kell. Amennyiben a minősítés hagyományos (teljesítménymoduláció nélkül és nem impulzusos) üzemmódban működtetett hegesztőgéppel történik, az áramforrás gyártójának megváltoztatása nem von maga után új vizsgálatot. Az áramforrás gyártóját fel kell jegyezni.! ISO TC 44 /SC10, ISO :2017/DAM 1 szavazás alatt ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 25

26 Felhasznált (esetenként ajánlott) szakirodalom MSZ EN ISO :2017 Fémek hegesztési utasítása és hegesztéstechnológiájának minősítése A hegesztéstechnológia vizsgálata 1. rész: Acélok ív- és lánghegesztése, valamint nikkel és ötvözetei ívhegesztése ISO 5173:2009 Fémek hegesztett kötéseinek roncsolásos vizsgálatai. Hajlítóvizsgálatok ISO/TR 15608:2017 Hegesztés. A fémek csoportosítási rendszerének irányelvei MSZ ISO :2007 Hegesztés és rokon eljárások. Fémek geometriai eltéréseinek besorolása 1. rész: Ömlesztőhegesztés MSZ EN ISO 5817:2014 Hegesztés. Acél, nikkel, titán és ötvözeteik ömlesztőhegesztéssel készített kötései (a sugaras hegesztések kivételével). Az eltérések minőségi szintjei ISO/TR 20172:2006 Hegesztés. Anyagok csoportosítási rendszere Európai anyagok ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 26

27 ISO/TR 20173:2009 Hegesztés. Anyagok csoportosítási rendszere Amerikai anyagok ISO/TR 20174:2006 Hegesztés. Anyagok csoportosítási rendszere Japán anyagok MSZ EN ISO 4063:2016 Hegesztés és rokon eljárások A hegesztési eljárások megnevezése és azonosító számuk ISO/TR :2002 Hegesztés. Ajánlások fémek hegesztéséhez 1. rész: Általános tanácsok ívhegesztéshez ISO/TR :2002 Hegesztés. Ajánlások fémek hegesztéséhez 2. rész: Ferrites acélok ívhegesztése ISO 13916:2017 Hegesztés. Irányelvek az előmelegítési, a közbenső és a hőntartási hőmérséklet mérésére MSZ EN ISO 17663:2009 Hegesztés. A hegesztéshez és rokon eljárásokhoz kapcsolódó hőkezelés minőségi követelményei ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 27

28 ISO/TR 18491:2015 Hegesztés és rokon eljárások. Irányelvek az ívenergia mérésére MSZ EN :2009 Hegesztés. Ajánlások fémek hegesztéséhez. 1. rész: Általános irányelvek ívhegesztéshez MSZ EN :2001 Hegesztés. Ajánlások fémek hegesztéséhez. 2. rész: Ferrites acélok ívhegesztése DVS-Merkblatt 0973:2015 Übersicht der Prozessregelvariantendes MSG-Schweißens DVS-Merkblatt :2000 Grundlagen des MSG-Hochleistungsschweißens mit Massivdrahtelektroden. Definitionen und Begriffe A new heat flow model for medium size plates Balogh, A.-Kirk, C. S.-Mileham, A.R. Gép, IL. évf sz. A hűlési idő szerepe a szabályozott hőbevitelt igénylő acélok hegesztésekor Balogh A., C. S. Kirk, Görbe Z. GÉP, L. évf sz. Hőfizikai jellemzők hőmérsékletfüggésének hatása a hegesztési varratok hűlési idejére Görbe Z. Hegesztéstechnika, X. évf sz. ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 28

29 Korszerű MIG/MAG eljárásváltozatok minőségirányítási értékelése Kristóf Cs. Hegesztéstechnika, XXV. évf sz. Az MSZ EN ISO :2017 újdonságai a vizsgálatok és az érvényességi tartomány területén Wiegand K., Görbe Z. MSZT szakmai fórum, Budapest, A huzalelektródás, védőgázos hegesztésre vonatkozó WPQR-ek érvényességi tartománya Kristóf Cs. MSZT szakmai fórum, Budapest, Újdonságok a hegesztéstechnológia minősítésénél Görbe Z. Hegesztéstechnika, XXVIII. évf sz. ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 29

30 Megjelent a 3/1998 (I.12.) IKIM rendeletet leváltó 8/2018. (VIII. 17.) ITM rendelet az ömlesztőhegesztés végzésének feltételeiről Hatályba lépés: szeptember 16. ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 30

31 8/2018. (VIII.17.) ITM rendelet Alkalmazási terület lényegében a korábbival megegyező Követelmények csekély módosítás Tanúsítási és nyilvántartásba vételi eljárás lényeges módosítás A feltételek meglétéről éves nyilatkozattételi kötelezettség bevezetése! ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 31

32 8/2018. (VIII. 17.) ITM rendelet szerint az ömlesztőhegesztési tevékenység megkezdésének és folytatásának feltételei: 4 (5) A gazdálkodó szervezetnek rendelkeznie kell az általa végzett tevékenység tekintetében kijelölt és bejelentett (azaz notifikált) megfelelőség értékelő szervezet vagy akkreditált szervezet által tanúsított vagy jóváhagyott hegesztéstechnológiával. Újdonság!!! Csak olyan WPQR fogadható el, amit egy NoBo notifikált státuszban, vagy egy akkreditált szervezet akkreditált státuszban állított ki!!! ÉMI-TÜV SÜD ÉMI-TÜV SÜD - Válassza a biztonságot! Teremtsen értéket! 32
