1 TERVEZŐ: GORDIUS TERVEZŐ KFT MISKOLC, ANDRÁSSY GYULA U EM. 1. KISS CSABA 3553 KISTOKAJ, SZABÓ LŐRINC U. 71. ENGEDÉLYEZÉSI TERV ÁLLATTARTÓ TELEP KIALAKÍTÁSA ÉPÍTTETŐ: SIMQ-SPLÉNYI KFT RUDABÁNYA, SPORT ÚT 15. ÉPÍTÉS HELYE: 3734 SZUHOGY BELTERÜLET 94 HRSZ MÁJUS

2 TARTALOMJEGYZÉK KISS CSABA 1. Tartalomjegyzék 2. Tervezői nyilatkozatok 2.1. Kiss Csaba építész 3. Műszaki leírás 3.1. Tervezési program 3.2. Tervezett építményre vonatkozó jogszabályban előírt paraméterek 3.3. Beépített anyagok 3.4. Az építmény bontása esetén az építmény által tartalmazott azbeszt bontásának és kezelésének módja és bontási technológiája 3.5. A tervezett építési tevékenységhez előírt és az építményrész rendeltetésszerű és biztonságos használatához szükséges közművesítettség,a közművesítés megoldása Az érintett közműszolgáltatókkal történt egyeztetésre vonatkozó információk 3.7. Rétegrendi kimutatás 3.8. Helyiség kimutatás 3.9. Munkavédelmi műszaki leírás Közlekedési szakhatósági nyomtatvány 4. Számítások 4.1. Számított építményérték 4.2. Építménymagasság-számítás 4.3. Telek beépítettségének számítása 5. Igazolások 5.1. Aláíró lap 5.2. Földhivatali térképmásolat 5.3. Statisztikai adatlap 5.4. Építési hulladék tervlap 6. Tervlapok H-01 Helyszínrajz M=1:500 H-02 Helyszínrajz M=1:500 F-01 Felmérési terv (Gépszín) M=1:100 F-02 Felmérési alaprajz (Raktár) M=1:100 F-03 Felmérési metszet (Raktár) M=1:100 F-04 Felmérési homlokzat (Raktár) M=1:100 F-05 Felmérési fotó (Raktár) E-01 Tervezett alaprajz (Szarvasmarha istálló) M=1:100 E-02 Tervezett metszet (Szarvasmarha istálló) M=1:100 E-03 Tervezett homlokzat (Szarvasmarha istálló) M=1:100 E-04 Építménymagasság számítás (Szarvasmarha istálló) M=1:100 E-05 Tervezett terv (Állatkezelő) M=1:100 E-06 Tervezett tüzivíztározó M=1:100 E-07 Tervezett trágyatároló M=1:100 E-08 Mintakeresztszelvények M=1:100 E-09 Tervezett alaprajz (Takarmánytároló) M=1:100 E-10 Tervezett metszet (Takarmánytároló) M=1:100 E-11 Tervezett homlokzat (Takarmánytároló) M=1:100 Oldal: 2 / 24

3 2. TERVEZŐI NYILATKOZATOK 2.1. Tervezői nyilatkozat Tervező adatai: KISS CSABA Név: KISS CSABA Lakcím: 3553 KISTOKAJ, SZABÓ LŐRINC U. 71. Kamarai Névjegyzék Szám: Szakképesítése: Építészmérnök Építtető adatai: Név: SIMQ-SPLÉNYI KFT. Lakcím: 3733 RUDABÁNYA, SPORT ÚT 15. Az építésre tervezett építmény helye: Város, község: 3734 SZUHOGY Utca, házszám: BELTERÜLET Helyrajzi szám: 94 A környezet meghatározó jellemzői,esetleg védettsége: nincs Alulírott tervező kijelentem, hogy a fenti ingatlanra vonatkozó ÁLLATTARTÓ TELEP KIALAKÍTÁSÁNAK építés építésengedélyezési terv készítése során az építészeti műszaki terveket az alábbi érdekeltekkel egyeztettem: - szakhatóságok : - - közművek: a telek közművesítése megoldott - kéményseprő: - Kijelentem továbbá, hogy az engedélyezési tervdokumentáció és az abban alkalmazott építészeti műszaki megoldások megfelelnek az általános érvényű és eseti hatósági előírásoknak, így különösen a környezetvédelmi előírásoknak, a statikai, az életvédelmi és az égéstermék elvezetőkre vonatkozó követelményeknek valamint: - az 1997.évi LXXVIII. Törvényben( Étv), - a többször módosított 253/1997(XII. 20.) Korm. rendeletben ( OTEK ) - 312/2012 (XI.08.) Korm.rendeletben - 313/2012 (XI.08.) Korm.rendeletben - a 9 / (II. 22.) ÖTM rendeletben, - a hatásos nemzeti szabványokban, - a tervezési területre érvényes rendelkezési tervben, a helyi építési szabályzatban - a tervezési és építési munkával kapcsolatos megelőző építésügyi hatósági eljárásokban ( pl. elvi építési engedélyben ) foglaltaknak A jogszabályokban foglaltaktól eltérő engedélyezés nem szükséges Az építmény tervezésekor alkalmazott műszaki megoldás az Étv.31 (2) bek. c.)-h.) pontjaiban foglalt követelményeknek megfelel. Az építési/bontási tevékenységgel érintett épület azbesztet tartalmaz. A tervezett épület megfelel az épületenergetikai követelményeknek, az erre vonatkozó igazoló energetikai számítást a műszaki dokumentáció tartalmazza. Egyben kijelentem, hogy a tervezést a tervező és szakértő mérnökök kamarájáról rendelkező 192/2009. (IX.15.) Korm. foglaltak szerint tevékenységi körömön belül végeztem Miskolc, május KISS CSABA Oldal: 3 / 24

4 3.MŰSZAKI LEÍRÁS 3.1. TERVEZÉSI PROGRAM KISS CSABA Az építtető a Szuhogy, belterület, József Attila u. 94 hrsz. alatti ingatlanon kíván állattartó telepet kialakítani, melyen szarvasmarhákat kíván tartani. Az ingatlan területe és elhelyezkedése alkalmas a tervezett tevékenység megvalósítására. A munkálatokkal érintett ingatlanon jelenleg is találhatók épületek, ezen épületek az alábbi funkciókkal rendelkeznek: szálláshely, lóistálló, raktárépület, irodaépület, gépszín. Az előbbi felsorolásban szerepelő épületek közül a szálláshely, az irodaépület és a lóistálló nem képezi a jelenlegi tervezési feladatot. Az állattartó telep kialakításához további építmények megépítése szükséges: épül egy szarvasmarha istálló és egy trágyatároló is. Épülnek továbbá a funkcióhoz szükséges kiegészítő műtárgyak is: tűzivíztározó, csapadékvíz szikkasztó, felszín fölötti és alatti csapadékvíz elvezető, belső makadámút, elektromos és ivóvízhálózat, telek elhatárolásához szükséges kerítésrendszer. A felújítás során a meglévő gépszín épületét felújítjuk és új funkcióval töltjük be állatkezelő formájában. A meglévő tagolt tetőszerkezet elbontásra kerül és helyette egy új nyeregtető épül trapézlemez fedéssel. A meglévő vakolat több helyen sérült és a beszivárgó nedvesség miatt meglazult, ezért a teljes belső és külső vakolat leverését követően vakolat készül. A padlórétegrend is felbontásra kerül és helyette új vasalt aljzatbeton készül talajnedvesség elleni vízszigeteléssel. A rossz minőségű nyílászárók helyette új fokozott hőszigetelésű műanyag szerkezetű nyílászárók kerülnek beépítésre. A felújítás során gondoskodunk az épület energetikai javulásáról is, a homlokzatra és a födémre kiegészítő hőszigetelést helyezünk el. A belső kialakítás során a padló és a falazat burkolásra kerül a könnyű takaríthatóság végett. Az ingatlanon található raktárépület is új funkciót kap szemestakarmány tároló formájában. Az épület jelenlegi padozata kisebb javításokat követően alkalmas a funkció betöltésére, de az oldalfalvakolat és a tetőhéjazat javításra szorul. A meglévő falazat több helyen beázási és fagyási problémák miatt cserére szorul. A vakolatokat kívül-belül le kell verni az épületről és helyette új homlokzatvakolattal és lábazatvakolattal kell ellátni az épületet, jelen esetben javallott a belső falfelületek vakolása homlokzatvakolattal történjen, mivel az épület nem fűtött és a funkcióból adódó mechanikai hatásoknak is jobban ellenáll. Az épület részben lapos és részben magastetős kialakítású. A magastetőn lévő hullámpala tetőfedés elbontásra kerül és a meglévő szelemenekre kerül felrögzítésre az új trapézlemez tetőfedés. A lapostetőn a meglévő sérült vízszigetelést fel kell bontani, a meglévő vasbeton födémet minél jobban meg kell tisztítani a bitumentől és ezt követően magasnyomással kerül felhordásra az új vízszigetelés. Az épületen új nyílások kerülnek kialakításra, a nyílásokba fém és műanyag szerkezetű nyílászárók kerülnek elhelyezésre. A meglévő fém tartószerkezeti elemeket a rozsdás részeken megtisztítjuk és új mázolással látjuk el, melynek tűzvédő hatása van. Az épületen jelentkező bádogos termékek a tetőhéjazat anyagával és színével azonosak. A telek északi oldalán kap helyett az újonnan építendő mélyalmos szarvasmarha istálló. Az istálló épületéhez jelentős földmunka elkészítése szükséges a nagy kiterjedése és a terep lejtése miatt. Alapozása méretezett vasbeton pontalapokkal készül, melyek monolit vasbeton gerendával kerül összekötésre. A pontalapokra épül rá a csarnok teherhordó fém szerkezete. A külső határoló falak az összekötő vasbeton lábazati gerendákra épülnek beton zsalukőből, megfelelő vasalással ellátva. Az építmény tetőhéjazat acél szelemenekre rögzített trapézlemez. A padozat szilfátálló és vízzáró betonból készül a függőleges szerkezettel találkozó csomópontokban nedvességre duzzadó szalag elhelyezésével a tökéletes vízzárás érdekében. A falazatok belső oldalait és azon részeit amelyek jelentősebb ideig kapcsolódnak az állatokkal speciális pórushidrofóbizált vakolattal kell ellátni a tartósság miatt. A padlóban talajvíz elleni bitumenes vízszigetelés is készül. Az istálló Dél-Nyugati oldalánál helyet kap egy fedett kifutó is, mely szintén mélyalom padozattal rendelkezik és azért került lefedésre, hogy a csapadék ne keveredjen a trágyával. Az épületre fém Oldal: 4 / 24

5 és műanyag szerkezetű nyílászárók kerülnek beépítésre. A technológiához szükséges karámok acél zártszelvényből készülnek festett kivitelben. A telek Észak-Keleti végében kap helyet a trágyatároló, mely fedett kivitelben készül a trágya és csapadék keveredésének elkerülése érdekében. A tároló alapozása vasbeton sávalap, melyre beton zsalukő falazat készül, ezen falazatok közé vasbeton padozat készül vízzáró és szulfátálló betonból. A padlóban talajvíz elleni bitumenes vízszigetelés is készül. A tároló fedése fém rácsostartóból készül, trapézlemez fedéssel. Létesül a telek központi helyén egy földmederből kialakított tűzivíztározó medence, melynek PVC tófólia biztosítja a megfelelő vízzárást. A tárolóhoz tűzcsapok kerülnek beépítésre az esetleges tűzoltás alkalmával történő vízvételezéshez. A telek területén lehulló csapadékot nyílt és földalatti csapadékvíz elvezető csatornákkal gyűjtjük össze és vezetjük el egy vasbeton csapadékvíz szikkasztó aknához. A telken belüli könnyed közlekedés céljából makadám jellegű zúzottköves utak készülnek, melyeken keresztül könnyen megközelíthető lesz az összes épület. A telekhatáron beton sávalappal készülő gabion kosaras kőkitöltéses kerítés készül TERVEZETT ÉPÍTMÉNYRE VONATKOZÓ JOGSZABÁLYBAN ELŐÍRT PARAMÉTEREK - Az ingatlan Szuhogy, belterületén a József Attila u. 94 hrsz. szám alatt található. - A terület lejtése változó, közművesített, az ivóvíz, az elektromos energia ellátás, a gázellátás biztosított, a szennyvízelvezetés a községi hálózaton keresztül történik. - Az építés helyén talajmechanikai szakvélemény nem készült. - A kiindulási alappont: az épületek saját padló szintje + -0,00 m - Az épület melletti járdaszint: - - Az utcai járdaszint: - - Az épület telepítése az RRT szerint történik: - Az épület szabadonálló - Beépítési mód: szabadonálló - Épületek szintszáma: földszint - Telek területe: m2 - Tervezett bruttó beépítettség (m2): 7107,26 m2 - Szálláshely 277,19 m2 - Irodaépület 181,68 m2 - Gépszín 217,42 m2 - Lóistálló 1046,42 m2 - Raktár 2688,05 m2 - Trágyatároló 316,68 m2 - Szarvasmarha istálló 2379,82 m2 - Meglévő bruttó beépítettség (%): 7,85 % - Zöldfelület (m2): ,65=40370,35 m2 - Szálláshely 277,19 m2 - Irodaépület 181,68 m2 - Gépszín 217,42 m2 - Lóistálló 1046,42 m2 - Raktár 2688,05 m2 - Telken belüli utak 8742,39 m2 - Trágyatároló 316,68 m2 - Szarvasmarha istálló 2379,82 m2 - Tervezett bruttó beépítettség (%): 10,64 % - Előkert: meglévő, nem változik - Oldalkert: meglévő, nem változik Oldal: 5 / 24

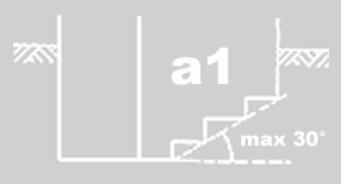

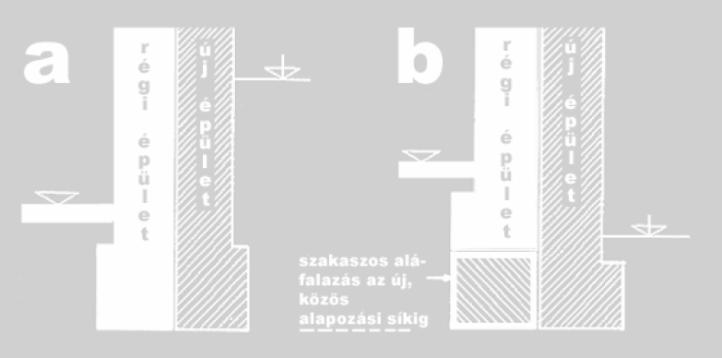

6 - Tetőforma: nyeregtető - Építménymagasság: - Szálláshely nem releváns - Meglévő lóistálló nem releváns - Szemes takarmánytároló nem változik - Irodaépület nem releváns - Állatkezelő nem változik - Szarvasmarha istálló 5,53 m - Trágyatároló 5,45 m 3.3. BEÉPÍTETT ANYAGOK MEGHATÁROZÁSA ALAPOZÁS Alapozás a tervek alapján készülhet, az alapozási mód beton sáv- és pontalapok. Az alap mélysége, szélessége, a terv szerint készül. Az esetleges bővítések esetén az alapárok kiemeléskor meg kell keresni a meglévő épület alapozási síkját és azt figyelembevéve kell a csatlakozó új alaptest alsó síkját meghatározni. Az alaplépcsőzés szabályait be kell tartani. - Vasbeton pontalap készítése szivattyús technológiával, C20/25 - X0v(H) minőségű betonból képlékeny kavicsbeton keverék CEM 32,5 pc. Dmax = 16 mm, m = 6,6 finomsági modulussal - Vasbeton sávalap készítése szivattyús technológiával, C16/20 - X0v(H) minőségű betonból képlékeny kavicsbeton keverék CEM 32,5 pc. Dmax = 16 mm, m = 6,6 finomsági modulussal SZERELŐBETON Az épület padlórétegrendjében a tömörített kavicságyazat elkészítését követően egy vasalt szerelőbeton készül a további padlórétegrend fogadására. - Szerelőbeton készítése, C16/20 - X0v(H) minőségű betonból 10 cm vastagságban, képlékeny kavicsbeton keverék CEM 32,5 pc. Dmax = 16 mm, m = 6,6 finomsági modulussal ALJZATBETON Az épületek és építmények járófelületét szulfátálló és vízzáró ipari beton alkotja simított kivitelben a tervlapokon és rétegrendekben megjelölt vastagsággal - Ipari térburkolatok készítése, speciális betonokból, cm vastagságig, betonszivattyús technológiával, XK, X1, X7 környezeti osztályú, kissé képlékeny konzisztenciájú betonból, szálerősítésű vegyszeres kötés, acélhajas Acélhajas vegyszeresen kötés késleltetett ipari térburkolat FELMENŐ FALSZERKEZET A felmenő falszerkezetek 30 és 40 cm széles beton zsalukőből betonkitöltéssel készülnek. Alkalmazás A zsaluzóelemes falazatok kellő teherbírású, megfelelően előkészített alapra építhetők. Fontos, hogy az első sort minden esetben habarcsba rakva pontosan beállítva alakítsuk ki, ügyelve az egyenes vonalak, a derékszögek tartására és a függőlegességre. A zsaluzóelemekből Oldal: 6 / 24

7 készült falazatok általában vízszintes habarcsterítés nélkül készülnek. Az elemek esetleges magasságkülönbségeinek kiegyenlítésére alkalmazható 1 cm vastag habarcsterítés, ilyenkor azonban figyelembe kell venni, hogy az adott szinten más falazóelemekből (pl. pincefalazó) készülő falazatok magassága eltérő lesz. Az elemeket a falazás általános szabályainak megfelelően kötésbe rakva, soronként fél (de legalább negyed) elem eltolással kell beépíteni. A különböző falidomkötések (falsarok, falvég, falcsatlakozás) a felezhető kiegészítő elemekkel képezhető. Ezek a kiegészítő elemek a gyengítések mentén könnyen elvághatók. A kibetonozást szakaszosan 3-4 soronként végezzük. Vasalt betonmag esetén a betonozás előtt helyezzük be a szükséges acélbetéteket. A kitöltő beton minősége min. C16/20. A betonozás során ügyeljünk a megfelelő tömörítésre. Fontos, hogy a bedolgozott beton az összes üreget teljes mértékben kitöltse. A zsaluzóelemek a nagy tömegükből adódóan kötésben egymásra építve önmagukban is állékony szerkezetet képeznek. Nincs szükség a betonozás során külön megtámasztásra. Az elemek megmunkálása A LEIER beton zsaluzóelemek a falazás közben általában nem igé- nyelnek megmunkálást. A különböző falidomkötések a kiegészítő elemekkel kialakíthatók. A kiegészítő elemek a gyárilag kialakított gyengítések (törőélek) mentén vághatók. A falazat elkészülte utáni épületgépészeti szerelvények elhelyezéséhez szükséges megmunkálás nehézkes, ezért célszerű a különböző szerelvények falon kívüli elvezetése. Ekkor csak a rögzítőbilincsek elhelyezéséről kell gondoskodni. A keresztirányú áttörések helyét célszerű már a falazat készítése során külön kirekesztéssel biztosítani. - Teherhordó és kitöltő falazat készítése, beton, könnyűbeton falazóblokk vagy zsaluzóelem termékekből, 300 mm falvastagságban, 300x500x230 mm-es méretű beton zsaluzóelemből, kitöltő betonnal, betonacél beépítéssel Leier ZS 30-as zsaluzóelem, 300/500/230 mm, C16/20-16/kissé képlékeny kavicsbeton, B 60.40:12 mm átmérőjű betonacél - Teherhordó és kitöltő falazat készítése, beton, könnyűbeton falazóblokk vagy zsaluzóelem termékekből, 400 mm falvastagságban, 400x500x230 mm-es méretű beton zsaluzóelemből, kitöltő betonnal, betonacél beépítéssel Leier ZS 40-es zsaluzóelem, 400/500/230 mm, C16/20-16/kissé képlékeny kavicsbeton, B 60.40:12 mm átmérőjű betonacél VAKOLAT A megépített falakat funkciótól függően vakolni szükséges. A vakolat lehet homlokzati, lábazati és hidrofobizált. A vakolatokat technológia szerint az alábbi sorrendben és módon hordjuk fel: tapadóhidat képző grúzanyaggal, alapvakolat, simítóvakolat. Az alapvakolatba ajánlott erősítés képpen fém rabichálót elhelyezni. A vakolási munkák befejezése képen a vakolatot át kell kenni vakolatszilárdító folyadékkal az időtállóság miatt. Mivel a megvalósítandó épületek nem fűtöttek és jelentősek lehetnek a mechanikai behatások, ezért a belső vakolóhabarcsok kerülendőek és a legrosszabb tulajdonságú vakolatok minimum homlokzatvakolatok lehetnek. - Tapadóhíd képzése gyári zsákos gúzanyaggal, kézi erővel LB-Knauf SQUASH gúzoló - Homlokzati alapvakolat réteg készítése kézi felhordással, előkevert normál szárazhabarcsból, sima, normál mész-cement vakolat, 2 cm vastagságban LB-Knauf PRÉMIUM kézi alapvakolat - Homlokzati alapvakolat réteg készítése kézi felhordással, előkevert normál szárazhabarcsból, sima, normál mész-cement vakolat, többlet minden további 1 cm vastagságban LB-Knauf SOCKELPUTZ/Lábazati alapvakolat, fagyálló - Vakolat simítása, előkevert gyári szárazhabarcsból, vékonyvakolatok,homlokzatfestékek, belső festékek alá, 4 mm vastagságig kézi felhordással (a gyártó által megadott kg/m2/mm rétegvastagsággal) LB-Knauf SIMULTÁN külső, belső kvarchomokos símító 4 mm vastagságban - Mélyalapozók, vakolatszilárdítók felhordása, kézi erővel Baumit Vakolatszilárdító - Rabicháló fémbetét elhelyezése, függőleges-, vízszintes-, ferde vagy íves felületen, mész-cement vakolatba MASTERPLAST tüzihorganyzott ponthegesztett acél rabicháló, 25x25 mm Oldal: 7 / 24

8 VASBETON KOSZORÚ A vasbeton koszorúk és gerendák a metszeteken látható módon és keresztmetszetben készülnek el a zsalukő falazatok lezárásaképpen. A koszorúkba méretezett vasalás készül. - Vasbeton koszorú készítése, X0v(H), XC1, XC2, XC3 környezeti osztályú, kissé képlékeny vagy képlékeny konzisztenciájú betonból, betonszivattyús technológiával, vibrátoros tömörítéssel, 400 cm2 keresztmetszet felett C25/30 - XC2 képlékeny kavicsbeton keverék CEM 32,5 pc. Dmax = 16 mm, m = 6,6 finomsági modulussal - Betonacél helyszíni szerelése függőleges vagy vízszintes tartószerkezetbe, bordás betonacélból, 4-10 mm átmérő között FERALPI hidegen húzott bordás betonacél, 6 m-es szálban, BHB mm - Betonacél helyszíni szerelése függőleges vagy vízszintes tartószerkezetbe, bordás betonacélból, mm átmérő között FERALPI bordás betonacél, 6 m-es szálban, Bst500S 12 mm - Betonacél helyszíni szerelése függőleges vagy vízszintes tartószerkezetbe, bordás betonacélból, mm átmérő között FERALPI bordás betonacél, 6 m-es szálban, Bst500S 16 mm NYÍLÁSÁTHIDALÁSOK A nyílásáthidalások fölött monolit vasbeton gerendák készülnek nyílásáthidalóként. - Vasbeton gerenda készítése, X0v(H), XC1, XC2, XC3 környezeti osztályú, kissé képlékeny vagy képlékeny konzisztenciájú betonból, betonszivattyús technológiával, vibrátoros tömörítéssel, 750 cm2 keresztmetszet felett C25/30 - XC2 képlékeny - Betonacél helyszíni szerelése függőleges vagy vízszintes tartószerkezetbe, bordás betonacélból, 4-10 mm átmérő között FERALPI hidegen húzott bordás betonacél, 6 m-es szálban, BHB mm - Betonacél helyszíni szerelése függőleges vagy vízszintes tartószerkezetbe, bordás betonacélból, mm átmérő között FERALPI bordás betonacél, 6 m-es szálban, Bst500S 12 mm - Betonacél helyszíni szerelése függőleges vagy vízszintes tartószerkezetbe, bordás betonacélból, mm átmérő között FERALPI bordás betonacél, 6 m-es szálban, Bst500S 16 mm ACÉLSZERKEZETEK Az épületek acélvázai statikai méretezés szerinti tömör és rácsos acélszelvényekből készülnek. Az elkészített acélszelvényeket, melyek gyárilag nem tüzihorganyzott kivitelűek gondosan felületkezelni szükséges. FEDÉLSZERKEZET Az állatkezelőről elbontandó tető helyett új fa fedélszerkezet készül fűrészelt fenyőből, melyre tetőfólia ellenlécezés és tető lécezés kerül elhelyezésre. A fedélszerkezetet rovar, gomba és tűz elleni védőszerrel kell ellátni. - Fa tetőszerkezetek bármely rendszerben faragott (fűrészelt) fából, 0,043-0,050 m3/m2 bedolgozott famennyiség között Fűrészelt gerenda 150x x300 mm m I.o. - Páraáteresztő, vízzáró szellőzőszőnyeg elhelyezése deszkaborításon, sík fémlemezfedés alá, átlapolva, ragasztószalaggal folytonosítva MASTERPLAST Mastermax Metal páraáteresztő, vízzáró membrán, felső réteg PP szellőző szőnyeg, Sd=0,03m - Faanyag lángmentesítése mázolási technológiával felhordott anyaggal, egyszeri bevonat PYRONATUR faanyag rovar, gomba és tűz elleni védőszer TETŐHÉJAZAT A tető héjazata az alacsony hajlásszög és a funkció miatt trapézlemez tetőfedéssel kerül kivitelezésre. A fémlemezfedést a gyártó által javasolt tetőrétegrenddel kell elkészíteni. Oldal: 8 / 24

9 - Egyhéjú tetőfedés profilos fémlemez elemekből, önfúró csavarokkal rögzítve, 10,0 m2/db táblaméretig, 30 mm hullámmagasság felett, mm hullámmagasságú tetőprofilból LINDAB Coverline LTP 85/1,25 magasprofil tűzihorganyzott + PE bevonat, standard színben BÁDOGOZÁS Az épületek bádogos elemeinek a tető anyagával és színével megegyezőnek kell lennie. - Függőereszcsatorna szerelése, félkörszelvényű, bármilyen kiterített szélességben, színes műanyagbevonatú horganyzott acéllemezből LINDAB Rainline R 190 félkörszelvényű függő ereszcsatorna, horganyzott acél + Elite bevonat, standard színben - Lefolyócső szerelése kör keresztmetszettel, bármilyen kiterített szélességgel, színes műanyagbevonatú horganyzott acéllemezből LINDAB Rainline SRÖR 120 körszelvényű lefolyócső egyik végén szűkítve, horganyzott acél + Elite bevonat, standard színben - Ereszszegély szerelése keményhéjalású tetőhöz, színes műanyagbevonatú horganyzott acéllemezből, cm kiterített szélességgel LINDAB Seamline FOP PLX szalag tűzihorganyzott acél + Elite bevonat, standard színben, 0,6 mm vtg., kiterített szélesség: mm - Oromszegély szerelése, színes műanyagbevonatú horganyzott acéllemezből, 50 cm kiterített szélességgel LINDAB Seamline FOP PLX szalag tűzihorganyzott acél + Elite bevonat, standard színben, 0,6 mm vtg., kiterített szélesség: mm - Gerincfedés szerelése, színes műanyagbevonatú horganyzott acéllemezből, 50 cm kiterített szélességgel LINDAB Seamline FOP PLX szalag tűzihorganyzott acél + Elite bevonat, standard színben, 0,6 mm vtg., kiterített szélesség: mm - Ablak- vagy szemöldökpárkány színes műanyagbevonatú horganyzott acéllemezből, 50 cm kiterített szélességig LINDAB Seamline FOP szegély tűzihorganyzott acél + Classic bevonat, standard színben, 0,6 mm vtg., kiterített szélesség: mm TALAJVÍZ ELLENI SZIGETELÉS 2 réteg GV-4 vastag szigetelő lemez szigetelés készül vízszintesen megfelelően alapozott felületre. A szigetelést a technológiai, balesetvédelmi, munkavédelmi előírások szigorú betartásával kell végezni. - Talajvíz elleni szigetelés; Bitumenes lemez szigetelés aljzatának kellősítése, egy rétegben, vízszintes felületen, oldószeres hideg bitumenmázzal (száraz felületen) ICOPAL SIPLAST PRIMER Speed SBS oldószeres bitumenes alapozó - Talajvíz elleni szigetelés; Vízszintes felületen, maximum 4,0 m bemerülési mélységig két rétegben, minimum 4,0 mm vastag, elasztomerbitumenes (SBS modifikált vagy SBS/oxidált duo) lemezzel, az aljzathoz teljes felületű olvasztásos ragasztással, az átlapolásoknál teljes felületű hegesztéssel fektetve MAPEI Antiradice E 4 mm, FLL minősített gyökérálló, poliészterbetétes, SBS modifikált bitumen alapú elasztomer vízszigetelő lemez ÜZEMIVÍZ ELLENI SZIGETELÉS A padló és falszerkezetekre burkolás előtt üzemi vízszigetelést (un. folyékony fóliát) kell készíteni. A vízszigetelés két rétegben készül a sarkokban hajlaterősítő szalag elhelyezésével. A szigetelés felhordása előtt ügyelni kell a pormentes felületre. - Üzemi-használati víz elleni, víznyomásnak nem kitett helyzetű, kerámia vagy GRES lapburkolat alatti függőleges falszigetelés bevonatszigeteléssel, két rétegben, minimum 1,0 mm száraz rétegvastagságú, egykomponensű, ún. "folyékony fóliával" (rugalmas műanyagdiszperzió) glettvassal vagy hengerrel felhordva MAPEI Mapelastic AquaDefense egykomponensű kenhető vízszigetelés - Üzemi-használati víz elleni, víznyomásnak nem kitett helyzetű, kerámia vagy GRES lapburkolat alatti padlószigetelés bevonatszigeteléssel, két rétegben, minimum 1,0 mm száraz rétegvastagságú, Oldal: 9 / 24

10 egykomponensű, ún. "folyékony fóliával" (rugalmas műanyagdiszperzió) glettvassal vagy hengerrel felhordva MAPEI Mapelastic AquaDefense egykomponensű kenhető vízszigetelés - Üzemi-használati víz elleni szigetelés hajlaterősítése modifikált bitumenes bevonatszigetelésnél egy rétegben, szigetelés rétegei közé beágyazva, minimum 8,0 cm széles rendszerkomponens hajlaterősítőrésáthidaló szalaggal Schlüter-KERDI-FLEX 0,25 x 30,0 m rugalmas toldó hajlaterősítő szalag, Rendelési szám: FLEX250/30 HOMLOKZATKÉPZÉS A homlokzat felülete a homlokzati rajzokon látható módon készül azt ott feltüntetett módon. Az épületek és építmények homlokzatai megfelelő minőségű homlokzatfestékkel kerülnek felületkezelésre. - Enyhén nedvszívó vagy sima falfelületek tapadásközvetítő alapozása, vizes-diszperziós akril bázisú alapozóval, tagolt felületen MAPEI Elastocolor Primer oldószeres, fixáló alapozó - Diszperziós festés műanyag bázisú vizes-diszperziós fehér vagy gyárilag színezett festékkel, új vagy régi lekapart, előkészített alapfelületen, vakolaton, két rétegben, tagolt sima felületen Malerit diszperziós belső falfesték, fehér PADLÓBURKOLATOK Kerámia járólap készül csúszásmenete kivitelben. A járólap elhelyezésekor figyelni kell a megfelelő ragasztó és fuga anyag kiválasztására, hogy azok a fellépő erőknek és hatásoknak ellenállóak legyenek. - Padlóburkolat készítése, beltérben, tégla, beton, vakolt alapfelületen, gres, kőporcelán lappal, kötésben vagy hálósan, 3-5 mm vtg. ragasztóba rakva, 1-10 mm fugaszélességgel, 20x20-40x40 cm közötti lapmérettel MAPEI Keraquick C2FT S1 cementkötésű ragasztóhabarcs, szürke, Kerapoxy IEG epoxigyanta fugázó, cementszürke FELÜLETKÉPZÉS OLDALFALON Az állatkezelő területen teljes egészében csempeburkolat készül az oldalfalakon a padlóvonaltól a mennyezetig. - Falburkolat készítése beltérben, tégla, beton, vakolt alapfelületen, mázas kerámiával, kötésben vagy hálósan, 3-5 mm vtg. ragasztóba rakva, 1-10 mm fugaszéleséggel, 25x25-40x40 cm közötti lapmérettel MAPEI Keraquick C2FT S1 cementkötésű ragasztóhabarcs, szürke, Kerapoxy IEG epoxigyanta fugázó, cementszürke NYÍLÁSZÁRÓ SZERKEZETEK Az épületekre elhelyezendő ajtók fémszerkezetű tolókapuk, az ablakok pedig műanyag szerkezetűek. - Műanyag kültéri nyílászárók, hőszigetelt, fokozott légzárású ablak elhelyezése előre kihagyott falnyílásba, tömítés nélkül (szerelvényezve, finombeállítással), 4,00 m kerület felett hatkamrás profil, kétszárnyú, középnyíló bukó-nyíló középfelnyíló nyíló-bukó-nyíló ablak, fehér, Ug = 0,6 W/m2K HŐSZIGETELÉS Az állatkezelő épületen kiegészítő homlokzati EPS szigetelés és a födémre kőzetgyapot hőszigetelés kerül elhelyezésre. - Homlokzati hőszigetelés, üvegszövetháló-erősítéssel,(mechanikai rögzítés, felületi zárás valamint kiegészítő profilokkülön tételben szerepelnek), egyenes él-képzésű, normál homlokzati EPS hőszigetelő lapokkal, ragasztóporból képzett ragasztóba, tagolt sík, függőleges falon AUSTROTHERM AT H-80 hőszigetelő lemez, vastagság: 100 mm, hővezetési ellenállás: RçD = 2,50 m2k/w Oldal: 10 / 24

11 - Homlokzati hőszigetelés, üvegszövetháló-erősítéssel,(mechanikai rögzítés, felületi zárás valamint kiegészítő profilokkülön tételben szerepelnek), egyenes él-képzésű, érdesített XPS hőszigetelő lapokkal, ragasztóporból képzett ragasztóba, tagolt sík, függőleges falon MASTERPLAST Isomaster XPS extrudált polisztirolhab lemez, 1250x600x100 mm - Födém; Padló hőszigetelő anyag elhelyezése, vízszintes felületen, nem járható födémre, szálas szigetelő anyaggal (üveggyapot, kőzetgyapot) KNAUF INSULATION MPS akusztikai kőzetgyapot szigetelőlap, 1000x600 mm, 200 mm vtg AZ ÉPÍTMÉNY BONTÁSA ESETÉN AZ ÉPÍTMÉNY ÁLTAL TARTALMAZOTT AZBESZT BONTÁSÁNAK ÉS KEZELÉSÉNEK MÓDJA ÉS BONTÁSI TECHNOLÓGIÁJA A veszélyes hulladékok gyűjtésével, ártalmatlanításra történő átadásával kapcsolatban az építtető kivitelezőnek a 98/2001. (VI. 15.) Korm. rendelet előírásait maradéktalanul be kell tartani. A munkálatok során keletkező veszélyes hulladékokról történő nyilvántartás vezetése szintén a jogszabályi előírásoknak megfelelően kell hogy történjen. A bontási munkálatok során elbontandó azbeszt tartalmú palatető bontás ára, kezelésére mint veszélyes hulladékokra vonatkozóan külön jogszabályi előírások vonatkoznak, melyek az alábbiak: - A (XII.20.) EüM-KöM együttes rendelet január l-től betiltotta az azbeszt rostot tartalmazó termékek forgalmazását. - Az azbesztet, illetve azbeszt tartalmú anyagokat eltávolító dolgozók védelmében a 26/2000. (IX.30.) EüM rendelet tartalmaz előírásokat. A 4. sz. melléklet mérési feladatokat ír elő, továbbá ún. tisztasági határértéket is megállapít. - A (VII.18.) KöM rendelet 1. sz. melléklete szerint az azbesztet tartalmazó építőanyagok hulladéka veszélyes hulladéknak minősül (170605*), amire a 98/2001. (VI.15.) Korm. Rendelet előírásai vonatkoznak. A hulladékok kezelését (Gyűjtését, szállítását, ártalmatlanítás át) csak arra engedéllyel rendelkező vállalkozó végezheti. Az azbeszt tartalmú pikkelyes palatető bontásának munkaterve: 1. Lakosság tájékoztatása 2. Az épület kiürítése 3. A munkatervnek megfelelő azbeszt mentesítés kivitelezése - Az azbeszt pikkelyes palatető bontásánál mindenképpen figyelembe kell venni az ide vonatkozó munkavédelmi előírásokat, melyeket a 29/2004. (IV.24.) ESzCsM rendelet a foglalkozási eredetű rákeltő anyagok elleni védekezésről és az általuk okozott egészségkárosodások megelőzéséről szóló 26/2000. (IX.30.) EüM rendeletben határoznak meg. - Munkavégzés előtt, alatt és végeztével a levegő azbesztszál koncentrációját mérni, dokumentálni kell. A vonatkozó előírások szerint mindent meg kell tenni a kiporzás megakadályozása érdekében. - A nem sérült elemek nem jelentenek számottevő kockázatot, így bontása esetén a elemek törése, vágása, fúrása szigorúan tilos. - Az azbesztcement tartalmú palatető bontását a teljes felület előkezelésével együtt kell végezni, a bontás során felszabaduló azbesztszálak megkötése érdekében. Az azbeszt tartalmú elemeket kibontásuk után épen kell kétrétegű PE fóliába csomagolni, és azon az azbesztveszélyre vonatkozó feliratokat elhelyezni (vagy zárt konténerben elhelyezni), majd veszélyes hulladéklerakóba szállítani. Szükség esetén a munkaterület fölé sátrat kell készíteni, a sátorban depressziót kell létrehozni gépi szellőzéssel, a levegőt szűmi kell. 4. Munkaterület megtisztítása Oldal: 11 / 24

12 3.5. A TERVEZETT ÉPÍTÉSI TEVÉKENYSÉGHEZ ELŐÍRT ÉS AZ ÉPÍTMÉNYRÉSZ RENDELTETÉSSZERŰ ÉS BIZTONSÁGOS HASZNÁLATÁHOZ SZÜKSÉGES KÖZMŐVESÍTETTSÉG ÉS A KÖZMŰVESÍTÉS Az építési telek illetve a rajta lévő épület közművekkel jelenleg is ellátott. A tervezett építés nem igényel új közműcsatlakozást, illetve a tervezett építés a közműveket védőtávolságon belül nem közelíti meg. GÁZELLÁTÁS: A gázellátás biztosított. VÍZELLÁTÁS: A vízellátás biztosított. ELEKTROMOS ÁRAMELLÁTÁS: Az elektromos áramellátás biztosított. FOLYÉKONY KOMMUNÁLIS HULLADÉK (SZENNYVÍZ) KEZELÉS: A keletkezett szennyvíz elvezetése a községi meglévő szennyvízhálózaton keresztül történik. Az állati eredetű szennyvíz külön zárt tárolóaknába kerül elhelyezésre és elszállításra A TERVEZETT ÉPÍTÉSI TEVÉKENYSÉGHEZ ELŐÍRT ÉS AZ ÉPÍTMÉNYRÉSZ RENDELTETÉSSZERŰ ÉS BIZTONSÁGOS HASZNÁLATÁHOZ SZÜKSÉGES KÖZMŐVESÍTETTSÉG ÉS A KÖZMŰVESÍTÉS - elektromos energia-ellátás: * A közműellátottság biztosított / nem biztosított, utóbbi esetben, milyen feltételekkel biztosítható, és melyek a szakszerű megoldás követelményei: A tervezett kialakítás a meglévő hálózatról biztosított. - ivóvíz- és távhőellátás, illetve szennyvízelvezetés: * A közműellátottság biztosított / nem biztosított, utóbbi esetben, milyen feltételekkel biztosítható, és melyek a szakszerű megoldás követelményei: A tervezett kialakítás a meglévő hálózatról biztosított. - csapadékvíz-elvezetés: * A közműellátottság biztosított / nem biztosított, utóbbi esetben, milyen feltételekkel biztosítható, és melyek a szakszerű megoldás követelményei: A csapadékvíz elvezetés telken belül elszikkasztással biztosított. - gázellátás: * A közműellátottság biztosított / nem biztosított, utóbbi esetben, milyen feltételekkel biztosítható, és melyek a szakszerű megoldás követelményei: A tervezett kialakítás a meglévő hálózatról biztosított. - egyéb közmű: * A közműellátottság biztosított / nem biztosított, utóbbi esetben, milyen feltételekkel biztosítható, és melyek a szakszerű megoldás követelményei: - kéményseprő-ipari közszolgáltató esetén: Az érintett épített vagy szerelt égéstermék-elvezető műszaki megoldása megfelel / nem felel meg a szakszerűség követelményeinek: nem releváns Oldal: 12 / 24

13 3.7. RÉTEGRENDI KIMUTATÁS SZARVASMARHAISTÁLLÓ RÉTEGRENDEK 1. Padlórétegrend - Térbeton betonacélháló erősítéssel 30 cm - Talajnedvesség elleni szigetelés 2 rtg. - Kellősítés 1 rtg. - Szerelőbeton betonacélháló erősítéssel 10 cm - Tömörített kavicsfeltöltés 70 cm - Termett talaj 2. Álmennyezet - Egyedi gyártású acél keretállás - Fémvázra szerelt gipszkarton álmennyezet 3. Tetőszerkezet - Trapézelemez 10 cm - Z szelemen 25 cm - Egyedi gyártású acél keretállás 4. Homlokzati fal - Homlokzatfesték 3 rtg. - Homlokzatvakolat 2 cm - Vasbeton zsalukő falazat 40 cm - Homlokzatvakolat 2 cm - Homlokzatfesték 3 rtg. 5. Lábazati fal (-0,20 -> +2,00) - Lábazatfesték 3 rtg. - Lábazatvakolat 2 cm - Vasbeton zsalukő falazat 40 cm - Lábazatvakolat 2 cm - Lábazatfesték 3 rtg. 6. Tetőszerkezet - Trapézelemez 10 cm - Z szelemen 25 cm - Méretezett acélgerenda 7. Lábazati fal (-0,20 -> +2,00) - Lábazatfesték 3 rtg. - Lábazatvakolat 2 cm - Vasbeton zsalukő falazat 40 cm - Dombornyomott lemez 1 rtg. - Termett talaj GÉPSZÍN RÉTEGRENDEK 1. Padlórétegrend - Térbeton betonacélháló erősítéssel 15 cm Oldal: 13 / 24

14 - Talajnedvesség elleni szigetelés 2 rtg. - Kellősítés 1 rtg. - Szerelőbeton betonacélháló erősítéssel 10 cm - Tömörített kavicsfeltöltés 30 cm - Termett talaj 2. Födémrétegrend - Födémhőszigetelés 20 cm - Párazáró fólia 1 rtg. - Meglévő vasbeton födém - Mennyezetvakolat 2 cm - Festés 3 rtg. 3. Tetőszerkezet - Trapézelemez 2 cm - Tetőléc 3 cm - Ellenléc 3 cm - Tetőfólia 1 rtg. - Szarufa 15 cm 4. Homlokzati fal - Homlokzatfesték 3 rtg. - Homlokzatvakolat 2 cm - Vasbeton zsalukő falazat 40 cm - Belsővakolat 2 cm - Belsőfesték 3 rtg. TAKARMÁNYTÁROLÓ RÉTEGRENDEK 1. Padlórétegrend - Meglévő padlórétegrend 2. Tervezett homlokzatifal rétegrend - Homlokzatfesték 2 rtg. - Homlokzatvakolat 2 cm - Meglévő falazat 40 cm - Homlokzatvakolat 2 cm - Homlokzatfesték 2 rtg. 3. Tervezett tetőrétegrend - Trapézlemez tetőfedés - Meglévő tetőrétegrend Oldal: 14 / 24

15 3.8. HELYSÉG KIMUTATÁS SZARVASMARHAISTÁLLÓ TERVEZÉSSEL ÉRINTETT TERÜLET Ssz. Megnevezés Burkolat m2 001 Szarvasmarha istálló beton 647, Szarvasmarha istálló beton 647, Etetőút beton 234, Betonkifutó beton 517, Karám beton 765,00 Összesen 2811,65 TERVEZÉSSEL NEM ÉRINTETT TERÜLET ÁLLATKEZELŐ Ssz. Megnevezés Burkolat m2 001 Állatkezelő beton 98, Állatkezelő beton 90,84 Összesen 189,51 SZEMES TAKARMÁNYTÁROLÓ Ssz. Megnevezés Burkolat m2 001 Szemes takarmány tároló beton 640, Szemes takarmány tároló beton 1362, Tároló beton 51, Tároló beton 33, Tároló beton 14, Tároló beton 221, Tároló beton 89, Közlekedő beton 4, Mosdó beton 4, Wc beton 1, Öltöző beton 8, Fedett nyitott tároló beton 61,60 Összesen 2003,61 492,34 TRÁGYATÁROLÓ Ssz. Megnevezés Burkolat m2 001 Trágyatároló beton 300,00 Összesen 300, ,77 m2 492,34 m2 Oldal: 15 / 24

16 3.9. MUNKAVÉDELMI MŰSZAKI LEÍRÁS Ez a fejezet az érvényes egészségügyi és a munkavégzés biztonságát szolgáló szabályok, valamint szociális előírások figyelembevételével készült. Kivitelező köteles a munkavédelemről rendelkező rendeletekben foglaltakat, továbbá a vonatkozó érvényben lévő óvórendszabályok, a munkavédelemmel valamint a tűzvédelemmel kapcsolatos szabványok és rendeletek előírásait maradéktalanul betartani. Ezen túlmenően szükségesnek tartjuk a következők rögzítését: Kivitelező köteles a munkák végzése során betartani: - a Minisztertanács 64/1980 (XII.29.) MT számú, 18/1994 (III.31.) MT számú, valamint a 12/1985 (IV.14.) MT számú rendelettel módosított, a munkavédelemről rendelkező 47/1979 (XI.30.) MT rendeletben foglaltakat, - az 1/1982 (I.1.) KPM számú rendelet utasításait, - az évi XCIII. számú munkavédelemről szóló törvényt, és a végrehajtására 5/1992 (XII.26.) MÜM sz. és a 4/2002 (II.20.) SZCSM-EÜM együttes rendeletet, - továbbá a vonatkozó érvényben lévő óvórendszabályok, munkavédelemmel kapcsolatos szabványok és rendeletek előírásait - az érvényes KRESZ előírásait, - a munkaterületet egyéb előírása hiányában az ÚT 2-1./119/1995 szerint le kell táblázni és el kell korlátozni, - forgalom alatt folyó munkáknál a dolgozóknak kötelező a védőmellény viselése, - a termelésirányítónak kell megszervezni az elsősegélynyújtást, valamint a sérült dolgozó elszállítását a legközelebbi egészségügyi intézménybe Mindezekért az építésvezető személyesen felelős! Kivitelező köteles - A kivitelező munkáltató a 4/2002 (II.20.) SZCSM-EÜM együttes rendelet szerint köteles koordinátort igénybe venni a kivitelezési munkák alatt. - Az összes vonatkozó előírást és szabványt, ezen műszaki leírásban foglaltakat, ill. az építést engedélyező hatóságok, az engedélyezésben közreműködött szervek előírásait betartani. - Az alkalmazott anyagok minőségére vonatkozó bizonylatokat az Építési Naplóhoz és a megvalósítási tervhez kell csatolni. - Az építés ideje alatt a vízelvezetés zavartalanságát biztosítani. - A megépült állapotot feltüntető tervet a Beruházónak (bonyolítójának) a leendő kezelőnek a műszaki átadás-átvételkor a rendelkezésükre bocsátani. Kivitelezés során alkalmazandó biztonságtechnikai előírások: a./ A munkaterület átvétele során a munkavezetőnek meg kell győződnie annak veszélytelenségéről, illetve a biztonságos munkavégzés feltételeinek meglétéről. b./ Munkaterületen a munkavégzés ideje alatt biztosítani kell az MSZ 6240/4 szabvány alapján 200 lux mesterséges megvilágítást. Ezt az értéket az aknában végzett munka során is biztosítani kell. c./ A munka megkezdése előtt a munkavezetőnek munkavédelmi oktatást kell tartania a beosztott dolgozóknak, melynek az általános és szakmai biztonságtechnikai tudnivalók mellett ki kell térnie a következőkre: - a munkaterületen való közlekedés személyi, tárgyi feltételrendszerére, - az anyagmozgatás veszélyforrásaira, - az ideiglenes áramellátás veszélyforrásaira, - az esetlegesen szükséges hegesztés helyi biztonsági előírásaira, - egy munkahelyen egyidejű munkavégzés szabályainak érvényesítésére, - a munkahely ideiglenes és végleges elhagyásának szabályaira. d./ A munkaterületen a dolgozók zárt munkaruházatot és a munka jellegének megfelelő, minősített egyéni védőfelszerelést kötelesek viselni a 3/1979/V.29./EüM sz. rendeletben foglaltak szerint. Építési munkahelyen fejvédő sisak viselése kötelező. Kivételt képeznek a tárgyak leesésétől nem veszélyeztetett belső munkahelyen végzett szakipari és irodai munkák. e./ A munkavégzés során csak biztonságtechnikailag felülvizsgált villamos kéziszerszámok alkalmazhatóak. f./ A munkahelyen gondoskodni kell az MSZ 445 szabvány szerinti mentőfelszerelés rendelkezésre állásáról. Az elsősegélynyújtó felszerelések őrzési helyeit a külön jogszabály szerint kell jelölni, és azokhoz könnyű hozzáférést kell biztosítani. Jól látható helyen és jelöléssel fel kell tüntetni a legközelebbi mentőszolgálat címét és telefonszámát. Egyéb rendelkezések: A munkavégzés ideje alatt a munkavezetőnek indokolt esetben folyamatos kapcsolatot kell tartania a beruházó munkavédelmi és tűzvédelmi vezetőjével. Ennek érdekében a munkálatok megkezdése előtt konzultálni kell a helyi vezetőkkel. A kivitelezés és szerelés során a munkahelyi, munkavédelmi biztonságtechnikai, egészség- és környezetvédelmi előírásokat, a kivitelező, illetve a szerelő vállalatnak kell megadnia és azok betartásáról gondoskodnia. A kivitelezés során a kivitelező vállalatnak - a vállalati munkavédelmi előírásokon túlmenően - felhívjuk a figyelmét az alábbiak fokozottabb betartására: - a munkaterület elkorlátozására, - a munkaterület éjszakai megvilágítására, - a forgalomkorlátozási terven meghatározott közúti jelzőtáblák, figyelmeztető és terelőtáblák, burkolatjelek pontos elhelyezésére, azok megóvására és karbantartására, - a közúti és gyalogos forgalom biztonságos átvezetésére, a munkaterület körzetében. - munkaárok, vagy munkagödör dúcolására, a felhasznált dúcanyag minőségére, a dúcolat naponkénti ellenőrzésére, továbbá ezen túlmenően is szükség szerint, pl. nagyobb záporokat követően, Oldal: 16 / 24

17 valamint dúcolat karbantartására. Ha a munkavégzés valamely okból több napig szünetel, a munkaárokban, vagy munkagödörben a munkát folytatni csak a dúcolat teljes felülvizsgálata után szabad. A munkaárokban történő vezeték, vagy műtárgy építésével kapcsolatban az alábbiakra hívjuk fel a kivitelező figyelmét: - a munkaárokban menekülés céljából létrákat kell elhelyezni, a munka- árokban tartózkodók létszámának függvényében, de legalább 10 m-enként, - a létrák elhelyezését, állékonyságát és rögzítését naponként ellenőrizni kell. A munkahelyek lezárását és kivilágítását előírásszerűen meg kell valósítani, a munkaárkokon való átjárást kellő módon biztosítani kell. A munkavégzés biztonságát fokozott figyelemmel kell biztosítani! Földműépítés során: - a munkagödör (munkaárok) szélét a szakadólapon belül csak abban az esetben szabad megterhelni, ha a dúcolás a terhelésből származó többlet teher felvételévre van méretezve - kézi földmunka esetében a munkaárok szélén 0,50 m széles padkát kell kialakítani - a talajt alávágással nem kiemelni nem szabad - kézi földmunkával a rézsűket az anyag minőségének és rétegződésének megfelelően lépcsőzetesen haladva kell kiemelni. Lépcsőzött kiképzés esetén azok padka magassága legfeljebb 1,0 m lehet, a padkák (lépcsők) szélesség nem lehet kisebb azok magasságánál - a kidúcolt munkagödör (munkaárok) fenékszélessége 0,8 méternél kisebb nem lehet - a térszín alatti földmunkák megkezdése előtt az építési területen az ismeretlen vagy rejtett nyomvonalú vezetékeket fel kell kutatni, és a munkák során fellelt vezetékeket,tárgyakat azonosítani kell. A kutatóakna legalább 1,80 x 0,80 m-es legyen. A kutatóárkot vagy aknát kézi erővel, lépcsősen haladva kell kiemelni. Előre nem ismert, földvezeték felfedése vagy megsértése esetén a földmunkagép vezetője a munkát köteles azonnal abbahagyni és a munka irányítóját értesíteni. Csak olyan gépekkel és eszközökkel szabad munkát végezni, amelyek biztonságtechnikai szempontból munkavégzésre alkalmasak! A közművek tényleges helyzetét fel kell tárni, fel kell mérni és a tervbe be kell jelölni. A keresztező közműveket fel kell függeszteni, vagy alá kell támasztani. A munkába vett területen lévő közművezetékek üzemeltetőitől szakfelügyeletet kell kérni. Elektromos kábelek közelében csákány vagy bontóvas használata tilos, a munkaárok feltárását ilyen helyeken igen gondos, óvatos feltárással kell végezni. Különös gondot kell fordítani az építkezés egész ideje alatt elektromos áramütések elkerülésére. A munkahely melletti vezetékeknek üzemeltető útján való áramtalanításáról is gondoskodni kell. Munkát csak munkavédelmi szempontból kioktatott személyzet végezhet, különös figyelemmel és gondossággal, folyamatos műszaki felügyelet és irányítás mellett. A munkára vonatkozó részletes munkavédelmi intézkedések megléte, helyszíni segédlétesítmények készítése, fenntartása, karbantartása a helyi körülmények figyelembevételével a KIVITELEZŐ feladata. A munkaterület átvételétől a műszaki átadás befejezéséig az építés alatt álló útszakasz forgalmi rendjének biztosításáért, az építéshez előírt és elhelyezett forgalomtechnikai elemek és berendezések (jelzőtáblák, korlátok, világítás) elhelyezéséért és meglétéért a Kivitelező felelős. A munkavédelmi tervfejezet előírásai a teljes munkaterületre vonatkoznak. A munkaterület magába foglalja mindazon területeket, szállítási útvonalat, anyagnyerőhelyet, depóniát, stb., melyeket a kivitelező vállalat az építés érdekében igénybe vesz. Oldal: 17 / 24

18 3.10. Közlekedési szakhatósági nyomtatvány A Magyar Közút Nonprofit Zrt. Borsod-Abaúj-Zemplén Megyei Igazgatóság Miskolc Soltész Nagy Kálmán u Tárgy: Közútkezelői hozzájárulás iránti kérelem Tisztelt Cím! Alulírott Hovanyecz Zsolt János a SIMQ-SPLÉNYI Kft. (3733 Rudabánya, Sport út 15.) képviseletében azzal a kéréssel fordulok Tisztelt Cím felé, hogy a Szuhogy, belterület 94 hrsz alatti ingatlanon kialakítandó állattartó telep építési engedélyezési eljárásához szükséges közútkezelői hozzájárulását megadni szíveskedjen. Továbbá nyilatkozom, hogy az állattartó telep kialakítása során az ingatlannal határos közút felvonulási-, rakodási- és parkolási területként funkcionálni nem fog, illetve a kivitelezési munkálatok kizárólag a telekhatáron belül történnek. Az építési tevékenységgel érintett telek közművesítése megoldott, ezért az úttest felülete, illetve szerkezete nem sérül. Az említett közút kizárólag az ingatlan megközelítésére szolgál. Az építési terület meglévő közútcsatlakozással rendelkezik, további közútcsatlakozás nem épül. Rudabánya, május 10. Tisztelettel:. Hovanyecz Zsolt János SIMQ-SPLÉNYI Kft. Oldal: 18 / 24

19 5. melléklet a 312/2012. (XI.8.) Kormány rendelet Közlekedési szakhatósági dokumentáció építésügyi hatósági engedélyezés pálinkafőző üzem engedélyezési tervéhez Építtető: SIMQ-SPLÉNYI Kft. (3733 Rudabánya, Sport út 15.) Építés helye: 3734 Szuhogy, belterület 94 hrsz. III. Közlekedési szakhatóság állásfoglalásának megkéréséhez Az építményhez közforgalom számára megnyitott parkoló nem létesül. - összekötő út ( út megnevezése, száma, érintett szakaszának szelvényszáma, helyrajzi száma ): Út: Rudabánya-Szendrõ összekötõ út Szelvényszám: 6 km 223 m É.sz.d.: K.h.d.: É.sz.: 48 23'18.737'' K.h.: 20 41'9.161'' EOV: Y: X: Kezelő: Borsod-Abaúj-Zemplén Megyei Igazgatóság Üzemmérnökség: Putnoki mérnökség Megye: Borsod-Abaúj-Zemplén megye Település: Szuhogy Útkategória: összekötő út Útdíj: - Átlagos napi forgalom: 973 Nehézgépjármű forgalom: 49 Téli üzemeltetés: rajonos Szolgáltatási szint: V - Kiép. és útkat. = 5/6/7/9 - közforgalom elől el nem zárt magánút ( út megnevezése, száma, jele, helyrajzi száma, tulajdonos, kezelő megnevezése ) : Önálló helyrajzi számmal rendelkező el nem zárt magánút nincs - közforgalom elől elzárt magánút ( út megnevezése, száma, jele, helyrajzi száma, tulajdonos, kezelő megnevezése, az út elzárásának módja ): Önálló helyrajzi számmal rendelkező elzárt magánút nincs - közterületi rakodás ( árufeltöltés ) esetén a közterületi parkolás megoldása: A közterületről rakodás nem történik - tervezett építményrendeltetés forgalomvonzó hatásaira vonatkozó becslés: A jelenlegihez képest a forgalomvonzó hatás elhanyagolható - hirdetési vagy reklámcélú építmény elhelyezése: nem tervezünk hirdetési vagy reklámcélú építmény elhelyezését - helyszínrajzi szinten a tervezett építmény járműforgalmi be- és kijáratainak közúthoz való csatlakozásának módja: A telek közúthoz történő csatlakozása a tervdokumentáció helyszínrajzán feltüntetett kapubejárón történik, a kapubejáró jelenleg is működő bejárat, annak módosítását, átépítését nem tervezzük. Oldal: 19 / 24

20 4.SZÁMÍTÁSOK KISS CSABA 4.1. Számított építményérték Az építmény értéke 245/2006(XII.5) Korm. rendelet 1.sz melléklete alapján: Mezőgazdasági építmény, építményrész (istálló, ól, állatmenhely stb.), (terménytároló, szárító, magtár, malom, hűtőház, palackozó, gyümölcsfeldolgozó, kertészeti melegház, üvegház stb.) Megnevezés Nettó alapterület Egységár Építményérték Szemes takarmánytároló 2495,95 m Ft Ft Állatkezelő 189,51 m Ft Ft Szarvasmarha istálló 2811,65 m Ft Ft Trágyatároló 300 m Ft Ft Összesen Ft 4.2. ÉPÍTMÉNYMAGASSÁG SZÁMÍTÁS Szemes takarmánytároló Állatkezelő Szarvasmarha istálló Trágyatároló nem változik nem változik 5,53 m (LÁSD E-04) 5,45 m (LÁSD E-07) 4.3. TELEK BEÉPÍTETTSÉG SZÁMÍTÁS (lásd H-02 tervlap) - Telek területe: m2 - Tervezett bruttó beépítettség (m2): 7107,26 m2 - Szálláshely 277,19 m2 - Irodaépület 181,68 m2 - Gépszín 217,42 m2 - Lóistálló 1046,42 m2 - Raktár 2688,05 m2 - Trágyatároló 316,68 m2 - Szarvasmarha istálló 2379,82 m2 - Meglévő bruttó beépítettség (%): 7,85 % - Zöldfelület (m2): ,65=40370,35 m2 - Szálláshely 277,19 m2 - Irodaépület 181,68 m2 - Gépszín 217,42 m2 - Lóistálló 1046,42 m2 - Raktár 2688,05 m2 - Telken belüli utak 8742,39 m2 - Trágyatároló 316,68 m2 - Szarvasmarha istálló 2379,82 m2 - Tervezett bruttó beépítettség (%): 10,64 % Oldal: 20 / 24

21 5.1. ALÁÍRÓLAP MELY KÉSZÜLT SIMQ-SPLÉNYI KFT RUDABÁNYA, SPORT U. 15. SZ. ALATTI ÉPÍTTETŐ RÉSZÉRE A 3734 SZUHOGY, BELTERÜLET 94 HRSZ-Ú INGATLANON ÁLLATTARTÓ TELEP KIALAKÍTÁSÁNAK ENGEDÉLY KÉRELMÉHEZ ÉPÍTTETŐ: ÉPÍTÉSZ TERVEZŐ: STATIKUS TERVEZŐ: GÉPÉSZ TERVEZŐ: VILLAMOS TERVEZŐ: TŰZVÉDELMI MÉRNÖK HOVANYECZ ZSOLT JÁNOS 3733 RUDABÁNYA, SPORT ÚT aláírás KISS CSABA 3533 KISTOKAJ, SZABÓ LŐRINC U LOSONCZI PÉTER 4440 TISZAVASVÁRI, ARADI V. U. 40/B. TNSZ: T-K ZVOLENSZKI LÁSZLÓ 3715 GESZTELY, ATTILA U. 26/A ÉPÜLETGÉPÉSZ TERVEZŐ G ENERGETIKAI TANÚSÍTÓ ERTNER SÁNDOR 3534 MISKOLC, GŐZ U. 1. V-T Vn SZEPESI GÁBOR 4400 NYÍREGYHÁZA, SARKANTYÚ UTCA 33/B, 3/7 I-075/ aláírás.. aláírás.. aláírás.. aláírás.. aláírás Miskolc, május Oldal: 21 / 24
