Eredeti kezelési útmutató fordítása 5.2. Üzembe helyezés előtt olvassa el gondosan az Üzembe helyezés menüpontot!

Átírás

1 Eredeti kezelési útmutató fordítása 5.2 Üzembe helyezés előtt olvassa el gondosan az Üzembe helyezés menüpontot! Ettől a sorozatszámtól xxx 5.2-xxxxx Állapot: 01/2017, V.2.7 Rend.sz.:

2 2 Minőség a profiknak Soha NE érezze kényelmetlennek és feleslegesnek a használati útmutató elolvasását és betartását, mert nem elegendő mások véleménye és a látottak alapján megvásárolni a gépet, utána meg csak várni a csodát. Hajlamosak vagyunk arra, hogy az emiatt keletkezett károkért, hibákért vagy a nem megfelelő eredményért a gépet, nem pedig saját magunkat hibáztassuk. A megfelelő eredmény elérése érdekében meg kell érteni a dolgok lényegét, meg kell ismerni a gép minden egyes szerkezeti elemének rendeltetését és gyakorlatot kell szerezni a kezelésükben is. Csak ekkor lesz maradéktalanul elégedett a géppel és saját magával is. E cél elérésében segíti ez a használati útmutató. Leipzig-Plagwitz 1872

3 Minőség a profiknak 3 Tartalomjegyzék 1 Garancia Üzembe helyezés Szállítási terjedelem és rögzítés Elektromos csatlakoztatás Vezérlőmodul Első üzembe helyezés Fő kijelző Kiválasztómenü Gyorsindítási videó-útmutató A vezérlés üzembe helyezése, csatlakoztatott gép nélkül Működés leírása Leforgatási próba (általános) Leforgatás kg/ha szerint Leforgatás mag / m² szerint Leforgatás leforgatógombbal (leforgató-kapcsoló) Kiszórási mennyiség változtatása üzem közben Üzem sebességérzékelővel Előadagolás Menetsebesség (tachométer) kalibrálása Üzem emelőmű-érzékelővel Ürítés Ürítés leforgató-gombbal (leforgató-kapcsoló) Üzemóra-számláló Hektárszámláló (leszórt terület) Üzemi feszültség / áramerősség kijelzése Nyelvek Ventilátor-beállítások Vezérlőmodul 5.2 (nyelvválasztás) Vezérlési üzenetek Megjegyzés Hiba Probléma elhárítása Programozás 5.2 (ügyfélszolgálat) Ventilátor Jelzés a vetőtengely be-/kikapcsolásánál (figyelmeztető hangjelzés) Talajkerék Kerékérzékelő DIN 9684 jel (7-pólusú jelcsatlakozó aljzat) Radarézékelő Emelőmű érzékelő Emelőmű-jel Zümmögő (figyelmeztető hangjelzés) Vetőtengely-motor Nyomásérzékelő Leforgató kapcsoló megléte Mértékegységek Géptípus Gyári beállítások visszaállítása Tartozék plusú jelkábel (cikksz.: ) GPSa érzékelő (cikkszám: ) Radarérzékelő MX35 (cikkszám: ) Kerékérzékelő (cikkszám: ) Futómű emelőmű érzékelő (cikksz.: ) Felső függesztőkar emelőmű érzékelő (cikksz.: ) Húzókapcsoló emelőmű érzékelő (cikkszám: ) Kábelosztó (cikkszám: ) Komplett kábelkészlet a nagyteljesítményű csatlakozóaljzathoz (cikkszám: ) Leforgatógomb (leforgató-kapcsoló) (cikkszám: ) Bekötési tervek Bekötési terv PS Bekötési terv MD... 54

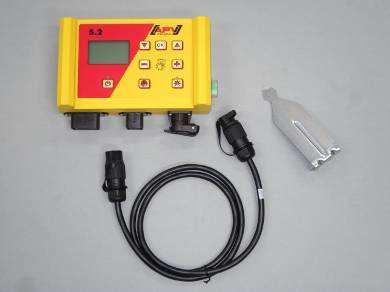

4 4 Minőség a profiknak 1 Garancia A készüléket közvetlenül az átvételnél ellenőrizze az esetleges szállítási károk tekintetében. A szállítási károk tekintetében nem érvényesíthetők későbbi reklamációk. A szállítás napjától kezdve egy éves gyári garanciát biztosítunk (a garancia a számlával, vagy a szállítólevéllel érvényesíthető). Ez a garancia anyag- és tervezési hibára vonatkozik és nem terjed ki azokra az alkatrészekre, amelyeket a rendes vagy túlzott kopás károsít. A garancia megszűnik akkor, ha a kárt külső erőbehatás okozta (pl. a vezérlés felnyitása). ha felnyitják a vezérlőmodult. ha nem megfelelő kezelésre vezethető vissza. ha nem teljesítik az előírt követelményeket. ha az eszközt hozzájárulásunk nélkül módosítják, bővítik, vagy külső gyártási pótalkatrészekkel szerelik fel. víz behatolása esetén. 2 Üzembe helyezés Szállítási terjedelem és rögzítés 1. ábra Vezérlőmodul Áramkábel Modultartó A szériatartozékként kapott tartót két csavarral szerelje fel a fülkére. TIPP: A kijelző optimális leolvasása érdekében vegye figyelembe a modul rálátási szögét. A szög megfelelő beállítása érdekében adott esetben hajtsa meg a tartót. VIGYÁZAT: Lehetőleg ne tekercselje össze a kábelt!

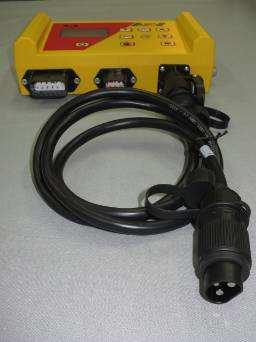

5 Minőség a profiknak 5 Elektromos csatlakoztatás A szériatartozékként kapott kábelt csatlakoztassa közvetlenül a vontatófülke 3 pólusú szabvány csatlakozóaljzatához. A másik végét csatlakoztassa a vezérlőmodulra. A biztosíték (30 A) a vezérlőmodul jobb oldalán található. Beszorulásuk elkerülése érdekében a felesleges kábelt tegye a fülkébe. 2. ábra VIGYÁZAT: A 12 voltos áramellátás NEM csatlakoztatható a szivargyújtóra! A gép használatát követően és közúti szállításnál a vezérlést ismét le kell választani (kül. biztonságtechnikai okok miatt). FIGYELEM: A vezérlőmodul károsodhat akkor, ha nem követik ezeket az utasításokat! TIPP: Amennyiben a traktor nem rendelkezik szabvány csatlakozóaljzattal, úgy a nagy teljesítményű aljzatos kábelköteggel, traktor-utánszerelő 8 m hosszú (cikksz.: ) vagy GJMŰ utánszerelő 3 m hosszú (cikkszám: ) (különleges tartozék) utánszerelhető. FIGYELEM: Feszültségcsúcsok veszélye fenyeget akkor, ha az akkumulátort Start üzemmódban lévő akkumulátor-töltővel töltik fel! Ezek károsíthatják a vezérlőmodul elektronikáját akkor, ha az akkumulátor töltése során a vezérlőmodul ugyancsak csatlakoztatva van.

6 6 Minőség a profiknak 3. ábra 30 A biztosíték 12 pólusú csatlakozó Talajkerék Amfenol (szabvány csatlakozóaljzathoz) Emelőmű érzékelő Kerékérzékelő Radarézékelő 6 pólusú csatlakozó 3 pólusú csatlakozó Összeköttetés a vetőgéppel (gépkábel) Akkumulátorcsatlakoztatás (áramkábel) A különféle érzékelő-típusokat a tartozékoknál pontosabban elmagyarázzuk. Ezek kérésre tartozékként kaphatók!

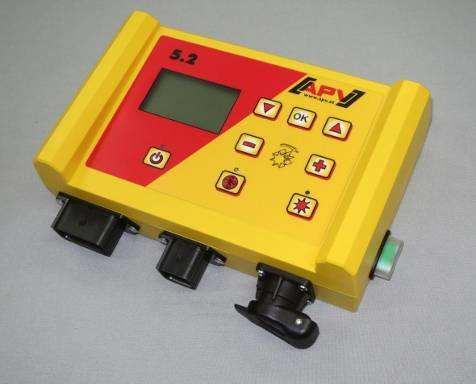

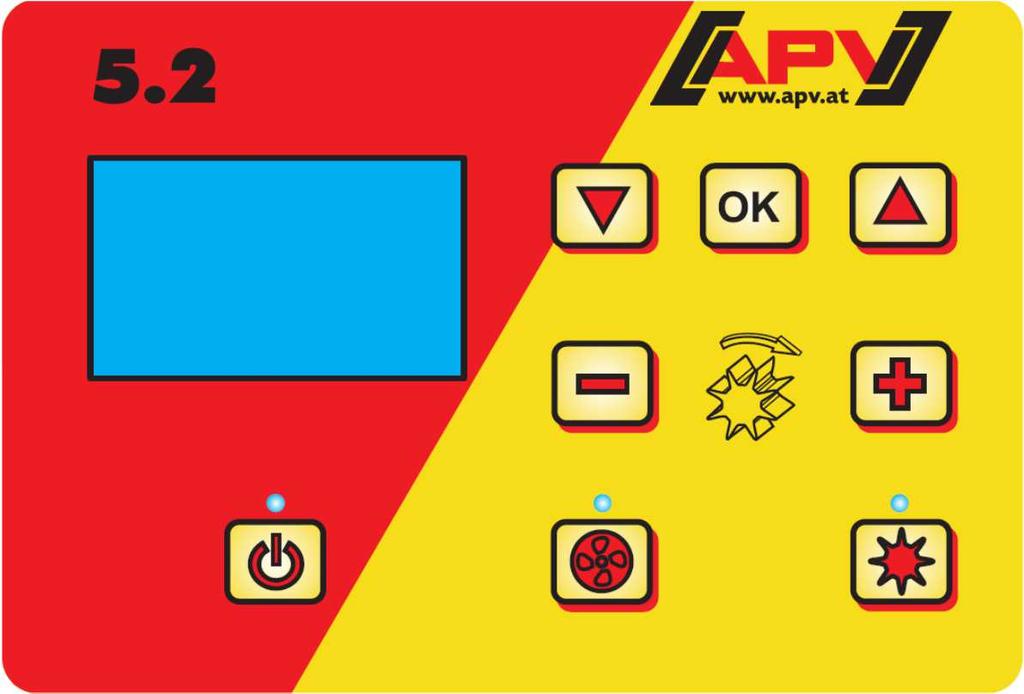

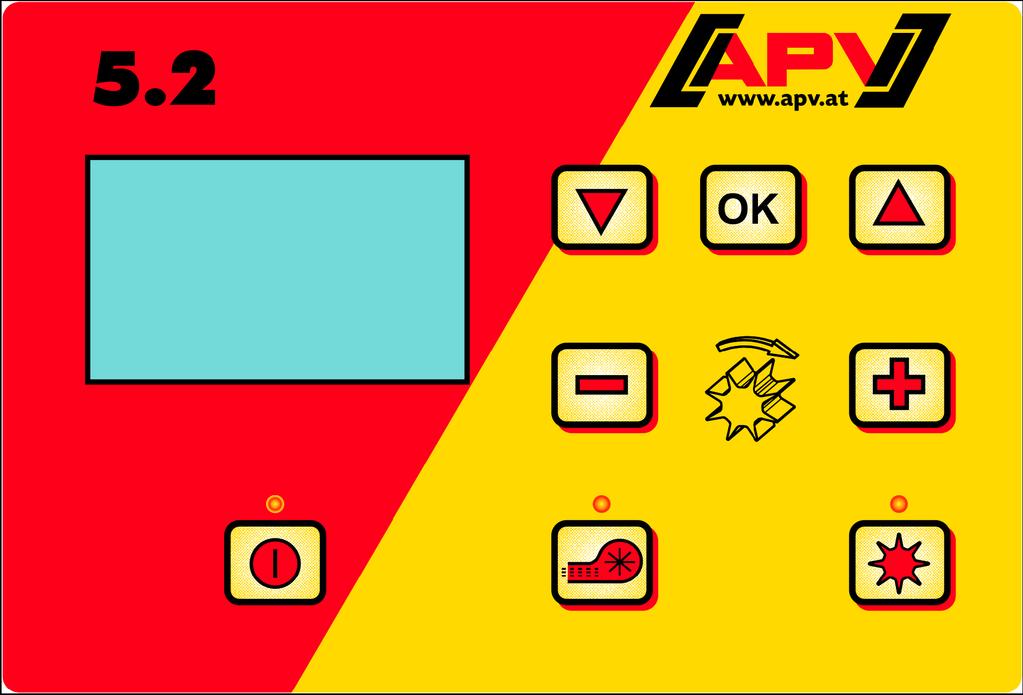

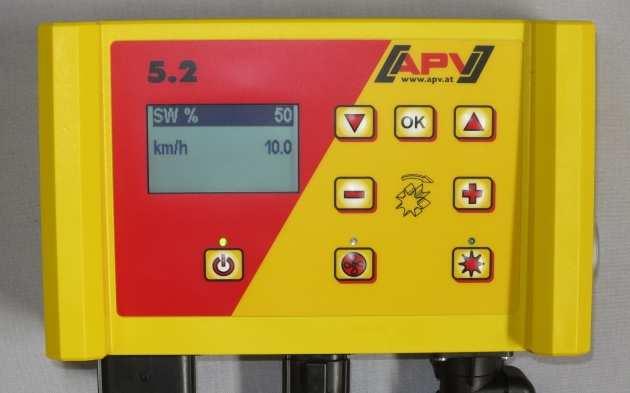

7 Minőség a profiknak 7 Vezérlőmodul Kurzor lefelé Grafikus kijelző Kurzor felfelé Világít, ha be van kapcsolva a vezérlés On/Off gomb 4. ábra Ventilátor/szórótányér Világít, ha a Be/Ki ventilátor/szórótányér be van kapcsolva A vetőtengelyfordulatszám csökkentése Vetőtengelyfordulatszám növelése Világít, ha a vetőtengely forog Vetőtengely Be/Ki A bal alsó részen található az On/Off gomb, amellyel a gépet be- és kikapcsolhatja. Ezekkel a gombokkal a vetőtengely fordulatszámát és a menüpontokban a megfelelő paramétereket módosíthatja. Alatta található a vetőtengely be és ki gombja. A vetőtengely Be/Ki -gomb megnyomása esetén a vetőtengely forogni kezd. Ennek során felvilágít az ellenőrző lámpa. Vezérlőmodul a menüpontok közötti navigáláshoz. Be vagy kikapcsolja a ventilátort, illetve a szórótányért (MDS típusnál). Elektromos ventilátornál/ szórótányérnál: A ventilátor/ szórótányér indulásánál villog az ellenőrző lámpa. A motor elindulását követően folyamatosan világít az ellenőrző lámpa. Hidraulikus ventilátornál (nyomásérzékelővel): A ventilátor nyomás-felépítését követően az ellenőrző lámpa világít.

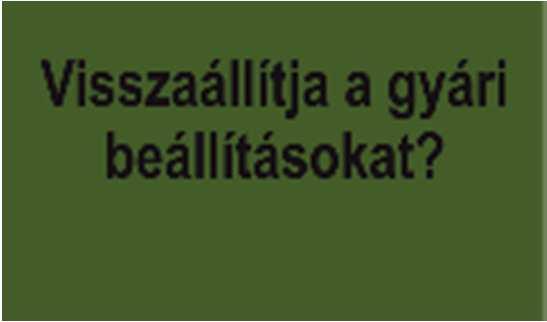

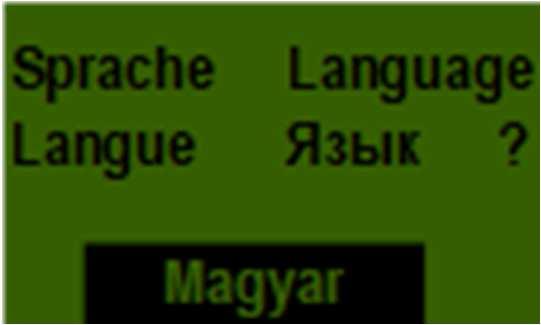

8 8 Minőség a profiknak Első üzembe helyezés Az első üzembe helyezésnél, vagy ha a programmenüben visszaállították a gyári beállításokat, az 5.2 vezérlőmodulban az alábbi beállításokat kell elvégezni: TIPP: A választott beállítás függvényében nem minden pont kerül lekérdezésre. A pontokat a 7 pont alatt leírtak szerint is módosíthatja. Nyelvek Válassza ki a kívánt menünyelvet. A nyelvet és a gombok segítségével válassza ki a kívánt gombbal hagyja jóvá! Mértékegységek Válasszon metrikus (m, ha, km/h, kg) vagy angolszász (ft, ac, mph, lb) mértékegységet. Válassza ki az alábbi gombokkal Metrikus (kg, ha, m) vagy Angolszász (lb, ft, ac) és hagyja jóvá a gombbal. Géptípus Válassza ki a megfelelő géptípust (PS, MDP, MDG, MDS). Válassza ki a gombokkal és és hagyja jóvá a gombbal.

9 Minőség a profiknak 9 Ventilátor Itt választhatja ki, hogy a PS elektromos vagy hidraulikus ventilátorral rendelkezik-e. IGEN elektromos ventilátor NEIN hidraulikus (vagy külső) ventilátor A gombok segítségével válassza ki és a gombbal hagyja jóvá. Nyomásérzékelő Itt kell beállítani, hogy a PS nyomásérzékelővel rendelkezik (a hidraulika-ventilátor légáramát méri). Minden hidraulikus ventilátoros PS esetén 2017 után ez már szériatartozék. Válassza ki a gombokkal IGEN vagy NEM és hagyja jóvá a gombbal. Géptípus Itt adhatja meg a PS-típust (PS 120, PS 200, PS 300, PS 500, PS 800, PS 1200, PS 1600) gépe tekintetében. Válassza ki a gombokkal és és hagyja jóvá a gombbal.

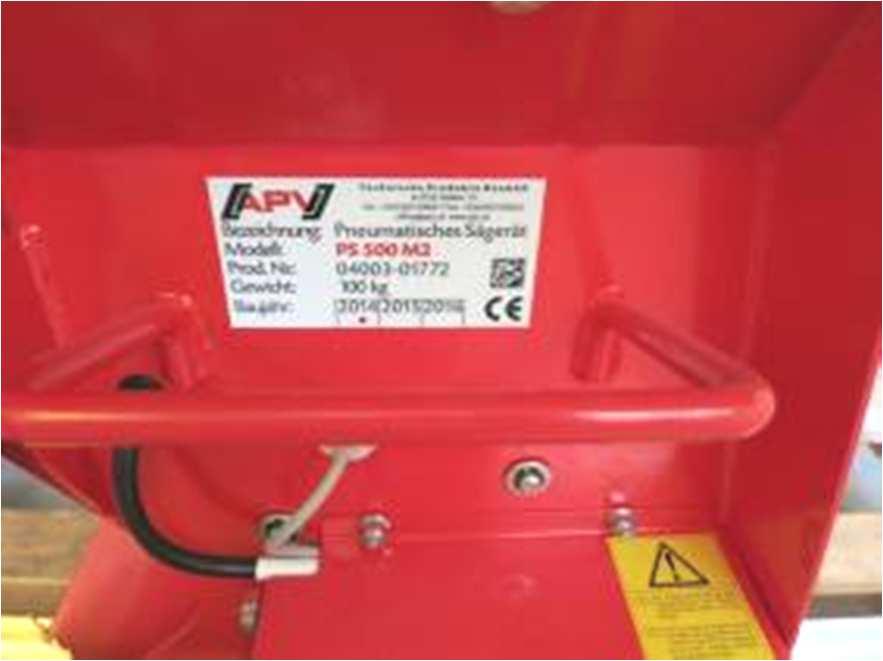

10 10 Minőség a profiknak Sorozatszám (PS 800 esetén) Itt választhatja ki, hogy a PS 800 gépe nagyobb, mint sorozatszámmal rendelkezik. Ezzel a vezérlőmodulba a helyes motor-jelleggörbe kerül elmentésre. Válassza ki a gombokkal és és hagyja jóvá a gombbal. TIPP: A gépe sorozatszámát a PS azon oldalán találja meg, amelyen a kábelek vannak (lásd: 5 ábra). 5. ábra Leforgatógomb (leforgató-kapcsoló) Itt állítható be, hogy a gép leforgatógombbal (tartozékként kapható) rendelkezik-e. Válassza ki a gombokkal IGEN vagy NEM és hagyja jóvá a gombbal. A sikeres adatbevitelt követően a vezérlőmodul automatikusan kikapcsol és a bevitel mentésre kerül.

11 Minőség a profiknak 11 Fő kijelző Bekapcsolási üzenet A bekapcsolás során jelenik meg és a típus-, valamint a gépverziót mutatja. Ezek az információk nagyon hasznosak a szerviz számára, sőt üzemzavar esetén szükségesek a diagnózis felállításához! PS, MDP vagy MDG üzemmódok MDS üzemmód SW %: A vetőtengely beállított fordulatszáma (%) A vezérlőmodul gombjával, illetve automatikusan, a leforgatási próba elvégzésénél állítható be. km/h: A menetsebességet [km/h] az alábbi menüpontban: Abdrehprobe (Leforgatási próba) kell megadni. SW %: A vetőtengely beállított fordulatszáma (%) km/h: A menetsebességet [km/h] az alábbi menüpontban Abdrehprobe (Leforgatási próba) kell megadni. kg/ha: Aktuális szórásmennyiség (csak érvényes leforgatási próbánál látható Fordulatszám: az éppen beállított szórótányér-fordulatszám a második menüoldalon, a gomb megnyomásával, a gombokkal módosítható. Kiválasztómenü A gép bekapcsolását követően az alábbi három gombbal mozoghat a menüben: A menüben a gombokkal egy menüpontot fel-, vagy lefelé léphet.

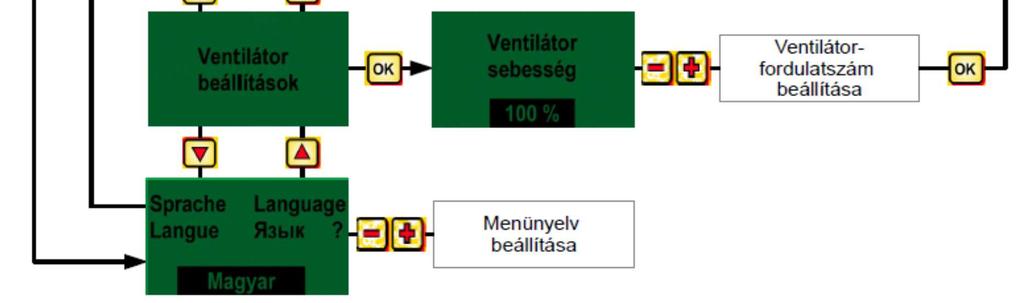

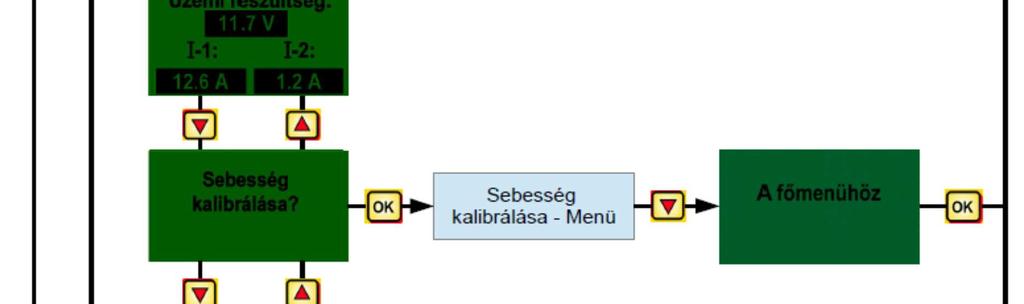

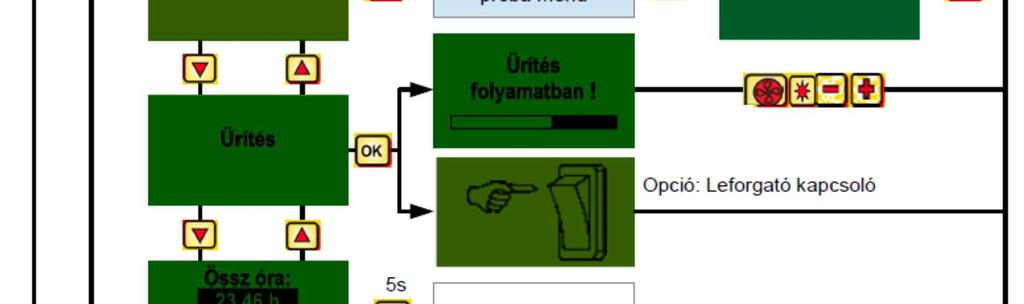

12 12 Minőség a profiknak Az alábbi menüpontok érhetők el:

13 Minőség a profiknak 13 Gyorsindítási videó-útmutató Az alábbi linken különféle videókat nyithat meg: Service Videos User guide Az alábbi útmutató-videókat tekintheti meg ott: Leforgatási próba kg/ha alapján, 5.2 vezérlőmodullal Leforgatási próba mag/m² alapján, 5.2 vezérlőmodullal Sebesség kalibrálása 5.2 vezérlőmodullal (100 m, manuális, kalibrálási érték) PS testreszabás 5.2 vezérlőmodulon, hidraulikus ventilátoron PS 800 testreszabás 5.2 vezérlőmodulon, hidraulikus ventilátoron A vezérlés üzembe helyezése, csatlakoztatott gép nélkül A vezérlőmodul csatlakoztatott gép nélkül is üzembe helyezhető. Ekkor azonban a Motor nicht angeschlossen ( ) (Motor nincs csatlakoztatva ( )) hibaüzenet jelenik meg. Ezek a hibaüzenetek 15 mp. időre nyugtázhatók, ezt követően ismét megjelennek. Ez elsősorban arra szolgál, hogy ki lehessen olvasni, az üzemórákat, hektárszámlálót és különféle beállításokat, mégpedig a vezérlőmodul gépre csatlakoztatása nélkül.

14 14 Minőség a profiknak 3 Működés leírása Leforgatási próba (általános) MEGJEGYZÉS: A leforgatási próba elvégzésén kívül (a vetőtengely-fordulatszám beállítása) ez a menüpont a munkaszélesség és a menetsebesség beállítását is szolgálja. A bevitt értékeket a rendszer a területszámításnál (vetett terület) is használja. Menjen a leforgatási próba menüpontra és nyomja meg a gombot. A beállítások menüpontban ezeket lehet beállítani: Itt választhatja ki, hogy kg/ha vagy mag/m² (ezer mag tömegével és csírázóképességgel) forgat-e le. A beállításokat a gombokkal módosíthatja. A gomb vagy a gomb megnyomása a következő menüpont nézetéhez visz. Leforgatás kg/ha szerint A Seed rate calibration over kg/ha (Leforgatás kg/ha) útmutatóját tartalmazó videó itt érhető el: Service Videos User guide Ha a beállítási menüben kiválasztották Abdrehen nach kg/ha (Leforgatás kg/ha alapján) választottak ki, a leforgató-menüben az alábbi pontok jelennek meg: Itt kell beírni a munkaszélességet. (Ügyeljen az átfedésre!)

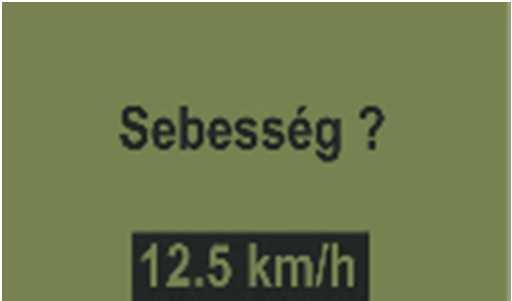

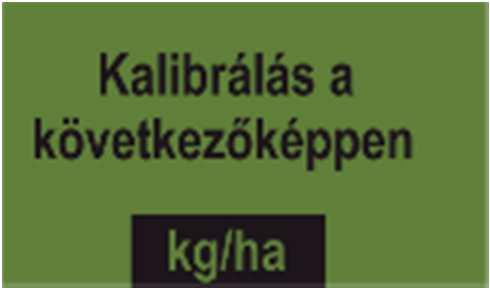

15 Minőség a profiknak 15 Válasszon menetsebességet itt. Adja meg a kívánt szórásmennyiséget. (pl. 103,5 kg/ha) Állítsa be a leforgatási próba idejét. Leforgató-kapcsoló beépítése esetén, és a Abdrehschalter vorhanden? (Van leforgató-kapcsoló?) IGEN-re állítása esetén ez a pont nem jelenik meg. TIPP: Kisebb magoknál - pl. repce, facélia, mák - a legjobb a 2 perces leforgatás. Alapértelmezett az 1 perces leforgatási idő. Nagyobb magoknál, pl. a búzánál, az árpánál, a borsónál - a legjobb a 0,5 perces leforgatási idő választása. MEGJEGYZÉS: A próba indítása előtt ellenőrizze, hogy a gépen elvégeztek-e minden szükséges intézkedést (pl. leforgatófedél eltávolítva, ) a pontos leírást a gép kezelési útmutatójában találja meg! Ellenőrizze, hogy a leforgatózsák vagy felfogóedény pontosan alá van-e állítva! A leforgatási próba bármikor megszakítható a vezérlőmodul vagy gombjainak megnyomásával. Az értékek helyes beállítását követően indítsa el a próbát a segítségével. Leforgatási próba folyamatban: Az indítást követően a vetőtengely ventilátor-motor nélkül, automatikusan forogni kezd. A beállított idő elteltével automatikusan megáll a vetőtengely. A leforgató-kapcsoló megléte esetén a rendszer vár a működtetésére (lásd: 3.1.3). Mérlegelje le a leforgatott vetőmag-mennyiséget, és adja meg a tömeget, a segítségével hagyja jóvá.

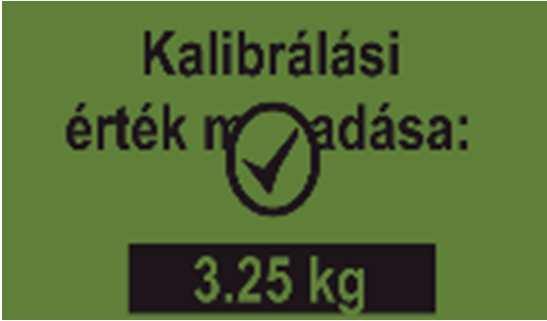

16 16 Minőség a profiknak MEGJEGYZÉS: Vonja le a felfogótartály, illetve leforgatózsák tömegét. A kívánt szórásmennyiség tényleges kiszórásához a leforgatási próbát mindaddig ismételje meg, amíg a Probe ungenau! Wiederholen? (Próba pontatlan! Megismétli?) üzenet már nem jelenik meg. Ha a kijelzőn a Säwellendrehzahl zu hoch (Túl nagy vetőtengely-fordulatszám) látható, akkor a vetőtengely nem tud elég gyorsan forogni. Ha a kijelzőn a Túl alacsony vetőtengely-fordulatszám látható, akkor a vetőtengely nem tud elég lassan forogni (lásd 5.1). A gombbal az utoljára kijelzett értékhez jut. Ha a vetőtengely automatikus utánszabályozása 3 % (eltérés) alatti, akkor megjelenik a pipaszimbólum és a kiszórt mennyiség kg/ha egységben a főképernyőn. A rendszer most már automatikusan helyesen számítja a vetőtengely-sebességet. Ezt követően a kijelző visszaugrik a főmenübe. PS, MDP, MDG: MDS: Most a beállított kg/ha jelenik meg a kijelzőn. A kétoszlopos kijelzés akkor jelenik meg, ha sebességérzékelővel dolgoznak. TIPP: Ha a gép töltésszint-érzékelővel rendelkezik és a leforgatási próbánál a Behälter fast leer (Tartály teljesen üres) jelenik meg a kijelzőn, akkor továbbmegy a próba. Ha túl kevés vetőmag van a tartályban, akkor ez hátrányosan befolyásolhatja a leforgatási próba pontosságát.

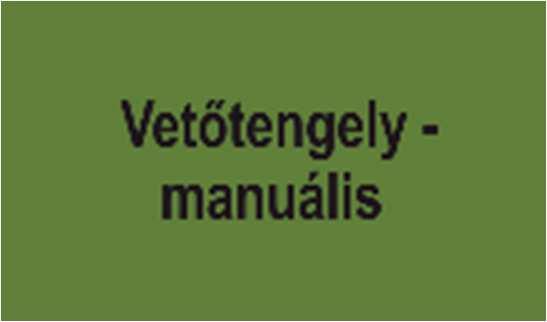

17 Minőség a profiknak 17 Ez a menüpont a vetőtengely-sebesség durva előbeállítására szolgál. A vetőtengely sebességét (%) nem nem manuálisan (elő)beállítani, mivel a beállításokat a rendszer automatikusan kiszámítja, illetve átveszi a leforgatási próbából. Leforgatás mag / m² szerint A Seed rate calibration over grains/m² (Leforgatás mag/m²) útmutatóját tartalmazó videó itt érhető el: Service Videos User guide MEGJEGYZÉS: Ez a leforgatási próba lehetőség PS, MDP és MDG üzemmódokban érhető el, nem az MDS esetén. Szórásmennyiség számítása: EMT (g) x mag / m² x 100 Vetésmennyiség (kg/ha) = Csírázóképesség (%) Ha a beállítási menüben kiválasztották Abdrehen nach Körner/m² (Leforgatás mag/m² alapján) választottak ki, a leforgató-menüben az alábbi pontok jelennek meg: Adja meg itt a munkaszélességet. (Ügyeljen az átfedésre!) Válasszon menetsebességet itt. Adja meg itt a kívánt mag/m² értéket. Itt kell megadnia a megfelelő ezermag-tömeget.

18 18 Minőség a profiknak Itt kell beállítani a vetőmag csírázóképességét. Állítsa be a leforgatási próba idejét. Leforgató-kapcsoló beépítése esetén, és a Abdrehschalter vorhanden? (Van leforgató-kapcsoló?) IGEN-re állítása esetén ez a pont nem jelenik meg. TIPP: Kisebb magoknál - pl. repce, facélia, mák - a legjobb a 2 perces leforgatás. Alapértelmezett az 1 perces leforgatási idő. Nagyobb magoknál, pl. a búzánál, az árpánál, a borsónál - a legjobb a 0,5 perces leforgatási idő választása. MEGJEGYZÉS: A próba indítása előtt ellenőrizze, hogy a gépen elvégeztek-e minden szükséges intézkedést (pl. leforgatófedél eltávolítva, ) a pontos leírást a gép kezelési útmutatójában találja meg! Ellenőrizze, hogy a leforgatózsák vagy felfogóedény pontosan alá van-e állítva! A leforgatási próba bármikor megszakítható a vezérlőmodul vagy gombjainak megnyomásával. Az értékek helyes beállítását követően indítsa el a próbát a segítségével. Leforgatási próba folyamatban: Az indítást követően a vetőtengely ventilátor-motor nélkül, automatikusan forogni kezd. A beállított idő elteltével automatikusan megáll a vetőtengely. A leforgató-kapcsoló megléte esetén a rendszer vár a működtetésére. (lásd: 3.1.3) Mérlegelje le a leforgatott vetőmag-mennyiséget, és adja meg a tömeget, a segítségével hagyja jóvá. MEGJEGYZÉS: Vonja le a felfogótartály, illetve leforgatózsák tömegét. A kívánt szórásmennyiség tényleges kiszórásához a leforgatási próbát mindaddig ismételje meg, amíg a Próba pontatlan! Wiederholen? (Próba pontatlan! Megismétli?) üzenet már nem jelenik meg. Ha a kijelzőn a Säwellendrehzahl zu

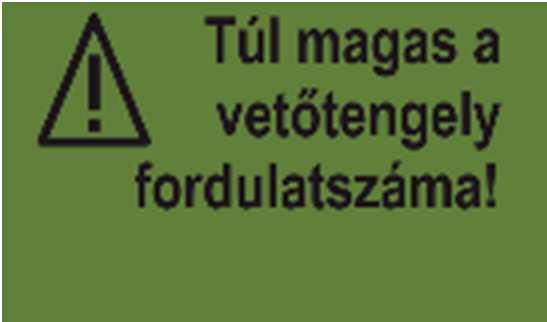

19 Minőség a profiknak 19 hoch (Túl nagy vetőtengely-fordulatszám) látható, akkor a vetőtengely nem tud elég gyorsan forogni. Ha a kijelzőn a Säwellendrehzahl zu niedrig (Túl alacsony vetőtengely-fordulatszám) látható, akkor a vetőtengely nem tud elég lassan forogni (lásd 5.1). A gombbal az utoljára kijelzett értékhez jut. Ha a vetőtengely automatikus utánszabályozása 3 % (eltérés) alatti, akkor megjelenik a pipaszimbólum és a kiszórt mennyiség kg/ha egységben a főképernyőn. A rendszer most már automatikusan helyesen számítja a vetőtengely-sebességet. Ezt követően a kijelző visszaugrik a főmenübe. PS, MDP, MDG: MDS: Most a beállított mag/m² jelenik meg a kijelzőn. A kétoszlopos kijelzés akkor jelenik meg, ha sebességérzékelővel dolgoznak. TIPP: Ha a gép töltésszint-érzékelővel rendelkezik és a leforgatási próbánál a Behälter fast leer (Tartály teljesen üres) jelenik meg a kijelzőn, akkor továbbmegy a próba. Ha túl kevés vetőmag van a tartályban, akkor ez hátrányosan befolyásolhatja a leforgatási próba pontosságát. Ez a menüpont a vetőtengely-sebesség durva előbeállítására szolgál. A vetőtengely sebességét (%) nem nem manuálisan (elő)beállítani, mivel a beállításokat a rendszer automatikusan kiszámítja, illetve átveszi a leforgatási próbából.

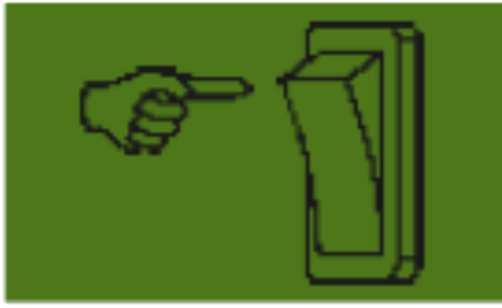

20 20 Minőség a profiknak Leforgatás leforgatógombbal (leforgató-kapcsoló) Amennyivel a gépe leforgató-kapcsolóval rendelkezik, és ezt a programmenüben (lásd: 7.12) IGEN értékre állították, úgy nem jelenik meg a Abdrehzeit (Leforgatási idő) menüpont. Végezze el a kívánt beállításokat. Ezt követően nyomja meg: Probe starten (Próba indítása). Ezt követően megjelenik a mellette álló kijelzés a kijelzőn és a rendszer várja a leforgató-kapcsoló működtetését. A vetőtengely addig forog, amíg nyomva tartja a leforgató-gombot. A vezérlőmodul a leforgatási időből kiszámítja a célmennyiséget és ezt megjeleníti a kijelzőn is. Mérlegelje le a leforgatott mennyiséget és ezt írja be a vezérlőmodulba. Szükség szerint a pontosabb beállítások eléréséig ismételje meg a műveletet. MEGJEGYZÉS: A megfelelő pontosság eléréséhez a leforgató-kapcsolót legalább 20 másodperig tartsa lenyomva, ellenkező esetben megjelenik a Abdrehzeit zu kurz! (Leforgatási idő túl rövid!) és a kg/ha vagy a mag/m² nem jelenik meg a fő kijelzőn. TIPP: A leforgató-kapcsoló aktiválása esetén ezzel a tartály is üríthető. Kiszórási mennyiség változtatása üzem közben PS, MDP, MDG: A vetőtengely-gomb megnyomásával a szórásmennyiség 5 %-kal nő, ill. csökken, amennyiben sikeres leforgatási próbát végeztek. A gomb megnyomása a szórásmennyiséget plusz 5 %-kal növeli (a megadott szórásmennyiség % szerint) és a gomb a szórásmennyiséget 5 % lépésekben csökkenti. A szórásmennyiség max. 50 % lépésekben növelhető, illetve csökkenthető! Ha nem végeztek (eredményes) leforgatási próbát, akkor a gomb megnyomása a vetőtengelysebességet 1 % lépésekben növeli, illetve csökkenti.

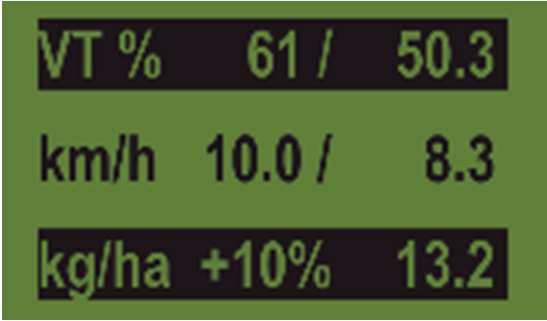

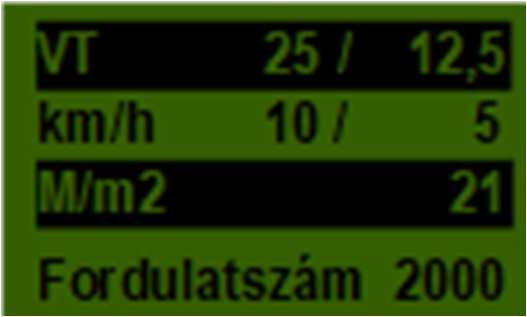

21 Minőség a profiknak 21 Üzem sebességérzékelővel Amennyiben sebességérzékelővel dolgoznak, akkor a kijelzés így néz ki: PS, MDP, MDG: CÉL érték TÉNY érték MDS: CÉL érték TÉNY érték SW % (vetőtengely) km/h (menetsebesség) CÉL érték A vetőtengely beállított fordulatszáma (%). Beállítható a vezérlőmodul gombjával, illetve a leforgatási próba elvégzésével. A Abdrehprobe (Leforgatási próba) be van állítva. TÉNY érték A vetőtengely tényleges fordulatszáma (%). A vezérlőmodul a menetsebesség függvényében számítja ki és jelzi ki. Tényleges menetsebesség km/h egységben. Az érzékelő méri és a vezérlőmodul jeleníti meg. Előadagolás A gomb 1 másodperces lenyomása esetén a vetőtengely a leforgatási próba során meghatározott fordulatszámmal forogni kezd, amíg lenyomva marad a gomb. Ezzel elkerülhetők a vetetlen területek (a szántóföld elején vagy a szántóföldi megállásnál). A gomb felengedése esetén a vezérlőmodul ismét a megfelelő sebesség-érzékelő jelével működik. Az emelőmű-érzékelővel történő munkavégzés esetén a talajművelő készüléknek munkahelyzetben kell lennie.

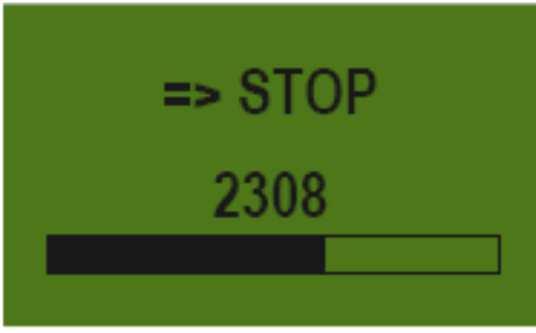

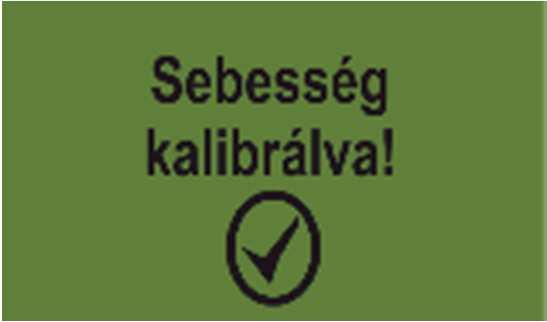

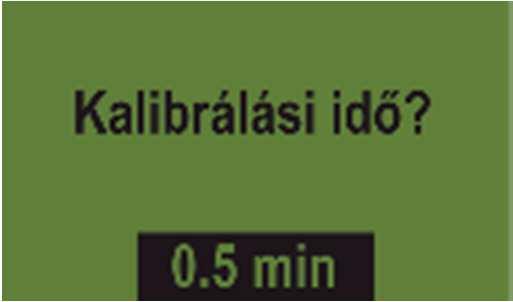

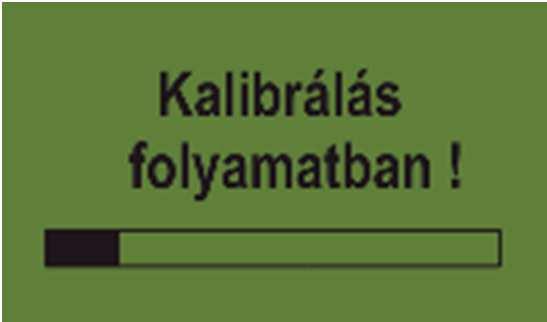

22 22 Minőség a profiknak Menetsebesség (tachométer) kalibrálása A kalibrálást azért kell elvégezni, mivel a vezérlőmodul ezt az értéket minden számításhoz (sebesség-kijelzés, adagolás, területszámítás) alapértékként használja. 3 kalibrálási lehetőség áll rendelkezésre Automatikus kalibrálás (100 m tesztszakasz) A 100 m tesztszakasz útmutatóját tartalmazó videó itt érhető el: Service Videos User guide >> > > >> Járjon le pontosan 100 m-t. Az út megtétele során a modul a kijelzőn számolja a megtett útszakasz impulzusait. 100 m után a gomb segítségével állítsa meg a rendszert. Akkor jelenik meg, ha lezárult a kalibrálás. TIPP: A kerékérzékelő legnagyobb értéke 1500 impulzus/100 m, minden más érzékelő maximuma impulzus/100 m.

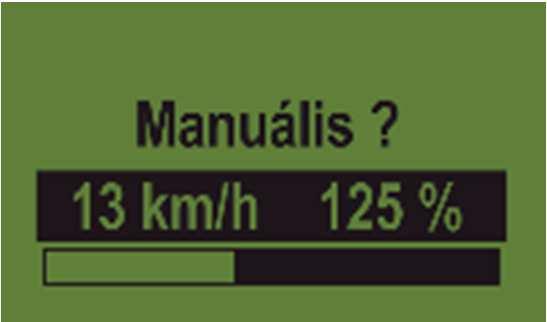

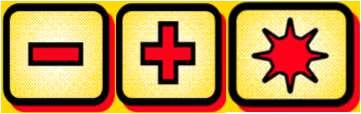

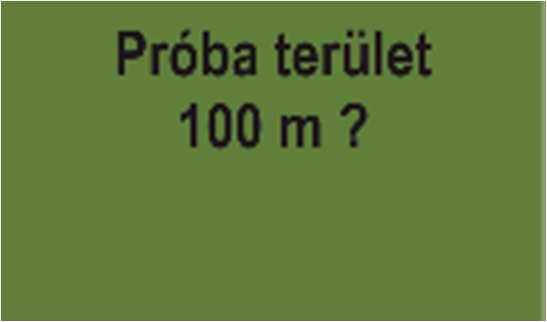

23 Minőség a profiknak Manuális kalibrálás A Manuális kalibrálás útmutatóját tartalmazó videó itt érhető el: Service Videos User guide > > Menet közben hasonlítsa össze a kijelzőn kijelzett sebességet a traktor kijelzőjén látható sebességgel. Korrigálja ezt az értéket mindaddig a egyeznek. gombokkal, amíg az értékek már TIPP: A kalibrálást manuálisan is el lehet végezni, és nem kell lejárni a 100 m tesztszakaszt. MEGJEGYZÉS: A kalibrálás csak akkor lesz teljesen pontos, ha a traktor radarral, vagy GPS-érzékelővel rendelkezik. Ellenkező esetben a csúszást a rendszer nem veszi figyelembe a menetsebesség számításánál! Kalibrálási érték A Kalibrálási érték kiigazítása útmutatóját tartalmazó videó itt érhető el: Service Videos User guide Itt manuálisan állíthatja be az Impulzus/100 m értéket. TIPP: A készülék bekalibrálását köbvetően jegyezze fel ezt az értéket és szükség szerint állítsa be itt.

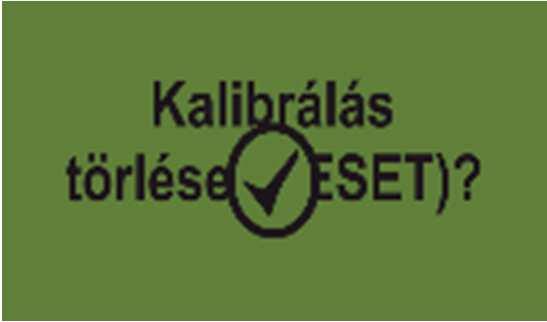

24 24 Minőség a profiknak Kalibrálás visszaállítása Hagyja jóvá a gomb segítségével. Az értéket visszaállítja gyári beállításra. A kalibrálás visszaállítását követően jelenik meg. Üzem emelőmű-érzékelővel A gép vetőtengelye ezzel az emelőmű-érzékelővel a munkaeszköz emelése és süllyesztése során automatikusan elfordul és megáll. Ezzel megtakaríthatja a vetőtengelynek a sorvégi fordulón történő, manuális ki-/ bekapcsolását. 4 típusú emelőmű-érzékelő létezik: 7 pólusú jelkábel (lásd: 8.1 pont) Futómű emelőmű érzékelő (lásd: 8.5 pont) Felső függesztőkar emelőmű érzékelő (lásd: 8.6 pont) Húzókapcsoló emelőmű érzékelő (lásd: 8.7 pont) A gomb 2 másodperces lenyomása a vetőtengelyt az emelőmű-érzékelő helyzetétől függetlenül kapcsolja be. Ez csak akkor működik, ha sebesség-érzékelő nélkül dolgoznak. MEGJEGYZÉS: A vetőtengely be- / kikapcsolásánál kiadott hangjelzés a 7.2 pontban leírtak szerint kapcsolható ki.

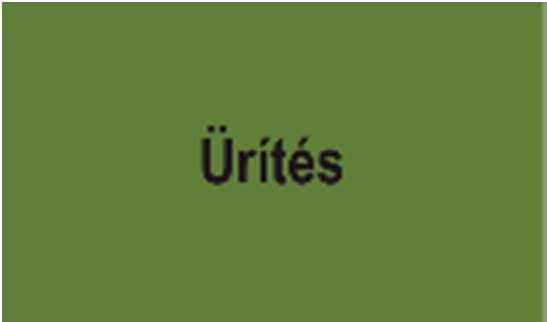

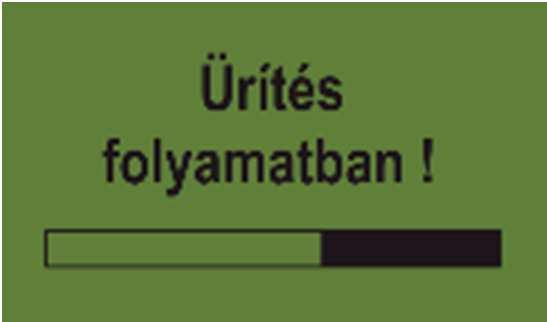

25 Minőség a profiknak 25 Ürítés Ez a menüpont a tartály praktikus ürítésére használható. (pl. a munkavégzés befejezése, vetőtengely-váltás). >> >> A vetőtengely-motor a legnagyobb fordulatszámmal forog (ventilátor nélkül). Az ürítést bármikor befejezheti a gomb, vagy a gomb használatával. Ezt követően a kijelző visszaugrik a főmenübe. TIPP: Az ürítés előtt ellenőrizze, hogy a gépen elvégeztek-e minden szükséges intézkedést (pl. leforgatófedél eltávolítva, ) a pontos leírást a gép kezelési útmutatójában találja meg! Ellenőrizze, hogy a leforgatózsák vagy felfogóedény pontosan alá van-e állítva! Ürítés leforgató-gombbal (leforgató-kapcsoló) Amennyiben a gép leforgató-kapcsolóval rendelkezik, és ez a programozási menüben (7.2 pont) IGEN értékre van állítva, akkor ezzel a tartály is üríthető. A vetőtengely teljes fordulatszámon forog, amíg lenyomva tartja a leforgatógombot.

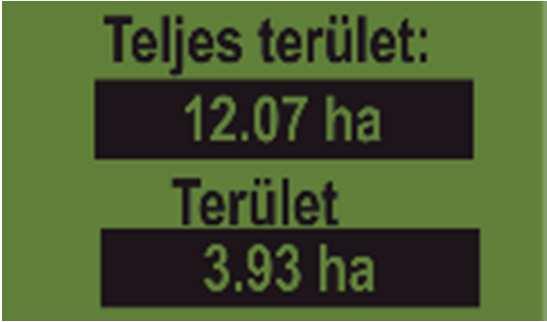

26 26 Minőség a profiknak Üzemóra-számláló Üzemóra-számláló = A vetőtengely futásideje. Az együttes üzemórákat és a napi órákat mutatja. TIPP: A gomb megnyomása (5 másodpercig tartsa lenyomva) a napi órákat nullára állítja vissza. Az összes üzemórát nem lehet nullára állítani. Hektárszámláló (leszórt terület) A teljes leszórt területet hektárban mutatja. Az értékek beállítására automatikusan kerül sor, ha leforgatási próbát végeznek. Lásd a 3.1 menüpont alatt. Csak akkor számít területet, ha vetőmagot szórnak ki (a vetőtengely forog). TIPP: A gomb megnyomása (5 másodpercig tartsa lenyomva) a területet nullára állítja vissza. A teljes területet nem lehet nullára állítani. Üzemi feszültség / áramerősség kijelzése Az aktuális üzemi feszültséget mutatja. Ha ez az érték az üzem során jelentősen csökkenni kezd, akkor gond van a fedélzeti elektronikával. Ez nem megfelelő szórási eredményt okozhat! I-1: Az elektromos ventilátor-motor áramfelvétele (PS, MDP), illetve a szórótányérmotor (MDS) áramfelvétele jelenik meg amperben. I-2: Az elektromos vetőtengely-motor áramfelvétele látható amperben.

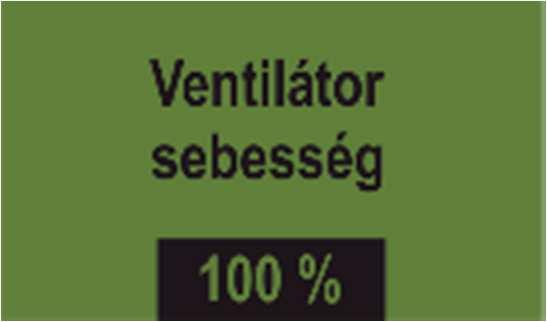

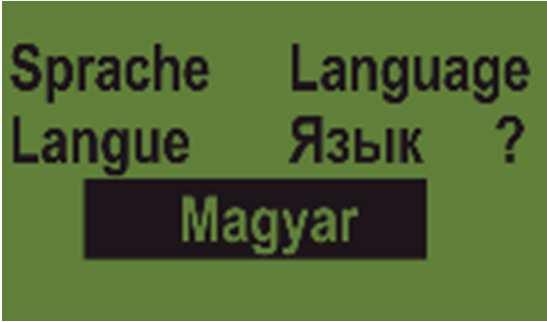

27 Minőség a profiknak 27 Nyelvek A nyelvet és a gombok segítségével válassza ki a kívánt gombbal hagyja jóvá! Ventilátor-beállítások Ebben a menüpontban az elektromos ventilátor fordulatszáma, ezáltal a levegőteljesítmény állítható be. Nagy segítséget jelenthet, ha nagyon finom (könnyű) vetőmaggal (pl.: mikrogranulátum, repce, ) dolgozik, vagy levegő-leválasztóval van felszerelve a gép. Ezen túlmenően a ventilátor áramfelvétele csökkenthető, ha a unkához nincs szükség teljes légteljesítményre. > > MEGJEGYZÉ: Ez a kijelzés csak akkor látható, ha PS vagy MDP üzemmódban van és az elektr. ventilátorral dolgozik.

28 28 Minőség a profiknak 4 Vezérlőmodul 5.2 (nyelvválasztás) A V1.25 szoftververziótól kezdve az alábbi nyelvek közül választhat: Német (Deutsch) Angol (English) Francia (Français) Holland (Nederlands) Dán (Dansk) Lengyel (Polski) Olasz (Italiano) Spanyol (Español) Cseh (Česky) Magyar Finn (Suomi) Portugál (Português) Román (Romana) Svéd (Svenska) Észt (Eesti) Lett (Latvijas) Litván (Lietuvos) Norvég (Norske) Szlovén (Slovenski) Orosz (Pycckий) Szerb (Srpski) Török (Türkçe) A gomb megnyomásával visszatér a főmenübe.

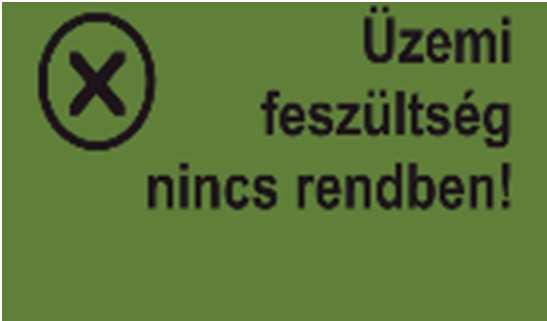

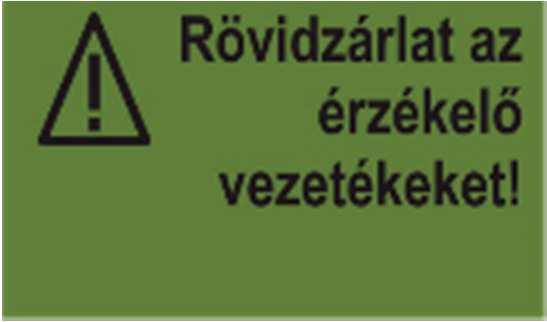

29 Minőség a profiknak 29 5 Vezérlési üzenetek Megjegyzés Kijelzés Ok Megoldás Akkor jelenik meg, ha a belső vezérlőfeszültség a minimumérték alatt van. Vezérlőmodul üzembe küldése. Akkor jelenik meg, ha az üzemi feszültség túl alacsony. A túl magas üzemi feszültséget jelzi. Fogyasztás minimalizálása. Akkumulátor ellenőrzése. Vezetékezés ellenőrzése. Generátor ellenőrzése. Az üzemi feszültség legyen 10 V felett (3.8 pont). Generátor ellenőrzése. Ez az üzenet akkor látható, ha a töltésszintérzékelőt (30 másodpercnél hosszabb ideig) nem fedi vetőmag. Akkor jelenik meg, ha túl nagy az impulzusszámkalibrálás. Akkor jelenik meg, ha kalibrálásnál a rendszer nem észlelt érzékelőt vagy túl alacsony az impulzusszám (kerékérzékelő < 10, radar/gpsa-érzékelő < 100). Vetőmag utántöltése. Érzékelő beállítása (tovább, lefelé forgatása). A töltésszint-érzékelő érzékenységének beállítása. Kerékérzékelő: A kerékérzékelő mágneseinek csökkentése. A lassabban forgó tengely felszerelése. Érzékelő ellenőrzése. Vezetékezés ellenőrzése. A sebesség-érzékelő beállításának ellenőrzése. Kerékérzékelő: Mágnesszám növelése.

30 30 Minőség a profiknak Akkor jelenik meg, ha a leforgatási próbánál túl alacsony a vetőtengelyfordulatszám. Akkor jelenik meg, ha a PS szántóföldi használatnál több géphosszabbító kábellel rendelkezik, és nem érhető el az esetlegesen magasabb vetőtengelyfordulatszám. Akkor jelenik meg, ha a leforgatási próbánál túl magas a vetőtengelyfordulatszám. Akkor jelenik meg, ha túl rövid a leforgatási idő. Finomabb vetőkerekek használata. Kevesebb vetőkerék használata kimenetenként. Menetsebesség növelése. Szórásmennyiség növelése. Kevesebb hosszabbítókábel használata. Akkumulátor ellenőrzése. Dugós csatlakozás ellenőrzése. Nagyobb/durvább vetőkerekek használata, a fordulatszám csökkentéséhez. Nagyobb/durvább vetőkerekek használata. Több vetőkerék használata kimenetenként. Menetsebesség csökkentése. Szórásmennyiség csökkentése. Leforgatógomb min. 20 másodperces működtetése. Akkor jelenik meg, ha a menetsebesség túl nagy és a vetőtengely nem képes az utánszabályozásra. Menetsebesség csökkentése. Nagyobb/durvább vetőkerekek használata. Több vetőkerék használata kimenetenként. Szórásmennyiség csökkentése.

31 Minőség a profiknak 31 Akkor jelenik meg, ha a menetsebesség túl alacsony és a vetőtengely nem képes az utánszabályozásra. Ez a kikapcsolási folyamat során látható. Az üzenet néhány másodperc múlva eltűnik. Menetsebesség növelése. Finomabb vetőkerekek használata. Kevesebb vetőkerék használata kimenetenként. Szórásmennyiség növelése. Hiba Kijelzés Ok Megoldás Akkor jelenik meg, ha az üzemi feszültség nem éri el a minimumértéket vagy túl nagy feszültségingadozás lép fel. Akkor jelenik meg, ha a vetőtengely-motor nem tud forogni, ill., ha a motort túl hosszú ideig a határtartományban terhelik! Fogyasztás minimalizálása (pl. munkafényszóró kikapcsolása). Akkumulátor ellenőrzése. Vezetékezés ellenőrzése. Csatlakozódugó ellenőrzése. Generátor ellenőrzése. Vezérlőmodul kikapcsolása! Idegen test, vagy ehhez hasonló eltávolítása a vetőtengelyről, ill. a keverőműről. Keverőmű lezárása (jól folyós vetőmagnál). 1-3 távtartó eltávolítása a vetőtengelyről. Beállított motortípusok ellenőrzése. Motor működésellenőrzés üresjáratban (vezérlőmodul kikapcsolása, motor leszerelése, vezérlőmodul bekapcsolása, vetőtengely-motor bekapcsolása).

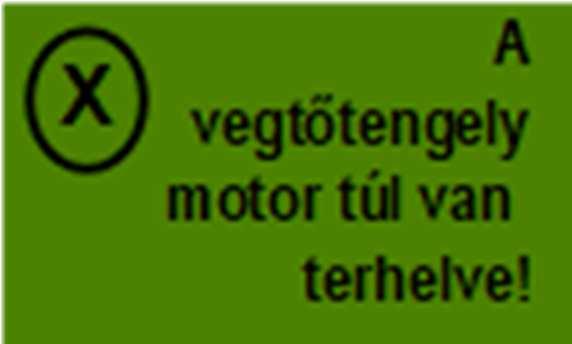

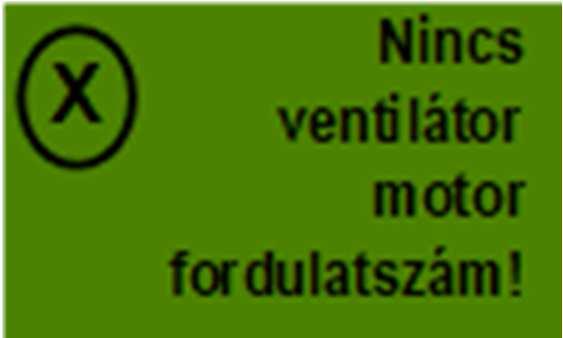

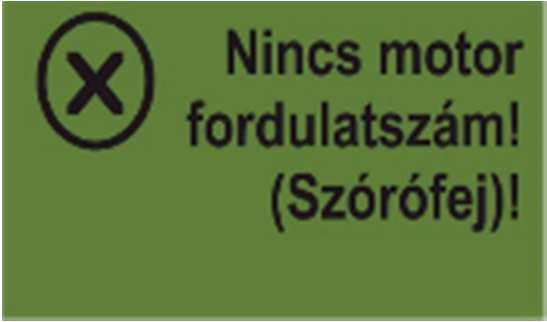

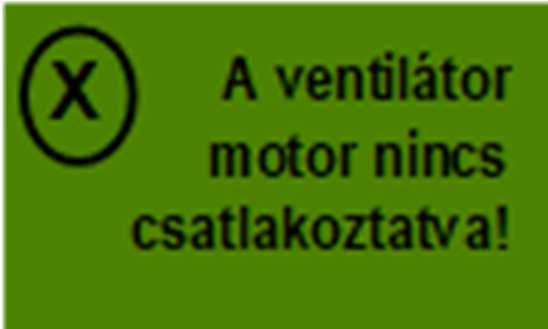

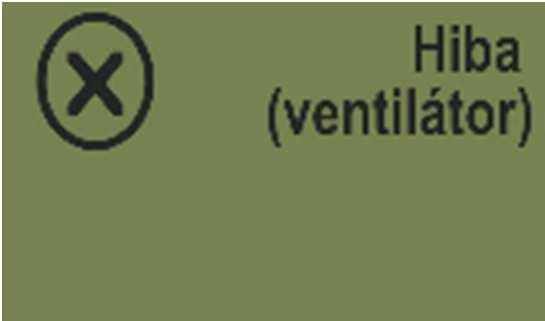

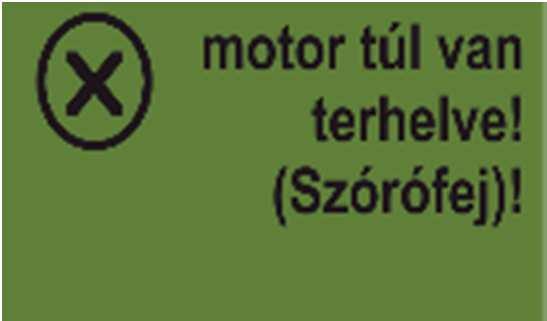

32 32 Minőség a profiknak Akkor jelenik meg, ha a motort túl hosszú ideig a határtartományban terhelik! Akkor jelenik meg, ha a hidraulikus ventilátor nem hoz létre légáramot, VAGY ha a hidraulikus ventilátor motorjának tartályvezetékének ellennyomása túl nagy. Nem csatlakoztatott, vagy hibás kábelezésnél látható. Nem csatlakoztatott, vagy hibás kábelezésnél látható. Motor csatlakoztatva és nincs túlterhelve, mégse forog. Leforgatófedél ellenőrzése, ill. felszerelése. Ellenőrizze az összes vetőtömlő felszerelt állapotát. Idegen test, vagy ehhez hasonló eltávolítása a ventilátorról. Ventilátor könnyű járásának ellenőrzése. Kapcsolja be a hidraulikus ventilátort. Nem szereltek fel nyomáskapcsolót a ventilátorra 7.11 pont. Visszafolyó-szűrő cseréje. Ne használjon szűkítőt a tartályvezetékben (pl. BG3 csatlakozó). Használjon nagyobb tartályvezetéket. Ellenőrizze a készülékkábel csatlakoztatását. Vezetékezés ellenőrzése. Csatlakozódugó ellenőrzése. Hidraulikus ventilátor csatlakoztatva, lásd 7.1 pontot ellenőrizze a készülékkábel csatlakoztatását. Vezetékezés ellenőrzése. Csatlakozódugó ellenőrzése. A szórógép kapcsos csatlakozásainak ellenőrzése. Keresse fel az ügyfélszolgálatot.

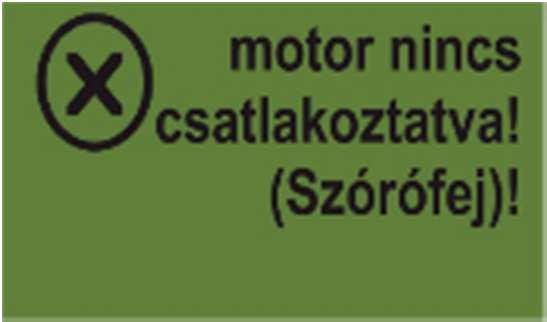

33 Minőség a profiknak 33 Motor csatlakoztatva és nincs túlterhelve, mégse forog. A szórógép kapcsos csatlakozásainak ellenőrzése. Keresse fel az ügyfélszolgálatot. Akkor jelenik meg, ha a vezérlőmodul nem kap jelet a sebességérzékelőről. Akkor jelenik meg, ha az érzékelő tápvezetékeit túlterheltek, illetve rövidzárlat lép fel. Talajkerék ellenőrzése. Érzékelő ellenőrzése. Vezetékezés ellenőrzése. Csatlakozódugó ellenőrzése. A talajkerék észlelt hibái esetén keresse fel az ügyfélszolgálatot. Kábelezés sérüléseinek és rövidzárlatának ellenőrzése. Motor csatlakoztatva és nincs túlterhelve, mégse forog. Keresse fel az ügyfélszolgálatot. Nem csatlakoztatott, vagy hibás kábelezésnél látható. Ellenőrizze a kábelt és a csatlakozókat! Akkor jelenik meg, ha a szórótányér nem tud forogni, ill., ha a motort túl hosszú ideig a határtartományban terhelik! Kapcsolja ki a készüléket és ellenőrizze, hogy idegen test, vagy ehhez hasonló blokkolja a nehezíti a futását!

34 34 Minőség a profiknak 6 Probléma elhárítása Probléma Ok Megoldás A vetőtengely kiemelt gépnél forog! A vetőtengely nem forog a készülék munkahelyzetében! Töltésszint-érzékelő beépítve, de nem jelez! A töltésszint-érzékelő folyamatosan jelez! Nincs sebességjel! Nincs emelőmű-jel! Helytelen emelőmű-jel Vetőtengely nincs bekapcsolva Menetsebesség nulla Nincs emelőmű-jel Nincs jel a töltöttségérzékelőről. Rossz érzékelő-beállítás Rossz érzékelőhelyzet Sebességérzékelő nem ismerhető fel Helytelen sebességérzékelő kiválasztva Y-kábel (kábelosztó) rosszul csatlakoztatva Y-kábel (kábelosztó) hibás Emelőmű-érzékelő nem ismerhető fel Nem ad ki emelőmű-jelet a vontató 7 pólusú jelcsatlakozóján Y-kábel (kábelosztó) rosszul csatlakoztatva Y-kábel (kábelosztó) hibás Emelőmű-jel invertálása lásd: 7.8 pont. Emelőmű-jel eltérő pozícionálása. Vetőtengely bekapcsolása, a vetőtengelyt az elején egy alkalommal kézzel be kell kapcsolni. A sebesség-érzékelő beállításának ellenőrzése pont. Sebességérzékelő ellenőrzése. Emelőmű-érzékelő ellenőrzése. A töltésszint-érzékelő érzékenységének beállítása (csavar a hátoldalon). Töltésszint-érzékelő eltérő pozícionálása. Csatlakozódugó és kábel ellenőrzése. A töltésszint-érzékelő érzékenységének beállítása (csavar a hátoldalon). Töltésszint-érzékelő eltérő pozícionálása. A sebesség-érzékelő beállításának ellenőrzése pont. Y-kábel helyes csatlakoztatása, jelzések/feliratok figyelembe vétele. Tesztelje Y-kábel nélkül (csak a sebességérzékelő csatlakoztatása). Emelőmű-érzékelő ellenőrzése. Y-kábel helyes csatlakoztatása, jelzések/feliratok figyelembe vétele. Tesztelje Y-kábel nélkül (csak emelőmű-érzékelő csatlakoztatása).

35 Minőség a profiknak 35 Vezérlőmodul nem kapcsolható be! A vezérlőmodul a motor bekapcsolásánál kikapcsol! 0,0 km/h menetsebesség látható, ill. mindig 0,0 km/h értékre ugrik! Nem jelenik meg megfelelően a kg/ha, illetve mag/m² szórásmennyiség! Szórásmennyiség túl sok, ill. túl kevés! Megjegyzés: Hektárszámláló ellenőrzése! Sebesség ellenőrzése! Ellennyomás túl nagy (ventilátor hibaüzenete) Mágnesérzékelő: érzékelő/mágnes rosszul lett felszerelve Áramkábel nincs megfelelően csatlakoztatva Nincs tápfeszültség Hibás biztosíték Akkumulátor gyenge, tápfeszültség összeomlik Feszültségesés a rossz érintkezés miatt Rossz sebességjel felismerve, vagy választva Nem végeztek érvényes leforgatási próbát Utólagosan értéket módosítottak a leforgatási próba menüben Helytelen sebesség Emelőmű-érzékelő munka közben kapcsol Vetőmag-jellemzők módosultak Vezeték keresztmetszete túl kicsi Túl hosszú vezeték Visszafolyó-szűrő eltömődött Beszűkülés a hidraulikus csatlakozónál Mágnesérzékelő: Az érzékelőnek és a mágnesnek munkahelyzetben, vagy kiemelt helyzetben pontosan egymás felett kell lennie. Csatlakozódugó ellenőrzése. Áramkábel polaritásának ellenőrzése (Pin15/30 12V +, Pin31 test -, Pin82 gyújtás be +). Gyújtás bekapcsolása. Akkumulátor ellenőrzése. Biztosíték cseréje. Akkufeszültség ellenőrzése. Csatlakozódugó érintkezésellenőrzése. Áramellátó kábel ellenőrzése. Sebességérzékelő beállításának ellenőrzése pont, ha minden beállítás AUTO, akkor az első DIN jel NEM értékre állítása. Leforgatási próba elvégzése. Vetőmag újratöltése a könyvtárból. Sebesség-érzékelő kalibrálása (GPSa-érzékelőnél nem szükséges). Emelőmű-érzékelő ellenőrzése. Leforgatási próba elvégzése. A hidraulikus ventilátor ventilátor-fordulatának csökkentése. Nagyobb vezetékkeresztmetszet használata. Új visszafolyó-szűrő használata. Nagyobb hidraulikus csatlakozó használata.

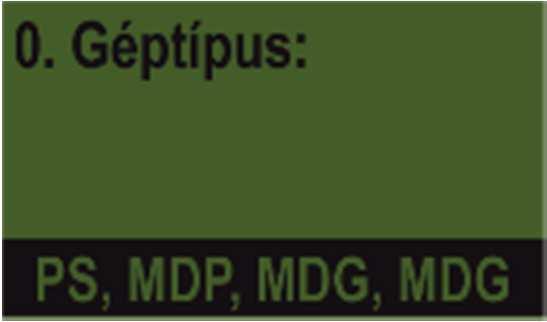

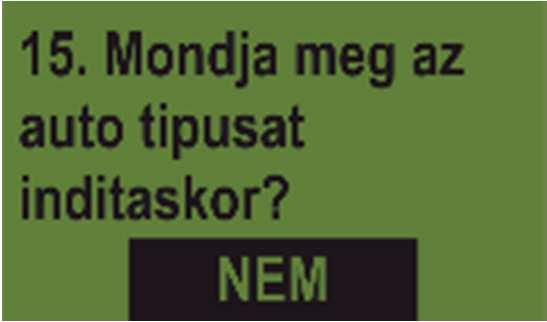

36 36 Minőség a profiknak 7 Programozás 5.2 (ügyfélszolgálat) A programozási menü megnyitásához a bekapcsolás során az alábbi gombokat (lásd a képet) egyszerre le kell nyomni, amíg meg nem jelenik az ügyfélszolgálati menü. Lapozás a programozási menüben Paraméter módosítása Befejezi és jóváhagyja a programozást MEGJEGYZÉ: A programozási menüben történő értékmódosítás esetén a vezérlőmodul magától kikapcsol. A módosított beállítások alkalmazásához indítsa el ezt követően a vezérlőmodult. Az AUTO beállítása esetén a modul automatikusan felismeri, hogy melyik érzékelő van csatlakoztatva és küld jeleket. Válassza ki a beállítások elvégzésével érintett géptípust. PS, MDP, MDG, MDS Ventilátor Ez a menüpont akkor szükséges, ha az elektromos ventilátor helyett hidraulikus vagy tengelycsonk-hajtású ventilátor van felszerelve. IGEN elektromos ventilátor van NEM hidraulikus/külső ventilátor van A gombokkal válassza ki.

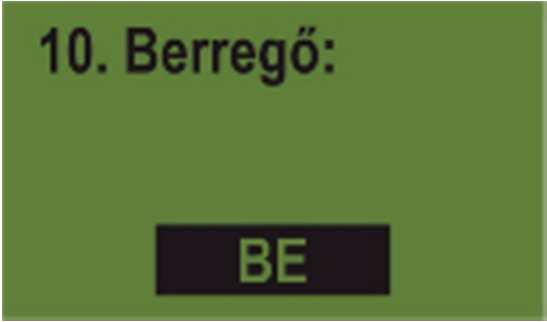

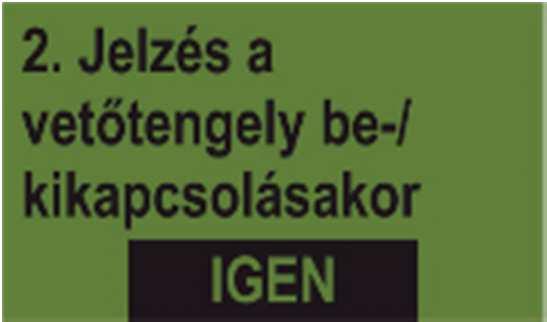

37 Minőség a profiknak 37 Jelzés a vetőtengely be-/kikapcsolásánál (figyelmeztető hangjelzés) Itt kapcsolhatja be/ki a vetőtengely be-/kikapcsolásánál felhangzó hangjelzést. Válassza ki a gombokkal: IGEN/NEM. Talajkerék Ebben a menüpontban választhatja ki, hogy talajkerékkel, vagy anélkül szeretne-e dolgozni. A IGEN/NEM/AUTO gombokkal válasszon. Kerékérzékelő Itt választhatja ki, hogy a traktor kerék-érzékelőjével, vagy a tapintókerékkel dolgozike. Válassza ki a IGEN/NEM/AUTO. gombokkal:

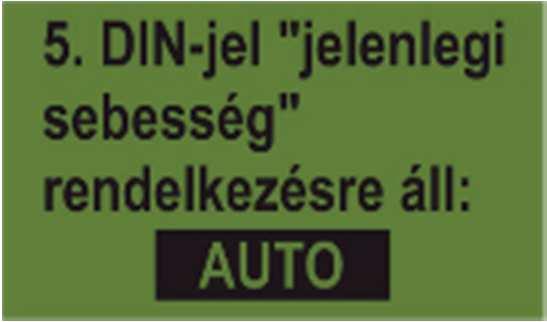

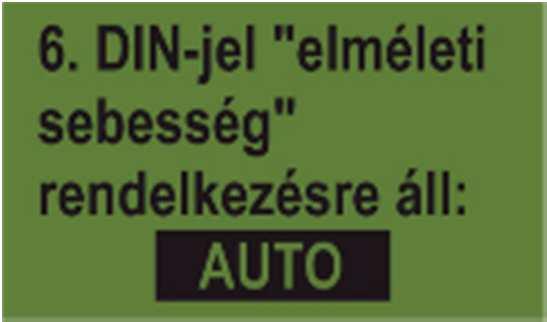

38 38 Minőség a profiknak DIN 9684 jel (7-pólusú jelcsatlakozó aljzat) Itt választhatja ki, hogy a traktor jelével dolgozik-e, és melyikkel. Rendelkezésre állásuk esetén 3 különféle jelet használ a rendszer: Emelőmű-jel (nem minden traktornál áll rendelkezésre) Elmélet sebesség (a hajtóműről) Tényleges sebesség (legtöbbször radarérzékelő) TIPP: Mindkét sebességjelzés rendelkezésre állása esetén a (pontosabb) tényleges sebességjelzést kell előnyben részesíteni. Itt állíthatja be, hogy van-e tényleges sebességjel (PIN 1 a 7 pólusú jelcsatlakozóaljzaton). Válassza ki a gombokkal: IGEN/NEM/AUTO. Itt állíthatja be, hogy van-e elméleti sebességjel (PIN 2 a 7 pólusú jelcsatlakozóaljzaton). Válassza ki a IGEN/NEM/AUTO. gombokkal: Radarézékelő Ebben a menüpontban választhatja ki, hogy radarérzékelővel (vagy GPSa), vagy anélkül szeretne-e dolgozni. Válassza ki a gombokkal: IGEN/NEM/AUTO.

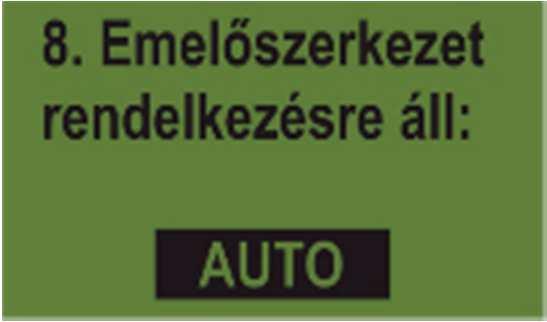

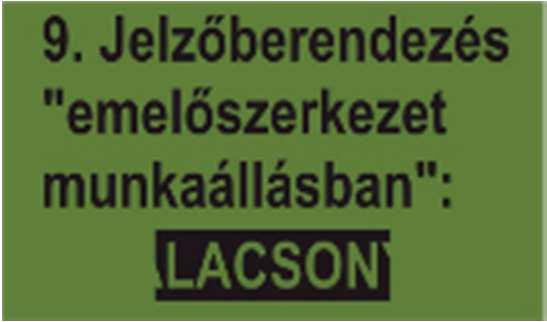

39 Minőség a profiknak 39 Emelőmű érzékelő Itt választhatja ki, hogy emelőmű-jellel (a traktorról vagy az emelőmű jeléről) dolgozik-e. Válassza ki a gombokkal: IGEN/NEM/AUTO. Emelőmű-jel Ha a traktor vagy az emelőmű-érzékelő jelével dolgozik, akkor itt állíthatja be, hogy az emelőmű érzékelő milyen helyzetben van. Az érzékelő jele itt invertálható és az adottságokhoz igazítható. Válasszon a gombokkal HI vagy LO. MEGJEGYZÉS: Ha gépe pl. nem megfelelő emelőmű-helyzetben vetne, úgy itt át lehet állítani. Zümmögő (figyelmeztető hangjelzés) Ebben a menüpontban azt állíthatja be, hogy akusztikus zümmögővel szeretne-e dolgozni (pl. figyelmeztető hangjelzés hibaüzenetnél) vagy e nélkül. Válasszon a gombokkal BE vagy KI.

40 40 Minőség a profiknak Vetőtengely-motor Itt állíthatja be, hogy melyik hajtómotor kerül megvezérlésre. Válassza ki a gombokkal vagy P8 Motor (PS és minden MDP, MDG, MDS esetén) P16 Motor (PS eddig a sorozatszámig: I ) P17 Motor (csak PS 800 ettől a sorozatszámtól: magasabb, mint és PS 1200, PS 1600) Nyomásérzékelő Itt kell beállítani, hogy gépe nyomásérzékelővel rendelkezik (a hidraulika-ventilátor légáramát méri). Válasszon a gombokkal IGEN vagy NEM. MEGJEGYZÉS: a PS sorozat szériatartozékként 2017-től rendelkezik hidraulikus ventilátorral. Leforgató kapcsoló megléte Itt állíthatja be, hogy gépe rendelkezik-e leforgató-kapcsolóval. Válasszon a IGEN vagy NEM gombokkal.

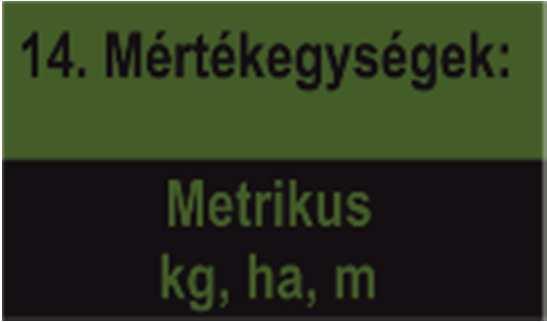

41 Minőség a profiknak 41 Mértékegységek Itt metrikus (m, ha, km/h, kg) mértékegységről angolszász (ft, ac, mph, lb) mértékegységre kapcsolhat át. Válasszon a Angolszász. gombokkal Metrikus vagy Géptípus Itt állíthatja be, hogy a vezérlés minden bekapcsolása során lekérdezésre kerüljön-e a használt géptípus (PS, MDP, MDG, MDS). TIPP: Ha azonos vezérléssel több eltérő típust kíván üzemeltetni, úgy típus választásához nem kell minden egyes alkalommal belépni a programozási menübe! Gyári beállítások visszaállítása Nyomja meg a gombot. Válassza ki a gombokkal vagy IGEN és nyomja meg ezt követően a gombot ismét. Ennek során megmarad a beállított nyelv, az összesített óraszám és az összterület.

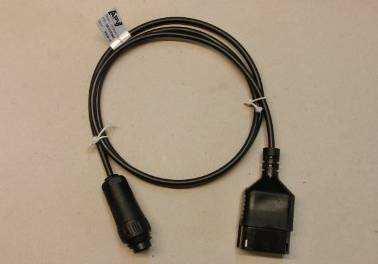

42 42 Minőség a profiknak 8 Tartozék 7 plusú jelkábel (cikksz.: ) 7. ábra Csatlakoztatás: Beállítások: Kábelhossz: Szállítási terjedelem: 12 pólusú csatlakozó, a vezérlőmodulon lásd itt: 7.5 pont 1,5 m 1 db 7 pólusú jelkábel MEGJEGYZÉS: A jelcsatlakozó aljzat nem minden traktorgyártónál van teljesen kiosztva, még akkor sem ha ezt a fülkébe szerelték fel. A 7 pólusú jelkábellel össze lehet kapcsolni a traktort és a vezérlőmodult. A vezérlőmodul a traktorról kap 3 jelet (DIN 9684 szabvány). Ennek köszönhetően a traktorról csak a menetsebesség [km/h] és az emelőmű-jel (munkahelyzet) kerül átadásra a vezérlőmodulra. Ez kijelzésre kerül a vezérlőmodulon és a vetésmennyiséget a vetőtengely fordulat-szabályozásával, automatikusan szabályozza. Ennek köszönhetően folyamatosan betartásra kerül a hektáronként kiszórni kívánt vetőmag-mennyiség, még akkor is, a a járatott sebesség kissé eltér a megadottól. A vezérléshez, illetve ellenőrzéshez hasonló folyamatokat a munkaművelet alatt a vezérlőmodul a vezérlőmodul veszi át a kezelő számára. Az emelőmű-jel a fordulásnál sem kell manuálisan kezelni a vezérlőmodult. Néhány traktornál ez az invertált emelőmű-jel. Ha a vetőtengely az emelőmű megemelésénél forogni kezd, akkor a 7.8 pont pont alatt leírtak szerint járjon el.

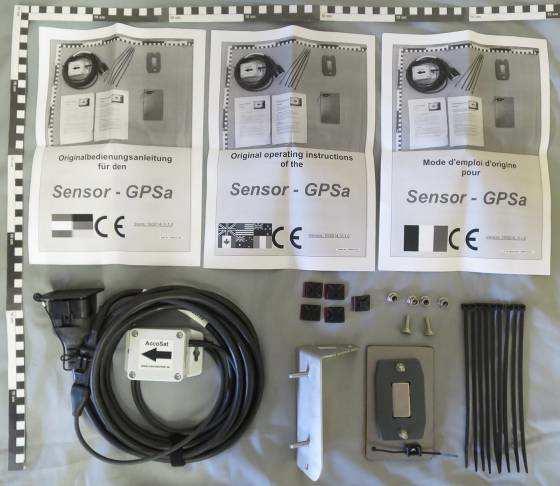

43 Minőség a profiknak 43 GPSa érzékelő (cikkszám: ) 8. ábra Csatlakoztatás: Kábelhossz: Szállítási terjedelem: 12 pólusú csatlakozó, a vezérlőmodulon 5 m 1 db GPSa érzékelő, adatlap, szerelőlap, szerelései anyaggal A GPSa érzékelő az aktuális járműsebességet adja át a vezérlőmodulnak. Az aktuális sebességet a GPS- és a 3D gyorsulás-érzékelő kombinációja méri. Ennek köszönhetően az érzékelő rendkívül gyorsan reagál a sebesség-változásra. Az érzékelőt ezen túlmenően csak vízszintesen a gépre kell szerelni (nyíllal a menetirányba). TIPP: NINCS szükség kalibrálásra! MEGJEGYZÉS: Az érzékelő nem működik teljes GPS-árnyéknál.

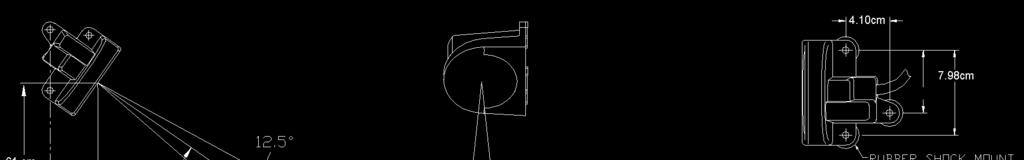

44 44 Minőség a profiknak Radarérzékelő MX35 (cikkszám: ) A radarérzékelő a menetsebességet méri [km/h]. Ez kijelzésre kerül a vezérlőmodulon és a vetésmennyiséget a vetőtengely fordulat-szabályozásával, automatikusan szabályozza. Ennek köszönhetően folyamatosan betartásra kerül a hektáronként kiszórni kívánt vetőmag-mennyiség, még akkor is, ha a járatott sebesség kissé eltér a leforgatási próbán megadott sebességtől. Csatlakoztatás: Szállítási terjedelem: Beállítások: Kábelhossz: Beszerelési helyzet: 1 pólusú csatlakozó, a vezérlőmodulon 1 radarérzékelő, 1 szerelőlap, rögzítőanyaggal lásd itt: 7.5 pont 5 m 9. ábra A kerekek közé kell kerülnie. Beállítását és beépítési méreteit az alábbi képeken láthatja (35 menetirányban, vagy ezzel ellentétesen). 10. ábra Szerelés: A radarérzékelő rögzítéséhez a szállítási terjedelemben szereplő csavarokat, anyákat, valamint az erre szolgáló tartólapot használja. 11. ábra A radarérzékelő szinte minden aljzaton dolgozik (pl. föld, homok, aszfalt, stb.). Hó, vagy vastag jégréteg, illetve ha a fedélzeti feszültség 9 V alá süllyedése esetén a rendszer pontatlanná válhat.

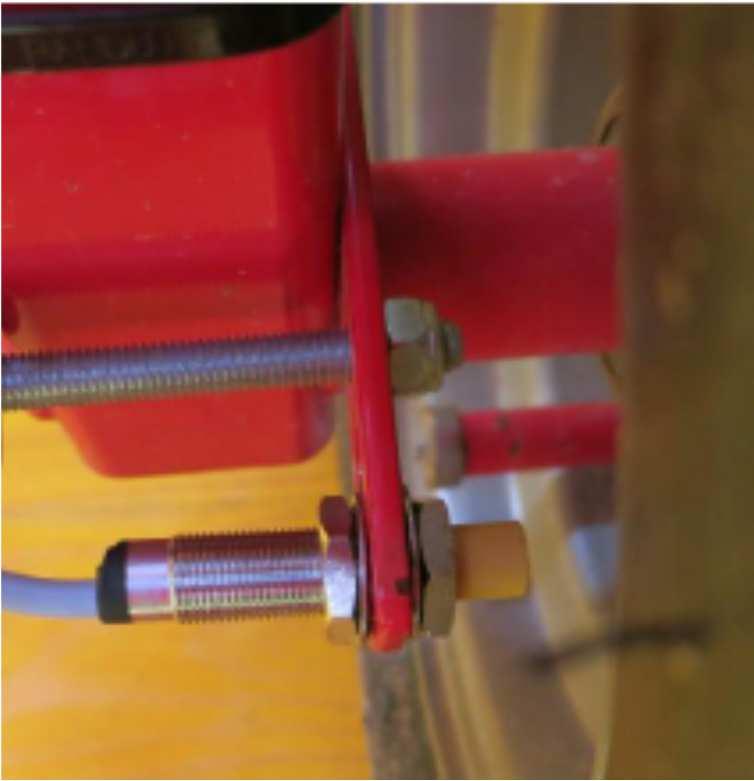

45 Minőség a profiknak 45 Kerékérzékelő (cikkszám: ) A kerékérzékelő a menetsebességet méri [km/h]. Ez kijelzésre kerül a vezérlőmodulon és a vetésmennyiséget a vetőtengely fordulatszabályozásával, automatikusan szabályozza. Ennek köszönhetően folyamatosan betartásra kerül a hektáronként kiszórni kívánt vetőmag-mennyiség, még akkor is, ha a járatott sebesség kissé eltér a leforgatási próbán megadott sebességtől. Az érzékelő a kapott mágnesek, valamint minden fém alkatrész (csavarfejek, kerékcsavarok, stb....) helyzetét is fel tudja ismerni. 12. ábra Csatlakoztatás: Beállítások: Kábelhossz: Beszerelési helyzet: Szállítási terjedelem: 12 pólusú csatlakozó, a vezérlőmodulon lásd itt: 7.5 pont 5 m A mágnest a felni belső oldalára kell szerelni. Az érzékelőt max. 5 mm távolságban kell rögzíteni a mágnestől (vagy kerékcsavar, anya, ). Az érzékelő jóváhagyása esetén világít a hátoldali LED. 1 érzékelő és 2 darab rögzítőanya, 8 db neodym mágnes (nagyon erős), kábelkötöző, 1 rögzítőlap Mágnesszám: Kerék-átmérő - mm db. mágnes 2 db. mágnes 4 db. mágnes 6 db. mágnes 8 db. mágnes TIPP: A 6 mágnes optimális beigazításához használjon körzőt (pl. kötöző zsinórt), így egyforma oldalú 6 szöget kaphat. VIGYÁZAT: A neodym-mágnest ne tartsa szívéhez. Ez üzemzavart okozhat a szívritmus-szabályozóban! MEGJEGYZÉS: A mágnest nem kell felcsavarozni. Az erős mágneses tér az acélfelnin tartja. A kábelt megfelelően védett módon kell lehelyezni, így elkerülheti az esetleges sérüléseket (pl. a kerék miatt). TIPP: A kerékérzékelőt ne szerelje a kardántengelyre, mivel túl magas a fordulatszáma, ami hibát okozhat! Az impulzusszám nem haladhatja meg a 15 impulzus/m értéket.

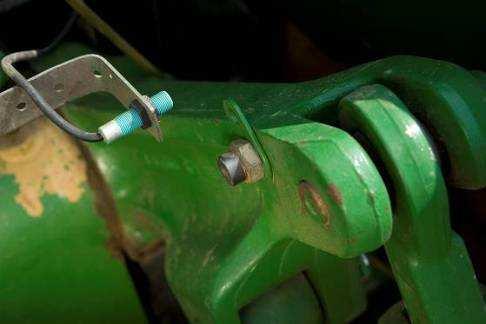

46 46 Minőség a profiknak Futómű emelőmű érzékelő (cikksz.: ) 13. ábra Csatlakoztatás: Kalibrálás: Kábelhossz: 12 pólusú csatlakozó, a vezérlőmodulon lásd: 7.7 pont 5 m A gép vetőtengelye ezzel az érzékelővel a munkaeszköz emelése és süllyesztése során automatikusan elfordul és megáll. Beépítési helyzet: Mivel használatuk során a legtöbb talajművelő gépet emelni és süllyeszteni kell, ezért a legjobb az a módszer, amikor az érzékelőt a traktor emelőkarjára szerelik fel (lásd a felső képet). Az érzékelő olyan más helyre is rögzíthető, ahol a mechanikai mozgás 50 mm feletti. Az érzékelő és a mágnes közötti távolság kb. 5 mm legyen. Felkapcsolt talajművelő gépeknél az érzékelő a futóműre is felszerelhető, mivel itt nem emelőművel dolgoznak. A programozást testre lehet szabni (melyik helyzetben kell dolgozni). Ezt a 7.8 pont magyarázza el. Szállítási terjedelem: 1 érzékelő, 2 mágnes, csavarokkal, kábelkötözővel, 1 rögzítőlappal, 2 PVC anyával, az érzékelőhöz MEGJEGYZÉS: Az érzékelőt nem szabad túl erősen felcsavarni (megszorítani)!

47 Minőség a profiknak 47 Felső függesztőkar emelőmű érzékelő (cikksz.: ) 14. ábra Csatlakoztatás: Kalibrálás: Kábelhossz: 12 pólusú csatlakozó, a vezérlőmodulon lásd: 7.7 pont 3 m A gép vetőtengelye ezzel az érzékelővel a munkaeszköz emelése és süllyesztése során automatikusan elfordul és megáll. Beépítési helyzet: Mivel használatuk során a legtöbb talajművelő gépet emelni és süllyeszteni kell, ezért a legjobb az a módszer, amikor az érzékelőt a talajművelő gép hárompontos szerkezetére szerelik fel. Az érzékelő olyan más helyre is rögzíthető, ahol mechanikai 15. ábra mozgás van. A programozást testre lehet szabni (melyik helyzetben kell dolgozni). Ezt a 7.8 pont pont magyarázza el. Szállítási terjedelem: 1 érzékelő, 1 rögzítőlap, rögzítőcsavarokkal

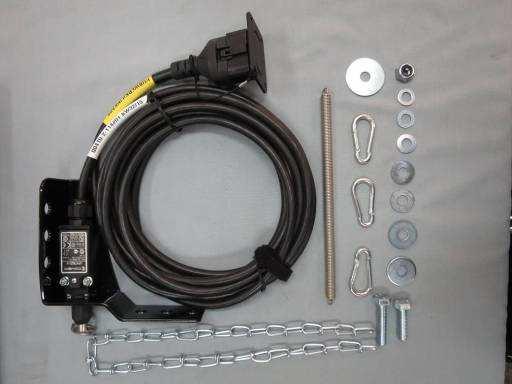

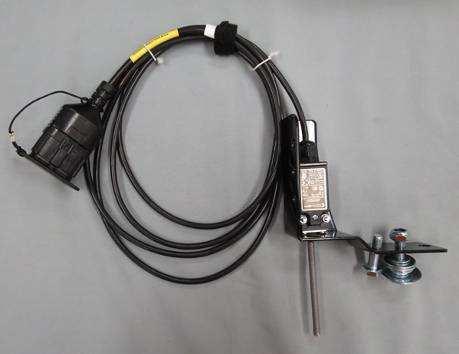

48 48 Minőség a profiknak Húzókapcsoló emelőmű érzékelő (cikkszám: ) 16. ábra Csatlakoztatás: Kalibrálás: Kábelhossz: 12 pólusú csatlakozó, a vezérlőmodulon lásd: 7.7 pont 5 m A gép vetőtengelye ezzel az érzékelővel a munkaeszköz emelése és süllyesztése során automatikusan elfordul és megáll. Beépítési helyzet: Rugóval (a hosszúság-kiegyenlítéshez) és lánccal két olyan pontot lehet összekapcsolni, amelyek a gép kiemelésekor relatív módon mozognak el egymáshoz képest. A hosszváltozással a kapcsoló működésbe lép és a vetőtengely kikapcsol. A húzókapcsoló az felső függesztőkar emelőmű érzékelőhöz hasonlóan a hárompontos függesztésre is szerelhető és lánccal pl. a traktor vonószerkezetére rögzíthető. A gép kiemelése esetén a két pont közötti távolság megnő és a húzókapcsoló kikapcsolja a vetőtengelyt. A kapcsoló azonban pl. a hengerekkel párhuzamosan, parallelogramma szerűen is szerelhető, amelynek során a kiemelési folyamatnál a két pont között relatív mozgásra kerül sor. A programozásban állítható be, hogy működtetett vagy nem működtetett kapcsolóval kell-e vetni. Ezt a 7.8 pont magyarázza el. Szállítási terjedelem: 1 érzékelő, 1 rögzítőlap, rögzítőcsavarokkal

49 Minőség a profiknak 49 Kábelosztó (cikkszám: ) 17. ábra Csatlakoztatás: Kábelhossz: Működés: 12 pólusú csatlakozó, a vezérlőmodulon 1 m Akkor szükséges, ha 2 érzékelővel (pl. kerékérzékelő és az emelőmű-érzékelő) kell dolgozni. Bekötési vázlat: Sebesség-érzékelők 12 pólusú csatlakozó a vezérlőmodulhoz Emelőmű-érzékelő sárga jelölés felirattal (Hubwerk/Linkage (emelőmű/linkelés))

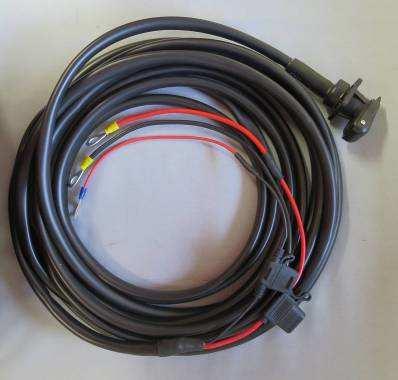

50 50 Minőség a profiknak Komplett kábelkészlet a nagyteljesítményű csatlakozóaljzathoz (cikkszám: ) 18. ábra Kábelhossz: 8 m Bekötési vázlat: piros (6 mm² kábel) = 12 Volt piros (2,5 mm² kábel) = gyújtás plusz fekete (6 mm² kábel) = test Utánszerelő készletet kell használni a vezérlőmodul áramellátásához akkor, ha a vontató nem rendelkezik szériakivitelben, 3 pólusú, szabvány csatlakozó-aljzattal. Ez egy 8 méteres kábel. Ezt az akkumulátor-oldalon közvetlenül az akkumulátor pólusaira kell csavarozni és a másik végét 3 pólusú szabvány aljzatra kell szerelni.

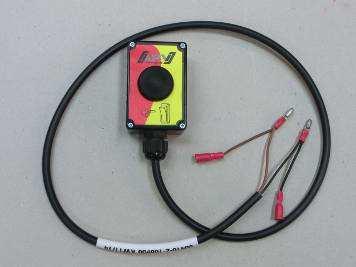

51 Minőség a profiknak 51 Leforgatógomb (leforgató-kapcsoló) (cikkszám: ) Szerelési példa 19. ábra 20. ábra A leforgató-gombot közvetlenül a gép kábelkötegére és a beépített mágnesek segítségével közvetlenül a gépre szerelik. Segítségével a gépnél állva leforgatási próbát indíthat, azt tetszés szerinti ideig végezheti, és a tartályt is leürítheti. A leforgatási próba vezérlőmodulos indítása esetén és a leforgatógomb megnyomása esetén a vetőtengely forogni kezd. A leforgatási folyamat addig tart, amíg ismét el nem engedi a leforgató-gombot. Ezt követően a vezérlés kiszámítja a szükséges szórásmennyiséget, amit már csak le kell mérni és be kell írni a menüben. MEGJEGYZÉS: A megfelelő pontosság eléréséhez a leforgató-gombot legalább 20 másodperig tartsa lenyomva, ellenkező esetben megjelenik a Abdrehzeit zu kurz! (Leforgatási idő túl rövid!) és a kg/ha vagy a mag/m² nem jelenik meg a fő kijelzőn. Beállítások: lásd itt: pont 7.12 Kábelhossz: Bekötési terv: 1 m lásd: 9 pont

52 52 Minőség a profiknak 9 Bekötési tervek Bekötési terv PS Bekötési vázlat PS MX Bekötési kép gyártási évig (nincs sorkapocs a szórógépen) Elektromos ventilátor Hajtómotor Leforgatógomb Nyomáskapcsoló Kiosztás nélkül 21. ábra PS készülékkábel Töltöttség-érzékelő Készülékkábel PS MX 4 mm² / kék 4 mm² / barna 1,5 mm² / kék 1,5 mm² / barna 1,5 mm² / fekete 1,5 mm² / szürke Hajtómotor 1,5 mm² / fekete 1,5 mm² / piros Ventilátormotor 2,5 mm² piros / kék 2,5 mm² fekete / barna 0,75 mm² / fehér 0,75 mm² / kék Töltésszintérzékelő 0,75 mm² / barna Nyomáskapcsoló 1,5 mm² / barna 1,5 mm² / kék Leforgatógomb 0,75 mm² / fekete 0,75 mm² / barna

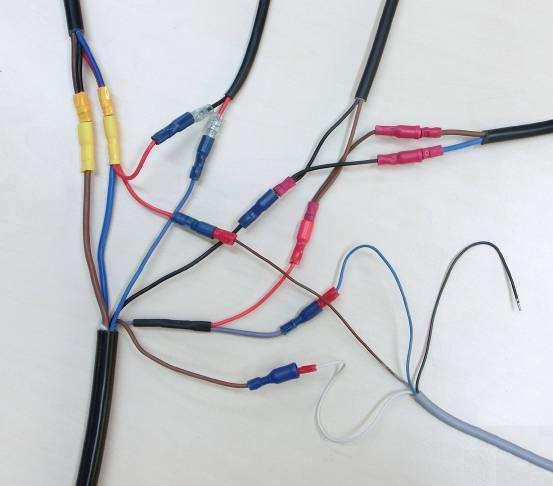

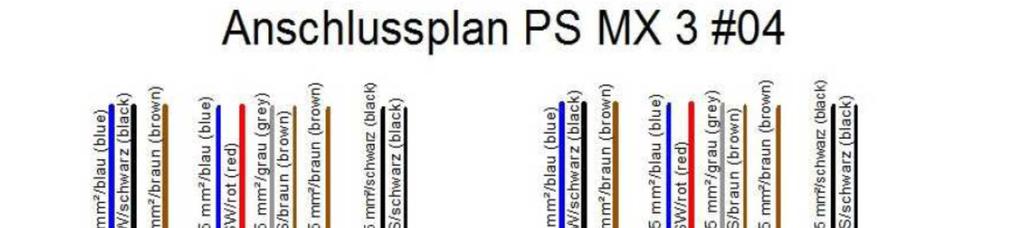

53 Minőség a profiknak 53 Bekötési kép gyártási évtől (sorkapoccsal a szórógépen) 22. ábra

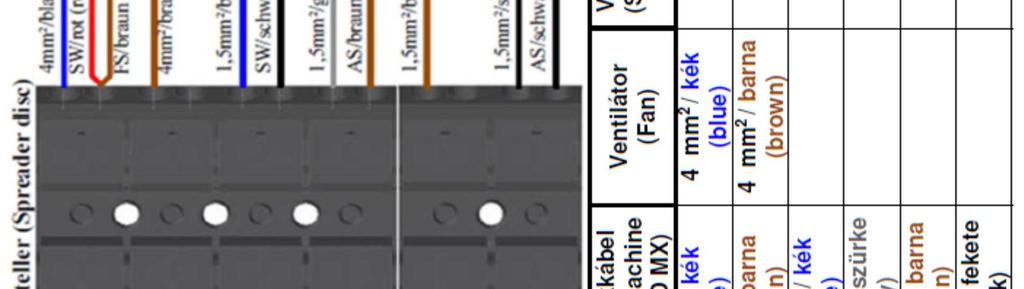

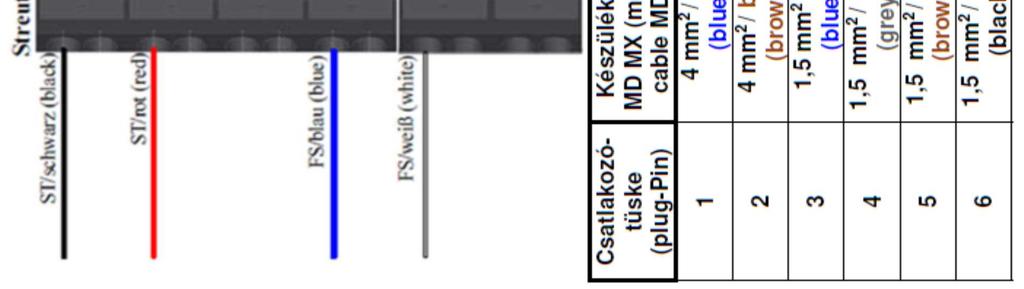

54 54 Minőség a profiknak Bekötési terv MD Bekötési terv MD MX# ábra

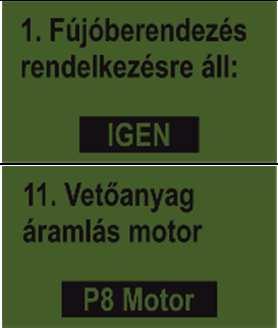

55 Minőség a profiknak 55 Testreszabás hidraulikus ventilátoros PS esetén Elektromos ventilátornál ezt az oldalt figyelmen kívül hagyhatja. Ha a PS hidraulikus ventilátorral rendelkezik, akkor a vezérlőmodul üzembe helyezés előtt először be kell állítani a specifikációkat. Az alábbi gombok egyidejű megnyomásával: 24. ábra A programozás menü megnyitása. - Lapozás a programozási menüben - Paraméter módosítása - Befejezi és jóváhagyja a programozást Az alábbi módosításokat a géptípus függvényében végezze el az 5.2 vezérlőmodulon: PS 120 M1 PS 150 M1(kifutott) PS 200 M1 PS 250 M2 (kifutott) PS 300 M1 PS 500 M1 / M 2 ELEKTROMOS VENTILÁTOR előzetesen beállítva PS 150 M1 H (kifutott) PS 200 M1 H PS 250 M2 H (kifutott) PS 300 M1 H PS 500 M1 / M2 H HIDRAULIKUS VENTILÁTOR PS 800 M1 PS 1200 PS 1600 HG 300 M1 utánszerelése IGEN NEM NEM NEM NEM P8 motor P8 motor P16 motor Sorozatszámig: P17 motor Sorozatszámtól: P17 P8 motor NEM IGEN IGEN IGEN IGEN

56 Minőség a profiknak Földművesek inspirálták & profik váltották valóra APV - Technische Produkte GmbH HEADQUARTER Dallein 15 AT-3753 Hötzelsdorf Tel.: +43 (0)2913 / 8001 Fax: +43 (0)2913 / office@apv.at
