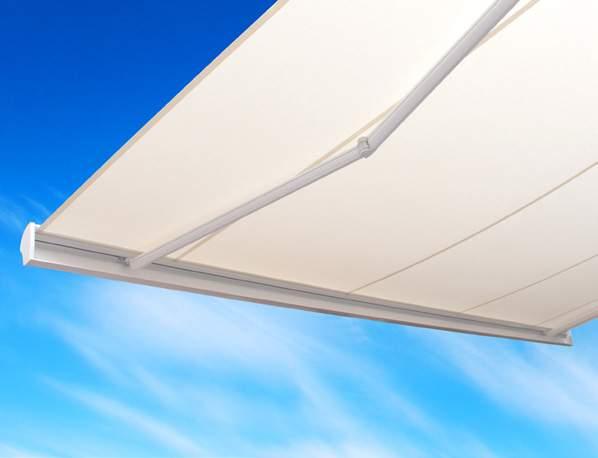

1 Árnyékolás gördülékenyen könyökkaros napellenző Katalógus

2 Umbroll - Árnyékolás gördülékenyen Az Umbroll mára Magyarország egyik legismertebb árnyékolástechnikai márkaneve. A fejlesztési kihívások jelentik annak zálogát, hogy vevőinknek minőség, funkcionalitás, és ár-érték arány tekintetében a legjobb terméket biztosítsuk. A minőség számunkra elsődleges fontosságú, ezért jelentős erőforrásokat fordítunk tesztelésre és minőségellenőrzésre. A magas színvonalat megfelelő garanciákkal támasztjuk alá. Kívánságra olyan kiegészítő funkciókat is biztosítani tudunk, melyek vitathatatlan gazdasági haszna mellett, otthona/irodája esztétikus megjelenését is támogatják. Miért válassza az Umbroll árnyékolókat? Mert hisszük, hogy széles választékunkkal és szolgáltatásainkkal ár-érték arányban a piacon elérhető legjobb terméket kínáljuk! Minőség Termékeink CE-jelöléssel ellátva, TÜV minősítéssel készülnek. A gyártás során folyamatosan jelentős figyelmet fordítunk a felhasznált alapanyagok és a késztermék minőségére. Termékeinkre 2 év garanciát vállalunk, valamint további 2 évig biztosítjuk a pót- és cserealkatrészek hozzáférhetőségét. 2

3 Könyökkaros napellenzők Hasznos és dekoratív kiegészítői családi házak teraszainak, társasházi lakások erkélyeinek, vagy vendéglátó ipari, szállodaipari létesítmények kerthelyiségeinek. Különböző típusai igazodnak a megrendelő igényeihez és a beépítési követelményekhez. Méretek: Maximális szélesség: 10 m. Maximális kinyúlás: 3,5 m. Működtetés: A napellenzőket működtetheti kézi erővel - tekerőkarral, elektromotorral, vagy akár mindkettővel. Az elektromotoros berendezésekhez időjárásfüggő vezérlés is rendelhető. Textilek: A napellenzők ponyvájának kiválasztása a legfontosabb a termék esztétikuma szempontjából. A honlapunkon található digitális színminták alapján ki tudja választani, hogy milyen színvilágú, mintájú textil felel meg az elképzeléseinek, de a megrendeléshez a valós textilminták megtekintése elengedhetetlen. Exkluzív szerkezeti megoldások, meghatározott típusoknál: esőcsatornás homlokprofil dekorcsíkkal ellátott profilok tűgörgős, csapágyazott csuklók Szerkezetszínek: A szerkezetek az egyes típusoknál megjelölt alapszínekben, vagy felár ellenében a RAL színskála bármely színében rendelhetőek. Rendelhető extra felszerelések: szélérzékelő fényérzékelő dekorvilágítás terasz fűtés, hűtés digitálisan nyomtatható ponyva ponyvafeliratozás 3

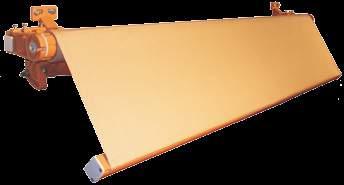

4 Basic A BASIC napellenző a legrégebben gyártott, legnépszerűbb könyökkaros árnyékoló. Az öntvény alkatrészekkel megvalósított falikonzol, a fekvő hengertartó és a billentő szerkezet kiforrott konstrukció. Szerkezetszín: RAL 7035, kívánságra lásd RAL színsor Ponyvaszín: Umbroll színsor Karok: 5 m-ig 2 db, 5-6 m 2-3 db, 6-8 m 3 db, 8 m felett 4 db Konzol: homlokzati, kívánságra univerzálmennyezeti, szarufa Ponyvacső: Ø 70 mm, Ø 78 mm Védőtető: opcionálisan rendelhető, kívülről festett, hengerelt alumínium cm cm További technikai információk a oldalon találhatók. 4

5 BASIC NAPELLENZŐ NETTÓ KISKERESKEDELMI ÁRLISTÁJA EZER FORINTBAN KARKINYÚLÁS SZÉLESSÉG karok és konzolok száma kar-2 konz kar-2 konz kar-2 konz kar-2 konz kar-2 konz kar-3 konz kar-3 konz kar-3 konz k+bölcső k+bölcső k+bölcső k+bölcső k+bölcső k+bölcső k+bölcső k+bölcső Minimális szélesség 3 darab kar esetén 192 cm 240 cm 277 cm 340 cm 364 cm 392 cm 510 cm 546 cm 588 cm A szerkezetek 40 x 40 mm-es zártszelvényre építettek, 5m-es szélességig 2 db könyökkart és Ø 70 mm-es tengelyt tartalmaznak. 5 és 6 méter között 2 vagy 3 kart, nagyobb szélesség esetén 8m-ig 3db, efelett 4 db BASIC típusú könyökkart tartalmaznak. A tartókonzolok darabszáma a csuklókarokéval azonos, de a cm-es mérettartományban +1 konzol jár. ( A 2 karos változatnál) 5 mfelett 2 karos és 3 karos változatnál Ø78 mm-es a tengely szerelve! 6 m felett bölcső + bevarrt koptató, + egy menet textil a tengelyen a bölcső miatt, 8m felett 4 karral, fém dugóval, nagy hajtóművel szerelve. A szerkezet alapszíne: Ral 7035 Más Ral színű szerkezet felára: + 20 % 4 A feltüntetett árak az ÁFÁ-t nem tartalmazzák

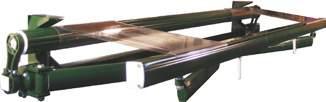

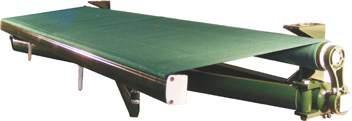

6 Álló hengertartós napellenző extrudált alkatrészek alkalmazásával. Kisebb szerkezeti előállásával keskenyebb ereszek alá is szerelhető. Shadow Szerkezetszín: RAL 7035, kívánságra lásd RAL színsor Ponyvaszín: Umbroll színsor Karok: 5 m-ig 2 db, 5-6 m 2-3 db, 6-8 m 3 db, 8 m felett 4 db Konzol: homlokzati, kívánságra univerzálmennyezeti, szarufa Ponyvacső: Ø 70 mm, Ø 78 mm Védőtető: opcionálisan rendelhető, kívülről festett, hengerelt alumínium cm cm További technikai információk a oldalon találhatók. 5

7 SHADOW NAPELLENZŐ NETTÓ KISKERESKEDELMI ÁRLISTÁJA EZER FORINTBAN KARKINYÚLÁS SZÉLESSÉG karok és konzolok száma kar-2 konz kar-2 konz kar-2 konz kar-2 konz kar-2 konz kar-3 konz kar-3 konz kar-3 konz k+bölcső k+bölcső k+bölcső k+bölcső k+bölcső k+bölcső k+bölcső k+bölcső Minimális szélesség 3 darab kar esetén 192 cm 240 cm 277 cm 340 cm 364 cm 392 cm 510 cm 546 cm 588 cm A szerkezetek 40 x 40 mm-es zártszelvényre építettek, 5m-es szélességig 2 db könyökkart és Ø 70 mm-es tengelyt tartalmaznak. 5 és 6 méter között 2 vagy 3 kart, nagyobb szélesség esetén 8m-ig 3db, efelett 4 db BASIC típusú könyökkart tartalmaznak. A tartókonzolok darabszáma a csuklókarokéval azonos, de a cm-es mérettartományban +1 konzol jár. ( A 2 karos változatnál) 5 mfelett 2 karos és 3 karos változatnál Ø78 mm-es a tengely szerelve! 6 m felett bölcső + bevarrt koptató, + egy menet textil a tengelyen a bölcső miatt, 8m felett 4 karral, fém dugóval, nagy hajtóművel szerelve. A szerkezet alapszíne: Ral 7035 Más Ral színű szerkezet felára: + 20 % A feltüntetett árak az ÁFÁ-t nem tartalmazzák 5

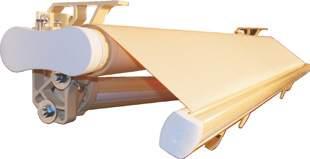

8 Umbroll Basic Az Umbroll Basic napellenző esőcsatornás homlokprofillal, az alumínium profilokban a ponyvákkal színharmóniában lévő profilbetétekkel és tűgörgős csuklószerkezetekkel egészíti ki a Basic ernyők előnyös tulajdonságait. A szerkezeti részek műanyag takarással burkoltak. Szerkezetszín: RAL 9016, kívánságra lásd RAL színsor Ponyvaszín: Umbroll színsor Karok: 5 m-ig 2 db, 5-6 m 2-3 db, 6-8 m 3 db, 8 m felett 4 db Konzol: homlokzati, kívánságra univerzálmennyezeti, szarufa Ponyvacső: Ø 70 mm, Ø 78 mm Védőtető: opcionálisan rendelhető, kívülről festett, hengerelt alumínium cm cm További technikai információk a oldalon találhatók. 6

9 UMBROLL BASIC NAPELLENZŐ NETTÓ KISKERESKEDELMI ÁRLISTÁJA EZER FORINTBAN KARKINYÚLÁS SZÉLESSÉG karok és konzolok száma kar-2 konz kar-2 konz kar-2 konz kar-2 konz kar-2 konz kar-3 konz kar-3 konz kar-3 konz k+bölcső k+bölcső k+bölcső k+bölcső k+bölcső k+bölcső k+bölcső k+bölcső Minimális szélesség 3 darab kar esetén 192 cm 240 cm 277 cm 340 cm 364 cm 392 cm 510 cm 546 cm 588 cm A napellenzőkarok tűgörgős csapágyazásúak, alu színező csíkkal díszíthetőek. A szerkezetek 40 x 40 mm-es zártszelvényre építettek, 5m-es szélességig 2 db könyökkart és Ø 70 mm-es tengelyt tartalmaznak. 5 és 6 méter között 2 vagy 3 kart, nagyobb szélesség esetén 8m-ig 3db, efelett 4 db UMBROLL típusú könyökkart tartalmaznak. A tartókonzolok darabszáma a csuklókarokéval azonos, de a cm-es mérettartományban +1 konzol jár. ( A 2 karos változatnál) 5 mfelett 2 karos és 3 karos változatnál Ø78 mm-es a tengely szerelve! 6 m felett bölcső + bevarrt koptató, + egy menet textil a tengelyen a bölcső miatt, 8m felett 4 karral, fém dugóval, nagy hajtóművel szerelve. A szerkezet alapszíne: Ral 9016 Más Ral színű szerkezet felára: + 20 % 6 A feltüntetett árak az ÁFÁ-t nem tartalmazzák

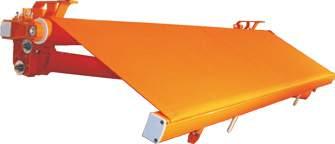

10 Basic NEW A Basic New a Basic napellenzőknél használt öntvény alkatrészeket váltja korszerű extrudáltakra. Új konzolt, hengertartót és billentőszerkezetet tartalmaz. Ár-érték arányban a legjobb választás. Szerkezetszín: RAL 7035, kívánságra lásd RAL színsor Ponyvaszín: Umbroll színsor Karok: 5 m-ig 2 db, 5-6 m 2-3 db, 6-8 m 3 db, 8 m felett 4 db Konzol: extrudált homlokzati, kivánságra extrudált univerzál- mennyezeti, szarufa Ponyvacső: Ø 70 mm, Ø 78 mm Védőtető: opcionálisan rendelhető, kívülről festett, hengerelt alumínium cm cm További technikai információk a oldalon találhatók. 8

11 BASIC NEW NAPELLENZŐ NETTÓ KISKERESKEDELMI ÁRLISTÁJA EZER FORINTBAN KARKINYÚLÁS SZÉLESSÉG karok és konzolok száma kar-2 konz kar-2 konz kar-2 konz kar-2 konz kar-2 konz kar-3 konz kar-3 konz kar-3 konz k+bölcső k+bölcső k+bölcső k+bölcső k+bölcső k+bölcső k+bölcső k+bölcső Minimális szélesség 3 darab kar esetén 192 cm 240 cm 277 cm 340 cm 364 cm 392 cm 510 cm 546 cm 588 cm A szerkezetek 40 x 40 mm-es zártszelvényre építettek, 5m-es szélességig 2 db könyökkart és Ø 70 mm-es tengelyt tartalmaznak. 5 és 6 méter között 2 vagy 3 kart, nagyobb szélesség esetén 8m-ig 3db, efelett 4 db BASIC típusú könyökkart tartalmaznak. A tartókonzolok darabszáma a csuklókarokéval azonos, de a cm-es mérettartományban +1 konzol jár. ( A 2 karos változatnál) 5 mfelett 2 karos és 3 karos változatnál Ø78 mm-es a tengely szerelve! 6 m felett bölcső + bevarrt koptató, + egy menet textil a tengelyen a bölcső miatt, 8m felett 4 karral, fém dugóval, nagy hajtóművel szerelve. A szerkezet alapszíne: Ral 7035 Más Ral színű szerkezet felára: + 20 % 8 A feltüntetett árak az ÁFÁ-t nem tartalmazzák

12 Az Umbroll Shadow napellenző esőcsatornás homlokprofillal, az alumínium profilokban a ponyvákkal színharmóniában lévő profilbetétekkel és tűgörgős csuklószerkezetekkel egészíti ki a Shadow ernyők előnyös tulajdonságait. A szerkezeti részek műanyag takarással burkoltak. UMBROLL SHADOW Szerkezetszín: RAL 9016, kívánságra lásd RAL színsor Ponyvaszín: Umbroll színsor Karok: 5 m-ig 2 db, 5-6 m 2-3 db, 6-8 m 3 db, 8 m felett 4 db Konzol: homlokzati, kívánságra univerzálmennyezeti, szarufa Ponyvacső: Ø 70 mm, Ø 78 mm Védőtető: opcionálisan rendelhető, kívülről festett, hengerelt alumínium cm cm További technikai információk a oldalon találhatók. 7

13 UMBROLL SHADOW NAPELLENZŐ NETTÓ KISKERESKEDELMI ÁRLISTÁJA EZER FORINTBAN KARKINYÚLÁS SZÉLESSÉG karok és konzolok száma kar-2 konz kar-2 konz kar-2 konz kar-2 konz kar-2 konz kar-3 konz kar-3 konz kar-3 konz k+bölcső k+bölcső k+bölcső k+bölcső k+bölcső k+bölcső k+bölcső k+bölcső Minimális szélesség 3 darab kar esetén 192 cm 240 cm 277 cm 340 cm 364 cm 392 cm 510 cm 546 cm 588 cm A napellenzőkarok tűgörgős csapágyazásúak, alu színező csíkkal díszíthetőek. A szerkezetek 40 x 40 mm-es zártszelvényre építettek, 5m-es szélességig 2 db könyökkart és Ø 70 mm-es tengelyt tartalmaznak. 5 és 6 méter között 2 vagy 3 kart, nagyobb szélesség esetén 8m-ig 3db, efelett 4 db UMBROLL típusú könyökkart tartalmaznak. A tartókonzolok darabszáma a csuklókarokéval azonos, de a cm-es mérettartományban +1 konzol jár. ( A 2 karos változatnál) 5 mfelett 2 karos és 3 karos változatnál Ø78 mm-es a tengely szerelve! 6 m felett bölcső + bevarrt koptató, + egy menet textil a tengelyen a bölcső miatt, 8m felett 4 karral, fém dugóval, nagy hajtóművel szerelve. A szerkezet alapszíne: Ral 9016 Más Ral színű szerkezet felára: + 20 % A feltüntetett árak az ÁFÁ-t nem tartalmazzák 7

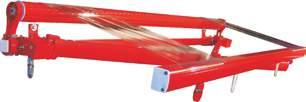

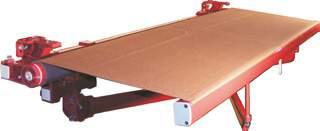

14 A Basic Extra típus kis szélességű, nagy kinyúlású ernyők esetén alkalmazható. A szélesség amennyiben nem haladja meg a kinyúlást 40 cm-el, úgy a karok szinteltolásos megoldását kell alkalmazni. Basic extra Szerkezetszín: RAL 7035, kívánságra lásd RAL színsor Ponyvaszín: Umbroll színsor Karok: 2 db Konzol: extrudált homlokzati, kivánságra extrudált univerzál-mennyezeti, szarufa Ponyvacső: Ø 70 mm, Ø 78 mm Védőtető: opcionálisan rendelhető, kívülről festett, hengerelt alumínium cm cm További technikai információk a oldalon találhatók. 9

15 BASIC EXTRA NAPELLENZŐ NETTÓ KISKERESKEDELMI ÁRLISTÁJA EZER FORINTBAN KARKINYÚLÁS SZÉLESSÉG karok és konzolok száma kar-2 konz kar-2 konz kar-2 konz kar-2 konz kar-2 konz kar-2 konz Minimális szélesség 121 Cm 144 Cm 163 Cm 194 Cm 206 Cm 220 Cm A szerkezetek zártszelvényre építettek, 2 db könyökkart tartalmaznak minden méret esetén. A karok színt eltolással egymás alá kerülnek beépítésre és a színtkülönbség a homlokprofil bekötésénél visszaemelésre kerül. A minimális szélességi értékek alá már könyökkaros megoldással nem lehet bemenni, nagyobb méreteknél a normál árlistákat kell mérvadónak tekinteni. A szerkezetek a kis szélesség miatt és az egymás alá szerelt karok miatt robosztus kialakításúnak tűnnek. Mind a Basic rendszerű fekvő hengertartós, mind a Shadow rendszerű álló hengertartós kivitelben elkészíthető. Mindkettőnél ez az ártáblázat alkalmazható. A többi típusnál ez az ártáblázat nem használható. A szerkezet alapszíne: Ral 7035 Más Ral színű szerkezet felára: + 20 % A feltüntetett árak az ÁFÁ-t nem tartalmazzák 9

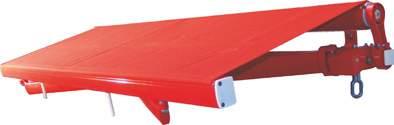

16 Hajtókarral könyen állítható dőlésszögű napellenző, amely kiváló védelmet nyújt a lenyugvó nap ellen. SUNSET Szerkezetszín: RAL 7035, kívánságra lásd RAL színsor Ponyvaszín: Umbroll színsor Karok: 2 db Konzol: homlokzati, kívánságra univerzálmennyezeti, szarufa Ponyvacső: Ø 70 mm, Ø 78 mm Védőtető: opcionálisan rendelhető, kívülről festett, hengerelt alumínium cm cm További technikai információk a oldalon találhatók. 11

17 SUNSET NAPELLENZŐ NETTÓ KISKERESKEDELMI ÁRLISTÁJA EZER FORINTBAN KARKINYÚLÁS SZÉLESSÉG karok és konzolok száma kar-2 konz kar-2 konz kar-2 konz kar-2 konz kar-2 konz kar-3 konz kar-3 konz kar-3 konz Minimális szélesség 192 cm 240 cm 277 cm 340 cm 364 cm 392 cm A szerkezetek zártszelvényre építettek, 5,5m-es szélességig 2 db könyökkart tartalmaznak. A napellenző billentő szerkezete olyan kialakítású, hogy a hajtókar segítségével karonként külön lehetséges a ponyvafelület dőlésszögét állítani. A tartókonzolok darabszáma a csuklókarokéval azonos, de a cm +1 konzol jár. A táblázatban szereplő árak Shadow karokkal felépített rendszer. A szerkezet alapszíne: Ral 7035 Más Ral színű szerkezet felára: + 20 % A feltüntetett árak az ÁFÁ-t nem tartalmazzák 11

18 MINI Kisebb méretű napellenzők esetén anyag és ártakarékos megoldás. Vékonyabb profilokkal, a mérettartományhoz igazodó keresztmetszetekkel készül. Szerkezetszín: RAL 7035, kívánságra lásd RAL színsor Ponyvaszín: Umbroll színsor Karok: 2 db Konzol: univerzál, kívánságra szarufa Ponyvacső: Ø 60 mm, Ø 70 mm Védőtető: opcionálisan rendelhető, kívülről festett, hajlított alumínium cm cm További technikai információk a oldalon találhatók. 10

19 NAPELLENZŐ NETTÓ KISKERESKEDELMI ÁRLISTÁJA EZER FORINTBAN KARKINYÚLÁS SZÉLESSÉG karok és konzolok száma kar-2 konz kar-2 konz kar-2 konz kar-3 konz kar-3 konz kar-3 konz kar-3 konz kar-3 konz Minimális szélesség 146 cm 164 cm 188 cm 212 cm 236 cm 260 cm A szerkezetek 30 x 30 mm zártszelvényre építettek, 5m-es szélességig 2 db könyökkart, nagyobb szélesség esetén 6m-ig 3db kart tartalmaznak. Az 5 és 6 m szélességtartományt csak szélcsendes terület árnyékolására javasoljuk, ezt a mérettartományt inkább az erősebb Basic, Shadow típusokból célszerű kivitelezni.zni. A tartókonzolok darabszáma a csuklókarokéval azonos, de a 350 cm-es szélesség felett +1 konzol jár. Ezen típushoz mini univerzális konzol tartozik. A szerkezet alapszíne: Ral 7035 Más Ral színű szerkezet felára: + 20 % A zártszelvény horganyzott natúr színű 10 A feltüntetett árak az ÁFÁ-t nem tartalmazzák

20 A teljes szerkezet számára védelmet nyújtó tokozott megoldás a legelegánsabb megjelenésű napellenzőt eredményezi. Full cassette Szerkezetszín: RAL 9016, RAL 9006 kívánságra lásd RAL színsor Ponyvaszín: Umbroll színsor Karok: 5 m-ig 2 db, 5-6 m 2-3 db, 6-7 m 3 db Konzol: extrudált homlokzati, kívánságra mennyezeti vagy szarufa konzol kiegészítők Ponyvacső: Ø 70 mm, Ø 78 mm Védőtető: szerkezettel színazonos, kazettás megoldás cm cm További technikai információk a oldalon találhatók. 13

21 FULL CASETTE NAPELLENZŐ NETTÓ KISKERESKEDELMI ÁRLISTÁJA EZER FORINTBAN KARKINYÚLÁS SZÉLESSÉG karok és konzolok száma kar-2 konz kar-2 konz kar-2 konz kar-2 konz kar-2 konz kar-2 konz kar-3 konz kar-3 konz Minimális szélesség 3 darab kar esetén 192 cm 240 cm 277 cm 340 cm 510 cm A nagyobb szélességi méreteknél csak a három karos megoldást javasoljuk a homlokprofil jelentős súlya miatt. Az ártáblázat Shadow rendszerű karok alkalmazására lettek árazva. A szerkezetek 5m-es szélességig 2 db könyökkart, 5 és 6 méter között 3 kart tartalmaznak. A dőlésszög az egész kazetta döntéséel lehetséges fokozatmentesen. A tokozott napellenző alap kivitele normál, nem NHK-s motor beszerelése alkalmas, ezért a megfelelő motor árát a napellenző árához hozzá kell számolni. Kézi hajtás vagy NHK igény felmerülése esetén rendelés felvétel előtt műszaki egyeztetés elengedhetetlen! A mennyezeti rögzítés kiegészítő konzolal lehetséges. A szerkezet alapszíne: Ral 9016 Más Ral színű szerkezet felára: + 20 % A feltüntetett árak az ÁFÁ-t nem tartalmazzák 13

22 PRACTIC Balkonok légies napellenző megoldása. Egyszerű szerkezeti felépítése, könnyed megjelenése balkonok díszévé teheti. Szerkezetszín: RAL 7035, kívánságra lásd RAL színsor Ponyvaszín: Umbroll színsor Karok: 2 db Konzol: univerzál Ponyvacső: Ø 70 mm, Ø 78 mm Védőtető: opcionálisan rendelhető, kívülről festett, hengerelt alumínium cm cm További technikai információk a oldalon találhatók. 14

23 PRACTIC NAPELLENZŐ NETTÓ KISKERESKEDELMI ÁRLISTÁJA EZER FORINTBAN KARKINYÚLÁS SZÉLESSÉG karok és konzolok száma kar-2 konz kar-2 konz kar-2 konz kar-2 konz kar-2 konz kar-2 konz Minimális szélesség 192 cm 240 cm 277 cm A szerkezetek oldalpajzsos kivitelűek, 5 m-es szélességig javasolt alkalmazásuk. Esztétikai megjelenésük filigránabb, mint a zártszelvényes társaiké, de helyszíni szerelésük kicsit bonyolultabb. A konzolként szolgáló oldalpajzs egyben a billentő szerkezet és a hengertartó funkcióját is ellátja. Mind mennyezeti, mind homlokzati szerelésre alkalmas a napellenző szerkezet. Közkedvelt balkonok első mennyezeti részére történő szerelési lehetőségnél. A szerkezet alapszíne: Ral 7035 Más Ral színű szerkezet felára: + 20 % 14 A feltüntetett árak az ÁFÁ-t nem tartalmazzák

24 A homlokprofilból kitekerhető függőleges ponyvafelület mind a lemenő nap ellen, mind a szomszédok fürkésző tekintete ellen védelmet nyújt. COMPACT Szerkezetszín: RAL 7035, kívánságra lásd RAL színsor Ponyvaszín: Umbroll színsor Karok: 2 db Konzol: homlokzati, kívánságra univerzálmennyezeti, szarufa Ponyvacső: Ø 70 mm, Ø 78 mm Védőtető: opcionálisan rendelhető, kívülről festett, hengerelt alumínium cm cm További technikai információk a oldalon találhatók. 15

25 COMPACT NAPELLENZŐ NETTÓ KISKERESKEDELMI ÁRLISTÁJA EZER FORINTBAN KARKINYÚLÁS SZÉLESSÉG karok és konzolok száma kar-2 konz kar-2 konz kar-2 konz kar-2 konz kar-2 konz kar-3 konz kar-3 konz kar-3 konz Minimális szélesség 192 cm 240 cm 277 cm 340 cm A szerkezetek zártszelvényre építettek, 5,5m-es szélességig 2 db könyökkart tartalmaznak. A speciális homlokprofilban 105 cm ponyva van feltekerve, és ehhez adódik a szokásos 25 cm hagyományos drapéria. A tartókonzolok darabszáma a csuklókarokéval azonos, de a 451-től cm +1 konzol jár. A táblázatban szereplő árak Basic karokkal felépített Basic rendszer. A szerkezet alapszíne: Ral 7035 Más Ral színű szerkezet felára: + 20 % A feltüntetett árak az ÁFÁ-t nem tartalmazzák 15

26 FULL Teljes négy évszakos térfedés. Beépített infrás térfűtés, vízpárás légkondícionálás és világítás, 100%-os UV sugárzás visszaverő ponyva, leereszthető drapériával. Szerkezetszín: RAL 9016, kívánságra lásd RAL színsor Ponyvaszín: Reflect színsor vagy Umbroll színsor Karok: 5 m-ig 2 db, 5-6 m 2-3 db Konzol: univerzál, kívánságra szarufa Ponyvacső: Ø 70 mm, Ø 78 mm Védőtető: opcionálisan rendelhető, kívülről festett, hengerelt alumínium cm cm További technikai információk a oldalon találhatók. 16

27 FULL NAPELLENZŐ NETTÓ KISKERESKEDELMI ÁRLISTÁJA EZER FORINTBAN KARKINYÚLÁS SZÉLESSÉG karok és konzolok száma kar-2 konz kar-2 konz kar-2 konz kar-2 konz kar-2 konz kar-3 konz kar-3 konz k+bölcső k+bölcső k+bölcső k+bölcső Minimális szélesség 3 darab kar esetén 192 cm 240 cm 277 cm 340 cm 364 cm 392 cm 510 cm 546 cm 588 cm A szerkezetek felépítése lehet akár Basic akár Shadow rendszerű, a napellenző különlegessége, hogy szolgáltatásait tekintve mind a négy évszakban használható. A szerkezetek a méretüknek megfelelő erejű kézzel is tekerhető motorokat tartalmaznak. A motorok távirányíthatóak, fény és szélvezérléssel. Leereszthető homlokprofil került a napellenzőre, nagyobb szélességnél 2 db 5m-es stációból leereszthetően. A napellenző felerősítésénél 6m ig 1, 6m felett 2 db 3m hosszú dimmelhető távirányítóval működő világítótest van. A hideg ellen 4 m-ig 1, felette 7m-ig 2, efölött 3 szabályozható nagyteljesítményű infra fűtőtest védi a teraszon ülőket. Nyári melegben a homlokprofilba épített vízpárás légkondícionálás teszi komfortossá a teraszunkat. A ponyvafelület speciális 100% ban UV szűrő Reflect anyagból készül. A szerkezet alapszíne: Ral 9016 Más Ral színű szerkezet felára: + 20 % 16 A feltüntetett árak az ÁFÁ-t nem tartalmazzák

28 Textilek A természet ihlette Minőségi anyagok Termékeinkhez a gyártás során csak a legkiválóbb alapanyagokat használjuk fel. Az esztétikum mellett ezek az anyagok fontos műszaki tulajdonságokkal is rendelkeznek. Vízállóság Az alkalmazott textíliák legalább 325 vízoszlopmillimétert tartanak meg átszivárgás nélkül. Vagyis a ponyván akár 32 cm magasságban felgyűlt víz sem szivárog át. Portaszítás A textíliára lerakódott port az impregnált vászon taszítja, így azt az esővíz könnyen lemossa. Védelem Textiljeink penészesedés és gombásodás elleni védelemmel is rendelkeznek. UV-szűrés Érezni fogják, hogy árnyék és árnyék között is van különbség. Napellenzőink textiljei megfelelnek a jelenleg érvényben lévő legszigorúbb uniós irányelveknek az UVsugárzás szűrésére vonatkozóan. Textíliáink az impregnáló anyagnak és eljárásnak köszönhetően a szilárd szennyeződésekkel szemben is roppant ellenállóak. Mindezen tulajdonságoknak köszönhetően a textilekre rendeltetésszerű használat mellet 5 év garanciát vállalunk. Színválasztékunk megtekintéséhez, kérje textil minta katalógusunkat! 17

29 műszaki információk 260 Basic Homlokzati rögzítés Mennyezeti rögzítés Homlokzati rögzítés védőtetővel Szarufa rögzítés 228 Shadow Homlokzati rögzítés Mennyezeti rögzítés Homlokzati rögzítés védőtetővel 248 Szarufa rögzítés Umbroll basic Homlokzati rögzítés Mennyezeti rögzítés Homlokzati rögzítés védőtetővel 250 Szarufa rögzítés 230 Umbroll shadow Homlokzati rögzítés Mennyezeti rögzítés Homlokzati rögzítés védőtetővel Szarufa rögzítés Basic new Homlokzati rögzítés Mennyezeti rögzítés Homlokzati rögzítés védőtetővel 250 Szarufa rögzítés Basic extra Homlokzati rögzítés Mennyezeti rögzítés Homlokzati rögzítés védőtetővel 250 Szarufa rögzítés 18

30 műszaki információk Mini Practic Sunset Homlokzati rögzítés 260 Mennyezeti rögzítés 280 Szarufa rögzítés Full Casette Univerzális rögzítés Homlokzati rögzítés védőtetővel Univerzális rögzítés Homlokzati rögzítés védőtetővel Homlokzati rögzítés Mennyezeti rögzítés 414 Szarufa rögzítés Compact Homlokzati rögzítés Mennyezeti rögzítés Homlokzati rögzítés védőtetővel Szarufa rögzítés Full Homlokzati rögzítés Mennyezeti rögzítés Homlokzati rögzítés védőtetővel Szarufa rögzítés 19

31 műszaki információk 20

32 műszaki információk Szerkezet A napellenzők szerkezete porszórt felületű AlMgSi öntvényekből és extrudált idomokból, valamint horganyzott acél zártszelvényből és kötőelemekből áll. Az alapanyagokat a megfelelő szilárdság és élettartam szem előtt tartásával határoztuk meg. Rögzítés Az árnyékolókat szarufára, vízszintes, függőleges falfelületre, vagy szabadon álló állványra lehet rögzíteni. A szerelésnél fontos az épületszerkezetnek megfelelő rögzítőanyag megválasztása, az állványos ernyők esetén a megfelelő alapozás. Ezért javasoljuk, hogy napellenzője rögzítésénél vegye igénybe Partnereink segítségét! Időjárás Szél-teherbírásuk a mérettől és az elhelyezés módjától függ. Az erős szél a textilfelületbe könnyen belekaphat, és a szél sebességével, valamint a felülettel arányos mértékben terhelheti a szerkezetet, illetve a rögzítési pontokat. A napellenzők kisebb méreteknél, km/h-ás szélnek, nagyobb méreteknél km/h-ás szélnek képesek ellenállni. Javasoljuk, hogy szélnek kitett helyekre napellenzőinket motoros szélvédelemmel felszerelve rendelje! A ponyvának feszesen kell állnia, és kifelé minimum 13 fokos lejtést kell adni neki, hogy az esővíz lefolyhasson róla. Hasonlóan fontos télen, hogy ne engedjük a havat felgyűlni a napellenzőn, hiszen annak súlya észrevétlenül túlterhelheti a szerkezetet. Ezért hóesésben soha ne hagyja kiengedve napellenzőjét! Elektromos kialakítás Konkrétumokat mindig a helyszínen tud mondani a kivitelező. Van azonban néhány olyan előírás, melyek általánosan igazak. A legegyszerűbb a rádió vezérlésű rendszerek beüzemelése, mert minden elemét, mint egy általános fogyasztót az elektromos hálózatra kell kötni. A működtetésük ettől kezdve már csak programozás kérdése. A fali kapcsolós rendszerek több elektromos előkészítést igényelnek, ebben kérje szakember segítségét! Az érzékelők elhelyezése Fontos, hogy az érzékelők azt érzékeljék, amit az árnyékoló is, tehát ne legyenek túl messze a napellenzőtől, ugyanakkor legyenek megfelelően szélnek, fénynek, esőnek kitett helyen. Az esetleges elektromos kiállásokat tehát ennek megfelelően kell kialakítani. A motorokat és vezérléseket mindig fázishelyesen, a gyártó előírásainak megfelelően, szabványos, vízmentes, oldható kültéri kötésekkel kell kötni. Beltéri kapcsolót, vagy vezérlést tilos kültérbe szerelni. Elektromos szerelést csak vizsgázott szakember végezhet! Bármilyen rendellenességet tapasztal a működtetés során, forduljon a berendezést szerelő kivitelezőhöz. Az elektronikai és mechanikai munkáknál, biztonsága érdekében, kérje szakembereink segítségét! Határidők Mindent megteszünk azért, hogy Ön a lehető leghamarabb megkapja a megrendelt terméket. A szállítási határidőt mindig egyedileg tudja megadni partnerünk, annak megfelelően, hogy melyik termékről, illetve milyen kivitelről van szó. 21

33 extrák Automatika és vezérlés Az Ön maximális kényelmét szolgálva automatikus vezérlő rendszereket is rendelhet napellenzőihez. A szélérzékelők és a napfény érzékelő szenzorok az időjárásnak megfelelően biztosítják az árnyékolórendszer optimális működését és védelmét. Az aktív szélvédelem biztonságot nyújt árnyékolóinak a szél okozta rongálódás ellen, még akkor is, ha Ön éppen nem tartózkodik otthon. A napfény érzékelő a beeső fény mennyiségének megfelelően állítja az árnyékolót. Napsütésben kinyitja a napellenzőt, így véd a felmelegedéstől, míg borús időben behúzza a szerkezetet, hogy természetes fényt bíztosítson otthonának. A távirányító segítségével egy mozdulattal megfelelő helyzetbe állíthatja napellenzőjét, fel sem kell állnia a székből, nyugodtan kortyolgathatja tovább hűsítőjét. A szerkezetre szerelhető hűtő- és fűtőrendszer segítségével a hűvösebb és a fülledtebb estéket is egyaránt kellemesen töltheti a teraszon. 22

34 Az Én napellenzőm: Az Ön Umbroll partnere 23
