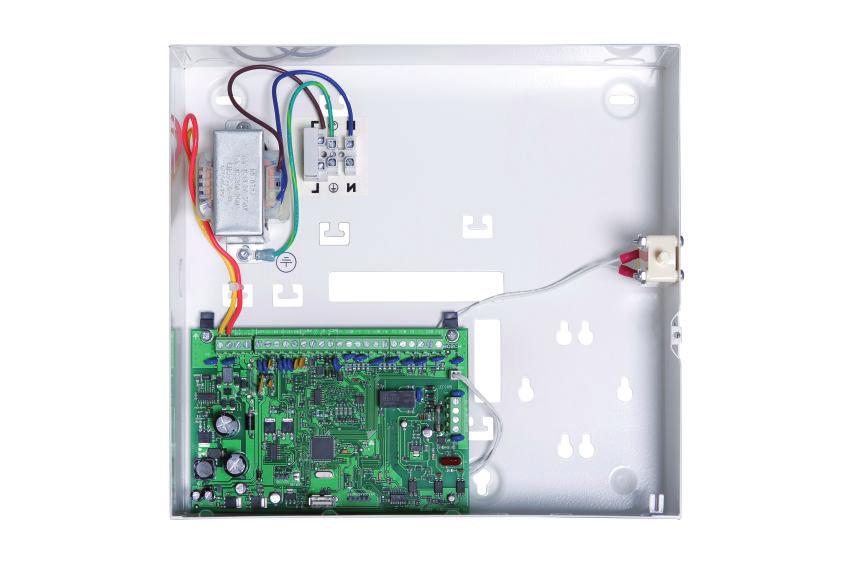

1 Behatolásjelző riasztórendszerek AMAX2-P1E Behatolásj. készl. en/pl/tr/h, Ethernet AMAX2-P1E Behatolásj. készl. en/pl/tr/h, Ethernet A készlet a következőket tartalmazza: Az 1. nyelvi csomagot (angol, lengyel, török, magyar) tartalmazó AMAX központ Egy B426-M Ethernet mobil kommnikációs modl AMAX panel 2100 Ez a központ lakóépületek, valamint kis- és közepes vállalkozások védelmére szolgál. 8 zónás és 2 területes, dobozzal és transzformátorral szállítjk. A rendszer tartalmaz egy beépített PSTN tárcsázót, amely a riasztást a telefonhálózaton keresztül egy telefonra és/vagy egy kommnikációs központba továbbítja, ezzel egy időben pedig a behatolásra figyelmeztető hangüzenetet küld a tlajdonos vezetékes vagy mobiltelefonjára. A rendszer üzembe helyezése egyszerű, csak minimális programozásra van szükség: az alapértelmezett beállításokkal a rendelkezésre álló fnkciók 90%-a használható. A programozás az AMAX TEXT, LCD és LED kezelőegységen vagy a programozó szoftveren (ALink Pls) keresztül végezhető el. A behatolásjelző rendszer a Bosch vezetékes érzékelőivel használható. 8 vezetékes zóna / 2 terület / 64 felhasználói kód Beépített hangtárcsázó modl Makrofnkciók Közvetlen USB-kapcsolat Mobilalkalmazás fnkciói B426-M Ethernet mobil kommnikációs modl A Conettix Ethernet kommnikációs modl négyvezetékes SDI, SDI2, illetve opcionális bszeszköz, amely kétirányú kommnikációt tesz lehetővé a kompatibilis központokkal az IPv4 és IPv6 Ethernet hálózatokon keresztül. Jellemző alkalmazási területek: Jelentés és útvonal-felügyelet egy Conettix kommnikációs adat- és riasztástovábbító egység felé. Távprogramozás és vezérlés Távprogramozó szoftver (RPS) vagy A-Link használatával. Csatlakozás épületatomatizálási és integrálási alkalmazásokhoz.

2 2 AMAX2-P1E Behatolásj. készl. en/pl/tr/h, Ethernet A rendszer áttekintése 2 Adatbszos csatlakozás a vezérlőközpont és a modl között 8 Ethernet hálózati kapcsolat az Ethernet adapterrel (D6680/ITS- D6682/ITS-D6686) (ITS-D6682 az ábrán) Ethernet hálózati adapter 3 B426/B426-M 9 Conettix Ethernet hálózati adapter (ITS-D6682 az ábrán) USB PSTN Telephone Network 4 Ethernet kapcsolat a modl és az Ethernet hálózat között 5 Ethernet hálózat, helyi hálózat (LAN), nagyvárosi hálózat (MAN), nagytávolságú hálózat (WAN) vagy internet 10 ITS-D6682 kapcsolódása a Conettix D6600 kommnikációs adat- és riasztástovábbító egység COM4 portjára 11 Ethernet hálózati kapcsolat a gazdaszámítógép Ethernet hálózati kártyája (NIC) és az Ethernet hálózat között CMS Phone A-Link Pls A (B426/B426-M) modlok kereskedelmi és ipari biztonságtechnikai alkalmazások széles köréhez készülnek. A rgalmas, két végpont közötti útvonalfelügyeletnek, az AES titkosításnak és a csere elleni védelemnek köszönhetően a modlok ideális eszközök a nagy biztonságot igénylő és tűzjelző-távfelügyeleti alkalmazásokhoz. A modlok használhatóak önállóan kommnikációs útvonalként vagy más kommnikációs technológiákkal együtt is Szám Leírás 1 Kompatibilis Bosch vezérlőközpont Szám Leírás 7 Conettix D6100i kommnikációs adat- és riasztástovábbító egység és/vagy Conettix D6600 kommnikációs adat- és riasztástovábbító egység (a Conettix D6600 kommnikációs adat- és riasztástovábbító egység egységhez a 8, 9 és 10 is szükséges) Ethernet hálózati kapcsolat a D6100i kommnikációs vevőegységgel (D6100i/ D6100IPv6) Fnkciók AMAX panel Távprogramozó szoftver (RPS), atomatizálás vagy a Conettix D6200 programozó/ adminisztrációs szoftver fttatása gazdaszámítógépen Alapjellemzők Kódbillentyűzet STAY / AWAY élesítés Egygombos STAY / AWAY élesítés Beépített tárcsázó CID/SIA átviteli formátmmal. A hangtárcsázó modl riasztás esetén akár 4 rögzített üzenet vezetékes/mobiltelefonra történő továbbítására is képes. Az üzenetek az A-Link Pls szoftverrel rögzíthetők, és az A-Link Pls távprogramozó szoftver segítségével küldhetők el a központra 16 db heti ütemezés beállítása a naptárba, kivételek hozzáadásának lehetőségével 3 programozható makró: a kezelőegységről elérhető több fnkció egyetlen felhasználói makrófnkcióvá egyesíthető, és egy gomb megnyomásával végrehajtható Távoli karbantartási műveletek (pl.: sétateszt, kiiktatás) A telepítő a szerviz mód engedélyezésével a programozást kényelmesen, riasztások és kimenetek aktiválása nélkül végezheti Többterületes beállítás esetén (közvetlen és többszörös élesítés) megjelenik a terület állapota A terület nevének kijelzése a fő vagy a területi szöveges kezelőegységen 4 beépített kimenet (kettő felügyelt) Egy fizikai kimenethez akár három kimeneti eseménytíps is meghatározható Az 1. zóna kivételével minden zóna használható négyvezetékes tűzérzékelővel Bármely zóna használható ajtócsengő módban (Door Bell) Bármely zóna használható az érzékelőn történő szabotázs felderítésére (DEOL) A zónák név szerint kiiktathatók Kimenetek és zónák teszt üzemmódja

3 3 AMAX2-P1E Behatolásj. készl. en/pl/tr/h, Ethernet Opcionális fnkciók Relékimenetek a bővítőmodlon (a DX3010 esetén) Kültéri szirénák és IP-kamerák csatlakoztatása egy opcionális 8 relés modlhoz (DX3010) Programozóklcs Kimenetek élesítése, kiiktatása, izolálása, működtetése és lekérdezése a RSC+ mobileszközalkalmazással (a B426-M vagy a B450-M és B442 vagy B443 modl használatával) Opcionális riasztástovábbítás IP-kommnikáció a Bosch Conettix IP, SIA DC09 (UDP), illetve a SIA DC 09 TCP protokolljával, a B426- M, B450-M és B442 vagy B443 modl használatával GPRS-kommnikáció a Bosch Conettix IP, SIA DC09 UDP, illetve a SIA DC 09 TCP protokolljával, a B450-M és B442 vagy B443 modl használatával Opcionális távprogramozás az A-Link Pls szoftverrel IP-kommnikáció (B426-M és B450-M és B442 vagy B443 modl) GPRS-kommnikáció (B450-M és B442 vagy B443 modl) Kommnikáció Bosch szoftvercsomagokkal Az AMAX rendszer a következő szoftvercsomagokkal képes kommnikálni: A Link Pls távprogramozó szoftver Az AMAX rendszer az A-Link Pls távoli programozószoftveren keresztül érhető el és programozható. Az összes kezelőpanel- és állapotinformáció elérhető, és az AMAX panel távolról is kezelhető. Az A-Link Pls USB-, IP- vagy modemes kapcsolaton keresztül képes csatlakozni az AMAX panelhez. Kompatibilitási információk Alapok PSTN-kommnikátor (integrált) Nyitásérzékelők Behatolásérzékelők Négyeres füstérzékelők Opcionális Relék Formátmok: Kapcsolattartó-azonosító, SIA DC 03 Valamennyi kicsi, süllyesztve és felületre szerelhető nyitásérzékelő. Minden hagyományos mozgásérzékelő, beleértve a következőket: Ble Line, szeizmiks, PIR, TriTech, infra és a mikrohllámmal kombinált TriTech PIR-érzékelő. Hagyományos 12 V-os, füst-, hőés optikai füstérzékelők. DX3010 kimeneti modl IP-kommnikátor GPRS/GSM kommnikátor B426-M, illetve B450-M és B442 vagy B443 modl B450-M és B442 vagy B443 modl Megfelelő dokmentáció hozzáférhető. A további információkat lásd a megfelelő adatlapon, brosúrában vagy telepítési kézikönyvben. Az elérhetőség értékesítési területenként változik. B426-M Ethernet mobil kommnikációs modl Conettix IP-kommnikáció A modl Conettix IP-protokollt használ, amely a következőket támogatja: Teljes eseménykódos jelentés és adminisztrálás Rgalmas felügyeleti időközök Szolgáltatás-megtagadási támadásokkal szembeni ellenállás 128, 192 vagy 256-bites AES titkosítás Visszajátszás és csere elleni védelem Címzés Használja a címkapcsolót a bszcímek egyszerű hozzárendeléséhez, illetve a webes konfigráció beállításához. IP-hálózat támogatása A modlok alapesetben a DHCP-t, UPnP-t és az atomatiks IP-címzést támogatják, de statiks IPhálózatokhoz is konfigrálhatók. A modl az IPv6 és IPv4 hálózatokkal kompatibilis. Kompatibilis központ használata esetén támogatja a domainnév-rendszerben (DNS) adott gazdanévvel rendelkező vevőkre történő jelentésküldést az atomatiks helyreállításhoz. LED-ek Három LED állapot- és hibakeresési információkat biztosít. LED Rendszeres ellenőrzés RX TX Jelzés A modl és a központ közötti kapcsolat állapota A bsz beérkező csomagot fogad A bsz kimenő csomagot továbbít RSC+ mobilalkalmazás fnkciói Az RSC+ alkalmazás mobileszközön keresztül biztosít távoli hozzáférést a kezelőpanelhez. A következő fnkciók közül választhat: Élesítés Kényszerített élesítés Kikapcsolás Kiiktatás/kiiktatás megszüntetése Izolálás/izolálás megszüntetése Kimenetek működtetése Állapotlekérdezés Események/múltbeli események lekérdezése RSC+ kompatibilitás Az RSC+ alkalmazás 5.0-s vagy újabb verziójú Android rendszereken használható.

4 4 AMAX2-P1E Behatolásj. készl. en/pl/tr/h, Ethernet Az RSC+ alkalmazás 9.0-s vagy újabb verziójú ios rendszereken használható. RSC+ értesítések Alapértelmezés szerint értesítéseket kap a riasztásokról. Emellett különböző rendszereseményekhez és hibaeseményekhez is bekapcsolhatók értesítések. Tanúsítványok és engedélyek Régió Szabályzatoknak való megfelelési/ minőségi jelzések Németország VdS H [AMAX 2100/3000, RFRC- OPT, RFUN, RFDW-RM, RFDW-SM, RFPR-12, RFDL-11, RFKF-TB, RFKB-FB] Erópa CE AMAX panel 2100, AMAX panel 3000 CE CE EN EMC, RoHS EMC, LVD, RoHS EN-ST Belgim INCERT B Telepítési/konfigrálási megjegyzések B426-M Ethernet mobil kommnikációs modl Felszerelési tdnivalók Rögzítse a modlt a doboz háromfratos rögzítőlapjára a mellékelt csavarok és rögzítőkonzol segítségével. Bekötéssel kapcsolatos tdnivalók A modl adatbszos csatlakozással kapcsolódik a központhoz, és szabványos, legalább 5-ös kategóriájú Ethernet kábellel és RJ-45 dgasszal az Ethernet hálózathoz. Támogatott böngészők Microsoft Internet Explorer (Microsoft Windows 7 vagy újabb verzióhoz) Mozilla Firefox Alkatrészek Mennyiség Alkatrész 1 Integrált PSTN-kommnikátort és az 1. nyelvi csomagot (angol, lengyel, török, magyar) tartalmazó AMAX panel 2100 központ 1 Brkolat 1 Transzformátor 1 Szabotázskapcsoló 1 Csatlakozóblokk tápellátáshoz 1 Hardver tartozékcsomag: lezáró-ellenállások 1 Amax központ használati útmtatója Mennyiség Alkatrész 1 Hardver tartozékcsomag 1 Csatlakozókábelek 1 B426-M dokmentáció Műszaki adatok AMAX panel 2100 Elektromos jellemzők Tápegység típsa Transzformátor Transzformátor bemeneti feszültsége [V AC] Transzformátor kimeneti feszültsége [V AC] Transzformátor AC teljesítménye [VA] EN = A Transzformátorbiztosíték [ma] 500 AC bemenet Minimális üzemi feszültség [V DC] 195 Maximális üzemi feszültség: [V DC] Vonali feszültség frekvenciája [Hz] DC kimenet DC kimenet maximális áramerőssége az összes elemhez [ma] DC kimenet maximális áramerőssége az összes elemhez: függés az akkmlátortól Ax 1 / 2 kimenet Ax 1 / 2 kimenet feszültsége Ax 1 / 2 névleges kimeneti feszültség AC vonali bemenet mellett [V DC] Ax 1 / 2 kimeneti max. Vpp [mv] Ah-s akkmlátor, 12 óra készenlét (akkmlátor-újratöltés 80%-ig 72 órán belül) = 550 ma 7 Ah-s akkmlátor, 36 óra készenlét + 15 perc riasztás 500 ma (akkmlátor-újratöltés 80%-ig 72 órán belül) = 150 ma +12V / GND 13.8 (+3% / -5%) 1 B426-M Ethernet mobil kommnikációs modl

5 5 AMAX2-P1E Behatolásj. készl. en/pl/tr/h, Ethernet Ax 1 / 2 kimeneti feszültségtartomány AC vonali bemenet mellett [V DC] Ax 1 / 2 kimeneti áramerősség [ma] Kimenetek PO -1 / PO -2 maximális felügyelt kimeneti áramerősség [ma] PO -3 maximális áramerősség [ma] Opciós bsz Opciós bsz névleges kimeneti feszültsége AC vonali bemenet mellett [V DC] Opciós bsz névleges kimeneti feszültségtartománya AC vonali bemenet mellett [V DC] Opciós bsz 1 maximális áramerősség [ma] A nyomtatott áramkör maximális nygalmi áramerőssége [ma] Akkmlátor Akkmlátor típsa Alacsony akkmlátortöltési állapot [V DC] Minimm akkmlátortöltési állapot [V DC] (+3% / -5%) V / 7 Ah Bosch D ,0 alatt 10.8 Események száma PIN-kód variációk Eszközök száma Kezelőegységek száma 4 DX 3010 modlok száma 1 GPRS modlok száma: B450-M és B442 vagy B443 IP-modlok száma: B426-M Zónák 256 esemény tárolása az esemény időpontjával és dátmával együtt 256 EN esemény tárolása az esemény időpontjával és dátmával együtt 256 kommnikátoresemény tárolása az esemény időpontjával és dátmával együtt 1 2 (1, ha a fenti GPRS modlok közül csak 1 van csatlakoztatva) 1. zóna Szimpla vagy dpla lezáróellenállás (EOL, 2,2 kω) NC, NO 2. zóna 16 COM 7 szimpla vagy dpla lezáróellenállás (EOL, 2,2 kω) NC, NO Szabotázsvédelem Opciós bsz Ház szabotázsvédelmi bemenete (a bemenetek számát nem csökkenti) Méretek mm-ben 4 vezetékes, Ø 0,6 1,2 Működési frekvenciasávok GSM900 GSM1800 A rádióberendezés teljesítményszintje 4. osztály (2 W) 33. GPRSosztály 1. osztály (1 W) 33. GPRSosztály UMTS osztály (0,25 W) Mechanikai jellemzők Méretek (szél. x mag. x mélys.) [cm] Tömeg [g] 1950 A központ jellemzői 26,0 x 28,0 x 8,35 Maximális kábelhossz [m] Maximális bszhossz [m] Környezeti jellemzők Minimális üzemi hőmérséklet [ C] -10 Maximális üzemi hőmérséklet [ C] 55 Minimális relatív páratartalom [%] 10 Maximális relatív páratartalom [%] 200 (a központtól az tolsó kezelőegységig) 700 (maximm 14 eszköz, maximm 8 kezelőegység) 95 Védettség IP 30, IK 06 Zónák száma 8 Beépített zónák száma 8 Felhasználók száma 64

6 6 AMAX2-P1E Behatolásj. készl. en/pl/tr/h, Ethernet B426-M Ethernet mobil kommnikációs modl Környezeti feltételek Relatív páratartalom Hőmérséklet (üzemi) Tlajdonságok Panelméretek Tápellátás Áramerősség (maximm) Áramfelvétel (készenlétben) Legfeljebb 93%, ha nincs kondenzáció C ( F) 59.5 mm x 108 mm x 16 mm (2.19 in x 4.25 in x in) 100 ma max. 80 ma IUI-AMAX3-LED8 LED kezelőegység, 8 zónás Az AMAX keypad 3000 L8 egy 8 zónás LEDkezelőegység. Tanúsítvány: EN , 2. fokozat Rendelési szám IUI-AMAX3-LED8 IUI-AMAX3-LED16 LED kezelőegység, 16 zónás Az AMAX keypad 3000 L16 egy 16 zónás LEDkezelőegység. Tanúsítvány: EN , 2. fokozat Rendelési szám IUI-AMAX3-LED16 IUI-AMAX4-TEXT Szöveges kezelőegység AMAX keypad 4000 T kétsoros, soronként 18 karakteres szöveges LCD kezelőegység Rendelési szám IUI-AMAX4-TEXT DX3010 Kimeneti bővítő, 8 relés A csomag csak a DX3010 panelt tartalmazza Rendelési szám DX3010 Feszültség Csatlakozók LAN/WAN Kábelezés Ethernet-kábel Ethernet-kábel hossza Vezetékezés Adatbszvezeték átmérője Adatbszvezeték hossza 12 VDC nominal RJ-45 modláris port (Ethernet) Legalább 5-ös kategóriájú árnyékolatlan csavart érpár 100 m (328 ft) max. hosszúság 18 AWG vagy 22 AWG Maximális hossz vezeték átmérője : 150 m (500 ft) mm (22 AWG) 300 m (1000 ft) mm (18 AWG) AE20EN Brkolat modlhoz,szab.véd. brkolat, EN AE20EN műanyag doboz DX2010/DX3010-hoz Rendelési szám AE20EN ICP-EZPK Programozóklcs Kék klcs a konfigrációk Easy Series, illetve AMAX központba, illetve a központból történő továbbításához Rendelési szám ICP-EZPK ICP-EZRU-0106 ROM UPDATE KEY - EZ V1 Zöld színű klcs a központ firmware-frissítéséhez Rendelési szám ICP-EZRU-0106 Rendelési információk AMAX2-P1E Behatolásj. készl. en/pl/tr/h, Ethernet Egy AMAX panel 2100 központot és egy B426-M Ethernet mobil kommnikációs modlt tartalmazó készlet 1. nyelvi csomag: angol, lengyel, török, magyar Nem tanúsított az erópai szabványoknak megfelelően Rendelési szám AMAX2-P1E Tartozékok IUI-AMAX-LCD8 LCD kezelőegység, 8 zónás AMAX keypad 2000 D8 8 zónás, ikonos LCDkezelőegység Rendelési szám IUI-AMAX-LCD8

7 7 AMAX2-P1E Behatolásj. készl. en/pl/tr/h, Ethernet Bemtatta: Erope, Middle East, Africa: Bosch Secrity Systems B.V. P.O. Box JB Eindhoven, The Netherlands Phone: emea.secritysystems@bosch.com emea.boschsecrity.com Germany: Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring Grasbrnn Germany Bosch Biztonsági Rendszerek 2017 Az adatok értesítés nélkül változhatnak h, V2, 08. Dec 2017
