AMAX panel. AMAX panel 2100 AMAX panel 3000 AMAX panel 3000 BE AMAX panel hu Gyorstájékoztató

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "AMAX panel. AMAX panel 2100 AMAX panel 3000 AMAX panel 3000 BE AMAX panel 4000. hu Gyorstájékoztató"

Átírás

1 AMAX panel AMAX panel 2100 AMAX panel 3000 AMAX panel 3000 BE AMAX panel 4000 hu Gyorstájékoztató

2

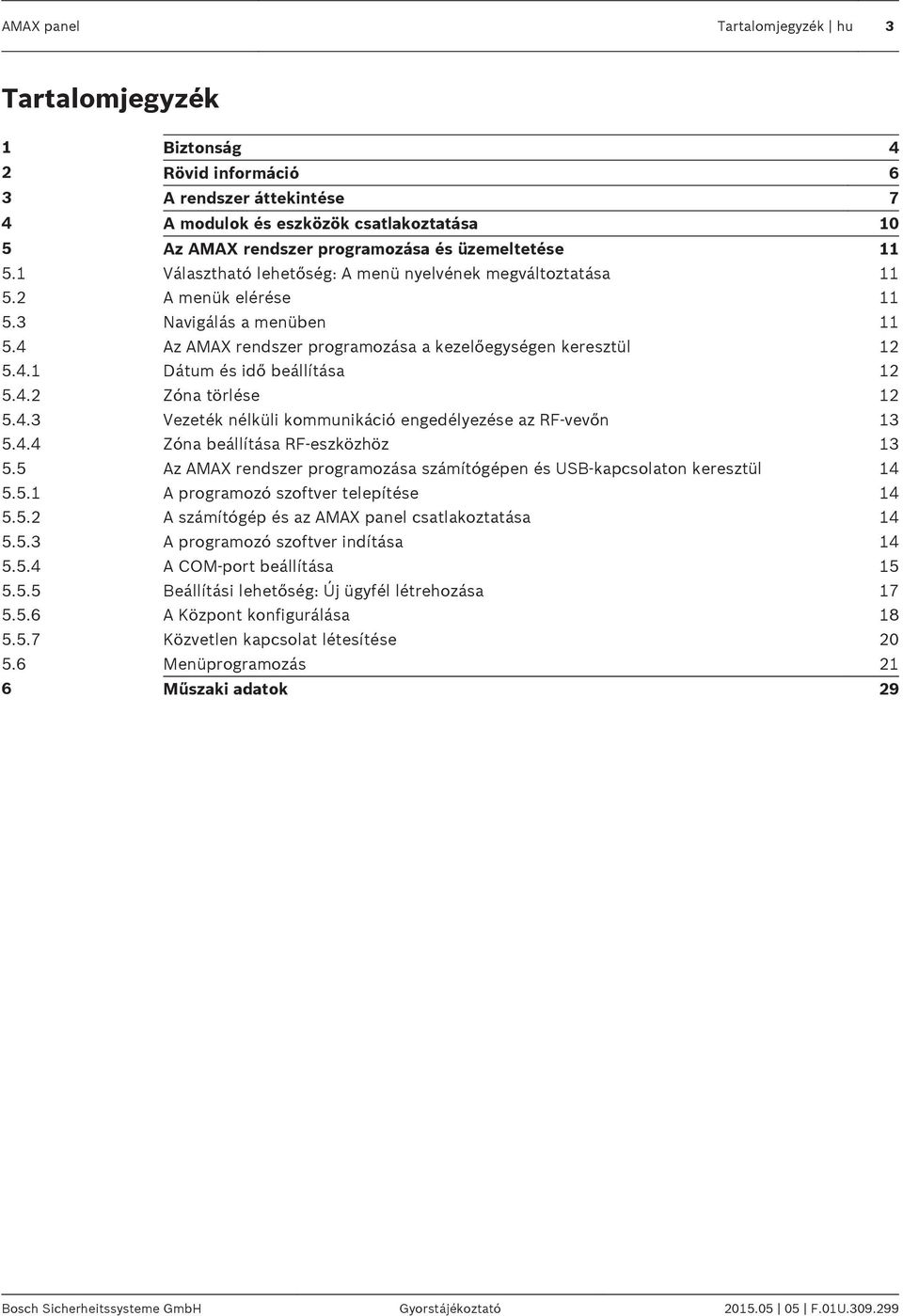

3 AMAX panel Tartalomjegyzék hu 3 Tartalomjegyzék 1 Biztonság 4 2 Rövid információ 6 3 A rendszer áttekintése 7 4 A modulok és eszközök csatlakoztatása 10 5 Az AMAX rendszer programozása és üzemeltetése Választható lehetőség: A menü nyelvének megváltoztatása A menük elérése Navigálás a menüben Az AMAX rendszer programozása a kezelőegységen keresztül Dátum és idő beállítása Zóna törlése Vezeték nélküli kommunikáció engedélyezése az RF-vevőn Zóna beállítása RF-eszközhöz Az AMAX rendszer programozása számítógépen és USB-kapcsolaton keresztül A programozó szoftver telepítése A számítógép és az AMAX panel csatlakoztatása A programozó szoftver indítása A COM-port beállítása Beállítási lehetőség: Új ügyfél létrehozása A Központ konfigurálása Közvetlen kapcsolat létesítése Menüprogramozás 21 6 Műszaki adatok 29 Bosch Sicherheitssysteme GmbH Gyorstájékoztató F.01U

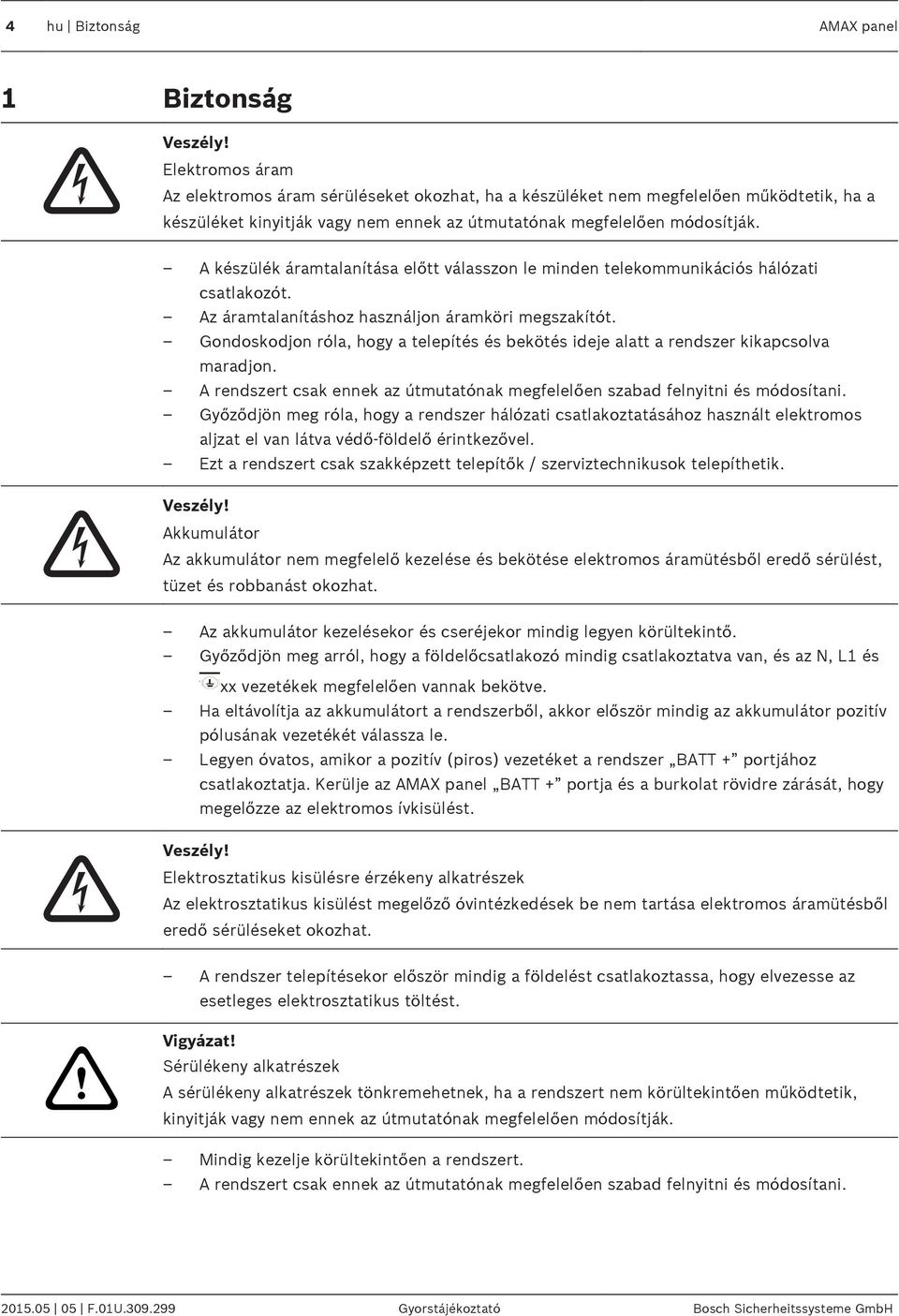

4 4 hu Biztonság AMAX panel 1 Biztonság Veszély! Elektromos áram Az elektromos áram sérüléseket okozhat, ha a készüléket nem megfelelően működtetik, ha a készüléket kinyitják vagy nem ennek az útmutatónak megfelelően módosítják. A készülék áramtalanítása előtt válasszon le minden telekommunikációs hálózati csatlakozót. Az áramtalanításhoz használjon áramköri megszakítót. Gondoskodjon róla, hogy a telepítés és bekötés ideje alatt a rendszer kikapcsolva maradjon. A rendszert csak ennek az útmutatónak megfelelően szabad felnyitni és módosítani. Győződjön meg róla, hogy a rendszer hálózati csatlakoztatásához használt elektromos aljzat el van látva védő-földelő érintkezővel. Ezt a rendszert csak szakképzett telepítők / szerviztechnikusok telepíthetik. Veszély! Akkumulátor Az akkumulátor nem megfelelő kezelése és bekötése elektromos áramütésből eredő sérülést, tüzet és robbanást okozhat. Az akkumulátor kezelésekor és cseréjekor mindig legyen körültekintő. Győződjön meg arról, hogy a földelőcsatlakozó mindig csatlakoztatva van, és az N, L1 és xx vezetékek megfelelően vannak bekötve. Ha eltávolítja az akkumulátort a rendszerből, akkor először mindig az akkumulátor pozitív pólusának vezetékét válassza le. Legyen óvatos, amikor a pozitív (piros) vezetéket a rendszer BATT + portjához csatlakoztatja. Kerülje az AMAX panel BATT + portja és a burkolat rövidre zárását, hogy megelőzze az elektromos ívkisülést. Veszély! Elektrosztatikus kisülésre érzékeny alkatrészek Az elektrosztatikus kisülést megelőző óvintézkedések be nem tartása elektromos áramütésből eredő sérüléseket okozhat. A rendszer telepítésekor először mindig a földelést csatlakoztassa, hogy elvezesse az esetleges elektrosztatikus töltést.! Vigyázat! Sérülékeny alkatrészek A sérülékeny alkatrészek tönkremehetnek, ha a rendszert nem körültekintően működtetik, kinyitják vagy nem ennek az útmutatónak megfelelően módosítják. Mindig kezelje körültekintően a rendszert. A rendszert csak ennek az útmutatónak megfelelően szabad felnyitni és módosítani F.01U Gyorstájékoztató Bosch Sicherheitssysteme GmbH

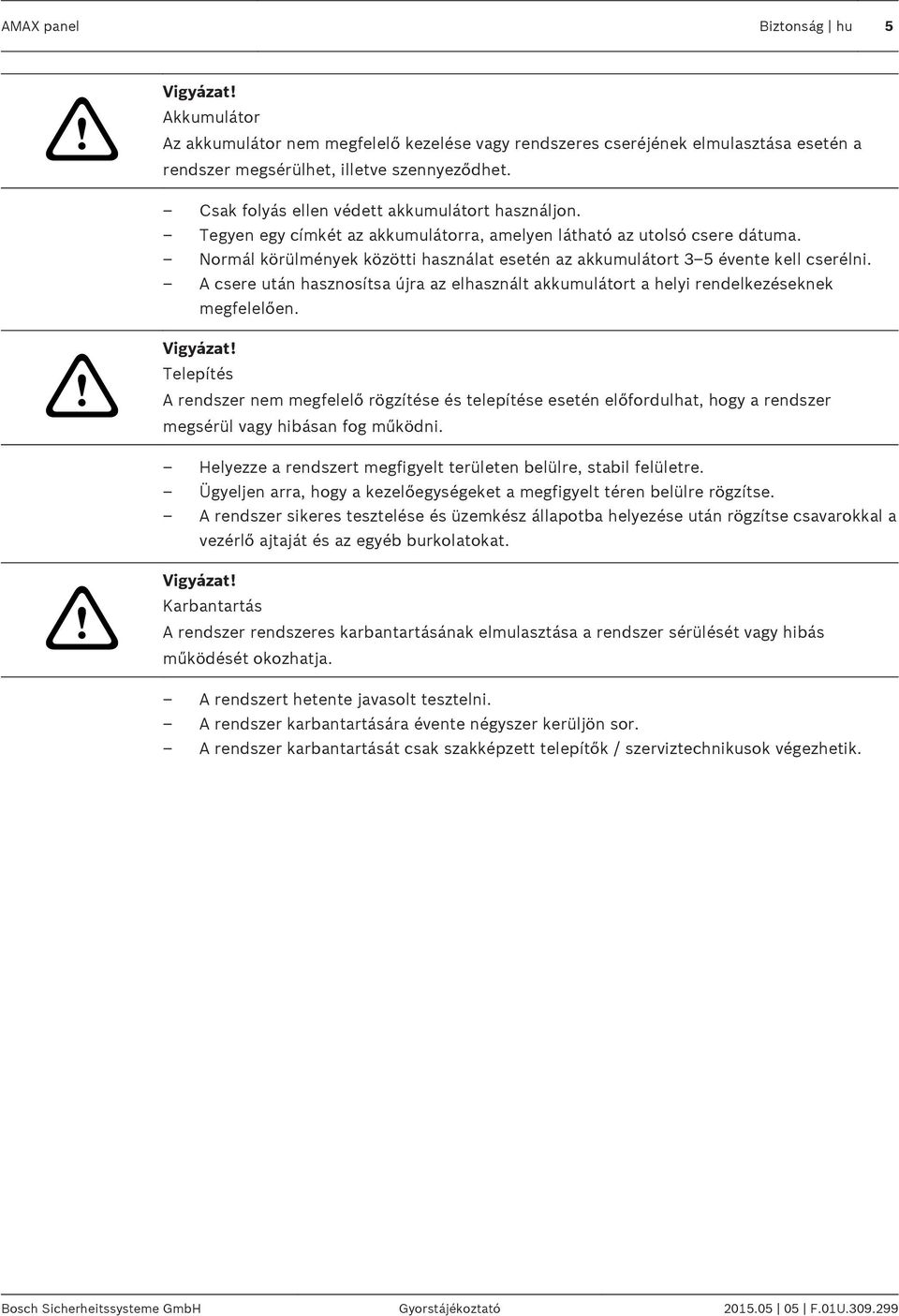

5 AMAX panel Biztonság hu 5! Vigyázat! Akkumulátor Az akkumulátor nem megfelelő kezelése vagy rendszeres cseréjének elmulasztása esetén a rendszer megsérülhet, illetve szennyeződhet. Csak folyás ellen védett akkumulátort használjon. Tegyen egy címkét az akkumulátorra, amelyen látható az utolsó csere dátuma. Normál körülmények közötti használat esetén az akkumulátort 3 5 évente kell cserélni. A csere után hasznosítsa újra az elhasznált akkumulátort a helyi rendelkezéseknek megfelelően.! Vigyázat! Telepítés A rendszer nem megfelelő rögzítése és telepítése esetén előfordulhat, hogy a rendszer megsérül vagy hibásan fog működni. Helyezze a rendszert megfigyelt területen belülre, stabil felületre. Ügyeljen arra, hogy a kezelőegységeket a megfigyelt téren belülre rögzítse. A rendszer sikeres tesztelése és üzemkész állapotba helyezése után rögzítse csavarokkal a vezérlő ajtaját és az egyéb burkolatokat.! Vigyázat! Karbantartás A rendszer rendszeres karbantartásának elmulasztása a rendszer sérülését vagy hibás működését okozhatja. A rendszert hetente javasolt tesztelni. A rendszer karbantartására évente négyszer kerüljön sor. A rendszer karbantartását csak szakképzett telepítők / szerviztechnikusok végezhetik. Bosch Sicherheitssysteme GmbH Gyorstájékoztató F.01U

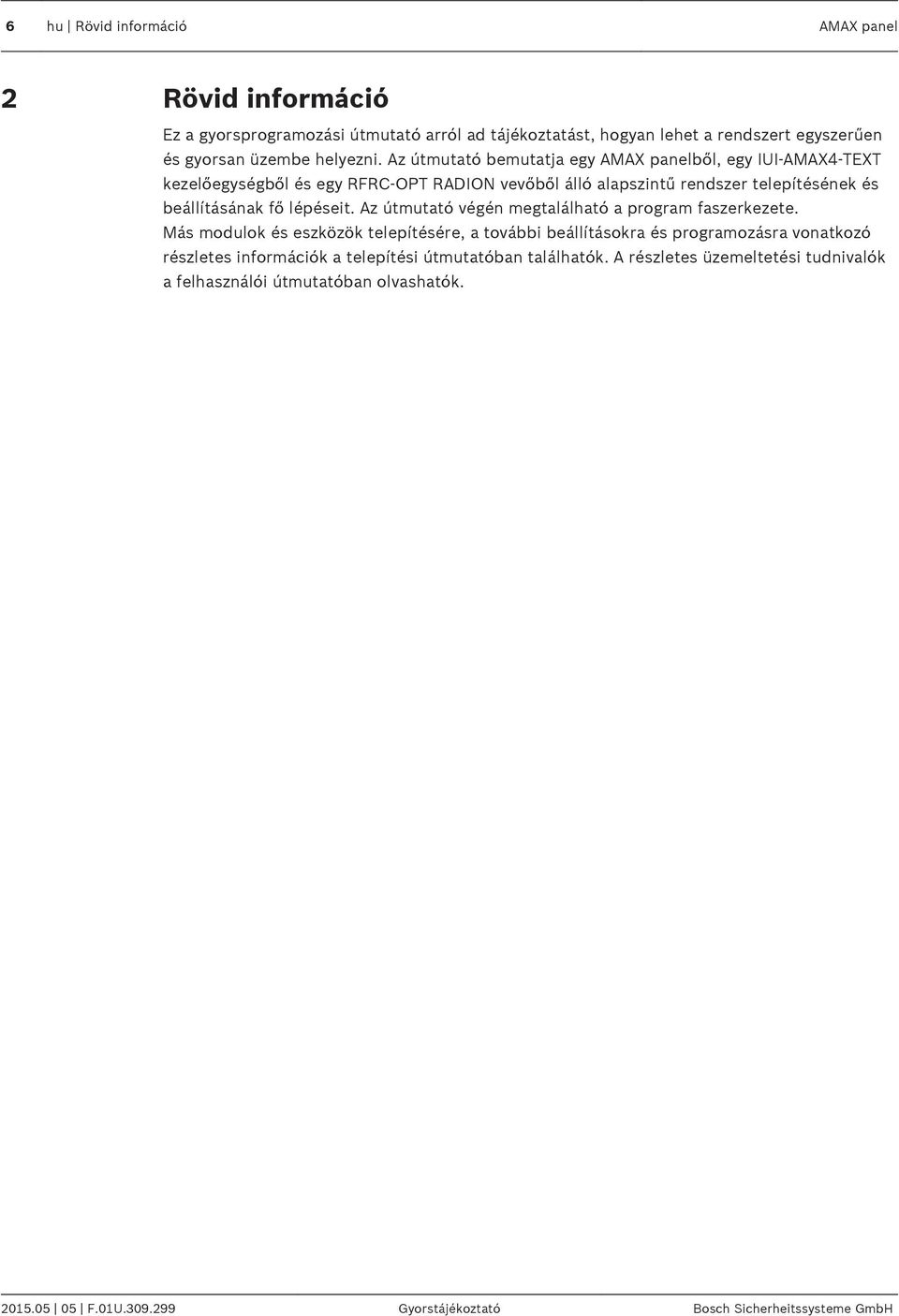

6 6 hu Rövid információ AMAX panel 2 Rövid információ Ez a gyorsprogramozási útmutató arról ad tájékoztatást, hogyan lehet a rendszert egyszerűen és gyorsan üzembe helyezni. Az útmutató bemutatja egy AMAX panelből, egy IUI-AMAX4-TEXT kezelőegységből és egy RFRC-OPT RADION vevőből álló alapszintű rendszer telepítésének és beállításának fő lépéseit. Az útmutató végén megtalálható a program faszerkezete. Más modulok és eszközök telepítésére, a további beállításokra és programozásra vonatkozó részletes információk a telepítési útmutatóban találhatók. A részletes üzemeltetési tudnivalók a felhasználói útmutatóban olvashatók F.01U Gyorstájékoztató Bosch Sicherheitssysteme GmbH

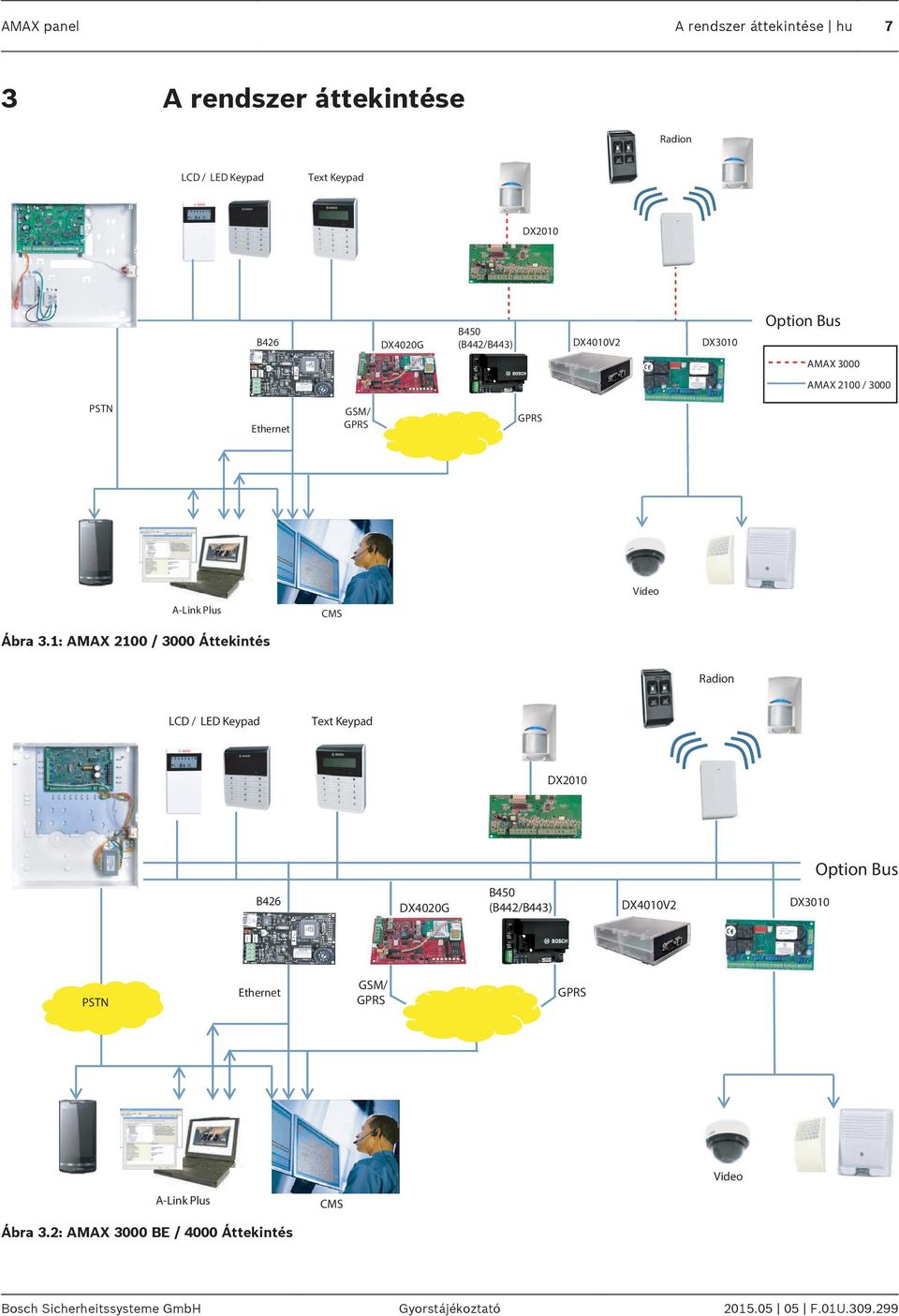

7 AMAX panel A rendszer áttekintése hu 7 3 A rendszer áttekintése Radion LCD / LED Keypad Text Keypad DX2010 B426 DX4020G B450 (B442/B443) DX4010V2 DX3010 Option Bus AMAX 3000 AMAX 2100 / 3000 PSTN Ethernet GSM/ GPRS GPRS A-Link Plus Ábra 3.1: AMAX 2100 / 3000 Áttekintés CMS Video Radion LCD / LED Keypad Text Keypad DX2010 Option Bus B426 DX4020G B450 (B442/B443) DX4010V2 DX3010 PSTN Ethernet GSM/ GPRS GPRS Video A-Link Plus CMS Ábra 3.2: AMAX 3000 BE / 4000 Áttekintés Bosch Sicherheitssysteme GmbH Gyorstájékoztató F.01U

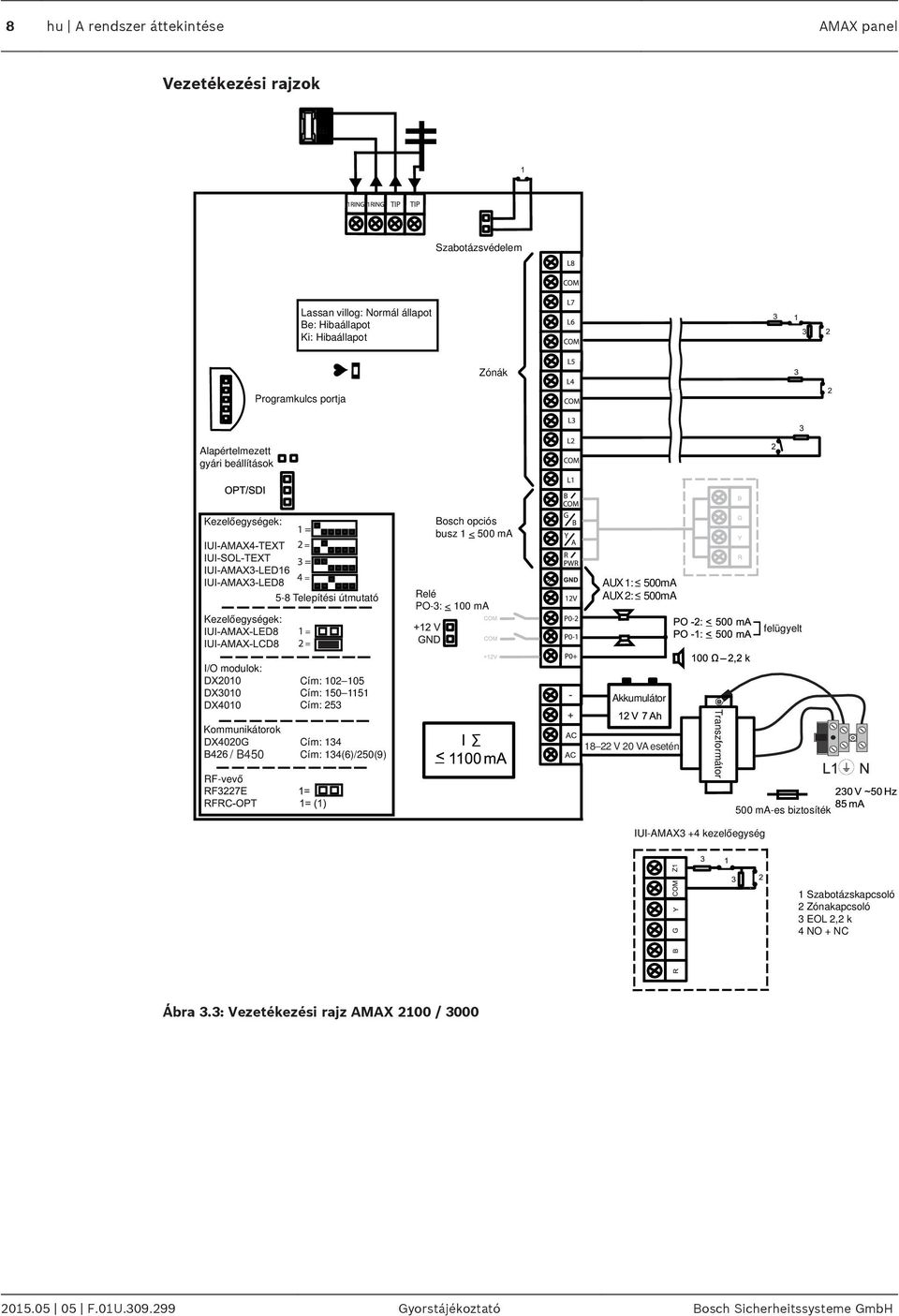

8 8 hu A rendszer áttekintése AMAX panel Vezetékezési rajzok Szabotázsvédelem Lassan villog: Normál állapot Be: Hibaállapot Ki: Hibaállapot Programkulcs portja Zónák Alapértelmezett gyári beállítások Kezelőegységek: Bosch opciós busz 1 < 500 ma Kezelőegységek: 5-8 Telepítési útmutató Relé PO-3: < 100 ma AUX 1: 500mA AUX 2: 500mA felügyelt I/O modulok: Kommunikátorok / B450 RF-vevő Cím: Cím: Cím: 253 Cím: 134 Cím: 134(6)/250(9) Akkumulátor V 20 VA esetén Transzformátor IUI-AMAX3 +4 kezelőegység 500 ma-es biztosíték 1 Szabotázskapcsoló 2 Zónakapcsoló 3 EOL 2,2 k 4 NO + NC Ábra 3.3: Vezetékezési rajz AMAX 2100 / F.01U Gyorstájékoztató Bosch Sicherheitssysteme GmbH

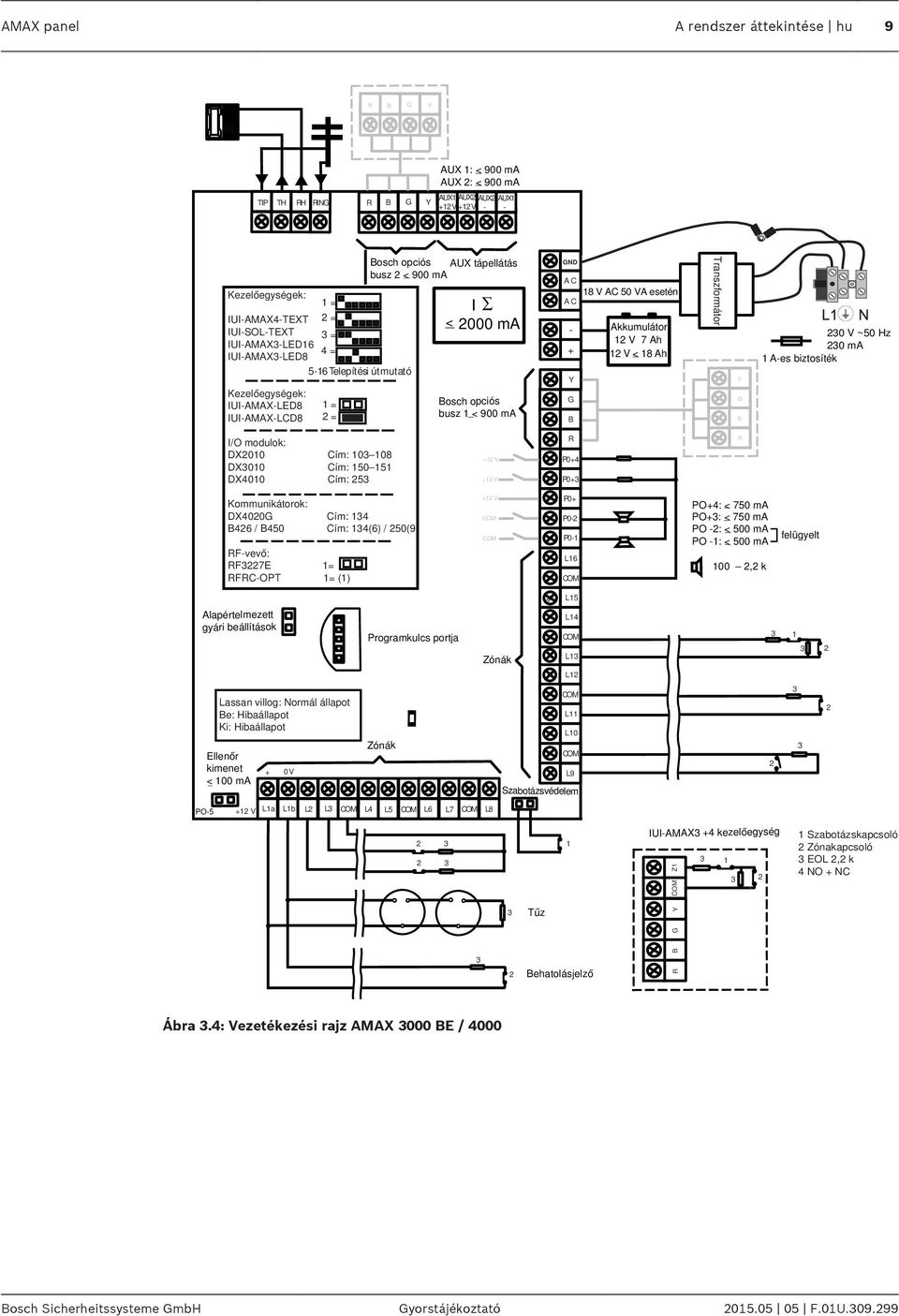

9 COM Z1 AMAX panel A rendszer áttekintése hu 9 R B G Y AUX 1: < _ 900 ma AUX 2: < _ 900 ma TIP TH RH RING R B G Y AUX1 AUX2 +12 V +12 V AUX2 - AUX1 - Kezelőegységek: IUI-AMAX4-TEXT IUI-SOL-TEXT IUI-AMAX3-LED16 IUI-AMAX3-LED8 Kezelőegységek: IUI-AMAX-LED8 IUI-AMAX-LCD8 1 = 2 = 3 = 4 = Bosch opciós AUX tápellátás busz 2 < 900 ma _ 5-16 Telepítési útmutató 1 = 2 = I < 2000 ma _ Bosch opciós busz 1 < 900 ma _ GND A C 18 V AC 50 VA esetén A C - Akkumulátor 12 V 7 Ah + 12 V < _ 18 Ah Y G B Transzformátor Y G B 230 V ~50 Hz 230 ma 1 A-es biztosíték I/O modulok: DX2010 Cím: DX3010 Cím: DX4010 Cím: V +12 V R P0+4 P0+3 R Kommunikátorok: DX4020G Cím: 134 B426 / B450 Cím: 134(6) / 250(9) RF-vevő: RF3227E 1= RFRC-OPT 1= (1) +12 V P0+ PO+4: _ < 750 ma COM P0-2 PO+3: < _ 750 ma PO -2: < _ 500 ma COM P0-1 PO -1: < _ felügyelt 500 ma L Ω 2,2 k COM L15 Alapértelmezett gyári beállítások Programkulcs portja Zónák L14 COM L L12 Lassan villog: Normál állapot Be: Hibaállapot Ki: Hibaállapot Ellenőr kimenet < _ 100 ma + 0 V Zónák COM L11 L10 COM L9 Szabotázsvédelem PO V L1a L1b L2 L3 COM L4 L5 COM L6 L7 COM L IUI-AMAX3 +4 kezelőegység Szabotázskapcsoló 2 Zónakapcsoló 3 EOL 2,2 k 4 NO + NC Tűz Behatolásjelző R B G Y Ábra 3.4: Vezetékezési rajz AMAX 3000 BE / 4000 Bosch Sicherheitssysteme GmbH Gyorstájékoztató F.01U

10 10 hu A modulok és eszközök csatlakoztatása AMAX panel 4 A modulok és eszközök csatlakoztatása Az AMAX központhoz a BOSCH 1. és (csak az AMAX 3000 BE és az AMAX 4000 esetében) 2. opciós buszon keresztül csatlakoztathatók modulok és eszközök. Bármelyik modul bármelyik buszhoz csatlakoztatható. Az egyes buszokhoz legfeljebb 14 modul (8 kezelőegység) csatlakoztatható. A csatlakoztatható modulok maximális száma az alábbi áttekintő táblázatban látható. Modul AMAX 2100 AMAX 3000 / 3000 BE AMAX 4000 Kezelőegységek DX DX DX GPRS modul: B450 és B442/B443, DX4020-G IP modul: B426 Max. két különböző GPRS modul, minden GPRS modul csak egyszer csatlakoztatható. Kivétel: 2 B450 modul csatlakoztatható. 2 (ha egy GPRS modul van csatlakoztatva: 1; ha két GPRS modul van csatlakoztatva: 0) RF-vevő - 1 Táblázat 4.1: Modulok maximális száma A kezelőegység és RADION vevő csatlakoztatása: 1. Csatlakoztassa a kezelőegységet az AMAX panel opcionális buszához a kapcsolási rajznak megfelelően (lásd Graphics). 2. Csatlakoztassa az RFRC-OPT RADION vevőt az AMAX panel opcionális buszához a kapcsolási rajznak megfelelően (lásd Graphics). 3. Csatlakoztassa az akkumulátorhoz kapott piros és fekete vezetéket az AMAX panelhez és az akkumulátorhoz. 4. Csatlakoztassa a tápadaptert és az akkumulátort az elektromos hálózathoz F.01U Gyorstájékoztató Bosch Sicherheitssysteme GmbH

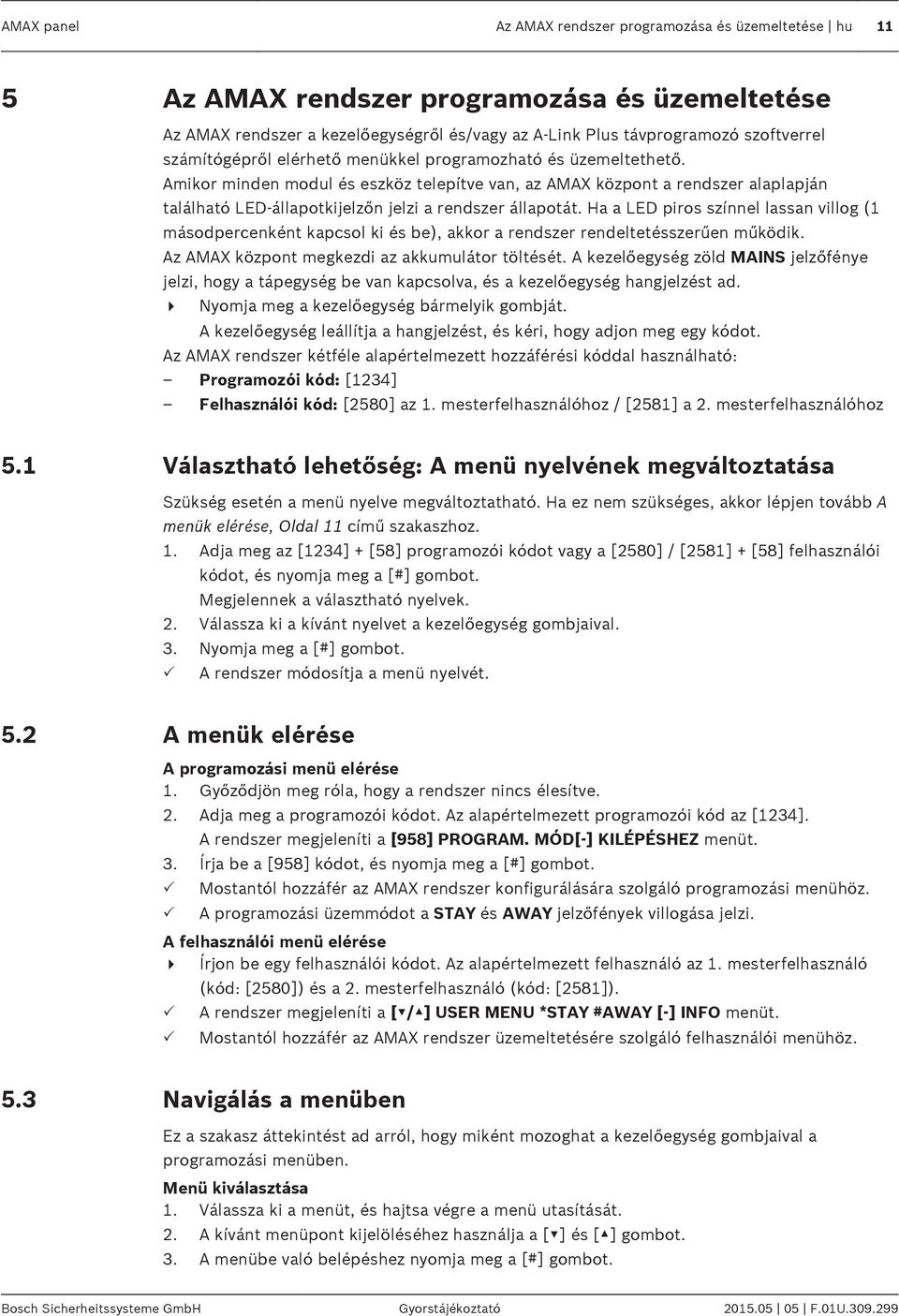

11 AMAX panel Az AMAX rendszer programozása és üzemeltetése hu 11 5 Az AMAX rendszer programozása és üzemeltetése Az AMAX rendszer a kezelőegységről és/vagy az A-Link Plus távprogramozó szoftverrel számítógépről elérhető menükkel programozható és üzemeltethető. Amikor minden modul és eszköz telepítve van, az AMAX központ a rendszer alaplapján található LED-állapotkijelzőn jelzi a rendszer állapotát. Ha a LED piros színnel lassan villog (1 másodpercenként kapcsol ki és be), akkor a rendszer rendeltetésszerűen működik. Az AMAX központ megkezdi az akkumulátor töltését. A kezelőegység zöld MAINS jelzőfénye jelzi, hogy a tápegység be van kapcsolva, és a kezelőegység hangjelzést ad. 4 Nyomja meg a kezelőegység bármelyik gombját. A kezelőegység leállítja a hangjelzést, és kéri, hogy adjon meg egy kódot. Az AMAX rendszer kétféle alapértelmezett hozzáférési kóddal használható: Programozói kód: [1234] Felhasználói kód: [2580] az 1. mesterfelhasználóhoz / [2581] a 2. mesterfelhasználóhoz 5.1 Választható lehetőség: A menü nyelvének megváltoztatása Szükség esetén a menü nyelve megváltoztatható. Ha ez nem szükséges, akkor lépjen tovább A menük elérése, Oldal 11 című szakaszhoz. 1. Adja meg az [1234] + [58] programozói kódot vagy a [2580] / [2581] + [58] felhasználói kódot, és nyomja meg a [#] gombot. Megjelennek a választható nyelvek. 2. Válassza ki a kívánt nyelvet a kezelőegység gombjaival. 3. Nyomja meg a [#] gombot. P A rendszer módosítja a menü nyelvét. 5.2 A menük elérése A programozási menü elérése 1. Győződjön meg róla, hogy a rendszer nincs élesítve. 2. Adja meg a programozói kódot. Az alapértelmezett programozói kód az [1234]. A rendszer megjeleníti a [958] PROGRAM. MÓD[-] KILÉPÉSHEZ menüt. 3. Írja be a [958] kódot, és nyomja meg a [#] gombot. P P Mostantól hozzáfér az AMAX rendszer konfigurálására szolgáló programozási menühöz. A programozási üzemmódot a STAY és AWAY jelzőfények villogása jelzi. A felhasználói menü elérése 4 Írjon be egy felhasználói kódot. Az alapértelmezett felhasználó az 1. mesterfelhasználó P P (kód: [2580]) és a 2. mesterfelhasználó (kód: [2581]). A rendszer megjeleníti a [ / ] USER MENU *STAY #AWAY [-] INFO menüt. Mostantól hozzáfér az AMAX rendszer üzemeltetésére szolgáló felhasználói menühöz. 5.3 Navigálás a menüben Ez a szakasz áttekintést ad arról, hogy miként mozoghat a kezelőegység gombjaival a programozási menüben. Menü kiválasztása 1. Válassza ki a menüt, és hajtsa végre a menü utasítását. 2. A kívánt menüpont kijelöléséhez használja a [ ] és [ ] gombot. 3. A menübe való belépéshez nyomja meg a [#] gombot. Bosch Sicherheitssysteme GmbH Gyorstájékoztató F.01U

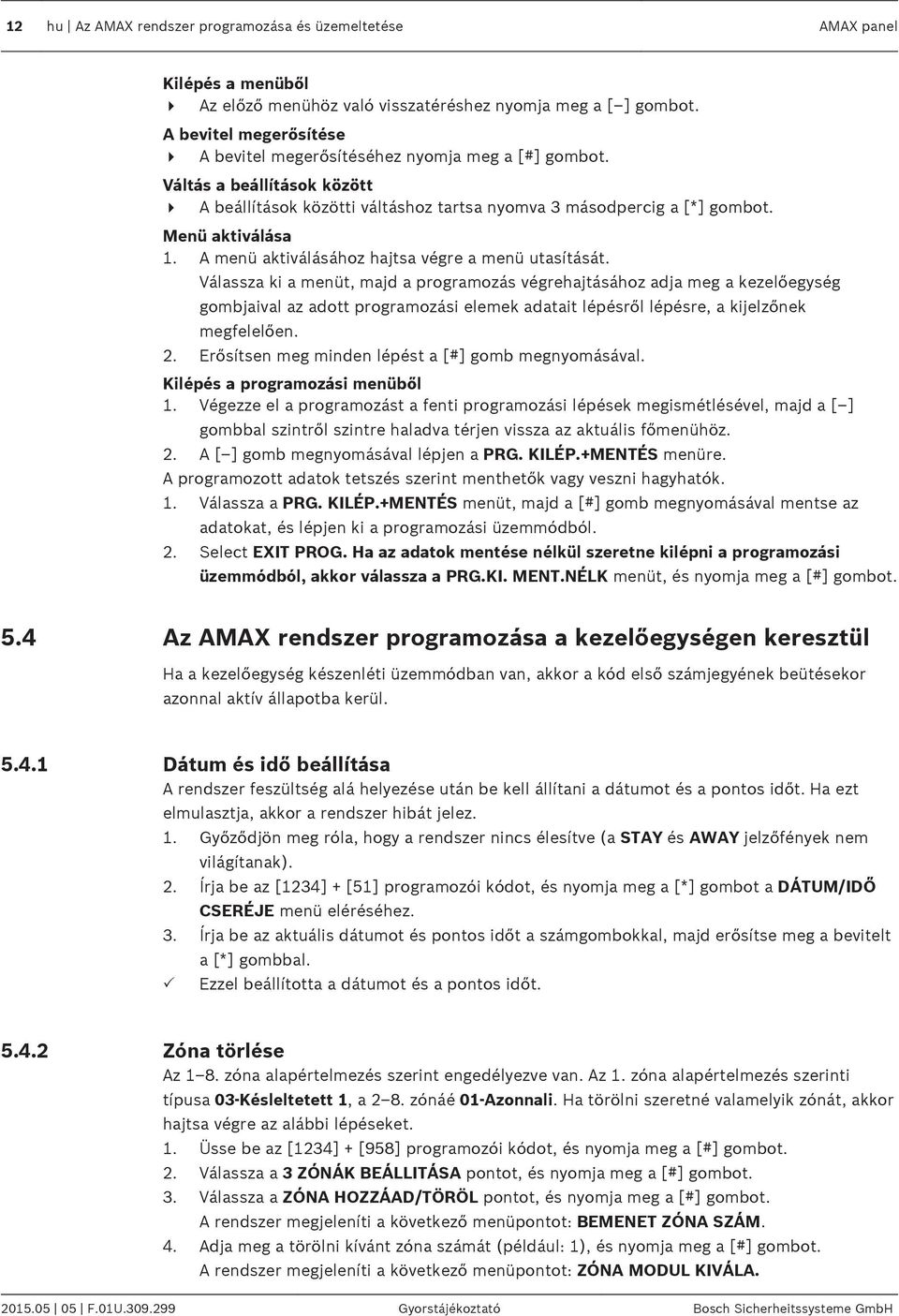

12 12 hu Az AMAX rendszer programozása és üzemeltetése AMAX panel Kilépés a menüből 4 Az előző menühöz való visszatéréshez nyomja meg a [ ] gombot. A bevitel megerősítése 4 A bevitel megerősítéséhez nyomja meg a [#] gombot. Váltás a beállítások között 4 A beállítások közötti váltáshoz tartsa nyomva 3 másodpercig a [*] gombot. Menü aktiválása 1. A menü aktiválásához hajtsa végre a menü utasítását. Válassza ki a menüt, majd a programozás végrehajtásához adja meg a kezelőegység gombjaival az adott programozási elemek adatait lépésről lépésre, a kijelzőnek megfelelően. 2. Erősítsen meg minden lépést a [#] gomb megnyomásával. Kilépés a programozási menüből 1. Végezze el a programozást a fenti programozási lépések megismétlésével, majd a [ ] gombbal szintről szintre haladva térjen vissza az aktuális főmenühöz. 2. A [ ] gomb megnyomásával lépjen a PRG. KILÉP.+MENTÉS menüre. A programozott adatok tetszés szerint menthetők vagy veszni hagyhatók. 1. Válassza a PRG. KILÉP.+MENTÉS menüt, majd a [#] gomb megnyomásával mentse az adatokat, és lépjen ki a programozási üzemmódból. 2. Select EXIT PROG. Ha az adatok mentése nélkül szeretne kilépni a programozási üzemmódból, akkor válassza a PRG.KI. MENT.NÉLK menüt, és nyomja meg a [#] gombot. 5.4 Az AMAX rendszer programozása a kezelőegységen keresztül Ha a kezelőegység készenléti üzemmódban van, akkor a kód első számjegyének beütésekor azonnal aktív állapotba kerül Dátum és idő beállítása A rendszer feszültség alá helyezése után be kell állítani a dátumot és a pontos időt. Ha ezt elmulasztja, akkor a rendszer hibát jelez. 1. Győződjön meg róla, hogy a rendszer nincs élesítve (a STAY és AWAY jelzőfények nem világítanak). 2. Írja be az [1234] + [51] programozói kódot, és nyomja meg a [*] gombot a DÁTUM/IDŐ CSERÉJE menü eléréséhez. 3. Írja be az aktuális dátumot és pontos időt a számgombokkal, majd erősítse meg a bevitelt P a [*] gombbal. Ezzel beállította a dátumot és a pontos időt Zóna törlése Az 1 8. zóna alapértelmezés szerint engedélyezve van. Az 1. zóna alapértelmezés szerinti típusa 03-Késleltetett 1, a 2 8. zónáé 01-Azonnali. Ha törölni szeretné valamelyik zónát, akkor hajtsa végre az alábbi lépéseket. 1. Üsse be az [1234] + [958] programozói kódot, és nyomja meg a [#] gombot. 2. Válassza a 3 ZÓNÁK BEÁLLITÁSA pontot, és nyomja meg a [#] gombot. 3. Válassza a ZÓNA HOZZÁAD/TÖRÖL pontot, és nyomja meg a [#] gombot. A rendszer megjeleníti a következő menüpontot: BEMENET ZÓNA SZÁM. 4. Adja meg a törölni kívánt zóna számát (például: 1), és nyomja meg a [#] gombot. A rendszer megjeleníti a következő menüpontot: ZÓNA MODUL KIVÁLA F.01U Gyorstájékoztató Bosch Sicherheitssysteme GmbH

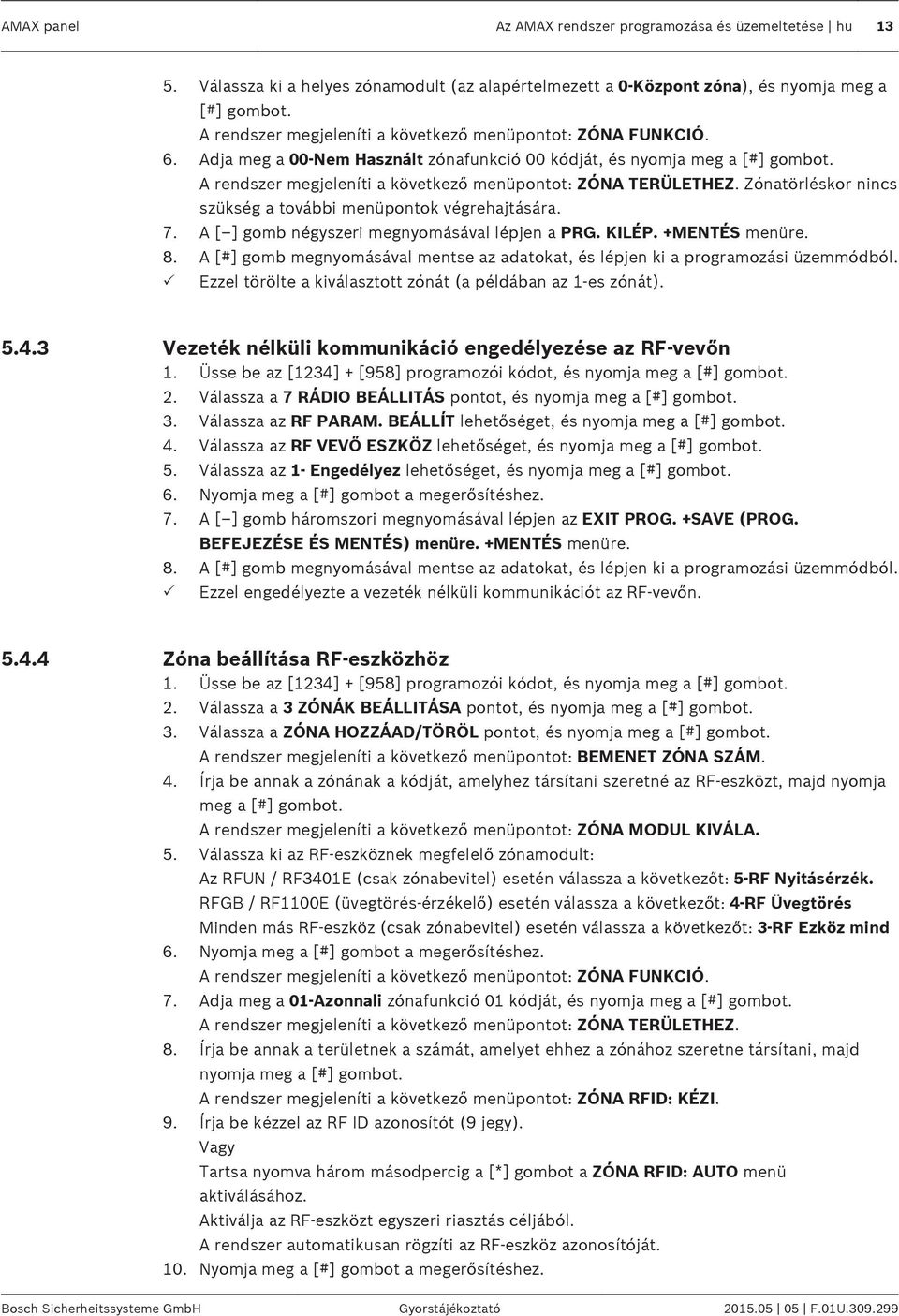

13 AMAX panel Az AMAX rendszer programozása és üzemeltetése hu Válassza ki a helyes zónamodult (az alapértelmezett a 0-Központ zóna), és nyomja meg a [#] gombot. A rendszer megjeleníti a következő menüpontot: ZÓNA FUNKCIÓ. 6. Adja meg a 00-Nem Használt zónafunkció 00 kódját, és nyomja meg a [#] gombot. A rendszer megjeleníti a következő menüpontot: ZÓNA TERÜLETHEZ. Zónatörléskor nincs szükség a további menüpontok végrehajtására. 7. A [ ] gomb négyszeri megnyomásával lépjen a PRG. KILÉP. +MENTÉS menüre. 8. A [#] gomb megnyomásával mentse az adatokat, és lépjen ki a programozási üzemmódból. P Ezzel törölte a kiválasztott zónát (a példában az 1-es zónát) Vezeték nélküli kommunikáció engedélyezése az RF-vevőn 1. Üsse be az [1234] + [958] programozói kódot, és nyomja meg a [#] gombot. 2. Válassza a 7 RÁDIO BEÁLLITÁS pontot, és nyomja meg a [#] gombot. 3. Válassza az RF PARAM. BEÁLLÍT lehetőséget, és nyomja meg a [#] gombot. 4. Válassza az RF VEVŐ ESZKÖZ lehetőséget, és nyomja meg a [#] gombot. 5. Válassza az 1- Engedélyez lehetőséget, és nyomja meg a [#] gombot. 6. Nyomja meg a [#] gombot a megerősítéshez. 7. A [ ] gomb háromszori megnyomásával lépjen az EXIT PROG. +SAVE (PROG. BEFEJEZÉSE ÉS MENTÉS) menüre. +MENTÉS menüre. 8. A [#] gomb megnyomásával mentse az adatokat, és lépjen ki a programozási üzemmódból. P Ezzel engedélyezte a vezeték nélküli kommunikációt az RF-vevőn Zóna beállítása RF-eszközhöz 1. Üsse be az [1234] + [958] programozói kódot, és nyomja meg a [#] gombot. 2. Válassza a 3 ZÓNÁK BEÁLLITÁSA pontot, és nyomja meg a [#] gombot. 3. Válassza a ZÓNA HOZZÁAD/TÖRÖL pontot, és nyomja meg a [#] gombot. A rendszer megjeleníti a következő menüpontot: BEMENET ZÓNA SZÁM. 4. Írja be annak a zónának a kódját, amelyhez társítani szeretné az RF-eszközt, majd nyomja meg a [#] gombot. A rendszer megjeleníti a következő menüpontot: ZÓNA MODUL KIVÁLA. 5. Válassza ki az RF-eszköznek megfelelő zónamodult: Az RFUN / RF3401E (csak zónabevitel) esetén válassza a következőt: 5-RF Nyitásérzék. RFGB / RF1100E (üvegtörés-érzékelő) esetén válassza a következőt: 4-RF Üvegtörés Minden más RF-eszköz (csak zónabevitel) esetén válassza a következőt: 3-RF Ezköz mind 6. Nyomja meg a [#] gombot a megerősítéshez. A rendszer megjeleníti a következő menüpontot: ZÓNA FUNKCIÓ. 7. Adja meg a 01-Azonnali zónafunkció 01 kódját, és nyomja meg a [#] gombot. A rendszer megjeleníti a következő menüpontot: ZÓNA TERÜLETHEZ. 8. Írja be annak a területnek a számát, amelyet ehhez a zónához szeretne társítani, majd nyomja meg a [#] gombot. A rendszer megjeleníti a következő menüpontot: ZÓNA RFID: KÉZI. 9. Írja be kézzel az RF ID azonosítót (9 jegy). Vagy Tartsa nyomva három másodpercig a [*] gombot a ZÓNA RFID: AUTO menü aktiválásához. Aktiválja az RF-eszközt egyszeri riasztás céljából. A rendszer automatikusan rögzíti az RF-eszköz azonosítóját. 10. Nyomja meg a [#] gombot a megerősítéshez. Bosch Sicherheitssysteme GmbH Gyorstájékoztató F.01U

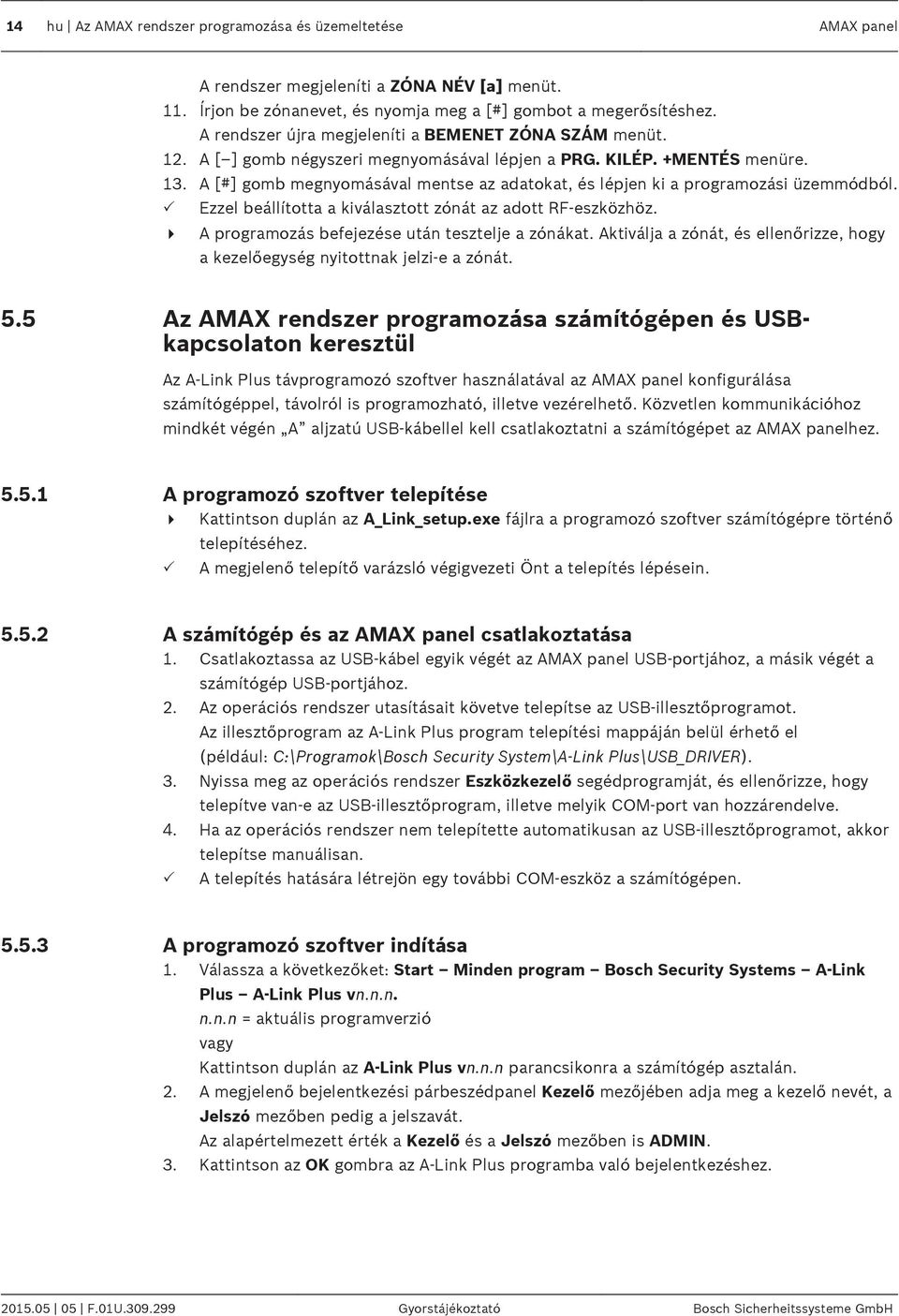

14 14 hu Az AMAX rendszer programozása és üzemeltetése AMAX panel A rendszer megjeleníti a ZÓNA NÉV [a] menüt. 11. Írjon be zónanevet, és nyomja meg a [#] gombot a megerősítéshez. A rendszer újra megjeleníti a BEMENET ZÓNA SZÁM menüt. 12. A [ ] gomb négyszeri megnyomásával lépjen a PRG. KILÉP. +MENTÉS menüre. 13. A [#] gomb megnyomásával mentse az adatokat, és lépjen ki a programozási üzemmódból. P Ezzel beállította a kiválasztott zónát az adott RF-eszközhöz. 4 A programozás befejezése után tesztelje a zónákat. Aktiválja a zónát, és ellenőrizze, hogy a kezelőegység nyitottnak jelzi-e a zónát. 5.5 Az AMAX rendszer programozása számítógépen és USBkapcsolaton keresztül Az A-Link Plus távprogramozó szoftver használatával az AMAX panel konfigurálása számítógéppel, távolról is programozható, illetve vezérelhető. Közvetlen kommunikációhoz mindkét végén A aljzatú USB-kábellel kell csatlakoztatni a számítógépet az AMAX panelhez A programozó szoftver telepítése 4 Kattintson duplán az A_Link_setup.exe fájlra a programozó szoftver számítógépre történő P telepítéséhez. A megjelenő telepítő varázsló végigvezeti Önt a telepítés lépésein A számítógép és az AMAX panel csatlakoztatása 1. Csatlakoztassa az USB-kábel egyik végét az AMAX panel USB-portjához, a másik végét a számítógép USB-portjához. 2. Az operációs rendszer utasításait követve telepítse az USB-illesztőprogramot. Az illesztőprogram az A-Link Plus program telepítési mappáján belül érhető el (például: C:\Programok\Bosch Security System\A-Link Plus\USB_DRIVER). 3. Nyissa meg az operációs rendszer Eszközkezelő segédprogramját, és ellenőrizze, hogy telepítve van-e az USB-illesztőprogram, illetve melyik COM-port van hozzárendelve. 4. Ha az operációs rendszer nem telepítette automatikusan az USB-illesztőprogramot, akkor P telepítse manuálisan. A telepítés hatására létrejön egy további COM-eszköz a számítógépen A programozó szoftver indítása 1. Válassza a következőket: Start Minden program Bosch Security Systems A-Link Plus A-Link Plus vn.n.n. n.n.n = aktuális programverzió vagy Kattintson duplán az A-Link Plus vn.n.n parancsikonra a számítógép asztalán. 2. A megjelenő bejelentkezési párbeszédpanel Kezelő mezőjében adja meg a kezelő nevét, a Jelszó mezőben pedig a jelszavát. Az alapértelmezett érték a Kezelő és a Jelszó mezőben is ADMIN. 3. Kattintson az OK gombra az A-Link Plus programba való bejelentkezéshez F.01U Gyorstájékoztató Bosch Sicherheitssysteme GmbH

15 AMAX panel Az AMAX rendszer programozása és üzemeltetése hu A COM-port beállítása Az új COM-eszközhöz (jelen esetben COM4) hozzárendelt COM-portot be kell állítani az A-Link Plus programban. 4 Válassza ki az A-Link Plus program menüsorában a Fájl Kommunikációs beállítások lehetőséget. Ábra 5.1: Kommunikációs beállítások kiválasztása Megjelenik a Kommunikációs beállítások párbeszédpanel. 4 Állítsa be az új COM-eszközhöz (jelen esetben COM4) hozzárendelt COM-portot közvetlen kapcsolódású portként (Közv. kapcs.port). Bosch Sicherheitssysteme GmbH Gyorstájékoztató F.01U

16 16 hu Az AMAX rendszer programozása és üzemeltetése AMAX panel Ábra 5.2: Kommunikáció beállítása A közvetlen kapcsolat portjának kiválasztása F.01U Gyorstájékoztató Bosch Sicherheitssysteme GmbH

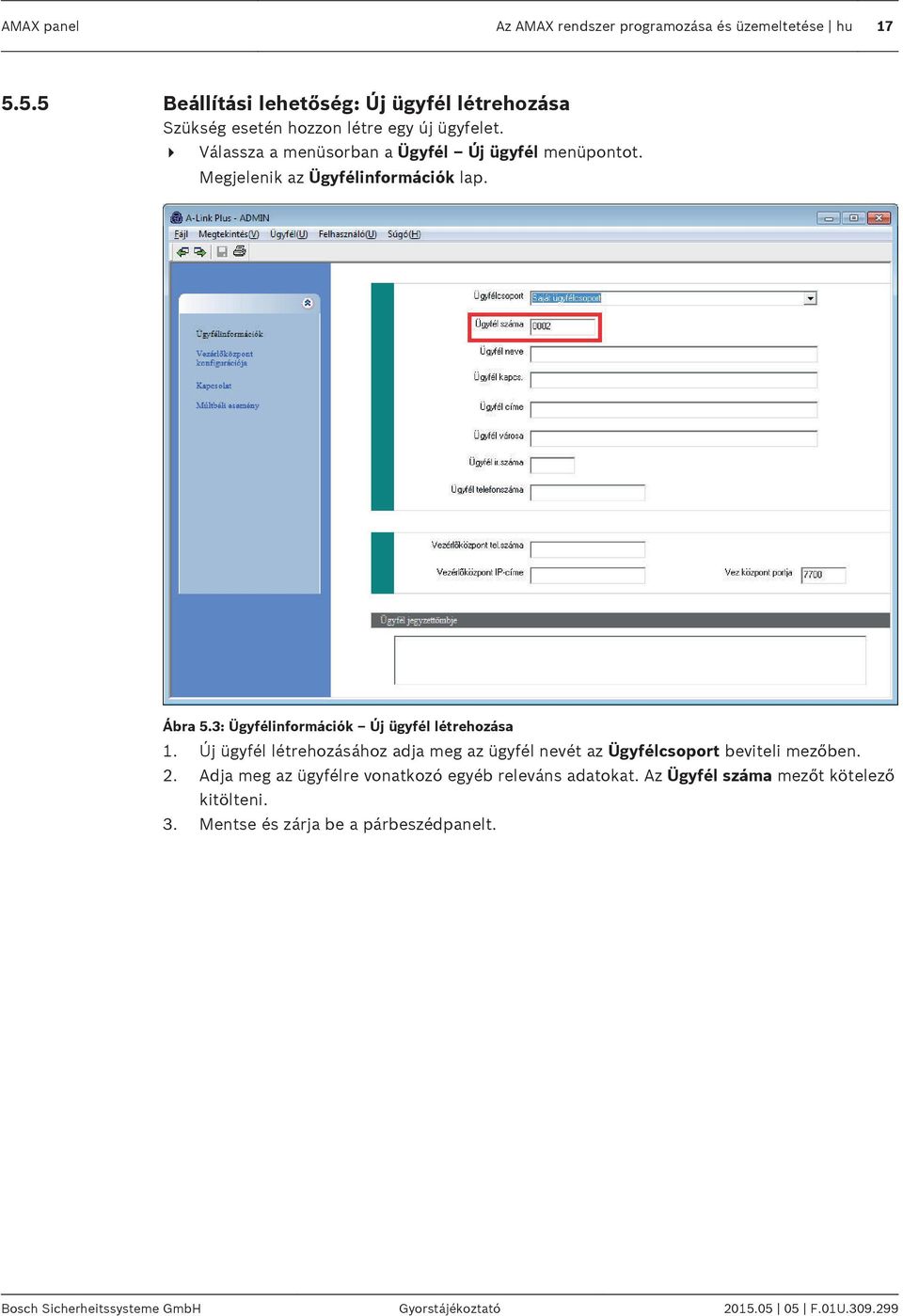

17 AMAX panel Az AMAX rendszer programozása és üzemeltetése hu Beállítási lehetőség: Új ügyfél létrehozása Szükség esetén hozzon létre egy új ügyfelet. 4 Válassza a menüsorban a Ügyfél Új ügyfél menüpontot. Megjelenik az Ügyfélinformációk lap. Ábra 5.3: Ügyfélinformációk Új ügyfél létrehozása 1. Új ügyfél létrehozásához adja meg az ügyfél nevét az Ügyfélcsoport beviteli mezőben. 2. Adja meg az ügyfélre vonatkozó egyéb releváns adatokat. Az Ügyfél száma mezőt kötelező kitölteni. 3. Mentse és zárja be a párbeszédpanelt. Bosch Sicherheitssysteme GmbH Gyorstájékoztató F.01U

18 18 hu Az AMAX rendszer programozása és üzemeltetése AMAX panel A Központ konfigurálása 1. Válassza ki az A-Link Plus program menüsorában az Ügyfél Ügyfél megnyitása menüpontot. Megjelenik az Ügyfélinformációk párbeszédpanel. 2. Válassza a Vezérlőközpont konfigurációja fület. 3. Válassza ki a központ típusát a Vez.központ típusa mezőben. Ábra 5.4: Vezérlőközpont konfigurációja A vezérlőközpont típusának kiválasztása 1. Válassza ugyanezen a lapon a Kommunikáció és jelentés Vevő beállítás pontot. 2. Győződjön meg róla, hogy az 1. előfizetői szám értéke megegyezik azzal, amely az AMAX panelen jelenleg 1. vevőként van beprogramozva. 3. Az érték , ha az AMAX panel firmware-ét frissítették, vagy az AMAX panel a gyári beállításokat tartalmazza F.01U Gyorstájékoztató Bosch Sicherheitssysteme GmbH

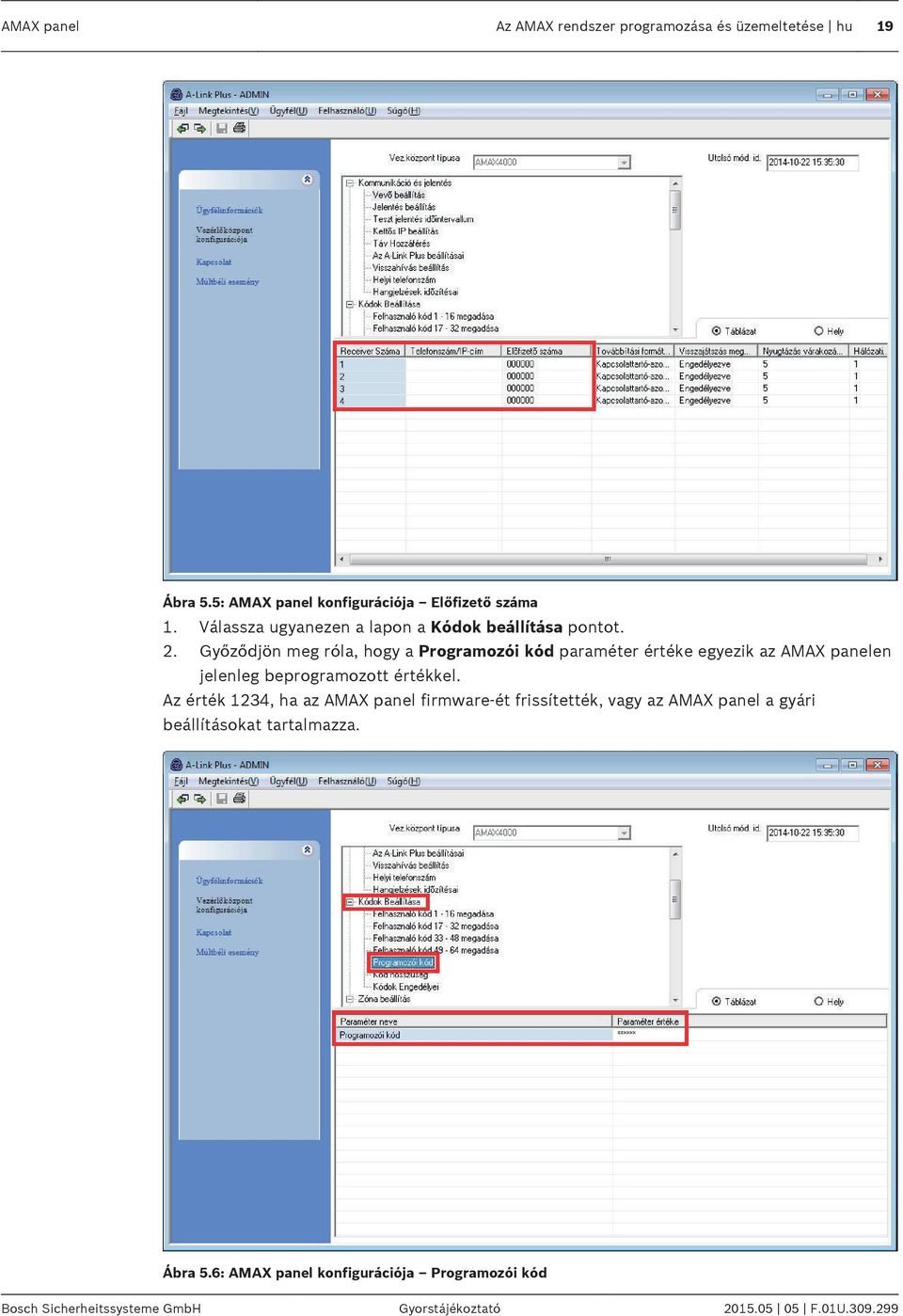

19 AMAX panel Az AMAX rendszer programozása és üzemeltetése hu 19 Ábra 5.5: AMAX panel konfigurációja Előfizető száma 1. Válassza ugyanezen a lapon a Kódok beállítása pontot. 2. Győződjön meg róla, hogy a Programozói kód paraméter értéke egyezik az AMAX panelen jelenleg beprogramozott értékkel. Az érték 1234, ha az AMAX panel firmware-ét frissítették, vagy az AMAX panel a gyári beállításokat tartalmazza. Ábra 5.6: AMAX panel konfigurációja Programozói kód Bosch Sicherheitssysteme GmbH Gyorstájékoztató F.01U

20 20 hu Az AMAX rendszer programozása és üzemeltetése AMAX panel Közvetlen kapcsolat létesítése 4 Válassza a Kapcsolat fület, ha közvetlen kapcsolatot szeretne létesíteni az A-Link Plus program és az AMAX panel között. Ábra 5.7: Kapcsolat Közvetlen csatlakozás kiválasztása 1. Kommunikációs modellnek válassza a Közv. csatl. lehetőséget. 2. Kattintson a Csatlakozás gombra az AMAX panelhez történő csatlakozáshoz. P Ha a csatlakozás sikerül, akkor az állapot a Kapcsolatban értékre változik, és megjelenik az AMAX panel típusa és verziószáma F.01U Gyorstájékoztató Bosch Sicherheitssysteme GmbH

21 AMAX panel Az AMAX rendszer programozása és üzemeltetése hu Menüprogramozás Az alábbi ábrán a szövegbeviteli kezelőegység programozási menüjének szerkezete látható. Menu Items Parameters / Description Certification Default KOM+RIPORT BEÁLLÍT VEVŐ BEÁLLITÁSA TÁV.VEVŐ SZÁMA: FORMÁTUM 1 1-CID TELEFONSZÁM: press *1 for *, *2 for #, *3 for P ÜGYFÉLAZONOSÍTÓ press *1 = B, *2 = C, *3 = D, *4 = E, *5 = F SIA DC03 TELEFONSZÁM: press *1 for *, *2 for #, *3 for P ÜGYFÉLAZONOSÍTÓ press *1 = B, *2 = C, *3 = D, *4 = E, *5 = F Conettix IP IP PORT SZÁM: IP Address = 12 Digits + Port No. = 5 Digits ÜGYFÉLAZONOSÍTÓ press *1 = B, *2 = C, *3 = D, *4 = E, *5 = F NETWORK ANTIREPLAY 0-Tiltott 1-Engedélyez EN=1 1 NET. POLLING: perc 1 ACK VÁR. IDŐ: mp másodperc 01 4-SIA DC09 PROTOKOL TÍPUS 1-CID 2-SIA DC03 1 IP PORT SZÁM: IP Address = 12 Digits + Port No. = 5 Digits DC09 AZONOSÍTÓ 1 press *0 = A, *1 = B, *2 = C, *3 = D, *4 = E, *5 = F 4 LPREF(6 DIGIT) DC09 RRCFR ENGED. 0-Tiltott 1-Engedélyez 0 RRCFR(6 DIGIT) ACK VÁR. IDŐ: mp másodperc 05 5-SIA DC09 2xID PROTOKOL TÍPUS 1-CID 2-SIA DC03 1 IP PORT SZÁM: IP Address = 12 Digits + Port No. = 5 Digits DC09 AZONOSÍTÓ 1 press *0 = A, *1 = B, *2 = C, *3 = D, *4 = E, *5 = F DC09 AZONOSÍTÓ 2 press *0 = A, *1 = B, *2 = C, *3 = D, *4 = E, *5 = F LPREF(6 DIGIT) DC09 RRCFR ENGED. 0-Tiltott 1-Engedélyez 0 RRCFR(6 DIGIT) ACK VÁR. IDŐ: mp másodperc 05 RIPORT BEÁLLITÁSA ZÓNA VI.ÁLL.RIPORT 0-Nincs jelentés 6 TELJ.ÉLES RIPORT 1-Vevő 1 EN=1/5/6/7 6 RÉSZL.ÉLES RIPORT 2-Vevő 2 EN=1/5/6/7 6 AC HIB.JELENT.VEVO 3-Vevő 3 6 AC HIB.JELEN.SAJÁT 4-Vevő 4 0 RENDSZ.ÁLLA. RIPT. 5-Vevő EN=1/5/6/7 6 REND.ÁLL.JEL SAJÁT 6-Vevő 1(234Tart) 0 PÁNIK RIPORT 7-Vevő1-2(34Tart) 0 TŰZJELZÉS RIPORT 8-Vevő ORVOSI RIPORT 9-Vevő 1(2 Tart) 0 AUTOM. TESZT RIPT 10-Vevő 3-4 EN=1/5/6/ Vevő 3(4 Tart) RIPO. LEJÁR. IDŐ:p 000 = Nincs limit = perc EN=0 0 RIP.KÉSL.BE.IDŐBEN SSI,EN= GOMB PÁNIK RIASZT 0-Tiltva 1 2GOMB TŰZ RIASZTÁS 1-Riport 1 2GOMB ORVOSI RIASZ 2-Sziréna 1 3-Riport+Sziréna Ábra 5.8: Kommunikáció- és jelentéskezelő Bosch Sicherheitssysteme GmbH Gyorstájékoztató F.01U

22 22 hu Az AMAX rendszer programozása és üzemeltetése AMAX panel Menu Items Parameters / Description Certification Default TESZT RIP. BEÁLLÍT TESZT RIP.ISMÉT: ó 00 = Nincs riport időzítés = 1-99 óra EN= TESZT RIPORT: óra óra Egyéb = Nincs riport időzítés 99 TESZT RIPORT: perc perc Egyéb = Nincs riport időzítés 99 DUAL IP 0-IP modul 1 1-IP modul 2 TÁVOLI BELÉPÉS TÁVOLI ÉLESÍTÉS 0-Tiltott 1-Engedélyez 1 TÁVOLI PROGRAMOZÁS 0-Tiltott 1-Engedélyez 1 TÁV. IP HOZZÁFÉRÉS 0-Tiltott 1-Engedélyez 1 RPC HOZZÁFÉRÉS.KÓD PC IP/PORT/DHCP PROG.PC IP CÍME PROG.PC PORT SZÁM PROG.PC LEKÉRD:óra 15 SAJÁTTEL/VISSZAHÍV VISSZAHÍV. BEÁLLÍT 0-Tiltott 1-Engedélyez 0 SAJÁT/VI.HÍV SZÁM SAJÁTSZÁM HÍVÁS SAJÁT TELEFONSZÁM SAJ.TEL.SZÁM CSERE VISSZAHÍVÁSI SZÁM CSENGETESI IDŐ 0 = Panel nem válaszol 1-13 = Csengetések száma amiután a panel válaszol 14 = A központ hívásakor hagyja a telefont csengeni maximum kétszer, aztán tegye le a telefont. Várjon legalá 8 másodpercet, mielőtt újra hívja a központot. A központ első csengetés után felveszi a telefont, és a kapcsolat létrejön. Ha nem várja ki a 8 másodpercet, a központ a ne fog válaszolni. 15 = A központ hívásakor hagyja a telefont csengeni maximum négyszer, aztán tegye le a telefont. Ha 45 másodpercen belül újra hívja a központot, az első csenge után a központ felveszi a telefont, és a kapcsolat létrejön Ábra 5.9: Kommunikáció- és jelentéskezelő (folytatás) F.01U Gyorstájékoztató Bosch Sicherheitssysteme GmbH

23 AMAX panel Az AMAX rendszer programozása és üzemeltetése hu 23 Menu Items Parameters / Description Certification Default KÓDOK BEÁLLITÁSA FELHASZNÁLÓI KÓD FELHASZ FELHASZ KÓD SZINT 0-Mester1 kód 1-Mester2 kód 2-Super kód 3-Általános kód 4-Élesítő kód 5-Durress kód 15-Nem Használt FELH. TERÜLETHEZ FELH.MAKRÓ HOZ.FÉR FELHASZ.KÓD CSERE Felh. 1=2580 Felh. 2=2581 TÁVADÓ ID: KÉZI Tartsd nyomva * gombot 3 másodpercig az AUTO felismeréshez. TÁVADÓ ID: AUTO Tartsd nyomva * gombot 3 másodpercig a MANUÁLIS bevitelhez. Automatikusnál aktiváld az eszközt az RF azonosító beviteléhez TÁVADÓ 3.GOMB 0-Nem Használt 1-Kimenet vezérl. 1 2-Részleg Élesít PROGRAMOZÓI KÓD 1234 KÓDOK HOSSZA 4 KÓDOK ENGEDÉLYEI SZABO.TÖRLÉS FELHA 0-Tiltott 1-Engedélyez 1 TELEPÍTŐ ÉLSÍT/HAT 0-Tiltott 1-Engedélyez 1 MAKRÓ KONFIGURÁCIÓ MAKRÓ SZÁMA (1-3) 1.HOZZÁFÉR.SZINT 0-Tiltott 1-Engedélyez 0 MAK.FELV.IDŐ 1-80s 60 PIL.ÁLL:1-15x100ms 03 MAKRÓ KÓD ENGEDÉLY 0-Tiltott 1-Engedélyez 1 Ábra 5.10: Kódok Beállítása Bosch Sicherheitssysteme GmbH Gyorstájékoztató F.01U

24 24 hu Az AMAX rendszer programozása és üzemeltetése AMAX panel Menu Items Parameters / Description Certification Default ZÓNÁK BEÁLLITÁSA ZÓNA HOZZÁAD/TÖRÖL ZÓNA SZÁMA: ZÓNA MODUL KIVÁLA. 0-Központ zóna 1-Kezelői zóna 2-DX 2010 zóna 3-RF Eszköz mind 4-RF Üvegt./Nyit. 5-RF Zónabemenet 15-Nem Használt ZÓNA FUNKCIÓ ZÓNA TERÜLETHEZ 00 = nem használt zóna = Terület ZÓNA RFID: KÉZI Tartsd nyomva * gombot 3 másodpercig az AUTO felismeréshez. ZÓNA RFID: AUTO Tartsd nyomva * gombot 3 másodpercig a MANUÁLIS bevitelhez. Automatikusnál aktiváld az eszközt az RF azonosító beviteléhez ZÓNA NÉV ZÓNA FUNKCIÓ ZÓNA FUNKCIÓ SZÁMA ZÓNA TÍPUS KÉNYSZ. ÉLES/ÁTHID 0-Tiltva CSEND.RIASZ/CSENGŐ 0-Tiltva 00-Nem Használt 01-Azonnali 02-Belső Azonnali 03-Késleltetett 1 04-Belső Késlel.1 05-Késl.1 Kilép.z 06-Belső Kés.1 Ki 07-Késleltetett 2 08-Belső Késlel.2 09-Késl.2 Kilép.z 10-Belső Kés.2 Ki 11-Követő 12-Belső követő Órás 14-Kulc.TelÉ.Imp 15-Kulc.TelÉ.BeKi 16-Kulc.RészÉ.Imp 17-Kulc.Ré.É.BeKi 18-Pánik 24Órás 19-Tűz 24 Órás 20-Tűz Verifi.24ó 21-Szabotázs 22-Zárnylev érz. 23-Külső Hiba 24-Technik.Riaszt 25-Reszet 26-Azonnal.riport 1-Kényszer.Élesít 2-Kizárás 3-KényszÉ+Kizárás EN=0/2 3 1-Csendes Riaszt. 2-Csengő mód 3-Csend.Ri+Csengő EN=0/2 0 ZÓNA PULZUS SZÁML. 00 = tiltott Impulzus EN=0 0 ZÓNA KITILTÁS 0-Tiltva 1-Kizár.1x riaszt 2-Kizár.3x riaszt 3-Kizár.6x riaszt EN=0 0 Ábra 5.11: Zónakezelő F.01U Gyorstájékoztató Bosch Sicherheitssysteme GmbH

25 AMAX panel Az AMAX rendszer programozása és üzemeltetése hu 25 Menu Items Parameters / Description Certification Default ZÓNA SZABOTÁZS 0-EOL 2.2K 1-DEOL2.2K AL2.2K 2-Fenntartott 3-NC 4-NO ZÓNAÁLLAPOT RIPORT 0-Nincs jelentés 1-Vevő 1 2-Vevő 2 3-Vevő 3 4-Vevő 4 5-Vevő Vevő 1(234Tart) 7-Vevő1-2(34Tart) 8-Vevő Vevő 1(2 Tart) 10-Vevő Vevő 3(4 Tart) N.VERF.RI/KRSZT.ZN 0-Tiltva 1-Nem ELL.Riaszt. 2-Kereszt Zóna 3-N.Ell+Kereszt Z ZÓNA SAJÁTSZ HÍVÁS 0-Nincs Riport 1-Saját szám 1 2-Saját szám 2 3-Saját szám 3 4-Saját szám 4 5-Saját sz1,2,3,4 6-Saját1(234Tart) 7-Saját13(24Tart) 8-Saját sz1,2 9-Saját1(2 Tart) 10-Saját sz3,4 11-Saját3(4 Tart) ÉRZÉKEL.IDŐ x100ms EN=1/5/6/7 1 6 EN=0 0 IMPUL.SZÁML.IDŐZÍT 000 = tiltott másodperc = Időtartam EN=0 60 KERESZT ZÓNA IDŐ 60 Ábra 5.12: Zónakezelő (folytatás) 0 3 Menu Items Parameters / Description Certification Default KEZ/TERÜL BEÁLLÍT KEZELŐ TERÜLETE KEZELŐ EGYS.SZÁMA: KEZELŐ TERÜLETHEZ = Mester 99 = Nem használt TERÜLET IDŐZÍTÉSEI TERÜLET SZÁMA: KILÉPÉSI IDŐ : mp 45 BELÉPÉSI IDŐ 1: mp EN=45 30 BELÉPÉSI IDŐ 2: mp 30 KÖZÖS TERÜLET 0-Nincs 1-Terület2 Követi 2-Terü.2-3 Követi 3-Terü.2-4 Követi 4-Terü.2-5 Követi 5-Terü.2-6 Követi 6-Terü.2-7 Követi 7-Terü.2-8 Követi 8-Terü.2-9 Követi 9-Terü.2-10 Követ 10-Ter.2-11 Követ 11-Ter.2-12 Követ 12-Ter.2-13 Követ 13-Ter.2-14 Követ 14-Ter.2-15 Követ 15-Ter.2-16 Követ KEZELŐ JELZÉSEI KEZELŐ RIASZT.HANG 0-Tiltott 1-Engedélyez 1 BELÉP.KÉSL.HANGJEL 0-Tiltott 1-Engedélyez 0 RÉSZL.ZÓ.RIA.MUTAT 0-Tiltott 1-Engedélyez 1 BELÉP.KÉS.VI.ÁLL 0-Tiltott 1-Engedélyez 1 KEZELŐ KITILTÁS EN=10 10 Ábra 5.13: Kezelőegység- és területkezelő 0 Bosch Sicherheitssysteme GmbH Gyorstájékoztató F.01U

26 26 hu Az AMAX rendszer programozása és üzemeltetése AMAX panel Menu Items Parameters / Description Certification Default RENDSZER BEÁLLÍTÁS RENDSZER FUNKCIÓ 1 DÁTUM/IDŐ HIBA JELZ. BEÁLLÍT HIBA HANGJELZ EML. 0-Tiltott 1-Engedélyez 1 AC HIBA KÉSLEL.IDŐ 0-98 perc 99=tiltott 60 DÁTUM IDŐ HIBA 0-Tiltott 1-Engedélyez EN=1 0 AKK.ELLENŐR.CIKLUS 00 = tiltott perc EN=15 15 TEL.VONAL FELÜGY. 0-Tiltott 1-Engedélyez EN=1 0 SZIRÉNA FELÜGYELET 0-Tiltva 1-PO1 Engedélyez. 2-PO2 Engedélyez. 3-PO1+PO2 Engedé. EN=3 0 AC HIBA AUT.VISSZA 0-Tiltott 1-Engedélyez EN=1 0 KOM.HIB.AUT.VISSZA 0-Tiltott 1-Engedélyez EN=1 0 TE.VONAL AU.VISSZA 0-Tiltott 1-Engedélyez EN=1 0 ÁLLT.HIB.AUT VISSZ 0-Tiltott 1-Engedélyez EN=1 0 GYORSÉLESÍT.BEÁLL. 0-Tiltott 1-Engedélyez EN=0 1 PROGRAMOZÓ BELÉP 0-Tiltott 1-Engedélyez 0 RENDSZER FUNKCIÓ 2 KÉNYSZ.ÉL.HIB/SZAB 0-Tiltott 1-Engedélyez EN=0 1 ESEMÉNYSZÁMLÁLÓ NYELVEK 3-10 Azonos esemény számlálása egy élesítési cukluson belül 1-EN 6-PL 9TR 10HU 2-DE 4-FR 5-PT 7NL 1-EN 3-ES 6-PL 8HU EN= GOMBOS RIASZTÁS 0-Tiltott 1-Engedélyez EN=0 1 RENDSZ.SZABO.KIJEL KP.SZAB. ÖSSZ.TERÜ 0 = 1. terület 1 = összes terület DEOL SZAB. ÁTHID. 0-Tiltott 1-Engedélyez DOBOZ SZAB. IDŐ x100ms 3 TERÜLET NEVE VÁLLALAT NEVE HANG ALAPÉRTELMEZ. GYÁRI.HANG IGEN GYÁRI.HANG NEM RENDSZER MEGTEKINT HIBA ANALÍZIS FIRMWARE VERZIÓ GYÁRI ALAPÉRTÉK GYÁRI VISSZAÁLLÍT ALAP.CSAK TELEPÍTŐ GYÁRI VISSZA. ENG Ábra 5.14: Rendszerkezelő ALAP BEÁLLÍT: IGEN ALAP BEÁLLÍT: NEM 0-Tiltott 1-Engedélyez F.01U Gyorstájékoztató Bosch Sicherheitssysteme GmbH

27 AMAX panel Az AMAX rendszer programozása és üzemeltetése hu 27 Menu Items Parameters / Description Certification Default KIMENET BEÁLLÍTÁS KIMENETEK BEÁLLÍT KIMENET SZÁMA: KIM.ESÉMENY TÍPUS 00-Nem Használt 01-Rend.Hatástala 02-Rend.Hélesítve 03-Rend.Riasztás 04-Gyűjtöt Riaszt 05-TeljÉles Sziré 06-RészÉles Sziré 07-Belső Sziréna 08-Bel.Szir.Szab. 09-BE/Kilép Késl. 10-Telef.Von.Hiba 11-AC Táp Hiba 12-Akkumul.Hiba 13-Szabotázs 14-Külső Hiba 15-Összes Hiba 16-Tűz Riasztás 17-Tűz Reszet 18-Telj.Élesített 19-Rész.Élesített 20-Reszet 21-ZónaEsem.Követ 22-RF Ajtó-gomb 23-RF Lámpa-gomb 24-Csengő jelzés 25-Verifik.Riaszt 26-NemVerif.Riasz 27-Technik.Riaszt 28-Kizárt Zóna 29-Élesíthető 30-Sétateszt 31-24Órás 32-Pánik Riasztás 33-Orvosi Riaszt. 34-RF Táp.Hiba 35-Zónakövetés 36-Ütemezés KIMENET TERÜ/ZÓNA 00 = összes/bármely terület/kiválaszt 01 16: 1-16 terület KIMENET MŰKÖDÉSE 0-Folyamatos 1-Pulzusos 0 2-Folyamat.Inverz KIMENET IDŐZÍT: mp A kimenet a sziréna időt veszi alapul 000 SZIRÉNA BEÁLLITÁSA SZIRÉNA IDŐ: perc A kimenet a sziréna időt veszi alapul 00 SZIRÉ. CSIP. ENGED 0-Tiltott 1-Engedélyez 1 SZIR. INDIKÁTOR BE 0-Tiltott 1-Engedélyez 1 SZIR. KI ÖSSZ.GOMB 0-Tiltott 1-Engedélyez 1 Ábra 5.15: Kimenetkezelő Bosch Sicherheitssysteme GmbH Gyorstájékoztató F.01U

28 28 hu Az AMAX rendszer programozása és üzemeltetése AMAX panel Menu Items Parameters / Description Certification Default RÁDIO BEÁLLITÁS RF PARAM. BEÁLLÍT RF VEVŐ ESZKÖZ 0-Tiltott 1-Engedélyez 0 RF VEVŐ FELÜGYELET 0- Tiltva 1-20perc 2-1Óra 3-2.5Óra 4-4Óra 5-12Óra 6-24Óra EN=1 1 RF JAM ÉRZÉK.SZINT = tiltott 01 = legérzékenyebb 12 RF AKK.HIB.ISMÉTLÉ 0- Tiltva 1-4Óra 2-24Óra SZIR.HANG BE/KIKAP 0-Tiltott 1-Engedélyez 1 RF ADÓ PÁNIK RIASZ 0-Nincs Riasztás 1-Csendes Riaszt. 2-Hangos Riasztás RF Z HIÁNY = RIASZ 0-Tiltott 1-Engedélyez EN=0 1 RF ESZKÖZ KEZELÉS RF REPEATER REPEATER SZÁM: 1-8 REPEATER ID: AUTO TÁVADÓ ID: KÉZI RF ÉRZÉK.DIAGNÓZIS RF ZÓNA SZÁMA: RF REPEATER DIAGN. REPEATER SZÁM: 1-8 ÖSSZ. RF ESZK TÖRL Ábra 5.16: RF kezelő Tartsd nyomva * gombot 3 másodpercig az AUTO felismeréshez. Tartsd nyomva * gombot 3 másodpercig a MANUÁLIS bevitelhez. Automatikusnál aktiváld az eszközt az RF azonosító beviteléhez TÖRLÉS MEGERŐSÍTÉS TÖRLÉS VISSZAVONÁS 1 2 Menu Items Parameters / Description Certification Default CÍM/PRGKULCS PROG PROGRAM CÍMENKÉNT ADAT KÜLD. PANELRE ADAT KÜLD. KULCSRA A címhez nézd meg a telepítési leírást Adat másolása a kék programozói kulcsról a Panelre Adat másolása Panelről a kék programozói kulcsra Ábra 5.17: Cím- és kulcsprogramozás F.01U Gyorstájékoztató Bosch Sicherheitssysteme GmbH

29 AMAX panel Műszaki adatok hu 29 6 Műszaki adatok Elektromos jellemzők AMAX 2100 AMAX 3000 AMAX 3000 BE AMAX 4000 Tápegység típusa A nyomtatott áramkör maximális nyugalmi áramerőssége (ma) EN = A 100 Transzformátor Transzformátor bemeneti feszültsége (V AC) Transzformátor kimeneti feszültsége (V AC) Transzformátor AC teljesítménye (VA) Transzformátorbiztosíték (ma) AC bemenet Minimális üzemi feszültség [V DC] Maximális üzemi feszültség: [V DC] Vonali feszültséf frekvenciája (Hz) DC kimenet DC kimenet maximális áramerőssége az összes elemhez (ma) DC kimenet maximális áramerőssége az összes elemhez: függés az akkumulátortól Ah-s akkumulátor, 12 óra készenlét (akkumulátorújratöltés 80%-ig 72 órán belül) = 550 ma 7 Ah-s akkumulátor, 36 óra készenlét + 15 perc riasztás 500 ma (akkumulátor-újratöltés 80%-ig 72 órán belül) = 150 ma Bosch Sicherheitssysteme GmbH Gyorstájékoztató F.01U

30 30 hu Műszaki adatok AMAX panel AMAX 2100 AMAX 3000 AMAX 3000 BE AMAX Ah-s akkumulátor, 12 h készenlét (akkumulátor-újratöltés 80%-ig 72 órán belül) = 1500 ma 18 Ah-s akkumulátor, 36 óra készenlét (akkumulátor-újratöltés 80%-ig 24 órán belül) = 480 ma 18 Ah-s akkumulátor, 36 óra készenlét + 15 perc riasztás 1000 ma (akkumulátor-újratöltés 80%-ig 24 órán belül) = 400 ma Aux 1 / 2 kimenet Aux 1 / 2 kimenet feszültsége Aux 1 / 2 névleges kimeneti feszültség AC vonali bemenet mellett [V DC] Aux 1 / 2 kimeneti max. Vpp [mv] Aux 1 / 2 kimeneti feszültségtartomány AC vonali bemenet mellett [V DC] Aux 1 / 2 kimeneti áramerősség [ma] +12V / GND 13.8 (+3% / -5%) Kimenetek PO -1 / PO -2 maximális felügyelt kimeneti áramerősség [ma] PO -3 maximális áramerősség [ma] PO +3 / PO +4 maximális áramerősség (+12 V) [ma] Watchdog PO -5 maximális áramerősség [ma] Opciós busz F.01U Gyorstájékoztató Bosch Sicherheitssysteme GmbH

31 AMAX panel Műszaki adatok hu 31 AMAX 2100 AMAX 3000 AMAX 3000 BE AMAX 4000 Opciós busz névleges kimeneti feszültsége AC vonali bemenet mellett [V DC] Opciós busz névleges kimeneti feszültségtartománya AC vonali bemenet mellett [V DC] Opciós busz 1 maximális áramerősség [ma] Opciós busz 2 maximális áramerősség [ma] 13.8 (+3% / -5%) Akkumulátor Elem típusa Alacsony akkumulátortöltési állapot [V DC] Minimum akkumulátortöltési állapot [V DC] 12 V / 7 Ah Bosch D ,0 alatt V / 7Ah / 12 V / 18 Ah Bosch IPS-BAT12V-18AH Elektromos jellemzők: kezelőegységek IUI-AMAX4-TEXT (LCD kezelőegység) IUI-AMAX3-LED16 (16 zónás LED-es kezelőegység) IUI-AMAX3-LED8 (8 zónás LED-es kezelőegység) Minimális üzemi feszültség [V DC] Maximális üzemi feszültség: [V DC] Normál áramfelvétel [ma] 31 Maximális áramfelvétel [ma] EN típus B Mechanikai jellemzők AMAX 2100 AMAX 3000 AMAX 3000 BE AMAX 4000 Méretek (szél. x mag. x mélys.) [cm] 26.0 x 28.0 x x 32.2 x 8.8 Tömeg [g] A központ jellemzői Zónák száma Felhasználók száma Bosch Sicherheitssysteme GmbH Gyorstájékoztató F.01U

32 32 hu Műszaki adatok AMAX panel AMAX 2100 AMAX 3000 AMAX 3000 BE AMAX 4000 Események száma 256 esemény tárolása az esemény időpontjával és dátumával együtt 256 EN esemény időbélyeggel 256 kommunikátoresemény tárolása az esemény időpontjával és dátumával együtt PIN-kód variációk Eszközök száma Kezelőegységek száma DX 2010 modulok száma 3 6 DX 3010 modulok száma 1 2 DX 4010 modulok száma 1 GPRS modulok száma: B450 és B442/B443, DX4020-G IP-modulok száma: B426 Max. két különböző GPRS modul, minden GPRS modul csak egyszer csatlakoztatható 2 (ha 1 GPRS modul van csatlakoztatva: 1; ha 2 GPRS modul van csatlakoztatva: 0) RF-vevők száma - 1 RF-ismétlők száma - DSRF = 0, Radion = 8 RF-érzékelők száma RF-távadók száma - DSRF = 24, Radion = 128 Zónák 1. zóna Szimpla vagy dupla lezáróellenállás (EOL, 2,2 kω) NC, NO 2 vezetékes tűzérzékelő zóna, szimpla vagy dupla lezáró-ellenállás (EOL, 2,2 kω) NC, NO 2. zóna 16 COM 7 szimpla vagy dupla lezáró-ellenállás (EOL, 2,2 kω) NC, NO 15 szimpla vagy dupla lezáróellenállás (EOL, 2,2 kω) NC, NO Szabotázsvédelem Ház szabotázsvédelmi bemenete (a bemenetek számát nem csökkenti) Opciós busz Méretek mm-ben 4 vezetékes, Ø 0,6 1,2 Maximális kábelhossz [m] Maximális buszhossz [m] 200 (a központtól az utolsó kezelőegységig) 700 (maximum 14 eszköz, maximum 8 kezelőegység) F.01U Gyorstájékoztató Bosch Sicherheitssysteme GmbH

33 AMAX panel Műszaki adatok hu 33 Környezeti AMAX 2100 AMAX 3000 AMAX 3000 BE AMAX 4000 Minimális üzemi hőmérséklet [ C] Maximális üzemi hőmérséklet [ C] Minimális relatív páratartalom [%] Maximális relatív páratartalom [%] Védettség IP 30, IK 06 Tanúsítvány Európa CE EN (6/2011) EN (5/2008) EN : A11:2009 EN EN fokozat II. környezeti osztály Franciaország AFNOR NF a2p NF a2p környezetvédelmi osztály Belgium INCERT (csak az AMAX 3000 BE esetében) Németország VDS Lakossági Bosch Sicherheitssysteme GmbH Gyorstájékoztató F.01U

34

35

36 Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring Grasbrunn Germany Bosch Sicherheitssysteme GmbH, 2015
