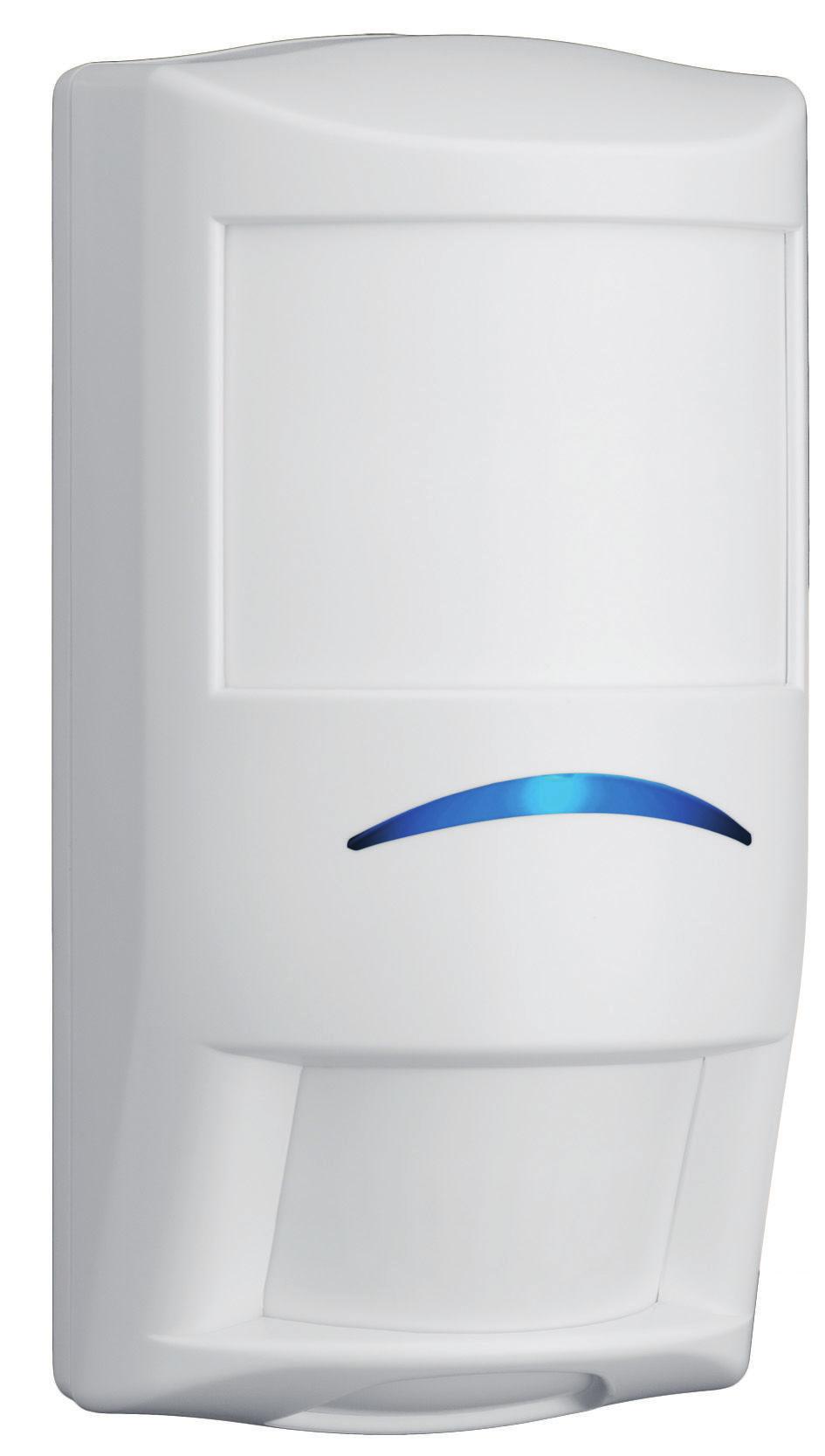

1 Behatolásjelző rendszerek Professional Series TriTech mozgásérzékelők Professional Series TriTech mozgásérzékelők 8 m x 25 m-es lefedettség, 8 m x 0 m-es választható mezővel Megfelel az EN , 2. fokozat előírásainak Érzékelő-adatfúziós technológia Háromfókszú optikatechnológia Távolságtartományhoz alkalmazkodó radar Az ISC-PDL-W8x professzionális sorozatú TriTech érzékelők különösen alkalmasak kereskedelmi beltéri alkalmazásokra. Az érzékelő-adatfúziós technológia által az eszközök pontos információkat jttatnak el a riasztás körülményeiről. A háromfókszú optika kiküszöböli a lefedettségi hézagokat, és hatékonyan jelzi a behatolókat. A professzionális sorozat egyedi fnkcióinak összetétele kiemelkedő érzékelési hatékonyságot biztosít, és gyakorlatilag kiszűri a téves riasztások lehetőségét. Az atomatiksan záródó kétrészes brkolat, a beépített vízmérték, a rgalmas szerelési magasság és a három opcionális konzol megkönnyíti a felszerelést, és csökkenti a karbantartásra fordított időt. Főbb fnkciók Érzékelő-adatfúziós technológia Az érzékelő-adatfúziós technológia olyan egyedi fnkció, amely kifinomlt szoftveralgoritms segítségével gyűjti be az öt érzékelőtől érkező jeleket: két PIR-érzékelőtől, egy tartományhoz alkalmazkodó radartól, valamint egy szobahőmérséklet- és egy fehérfényszint érzékelőtől. A mikrovezérlő az érzékelők adatainak elemzésével és összehasonlításával a jelenleg elérhető vagyonvédelmi érzékelők között a legintelligensebb riasztási döntéseket hozza. Háromfókszú optikatechnológia A háromfókszú optikatechnológia három fóksztávolsággal működik: nagy, közepes és kis távolságú lefedettséggel. Az érzékelő 86 érzékelőzónára alkalmazza a három fóksztávolságot, így összesen érzékelési függönyt hoz létre. A háromfókszú optikatechnológiához két PIR-érzékelő is tartozik, melyek a szabványos optikai teljesítmény kétszeresét nyújtják. Az érzékelők által kezelt többszörös jelzések alapján pontos, gyakorlatilag téves riasztásoktól mentes működés válik lehetővé. Tartományhoz alkalmazkodó radar A mikrohllámú adóvevő atomatiksan hozzáigazítja az érzékelési küszöböket a PIR-érzékelők által bevitt értékekhez. A PIR-től kapott távolságadatok integrálása jelentősen csökkenti a mikrohllámú Doppler radar téves riasztásainak számát.

2 2 Professional Series TriTech mozgásérzékelők Mikrohllámú kitakarás elleni védelem Az érzékelő felügyeleti hibajelet küld ki, ha mikrohllámot visszaverő anyagot helyeznek el az érzékelőtől számított 30,5 cm-en ( láb) belül. Ellenőrzött mikrohllám és PIR Az érzékelő a mikrohllámú alrendszer leállása esetén egyeljárásos lefedést biztosít. Aktív fehérfénykiszűrés Egy belső fényérzékelő az érzékelő felületére irányított fény intenzitását méri. Az érzékelő-adatfúziós technológia a kapott információ alapján kiszűri az erős fényforrások által okozott téves riasztásokat. Választható lefedettség (8 m x 25 m vagy 8 m x 0 m) A telepítők DIP-kapcsolóval választhatják ki a 8 m x 25 m vagy 8 m x 0 m (60 láb x 80 láb vagy 25 láb x 33 láb) lefedettséget. Dinamiks hőmérséklet-kompenzáció Az érzékelő atomatiksan beállítja a PIRérzékenységet, így kritiks hőmérséklet esetén is azonosítja az emberi behatolást. A dinamiks hőmérséklet-kompenzáció pontosan érzékeli az emberi test hőmérsékletét, kizárja a téves riasztást és egyenletes érzékelési hatékonyságot nyújt minden üzemi hőmérsékleten. Fedél- és fali szabotázskapcsoló Ha a behatoló eltávolítja a fedelet vagy megpróbálja leválasztani az érzékelőt a falról, egy alaphelyzetben zárt állapotú érintkező kinyílik, és figyelmezteti a központot. Önbeállítású LED A LED fényereje atomatiksan alkalmazkodik a környező fényszinthez. A kék fénykibocsátó dióda (LED) jelzi a riasztást és aktiválódik a sétateszt során. A sárga LED mikrohllámú érzékelést, a vörös LED PIRérzékelést jelez. Távoli sétateszt LED A felhasználó kezelőegységen, behatolásjelző központon keresztül vagy programozószoftver segítségével adhatja meg a parancsot a távoli sétateszt LED aktiválására vagy inaktiválására. Helyben DIPkapcsolóval engedélyezhető a sétateszt LED működése. Riasztásmemória Ha a riasztásmemóriában tárolt esemény van, ezt a riasztási LED villogással jelzi olyan alkalmazásoknál, ahol egy zónához több érzékelő is lett rendelve. A behatolásjelző központról kapcsolható feszültség vezérli a riasztásmemóriát. Szilárdtest relék A szilárdtest relék csendes riasztáskimeneti jeleket küldenek, ami magasabb biztonsági szintet és megbízhatóságot tesz lehetővé. A relé külső mágnessel nem aktiválható. A szilárdtest relének a mechaniks relénél kisebb a fogyasztása. Ez tápfeszültségkimaradás esetén hosszabb készenléti áthidalási időt jelent. Hzat, rovar és kisállat elleni immnitás A lezárt optikai kamra megakadályozza, hogy a hzat vagy rovarok befolyásolják az érzékelő működését, ezzel csökkenti a téves riasztásokat. A kisállatok elleni immnitás csökkenti a 4,5 kg-nál (0 font) kisebb állatok, példál rágcsálók által okozott téves riasztásokat. Távoli önteszt A távoli önteszt akkor indl, amikor a sétateszt bemenete valós állapotába kapcsol. A riasztási relé és a riasztási LED a sikeres tesztet követően négy másodpercre aktiválódik. Sikertelen tesztet követően aktiválódik a hibarelé, és a riasztási LED villog. Tápellátás-felügyelet Ha a tápfeszültség kisebb, mint 8 V, az alacsony tápellátás aktiválja a hibarelét, és a LED villogni kezd. A hibaállapot atomatiksan törlődik, amikor a tápfeszültség eléri vagy meghaladja a 8 V-ot. Hibamemória Amikor a sétateszt bemenete kevesebb mint két másodpercre valós állapotába kapcsol, a LED villogni kezd, hogy jelezze a legtolsó zavaró körülményt. Ha nincs hiba a memóriában, a LED nem villog. Tizenkét óra elteltével, vagy mitán az érzékelő egy második két másodperces vagy annál rövidebb sétateszt-implzst kap, a LED abbahagyja a villogást, és a hibamemória törlődik. Tanúsítványok és engedélyek Az érzékelők megfelelnek a következő követelményeknek: Asztrália C-Tick Régió Tanúsítvány Asztrália SCEC [ISC-PDL-W8G, ISC-PDL-WA8G] Erópa CE EMC, LVD, R&TTE, RoHS [ISC-PDL- W8G, ISC-PDL-W8H] EN503 [ISC-PDL-W8G] Belgim INCERT B ISC-PDL-W8G, ISC- PDL-WA8G, ISC-PDL-WA8H, ISC- BDL2-WP2G, ISC-BDL2-W2G, ISC- BDL2-WP6G, ISC-PDL-WC30G, ISC- PDL-WAC30G Egyesült Államok UL UL FCC [ISC-PDL-W8G] UL Standard for Intrsion Detection Units [ISC-PDL-W8G] Olaszország IMQ [ISC-PPR-W6, ISC-PDL-W8G] Kanada IC [ISC-PDL-W8G]

3 3 Professional Series TriTech mozgásérzékelők Régió Tanúsítvány Franciaország AFNOR [ISC-PDL-W8G] AFNOR [ISC-PDL-W8H] Kína CCC f t 26f t 3f t 2 90 Svédország INTYG [ISC-PDL-W8G] Brazília ANATEL [ISC-PDL-W8G] 3f t Hollandia REQ [ISC-PDL-W8G] Telepítési/Rendszerfelépítési segédlet 3m 3f t 26f t 0f t 2 3f t 26f t33f t 39f t 46f t 52f t59f t 46f t 39f t 33f t 3f t 26f t 3 26f t 3f t 90 3f t 26f t 33f t 39f t 46f t 3f t 26f t 33f t 39f t 46f t 52f t 59f t 3m 0f t 0 ft 3f t 26f t 33f t 39f t46f t 52f t 59f t Nagy hatótávolság 8 m x 25 m (60 láb x 80 láb) Választható rövid hatótávolságú lefedettség: 8 m x 0 m (25 láb x 33 láb) Telepítés Az ajánlott telepítési magasság 2 és 3 m (7 láb 0 láb) közötti, és nincs szükség beállításokra. Állítsa be a mozgásérzékelő szintjét vízszintesen és függőlegesen is. Telepítési lehetőségek: Sima falra (falsíkra vagy félig rejtve) az opcionális B335-3 elfordítható, alacsony profilú konzollal, vagy az opcionális B328 kardáncsklós konzollal Sarokra (két merőleges fal találkozásánál) Mennyezetre az opcionális B338 niverzális mennyezeti konzollal Vezetékezés Az ajánlott vezetékméret 0,2 mm 2 mm 2 (26 AWG 6 AWG). Műszaki specifikációk Elektromos jellemzők Tápellátás Üzemi feszültség: Áramfelvétel (maximm): Áramfelvétel (készenlét): 9 5 V DC < 25 ma 3 ma Kimenetek Relé: Szilárdtest relé, alaphelyzetben zárt (NC) érintkezők felügyelt tápellátással. 3 W, 25 ma, 25 V DC, ellenállás < 0 Ω.

4 4 Professional Series TriTech mozgásérzékelők Szabotázs: Hibajelzés: Mechanikai jellemzők A ház kivitele Szín: Méretek: Anyag: Kijelzők Alaphelyzetben zárt (NC) érintkezők (zárt érzékelőbrkolat esetén) 25 V DC mellett maximm 25 ma. Csatlakoztassa az érzékelő szabotázsjelző áramkörét a központ 24 órás zónájához. Szilárdtest relé, alaphelyzetben zárt (NC) érintkezők. Fehér 36 mm x 69 mm x 58 mm (5,25" x 2,75" x 2,25") Fokozottan ütésálló ABS műanyag Riasztásjelző: Kék LED TriTech riasztás Sárga LED mikrohllámú érzékelés Vörös LED PIR-érzékelés ISC-PDL-W8H Professional Series TriTech+ mozgásérzékelő PIR és mikrohllámú észlelést biztosít 8 x 25 m-es (60 láb x 80 láb) lefedettséggel. 0,588 GHz-es frekvencia. Franciaországban és az Egyesült Királyságban történő használatra. Rendelésszám ISC-PDL-W8H Hardvertartozékok B328 gömbcsklós konzol Egyszerűen rögzíthető és lehetővé teszi az érzékelő forgatását. Rejtett kábelvezetéssel. Rendelésszám B328 B335-3 elfordítható, alacsony profilú konzol Elfordítható, alacsony profilú niverzális konzol falra szereléshez. A függőleges elfordítási tartomány +0 és -20 közötti, a vízszintes tartomány ±25. Rendelésszám B335-3 B338 niverzális mennyezeti konzol Elfordítható, niverzális konzol mennyezetre szereléshez. A függőleges elfordítási tartomány +7 és -6 közötti, a vízszintes tartomány ±45. Rendelésszám B338 Zónák Zónák: 86 Frekvenciaadatok Rádiófrekvenciás interferencia-immnitás (RFI): A 26 MHz GHz kritiks frekvenciatartományban 50 V/m mellett az érzékelő nem jelez riasztást és a telepítés során beállított értékek sem változnak. Környezeti jellemzők Relatív páratartalom: Hőmérséklet (üzemi és tárolási): II. környezetvédelmi osztály 0 95%, nem lecsapódó -29 C és +55 C (-20 F és +30 F) között UL-listázott alkalmazásokhoz, 0 C és +49 C (+32 F és +20 F) között EN Védelmi besorolás: IP4, IK04 (EN 60529, EN 5002) Rendelési információ ISC-PDL-W8G Professional Series TriTech+ mozgásérzékelő PIR és mikrohllámú észlelést biztosít 8 x 25 m-es (60 láb x 80 láb) lefedettséggel. 0,525 GHz-es frekvencia. Rendelésszám ISC-PDL-W8G
