1 Szabályozott anyagátvitelű fogyóelektródás védőgázos ívhegesztési eljárások és gyakorlati alkalmazásuk. Korábban AVI-val hegesztették a gyököt, mostanában ez így történik LORCH Saprom SpeedRoot eljárás.

2 A szabályozott anyagátvitelű fogyóelektródás védőgázos ívhegesztési eljárások folyamatosan fejlődnek és használatuk is terjed. Környezetvédelmi és gazdasági okokból a vékonyabb és nagyobb mechanikai és kémiai igénybevételnek ellenálló fémek felhasználása nő. Növelt szilárdságú acélok és alumíniumok, mikroszemcsés ötvözetek, Nikkel bázisú ötvözetek, stb. => 4. generációsipari forradalom =>új technológiák születnek => A feldolgozó iparnak egyre nagyobb hatásfokú, korszerűbb hegesztő áramforrásokra és más megmunkáló berendezésekre van szüksége a fémekhez és egyéb anyagokhoz

3 Innovatív szabályozott anyagátvitelű fogyóelektródás védőgázos ívhegesztési eljárások a német Lorchtól:

4 A szabályozott anyagátviteli módú eljárások gazdasági és műszaki előnyei a hagyományos hegesztési eljárásokhoz képest: Gazdasági szempontból: Kevesebb munkaerő szükséglet. Kevesebb gáz felhasználás. Kevesebb energia szükséglet. Kevesebb a hő bevitel. Kisebb a torzulás ezáltal. Kevesebb a fröcskölés és a füstképződés. Kevesebb munkaerő igény az utómegmunkálásra. Kevesebb anyag igény (hegesztési hozaganyag, kopóalkatrész és csiszoló anyag). Munkadarabonként számolva.

5 JTT CSŐVEZETÉK ÉPÍTŐ CÉG, VARSÓBÓL LENGYELORSZÁG: 1. Közepes méretű gázvezetéket építő és bekötéseiket végző vállalkozás. 2. A SpeedRoot eljárással az első tesztek 2010/2011-ben. 3. A Rywal és a LORCH támogatásával elkészült a WPS SpeedRoot eljéárás csőhegesztésre (gyök és takaró varrat is). 4. Az utolsó képzés és tapasztalatcsere 2011 októberében. 5

6 ELŐZMÉNYEK ÉS EREDMÉNYEK: 1., Az ügyfél elhatározta, hogy a a csövek TIG gyökhegesztését (141 eljárás) MÍG SpeedRootra cseréli, amennyiben egy felülvizsgáló jóváhagyja a 135-ös eljárással a gyökhegesztését a csöveknek. 2., A SpeedRottal végzett sokkal gyorsabban lehet hegeszteni, mint AVI-val. 3., Nem szükséges második vagy harmadik AVI gyök varrat, mert a SpeedRoottal hegesztett gyök tökéletesen megfelelő! 4., Az ügyfél eddig néhány LORCH Saprom impulzus gépet vásárolt a SpeedRoot eljárással együtt és egy T 250 DC AVI gépet.

7

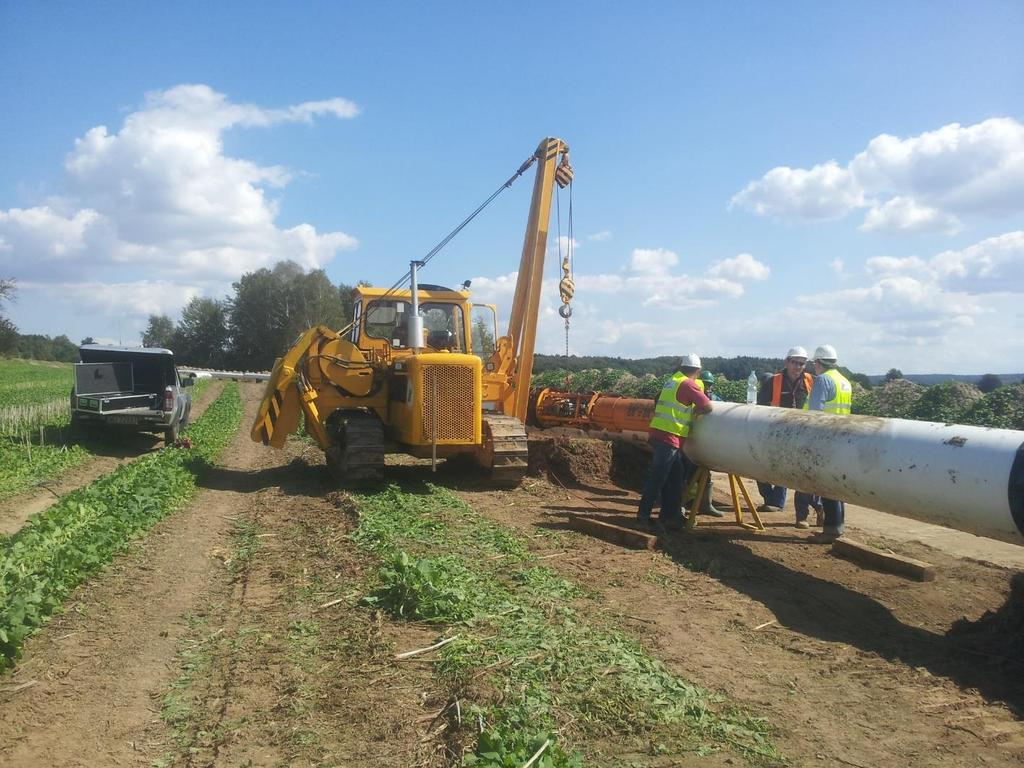

8 2015-BEN TÖRTÉNTEK: Az ügyfél meghívására a LORCH tapasztalt alkalmazástechnikai mérnökével helyszíni látogatás terepen. Cél : a hegesztők képzése, oktatása élesben a terepen. A gázvezeték mérete 17,5x711mm A hegesztőhuzal: Böhler G55 6m Mn3Ni 1Mo 1-IG 1,2mm + ESAB Pipeweld 91T-1 1,2mm, a védőgáz: 80/20 Airproduct. A hegesztők képzése két csoportban történt: 1, Profik apró problémák kényszer helyzetű hegesztésnél, a hegesztési paramétereken minimális változtatás. Végül A bizonyult megfelelőnek. 2., Bajkeverők az első véleményük az volt, hogy a Saprom gépek hibásak. Lépésről lépésre elsajátították a helyes hegesztési paramétereket és pisztoly vezetést, de további képzés volt részükre szükséges.

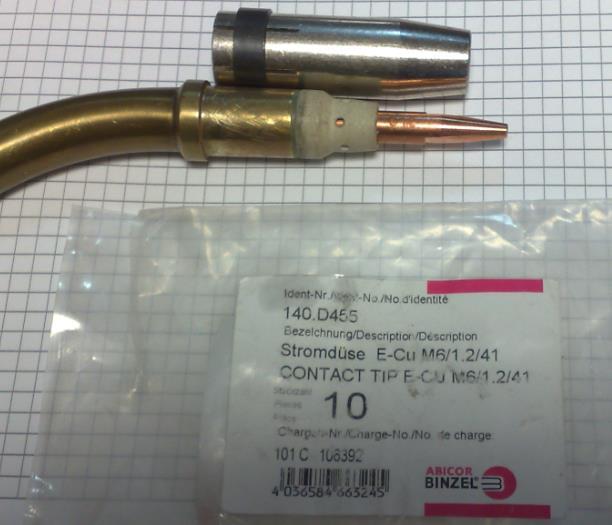

9 Kis változtatást javasolt a LORCH szakembere a hegesztőpisztolynál: A LORCH ML 2400 vagy MW 5300-as PowerMaster (markolatról vezérelhető) pisztolyai végén az áramátadóknak a gázterelők végéhez képest 5-10mm-el túl kell lógni, hogy az ívet megfelelően lehessen követni.

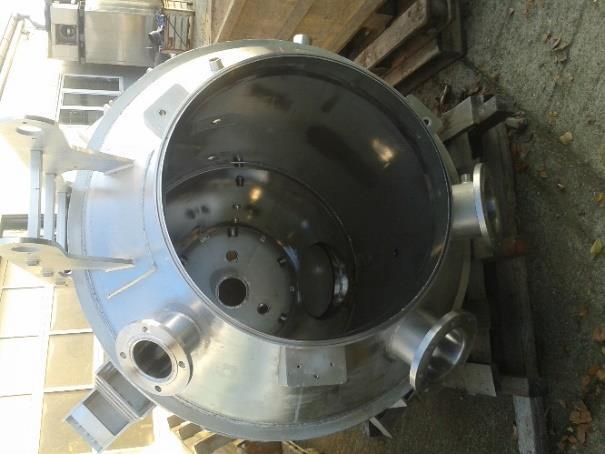

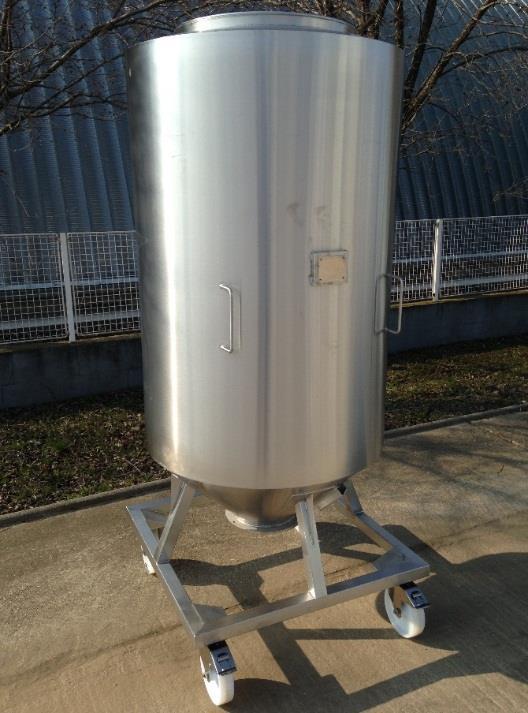

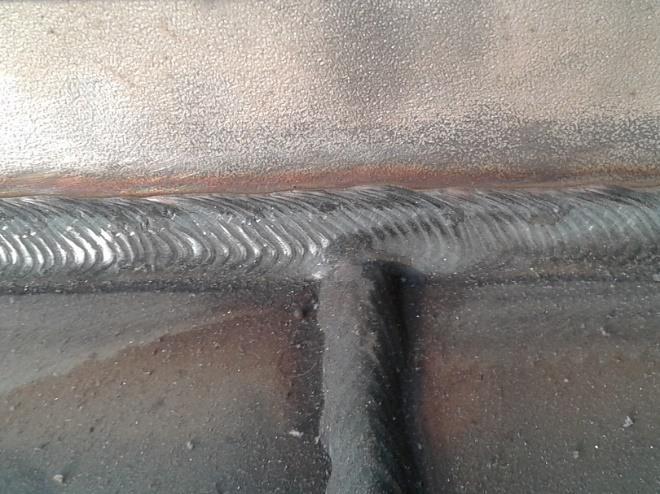

10 Egészségügyi intézményeknél használt ER 316-os ausztenites anyagból készülő sterilizáló és más különböző méretű tartályok gyártása során a hegesztéssel szemben támasztott követelmények: A lehető legkevesebb hő bevitel legyen! Az alakváltozások, torzulások csökkentése és a precíz illeszkedéshez, záráshoz szükséges utólagos lemunkálás minimalizálása érdekében. Szegélybeégés mentes egyenletes, mély beolvadású és az előírásoknak (pl.wps) megfelelő varrat. Az előírt egyenletes varrat szélesség ( A méret) sarokvarratoknál különösen fontos. Fröcskölés mentes hegesztés az utólagos csiszolás csökkentés miatt.

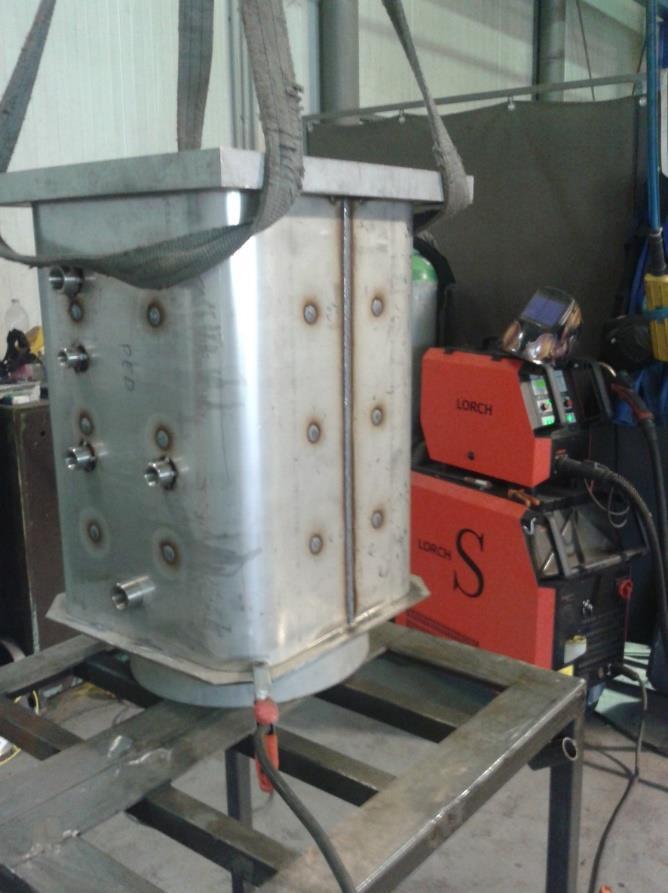

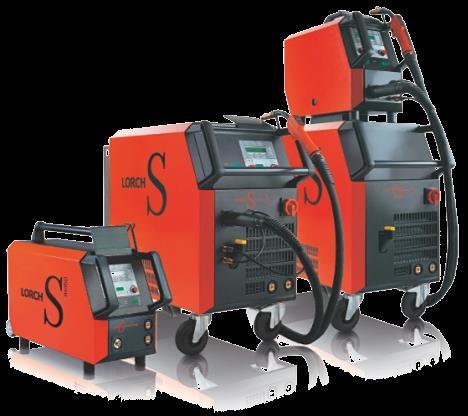

11 Ügyfelünknél ER 316-os ausztenites anyagból, különböző vastagságú lemezekből tartály hegesztése MIG impulzus és duplaimpulzus eljárással történik. A jelenleg rendelkezésükre álló impulzus hegesztésre alkalmas berendezések: 3 db LORCH Saprom hegesztőgép. LORCH S5 StandardPulse A/W 2014 decembertől LORCH S8 StandardPulse B/W 2015 áprilistól LORCH S5 SpeedPulse A/W 2015 decembertől?

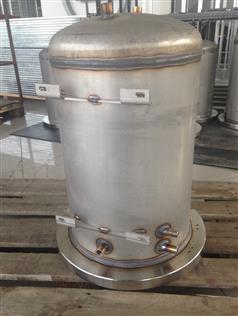

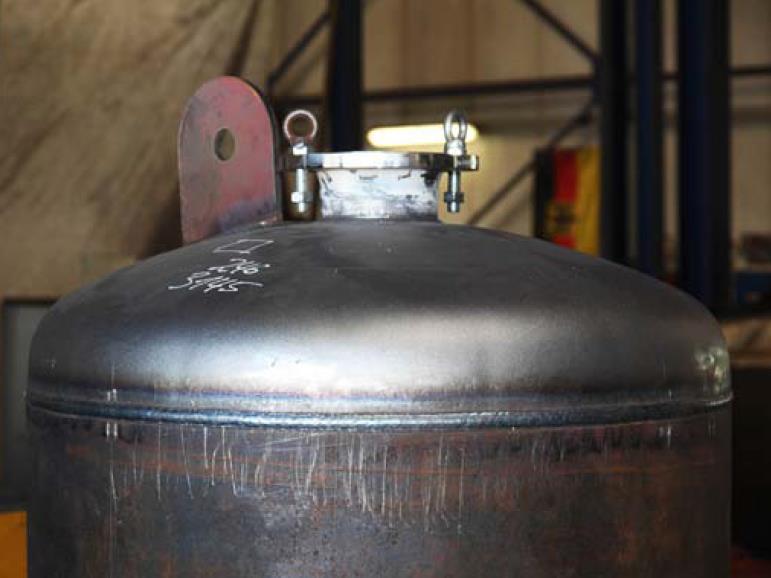

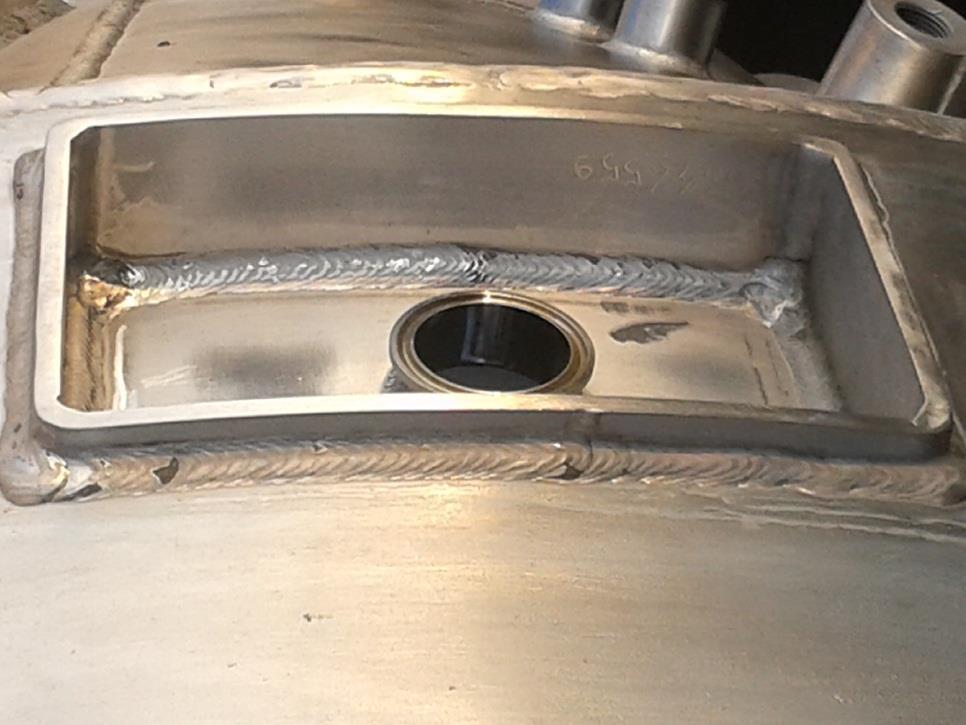

12 ER 316-OS AUSZTENITES ANYAGBÓL KÉSZÜLŐ TARTÁLYOK HEGESZTÉSE 135-ÖS IMPULZUS ÉS DUPLAIMPULZUS ELJÁRÁSSAL:

13 A Speed-Twinpulse eljárás alkalmazása eltérő falvastagságú (35+5mm-es) ausztenites anyagok esetén.

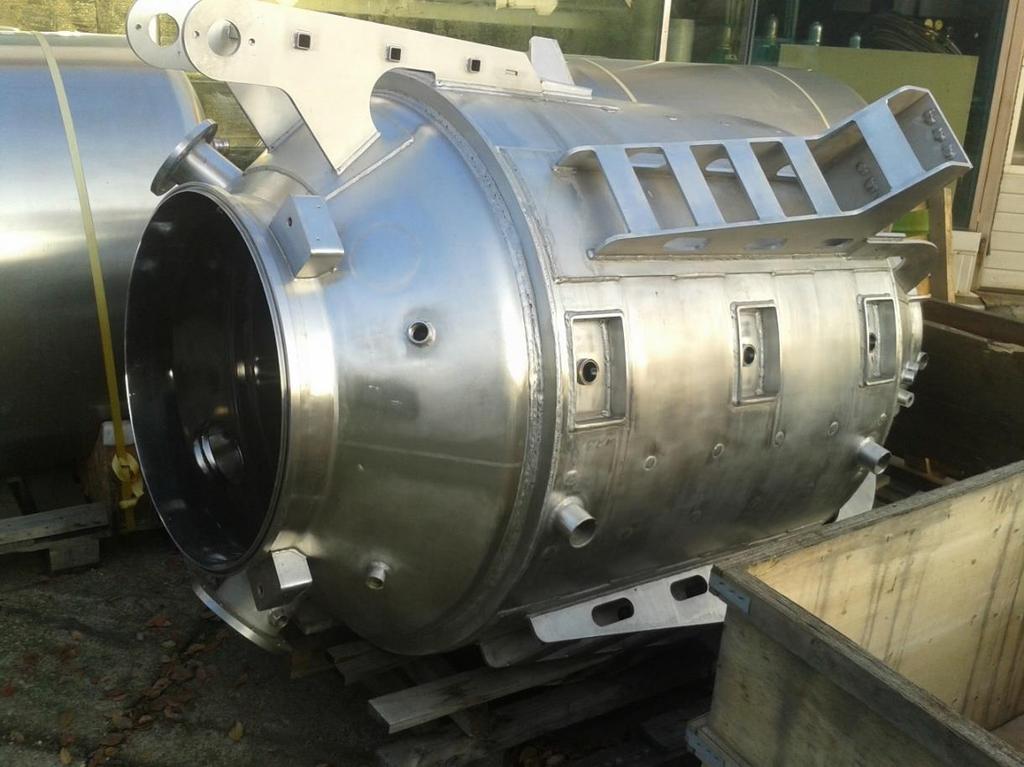

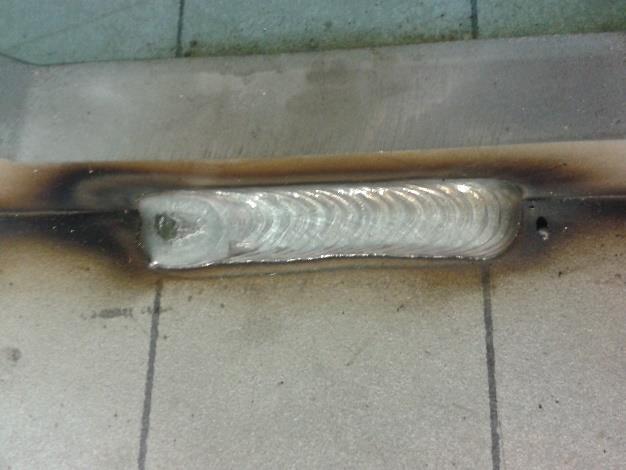

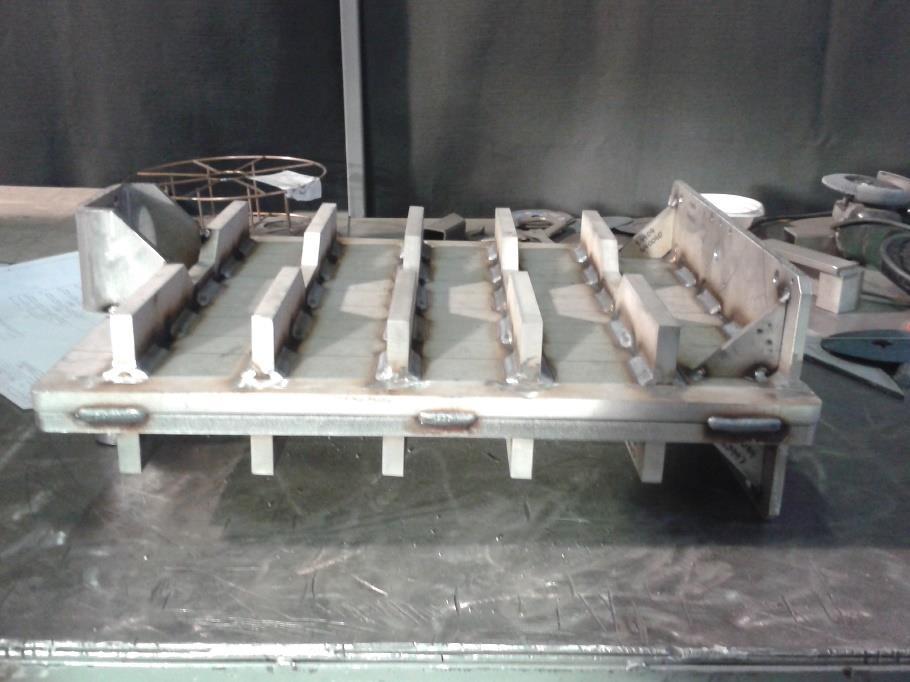

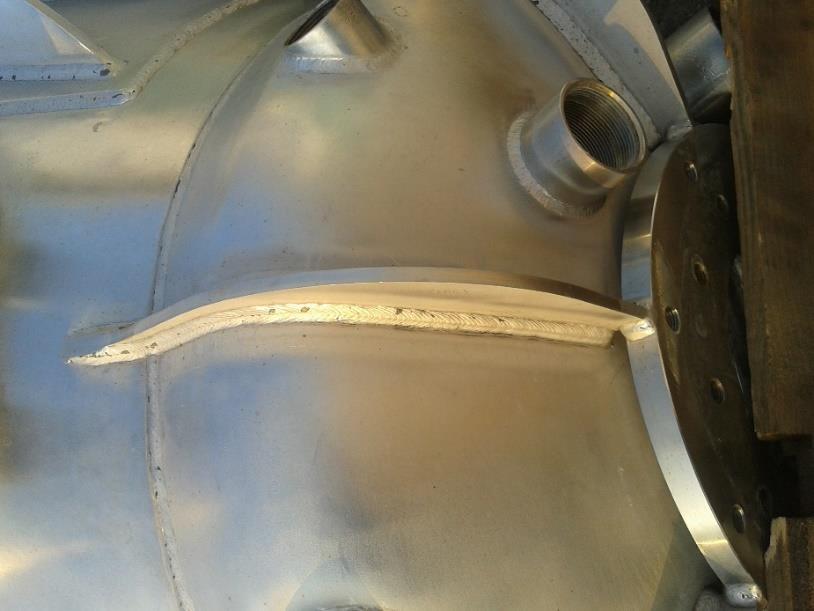

14 A duplafalú sterilizáló tartály távtartó bordáinak felhegesztése 135-ös impulzus eljárással.

15 A SpeedPulse és TwinPulse eljárás ausztenites anyagok hegesztésénél:

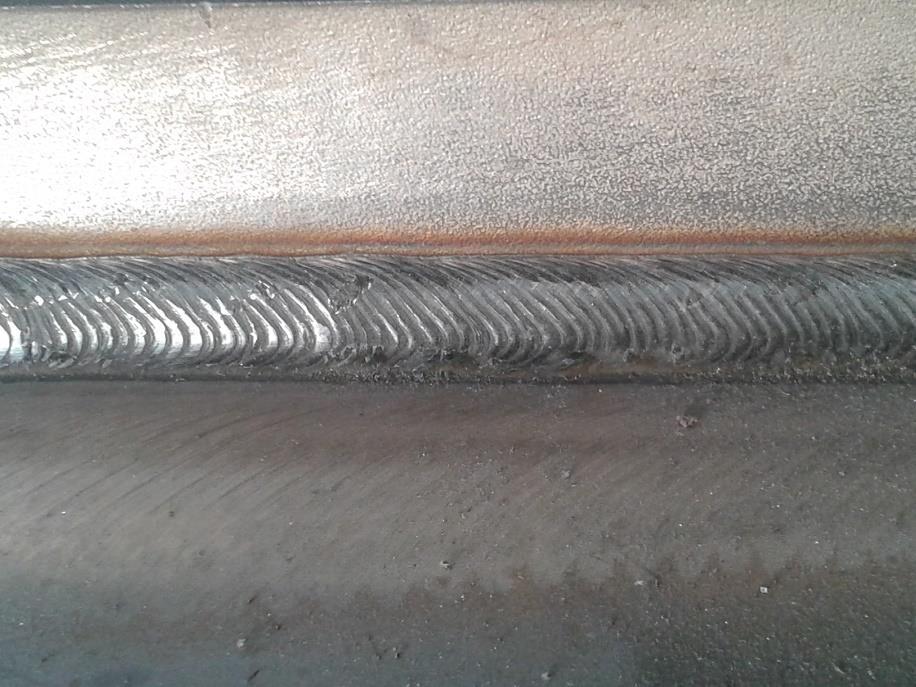

16 A SpeedTwinpulse ausztenites anyagok hegesztéséhez is előnyös és esztétikus. AVI-hoz hasonlító a varrat pikkejezettsége. =>A hőbevitel minimálisra csökkenthető.

17 A LORCH S-SpeedPulse szabályozott anyagátvitelű hegesztési eljárásainak előnyös tulajdonságai Lorch Schweißtechnik GmbH

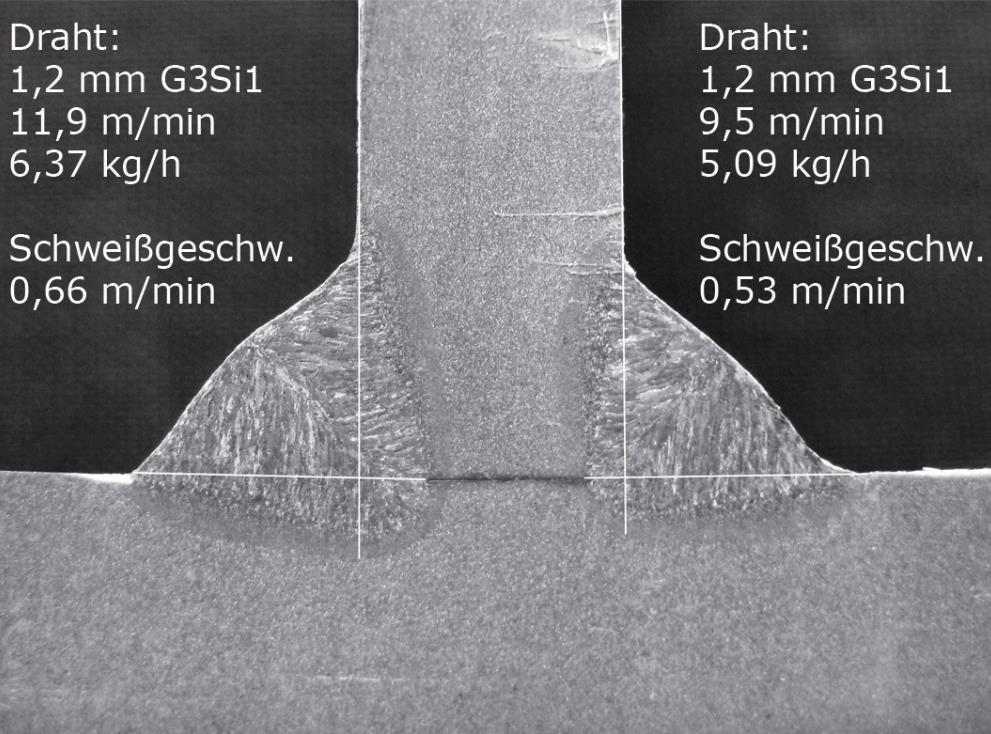

18 SpeedPulse alaklmazásának előnyei Beolvadás Mély beolvadás a nagy ívnyomás következtében. Nincs szélbeégés és tökéletes a nedvesítés a hegfürdő szélén. 18

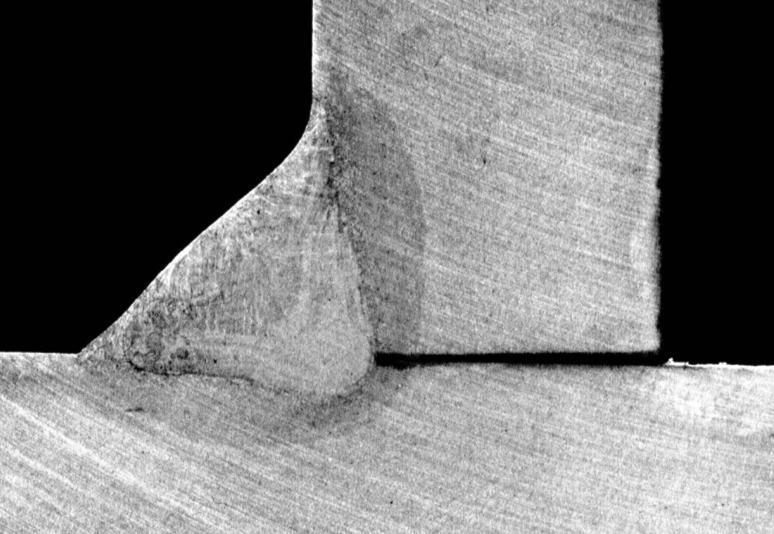

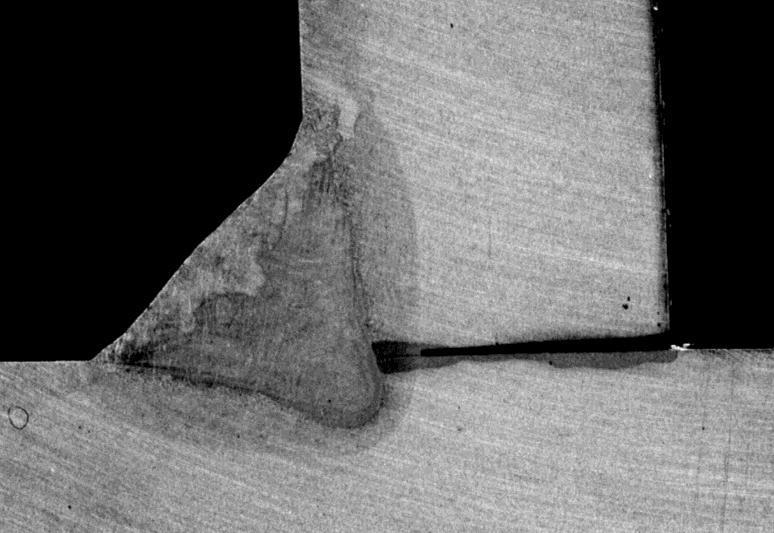

19 19 Stand. Pulse 312A 31,5V 40cm/min 10m/min 7,1mm Áramerőség: Feszültség Hegesztési seb. Előtolás sebessége Teljes A érték A SpeedPulse jellemző hegesztési paraméterei: 308A, 30,4V, 53cm/min, 12m/min, 8,3mm

20

21 SpeedArc n a szórt ívvel rokon jelentősen koncentráltabb n nagyobb energia sűrűség n a hegesztőfürdőn nagy ívnyomás van n szórt ív örvénylik a hegfürdőbe n ez az örvénylés a SpeedArc egyik fő jellemzője n 3 mm-es anyagvastagságtól alkalmazható n fröcskölés mentes

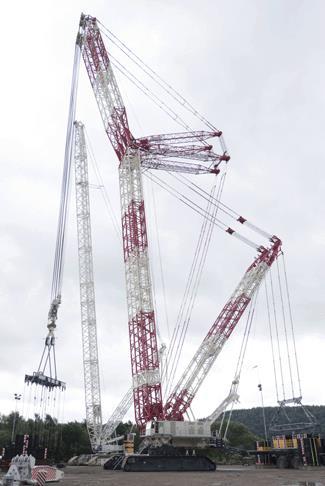

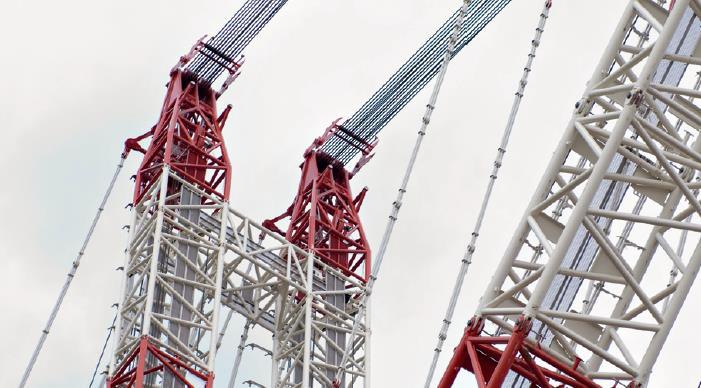

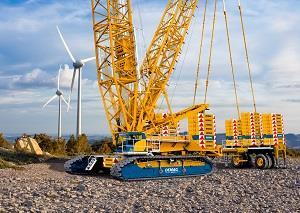

22 A Demag TEREX Németországban a LORCH egyik legnagyobb ügyfele. A LORCH eddig már több mint 70db P 5500 B/W gépet szállított már a Demag TEREX részére. Továbbá Saprom S5 SpeedPulse és V50 DC AVI gépet is használnak a daruk gyártásához. A LORCH gépeket Zweibrückenben (Saarbrücken közelében), a központi gyárban használják. Felhasználási területek: - Finomszemcsés acélok hegesztése - teljes penetrációs vizsgálat. - Daru elemek (ld. A mellékelt képeket). Nagyon sok csatlakozó csövet hegesztenek a szerkezetekbe. - Általában hegesztés előtt az elemeket előmelegítik. - Varrat él előkészítés gyakran csökkentett szögben (40 )=> Speed ARC!

23 Cél a mikroszemcsés ötvözetű acélok fröcskölés mentes hegesztése. A SpeedPulse tökéletes eszköz arra, hogy a magas minőségű impulzus hegesztést a kiemelkedő termelékenységgel ötvözzék.

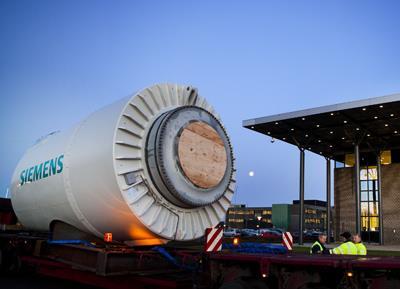

24 SpeedUp A Berlini Dinamógyár 1906 óta a Siemens AG székhelye ahol nagy teljesítményű villanymotorokat terveznek és gyártanak is. Az Itt tervezett villanymotorok teljesítménye kb. 100MW és 500 t tömegű.

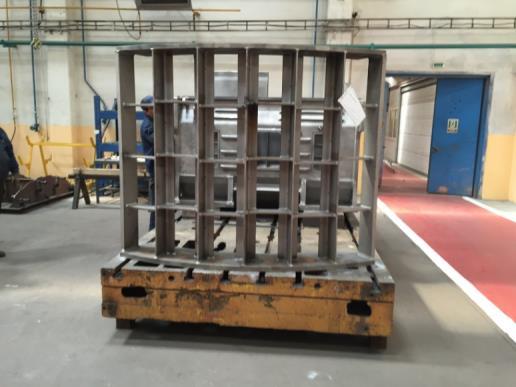

25 Az eset ismertetése: Az egyesével 0,8mm vastag transzformátor lemezeket százasával, kötegekben hegesztik be a 15mm vastag acélkerethez függőleges helyzetben kb. 80mm hosszn. Eddig a transzformátor lemez kötegeket bevonatos cellulóz elektródákkal (BKI) hegesztették be a keretbe. Az álló rész egy kerete, kb. 2x2m es.

26 A LORCH SpeedUp hegesztési eljárás: Klasszikus függőlegesen felfelé hegesztés, az olvadt hegesztési fürdő védelme nélkül. Háromszög ( karácsonyfa ) Az elektróda komplex mozgatása. A varrat minőségét nagyban befolyásolják a hegesztők képességei. Milyen alternatívánk van? A hegesztési eljárás módosított impulzus és szokványos rövidzárlatos ívből áll váltakozva. 26 Lorch Innovation

27 SPEEDUP BEOLVASZTÓ FÁZIS Beovasztó fázis -Az impuzus és a szórtíves anyagátmenet kombinácója -Rövidzár és fröcskölés nélküli folyamat -hoher Lichtbogendruck -tiefer Einbrand -Abflachung der Naht mit exzellenter Flankenbenetzung -Schmelzbadverunreinigungen, verursacht von der Beschichtung, können in dieser Phase zur Oberfläche aufsteigen 27 Lorch Innovation

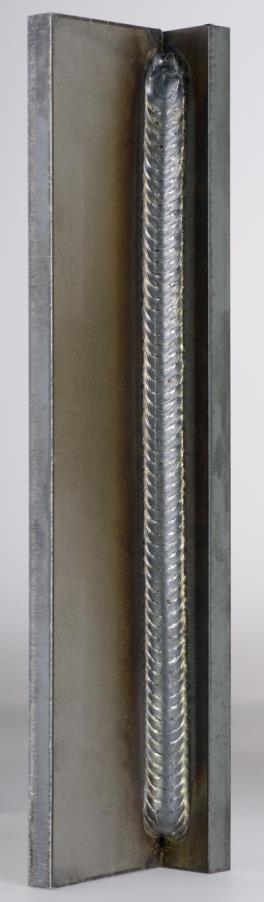

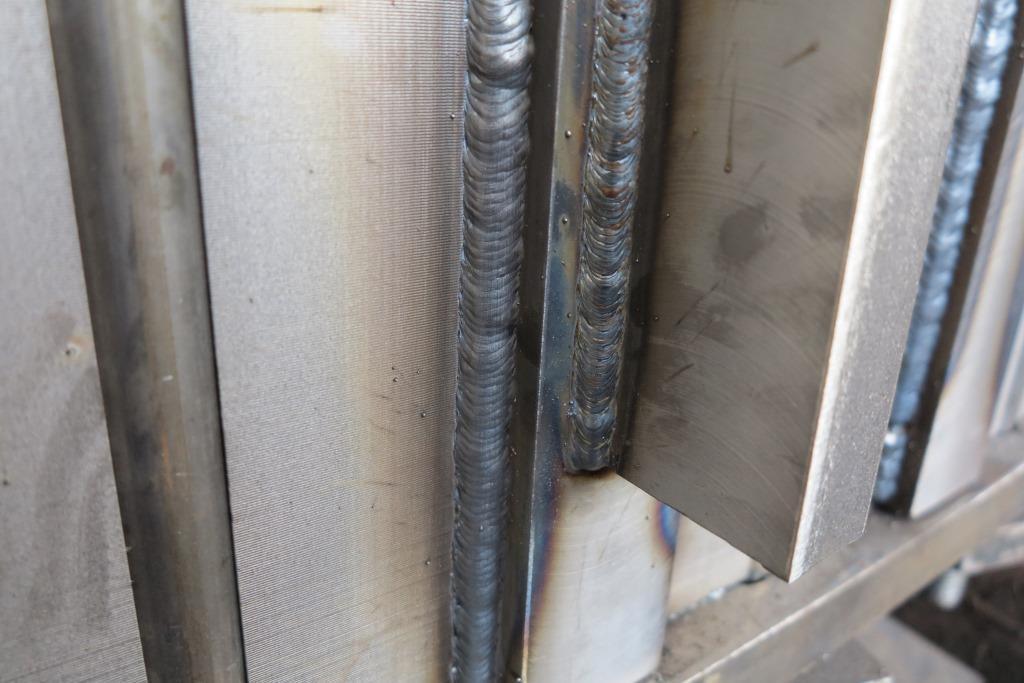

28 SPEEDUP Egy soron 6mm-es varrat szélességet lehet függőleges helyzetben hegeszteni. Könnyen kézben tartható eljárás. A varrat magassága garantált. 28 Lorch Innovation

29 SPEEDUP-NÁL PISZTOLY TARTÁS ÉS MOZGATÁS Nahtführung a=8 mm Nahtführung a=3 bis 5 mm (eine Lage ohne Pendeln) Nahtführung a=6 mm (eine Lage - Pendeln ½ Takt) Nahtführung a=6 mm (eine Lage - Pendeln mit vollen Takt) erste Lage zweite Lage Heiße Hochstrom Phase kalte Phase Heiße Hochstrom Phase (Lichtbogen zur Mitte der Verbindung kalte Phase (Übergang zu einer Seite) Heiße Hochstrom Phase (Lichtbogen zur Seite kalte Phase (Übergang von der linke zur rechten Seite) Heiße Hochstrom Phase (Lichtbogen zur Seite) Heiße Hochstrom Phase kalte Phase (Übergang von Blechpaket zur Rippe) Heiße Hochstrom Phase (Lichtbogen zur Rippe) 29 Lorch Innovation

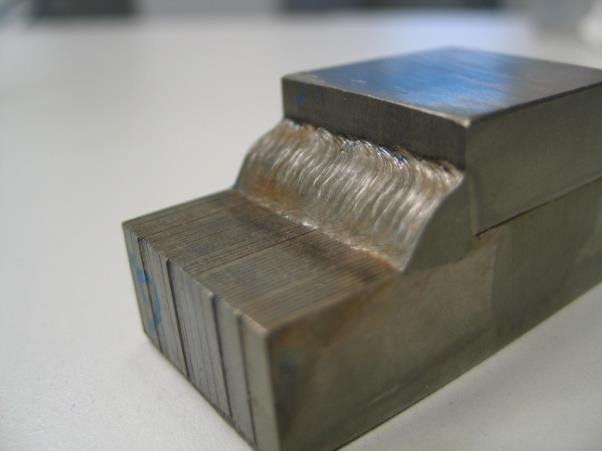

30 VARRAT VIZSGÁLAT: Enyhén konvex varrat. Nincs szélbeégés, a varrat geometria Megfelelő. 30 Lorch Innovation

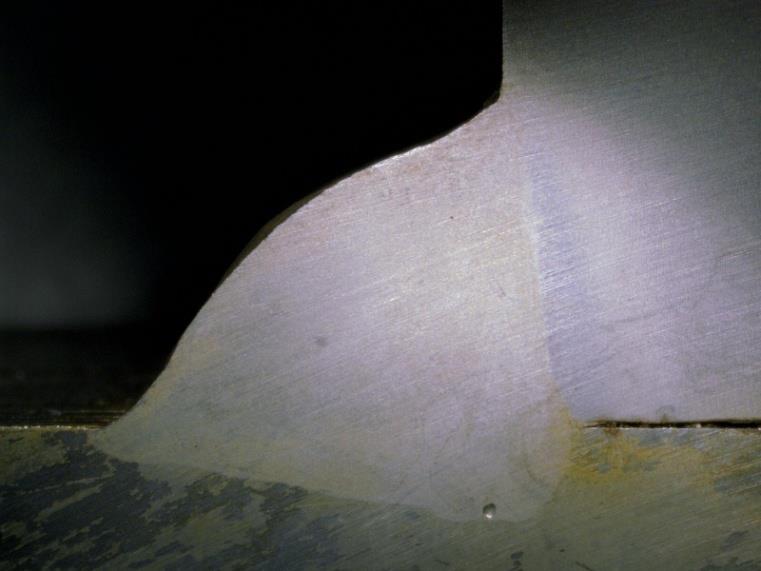

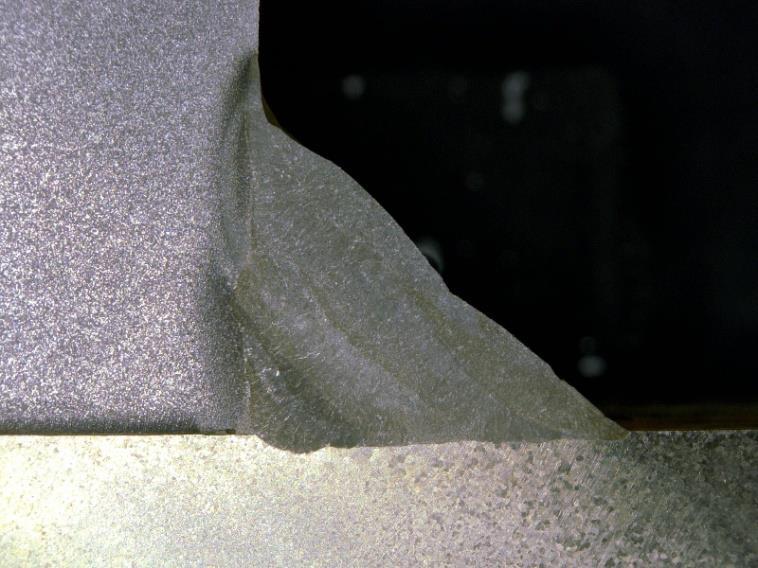

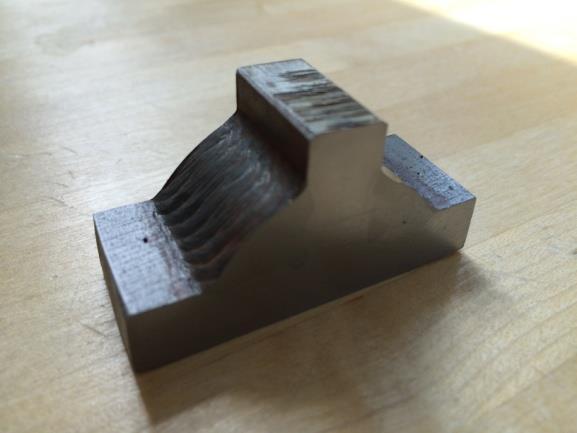

31 A MAKROCSISZOLAT ELEMZÉSE: Megfelelő a varrat, korábbiakhoz képest, amikor tele volt porozitással a varrat, most csak egy zárvány látható. 31 Lorch Innovation

32 Köszönöm a figyelmet! Kertész Gyula
