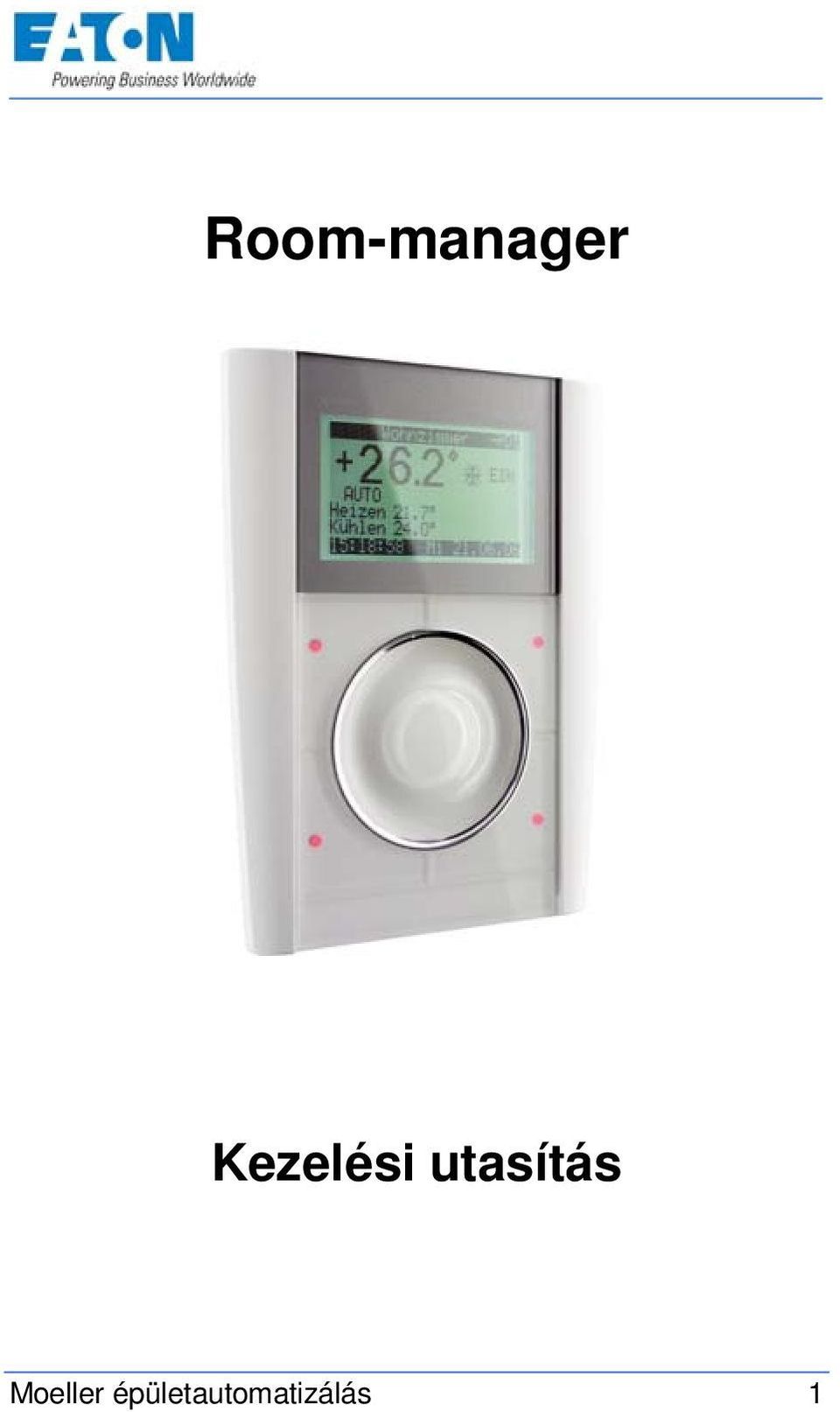

1 Room-manager Kezelési utasítás Moeller épületautomatizálás 1

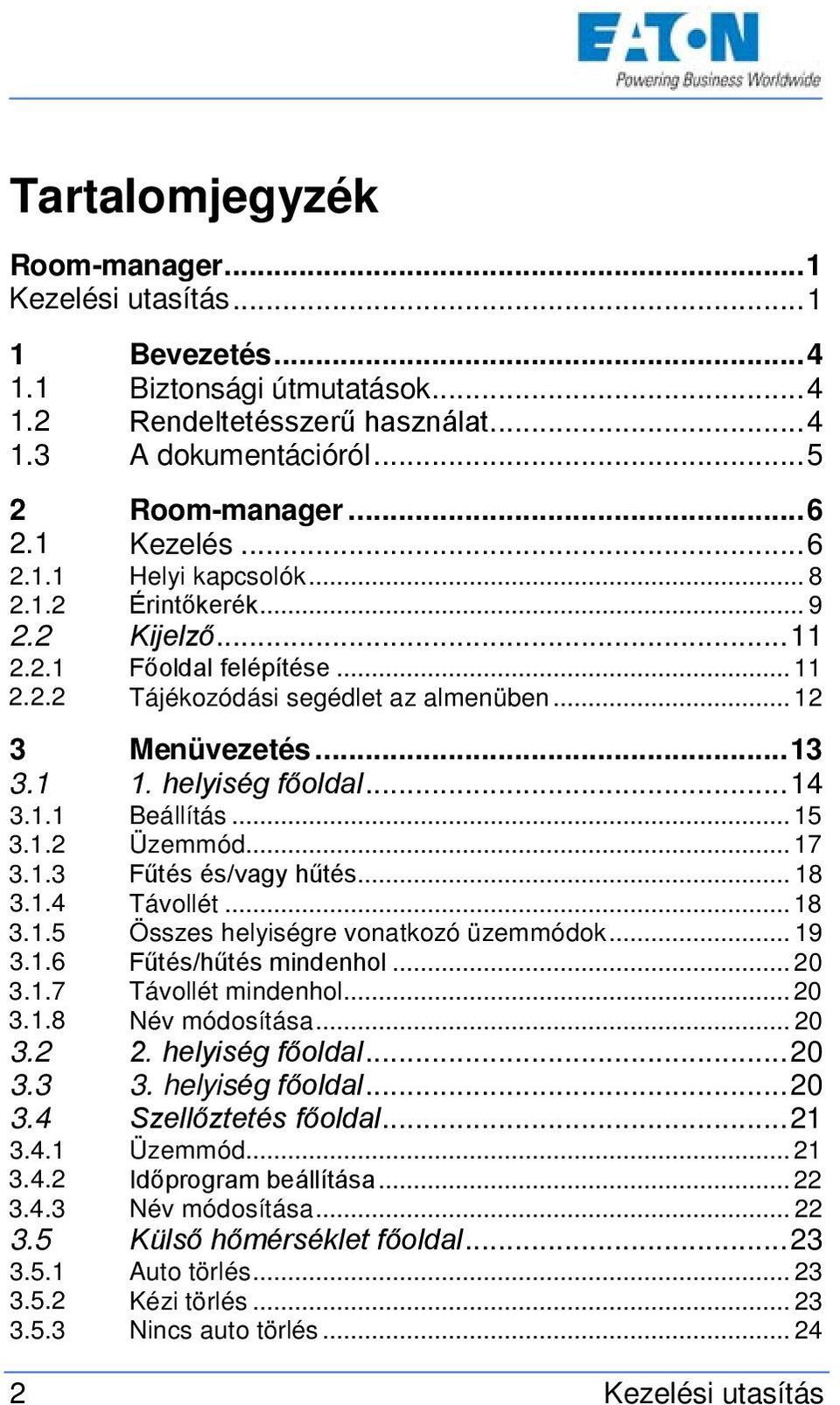

2 Tartalomjegyzék Room-manager... 1 Kezelési utasítás Bevezetés Biztonsági útmutatások Rendeltetésszerű használat A dokumentációról Room-manager Kezelés Helyi kapcsolók Érintőkerék Kijelző Főoldal felépítése Tájékozódási segédlet az almenüben Menüvezetés helyiség főoldal Beállítás Üzemmód Fűtés és/vagy hűtés Távollét Összes helyiségre vonatkozó üzemmódok Fűtés/hűtés mindenhol Távollét mindenhol Név módosítása helyiség főoldal helyiség főoldal Szellőztetés főoldal Üzemmód Időprogram beállítása Név módosítása Külső hőmérséklet főoldal Auto törlés Kézi törlés Nincs auto törlés Kezelési utasítás

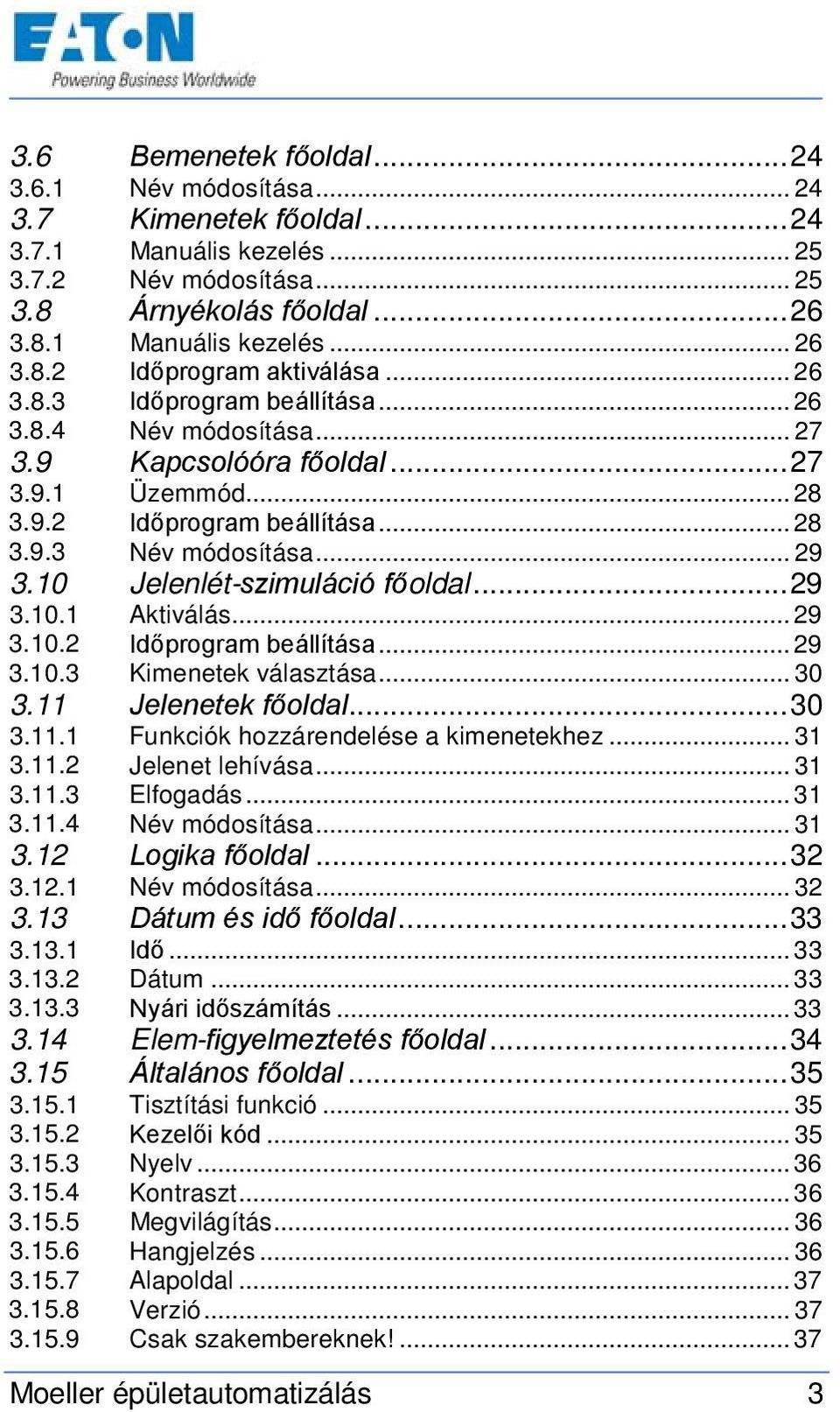

3 3.6 Bemenetek főoldal Név módosítása Kimenetek főoldal Manuális kezelés Név módosítása Árnyékolás főoldal Manuális kezelés Időprogram aktiválása Időprogram beállítása Név módosítása Kapcsolóóra főoldal Üzemmód Időprogram beállítása Név módosítása Jelenlét-szimuláció főoldal Aktiválás Időprogram beállítása Kimenetek választása Jelenetek főoldal Funkciók hozzárendelése a kimenetekhez Jelenet lehívása Elfogadás Név módosítása Logika főoldal Név módosítása Dátum és idő főoldal Idő Dátum Nyári időszámítás Elem-figyelmeztetés főoldal Általános főoldal Tisztítási funkció Kezelői kód Nyelv Kontraszt Megvilágítás Hangjelzés Alapoldal Verzió Csak szakembereknek! Moeller épületautomatizálás 3

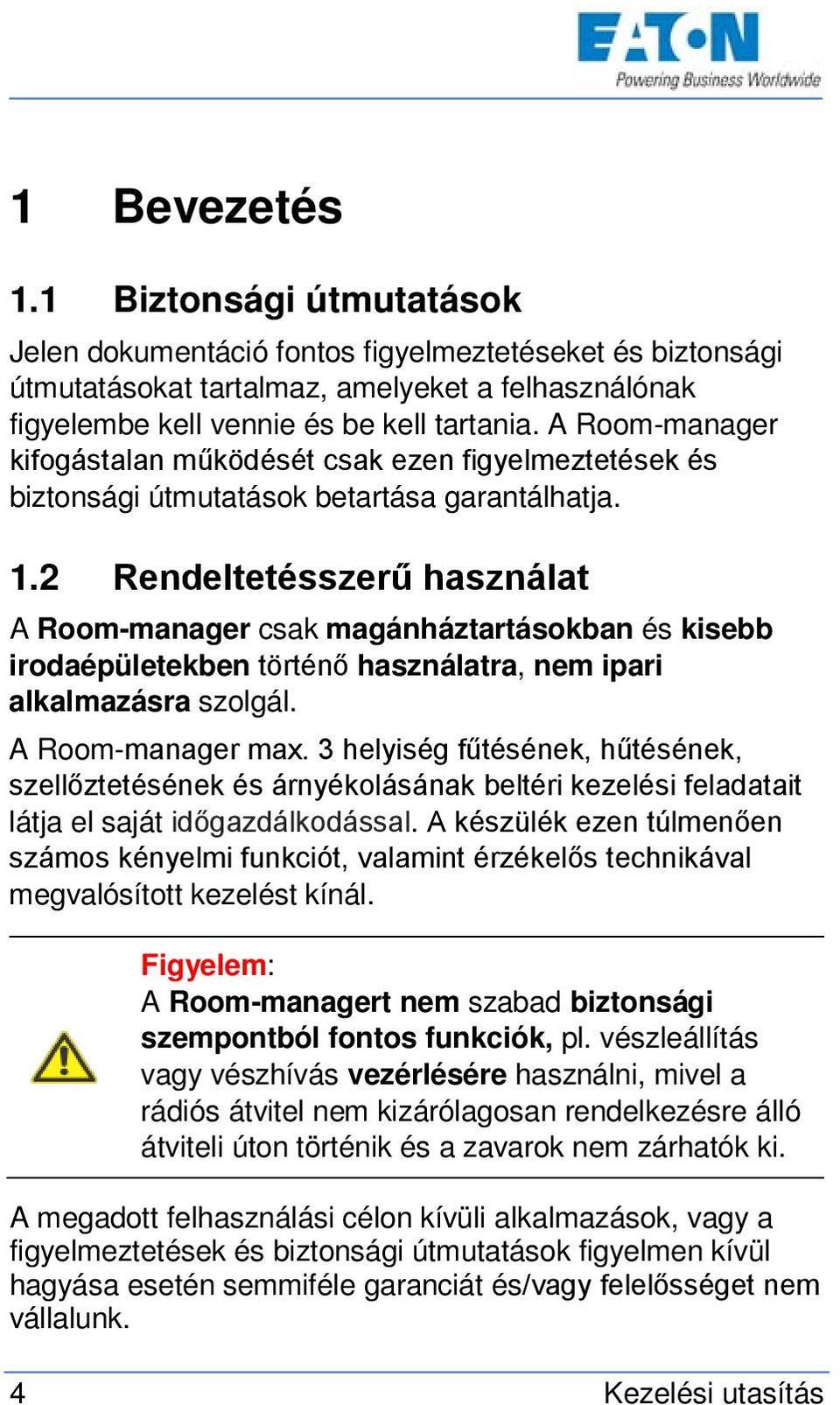

4 1 Bevezetés 1.1 Biztonsági útmutatások Jelen dokumentáció fontos figyelmeztetéseket és biztonsági útmutatásokat tartalmaz, amelyeket a felhasználónak figyelembe kell vennie és be kell tartania. A Room-manager kifogástalan működését csak ezen figyelmeztetések és biztonsági útmutatások betartása garantálhatja. 1.2 Rendeltetésszerű használat A Room-manager csak magánháztartásokban és kisebb irodaépületekben történő használatra, nem ipari alkalmazásra szolgál. A Room-manager max. 3 helyiség fűtésének, hűtésének, szellőztetésének és árnyékolásának beltéri kezelési feladatait látja el saját időgazdálkodással. A készülék ezen túlmenően számos kényelmi funkciót, valamint érzékelős technikával megvalósított kezelést kínál. Figyelem: A Room-managert nem szabad biztonsági szempontból fontos funkciók, pl. vészleállítás vagy vészhívás vezérlésére használni, mivel a rádiós átvitel nem kizárólagosan rendelkezésre álló átviteli úton történik és a zavarok nem zárhatók ki. A megadott felhasználási célon kívüli alkalmazások, vagy a figyelmeztetések és biztonsági útmutatások figyelmen kívül hagyása esetén semmiféle garanciát és/vagy felelősséget nem vállalunk. 4 Kezelési utasítás

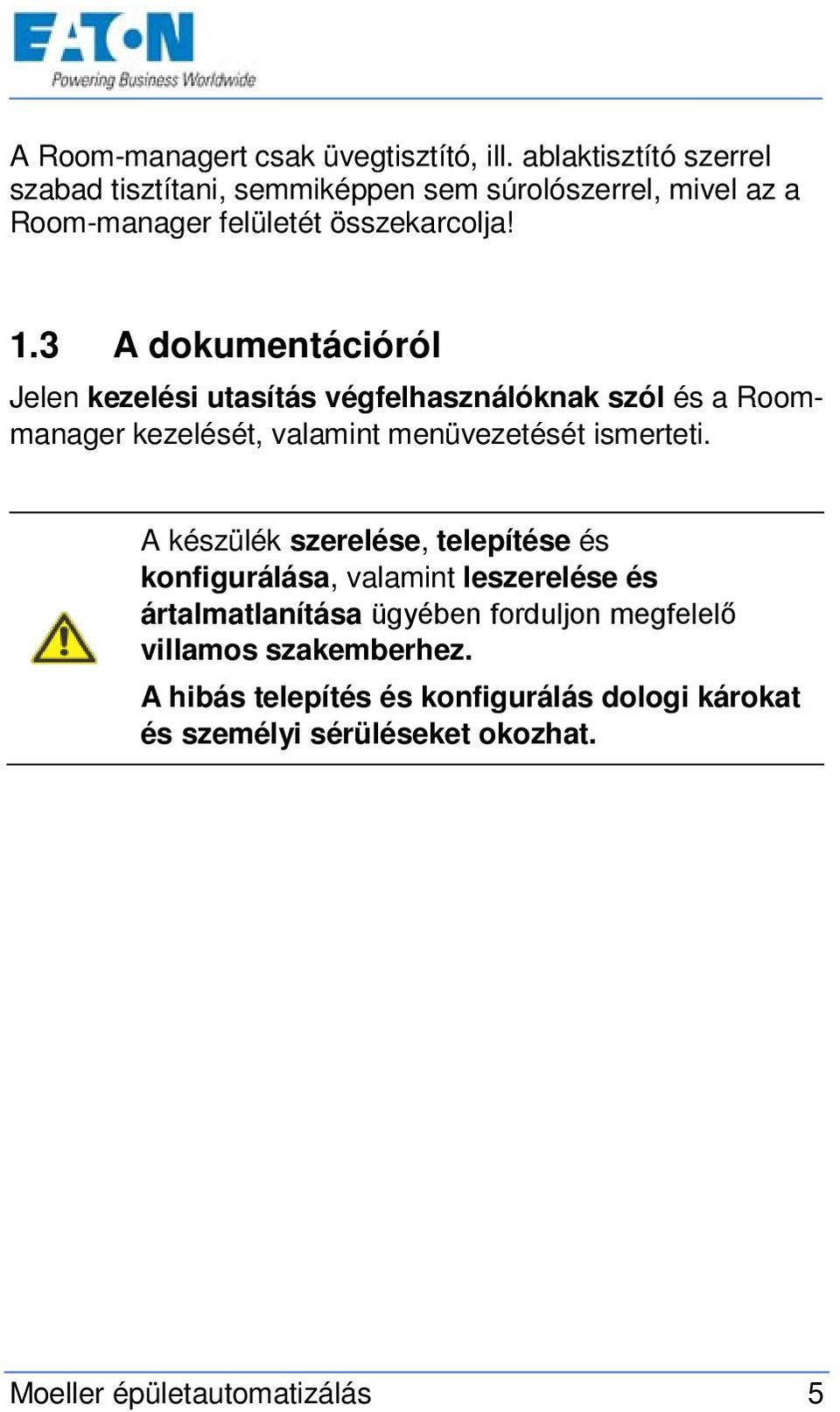

5 A Room-managert csak üvegtisztító, ill. ablaktisztító szerrel szabad tisztítani, semmiképpen sem súrolószerrel, mivel az a Room-manager felületét összekarcolja! 1.3 A dokumentációról Jelen kezelési utasítás végfelhasználóknak szól és a Roommanager kezelését, valamint menüvezetését ismerteti. A készülék szerelése, telepítése és konfigurálása, valamint leszerelése és ártalmatlanítása ügyében forduljon megfelelő villamos szakemberhez. A hibás telepítés és konfigurálás dologi károkat és személyi sérüléseket okozhat. Moeller épületautomatizálás 5

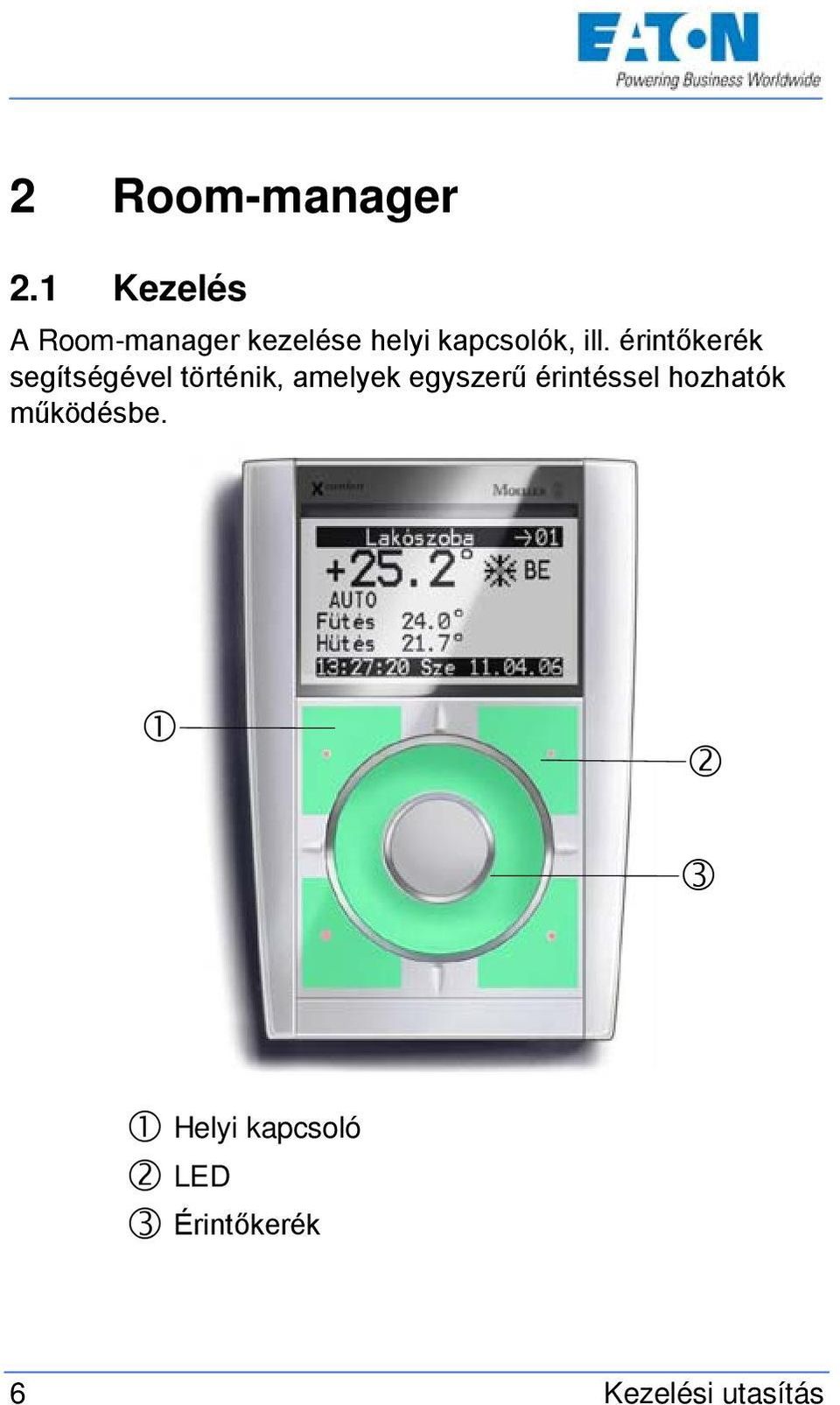

6 2 Room-manager 2.1 Kezelés A Room-manager kezelése helyi kapcsolók, ill. érintőkerék segítségével történik, amelyek egyszerű érintéssel hozhatók működésbe. Helyi kapcsoló LED Érintőkerék 6 Kezelési utasítás

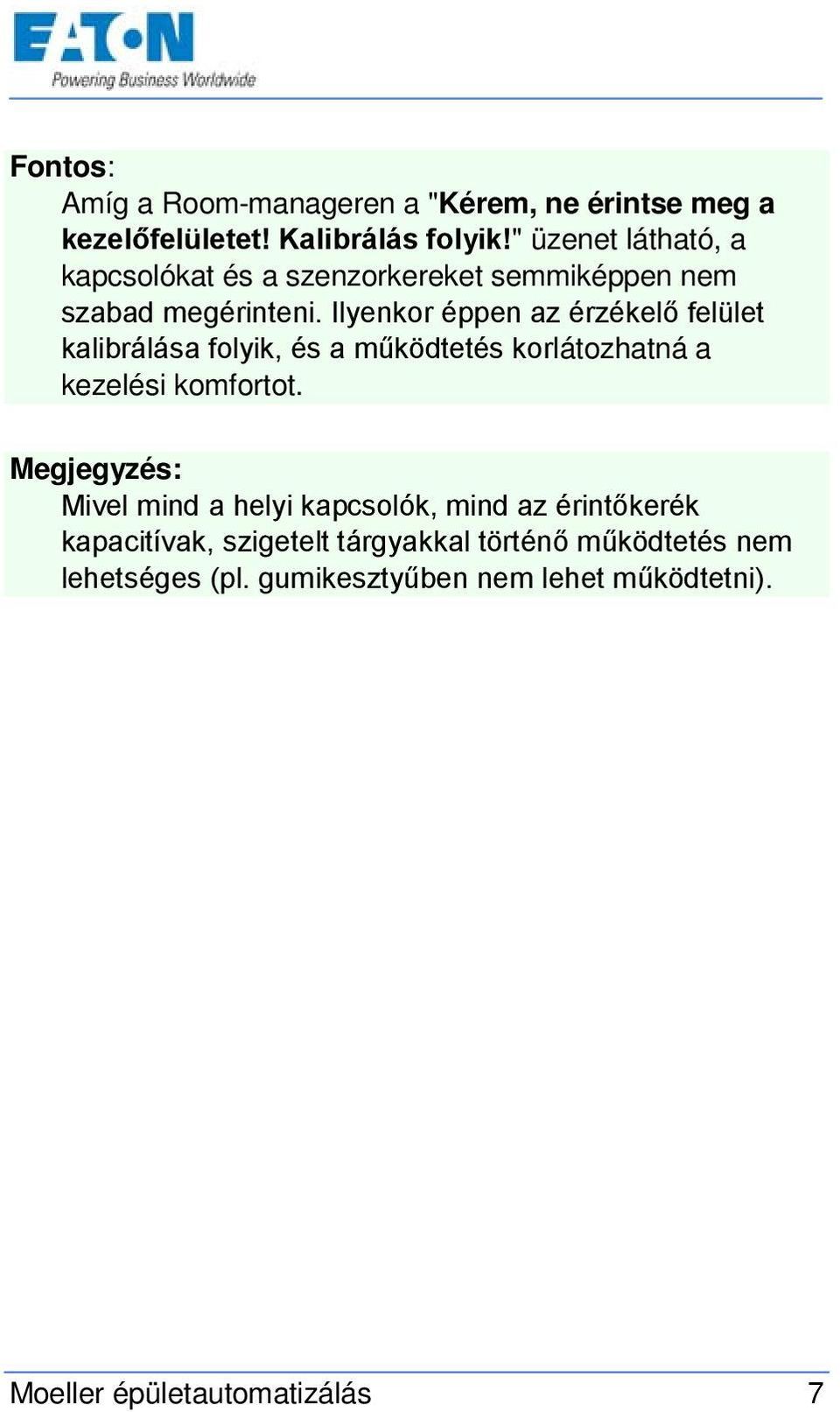

7 Fontos: Amíg a Room-manageren a "Kérem, ne érintse meg a kezelőfelületet! Kalibrálás folyik!" üzenet látható, a kapcsolókat és a szenzorkereket semmiképpen nem szabad megérinteni. Ilyenkor éppen az érzékelő felület kalibrálása folyik, és a működtetés korlátozhatná a kezelési komfortot. Megjegyzés: Mivel mind a helyi kapcsolók, mind az érintőkerék kapacitívak, szigetelt tárgyakkal történő működtetés nem lehetséges (pl. gumikesztyűben nem lehet működtetni). Moeller épületautomatizálás 7

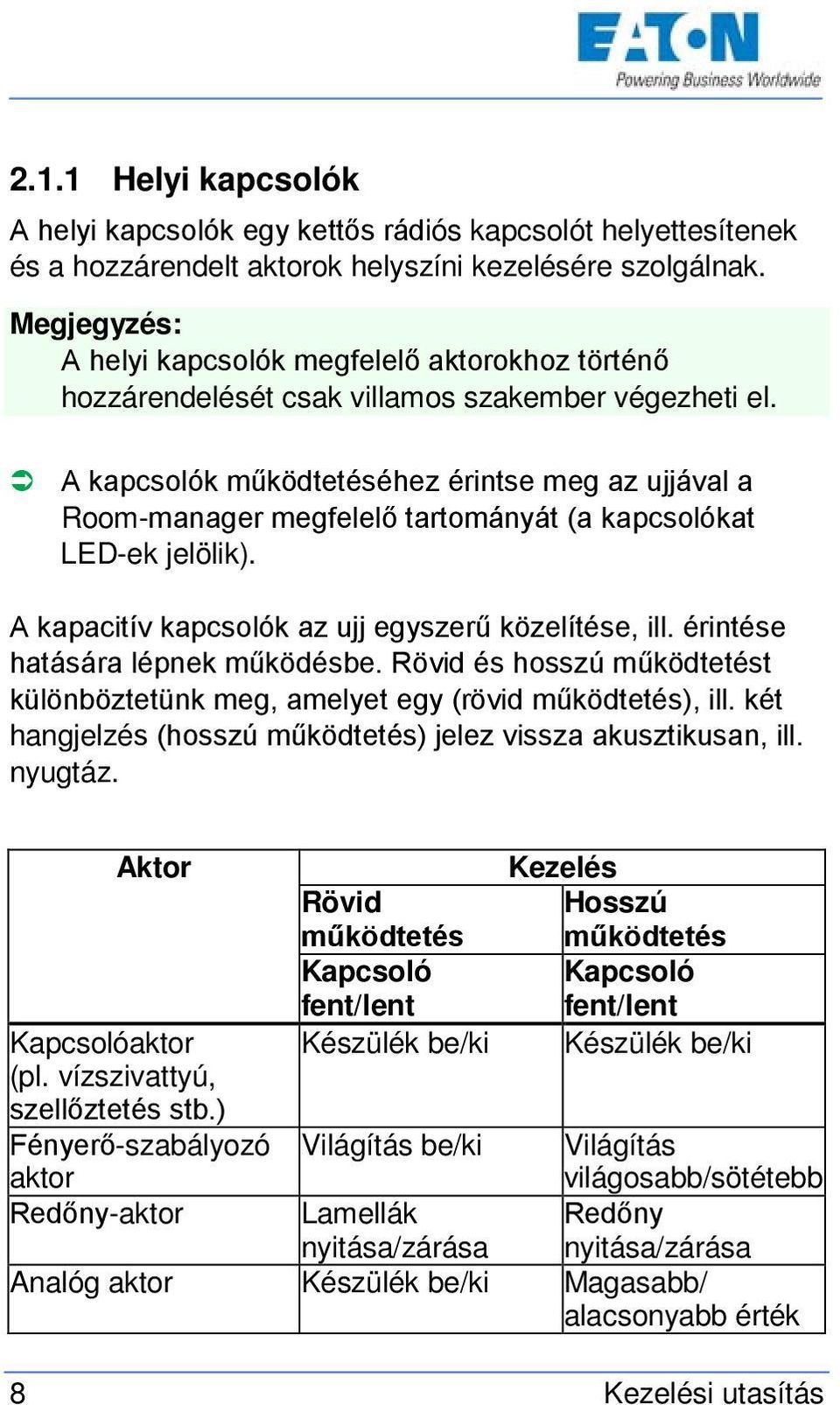

8 2.1.1 Helyi kapcsolók A helyi kapcsolók egy kettős rádiós kapcsolót helyettesítenek és a hozzárendelt aktorok helyszíni kezelésére szolgálnak. Megjegyzés: A helyi kapcsolók megfelelő aktorokhoz történő hozzárendelését csak villamos szakember végezheti el. A kapcsolók működtetéséhez érintse meg az ujjával a Room-manager megfelelő tartományát (a kapcsolókat LED-ek jelölik). A kapacitív kapcsolók az ujj egyszerű közelítése, ill. érintése hatására lépnek működésbe. Rövid és hosszú működtetést különböztetünk meg, amelyet egy (rövid működtetés), ill. két hangjelzés (hosszú működtetés) jelez vissza akusztikusan, ill. nyugtáz. Aktor Kapcsolóaktor (pl. vízszivattyú, szellőztetés stb.) Fényerő-szabályozó aktor Redőny-aktor Rövid működtetés Kapcsoló fent/lent Készülék be/ki Világítás be/ki Kezelés Hosszú működtetés Kapcsoló fent/lent Készülék be/ki Világítás világosabb/sötétebb Redőny nyitása/zárása Lamellák nyitása/zárása Analóg aktor Készülék be/ki Magasabb/ alacsonyabb érték 8 Kezelési utasítás

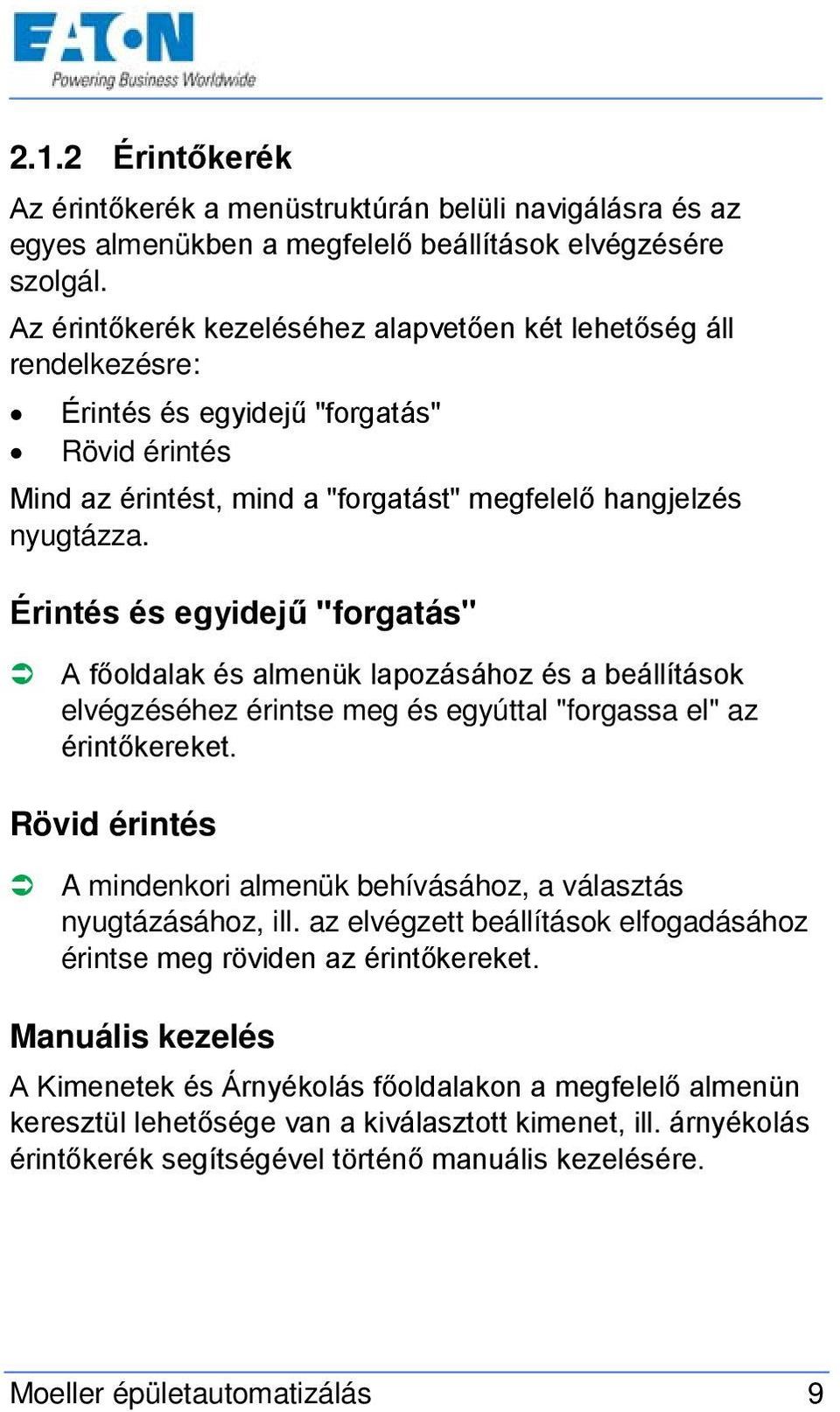

9 2.1.2 Érintőkerék Az érintőkerék a menüstruktúrán belüli navigálásra és az egyes almenükben a megfelelő beállítások elvégzésére szolgál. Az érintőkerék kezeléséhez alapvetően két lehetőség áll rendelkezésre: Érintés és egyidejű "forgatás" Rövid érintés Mind az érintést, mind a "forgatást" megfelelő hangjelzés nyugtázza. Érintés és egyidejű "forgatás" A főoldalak és almenük lapozásához és a beállítások elvégzéséhez érintse meg és egyúttal "forgassa el" az érintőkereket. Rövid érintés A mindenkori almenük behívásához, a választás nyugtázásához, ill. az elvégzett beállítások elfogadásához érintse meg röviden az érintőkereket. Manuális kezelés A Kimenetek és Árnyékolás főoldalakon a megfelelő almenün keresztül lehetősége van a kiválasztott kimenet, ill. árnyékolás érintőkerék segítségével történő manuális kezelésére. Moeller épületautomatizálás 9

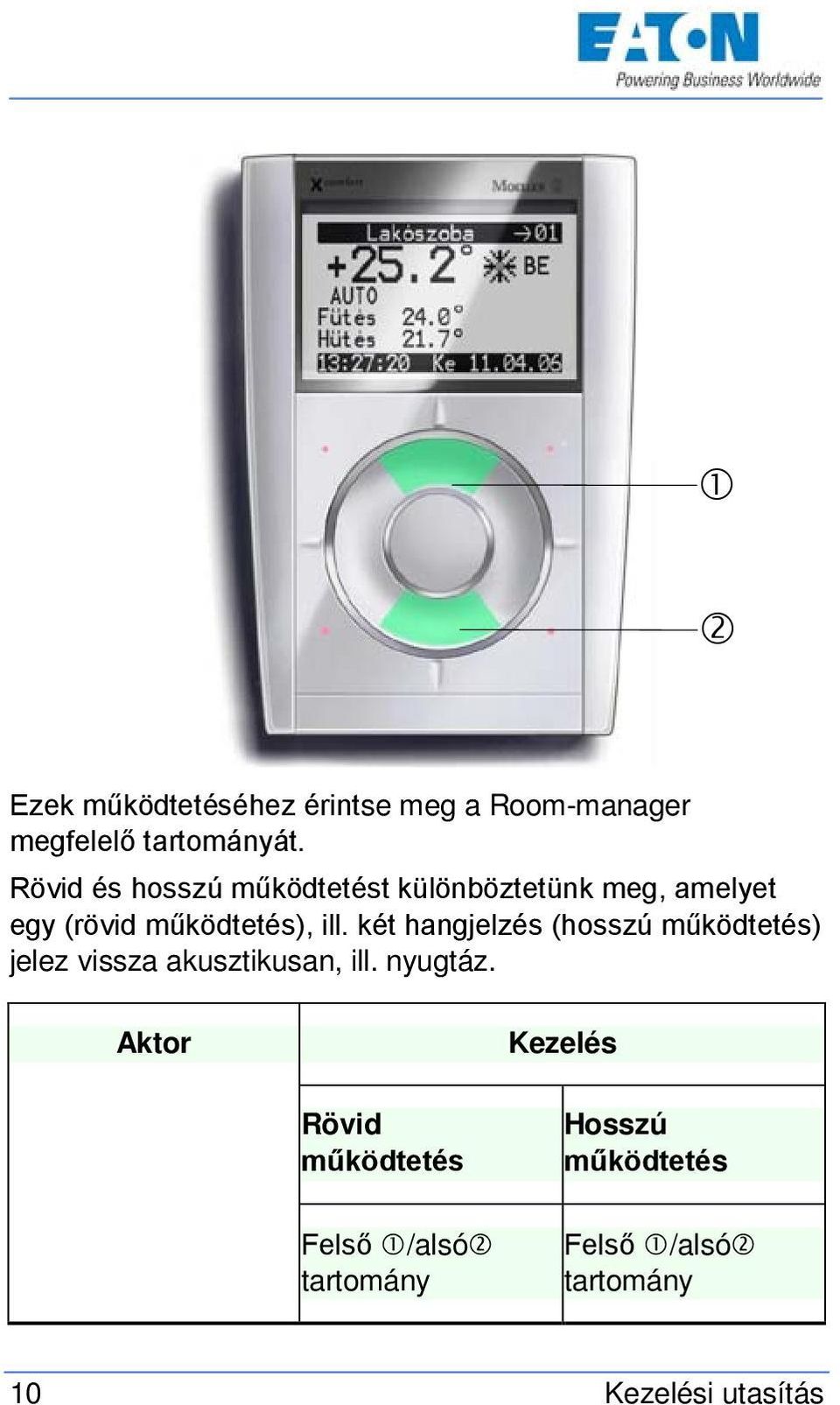

10 Ezek működtetéséhez érintse meg a Room-manager megfelelő tartományát. Rövid és hosszú működtetést különböztetünk meg, amelyet egy (rövid működtetés), ill. két hangjelzés (hosszú működtetés) jelez vissza akusztikusan, ill. nyugtáz. Aktor Kezelés Rövid működtetés Felső /alsó tartomány Hosszú működtetés Felső /alsó tartomány 10 Kezelési utasítás

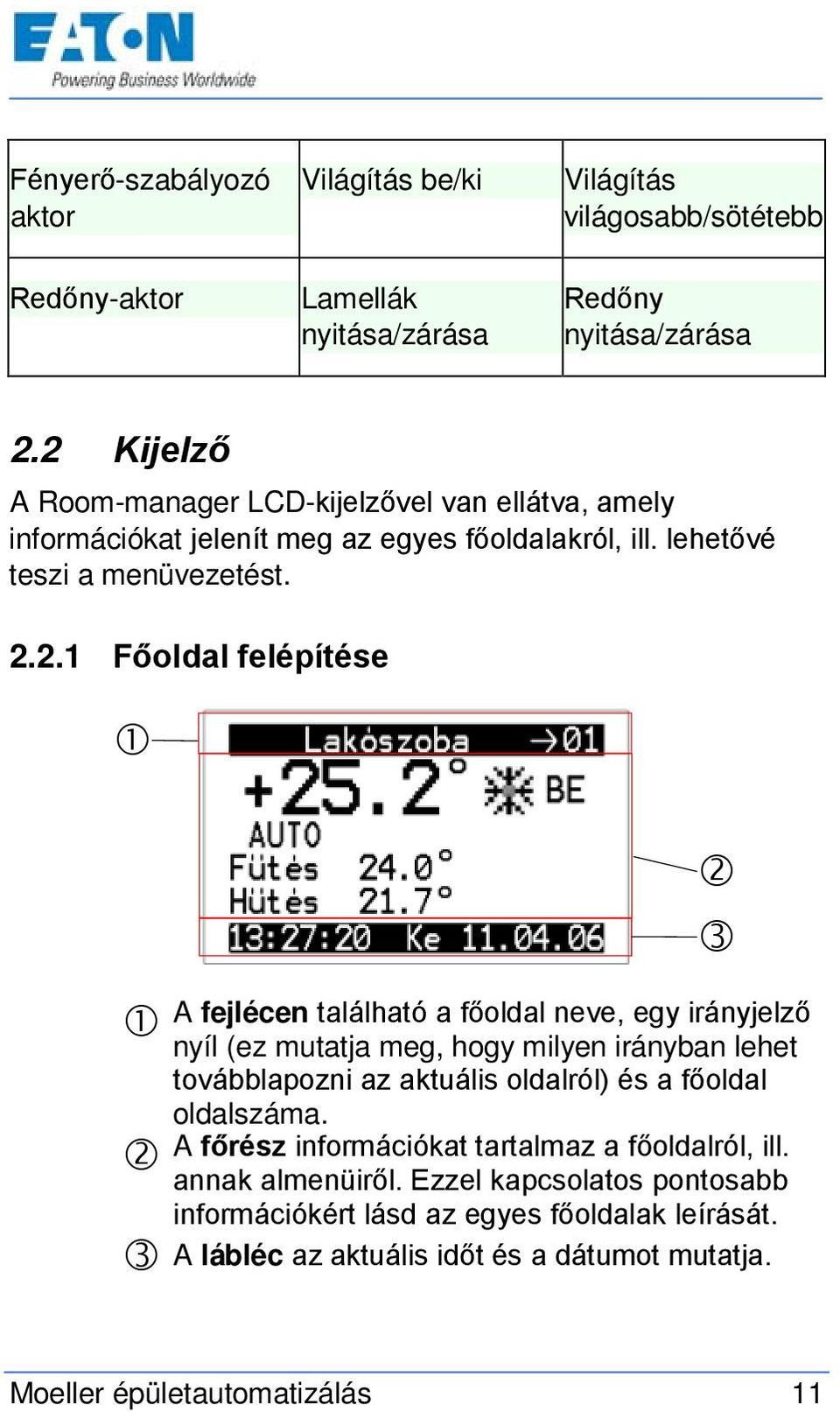

11 Fényerő-szabályozó aktor Redőny-aktor Világítás be/ki Lamellák nyitása/zárása Világítás világosabb/sötétebb Redőny nyitása/zárása 2.2 Kijelző A Room-manager LCD-kijelzővel van ellátva, amely információkat jelenít meg az egyes főoldalakról, ill. lehetővé teszi a menüvezetést Főoldal felépítése A fejlécen található a főoldal neve, egy irányjelző nyíl (ez mutatja meg, hogy milyen irányban lehet továbblapozni az aktuális oldalról) és a főoldal oldalszáma. A főrész információkat tartalmaz a főoldalról, ill. annak almenüiről. Ezzel kapcsolatos pontosabb információkért lásd az egyes főoldalak leírását. A lábléc az aktuális időt és a dátumot mutatja. Moeller épületautomatizálás 11

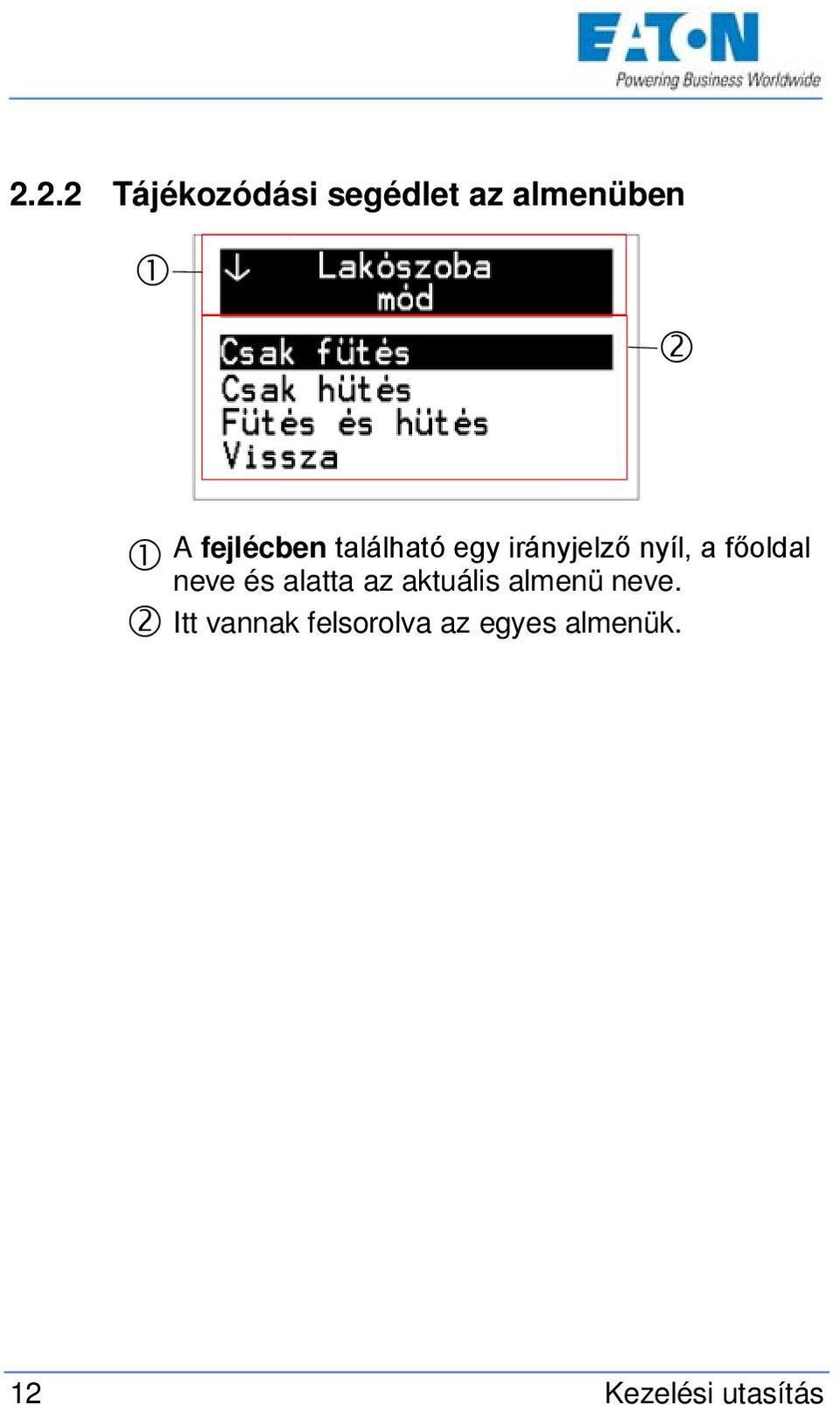

12 2.2.2 Tájékozódási segédlet az almenüben A fejlécben található egy irányjelző nyíl, a főoldal neve és alatta az aktuális almenü neve. Itt vannak felsorolva az egyes almenük. 12 Kezelési utasítás

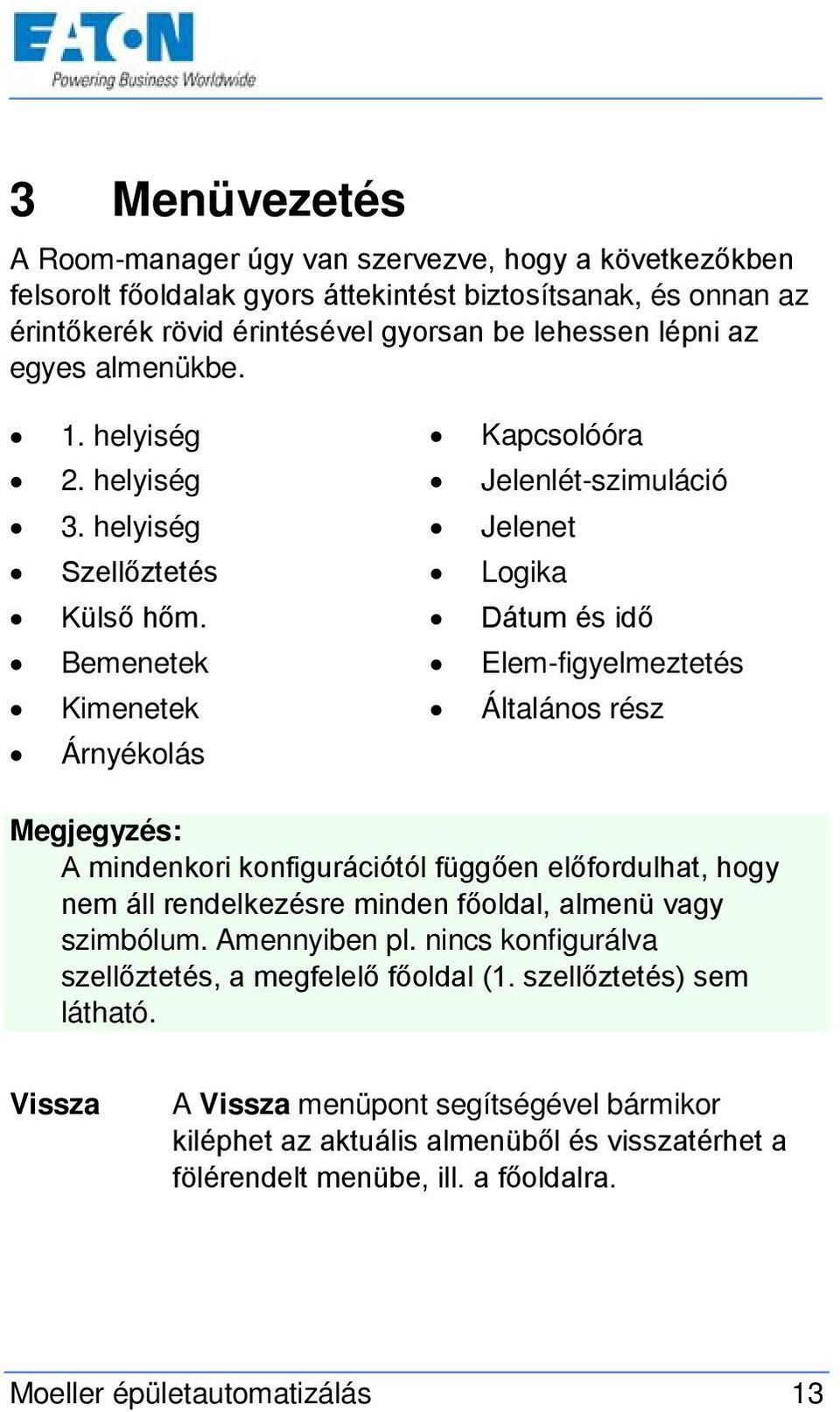

13 3 Menüvezetés A Room-manager úgy van szervezve, hogy a következőkben felsorolt főoldalak gyors áttekintést biztosítsanak, és onnan az érintőkerék rövid érintésével gyorsan be lehessen lépni az egyes almenükbe. 1. helyiség 2. helyiség 3. helyiség Szellőztetés Külső hőm. Bemenetek Kimenetek Árnyékolás Kapcsolóóra Jelenlét-szimuláció Jelenet Logika Dátum és idő Elem-figyelmeztetés Általános rész Megjegyzés: A mindenkori konfigurációtól függően előfordulhat, hogy nem áll rendelkezésre minden főoldal, almenü vagy szimbólum. Amennyiben pl. nincs konfigurálva szellőztetés, a megfelelő főoldal (1. szellőztetés) sem látható. Vissza A Vissza menüpont segítségével bármikor kiléphet az aktuális almenüből és visszatérhet a fölérendelt menübe, ill. a főoldalra. Moeller épületautomatizálás 13

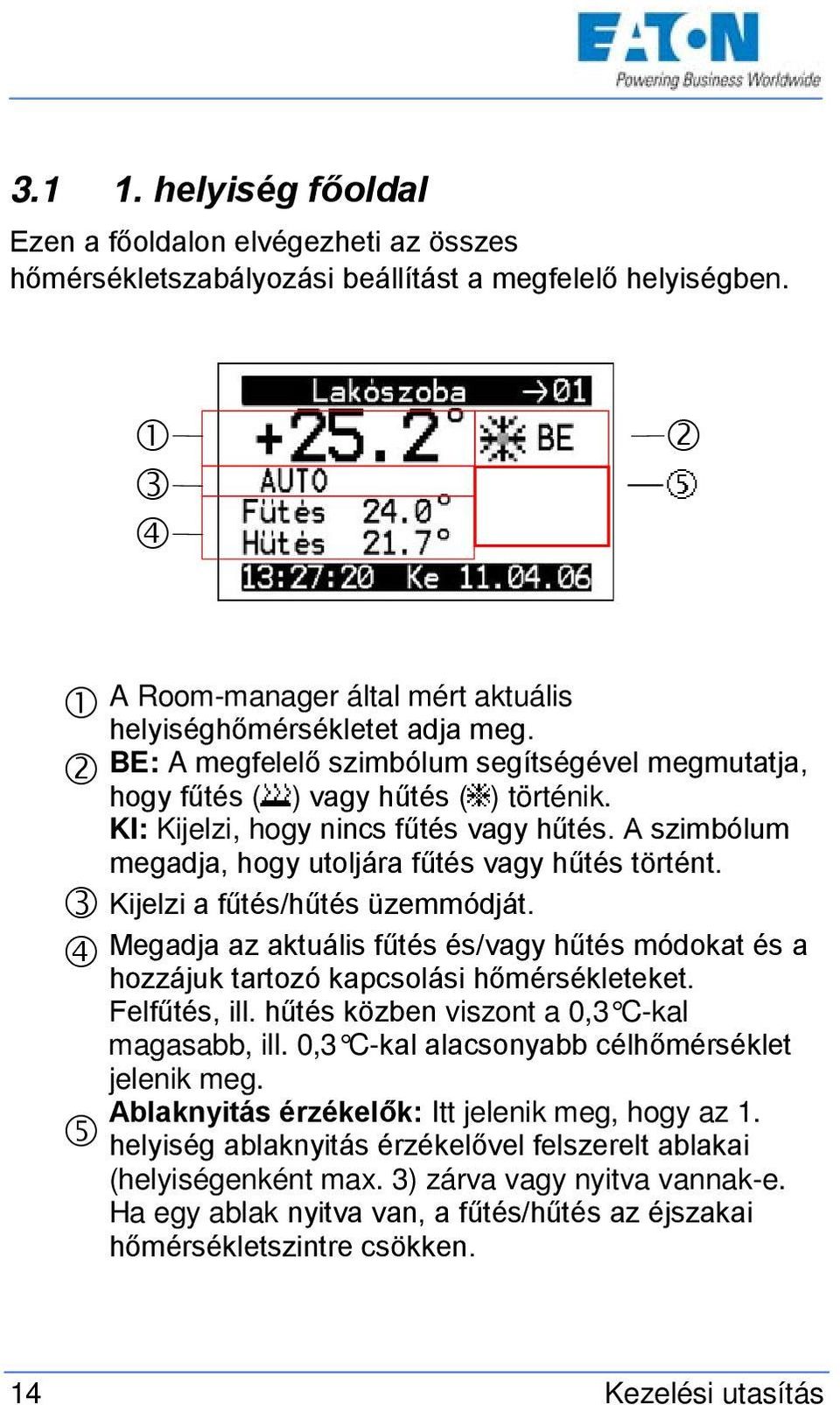

14 helyiség főoldal Ezen a főoldalon elvégezheti az összes hőmérsékletszabályozási beállítást a megfelelő helyiségben. A Room-manager által mért aktuális helyiséghőmérsékletet adja meg. BE: A megfelelő szimbólum segítségével megmutatja, hogy fűtés ( ) vagy hűtés ( ) történik. KI: Kijelzi, hogy nincs fűtés vagy hűtés. A szimbólum megadja, hogy utoljára fűtés vagy hűtés történt. Kijelzi a fűtés/hűtés üzemmódját. Megadja az aktuális fűtés és/vagy hűtés módokat és a hozzájuk tartozó kapcsolási hőmérsékleteket. Felfűtés, ill. hűtés közben viszont a 0,3 C-kal magasabb, ill. 0,3 C-kal alacsonyabb célhőmérséklet jelenik meg. Ablaknyitás érzékelők: Itt jelenik meg, hogy az 1. helyiség ablaknyitás érzékelővel felszerelt ablakai (helyiségenként max. 3) zárva vagy nyitva vannak-e. Ha egy ablak nyitva van, a fűtés/hűtés az éjszakai hőmérsékletszintre csökken. 14 Kezelési utasítás

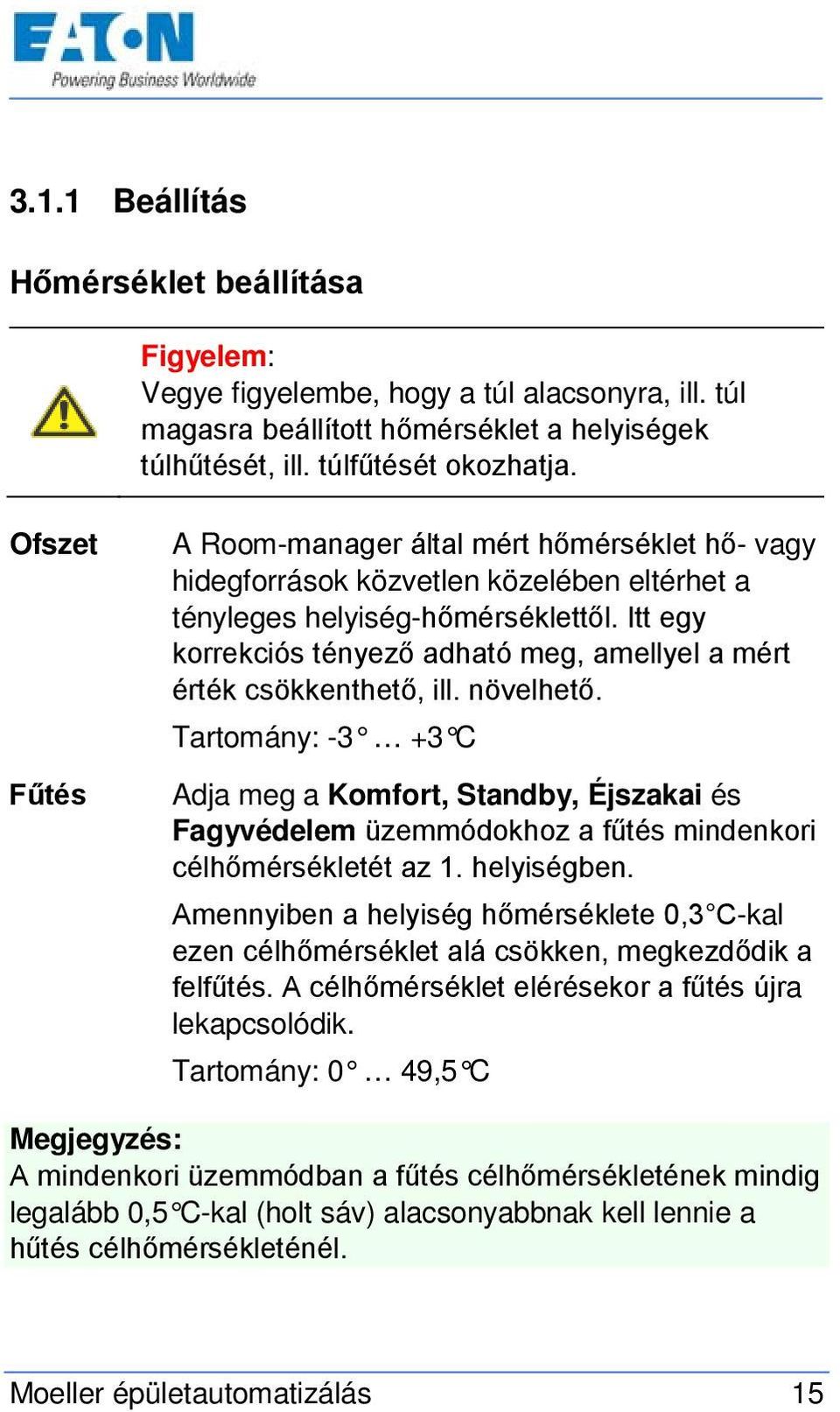

15 3.1.1 Beállítás Hőmérséklet beállítása Figyelem: Vegye figyelembe, hogy a túl alacsonyra, ill. túl magasra beállított hőmérséklet a helyiségek túlhűtését, ill. túlfűtését okozhatja. Ofszet Fűtés A Room-manager által mért hőmérséklet hő- vagy hidegforrások közvetlen közelében eltérhet a tényleges helyiség-hőmérséklettől. Itt egy korrekciós tényező adható meg, amellyel a mért érték csökkenthető, ill. növelhető. Tartomány: C Adja meg a Komfort, Standby, Éjszakai és Fagyvédelem üzemmódokhoz a fűtés mindenkori célhőmérsékletét az 1. helyiségben. Amennyiben a helyiség hőmérséklete 0,3 C-kal ezen célhőmérséklet alá csökken, megkezdődik a felfűtés. A célhőmérséklet elérésekor a fűtés újra lekapcsolódik. Tartomány: 0 49,5 C Megjegyzés: A mindenkori üzemmódban a fűtés célhőmérsékletének mindig legalább 0,5 C-kal (holt sáv) alacsonyabbnak kell lennie a hűtés célhőmérsékleténél. Moeller épületautomatizálás 15

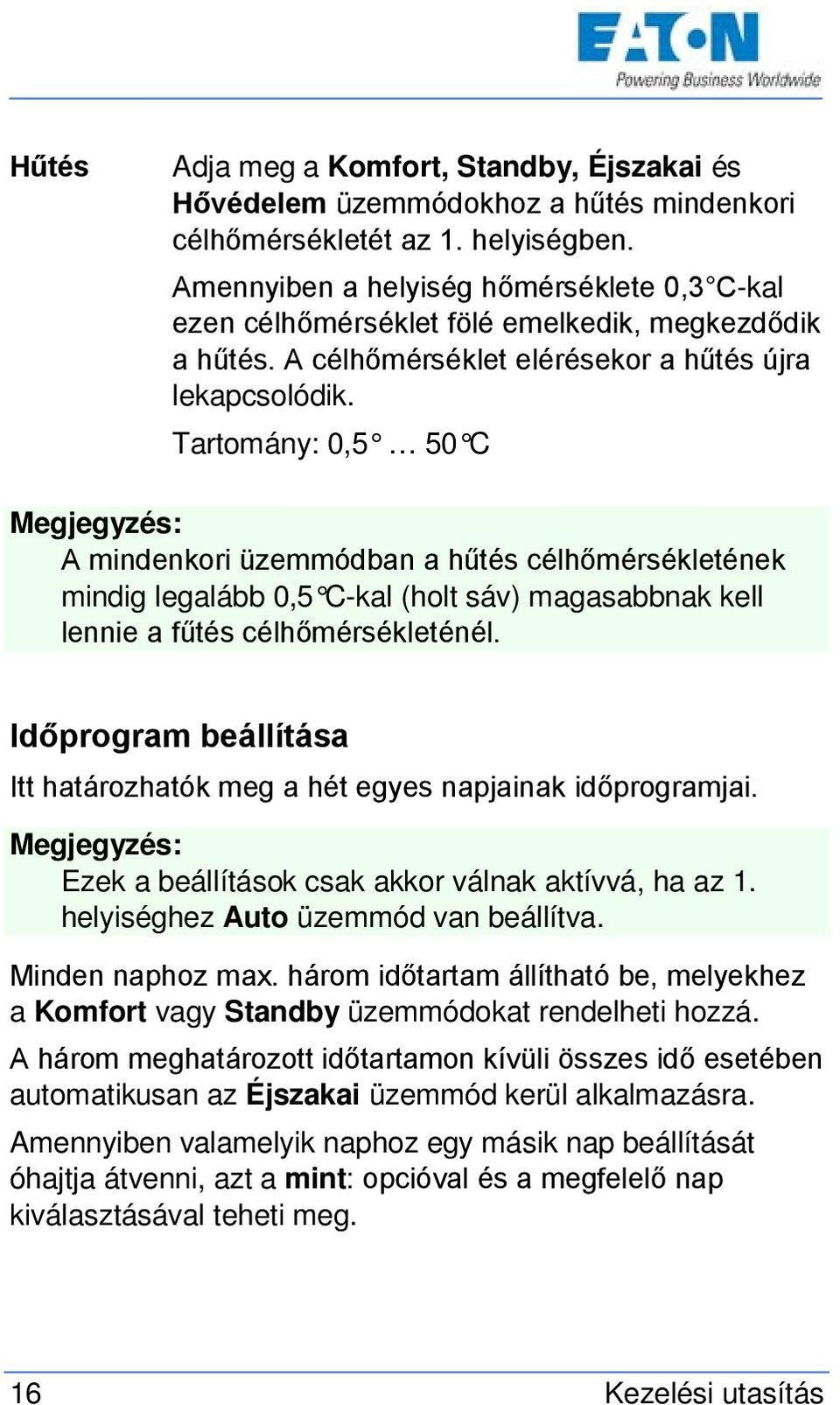

16 Hűtés Adja meg a Komfort, Standby, Éjszakai és Hővédelem üzemmódokhoz a hűtés mindenkori célhőmérsékletét az 1. helyiségben. Amennyiben a helyiség hőmérséklete 0,3 C-kal ezen célhőmérséklet fölé emelkedik, megkezdődik a hűtés. A célhőmérséklet elérésekor a hűtés újra lekapcsolódik. Tartomány: 0,5 50 C Megjegyzés: A mindenkori üzemmódban a hűtés célhőmérsékletének mindig legalább 0,5 C-kal (holt sáv) magasabbnak kell lennie a fűtés célhőmérsékleténél. Időprogram beállítása Itt határozhatók meg a hét egyes napjainak időprogramjai. Megjegyzés: Ezek a beállítások csak akkor válnak aktívvá, ha az 1. helyiséghez Auto üzemmód van beállítva. Minden naphoz max. három időtartam állítható be, melyekhez a Komfort vagy Standby üzemmódokat rendelheti hozzá. A három meghatározott időtartamon kívüli összes idő esetében automatikusan az Éjszakai üzemmód kerül alkalmazásra. Amennyiben valamelyik naphoz egy másik nap beállítását óhajtja átvenni, azt a mint: opcióval és a megfelelő nap kiválasztásával teheti meg. 16 Kezelési utasítás

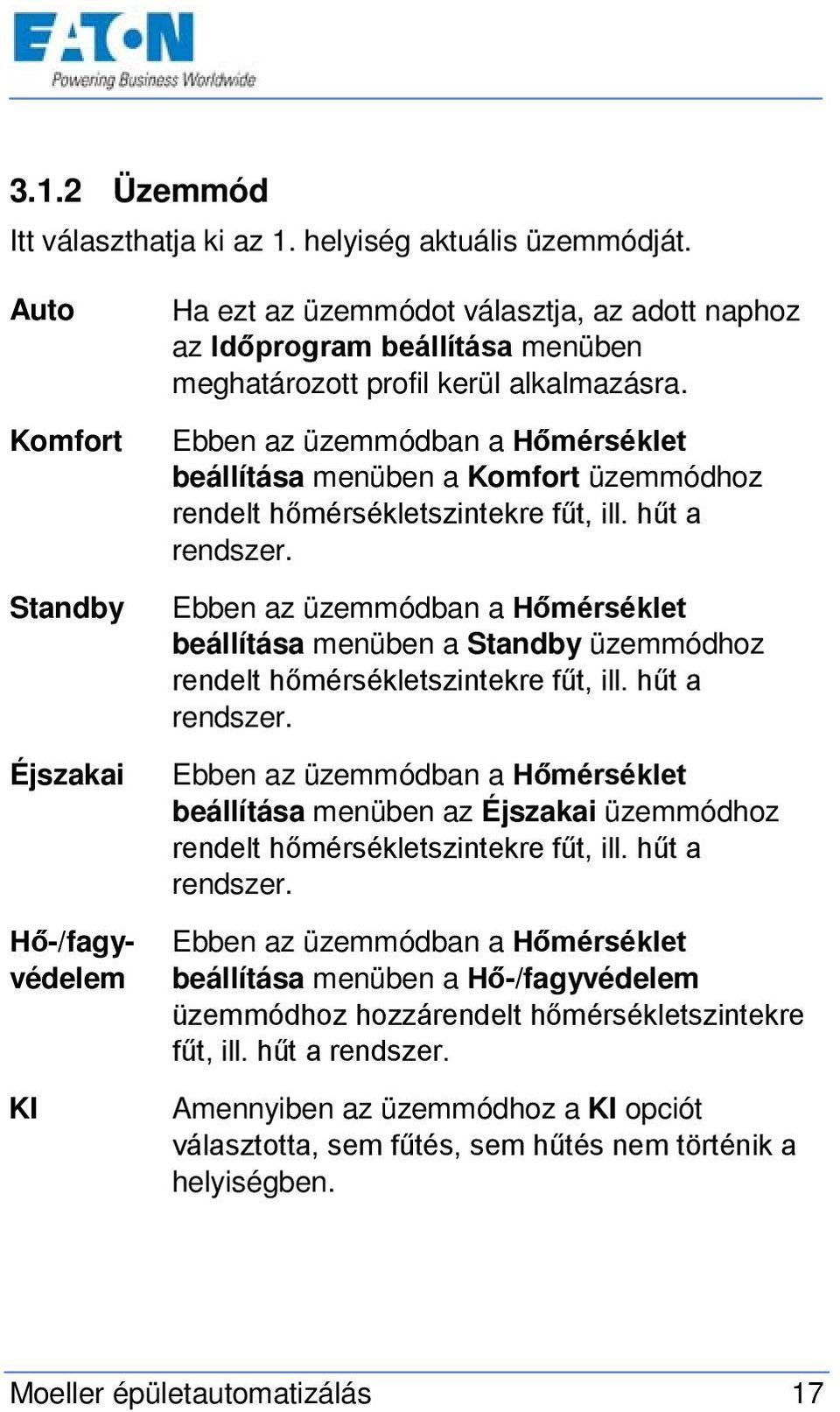

17 3.1.2 Üzemmód Itt választhatja ki az 1. helyiség aktuális üzemmódját. Auto Komfort Standby Éjszakai Hő-/fagyvédelem KI Ha ezt az üzemmódot választja, az adott naphoz az Időprogram beállítása menüben meghatározott profil kerül alkalmazásra. Ebben az üzemmódban a Hőmérséklet beállítása menüben a Komfort üzemmódhoz rendelt hőmérsékletszintekre fűt, ill. hűt a rendszer. Ebben az üzemmódban a Hőmérséklet beállítása menüben a Standby üzemmódhoz rendelt hőmérsékletszintekre fűt, ill. hűt a rendszer. Ebben az üzemmódban a Hőmérséklet beállítása menüben az Éjszakai üzemmódhoz rendelt hőmérsékletszintekre fűt, ill. hűt a rendszer. Ebben az üzemmódban a Hőmérséklet beállítása menüben a Hő-/fagyvédelem üzemmódhoz hozzárendelt hőmérsékletszintekre fűt, ill. hűt a rendszer. Amennyiben az üzemmódhoz a KI opciót választotta, sem fűtés, sem hűtés nem történik a helyiségben. Moeller épületautomatizálás 17

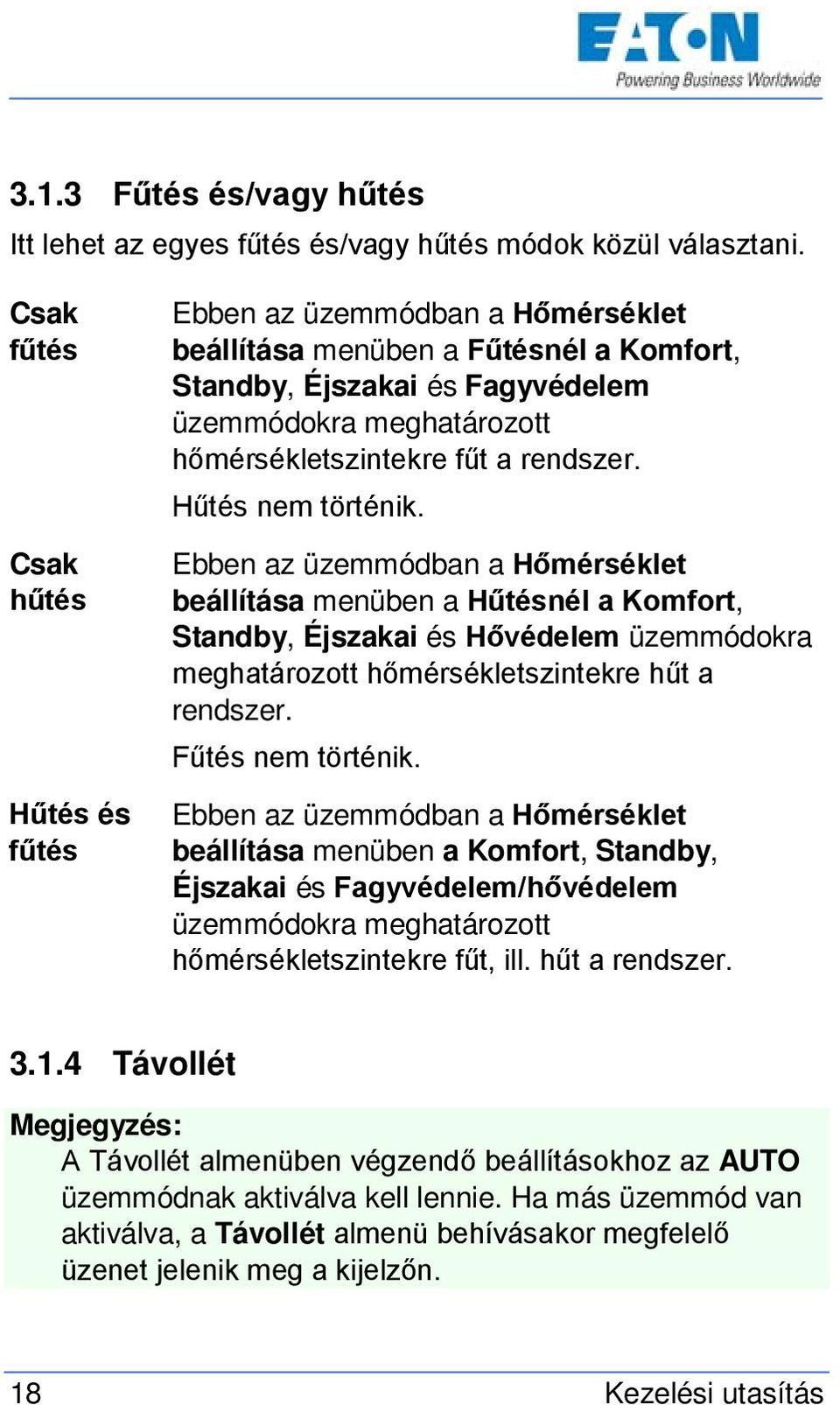

18 3.1.3 Fűtés és/vagy hűtés Itt lehet az egyes fűtés és/vagy hűtés módok közül választani. Csak fűtés Csak hűtés Hűtés és fűtés Ebben az üzemmódban a Hőmérséklet beállítása menüben a Fűtésnél a Komfort, Standby, Éjszakai és Fagyvédelem üzemmódokra meghatározott hőmérsékletszintekre fűt a rendszer. Hűtés nem történik. Ebben az üzemmódban a Hőmérséklet beállítása menüben a Hűtésnél a Komfort, Standby, Éjszakai és Hővédelem üzemmódokra meghatározott hőmérsékletszintekre hűt a rendszer. Fűtés nem történik. Ebben az üzemmódban a Hőmérséklet beállítása menüben a Komfort, Standby, Éjszakai és Fagyvédelem/hővédelem üzemmódokra meghatározott hőmérsékletszintekre fűt, ill. hűt a rendszer Távollét Megjegyzés: A Távollét almenüben végzendő beállításokhoz az AUTO üzemmódnak aktiválva kell lennie. Ha más üzemmód van aktiválva, a Távollét almenü behívásakor megfelelő üzenet jelenik meg a kijelzőn. 18 Kezelési utasítás

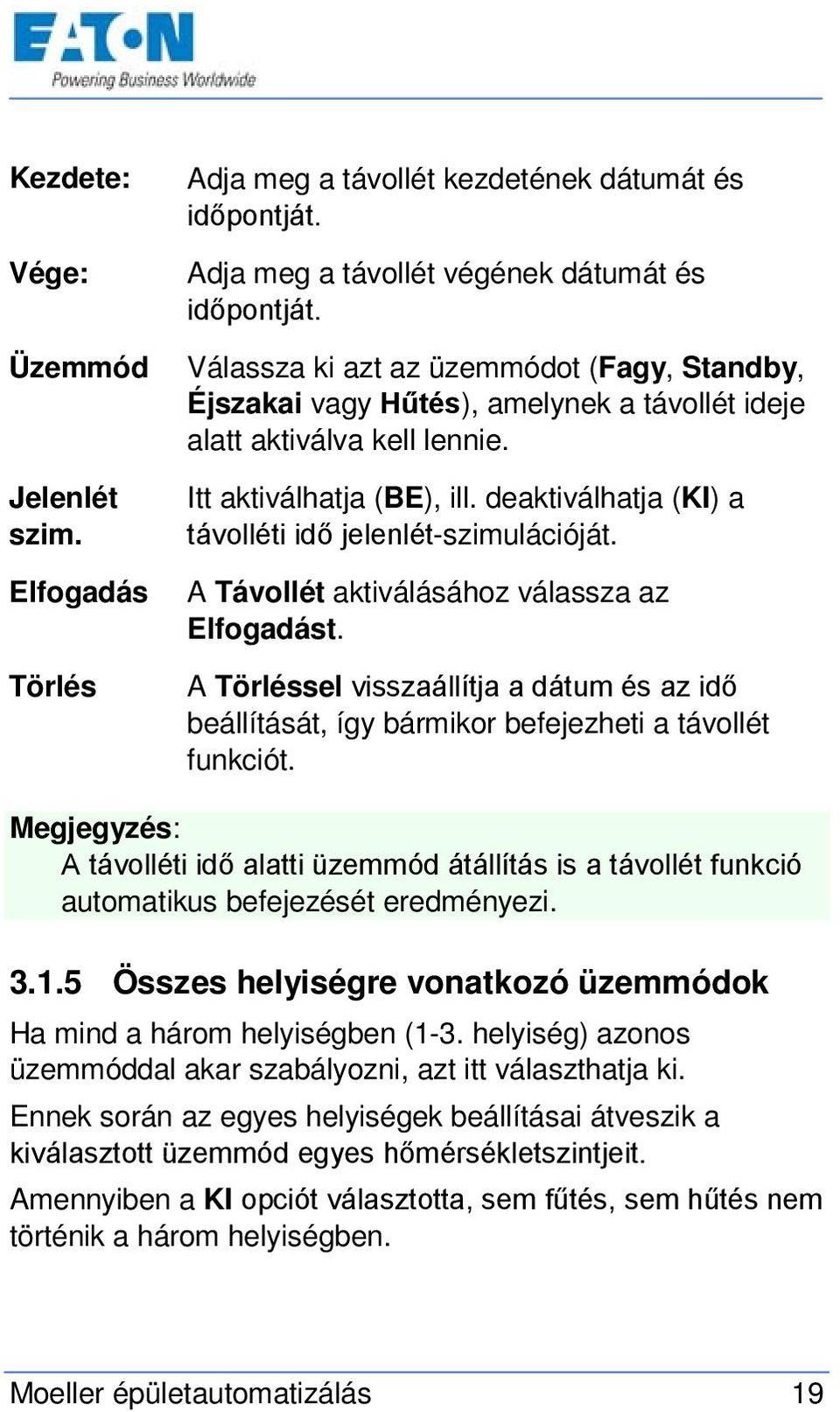

19 Kezdete: Vége: Üzemmód Jelenlét szim. Elfogadás Törlés Adja meg a távollét kezdetének dátumát és időpontját. Adja meg a távollét végének dátumát és időpontját. Válassza ki azt az üzemmódot (Fagy, Standby, Éjszakai vagy Hűtés), amelynek a távollét ideje alatt aktiválva kell lennie. Itt aktiválhatja (BE), ill. deaktiválhatja (KI) a távolléti idő jelenlét-szimulációját. A Távollét aktiválásához válassza az Elfogadást. A Törléssel visszaállítja a dátum és az idő beállítását, így bármikor befejezheti a távollét funkciót. Megjegyzés: A távolléti idő alatti üzemmód átállítás is a távollét funkció automatikus befejezését eredményezi Összes helyiségre vonatkozó üzemmódok Ha mind a három helyiségben (1-3. helyiség) azonos üzemmóddal akar szabályozni, azt itt választhatja ki. Ennek során az egyes helyiségek beállításai átveszik a kiválasztott üzemmód egyes hőmérsékletszintjeit. Amennyiben a KI opciót választotta, sem fűtés, sem hűtés nem történik a három helyiségben. Moeller épületautomatizálás 19

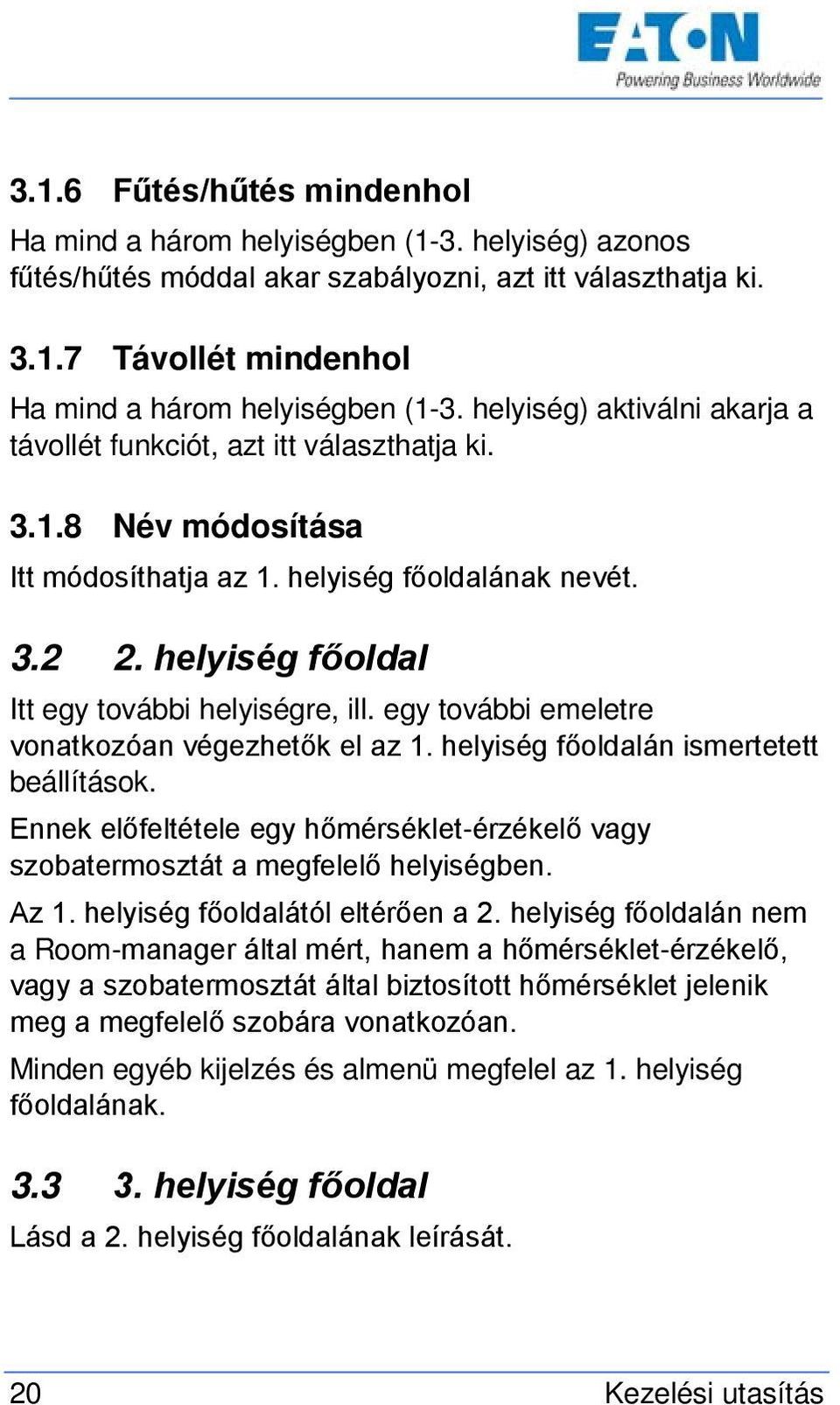

20 3.1.6 Fűtés/hűtés mindenhol Ha mind a három helyiségben (1-3. helyiség) azonos fűtés/hűtés móddal akar szabályozni, azt itt választhatja ki Távollét mindenhol Ha mind a három helyiségben (1-3. helyiség) aktiválni akarja a távollét funkciót, azt itt választhatja ki Név módosítása Itt módosíthatja az 1. helyiség főoldalának nevét helyiség főoldal Itt egy további helyiségre, ill. egy további emeletre vonatkozóan végezhetők el az 1. helyiség főoldalán ismertetett beállítások. Ennek előfeltétele egy hőmérséklet-érzékelő vagy szobatermosztát a megfelelő helyiségben. Az 1. helyiség főoldalától eltérően a 2. helyiség főoldalán nem a Room-manager által mért, hanem a hőmérséklet-érzékelő, vagy a szobatermosztát által biztosított hőmérséklet jelenik meg a megfelelő szobára vonatkozóan. Minden egyéb kijelzés és almenü megfelel az 1. helyiség főoldalának helyiség főoldal Lásd a 2. helyiség főoldalának leírását. 20 Kezelési utasítás

21 3.4 Szellőztetés főoldal Ezen a főoldalon egy meglévő szellőztetés összes beállítását elvégezheti. A Room-manager által mért aktuális helyiséghőmérséklet Szellőztetés aktuális üzemmódja BE/KI: Kijelzi, hogy működik-e a szellőztetés Üzemmód Itt választhatja ki a szellőztetés aktuális üzemmódját. Auto Folyamatos üzem KI Ha ezt az üzemmódot választja, az adott naphoz az Időprogram beállítása menüben meghatározott profil kerül alkalmazásra. Ebben az üzemmódban a szellőztetés az Időprogram beállítása menüben meghatározott időtartamoktól függetlenül folyamatosan működik. Amennyiben az üzemmódhoz a KI opciót választotta, az Időprogram beállítása menüben meghatározott időtartamoktól függetlenül nem történik szellőztetés. Moeller épületautomatizálás 21

22 3.4.2 Időprogram beállítása Itt határozhatók meg a hét egyes napjaira vonatkozóan, hogy milyen időtartamokban működjön a szellőztetés. Megjegyzés: Ezek a beállítások csak akkor válnak aktívvá, ha a szellőztetéshez Auto üzemmód van beállítva. Minden naphoz max. három olyan időtartam állítható be, amelyben a szellőztetésnek üzemelnie kell. A szellőztetés a három meghatározott időtartamon kívüli összes időre vonatkozóan ki van kapcsolva. Amennyiben valamelyik naphoz egy másik nap beállítását óhajtja átvenni, azt a mint: opcióval és a megfelelő nap kiválasztásával teheti meg Név módosítása Itt módosíthatja a szellőztetés főoldalának nevét. 22 Kezelési utasítás

23 3.5 Külső hőmérséklet főoldal Ezen a főoldalon keresztül információkat kaphat az aktuális, maximális és minimális külső hőmérsékletről, valamint a hőmérséklet alakulásáról. Aktuális külső hőmérséklet Trend megjelenítés: A külső hőmérséklet emelkedik A külső hőmérséklet csökken A külső hőmérséklet változatlan Maximális mért külső hőmérséklet Minimális mért külső hőmérséklet Auto törlés Adja meg azt a napszakot, amikor a külső hőmérséklet (max. és min. hőmérséklet, valamint a trend megjelenítés) naponta visszaállításra kerül. Ha nem választotta ki az Auto törlést, xx:xx jelenik meg Kézi törlés Ezzel az opcióval bármikor visszaállíthatja a kijelzőket. Moeller épületautomatizálás 23

24 3.5.3 Nincs auto törlés Ha ezt az opciót választotta, nem történik meg a kijelzők automatikus visszaállítása. 3.6 Bemenetek főoldal Ezen a főoldalon keresztül megjelenítheti az összes konfigurált bemenetet (max. 10) és azok aktuális állapotait. Az összes konfigurált bemenet listája Megjeleníti a rádión küldött aktuális állapotokat Név módosítása Ezen az almenün keresztül módosíthatja az egyes bemenetek nevét. 3.7 Kimenetek főoldal A kimenetek főoldalon keresztül megjelenítheti, ill. kezelheti az összes konfigurált kimenetet (max. 10) és azok aktuális állapotait. 24 Kezelési utasítás

25 Az összes konfigurált kimenet listája Megjeleníti az aktuális állapotokat Manuális kezelés Ezzel kapcsolatban lásd a 2.1 Kezelés fejezetben a Manuális kezelés szakaszt Név módosítása Ezen az almenün keresztül módosíthatja az egyes kimenetek nevét. Moeller épületautomatizálás 25

26 3.8 Árnyékolás főoldal Ezen a főoldalon max. 3 árnyékoló berendezés összes beállítását végezheti el. Az árnyékoló aktorok megnevezése az aktuális NYIT, ZÁR vagy STOP állapotokkal. A NYIT és ZÁR állapotok egy perc elteltével automatikusan STOP állapotra váltanak át. Időprogram kijelzés: AUTO vagy KI Manuális kezelés Ezzel kapcsolatban lásd a 2.1 Kezelés fejezetben a Manuális kezelés szakaszt Időprogram aktiválása Aktiválja az Időprogram beállításánál elvégzett beállításokat oly módon, hogy itt az Auto üzemmódot választja. Az időprogram deaktiválásához válassza a KI-t Időprogram beállítása Itt határozhatók meg a hét egyes napjainak időprogramjai. 26 Kezelési utasítás

27 Megjegyzés: Ezek a beállítások csak akkor válnak aktívvá, ha az időprogramhoz Auto üzemmód van beállítva. Minden naphoz max. olyan három időtartam állítható be, amelyben a megfelelő árnyékolásnak nyitva kell lennie. Az árnyékolás a három meghatározott időtartamon kívüli összes időre vonatkozóan zárva marad. Amennyiben valamelyik naphoz egy másik nap beállítását óhajtja átvenni, azt a mint: opcióval és a megfelelő nap kiválasztásával teheti meg Név módosítása Ezen az almenün keresztül módosíthatja az egyes árnyékoló aktorok nevét. 3.9 Kapcsolóóra főoldal Ezen a főoldalon keresztül max. három csatlakoztatott készülék idővezérlése történik. A csatlakoztatott készülékek megnevezése az aktuális KI és BE állapotokkal. A mindenkori készülék aktuális üzemmódja Moeller épületautomatizálás 27

28 3.9.1 Üzemmód Itt választhatja ki a csatlakoztatott készülékek aktuális üzemmódját. Auto Ha ezt az üzemmódot választja, az adott naphoz az Időprogram beállítása menüben meghatározott profil kerül alkalmazásra. Mindig BE Ebben az üzemmódban a készülék az Időprogram beállítása menüben meghatározott időtartamoktól függetlenül folyamatosan működik. Mindig KI Amennyiben az üzemmódhoz a Mindig KI opciót választotta, a készülék az Időprogram beállítása menüben meghatározott időtartamoktól függetlenül üzemen kívül van Időprogram beállítása Itt határozhatók meg a hét egyes napjainak időprogramjai. Megjegyzés: Ezek a beállítások csak akkor válnak aktívvá, ha az időprogramhoz Auto üzemmód van beállítva. Minden naphoz max. három olyan időtartam állítható be, amelyben a csatlakoztatott készüléknek bekapcsolva kell lennie. A készülék a három meghatározott időtartamon kívüli összes időre vonatkozóan kikapcsolva marad. Amennyiben valamelyik naphoz egy másik nap beállítását óhajtja átvenni, azt a mint: opcióval és a megfelelő nap kiválasztásával teheti meg. 28 Kezelési utasítás

29 3.9.3 Név módosítása Ezen az almenün keresztül módosíthatja a kapcsolóóra által vezérelt készülékek nevét Jelenlét-szimuláció főoldal Ez a főoldal a jelenlét-szimuláció aktiválására szolgál. A jelenlét-szimuláció aktuális állapota: BE vagy KI Aktiválás Ezen az almenün keresztül aktiválhatja (BE) vagy deaktiválhatja (KI) a jelenlét-szimulációt Időprogram beállítása Itt határozhatók meg a hét egyes napjainak időprogramjai. Megjegyzés: Ezek a beállítások csak akkor válnak aktívvá, ha a jelenlétszimuláció aktiválva van. Moeller épületautomatizálás 29

30 Minden naphoz max. három olyan időtartam állítható be, amelyben a jelenlét-szimulációnak le kell futnia. A jelenlét-szimuláció a három meghatározott időtartamon kívüli összes időre vonatkozóan inaktív marad. Amennyiben valamelyik naphoz egy másik nap beállítását óhajtja átvenni, azt a mint: opcióval és a megfelelő nap kiválasztásával teheti meg Kimenetek választása Itt határozhatja meg a készüléken konfigurált minden egyes kimenethez, hogy az bevonásra kerüljön-e a jelenlétszimulációba. A szimulációhoz aktivált összes kimenet szabálytalan intervallumokban (10 perctől 1 óráig) kapcsolódik be Jelenetek főoldal Ezen a főoldalon max. 6 hozzárendelt kezelőelem kezelése vonható össze max. 2 jelenetté. Az egyes jelenetek megnevezése 30 Kezelési utasítás

31 Funkciók hozzárendelése a kimenetekhez Válasszon ki az összes hozzárendelt kezelőelemhez (rádiós kapcsolók, rádiós távirányítók stb.) egy kívánt funkciót, ill. deaktiválja azokat, amelyek a jelenethez nem szükségesek Jelenet lehívása Ezzel az almenüvel hívhatja le a megfelelő jelenetet. Ennek során az egyes funkciók 1 másodperces időkésleltetéssel mennek végbe Elfogadás Ezzel az opcióval fogadhatók el a kiválasztott jelenet beállításai Név módosítása Ezen az almenün keresztül módosíthatja a jelenetek nevét. Figyelem: Végtelen ciklus programozása esetén a teljes rádióforgalom lebénul! Moeller épületautomatizálás 31

32 3.12 Logika főoldal Ebben a menüben max. 3, villamos szakember által beállított, ill. konfigurált kapcsoló logika található. A megfelelő almenükben látható, hogyan kapcsolódnak egymáshoz az egyes bemenetek és kimenetek. A konfigurált logikák megnevezése A logikák aktuális eredményei: BE vagy KI Megjegyzés: A megjelenített értéknek nem kell megfelelnie az aktuális állapotnak, mivel a készülék más kezelőelemekkel is kezelhető! Figyelem Végtelen ciklus programozása esetén a teljes rádióforgalom lebénul! Név módosítása Ezen az almenün keresztül módosíthatja a konfigurált logikák nevét. 32 Kezelési utasítás

33 3.13 Dátum és idő főoldal Ezen a főoldalon jelenik meg, ill. módosítható a dátum és az idő. Idő Dátum Idő Ha nincs rendben az idő, módosítsa az azonos nevű almenüben. A módosításokat a hatásossá tétel érdekében Elfogadással kell nyugtázni Dátum Ha nincs rendben a dátum, módosítsa az azonos nevű almenüben. A módosításokat a hatásossá tétel érdekében Elfogadással kell nyugtázni Nyári időszámítás Ebben az almenüben választhatja ki, hogy a nyári időszámítás átállítása automatikusan (IGEN), vagy nem automatikusan (NEM) történjen-e. Moeller épületautomatizálás 33

34 3.14 Elem-figyelmeztetés főoldal Ezen az oldalon olvasható le a villamos szakember által a Room-managerrel összekapcsolt összes kezelőelem (pl. rádiós kapcsoló, rádiós távirányító stb.) elemének állapota. Az összes konfigurált kezelőelem listája Elem állapota Gyenge elem jelzése A fent ismertetett főoldal kiegészítéseképpen a kezelőelem gyenge eleme a kezelőelem minden működtetése után közvetlenül kijelzésre kerül a Room-manageren. A Room-manager üzenetének deaktiválásához érintse meg röviden az érintőkereket. 34 Kezelési utasítás

35 3.15 Általános főoldal Tisztítási funkció Ebben az almenüben 1-4 perces futási idő állítható be a tisztítási funkcióhoz. Aktiválás esetén a kezelői felület a beállított idő alatt tisztításra kerül. Megjegyzés: A tisztítási funkció a teljes beállított futási időre (max. 4 perc) aktiválva marad és nem szakítható meg Kezelői kód A kezelői kóddal megvédi a Room-managert az illetéktelen kezeléstől. Ha aktiválta a kezelői kód opciót, a lapozás csak a főoldalakon lehetséges. Az almenükbe csak a kóddal lehet belépni. Megjegyzés: Ha elfelejtette a kezelői kódot, forduljon villamos szakemberhez, vagy közvetlenül a gyártóhoz. Moeller épületautomatizálás 35

36 Jelenlegi kód Itt jelenik meg a jelenlegi kód. A gyárilag beállított kód Kód Kód módosítás Itt aktiválható, ill. deaktiválható a kezelői kód lekérdezése. Ezzel az opcióval bármikor módosíthatja a kódot Nyelv Ebben az almenüben lehet beállítani, ill. módosítani a menüvezetés és kezelés nyelvét az LCD-kijelzőn Kontraszt Itt választható ki az LCD-kijelző kontrasztja Megvilágítás Ebben az almenüben állítható be, iil. módosítható az aktív LCD-kijelző (LCD aktív), a standby üzemű LCD-kijelző (LCD standby), valamint a LED-ek (kapcsolók) fényereje a Roommanageren Hangjelzés Itt határozható meg, hogy az érzékelő kapcsolók, ill. az érintőkerék működtetésekor legyen-e (IGEN), vagy ne (NEM) akusztikus jelzés. 36 Kezelési utasítás

37 Alapoldal Ebben a menüben lehet meghatározni egy olyan standard főoldalt, amelyre a Room-managernek minden megtörtént kezelés után, a hátralévő időnél beállítható idő elteltével át kell lépnie. Amennyiben a Nincs főoldal opciót választotta ki, a Roommanager a kezelés megtörténte és a beállított idő eltelte után az aktuális főoldalra lép vissza Verzió Itt találhatók a hardver- és szoftververzióra vonatkozó információk Csak szakembereknek! Ez az almenü nem privát felhasználók, hanem kizárólag megfelelő villamos szakemberek számára készült. Moeller épületautomatizálás 37
