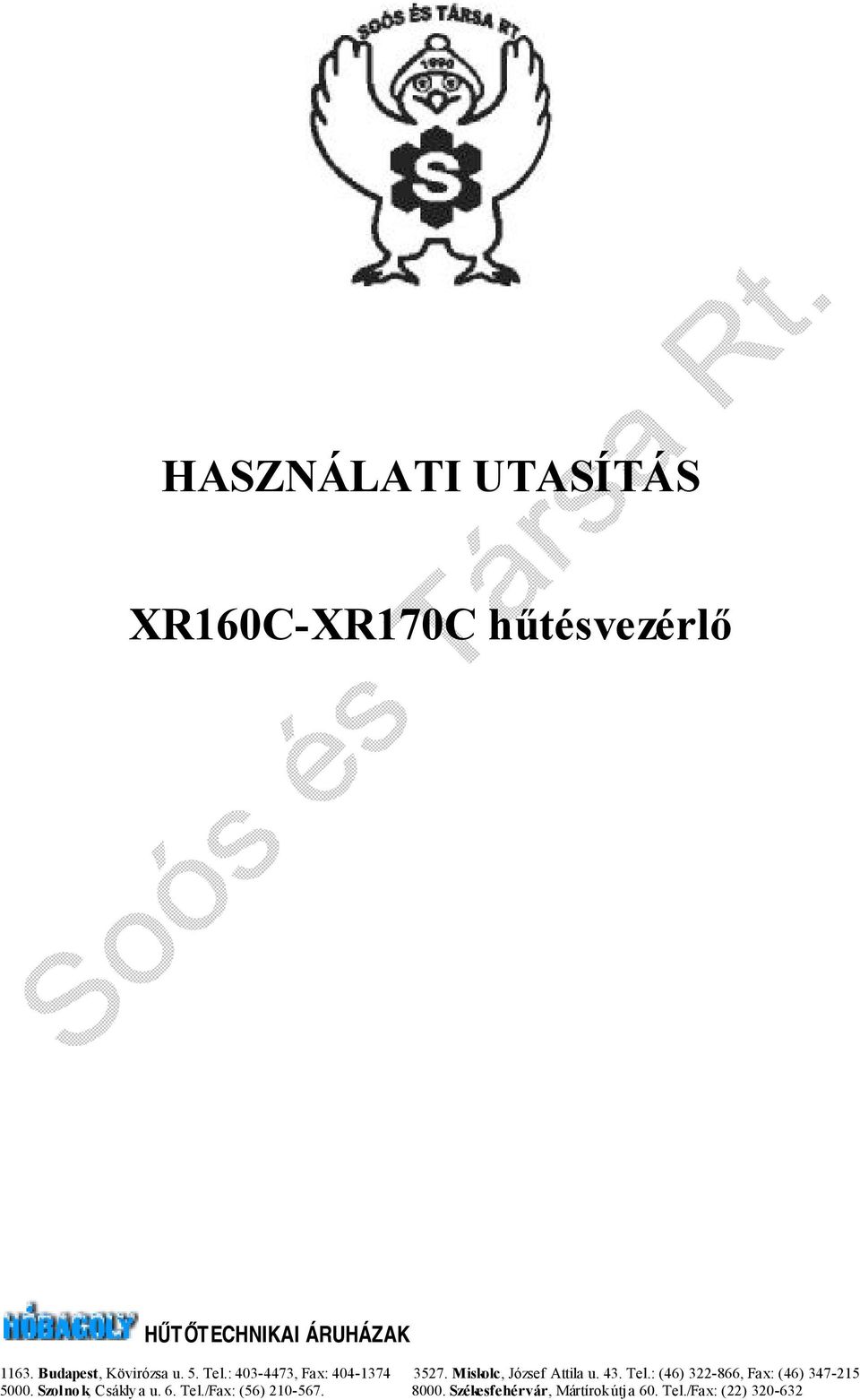

HASZNÁLATI UTASÍTÁS. XR160C-XR170C hűtésvezérlő

Átírás

1 HŰTŐTECHNIKAI ÁRUHÁZAK Budapest, Kövirózsa u. 5. Tel.: , Fax: Miskolc, József Attila u. 43. Tel.: (46) , Fax: (46) Szolnok, Csáklya u. 6. Tel./Fax: (56) Székesfehérvár, Mártírok útja 60. Tel./Fax: (22)

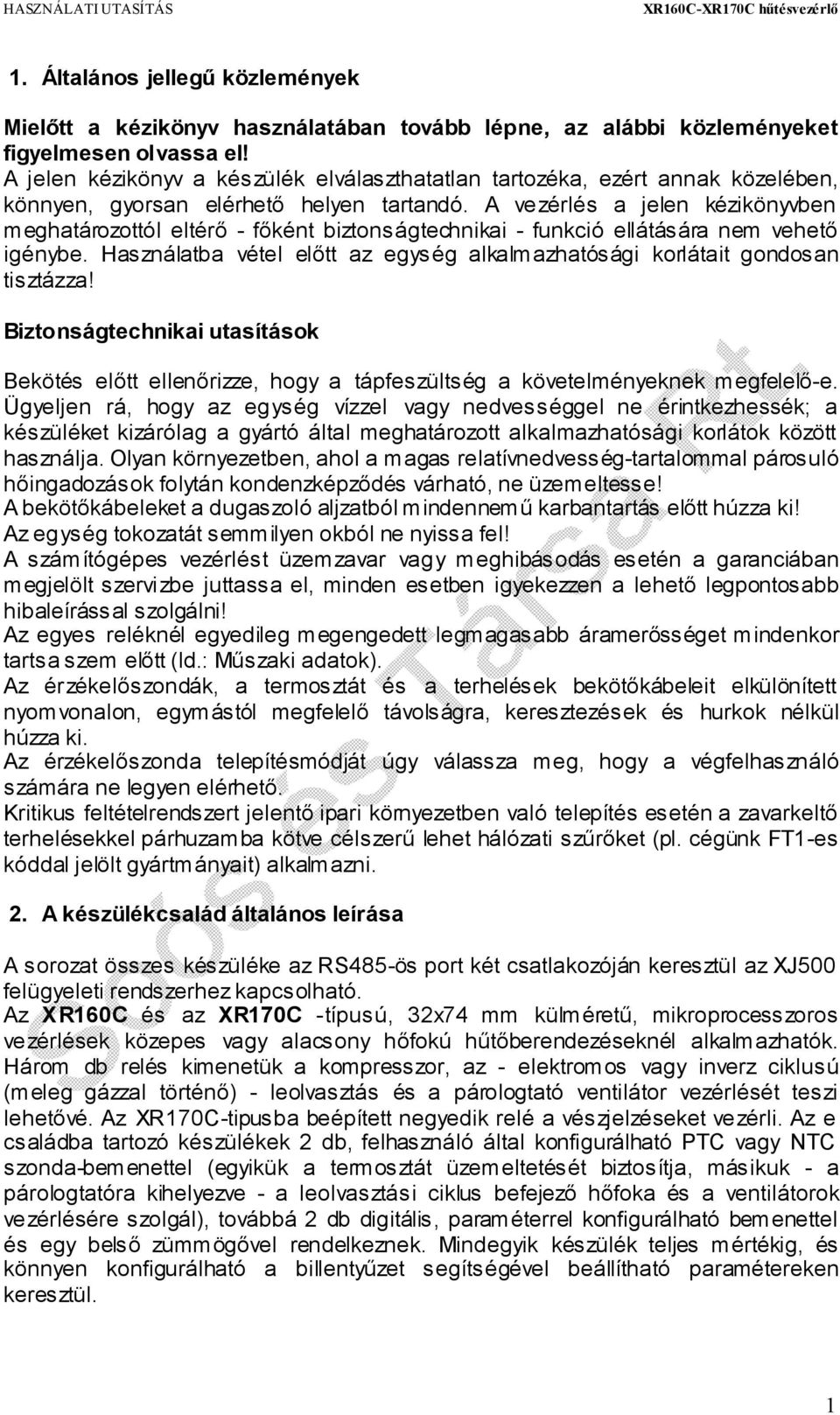

2 1. Általános jellegű közlemények Mielőtt a kézikönyv használatában tovább lépne, az alábbi közleményeket figyelmesen olvassa el! A jelen kézikönyv a készülék elválaszthatatlan tartozéka, ezért annak közelében, könnyen, gyorsan elérhető helyen tartandó. A vezérlés a jelen kézikönyvben meghatározottól eltérő - főként biztonságtechnikai - funkció ellátására nem vehető igénybe. Használatba vétel előtt az egység alkalmazhatósági korlátait gondosan tisztázza! Biztonságtechnikai utasítások Bekötés előtt ellenőrizze, hogy a tápfeszültség a követelményeknek megfelelő-e. Ügyeljen rá, hogy az egység vízzel vagy nedvességgel ne érintkezhessék; a készüléket kizárólag a gyártó által meghatározott alkalmazhatósági korlátok között használja. Olyan környezetben, ahol a magas relatívnedvesség-tartalommal párosuló hőingadozások folytán kondenzképződés várható, ne üzemeltesse! A bekötőkábeleket a dugaszoló aljzatból mindennemű karbantartás előtt húzza ki! Az egység tokozatát semmilyen okból ne nyissa fel! A számítógépes vezérlést üzemzavar vagy meghibásodás esetén a garanciában megjelölt szervizbe juttassa el, minden esetben igyekezzen a lehető legpontosabb hibaleírással szolgálni! Az egyes reléknél egyedileg megengedett legmagasabb áramerősséget mindenkor tartsa szem előtt (ld.: Műszaki adatok). Az érzékelőszondák, a termosztát és a terhelések bekötőkábeleit elkülönített nyomvonalon, egymástól megfelelő távolságra, keresztezések és hurkok nélkül húzza ki. Az érzékelőszonda telepítésmódját úgy válassza meg, hogy a végfelhasználó számára ne legyen elérhető. Kritikus feltételrendszert jelentő ipari környezetben való telepítés esetén a zavarkeltő terhelésekkel párhuzamba kötve célszerű lehet hálózati szűrőket (pl. cégünk FT1-es kóddal jelölt gyártmányait) alkalmazni. 2. A készülékcsalád általános leírása A sorozat összes készüléke az RS485-ös port két csatlakozóján keresztül az XJ500 felügyeleti rendszerhez kapcsolható. Az XR160C és az XR170C -típusú, 32x74 mm külméretű, mikroprocesszoros vezérlések közepes vagy alacsony hőfokú hűtőberendezéseknél alkalmazhatók. Három db relés kimenetük a kompresszor, az - elektromos vagy inverz ciklusú (meleg gázzal történő) - leolvasztás és a párologtató ventilátor vezérlését teszi lehetővé. Az XR170C-tipusba beépített negyedik relé a vészjelzéseket vezérli. Az e családba tartozó készülékek 2 db, felhasználó által konfigurálható PTC vagy NTC szonda-bemenettel (egyikük a termosztát üzemeltetését biztosítja, másikuk - a párologtatóra kihelyezve - a leolvasztási ciklus befejező hőfoka és a ventilátorok vezérlésére szolgál), továbbá 2 db digitális, paraméterrel konfigurálható bemenettel és egy belső zümmögővel rendelkeznek. Mindegyik készülék teljes mértékig, és könnyen konfigurálható a billentyűzet segítségével beállítható paramétereken keresztül. 1

3 3. Beszabályozás Kompresszor A hűtőkompresszort működtető relé azért lép működésbe, hogy egy meghatározott - a SET munkapont által kifejezett - hőmérsékletet szinten tartson. A hiszterézis (Hy) paraméter értéke a munkaponthoz automatikusan hozzáadódik. Ha az emelkedő hőmérséklet a munkapont+hy értéket eléri, a kompresszor működésbe lép, és kikapcsolására akkor kerül sor, amikor a hőfok ismét a munkapontra áll vissza (ld. az ábrát) Az érzékelőszonda meghibásodása esetén a kimenet - időzítés melletti - aktiválására és letiltására két olyan paraméter ("COn" és "COF") révén kerül sor, amelynek értéke nem módosítható. Gyors fagyasztás Amennyiben épp nincs leolvasztás folyamatban, a fagyasztás a billentyűzeten található (fel) gomb legalább 3 mp-ig tartó megnyomásával aktiválható. A CCt paraméter által megadott időtartamban a kompresszor folyamatosan üzemel. A folyamat megszakításához nyomja meg a (fel) gombot legalább 3 mp-ig. Leolvasztás A "tdf"-paraméter révén a leolvasztás háromféle módszere között választhatunk: leolvasztás elektromos fűtéssel, leolvasztás "meleg" gázzal, illetve termosztátos leolvasztás. Az egyes leolvasztások intervalluma az EdF-paraméter (EdF:in) függvénye: a leolvasztás IdF időnként történik, (EdF=Sd) az IdF paraméter intervallumát pedig az intelligens leolvasztás algoritmusából számolja (csak, ha a kompresszor üzemel, és az elpárologtató hőmérséklete magasabb, mint az SdF paraméter). A leolvasztás utáni lecsepegési időt az Fdt paraméter szabályozza. Ventillátorok A ventilátorok az FnC-paraméter felhasználásával programozhatók. Ha FnC=C-n, a ventilátorok a kompresszorral párhuzamos üzemmódban működnek; a leolvasztás időszakában ki vannak kapcsolva. Ha FnC=o-n, a ventilátorok kikapcsolt kompresszor mellett is üzemelnek; a leolvasztás során ki vannak kapcsolva. Ha FnC=C-Y, a ventilátorok a kompresszorral párhuzamosan üzemelnek; a leolvasztás időszakában be vannak kapcsolva. Ha FnC=o-Y, a ventilátorok folyamatosan működnek; a leolvasztás folyamán is be vannak kapcsolva. 2

4 Az Fnd-paraméter a ventilátorok leolvasztást követő újraindításának késleltetési időtartamát szabályozza. A kiegészítő, Fst paraméter segítségével meghatározhatjuk azt az elpárologtató szonda által érzékelt hőmérsékletet, mely felett a ventilátorok mindig ki vannak kapcsolva. Ezzel biztosíthatjuk, hogy csak akkor áramoljék levegő, ha a hőmérséklet alacsonyabb, mint az Fst paraméterben megadott. 4. Homloklap SET 5(FEL) 6(LE) MUNKAPONT (SET POINT) vizuális megjelenítésére vagy módosítására szolgál. Programozó üzemmódban valamely paraméter kiválasztására vagy egy beírt érték memorizálására használatos 5 mp-ig nyomva tartva a készülék készenléti üzemmódba kapcsol (ha engedélyezve van) A min. és max. hőfok értékek megjelenítése közben 3 mp-ig nyomva tartva az értékek törlődnek. Leolvasztás indítása Az elért legmagasabb hőfok vizuális megjelenítésére szolgál. Programozó üzemmódban a paraméterkódok futtatására vagy a paraméterekhez rendelt értékek növelésére használható 3 mp-ig nyomva tartva elindítja a gyors fagyasztási ciklust. Az elért legalacsonyabb hőfokot jeleníti meg. Programozó üzemmódban paraméterkódokat futtat, vagy a paraméterekhez rendelt értékeket csökkenti 3 mp-ig nyomva tartva a külső relé be- vagy kikapcsolására szolgál (amennyiben konfigurálva van) Billentyű-kombinációk 5+6 Billentyűzet lebénítása vagy felszabadítása SET+5 Belépés a programozó üzemmódba SET+6 Kilépés programozó üzemmódból 3

5 LED-ek funkciói A jelzőlámpák (LED-ek) funkcióit az alábbi táblázat részletezi: LED ÜZEMÁLLAPOT FUNKCIÓ VILÁGÍT Kompresszor relé aktiválva VILLOG -Programozó üzemmód ( -jellel villog) -Késleltetés (egymást túl rövid időközönként követő indítások elkerülése érdekében) VILÁGÍT Ventilátorok üzemelnek VILLOG Programozó üzemmód ( -jellel villog) VILÁGÍT Leolvasztás engedélyezve VILLOG Lecsepegés folyamatban VILÁGÍT Gyors fagyasztás engedélyezve VILÁGÍT -Riasztás jelzés Pr2 üzemmódban azt jelzi, hogy a paraméter a Pr1 -ben is megtalálható AUX VILÁGÍT Külső relé üzemel (csak az XR170C típusnál) Minimális hőfok leolvasása 1. Nyomja meg a 6 (le)-billentyűt 2. Az elsőként megjelenő "Lo"-kiírást követően az elért legalacsonyabb hőfokot olvashatja le 3. A 6(le)-billentyű működtetése, vagy 5 mp várakozás után ismét a normál hőfok jelenik meg Maximális hőfok leolvasása 1. Üssük le a 5 (fel)-billentyűt 2. Az elsőként megjelenő "Hi"-grafikus üzenetet követően az elért legmagasabb hőfokot olvashatja le 3. A 5 (fel)-billentyű működtetése, vagy 5 mp várakozás után ismét a normál hőfok jelenik meg Maximális vagy minimális hőfok törlése A memóriában eltárolt hőmérsékleti adat megjelenítésekor a SET-nyomógombot néhány másodpercig tartsa nyomva, amíg az "rst"-villogni kezd Munkapont leolvasása 1. Nyomja le egy pillanatra a SET-billentyűt: a munkapont értéke azonnal megjelenik 2. Ha ismét a hőfok értékét kívánja látni, várjon 5 mp-et, vagy nyomja le újból a SETbillentyűt Munkapont értékének megváltoztatása 1 A munkapont érték megváltoztatásához 3 mp-re nyomja le a SET billentyűt 2 Megjelenik a munkapont érték, majd a és a jelzőlámpák villogni kezdenek 4

6 3 A munkapont értéke a 5 és 6-billentyű működtetésével módosítható 4 Az új érték memorizálásához nyomja le a SET-billentyűt, vagy - mielőtt a programozó üzemmódból kilépne - várjon 10 mp-et. Leolvasztási ciklus elindítása A leolvasztási ciklus elindításához legalább 2 mp-ig nyomja meg a -billentyűt. Belépés a Pr1 paraméterlistába (felhasználói paraméterek) Pár mp-ig nyomja meg a SET és a 5 (fel) billentyűket egyszerre. Ekkor a és a jelzőlámpák villogni kezdenek. A készülék kijelzőjén megjelenik a Pr1 paraméterlista első paramétere. Belépés a Pr2 paraméterlistába (telepítői paraméterek) A Pr2 paraméterlistába való belépés biztonsági kódhoz kötött. 1. Lépjen be a Pr1 szintre. 2. Válassza ki a Pr2 paramétert, és nyomja meg a SET billentyűt. 3. Ezután a kijelzőn a PAS felirat jelenik meg, melyet rövidesen a 0-- kijelzés követ egy villogó 0-val. 4. A 5 (fel) és 6 (le) billentyűk segítségével állítsa be a kódot. Az megfelelő számjegy kiválasztása után nyomja meg a SET billentyűt a továbblépéshez. A biztonsági kód: Ha beállította a helyes kódot, a belépéshez nyomja meg a SET billentyűt. Figyelem! Minden egyes, a Pr2 szinten található paramétert áthelyezhet a Pr1 (felhasználói) szintre a SET + 6 (le) billentyűkombináció megnyomásával. Amennyiben az adott paraméter már megtalálható a Pr1 szinten, a figyelmeztető jelzés világít. Paraméterhez rendelt érték megváltoztatása 1. Lépjen be a programozási üzemmódba 2. Válassza ki a kívánt paramétert a 5 (fel) és a 6 (le) billentyűk segítségével 5

7 3. A SET-billentyű működtetésével hívjuk elő a paraméterhez rendelt értéket (a és a LED-ek villogni kezdenek) 4. A 5 (fel) és 6 (le) billentyűkkel módosítsa az értéket 5. Az új érték memorizálása céljából nyomja le a SET-billentyűt és lépjen tovább a következő paraméterkódra Kilépés: SET + 5 (fel) billentyűkombináció megnyomásával vagy - bármilyen billentyű leütése nélkül - várjon 15 másodpercet. Figyelem! Az új paraméter érték akkor is mentésre kerül, ha a végén a 15 mp-es automatikus kiléptetéssel fejezi be a m űveletet. Billentyűzet lebénítása / felszabadítása 1. A "POF"-kiírás megjelenéséhez szükséges időre (3 másodpercre) nyomja le egyszerre a 5 (fel) és 6 (le) billentyűket. 2. Ekkor a billentyűzet le van tiltva: kizárólag a munkapont, a maximális és a minimális hőfok megjelenítése lehetséges 3. A billentyűzet felszabadításához nyomja le egyszerre a 5 (fel) és 6 (le) billentyűket. Készenléti (Stand-by) üzemmód Amennyiben a készenléti üzemmód engedélyezve van (Onf=1), a SET billentyű legalább 5 mp-ig tartó megnyomásával a készülék készenléti üzemmódba kapcsol. A készenléti üzemmód lekapcsolja a reléket és a szabályozást. Ha a készülék XJ500- hoz csatlakozik, akkor a készenléti üzemmód ideje alatt az adatok és riasztások nem kerülnek regisztrálásra. Megj.: Készenléti üzemmódban a relék feszültség alatt vannak. Ne csatlakoztasson terhelést a relék normál bontóérintkezőjéhez. 5. Paraméterlista Hy Hiszterézis (0,2 C - 30 ): munkapont szabályzási tartománya. A Hy-paraméter értéke a munkaponthoz hozzáadódik: a relé akkor lép működésbe, amikor a hőfok a SET+Hy-szintet elérte, ill. akkor kapcsol ki, amikor a hőfok a munkapont értékére áll vissza LS SET POINT minimum: (-50 C - SET) - munkapont legkisebb programozható értéke US SET POINT maximum (SET C) - munkapont legmagasabb programozható értéke Ods Indítás-késleltetés (0-255 perc): a beprogramozott időtartam erejéig bármely terhelés üzembe helyezése késleltethető (AUX és világítás működik) AC Kompresszor kikapcsolása és újraindítása között szükséges minimális kivárási idő (0-30 perc) CCt Folyamatos üzemciklus időtartama (0.0-23:50h, felbontási pontosság: 10 perc). ez a paraméter, pl. a hűtőkamra újratöltése esetén, a folyamatos üzemciklus időtartama programozására szolgál COn Az az időtartam, ameddig a kompresszor - meghibásodott szonda mellett - tovább üzemel (0-255 perc). Ha Con=0, a kompresszor mindig ki van kapcsolva. COF Az az időtartam, ameddig a kompresszor - meghibásodott szonda mellett - kikapcsolt állapotban marad (0-255 perc). Ha COF=0, a kompresszor mindig be van kapcsolva. 6

8 Vizuális megjelenítés CF res Lod Red Prd CF - hőmérséklet mértékegysége: C=Celsius; F=Fahrenheit FIGYELEM! Ha a mértékegységet megváltoztatjuk, a munkapontot és a beszabályozó paramétereket újra kell programozni. Felbontási pontosság (csak C esetében: in=1 C;dE=0.1 C): az érték tizedes ponttal együtt történő megjelenítését teszi lehetővé Lokális kijelző: Megmutatja, hogy mely szonda adatai szerepelnek a készülék kijelzőjén P1 = Termosztát szonda P2 = Elpárologtató szonda P3 = Külső szonda 1r2 = A P1 és P2 közötti különbség (P1-P2) Távoli kijelző: Megmutatja, hogy mely szonda adatai szerepelnek a távoli kijelzőn (XW-REP) P1 = Termosztát szonda P2 = Elpárologtató szonda P3 = Külső szonda 1r2 = A P1 és P2 közötti különbség (P1-P2) Párologtató szonda hőfoka: a párologtató szonda által mér hőfokot jeleníti meg Leolvasztás tdf EdF SdF dte IdF MdF dfd dad Fdt dpo daf Leolvasztás tipusa: re=elektromos fűtéssel (kompresszor ki); rt=termosztátos leolvasztás; Az MdF leolvasztási idő alatt a fűtés az elpárologtató hőmérséklet és a dte értékétől függően ki- és bekapcsol. in=meleg gázzal (kompresszor és leolvasztási relék be) Leolvasztás módja: in = Intervallum mód, a leolvasztás az IdF idő lejárta után kezdődik. SdF = intelligens leolvasztási mód. Az IdF (leolvasztások közötti idő) csak akkor növekszik, ha a kompresszor üzemel (akár nem sorozatosan is), és csak, ha az elpárologtató hőmérséklete alacsonyabb, mint az SdF (intelligens fagyasztás munkapont) Intelligens fagyasztás munkapont: ( C) az elpárologtató azon hőmérséklete, melynél az intelligens fagyasztás üzemmódban az IdF (leolvasztások között eltelt idő) számolódik. Leolvasztási ciklus befejező hőfoka: ( C) (csak akkor lehetséges, ha van elpárologtató szonda) Megadja azt az elpárologtató szonda által mért hőmérsékletet, amelynél a leolvasztási ciklus befejeződik. Két egymás utáni leolvasztás közötti időintervallum (0-120 h): a két leolvasztási ciklus kezdete eltelő időt meghatározó paraméter (Max.) leolvasztási ciklusidő (0-255 perc;0 beírása esetén leolvasztásra nem kerül sor). Ha P2P=n (=párologtató szonda nincs;a leolvasztási ciklus időre ér véget) a leolvasztás időtartamát, P2P=y feltétel esetén (a leolvasztási ciklus adott hőfok elérésekor ér véget) a leolvasztás maximális időtartamát határozza meg Folyamatban lév ő leolvasztás során lekérdezett hőfok (rt=valós hőfok;it=leolvasztás kezdő hőfoka; set=munkapont;def="def"-grafikus üzenet, deg= deg grafikus üzenet) Leolvasztást követő vizuális megjelenítés max. késleltetési időtartama (0-120 perc): ez a paraméter a leolvasztás vége és a hűtőkamra valós hőfoka megjelenítésének újrakezdése közötti leghosszabb időtartamot határozza meg Csepegtetési időtartam (0-60 perc): a leolvasztás befejező hőfokának elérése és a vezérlés normál üzemének újbóli megkezdése közötti időintervallum. Ez idő alatt a leolvasztáskor esetlegesen keletkezett vízcseppeket az elpárologtató eltünteti. Üzembehelyezést követő első leolvasztás: (y=azonnal; n= Idf-idő lejárta után) Fagyasztást (Folyamatos üzemciklust) követő leolvasztás késleltetése (0-23:50h;: a fagyasztási ciklus vége és a vele összefüggésben következő leolvasztás kezdete között eltelő időtartam 7

9 Ventillátorok FnC Fnd FSt C-n C-y O-n O-y Ventilátorok üzemmódjai: kompresszorral párhuzamos; a leolvasztás során ventilátorok kikapcsolva Kompresszorral párhuzamos; a leolvasztás alatt a ventilátorok üzemelnek folyamatos; leolvasztás során ventilátorok kikapcsolva folyamatos; a leolvasztás alatt a ventilátorok üzemelnek Ventilátorok késletetett indítása leolvasztás után (0-255 perc): a leolvasztás befejeződése és a ventilátorok újbóli üzembelépése közötti időintervallum Ventilátor reteszelési hőfok ( C): ha az elpárologtató szonda által érzékelt hőfok magasabb, a vezérlés a ventilátorokat FSt-nél leállítja Riasztások ALC ALU ALL Ald dao EdA dot doa tba nps Hőfokriasztások konfigurálása re = munkapontra alapozott riasztások Ab = abszolút hőfokok alapján Magashőfok-riasztás ALC = Re 0 50 C ALC =Ab, ALL 110 C Alacsonyhőfok-riasztás ALC = Re 0 50 C ALC =Ab, -50 C ALU Hőfokriasztás késleltetése (0-255 perc): a riasztást kiváltó feltételrendszer észlelése és a vészjelzés között eltelő időintervallum Hőfokriasztás kiiktatása bekapcsoláskor (0 perctől 23.5 h-ig;felbontási pontosság: 10 perc): a berendezés bekapcsolásakor a hőfokriasztás az e paraméter keretében programozott időtartam lejártáig kiiktatásra kerül Leolvasztás utáni riasztás késleltetés (0-255 perc) A leolvasztási ciklus befejezése után a riasztást kiváltó feltételrendszer észlelése és a riasztás között eltelő időintervallum. Ajtózárás utáni riasztás késleltetés (0-255 perc) A kamraajtó becsukása után a hőfokriasztást késleltető idő. Ajtónyitási riasztás késleltetés (0-255 perc) Az ajtónyitás és a villogó da vészjelző üzenet között eltelt késleltetési idő Zümmögő és relé némítás (csak XR 170C) a billentyűzet bármely gombjának megnyomására működésbe lép n = csak a zümmögő némítása y = zümmögő és relé némítása Nyomáskapcsoló szám: (0-15) A nyomáskapcsoló aktiválásainak száma a did időtartam alatt, mielőtt a riasztás megtörténne (I2F = PAL). Analóg kimenet AOS Analóg kimenet kezdőpont: ( C vagy F). Megadja az analóg kimenet kezdetének hőmérsékletét. APB Analóg kimenet sávszélesség: ( C vagy F) meghatározza az analóg kimenet szabályozó sávszélességét. Ha az APb értéke pozitív, akkor a kezdő-pontnál magasabban van, és direkt műveletről van szó (kondenzáló alkalmazás) Ha az APb értéke negatív, akkor a kezdőpontnál alacsonyabban van, és fordított műveletről van szó (elpárologtató alkalmazás). CAO Analóg kimenet bemeneti típusa: 4 féle bemenetből választhat: P1 = kamrai szonda hőmérséklete; P2 = elpárologtató szonda hőmérséklete; P3 = a harmadik szonda hőmérséklete; 1r2= a kamrai és az elpárologtató szonda hőmérsékletkülönbsége 8

10 Szonda bemenet Ot Termosztát érzékelőszonda kalibrálás ( C/ F): a szonda hitelesítését teszi lehetővé OE Elpárologtató szonda kalibrálás ( C/ F): a szonda hitelesítését teszi lehetővé O3 Külső szonda kalibrálás ( C/ F): a szonda hitelesítését teszi lehetővé. P2P Elpárologtató szonda jelenléte: n = nincs: a leolvasztás végét idő határozza meg; y = van: a leolvasztás végét hőmérséklet és idő határozza meg. P3P Külső szonda jelenléte: n= nincs; y = van. Pbr Szabályozó szonda kiválasztása: P1 = Termosztát szonda P2 = Elpárologtató szonda P3 = Külső szonda 1r2 = P1-P2 HES Hőmérséklet növelés az energiatakarékos ciklus alatt: (-30,0 C 30,0 C / F) Meghatározza az energiatakarékos ciklus alatt a munkapont növekedő értékét. Digitális bemenet odc kompresszor és elpár. ventilátor állapota nyitott ajtónál: No =normál (nem változik) Fan = ventilátor kikapcsolva CPr = Kompresszor kikapcsolva F_C = kompresszor és ventilátor kikapcsolva. I1P Ajtó kapcsoló bemenet polaritás: CL: A digitális bemenetet az érintkező zárása aktiválja OP: A digitális bemenetet az érintkező nyitása aktiválja. I2P Konfigurálható digitális bemenet polaritás: CL: A digitális bemenetet az érintkező zárása aktiválja OP: A digitális bemenetet az érintkező nyitása aktiválja I2F Digitális bemenet működési mód konfigurálása EAL = általános riasztás bal = súlyos riasztás PAL = nyomáskapcsoló dfr = leolvasztás kezdete AUS = AUX (külső) relé működés Es = energiatakarékos üzemmód onf = távműködtetés Ki/Be did digitális bemenetről érkező riasztás késleltetése (0-255 perc): késleltetés a külső riasztási feltételek érzékelése (I2F=EAL vagy i1f=bal) és a leadott riasztás között Egyéb oa3 Külső relé konfiguráció (csak XR170C): ALr = riasztás relé AuS = külső relé Adr RS485 sorozatcímzés (1-247): készülék címzése, amennyiben a készülék ModBUS kompatibilis figyelő-rendszerhez van csatlakoztatva. PbC Szonda típusának kiválasztása: NTC vagy PTC OnF Készenléti (Stand-by) üzemmód: 0 = nem engedélyezett 1 = engedélyezett (SET billentyűvel aktiválható) Rel Szoftver változat: belső használatra. Ptb dixell Paramétertáblázat kódja: belső használatra Prd Szonda kijelző: A Pb2 elpárologtató szonda és a Pb3 külső szonda (belső használatra). Pr2 A jelszóval védett paraméter lista elérése: belső használatra 9

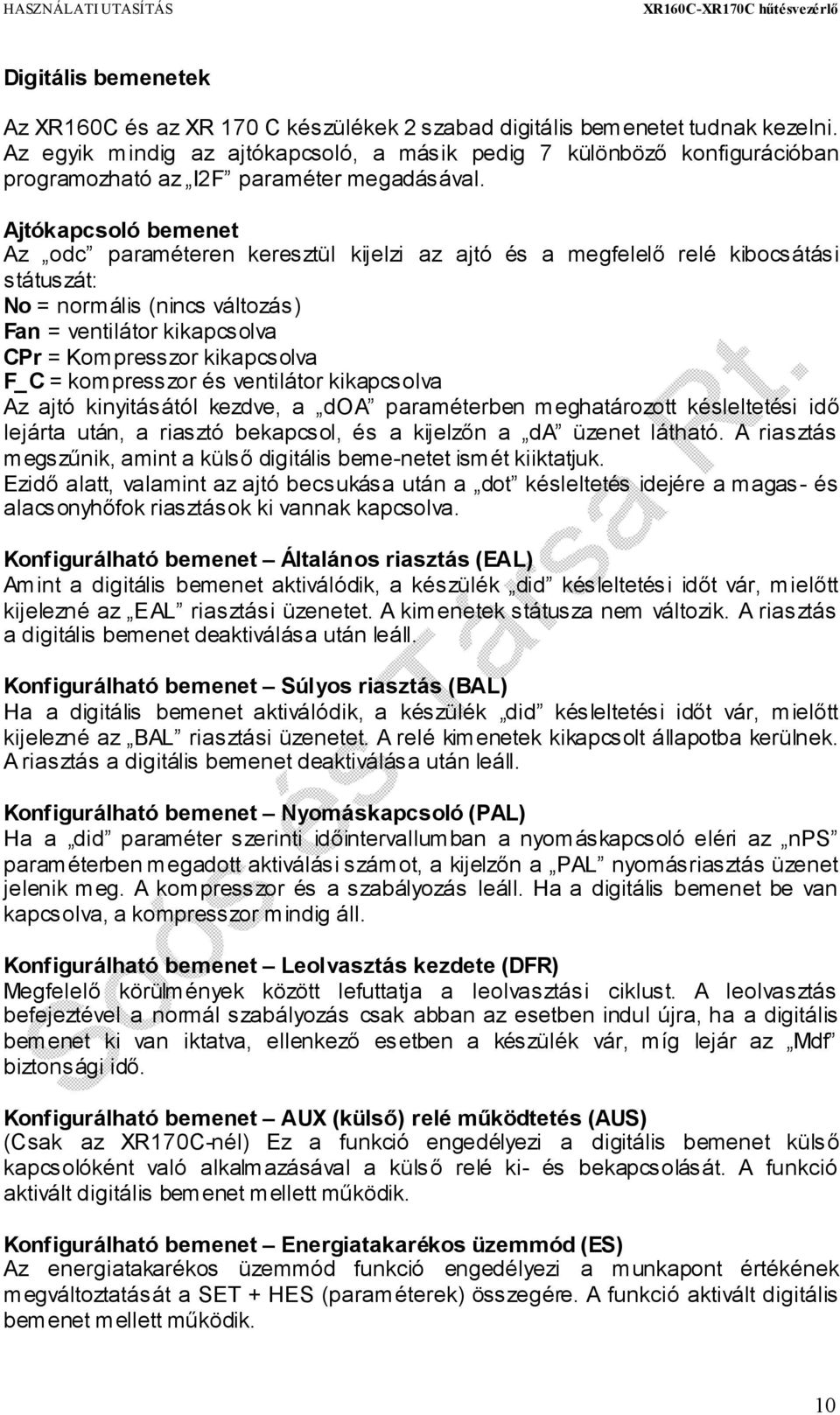

11 Digitális bemenetek Az XR160C és az XR 170 C készülékek 2 szabad digitális bemenetet tudnak kezelni. Az egyik mindig az ajtókapcsoló, a másik pedig 7 különböző konfigurációban programozható az I2F paraméter megadásával. Ajtókapcsoló bemenet Az odc paraméteren keresztül kijelzi az ajtó és a megfelelő relé kibocsátási státuszát: No = normális (nincs változás) Fan = ventilátor kikapcsolva CPr = Kompresszor kikapcsolva F_C = kompresszor és ventilátor kikapcsolva Az ajtó kinyitásától kezdve, a doa paraméterben meghatározott késleltetési idő lejárta után, a riasztó bekapcsol, és a kijelzőn a da üzenet látható. A riasztás megszűnik, amint a külső digitális beme-netet ismét kiiktatjuk. Ezidő alatt, valamint az ajtó becsukása után a dot késleltetés idejére a magas- és alacsonyhőfok riasztások ki vannak kapcsolva. Konfigurálható bemenet Általános riasztás (EAL) Amint a digitális bemenet aktiválódik, a készülék did késleltetési időt vár, mielőtt kijelezné az EAL riasztási üzenetet. A kimenetek státusza nem változik. A riasztás a digitális bemenet deaktiválása után leáll. Konfigurálható bemenet Súlyos riasztás (BAL) Ha a digitális bemenet aktiválódik, a készülék did késleltetési időt vár, mielőtt kijelezné az BAL riasztási üzenetet. A relé kimenetek kikapcsolt állapotba kerülnek. A riasztás a digitális bemenet deaktiválása után leáll. Konfigurálható bemenet Nyomáskapcsoló (PAL) Ha a did paraméter szerinti időintervallumban a nyomáskapcsoló eléri az nps paraméterben megadott aktiválási számot, a kijelzőn a PAL nyomásriasztás üzenet jelenik meg. A kompresszor és a szabályozás leáll. Ha a digitális bemenet be van kapcsolva, a kompresszor mindig áll. Konfigurálható bemenet Leolvasztás kezdete (DFR) Megfelelő körülmények között lefuttatja a leolvasztási ciklust. A leolvasztás befejeztével a normál szabályozás csak abban az esetben indul újra, ha a digitális bemenet ki van iktatva, ellenkező esetben a készülék vár, míg lejár az Mdf biztonsági idő. Konfigurálható bemenet AUX (külső) relé működtetés (AUS) (Csak az XR170C-nél) Ez a funkció engedélyezi a digitális bemenet külső kapcsolóként való alkalmazásával a külső relé ki- és bekapcsolását. A funkció aktivált digitális bemenet mellett működik. Konfigurálható bemenet Energiatakarékos üzemmód (ES) Az energiatakarékos üzemmód funkció engedélyezi a munkapont értékének megváltoztatását a SET + HES (paraméterek) összegére. A funkció aktivált digitális bemenet mellett működik. 10

12 Konfigurálható bemenet Távkapcsoló Ki/Be (ONF) A funkció a készülék ki- és bekapcsolását engedélyezi. Digitális bemenetek polaritása A digitális bemenetek polaritása az I1P és I2P paraméterektől függ. CL: A digitális bemenetet az érintkező zárása aktiválja OP: A digitális bemenetet az érintkező nyitása aktiválja Telepítés és szerelés Az XR160C és az XR170C készülékek 29x71 mm méretű nyílásba szerelhető fel, és a mellékelt speciális konzollal rögzíthető. Megengedett környezetihőfok-tartomány: 0-60 C. Ne telepítse a készüléket erősen szennyezett, vagy olyan környezetbe, ahol erős rezgés vagy agresszív gázok fordulnak elő. Ugyanez vonatkozik a szondákra is. Tartsa szabadon a szellőzőnyílásokat. Elektromos bekötések A készülékek - max. 2,5 mm2 keresztmetszetű kábelek csatlakoztatása céljára - rögzítőcsavaros kapocsléccel van felszerelve. A bekötés előtt ellenőrizze, hogy a tápfeszültség a szabályzó számára megfelelő-e. Az érzékelőszonda kábeleit a tápkábelektől, a kimenetektől és teljesítményi bekötésektől gondosan válassza el. Az egyes relék vonatkozásában megengedett maximális áramerősséget ne lépje túl; magasabb terhelések esetén megfelelő teljesítményű mágneskapcsolót alkalmazzon. Szonda bekötések A szondákat az érzékelővel felfelé szerelje fel, hogy elkerülje az esetleges nyirkosodás általi károsodásokat. A termosztát érzékelőszondát lehetőleg olyan - közvetlen légáramlás által nem érintett - helyre telepítsük, ahol a hűtőkamra átlaghőmérsékletét mérheti. A leolvasztás érzékelőszondát az elpárologtató bordái mentén a leghidegebb helyre telepítse, ahol a legtöbb jég képződik, és távol a fűtőszálaktól vagy a leolvasztás alatt legmelegebb helytől, a leolvasztás túl korai leállítását megelőzendő. RS485 soros kommunikáció Az RS485 soros kommunikációs port lehetővé teszi egy egyszerű 2 eres kábel segítségével az egység hálózati vonalon keresztüli, egy ModBUS-RTU kompatibilis, pl. a dixell XJ500 felügyelő rendszerre (3.2 verzió) való csatlakoztatását. A Hot Key memóriakulcs használata Az XR160C és az XR170C készülékek alkalmasak a paraméter lista fel- és letöltésére saját E2 belső memóriájukból a Hot Key -be és fordítva. 11

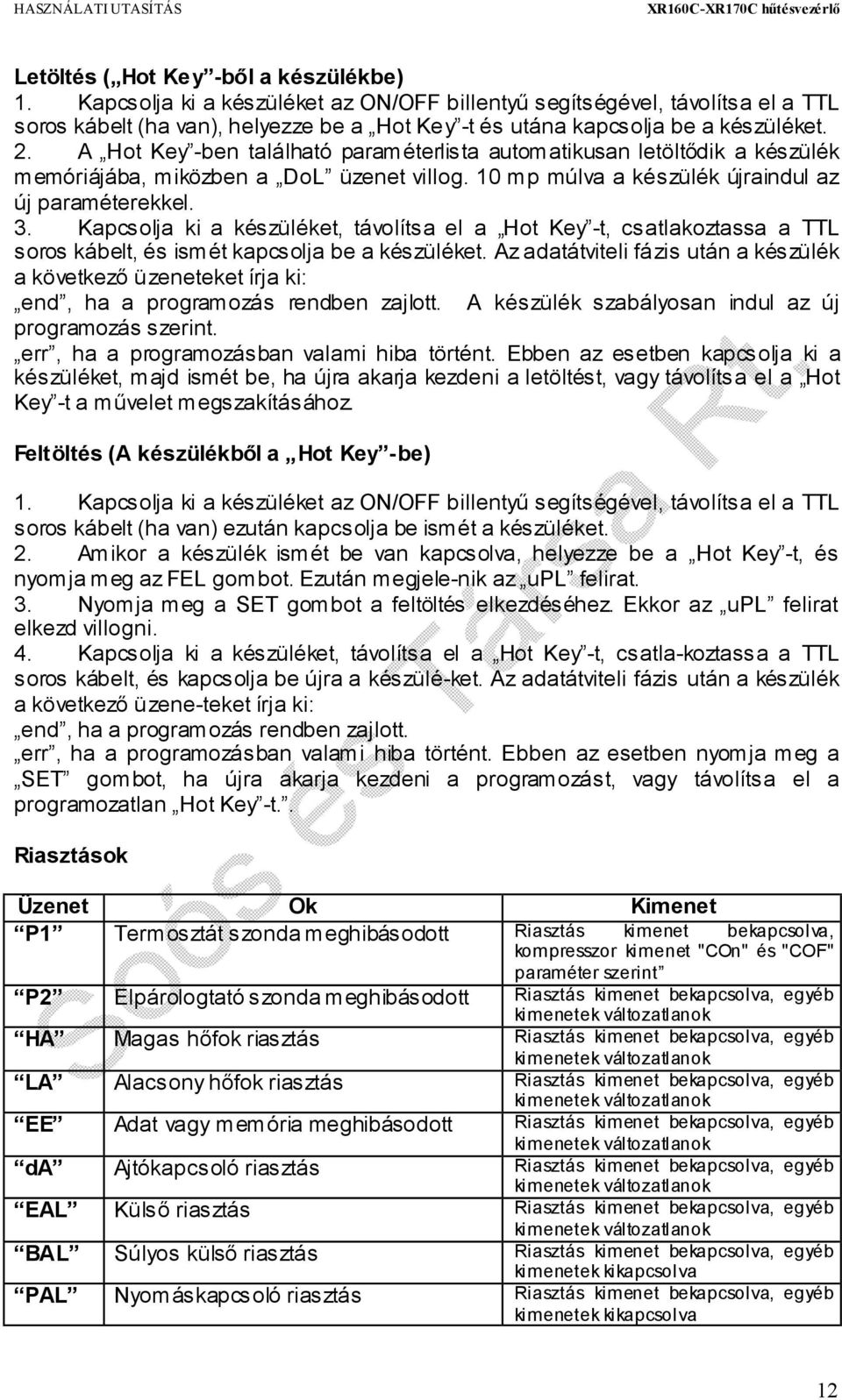

13 Letöltés ( Hot Key -ből a készülékbe) 1. Kapcsolja ki a készüléket az ON/OFF billentyű segítségével, távolítsa el a TTL soros kábelt (ha van), helyezze be a Hot Key -t és utána kapcsolja be a készüléket. 2. A Hot Key -ben található paraméterlista automatikusan letöltődik a készülék memóriájába, miközben a DoL üzenet villog. 10 mp múlva a készülék újraindul az új paraméterekkel. 3. Kapcsolja ki a készüléket, távolítsa el a Hot Key -t, csatlakoztassa a TTL soros kábelt, és ismét kapcsolja be a készüléket. Az adatátviteli fázis után a készülék a következő üzeneteket írja ki: end, ha a programozás rendben zajlott. A készülék szabályosan indul az új programozás szerint. err, ha a programozásban valami hiba történt. Ebben az esetben kapcsolja ki a készüléket, majd ismét be, ha újra akarja kezdeni a letöltést, vagy távolítsa el a Hot Key -t a művelet megszakításához. Feltöltés (A készülékből a Hot Key -be) 1. Kapcsolja ki a készüléket az ON/OFF billentyű segítségével, távolítsa el a TTL soros kábelt (ha van) ezután kapcsolja be ismét a készüléket. 2. Amikor a készülék ismét be van kapcsolva, helyezze be a Hot Key -t, és nyomja meg az FEL gombot. Ezután megjele-nik az upl felirat. 3. Nyomja meg a SET gombot a feltöltés elkezdéséhez. Ekkor az upl felirat elkezd villogni. 4. Kapcsolja ki a készüléket, távolítsa el a Hot Key -t, csatla-koztassa a TTL soros kábelt, és kapcsolja be újra a készülé-ket. Az adatátviteli fázis után a készülék a következő üzene-teket írja ki: end, ha a programozás rendben zajlott. err, ha a programozásban valami hiba történt. Ebben az esetben nyomja meg a SET gombot, ha újra akarja kezdeni a programozást, vagy távolítsa el a programozatlan Hot Key -t.. Riasztások Üzenet Ok Kimenet P1 Termosztát szonda meghibásodott Riasztás kimenet bekapcsolva, kompresszor kimenet "COn" és "COF" paraméter szerint P2 Elpárologtató szonda meghibásodott Riasztás kimenet bekapcsolva, egyéb kimenetek változatlanok HA Magas hőfok riasztás Riasztás kimenet bekapcsolva, egyéb kimenetek változatlanok LA Alacsony hőfok riasztás Riasztás kimenet bekapcsolva, egyéb kimenetek változatlanok EE Adat vagy memória meghibásodott Riasztás kimenet bekapcsolva, egyéb kimenetek változatlanok da Ajtókapcsoló riasztás Riasztás kimenet bekapcsolva, egyéb kimenetek változatlanok EAL Külső riasztás Riasztás kimenet bekapcsolva, egyéb kimenetek változatlanok BAL Súlyos külső riasztás Riasztás kimenet bekapcsolva, egyéb kimenetek kikapcsolva PAL Nyomáskapcsoló riasztás Riasztás kimenet bekapcsolva, egyéb kimenetek kikapcsolva 12

14 A riasztási üzenet a hiba elhárításáig a kijelzőn marad. Minden riasztási üzenet a kamra hőmérséklettel váltakozva jelenik meg, kivéve a P1 -et, amelyik villog. Az EE riasztás jelzés megszüntetéséhez és a normál működéshez való visszatéréshez nyomja meg bármelyik gombot. Ezután a kijelzőn kb. 3 mp-re megjelenik a rst üzenet. Zümmögő elnémítása / Riasztó relé kimenet Ha tba = y, akkor riasztás esetén a zümmögő és a relé elnémítása bármely gomb megnyomásával lehetséges. Ha tba = n, akkor a hiba elhárításáig csak a zümmögő elnémítására van lehetőség, a riasztó relé aktív marad. EE riasztás A dixell készülékekbe a memória kifogástalan üzemállapotát tesztelő rendszer van beépítve. A villogó "EE"-riasztás jelzés a memória üzemzavarára figyelmeztet. Ilyen esetben a riasztás kimenet működik Riasztások törlődése Az érzékelő szonda üzemzavara által kiváltott "P1"-es, P2 -es és P3 -as riasztásra a szonda meghibásodása után kerül sor; amikor a szonda ismét működni kezd, a riasztás 10 mp után automatikusan törlődik. Az esetleges szondacsere előtt ellenőrizzük a bekötéseket. Amint a termosztát hőfoka normalizálódik, vagy a leolvasztás kezdetét veszi, a hőfokriasztások - "HA" és "LA" - automatikusan törlődnek. A da ajtókapcsoló riasztás az ajtó becsukásával automatikusan törlődik. Az EAL és BAL külső riasztások a digitális bemenet letiltásakor törlődnek. A PAL riasztást a készülék kikapcsolásával szüntetheti meg. Műszaki adatok Készülékdoboz anyaga: önkioltó ABS. Méretek: homloklap 32x74 mm; mélység 70mm Szerelés: 71x29 mm nyílású panel Homloklap védettségi fokozata: IP65 Bekötések: rögzítőcsavaros kapocsléc 2,5 mm2 keresztmetszetű kábelekhez Tápfeszültség: 12Vac/dc (opcionálisan 24 Vac/dc) -10% +15% Teljesítményfelvétel: 3VA max. Kijelző : három számjegy, piros fényű LED-ek, magasság: 14,2 mm. Bemenetek: 3 db NTC vagy PTC szonda Relé kimenetek: Kompresszor: relé SPDT 8(3) A, 250Vac Világítás: relé SPDT 8(3) A, 250Vac; Ventillátorok: relé SPST 8(3) A, 250 Vac Leolvasztás: relé SPST 8(3) A, 250 Vac Egyéb kimenet : zümmögő Adattárolás: nem illékony memória (EEPROM). 13

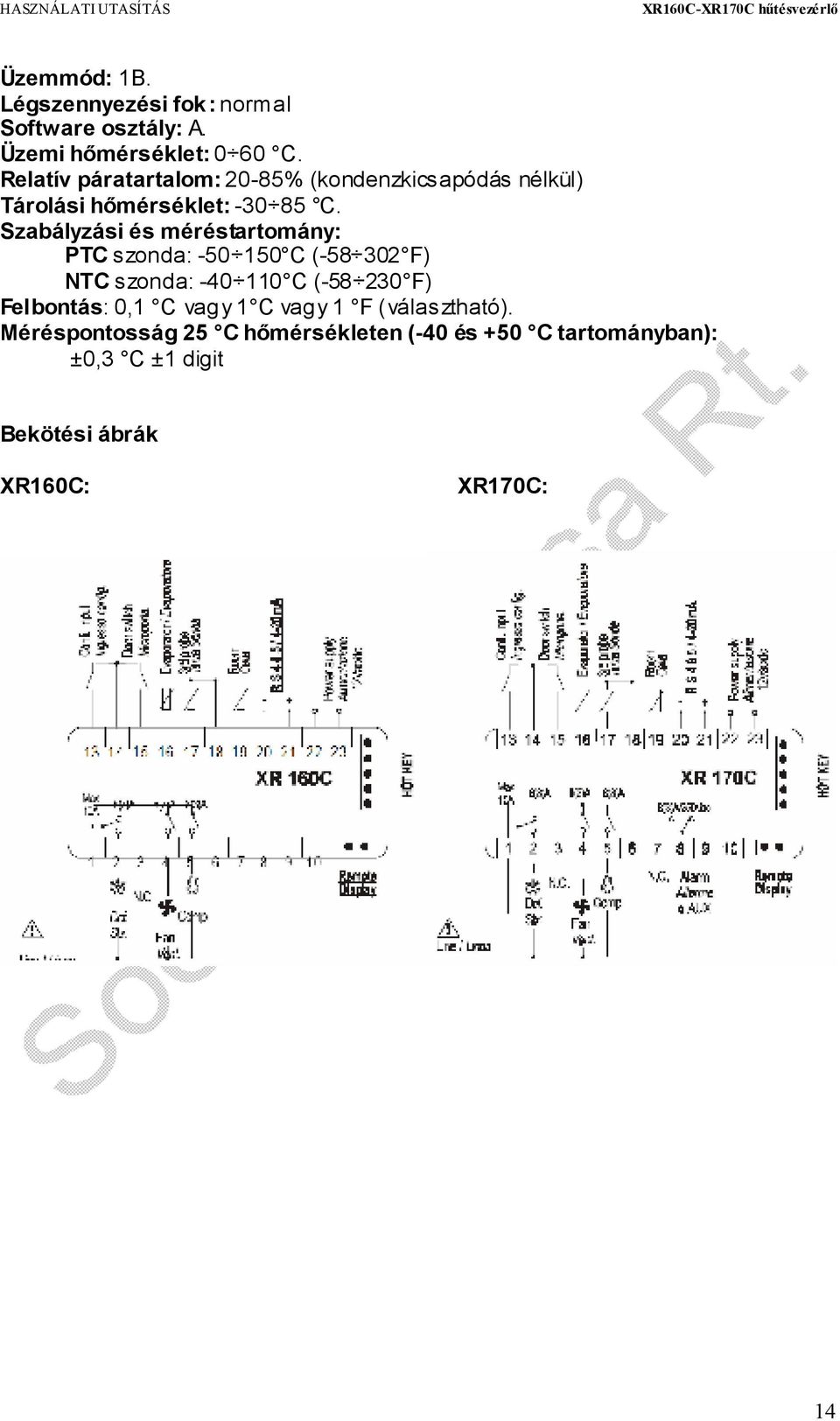

15 Üzemmód: 1B. Légszennyezési fok: normal Software osztály: A. Üzemi hőmérséklet: 0 60 C. Relatív páratartalom: 20-85% (kondenzkicsapódás nélkül) Tárolási hőmérséklet: C. Szabályzási és méréstartomány: PTC szonda: C ( F) NTC szonda: C ( F) Felbontás: 0,1 C vagy 1 C vagy 1 F (választható). Méréspontosság 25 C hőmérsékleten (-40 és +50 C tartományban): ±0,3 C ±1 digit Bekötési ábrák XR160C: XR170C: 14

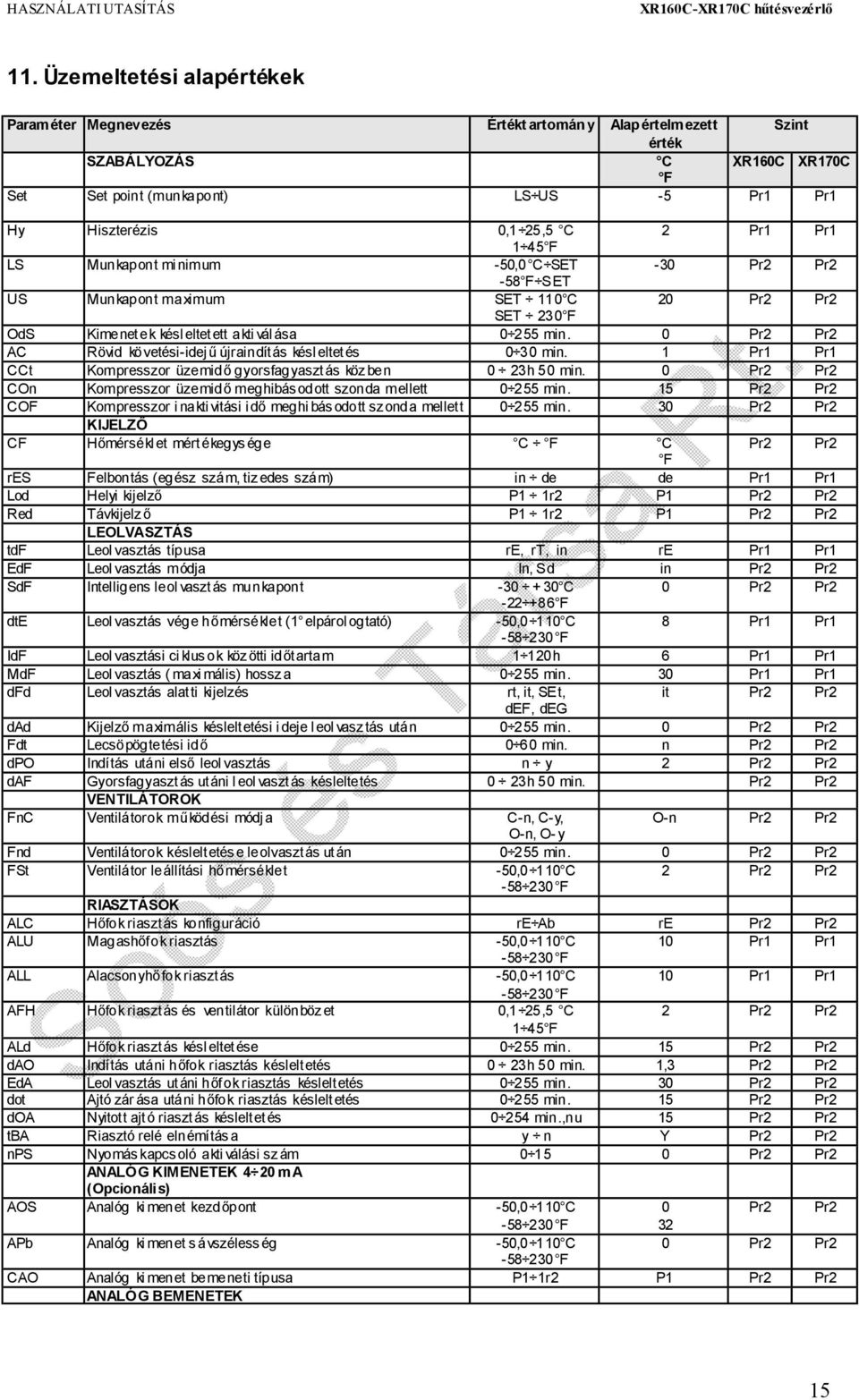

16 11. Üzemeltetési alapértékek Paraméter Megnevezés Értéktartomány Alapértelmezett Szint érték SZABÁLYOZÁS C XR160C XR170C F Set Set point (munkapont) LS US -5 Pr1 Pr1 Hy Hiszterézis 0,1 25,5 C 2 Pr1 Pr F LS Munkapont minimum -50,0 C SET -30 Pr2 Pr2-58 F SET US Munkapont maximum SET 110 C 20 Pr2 Pr2 SET 230 F OdS Kimenetek késleltetett aktiválása min. 0 Pr2 Pr2 AC Rövid követési-idej ű újraindítás késleltetés 0 30 min. 1 Pr1 Pr1 CCt Kompresszor üzemidő gyorsfagyasztás közben 0 23h 50 min. 0 Pr2 Pr2 COn Kompresszor üzemidő meghibásodott szonda mellett min. 15 Pr2 Pr2 COF Kompresszor inaktivitási idő meghibásodott szonda mellett min. 30 Pr2 Pr2 KIJELZŐ CF Hőmérséklet mértékegysége C F C Pr2 Pr2 F res Felbontás (egész szám, tizedes szám) in de de Pr1 Pr1 Lod Helyi kijelző P1 1r2 P1 Pr2 Pr2 Red Távkijelző P1 1r2 P1 Pr2 Pr2 LEOLVASZTÁS tdf Leolvasztás típusa re, rt, in re Pr1 Pr1 EdF Leolvasztás módja In, Sd in Pr2 Pr2 SdF Intelligens leolvasztás munkapont C 0 Pr2 Pr F dte Leolvasztás vége hőmérséklet (1 elpárologtató) -50,0 110 C 8 Pr1 Pr F IdF Leolvasztási ciklusok közötti időtartam 1 120h 6 Pr1 Pr1 MdF Leolvasztás (maximális) hossza min. 30 Pr1 Pr1 dfd Leolvasztás alatti kijelzés rt, it, SEt, it Pr2 Pr2 def, deg dad Kijelző maximális késleltetési ideje leolvasztás után min. 0 Pr2 Pr2 Fdt Lecsöpögtetési idő 0 60 min. n Pr2 Pr2 dpo Indítás utáni első leolvasztás n y 2 Pr2 Pr2 daf Gyorsfagyasztás utáni leolvasztás késleltetés 0 23h 50 min. Pr2 Pr2 VENTILÁTOROK FnC Ventilátorok működési módja C-n, C-y, O-n Pr2 Pr2 O-n, O-y Fnd Ventilátorok késleltetése leolvasztás után min. 0 Pr2 Pr2 FSt Ventilátor leállítási hőmérséklet -50,0 110 C 2 Pr2 Pr F RIASZTÁSOK ALC Hőfok riasztás konfiguráció re Ab re Pr2 Pr2 ALU Magashőfok riasztás -50,0 110 C 10 Pr1 Pr F ALL Alacsonyhőfok riasztás -50,0 110 C 10 Pr1 Pr F AFH Hőfok riasztás és ventilátor különbözet 0,1 25,5 C 2 Pr2 Pr F ALd Hőfok riasztás késleltetése min. 15 Pr2 Pr2 dao Indítás utáni hőfok riasztás késleltetés 0 23h 50 min. 1,3 Pr2 Pr2 EdA Leolvasztás utáni hőfok riasztás késleltetés min. 30 Pr2 Pr2 dot Ajtó zárása utáni hőfok riasztás késleltetés min. 15 Pr2 Pr2 doa Nyitott ajtó riasztás késleltetés min.,nu 15 Pr2 Pr2 tba Riasztó relé elnémítása y n Y Pr2 Pr2 nps Nyomáskapcsoló aktiválási szám Pr2 Pr2 ANALÓG KIMENETEK 4 20 ma (Opcionális) AOS Analóg kimenet kezdőpont -50,0 110 C 0 Pr2 Pr F 32 APb Analóg kimenet sávszélesség -50,0 110 C 0 Pr2 Pr F CAO Analóg kimenet bemeneti típusa P1 1r2 P1 Pr2 Pr2 ANALÓG BEMENETEK 15

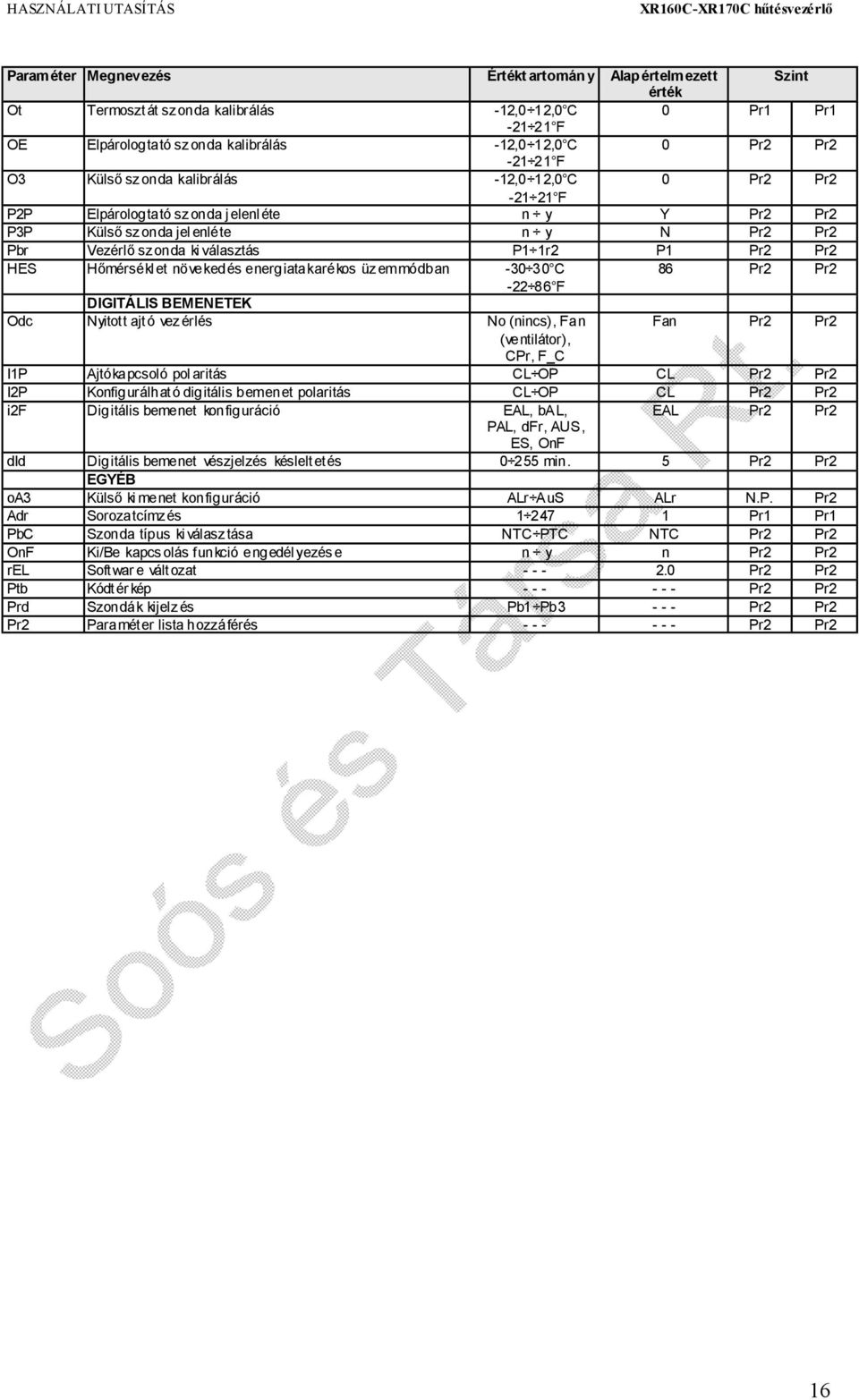

17 Paraméter Megnevezés Értéktartomány Alapértelmezett Szint érték Ot Termosztát szonda kalibrálás -12,0 12,0 C 0 Pr1 Pr F OE Elpárologtató szonda kalibrálás -12,0 12,0 C 0 Pr2 Pr F O3 Külső szonda kalibrálás -12,0 12,0 C 0 Pr2 Pr F P2P Elpárologtató szonda jelenléte n y Y Pr2 Pr2 P3P Külső szonda jelenléte n y N Pr2 Pr2 Pbr Vezérlő szonda kiválasztás P1 1r2 P1 Pr2 Pr2 HES Hőmérséklet növekedés energiatakarékos üzemmódban C 86 Pr2 Pr F DIGITÁLIS BEMENETEK Odc Nyitott ajtó vezérlés No (nincs), Fan Fan Pr2 Pr2 (ventilátor), CPr, F_C I1P Ajtókapcsoló polaritás CL OP CL Pr2 Pr2 I2P Konfigurálható digitális bemenet polaritás CL OP CL Pr2 Pr2 i2f Digitális bemenet konfiguráció EAL, bal, EAL Pr2 Pr2 PAL, dfr, AUS, ES, OnF did Digitális bemenet vészjelzés késleltetés min. 5 Pr2 Pr2 EGYÉB oa3 Külső kimenet konfiguráció ALr AuS ALr N.P. Pr2 Adr Sorozatcímzés Pr1 Pr1 PbC Szonda típus kiválasztása NTC PTC NTC Pr2 Pr2 OnF Ki/Be kapcsolás funkció engedélyezése n y n Pr2 Pr2 rel Software változat Pr2 Pr2 Ptb Kódtérkép Pr2 Pr2 Prd Szondák kijelzés Pb1 Pb Pr2 Pr2 Pr2 Paraméter lista hozzáférés Pr2 Pr2 16

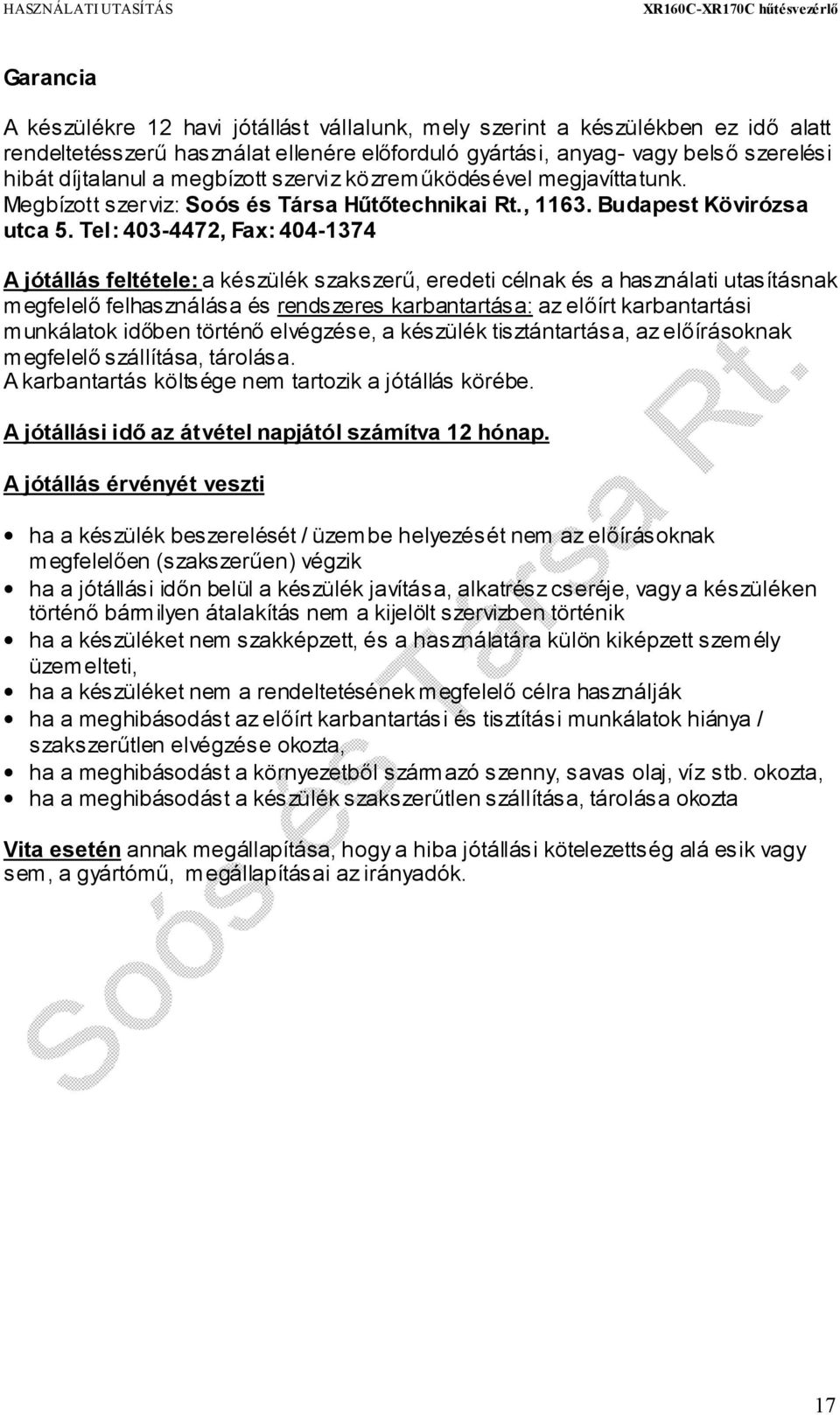

18 Garancia A készülékre 12 havi jótállást vállalunk, mely szerint a készülékben ez idő alatt rendeltetésszerű használat ellenére előforduló gyártási, anyag- vagy belső szerelési hibát díjtalanul a megbízott szerviz közreműködésével megjavíttatunk. Megbízott szerviz: Soós és Társa Hűtőtechnikai Rt., Budapest Kövirózsa utca 5. Tel: , Fax: A jótállás feltétele: a készülék szakszerű, eredeti célnak és a használati utasításnak megfelelő felhasználása és rendszeres karbantartása: az előírt karbantartási munkálatok időben történő elvégzése, a készülék tisztántartása, az előírásoknak megfelelő szállítása, tárolása. A karbantartás költsége nem tartozik a jótállás körébe. A jótállási idő az átvétel napjától számítva 12 hónap. A jótállás érvényét veszti ha a készülék beszerelését / üzembe helyezését nem az előírásoknak megfelelően (szakszerűen) végzik ha a jótállási időn belül a készülék javítása, alkatrész cseréje, vagy a készüléken történő bármilyen átalakítás nem a kijelölt szervizben történik ha a készüléket nem szakképzett, és a használatára külön kiképzett személy üzemelteti, ha a készüléket nem a rendeltetésének megfelelő célra használják ha a meghibásodást az előírt karbantartási és tisztítási munkálatok hiánya / szakszerűtlen elvégzése okozta, ha a meghibásodást a környezetből származó szenny, savas olaj, víz stb. okozta, ha a meghibásodást a készülék szakszerűtlen szállítása, tárolása okozta Vita esetén annak megállapítása, hogy a hiba jótállási kötelezettség alá esik vagy sem, a gyártómű, megállapításai az irányadók. 17
