Tartalom ÜZEMBEHELYEZÉS IDÕZÍTETT FELVÉTEL FLEX TIME KEZELÕSZERVEK ÉS KIJELZÕK LEJÁTSZÁS CSATLAKOZÁSOK BEÁLLÍTÁSOK MÁSOLÁS A TV-CSATORNÁK BEÁLLÍTÁSA

Átírás

1

2 Tartalom ÜZEMBEHELYEZÉS Tartozékok 1 Fontos biztonsági elõírások 2 Figyelmezetések és egyéb tudnivalók 3 Lejátszható lemeztípusok 4 KEZELÕSZERVEK ÉS KIJELZÕK Távvezérlõ 5 Kezelõszervek és csatlakozók az elõlapon 6 Kijelzõ ablak 6 Hátlapi csatlakozók 7 CSATLAKOZÁSOK Csatlakoztatás az antennához és a televízióhoz 8 Jobb képminõség elérése 9 Komponens kimenet 9 Jobb hangminõség elérése 10 Csatlakoztatás sztereó erõsítõhöz, vagy receiverhez 10 Csatlakoztatás digitális audio készülékhez 10 Optikai digitális kimenet 10 Koaxiális digitális kimenet 10 Dekóder csatlakoztatása 11 BEÁLLÍTÁSOK Rendszermenü 12 A TV-CSATORNÁK BEÁLLÍTÁSA TV-csatornák keresése 13 A TV-csatornák kézi finomhangolása 13 TV csatornák kézi szerkesztése 13 Csatornaszerkesztõ 14 A SHOWVIEW RENDSZER BEÁLLÍTÁSA A SHOWVIEW rendszer beállítása 15 TÁJÉKOZTATÓ MENÜ Lejátszás 16 Felvétel 17 Idõzített felvétel 18 Másolás 20 FELVÉTEL Mielõtt hozzákezdene a felvételhez 21 Televízió-mûsorok felvétele 21 Új felvételek hozzáadása 22 Fejezetek idõtartamának megváltoztatása 22 Az utolsóként rögzített cím lejátszása 22 Felvétel készítése videomagnóról vagy videokameráról 23 Egygombos felvétel 24 DV felvétel 24 DV vezérlés 26 IDÕZÍTETT FELVÉTEL Az idõzítés beállítása 26 Idõzített felvétel a ShowView rendszer segítségével 27 FLEX TIME Az élõben sugárzott TV-adás megszakítása 29 Felvétel és lejátszás 29 LEJÁTSZÁS Egyszerû lejátszás 30 POWER, OPEN/CLOSE, PLAY, F.F., REW. 30 NEXT, PREVIOUS 30 PAUSE/STEP, STOP, DISPLAY 30 DISC MENU, PLAYLIST 30 A navigáció használata 31 REPEAT, ZOOM 31 SLOW, SEARCH 31 A-B REPEAT, SUBTITLE 31 AUDIO, ANGLE 31 INFORMATION 31 Videojelenetek lejátszása 32 Zenefájl lejátszása 33 Képfájl lejátszása 33 Audio CD lejátszása 34 Képek és zene lejátszása 34 MÁSOLÁS Másolás DVD-rõl HDD-re 35 Másolás HDD-rõl DVD-re 35 SZERKESZTÉS Keresõ menü 36 Cím elnevezése 36 Cím védelme 36 Cím felülírása 36 Cím kettéosztása 37 Két cím egyesítése 37 Cím törlése 37 Cím bélyegképének beállítása 37 Fejezetjelzõk beszúrása és törlése 38 LEMEZKEZELÕ ESZKÖZÖK Törlés 40 Lezárás 40 A feleslegessé vált tartalmak törlése 41 Töredezettség-mentesítés 41 A GUI HASZNÁLATA FOGALMAK MAGYARÁZATA MÛSZAKI ADATOK Tartozékok Kérjük, ellenõrizze és azonosítsa a mellékelt tartozékokat! Távvezérlõ SCART kábel Hálózati kábel 2 db elem

3 Fontos biztonsági elõírások Olvassa el az útmutatót! Olvassa el valamennyi biztonsági és üzemeltetési utasítást az üzembe helyezés elõtt! 2 Tartsa szem elõtt az utasításokat! Tartsa meg a biztonsági és használati útmutatót, hogy késõbb bármikor belelapozhasson! 3 Elõvigyázatosság. Tartsa be a használati útmutatóban és a terméken található valamennyi figyelmeztetést! 4 Hagyatkozzon az útmutatóra! Kövessen minden üzemeltetéssel és használattal kapcsolatos utasítást! 5 Tisztítás Húzza ki a terméket a konnektorból, mielõtt hozzákezdene a tisztításhoz. Ne használjon folyékony, vagy hajtógázzal mûködõ tisztítószereket! 6 Kiegészítõk Ne használjon olyan kiegészítõket, amelyek nem szerepelnek a gyártó által ajánlott listán, mivel ez kockázatot jelent! 7 Víz és szennyezõdések Ne használja a terméket víz közelében, például fürdõkád, lavór, konyhai mosogató, vagy mosógép mellett, nyirkos alagsorban, vagy úszómedence közelében! 8 Tartozékok Ne helyezze a terméket instabil tartóra, állványra, polcra vagy asztalra! A készülék ez esetben leeshet, ezáltal súlyos sérülést okozhat gyermeknek, felnõttnek, és komoly kár keletkezhet a termékben is. Kizárólag a gyártó által ajánlott, vagy a termékkel együtt forgalmazott tartót, állványt, polcot, illetve asztalt használjon! A termék bármilyen elhelyezése (rögzítése) a gyártó utasításai alapján történjen, és a gyártó által javasolt tartozékokat használja! 9 Mozgatható állvány Ha az állványával együtt mozgatjuk a terméket, legyünk óvatosak! A hirtelen megállítás, a túlzott erõkifejtés és az egyenetlen felszín is vezethet a termék és az állvány felborulásához. 10 Szellõzés A készülékházon található rések és nyílások a szellõzést szolgálják, és biztosítják a termék megbízható mûködését azáltal, hogy megvédik a túlmelegedéstõl. Ne fedje vagy zárja el ezeket a nyílásokat! A nyílásokat soha ne zárja el azáltal, hogy ágyra, kanapéra, szõnyegre, vagy hasonló felületre helyezi a készüléket! Ne helyezze a terméket zárt helyre, például könyvespolcra, ha azon a helyen nem biztosított a megfelelõ szellõzés, vagy a használati útmutató nem utasította erre! 11 Áramforrás A terméket csak a címkén jelzett fajtájú áramforrásról mûködtesse! Amennyiben nem tudja az otthonában rendelkezésre álló áramforrás típusát, kérjük, forduljon áramszolgáltatójához, vagy márkakereskedõjéhez! Az akkumulátorról vagy egyéb (alternatív) forrásról mûködtetett termékek esetében hagyatkozzon a használatbavételi útmutatóra! 12 ELHELYEZÉS Helyezze a berendezést stabil, biztonságos helyre! 13 Amennyiben hosszabb ideig nem használná Kérjük, húzza ki a tápvezetéket a konnektorból, ha huzamosabb ideig nem használja a készüléket! 14 Földelés vagy megkülönböztetett pólusok Ha ez a termék megkülönböztetett érintkezõjû váltakozó áramú dugasszal van felszerelve (az egyik érintkezõ szélesebb, mint a másik), akkor csak egyféleképpen dugható be a konnektorba. Ez biztonságos megoldás. Ha nem tudja a dugaszt teljesen bedugni az aljzatba, próbálja meg megfordítva! Ha a bedugaszolás nem sikerül, keressen elektromos szakembert, aki az elavult aljzatot kicseréli! Ne kerülje meg a megkülönböztetett érintkezõjû dugasz biztonsági célját! Ha a termék háromeres, földelt típusú dugasszal van felszerelve, csak a földelt hálózati aljzatba fog illeszkedni. Ez biztonságos megoldás. Ha a bedugaszolás nem sikerül, keressen elektromos szakembert, aki az elavult aljzatot kicseréli! Ne kerülje meg a földelt dugasz biztonsági célját! 15 A hálózati kábel védelme A hálózati kábelt ajánlott olyan módon elhelyezni, hogy nem lépjenek rá, vagy ne helyeznek rá/mellé olyan tárgyakat, amelyek megtörik. Fordítson különös figyelmet a vezetékre a dugónál, a tartóknál és azon a helyen, ahol a vezeték kilép a készülékbõl! 16 Kültéri antenna földelése - Ha kültéri antennát, vagy kábelrendszert csatlakoztat a termékhez, gyõzõdjön meg róla, hogy az antenna, illetve a kábelrendszer földelt-e, ezáltal védelmet nyújt-e a hirtelen feszültségválto zás és a sztatikus feltöltõdés ellen. Vegye figyelembe az ezzel kapcsolatos elõírásokat! Villámlás A termék fokozott védelme érdekében húzza ki a hálózati kábelt a konnektorból, valamint az antenna vagy kábelrendszer csatlakozó dugóját, ha villámcsapások is kísérik a vihart, vagy ha hosszabb ideig nem használja a terméket! Ezáltal nem teszi ki a terméket villámcsapás, és a hirtelen feszültség-ingadozások okozta károsodás veszélyének. Eelektromos vezetékek A kültéri antennát nem ajánlott távvezetékek vagy elektromos fényforrások, illetve áramkörök közvetlen közelében elhelyezni, valamint olyan helyre szerelni, ahonnan ezekhez hasonló elektromos vezetékekre vagy áramkörökre zuhanhat. Kültéri antenna felszerelésekor rendkívül körültekintõen járjon el, és kerülje el annak kockázatát, hogy az elektromos vezetékekhez, vagy egyéb elektromos berendezésekhez érjen! Egy esetleges érintkezés rendkívül súlyos következményekkel járhat. Túlterhelés Ne terhelje túl a fali konnektorokat, a hosszabbítókat és a beépített feszültség-szabályozókat! Ellenkezõ esetben fennáll a tûz és az áramütés veszélye. Tárgyak és folyadékok Ne nyomjon bele a készülékbe semmilyen tárgyat a nyílásokon keresztül! Hozzáérhetnek magas feszültségû pontokhoz és rövidre zárhatnak alkatrészeket, így tüzet vagy áramütést idézhetnek elõ. Tartson távol minden fajtájú folyadékot a készüléktõl! Javítás Ne kísérelje meg saját kezûleg javítani a terméket! A készülék fedelének kinyitása vagy eltávolítása következtében magas feszültségnek és más veszélyforrásoknak teszi ki magát. Mindennemû szerelést bízzon megfelelõen képzett szakemberre! Javítást igénylõ meghibásodások Húzza ki a készüléket a konnektorból, és bízza a javítást megfelelõen képzett szakemberre, amennyiben az alábbi körülmények valamelyike áll fenn: Ha megsérült a tápvezeték, vagy a tápvezeték dugója, Ha a készülékbe valamilyen folyadék ömlött, vagy beleesett valami, Ha a terméket esõ vagy víz érte, Ha a termék nem a használati útmutatónak megfelelõen mûködik, lépjen kapcsolatba a vevõszolgálattal, és kérjen technikai segítséget! Ha a termék leesett, vagy bármilyen módon sérülés érte, Ha a termék mûködése/teljesítménye egyértelmûen megváltozik. Ez esetben szervizigény lép fel. Alkatrészcsere Amennyiben valamely alkatrész cseréje válik szükségessé, bizonyosodjon meg róla, hogy a szervizt végzõ szakember a gyártó által javasolt, vagy az eredetivel azonos jellemzõkkel (tulajdonságokkal) rendelkezõ alkatrészt használ-e. A nem megfelelõ helyettesítés tûzet, áramütést és más kockázati tényezõk fellépését okozhatja. Biztonsági ellenõrzés Ha valamilyen okból szervizbe viszi a terméket, ennek kapcsán kérje meg a szerelõt, hogy végezzen rajta biztonsági ellenõrzést, ezáltal kiderül, hogy a termék megfelelõ állapotban van-e! Rögzítés a falra, vagy a mennyezetre A terméket csak a gyártó által javasolt módon rögzítse a falra, vagy a mennyezetre! Hûség Tartsa távol a terméket olyan hõforrásoktól, mint például a radiátorok, hõtárolók, tûzhelyek vagy erõsítõk! Elemhasználat Az elem szivárgása fizikai sérülést vagy károsodást okozhat a készülékben. Az elemekkel kapcsolatos problémák elkerülése érdekében kérjük, tartsa be az alábbi utasításokat: Ügyeljen az elemek helyes, a készüléken található + és - jelöléseknek megfelelõ behelyezésére. Ne keverje a különbözõ elemtípusokat (régi/új, széncink/alkáli stb.) Ha hosszabb ideig nem használja a készüléket, vegye ki az elemeket!

4 Figyelmeztetések és egyéb tudnivalók Ismerje meg a következõ biztonsági szimbólumokat! MEGJEGYZÉSEK AZ 525P PROGRESSZÍV KIMENETÛ TERMÉKEKKEL KAPCSOLATBAN A FELHASZNÁLÓKNAK TUDNIUK KELL, HOGY A KÉSZÜLÉK NEM FELTÉTLENÜL MÛKÖDIK EGYÜTT MINDEN HDTV SZABVÁNY SZERINTI TV KÉSZÜLÉKKEL, ÍGY A KÉPERNYÕN ZAVAROK JELENHETNEK MEG. AZ 525 VAGY 625 SOROS PROGRESSZÍV PÁSZTÁZÁS PROBLÉMÁI ESETÉN JAVASOLJUK AZ ÁTKAPCSOLÁST A STANDARD DEFINITION (NORMÁL FELBONTÁS) KIMENETRE. HA INFORMÁCIÓKRA VAN SZÜKSÉGE A TV-KÉSZÜLÉKÜNK ÉS EZEN 525p DVD-LEJÁTSZÓ EGYÜTTMÛKÖDÉSÉVEL KAP- CSOLATBAN, KÉRJÜK, KERESSE FEL ÜGYFÉLSZOLGÁLATUNKAT! FONTOS A LÉZERTERMÉKEKHEZ! FIGYELEM! ÁRAMÜTÉS VESZÉLYE TILOS KINYITNI! FIGYELMEZTETÉS! AZ ELEKTROMOS ÁRAMÜTÉS VESZÉLYÉT ELKERÜLENDÕ, NE VEGYE LE A BURKOLATOT! NIN- CSENEK A KÉSZÜLÉKBEN A FELHASZNÁLÓ ÁLTAL JAVÍTHATÓ RÉSZEK. FORDULJON A SZAKSZERVIZHEZ, VAGY SZAKKÉPZETT SZERELÕHÖZ! Ez a villámcsapás szimbólum az Ön készülékében lévõ olyan, szigetelés nélküli veszélyes feszültséget jelez, amely elektromos áramütést okozhat. A felkiáltójel a figyelmet ráirányítja a felhasználó figyelmét a használati és karbantartási (szervizelési) utasításokra a csatolt útmutatóban. FIGYELMEZTETÉS: EZ A TERMÉK LÉZERREL MÛKÖDIK. A KEZELÕSZERVEK, BEÁLLÍTÁSOK VAGY ELJÁRÁSOK ITT LEÍRTAKTÓL ELTÉRÕ ALKALMAZÁSA VESZÉLYES SUGÁRZÁST OKOZHAT! NE NYISSA FEL A BURKOLATOT! NINCSENEK A KÉSZÜLÉKBEN A FELHASZNÁLÓ ÁLTAL JAVÍTHATÓ RÉSZEK. FORDULJON A SZAKSZERVIZHEZ, VAGY SZAKKÉPZETT SZERELÕHÖZ! VIGYÁZAT! A TÜZET VAGY ÁRAMÜTÉST ELKERÜLENDÕ, NE TEGYE KI A KÉSZÜLÉKET NEDVESSÉG HATÁSÁNAK, ÉS TARTSA TÁVOL A KÉSZÜLÉKTÕL A FOLYADÉKOT TARTALMAZÓ TÁRGYAKAT, MINT PL. A VÁZÁKAT! 1) 1-ES BESOROLÁSÚ LÉZERTERMÉK 2) VESZÉLY! Látható és láthatatlan lézersugárzás léphet ki, ha a készüléket kinyitja vagy a burkolat megsérül. Kerülje el a sugárral való közvetlen érintkezést! 3) VIGYÁZAT! Ne távolítsa el a készülék burkolatát! Nincsenek a felhasználó által javítható alkatrészek az egységben. A javítást bízza szakképzett szerelõre! FIGYELEM! A személyi számítógéppel vagy egy DVD-felvevõvel készített CD-R/RW lemezeket lehet hogy nem lehet lejátszani, ha a lemez sérült vagy poros, vagy ha a lejátszó lencséje poros vagy nedvesség csapódott ki rá. A nem lezárt CD-R/RW lemezek lejátszhatók, de nem minden idõinformáció (pl. játékidõ) fog megjelenni a kijelzõn. Ellenõrizze az országa szerzõi jogi elõírásait, mielõtt DVD VIDEO, SVCD, Video CD, Audio CD, MP3 és JPEG lemezekrõl felvételt készít! Jogvédett anyag felvétele szerzõi jogokat sérthet. Megjegyzések a Macrovision tulajdonosi jogaival kapcsolatban U. S. szabadalmak számai: 4,631,603; 4,577,216; 4,819,098; 4,907,093; és 6,516,132. Ez a termék olyan szerzõi jogvédõ technikát tartalmaz, amely bizonyos, a Macrovision Corporation és más jogtulajdonosok tulajdonában lévõ eljárásokra vonatkozó USA szabadalmak védelme alatt áll. Ezen szerzõi jogvédõ technika kizárólag a Macrovision Corporation elõzetes engedélyével használható, és egyéb felhatalmazás nélkül kizárólag házi használatra és más korlátozott megtekintésre szolgál, alkalmazásához pedig a Macrovision Corporation elõzetes jóváhagyása szükséges. A készülék mûködésének visszafejtése és szétszerelése tilos. A Dolby Laboratories licenszengedélyével gyártva. A Dolby és a kettõs D szimbólum a Dolby Laboratories védjegye. FIGYELEM! a POWER gombbal kapcsolatban Húzza ki a hálózati dugót a teljes áramtalanításhoz! A POWER gomb semmilyen állásban nem köti le a hálózati feszültséget. A tápellátás a távvezérlõvel is vezérelhetõ. 3

5 Lejátszható lemeztípusok Lejátszható lemeztípusok Lemeztípus Logo Jellemzõk DVD-VIDEO DVD+R/RW DVD-R/RW Ez a készülék alkalmas a DVD-Video lemezek lejátszására, a régiókód megtalálható a készülék hátlapján. DVD+R, DVD+RW és DVD-R, DVD-RW lemezek, melyeket DVD-Video formátumban írtak és zártak le. Video CD (VCD) Super Video CD (SVCD) Video CD hanggal, VHS minõség & MPEG-1 tömörítési eljárás. Audio CD CD-R/RW (JPEG/BMP/MP3) Digitális jelformátumban rögzített CD, jobb hangminõség, kisebb torzítás és az idõ múlásával kisebb minõségromlás jellemzi. A készülék képes az Audio CD vagy Video CD f ormátumban rögzített CD-R és CD-RW, vagy JPEG/BMP/MP3 fájlokat tartalmazó lemezek lejátszására. Zárja le a session-okat, vagy zárja le a lemezt a felvétel után! Felvételre alkalmas lemeztípusok Megjegyzések: A DVD-Video/DVD+RW/DVD+R logók az illetõ vállalatok saját védjegyei. A legjobb eredményeket akkor érheti el, ha a fenti logók valamelyikével ellátott lemezt használja. Elõfordulhat, hogy az ezektõl eltérõ lemezeket nem megfelelõen játssza le a készülék. Ne használjon nem szokványos formájú (pl. szív alakú) lemezeket, mivel azok kárt okozhatnak a készülékben. A lemez típusától és a felvétel körülményeitõl függõen elõfordulhat, hogy a készülék bizonyos esetekben nem játszik le CD-R, CD-RW, DVD-R, DVD-RW, DVD+R, DVD+RW lemezeket. Nem lejátszható lemeztípusok A készülék nem játssza le a lentebb felsorolt lemezfajtákat. Amennyiben ilyen típusú lemezeket próbálna lejátszani, a keletkezõ zaj károsíthatja a hangsugárzókat. 1 Más DVD-felvevõ készülékekbõl származó, le nem zárt lemezek. 2 DVD-VR, DVD AUDIO, PHOTO CD, SACD (Abban az esetben, ha nem lejátszható típusú lemezt helyez a készülékbe, és az többszöri próbálkozás után sem tudja elindítani a lejátszást, a kijelzõn az Unknown Disc (ismeretlen eredetû lemez) felirat jelenik meg. A DVD-Video régiókódja A készülék olyan DVD/VIDEO lemezek lejátszására alkalmas, amelyek kompatibilisek a készülék hátulján található régiókóddal. Video Rendszer (PAL) Ez a DVD-felvevõ készülék képes fogadni a PAL bemeneti jeleket. Képformátum Egyéb tudnivalók 4:3 (Letter Box), standard 4:3 Pan & Scan 16:9 (szélesvásznú) Nyelv kiválasztása: Azoknak a jeleneteknek az elején jelenik meg, amelyekhez a hang több nyelven is rendelkezésre áll. Felirat: Azoknak a jeleneteknek az elején jelenik meg, amelyekhez a felirat több nyelven is rendelkezésre áll. Kameraállás: Azoknak a jeleneteknek az elején jelenik meg, amelyeket többféle szögbõl is rögzítettek. Példák lejátszható DVD-VIDEO lemezekre: Megjegyzések: Audio rendszer Dolby Digital Lineáris PCM DTS (Digital Theater Systems) 4

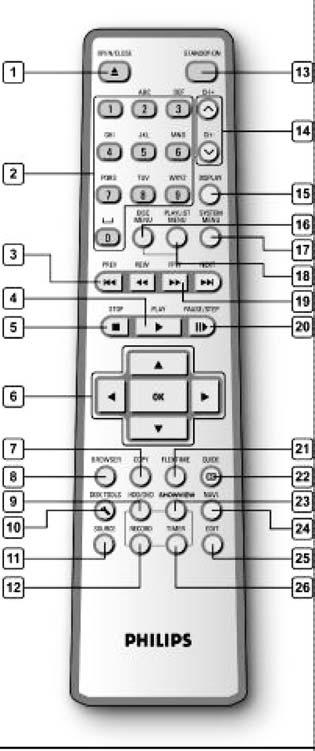

6 Kezelõszervek és kijelzõk Távvezérlõ Távvezérlõ 1 A lemeztálca nyitása/zárása ( OPEN/CLOSE) 2 Számgombok (0, 1-9) 3 Léptetõ gombok ( PREVIOUS/ NEXT) 4 Lejátszás ( PLAY) 5 Leállítás ( STOP) 6 Kurzor ( ),OK gombok 7 Másolás (Copy) 8 Keresés (Browser) 9 HDD/DVD gomb (HDD/DVD) 10 Lemezkezelõ eszközök (DISK TOOLS) 11 A mûsorforrás kiválasztása (SOURCE) 12 Felvétel (RECORD) 13 Bekapcsolás/váltás készenléti állapotba ( STANDBY-ON) 14 Csatornaválasztó gombok (CHANNEL) 15 Kijelzõ-kezelõ gomb (DISPLAY) 16 Lemezmenü (DISC MENU) 17 Rendszermenü (SYSTEM MENU) 18 Lejátszási lista/menü (PLAYLIST/MENU) 19 Gyors elõre, gyors hátra ( REW/ F.F.) 20 A lejátszás szüneteltetése/léptetése ( PAUSE/STEP) Az elemek behelyezése Távolítsa el az elemtartó fedelét és helyezze be az elemeket! Ügyeljen arra, hogy az elemek (+ és -) pólusai megegyezzenek a távvezérlõ belsejében található jelzésekkel. VIGYÁZAT! Vegye ki az elemeket, ha azok már lemerültek, vagy ha hosszú ideig nem használja a távvezérlõt. Ne használjon együtt régi és új, vagy különbözõ típusú elemeket. Fordítson figyelmet a használt elemek megfelelõ ártalmatlanítására, hiszen ez a kémiai összetevõik miatt mindenképpen indokolt. 21 Rugalmas idõ (FLEX TIME) 22 Tájékoztató ( GUIDE) 23 ShowView gomb (Show View) 24 Navigáció (NAVI) 25 Szerkesztés gomb (EDIT) 26 Idõzítés (TIMER) A távvezérlõ érzékelõje A távvezérlõ hatótávolsága hozzávetõleg 3 m, és akkor mûködik a leghatásosabban, ha azt közvetlenül a készülék felé irányítjuk, és a készülék legfeljebb 30 -os látószögében vagyunk. 5

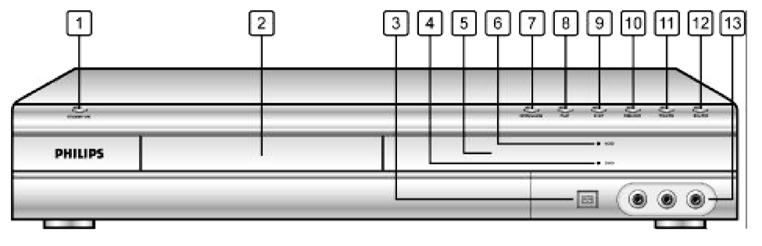

7 Kezelõszervek és kijelzõk Kezelõszervek és csatlakozók az elõlapon (tájékoztató jellegû) A részek és kezelõszervek elnevezései, funkciói 1 POWER ON/OFF gomb A készülék be- és kikapcsolására szolgál. 2 Lemeztálca A megfelelõ helyen tartja a lemezt felvétel vagy lejátszás közben. 3 DV-LINK (IEEE-1394) csatlakozóaljzat Ezen keresztül csatlakoztathat digitális videokamerát a DVD-felvevõhöz. 4 DVD indikátor Kigyullad, ha a DVD-t állította be célként. 5 Kijelzõ panel Itt jelennek meg a mûködtetéssel kapcsolatos jelzések. 6 HDD indikátor Kigyullad, a HDD-t állította be célként. 7 OPEN/CLOSE gomb Nyitja és csukja a lemeztálcát. 8 PLAY gomb Lejátssza a lemezt. 9 STOP gomb Megállítja a lejátszást vagy a felvételt. 10 HDD/DVD gomb Megnyomásával válthat a HDD és a DVD között. 11 RECORD gomb Elindítja a felvételt. 12 SOURCE gomb Választhat a bemeneti jelforrásként csatlakoztatott berendezések közül. 13 Elülsõ AV (VIDEO/AUDIO bal/jobb) csatlakozóaljzatok Külsõ berendezés csatlakoztatása mûsorforrásként. Kijelzõ ablak 1 A HDD használatának indikátora 2 Pause indikátor 3 Lejátszás indikátor 4 DVD indikátor 5 SVCD indikátor 6 VCD indikátor 7 CDDA indikátor 8 FILE indikátor 9 CD indikátor 10 DVD+R indikátor 11 DVD használatának indikátora 12 Felvétel indikátor 13 Idõzített felvétel üzemmód 14 Multi-információs ablak 15 DVD+RW indikátor 16 CD-R/DVD-R indikátor 17 CD-RW/DVD-RW indikátor 6

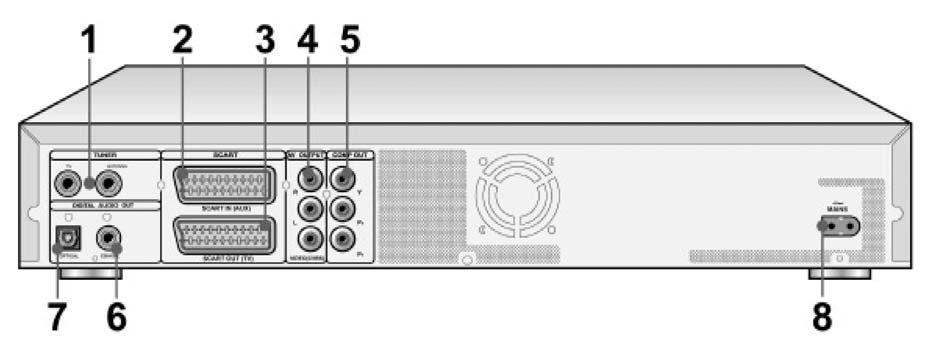

8 Kezelõszervek és kijelzõk Hátlapi csatlakozók (tájékoztató jellegû) A részek elnevezései, funkciói 1 TUNER (TV/ANTENNA) csatlakozó aljzatok Összeköttetés TV/ANTENNA bemeneti/kimeneti jelek számára. Megjegyzés: A DVD jelek itt nem mennek keresztül. Végezze el a megfelelõ csatlakoztatást a használat elõtt! 2 SCART IN (AUX) csatlakozó aljzat Kompozit/RGB bemenet. 3 SCART OUT (TV) csatlakozó aljzat Kompozit/RGB/S-Video kimenet. 4 LINE OUT (R/L/VIDEO (CVBS)) csatlakozó aljzatok Kompozit jelkimenet. 5 LINE OUT (Y/Pb/Pr) csatlakozó aljzat Komponens kimenet. 6 DIGITAL OUT (COAXIAL) csatlakozó aljzat Csatlakoztathatja olyan erõsítõhöz, vagy receiverhez, amelyik rendelkezik digitális bemeneti csatlakozó aljzattal. 7 DIGITAL OUT (OPTICAL) csatlakozó aljzat Csatlakoztathatja erõsítõhöz, vagy receiverhez, ezáltal digitális összeköttetést biztosít. 8 Hálózati csatlakozó hüvely Ide csatlakoztassa a hálózati kábelt. 7

9 Csatlakozások Mielõtt létrehozná a csatlakoztatásokat: 1 Ne csatlakoztassa a hálózati kábelt addig, amíg az összes többi csatlakoztatást végre nem hajtotta! 2 A készülék VIDEO OUT kimenetét csatlakoztassa közvetlenül a TV video bemenetéhez! Amennyiben a készülék VIDEO OUT kimenetét videomagnón keresztül csatlakoztatja a TV-hez, a másolás elleni védelemmel ellátott lemezek lejátszásakor képzavarok jelentkezhetnek. Szintén felmerülhet ez a probléma, ha egy integrált TV/Video készülékhez csatlakoztatja a készüléket. Csatlakoztatás az antennához és a televízióhoz Mielõtt használatba venné a készüléket, csatlakoztassa a készüléket az antennakábelhez és a TV-hez az alábbi lépéseknek megfelelõen. Csatlakoztatás TV-hez SCART csatlakozó segítségével RF kábel (tartozék) segítségével csatlakoztassa az antennakábelt a készülék ANTENNA IN bemenetéhez! RF kábel (egyezik a mellékelt kábellel) kösse össze a készülék TV OUT kimenetét a televízió RF bemenetével! SCART kábel segítségével csatlakoztassa a készülék SCART OUT kimenetét a televízió SCART IN bemenetéhez! Hasznos tudnivalók: 1 Ne helyezze a készüléket olyan berendezés tetejére, amely nagyon felmelegszik! A túlzott felmelegedés zavarokat okozhat a készülék mûködésében. 2 Amennyiben Ön digitális kábeles és mûholdas adásokkal is rendelkezik, csatlakoztassa a mûholdvevõ készülék/dekóder kimenetét a DVD készülék bemenetéhez. 8

10 Jobb képminõség elérése A komponens video kimeneten keresztül létrehozott összeköttetés jobb képminõséget nyújt. Csatlakoztatás TV-hez COMPONENT (komponens) kimeneten keresztül Csatlakoztatás TV-hez komponens csatlakozókkal A komponens kábelek (nem tartozék) segítségével kösse össze a készülék COMPONENT kimenetét a televízió COMPONENT bemenetével! Hasznos tudnivalók: 1 Lépjen be a system setup (rendszerbeállítások) menübe, és tegye lehetõvé a komponens csatlakozást (hagyatkozzon a Gyors beállítás részre)! 2 Ha komponens összeköttetést használ, kérjük, távolítson el minden más video kimeneti összeköttetést. Ez a konfiguráció esetén szükséges a piros és fehér audiokábelek alkalmazása (lásd a Jobb hangminõség elérése címû szakaszt). 9

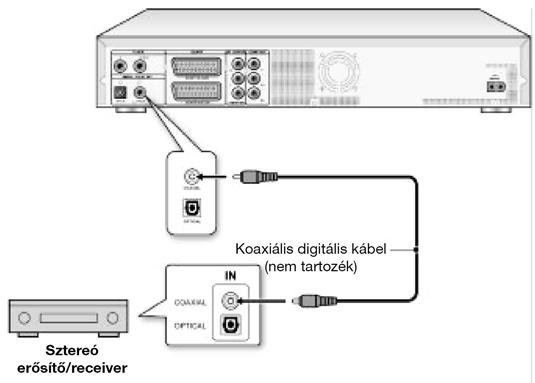

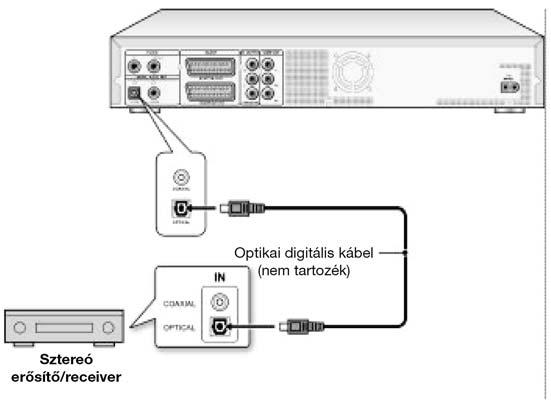

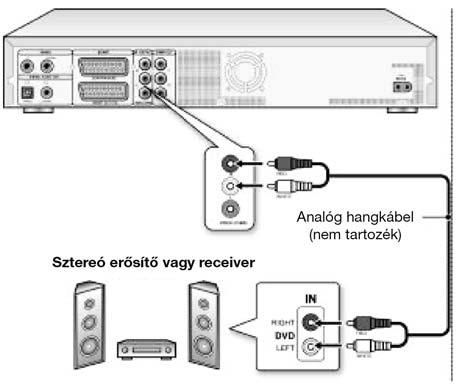

11 Jobb hangminõség elérése A hang továbbítása történhet analóg és digitális összeköttetésen keresztül is. Csatlakoztatás sztereó erõsítõhöz, vagy receiverhez Hangkábelek segítségével kösse össze a készülék AUDIO OUT kimenetét a sztereó erõsítõ, vagy receiver hangbemenetével! Csatlakoztatás digitális audio készülékhez Térhatású hangzást érhet el, ha Dolby Digital és DTS dekóderekkel ellátott erõsítõt csatlakoztat. Optikai digitális kimenet Üvegszálas optikai kábel (nem tartozék) segítségével csatlakoztassa a készülék DIGITAL OUT OPTICAL (optikai digitális) kimenetét a sztereó erõsítõ, vagy receiver optikai digitális bemenetéhez. Koaxiális digitális kimenet Koaxiális kábel (nem tartozék) segítségével kösse össze a készülék DIGITAL OUT COAXIAL (koaxiális digitális) kimenetét a sztereó erõsítõ, vagy receiver koaxiális digitális bemenetéhez. 10

12 Dekóder csatlakoztatása Dekóder csatlakoztatása Csatlakoztassa a készülékhez a CANAL+ dekódert és a TV készüléket az alábbiak szerint: 1 RF antennakábel segítségével kösse össze az antenna fali csatlakozóját a készülék RF IN csatlakozó aljzatával! ( ) A készülék RF OUT csatlakozóaljzatát RF antennakábel segítségével csatlakoztassa a televízió RF IN csatlakozó aljzatához! ( ) 2 SCART kábel (nem tartozék) segítségével csatlakoztassa a készülék SCART IN csatlakozó aljzatát a CANAL+ dekóder SCART OUT csatlakozó aljzatához! ( ) SCART kábel segítségével csatlakoztassa a készülék SCART OUT csatlakozó aljzatát a televízió SCART IN csatlakozó aljzatához! ( ) Hasznos tudnivaló: Lépjen a csatornaszerkesztés menübe, és állítsa be a dekóderen a kívánt csatornákat! (Lapozzon a Csatornaszerkesztés címû szakaszhoz!) 11

13 Rendszermenü Távvezérlõ és beállítás menü Az alábbi lépések segítségével végezze el a DVD-felvevõ készülék Önnek legmegfelelõbb beállításait! Ellenõrizze, hogy minden csatlakoztatást megfelelõen hajtott-e végre! 1 Kapcsolja be a készüléket a [ STANDBY] gomb megnyomásával! 2 A rendszermenü megjelenítéséhez nyomja meg a [SYSTEM MENU] 3 A [ ] [ ] gombok segítségével válassza a System, Language, Playback, Record, Audio, TV Tuner vagy EXIT menüpontok valamelyikét, majd a [ ] [ ] gombok megnyomásával térjen vissza az elõzõ menübe! 4 A megváltoztatni kívánt tétel kiválasztása a [ ] [ ] gombokkal lehetséges, ezt követõen nyomja meg a [ ] vagy az [OK] A System ikon választását követõen módosítható: Video kimenet, dátum és idõ A Language ikon választását követõen módosítható: OSD A Playback ikon választását követõen módosítható: képformátum A Record ikon választását követõen módosítható: minõség (M1, M2, M2x, M3, M4 és M6) Az Audio ikon választását követõen módosítható: a digitális kimenet (PCM / Bit Stream) (Részletes menüt találhat a GUI használata szakaszban) 5 A beállítás jóváhagyásához nyomja meg az [OK] 6 Lépjen ki a beállító menübõl a [SYSTEM MENU] gomb megnyomásával, vagy térjen vissza az elõzõ menüpontba a [ ] gomb segítségével! Hasznos tudnivaló: TV mûsorok idõzített felvétele elõtt szükséges a pontos idõ beállítása! A dátum és idõ beállítása (A SYSTEM menüpontban) A hálózati áramkimaradás eredményezheti a dátum/idõ elállítódását. Ez esetben szükséges a pontos idõ ismételt beállítása. A video kimenet beállítása (a SYSTEM menüpontban) 1 A rendszermenü megjelenítéséhez nyomja meg a [SYSTEM MENU] 2 A [ ] [ ] gombok segítségével válassza ki a System menüpontot, majd nyomja meg az [OK] 3 Válasszon a video kimenetek változatai közül - SCART S-Video, SCART RGB, COMPONENT vagy PROGRES- SIVE - a [ ] [ ] gombok segítségével, majd nyomja meg az [OK] 4 Ha már minden beállítás megfelelõ, a [ ] gomb megnyomásával térjen vissza a rendszermenübe! 5 A rendszermenübõl a [SYSTEM MENU] gomb megnyomásával léphet ki.ú Progresszív letapogatás üzemmód A [SYSTEM MENU] gomb segítségével megváltoztathatja a video kimeneti üzemmódot, ha ezt követõen ezt az utat követi: SystemàVideo OutputàProgressive. Video kimeneti mód: 576i: Váltott soros videó 576p: Progresszív videó A készülék komponens kimenetét csatlakoztassa 576p kompatíbilis televízióhoz! Hasznos tudnivalók: Ha a progresszív letapogatás üzemmóddal nem kompatíbilis TV-vel rendelkezik, és véletlenül a Progressive-et választja ki a le-hetséges videokimenetek közül, a videojel valószínûleg rögtön elvész a TV-ben. Visszakaphatja a képet, ha megnyomja a táv-vezérlõn a [ ] gombot, és az 5, 0, 2 és 0 számgombokat, majd az [OK] gombot, melyekkel visszaállítja a videokimenet beállításait. A képformátum beállítása (a PLAYBACK menüpontban) A dátum beállítása 1 A rendszermenü megjelenítéséhez nyomja meg a [SYSTEM MENU] 2 A [ ] [ ] gombok segítségével válassza ki a System menüpontot, majd nyomja meg az [OK] 3 Válassza ki a Date menüpontot a [ ] [ ] gombok segítségével, majd nyomja meg az [OK] 4 A [ ] [ ] gombok, vagy a távvezérlõ számgombjainak segítségével változtassa meg a napot/hónapot/évet a kiemelt mezõben, majd hagyja jóvá az [OK] gomb megnyomásával! 5 Ha már minden beállítás megfelelõ, a [ ] gomb megnyomásával térjen vissza a rendszermenübe! 6 A rendszermenübõl a [SYSTEM MENU] gomb megnyomásával léphet ki. Az idõ beállítása 1 A rendszermenü megjelenítéséhez nyomja meg a [SYSTEM MENU] 2 A [ ] [ ] gombok segítségével válassza ki a System menüpontot, majd nyomja meg az [OK] 3 Válassza ki a Time menüpontot a [ ] [ ] gombok segítségével, majd nyomja meg az [OK] 4 A [ ] [ ] gombok, vagy a távvezérlõ számgombjainak segítségével változtassa meg a kiemelt mezõben az órát/percet/másodpercet, majd hagyja jóvá az [OK] gomb megnyomásával! 5 Válasszon az AM/PM (12/24 órás) üzemmódok közül a [ ] [ ] gombok használatával, majd hagyja jóvá az [OK] gomb megnyomásával! 6 Ha már minden beállítás megfelelõ, a [ ] gomb segítségével térjen vissza a rendszermenübe! 7 A rendszermenübõl a [SYSTEM MENU] gomb megnyomásával léphet ki. Hasznos tudnivalók: Az idõzített felvétel funkció használata elõtt ellenõrizze, hogy az idõ megfelelõen be van-e állítva! Amennyiben nem megfelelõ a beállítás, az idõzített felvétel nem a kívánt mûsor felvételét eredményezi. A 4:3 (hagyományos) és a 16.9 (szélesvásznú) formátumok közül válassza ki a televíziójának megfelelõt! Ha 4:3-as televízióval rendelkezik, néhány lemez esetén azt is kiválaszthatja, hogyan jelenjen meg az adott rész. 4:3 L.Box (4:3 Letter Box) Válassza ezt a formátumot, ha hagyományos, 4:3-as televízióhoz csatlakoztatja a készüléket! Ha olyan DVD-VIDEO lemezt játszik le, amelyet szélesvásznú képformátumban rögzítettek, a kép alján és tetején fekete sáv lesz látható. 4:3 Pan (4:3 Pan & Scan) Válassza ezt a formátumot, ha hagyományos, 4:3-as televízióhoz csatlakoztatja a készüléket! Ha olyan DVD-VIDEO lemezt játszik le, amelyet szélesvásznú képformátumban rögzítettek, ráközelítve a képre a képernyõ teljes magasságát kitölti a kép, emellett annak bal és jobb széle nem látható. Megjegyezzük, hogy a lemeztõl függõen elképzelhetõ, hogy a kép akkor is 4:3 L.Box (4:3 Letter Boksz) módban jelenik meg, ha a 4:3 Pan (4:3 Pan & Scan) formátumot választotta. 16:9 Wide (16:9 szélesvásznú) Válassza ezt a formátumot, ha szélesvásznú (16:9) TV-hez csatlakoztatja a készüléket! Hangbeállítások (az AUDIO menüpontban) Digitális kimenet PCM / Bit Stream (Elérhetõvé teszi a digitális hangkimenetet PCM-mel, vagy kódolt adatokkal) DTS kimenet ON/OFF (be/ki) 12

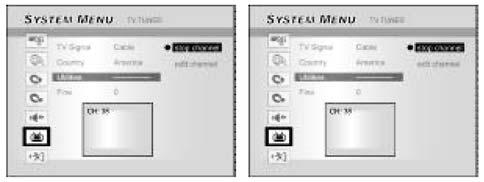

14 A TV-csatornák beállítása TV-csatornák keresése Amikor az scan channel menüpont aktiválva van, a TVcsatornák keresése és eltárolása meghatározott rendben történik. Ha a TV-mûsor szolgáltatójának csatornakiosztása megváltozik, vagy ha újratelepíti a DVD-felvevõt, valószínûleg újra el kell indítania ezt az eljárást. Ezáltal a korábban eltárolt TVcsatornákat felváltják az újak. Mielõtt csatornákat keresne, elõször is válassza ki a TV signal (TV-jel) és a Country (ország) megfelelõ beállításait. 1 Gyõzõdjön meg róla, hogy az antennákat megfelelõen csatlakoztatta-e a DVD-felvevõhöz! 2 Kapcsolja be a TV-készüléket és a DVD-felvevõt! 3 A rendszermenü megjelenítéséhez nyomja meg a [SYSTEM MENU] gombot, majd a [ ] [ ] gombok segítségével válassza ki a TV TUNER feliratot és nyomja meg a [ ] 4 A [ ] [ ] gombok használatával válassza ki a TV signal pontot, majd nyomja meg a [ ] 5 A [ ] [ ] gombok segítségével válasszon a cable, antenna, vagy auto lehetõségek közül attól függõen, hogyan fogja a területi TV-csatornákat, ezt követõen nyomja meg az [OK] Az elõzõ menübe történõ visszatéréshez nyomja meg a [ ] gombot, és mentse el a beállítást! Ha az auto opciót választja, a készülék automatikusan megkeresi az antennán és a kábelen keresztül elérhetõ csatornákat is, ami ezáltal a szükségesnél hosszabb idõt vehet igénybe. 9 A csatornakeresés megkezdõdik. Ez a folyamat néhány percet vehet igénybe. 10 Ha már minden TV-csatornát megtalált és eltárolt, lépjen ki a [SYSTEM MENU] gomb megnyomásával! Hasznos tudnivalók: Amennyiben az Ön lakhelyén elérhetõ csatornák száma meghaladja a DVD-felvevõvel maximálisan vehetõ csatornaszámot, a keresés megszakad. A maximálisan vehetõ csatornák száma: Antenna: 168 Cable (kábel): 104 Auto (automatikus): 176 A TV-csatornák kézi finomhangolása Miután végrehajtotta a csatornakeresést, tetszése szerint elvégezheti a TV-csatornák kézi finomhangolását. A megfelelõ hangolás kivitelezése érdekében kövesse az alábbi lépéseket! 1 A rendszermenü megjelenítéséhez nyomja meg a [SYSTEM MENU] gombot, ezt követõen a [ ] vagy [ ] gomb segítségével válassza ki a TV TUNER ikont, és nyomja meg a [ ] 2 Válassza ki a Finomhangolás menüpontot a [ ] [ ] gombok használatával. 3 A [ ] [ ] gombok segítségével végezze el a csatorna finomhangolását! 6 Válassza ki az Country -t a [ ] [ ] gombok használatával, majd nyomja meg a [ ] A [ ] [ ] gombok megnyomásával válassza ki a listáról a lakhelyéül szolgáló országot, majd nyomja meg az [OK] gombot a beállítás tárolásához. Az elõzõ menübe visszaléphet a [ ] gomb megnyomásával. 7 Válassza ki a Utilities -t a [ ] [ ] gombok segítségével és nyomja meg a [ ] 8 A [ ] [ ] gombok használatával válassza a scan channel pontot, majd az állomáskeresés elindításához nyomja meg az [OK] Ha meg kívánja állítani a keresést, lépjen a stop scan pontra, majd nyomja meg az [OK] A keresési folyamat megszakad. 4 Ha végzett a hangolással, lépjen ki a rendszermenübe a [SYSTEM MENU] gomb megnyomásával! TV-csatornák kézi szerkesztése Miután megtörtént a csatornák keresése, elõfordulhat, hogy át kívánja alakítani a TV-csatornákat. Ez a funkció lehetõvé teszi a csatornák kézi hozzáadását/törlését, a sorrendjük felcserélését, egy adott csatorna meghatározott helyre tevését, a csatornák átnevezését stb. 1 A rendszermenü megjelenítéséhez nyomja meg a [SYSTEM MENU] gombot, ezt követõen a [ ] vagy [ ] gomb segítségével válassza ki a TV TUNER feliratot, és nyomja meg a [ ] 2 Válassza ki a Utilities menüpontot a [ ] [ ] gombok használatával! 3 A [ ] [ ] gombok megnyomásával válassza ki az Edit Channel menüpontot, és nyomja meg a [ ] A képernyõn a csatornaszerkesztõ (Channel Editor) menü jelenik meg. A csatornaszerkesztõ menü részletes használati leírását megtalálhatja a Csatornaszerkesztõ címû szakaszban. 13

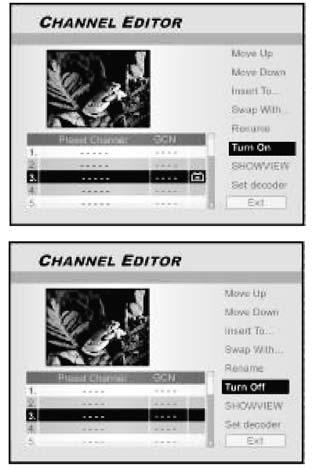

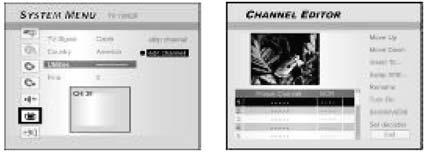

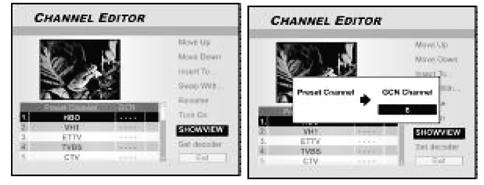

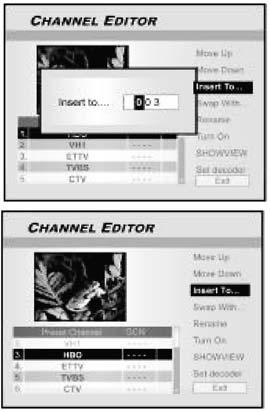

15 Csatornaszerkesztõ A csatornaszerkesztõ menü (Channel Editor) eléréséhez nyomja meg a [SYSTEM MENU] gombot, majd válassza a TV TUNER, Utilities, Edit channel pontokat, végül nyomja meg az [OK] Vagy a [SOURCE] gomb megnyomásával válassza ki a TV -t bemeneti jelforrásként, és nyomja meg az [EDIT] Bármelyik utat választja, a csatornaszerkesztõ menü jelenik meg a képernyõn. A csatorna mozgatása felfelé vagy lefelé (áthelyezés) 1 A [ ] [ ] gombok segítségével válassza ki valamelyik TV-csatornát, és nyomja meg a [ ] 2 Válassza ki a Move up vagy a Move down opciók valamelyikét a [ ] [ ] gombok használatával, majd nyomja meg az [OK] A TV-csatorna az új helyére kerül. Valahányszor megnyomja a [ ] [ ] gombokat, a lista az alábbiaknak megfelelõen változik meg: TV-csatornák sorrendjének megváltoztatása Ez a funkció lehetõvé teszi, hogy kézzel végezze el a készülékben eltárolt csatornák sorrendbe állítását, ezáltal az éppen meg is egyezhet a TV-készülékében eltárolt csatornák sorrendjével. 1 A [ ] [ ] gombok segítségével válassza ki valamelyik TV-csatornát, és nyomja meg a [ ] 2 Válassza ki a Swap with menüpontot a [ ] [ ] gombok használatával, majd nyomja meg az [OK] 3 A [ ] [ ] gombok segítségével adja meg a Channel number -t, majd nyomja meg az [OK] gombot a cseréhez! A csatorna felcserélõdik a megadott számú csatornával. 4 A TV-csatornák további cseréjéhez ismételje meg a 3. lépést. ahányszor szükséges! 5 Válassza ki az EXIT feliratot a [ ] [ ] gombok megnyomásával, majd a beállítás jóváhagyásához nyomja meg az [OK] gombot, végül lépjen ki a csatornaszerkesztõ menübõl. TV-csatornák beillesztése 1 A [ ] [ ] gombok segítségével válassza ki valamelyik TV-csatornát és nyomja meg a [ ] 2 Válassza ki az Insert To menüpontot a [ ] [ ] gombok használatával, majd nyomja meg az [OK] 3 A [ ] [ ] gombok segítségével adja meg a Channel number -t (csatornaszámot), majd nyomja meg az [OK] A csatorna a kívánt helyre kerül. A TV-csatornák átnevezése 1 A [ ] [ ] gombok segítségével válassza ki valamelyik TV-csatornát, és nyomja meg a [ ] 2 Válassza ki az Rename menüpontot a [ ] [ ] gombok használatával, majd nyomja meg az [OK] A képernyõn a cím megadására szolgáló kijelzés jelenik meg. 3 Válassza ki a billentyûzetrõl a kívánt karaktereket! Minden egyes leütés után nyomja meg az [OK] 4 Miután befejezte a név megadását, a [ ] [ ] gombok segítségével ugorjon a Finish feliratra, és nyomja meg az [OK] Megjegyzés: A megadott név legfeljebb 10 karaktert tartalmazhat. 14

16 Csatornaszerkesztõ TV-csatornák kézi bekapcsolása és kikapcsolása Miután már végzett a csatornakereséssel, elõfordulhat, hogy szeretne törölni néhányat közülük, vagy további csatornákat kíván hozzáadni a listához. A funkció lehetõvé teszi, hogy saját kezûleg olyan csatornákat is beállítson, melyeket a csatornakeresõ nem talált meg, vagy töröljön a megtalált csatornák közül. 1 A [ ] [ ] gombok segítségével válassza ki azt a csatornát, amelyet nem talált meg a csatornakeresés közben, és nyomja meg a [ ] 2 Válassza ki a Turn on feliratot a [ ] [ ] gombok használatával, és nyomja meg az [OK] A kiválasztott TV-csatorna bekapcsolódik. A TV-csatorna eltávolításához lépjen a Turn off feliratra, és nyomja meg az [OK] A kiválasztott csatorna eltûnik a listáról. 3 Ha további TV-csatornákat is be szeretne kapcsolni, ismételje meg a 2. pont utasításait, ahányszor szükséges. 4 Lépjen az EXIT feliratra a [ ] [ ] gombokat használva, majd nyomja meg az [OK] gombot, ezáltal elmenti a beál lításokat, és kilép a csatornaszerkesztõ menübõl. A SHOWVIEW rendszer beállításai Ennek a programozási rendszernek köszönhetõen nincsen már szükség többé a dátum, a csatornaszám, valamint a kezdõ és befejezõ idõpontok körülményes beállítására. A SHOWVIEW kódszám tartalmazza a DVD-felvevõ készülék számára szükséges valamennyi információt. Ez a 9 számjegybõl álló SHOWVIEW kód megtalálható a legtöbb televíziós mûsorújságban. Mielõtt elvégezné a beállításokat, kérjük, gyõzõdjön meg róla, hogy valamennyi kábelt megfelelõen csatlakoztatott. A SHOWVIEW rendszer beállítása 1 A [SOURCE] gomb segítségével állítsa be a TV-t bemeneti forrásként! 2 A csatornaszerkesztõ menü képernyõn történõ megjelenítéséhez nyomja meg az [EDIT] 3 A [ ] [ ] gombok használatával válasszon csatornát, és nyomja meg az [OK] 4 Lépjen a ShowView feliratra a [ ] [ ]/[ ] [ ] gombok segítségével, és nyomja meg az [OK] A képernyõn a GCN szám megadására szolgáló menü jelenik meg. 5 Adja meg a GCN számot a számgombok [1-9] segítségével, ezt követõen nyomja meg az [OK] Az elõzõ/következõ számjegyre a [ ] [ ] gombok megnyomásával léphet vissza/tovább. 6 Ha további csatornák CGN számát is meg kívánja adni, ismételje meg az 5. lépést! 7 Ha végzett, lépjen az EXIT feliratra a [ ] [ ] gomb megnyomásával, és nyomja meg az [OK] gombot a csatornaszerkesztõ menübõl való kilépéshez. VPS/PDC A dekóder beállításai Dekóder üzembe helyezésekor kövesse az alábbi utasításokat: 1 Válassza ki a TV-csatornát a [ ] [ ] gombok segítségével, és nyomja meg a [ ] 2 A [ ] [ ] gombok használatával válassza ki a Set decoder pontot, és nyomja meg az [OK] A dekóder a kiválasztott csatornára kerül. A dekóder eltávolításához lépjen a Set decoder pontra, és nyomja meg az [OK] Ezáltal eltávolította a dekódert. 4 Amennyiben szeretné beállítani a dekódert egy másik csatornára, kérjük, kövesse a 2. pont lépéseit! 5 Lépjen az EXIT feliratra a [ ] [ ] gombokat használva, majd nyomja meg az [OK] gombot, ezáltal elmenti a beál lításokat, és kilép a csatornaszerkesztõ menübõl. A VPS -t (video-programozási rendszer)/ PDC -t (programtovábbítás vezérlése) a TV-csatornákról történõ felvétel kezdetének és idõtartamának felügyeletére használják. Ha a mûsor hamarabb kezdõdik, vagy késõbb fejezõdik be a közölt idõpontnál, a DVD-készülék akkor is a megfelelõ idõben fog bekapcsolni és kikapcsolni. A beállítás részleteinek tanulmányozásához kérjük, lapozza fel a TV-mûsorok felvétele a SHOWVIEW rendszer használatával címû szakaszt! Hasznos tudnivalók: 1 A kezdési idõpontot percre pontosan kell megadnia. Ha olyan idõtartamot kíván beprogramozni, amely eltér a VPS/PDC szerinti idõtartamtól, ki kell kapcsolnia a VPS/PDC funkciót! 2 Egy adott csatornáról csak egyetlen TV mûsor felvételét vezérelheti egy adott idõpontban. Amennyiben kettõ, vagy több programot kíván rögzíteni egy TV-csatornáról a VPS/ PDC funkció segítségével, külön-külön be kell programoznia az egyes felvételeket! 3 Mivel a DVD-felvevõ készülék üzemkész állapotba kerülése némi idõt vesz igénybe, amíg a lemez eléri a megfelelõ sebességet, és a lézer a felvétel indításához szükséges pozícióba kerül, elõfordulhat, hogy VPS/PDC felvétel készítésekor a készülék nem rögzíti a TV mûsor legelsõ néhány másodpercét. Ebben az esetben kapcsolja ki a VPS/PDC funkciót, és adjon meg egy perccel korábbi kezdési idõpontot! 15

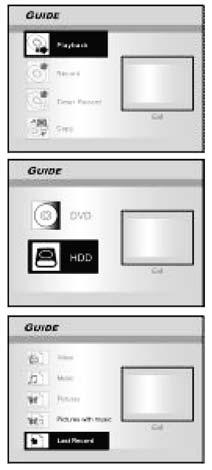

17 Tájékoztató menü: lejátszás A tájékoztató menü egy olyan különleges felhasználói kezelõfelület (interfész), amely segítséget nyújt a készülék alapvetõ funkcióinak áttekintésében. A tájékoztató menüt használva kevesebb idõt vesz igénybe ezen rendszer mûködtetése. A felhasználóknak többé már nem szükséges egymás után végrehajtania azokat a hagyományos utasításokat, melyek jóval több lépésbõl állnak, és több különbözõ kezelõfelületet is használnak. Videofájlok lejátszása 1 A tájékoztató menü megjelenítéséhez nyomja meg a [ GUIDE] 2 A [ ] [ ] gombok segítségével válassza ki a Playback pontot, majd nyomja meg az [OK] 6 A lejátszás megszakításához nyomja meg a [ PAUSE] Ha folytatni kívánja a lejátszást, nyomja meg a [ PLAY] A lejátszás megállításához nyomja meg a [ STOP] Zenei fájlok lejátszása 1 A tájékoztató menü megjelenítéséhez nyomja meg a [ GUIDE] 2 A [ ] [ ] gombok segítségével válassza ki a Playback pontot, majd nyomja meg az [OK] 3 Válassza ki a DVD vagy a HDD rögzítõt, majd nyomja meg az [OK] 4 Lépjen a music menüpontra a [ ] [ ] gombok segítségével, és nyomja meg az [OK] A keresõmenü jelenik meg. 3 Válassza ki a DVD vagy a HDD rögzítõt, majd nyomja meg az [OK] 5 A [ ] [ ] gombok segítségével válassza ki a lejátszani kívánt zenefájlt, és nyomja meg az [OK] Ha elõre akar lépni a következõ oldalra, vagy vissza az elõzõ oldalra, megteheti ezt a [ ] [ ] ikonok valamelyikével, vagy az oldalszámot mutató ikon segítségével. 4 A [ ] [ ] gombok segítségével válassza ki a Video pontot, majd nyomja meg az [OK] A keresõmenü jelenik meg. 6 A lejátszás megszakításához nyomja meg a [ PAUSE] Ha folytatni kívánja a lejátszást, nyomja meg a [ PLAY] A lejátszás megállításához nyomja meg a [ STOP] Képfájlok lejátszása 5 A [ ] [ ] gombok segítségével válassza ki azt a címet (programot), melyet le kíván játszani, és nyomja meg az [OK] Ha elõre akar lépni a következõ oldalra, vagy vissza az elõzõ oldalra, megteheti ezt a [ ] [ ] ikonok valamelyikével, vagy az oldalszámot mutató ikon segítségével. 1 A tájékoztató menü megjelenítéséhez nyomja meg a [ GUIDE] 2 A [ ] [ ] gombok segítségével válassza ki a Playback pontot, majd nyomja meg az [OK] 3 Válassza ki a DVD vagy a HDD rögzítõt, majd nyomja meg az [OK] 4 Lépjen a Pictures menüpontra a [ ] [ ] gombok segítségével, és nyomja meg az [OK] 16 5 A [ ] [ ] gombok segítségével válassza ki a lejátszani kívánt képfájlt, és nyomja meg az [OK] Ha elõre akar lépni a következõ oldalra, vagy vissza az elõzõ oldalra, megteheti ezt a [ ] [ ] ikonok valamelyikével, vagy az oldalszámot mutató ikon segítségével. 6 A lejátszás megszakításához nyomja meg a [ PAUSE] Ha folytatni kívánja a lejátszást, nyomja meg a [ PLAY] A lejátszás megállításához nyomja meg a [ STOP]

18 Tájékoztató menü: lejátszás, felvétel Képek lejátszása zenével 1 A tájékoztató menü megjelenítéséhez nyomja meg a [ GUIDE] 2 A [ ] [ ] gombok segítségével válassza ki a Playback menüpontot, majd nyomja meg az [OK] 3 Válassza ki a DVD vagy a HDD rögzítõt, majd nyomja meg az [OK] 4 Lépjen a Picture with music menüpontra a [ ] [ ] gombok segítségével, és nyomja meg az [OK] A képfájlok keresõmenüje jelenik meg a képernyõn. Felvétel a HDD-re 1 A tájékoztató menü megjelenítéséhez nyomja meg a [ GUIDE] 2 A [ ] [ ] gombok segítségével válassza ki a Record menüpontot, és nyomja meg az [OK] 5 A [ ] [ ] [ ] [ ] gombok segítségével válassza ki azt a képet, amellyel el kívánja indítani a lejátszást, majd nyomja meg az [OK] 6 A [ ] [ ] [ ] [ ] gombok segítségével válassza ki azt a zenefájlt, amellyel el kívánja indítani a lejátszást, majd nyomja meg az [OK] 7 A [ ] [ ] gombok megnyomásával választhat a Rotate RIGHT, Rotate LEFT, Rotate UP, Rotate DOWN opciók közül. Átugorhatja a képet a [ ] vagy [ ] gomb megnyomásával. Ha a következõ, vagy az elõzõ MP3 fájlra kíván ugrani, nyomja meg a [ NEXT], vagy a [ PREVIOUS] gombot]! 8 A lejátszás megszakításához nyomja meg a [ PAUSE] Ha folytatni kívánja a lejátszást, nyomja meg a [ PLAY] A lejátszás megállításához nyomja meg a [ STOP] Az utolsó felvett cím lejátszása (csak a HDD-rõl) 1 Nyomja meg a [ GUIDE] gombot a tájékoztató menü megjelenítéséhez! 2 A [ ] [ ] gombokkal válassza ki a Playback -et, majd nyomja meg az [ENTER]-t! 3 A [ ] [ ] gombokkal válassza ki a HDD-t, és nyomja meg az [OK] 4 A [ ] [ ] gombokkal válassza ki a Last Record pontot, és nyomja meg az [OK] Az utolsóként a HDD-re felvett cím lejátszása elkezdõdik. 3 Válassza ki a megfelelõ jelbemeneti csatlakozóaljzatot (TV, Front AV, SCART, DV) a [ ] [ ] gombok segítségével, és nyomja meg az [OK] Ha a TV bemenetet választja, a [ ] [ ] gombok használatával válassza ki azt a csatornát, amelyrõl felvételt kíván készíteni, majd nyomja meg az [OK] 4 A [ ] [ ] gombok segítségével válassza ki a HDD -t, és nyomja meg az [OK] 5 Válassza ki a Recording mode -ot a [ ] [ ] gombok használatával, és nyomja meg az [OK] Ha a 3. lépésben a TV -t választotta, válassza ki a TV audio-t a [ ] [ ] gombok megnyomásával, majd nyomja meg az [OK] 5 Nyomja meg a [ PAUSE] gombot a lejátszás szüneteltetéséhez! Nyomja meg a [ PLAY] gombot a normál lejátszás folytatásához! Nyomja meg a [ STOP] gombot a lejátszás leállításához! 17 6 A felvétel elindításához nyomja meg az [OK] A felvétel megállításához nyomja meg a [ STOP] A felvétel megszakításához nyomja meg a [ PAUSE] Megjegyzés: A tájékoztató menübõl kiléphet a [GUIDE] gomb megnyomásával.

19 Tájékoztató menü: felvétel, idõzített felvétel Felvétel DVD-re 1 A tájékoztató menü megjelenítéséhez nyomja meg a [ GUIDE] 2 A [ ] [ ] gombok segítségével válassza ki a Record menüpontot, és nyomja meg az [OK] Idõzített felvétel [dátum/idõ beállítása] 1 A tájékoztató menü megjelenítéséhez nyomja meg a [ GUIDE] 2 A [ ] [ ] gombok segítségével válassza ki az Timer record menüpontot, és nyomja meg az [OK] 3 Válassza ki a megfelelõ jelbemeneti csatlakozóaljzatot (TV, Front AV, SCART, DV) a [ ] [ ] gombok segítségével, és nyomja meg az [OK] 3 Válassza ki a Date/Time Setting menüpontot a [ ] [ ] gombok használatával, és nyomja meg az [OK] Ha a TV bemenetet választja, a [ ] [ ] gombok használatával válassza ki azt a csatornát, amelyrõl felvételt kíván készíteni, majd nyomja meg az [OK] 4 A [ ] [ ] gombok segítségével válassza ki a DVD -t, és nyomja meg az [OK] 5 Válassza ki a Recording mode -ot a [ ] [ ] gombok használatával, és nyomja meg az [OK] 4 Válassza ki a megfelelõ jelbemeneti csatlakozóaljzatot (TV, Front AV, SCART, DV) a [ ] [ ] gombok segítségével, és nyomja meg az [OK] Ha a TV bemenetet választja, a [ ] [ ] gombok használatával válassza ki azt a csatornát, amelyrõl felvételt kíván készíteni, majd nyomja meg az [OK] A [ ] és az [OK] gombok segítségével kapcsolja be vagy ki a PDC üzemmódot! Ha a 3. lépésben a TV -t választotta, válassza ki a TV audio-t a [ ] [ ] gombok megnyomásával, majd nyomja meg az [OK] Ha az AV vagy a SCART bemenetet választja, igényeinek megfelelõen kapcsolja be vagy ki a PDC üzemmódot! 6 A felvétel elindításához nyomja meg az [OK] A felvétel megállításához nyomja meg a [ STOP] A felvétel megszakításához nyomja meg a [ PAUSE] Megjegyzés: Amikor belehelyez egy írható DVD lemezt a készülékbe, a lemez elõkészítési folyamata külön visszajelzés nélkül lezajlik. Ez a folyamat csak rövid idõt vesz igénybe. 5 A [ ] [ ] gombok segítségével válasszon a Once (egyszeri), Daily (napi) vagy Weekly (heti) ismétlési változatok közül! 18

20 Tájékoztató menü: idõzített felvétel 6 Adja meg a dátumot a [ ] [ ] gombok, vagy a számgombok (0-9) segítségével, ha ez megvan, nyomja meg az [OK] Ha a 4. lépésben a TV -t választotta, válassza ki a TV audio-t a [ ] [ ] gombok megnyomásával, majd nyomja meg az [OK] 7 Adja meg az idõpontot a [ ] [ ] gombok, vagy a számgombok (0-9) segítségével, ha ez megvan, nyomja meg az [OK] 12 Megjelenik a Timer Record Information, a beállítások jóváhagyásukhoz nyomja meg az [OK] 8 A [ ] [ ] gombok használatával állítsa be a Length (idõtartam) értékét, és nyomja meg az [OK] 13 Az idõzített felvétel beállításait bezárhatja a [ ], majd az [OK] gomb megnyomásával. 14 Kapcsolja ki a készüléket a [ STANBY] gomb megnyomásával ezzel egyúttal aktiválja az idõzített felvétel funkciót is. Idõzített felvétel [beállítás SHOWVIEW használatával] 9 A [ ] [ ] gombok segítségével válassza ki a Device -t (eszköz), és nyomja meg az [OK] 1 A tájékoztató menü megjelenítéséhez nyomja meg a [ GUIDE] 2 A [ ] [ ] gombok segítségével válassza ki az Timer Record menüpontot, és nyomja meg az [OK] 3 Válassza ki a SHOWVIEW Setting menüpontot a [ ] [ ] gombok használatával, és nyomja meg az [OK] 10 A [ ] [ ] gombok használatával válasszon a Recording mode (felvételi módok) közül, és nyomja meg az [OK] 4 A [ ] [ ] gombok segítségével válassza ki az egyszeri felvétel, illetve a napi vagy heti ismétlés közül, és nyomja meg az [OK] Hasznos tudnivalók: Idõzített felvétel esetén a DVD lemezre történõ rögzítés hétfajta módja lehetséges: M1, M2, M2x, M3, M4, M6 és intelligens (Just Fit). Az Just Fit felvételi mód csak DVD lemezre való felvétel esetében áll rendelkezésre. Ha az Just Fit felvételi módot választja, a felvételi mód beállítása automatikusan történik annak megfelelõen, hogy mennyi hely áll még rendelkezésre a lemezen. 19

21 Tájékoztató menü: idõzített felvétel, másolás 5 A számgombok segítségével adja meg a SHOWVIEW kódot, majd nyomja meg az [OK] Kapcsolja be vagy ki a PDC üzemmódot a [ ] [ ] gombok használatával és nyomja meg az [OK] 3 Válassza ki a From HDD to DVD menüpontot, majd nyomja meg az [OK] 6 Miután megadta a SHOWVIEW kódot, megjelenik a képernyõn a G-Channel No és a PR Channel No. A csatorna elõzetes beállításához nyomja meg az [OK] 4 Az [ OPEN/CLOSE] gomb megnyomásával nyissa ki a lemeztálcát, és helyezzen bele írható DVD lemezt! A gomb ismételt megnyomásával zárja be a lemeztálcát! A lemez elõkészítési folyamata külön visszajelzés nélkül lezajlik. Ez a folyamat csak rövid idõt vesz igénybe. 7 A [ ] [ ] gombok segítségével válassza ki a DVD -t, vagy a HDD -t, majd nyomja meg az [OK] 8 A Recording mode kiválasztásához használja a [ ] [ ] gombokat, majd nyomja meg az [OK] A Just Fit felvételi mód csak DVD lemezre történõ felvétel esetében áll rendelkezésre. 9 A [ ] [ ] gombok használatával válassza ki a TV audio-t, és nyomja meg az [OK] 10 Megjelenik a Timer Record information. A beállítások jóváhagyásához nyomja meg az [OK] 5 A [ ] [ ] gombok segítségével válassza ki a másolni kívánt fájlokat, és nyomja meg az [OK] 6 Mikor elkészült, lépjen az EXIT pontra, és nyomja meg az [OK] Másolás (DVD-rõl HDD-re) 1 A tájékoztató menü megjelenítéséhez nyomja meg a [ GUIDE] 2 A [ ] [ ] gombok segítségével válassza ki a Copy menüpontot, majd nyomja meg az [OK] 3 Válassza ki a From DVD to HDD menüpontot, majd nyomja meg az [OK] 11 Az SHOWVIEW segítségével történõ idõzített felvétel beállításait bezárhatja a [ ], majd az [OK] gomb megnyomásával. 12 Kapcsolja ki a készüléket a [ STANBY] gomb megnyomásával ezzel egyúttal aktiválja az idõzített felvétel funkciót is. Másolás (HDD-rõl DVD-re) 1 A tájékoztató menü megjelenítéséhez nyomja meg a [ GUIDE] 2 A [ ] [ ] gombok segítségével válassza ki a Copy menüpontot, majd nyomja meg az [OK] Megjegyzés: Másolni kizárólag képeket (JPEG és BMP kiterjesztés esetén), zenét (MP3 formátum esetén) és már rögzített filmjeleneteket lehet. 4 Az [ OPEN/CLOSE] gomb megnyomásával nyissa ki a lemeztálcát, és helyezzen bele írható DVD lemezt! A gomb ismételt megnyomásával zárja be a lemeztálcát! A lemez elõkészítési folyamata külön visszajelzés nélkül lezajlik. Ez a folyamat csak rövid idõt vesz igénybe. 5 A [ ] [ ] gombok segítségével válassza ki a másolni kívánt fájlokat, és nyomja meg az [OK] 6 Mikor elkészült, lépjen az EXIT pontra, és nyomja meg az [OK] Megjegyzés: Másolni kizárólag képeket (JPEG és BMP kiterjesztés esetén), zenét (MP3 formátum esetén) és már rögzített filmjeleneteket lehet. 20

22 Felvétel Mielõtt hozzákezdene a felvételhez Figyelem! 1 A DVD-felvevõ készülék képes felvételt készíteni mind a DVD+R/+RW lemezekre, mind a beépített HDD-re (merevlemezre). 2 A lehetõ legjobb minõségû felvétel készítése érdekében kérjük, hogy az ajánlott DVD+R/RW lemezek valamelyikét használja! Az ajánlott lemezek listáját megtalálhatja a weboldalunkon. 3 A DVD+R az egyszer írható DVD lemezeket jelöli. 4 A DVD+RW az újraírható DVD lemezeket jelöli. 5 A DVD+R lemezekre nem rögzíthet újabb felvételeket, ha már lezárta a lemezt. 6 Néhány esetben elõfordulhat, hogy nem tud újabb felvételeket készíteni olyan DVD lemezekre, amelyeken másik DVDfelvevõ készülékek által rögzített tartalom található. Televízió-mûsorok felvétele 1 Kapcsolja be a készüléket a [ STANDBY] gomb megnyomásával! 2 A HDD/DVD gomb segítségével válassza ki, hogy a HDD -re, vagy DVD -re kívánja rögzíteni a mûsort. Amennyiben a DVD -t választja a rögzítés helyéül, az [ OPEN/CLOSE] gomb megnyomásával nyissa ki a lemeztálcát, és helyezzen be egy írható DVD lemezt! A lemeztálca csukásához nyomja meg ismét a Ha új írható DVD lemezt helyez be, a DVD-felvevõ készülék automatikusan megkezdi a lemez elõkészítését. 3 Nyomja meg a [SOURCE] gombot, ezt követõen a [ ] [ ] gombok használatával válassza ki a TV -t jelbemeneti forrásként! 5 A felvételt a [RECORD] gomb megnyomásával indíthatjael. A párbeszédablak (felirat] többnyire csak röviddel a felvétel elindulása után tûnik el. A felvétel addig zajlik, amíg Ön meg nem állítja, vagy be nem telik a DVD, illetve a HDD. A felvétel leállítása A [ STOP] gomb megnyomását követõen némi idõt vesz igénybe a felvétel megállítása és a párbeszédablak eltûnése. A felvétel megszakítása A felvétel megszakításához nyomja meg a [ PAUSE] gombot, majd nyomja meg ismét a [ PAUSE] gombot, amikor tovább kívánja folytatni! A felvételi mód megváltoztatása felvétel elõtt: 4 A [CH+) [CH-) vagy a [ ] [ ] gombok segítségével adja meg azt a TV-csatornát, amelyrõl felvételt szeretne készíteni. Nyomja meg a [SYSTEM MENU] Hasznos tudnivaló: Hasznos tudnivaló: A számgombok segítségével is kiválaszthatja a csatornát. Az átállítás nem változtatja meg felvétel közben a felvételi módot, de a következõ felvételre már érvényes. A felvétellel kapcsolatos lemezinformációk ellenõrzése felvétel közben Az információk megjelenítése a képernyõn a [DISPLAY] gomb megnyomásával lehetséges. 21

23 Felvétel Új felvételek hozzáadása Újabb felvételek hozzáadása a már meglévõ felvételekhez. A felvétel elindításához nyomja meg a [RECORD] gombot, majd a kívánt helyen állítsa meg a felvételt a [ STOP] gomb megnyomásával. Az utolsóként rögzített cím lejátszása (csak HDD esetében) Az utolsóként rögzített részlet lejátszásához nyomja meg a [ PLAY] vagy a [ GUIDE] Ez a funkció csak akkor érhetõ el, ha a lejátszani kívánt jelenet a merevlemezen található. A [ PLAY] gomb használata 1 A [ PLAY] gomb megnyomására elindul a legutóbb rögzített cím lejátszása. Hasznos tudnivalók: Minden felvétel rögzítése közvetlenül az elõzõ szakasz végétõl kezdõdik, kivéve ha beállítja valamelyik konkrét részlet felülírását. (További részletekért kérjük, lapozzon a Szerkesztés címû szakasz Felülírás pontjához.) A [ GUIDE] gomb használata 1 Nyomja meg a [ GUIDE] gombot, majd válassza ki a PLAYBACK ikont! 2 Gyõzõdjön meg róla, hogy a lejátszás a HDD-rõl fog-e történni! 3 A [ ] [ ] gombok segítségével lépjen a Last record ikonra, és nyomja meg az [OK] A lejátszás elkezdõdik. Fejezetek idõtartamának megváltoztatása Fejezetek létrehozása felvétel közben A DVD-felvevõ készülék képes egy adott szakasz automatikus jelenetekre tagolására, azáltal, hogy 5/10/15/20/25/30 percenként jelzéseket helyez el felvétel közben. 1 A rendszermenü kijelzõn történõ megjelenítéséhez nyomja meg a [SYSTEM MENU] 2 A [ ] [ ] gombok segítségével válassza ki a RECORD pontot, és nyomja meg a [ ] 3 Válassza ki CHAPTER MARK pontot, ahol be tudja állítani a kívánt idõtartamot! 4 A rendszermenübõl a [SYSTEM MENU] gomb megnyomásával léphet ki. Hasznos tudnivalók: 1 Felvétel közben, saját kezûleg is helyezhet el jelenet jelöléseket az EDIT gomb megnyomásával. 2 A felvételt a tájékoztató menü [ Guide Menu ) segítségével is elindíthatja. Nyomja meg a [ GUIDE] gombot, válassza ki a RECORD pontot, és nyomja meg az [OK] A felvételi mód kiválasztásához kövesse a következõ lépéseket: 3 Mielõtt hozzákezdene, kérjük, gyõzõdjön meg róla, hogy a DVD-n, vagy a merevlemezen elegendõ hely áll-e rendelkezésére a felvételhez! 4 Felvétel közben nem változtatható meg a csatorna száma, illetve a felvételi mód. Hasznos tudnivalók: 1 Áramkimaradás esetén elõfordulhat, hogy az éppen rögzített program elvész. 2 Mielõtt hozzákezdene, kérjük, gyõzõdjön meg róla, hogy a DVD-n, vagy a merevlemezen elegendõ hely áll-e rendelkezésére a felvételhez! 3 Felvétel közben nem változtatható meg a felvételi mód. 4 Ahhoz, hogy másik lejátszón is le tudja játszani a DVD+R lemezeket, elõbb le kell zárnia a lemezeket! 22

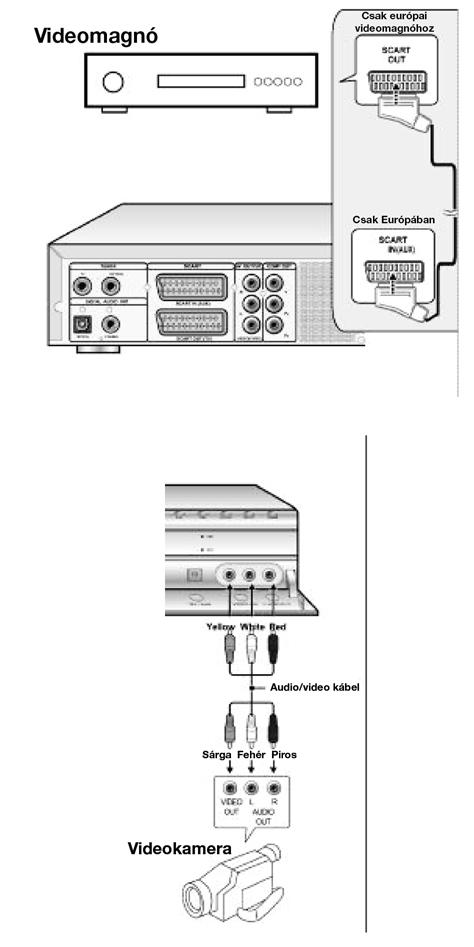

24 Felvétel Felvétel készítése videomagnóról vagy videokameráról Mielõtt hozzákezdene a felvételhez A DVD-felvevõ készülék a szabványos CVBS (RCA) analóg audio/video kábellel és az IEEE-1394 kábelekkel kompatíbilis, és a videokamera felvételeit az Ön által kiválasztott formátumban rögzíti a DVD-re. A készülék funkciói leginkább egy digitális videomagnóra emlékeztetnek. Az alkalmazási lehetõségek között van például a videokazettán található, vagy videokamerával készült felvételek archiválása írható DVD lemezre, vagy a merevlemez meghajtóra. Ezzel a DVD-felvevõ készülékkel lehetséges a DV alapvetõ vezérlési funkcióinak végrehajtása, miközben az DV csatlakozón keresztül kapcsolódik. A felvétel indítása 1 A (HDD/DVD) gomb segítségével válassza ki azt a rögzítõ eszközt, ahová rögzíteni szeretné a felvételt! Amennyiben a választott rögzítõ egység a DVD, nyissa ki a lemeztálcát az [ OPEN/CLOSE] gomb megnyomásával, és helyezzen bele egy írható DVD lemezt a nyomtatott oldalával felfelé! 2 A [SOURCE] gomb használatával válassza ki a kívánt jelbemeneti forrást [TV, FRONT AV, SCART, DV)! Az elõlapon és a hátlapon található csatlakoztatási lehetõségek Csatlakoztassa a videomagnót vagy a kamerát a készülék bemeneti csatlakozóihoz! 3 Indítsa el a lejátszást a videomagnón, vagy a kamkorderen! 4 A [RECORD] gomb megnyomásával rögzítse a videomagnóból vagy a kamerából érkezõ képet és hangot írható DVD lemezre vagy a merevlemezre. 5 A felvétel megállításához nyomja meg a [ STOP] A felvétel megszakítása A felvételt megszakíthatja a [ PAUSE] gomb megnyomásával. Ha folytatni kívánja a felvételt, nyomja meg újra a [ PAUSE] 23

25 Felvétel Egygombos felvétel Az egygombos felvétel használata során a felvétel azonnal indul, és 30 perces blokkokban történik. A (RECORD) gomb kétszeri megnyomásával egy 30 perces felvételt indíthat. A (RECORD) gomb ismétlõdõ megnyomásával 30 perces egységekben növelheti a felvétel hosszát, egészen 6 órás idõtartamig. Ha a sorozatos gombnyomások következtében túllépi a 6 órás idõkorlátot, automatikusan kikapcsolódik az egygombos felvétel üzemmód. A DVD lemezekre rögzíthetõ felvétel hossza függ a rögzítési módtól és sebességtõl, és a lemezen még rendelkezésre álló idõtartamtól. A beépített HDD-re történõ rögzítés esetén maximálisan 6 órás felvétel készíthetõ. 8 Válassza ki a rögzítõ eszközt a [ ] [ ] gombok használatával! DV felvétel Mielõtt hozzákezdene a DV tartalom rögzítéséhez A DVD készülék távvezérlõje segítségével lehetséges az alapvetõ DV vezérlõ funkciók végrehajtása. A DVD készülék képes a kamera funkcióinak (Play, Stop, FF és REW) vezérlésére a DV összeköttetésen keresztül. Egyszerûen csak mozgassa a kurzort a DV párbeszédablak megfelelõ funkciójára, és nyomja meg a távvezérlõ (OK) gombját! DV felvételek rögzítése a tájékoztató menü segítségével 1 Kapcsolja be a TV-t és a DVD-felvevõ készüléket! 2 Csatlakoztassa a DV kábelt (IEEE pontos 4-pontos) a DV videokamerához és a DVD-felvevõ készülékhez is! 9 A [ ] [ ] gombok segítségével állítsa be a felvétel minõségét, majd hagyja jóvá az [OK] gomb megnyomásával! 10 Indítsa el a felvételt az [OK] gomb megnyomásával! Hasznos tudnivaló: A DVD-felvevõ készülék Pause módban marad, ha nem tudja azonosítani a DV bemeneti jelet. 3 Kapcsolja be a DV kamerát! Váltson a DV kamerán lejátszás üzemmódba [ Playback mode )! 4 Szakítsa meg a lejátszást a DV kamerán annál a pontnál, ahonnan indítani szeretné a felvételt. 5 Nyomja meg a távvezérlõ [ GUIDE] gombját! Ez aktiválja a tájékoztató menüt. 6 A [ ] [ ] gombok használatával válassza ki a RECORD ikont, és az [OK] gomb megnyomásával indítsa el a felvételt! 10 A felvétel megszakítása A felvételt megszakíthatja a távvezérlõ [ PAUSE] gombjának megnyomásával. Ha folytatni kívánja a felvételt, nyomja meg ismét a távvezérlõ [ PAUSE] gombját! 11 A felvétel megállítása Nyomja meg a [ STOP] gombot a felvétel megállításához! Hasznos tudnivaló: Ahhoz, hogy másik lejátszón is le tudja játszani a DVD+R lemezeket, elõbb le kell zárnia õket! További információkért kérjük, tanulmányozza a Lemezkezelõ eszközök címû részben a lemez lezárása (finalize)funkciót. 7 A [ ] [ ] gombok segítségével válassza ki a DV opciót és hagyja jóvá az OK] gomb megnyomásával! 24

26 Felvétel DV felvétel Mielõtt hozzákezdene a digitális videotartalom rögzítéséhez A készülékkel lehetséges a DV vezérlés alapvetõ funkcióinak megjelenítése a képernyõn. A képernyõn megjelenõ funkciók DVD-felvevõ készülék távvezérlõjének segítségével érhetõek el. DV vezérlés Miután megállította a felvételt, a DV vezérlés párbeszédablak jelenik meg a képernyõn. Ezáltal lehetséges a DV vezérlése a DVD-felvevõ készülék távvezérlõje segítségével. 1 Kapcsolja be a TV-t és a DVD-felvevõ készüléket! 2 A HDD/DVD gomb segítségével válassza ki azt a rögzítõ egységet, ahová rögzíteni szeretné a felvételt! Amennyiben a választott tárolóegység a DVD, nyissa ki a lemeztálcát az [ OPEN/CLOSE] gomb megnyomásával, és helyezzen bele egy írható DVD lemezt a nyomtatott oldalával felfelé. 3 Csatlakoztassa a DV kábelt (IEEE pontos 4-pontos) a DV kamerához, és a DVD-felvevõ készülékhez is! 4 Kapcsolja be a DV kamerát! Váltson a DV kamerán lejátszás üzemmódba [ Playback mode ]! 5 Szakítsa meg a lejátszást a DV kamerán annál a pontnál, ahonnan indítani szeretné a felvételt! 6 A [SOURCE] gomb segítségével válassza ki a bemeneti jelforrások közül a DV bemenetet! 6 Folytassa a digitális kamerán a lejátszást, és a felvétel elindításához nyomja meg a [RECORD] gombot a DVDfelvevõ készüléken! 1 Ha gyorsan elõre szeretné tekercselni a szalagot a DV kamerában, válassza ki a [ ] ikont a [ ] [ ] gombok segítségével! 2 Ha gyorsan visszafelé szeretné tekercselni a szalagot a DV kamerában, válassza ki a [ ] ikont a [ ] [ ] gombok segítségével! 3 Ha meg szeretné állítani a szalag lejátszását a DV kamerában, válassza ki a [ ] ikont a [ ] [ ] gombok segítségével! 4 Ha el szeretné indítani a szalag lejátszását a DV kamerában, válassza ki a [ ] ikont a [ ] [ ] gombok segítségével! 5 Ha meg szeretné szakítani a szalag lejátszását a DV kamerában, válassza ki a [ ] ikont a [ ] [ ] gombok segítségével! Hasznos tudnivalók: 1 A készüléken található DV-Link bemeneti csatlakozó aljzat kizárólag DV kompatíbilis kamerákkal használható. 2 A készüléken található DV-Link bemeneti csatlakozó aljzat kizárólag DV formátumú bemeneti jelet fogad. 3 Ne csatlakoztasson MICRO MV formátumú kamkordert ehhez a DV-Link (IEEE-1394) csatlakozó aljzathoz! 8 A felvétel megszakítása A felvételt megszakíthatja a távvezérlõ [ PAUSE] gombjának megnyomásával. Ha folytatni kívánja a felvételt, nyomja meg ismét a távvezérlõ [ PAUSE] gombját! 9 A felvétel megállítása Nyomja meg a [ ] gombot a felvétel megállításához! 25

27 Idõzített felvétel Tudnivalók az idõzített felvételrõl Kérjük, gyõzõdjön meg róla, hogy az írható DVD lemezen vagy a HDD-n elegendõ hely áll-e rendelkezésre az idõzített felvételhez! Mielõtt hozzákezdene a felvételhez, kövesse a dátum, az idõ, a képminõség és a felvenni kívánt program csatornája vagy forrása kézi beállításának lépéseit! Az idõzített felvétel funkció segítségével 16 különálló idõzítést állíthat be. 8 Válassza ki az Repeat (once, daily vagy weekly) pontot a [ ] [ ] [ ] [ ] gombok segítségével, majd a lista megjelenítéséhez nyomja meg az [OK] Amennyiben az egyszeri ismétlést választja, be kell állítania a dátumot! Lépjen a kurzorral a date -ra, majd nyomja meg az [OK] A számgombok [0-9] segítségével adja meg a dátumot! Az idõpont beállítása 1 Kapcsolja be a készüléket a [ STANDBY] gomb megnyomásával! 2 Nyomja meg a [TIMER] gombot, ezáltal a Timer-Record menü jelenik meg a képernyõn. Ha a napi ismétlést választja, nem kell megadnia a dátumot, mivel az idõzített felvétel minden napra érvényes, egészen addig, amíg nem törli a programot, vagy meg nem telik az adattároló eszköz. 3 A [ ] [ ] gombok segítségével válasszon egy tételt az idõpont megadása listáról, és nyomja meg az [OK] gombot, ezáltal aktiválja a menübeállításokat az idõzített felvétel funkció számára. Ha a heti ismétlést választja, egy heti osztású naptár jelenik meg a képernyõn, melynek segítségével kiválaszthatja a kívánt napot. A [ ] [ ] gombokat használva léptesse a kurzort a megfelelõ dátumra, és hagyja jóvá választását az [OK] gomb megnyomásával! Ha végzett, mozgassa a kurzort az EXIT feliratra, és nyomja meg az [OK] gombot, ezáltal elmenti a kívánt beállítást! 4 Válassza ki a Source (jelforrás) pontot a [ ] [ ] gombok segítségével, majd a lista megjelenítéséhez nyomja meg az OK] Válasszon a [ ] [ ] gombokat használva, majd hagyja jóvá választását az[ok]gomb megnyomásával. 5 Válassza ki a Csatorna (TV-csatorna] pontot a [ ] [ ] gombok segítségével, majd a lista megjelenítéséhez nyomja meg az [OK] Ez a lépés csak akkor jelentkezik, ha a TV a kiválasztott mûsorforrás. Válasszon a [ ] [ ] gombokat használva, majd hagyja jóvá választását az [OK] gomb megnyomásával! 6 Válassza ki a HDD/DVD pontot a [ ] [ ] gombok segítségével, majd a lista megjelenítéséhez nyomja meg az [OK] Válasszon a [ ] [ ] gombokat használva, majd hagyja jóvá választását az [OK] gomb megnyomásával! Ha a DVD a kiválasztott rögzítõ eszköz, nyissa ki a lemeztálcát az [ OPEN/CLOSE] gomb megnyomásával, és helyezzen be egy írható DVD lemezt! 7 Válassza ki a Quality [a felvétel minõsége] pontot a [ ] [ ] [ ] [ ] gombok segítségével, majd a lista megjelenítéséhez nyomja meg az [OK] Válasszon a [ ] [ ] [ ] [ ] gombokat használva, majd hagyja jóvá választását az [OK] gomb megnyomásával. Hasznos tudnivalók: Ha az idõzítési mód napira [daily), vagy hetire [weekly] van állítva, a [ ] [ ] gombok segítségével léptesse a kurzort az advanced ikonra, majd nyomja meg az [OK] Választhat, hogy korlátozások nélkül ( without restrictions ) vagy korlátozásokkal ( with restrictions ) kívánja-e alkalmazni a beállítást. Amennyiben a korlátozások nélküli lehetõséget választja, adja meg a START dátumot és az END dátumot, melyekkel meghatározza a beállítás érvényességét (hatályát)! A beállítás jóváhagyásához léptesse a kurzort az OK feliratra, és nyomja meg az [OK] Ellenkezõ esetben lépjen a CANCEL feliratra, és nyomja meg az [OK] gombot, ezáltal módosíthatja a beállításokat. 26

28 Idõzített felvétel 9 A [ ] [ ] gombok segítségével válassza ki a Start (kezdés idõpontja) menüpontot, majd nyomja meg az [OK] Adja meg a kezdési idõpontot a számgombok [0-9), vagy a [ ] [ ] gombok használatával. A felvétel megállítása idõzített felvétel közben A [ STOP] gomb megnyomását követõen igénybe vehet néhány másodpercet, amíg a felvétel megáll. A felvétel státuszának ellenõrzése, miközben az idõzített felvétel aktiválva van Az idõzített felvétel információinak képernyõn történõ megjelenítéséhez nyomja meg a [DISPLAY] Hasznos tudnivalók: 1 Ha az idõzített felvétel funkció aktiválva van, az idõzítõnek a DVD elõlapján található ellenõrzõ lámpája világít. 2 A DVD-felvevõ készüléket ki kell kapcsolnia az idõzített felvétel funkció aktiválásához. 10 A [ ] [ ] gombok segítségével válassza ki az End (befejezés idõpontja) menüpontot, majd nyomja meg az [OK] Adja meg a befejezés idõpontját a számgombok [0-9), vagy a [ ] [ ] gombok használatával! Idõzített felvétel a ShowView rendszer segítségével 1 Kapcsolja be a készüléket a [ STANDBY] gomb megnyomásával! 2 Nyomja meg a (TIMER) gombot, ezáltal a Timer Record menü jelenik meg a képernyõn! Ha valahol téves beállítást adott meg A [ ] [ ] gombok segítségével válassza ki ismét a tételt, melyet meg kíván változtatni! 11 Válassza ki a PDC menüpontot a [ ] [ ] gombok használatával, majd az [OK] gomb megnyomásával kapcsolja be vagy ki! 12 Ha a TV-t választja, a [ ] [ ] gombok segítségével válassza a SOUND [TV AUDIO) lehetõséget, és nyomja meg az [OK] gombot a lista megjelenítéséhez! A [ ] [ ] gombok és az [OK] gomb használatával válasszon a lehetõségek közül! 3 A [ ][ ] gombok segítségével válasszon egy tételt az idõpont megadása listáról, és nyomja meg az [OK] gombot, ezáltal aktiválja a menübeállításokat az idõzített felvétel funkció számára! 4 A [ ][ ][ ][ ] gombok segítségével válassza ki a SHOWVIEW menüpontot, majd nyomja meg az [OK] gombot a beállítások menü megjelenítéséhez! Vagy nyomja meg a [SHOWVIEW] gombot a SHOWVIEW menü megjelenítéséhez! 13 A [ ] [ ] gombok segítségével válassza ki az OK feliratot, ezáltal elmenti az idõzített felvétel adott bejegyzésének beállításait, és visszatér az idõzített felvételek listájára. Ha törölni kívánja valamelyik bejegyzést, lépjen az adott sorra a [ ] [ ] gombok segítségével és nyomja meg a [RESET] 14 A [ ][ ] gombok segítségével lépjen a lista egy másik tételére, és ha további idõzítéseket is be kíván programozni, nyomja meg az [OK] Amennyiben nem, lépjen az EXIT ikonra, és lépjen ki az idõzített felvétel listájából az [OK] gomb megnyomásával! 5 A [ ][ ][ ][ ] gombok használatával válassza ki a Repeat (once, daily or weekly) menüpontot, és a lista megjelenítéséhez nyomja meg az [OK] Válasszon a [ ][ ][ ][ ] és az [OK] gombok segítségével! 6 A [ ][ ][ ][ ] gombok segítségével válassza ki a SHOWVIEW (SHOWVIEW szám) menüpontot, majd nyomja meg az [OK] gombot a szám (kód) megadásához! Válasszon a [ ][ ][ ][ ] és az [OK] gombok segítségével! 15 A készülék kikapcsolásához és a Timer Record funkció aktiválásához nyomja meg a [ STANDBY] 27

29 Idõzített felvétel 7 A [ ][ ][ ][ ] gombok használatával válassza ki a HDD/DVD menüpontot, és hívja elõ a listát az [OK] gomb megnyomásával! Válasszon a [ ][ ][ ][ ] és az [OK] gombok segítségével! Ha a DVD rögzítõ eszközt választja, nyissa ki a lemeztálcát az [ OPEN/CLOSE] gomb megnyomásával, és helyezzen be egy írható DVD-t! 8 A [ ][ ][ ][ ] gombok segítségével válassza ki a Quality (felvételi minõség) menüpontot, és nyomja meg az [OK] gombot a lista megjelenítéséhez! Válasszon a [ ][ ][ ][ ] és az [OK] gombok segítségével! A [ ][ ] gombok használatával válassza ki ismét azt a tételt, melyet meg kíván változtatni! 9 Válassza ki a PDC menüpontot a [ ][ ][ ][ ] gombok használatával, majd az [OK] gomb megnyomásával kapcsolja be vagy ki a funkciót! 10 A [ ][ ][ ][ ] gombok segítségével válassza a SOUND (TV AUDIO) menüpontot, és nyomja meg az [OK] gombot a lista megjelenítéséhez! A [ ][ ][ ][ ] gombok és az [OK] gomb használatával válaszszon a lehetõségek közül! 11 A [ ][ ] gombok segítségével válassza ki az OK feliratot, ezáltal elmenti az idõzített felvétel adott bejegyzésének beállításait, és visszatér az idõzített felvételek listájára 12 A [ ][ ] gombok segítségével lépjen a lista egy másik tételére, és ha további idõzítéseket is be kíván programozni, nyomja meg az [OK] Amennyiben nem, lépjen az EXIT ikonra, és lépjen ki az idõzített felvétel listájából az [OK] gomb megnyomásával! 13 A készülék kikapcsolásához és a Timer Record funkció aktiválásához nyomja meg a [ STANDBY] Hasznos tudnivalók: 1 Ha vissza szeretne térni a hagyományos idõzített felvétel menüjébe, lépjen a Date/Time Setting ikonra, és nyomja meg az [OK] 2 A DVD felvevõ készüléket ki kell kapcsolnia az idõzített felvétel funkció aktiválásához. 28

30 FLEX TIME A Flex Time ( rugalmas idõ ) funkció lehetõvé teszi a TV élõ adásának megállítását, és a nézés folytatását a megszakítás helyétõl, ezáltal az Ön kényelmét szolgálja. Hasznos tudnivaló: A TV élõ adásának megállítása 3 órán belüli idõtartam esetén lehetséges. Felvétel és lejátszás Az alábbi lépések végrehajtásával elkezdheti a rögzített mûsor lejátszását a felvétel befejezésének várható idõpontja elõtt. 1 Nyomja meg felvétel közben a [ PLAY] A lejátszás elindul a rögzített mûsor elejétõl. Az élõben sugárzott TV-adás megszakítása 1 Kapcsolja be a készüléket a [ STANDBY] gomb megnyomásával! 2 Kapcsolja be a TV-készülékét, és állítsa be a felvevõ készülék video-bemeneteként! 3 A felvevõ készülék távvezérlõjén található [CH+] [CH-] gombok segítségével állítsa be a kívánt csatornát! Minthogy a TV video-bemeneteként a DVD-felvevõ készülék van beállítva, a csatornaválasztást a DVD-felvevõ távvezérlõje segítségével kell elvégeznie. A hangerõ növelése és csökkentése a TV távvezérlõjével lehetséges. 4 Ha úgy dönt, hogy tart egy szünetet, és ebbõl adódóan meg kívánja szakítani a TV-nézést, nyomja meg a FLEX TIME Ha megnyomja a FLEX TIME gombot, ez a TV-n keresztül sugárzott mûsor megszakításához vezet. A TV képernyõjén az a kép látható, amely éppen futott, amikor megnyomta a FLEX TIME gombot. 2 A gyors elõre vagy visszafelé történõ kereséshez nyomja meg a [ F.F.] vagy [ REW] A lejátszást a [ PAUSE] gomb megnyomásával állíthatja meg. A mûsor folytatásához nyomja meg ismét a [ PAUSE] A lejátszás/megtekintés megállításához nyomja meg a [ STOP] 5 Amikor visszatért a TV-képernyõ elé, és készen áll a mûsor folytatására, nyomja meg a [ PLAY] gombot, és a TV-mûsor onnan folytatódik, ahol megszakította a nézést. 6 A gyors elõre vagy visszafelé történõ kereséshez (addig a pontig lehetséges, ahol a FLEX TIME elkezdõdik) nyomja meg a [ F.F.] vagy a [ REW] A mûsor megtekintését a [ PAUSE] gomb megnyomásával állíthatja meg. A mûsor folytatásához nyomja meg ismét a [ PAUSE] 7 Ha ki akarja kapcsolni az idõeltoló funkciót, és vissza kíván térni a sugárzott TV-mûsor élõben történõ megtekintéséhez, nyomja meg a [FLEX TIME] Figyelem! Ha ismét megnyomja a [STOP] gombot, kikapcsolja a felvétel funkciót. 3 Ha meg szeretné állítani a felvételt, nyomja meg ismét a [ STOP] 29

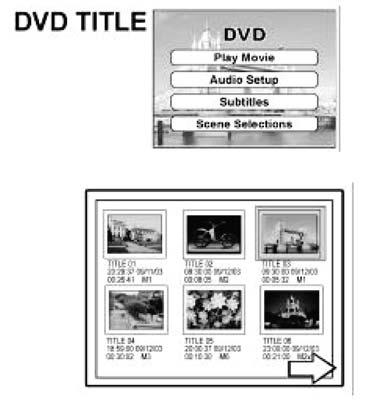

31 Lejátszás DVD/VCD/SVCD videolemezek lejátszása Mielõtt hozzákezdene a DVD lemezek nyújtotta képi és hangi élmények átéléséhez, kérjük, gyõzõdjön meg róla, hogy elvégezte-e a megfelelõ beállításokat a beállító (Setup) menüben! Ezeket a beállításokat az otthoni berendezései képességeinek/lehetõségeinek megfelelõen ajánlott megtennie. A megfelelõ beállítások elvégzését követõen készen áll arra, hogy DVD készüléke segítségével élvezze a DVD-k, Video CD-k és egyéb CD-k nyújtotta szórakozást. Egyszerû lejátszás Kapcsolja be a televíziót, és válassza ki a televízió videobemenetei közül azt, amelyik alkalmas a lejátszóval történõ összeköttetés megvalósítására. Kapcsolja be a készüléket a [ STANDBY] gomb megnyomásával! Ez a gomb szolgál a készülék be- és kikapcsolására egyaránt. Az [ OPEN/CLOSE] gomb megnyomásával nyissa ki a lemeztálcát! Helyezze a lemezt a tálcára a nyomtatott oldalával felfelé. A lejátszás elindításához nyomja meg a [ PLAY] A [ F.F.] gomb segítségével végezhet gyors elõre keresést. A gomb ismétlõdõ megnyomásával a lemez elõre történõ továbbításának sebessége 2x, 4x, 8x vagy 16x sebességûre változik. A lejátszás megállításához nyomja meg a [ STOP] Az álló lejátszást folytathatja a [ PLAY] gomb megnyomásával! A lejátszás teljes megszüntetéséhez nyomja meg kétszer a [ STOP] A [ PLAY] gombot megnyomva újraindíthatja a lejátszást a lemez elejérõl. A lejátszással kapcsolatos információkat megjelenítheti a képernyõn, ha megnyomja a [DISPLAY] gombot. A [DISC MENU] gomb megnyomásával megjelenítheti a jelenetválasztásra szolgáló ikonok menüjét a TV képernyõjén. A gomb lejátszás közben történõ megnyomásával visszatérhet a DVD fõcímeihez vagy az éppen lejátszott címhez tartozó gyökérmenübe. A számgombok segítségével (0, 1-9) válasszon ki egy tételt a fõcímmenübõl! A [ REW] gomb segítségével végezhet gyors, visszafelé történõ keresést. A gomb ismétlõdõ megnyomásával a lemez visszafelé történõ továbbításának sebessége 2x, 4x, 8x vagy 16x sebességûre változik. Válasszon tételt a [ ][ ][ ][ ] gombok segítségével, és nyomja meg az [ENTER] A [ NEXT] gomb megnyomásával a következõ fejezetre/jelenetre ugorhat. Ha a következõ jelenetre kíván ugrani lejátszás közben, nyomja meg ismételten ezt a A [ PREVIOUS] gomb megnyomásával az elõzõ fejezetre/jelenetre ugorhat. Ha az elõzõ jelenetre kíván ugrani lejátszás közben, nyomja meg ismételten ezt a A lejátszás megszakításához nyomja meg a [ PAUSE/STEP] A [ PAUSE/STEP] gomb ismételt megnyomásával elindíthatja a képkockáról képkockára (frame by frame) üzemmódot. A gomb ismételt megnyomásával képkockáról képkockára léptetheti a DVD-ket és Video CD-ket lejátszás közben pause (szünet) üzemmódban. A normál lejátszáshoz a [ PLAY] gomb megnyomásával térhet vissza. A DVD, illetve a HDD tartalmának áttekintéséhez nyomja meg a [BROWSER] A címmenü képernyõn történõ megjelenítéséhez nyomja meg a [PLAYLIST/MENU] Válasszon tételt a [ ][ ][ ][ ] gombok segítségével, és nyomja meg az [OK] Hasznos tudnivalók: A [PLAYLIST/MENU] gomb csak akkor mûködik, ha a készülék lejátszás üzemmódban van. A gomb nyomogatása egyéb üzemmódokban nem befolyásolja a készülék mûködését. A [HDD/DVD] gomb megnyomásával válassza ki a HDD vagy DVD közül azt, amelynek elmentett tartalmát le kívánja játszani. 30

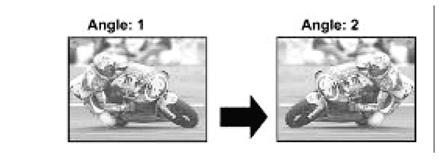

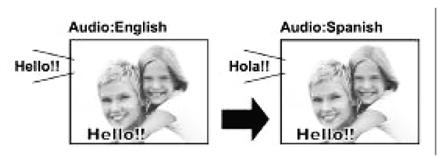

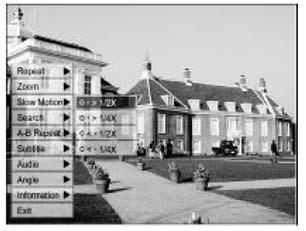

32 Lejátszás A navigáció használata A Navigation menü képernyõn történõ megjelenítéséhez nyomja meg a [Navi.] A-B ISMÉTLÉS (A-B REPEAT) A kívánt rész ismétlése. A megismételni kívánt rész kezdõpontjában válassza ki a Point A menüpontot! A megismételni kívánt rész végén lépjen a Point B menüpontra! A készülék megkeresi az A pontot, és megkezdi az A és B pont közötti rész lejátszását. A [Cancel] opció kiválasztásával kilép az A-B pontok közötti ismétlésbõl, és visszatér a normál lejátszáshoz. FELIRAT (SUBTITLE) Ez a funkció a felirat nyelvének lejátszás közbeni kiválasztására szolgál (az aktuális lemezen rendelkezésre álló nyelvek közül). ISMÉTLÉS (REPEAT) A lejátszás megismétlése. Léptesse a kurzort az REPEAT pontra, és az [OK] gomb ismétlõdõ megnyomásával válasszon egy ismétlési formát. A lemez típusától függõen választhat a Track, Title, file vagy Disc (track, cím, fájl vagy lemez) ismétlése közül. Hasznos tudnivalók: Ismétlési lehetõségek DVD lemez esetében: Repeat one <-> repeat off (egyetlen tétel ismétlése <-> ismétlés kikapcsolása) VCD és SVCD lemez esetében az ismétlési lehetõségek: Repeat one <-> repeat all <-> repeat off (egyetlen tétel ismétlése <-> az összes tétel ismétlése <-> ismétlés kikapcsolása) Ismétlési lehetõségek CDDA (audio CD) és adatlemezek esetében: Repeat one (kivétel: JPEG fájlok) <-> repeat all <-> shuffle mode <-> repeat off (egyetlen tétel ismétlése <-> az összes tétel ismétlése <-> véletlenszerû ismétlés <-> ismétlés kikapcsolása) Hasznos tudnivalók: Néhány DVD lemezen többféle nyelvû felirat is rendelkezésre áll. Ha választani szeretne a feliratok közül, kövesse ezeket a lépéseket! HANG (AUDIO) A DVD lejátszása közben választhat a rendelkezésre álló kísérõhangok vagy hangcsatornák közül. NAGYÍTÁS (ZOOM ) 1x, 2x, 3x és 4x lejátszási sebességek esetében lehetõvé teszi a képre történõ ráközelítést, illetve az eltávolodást. A [ ][ ][ ][ ] gombok segítségével léptesse a képernyõkijelzõn a kurzort a kívánt pontra és nyomja meg az (OK) LASSÍTOTT LEJÁTSZÁS (SLOW MOTION) E funkció segítségével lehetséges a felvételek alacsony sebességû lejátszása. Választhat a +1/2x, +1/4x, vagy 1/2x, -1/4x lejátszási sebességek közül. KERESÉS (SEARCH) Elindítja az adott cím/mûsorszám kívánt részletének megtalálására irányuló keresési folyamatot (idõ szerinti keresés). A számgombok (0-tól 9-ig) segítségével adja meg a kívánt idõt vagy címet! Példa (DVD-VIDEO esetén) Lejátszás indítása TITLE:CHAPTER: 001/001 vagy TIME: 0 1 : 2 7 : 3 3 (H:M:S) Példa (SVCD/VCD esetén) Lejátszás indítása TIME: 0 1 : 2 7 : 3 3 Hiba javítása a [ ] gomb megnyomásával lehetséges. A [ ] gomb ismétlõdõ megnyomásával lépjen vissza arra a számjegyre, amelyet tévesen adott meg, és írja be a helyes számot! A lejátszás meghatározott idõponttól történõ indításához nyomja meg az [OK] Hasznos tudnivaló: Ha bármely menüpontról balra mozgatja a kurzort, visszatér a menü elõbbi (eggyel fentebbi) szintjére. A kurzor balra léptetése a menü legfelsõ szintjén bezárja a párbeszédablakot. 31 Hasznos tudnivaló: A többféle nyelv vagy hangsáv elérhetõ kell, hogy legyen a DVD-n. KAMERAÁLLÁS (ANGLE) Lehetséges lejátszás közben a különféle kameraállások váltogatása. Hasznos tudnivaló: A többféle nézõpontból történõ lejátszás lehetõsége adott kell, hogy a DVD-n (az adott címen belül). INFORMÁCIÓ (INFORMATION) A DVD/VCD/SVCD lemez információinak megjelenítésére szolgál. KILÉPÉS A NAVIGÁCIÓBÓL A Navi menübõl történõ kilépéshez nyomja meg ismét a [Navi.] gombot, vagy ismételten nyomja meg a [ ] Vagy lépjen az EXIT pontra és nyomja meg az [OK]

33 Videojelenetek lejátszása (keresõ segítségével) A készülék képes a HDD-re, illetve az írható DVD lemezekre rögzített videojelenetek (címek) lejátszására. A videojelenetek lejátszása 1 Helyezzen a lemeztálcára egy videojeleneteket tartalmazó lemezt, vagy bizonyosodjon meg róla, hogy találhatóak-e videojelenetek a HDD-n! Hasznos tudnivaló: A keresõmenü alján látható oldalszámindex attól függõen változik, hogy mennyi cím/fájl van elmentve a HDD-n/DVD-n, a sorbarendezés nem minden esetben az oldalszámok alapján történik. Ez az egyes oldalak egyszerûbb elérhetõségét szolgálja akkor, ha több cím/fájl is elérhetõ. 2 A [HDD/DVD] gomb segítségével válassza ki a rögzítõ eszközt HDD vagy DVD! 3 A [BROWSER] gomb megnyomásával hívja elõ a keresés menüt a jelenetválasztó bélyegképekkel! Ha meg szeretné nézni a szövegmenüt, léptesse a kurzort a Text View ikonra, majd nyomja meg az [OK] Ha meg akarja változtatni a rögzítõ eszközt, lépjen a [ ][ ] gombok segítségével a HDD vagy a DVD ikonra (attól függõen, hogy mi volt beállítva), és hagyja jóvá a beállítás megváltoztatását az [OK] gomb megnyomásával! 4 A [ ][ ] gombok segítségével lépjen a Video ikonra, és nyomja meg az [OK] gombot a jelenetválasztó bélyegképeket tartalmazó fájlmenü megjelenítéséhez! Ha a szövegmenüt szeretné megtekinteni, lépjen a Text View ikonra, és nyomja meg az [OK] 5 Léptesse a kurzort a [ ][ ][ ][ ] gombok segítségév el arra a fájlra, melyet le szeretne játszani, és nyomja meg az [OK] 6 A lejátszás megszakításához nyomja meg a [ PAUSE] Ha meg kívánja állítani a lejátszást, nyomja meg a [ STOP] gombot a készülék megjegyzi az adott pontot! A [ STOP] gomb kétszeri megnyomásával teljesen megszüntetheti a lejátszást. 32

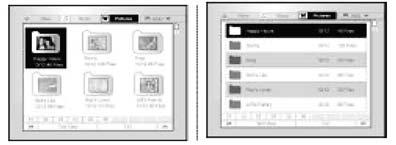

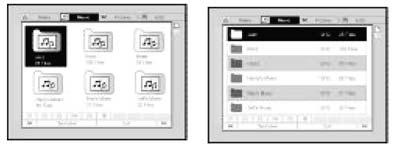

34 Zenefájl, képfájl lejátszása (keresõ segítségével) A készülék alkalmas az Audio CD-k, a JPEG és az MP3 fájlok lemezrõl vagy a HDD-rõl történõ lejátszására. Zenefájlok lejátszása MP3 fájlok lejátszása 1 Helyezzen MP3 felvételeket tartalmazó lemezt a lemeztálcára, vagy mentse rá az MP3 fájlokat a HDD-re! A HDD-n található MP3 fájlok lejátszhatók a merevlemezrõl. 2 A [HDD/DVD] gomb segítségével válassza ki a rögzítõ eszközt HDD vagy DVD! 3 A [BROWSER] gomb listán történõ megnyomásával hívja elõ a keresõ menüt a jelenetválasztó bélyegképekkel. Ha meg akarja változtatni a rögzítõ eszközt, lépjen a [ ][ ][ ][ ] gombok segítségével a HDD vagy a DVD ikonra (attól függõen, hogy mi volt beállítva), és hagyja jóvá a beállítás megváltoztatását az [OK] gomb megnyomásával! Képfájlok lejátszása JPEG/BMP fájlok lejátszása 1 Helyezzen egy JPEG/BMP lemezt a lemeztálcára, vagy mentse rá az JPEG/BMP fájlokat a HDD-re! A HDD-n található JPEG/BMP fájlok lejátszhatók a merevlemezrõl. 2 A [HDD/DVD] gomb segítségével válassza ki a rögzítõ eszközt HDD vagy DVD. 3 A [BROWSER] gomb listán történ? megnyomásával hívja elõ a keresõ menüt a jelenetválasztó bélyegképekkel! Ha meg akarja változtatni a rögzítõ eszközt, lépjen a [ ][ ][ ][ ] gombok segítségével a HDD vagy a DVD ikonra (attól függõen, hogy mi volt beállítva), és hagyja jóvá a beállítás megváltoztatását az [OK] gomb megnyomásával! 4 A [ ][ ] gombok segítségével lépjen a Music ikonra, és nyomja meg az [OK] gombot a jelenetválasztó bélyegképeket tartalmazó fájlmenü megjelenítéséhez! Ha a szövegmenüt szeretné megtekinteni, lépjen a Text View ikonra, és nyomja meg az [OK] 4 A [ ][ ] gombok segítségével lépjen a Pictures ikonra, és nyomja meg az [OK] gombot a jelenetválasztó bélyegképeket tartalmazó fájl menü megjelenítéséhez! Ha a szövegmenüt szeretné megtekinteni, lépjen a Text View ikonra, és nyomja meg az [OK] 5 Léptesse a kurzort a [ ][ ][ ][ ] gombok segítségével arra a fájlra, amellyel el szeretné indítani a játszást, és nyomja meg az [OK] 6 Lejátszás közben elõreléphet a következõ fájlhoz, vagy visszatérhet az elõzõhöz a [ NEXT], vagy a [ PREVIOUS] gomb megnyomásával. 7 A lejátszás megszakításához nyomja meg a [ PAUSE] 8 Ha meg kívánja állítani a lejátszást, nyomja meg a [ STOP] gombot a készülék megjegyzi az adott pontot! A [ STOP] gomb kétszeri megnyomásával teljesen megszüntetheti a lejátszást. Hasznos tudnivalók: 1 Ha az MP3 fájl neve 2-bájtos karaktert is tartalmaz, elõfordulhat, hogy a készülék nem megfelelõen jeleníti meg a fájlnevet. 2 A készülék nem támogatja az ID3 címkét. 3 A készülék nem támogatja az MP3-Pro és WMA típusú fájlok lejátszását. 4 A készülék támogatja a több session-ban felvett lemezek lejátszását. 4 A készülék csak az alábbi kiterjesztéssel rendelkezõ képeket vagy zeneszámokat játssza le: JPG vagy jpg, BMP vagy bmp és MP3 vagy mp3 stb. 6 A lemeztartalmak olvasásához szükséges idõ a lemeztípusoktól függõen eltérõ lehet. Emellett befolyásolja a lemezen található csoportok (mappák) és fájlok száma is. 7 JPEG/MP3/BMP lemezek lejátszása közben nem lehetséges a lejátszás elõre vagy visszafelé gyorsítása a F.F. vagy REW. gombok segítségével. 8 MP3 lemez lejátszása közben nem játszhat le audio zeneszámokat a számgombok megnyomásával. 9 A készülék az alábbi bitrátájú MP3 fájlokat támogatja: 32 kbps 320 kbps. 5 Léptesse a kurzort a [ ][ ][ ][ ] gombok segítségével arra a fájlra, amellyel el szeretné indítani a játszást, és nyomja meg az [OK] 6 Lejátszás közben elõreléphet a következõ fájlhoz, vagy visszatérhet az elõzõhöz a [ ][ ] gombok megnyomásával. 7 A [ ][ ] gombok segítségével válassza ki a Rotate RIGHT vagy Rotate LEFT és Rotate UP vagy Rotate DOWN pontokat! 8 A lejátszás megszakításához nyomja meg a [ PAUSE] 9 Ha meg kívánja állítani a lejátszást, nyomja meg a [ STOP] gombot a készülék megjegyzi az adott pontot! A [ STOP] gomb kétszeri megnyomásával teljesen megszüntetheti a lejátszást. 33

35 Audio CD lejátszása, képek és zene lejátszása Audio CD-k lejátszása 1 Helyezzen egy Audio CD-t a lemeztálcára! A lemez lejátszása automatikusan elindul. 2 A [ NEXT] vagy a [ PREVIOUS] gombok segítségével elõreléphet a következõ mûsorszámra, vagy visszatérhet az elõzõhöz. 3 A lejátszás megszakításához nyomja meg a [ PAUSE] 4 Ha meg kívánja állítani a lejátszást, nyomja meg a [ STOP] gombot a készülék megjegyzi az adott pontot! A [ STOP] gomb kétszeri megnyomásával teljesen megszüntetheti a lejátszást. 8 Lejátszás közben elõreléphet a következõ zenefájlhoz, vagy visszatérhet az elõzõhöz a [ NEXT] vagy [ PREVIOUS] gombok megnyomásával. 9 A [ ] [ ] gombok segítségével el?reléphet a következõ JPEG fájlra, vagy visszaléphet az elõzõre. A [ ] [ ] gombok segítségével válassza ki a Rotate RIGHT vagy Rotate LEFT és Rotate UP vagy Rotate DOWN pontokat! 10 A lejátszás megszakításához nyomja meg a [ PAUSE] Ha meg kívánja állítani a lejátszást, nyomja meg a [ STOP] gombot a készülék megjegyzi az adott pontot! A [ STOP] gomb kétszeri megnyomásával teljesen megszüntetheti a lejátszást. 5 A számgombok segítségével (0-9) válassza ki a lejátszani kívánt mûsorszámot, és nyomja meg az [OK] A lejátszás a kiválasztott mûsorszámmal kezdõdik. Slide show (képek bemutatása zenével) Ugyanazon a lemezen található kép- és zenefájlok egyidejû lejátszása. 1 Helyezze a hang- (MP3) és képfájlokat (JPEG/BMP) is tartalmazó lemezt a lemeztálcára, vagy gyõzõdjön meg róla, hogy a hang- és képfájlok is el vannak-e mentve a HDD-re! Az elmentett hang- és zenefájlok lejátszhatók a merevlemezrõl. 2 A tájékoztató menü megjelenítéséhez nyomja meg a [ GUIDE] 3 A [ ][ ] gombok segítségével lépjen a PLAYBACK ikonra, és nyomja meg az (OK) 4 A [HDD/DVD] gomb segítségével válassza ki, hogy melyik rögzítõ eszközrõl történjen a lejátszás HDD-rõl vagy DVD-rõl! Hasznos tudnivaló: A zene- és a képfájlok akkor játszhatóak le párhuzamosan, ha ezek a fájlok ugyanazon a rögzítõ eszközön találhatók. 5 A [ ][ ] gombok segítségével lépjen a Pictures with music ikonra, és nyomja meg az [OK] A képfájlok keresõmenüje jelenik meg elsõként. 6 A [ ][ ][ ][ ] gombok segítségével válassza ki azt a képfájlt, amellyel el szeretné indítani a lejátszást, és nyomja meg az [OK] Az audio fájlok keresõmenüje jelenik meg a képernyõn. 7 A [ ][ ][ ][ ] gombok segítségével válassza ki azt a zenefájlt, amellyel el szeretné indítani a lejátszást, és nyomja meg az [OK] A lejátszás elindul. 34

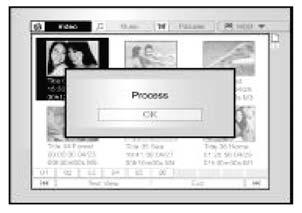

36 Másolás A DVD-felvevõ készülék rendelkezik az egygombos felvétel funkcióval, ami lehetõvé teszi az Ön számára, hogy átmásolja a rögzített fájlokat HDD-rõl DVD-re, vagy DVD-rõl HDD-re. Ez a funkció csak JPEG, BMP, MP3 fájlok és már rögzített videojelenetek esetében mûködik. Másolás DVD-rõl HDD-re 1 Kapcsolja be a készüléket és a televízióját a [ STANDBY] gomb megnyomásával! 2 Az [ OPEN/CLOSE] gomb segítségével nyissa ki a lemeztálcát, és helyezze be a lemezt a nyomtatott oldalával felfelé! 3 Nyomja meg a [HDD/DVD] gombot és válassza ki a DVD -t! 4 A fájlok közötti pásztázáshoz nyomja meg a [BROWSER] 5 A [ ][ ][ ][ ] gombok segítségével léptesse a kurzort az átmásolni kívánt fájlra, és nyomja meg a [COPY] A fájlt ezzel átmásolja a HDD-re. Másolás HDD-rõl DVD-re 1 Kapcsolja be a készüléket és a televízióját a [ STANDBY] gomb megnyomásával! 2 Az [ OPEN/CLOSE] gomb segítségével nyissa ki a lemeztálcát, és helyezzen be egy írható DVD lemezt a nyomtatott oldalával felfelé! Ellenõrizze, hogy írható DVD lemezt helyez-e a készülékbe! Zárja be a lemeztálcát a gomb újbóli megnyomásával! Ha új írható DVD lemezt használ, a DVD felvevõ készülék automatikusan megkezdi a lemez-elõkészítési folyamatot. 3 Nyomja meg a [HDD/DVD] gombot és válassza ki a HDD -t! 4 A fájlok közötti kereséshez nyomja meg a [BROWSER] 5 A [ ][ ][ ][ ] gombok segítségével léptesse a kurzort az átmásolni kívánt fájlra, és nyomja meg a [COPY] A fájlt ezzel átmásolja a DVD lemezre. Hasznos tudnivalók: 1 A jelenetek neve, a fejezetjelölések (videojelenetek esetében), és a bélyegképes jelenetválasztók, melyek a keresõmenüben láthatóak, szintén le lesznek másolva. 2 Video lemezek másolásakor elõfordulhat, hogy a másolt verziók fejezetjelölései nem pontosan úgy fognak elhelyezkedni, mint eredetileg. 3 Nem tudja használni az egygombos felvétel funkciót olyan jelenet másolásához, melynek valamelyik része el van látva másolás elleni védelemmel. 4 A terméket csak olyan tartalmak másolására vagy sok szorosítására használhatja, melyeknek rendelkezik a szerzõi jogaival, vagy amelyek másolásához engedélyt kapott a szerzõi jogok tulajdonosától, illetve valamilyen más törvényes módon rendelkezik a másolási és sokszorosítási jogokkal. Amennyiben nem rendelkezik a szerzõi jogokkal, vagy nem kért másolási engedélyt a szerzõi jogok tulajdonosától, illetve más törvényes módon sem rendelkezik a másolási vagy sokszorosítási jogokkal, megsértheti a törvényt, beleértve a szerzõi jogokra vonatkozó törvényeket, és ezáltal a károk megfizetésére, illetve egyéb jellegû kártérítésre is kötelezhetõ. 35

37 Szerkesztés A szerkesztés megkezdése elõtt Ez a fejezet a készülék alapvetõ szerkesztõ funkcióit mutatja be. A lemez lezárása elõtt kérjük, fejezzen be minden esetleges szerkesztést! A lezárt lemez tartalmát már nem változtathatja meg. A szerkesztõ funkciók csak videojelenetek esetében alkalmazhatók. Keresõ menü 1 Nyomja meg a [ STANDBY] gombot, majd a [HDD/DVD] gomb segítségével válassza ki azt a rögzítõ eszközt, amelyen keresni szeretne! 2 A BROWSER menü megjelenítéséhez nyomja meg a [BROWSER] 3 A [ ][ ][ ][ ] gombok segítségével válassza ki a szerkeszteni kívánt címt, és lépjen a szerkesztés képernyõre az [EDIT] gomb megnyomásával! Cím védelme (HDD és DVD) Az írásvédelem funkció aktiválásával megvédheti címeit a véletlenszerû törléssel és szerkesztéssel szemben. Ha az írásvédelem ON állapotban van, a cím szerkesztése és törlése nem lehetséges. Ha szükséges a cím szerkesztése, elõször fel kell oldania a korlátozást az adott fájlra. 1 A BROWSER menü megjelenítéséhez nyomja meg a [BROWSER] 2 A [ ][ ][ ][ ] gombok segítségével válassza ki a szerkeszteni kívánt címet, és lépjen a szerkesztés képernyõre az [EDIT] gomb megnyomásával! 3 A [ ][ ] gombok segítségével válassza ki a Protection menüpontot, majd nyomja meg az [OK] 4 Az [OK] gomb megnyomásával válasszon az On és Off állapotok közül! Cím elnevezése (HDD és DVD) 1 Válassza ki a Rename menüpontot a [ ][ ] gombok segítségével, majd nyomja meg az [OK] 5 Válassza ki az EXIT ikont a [ ][ ] gombok segítségével, majd nyomja meg az [OK] Hasznos tudnivaló: A DVD+R lemezeken a lemez lezárása után már nem teheti írásvédetté a rögzített címeket. Cím felülírása (csak DVD esetében) 2 A címek átnevezésére szolgáló menü jelenik meg. 1 A [HDD/DVD] gomb segítségével válassza ki a DVD -t! 2 A BROWSER menü megjelenítéséhez nyomja meg a [BROWSER] 3 A [ ][ ][ ][ ] gombok segítségével válassza ki a szerkeszteni kívánt címet, és lépjen a szerkesztés képernyõre az [EDIT] gomb megnyomásával! 4 Válassza ki az Overwrite (felülírás) menüpontot a [ ] [ ] gombok segítségével, majd az [OK] gomb megnyomásával kapcsolja be vagy ki a funkciót! A felülírás beállítása készen van. 3 A [ ][ ] gombok segítségével válassza ki a Clear ikont, majd az új cím megadása elõtt nyomja meg az [OK] A [ ][ ][ ][ ] gombok segítségével válassza ki a Back ikont és törölje ki a karaktereket. 4 A távvezérlõ [ ][ ][ ][ ] és [OK] gombjai segítségével válassza ki a megfelelõ karaktereket. 5 Mikor végzett a cím megadásával, a [ ][ ][ ][ ] gombok segítségével lépjen a Finish ikonra, és nyomja meg az [OK] 5 Válassza ki az EXIT ikont a [ ] [ ] gombok segítségével, majd nyomja meg az [OK] Hasznos tudnivaló Az overwrite funkció nem alkalmazható a HDD-re mentett videojelenetek, illetve már lezárt DVD+R lemezek esetében. Hasznos tudnivaló: A megadott név legfeljebb 30 karakter hosszúságú lehet. Nem hagyhatja üresen a címoszlopot. 36

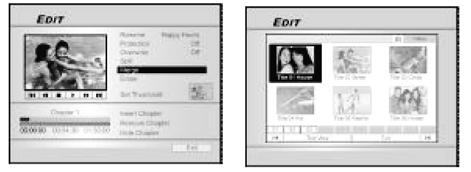

38 Szerkesztés Cím kettéosztása (HDD vagy DVD+RW lemez használata esetén) Ezzel a funkcióval kettéválaszthatja a HDD-n vagy egy lemezen található bármely címet két különálló részre. A szétválasztás után akár újra egyesíthetõ a két cím. 1 A BROWSER menü megjelenítéséhez nyomja meg a [BROWSER] 2 A [ ][ ][ ][ ] gombok segítségével válassza ki a szerkeszteni kívánt címet, és lépjen a szerkesztés képernyõre az [EDIT] gomb megnyomásával! 3 A lejátszás elindításához nyomja meg a [ PLAY] Elõreléphet a következõ, illetve visszaléphet az elõzõ fejezetre a [ NEXT], illetve a [ PREVIOUS] gombok megnyomásával. A gyors elõre és visszafelé kereséshez nyomja meg a [ F.F.] vagy a [ REW] 4 Léptesse a kurzort a split (kettéosztás) menüpontra, és hagyja jóvá az [OK] gomb megnyomásával! Ha lejátszás közben megnyomja az [OK] gombot, a cím kettéválik az adott pontban. 5 Ha ezzel készen van, a browser (keresõ) menü látható a képernyõn. 6 Ha további címeket is ketté szeretne osztani, ismételje meg a lépéseket a 2. ponttól kezdve! Ellenkezõ esetben a [ ] [ ] gombok segítségével válassza ki az EXIT ikont, és lépjen ki a beállításból az [OK] gomb megnyomásával! Hasznos tudnivaló: DVD+R típusú lemezre rögzített videocímek kettéosztása nem lehetséges. Két cím egyesítése (HDD vagy DVD+RW lemez használata esetén) Ez a funkció két cím egyesítésére alkalmas. Az egyesítés után akár újra kettéosztható a cím. 1 A BROWSER menü megjelenítéséhez nyomja meg a [BROWSER] 2 A [ ][ ][ ][ ] gombok segítségével válassza ki a szerkeszteni kívánt címet, és lépjen a szerkesztés képernyõre az [EDIT] gomb megnyomásával! 3 Válassza ki a Merge (egyesítés) menüpontot a [ ][ ] gombok segítségével, majd nyomja meg az [OK] A menüben az összes egyesítésre alkalmas cím megjelenik, amelyek a kiválasztott címmel azonos minõségben lettek rögzítve. 4 A [ ][ ][ ][ ] gombok segítségével válassza ki az egyesíteni kívánt címet, és nyomja meg az [OK] Hasznos tudnivalók: 1 DVD+R típusú lemezre rögzített videocímek egyesítése nem lehetséges. 2 A DVD+RW lemezre rögzített cím egyesítése csak a szomszédos címekkel lehetséges. Cím törlése (HDD és DVD esetében) Ezzel a funkcióval törölheti a kiválasztott címet. Kérjük, vegye figyelembe, hogy a kitörölt címek késõbb már nem helyezhetõk vissza. 1 A BROWSER menü megjelenítéséhez nyomja meg a [BROWSER] 2 A [ ][ ][ ][ ] gombok segítségével válassza ki a szerkeszteni kívánt címet, és lépjen a szerkesztés képernyõre az [EDIT] gomb megnyomásával! 3 Válassza ki az Erase menüpontot a [ ] [ ] gombok segítségével! 4 Beállításai jóváhagyásához nyomja meg az [OK] A kiválasztott cím kitörlõdik. 5 Ha további címeket is szeretne törölni, ismételje meg a lépéseket a 2. ponttól a 4. pontig! Ellenkezõ esetben a [ ] [ ] gombok segítségével válassza ki az EXIT ikont, és lépjen ki a beállításból az [OK] gomb megnyomásával! Hasznos tudnivaló: A lemez lezárása után a DVD+R lemezre rögzített címeket már nem lehet törölni. Cím bélyegképének beállítása (HDD és DVD esetében) Többnyire a felvétel legelsõ képkockáját használják indexképként. Mindemellett a felvétel bármelyik kockáját kiválaszthatja és beállíthatja indexképként. 1 A BROWSER menü megjelenítéséhez nyomja meg a [BROWSER] 2 A [ ][ ][ ][ ] gombok segítségével válassza ki a szerkeszteni kívánt címet, és lépjen a szerkesztés képernyõre az [EDIT] gomb megnyomásával! 3 Elõször nyomja meg a [ PLAY] gombot a lejátszás elindításához! Elõreléphet a következõ, illetve visszaléphet az elõzõ fejezetre a [ NEXT], vagy a [ PREVIOUS] gombok megnyomásával. A gyors elõre és visszafelé kereséshez nyomja meg a [ F.F.] vagy a [ REW] A gombok ismételt megnyomásával játszhatja le a címet elõre vagy vissza. 5 Ha további címeket is szeretne egyesíteni, ismételje meg a lépéseket a 2. ponttól a 4. pontig! Ellenkezõ esetben a [ ] [ ] gombok segítségével válassza ki az EXIT ikont, és lépjen ki a beállításból az [OK] gomb megnyomásával! 37

39 Szerkesztés 4 A [ ] [ ] gombok segítségével válassza ki a Set Thumbnail (bélyegkép beállítása) menüpontot! 6 Ha további címekbe is szeretne fejezetjelzõket beszúrni, ismételje meg a lépéseket 2-tõl 5-ig! Ellenkezõ esetben a [ ] [ ] gombok segítségével válassza ki az EXIT ikont, és lépjen ki a beállításból az [OK] gomb megnyomásával! Hasznos tudnivaló: A lemez lezárása után a DVD+R lemezre rögzített címekbe már nem lehetséges fejezetjelzõk beszúrása. Fejezetjelzõ törlése 5 Az [OK] gomb lejátszás közbeni megnyomásával válassza ki a megfelelõ képet és állítsa be a videocím indexképeként! 6 Ha további címek indexképét is meg kívánja szerkeszteni, ismételje meg a lépéseket 2-tõl 5-ig! Ellenkezõ esetben a [ ] [ ] gombok segítségével válassza ki az EXIT ikont, és lépjen ki a beállításból az [OK] gomb megnyomásával! E funkció segítségével lehetõsége van lejátszás közben fejezetjelzõ(k) beszúrására és törlésére egy adott címen belül. 1 A BROWSER menü megjelenítéséhez nyomja meg a [BROWSER] 2 A [ ][ ][ ][ ] gombok segítségével válassza ki a szerkeszteni kívánt címet, és lépjen a szerkesztés képernyõre az [EDIT] gomb megnyomásával! Hasznos tanács: A lemez lezárása után a DVD+R lemezre rögzített cím indexképét már nem lehetséges megváltoztatni. Fejezetjelzõ beszúrása E funkció segítségével lehetõsége van lejátszás közben fejezetjelzõ(k) beszúrására és törlésére egy adott címen belül. 1 A BROWSER menü megjelenítéséhez nyomja meg a [BROWSER] 2 A [ ][ ][ ][ ] gombok segítségével válassza ki a szerkeszteni kívánt címet, és lépjen a szerkesztés képernyõre az [EDIT] gomb megnyomásával! 3 Válassza ki az Insert Chapter Mark (fejezetjelzõ beszúrása) menüpontot a [ ] [ ] gombok segítségével! 4 Elõször nyomja meg a [ PLAY] gombot a lejátszás elindításához! Elõreléphet a következõ, illetve visszaléphet az elõzõ fejezetre a [ NEXT], illetve a [ PREVIOUS] gombok megnyomásával. A gyors elõre és visszafelé kereséshez nyomja meg a [ F.F.] vagy a [ REW] A gombok ismétlõdõ megnyomásával továbbíthatja a címet elõre vagy vissza. 5 Az [OK] gomb segítségével jelölje ki azokat a gombokat lejátszás közben, ahová be szeretne szúrni egy fejezetjelzõt! 3 Válassza ki az Erase Chapter (fejezet törlése) menüpontot a [ ] [ ] gombok segítségével! 4 Elõször nyomja meg a [ PLAY] gombot a lejátszás elindításához! Elõreléphet a következõ, illetve visszaléphet az elõzõ fejezetre a [ NEXT], illetve a [ PREVIOUS] gombok megnyomásával. A gyors elõre és visszafelé kereséshez nyomja meg a [ F.F.] vagy a [ REW] A gombok ismétlõdõ megnyomásával játszhatja le a címet elõre vagy vissza. 5 Az [OK] gomb megnyomásával törölheti a fejezetjelzõket lejátszás közben. 6 Ha további címekbõl is szeretné kitörölni a fejezetjelzõket, ismételje meg a lépéseket 2-tõl 5-ig! Ellenkezõ esetben a [ ] [ ] gombok segítségével válassza ki az EXIT ikont, és lépjen ki a beállításból az [OK] gomb megnyomásával! Hasznos tudnivalók: A lemez lezárása után a DVD+R lemezre rögzített címekbõl már nem lehetséges a fejezetjelzõk kitörlése. Ez a funkció nem elérhetõ azoknál a fájloknál, amelyek nem tartalmaznak fejezetjelzõket. 38

40 Szerkesztés Fejezet elrejtése A funkció segítségével beállíthat és elrejthet fejezeteket egy adott címen belül. 1 A BROWSER menü megjelenítéséhez nyomja meg a [BROWSER] 2 A [ ][ ][ ][ ] gombok segítségével válassza ki a szerkeszteni kívánt címet, és lépjen a szerkesztés képernyõre az [EDIT] gomb megnyomásával! 3 Válassza ki a Hide Chapter (fejezet elrejtése) menüpontot a [ ] [ ] gombok segítségével! 4 Elõször nyomja meg a [ PLAY] gombot a lejátszás elindításához! Elõreléphet a következõ, illetve visszaléphet az elõzõ fejezetre a [ NEXT], illetve a [ PREVIOUS] gombok megnyomásával. A gyors elõre és visszafelé kereséshez nyomja meg a [ F.F.] vagy a [ REW] A gombok ismétlõdõ megnyomásával játszhatja le a címet elõre vagy vissza. 5 Az [OK] gomb megnyomásával rejthet el egy fejezetet lejátszás közben. 6 Ha további fejezeteket is el kíván rejteni, ismételje meg a lépéseket 2-tõl 5-ig! Ellenkezõ esetben a [ ] [ ] gombok segítségével válassza ki az EXIT ikont, és lépjen ki a beállításból az [OK] gomb megnyomásával! Hasznos tudnivalók: 1 A lemez lezárása után a DVD+R lemezre rögzített címekbõl már nem lehetséges a fejezetek elrejtése. 2 Ez a funkció nem elérhetõ azok a címek esetében, amelyek nem tartalmaznak fejezetjelzõket. 3 A funkció használata következtében az adott cím fejezetei csak lejátszás közben tûnnek el. 4 Szerkesztés módban az elrejtett fejezet jelzõje sötétebb színben látható. A hidden üzenet is látható a képernyõ bal alsó sarkában, a PIP-ben. 39

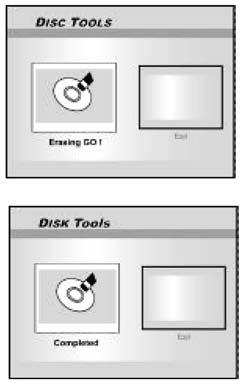

41 Lemezkezelõ eszközök Törlés Mielõtt bármilyen tartalmat törölne DVD+RW lemezrõl, vagy a HDD-rõl, kérjük, gyõzõdjön meg róla, hogy semmilyen fontos tartalomra nem terjed ki a törlés! A lemezen vagy a HDD-n található valamennyi tartalom véglegesen elvész. Hasznos tudnivaló: Kizárólag a DVD+RW lemezek és a HDD törölhetõ új formátum létrehozása céljából. 1 A Disk Tools Menu megjelenítéséhez nyomja meg a [Disk Tools] 2 A [ ] [ ] gombok segítségével válassza ki az Erase menüpontot, majd nyomja meg az [OK] Lemez lezárása (kompatibilitás megteremtése) FIGYELEM! DVD+R lemezek esetében: A lemez lezárására csak akkor van szükség, ha a készülékkel írt lemezeket le kívánja játszani másik DVD-lejátszókon, vagy DVDmeghajtóval rendelkezõ számítógépen. Ha lezárja a lemezt, nem rögzíthet rá több felvételt, és nem is szerkesztheti azokat. Hasznos tudnivaló: A DVD+RW lemezeket NEM kell lezárni. 1 A Disk Tools Menu megjelenítéséhez nyomja meg a [Disk Tools] 2 A [ ] [ ] gombok segítségével válassza ki a Finalize (lezárás)menüpontot, majd nyomja meg az [OK] A lemez lezárása megtörténik. 3 Válassza ki a DVD -t, vagy a HDD -t a [ ] [ ] gombok segítségével, és nyomja meg az [OK] Indítsa el a törlést az [OK] gomb megnyomásával! Lezajlik a törlés folyamata. 3 Mikor lezárta a lemezt, lépjen az EXIT ikonra, és nyomja meg az [OK] 4 Mikor befejezõdött a törlés, lépjen az EXIT ikonra, és nyomja meg az [OK] 40

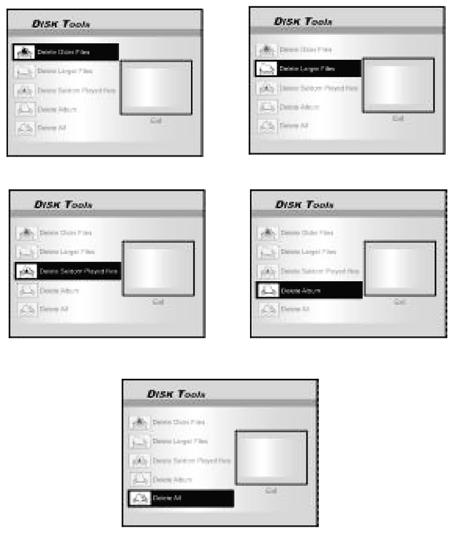

42 Lemezkezelõ eszközök A feleslegessé vált tartalmak törlése (csak HDD esetén) 1 A Disk Tools Menu megjelenítéséhez nyomja meg a [Disk Tools] 2 A [ ] [ ] gombok segítségével válassza ki a CleanUp Disk menüpontot, majd nyomja meg az [OK] Töredezettség-mentesítés (csak HDD esetében) A Defragment eljárás felismeri azokat a tartalmakat a HDD-n, amelyek folyamatosan blokkolják az elérhetõ tárhelyet. 1 A Disk Tools Menu megjelenítéséhez nyomja meg a [Disk Tools] 2 A [ ] [ ] gombok segítségével válassza ki a Defragment menüpontot, majd nyomja meg az [OK] A defragmentáció (töredezettség-mentesítés) megkezdõdik. 3 Válassza ki a Delete Older Files, Delete Larger Files, Delete Seldomly Played Files, Album Files vagy Delete All menüpontok valamelyikét, majd nyomja meg az [OK] 3 Amikor a Defragment folyamat befejezõdött, lépjen ki a Disk Tools menübe a [ ], majd az [OK] gomb megnyomásával. Hasznos tudnivalók: A HDD-n található tartalmak nem vesznek el a folyamat során. A teljesítmény javítása érdekében ajánlott a rendszeres defragmentáció. 4 A feleslegessé vált tartalmak törlõdnek. 5 Mikor elkészült, léptesse a kurzort az EXIT ikonra, és lépjen ki az [OK] gomb megnyomásával! Figyelem! A Cleanup funkció végérvényesen kitörli a kiválasztott fájlokat. 41

43 A GUI (grafikus kezelõfelület) használata Rendszer Videokimenet A video jelkimenet átállítása. SCART S-Video SCART RGB (alapbeállítás) KOMPONENS Progresszív Megjegyzés: Ha a SCART kimeneti csatlakozó aljzaton keresztül csatlakoztatja a készüléket a TVhez, állítsa a VIDEO OUTPUT-ot SCART S-Video vagy SCART-RGB üzemmódba! Ha a COMPONENT kimeneti csatlakozó aljzaton keresztül csatlakoztatja a készüléket a TV-hez, állítsa a VIDEO OUTPUT-ot COMPONENT üzemmódba! Az idõ megjelenítése Válassza ki a rendszer órájának megjelenési formáját! H/N/É - 12-órás N/H/É - 12-órás É/H/N - 12-órás H/N/É - 24-órás N/H/É - 24-órás É/H/N - 24-órás Dátum Állítsa be a dátumot a készüléken! Idõ Állítsa be az idõt a készüléken! ÓRA:PERC:MÁSODPERC AM/PM Elalváskapcsoló Kikapcsolva/30/60/90/120 perc (alapbeállítás: kikapcsolt) Megjegyzés: Az elalváskapcsoló segítségével azt állíthatja be, hogy a DVD-felvevõ mennyi idõvel azután kerüljön készenléti állapotba, hogy semmiféle mûködést nem észlel (pl. felvétel, lejátszás, idõzített felvétel vagy szerkesztés). Visszaállítás --- (Kikapcsolva) Visszaállítás Audio Digitális kimenet A digitális hangkimenet beállításai PCM (Lehetõvé teszi a digitális hangkimenetet PCM adatok formájában) Kódolt adatok továbbítása (Lehetõvé teszi a digitális hangkimenetet kódolt formában) (Alapbeállítás) DTS kimenet Bekapcsolja/kikapcsolja a Digital Theater System kimenetet. ON (bekapcsolja a Digital Theater System üzemmódot) OFF (bekapcsolja a Digital Theater System üzemmódot) Nyelv OSD (képernyõ-kijelzés) Kiválaszthatja a rendszer mûködésének nyelvét. A választási lehetõségek: angol, francia, német, olasz, spanyol, holland, dán, finn, svéd, lengyel, norvég, görög, portugál A menü nyelve Válassza ki a menü nyelvét! A választási lehetõségek: angol, francia, német, olasz, spanyol, holland, dán, lengyel, svéd, finn, portugál, görög, norvég. A kísérõhang nyelve Válasszon egy kisérõhang nyelvet! A választási lehetõségek: angol, francia, német, olasz, spanyol, holland, dán, lengyel, svéd, finn, portugál, görög, norvég. A felirat nyelve Válassza ki a felirat nyelvét! A választási lehetõségek: angol, francia, német, olasz, spanyol, holland, dán, lengyel, svéd, finn, portugál, görög, norvég, kikapcsolva. Lejátszás Képformátum A kép és hang paramétereinek beállítása lejátszás közben. 16:9 Wide 4:3 Pan 4:3 L.Box Szülõi felügyelet (gyermekzár) Állítsa be a lejátszható tartalmak korlátozását a funkciót támogató lemezek esetében. Állítsa be a kívánt szintet! (Kikapcsolva, 1-8) A szülõi felügyelet kategóriái (szintjei): 1: Gyermekek nézhetik 2: G 3: PG 4: PG-13 5: PR-R 6: R 7: NC-17 8: Felnõtt 9: Kikapcsolva Jelszó Állítson be egy rendszervédõ jelszót! A jelszó a beállítások megváltoztatásához szükséges. RÉGI jelszó (XXXX) ÚJ jelszó (XXXX) Jóváhagyás (XXXX) *(Alapbeállítás:0000) Képváltási idõ Állítsa be az egy diakép (JPEG fájl) megtekintésére fordítandó idõtartamot! Kikapcsolva 3-99 másodperc (alapbeállítás: 5 másodperc) VCD PBC A lejátszás-vezérlés bekapcsolása/kikapcsolása VCD és SVCD lemezek esetében. ON (bekapcsolva) OFF (kikapcsolva) TV Audio Sztereó MAIN SAP (második audio program) Monó 42

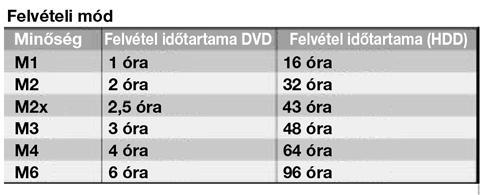

44 A GUI (grafikus kezelõfelület) használata Felvétel A felvétel minõsége Adja meg a felvétel minõségének alapbeállításait! M1 (1 óra) M2 (2 óra) M2x (2,5 óra) M3 (3 óra) M4 (4 óra) M6 (6 óra) Fejezetjelzõk Állítsa be az automatikus fejezetekre bontás idõtartamát. Kikapcsolva 5/10/15/20/25/30 perc (alapbeállítás: 5 perc) TV tuner TV-jel -- Antenna vagy kábel vagy automatikus (válassza ki az antennabemenet típusát) Ország -- Válassza ki a tartózkodási helyét Szolgáltatások -- Csatorna keresése vagy szerkesztése (Válassza ki az újbóli csatornakereséshez, vagy csatornaszerkesztéshez!) 1 A rendszermenü megjelenítéséhez nyomja meg a [SYSTEM MENU] 2 A [ ] [ ] gombok segítségével válasszon a System, Language, Playback, Record, Audio, TV Tuner és EXIT menüpontok közül, majd a [ ] vagy a [ ] gomb megnyomásával térjen sza az elõzõ szintre! 3 Válassza ki a címet a [ ] [ ] gombok segítségével, és nyomja meg a [ ], vagy az [OK] 4 A [ ] [ ] gombokkal állítsa be az opciót, és nyomja meg az [OK] Kilépés a SYSTEM menübõl Nyomja meg a [SYSTEM MENU] gombot egyszer, vagy a [ ] gombot annyiszor, ahányszor szükséges a rendszermenübe történõ visszatéréshez! Finomhangolás ~ ~ +24 (Válassza ki a csatorna frekvenciájának kézi finomhangolásához!) 43
