UNIVERZÁLIS OLAJFŰTÉS Ű HP 125 KAZÁN

Átírás

1 UNIVERZÁLIS OLAJFŰTÉS Ű HP 125 KAZÁN HASZNÁLATI UTASÍTÁS Wilker Kft H-2600 Vác Diadal tér. 2. Tel:

2 Ajánlott az alábbi információk részletes tanulmányozása, a kazán megbízható és rendeltetésszer ű használatának érdekében. 1. Rendeltetés Az univerzális olajfűtés ű HP 125 kazán nagyüzemi épületek fű tésére szolgál (üzletek, autó szervizállomások, csarnokok, raktárépületek, épül ő házak beltéri munkálatai során, állat,- mezőgazdasági épületek, pincék, garázsok stb ), központifű téses rendszer nélkül. A kazán üzemeltethet ő ásványi és növényi olajokkal úgy, mint motor,- és fűtőolajak, hajtóm ű és hidraulikus folyadékok, HBO I, II és III olajok maximum 6.00 mm2/ s os kinematikus viszkozitással, 20 C-on. NE HASZNÁLJ HAJTÓMŰ OLAJAKAT, MERT OLYAN ANYAGOKAT TARTALMAZHATNAK, AMELYEK KÁROS HATÁSSAL LEHETNEK A KAZÁN MŰKÖDÉSÉRE! 2. Környezeti feltételek tároláshoz Az univerzális olajfűtés ű HP 125 kazánt rendeltetésszer ű tárolásához az alábbi feltételeknek kell eleget tenni: Hőmérséklet biztosítása: C között Viszonylagos páratartalom 5% 85% Nyomás 800 hpa 1200 hpa Portalan hely Kémiai szennyeződésmentes környezet 3. A működéshez szükséges környezeti feltételek Az univerzális olajfűtés ű HP 125 kazánt rendeltetésszer ű mű ködéséhez az alábbi feltételek szükségesek: Hőmérséklet biztosítása 0 30 C között Viszonylagos páratartalom 5% 85% Nyomás 800 hpa 1200 hpa Környezeti hatások elleni védelem szintje IP65 A helyiség, ahol a gépet használni kívánják, jól szellőztethet ő legyen 4. A szabályzó sajátosságai Az elektromos feszültség a kazán teljesítményének beállításánál 22 kw és 30 kw érték között van Védelem a túlmelegedés ellen Védelem az olaj kifröccsenése ellen (a kazánon) Automatikus memória beállítás áramkimaradás esetére

3 5. Biztonsági szempontok Az univerzális olajfűtés ű HP 125 kazánt 230 V-al és 50 Hz váltakozó árammal kell ellátni. Egy olvadó biztosítékkal együtt be van építve a szabályzó modulba (1 A 250 V). Ennek a biztosítéknak a cseréjét csak akkor lehet elvégezni, ha azt a külső áramellátástól függetlenítjük (230 VAC 50 Hz). Az univerzális olajfűtés ű HP 125 kazán két bi-metál érzékelő vel van felszerelve, amely a gép biztonságos és gazdasági üzemelését garantálja. A bi metál érzékel ő, amely az égéstérben van elhelyezve az érintkező k bezárásával reagál, amikor a kazán hőmérséklete 40 C fölé emelkedik és akkor nyitja meg újra ő ket, amikor 35 C alá süllyed a hő mérséklet. Vészhelyzet esetén (túlmelegedés, olaj kifröccsenés) a processzor ellenőrzi a bi-metál érzékel ő által leadott jelet és kapcsolatba lép a kivezet ő ventillátorral addig, amíg a kazán le nem hűl 35 C alá. A második bi-metál érzékel ő a ventillátor közelében található. Határértéke 90 C. A kapcsoló nyílásai akkor nyílnak meg ha a hő mérséklet eléri a fenti határértéket, ez azt eredményezi, hogy a kazán azonnal átkapcsol túlfűtöttség üzemmódba (ahogyan a 8- as képnél látod a kézikönyvben). A kazán egy súlyérzékelő vel is fel van szerelve, amely a túlfolyó tartály alatt helyezkedik el. A tartály töltésére a kazán azonnal átkapcsol túlfolyás üzemmódba (ahogyan a 8-as képnél látod a kézikönyvben). A szabályzó panel összekapcsolása a rendszer többi elemével (érzékelő vel, szivattyúval, ventillátorral) a gyárban történik. Biztonsági okokból semmilyen beavatkozás nem engedélyezett a kazán szabályzójának tokba zárt és lepecsételt alkatrészeihez vagy az összeköttetésekhez normális mű ködés közben. Bármilyen illetéktelen személy beavatkozása áramütést eredményezhet (230 VAC, 50 Hz) ugyanúgy, mint égési sérülést. 6. Az egység felépítése SZABÁLYZÓ MODUL

4 1. Kép. Az univerzális olajfűtés ű HP 125 kazán metszete Jelmagyarázat: T40 Bi-metál kazán hőmérsékletérzékelő T100 Bi-metál biztonsági szenzor (STB OVF Túlfolyás figyelő MP Szivattyú/Pumpa 48 W (230 VAC, 50 Hz) MW Ventillátor 35 W (230 VAC, 50 Hz), 1000 m3/h kivezet ő KB Billentyűzet D1 Kazán túlmelegedési jelző D2 Tartály túltöltési jelző D3 Szivattyú/pumpa motor fordulatsebesség jelző D4 Kazán ki/bekapcsolás jelző 2. Kép. A kazán szabályzója (össze)kapcsolása Kazán termosztát Biztonsági termosztát (STB) Túlfolyás figyelő HP 125 szabályzó Ventillátor Szivattyú 230 V, 50 Hz 7. Az egység beüzemelése

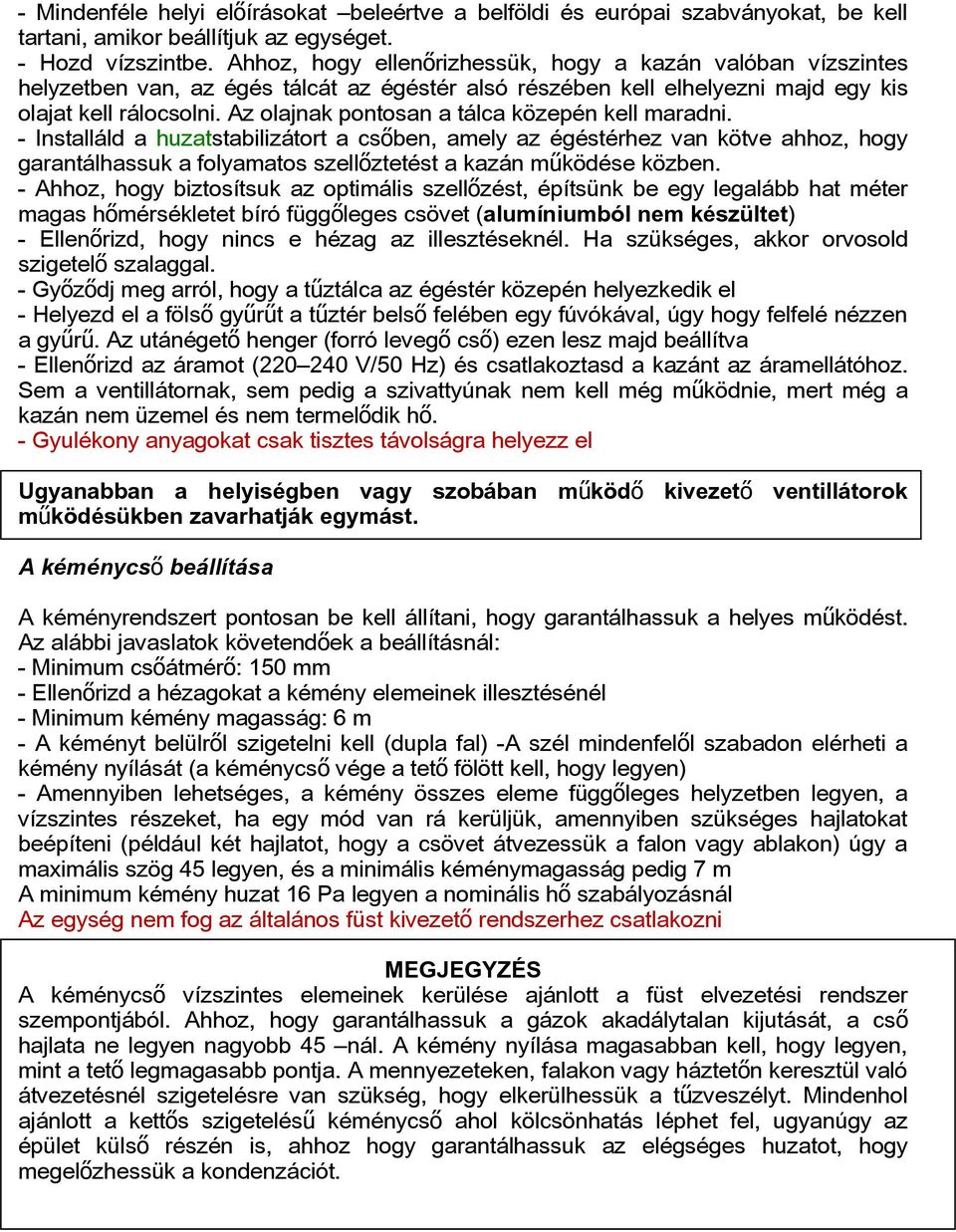

5 - Mindenféle helyi elő írásokat beleértve a belföldi és európai szabványokat, be kell tartani, amikor beállítjuk az egységet. - Hozd vízszintbe. Ahhoz, hogy ellenő rizhessük, hogy a kazán valóban vízszintes helyzetben van, az égés tálcát az égéstér alsó részében kell elhelyezni majd egy kis olajat kell rálocsolni. Az olajnak pontosan a tálca közepén kell maradni. - Installáld a huzatstabilizátort a cső ben, amely az égéstérhez van kötve ahhoz, hogy garantálhassuk a folyamatos szellőztetést a kazán működése közben. - Ahhoz, hogy biztosítsuk az optimális szellő zést, építsünk be egy legalább hat méter magas hőmérsékletet bíró függőleges csövet ( alumíniumból nem készültet) - Ellenő rizd, hogy nincs e hézag az illesztéseknél. Ha szükséges, akkor orvosold szigetel ő szalaggal. - Győződj meg arról, hogy a tűztálca az égéstér közepén helyezkedik el - Helyezd el a föls ő gyűrűt a tűztér bels ő felében egy fúvókával, úgy hogy felfelé nézzen a gyűr ű. Az utánéget ő henger (forró leveg ő cs ő) ezen lesz majd beállítva - Ellenő rizd az áramot ( V/50 Hz) és csatlakoztasd a kazánt az áramellátóhoz. Sem a ventillátornak, sem pedig a szivattyúnak nem kell még mű ködnie, mert még a kazán nem üzemel és nem termelődik h ő. - Gyulékony anyagokat csak tisztes távolságra helyezz el Ugyanabban a helyiségben vagy szobában működ ő kivezet ő ventillátorok működésükben zavarhatják egymást. A kéménycs ő beállítása A kéményrendszert pontosan be kell állítani, hogy garantálhassuk a helyes mű ködést. Az alábbi javaslatok követendőek a beállításnál: - Minimum csőátmér ő: 150 mm - Ellenőrizd a hézagokat a kémény elemeinek illesztésénél - Minimum kémény magasság: 6 m - A kéményt belülről szigetelni kell (dupla fal) -A szél mindenfelő l szabadon elérheti a kémény nyílását (a kéménycs ő vége a tet ő fölött kell, hogy legyen) - Amennyiben lehetséges, a kémény összes eleme függő leges helyzetben legyen, a vízszintes részeket, ha egy mód van rá kerüljük, amennyiben szükséges hajlatokat beépíteni (például két hajlatot, hogy a csövet átvezessük a falon vagy ablakon) úgy a maximális szög 45 legyen, és a minimális kéménymagasság pedig 7 m A minimum kémény huzat 16 Pa legyen a nominális h ő szabályozásnál Az egység nem fog az általános füst kivezet ő rendszerhez csatlakozni MEGJEGYZÉS A kéménycs ő vízszintes elemeinek kerülése ajánlott a füst elvezetési rendszer szempontjából. Ahhoz, hogy garantálhassuk a gázok akadálytalan kijutását, a cső hajlata ne legyen nagyobb 45 nál. A kémény nyílása magasabban kell, hogy legyen, mint a tet ő legmagasabb pontja. A mennyezeteken, falakon vagy háztető n keresztül való átvezetésnél szigetelésre van szükség, hogy elkerülhessük a tű zveszélyt. Mindenhol ajánlott a kettős szigetelés ű kéménycs ő ahol kölcsönhatás léphet fel, ugyanúgy az épület küls ő részén is, ahhoz hogy garantálhassuk az elégséges huzatot, hogy megelőzhessük a kondenzációt.

6 Semmilyen anyag ne legyen a kazán közelében, beleértve a nem gyúlékony anyagokat is. Folyamatosan jól szellőtethet ő, kell hogy legyen (a helyiség), ez szükséges a megfelel ő égéshez. 3. kép Kémény rendszer

7 8. Az egység működésének leírása Szabályzó Panel Az univerzális olajfűtés ű HP-125 kazán szabályzó négy darab gombbal felszerelve, amely lehetővé teszi a kezel ő számára, hogy szabályozza a kazán mű ködését. Továbbá van négy darab led dióda, amely jelzi az egység működését. A kazán túlfűtöttségi jelzője (STB termosztát) + Túlfolyás tálca túltöltöttség jelzője A kazán hatékonyság szabályzók - A szivattyú működési jelzője A kazán Be/ON kapcsolója A kazán készenléti jelzője KI/OFF kapcsoló kijelzője 4.kép Az univerzális olajkazán szabályzó monduljának előlap nézete Az alábbiak a gép működésének sajátosságai Stop Begyújtás/izzítás Működés Lekapcsolás Túlfűtöttség Tartály túltöltés A gép felkészült a működésre A kezdeti működési szakasz Normális működési szakasz Az egység kikapcsolása Vészhelyzet esetén kikapcsolás Vészhelyzet esetén kikapcsolás

8 A h ő nyerése az olaj magas fokon való melegítésével nyert gáz elégetésével keletkezik. A (Stop) szakasznál az egység a készenlét állapotában van, amikor a dugót az áramhálózathoz csatlakoztatjuk. Ilyenkor még nem termelődik h ő és a szivattyú, illetve a ventillátor sem mű ködik. A Start gomb megnyomásával világítani kezd a zöld dióda és a kazán kapcsolója a begyújtáshoz/izzításhoz. Ha a kazán felmelegedett 40 C fokra, az égőtérben található termosztát érintkező k bezárulnak és a szivattyú és a ventillátor dolgozni kezdenek. Ezt a kontroll panelen lév ő sárga led dióda kigyulladása jelzi. A hideg kazán esetében kisebb mennyiség ű olaj szükséges, a gépnek az els ő fázisban legalább harminc percig kell működnie (ezt a kontroll panelen lév ő - jel jelöli, a sárga dióda alacsonyabb tartományban világít). Ezen a ponton a pumpa körülbelül 1.85 kg/h mennyiség ű olajjal látja el a kazánt. Harminc perc után, a második szakasz veszi kezdetét, (ezt a kontroll panelen lév ő + jel jelöli, a sárga dióda magasabb tartományban világít). Amikor ez a második szakasz veszi kezdetét, a kazán körülbelül 2.55 kg/h mennyiség ű olajjal van ellátva. A kazán lekapcsolásához a Stop gombot kell használni a kontroll panelen. A pumpa abban a pillanatban leáll (a sárga és zöld fények kialszanak a panelen). A kivezet ő ventillátor továbbra is dolgozik, amíg a hő mérséklet 35 C alá nem csökken (Shutdown). Ahogy a hő mérséklet eléri a 35 C alattit, a kazán visszatér a Stop állásba. A kazán magától is leállhat az alábbi esetekben: - Az égőtér túlmelegedése esetén - Túlfolyás A túlmelegedés jelzést a bi-metál szenzor küldi, amely a ventillátor közelében helyezkedik el. A érintkezők nyílása jelzi a hő mérséklet rendkívüli határértékét. A szabályzó rendszer leállítja a pumpát (a pumpa működését jelz ő sárga fény kialszik) és a túlmelegedés állapotát pedig a szabályzó panelen lév ő piros fény mutatja. A kivezető ventillátor továbbra is dolgozik, amíg a hő mérséklet 35 C alá nem csökken (Shutdown). Ahogy a hőmérséklet eléri a 35 C alattit, a kazán visszatér a Stop állásba. A Stop szakasz átkapcsolásánál (még akkor is, amikor már leállt és az áramellátásba visszakapcsolódott) a túlmelegedés jelzése fennmarad. Annak érdekében, hogy a túlfű töttségi jelzést töröljük és visszatérhessünk normális működési rendbe, meg kell várni, míg a kazán teljesen lehű l (a ventillátor is kikapcsol) aztán meg kell nyomni a gombot, amely a bi-metál szenzor foglalatán található. Ha ez megtörtént, a Stop gombot be kell nyomni, amely a led dióda túlfűtöttség jelző gombjának kikapcsolását eredményezi majd. A kazán ekkor újraindítható. A túlfolyás jelzést a mechanikus szenzor küldi, amely a túlfolyás tartály alatt található. Az érzékelő k kinyílása jelzi a tartály (túl)telítettségét. Ugyanekkor a pumpa leáll és a pumpa működését jelz ő led dióda (a sárga) kialszik. A piros led dióda kigyullad, jelezve, hogy túltelítettség lépett fel. A kivezet ő ventillátor továbbra is dolgozik, amíg a hőmérséklet 35 C alá nem csökken (Shutdown). Ahogy a hő mérséklet eléri a 35 C alattit, a kazán visszatér a Stop állásba. A túlfolyás tartályt ki kell üríteni és a Start gombot be kell nyomni. Ez azt fogja eredményezni, hogy a piros led dióda túlfolyás jelző je ki fog aludni. A kazán újraindítható.

9 5. kép A véd ő felszerelések elhelyezkedése a kazánon: 1. Égőtér termosztát 2. Túlmelegedés elleni védelem 3. Túlfolyás elleni védelem 9. A kazán működése FIGYELEM! OLAJAT TÖLTENI A KAZÁNBA ÉS MEGGYÚJTANI AMÍG AZ ÉGŐ TÉR VAGY AZ ÉGÉS TÁLCA MELEG SZIGORÚAN TILOS! MINDIG VÁRD MEG, AMÍG

10 TELJESEN LEHŰ L A KAZÁN LEMEZ. E TANÁCS BE NEM TARTÁSA ELLENŐRZETLEN (GŐ ZT) ÉS ÉGÉST EREDMÉNYEZHET! Az egység beindítása A beindítás során a kazán áthalad különböz ő működési szakaszokon, attól függő en hogyan lett a kezel ő által beállítva, és az információ alapján, amelyet az érzékelő k közvetítenek a szabályzó rendszernek. - Amennyiben szükséges, a vizet le kell engedni az üzemanyagtartályból, majd fel kell tölteni olajjal. - Helyezd be a kábeldugót a konnektorba (230 V 50 Hz). - Emeld fel a kazán fels ő részén lév ő burkot és távolítsd el az égő tér fedelét. Távolítsd el a hengert és a gyűrű t (ha szükséges, óvatosan tisztítsd meg az égés tálcát és az alját, ugyanúgy, mint az egész égőteret, beleértve a vezetőhüvelyeket és a gyűrűket). - Ellenőrizd, hogy az égőtálca lehűlt e és tisztítsd meg, majd tölts rá kb. 250 ml fűt ő vagy üzemanyag olajat. - Gyújts meg egy darab papírt, majd dobd be az égőtérbe. - A gyűrűt és a hengert, csatlakoztasd az égőtér fedelét és csukd be a fels ő a kazán fels ő házát/borítását - Nyomd meg a Start gombot a kontroll panelen (a zöld led diódának fel kell gyulladnia) - Körülbelül tíz-tizenöt perc után, a szoba hőmérsékletétől függő en, az üzemanyag pumpa és a ventillátor mű ködésbe lép. Ugyanakkor, a sárga led dióda, amely a pumpa működését jelzi, fel kell, hogy gyulladjon. A kazán az els ő szakaszban csökkentett/alacsony teljesítménnyel (22 kw, égés1.85 kg/h) megkezdi mű ködését. Ebben a fázisban talán ez (teljesítmény) lesz jellemz ő. A második szakaszban, megemelt teljesítménnyel (30 kw, égés 2.55 kg/h), mű ködhet (a + lehet állítani) harminc perccel a kazán beindítása után. Minden alkalommal, amikor mű ködés közben megnyomjuk a Stop illetve a Start gombot, más égési intenzitásba kezd/vezet. A gép kikapcsolása Nyomd meg a Stop gombot a kontroll panelen (a sárga led dióda kialszik). A pumpa leáll az üzemanyag égő tér tálcára való adagolásában. A ventillátor folytatja működését, míg a kazán le nem hűl. Semmilyen esetben sem szabad az áramellátást megszüntetni, amíg a ventillátor dolgozik. Meg kell várni amíg, a kazán teljesen lehű l. A kazán leállítása automatikusan történik. Tudnunk kell, hogy a vas lemez a kazán kikapcsolása

11 után is egy ideig még magasabb hőmérséklet ű lesz (a környezet hőmérsékletétő l függ) és a kazán nem indítható újra, amíg az le nem hűl. 6.kép Kazán struktúrája

12 1. Olajtálca 2. Gyűrű 3. Égéstér 4. Henger 5. Üzemanyag tartály 6. Szivattyú és szabályzó 7. Olaj ellátó cső 8. Égéstér fedele Kezelés A kazán nem igényel túl sok karbantartási munkát. A gyártó tanácsait követve garantálható a megbízható és biztonságos működés. - Tisztítsd ki az égőtálcát és az égőtér elemeit (hengerfej, gyűr ű és a tet ő) naponta. - Ellenőrizd a túlfolyó csövet (az égéstér alsó részen lév ő cs ő közvetlenül az túlfolyás tartály mellett) és tisztítsd meg, ha szükséges. - Tisztítsd meg az ég ő alját az égőtérben (az égő tálca alatti egységet) legalább egyszer egy héten. - Ellenőrizd, hogy a leveg ő beöml ő nyílások az égőtér alsó és fels ő részén nincsenek e eltömődve. - Tisztítsd meg az égéstálca olajellátását biztosító csövét legalább egyszer egy héten. A maximum működési id ő, amelyet tisztítás nélkül érhetünk el az 7-14 óra (attól függ, hogy mennyi olajat használtunk el a fűtéshez). - Tisztítsd meg az olajtartályt és az olaj szivattyú szűrőjét a fűtési szezon alatt. - Ha a kazánt nem használjuk hosszabb ideig, akkor az égő teret és a napi tartályt óvatosan meg kell tisztítani és vonjuk be egy vékony olajréteggel, hogy ez megvédje az esetleges rozsdásodástól. SZEZONÁLIS ÁTVIZSGÁLÁS, HOZZÁÉRT KARBANTARTÁS Ő AJÁNLOTT

13 7. kép Égéstér. 10. Javítás Az alábbi lista talán segítségedre lesz, hogy be tud azonosítani a hibát, amely a kazán leállását okozhatja. A hiba elhárítása általában egyszer ű. A leggyakrabban elő forduló hibákat az alábbiakban felsorakoztattuk. A számok a lehetséges hibákat jelölik. FIGYELEM! A dugót el kell távolítani a konnektorból, mielő tt bármilyen hibaelhárítással próbálkoznánk! HIBA OKOK A szivattyú nem indul be és a szivattyú működésének jelzője nem gyullad ki/világít A láng kialszik, de a szivattyú továbbra is dolgozik, Az égőtér morajlik Korom jelenik meg az égőtérben, illetve a kéményben Elégetlen olaj marad az égőlemezen , vagy túlságosan is sok kezdetnél Sorszám Hiba Megoldás 1 Nincs áram (alatt) Ellenő rizd, hogy a dugó benne van a konnektorban, továbbá a kábelt 2 Víz vagy üledék van a tartályban Tisztítsd ki a tartályt és a filtert

14 3 A szivattyú motorja nem működik 4 A motor és a szivattyú nem működik/üzemel 5 Az üzemanyag cs ő el van tömő dve, az olaj a visszavezet ő csövön visszakerül a tartályba 6 A szivattyút ellenőrző termosztát nem éri el a kívánt hőmérsékletet 7 Túlfolyás védelmi elem tele van 8 Az STB (ellenőrző termosztát) nem mű ködik rendesen vagy egyáltalán nem működik 9 Elégtelen levegő ellátás az égéshez 10 Helytelen huzat/szellőztetés 11 A kémény huzata túl erő s vagy nagyon változékony Ellenő rizd az STB-t (termosztát) és a túlfolyás védelmet Az üzemanyag túl sűr ű vagy túlságosan hideg. Lazítsd föl üzemanyag olajjal Ellenő rizd a szivattyút ellenőrző termosztátot, ha szükséges cseréld ki Ellenő rizd a motort és győző dj meg arról, hogy a szivattyú nem piszkos belülről Ellenő rizd az az STB-t (termosztát) és a túlfolyás védelmet Tisztítsd meg az üzemanyagcsövet, ha szükséges cseréld ki Várd meg, míg lehű l a kazán és indítsd újra Cseréld ki a termosztátot Tisztítsd ki Állítsd be újra a termosztátot Cseréld ki Tisztítsd ki az égő tartály nyílásait Ellenő rizd a szellőztet ő /ventillátor helyes működését Ellenő rizd, hogy a kéménycs ő a szerint lett e összeszerelve, ahogyan a A kéménycs ő beállítása részben javasoltuk Amennyiben szükséges tisztítsd ki Állítsd be huzat/szellőztető stabilizálót és minimum 2 mm W.C (16 Pa)

15 12 A kémény huzata túl gyenge értéket állíts be Ellenő rizd az összes illesztést Csökkents le a hajlatok számát Szélesítsd ki a kéményt Szigetelt körbe a kéményt az épületen kívül Tanulmányozd a kéménycsőrő l szóló információkat a használati utasításban TECHNIKAI SAJÁTOSSÁGOK Minimális hőkiadás kw 22 Maximális hőkiadás kw 30 Minimum olaj felhasználás Kg/h 1,85 Maximális olaj felhasználás Kg/h 2,55 Meleg levegőáramlás M 1,000 Elektromosság ellátás V/Hz 230/50 Áram igény A 0,6 Kémény csatorna átmérője Mm 150 Szélesség Cm 85 Magasság C 137 Hosszúság Cm 54 Súly Kg 90 EN 1 Típus: HP Távolság gyúlékony anyagoktól: 140 cm Felszereltségi osztályzat: 5 Hőbesorolás: 30 kw Üzemanyag típusa: Fűtőolaj Elektromos
