Rendszerszabályozás. Kezelési útmutató. TopTronic C. Rendszerszabályozás TopVent -hez C-SYS / 1

Átírás

1 Kezelési útmutató TopTronic C Rendszerszabályozás TopVent -hez C-SYS / 1

2 1 Alkalmazás Rendeltetésszerű használat Felhasználó csoport 3 2 Alapadatok Kezelőelemek Kijelzőelemek Rövidítések Üzemmódok magyarázata Rendszeráttekintés Jelszó megadása Kijelentkezés Dátum/idő megváltoztatása 8 3 Menü felépítése 9 4 Kezelési példák Üzemmódok kapcsolása Helyiség-hőmérséklet beállított érték beállítása Heti naptár programozása 13 5 rmációs menük rmációs menü - zónák rmációs menü - befúvottlevegős készülék rmációs menü - recirkulációs készülék 17 6 Zónák kezelőmenüje 18 7 Zavarjelzések Zavar kijelzése Zavar feldolgozása Zavarlista 20 8 Beállítható paraméterek / 2

3 Alkalmazás 1 Alkalmazás 1.1 Rendeltetésszerű használat A zónaszabályozó kezelőpanellel egy kezelőkészülék a decentralizált csarnokszellőztető rendszerek egyszerű kezeléséhez és ellenőrzéséhez. Hozzáférést biztosít a felhasználónak a szükséges információkhoz és beállításokhoz: Üzemmódok beállításainak kijelzése Hőmérséklet kijelzése és helyiség-hőmérséklet beállított érték megadása Heti programok kijelzése és programozása Zavarok kijelzése és kezelése Jelszóvédelem A rendeltetésszerű alkalmazáshoz hozzá tartozik az üzemelési feltételek betartása. Minden egyéb használat nem rendeltetésszerűnek minősül. Az ebből származó károkért a gyártó nem vállalja a felelőséget. 1.2 Felhasználó csoport A 2 kezelői szinthez a következők érvényesek: Kezelői szint Vendég Felhasználó csoport Gyakorlatlan felhasználók Hozzáférési jogok Olvasási jogok Hozzáférés szabad Felhasználó Képzett felhasználók Olvasási jogok Írási jogok Naptár Névértékek Kezelő-paraméter Zavarok nyugtázása jelszóval védett Gyári jelszó: / 3

4 Alapadatok 2 Alapadatok 2.1 Kezelőelemek A kezelés 8-soros kijelző és 6 nyomógomb segítségével történik: Nyom ó- gomb Funkció Zavarlista előhívása (röviden nyomja meg) Zavarok feloldása (3 mp-ig tartsa nyomva) Nyomó gomb villog: új zavar lépett fel Nyomó gomb világít: egy, már nyugtázott zavarjelzés még mindig jelen van Aktív funkciómezők megnyitása Főmenü előhívása Kapcsolási pontok tárolása/törlése Visszatérés az áttekintéshez mentés nélkül Navigálás felfelé a többoldalas menükben érték növelése Navigálás a következő funkciómezőhöz érték megerősítése Navigálás lefele a többoldalas menükben érték csökkentése / 4

5 Alapadatok 2.2 Kijelzőelemek Szimbólumok általában Szimbólum Jelentés Vendég kezelői szint i Felhasználó kezelői szint Rendszerinformáció! Zavar Szimbólum villog: új zavar lépett fel. Szimbólum világít: egy, már nyugtázott zavarjelzés még mindig jelen van. Szimbólumok a zavarlistában Szimbólum Jelentés Megjelenít egy zavart, amelyet nyugtázni kell.! Megjelenít egy nyugtázott zavart, ahol a hiba még nincs rögzítve. * Megjelenít egy ideiglenesen fellépő zavart, amelyet nyugtázni kell. 2.3 Rövidítések Kategória Rövidítés Jelentés Készüléktípusok REMU Befúvottlevegős-készülékek RECU Recirkulációs készülékek Üzemmódok AUTO Automatikus üzem Zóna CPR Lehűlésvédelem EXT Külső jel NCS Éjszakai hűtés OPR Túlfűtésvédelem OPTC Optimalizálás hűtés OPTH Optimalizálás fűtés REC Recirkuláció REC1 Recirkuláció 1-es fokozat RECU_H Bekapcsolás recirkulációs készülék fűtés RECU_C Bekapcsolás recirkulációs készülék hűtés SA1 Befúvott levegő 1-es fokozat SA2 Befúvott levegő 2-es fokozat ST Standby / 5

6 Alapadatok Kategória Rövidítés Jelentés Üzemmódok L_DEL_REC Utánfutás recirkuláció (helyi) készülék L_DOOR Légfüggöny (helyi) L_ES Kényszerüzem-Ki (helyi) L_REC Recirkuláció (helyi) S_PREH Előfűtő üzem hideg külső hőmérsékletnél S_FRPR Fagyvédelmi lekapcsolás 2.4 Üzemmódok magyarázata Kód SA2 SA1 REC REC1 ST CPR OPR NCS Üzemmód Befúvott levegő 2-es fokozat A készülék befújja frisslevegőt a helyiségbe. A külsőlevegő-hányad beállítható. A fűtés-/hűtésszabályozás a hő- és hűtési igény szerint történik. A nappali beállított helyiséghőmérséklet aktív. A készülék 2-es fokozatban üzemel (magas légteljesítmény). Befúvott levegő 1-es fokozat mint SA2, de a készülék 1-es fokozatban üzemel (alacsony légteljesítmény) Recirkuláció Be/Ki üzem: hő- vagy hűtési igény esetén a készülék elszívja a helyiség levegőjét, felmelegíti, illetve lehűti és ismét befújja a helyiségbe. A nappali beállított helyiséghőmérséklet aktív. Recirkuláció 1-es fokozat mint REC, de a készülék csak 1-es fokozatban üzemel (alacsony légteljesítmény) Standby A készülék normál módon kikapcsol. A következő funkciók aktívak maradnak: Lehűlésvédelem: Ha a helyiség hőmérséklete a beállított lehűlésvédelmi érték alá lecsökken, a készülék a helyiséget recirkulációs üzemmódban felfűti. Túlfűtésvédelem: Ha a helyiség hőmérséklete a beállított túlfűtésvédelmi érték fölé emelkedik, a készülék a helyiséget recirkulációs üzemmódban lehűti. Éjszakai hűtés: Ha a helyiséghőmérséklet az éjszakai lehűlés beállított értékét meghaladja és az aktuális külső hőmérséklet lehetővé teszi, a készülék hideg külső levegővel átöblíti a helyiséget / 6

7 Rendszerszabályozás TopVent -hez Alapadatok 2.5 Rendszeráttekintés Az Áttekintésben (Overview) a következő információk jelennek meg: Overview i 01/01 Mode SA2 REMU 01 02! 10:18! Menücím Készülékek zavarjelzései 02 Rendszerinformáció Recirkulációs készülékek Zóna aktuális üzemmódja Pontos idő Oldalszám Gyűjtött zavarjel Befúvottlevegős-készülékek Kezelői szint Dátum 2.6 Jelszó megadása Overview i 01/01 Mode SA2 REMU Az Áttekintésben (Overview) (a kurzorral menjen az 'O'-ra) nyomja meg a nyomógombot. 10:18 Password /01 Please enter the password: :18 Password /01 Please enter the password: :18 A jellel a jelszó 1. karakterét adja meg (gyári beállítás 12345). A jellel menjen a következő karakterhez. jellel adja meg a következő karak A tert, stb. A készre megadott jelszót a jellel erősítse meg. A Felhasználó kezelői szint aktív lesz. Megjelenik a Főmenü (Main Menu) Figyelem! Ha a nyomógombot 15 percig nem nyomja, a felhasználó automatikusan kijelentkezik. A Vendég kezelői szint aktív lesz / 7

8 Alapadatok 2.7 Kijelentkezés Main 5/5 Weekly calendar Date/Time Logout. A Főmenüben (Main Menu) a menjen a Kilépéshez (Logout). jellel Password 01/01 You are logged in Press to log out A jellel jelentkezzen ki. A jellel térjen vissza az Áttekintéshez (Overview). A Vendég kezelői szint újból aktív lesz. 2.8 Dátum/idő megváltoztatása Main 4/5 Operating Weekly calendar Date/Time Logout A Főmenüben (Main Menu) a jellel menjen 'Dátum/idő' (Date/Time) menühöz. Date/Time change Date: Time: 10:18:03 A A A A jellel menjen tovább a naphoz. jellel állítsa be az értéket. jellel menjen tovább a hónaphoz. jellel állítsa be az értéket, stb. Date/Time change A bejegyzést a jellel erősítse meg. Date: Time: 10:20:33 Vissza a Főmenühöz (Main Menu) nyomja meg a jelet. vagy Vissza az Áttekintéshez (Overview) nyomja meg a jelet / 8

9 Menü felépítése 3 Menü felépítése Figyelem! A ténylegesen megjelenített elemek ettől az ábrától eltérőek lehetnek. Ezek a telepített készüléktípusok és opciók függvényei. Főmenü Áttekintés Almenük Megjegyzések Main 1/5 Overview Operating Weekly calendar Date/Time Logout Az Áttekintésben (Overview) minden almenü elérhető a Vendég és a Felhasználó kezelői szinteken. Overview i 01/01 Mode SA2 REMU :18! Overview i 01/01 Mode SA2 REMU :18! TopTronic C 05/05 ZONE 01 04/05 ZONE 01 03/05 ZONE 01 02/05 ZONE 01 01/05 A rendszerinformáció fontos információkat ad a Hoval vevőszolgálatnak. rmációs menü - zónák Oldal: Overview i 01/01 Mode SA2 REMU :18! Overview i 01/01 Mode SA2 REMU :18! Overview i 01/01 Mode SA2 REMU :18! Overview i 01/01 Mode SA2 REMU :18! /05 REMU 01 04/05 REMU 01 03/05 REMU 01 02/05 REMU 01 01/05 REMU 01 05/05 REMU 02 04/05 REMU 02 03/05 REMU 02 02/05 REMU 02 01/05 REMU 02 05/05 RECU 61 04/05 RECU 61 03/05 RECU 61 02/05 RECU 61 01/05 RECU 61 05/05 RECU 62 04/05 RECU 62 03/05 RECU 62 02/05 RECU 62 01/05 RECU 62 rmációs menü - befúvottlevegős készülék 01 Oldal: rmációs menü - befúvottlevegős készülék 02 Oldal: További Befúvottlevegőskészülékek rmációs menü - recirkulációs készülék 61 Oldal: rmációs menü - recirkulációs készülék 62 Oldal: További recirkulációs készülékek / 9

10 Menü felépítése Főmenü Almenük Megjegyzések Main 2/5 Overview Operating Weekly calendar Date/Time Logout Operating 05/05 Operating 04/05 Operating 03/05 Operating 02/05 Operating 01/05 Zónák kezelőmenüje, Oldal: Csak a Felhasználó szinten érhető el Main 3/5 Overview Operating Weekly calendar Date/Time Logout Weekly calendar 1/50 Heti naptár Csak a Felhasználó szinten érhető el Main 4/5 Overview Operating Weekly calendar Date/Time Logout Main 5/5 Overview Operating Weekly calendar Date/Time Logout. Alarms 1/006 Date Time Unit ID : Date/Time change Logout Idő/Dátum Csak a Felhasználó szinten érhető el Kijelentkezés Csak a Felhasználó szinten érhető el Zavarlista Kijelzés a Vendég + Felhasználó szinten Feldolgozás csak a Felhasználó szinten / 10

11 Kezelési példák 4 Kezelési példák 4.1 Üzemmódok kapcsolása Példa: A zónának a heti naptár szerinti automatikus üzemre kell kapcsolnia. Követelmény: aktív Felhasználó szint (jelszó megadása, lásd 2.6 fejezet). Overview i 01/01 Mode SA2 REMU :18! Main 2/5 Overview Operating Weekly calendar Date/Time Logout Az Áttekintésben (Overview) (a kurzorral menjen az 'O'-ra) nyomja meg a nyomógombot. Megjelenik a Főmenü (Main Menu). A Főmenüben (Main Menu) a jellel menjen az Üzemeltetési menühöz (Operating ). Operating 01/05 REMU Operating mode: 3 1=ST/2=SA1/3=SA2 4=REC1/5=REC/6=EXT 7=AUTO Operating 01/05 REMU Operating mode: 7 1=ST/2=SA1/3=SA2 4=REC1/5=REC/6=EXT 7=AUTO Az Üzemeltetési menüben (Operating ) a jellel menjen a bejegyzésmezőhöz. A jellel állítsa be '7'-es értéket. A bejegyzést a jellel erősítse meg. Vissza a Főmenühöz (Main Menu) nyomja meg a jelet vagy Vissza az Áttekintéshez (Overview) nyomja meg a jelet. Figyelem! Részletesebb indormációt az üzemmódokhoz a '2.4 Üzemmódok magyarázata' fejezetben talál / 11

12 Kezelési példák 4.2 Helyiség-hőmérséklet beállított érték megadása Példa: A helyiség-hőmérséklet beállított értékét állítsa 22 C-ra. Követelmény: aktív Felhasználó szint (jelszó megadása, lásd 2.6 fejezet). Overview i 01/01 Mode SA2 REMU :18! Main 2/5 Overview Operating Weekly calendar Date/Time Logout Az Áttekintésben (Overview) (a kurzorral menjen az 'O'-ra) nyomja meg a nyomógombot. Megjelenik a Főmenü (Main Menu). A Főmenüben (Main Menu) a jellel menjen az Üzemeltetési menühöz (Operating ). Operating 01/05 REMU Operating mode: 7 1=ST/2=SA1/3=SA2 4=REC1/5=REC/6=EXT 7=AUTO Operating 02/05 Room temp. setpoints: Day 21.0 Cool prot Overheat prot Operating 02/05 Room temp. setpoints: Day 22.0 Cool prot Overheat prot A jellel menjen a kezelőmenü 2. oldalára. A 2. oldalon a jellel menjen a bejegyzésmezőhöz a napi helyiség-hőmérséklet beállított értékhez ('Day'). A jellel állítsa az értéket '22.0'-ra. A bejegyzést a jellel erősítse meg. Vissza a Főmenühöz (Main Menu): nyomja meg a jelet vagy Vissza az Áttekintéshez (Overview) nyomja meg a jelet / 12

13 Kezelési példák 4.3 Heti naptár programozása A heti naptárban határozza meg a hetente ismétlődő kapcsolási időket és üzemmódokat. Maximum 50 db kapcsolási pontot tud megadni. Figyelem! Ha a légtechnikai rendszerek nemcsak befúvott levegős, hanem recirkulációs készülékek is be van építve, akkor a heti naptár a befúvottlevegős-készülékekhez érvényes. A recirkulációs készülékek a hő- és hűtési igény szerint automatikusan kapcsolnak. Példa: Az alábbi üzemmódokat kell beprogramozni: Nap Idő Üzemmód Mo - Fr (Hé -Pé) 06:30 SA2 Mo - Fr (Hé -Pé) 17:00 ST Követelmény: aktív Felhasználó szint (jelszó megadása, lásd 2.6 fejezet). Overview i 01/01 Mode SA2 REMU :18! Main 3/5 Overview Operating Weekly calendar Date/Time Logout Az Áttekintésben (Overview) (a kurzorral menjen az 'O'-ra) nyomja meg a nyomógombot. Megjelenik a Főmenü (Main Menu). A Főmenüben (Main Menu) a jellel menjen a Heti naptárhoz (Weekly calendar). Weekly calendar 0/00 IDX Day Time Mode New Mon 00:00 ST Weekly calendar 0/05 IDX Day Time Mode New Tue 06:30 SA2 01 Mon 06:30 SA2 02 Tue 06:30 SA2 03 Wed 06:30 SA2 04 Thu 06:30 SA2 05 Fri 06:30 SA2 A Heti naptárban (Weekly calendar) a jellel menjen a naphoz. A jellel állítsa be a hétfőt 'Mon'. A jellel menjen az órára. A jellel állítsa az értéket '06'-ra. A jellel menjen a percre. A jellel állítsa az értéket '30'-ra. A jellel menjen az üzemmódra. A jellel állítsa az értéket 'SA2'-re. A jellel tárolja a kapcsolási pontot. A jellel menjen a naphoz. A jellel állítsa be a keddet 'Tue'. A jellel tárolja a kapcsolási pontot. Ugyanígy adja meg a kapcsolási pontokat szerdától péntekig / 13

14 Kezelési példák Weekly calendar 0/05 IDX Day Time Mode New Mon 17:00 ST 01 Mon 06:30 SA2 02 Tue 06:30 SA2 03 Wed 06:30 SA2 04 Thu 06:30 SA2 05 Fri 06:30 SA2 Weekly calendar 0/10 IDX Day Time Mode New Tue 06:30 ST 01 Mon 06:30 SA2 02 Mon 17:00 ST 03 Tue 06:30 SA2 04 Tue 17:00 ST 05 Wed 06:30 SA2 A jellel menjen a naphoz. A jellel állítsa be a hétfőt 'Mon'. Az órához, perchez és üzemmódhoz egymás után állítsa be: '17', '00' és 'ST'. A jellel tárolja a kapcsolási pontot. A jellel menjen a naphoz. A jellel állítsa be a keddet 'Tue'. A jellel mentse a kapcsolási pontot. Ugyanígy adja meg a kapcsolási pontokat szerdától péntekig. A Heti naptár beállításai után a jellel menjen vissza az Áttekintéshez (Overview). Heti naptár ellenőrzése Weekly calendar 10/10 IDX Day Time Mode New Mon 00:00 ST 06 Wed 17:00 ST 07 Thu 06:30 SA2 08 Thu 17:00 ST 09 Fri 06:30 SA2 10 Fri 17:00 ST A A jellel menjen az első oszlopba. jellel lapozzon a kijelzőn. Kapcsolási pont törlése Weekly calendar 3/06 IDX Day Time Mode New Tue 06:30 SA2 01 Mon 06:30 SA2 02 Tue 06:30 SA2 03 Wed 06:30 SA2 04 Thu 06:30 SA2 05 Fri 06:30 SA2 A jellel menjen a kívánt kapcsolási ponthoz. A jellel törölje a kapcsolási pontot / 14

15 rmációs menük 5 rmációs menük 5.1 rmációs menü - zónák A jellel menjen a következő oldalra. 01/05 Fresh air temp. 6.0 Room temperature 21.2 Room t. setpoint 21.0 Operating mode SA2 02/05 Heat demand 1/ 57.7 Cool demand 0 Changeover valves Heat 03/05 External enabling Heating Aktuális külső hőmérséklet Aktuális helyiség-hőmérséklet Helyiség-hőmérséklet beállított értéke Zóna aktuális üzemmódja Fűtési igényjelzés Hőigény Hűtési igényjelzés Fűtési-/hűtési váltószelep helyzete Külső engedélyezés fűtés/hűtés (automatikus átkapcsolásra vonatkozik) 03/05 External setting Heating Külső jel szerinti fűtés/hűtés (kézi átkapcsolásra vonatkozik) 04/05 External setpoint fresh air rate 10% Button ST Off Button REC Off 05/05 Operating selector REMU SA2 Külső beállított jel szerinti külsőlevegő-hányad Üzemmódkapcsoló nyomógomb ST Üzemmódkapcsoló nyomógomb REC Külső üzemmódkapcsoló Üzemmód kapcsoló nyomógomb: A jellel menjen a nyomógombhoz. A jellel aktiválja/deaktiválja (On/ Off). A készülékek 30 percig a kiválasztott üzemmódban üzemelnek és végül visszakapcsolnak automatikus üzemmódra. (A futási idő a kezelőmenüben beállítható.) A készülékek a kijelzett üzemmódban üzemelnek amíg Ön a külső kapcsolót automatikus üzemmódba vissza nem állítja. Figyelem! A ténylegesen megjelenített elemek ettől az ábrától eltérőek lehetnek. Ezek a telepített készüléktípusok és opciók függvényei / 15

16 rmációs menük 5.2 rmációs menü befúvottlevegős készülék A jellel menjen a következő oldalra 01/05 REMU 01 Supply air temp.: Actual value 32.5 Setpoint 32.7 Operating mode SA2 02/05 REMU 01 Heating valve 78% Cooling valve 0% Air-Injector 10% Recircul. damper 10% Return temp /05 REMU 01 Supply air temperature zavars Min limit < 5.0 Max limit > /05 REMU 01 Pumps DO /DI Heating pump On /On Cooling pump Off/Off 05/05 REMU 01 Operating hours Filter maintenance signal: 3000h Current: 230h Reset: 0 10:18! Aktuális befúvottlevegő-hőmérséklet Befúvottlevegő-hőmérséklet beállított érték A készülékek aktuális üzemmódja Fűtési szelep helyzete Hűtési szelep helyzete Örvénykamra helyzete 0 % = levegő függőleges befúvása 100 % = levegő vízszintes befúvása Recirkulációs zsalu helyzete Visszatérő hőmérséklet Befúvottlevegő-hőmérséklet MIN-határértéke Befúvottlevegő-hőmérséklet MAX-határértéke Ha a befúvottlevegő hőmérséklet ezen értékeken kívül esik, akkor zavar jelenik meg. Fűtőköri szivattyú: kapcsolási parancs és visszajelzés Hűtőköri szivattyú: kapcsolási parancs és visszajelzés Üzemórák karbantartási emlékeztetőhöz Az utolsó szűrőcsere óta eltelt idő Határértékek beállítása: A jellel menjen a határértékekhez. A jellel állítsa be az értéket. Karbantartási emlékeztető beállítása: A jellel menjen a bejegyzésmezőhöz. A jellel állítsa be az értéket. Az eltelt idő visszaállítása 0-ra: A jellel menjen a 'Reset'-re. A jellel állítsa az értéket '1'-re. Figyelem! A ténylegesen megjelenített elemek ettől az ábrától eltérőek lehetnek. Ezek a telepített készüléktípusok és opciók függvényei / 16

17 rmációs menük 5.3 rmációs menü recirkulációs készülék A jellel menjen a következő oldalra 01/05 RECU 61 Supply air temp.: Actual value 32.5 Setpoint 32.7 Operating mode RECU_H Door contact closed 02/05 RECU 61 Heating valve 100% Cooling valve 0% Air-Injector 10% Return temp /05 RECU 61 Supply air temperature zavars Min limit < 5.0 Max limit > /05 RECU 61 Pumps DO /DI Heating pump On /On Cooling pump Off/Off 05/05 RECU 61 Operating hours Filter maintenance signal: 3000h Current: 230h Reset: 0 Aktuális befúvottlevegő-hőmérséklet Befúvottlevegő-hőmérséklet beállított értéke A készülékek aktuális üzemmódja Kapukontakt helyzete Fűtési szelep helyzete Hűtési szelep helyzete Örvénykamra helyzete 0 % = levegő függőleges befúvása 100 % = levegő vízszintes befúvása Visszatérő hőmérséklet Befúvottlevegő-hőmérséklet MIN-határértéke Befúvottlevegő-hőmérséklet MAX-határértéke Ha a befúvottlevegő hőmérséklet ezen értékeken kívül esik, akkor zavar jelenik meg. Fűtőköri szivattyú: kapcsolási parancs és visszajelzés Hűtőköri szivattyú: kapcsolási parancs és visszajelzés Üzemórák karbantartási emlékeztetőhöz Az utolsó szűrőcsere óta eltelt idő Határértékek beállítása: A jellel menjen a határértékekhez. A jellel állítsa be az értéket. Karbantartási emlékeztető beállítása: A jellel menjen a bejegyzésmezőhöz. A jellel állítsa be az értéket. Az eltelt idő visszaállítása 0-ra: A jellel menjen a 'Reset'-re. A jellel állítsa az értéket '1'-re. Figyelem! A ténylegesen megjelenített elemek ettől az ábrától eltérőek lehetnek. Ezek a telepített készüléktípusok és opciók függvényei / 17

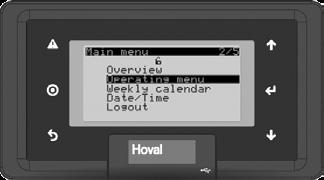

18 Zónák kezelőmenüje 6 Zónák kezelőmenüje Követelmény: aktív Felhasználó szint (jelszó megadása, lásd 2.6 fejezet). A jellel menjen a következő oldalra Operating 01/05 REMU Operating mode: 7 1=ST/2=SA1/3=SA2 4=REC1/5=REC/6=EXT 7=AUTO Operating 02/05 Room temp. setpoints: Day 21.0 Cool prot Overheat prot Operating 03/05 Night cooling summer 0 0=Off/1=Auto Room setpoint 21.0 Fan setpoint 100% (only valid for REMU) Operating 04/05 Runtime Button ST 30min Button REC 30min Fresh air rate 10.0% Üzemmód kiválasztása: A jellel menjen a bejegyzésmezőhöz. A jellel állítsa be a kívánt üzemmódot. Helyiség-hőmérséklet beállított érték megadása nappali / lehűlésvédelem / túlfűtésvédelem: A jellel menjen a bejegyzésmezőhöz. A jellel állítsa be az értéket. Éjszakai hűtés beállítása engedélyezés, helyiség-hőmérséklet- és ventilátor beállított értéke: A jellel menjen a bejegyzésmezőhöz. A jellel állítsa be az értéket. Üzemmódkapcsoló-nyomógomb futási idejének beállítása: A jellel menjen a nyomógombhoz. A jellel állítsa be az értéket. Az üzemmódkapcsoló-nyomógomb meg nyo má sával a készülék az itt megadott futási időtartam után visszakapcsol automati kus üzemre. Külsőlevegő-hányad beállítása: A jellel menjen a bejegyzésmezőhöz. A jellel állítsa be az értéket. (csak befúvottlevegős-készülékekhez) Operating 05/05 Room air temperature alarms Min limit < 5.0 Max limit > 40.0 Állítsa be a helyiség-hőmérséklet MIN- és MAX-határértékét: A jellel menjen a határértékekhez. A jellel állítsa be az értéket. Ha a helyiség-hőmérséklet ezen értékeken kívül esik, akkor zavar jelenik meg. Figyelem! A ténylegesen megjelenített elemek ettől az ábrától eltérőek lehetnek. Ezek a telepített készüléktípusok és opciók függvényei / 18

19 Zavarjelzések 7 Zavarjelzések Minden zavarjelzés a zavarjelzési listában eltárolásra kerül, és azt a felhasználónak nyugtáznia kell. Az azt aktíváló októl függően a zavar elhárítása után automatikusan törlésre kerül, vagy a zavar kézi törlése szükséges. 7.1 Zavar kijelzése Rendszeráttekintésben Overview i 01/01 Mode SA2 REMU 01 02! 10:18! Gyűjtött hibajel: Szimbólum villog: új zavar lépett fel. Szimbólum világít: egy, már nyugtázott zavarjelzés még mindig jelen van. Készülék zavarjelzési állapota Nr. 02 A zavarlistában Zavarlista előhívása: röviden nyomja meg. Alarms 1/006 Date Time Unit ID : : ! : *0301 Zavar keletkezési dátuma és ideje Az érintett készülék száma Zavar állapota: Megjelenít egy zavart, amelyet nyugtázni kell.! Kijelez egy nyugtázott zavarjelzést, ahol a zavar fennáll. * Megjelenít egy ideiglenesen fellépő zavart, amelyet nyugtázni kell. Alarm-ID (lásd: Zavarlista) / 19

20 Zavarjelzések 7.2 Zavar feldolgozása Követelmény: aktív Felhasználó szint (jelszó megadása, lásd 2.6 fejezet). Overview i 01/01 Mode SA2 REMU :18! Alarms 1/006 Date Time Unit ID : : *0301 Zavarlista előhívása bármely menüből: A nyomógombot röviden nyomja meg. Megjelenik a zavarlista (Alarms). A jellel menjen a zavarhoz. A jellel menjen a következő fennálló zavarhoz. A jellel erősítse meg, stb. Alarms 1/006 Date Time Unit ID : !0208 A zavarállapot szimbóluma megváltozik a '!' jelre. Nyugtázza a zavart. Igény esetén hívja a Hoval Vevőszolgálatot. Zavarok feloldása (Reset): A nyomógombot 3 mp-ig tartsa nyomva. Vissza az Áttekintéshez (Overview) nyomja meg a jelet. 7.3 Zavarlista A következő táblázatban áttekintést talál minden lehetséges zavarjelzésre és annak okára. Szükség esetén a hiba elhárításához vegye fel a kapcsolatot a Hoval ügyfélszolgálatával. ID Zavar Ok Rendszer reakciója Hiba elhárítása 0001 Fagyvédelem (befúvott levegő) 0002 Fagyvédelem (visszatérő vízoldal) 0003 Zavar befúvottlevegő-ventilátor 1 A távozólevegő-hőmérséklet 13 C alá csökken. A távozólevegő-hőmérséklet 8 C alá csökken. A visszatérő hőmérséklet 15 C alá csökken. A visszatérő hőmérséklet 7 C alá csökken. A ventilátormotor zavart mutat, vagy a hozzá tartozó biztosíték leoldott. A fűtési keverőszelep állandóan nyitva van. Az (opcionális) fűtőköri szivattyú bekapcsol. A 'Fagyvédelem (befúvott levegő)' zavarjelzés bekapcsol. A fűtési keverőszelep 100%-ig kinyit. A készülék lekapcsol. A fűtési keverőszelep állandóan nyitva van. Az (opcionális) fűtőköri szivattyú bekapcsol. A 'Fagyvédelem (visszatérő vízoldal)' zavarjelzés bekapcsol. A fűtési keverőszelep 100%-ig kinyit. A készülék lekapcsol. A készülék lekapcsol. A hőellátást és a készülék hidraulikáját ellenőrizze, a hibát hárítása el. Kapcsolja fel újra a biztonsági automatát / 20

21 Zavarjelzések ID Zavar Ok Rendszer reakciója Hiba elhárítása 0005 Zavar főkapcsoló Ki A főkapcsoló a '0' pozícióban áll Fagyvédelem A hőmérséklet a fűtőregiszter után 11 C alá csökken. A hőmérséklet a fűtőregiszter után 5 C alá csökken Kényszerlekapcsolás Unit Egy külső jel aktíválja a kényszerlekapcsolás funkciót Kényszerlekapcsolás zóna Egy külső jel aktíválja a kényszerlekapcsolás funkciókat Karbantartás levegőszűrő (üzemórák) A szűrő karbantartásra szorul emlékeztető megjelenítés Karbantartás szűrő A szűrőfelügyelet beállított nyomáskülönbség értéke túllépte a max. 2 percet Zavar befúvottlevegő-hőmérsékletérzékelő rövidzár 0221 Zavar befúvottlevegő-hőmérsékletérzékelő szakadás 0222 Zavar külsőhőmérséklet-érzékelő rövidzár 0223 Zavar külsőhőmérséklet-érzékelő szakadás 0232 Zavar visszatérőhőmérséklet-érzékelő rövidzár 0233 Zavar visszatérőhőmérséklet-érzékelő szakadás 0234 Zavar helyiséghőmérséklet-érzékelő 1 rövidzár 0235 Zavar helyiséghőmérséklet-érzékelő 1 szakadás 0236 Zavar helyiséghőmérséklet-érzékelő 2 rövidzár 0237 Zavar helyiséghőmérséklet-érzékelő 2 szakadás 0238 Zavar helyiséghőmérséklet-érzékelő 3 rövidzár 0239 Zavar helyiséghőmérséklet-érzékelő 3 szakadás 0240 Zavar helyiséghőmérséklet-érzékelő 4 rövidzár 0241 Zavar helyiséghőmérséklet-érzékelő 4 szakadás Az érzékelő vagy a kábelezés rövidzárban van. Az érzékelőnek vagy a kábelezésnek szakadása van. Az érzékelő vagy a kábelezés rövidzárban van. Az érzékelőnek vagy a kábelezésnek szakadása van. Az érzékelő vagy a kábelezés rövidzárban van. Az érzékelőnek vagy a kábelezésnek szakadása van. Az érzékelő vagy a kábelezés rövidzárban van. Az érzékelőnek vagy a kábelezésnek szakadása van. Az érzékelő vagy a kábelezés rövidzárban van. Az érzékelőnek vagy a kábelezésnek szakadása van. Az érzékelő vagy a kábelezés rövidzárban van. Az érzékelőnek vagy a kábelezésnek szakadása van. Az érzékelő vagy a kábelezés rövidzárban van. Az érzékelőnek vagy a kábelezésnek szakadása van Zavar fűtőköri szivattyú A szivattyú zavart jelez vagy a hozzá tartozó biztosíték leoldott. Állítsa a főkapcsolót az '1'-es pozícióba. A fűtési keverőszelep állandóan nyitva van. Az (opcionális) fűtőköri szivattyú bekapcsol. A 'Fagyvédelem' zavarjelzés bekapcsol. A fűtési keverőszelep 100%-ig kinyit. A készülék lekapcsol. A készülék lekapcsol. A zónában minden készülék kikapcsol. A hőellátást és a készülék hidraulikáját ellenőrizze, a hibát hárítsa el. Deaktíválja a külső jelet. A szűrőt ellenőrizze; amenynyiben szükséges, cserélje Cserélje a szűrőt. A készülék az L_OFF üzemmódra kapcsol. A készülék 0 C-os hőmérsékleten dolgozik tovább. A készülék 99 C-os visszatérő hőmérséklettel működik. Azok a funkciók, melyeket az érzékelők segítségével vezérlünk, nem aktívak. Ha csak egy érzékelő van: Minden készülék a zónában L_REC üzemmódra kapcsol és helyiség-hőmérséklet érzékelő nélkül dolgozik. Amennyiben több érzékelő van: A hibás érzéklelőt figyelmen kívül hagyja a rendszer. Minden készülék a zónában a másik érzékelő értékeit használja. A hibás érzéklelőt figyelmen kívül hagyja a rendszer. Minden készülék a zónában a másik érzékelő értékeit használja. Hideg külső hőmérsékletnél a készülék L_REC üzemmódra kapcsol / 21

22 Zavarjelzések ID Zavar Ok Rendszer reakciója Hiba elhárítása 0288 Zavar hűtőköri szivattyú A szivattyú zavart jelez vagy a hozzá tartozó biztosíték leoldott. A készülék hűtés nélkül dolgozik tovább Zavar hőellátás Hőellátás zavar Hideg külső hőmérsékletnél minden készülék a zónában REC üzemmódra kapcsol Zavar hűtés Hűtés zavar Minden készülék a zónában hűtés nélkül dolgozik tovább Zavar kondenzszivattyú A szivattyú zavart jelez vagy a hozzá tartozó biztosíték leoldott Helyiség-hőmérséklet max. határa 0301 Helyiség-hőmérséklet min. határa 0302 Befúvottlevegő-hőmérséklet max. határa 0303 Befúvottlevegő-hőmérséklet min. határa 0325 Zavar külső beállítottérték-jel elszívott-/cirkulációslevegő-zsalu 0327 Zavar külső üzemmódjel kevertlevegős készülék 0328 Zavar külső üzemmódjel recirkulációs készülékek 0600 Visszajelzés zavar - fűtési szelep 0601 Visszajelzés zavar - hűtési szelep 0605 Visszajelzés zavar - recirkulációs zsalu 0606 Visszajelzés zavar - állítómotor örvénykamra (Air-Injector) 0607 Visszajelzészavar fűtőköri szivattyú 0608 Visszajelzészavar hűtőköri szivattyú 0613 Visszajelzészavar fűtési váltószelep 0614 Visszajelzészavar hűtési váltószelep A helyiség-hőmérséklet a maximum figyelmeztetési határt túllépi. A helyiség-hőmérséklet a minimum figyelmeztetési határt túllépi. A befúvottlevegő-hőmérséklet a maximum figyelmeztetési határt túllépi. A befúvottlevegő-hőmérséklet a minimum figyelmeztetési határt túllépi. A jel vagy a kábelezés zavart jelez. A jel vagy a kábelezés zavart jelez. A jel vagy a kábelezés zavart jelez. A szelep megszorul, vagy az állítómotor hibás, vagy kézi beavatkozás történt. A zsalu megszorul, vagy az állítómotor hibás, vagy kézi beavatkozás történt. Az örvénykamra megszorul, vagy az állítómotor hibás, vagy kézi beavatkozás történt. A visszajelzés vezérlése zavart jelez, vagy kézi beavatkozás történt. A készülék hűtés nélkül dolgozik tovább. A helyiség-hőmérséklet csökkentse a figyelmeztetési határ alá vagy a határértéket módosítsa. A helyiség-hőmérsékletet emelje a figyelmeztetési határ fölé vagy a határértéket módosítsa. A távozólevegő-hőmérséklet túllépésének okát szüntesse meg vagy a határértéket módosítsa. A távozólevegő-hőmérséklet túllépésének okát szüntesse meg vagy a határértéket módosítsa. Minden készülék a zónában a belső beállított értéken dolgozik tovább. Minden készülék a zónában REC üzemmódra kapcsol. Vizsgálja meg elektromos és mechanikus oldalról a szelepet és a hajtóművet, javítsa a hibát. Vizsgálja meg elektromos és mechanikus oldalról a zsalut és a hajtóművet, javítsa a hibát. Vizsgálja meg elektromos és mechanikus oldalról az örvénykamrát és a hajtó művet, javítsa a hibát / 22

23 Beállítható paraméterek ID Zavar Ok Rendszer reakciója Hiba elhárítása 0721 Helyi védelmi üzemmód L_REC aktív 0722 Központi védelmi üzemmód- REC aktív Másik zavarjelzés következtében a védelmi üzemmód aktíválódott. Másik zavarjelzés következtében a védelmi üzemmód aktíválódott Szükségüzem aktív Külső jel aktiválta a szükségüzem funkciót. A készülék védelmi üzemmódban dolgozik L_REC. Minden készülék a zónában védelmi üzemmódban dolgozik REC. A készülék szükségüzemben működik Zóna offline üzemben Ez a zóna nem kommunikál. Minden készülék a zónában offline üzemmódban működik. Online-Funkciók nem aktívak Készülék offline A készülék nem kommunikál. A készülék Offline-üzemben előre meghatározott paraméterrel működik Recirkulációs készülék Online-Funkciók nem aktívak. offline üzemben 0903 Kényszerített adatpont Kézi beavatkozás az adatponthoz Bővítő modul offline üzemben Ez a szabályozó nem kommunikál Általános zavar I/O-Port A szabályozó csatlakozásán zavarjel keletkezik. A készülék kényszerített adatponttal dolgozik. Nem minden funkciók aktív. Nem minden funkciók aktív. Deaktíválja a külső jelet. Az IP-hálózatot ellenőrizze. A kábelezést ellenőrizze. Vegye fel a kapcsolatot a Hoval vevőszolgálattal. A kábelezést ellenőrizze. Vegye fel a kapcsolatot a Hoval vevőszolgálattal. 8 Beállítható paraméterek A következő paraméterek kezelői szinten állíthatók: Paraméter Beállítási tartomány Alap érték Egység Zavar helyiség-hőm. MIN-beállított érték C Zavar helyiség-hőm. MAX-beállított érték C Zavar befúvottlevegő-hőm. MIN-beállított érték C Zavar befúvottlevegő-hőm. MAX-beállított érték C Üzemidő szűrő karbantartása szűrő h Üzemmódválasztó-kapcsoló kevertlevegős ST/REC/REC1/SA1/SA2/EXT/AUTO ST készülék REMU Üzemmódválasztó-kapcsoló recirkulációs ST/ REC/REC1/EXT/AUTO ST készülék RECU Helyiség-hőm. beállított érték lehűlésvédelem C Helyiség-hőm. beállított érték nappali üzem C Helyiség-hőm. beállított érték túlfűtésvédelem C Beállított érték külsőlevegő-arány % Beállított érték szellőztetési jel éjszakai hűtés % Beállított érték helyiség-hőm. éjszakai hűtés C Választókapcsoló éjszakai hűtés 0 = OFF / 1 = AUTO 1 Heti naptár kevertlevegős készülék 50 bejegyzés ST/REC/REC1/SA1/SA2 Heti naptár recirkulációs készülék 50 bejegyzés ST/REC/REC1 Időtartam átmeneti REC-üzem perc Időtartam átmeneti ST-üzem perc / 23
