1 A MAVIR ZRt. hálózatfejleszt ési és felújítási beruházásai BMGE Energetikai Szakkolégium Ismertető Budapest Szeptember 23. MAVIR Magyar Villamosenergia-ipari Átviteli Rendszerirányító Zártkörűen Működő Részvénytársaság MAVIR Hungarian Transmission System Operator Company Ltd.

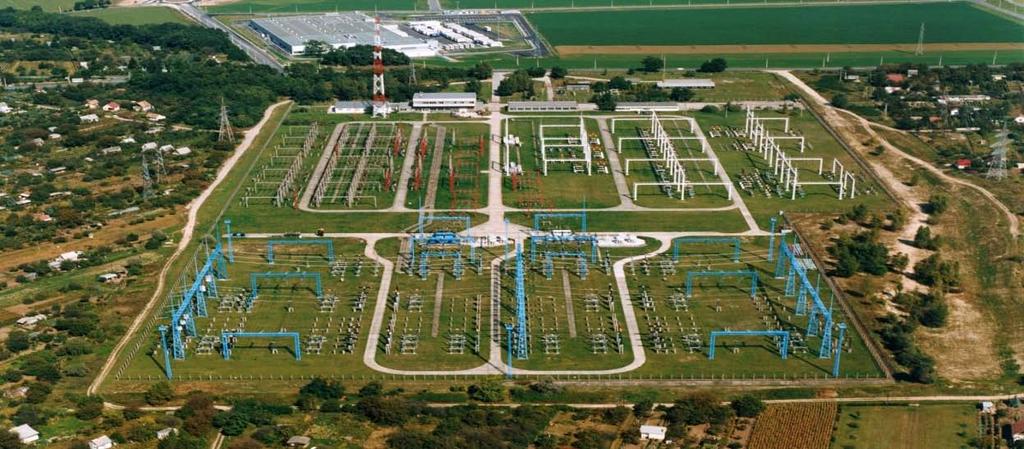

2 Átviteli hálózat km távvezeték (nyomvonalhossz) 26 db. aá Martonvásár Bicske 400 KV 2010 Martonvásár (Oroszlány) Győr kv Albertirsa Martonvásár II. 400 kv 2012 Nemzetközi összeköttetések: Pécs Ernestinovo (HR) 400 kv 2010 Sajóivánka Rimaszombat (SK) >2012 Győr (Szombathely) Bécs II. rendszer

3 Martonvásár-Bicske 400 kv-os távvezeték A MEH által jóváhagyott 2006 és 2008-as hálózatfejlesztési terv előírja a Martonvásár-Bicske 400 kv-os távvezeték, és egy Bicske külterületén megépítendő 400/120 kv-os alállomás létesítését 2010 év végi átadási határidővel. Nyomvonalhossz: 25 km Biztonsági övezet: 2x(6.4+28)=68.8 méter A sodrony, szigetelő és OPGW szerelési anyagok összevont közbeszerzési eljárásban kerültek beszerzésre, és leszállításra. Áramvezetők: Védővezető: Szigetelők : Oszlopok : 2x3x(2x500/65) ACSR 2xOPGW (48 optikai szálas védővezető) kompozit összesen 67 db: FENYÕ-SB típusú feszítők, és FENYŐ-PP típusú tartók szeptember 25. 3

4 Martonvásár-Bicske 400 kv-os távvezeték A vezetékjogi engedély áprilisában jogerőre emelkedett A kivitelező : OVIT Zrt. Az alapozási munkák augusztusában megkezdődtek ben mintegy 54 db oszlop alapja készült el, és 34 db. oszlop került felállításra. Vezetékszerelési munkák a szerződés szerinti ütemezéssel összhangban, 2010 májusában kezdődtek és 2010 szeptember 30-ra Befejeződnek. Üzembe helyezés időpontja : 2010 december szeptember 25. 4

5 Martonvásár-Győr 400 kv-os távvezeték Nyomvonalhossz: Áramvezetők: Védővezető: Szigetelők : Oszlopok : 85 km 2x3x(2x500/65) ACSR 2xOPGW (48 optikai szálas védővezető) kompozit összesen 246 db: FENYÕ-SB típusú feszítők, és FENYŐ-PP típusú tartók szeptember 25. 5

6 Martonvásár-Győr 400 kv-os távvezeték A vezetékjogi engedély jogerőre emelkedése 2010 szeptemberben várható. Kivitelezés tervezett: 2010 : - alapozás 70 oszlophelyen - feszültségmentesítési igény nélkül. 2011: - alapozás 120 oszlop. - építés+szerelés 132 oszlop. (45 km) - feszültségmentesítési igény 145 nap 2012: - alapozás 49 oszlop. - építés+szerelés 114 oszlop. ( 40 km) - feszültségmentesítési igény 145 nap szeptember 25. 6

7 Albertirsa-Martonvásár 400kV-os távvezeték egyrendszerű szakaszainak kétrendszerűre történő átépítése Az Albertirsa Martonvásár 400 kv-os távvezeték 1977-ben épült. Nyomvonalának teljes hossza 67,5 km. kétrendszerű : 22,36 km egyrendszerű: 45,14 km A távvezeték Pest megyei szakaszának vezetékjoga (38,9 km)jogerőssé vált, a Fejér megyei szakasz (7,09 km) jogerőre emelkedése március végén valószínű szeptember 25. 7

8 Albertirsa-Martonvásár 400kV-os távvezeték egyrendszerű szakaszainak kétrendszerűre történő átépítése A tervezéskor fontos szempont volt : a meglévő oszlophelyek, a rendelkezésre álló nyomvonal és a távvezeték környezetének, biztonsági övezetének legtökéletesebb felhasználása. A Fenyő típusú oszlopokra történő csere a biztonsági övezet mintegy 12 méterrel csökkenti, ezzel is növelve a lakossági elfogadtatás mértékét szeptember 25. 8

9 Albertirsa-Martonvásár 400kV-os távvezeték egyrendszerű szakaszainak kétrendszerűre történő átépítése Kivitelezés: 2010 : - alapozás (máj.-szept.) 55 oszlop. - építés+szerelés (aug.-nov.) 42 oszlop. (15 km) - feszültségmentesítési igény (szept.-nov.) 65 nap 2011: - alapozás (márc.-aug.) 70 oszlop. - építés+szerelés (aug.-nov.) 42 oszlop. (15 km) - feszültségmentesítési igény (szept.-nov.) 65 nap 2012: - építés+szerelés (júli.-okt.) 41 oszlop. ( 15 km) - feszültségmentesítési igény (aug.-okt.) 65 nap Üzembe helyezés időpontja : december szeptember 25. 9

10 Pécs-OH (-Ernestinovo) 400 kv főbb műszaki adatok Nyomvonalhossz: 42,1 + 0,2 km Alapok: súlyalap, talajvizes súlyalap, lemezalap Oszlopok: 117 db Fenyő-SB, Fenyő-PP Áramvezetők: 2x3x(2x500/65) ACSR Védővezetők: 2x48 szálas OPGW szeptember

11 Pécs-OH (-Ernestinovo) 400 kv szeptember

12 Győr(-Szombathely)-Bécs OPGW 400 kv főbb műszaki adatok Nyomvonalhossz: 59,1+0,2 km (Győr-OH) 1x48 szálas OPGW 220 kv átkötés megszűnik OPGW típusa: AL3/ST1A 88/50 1x48 SMF Regenerátor: Kimle E.ON alállomás Védelmi jelátvitel (SWT 3000), távközlés (SDH), mérés osztrák féllel egyeztetve EU támogatás: Szombathely bővítéssel együtt szeptember

13 Gönyü KCE-Győr 400 kv főbb műszaki adatok Nyomvonalhossz: 14,2 km (felhasítás) Alapok: súlyalap, talajvizes súlyalap, fúrt cölöpalap (44. oszlophely) Oszlopok: 44 db Fenyő-SB, Fenyő-PP, Fenyő-AK Áramvezetők: 2x3x(2x500/65) ACSR Védővezetők: 2x48 szálas OPGW szeptember

14 Köszönöm a figyelmet, folytatjuk! szeptember

15 Nagyfeszültségű távvezetékek alapozási technológiája

16 Tartalomjegyzék Távvezeték alapok általános ismertetése I. Alapozási technológia II. CFA cölöpalapozás III. Alapozási munkák dokumentálása Alapozási munkák közben elkövetet hibák Alapozás technológia 2

17 Távvezeték alapok általános ismertetése Alapozás technológia 3

18 Távvezeték alapok típusai 1. Alapozás technológia 4

21 Leggyakrabban alkalmazott távvezeték alap típusok Alapozás technológia 7

22 I. Alapozási technológia Alapozás technológia 8

23 I. Alapozás munkafolyamatai 1. Nyomvonal ellenőrzés (helyreállítás) 2. Munkagödör kitűzés 3. Földkitermelés (dúcolás, szádfalazás) 4. Földelések elhelyezése 5. Szerelőbeton készítése 6. Csonkállítás 7. Betonacél szerelés 8. Zsaluzás 9. Beton bedolgozása 10. Kizsaluzás 11. Felületvédelem 12. Földvisszatöltés, tereprendezés Alapozás technológia 9

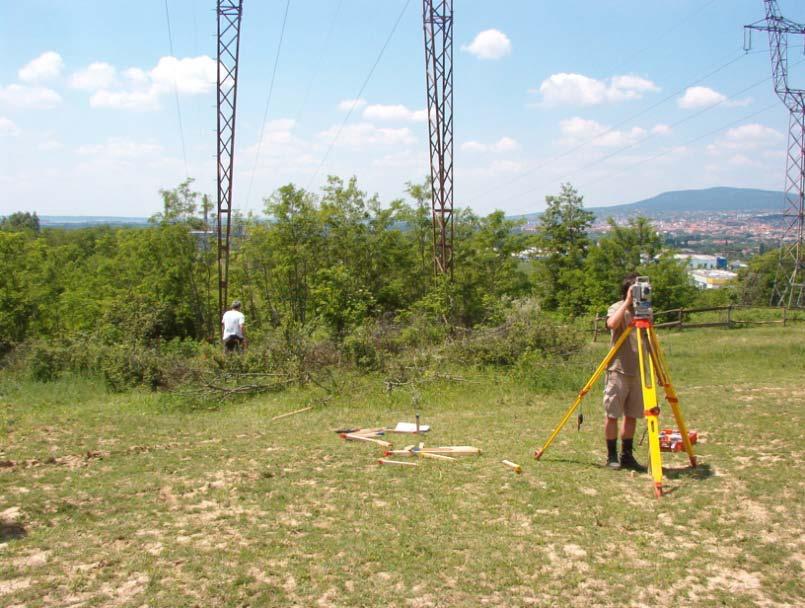

24 I/1. Nyomvonal ellenőrzés (helyreállítás) A munka megkezdésének feltételei: - vezetékjogi engedély - zsűrizett kiviteli tervek (hossz-szelvény, nyomvonalrajz, alapozási tervek) - kivitelezési utasítás - kitűzési jegyzőkönyv Ellenőrzés: - szemrevételezéssel - műszeres méréssel Az ellenőrzés a munkagödör kitűzésével párhuzamosan is történhet. Alapozás technológia 10

25 Oszlop helyének kitűzése Alapozás technológia 11

26 I/2. Munkagödör kitűzés A munka megkezdésének feltételei: - alapozási terv - kitűzési vázlat Az alapgödör kitűzése távmérő műszerrel (teodolit, tahiméter): - pontra állás az oszlopközéppontjában (állótengely függőlegessé tétele) - irányzás a kitűzési alapvonalra (tartóoszlopoknál a nyomvonal, feszítőoszlopoknál a szögfelező egyenes) - az alapgödrök pontos helyének rögzítése Alapozás technológia 12

27 Oszlopközép és nyomvonal Távvezeték Alapgödör iránya, vagy oszlop sarokpontjai szögfelezõ tengelye Műszer oszlopközéppontra állítása Osztott lábú alap kitűzése Alapozás technológia 13

28 I/3. Földkitermelés (dúcolás, szádfalazás) A munka megkezdésének feltételei: - alapozási terv - talajmechanikai szakvélemény - munkagödör kitűzése - föld alatt húzódó vezetékek feltárása és kiváltása - a munkaterület biztonságos munkavégzés szempontjából történő bejárása (árok, patak, kút, idegen műtárgy) - organizációs vázlat (anyagok és munkaeszközök tárolása, közlekedési útvonalak kijelölése) Munkavégzés: - munkaterület megtisztítása a növényzettől, törmelékektől - földmunkagéppel történő földkitermelés - kitermelt föld deponálás (humusz és a talaj külön tárolva) - a talaj minőségétől függően a munkagödör állékonyságának biztosítása (dúcolás, szádfalazás) - munkaterület körülhatárolása -1,5 m ALATT BIZTONSÁGI DÚCOLÁS KÉSZÍTÉSE KÖTELEZŐ! Alapozás technológia 14

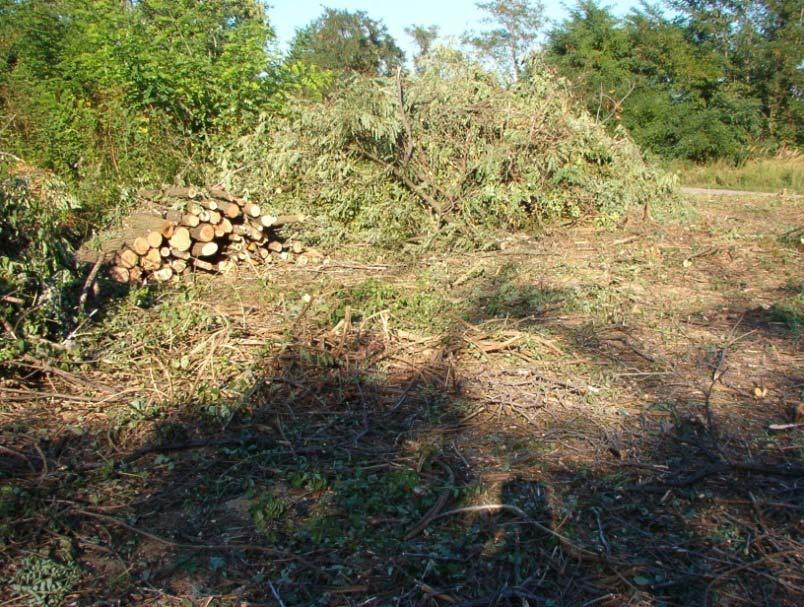

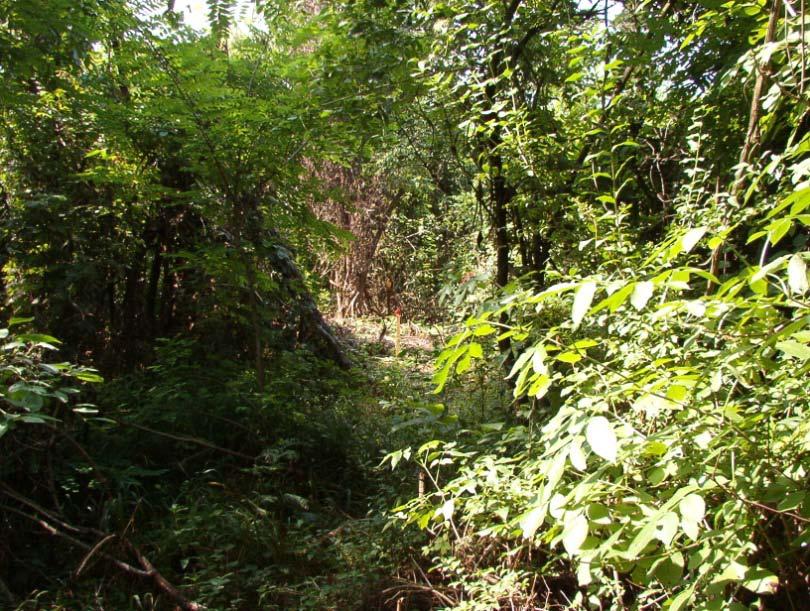

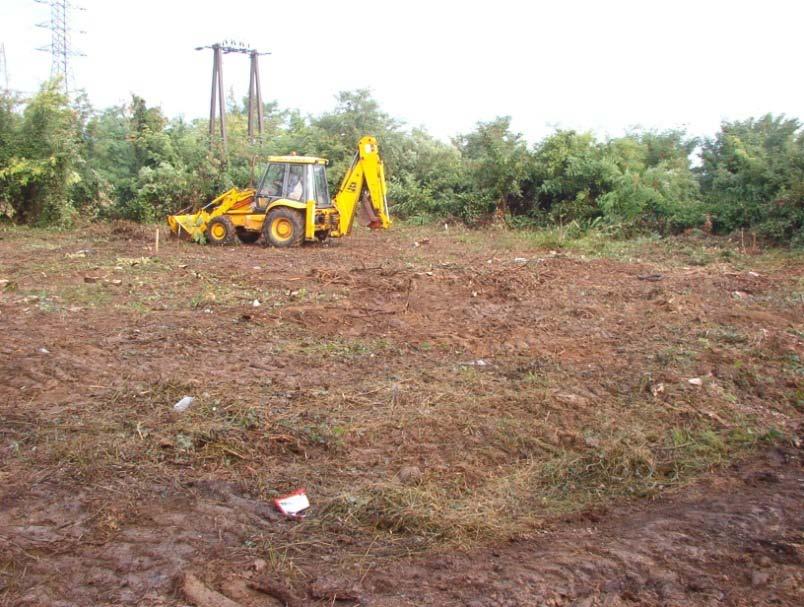

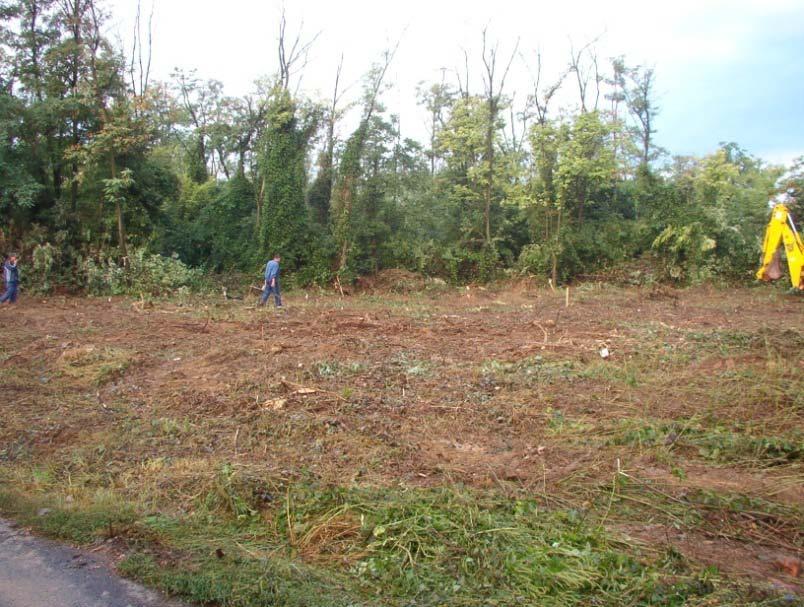

29 Oszlophely tisztítása Alapozás technológia 15

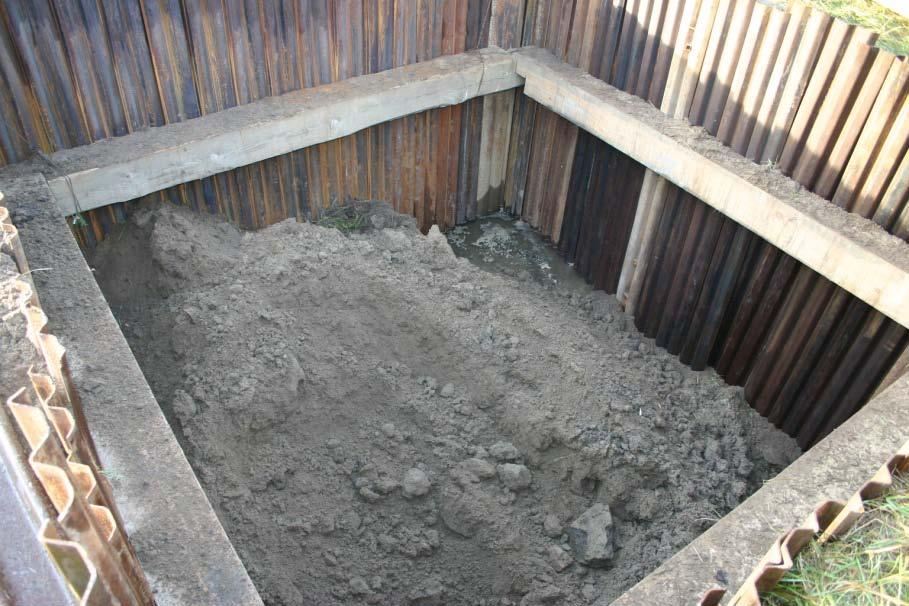

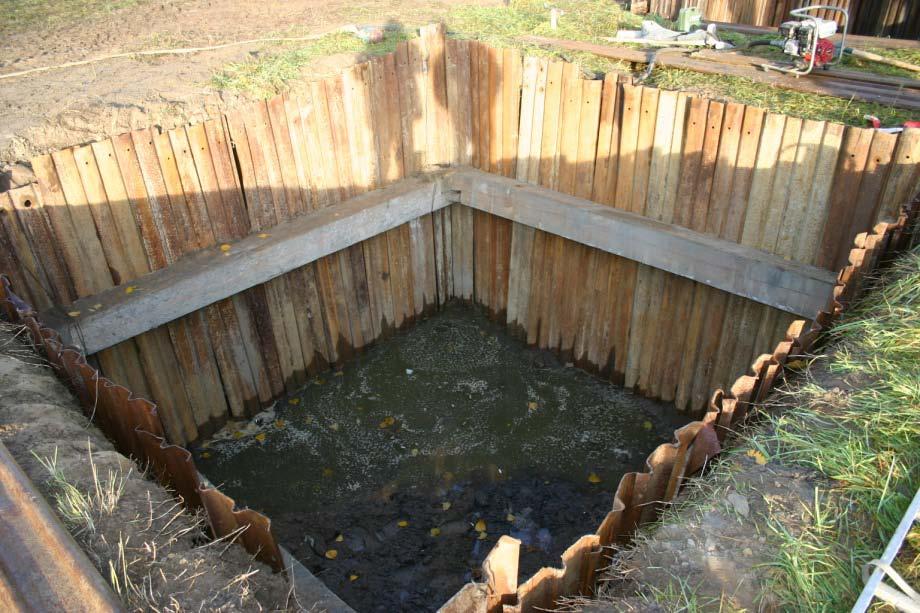

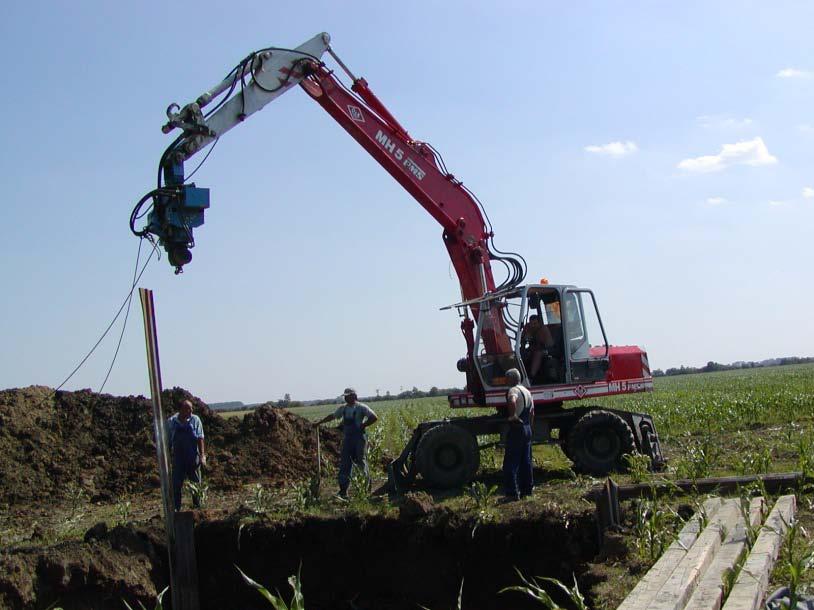

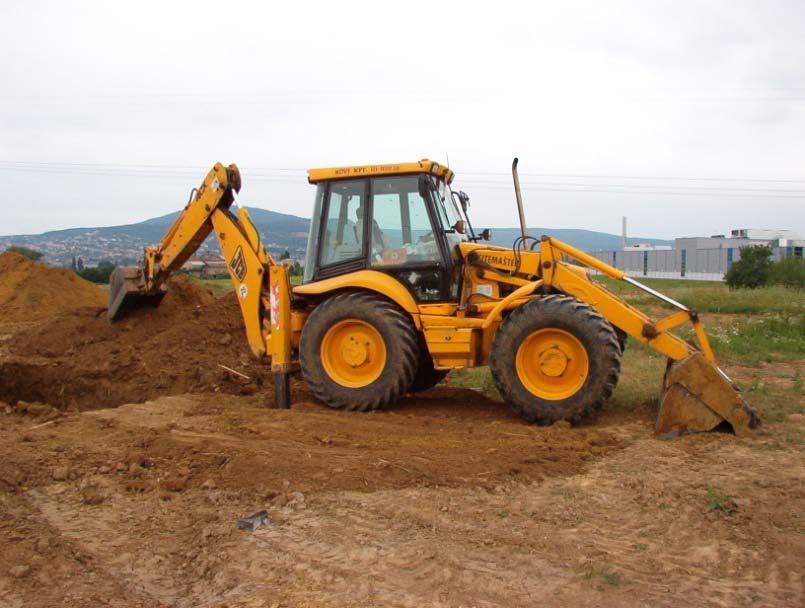

30 Földkitermelés, dúcolás, szádfalazás 1. Alapozás technológia 16

31 Földkitermelés, dúcolás, szádfalazás 2. Alapozás technológia 17

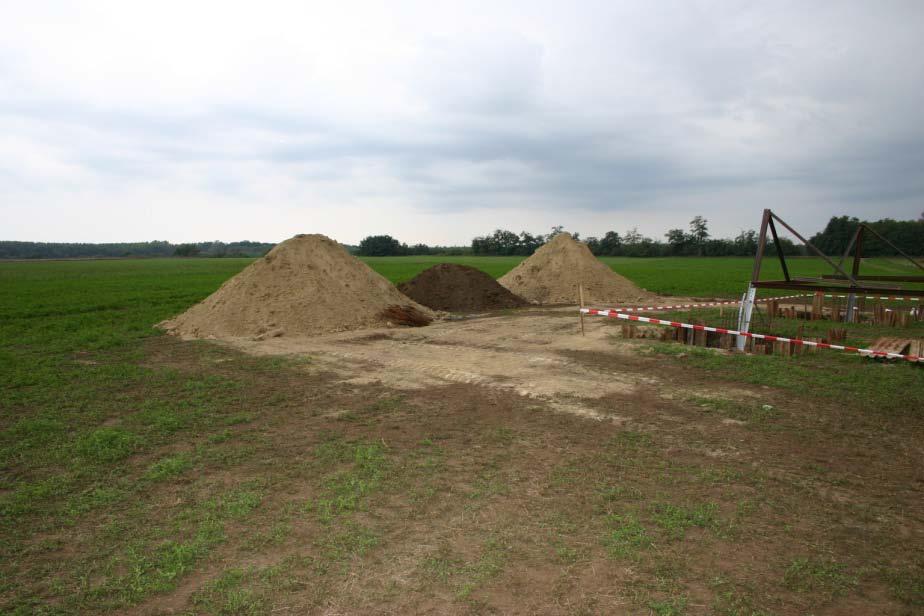

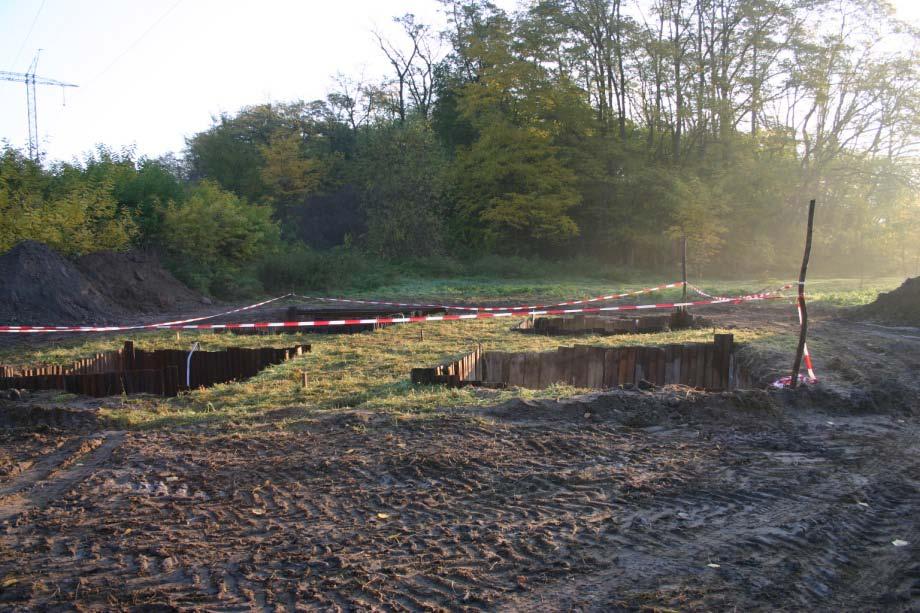

32 Kitermelt föld deponálása Munkagödör és munkaterület körülhatárolása Alapozás technológia 18

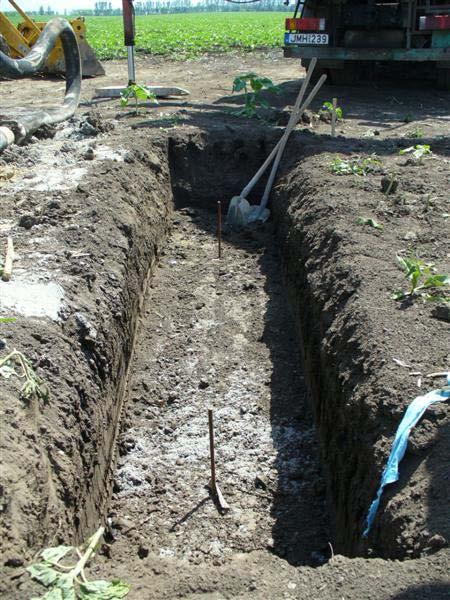

33 I/4. Földelések A munka megkezdésének feltételei: - kitermelt alapgödör - munkagödör állékonyságának biztosítása (dúcolás, szádfalazás) - munkaterület körülhatárolása Földelések fajtái: - keret földelés (új távvezeték alapok építésénél) - rúd földelés (mély alapoknál, illetve meglévő távvezetékek kiegészítő földeléséhez) Alapozás technológia 19

34 Keretföldelés elhelyezése Alapozás technológia 20

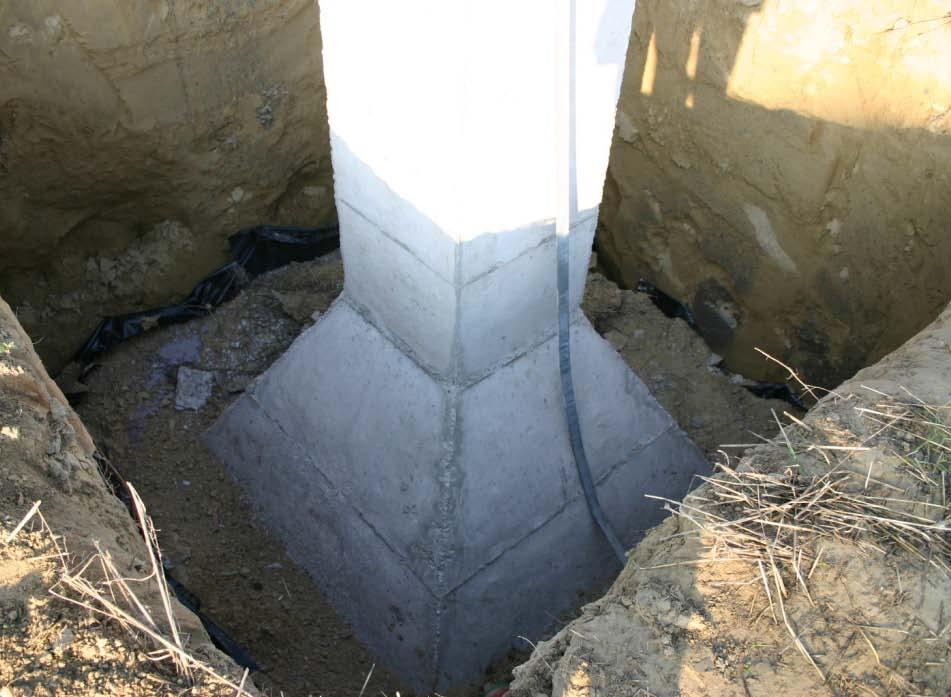

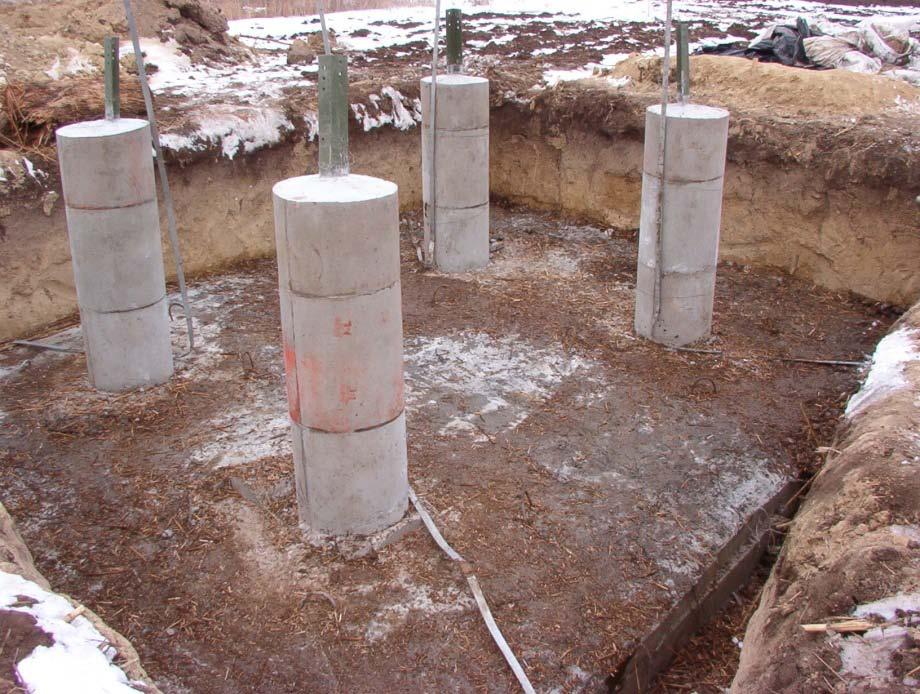

35 Földelés osztott lábú alapnál Földelés lemez alapnál Alapozás technológia 21

36 I/5. Szerelőbeton készítés A munka megkezdésének feltételei: - megfelelően víztelenített munkagödör - munkagödör állékonyságának biztosítása (dúcolás, szádfalazás) - keretföldelés elhelyezése Munkavégzés: - beton bedolgozása közvetlenül a szállítójárműről vagy betonszivattyú segítségével - beton utókezelése Alapozás technológia 22

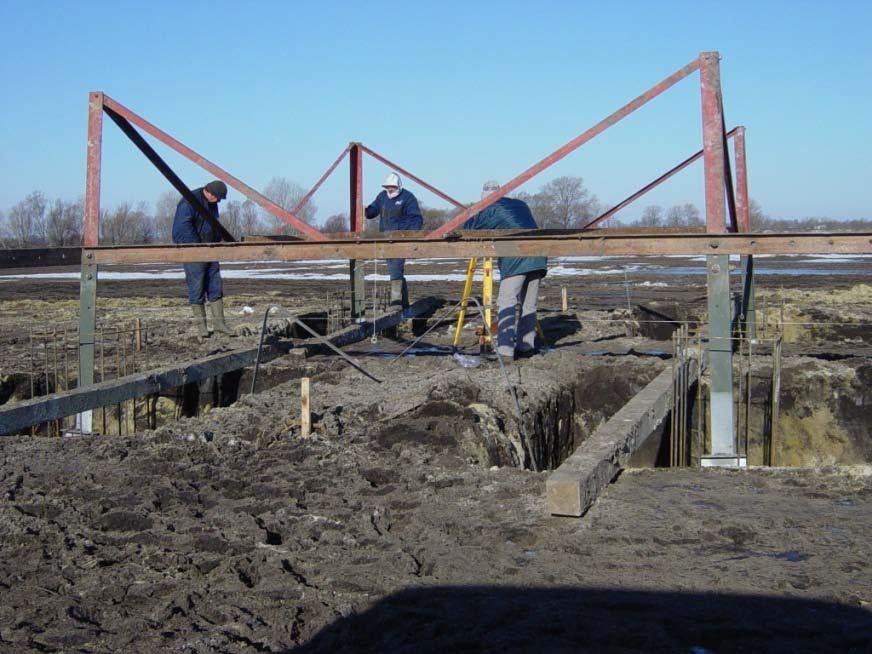

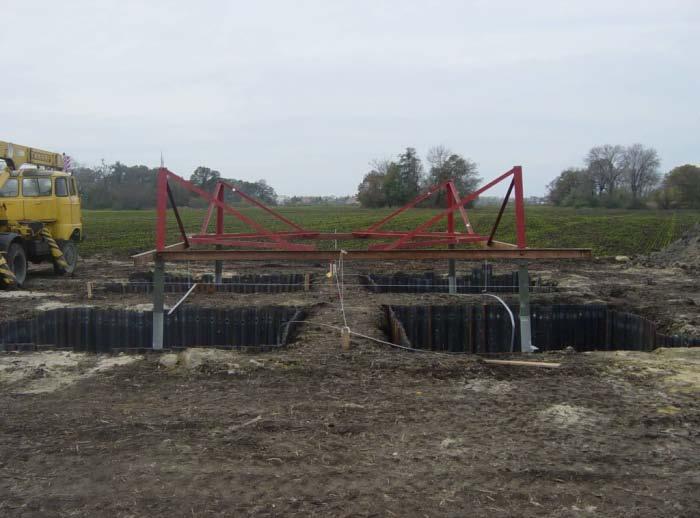

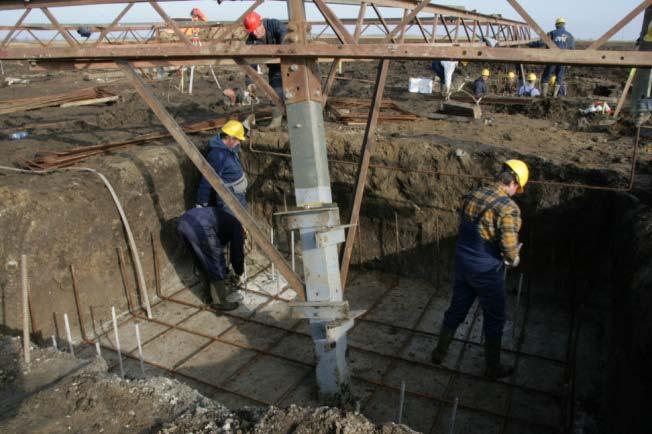

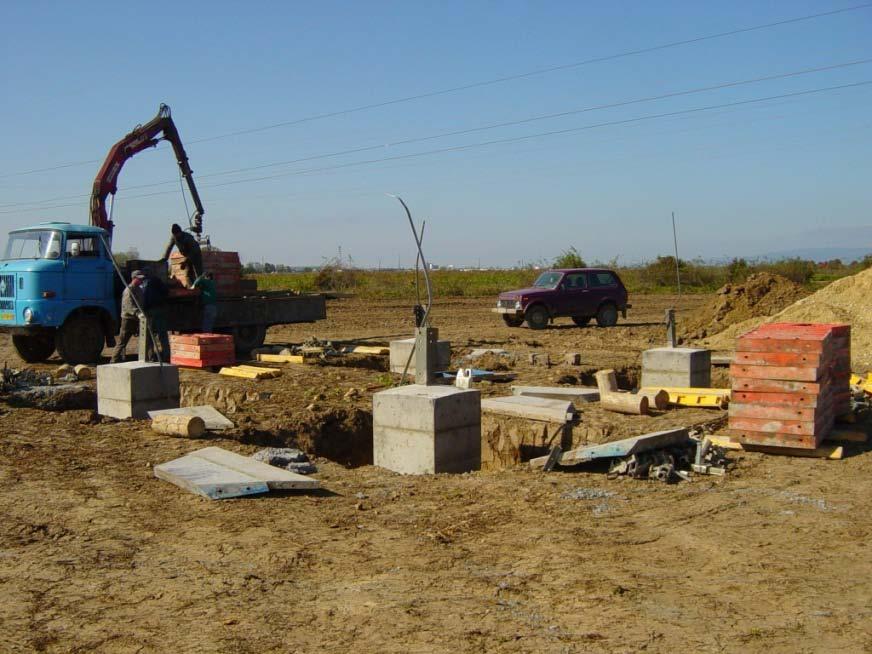

37 I/6. Csonkállítás A munka megkezdésének feltételei: - megfelelően víztelenített munkagödör - munkagödör állékonyságának biztosítása (dúcolás, szádfalazás) - keretföldelés - megfelelő szilárdságú szerelőbeton Munkavégzés: - beállítókeret segítségével a csonkokat az oszlopszerkezetnek megfelelő távolságba kell beállítani és a kitűzött oszlop tengelyekhez kell igazítani - a oszlopcsonkokat szintező műszer segítségével megfelelő szintmagasságba kell állítani Speciális esetekben a betonacél szerelés után történik a csonkállítása. Alapozás technológia 23

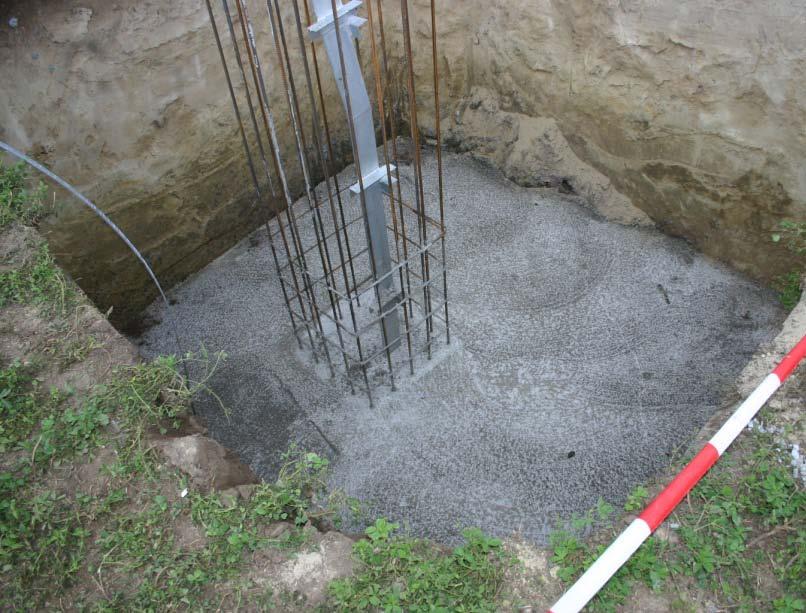

38 Alapozás technológia 24

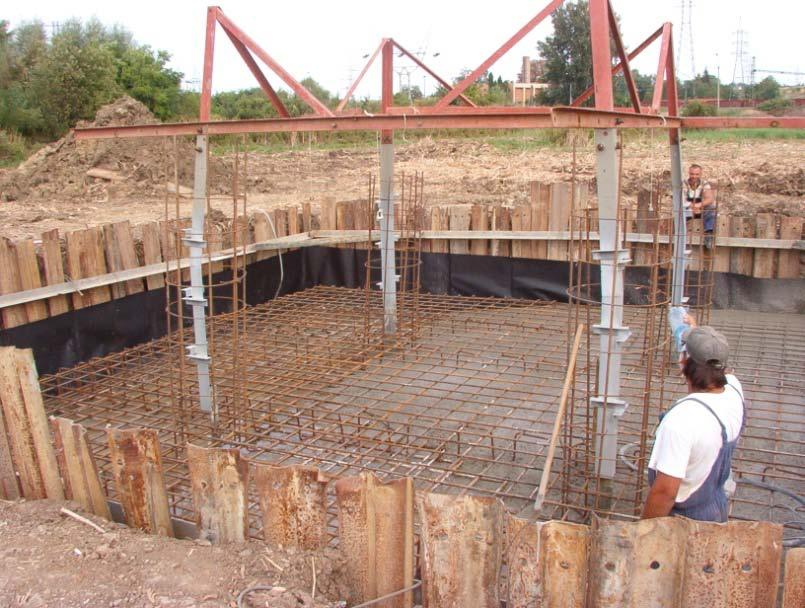

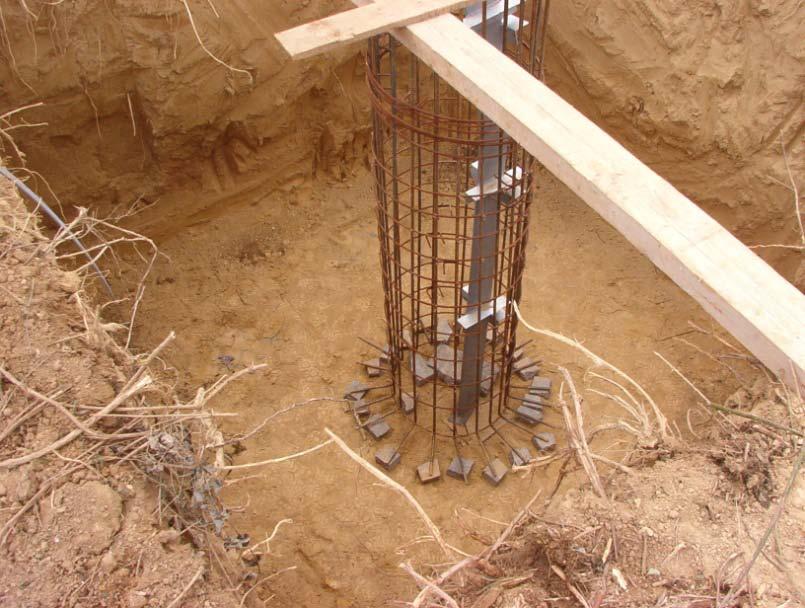

40 I/7. Betonacél szerelés A munka megkezdésének feltételei: - megfelelően víztelenített munkagödör - munkagödör állékonyságának biztosítása (dúcolás, szádfalazás) - oszlopcsonkok pontos beállítása - szükség esetén megfelelő szilárdságú szerelőbeton - alapozási és vagy vasalási terv Munkavégzés: - előre méretre vágott és hajlított betonacélok ellenőrzése - betonacélok elhelyezés a terv szerinti helyen és kiosztásban - betonacélok egymáshoz rögzítése kötöződróttal, vagy speciális esetben hegesztéssel - vasalás toldása csak a terv szerint történhet - a toldásokat az alaptesten belül eltolással kell végezni - a betonacélok nem érintkezhetnek a talajjal és a zsaluzattal (távolságtartók) Alapozás technológia 26

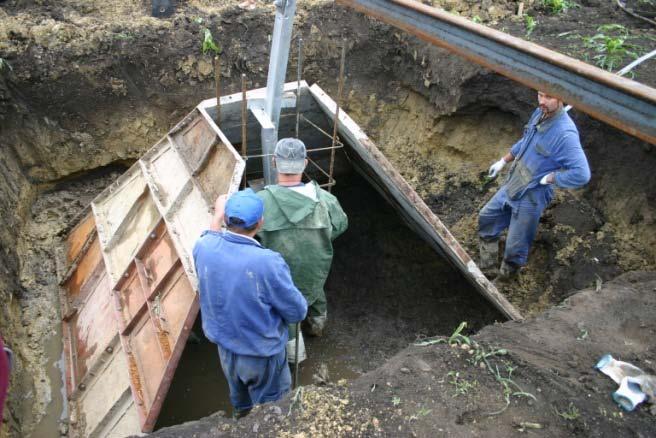

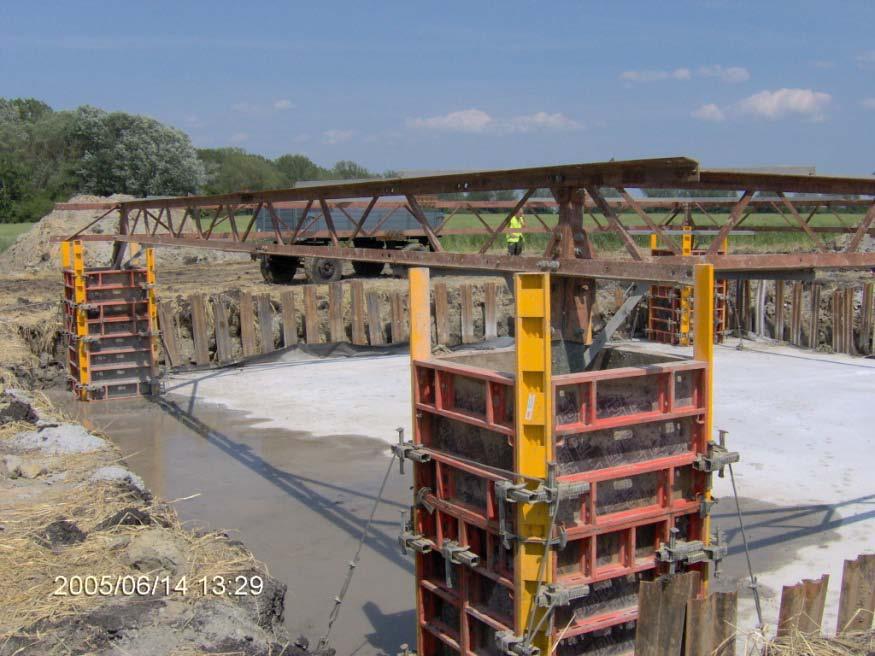

42 I/8. Zsaluzás A munka megkezdésének feltételei: - megfelelően víztelenített munkagödör - munkagödör állékonyságának biztosítása (dúcolás, szádfalazás) - oszlopcsonk pontos beállítása, betonacél szerelés - megfelelő szilárdságú lepénybeton vagy vasbeton lemez - zsaluzási terv Munkavégzés: - kiselemes zsalutáblák beállítása, egymáshoz rögzítése - a vasalás és a zsalutáblák között a betontakarás biztosítása távtartókkal - zsalutáblák pontos szintbe állítása, megtámasztása és rögzítése a betonozáskor fellépő terheléssekkel szemben Alapozás technológia 28

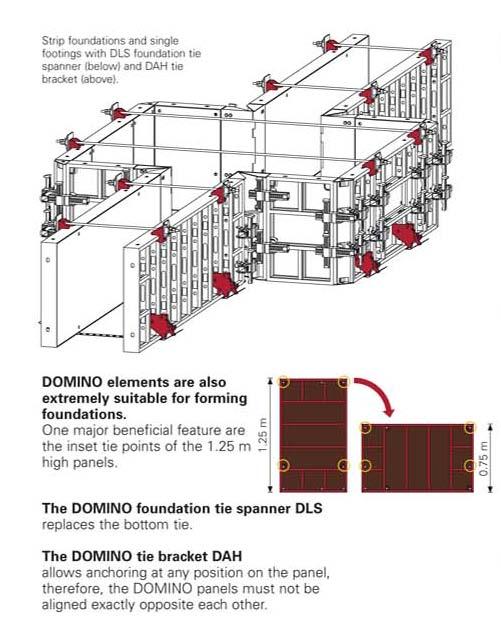

43 PERI ZSALU Alapozás technológia 29

44 PERI zsaluelemek 1. Alapozás technológia 30

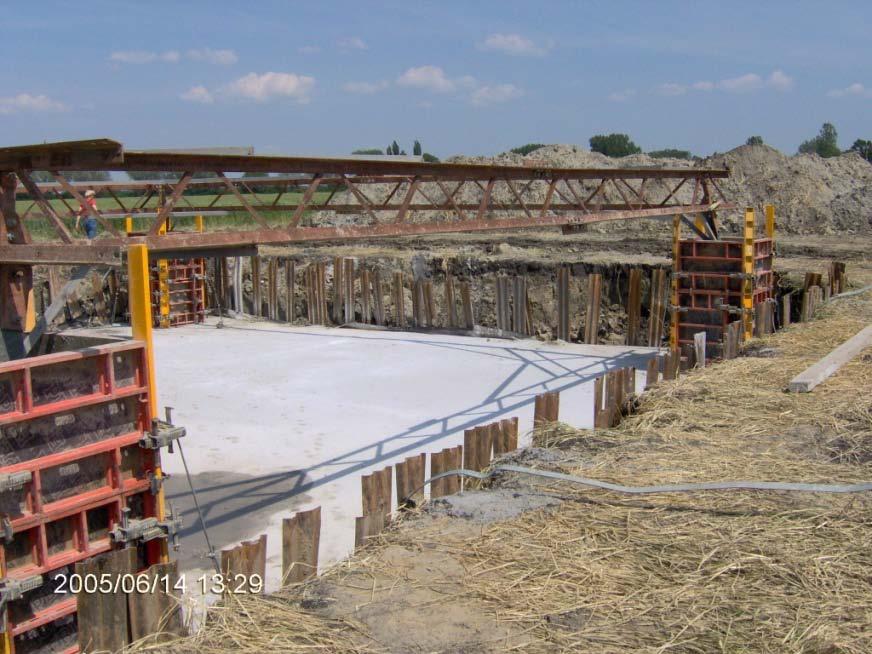

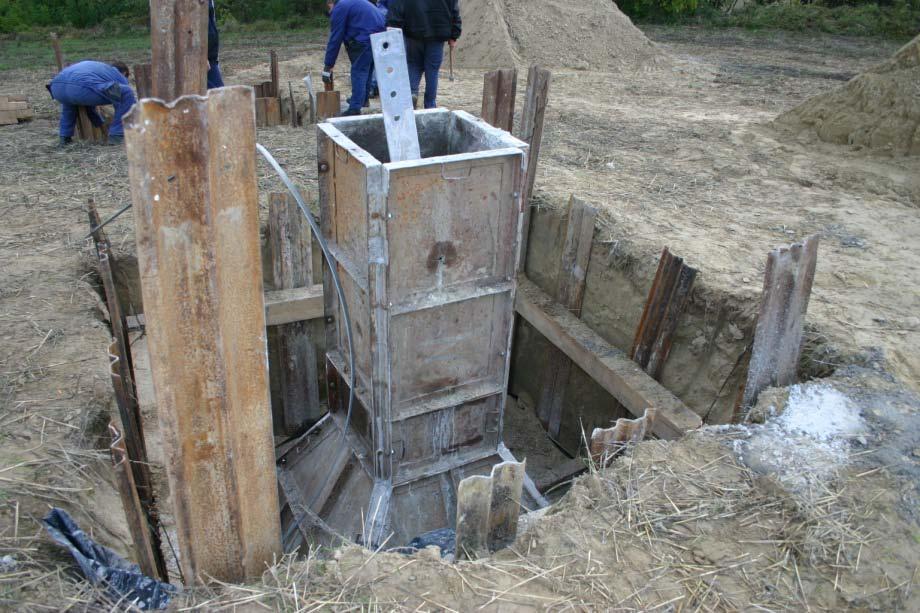

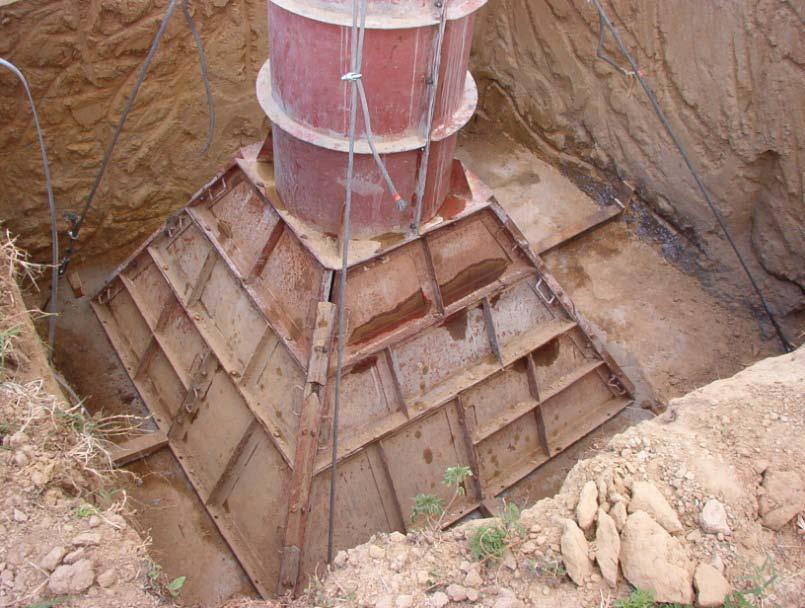

48 PERI zsaluelemek Alapozás technológia 34

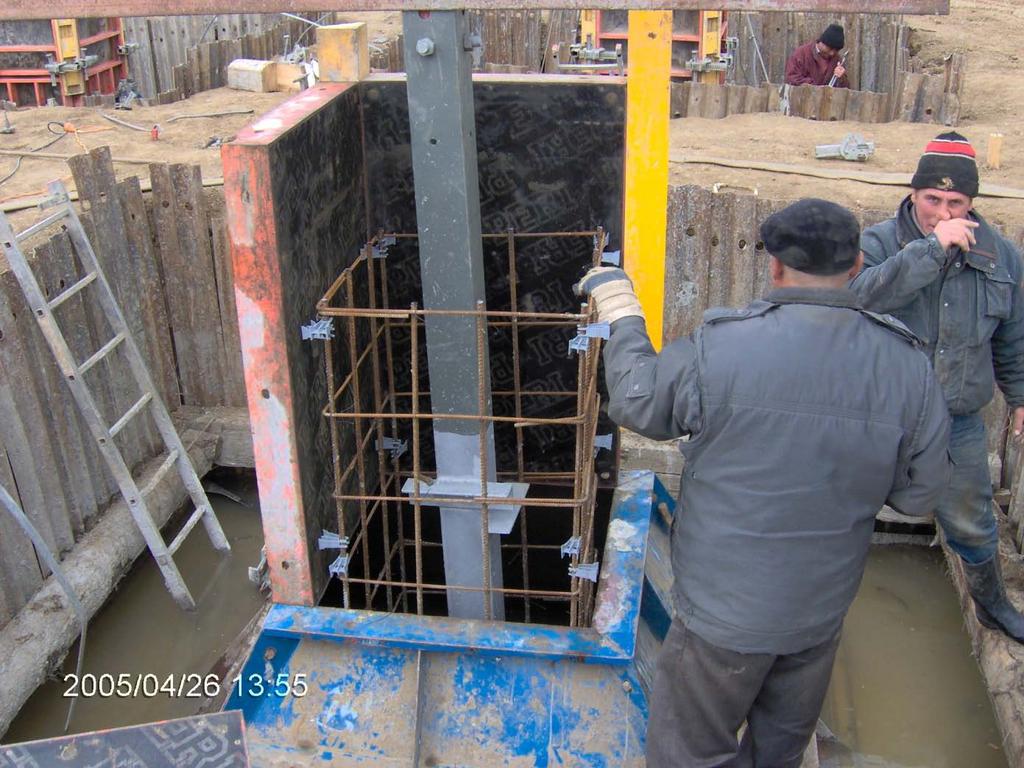

51 Távtartók elhelyezése a betontakarás biztosítására Alapozás technológia 37

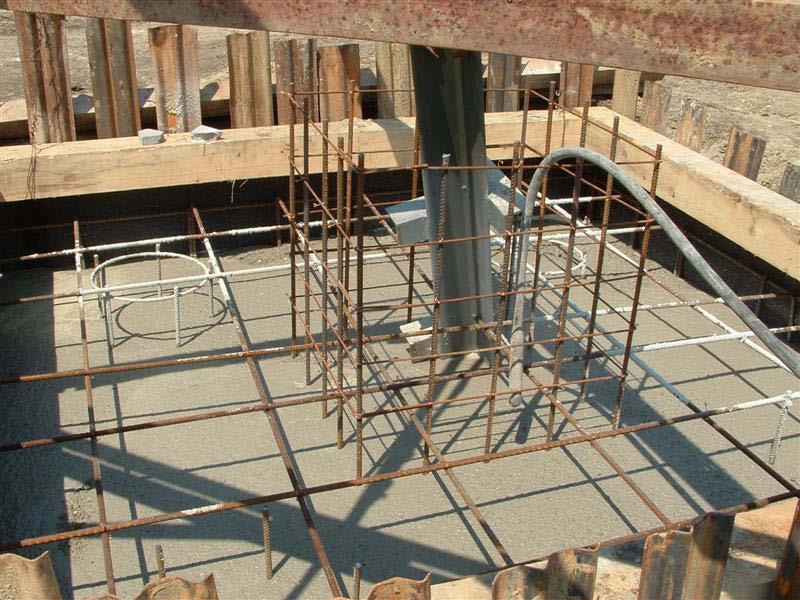

52 I/9. Betonozás A munka megkezdésének feltételei: - megfelelően víztelenített munkagödör - oszlopcsonk pontos beállítása, betonacél szerelés - pontosan összeállított és rögzített zsaluzat Munkavégzés: - beton bedolgozása közvetlenül a szállítójárműről vagy betonszivattyú segítségével - beton megfelelő tömörítése betonvibrátorral - friss beton utókezelése - a friss beton védelme a szélsőséges időjárási körülmények esetén (hidegben illetve meleg időben történő betonozáskor) Alapozás technológia 38

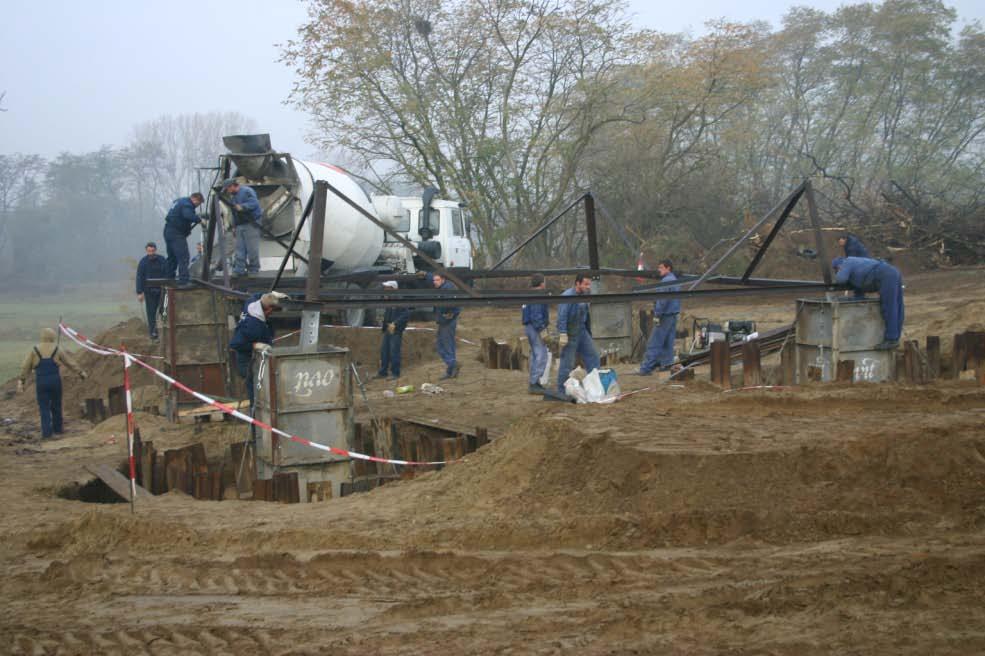

53 Beton bedolgozása 1. Betonozás közvetlenül a szállító járműről Alapozás technológia 39

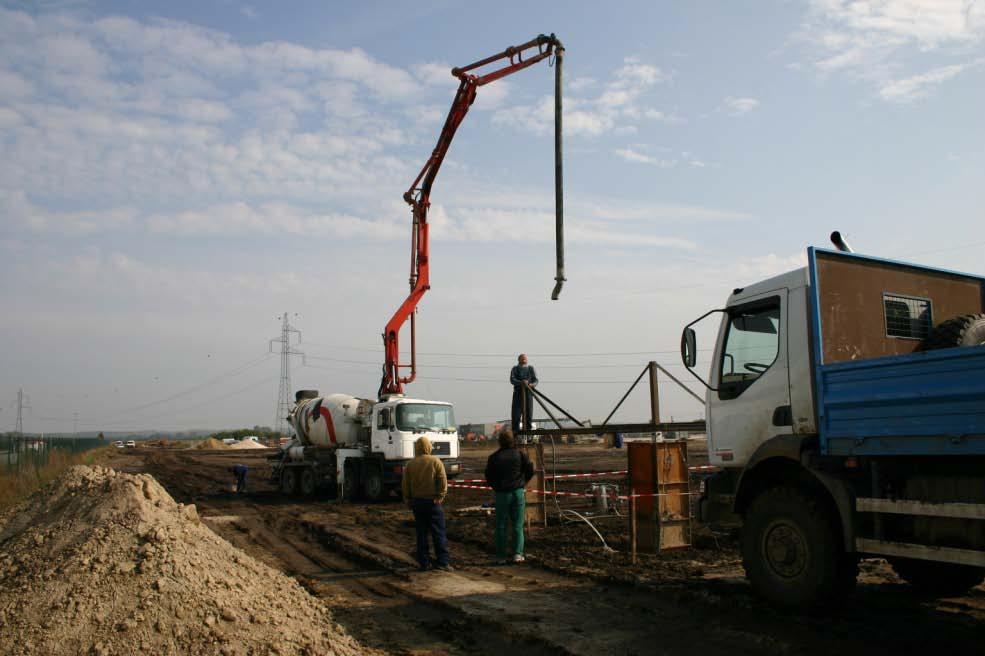

54 Beton bedolgozása 2. Betonozás betonszivattyú segítségével Alapozás technológia 40

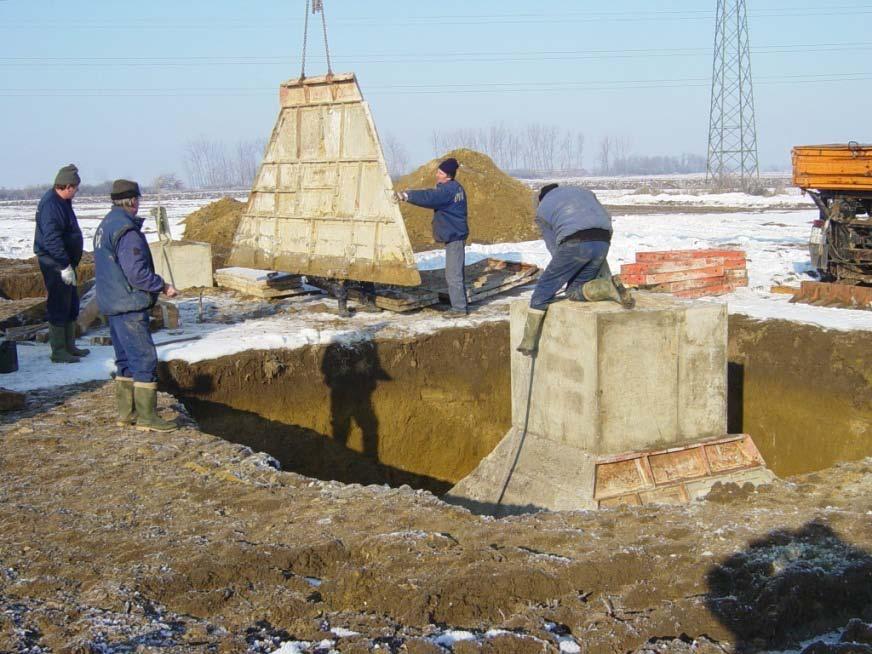

55 Beton utókezelése Alapozás technológia 41

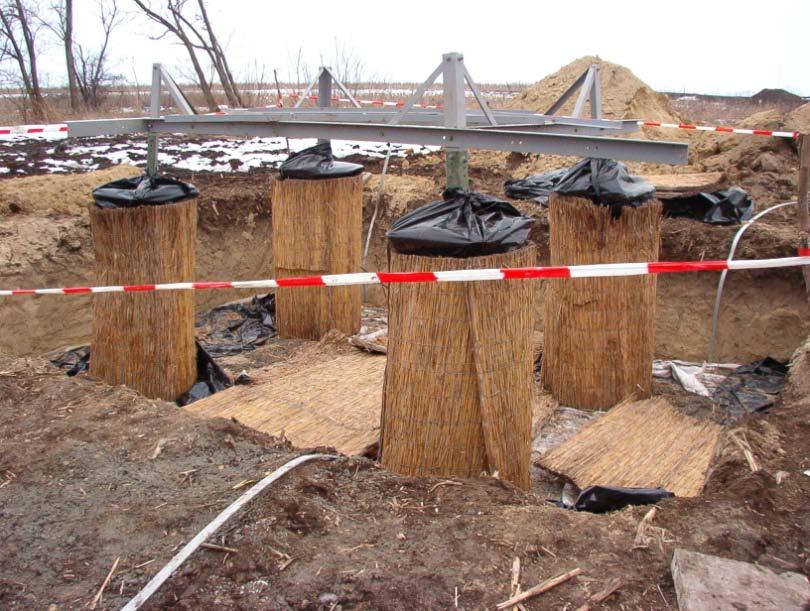

56 Frissbeton védelme hideg időjárás esetén Alapozás technológia 42

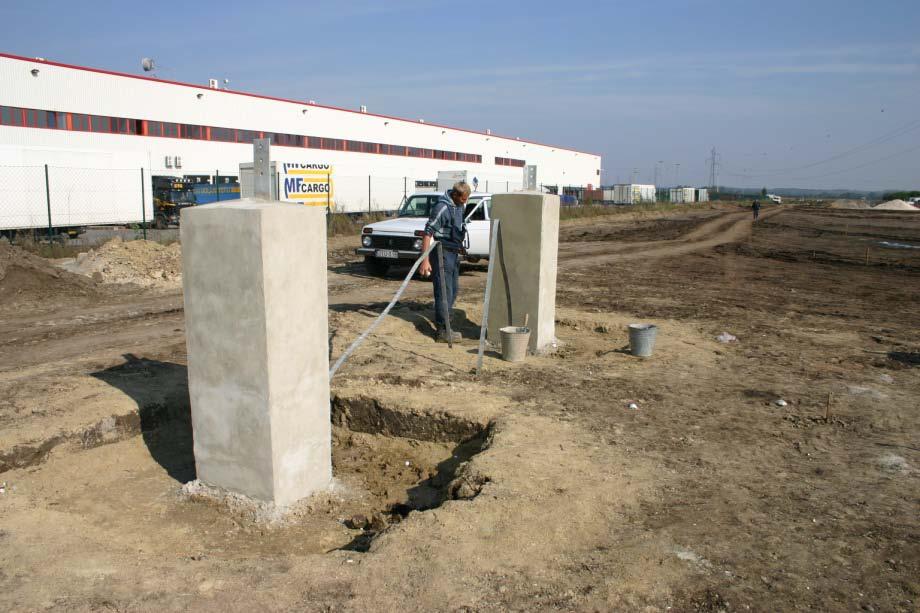

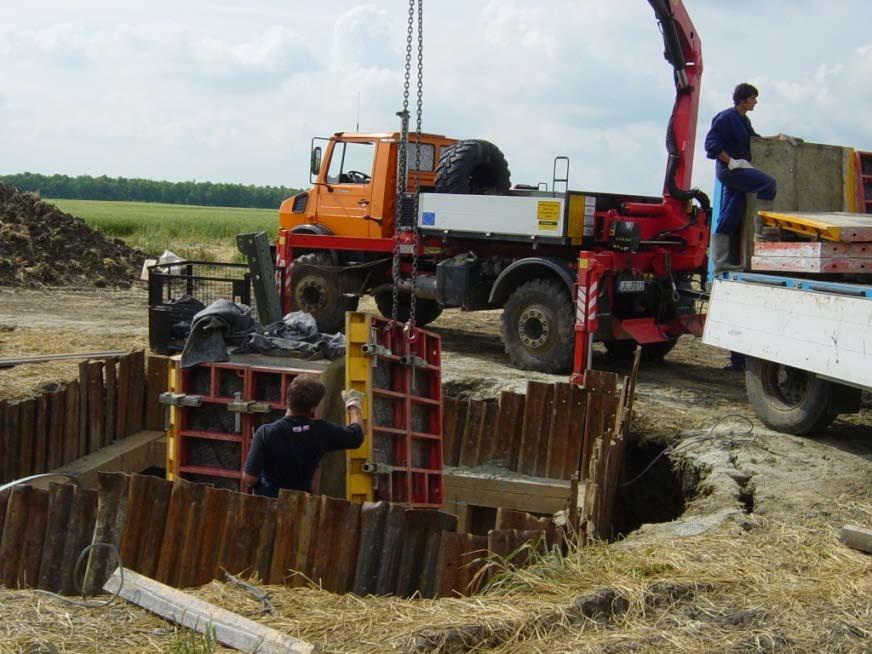

57 I/10. Kizsaluzás A munka megkezdésének feltételei: - betonalap megfelelő szilárdsága (időjárási viszonyoktól függ) Munkavégzés: - zsalutáblák lerögzítésének kioldása és elbontása - a zsaluelemek közötti kapcsolóelemek oldása - zsalutáblák óvatos leválasztása a friss betonfelületről - a lebontott zsaluzat felületének megtisztítása a rárakódott szennyeződésektől - a zsaluhéj bevonása speciális védőanyaggal Alapozás technológia 43

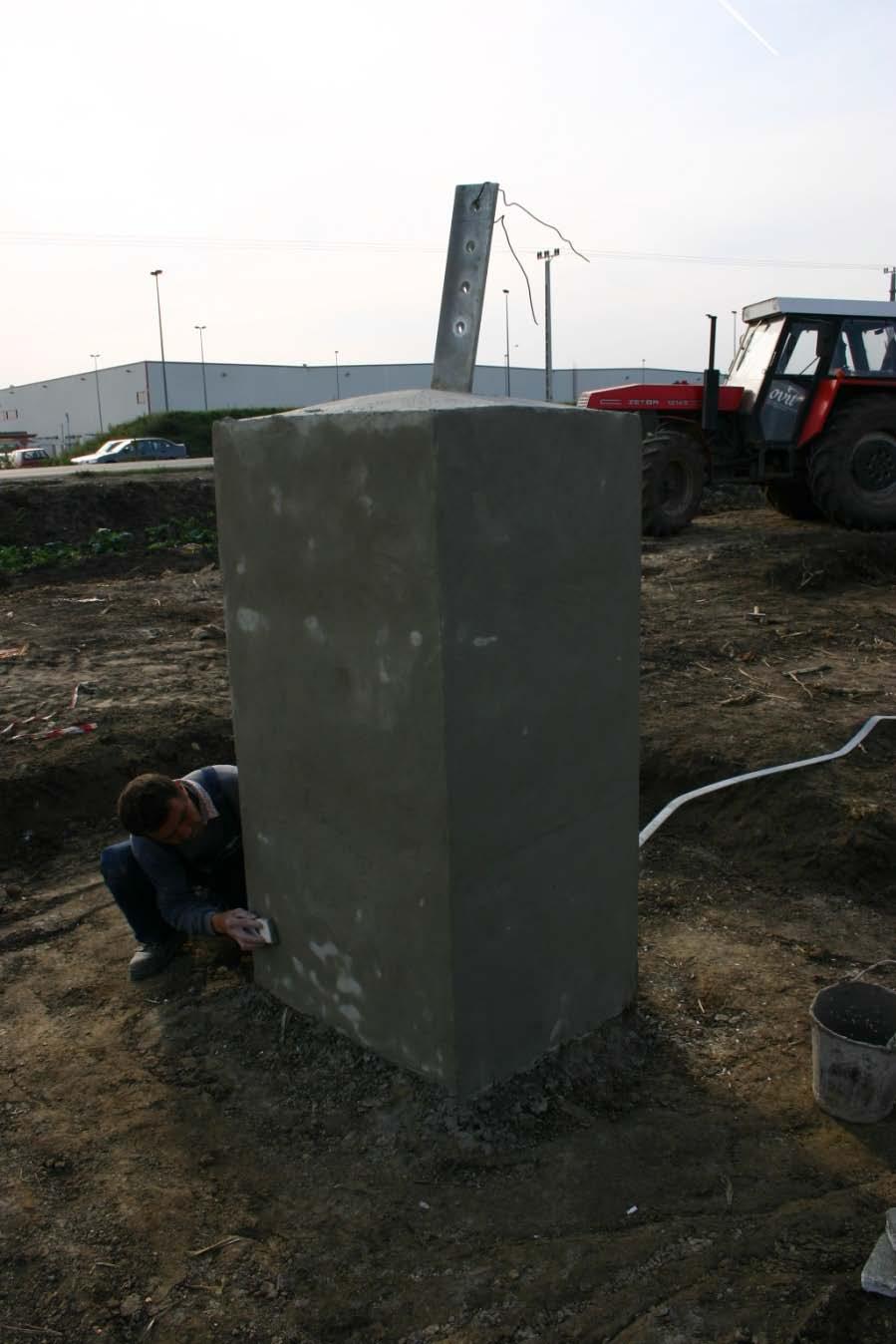

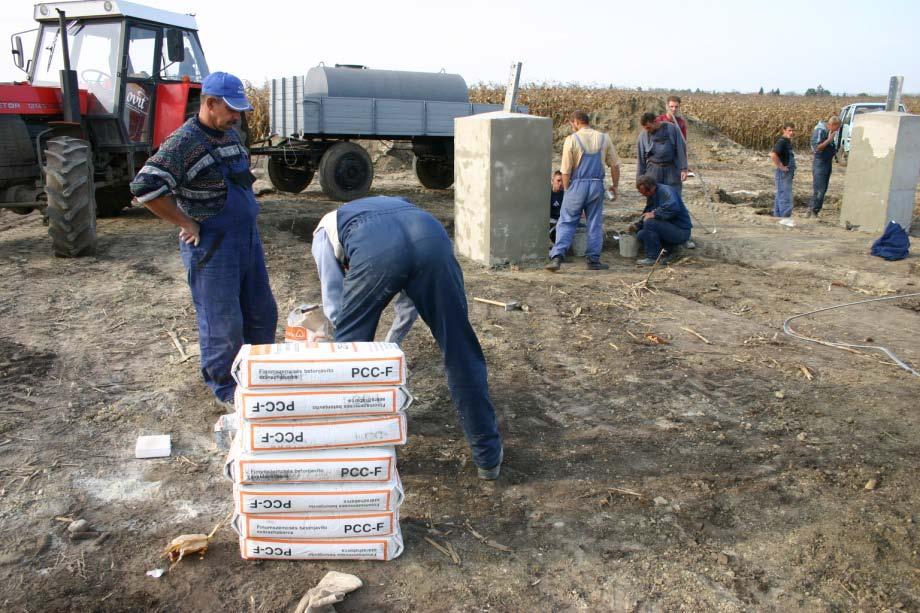

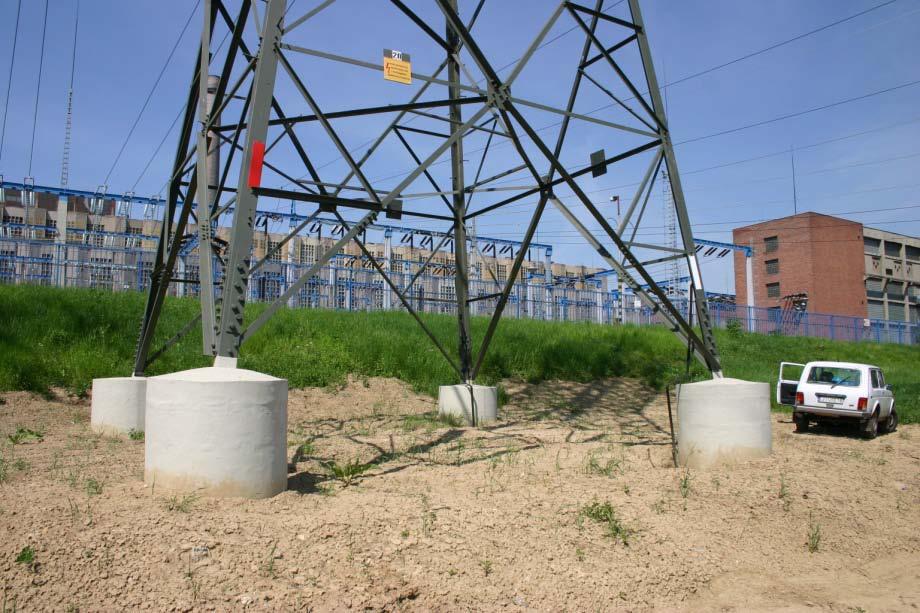

59 I/11. Beton felületvédelme A munka megkezdésének feltételei: - megfelelően megszilárdult beton alaptest Munkavégzés: - a beton felületét meg kell tisztítani a szennyeződésektől - kisebb hibák letörések javítása cementkötésű javítóanyaggal (PCC Grobe, PCC Fein) mm rtg. simítóréteg készítése cementkötésű javítóanyaggal (Jó minőségű betonfelület esetén a simítóréteg elhagyható) - betonfesték felvitele az alapfelületre valamint a csonkra (1 rtg. alapozó + 2 rtg. fedő festék) A beton felületvédelmét célszerű a teljes távvezeték elkészülte után elvégezni. Alapozás technológia 45

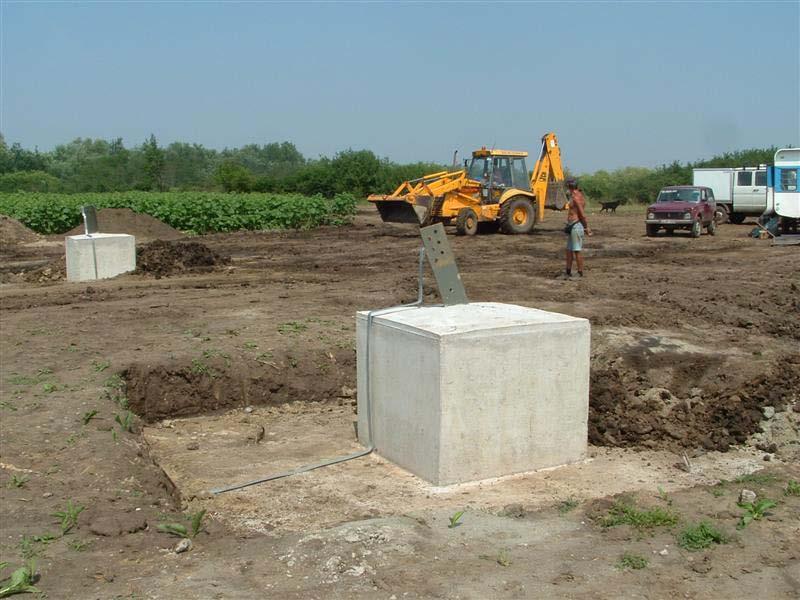

62 I/12. Földvisszatöltés, tereprendezés A munka megkezdésének feltételei: - megfelelő szilárdságú és ép felületű alaptest - alaptest felületvédelme - megfelelő mennyiségű és minőségű talaj (szükség esetén talajcsere) Munkavégzés: - földvisszatöltése több rétegben munkagép segítségével - a földrétegek szétterítése kézi erővel - a talajt rétegenként tömörítése (elektromos döngölő) - a biztonsági dúcolás elbontása csak a földvisszatöltéssel párhuzamosan történhet Alapozás technológia 48

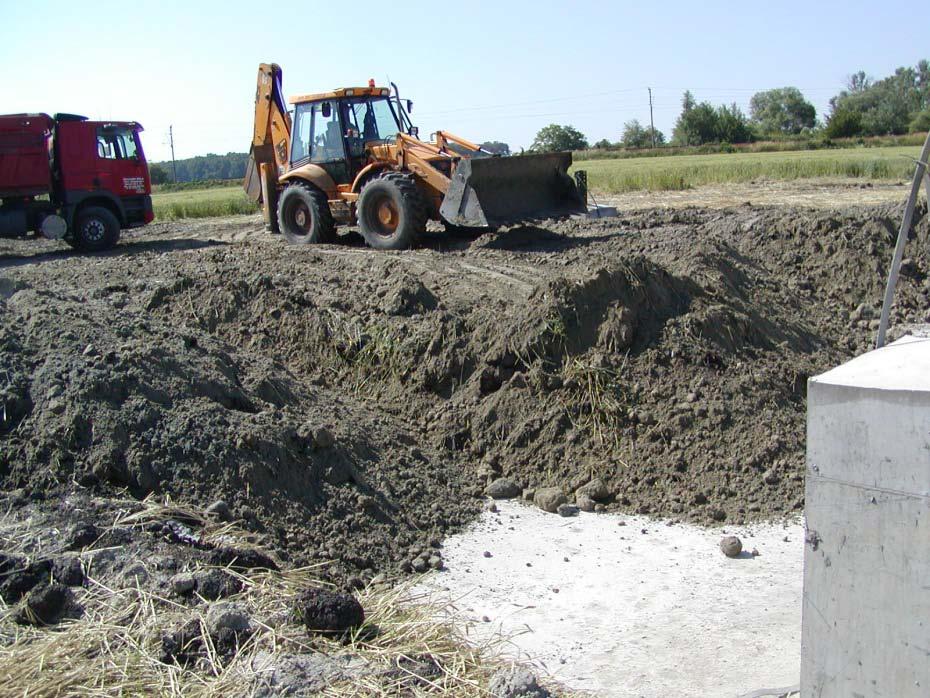

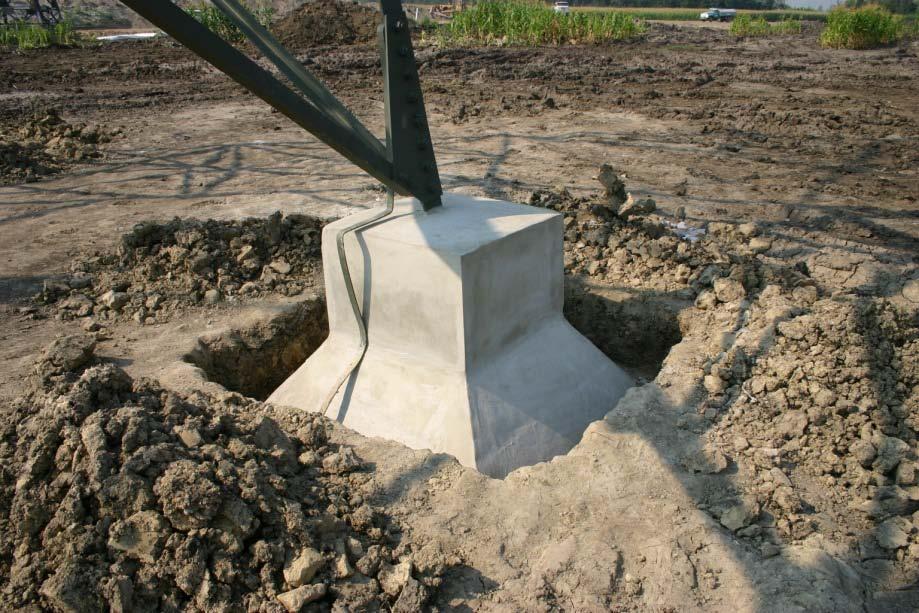

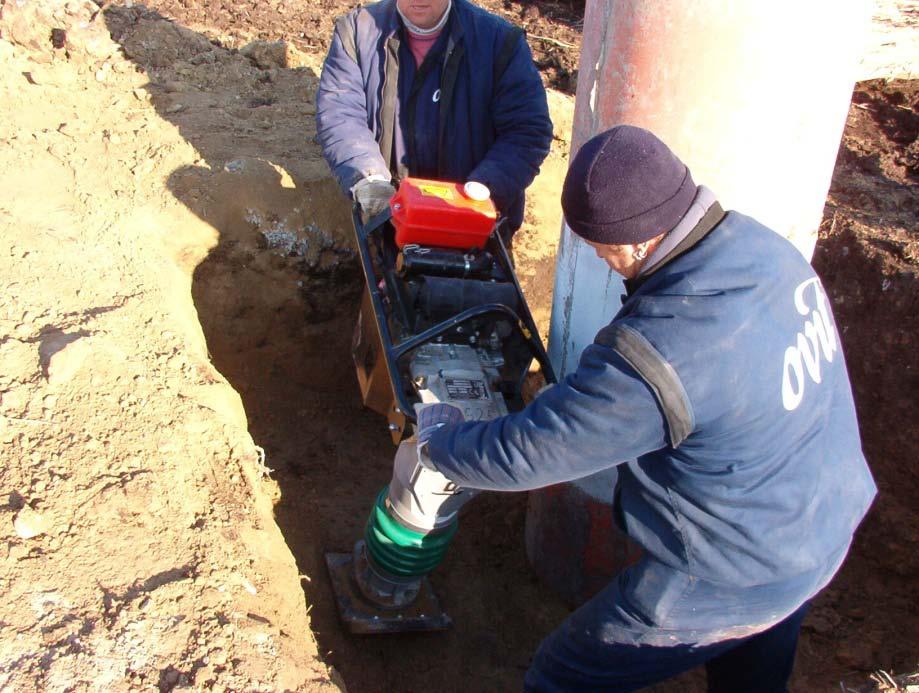

63 Gépi földvisszatöltés Talaj tömörítése döngölővel Alapozás technológia 49

64 II. CFA cölöpalapozás Alapozás technológia 50

65 CFA cölöpalap általános ismertetése Alapozás technológia 51

66 II. Cölöpalapozás munkafolyamatai 1. Munkaterület kialakítása 2. Cölöpök kitűzése 3. Pontra állás a fúrógéppel, cölöp fúrása 4. Cölöp betonozás 5. Cölöpvasalás elhelyezése 6. Cölöpfej készítése Alapozás technológia 52

67 II/1. Munkaterület kialakítása Megfelelő munkaterület kialakítása: - gépekkel és járművekkel megközelíthető - fúrás területe közműmentes - megfelelő teherbírású talaj - szükség esetén szilárd burkolat kialakítása (ideiglenes betonlap burkolat, vagy geotextília és zúzottkő terítés) Alapozás technológia 53

68 II/2. Cölöpök kitűzése A cölöpfej sarokpontjait, a cölöpök tengelypontjait geodéziai méréssel kell meghatározni. Kitűzési pontosság: - vízszintes kitűzés esetén: ± 10 mm - magassági kitűzés esetén: ± 5 cm A kitűzésről jegyzőkönyv készül. Alapozás technológia 54

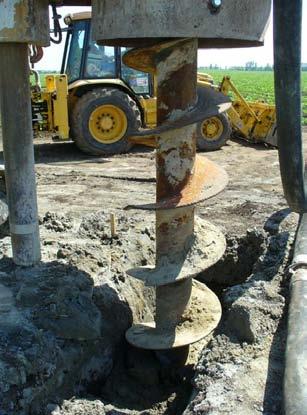

69 II/3. Pontra állás, cölöp fúrása Alapozás technológia 55

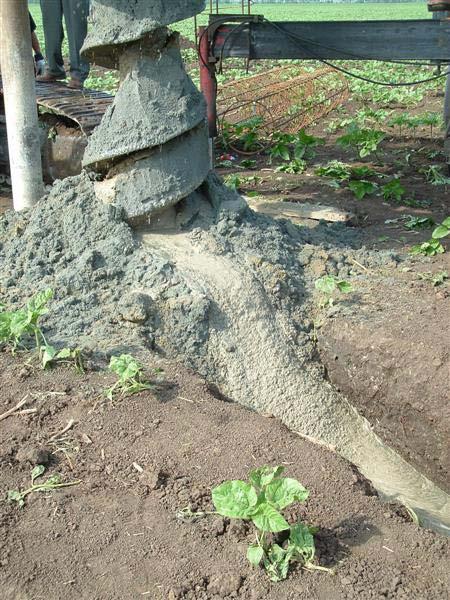

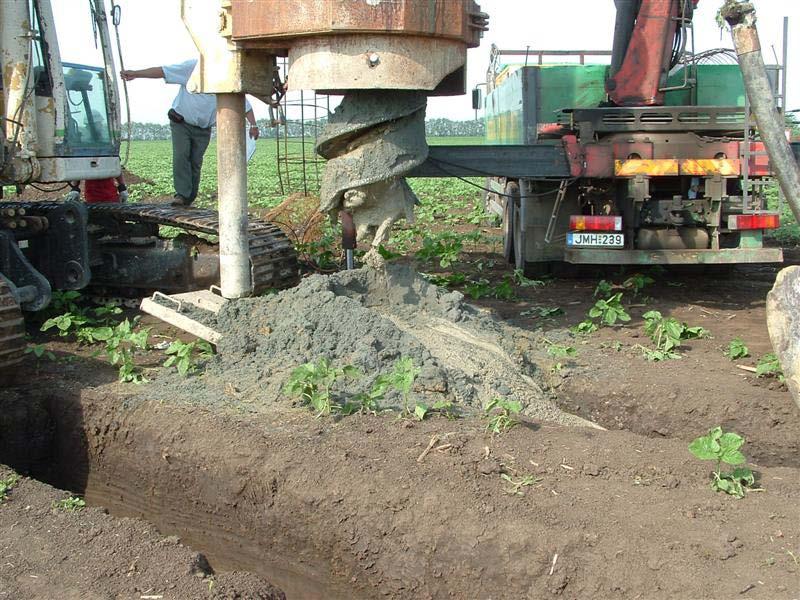

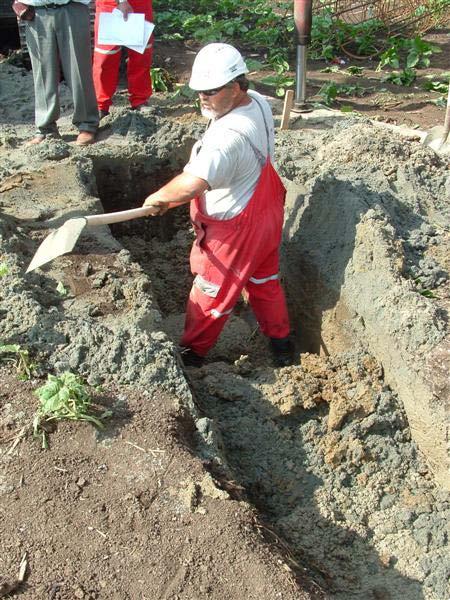

70 II/4. Cölöp betonozása Alapozás technológia 56

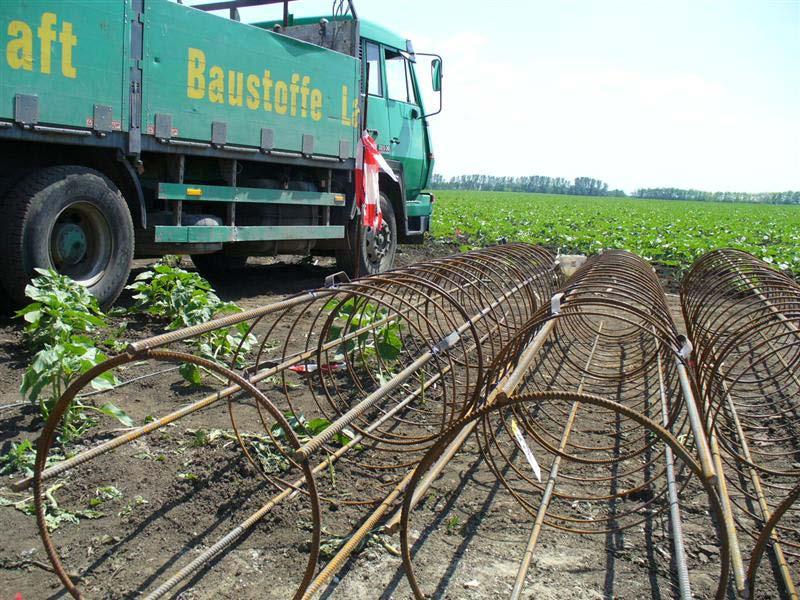

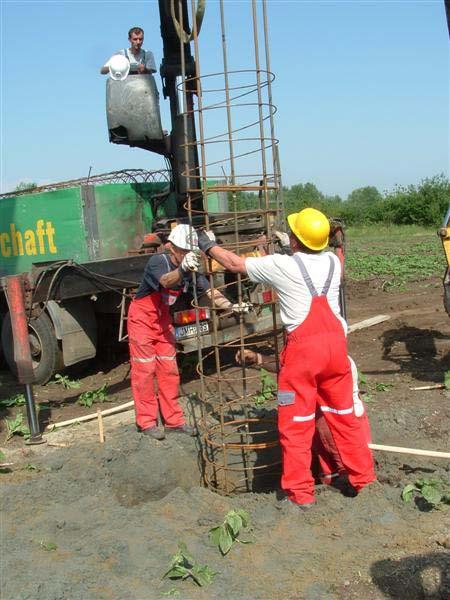

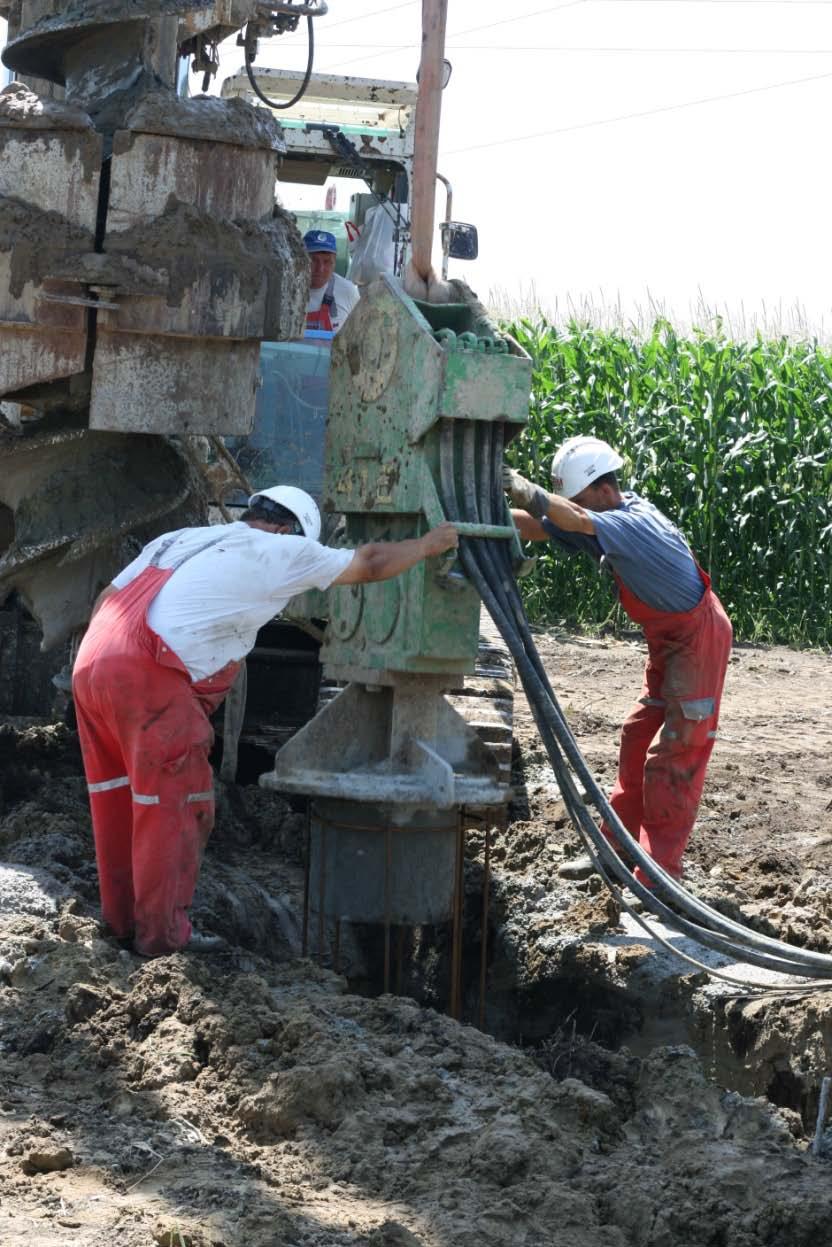

72 II/5. Cölöpvasalás elhelyezése Alapozás technológia 58

73 Távtartók a betontakarás biztosítására Alapozás technológia 59

74 II/6. Cölöpfej készítése A munka megkezdésének feltételei: - elkészült megfelelő szilárdságú cölöpök Munkavégzés: - cölöpfej méretének megfelelő munkagödör kitűzése - földkitermelés a cölöpfej alapozási mélységig - munkagödör állékonyságának biztosítása (dúcolás vagy szádfalazás) - munkagödör víztelenítése - cölöpök visszavésése a cölöpfej alapozási mélységéig - visszavésett beton és a cölöpözés során betonnal szennyezett talaj eltávolítása a munkagödörből A cölöpök visszavésését követően a cölöpfej kialakítása az I. fejezetben tárgyalt alapozási technológia szerint történik. A visszavésett cölöpök szintjének eltérése a tervhez képest: ± 30 mm Alapozás technológia 60

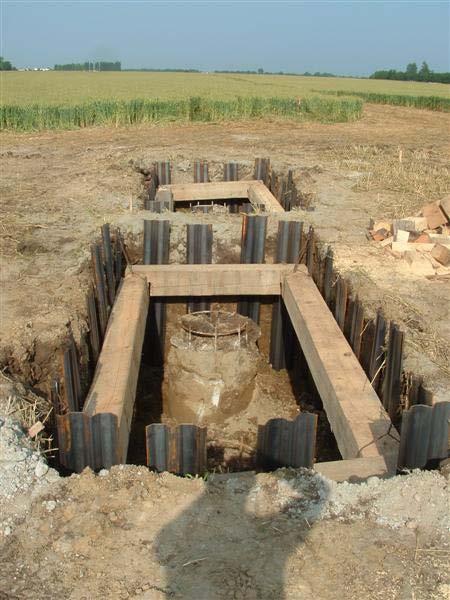

75 Munkagödör kialakítása Cölöp visszavésése Alapozás technológia 61

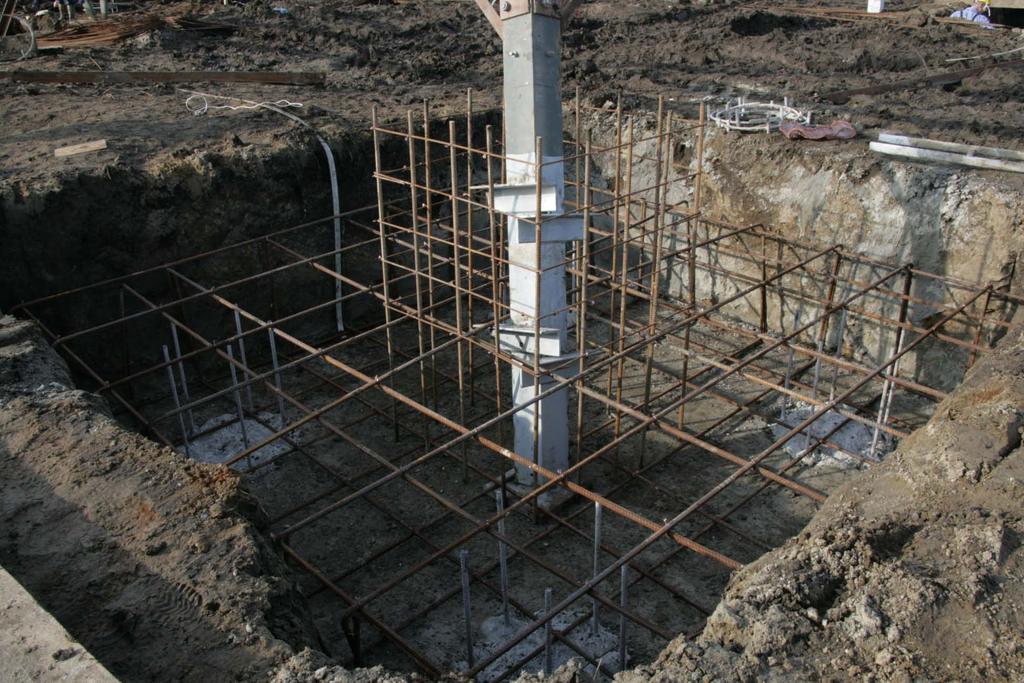

76 Visszavésett cölöpfej Betonacél szerelése Alapozás technológia 62

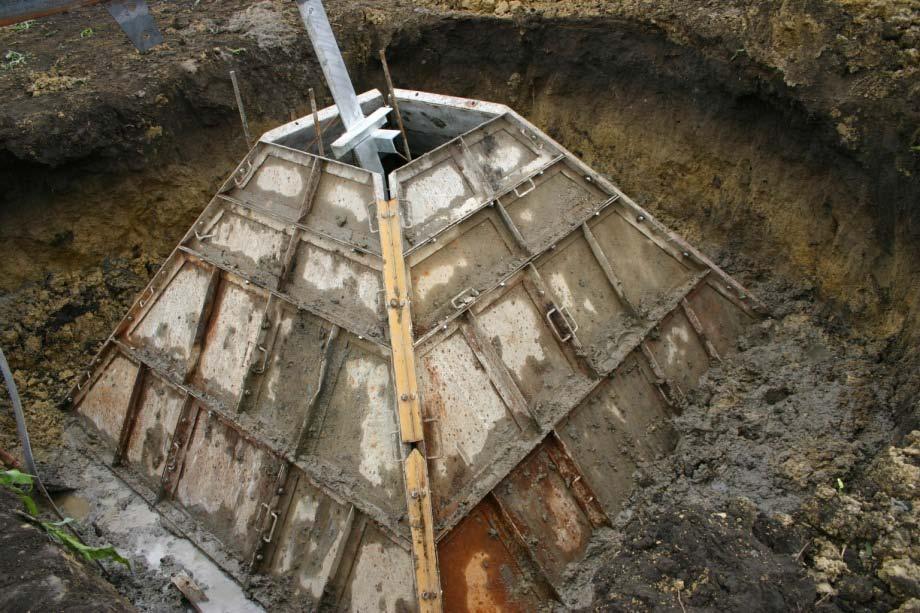

80 Alapozási munkák közben elkövetett hibák Alapozás technológia 66

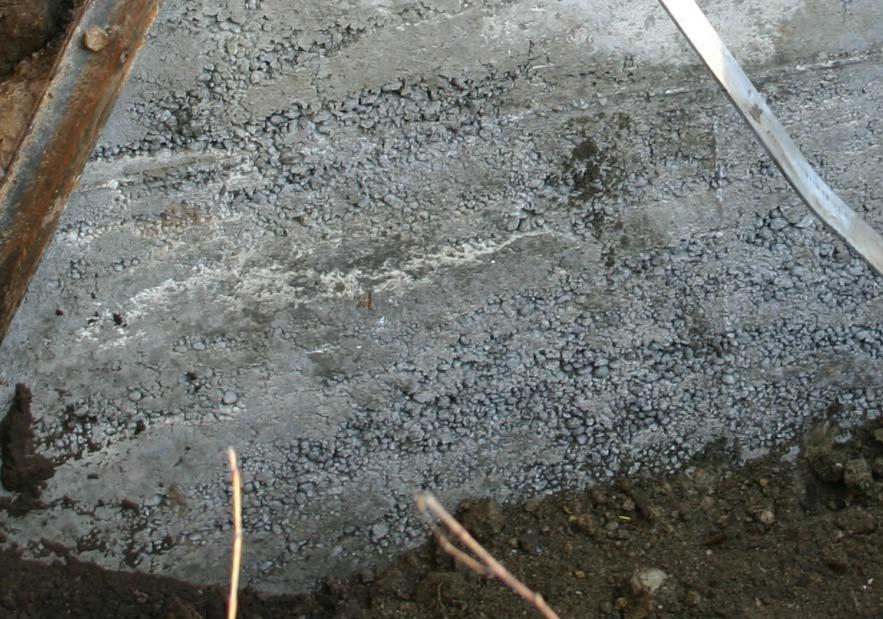

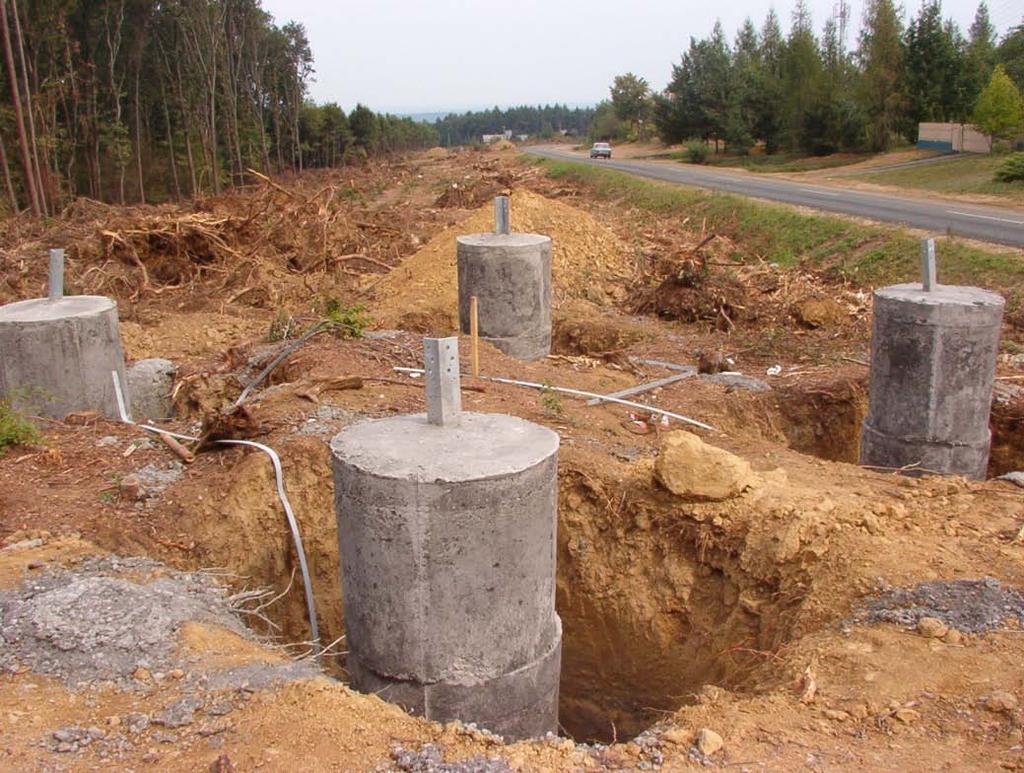

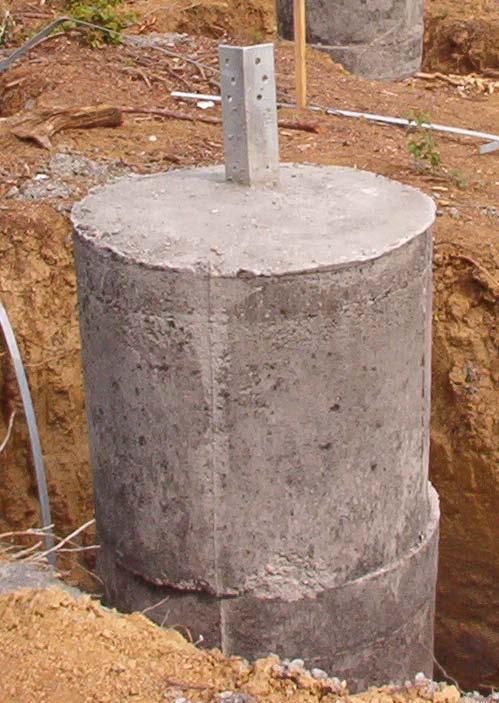

82 Nem megfelelően tömörített beton Alapozás technológia 68

83 - Elmozdult zsaluzat okozta kivitelezési hiba - Beton-csonk kapcsolat, vízelvezetés hiánya Alapozás technológia 69

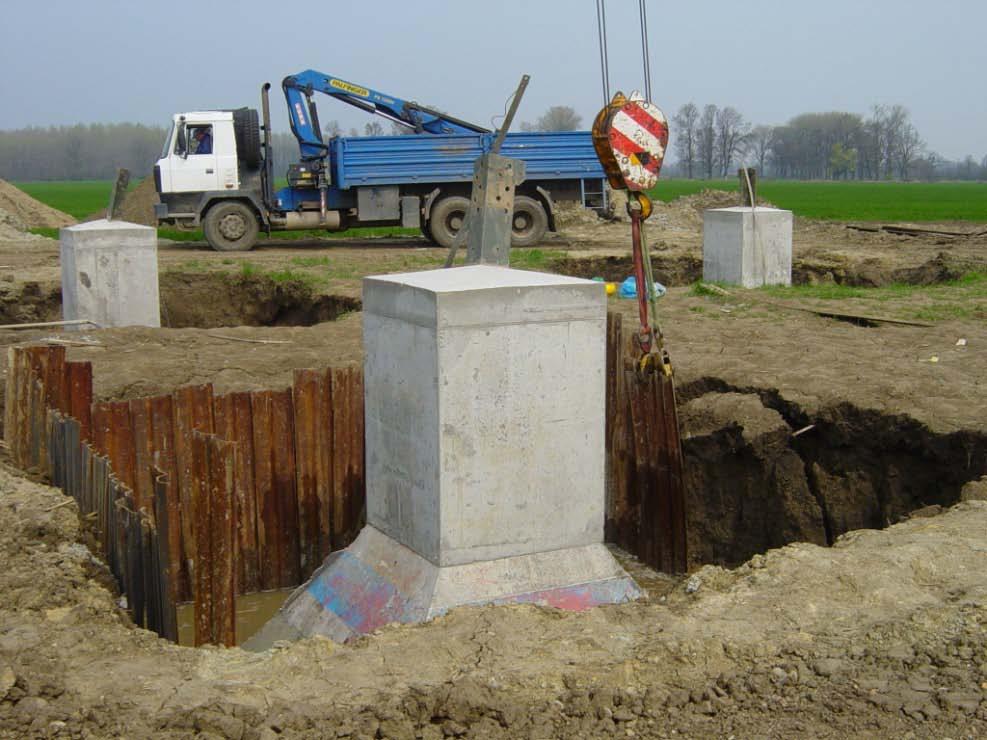

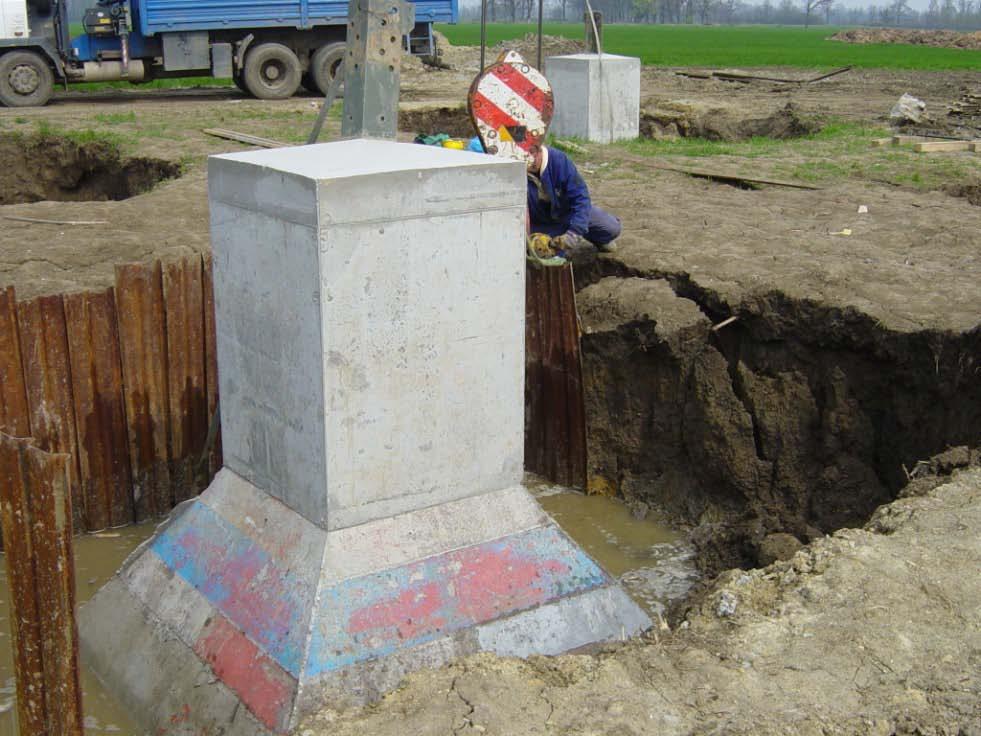

84 Biztonsági dúcolás eltávolítása a földvisszatöltés megkezdése előtt Alapozás technológia 70

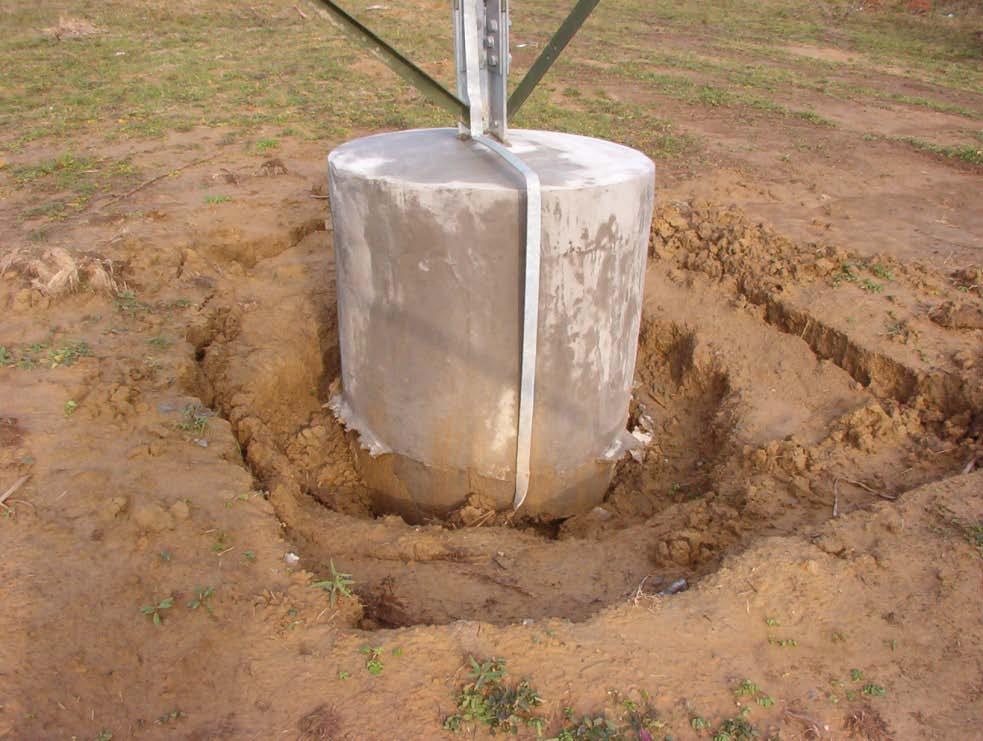

85 Nem megfelelően tömörített talaj Alapozás technológia 71

86 Nagyfeszültségű távvezeték-oszlopok szerelési, építési, állítási technológiája

87 Tartalomjegyzék Távvezeték oszlopok általános ismertetése I. Oszlopszerelési technológia II. Oszlopépítési technológia III. Oszlopszerelési és építési munkák dokumentálása Oszlopszerelés és építés közben elkövetett hibás munkák Oszlopszerelés, építés állítási technológia 2

88 Távvezeték oszlopok általános ismertetése Oszlopszerelés, építés állítási technológia 3

89 Rácsos szerkezetű távvezeték oszlopok típusai I. Törzskialakításuk alapján egy törzsű oszlopok portál oszlopok osztott lábú zárt törzsű önhordó külső kikötésű Oszlopszerelés, építés állítási technológia 4

90 Oszlopszerelés, építés állítási technológia 5

91 Rácsos szerkezetű távvezeték oszlopok típusai II. Oszlop felsőrész kialakítás alapján karos megoldás hídszerkezetes megoldás egyéb megoldás portál oszlop ablakos (macskafejes) oszlop 1 ill. 2 védővezetős 1 ill. 2 rendszerű 2 védővezetős 1 rendszerű Oszlopszerelés, építés állítási technológia 6

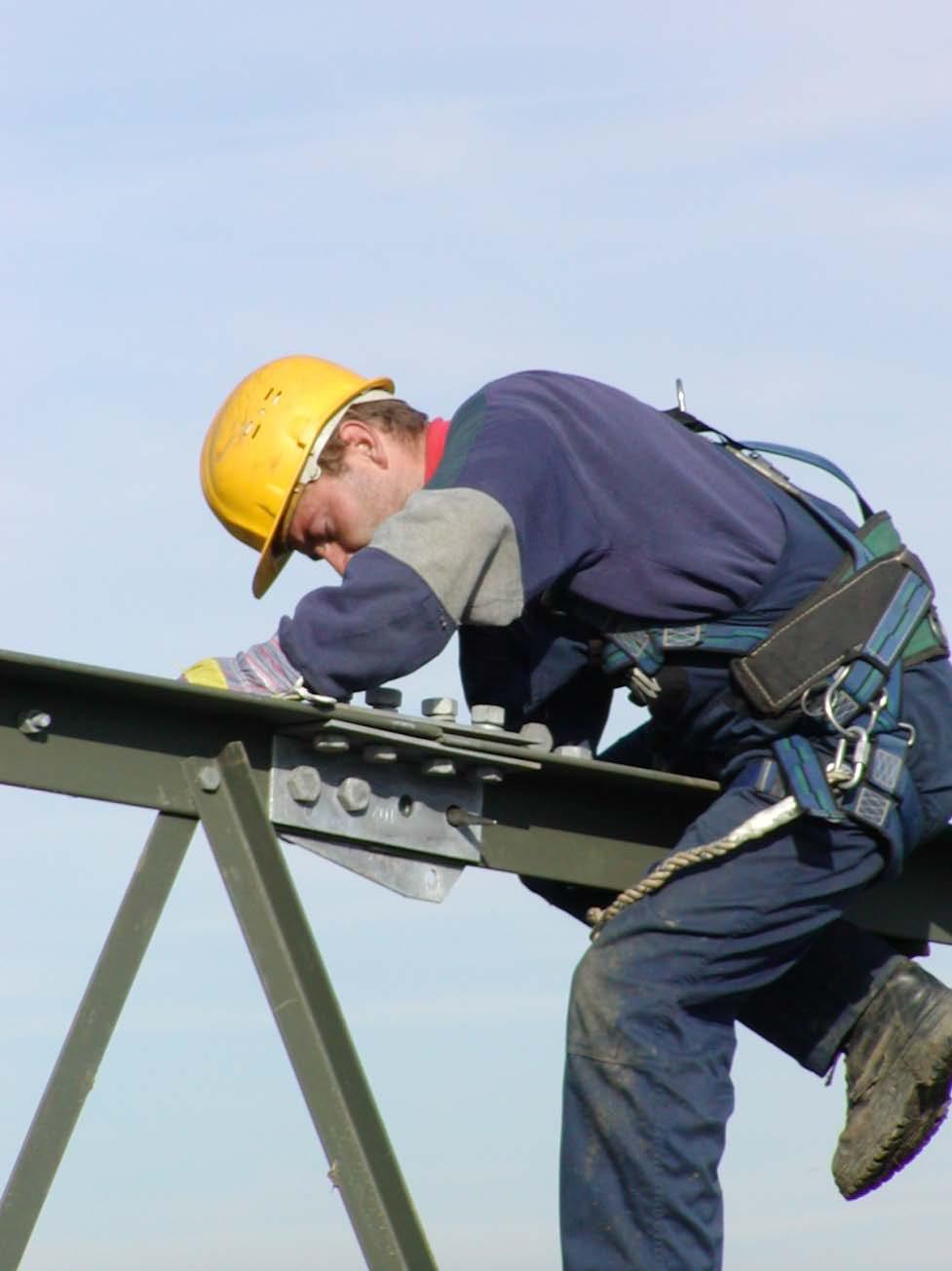

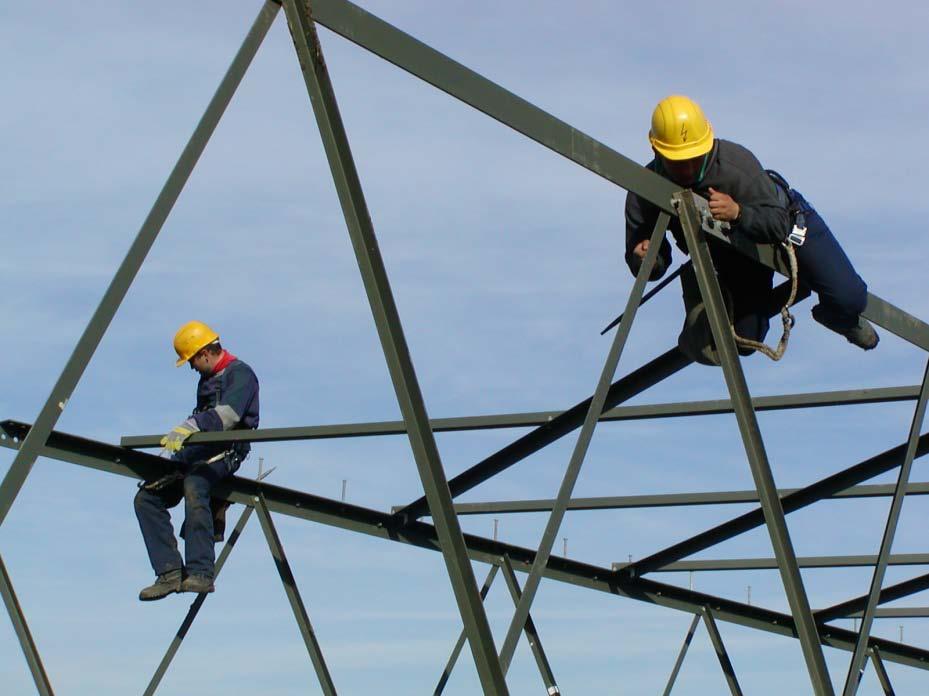

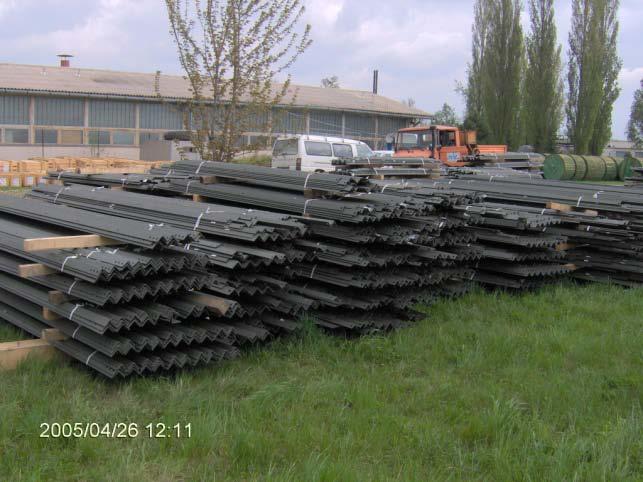

93 I. Oszlopszerelés Oszlopszerelés, építés állítási technológia 8

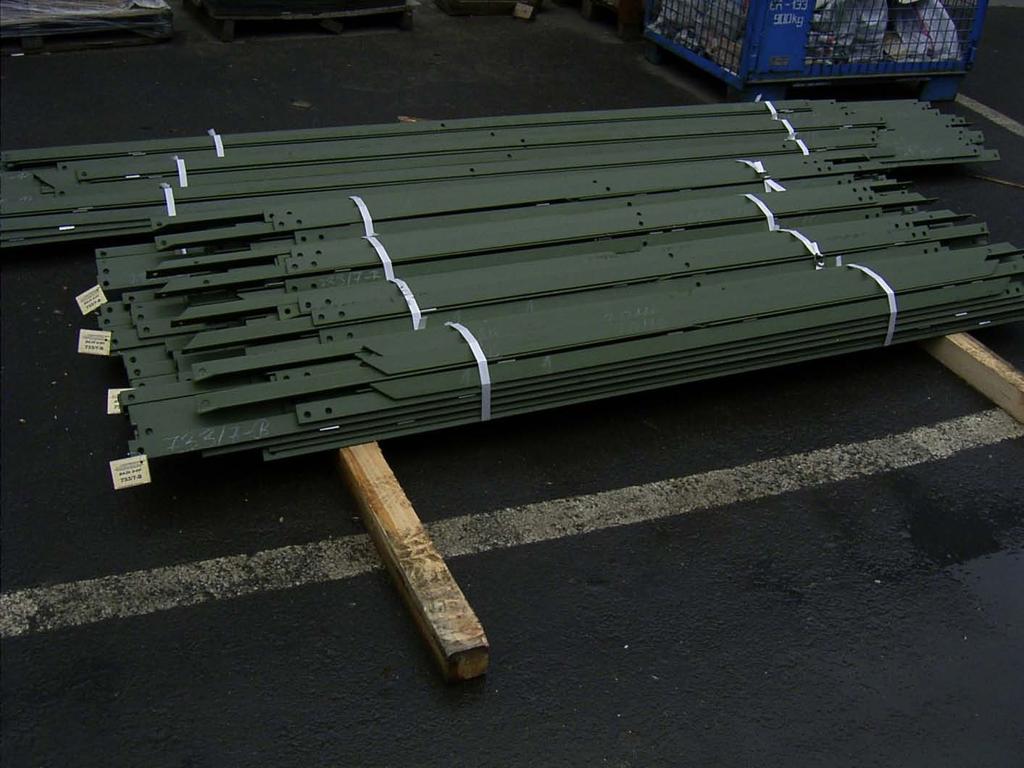

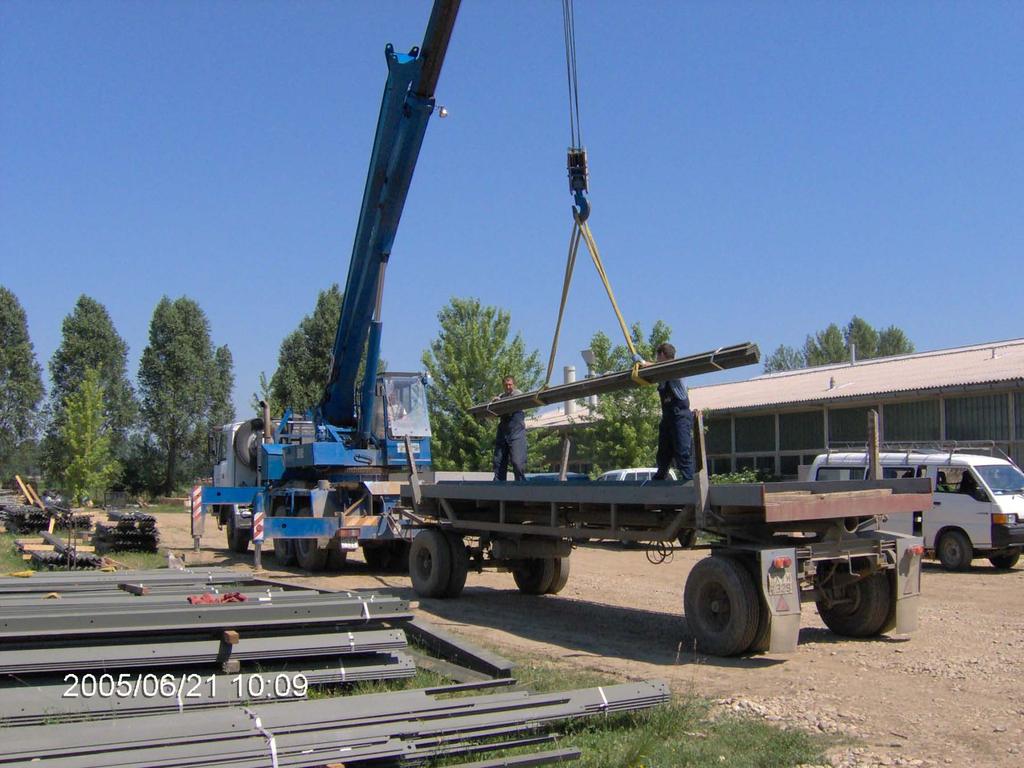

94 Kötegelt övek és rácsok oszlopazonosító jelzések Oszlopszerelés, építés állítási technológia 9

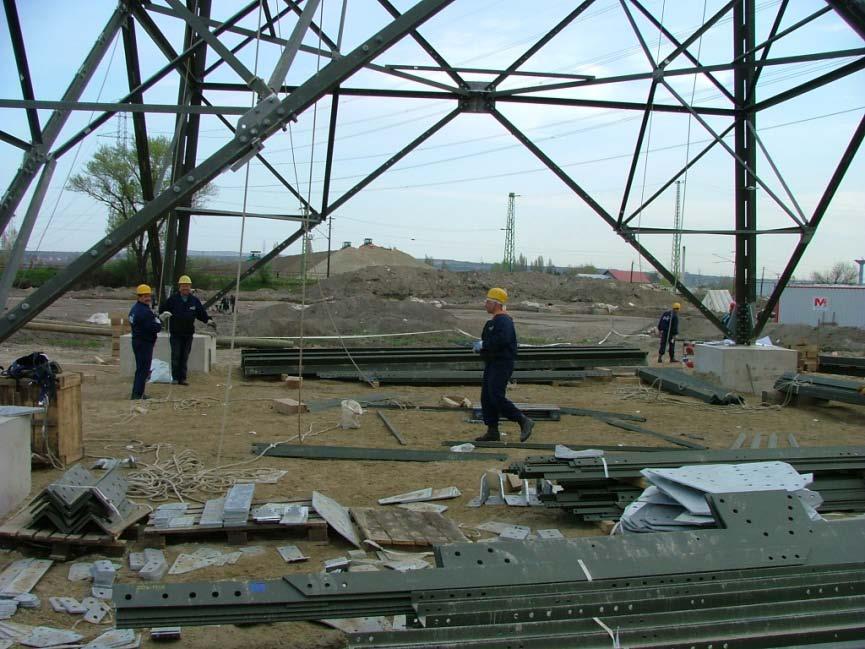

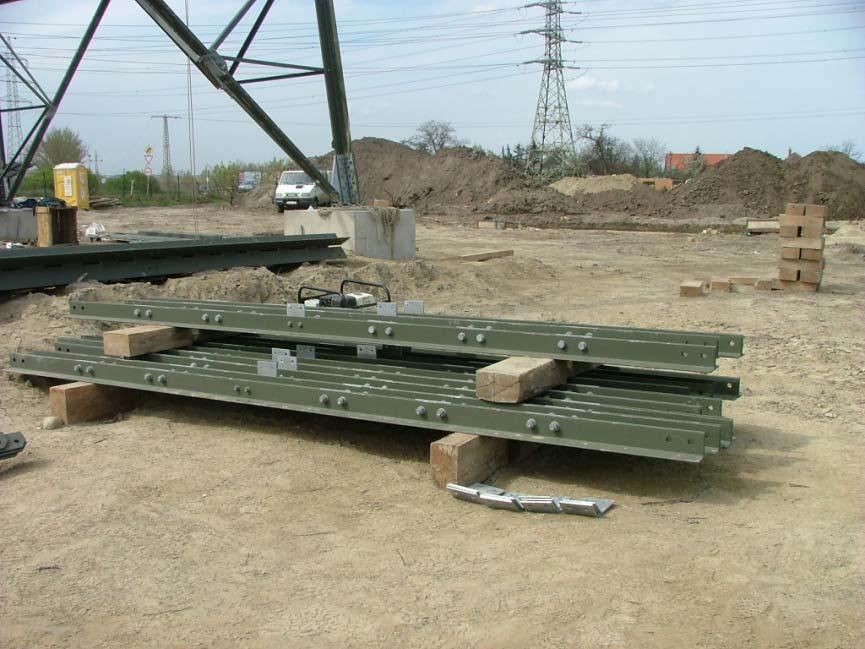

98 Kötegek és csomólemezek elhelyezése (220 kv-os GENERÁTOR OVSF oszlop építésénél) Oszlopszerelés, építés állítási technológia 13

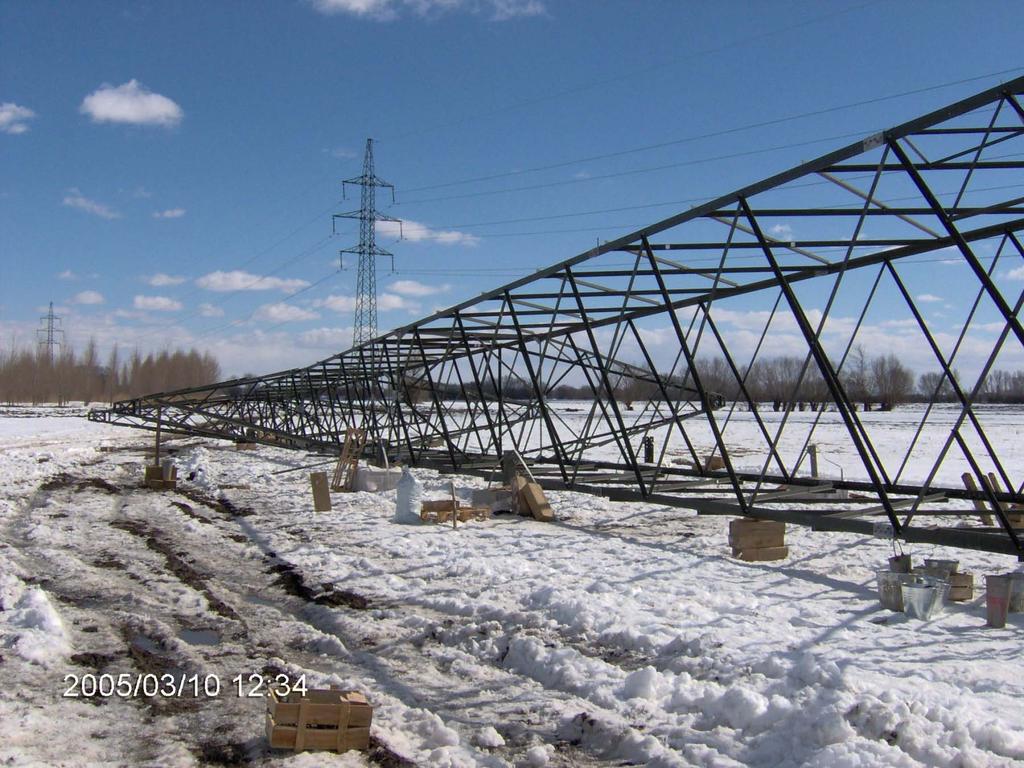

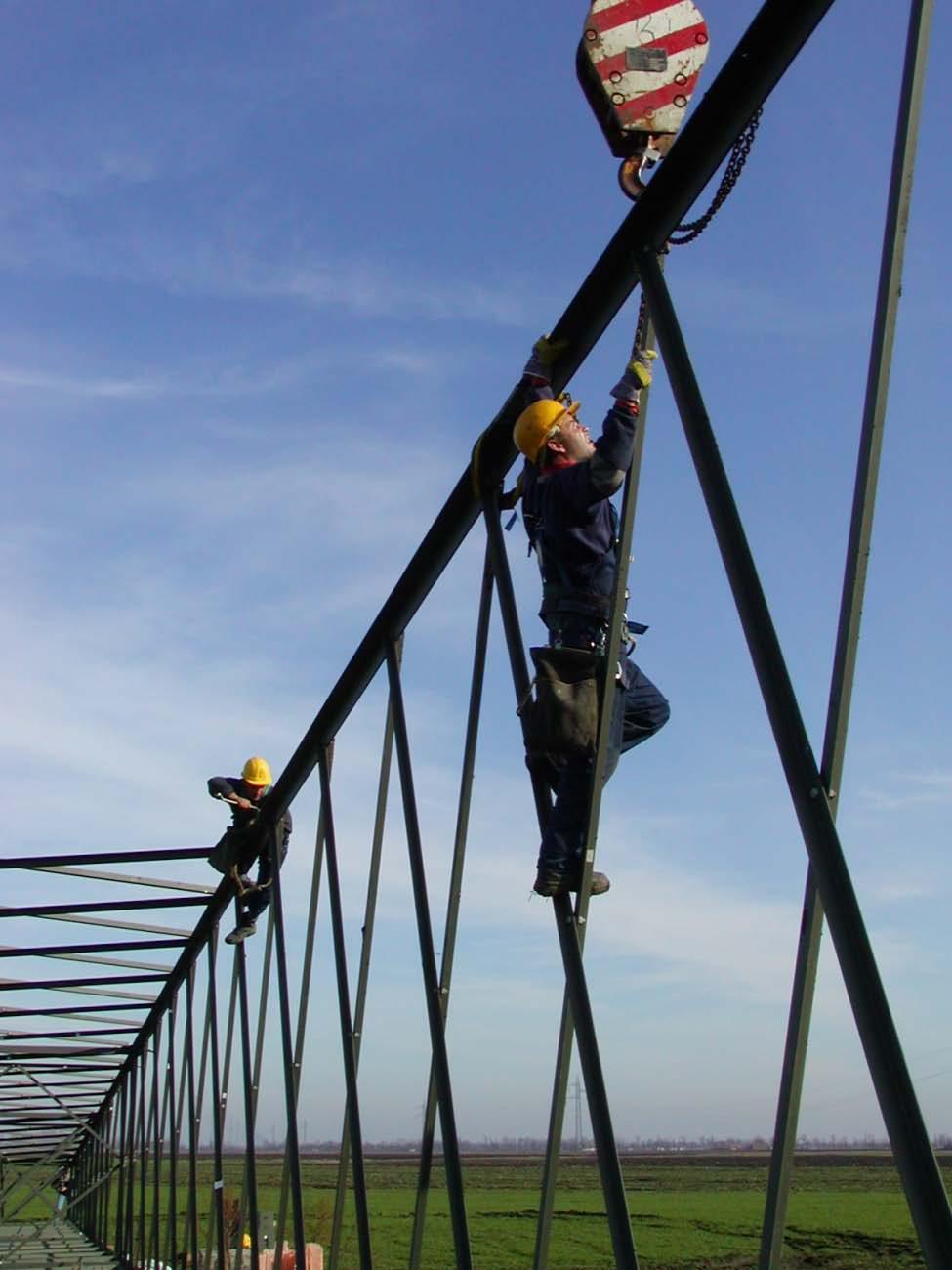

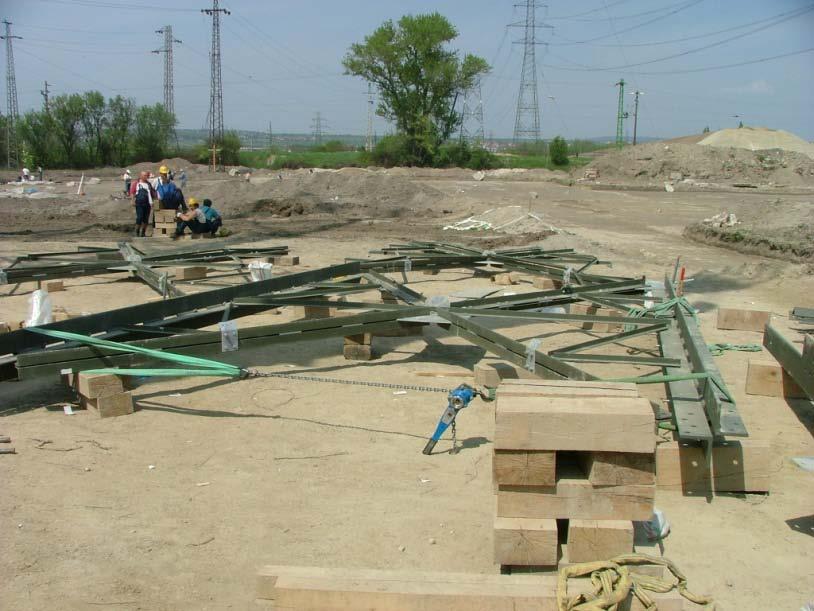

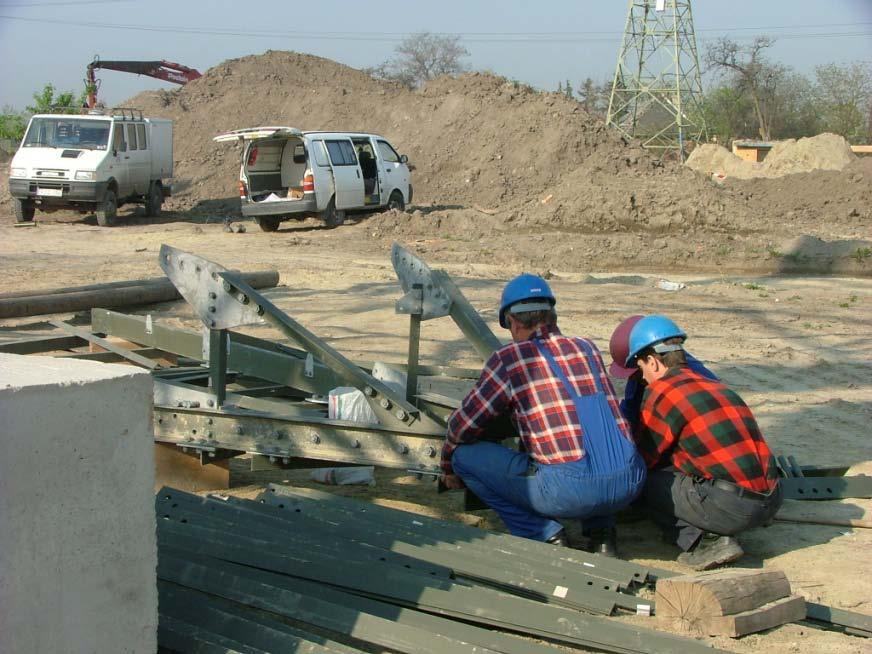

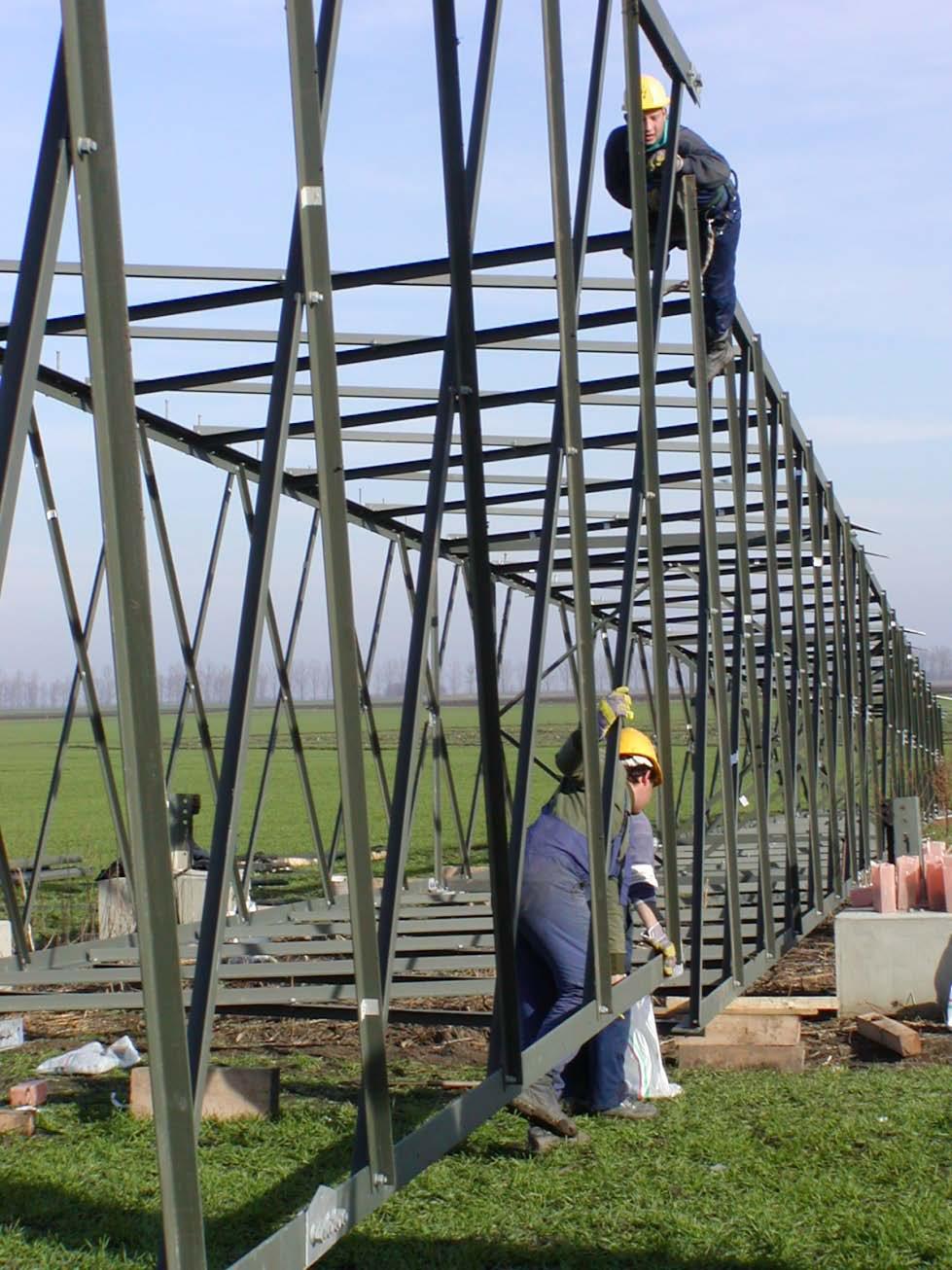

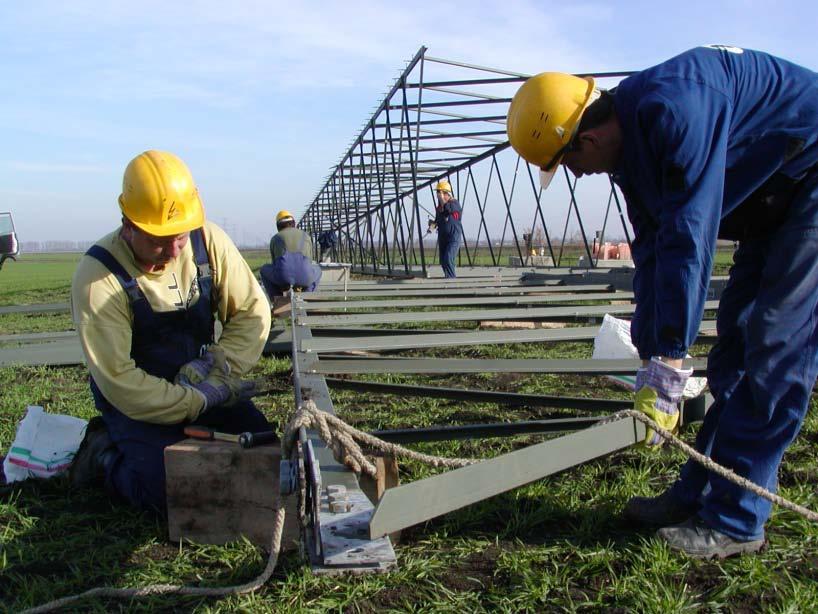

99 Lapszerelés és billentés Oszlopszerelés, építés állítási technológia 14

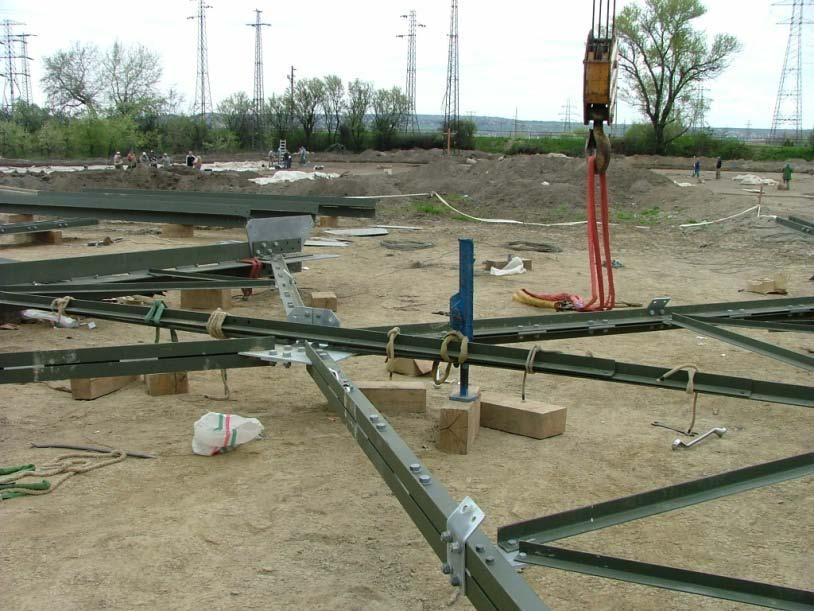

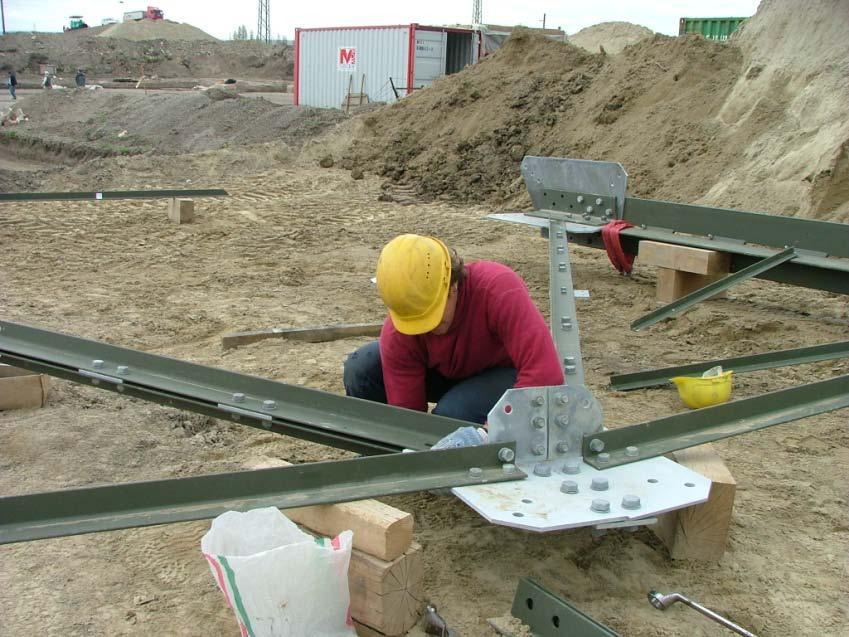

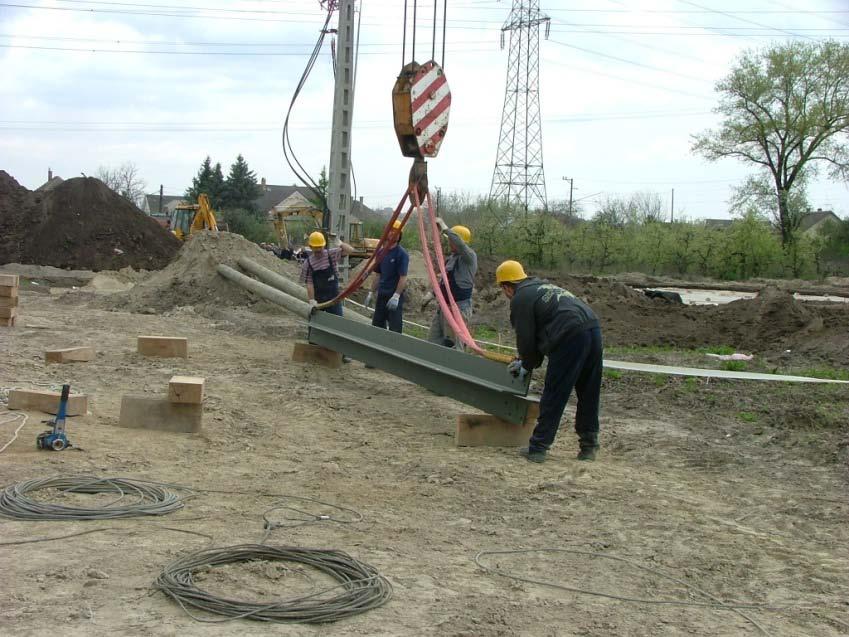

103 Lap előszerelése (220 kv-os GENERÁTOR OVSF oszlop építésénél) Oszlopszerelés, építés állítási technológia 18

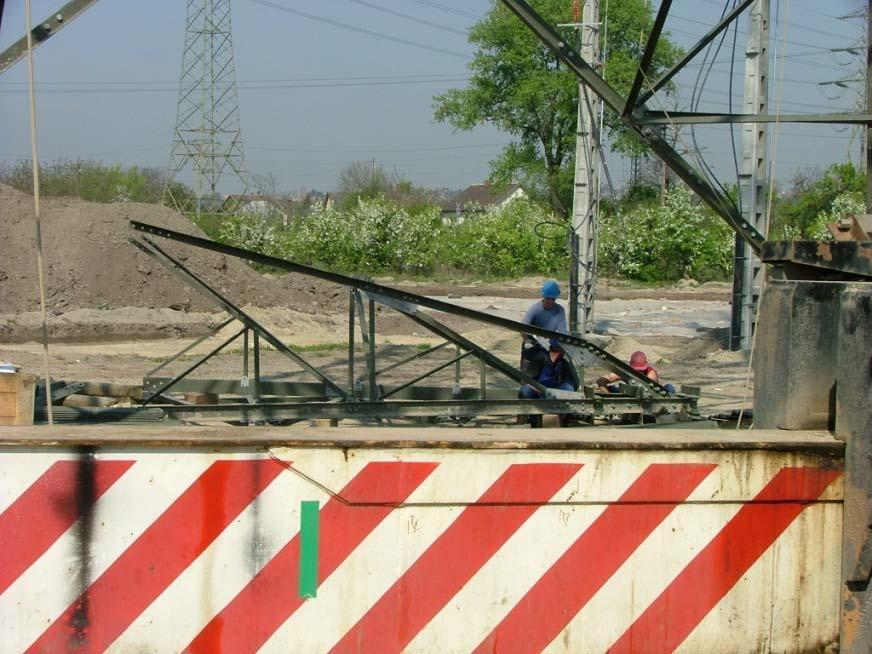

104 Oszlopkar előszerelése (220 kv-os GENERÁTOR OVSF oszlop építésénél) Oszlopszerelés, építés állítási technológia 19

105 Helyesen alátámasztott oszlop Oszlopszerelés, építés állítási technológia 20

108 II. Oszlopépítés Oszlopszerelés, építés állítási technológia 23

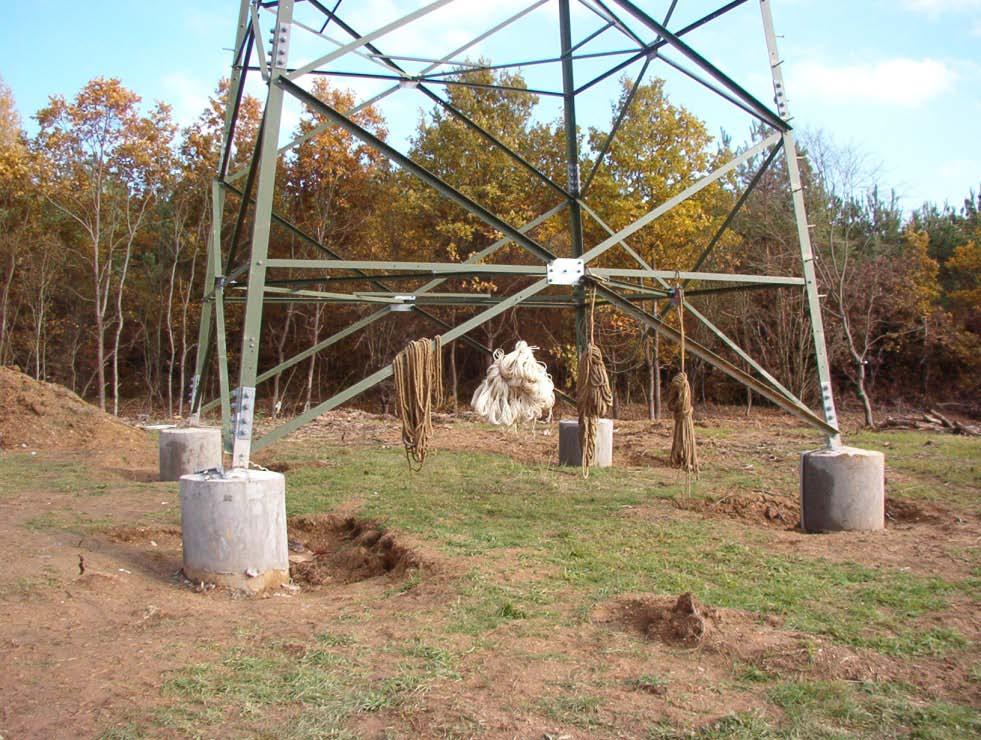

109 II. Oszlopépítés munkafolyamatai 1. Oszlop csonkra-emelése daruval 2. Oszlopépítés (idomokból, lapokból) daruval 3. Oszlopépítés belső kikötésű bikával Oszlopszerelés, építés állítási technológia 24

110 Csúszó-talpak felerősítése Oszlopszerelés, építés állítási technológia 25

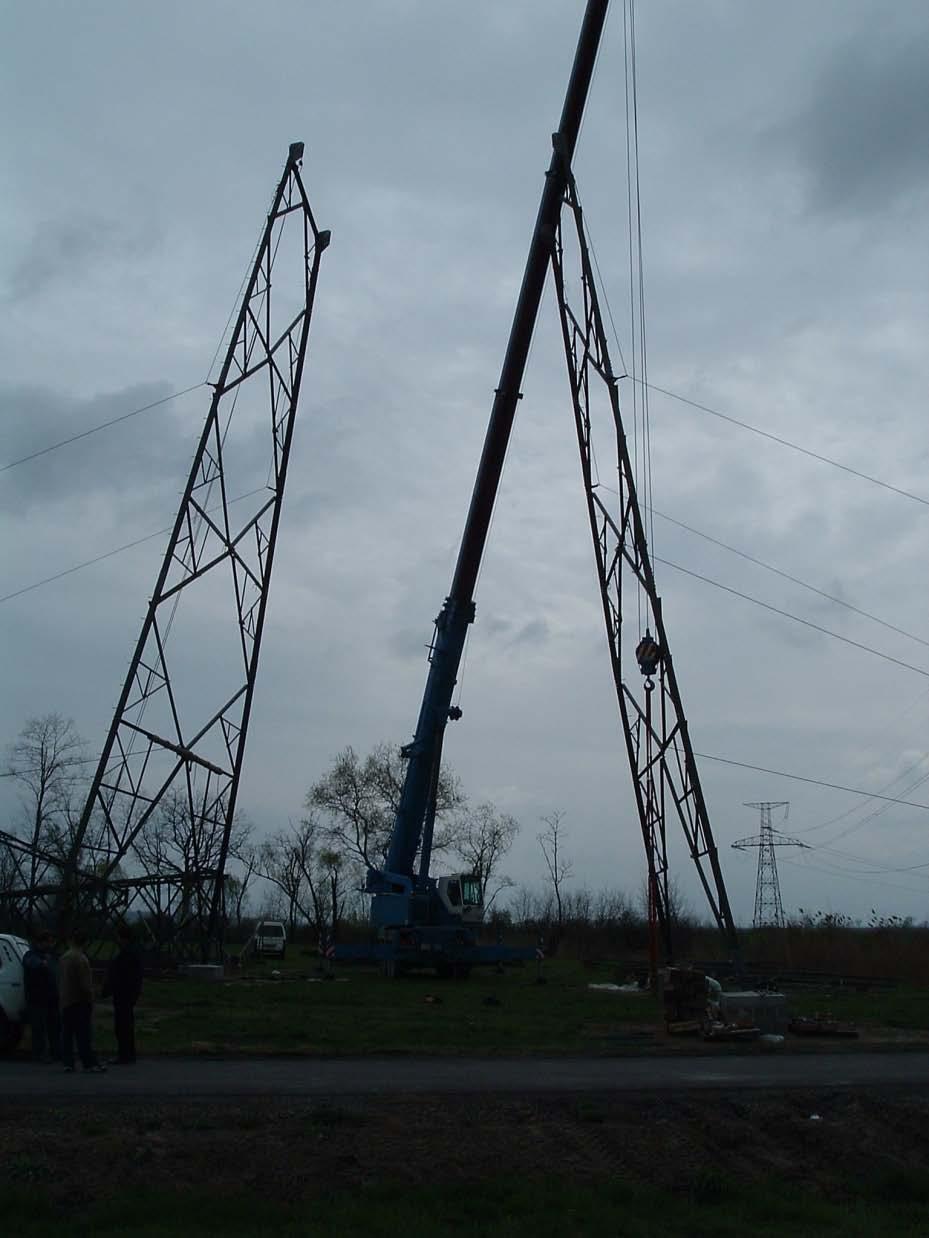

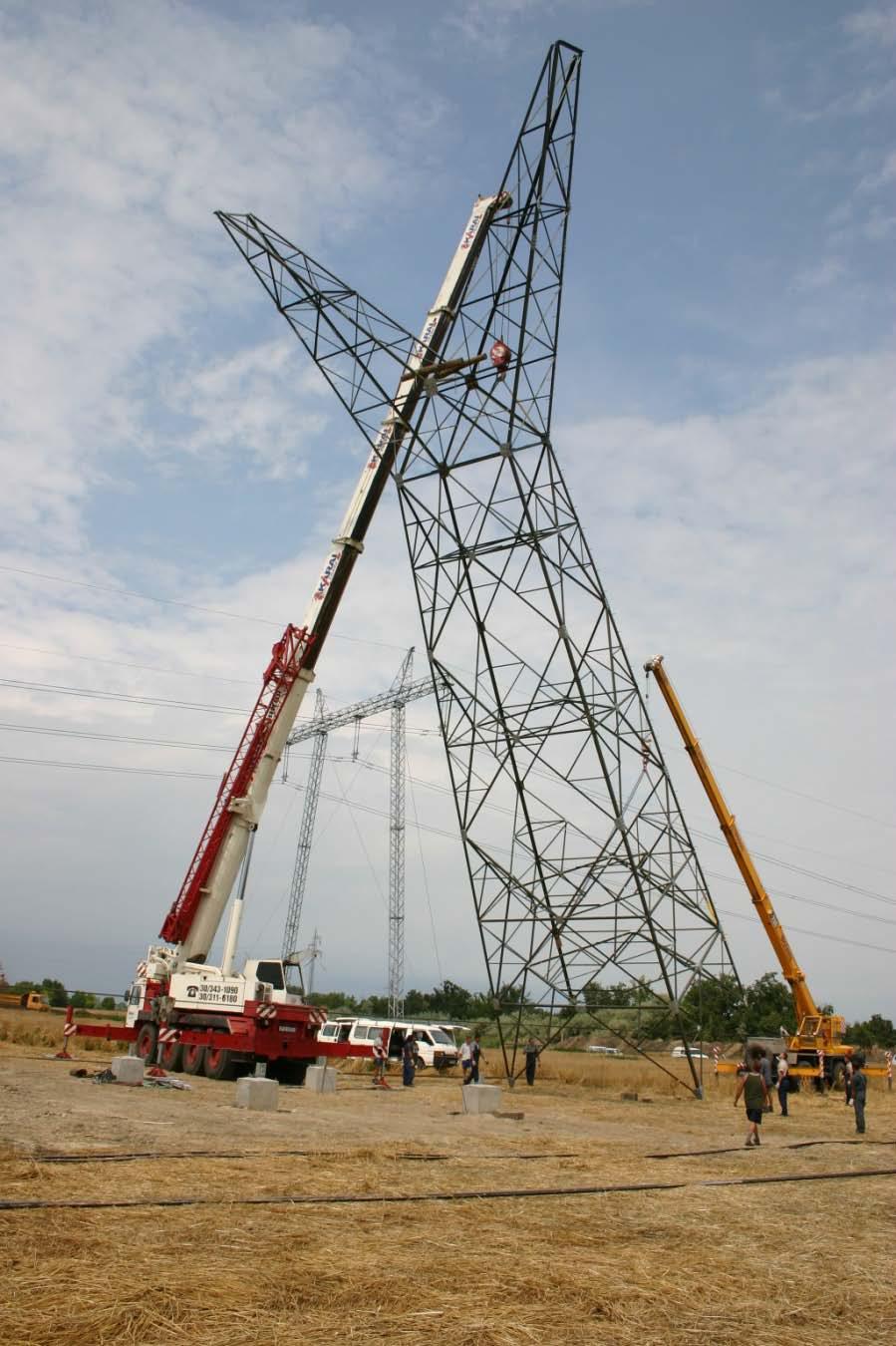

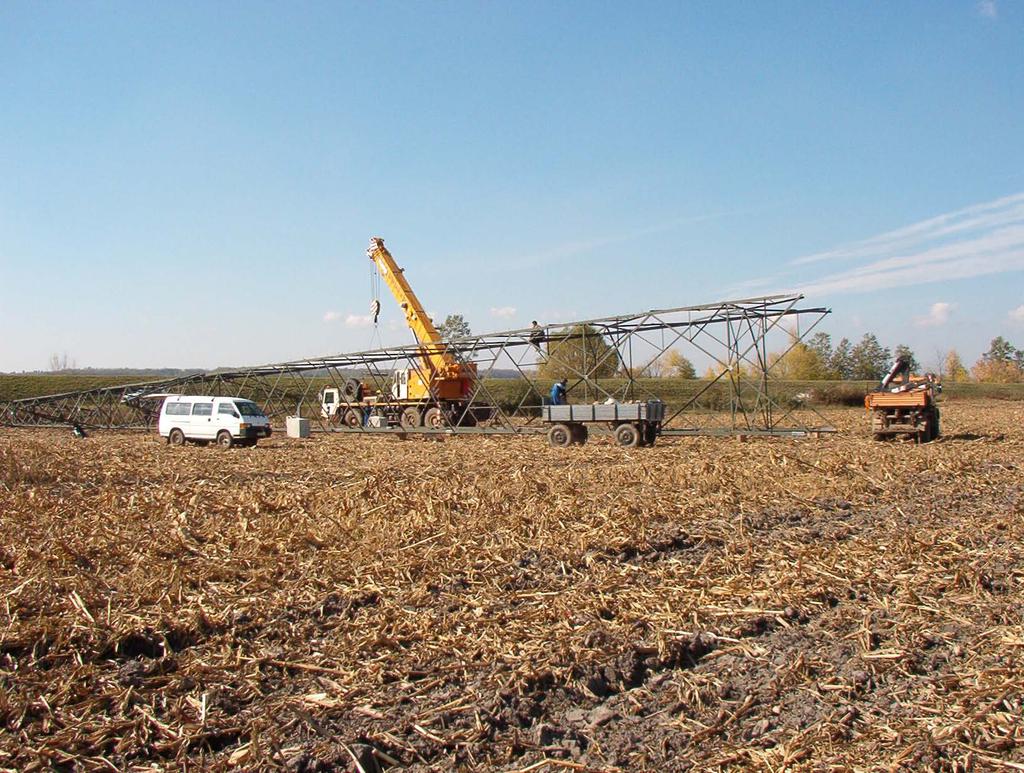

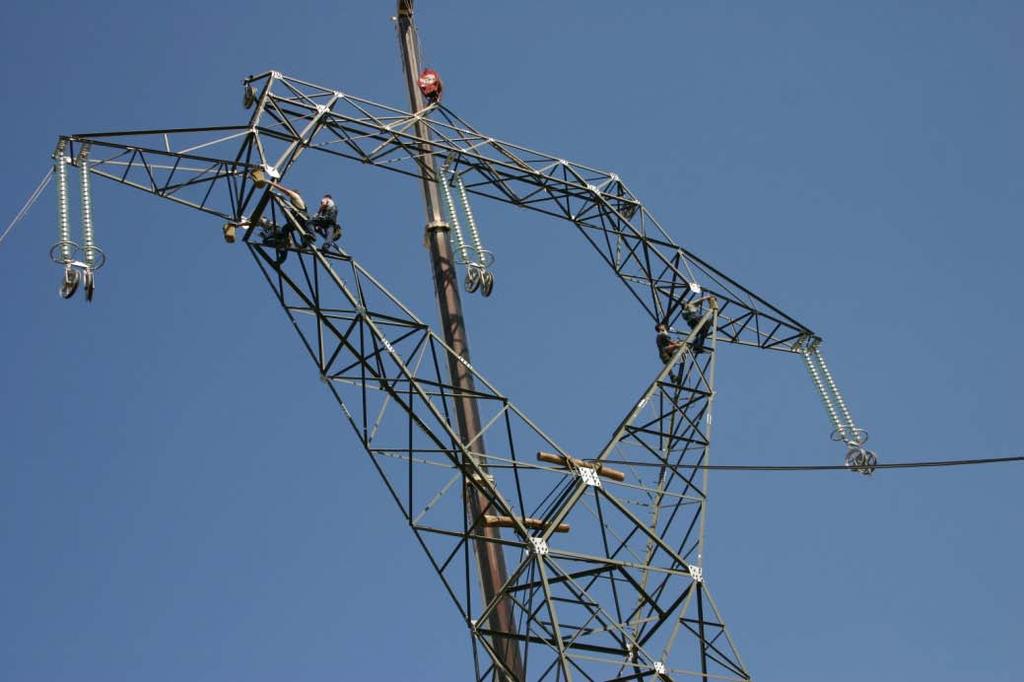

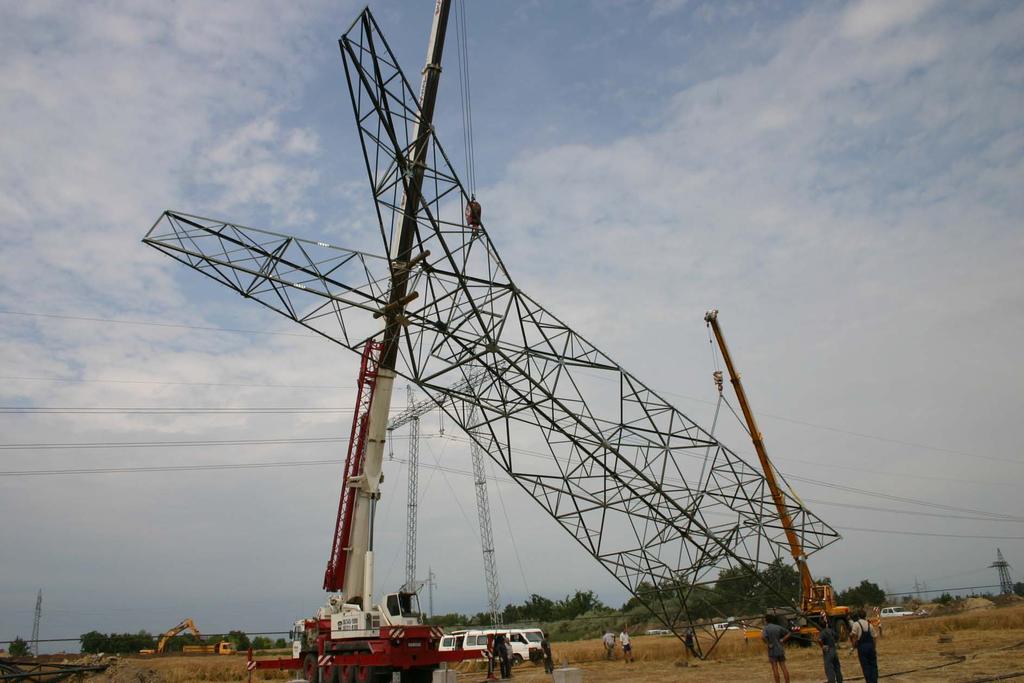

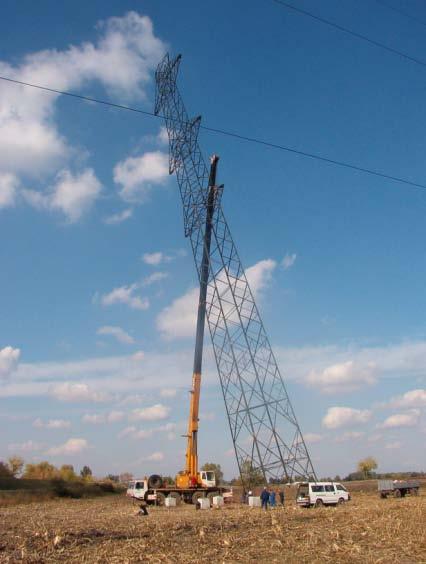

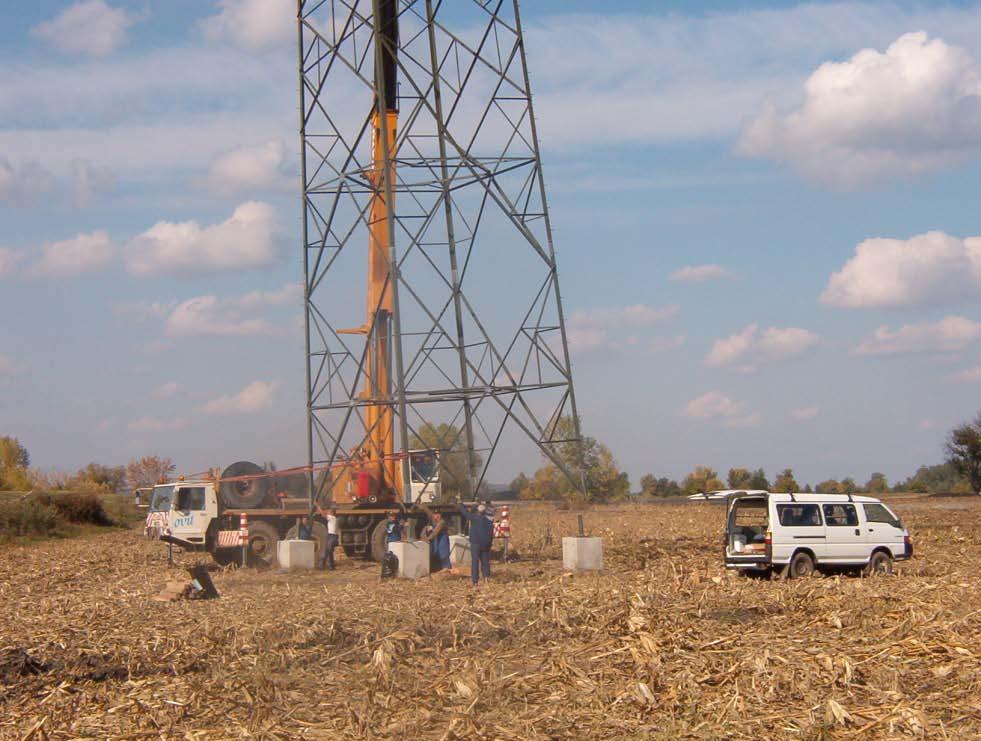

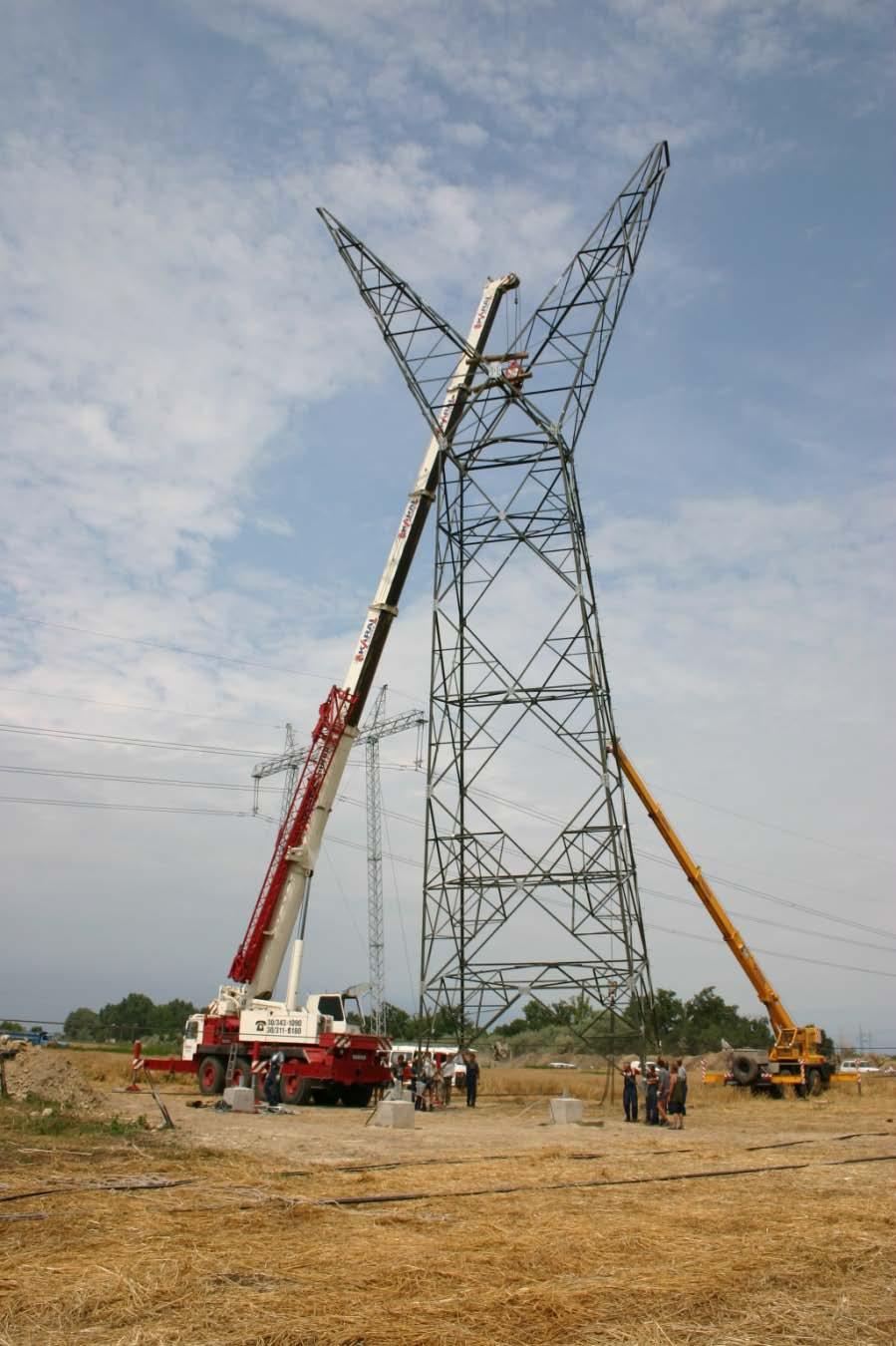

111 Oszlop emelése egyben Oszlopszerelés, építés állítási technológia 26

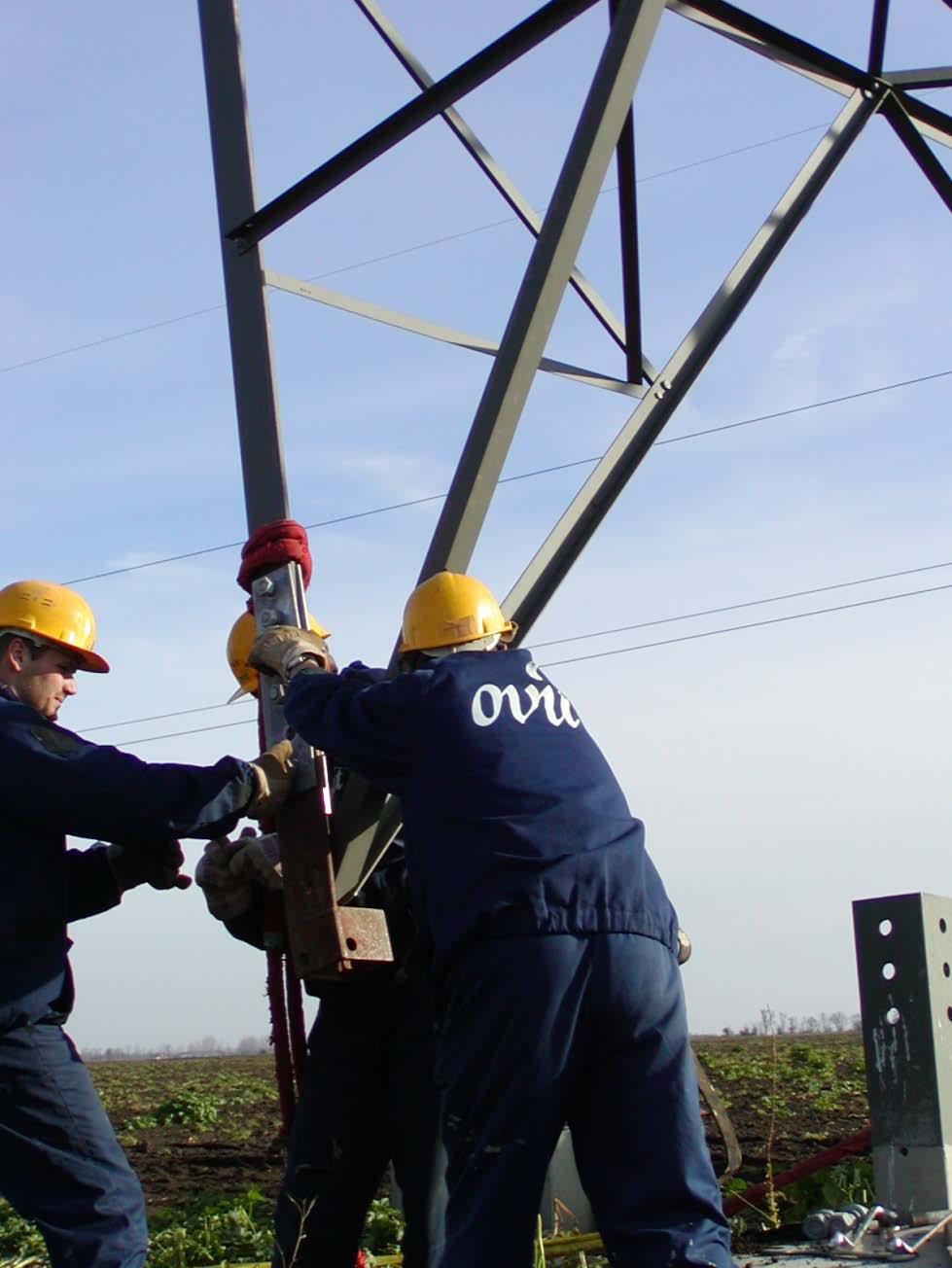

116 Oszlop emelése tagokban Oszlopszerelés, építés állítási technológia 31

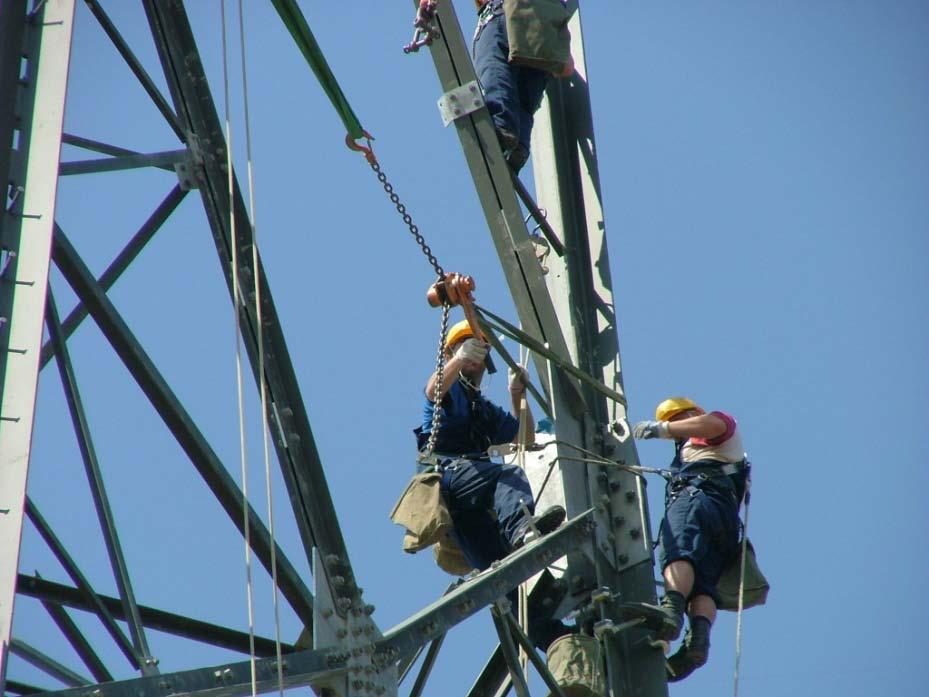

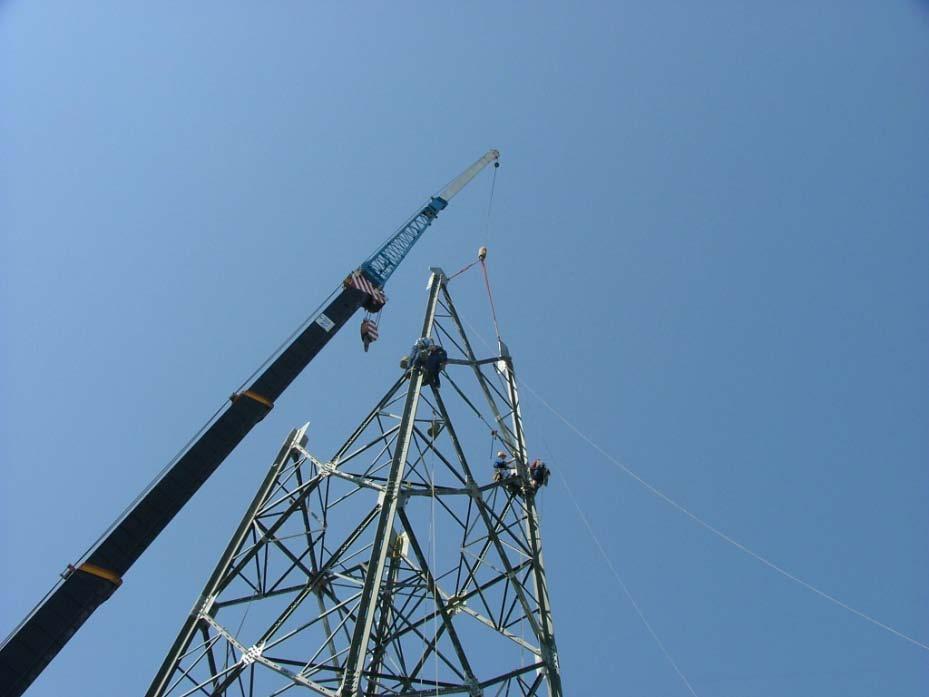

119 II/2. Oszlopépítés (idomokból, lapokból) daruval A munka megkezdésének feltételei: - a betonozás befejezése óta eltelt 2 hét - a talaj visszatöltése, tömörítése megtörtént - csonktávolságok, szintek terv szerintiek - az idom, lap hiánytalan, szerelési terv szerinti (ha nem kell átemelni) - az előírt daru és emelési tervrendelkezésre áll Munkavégzés: - az idomokat végleges helyükre átrakni 4 db egyforma hosszúságú kötéllel, súlypontban megfogva kell - idomokat emelési helyzetbe kell billenteni - billentéshez az elemeket merevíteni, alátétfával alátámasztani kell - emelés közben vezetőkötelekkel kell az idomot a szerkezettől távol tartani és fent kellő helyzetbe fordítani - a csomópont fölé emelt idomot finoman engedve lyukfogással segítve csavarozással kell rögzíteni Oszlopszerelés, építés állítási technológia 34

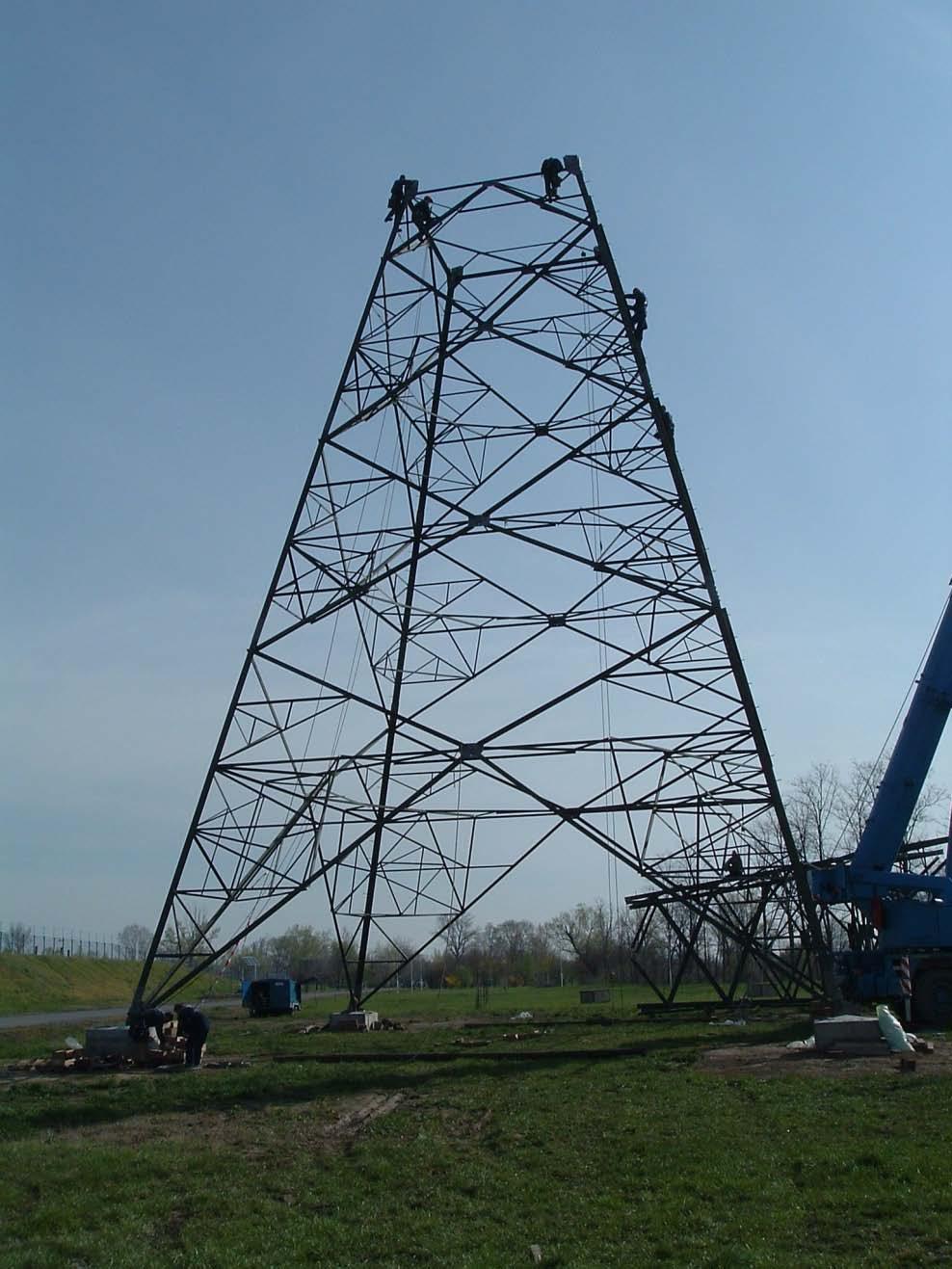

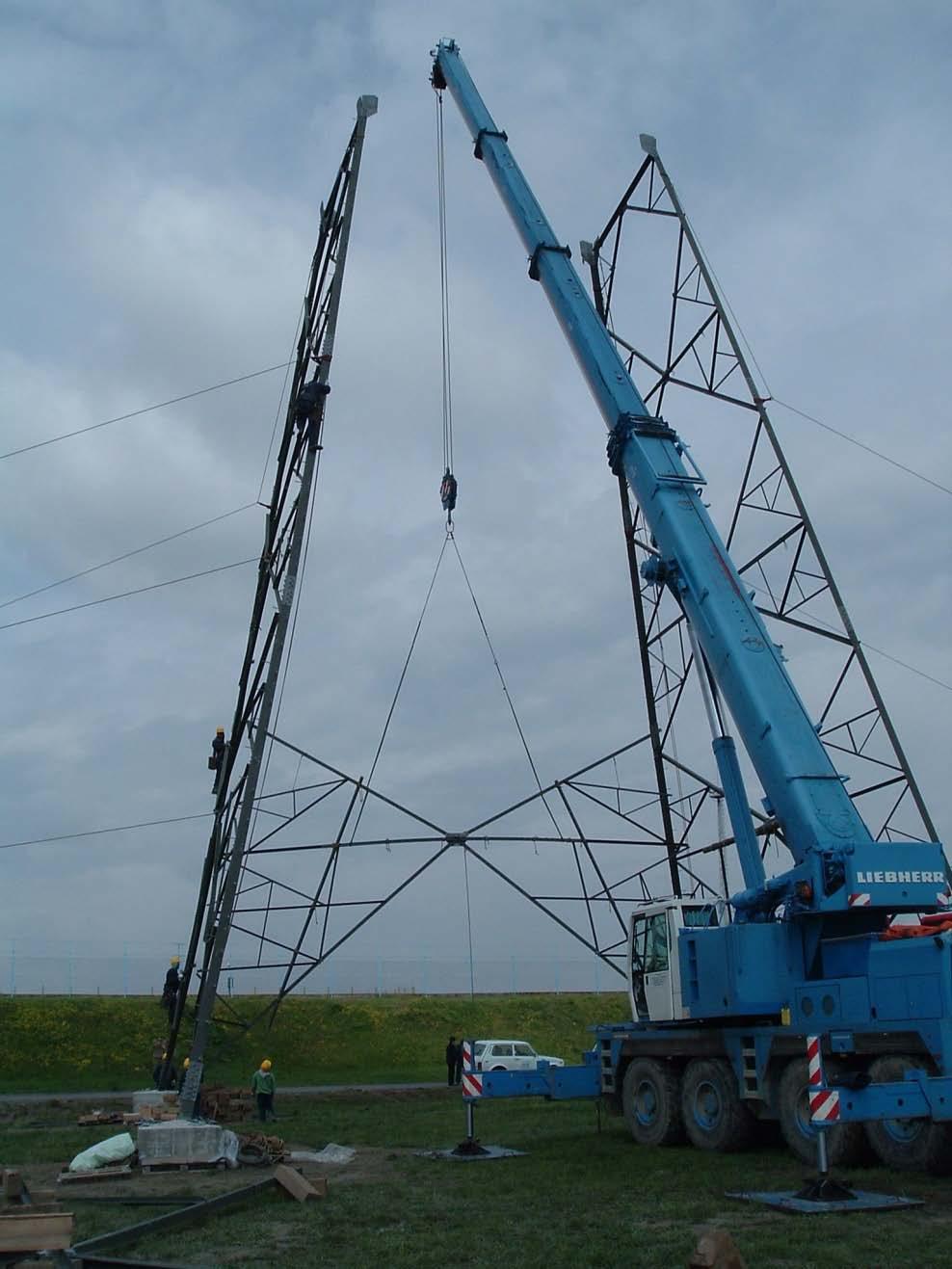

120 FENYŐ OVF oszlop alsórész építése Oszlopszerelés, építés állítási technológia 35

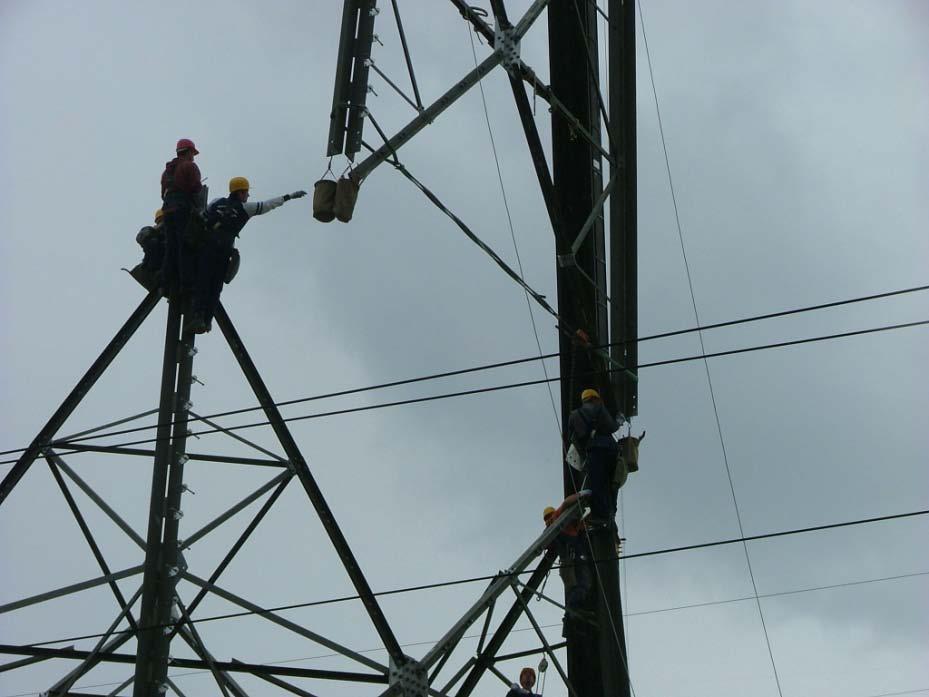

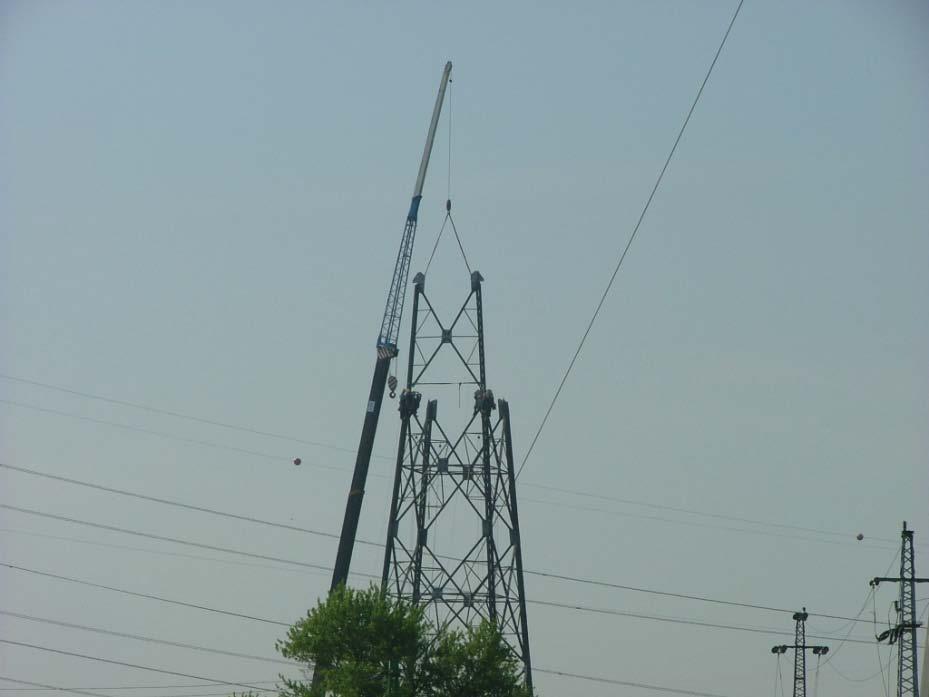

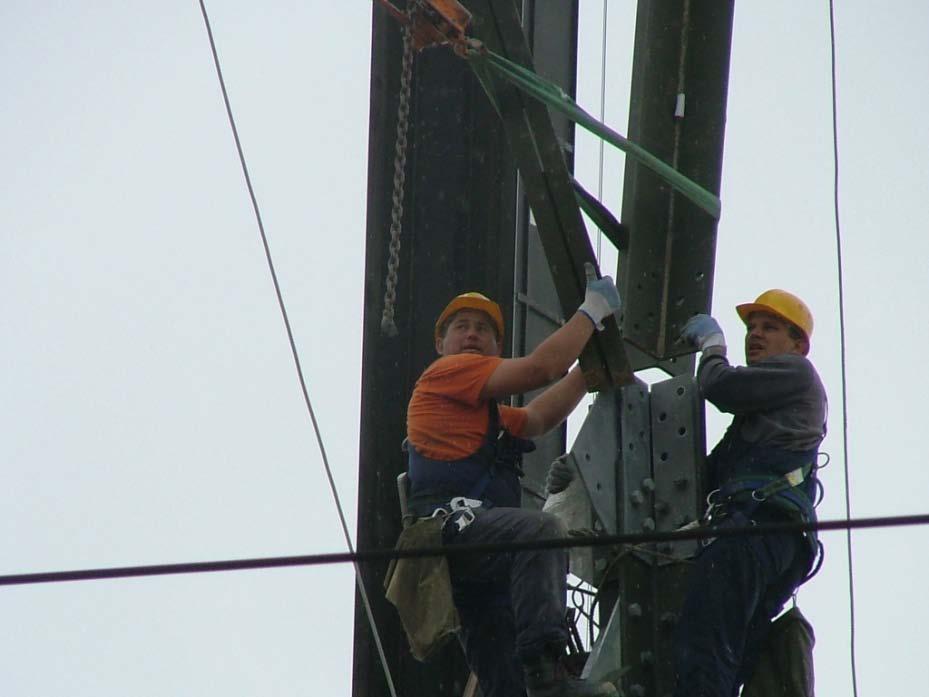

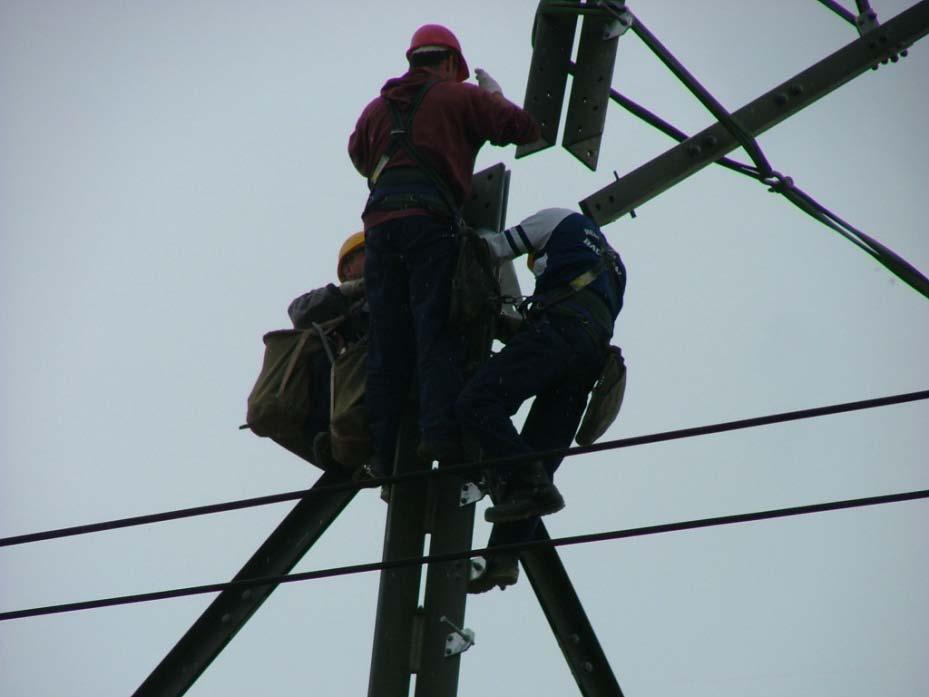

122 220 kv- os GENERÁTOR OVSF oszlop építése Oszlopszerelés, építés állítási technológia 37

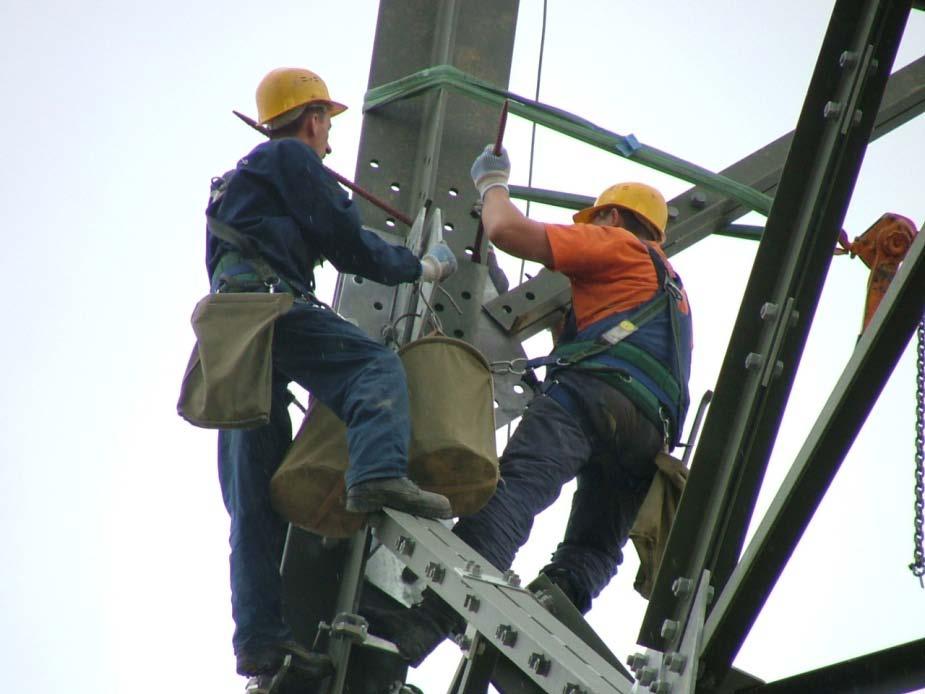

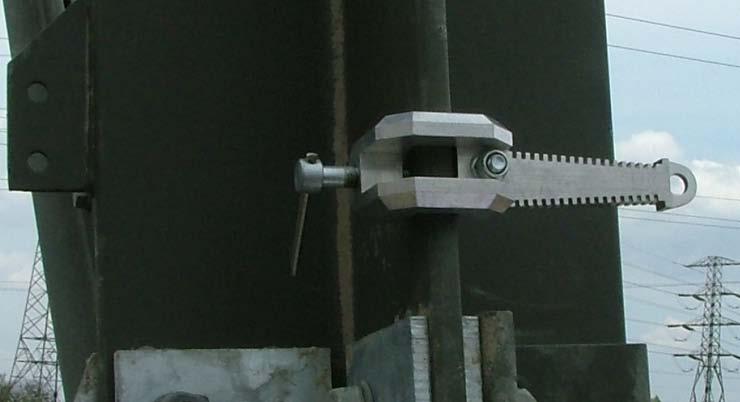

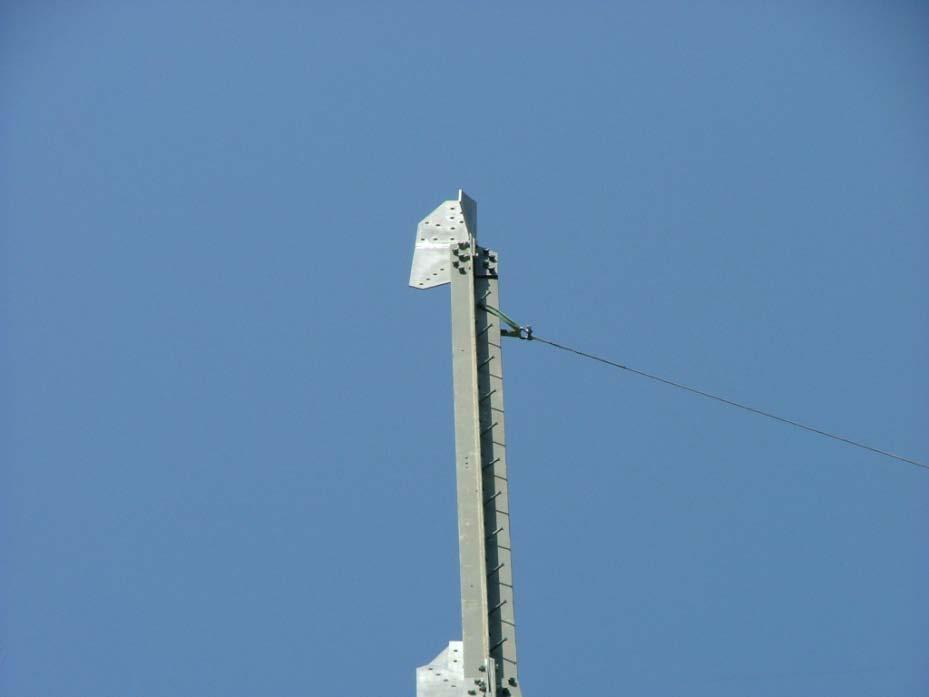

124 Ideiglenes hágcsó oszlopépítéshez Oszlopszerelés, építés állítási technológia 39

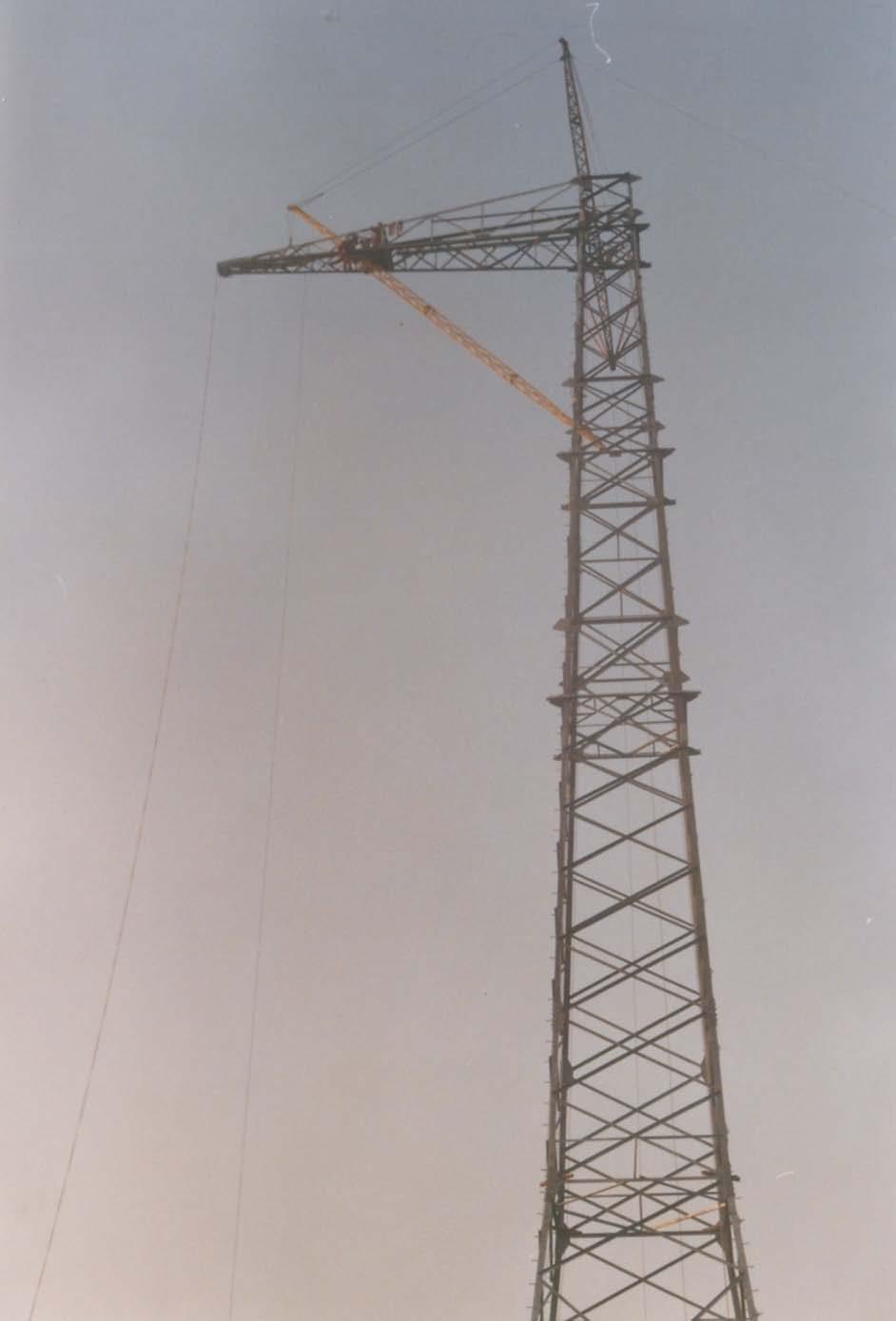

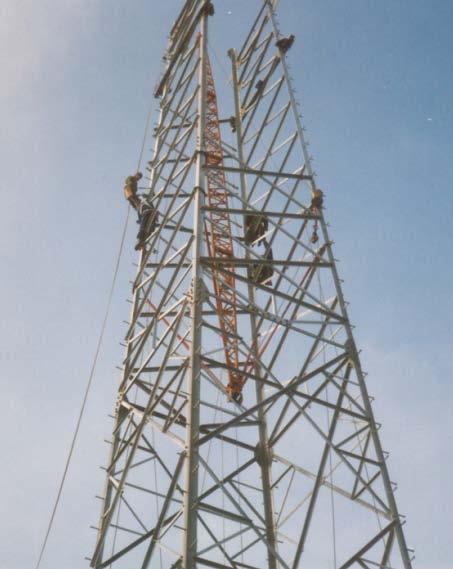

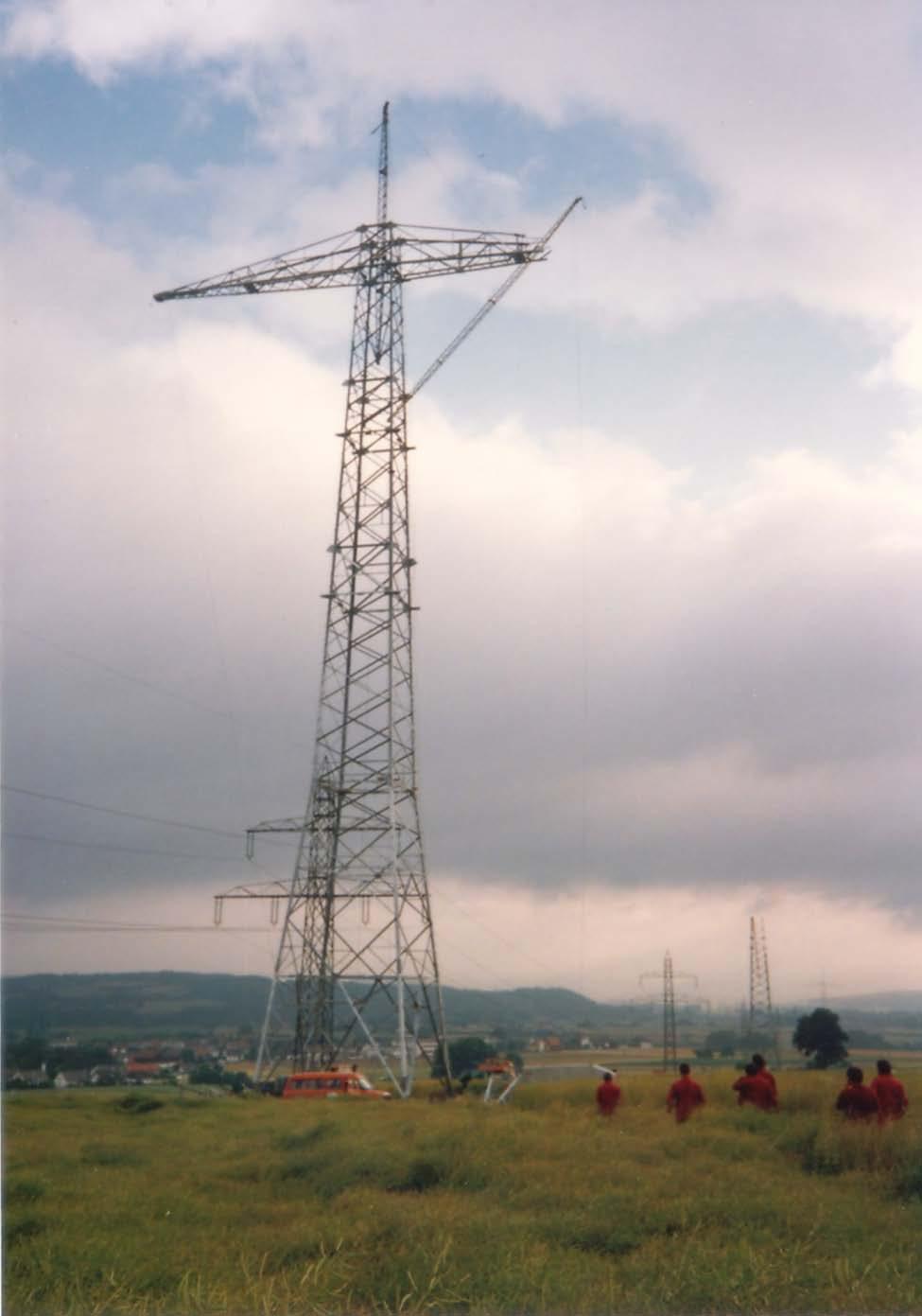

126 II/3. Oszlopépítés belső kikötésű bikával A munka megkezdésének feltételei: - a betonozás befejezése óta eltelt 2 hét - a talaj visszatöltése, tömörítése megtörtént - csonktávolságok, szintek terv szerintiek - az öv, lap, rácsozat hiánytalan, szerelési terv szerint (ha nem át kell emelni) - az építőbika épen, emelő, talp és fejkikötő kötelekkel ellenőrzötten rendelkezésre áll - kikötéshez szükséges csörlők (Tirforok csonkhoz kötése) ellenőrzötten rendelkezésre állnak - teheremelő kétdobos csörlő rendelkezésre áll - építési vázlatterv ismertetésre került Oszlopszerelés, építés állítási technológia 41

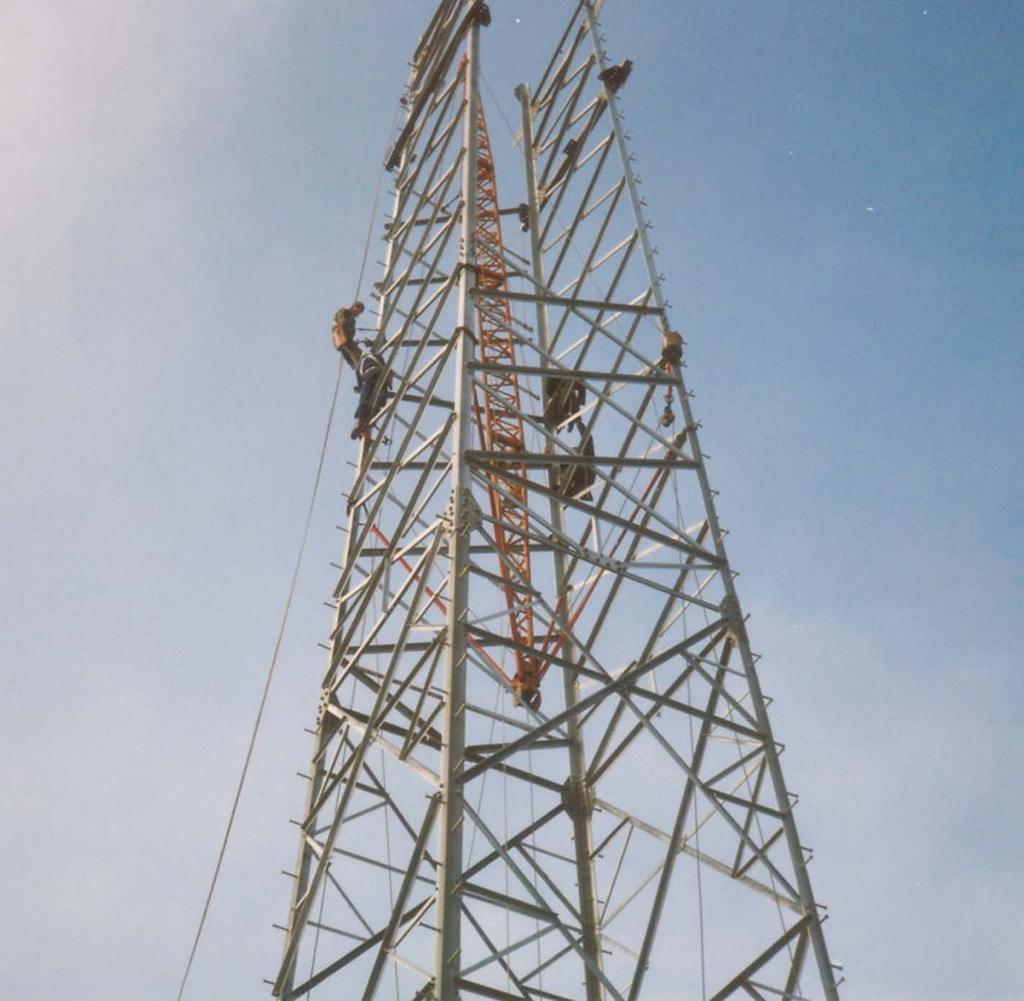

127 Építőbika vázlata Oszlopszerelés, építés állítási technológia 42

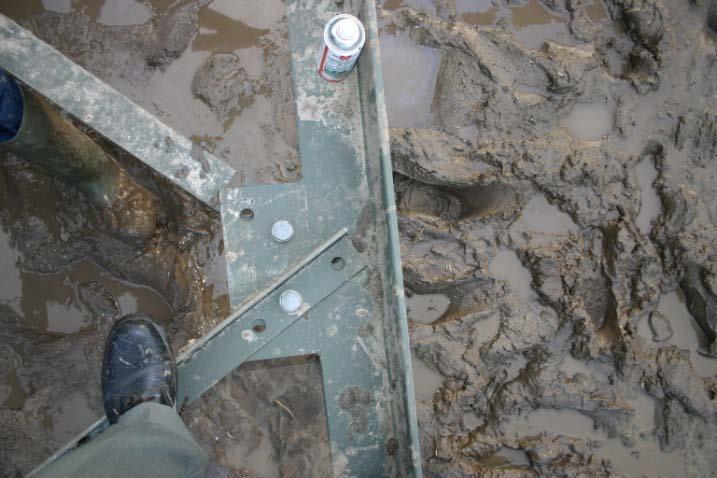

131 Oszlopszerelés és építés közben elkövetett hibák Oszlopszerelés, építés állítási technológia 46

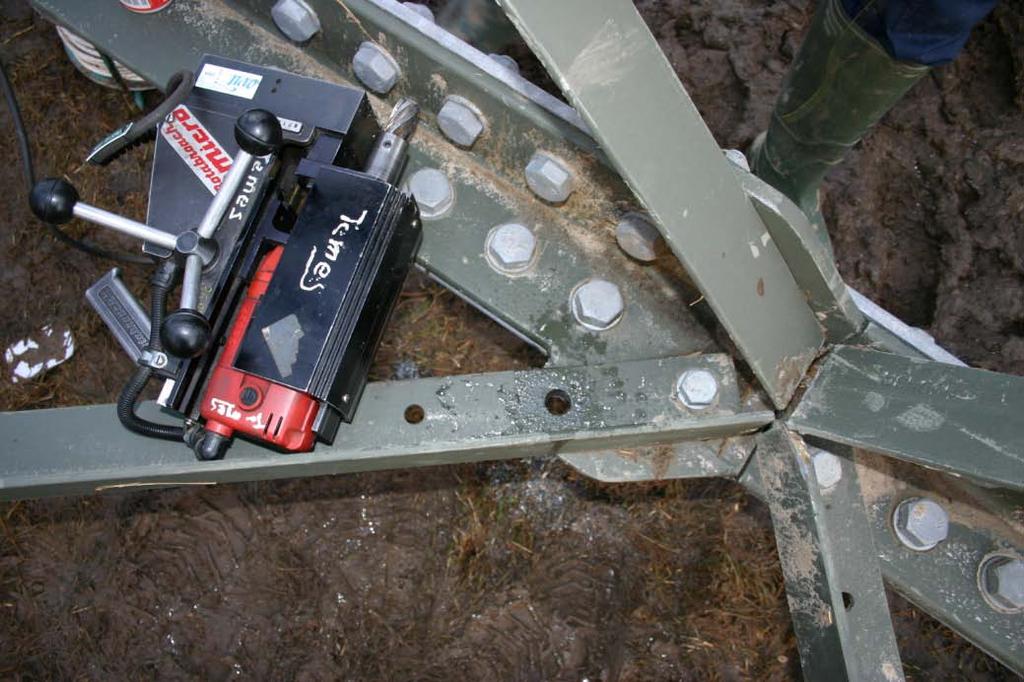

132 Hiányzó lemez pótlása helyszínen Hiányzó furat pótlása Oszlopszerelés, építés állítási technológia 47

133 Hibás furatok az övön Oszlopszerelés, építés állítási technológia 48

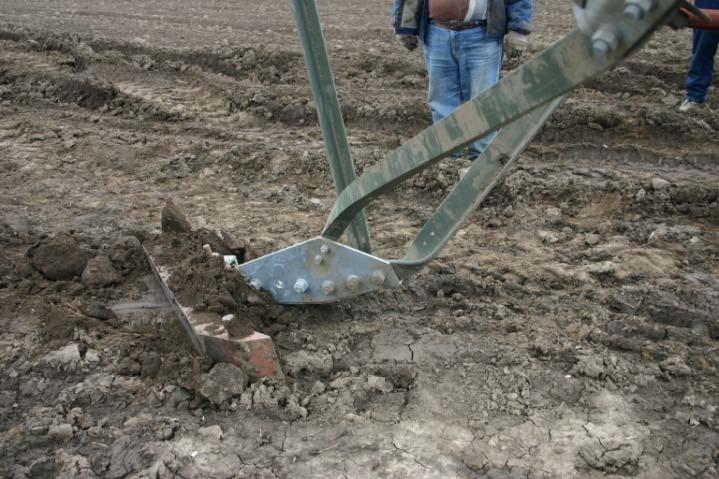

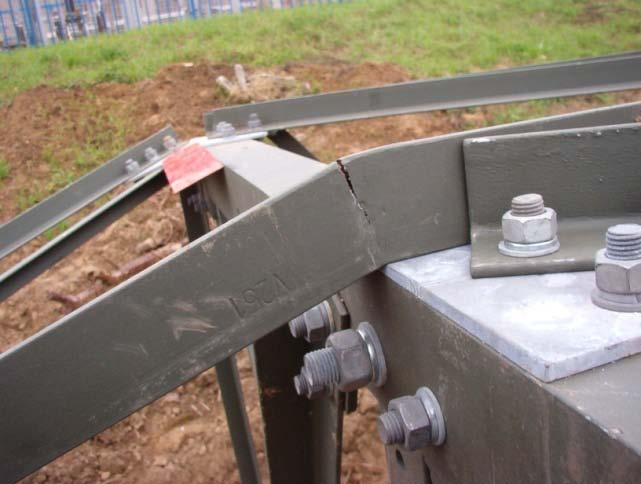

134 Hidegen hajlítás miatti anyaghiba Hibás furat illesztőlemezen Oszlopszerelés, építés állítási technológia 49

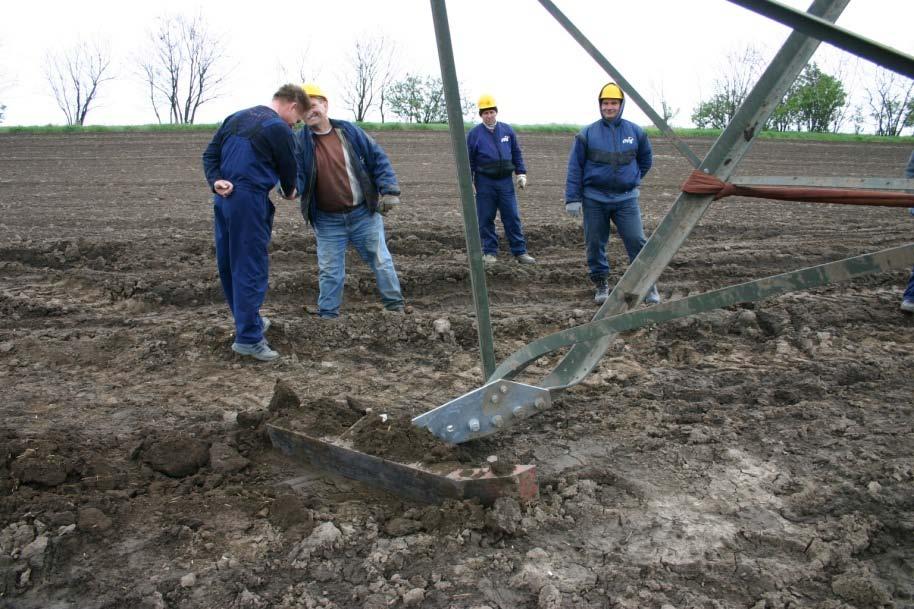

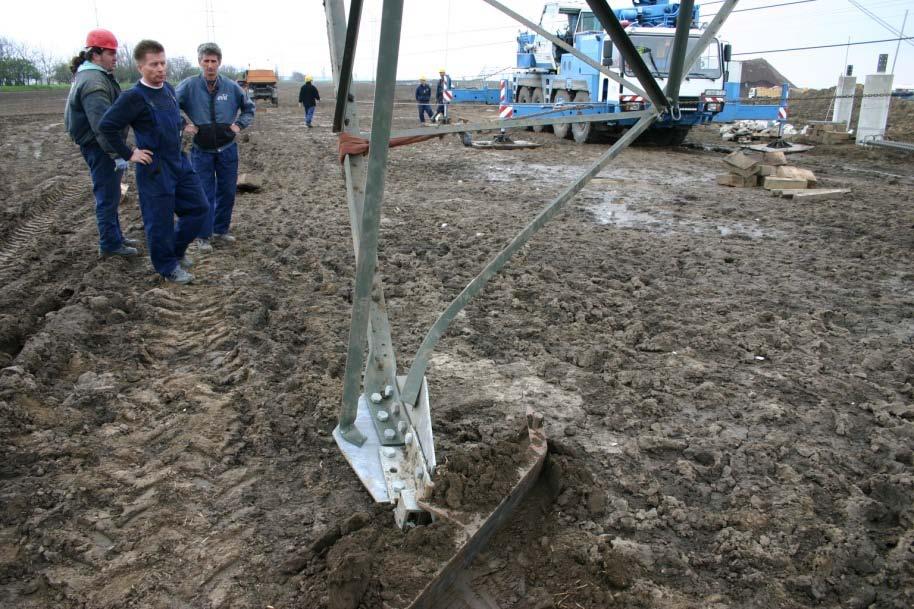

135 Állításkor elkövetett hiba Oszlopszerelés, építés állítási technológia 50

136 Nagyfeszültségű távvezetékek vezeték-szerelési technológiája

137 Tartalomjegyzék I. Vezeték-szerelési technológia II. Vezeték-szerelési munkák dokumentálása III. Vezeték-szerelés közben elkövetett hibák Vezeték-szerelési technológia 2

138 Vezeték-szerelési technológia felépítése 1. Főanyagok szállítása 2. Gépcsoport telepítése, oszlopok kihorgonyzása 3. Tartóláncok és terelőkerekek felszerelése 4. Elő-kötelek kihúzása 5. Sodronyok behúzása 6. Sodronyok toldása, végkötése 7. Csörlőhelyi beakasztás, szabályozás és dobhelyi bekötés 8. Sodronyok bekötése tartóoszlopon (klemnizés) 9. Térköztartók szerelése 10. Áramkötés készítés 11. Légi akadályjelzők felszerelése 12. Sodronyok javítása 13. Feszítőoszlopon áthúzott sodronyok szerelése 14. Vezetékcsere és bontás 15. Ideiglenes vezeték kitérítése 16. Optikai vezeték szerelése 17. Fordított T lánc szerelése Vezeték-szerelési technológia 3

139 1. Főanyagok szállítása A munka megkezdésének feltételei: az anyagok álljanak kellő mennyiségben rendelkezésre - fázisvezetők (acéldobok 3-5 t) - védővezető és optikai kábel (fadob 1-3 t) - elő-kötelek (acél csődob) - szigetelők (ES üveg, MHR kompozit, HR porcelán) - szerelvények (alu, acél, előformázott) Munkavégzés: - dobok kiosztási lap alapján tgk. és daru, vagy speciális kocsi segítségével - csak állítva szállítható (tovább szállításnál is) - szigetelők rekeszekben, kézi lerakással szerelés előtt - szerelvényeket konténerben, ládában csörlő és dobhelyre Vezeték-szerelési technológia 4

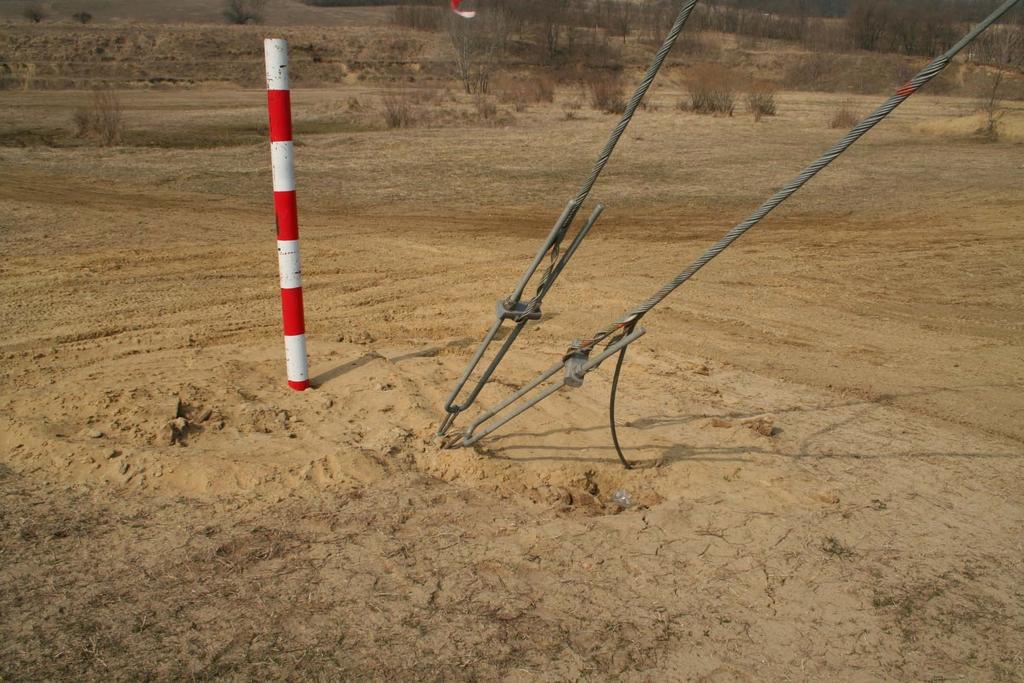

140 2. Gépcsoport telepítése, oszlopok kihorgonyzása A munka megkezdésének feltételei: - elegendő egyenletes terület álljon rendelkezésre a gépek, dobok elhelyezésére, kihorgonyzásukra. Távolságuk ~ 2,5* m (vízszintes felületen) - oszlopok teljesek, alapozás min. 2 hetes és a földvisszatöltés kellően tömör - horgonyhelyek távolsága, kötelek mérete, hossza, befeszítési módja ismert Munkavégzés: - OF és OSF oszlopok fél vezetőhúzásra megfelelnek, csak a többlet erőre kell kihorgonyozni - a vonali műszaki adja meg a horgonytávolságot, számát, terhelést, típusát oszloponként a típus ismeretében. (ásott, súly, fúrt) - horgonykötelek befeszítési módjai (előfeszítés kb. 10%) Vezeték-szerelési technológia 5

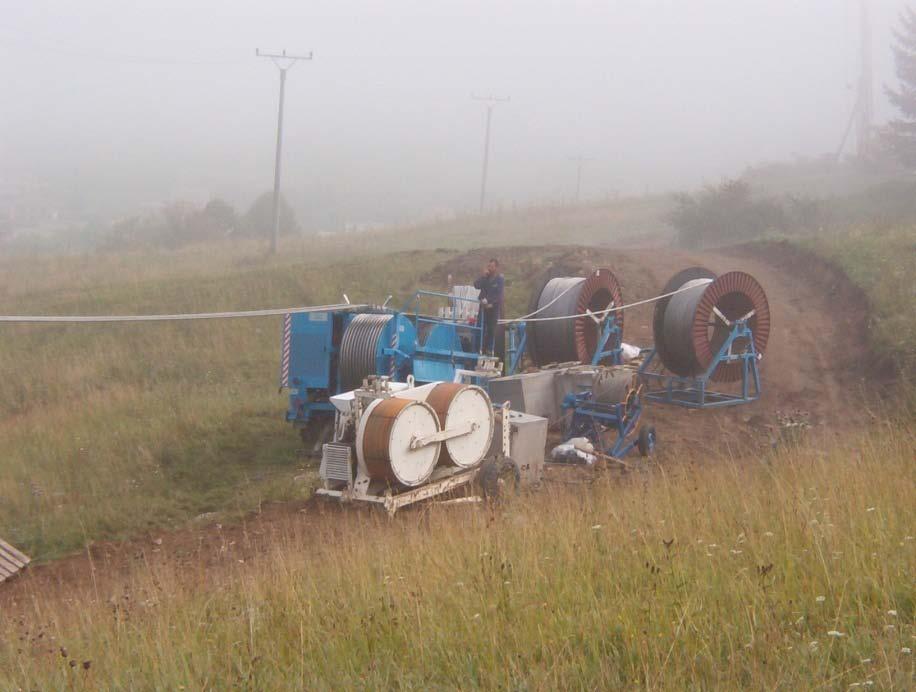

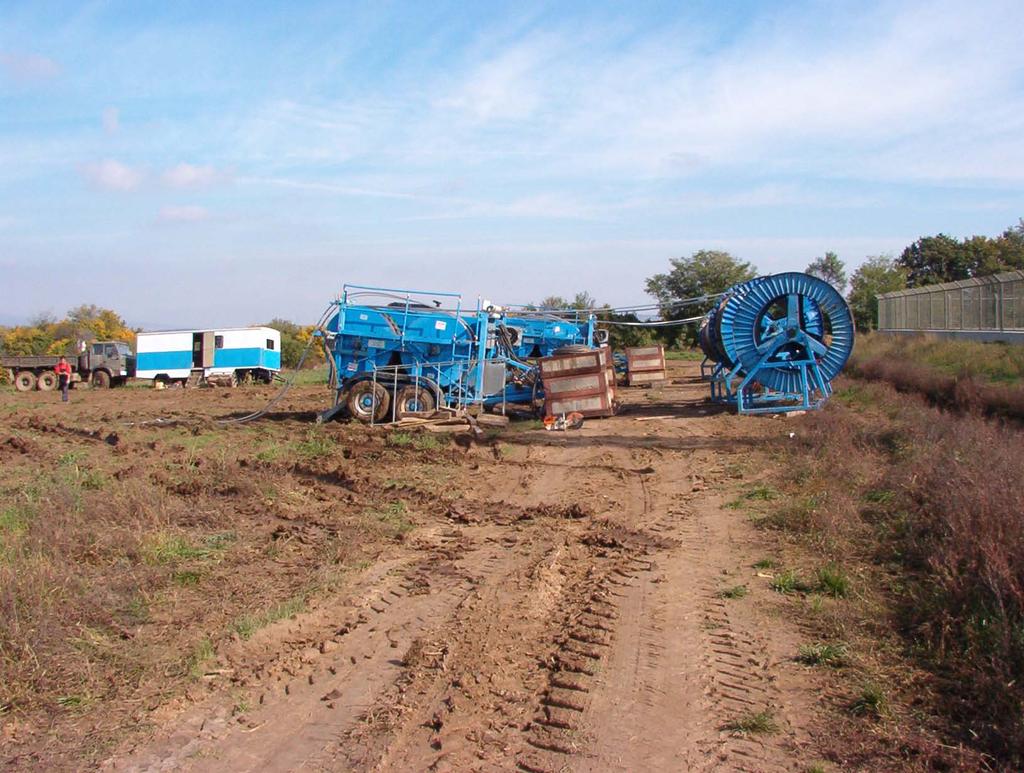

141 Dobhelyi elrendezés Vezeték-szerelési technológia 6

142 Csörlőhelyi elrendezés Vezeték-szerelési technológia 7

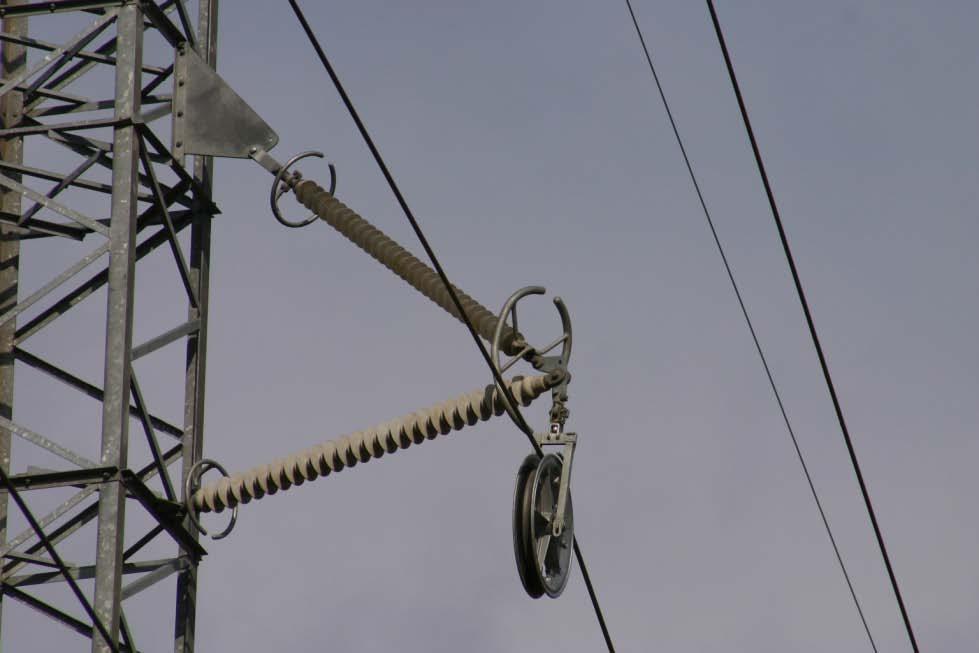

143 3. Tartóláncok és terelőkerekek felszerelése A munka megkezdésének feltételei: - álló, teljes oszlop és elegendő szigetelő, szerelvény - terelőkerekek és behúzó perlon kötelek megléte Munkavégzés: - terelőkerekek ismertetése, felfüggesztése (egy, három, négy fázis részére) - szigetelőláncok földi összeszerelése, felhúzása (anyák, rögzítő elemek elhelyezkedése) - a lánc felsővégét szabadon kell hagyni a bekötéshez - a megfogó leszerelését tartólétráról kell végezni. - a felhúzást terepjáró szgk, tgk, vagy csörlős gk.-val kell végezni Vezeték-szerelési technológia 8

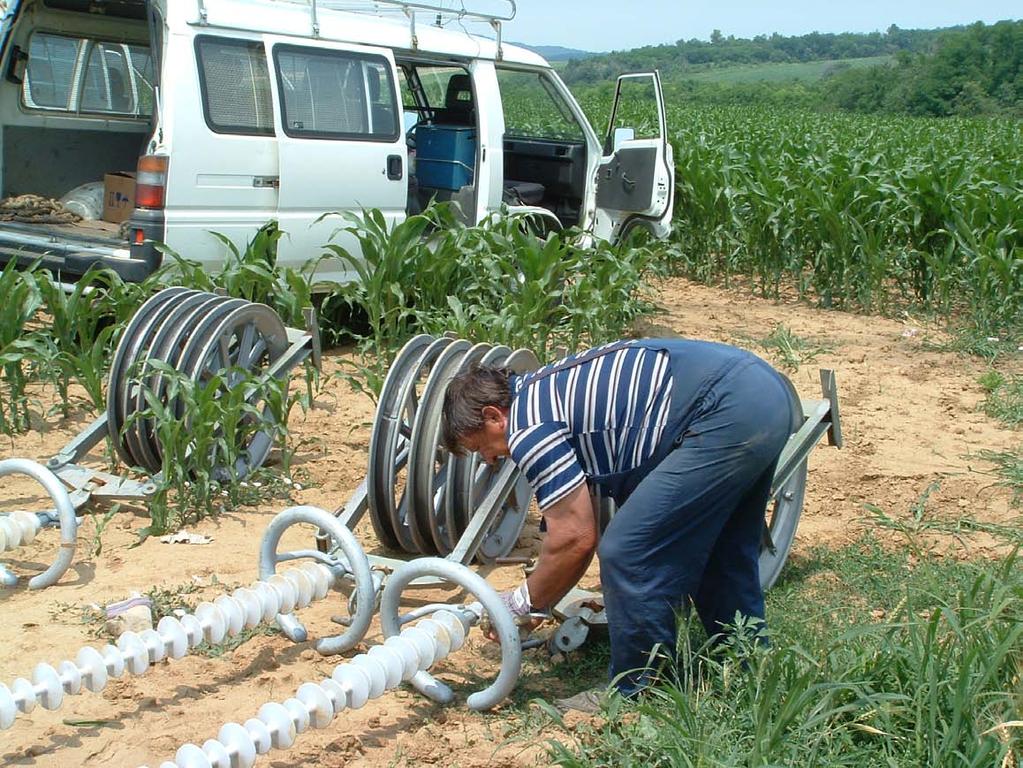

144 Kettes tartólánc szerelése földön Vezeték-szerelési technológia 9

145 Vezeték-szerelési technológia 10

146 4. Elő-kötelek kihúzása A munka megkezdésének feltételei: - az összes oszlop áll, tartóláncok felhúzva - keresztezésekben állványok, őrök felállítva, feszültségmentesítések kérve - csörlőhelyen kellő számú elő-kötél, állványzat áll rendelkezésre - létszám, gépek, szerszámok elegendőek - biztonságos URH rádiókapcsolat Munkavégzés: - elő-kötelek vontatóval kihúzásra kerülnek a csévélőkről, utolsó szál csörlőn átfűzve a dobon marad (forgásmentes, 3x-os biztonság, acél-csődob) - több kötél kihúzásánál az egyik szálat célszerű színnel jelölni - húzási sorrend függ a vezető elrendezésétől (közép, szélsők, felső, középső, alsó) - állványok felett segédkötél a gyors áthúzáshoz - elő-kötelek toldása fix összekötővel történjen (dobcsere) - erősített kerék acél kengyelen a feszítő oszlopra (CS alsókar, D helyén) - különleges kiviteli módok (helikopter, kishajó, elő-előkötél) Vezeték-szerelési technológia 11

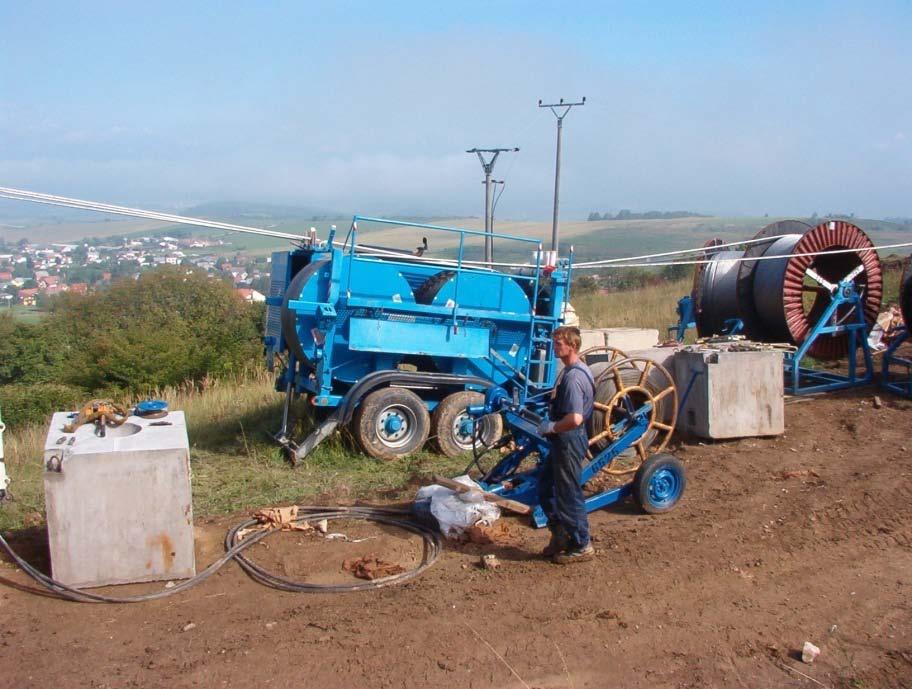

147 5. Sodronyok behúzása A munka megkezdésének feltételei: - elő-kötelek kihúzva, állványok, feszültségmentesítések ellenőrizve - gépcsoport kihorgonyozva a helyén, dobok tervezetten a helyükön - biztonságos URH rádiókapcsolat - szükséges létszám, gép, szerszámok biztosítva Munkavégzés: - az előhúzott, fékezőgépbe fűzött sodronyok húzóharisnya és forgó összekötővel a forgásgátlóba bekötöttek - az elő-köteleket ugyanígy rögzítettek a forgásgátló első részén - fékes dobálvány kihorgonyozva, fékerő beállítva - az elő-köteleket a csörlővel be kell feszíteni, fékerővel a fázisok talaj feletti magassággal 5-7 m-re kell beállítani - a húzással le kell állni dobcserék, toldások, akadás, szorulás, stb. esetén - munkaidő végén a sodronyokat, köteleket ideiglenesen ki kell biztosítani Vezeték-szerelési technológia 12

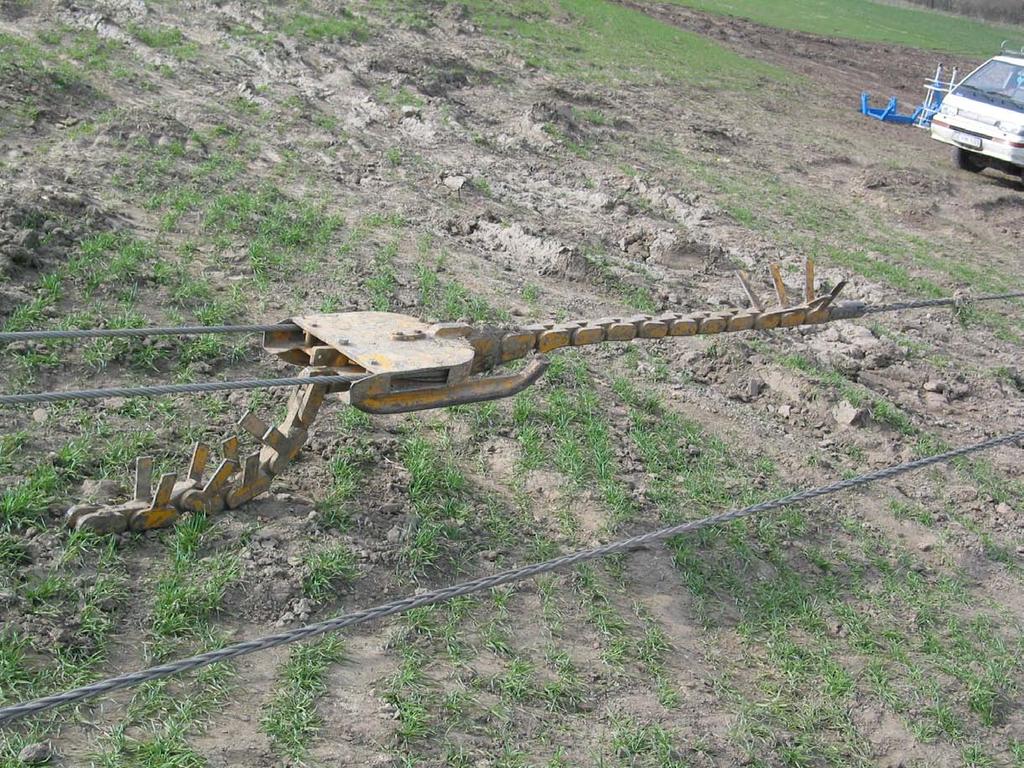

148 Forgásgátló Vezeték-szerelési technológia 13

150 6. Sodronyok toldása, végkötése A munka megkezdésének feltételei: - tehermentesített, előkészített sodronyvégek - szükséges szerelvények, eszközök megléte - toldási hely a szabványnak megfeleljen Munkavégzés: Szerelvények lehetnek: MP, ékes és előformázott típusúak - MP: egy és kétfémes kötés készítési módja hidraulikus préssel, szerelvény-függő présbetétekkel - Ékes: csak sodronytisztítás, átmenő sodronyvég, párhuzamszorítós áramkötés. Leengedés nélkül is szerelhető (fordított T lánc) - Előformázott végkötés: vég, toldó, javító és védőkötés lehet (OPGW, ADSS, kis keresztmetszetű sodronyok) Leengedés nélkül is szerelhető Az összes fajtánál szigorúan be kell tartani a gyártó szerelési előírásait! Minőségi követelmények: - toldás helye T láncvégtől 5 m, F láncvégtől 50 m lehet - MP kötések lapméretei +0,5/-01,1 mm-el térhetnek el az előírttól - kissé görbült kötés javítása csak egyengető-lappal történhet Vezeték-szerelési technológia 15

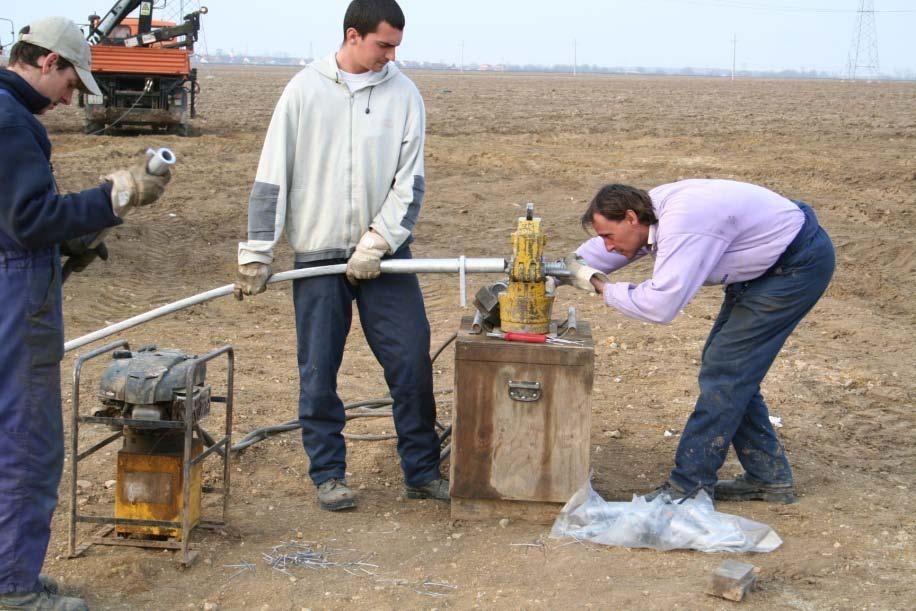

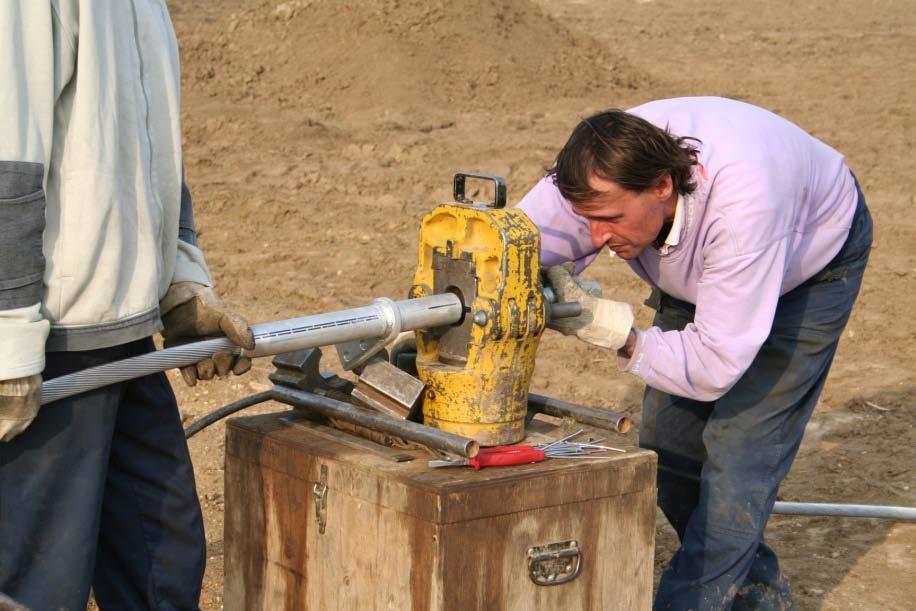

151 Préselés motoros hidraulikus géppel Vezeték-szerelési technológia 16

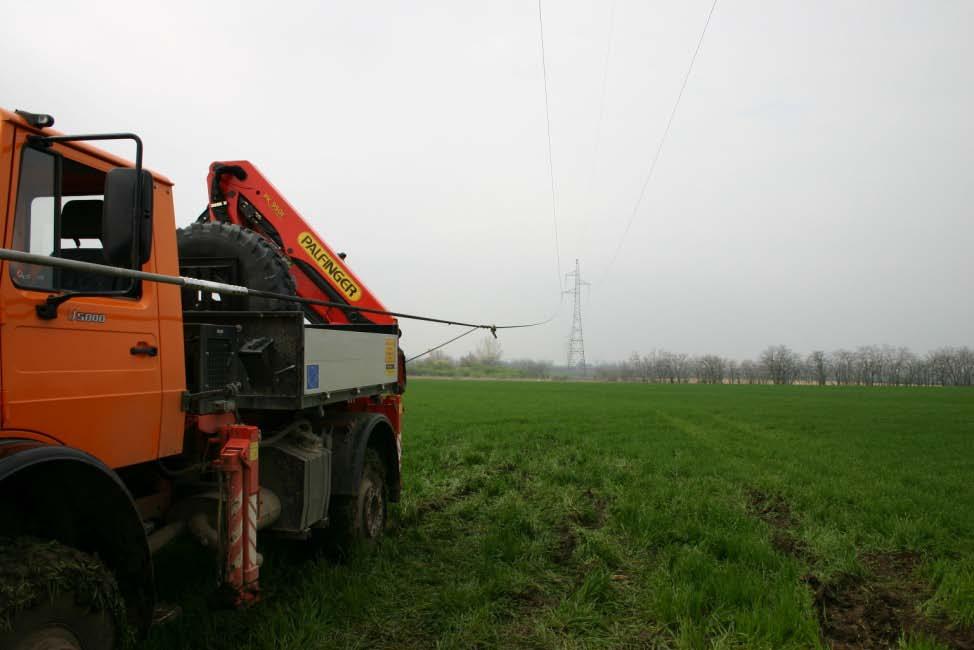

152 Toldás készítés Vezeték-szerelési technológia 17

153 7/A. Csörlőhelyi beakasztás A munka megkezdésének feltételei: - oszlop kihorgonyzása - sodronyok feszítőközbe húzása befejeződött, nincs rendellenesség - toldási helyek előírásnak megfelelnek - szigetelőlánc a terv szerint összeállítható, hiánytalan - beakasztási sorrendet meghatározták - a lánc megfogó, merevítő szerkezetek, felhúzó gép és kötél helyszínen van Munkavégzés: - a kijelölt, előkészített helyen a feszítőláncot meg kell szerelni (villás közdarabok) - a sodronyt a F oszlop előtt ki kell váltani (megfogás, kötél, horgony) - végkötés készítés és lánchoz szerelés - láncfelhúzás csörlővel (merevítés, megfogás) és bekötés a feszítő csuklóba - a kiváltás megszüntetése - csapok, csavarok, biztosító elemek szerelési előírásai Vezeték-szerelési technológia 18

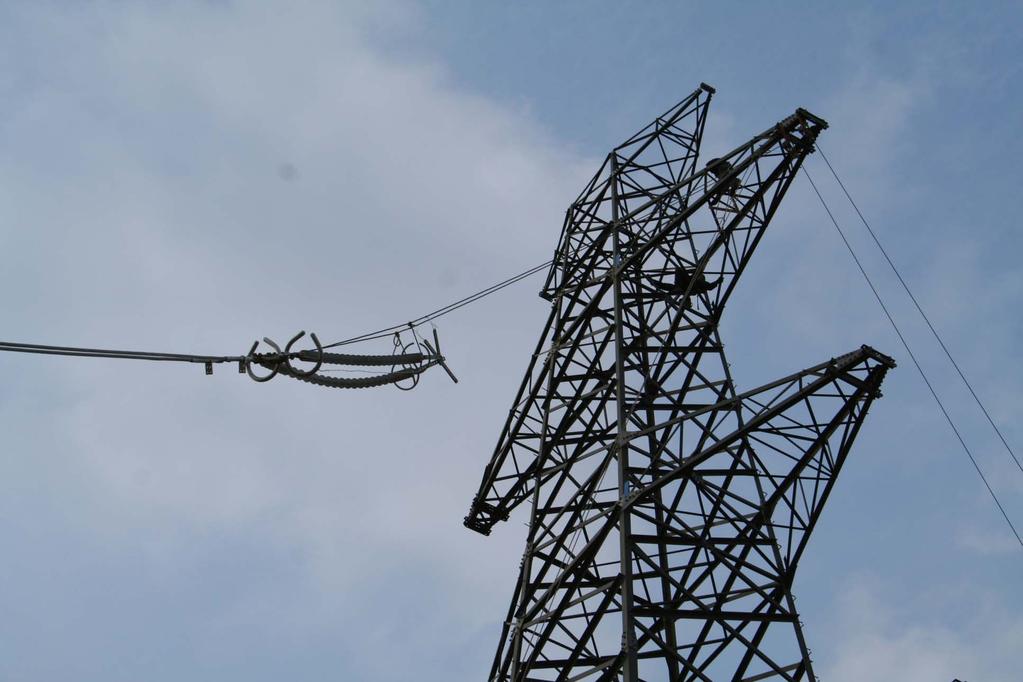

154 Feszítőlánc felhúzás csörlővel Vezeték-szerelési technológia 19

155 7/B. Szabályozás A munka megkezdésének feltételei: - sodrony csörlőhelyen beakasztva - szabályzó és ellenőrző lécek, műszerek felszerelve, lemérési adatok feljelölve - belógási adatok, hőmérők, URH kapcsolat rendben van Munkavégzés: - szálanként aktív csörlővel, vagy kötélzet és megfogóval, csörlős gk.-val húzni lassan, lengések nélkül - hőfoknak megfelelő optikai sík fölé húzni a sodronyt, majd finoman engedni, míg eléri azt - ellenőrizni a többi helyen, ha megfelel a feszítőkerék felett jelölni Vezeték-szerelési technológia 20

157 7/C. Dobhelyi bekötés A munka megkezdésének feltételei: - megegyezik a 7/A. pontban ismertetettel Munkavégzés: - megegyezik a 7/A. pontban ismertetettel, de az ébredő erők kb %-al magasabbak Vezeték-szerelési technológia 22

158 Belógási tűrésértékek A hazai viszonylatban jelenleg engedélyezett tűrési határok a következők: - a tényleges belógás eltérése a számított értéktől adott hőfokon: -8D - a tényleges belógások eltérésére az azonos szintű vezetők között: ±4D - a tényleges belógások eltérése a kötegvezetőn belül: ±2D a D = a vezető átmérője Vezeték-szerelési technológia 23

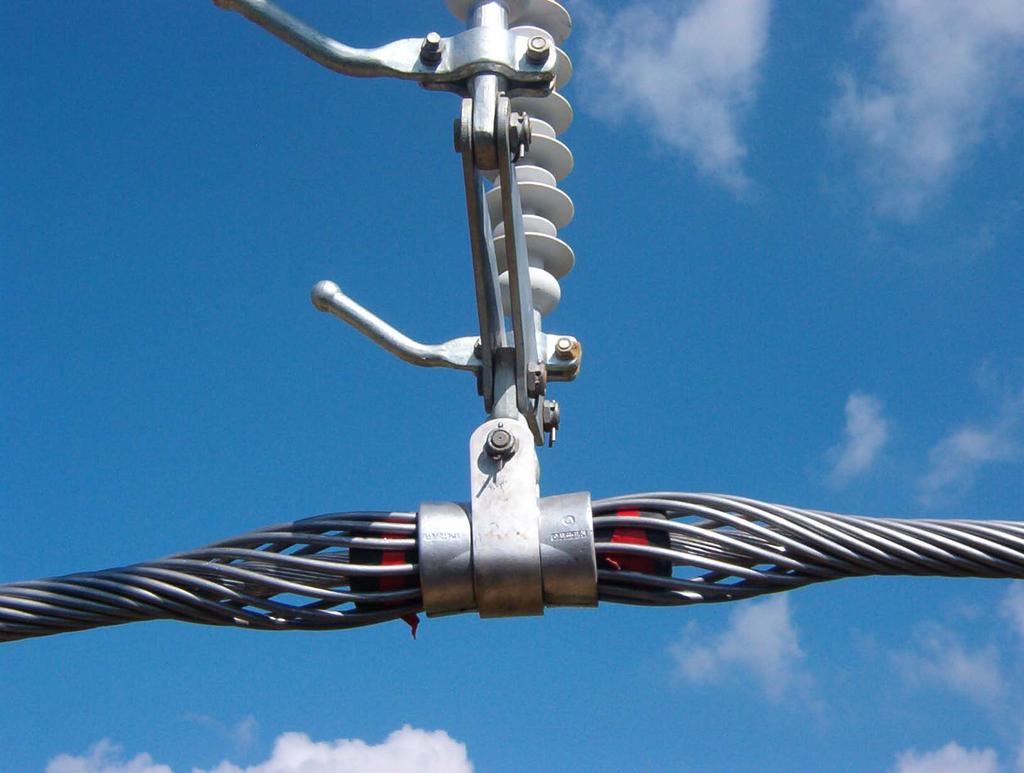

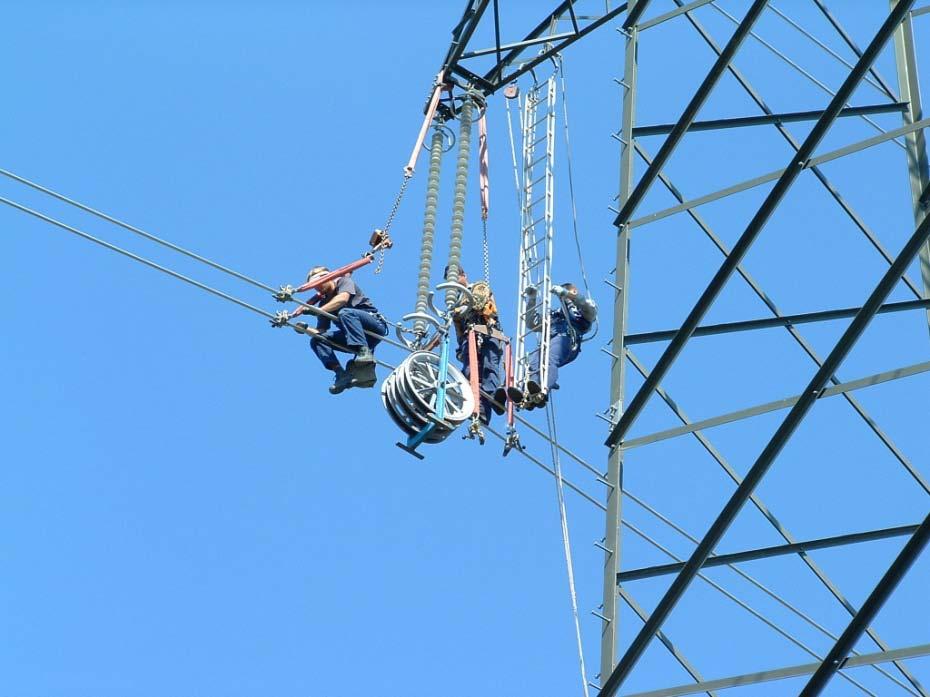

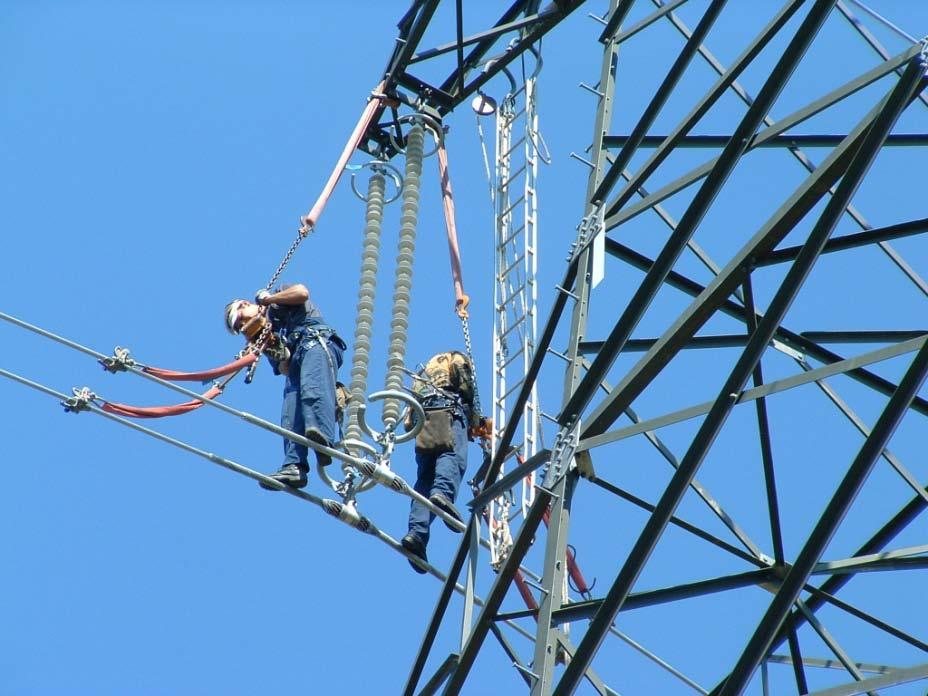

159 8. Sodronyok bekötése tartóoszlopon (klemnizés) A munka megkezdésének feltételei: - sodronyok a feszítőköz mindkét oldalán bekötöttek - toldási helyek,belógási tűrések megfelelnek - T láncok közelfüggőlegesek és szabályozás óta nem telt el 3 nap Munkavégzés: - a sodrony jelölése a kerék középvonalában van - a kiemelő szerkezet és emelő felszerelése a karhoz - sodronyemelés után a kerék nyitása és leengedése - sodronyokra a lengőszorítót (AGS-t) felszerelni, majd kissé megemelni - a szerelvényeket rögzíteni a távolságtartókhoz és ráengedni - rezgéscsillapítókat felszerelni (ha szükséges) - a lánc alján munkát végezni tartólétráról szabad Vezeték-szerelési technológia 24

162 9. Térköztartók szerelése A munka megkezdésének feltételei: - a kötegelt fázisvezető tartó és feszítő láncait bekötötték - a sodronyok sérülésmentesek - a tartólánc bekötése óta még nem telt el 4 nap - a munkahelyi földelések, anyagok,szerszámok rendelkezésre állnak Munkavégzés: - a kötegelő szerkezet (vontatott, önjáró, kocsi, kerékpár, 2, 3, 4 vezetőre) felhúzása és elhelyezése az első tartóoszlopnál - a szerelő tartólétrán, vagy KT üvegláncon jut le a szerkezetbe - a szerkezetet áthúzzák, vagy áthajtják a feszítő oszlopig - a távolságot a földi kísérő, vagy számláló határozza meg - tartóláncnál a szerkezetet görgősíkonként emelve, biztosítva kell áthelyezni - a szerkezetet az utolsó tartólánctól a feszítőig kell áthúzni és visszafelé kell szerelni - feszítőláncnál kosaras-kocsi, vagy üveg szigetelőláncon kimászó szerelő helyezi fel és veszi le a szerkezetet Vezeték-szerelési technológia 27

163 Kötegelés mezőben, kettes kötegvezető esetén Vezeték-szerelési technológia 28

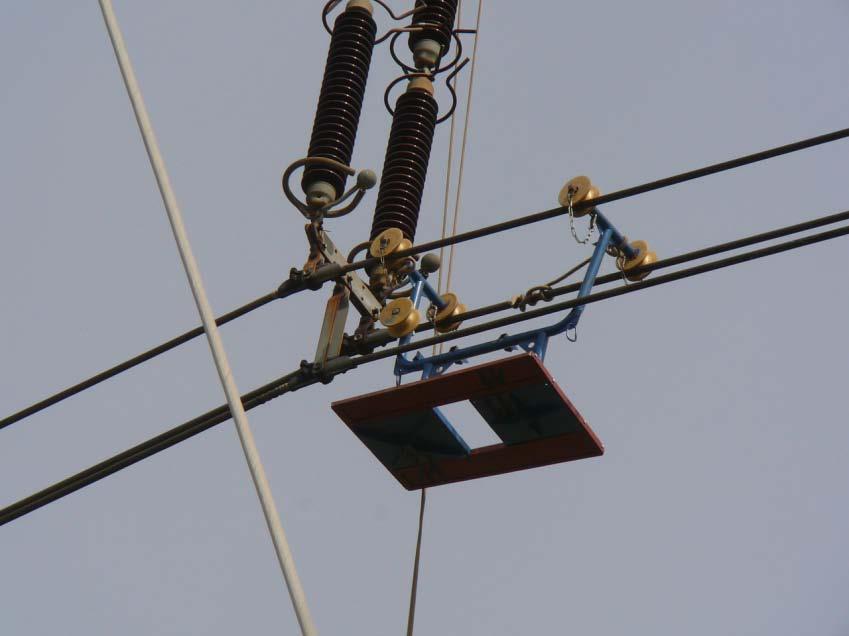

164 Kötegelés mezőben, hármas kötegvezető esetén Vezeték-szerelési technológia 29

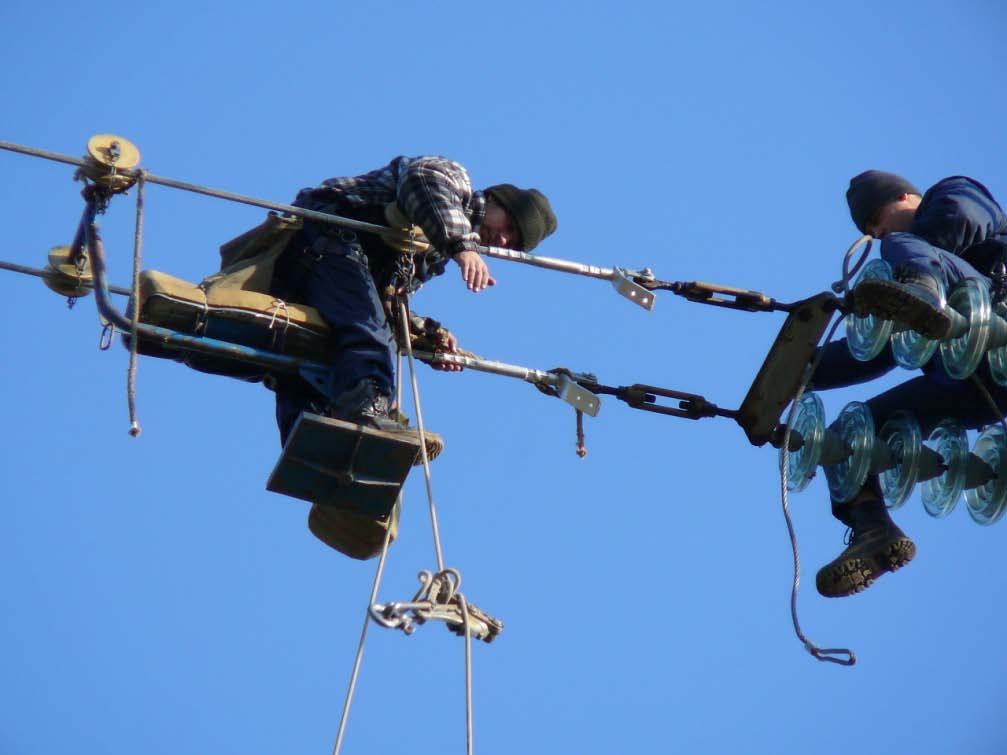

166 10. Áramkötés készítés A munka megkezdésének feltételei: - a feszítőoszlop mindkét oldalán a vezetők bekötve - az áramkötés távolsága a szerkezettől ismert - létszám, anyag, szerszámok rendelkezésre állnak Munkavégzés: - a pontos sodronyhosszt ki kell mérni (előre felszerelt sodrony a F lánc egyik oldalán már beakasztáskor) - a másik láncvégre szerelőpad, kosaras-kocsi, kimászás útján kerül a szerelő - perlon-kötéllel keréken át kell földről beállítani a belógást, majd jelölni - karban méretre vágni, préselni, majd bekötni - szükség esetén pótlánc, ellensúly-szerelés terv szerint - nem MP szerelvény esetén az áramkötést tartó létráról két párhuzam szortó felszerelésével kapjuk Vezeték-szerelési technológia 31

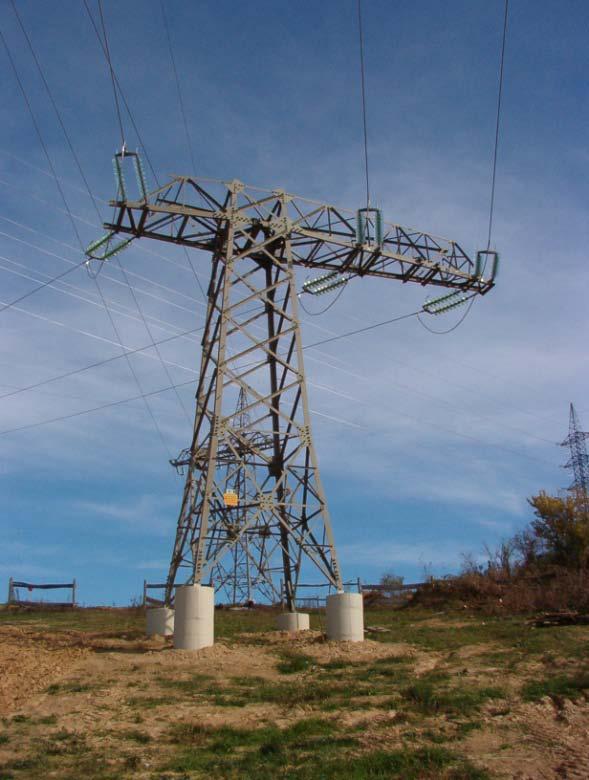

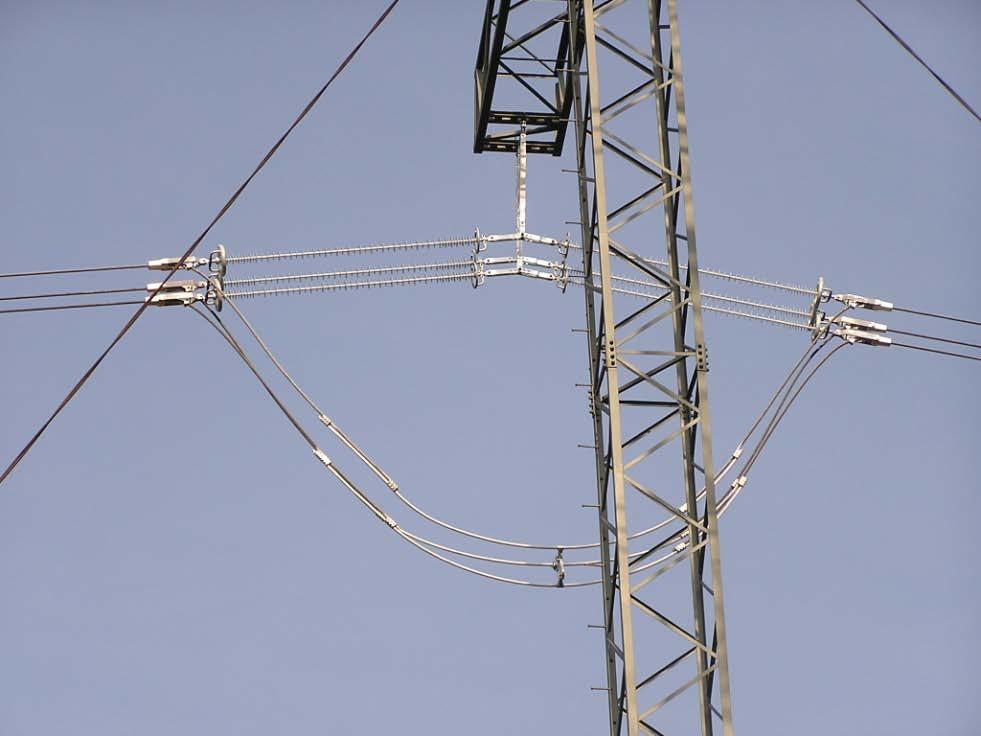

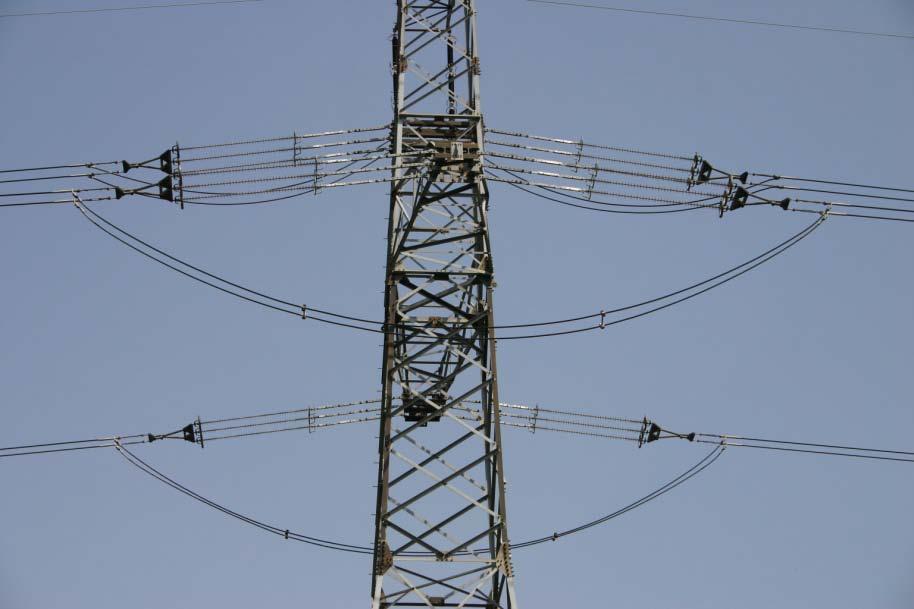

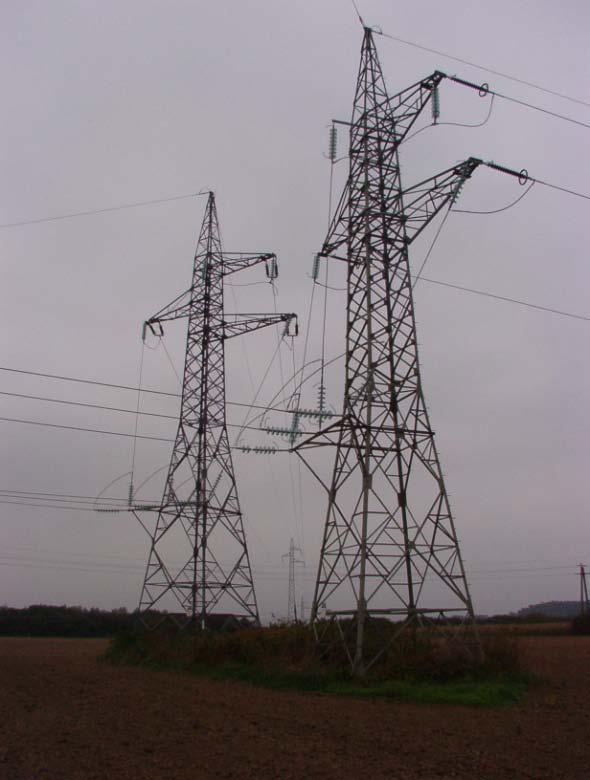

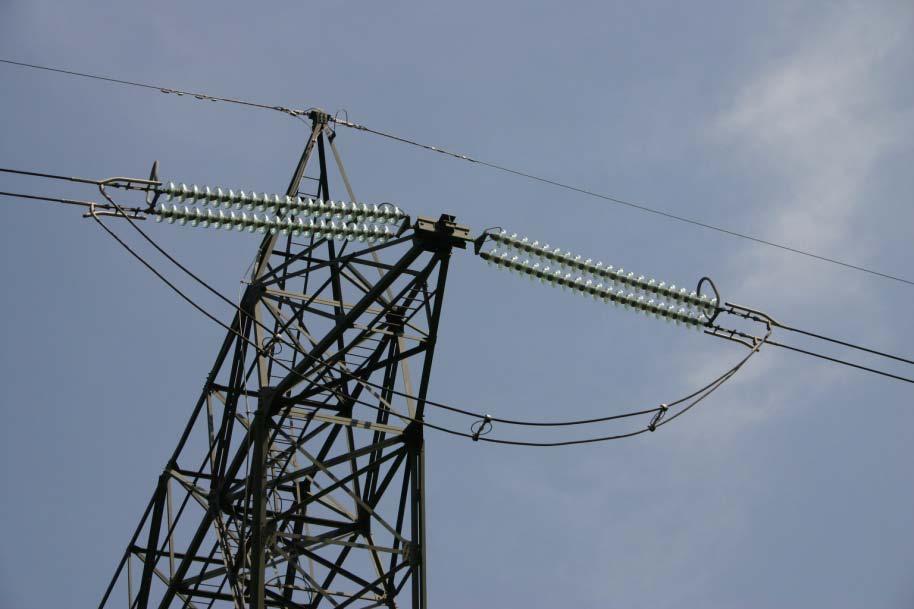

168 Kész áramkötések 120 kv-on Vezeték-szerelési technológia 33

172 11. Légi akadályjelzők felszerelése A munka megkezdésének feltételei: - vezeték végleges helyükön bekötötten rögzítettek Munkavégzés: - gömbrakó, vagy kosaras-kocsiból kell a két félgömböt a védőspirálra felszerelni (nappali jelzés) - oszlopon csak segédszerkezetre szerelhető - éjszakai jelző a felső fázisvezetőre kötegelő szerkezete, vagy gömbrakó kocsi használatával - a szerelést a kiszigetelt csövek oszlop felé történő szerelésével kell kezdeni és a Balizor lámpa szerelésével kell befejezni - a szigetelőlánctól 5-10 m-re kell végül felszerelni a rövidzárat a rajz szerint Vezeték-szerelési technológia 37

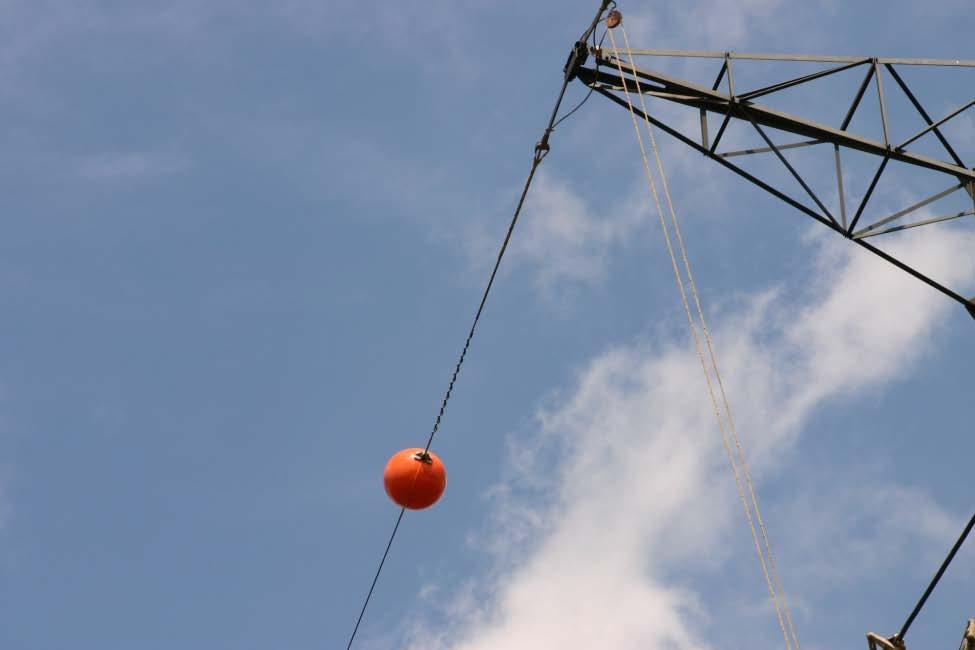

173 Nappali légiakadály jelző gömb Vezeték-szerelési technológia 38

174 Gömbszerelés mezőben Vezeték-szerelési technológia 39

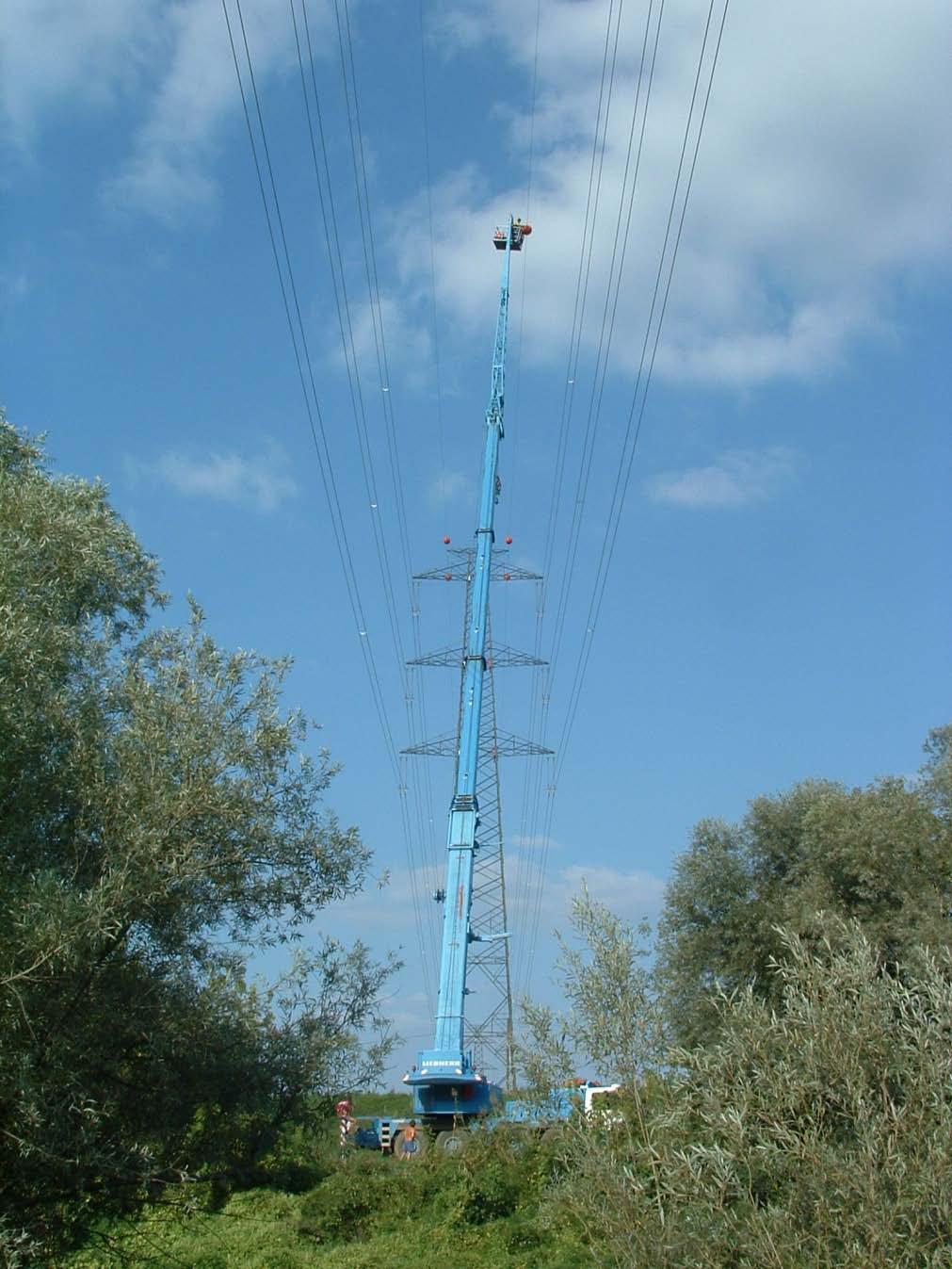

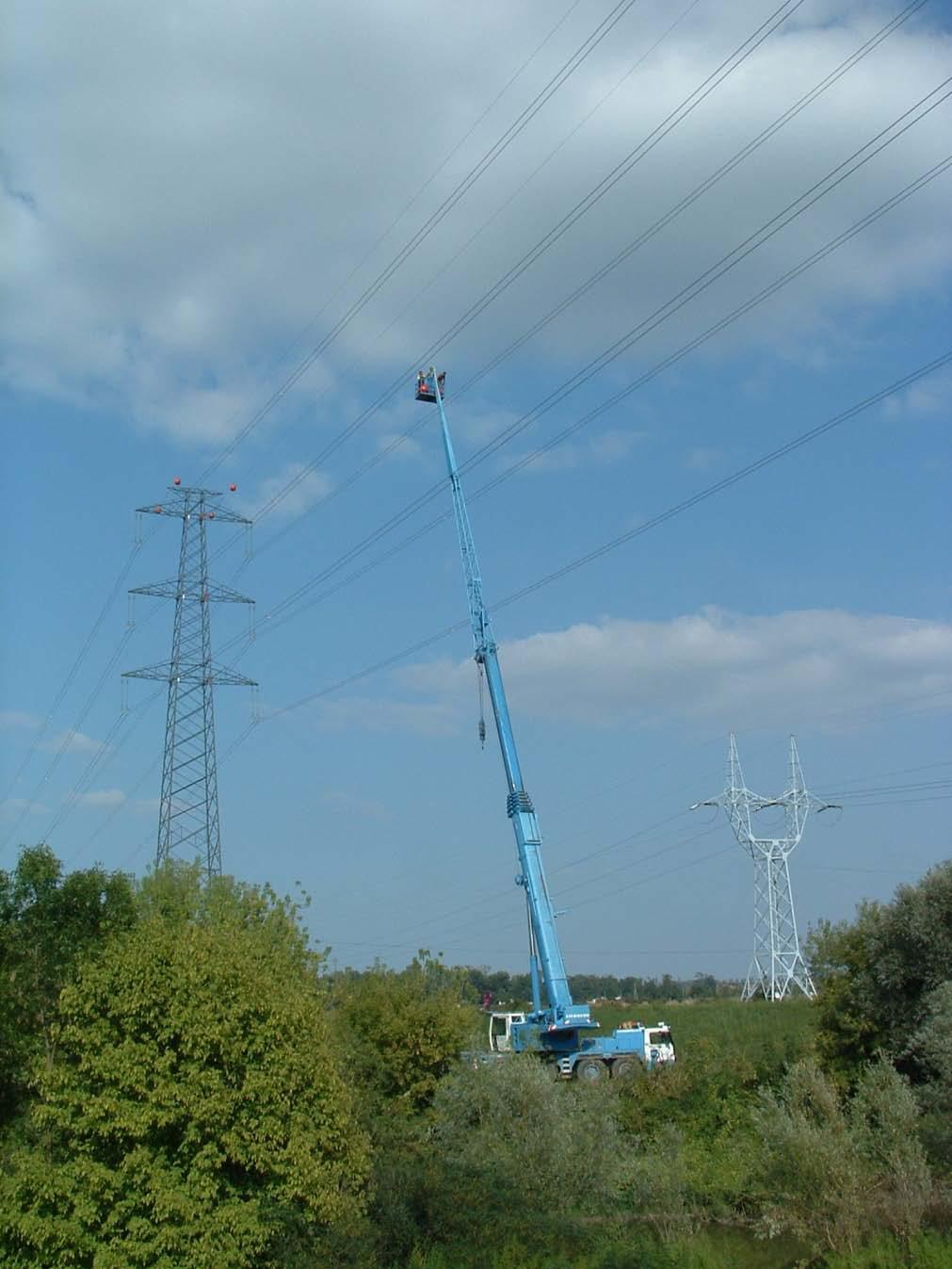

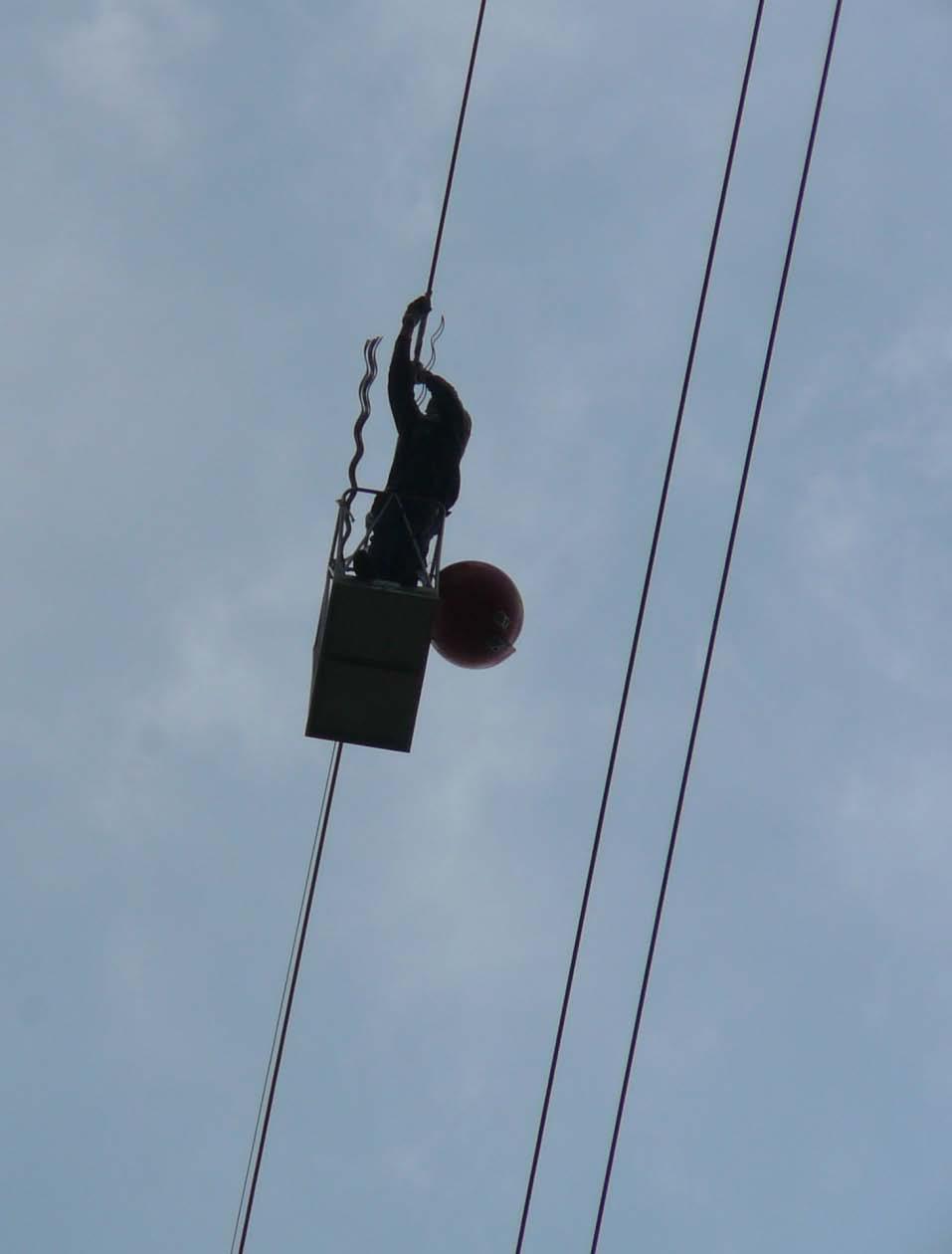

176 Gömbszerelés, gömbszerelő kocsiból Vezeték-szerelési technológia 41

177 Balizor rendszer a fázisvezetőn Vezeték-szerelési technológia 42

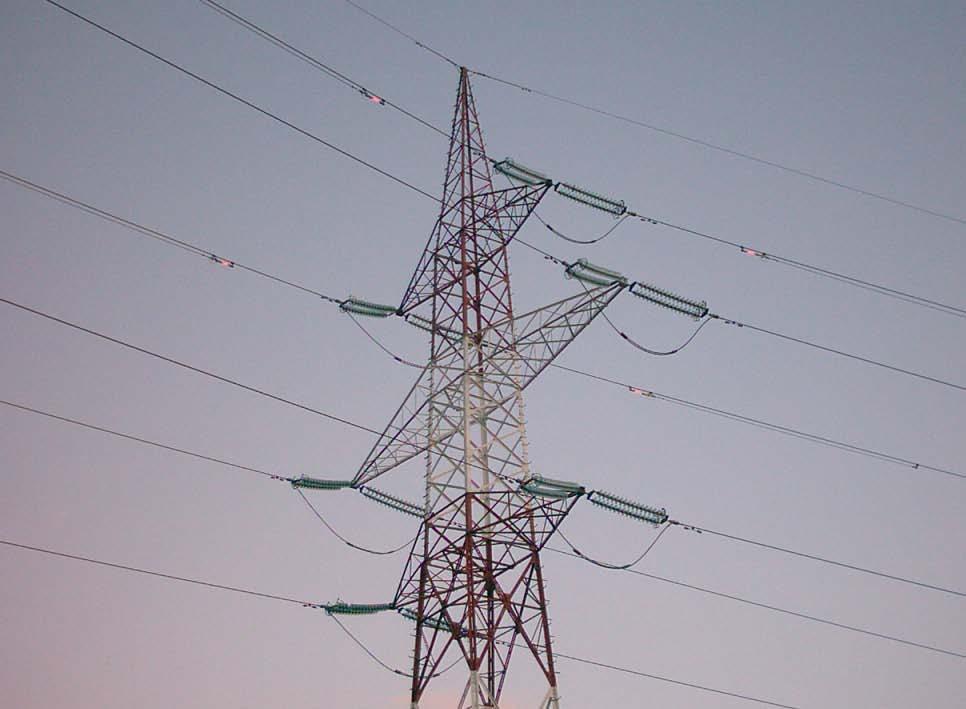

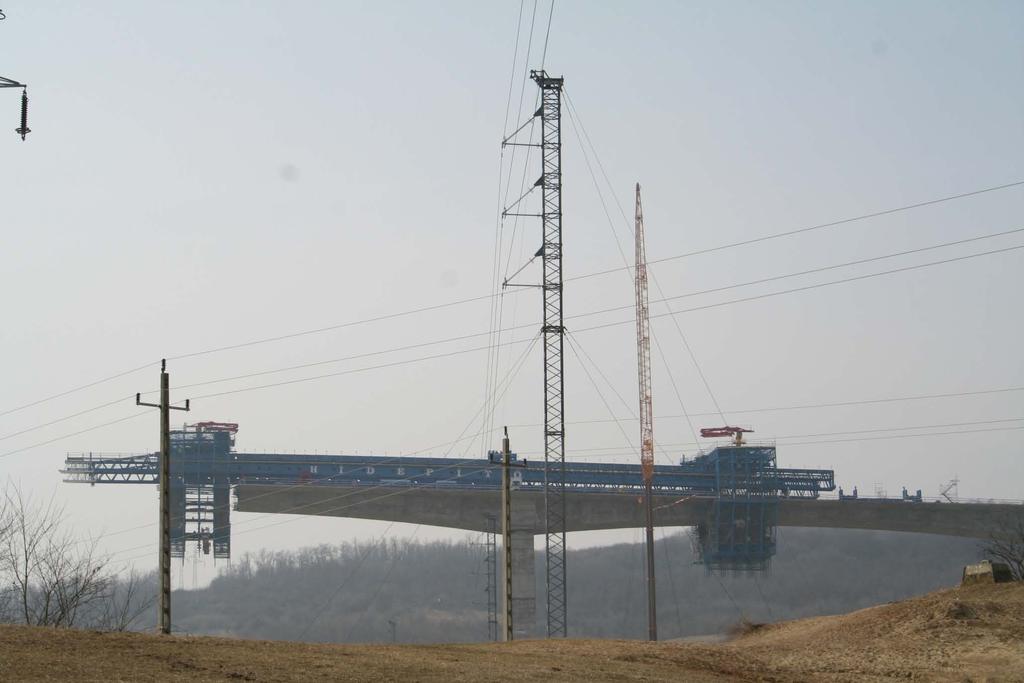

178 15. Ideiglenes vezeték kitérítése Kétrendszerű vezeték átépítése, egy, kétrendszerű oszlopok kidőlése esetén ha nem lehet tartós feszültségmentesség - ideiglenes vezeték kiépítése szükséges. Munkavégzés: - két szélső kiváltó oszlop törésben, többi közel párhuzamosan haladjon a meglévővel - szélső oszlopok max. 5 o -os törést okozhatnak a meglévő tartóoszlopon, vagy feszítő oszlopokhoz csatlakoznak - az alapok előre gyártottak, földeléssel ellátva - az oszlopok négy irányban kihorgonyzott, párhuzamos övű szerkezetek, szélső oszlopok csúcsai a törés külső oldalán is kihorgonyzottak - a szigetelők kompozit szigetelő karok - az új szakaszra kerülő sodronyokat építjük be, melyeket visszaszerelünk Vezeték-szerelési technológia 43

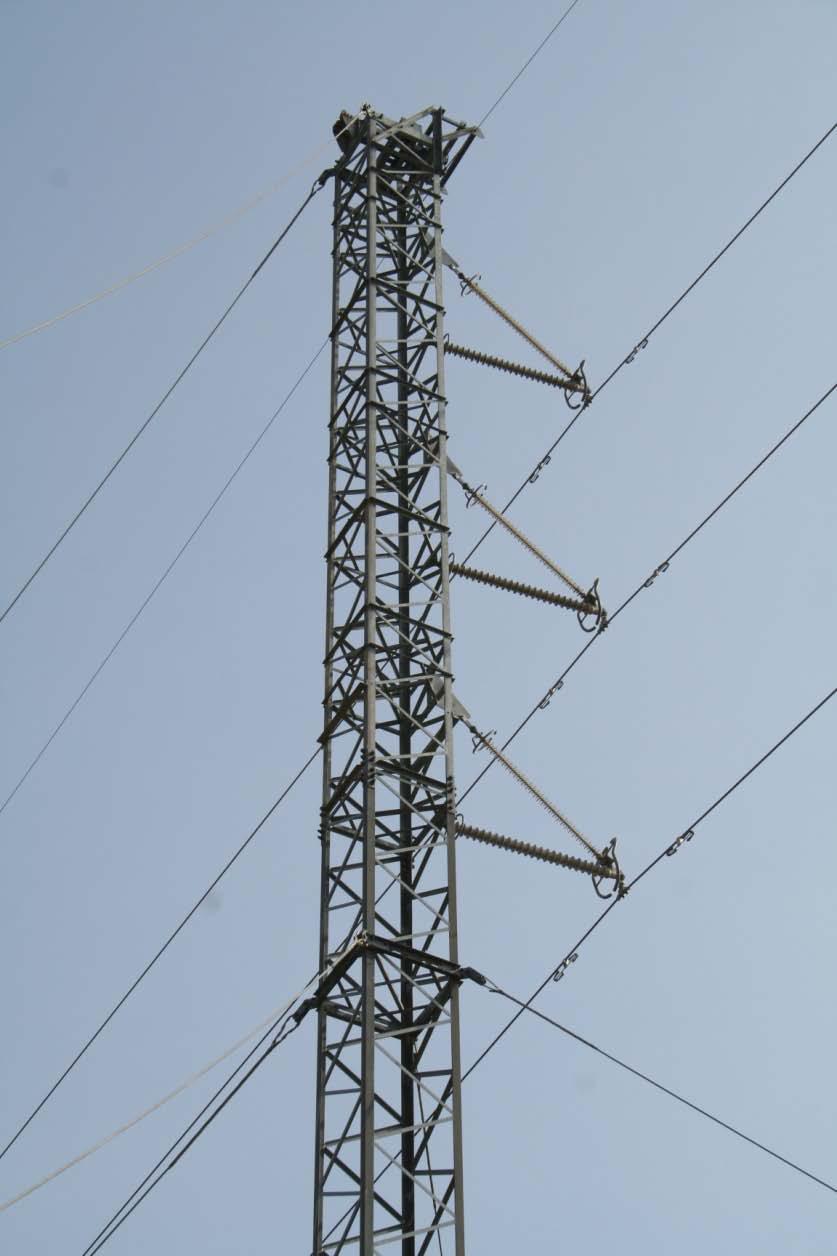

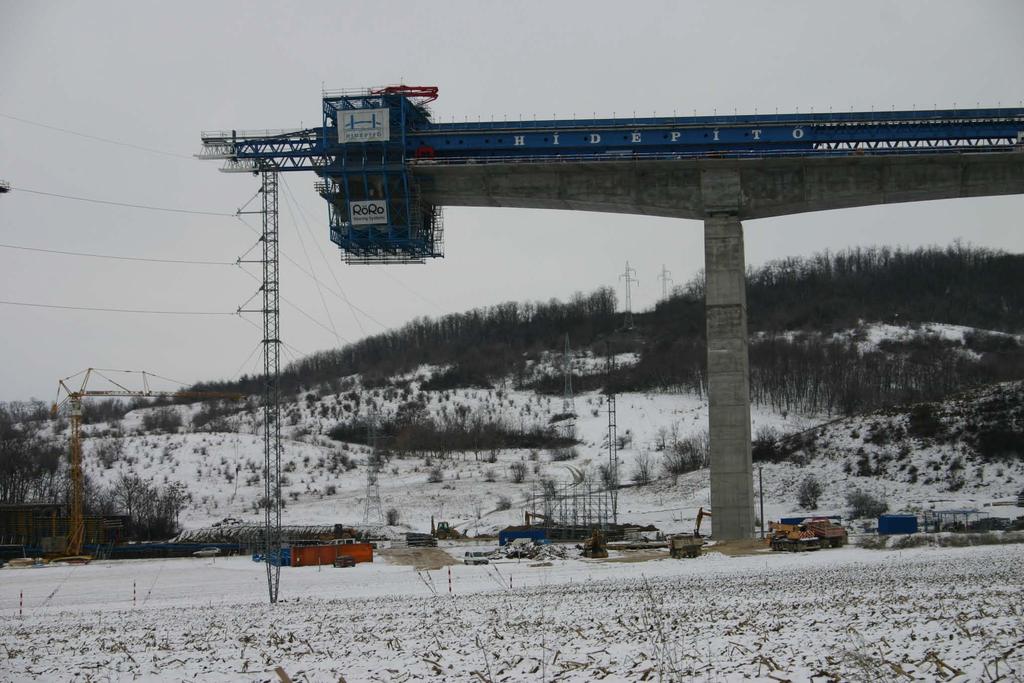

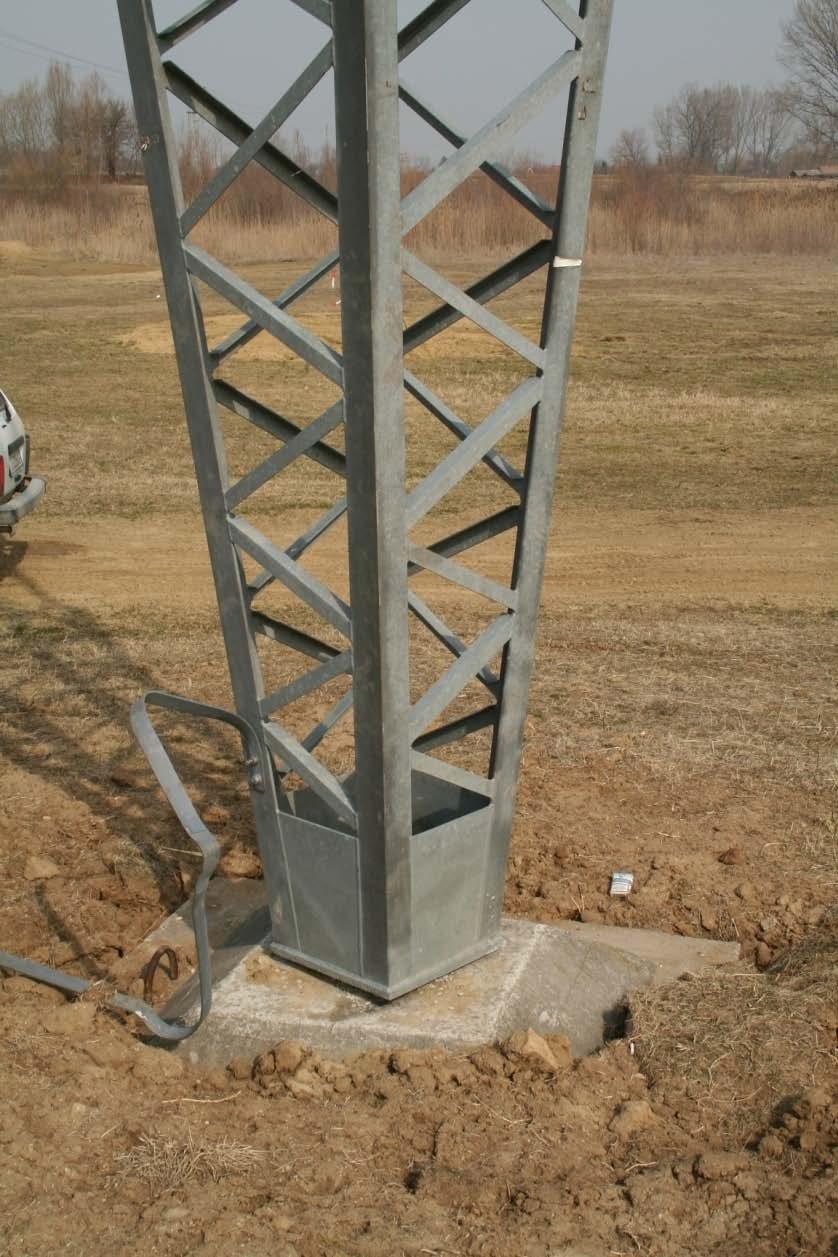

179 Provizor oszlop Vezeték-szerelési technológia 44

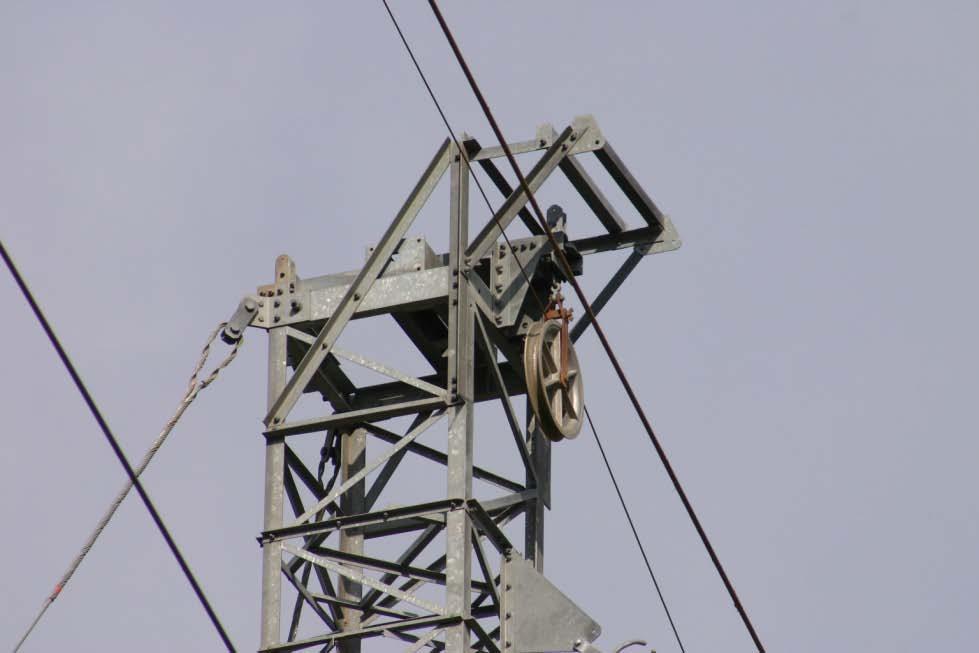

184 16. Optikai vezeték szerelése Az OPGW és ADSS szerelése hasonló a védővezető szereléséhez néhány lényegi eltéréssel: - csak forgásmentes elő-kötél használható - szabályozott, határolt hidraulikus gép szükséges erő-elmozdulás mérő és regisztráló berendezéssel - a terelőkerék futó-felületének minimális átmérője meghatározott (hajlítás) - különleges vezetékmegfogó, vagy védőspirál szükséges - esetenként forgásgátló szükséges az elő-kötél és a kábel közé (csavarás) - dobokat kiszállítani csak ellenőrzött mérés,jegyzőkönyvezés után lehet - a csörlő húzóerő adatait naponta dokumentálni, jegyzőkönyvezni kell - törésben lévő oszlopon áthúzáskor a kereket fel kell kötni és húzás közben figyelni kell - végkötések előformázottak, védőspirállal ellátva - a szabályozás a fékezőgéppel történik - végkötés után kis visszaengedéssel áramkötés kialakítás és laza beakasztás - levezetések 2 m-ként nem hágcsós övön, hurok alja 10 m-re a talajtól - szereléskor kerülni kell a a kis hajlítási sugarat (min. 500 m) - tartólánc bekötés speciális fogasrúd emelővel történik - toldó dobozok felszerelése az oszlop felső karja, hídja közelében az optikai kötések elkészítése után történik Vezeték-szerelési technológia 49

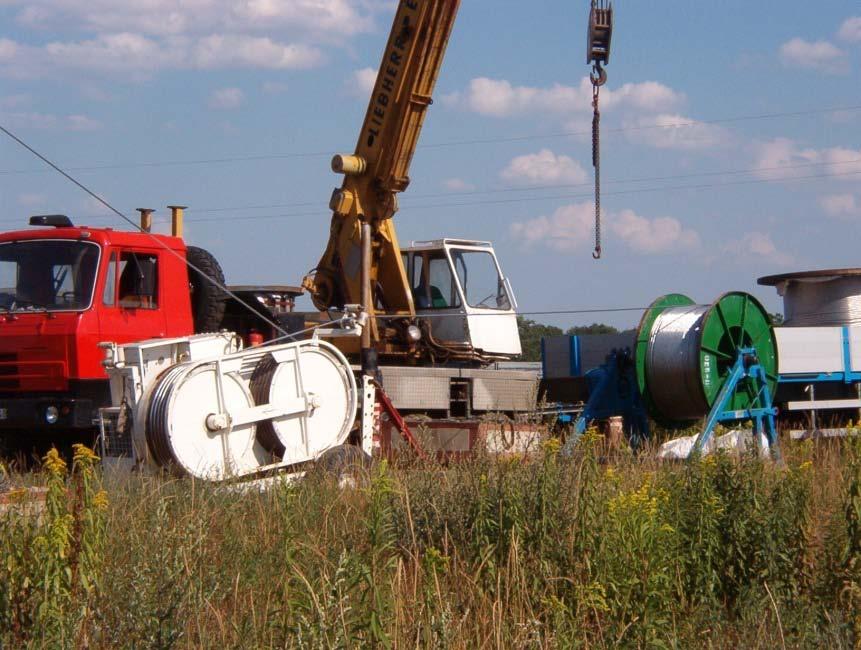

185 OPGW dobhely Vezeték-szerelési technológia 50

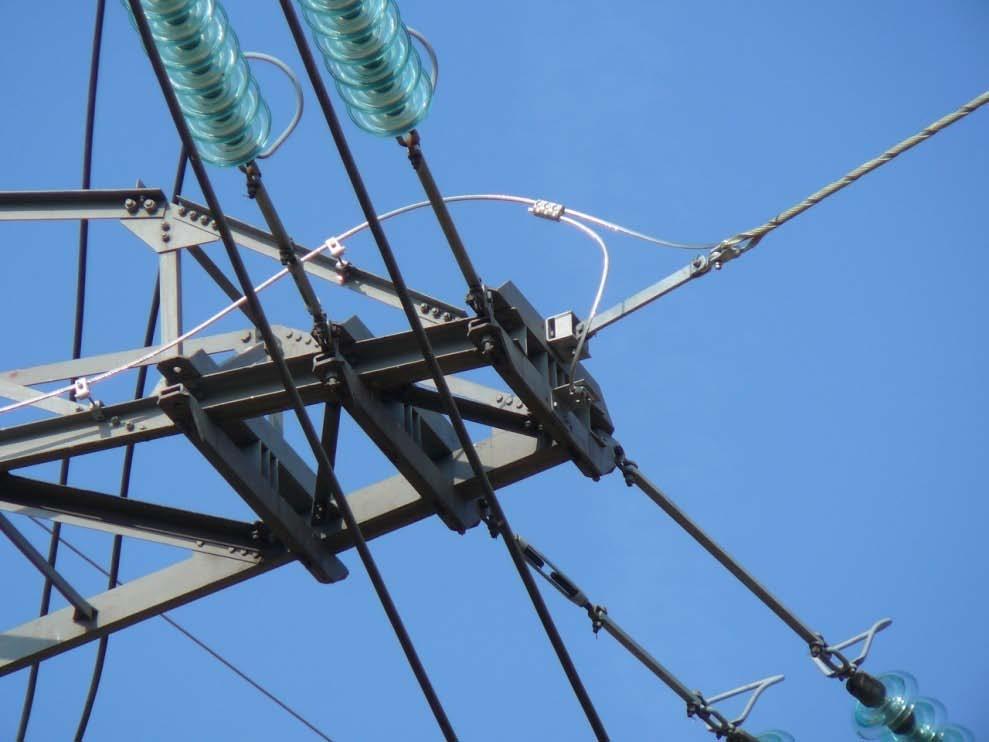

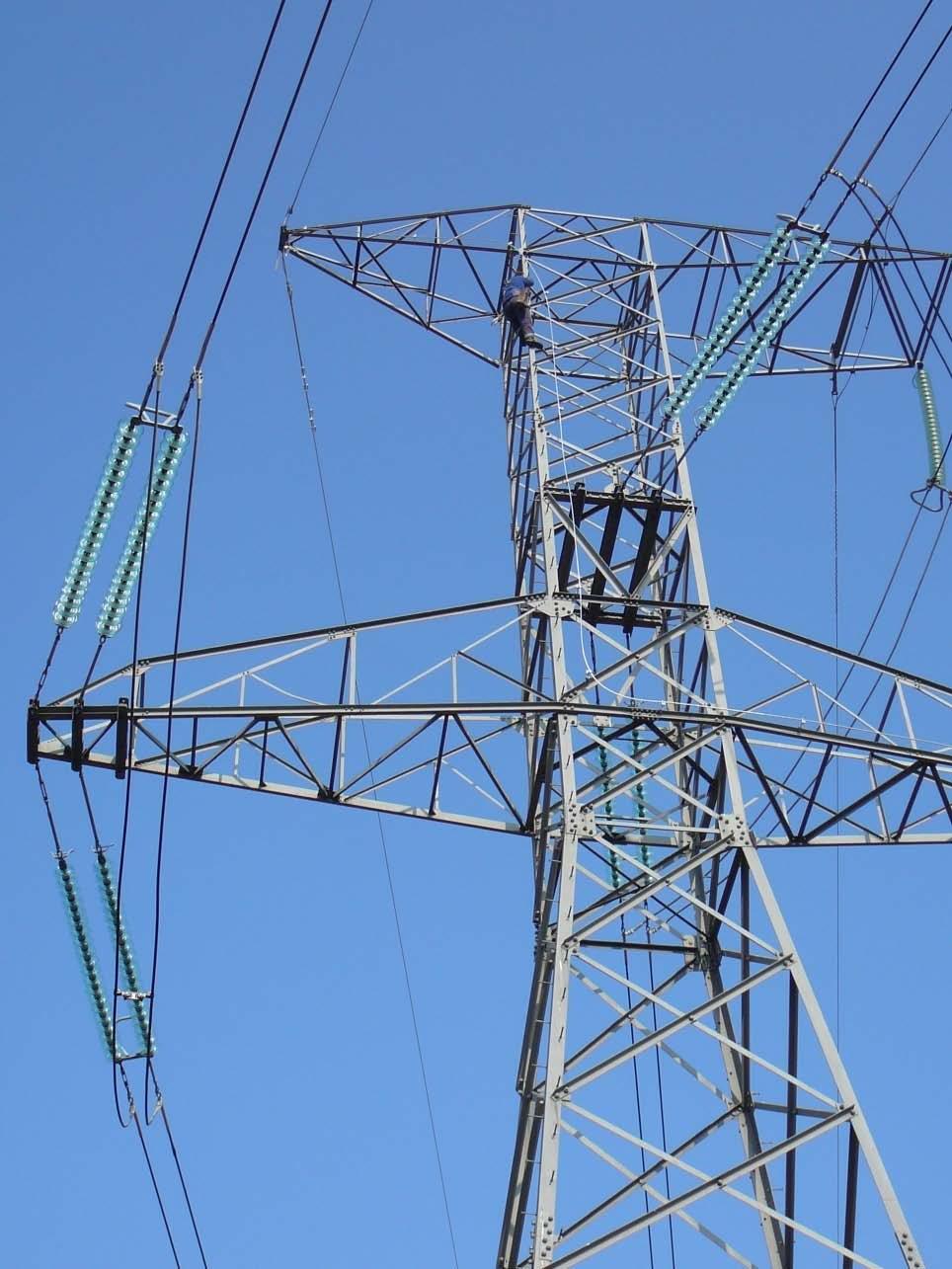

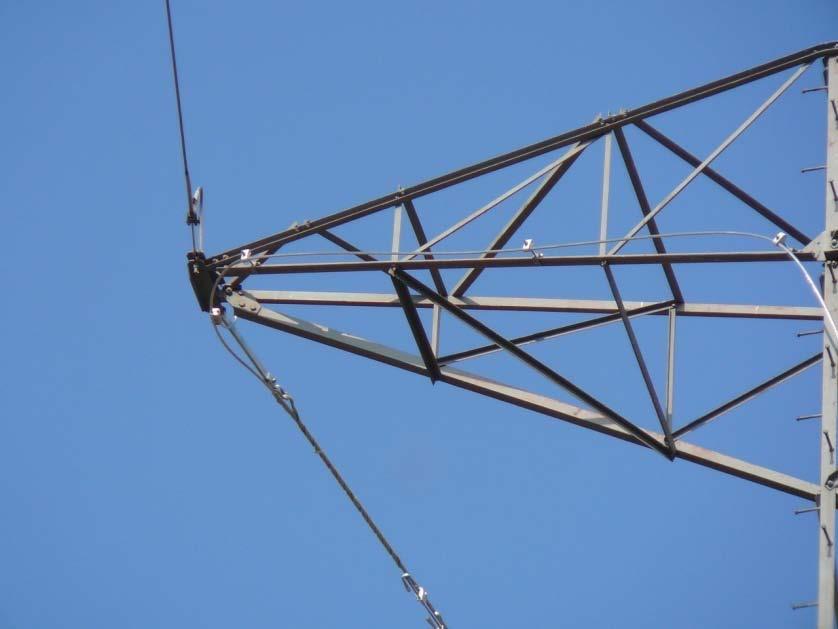

186 Optikai vezeték leágazása Vezeték-szerelési technológia 51

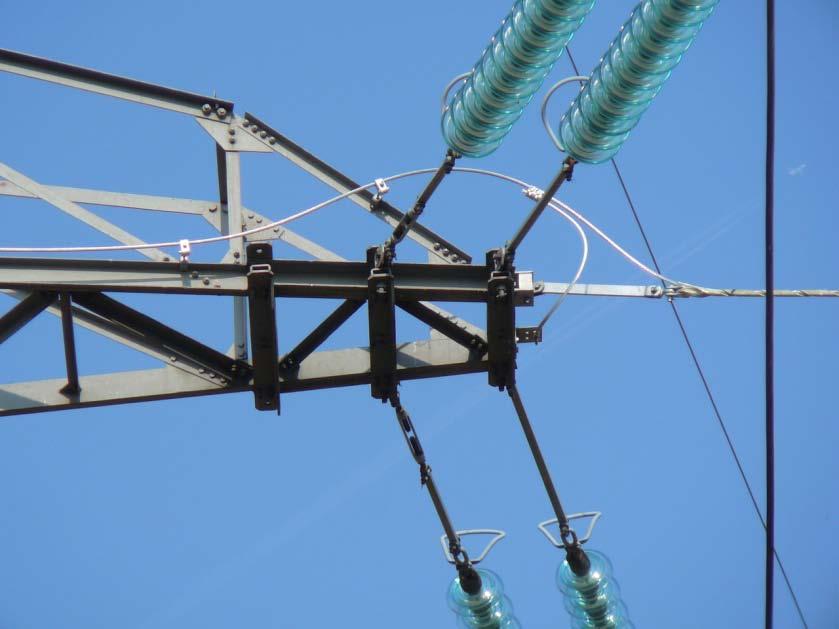

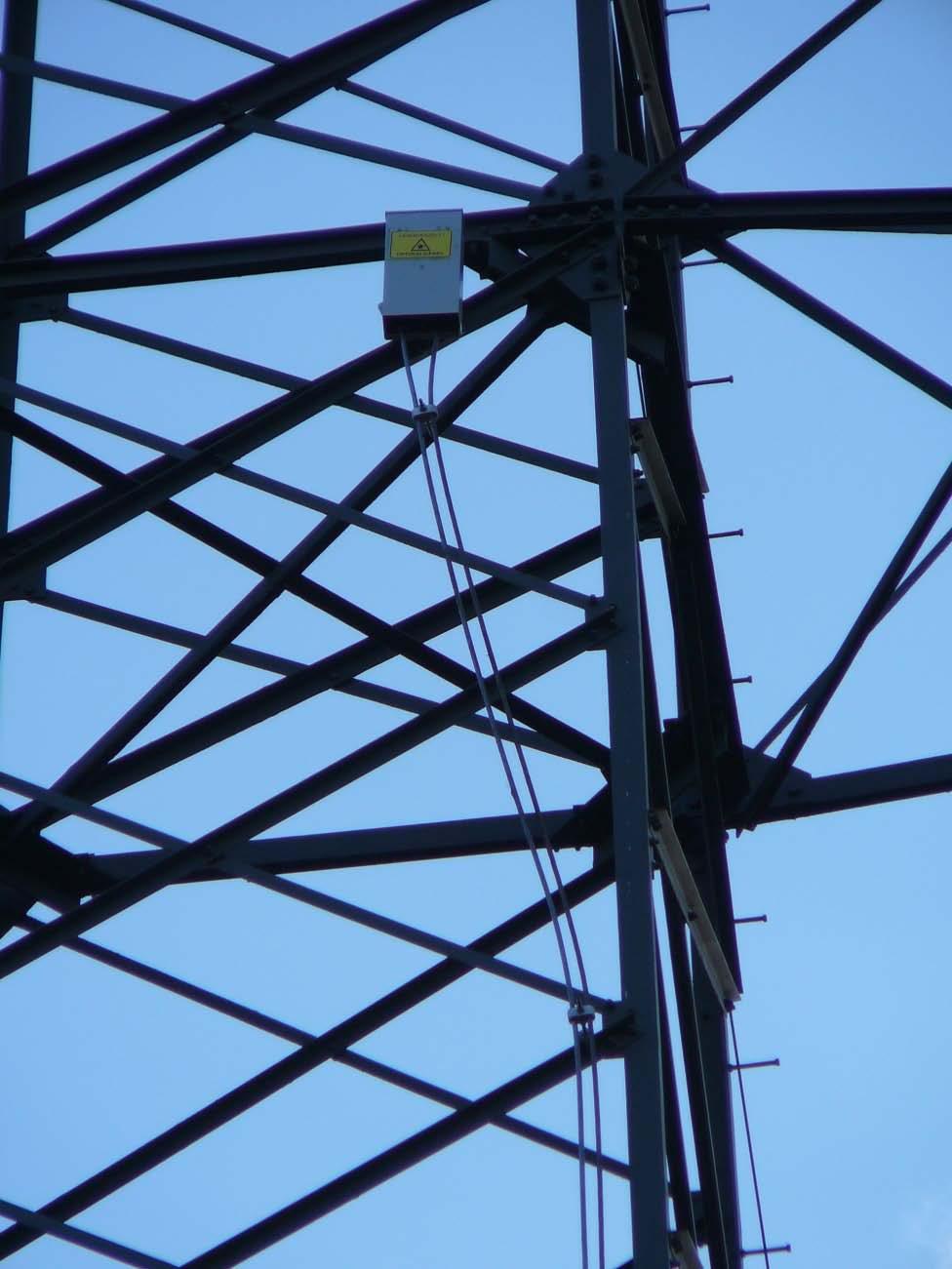

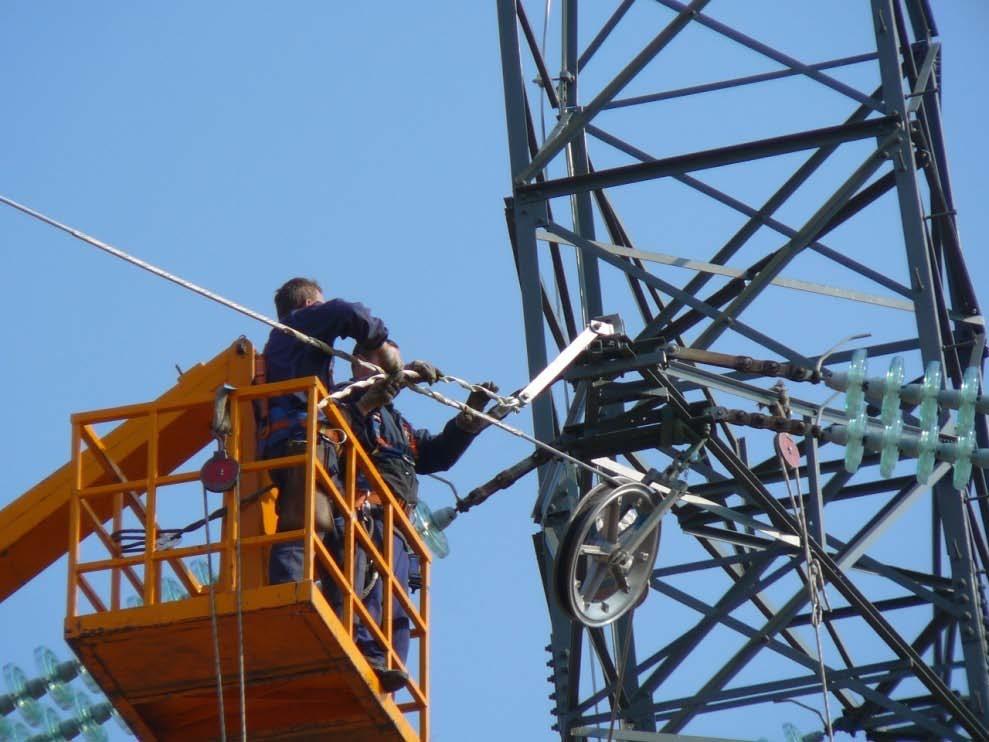

188 levezetés és tartalék képzés kötődoboz Vezeték-szerelési technológia 53

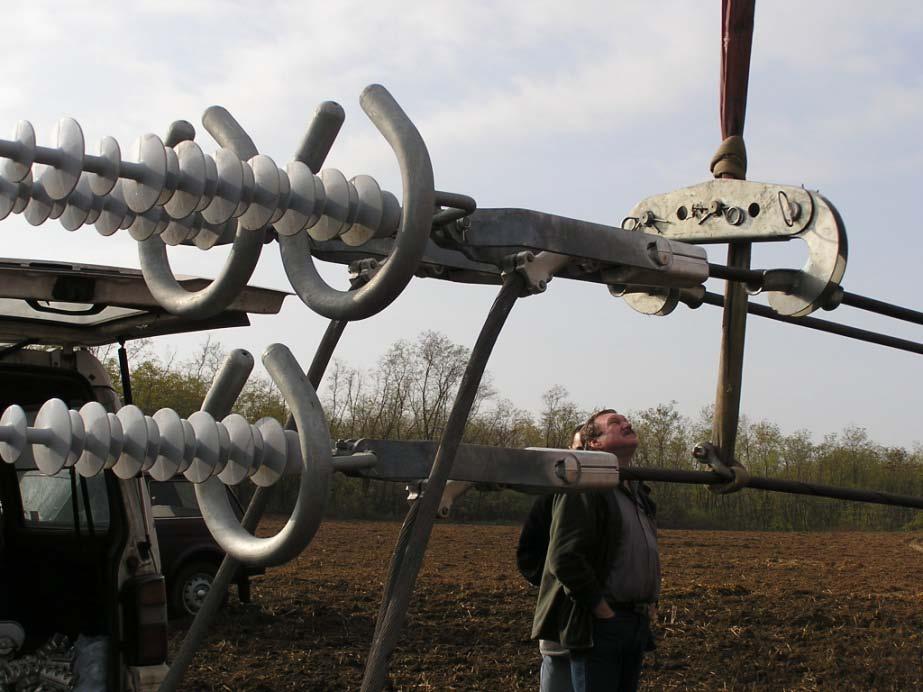

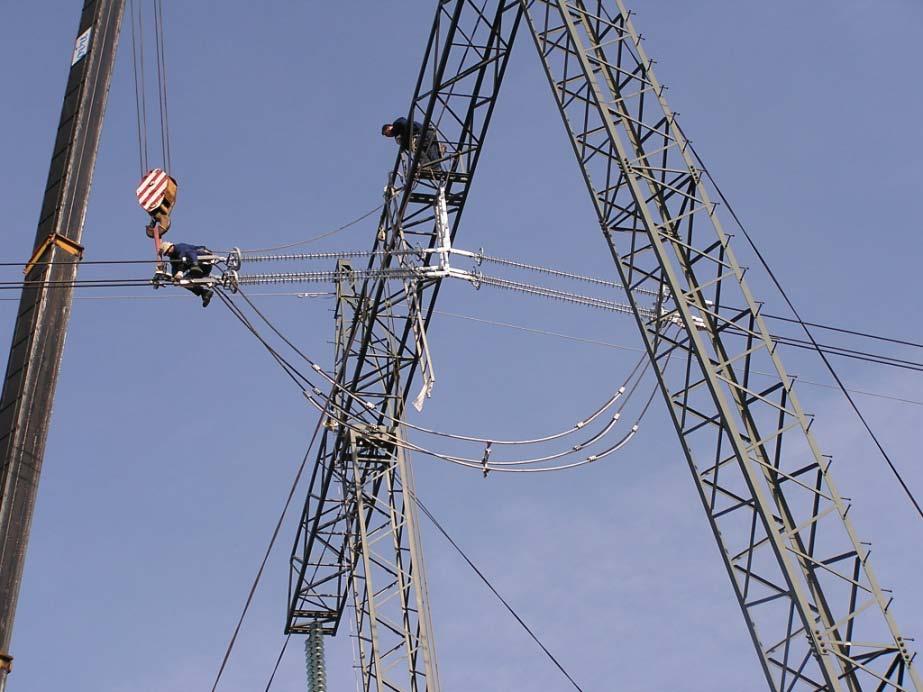

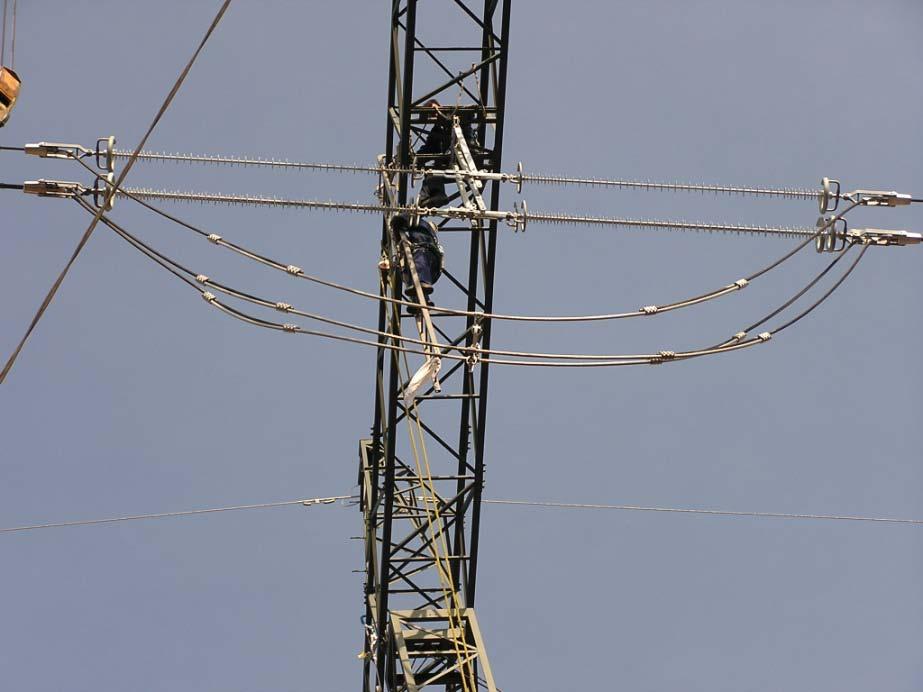

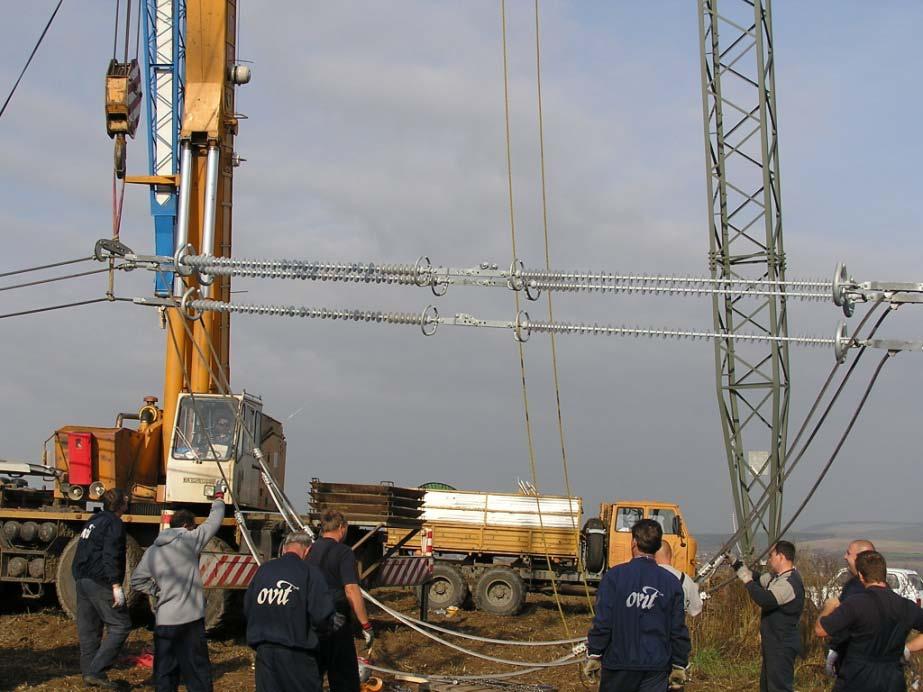

189 17. Fordított T lánc szerelése - magasban történő szerelés - leengedett T lánc átszerelése Ékes feszítők felszerelése a lánchossznak megfelelő távolságra Sodronyok megemelése, régi lánc leengedése Kompozit szigetelők és felfüggesztő szerelvényeke szerelése, oszlophoz rögzítése, kiemelők átszerelése sodrony feszítéshez Sodronyok elvágása és áramkötés készítése Vezeték-szerelési technológia 54
