Felhasználói kézikönyv. Speciális. Ez a kézikönyv az alábbi típusok leírását tartalmazza: - 1 -

Átírás

1 Felhasználói kézikönyv Speciális Ez a kézikönyv az alábbi típusok leírását tartalmazza: - 1 -

2 Tudnivalók a kézikönyvről A dokumentumban használt kifejezések Az alábbi kifejezések szerepelnek a kézikönyvben. A műveletekkel kapcsolatos fontos tudnivalókat jelöli. Ha egy szakasz mellett ilyen jelet lát, feltétlenül olvassa el. A műveletekkel kapcsolatos kiegészítő tudnivalókat jelöli. Ha egy szakasz mellett ilyen jelet lát, ajánlott elolvasnia. Hivatkozás Azt jelzi, hogy a részletesebb vagy kapcsolódó tudnivalók hol találhatók. VIGYÁZAT! A Vigyázat! típusú figyelmeztetések olyan kiegészítő tudnivalókat tartalmaznak, amelyek figyelmen kívül hagyása személyi sérüléshez vezethet. FIGYELEM! A Figyelem! típusú figyelmeztetések olyan kiegészítő tudnivalókat tartalmaznak, amelyek figyelmen kívül hagyása a készülék meghibásodásához vagy károsodásához vezethet. A dokumentumban használt szimbólumok A következő szimbólumok szerepelnek a kézikönyvben. Szimbólum Leírás [ ] A kijelzőn megjelenő menüpontok nevét jelzi. A számítógépen megjelenő menüpontok, ablakok és párbeszédpanelek nevét jelzi. A kijelzőn megjelenő üzeneteket és beírt szöveget jelzi. A számítógépen található fájlok nevét jelzi. A hivatkozási címeket jelzi. < > gomb/ A számítógép billentyűzetének billentyűjét vagy a kezelőpanel gombját jelzi. billentyű > A nyomtató vagy a számítógép kívánt menüpontjának elérési módját jelzi. Saját nyomtató A használni vagy kiválasztani kívánt nyomtatót jelzi

3 A kézikönyvben használt elnevezések A kézikönyvben a következő elnevezéseket találja. PostScript3 emuláció PSE, POSTSCRIPT3 emuláció, POSTSCRIPT3 EMULÁCIÓ 64 bites Microsoft Windows 7 operációs rendszer Windows 7 (64 bites változat) 64 bites Microsoft Windows Vista operációs rendszer Windows Vista (64 bites változat)* 64 bites Microsoft Windows Server 2008 R2 operációs rendszer Windows Server 2008 R2* 64 bites Microsoft Windows Server 2008 operációs rendszer Windows Server 2008 (64 bites változat)* x64-es Microsoft Windows XP operációs rendszer Windows XP (x64-es változat)* x64-es Microsoft Windows Server 2003 operációs rendszer Windows Server 2003 (x64-es változat)* Microsoft Windows 7 operációs rendszer Windows 7 * Microsoft Windows Vista operációs rendszer Windows Vista * Microsoft Windows Server 2008 operációs rendszer Windows Server 2008 * Microsoft Windows XP operációs rendszer Windows XP * Microsoft Windows Server 2003 operációs rendszer Windows Server 2003 * Microsoft Windows 2000 operációs rendszer Windows 2000 A Windows 7, Windows Vista, Windows Server 2008, Windows XP, Windows Server 2003 és Windows 2000 operációs rendszer általánosan Windows * Külön utalás hiányában a Windows 7, Windows Vista, Windows Server 2008, Windows XP és Windows Server 2003 kifejezés a 64 bites változatot is magába foglalja. (A Windows Server 2008 kifejezés a 64 bites és a Windows Server 2008 R2 változatot is magába foglalja.) Ha a dokumentumban másképpen nem jelöltük, a példákhoz Windows rendszerként Windows 7 operációs rendszert, Mac OS X rendszerként Mac OS X 10.6 operációs rendszert, valamint C831dn típusú nyomtatót használtunk. A használt operációs rendszertől és nyomtató típusától függően előfordulhat, hogy a dokumentumban szereplő leírás eltér a valós helyzettől

4 Tartalom Tudnivalók a kézikönyvről...2 A dokumentumban használt kifejezések... 2 A dokumentumban használt szimbólumok... 2 A kézikönyvben használt elnevezések Hasznos nyomtatási funkciók... 8 A nyomtatási funkció ismertetése... 8 Nyomtatás borítékra Címkenyomtatás Nyomtatás egyedi méretű papírra Manuális nyomtatás Több oldal nyomtatása egy lapra (többoldalas nyomtatás) Kétoldalas nyomtatás Méretezés az oldalméretnek megfelelően Oldalak leválogatása Az oldalak sorrendjének beállítása Füzetnyomtatás Borító nyomtatása Poszternyomtatás Nyomtatási minőség (felbontás) módosítása Fényképek javítása Színes dokumentum nyomtatása szürkeárnyalatos módban Vékony vonalak kiemelése Automatikus tálcaválasztás Automatikus tálcaváltás Festéktakarékos mód Biztonságos nyomtatás Titkosított biztonságos nyomtatás Vízjel nyomtatása Rétegek nyomtatása Nyomtatási adatok tárolása Az illesztőprogram beállításainak mentése Az illesztőprogram alapértelmezett beállításainak módosítása A nyomtató betűtípusainak használata A számítógép betűtípusainak használata Nyomtatópuffer használata A monokróm nyomtatási mód módosítása Nyomtatás fájlba

5 Tartalom PS-fájlok letöltése PS-hibák nyomtatása Az emulációs mód módosítása A szín beállítása Színbeállítás a kezelőpanelen A színregisztráció beállítása A sűrűség beállítása A színegyensúly (-sűrűség) beállítása Színbeállítás a számítógépen Színillesztés (automatikus) Színillesztés (irodai színes) Színillesztés (Graphic Pro) Színillesztés (nincs színillesztés) A fekete felület módosítása Szöveg és háttér közötti fehér rés megszüntetése (felülnyomtatás fekete színnel) Tintát használó nyomtatás jellemzőinek szimulálása Színkivonatolás Színbeállítás a Color Correct Utility segédprogrammal A színpaletta módosítása A gammaérték és a színezet módosítása Nyomtatás meghatározott színbeállításokkal A színkorrekciós beállítások mentése A színkorrekciós beállítások importálása A színkorrekciós beállítások törlése Színbeállítás a Color Swatch Utility segédprogrammal Színpaletta nyomtatása Fájl nyomtatása tetszőlegesen választott színben Színbeállítás a PS Gamma Adjuster segédprogrammal Félárnyék-beállítás mentése Fájl nyomtatása a módosított gammagörbével

6 Tartalom 3. Nyomtatóbeállítások módosítása Az aktuális beállítások ellenőrzése A nyomtatási információk kinyomtatása A készülékbeállítások módosítása Rendszergazdai beállítás Nyomtatási statisztika Boot menü Egyéb beállítások Az egyes beállítási menük menüpontjainak listája Segédprogramok használata A segédprogramok áttekintése A segédprogramok telepítése Windows és Mac OS X operációs rendszeren egyaránt használható segédprogramok Weboldal Windows operációs rendszerhez való segédprogramok Konfigurációs eszköz PDF Print Direct A kezelőpanel nyelvének beállítása Network Card Setup OKI LPR segédprogram Network Extension TELNET Mac OS X operációs rendszerrel használható segédprogramok A panel nyelvbeállítása Network Card Setup

7 Tartalom 5. Hálózati beállítások A hálózati beállítások menüpontjai az egyes segédprogramokban AZ IP-cím beállítása A hálózati beállítások módosítása a weboldalról Értesítés üzenetben a kellékek élettartamának végéről és a meghibásodásokról (figyelmeztetés üzenetben) Hozzáférés vezérlése IP-cím alapján (IP-szűrés) Hozzáférés vezérlése MAC-cím alapján (MAC-címszűrés) Nyomtatás nyomtató-illesztőprogram nélkül (közvetlen nyomtatás) Adatátvitel titkosítása SSL-/TLS-tanúsítvánnyal Adatátvitel titkosítása az IPSec szabvány használatával Az SNMPv3 protokoll használata Az IPv6 protokoll használata Az IEEE802.1X hitelesítési szabvány használata Az EtherTalk beállítások módosítása (csak Mac OS X operációs rendszer ) Egyéb műveletek A hálózati beállítások inicializálása A DHCP protokoll használata Hibaelhárítás Inicializálás SD-memóriakártya inicializálása A Flash memória inicializálása A nyomtató beállításainak visszaállítása Nyomtató-illesztőprogramok törlése és frissítése Nyomtató-illesztőprogram törlése Nyomtató-illesztőprogram frissítése Tárgymutató

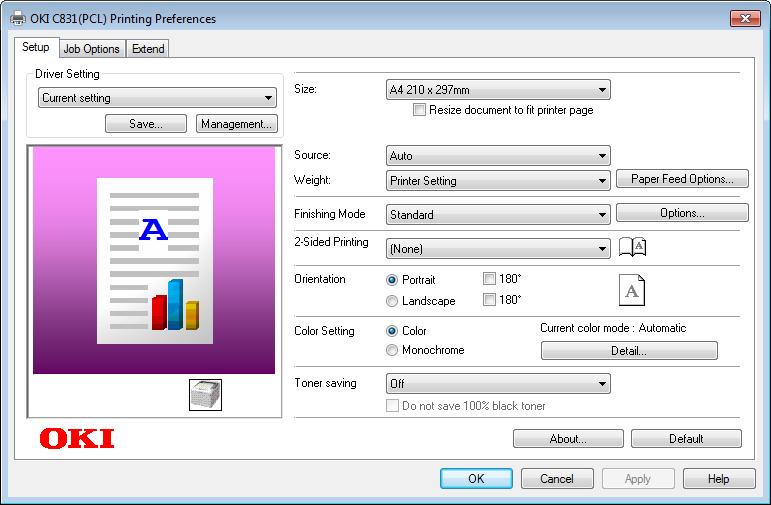

8 1 1. Hasznos nyomtatási funkciók 1. Hasznos nyomtatási funkciók Ez a fejezet a speciális nyomtatási műveleteket ismerteti. A nyomtatási funkció ismertetése A PCL, PS és az XPS nyomtató-illesztőprogram a Windows, míg a PS a Mac OS X operációs rendszert futtató számítógépekhez való. A nyomtatási funkciók az illesztőprogramtól függően változnak. való PCL nyomtató-illesztőprogram Elem Színbeállítás (Color Setting) Toner save (Toner save) Névjegy (About) Default (Default) Leírás A színes és a monokróm nyomtatás közötti váltásra szolgál. A színsűrűség csökkentésével kevesebb festéket használ. A nyomtató-illesztőprogram verziószámának megjelenítésére szolgál. A nyomtató-illesztőprogram beállításainak visszaállítása alapértelmezett értékekre csak ezen a lapon. [Beállítás] (Setup) lap [Feladatbeállítások] (Job Options) lap Elem Leírás Elem Leírás Illesztőprogram beállításai (Driver Setting) Preview (Preview) Size (Size) Forrás (Source) Súly (Weight) Kidolgozási mód (Finishing Mode) Tájolás (Orientation) Az illesztőprogram beállításainak mentésére szolgál. A nyomtatási kép megjelenítésére szolgál. A dokumentum papírméretének kiválasztására szolgál. A papírtálca kiválasztására szolgál. A használni kívánt papír tömegének és típusának kiválasztására szolgál. Füzet- és poszternyomtatással kapcsolatos beállításokat tartalmaz, valamint a dokumentum papíron való elrendezésének meghatározására szolgál. A dokumentum elrendezésének beállítására szolgál. Illesztőprogram beállításai (Driver Setting) Preview (Preview) Minőség (Quality) Scale (Scale) Példányszám (Copies) Feladattípus (Job Type) Speciális (Advanced) Default (Default) Az illesztőprogram beállításainak mentésére szolgál. A nyomtatási kép megjelenítésére szolgál. A nyomtató felbontásának beállítására szolgál. A nyomtatott kép nagyítási, illetve kicsinyítési mértékének beállítására szolgál. A nyomtatni kívánt példányok számának megadására szolgál. A feladattípus kiválasztására szolgál. A speciális beállítások meghatározására szolgál. A nyomtató-illesztőprogram beállításainak visszaállítása alapértelmezett értékekre csak ezen a lapon

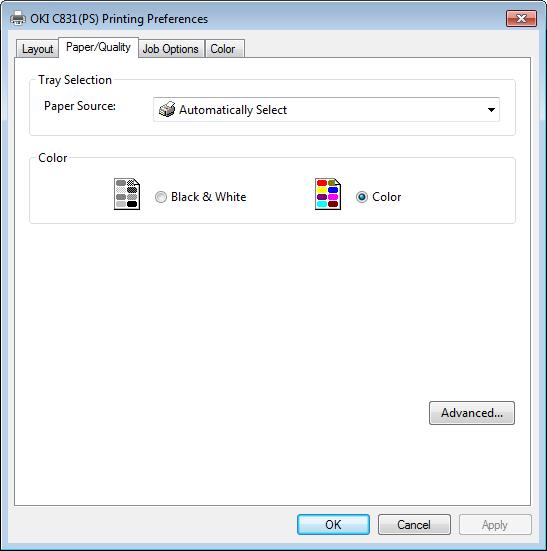

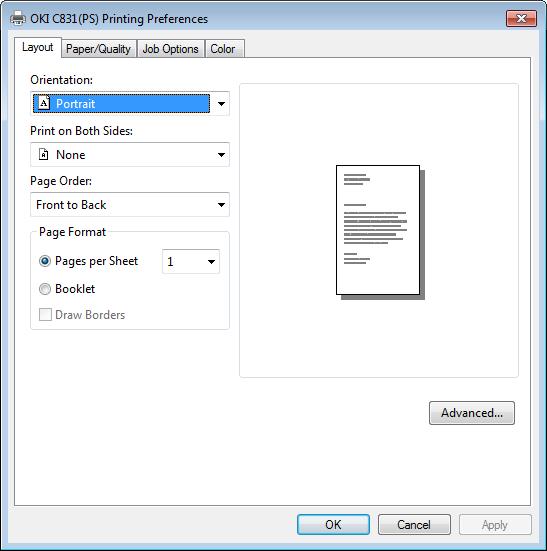

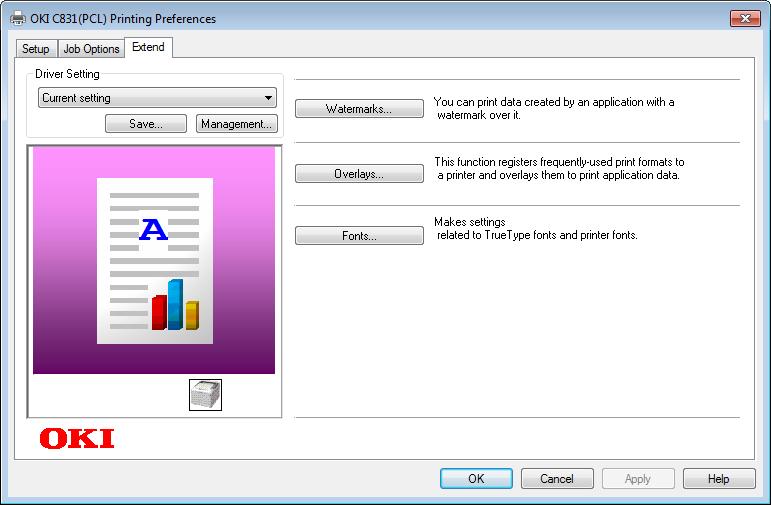

9 [Meghosszabbítás] (Extend) lap Elem Illesztőprogram beállításai (Driver Setting) Preview (Preview) Vízjelek (Watermarks) Leírás Az illesztőprogram beállításainak mentésére szolgál. A nyomtatási kép megjelenítésére szolgál. A vízjelnyomtatás beállítására szolgál. Rátétek (Overlays) A rétegnyomtatás beállítására szolgál. Betutípusok (Fonts) A True Type és nyomtatóbetűtípusokkal kapcsolatos beállítások meghatározására szolgál. való PS nyomtató-illesztőprogram Elem Preview (Preview) Speciális (Advanced) Leírás A nyomtatási kép megjelenítésére szolgál. A speciális beállítások meghatározására szolgál. [Papír/minőség] (Paper/Quality) lap Elem Tray Selection (Tray Selection) Színes (Color) Speciális (Advanced) Leírás A papírtálca kiválasztására szolgál. A színes és a monokróm nyomtatás közötti váltásra szolgál. A speciális beállítások meghatározására szolgál. [Feladatbeállítások] (Job Options) lap 1 1. Hasznos nyomtatási funkciók [Elrendezés] (Layout) lap Elem Leírás Elem Tájolás (Orientation) Oldalsorrend (Page Order) Oldalformátum (Page Format) Leírás A dokumentum elrendezésének beállítására szolgál. A dokumentum oldalsorrendjének beállítására szolgál. A füzetnyomtatás, majd az egy lapra nyomtatni kívánt oldalak számának beállítására szolgál. Minőség (Quality) Feladattípus (Job Type) Vízjelek (Watermarks) A nyomtató felbontásának beállítására szolgál. A feladattípus és a nyomtatni kívánt példányszám kiválasztására szolgál. A vízjelnyomtatás beállítására szolgál. Rátétek (Overlays) A rétegnyomtatás beállítására szolgál. Speciális (Advanced) A speciális beállítások meghatározására szolgál

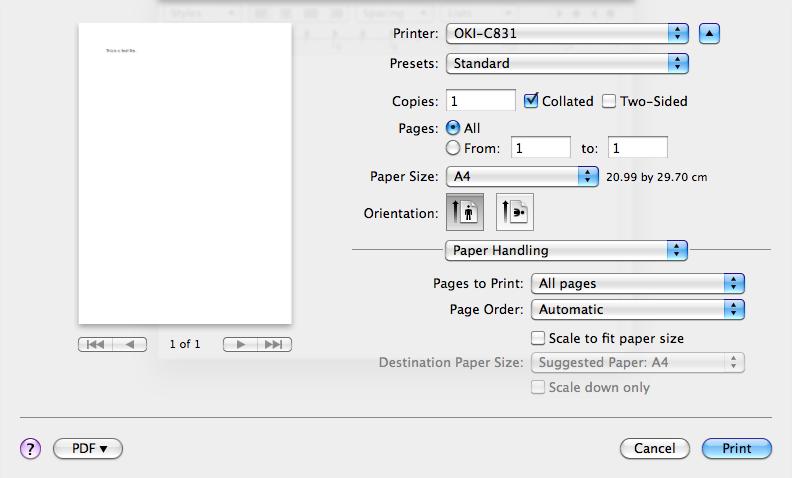

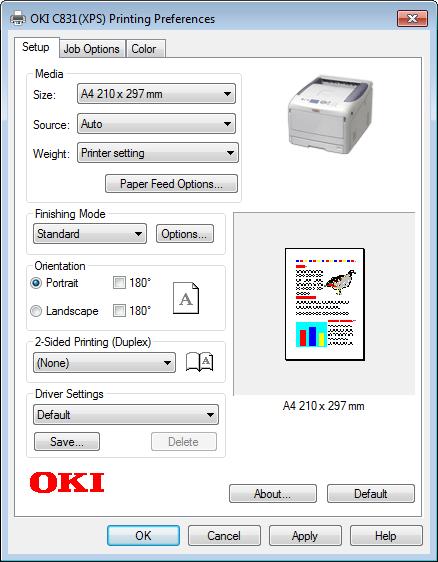

10 1 1. Hasznos nyomtatási funkciók Elem Névjegy (About) Default (Default) [Színes] (Color) lap Leírás A nyomtató-illesztőprogram verziószámának megjelenítésére szolgál. A nyomtató-illesztőprogram beállításainak visszaállítása alapértelmezett értékekre csak ezen a lapon. való XPS nyomtató-illesztőprogram [Beállítás] (Setup) lap Elem Leírás Elem Színes mód (Color Mode) Toner save (Toner save) Speciális (Advanced) Color Swatch (Color Swatch) Default (Default) Leírás A színes nyomtatás színbeállításának elvégzésére szolgál. A színsűrűség csökkentésével kevesebb festéket használ. A speciális beállítások meghatározására szolgál. A Color Swatch Utility segédprogram indítására szolgál. A nyomtató-illesztőprogram beállításainak visszaállítása alapértelmezett értékekre csak ezen a lapon. Media (Media) Kidolgozási mód (Finishing Mode) Tájolás (Orientation) 2 oldalas nyomtatás (duplex) (2-Sided Printing (Duplex)) Illesztőprogram beállításai (Driver Setting) Névjegy (About) Default (Default) Preview (Preview) A dokumentum papírméretének, papírtömegének és a papírtálcának a kiválasztására szolgál. Füzet- és poszternyomtatással kapcsolatos beállításokat tartalmaz, valamint a dokumentum papíron való elrendezésének meghatározására szolgál. A dokumentum elrendezésének beállítására szolgál. A 2 oldalas nyomtatás beállítására szolgál. Az illesztőprogram beállításainak mentésére szolgál. A nyomtató-illesztőprogram verziószámának megjelenítésére szolgál. A nyomtató-illesztőprogram beállításainak visszaállítása alapértelmezett értékekre csak ezen a lapon. A nyomtatási kép megjelenítésére szolgál

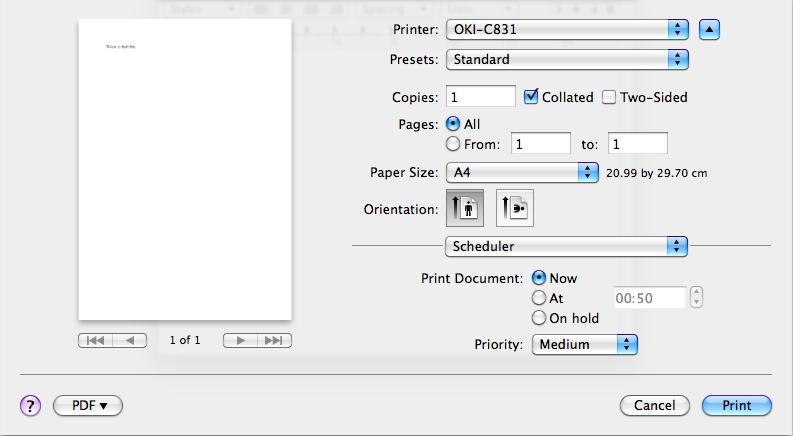

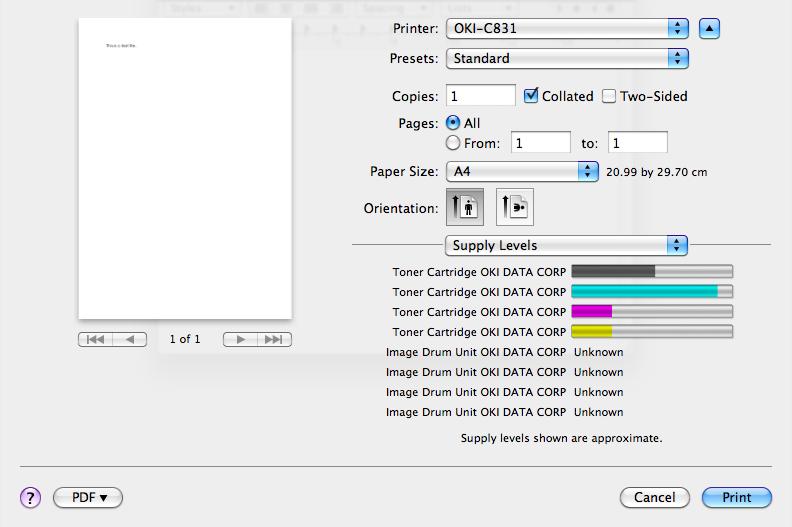

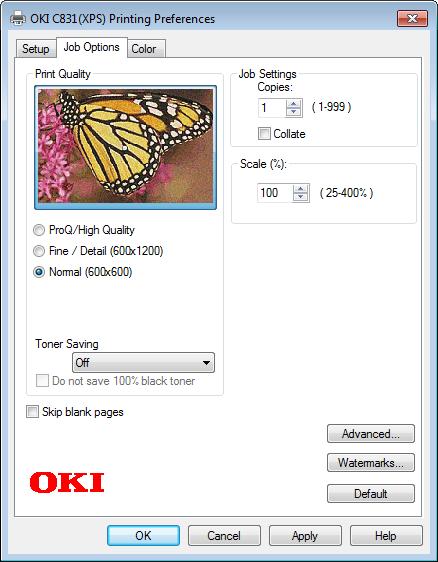

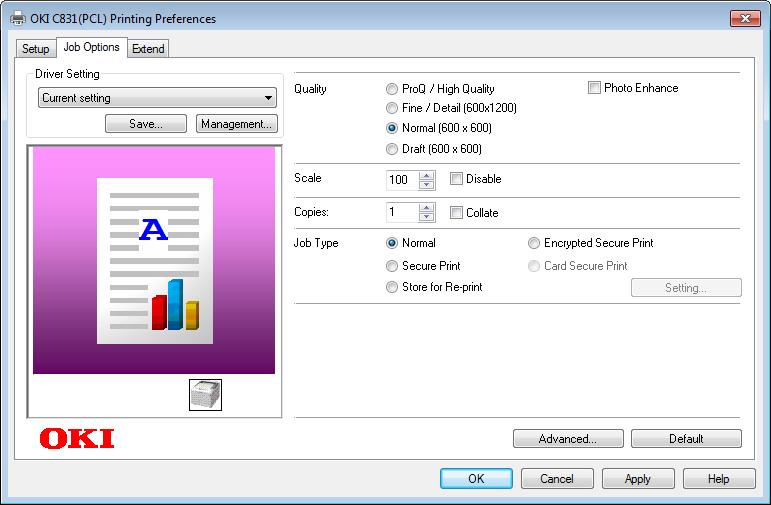

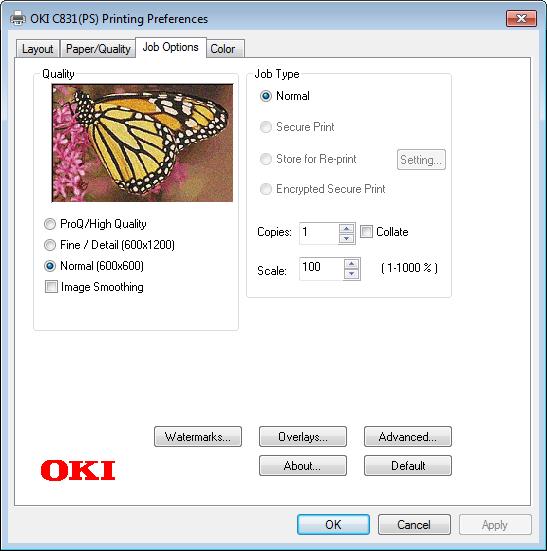

11 [Feladatbeállítások] (Job Options) lap Elem Nyomtatási minőség (Print Quality) Skip blank pages (Skip blank pages) Job Settings (Job Settings) Scale (Scale) Speciális (Advanced) Vízjelek (Watermarks) Default (Default) Leírás A nyomtató felbontásának beállítására szolgál. A dokumentum üres oldal nélküli nyomtatására szolgál. A nyomtatni kívánt példányszám stb. meghatározására szolgál. A nyomtatott kép nagyítási, illetve kicsinyítési mértékének beállítására szolgál. A speciális beállítások meghatározására szolgál. A vízjelnyomtatás beállítására szolgál. A nyomtató-illesztőprogram beállításainak visszaállítása alapértelmezett értékekre csak ezen a lapon. Elem Default (Default) Leírás A nyomtató-illesztőprogram beállításainak visszaállítása alapértelmezett értékekre csak ezen a lapon. A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram [Nyomtatófunkciók] (Printer Features) panel Elem Feature Sets (Feature Sets) Options (Options) Leírás A különféle funkciók beállítására szolgál. A kiválasztott funkcióhoz kapcsolódó beállítások meghatározására szolgál. [Papír adagolás] (Paper Feed) panel 1 1. Hasznos nyomtatási funkciók [Színes] (Color) lap Elem Leírás Elem Leírás All pages From (All pages From) Első oldal innen (First Page From) A papírtálca kiválasztására szolgál. Ha az [Automatikus kiválasztás] beállítást választja, a nyomtató automatikusan kiválasztja a megfelelő méretű papírt tartalmazó tálcát. Akkor válassza ezt a beállítást, ha az első oldalt kívánja a megadott tálcából nyomtatni. Színes mód (Color Mode) A színes nyomtatás színmódjának kiválasztására szolgál

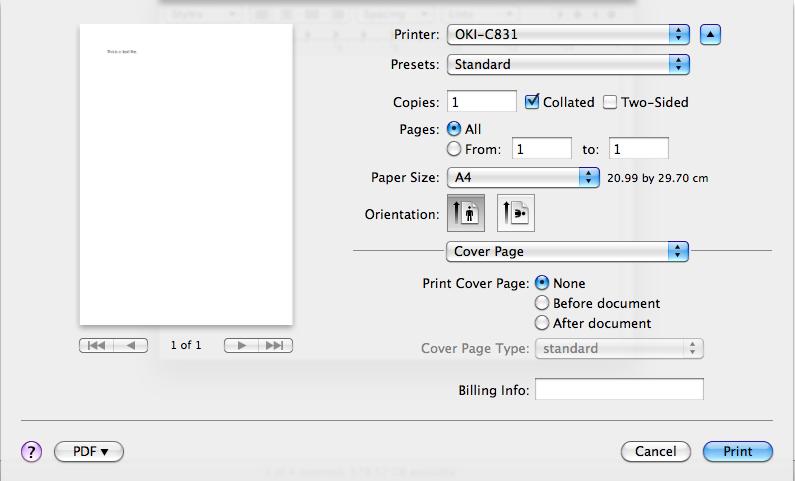

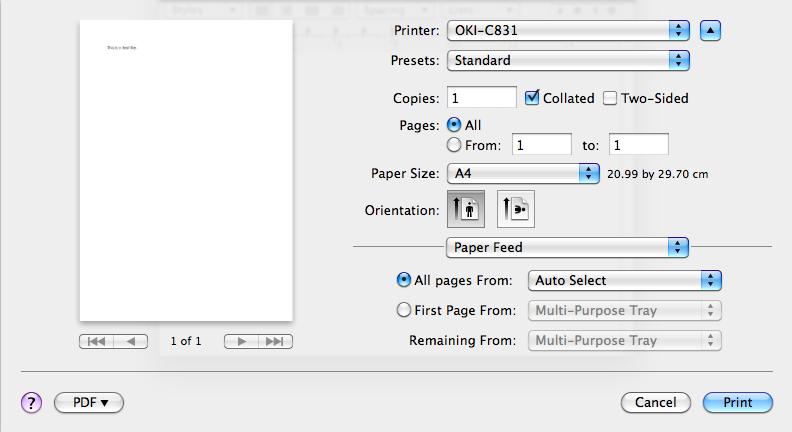

12 1 1. Hasznos nyomtatási funkciók Elem Remaining From (Remaining From) [Cover Page] (Cover Page) panel Elem Print Cover Page (Print Cover Page) Cover Page Type (Cover Page Type) Billing Info (Billing Info) Leírás Akkor válassza ezt a beállítást, ha a hátralévő oldalakat kívánja a megadott tálcából nyomtatni. [Elrendezés] (Layout) panel Leírás A borítónyomtatás beállítására szolgál. A borítónyomtatás karakterláncának beállítására szolgál. Nem elérhető funkció. Elem Flip horizontally (Flip horizontally) Leírás Az oldalak vízszintes tükrözéséhez kiválasztandó beállítás. [Papírkezelés] (Paper Handling) panel Elem Pages to Print (Pages to Print) Oldalsorrend (Page Order) Papírmérethez igazítás (Scale to fit paper size) Destination Paper Size (Destination Paper Size) Scale down only (Scale down only) Leírás A nyomtatni kívánt oldalak kiválasztására szolgál. A nyomtatni kívánt oldalak sorrendjének kiválasztására szolgál. A papírmérethez igazodó nyomtatáshoz kiválasztandó beállítás. A beállítástól függően előfordulhat, hogy a nyomtatási kép nem lesz megfelelő. Akkor kell ezt a beállítást választani, ha a papírkimenethez nagyítani vagy kicsinyíteni kívánja a képméretet. Akkor kell ezt a beállítást választani, ha a papírkimenethez kicsinyíteni kívánja a képméretet. Elem Oldal/lap (Pages per Sheet) Elrendezés iránya (Layout Direction) Szegélyezés (Border) Kétoldalas (Two-Sided) Reverse page orientation (Reverse page orientation) Leírás A nyomtatni kívánt példányszám meghatározására szolgál. Több oldal egy lapra való nyomtatásakor az elrendezés meghatározására szolgál. Több oldal egy lapra való nyomtatásakor a szegély meghatározására szolgál. Kétoldalas nyomtatáshoz kiválasztandó beállítás. Az oldalelrendezés megfordításához kiválasztandó beállítás

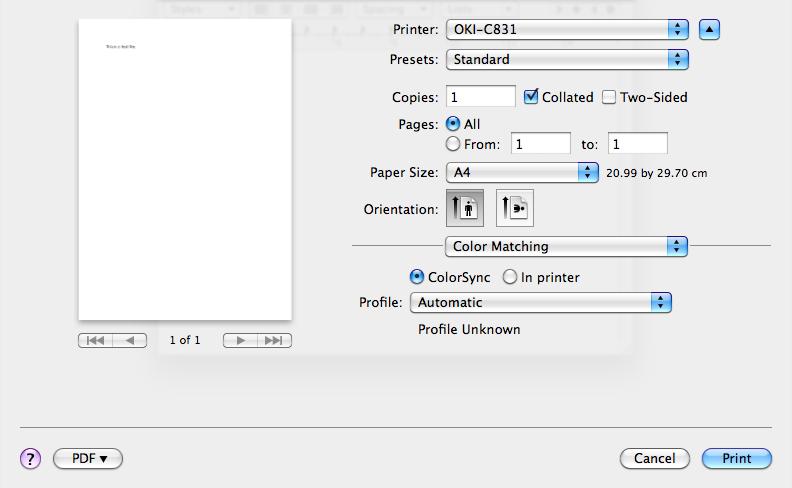

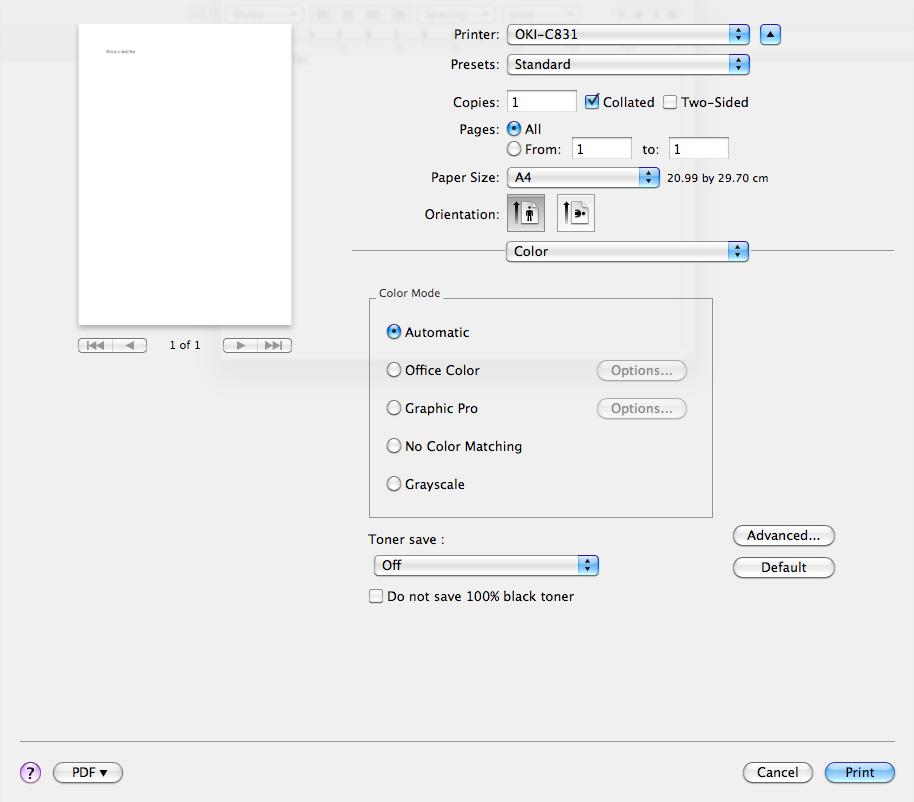

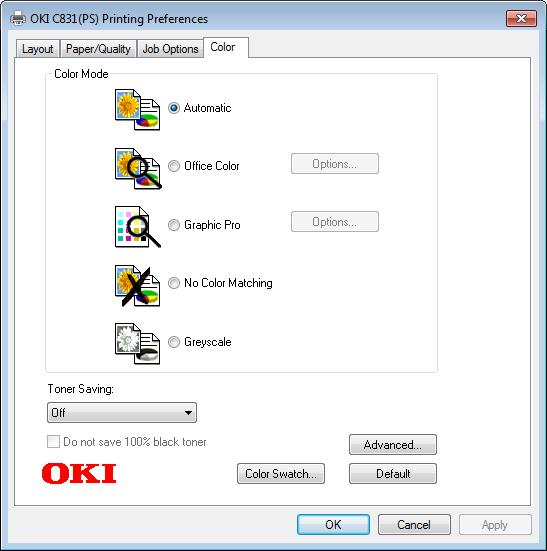

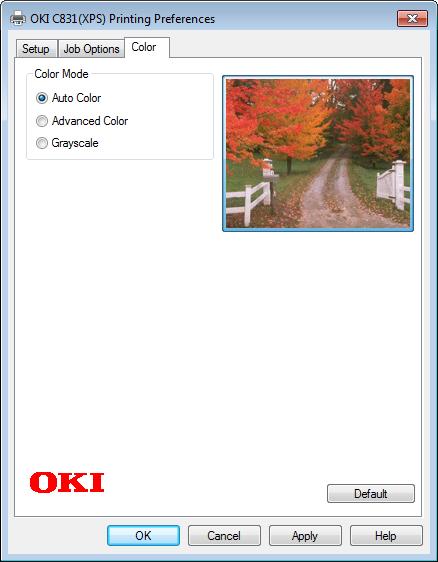

13 [Színes] (Color) panel Elem Priority (Priority) Leírás Nem használható funkció. 1 Elem Leírás [Supply Levels] (Supply Levels) panel 1. Hasznos nyomtatási funkciók Színes mód (Color Mode) Toner save (Toner save) A színes nyomtatás színmódjának kiválasztására szolgál. A színsűrűség csökkentésével kevesebb festéket használ. Elem Consumables Leírás A kellékek használtsági fokának megjelenítésére szolgál. [Színillesztés] (Color Matching) panel [Summary] (Summary) panel Elem Leírás Színszinkronizáció (ColorSync) In printer (In printer) Profile (Profile) A ColorSync funkciók beállítására szolgál. Színillesztést végez el a nyomtatóval. A profil kiválasztására szolgál. Elem Beállítások (Settings) Leírás A funkcióbeállítások listájának megjelenítésére szolgál. A részletek megjelenítéséhez kattintson a(z) [Scheduler] (Scheduler) panel A megjelenő képernyők és az eljárás lépései a használt operációs rendszertől, alkalmazásoktól és nyomtatóillesztőprogram verziójától függően eltérhetnek a dokumentumban szereplőktől. Ebben a szakaszban példaként a Windows operációs rendszer Jegyzettömb, valamint a Mac OS X operációs rendszer TextEdit alkalmazását használtuk. Hivatkozás A nyomtató-illesztőprogram beállításaival kapcsolatos további tudnivalókat annak online súgójában találja. Elem Print Document (Print Document) Leírás Az idő nyomtatásának beállítására szolgál

14 1 1. Hasznos nyomtatási funkciók Nyomtatás borítékra A papírméret módosításával, a többfunkciós tálca használatával és a nyomtatott oldallal felfelé rendező segítségével nyomtathat borítékra. A kezelőpanelen állítsa be a többfunkciós tálca papírméretét, majd a nyomtatóillesztőprogrammal adja meg a nyomtatási beállításokat, például a papírméretet és a papírtálcát. Nyomtatást követően a papír gyűrött vagy ráncos lehet. Előzetes tesztnyomtatással ellenőrizze, hogy a művelet problémamentes-e. A borítékokat a címzési oldallal felfelé fordítva kell betölteni. --Com-10, DL és C5 boríték betöltésekor a fül az adagolási irány szerinti felső részen legyen. --C4 boríték betöltésekor a fül az adagolási irány szerinti jobb oldalon legyen. 5 A görgetőgombot megnyomva válassza ki a [Boríték*] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. * Válassza ki a boríték típusát. 6 A menüből való kilépéshez nyomja meg az <ON LINE (ONLINE)> gombot. 7 Nyissa meg a számítógépen a nyomtatni kívánt fájlt. 8 A nyomtató-illesztőprogramban állítsa be a papírméretet, a papírforrást és a tájolást, majd indítsa el a nyomtatást. való PCL nyomtató-illesztőprogram 1 Válassza a [Fájl] menü [Nyomtatás] 2 Kattintson a [Beállítások] vagy a [Tulajdonságok] Com-10, DL, C5 C4 3 A [Beállítás] lapon a [Size] pontnál válassza a [Boríték*] lehetőséget. * Válassza ki a boríték típusát. Borítékhoz ne használja a kétoldalas nyomtatási funkciót. Hivatkozás A használható borítékokkal kapcsolatban lásd a Felhasználói kézikönyv (Beállítás) című dokumentumot. Boríték manuális nyomtatás is végezhető. A manuális nyomtatás részleteiről lásd: Manuális nyomtatás, 21. o. 1 Töltsön papírt a többfunkciós tálcába. Hivatkozás Lásd a Felhasználói kézikönyv (Beállítás) című dokumentum Papír betöltése című részét. 2 A nyomtató hátoldalánál nyissa ki a nyomtatott oldallal felfelé rendezőt. 4 Válassza a [Forrás] [Többcélú tálca] lehetőségét. 5 A [Tájolás] pontnál adja meg a papír tájolását. --Az oldalt nyíló borítékokhoz az [Álló] beállítást válassza. --A felül nyíló borítékokhoz a [Landscape] beállítást válassza. 6 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. 3 Nyomja meg a kezelőpanel <Fn (Funkció)> billentyűjét. 4 Nyomja meg a <9> és a <0> billentyűt, majd az <ENTER (BEVITEL)> gombot

15 való PS nyomtató-illesztőprogram 1 Válassza a [Fájl] menü [Nyomtatás] 2 Kattintson a [Beállítások] vagy a [Tulajdonságok] 3 Az [Elrendezés] lapon válassza ki a [Tájolás] értékét. --Az oldalt nyíló borítékokhoz az [Álló] beállítást válassza. --A felül nyíló borítékokhoz a [Landscape] beállítást válassza. Kattintson a [Speciális] lehetőségre, majd a speciális beállításokat tartalmazó képernyőn az [Oldal elforgatása] lehetőségnél válassza az [Forgat] lehetőséget. 4 Válassza a [Papír/minőség] lapot. 5 Válassza a [Forrás] [Univerzális tálca] lehetőségét. 6 Kattintson a [Speciális] 7 Kattintson a [Papírméret] lehetőségre, és a legördülő listából válassza a [Boríték*] lehetőséget. * Válassza ki a boríték típusát. 8 Kattintson az [OK] 9 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. való XPS nyomtató-illesztőprogram 1 Válassza a [Fájl] menü [Nyomtatás] 2 Kattintson a [Beállítások] vagy a [Tulajdonságok] 3 A [Beállítás] lapon a [Size] pontnál válassza a [Boríték*] lehetőséget. * Válassza ki a boríték típusát. 4 Válassza a [Forrás] [Többcélú tálca] lehetőségét. 5 A [Tájolás] pontnál adja meg a papír tájolását. --Az oldalt nyíló borítékokhoz az [Álló] beállítást válassza. --A felül nyíló borítékokhoz a [Landscape] beállítást válassza. 6 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram 1 Válassza a [Fájl] menü [Oldalbeállítás] 2 Válassza a [Papírméret] [Boríték*] lehetőségét. * Válassza ki a boríték típusát. 3 A [Tájolás] lehetőségnél határozza meg a tájolást, majd kattintson az [OK] --Az oldalt nyíló borítékokhoz válassza az [Álló] lehetőséget, és a [Nyomtatófunkciók] panel [Feladatbeállítások] lehetőségénél jelölje be a [180 ] jelölőnégyzetet. --A felül nyíló borítékokhoz a [Landscape] beállítást válassza. 4 Válassza a [Fájl] menü [Nyomtatás] 5 A kezelőpanel menüjéből válassza a [Papír adagolás] pontot. 6 Válassza az [Összes], majd a [Kézi adagoló] lehetőséget. 7 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X 10.5 vagy 10.6 operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra Hasznos nyomtatási funkciók

16 1 1. Hasznos nyomtatási funkciók Címkenyomtatás A hordozótípus módosításával, a többfunkciós tálca használatával és a nyomtatott oldallal felfelé rendező segítségével nyomtathat címkére. A kezelőpanelen adja meg a többfunkciós tálca papírméretét és papírtípusát. Ezután a nyomtató-illesztőprogrammal adja meg a nyomtatási beállításokat, például a papírméretet és a papírtálcát. Címkéhez ne használja a kétoldalas nyomtatási funkciót. Hivatkozás A használható címkékkel kapcsolatban lásd a Felhasználói kézikönyv (Beállítás) című dokumentumot. Címke manuális nyomtatás is végezhető. A manuális nyomtatás részleteiről lásd: Manuális nyomtatás, 21. o. 1 Töltsön papírt a többfunkciós tálcába. Hivatkozás Lásd a Felhasználói kézikönyv (Beállítás) című dokumentum Papír betöltése című részét. 2 A nyomtató hátoldalánál nyissa ki a nyomtatott oldallal felfelé rendezőt. Ha mindig címkére nyomtat a többfunkciós tálcából, a kezelőpanelen mentse a papírbeállításokat. Ha csak egy alkalommal nyomtat címkére, folytassa a nyomtató-illesztőprogrammal végzett nyomtatással. 3 Nyomja meg az <Fn (Funkció)> billentyűt. 4 A tízbillentyűs billentyűzettel írja be a <9> és a <0> számjegyet, majd nyomja meg az <ENTER (BEVITEL)> gombot. 5 A görgetőgombot megnyomva válassza ki az [A4] vagy a [Letter] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 6 Nyomja meg a <BACK (VISSZA)> gombot, és ellenőrizze, hogy megjelenik-e a [Többc.adagoló konfig]. 7 A görgetőgombot megnyomva válassza ki a [Hordozó típus] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 8 A görgetőgombot megnyomva válassza ki a [Címke] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 9 A menüből való kilépéshez nyomja meg az <ON LINE (ONLINE)> gombot. 10 Nyissa meg a számítógépen a nyomtatni kívánt fájlt. 11 A nyomtató-illesztőprogrammal határozza meg a papírméretet és a papírtálcát. való PCL nyomtató-illesztőprogram 1 Válassza a [Fájl] menü [Nyomtatás] 2 Kattintson a [Beállítások] vagy a [Tulajdonságok] 3 Az [Beállítás] lap az [Size] pontnál válassza a [A4] vagy [Letter] lehetőséget. 4 Válassza a [Forrás] [Többcélú tálca] lehetőségét. 5 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. való PS nyomtató-illesztőprogram 1 Válassza a [Fájl] menü [Nyomtatás] 2 Kattintson a [Beállítások] vagy a [Tulajdonságok] 3 Válassza a [Papír/minőség] lapot. 4 Válassza a [Papírforrás] [Univerzális tálca] lehetőségét. 5 Kattintson a [Speciális] 6 Kattintson a [Papírméret] lehetőségre, majd a legördülő listából válassza az [A4] vagy a [Letter] lehetőséget

17 7 Kattintson az [OK] 8 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. való XPS nyomtató-illesztőprogram 1 Válassza a [Fájl] menü [Nyomtatás] 2 Kattintson a [Beállítások] vagy a [Tulajdonságok] 3 Az [Beállítás] lap az [Size] pontnál válassza a [A4] vagy [Letter] lehetőséget. 4 Válassza a [Forrás] [Többcélú tálca] lehetőségét. 5 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram 1 Válassza a [Fájl] menü [Oldalbeállítás] 2 Válassza a [Papírméret] [A4] vagy [Letter] lehetőségét. 3 Válassza a [Fájl] menü [Nyomtatás] 4 A kezelőpanel menüjéből válassza a [Papíradagolás] pontot. 5 Válassza az [Összes], majd a [Kézi adagoló] lehetőséget. 6 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X 10.5 vagy 10.6 operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra. Nyomtatás egyedi méretű papírra A nyomtató-illesztőprogramba mentheti az egyedi papírméreteket, így a szabványtól eltérő papírokra, például bannerre is nyomtathat. Választható egyedi méretek tartománya Szélesség: mm Hosszúság: ,8 mm Az adagolható papírméret függ a tálca típusától. Álló tájolással mentse a papírméretet, majd álló helyzetben töltse be a papírt. A 432 mm-nél hosszabb bannereknél a nyomtatott oldallal felfelé rendezőt használja. Lehetséges, hogy ez a funkció nem minden alkalmazás áll rendelkezésre. Ha a papír mérete meghaladja a 432 mm hosszúságot, nem garantálható a nyomtatás minősége. Ha a papír olyan hosszú, hogy túlnyúlik a többfunkciós tálca papírtámaszain, akkor támassza alá a kezével. Ha az 1. vagy a 2., 3., 4. tálcát használja, a következő művelet elvégzése előtt a kezelőpanel [Menus] > [Tálca konfiguráció]>[tálcakonfiguráció használata]> [Papírméret]>[Testreszabott] pontjánál állva nyomja meg az <ENTER (BEVITEL)> gombot. Ha a nagyméretű papírra nyomtatott képek nem megfelelőek, a PS nyomtató-illesztőprogram [Nyomtatási minőség] lehetőségének [Standard (600x600 dpi)] értékét választva lehetséges, hogy jól ki tudja nyomtatni a képeket. 100 mm-nél keskenyebb papír használata nem javasolt. Ellenkező esetben papírelakadás következhet be. Hivatkozás Az egyes tálcákra betölthető és a kétoldalas nyomtatásra alkalmas papírméretekkel kapcsolatban lásd a Felhasználói kézikönyv (Beállítás) című dokumentumot. Az [Automatikus tálcaváltás] funkció alapértelmezés szerint engedélyezett. Ha nyomtatás közben kifogy a tálcából a papír, a nyomtató automatikusan a beállításnak megfelelő tálcából kezdi meg az adagolást. Ha csak egy bizonyos tálcából kíván egyedi papírt adagolni, tiltsa le az automatikus tálcaváltás funkciót. Az automatikus tálcaváltás funkcióval kapcsolatban lásd: Automatikus tálcaváltás, 38. o Hasznos nyomtatási funkciók

18 1 1. Hasznos nyomtatási funkciók Egyedi méretek megadása Egyedi méretű papír betöltésekor nyomtatás előtt mentenie kell annak szélességét és hosszát. A megadható mérettartomány a papírtálcától függően eltér. Tálca Használható mérettartomány 1. tálca Szélesség: mm (4,1 11,7 hüvelyk) Hosszúság: mm (5,8 17,0 hüvelyk) 2., 3., 4. tálca (kiegészítő) Többfunkciós tálca Szélesség: mm (5,8 11,7 hüvelyk) Hosszúság: mm (7,2 17,0 hüvelyk) Szélesség: mm (2,5 11,7 hüvelyk) Hosszúság: mm (3,5 52,0 hüvelyk) Az [Testreszabott] beállítás csak akkor adható meg, ha a [Papírméret] beállítása [Testreszabott]. A kétoldalas nyomtatáskor megadható papírmérettartomány megegyezik a 2. tálca megadható tartománnyal. 1 Nyomja meg a kezelőpanel <ENTER (BEVITEL)> gombját. 2 A görgetőgombot többször megnyomva válassza ki a [Menus] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 3 Ellenőrizze, hogy a [Tálca konfiguráció] lehetőség van-e kiválasztva, majd nyomja meg az <ENTER (BEVITEL)> gombot. 4 A görgetőgombot többször megnyomva válassza ki ahhoz a papírtálcához tartozó [Tálcakonfiguráció] lehetőséget, amelybe betöltötte a papírt, majd nyomja meg az <ENTER (BEVITEL)> gombot. 5 Ellenőrizze, hogy a [Papírméret] lehetőség van-e kiválasztva, majd nyomja meg az <ENTER (BEVITEL)> gombot. 6 A görgetőgombot többször megnyomva válassza ki az [Testreszabott] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 7 Nyomja meg a <BACK (VISSZA)> gombot. 8 A görgetőgombot megnyomva válassza ki az [X Dimenzió] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 9 A tízbillentyűs billentyűzettel írja be a papír szélességét, majd nyomja meg az <ENTER (BEVITEL)> gombot. 10 Nyomja meg a <BACK (VISSZA)> gombot. 11 A görgetőgombot megnyomva válassza ki az [Y Dimenzió] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 12 A tízbillentyűs billentyűzettel írja be a papír hosszát, majd nyomja meg az <ENTER (BEVITEL)> gombot. 13 A menüből való kilépéshez nyomja meg az <ON LINE (ONLINE)> gombot. való PCL nyomtató-illesztőprogram 1 Kattintson a [Start] lehetőségre, majd válassza az [Eszközök és nyomtatók] pontot. 2 Jobb egérgombbal kattintson a Saját nyomtató ikonjára, majd a [Nyomtatási beállítások] listából válassza ki a megadni kívánt illesztőprogram típusát. 3 Kattintson a [Beállítás] lap [Papíradagolási opciók] lehetőségére. 4 Kattintson az [Egyéni méret] 5 Adja meg a nevet és a méretet. a b A [Név] mezőben adja meg az új méret nevét. A [Szélesség] és a [Length] mezőben adja meg a méreteket

19 6 A [Hozzáadás] lehetőségre kattintva mentse az egyedi papírméretet a listára, majd kattintson az [OK] Legfeljebb 32 egyedi méret menthető. 7 Tartsa nyomva az [OK] lehetőséget, amíg be nem csukódik a [Nyomtatási beállítások] párbeszédpanel. 8 Nyissa meg a nyomtatni kívánt fájlt. 9 A nyomtató-illesztőprogramban válassza ki a mentett papírméretet, majd a nyomtatási párbeszédpanelen indítsa el a nyomtatást. Hivatkozás A papír jellemzőinek nyomtató-illesztőprogramban való megadásával kapcsolatban lásd a Felhasználói kézikönyv (Beállítás) című dokumentumot. való PS nyomtató-illesztőprogram 1 Kattintson a [Start] lehetőségre, majd válassza az [Eszközök és nyomtatók] pontot. 2 Jobb egérgombbal kattintson a Saját nyomtató ikonjára, majd a [Nyomtatási beállítások] listából válassza ki a megadni kívánt illesztőprogram típusát. 3 Kattintson az [Elrendezés] lap [Speciális] lehetőségére. 4 Kattintson a [Papírméret] lehetőségre, majd a legördülő listából válassza a [Egyedi PostScript papírméret] lehetőséget. 5 A [Szélesség] és a [Magasság] mezőben adja meg a méretet, majd nyomja meg az [OK] gombot. Az [Eltolás a papíradagolási irányhoz képest] lehetőség nem elérhető Hasznos nyomtatási funkciók 6 Tartsa nyomva az [OK] lehetőséget, amíg be nem csukódik a [Nyomtatási beállítások] párbeszédpanel. 7 Nyissa meg az alkalmazásból nyomtatni kívánt fájlt. 8 A papírméret megadásához a nyomtató-illesztőprogramban válassza a [Egyedi PostScript papírméret] lehetőséget, majd kezdje meg a nyomtatást. Hivatkozás A papír jellemzőinek nyomtató-illesztőprogramban való megadásával kapcsolatban lásd a Felhasználói kézikönyv (Beállítás) című dokumentumot

20 1 való XPS nyomtató-illesztőprogram A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram 1. Hasznos nyomtatási funkciók 1 Kattintson a [Start] lehetőségre, majd válassza az [Eszközök és nyomtatók] pontot. 2 Jobb egérgombbal kattintson a Saját nyomtató ikonjára, majd a [Nyomtatási beállítások] listából válassza ki a megadni kívánt illesztőprogram típusát. 3 Kattintson a [Beállítás] lap [Papíradagolási opciók] lehetőségére. A Mac OS X operációs rendszerhez való PS nyomtatóillesztőprogramban az elérhető tartományon kívüli papírméret is beállítható. Így azonban a nyomtatott kép nem lesz megfelelő, ezért a használható tartományon belüli papírméretet válasszon. 2 Válassza a [Fájl] menü [Oldalbeállítás] 3 Válassza a [Papírméret] [Egyedi méretek kezelése] lehetőségét. 4 Kattintson az [Egyéni méret] 5 Adja meg a nevet és a méretet. a b A [Név] mezőben adja meg az új méret nevét. A [Szélesség] és a [Length] mezőben adja meg a méreteket. 6 A [Hozzáadás] lehetőségre kattintva mentse az egyedi papírméretet a listára, majd kattintson az [OK] Legfeljebb 32 egyedi méret menthető. 7 Tartsa nyomva az [OK] lehetőséget, amíg be nem csukódik a [Nyomtatási beállítások] párbeszédpanel. 8 Nyissa meg a nyomtatni kívánt fájlt. 9 Válassza ki a mentett papírméretet, majd a nyomtatási párbeszédpanelen indítsa el a nyomtatást. Hivatkozás A papír jellemzőinek nyomtató-illesztőprogramban való megadásával kapcsolatban lásd a Felhasználói kézikönyv (Beállítás) című dokumentumot. 4 A [+] lehetőségre kattintva adhat hozzá elemet az egyedi papírméretek listájához. 5 Kattintson kétszer a [Név nélkül] lehetőségre, majd adja meg az egyedi papírméret nevét. 6 A [Szélesség] és a [Magasság] mezőben adja meg a méretet. 7 Kattintson az [OK] 8 Kattintson az [OK] 9 Válassza a [Fájl] menü [Nyomtatás] 10 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X 10.5 vagy 10.6 operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra. Hivatkozás A papír jellemzőinek nyomtató-illesztőprogramban való megadásával kapcsolatban tekintse át a Felhasználói kézikönyv (Beállítás) című részét

21 Manuális nyomtatás A többfunkciós tálcába manuálisan betöltött papírra is nyomtathat dokumentumot. Ilyenkor a nyomtató egyszerre csak egy lapra nyomtat. Minden oldal nyomtatása után megjelenik a Helyezzen papírt a többfunkciós tálcába %MEDIA_SIZE% Nyomja meg az ONLINE gombot üzenet. A nyomtatás folytatásához nyomja meg az [ON LINE (ONLINE)] gombot. 1 Töltsön papírt a többfunkciós tálcába. Hivatkozás Lásd a Felhasználói kézikönyv (Beállítás) című dokumentum Papír betöltése című részét. 2 Nyissa meg a nyomtatni kívánt fájlt. 3 A nyomtató-illesztőprogramban adja meg a manuális nyomtatás beállításait, majd kezdje meg a nyomtatást. való PCL nyomtató-illesztőprogram 1 Válassza a [Fájl] menü [Nyomtatás] 2 Kattintson a [Beállítások] vagy a [Tulajdonságok] 3 A [Beállítás] lapon a [Forrás] pontnál válassza a [Többcélú tálca] lehetőséget. 4 Kattintson a [Papíradagolási opciók] 5 Jelölje be a [Az MP tálca használata a kézi lapadagolóként] jelölőnégyzetet, majd kattintson az [OK] 6 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. 7 Amikor a kezelőpanelen megjelenik a többfunkciós tálcába való papírbetöltést kérő üzenet, nyomja meg az <ON LINE (ONLINE)> gombot. Többoldalas dokumentum nyomtatásakor az egyes oldalak nyomtatása után minden alkalommal megjelenik ez az üzenet. való PS nyomtató-illesztőprogram 1 Válassza a [Fájl] menü [Nyomtatás] 2 Kattintson a [Beállítások] vagy a [Tulajdonságok] 3 Válassza a [Papír/minőség] lapot. 4 Válassza a [Papírforrás] [Univerzális tálca] lehetőségét. 5 Kattintson a [Speciális] 6 Kattintson a [Többfunkciós tálca kézi adagolási móddal] lehetőségre, majd a legördülő listából válassza az [Igen] lehetőséget. 7 Kattintson az [OK] 8 Szükség végezze el a további beállításokat, majd a nyomtatási párbeszédpanelen indítsa el a nyomtatást. 9 Amikor a kezelőpanelen megjelenik a többfunkciós tálcába való papírbetöltést kérő üzenet, nyomja meg az <ON LINE (ONLINE)> gombot. Többoldalas dokumentum nyomtatásakor az egyes oldalak nyomtatása után minden alkalommal megjelenik ez az üzenet. való XPS nyomtató-illesztőprogram 1 Válassza a [Fájl] menü [Nyomtatás] 2 Kattintson a [Beállítások] vagy a [Tulajdonságok] 3 A [Beállítás] lapon a [Forrás] pontnál válassza a [Többcélú tálca] lehetőséget. 4 Kattintson a [Papíradagolási opciók] 1 1. Hasznos nyomtatási funkciók

22 1 1. Hasznos nyomtatási funkciók 5 Jelölje be a [Az MP tálca használata a kézi lapadagolóként] jelölőnégyzetet, majd kattintson az [OK] 6 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. 7 Amikor a kezelőpanelen megjelenik a többfunkciós tálcába való papírbetöltést kérő üzenet, nyomja meg az <ON LINE (ONLINE)> gombot. Többoldalas dokumentum nyomtatásakor az egyes oldalak nyomtatása után minden alkalommal megjelenik ez az üzenet. A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram 1 Válassza a [Fájl] menü [Nyomtatás] 2 A kezelőpanel menüjéből válassza a [Papír adagolás] pontot. 3 Válassza az [Összes], majd a [Kézi adagoló] lehetőséget. 4 A kezelőpanel menüjéből válassza a [Nyomtatófunkciók] pontot. 5 Válassza a [Funkciókészletek] [Papíradagolás beállítása] lehetőségét. 6 Jelölje be a [Többfunkciós tálca kézi adagolási móddal] jelölőnégyzetet. 7 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. 8 Amikor a kezelőpanelen megjelenik a többfunkciós tálcába való papírbetöltést kérő üzenet, nyomja meg az <ON LINE (ONLINE)> gombot. Többoldalas dokumentum nyomtatásakor az egyes oldalak nyomtatása után minden alkalommal megjelenik ez az üzenet. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X 10.5 és 10.6 operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra

23 Több oldal nyomtatása egy lapra (többoldalas nyomtatás) A dokumentum több oldalát is nyomtathatja a papírlap egy oldalára. A funkció a nyomtatáshoz csökkenti a dokumentum oldalméretét. Lehetséges, hogy a nyomtatott kép középpontja nem esik egybe a lap középpontjával. Lehetséges, hogy ez a funkció nem minden alkalmazás áll rendelkezésre. való PCL nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 A [Beállítás] lap [Kidolgozási mód] pontjánál adja meg a lapokra nyomtatni kívánt oldalak számát. 5 Kattintson a [Beállítási lehetőségek] 6 Adja meg az [Oldal/lap], az [Oldalszegélyek], az [Oldalelrendezés] és a [Kötési margó] értékét, majd kattintson az [OK] gombra. 7 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. való PS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Az [Elrendezés] lap [Oldal/lap] pontjánál adja meg a lapokra nyomtatni kívánt oldalak számát. 5 Adja meg a következő beállításokat. --Ha az oldalak közé minden lapon szegélyt kíván rajzolni, jelölje be a [Szegélyek rajzolása] jelölőnégyzetet. --A [Speciális] > [Laponkénti oldalak elrendezése] lehetőséget kiválasztva állítsa be az oldalak elrendezését az egyes lapokon. A [Szegélyek rajzolása] és az [Laponkénti oldalak elrendezése] lehetőség Windows Server 2003, Windows XP és Windows 2000 operációs rendszeren nem elérhető. 6 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. való XPS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 A [Beállítás] lap [Kidolgozási mód] pontjánál adja meg a lapokra nyomtatni kívánt oldalak számát. 5 Kattintson a [Beállítási lehetőségek] 1 1. Hasznos nyomtatási funkciók

24 1 1. Hasznos nyomtatási funkciók 6 Adja meg az [Laponkénti oldalszám], az [Oldalszegélyek], az [Oldalelrendezés] és a [Kötési margó] értékét, majd kattintson az [OK] gombra. 7 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram 3 A kezelőpanel menüjéből válassza az [Elrendezés] pontot. 4 Az [Oldal/lap] mezőnél adja meg a lapokra nyomtatni kívánt oldalak számát. 5 Adja meg a [Szegélyezés] és az [Elrendezés iránya] beállítását. 6 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X 10.5 vagy 10.6 operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra. Kétoldalas nyomtatás A papír mindkét oldalára nyomtathat. Kétoldalas nyomtatásra a következő papírméretek alkalmasak: A3, A4, A5, B4, B5, Letter, Legal 13, Legal 13,5, Legal 14, Executive, Tabloid, 8K (260 x 368 mm, 270 x 390 mm, 273 x 394 mm), 16K (197 x 273 mm, 195 x 270 mm, 184 x 260 mm), egyedi méret. Az A6 méretű lapok nem használhatók kétoldalas nyomtatásra. Kétoldalas nyomtatásra a következő tömegű hordozók használhatók: g/m 2. Kizárólag az ebbe a tartományba eső tömegű hordozókat használja. Ellenkező esetben elakad a papír. Lehetséges, hogy ez a funkció nem minden alkalmazás áll rendelkezésre. A kétoldalas nyomtatáshoz használható egyedi hosszúsági és szélességi értékek a következők: --szélesség: mm (5,8 11,7 hüvelyk) --hosszúság: ,8 mm (7,2 17 hüvelyk) való PCL nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Az [Beállítás] lap az [2 oldalas nyomtatás] pontnál válassza a [Hosszú él] vagy [Rövid él] lehetőséget. 5 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást

25 való PS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Az [Elrendezés] lap az [Nyomtatás mindkét oldalra] pontnál válassza a [Tükrözés a hosszú oldal mentén] vagy [Tükrözés a rövid oldal mentén] lehetőséget. 5 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. való XPS nyomtató-illesztőprogram 4 Az [Elrendezés] panelen a [Kétoldalas] pontnál válassza a [Fűzés a hosszú élen] vagy a [Fűzés a rövid élen] lehetőséget. 5 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X 10.5 vagy 10.6 operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra. Méretezés az oldalméretnek megfelelően Lehetősége van egy adott oldalmérethez formázott adat más oldalmérethez való átméretezésére, a nyomtatási adatok módosítása nélkül Hasznos nyomtatási funkciók 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Az [Beállítás] lap az [2 oldalas nyomtatás (duplex)] pontnál válassza a [Hosszú él] vagy [Rövid él] lehetőséget. 5 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram 3 A kezelőpanel menüjéből válassza az [Elrendezés] pontot Lehetséges, hogy ez a funkció nem minden alkalmazás áll rendelkezésre. Ez a funkció nem használható a Windows operációs rendszerhez való PS nyomtató-illesztőprogrammal. való PCL nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Beállítás] lapot, majd jelölje be a [A dokumentum átméretezése a nyomtató oldalméretéhez] jelölőnégyzetet. 5 A legördülő listából válassza ki az átméretezés mértékét. 6 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást.

26 1 1. Hasznos nyomtatási funkciók való XPS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Kattintson a [Beállítás] lap [Papíradagolási opciók] lehetőségére. 5 Jelölje be az [Az oldalnak megfelelően] alatt látható [A dokumentum átméretezése a nyomtató oldalméretéhez] jelölőnégyzetét. 6 Az [Átalakítás] lehetőségnél válassza ki az átméretezés mértékét, majd kattintson az [OK] 7 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram 3 A kezelőpanel menüjéből válassza a [Papírkezelés] pontot. 4 Jelölje be az [Papírmérethez igazítás] jelölőnégyzetet. 5 A [Kimeneti papírméret] pontnál adja meg a használni kívánt papírméretet. 6 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X 10.5 vagy 10.6 operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra. Oldalak leválogatása Többoldalas dokumentumokból több példányt is nyomtathat. Lehetséges, hogy ez a funkció nem minden alkalmazás áll rendelkezésre. Ha a Windows operációs rendszerhez való PS nyomtatóillesztőprogrammal használja ezt a funkciót, az alkalmazásban kapcsolja ki az oldalleválogatási módot. való PCL nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 A [Példányszám] gördülő listán válassza ki a nyomtatni kívánt példányok számát, majd jelölje be a [Leválog.] jelölőnégyzetet. 6 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. való PS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 A [Példányszám] gördülő listán válassza ki a nyomtatni kívánt példányok számát, majd jelölje be a [Leválog.] jelölőnégyzetet. 6 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást

27 való XPS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 A [Példányszám] gördülő listán válassza ki a nyomtatni kívánt példányok számát, majd jelölje be a [Leválog.] jelölőnégyzetet. 6 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X 10.5 vagy 10.6 operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra. Nyomtatómemória nélküli nyomtatáshoz jelölje be a [Leválog.] jelölőnégyzetet Hasznos nyomtatási funkciók 3 Szüntesse meg a [Leválog.] jelölőnégyzet bejelölését, majd a [Példányszám] pontnál adja meg a nyomtatni kívánt példányszámot. Mac OS X és közötti operációs rendszereken szüntesse meg a [Nyomtatott példányok és oldalak száma] [Leválog.] jelölőnégyzetének bejelölését, majd a [Példányszám] pontnál adja meg a nyomtatni kívánt példányok számát. 4 A kezelőpanel menüjéből válassza a [Nyomtatófunkciók] pontot. 5 Válassza a [Funkciókészletek] [Feladatbeállítások] lehetőségét. 6 Jelölje be a [Leválog.] jelölőnégyzetet. 7 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást

28 1 1. Hasznos nyomtatási funkciók Az oldalak sorrendjének beállítása Megadhatja, hogy a készülék az oldalakat normál vagy fordított sorrendben nyomtassa ki. Ha nyomtatott oldallal lefelé rendező tálcát használ, az oldalszám szerinti kiadáshoz normál sorrendű nyomtatást válasszon. Ha nyomtatott oldallal felfelé rendező tálcát használ, az oldalszám szerinti kiadáshoz fordított sorrendű nyomtatást válasszon. való PCL/XPS nyomtató-illesztőprogramnál nem használható a fordított sorrend. Ha a nyomtatott oldallal felfelé rendező tálca nincs nyitva, a készülék a papírt a nyomtatott oldallal lefelé rendező tálcára adja ki. való PS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Az [Elrendezés] lap az [Oldalsorrend] pontnál válassza a [Fedő hát] vagy [Hát fedő] lehetőséget. 5 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha nem jelenik meg az [Oldalsorrend] lehetőség, kattintson a [Start] > [Eszközök és nyomtatók] menüpontra, jobb egérgombbal kattintson a Saját nyomtató ikonra, majd válassza a [Tulajdonságok] > [Saját nyomtató (PS)] > [Speciális ] > [Speciális nyomtatási lehetőségek használata] lehetőséget. A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram 3 A kezelőpanel menüjéből válassza a [Papírkezelés] pontot. 4 A [Papírkezelés] panelen az [Oldalsorrend] pontnál válassza a [Normál] vagy a [Fordított] lehetőséget. 5 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X 10.5 vagy 10.6 operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra

29 Füzetnyomtatás A többoldalas dokumentumokat olyan oldalelrendezéssel és -sorrenddel is nyomtathatja, hogy a végén a nyomat füzetalakba hajtogatható. Lehetséges, hogy ez a funkció nem minden alkalmazás áll rendelkezésre. Ez a funkció nem használható a Mac OS X operációs rendszerhez való nyomtató-illesztőprogrammal. Ez a funkció nem alkalmas vízjelek megfelelő minőségű nyomtatására. Ha a nyomtatót nyomtatókiszolgálóval megosztó ügyfél-számítógépen használja a titkosított biztonságos nyomtatás módot, ez a funkció nem használható. való PCL nyomtató-illesztőprogram 7 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha A5 méretű füzetet kíván készíteni A4 méretű lapokból, a papírmérethez az [A4] értéket adja meg. Ha nem választható ki a funkció, kattintson a [Start] > [Eszközök és nyomtatók] menüpontra, jobb egérgombbal kattintson a Saját nyomtató ikonra, majd válassza a [Tulajdonságok] > [Saját nyomtató (PCL)] > [Speciális ] > [Utskriftsprocessor] > [OPLAPP3] > [OK] lehetőséget Hasznos nyomtatási funkciók 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 A [Beállítás] lapon a [Kidolgozási mód] pontnál válassza a [Füzet] lehetőséget. 5 Szükség kattintson a [Beállítási lehetőségek] lehetőségre, majd adja meg a füzetnyomtatási beállításokat. --[Aláírás]: Adja meg, hogy hány oldalt nyomtasson a készülék az egyes papírlapokra. --[Jobbról balra]: Füzet nyomtatása jobb oldalon futó kötéshez. 6 Kattintson az [OK]

30 1 1. Hasznos nyomtatási funkciók való PS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Az [Elrendezés] lapon az [Oldalformátum] pontnál válassza a [Füzet] lehetőséget. Ha szegélyt kíván nyomtatni, jelölje be a [Szegélyek rajzolása] jelölőnégyzetet. 5 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha A5 méretű füzetet kíván készíteni A4 méretű lapokból, a papírmérethez az [A4] értéket adja meg. Ha jobb oldalán kötött füzetet készít (amelyen az első oldal az előlap), az [Elrendezés] lapon kattintson a [Speciális] lehetőségre, majd a [Füzetkötés] funkció eléréséhez válassza a [Jobb szél] lehetőséget. A [Füzetkötés] lehetőség Windows XP, Windows Server 2003 és Windows 2000 operációs rendszeren nem elérhető. Ha nem használható a funkció, kattintson a [Start] > [Eszközök és nyomtatók] menüpontra, jobb egérgombbal kattintson a Saját nyomtató ikonra, majd válassza a [Tulajdonságok] > [Saját nyomtató (PS)] > [Speciális ] lehetőséget, és jelölje be a [Speciális nyomtatási lehetőségek használata] jelölőnégyzetet. való XPS nyomtató-illesztőprogram 5 Szükség kattintson a [Beállítási lehetőségek] lehetőségre, majd adja meg a füzetnyomtatási beállításokat. --[Aláírás]: Adja meg, hogy hány oldalt nyomtasson a készülék az egyes papírlapokra. --[Jobbról balra]: Jobb kéz felé nyíló füzet nyomtatása. 6 Kattintson az [OK] 7 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha A5 méretű füzetet kíván készíteni A4 méretű lapokból, a papírmérethez az [A4] értéket adja meg. Ha nem választható ki a funkció, kattintson a [Start] > [Eszközök és nyomtatók] menüpontra, jobb egérgombbal kattintson a Saját nyomtató ikonra, majd válassza a [Tulajdonságok] > [Saját nyomtató (XPS)] > [Speciális ] > [Utskriftsprocessor] > [OPLAPP3] > [OK] lehetőséget. 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 A [Beállítás] lapon a [Kidolgozási mód] pontnál válassza a [Füzet] lehetőséget

31 Borító nyomtatása A nyomtatási feladat első oldalát adagolhatja az egyik tálcából, a többi oldalt pedig egy másik tálcából. Ez akkor hasznos, ha a borítóhoz és a füzet többi lapjához eltérő típusú papírt kíván használni. Ez a funkció nem használható a Windows operációs rendszerhez való PS nyomtató-illesztőprogrammal. való PCL nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Kattintson a [Beállítás] lap [Papíradagolási opciók] lehetőségére. 5 Jelölje be a [Eltérő papírforrás használata az első oldalhoz] jelölőnégyzetet. 6 A [Forrás] lehetőségnél válassza ki a forrástálcát, majd kattintson az [OK] Szükség a [Súly] legördülő listából válassza ki a papír tömegét. 7 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. való XPS nyomtató-illesztőprogram 5 Jelölje be a [Eltérő papírforrás használata az első oldalhoz] jelölőnégyzetet. 6 A [Forrás] lehetőségnél válassza ki a forrástálcát, majd kattintson az [OK] Szükség a [Súly] legördülő listából válassza ki a papír tömegét. 7 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram 3 A kezelőpanel menüjéből válassza a [Papír adagolás] pontot. 4 Válassza az [Első oldal innen] lehetőséget, majd adja meg az első és a többi oldalhoz használni kívánt forrástálcát. 5 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X 10.5 vagy 10.6 operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra Hasznos nyomtatási funkciók 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Kattintson a [Beállítás] lap [Papíradagolási opciók] lehetőségére

32 1 1. Hasznos nyomtatási funkciók Poszternyomtatás A dokumentumot részekre osztva, majd a részeket több lapra nyomtatva posztereket készíthet. A készülék minden részt felnagyít, majd külön lapra nyomtat. Az így elkészült lapokat összeillesztve kapja meg a kívánt posztert. Ez a funkció nem használható a Windows operációs rendszerhez való PS és a Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogrammal. Ez a funkció nem használható NetBEUI és IPP-hálózat használata. Ha a nyomtatót nyomtatókiszolgálóval megosztó ügyfél-számítógépen használja a titkosított biztonságos nyomtatás módot, ez a funkció nem használható. Ha A3 méretű posztert készít két darab A4 méretű lap felhasználásával, papírméretnek válassza az [A4] értéket, valamint a [Nagyítás] lehetőség [2] értékét. való PCL nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 A [Beállítás] lapon a [Kidolgozási mód] pontnál válassza a [Poszternyomtatás] lehetőséget. 5 Kattintson a [Beállítási lehetőségek] 6 Szükség állítsa be a [Nagyítás], a [Illesztőjelek hozzáadása] vagy az [Átfedés hozzáadása] értékét, majd nyomja meg az [OK] lehetőséget. 7 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha nem választható a funkció, kattintson a [Indítás] > [Eszközök és nyomtatók] menüpontra, jobb gombbal kattintson a Saját nyomtató ikonra, majd válassza a [Nyomtató tulajdonságai] > [Saját nyomtató (PCL)] > [Speciális] > [Nyomtatóprocesszor] > [OPLAPP3] > [OK] lehetőséget. való XPS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 A [Beállítás] lapon a [Kidolgozási mód] pontnál válassza a [Poszternyomtatás] lehetőséget. 5 Kattintson a [Beállítási lehetőségek] 6 Szükség állítsa be a [Nagyítás], a [Vágójelek hozzáadása] vagy az [Átfedés hozzáadása] értékét, majd nyomja meg az [OK] lehetőséget. 7 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást

33 Nyomtatási minőség (felbontás) módosítása Tetszés szerint módosíthatja a nyomtatási minőséget. A PS nyomtató-illesztőprogrammal nyomtatott nagyobb méretű papíroknál a [Normál (600 x 600)] beállítással jobb minőség érhető el. való PCL nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 A [Minőség] lehetőségnél adja meg a nyomtatási minőséget. 6 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. való PS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 A [Minőség] lehetőségnél adja meg a nyomtatási minőséget. 6 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. való XPS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 A [Nyomtatási minőség] lehetőségnél adja meg a nyomtatási minőséget. 6 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram 3 A kezelőpanel menüjéből válassza a [Nyomtatófunkciók] pontot. 4 Válassza a [Funkciókészletek] [Feladatbeállítások] lehetőségét. 5 A [Nyomtatási minőség] lehetőségnél adja meg a nyomtatási minőséget. 6 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X 10.5 vagy 10.6 operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra Hasznos nyomtatási funkciók

34 1 1. Hasznos nyomtatási funkciók Fényképek javítása A fényképeket élénkebb színekkel nyomtathatja ki. Ez a funkció nem használható Windows operációs rendszerhez való XPS/PS és Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogrammal. való PCL nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 Jelölje be a [Fényképjavítás] jelölőnégyzetet. 6 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. Színes dokumentum nyomtatása szürkeárnyalatos módban A színes dokumentumokat szürkeárnyalatos módban is nyomtathatja. való PCL nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 A [Beállítás] lapon válassza a [Monokróm] lehetőséget. 5 Kattintson az [OK] A nyomtató-illesztőprogram [Monokróm] funkciójával még akkor is kinyomtathatja a színes dokumentumokat szürkeárnyalatos módban, ha üres a cián, a magenta és a sárga festékkazetta. való PS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Színes] lapot, majd válassza a [Szürkeárnyalat] lehetőséget. 5 Kattintson az [OK] A PS nyomtató-illesztőprogram használatakor a [Feladatbeállítások] lapon szürkeárnyalatos nyomtatást állítson be. A nyomtató-illesztőprogram [Szürkeárnyalat] funkciójával még akkor is kinyomtathatja a színes dokumentumokat szürkeárnyalatos módban, ha üres a cián, a magenta és a sárga festékkazetta

35 való XPS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Színes] lapot, majd válassza a [Szürkeárnyalatos] lehetőséget. 5 Kattintson az [OK] A nyomtató-illesztőprogram [Szürkeárnyalatos] funkciójával még akkor is kinyomtathatja a színes dokumentumokat szürkeárnyalatos módban, ha üres a cián, a magenta és a sárga festékkazetta. A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram 3 A kezelőpanel menüjéből válassza a [Színes] pontot. 4 Válassza a [Szürkeárnyalatos] lehetőséget. 5 Kattintson a [Nyomtatás] A nyomtató-illesztőprogram [Szürkeárnyalatos] funkciójával még akkor is kinyomtathatja a színes dokumentumokat szürkeárnyalatos módban, ha üres a cián, a magenta és a sárga festékkazetta Vékony vonalak kiemelése A vékony vonalakat és kisméretű karaktereket élesebben nyomtathatja. Ez a funkció nem használható a Windows operációs rendszerhez való XPS nyomtató-illesztőprogrammal. A funkció alapértelmezés szerint engedélyezve van. Egyes esetekben ha be van kapcsolva ez a funkció a vonalkódok térközei túl keskennyé válhatnak. Ha ilyet tapasztal, kapcsolja ki a funkciót. való PCL nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 Kattintson a [Speciális] 6 Az [Adjust ultra fine lines] lehetőséget állítsa [Be] értékre, majd kattintson az [OK] 7 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. való PS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 Kattintson a [Speciális] 6 Jelölje be az [Adjust ultra fine lines] jelölőnégyzetet, majd kattintson az [OK] 1 1. Hasznos nyomtatási funkciók

36 1 1. Hasznos nyomtatási funkciók 7 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram 3 A kezelőpanel menüjéből válassza a [Nyomtatófunkciók] pontot. 4 Válassza a [Funkciókészletek] [Képbeállítás] lehetőségét. 5 Jelölje be az [Adjust ultra fine lines] jelölőnégyzetet. 6 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X 10.5 vagy 10.6 operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra. Automatikus tálcaválasztás A nyomtató-illesztőprogramban beállíthatja, hogy a nyomtató automatikusan váltson az ugyanolyan méretű papírral feltöltött papíradagoló tálcák között. Először a kezelőpanelen állítsa be, hogy a többfunkciós tálca elérhető legyen az automatikus választáshoz. Ezt követően a nyomtató-illesztőprogrammal állítsa be a tálca automatikus választását. Ne felejtsen el papírméretet megadni az 1., a (kiegészítő) 2., 3. és 4. tálcához, valamint a többfunkciós tálcához sem. A használható papírméret az egyes tálcáktól függően eltérő. Részletekért lásd a Felhasználói kézikönyv (Beállítás) című dokumentumot. Alapértelmezés szerint a [Tálca használat] értéke [Ne használja]. Alapértelmezés szerint az automatikus tálcaváltás funkció nem használható a többfunkciós tálcával. 1 Nyomja meg az <Fn (Funkció)> billentyűt. Ha a nyomtató energiatakarékos módban üzemel, a módból való kilépéshez nyomja meg a <POWER SAVE (ENERGIATAKARÉKOS)> gombot. 2 A tízbillentyűs billentyűzettel írja be a <9> és az <5> számjegyet, majd nyomja meg az <ENTER (BEVITEL)> gombot. 3 A görgetőgombot megnyomva válassza ki a [When Mismatching] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 4 A menüből való kilépéshez nyomja meg az <ON LINE (ONLINE)> gombot. 5 A nyomtató-illesztőprogramban állítsa be papírtálcát, majd indítsa el a nyomtatást. való PCL nyomtató-illesztőprogram

37 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 A [Beállítás] lapon a [Forrás] pontnál válassza a [Automatikus] lehetőséget. 5 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. való PS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Papír/minőség] lapot. 5 Válassza a [Papírforrás] [Automatikus] lehetőségét. 6 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. való XPS nyomtató-illesztőprogram 1 1. Hasznos nyomtatási funkciók 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 A [Beállítás] lapon a [Forrás] pontnál válassza a [Automatikus] lehetőséget. 5 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram 3 A kezelőpanel menüjéből válassza a [Papír adagolás] pontot. 4 Válassza az [Minden oldal], majd az [Automatikus kiválasztás] lehetőséget

38 1 1. Hasznos nyomtatási funkciók 5 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X 10.5 vagy 10.6 operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra. Automatikus tálcaváltás Automatikusan válthat a papírtálcák között. Ha nyomtatás közben kifogy a tálcából a papír, a nyomtató a nyomtató-illesztőprogramban keres egy azonos papírméretet használó másik tálcát, majd abból a tálcából kezdi meg a papír adagolását. Ez a funkció azonos papírméretet használó, nagyméretű nyomtatási feladatoknál hasznos. Először a kezelőpanelen állítsa be, hogy a többfunkciós tálca elérhető legyen az automatikus választáshoz. Ezt követően a nyomtató-illesztőprogrammal állítsa be a tálca automatikus váltását. Ügyeljen arra, hogy az automatikus tálcaváltás funkcióhoz megadott összes tálcánál azonos értékek (papírméret, a hordozó típusa és tömege) legyenek beállítva. A használható papírméret az egyes tálcáktól függően eltérő. Részletekért lásd a Felhasználói kézikönyv (Beállítás) című dokumentumot. Alapértelmezés szerint a [Tálca használat] értéke [Ne használja]. Alapértelmezés szerint az automatikus tálcaváltás funkció nem használható a többfunkciós tálcával. 1 Nyomja meg az <Fn (Funkció)> billentyűt. Ha a nyomtató energiatakarékos módban üzemel, a módból való kilépéshez nyomja meg a <POWER SAVE (ENERGIATAKARÉKOS)> gombot. 2 A tízbillentyűs billentyűzettel írja be a <9> és az <5> számjegyet, majd nyomja meg az <ENTER (BEVITEL)> gombot. 3 A görgetőgombot megnyomva válassza ki a [When Mismatching] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 4 A menüből való kilépéshez nyomja meg az <ON LINE (ONLINE)> gombot. 5 A nyomtatási párbeszédpanelen határozza meg a papírforrás beállítását. való PCL nyomtató-illesztőprogram

39 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Kattintson a [Beállítás] lap [Papíradagolási opciók] lehetőségére. 5 A [Papíradagolási opciók] pontnál jelölje be az [Automatikus tálcaváltás] jelölőnégyzetet, majd kattintson az [OK] 6 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. való PS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza az [Elrendezés] lap [Speciális] lehetőségét. 5 A [Nyomtatófunkciók] pontnál kattintson a [Tálcaváltás] lehetőségre, majd válassza a legördülő lista [Be] 6 Kattintson az [OK] 7 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. való XPS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Kattintson a [Beállítás] lap [Papíradagolási opciók] lehetőségére. 5 A [Tálcaváltás] pontnál jelölje be az [Automatikus] jelölőnégyzetet, majd kattintson az [OK] 6 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram Mac OS X operációs rendszer 3 A kezelőpanel menüjéből válassza a [Nyomtatófunkciók] pontot. 4 Válassza a [Funkciókészletek] [Papíradagolási opciók] lehetőségét. 5 Jelölje be az [Tálcaváltás] jelölőnégyzetet. 6 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. Mac OS X operációs rendszer 3 A kezelőpanel menüjéből válassza a [Hibakezelés] pontot. 4 Válassza a [Váltás azonos papírméretű másik kazettára] lehetőséget. 5 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást Hasznos nyomtatási funkciók

40 1 1. Hasznos nyomtatási funkciók Festéktakarékos mód Kevesebb festék felhasználásával nyomtathatja ki a dokumentumokat. Ez a funkció az egész oldalas képek világosításával szabályozza a felhasznált festék mennyiségét. A funkcióval nyomtatott képek színsűrűsége a nyomtatott dokumentum jellegétől függően változhat. való PCL nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 A [Beállítás] lapon a [Festéktakarékos] pont legördülő listájában válassza ki a megfelelő értéket. 5 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. való PS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Színes] lapot. 5 A [Festéktakarékosság] pontnál válassza ki a megfelelő értéket. 6 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. való XPS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 A [Festéktakarékosság] pontnál válassza ki a megfelelő értéket. 6 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram Mac OS X operációs rendszer 3 A kezelőpanel menüjéből válassza a [Színes] pontot. 4 A [Festéktakarékosság] pontnál válassza ki a megfelelő értéket. 5 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. Ha a nyomtatási párbeszédpanelen csak két menü jelenik meg, azonban a Mac OS X 10.5 vagy 10.6 operációs rendszeren várt lehetőségek nem, kattintson a [Nyomtató] menü szélén lévő gombra. Mac OS X operációs rendszer

41 3 A kezelőpanel menüjéből válassza a [Nyomtatófunkciók] pontot. 4 Válassza a [Funkciókészletek] [Feladatbeállítások] lehetőségét. 5 A [Festéktakarékos] pontnál válassza ki a megfelelő értéket. 6 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. Biztonságos nyomtatás A nyomtatási feladatokhoz jelszót is társíthat, így a készülék csak akkor hajtja végre a nyomtatást, ha a kezelőpanelen megadják a jelszót. A funkció használatához a nyomtatóban benne kell lennie a kiegészítő SD-memóriakártyakészletnek. Ha memóriahiány miatt nem tárolhatók a nyomtatási várólistába állított adatok az SD-memóriakártyán, az adatok érvénytelenségét jelző üzenet jelenik meg. Ez a funkció nem használható a Windows operációs rendszerhez való XPS és a Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogrammal. való PCL nyomtató-illesztőprogram 1 1. Hasznos nyomtatási funkciók 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 Válassza a [Feladattípus] [Biztonságos nyomtatás] lehetőségét. 6 A [Feladat név] mezőben adja meg a feladat nevét, majd a [Személyi azonosítószám (PIN)] mezőben adja meg hozzá a jelszót. Ha bejelöli a [Feladatnév kérése minden nyomtatási feladathoz] jelölőnégyzetet, minden alkalommal, amikor nyomtatási feladatot küld a nyomtatóra, megjelenik a feladat nevét kérő üzenet. 7 Kattintson az [OK] 8 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. A program elküldi a nyomtatási feladatot a nyomtatóra, de nem nyomtatja ki Nyomja meg az <Fn (Funkció)> billentyűt. Ha a nyomtató energiatakarékos módban üzemel, a módból való kilépéshez nyomja meg a <POWER SAVE (ENERGIATAKARÉKOS)> gombot.

42 1 1. Hasznos nyomtatási funkciók 10 A tízbillentyűs billentyűzettel írja be a <0>, <0> és <2> számjegyet, majd nyomja meg az <ENTER (BEVITEL)> gombot. 11 A [Password] mezőben adja meg a 6. lépésben beállított jelszót, majd az <ENTER (BEVITEL)> gombot megnyomva indítsa el a feladat keresését. --Ha hibás számot adott meg, nyomja meg a <CLEAR (TÖRLÉS)> billentyűt. --A feladatkeresés leállításához nyomja meg a <CANCEL (MÉGSE)> gombot. 12 Ellenőrizze, hogy a [Nyomtatás] lehetőség van-e kiválasztva, majd nyomja meg az <ENTER (BEVITEL)> gombot. A [Törlés] lehetőséggel megszakíthatja a nyomtatási feladatot. 13 Adja meg a példányszámot, majd nyomja meg az <ENTER (BEVITEL)> gombot. Ha elfelejti a feladathoz beállított jelszót, és nem nyomtatja ki a nyomtatóra küldött feladatot, a rendszer az SD-memóriakártyán tárolja a feladatot. Az SD-memóriakártyán tárolt feladat törlésével kapcsolatban lásd: Feleslegessé vált feladatok törlése az SD-memóriakártyáról, 104. o. való PS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 Válassza a [Feladattípus] [Biztonságos nyomtatás] lehetőségét. 6 A [Feladat név] mezőben adja meg a feladat nevét, majd a [Személyi azonosítószám (PIN)] mezőben adja meg hozzá a jelszót. Ha bejelöli a [Feladatnév kérése minden nyomtatási feladathoz] jelölőnégyzetet, minden alkalommal, amikor nyomtatási feladatot küld a nyomtatóra, megjelenik a feladat nevét kérő üzenet. 7 Kattintson az [OK] 8 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. A program elküldi a nyomtatási feladatot a nyomtatóra, de nem nyomtatja ki. 9 Nyomja meg az <Fn (Funkció)> billentyűt. Ha a nyomtató energiatakarékos módban üzemel, a módból való kilépéshez nyomja meg a <POWER SAVE (ENERGIATAKARÉKOS)> gombot. 10 A tízbillentyűs billentyűzettel írja be a <0>, <0> és <2> számjegyet, majd nyomja meg az <ENTER (BEVITEL)> gombot. 11 A [Password] mezőben adja meg a 6. lépésben beállított jelszót, majd az <ENTER (BEVITEL)> gombot megnyomva indítsa el a feladat keresését. --Ha hibás számot adott meg, nyomja meg a <CLEAR (TÖRLÉS)> billentyűt. --A feladatkeresés leállításához nyomja meg a <CANCEL (MÉGSE)> gombot. 12 Ellenőrizze, hogy a [Nyomtatás] lehetőség van-e kiválasztva, majd nyomja meg az <ENTER (BEVITEL)> gombot. A [Törlés] lehetőséggel megszakíthatja a nyomtatási feladatot. 13 Adja meg a példányszámot, majd nyomja meg az <ENTER (BEVITEL)> gombot. Ha elfelejti a feladathoz beállított jelszót, és nem nyomtatja ki a nyomtatóra küldött feladatot, a rendszer az SD-memóriakártyán tárolja a feladatot. Az SD-memóriakártyán tárolt feladat törlésével kapcsolatban lásd: Feleslegessé vált feladatok törlése az SD-memóriakártyáról, 104. o

43 Titkosított biztonságos nyomtatás Mielőtt a dokumentumokat a számítógépről a nyomtatóra küldené, titkosítással láthatja el a dokumentumokat. Így megakadályozhatja, hogy illetéktelenek bizalmas adatokhoz férjenek hozzá. Amíg a kezelőpanelen meg nem adja a mentett jelszót, a készülék nem nyomtatja ki a dokumentumot, hanem titkosított formában a nyomtató SD-memóriakártyáján tárolja. Az SD-memóriakártyán tárolt nyomtatási feladat automatikusan törlődik a nyomtatást követően, illetve akkor, ha megadott ideig nem nyomtatják ki. Ha az adatok küldése közben hiba történik, vagy a nyomtató azt észleli, hogy illetéktelen személy kísérelt meg hozzáférni a feladathoz, automatikusan törlődik a feladat. A nyomtató kikapcsolt állapotban töltött ideje nem számít bele az SD-memóriakártyán való tárolás időszakába. Ha a nyomtató alvó módba lépve automatikusan kikapcsol, az alvó módban töltött idő nem számít bele az adat SD-memóriakártyán való tárolási időszakába. Ha memóriahiány miatt nem tárolhatók a nyomtatási várólistába állított adatok az SD-memóriakártyán, az adatok érvénytelenségét jelző üzenet jelenik meg. Ha memóriahiány miatt nem tárolhatók a nyomtatási várólistába állított adatok az SD-memóriakártyán, az adatok érvénytelenségét jelző üzenet jelenik meg, és nem indul el a nyomtatási feladat. Ilyen esetben a nyomtatási feladatnak a nyomtató-illesztőprogramban megadott tárolási idejének rövidítése megakadályozza, hogy a nyomtatási várólistába állított adatok mérete tovább nőjön. Ez a funkció nem használható a Windows operációs rendszerhez való XPS és a Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogrammal. Ha nyomtatókiszolgálóval megosztja a nyomtatót, és a Windows operációs rendszerhez való PCL nyomtató-illesztőprogramot használja, poszter- és füzetnyomtatáshoz nem használhatja ezt a funkciót. A funkció használatakor szüntesse meg a [Állomáson lévő változat az elsődleges] jelölőnégyzet bejelölését. Részletekért lásd: Nyomtatópuffer használata, 53. o. Windows 7 és Windows Server 2008 R2 rendszeren nem engedélyezhető a [Indítás] > [Eszközök és nyomtatók] > Saját nyomtató ikon > [Nyomtató tulajdonságai] > [Saját nyomtató (PS)] > [Device Settings] > [Csak titkosított adatok nyomtatása] lehetőség. Windows Server 2008 és Windows Vista rendszeren nem engedélyezhető a [Indítás] > [Kezelőpanel] > [Nyomtatók] > Saját nyomtató ikon > [Tulajdonságok] > [Saját nyomtató (PS)] > [Device Settings] > [Csak titkosított adatok nyomtatása] lehetőség. való PCL nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 Válassza a [Titkosított biztonságos nyomtatás] lehetőséget. 6 A [Password] mezőben adjon meg egy jelszót, majd szükség végezze el a további beállításokat. Hivatkozás A további beállítások részleteivel kapcsolatban az illesztőprogram képernyőn megjelenő leírásaiból tájékozódhat. 7 Kattintson az [OK] 8 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. A program elküldi a nyomtatási feladatot a nyomtatóra, de nem nyomtatja ki. 9 Nyomja meg az <Fn (Funkció)> billentyűt. Ha a nyomtató energiatakarékos módban üzemel, a módból való kilépéshez nyomja meg a <POWER SAVE (ENERGIATAKARÉKOS)> gombot. 10 A tízbillentyűs billentyűzettel írja be a <0>, <0> és <1> számjegyet, majd nyomja meg az <ENTER (BEVITEL)> gombot Hasznos nyomtatási funkciók

44 1 1. Hasznos nyomtatási funkciók 11 A [Password] mezőben adja meg a 6. lépésben beállított jelszót, majd az <ENTER (BEVITEL)> gombot megnyomva indítsa el a feladat keresését. --Ha hibás számot adott meg, nyomja meg a <CLEAR (TÖRLÉS)> billentyűt. --A feladatkeresés leállításához nyomja meg a <CANCEL (MÉGSE)> gombot. 12 Ellenőrizze, hogy a [Nyomtatás] lehetőség van-e kiválasztva, majd nyomja meg az <ENTER (BEVITEL)> gombot. A [Törlés] lehetőséggel törölheti a nyomtatási feladatot, valamint a program törli az ugyanezzel a jelszóval mentett összes titkosított feladatot is. való PS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 Válassza a [Titkosított biztonságos nyomtatás] lehetőséget. 6 A [Password] mezőben adjon meg egy jelszót, majd szükség végezze el a további beállításokat. Hivatkozás A további beállítások részleteivel kapcsolatban az illesztőprogram képernyőn megjelenő leírásaiból tájékozódhat. 7 Kattintson az [OK] 8 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. A program elküldi a nyomtatási feladatot a nyomtatóra, de nem nyomtatja ki. 9 Nyomja meg az <Fn (Funkció)> billentyűt. Ha a nyomtató energiatakarékos módban üzemel, a módból való kilépéshez nyomja meg a <POWER SAVE (ENERGIATAKARÉKOS)> gombot. 10 A tízbillentyűs billentyűzettel írja be a <0>, <0> és <1> számjegyet, majd nyomja meg az <ENTER (BEVITEL)> gombot

45 11 A [Password] mezőben adja meg a 6. lépésben beállított jelszót, majd az <ENTER (BEVITEL)> gombot megnyomva indítsa el a feladat keresését. --Ha hibás számot adott meg, nyomja meg a <CLEAR (TÖRLÉS)> billentyűt. --A feladatkeresés leállításához nyomja meg a <CANCEL (MÉGSE)> gombot. 12 Ellenőrizze, hogy a [Nyomtatás] lehetőség van-e kiválasztva, majd nyomja meg az <ENTER (BEVITEL)> gombot. A [Törlés] lehetőséggel törölheti a nyomtatási feladatot, valamint a program törli az ugyanezzel a jelszóval mentett összes titkosított feladatot is. Vízjel nyomtatása A nyomtatott fájl szöveges részén kívül vízjel nyomtatására is lehetősége nyílik. Ez a funkció nem használható a Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogrammal. Füzetnyomtatásnál a vízjelek nem nyomtathatók megfelelően. való PCL nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Meghosszabbítás] lapot. 5 Kattintson a [Vízjelek] 6 Kattintson az [New] 7 Adja meg a vízjel szövegét, méretét, szögét, körbevágását és helyzetét, majd kattintson az [OK] 8 Kattintson az [OK] 9 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. való PS nyomtató-illesztőprogram 1 1. Hasznos nyomtatási funkciók 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 Kattintson a [Vízjelek] 6 Kattintson az [New]

46 1 1. Hasznos nyomtatási funkciók 7 Adja meg a vízjel szövegét, méretét, szögét, körbevágását és helyzetét, majd kattintson az [OK] 8 Kattintson az [OK] 9 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. való PS nyomtatóillesztőprogram alapbeállításai szerint a készülék a dokumentum szövege és képei fölé nyomtatja a vízjeleket. Ha a vízjelet a dokumentumok hátterébe szeretné nyomtatni, a [Vízjelek] ablakban jelölje be a [Háttérben] jelölőnégyzetet. Ha a [Vízjelek] ablakban bejelölte a [Background] jelölőnégyzetet, a használt alkalmazástól függően előfordulhat, hogy a készülék nem nyomtatja ki a vízjelet. Ilyen esetben szüntesse meg a [Background] jelölőnégyzet bejelölését. való XPS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 Kattintson a [Vízjelek] 6 Kattintson az [New] 7 Adja meg a vízjel szövegét, méretét, szögét, körbevágását és helyzetét, majd kattintson az [OK] 8 Kattintson az [OK] 9 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. Rétegek nyomtatása Lehetősége van rétegek, például emblémák vagy űrlapok dokumentumokra való nyomtatására is. A funkció használatához a nyomtatóban benne kell lennie a kiegészítő SD-memóriakártyakészletnek. Ez a funkció nem használható a Windows operációs rendszerhez való XPS és a Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogrammal. A funkció Windows operációs rendszerhez való PS nyomtató-illesztőprogrammal való használatához rendszergazdaként kell bejelentkeznie a számítógépre. Hivatkozás A Konfigurációs eszközzel és annak telepítésével kapcsolatos részletekkel kapcsolatban lásd: Konfigurációs eszköz, 101. o. 1 A Konfigurációs eszközzel hozzon létre egy réteget, majd mentse a nyomtatón. Hivatkozás A nyomtatási információk kinyomtatása, 78. o. 2 A nyomtató-illesztőprogramban adja meg a réteget, majd indítsa el a nyomtatást. való PCL nyomtató-illesztőprogram A réteg űrlapokból álló csoport. Egy réteghez három űrlap menthető. A nyomtató az űrlapokat a mentési sorrendnek megfelelően rétegezve nyomtatja ki. Az utoljára mentett űrlapot nyomtatja ki a legfelső rétegként. 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Meghosszabbítás] lapot. 5 Kattintson a [Rátétek] 6 Jelölje be a [Nyomtatásaktívrátétekalkalmazásával] jelölőnégyzetet. 7 Kattintson a [Rátétek definiálása]

47 8 A [Rátét neve] mezőben adja meg a réteg nevét. 9 Az [ID] mezőben adja meg a Konfigurációs eszközben mentett űrlap azonosítóját. 10 A [Nyomtatás ezekre az oldalakra] legördülő listában válassza ki, hogy a dokumentum mely oldalaira kívánja rányomtatni a réteget. 11 Kattintson a [Hozzáadás] 12 Kattintson a [Bezárás] 13 A [Definiált rátétek] pontnál válassza ki a használni kívánt réteget, majd kattintson a [Hozzáadás] 14 Kattintson az [OK] 15 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. Hivatkozás Konfigurációs eszköz, 101. o. való PS nyomtató-illesztőprogram 7 A [Rátét neve] mezőben adja meg a réteg nevét. 8 A [Nyomtatás ezekre az oldalakra] legördülő listában válassza ki, hogy a dokumentum mely oldalára kívánja rányomtatni a réteget. 9 Kattintson az [OK] 10 A [Definiált rátétek] listából válassza ki a használni kívánt réteget, majd kattintson a [Hozzáadás] 11 Kattintson az [OK] 12 A Nyomtatási beállítás párbeszédpanel bezárásához kattintson az [OK] 13 Nyissa meg a nyomtatni kívánt fájlt. 14 A nyomtatási párbeszédpanelről indítsa el a nyomtatást. Hivatkozás Konfigurációs eszköz, 101. o Hasznos nyomtatási funkciók A réteg űrlapok csoportja. Egy réteghez három űrlap menthető. 1 Kattintson a [Start] lehetőségre, majd válassza az [Eszközök és nyomtatók] pontot. 2 Jobb egérgombbal kattintson a Saját nyomtató ikonjára, majd a [Nyomtatási beállítások] listából válassza ki a megadni kívánt illesztőprogram típusát. 3 Válassza a [Feladatbeállítások] lapot. 4 Kattintson a [Rátétek] 5 Válassza a legördülő lista [Réteg használata] elemét, majd kattintson az [New] 6 Az [Form Name] mezőben adja meg a réteg Konfigurációs eszközben mentett pontos nevét, majd kattintson a [Hozzáadás]

48 1 1. Hasznos nyomtatási funkciók Nyomtatási adatok tárolása A nyomtatási adatokat a nyomtatóba helyezett SD-memóriakártyán tárolhatja, és szükség jelszó megadása után kinyomtathatja a kezelőpanelről. Ha memóriahiány miatt nem tárolhatók a nyomtatási várólistába állított adatok az SD-memóriakártyán, az adatok érvénytelenségét jelző üzenet jelenik meg. Ez a funkció nem használható a Windows operációs rendszerhez való XPS és a Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogrammal. való PCL nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 Jelölje be a [Mentés SD kártyára] jelölőnégyzetet. 6 A [Feladat név] mezőben adja meg a feladat nevét, majd a [Személyi azonosítószám (PIN)] mezőben adja meg hozzá a jelszót. Ha bejelöli a [Feladatnév kérése minden nyomtatási feladathoz] jelölőnégyzetet, minden alkalommal, amikor nyomtatási feladatot küld a nyomtatóra, megjelenik a feladat nevét kérő üzenet. 7 Kattintson az [OK] 8 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. A program elküldi a nyomtatási feladatot a nyomtatóra, de nem nyomtatja ki. 9 Nyomja meg az <Fn (Funkció)> billentyűt. Ha a nyomtató energiatakarékos módban üzemel, a módból való kilépéshez nyomja meg a <POWER SAVE (ENERGIATAKARÉKOS)> gombot. 10 A tízbillentyűs billentyűzettel írja be a <0>, <0> és <2> számjegyet, majd nyomja meg az <ENTER (BEVITEL)> gombot. 11 A [Password] mezőben adja meg a 6. lépésben beállított jelszót, majd az <ENTER (BEVITEL)> gombot megnyomva indítsa el a feladat keresését. --Ha hibás számot adott meg, nyomja meg a <CLEAR (TÖRLÉS)> billentyűt. --A feladatkeresés leállításához nyomja meg a <CANCEL (MÉGSE)> gombot. 12 Ellenőrizze, hogy a [Nyomtatás] lehetőség van-e kiválasztva, majd nyomja meg az <ENTER (BEVITEL)> gombot. A [Törlés] lehetőséggel törölheti a nyomtatási feladatot. 13 Adja meg a példányszámot, majd nyomja meg az <ENTER (BEVITEL)> gombot. Hivatkozás A tárolt nyomtatási adatokat a Konfigurációs eszközzel törölheti. Részletekért lásd: Feleslegessé vált feladatok törlése az SD-memóriakártyáról, 104. o. való PS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 Jelölje be a [Mentés SD kártyára] jelölőnégyzetet. 6 A [Feladat név] mezőben adja meg a feladat nevét, majd a [Személyi azonosítószám (PIN)] mezőben adja meg hozzá a jelszót. Ha bejelöli a [Feladatnév kérése minden nyomtatási feladathoz] jelölőnégyzetet, minden alkalommal, amikor nyomtatási feladatot küld a nyomtatóra, megjelenik a feladat nevét kérő üzenet

49 7 Kattintson az [OK] 8 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. A program elküldi a nyomtatási feladatot a nyomtatóra, de nem nyomtatja ki. 9 Nyomja meg az <Fn (Funkció)> billentyűt. Ha a nyomtató energiatakarékos módban üzemel, a módból való kilépéshez nyomja meg a <POWER SAVE (ENERGIATAKARÉKOS)> gombot. 10 A tízbillentyűs billentyűzettel írja be a <0>, <0> és <2> számjegyet, majd nyomja meg az <ENTER (BEVITEL)> gombot. 11 A [Password] mezőben adja meg a 6. lépésben beállított jelszót, majd az <ENTER (BEVITEL)> gombot megnyomva indítsa el a feladat keresését. --Ha hibás számot adott meg, nyomja meg a <CLEAR (TÖRLÉS)> billentyűt. --A feladatkeresés leállításához nyomja meg a <CANCEL (MÉGSE)> gombot. 12 Ellenőrizze, hogy a [Nyomtatás] lehetőség van-e kiválasztva, majd nyomja meg az <ENTER (BEVITEL)> gombot. A [Törlés] lehetőséggel törölheti a nyomtatási feladatot. 13 Adja meg a példányszámot, majd nyomja meg az <ENTER (BEVITEL)> gombot. Hivatkozás A tárolt nyomtatási adatokat a Konfigurációs eszközzel törölheti. Részletekért lásd: Feleslegessé vált feladatok törlése az SD-memóriakártyáról, 104. o. Az illesztőprogram beállításainak mentése Mentheti a nyomtató-illesztőprogram beállításait. Ez a funkció nem használható a Windows operációs rendszerhez való PS és a Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogrammal. való PCL nyomtató-illesztőprogram A beállítások mentése 1 Kattintson a [Start] lehetőségre, majd válassza az [Eszközök és nyomtatók] pontot. 2 Jobb egérgombbal kattintson a Saját nyomtató ikonjára, majd a [Nyomtatási beállítások] listából válassza ki a megadni kívánt illesztőprogram típusát. 3 Konfigurálja a menteni kívánt nyomtatási beállításokat. 4 A [Beállítás] lapon az [Illesztőprogram beállításai] legördülő listából válassza az [Jelenlegi beállítás] lehetőséget, majd kattintson a [Mentés] 5 Adja meg a menteni kívánt beállítás nevét, majd kattintson az [OK] Ha bejelöli az [A hordozó beállításaival együtt] jelölőnégyzetet, a program a [Beállítás] lapon érvényes papírbeállítást is menti. 6 A Nyomtatási beállítás párbeszédpanel bezárásához kattintson az [OK] Legfeljebb 14 űrlap tárolására van lehetőség Hasznos nyomtatási funkciók

50 1 1. Hasznos nyomtatási funkciók A mentett beállítások használata 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 A [Beállítás] lap [Illesztőprogram beállításai] lehetőségénél válassza ki a használni kívánt beállítást. 5 Indítsa el a nyomtatást. való XPS nyomtató-illesztőprogram A beállítások mentése 1 Kattintson a [Start] lehetőségre, majd válassza az [Eszközök és nyomtatók] pontot. 2 Jobb egérgombbal kattintson a Saját nyomtató ikonjára, majd a [Nyomtatási beállítások] listából válassza ki a megadni kívánt illesztőprogram típusát. 3 Konfigurálja a menteni kívánt nyomtatási beállításokat. 4 A [Beállítás] lapon az [Illesztőprogram beállításai] pontnál kattintson a [Mentés] 5 Adja meg a menteni kívánt beállítás nevét, majd kattintson az [OK] Ha bejelöli az [A hordozó beállításaival együtt] jelölőnégyzetet, a program a [Beállítás] lapon érvényes papírbeállítást is menti. 6 A Nyomtatási beállítás párbeszédpanel bezárásához kattintson az [OK] Legfeljebb 14 űrlap tárolására van lehetőség. A mentett beállítások használata 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 A [Beállítás] lap [Illesztőprogram beállításai] lehetőségénél válassza ki a használni kívánt beállítást. 5 Indítsa el a nyomtatást

51 Az illesztőprogram alapértelmezett beállításainak módosítása A gyakran használt nyomtatási beállításokat megadhatja a nyomtató-illesztőprogram alapértelmezett beállításaként. való nyomtató-illesztőprogram 1 Kattintson a [Start] lehetőségre, majd válassza az [Eszközök és nyomtatók] pontot. 2 Jobb egérgombbal kattintson a Saját nyomtató ikonjára, majd a [Nyomtatási beállítások] listából válassza ki a módosítani kívánt illesztőprogram típusát. 3 Adja meg az illesztőprogram alapértelmezett beállításaként használni kívánt nyomtatási beállításokat. 4 Kattintson az [OK] A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram 1 Nyisson meg egy fájlt. 3 Adja meg az illesztőprogram alapértelmezett beállításaként használni kívánt nyomtatási beállításokat. 4 Válassza a [Tárolt beállítások] [Save As] lehetőségét. 5 Adja meg a beállítások nevét, és kattintson az [OK] 6 Kattintson a [Cancel] A mentett beállítások használatához a nyomtatási párbeszédpanel [Tárolt beállítások] pontjánál válassza ki a nevet. A nyomtató betűtípusainak használata Lehetősége van a dokumentumokat a számítógép TrueType betűtípusai helyett a nyomtatóra előre telepített betűtípusokkal kinyomtatni. A nyomtató betűtípusai nem pontos másai a képernyőn megjelenő TrueType betűtípusoknak. Ez a funkció nem használható a Windows operációs rendszerhez való XPS és a Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogrammal. A funkció Windows operációs rendszerhez való PS nyomtató-illesztőprogrammal való használatához rendszergazdaként kell bejelentkeznie a számítógépre. Ez a funkció nem minden alkalmazás áll rendelkezésre. való PCL nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Meghosszabbítás] lapot. 5 Kattintson a [Betutípusok] 6 Jelölje be a [Betűtípus helyettesítése] jelölőnégyzetet. 7 A [Betűtípus-helyettesítési táblázat] pontnál adja meg, hogy a TrueType betűtípus helyett a nyomtató mely betűtípusait kívánja használni. 8 Kattintson az [OK] 9 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást Hasznos nyomtatási funkciók

52 1 1. Hasznos nyomtatási funkciók való PS nyomtató-illesztőprogram 1 Kattintson a [Start] lehetőségre, majd válassza az [Eszközök és nyomtatók] pontot. 2 Jobb egérgombbal kattintson a Saját nyomtató ikonra, majd válassza a [Nyomtató tulajduágai] > [Saját nyomtató (PS)] lehetőséget. 3 Válassza az [Device Settings] lapot. 4 A [Betűtípus-helyettesítési táblázat] pontnál adja meg, hogy a TrueType betűtípus helyett a nyomtató mely betűtípusait kívánja használni. A betűtípus-helyettesítés megadásához kattintson egyesével a TrueType betűtípusokra, majd a legördülő menüben válassza ki az azt helyettesítő nyomtató-betűtípust. 5 Kattintson az [OK] 6 Nyissa meg a nyomtatni kívánt fájlt. 7 Válassza a [Fájl] menü [Nyomtatás] 8 Kattintson a [Beállítások] vagy a [Tulajdonságok] 9 Kattintson az [Elrendezés] lap [Speciális] lehetőségére. 10 A [TrueType betűtípus] lehetőségnél válassza a [Helyettesítés a készülék betűtípusával] lehetőséget, majd kattintson az [OK] 11 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. A számítógép betűtípusainak használata Lehetősége van a dokumentumokat a számítógép TrueType betűtípusaival kinyomtatni, így megtartható a számítógép képernyőjén látható megjelenés. Ez a funkció nem használható a Windows operációs rendszerhez való XPS és a Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogrammal. való PCL nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Meghosszabbítás] lapot. 5 Kattintson a [Betutípusok] 6 Szüntesse meg a [Betűtípus helyettesítése] jelölőnégyzet bejelölését, válasszon a következő betűtípusok közül, majd kattintson az [OK] --[Letöltés körvonalas betűtípusként] A betűtípusok képét a nyomtató hozza létre. --[Letöltés bitképes betűtípusként] A betűtípusok képét a nyomtató-illesztőprogram hozza létre. 7 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást

53 való PS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Kattintson az [Elrendezés] lap [Speciális] lehetőségére. 5 Kattintson a [TrueType betűtípus] lehetőségre, majd a legördülő listából válassza a [Letöltés letölthető betűkészletként] lehetőséget. 6 Kattintson az [OK] 7 Szükség végezze el a további beállításokat, majd indítsa el a nyomtatást. Nyomtatópuffer használata A nyomtatási feladatok a nyomtatóba helyezett SD-memóriakártyán nyomtatási várólistába állíthatók. Ez a funkció memóriaterületet szabadít fel a számítógépen, így miközben a nyomtató a háttérben műveleteket végez, a számítógép gyorsabban tudja elvégezni a többi feladatot. Ha memóriahiány miatt nem tárolhatók a nyomtatási várólistába állított adatok az SD-memóriakártyán, az adatok érvénytelenségét jelző üzenet jelenik meg. Ez a funkció nem használható a Windows operációs rendszerhez való XPS és a Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogrammal. való PCL nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 Kattintson a [Speciális] 6 Görgesse lefelé a képernyőt, válassza a [Feladatok sorbaállítása] [Be] beállítását, majd kattintson az [OK] 7 A nyomtatási párbeszédpanelről indítsa el a nyomtatást. való PS nyomtató-illesztőprogram 1 1. Hasznos nyomtatási funkciók 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot. 5 Kattintson a [Speciális]

54 1 1. Hasznos nyomtatási funkciók 6 Jelölje be az [Feladatok sorbaállítása] jelölőnégyzetet, majd kattintson az [OK] 7 A nyomtatási párbeszédpanelről indítsa el a nyomtatást. A monokróm nyomtatási mód módosítása A nyomtatási mód monokróm oldalakhoz állítható. Az [Admin beállítás] menübe való belépéshez rendszergazdai jelszó szükséges. Az alapértelmezett jelszó aaaaaa. 1 Nyomja meg a kezelőpanel <ENTER (BEVITEL)> gombját. 2 A görgetőgombot megnyomva válassza ki az [Admin beállítás] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 3 A tízbillentyűs billentyűzettel adja meg a rendszergazdai jelszót. 4 Nyomja meg az <ENTER (BEVITEL)> gombot. 5 A görgetőgombot megnyomva válassza ki a [Nyomtatási beállítás] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 6 A görgetőgombot megnyomva válassza ki a [Mono-nyomt.mód] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 7 Válassza ki a nyomtatási módot, majd nyomja meg az <ENTER (BEVITEL)> gombot. --[Automatikus]: Ha az első oldal monokróm, a nyomtatás csak a fekete fényérzékeny hengerrel történik, ha színes oldal következik, a készülék mind a négy fényérzékeny hengert használja. Ezt követően a készülék a monokróm oldalak nyomtatásához is mind a négy fényérzékeny hengert használja. --[Színes mód]: A nyomtató mindig használja mind a négy fényérzékeny hengert. --[Normál mód]: Monokróm oldalnál a nyomtatás a fekete fényérzékeny hengerrel történik, színes oldalnál a készülék mind a négy fényérzékeny hengert használja. 8 A menüből való kilépéshez nyomja meg az <ON LINE (ONLINE)> gombot

55 Nyomtatás fájlba A dokumentumot papírra való nyomtatás nélkül, fájlba is nyomtathatja. A művelet elvégzéséhez rendszergazdaként kell bejelentkeznie a számítógépre. való nyomtató-illesztőprogram 1 Kattintson a [Start] lehetőségre, majd válassza az [Eszközök és nyomtatók] pontot. 2 Jobb egérgombbal kattintson a Saját nyomtató ikonjára, majd a [Nyomtató tulajduágai] listából válassza ki a használni kívánt illesztőprogram típusát. 3 Válassza a [Portok] lapot. 4 Válassza a portlista [FILE:] elemét, és kattintson az [OK] 5 A nyomtatási párbeszédpanelről indítsa el a nyomtatást. 6 Adja meg a fájl nevét, majd kattintson az [OK] A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram PS-fájlok letöltése Letölthet a nyomtatóra PostScript fájlokat, majd kinyomtathatja őket. Ez a funkció csak TCP/IP-hálózat használata áll rendelkezésre. A Mac OS X PS nyomtató-illesztőprogramhoz nem tartozik OKI LPR Utility segédprogram. Az OKI LPR segédprogram 1 Indítsa el az OKI LPR segédprogramot. 2 Válassza a [Távoli nyomtatás] menü [Download] 3 Válassza ki a letölteni kívánt fájlt, majd kattintson a [Nyílt] A letöltés végén a nyomtató kinyomtatja a PostScript fájlt Hasznos nyomtatási funkciók 2 Válassza a [File] menü [Print] 3 Kattintson a nyomtatási párbeszédpanel [PDF] lehetőségére, majd válassza ki a fájlformátumot. 4 Adja meg a fájl nevét és azt, hogy hová kívánja menteni, majd kattintson a [Save]

56 1 1. Hasznos nyomtatási funkciók PS-hibák nyomtatása Az előforduló PostScript-hibák részleteit ki is nyomtathatja. Ez a funkció nem használható a Windows operációs rendszerhez való PCL és a Windows operációs rendszerhez való XPS nyomtató-illesztőprogrammal. való PS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Kattintson az [Elrendezés] lap [Speciális] lehetőségére. 5 A [PostScript beállítások] pontnál kattintson a [PostScript hibakezelő küldése] lehetőségre, majd válassza a legördülő lista [Igen] 6 Kattintson az [OK] lehetőségre, és várjon, amíg a Nyomtatási beállítás párbeszédpanel be nem záródik. A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram Ez a funkció nem használható Mac OS X 10.5 és 10.6 operációs rendszeren. 3 A kezelőpanel menüjéből válassza a [Hibakezelés] pontot. 4 Válassza a [PostScript hibák] [Részletes jelentés nyomtatása] lehetőségét. 5 Kattintson a [Nyomtatás] Az emulációs mód módosítása Lehetőség van emulációs módot választani. Az [Admin beállítás] menübe való belépéshez rendszergazdai jelszó szükséges. Az alapértelmezett jelszó aaaaaa. 1 Nyomja meg a kezelőpanel <ENTER (BEVITEL)> gombját. 2 A görgetőgombot megnyomva válassza ki az [Admin beállítás] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 3 A tízbillentyűs billentyűzettel adja meg a rendszergazdai jelszót. 4 Nyomja meg az <ENTER (BEVITEL)> gombot. 5 A görgetőgombot megnyomva válassza ki a [Nyomtatási beállítás] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 6 Ellenőrizze, hogy a [Személyiség] lehetőség van-e kiválasztva, majd nyomja meg az <ENTER (BEVITEL)> gombot. 7 A görgetőgombot megnyomva válassza ki a kívánt emulációs módot, majd nyomja meg az <ENTER (BEVITEL)> gombot. 8 A menüből való kilépéshez nyomja meg az <ON LINE (ONLINE)> gombot

57 2. A szín beállítása Ez a fejezet a különféle színbeállítási módszereket ismerteti. Ebben a fejezetben a példákhoz Windows operációs rendszernél a Jegyzettömb, míg Mac OS X operációs rendszernél a TextEdit alkalmazást használtuk. A művelet a használt alkalmazástól vagy a nyomtató-illesztőprogram verziójától függően eltérhet a dokumentumban leírttól. 2 Színbeállítás a kezelőpanelen Ez a szakasz a nyomtató kezelőpanellel végzett színbeállításának lépéseit ismerteti. A színregisztráció beállítása A sűrűség beállítása 2. A szín beállítása A nyomtató a tápkábel csatlakoztatásakor és leválasztásakor, a fedél nyitásakor és csukásakor, illetve 400 oldal folyamatos nyomtatása után automatikusan beállítja a színregisztrációt. Ha nem elégedett a nyomatok színminőségével, manuálisan is beállíthatja a színregisztrációt. 1 Nyomja meg az <Fn (Funkció)> billentyűt. Ha a nyomtató energiatakarékos módban üzemel, a módból való kilépéshez nyomja meg a <POWER SAVE (ENERGIATAKARÉKOS)> gombot. 2 A tízbillentyűs billentyűzettel írja be a <3>, <0> és <1> számjegyet, majd nyomja meg az <ENTER (BEVITEL)> gombot. 3 Ellenőrizze, hogy a [Végrehajtás] lehetőség van-e kiválasztva, majd nyomja meg az <ENTER (BEVITEL)> gombot. A színregisztráció beállítása közben a kezelőpanel második sorában a [Színállítás] üzenet olvasható (a [Nyomtatásra kész] alatt). A nyomtató fényérzékeny henger, festékkazetta vagy szalag cseréje, illetve 500 oldal folyamatos nyomtatása után automatikusan beállítja a sűrűséget. Ha a nyomatok sűrűségével nincs megelégedve, azt manuálisan is beállíthatja. 1 Nyomja meg az <Fn (Funkció)> billentyűt. Ha a nyomtató energiatakarékos módban üzemel, a módból való kilépéshez nyomja meg a <POWER SAVE (ENERGIATAKARÉKOS)> gombot. 2 A tízbillentyűs billentyűzettel írja be a <3>, <0> és <0> számjegyet, majd nyomja meg az <ENTER (BEVITEL)> gombot. 3 Ellenőrizze, hogy a [Végrehajtás] lehetőség van-e kiválasztva, majd nyomja meg az <ENTER (BEVITEL)> gombot. A színsűrűség beállítása közben a kezelőpanel második sorában (a [Nyomtatásra kész] alatt) a [Sürüség állítás] üzenet olvasható

58 Színbeállítás a kezelőpanelen 2 A színegyensúly (-sűrűség) beállítása Az egyes színek sűrűsége külön-külön beállítható. Minden színhez világos, közepes és sötét hatást keltő sűrűséget adhat meg. 5 A vagy a görgetőgombot megnyomva válassza ki a kívánt értéket, majd nyomja meg az <ENTER (BEVITEL)> gombot. 6 A menüből való kilépéshez nyomja meg az <ON LINE (ONLINE)> gombot. 2. A szín beállítása Színpaletta nyomtatása 1 Nyomja meg az <Fn (Funkció)> billentyűt. Ha a nyomtató energiatakarékos módban üzemel, a módból való kilépéshez nyomja meg a <POWER SAVE (ENERGIATAKARÉKOS)> gombot. 2 A tízbillentyűs billentyűzettel írja be a <3>, <0> és <2> számjegyet, majd nyomja meg az <ENTER (BEVITEL)> gombot. 3 Ellenőrizze, hogy a [Végrehajtás] lehetőség van-e kiválasztva, majd nyomja meg az <ENTER (BEVITEL)> gombot. A nyomtató kinyomtatja a színpalettát. A színbeállító lapon 44 négyzet látható. A világos, közepes és sötét színek aktuális beállítását szaggatott vonalak jelzik. Ellenőrizheti a beállítani kívánt színt. A szín beállítása 1 Nyomja meg az <ENTER (BEVITEL)> gombot. 2 A görgetőgombot megnyomva válassza ki a [Kalibrálás] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 3 A görgetőgombot megnyomva válassza ki a [Cyan sötétség], a [Magenta sötétség], a [Yellow sötétség] vagy a [Black sötétség] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 4 A görgetőgombot megnyomva válassza ki a [Világos], a [Középtónus] vagy a [Sötét] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot

59 Színbeállítás a számítógépen Színbeállítás a számítógépen Ez a szakasz a nyomtatáskor végzett színbeállítással kapcsolatos tudnivalókat ismerteti. Jobb minőségű dokumentumok nyomtatása érdekében beállíthatja a színeket a nyomtató-illesztőprogrammal. A színillesztés funkció a dokumentum színeinek kezelésével és beállításával egységessé teszi a dokumentumot a bemeneti és a kimeneti eszközökön. Két színillesztési funkció közül választhat: [Office színek] és [Profi színkezelés] ([Szín (felhasználói beállítások)], XPS illesztőprogram használata ). Mac OS X operációs rendszeren a [Színszinkronizáció] funkcióval is elvégezheti a színillesztést. Színillesztés (automatikus) Ha főként üzleti dokumentumokkal dolgozik, az Automatikus beállítás a legmegfelelőbb. A színillesztést a rendszer akkor alkalmazza, ha az RGB színtér nyomtatási adatait a nyomtató CMYK színterébe konvertálja. Ezzel a funkcióval csak RGB színadatok használhatók. Amennyiben CMYK színadatokat kíván kezelni, a Graphic Pro funkciót kell használnia. való PCL nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Kattintson a [Színbeállítás] [Detail] lehetőségére, és válassza az [Automatikus] lehetőséget, majd kattintson az [OK] való PS nyomtató-illesztőprogram való XPS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 A [Színes] lapon válassza az [Automatikus színbeállítás] lehetőséget, majd kattintson az [OK] A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram 3 A kezelőpanel menüjéből válassza a [Színes] pontot. 4 Válassza az [Automatikus] lehetőséget, majd kattintson a [Nyomtatás] Ha a Mac OS X 10.5 vagy újabb operációs rendszer [Nyomtatás] párbeszédpanelén nem jelennek meg a nyomtatási beállítások, kattintson a [Nyomtató] menü szélén lévő gombra A szín beállítása 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Színes] lapot, majd az [Automatikus] lehetőséget, végül pedig kattintson az [OK]

60 Színbeállítás a számítógépen 2 2. A szín beállítása Színillesztés (irodai színes) Ha főként üzleti dokumentumokkal dolgozik, az Irodai színes beállítás a legmegfelelőbb. A színillesztést a rendszer akkor alkalmazza, ha az RGB színtér nyomtatási adatait a nyomtató CMYK színterébe konvertálja. Ezzel a funkcióval csak RGB színadatok használhatók. Amennyiben CMYK színadatokat kíván kezelni, a Graphic Pro funkciót kell használnia. való PCL nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Kattintson a [Színbeállítás] [Detail] lehetőségére, és válassza az [Profi irodai alkalmazás] lehetőséget, majd kattintson az [OK] való PS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Színes] lapot, majd az [Office színek] lehetőséget, végül pedig kattintson az [OK] való XPS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 A [Színes] lapon a Szín pontnál válassza a [Speciális szín] lehetőséget, majd kattintson az [OK] A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram 3 A kezelőpanel menüjéből válassza a [Színes] pontot. 4 Válassza az [Office színek] vagy az [Automatikus] lehetőséget, majd kattintson a [Nyomtatás] Ha a Mac OS X 10.5 vagy újabb operációs rendszer [Nyomtatás] párbeszédpanelén nem jelennek meg a nyomtatási beállítások, kattintson a [Nyomtató] menü szélén lévő gombra

61 Színbeállítás a számítógépen Színillesztés (Graphic Pro) A Graphic Pro funkció a DTP szoftverrel való használatra szolgál. Segítségével szimulálhatja a CMYK színteret alkalmazó kimeneti eszközökkel végzett nyomtatást. Ha színillesztésnél a bemeneti/kimeneti eszközhöz ICC-profilokat szeretne alkalmazni, az ICC-profilokat előzőleg mentenie kell a nyomtatóban. Az ICC-profilok mentésével kapcsolatban lásd: ICC-profil regisztrálása, 102. o. A CMYK színtér hivatkozási profiljai nem határozhatók meg a Windows operációs rendszerhez való PCL nyomtató-illesztőprogrammal. Az ICC-profilok Windows operációs rendszeren használt nyomtató-illesztőprogrammal való telepítésekor az [Elrendezés] lapon kattintson a [Speciális] lehetőségre, és az [ICM módszer] pontnál válassza az [ICM letiltva] lehetőséget. Ez a funkció nem használható a Windows operációs rendszerhez való XPS nyomtató-illesztőprogrammal. való PCL nyomtató-illesztőprogram A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram 3 A kezelőpanel menüjéből válassza a [Színes] pontot. 4 Válassza a [Profi színkezelés] vagy az [Automatikus] lehetőséget, majd kattintson a [Nyomtatás] Ha a Mac OS X 10.5 vagy újabb operációs rendszer [Nyomtatás] párbeszédpanelén nem jelennek meg a nyomtatási beállítások, kattintson a [Nyomtató] menü szélén lévő gombra A szín beállítása 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Kattintson a [Színbeállítás] [Detail] lehetőségére, és válassza a [Profi színkezelés] lehetőséget, majd kattintson az [OK] való PS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Színes] lapot, majd a [Profi színkezelés] lehetőséget, végül pedig kattintson az [OK]

62 Színbeállítás a számítógépen 2 2. A szín beállítása Színillesztés (nincs színillesztés) Lehetősége van a színeknek a nyomtató vagy a nyomtató-illesztőprogram általi beállítása nélkül, az adott színeknek megfelelően nyomtatni. Ez a funkció alkalmazással illesztett színekhez a legmegfelelőbb. való PCL nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Kattintson a [Színbeállítás] [Detail] lehetőségére, és válassza a [Nincs színmegfeleltetés] lehetőséget, majd kattintson az [OK] való PS nyomtató-illesztőprogram 4 Válassza a [Színes] lapot, majd válassza a [Speciális szín] lehetőséget. 5 Válassza a [Színillesztés] [Letiltva] lehetőségét, majd kattintson az [OK] A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram 3 A kezelőpanel menüjéből válassza a [Színes] pontot. 4 Válassza a [Nincs színmegfeleltetés] vagy az [Automatikus] lehetőséget, majd kattintson a [Nyomtatás] Ha a Mac OS X 10.5 vagy újabb operációs rendszer [Nyomtatás] párbeszédpanelén nem jelennek meg a nyomtatási beállítások, kattintson a [Nyomtató] menü szélén lévő gombra. 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Színes] lapot, majd a [Nincs színmegfeleltetés] lehetőséget, végül pedig kattintson az [OK] való XPS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok]

63 Színbeállítás a számítógépen A fekete felület módosítása Színes nyomtatásnál lehetősége van a fekete felület módosítására. A fekete felület beállítási lehetősége akkor használható, ha a nyomtatóillesztőprogramban az [Office színek] vagy a [Profi színkezelés] lehetőség van kiválasztva. Kétféle fekete felület létezik: a kevert fekete (a CMYK festékekből) és a valódi fekete (csak a fekete festékből). Kétféle fekete felület létezik: az egyik a cián (C), a magenta (M), a sárga (Y) és a fekete (K) festékek keverékéből készül, míg a másik csak fekete (K) festék felhasználásával jön létre. A CMYK festékekkel nyomtatott fekete felület fényképekhez ideális. A csak a fekete festék felhasználásával készülő fekete felület fekete szöveg és rajzok nyomtatásához megfelelő. Az [Office színek] funkció használatakor az automatikus beállítást is választhatja. Automatikus beállításnál a készülék maga választja ki a dokumentum nyomtatásához legjobban megfelelő módszert. Automatikus beállításnál a rendszer nyomtatásnál maga állítja be a megfelelő módszert. való PCL nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Kattintson a [Színbeállítás] [Detail] lehetőségére, és válassza az [Profi irodai alkalmazás] vagy a [Profi színkezelés] lehetőséget. 5 A [Fekete kidolgozás] pontnál válassza ki a fekete szín létrehozásának módját. 6 Az [OK] lehetőségre kattintva zárja be a Részletek ablakot. 7 Kattintson az [OK] való PS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Színes] lapot, majd az [Office színek] vagy a [Profi színkezelés] lehetőséget, végül pedig kattintson a [Detail] 5 A [Fekete kidolgozás] pontnál válassza ki a fekete szín létrehozásának módját. 6 Az [OK] lehetőségre kattintva zárja be a Részletek ablakot. 7 Kattintson az [OK] való XPS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Színes] lapot. 5 Válassza a [Speciális szín] lehetőséget, majd a [Fekete kidolgozás] pontnál válassza ki a fekete szín létrehozásának módját. 6 Kattintson az [OK] A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram 2 2. A szín beállítása

64 Színbeállítás a számítógépen 2 2. A szín beállítása 3 A kezelőpanel menüjéből válassza a [Színes] pontot. 4 Válassza az [Office színek] vagy a [Profi színkezelés] lehetőséget, majd kattintson a [Beállítási lehetőségek] 5 A [Fekete kidolgozás] pontnál válassza ki a fekete szín létrehozásának módját. 6 Kattintson az [OK] Ha a Mac OS X 10.5 vagy újabb operációs rendszer [Nyomtatás] párbeszédpanelén nem jelennek meg a nyomtatási beállítások, kattintson a [Nyomtató] menü szélén lévő gombra. Szöveg és háttér közötti fehér rés megszüntetése (felülnyomtatás fekete színnel) A körülményektől függően lehetősége van a fekete színnel való felülnyomtatásra, amellyel csökkentheti a színes háttér és a fekete betű közötti fehér rést. Ez a funkció nem minden alkalmazás használható. Ez a funkció csak szöveg színes háttérre való nyomtatása használható. Ha vastag a festékréteg, előfordulhat, hogy nem megfelelő a festék tapadása. való PCL nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 A [Feladatbeállítások] lapon válassza a [Speciális] lehetőséget. 5 A [Fekete felülnyomtatása] lehetőséget állítsa [Be] értékre, majd kattintson az [OK] való PS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Színes] lapot, majd válassza a [Speciális] lehetőséget. 5 Jelölje be a [Black Overprint] jelölőnégyzetet

65 Színbeállítás a számítógépen való XPS nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Feladatbeállítások] lapot, majd válassza a [Speciális] lehetőséget. 5 Jelölje be a [Fekete felülnyomtatása] jelölőnégyzetet. A Mac OS X operációs rendszerhez való nyomtató-illesztőprogram 3 A kezelőpanel menüjéből válassza a [Színes] pontot. 4 Válassza a [Speciális] lehetőséget, majd jelölje be a [Black Overprint] jelölőnégyzetet. Tintát használó nyomtatás jellemzőinek szimulálása A CMYK színadatok beállításával szimulálhatja az ofszet nyomógépek által készített nyomatok jellemzőit. való XPS nyomtatóillesztőprogram nem alkalmas erre a funkcióra. Az alkalmazásoktól függően előfordulhat, hogy a Mac OS X operációs rendszerhez való nyomtató-illesztőprogram nem alkalmazható. Ez a funkció akkor alkalmazható, ha a [Színes mód] beállítása [Profi színkezelés] vagy [Office színek]. való PCL nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Kattintson a [Színbeállítás] [Detail] lehetőségére, és válassza a [Profi színkezelés] lehetőséget. 5 Válassza a [Nyomtatószimuláció] lehetőséget. 6 A [Bemeneti profil] pont [Célprofil szimuláció] lehetőségénél válassza ki a szimulálni kívánt tintafunkciót, majd kattintson az [OK] való PS nyomtató-illesztőprogram 2 2. A szín beállítása 3 Kattintson a [Beállítások] vagy a [Tulajdonságok]

66 Színbeállítás a számítógépen 2 2. A szín beállítása 4 Válassza a [Színes] lapot, majd a [Profi színkezelés] lehetőséget, végül pedig kattintson a [Detail] Üzleti vagy egyéb dokumentumoknál az [Office színek] funkció választásával, majd a [Speciális] lehetőségre kattintva, és a [CMYK-szimuláció] pontnál a szimulálni kívánt tinta jellemzőit megadva nyomtatásszimulációt végezhet. 5 Jelölje be a [Nyomtatószimuláció] jelölőnégyzetet. 6 A [Input] pont [Célprofil szimuláció] lehetőségénél válassza ki a szimulálni kívánt tintafunkciót, majd kattintson az [OK] A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram 3 A kezelőpanel menüjéből válassza a [Színes] pontot. 4 Válassza a [Profi színkezelés] lehetőséget. 5 A [Nyomtatószimuláció] lehetőség kiválasztásához kattintson a [Beállítási lehetőségek] 6 A [Célprofil szimuláció] pontnál válassza ki a szimulálni kívánt tintafunkciót. Színkivonatolás A színkivonatolás segítségével alkalmazás használata nélkül nyomtathat a színek szétválasztásával. való PCL és XPS nyomtató-illesztőprogram nem alkalmas erre a funkcióra. Ha Adobe Illustrator alkalmazással dolgozik, használja az alkalmazás színkivonatoló funkcióját. Kapcsolja ki a nyomtató-illesztőprogram színillesztési funkcióját. való PS illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Színes] lapot, majd válassza a [Speciális] lehetőséget. 5 A [Print Color Separations] pontnál válassza ki a kivonatolni kívánt színt, majd kattintson az [OK] A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram 3 A kezelőpanel menüjéből válassza a [Színes] pontot. 4 Válassza a [Speciális] lehetőséget. 5 A [Print Color Separations] pontnál válassza ki a kivonatolni kívánt színt, majd kattintson az [OK]

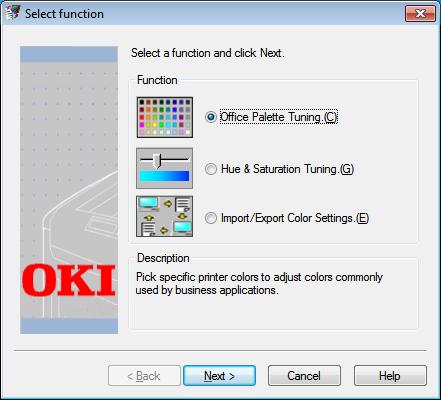

67 Színbeállítás a Color Correct Utility segédprogrammal Színbeállítás a Color Correct Utility segédprogrammal Ez a szakasz a Color Correct Utility segédprogram használatát mutatja be. A Color Correct Utility segédprogrammal a különféle szoftverekben, például Microsoft Excel alkalmazásban kiválasztható színpaletta színeit adhatja meg. 2 Alkalmazza az egyes nyomtató-illesztőprogramokra vonatkozó beállításokat. Ahhoz, hogy a Color Correct Utility segédprogrammal színillesztést végezhessen, rendszergazdaként kell bejelentkeznie. Hivatkozás A Color Correct Utility segédprogram telepítésének részleteiről lásd: A segédprogramok telepítése, 97. o. A színpaletta módosítása Windows operációs rendszer 7 A beállításhoz hasonlítsa össze a képernyőn látható színpaletta és a nyomtatott színminta színeit. A kereszttel megjelölt színek beállítása nem lehetséges. 2. A szín beállítása 8 Kattintson a beállítani kívánt színre. 9 A legördülő menüben válassza ki az X és az Y beállítási tartományát. A beállítható érték a szín függvényében változik. 10 Nézze meg a nyomtatott színpalettát, és a beállítható tartományon belül válassza ki a legmegfelelőbbnek tartott színt, majd ellenőrizze az X és Y értéket. 1 Kattintson a [Start] lehetőségre, majd válassza a következő pontokat: [Minden program] > [OkiData] >[Color Correct Utility] > [Color Correct Utility]. 2 Válassza az [Office Palette Tuning] lehetőséget, majd kattintson a [Következő] 3 Válassza ki a nyomtatót, és kattintson a [Következő] 4 Válassza ki a kívánt beállítás nevét, majd kattintson a [Nyomtatási minta] A nyomtató kinyomtatja a színmintát. 5 Kattintson a [Következő] 6 Kattintson a [Print Palette] A készülék kinyomtatja a beállításhoz használható színmintát. 11 Válassza ki a 10. lépésnél megtekintett értékeket, majd kattintson az [OK] 12 Kattintson a [Print Palette] lehetőségre, és ellenőrizze, hogy a beállított szín jobban hasonlít-e a kívánt színhez, majd kattintson a [Következő] Ha még szeretne módosítani a színen, vagy további színeket kíván módosítani, ismételje meg a lépést. 13 Adjon meg egy nevet a Mentés másként funkcióhoz, majd kattintson a [Mentés] Megjelenik egy párbeszédpanel. 14 Kattintson az [OK] 15 Kattintson a [Befejezés]

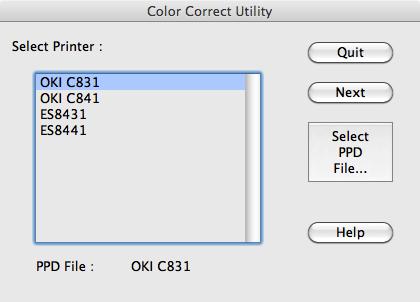

68 Színbeállítás a Color Correct Utility segédprogrammal 2 2. A szín beállítása Mac OS X operációs rendszer 1 Indítsa el a Color Correct Utility segédprogramot. 2 Válassza ki a nyomtatót, majd kattintson a [PPD-fájl kiválasztása] 3 A nyomtatón válassza ki a PPD-fájlt, majd kattintson az [Nyílt] 4 Kattintson a [Következő] 5 Kattintson az [Office Palette Tuning] 6 Válassza ki a kívánt beállítás nevét, majd kattintson a [Színpaletták nyomtatása] A nyomtató kinyomtatja a színpalettát. 7 Kattintson a [Következő] 8 Kattintson a [Print Palette] A készülék kinyomtatja a beállításhoz használható színmintát. 13 Válassza ki a 12. lépésnél megtekintett értékeket, majd kattintson az [OK] 14 Kattintson a [Print Palette] lehetőségre, és ellenőrizze, hogy a beállított szín jobban hasonlít-e a kívánt színhez. Ha még szeretne módosítani a színen, vagy további színeket kíván módosítani, ismételje meg a lépést. 15 Adja meg a nevet, majd kattintson a [Mentés] 16 A beállításnak a 2. lépésben kiválasztott PPD-fájlba való mentéséhez kattintson a [Mentés] Adja meg a rendszergazda felhasználónevét és jelszóját. 17 Kattintson a [Kilépés] 18 A megerősítést kérő képernyőn kattintson az [OK] 19 Az összes olyan nyomtató törléséhez és ismételt mentéséhez, amelyeken beállítások történtek, válassza a [Rendszerbeállítások] [Nyomtatás & fax] lehetőségét. 9 A beállításhoz hasonlítsa össze a képernyőn látható színpaletta és a nyomtatott színminta színeit. A kereszttel megjelölt színek beállítása nem lehetséges. 10 Kattintson a beállítani kívánt színre. 11 A legördülő menüben válassza ki az X és az Y beállítási tartományát. A beállítható érték a szín függvényében változik. 12 Nézze meg a nyomtatott színpalettát, és a beállítható tartományon belül válassza ki a legmegfelelőbbnek tartott színt, majd ellenőrizze az X és Y értéket

69 Színbeállítás a Color Correct Utility segédprogrammal A gammaérték és a színezet módosítása A színárnyalatot a gammaérték, míg a kimeneti színt a színezet beállításával módosíthatja. Windows operációs rendszer Mac OS X operációs rendszer 1 Indítsa el a Color Correct Utility segédprogramot. 2 Válassza ki a nyomtatót, majd a [PPD-fájl kiválasztása] lehetőségre kattintva válassza ki a fájlt. 2 1 Kattintson a [Start] lehetőségre, majd válassza a következő pontokat: [Minden program] > [OkiData] >[Color Correct Utility] > [Color Correct Utility]. 2 Válassza a [Színezet & telítettség finombeállítása.] lehetőséget, majd kattintson a [Következő] 3 Válassza ki a nyomtatót, és kattintson a [Következő] 4 Válassza a normál módot, majd kattintson a [Következő] 5 A csúszkával határozza meg a kívánt beállításokat. Ha bejelöli a [Nyomtató be nem állított színeinek használata] jelölőnégyzetet, a készülék minden színt 100%-os intenzitással nyomtat, és a színezet csúszkája rögzítetté válik. 6 Kattintson a [Print Test] 3 A nyomtatón válassza ki a PPD-fájlt, majd kattintson az [Nyílt] 4 Kattintson a [Következő] 5 Kattintson a [Gamma, színezet, telítettség finombeállítása] 6 Válassza a normál módot, majd kattintson a [Következő] 7 A csúszkával határozza meg a kívánt beállításokat. Ha bejelöli a [Alapértelmezett nyomtatószínezet használata] jelölőnégyzetet, a készülék minden színt 100%-os intenzitással nyomtat, és a színezet csúszkája rögzítetté válik. 8 Kattintson a [Print Test] 9 Ellenőrizze a nyomtatás eredményét. Ha nincs megelégedve az eredménnyel, ismételje meg az 7 9. lépést. 2. A szín beállítása 7 Ellenőrizze a nyomtatás eredményét. Ha nincs megelégedve az eredménnyel, ismételje meg az 5 6. lépést. 8 Kattintson a [Következő] 9 Adja meg a nevet, majd kattintson a [Mentés] Megjelenik egy párbeszédpanel. 10 Kattintson az [OK] 11 Kattintson a [Befejezés] 10 Adja meg a nevet, majd kattintson a [Mentés] 11 A beállításnak a 2. lépésben kiválasztott PPD-fájlba való mentéséhez kattintson a [Mentés] Adja meg a rendszergazda felhasználónevét és jelszóját. 12 Kattintson a [Kilépés] 13 A megerősítést kérő képernyőn kattintson az [OK] 14 Az összes olyan nyomtató törléséhez és ismételt mentéséhez, amelyeken beállítások történtek, válassza a [Rendszerbeállítások] [Nyomtatás & fax] lehetőségét

70 Színbeállítás a Color Correct Utility segédprogrammal 2 2. A szín beállítása Nyomtatás meghatározott színbeállításokkal való PCL nyomtató-illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Kattintson a [Színbeállítás] [Detail] lehetőségére, és válassza az [Profi irodai alkalmazás] lehetőséget. 5 Válassza a [A színhelyesbítő beállításai] lehetőséget, válassza ki a Color Correct Utility segédprogrammal létrehozott beállítást, majd kattintson az [OK] való PS nyomtató-illesztőprogram A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram 3 Válassza a [Színes] panel [Office színek] lehetőségét. 4 A [Beállítási lehetőségek] lehetőségre kattintva a [Color Correct segédprogram beállításai] pontnál kiválaszthatja a Color Correct Utility segédprogrammal létrehozott beállítást, majd kattintson az [OK] 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Színes] lapot, majd az [Office színek] lehetőséget, végül pedig kattintson a [Detail] 5 Válassza a [Felhasználói beállítások] lehetőséget, válassza ki a Color Correct Utility segédprogrammal létrehozott beállítást, majd kattintson az [OK]

71 Színbeállítás a Color Correct Utility segédprogrammal A színkorrekciós beállítások mentése A meghatározott színbeállítások fájlba menthetők. A funkcióhoz rendszergazdai jogosultság szükséges. Windows operációs rendszer 1 Kattintson a [Start] lehetőségre, majd válassza a következő pontokat: [Minden program] > [OkiData] >[Color Correct Utility] > [Color Correct Utility]. 2 Válassza a [Import/Export Color Settings.] lehetőséget, majd kattintson a [Következő] 3 Válassza ki a nyomtatót, és kattintson a [Következő] 4 Kattintson az [Exportálás] 5 Válassza ki az exportálni kívánt beállításokat, majd kattintson az [Exportálás] 6 Adja meg a mentéshez a fájlnevet és mappanevet, majd kattintson a [Mentés] 7 Kattintson az [OK] 8 Kattintson a [Befejezés] Mac OS X operációs rendszer 7 Válassza ki az exportálni kívánt beállításokat, majd kattintson az [Exportálás] 8 Adja meg a mentéshez a fájlnevet és mappanevet, majd kattintson a [Mentés] 9 Kattintson a [Mégse] 10 Kattintson a [Kilépés] 11 A megerősítést kérő képernyőn kattintson az [OK] 2 2. A szín beállítása 1 Indítsa el a Color Correct Utility segédprogramot. 2 Válassza ki a nyomtatót, majd a [PPD-fájl kiválasztása] lehetőségre kattintva válassza ki a fájlt. 3 A nyomtatón válassza ki a PPD-fájlt, majd kattintson az [Nyílt] 4 Kattintson a [Következő] 5 Kattintson a [Színbeállítások kezelése] 6 Kattintson az [Exportálás]

72 Színbeállítás a Color Correct Utility segédprogrammal 2 2. A szín beállítása A színkorrekciós beállítások importálása Lehetőség van a színkorrekciós beállítások fájlból való importálására. Windows operációs rendszer 1 Kattintson a [Start] lehetőségre, majd válassza a következő pontokat: [Minden program] > [OkiData] >[Color Correct Utility] > [Color Correct Utility]. 2 Válassza a [Import/Export Color Settings.] lehetőséget, majd kattintson a [Következő] 3 Válassza ki a nyomtatót, majd kattintson a [Következő] 4 Kattintson az [Importálás] 5 Válassza ki a fájlt, majd kattintson a [Nyílt] 6 Válassza ki az importálni kívánt beállításokat, majd kattintson az [Importálás] 7 Ellenőrizze, hogy a beállítás importálása helyesen megtörtént-e, majd kattintson a [Befejezés] Mac OS X operációs rendszer 8 Válassza ki az importálni kívánt beállításokat, majd kattintson az [Importálás] 9 A beállításnak a 2. lépésben kiválasztott PPD-fájlba való mentéséhez kattintson a [Mentés] 10 Adjon meg egy rendszergazdai jogosultságokkal rendelkező felhasználónevet, majd a hozzá tartozó jelszót, végül pedig kattintson az [OK] 11 Kattintson a [Mégse] 12 Ellenőrizze, hogy a beállítás importálása helyesen megtörtént-e, majd lépjen ki a Color Correct Utility segédprogramból. 1 Indítsa el a Color Correct Utility segédprogramot. 2 Válassza ki a nyomtatót, majd a [PPD-fájl kiválasztása] lehetőségre kattintva válassza ki a fájlt. 3 A nyomtatón válassza ki a PPD-fájlt, majd kattintson az [Nyílt] 4 Kattintson a [Következő] 5 Kattintson a [Színbeállítások kezelése] 6 Kattintson az [Importálás] 7 Válassza ki a fájlt, majd kattintson a [Nyílt]

73 Színbeállítás a Color Correct Utility segédprogrammal A színkorrekciós beállítások törlése A szükségtelenné vált beállításfájlok törölhetők. Windows operációs rendszer 1 Kattintson a [Start] lehetőségre, majd válassza a következő pontokat: [Minden program] > [OkiData] >[Color Correct Utility] > [Color Correct Utility]. 2 Válassza a [Import/Export Color Settings.] lehetőséget, majd kattintson a [Következő] 3 Válassza ki a nyomtatót, majd kattintson a [Következő] 4 Válassza ki a törölni kívánt fájlt, majd kattintson a [Törlés] Megjelenik egy párbeszédpanel. 8 A beállításnak a 2. lépésben kiválasztott PPD-fájlba való mentéséhez kattintson a [Mentés] 9 Adja meg a rendszergazdai jelszót, és kattintson az [OK] 10 Ellenőrizze, hogy a beállítás törlése helyesen megtörtént-e, majd kattintson a [Kilépés] 11 A megerősítést kérő képernyőn kattintson az [OK] 2 2. A szín beállítása 5 A megerősítést kérő képernyőn kattintson az [Igen] 6 Ellenőrizze, hogy a beállítás törlése helyesen megtörtént-e, majd kattintson a [Befejezés] Mac OS X operációs rendszer 1 Indítsa el a Color Correct Utility segédprogramot. 2 Válassza ki a nyomtatót, majd a [PPD-fájl kiválasztása] lehetőségre kattintva válassza ki a fájlt. 3 A nyomtatón válassza ki a PPD-fájlt, majd kattintson az [Nyílt] 4 Kattintson a [Következő] 5 Kattintson a [Színbeállítások kezelése] 6 Válassza ki a törölni kívánt beállítást, majd kattintson a [Törlés] Megjelenik egy párbeszédpanel. 7 A megerősítést kérő képernyőn kattintson az [Igen]

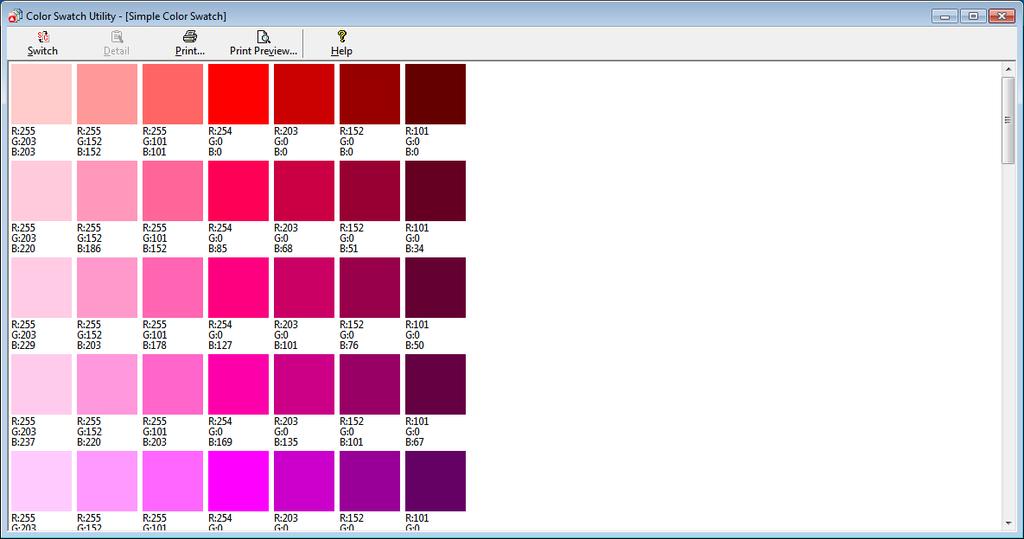

74 Színbeállítás a Color Swatch Utility segédprogrammal Színbeállítás a Color Swatch Utility segédprogrammal 2 Ez a szakasz a Color Swatch Utility segédprogram használatát mutatja be. A Color Swatch Utility segédprogrammal kinyomtathatja a nyomtató saját RGB színpalettáját. Az RGB színpalettán ellenőrizheti az RGB értékeket, és szükség szerint ki is nyomtathatja a színeket. 2. A szín beállítása Ez a segédprogram nem használható Mac OS X operációs rendszeren. A nyomtató-illesztőprogram telepítésekor a Color Swatch Utility segédprogram telepítése is megtörténik. Színpaletta nyomtatása 1 Kattintson a [Indítás] lehetőségre, majd válassza a következő pontokat: [Minden program] > [OkiData] > [Color Swatch Utility] > [Color Swatch Utility]. 2 Kattintson a [Nyomtatás] 3 Válassza ki a nyomtatót a [Név] listából. 4 Kattintson az [OK] A nyomtató kinyomtatja a színpalettát. 4 Kattintson a [Bezárás] 5 Kattintson a [Nyomtatás] 6 Válassza ki a nyomtatót a [Név] listából. 7 Kattintson az [OK] 8 Ellenőrizze, hogy a színbeállítás igényeinek megfelelően történt-e meg. Ha nincs megelégedve a nyomtatási eredménnyel, ismételje meg az 1 8. lépést. 5 Ellenőrizze a nyomtatni kívánt színeket a színpalettán, majd jegyezze fel a hozzájuk tartozó RGB értékeket. A színpaletta testreszabása Ha a Színpaletta nyomtatása című rész 5. lépésének segítségével nem találta meg a kívánt színt, a szín testreszabásához kövesse az alábbi lépéseket. 1 Kattintson az [Switch] 2 Kattintson a [Detail] 3 A három csúszkát mozgatva érhető el a kívánt szín

75 Színbeállítás a Color Swatch Utility segédprogrammal Fájl nyomtatása tetszőlegesen választott színben 2 Válassza ki a szöveget vagy a rajzot az RGB értékek alkalmazásban való beállításához. 3 Nyomtassa ki a fájlt. A színek alkalmazásban való meghatározásával kapcsolatban az alkalmazáshoz mellékelt kézikönyvben olvashat bővebben. A színpaletta és a kívánt fájl nyomtatásakor a nyomtatóillesztőprogram ugyanazon beállításait használja A szín beállítása

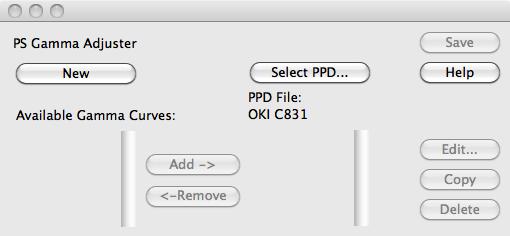

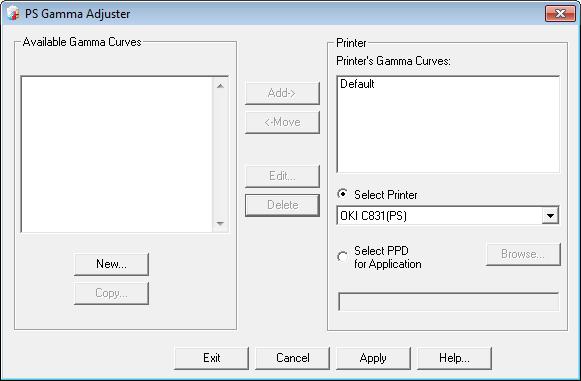

76 Színbeállítás a PS Gamma Adjuster segédprogrammal Színbeállítás a PS Gamma Adjuster segédprogrammal 2 Ez a szakasz a PS Gamma Adjuster segédprogram használatát mutatja be. Lehetőség van a nyomtató által nyomtatott CMYK színek félárnyék-intenzitásának beállítására. Akkor használja ezt a funkciót, ha a fénykép vagy ábra színe túl sötét. 2. A szín beállítása való XPS nyomtató-illesztőprogram nem használható. A funkció lassíthatja a nyomtatás sebességét. Ha a sebesség a fontosabb, válassza a [Félárnyék beállítása] [Not Specified] beállítását. Bizonyos alkalmazások képesek a félárnyék beállításának meghatározására. Ha használja ezeket a funkciókat, válassza a [Félárnyék] [Not Specified] beállítását. Windows operációs rendszerben előfordulhat, hogy a nyomtató-illesztőprogram [Színes] lapján nem jelenik meg a [Félárnyék beállítása] menü vagy a tartalom. Ilyen esetben indítsa újra a számítógépet. Ha a félárnyék-beállítás nevének mentése előtt futtatja az alkalmazást, a nyomtatás előtt indítsa újra az alkalmazást. A félárnyék-beállítás mentett elnevezése az összes azonos típusú nyomtatóra vonatkozik, amennyiben a [Nyomtatók és FAX] mappában több nyomtatót is mentett. Hivatkozás A PS Gamma Adjuster segédprogram telepítésének részleteiről lásd: A segédprogramok telepítése, 97. o. Félárnyék-beállítás mentése való PS illesztőprogram 6 Kattintson a [Hozzáadás] 7 Kattintson az [Alkalmaz] Megjelenik egy párbeszédpanel. 8 Kattintson az [OK] 9 A PS Gamma Adjuster segédprogramból való kilépéshez kattintson a [Kilépés] A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram 1 Kattintson a [Start] lehetőségre, majd válassza a következő pontokat: [Minden program] > [OkiData] >[PS Gamma Adjuster] > [PS Gamma Adjuster]. 2 Válassza ki a nyomtatót a [Select Printer] listából. 3 Kattintson az [New] 4 Állítsa be a félárnyékot. A félárnyék beállítási módját a grafikon segítségével, a gammaérték megadásával vagy a sűrűség értékének a megadott szövegbeviteli mezőbe való beírásával választhatja ki. 5 A [Gamma Curve Name] mezőben adja meg a beállítás nevét, majd kattintson az [OK] 1 Indítsa el a PS Gamma Adjuster segédprogramot. 2 Kattintson az [New] 3 Állítsa be a félárnyékot. A félárnyék beállítási módját a grafikon segítségével, a gammaérték megadásával vagy a sűrűség értékének a megadott szövegbeviteli mezőbe való beírásával választhatja ki. 4 A [Gamma Curve Name] mezőben adja meg a beállítás nevét, majd kattintson a [Mentés]

77 Színbeállítás a PS Gamma Adjuster segédprogrammal 5 Kattintson a [PPD kiválasztása] 6 Válassza ki a PPD-fájlt a félárnyékbeállítás mentéséhez, és kattintson a [Nyílt] 7 Válassza ki a félárnyék-beállítást, majd kattintson a [Hozzáadás] 8 Kattintson a [Mentés] 9 Adja meg a rendszergazda felhasználónevét és jelszóját, és kattintson az [OK] 10 Lépjen ki a PS Gamma Adjuster segédprogramból. 11 Az összes olyan nyomtató törléséhez és ismételt mentéséhez, amelyeken beállítások történtek, válassza a [Rendszerbeállítások] [Nyomtatás & fax] lehetőségét. Fájl nyomtatása a módosított gammagörbével való PS illesztőprogram 3 Kattintson a [Beállítások] vagy a [Tulajdonságok] 4 Válassza a [Színes] lapot, az [Egyedi kalibrálás] lehetőséget, majd válassza ki a félárnyék-beállítást, végül pedig kattintson az [OK] A Mac OS X operációs rendszerhez való PS nyomtató-illesztőprogram 2 2. A szín beállítása 3 A kezelőpanel menüjéből válassza a [Nyomtatófunkciók] pontot. 4 A [Egyedi gamma] panel [Feladatbeállítások] pontjánál válassza ki a félárnyék-beállítást

78 3. Nyomtatóbeállítások módosítása Ez a fejezet azt ismerteti, miként lehet megadni a készülékbeállításokat a kezelőpanel <ENTER (BEVITEL)> gombjával. 3 Az aktuális beállítások ellenőrzése Ez a szakasz a nyomtatási információk nyomtatásának alapvető lépéseit ismerteti. A nyomtatási információkat kinyomtatva ellenőrizheti a nyomtató aktuális beállításait. 3. Nyomtatóbeállítások módosítása A nyomtatási információk kinyomtatása A nyomtatóbeállítások paramétereit és a használati jelentést kinyomtatva ellenőrizheti azokat. Hivatkozás A kinyomtatható nyomtatási információkról és a [Nyomtatási információk] menü szerkezetéről részletesen lásd: Nyomtatási információk, 82. o. 1 Nyomja meg az <Fn (Funkció)> billentyűt. Ha a nyomtató energiatakarékos módban üzemel, a módból való kilépéshez nyomja meg a <POWER SAVE (ENERGIATAKARÉKOS)> gombot. 2 A tízbillentyűs billentyűzettel írja be az <1>, <0> és <0> számjegyet, majd nyomja meg az <ENTER (BEVITEL)> gombot. 3 Ellenőrizze, hogy a [Végrehajtás] lehetőség van-e kiválasztva, majd nyomja meg az <ENTER (BEVITEL)> gombot

79 A készülékbeállítások módosítása A készülékbeállítások módosítása Ez a szakasz a készülékbeállítások módosításának alapvető lépéseit ismerteti. Hivatkozás A készülékbeállítások menüszerkezetének részleteivel kapcsolatban lásd: Az egyes beállítási menük menüpontjainak listája, 81. o. Rendszergazdai beállítás Az [Admin beállítás] menübe való belépéshez rendszergazdai jelszó szükséges. Az alapértelmezett jelszó aaaaaa. 1 A készülékbeállítási menü megnyitásához nyomja meg az <ENTER (BEVITEL)> gombot. 2 A görgetőgombot megnyomva válassza ki az [Admin beállítás] lehetőséget, majd nyomja meg az <ENTER (BEVITEL)> gombot. 3 A tízbillentyűs billentyűzettel adja meg a rendszergazdai jelszót. 4 Nyomja meg az <ENTER (BEVITEL)> gombot. 5 A görgetőgombot megnyomva válassza ki azt a beállítási menüt, amelyben beállítást kíván módosítani, majd nyomja meg az <ENTER (BEVITEL)> gombot. 6 Módosítsa a beállítást, majd nyomja meg az <ENTER (BEVITEL)> gombot. 7 A menüből való kilépéshez nyomja meg az <ON LINE (ONLINE)> gombot. Nyomtatási statisztika A Nyomtatási statisztika a nyomtatási műveletek kezelésének egyik eszköze. A [Nyomtatási statisztika] menübe való belépéshez rendszergazdai jelszó szükséges. Az alapértelmezett jelszó aaaaaa. 1 Tartsa nyomva a <BACK (VISSZA)> gombot, majd nyomja meg a tápkapcsolót. 2 Nyomja meg az <ENTER (BEVITEL)> gombot. 3 A tízbillentyűs billentyűzettel adja meg a rendszergazdai jelszót. 4 Nyomja meg az <ENTER (BEVITEL)> gombot. 5 A görgetőgombot megnyomva válassza ki azt a beállítási menüt, amelyben beállítást kíván módosítani, majd nyomja meg az <ENTER (BEVITEL)> gombot. 6 Módosítsa a beállítást, majd nyomja meg az <ENTER (BEVITEL)> gombot. 7 A menüből való kilépéshez nyomja meg az <ON LINE (ONLINE)> gombot Nyomtatóbeállítások módosítása

80 A készülékbeállítások módosítása 3 3. Nyomtatóbeállítások módosítása Boot menü A Boot menü a rendszerbeállítások módosítását teszi lehetővé. A menüt csak rendszergazdák használhatják. A [Boot Menü] menübe való belépéshez rendszergazdai jelszó szükséges. Az alapértelmezett jelszó aaaaaa. 1 Tartsa nyomva a <ENTER (BEVITEL)> gombot, majd nyomja meg a tápkapcsolót. 2 Nyomja meg az <ENTER (BEVITEL)> gombot. 3 A tízbillentyűs billentyűzettel adja meg a rendszergazdai jelszót. 4 Nyomja meg az <ENTER (BEVITEL)> gombot. 5 A görgetőgombot megnyomva válassza ki azt a beállítási menüt, amelyben beállítást kíván módosítani, majd nyomja meg az <ENTER (BEVITEL)> gombot. 6 Módosítsa a beállítást, majd nyomja meg az <ENTER (BEVITEL)> gombot. 7 A menüből való kilépéshez nyomja meg az <ON LINE (ONLINE)> gombot. Egyéb beállítások 1 A készülékbeállítási menü megnyitásához nyomja meg az <ENTER (BEVITEL)> gombot. 2 A görgetőgombot megnyomva válassza ki azt a beállítási menüt, amelyben beállítást kíván módosítani, majd nyomja meg az <ENTER (BEVITEL)> gombot. 3 Módosítsa a beállítást, majd nyomja meg az <ENTER (BEVITEL)> gombot. 4 A menüből való kilépéshez nyomja meg az <ON LINE (ONLINE)> gombot

81 A készülékbeállítások módosítása Az egyes beállítási menük menüpontjainak listája Eszközbeállítási menü Menüpont Konfiguráció Nyomtatási információk Bizt.fel.nyomt. Menük Admin beállítás Kalibrálás Boot Menü Nyomtatási statisztika Konfiguráció Leírás A nyomtatóval kapcsolatos információkat jelenít meg, például Tálca oldalszám, Készletek élettartama, Hálózat és Rendszer. A nyomtatóval kapcsolatos információk nyomtatására szolgál. Az SD-memóriakártyán tárolt, titkosított hitelesített nyomtatási feladat (titkosított feladat) vagy hitelesített nyomtatási feladat (biztonságos feladat) nyomtatására szolgál. Ez a menü akkor jelenik meg, ha a nyomtatóban van SD-memóriakártya. Általános felhasználóknak szóló menük. Rendszergazdáknak szóló menük. A nyomtató színeinek és a nyomtatás sűrűségének beállítására szolgál. A Boot menü. Ez a menü csak angol nyelven jelenik meg. A nyomtatási statisztika menüje. Menüpont Leírás Tálca oldalszám 1.Tálca Az 1. tálcából nyomtatott oldalak teljes számát jelzi. Az 1. tálcából adagolt oldalak számát jelzi. Készletek élettartama 2.Tálca (Ha a 2. tálca a nyomtatóba van helyezve.) 3.Tálca (Ha a 3. tálca a nyomtatóba van helyezve.) 4.Tálca (Ha a 4. tálca a nyomtatóba van helyezve.) Többc.adagoló Cián henger Magenta henger Sárga henger Fekete henger Szalag Rögzítö Cián festék (n,n e)* Magenta festék (n.nk)* Sárga festék (n,n e)* Fekete festék (n,n e)* A 2. tálcából nyomtatott oldalak teljes számát jelzi. A 2. tálcából adagolt oldalak számát jelzi. A 3. tálcából nyomtatott oldalak teljes számát jelzi. A 3. tálcából adagolt oldalak számát jelzi. A 4. tálcából nyomtatott oldalak teljes számát jelzi. A 4. tálcából adagolt oldalak számát jelzi. A többfunkciós tálcából nyomtatott oldalak teljes számát jelzi. A többfunkciós tálcából adagolt oldalak számát jelzi. A CIÁN fényérzékeny henger hátralévő használati idejét jelzi %-ban. A MAGENTA fényérzékeny henger hátralévő használati idejét jelzi %-ban. A SÁRGA fényérzékeny henger hátralévő használati idejét jelzi %-ban. A FEKETE fényérzékeny henger hátralévő használati idejét jelzi %-ban. A SZALAGEGYSÉG hátralévő használati idejét jelzi %-ban. A BEÉGETŐ EGYSÉG hátralévő használati idejét jelzi %-ban. A maradék festékmennyiséget jelzi %-ban. * A festékkazetta típusától függően eltérő Nyomtatóbeállítások módosítása

82 A készülékbeállítások módosítása 3 3. Nyomtatóbeállítások módosítása Menüpont Leírás Hálózat Nyomtató neve A nyomtató neve. Nyomtató rövid A nyomtató rövid neve. neve IPv4 Cím A nyomtató IPv4 címe. Alhál. maszk A nyomtató alhálózati maszkja. Átjáró cím A nyomtató átjárójának címe. MAC Cím A nyomtató MAC-címe. Hálózati FW verzió A hálózat belső vezérlőprogramjának verziószáma. Web távoli verzió A weboldal verziószáma. IPv6 Cím (Lokális) A nyomtató (helyi) IPv6 címe. IPv6 Cím (Globális) A nyomtató (globális) IPv6 címe. Rendszer Nyomtató A nyomtató sorozatszáma. sorozatszám Eszközszám A nyomtató eszközszáma. Helyszám A nyomtató gyártási helyére vonatkozó szám. CU Verzió A vezérlőegység belső vezérlőprogramjának verziószáma. PU Verzió A nyomtatóegység belső vezérlőprogramjának verziószáma. Teljes memória A beszerelt RAM memória összesített mérete. Flash memória A beszerelt Flash memória összesített mérete. SD kártya Az SD-memóriakártya mérete. Nyomtatási információk Menüpont Nyomtatási Konfiguráció információk Hálózat Demo oldal Fájl lista PS Font Lista PCL Font Lista Használati jelentés Hibanapló Színprofil lista Leírás A nyomtató beállításaival kapcsolatos információk nyomtatására szolgál. A hálózati beállításokkal kapcsolatos információk nyomtatására szolgál. Bemutató oldal nyomtatására szolgál. Feladatok fájllistájának nyomtatására szolgál. PostScript betűtípusminták listájának nyomtatására szolgál. PCL betűtípusminták listájának nyomtatására szolgál. A statisztikai napló összesítésének nyomtatására szolgál. Hibanapló nyomtatására szolgál. A színprofilok listájának nyomtatására szolgál. Bizt.fel.nyomt. (Csak ha SD-kártya van a készülékbe helyezve) Menüpont Leírás Titkosított feladat Jelszó beírás Adja meg a jelszót a titkosított hitelesített nyomtatási feladat elvégzéséhez. Titkosított feladat SD-memóriakártyán tárolt titkosított hitelesített nyomtatási feladat (titkosított feladat) nyomtatására szolgál. Tárolt feladat Jelszó beírás Adja meg a jelszót a hitelesített nyomtatási feladat elvégzéséhez. Tárolt feladat SD-memóriakártyán tárolt hitelesített nyomtatási feladat (biztonságos feladat) nyomtatására szolgál

83 A készülékbeállítások módosítása Menük A gyári alapbeállítások a készülék használati térségétől függően változnak. Tálca konfiguráció Menüpont Többc. adagoló konfig Papírméret X Dimenzió Y Dimenzió Gyári alapbeállítás A4 [LEF] vagy Letter(LEF) 210 milliméter vagy 8,5 hüvelyk 297 milliméter vagy 11 hüvelyk Leírás A többfunkciós tálca papírméretének kiválasztására szolgál. Egyedi papírméret szélességének beállítására szolgál a többfunkciós tálcához. Egyedi papírméret hosszúságának beállítására szolgál a többfunkciós tálcához. Hordozó típus Sima A többfunkciós tálca papírtípusának kiválasztására szolgál. Hordozó súlya Könnyü A többfunkciós tálca papírtömegének kiválasztására szolgál. Tálca használat Ne használja A többfunkciós tálca használatát határozza meg. 1.Tálca konfig. Papírméret Kazetta méret Az 1. tálca papírméretének beállítására szolgál. X Dimenzió Y Dimenzió 210 milliméter vagy 8,5 hüvelyk 297 milliméter vagy 11 hüvelyk Egyedi papírméret szélességének beállítására szolgál az 1. tálcához. Egyedi papírméret hosszúságának beállítására szolgál az 1. tálcához. Hordozó típus Sima Az 1. tálca papírtípusának beállítására szolgál. Hordozó súlya Könnyü Az 1. tálca papírtömegének beállítására szolgál. Legal Papír Legal14 Legal papírméretet állít be az 1. tálcához. Egyéb méret 16K(184x260mm) [SEF] Más szabványos papírméretet állít be az 1. tálcához. 2.Tálca konfig Papírméret Kazetta méret A 2. tálca papírméretének beállítására szolgál. * Akkor jelenik meg, ha a nyomtatóban van kiegészítő tálca. X Dimenzió Y Dimenzió 210 milliméter vagy 8,5 hüvelyk 297 milliméter vagy 11 hüvelyk Egyedi papírméret szélességének beállítására szolgál a 2. tálcához. Egyedi papírméret hosszúságának beállítására szolgál a 2. tálcához. Hordozó típus Sima A 2. tálca papírtípusának beállítására szolgál. Hordozó súlya Könnyü A 2. tálca papírtömegének beállítására szolgál. Legal Papír Legal14 Legal papírméretet állít be a 2. tálcához. Egyéb méret 16K(184x260mm) Más szabványos papírméretet állít be a 2. tálcához. [SEF] 3.Tálca konfig Papírméret Kazetta méret A 3. tálca papírméretének beállítására szolgál. X Dimenzió 210 milliméter Egyedi papírméret szélességének beállítására * Akkor vagy szolgál a 3. tálcához. jelenik 8,5 hüvelyk meg, ha a Y Dimenzió 297 milliméter Egyedi papírméret hosszúságának beállítására nyomtatóban vagy szolgál a 3. tálcához. van 11 hüvelyk kiegészítő tálca. Hordozó típus Sima A 3. tálca papírtípusának beállítására szolgál. Hordozó súlya Könnyü A 3. tálca papírtömegének beállítására szolgál. Legal Papír Legal14 Legal papírméretet állít be a 3. tálcához. Egyéb méret 16K(184x260mm) [SEF] Más szabványos papírméretet állít be a 3. tálcához Nyomtatóbeállítások módosítása

84 A készülékbeállítások módosítása 3 3. Nyomtatóbeállítások módosítása Tálca konfiguráció Menüpont 4.Tálca konfig * Akkor jelenik meg, ha a nyomtatóban van kiegészítő tálca. Gyári alapbeállítás Leírás Papírméret Kazetta méret A 4. tálca papírméretének beállítására szolgál. X Dimenzió Y Dimenzió 210 milliméter vagy 8,5 hüvelyk 297 milliméter vagy 11 hüvelyk Egyedi papírméret szélességének beállítására szolgál a 4. tálcához. Egyedi papírméret hosszúságának beállítására szolgál a 4. tálcához. Hordozó típus Sima A 4. tálca papírtípusának beállítására szolgál. Hordozó súlya Könnyü A 4. tálca papírtömegének beállítására szolgál. Legal Papír Legal14 Legal papírméretet állít be a 4. tálcához. Egyéb méret 16K(184x260mm) [SEF] Más szabványos papírméretet állít be a 4. tálcához. Papír adagolás 1.Tálca Papírtálca kiválasztására szolgál. Automatikus tálcaváltás Be Az automatikus tálcaváltás funkció engedélyezésének beállítására szolgál. Tray Sequence Le Az automatikus tálcaválasztás és az automatikus tálcaváltás funkció tálcaprioritási sorrendjének beállítására szolgál. Mértékegység milliméter Az egyedi papírméretnél használt mértékegység meghatározására szolgál. Duplex utolsó oldal Üres oldal kihagyása Az [Üres oldal kihagyása] lehetőség választása a nyomtató a páratlan oldalszámú kétoldalas nyomtatási feladat utolsó oldalát egyoldalasként nyomtatja. A [Nyomtatás mindig] lehetőség választása a nyomtató mindig kétoldalas nyomtatási módban működik, amennyiben a kétoldalas mód van kiválasztva. Lehetséges, hogy egyes alkalmazások nem működnek megfelelően

85 A készülékbeállítások módosítása Rendszer beállítás Menüpont Gyári alapbeállítás Leírás Power Save time 1 perc Annak meghatározására szolgál, hogy a nyomtató hány percet várjon mielőtt energiatakarékos módba lép. Alvás idő 15 perc Annak meghatározására szolgál, hogy a nyomtató mennyi idő után váltson át energiatakarékos módból alvó módba. Auto kikapcs. ideje 4 óra Annak meghatározására szolgál, hogy a nyomtató mennyi idő után váltson át készenléti módból kikapcsolt állapotba. Törölhetö figyelm. ONLINE A törölhető figyelmeztetések törlésének időzítésére szolgál. Automatikusan folytat Ki Annak meghatározására szolgál, hogy visszaálljon-e automatikusan a nyomtató memóriatúlcsordulás vagy tálcakérés. Kézi idötúllépés 60 másodperc Annak meghatározására szolgál, hogy hány másodpercet várjon a nyomtató a papíradagolásra a manuális papírtálca használatakor. Várakozási idötúllépés 40 másodperc Annak meghatározására szolgál, hogy hány másodpercet várjon a nyomtató, mielőtt kinyomtatja a feladatot az adatfolyam leállását követően. Alacsony festék Folytat Annak meghatározására szolgál, hogy folytatódjon-e a nyomtatás, ha kevés festékre figyelmeztető hibaüzenet jelenik meg. Gyürödés után helyreáll Be Annak meghatározására szolgál, hogy a papírelakadás megszüntetését követően újranyomtassa-e a nyomtató a hiányzó oldalakat. Hibajelentés Ki Annak meghatározására szolgál, hogy belső hiba kinyomtassa-e a nyomtató a hiba részleteit. nyomt. helyzet beál. X igazítás 0,00 milliméter Az egész oldalas nyomtatási kép helyzetének a papír mozgási irányára merőleges irányú (fekvő tájolás), 0,25 milliméteres lépésekben végzett beállítására szolgál. Y igazítás 0,00 milliméter Az egész oldalas nyomtatási kép helyzetének a papír mozgási irányával párhuzamos irányú (álló tájolás), 0,25 milliméteres lépésekben végzett beállítására szolgál. Duplex X beállít 0,00 milliméter Kétoldalas nyomtatáskor a hátoldalon lévő egész oldalas nyomtatási kép helyzetének a papír mozgási irányára merőleges irányú (fekvő tájolás), 0,25 milliméteres lépésekben végzett beállítására szolgál. Duplex Y beállít 0,00 milliméter Kétoldalas nyomtatáskor a hátoldalon lévő egész oldalas nyomtatási kép helyzetének a papír mozgási irányával párhuzamos irányú (álló tájolás), 0,25 milliméteres lépésekben végzett beállítására szolgál Nyomtatóbeállítások módosítása

86 A készülékbeállítások módosítása 3 3. Nyomtatóbeállítások módosítása Rendszer beállítás Menüpont Gyári alapbeállítás Leírás Fekete-papíron beállít 0 Finombeállítási értékek megadására szolgál olyan esetben, ha sima papírra történő fekete színű nyomtatásnál a nyomat fakó vagy porszemcsék láthatók rajta. Csökkentse az értéket, ha a nagy sűrűséggel nyomtatott részeknél porszemcsék láthatók. Ha a nyomat fakó, növelje az értéket. Színes-papíron beállít 0 Finombeállítási értékek megadására szolgál olyan esetben, ha sima papírra történő színes nyomtatásnál a nyomat fakó vagy porszemcsék láthatók rajta. Csökkentse az értéket, ha a nagy sűrűséggel nyomtatott részeknél porszemcsék láthatók. Ha a nyomat fakó, növelje az értéket. Fekete-fólián beállít 0 Finombeállítási értékek megadására szolgál olyan esetben, ha fekete OHP-nyomtatásnál a nyomat fakó vagy porszemcsék láthatók rajta. Csökkentse az értéket, ha a nagy sűrűséggel nyomtatott részeknél porszemcsék láthatók. Ha a nyomat fakó, növelje az értéket. Színes-fólián beállít 0 Finombeállítási értékek megadására szolgál olyan esetben, ha színes OHP-nyomtatásnál a nyomat fakó vagy porszemcsék láthatók rajta. Csökkentse az értéket, ha a nagy sűrűséggel nyomtatott részeknél porszemcsék láthatók. Ha a nyomat fakó, növelje az értéket. SMR beállítás 0 Kijavítja a nyomaton a hőmérséklet és a páratartalom ingadozása miatti elváltozásokat, valamint a nyomtatási sűrűség és gyakoriság miatti különbségeket. Ha egyenetlen a nyomtatási minőség, módosítsa a beállítást. BG beállítás 0 Kijavítja a nyomaton a hőmérséklet és a páratartalom ingadozása miatti elváltozásokat, valamint a nyomtatási sűrűség és gyakoriság miatti különbségeket. Ha sötét a háttér, módosítsa a beállítást. Drum Cleaning Ki Annak meghatározására szolgál, hogy a nyomaton megjelenő oldalsó fehér csíkok számának csökkentése érdekében megforgassa-e a nyomtató a fényérzékeny hengert. Tartsa szem előtt, hogy a fényérzékeny henger forgatása csökkenti annak élettartamát. Hex Dump (NULL) A gazdaszámítógépről érkezett adatok hexadecimális formátumban való kinyomtatására szolgál. A tápkapcsolók kikapcsolását követően a nyomtató hexadecimális módból normál nyomtatási módba vált

87 A készülékbeállítások módosítása Admin beállítás Admin beállítás Hálózat beállítás Menüpont Nyomtatási beállítás Gyári alapbeállítás Leírás TCP/IP Engedélyez A TCP/IP protokoll engedélyezésére szolgál. IP Változat IP v4 Az IP-verzió kiválasztására szolgál. NetBEUI: Tilt A NetBEUI hálózat engedélyezésére szolgál. NetBIOS a TCP felett Engedélyez A TCP-kapcsolaton keresztüli NetBIOS engedélyezésére szolgál. NetWare Tilt A NetWare funkció engedélyezésére szolgál. EtherTalk: Tilt Az EtherTalk funkció engedélyezésére szolgál. IP Cím beállítás Automatikus Az IP-cím beállítási módjának meghatározására szolgál. IPv4 Cím xxx.xxx.xxx.xxx Az IP-cím beállítására szolgál. Alhál. maszk xxx.xxx.xxx.xxx Az alhálózati maszk beállítására szolgál. Átjáró cím xxx.xxx.xxx.xxx Az átjáró (alapértelmezett útválasztó) címének meghatározására szolgál. Web Engedélyez A webfunkció engedélyezésére szolgál. Telnet Tilt A Telnet funkció engedélyezésére szolgál. FTP Tilt Az FTP engedélyezésére szolgál. IPSec Tilt Csak akkor jelenik meg, ha az [IPSec] engedélyezve van, és akkor is csak a letiltási lehetőség választható. SNMP Engedélyez Az SNMP engedélyezésére szolgál. Hálózati skála Normál A [Normál] beállítás választása a nyomtató még akkor is hatékonyan működik, ha hurokmentes protokollt használó hubhoz csatlakozik. Ha azonban a nyomtató két vagy három számítógépből álló kisméretű LAN hálózathoz csatlakozik, a nyomtató indulása hosszabb időt vesz igénybe. HUB Link beállítás Auto felismerés A hubhoz való csatlakozási módszer meghatározására szolgál. TCP ACK Típus1 A TCP-nyugta típusának beállítására szolgál. Gyári alapbeállítás? (NULL) A hálózati beállítás menüjének alaphelyzetbe állítására szolgál. Személyiség Automatikus A nyomtató nyelvének beállítására szolgál. Példányszám 1 A példányszám meghatározására szolgál. Duplex Be Kétoldalas nyomtatás beállítására szolgál. Kötés Hosszú él A kötés helyének meghatározására szolgál kétoldalas nyomtatásnál. Hordozó ellenörzés Engedélyez Annak meghatározására szolgál, hogy ellenőrizze-e a rendszer azt, hogy a tálcához beállított papírméret és a dokumentum oldalmérete egyezik-e Nyomtatóbeállítások módosítása

88 A készülékbeállítások módosítása 3 3. Nyomtatóbeállítások módosítása Admin beállítás Menüpont Nyomtatási beállítás Gyári alapbeállítás Leírás Felbontás 600dpi A felbontás meghatározására szolgál. Festéktakarékosság Festéktakarék. szintje Ki A festéktakarékosság szintjének beállítására szolgál. A [Ki] beállítással kikapcsolható a festéktakarékos mód. Az [Alacsony] értéknél a festék 15%- át, a [Közepes] beállításnál 35%-át, míg a [Magas] értéknél a festék 50%-át takarítja meg a nyomtató. Színes Összes Annak meghatározására szolgál, hogy a nyomtató alkalmazza-e a festéktakarékos módot a 100%-os fekete területeken. Mono-nyomt.mód Automatikus Fekete-fehér oldalak nyomtatási módjának beállítására szolgál. Alap tájolás Álló A nyomat tájolásának beállítására szolgál. PS-adatoknál nem használható. Nyomtatvány hossz 64sor A szövegsorok oldalankénti számának meghatározására szolgál. Méret szerk. Kazetta méret Annak meghatározására szolgál, hogy mekkora az oldal nyomtatható területe, amennyiben a számítógéptől nem érkezik a papír szerkesztési méretére vonatkozó parancs. X Dimenzió Y Dimenzió 210 milliméter vagy 8,5 hüvelyk 297 milliméter vagy 11 hüvelyk Az egyedi méretű papír alapértelmezett szélességének beállítására szolgál. Az egyedi méretű papír alapértelmezett hosszának beállítására szolgál. PS Beállítás Hálózati protokoll RAW A PS adatátviteli protokolljának beállítására szolgál JCI-NIC csatlakozóhoz. USB protokoll RAW A PS adatátviteli protokolljának beállítására szolgál USB-csatlakozóhoz. PCL Beállítás Font forrás Tárolt2 Az alapértelmezett PCL betűtípus helyének meghatározására szolgál. Fontszám C1 A PCL betűtípus számának beállítására szolgál. Font magasság 12,00 pont Az alapértelmezett PCL betűtípus magasságának beállítására szolgál. A magasságot a nyomtató két tizedesjegyig (0,25 pontos lépésközzel) jeleníti meg. Szimb. készlet PC-8 PCL szimbólumkészlet kiválasztására szolgál. A4 Nyomt. szélesség 78 oszlop A4 méretű lapok PCL-hez szükséges automatikus soremelésénél alkalmazott hasábszám meghatározására szolgál. A hasábszám függ a 10CPI betűköz és kikapcsolt automatikus CR/LF mód beállításától. Fehér lapdobás Ki Annak meghatározására szolgál, hogy a nyomtató kiadjon-e egy üres oldalt, ha a PCL (0CH) gyors léptetés parancsot kap. CR Funkció CR Annak meghatározására szolgál, hogyan viselkedjen a nyomtató, ha CR-kód érkezik a PCL programba. LF Funkció LF Annak meghatározására szolgál, hogyan viselkedjen a nyomtató, ha LF-kód érkezik a PCL programba.

89 A készülékbeállítások módosítása Admin beállítás Menüpont Gyári alapbeállítás Leírás PCL Beállítás Nyomtatási margó Normál Az oldal nem nyomtatható területének beállítására szolgál. Valódi fekete Ki PCL: Annak meghatározására szolgál, hogy a nyomtatás során a kép 100%- ban fekete részeinek nyomtatásához a készülék kevert fekete színt (cián, magenta, sárga és fekete festéket keverve) vagy valódi fekete színt (csak a fekete festéket felhasználva) alkalmazzon-e. Toll szélesség igazítás Be Vékony vonalak vastagságának beállítására szolgál, így a vonalak láthatóvá válnak. Tálca azon. szám. 2. tálca 5 A 2. tálcának a PCL5-emulációban papíradagolási célhelyparancshoz (ESC&l#H) használt számának beállítására szolgál. Ez a menü csak akkor jelenik meg, ha a 2. tálca benne van a nyomtatóban. 3. tálca 20 A 3. tálcának a PCL5-emulációban papíradagolási célhelyparancshoz (ESC&l#H) használt számának beállítására szolgál. Ez a menü csak akkor jelenik meg, ha a 3. tálca benne van a nyomtatóban. 4. tálca 21 A 4. tálcának a PCL5-emulációban papíradagolási célhelyparancshoz (ESC&l#H) használt számának beállítására szolgál. Ez a menü csak akkor jelenik meg, ha a 4. tálca benne van a nyomtatóban. Többfunkciós tálcák 4 A többfunkciós tálcának a PCL5- emulációban papíradagolási célhelyparancshoz (ESC&l#H) használt számának beállítására szolgál. XPS beállítás Digit. Aláírás Ki A DigitalSignature funkció beállítására szolgál. DiscardControl Automatikus A DiscardControl funkció beállítására szolgál. MC mód Be A MarkupCompatibility funkció beállítására szolgál. Unzip mód Sebesség XPS-fájlok kibontási eljárásának meghatározására szolgál. Fehér lapdobás Ki Annak meghatározására szolgál, hogy a nyomtató kiadjon-e egy üres oldalt XPS Nyomtatóbeállítások módosítása

90 A készülékbeállítások módosítása 3 3. Nyomtatóbeállítások módosítása Admin beállítás IBM PPR Beállítás EPSON FX Beáll. Menüpont Gyári alapbeállítás Leírás Karakter sürüség 10 CPI Megadja a karakterosztóközt az IBM PPR emulációhoz. Font tömörítés 12CPI - 20CPI Megadja a 12CPI-s osztóközt a tömörített módhoz. Karakterkészlet SET-2 Beállítja a karakterkészletet. Szimb. készlet IBM-437 Beállítja a szimbólumkészletet. Letter O Stílus Tilt Megadja a stílust, amely helyettesíti φ (9B)-t és (9D)-t a következőkkel: φ (ou) és Φ (zero). Zéró karakter Normál Megadja a 0 (zero) karakter stílusát. Vonal sürüség 6 LPI Megadja a vonaltávolságot. Fehér lapdobás Ki Beállítja az üres oldal kiadását/ benntartását. Csak a simplex beállítása érhető el. CR Funkció CR Beállítja a teljesítményt, miután a CRkód megérkezett. LF Funkció LF Beállítja a teljesítményt, miután az LFkód megérkezett. Vonalhossz 80 oszlop Megadja a vonalra eső karakterek számát. Nyomtatvány hossz 210mm Megadja a papír hosszúságát. vagy 11 hüvelyk TOF pozíció 0,0 hüvelyk Beállítja a papír felső élétől számított helyzetet. Bal margó 0,0 hüvelyk Beállítja a vízszintes nyomtatási kezdőpozíció jobbra tolásának értékét. Letter mérethez Engedélyez vagy Tilt Beállítja azt a nyomtatási módot, amely beilleszti a 11 hüvelyknek (66 vonalnak) megfelelő nyomtatási információt a LETTER-méretű nyomtatási területre. Szöveg magasság Ugyanaz Beállítja a karaktermagasságot. Folyamatos papír mód Ki Fekvőre állítja az A3-as nyomtató által támogatott papírszerkesztés irányát. Karakter sürüség 10 CPI Megadja a karakterosztóközt. Karakterkészlet SET-2 Megadja a karakterkészletet. Szimb. készlet IBM-437 Megadja a szimbólumkészletet. Letter O Stílus Tilt Megadja a stílust, amely helyettesíti φ (9B)-t és (9D)-t a következőkkel: φ (ou) és Φ (zero). Zéró karakter Normál Megadja a 0 (zero) karakter stílusát. Vonal sürüség 6 LPI Megadja a vonaltávolságot. Fehér lapdobás Ki Beállítja az üres oldal kiadását/ benntartását. Csak a simplex beállítása érhető el. CR Funkció CR Beállítja a teljesítményt, miután a CRkód megérkezett. Vonalhossz 80 oszlop Megadja a vonalra eső karakterek számát. Nyomtatvány hossz 210mm Megadja a papír hosszúságát. vagy 11 hüvelyk TOF pozíció 0,0 hüvelyk Beállítja a papír felső élétől számított helyzetet. Bal margó 0,0 hüvelyk Beállítja a vízszintes nyomtatási kezdőpozíció jobbra tolásának értékét

91 A készülékbeállítások módosítása Admin beállítás EPSON FX Beáll. Menüpont Letter mérethez Gyári alapbeállítás Engedélyez vagy Tilt Leírás Beállítja azt a nyomtatási módot, amely beilleszti a 11 hüvelyknek (66 vonalnak) megfelelő nyomtatási információt a Letter-méretű nyomtatási területre. Szöveg magasság Ugyanaz Beállítja a karaktermagasságot. Folyamatos papír mód Ki Fekvőre állítja az A3-as nyomtató által támogatott papírszerkesztés irányát. Színbeáll. Tinta szimuláció Ki A beépített, egyedi folyamatszimulációs motor segítségével a nyomtató képes a szabványos nyomtatási színek szimulációjára. UCR Alacsony A festékréteg-vastagság határértékének meghatározására szolgál. Ha sötét színnel való nyomtatás közben hullámosodik a papír, a [Közepes] vagy a [Magas] beállítással csökkenthető a hullámosodás mértéke. CMY 100% sürüség Tilt A CMY100% árnyalatérték 100%-os megjelenítésének engedélyezésére szolgál. CMYK Conversion Be A [Ki] lehetőség választása PostScript nyomtatás során a készülék egyszerűsíti a CMYK-adatok átalakítási folyamatát, ezzel lerövidítve a feldolgozáshoz szükséges időt. Memória beáll. Fogad puffer méret Automatikus A fogadó puffer méretének meghatározására szolgál. Eröforr.takarékos Ki Az erőforrás-takarékossági terület beállítására szolgál. Flash memória beáll. SD kártya beállítás Rendszer beállítás Inicializál (NULL) A beépített Flash memória inicializálására szolgál. Inicializál (NULL) Partíció PCL nn% 20% A partíció méretének meghatározására újraméretez Közös mm% 50% szolgál. PS ll% 30% <Alkalmaz> (NULL) Partíció formázás PCL Közeli kifogyás állapot Engedélyez Annak beállítására szolgál, hogy megjelenjen-e az LCD kijelzőn a fényérzékeny henger, a beégető egység vagy a szalagegység élettartamának végét jelző figyelmeztetés. LED élett.vége felé Engedélyez A festékkazetta, a fényérzékeny henger, a beégető egység vagy a szalagegység élettartamának végét jelző LED-jelzőfény működését vezérli. Üresjárati kijelzés Festékszint jelző A kijelzőn üresjárat során megjelenő üzenet meghatározására szolgál. Panel kontraszt 0 A kezelőpanelen lévő LCD kijelző kontrasztjának beállítására szolgál Nyomtatóbeállítások módosítása

92 A készülékbeállítások módosítása 3 3. Nyomtatóbeállítások módosítása Admin beállítás Kalibrálás Berregő beállítása Menüpont Gyári alapbeállítás Érvényt. műv. hangerő Ki Leírás Az érvénytelen műveleteket jelző hangjelzés hangerejének beállítására szolgál. Hiba hangerő Ki A hibákat jelző hangjelzés hangerejének beállítására szolgál. Áram beállítás Áramtakarékos Engedélyez Az energiatakarékos mód engedélyezésére szolgál. Alvás Engedélyez Az alvó mód engedélyezésére szolgál. Auto kikapcs. Auto. konfig. Az automatikus kikapcsolás funkció beállítására szolgál. Jelszó váltás Új jelszó (NULL) Az [Admin beállítás] és a [Boot Menü] menübe való belépéshez szükséges új jelszó megadására szolgál. Jelszó igazolás (NULL) A megerősítéshez adja meg az [Új jelszó] mezőben megadott új jelszót. Adja meg a 6 12 alfanumerikus (kisbetűs) karakterből álló jelszót. Beállítások Beállítások újraindítása (NULL) A felhasználói menübeállítások inicializálásához alaphelyzetbe állítja a vezérlőegység EEPROM-ját. Beállítások mentése (NULL) A menü aktuális beállításainak mentésére szolgál. Beállítások visszaáll. (NULL) A tárolt menübeállítások visszaállítására szolgál. Menüpont Gyári alapbeállítás Kalibrálás Automata sürüség mód Be Sürüség állítás (NULL) Regisztráció állítás (NULL) Beállító minta nyomt. (NULL) Cián finombeáll. Magenta finombeáll. Leírás Világos 0 A cián szín világos tónusának (világos árnyalatának) beállítására szolgál. A tónus pozitív irányban erősödik, negatív irányban gyengül. Középtónus 0 A cián szín középtónusának beállítására szolgál. A tónus pozitív irányban erősödik, negatív irányban gyengül. Sötét 0 A cián szín sötét tónusának (sötét árnyalatának) beállítására szolgál. A tónus pozitív irányban erősödik, negatív irányban gyengül. Világos 0 A magenta szín világos tónusának (világos árnyalatának) beállítására szolgál. A tónus pozitív irányban erősödik, negatív irányban gyengül. Középtónus 0 A magenta szín középtónusának beállítására szolgál. A tónus pozitív irányban erősödik, negatív irányban gyengül. Sötét 0 A magenta szín sötét tónusának (sötét árnyalatának) beállítására szolgál. A tónus pozitív irányban erősödik, negatív irányban gyengül

93 A készülékbeállítások módosítása Kalibrálás Menüpont Sárga finombeáll. Fekete finombeáll. Gyári alapbeállítás Leírás Világos 0 A sárga szín világos tónusának (világos árnyalatának) beállítására szolgál. A tónus pozitív irányban erősödik, negatív irányban gyengül. Középtónus 0 A sárga szín középtónusának beállítására szolgál. A tónus pozitív irányban erősödik, negatív irányban gyengül. Sötét 0 A sárga szín sötét tónusának (sötét árnyalatának) beállítására szolgál. A tónus pozitív irányban erősödik, negatív irányban gyengül. Világos 0 A fekete szín világos tónusának (világos árnyalatának) beállítására szolgál. A tónus pozitív irányban erősödik, negatív irányban gyengül. Középtónus 0 A fekete szín középtónusának beállítására szolgál. A tónus pozitív irányban erősödik, negatív irányban gyengül. Sötét 0 A fekete szín sötét tónusának (sötét árnyalatának) beállítására szolgál. A tónus pozitív irányban erősödik, negatív irányban gyengül. Cyan sötétség 0 Magenta sötétség 0 Yellow sötétség 0 Black sötétség Nyomtatóbeállítások módosítása Boot menü Menüpont Gyári alapbeállítás Leírás Boot Menu USB Setup USB Enable Az USB I/F funkció engedélyezésére szolgál. Speed 480Mbps Az USB I/F funkció maximális adatátviteli sebességének beállítására szolgál. Soft Reset Disable A szoftveres újraindítás parancs engedélyezésére szolgál. Offline Receive Disable Annak meghatározására szolgál, hogy meghibásodás engedélyezve legyen-e az adatok fogadható állapotát az I/F-jel változatlanul hagyása mellett fenntartó funkció. Serial Number Enable Az USB-sorozatszám engedélyezésére szolgál. Security Setup (Ha SD memóriakártya van behelyezve) Job Limitation Off A korlátozott feladat mód beállítására szolgál. A [Titkosított feladat] funkció beállítása csak megadott adatok nyomtathatók ki (csak titkosított hitelesített nyomtatási feladat adható meg). Make Secure SD Card Make Normal SD Card Reset Cipher Key (NULL) (NULL) (NULL) Az SD-memóriakártyán tárolt adatok titkosításának engedélyezésére szolgál. Az SD-memóriakártyán tárolt adatok titkosításának letiltására szolgál. A titkosított SD-memóriakártyán használt rejtjelezési kulcs alaphelyzetbe állítására szolgál. A művelet befejezését követően az SDmemóriakártyán tárolt adatok egyáltalán nem állíthatók vissza

94 A készülékbeállítások módosítása 3 3. Nyomtatóbeállítások módosítása Menüpont Boot Menu Storage Setup Language Setup System Setup Check File System Check All Sectors Enable SD Card Yes Gyári alapbeállítás (NULL) (NULL) Leírás Megszünteti a ténylegesen elérhető és a kijelzőn látható memóriaméret közötti eltérést, valamint elvégzi a fájlrendszer adminisztrációs adatainak (FAT-rendszer) helyreállítását. A program valamennyi fájlrendszeren elvégzi ezt a műveletet. (Ha SD memóriakártya van behelyezve) Végrehajtja az SD-memóriakártya hibás szektoradatainak helyreállítását, valamint megszünteti a ténylegesen elérhető és a kijelzőn látható memóriaméret közötti eltérést. (Ha SD memóriakártya van behelyezve) Ha a nyomtató sérült SD-memóriakártya miatt nem tud bekapcsolni, a [Nem] lehetőséget választva bekapcsolható a nyomtató, mintha nem lenne benne memóriakártya, annak ellenére, hogy valójában van benne SD-memóriakártya. (Ha SD memóriakártya van behelyezve) Erase SD Card (NULL) Ez az elem csak akkor jelenik meg, ha a nyomtatóban van SD-memóriakártya. Ez a funkció az SD-memóriakártyán tárolt összes adatot törli. (Ha SD memóriakártya van behelyezve) Enable Initialization Language Initialize High Humid Mode Moisture Control Narrow Paper Speed Slow Print Mode Warmup Control No (NULL) Off Off Slow Off Off Az összes olyan változtatást letiltja, amely a tárolóeszköz (SD-memóriakártya, Flash memória) inicializálásával jár. A Flash memóriába töltött üzenetfájl inicializálására szolgál. A hullámosodást csökkentő mód be- és kikapcsolására szolgál. A kondenzációvezérlés engedélyezésére szolgál. A keskeny papír nyomtatási sebességének beállítására szolgál. Be-/kikapcsolja a lassú nyomtatás üzemmódot. Beállítja a bemelegedés módját. Menu Lockout Off A menüzárolási funkció be- és kikapcsolására szolgál. Nyomtatási statisztika Print Statistics Menüpont Gyári alapbeállítás Leírás Usage Report Enable A használati jelentés engedélyezésére szolgál. Supplies Report Disable Annak meghatározására szolgál, hogy megjelenítse-e a nyomtató a kellékcserék számát. Reset Main Counter (NULL) A központi számláló alaphelyzetbe állítására szolgál. Reset Supplies Counter (NULL) A kellékcsere-számláló alaphelyzetbe állítására szolgál. Change Password New Password (NULL) A [Nyomtatási statisztika] menübe való belépés új jelszójának megadására szolgál. Verify Password (NULL) A megerősítéshez adja meg az [Új jelszó] mezőben megadott új jelszót

95 4. Segédprogramok használata Ez a fejezet a nyomtató használatához hasznos szoftverfunkciókat ismerteti. A segédprogramok áttekintése A következő felsorolás a nyomtatóval használható segédprogramokat tartalmazza. A segédprogramok használatáról részletesen a vonatkozó szakaszokban olvashat. Windows és Mac OS X operációs rendszeren egyaránt használható segédprogramok Segédprogram Rendeltetési kör Részletek Color Correct Utility Nyomtatás A színillesztés beállítására szolgál. Segítségével beállítható a paletta színkimenetének tónusa. A színkimenet színezetének és globális árnyékoltságának módosítására is alkalmas. PS Gamma Adjuster Nyomtatás A képek színsűrűségét a CMYK-színek és az egyes színek félárnyék-sűrűségének beállításával módosíthatja. Network Card Setup A kijelző/kezelőpanel nyelvének beállítására szolgáló segédprogram Rendszerkövetelmények Nyomtatóbeállítások Nyomtatóbeállítások A hálózat beállításainak meghatározását teszi lehetővé. A kezelőpanel és a menü nyelvének módosítását teszi lehetővé. Windows 7/ Windows Vista/ Windows Server 2008 R2/ Windows Server 2008/ Windows XP/ Windows Server 2003/ Windows 2000 Mac OS X Lásd: 67. oldal 76. oldal 106. oldal 115. oldal 105. oldal 114. oldal 4 4. Segédprogramok használata

96 A segédprogramok áttekintése Windows operációs rendszerhez való segédprogramok 4 4. Segédprogramok használata Segédprogram Konfigurációs eszköz Rendeltetési kör Rendszerkövetelmények Nyomtatóbeállítások Részletek A nyomtató SDmemóriakártyájára menti az ICC-profilt vagy a nyomtató hálózati beállításait, valamint kezeli a profilt és a beállításokat. A mentett ICC-profil használható a színillesztési funkcióhoz a nyomtató-illesztőprogram [Profi színkezelés] módjában. Lehetőség van az űrlapadatok mentésére, törlésére, továbbá a tárolt feladatok kezelésére is. Color Swatch Utility Nyomtatás Színpalettát nyomtat. A segédprogrammal ellenőrizheti a nyomtatott színeket. A rendszer a nyomtató-illesztőprogram telepítésekor automatikusan telepíti a segédprogramot. PDF Print Direct Nyomtatás Az alkalmazás indítása nélkül képes kinyomtatni a PDFfájlokat. OKI LPR segédprogram Nyomtatás Hálózati kapcsolaton keresztül nyomtathat dokumentumokat, kezelhet nyomtatási feladatokat és ellenőrizheti a nyomtató állapotát. Ha a nyomtató IPcíme megváltozik, a rendszer automatikusan módosítja a beállítást. Network Extension A nyomtató kezelését teszi lehetővé A nyomtatóillesztőprogramból ellenőrizheti a nyomtatóbeállításokat és módosíthatja is a beállításokat. A rendszer a nyomtató-illesztőprogram hálózati kapcsolaton keresztüli telepítésekor automatikusan telepíti a segédprogramot. Windows 7/ Windows Vista/ Windows Server 2008 R2/ Windows Server 2008/ Windows XP/ Windows Server 2003/ Windows 2000 Lásd: 101. oldal Windows 2000 operációs rendszeren a következő összetevőknek kell telepítve lenniük: 4-es szervizcsomag Internet Explorer 5.5 (1-es szervizcsomaggal) vagy újabb verzió KB ( support.microsoft.com/?kbid=891861) Windows 7/ 58. oldal Windows Vista/ Windows Server 2008 R2/ Windows Server 2008/ Windows XP/ Windows Server 2003/ Windows oldal Windows 7/ Windows Vista/ Windows Server 2008 R2/ Windows Server 2008/ Windows XP/ Windows Server 2003/ Windows 2000 Windows 7/ Windows Vista/ Windows Server 2008 R2/ Windows Server 2008/ Windows XP/ Windows Server 2003/ Windows 2000 TCP/IP-kapcsolattal működő számítógép oldal 111. oldal

97 A segédprogramok telepítése A segédprogramok telepítése Ha Windows operációs rendszeren kíván segédprogramot használni, kövesse az alább ismertetett eljárást. Mac OS X operációs rendszeren egyszerű áthúzással másolja az alkalmazást a tetszőleges helyre. Az alkalmazást a szoftvert tartalmazó DVD-ROM-lemezről közvetlenül is futtathatja. Windows operációs rendszer 1 Tegye be a szoftvert tartalmazó DVD- ROM-lemezt a számítógépbe. 2 Kattintson a [Setup.exe futtatása] Ha megjelenik a [Felhasználói fiókok felügyelete] párbeszédpanel, kattintson az [Igen] 3 Válassza ki a nyelvet, majd kattintson a [Következő] 4 Válassza ki az eszközt, majd kattintson a [Következő] 5 Olvassa el a felhasználói licencszerződést, majd válassza az [Elfogadom] lehetőséget Segédprogramok használata 6 Olvassa el a [Environmental advice for Users] tájékoztatót, majd kattintson a [Következő] 7 Válassza ki a telepíteni kívánt segédprogramo(ka)t, majd a csoportos telepítéshez kattintson a megfelelő gombra. 8 Kattintson a [Befejezés] Mac OS X operációs rendszer 1 Tegye be a szoftvert tartalmazó DVD- ROM-lemezt a számítógépbe. 2 Kattintson kétszer az [OKI] > [Segédprogramok] mappára. 3 A telepíteni kívánt fájlt tartalmazó mappát áthúzással másolja a kívánt mappába. Az indításhoz a mappában kattintson kétszer a segédprogram ikonjára

98 Windows és Mac OS X operációs rendszeren egyaránt használható segédprogramok Windows és Mac OS X operációs rendszeren egyaránt használható segédprogramok Ez a szakasz a Windows és a Mac OS X operációs rendszeren egyaránt használható weboldalakat ismerteti. Weboldalak használata során a következő feltételeknek kell teljesülniük. Engedélyezni kell a TCP/IP-kapcsolatot. A következő böngészők közül egynek telepítve kell lennie: Microsoft Internet Explorer 6.0 vagy újabb verzió, Safari 3.0 vagy újabb verzió, vagy Firefox 3.0 vagy újabb verzió Segédprogramok használata Vagy állítsa közepes szintre a weboldal biztonsági szintjét, vagy engedélyezze a cookie-k használatát. Az [Admin beállítás] menü eléréséhez rendszergazdai jelszó szükséges. Az alapértelmezett jelszó aaaaaa. Weboldal A weboldalról a következő műveleteket végezheti el: nyomtatóállapot megjelenítése; profilok létrehozása; tálca-, hálózati, alapértelmezett funkció- és nyomtatóbeállítások megadása; feladatlista megjelenítése; PDF nyomtatása nyomtató-illesztőprogram nélkül; automatikus kiadási- és átviteliadat-mentési funkciók beállítása; gyakran látogatott weboldalakra mutató hivatkozás. A nyomtatóbeállítások weboldalon való módosításához rendszergazdaként kell bejelentkeznie. Hivatkozás A hálózati beállítások meghatározásának részleteiről lásd: A hálózati beállítások módosítása a weboldalról, 149. o. 2 A címsorba írja be a (nyomtató IP-címe) karaktersort, majd nyomja le az <Enter> billentyűt. Hivatkozás A nyomtató IP-címével kapcsolatban tekintse meg a Felhasználói kézikönyv (Beállítás) című dokumentumot. Bejelentkezés rendszergazdaként Rendszergazdai jogosultsággal kell rendelkeznie. A nyomtató alapértelmezett rendszergazdai jelszója aaaaaa. 1 A főoldalon kattintson a [Administrator Login] A nyomtató weboldalának megjelenítése 1 Indítsa el a webböngészőt

99 Windows és Mac OS X operációs rendszeren egyaránt használható segédprogramok 2 A [Username] mezőbe írja be a root kifejezést, a [Password] mezőben adja meg a rendszergazdai jelszót, majd kattintson az [OK] Mac OS X operációs rendszeren a [Név] mezőbe írja be a root kifejezést, majd a [Password] mezőben adja meg a nyomtató rendszergazdai jelszóját, végül pedig kattintson a [Bejelentkezés] 3 Kattintson a [SKIP] Ha végzett módosításokat a képernyőn látható beállításokon, kattintson az [OK] 5 Az [Rendszergazdai jelszó ellenőrzése] mezőben adja meg újra a jelszót. A beírt jelszó nem látható. Jegyezze fel a jelszót, és tartsa biztonságos helyen. 6 Kattintson a [Küldés] A hálózati rendszer újraindul az új beállítások engedélyezéséhez. Nem kell újraindítania a nyomtatót. Amikor legközelebb rendszergazdaként jelentkezik be, használja az új jelszót. A nyomtató állapotának ellenőrzése A weboldalról ellenőrizhető a nyomtató állapota. 4 Csak a rendszergazda számára elérhető menük jelennek meg. 1 Indítsa el a webböngészőt, majd adja meg a nyomtató IP-címét. Megjelennek a nyomtató állapotára vonatkozó adatok. Rendszergazdaként való bejelentkezéskor az [Állapotablak] lehetőségre kattintva megjeleníthető a nyomtató állapotadatainak egyszerűsített nézete. A nyomtatóbeállítások módosítása A weboldalról módosíthatja a készülék beállításait. 4. Segédprogramok használata A rendszergazdai jelszó módosítása A weboldalról módosíthatja a nyomtató rendszergazdai jelszóját. A weboldalon beállított rendszergazdai jelszót a nyomtatóba a kezelőpanelen vagy a weboldalon keresztüli bejelentkezéskor használhatja. A jelszónak 6 12 karakter hosszúnak kell lennie, és egybájtos (alfanumerikus) karakterekből kell állnia. A jelszónál van különbség a kis- és a nagybetűk között. 1 Indítsa el a webböngészőt, és jelentkezzen be rendszergazdaként. 2 Válassza az [Admin beállítás] lehetőséget. 3 Válassza a [Management] > [Jelszó váltás] lehetőséget. 4 Az [Új rendszergazdai jelszó] mezőben adja meg az új jelszót. 1 Indítsa el a webböngészőt, és jelentkezzen be rendszergazdaként. 2 Módosítsa a beállításokat, majd kattintson a [Küldés] A dátum- és időbeállítás automatikus lekérése Automatikusan lekérheti valamely internetes időkiszolgáló dátum- és időbeállításait, majd megjelenítheti ezeket a nyomtatón. 1 Indítsa el a webböngészőt, és jelentkezzen be rendszergazdaként. 2 Válassza az [Admin beállítás] lehetőséget. 3 Válassza a [Hálózat beállítás] > [SNTP] lehetőséget. 4 Adja meg az időzónát. 5 Válassza az [SNTP] [Engedélyez] lehetőségét

100 Windows és Mac OS X operációs rendszeren egyaránt használható segédprogramok 6 Az [SNTP-kiszolgáló (elsődleges)] mezőben adja meg az SNTP-kiszolgáló adatait. 7 Szükség az [SNTP-kiszolgáló (másodlagos)] mezőben adjon meg másik SNTP-kiszolgálót is. 8 Kattintson a [Küldés] A hálózati rendszer újraindul az új beállítások engedélyezéséhez Segédprogramok használata

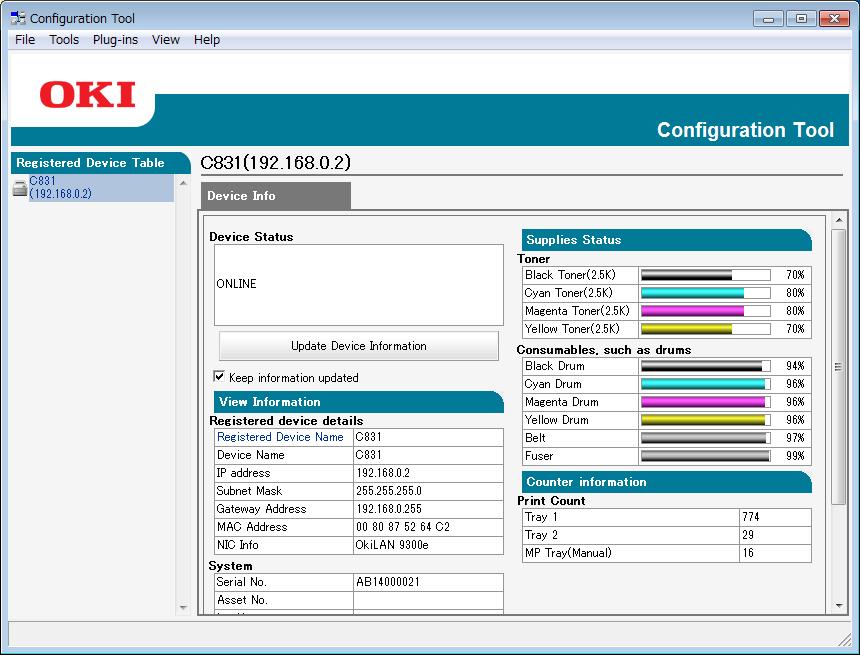

101 Windows operációs rendszerhez való segédprogramok Windows operációs rendszerhez való segédprogramok Ez a szakasz a Windows operációs rendszeren használható segédprogramokat ismerteti. Konfigurációs eszköz A Konfigurációs eszköz több egység kezelését és beállítások módosítását teszi lehetővé. A nyomtató regisztrálása A Konfigurációs eszköz használatakor vagy új nyomtató beüzemelésekor a Konfigurációs eszközben regisztrálnia (mentenie) kell a nyomtatót. 1 Válassza a [Start] > [Minden program] > [OkiData] > [Configuration Tool] > [Configuration Tool] lehetőséget. 4 A Konfigurációs eszköz funkciói a következők: készülékinformációk megjelenítése; ICC-profil mentése és kezelése; űrlapadatok mentése és törlése; tárolt feladatok kezelése; hálózati beállítások. A Konfigurációs eszköz Windows 2000 operációs rendszeren való használatához a következőknek kell telepítve lenniük: 4-es szervizcsomag Internet Explorer 5.5 (1-es szervizcsomaggal) vagy újabb verzió KB ( com/?kbid=891861) Beállítás Szükség beépülő modulokat is telepíthet. A következő 2 beépülő modul használható. Network Setting beépülő modul Storage Manager beépülő modul Később további beépülő modulokat is telepíthet. Hivatkozás A Konfigurációs eszköz telepítésével kapcsolatban lásd: A segédprogramok telepítése, 97. o. 2 Válassza az [Tools] menü [Register Device] Megjelennek a keresési eredmények. 3 Válassza ki a nyomtatót, majd kattintson a [Register] 4 A megerősítést kérő képernyőn kattintson az [Igen] Nyomtató eltávolítása Lehetősége van a regisztrált nyomtató eltávolítására. 1 A [Registered device Table] pontnál jobb egérgombbal kattintson a nyomtatóra. 2 Válassza az [Remove device] lehetőséget. 3 A megerősítést kérő képernyőn kattintson az [Igen] A nyomtató állapotának ellenőrzése Lehetősége van a nyomtató állapotának és a nyomtatóval kapcsolatos információknak az ellenőrzésére. 1 A [Registered Device Table] pontnál válassza ki a nyomtatót. 2 Válassza az [Device Info] lapot. Ha a nyomtató csatlakozik a hálózathoz, megjelenik az [Device Status] lehetőség. Ha frissíteni kívánja az információkat, kattintson az [Update Device Information] 4. Segédprogramok használata

102 Windows operációs rendszerhez való segédprogramok 4 4. Segédprogramok használata Network Setting beépülő modul A hálózat beállítását a Konfigurációs eszközzel végezheti. A beállítás előtt telepítenie kell a Network Setting beépülő modult. Hivatkozás A Konfigurációs eszköz telepítésével kapcsolatban lásd: A segédprogramok telepítése, 97. o. Ikonok Az alábbiakban az egyes ikonok jelentése olvasható. Ikon Részletek A nyomtató újbóli keresése. A nyomtató keresési feltételeinek módosítása. A nyomtató IP-címének módosítása. A nyomtató újraindítása. A hálózati jelszó módosítása. A nyomtató weboldalának megjelenítése. A készülék keresése a hálózaton A nyomtató keresésére szolgál. 1 Válassza a [Plug-ins] menü [Network Setting] 2 Válassza az [Eszközök keresése] lehetőséget. Megjelennek a keresési eredmények. IP-cím módosítása A nyomtató IP-címének módosítására szolgál. 1 Válassza ki a nyomtatót az eszközlistáról. 2 Kattintson a [ ] ikonra. 3 Szükség szerint módosítsa a beállításokat. 4 Kattintson az [OK] 5 Adja meg a hálózati jelszót, majd kattintson az [OK] Az alapértelmezett jelszó a MAC-cím utolsó 6 alfanumerikus karaktere. 6 A nyomtató újraindításához kattintson az [OK] Storage Manager beépülő modul A Storage Manager beépülő modullal az eszközökön tárolni kívánt feladatok kezelésére, valamint a nyomtatásra használt űrlapok, betűtípusok és ICC-profilok tárolására van lehetősége. Ikonok Az alábbiakban az egyes ikonok jelentése olvasható. Ikon Részletek Új projekt létrehozására szolgál. Meglévő projekt megnyitására szolgál. A fájl felülírása és mentése az aktuálisan kiválasztott projekttel. Új név hozzárendelése az aktuálisan kiválasztott projekthez, valamint a projekt tárolása fájlban. Fájl hozzáadása a projekthez. A kiválasztott fájl törlése a projektből. A Makrófájl szűrése párbeszédpanel megjelenítése. Az aktuálisan kiválasztott projektnek az eszközre közvetlenül letölthető formátumává alakítása, majd új fájl létrehozása. A meglévő letöltött fájl küldése az eszközválasztó területen megadott eszközre. Az aktuálisan kiválasztott projekt küldése az eszközválasztó területen megadott eszközre. A projektkiválasztási ablakban megadott fájl küldése az eszközválasztó területen megadott eszközre. Feladatkezelési ablak megjelenítése az eszközválasztó területen kiválasztott eszközhöz. A rendszergazdai funkciók ablakának megjelenítése az eszközválasztó területen kiválasztott eszközhöz. ICC-profil regisztrálása Lehetőség van a nyomtatóprofilok mentésére és szerkesztésére is. A következőkben néhány funkció ismertetése következik. A profilkezelő használatakor telepítse a felhasználói beállítások beépülő modulját. Hivatkozás A beépülő modul telepítésével kapcsolatban lásd: Beállítás, 101. o

103 Windows operációs rendszerhez való segédprogramok ICC-profil regisztrálása 1 Válassza a [Plug-ins] menü [Storage Manager] 2 Kattintson a ikonra, és hozzon létre egy új projektet. 3 Kattintson a ikonra, majd a fájlkiterjesztések listájából válassza a [Színillesztési fájl (.ICC,.ICM)] lehetőséget. 4 Válassza ki a menteni kívánt profilt, majd kattintson a [Nyílt] 5 A [Profiltípus] pontnál válassza ki a menteni kívánt profiltípust. 6 Kattintson a mentett profil [Összetevő] lehetőségére; ekkor megjelenik a [Storage Manager] párbeszédpanel. 7 Adja meg, hogy milyen számmal kívánja menteni a profilt. A regisztrált számok sárga háttérrel jelennek meg. 8 Szükség a [] mezőbe írja be megjegyzéseit. 9 Kattintson az [OK] 10 Válassza ki a nyomtatót az eszközlistáról. 11 Kattintson a ikonra, majd küldje a mentett profilt a nyomtatóra. 12 Ellenőrizze, hogy megjelenik-e a művelet befejezését jelző üzenet, majd kattintson az [OK] Űrlapok mentése (űrlapréteg) A nyomtatáshoz rétegeket, például emblémákat vagy űrlapokat hozhat létre. A következőkben az űrlapok mentési folyamatát olvashatja. Hivatkozás Rétegek nyomtatásával kapcsolatban lásd: Rétegek nyomtatása, 46. o. Windows operációs rendszerhez való PS nyomtatóillesztőprogram használata rendszergazdai jogosultságok szükségesek. való XPS nyomtatóillesztőprogram nem használható. Űrlap létrehozása 1 Kattintson a [Start] lehetőségre, majd válassza az [Eszközök és nyomtatók] lehetőséget. 2 Jobb egérgombbal kattintson a Saját nyomtató ikonjára, majd a [Tulajdonságok] listából válassza ki a szükséges illesztőprogram típusát. 3 Válassza a [Portok] lapot, a [Nyomtatóport] pontnál jelölje be a [FILE:] jelölőnégyzetet, majd kattintson az [OK] 4 Hozza létre a nyomtatón menteni kívánt űrlapot. Windows operációs rendszerhez való PCL nyomtató-illesztőprogram használata a 9. lépéssel folytassa. 5 Válassza a [Fájl] menü [Nyomtatás] 6 Kattintson a [Beállítások] 7 Válassza a [Feladatbeállítások] lapot, és kattintson a [Rátétek] 8 Válassza az [Űrlap létrehozása] lehetőséget. 9 Indítson el egy nyomtatási feladatot. 10 Adja meg a fájl mentési nevét. 11 A [Portok] lapról térjen vissza a [Nyomtatóport] lehetőséghez. Űrlap mentése a nyomtatón a Storage Manager beépülő modul segítségével 1 Kattintson a [ ] ikonra. 2 Kattintson a ikonra, majd válassza ki a létrehozott űrlapot. 3 Kattintson az űrlapfájlra Segédprogramok használata

104 Windows operációs rendszerhez való segédprogramok 4 4. Segédprogramok használata 4 Adja meg az [ID] értékét, majd kattintson az [OK] A [Target Volume] és az [Path] értékét ne módosítsa. Windows operációs rendszerhez való PS nyomtatóillesztőprogram használata adja meg a [Összetevő] beállítását. 5 A Storage Manager beépülő modul ablakának alsó részén, az eszközkiválasztó területen válassza ki az eszközt. 6 Válassza a [Projects] menü [Send Project Files to Printer] 7 Kattintson a [ ] ikonra. 8 Kattintson az [OK] SD-memóriakártyán és Flash memórián lévő szabad tárhely ellenőrzése Lehetőség van az SD-memóriakártyákon és a Flash memóriákon lévő szabad tárhely ellenőrzésére. 1 A Storage Manager beépülő modul ablakának alsó részén, az eszközválasztó területen valamely eszköz nevére kattintva megnyílik a kiválasztott eszköz erőforrásablaka. 2 Az eszközzel adatátvitelt folytatva a párbeszédpanel tárhelyadatokat, partíciókat, könyvtárakat és fájlokat jelenít meg. Feleslegessé vált feladatok törlése az SD-memóriakártyáról Az SD-memóriakártya [COMMON] partíciójáról törölhetők a nyomtatási feladatok. Még a nyomtatási adatok ellenőrző nyomtatása és mentése után is, mivel a feladat a [COMMON] partíción marad; ha nem törli ezeket, kevesebb hely marad az SDkártyán. A Storage Manager beépülő modulban nincs lehetőség titkosított hitelesített nyomtatási feladatok törlésére. 1 A ikonra kattintva megnyílik a Feladatkezelés párbeszédpanel. 2 Adott felhasználó nyomtatási feladatainak megtekintéséhez adja meg a jelszót, és kattintson a [Feladatjelszó alkalmazása] Az összes nyomtatási feladat megjelenítéséhez adja meg a rendszergazdai jelszót, és kattintson a [Apply administrator password] A rendszergazdai jelszó a készülék rendszergazdai jelszója. 3 Válassza ki a törölni kívánt feladatot, és kattintson a [ ] ikonra. 4 Kattintson az [OK]

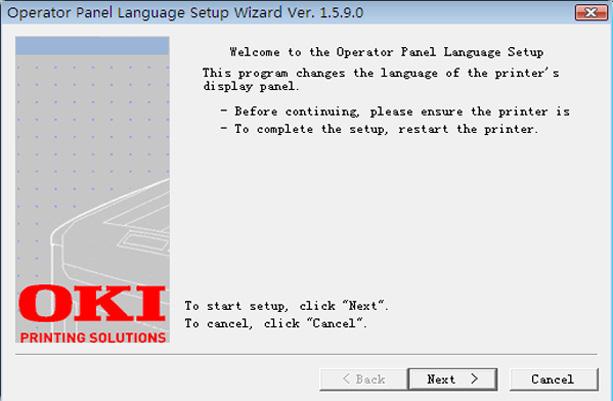

105 Windows operációs rendszerhez való segédprogramok PDF Print Direct A PDF-fájlok közvetlenül a nyomtatóra küldhetők és közvetlenül nyomtathatók. A PDF Print Direct segédprogram használata során már nem szükséges a PDF-fájlokat külön alkalmazással, például Adobe Reader programmal megnyitni. A kezelőpanel nyelvének beállítása A kezelőpanel kijelzőjének nyelve igény szerint módosítható. Hivatkozás A PDF Print Direct telepítésével kapcsolatban lásd: A segédprogramok telepítése, 97. o. PDF-fájl nyomtatása 1 Ellenőrizze, hogy szerepel-e a [Saját nyomtató (*)] ikon az [Eszközök és nyomtatók] mappában. 2 Jobb egérgombbal kattintson a nyomtatni kívánt PDF-fájlra, majd válassza a [PDF Print Direct] lehetőséget. Megjelenik egy ablak. 3 A [Select Printer] pontnál válassza ki a nyomtató-illesztőprogramot. A felhasználó-ellenőrzési funkció kiválasztott nyomtató-illesztőprogrammal való beállításakor válassza a [Nyomtatóbeállítás] menü [Felhasználói hitelesítés...] 4 Ha titkosított fájlt kíván nyomtatni, jelölje be a [Jelszó beállítása] jelölőnégyzetet, és adja meg a jelszót. Ha később is ezt a jelszót kívánja használni, kattintson a [Jelszó mentése] 5 Szükség szerint módosítsa a beállítást, és kattintson a [Nyomtatás] Ez a program használja a nyomtató-illesztőprogramot. A művelet előtt telepítse a nyomtató-illesztőprogramot a számítógépre. A beállítás menete 1 Kapcsolja be a nyomtatót. 2 Csatlakoztassa a számítógépet, és tegye be a szoftvert tartalmazó DVD-ROMlemezt. 3 Kattintson a [Setup.exe futtatása] Ha megjelenik a [Felhasználói fiókok felügyelete] párbeszédpanel, kattintson az [Igen] 4 Válassza ki a típust, majd kattintson a [Következő] 5 Olvassa el a felhasználói licencszerződést, és kattintson az [Elfogadom] 6 Olvassa el a környezetvédelemmel kapcsolatos ajánlást, és kattintson a [Következő] 7 Válassza az [Eszközkonfiguráció] lehetőséget. 8 Kattintson a [A kezelőlap nyelvének beállítása] 9 Kattintson a [Következő] 10 Válassza ki a nyomtatót, és kattintson a [Következő] 4 4. Segédprogramok használata

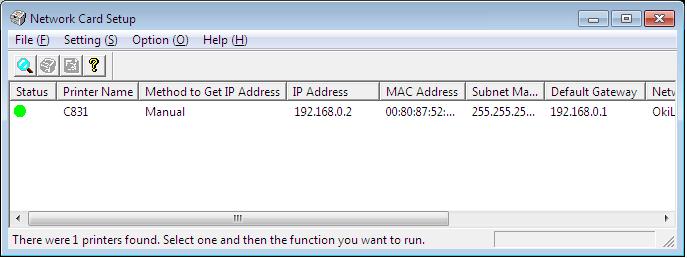

106 Windows operációs rendszerhez való segédprogramok 11 Válassza ki a nyomtató típuselnevezését, és kattintson a [Következő] 12 Válassza ki a nyelvet, és kattintson a [Következő] Network Card Setup A Network Card Setup segédprogrammal a hálózat beállítását végezheti el Segédprogramok használata 13 Kattintson a [Tesztoldal nyomtatása], majd a [Következő] 14 Ellenőrizze, hogy a 12. lépésben kiválasztott menünyelv-formátum értéke a képernyőn látható értéktartományban van-e. 15 Kattintson a [Következő] 16 Ellenőrizze a beállítani kívánt tartalmat, majd kattintson a [Beállítás] 17 Kattintson a [Befejezés] 18 Ellenőrizze, hogy a nyomtató kijelzőjén megjelenő nyelv a kívánt nyelv-e. 19 Indítsa újra nyomtatót. Ha nem jelenik meg a nyelvválasztó képernyő, hajtsa végre a következő eljárást. a b c Kattintson a [Indítás] gombra, és válassza a [Programok és fájlok keresése] lehetőséget. Írja be a D:/Utilities/PanelDwn/ oppnlngs.exe elérési utat, és nyomja meg az <Enter> billentyűt. (A példában a DVD-ROM-meghajtó betűjele a (D:)) Folytassa a 8. lépéssel. A Network Card Setup segédprogram használatához engedélyeznie kell a TCP/IPkapcsolatot. A művelet végrehajtásához rendszergazdai jogosultság szükséges. A nyomtató MAC-címének ellenőrzéséhez nyomja meg az <ENTER (BEVITEL)> gombot, majd a nyomtató kezelőpanelén válassza az [View Information] > [Hálózat] lehetőséget. A segédprogram indítása 1 Kapcsolja be a nyomtatót. 2 Kapcsolja be a számítógépet, és tegye be a szoftvert tartalmazó DVD-ROMlemezt. 3 Kattintson a [Setup.exe futtatása] Ha megjelenik a [Felhasználói fiókok felügyelete] párbeszédpanel, kattintson az [Igen] 4 Válassza ki a típust, majd kattintson a [Következő] 5 Olvassa el a felhasználói licencszerződést, és kattintson az [Elfogadom] 6 Olvassa el a környezetvédelemmel kapcsolatos ajánlást, és kattintson a [Következő] 7 Válassza az [Eszközkonfiguráció] lehetőséget. 8 Kattintson a [Network Card Setup]

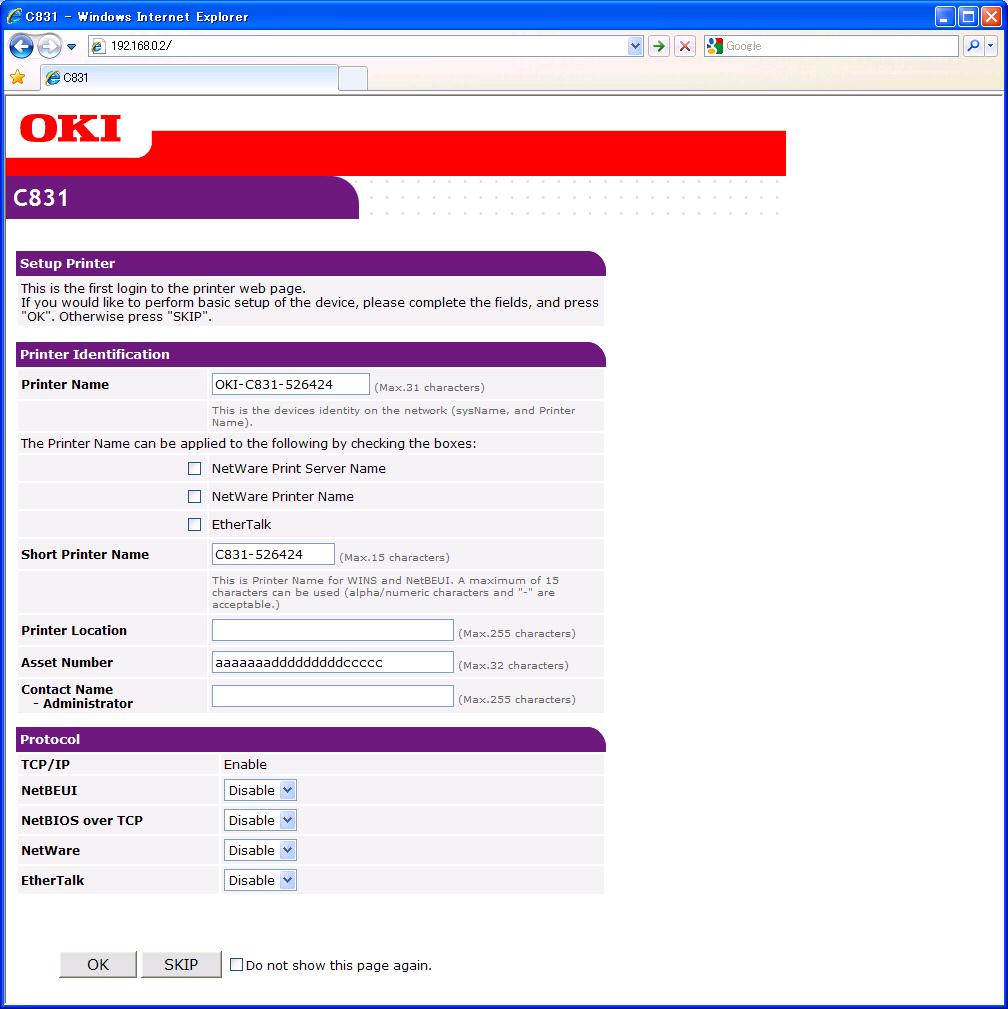

107 Windows operációs rendszerhez való segédprogramok A hálózati beállítások konfigurálása 1 Indítsa el a Network Card Setup segédprogramot. 2 Válassza ki a nyomtatót a listáról. 3 Válassza a [Beállítások] menü [Nyomtató beállítása] 4 Módosítsa a szükséges elemeket, és kattintson a [OK] 5 A [Jelszó beírás] mezőben adja meg jelszót, és kattintson az [OK] 6 A [Jelszó beírás] mezőben adja meg jelszót, és kattintson az [OK] --Az alapértelmezett jelszó az Ethernet cím utolsó 6 alfanumerikus karaktere. --A jelszónál van különbség a kis- és a nagybetűk között. 7 A megerősítést kérő ablakban kattintson az [OK] Az új beállítások a nyomtató újraindulását követően lépnek érvénybe. Újraindulás közben a nyomtató állapotjelző ikonja pirosra vált. A nyomtató hálózati kártyája újraindul, érvénybe lépnek az új beállítások, az állapotjelző ikon pedig zöld színűre vált. 4 --Az alapértelmezett jelszó az Ethernet cím utolsó 6 alfanumerikus karaktere. --A jelszónál van különbség a kis- és a nagybetűk között. 6 A megerősítést kérő ablakban kattintson az [OK] Az új beállítások a nyomtató újraindulását követően lépnek érvénybe. Újraindulás közben a nyomtató állapotjelző ikonja pirosra vált. A nyomtató újraindul, érvénybe lépnek az új beállítások, az állapotjelző ikon pedig zöld színűre vált. A webes beállítások konfigurálása A weboldalt megnyitva konfigurálhatja a nyomtató hálózati beállításait. A weboldal megnyitása 1 Indítsa el a Network Card Setup segédprogramot. 2 Válassza ki a nyomtatót a listáról. 3 Válassza a [Beállítás] menü [Weboldal megtekintése] Megnyílik a weboldal, és megjelenik a nyomtató állapotát ismertető oldal. A jelszó módosítása 1 Indítsa el a Network Card Setup segédprogramot. 4. Segédprogramok használata A webes beállítások engedélyezése 1 Indítsa el a Network Card Setup segédprogramot. 2 Válassza ki a nyomtatót a listáról. 3 Válassza a [Beállítások] menü [Nyomtatóbeállítás] 4 Válassza a [Nyomtatóbeállítások (web)] lapot. 5 Válassza a [Nyomtatóbeállítások (web) aktív] lehetőséget, és kattintson a [Beállítások] 2 Válassza ki a nyomtatót a listáról. 3 Válassza a [Beállítás] menü [Jelszó váltás] 4 Adja meg az aktuális jelszót. --Az alapértelmezett jelszó az Ethernet cím utolsó 6 alfanumerikus karaktere. --A jelszónál van különbség a kis- és a nagybetűk között. 5 Adja meg az új jelszót, majd adja meg újra a megerősítéshez. A jelszónál van különbség a kis- és a nagybetűk között. 6 A megerősítést kérő ablakban kattintson az [OK]

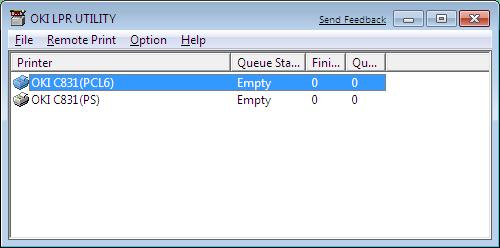

108 Windows operációs rendszerhez való segédprogramok A környezet módosítása Meghatározhatja a nyomtató keresési feltételeit, az egyes beállítások időtúllépési értékeit, valamint a listában megjelenő elemeket is. 1 Indítsa el a Network Card Setup segédprogramot. 2 Válassza ki a nyomtatót a listáról. OKI LPR segédprogram Az OKI LPR segédprogrammal hálózaton keresztül végezhet és kezelhet nyomtatási feladatokat, és ellenőrizheti a nyomtató állapotát. Hivatkozás Az OKI LPR segédprogram telepítésével kapcsolatban lásd: A segédprogramok telepítése, 97. o Segédprogramok használata 3 Válassza a [Option] menü [Environment Settings] 4 Szükség szerint adja meg a beállításokat, és kattintson az [OK] Az OKI LPR segédprogram használatához engedélyeznie kell a TCP/IP-kapcsolatot. Az OKI LPR segédprogram nem használható megosztott nyomtatókkal. A szabványos TCP/IP-portot használja. A segédprogram indítása 1 Kattintson a [Start] gombra, és válassza a [Minden program] lehetőséget (Windows 2000 operációs rendszeren a [Program] lehetőséget), majd az [OkiData] > [Oki LPR segédprogram] >[Oki LPR segédprogram] lehetőséget. Nyomtató hozzáadása Az OKI LPR segédprogramhoz nyomtatót adhat hozzá. A művelet végrehajtásához rendszergazdai jogosultság szükséges. Ha Windows 7, Windows Vista, Windows Server 2008 R2 vagy Windows Server 2008 operációs rendszeren sikertelenül próbálkozik a nyomtató hozzáadásával, állítsa le az OKI LPR segédprogramot, jobb egérgombbal kattintson a [Indítás] > [Minden program] > [OkiData] > [Oki LPR segédprogram] > [Oki LPR segédprogram] lehetőségre, majd az indításhoz válassza a [Futtatás rendszergazdaként] lehetőséget. Az OKI LPR segédprogramban már regisztrált nyomtatót már nem adhat hozzá. Ha módosítani kívánja a portot, válassza a [Távoli nyomtatás] menü [Kapcsolatok megerősítése] 1 Indítsa el az OKI LPR segédprogramot. 2 Válassza a [Távoli nyomtatás] menü [Nyomtató hozzáadása]

109 Windows operációs rendszerhez való segédprogramok 3 Válassza a [Nyomtató neve] lehetőséget, és adja meg az IP-címet. Az LPR-porthoz csatlakoztatott nyomtatók és a hálózati nyomtatók nem jelennek meg. 4 Hálózati nyomtató kiválasztásakor a [Discover] lehetőséget kell használnia. 5 Kattintson az [OK] Fájlok letöltése Az OKI LPR segédprogramhoz hozzáadott nyomtatóra fájlokat tölthet le. 1 Indítsa el az OKI LPR segédprogramot. 2 Válassza ki a letöltés célnyomtatóját. 3 Válassza a [Távoli nyomtatás] menü [Download] 4 Válassza ki a fájlt, és kattintson a [Nyílt] A nyomtatóállapot megjelenítése 1 Indítsa el az OKI LPR segédprogramot. 2 Válassza ki a nyomtatót. 3 Válassza a [Távoli nyomtatás] [Nyomtató állapota] lehetőségét. Feladatok ellenőrzése, törlése és továbbítása A nyomtatási feladatok megerősíthetők és törölhetők. Ha a kiválasztott nyomtató foglaltsága miatt nem tud nyomtatni, vagy mert az offline módban van, vagy kifogyott a papír, a nyomtatási feladatokat másik OKI nyomtatóra továbbíthatja. A nyomtatási feladatok csak a használt nyomtatóval megegyező típusú OKI nyomtatóra továbbíthatók. Feladat továbbítása előtt el kell végeznie az azonos típusú OKI nyomtató hozzáadását. 1 Indítsa el az OKI LPR segédprogramot. 2 Válassza a [Távoli nyomtatás] menü [Job Status] 3 Ha nyomtatási feladatot kíván törölni, válassza ki a feladatot, majd válassza a [Feladat] menü [Törlés] 4 Ha nyomtatási feladatot kíván továbbítani, válassza ki a feladatot, majd válassza a [Feladat] menü [Továbbítás] Feladatok automatikus továbbítása Ha a kiválasztott nyomtató foglaltsága miatt nem tud nyomtatni, mert az offline módban van, vagy kifogyott a papír, a megfelelő beállítások elvégzése után a nyomtatási feladatokat automatikusan másik OKI nyomtatóra továbbíthatja. A nyomtatási feladatok csak a használt nyomtatóval megegyező típusú OKI nyomtatóra továbbíthatók. Feladat továbbítása előtt el kell végeznie az azonos típusú OKI nyomtató hozzáadását. A művelet végrehajtásához rendszergazdai jogosultság szükséges. 1 Indítsa el az OKI LPR segédprogramot. 2 Válassza ki a beállítani kívánt nyomtatót. 3 Válassza a [Távoli nyomtatás] menü [Kapcsolatok megerősítése] 4 Kattintson a [Speciális] 5 Jelölje be az [Automatikus feladatátirányítás engedélyezése] jelölőnégyzetet. 6 Ha csak hiba kívánja a feladatokat továbbítani, jelölje be az [Átirányítás csak hiba ] jelölőnégyzetet. 7 Kattintson a [Hozzáadás] 8 Adja meg a célnyomtató IP-címét, és kattintson az [OK] 9 Kattintson az [OK] Nyomtatás több nyomtatóval Egyetlen parancs kiadásával több nyomtatóval is nyomtathat. Ez a funkció a távoli nyomtatási feladatokat több nyomtatónak küldi el, és párhuzamosan nyomtatja ki a feladatokat. A művelet végrehajtásához rendszergazdai jogosultság szükséges Segédprogramok használata

110 Windows operációs rendszerhez való segédprogramok 4 4. Segédprogramok használata 1 Indítsa el az OKI LPR segédprogramot. 2 Válassza ki a konfigurálni kívánt nyomtatót. 3 A [Távoli nyomtatás] menüben válassza a nyomtató [Kapcsolatok megerősítése] 4 Kattintson a [Details] 5 Jelölje be a [Nyomtatás egyszerre több nyomtatóra] jelölőnégyzetet. 6 Kattintson a [Beállítási lehetőségek] 7 Kattintson a [Hozzáadás] 8 Adja meg a párhuzamos nyomtatásra kijelölt nyomtató IP-címét, majd kattintson az [OK] 9 Kattintson az [OK] Weboldal megnyitása Az OKI LPR segédprogramból megnyithatja a nyomtató weboldalát. 1 Indítsa el az OKI LPR segédprogramot. 2 Válassza ki a nyomtatót. 3 Válassza a [Távoli nyomtatás] menü [Webes beállítások] Ha módosult a webes portszám, nem nyitható meg a weboldal. A következő eljárást követve állítsa be újra az OKI LPR segédprogram portszámát. ek hozzáadása nyomtatókhoz A nyomtatók azonosítása érdekében megjegyzéseket fűzhet az OKI LPR segédprogramhoz hozzáadott nyomtatókhoz. 1 Indítsa el az OKI LPR segédprogramot. 2 Válassza ki a nyomtatót. 3 Válassza a [Távoli nyomtatás] [Kapcsolatok megerősítése] lehetőségét. 4 Írja be a megjegyzést, és kattintson az [OK] 5 Válassza a [Option] menü [Show comments] Az IP-cím automatikus konfigurálása Ezzel a funkcióval biztosíthatja, hogy akkor is megmarad a kapcsolat az eredeti nyomtatóval, ha a nyomtató IP-címe közben megváltozik. Az IP-cím akkor változhat meg, ha az IP-címek dinamikus kiosztásához DHCP protokollt használnak, vagy a hálózati rendszergazda manuálisan módosítja a nyomtató IPcímét. A művelet végrehajtásához rendszergazdai jogosultság szükséges. 1 Indítsa el az OKI LPR segédprogramot. 2 Válassza a [Option] menü [Beállítás] a b c d e Válassza ki a nyomtatót. Válassza a [Távoli nyomtatás] [Kapcsolatok megerősítése] lehetőségét. Kattintson a [Speciális] A [Port Number] mezőben adja meg a portszámot. Kattintson az [OK] 3 Jelölje be az [Auto Reconnect] jelölőnégyzetet, és kattintson az [OK] Az OKI LPR segédprogram eltávolítása A művelet végrehajtásához rendszergazdai jogosultság szükséges. 1 Győződjön meg arról, hogy az OKI LPR segédprogram be van zárva

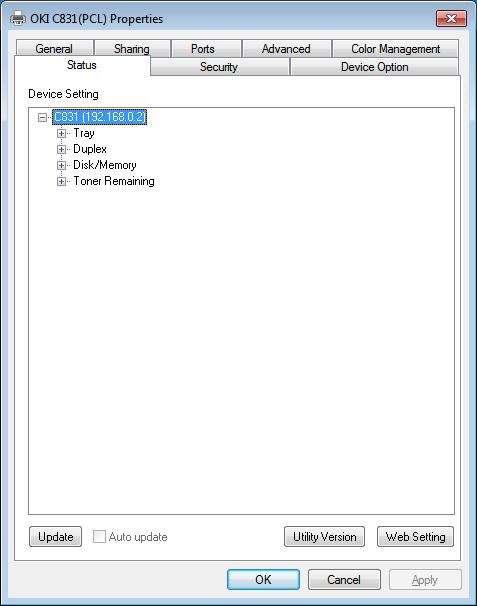

111 Windows operációs rendszerhez való segédprogramok 2 Kattintson a [Start] gombra, majd válassza a [Minden program] lehetőséget (Windows 2000 operációs rendszeren a [Program] lehetőséget), majd az [OkiData] > [Oki LPR segédprogram] > [OKI LPR segédprogram eltávolítása] lehetőséget. Ha megjelenik a [Felhasználói fiókok felügyelete] párbeszédpanel, kattintson az [Igen] Network Extension A Network Extension segédprogramban ellenőrizheti a nyomtató beállításait, valamint meghatározhatja a beállításkészletet. 3 A megerősítést kérő képernyőn kattintson az [Igen] 4 A Network Extension segédprogram használatához engedélyeznie kell a TCP/IPkapcsolatot. A művelet végrehajtásához rendszergazdai jogosultság szükséges. A rendszer a nyomtató-illesztőprogram TCP/IP-hálózaton keresztüli telepítésekor automatikusan telepíti a Network Extension segédprogramot. A Network Extension segédprogram a nyomtatóillesztőprogrammal együtt működik. Nem választhatja azt a lehetőséget, hogy csak a Network Extension segédprogramot telepíti. A Network Extension segédprogram csak akkor működik, ha a nyomtató-illesztőprogram az OKI LPR porthoz vagy a szabványos TCP/IP-porthoz csatlakozik. 4. Segédprogramok használata A segédprogram indítása A Network Extension segédprogram használatához nyissa meg a nyomtató tulajdonságait ismertető képernyőt. 1 Kattintson a [Start] lehetőségre, majd válassza az [Eszközök és nyomtatók] lehetőséget. 2 Jobb egérgombbal kattintson a nyomtató ikonjára, és válassza a [Nyomtató tulajdonságai] lehetőséget

112 Windows operációs rendszerhez való segédprogramok 4 4. Segédprogramok használata Nyomtatóbeállítások ellenőrzése Lehetőség van a nyomtatóbeállítások ellenőrzésére. Ha a Network Extension segédprogramot nem támogatott környezetben használja, előfordulhat, hogy a [Option] lap nem jelenik meg. 1 Nyissa meg a nyomtató tulajdonságait tartalmazó képernyőt. Hivatkozás A segédprogram indítása, 111. o. 2 Válassza az [Állapot] lapot. 3 Kattintson a [Frissítés] 4 Kattintson az [OK] Hivatkozás A weboldal automatikus indításához kattintson a [Webes beállítások] Ezen a weboldalképernyőn módosíthatja a nyomtató beállításait. Részletekért lásd: Weboldal, 98. o. Beállítások automatikus elvégzése Lekérheti a csatlakoztatott nyomtató beállításkészletét, és automatikusan beállíthatja a nyomtató-illesztőprogramot. Ha a Network Extension segédprogramot arra nem alkalmas környezetben futtatja, nincs lehetőség a beállítás konfigurálására. való PCL és XPS nyomtatóillesztőprogram 1 Nyissa meg a nyomtató tulajdonságait tartalmazó képernyőt. Hivatkozás A segédprogram indítása, 111. o. 2 Válassza az [Device Settings] lapot. 3 Kattintson a [Telepíthető kiegészítők automatikus lekérése], majd a [Beállítás] 4 Kattintson az [OK] A segédprogram eltávolítása 1 Kattintson a [Start] gombra, majd válassza a [Vezérlõpult] >[Programok telepítése és törlése] lehetőséget. 2 Válassza az [OKI Network Extension] lehetőséget, és kattintson az [Törlés] 3 Kövesse a képernyőn megjelenő utasításokat, és fejezze be az eltávolítást. 2 Válassza az [Eszközbeállítások] lapot. 3 Kattintson a [Nyomtatóbeállítások lekérése] 4 Kattintson az [OK] való PS illesztőprogram 1 Nyissa meg a nyomtató tulajdonságait tartalmazó képernyőt. Hivatkozás A segédprogram indítása, 111. o

113 Windows operációs rendszerhez való segédprogramok TELNET A beállításokat megadhatja Telnet parancsokkal. A nyomtatóbeállítások Telnet hálózaton keresztüli hozzáférése alapértelmezés szerint ki van kapcsolva. Telnet parancsok használatához a weboldalon vagy a nyomtató kezelőpanelén állítsa a [Telnet] lehetőséget [Aktív] értékre. Windows 7, Windows Vista, Windows Server 2008 R2 és Windows Server 2008 operációs rendszeren a Telnet parancsok alapbeállítás szerint le vannak tiltva. A Telnet parancsok használatához válassza a [Indítás] > [Vezérlőpult] > [Programok] > [Programok & funkciók] > [Windows funkciók aktiválása vagy inaktiválása] lehetőséget. A megjelenő párbeszédpanel [Telnet kliens] elemét állítsa aktív állapotúra. A következő eljárásban az itt ismertetett rendszerkörnyezetet használtuk példaként. A felhasználó operációs rendszerétől függően lehetséges, hogy a rendszerjellemzők különböznek. --Operációs rendszer: Windows 7 --IP-cím: MAC-cím: 00:80:87:84:9C:9B 1 Kattintson a [Start] gombra, majd válassza a [Minden program] > [Kellékek] > [Parancssor] lehetőséget. 2 Az (illesztőprogram jelszója): /Users/ Username> után írja be a következőt: ping (szóköz) nyomtató IP-címe. Nyomja meg az <Enter> billentyűt, és ellenőrizze, hogy engedélyezve van-e a hozzáférés. Például: C:/Users/WINDOWS > ping Ha kérdés jelenik meg, a Password: szó után adja meg a jelszót, és nyomja meg az <Enter> billentyűt. Írja be például a következőt: password: 849C9B. Az alapértelmezett root" jelszó a nyomtató MACcímének utolsó 6 alfanumerikus karaktere. 6 Menüparancs megjelenésekor adja meg a módosítani kívánt menü számát, és nyomja meg az <Enter> billentyűt. 7 Szükség szerint módosítsa a beállításokat. 8 Mentse a beállításokat, és jelentkezzen ki a nyomtatóból Segédprogramok használata 3 A telnet (szóköz) szöveg után adja meg a nyomtató IP-címét, és a nyomtató Telnet kapcsolaton keresztüli hozzáféréséhez nyomja meg az <Enter> billentyűt. Például: C:/Users/WINDOWS>telnet A login: után írja be a root szót, és nyomja meg az <Enter> billentyűt

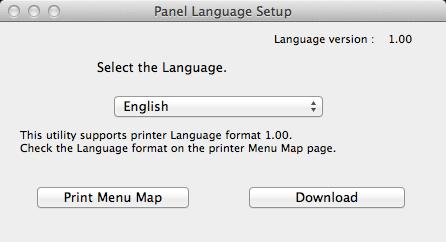

114 Mac OS X operációs rendszerrel használható segédprogramok Mac OS X operációs rendszerrel használható segédprogramok Ez a szakasz a Mac OS X operációs rendszerrel használható segédprogramokat ismerteti. A panel nyelvbeállítása A kezelőpanel kijelzőjének nyelve igény szerint módosítható. 6 Válassza ki a nyelvet. 7 Kattintson a [Download] A program elküldi a nyelvbeállítási fájlt a nyomtatóra, a küldés végén pedig üzenet jelenik meg. 4 8 Indítsa újra nyomtatót. 4. Segédprogramok használata 1 Nyomtassa ki a nyomtató menütérképét. A beállítások kinyomtatásához nyomja meg az <ENTER (BEVITEL)> gombot, majd válassza a [Nyomtatási beállítás] > [Konfiguráció] lehetőséget. 2 Indítsa el a panel nyelvbeállító segédprogramját. Hivatkozás A segédprogramok telepítése, 97. o. 3 Válassza ki a kapcsolat típusát. A [TCP/IP] kiválasztása adja meg az IPcímet. Az IP-címet az 1. lépésben kinyomtatott menütérképen találja. 4 Kattintson az [OK] 5 Ellenőrizze, hogy a menütérkép Language format pontjánál látható nyelvformátum-érték és a képernyőn megjelenő érték megfelel-e a következő feltételeknek. 1. feltétel: 2. feltétel: A verziószám első számjegye egyezik. A képernyőn megjelenő érték megegyezik vagy újabb (nagyobb), mint a nyelvformátum értéke. Ha az 1. feltétel nem teljesül, letöltéskor hibaüzenet jelenik meg a kezelőpanelen. Ha az 1. feltétel nem teljesül, letöltéskor hibaüzenet jelenik meg a kezelőpanelen. A visszaállításhoz indítsa újra a nyomtatót. Ha csak az 1. feltétel teljesül, de a 2. nem, a nyomtató használható ugyan, de lehetséges, hogy egyes menüpontok angol nyelven jelennek meg

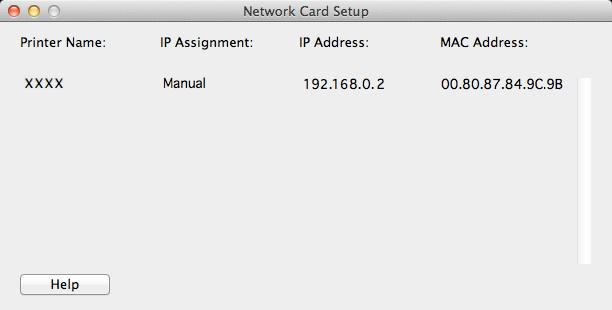

115 Mac OS X operációs rendszerrel használható segédprogramok Network Card Setup A Network Card Setup segédprogrammal megadhatja a hálózat beállításait. A webes beállítások konfigurálása A weboldalt megnyitva konfigurálhatja a nyomtató hálózati beállításait. A Network Card Setup segédprogram használatához engedélyeznie kell a TCP/IPkapcsolatot. Adja meg a TCP/IP-beállításokat. Az IP-cím konfigurálása 1 Indítsa el a Network Card Setup segédprogramot. Hivatkozás A segédprogramok telepítése, 97. o. 2 Válassza ki a nyomtatót. 3 Válassza a [Printer] menü [IP Cím] 4 Szükség szerint adja meg a beállításokat, és kattintson a [Mentés] 5 Adja meg a jelszót, és kattintson az [OK] --Az alapértelmezett jelszó a MAC-cím utolsó 6 alfanumerikus karaktere. --A jelszónál van különbség a kis- és a nagybetűk között. 6 Az új beállítások aktiválásához kattintson az [OK] Indítsa újra a nyomtató hálózati kártyáját. A webes beállítások engedélyezése 1 Válassza a [Printer] menü [Weboldal beállításai...] 2 Válassza az [Engedélyez] lehetőséget, és kattintson a [Set] 3 A [Jelszó beírás] mezőben adja meg jelszót, és kattintson az [OK] --Az alapértelmezett jelszó a MAC-cím utolsó 6 alfanumerikus karaktere. --A jelszónál van különbség a kis- és a nagybetűk között. 4 A megerősítést kérő ablakban kattintson az [OK] Weboldal megnyitása 1 Indítsa el a Network Card Setup segédprogramot. 2 Válassza ki a nyomtatót. 3 Válassza a [Printer] menü [Nyomtató weboldalának megtekintése] Megnyílik a weboldal, és megjelenik a nyomtató állapotát ismertető oldal. Kilépés a Network Card Setup segédprogramból 1 Válassza a [Fájl] menü [Kilépés] 4 4. Segédprogramok használata

116 5. Hálózati beállítások Ez a fejezet a nyomtató hálózati beállításait ismerteti. A hálózati beállítások menüpontjai az egyes segédprogramokban Ez a szakasz a hálózati funkciókkal beállítható menüpontokat ismerteti. Kinyomtathatja a hálózati beállítások listáját, és az <ENTER (BEVITEL)> gombot megnyomva, majd a kezelőpanel [Nyomtatási információk] > [Hálózat] > [Végrehajtás] lehetőségét választva ellenőrizheti a hálózat aktuális beállításait. 5 Hivatkozás A hálózati beállítások listájának nyomtatásáról részletesen lásd: A nyomtatási információk kinyomtatása, 78. o. A hálózati beállításokat a nyomtató weboldaláról, a Konfigurációs eszközzel, a TELNET és a Network Card Setup segédprogrammal is módosíthatja. Az egyes segédprogramokban elérhető menüpontokat a következő táblázatokban láthatja. 5. Hálózati beállítások TCP/IP A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. TELNET Webböngésző Menüpont Konfigurációs Network eszköz Network Card Beállítási érték Leírás (Network Card Setup Setup Setting beépülő (Windows) (Mac) modul) TCP/IP Engedélyez DISABLE Adja meg, hogy kívánja-e használni a TCP/IPkapcsolatot. IP Address Set IP Address Set Lekérés a DHCP-/BOOTPkiszolgálóról Lekérés a DHCP-/ BOOTPkiszolgálóról Lekérés a DHCP-/ BOOTPkiszolgálóról Auto MANUAL Adja meg, hogy az IPcímet DHCP-/BOOTPkiszolgálóról kívánja-e beszerezni. IP Address IP Address IP Address IP Address IP Address Adja meg az IP-címet. Subnet Mask Default Gateway DNS Server (Pri.) Subnet Mask Alhál. maszk Alhál. maszk Alhál. maszk Adja meg az alhálózati maszkot. Gateway Address DNS Server (Primary) Default Gateway Default Gateway Default Gateway Adja meg az átjáró (alapértelmezett útválasztó) címét. Ha a beállítás értéke , nincs útválasztó megadva Adja meg az elsődleges DNS-kiszolgáló IPcímét. Ezt SMTP (levelezőprotokoll) használata kell beállítania. Ha az SMTPkiszolgálónevet IP-címmel adja meg, ezt az értéket nem kell meghatároznia

117 A hálózati beállítások menüpontjai az egyes segédprogramokban TELNET DNS Server (Sec.) Webböngésző DNS Server (Secondary) Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás Adja meg a másodlagos DNS-kiszolgáló IPcímét. Ezt SMTP (levelezőprotokoll) használata kell beállítania. Ha az SMTPkiszolgálónevet IP-címmel adja meg, ezt az értéket nem kell meghatároznia. Dynamic DNS Domain Name WINS Server (Pri.) WINS Server (Sec.) Dynamic DNS Engedélyez DISABLE Adja meg, hogy kívánja-e az adatokat menteni a DNS-kiszolgálón, ha valamely beállítás, például az IP-cím módosul. Domain Name (NULL) Adja meg a nyomtató tartománynevét. WINS Server (Primary) WINS Server (Secondary) Ha Windowskörnyezetben névkiszolgálót használ, adja meg a névkiszolgáló nevét vagy IP-címét. (A névkiszolgáló az a kiszolgáló, amelyik a számítógépneveket IPcímekre fordítja le.) Ha Windowskörnyezetben névkiszolgálót használ, adja meg a névkiszolgáló nevét vagy IP-címét. (A névkiszolgáló az a kiszolgáló, amelyik a számítógépneveket IPcímekre fordítja le.) Scope ID Scope ID (NULL) Adja meg a WINS hatókör-azonosítóját alfanumerikus karaktert adhat meg. Windows Windows Engedélyez DISABLE Adja meg, hogy kívánja-e használni a Windows automatikus észlelési funkcióját. Macintosh Macintosh Engedélyez DISABLE Adja meg, hogy kívánja-e használni a Macintosh automatikus észlelési funkcióját. Printer Name Printer Name [OKI] + [-] + [nyomtató neve] + [-] + [MACcím utolsó hat számjegye] Adja meg, hogy bekapcsolt automatikus észlelési funkciónál milyen szabály szerint jelenjen meg a nyomtató neve Hálózati beállítások

118 A hálózati beállítások menüpontjai az egyes segédprogramokban 5 5. Hálózati beállítások TELNET Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás IP Version IPv Engedélyez Adja meg, hogy kívánja-e használni az IPv6 DISABLE protokollt. ([Csak IPv4], [IPv4+v6] és [Csak IPv6] TELNET ) WSD Print WSD Print Engedélyez Adja meg, hogy kívánja-e DISABLE használni a WSD nyomtatási funkciót. LLTD LLTD Engedélyez DISABLE Adja meg, hogy kívánja-e használni az LLTD funkciót. SNMP TELNET Contact to Admin Printer Name Printer Location Printer Asset Number Menüpont Konfigurációs eszköz Webböngésző (Network Setting beépülő modul) Contact to Admin Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás (NULL) Adja meg a rendszergazda elérhetőségi adatait. Legfeljebb 255 egybájtos karaktert adhat meg. Printer Name [OKI] + [-] + [nyomtató neve] + [-] + [MACcím utolsó hat számjegye] Printer Location Printer Asset Number Adja meg a nyomtató nevét. Legfeljebb 31 egybájtos karaktert adhat meg (NULL) Adja meg a nyomtató helyét. Legfeljebb 255 egybájtos karaktert adhat meg (NULL) Adja meg a nyomtató eszközkezelési számát. Legfeljebb 32 egybájtos karaktert adhat meg. SNMP Version User Name Use SNMP Settings SNMPv1 SNMPv3 SNMPv3+SNMPv1 Adja meg az SNMP verzióját. User Name gyökér Adja meg az SNMPv3 szolgáltatáshoz használt felhasználónevet alfanumerikus karaktert adhat meg

119 A hálózati beállítások menüpontjai az egyes segédprogramokban TELNET Auth Passphrase Webböngésző Authentication Settings Passphrase Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás (NULL) Adja meg az SNMPv3 csomaghitelesítés hitelesítő kulcsának létrehozásához szükséges jelszót alfanumerikus karaktert adhat meg. Auth Key (NULL) Hexadecimális kódban adja meg az SNMPv3 csomaghitelesítés hitelesítési kulcsát. MD5 : Tizenhat bájt (32 hexadecimális kódú karakter), SHA : húsz bájt (40 hexadecimális kódú karakter). Auth Algorithm Privacy Passphrase Privacy Key Privacy Algorithm Read Community Write Community Authentication Settings Algorithm Encryption Settings Passphrase Encryption Settings Algorithm Read Community Write Community MD5 Adja meg az SNMPv3 SHA csomaghitelesítés algoritmusát (NULL) Adja meg az SNMPv3 csomagtitkosítás adatvédelmi kulcsának létrehozásához szükséges jelszót alfanumerikus karaktert adhat meg (NULL) Hexadecimális kódban adja meg az SNMPv3 csomagtitkosítás jelszóját. MD5 : tizenhat bájt (32 hexadecimális kódú karakter) des Adja meg az SNMPv3 csomagtitkosítás algoritmusát. A beállítás rögzített értéke [des] nyilvános Adja meg az SNMPv1, olvasási jogot meghatározó Read Community értékét. Legfeljebb 15 alfanumerikus karaktert adhat meg nyilvános Adja meg az SNMPv1, írási jogot meghatározó Write Community értékét. Legfeljebb 15 alfanumerikus karaktert adhat meg Hálózati beállítások

120 A hálózati beállítások menüpontjai az egyes segédprogramokban NetWare 5 5. Hálózati beállítások TELNET Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás NetWare NetWare Engedélyez Adja meg, hogy kívánja-e használni a NetWare DISABLE funkciót. TCP or IPX Communication protocol Frame Type Printer Name NetWare Mode IPX TCP/IP Adja meg, hogy a NetWare funkciónál IPXvagy TCP/IP protokollt kíván-e használni. Frame Type Auto Adja meg a nyomtató ETHER- II által a NetWare funkció (ETHERNET-II) használt (IEEE802.2) kerettípust. Általában a gyári alapbeállítás (IEEE802.3) használata javasolt. SNAP (SNAP) Printer Name [OKI] + [-] + [nyomtató neve] + [-] + [Ethernet cím utolsó hat (alfanumerikus) karaktere] + [-] + [PR] - Print Mode RPRINTER (távoli nyomtató) PSERVER (nyomtatókiszolgáló) A távoli nyomtató használatához adja meg a nyomtatónevet. A beállításnak azonosnak kell lennie a fájlkiszolgálón megadott beállítással. A nyomtató üzemmódjaként válasszon a nyomtatókiszolgáló mód és a távoli nyomtató mód között NDS Adja meg a NetWare NDS+BIN prioritási módot. NYOMTATÓ

121 A hálózati beállítások menüpontjai az egyes segédprogramokban Nyomtatókiszolgáló TELNET Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás NDS Tree Tree (NULL) Adja meg az NDSfa nevét. Adja meg annak a fának nevét, amelyhez regisztrált nyomtatókiszolgálóval rendelkező fájlkiszolgáló tartozik. Legfeljebb 31 alfanumerikus karaktert adjon meg. NDS Context Print Server Name Password Context (NULL) Adja meg az NDSkörnyezet nevét. Adja meg annak a környezetnek a nevét, amelyhez tartozik nyomtatókiszolgáló. Legfeljebb 77 alfanumerikus karaktert adjon meg. Print Server Name File Server Login Password [OKI] + [-] + [nyomtató neve] + [-] + [Ethernet cím utolsó hat (alfanumerikus) karaktere] + [-] + [PR] Adja meg a nyomtatókiszolgáló nevét. Legfeljebb 31 alfanumerikus karakterrel adja meg ugyanazt a nyomtatókiszolgáló-nevet, amelyet a fájlkiszolgálón megadott (NULL) Legfeljebb 31 alfanumerikus karakterrel adja meg a fájlkiszolgálóra való bejelentkezéshez szükséges jelszót. A beállításra nyomtatójelszó fájlkiszolgálón való megadásakor van szükség. Job Polling Job Polling másodperc Adja meg a feladatok Time Interval várakozási sorban való 4 másodperc (Sec.) keresésének időközét. 255 másodperc Rövidebb időközzel hamarabb elindul a nyomtatás, azonban hálózati torlódás lép fel. - Bindery Mode Bejelölve Adja meg, hogy kíván-e Nincs bejelölve használni Bindery módot. Bindery hálózaton 6.0- s, 5.0-s vagy 4.1-es NetWare, vagy 3.12-es verzióhoz való csatlakozáskor állítsa [Engedélyez] értékre. 6.0-s, 5.0-s és 4.1-es verziójú NetWare és NDS használata állítsa [DISABLE] értékre. File Server Name #1-8 File Server Name (NULL) Legfeljebb 47 alfanumerikus karakterrel adja meg a fájlkiszolgálók nevét. Legfeljebb 8 fájlkiszolgálót adhat meg Hálózati beállítások

122 A hálózati beállítások menüpontjai az egyes segédprogramokban Távoli kiszolgáló 5 5. Hálózati beállítások TELNET Print Server Name #1-8 Job Timeout (Sec.) EtherTalk Webböngésző Print Server Name Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás (NULL) Legfeljebb 47 alfanumerikus karakterrel adja meg a csatlakoztatni kívánt nyomtatókiszolgálók nevét. Legfeljebb 8 nyomtatókiszolgálót adhat meg. Job Timeout másodperc Adja meg, hogy az utolsó 10 másodperc 255 másodperc feladatcsomag fogadása után mennyi idő múlva szabadítsa fel a rendszer a portot. Általában az alapértelmezett beállítás használatos. Ha ez az érték túl kicsi, a nyomtatás nem megfelelő; ha túl nagy az érték, más protokollok által küldött nyomtatási feladatok indulása nem zökkenőmentes. A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. TELNET Webböngésző Menüpont Konfigurációs Network eszköz Network Card Beállítási érték Leírás (Network Card Setup Setup Setting beépülő (Windows) (Mac) modul) EtherTalk EtherTalk Engedélyez DISABLE Adja meg, hogy kívánja-e használni az EtherTalk funkciót. Printer Name Zone Name EtherTalk Printer Name EtherTalk Zone Name Nyomtató neve Legfeljebb 31 alfanumerikus karakterrel adja meg az EtherTalk funkcióhoz használt nyomtatónevet. Ha a megadott név nem egyedi a hálózaton, a program automatikusan hozzáfűz egy számot a név végéhez * Legfeljebb 32 alfanumerikus karakter segítségével adja meg az EtherTalk zónanevét

123 A hálózati beállítások menüpontjai az egyes segédprogramokban NBT/NetBEUI TELNET Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás NetBEUI NetBEUI Engedélyez Adja meg, hogy kívánja-e használni a NetBEUI DISABLE funkciót. NetBIOS over TCP Short Printer Name Work group Name NetBIOS over TCP Short Printer Name Work group Name Engedélyez DISABLE Adja meg, hogy kívánja-e használni a NetBIOS funkciót TCP protokoll felett [nyomtató neve] + [Ethernet cím utolsó hat (alfanumerikus) karaktere] Legfeljebb 15 alfanumerikus karakterrel adja meg a számítógép nevét. A rendszer a megadott nevet a NetBIOS a TCP felett vagy NetBEUI funkcióval azonosítja. A megadott név megjelenik a Windows hálózatban lévő számítógépeken Nyomtatókiszolgáló Legfeljebb 15 alfanumerikus karakterrel adja meg a munkacsoport nevét. A megadott név megjelenik a Windows hálózatban lévő számítógépeken. Comment Comment OkiLAN 8450e Ethernet kártya Master Browser Setting Master Browser Legfeljebb 48 alfanumerikus karakterrel adja meg a megjegyzést. A megadott megjegyzés akkor jelenik meg, ha a Windows hálózatban lévő számítógépeken a részletes megjelenítési formátumot választja Engedélyez Adja meg, hogy kívánja-e DISABLE használni a főtallózó funkciót Hálózati beállítások

124 A hálózati beállítások menüpontjai az egyes segédprogramokban Nyomtatócsapda 5 5. Hálózati beállítások TELNET Prn-Trap Community TCP #1-5 Trap Enable TCP #1-5 Printer Reboot Trap TCP #1-5 Receive Illegal Trap TCP #1-5 Online Trap TCP #1-5 Offline Trap TCP #1-5 Paper Out Trap Webböngésző Printer Trap Community Name Set Trap Enable 1-5 Printer Reboot 1-5 Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás nyilvános Legfeljebb 31 alfanumerikus karakterrel adja meg a nyomtatócsapda logikaicsoport-nevét Engedélyez DISABLE Adja meg, hogy kíván-e nyomtatócsapdát használni az 1 5. TCPkapcsolatnál Engedélyez Adja meg, hogy kíván-e DISABLE SNMP-üzenetet küldeni a nyomtató újraindításakor. Receive Illegal Engedélyez Adja meg, hogy kíván-e Trap 1-5 csapdát használni akkor, DISABLE ha a nyomtatóhoz a [Nyomtatócsapda logikai csoportnévkészlete] pontnál megadottól eltérő logikaicsoportnéven próbálnak meg hozzáférni. Online Engedélyez Adja meg, hogy kíván-e DISABLE SNMP-üzenetet küldeni valahányszor a nyomtató online állapotba vált. Offline Engedélyez DISABLE Adja meg, hogy kíván-e SNMP-üzenetet küldeni valahányszor a nyomtató offline állapotba vált. Paper Out Engedélyez Adja meg, hogy kíván-e DISABLE SNMP-üzenetet küldeni, ha kifogy a papír. TCP #1-5 Paper Jam Trap Paper Jam Engedélyez Adja meg, hogy kíván-e DISABLE SNMP-üzenetet küldeni papírelakadáskor. TCP #1-5 Cover Open Trap TCP #1-5 Printer Error Trap Cover Open 1-5 Printer Error Engedélyez Adja meg, hogy kíván-e DISABLE SNMP-üzenetet küldeni valahányszor felnyitják a nyomtató fedelét Engedélyez Adja meg, hogy kíván-e DISABLE SNMP-üzenetet küldeni nyomtatóhiba

125 A hálózati beállítások menüpontjai az egyes segédprogramokban TELNET TCP #1-5 Trap Address Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás Address Adja meg a TCP/IPprotokollnál használt csapda célhelyének címét. A számot decimális számformátumban adja meg: Ha az IP-cím , a program nem küld csapdát. Legfeljebb 5 csapda célhelycím adható meg. IPX Trap Enable IPX Online Trap IPX Offline Trap IPX Paper Out Trap IPX Paper Jam Trap IPX Trap Enable Engedélyez DISABLE Adja meg, hogy kíván-e nyomtatócsapdát használni az IPXprotokollal. IPX Online Engedélyez Adja meg, hogy kíván-e DISABLE SNMP-üzenetet küldeni valahányszor a nyomtató online állapotba vált. IPX Offline Engedélyez Adja meg, hogy kíván-e DISABLE SNMP-üzenetet küldeni valahányszor a nyomtató offline állapotba vált. IPX Paper Out Engedélyez Adja meg, hogy kíván-e DISABLE SNMP-üzenetet küldeni, ha kifogy a papír. IPX Paper Jam Engedélyez Adja meg, hogy kíván-e DISABLE SNMP-üzenetet küldeni papírelakadáskor Hálózati beállítások IPX Cover Open Trap IPX Printer Error Trap IPX Cover Open IPX Printer Error Engedélyez Adja meg, hogy kíván-e DISABLE SNMP-üzenetet küldeni valahányszor felnyitják a nyomtató fedelét Engedélyez Adja meg, hogy kíván-e DISABLE SNMP-üzenetet küldeni nyomtatóhiba. IPX Trap Net/ Address IPX : Adja meg az IPXprotokollnál használt csapda célhelyének címét. Adja meg a (8 számjegyből álló) hálózati címet és a (12 számjegyből álló) csomópontcímet. Ha a megadott cím : , a rendszer nem küld csapdát. Csak egy csapda célhelycímet adhat meg

126 A hálózati beállítások menüpontjai az egyes segédprogramokban üzenetek fogadása 5 5. Hálózati beállítások TELNET POP or SMTP POP3 Server POP port number POP3 Server User ID POP3 Server Password Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás Using Protocol POP Adja meg, hogy SMTP DISABLE kívánja-e használni az üzenetek fogadása funkciót. Adja meg a használni kívánt protokollt (POP/SMTP). POP Server Name POP Port Number (NULL) Adja meg a POPkiszolgáló nevét. Adjon meg a tartománynevet vagy az IP-címet Adja meg a POPkiszolgálóhoz való hozzáféréshez szükséges portszámot. POP User ID (NULL) Adja meg a POPkiszolgálóhoz való hozzáféréshez szükséges felhasználói azonosítót. POP Password (NULL) Adja meg a POPkiszolgálóhoz való hozzáféréshez szükséges jelszót. Use APOP APOP Support Nem Adja meg, hogy kívánja-e Igen használni az APOP funkciót. Mail Polling POP Receive Ki Adja meg a POPkiszolgálóhoz a bejövő Time (min) Interval 1 üzenetek lekérése miatti 5 hozzáférés időközét Domain filter Domain Filter Engedélyez DISABLE Adja meg, hogy kívánja-e használni a tartományszűrési funkciót. Filter Policy with DENY Adja meg, hogy Domains kíván-e fogadni specified in ELFOGAD üzenetet a megadott the followings tartományból. Domain 1-5 Domain (NULL) Adja meg a tartománynevet, amelyre a tartományszűrő funkció vonatkozik. SMTP Send SMTP Sending Engedélyez DISABLE Adja meg, hogy kívánja-e használni az SMTP ( ) küldési protokollját

127 A hálózati beállítások menüpontjai az egyes segédprogramokban TELNET SMTP Server Name SMTP Port Number Printer Address Reply-To Address Address 1-5 Notify Mode 1-5 Alert Interval (Hours) 1-5 Consumable Warning Event 1-5 Consumable Warning Period 1-5 Webböngésző SMTP Server Name SMTP Port Number Printer Address Return Address Address 1-5 Error Notification Method Mail Sending Interval Consumables Warning Consumables Warning Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás (NULL) Adja meg a SMTPkiszolgáló nevét. Adja meg a tartománynevet vagy az IP-címet. Tartománynév megadásakor elsődleges és másodlagos DNSbeállításokat is meg kell határoznia Adja meg az SMTP-port számát. Általában az alapértelmezett beállítás használatos (NULL) Adja meg a nyomtató címét (NULL) Adja meg a visszaküldési címet. Alapesetben a hálózati rendszergazda címét adja meg (NULL) Adja meg a címzett címét. Legfeljebb 5 címet adhat meg ESEMÉNY (hiba értesítés) IDŐSZAK (időszakos értesítés) Adja meg a hibáról való értesítés módját Adja meg az értesítési - 24 időközt. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre DISABLE Adja meg, hogy Azonnal legyen-e értesítés a nyomtatókellékekkel - (festékkazetta, 48H 45M fényérzékeny henger stb.) kapcsolatos Engedélyez figyelmeztetésekről. Ez a beállítás csak az [ESEMÉNY] lehetőség választásakor áll rendelkezésre Engedélyez Adja meg, hogy DISABLE legyen-e értesítés a nyomtatókellékekkel (festékkazetta, fényérzékeny henger stb.) kapcsolatos figyelmeztetésekről. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre Hálózati beállítások

128 A hálózati beállítások menüpontjai az egyes segédprogramokban A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Menüpont TELNET Webböngésző Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) Network Card Setup (Mac) Beállítási érték Leírás 5 5. Hálózati beállítások Consumable Error Event 1-5 Consumable Error Period 1-5 Maintenance Warning Event 1-5 Maintenance Warning Period 1-5 Maintenance Error Event 1-5 Maintenance Error Period 1-5 Consumables Error Consumables Error Maintenance Unit Warning Maintenance Unit Warning Maintenance Unite Error Maintenance Unite Error DISABLE Adja meg, hogy Azonnal - legyen-e értesítés a nyomtatókellékekkel (festékkazetta, 48H 45M fényérzékeny henger stb.) kapcsolatos Engedélyez hibákról. Ez a beállítás csak az [ESEMÉNY] lehetőség választásakor áll rendelkezésre Engedélyez Adja meg, hogy DISABLE legyen-e értesítés a nyomtatókellékekkel (festékkazetta, fényérzékeny henger stb.) kapcsolatos hibákról. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre DISABLE Adja meg, hogy legyen-e Azonnal értesítés a szerkezeti egységekkel (beégető - egység, szalagegység 2H 0M stb.) kapcsolatos figyelmeztetésekről. - Ez a beállítás csak az 48H 45M [ESEMÉNY] lehetőség Engedélyez választásakor áll rendelkezésre Engedélyez Adja meg, hogy legyen-e DISABLE értesítés a szerkezeti egységekkel (beégető egység, szalagegység stb.) kapcsolatos figyelmeztetésekről. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre DISABLE Adja meg, hogy legyen-e Azonnal értesítés a szerkezeti egységekkel (beégető - egység, szalagegység 48H 45M stb.) kapcsolatos hibákról. Ez a beállítás Engedélyez csak az [ESEMÉNY] lehetőség választásakor áll rendelkezésre Engedélyez Adja meg, hogy DISABLE legyen-e értesítés a szerkezeti egységekkel (beégető egység, szalagegység stb.) kapcsolatos hibákról. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre

129 A hálózati beállítások menüpontjai az egyes segédprogramokban TELNET Paper Supply Warning Event 1-5 Paper Supply Warning Period 1-5 Paper Supply Error Event 1-5 Paper Supply Error Period 1-5 Printing Paper Warning Event 1-5 Printing Paper Warning Period 1-5 Printing Paper Error Event 1-5 Webböngésző Paper Loading Warning Paper Loading Warning Paper Loading Error Paper Loading Error Printing Paper Warning Printing Paper Warning Printing Paper Error Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás DISABLE Adja meg, hogy Azonnal - legyen-e értesítés a papírral kapcsolatos figyelmeztetésekről. 0H 15M Ez a beállítás csak az [ESEMÉNY] lehetőség - 48H 45M választásakor áll rendelkezésre. Engedélyez Engedélyez Adja meg, hogy DISABLE legyen-e értesítés a papírral kapcsolatos figyelmeztetésekről. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre DISABLE Adja meg, hogy legyen-e Azonnal értesítés a papírral kapcsolatos hibákról. - Ez a beállítás csak az 48H 45M [ESEMÉNY] lehetőség választásakor áll Engedélyez rendelkezésre Engedélyez Adja meg, hogy legyen-e DISABLE értesítés a papírral kapcsolatos hibákról. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre DISABLE Adja meg, hogy Azonnal legyen-e értesítés a papíradagolással - kapcsolatos 48H 45M figyelmeztetésekről. Ez a beállítás csak az Engedélyez [ESEMÉNY] lehetőség választásakor áll rendelkezésre Engedélyez Adja meg, hogy legyen-e értesítés a papíradagolással kapcsolatos DISABLE figyelmeztetésekről. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre DISABLE Adja meg, hogy Azonnal legyen-e értesítés a papíradagolással - kapcsolatos hibákról. 2H 0M Ez a beállítás csak az [ESEMÉNY] lehetőség - választásakor áll 48H 45M rendelkezésre. Engedélyez 5 5. Hálózati beállítások

130 A hálózati beállítások menüpontjai az egyes segédprogramokban 5 5. Hálózati beállítások TELNET Printing Paper Error Period 1-5 Storage Device Event 1-5 Storage Device Period 1-5 Print Result Warning Event 1-5 Print Result Warning Period 1-5 Printing Paper Error Event 1-5 Print Result Error Period 1-5 Webböngésző Printing Paper Error Storage Device Storage Device Print Result Warning Print Result Warning Printing Paper Error Printing Paper Error Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás Engedélyez DISABLE Adja meg, hogy legyen-e értesítés a papíradagolással kapcsolatos hibákról. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre DISABLE Adja meg, hogy Azonnal legyen-e értesítés a tárolóeszközökkel - kapcsolatos hibákról. 48H 45M Ez a beállítás csak az [ESEMÉNY] lehetőség Engedélyez választásakor áll rendelkezésre Engedélyez Adja meg, hogy DISABLE legyen-e értesítés a tárolóeszközökkel kapcsolatos hibákról. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre DISABLE Adja meg, hogy Azonnal legyen-e értesítés a nyomathibákkal - kapcsolatos 48H 45M figyelmeztetésekről. Ez a beállítás csak az Engedélyez [ESEMÉNY] lehetőség választásakor áll rendelkezésre Engedélyez Adja meg, hogy DISABLE legyen-e értesítés a nyomathibákkal kapcsolatban. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre DISABLE Adja meg, hogy Azonnal legyen-e értesítés a nyomathibákkal - kapcsolatban. Ez 2H 0M a beállítás csak az [ESEMÉNY] lehetőség - választásakor áll 48H 45M rendelkezésre. Engedélyez Engedélyez Adja meg, hogy DISABLE legyen-e értesítés a nyomathibákkal kapcsolatban. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre

131 A hálózati beállítások menüpontjai az egyes segédprogramokban TELNET Interface Warning Event 1-5 Interface Warning Period 1-5 Interface Error Event 1-5 Interface Error Period 1-5 Security Warning Event 1-5 Security Warning Period 1-5 Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás Interface DISABLE Adja meg, hogy Warning legyen-e értesítés a Azonnal csatolófelületekkel - (hálózat stb.) kapcsolatos 48H 45M figyelmeztetésekről. Ez a beállítás csak az Engedélyez [ESEMÉNY] lehetőség választásakor áll rendelkezésre. Interface Engedélyez Adja meg, hogy Warning DISABLE legyen-e értesítés a csatolófelületekkel (hálózat stb.) kapcsolatos figyelmeztetésekről. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre. Interface DISABLE Adja meg, hogy Error legyen-e értesítés a Azonnal csatolófelületekkel - (hálózat stb.) kapcsolatos 2H 0M hibákról. Ez a beállítás csak az [ESEMÉNY] - lehetőség választásakor 48H 45M áll rendelkezésre. Engedélyez Interface Engedélyez Adja meg, hogy Error legyen-e értesítés a DISABLE csatolófelületekkel (hálózat stb.) kapcsolatos hibákról. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre. Security DISABLE Adja meg, hogy legyen-e Azonnal értesítés a biztonsági funkciókkal kapcsolatos - figyelmeztetésekről. 2H 0M Ez a beállítás csak az [ESEMÉNY] lehetőség - választásakor áll 48H 45M rendelkezésre. Engedélyez Security Engedélyez Adja meg, hogy legyen-e DISABLE értesítés a biztonsági funkciókkal kapcsolatos figyelmeztetésekről. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre Hálózati beállítások

132 A hálózati beállítások menüpontjai az egyes segédprogramokban 5 5. Hálózati beállítások TELNET Other Error Event 1-5 Other Error Period 1-5 Attached Info Printer Model Attached Info Network Model Attached Info Printer Serial Number Attached Info Printer Asset Number Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás Others DISABLE Adja meg, hogy legyen-e Azonnal - értesítés egyéb kritikus hibákkal kapcsolatban. Ez a beállítás csak az 2H 0M [ESEMÉNY] lehetőség választásakor áll - rendelkezésre. 48H 45M Engedélyez Others Engedélyez Adja meg, hogy legyen-e DISABLE értesítés egyéb kritikus hibákkal kapcsolatban. Ez a beállítás csak az [PERIOD] lehetőség választásakor áll rendelkezésre. Attached Engedélyez Adja meg, hogy Information szerepeljen-e a nyomtató DISABLE Printer Mode neve a kimenő üzenetben olvasható nyomtatási információk között. Attached Information Network Interface Attached Information Printer Serial Number Attached Information Printer Asset Number Engedélyez DISABLE Adja meg, hogy szerepeljen-e a hálózati csatolófelület neve a kimenő üzenetben olvasható nyomtatási információk között Engedélyez Adja meg, hogy DISABLE szerepeljen-e a nyomtató sorozatszáma a kimenő üzenetben olvasható nyomtatási információk között Engedélyez Adja meg, hogy DISABLE szerepeljen-e a nyomtató eszközszáma a kimenő üzenetben olvasható nyomtatási információk között. Attached Info Printer Name Attached Info Printer Location Attached Info IP Address Attached Information Printer Name Attached Information Printer Location Attached Information IP Address Engedélyez DISABLE Adja meg, hogy szerepeljen-e a rendszernév a kimenő üzenetben olvasható nyomtatási információk között Engedélyez DISABLE Adja meg, hogy szerepeljen-e a rendszerhely a kimenő üzenetben olvasható nyomtatási információk között Engedélyez DISABLE Adja meg, hogy szerepeljen-e az IP-cím a kimenő üzenetben olvasható nyomtatási információk között

133 A hálózati beállítások menüpontjai az egyes segédprogramokban TELNET Attached Info MAC Address Attached Info Short Printer Name Attached Info Printer URL Comment Line 1-4 Webböngésző Attached Information MAC Address Attached Information Short Printer Number Attached Information Printer URL Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás Engedélyez DISABLE Adja meg, hogy szerepeljen-e a MACcím a kimenő üzenetben olvasható nyomtatási információk között Engedélyez Adja meg, hogy szerepeljen-e a nyomtató rövid neve a kimenő üzenetben DISABLE olvasható nyomtatási információk között Engedélyez Adja meg, hogy DISABLE szerepeljen-e a nyomtató URL-címe a kimenő üzenetben olvasható nyomtatási információk között. Comment (NULL) Adja meg a kimenő üzenet mondatának végéhez csatolni kívánt megjegyzést. 4 sort adhat meg. Soronként legfeljebb 63 karakter adható meg. Ha a soronkénti karakterszám meghaladja az engedélyezett értéket, a program automatikusan beszúr egy új sort Hálózati beállítások SMTP Auth SMTP Authentication Setting Engedélyez Adja meg, hogy kívánja-e DISABLE engedélyezni az SMTPhitelesítést. User ID User ID (NULL) Adja meg a felhasználói azonosítót az SMTPhitelesítéshez. User Password Password (NULL) Adja meg a jelszót az SMTP-hitelesítéshez

134 A hálózati beállítások menüpontjai az egyes segédprogramokban Karbantartás 5 5. Hálózati beállítások TELNET LAN Scale Setting HEX Dump Mode HUB Link Setting Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás LAN Scale Normál [Normál]: Általában ez Setting Kicsi a beállítás javasolt. A nyomtató még akkor is hatékonyan működik, ha hurokmentes protokollt használó hubhoz csatlakozik. Ha csak néhány számítógépből álló LAN hálózathoz csatlakozik, hosszabb ideig tart a nyomtató indítása. [Kicsi]: Ez a beállítás néhány számítógépből álló LAN hálózattal, valamint nagyméretű LAN hálózattal való használatra egyaránt alkalmas. Ha hurokmentes protokollt használó hubhoz csatlakozik, lehetséges, hogy a nyomtató hatékonysága nem lesz megfelelő. HEX Dump Nem Az összes fogadott Igen nyomtatási adat hexadecimális formátumban jelenik meg. A módból való kilépéshez indítsa újra a nyomtatót. HUB Link Setting AUTOMATIKUS EGYEZTETÉS 100BASE-TX FULL 100BASE-TX HALF 10BASE-T FULL 10BASE-T HALF Adja meg a hub és a nyomtató közötti adatátviteli sebességet és módot. Általában az [AUTOMATIKUS EGYEZTETÉS] beállítás javasolt. - TCP ACK Típus1 Típus2 A TCP-nyugta típusának kiválasztására szolgál. Az [Típus1] beállítás választásakor a nyomtató minden csomagra külön ad választ. A [Típus2] beállítás választásakor a nyomtató egyszerre több csomagra ad választ. A [Típus2] beállítás rövidítheti a nyomtatáshoz szükséges időt, amennyiben a hub beállítása miatt megnőtt ez az idő. Általában az [Típus1] beállítás használatos

135 A hálózati beállítások menüpontjai az egyes segédprogramokban Biztonság TELNET Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás FTP FTP Engedélyez DISABLE Adja meg, hogy kíván-e FTP-kapcsolaton keresztül hozzáférni a nyomtatóhoz. Telnet Telnet Engedélyez DISABLE Adja meg, hogy kíván-e Telnet protokollon keresztül hozzáférni a nyomtatóhoz. Web (Default Port 80) Web (Port No.: 80) Webes beállítások Webes beállítások Weboldal beállításai Engedélyez DISABLE Adja meg, hogy kíván-e webböngészőn keresztül hozzáférni a nyomtatóhoz. 5 Web (IPP) Web Adja meg a nyomtató weboldalának eléréséhez használt portszámot. IPP (Default Port 631) IPP (Port No.: 631) Engedélyez DISABLE Adja meg, hogy kívánja-e használni az IPP protokollt. SNMP SNMP Engedélyez Adja meg, hogy kíván-e DISABLE SNMP protokollon keresztül hozzáférni a nyomtatóhoz. Általában az [Engedélyez] beállítás javasolt. SMTP Engedélyez Adja meg, hogy kívánja-e ( ) használni az SMTP küldési DISABLE funkciót. SMTP SMTP Adja meg az SMTP protokollhoz használt portszámot. POP ( ) POP Engedélyez DISABLE Adja meg, hogy kívánja-e használni a POP3 protokollt. POP POP Adja meg a POP protokollhoz használt portszámot. SNTP SNTP Engedélyez Adja meg, hogy kívánja-e DISABLE használni az SNTP protokollt. Local Ports Local Ports Engedélyez DISABLE Adja meg, hogy kíván-e használni egyedi protokollt. 5. Hálózati beállítások

136 A hálózati beállítások menüpontjai az egyes segédprogramokban TELNET Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás TCP/IP Engedélyez Adja meg, hogy kívánja-e DISABLE használni a TCP/IP protokollt Hálózati beállítások IP-szűrés TELNET NetBEUI NetBEUI Engedélyez DISABLE Adja meg, hogy kívánja-e használni a NetBEUI protokollt. NetBIOS NetBIOS over Engedélyez Adja meg, hogy kívánja-e over TCP TCP használni a NetBIOS DISABLE funkciót a TCP protokoll felett. NetWare NetWare Engedélyez DISABLE Adja meg, hogy kívánja-e használni a NetWare protokollt. EtherTalk EtherTalk Engedélyez DISABLE Adja meg, hogy kívánja-e használni az EtherTalk protokollt. Password Network Password Jelszómódosítás Jelszómódosítás Jelszó váltás (MAC-cím utolsó hat számjegye) Legfeljebb 15 alfanumerikus karaktert megadva módosítsa a hálózati rendszergazda jelszóját. A jelszónál van különbség a kis- és a nagybetűk között. Ha elfelejti a megadott jelszót, nem módosíthatja. Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás IP Filtering IP Filtering Engedélyez DISABLE Adja meg, hogy kívánja-e használni az IP-szűrés funkciót, amely IPcím alapján korlátozza a hozzáférést. Ehhez a funkcióhoz az IPcímek alapos ismerete szükséges. Általában a [DISABLE] beállítás használatos. Az [Engedélyez] beállítás választásakor ügyeljen a további elemek helyes beállítására, ellenkező esetben a TCP/IPkapcsolaton keresztüli hozzáférés nem lesz engedélyezve

137 A hálózati beállítások menüpontjai az egyes segédprogramokban TELNET Start Address #1-10 End Address #1-10 Webböngésző Start Address 1-10 End Address 1-10 Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás Adja meg az IP-címeket, amelyek hozzáférhetnek a nyomtatóhoz. Különálló címeket és címtartományt is megadhat. Címtartomány meg kell adnia a kezdő és a záró címet. A érték megadásával letiltja a beállítást. IP Address Range #1-10 Printing IP Address Range #1-10 Configuration Admin IP Address Printing Engedélyez DISABLE Adja meg, hogy az 1 10 IP-címtartományban megadott IP-címek számára engedélyezi-e a nyomtatást. Configuration 1-10 Administrator s IP Address to Register Engedélyez DISABLE Adja meg, hogy az 1 10 IP-címtartományban megadott IP-címek számára engedélyezi-e a konfiguráció módosítását Adja meg a rendszergazda IP-címét. Csak erről a címről lehet mindig hozzáférni a nyomtatóhoz. Ne feledje, hogy amikor a rendszergazda proxykiszolgálón keresztül fér hozzá a nyomtatóhoz, a beállítás értéke a proxykiszolgáló címére van beállítva, és a proxykiszolgálón keresztül valamennyi hozzáférés engedélyezett. Javasoljuk, hogy a rendszergazda proxykiszolgáló használata nélkül férjen hozzá a nyomtatóhoz Hálózati beállítások

138 A hálózati beállítások menüpontjai az egyes segédprogramokban MAC-címek szűrése A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Menüpont TELNET Webböngésző Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) Network Card Setup (Mac) Beállítási érték Leírás 5 5. Hálózati beállítások MAC Address Filtering MAC Address Access MAC Address #1-50 Admin MAC Address MAC Address Filtering MAC Address Access MAC Address #1-50 Administrator s MAC Address to Register Engedélyez DISABLE Adja meg, hogy kívánja-e használni a MACcímek szűrése funkciót, amely csak a megadott MAC-címeknek teszi lehetővé a hozzáférést. Ehhez a funkcióhoz a MAC-címek alapos ismerete szükséges. Általában a [DISABLE] beállítás használatos. Az [Engedélyez] beállítás választásakor ügyeljen a további elemek helyes beállítására, ellenkező esetben semmilyen hozzáférés nem lesz engedélyezett a hálózatról ELFOGAD DENY Adja meg, hogy engedélyezi vagy letiltja-e az 1 50 MACcímtartományban megadott MAC-címekről való hozzáférést :00:00: 00:00: :00:00: 00:00:00 Adja meg a MAC-címeket, amelyek hozzáférhetnek a nyomtatóhoz. A 00:00:00:00:00:00 érték megadásával letiltja a beállítást. Adja meg a rendszergazda MACcímét. Csak erről a címről lehet mindig hozzáférni a nyomtatóhoz. Ne feledje, hogy amikor a rendszergazda proxykiszolgálón keresztül fér hozzá a nyomtatóhoz, a beállítás értéke a proxykiszolgáló címére van beállítva, és a proxykiszolgálón keresztül valamennyi hozzáférés engedélyezett. Javasoljuk, hogy a rendszergazda proxykiszolgáló használata nélkül férjen hozzá a nyomtatóhoz

139 A hálózati beállítások menüpontjai az egyes segédprogramokban SSL/TLS TELNET Cipher (SSL/TLS) Cipher Strength Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás Cipher Strength - Certificate Generation - Common Name Gyenge Adja meg a rejtjelezés Normál erősségét. Erős SSL/TLS Be Adja meg, hogy kívánja-e Ki használni az SSL-/TLSprotokollt Önaláírt tanúsítvány használata (önaláírt tanúsítvány) Hitelesítésszolgáltató által aláírt tanúsítvány használata (hitelesítésszolgáltató által aláírt tanúsítvány) Hozzon létre önaláírt tanúsítványt. Létrehozhat CSR-t is, amelyet elküld a hitelesítésszolgáltatónak, majd telepítheti a hitelesítésszolgáltató által kiadott tanúsítványt (Nyomtató IP-címe) A menüpont rögzített értéke önaláírt tanúsítvány létrehozásakor a nyomtató IP-címe. - Organization (NULL) A szervezet neve: adja meg a szervezet hivatalos nevét. Legfeljebb 64 karaktert adhat meg Hálózati beállítások - Organization Unit (NULL) Szervezeti egység: adja meg a szervezeten belüli alegység, például részleg vagy osztály nevét. Legfeljebb 64 karaktert adhat meg. - Locality (NULL) A város neve: adja meg a város vagy hely nevét, ahol a szervezet található. Legfeljebb 128 karaktert adhat meg. - State/Province (NULL) Állam/megye: adja meg az állam vagy megye nevét, ahol a szervezet található. Legfeljebb 128 karaktert adhat meg. - Country/ Region (NULL) Országkód: adja meg az ország vagy térség kétbetűs ISO-kódját, ahol a szervezet található. (Például: JP (Japán), US (Amerikai Egyesült Államok)) Legfeljebb 2 karaktert adhat meg

140 A hálózati beállítások menüpontjai az egyes segédprogramokban TELNET Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás - Key Type RSA Adja meg a titkosított adatátvitelhez használt kulcs típusát. - Key Size bit Adja meg a titkosított adatátvitelhez használt 1024 bit kulcs méretét. 512 bit SNTP 5 5. Hálózati beállítások A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. TELNET Webböngésző Menüpont Konfigurációs Network eszköz Network Card Beállítási érték Leírás (Network Card Setup Setup Setting beépülő (Windows) (Mac) modul) SNTP SNTP Engedélyez DISABLE Adja meg, hogy kívánja-e használni az SNTP protokollt. NTP Server (Pri.) NTP Server (Sec.) Adjust Interval Local Time Zone NTP Server (Pri.) NTP Server (Sec.) Adjust Interval (NULL) Adja meg annak az elsődleges NTPkiszolgálónak az IP-címét, amelyről a program lekéri az időadatokat (NULL) Adja meg annak a másodlagos NTPkiszolgálónak az IP-címét, amelyről a program lekéri az időadatokat óra Adja meg az 12 óra 24 óra időadatoknak az elsődleges vagy a másodlagos NTPkiszolgálóról való beszerzésének rendszerességét. Time Zone :00 Adja meg a greenwichi középidőtől való időeltolódás értékét. Daylight Saving Daylight Saving Be Adja meg, hogy kívánja-e Ki használni a nyári időszámítást

141 A hálózati beállítások menüpontjai az egyes segédprogramokban Feladatlista TELNET Webböngésző - Job queue display setting Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Dokumentumnév Feladat feltétele Feladattípus Számítógépnév Felhasználónév Nyomtatott lapok száma Átviteli idő Átviteli port Leírás Válassza ki a nyomtatásra váró feladatok (nyomtatási adatok) listáján megjelenő elemeket. Ha nem választott ki semmit, az alapértelmezés szerint kiválasztott elemek jelennek meg. Webes nyomtatás A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. TELNET Webböngésző Menüpont Konfigurációs Network eszköz Network Card Beállítási érték Leírás (Network Card Setup Setup Setting beépülő (Windows) (Mac) modul) - Paper Tray tálca Válassza ki a Többc.adagoló 2. tálca nyomtatáshoz használt tálcát. (A 2. tálca akkor jelenik meg, ha van a nyomtatóban kiegészítő tálca.) - Copies Adja meg a nyomtatni kívánt példányok számát. Legfeljebb 999-et adhat meg. - Collate Bejelölve Adja meg, hogy kívánja-e Nincs bejelölve leválogatni a kiadott lapokat. - Fit to page Bejelölve Adja meg, hogy a Nincs bejelölve program igazítsa-e a PDFfájl méretét a tálcában lévő papírhoz, ha a PDFfájlban és a tálcához beállított papírméret eltérő Hálózati beállítások - Duplex printing (NULL) Adja meg a kétoldalas Hosszú él nyomtatás kötési módját. Rövid él - Page Select Bejelölve Nincs bejelölve Az első és az utolsó oldal megadásával határozza meg a nyomtatni kívánt oldalakat. - PDF Password Bejelölve Nincs bejelölve Titkosított PDF-fájl nyomtatásakor válassza ezt az elemet, és adja meg a jelszót

142 A hálózati beállítások menüpontjai az egyes segédprogramokban IEEE802.1X 5 5. Hálózati beállítások TELNET Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás 802.1X IEEE802.1X Engedélyez Adja meg, hogy kívánja-e DISABLE használni az IEEE802.1X szabványt. EAP Type EAP Type EAP-TLS Válassza ki az EAP módot. PEAP EAP User EAP User (NULL) Adja meg az EAP protokollhoz használt felhasználónevet. Ez a lehetőség csak az EAP- TLS/PEAP típus választása aktív. Legfeljebb 64 alfanumerikus karaktert adhat meg. EAP Password Use SSL Certificate EAP Password (NULL) Adja meg az EAP protokollhoz használt felhasználónévhez tartozó jelszót. Ez a lehetőség csak a PEAP típus választása aktív. Legfeljebb 64 alfanumerikus karaktert adhat meg. Use SSL Certificate Engedélyez DISABLE Adja meg, hogy kíván-e SSL-/TLS-tanúsítványt használni az IEEE802.1X szabvány szerinti hitelesítéshez. Ha nincs SSL-/TLS-tanúsítvány, nem választható ki az ENGEDÉLYEZ lehetőség. Ez a lehetőség csak az EAP-TLS típus választása aktív. Authenticate Authenticate Engedélyez Adja meg, hogy CAtanúsítvánnyal kívánja-e Server Server DISABLE elvégezni a RADIUS kiszolgálóról küldött tanúsítvány hitelesítését. EAP retry Adja meg az - 3 IEEE802.1X szabvány szerinti hitelesítés próbálkozásainak számát. - Legfeljebb 9 próbálkozás állítható be. Általában 9 a gyári alapbeállítás használata javasolt. EAP timeout Adja meg, hogy - IEEE802.1X szabvány szerinti hitelesítéskor 60 mennyi legyen a kiszolgáló válaszadásának időkorlátja. 10 és 60 másodperc közötti értéket adjon meg. Általában a gyári alapbeállítás használata javasolt

143 A hálózati beállítások menüpontjai az egyes segédprogramokban IPSec TELNET Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás IPSec IPSec Engedélyez Adja meg, hogy kívánja-e DISABLE használni az IPSec szabványt. - IP Address IKE Encryption Algorithm - IKE Hash Algorithm Adja meg, hogy melyik állomáscímen engedélyezi az IPSec funkció általi adatátvitelt. IPv4 címnél ponttal elválasztott egybájtos karaktereket használjon. Globális IPv6 címnél kettősponttal elválasztott, egybájtos alfanumerikus karaktereket adjon meg. Helyi kapcsolati IPv6 címek nem használhatók DES-CBC Adja meg az IKE DES-CBC titkosítási módot SHA-1 Adja meg az IKE MD5 kivonatolási módot Hálózati beállítások - Diffie-Hellman Group1 Adja meg az 1. fázisú Group Group2 ajánlatban szereplő Diffie- Hellman csoportot. - LifeTime Állítsa be az ISAKMP SA élettartamát. Általában a gyári alapbeállítás használata javasolt. - Pre-shared Key (NULL) Adja meg az előmegosztott kulcsot. - Key PFS Kulcs sérülés utáni titkosságvédelme NOPFS - Diffie-Hellman Group when Group1 Key PFS Nincs Enable Adja meg, hogy kívánja-e használni a kulcs sérülés utáni titkosságvédelmi (PFS) funkcióját Group2 Adja meg a kulcs sérülés utáni titkosságvédelmi funkciójához használt Diffie-Hellman csoportot. - ESP Engedélyez Adja meg, hogy kívánja-e Tilt használni az ESPprotokollt. - ESP Encryption Algorithm - ESP Authentication Algorithm DES-CBC Adja meg az ESP DES-CBC titkosítási algoritmusát SHA-1 Adja meg az ESP MD5 hitelesítési algoritmusát. Ki

144 A hálózati beállítások menüpontjai az egyes segédprogramokban TELNET Webböngésző Menüpont Konfigurációs eszköz (Network Setting beépülő modul) Network Card Setup (Windows) A szürkén árnyékolt hátterű szövegek a gyári alapbeállítást jelölik. Network Card Setup (Mac) Beállítási érték Leírás - AH Engedélyez Adja meg, hogy kívánja-e Tilt használni a hitelesítési fejlécet (AH). - AH Authentication Algorithm SHA-1 Adja meg az AH titkosítási MD5 algoritmusát. - LifeTime Adja meg az IPSec SA 3600 élettartamát. Általában a gyári alapbeállítás használata javasolt Hálózati beállítások

145 AZ IP-cím beállítása AZ IP-cím beállítása Mi az IP-cím? Nyomtató és számítógép TCP/IP protokollt használó hálózaton keresztüli csatlakoztatásához IPcímeket kell beállítani. Az IP-címek a hálózatba kötött számítógépek és nyomtatók címei. Ha az IP-cím beállítása helytelen, a nyomtató és a számítógép nem tud egymással adatátvitelt folytatni, mert nincs meghatározva az adatküldési cím. Macintosh számítógép hálózaton keresztüli csatlakoztatásához az EtherTalk protokoll használatos. Ilyen esetben nincs szükség az IP-cím beállítására. Ha webböngészőt kíván használni Macintosh rendszeren, be kell állítania az IP-címet. (Példa) Számítógép IP-cím : Hálózati cím Állomásazonosító 5 Alhálózati maszk : Átjáró : Nyomtató IP-cím : Hálózati beállítások Hálózati cím Állomásazonosító Alhálózati maszk : Átjáró : Az IP-címben nem szerepelhet akármilyen számjegy vagy érték. Az IP-cím megadására szabályok vonatkoznak. Az IP-cím 4 darab, 3 számjegyből álló szegmensből épül fel. A fenti példában a a hálózati címet jelölő szegmens, az utolsó szegmens, vagyis a példában a 3 és a 2 számmal jelzett érték az állomásazonosító. Az általános felépítésű hálózatokban az adatátvitelhez meg kell egyeznie a számítógép és a nyomtató hálózati címének. Minden eszköznél az tartományból választott egyedi állomásazonosítót kell megadni. Az IP-címen kívül alhálózati maszkot és átjárót is meg kell határozni. Az alhálózati maszk leggyakoribb beállítása a Az átjáró beállításához használja a hálózatban lévő útválasztó IPcímét. Általános hálózati konfiguráció ugyanazt az alhálózati maszkot és átjárót kell használni a számítógéphez és a nyomtatóhoz

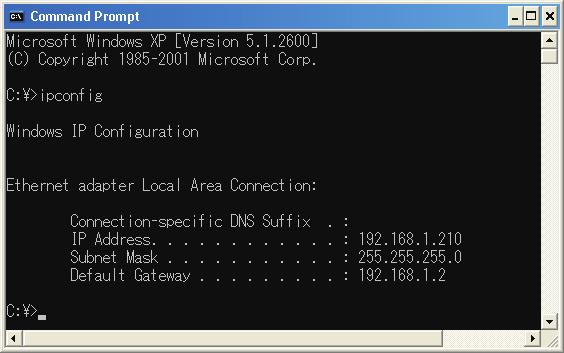

146 AZ IP-cím beállítása A számítógép IP-címe Ellenőrizze a számítógép aktuális IP-címét. A számítógép IP-címe függ a hálózati környezettől, amelyhez csatlakozik. Internet használata a számítógép IP-címe a szolgáltató vagy az útválasztó gyártója által megadott értékre van beállítva. Kérdezze meg a szolgáltatótól vagy az útválasztó gyártójától az IP-cím beállítási értékét, vagy azt, hogy használnak-e kiszolgálót, például DHCP-kiszolgálót. Ha a számítógép irodai hálózathoz csatlakozik, és van hálózati rendszergazda, az IP-címmel kapcsolatban a rendszergazdánál érdeklődjön. Általában a számítógép alapértelmezett IP-címbeállítása az IP-cím automatikus beszerzése. A legtöbb otthoni használatra készült útválasztó (ADSL- vagy ISDN-útválasztó) DHCP-kiszolgáló szerepet lát el, vagyis ha a számítógép ezen otthoni útválasztók egyikéhez csatlakozik, a számítógép bekapcsoláskor automatikusan beszerzi az IP-címet a kiszolgálótól. Ha nem biztos benne, hogy a számítógép milyen IP-címet szerez be, a következő eljárással ellenőrizheti a számítógép IP-címét. Az IP-cím ellenőrzési módja az operációs rendszer verziójától függően eltérő lehet. A részleteket az operációs rendszer felhasználói kézikönyvében találja. 5 Windows operációs rendszer 1 Indítsa el a Windows operációs rendszert. 5. Hálózati beállítások 2 Indítsa el az MS-DOS parancssort. (Windows Vista, Windows Server 2008, Windows XP és Windows Server 2003 operációs rendszer ) Válassza a [Start] > [Minden program] > [Kellékek] > [Parancssor] lehetőséget. (Windows 2000 operációs rendszer ) Válassza a [Start] > [Program] > [Kellékek] > [Parancssor] lehetőséget. 3 A billentyűzet segítségével írja be az ipconfig parancsot, majd nyomja meg az [Enter] billentyűt. Megjelenik az IP-cím, az alhálózati maszk és az átjáró aktuális beállítása. (Windows XP operációs rendszer ) Macintosh operációs rendszer 1 Indítsa el a Macintosh operációs rendszert. 2 Válassza az [Apple menü] > [Rendszerbeállítások] > [Internet és hálózat] > [Hálózat] > [Megjelenítés] lehetőséget. Ezt követően válassza a [Beépített Ethernet] lehetőséget, majd a [TCP/IP] lapot. Ha a [Rendszerbeállítások] pontnál nem jelennek meg a menüpontok, kattintson a [Mindent megjelenít]
