FordTransit Kezelési kézikönyv. Feel the difference

Átírás

1 FordTransit Kezelési kézikönyv Feel the difference

2 jelen kiadványban szereplő információk a nyomdábaadás időpontjában érvényes adatokat tükrözik. fejlesztés érdekében fenntartjuk a jogot a specifikációk, a kivitelezés vagy a felszereltség bármikori megváltoztatására előzetes értesítés és bármilyen kötelezettség nélkül. Jelen kiadvány részben vagy egészben sem sokszorosítható és nem fordítható le előzetes engedélyünk nélkül. hibákért és hiányosságokért nem vállalunk felelősséget. Ford Motor Company 2006 Minden jog fenntartva. lkatrészszám: 7C1J K (CG3527hu) 11/

3 Tartalomjegyzék Bevezetés kézikönyvről...5 Jelek jegyzéke...5 lkatrészek és tartozékok...5 Gyors indítás Gyors indítás...6 Utasvédelem Működési elv...14 biztonsági övek becsatolása...16 Biztonságiöv-magasságállítás...17 biztonsági övek használata terhesség esetén...17 Kulcsok és távirányítók Általános tudnivalók a rádiófrekvenciákról...18 távirányítás programozása...18 Zárak Zárás és nyitás...19 Motorindításgátló Működési elv...24 Kódolt kulcsok...24 motor-indításgátló élesítése...24 motor-indításgátló hatástalanítása...24 Riasztóberendezés Működési elv...25 riasztóberendezés aktiválása...26 riasztóberendezés deaktiválása...26 blaktörlők és -mosók Szélvédőtörlők...27 Szélvédő-mosóberendezés...28 Hátsóablak-ablaktörlő és -mosóberendezés...29 z ablaktörlőlapátok ellenőrzése...29 z ablaktörlőlapátok cseréje...30 Világítás Világítás-vezérlés...31 utomata lámpák...32 Első ködlámpák...32 Hátsó ködlámpák...32 Vetítésitávolság-szabályozás...33 Vészvillogók...34 Irányjelzők...34 Belső lámpák...34 Küszöbvilágítás-lámpák...35 Izzólámpacsere...36 Izzólámpa-táblázat...43 blakok és tükrök Elektromos működtetésű ablakok...45 Külső visszapillantó tükrök...45 Elektromos külső visszapillantó tükrök...46 Belső tükör...46 Tolóablakok...47 Hátsó oldalablak...47 Műszerek Mérőműszerek...48 Figyelmeztető lámpák és jelzők...51 Hangfigyelmeztetők és -jelzők

4 Tartalomjegyzék Információkijelzők Általános tudnivalók...56 Információ-üzenetek...58 Személyes beállítások...61 Klímaszabályozás Működési elv...64 Szellőzőfúvókák...64 Manuális klímaszabályozás...65 Fűtött ablakok és tükrök...67 Kiegészítő fűtő...68 Ülések Helyes üléshelyzet...73 Első ülések...73 Hátsó ülések...75 Fejtámlák...76 Fűtött ülések...77 Kényelmi funkciók Óra...78 Napellenzők...78 Parkolójegytartók...79 Szivargyújtó...79 Hamutartó...79 Kiegészítő hálózati aljzatok...80 Italtartók...80 Kesztyűtartó...81 Csomagterek...81 Pohártartó...81 motor beindítása Benzinmotor beindítása...83 Dízelmotor beindítása...83 motor leállítása...83 Üzemanyag és üzemanyagtöltés Biztonsági rendszabályok...85 Üzemanyag-minőség - Benzin...85 Üzemanyag-minőség - Dízel...85 Katalizátor...85 Üzemanyag-betöltőcsonk fedél...86 Üzemanyag-töltés...86 Tüzelőanyag-fogyasztás...86 Műszaki specifikációk...87 Sebességváltó kiegyenlítőművel Kézikapcsolású sebességváltó...89 Összkerékhajtás (WD)...90 Fékek Működési elv...91 Tanácsok BS alkalmazásához...91 Rögzítőfék...92 Menetstabilizáló rendszer Működési elv...93 menetstabilizáló rendszer használata...94 Kipörgésgátló Működési elv...95 kipörgésgátló használata...95 Parkolási segítség Működési elv...96 parkolási segítség használata

5 Tartalomjegyzék Sebességszabályózó berendezés Működési elv...98 sebességszabályózó berendezés használata...98 utomatikus sebességkorlátozó (SL) Működési elv Csomagszállítás Általános tudnivalók Teherrögzítők Tetőcsomagtartók és csomagtartók Vontatás Utánfutó vontatása Vezetési tanácsok Bejáratás Csökkentett motorteljesítmény Mentőfelszerelés Elsősegélydoboz Elakadásjelző háromszög Vészkijárat Ütközés utáni állapot Üzemanyag-lekapcsolás kapcsoló biztonsági rendszer részegységeinek ellenőrzése Biztosítékok Biztosítékdoboz-elhelyezkedések Biztosítékcsere Biztosítékok áramerősség-értékei Gépkocsi elvontatása, mentése Vontatási pontok gépkocsi vontatása négy keréken gépkocsi vontatása négy keréken - WD Karbantartás Általános tudnivalók motorháztető nyitása és zárása Motortér-áttekintés - 2.3L Duratec-HE (MI4) Motortér-áttekintés - 2.2L Duratorq-TDCi (Puma) dízel Motortér-áttekintés - 2.4L Duratorq-TDCi (Puma) dízel Motorolaj-ellenőrzés Motor-hűtőfolyadék ellenőrzés Fék- és tengelykapcsoló-folyadék ellenőrzése Szervokormányzás-hidraulikaolaj ellenőrzés z üzemanyagszűrő vízleválasztójának leeresztése Mosófolyadék-ellenőrzés Műszaki specifikációk Gépkocsiápolás külső rész tisztítása belső rész tisztítása Kisebb fényezési sérülések javítása

6 Tartalomjegyzék Gépkocsi-akkumulátor kkumulátor-ápolás Indítókábelek használata Gépkocsi-akkumulátor csere kkumulátor-csatlakoztatási pontok Gyermekbiztonság Gyermekülések gyermekülés elhelyezése Gyermek-biztonsági párnák ISOFIX rögzítési pontok Gyermek-biztonsági zárak Keréktárcsák és gumiabroncsok Általános tudnivalók Járókerékcsere Gumiabroncs-ápolás Téli gumiabroncsok használata Hóláncok használata Műszaki specifikációk Telefon Általános tudnivalók Telefon beállítások Bluetooth beállítások Telefon vezérlés telefon használata - Gépkocsik a következő felszerelések nélkül: Navigációs rendszer telefon használata - Gépkocsik a következő felszerelésekkel: Travel Pilot EX Beszédvezérlés Működési elv Beszédvezérlés használata udioegység parancsok Telefon vezérlőparancsok Navigációs rendszer vezérlőparancsok Klímaszabályozás-utasítások Függelékek Típusjóváhagyások Gépkocsi-azonosító Gépkocsi-típustábla Gépkocsiazonosító-szám (VIN) Motorszám - 2.3L Duratec-HE (MI4) Motorszám - 2.2L Duratorq-TDCi (Puma) dízel Motorszám - 2.4L Duratorq-TDCi (Puma) dízel Műszaki specifikációk Műszaki specifikációk

7 Bevezetés KÉZIKÖNYVRŐL Köszönjük, hogy a Fordot választotta. Javasoljuk, hogy fordítson némi időt gépkocsijának megismerésére ennek a kézikönyvnek az elolvasásával. Minél többet tud a gépkocsiról annál nagyobb a biztonság és az öröm amit érezni fog, mikor vezeti. Megjegyzés: EZ a kézikönyv bemutatja az összes modellt és opciót, néha előbb, mint azok elérhetőek. Bemutathat olyan opciókat, amik nincsenek az Ön gépkocsijában. Megjegyzés: Mindig a vonatkozó törvényeknek és rendeleteknek megfelelően működtesse és használja gépkocsiját. Megjegyzés: Gépkocsija eladásakor ezt a kézikönyvet is adja át. könyv a gépkocsi fontos tartozéka. JELEK JEGYZÉKE kézikönyvben található jelek VIGYÁZT Halált vagy súlyos sérülést kockáztat önnmagára és másokra nézve, ha nem követi a veszélyjelző jellel kiemelt utasításokat. Jelek az Ön gépkocsiján Ha látja ezeket a jeleket, akkor olvassa el és kövesse a kézikönyv vonatkozó utasításait mielőtt bármilyen beavatkozást vagy beállítást végezne. LKTRÉSZEK ÉS TRTOZÉKOK z eredeti Ford alkatrészeket és tartozékokat kifejezetten az Ön gépkocsijához tervezték. Nem vizsgáltunk nem eredeti Ford alkatrészeket és tartozékokat - kivéve ha azt külön feltüntettük-, ezért nem garantálhatjuk, hogy azok megfelelőek az Ön gépkocsijához. Javasoljuk, hogy Ford márkakereskedőjénél keresse az Ön gépkocsijának megfelelő alkatrészeket és tartozékokat. FIGYELEM gépkocsija sérülését kockáztatja, ha nem követi a figyelmeztető jellel kiemelt utasításokat. 5

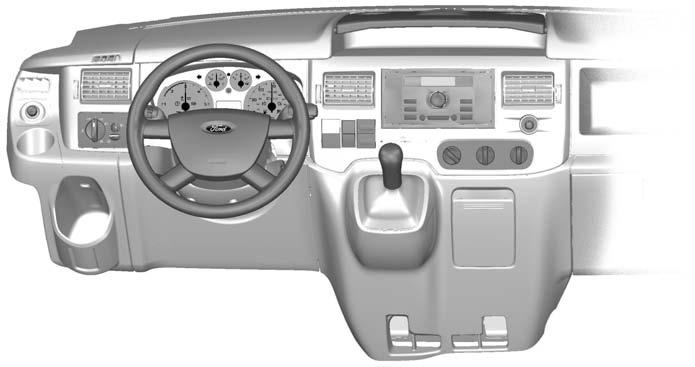

8 Gyors indítás GYORS INDÍTÁS Műszerfal-áttekintés - Balkormányos B C D E F G H I J K E70781 T S R Q P O N M L 6

9 Gyors indítás Műszerfal-áttekintés - Jobbkormányos K J I H G F E D P B L M N O C R Q S T E76166 B C D E F G H I J K Elektromos külső visszapillantó tükör tükörállítás-kapcsoló. Lásd a Elektromos külső visszapillantó tükrök (46. oldal). Világítás-vezérlés. Lásd a Világítás-vezérlés (31. oldal). Többfunkciós kar. Lásd a Irányjelzők (34. oldal). Lásd a Világítás-vezérlés (31. oldal). Kombinált műszer Lásd a Mérőműszerek (48. oldal). Óra Vészvillogó kapcsoló Lásd a Vészvillogók (34. oldal). Első szélvédőfűtés kapcsoló. Lásd a Fűtött ablakok és tükrök (67. oldal). Hátsóablak-fûtés kapcsoló Lásd a Fűtött ablakok és tükrök (67. oldal). Tálca italtartókkal. Lásd a Italtartók (80. oldal). udioegység. Lásd a különálló kézikönyvet. Levegőszellőzők Lásd a Szellőzőfúvókák (64. oldal). 7

10 Gyors indítás L M N O P Q R S T Cigarettagyújtó. Lásd a Szivargyújtó (79. oldal). Klímaszabályozás. Lásd a Klímaszabályozás (page 64. oldal). Sebességváltó-kar. Lásd a Kézikapcsolású sebességváltó (89. oldal). Stabilitás-szabályozás (ESP) kapcsoló Lásd a Menetstabilizáló rendszer (page 93. oldal). blaktörlő-kar Lásd a blaktörlők és -mosók (page 27. oldal). Gyújtáskapcsoló Kürt Vetítésitávolság-szabályozás kapcsolója Lásd a Vetítésitávolság-szabályozás (33. oldal). Italtartó. Lásd a Italtartók (80. oldal). 8

11 Gyors indítás lacsony felszereltségű kombinált műszer B C D G F E E71334 B C D E F G Fordulatszámmérő Hűtőfolyadék-hőmérsékletmérő Üzemanyagszint-jelző Sebességmérő Útszakasz-számláló "nullázó" gomb Kilométerszámláló, útszakasz-számláló, óra, az üzemanyagtartály kiürüléséig még megtehető távolság és nyitott ajtóra figyelmeztető lámpa. Óra-beállító gomb 9

12 Gyors indítás Lásd a Mérőműszerek (48. oldal). Magas felszereltségű kombinált műszer B C D F E E73043 B C D E F Fordulatszámmérő Hűtőfolyadék-hőmérsékletmérő Üzemanyagszint-jelző Sebességmérő Információs üzenet figyelmeztető lámpa Információs kijelző. Lásd a Információkijelzők (page 56. oldal). 10

13 Gyors indítás Lásd a Mérőműszerek (48. oldal). Információs kijelzők Használja a forgószabályzót a menün való végiggörgetéshez. 15: C E73982 DISTNCE TO EMPTY: 200 km VERGE FUEL 8.0 l/100 VERGE SPEED 87 km/h OUTSIDE IR TEMP 15.0 C YOUR SETTINGS SET/RESET E73266 Nyomja meg a SET és RESET (Beállítás) és (Visszaállítás) gombokat egy almenü vagy a beállítani kívánt tétel kiválasztásához. Lásd a Információkijelzők (page 56. oldal). Figyelmeztető lámpák és jelzések E71340 Fékbetét-kopás figyelmeztető lámpa Fékrendszer figyelmeztető lámpa Sebességszabályozó berendezés kijelző Üzenet visszajelző lámpa E73265 Menetstabilizáló (ESP) és kipörgésgátló figyelmeztető lámpa Szerviz-intervallum visszajelző lámpa (dízelmotorral felszerelt járművek) 11

14 Gyors indítás Víz-a-tüzelőanyagban visszajelző lámpa (dízelmotorral felszerelt járművek) Tolóajtó Lásd a Figyelmeztető lámpák és jelzők (51. oldal). Zárás és nyitás Hátsó ajtó C E71289 C D B C B B C D Zárt áruszállító és kombi Busz Zárás Nyitás E71287 B C Zár nyitva vagy ajtó nyitva Zárás Fehér látható, ajtó zárva Kétszárnyas hátsó ajtó B E71290 B Kívül Belül 12

15 Gyors indítás Csomagtérfedél B FIGYELEM Ha a kiegészítő elektromos csatlakozóaljzatot álló motornál használja, az akkumulátor lemerülhet. kiegészítő elektromos csatlakozóaljzat használatához a gyújtást be kell kapcsolni. E71292 B Kívül Belül Zárrendszer működtetés z Ön gépkocsijának zárrendszerét lehet, hogy úgy konfigurálták, hogy a három különböző zárműködtetési kombináció közül az egyikben működjön. Lásd a Zárás és nyitás (19. oldal). Kiegészítő elektromos csatlakozóaljzatok E

16 Utasvédelem MŰKÖDÉSI ELV Légzsákok VIGYÁZT-FELHÍVÁSOK Semmi esetre se módosítsa gépkocsija első részét. Ez hátrányosan befolyásolhatja a légzsákok kioldását. Eredeti szöveg az ECE R94.01 szerint: Rendkívül veszélyes! Menetiránynak háttal néző gyermek-biztonsági ülést nem szabad használni olyan ülésen, amely előtt légzsák van felszerelve! Használja a biztonsági övet és tartson megfelelő távolságot önmaga és a kormánykerék között. Csak ha a biztonsági övet megfelelően használja, akkor képes megtartani Önt egy olyan helyzetben, hogy a légzsák optimális hatást tudjon kifejteni. Lásd a Helyes üléshelyzet (73. oldal). kormánykeréken, kormányoszlopon, üléseken, légzsákokon és biztonsági öveken történő javításokat megfelelően képzett szerelővel végeztesse el. légzsákok előtti területeket mindig tartsa akadálymentesen. Ne ragasszon vagy tegyen semmit a légzsákburkolatokra. Ne szúrjon semmilyen éles tárgyat azokba a területekbe, ahova légzsákok vannak beszerelve. Ez károsíthatja és hátrányosan befolyásolhatja a légzsákok kioldását. VIGYÁZT-FELHÍVÁSOK Használjon olyan üléshuzatokat, amelyeket oldallégzsákkal felszerelt ülésekhez terveztek. Megfelelően képzett szerelővel végeztesse el ezek felhelyezését. Megjegyzés: Egy légzsák kioldásakor nagy durranást fog hallani és egy ártalmatlan porszerű maradványból álló felhőt fog látni. Ez természetes jelenség. Megjegyzés: z első utasoldali légzsák a kettős ülést mindkét helyzetben védi. Megjegyzés: légzsák-burkolatokat csak nedves ronggyal tisztítsa le. légzsák-rendszer az alábbiakból áll: egy vezetőoldali első légzsák egy utasoldali első légzsák oldallégzsákok, biztonsági övfeszítők ütközésérzékelők egy légzsák figyelmeztető lámpa elektronikus vezérlő és diagnosztikai egység. 14

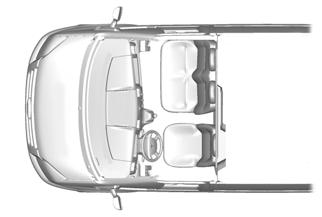

17 Utasvédelem Vezető- és utasoldali első légzsákok 30 o 30 o E68581 vezető- és utasoldali első légzsákok jelentős frontális ütközéskor vagy olyan ütközésnél oldanak ki, amelyek 30 fokra történnek a jobb vagy bal oldaltól. légzsákok néhány ezredmásodperc alatt kioldanak és le is engednek az ülést elfoglaló személlyel történt érintkezést követően, így párnázva ki a test előrefele történő mozgását. Kisebb frontális ütközések, átfordulások, hátsó vagy oldalsó ütközések esetén a vezető- és utasoldali első légzsákok nem oldanak ki. Oldallégzsákok z oldallégzsákok az első ülések háttámlájába vannak beépítve. Matrica jelzi, ha az Ön gépkocsiját oldallégzsákkal szerelték fel. z oldallégzsákok jelentős oldalirányú ütközésekkor oldanak ki. Csak az ütközés által érintett oldalon található légzsák old ki. légzsákok néhány ezredmásodperc alatt kioldanak és le is engednek az ülést elfoglaló személlyel történt érintkezést követően, így nyújtva védelmet a fejnek és a mellkasi területeknek. Kisebb oldalirányú ütközések, átfordulások, frontális vagy hátsó ütközések esetén az oldallégzsákok nem oldanak ki. Biztonsági övek VIGYÁZT-FELHÍVÁSOK Használja a biztonsági övet és tartson megfelelő távolságot önmaga és a kormánykerék között. Csak ha a biztonsági övet megfelelően használja, akkor képes megtartani Önt egy olyan helyzetben, hogy optimális hatást érjen el. Lásd a Helyes üléshelyzet (73. oldal). Egy biztonsági övet csak egy személy használjon. Mindegyik biztonsági övhöz a megfelelő övcsatot használja. Ne használjon olyan biztonsági övet, amely laza vagy megcsavarodott. Ne viseljen vastag ruházatot. biztonsági övnek szorosan körül kell ölelnie a testét ahhoz, hogy optimális hatást érjen el. E

18 Utasvédelem VIGYÁZT-FELHÍVÁSOK Vezesse el a biztonsági öv vállszalagját a válla közepén keresztül, a medenceövet pedig szorosan a medencéje fölött. z övfeszítőknek alacsonyabb kioldási küszöbértékük van mint a légzsákoknak. Kisebb ütközések esetén lehetséges, hogy csak az övfeszítő old ki. BIZTONSÁGI ÖVEK BECSTOLÁS E68586 VIGYÁZT z öv nyelvét nyomja az övcsatba, amíg egy kattanást nem hall. Nem kötötte be megfelelően a biztonsági övet, ha nem hall kattanást. E68584 Húzza ki egyenletesen a biztonsági övet. Beragadhat, ha hirtelen rántja meg, vagy ha a gépkocsi lejtőn áll. Nyomja meg a piros gombot az övcsaton a biztonsági öv oldásához. Hagyja teljesen és rántás nélkül felcsévélődni. E

19 Utasvédelem BIZTONSÁGIÖV- MGSSÁGÁLLÍTÁS Első ülés biztonsági öv BIZTONSÁGI ÖVEK HSZNÁLT TERHESSÉG ESETÉN E68587 E68901 Hátsó ülés biztonsági öv VIGYÁZT Helyezze el a biztonsági övet megfelelően saját és születendő gyermeke biztonsága érdekében. Ne használja kizárólag csak a medenceöv-szalagot vagy a váll-szalagot. medenceöv-szalagot helyezze el kényelmesen a csípőjén és a terhes hasa alatt. Helyezze a váll-szalagot mellei közé és a terhes hasa egyik oldala mellett és fölött. E73074 VIGYÁZT Győződjön meg róla, hogy a biztonsági öv csavarodásmentesen halad át a vezetőn. 17

20 Kulcsok és távirányítók ÁLTLÁNOS TUDNIVLÓK RÁDIÓFREKVENCIÁKRÓL FIGYELEM távirányító rádiófrekvenciáit más kis hatókörű rádió adók is használhatják (pl. amatőr rádiók, gyógyászati segédeszköz, zsinór nélküli fejhallgatók, távvezérlők, riasztóberendezések stb.). Ha a frekvenciák ütköznek, akkor nem fogja tudni használni a távirányítót. z ajtókat a kulccsal tudja nyitni és zárni. Megjegyzés: Kinyithatja az ajtókat, ha a távirányító gombjait akaratlanul megnyomja. működési távolság a távirányító és a gépkocsi között a környezettől függően változik. TÁVIRÁNYÍTÁS PROGRMOZÁS Legfeljebb nyolc távirányítót lehet beprogramozni a gépkocsihoz (beleértve azt is, amit a gépkocsijához kapott). Keresse fel kereskedőjét további utasításokért. 18

21 Zárak ZÁRÁS ÉS NYITÁS z ajtók zárása és nyitása kulccsal Kettőszárás VIGYÁZT Nem fogja tudni belülről kinyitni az ajtókat, ha előtte kettőszárással bezárta őket. B B kettőszárás egy lopásvédelmi tulajdonság, amely meggátolja, hogy bárki belülről nyissa ki az ajtókat. Csak akkor tudja kettőszárással zárni az ajtókat, ha mind be van csukva. Ha megkísérli az ajtók kettőszárását, amikor egy ajtó még nyitva van, rövid hangjelzést fog hallani a jelzőkürttől és a zárak újra kinyitnak. z ajtózárak visszatérnek az előző állapotukba. Ha sikeresen megtörtént az ajtók kettőszárása, az irányjelzők egyszer felvillannak. Ha a vészvillogók be vannak kapcsolva, az irányjelzők 3 másodpercig világítani fognak. B E71294 B Nyitás Zárás z ajtók kettőszárása kulccsal Fordítsa a kulcsot nyitóhelyzetbe, majd záróhelyzetbe az ajtók kettőszárásához. 19

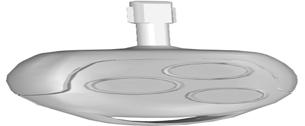

22 Zárak z ajtók zárása és nyitása távirányítóval B C z ajtók zárása és nyitása ajtófogantyúval Első ajtók E71293 E71286 C B Zárás B Nyitás C Raktér-nyitás Nyomja meg a zárógombot egyszer. z ajtók kettőszárása távirányítóval Nyomja meg a zárógombot kétszer. B C Fehér jelzés Zárás Nyitás Ha a fehér jelzés látszik, akkor az ajtó be van zárva. 20

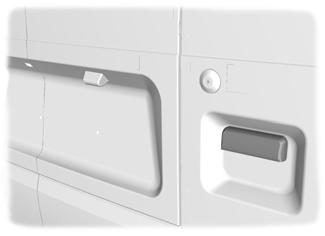

23 Zárak Hátsó ajtó B C C Zárás D Nyitás Kétszárnyas hátsó ajtó B E71287 B C Zár nyitva vagy ajtó nyitva Zárás Fehér jelzés Ha a fehér jelzés látszik, akkor az ajtó be van zárva. Tolóajtó E71290 B Kívül Belül E71291 E71289 C D B C B Zárt áruszállító és kombi Busz 21

24 Zárak Csomagtérfedél E71292 B Kívül Belül B kioldógombhoz hozzáférhet a csomagtérfedél alján levő nyíláson keresztül. utomatikus-zárás Megjegyzés: Ne hagyja kulcsait a gépkocsiban. Megjegyzés: Ha megkísérli az ajtók zárását, amikor egy ajtó még nyitva van, rövid hangjelzést fog hallani a jelzőkürttől. z automatikus-zárás lehetővé teszi egy ajtó nyitását és zárását a gépkocsi zárása után kulccsal vagy távirányítóval. utomatikus zárás z ajtók automatikusan bezáródnak, ha túllépi a 8 km/h (5 mph) sebességet. Nyissa ki az ajtókat a belső ajtófogantyúval. utomatikus újrazárás z ajtók automatikusan újra zárnak, ha a távirányítóval történt ajtónyitást követő 45 másodpercen belül nem nyit ki egy ajtót. z ajtózárak és a riasztóberendezés visszatérnek az előző állapotukba. Egylépéses nyitás Megjegyzés: z irányjelzők kétszer felvillannak, ha kinyitja a gépkocsit. Ha engedélyezve vannak, a következő jellemzők elérhetőek: z összes ajtót kinyitja, ha: bármelyik belső ajtófoganytút meghúzza (kivéve, ha az ajtókat kettőszárással zárta be). elfordítja a kulcsot bármelyik ajtózárban. a távirányítón egyszer megnyomja a nyitógombot. a távirányítón egyszer megnyomja a raktér-nyitógombot (Fülkés alváz). Kinyitja a hátsó ajtókat vagy a csomagtérfedelet és a tolóajtót, ha egyszer megnyomja a raktér-nyitógombot. Kétlépéses nyitás Megjegyzés: z irányjelzők kétszer felvillannak, ha kinyitja a gépkocsit. 22

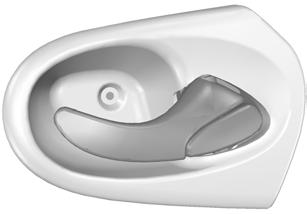

25 Zárak z első ajtókat kinyitja, ha: bármelyik belső ajtófoganytút meghúzza (kivéve, ha az ajtókat kettőszárással zárta be). elfordítja a kulcsot bármelyik ajtózárban. a távirányítón egyszer megnyomja a nyitógombot (Zárt áruszállító, busz, kombi). vezetőoldali első ajtót kinyitja, ha: a távirányítón egyszer megnyomja a nyitógombot (Fülkés alváz). a távirányítón egyszer megnyomja a raktér-nyitógombot (Fülkés alváz). z összes ajtót kinyitja, ha: bármelyik elsőajtó-zárban három másodpercen belül kétszer elfordítja a kulcsot. a távirányítón három másodpercen belül kétszer megnyomja a nyitógombot. három másodpercen belül kétszer megnyomja a raktér-nyitógombot (Fülkés alváz). Kinyitja a hátsó ajtókat vagy a csomagtérfedelet és a tolóajtót, ha egyszer megnyomja a raktér-nyitógombot. Zóna-újrazárás zárt áruszállítók, buszok és kombik zárjai két zónára vannak felosztva: fülke és raktér. fülkés alváznak csak a kabinzónája van. Szálljon ki a gépkocsiból és nyomja meg a zárógombot. z adott zóna kinyitásához nyomja meg a nyitógombot vagy a raktér-nyitógombot egyszer. Ha ekkor kinyit egy ajtót a nyitott zónában, az ebben a zónában található többi ajtó automatikusan bezár. Konfigurálható nyitás konfigurálható nyitást a gépkocsi vásárlásakor állítják be, és lehetővé teszi Önnek, hogy kiválassza, melyik ajtók nyíljanak ki, ha egyszer vagy kétszer megnyomja a nyitógombot vagy a raktér-nyitógombot a távirányítón. Ha ezt a jellemzőt deaktiváltatja, később nem lehet ismét aktiválni. Bővebb információért, lépjen kapcsolatba a kereskedésével. 23

26 Motorindításgátló MŰKÖDÉSI ELV motor indításgátló egy lopásvédelmi-rendszer, amely megakadályozza azt, hogy valaki egy nem megfelelően kódolt kulccsal beindítsa a motort. KÓDOLT KULCSOK Megjegyzés: Ne árnyékolja le a kulcsokat fémtárgyakkal. Ez meggátolhatja a vevőt abban, hogy érvényesnek ismerje fel a kulcsot. Megjegyzés: Töröltesse és kódoltassa újra az összes kulcsot, ha egyet elveszít. Bővebb információért, lépjen kapcsolatba a kereskedésével. cserekulcsokat kódoltassa újra a használatban lévő kulcsokkal együtt. Ha elveszít egy kulcsot, beszerezhet egy cserekulcsot a Ford márkakereskedőjétől. Ha lehetséges, tudassa velük a kulcsszámot, ami az eredeti kulcsokkal együtt kapott címkén van. Kiegészítő kulcsokat is beszerezhet a Ford márkaereskedőjétől. MOTOR-INDÍTÁSGÁTLÓ HTÁSTLNÍTÁS motor-indításgátló automatikusan deaktiválódik, amikor egy megfelelő kóddal rendelkező kulccsal bekapcsolja a gyújtást. kombinált műszerben található jelzőlámpa körülbelül három másodpercre kigyullad majd elalszik. Ha a jelzőlámpa egy percig égve marad, vagy körülbelül egy percig, majd rendszeres időközönként ismétlődően villog, a kulcsot nem ismerte fel a rendszer. Vegye ki a kulcsot, és próbálkozzon újra. Ha nem megfelelően kódolt kulccsal kísérli meg a motor elindítását, akkor körülbelül 20 másodpercet kell várnia mielőtt egy megfelelően kódolt kulccsal próbálja meg ismét elindítani a motort. mennyiben nem tudja beindítani a motort egy megfelelő kóddal rendelkező kulccsal, az hibás működést jelent. Haladéktalanul ellenőriztesse a meghibásodást. MOTOR-INDÍTÁSGÁTLÓ ÉLESÍTÉSE motor-indításgátló automatikusan aktiválódik a gyújtás lekapcsolását követő öt másodpercen belül. kombinált műszerben levő kijelző vilogni fog annak megerősítésére, hogy a rendszer működik. 24

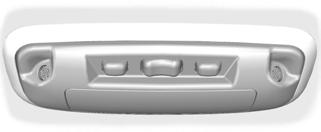

27 Riasztóberendezés MŰKÖDÉSI ELV Minden gépkocsi Ha a riasztóberendezés bekapcsol, a riasztóberendezés-jelzőkürtök 30 másodpercig fognak szólni, a vészvillogók pedig öt percig villogni fognak. Ha a riasztóberendezés bekapcsolását kiváltó tényező megszűnt, a riasztóberendezés visszatér előbbi beélesített állapotába. Ha a riasztóberendezés bekapcsolását kiváltó tényező nem szűnt meg, a riasztóberendezés-jelzőkürtök ismét meg fognak szólalni. Gépkocsik nyitásérzékelővel nyitásérzékelő riasztóberendezés elrettentés a gépkocsijába az ajtókon vagy a motorháztetőn keresztül történő illetéktelen behatolás ellen. Szintén védi az audioegységet és az utánfutót (amennyiben Ford utánfutó-vontató készlet lett felszerelve). Teljesen vagy részben is beélesítheti a riasztóberendezést. z utánfutó-észlelés nem működik, ha csak részben élesítette be a riasztóberendezést. nyitásérzékelős riasztóberendezés aktiválódik, ha valaki: kinyit egy ajtót. felnyitja a motorháztetőt. megkísérli beindítani a motort egy helytelenül kódolt kulccsal. kiszereli az audioegységet. lecsatolja az utánfutó elektromos csatlakozóját (amennyiben az a riasztóberendezés beélesítésekor csatlakoztatva volt). Gépkocsik elsőkategóriás riasztóberendezéssel E71401 z elsőkategóriás riasztóberendezés kiegészíti a nyitásérzékelős riasztóberendezést. Ultrahangos, mozgásérzékelős belsőtér-figyelő rendszer védi gépkocsiját az utastérbe és a raktérbe történő illetéktelen behatolás ellen. Teljesen vagy részben is beélesítheti a riasztóberendezést. z utánfutó-észlelés és a belsőtér-felügyelet nem működik, ha csak részben élesítette be a riasztóberendezést. belsőtér-felügyelet nem működik, ha úgy élesítette be a riasztóberendezést, hogy egy ajtó nyitva van. z elsőkategóriás riasztóberendezés csak akkor működik megfelelően, ha az összes ablak teljesen fel van húzva. mozgásérzékelők előtti területeket tartsa akadálymentesen. z elsőkategóriás riasztóberendezés aktiválódik, ha: mozgást észlel az utastérben vagy a raktérben. valaki megpróbál bejutni a raktérbe a hátsóajtó- vagy a csomagtérfedél-ablaküvegen keresztül. 25

28 Riasztóberendezés RISZTÓBERENDEZÉS KTIVÁLÁS Nyitásérzékelő riasztóberendezés riasztóberendezés 20 másodperccel az ajtók zárása után élesedik be. Ez a késleltetés lehetővé teszi, hogy bármely ajtót vagy a motorháztetőt becsukja anélkül, hogy beindítaná a riasztót. Részleges beélesítés Zárja be az ajtókat kulccsal. Lásd a Zárás és nyitás (19. oldal). Teljes beélesítés Zárja be az ajtókat távirányítóval vagy végezze el a kettőszárásukat kulccsal vagy távirányítóval. Lásd a Zárás és nyitás (19. oldal). Elsőkategóriás riasztóberendezés Részleges beélesítés Zárja be az ajtókat kulccsal. Lásd a Zárás és nyitás (19. oldal). RISZTÓBERENDEZÉS DEKTIVÁLÁS Nyitásérzékelő riasztóberendezés Deaktiválja és némítsa el a riasztóberendezést az ajtók kulccsal történő nyitásával, a gyújtás megfelelően kódolt kulccsal történő bekapcsolásával vagy az ajtók távirányítóval történő nyitásával. Lásd a Zárás és nyitás (19. oldal). Elsőkategóriás riasztóberendezés Deaktiválja és némítsa el a riasztóberendezést az ajtók vezetőoldali első ajtóról, kulccsal történő nyitásával, a gyújtás megfelelően kódolt kulccsal 12 másodpercen belül történő bekapcsolásával vagy az ajtók távirányítóval történő nyitásával. Lásd a Zárás és nyitás (19. oldal). Teljes beélesítés Megjegyzés: Ne élesítse be teljesen a gépkocsit, ha valaki a gépkocsi belsejében tartózkodik. Zárja be az ajtókat távirányítóval vagy végezze el a kettőszárásukat kulccsal vagy távirányítóval. Lásd a Zárás és nyitás (19. oldal). 26

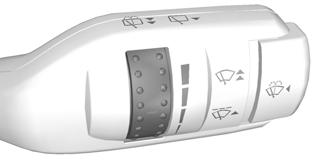

29 blaktörlők és -mosók SZÉLVÉDŐTÖRLŐK Szakaszos törlés D C B B E71013 C E71012 B C D Egyszeri törlés Szakaszos törlés vagy automata törlés Normál törlés Gyors törlés Hosszú törlési intervallum B Szakaszos törlés C Rövid törlési intervallum utomata ablaktörlés B E71014 FIGYELMEZTETÉSEK Ne kapcsolja be az automata törlést száraz időjárási körülmények között. z esőérzékelő nagyon érzékeny és az ablaktörlők működésbe léphetnek, ha kosz, pára vagy bogarak csapódnak a szélvédőnek. 27

30 blaktörlők és -mosók FIGYELMEZTETÉSEK Cserélje ki a törlőlapátokat, amint azt észleli, hogy a lapátok vízcsíkokat vagy maszatfoltokat hagynak a szélvédőn. Ha nem cseréli ki őket, az esőérzékelő továbbra is úgy fogja érzékelni, hogy víz van a szélvédőn és az ablaktörlők működésbe fognak lépni, még akkor is, ha a szélvédő nagy része száraz. Jeges időjárási körülményeknél teljesen jégtelenítse a szélvédőt, mielőtt az automata törlést bekapcsolná. Kapcsolja ki az automata törlést, mielőtt behajt egy autómosóba. Ha a gyújtás lekapcsolása után bekapcsolja az automata törlést, az ablaktörlők egyszer működnek attól függetlenül, hogy a szélvédő vizes vagy száraz z esőérzékelő folymatosan méri a szélvédőn lévő víz mennyiségét, és ehhez automatikusan beállítja az ablaktörlők sebességét. Ha már bekapcsolt automata törléssel kapcsolja be a gyújtást, az ablaktörlők addig nem fognak működni, amíg vizet nem észlelnek a szélvédőn. E71015 B B lacsony érzékenység Nagyfokú érzékenység forgószabályozó használatával állítsa be az esőérzékelő érzékenységét. Ha a szabályozót alacsony érzékenységre állítja be, az ablaktörlők akkor lépnek majd működésbe, ha az érzékelő nagy mennyiségű vizet érzékel a szélvédőn. Ha a szabályozót nagyfokú érzékenységre állítja be, az ablaktörlők már akkor is működésbe lépnek, ha az érzékelő kis mennyiségű vizet érzékel a szélvédőn. SZÉLVÉDŐ- MOSÓBERENDEZÉS E

31 blaktörlők és -mosók VIGYÁZT Ne működtesse a szélvédő-mosóberendezést 10 másodpercnél hosszabb ideig vagy ha a tartály üres. Hátsóablak-mosóberendezés HÁTSÓBLK-BLKTÖRLŐ ÉS -MOSÓBERENDEZÉS Szakaszos törlés E71018 VIGYÁZT Ne működtesse a hátsóablak-mosóberendezést 10 másodpercnél hosszabb ideig vagy ha a tartály üres. E71017 hátsó ablaktörlő a szélvédőtörlő törlési intervallumát követi. Hátrameneti törlés hátsó-ablaktörlő automatikusan működésbe lép, ha hátrameneti sebességfokozatba kapcsol és a törlőkar, B, C vagy D állásban van. Z BLKTÖRLŐLPÁTOK ELLENŐRZÉSE E66644 Húzza végig ujja végét a lapátok élén, hogy ellenőrizze az egyenetlenségeket. Törölje a le az ablaktörlő lapát éleit megnedvesített puha szivaccsal. 29

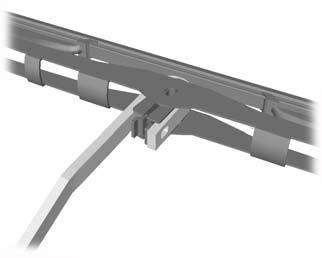

32 blaktörlők és -mosók Z BLKTÖRLŐLPÁTOK CSERÉJE E Emelje fel az ablaktörlőkart. 2. Fordítsa el az ablaktörlőlapátot az ablaktörlőkarnak megfelelő szögben (1). 3. Nyomja meg a rögzítőt a nyíl irányában (2). 4. Lazítsa ki az ablaktörlőlapátot az ablaktörlőkarból (3). 5. Mozgassa a lapátot oldalra (4). 6. Húzza ki az ablaktörlőlapátot az ablaktörlőkarból (5). beszerelést fordított sorrendben végezze. 30

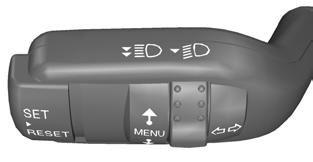

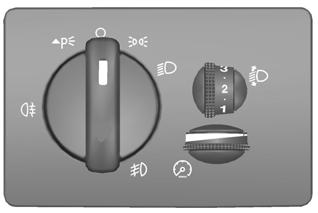

33 Világítás VILÁGÍTÁS-VEZÉRLÉS Egy oldalon Világítás-vezérlő helyzetek F B C E77368 B B Jobb oldal Bal oldal E E71094 D Távolsági és tompított fényszóró B C D E F Ki Oldalsó és hátsó lámpák Fényszórók Első ködlámpák Hátsó ködlámpák Parkolófény lámpák Parkolófény lámpák Először kapcsolja le a gyújtást. Mindkét oldalon Nyomja be a világításvezérlőt és fordítsa F állásba. E71095 Húza meg a kart teljesen a kormáynkerék fele, hogy bekapcsolja a távolsági és tompított fényszórót. Fénykürt Enyhén húzza a kart a kormány felé. 31

34 Világítás Kísérővilágítás fényszórók felkapcsolásához kapcsolja le a gyújtást, és teljesen húzza az irányjelzőkart a kormánykerék felé. Rövid hangjelzést fog hallani. fényszórók automatikusan lekapcsolnak 3 perc eltelte után, ha bármely ajtó nyitva van vagy 30 másodperccel azután, hogy az utolsó ajtót is bezárták. Ha az összes ajtó be van csukva, de még a 30 másodperces késleltetésen belül bármely ajtót kinyitják, az a 3 perces időmérés újrakezdését eredményezi. hazakísérő fényeket le lehet kapcsolni, ha az irányjelzőkart ismét meghúzza a kormánykerék felé, vagy ha a gyújtáskapcsolót ON állásba fordítja. UTOMT LÁMPÁK fényszórók automatikusan bekapcsolnak illetve kialszanak a külső környezeti fénytől függően. ELSŐ KÖDLÁMPÁK E71096 VIGYÁZT Csak akkor használja az első ködlámpákat, ha köd, hó vagy eső jelentősen rontja a látási viszonyokat. Megjegyzés: Nem kapcsolhatja be az első ködlámpákat, ha az automata lámpákat már bekapcsolta. HÁTSÓ KÖDLÁMPÁK E73840 Megjegyzés: Ha bekapcsolta az automata lámpákat, csak akkor tudja felkapcsolni a távolsági fényszórót, ha az automata lámpák már bekapcsolták a fényszórókat. E

35 Világítás VIGYÁZT-FELHÍVÁSOK Csak akkor használja a hátsó ködlámpákat, ha a látótávolság 50 méternél kisebb. Ne használja a hátsó ködlámpákat esőben vagy havazáskor. Megjegyzés: Nem kapcsolhatja be a hátsó ködlámpákat, ha az automata lámpákat már bekapcsolta. VETÍTÉSITÁVOLSÁG-SZBÁLYOZÁS B B Vetítésitávolság-szabályozás nélkül Vetítésitávolság-szabályozással Beállíthatja a fényszórónyaláb szintjét a gépkocsi terhelésének megfelelően. 33

36 Világítás IRÁNYJELZŐK E74611 B B fényszórónyaláb legmagasabb állása fényszórónyaláb legalacsonyabb állása Állítsa a vetítésitávolság-szabályozás szabályozót nullára, ha gépkocsija nem szállít terhet. Állítsa be, hogy 35 és100 méter közötti megvilágítást nyújtson, amikor gépkocsija részben van teljesen terhelt állapotban van. VÉSZVILLOGÓK E71098 Megjegyzés: Röviden nyomja felfelé vagy lefelé a kart, mire az irányjelzők háromszor villognak. BELSŐ LÁMPÁK Belső lámpák - belsőtérérzékelőkkel nem rendelkező gépkocsik C B E71099 B C Be Ki jtókapcsoló E71322 zok a belső lámpák, amelyek nincsenek külön kapcsolóval ellátva, csak akkor kapcsolnak be, ha az első beszállást segítő lámpa kapcsolója C állásban van, és Ön kinyit egy ajtót. 34

37 Világítás Gépkocsik kettőszárással Ha a kapcsolót C állásba állítja, a belső segítő lámpák az ajtók becsukása után rövid ideig világítani fognak. zonnal elalszanak, ha bekapcsolja a gyújtást. Ha lekapcsolja a gyújtást, a belső lámpák kigyúlnak. Rövid idő múlva automatikusan kialszanak. Ha nyitva hagy egy ajtót, a belső lámpák 30 perc eltelte után automatikusan kialszanak. Újbóli felkapcsolásukhoz rövid időre kapcsolja be a gyújtást. Belső lámpák - belsőtérérzékelőkkel rendelkező gépkocsik belső lámpa akkor is kigyullad, ha lekapcsolja a gyújtást. Rövid időn belül, vagy ha beindítja a motort, automatikusan elalszik. Ha a kapcsolót C állásba állítja, a belső lámpa kigyullad. Rövid időn belül automatikusan elalszik, hogy megelőzze a gépkocsi akkumulátorának lemerülését. Újbóli felkapcsolásához rövid időre kapcsolja be a gyújtást. Olvasólámpák E71945 B C Ki B jtókapcsoló Be Ha a kapcsolót B állásba állítja, a belső lámpa kigyullad, amikor egy ajtót vagy a csomagtérfedelet kinyitja. Ha egy ajtót nyitva hagy, a lámpa rövid időn belül automatikusan elalszik, hogy megakadályozza az akkumulátor lemerülését. Újbóli felkapcsolásához rövid időre kapcsolja be a gyújtást. C E71946 Ha lekapcsolja a gyújtást, az olvasólámpák rövid időn belül automatikusan elalszanak, hogy megakadályozzák a gépkocsi akkumulátorának lemerülését. Újbóli felkapcsolásukhoz rövid időre kapcsolja be a gyújtást. KÜSZÖBVILÁGÍTÁS-LÁMPÁK z ajtók kinyitásakor és becsukásakor a küszöbvilágítás automatikusan be- és kikapcsol. Bekapcsolnak, ha a távirányítóval nyitja ki az ajtózárat. Rövid idő múlva automatikusan kialszanak. 35

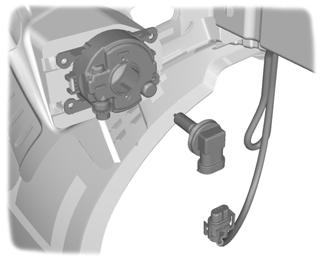

38 Világítás IZZÓLÁMPCSERE VIGYÁZT-FELHÍVÁSOK Kapcsolja le a világítást és a gyújtást. Hagyja az izzót lehűlni, mielőtt kiszerelné. FIGYELMEZTETÉSEK z izzó felületét nem szabad megérinteni. Csak az előírásoknak megfelelő izzót szereljen be. Lásd a Izzólámpa-táblázat (43. oldal). Megjegyzés: zt javasoljuk, hogy amennyiben az Ön gépkocsija klímaberendezéssel van ellátva, kérje meg márkakereskedőjét az izzók kicserélésére. Néhány izzóhoz nehéz hozzáférni. Megjegyzés: fényszórót ki kell szerelnie ahhoz, hogy a fényszóró-, az oldalsó helyzetjelző- vagy az első irányjelzőizzókat kicserélje. Megjegyzés: következő utasítások leírják, hogyan cseréljen ki egy izzót. csereizzókat a kiszerelés fordított sorrendjében szerelje be, hacsak máshogy nem utasítják. Egy fényszóró kiszerelése E Nyissa fel a motorháztetőt. Lásd a Karbantartás (page 121. oldal). 2. Szerelje ki a csavarokat. 3. Húzza le az elektromos csatlakozót. 4. Szerelje ki a fényszórót. Távolsági és tompított fényszóró E

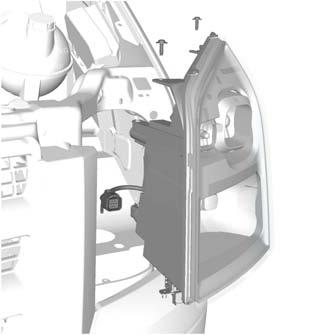

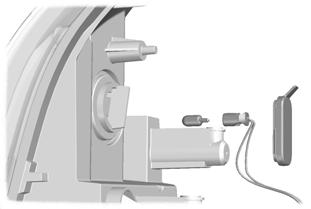

39 Világítás Első irányjelzők E Szerelje ki a fényszórót. 2. Oldja a rögzítőkapcsokat. 3. Vegye le a fedelet. 4. Húzza le az elektromos csatlakozót. 5. Oldja a rögzítőkapcsot, és szerelje ki az izzót. Helyzetjelző-lámpák 4 E Szerelje ki a fényszórót. 2. Fordítsa az izzótartót az óramutató járásával ellentétes irányba, és vegye ki. 3. Óvatosan nyomja be az izzót az izzófoglalatba, forgassa az óramutató járásával ellentétes irányba és vegye ki az izzót. Első ködlámpák E Szerelje ki a fényszórót. 2. Vegye le a fedelet. 3. Vegye ki az izzót és az izzótartót. 4. Szerelje ki az izzót. E Megjegyzés: z izzót és az izzótartót nem lehet szétválasztani. 37

40 Világítás 1. Húzza le az elektromos csatlakozót. 2. Fordítsa az izzótartót az óramutató járásával ellentétes irányba, és vegye ki. Oldalsó irányjelzők Forgassa a lámpaburát az óramutató járásával megegyező irányba, és vegye ki. 2. Óvatosan nyomja be az izzót az izzófoglalatba, forgassa az óramutató járásával ellentétes irányba és vegye ki az izzót. Oldalsó helyzetjelző lámpák Fülkés alváz és mélyplatós tehergépkocsi hosszított alvázzal 3 1 E Óvatosan vegye ki az oldalsó irányjelzőt. 2. Tartsa meg az izzófoglalatot, forgassa az óramutató járásával ellentétes irányba, és vegye ki. 3. Szerelje ki az izzót. E Húzza le az elektromos csatlakozót. 2. Fordítsa az izzótartót az óramutató járásával ellentétes irányba, és vegye ki. 3. Szerelje ki az izzót. 1 2 E

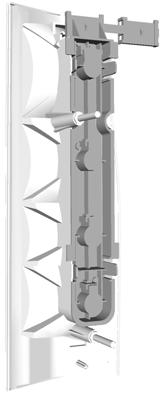

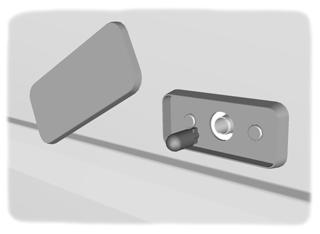

41 Világítás Jumbo zárt áruszállító 1 2 B E Forgassa a lámpaburát bármely irányba, és vegye ki. 2. Szerelje ki az izzót. Hátsó lámpák Busz és kombi 1 2 E71067 B C D Hátsó- és féklámpa Irányjelző Tolatólámpa Ködlámpa 1. Csavarja le a szárnyasanyákat. 2. Távolítsa el a hátsó lámpát és vegye ki a rögzítőkapocsból az izzófoglalatot. 3. Óvatosan nyomja be az izzót az izzófoglalatba, forgassa az óramutató járásával ellentétes irányba és vegye ki az izzót. C D E

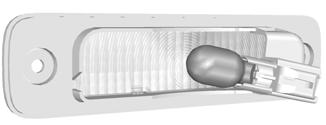

42 Világítás Platós szimpla vezetőfülkével és mélyplatós tehergépkocsi 2 3 Hátsó oldalsó helyzetjelző lámpák Platós tehergépkocsi 2 1 E71068 E D C B 1 E Óvatosan pattintsa ki a lámpaburát a tartóból. 2. Óvatosan nyomja be az izzót az izzófoglalatba, forgassa az óramutató járásával ellentétes irányba és vegye ki az izzót. Középső féklámpa E B C D E Irányjelző Féklámpa Hátsó lámpa Tolatólámpa Ködlámpa 1. Oldja ki a biztosítót és tegye a műanyag keretet oldalra. 2. Távolítsa el a lámpaburát. 3. Óvatosan nyomja be az izzót az izzófoglalatba, forgassa az óramutató járásával ellentétes irányba és vegye ki az izzót. E Szerelje ki a csavarokat. 2. Szerelje ki a lámpát. 3. Szerelje ki az izzót. 40

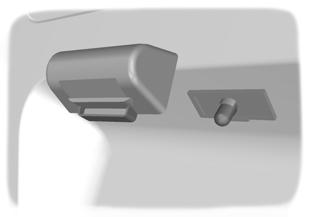

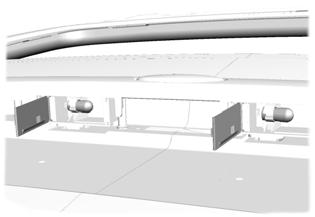

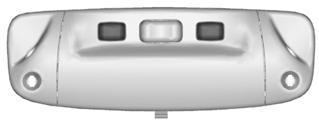

43 Világítás Tetőlámpák 1 Csomagtérfedéllel rendelkező gépjárművek E Szerelje ki a csavarokat. 2. Távolítsa el a lámpaburát. 3. Óvatosan nyomja be az izzót az izzófoglalatba, forgassa az óramutató járásával ellentétes irányba és vegye ki az izzót. Rendszámtábla-lámpa Kétszárnyas hátsó ajtóval rendelkező gépjárművek 1 E Nyissa fel a lámpaburát. 2. Óvatosan nyomja be az izzót az izzófoglalatba, forgassa az óramutató járásával ellentétes irányba és vegye ki az izzót. Platós tehergépkocsi E Távolítsa el a lámpaburát. 2. Szerelje ki az izzót. 2 E Távolítsa el a lámpaburát. 2. Óvatosan nyomja be az izzót az izzófoglalatba, forgassa az óramutató járásával ellentétes irányba és vegye ki az izzót. 41

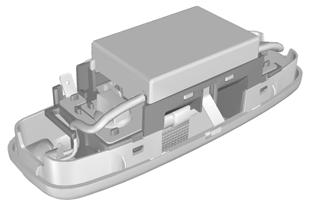

44 Világítás Első belső lámpák Belsőtér-védelemmel nem rendelkező gépkocsik 1 2 E Óvatosan pattintsa ki a lámpát. 2. Távolítsa el a lámpaburát. 3. Szerelje ki az izzót. Hátsó belső lámpa 3 E Óvatosan pattintsa ki a lámpát. 2. Óvatosan nyomja be az izzót az izzófoglalatba, forgassa az óramutató járásával ellentétes irányba és vegye ki az izzót. Belsőtér-védelemmel rendelkező gépkocsik 1 E Óvatosan pattintsa ki a lámpát. 2. Szerelje ki az izzót. 2 E

45 Világítás Első olvasólámpák E Óvatosan pattintsa ki a lámpát. 2. Fordítsa az izzótartót az óramutató járásával ellentétes irányba, és vegye ki. 3. Szerelje ki az izzót. Küszöbvilágítás-lámpák E71080 E Óvatosan pattintsa ki a lámpát. 2. Szerelje ki az izzótartót. 3. Szerelje ki az izzót. IZZÓLÁMP-TÁBLÁZT Izzólámpa Távolsági és tompított fényszóró Oldalsó helyzetjelző lámpa Jobb első irányjelző: Első ködlámpa Oldalsó irányjelző Oldalsó irányjelző Specifikáció (watt) 55/ (H11) 5 21/5 43

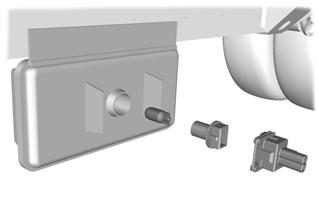

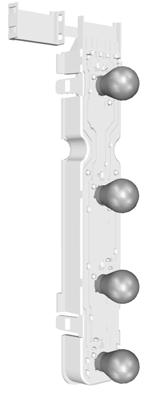

46 Világítás Oldalsó helyzetjelző lámpa Hátsó- és féklámpa Izzólámpa Hátsó lámpa - fülkés alváz és mélyplatós tehergépkocsi Féklámpa - fülkés alváz és mélyplatós tehergépkocsi Hátsó irányjelző Tolatólámpa Hátsó ködlámpa Hátsó oldalsó helyzetjelző lámpa - mélyplatós tehergépkocsi Középső féklámpa Tetőre szerelt helyzetjelző lámpa Rendszámtábla-világítás - gépkocsik kétszárnyas hátsó ajtóval Rendszámtábla-világítás - kivéve gépkocsik kétszárnyas hátsó ajtóval Belső lámpa Olvasólámpa Küszöbvilágítás Specifikáció (watt) 3 5/

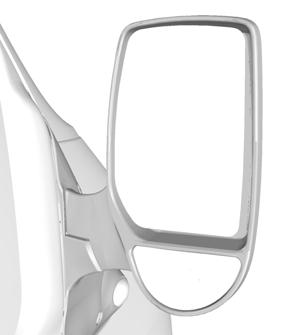

47 blakok és tükrök ELEKTROMOS MŰKÖDTETÉSŰ BLKOK KÜLSŐ VISSZPILLNTÓ TÜKRÖK VIGYÁZT Ne működtesse az elektromos működtetésű ablakokat hacsak nem akadálymentesen mozognak. E71327 B zárás nyitva vezetőoldali első ablak automatikus nyitása Nyomja meg röviden a nyitógombot. Nyomja meg ismét, hogy megállítsa az ablakot. B E71273 Nagylátószögű tükör VIGYÁZT Ne becsülje túl a domború tükörben látható tárgyak távolságát. domború tükörben látható tárgyak kisebbnek és távolabbnak látszanak mint amilyenek valójában. tükrök növelik az Ön látóterét hátrafele, hogy csökkentsék az úgynevezett holtteret a gépkocsija hátsó felénél. 45

48 blakok és tükrök E71274 Győződjön meg róla. hogy a tükör teljesen rögzült a támasztékban, amikor eredeti helyzetébe kihajtja. ELEKTROMOS KÜLSŐ VISSZPILLNTÓ TÜKRÖK E71281 z elektromos külső visszapillantó tükröket fűtőszállal szerelik, amely a tükörüveg jégtelenítését és párátlanítását végzi. Lásd a Klímaszabályozás (page 64. oldal). BELSŐ TÜKÖR B C E71280 B C bal oldali tükör Ki Jobb oldali tükör E71272 Billentse le a visszapillantó tükröt, hogy csökkentse a vakító fényeket éjjeli vezetésnél. 46

49 blakok és tükrök TOLÓBLKOK z ablak nyitásához húzza kifele a kart. Nyomja meg a kart középen, hogy beakadjon a reteszbe. z ablak becsukásához húzza meg a kart középen. Tolja visszafele, amíg be nem akad a reteszbe. E66497 Fordítsa el a fogantyút az óramutató járásával megegyező irányba és nyissa ki az ablakot. HÁTSÓ OLDLBLK E

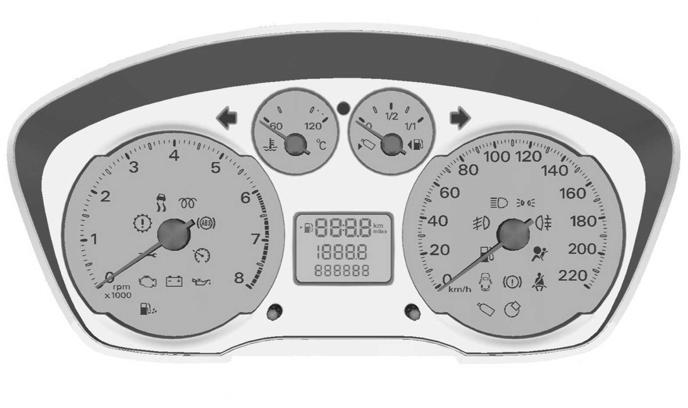

50 Műszerek MÉRŐMŰSZEREK lacsony felszereltségű kombinált műszer B C D G F E E71334 B C D E Fordulatszámmérő Hűtőfolyadék-hőmérsékletmérő Üzemanyagszint-jelző Sebességmérő Útszakasz-számláló "nullázó" gomb 48

51 Műszerek F G Kilométerszámláló, útszakasz-számláló, óra, az üzemanyagtartály kiürüléséig még megtehető távolság és nyitott ajtóra figyelmeztető lámpa Óra-beállító gomb Magas felszereltségű kombinált műszer B C D F E E73043 B C D Fordulatszámmérő Hűtőfolyadék-hőmérsékletmérő Üzemanyagszint-jelző Sebességmérő 49

52 Műszerek E F Üzenet figyelmeztető lámpa Üzenetközpont. Lásd a Általános tudnivalók (56. oldal). Hűtőfolyadék-hőmérsékletmérő Mutatja a motor-hűtőfolyadék hőmérsékletét. Normál üzemi hőmérsékleten a mutató a középső tartományban marad. FIGYELEM Ne indítsa újra a motort, amíg a túlmelegedés okát meg nem oldották. Kilométerszámláló, útszakaszszámláló és óra lacsony felszereltségű kombinált műszer B Ha a mutató 120 C felé mozog, a motor túlmelegedik. Állítsa le a motort, kapcsolja le a gyújtást és amint a motor lehűlt, határolja be a melegedés okát. Lásd a Motor-hűtőfolyadék ellenőrzés (128. oldal). Lásd a Csökkentett motorteljesítmény (104. oldal). Üzemanyagszint-jelző z üzemanyag-szivattyú szimbólum melletti nyíl arról tájékoztatja Önt, hogy gépkocsijának melyik oldalán található az üzemanyag-betöltőcsonk fedél. E71335 B C C Óra és az üzemanyagtartály kiürüléséig még megtehető távolság Útszakasz-számláló Kilométer-számláló z útszakasz-számláló az egyes útszakaszok hosszát mutatja. z útszakasz-számláló visszaállításához nyomja meg a visszaállító gombot. 50

53 Műszerek FIGYELMEZTETŐ LÁMPÁK ÉS JELZŐK lacsony felszereltségű kombinált műszer következő figyelmeztető és visszajelző lámpák rövid időre felgyulladnak, amikor bekapcsolja a gyújtást annak megerősítsésére, hogy a rendszer működőképes: BS-figyelmeztető lámpa Légzsák-figyelmeztető lámpa Fékbetét-kopás figyelmeztető lámpa Fékrendszer figyelmeztető lámpa Sebességszabályozó berendezés kijelző Nyitott ajtóra figyelmeztető lámpa Motorfigyelmeztető lámpa Gyújtásfigyelmeztető lámpa lacsony üzemanyagszint jelző lámpa Olajnyomás-figyelmeztető lámpa Hajtáslánc-figyelmeztető lámpa Szerviz-intervallum kijelző Menetstabilizáló (ESP) és kipörgésgátló figyelmeztető lámpa Víz-a-tüzelőanyagban visszajelző lámpa Magas felszereltségű kombinált műszer következő figyelmeztető és visszajelző lámpák rövid időre felgyulladnak, amikor bekapcsolja a gyújtást annak megerősítsésére, hogy a rendszer működőképes: BS-figyelmeztető lámpa Légzsák-figyelmeztető lámpa Fékbetét-kopás figyelmeztető lámpa Fékrendszer figyelmeztető lámpa Sebességszabályozó berendezés kijelző Motorfigyelmeztető lámpa Gyújtásfigyelmeztető lámpa lacsony üzemanyagszint jelző lámpa Üzenet visszajelző lámpa Menetstabilizáló (ESP) és kipörgésgátló figyelmeztető lámpa Víz-a-tüzelőanyagban visszajelző lámpa BS-figyelmeztető lámpa Hibás működést jelez, ha vezetés közben az BS figyelmeztető lámpa folyamatosan világít. Továbbra is képes lesz a szokásos módon fékezni (BS nélkül),ha a fékrendszer figyelmeztető lámpa nem világít, de amint lehet, ellenőriztesse a meghibásodást. 51

54 Műszerek Légzsák-figyelmeztető lámpa Ha vezetés közben a légzsák figyelmeztető lámpa felgyullad vagy villog, az hibás működést jelez. Mielőbb ellenőriztesse a meghibásodást. Fékbetét-kopás figyelmeztető lámpa fékbetét-kopás figyelmeztető lámpa kigyullad, ha a fékbetétek elkoptak egy előre meghatározott határértékig. Mielőbb ellenőriztesse a meghibásodást. Fékrendszer figyelmeztető lámpa VIGYÁZT Fokozatosan csökkentse sebességét. Nagyon óvatosan használja a fékeket. Ne taposson hirtelen a fékpedálra. Valamelyik fékkör meghibásodására utal, ha a fékrendszer figyelmeztető lámpa vezetés közben felgyullad. Ellenőrizze a fékfolyadékszintet. Lásd a Fék- és tengelykapcsoló-folyadék ellenőrzése (129. oldal). VIGYÁZT Haladéktalanul ellenőriztesse a meghibásodást. Meghibásodásra utal, ha a fékrendszer figyelmeztető lámpa és az BS figyelmeztető lámpa vagy a menetstabilizáló rendszer figyelmeztető lámpa együtt gyullad fel. mint biztonságosn megteheti, állítsa le a gépkocsiját és ellenőriztesse a hibát, mielőtt útját folytatná. Sebességszabályozó berendezés kijelző sebességszabályozó berendezés visszajelző lámpa E71340 kigyullad, ha a sebességszabályozó-rendszer használatával állította be a sebességet. Irányjelző z irányjelző visszajelző lámpa villog, ha az irányjelzőket használja. villogás sűrűségének hirtelen növekedése az irányjelző izzó hibájára figyelmeztet. Nyitott ajtóra figyelmeztető lámpa z nyitott ajtóra figyelmeztető lámpa kigyullad a gyújtás bekapcsolásakor, ha nem csukta be megfelelően az ajtókat, a motorháztetőt vagy a csomagtérfedelet. 52

55 Műszerek Motorfigyelmeztető lámpa Minden gépkocsi Meghibásodást jelent, ha a motor figyelmeztető lámpa felgyullad, miközben a motor jár. Ha vezetés közben villogni kezd, azonnal csökkentse a gépkocsi sebességét. Ha továbbra is villog, kerülje a hirtelen gyorsításokat, vagy lassításokat. motor továbra is járni fog, de csak korlátozott teljesítménnyel. Haladéktalanul ellenőriztesse a meghibásodást. Benzinmotoros járművek Dízelmotorral felszerelt járművek motorfigyelmeztető lámpát az izzítógyertya-visszajelző lámpa helyettesíti. Lásd a Dízelmotor beindítása (83. oldal). Első ködlámpa visszajelző lámpa z első ködlámpa visszajelző lámpa felgyullad, ha bekapcsolja az első ködlámpákat. Fényszóró visszajelző lámpa fényszóró visszajelző lámpa felgyullad, ha bekapcsolja a fényszórót tompított fény állásba vagy az oldalsó helyzetjelző és hátsó lámpákat. Gyújtásfigyelmeztető lámpa Minden gépkocsi Ha a gyújtás figyelmeztető lámpa vezetés közben felgyullad, kapcsoljon le minden szükségtelen elektromos berendezést, és haladéktalanul ellenőriztesse a problémát. Szakemberrel ellenőriztesse. lacsony üzemanyagszint jelző lámpa Ha az alacsony tüzelőanyagszint figyelmeztető lámpa felgyullad, mielőbb tankoljon meg. z üzemanyag-szivattyú szimbólum melletti nyíl arról tájékoztatja Önt, hogy gépkocsijának melyik oldalán található az üzemanyag-betöltőcsonk fedél. Távolsági fényszóró visszajelző távolsági fényszóró visszajelző lámpa felgyullad, ha bekapcsolja a fényszórót távolsági fényszóró állásba. Villogni fog, ha a fénykürtöt használja. Üzenet visszajelző lámpa z üzenet visszajelző lámpa akkor gyullad ki, ha új üzenet tárolódott az üzenetközpontban. Lásd a Információ-üzenetek (58. oldal). 53

56 Műszerek Olajnyomás-figyelmeztető lámpa FIGYELEM Ne folytassa útját, ha az olajnyomás-figyelmeztető lámpa felgyullad annak ellenére, hogy az olajszint megfelelő. Haladéktalanul ellenőriztesse a meghibásodást. Hibás működést jelez, ha vezetés közben az olajnyomás-figyelmeztető lámpa felgyullad. Álljon meg, kapcsolja le a motort és ellenőrizze a motorolajszintet. Lásd a Motorolaj-ellenőrzés (127. oldal). Hajtáslánc-figyelmeztető lámpa Minden gépkocsi motor vagy a hajtáslánccal kapcsolatos rendszerek meghibásodását jelzi, ha a hajtáslánc figyelmeztető lámpa vezetés közben kigyullad. Haladéktalanul ellenőriztesse a meghibásodást. Benzinmotoros járművek Dízelmotorral felszerelt járművek Szerviz-intervallum kijelző lámpa Dízelmotorral felszerelt járművek szerviz-intervallum kijelző kigyullad, ha szerviz esedékes vagy túlzott menniységű korom vagy iszap van az olajban. Cseréltesse le a motorolajat amilyen hamar csak lehet. z Ön márkakereskedője a szerviz befejezése után ki fogja kapcsolni a szerviz-intervallum kijelzőt. Menetstabilizáló (ESP) és kipörgésgátló figyelmeztető lámpa Megjegyzés: Ha akár az ESP-rendszer, akár a kipörgésgátló rendszer meghibásodik, az érintett rendszer automatikusan lekapcsol. z ESP- és kipörgésgátló figyelmeztető lámpa villog, ha a kettő közül bármelyik rendszer működik. Ha vezetés közben nem villog vagy gyullad ki, az hibás működést jelez. Mielőbb ellenőriztesse a meghibásodást. Ha kikapcsolja az ESP-t a figyelmeztető lámpa felgyullad. lámpa kialszik, ha visszakapcsolja a rendszert, vagy ha lekapcsolja a gyújtást. Hátsó ködlámpa visszajelző lámpa hátsó ködlámpa visszajelző lámpa kigyullad, ha bekapcsolja a hátsó ködlámpákat. 54

57 Műszerek Víz-a-tüzelőanyagban visszajelző lámpa Dízelmotorral felszerelt járművek víz-a-tüzelőanyagban visszajelző lámpa akkor gyullad ki, ha túlzott mennyiségű víz van az üzemanyagban. zonnal engedje le a vizet. Lásd a z üzemanyagszűrő vízleválasztójának leeresztése (130. oldal). HNGFIGYELMEZTETŐK ÉS - JELZŐK Nyitott ajtóra figyelmeztető lámpa nyitott ajtóra figyelmeztető hangjelzés a gyújtás bekapcsolásakor megszólal, ha nem csukta be megfelelően az ajtókat, a motorháztetőt vagy a csomagtérfedelet. Üzenetközpont Lásd a Személyes beállítások (61. oldal). 55

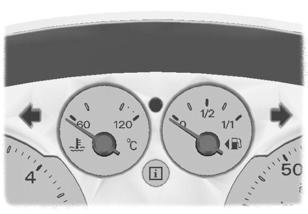

58 Információkijelzők ÁLTLÁNOS TUDNIVLÓK VIGYÁZT Biztonsági okokból csak a jármű álló helyzetében végezze el a beállításokat. z üzenetközpont és a kormányoszlopon lévő többfunkciós kapcsolókar használatával különböző üzemmódokat lehet beprogramozni. z üzenetközpont szintén küld figyelmeztető üzeneteket hiba vagy rendszer meghibásodások esetén. Lásd a Információ-üzenetek (58. oldal). Főmenü fő menü-kijelzések áttekintése 15: C DISTNCE TO EMPTY: 200 km VERGE FUEL 8.0 l/100 VERGE SPEED 87 km/h OUTSIDE IR TEMP 15.0 C YOUR SETTINGS SET/RESET E73982 különböző almenükbe a főmenüből lehet bejutni. 56

59 Információkijelzők Nyomógombok Útszakasz-számláló E : trip km 15.0 C E73265 Használja a forgószabályzót a menün való végiggörgetéshez. visszaállításhoz legalább 2 másodpercig nyomja meg a SET (Beállítás) és RESET (Visszaállítás) gombokat. z üzemanyagtartály kiürüléséig megtehető távolság E73985 DISTNCE TO EMPTY 200 km 4.7 trip km E73266 Megjegyzés: Ha a hangjelzés be van kapcsolva, rövid hangjelzés hallható a gomb minden egyes lenyomásakor. Nyomja meg a SET (Beállítás) és RESET (Visszaállítás) gombokat egy almenü vagy a beállítani kívánt tétel kiválasztásához. Kilométer-számláló E : trip km 15.0 C Megjegyzés: vezetési stílus változásával az érték is változik. Mutatja azt a hozzávetőleges távolságot, amelyet a járművel még meg lehet tenni az üzemanyag-tartályban lévő üzemanyaggal. Átlagos üzemanyag-fogyasztás E73986 VERGE FUEL 8.0 l/ trip km 57

60 Információkijelzők Jelzi a kezelőegység legutolsó beállítása utáni átlagos üzemanyag-fogyasztást. visszaállításhoz nyomja meg a SET (Beállítás) és RESET (Visszaállítás) gombokat. Átlagsebesség E73987 VERGE SPEED 87 km/h 4.7 trip km Jelzi az utolsó 1000 kilométerből (600 mérföld) vagy a funkció legutolsó beállítása óta kiszámított átlagos sebességet. visszaállításhoz nyomja meg a SET (Beállítás) és RESET (Visszaállítás) gombokat. Külsőlevegő-hőmérséklet Figyelmeztető hangjelzés szólal meg az alábbi feltételek esetén: +4 ºC vagy alatta: Fagyásveszély figyelmeztető 0 ºC vagy alatta: az utak jegesedése INFORMÁCIÓ-ÜZENETEK Figyelmeztető üzenetek Ha bizonyos figyelmeztető üzenetek jelennek meg a kijelzőn, meg kell nyomnia a SET (Beállítás) és RESET (Visszaállítás) gombokat annak jelzésére, hogy tudomásul vette őket. E73988 OUTSIDE IR TEMP 15.0 C 4.7 trip km VIGYÁZT hőmérséklet +4 ºC fölé emelkedése sem biztosíték arra, hogy megszűnt a hideg időjárás okozta a veszély az utakon. E73273 Néhány figyelmeztető üzenetet kiegészít a kijelző fölött megjelenő üzenetközpont figyelmeztető lámpa, a hiba súlyosságától függően piros vagy sárga világítással. Ha egy figyelmeztető üzenet megjelenése közben a kiegészítő lámpa is kigyullad, a figyelmeztető lámpa égve marad. 58

61 Információkijelzők Üzenetek ENGINE MLFUNCTION (Motor meghibásodás) LOW OIL LEVEL (lacsony motorolajszint) WTER DETECTED IN FUEL (Víz észlelése az üzemanyagban) LOW OUTSIDE TEMPE- RTURE (lacsony külső hőmérséklet) LOW OUTSIDE TEMPE- RTURE (lacsony külső hőmérséklet) SERVICE OIL NOW (Most ellenőrizze az olajat) DOOR JR CLOSE DOOR (jtó nyitva, ajtót bezárni) DRIVER DOOR OPEN (VEZET JTJ NYITV) PSSENGER DOOR OPEN (ELS UTSOL- DLI JTÓ NYITV) Figyelmeztető lámpa piros piros piros piros sárga sárga sárga sárga sárga Jelentés motor vagy a kapcsolódó rendszerek meghibásodása. Álljon meg a gépkocsival, amint ezt biztonságosan megteheti, azonnal állítsa le a motort. Megfelelően képzett szerelővel ellenőriztesse a motort. lacsony motorolajszint. Álljon meg a gépkocsival, amint ezt biztonságosan megteheti, azonnal állítsa le a motort. Töltse fel a motorolajat. Lásd a Motorolaj-ellenőrzés (127. oldal). rendszer vizet észlelt az üzemanyagban. Megfelelően képzett szerelővel ellenőriztesse az üzemanyag-rendszert. külső hőmérséklet 0 ºC alatt van. külső hőmérséklet +4 ºC alatt van. Megfelelően képzett szerelővel ellenőriztesse a gépkocsit. Ellenőrizze, hogy minden ajtó rendesen be vane zárva. vezető oldali első ajtó nyitva van. z utasoldali első ajtó nyitva van. 59

62 Információkijelzők Üzenetek DRIVER SIDE RER DOOR OPEN (VEZET OLDLI HÁTSÓ JTÓ NYITV) PSSENGER SIDE RER DOOR OPEN (UTSOLDLI HÁTSÓ JTÓ NYITV) LUGGGE COMP OPEN (Csomagtér nyitva) BONNET OPEN (MOTORHÁZTETŐ NYITV) SERVICE OIL SOON xx DYS (Olajcsere hamar xx nap) SERVICE OIL RESET IN PROG (Olajcsere visszaáll. foly-ban) SERVICE OIL RESET COMPLETE (Olajcsere visszaáll. kész) *LRM* RESET TO STOP (Ébresztőóra leállítás) Figyelmeztető lámpa sárga sárga sárga sárga Jelentés hátsó ajtó a vezetőoldalon nyitva van. hátsó ajtó az utasoldalon nyitva van. raktér- vagy a hátsó ajtó nyitva van. motorháztető nyitva van. zt jelzi, hogy az olajcsere esedékes. z olajcsere-szervizintervallum visszaállítása folyamatban van. z olajcsere-szervizintervallum visszaállítása megtörtént. z ébresztőóra csörög. Lásd a Személyes beállítások (61. oldal). 60

63 Információkijelzők SZEMÉLYES BEÁLLÍTÁSOK Saját beállítások menü kijelzéseinek áttekintése YOUR SETTINGS SET/RESET LNGUGE ENGLISH CLOCK SETTING :59 LRM SETTING :59 OFF TIME FORMT 24 h MESURE UNITS METRIC Saját beállítások menü (Your settings menu) E73989 YOUR SETTINGS SET/RESET 4.7 trip km következő almenük érhetőek el a Your settings menu-ben (Saját beállítások menü): Nyelv Órabeállítás Riasztóberendezés beállítás Időformátum Mértékegység Üzenetet jelző hangjelzések Nyelvbeállítás E73991 LNGUGE ENGLISH 4.7 trip km E73990 MESSGE CHIMES OFF YOUR SETTINGS EXIT Tizenegy nyelv közül lehet választani: ngol (UK), német, olasz, francia, spanyol, török, orosz, holland, lengyel, svéd, portugál. mint kiválasztotta, forgassa el a forgószabályzót, hogy elmentse a beállításokat, és lépjen ki a menüből. 61

64 Információkijelzők Órabeállítás Lásd a Óra (78. oldal). Ébresztőóra beállítás E74286 LRM SETTING OFF 4.7 trip km Nyomja meg és tartsa lenyomva a SET (Beállítás) és RESET (Visszaállítás) gombot. nap villogni kezd. forgószabályzóval állítsa be. Nyomja meg a SET (Beállítás) és a RESET (Visszaállítás) gombot a beállítás megerősítéséhez és a hónaphoz való továbblépéshez. Járjon el ugyanígy az év, óra és perc beállításához. percbeállítás és a SET és RESET gombok megnyomása után az idő tárolódik. Nyomja meg a SET és RESET gombokat az ébresztőóra ki és be-kapcsolásához. Ébresztőóra aktiválva E : C 4.7 trip km E74387 *LRM* RESET TO STOP 4.7 trip km kikapcsoláshoz nyomja meg a SET (Beállítás) és RESET (Visszaállítás) gombokat. Időformátum E73995 TIME FORMT 24 h 4.7 trip km Nyomja meg a SET és RESET gombokat a 12- és 24-órás időformátum közötti váltáshoz. Mértékegység E73993 MESURE UNITS METRIC 4.7 trip km Nyomja meg a SET és RESET gombokat a metrikus és az angolszász mértékegység-rendszer közötti váltáshoz. Üzenetet jelző hangjelzések z alábbi hangjelzéseket lehet kikapcsolni: 62

65 Információkijelzők környezeti hőmérséklet 4 C időbeállítás megerősítése SET és RESET gombok megnyomása E73994 MESSGE CHIMES OFF 4.7 trip km Nyomja meg a SET és RESET gombokat a hangjelzések ki és be-kapcsolása közötti váltáshoz. Saját beállítások - kilépés YOUR SETTINGS EXIT E73996 kilépéshez nyomja meg a SET (Beállítás) és RESET (Visszaállítás) gombokat. 63

66 Klímaszabályozás MŰKÖDÉSI ELV Külső levegő Ne hagyja a szélvédő előtti levegőnyílásokat eltömődni (hó, levelek stb.), hogy a klímaszabályozás-rendszer hatásosan működhessen. Belsőlevegő-keringetés FIGYELEM Javasoljuk, hogy a belső levegő keringtetését 30 percnél tovább ne használja. z utastérben levő levegő kerül visszaforgatásra. Külső levegő nem kerül be a gépkocsiba. Fűtés fűtés teljesítménye függ a motor hűtőfolyadékának hőmérsékletétől. Klímaberendezés Megjegyzés: klímaberendezés csak 4ºC felett működik. Megjegyzés: Ha használja a klímaberendezést, akkor gépkocsija tüzelőanyag-fogyasztása magasabb lesz. levegőt a párologtatón keresztül vezetik, ahol lehűl. párát kivonja a levegőből elősegítve az ablakok páramentesen tartását. lecsapódó párát a gépkocsin kívülre vezetik és ezért normális, ha egy kis víztócsát lát a gépkocsija alatt. Általános tudnivalók a belsőtér klímájának szabályozásáról z összes ablakot zárja be teljesen. belső tér fűtése Irányítsa a lábai felé a levegőt. Hideg vagy párás időjárási körülmények között irányítson némi levegőt a szélvédő és az ajtóablakok felé. belső tér hűtése Irányítsa az arca felé a levegőt. SZELLŐZŐFÚVÓKÁK F E E71344 B C D E F balra jobbra nyitva zárás le fel B C D 64

67 Klímaszabályozás MNUÁLIS KLÍMSZBÁLYOZÁS Levegőelosztás szabályozása Ventilátor B C E65967 E65965 B C Fejmagasság Lábtér Szélvédő Ki Megjegyzés: Ha kikapcsolja a ventilátort, a szélvédő bepárásodhat. Belsőlevegő-keringetés Bármilyen köztes állásra beállíthatja a levegőelosztás-szabályozót. Kis mennyiségű levegő mindig áramlik a szélvédőre. Hőmérséklet-szabályozás E65968 Forgassa el az óramutató járásával megegyező irányba a külsőlevegő-keringetés, és az óramutató járásával ellentétes irányba a belsőlevegő-keringetés kiválasztásához. szélvédő gyors jégtelenítése és párátlanítása E65966 Kék Piros Hideg Meleg E

68 Klímaszabályozás Zárja el az összes levegőszellőzőt a szélvédő maximális levegőztetéséhez. Ha szükséges, kapcsolja be az ablaküvegfűtést. Lásd a Fűtött ablakok és tükrök (67. oldal). belsőtér gyors befűtése Klímaberendezés klímaberendezés ki- és bekapcsolása B D E65970 Szellőzés E65971 Fejmagasság levegőelosztás-szabályozót állítsa az állásba. Kapcsolja be a ventilátort. Nyissa ki a levegőszellőzőket az egyéni igényeknek megfelelően. E65972 B C D C Belsőlevegő-keringetés Külső levegő Be és ki Klímaberendezés visszajelző-lámpa Nyomja meg a ventilátor-szabályzó gombot a klímaberendezés ki- és bekapcsolásához. szabályzóban található visszajelző lámpa kigyullad, ha a klímaberendezés működésben van. Hűtés külső levegővel E65973 Kapcsolja be a klímaberendezést. 66

69 Klímaszabályozás belső tér gyors hűtése belső-levegő páratartalmának csökkentése E65974 Kapcsolja be a klímaberendezést. szélvédő jégtelenítése és párátlanítása E65975 Szélvédő levegőelosztás-szabályozót az állásba kapcsolni és a külső-levegőt kiválasztani. Ha a hőmérséklet 4 C felett van, a klímaberendezés automatikusan bekapcsol. szabályzóban levő visszajelző-lámpa ebben az esetben nem gyullad ki. E65976 Szélvédő levegőelosztás-szabályozót az állásba kapcsolni és a külső-levegőt kiválasztani. Ha a hőmérséklet 4 C felett van, a klímaberendezés automatikusan bekapcsol. szabályzóban levő visszajelző-lámpa ebben az esetben nem gyullad ki. FŰTÖTT BLKOK ÉS TÜKRÖK Fűtött ablakok Megjegyzés: z ablakfűtés csak járó motornál működik. Használja az ablakfűtést a szélvédő vagy a hátsó ablak jégtelenítéséhez vagy párátlanításához. 67

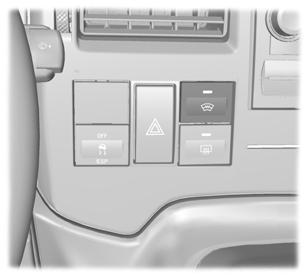

70 Klímaszabályozás Elsőszélvédő-fűtés E71345 Nyomja meg a kapcsolót a szélvédőfűtés bekapcsolásához. kapcsolóban található visszajelző lámpa felgyullad, ha a szélvédőfűtés működésben van. Nyomja meg a kapcsolót újra a szélvédőfűtés kikapcsolásához. Rövid idő múlva automatikusan kikapcsol. Hátsóablak-fűtés Nyomja meg a kapcsolót a hátsóablak-fűtés bekapcsolásához. kapcsolóban található visszajelző lámpa felgyullad, ha a hátsóablak-fűtés működésben van. Nyomja meg a kapcsolót újra a hátsóablak-fűtés kikapcsolásához. Rövid idő múlva automatikusan kikapcsol. Fűtött külső visszapillantó tükör z elektromos külső visszapillantó tükröket fűtőszállal szerelik, amely a tükörüveg jégtelenítését és párátlanítását végzi. utomatikusan bekapcsolnak, ha bekapcsolja a szélvédő- vagy a hátsóablak-fűtést. KIEGÉSZÍTŐ FŰTŐ Általános információk VIGYÁZT-FELHÍVÁSOK programozható üzemanyaggal működtetett fűtést nem szabad működtetni üzemanyagtöltő állomásokon, tűzveszélyes gőzöket vagy port kibocsátó helyek közelében, valamint zárt térben. Ne töltse fel a gépkocsit, ha a programozható üzemanyaggal működtetett fűtés kjelzője be van kapcsolva. Megjegyzés: programozható üzemanyaggal működtetett fűtés automatikusan kikapcsol, ha az akkumulátor-feszültség alacsony. E

71 Klímaszabályozás Megjegyzés: kijelzőn lévő összes szimbólum villog abban az esetben, ha a programozható üzemanyaggal működtetett fűtés áramellátása megszakadt. Ebben az esetben a fűtés nem működik. Állítsa vissza az órán látható időt. Megjegyzés: programozható üzemanyaggal működtetett fűtés meghibásodás esetén lekapcsol. Ellenőriztesse a rendszert egy szakemberrel. Vegye figyelembe az alábbi tudnivalókat: programozható üzemanyaggal működtetett fűtést egész évben minden hónapban legalább egyszer körülbelül 10 percre kapcsolja be. Ezzel megakadályozható, hogy a vízszivattyú és a fűtőmotor beragadjanak. korrózió elkerülése érdekében legalább 10 % fagyálló folyadék legyen a hűtőfolyadékba keverve egész évben. levegőbejutás elkerülésére győződjön meg róla, hogy a hűtőfolyadék szintje a tartályon látható MX és MIN jelölések között van. Lásd a Motor-hűtőfolyadék ellenőrzés (128. oldal). programozható ventilátor akkor lép működésbe, amikor a hűtőfolyadék elér egy bizonyos hőmérsékletet. Ebben az üzemmódban a környezeti hőmérséklet nincs rá hatással. Folyamatos fűtés működtetésnél az egység érzékeli a környezeti hőmérsékletet. mennyiben ez 5 C felett van, a programozható üzemanyaggal működtetett fűtés nem fog bekapcsolni. programozható üzemanyaggal működtetett fűtés a jármű fűtésétől függetlenül a motor hűtőfolyadék-rendszerének fűtésével működik. működéséhez szükséges energiát a gépkocsi üzemanyag-tartályából kapja. Mozgó gépkocsiban is használhatja, hogy segítsen a gépkocsi fűtésnek gyorsabban befűteni a belső teret. Előfordulhat, hogy a programozható üzemanyaggal működtetett fűtés működtetése közben a gépkocsi oldala alól füst keletkezése észlelhető. Ez természetes jelenség. Működési elv Működtetés előtt FIGYELEM ventilátorkapcsoló csak az 1. fokozatra állítható, ellenkező esetben megrövidül az akkumulátor élettartama, sőt tönkre is mehet az akkumulátor. fűtés bekapcsolása vagy programozása előtt a következő beállításokat kell elvégeznie: 69

72 Klímaszabályozás Állítsa maximumra a gépkocsi fűtésének hőmérséklet-szabályozó kapcsolóját. Fordítsa a ventilátorkapcsolót az 1. állásba. Kapcsolja a ventilátort belsőlevegő-keringetésre, mielőtt a gyújtást lekapcsolná. Várjon legalább öt percet, amíg a szellőztető rendszer lezárja a külső levegő szellőzőnyílásokat. Nyissa ki az összes belsőtér-szellőzőfúvókát. fűtésidő hosszának beállítása B Időbeállítás B E71348 D FIGYELEM z ajánlott beállítás: 30 perc. Hosszabb időtartam beállítása megrövidíti az akkumulátor élettartamát, sőt tönkre is teheti az akkumulátort. E71347 D Nyomja meg és tartsa lenyomva az gombot három másodpercnél hosszabb ideig, amíg az idő fel nem villan a kijelzőn. Öt másodpercen belül nyomja meg a B és D gombokat az idő beállításához. z idő gyors beállításához nyomja meg és tartsa lenyomva a megfelelő gombot. Megjegyzés: z előre beállított fűtésidő hossza és a beprogramozott fűtés üzemmódja 10 és 120 perc közötti idő intervallumra állítható be. Nyomja meg és tartsa lenyomva az gombot három másodpercnél hosszabb ideig, amíg az idő fel nem villan a kijelzőn. Várjon öt másodpercet, amíg a szimbólum megjelenik, és a fűtésidő felvillan. Nyomja meg a B és D gombokat a fűtés időtartamának beállításához. fűtés időtartamának beállítása után, nyomja meg az gombot. kijelzőn látható lesz az időpont, a kettőspont pedig folyamatosan villogni fog. 70

73 Klímaszabályozás fűtés kikapcsolása Nyomja meg a fűtés-szimbólum gombot. fűtés ezután még három percig működni fog, és ezután áll le. kijelzőn megjelenik az idő. Beprogramozott fűtés üzemmód C Folyamatos fűtés B C E71350 E71349 fűtést bármikor be lehet kapcsolni az előre beállított időtartamra. Nyomja meg a C gombot. kijelző kigyúl és mutatja a fennmaradó fűtésidőt és a fűtés-szimbólumot. VIGYÁZT fűtés azután is működik, ha lekapcsolja a gyújtást. Ha már nincs szükség rá, kapcsolja ki a fűtést. Nyomja meg és tartsa lenyomva a B gombot. Nyomja meg a C gombot. fűtés nem működik, amíg a C gombot meg nem nyomja újra. kijelző kigyúl és mutatja az óra időt és a fűtés-szimbólumot. Programozható fűtés üzemmód fűtés automatikusan bekapcsol az előre beállított időpontban, és a beprogramozott időtartamig bekapcsolva marad. kijelző kigyúl és mutatja a fennmaradó fűtés időtartamot és a fűtés-szimbólumot. Legfeljebb három előre beállított bekapcsolási időt programozhat be. 71

74 Klímaszabályozás fűtés előre beállított bekapcsolási időpontjainak beprogramozása z előre beállított bekapcsolási idők bekapcsolása és kikapcsolása B C D E71351 Nyomja meg ismételten az gombot, amíg a kívánt, előre beállított (1, 2 vagy 3) idő szimbóluma meg nem jelenik a kijelzőn. Nyomja meg a B és D gombokat az idő beállításához. z idő gyors beállításához nyomja meg és tartsa lenyomva a megfelelő gombot. z előre beállított bekapcsolási idők beprogramozása után nyomja meg az gombot. kijelzőn látható lesz az időpont, a kettőspont pedig folyamatosan villogni fog. E71352 Nyomja meg ismételten az gombot, amíg a kívánt, előre beállított (1, 2 vagy 3) idő szimbóluma meg nem jelenik a kijelzőn. Nyomja meg a C gombot. z ON (BE) szimbólum jelenik meg a kijelzőn. z előre beállított idő kikapcsolásához nyomja meg ismét a C gombot. 72

75 Ülések HELYES ÜLÉSHELYZET E68595 VIGYÁZT-FELHÍVÁSOK z ülések beállítását ne végezze el, ha a gépkocsi mozog. Csak ha a biztonsági övet megfelelően használja, akkor képes megtartani Önt egy olyan helyzetben, hogy a légzsák optimális hatást tudjon kifejteni. Ha megfelelően használja őket, az ülés, a fejtámla, a biztonsági öv és a légzsákok optimális védelmet nyújtanak egy esetleges ütközés során. zt javasoljuk, hogy: üljön egynesen úgy, hogy gerincalapja amennyire lehet az ülésben hátul van. ne döntse hátra a háttámlát több mint 30 fokkal. állítsa be a fejtámlát úgy, hogy a teteje egy szintben van az Ön fejének tetejével. tartson elegendő távolságot Önmaga és a kormánykerék között. Legalább 254 mm (10 inch) távolságot javasolunk mellkasa és a légzsák-burkolat között. a kormánykereket kissé behajlított karokkal fogja meg. kissé hajlítsa be a lábát, hogy teljesen le tudja nyomni a pedálokat. vezesse el a biztonsági öv vállszalagját a válla közepén keresztül, a medenceövet pedig szorosan a medencéje fölött. Győződjön meg róla, hogy a vezetési helyzet kényelmes Önnek, és a gépkocsi teljes mértékben az ellenőrzése alatt van. ELSŐ ÜLÉSEK VIGYÁZT z ülések beállítását ne végezze el, ha a gépkocsi mozog. z ülések előre és hátra mozgatása E

76 Ülések VIGYÁZT kar elengedése után mozgassa meg az ülést előre és hátra, hogy meggyőződhessen róla, hogy az ülés teljesen beakadt a zárba. z ülésalap dőlésszögének beállítása FIGYELEM Ne tolja az első üléseket túl közel a műszerfalhoz. z első kilenc reteszelőpont csak arra van, hogy hozzáférést biztosítson a gépkocsi akkumulátorához. Deréktámasz beállítása E66531 B E66530 E66532 B Kiemelés Visszaengedés 74

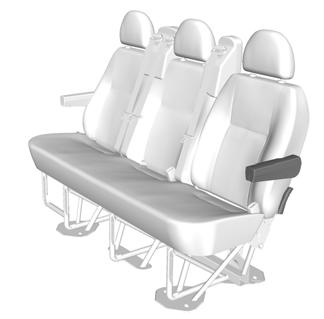

77 Ülések háttámla dőlésszögének beállítása Különálló háttámla előrehajtása 3 1 E kartámasz beállítása E70789 z üléssor háttámla előredöntése E66534 Fordítsa el a kartámasz alatti kereket. HÁTSÓ ÜLÉSEK VIGYÁZT-FELHÍVÁSOK z üléspadot ne használja fekvőhelyként, amikor a gépkocsi mozog. Győződjön meg róla, hogy az ülések és a háttámlák megfelelően rögzítettek és teljesen reteszelve vannak. E68610 háttámla lehajtásához: 1. Húzza le a kioldóhevedereket, és tartsa azokat lent. 2. Nyomja előre a háttámlákat. 75

78 Ülések háttámla függőleges helyzetbe való visszaállításához: 1. Húzza le a kioldóhevedereket, és tartsa azokat lent. 2. Nyomja a háttámlát függőleges helyzetbe. z üléspad eltávolítása VIGYÁZT-FELHÍVÁSOK Dugaszolja be a csavarnyílásokat, amelyek az ülések kiszerelése után nyitottak maradnak, hogy megakadályozza a kipufogógázok a gépkocsi belső terébe történő bejutását. z üléspad 89 kilogramm súlyú. FIGYELEM z ülést száraz és biztonságos helyen tárolja. E Döntse előre a háttámlákat. 2. Húzza fel a kioldót és tartsa ott. 3. Óvatosan húzza hátra az ülést addig, amíg az üléskeret ki nem akad a padlón lévő reteszből. 4. Vegye ki az ülést. z ülés beszerelését fordított sorrendben végezze. FEJTÁMLÁK E68612 E

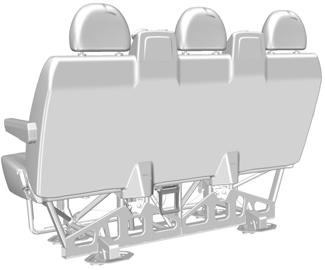

79 Ülések fejtámla beállítása VIGYÁZT Emelje meg a hátsó fejtámlát, amikor a hátsó ülésen egy utas vagy egy gyermek védő rendszer helyezkedik el. Állítsa be a fejtámlát úgy, hogy a teteje egy szintben van az Ön fejének tetejével. fejtámla leszerelése Nyomja meg a zárógombokat és távolítsa el a fejtámlát. FŰTÖTT ÜLÉSEK E66540 Megjegyzés: z ülésfűtés használatához indítsa be a motort. fűtött ülések öt-hat perc után érik el a maximális hőmérsékletet. Ezután automatikusan lekapcsolnak. 77

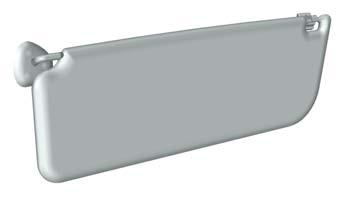

80 Kényelmi funkciók ÓR Gépkocsik alacsony felszereltségű kombinált műszerrel Ford audio-navigációs rendszerrel vagy CD-lejátszóval szerelt audioegységgel z óra beállításához részletes utasításokat talál a különálló audió kézikönyvben. CD-lejátszó nélküli audioegységgel Lásd a Mérőműszerek (48. oldal). Megjegyzés: Rövid hangjelzést fog hallani, ha az időt beállította. Kapcsolja a gyújtást a II helyzetbe. Nyomja meg és tartsa lenyomva az óra-beállító gombot három másodpercnél hosszabb ideig, amíg az idő a kijelzőn villogni nem kezd. Nyomja meg az óra-beállító gombot az idő beállításához. z idő gyors beállításához nyomja meg és tartsa lenyomva a gombot. Nyomja meg és tartsa lenyomva az óra-beállító gombot több mint egy másodpercig a 12- és 24-órás időbeosztás közötti váltáshoz. Ford audio-navigációs rendszer vagy audioegység nélkül E73992 CLOCK SETTING trip km Görgessen ehhez a kijelzőhöz. Nyomja meg és tartsa lenyomva a SET (Beállítás) és RESET (Visszaállítás) gombot. nap villogni kezd. forgószabályzóval állítsa be. Nyomja meg a SET (Beállítás) és a RESET (Visszaállítás) gombot a beállítás megerősítéséhez és a hónaphoz való továbblépéshez. Járjon el ugyanígy az év, óra és perc beállításához. percbeállítás és a SET és RESET gombok megnyomása után az idő és a dátum tárolódik. NPELLENZŐK Gépkocsik magas felszereltségű kombinált műszerrel Ford audio-navigációs rendszerrel vagy audioegységgel z óra beállításához részletes utasításokat talál a különálló kézikönyvben. E

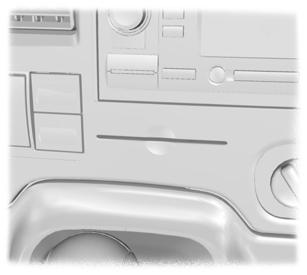

81 Kényelmi funkciók PRKOLÓJEGYTRTÓK Nyomja be a szivargyújtó-egységet. utomatikusan kiugrik. FIGYELEM Ha a szivargyújtó csatlakozóaljzatot akkor használja, amikor a motor nem jár, az akkumulátor lemerülhet. szivargyújtó csatlakozóaljzatát 12V-os, 20 amperes berendezésekhez használhatja. Kizárólag Ford segédberendezés csatlakozókat vagy a SE szabványnak megfelelő aljzatokhoz való csatlakozókat használjon. E77059 SZIVRGYÚJTÓ HMUTRTÓ E69119 E69107 FIGYELEM Ne tartsa benyomva a szivargyújtó-elemet. Megjegyzés: Használatához a gyújtást be kell kapcsolni. 79

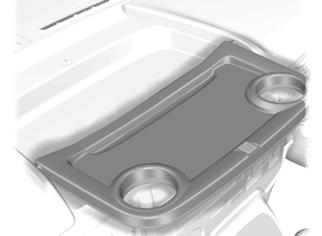

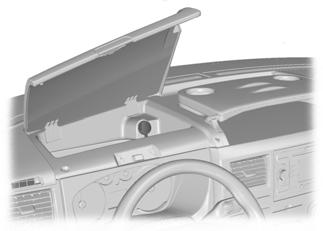

82 Kényelmi funkciók KIEGÉSZÍTŐ HÁLÓZTI LJZTOK ITLTRTÓK E69128 E69125 FIGYELEM Ha a kiegészítő elektromos csatlakozóaljzatot álló motornál használja, az akkumulátor lemerülhet. Megjegyzés: kiegészítő elektromos csatlakozóaljzat használatához a gyújtást be kell kapcsolni. kiegészítő elektromos csatlakozóaljzatot olyan 12 voltos készülékekhez használhatja, melyeknek maximum 20 amper az áramfelvételük. Kizárólag Ford segédberendezés csatlakozókat vagy a SE szabványnak megfelelő aljzatokhoz való csatlakozókat használjon. E69129 VIGYÁZT-FELHÍVÁSOK Ne tegyen forró italt az italtartókba, ha a gépkocsi mozog. Ne használjon háttámlába épített tálcát, ha a gépkocsi mozog. Ne helyezzen üvegből készült tárgyakat az italtartókba. 80

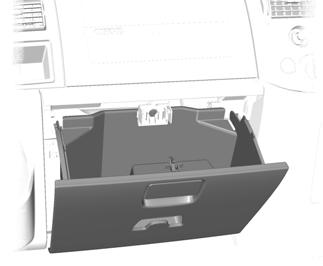

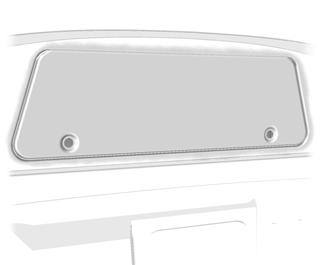

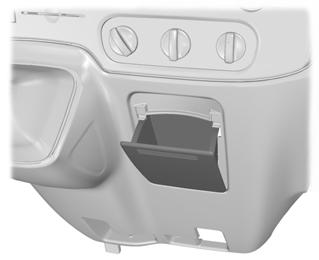

83 Kényelmi funkciók KESZTYŰTRTÓ VIGYÁZT Ne tároljon nehéz tárgyakat a fej feletti tárolórekeszben. Tárolórekesz elöl E69134 kesztyűtartót iratszekrényként is használhatja. CSOMGTEREK Felső tárolórekesz E77061 POHÁRTRTÓ E69133 E

84 Kényelmi funkciók VIGYÁZT Ne helyezzen üvegből készült tárgyakat a palacktartóba. 82

85 motor beindítása BENZINMOTOR BEINDÍTÁS Megjegyzés: z indítómotort egyszerre maximum 30 másodpercig működtetheti. Hideg vagy meleg motor FIGYELEM Ha a hőmérséklet -20 ºC alatt van kapcsolja be a gyújtást legalább egy másodpercig a motor beindítása előtt. Ez biztosítani fogja, hogy a maximális üzemanyag-nyomás rendelkezésre áll a motor indításakor. Nyomja be teljesen a tengelykapcsoló-pedált, és indítsa be a motort a gázpedál lenyomása nélkül. Ha a motor nem indul be 15 másodpercen belül, akkor várjon egy kicsit majd próbálja újra. Ha a motor nem indul be három indítási kísérlet után sem, akkor várjon 10 másodpercet és kövesse a Túldúsított motor utasításokat. Ha -25ºC hőmérséklet alatt nehézségei adódnak a motor beindításával, akkor nyomja le a gázpedált a pedálút ¼ és ½ része közé és próbálja újra. Túldúsított motor tengelykapcsoló-pedált teljesen benyomni. Lassany nyomja le a gázpedált a padlóig, tartsa ebben a helyzetben és indítsa a motort. Ha a motor nem indul, ismételje meg az eljárást a Hideg vagy meleg motor című részben leírtak szerint. DÍZELMOTOR BEINDÍTÁS Megjegyzés: z indítómotort egyszerre maximum 30 másodpercig működtetheti. Hideg vagy meleg motor Megjegyzés: Ne nyomja le a gázpedált. tengelykapcsoló-pedált teljesen benyomni. Kapcsolja be a gyújtást és várjon amíg az izzításjelző kialszik. Megjegyzés: Ha a hőmérséklet -15ºC alatt van, akkor szükséges lehet a motor akár 25 másodpercig történő indítása. Ha folyamatosan ilyen hőmérsékleti viszonyok között használja gépkocsiját, javasoljuk, hogy szereltessen be motorblokk-fűtést. Megjegyzés: Folyatssa az indítózást, míg a motor beindul. motort elindítani. Ha a motor leáll, ismételje meg az egész műveletet. MOTOR LEÁLLÍTÁS Gépkocsik turbófeltöltővel FIGYELEM Ne állítsa le a motort ha nagy fordulatszámmal pörög. Ha leállítja, a turbófeltöltő tovább forog miután a motorolaj-nyomása nullára esik. Ez a turbófeltöltő-csapágy idő előtti kopásához vezet. 83

86 motor beindítása Vegye le a lábát a gázpedálról. Várja meg, amíg a motor fordulatszáma lecsökken az alapjárati fordulatszámra és ezután állítsa le a motort. 84

87 Üzemanyag és üzemanyag-töltés BIZTONSÁGI RENDSZBÁLYOK VIGYÁZT-FELHÍVÁSOK Minden esetben fejezze be az üzemanyag-feltöltést, ha az üzemanyag-betöltőpisztoly másodszor állt meg. További üzemanyag-rátöltés a tágulási teret tölti ki, és ez túlfolyáshoz vezethet. z üzemanyag-túlfolyás veszélyes lehet más, az utat használók számára. Ne használjon semmilyen fajta nyílt lángot, és ne melegítse az üzemanyag-rendszert. z üzemanyag-rendszer nyomás alatt van. Sérülést okozhat, ha az üzemanyag-rendszer szivárog. ÜZEMNYG-MINŐSÉG - BENZIN Megjegyzés: Javasoljuk, hogy csak jóminőségű, adalékoktól és motorkezelő anyagoktól mentes üzemanyagot használjon. FIGYELEM Ne használjon ólmozott benzint vagy más fémes vegyületeket tartalmazó benzint (pl. mangán alapúak). Tönkretehetik az emissziós rendszert. Használjon minimum 95 oktánszámú ólmozatlan benzint, emi megfelel az EN 228 előírásainak, vagy azzal egyenértékűvel. ÜZEMNYG-MINŐSÉG - DÍZEL Megjegyzés: Javasoljuk, hogy csak jóminőségű, adalékoktól és motorkezelő anyagoktól mentes üzemanyagot használjon. VIGYÁZT Ne keverje a dízelolajat olajjal, benzinnel vagy más folyadékokkal. Ez kémiai reakciót okozhat. FIGYELEM Ne adjon kerozint, parafint vagy benzint a dízelolajhoz. Ez a tüzelőanyag-rendszer sérülését okozhatja. Megjegyzés: Nem javasoljuk tüzelőanyag prafinkiválását megakadályozó adalékok tartós használatát. Használjon olyan dízelolajat, ami megfelel az EN 590 követelményeinek, vagy azzal egyenértékűnek. Használhat olyan dízelolajat, ami maximum 5% RME (biodízelt) tartalmaz. KTLIZÁTOR Közlekedés katalizátorral FIGYELMEZTETÉSEK Ne engedje, hogy a tankból kifogyjon az üzemanyag. Nem indítózzon hosszú ideig. Nem járassa a motort, ha egy gyertyakábel le van csatlakoztatva. 85

88 Üzemanyag és üzemanyag-töltés FIGYELMEZTETÉSEK Ne tolja be vagy húzza be gépkocsiját. Használjon indítássegítő kábelt. Lásd a Indítókábelek használata (136. oldal). Menet közben ne kapcsolja le a gyújtást. Parkolás VIGYÁZT Ne parkoljon száraz levelek fölé vagy fűre. kipufogórendszer a motor leállítása után továbbra is jelentős mennyiségű hőt bocsát ki. Ez potenciális tűzveszélyt jelent. ÜZEMNYG-BETÖLTŐCSONK FEDÉL E66588 Nyissa ki a betöltőcsonk fedelét. z üzemanyag-betöltőcsonk fedelének nyitásához, fordítsa el a kulcsot az óramutató járásával ellentétes irányba (kb. egy negyed fordulattal). Vegye le a sapkát. tanksapka levételekor sziszegő hang hallható. Ez teljesen normális jelenség, figyelmen kívül hagyható. ÜZEMNYG-TÖLTÉS FIGYELEM Ne próbálja meg beindítani a motort, ha a tüzelőanyag-tartályt nem megfelelő tüzelőanyaggal töltötte fel. Ez károsíthatja a motort. Megfelelően képzett szerelővel azonnal ellenőriztesse a tüzelőanyag-rendszert. TÜZELŐNYG-FOGYSZTÁS CO2- és üzemanyag-fogyasztási értékeket olyan laboratóriumi tesztek igazolják, melyek a 80/1268/EEC EU-direktíva és módosításainak megfelelően történtek, és amelyek minden gépkocsi-gyártóra vonatkoznak. különböző gépkocsi-gyártmányok és modellek összehasonlítására szolgálnak. Nem arra valók, hogy azt a valós üzemanyag-fogyasztást tükrözzék, melyet gépkocsija nyújthat. valós tüzelőanyag-fogyasztást sokféle tényező befolyásolja, többek között: a vezetési stílus, a nagy sebességen történő vezetés, a lépésben való haladás, a klímaberendezés használata, felszerelt kiegészítők illetve utánfutó-vontatás stb. z Ön Ford kereskedője tanácsod adhat Önnek, hogyan javíthatja gépkocsija tüzelőanyag-fogyasztását. 86

89 Üzemanyag és üzemanyag-töltés MŰSZKI SPECIFIKÁCIÓK Üzemanyag-fogyasztási adatok Modellváltozat Városi l/100 km (mpg) Országúti l/100 km (mpg) Vegyes l/100 km (mpg) CO2-kibocsátás g/km Tourneo 2.2L DuraTorq- TDCi 62.5kW (85 LE), tengelyáttétel: ,3 (30,4) 6,6 (42,8) 7,6 (37,2) 201 Tourneo 2.2L DuraTorq- TDCi 81kW (110 LE), tengelyáttétel: ,3 (30,4) 6,6 (42,8) 7,6 (37,2) 201 Tourneo 2.2L DuraTorq- TDCi 96kW (130 LE), tengelyáttétel: ,8 (28,8) 6,7 (42,2) 7,8 (36,0) 207 Kombi 2.2L DuraTorq-TDCi 62.5kW (85 LE), tengelyáttétel: ,1 (31,0) - 9,2 (30,7) 6,4 (44,1) - 6,5 (43,5) 7,4 (38,2) - 7,5 (37,7) Kombi 2.2L DuraTorq-TDCi 81kW (110 LE), tengelyáttétel: ,1 (31,0) - 9,2 (30,7) 6,4 (44,1) - 6,5 (43,5) 7,4 (38,2) - 7,5 (37,7) Kombi 2.2L DuraTorq-TDCi 81kW (110 LE), tengelyáttétel: ,1 (31,0) - 9,2 (30,7) 6,7 (42,2) - 6,8 (41,5) 7,6 (37,2) - 7,7 (36,8) Kombi 2.2L DuraTorq-TDCi 96kW (130 LE), tengelyáttétel: 4,54 T300-ig 9,6 (29,4) - 9,7 (29,1) 6,5 (43,5) - 6,6 (42,8) 7,6 (37,0) - 7,7 (36,5) Kombi 2.2L DuraTorq-TDCi 96kW (130 LE), tengelyáttétel: 4,54 T330 és felette 9,4 (30,1) - 9,5 (29,7) 6,7 (42,2) - 6,8 (41,5) 7,7 (36,7) - 7,8 (36,2) Kombi 2.4L DuraTorq-TDCi 74kW (100 LE), tengelyáttétel: ,1 (25,5) - 11,3 (25,0) 7,3 (38,7) - 7,7 (36,7) 8,7 (32,5) - 9,0 (31,3)

90 Üzemanyag és üzemanyag-töltés Modellváltozat Városi l/100 km (mpg) Országúti l/100 km (mpg) Vegyes l/100 km (mpg) CO2-kibocsátás g/km Kombi 2.4L DuraTorq-TDCi 74kW (100 LE), tengelyáttétel: ,8 (23,9) - 12,2 (23,2) 7,8 (36,2) - 8,2 (34,5) 9,3 (30,5) - 9,7 (29,2) Kombi 2.4L DuraTorq-TDCi 85kW (115 LE), tengelyáttétel: 3,73, 6-sebességfokozatú kézikapcsolású sebességváltó 10,4 (27,2) - 10,6 (26,7) 7,1 (39,8) - 7,3 (38,7) 8,3 (34,0) - 8,5 (33,2) Kombi 2.4L DuraTorq-TDCi 85kW (115 LE), tengelyáttétel: 4,27, 6-sebességfokozatú kézikapcsolású sebességváltó 12,2 (23,2) - 12,6 (22,4) 7,7 (36,7) - 7,9 (35,8) 9,4 (30,2) - 9,6 (29,3) Kombi 2.4L DuraTorq-TDCi 103kW (140 LE), tengelyáttétel: 3,73, 6-sebességfokozatú kézikapcsolású sebességváltó 11,2 (25,2) - 11,4 (24,8) 7,2 (39,2) - 7,6 (37,2) 8,7 (32,6) - 9,0 (31,4) Kombi 2.4L DuraTorq-TDCi 103kW (140 LE), tengelyáttétel: 4,27, 6-sebességfokozatú kézikapcsolású sebességváltó 12,4 (22,8) - 12,8 (22,1) 7,7 (36,7) - 8,1 (34,9) 9,4 (30,0) - 9,8 (28,7)

91 Sebességváltó kiegyenlítőművel KÉZIKPCSOLÁSÚ SEBESSÉGVÁLTÓ Minden gépkocsi FIGYELMEZTETÉSEK Ne kapcsoljon hátrameneti sebességfokozatba, ha a gépkocsi mozog. Ez a sebességváltó meghibásodását okozhatja. Ne húzza vagy nyomja túl erősen a sebességváltó-kart oldalra, amikor 5. sebességfokozatból 4. sebességfokozatba vált. Véletlenül 2. sebességfokozatba válthat, és ez a sebességváltó károsodását okozhatja. Megjegyzés: Teljesen nyomja le a tengelykapcsoló-pedált és várjon három másodpercet a hátrameneti sebességfokozat kiválasztása előtt. Gépkocsik 6-sebességes sebességváltóval Hátrameneti sebességfokozat kiválasztása 1 2 Gépkocsik 5-sebességes sebességváltóval Hátrameneti sebességfokozat kiválasztása E68299 E

92 Sebességváltó kiegyenlítőművel ÖSSZKERÉKHJTÁS (WD) FIGYELEM z összkerék-hajtással (WD) szerelt gépkocsikat vagy az ÖSSZES kereküket a földön tartva vagy az ÖSSZES kereküket a földtől elemelve kell szállítani. Lásd a Gépkocsi elvontatása, mentése (page 119. oldal). z WD-rendszer, melyet bizonyos hátsókerék-hajtású változatokba szerelnek, tisztán mechanikus rendszer, mely automatikusan hajtónyomatékot ad az első kerekeknek, amikor az útfelületek eső, hó vagy jég miatt síkosak. mikor az WD-re már nincs szükség, a rendszer automatikusan szétkapcsol és a normális hátsókerék-hajtás működése áll vissza. 90

93 Fékek MŰKÖDÉSI ELV Kétkörös fékrendszer E71353 VIGYÁZT Ha egy fékkör meghibásodik, észre fogja venni a fékpedál puhaságából. Nyomja a fékpedált erősebben és hagyjon nagyobb féktávolságot. Álljon meg és vizsgáltassa meg haladéktalanul. Ne folytassa utazását. Gépkocsija átlósan osztott kétkörös fékrendszerrel rendelkezik. Ha egy fékkör meghibásodik, a másik kör üzemképes marad. nedves féktárcsáknak kisebb a fékezőhatásuk. Kicsit nyomja meg a fékpedált autómosóból történő kihajtás után, hogy eltávolítsa a vízfilmet. BS VIGYÁZT z BS nem tehermentesíti Önt az óvatos és figyelmes vezetés kötelezettsége alól. z BS segít megőrizni az irányítást és iránytartási stabilitást, mikor egy vészhelyzetben erősen fékez azáltal, hogy megakadályozza a kerekek blokkolását. z BS figyeli minden kerék sebességét és változtatja a nyomást az egyes fékeknél. z BS optimalizálja az kerék-út tapadást mikor erősen fékez. TNÁCSOK BS LKLMZÁSÁHOZ Tárcsafékek E71355 E71354 Ha az BS működik, akkor a fékpedál pulzál. Ez természetes jelenség. Továbbra is nyomja le a fékpedált. 91

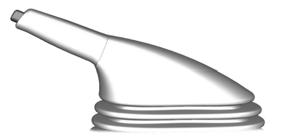

94 Fékek z BS nem előzi meg a veszélyhelyezeteket, mikor: túl közel halad az elöl haladó gépkocsihoz. a gépkocsi vízen felúszik (aquaplaning). túl gyorsan vesz be kanyarokat. az útfelület rossz. rögzítőfék kioldása 1. Nyomja le erősen a fékpedált. 2. Enyhén húzza fel a rögzítőfékkart, nyomja meg a kioldógombot és nyomja le a kart. RÖGZÍTŐFÉK rögzítőfék behúzása E66567 VIGYÁZT Győződjön meg róla, hogy a rögzítőfék beakadt, mielőtt elengedi a kart. Megjegyzés: Ne nyomja meg a kioldógombot a rögzítőfék behúzásakor. 1. Nyomja le erősen a fékpedált. 2. Húzza fel a rögzítőfékkart a lehető legnagyobb mértékben. Parkolás lejtőn Ha lejtőn felfele kell parkolnia, válassza ki az első sebességfokozatot és fordítsa el az első kerekeket a járdaszegélytől. Ha lejtőn lefele kell parkolnia, válassza ki a hátrameneti sebességfokozatot és fordítsa az első kerekeket a járdaszegély felé. 92

95 Menetstabilizáló rendszer MŰKÖDÉSI ELV Elektronikus menetstabilizáló program (ESP) VIGYÁZT z ESP nem tehermentesíti Önt az óvatos és figyelmes vezetés kötelezettsége alól. B rendszer fokozott kipörgésgátló funkciót is nyújt, melyet a motor-forgatónyomaték csökkentésével ér el, amikor gyorsításkor a kerekek kipörögnek. Ez javítja a gépkocsi elindulási képességét csúszós úton vagy laza talajon, és hajtűkanyarokban a komfortérzetet is növeli a kerékkipörgés korlátozásával. Menetstabilizáló (ESP) rendszer figyelmeztető lámpa z ESP figyelmeztető lámpa villog, ha a rendszer működik. Lásd a Figyelmeztető lámpák és jelzők (51. oldal). Vészfékezési segítség E72903 B B B ESP nélkül ESP-vel B VIGYÁZT vészfékezési segítség nem tehermentesíti Önt az óvatos és figyelmes vezetés kötelezettsége alól. vészfékezési segítség felismeri mikor erősen fékez a fékpedál nyomásának arányából. Maximális fékhatást biztosít míg nyomva tartja a fékpedált. vészfékezési segítség csökkenteni tudja a fékutat kritikus helyzetekben. z ESP gépkocsija stabilitását akkor támogatja, amikor az elkezdene kicsúszni az Ön által kívánt útvonalról. Ezt az egyes kerekek külön fékezésével és a motor-forgatónyomaték csökkentésével éri el. 93

96 Menetstabilizáló rendszer MENETSTBILIZÁLÓ RENDSZER HSZNÁLT menetstabilizáló-rendszer (ESP) kikapcsolása E71357 Nyomja le és tartsa lenyomva az ESP-kapcsolót egy másodpercig. z ESP figyelmeztető lámpa és a kapcsolóban található KIkapcsolás visszajelző-lámpa kigyullad. Ha kikapcsolja az ESP-t, a rendszer ideiglenes újra bekapcsol, a gépkocsi megcsúszik és a féket lenyomja. Ebben az esetben az ESP-lámpa villogni fog. 94

97 Kipörgésgátló MŰKÖDÉSI ELV kipörgésgátló rendszer a gépkocsi 40 km/h (25 mph) sebességéig növeli a tapadást, ha az egyik kerék elkezd kipörögni. Ha egy kerék elkezd kipörögni, a kipörgésgátló rendszer addig változtatja az arra a kerékre ható nyomást, amíg az abba nem hagyja a kipörgést. KIPÖRGÉSGÁTLÓ HSZNÁLT kipörgésgátló rendszer akkor működőképes, ha bekapcsolja a gyújtást. kipörgésgátló-jelzőlámpa villog, ha a rendszer működik. Lassan gyorsítson, amíg a kipörgő kerék vissza nem nyeri a tapadását. kipörgésgátló rendszer átmenetileg nem fog működni, ha rövid időn belül túl sokszor használja. Ez normális és nincs hatással a fékrendszerre. Ha az ESP ki van kapcsolva, a kipörgésgátló rendszer továbbra is működik. kombinált műszerben levő figyelmeztető lámpa ebben az esetben nem fog villogni. 95

98 Parkolási segítség MŰKÖDÉSI ELV VIGYÁZT parkolási segítség nem tehermentesíti Önt az óvatos és figyelmes vezetés kötelezettsége alól. FIGYELMEZTETÉSEK z érzékelők lehet, hogy nem észlelnek tárgyakat, nagy esőzésben vagy más olyan időjárási körülmények között, amik a visszatükröződést zavarják. z érzékelők lehet, hogy nem észlelnek olyan tárgyakat, amelyek elnyelik az ultraszonikus hanghullámokat. z érzékelők lehet, hogy nem észlelnek olyan tárgyakat, amelyek túl közel vannak a gépkocsihoz (körülbelül 30 centiméter távolságra a gépkocsi hátuljától és az érzékelők felett vagy alatt). Ha nagynyomású spray-t használ a gépkocsija tisztításához, az érzékelőket csak kicsit permetezze be és 20 centiméternél (8 inch) nem közelebbről. Megjegyzés: parkolási segítség félrevezető hangokat adhat ki, ha olyan jelet észlel, amely ugyanazt a frekvenciát használja mint az érzékelők, vagy ha a gépkocsi teljes terhelés alatt van. Megjegyzés: külső érzékelők egy garázs oldalfalait észlelhetik. Ha a külső érzékelő és az oldalfal közötti távolság három másodpercig ugyanaz marad, a hang kikapcsol. hogy továbbhalad, a belső érzékelők a gépkocsi háta mögött levő tárgyakat fogják észlelni. PRKOLÁSI SEGÍTSÉG HSZNÁLT E71358 FIGYELEM parkolási segítség lehet, hogy észleli, ha utángyártott vonóhorog van a gépkocsin. parkolási segítség csak a lökhárító és az akadály közötti távolságot jelzi, a vonóhorog és az akadály közöttit nem. Megjegyzés: z érzékelőket tartsa kosztól, jégtől és hótól mentesen. Ne tisztítsa éles tárgyakkal. parkolási segítség automatikusan bekapcsol, ha Ön bekapcsolt gyújtásnál hátrameneti sebességfokozatba kapcsol. 96

99 Parkolási segítség Szakaszos hangjelzést fog hallani, ha az akadály és a hátsó lökhárító között legfeljebb 180 centiméter távolság van. távolság csökkenésével felgyorsul a szakaszos hangjelzés. Folyamatos hangjelzésre vált, ha a távolság kevesebb mint 40 centiméter. Megjegyzés: Ha három másodpercig egy magas hangfekvésű hangjelzést hall, az meghibásodást jelez. rendszer meghibásodás esetén automatikusan lekapcsol. Mielőbb ellenőriztesse a meghibásodást. 97

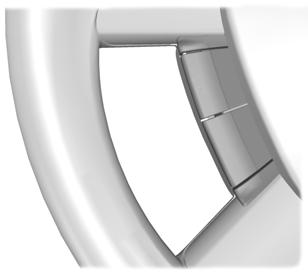

100 Sebességszabályózó berendezés MŰKÖDÉSI ELV Sebesség beállítása sebességszabályozó berendezés lehetővé teszi, hogy sebességét a kormánykeréken lévő kapcsolók segítségével állítsa be. 30 km/h feletti sebességeknél lehet alkalmazni. SEBESSÉGSZBÁLYÓZÓ BERENDEZÉS HSZNÁLT sebességszabályozó berendezés bekapcsolása E75452 Nyomja meg a SET+gombot vagy a SET-gombot az aktuális sebesség beállításához és tárolásához. sebességszabályozás-ellenőrző lámpa bekapcsol. megadott sebesség módosítása E75456 VIGYÁZT Nagy forgalomban, kanyargós úton, vagy csúszós útburkolat esetén ne alkalmazza a sebességszabályozást. Nyomja be az ONkapcsolót. rendszer készen áll a sebesség tárolására. VIGYÁZT Lejtőmenetben a gépkocsi sebessége meghaladhatja a beállított sebességet. rendszer nem működteti a fékeket. Kapcsoljon eggyel alacsonyabb fokozatba, és nyomja meg a SET- (Beálítás) gombot, ezzel segítve a rendszert a beállított sebességet megtartani. Megjegyzés: Ha a gázpedál benyomja, a beállított sebesség nem fog változni. gázpedál felengedésekor a rendszer visszaállítja a korábban beállított sebességértéket. Gyorsításhoz vagy lassításhoz nyomja meg a SET+gombot vagy a SET-gombot. 98

101 Sebességszabályózó berendezés megadott sebesség törlése Nyomja meg a RESgombot. sebességszabályozás-ellenőrző lámpa bekapcsol, és a rendszer megpróbál a korábban beállított sebességre visszaállni. sebességszabályozó berendezés kikapcsolása E75453 Nyomja le a fékpedált vagy a RES kapcsolót. rendszer a továbbiakban nem szabályozza a sebességet. sebességszabályozás-ellenőrző lámpa kikapcsol, de a rendszer a korábban beállított sebességet megtartja. megadott sebesség visszaállítása E75455 Nyomja meg az OFFkapcsolót. rendszer nem tartja a korábban beállított sebességértéket. sebességszabályozás-ellenőrző lámpa kikapcsol. E

102 utomatikus sebességkorlátozó (SL) MŰKÖDÉSI ELV Motorfordulatszám-korlátozó motor fordulatszáma a motor védelmében szabályozott. Járműsebesség-korlátozó járműsebesség-korlátozó megakadályozza, hogy Ön a beprogramozott sebességnél gyorsabban vezessen. További információt talál a vezetőoldali napellenzőn levő matricán. Dízelmotorral felszerelt járművek Gépkocsijával az előre meghatározott maximális sebességgel haladhat, feltéve, hogy a törvény által előírt határokon belül van. Bővebb információért, lépjen kapcsolatba a kereskedésével. 100

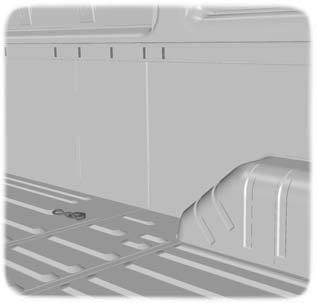

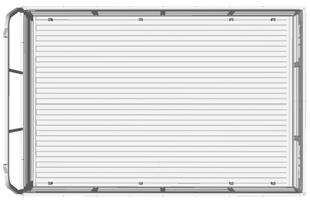

103 Csomagszállítás ÁLTLÁNOS TUDNIVLÓK VIGYÁZT-FELHÍVÁSOK Használjon a jóváhagyott előírásnak megfelelő poggyász-rögzítő szalagot. DIN. Győződjön meg róla, hogy az összes szabadon mozgó tárgyat megfelelően rögzíti. Helyezze el a poggyászt és más terheket amilyen mélyen és amennyire előre csak lehet a csomagtérben vagy raktérben. Ne vezessen nyitott csomagtérfedéllel vagy hátsó ajtóval. kipufogógázok bejuthatnak a gépkocsiba. Ne haladja meg a maximális terhelhetőséget a gépkocsija első és hátsó tengelyén. Lásd a Gépkocsi-azonosító (page 157. oldal). E75510 TEHERRÖGZÍTŐK Megjegyzés: csomagrögzítő-elemek száma gépkocsi modellenként változhat. E

104 Csomagszállítás TETŐCSOMGTRTÓK ÉS CSOMGTRTÓK Tetőcsomagtartó Gépkocsik vészkijárattal Lásd a Mentőfelszerelés (page 105. oldal). E71359 VIGYÁZT-FELHÍVÁSOK Ha tetőcsomagtartót használ, gépkocsijának üzemanyag-fogyasztása megnövekszik és a megszokottól eltérő menettulajdonságokat észlelhet. mennyiben tetőcsomagtartót szerel fel, olvassa el a gyártó utasításait és azokat követve járjon el. FIGYELMEZTETÉSEK Ne lépje túl a gépkocsi tengelyének maximális terhelhetőségét. Lásd a Gépkocsi-azonosító (page 157. oldal). Ne lépje túl a maximálisan megengedett 150 kg-os (beleértve a tetőcsomagtartót is) tetőterhelést. Ellenőrizze a kövtekezők szerint, hogy a tetőcsomagtartó biztonságosan rögzített-e: elindulás előtt 50 kilométer (30 mérföld) út megtétele után kilométeres (600 mérföldes) időközönként. 102

105 Vontatás UTÁNFUTÓ VONTTÁS VIGYÁZT-FELHÍVÁSOK Ne lépje túl a gépkocsi-típustáblán található legnagyobb megengedett gépkocsi- és utánfutóterhelést. Lásd a Gépkocsi-azonosító (page 157. oldal). Ne haladja meg a 90 km/h (55 mph) sebességet, ha 2000 kg-nál nagyobb súlyú rakományt vontat. Helyezze el a terheket amennyire csak lehet az utánfutó tengelyének (tengelyeinek) közepére és a lehető legalacsonyabbra. Ha terheletlen gépkocsival végzi a vontatást, az utánfutóban elhelyezett tehernek az orr rész felé kell elhelyezni, maximális orrterhelést hozva létre, mert ez biztosítja a legnagyobb stabilitást. Megjegyzés: z utánfutó vonócsap maximális függőleges terhelése a vonóhorgon található a gyártó adattábláján. z utánfutós gépkocsi stabilitása nagymértékben függ az utánfutó minőségétől. maximális gépkocsi és utánfutó terhelhetőségek műszakilag meghatározott értékeket jelentenek, amelyek legfeljebb 12 % emelkedőig és méteres tengerszint feletti magasságig érvényesek. Magasan fekvő területeken a levegő nyomásának csökkenésével a motorteljesítmény is csökken: Magas tengerszint feletti magasságokban méterenként 10%-kal kell csökkenteni a megengedett maximális utánfutósúlyt. Meredek lejtők VIGYÁZT z utánfutó ráfutófékét a blokkolásgátlós fékrendszer nem vezérli. Váltson vissza egy sebességfokozatot mielőtt elér egy meredek lejtőt. 103

106 Vezetési tanácsok BEJÁRTÁS Gumiabroncsok VIGYÁZT z új gumiabroncsokat körülbelül 500 kilométeren (300 mérföld) keresztül be kell járatni. Ezalatt az idő alatt különböző menettulajdonságokat tapasztalhat. Fékek és tengelykapcsoló VIGYÁZT Ha lehet, tartózkodjon a fékek és a tengelykapcsoló sűrű használatától városon belül az első 150 kilométeren (100 mérföld) országúton pedig az első kilométeren (1 000 mérföld). Motor FIGYELEM Kerülje el a túl gyors vezetést az első kilométeren (1 000 mérföld). Gyakran változtasson sebességet és korán váltson sebességfokozatokat. Ne erőltesse a motort. Ha a mutató a felső határérték felé mozog, a motor túlmelegedik. Lásd a Mérőműszerek (48. oldal). Ha a hőmérséklet tovább emelkedik, a motor üzemanyagellátása csökken. klímaberendezés (amennyiben be van szerelve) szintén kikapcsol és a motor hűtőventilátora lép működésbe. FIGYELEM további működtetés következtében nő a motor üzemi hőmérséklete, amely a motor teljes leállásához vezethet. Állítsa meg a gépkocsit amint megteheti. zonnal állítsa le a motort, nehogy a motor komolyabb károsodást szenvedjen. Várjon, amíg a motor lehűl. Ellenőrizze a hűtőfolyadék szintet. Lásd a Motor-hűtőfolyadék ellenőrzés (128. oldal). Haladéktalanul ellenőriztesse a gépjárművet szakemberrel. CSÖKKENTETT MOTORTELJESÍTMÉNY motor túlmelegedése esetén gépkocsiját rövid ideig vezetheti anélkül, hogy az motorkárosodáshoz vezetne. motor csökkent teljesítménnyel továbbra is működni fog. még megtehető távolság a környezeti hőmérséklettől, a gépkocsi terhelésétől és az útviszonyoktól függ. 104

107 Mentőfelszerelés ELSŐSEGÉLYDOBOZ Busz z elsősegélydoboz helye a második üléssor alatt található. Zárt áruszállító, kombi, vezetőfülkés, platós tehergépkocsi z elsősegélydoboz helye a vezetőoldali ajtórekeszben található. ELKDÁSJELZŐ HÁROMSZÖG z elakadásjelző háromszög tárolására a vezetőajtóban levő tárolórekeszben talál helyet. VÉSZKIJÁRT VIGYÁZT Győződjön meg róla, hogy a tetőcsomagtartó és rakománya nem akadályozza a vészkijáratot. Kérdezze meg márkakereskedőjét az Ön gépkocsijához alkalmas tetőcsomagtartókról. Vészhelyzet esetén a kalapáccsal törje be az üveget. 105

108 Ütközés utáni állapot ÜZEMNYG-LEKPCSOLÁS KPCSOLÓ Kapcsolja be a gyújtást és, néhány másodperc múlva, fordítsa a kulcsot I állásba. Ismét ellenőrizze az üzemanyag-rendszer tömítettségét. BIZTONSÁGI RENDSZER RÉSZEGYSÉGEINEK ELLENŐRZÉSE E71360 Ha balesetet vagy kisebb koccanást szenved (pl. ütközés parkoláskor), az üzemanyag biztonsági-lekapcsolás kapcsoló leállíthatja az üzemanyag-ellátást. kapcsoló az utasoldali első ajtó előtti oldalsó burkolatelemben található. z üzemanyag biztonságilekapcsolás kapcsoló visszaállítása Biztonsági övek Ha az öv - egy baleset következtében - túlterhelésnek volt kitéve, akkor ki kell cserélni, és a rögzítéseket ellenőriztetni kell a márkakereskedővel. VIGYÁZT Ne állítsa vissza az üzemanyag biztonsági-lekapcsolás kapcsolót, ha üzemanyagot lát vagy üzemanyagszagot érez. Kapcsolja le a gyújtást. Ellenőrizze az üzemanyag-rendszer tömítettségét. Nyomja meg az üzemanyag biztonsági-lekapcsolás kapcsoló tetejét a visszaállításhoz. 106

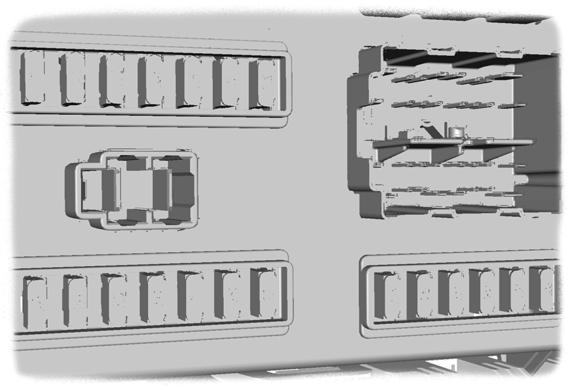

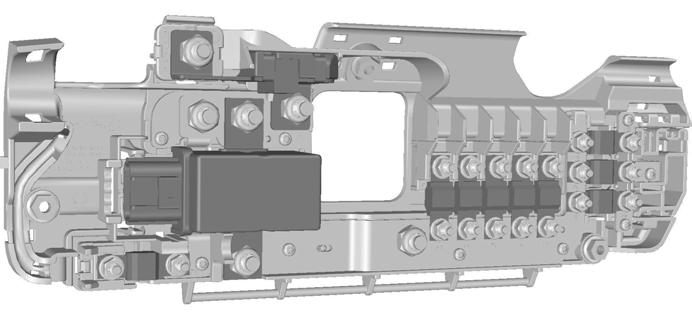

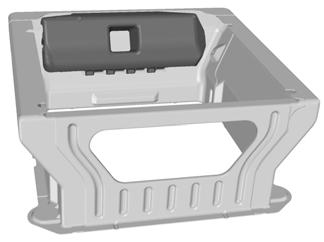

109 Biztosítékok BIZTOSÍTÉKDOBOZ- ELHELYEZKEDÉSEK Széria relédoboz D E70864 C B E70869 B C D Elő-biztosíték doboz Széria relédoboz Utasoldali csatlakozó doboz Motortér csatlakozó doboz Elő-biztosíték doboz E70868 E70866 széria relédoboz a kesztyűtartó mögött található. széria relédobozhoz való hozzáférés érdekében: Nyissa ki a kesztyűtartót. Nyomja az oldalait befelé és hagyja, hogy a kesztyűtartó lefelé forduljon. z elő-biztosíték doboz a vezetőülés talapzatában található. 107

110 Biztosítékok Utasoldali csatlakozódoboz motor csatlakozódoboz a motortérben a jobb oldalon található. BIZTOSÍTÉKCSERE E70870 z utasoldali csatlakozódoboz a széria relédoboz mögött található. z utasoldali csatlakozódobozhoz való hozzáférés érdekében: Férjen hozzá a széria relédobozhoz. Megjegyzés: Győződjön meg róla, hogy mindkét rögzítőt reteszeli, amikor a széria relédobozt visszaszereli. Nem szerelte vissza megfelelően, ha nem hall kattanást. Motor csatlakozódoboz VIGYÁZT-FELHÍVÁSOK Semmi esetre sem módosítsa gépkocsija elektromos rendszerét. z elektromos rendszer javítására és relék vagy nagyáramú biztosítékok cseréjére kérjen fel megfelelően képzett szerelőt. Kapcsolja le a gyújtást és az összes elektromos berendezést, mielőtt megérint vagy kicserél bármilyen biztosítékot. FIGYELEM csere biztosíték azonos legyen mint amilyet kiemelt. Megjegyzés: Egy kiolvadt biztosítékot a száljának szakadásáról ismerhet fel. Megjegyzés: z összes biztosíték, kivéve a nagyáramú biztosítékokat, késes kivitelűek. E

111 Biztosítékok BIZTOSÍTÉKOK ÁRMERŐSSÉG-ÉRTÉKEI Elő biztosíték-doboz E70871 Biztosíték Terhelhetőség Szín Biztosított áramkörök szürke Indítómotor és generátor 2 60 sárga Utasoldali csatlakozó doboz tápellátás - motorindítással kapcsolatos kék Motor-csatlakozó doboz tápellátás - motorindítással nem kapcsolatos 4 40 zöld Fűtött első szélvédő - jobb oldal kék Széria relétábla tápellátás - motorindítástól nem függ 6 40 zöld Fűtött első szélvédő - bal oldal 7 60 sárga Utasoldali csatlakozó doboz tápellátás - motorindítástól nem függ 8 60 sárga Fogyasztó csatlakozási pont 109

112 Biztosítékok Biztosíték Terhelhetőség Szín Biztosított áramkörök 9 60 sárga Fogyasztó csatlakozási pont sárga Fogyasztó csatlakozási pont Relé R1 Kapcsolt áramkörök kkumulátor-lecsatolás kapcsoló Motor-csatlakozó doboz E70872 Biztosíték Terhelhetőség Szín Biztosított áramkörök sárga Motor hűtőventilátor 110

113 Biztosítékok Biztosíték Terhelhetőség Szín Biztosított áramkörök rózsaszín Utánfutó-vonószerkezet és utánfutóvonószerkezet vezérlőegység tápellátás (30-as feszültségpont) zöld BS- és ESPszivattyú Nem használt sárga Izzítógyertyák sárga Gyújtásrelé (15-ös feszültségpont # rózsaszín Indítómotor engedélyezés zöld Gyújtással kapcsolt tápfeszültség (15-ös feszültségpont) az utasoldali csatlakozó dobozhoz Nem használt piros BS, ESP, kormányzási-szög érzékelő, YWérzékelő tápellátás (30-as feszültségpont) természetes BS- és ESPszelepek és vezérlőegység sárga PCM tápfeszültség relé Nem használt 111

114 Biztosítékok Biztosíték Terhelhetőség Szín Biztosított áramkörök 24 Dízel 20 sárga Kiegészítő fűtés, programozható tüzelőanyag-üzemü kiegészítő fűtés 24 Benzines 20 sárga Üzemanyagszivattyú 25 5 sárgásbarna kkumulátor-feszültséggel ellátott relétekercsek kék PCM tápellátás 27 7,5 barna Izzítógyertya felügyelet 28 Dízel 5 sárgásbarna T-MF érzékelő 28 Benzines 15 kék Katalizátor-felügyelő rendszer és fűtött lambdaszonda érzékelők 29 5 sárgásbarna Víz-az-üzemanyagban érzékelő (csak dízel), tápellátás-relétekercsek piros Szellőzőszelep, befecskendezőszelepek (csak benzines) 31 5 sárgásbarna Gépjárműsebességérzékelő 32 Dízel 20 sárga Izzítógyertya 32 Benzines 20 sárga Gyújtótekerccsel egybeépített gyújtógyertya vezérlőegység 112

115 Biztosítékok Biztosíték Terhelhetőség Szín Biztosított áramkörök piros Tolatólámpák sárga Utánfutó-vonószerkezet tápellátás (15- ös feszültségpont) 35 5 sárgásbarna Kiegészítő fűtés (15- ös feszültségpont) piros Klímaberendezéstengelykapcsoló 37 5 sárgásbarna Gyújtás-feszültséggel ellátott relétekercsek, PCM gyújtáskulcs érzékelés Relé R2 R3 R4 R5 R6 R7 Dízel R7 Benzines R8 R9 R10 Kapcsolt áramkörök Izzítógyertyák Nem használt Indítómotor engedélyezés Tápellátás (15-ös feszültségpont #4) Tápellátás (15-ös feszültségpont #3) Izzítógyertya Üzemanyagszivattyú Hajtáslánc-vezérlőegység tápellátás Nem használt Klímaberendezés-tengelykapcsoló mágnestekercs 113

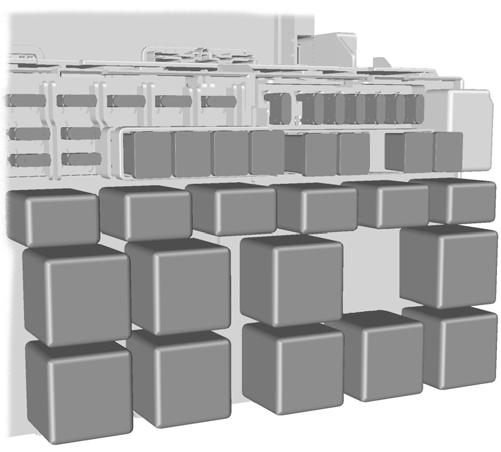

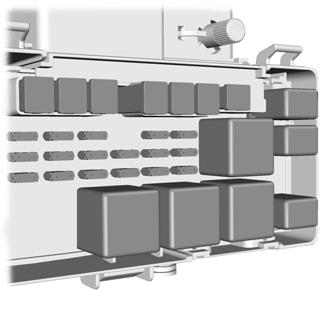

116 Biztosítékok Széria relédoboz E70873 Biztosíték Terhelhetőség Szín Biztosított áramkörök sárga Hátsóablak-ablaktörlő piros Első és hátsó klímaberendezés-szabályozás 40 5 sárgásbarna Relétekercsek tápellátása 41 5 sárgásbarna Menetíró 42 5 sárgásbarna Vetítésitávolság-szabályozás, fő világításkapcsoló (15-ös feszültségpont) sárga Fűtött első ülések sárga Kürt sárga Kiegészítő csatlakozóaljzat elöl 114

117 Biztosítékok Biztosíték Terhelhetőség Szín Biztosított áramkörök piros Fűthető külső tükrök, ha CT 1 van beszerelve sárga Szivargyújtó 48 5 sárgásbarna Relétekercsek tápellátása, fűthető külső tükrök sárga Kiegészítő csatlakozóaljzat hátul piros Távolsági fényszóró - bal oldal piros Jobb oldali távolsági fényszóró piros Tompított fény, bal oldal piros Távolsági fényszóró - jobb oldal rózsaszín Elő biztosíték a következőkhöz: tompított fény, távolsági fényszóró, nappali fény lámpák, menetíró, üzemanyaggal működtetett kiegészítő fűtés ventilátor zöld Fűtés fúvóventilátor motor sárga Elektromos ablakemelő rózsaszín Hátsó fűtőventilátor-motor rózsaszín Első ablak-törlőmotor rózsaszín Fűthető hátsó ablak és fűthető külső tükrök Nem használt sárga Gyújtásrelé (15-ös feszültségpont #1) sárga Gyújtásrelé (15-ös feszültségpont #2) Relé R11 Fényszóró tompított fény Kapcsolt áramkörök 115

118 Biztosítékok Relé R12 R13 R14 R15 R16 R17 R18 R19 R20 R21 R22 R23 R24 R25 R26 Kapcsolt áramkörök Fűthető külső tükrök (ha CT 1 riasztóberendezés van beszerelve) Fényszóró, távolsági fényszóró Kürt Nappali fény lámpák Programozható üzemanyaggal működtetett fűtés Hátsóablak-fűtés és fűthető külső tükrök (vagy hátsóablakfűtés bal oldal, ha Cat 1 riasztóberendezés van beszerelve) Hátsóablak-fűtés jobb oldal, ha Cat 1 riasztóberendezés van beszerelve Tápellátás (15-ös feszültségpont #2) Speciális gépkocsi-kialakításokhoz fenntartva Tápellátás (15-ös feszültségpont #1) Jobb oldali szélvédőüveg-fűtés Szélvédő-törlő gyors és lassú törlés Hátsóablak-ablaktörlő Szélvédő-törlő ki- és bekapcsolva funkció Bal oldali szélvédőüveg-fűtés 116

119 Biztosítékok Utasoldali csatlakozó doboz E70874 Biztosíték Terhelhetőség Szín Biztosított áramkörök 63 5 sárgásbarna Hátsó parkolási segítség, esőérzékelő 64 2 szürke Fojtószelephelyzet-érzékelő kék Féklámpa-kapcsoló 66 5 sárgásbarna Kombinált műszer, PTS-tápellátás, menetíró, műszerfal kapcsoló-megvilágítás piros blaktörlő-kapcsoló piros Visszatartó-rendszer vezérlőegység sárga Külső lámpa kapcsoló (15-ös feszültségpont) sárga Tartalék akkumulátor hangriasztás 71 5 sárgásbarna Külső lámpa kapcsoló (30-as feszültségpont) 117

120 Biztosítékok Biztosíték Terhelhetőség Szín Biztosított áramkörök piros kkumulátor-védő tápellátás, OBDII (30-as feszültségpont) kék Rádió, navigációs egység és telefon tápellátás 74 5 sárgásbarna Kombinált műszer, üzemanyaggal működtetett kiegészítő fűtés időkapcsoló, kulcsnélküli zárrendszer tápellátás, belsőtér mozgásérzékelő (30-as feszültségpont) 75 5 sárgásbarna Oldalsó helyzetjelző lámpák - jobb oldal 76 7,5 barna Oldalsó helyzetjelző lámpák - bal oldal 77 5 sárgásbarna Gyújtáskapcsoló tápellátás, akkumulátorlecsatolás kapcsoló tekercs ellátás kék Központi zár 79 7,5 barna Rendszámtábla-megvilágítás, szélességjelzők kék Első ködlámpák piros Hátsó ködlámpák 82 2 szürke Rádió, navigációs egység, kombinált műszer Kiegészítő biztosítékok Biztosíték Terhelhetőség Szín Biztosított áramkörök Elhelyezkedés piros Utánfutó vontatás vezérlőegység Bal oldali lábtér 118

121 Gépkocsi elvontatása, mentése VONTTÁSI PONTOK GÉPKOCSI VONTTÁS NÉGY KERÉKEN E71361 B C B C Első vonószem Hátsó vonószem (zárt áruszállító, busz és kombi) Hátsó vonószem (fülkés alváz és mélyplatós tehergépkocsi) Minden gépkocsi VIGYÁZT-FELHÍVÁSOK Kapcsolja be a gyújtást, mikor a gépkocsiját vontatják. kormányzár beakad és az irányjelzők és féklámpák nem fognak működni, ha nem teszi így. fékrásegítő és a szervokormány-olajszivattyú nem működik, hacsak nem jár a motor. Nyomja a fékpedált erősebben és hagyjon nagyobb féktávolságot és készüljön fel nehezebb kormányzásra. FIGYELMEZTETÉSEK vontatókötél túlságosan nagy megfeszítése sérülést okozhat gépkocsijában vagy a vontató gépkocsiban. Ne rögzítsen merev vonórudat az első vontatószemre. Induljon el lassan és óvatosan a vontató gépkocsi rángatása nélkül. Gépkocsik automata sebességváltóval FIGYELMEZTETÉSEK Ne vontassa gépkocsiját 50 km/h (30 mph) sebességnél gyorsabban vagy 50 kilométernél (30 mérföld) távolabbra. 119

122 Gépkocsi elvontatása, mentése FIGYELMEZTETÉSEK Ha a sebesség 50 km/h-nál (30 mph) nagyobb, és a gépkocsit 50 kilometérnél (30 mérföld) hosszabb távolságra kell szállítani, akkor gépkocsiját a hajtott kerekeket felemelve kell szállítani. sebességváltó mechanikus meghibásodása esetén a meghajtott kerekeknek a földtől elemelve kell lenniük. Ne vontassa gépkocsiját a menetiránynak háttal. Kapcsoljon üres állásba, amikor gépkocsiját vontatják. FIGYELMEZTETÉSEK sebességváltó üzemzavara vagy mechanikus meghibásodása esetén gépkocsiját vagy az ÖSSZES kerekét a földön tartva, vagy az ÖSSZES kerekét a földtől elemelve kell szállítani. Induljon el lassan és óvatosan a vontató gépkocsi rángatása nélkül. GÉPKOCSI VONTTÁS NÉGY KERÉKEN - WD VIGYÁZT-FELHÍVÁSOK Kapcsolja be a gyújtást, mikor a gépkocsiját vontatják. kormányzár beakad és az irányjelzők és féklámpák nem fognak működni, ha nem teszi így. fékrásegítő és a szervokormány-olajszivattyú nem működik, hacsak nem jár a motor. Nyomja a fékpedált erősebben és hagyjon nagyobb féktávolságot és készüljön fel nehezebb kormányzásra. FIGYELMEZTETÉSEK vontatókötél túlságosan nagy megfeszítése sérülést okozhat gépkocsijában vagy a vontató gépkocsiban. Ne rögzítsen merev vonórudat az első vontatószemre. 120

123 Karbantartás ÁLTLÁNOS TUDNIVLÓK Szervizeltese gépkocsiját rendszeresen, hogy fenntartsa használhatóságát és használtpiaci értékét. Jóváhagyott Ford Javítóműhelyek nagy hálózata áll rendelkezésre professzionális szervizelési tapasztalatával, hogy segítse Önt. Hisszük, hogy a speciálisan képzett szerelők a legjobban képzettek, hogy megfelelően és gyakorlottan szervizeljék az Ön gépkocsiját Nagyszámú speciális, kimondottan az Ön gépkocsijához kifejlesztett célszerszámmal rendelkeznek. rendszeres szervizeken túl javasoljuk, hogy végezze el a következő kiegészítő ellenőrzéseket. VIGYÁZT-FELHÍVÁSOK Kapcsolja le a gyújtást, mielőtt megfog vagy állítani próbál bármit. Ne érjen hozzá az elektronikus gyújtásrendszer bármelyik részéhez a gyújtás bekapcsolása után vagy ha a motor jár. rendszer nagyfeszültséggel működik. Tartsa távol kezeit és ruházatát a motorhűtés ventilátorától. Néhány feltétel esetén a ventilátor tovább üzemelhet percekig a motor leállítása után. Tankoláskor ellenőrizni Motorolajszint. Lásd a Motorolaj-ellenőrzés (127. oldal). Fékfolyadékszint. Lásd a Fék- és tengelykapcsoló-folyadék ellenőrzése (129. oldal). blakmosó folyadékszint. Lásd a Mosófolyadék-ellenőrzés (131. oldal). Gumiabroncsnyomás (mikor hideg). Lásd a Műszaki specifikációk (153. oldal). Gumiabroncs állapot. Lásd a Gumiabroncs-ápolás (152. oldal). Havi ellenőrzések Hűtőfolyadékszint (hideg motornál). Lásd a Motor-hűtőfolyadék ellenőrzés (128. oldal). Csövek és tartályok szivárgások szempontjából. Szervokormány-folyadékszint. Lásd a Szervokormányzás-hidraulikaolaj ellenőrzés (129. oldal). Klímaberendezés-működés. Kézifék működés. Jelzőkürt működés. Napi ellenőrzések Külső világítás. Belső lámpák. Figyelmeztető lámpák és visszajelző lámpák. 121

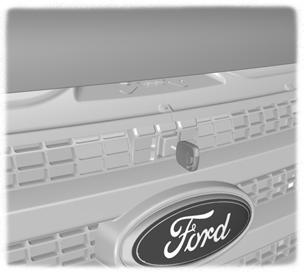

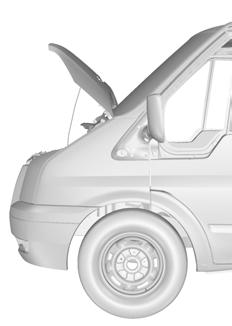

124 Karbantartás MOTORHÁZTETŐ NYITÁS ÉS ZÁRÁS Motorháztető nyitása E72109 E Fordítsa el a kulcsot teljesen az óramutató járásával ellentétes irányba. 2. Kissé emelje meg a motorháztetőt. 3. Fordítsa el a kulcsot teljesen az óramutató járásával megegyező irányba. 4. Nyissa fel a motorháztetőt. Támassza ki a támasztékkall a motorháztetőt. Zárja a motorháztetőt Megjegyzés: Győződjön meg róla, hogy a motorháztető megfelelelően le van-e zárva. Engedje le a motorháztetőt és hagyja a saját súlya alatt lecsapódni az utolsó centiméteren. 122

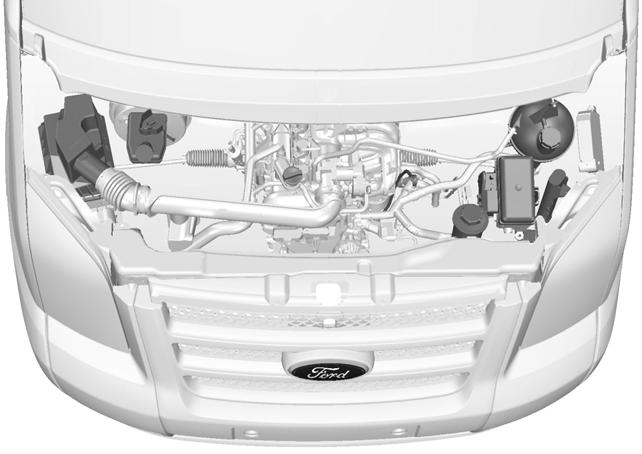

125 Karbantartás MOTORTÉR-ÁTTEKINTÉS - 2.3L DURTEC-HE (MI4) B C D E I H G F E70606 B C D E F G Levegőszűrő. Fék- és tengelykapcsoló-folyadék tartály. Lásd a Fék- és tengelykapcsoló-folyadék ellenőrzése (129. oldal). Motorolaj betöltő kupak 1. Lásd a Motorolaj-ellenőrzés (127. oldal). kkumulátor pozitív csatlakozás (indítókábelek csatlakoztatásához). Lásd a Indítókábelek használata (136. oldal). Motor hűtőfolyadék-tartály. Lásd a Motor-hűtőfolyadék ellenőrzés (128. oldal). blakmosófolyadék-tartály. Lásd a Mosófolyadék-ellenőrzés (131. oldal). Motor csatlakozó doboz. Lásd a Biztosítékcsere (108. oldal). 123

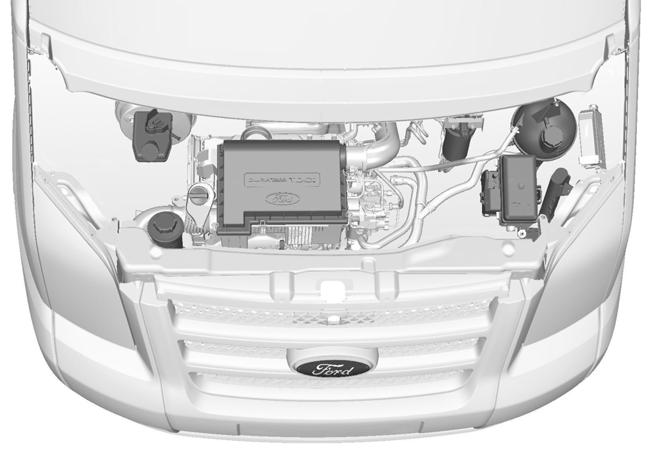

126 Karbantartás H Szervokormány-folyadéktartály. Lásd a Szervokormányzás-hidraulikaolaj ellenőrzés (129. oldal). I Motorolaj-mérőpálca 1. Lásd a Motorolaj-ellenőrzés (127. oldal). 1 betöltőcsonk-sapkák és a motorolaj-mérőpálca a megkülönböztetés megkönnyítésére színesek. MOTORTÉR-ÁTTEKINTÉS - 2.2L DURTORQ-TDCI (PUM) DÍZEL B C D E J I H G F E70605 B C Fék- és tengelykapcsoló-folyadék tartály. Lásd a Fék- és tengelykapcsoló-folyadék ellenőrzése (129. oldal). Motorolaj betöltő kupak 1. Lásd a Motorolaj-ellenőrzés (127. oldal). Levegőszűrő. 124

127 Karbantartás D E F G H I Tüzelőanyag-szűrő vízleválasztó. Lásd a z üzemanyagszűrő vízleválasztójának leeresztése (130. oldal). Motor hűtőfolyadék-tartály. Lásd a Motor-hűtőfolyadék ellenőrzés (128. oldal). blakmosófolyadék-tartály. Lásd a Mosófolyadék-ellenőrzés (131. oldal). Motor csatlakozó doboz. Lásd a Biztosítékcsere (108. oldal). kkumulátor pozitív csatlakozás (indítókábelek csatlakoztatásához). Lásd a Indítókábelek használata (136. oldal). Motorolaj-mérőpálca 1. Lásd a Motorolaj-ellenőrzés (127. oldal). J Szervokormány-folyadéktartály. Lásd a Szervokormányzás-hidraulikaolaj ellenőrzés (129. oldal). 1 betöltőcsonk-sapkák és a motorolaj-mérőpálca a megkülönböztetés megkönnyítésére színesek. 125

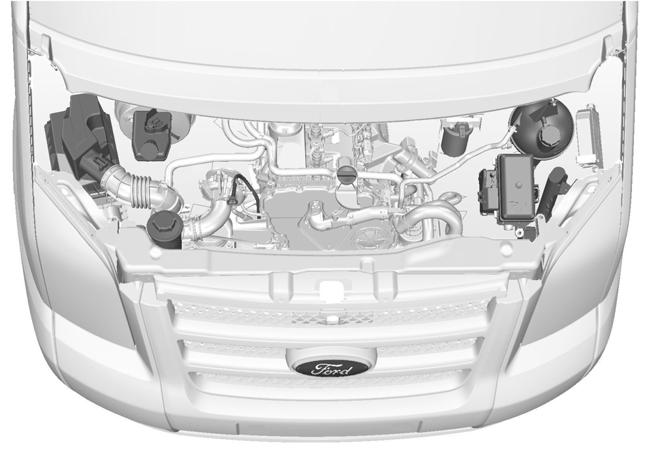

128 Karbantartás MOTORTÉR-ÁTTEKINTÉS - 2.4L DURTORQ-TDCI (PUM) DÍZEL B C D E J I H G F E70607 B C D E F G H Levegőszűrő. Fék- és tengelykapcsoló-folyadék tartály. Lásd a Fék- és tengelykapcsoló-folyadék ellenőrzése (129. oldal). Motorolaj betöltő kupak 1. Lásd a Motorolaj-ellenőrzés (127. oldal). Tüzelőanyag-szűrő vízleválasztó. Lásd a z üzemanyagszűrő vízleválasztójának leeresztése (130. oldal). Motor hűtőfolyadék-tartály. Lásd a Motor-hűtőfolyadék ellenőrzés (128. oldal). blakmosófolyadék-tartály. Lásd a Mosófolyadék-ellenőrzés (131. oldal). Motor csatlakozó doboz. Lásd a Biztosítékcsere (108. oldal). kkumulátor pozitív csatlakozás (indítókábelek csatlakoztatásához). Lásd a Indítókábelek használata (136. oldal). 126

129 Karbantartás I Motorolaj-mérőpálca 1. Lásd a Motorolaj-ellenőrzés (127. oldal). J Szervokormány-folyadéktartály. Lásd a Szervokormányzás-hidraulikaolaj ellenőrzés (129. oldal). 1 betöltőcsonk-sapkák és a motorolaj-mérőpálca a megkülönböztetés megkönnyítésére színesek. MOTOROLJ-ELLENŐRZÉS FIGYELEM Ne használjon adalékokat vagy más motorjavító anyagokat. Bizonyos körülmények között károsíthatják a motort. Megjegyzés: z új motorok olajfogyasztása körülbelül kilométer (3 000 mérföld) megtétele után áll be a normális szintre. z olajszint ellenőrzése B Megjegyzés: Győződjön meg róla, hogy a gépkocsi sík terepen áll. Megjegyzés: z olaj forró állapotában tágul. z olajszint ezért néhány milliméterrel a MX jelölés fölött lehet. Húzza ki a mérőpálcát és törölje le egy tiszta, nem bolyhozó ronggyal. Helyezze vissza a mérőpálcát majd ismét húzza ki, hogy leellenőrizhesse az olajszintet. Győződjön meg róla, hogy az olajszint a MIN és a MX jelölések között van. mennyiben igen, nincs szükség feltöltésre. mennyiben a MIN jelölésnél van, haladéktalanul töltse fel. z olaj feltöltése E71362 E71363 B MIN MX Megjegyzés: motor beindítása előtt ellenőrizze az olajszintet. jár. VIGYÁZT Ne távolítsa el az olajbetöltőnyílás-sapkát, ha a motor 127

130 Karbantartás Távolítsa el az olajbetöltőnyílás-sapkát. FIGYELEM Ne töltse fel a MX jelölésnél feljebb. MOTOR-HŰTŐFOLYDÉK ELLENŐRZÉS hűtőfolyadékszint ellenőrzése Olyan olajjal töltse fel, amely megfelel a Ford előírásainak. Lásd a Műszaki specifikációk (131. oldal). következő táblázat útmutatásul szolgál arra, mennyi olajra van szüksége ahhoz, hogy az olajszintet MIN-ről MX jelölésig feltöltse. Motor 2.2L DuraTorq-TDCi 2.3L Duratec-HE 2.4L DuraTorq-TDCi liter 1,5 0,7 Helyezze vissza az olajbetöltőnyílás-sapkát. Forgassa addig, amíg egy kattanást nem hall. 2 E71365 FIGYELEM Győződjön meg róla, hogy a hűtőfolyadékszint a MIN és a MX jelölések között van. Megjegyzés: hűtőfolyadék forró állapotában tágul. hűtőfolyadékszint ezért a MX jelölés fölött lehet. hűtőfolyadék feltöltése VIGYÁZT Ne távolítsa el a hűtőfolyadék-tartály sapkát a motor forró állapotában. Várjon, amíg a motor lehűl. Lassan csavarja le a sapkát. Bármilyen nyomás lassan fog távozni, ahogy a sapkát lecsavarja. 128

131 Karbantartás VIGYÁZT-FELHÍVÁSOK Csak akkor töltsön be hűtőfolyadékot, ha a motor hideg. Ha a motor forró, várjon 10 percet, amíg a motor lehűl. Ne hagyja, hogy a hűtőfolyadék bőrre vagy szembe jusson. Ha ez megtörténne, azonnal bő vízzel mossa le az érintett területet, és keressen fel orvost. FIGYELEM Ne folyasson hűtőfolyadékot a motor semelyik részére. Csak olyan hűtőfolyadékot használjon, amely megfelel a Ford előírásainak. Lásd a Műszaki specifikációk (131. oldal). VIGYÁZT Ne hagyja, hogy a fékfolyadék bőrre vagy szembe jusson. Ha ez megtörténne, azonnal bő vízzel mossa le az érintett területet, és keressen fel orvost. fék- és a tengelykapcsoló-rendszer ugyanabból a folyadéktartályból kap ellátást. Győződjön meg róla, hogy a fékfolyadék-szint a MIN és a MX jelölések között van. SZERVOKORMÁNYZÁS- HIDRULIKOLJ ELLENŐRZÉS FÉK- ÉS TENGELYKPCSOLÓ- FOLYDÉK ELLENŐRZÉSE E66660 E71364 Győződjön meg róla, hogy az olajszint a MIN és a MX jelölések között van. mennyiben igen, nincs szükség feltöltésre. mennyiben a MIN jelölésnél van, haladéktalanul töltse fel. Olyan olajjal töltse fel, amely megfelel a Ford előírásainak. Lásd a Műszaki specifikációk (131. oldal). 129

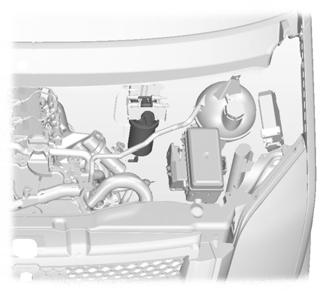

132 Karbantartás Z ÜZEMNYGSZŰRŐ VÍZLEVÁLSZTÓJÁNK LEERESZTÉSE 3 Dízelmotorral felszerelt járművek VIGYÁZT Ne öntse ki a dízel-üzemanyagot a háztartás vagy a közmű csatornarendszerébe. Ebben az esetben használja a helyi, hatóságilag jóváhagyott hulladékelhelyezési lehetőségeket. 1 2 Megjegyzés: víz-a-tüzelőanyagban jelzőlámpa körülbelül 2 másodperc után kialszik, ha a motor jár. Megjegyzés: Csak olyan üzemanyagot használjon, amely megfelel a Ford előírásainak. Lásd a Üzemanyag és üzemanyag-töltés (page 85. oldal). E Húzza le az elektromos csatlakozót. 2. Csatlakoztasson egy megfelelő tömlőt az érzékelőhöz, és irányítsa egy megfelelő tartályba. 3. Csavarja ki az érzékelőt egy-két fordulattal, és hagyja, hogy a víz kifolyjon. beszerelést fordított sorrendben végezze. 130

133 Karbantartás MOSÓFOLYDÉK- ELLENŐRZÉS z első és a hátsó ablak mosóberendezését ugyanaz a tartály látja el. Feltöltés után jól erősen csavarja rá a mosófolyadéktartály tetejét. E71366 MŰSZKI SPECIFIKÁCIÓK Gépkocsiban alkalmazott folyadékok lkatrész Motorolaj Szervokormány Hűtőfolyadék Fékfolyadék Hátsó tengely 1 jánlott folyadék Ford vagy Motorcraft Formula E SE 5W-30 motorolaj 2 Ford szervokormány-hidraulikaolaj Motorcraft SuperPlus fagyálló folyadék Ford vagy Motorcraft Super DOT 4 fékfolyadék Ford Hypoid olaj Specifikáció WSS-M2C913-B WS-M2C195- WSS-M97B44-D ESD-M6C57- WSL-M2C192-1 Normál üzemelési feltételek mellett a hátsótengely nem igényel karbantartást. Mindazonáltal, ha a hátsó tengely vízbe merül, cseréltesse le a folyadékot kereskedőjénél. 2 Használhat egy alternatív SE 5W-30 motorolajat feltéve, hogy megfelel a WSS-M2C913-B által leírt specifikációknak. 131

134 Karbantartás Megjegyzés: Ha -20 C alatti hőmérsékleten működteti gépkocsiját, nem szabad SE 10W-40 motorolajat használni. z olaj feltöltése: Ha nem talál olyan olajat amely megfelel a WSS-M2C913-B által meghatározott előírásoknak, SE 5W-30 (javasolt), SE 5W-40 vagy SE 10W-40 motorolajat kell használnia, amelyek vagy az CE 1/B1 (javasolt) vagy az CE 3/B3 által meghatározott előírásoknak megfelel. Ezen olajok használata hosszabb indítási periódusokat, csökkent motorteljesítményt és üzemanyag megtakarítást, illetve nagyobb károsanyag kibocsátást eredményezhet. Térfogatok Összes Összes Összes Modellváltozat 2.3L Duratec-HE 2.3L Duratec-HE 2.3L Duratec-HE 2.3L Duratec-HE 2.2L DuraTorq-TDCi 2.2L DuraTorq-TDCi 2.4L DuraTorq-TDCi 2.4L DuraTorq-TDCi 2.2L és 2.4L DuraTorq- TDCi 2.2L és 2.4L DuraTorq- TDCi Megnevezés Szervokormány-hidraulikaolaj Szélvédőmosó rendszer Üzemanyagtartály Motorolaj - szűrővel Motorolaj - szűrő nélkül Hűtőrendszer kiegészítő fűtéssel Hűtőrendszer csak első fűtéssel Motorolaj - szűrővel Motorolaj - szűrő nélkül Motorolaj - szűrővel Motorolaj - szűrő nélkül Hűtőrendszer üzemanyaggal működtetett fűtéssel és kiegészítő fűtéssel Hűtőrendszer kiegészítő fűtéssel Térfogatok literben (gallonban) MX-jelzés 5,5 (1,2) 80 (17,6) 4,3 (1,0) 3,9(0,9) 10,1 (2,2) 7,8 (1,7) 6,2 (1,4) 5,9 (1,3) 6,9 (1,5) 6,5 (1,4) 13 (2,9) 12,8 (2,9) 132

135 Karbantartás Modellváltozat 2.2L és 2.4L DuraTorq- TDCi 2.2L és 2.4L DuraTorq- TDCi Megnevezés Hűtőrendszer üzemanyaggal működtetett fűtéssel Hűtőrendszer csak első fűtéssel Térfogatok literben (gallonban) 11,5 (2,5) 10 (2,2) 133

136 Gépkocsiápolás KÜLSŐ RÉSZ TISZTÍTÁS VIGYÁZT Ha az autómosóban waxoltat is, akkor távolítsa el a waxot a szélvédőről. FIGYELMEZTETÉSEK Néhány autómosó nagynyomású vizet használ. Ez károsíthatja gépkocsija különböző részeit. Szerelje le az antennát mielőtt igénybe vesz egy automata autómosót. Kapcsolja ki a fűtőventilátort, hogy elkerülje a pollenszűrő szennyeződését. Javasoljuk, hogy gépkocsiját szivaccsal és kézmeleg, autósampont tartalmazó vízzel mossa. Fényszórók tisztítása FIGYELMEZTETÉSEK Ne kaparja a fényszóró-üvegbúráját és ne használjon abrazív vagy kémiai oldószereket a tisztításukhoz. Ne törölje le a fényszórókat mikor szárazak. hátsó ablak tisztítása FIGYELEM Ne kaparja a hátsó ablak belső felületét és ne használjon abrazív vagy kémiai oldószereket tisztításához. Használjon tiszta, nem bolyhozó rongyot vagy nedves szarvasbőrt a hátsó ablak belső felületének tisztítására. Karosszéria- fényezésvédelem FIGYELMEZTETÉSEK Ne polírozza gépkocsiját erős napsütésben. Ne hagyja, hogy a polírozóanyag a műanyag felületekhez érjen. Nehéz lehet eltávolítani. Ne polírozza a szélvédőt vagy a hátsó ablakot. Ez az ablaktörlő-lapátok zajosságát okozhatja és előfordulhat, hogy nem tudják megfelelően letisztítani az ablakot. Javasoljuk, hogy évente egyszer vagy kétszer vaxoltassa a fényezést. BELSŐ RÉSZ TISZTÍTÁS Biztonsági övek VIGYÁZT-FELHÍVÁSOK Ne használjon csiszolóvásznat vagy vegyi oldószereket a tisztításukhoz. záró és felcsévélő szerkezetet védje a portól. biztonsági öveket belsőtér-tisztítóval vagy puha vizes szivaccsal tisztítsa meg. Hagyja, hogy a biztonsági övek maguktól száradjanak meg, távol minden mesterséges hőtől. 134

137 Gépkocsiápolás KISEBB FÉNYEZÉSI SÉRÜLÉSEK JVÍTÁS FIGYELEM Távolítsa el a látszólag ártalmatlan anyagokat a fényezésről (pl. madárürülék, fa gyanta, rovarmaradványok, kátrányfoltok, só vagy ipari szennyeződés). z útról felverődő kövektől vagy karcolásokból eredő fényezési sérüléseket a lehető leghamarabb ki kell javítani. választható termékek listája elérhető az Ön Ford Márkakereskedőjénél. Olvassa el és kövesse a gyártó utasításait. 135

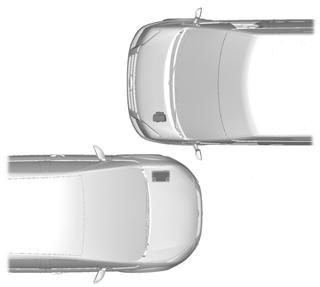

138 Gépkocsi-akkumulátor KKUMULÁTOR-ÁPOLÁS z akkumulátor alig igényel karbantartást. folyadékszintet minden szervizeléskor rutinszerűen ellenőrzik. INDÍTÓKÁBELEK HSZNÁLT C D Pozitív csatlakozókábel Negatív csatlakozókábel Álljon úgy a gépkocsikkal, hogy ne érjenek össze. Állítsa le a motort, és kapcsoljon ki minden elektromos berendezést. FIGYELMEZTETÉSEK Csak azonos névleges feszültségű akkumulátorokat csatlakoztasson. Mindig csak olyan indítókábelt használjon, amely szigetelt csipeszekkel és megfelelő hosszúságú kábellel rendelkezik. lemerült akkumulátort ne kapcsolja le a gépkocsi elektromos rendszeréről. 1 2 Segédkábel csatlakoztatása D C B E71367 Lemerült akkumulátorú gépkocsi B Kisegítő akkumulátorú gépkocsi E71368 Nyissa fel az akkumulátor pozitív csatlakozásának fedelét. Lásd a Karbantartás (page 121. oldal). z akkumulátor pozitív csatlakozójának pozitív (+) érintkezőjét csatlakoztassa a másik gépkocsi akkumulátorának pozitív (+) érintkezőjéhez (kábel C). negatív csatlakozókábel egyik végét csatlakoztassa a motorblokkhoz vagy a gépkocsi motorfelfüggesztéséhez. kábel másik végét csatlakoztassa a másik gépkocsihoz, az akkumulátortól a lehető legtávolabbra, a motorblokkhoz vagy a motorfelfüggesztéshez (kábel D). 136

139 Gépkocsi-akkumulátor FIGYELMEZTETÉSEK Ne csatlakoztassa a lemerült akkumulátor negatív (-) pólusához. Győződjön meg arról, hogy a kábelek nem érnek a motor mozgó alkatrészeihez. motor indítása Járassa a másik gépkocsi motorját mérsékelten magas fordulatszámon. Indítsa be a motort. Járassa mindkét motort legalább 3 percig, mielőtt szétcsatlakoztatná a vezetékeket. FIGYELEM kábelek levételekor ne kapcsolja fel a fényszórókat. túlfeszültség miatt az izzók kiéghetnek. kábelek szétcsatlakoztatása a fentiekkel ellentétes sorrendben történik. GÉPKOCSI-KKUMULÁTOR CSERE E66643 FIGYELEM Győződjön meg róla, hogy az akkumulátor-doboz megfelelően le van zárva. z akkumulátor a jármű belsejében a vezetőülés alatt helyezkedik el. Vegye le az akkumulátor fedelét. Forgassa el az óramutató járásával ellentétes irányba a biztonsági csapot és vegye ki. Csúsztassa ki az akkumulátor elején a fedelet. beszerelést fordított sorrendben végezze. z akkumulátor lecsatolását követően a visszakapcsolás után a gépkocsi szokatlan menettulajdonságokat mutathat kb. 8 km-en (5 mérföld) keresztül mialatt a motorvezérlő rendszer a motorhoz igazítja magát. 137

140 Gépkocsi-akkumulátor z audiorendszert ismét be kell programozni a kulcskóddal. KKUMULÁTOR- CSTLKOZTTÁSI PONTOK 2 1 E75702 FIGYELEM Ne csatlakoztasson semmilyen elektromos egységet közvetlenül a gépkocsi akkumulátorához. Három csatlakozási pont lehetséges, mindegyik maximálisan 60 áramot képes nyújtani. Kérdezze meg márkakereskedőjét az Ön gépkocsijához alkalmas kiegészítőkről. 1. Oldja ki a rögzítőkapcsokat. 2. Emelje fel a fedelet. 138

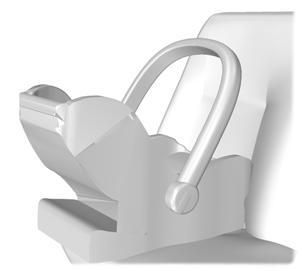

141 Gyermekbiztonság GYERMEKÜLÉSEK VIGYÁZT-FELHÍVÁSOK Ha gépkocsija balesetet szenvedett, ellenőriztesse a gyermek védő rendszereket egy megfelelően szakképzett szerelővel. E68916 VIGYÁZT-FELHÍVÁSOK 150 centiméternél alacsonyabb vagy 12 évesnél fiatalabb gyermekeket jóváhagyott gyermekülésben kell elhelyezni a hátsó ülésen. Eredeti szöveg az ECE R94.01 szerint: Rendkívül veszélyes! Menetiránynak háttal néző gyermek-biztonsági ülést nem szabad használni olyan ülésen, amely előtt légzsák van felszerelve! Olvassa el és kövesse a gyrátó utasításait, mikor beszereli a gyelmekülést. Semmiképpen se módosítsa a gyermekülést. Ne tartsa a gyermeket az ölében mozgó járműben. Ne hagyjon gyermeket felügyelet nélkül a gépkocsiban. Megjegyzés: gyermekülés használatának szabályai országról országra változnak. Számos ECE-által jóváhagyott gyermekülés kapható a Ford márkakereskedésben. Keressen olyan gyermekülést, amit ajánlunk a gépkocsijához. Gyermekrögzítő rendszerek különböző súlycsoportok számára Haszálja a megfelelő gyermekülést a következők szerint: Csecsemő-biztonsági ülés E kilogrammnál könnyebb gyermekeket hátrafelé néző csecsemő-biztonsági ülésben helyezze el a hátsó ülésen. 139

142 Gyermekbiztonság Gyermek-biztonsági ülés 13 és 18 kilogramm közötti gyermekeket gyermek-biztonsági ülésben helyezze el a hátsó ülésen. E68920 GYERMEKÜLÉS ELHELYEZÉSE Gyermekülés-helyzet Súlycsoport-kategóriák Üléshelyzetek 10 kg-ig Csecsemőbiztonsági ülés 13 kg-ig Csecsemőbiztonsági ülés 9-18 kg Gyermekbiztonsági ülés kg Gyermek biztonsági ülés vagy párna kg Gyermek biztonsági ülés vagy párna Első utasülés légzsákkal X X X X X Első utasülés légzsák nélkül U 1 U 1 U 1 U 1 U 1 Hátsó ülések U U U U U Hátsó ISOFIX 2. üléssor IU IU IU X X 140

143 Gyermekbiztonság Súlycsoport-kategóriák Üléshelyzetek 10 kg-ig Csecsemőbiztonsági ülés 13 kg-ig Csecsemőbiztonsági ülés 9-18 kg Gyermekbiztonsági ülés kg Gyermek biztonsági ülés vagy párna kg Gyermek biztonsági ülés vagy párna ISOFIX méretosztály* E C, D, E, B, B1, C, D X X X Nem alkalmas ennek a súlycsoportnak megfelelő gyerekek számára. U lkalmas univerzális gyermek védő rendszerekhez, amelynek használatát jóváhagyták erre a súlycsoportra. IU lkalmas univerzális ISOFIX gyermek védő rendszerekhez, amelynek használatát jóváhagyták erre a súlycsoportra. U 1 lkalmas univerzális gyermek védő rendszerekhez, amelynek használatát jóváhagyták erre a súlycsoportra. * 16. számú Európai Uniós előírásban leírtaknak megfelelően. 141

144 Gyermekbiztonság GYERMEK-BIZTONSÁGI PÁRNÁK VIGYÁZT-FELHÍVÁSOK Ne rögzítse a gyermek-biztonsági párnát kizárólag a biztonsági öv medenceöv-szalagjával. Ne rögzítse a gyermek-biztonsági párnát olyan biztonsági övvel, ami laza vagy megcsavarodott. Ne helyezze a biztonsági övet gyermeke karja alá vagy a háta mögé. Ne használjon párnát, könyvet vagy törölközőket gyermeke magasabbra ültetésére. Győződjön meg róla, hogy gyermekei egyenesen ülnek. z olyan gyermeket, mely 15 kg-nál nehezebb, de 150 cm-nél alacsonyabb ültesse gyermek-biztonsági párnára vagy ülésemelőre. Javasoljuk, hogy használjon olyan ülésemelőt, ami üléspárnából és háttámlából áll. z emelt üléspozíció lehetővé teszi a felnőtt biztonsági öv szalagjának elvezetését gyermeke vállának közepénél és a medeceöv szorosan átfogja gyermeke medencéjét. Gyermek-biztonsági párna E68924 Ülésmagasító E

145 Gyermekbiztonság ISOFIX RÖGZÍTÉSI PONTOK z ISOFIX-rendszer két merev rögzítőkarral rendelkezik a gyermek védő rendszeren, melyek rögzítési pontokhoz kapcsolódnak a második üléssor ülésein az üléspárna és a háttámla találkozási pontjánál. szíjrögzítő pontok a második üléssor üléseinek hátára vannak szerelve olyan gyermek védő rendszerekhez, melyek felső rögzítőszíjjal rendelkeznek. Felső rögzítőszíjas gyermek védő rendszer beszerelése E68945 VIGYÁZT Használjon elfordulás-biztos szerkezetet az ISOFIX rendszer használatakor. Felső rögzítőszíj vagy lábtámasz használatát javasoljuk. Megjegyzés: mikor ISOFIX biztonsági rendszert vásárol, győződjön meg róla, hogy ismeri a súlycsoportot és az ülés elhelyezésének megfelelő ISOFIX méretosztályt. Lásd a gyermekülés elhelyezése (140. oldal). z Ön gépkocsija olyan ISOFIX rögzítési pontokkal rendelkezik, amelyek megfelelnek az univerzális ISOFIX gyermek védő rendszereknek. E68946 VIGYÁZT Ne csatolja a rögzítőszíjat semmilyen más ponthoz a megfelelő szíjrögzítési pont kivételével. 143

146 Gyermekbiztonság GYERMEK-BIZTONSÁGI ZÁRK B E74584 B Be Ki VIGYÁZT z ajtókat nem lehet belülről kinyitni, ha a gyermek biztonsági zár be van kapcsolva. 144

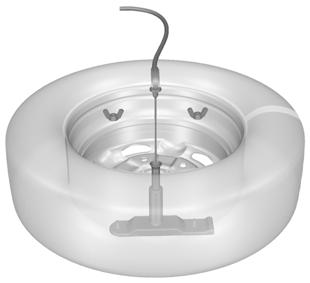

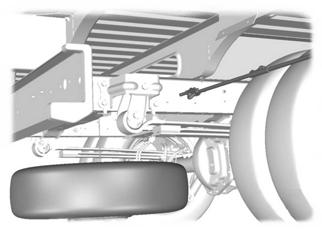

147 Keréktárcsák és gumiabroncsok ÁLTLÁNOS TUDNIVLÓK pótkerék gumiabroncsnyomását a gyártó által javasolt, az adott gépkocsi/gumiabroncsméret kombinációra vonatkozó, legmagasabb értékre állítsa be. z adott gépkocsi modellváltozatának gumiabroncsokra, keréktárcsákra és gumiabroncsnyomásra vonatkozó adatai ezeken a gépjárműveken csak a gumiabroncsnyomás-matricán találhatóak meg. B-oszlopnál a vezetőoldali első ajtó nyílásán lévő matrica tartalmazza a gumiabroncsnyomásra vonatkozó adatokat. Szimpla hátsókerekes gépkocsik E70947 Dupla hátsókerekes gépkocsik JÁRÓKERÉKCSERE Pótkerék FIGYELEM Csak a jóváhagyott keréktárcsa- és gumiabroncsméreteket használja. Eltérő méret használata károsodást okozhat a járműben, és nem fog megfelelni az adott országban érvényben lévő hivatalos engedélyezési előírásoknak. pótkerék a gépkocsi hátuljában alul található. E70948 Ha gépkocsija rendelkezik biztonsági csavarral, szerelje ki az óramutató járásával megegyező irányba történő csavarással. Teljesen nyomja be a kerékanyakulcs lapos végét (busz, zárt áruszállító és kombi), vagy a kocsiemelőkar rövid végét (fülkés alváz és platós tehergépkocsi) a vezetőnyílásba. Forgassa addig az óramutató járásával ellentétes irányba, amíg a kerék le nem ér a földre, és a drótkötél meg nem lazul. 145

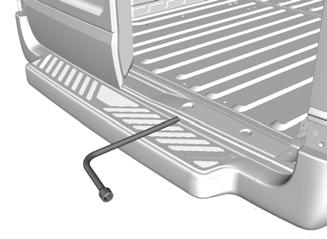

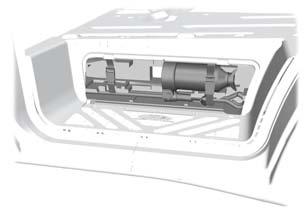

148 Keréktárcsák és gumiabroncsok as széria gépkocsik Hidraulikus kocsiemelő E Csavarja le a szárnyasanyá(ka)t. 2. Fűzze át a tartót illetve a drótkötelet a keréknyíláson. Gépkocsiemelő FIGYELEM Csak a megjelölt emelési pontokhoz illessze. Más helyeken történő megtámasztás károsodást okozhat a karosszériában, a kormányműben, a felfüggesztésben, a motorban, a fékrendszerben vagy az üzemanyag-vezetékekben. kocsiemelő, a kerékanyakulcs és a kocsiemelő markolata a jobb első lépcsőben egy tárolóban van elhelyezve. E74102 z összes gépkocsi a 430-as széria kivételével Ollós emelő E70950 Emelési pontok elöl FIGYELEM Hátsó klímaberendezéssel (/C) felszerelt gépkocsiknál a kocsiemelő elhelyezésekor győződjön meg róla, hogy az emelő nem érintkezik a klímaberendezés-vezetékekkel vagy a tüzelőanyagtartály-tartópánttal. 146

149 Keréktárcsák és gumiabroncsok 430-as széria gépkocsik z összes gépkocsi a 430-as széria kivételével E70951 Helyezze el az emelőt a segédkeret hátuljánál lévő kiemelkedések alá. E70952 Zárja le az emelő tetején levő fedelet (tárolási helyzet(. z első segédkeret hátsó csavarjai az emelő fedelén található nyílásba illeszkednek. 147

150 Keréktárcsák és gumiabroncsok Hátsó emelési pontok Elsőkerék-hajtású busz, zárt áruszállító és kombi (260-as, 280-as és 300-as széria gépkocsik) E70954 Nyissa fel a fedelet az emelő tetején. Helyezze az emelőt a hasábra. E70953 Nyissa fel a fedelet az emelő tetején. Helyezze a kocsiemelőt a hátsó laprugó alá közvetlenül a hátsó kerék előtt. 430-as széria gépkocsik Megjegyzés: Helyezze az emelőt a tengely alá, olyan közel a felemelendő kerékhez, amennyire csak lehetséges. Elsőkerék-hajtású busz, zárt áruszállító és kombi (330-as és 350-es széria gépkocsik) Megjegyzés: Egy kiegészítő hasáb található a pótkerékben. 148

151 Keréktárcsák és gumiabroncsok E74136 z összes fülkés alváz és az összes hátsókerék-hajtású busz, zárt áruszállító és kombi (az összes, kivéve a 430-as széria gépkocsikat) Megjegyzés: Helyezze az emelőt a tengely alá, olyan közel a felemelendő kerékhez, amennyire csak lehetséges. E70955 Nyissa fel a fedelet az emelő tetején. Kerék leszerelése VIGYÁZT-FELHÍVÁSOK Úgy állítsa le gépkocsiját, hogy ne akadályozza a forgalmat, illetve saját testi épségét se veszélyeztesse. Állítsa fel az elakadásjelző háromszöget. Győződjön meg róla, hogy a gépkocsi szilárd, vízszintes talajon áll és a kerekek egyenesen előremeneti helyzetben állnak. 149

152 Keréktárcsák és gumiabroncsok VIGYÁZT-FELHÍVÁSOK Kapcsolja le a gyújtást és húzza be a kéziféket. Kapcsoljon első sebességfokozatba vagy hátramenetbe. Minden utas szálljon ki a gépjárműből. Kerékcsere közben az átlósan szemben levő kereket mindig rögzítse megfelelő támasztóékkel vagy kerékékkel. Biztosítsa, hogy a kötött forgásirányú kerekeken található nyilak a forgásirányba mutatnak, amikor a gépkocsi előrefele halad. mennyiben egy olyan pótkereket kell felszerelni, amelyen a nyilak a forgásiránnyal szembe mutatnak, szereltesse fel a kereket a megfelelő irányba egy jól képzett szerelővel. Kerékcseréhez csak a gépkocsiemelőt használja. Soha ne dolgozzon a gépkocsi alatt, ha azt csak egy kocsiemelő támasztja alá. Megjegyzés: Győződjön meg róla, hogy a kocsiemelő az emelési ponttal merőleges szögben áll és a talp teljesen felfekszik a talajon. Vegye le a kerékagy-burkolatot. Vegye le az anyafedeleket. Kissé lazítsa meg a kerékcsavarokat. 430-as széria gépkocsik E70959 Csúsztassa a kocsiemelő markolatának lapos végét a zárószelepre. Fordítsa el a markolatot egy teljes fordulattal az óramutató járásával megegyező irányba. Helyezze be a kart az emelőszivattyúba és a szivattyú segítségével emelje fel a járművet. E

153 Keréktárcsák és gumiabroncsok z összes gépkocsi a 430-as széria kivételével Minden gépkocsi E70960 E70957 Nyissa szét a kocsiemelőkart. Emelje fel addig a járművet, hogy a kerék felemelkedjen a talajról. Csavarja ki teljesen a kerékanyákat és vegye le a kereket. Keréktárcsa felszerelése VIGYÁZT Győződjön meg róla, hogy a keréktőcsavarok menetein illetve a csavarok és anyák közötti érintkezőfelületen nincs kenőanyag (zsír vagy olaj). E70958 kassza be a markolat horgát az emelőn található gyűrűbe. kassza be a kerékanyakulcsot a markolat másik végébe és forgassa az óramutató járásával megegyező irányba. Megjegyzés: könnyűfém keréktácsa kerékanyáit is felhasználhatja az acél pótkerékhez. Igazítsa be és szerelje fel a kereket a keréktőcsavarokra. Győződjön meg róla, hogy a kerékanyák lapos alátétei a kerékkel érintkeznek. Csavarozza fel a kerékanyákat és húzza meg őket. Eressze le a gépkocsit és távolítsa el az emelőt. 151

154 Keréktárcsák és gumiabroncsok E Teljesen húzza meg a kerékanyákat a bemutatott módon. Ököllel nyomja be erősen az agysapkát. Erősen nyomja rá az anyák fedelét. VIGYÁZT mint lehet, ellenőrizze a kerékanyák meghúzási nyomatékát és a gumiabroncs nyomását Kerék tárolása FIGYELEM Ne emelje meg a pótkerék-tartót, ha a kerék nincs benne. csörlőmechanizmus megsérülhet, ha felszerelt kerék nélkül engedi le Megjegyzés: Csak akkor van a kerék teljesen megemelve, ha a csörlőmechanizmus csúszik. Fektesse a kereket a földre oly módon, hogy a kerék külső fele legyen lefelé. Billentse meg és fűzze át a tartót, illetve a drótkötelet a kerék középső nyílásán. Húzza meg szárnyasanyá(ka)t. kerékanyakulcs lapos végét teljesen nyomja be a vezetőnyílásba és forgassa el az óramutató járásával megegyező irányba. Biztonsági csavarral ellátot gépkocsikon a biztonsági csavart az óramutató járásával megegyező irányba történő becsavarással beszerelni. Tárolja el a kerékanyakulcsot, a kocsiemelőt és a kocsiemelő markolatát. GUMIBRONCS-ÁPOLÁS E

155 Keréktárcsák és gumiabroncsok Győződjön meg róla, hogy gépkocsija első és hátsó gumiabroncsai egyenletesen kopnak és hosszabb élettartammal rendelkeznek, ezért azt javasoljuk, hogy cserélje meg az első kerekeket a hátsókkal és fordítva kilométeres ( mérföldes) rendszeres időközönként. FIGYELEM Ne dörzsölje le a gumiabroncsok oldalát parkoláskor. Ha járdaszegélyre kell parkolnia, csak lassan és a kerekekkel a szegélyre lehetőleg merőlegesen hajtson rá. Rendszeresen ellenőrizze a gumiabroncsokat vágások, idegen tárgyak vagy a futófelület egyenetlen kopásának tekintetében. z egyenetlen kopás azt jelentheti, hogy a futóműbeállítás az előírt értékeken kívül esik. TÉLI GUMIBRONCSOK HSZNÁLT Téli gumiabroncsok használata esetén a gyártó gumiabroncsnyomásra vonatkozó utasításait be kell tartani. HÓLÁNCOK HSZNÁLT Minden gépkocsi VIGYÁZT-FELHÍVÁSOK Ne lépje túl az 50 km/h sebességet. Ne használjon hóláncot, ha az utak hótól mentesek. FIGYELEM mennyiben gépkocsiját kerékdísztárcsával szerelték fel, távolítsa el őket mielőtt hóláncokat helyezne fel. Megjegyzés: z BS továbbra is a megszokott módon fog működni. Csak kis szemekből álló hólánot használjon. Csak a meghajtott kerekeken használjon hóláncot. Elsőkerék-hajtású gépkocsik Megjegyzés: 195/75 R 16 C gumiabroncsok a gépkocsi típusbizonyítványa alapján csak az első tengelyen történő használatra alkalmasak. Ha az Ön gépkocsija 215/75 R 16 C gumiabroncsokkal van szerelve, szereljen fel 195/75 R 16 C (M+S) gumiabroncsokat az első keréktárcsákra. Fújja fel a gumiabroncsokat a legnagyobb megengedett nyomásra. MŰSZKI SPECIFIKÁCIÓK 153

156 Keréktárcsák és gumiabroncsok Gumiabroncsnyomás (hideg gumiknál) Busz Gumiabroncsnyomás Normál terhelés Teljes terhelés Modellváltozat Gumiabroncs mérete Első bar (lbf/in²) Hátsó bar (lbf/in²) Első bar (lbf/in²) Hátsó bar (lbf/in²) /75 R 16 C 3,0 (43) 3,0 (43) 3,7 (54) 4,1 (59) /70 R 15 C 3,0 (43) 3,0 (43) 3,6 (52) 3,9 (57) /65 R 16 C 2,8 (41) 2,8 (41) 3,4 (49) 3,7 (54) /75 R 16 C 3,7 (54) 4,7 (69) 3,7 (54) 4,7 (69) /75 R 16 C 4,7 (69) 4,1 (59) 4,7 (69) 4,1 (59) Zárt áruszállító és kombi - Hátsókerék-hajtás Gumiabroncsnyomás Normál terhelés Teljes terhelés Modellváltozat Gumiabroncs mérete Első bar (lbf/in²) Hátsó bar (lbf/in²) Első bar (lbf/in²) Hátsó bar (lbf/in²) /75 R 16 C 3,5 (51) 4,2 (61) 3,5 (51) 4,2 (61) /75 R 16 C 3,4 (49) 4,5 (65) 3,4 (49) 4,5 (65) /75 R 16 C 3,8 (55) 4,7 (69) 3,8 (55) 4,7 (69) /75 R 16 C 4,5 (65) 3,3 (48) 4,5 (65) 4,1 (59) /75 R 16 C 4,6 (68) 3,7 (54) 4,6 (68) 3,7 (54) 154

157 Keréktárcsák és gumiabroncsok Zárt áruszállító és kombi - Elsőkerék-hajtás Gumiabroncsnyomás Normál terhelés Teljes terhelés Modellváltozat Gumiabroncs mérete Első bar (lbf/in²) Hátsó bar (lbf/in²) Első bar (lbf/in²) Hátsó bar (lbf/in²) /70 R 15 C 3,3 (48) 3,3 (48) 3,4 (49) 3,5 (51) /65 R 16 C 3,3 (48) 3,3 (48) 3,4 (49) 3,5 (51) /70 R 15 C 3,6 (52) 4,2 (61) 3,7 (54) 4,2 (61) /65 R 16 C 3,4 (49) 3,5 (51) 3,6 (52) 4,0 (58) /70 R 15 C 3,9 (57) 4,2 (61) 4,0 (58) 4,5 (65) /65 R 16 C 3,8 (55) 4,0 (58) 3,9 (57) 4,3 (62) /75 R 16 C 3,4 (49) 4,5 (65) 3,4 (49) 4,5 (65) /75 R 16 C 3,5 (51) 4,7 (69) 3,5 (51) 4,7 (69) Fülkés alváz és mélyplatós tehergépkocsi - Hátsókerék-hajtás Gumiabroncsnyomás Normál terhelés Teljes terhelés Modellváltozat Gumiabroncs mérete Első bar (lbf/in²) Hátsó bar (lbf/in²) Első bar (lbf/in²) Hátsó bar (lbf/in²) /75 R 16 C 3,5 (51) 4,2 (61) 3,5 (51) 4,2 (61) /75 R 16 C 3,4 (49) 4,5 (65) 3,4 (49) 4,5 (65) /75 R 16 C 4,7 (69) 3,3 (48) 4,7 (69) 3,3 (48) /75 R 16 C 4,6 (67) 3,3 (48) 4,6 (67) 3,3 (48) /75 R 16 C 3,5 (51) 4,7 (69) 3,5 (51) 4,7 (69) 155

158 Keréktárcsák és gumiabroncsok Normál terhelés Teljes terhelés Modellváltozat Gumiabroncs mérete Első bar (lbf/in²) Hátsó bar (lbf/in²) Első bar (lbf/in²) Hátsó bar (lbf/in²) /75 R 16 C 4,7 (69) 4,1 (59) 4,7 (69) 4,1 (59) /75 R 16 C 4,6 (67) 3,7 (54) 4,6 (67) 3,7 (54) Fülkés alváz és mélyplatós tehergépkocsi - Elsőkerék-hajtás Gumiabroncsnyomás Normál terhelés Teljes terhelés Modellváltozat Gumiabroncs mérete Első bar (lbf/in²) Hátsó bar (lbf/in²) Első bar (lbf/in²) Hátsó bar (lbf/in²) /70 R 15 C 4,0 (58) 4,5 (65) 4,0 (58) 4,5 (65) /65 R 16 C 3,8 (55) 4,3 (63) 3,8 (55) 4,3 (63) /75 R 16 C 3,4 (49) 4,5 (65) 3,4 (49) 4,5 (65) /75 R 16 C 3,5 (51) 4,7 (69) 3,5 (51) 4,7 (69) 156

159 Gépkocsi-azonosító GÉPKOCSI-TÍPUSTÁBL B GÉPKOCSIZONOSÍTÓ-SZÁM (VIN) E85610 E D C B C D E Gépkocsiazonosító-számok Megengedett össztömeg Járműszerelvény megengedett össztömege Maximális első-tengely terhelhetőség Maximális hátsó-tengely terhelhetőség E71369 z alvázszám a jobb oldali első kerékdobba van beütve. műszerfal bal oldalán is látható. MOTORSZÁM - 2.3L DURTEC- HE (MI4) z alvázszám és a maximálisan megengedett terhelhetőségek egy az utasajtó zárja alatt található táblán vannak. E

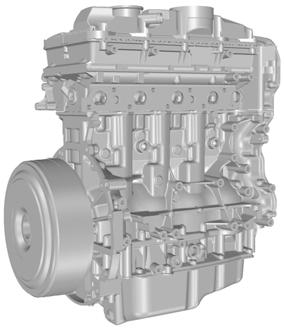

160 Gépkocsi-azonosító MOTORSZÁM - 2.2L DURTORQ-TDCI (PUM) DÍZEL MOTORSZÁM - 2.4L DURTORQ-TDCI (PUM) DÍZEL E70860 E70863 E

161 Műszaki specifikációk MŰSZKI SPECIFIKÁCIÓK Gépkocsi méretek Rövid tengelytáv E

162 Műszaki specifikációk E71262 Tétel B Méretek meghatározása Maximális hossz - hátsó fellépő nélkül (zárt áruszállító és kombi) Maximális hossz - hátsó fellépő nélkül (fülkés alváz és mélyplatós tehergépkocsi plató nélkül) Maximális hossz - hátsó fellépő nélkül (fülkés alváz és mélyplatós tehergépkocsi platóval) Maximális hossz - hátsó fellépővel (zárt áruszállító és kombi) Maximális hossz - vonószerkezettel (zárt áruszállító és kombi) Maximális hossz - vonószerkezettel (fülkés alváz és mélyplatós tehergépkocsi plató nélkül) Maximális hossz - vonószerkezettel (fülkés alváz és mélyplatós tehergépkocsi platóval) Teljes szélesség - kivéve a külső visszapillantó tükröket (Zárt áruszállító és kombi) Méretek mm-ben (inch-ben) 4863 (191,5) 5114 (201,3) 5258 (207) 4973 (195,8) 5013 (197,4) 5253 (206,8) 5258 (207) 1748 (68,8) 160

163 Műszaki specifikációk Tétel B C1 C1 C2 C3 D D E E Méretek meghatározása Teljes szélesség - kivéve a külső visszapillantó tükröket (fülkés alváz és mélyplatós tehergépkocsi) Teljes magasság - alacsony tető (zárt áruszállító és kombi) Teljes magasság - alacsony tető (fülkés alváz és mélyplatós tehergépkocsi) Teljes magasság - félmagas tető (zárt áruszállító és kombi) Teljes magasság - extra-magas tető Tengelytáv (zárt áruszállító és kombi) Tengelytáv (fülkés alváz és mélyplatós tehergépkocsi) Nyomtáv - első Nyomtáv - hátsó Méretek mm-ben (inch-ben) 1944 (76,5) (78,6-82,2) (77,8-80,2) (91,1-94,6) (115,5) 3137 (123,5) (68,4-68,7) (66,9-67,6) 161

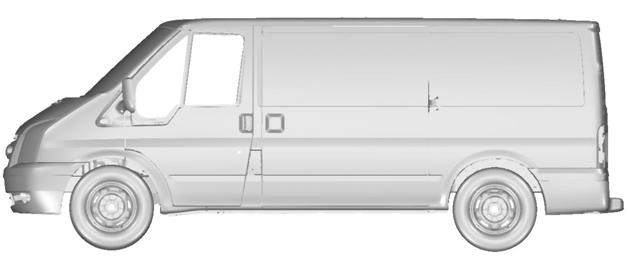

164 Műszaki specifikációk Közepes tengelytáv E

165 Műszaki specifikációk E71264 Tétel B Méretek meghatározása Maximális hossz - hátsó fellépő nélkül (zárt áruszállító és kombi) Maximális hossz - hátsó fellépő nélkül (fülkés alváz és mélyplatós tehergépkocsi plató nélkül) Maximális hossz - hátsó fellépő nélkül (fülkés alváz és mélyplatós tehergépkocsi platóval) Maximális hossz - hátsó fellépővel (zárt áruszállító és kombi) Maximális hossz - vonószerkezettel (zárt áruszállító és kombi) Maximális hossz - vonószerkezettel (fülkés alváz és mélyplatós tehergépkocsi plató nélkül) Maximális hossz - vonószerkezettel (fülkés alváz és mélyplatós tehergépkocsi platóval) Teljes szélesség - kivéve a külső visszapillantó tükröket (Zárt áruszállító és kombi) Méretek mm-ben (inch-ben) 5230 (205,9) 5481 (215,8) 5690 (224) 5340 (210,2) 5380 (211,8) 5620 (221,3) 5690 (224) 1748 (68,8) 163

166 Műszaki specifikációk Tétel B C1 C2 C3 D D E E E Méretek meghatározása Teljes szélesség - kivéve a külső visszapillantó tükröket (fülkés alváz és mélyplatós tehergépkocsi) Teljes magasság - alacsony tető (fülkés alváz és mélyplatós tehergépkocsi) Teljes magasság - félmagas tető (zárt áruszállító és kombi) Teljes magasság - extra-magas tető (zárt áruszállító és kombi) Tengelytáv (zárt áruszállító és kombi) Tengelytáv (fülkés alváz és mélyplatós tehergépkocsi) Nyomtáv - első Nyomtáv - hátsó (Összes gk. szimpla hátsó kerekekkel) Nyomtáv - hátsó (fülkés alváz és mélyplatós tehergépkocsi - dupla hátsó kerekekkel) Méretek mm-ben (inch-ben) (76,5-84) (76,1-80,9) (90,6-93,7) ( ) 3300 (129,9) 3504 (138) (68,4-68,7) (66,9-67,6) 1642 (64,6) 164

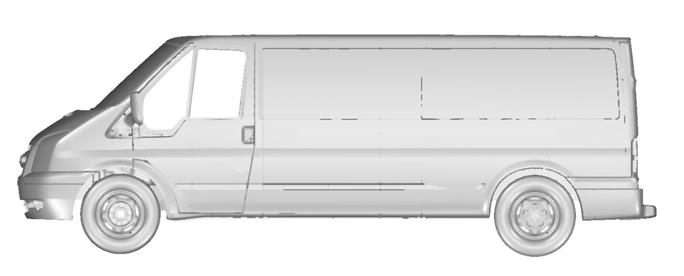

167 Műszaki specifikációk Hosszú tengelytáv E

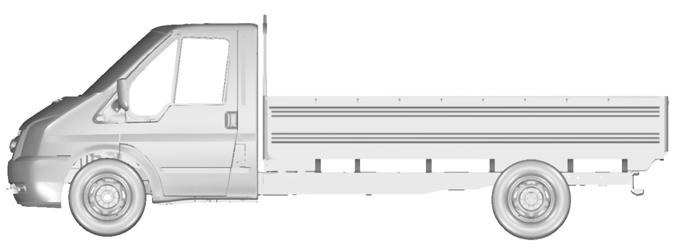

168 Műszaki specifikációk E71266 Tétel Méretek meghatározása Maximális hossz - hátsó fellépő nélkül (zárt áruszállító és kombi) Maximális hossz - hátsó fellépő nélkül (zárt áruszállító hosszított alvázzal és kombi) Maximális hossz - hátsó fellépő nélkül (fülkés alváz és mélyplatós tehergépkocsi plató nélkül) Maximális hossz - hátsó fellépő nélkül (fülkés alváz és mélyplatós tehergépkocsi platóval) Maximális hossz - hátsó fellépővel (zárt áruszállító és kombi) Maximális hossz - hátsó fellépővel (zárt áruszállító hosszított alvázzal és kombi) Maximális hossz - vonószerkezettel (zárt áruszállító és kombi) Maximális hossz - vonószerkezettel (zárt áruszállító hosszított alvázzal és kombi) Méretek mm-ben (inch-ben) 5680 (223,6) 6403 (252,1) 5931 (233,5) 6158 (242,4) 5790 (228) 6513 (256,4) 5830 (229,5) 6553 (258) 166

169 Műszaki specifikációk Tétel B B C1 C2 C2 C3 C3 D D E E E Méretek meghatározása Maximális hossz - vonószerkezettel (fülkés alváz és mélyplatós tehergépkocsi plató nélkül) Maximális hossz - vonószerkezettel (fülkés alváz és mélyplatós tehergépkocsi platóval) Teljes szélesség - kivéve a külső visszapillantó tükröket (Zárt áruszállító és kombi) Teljes szélesség - kivéve a külső visszapillantó tükröket (fülkés alváz és mélyplatós tehergépkocsi) Teljes magasság - alacsony tető (fülkés alváz és mélyplatós tehergépkocsi) Teljes magasság - félmagas tető (zárt áruszállító és kombi) Teljes magasság - félmagas tető (zárt áruszállító hosszított alvázzal és kombi) Teljes magasság - extra-magas tető (zárt áruszállító és kombi) Teljes magasság - extra-magas tető (fülkés alváz és mélyplatós tehergépkocsi) Tengelytáv (zárt áruszállító és kombi) Tengelytáv (fülkés alváz és mélyplatós tehergépkocsi) Nyomtáv - első Nyomtáv - hátsó (zárt áruszállító és kombi) Nyomtáv - hátsó (fülkés alváz és mélyplatós tehergépkocsi - dupla hátsó kerekekkel) Méretek mm-ben (inch-ben) 6070 (239) 6158 (242,4) 1748 (68,8) (76,5-84) (79,4-80,7) (90,8-93,6) (102,5-103,1) (100,1-103) (79,3-80,7) 3750 (147,6) 3954 (155,7) (68,4-68,7) (66,9-67,6) 1642 (64,6) 167

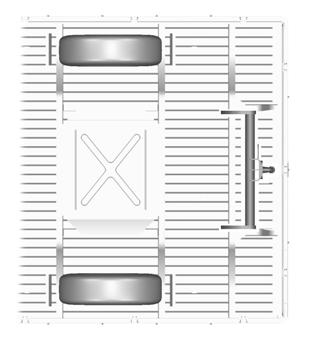

170 Műszaki specifikációk Vonószerkezet méretek Zárt áruszállító és kombi B C E71267 D E F Tétel Méretek meghatározása Keréktárcsa-középpont - vonóhorog-gömbfej vég (széria alváz) Keréktárcsa-középpont - vonóhorog-gömbfej vég (hosszított alváz) Méretek mm-ben (inch-ben) 1140 (44,9) 1863 (73,3) 168

171 Műszaki specifikációk Tétel B C D E F Méretek meghatározása Vonóhorog-gömbfej középpont - hossztartó hossztartó belső oldala Vonóhorog-gömbfej középpont - 1. középpont rögzítési pont Vonóhorog-gömbfej középpont - 2. középpont rögzítési pont Vonóhorog-gömbfej középpont - 3. középpont rögzítési pont Méretek mm-ben (inch-ben) 416 (16,4) 832 (32,8) 334 (13,1) 403,5 (15,9) 473 (18,6) 169

172 Műszaki specifikációk Platós szimpla vezetőfülkével és mélyplatós tehergépkocsi B C E71268 E D Tétel B Méretek meghatározása Keréktárcsa-középpont - vonóhorog-gömbfej vég (széria alváz) Keréktárcsa-középpont - vonóhorog-gömbfej vég (hosszított alváz) Vonóhorog-gömbfej középpont - hossztartó Méretek mm-ben (inch-ben) 1180 (46,5) 1562 (61,5) 418 (16,5) 170
