1 Légtechnika1 Gyurcsovics Lajos

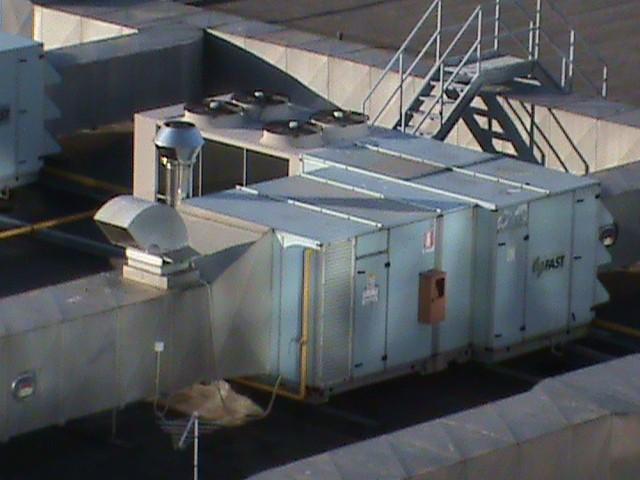

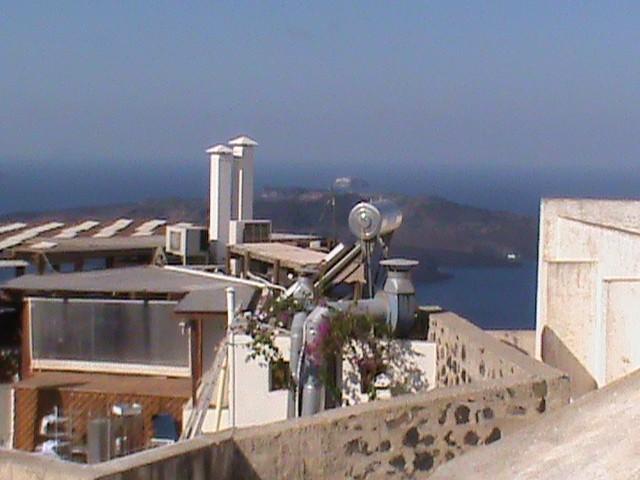

2 Miért különösen fontos a légtechnika? -Nagy helyigény -Esztétika ( külső-belső ) -Épület általános megítélése -Magas beruházási és üzemeltetési költség

3 Mi a gépészet feladata? Biztosítani kell a használat feltételeit - HŐÉRZET fűtés, hűtés, légtechnika - LEVEGŐ MINŐSÉG csak légtechnikával - Hangnyomásszint Magyarországon, csak építészeti eszközökkel nem biztosítható a megfelelő téli hőérzet. Ha nyári szélső esetben (34 C) C-t belső hőmérsékletet akarunk, biztosítani, akkor hűtés szükséges. A szükséges gépészeti beavatkozás mértéke nagyon függ az építészeti kialakítástól. A legjobb gépészet az, amire nincs szükség

4 CR 1752 Épületek szellőztetése Tervezési kritériumok beltéri környezethez

5 CR 1752 Épületek szellőztetése Tervezési kritériumok beltéri környezethez

6 A levegő - Száraz levegő színtelen, szagtalan, szennyeződésektől mentes gázkeverék N2, O2, CO2, H2, nemesgázok - Nedves levegő száraz levegő és vízgőz kétkomponensű keveréke

7 A levegő állapotjelzői Száraz hőmérséklet t [ºC] [K] Nyomás p [Pa] (1,013 x 105 Pa) (túlnyomás, depresszió) Abszolút nedvességtartalom [g/kg] [kg/kg] (x g vízgőz 1 kg száraz levegőhöz) Relatív nedvességtartalom φ [%] φ=p/pt*100 p a t hőmérséklethez tartózó parciális vízgőznyomás pt a t hőmérséklethez tartozó telítési nyomás

8 A levegő állapotjelzői Hőtartalom (enthalpia) h [KJ/kg] A nedves levegő hőtartalma (1 kg, t hőmérsékletű száraz levegő és x kg t hőmérsékletű vízgőz hőtartalma (1+x) kg ( t= 0 ºC, X= 0 kg/kg hőtartalma h= 0 KJ/kg) A száraz levegő hőtartalma hsz=cpt [KJ/kg] A nedves rész hőtartalma hg=x(rocp Gt [KJ/kg] A nedves levegő teljes enthalpiája Érezhető és rejtett alak Nedves hőmérséklet tn [ºC] [K]

9 Levegő minőségének biztosítása LÉGTECHNIKA szellőztetés Természetes szellőztetés Gépi szellőztetés

10 Természetes szellőztetés - Filtráció - ex- és infiltráció ( természetes szellőztetés) - Természetes szellőztetés Előnyei: - kis beruházási költség - az üzemeltetéshez nem szükséges külön energiaforrás Hátrányai, korlátai: - erősen meteorológia függő - nincs légszűrés - távozó levegő hője elvész Használata elsősorban meleg üzemeknél tipikus

11 Természetes szellőztetés méretezése - külső és belső levegő sűrűségkülönbségéből - a helyiség magasságából származó gravitációs felhajtóerőből - szél okozta torlónyomás következtében

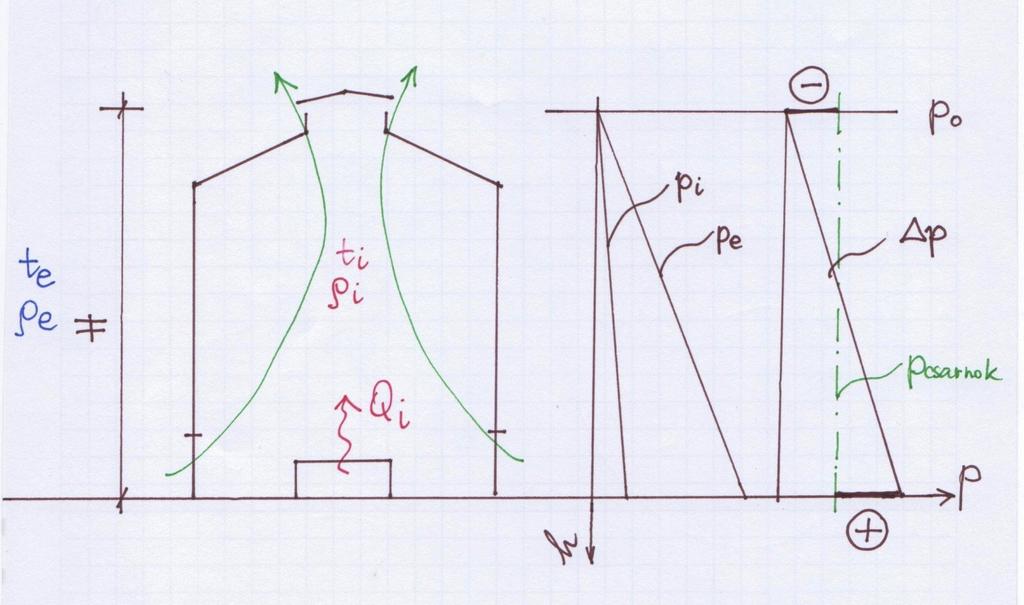

12 Természetes szellőztetés méretezése ti > te, akkor ρe > ρi p = p0 + ρ x g x H pe = p 0 + ρ e x g x H pi = p0 + ρi x g x H pe -pi =( ρe ρi )x g x H ha Δp = Δρ x g x H

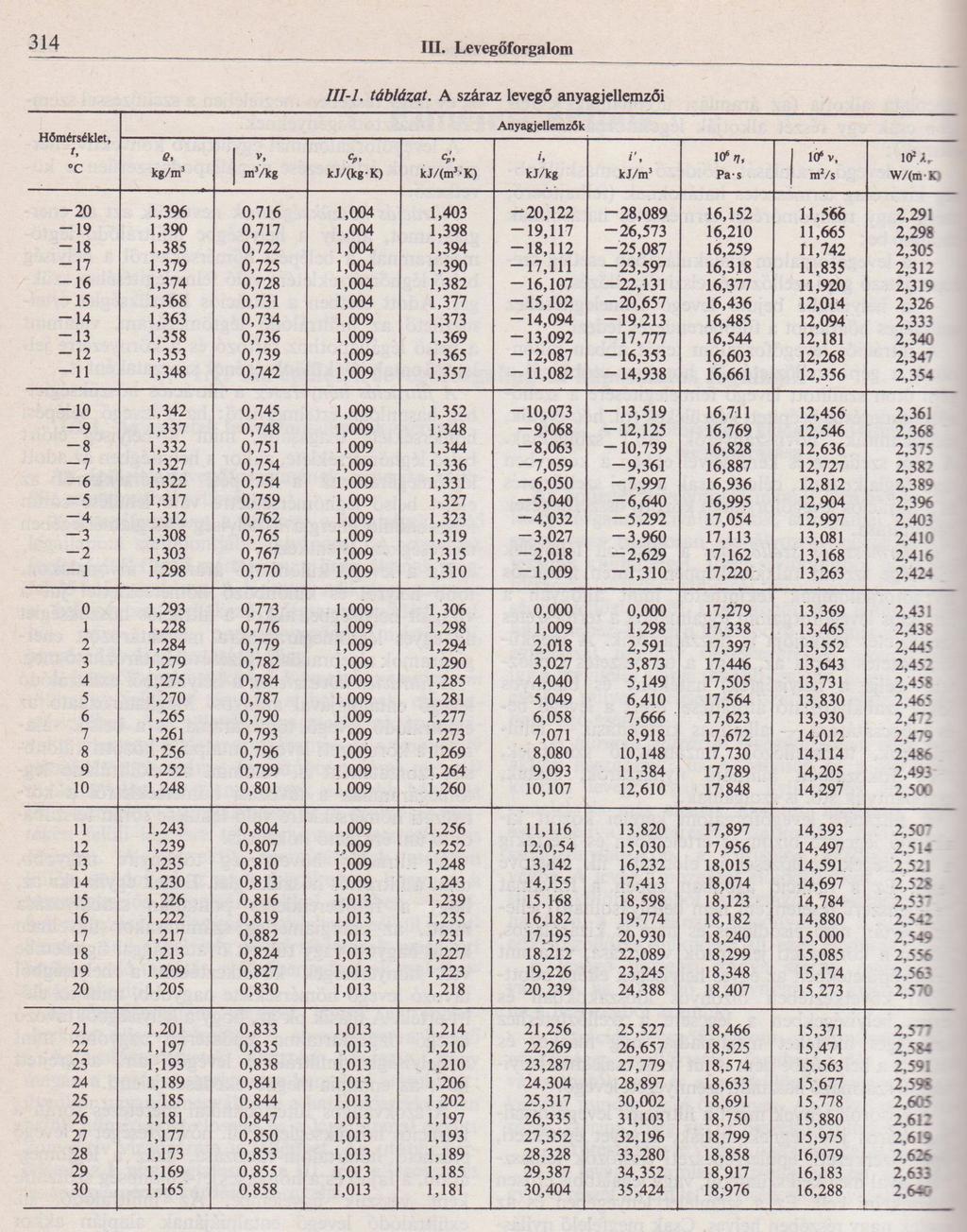

13 Természetes szellőztetés méretezése Száraz levegő anyagjellemzői Nagyságrendek ti = 20 C, ρi = 1,205 kg/m3 te = -2 C, ρe = 1,303 kg/m3 Δ ρ 0,1 kg/m3 Δp = 0,1 x 9,81 x H 1 Pa /m

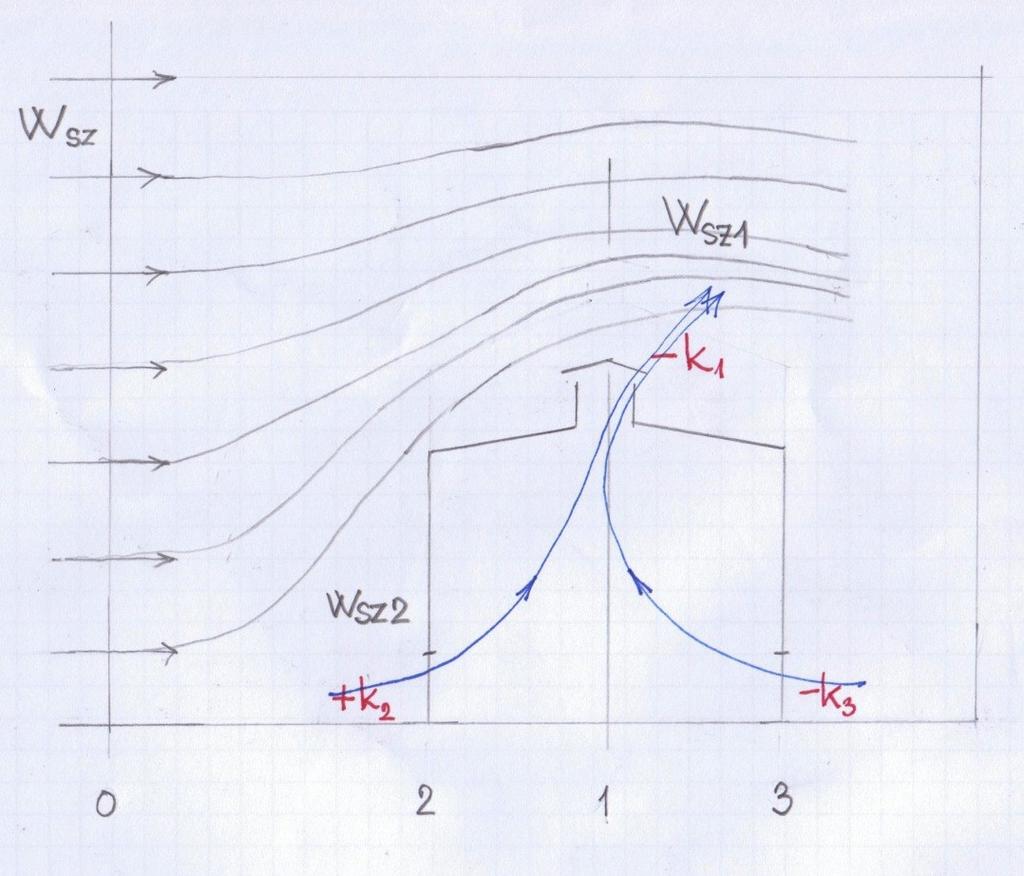

14 Természetes szellőztetés méretezése pö = pst + pdinsz egy áramvonal mentén állandó p dinsz = ρ/2 x w²sz Áramlási viszonyok az 1. jelű helyen pst pö = pö1 = pst1 + pdin1 = = pst1 + ρ/2 x w²sz1 Az épület miatt a szélsebesség itt megnövekedik, tehát Wsz1 Wsz, emiatt pst1 < pst, szívóhatás jelentkezik. Ahol lefékeződik a levegő (2. jelű helyen), ott túlnyomás nyomás jelentkezik Δpsz = +/- k x pdinsz ahol k az un. aerodinamikai tényező, + k túlnyomást, -k szívóhatást jelent

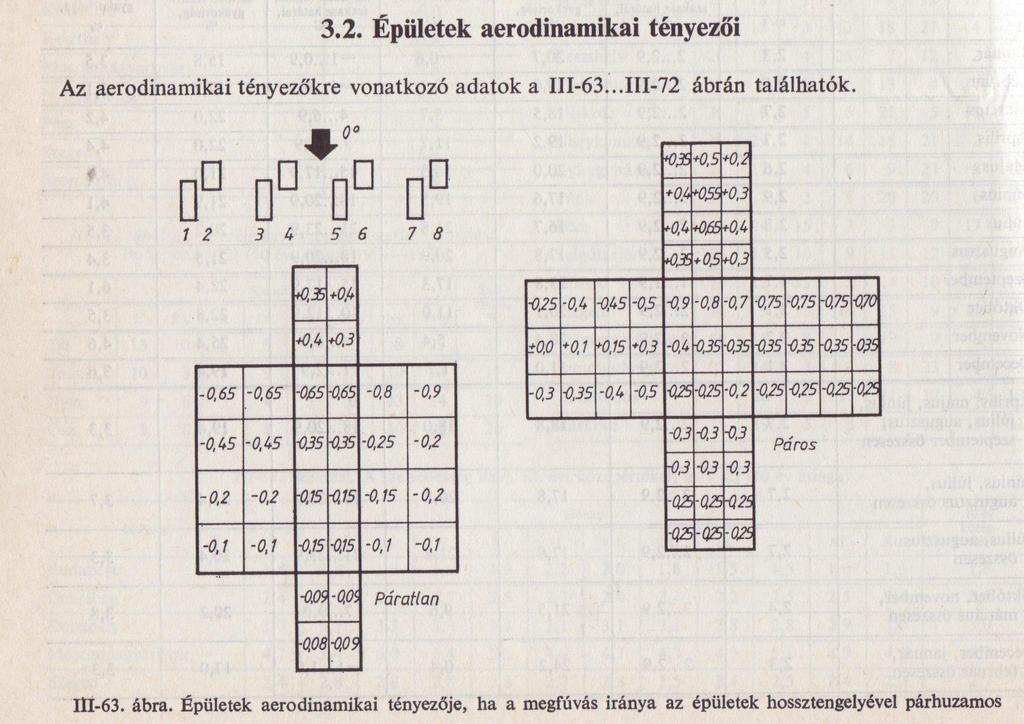

15 Természetes szellőztetés méretezése Szélcsatorna vizsgálat

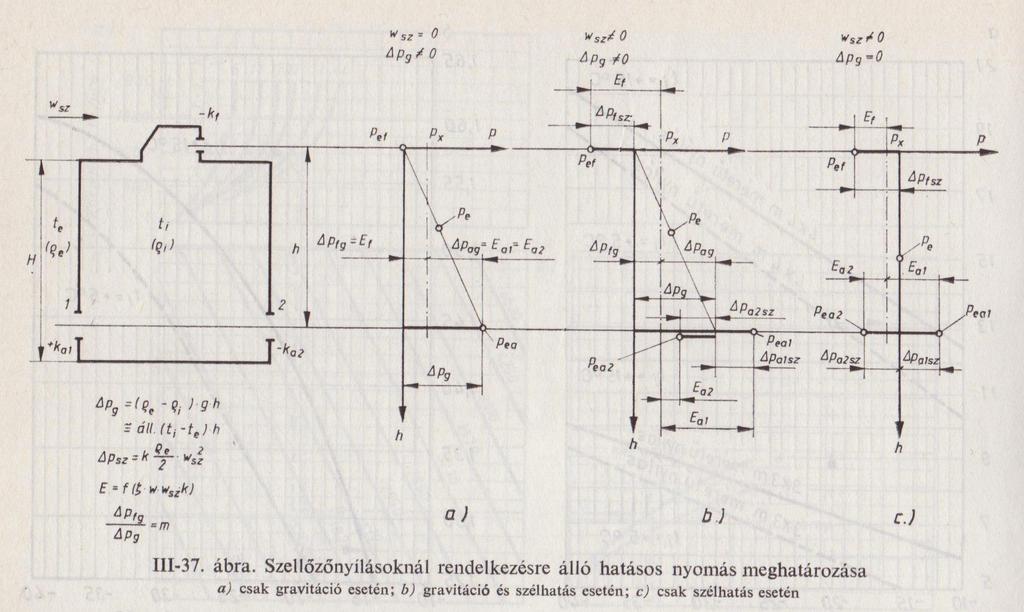

16 Természetes szellőztetés méretezése Az épület körüli nyomásviszonyok, majd a belső nyomás kijelölésével a szellőzők hatásos nyomásának meghatározása Átáramlási sebesség meghatározása Légmennyiségből a keresztmetszet meghatározása

17 Természetes szellőztetés méretezése A csarnokban kialakuló nyomás a beáramlási és a kiáramlási ellenállások (a szellőző rácsok ellenállásainak ) arányától függ. A szell. rács ellenállása (Z) a dinamikus nyomás (p din ) és az ellenállástényező (ξ) szorzataként adódik. Z = ξ x p din = ξ p din = ρ/2 x x a (ρ/2 x w²) w², ahol ρ a levegő sűrűsége ( kg/m3), w a szellőző rács névleges keresztmetszetére vonatkoztatott átáramlási sebesség (m/s). b

18 Áramlási sebesség meghatározása V szell. levegő térfogatárama [m3/s] A = a x b rács névleges km-e w = V / A [ m2 ] [m/s] ha V [m3/h] ban van megadva,akkor V [m3/] : 3600 [s/h] = V [m3/s]

19 Áramlási sebesség meghatározása Z = Δph = ξ x p din = ξ x ρ/2 x w² A szellőző rács ellenállását (Z) a hatásos nyomás (Δph) biztosítja. Ha adott Δph, akkor meghatározhatjuk adott rács esetén a kialakuló (megengedhető) áramlási sebességet. 1/2 w=((2 x Δph ) / ( ξ x ρ ) )

20 Nagyságrendi összehasonlítás a gravitáció és a szélhatás között Gravitáció: Δp 1 Pa/m 10 m magas épületnél cca 10 Pa Szélhatás: Wsz = 10 m/s (36 km/h, 20 csomó, 4-5 ös erősség) Pdinsz = 1,2/2 x 10² = 60 Pa ha k= -0,8 (felül) és k=+ 0,5 (alul), akkor az összes hatásos nyomás a szélhatásból Pa = 78 Pa Nagyságrendi különbség adódik és időben nagy mértékben változik! (Méretezés legkedvezőtlenebb esetre, eltérő esetekben a zsaluk keresztmetszetét (ellenállását) változtatni kell (szabályozás)

21 Példa 1. Adott csarnok, 6 m magas, így a rendelkezésre álló hatásos nyomás Δph cca 6 Pa. Alsó, felső szellőzők azonos kialakításúak, ξ=5. A szellőző levegő szükséges térfogatárama 3600 m3/h azaz 1 m3/s. Az átáramlási sebesség legyen 1 m/s (felvéve tapasztalat alapján), A levegő sűrűsége 1,2 kg/m3. Mekkora a rácsok ellenállása? Z = ξ x ρ /2 x w2 = 5 x 1,2 / 2 x 1² = 3 Pa Δph /2 = 6/2= 3 Pa (Talált, ha nem, iterálunk, vagy kiszámítjuk az előző ábrán bemutatott módon) Mekkora rácsok kellenek? V = A x w ( kontinuitás ) A = V / w = 1 / 1 = 1 m2 ( alul-felül ) Mekkora a levegő felfűtési hőigénye, ha ti = 20 C, te = - 2 C, a levegő fajhője c lev = 1.2 kj / m3, K? Q sz = V x c lev x (ti te) = 1 m3/s x 1,2 kj/m3,k x 22 K = 26,4 kw (kj/s)

22 Példa 2. Kazánházi szellőzés méretezése Alapterület: 20 m2 Magasság: 3m Térfogat: 60 m3 Légcsere: 6/h Szellőző levegő: 360 m3/h (0,1 m3/s) Alsó-felső szellőző ξ=5 Hatásos nyomás ( Δp ). Pa Szellőzők megengedett ellenállása: Z =.. Pa A kialakuló légsebesség: w =(( 2 x Δp/2 ) / ( ξ x ρ )) = (. ) =.... m/s =

23 Példa 2. Kazánházi szellőzés méretezése Alapterület: 20 m2 Magasság: 3m Térfogat: 60 m3 Légcsere: 6/h Szellőző levegő: 360 m3/h (0,1 m3/s) Alsó-felső szellőző ξ=5 Hatásos nyomás (Δp) 3 Pa (1 Pa/m) Szellőzők megengedett ellenállása: Z = Δp/2 = 1.5 Pa A kialakuló légsebesség: w =(( 2 x Δp/2 ) / (ξ x ρ)) = 0,5 0,5 0,7 m/s 0.5 = ((2 x 1,5)/(5 x 12)) 0.5 =

24 Példa 2. Kazánházi szellőzés méretezése Alapterület: 20 m2 Magasság: 3m Térfogat: 60 m3 Légcsere: 6/h Szellőző levegő: 360 m3/h (0,1 m3/s) Alsó-felső szellőző ξ=5 Hatásos nyomás (Δp) 3 Pa (1 Pa/m) Szellőzők megengedett ellenállása: Z = Δp/2 = 1.5 Pa A kialakuló légsebesség: w =(( 2 x Δp/2 ) / (ξ x ρ)) = 0,5 0,5 0.5 = ((2 x 1,5)/(5 x 12)) 0,7 m/s A = V / w = 0,1 m3/s / 0,7 m/s 0,15 m2 500 x 300 mm méretű zsalus szellőzők kellenek 0.5 =

25 Példa 2. Kazánházi szellőzés méretezése Alapterület: 20 m2 Magasság: 3m Térfogat: 60 m3 Légcsere: 6/h Szellőző levegő: 360 m3/h (0,1 m3/s) Alsó-felső szellőző ξ=5 Hatásos nyomás (Δp) 3 Pa (1 Pa/m) Szellőzők megengedett ellenállása: Z = Δp/2 = 1.5 Pa A kialakuló légsebesség: w =(( 2 x Δp/2 ) / (ξ x ρ)) = 0,5 0,5 0.5 = ((2 x 1,5)/(5 x 12)) 0,7 m/s A = V / w = 0,1 m3/s / 0,7 m/s 0,15 m2 500 x 300 mm méretű zsalus szellőzők kellenek A szellőző levegő felmelegítését a kazánházi berendezések veszteséghője kell biztosítsa 0.5 Fagyveszély =

26 Mesterséges szellőztetés Funkció szerint: Szellőztetés Légfűtés Ködtelenítés Léghűtés Klimatizálás Ipari/helyi elszívások Pneumatikus anyagszállítás

27 A helyiségek hőterhelése Üvegezett felületek hőnyeresége: Qu = Au { NU * NA* ISRG*Z+kU(te-ti)} Au üvegezett felület [m2] Nu üvegezés naptényezője, (0-1) NA árnyékolás naptényezője, (0-1)

28 Szellőztető berendezés Légcsere biztosítása, légszennyeződés megengedett érték alatt tartása. Befúvó rendszerek Elszívó rendszerek Komfort szellőzés Technológiai vagy higító szellőzés

29 Alap szellőztetés Az emberi tartózkodáshoz szükséges levegő térfogatáram biztosítása. Fejadag : m3/,fő (függ a tevékenység intenzitásától, a szagkibocsátástól, a CO2 termeléstől, a helyiségek és a légtechnikai berendezés szennyezőanyag kibocsátásától, stb.) SBS beteg épület szindróma, (energia takarékosság miatt csökkentették a külső levegő fejadagot) ennek alapján Fanger vizsgálatai

30 Szellőző légfűtés - a helyiség légcseréjén kívül annak fűtését is megoldja - nagy termek - csarnokok

31 Szellőző légfűtés - a helyiség légcseréjén kívül annak fűtését is megoldja - nagy termek - csarnokok Szellőző légáram: V= Q/ (tbe- te) ρ x c [m3/h] Q szükséges fűtési hőigény Q= Q1 + Q2 [W] - szellőző levegő felfűtése helyiséghőmérsékletre Q1= V x ρ x c (ti- te) [W] - teljes fűtési hőveszteség pótlása Q2= V x ρ x c (tbe- ti) [W]

32 Ködtelenítés - helyi vagy általános elszívás - helyi elszívás, helyi ködtelenítés - hígító levegőcsere oszlató szellőztetés, ködtelenítés A fejlődő nedvességmennyiség: X = n*xe+ xv+...[kg/h]

33 Ködtelenítés - helyi vagy általános elszívás - helyi elszívás, helyi ködtelenítés - hígító levegőcsere oszlató szellőztetés, ködtelenítés A fejlődő nedvességmennyiség: X = n*xe+ xv+...[kg/h] xe egy fő nedvességtermelése [kg/h] (40 g/h 20 C-on) n emberek száma

34 Ködtelenítés - helyi vagy általános elszívás - helyi elszívás, helyi ködtelenítés - hígító levegőcsere oszlató szellőztetés, ködtelenítés A fejlődő nedvességmennyiség: X = n*xe+ xv+...[kg/h] xe egy fő nedvességtermelése [kg/h] (40 g/h 20 C-on) n emberek száma xv szabad vízfelszín párolgása [kg/h] =A*β(ptfel p)

35 Ködtelenítés - helyi vagy általános elszívás - helyi elszívás, helyi ködtelenítés - hígító levegőcsere oszlató szellőztetés, ködtelenítés A fejlődő nedvességmennyiség: X = n*xe+ xv+...[kg/h] xe egy fő nedvességtermelése [kg/h] (40 g/h 20 C-on) n emberek száma xv szabad vízfelszín párolgása [kg/h] =A*β(ptfel p) A szabad vízfelszin [m2] Β párolgási tényező [kg/m2spa] (függ a légsebességtől) ptfel a víz felületén uralkodó felületi nyomás [Pa] p levegőben levő vízgőz parciális nyomása [Pa]

36 Ködtelenítés A szükséges szellőző légáram általános, oszlató ködtelenítés esetén. V = X / {(xi xe)*ƍ [m3/h] xi belső levegő nedvességtartalma [kg/kg] xe külső levegő nedvességtartalma [kg/kg] X elszállítani kívánt nedvességtartalom

37 Ködtelenítés Elszívó ernyő Kis elszívási (zárósebesség) szükséges 0,2-0,4 m/s

38 Szellőző léghűtés A helyiség légcseréjén kívül annak hűtését is megoldja. Szellőző légáram meghatározása: V = Qh / {(hh hbe)*ƍ [m3/h] Qh hűtési hőterhelés [W] hh előírt légállapot /ti, φi/, helyiséglevegő hőtartalma [KJ/kg] hbe befújt, kezelt levegő hőtartalma [KJ/kg]

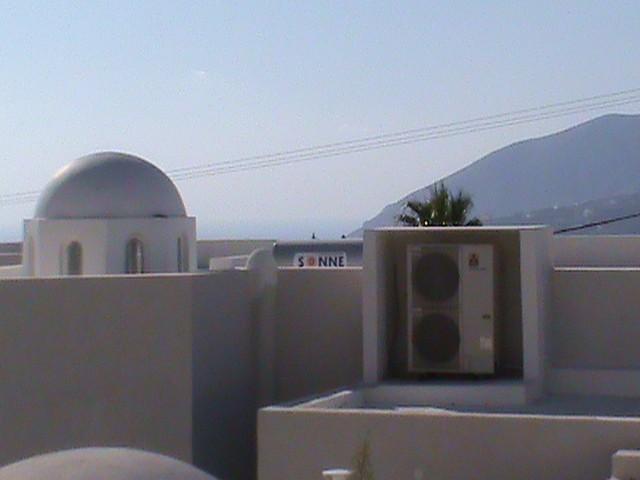

39 Hűtőgép Elpárologtató kompresszor kondenzátor (víz, levegő) fojtószelep) - egyedi léghűtők - ablakklíma - split klíma (kompresszor, kondenzátor kint) (20 30 m, 1-4 beltéri, 2 12 kw)

40 A helyiségek hőterhelése Qh = Qi + Qe [W] Belső hőterhelés Qi = QE + Qv + QM + QA + QB [W] QE emberi hőleadás 20 C-on Qv világításból származó hőleadás (világítás összeteljesítménye) QM a helyiségben működő berendezések, gépek hőterhelése QA áru ki- beszállítása QB egyéb belső hőforrások, szomszédos helyiségek

41 A helyiségek hőterhelése Qtr ti C ϑi C ϕi % wi m/s ki mg/m3 Lp db(a) Lp=Lw-ΔL te Légtechnika elszívás helyi készülékek radiátor, F-C (Lw db), felület fűtés-hűtés Qt Wt K Lw mg/h db Qe W/fő 125 W/fő We g/h CO l/h Szagok, dohányzás

42 A helyiségek hőterhelése Qh = Qi + Qe [W] Külső hőterhelés Qe = QF + Qu [W] QF külső, tömör határoló szerkezeteken Qu üvegezett felületeken QF = A*k*Δtekv

43 A helyiségek hőterhelése Üvegezett felületek hőnyeresége: Qu = Au { NU * NA* ISRG*Z+kU(te-ti)}

44 A helyiségek hőterhelése Üvegezett felületek hőnyeresége: Qu = Au { NU * NA* ISRG*Z+kU(te-ti)} Au üvegezett felület [m2] Nu üvegezés naptényezője, (0-1) NA árnyékolás naptényezője, (0-1) ISRG napsugárzás intenzitás (3 mm vtg. síküvegen)

45 A helyiségek hőterhelése Üvegezett felületek hőnyeresége: Qu = Au { NU * NA* ISRG*Z+kU(te-ti)} Au üvegezett felület [m2] Nu üvegezés naptényezője, (0-1) NA árnyékolás naptényezője, (0-1) ISRG napsugárzás intenzitás (3 mm vtg. síküvegen) Z redukciós tényező (tömeg hőtároló képessége, 0-1) ku üvegezett felület hőátbocsátási tényezője te külső léghőmérséklet

46 A helyiségek hőterhelése A Nap abban a határhelyzetben van, amikor még éppen "látja" a vizsgált pontot. A vízszintes árnyékszög a Nap és a homlokzat azimutja közötti különbség.

47 A helyiségek hőterhelése A fix külső árnyékolók méretezéséhez (kiállás mértéke) lényeges A Nap abban a határhelyzetben van, amikor még éppen "látja" a vizsgált pontot. A függõleges árnyékszög a Nap magassági szögének a homlokzat síkjára merõleges síkba esõ komponense

48 A helyiségek hőterhelése te C Belső hőmérséklet ti = 24 C Méretezési külső hőmérséklet te Ate= 8,5 K 40 t emax = 34 C 30 t eátl = 25,5 C 20 t emin = 17 C óra Stacioner nem lehet, helyette periódikusan változó ( 24 órás ), un. kvázistacioner Méretezési állapot: június 21.

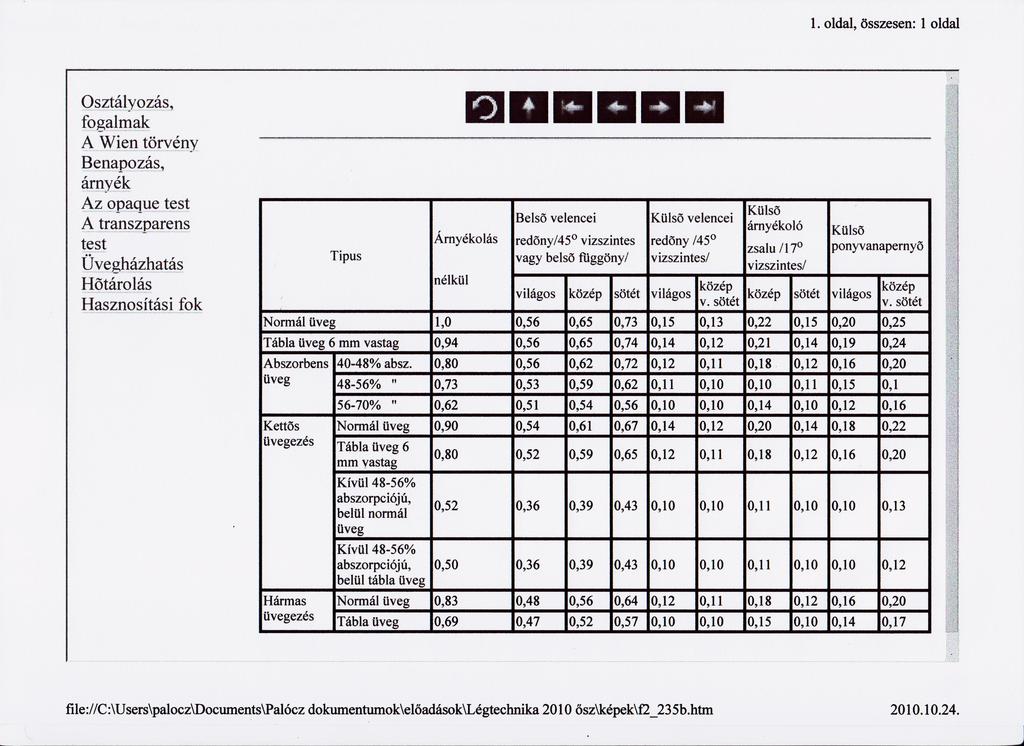

49 A helyiségek hőterhelése

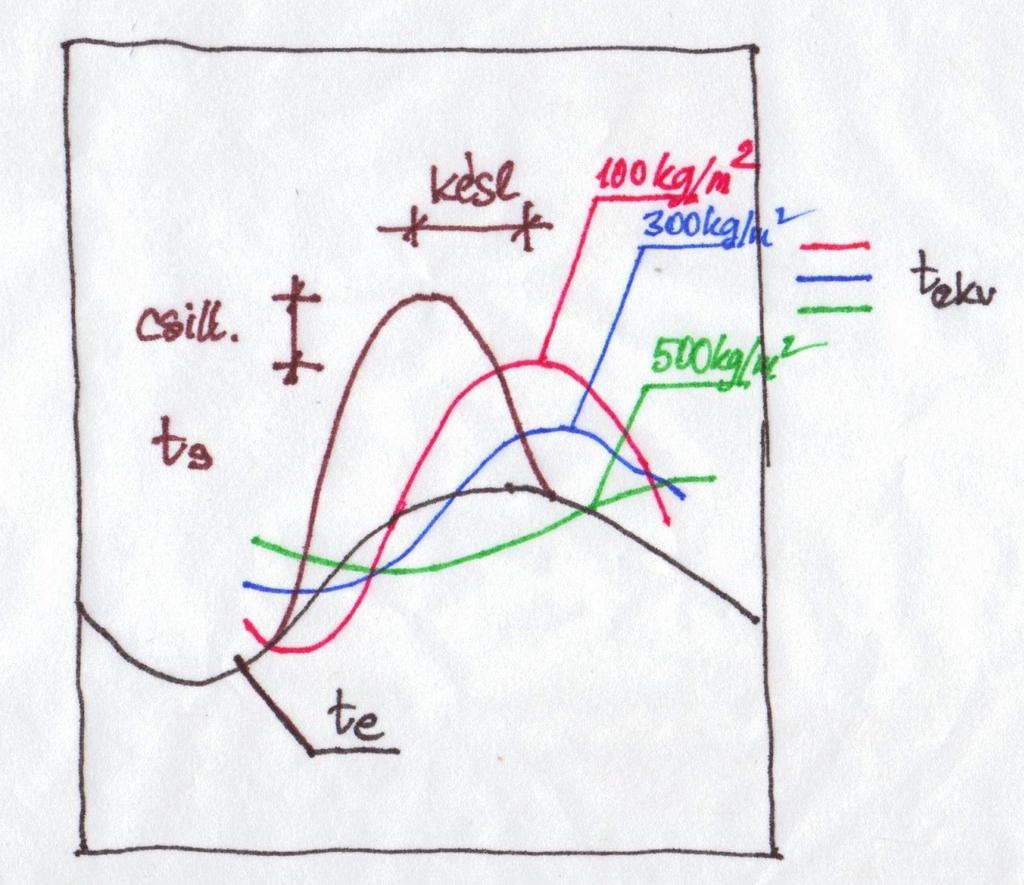

50 A helyiségek hőterhelése Példa (nagyságrend): egy déli tájolású külső falnál (100 kg/m2) ts max 53 C, legyen tekv max 44 C, és ti 24 C a falszerkezet hőátbocsátási tényezője U = 0,45 W/m2,K Az érkező hőáram maximuma: qmaxö = U x (tekv max - ti ) = = 0,45 x (44 24)= 9 W/m2 cca órakor érkezik meg a helyiségbe nagyságrend: 10 (15) W/m2 te meteorológiai jellemző ts met + anyag jellemző tekv met + anyag + szerkezet jellemző

51 A helyiségek hőterhelése Példa: transzparens szerkezet max hőáram meghatározása Déli tájolású, függőleges felületű, normál hővédő üvegezéssel, belső reluxa árnyékolással Kiinduló adatok: I SRG = 400 W/m2 (max. értéke) adott szerkezet paraméterei (jellemző értékek) Ná = 0,8 Nü = 0,9 Atr / Aü = 0.9 Z 0,8 Uü = 1,1 W/m2 temax = 34 C, ti = 24 C, qümax = Ná x Nü x Atr / Aü x ISRG x Z + Uü x (te ti) qümax = 0,8 x 0,9 x 0,9 x 400 W/m2 x 0,8 + 1,1 W/m2,K x (34-24)K = 0,52 x ,1 x = 210 W/m2 nagyságrend: 200 W/m2 (falnál 10 W/m2!!!) nem engedhető meg, csökkenteni kell!!

52 A helyiségek hőterhelése 1. alternatíva Növelt hővédelem az üvegezésnél g = 0,3 (hővisszaverő üvegezés, nagyon jó érték) I tot = 500 W/m2 (max. értéke) további paraméterek változatlanok Ná = 0,8 Atr / Aü = 0.9 Z 0,8 Uü = 1,1 W/m2 temax = 34 C, ti = 24 C, qümax = Ná x Atr / Aü x Itot x g x Z + Uü x (te ti) = 0,8 x 0,9 x 500 x 0,3 x 0,8 + 1,1 x (34-24) = = 0,57 x = 90 W/m2

53 A helyiségek hőterhelése 2. alternatíva külső árnyékolás alkalmazása Ná = 0,2 Példa: transzparens szerkezet max hőáram meghatározása Déli tájolású, függőleges felületű, normál hővédő üvegezéssel, belső reluxa árnyékolással Kiinduló adatok: I SRG = 400 W/m2 (max. értéke) adott szerkezet paraméterei (jellemző értékek) Ná = 0,8 Nü = 0,9 Atr / Aü = 0.9 Z 0,8 Uü = 1,1 W/m2 temax = 34 C, ti = 24 C, qümax = Ná x Nü x Atr / Aü x ISRG x Z + Uü x (te ti) qümax = 0,8 x 0,9 x 0,9 x 400 W/m 2 x 0,8 + 1,1 x (34-24) = = 0,52 x ,1 x = 210 W/m2 Mekkora lesz ekkor qümax?

54 A helyiségek hőterhelése Belső árnyékolás esetén qümax = 210 W/m2 ha egy további külső árnyékolót alkalmazunk (Ná = 0,2), akkor az üvegezésen átjutó hőáram 40 W/m2, az összes átjutó hőáram qümax = 50 W/m2

55 A helyiségek hőterhelése Adott 20 m2-es iroda helyiség, egy külső, déli tájolású fallal Külső fal 15 m2, ebből üvegezett szerkezet Aü = 10 m2. Belső hőterhelés Dolgozók: 3 fő, á: 120 W/fő Világítás: 20 m2, 10 W/m2 Techn (computer) 3 x 150 W Belső hőterhelés összesen: A fajlagos belső hőterhelés: cca 50 W/m2 360 W 200 W 450 W 1010 W Külső hőterhelés, hagyományos ablakszerkezettel (200 W/m2 - üvegre) Qnap = 10 x 200 W/m W Q tr = 5 x 10 W/m2 50 W Külső hőterhelés összesen: 2050 W A fajlagos külső hőterhelés: cca 100 W/m2 Összes fajlagos hőterhelés : cca 150 W/m2 Nagyon magas, csökkenteni kell

56 A helyiségek hőterhelése Hővisszaverő üvegezéssel (90 W/m2 - üvegre, g=0,3) Qnap = 10 x 90 W/m2 Q tr = 5 x 10 W/m2 Külső hőterhelés összesen: 900 W 50 W 950 W A fajlagos külső hőterhelés: cca 50 W/m2 A fajlagos belső hőterhelés: cca 50 W/m2 Összes fajlagos hőterhelés : cca 100 W/m2 Még elfogadható - ventilátoros klímakonvektor 35 db(a) Külső árnyékolással (50 W/m2 üvegre) Qnap = 10 x 50 W/m2 Q tr = 5 x 10 W/m2 Külső hőterhelés összesen: A fajlagos külső hőterhelés: cca 25 W/m2 A fajlagos belső hőterhelés: cca 50 W/m2 Összes fajlagos hőterhelés : cca 75 W/m2 Jó mennyezet hűtés - 30 db(a) 500 W 50 W 550 W

57 A helyiségek hőterhelése Terhelések nagyságrend (maximum értékek) előzetes becsléshez Üvegezések hőterhelése (függőleges) normál üvegezés, belső árnyékoló hővisszaverő üvegezés ( g 0,3-0,4 ) külső árnyékolás - Falszerkezeten bejutó hőáram W/m2 (üveg) W/m2 (üveg) W/m2 (üveg) W/m2 (fal) 10 Iroda helyiségek hőterhelése belső hőterhelés külső hőterhelés - összes hőterhelés W/m2 (alapter.) W/m2 (alapter.) W/m2 (alapter.) 100

58 A helyiségek hőterhelése Példa Adott egy nyugati tájolású, függőleges üvegezett szerkezet, hővisszaverő üvegezéssel. g = 0,3 Határozzuk meg a várható maximális hőáramot, ami a helyiségbe jut. A szerkezet további paraméterei: Ná = 0,8 Atr / Aü = 0.9 Z 0,8 Uü = 1,1 W/m2 temax = 34 C, ti = 24 C, qümax = Ná x Atr / Aü x Itot x g x Z + Uü x ( te ti ) = 0,8 x 0,9 x... x 0,3 x 0,8 + 1,1 x ( ) = = 0,57 x = W/m2

59 A helyiségek hőterhelése Adott egy nyugati tájolású, függőleges üvegezett szerkezet, hővisszaverő üvegezéssel. g = 0,3 Határozzuk meg a várható maximális hőáramot, ami a helyiségbe jut. A szerkezet további paraméterei: Ná = 0,8 Atr / Aü = 0.9 Z 0,8 Uü = 1,1 W/m2 temax = 34 C, ti = 24 C, qümax = Ná x Atr / Aü x Itot x g x Z + Uü x (te ti) = 0,8 x 0,9 x 700 x 0,3 x 0,8 + 1,1 x (34-24) = = 0,57 x = 130 W/m2

60 Klimatizálás - Központi klímaberendezés - Egyedi klímaberendezés

61 Klimatizálás Központi klímaberendezés - légnedvesítő (hő és nedvességcsere) V = Qh / Δih *ƍ [m3/h] V = X / ΔX *ƍ [m3/h]

62 Klimatizálás - Központi klímaberendezés - légnedvesítő (hő és nedvességcsere) V = Qh / Δih *ƍ [m3/h] V = X / ΔX *ƍ [m3/h] - Nagynyomású klímaberendezés

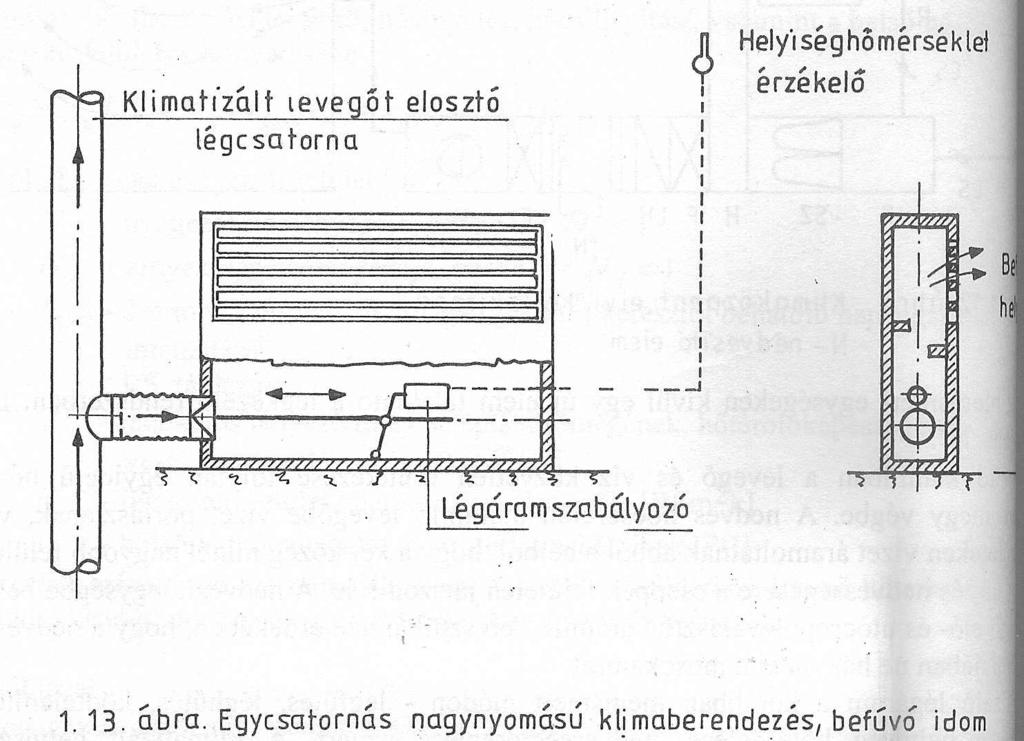

63 Klimatizálás - Egycsatornás klímarendszer

64 Klimatizálás - Egycsatornás klímarendszer indukciós klímakonvektorral (prímer és szekunder levegő aránya 1 : 4)

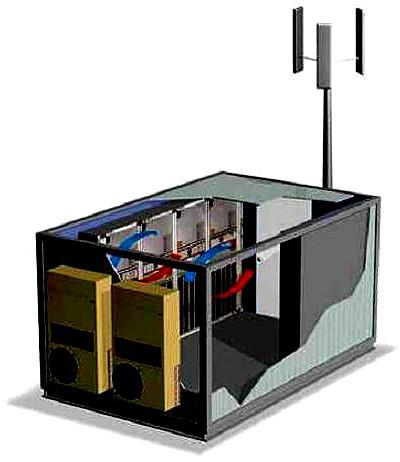

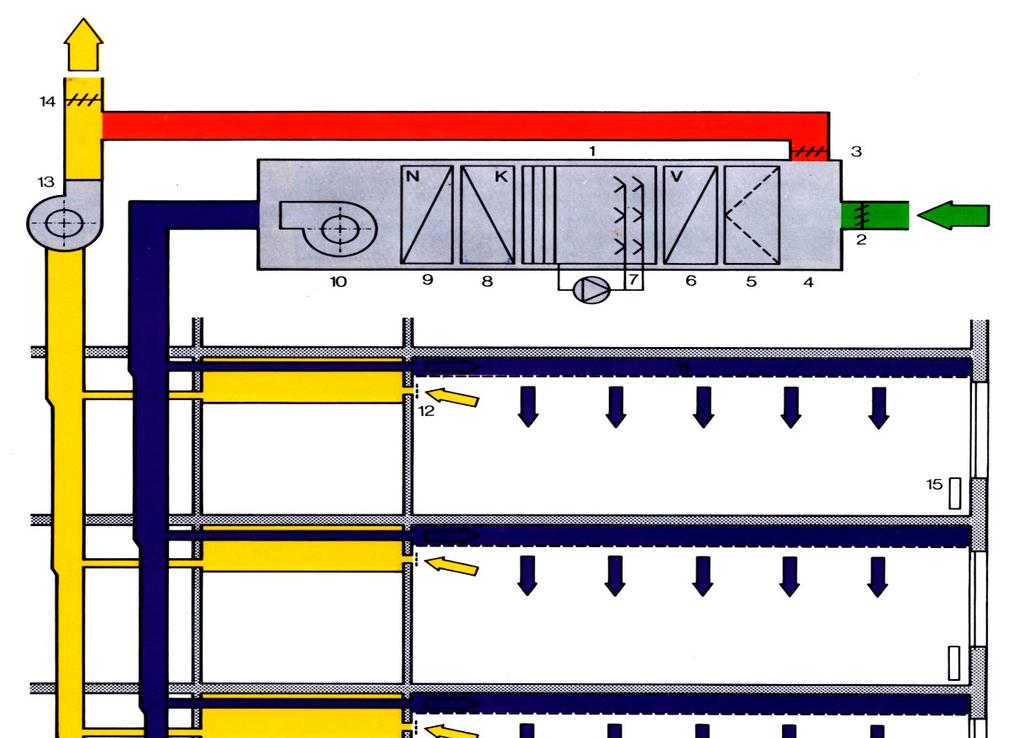

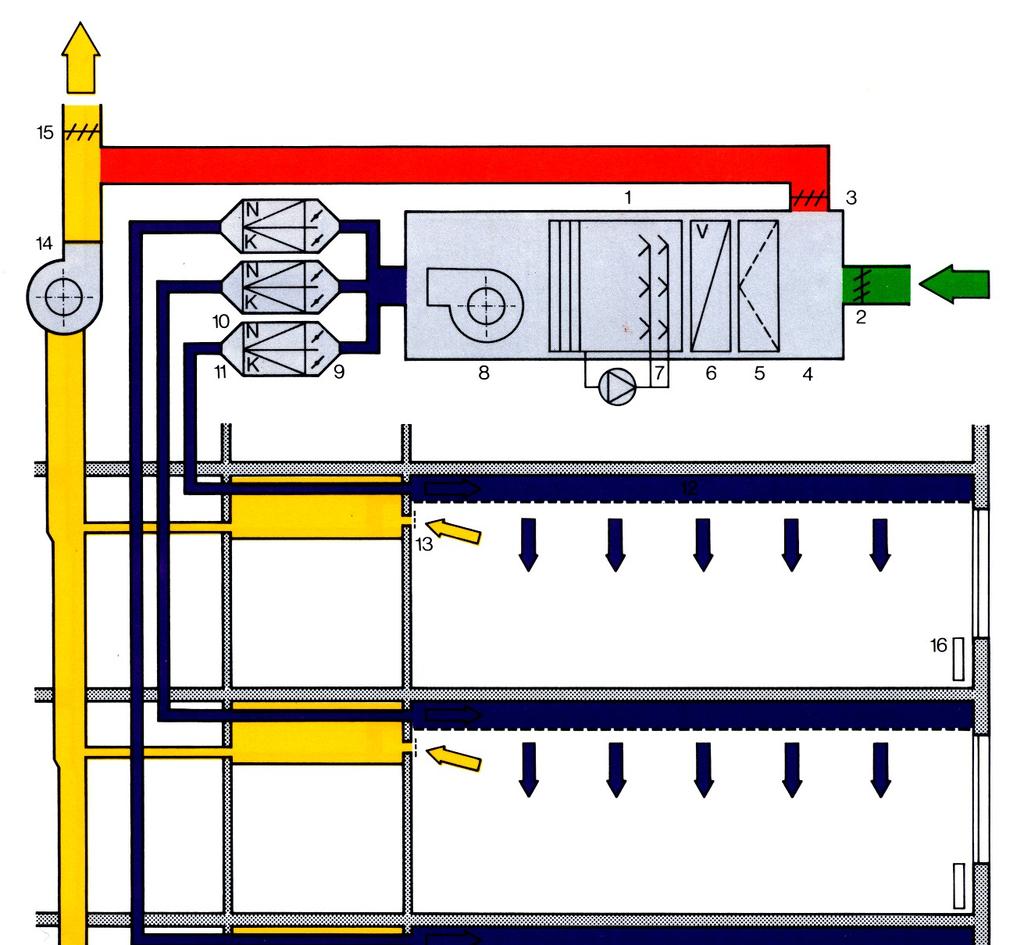

65 Klimatizálás Egyedi-központi Klímaszekrény Központi berendezés (állandó térf., egycsatornás,csak levegő, normál légseb. )

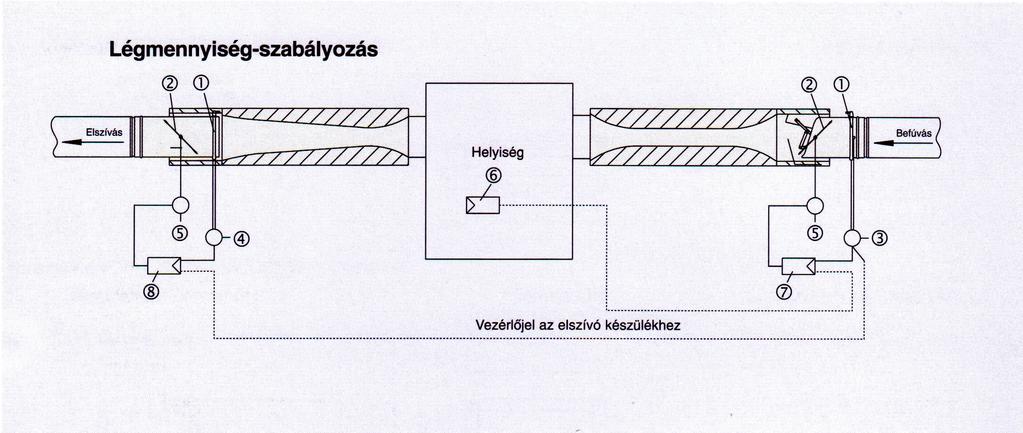

66 Klimatizálás Állandó-változó térfogatáram Központi rendszer és állandó térfogatáram esetén nem tudjuk helyiségenként szabályozni annak hőmérsékletét VAV szabályozó

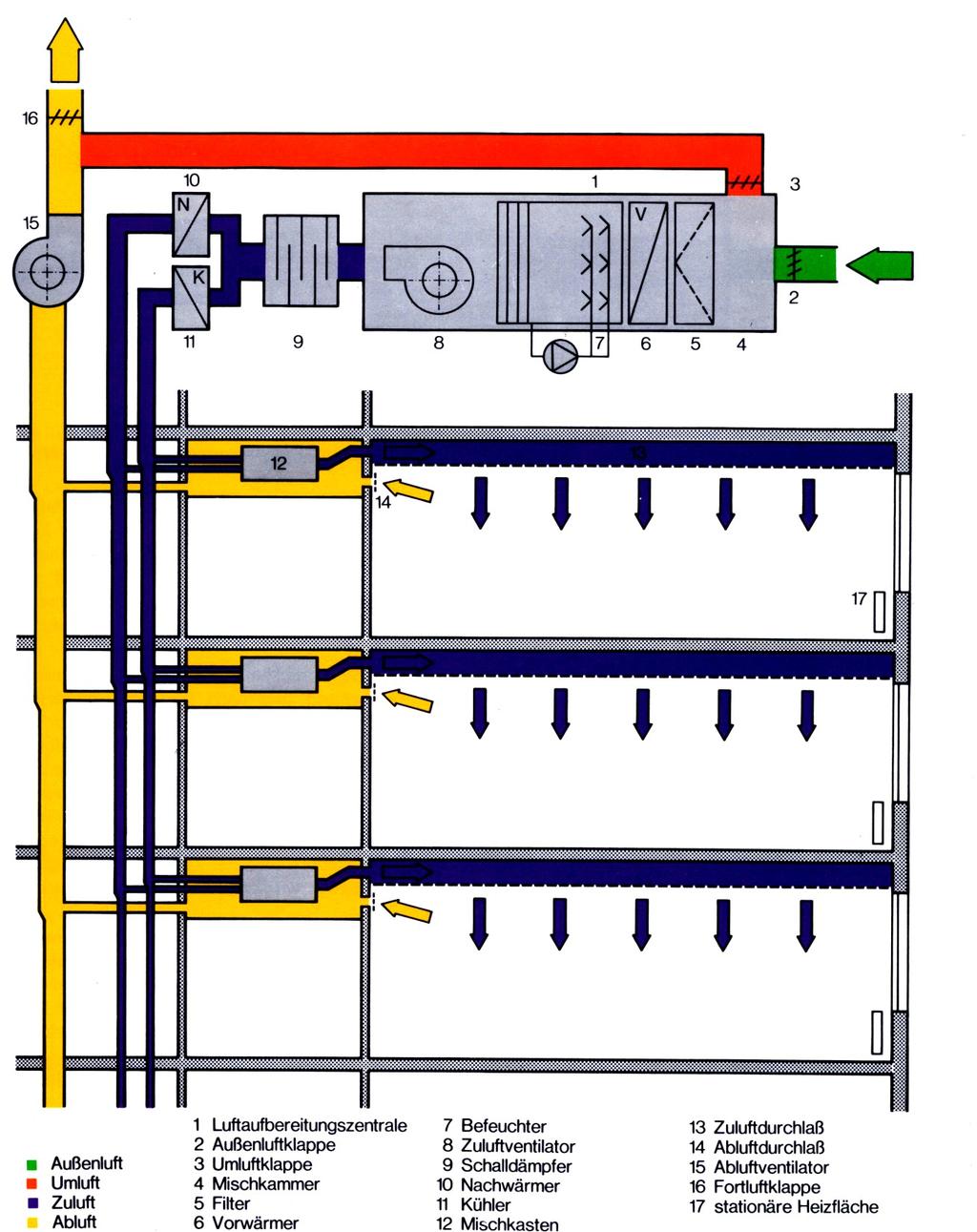

67 Klimatizálás Zónás berendezés Központi berendezés, de helyiségcsoportok szabályozásának biztosítása

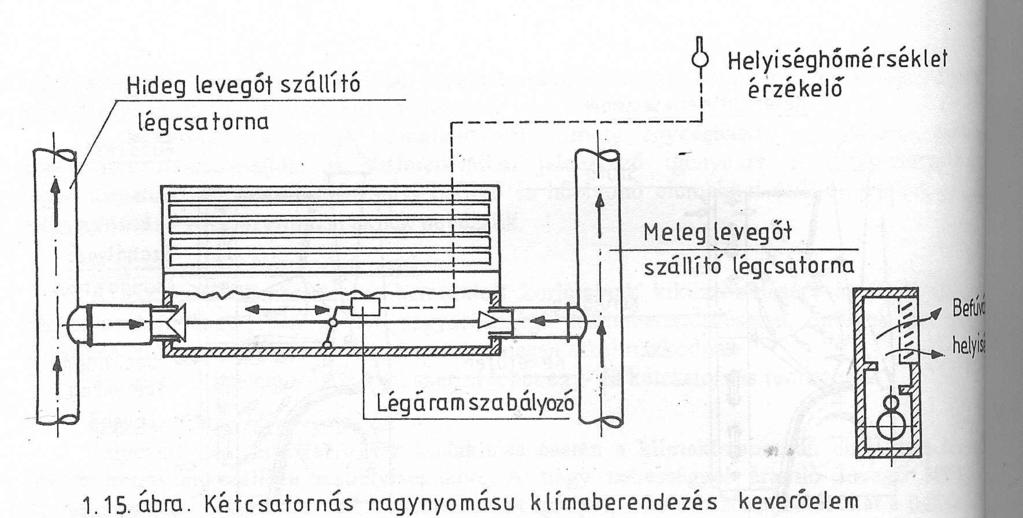

68 Klimatizálás Kétcsatornás berendezés Helyiségenkénti szabályozás hideg és a meleg levegő keverésével a megkívánt helyiség hőmérsékletről vezérelve energetikailag nem kedvező

69 Klimatizálás Kétcsatornás berendezés

70 Ipari szellőzés

71 Pneumatikus anyagszállítás
