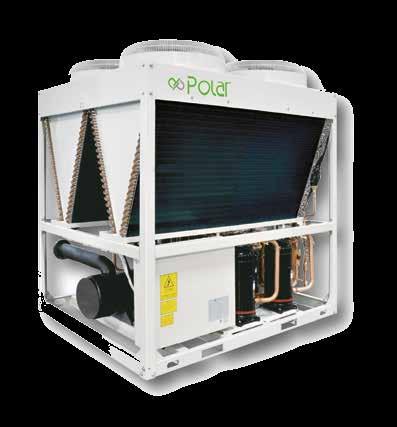

1 R410A - 50Hz R407C - 50Hz LÉGHŰTÉSES MODULÁRIS FOLYADÉKHŰTŐ, MODULÁRIS HŐVISSZANYERŐS HŐSZIVATTYÚ

2 Tartalom Léghűtéses Moduláris folyadékhűtő Szoros együttműködés a professzionális minőségvizsgáló laboratóriumokkal Léghűtéses (hőszivattyús) moduláris egység R410A Telepítési helyigény Tartozékok Léghűtéses (hőszivattyús) moduláris egység hővisszanyeréssel R407C Világszínvonalú szakember gárda 12 Teljesítmény adatok 15 Cikkszám jelentése Dán gyártmányú, B&K 3560 típusú elemzőrendszer az akusztikus és vibrációs eredetű zajok mérésére Speciálisan felkészített mérnökök

3 Léghűtéses (hőszivattyús) moduláris egység R410A 1 2 A berendezés nagy megbízhatóságú Copeland kompresszorokkal épül Tökéletesített hűtőközeg kezelés A radiális rugalmasság lehetővé teszi, hogy a kompresszor spirál részei a folyékony hűtőközeg szeparálásával biztosítsák a folyadékütés elleni védelmet. Nagyobb hatásfok Az axiális rugalmasság miatt optimális erőhatás alakul ki a spirál részek között, aminek egyenes következménye a magas hatásfok a teljes üzemi tartományban. 500 lépéses elektronikus expanziós szelep a japán Saginomiyától Összehasonlítva a thermo expanziós szeleppel, a hűtőközeg áramlását üzemmódonként és a i viszonyoktól függően szabályozza, kihasználva az elektronikus szelepre jellemző gyorsabb reakcióidőt, emellett szélesebb szabályozási tartományt kínál, és pontosabban szabályozza a hűtőközeg áramlását, és ezáltal a hűtött víz ét is. Páratlan megbízhatóság Bármilyen rendszerterhelés alatt indítható, külön indítóegység nélkül. Egyszerű szervizelést és karbantartást biztosít a kompakt méret, a könnyű kivitel és az átgondolt tervezés. Optimális teljesítmény a legkorszerűbb, klórmentes hűtőközeggel. Nem tartalmaz összetett belső szívó- és ürítőszelepet, ezáltal alacsony üzemi zajszint és megbízható működés jellemzi. 02

4 3 A víz pontos szabályozása stabil beltéri léget eredményez. Az egyes modulokban lévő kompresszorok automatikusan reagálnak a terhelés változásaira, ezáltal pontosabbá válik a víz szabályozása. 6 Szélesebb üzemi tartományok, szélesebb környezeti -tartomány R410A Hűtési tartomány Fűtési tartomány Víz Hagyományos csavarkompresszoros, léghűtéses folyadékhűtő POLAR Scroll kompresszoros, léghűtéses folyadékhűtő Bemeneti víz-tartomány Hűtés Fűtés Idő 4 Fűtési üzemben az intelligens leolvasztó program csak akkor lép működésbe, ha a berendezésnek szüksége van rá. A leolvasztó program indítását kiválthatja a kültéri csökkenése, illetve a hőcserélő hatásfokának és teljesítményének fagyás miatti csökkenése. A hagyományos leolvasztó rendszerek rögzített időtartamú és ütemezésű ciklusokat alkalmaznak, ami ingadozást okoz a szabályozott ben, és negatívan befolyásolja komfortérzetet. Fűtési időtartam Leolvasztási időtartam 7 Környezetbarát R410A (HFC) hűtőközeg: kisebb karbon lábnyom, nincs ózonkárosítás R410A (HFC) hűtőközeg: kisebb szénlábnyom, nincs ózonkárosítás Troposzféra Sztratoszféra UV fénysugár R22(HCFC): károsítja az ózonréteget R410A(HPC): nem károsítja az ózonréteget (ODP=0) Az ózonréteg védi meg a Földet az UV sugárzástól Hagyományos berendezés 5 POLAR berendezés Az intelligens leolvasztó program csak szükség esetén lép működésbe, ezáltal kisebb a -ingadozás, vagyis magasabb a komfortérzet. Optimalizált kialakítású ventilátorlapát és védőrács - nagyobb légáramlás alacsonyabb zaj mellett. 8 A moduláris koncepció kifejezetten előnyös a szállítás, beemelés, tartószerkezet építés menedzseléséhez. Magas szintű rugalmasságot jelent a telepítés során, mivel egy 16 modulos csoport összteljesítménye 2080 kw is lehet. Megerősített vázkeret a légáramlás keltette rezgés és a zaj csökkentése érdekében Optimalizált védőrács kialakítás a légellenállás és a súrlódás minimális szintre csökkentéséhez Kivételesen jó terhelés-elosztás POLAR megoldás: akadálytalan légáramlás Hagyományos megoldás: légörvények kialakulása a sarkos felületeken Kiváló teher elosztás Tökéletesített vastagság-elosztás Alacsonyabb üzemi zaj Speciálisan meghajtott lapátél 03

5 9 A szimmetrikus üzemeltetési algoritmus kompenzálja a modulok terhelését az egyes modulok összesített üzemidejének megfelelően. 11 Védelmi rendszerek széles skálája garantálják a rendszer biztonságos és megbízható működését. N számú indítás HP nyomáskapcsoló LP nyomáskapcsoló N+1 számú indítás Indítási prioritás Kompresszor hőkapcsoló Fázisvédelem Indítási prioritás N+2 számú indítás 12 A teljeskörű rendszerbiztonság elemei. Indítási prioritás Sorszám Védelem Túlnyomás elleni kompresszorvédelem Alacsony nyomás elleni kompresszorvédelem Kompresszor hiba védelem Kompresszor túlterhelés elleni védelem Hűtőventilátor túlterhelés elleni és hővédelem Fázissorrend védelem Vízáram figyelés 10 A mestermodul meghibásodása esetén a leállás után manuális úton lehet mestermodullá jelölni bármelyik másik kiszolgáló modult. Ha valamely kiszolgáló hibásodik meg, az már nem befolyásolja a többi kiszolgáló modul folyamatos működését. 13 Hosszú élettartamot biztosít az elöregedésgátló adalékot tartalmazó polipropilén (PP) rács. A burkolatok galvanizált és műgyantával bevont acéllemezből készülnek, ami kettős korrózióvédelmet jelen. 04

6 14 Nagy hatásfokú, csőköteges elpárologtató hőcserélő 0,086 /kw hőátadási tényezővel és magas ülepedés-tűréssel. Magas hőátadási hatásfok jellemzi a hőcserélőben felhasznált rézcsöveket. Vízkimenet Vízbemenet 16 Nagy hatásfokú kondenzátor Optimalizálásra került a hűtőközeg útja, különösen a hűtőcső alsó részén. Kiegyenlített a hőcsere a kondenzátor alsó és felső részén, ezáltal a teljes berendezés hatásfoka megnő a téli időszakban végzett leolvasztás hatásfokával együtt. Hűtőközeg bemenet U alakú rézcsövek Hűtőközeg kimenet Hagyományos kondenzátor Nem egyenletes a hőcsere, ezért gyenge a hatásfok POLAR kondenzátor Egyenletes hőcsere, magasabb hatásfok A hagyományos ívelt, ellenáramú hőcserélőben "Z" pályán áramlik a hűtőközeg. A spirállemezes hőcserélőben alkalmazott új, spirális áramlás megváltoztatja a hűtőközeg státuszát és állapotát, ezáltal növeli a hőátadási hatásfokot. A spirállemezes hőcserélő legfőbb tulajdonságai: 1. Magas hőátadási együttható (20% - 40% növekedés) 2. Nagyobb felületen kialakuló hőcsere meddő hő nélkül. 3. Jelentősen alacsonyabb nyomásesés a köpenyben (~45%-kal kisebb nyomásesés azonos áramlási sebesség mellett). 4. Minimális lerakódás, mivel nincs ülepítő terület a köpenyben. 5. Magasabb rezgéscsillapítás. Nyitott felépítés, kiterjesztett légbeömlő felülettel, a hőcserélő hatásfok 8%-os növelésével, és könnyen elvégezhető karbantartással. Hagyományos, zárt felépítés Nyitott rendszerű POLAR berendezés 05

7 Tulajdonságok FCU típus Model Áramellátás Teljesítmény Hűtés Fűtés Elektromos adatok R410A/50Hz COMH-0030-A3NA COMH-0065-A3NA COMH-0130-A3NA V/ph/Hz /3/ /3/ /3/50 kw kw Teljesítmény igény Névleges áramfelvétel Hűtés kw Fűtés kw 10, Max. bemeneti teljesítmény kw Hűtés A Fűtés A Max. áramfelvétel A Mavimális biztosíték A 50 A 100 A 200 A Fizikai adatok Hűtőközeg Súly kg 6,5 6,5x2 6,5x4 Hűtőközeg szabályozás EXV szelep+kapiláris EXV szelep+kapiláris EXV szelep+kapiláris Típus R410A R410A R410A Kompresszor Márka Copeland Copeland Copeland Típus Scroll Scroll Scroll Mennyiség db Ventilátor motor Mennyiség db Légszállítás m 3 /h Hőcserlélő fajtája Csőköteges Csőköteges Csőköteges Vízoldali nyomásesés kpa Elpárologtató (Vizes oldal) Víz be/kimeneti csőátmérő mm DN40 DN65 DN65 Névleges térfogatáram m 3 /h 5,16 11,18 22,36 Max. nyomás Mpa 1,1 1,1 1,1 Csőcsatlakozás típusa Karimás Karimás Karimás Méretek (széxmaxmé) Tömeg Nettó mm 1160x2090x x2090x x2090x1700 Csomagolással mm 1240x2250x x2250x x2250x1740 Nettó kg Bruttó kg Vezérlés Vezetékes távirányító Vezetékes távirányító Vezetékes távirányító Hangnyomás szint 1 méterre db(a) Üzemi tartomány Bementi víz Hűtés Fűtés Hűtés Fűtés A táblázatban feltüntetett specifikációk az alábbi körülményeken alapulnak: 1 Hűtés: bemeneti/kimeneti víz: 12/7, kültéri : 35 2 Fűtés: bemeneti/kimeneti víz: 40/45, kültéri : 7 3 Víz oldali hőátadási tényező: 0,086m2 /kw 06

8 Telepítési helyigény A berendezés körüli szabad térközökkel kapcsolatos előírások A kondenzátorba beáramló szabad légáramlás biztosítása érdekében figyelembe kell venni a berendezés környezetében található magas építmények áramláskorlátozó hatásait a telepítési hely kiválasztásakor. Ha a berendezés telepítési helyén erős légáramlás uralkodik, például tetőn, akkor célszerű szélfogóval (süllyesztett palánk és zsalu) csökkenteni az intenzitást, ezáltal megakadályozni, hogy a turbulens örvénylés nehezítse a levegő bejutását a berendezés szívó oldalába. Süllyesztett palánk alkalmazása esetén a második magassága ne haladja meg az előzőét. Zsalu alkalmazásakor a statikus nyomás teljes vesztesége ne haladja meg a ventilátor külső statikus nyomását. A süllyesztett palánk vagy zsalu és a berendezés közötti minimális távolságot a telepítési követelmények szerint kell megválasztani. Téli időszakban történő üzemeltetés esetén a berendezés a várható hótakaró felett helyezkedjen el az akadálytalan légáramlás biztosításához. COMH-0030-A3NA, COMH-0065-A3NA, COMH-0130-A3NA >2000 Légáramlás iránya >8000 >1500 >1500 Légáramlás iránya Légáramlás iránya >2000 Légáramlás iránya Tartozékok Vezetékes vezérlő (külön megvásárolható a folyadékhűtőhöz, de egy multi rendszerhez csak egy vezérlő szükséges) A B C D E Két üzemmód: hűtés és fűtés Időzítő funkció Működési státusz- és hibainformációk lekérése Kényszerleolvasztás Billentyűzár 07

9 Léghűtéses (hőszivattyús) moduláris egység hővisszanyeréssel R407C 30 kw 65 kw Jellemzők Multifunkciós, légkondicionálást és használati melegvizet is biztosít egész éven át. Teljes hővisszanyerés: a teljes kondenzációs hőt használati melegvíz előállítására használja fel, magas hatékonyság és jelentős energia-megtakarítás mellett. Teljes hővisszanyerés Nulla kibocsátás 500 lépéses elektronikus expanziós szelep a japán Saginomiyától Összehasonlítva a thermo expanziós szeleppel, a hűtőközeg áramlását üzemmódonként és a i viszonyoktól függően szabályozza, kihasználva az elektronikus szelepre jellemző gyorsabb reakcióidőt, emellett szélesebb szabályozási tartományt kínál, és pontosabban szabályozza a hűtőközeg áramlását, és ezáltal a hűtött víz ét is. 4 A berendezés nagy megbízhatóságú Copeland kompresszorokkal épül Tökéletesített hűtőközeg kezelés A radiális rugalmasság lehetővé teszi, hogy a kompresszor spirál részei a folyékony hűtőközeg szeparálásával biztosítsák a folyadékütés elleni védelmet. Nagyobb hatásfok Az axiális rugalmasság miatt optimális erőhatás alakul ki a spirál részek között, aminek egyenes következménye a magas hatásfok a teljes üzemi tartományban. Páratlan megbízhatóság Bármilyen rendszerterhelés alatt indítható, külön indítóegység nélkül. Egyszerű szervizelést és karbantartást biztosít a kompakt méret, a könnyű kivitel és az átgondolt tervezés. Optimális teljesítmény a legkorszerűbb, klórmentes hűtőközeggel. Nem tartalmaz összetett belső szívó- és ürítőszelepet, ezáltal alacsony üzemi zajszint és megbízható működés jellemzi. 08

10 5 Speciális kialakítású, nagy hatásfokú tartályhőcserélő a hővisszanyerő oldalon, kompakt szerkezettel és magas hőcserélő hatásfokkal. Magas hatásfokú tartály 9 A standard vezérlés Modbus csatlakozással van ellátva. Az épületfelügyeleti rendszer az eszköz távoli vezérlését teszi lehetővé. Modbus Modbus Modbus Modbus Max 16 rendszer 6 7 Rendkívül rugalmas telepíthetőség, legfeljebb 16 egység köthető össze, akár 1040 kw maximális kapacitással. Vegyes kombinációs kivitel. Normál léghűtéses (hőszivattyús) moduláris egységekhez csatlakoztatható egy rendszerben, amely flexibilis és kényelmes beépítést tesz lehetővé. Léghűtéses (hőszivattyús) moduláris egység +... Léghűtéses (hőszivattyús) moduláris egység hővisszanyeréssel Tartozékok Vezetékes vezérlő (külön megvásárolható a folyadékhűtőhöz, de egy multi rendszerhez csak egy vezérlő szükséges) A B C D E F Öt üzemmód: hűtés, fűtés, HMV készítés, hűtés+hmv készítés és fűtés+hmv készítés Időzítő funkció Működési státusz- és hibai formációk lekérése Kényszerleolvasztás Billentyűzár MOD-BUS csatlakozás épület felügyelettel 8 Széles működési tartomány Akár fűtésre, akár technloógiai hűtésre is alkalmas. tartománya -10 Hűtési tartomány Fűtési tartomány Vízmelegítési tartomány Bemenő víz tartománya 9 Hűtési tartomány Fűtési tartomány Vízmelegítési tartomány

11 Tulajdonságok Típus Model Áramellátás Teljesítmény Hűtés Fűtés Megjegyzés (A megadott adatok az alábbi feltételeken alapulnak): 1. Hűtés: víz bemenet/kimenet: 12 /7, kültéri környezeti 35 (száraz) 2. Fűtés: víz bemenet/kimenet: 40 /45, kültéri környezeti 7 (száraz) / 6 (nedves) 3. Vízmelegítés: víz bemenet/kimenet: 40 /45, kültéri környezeti 20 (száraz) / 15 (nedves) COMH-0030-B3RA COMH-0065-B3RA V/ph/Hz /3N/50Hz /3N/50Hz kw kw Vízmelegítés kw Elektromos adatok Teljesítmény igény Névleges áramfelvétel Hűtés kw Fűtés kw Vízmelegítés kw 10,2 20,5 Max. bemeneti teljesítmény kw Hűtés A Fűtés A Vízmelegítés A Max. áramfelvétel A Ajánlott biztosítási érték A 50 A 100 A Fizikai adatok Hűtőközeg Kompresszor Ventilátor motor Elpárologtató (Vizes oldal) Magas hátásfokú hővisszanyerő (melegvíz-oldal) Méretek (széxmaxmé) Tömeg R407C/50Hz Súly kg 7 7x2 Hűtőközeg szabályozás EXV szelep+kapiláris EXV szelep+kapiláris Típus R407C R407C Márka Copeland Copeland Típus Scroll Scroll Mennyiség db 1 2 Mennyiség db 1 2 Légszállítás m 3 /h Hőcserlélő fajtája Csőköteges Csőköteges Vízoldali nyomásesés kpa Víz be/kimeneti csőátmérő mm DN40 DN65 Névleges térfogatáram m 3 /h 6 11,18 Max. nyomás Mpa 1,0 1,0 Csőcsatlakozás típusa Karimás Karimás Hőcserélő típusa Csőköteges Csőköteges Vízoldali nyomásesés kpa Víz be/kimeneti csőátmérő hüvelyk 1,5 2 Névleges térfogatáram m 3 /h 6,5 13,07 Max. nyomás Mpa 1 1 Víz cső csatlakozás típusa Menetes csatakozás Menetes csatakozás Nettó mm 1160x2090x x2090x900 Csomagolással mm 1240x2245x x2245x950 Nettó kg Bruttó kg Vezérlés Vezetékes távirányító Vezetékes távirányító Hangnyomás szint 1 méterre db(a) 62/58 65/64/62/60 Üzemi tartomány Bementi víz Hűtés Fűtés Vízmelegítés Hűtés Fűtés Vízmelegítés

12 Telepítés A csőrendszer összekapcsolási rajza Hűtő-fűtő egységek Tágulási tartály Zóna szelep Három járatú szelep Vízutánpótlás Szennyeződés leeresztő szelep Nyomáskülönbség kiegyenlítő szelep Leeresztő csap Kiegészítő elektromos fűtőegység Léghűtéses (hőszivattyús) moduláris egység hővisszanyeréssel Léghűtéses (hőszivattyús) moduláris egység Kiegészítő elektromos fűtőegység S1 Víztartály S2 S3 Leeresztő csap Vezetékes víz Zárószelep Nyomásmérő Tolózár Flexibilis csatlakozás Vízáram-kapcsoló SMotoros szelep 11 Y-szűrő Hőmérő Szivattyú Ellenőrző szelep Automatikus légtelenítő

13 Teljesítmény adatok, hőszivattyús egység R410A 30kW (Hűtés) Kilépő víz ,02 8,92 36,12 8,87 40,50 9,53 43,38 9,80 45,60 10, ,52 9,29 34,62 9,19 38,96 9,87 41,80 10,10 44,00 10, ,03 9,72 33,11 9,56 37,41 10,26 40,21 10,43 42,40 10, ,54 10,25 31,61 10,01 35,87 10,72 38,63 10,82 40,80 10, ,04 10,90 30,00 10,95 34,32 11,27 37,04 11,28 39,50 11, ,55 11,72 28,59 11,23 32,77 11,93 35,45 11,82 36,90 11, ,05 12,80 27,09 12,09 31,23 12,77 33,87 12,47 36,00 12,39 R410A 30kW (Fűtés) Kilépő víz ,00 6,30 21,60 6,40 21,00 6,90 20,50 7,50 20,20 7, ,10 7,40 25,70 7,50 25,10 8,00 24,60 8,60 24,30 9, ,20 7,90 27,80 8,00 27,20 8,50 26,60 9,10 26,30 9, ,90 8,90 31,50 9,00 30,90 9,50 30,30 10,10 30,00 10, ,00 9,50 34,50 9,60 33,80 10,20 33,20 10,90 32,80 11, ,40 9,70 35,90 9,90 35,20 10,50 34,50 11,10 34,00 11, ,00 10,00 38,50 10,20 37,60 10,90 36,80 11,60 36,20 12, ,70 10,60 45,00 11,00 43,90 11,80 42,80 12,60 41,90 13,30 R410A 65kW (Hűtés) Kilépő víz ,60 17,26 77,60 18,15 83,15 19,10 87,85 19,73 92,96 20, ,47 17,89 74,47 18,79 79,86 19,70 84,46 20,23 89,42 20, ,33 18,62 71,33 19,53 76,58 20,39 81,08 20,82 85,89 21, ,20 19,50 68,20 20,41 73,29 21,21 77,69 21,49 82,35 21, ,07 20,57 65,10 22,22 70,01 22,17 74,31 22,27 78,82 22, ,93 21,91 61,93 23,02 66,72 23,34 70,92 23,19 75,28 23, ,80 23,63 58,80 24,43 63,44 24,79 67,54 24,30 71,75 23,87 R410A 65kW (Fűtés) Kilépő víz ,10 12,70 42,30 12,90 41,10 13,90 40,20 15,10 39,60 15, ,10 14,80 50,30 15,10 49,10 16,10 48,10 17,20 47,50 18, ,20 16,00 54,40 16,20 53,20 17,20 52,20 18,40 51,60 19, ,90 17,90 62,10 18,20 60,80 19,20 59,70 20,40 59,00 21, ,70 19,10 68,70 19,40 67,10 20,50 65,80 21,90 65,10 22, ,00 19,50 71,80 19,80 70,10 21,00 68,70 22,40 67,90 23, ,20 20,00 77,70 20,50 75,60 21,90 74,00 23,30 73,10 24, ,80 21,30 92,70 22,10 89,70 23,70 87,50 25,50 86,30 26,80 12

14 R410A 130kW (Hűtés) Kilépő víz ,20 34,84 156,20 36, ,01 178,62 39,73 188,47 40, ,77 36,06 149,77 37,67 159,35 39,00 171,15 40,60 180,95 41, ,35 37,50 143,35 39,10 152,19 40,15 163,69 41,59 173,44 42, ,92 39,22 136,92 40,80 145,03 41,49 156,23 42,73 165,93 43, ,50 41,32 130,00 43,92 137,87 43,07 148,77 44,07 158,42 44, ,07 43,94 122,80 44,88 130,71 44,98 141,31 45,64 150,91 46, , ,65 48,50 123,55 47,32 133,85 47,53 143,40 47,73 R410A 130kW (Fűtés) Kilépő víz ,20 25,40 84,70 25,80 82,30 27,80 80,30 30,20 79,10 31, ,20 29,70 100,60 30,20 98,30 32,10 96,30 34,50 95,10 36, ,40 31,90 108,90 32,40 106,50 34,40 104,50 36,80 103,30 38, ,80 35,80 124,10 36,30 121,50 38,40 119,40 40,80 118,10 42, ,40 38,20 137,30 38,80 134,20 41,10 131,70 43,70 130,20 45, ,00 38,90 143,60 39,70 140,10 42,10 137,40 44,80 135,80 46, ,30 40,10 155,50 41,00 151,30 43,70 148,00 46,60 146,20 48, ,50 42,70 185,50 44,10 179,50 47,50 175,00 50,90 172,60 53,50 13

15 Teljesítmény adatok, hővisszanyerős egységek R407C R407C R407C Kapacitás 30kW (Hűtés) Kilépő víz Teljesítmény Kapacitás 30kW (Fűtés) Kilépő víz ,84 8,77 21,42 9,84 21,00 10,70 20,37 11,55 19,74 12, ,75 8,96 24,28 10,05 23,80 10,93 23,09 11,80 22,37 12, ,66 9,05 27,13 10,16 26,60 11,04 25,80 11,92 25,00 12, ,94 9,24 30,35 10,37 29,75 11,27 28,86 12,17 27,97 13, ,40 9,43 35,70 10,58 35,00 11,50 33,95 12,42 32,90 13, ,86 9,71 41,06 10,90 40,25 11,85 39,04 12,79 37,84 13, ,14 9,81 44,27 11,00 43,40 11,96 42,10 12,92 40,80 13, ,41 10,00 47,48 11,21 46,55 12,19 45,15 13,17 43,76 14,14 65kW (Hűtés) Teljesítmény Kapacitás Teljesítmény Kapacitás Teljesítmény Kapacitás Teljesítmény 10 30,69 8,40 33,00 8,57 35,31 8,74 37,95 8,91 39,93 9, ,41 8,60 32,70 8,77 34,99 8,95 37,61 9,12 39,57 9, ,13 8,80 32,40 8,98 34,67 9,16 37,26 9,34 39,20 9, ,57 9,00 31,80 9,18 34,03 9,36 36,57 9,55 38,48 9, ,02 9,20 31,20 9,38 33,38 9,57 35,88 9,76 37,75 10, ,90 10,00 30,00 10,20 32,10 10,40 34,50 10,61 36,30 11, ,23 11,00 28,20 11,22 30,17 11,44 32,43 11,67 34,12 12, ,83 12,10 26,70 12,34 28,57 12,59 30,71 12,84 32,31 13,33 Kilépő víz ,50 18,11 71,50 18,48 76,51 18,85 82,23 19,22 86,52 19, ,89 18,54 70,85 18,92 75,81 19,30 81,48 19,68 85,73 20, ,29 18,97 70,20 19,36 75,11 19,75 80,73 20,13 84,94 20, ,08 19,40 68,90 19,80 73,72 20,20 79,24 20,59 83,37 21, ,87 19,84 67,60 20,24 72,33 20,64 77,74 21,05 81,80 21, ,45 21,56 65,00 22,00 69,55 22,44 74,75 22,88 78,65 23, ,82 23,72 61,10 24,20 65,38 24,68 70,27 25,17 73,93 26, ,80 26,09 57,85 26,62 61,90 27,15 66,53 27,68 70,00 28,75 R407C 65kW (Fűtés) Kilépő víz ,68 17,54 42,84 19,68 42,00 21,39 40,74 23,10 39,48 24, ,50 17,92 48,55 20,10 47,60 21,85 46,17 23,60 44,74 25, ,33 18,11 54,26 20,31 53,20 22,08 51,60 23,85 50,01 25, ,88 18,48 60,69 20,74 59,50 22,54 57,72 24,34 55,93 26, ,80 18,86 71,40 21,16 70,00 23,00 67,90 24,84 65,80 26, ,72 19,43 82,11 21,79 80,50 23,69 78,09 25,59 75,67 27, ,27 19,61 88,54 22,01 86,80 23,92 84,20 25,83 81,59 27, ,82 19,99 94,96 22,43 93,10 24,38 90,31 26,33 87,51 28,28 14

16 POLAR LÉGHŰTÉSES FOLYADÉKHŰTŐ Cikkszám jelentése C O M H 0030 A 3 N A Sorozatjel A-B Egyéb kivitelre vonatkozó információk N - Hidro modul nélkül R - Hővisszanyerős, hidro modul nélkül Elektromos áramellátás V 50 Hz Hűtőközeg A - R410A B - R407A Névleges teljesítmény Üzemmódok H - Hűtő/fűtő Berendezés kivitele M - Kompakt moduláris Kültéri egység/beltéri egység O - Kültéri egység Berendezés funkciója C - Folyadékhűtő Importőr: COOL-AIRCONDITIONAL KFT Budapest, Tél utca 3-7. Telefon: 1/ info@coolklima.hu Web: A katalógusban szereplő adatok és információk tájékoztató jellegűek, használatukból és értelmezésükből adódó károkért, az esetlegesen előforduló hibákért szíves elnézésüket kérjük, de felelősséget nem vállalunk. A folyamatos termékfejlesztések érdekében a POLAR fenntartja a termékjellemzők előzetes bejelentés nélkül történő változtatásának jogát.
