1 Dell Precision sorozat (7510) Kezelési kézikönyv Szaályozó modell: P53F Szaályozó típus: P53F001

2 2018 Dell Inc. vagy leányvállalatai. Minden jog fenntartva. A Dell, az EMC és egyé védjegyek a Dell Inc. vagy leányvállalatainak védjegyei. Minden egyé névjegy a vonatkozó vállalatok védjegye lehet Mód. A03

3 Tartalomjegyzék 1 Munka a számítógépen...5 Biztonsági utasítások... 5 Gyorsillentyű-kominációk... 5 Mielőtt elkezdene dolgozni a számítógép elsejéen... 6 Ajánlott szerszámok...6 A számítógép kikapcsolása... 6 Miután efejezte a munkát a számítógép elsejéen Szétszerelés és újóli összeszerelés... 8 Rendszeráttekintés... 8 Csatlakoztatás dokkolóállomáshoz... 9 A Secure Digital (SD) kártya eltávolítása...9 Az SD kártya eszerelése...9 Az akkumulátorfedél eltávolítása...10 Az akkumulátorfedél eszerelése Az akkumulátor eltávolítása...10 Az akkumulátor eszerelése...11 Az alapurkolat eltávolítása Az alapurkolat felszerelése A merevlemez-meghajtó eltávolítása...11 A merevlemez-meghajtó eszerelése...12 Az előfizetői egyéni azonosító modul (SIM) kártya eltávolítása Az előfizetői egyéni azonosító modul (SIM) kártya ehelyezése A illentyűzet eltávolítása...13 A illentyűzet eszerelése...14 A másodlagos memória eltávolítása...14 A másodlagos memória eszerelése...15 Az elsődleges memória eltávolítása Az elsődleges memória eszerelése A vezeték nélküli nagy kiterjedésű hálózati (Wireless Wide Area Network - WWAN) kártya eltávolítása (opcionális) A WWAN kártya eszerelése (opcionális) A vezeték nélküli helyi hálózati (WLAN) kártya eltávolítása A WLAN kártya eszerelése Az M.2 SSD meghajtó eltávolítása...17 Az M.2 SSD eszerelése...18 A gomelem eltávolítása A gomelem eszerelése A merevlemez-meghajtó káel eltávolítása...19 A merevlemez-meghajtó káel eszerelése...20 A tápcsatlakozó port eltávolítása A tápcsatlakozó port eszerelése A csuklótámasz eltávolítása...21 Tartalomjegyzék 3

4 A csuklótámasz eszerelése...21 A hangszórók eltávolítása...22 A hangszórók eszerelése...22 A al oldali I/O kártya eltávolítása A al oldali I/O panel eszerelése...23 A jo oldali I/O kártya eltávolítása...23 A jo oldali I/O panel eszerelése A hűtőorda szerkezet eltávolítása A hűtőorda szerkezet eszerelése...25 A videokártya eltávolítása A videokártya eszerelése A kijelzőszerkezet eltávolítása A kijelzőszerkezet eszerelése A kijelzőelőlap eltávolítása A kijelzőelőlap felszerelése A kijelzőpanel eltávolítása...29 A kijelzőpanel eszerelése...31 A kamera eltávolítása...32 A kamera eszerelése...32 Az alaplap eltávolítása...33 Az alaplap eszerelése Rendszereállítás...35 Boot Sequence...35 Navigációs illentyűk Rendszereállítási opciók A BIOS frissítése Rendszer- és eállítás jelszó Rendszer és eállító jelszó hozzárendelése Meglévő rendszerjelszó és/vagy eállítás jelszó törlése, illetve módosítása Diagnosztika Bővített rendszerindítás előtti rendszerfelmérés (epsa) diagnosztika Hiaelhárítás a számítógépen Eszközök állapotjelző fényei Az akkumulátor állapotjelző fényei Műszaki adatok...52 Technical specification A Dell elérhetőségei Tartalomjegyzék

5 Munka a számítógépen 1 Biztonsági utasítások A számítógép potenciális károsodásának elkerülése és a saját iztonsága érdekéen ügyeljen az alái iztonsági szaályok etartására. Ha másképp nincs jelezve, a jelen dokumentuman leírt minden művelet a következő feltételek teljesülését feltételezi: Elolvasta a számítógéphez mellékelt iztonsággal kapcsolatos tudnivalókat. Az alkatrészek cseréjét vagy ha külön vásárolta meg őket eszerelését a kiszerelési műveletek fordított sorrenden való elvégzésével hajthatja végre. VIGYÁZAT: Csatlakoztasson szét minden áramellátást, mielőtt a számítógép urkolati paneljeit kinyitná. Miután efejezte a számítógép elsejéen a munkát, helyezzen vissza minden fedelet, panelt és csavart még azelőtt, hogy áramforráshoz csatlakoztatná a gépet. VIGYÁZAT: A számítógép elsejéen végzett munka előtt olvassa el figyelmesen a számítógéphez mellékelt iztonsági tudnivalókat. Továi iztonsági útmutatásért tekintse át a hatósági megfelelőségi honlapot a következő címen: regulatory_compliance. FIGYELMEZTETÉS: Sok olyan javítási művelet van, amelyet csak szakképzett szerviztechnikus végezhet el. Önnek csak azokat a hiaelhárítási és egyszerű javítási műveleteket szaad elvégeznie, amelyek a termék dokumentációja, vagy a támogatási csoport online vagy telefonon adott utasítása szerint megengedettek. A Dell által nem jóváhagyott szerviztevékenységre a garanciavállalás nem vonatkozik. Olvassa el és tartsa e a termékhez mellékelt iztonsági útmutatót. FIGYELMEZTETÉS: Az elektrosztatikus kisülések elkerülése érdekéen földelje magát egy megfelelő csuklópánttal, vagy rendszeresen érintsen meg egy földelt, nem festett fémfelületet, mielőtt hozzáér a számítógéphez, és elvégzi a szétszerelési feladatokat. FIGYELMEZTETÉS: Bánjon óvatosan a komponensekkel és a kártyákkal. Ne érjen hozzá a kártyán lévő komponensekhez vagy érintkezőkhöz. A kártyát tartsa a szélénél vagy a fém szerelőkeretnél fogva. A komponenseket, például a mikroprocesszort vagy a chipet a szélénél, ne az érintkezőknél fogva tartsa. FIGYELMEZTETÉS: A káelek kihúzásakor ne magát a káelt, hanem a csatlakozót vagy a húzófület húzza. Néhány káel csatlakozója reteszelő kialakítással van ellátva; a káel eltávolításakor kihúzás előtt a retesz kioldófülét meg kell nyomni. Miközen kihúzza, tartsa egyenesen a csatlakozódugókat, hogy a csatlakozótűk ne görüljenek el. A tápkáelek csatlakoztatása előtt ellenőrizze mindkét csatlakozódugó megfelelő helyzetét és eállítását. MEGJEGYZÉS: A számítógép színe és izonyos komponensek különözhetnek a dokumentuman leírtaktól. Gyorsillentyű-kominációk Az alái tálázatan láthatja a gyorsillentyű-kominációkat. 1. tálázat: Gyorsillentyű-kominációk Az Fn illentyű kominációi Precision 7510 Fn + ESC Fn + F1 Fn + F2 Fn + F3 Fn váltás Hangszóró némítása Hangerő csökkentése Hangerő növelése Munka a számítógépen 5

6 Az Fn illentyű kominációi Precision 7510 Fn + F4 Fn + F5 Fn + F6 Visszatekerés Lejátszás/Szünet Előre Fn + F8 Kijelzőváltás (Win + P) Fn + F9 Fn + F10 Fn + F11 Fn + F12 Fn+ PrtScr Keresés A illentyűzet-háttérvilágítás fényerejének növelése Panel fényerejének csökkentése Panel fényerejének növelése Vezeték nélküli kapcsolat Mielőtt elkezdene dolgozni a számítógép elsejéen A számítógép károsodásának elkerülése érdekéen végezze el az alái műveleteket, mielőtt a számítógép elsejée nyúl. 1 Kövesse a Biztonsági utasításokat. 2 Gondoskodjon róla, hogy a munkafelület kellően tiszta és sima legyen, hogy megelőzze a számítógép fedelének karcolódását. 3 Kapcsolja ki a számítógépet. 4 Csatlakoztasson le minden hálózati káelt a számítógépől. FIGYELMEZTETÉS: A hálózati káel kihúzásakor először a számítógépől húzza ki a káelt, majd a hálózati eszközől. 5 Áramtalanítsa a számítógépet és minden csatlakoztatott eszközt. 6 Az alaplap földelése érdekéen nyomja meg, és tartsa nyomva a ekapcsológomot az áramtalanítás alatt. MEGJEGYZÉS: Az elektrosztatikus kisülés elkerülése érdekéen, földelje magát csuklóra erősíthető földelőkáellel vagy úgy, hogy közen rendszeresen megérint egy festetlen fémfelületet, például a számítógép hátulján található csatlakozókat. Ajánlott szerszámok A dokumentuman szereplő eljárások a következő szerszámokat igényelhetik: #0 csillagcsavarhúzó #1 csillagcsavarhúzó Kis műanyag pálca A számítógép kikapcsolása Miután efejezte a munkát a számítógép elsejéen Miután efejezte a visszahelyezési eljárásokat, győződjön meg róla, hogy csatlakoztatta-e a külső eszközöket, kártyákat, káeleket st., mielőtt a számítógépet ekapcsolná. FIGYELMEZTETÉS: A számítógép sérülésének elkerülése érdekéen, csak az ehhez a Dell számítógéphez készült akkumulátort használja. Ne használjon más Dell számítógépekhez gyártott akkumulátorokat. 1 Csatlakoztassa a külső eszközöket (portreplikátor, lapos akkumulátor, médiaázis st.), és helyezze vissza a kártyákat (pl. ExpressCard kártya). 2 Csatlakoztassa az esetleges telefon vagy hálózati káeleket a számítógépére. FIGYELMEZTETÉS: Hálózati káel csatlakoztatásakor először dugja a káelt a hálózati eszköze, majd a számítógépe. 6 Munka a számítógépen

7 3 Csatlakoztassa a számítógépét és minden hozzá csatolt eszközt elektromos aljzataikra. 4 Kapcsolja e a számítógépet. Munka a számítógépen 7

8 Rendszeráttekintés Szétszerelés és újóli összeszerelés 2 1. ára. Elölnézet 2. ára. Hátulnézet 1 Hálózati csatlakozó 2 Mikrofon 3 Kamera (opcionális) 4 Kamera állapotjelző fény (opcionális) 5 Tápcsatlakozó 6 Bekapcsológom 8 Szétszerelés és újóli összeszerelés

9 7 Biztonsági káel nyílása 8 USB 3.0 csatlakozó 9 Fejhallgató csatlakozó 10 Memóriakártya-olvasó 11 Ujjlenyomat-olvasó 12 Akkumulátor állapotjelző fénye 13 Merevlemez-meghajtó üzemjelzője 14 Üzemjelző fény 15 Hangszórók 16 Érintőpad 17 Érintkező nélküli SmartCard olvasó (opcionális) 18 SmartCard olvasó (opcionális) 19 USB 3.0 csatlakozó 20 Mini-DisplayPort csatlakozó 21 HDMI csatlakozó 22 USB-C-csatlakozó 23 Dokkolócsatlakozó 24 Szervíz fül címke 25 Fedél és akkumulátor kioldó retesz Csatlakoztatás dokkolóállomáshoz MEGJEGYZÉS: A 130 W-nál nagyo tápellátást igénylő számítógépeket saját tápadapterrel kell ellátni a megfelelő töltés és a maximális teljesítmény elérése érdekéen. A Secure Digital (SD) kártya eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép elsejéen című fejezet utasításait. 2 Az SD kártyát megnyomva oldja ki a számítógépől. Az SD kártyát csúsztassa ki a számítógépől. Az SD kártya eszerelése 1 Tolja e az SD kártyát a ővítőhelyre, amíg e nem kattan a helyére. 2 Kövesse a Miután efejezte a munkát a számítógép elsejéen című fejezet utasításait. Szétszerelés és újóli összeszerelés 9

10 Az akkumulátorfedél eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép elsejéen című fejezet utasításait. 2 Az árán látható módon hajtsa végre az alái lépéseket: a Az akkumulátorfedél kioldásához csúsztassa el a kioldóreteszt [1]. Az akkumulátorfedelet elcsúsztatva és megemelve távolítsa el a számítógépől [2]. Az akkumulátorfedél eszerelése 1 Csúsztassa e az akkumulátorfedelet a foglalatáa, amíg e nem pattan a helyére. 2 Kövesse a Miután efejezte a munkát a számítógép elsejéen című fejezet utasításait. Az akkumulátor eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép elsejéen című fejezet utasításait. 2 Távolítsa el az akkumulátorfedelet. 3 Az árán látható módon hajtsa végre az alái lépéseket: a Az akkumulátor kioldásához csúsztassa el a kioldóreteszt [1]. Emelje fel, majd távolítsa el az akkumulátort a számítógépől [2]. 10 Szétszerelés és újóli összeszerelés

11 Az akkumulátor eszerelése 1 Csúsztassa az akkumulátort a foglalatáa, amíg az a helyére nem pattan. 2 Szerelje fel az akkumulátorfedelet. 3 Kövesse a Miután efejezte a munkát a számítógép elsejéen című fejezet utasításait. Az alapurkolat eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép elsejéen című fejezet utasításait. 2 Távolítsa el a következőt: a akkumulátorfedél akkumulátor 3 Az árán látható módon hajtsa végre az alái lépéseket: a Távolítsa el a csavarokat, amelyek a ház urkolatát a számítógépre rögzítik [1]. Az alapurkolatot csúsztassa el és emelje ki a számítógépől [2]. Az alapurkolat felszerelése 1 Csúsztassa e az alapurkolatot, és illessze a számítógépen található csavarlyukakhoz. 2 Húzza meg az alapurkolatot a számítógéphez rögzítő csavarokat. 3 Szerelje e a következőt: a akkumulátor akkumulátorfedél 4 Kövesse a Miután efejezte a munkát a számítógép elsejéen című fejezet utasításait. A merevlemez-meghajtó eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép elsejéen című fejezet utasításait. 2 Távolítsa el a következőt: a akkumulátorfedél akkumulátor 3 Az árán látható módon hajtsa végre az alái lépéseket: a Távolítsa el a csavarokat, amelyek a merevlemez-meghajtót a számítógéphez rögzítik [1]. A merevlemez-meghajtó reteszt emelje kioldott állása [2]. c Csúsztassa ki és emelje ki a merevlemez-meghajtót a számítógépől [3]. Szétszerelés és újóli összeszerelés 11

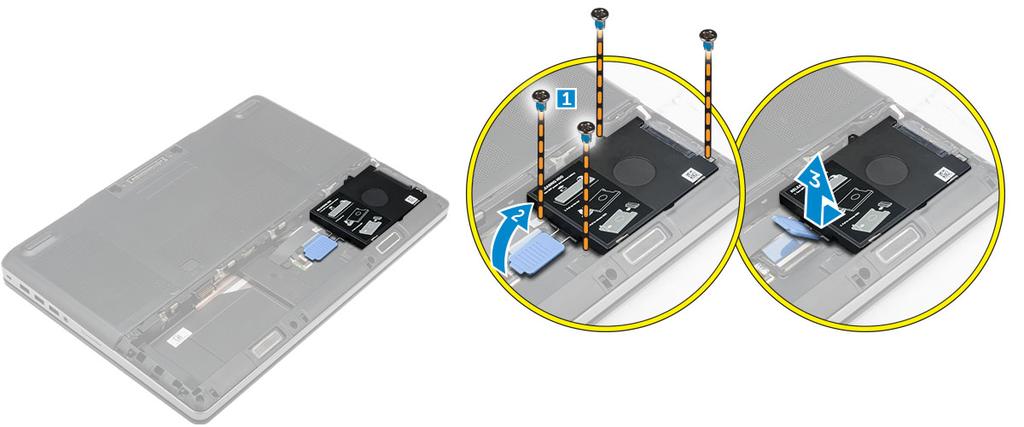

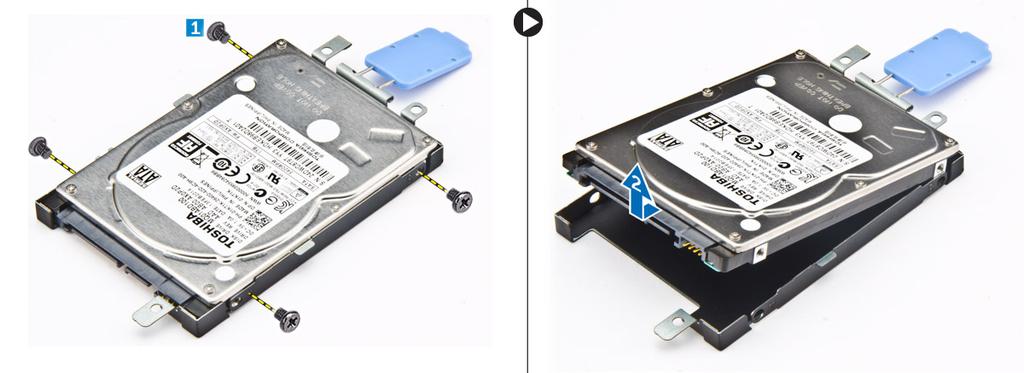

12 4 Távolítsa el a csavarokat, amelyek a merevlemez-meghajtót rögzítik. A merevlemez-meghajtót emelje ki a keretől. A merevlemez-meghajtó eszerelése 1 Húzza meg a csavarokat, amelyek a merevlemez-meghajtó keretet a merevlemez-meghajtóhoz rögzítik. 2 A merevlemez-meghajtót csúsztassa a számítógépen lévő foglalatáa. 3 Húzza meg a csavarokat, amelyek a merevlemez-meghajtót a számítógéphez rögzítik. 4 Szerelje e a következőt: a akkumulátor akkumulátorfedél 5 Kövesse a Miután efejezte a munkát a számítógép elsejéen című fejezet utasításait. Az előfizetői egyéni azonosító modul (SIM) kártya eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép elsejéen című fejezet utasításait. 2 Távolítsa el a következőt: a c akkumulátorfedél akkumulátor alapurkolat 3 Nyomja meg a SIM kártyát és távolítsa el a SIM kártya foglalatól. 12 Szétszerelés és újóli összeszerelés

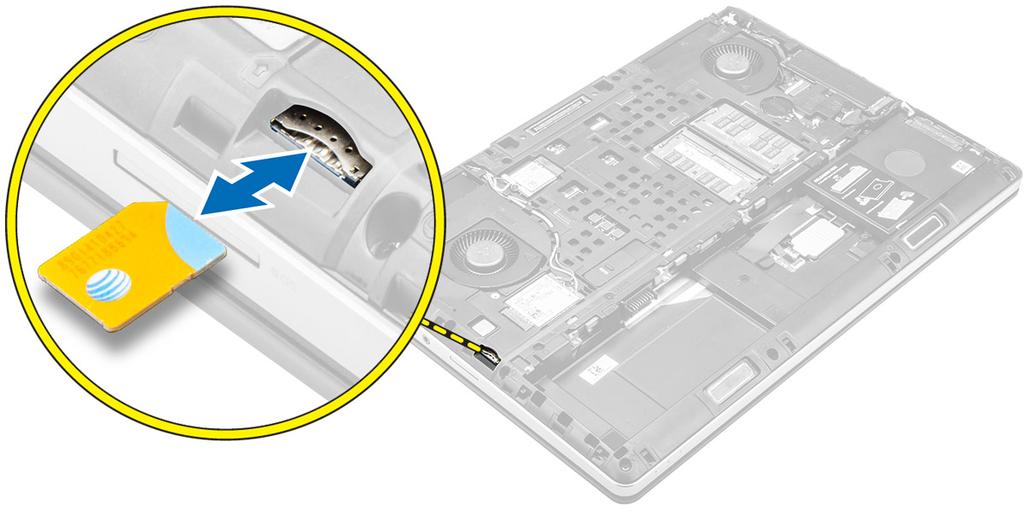

13 Az előfizetői egyéni azonosító modul (SIM) kártya ehelyezése 1 Csúsztassa e a SIM-kártyát a foglalatáa. 2 Nyomja e a SIM-kártyát a SIM-kártya foglalatáa, amíg az a helyére nem pattan. 3 Szerelje e a következőt: a c alapurkolat elem akkumulátorfedél 4 Kövesse a Miután efejezte a munkát a számítógép elsejéen című fejezet utasításait. A illentyűzet eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép elsejéen című fejezet utasításait. 2 Távolítsa el a következőt: a c akkumulátorfedél elem merevlemez-meghajtó 3 A káel eléréséhez fejtse le a szalagot [1]. Emelje fel a fület, és válassza le a illentyűzet káeleit az ujjlenyomat-olvasó panelről [2, 3]. Szétszerelés és újóli összeszerelés 13

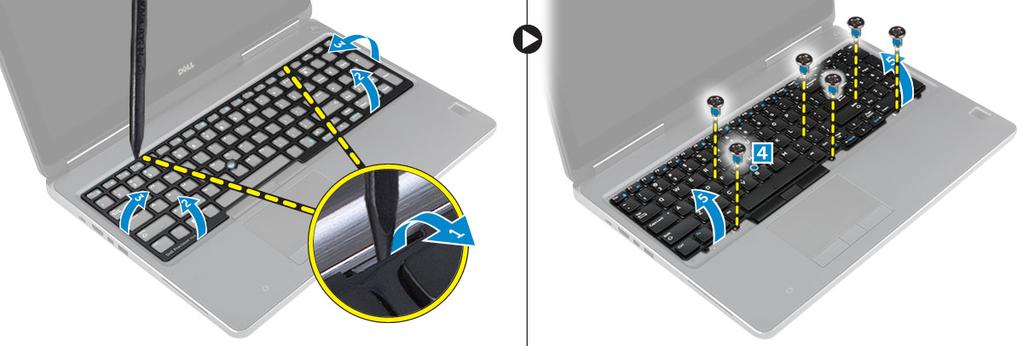

14 4 Az árán látható módon hajtsa végre az alái lépéseket: a Az aljánál kezdve fejtse ki a illentyűzet szélét és felfelé haladva távolítsa el a számítógépől [1, 2, 3]. Távolítsa el a illentyűzetet a számítógéphez rögzítő csavarokat [4]. c Oldalról emelje meg, és csúsztassa ki a illentyűzetet a számítógépről [5]. A illentyűzet eszerelése 1 Nyomja és illessze e a illentyűzetet a tartórekeszée. 2 Húzza meg a illentyűzetet a számítógéphez rögzítő csavarokat. 3 A számítógép eleje felől csúsztassa a helyére a illentyűzet keretét. Győződjön meg róla, hogy a illentyűzet kerete a helyére pattant-e. 4 Csatlakoztassa a illentyűzet adatkáelét az ujjlenyomat-olvasó panelhez. MEGJEGYZÉS: A illentyűzet-adatkáelt megfelelően hajtsa össze és igazítsa el. 5 Ragassza fel a szalagot a illentyűzet adatkáeleire. 6 Szerelje e a következőt: a c merevlemez-meghajtó elem akkumulátorfedél 7 Kövesse a Miután efejezte a munkát a számítógép elsejéen című fejezet utasításait. A másodlagos memória eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép elsejéen című fejezet utasításait. 2 Távolítsa el a következőt: a c d akkumulátorfedél akkumulátor merevlemez-meghajtó illentyűzet 3 Az árán látható módon hajtsa végre az alái lépéseket: a Távolítsa el a csavart, amely a memória árnyékolást a számítógéphez rögzíti [1]. Emelje meg és távolítsa el a memória árnyékolást a számítógépől [2]. c Fejtse le a rögzítőfüleket a memóriamodulról, amíg az ki nem ugrik a helyéről [3]. d Emelje fel a memóriamodult és vegye ki a számítógépől [4]. 14 Szétszerelés és újóli összeszerelés

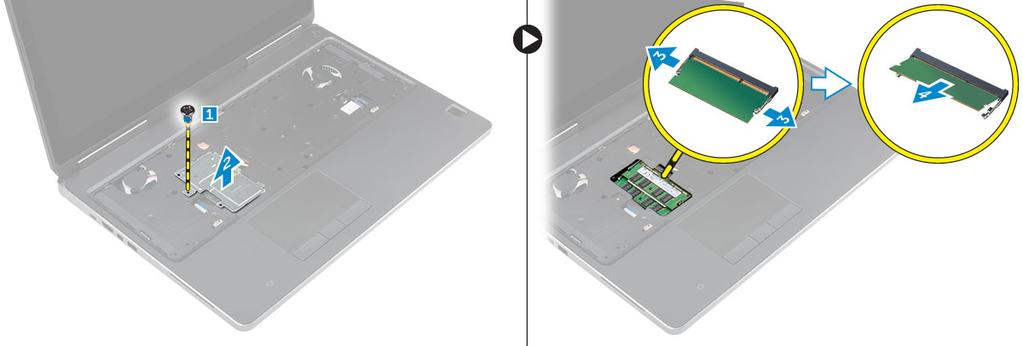

15 A másodlagos memória eszerelése 1 Helyezze e a másodlagos memóriát a memóriafoglalata. 2 Nyomja e a memóriamodult az alaplaphoz rögzítő kapcsokat. 3 Helyezze a memóriapajzsot a számítógépen eredetileg elfoglalt helyére, majd húzza meg a memóriapajzsot a számítógéphez rögzítő csavart. 4 Szerelje e a következőt: a c d illentyűzet merevlemez-meghajtó akkumulátor akkumulátorfedél 5 Kövesse a Miután efejezte a munkát a számítógép elsejéen című fejezet utasításait. Az elsődleges memória eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép elsejéen című fejezet utasításait. 2 Távolítsa el a következőt: a c akkumulátorfedél akkumulátor alapurkolat 3 Emelje fel az elsődleges memória rögzítőkapcsait mindaddig, amíg a memória ki nem pattan. Emelje fel az elsődleges memóriát, és vegye ki a számítógépől. Szétszerelés és újóli összeszerelés 15

16 Az elsődleges memória eszerelése 1 Helyezze e az elsődleges memóriát a memóriafoglalata. MEGJEGYZÉS: A memóriamodulok nyílásáa helyezzen e kettő vagy négy memóriamodult az optimális rendszerteljesítmény elérése érdekéen. Egy vagy három memóriamodul használata prolémákhoz vezethet a rendszerteljesítményen. 2 Nyomja e az elsődleges memóriát az alaplaphoz rögzítő kapcsokat. 3 Szerelje e a következőt: a c alapurkolat akkumulátor akkumulátorfedél 4 Kövesse a Miután efejezte a munkát a számítógép elsejéen című fejezet utasításait. A vezeték nélküli nagy kiterjedésű hálózati (Wireless Wide Area Network - WWAN) kártya eltávolítása (opcionális) 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép elsejéen című fejezet utasításait. 2 Távolítsa el a következőt: a c akkumulátorfedél akkumulátor alapurkolat 3 Végezze el a következő lépéseket a WWAN kártya számítógépől való eltávolításához: a Csatlakoztassa le és távolítsa el a WWAN kártyára csatlakozó antennakáelt [1]. Távolítsa el a csavart, amely a WWAN kártyát a számítógéphez rögzíti [2]. c Távolítsa el a WWAN kártyát a számítógépől [3]. A WWAN kártya eszerelése (opcionális) 1 Csúsztassa e a WWAN kártyát a foglalatáa. 2 A WWAN kártya számítógéphez való rögzítéséhez húzza meg a csavart. 3 Vezesse át az antennakáeleket a káelvezetőn, és csatlakoztassa őket a WWAN kártyához. 4 Szerelje e a következőt: a alapurkolat 16 Szétszerelés és újóli összeszerelés

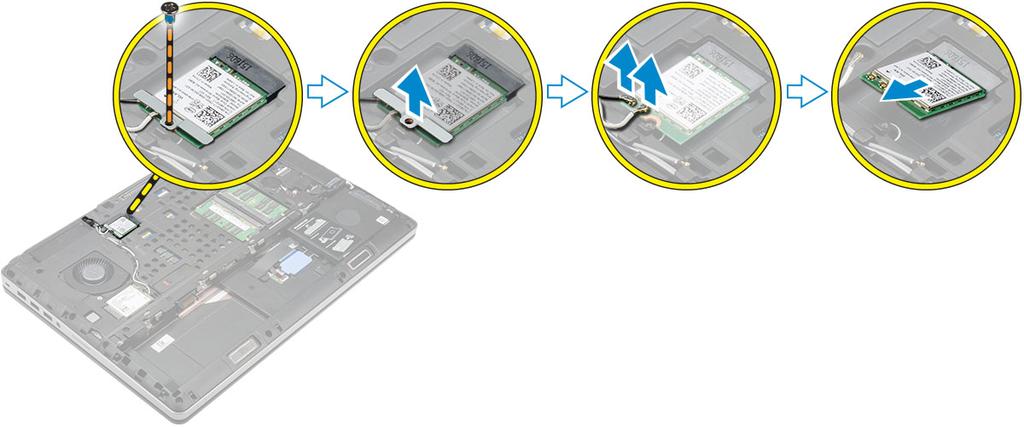

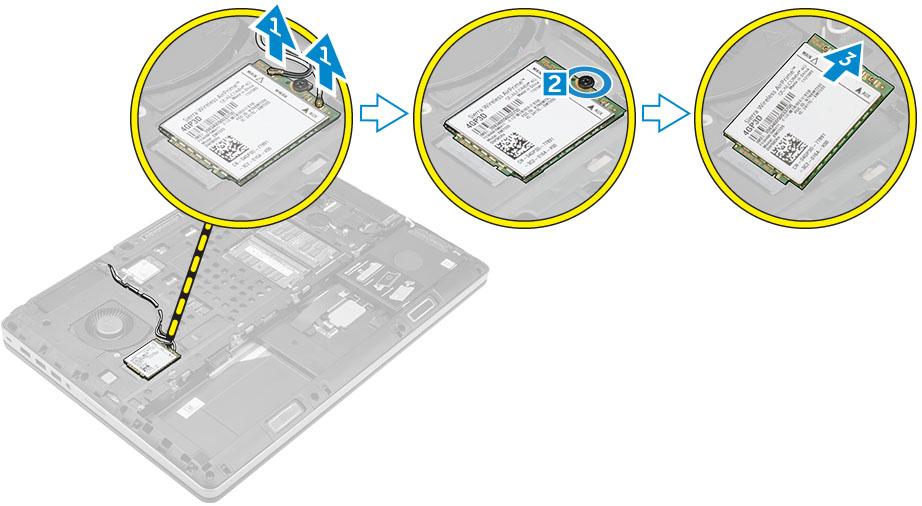

17 c akkumulátor akkumulátorfedél 5 Kövesse a Miután efejezte a munkát a számítógép elsejéen című fejezet utasításait. A vezeték nélküli helyi hálózati (WLAN) kártya eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép elsejéen című fejezet utasításait. 2 Távolítsa el a következőt: a c akkumulátorfedél akkumulátor alapurkolat 3 Végezze el a következő lépéseket a WLAN kártya számítógépől való eltávolításához: a c Távolítsa el a WLAN kártyát a számítógéphez rögzítő csavart. Távolítsa el az árnyékolást, amely az antennakáeleket rögzíti. Csatlakoztassa le és fejtse ki az antennakáeleket, amelyek a WLAN kártyára csatlakoznak, és a WLAN kártyát távolítsa el a számítógépől. A WLAN kártya eszerelése 1 Helyezze a WLAN kártyát a számítógépen lévő ővítőhelyére. 2 Vezesse át a káeleket a káelvezetőn, és csatlakoztassa őket a WLAN kártyához. 3 Illessze a helyére az árnyékolást, és húzza meg a csavarokat, amelyek a WLAN kártyát a számítógéphez rögzítik. 4 Szerelje e a következőt: a alapurkolat akkumulátor c akkumulátorfedél 5 Kövesse a Miután efejezte a munkát a számítógép elsejéen című fejezet utasításait. Az M.2 SSD meghajtó eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép elsejéen című fejezet utasításait. 2 Távolítsa el a következőt: a akkumulátorfedél akkumulátor c alapurkolat 3 Az árán látható módon hajtsa végre az alái lépéseket: Szétszerelés és újóli összeszerelés 17

18 a c d Távolítsa el a csavart, amely az árnyékolást a számítógéphez rögzíti. Az árnyékolást távolítsa el a számítógépől. Távolítsa el a csavart, amely az M.2 SSD meghajtót a számítógéphez rögzíti. Távolítsa el az M.2 SSD meghajtót a számítógépől. Az M.2 SSD eszerelése 1 Az M.2 SSD meghajtót helyezze a foglalatáa. 2 Húzza meg a csavart, amely az M.2 SSD meghajtót a számítógéphez rögzíti. 3 Helyezze az árnyékolást az M.2 SSD meghajtóra. 4 Húzza meg a csavart, amely az árnyékolást a számítógéphez rögzíti. 5 Szerelje e a következőt: a alapurkolat akkumulátor c akkumulátorfedél 6 Kövesse a Miután efejezte a munkát a számítógép elsejéen című fejezet utasításait. A gomelem eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép elsejéen című fejezet utasításait. 2 Távolítsa el a következőt: a akkumulátorfedél akkumulátor c alapurkolat 3 A gomelem eltávolításához kövesse az alái lépéseket: a Csatlakoztassa le a gomelem káelét. Emelje felfelé a gomelemet, és vegye ki a számítógépől. 18 Szétszerelés és újóli összeszerelés

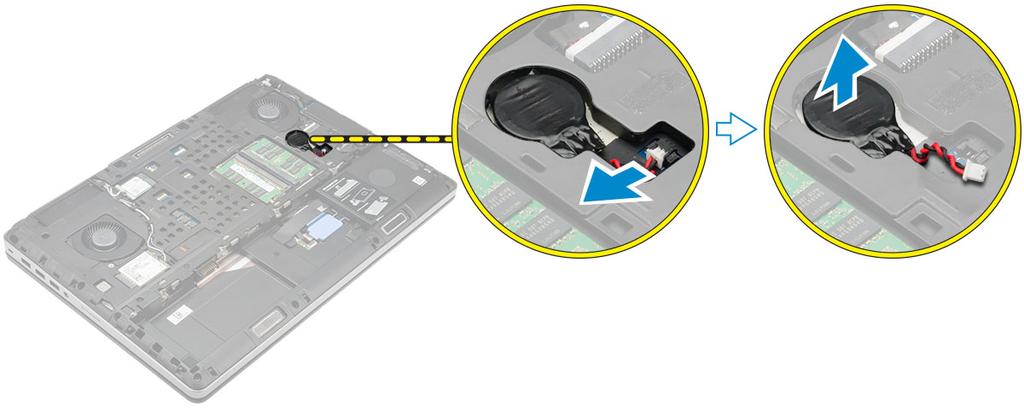

19 A gomelem eszerelése 1 Helyezze a számítógépen lévő nyílásáa a gomelemet. 2 Csatlakoztassa a gomelem káelét. MEGJEGYZÉS: Biztosítsa, hogy a gomelem káele nem nyúlik túl a tartórekeszén. 3 Szerelje e a következőt: a alapurkolat akkumulátor c akkumulátorfedél 4 Kövesse a Miután efejezte a munkát a számítógép elsejéen című fejezet utasításait. A merevlemez-meghajtó káel eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép elsejéen című fejezet utasításait. 2 Távolítsa el a következőt: a akkumulátorfedél akkumulátor c alapurkolat d merevlemez-meghajtó 3 Távolítsa el a csavarokat, amelyek a merevlemez-meghajtó csatlakozóját az alaplapra rögzítik, és távolítsa el a számítógépől. Szétszerelés és újóli összeszerelés 19

20 A merevlemez-meghajtó káel eszerelése 1 A merevlemez-meghajtó káelt csatlakoztassa az alaplapra, és a káelt vezesse el a káelvezető csatornáan. 2 Húzza meg a csavarokat, amelyek a merevlemez-meghajtó káelt a számítógéphez rögzítik. 3 Szerelje e a következőt: a c d merevlemez-meghajtó alapurkolat akkumulátor akkumulátorfedél 4 Kövesse a Miután efejezte a munkát a számítógép elsejéen című fejezet utasításait. A tápcsatlakozó port eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép elsejéen című fejezet utasításait. 2 Távolítsa el a következőt: a c akkumulátorfedél akkumulátor alapurkolat 3 Az árán látható módon hajtsa végre az alái lépéseket: a Csatlakoztassa le a tápcsatlakozó káelét a számítógépről [1]. Távolítsa el a csavart, amely a keretet a számítógéphez rögzíti [2]. c Távolítsa el a keretet a számítógépől [3]. d Távolítsa el a tápcsatlakozó portot a számítógépől [4]. A tápcsatlakozó port eszerelése 1 A tápcsatlakozó káelt csatlakoztassa a számítógépre, és a káelt vezesse el a káelvezető csatornáan. 2 A tápcsatlakozó portot helyezze a foglalatáa, majd helyezze a keretet a helyére. 3 Húzza meg a csavart, amely a tápcsatlakozó portot a számítógéphez rögzíti. 4 Szerelje e a következőt: a alapurkolat akkumulátor c akkumulátorfedél 5 Kövesse a Miután efejezte a munkát a számítógép elsejéen című fejezet utasításait. 20 Szétszerelés és újóli összeszerelés

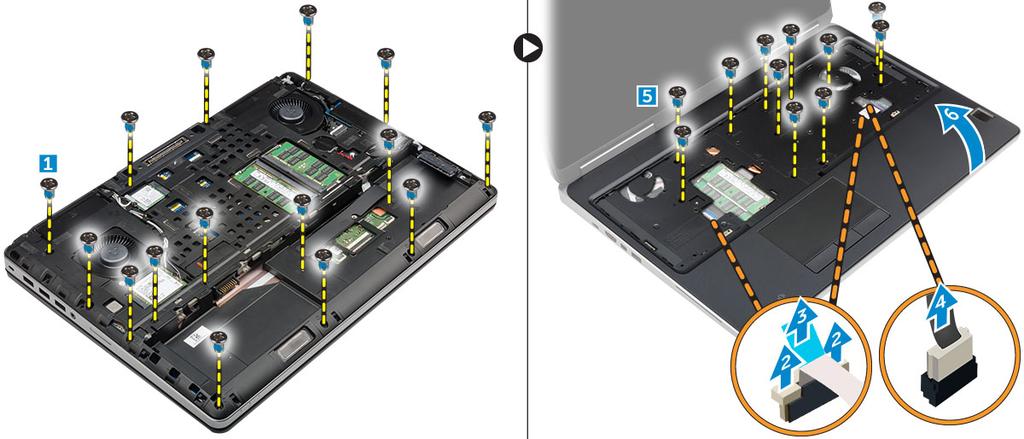

21 A csuklótámasz eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép elsejéen című fejezet utasításait. 2 Távolítsa el a következőt: a c d e akkumulátorfedél akkumulátor alapurkolat merevlemez-meghajtó illentyűzet 3 Az árán látható módon hajtsa végre az alái lépéseket: a Távolítsa el a számítógép alján lévő csavarokat (M2xL3), amelyek a csuklótámaszt a számítógéphez rögzítik [1]. Emelje meg a fület és csatlakoztassa le az érintőpanel káelét és a iztonsági kártya káelét [2, 3]. c Csatlakoztassa le a ekapcsológom káelét [4]. d Távolítsa el a csavarokat, amelyek a csuklótámaszt a számítógéphez rögzítik [5]. e Oldja ki a csuklótámasz szélein lévő füleket, és távolítsa el a csuklótámaszt a számítógépől [6]. A csuklótámasz eszerelése 1 A csuklótámasz hátsó részét illessze a számítógépre, és a jelzett helyeken megnyomva pattintsa a helyére. 2 Húzza meg a csuklótámaszt a számítógéphez rögzítő csavarokat. 3 Csatlakoztassa az alái káeleket: a iztonsági kártya ekapcsológom káel c érintőpanel 4 Fordítsa meg a számítógépet, majd húzza meg a gép alján található csavarokat. 5 Szerelje e a következőt: a illentyűzet merevlemez-meghajtó c alapurkolat d akkumulátor e akkumulátorfedél 6 Kövesse a Miután efejezte a munkát a számítógép elsejéen című fejezet utasításait. Szétszerelés és újóli összeszerelés 21

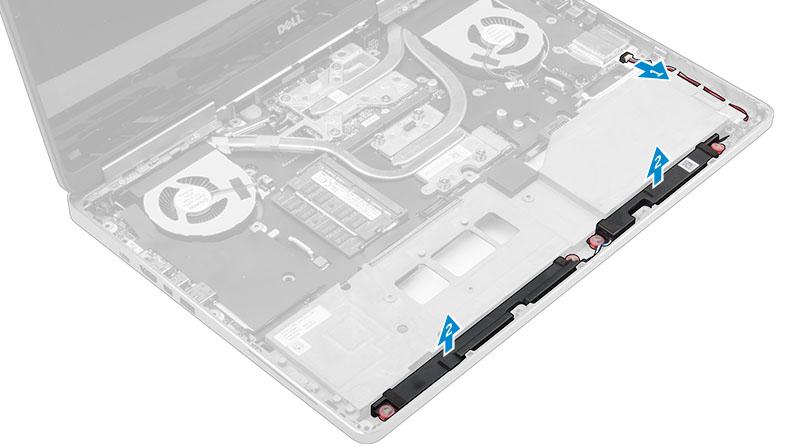

22 A hangszórók eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép elsejéen című fejezet utasításait. 2 Távolítsa el a következőt: a akkumulátorfedél akkumulátor c alapurkolat d merevlemez-meghajtó e illentyűzet f csuklótámasz 3 A hangszóró eltávolításához kövesse a következő lépéseket: a Csatlakoztassa le hangszóró káelét az alaplapról [1]. Fejtse ki a hangszóró káeleit és távolítsa el a káeleket a káelvezető fülekől. c A hangszóró káellel együtt emelje meg a hangszórókat, és távolítsa el számítógépről [2]. A hangszórók eszerelése 1 A hangszórókat illessze a számítógépen lévő foglalatoka. 2 Vezesse el a hangszóró káelt a számítógépen található káelvezető füleken. 3 Csatlakoztassa a hangszóró káelét az alaplapra. 4 Szerelje e a következőt: a csuklótámasz illentyűzet c merevlemez-meghajtó d alapurkolat e akkumulátor f akkumulátorfedél 5 Kövesse a Miután efejezte a munkát a számítógép elsejéen című fejezet utasításait. A al oldali I/O kártya eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép elsejéen című fejezet utasításait. 2 Távolítsa el a következőt: a akkumulátorfedél akkumulátor c alapurkolat d merevlemez-meghajtó e illentyűzet 22 Szétszerelés és újóli összeszerelés

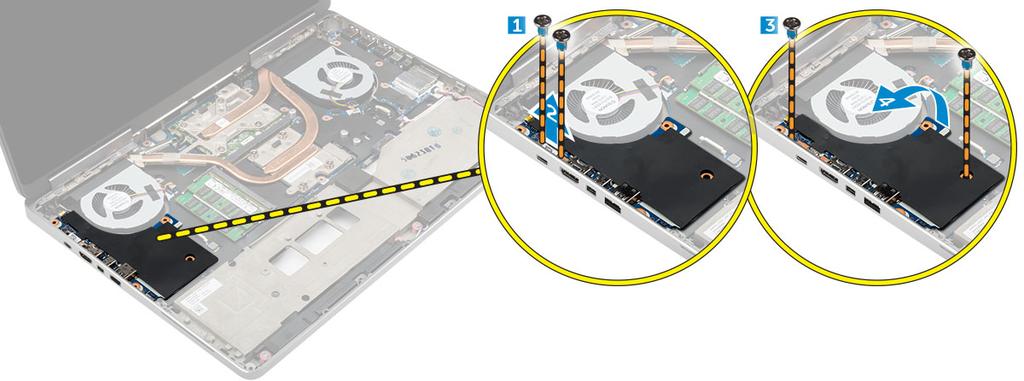

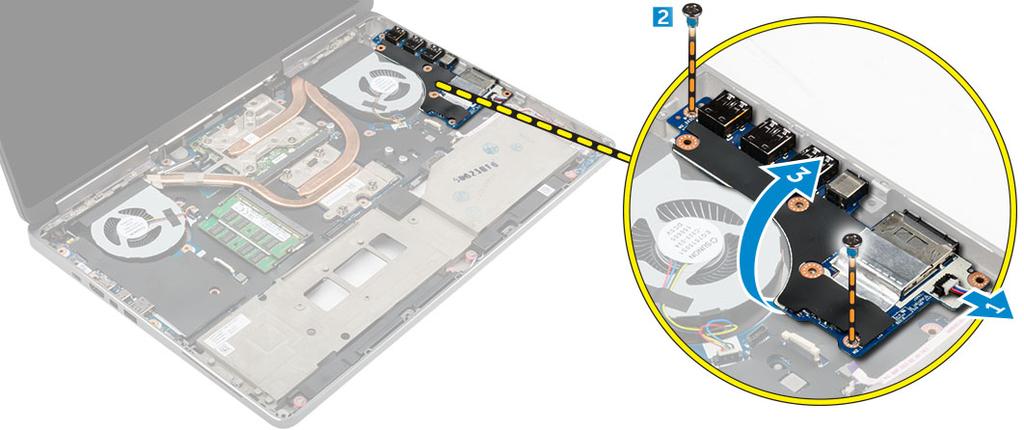

23 f csuklótámasz 3 Végezze el az alái lépéseket az I/O kártya eltávolításához: a Távolítsa el a csavarokat, amelyek az I/O kártyát a számítógéphez rögzítik [1, 3]. Távolítsa el a Thunderolt csatlakozó keretét [2]. c Emelje meg az I/O panel jo szélét a csatlakozó leválasztásához, majd távolítsa el a számítógépől [4]. A al oldali I/O panel eszerelése 1 Csatlakoztassa az I/O panel csatlakozóját, és csúsztassa az I/O panelt a számítógépen lévő foglalatáa. 2 Szerelje e a Thunderolt keretet. 3 Húzza meg a csavarokat, amelyek az I/O kártyát a számítógéphez rögzítik. 4 Szerelje e a következőt: a c d e f csuklótámasz illentyűzet merevlemez-meghajtó alapurkolat akkumulátor akkumulátorfedél 5 Kövesse a Miután efejezte a munkát a számítógép elsejéen című fejezet utasításait. A jo oldali I/O kártya eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép elsejéen című fejezet utasításait. 2 Távolítsa el a következőt: a c d e f g SD kártya akkumulátorfedél akkumulátor alapurkolat merevlemez-meghajtó illentyűzet csuklótámasz 3 Végezze el az alái lépéseket az I/O kártya eltávolításához: a Csatlakoztassa le a hangszóró káelét az I/O kártyáról [1]. Távolítsa el a csavarokat, amelyek az I/O kártyát a számítógéphez rögzítik [ 2]. c Emelje meg az I/O panel al szélét a csatlakozó leválasztásához, majd távolítsa el a számítógépől [3]. Szétszerelés és újóli összeszerelés 23

24 A jo oldali I/O panel eszerelése 1 Csatlakoztassa az I/O panel csatlakozóját, és csúsztassa az I/O panelt a számítógépen lévő foglalatáa. 2 Húzza meg a csavarokat, amelyek az I/O kártyát a számítógéphez rögzítik. 3 Csatlakoztassa a hangszóró káelét az I/O panelre. 4 Szerelje e a következőt: a c d e f g csuklótámasz illentyűzet merevlemez-meghajtó alapurkolat akkumulátor akkumulátorfedél SD kártya 5 Kövesse a Miután efejezte a munkát a számítógép elsejéen című fejezet utasításait. A hűtőorda szerkezet eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép elsejéen című fejezet utasításait. 2 Távolítsa el a következőt: a c d e f akkumulátorfedél akkumulátor alapurkolat merevlemez-meghajtó illentyűzet csuklótámasz 3 Az árán látható módon hajtsa végre az alái lépéseket: a Csatlakoztassa le a hűtőorda ventilátor káeleket [1, 2]. Lazítsa meg az elveszíthetetlen csavarokat, amelyek a hűtőorda szerkezetet a számítógéphez rögzítik. MEGJEGYZÉS: A csavarokat a hűtőordán lévő számozások alapján lazítsa meg. c Emelje fel, majd távolítsa el a hűtőorda szerkezetet a számítógépől [3]. d Fejtse le a szalagot a hűtőcsőről. 24 Szétszerelés és újóli összeszerelés

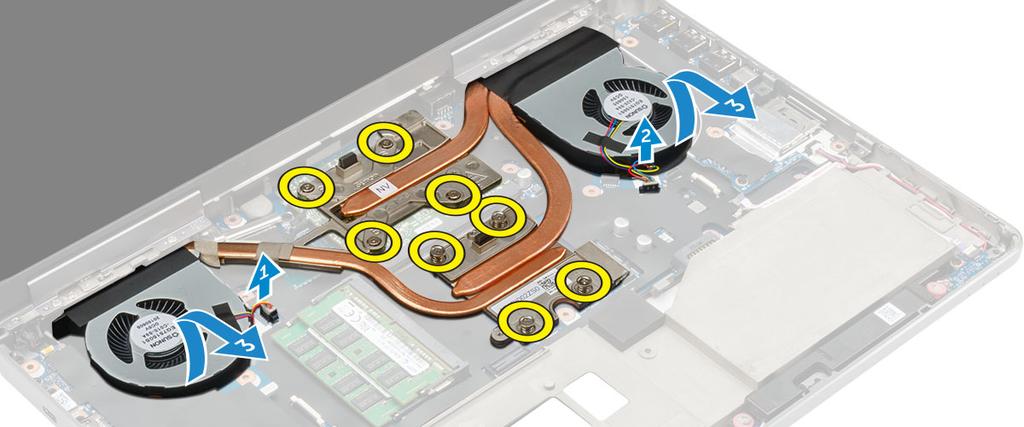

25 A hűtőorda szerkezet eszerelése 1 Helyezze a hűtőorda szerkezetet a foglalatáa. 2 Ragassza fel a szalagot a hűtőcsőre. 3 Húzza meg az elveszíthetetlen csavarokat, amelyek a hűtőorda szerkezetet a számítógéphez rögzítik. MEGJEGYZÉS: A csavarokat az eltávolításnál ismertetett sorrend alapján húzza meg. 4 Csatlakoztassa a hűtőorda ventillátor káeleket az alaplapra. 5 Szerelje e a következőt: a c d e f csuklótámasz illentyűzet merevlemez-meghajtó alapurkolat akkumulátor akkumulátorfedél 6 Kövesse a Miután efejezte a munkát a számítógép elsejéen című fejezet utasításait. A videokártya eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép elsejéen című fejezet utasításait. 2 Távolítsa el a következőt: a c d e f g akkumulátorfedél akkumulátor alapurkolat merevlemez-meghajtó illentyűzet csuklótámasz hűtőorda 3 Az árán látható módon hajtsa végre az alái lépéseket: a Távolítsa el a videokártyát a számítógéphez rögzítő csavarokat [1]. Távolítsa el a videokártyát a számítógépől [2]. Szétszerelés és újóli összeszerelés 25

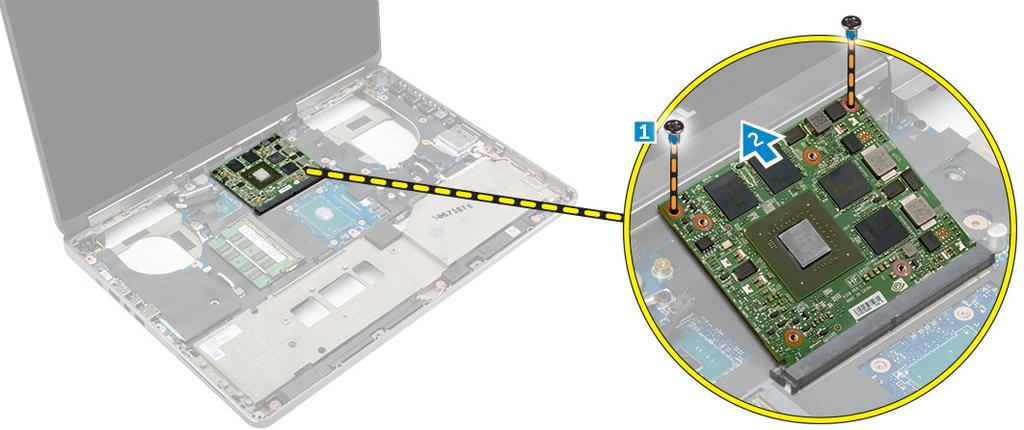

26 A videokártya eszerelése 1 Csúsztassa a videokártyát a számítógépen eredetileg elfoglalt helyére. 2 A videokártya számítógéphez való rögzítéséhez húzza meg a csavarokat. 3 Szerelje e a következőt: a c d e f g hűtőorda csuklótámasz illentyűzet merevlemez-meghajtó alapurkolat akkumulátor akkumulátorfedél 4 Kövesse a Miután efejezte a munkát a számítógép elsejéen című fejezet utasításait. A kijelzőszerkezet eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép elsejéen című fejezet utasításait. 2 Távolítsa el a következőt: a c d e f g h akkumulátorfedél akkumulátor alapurkolat merevlemez-meghajtó illentyűzet WLAN-kártya WWAN kártya csuklótámasz 3 Az árán látható módon hajtsa végre az alái lépéseket: a Távolítsa el a csavart, amely a kijelző csuklópánt fedelét a számítógéphez rögzíti [1]. Távolítsa el a csuklópánt fedelet a számítógépről [2]. 26 Szétszerelés és újóli összeszerelés

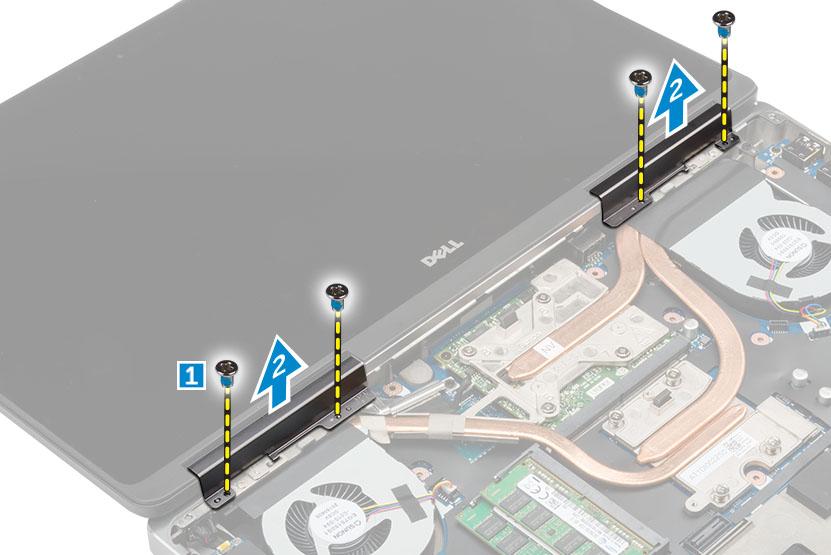

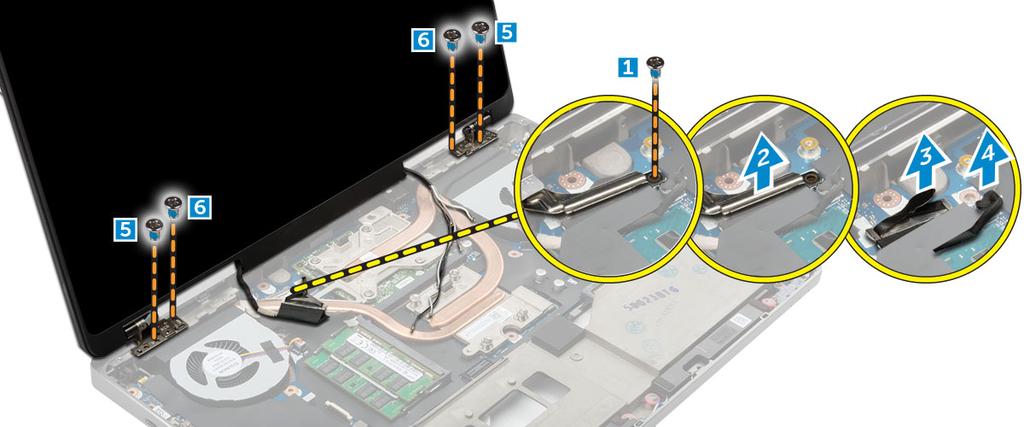

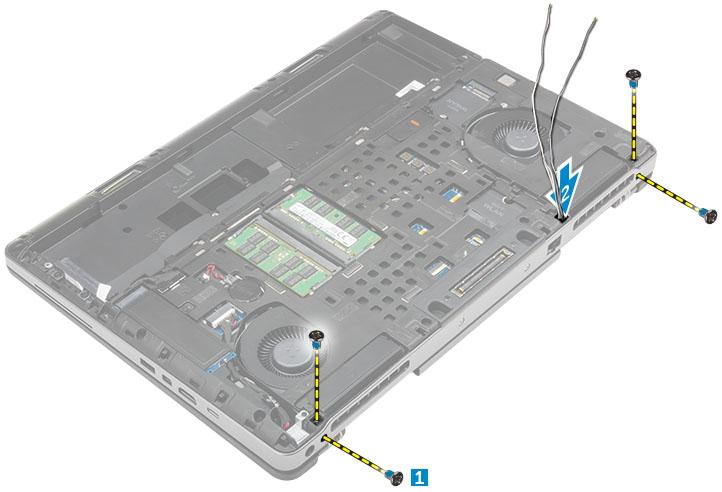

27 4 Az árán látható módon hajtsa végre az alái lépéseket: a Fordítsa fel a számítógépet, majd távolítsa el a számítógép alján és hátulján található díszcsavarokat [1]. Az antennakáeleket húzza át a káelvezetők lyukon [2]. 5 Az árán látható módon hajtsa végre az alái lépéseket: a Távolítsa el a csavarokat, amelyek az edp káel keretet rögzítik [1]. Távolítsa el az edp káel keretet [2]. c A ragasztószalagot fejtse le a hűtőcsőről, és csatlakoztassa le az edp káelt az alaplapról [3, 4]. d Távolítsa el a csavarokat, amelyek a kijelzőszerkezetet rögzítik, és a kijelzőszerkezetet távolítsa el a számítógépől [5, 6]. Szétszerelés és újóli összeszerelés 27

28 A kijelzőszerkezet eszerelése 1 Helyezze a kijelzőegységen lévő káelvezetőket a számítógépen található nyílásoka. 2 Húzza meg a csavarokat, amelyek a kijelzőszerkezetet rögzítik. 3 Ragassza fel a szalagot a hűtőcsőre. 4 Csatlakoztassa az edp-káelt a megfelelő alaplapi csatlakozókra. 5 Az alaplemezen lévő káelvezető lyukon keresztül helyezze e a vezeték nélküli antenna káeleit. 6 Húzza meg a kijelzőegység csavarjait a számítógép alján és hátulján. 7 A kijelzőcsuklópánt fedelét illessze a helyére, és húzza meg a csavarokat, amelyek a számítógépre rögzítik. 8 Az antennakáeleket vezesse és csatlakoztassa a csatlakozóikra. 9 Szerelje e a következőt: a csuklótámasz WWAN-kártya c WLAN-kártya d illentyűzet e merevlemez-meghajtó f alapurkolat g akkumulátor h akkumulátorfedél 10 Kövesse a Miután efejezte a munkát a számítógép elsejéen című fejezet utasításait. A kijelzőelőlap eltávolítása MEGJEGYZÉS: A kijelző előlapja csak a nem érintőképernyős rendszerek esetéen áll rendelkezésre. 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép elsejéen című fejezet utasításait. 2 Távolítsa el a következőt: a akkumulátorfedél akkumulátor c alapurkolat d merevlemez-meghajtó e illentyűzet f csuklótámasz g kijelzőszerkezet 3 Az árán látható módon hajtsa végre az alái lépéseket: a Fejtse ki a kijelzőelőlap széleit [1, 2] 28 Szétszerelés és újóli összeszerelés

29 A kijelzőelőlap felszerelése MEGJEGYZÉS: A kijelző előlapja csak a nem érintőképernyős rendszerek esetéen áll rendelkezésre. 1 Helyezze a kijelzőelőlapot a kijelzőegységre. 2 Nyomja meg a kijelzőelőlap széleit, amíg az a kijelzőszerkezete nem pattan. 3 Szerelje e a következőt: a kijelzőszerkezet csuklótámasz c illentyűzet d merevlemez-meghajtó e alapurkolat f akkumulátor g akkumulátorfedél 4 Kövesse a Miután efejezte a munkát a számítógép elsejéen című fejezet utasításait. A kijelzőpanel eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép elsejéen című fejezet utasításait. 2 Távolítsa el a következőt: a akkumulátorfedél akkumulátor c alapurkolat d merevlemez-meghajtó e illentyűzet f csuklótámasz g kijelzőszerkezet h kijelzőelőlap MEGJEGYZÉS: Ez csak a nem érintőképernyős rendszerekre vonatkozik. 3 A kijelzőpanel leszerelése nem érintőképernyős rendszereknél: a Távolítsa el a kijelzőpanelt a kijelzőszerkezethez rögzítő csavarokat [1]. Emelje meg a kijelzőpanelt, majd a kijelzőpanelt felfordítva hozzáférhet az edp-káelhez [2]. c A ragasztó lefejtésével hozzáférhet az edp-káelhez. d Az edp-káelt csatlakoztassa le a csatlakozójáról. e Emelje meg a kijelzőpanelt. 4 A kijelzőpanel leszerelése az érintőképernyős rendszereknél: Szétszerelés és újóli összeszerelés 29

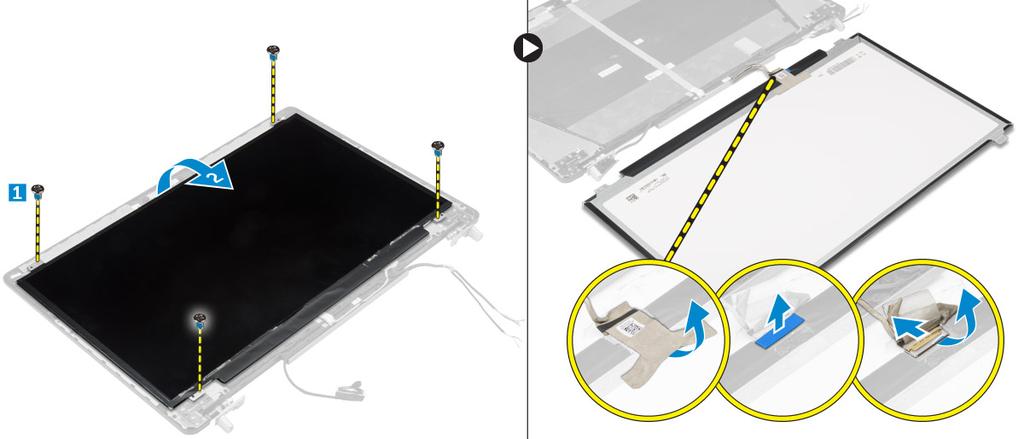

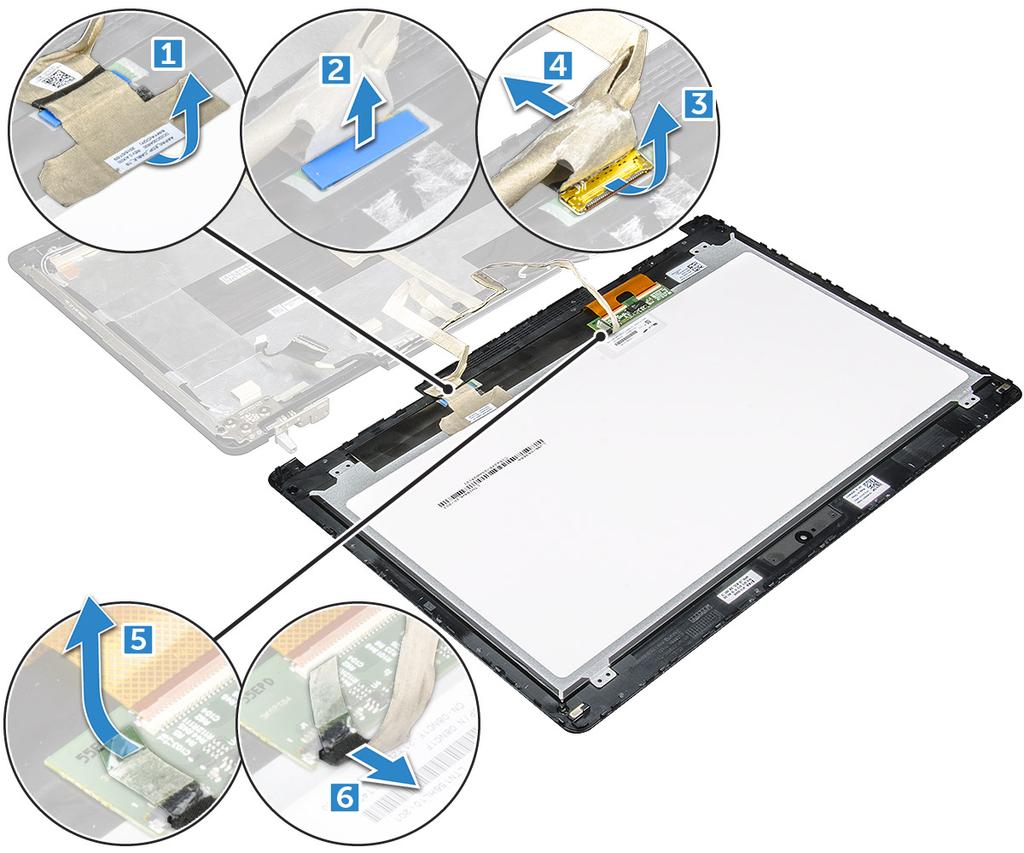

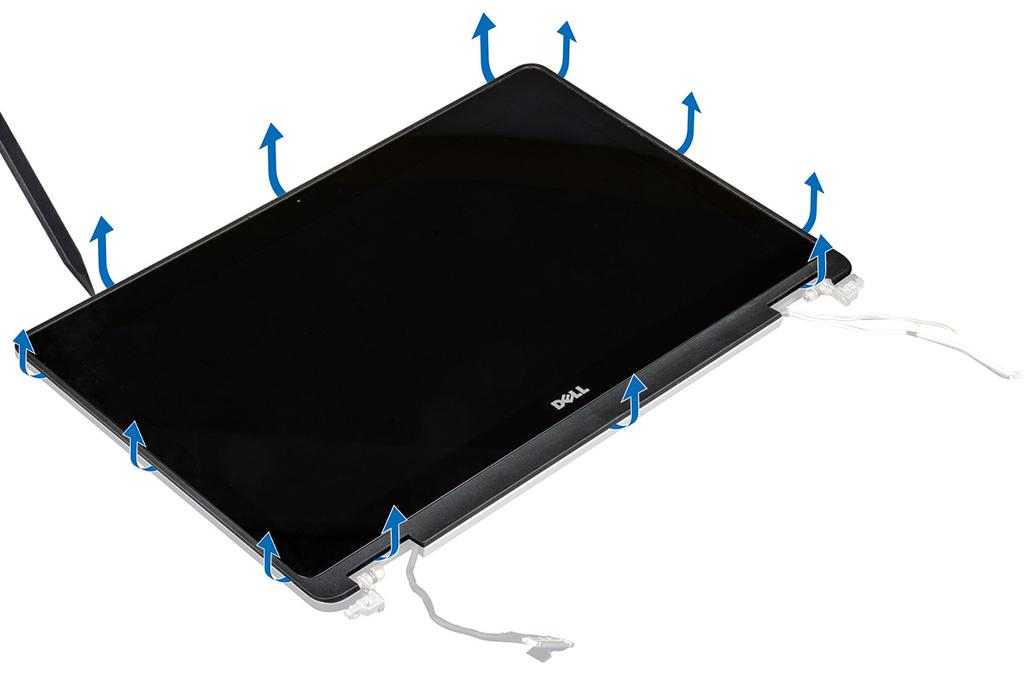

30 a Egy műanyag pálcával emelje meg a kijelzőpanel peremeit, így leválaszthatja azt a kijelzőszerkezetről. Emelje meg a kijelzőpanelt, majd a kijelzőpanelt felfordítva hozzáférhet az edp- és kijelzőkáelekhez. c A ragasztó lefejtésével hozzáférhet az edp-káelhez [1, 5]. d Válassza le az edp- és kijelzőkáelt a kijelzőpanel hátoldalán levő csatlakozóról [2, 3, 4, 6]. 30 Szétszerelés és újóli összeszerelés

31 A kijelzőpanel eszerelése 1 A kijelzőpanel eszerelése nem érintőképernyős rendszereknél: a Csatlakoztassa az edp-káelt a kijelzőpanel hátoldalán található csatlakozóhoz, majd ragassza fel a ragasztószalagot. A kijelzőpanelt illessze a kijelzőszerkezeten lévő fülekre. c Húzza meg a csavarokat, amelyek a kijelzőpanelt a kijelzőszerkezetre rögzítik. 2 A kijelzőpanel eszerelése érintőképernyős rendszereknél: a Tegye le a kijelzőpanelt elülső oldalával lefelé. Csatlakoztassa az edp- és kijelzőkáelt a kijelzőpanel hátoldalán található csatlakozóhoz, majd ragassza fel a ragasztószalagot. c Fordítsa meg a kijelzőszerkezetet. d A kijelzőpanelt illessze a kijelzőszerkezeten lévő fülekre. e A kijelzőpanel peremének lenyomásával rögzítse azt a kijelzőszerkezethez. 3 Szerelje e a következőt: a kijelzőelőlap MEGJEGYZÉS: Ez csak a nem érintőképernyős rendszerekre vonatkozik. kijelzőszerkezet c csuklótámasz d illentyűzet e merevlemez-meghajtó f alapurkolat g akkumulátor h akkumulátorfedél 4 Kövesse a Miután efejezte a munkát a számítógép elsejéen című fejezet utasításait. Szétszerelés és újóli összeszerelés 31

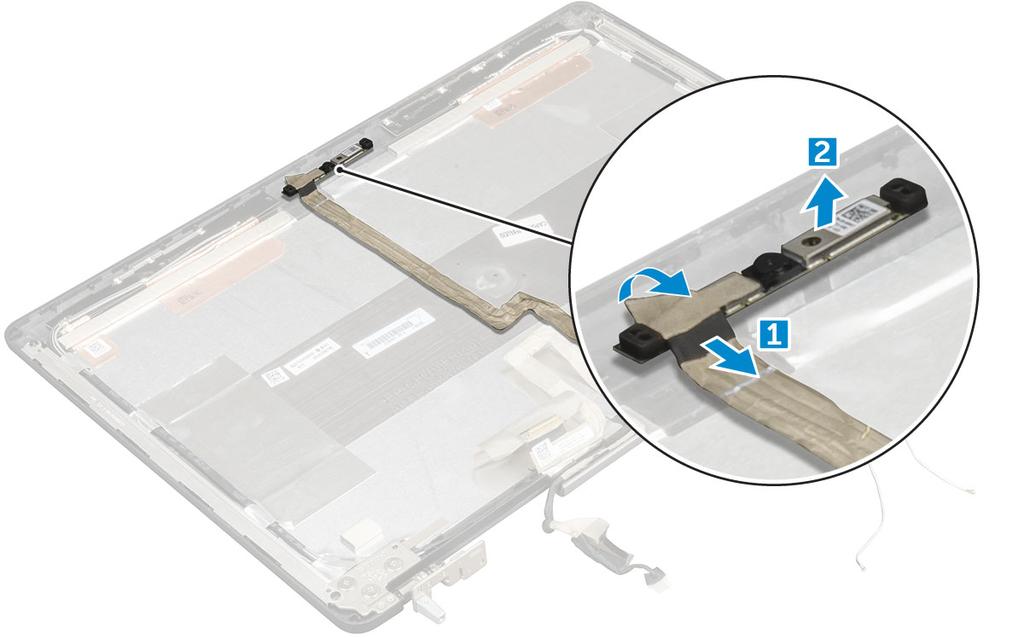

32 A kamera eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép elsejéen című fejezet utasításait. 2 Távolítsa el a következőt: a c d e f g h akkumulátorfedél elem alapurkolat merevlemez-meghajtó illentyűzet csuklótámasz kijelzőszerkezet kijelzőpanel 3 A kamera eltávolítása: a Fejtse ki az edp-káelt, és távolítsa el a kamera káelét a számítógépől [1]. A kameramodult emelje ki a számítógépől [2]. A kamera eszerelése 1 Helyezze a kameramodult a számítógépen elfoglalt helyére. 2 Csatlakoztassa a kamera káelét. 3 Ragassza fel az edp-káelt. 4 Szerelje e a következőt: a kijelzőpanel kijelzőszerkezet c csuklótámasz d illentyűzet e merevlemez-meghajtó f alapurkolat g elem h akkumulátorfedél 32 Szétszerelés és újóli összeszerelés

33 5 Kövesse a Miután efejezte a munkát a számítógép elsejéen című fejezet utasításait. Az alaplap eltávolítása 1 Kövesse a Mielőtt elkezdene dolgozni a számítógép elsejéen című fejezet utasításait. 2 Távolítsa el a következőt: a c d e f g h i j k l m n o p q SD kártya akkumulátorfedél akkumulátor alapurkolat merevlemez-meghajtó illentyűzet HDD káel elsődleges memória WLAN-kártya WWAN kártya M.2 SSD videokártya tápcsatlakozó port csuklótámasz I/O kártya, al I/O kártya, jo hűtőorda 3 Az árán látható módon hajtsa végre az alái lépéseket: a Távolítsa el a csavarokat, amelyek az árnyékolást az alaplapra rögzítik [1]. Emelje le az árnyékolást a számítógépről [2]. c Csatlakoztassa le az edp káelt [3, 4]. d Emelje meg a fület és csatlakoztassa le a tápcsatlakozó káelét [] [5, 6]. e Távolítsa el a csavarokat, amelyek az alaplapot a számítógéphez rögzítik [7]. f Emelje fel és távolítsa el az alaplapot a számítógépől [8]. Az alaplap eszerelése 1 Illessze az alaplapot a számítógépen eredetileg elfoglalt helyére. 2 Húzza meg a csavarokat, amelyek az alaplapot a számítógéphez rögzítik. 3 Csatlakoztassa az alái káeleket: a tápcsatlakozó edp Szétszerelés és újóli összeszerelés 33

34 4 Szerelje e a következőt: a hűtőorda I/O kártya, jo c I/O kártya, al d csuklótámasz e tápcsatlakozó port f videokártya g M.2 SSD h WWAN kártya i WLAN-kártya j elsődleges memória k HDD káel l illentyűzet m merevlemez-meghajtó n alapurkolat o akkumulátor p akkumulátorfedél q SD kártya 5 Kövesse a Miután efejezte a munkát a számítógép elsejéen című fejezet utasításait. 34 Szétszerelés és újóli összeszerelés

35 3 Rendszereállítás A rendszereállítás teszi lehetővé a számítógép hardverének konfigurálását és a BIOS szintű opciók meghatározását. A rendszereállításan az aláiakat teheti: Hardver hozzáadása vagy eltávolítása után módosíthatja az NVRAM eállításokat Megtekintheti a rendszer hardver konfigurációját Engedélyezheti vagy letilthatja az integrált eszközöket Teljesítmény és energiagazdálkodási korlátokat állíthat e Kezelheti a számítógép védelmét Témák: Boot Sequence Navigációs illentyűk Rendszereállítási opciók A BIOS frissítése Rendszer- és eállítás jelszó Boot Sequence A rendszerindítási sorrend lehetővé teszi, hogy megkerülje a rendszereállításan meghatározott rendszerindítási sorrendet, és egy meghatározott eszközről indítsa a rendszert (például: optikai meghajtó vagy merevlemez meghajtó). A ekapcsolási önteszt alatt (POST), amikor a Dell emléma megjelenik, az alái lehetőségei vannak: Hozzáférés a rendszereállításhoz az <F2> illentyű lenyomásával Egyszeri rendszerindítási menü előhívása az <F12> illentyű lenyomásával Az egyszeri rendszerindítási menü azokat az eszközöket jeleníti meg, amelyekről a rendszer indítható, valamint diagnosztikai opciókat ajánl fel. A rendszerindítási opciók az aláiak: Eltávolítható meghajtó (ha van) STXXXX meghajtó MEGJEGYZÉS: A XXX a SATA meghajtó számát jelöli. Optikai meghajtó Diagnosztika MEGJEGYZÉS: A diagnosztika kiválasztásával az epsa diagnosztika képernyő jelenik meg. A rendszerindítási sorrend a rendszereállítás képernyő elérésére is iztosít opciókat. Navigációs illentyűk MEGJEGYZÉS: A legtö rendszereállítási opció esetén az elvégzett módosításokat a rendszer rögzíti, de azok csak a rendszer újraindítása után lépnek érvénye. Billentyűk Felfelé nyíl Navigáció Lépés az előző mezőre. Rendszereállítás 35

36 Billentyűk Lefelé nyíl Enter Szóköz illentyű Fül Navigáció Lépés a következő mezőre. Érték kiválasztása a kijelölt mezően (ha van), vagy a mezően lévő hivatkozás megnyitása. Legördülő lista kiontása vagy összecsukása, ha lehetséges. Lépés a következő fókusz területre. MEGJEGYZÉS: Csak normál grafikus öngésző esetén. Esc Visszalépés az előző oldalra, amíg a fő képernyő meg nem jelenik. Ha megnyomja a fő képernyőn az Esc illentyűt, egy üzenet jelenik meg, amely felszólítja a módosítások mentésére, majd újraindítja a rendszert. Rendszereállítási opciók MEGJEGYZÉS: A számítógéptől és a hozzá tartozó eszközöktől függően előfordulhat, hogy az aláiakan felsorolt opciók nem jelennek meg. 2. tálázat: Általános Opció System Information Leírás Een a részen található a számítógép hardverének elsődleges jellemzőinek listája. Rendszer-információk Memory Information (Memóriainformációk) Processor Information (Processzor adatai) Device Information (Eszközinformációk) Akkumulátor adatai Boot Sequence Az akkumulátor töltési állapotát jelzi ki. Azon sorrend megváltoztatását teszi lehetővé, amelyen a számítógép megpróál egy operációs rendszert találni. Az összes alái opció ki van jelölve alapértelmezettként. UEFI: SAMSUNG SSD SM951 M.2 256GB PCIe NVMe (alapértelmezett eállítás) A Boot List (Rendszerindítási lista) opció is kiválasztható. Az alái lehetőségek közül választhat: Legacy (Hagyományos) UEFI (Alapértelmezett eállítás) Advanced Boot Options Ha az UEFI oot módan van, az Enale Legacy Option ROMs opció (hagyományos ROM opció engedélyezése), lehetővé fogja tenni a hagyományos ROM etöltését. Ez a lehetőség alapértelmezettként ki van kapcsolva. MEGJEGYZÉS: Enélkül a lehetőség nélkül, csak az UEFI opciós ROM fog etöltődni. Erre az opcióra szükség van a hagyományos indítási módan. Erre az opcióra nincs lehetőség, ha a Secure Boot (iztonsági indítás) engedélyezve van. Enale Legacy Option ROMs 36 Rendszereállítás

37 Opció Date/Time Leírás Lehetővé teszi a dátum és idő módosítását. 3. tálázat: System Configuration (Rendszer-konfiguráció) Opció Integrated NIC Leírás Lehetővé teszi az integrált hálózati vezérlő konfigurálását. Az alái lehetőségek közül választhat: Enale UEFI Network Stack Disaled (Letiltva) Enaled (Engedélyezve) Enaled w/pxe (Engedélyezve PXE-vel) (Alapértelmezett eállítás) Parallel Port A dokkoló állomás párhuzamos portja működésének eállítását teszi lehetővé. A párhuzamos port következő eállításai lehetségesek: Disaled (Letiltva) AT (Alapértelmezett eállítás) PS2 ECP Serial Port Beazonosítja és meghatározza a soros port eállításait. Az alái eállítások lehetségesek: Disaled (Letiltva) COM1 (Alapértelmezett eállítás) COM2 COM3 COM4 MEGJEGYZÉS: Előfordulhat, hogy az operációs rendszer a eállítás letiltása esetén is kioszt eszközöket. SATA Operation Lehetővé teszi a első SATA merevlemez-meghajtó vezérlőjének konfigurálását. Az alái lehetőségek közül választhat: Disaled (Letiltva) AHCI RAID on (RAid e) (Alapértelmezett eállítás) MEGJEGYZÉS: A SATA konfigurációja támogatja a RAID módot. Drives A különöző alaplapi meghajtók működését engedélyezi vagy tiltja le. Az opciók: SATA-0 SATA-1 SATA-3 SATA-4 M.2 PCIe SSD-0 M.2 PCIe SSD-1 Rendszereállítás 37

38 Opció SMART Reporting Leírás Alapértelmezett eállítás: a kijelölt eszközök vannak engedélyezve. Lehetővé teszi az integrált meghajtók hardveres hiáinak jelentését a rendszerindítás során. A technológia a SMART-specifikáció (önvizsgálati elemző és jelentő technológia) része. Az opció alapértelmezés szerint le van tiltva. Enale SMART Reporting (SMART-jelentések engedélyezése) USB/Thunderolt Configuration Lehetővé teszi az USB-konfiguráció eállítását. Az alái lehetőségek közül választhat: Enale USB Boot Support (USB indítás támogatásának engedélyezése) Enale External USB Port (Külső USB-port engedélyezése) Enale Thunderolt Port (Thunderolt-port engedélyezése) Enale Thunderolt Boot Support (Thunderolt indítás támogatásának engedélyezése) Always Allow Dell Dock (Dell-dokk engedélyezése mindig) Enale Thunderolt (and PCIe ehind TBT) Preoot (Thunderolt (és TBT utáni PCIe) előindítás engedélyezése Alapértelmezett eállítás: A kijelölt opciók engedélyezve vannak. USB PowerShare Az USB PowerShare funkció viselkedésének konfigurálását teszi lehetővé. Alapértelmezés szerint le van tiltva az opció. USB PowerShare funkció engedélyezése Audio Ez a mező engedélyezi, vagy tiltja le a eépített audiovezérlőt. Enale Audio (Hang engedélyezése) Enale Microphone (Mikrofon engedélyezése) Belső hangszóró engedélyezése Alapértelmezett eállítás: mindegyik opció engedélyezve van. Keyoard Illumination E mező teszi lehetővé a illentyűzetvilágítás funkció üzemmódjának a kiválasztását. Disaled (Letiltva) Dim (Sötét) Bright (Világos) (alapértelmezett eállítás) Keyoard Backlight Timeout on AC Ez a funkció határozza meg a illentyűzet háttérvilágítás kikapcsolásának idejét, amikor a számítógép váltakozó áramú adapterre csatlakozik. 5 seconds (5 másodperc) (alapértelmezett eállítás) 10 seconds (10 másodperc) 38 Rendszereállítás

39 Opció Leírás 15 seconds (15 másodperc) 30 seconds (30 másodperc) 1 minute (1 perc) 5 minute (5 perc) 15 minute (15 perc) Never (Soha) Keyoard Backlight Timeout on Battery Ez a funkció határozza meg a illentyűzetháttérvilágítás kikapcsolásának idejét, amikor a számítógép az akkumulátorról működik. 5 seconds (5 másodperc) 10 seconds (10 másodperc) (alapértelmezett eállítás) 15 seconds (15 másodperc) 30 seconds (30 másodperc) 1 minute (1 perc) 5 minute (5 perc) 15 minute (15 perc) Never (Soha) Touchscreen Unotrusive Mode Ez a mező vezérli az érintőképernyő engedélyezését és letiltását. Alapértelmezett eállításként az opció engedélyezve van. Amikor engedélyezve van, az Fn+F7 megnyomásával a rendszer minden fényt és hangot kikapcsol. Nyomja meg az Fn+F7 a normális működéshez való visszatéréshez. Alapértelmezett eállításként az opció le van tiltva. Enale Unotrusive Mode (Visszafogott üzemmód engedélyezése) Miscellaneous Devices A különöző rendszerhez csatlakoztatott eszközök működését engedélyezi vagy tiltja le. Az alái lehetőségek közül választhat: Enale Camera (Kamera engedélyezése) SD Card Read Only (Csak SD-kártya olvasása) Enale Media Card (Médiakártya engedélyezése) Disale Media Card (Médiakártya letiltása) Alapértelmezett eállítás: A kijelölt eszközök vannak engedélyezve. 4. tálázat: Videó Opció LCD Brightness Switchale Graphics Leírás A panel fényerejének eállítása az akkumulátortól vagy váltakozó áramú táptól függetlenül. Ez az opció engedélyezi, vagy tiltja le a kapcsolható videokártya technológiákat, mint az NVIDIA Optimus és az AMD Power Express. MEGJEGYZÉS: Ezt csak Windows 7/8 32/64-it-es, vagy Uuntu OS-hez lehet engedélyezni. Ez a funkció nem alkalmazható más operációs rendszereknél. Rendszereállítás 39

40 Opció Leírás Enale Switchale Graphics (Kapcsolható videokártya engedélyezése) (Alapértelmezett eállítás) Enale dock Display Port (Dokk kijelzőportjának engedélyezése) 5. tálázat: Security (Biztonság) Opció Admin Password Leírás Beállíthatja, módosíthatja, illetve törölheti a rendszergazda jelszavát. MEGJEGYZÉS: A rendszergazdai jelszó eállítása előtt e kell állítania a rendszer és a merevlemez-meghajtó jelszavát. MEGJEGYZÉS: A sikeres jelszómódosítások azonnal élete lépnek. MEGJEGYZÉS: A rendszergazdai jelszó törlésével automatikusan törlődik a rendszer és a merevlemez-meghajtó jelszava is. MEGJEGYZÉS: A sikeres jelszómódosítások azonnal élete lépnek. Alapértelmezett eállítás: Not set (Nincs eállítva) System Password Lehetővé teszi a rendszerjelszó eállítását, módosítását vagy törlését. MEGJEGYZÉS: A sikeres jelszómódosítások azonnal élete lépnek. MEGJEGYZÉS: A rendszer ekapcsolásakor meg kell adni a jelszót. Alapértelmezett eállítás: Not set (Nincs eállítva) Strong Password Password Configuration Password Bypass Lehetővé teszi, hogy a rendszer csak erős jelszavak eállítását fogadja el. Alapértelmezett eállítás: Enale Strong Password (Erős jelszó engedélyezése) nincs kiválasztva. A jelszó hossza megadható. Rendszergazdai jelszó minimum = 4, Rendszergazdai jelszó maximum = 32 Lehetővé teszi azon jogosultság engedélyezését, illetve letiltását, amellyel megkerülhető a rendszerjelszó és a első merevlemez-meghajtó jelszava (feltéve, hogy e vannak állítva). Az alái lehetőségek közül választhat: Disaled (Letiltva) (Alapértelmezett eállítás) Reoot ypass (Újraindításkor kihagyás) Password Change Non-Admin Setup Changes Lehetővé teszi azon jogosultságok engedélyezését, illetve letiltását, amelyekkel eállítható a System password (Rendszerjelszó) és a Hard Drive password (Merevlemez-meghajtó jelszava), ha a rendszergazdai jelszó e van állítva. Alapértelmezett eállítás: Nem rendszergazdai jelszavak módosításának engedélyezése kiválasztva Annak meghatározását teszi lehetővé, hogy engedélyezve van-e a telepítési eállítás változtatása egy rendszergazda jelszó eállítása esetén. Az opció alapértelmezett eállítás szerint le van tiltva. Vezeték nélküli kapcsoló működését engedélyezi TPM 1.2 Security Lehetővé teszi annak vezérlését, hogy a rendszeren lévő Trusted Platform Module (megízható platformmodul) engedélyezett és az operációs rendszer számára látható legyen-e. Ha letiltja ezt az opciót, a BIOS nem fogja az indítási önteszt során ekapcsolni a TPM-t. A TPM ilyenkor nem működik és az operációs rendszer számára sem látható. Az opció aktiválása esetén a BIOS ekapcsolja a TPM-t az indítási önteszt során, így azt az operációs rendszer használni tudja. 40 Rendszereállítás

41 Opció Leírás MEGJEGYZÉS: Az opció letiltása nem módosítja a TPM modulon végrehajtott eállításokat, és nem törli vagy módosítja az ott tárolt információkat vagy kulcsokat sem. Egyszerűen kikapcsolja a TPM-t, amely így nem használható. Ha újra engedélyezi az opciót, a TPM ugyanúgy fog működni, mint a letiltást megelőzően. Ez az opció alapértelmezett eállításként engedélyezve van. MEGJEGYZÉS: Az ezen az opción elvégzett változtatások azonnal végrehajtódnak. TPM On (TPM e) Clear (Törlés) PPI Bypass for Enaled Commands (PPI áthidalás engedélyezett parancsokhoz) PPI Bypass for Disaled Commands (PPI áthidalás letiltott parancsokhoz) Computrace(R) Lehetővé teszi az opcionális Computrace szoftver aktiválását, illetve letiltását. Az alái lehetőségek közül választhat: Deactivate (Kikapcsol) (Alapértelmezett eállítás) Disale (Letiltás) Activate (Aktiválás) MEGJEGYZÉS: Az Activate (Aktiválás) és a Disale (Letiltás) opciókkal a funkciókat véglegesen aktiválhatjuk vagy letilthatjuk, amely után nem módosíthatók tová. CPU XD Support OROM Keyoard Access Lehetővé teszi a processzor Execute Disale (Letiltás végrehajtása) módjának engedélyezését. Alapértelmezett eállítás: Enale CPU XD Support (CPU XD támogatás engedélyezése) Lehetővé teszi rendszerindítás során az Option ROM konfigurációs képernyőkhöz történő hozzáférést illentyűparancsok segítségével. Az alái lehetőségek közül választhat: Enale (Engedélyez) (Alapértelmezett eállítás) One Time Enale (Egyszeri engedélyezés) Disale (Letiltás) Admin Setup Lockout Megakadályozza, hogy a felhasználók hozzáférjenek a eállításokhoz, ha a rendszergazdai jelszó e van állítva. Alapértelmezett eállítás: Disaled (Letiltva) 6. tálázat: Secure Boot Opció Secure Boot Enale Leírás Ez az opció engedélyezi vagy tiltja le iztonságos rendszerindítási funkciót. Disaled (Letiltva) (Alapértelmezett eállítás) Enaled (Engedélyezve) Expert Key Management Az Expert key Management teszi lehetővé, hogy a PK, KEK, d, és dx iztonsági kulcsadatázisok módosulásait. Expert Key Management Egyéni mód engedélyezése Alapértelmezettként letiltva Egyéni mód szakértői kulcskezelés PK (Alapértelmezett eállítás) KEK Rendszereállítás 41

42 Opció Leírás D Dx 7. tálázat: Teljesítmény Opció Multi Core Support Leírás Engedélyezi vagy letiltja a processzor tömagos támogatását. A továi magok javítják izonyos alkalmazások teljesítményét. Az opció alapértelmezés szerint engedélyezett. Az alái lehetőségek állnak rendelkezésre: All (Mind) (Alapértelmezett eállítás) Intel SpeedStep C States Control Intel TuroBoost Hyper-Thread Control Lehetővé teszi az Intel SpeedStep funkció engedélyezését, illetve letiltását. Alapértelmezett eállítás: Enale Intel SpeedStep (Intel SpeedStep engedélyezése) Lehetővé teszi vagy letiltja a kiegészítő processzor aló állapotát. Lehetővé teszi vagy letiltja a kiegészítő processzor aló állapotát. Alapértelmezett eállítás: C állapotok. Lehetővé teszi a processzor Intel TuroBoost módjának engedélyezését, illetve letiltását. Alapértelmezett eállítás: Enale Intel TuroBoost (Intel TuroBoost engedélyezése) Lehetővé teszi a processzor HyperThreading (Töszálas vezérlés) funkciójának engedélyezését, illetve letiltását. Alapértelmezett eállítás: Enaled (Engedélyezve) 8. tálázat: Energiagazdálkodás Opció AC Behavior Leírás Lehetővé teszi a számítógép automatikus ekapcsolását, amikor a váltóáramú adapter a hálózati feszültségre csatlakozik. Le van tiltva az opció. Éresztés váltóáramú adapter esetén Auto On Time Lehetővé teszi, hogy eállítsa azt az időpontot, amikor a számítógépnek automatikusan e kell kapcsolnia. Az alái lehetőségek közül választhat: Disaled (Letiltva) (Alapértelmezett eállítás) Every Day (Mindennap) Weekdays (Hétköznapokon) Nap kijelölése 42 Rendszereállítás
